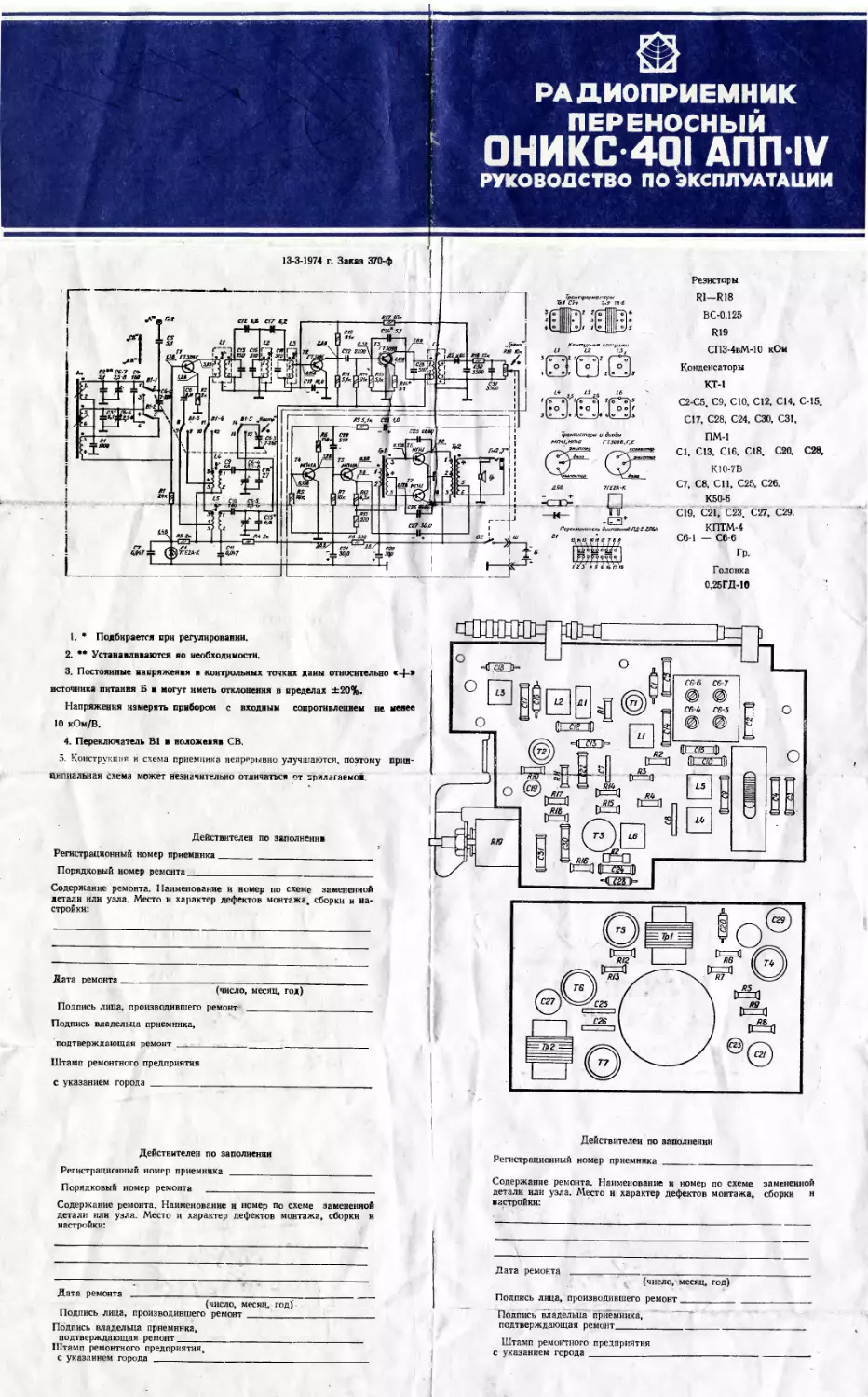

РАДИОПРИЕМНИК
ПЕРЕНОСНЫЙ
ОНИКС 401 АПП-IV
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
13-3-1974 г. Заказ 370-ф
Резисторы
Rl—R18
ВС-0,125
R19
СПЗ-4вМ-10 кОм
Конденсаторы
КТ-1
С2-С5. С9, СЮ, С12, С14, С-15.
С17, С28, С24, СЗО, С31,
ПМ-1
Cl, С13, С16, С18. С20, С28,
КЮ-7В
С7, С8, СП, С25, С26.
К50-6
С19, С21, С23. С27, С29.
КПТМ-4
С6-1 — С6-6
Гр.
Головка
0.25ГД-10
1.	* Подбирается при регулировании.
2	•• Устанавлвваются яо необходимости.
3.	Постоянные напряжения в контрольных точках даиы относительно «-)-•
источника питания Б и могут иметь отклонения в пределах ±20%.
Напряжения измерять прибором с входным сопротивлением не менее
10 кОм/В.
4.	Переключатель В1 в положении СВ.
5.	Конструкция и схема приемника непрерывно улучшаются, поэтому прин-
ципиальная схема может незначительно отличаться от прилагаемой.
Действителен по заполнение
Регистрационный номер приемника
Порядковый иомер ремонта__________________________________
Содержание ремонта. Наименование и номер по схеме замененной
детали или узла. Место и характер дефектов монтажа, сборки и на-
стройки:
Дата ремонта__________________________________________________
(число, месяц, год)
Подпись лица, производившего ремонт
Подпись владельца приемника,
подтверждающая ремонт ________________________________________
Штамп ремонтного предприятия
с указанием города____________________________________________
Действителен по заполнении
Регистрационный номер приемника
Порядковый номер ремонта___________________________________
Содержание ремонта. Наименование и номер по схеме замененной
детали или узла. Место и характер дефектов монтажа, сборки и
настройки:
I
Действителен по заполнении
Регистрационный номер приемника
Содержание ремонта. Наименование и номер по схеме замененной
детали или узла. Место и характер дефектов монтажа, сборки н
настройки:
Дата ремонта__________________________________________________
(число, месяц, год)
Подпись лица, производившего ремонт
Подпись владельца приемника,
подтверждающая ремонт_________________________________________
Штамп ремонтного предприятия,
с указанием города ___________________________________________
Дата ремонта_________________________________________________
(число, месяц, год)
Подпись лица, производившего ремонт __________________________
Подпись владельца приемника,
подтверждающая ремонт________________________________________
Штамп ремонтного предприятия
с указанием города__________________________________
Рис. 1. Внешний вид приемника.
1 — ручка настройки; 2 — ручка регулятора громкости; 3 — гнездо подклю-
чения телефона; 4 — гнездо включения внешней антенны; 5 — ручка пере-
ключателя диапазонов; 6 — ручка крышки люка питания.
1. ВНИМАНИЕ
При покупке приемника требуйте проверки его работоспособности и зву-
чания.
Убедитесь в том, что в гарантийном и отрывных талонах поставлены штамп
магазина, разборчивая подпись или штамп продавца и дата продажи.
Помните, что при утере руководства по эксплуатации Вы лишаетесь права
на гарантийный ремонт. Проверьте сохранность пломбы на приемнике и его
комплектность.
Прежде чем включить приемник, внимательно ознакомьтесь с настоящим
руководством по эксплуатации.
2. КОМПЛЕКТНОСТЬ
1.	Приемник «Оникс-401» (АПП-IV-l).
2.	Источник питания — 1 комплект (6 элементов «316»).
3	Штеккер для подключения внешней антенны — I шт.
4.	Руководство по эксплуатации с гарантийным и отрывными талонами на
приемник.
5.	Упаковочная коробка.
3.	КРАТКОЕ ОПИСАНИЕ ПРИЕМНИКА
ГТ»- ...	 	Af\l	/ г 1, 1 V .ч -»<	ir «э -д ут»
для приема радиовещательных станций в диапазонах длинных и средних
волн.
Приемник имеет телефонное гнездо для подключения головного телефона
типа ТМ-4 и гнездо для подключения внешней антенны. Внешняя аитениа
ул\ ни ет прием в экранированных помещениях.
Расположение и назначение элементов управления приемника показаны
на рис. 1.
Включение и настройка
Включите приемник путем поворота ручки регулятора громкости (см.
рис. 1) по часовой стрелке до щелчка. После включения приемника устано-
вите среднюю громкость поворотом ручки регулятора громкости. При прие-
ме на средних и длинных волнах ручку переключателя включите согласно ука-
занному диапазону. Вращая р\чку настройки, установите указатель на деле-
ние шкалы, соответствующее длине волны принимаемой станции. Затем мед-
ленным вращением ручкн настройки в обе стороны подстройте приемник. При
перенастройке возможен электростатический треск, для ослабления которого
поиск станций рекомендуется производить при средней громкости. Поверните
приемник вокруг вертикальной оси до получения наилучшегр приема при ми-
нимальных помехах и регулятором громкости установите желаемую гром-
кость.
Выключение приемника производится путем поворота ручки регулятора
громкости против часовой стрелки до щелчка. Мощные и местные станции не
рекомендуется слушать при максимальной громкости, так как при этом из-за
перегрузки приемника могут появиться искажения и паразитный свист, осо-
бенно при неточной настройке на станцию. При желании слушать передачи па
телефон вставьте штеккер, которым оканчивается шнур телефона, в гнездо
приемника (см. рис. 1), при этом автоматически отключается iромкоговори-
тель.
Рис. 2. Установка источникз
питания.
1 — кассета с контактами,
2 — элемент «316».
4.	ПОДГОТОВКА ПРИЕМНИКА К РАБОТЕ
Установка батарей
Подготовка к включению приемника производится в следующей последо-
вательности:
а)	снимите крышку люка питания, отсоедините кассету от колодки пи-
тания и выньте ее из корпуса;
б)	вставьте в держатели кассеты 6 элементов «316».
Установку элементов производите согласно рис. 2.
При установке элементов питания обратите внимание на правильное
их положение (см. рис. 2);
в)	подсоедините кассету с элементами к колодке питания и вставьте ее
в корпус приемника;
г)	плотно закройте крышку люка питания.
Неправильная установка элементов приводит к выходу приемника из строя.
Основные технические характеристики
Диапазоны принимаемых волн (частот)’
длинные волны — 2000,0—735,3 м (150—408 кГц);
средние волны — 571.4 — 186,9 м (525—1605 кГц).
Чувствительность приемника при приеме на внутреннюю антенну ие хуже:
в диапазоне ДВ — 1,5 мВ/м;
в диапазоне СВ — 1 мВ/м.
Избирательность (при расстройке на ±12 кГц) не хуже:
ДВ - 20 дБ;
СВ — 16 дБ.
Полоса воспроизведения частот при работе на внутренний громкоговори-
тель 450—3150 Гц.
Но.'.'чнальрая выходная мощность приемника 100 мВт.
Ток, потребляемый приемником от комплекта питй ни я “"при средней 1римкб-
сти 15—20 мА.	х
Питание приемника осуществляется от 6 элементов' типа «316». Продолжи-
тельность работы приемника при питании от комплекта элементов типа «316»
составляет более 40 часов.
Расход элементов в большей степени зависит от громкости, с какой ведет-
ся прием.
Габаритные размеры приемника не более 190x140x44 мм.
Масса приемника без источников питания не более 0,7 кг.
5.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Приемник соответствует утвержденному образцу и удовлетворяет требова-
ниям технических условий. Гарантийный срок на приемник «Оникс-401*
(АПП-IV-l) исчисляется в течение 12 месяцев со дня продажи. Прн отсутст-
вии в гарантийном и отрывиых талонах отметки торгующей организации, срок
исчисляется со дня выпуска приемника заводом. Без предъявления гарантий-
ного талона и при нарушении сохранности пломбы на приемнике, претензии к
качеству работы приемника не принимаются и гарантийный ремонт не произ-
водится В случае неисправной работы приемника владелец имеет право на
его бесплатный ремонт в период гарантийного срока. Техническое обслужива-
ние и ремонт приемника производятся ремонтным предприятием, обслуживаю-
щим район, в котором проживает владелец. Информацию о мастерских, про-
изводящих гарантийный ремонт, можно получить в ближайшем радиомагази-
не. Замена осуществляется через торговую сеть только по заключению ре-
монтного предприятия в соответствии с действующими правилами обмена ра-
диотоваров, с которыми рекомендуем ознакомиться в магазинах, осущест-
вляющих продажу этих товаров.
ЦЕНА 31 РУБ. 67 КОП.
ЛИНИЯ ОТРЕЗА
Радиоприемник «Оникс-401»
гарантийныйталон
(АПП-1Л^6^ УУ -
*»
Дата выпуска _________________________ .
Адрес для предъявления претензий к качеству:
г. Свердловск. Б-25, А/Я 451
Представитель ОТК завода-изготовител
тт
(подпМь и 1штамп ОТК)
(наименование ремонтного предприятия)
Действителен по заполнении
г. Свердловск, Б-25, А/Я 451
Радиоприемник «Оникс-401» (АПП-1
w
Си	—
н Дата выпуска
S Представитель СГГК йав
|
Дата п|оданй<
Продавец	4
Гарантийный номер_______________________________________________
ЛИНИЯ ОТРЕЗА
---" '"X
Дата продаж
Продавец
Штамп магазина
к «Оникс-401» (АПП-
п)
(чи
S
Действителен по заполнении
г. Свердловск, Б-25, А/Я 451
ОТРЫВНОЙ ТАЛОН НА ПЕРВЫЙ
ГАРАНТИЙНЫЙ РЕМОНТ В ТЕЧЕНИЕ ПЕРВОГО
ГОДА ГАРДНТИ
Радиоприемш i
Дата выпуск;
Представитель ОТК завода

ОТРЫВНОЙ ТАЛОН
НА ГАРАНТИЙНЫЙ РЕМОНТ
Штамп магазина
ЛИНИЯ ОТРЕЗА
Действителен по заполнении
о.
О РапиоппиемнАУ II4HIHI.L 1.0.1 и ^4ПП-(У,-)
§ Дата в пуска- g „
§ Представитель иТК’з'г
Ч I
Дата пЬод|
Продаже»
Г
Штамп магазина
г. Свердловск, Б-25, А/Я 451
ОТРЫВНОЙ ТАЛОН
НА ГАРАНТИЙНЫЙ РЕМОНТ
В
штамп)
I
