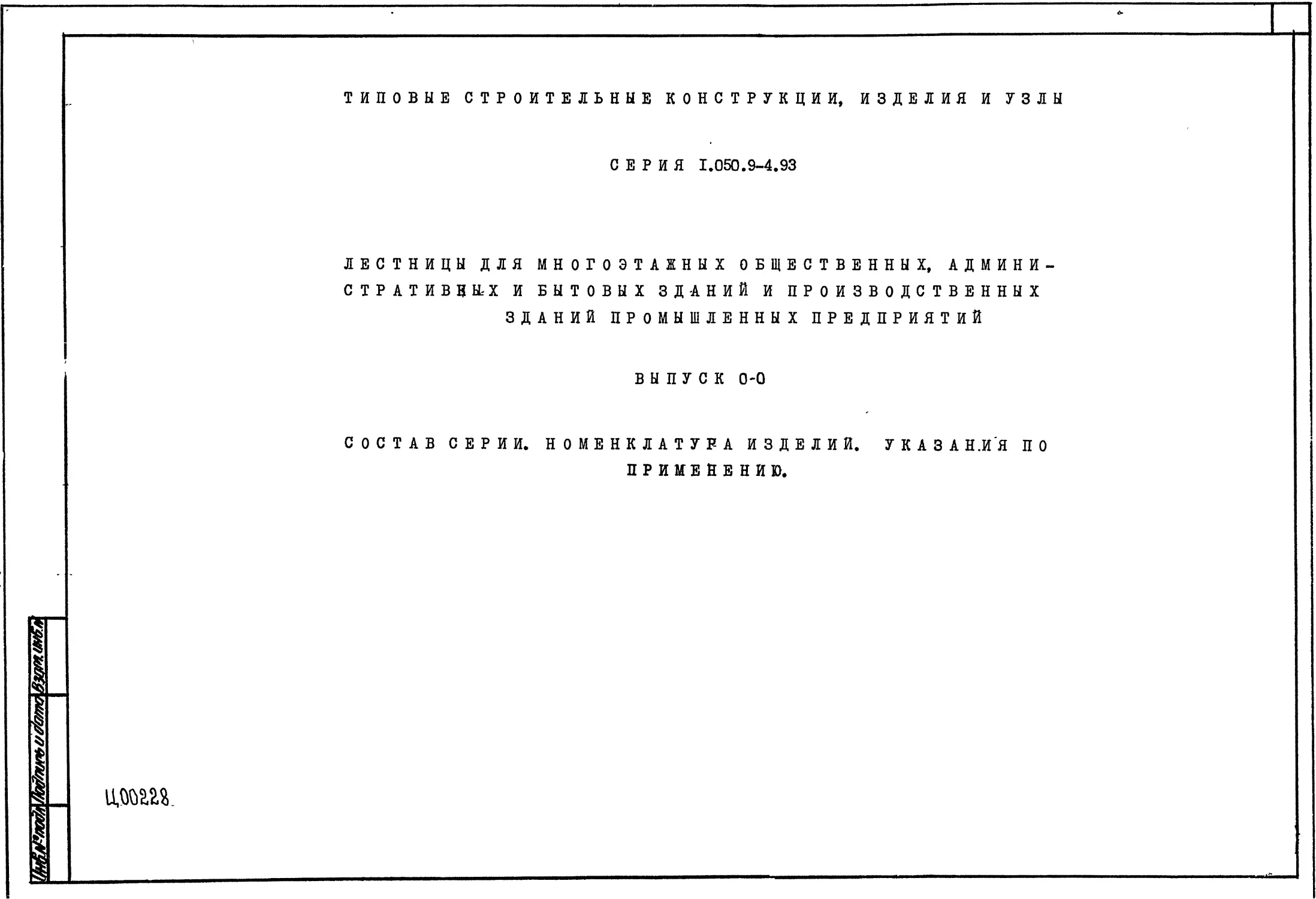

ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ
СЕРИЯ 1.050.9-4.93
ЛЕСТНИЦЫ ДЛЯ МНОГОЭТАЖНЫХ ОБЩЕСТВЕННЫХ, АДМИНИ-
СТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ И ПРОИЗВОДСТВЕННЫХ
ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
ВЫПУСК 0-0
СОСТАВ СЕРИИ. НОМЕНКЛАТУРА ИЗДЕЛИИ. УКАЗАНИЯ ПО
ПРИМЕНЕНИЮ.

ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ
СЕРИЯ 1.050.9-4.93
проектная продукция
CepTUpUUf	.
Сертификат саот^етатСи^
Л1 ГОСТ Р. RU 5003. <3.0032
ЛЕСТНИЦЫ ДЛЯ МНОГОЭТАЖНЫХ ОБЩЕСТВЕННЫХ, АДМИНИ-
СТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ И ПРОИЗВОДСТВЕННЫХ
ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
ВЫПУСК 0-0
СОСТАВ СЕРИИ, НОМЕНКЛАТУРА ИЗДЕЛИЙ. УКАЗАНИЯ ПО
ПРИМЕНЕНИЮ.
Разработаны
- ЦНИИпромзданий
Замдиректора
<ftj
Зав. отделом
Главный инженер проекта
В.В.Гранев
Э.Н.Кодыш
В.М.Мель ников
Утверждены
Главпроектом Госстроя России,
письмо от 03.03.94	2-3-2/41.
Введены в действие с oi <л 9S
ЦНИИпромзданий, приказ
от |о.оУ.9^ й 7/
© ГУПЦПП, 2001
цоощ а
Обозначение документа	Наименование	Стр.
1.050.9-4.93.0-0ЛЗ	Пояснительная записка	3
- 1НИ	Номенклатура железобетонных изделий	7
- 2НИ	Номенклатура стальных косоуров и балок	13
- ЗИИ	Номенклатура стальных ограждений	14
1яигаяввтаа!ижм1ияиявипвяяяз
Общая часть
I.I.	Серия 1.050.9-4.93 является объединенной серией, разрабо-
танной в результате перемотра серии 1.050.1-3 "Сборные железобетонные
марши, площадки и проступи для многоэтажных общественных, админи -
стративных и бытовых зданий и производственных зданий промышленных
предприятий" и серии I.450-1 "Лестницы из сборных железобетонных
ступеней по стальным косоурам для многоэтажных производственных зда-
ний промышленных предприятий."
С целью обеспечения преемственности проектной документации по
серии 1.050.1-3 и I.450-1 конструктивные решения и система маркировки
изделий настоящей серии приняты без изменений.
1.2.	Состав серии:
Работа состоит из пяти выпусков. ВыпускO-О’’Состав серии. Номен-
клатура элементов. Указания по применению".
Выпувк 0-1 "Материалы для проектирования лестниц по стальным
косоурам".
Выпуск I "Железобетонные изделия. Рабочие чертежи".
Выпуск 2. "Арматурные и закладные изделия. Рабочие чертежи?.
Выпуск 3 "Стальные изделия. Рабочие чертежи".
1.3.	В выпуске 0 приведена номенклатура железобетонных и
стальных конструкций, общие сведения по всей серии.
В выпуске 0-1 даны материалы для проектирования лестниц по
стальным косоурам, включающие маркировочные схемы лестниц и детали
к ним, ключи для определения марок железобетонных изделий стальных
косоуров и площадочных балок, примеры размещения лестничных клеток
в зданиях с железобетонным каркасом и балочнымфонструкциями перекрытия.
В выпуске I приведены рабочие чертеж железобетонных изделий
лестниц.
В выпуске 2 приведены рабочие чертежи арматурных и закладных
йШ&Ж дан железобетонных элементов выпуска I.
В Йыпуске-’З приведены рабочие чертежи стальных изделий (косоуров,
балок и ограждений).
1.4.	Элементы лестниц с железобетонными маршами предназначены для
применения в каркасно-панельных|много этажных общественных, администра-
тивных и бытовых зданиях и в производственных зданиях промышленных
предприятий, а также в крупнопанельных общественных зданиях и вспо-
могательных зданиях промышленных предприятий.
Лестничные железобетонные марши разработаны для зданий с высота-
ми этажей 2,8; 3,0; 3,3; 3,6; 4,2; 4,8; 5,4; 6,0 и 7,2 м. Расчетную
ширину маршей определяют укладываемые на марши накладные проступи
Йлиной 1210 1350 мм.
Номенклатуру железобетонных и стальных изделий см.докум. - 1НИ
(лист I и 4) и-ЗНИ(лист I и 2).
Необходимые схемы расположения лестниц, маркировочные схемы эле-
ментов, дополнительные Конструкции лестничных клеток, узлов сопряжений
элементов лестниц разрабатываются в составе материалов проектиро-
вания многоэтажных зданий.
1.5.	Лестницы из сборных железобетонных ступеней по стальным
косоурам и кирпичными стенами лестничных клеток предназначены для
многоэтажных общественных, административных и бытовых зданий и про-
изводственных зданий промышленных предприятий с высотами этажей 3,3;
3,6; 3,6; 4,8; 5,4; 6,0' и 7,2 м* Ширина лестничных маршей принята
/.С&О.Э -Ь.33.0-0-/73
Пояснительна

Иниупроюднш
та к

залион,#.
равном 1500 и 1650 мм. Материалы для проектирования лестниц по
стальным косоурам даны в выпуске 0-1. Номенклатуру железобетон-
ных и стальных изделий см. докум. -Ш(листы ] и 6) и - докум.-2НИ
и ЗНИ (Листы I...4) данного выпуска,
2.	Нагрузки
2.1.	Железобетонные и стальные конструкции выполнены под
расчетные временные нагрузки 4.7 кПа (480 кгс/м2) - при коэффици-
енте надежности по нагрузке ti = I,2 и без учета собственного
веса.
_ _	нормАтийные
2.2.	Горизонтальные^нагрузки на поручни ограждений приняты
0,8 нН/м (80 кгс/м); для детских яслей-садов 0,3 кН/м (30 кгс/м)
(с высотой марша 1,65 м)4
2.3.	Железобетонные элементы лестниц разработаны для применения
в условиях неагрессивных, слабо и среднеагрессивных газовых
сред. При применении элементов лестниц в слабо и среднеагрессивной
газовой среде при конкретном проектировании должны соблюдаться
дополнительные требования в соответствии со СНиП 2.03.11-85 "За-
щита строительных конструкции от коррозии" применительно к составу
бетона и защите закладных изделий.
Стальные косоуры и балки должны быть защищены дополнительной
обетонировкой конструкций.
2.4.	Лестницы предназначены для применения в зданиях, строя-
щихся в районах с сейсмичностью 7 и 8 баллов и в не сейсмических
районах.
2.5.	Расчет и конструирование элементов лестниц производились
в соответствии со СНиП 2,03.01-84* "Бетонные и железобетонные кон-
струкции", СНиП П-23-81* "Стальные конструкции. Нормы проектирова-
ния", СНиП 2.01.07-85 "Нагрузки и воздействия", СНиП П-7-81 "Стро-
ительство в сейсмических районах", СНиП 3.03.01-87 "Несущие и
A
огравдающие конструкции”, ГОСТ 9818-85*.
2.6.	Элементы лестниц в части технических требований, точности |
изготовления, правил приемки,контроля и испытаний, маркировки, хра- I
нения и транспортировки должны удовлетворять требованиям! ГОСТ 9818-85^,
ГОСТ I30I5.0-83*, ГОСТ ТЗОТб.Т-ЗГ*, I30I5.2-8I*, ГОСТ 8717.1-4^4	|
ГОСТ 25772-83.	|
3.	Маркировка изделий
3.1.	Маркировка изделий выполнена в соответствии с ГОСТ 23009-78
и ГОСТ 9818-85*.	I
3.2.	' В маркировке маршей, площадок, опорных рам, проступей приня- I
ты буквенно-цифровые группы обозначений:	I
Первая группа содержит обозначения типа элемента конструкций и I
габаритные рзмеры: длину и ширину в дециметрах округленно, а для мар- I
шей дополнитнльно указывают координационную высоту марша (высота вер- |
тикальной проекции)в дециметрах.	I
ЛМП - лестничный марш ребристый с полуплощадками;	I
ЛИП - лестничная пллуплощадка ребристая;	I
ЛР - лестничная опорная рама;	|
1ЛН - накладная проступь для укладки на нижние и рядовые ступени
маршей;
2ЛН - накладная проступь для укладки на площадки и верхние сту-
пени маршей.
Для конечных площадок и накладных проступей, укладываемых на верх-
ние конечные ступени маршей первую группу дополняют строчной буквой
Во второй группе указывают расчетную временную нагрузку 4,7 кПа
2	I
(480 кгс/м ), обозначаемую цифрой 5.
Третья группа содержит цифровые обозначения разновидностей.
I - лестничный марш с верхней удлиненной полуплощадкой;
.......—.—' 1	..— ......	..........."""""I";/''.
1050,9-9.93.оо-пз
2	- лестничный марш с нижней удлиненной полуплощадкой;
3	- лестничный марш без нижней полуплощадки;
13	- лестничный марш с верхней полуплощадкой и без нижней полу-
площадки.
Индекс ”0” - марши и полуплощадки, принимаемые в сейсмических
районах и имеющие дополнительные закладные изделия МН4 для приварки
к конструкциям лестничной клетки.
Примеры маркировки:
ЛМП 57.II.17-5-I С
ЛМП - лестничный марш ребристый;
57.II.17 - длина, ширина и высота лестничного марша в дециметрах,
округленно;
5 - расчетная временная нагрузка - 4,7 кПа (480 кгс/м2);
I- лестничный марш с верхней удлиненной полуплощадкой;
С - применяемый в сейсмических районах.
ЛШП4.12В-С
ЛПП - лестничная площадка ребристая;
14.12 - длина и ширина площадки в дециметрах, округленно;
в - верхняя конечная площадка;
С - применяемая в сейсмических районах.
2ЛН14.3
2ЛН - накладные проступи для укладки на площадки и верхние
ступени маршей;
14.3 - длина и ширина накладной проступи в дециметрах округ-
ленно.
3.3. Маркировка плоских площадочных плит, например;
ЛШ 5-1-0, ЛП17-2-С и т.д.
ЛП15 - плита лестничных площадок при длине ступеней 1500 мм;
ЛП17 - плита лестничных площадок при длине ступеней 1650 мм;



'V W.WWHgHMWy

1,2 и т.д. - обозначение типоразмера плиты по ширине;	j
С - применение в сейсмических районах.	•
3.4.	Маркировка ступеней и площадочных вкладышей при длине ступе- ;
ней 1500 и 1650 мм выполнена на основе ГОСТ 87Т7.Т-84(с дополнительными !
i
закладными изделиями),
-	ЛСВТ5-Т, ЛСВТ7-1 - ступень верхняя фризовая с четвертью (с вы- j
резоМ для трехмаршевых лестниц) на основе j
ЛСВТ5, ЛСВТ7 по ГОСТ 8717.1-84,
-	ЛСВТ5-ТА, ЛСВТ7-ТА - то же, применяемые в сейсмических районах	|
-	ЛСНТ5-Т, ЛСНТ7-Т - ступень нижняя фризовая с четвертью (с вы-	j
резом для трехмаршевых лестниц) на основе
ЛСНТ5, ЛСНТ7 по ГОСТ 8717.1-84.	5
I
-	ЛСНТ5-ТА, ЛСНТ7-ТА- то же, применяемые в сейсмических районах
-	ЛСВТ5-А, ЛСВТ7-А - ступень верхняя фризовая, применяемая в сей- :
омических районах, (на основе ЛСВТ5, JICBI7 J
по ГОСТ 8717.1-84).	(
-	ЛСНТ5-А, ЛСНТ7-А - ступень нижняя фризовая, применяемая в сей- |
омических районах, (на основе ЛСНТ5,ЛСНТ7 : ?
i
по ГОСТ 8717.1-84).	;
-	ЛС15-ТА, ЛСТ7-ТА - ступень основная, применяемая в сейсмических i
районах (на основе ЛСТ5-Т, ЛСТ7-Т по ГОСТ j
8717.1- 84).	I
-	ЛСПТ2-Т, ЛСПТ5-1, ЛСПТ7-Т - площадочные вкладыши на основе	!
ЛСПТ2, ЛСПТ5, ЛСПТ7 по ГОСТ 8717.1-84.	I
3.5.	Маркировка косоуров и балок, например:
ЛК1Т;
ЛК - лестничный косоур
I - длина косоура
мшшммствмвмпш
ЛКТн; БПТ; ШТ и т.д.
/щс/п
№ТП№ПтУ
ТиН - обозначение „на чертеже’Чг зеркальной
БП - балка пристенная
БЛ - балка лобовая
I - длина балки наличие дополнительного элемента;
3.6.	Маркировка ограждений железобетонных маршей,например:
ОМ - ограждение марша
14	- высота соответствующего марша в дециметрах округленно
1,2,3 - варианты архитектурного исполнения ограждения
4,5-,’6 - варианты архитектурного исполнения ограждения лестниц
детских яслей-садов
PMBI7-I; 0Щ7-2; QMBI7-3; 0MBI7-4; QMBI7-5; 0MBI7-6
ОМВ - ограждение верхней площадки марша
17 - высота соответствующего марша в дециметрах округленно
1,2,3 - варианты архитектурного исполнения ограждения
4,5,6 - варианты архитектурного исполнения ограждений лестниц
детских яслей-садов
0MHI7-I; 0MHI7-2; QMHI7-3; 0MHI7-4; 0MHI7-5; 0Ш17-6
ОМН - ограждение нижней площадки марша
17 - высота соответствующего марша в дециметрах округленно
1,2,3-варианты архитектурного исполнения ограждения
4,5,6 - варианты архитектурного исполнения ограждений лестниц
детских яслей-садов .
ОВД-I, ОВД-2
ОВД - ограждение марша доборное
1,2 - варианты архитектурного исполнения ограждения
0IU2-I; 0Ш2-2; 0Ш2-3; 0Ш2-4; 0Ш2-5; 0Ш2-6
ОП - ограждение площадки
12 - длина ограждения верхней площадки'
It2,3 - варианты архитектурного исполнения ограждения
4,5,6 - варианты архитектурного исполнения ограждений лестниц
яслей-садов . .
QK26-4, QK26-5, QK26-6
ОК - ограждение проема лестничной клетки
26 - длина ограждения проема лестничной клетки
4,5,6,- варианты архитектурного исполнения ограждения
3.7. Маркировка ограждений лестниц по стальным косоурам,например:
ЛОТ ... Л019л
ЛО - лестничное ограждение маршей
I...19а - отличие ограждений по длине
Л 0 20 .... Л022
ЛО - лестничное ограждение площадок
20...22 - отличие ограждений по длине

Марка ,
иъ4,ели5<
Э С КИЗ
(ЛЕСТНИЧНЫЕ МАРШИ РЕБРИСТЫЕ с ПОЛ^ПАОШ,АД,К.Ой..)
,ХмП57.-И.44-5
ЛМП 57 44.44-5-С
ЛМП 57.44.45-5
ЛМП 57.44.45 - 5-с
ЛМП 60.44.45-5
ЛМП 60,44.45-5-С
ЛМП 60.44.47-5
ЛМП 60.44.47- 5-с
ЛМП 57.44.47-5
ЛМП 57.44.47- 5-С
ЛМП 57.44.47-5-4
ЛМП 57.44,47-5-4с
ЛМП 57.44.47-5-2
ЛМП 5X44.47-5-2с
ЛМП 57.44.45-5
ЛМП 57.44.48-5-с
ЛМП 57.44.48-5-4
ЛМП 57.44.48-5-4с
ЛК 57,44.48-5-2
ЛМП 57.44.48-5-2С
				_ мм		Класс .бетона	Расход материалов		Масса ИЬ^ЕЛИЗ

_L_.	Лам	.ком	л			Жетона и3.	СТАЛИ КГ
5650	2700	44оо	4475 *	4475	Ъ25	0,90	76, G	2,25
							84,5
		45оо				0,92	76,о	2,30
							84,5
5980	27оо	4500	4640	4640		4,00	98,4	2,50
							406,0
	5ооо	4650	4490	4490		4ро	4оо,е,	2,50
							408,3
5650	1 Зооо	4б5о	4525	4325		0,95	84,8	2,38
							92,4
			4450	42оо			83,8
							94Д
			42оо	4460			82,5
							90,4
	ЗЗоо	« 4800	4475	4475		0,95	85,8	2,38
							93,5
			4450	9оо			84,5
							92,2
			900	4450			83,2
							90,9
-PaBOHUE ЧЕРТЕЭ4СЦ ЖЕЛЕЗОБЕТОННЫХ -ИЗДЕЛИИ СМ. 6ЫП1
				1.050.3 - 4.93 .0-0.-4НИ
•

За в.©та	КоЭыи»			Номенклатура /ЯСБЛЕBpSKTOHHbtX МДДЕА.И И	C.1A4.U?	ЛИСТ	ЛИСТОВ
H-kohit.	Меаьвиков				р	f
тип	Мельников				ДНИИПРОМЗЯКНИЙ

инж.	Малышева		—1

Марка
Карелия
. э.скиз
(AtCt-4U4Hblb .l4M>U.IU РЕБ-РЙСТЫЕ С ПОЛУ ПЛОЩ А Д, КОМ )
ЛМП 57.41.14'5-3
ЛМП 57.41.14-5-3 с.
ЛМП 57.11.45-5-3
ЛМП 57.44.45 - 5-З.с.
ЛМП 60,41.45-5-3
.ЛМП.6О.44.45-5-3 с
ЛМП 60.44.47-5-3
ЛМП 60.11,47-5-Зе.
ЛМП 57,14.47-5-3
ЛМП 57.41.17-5-зе
'ЛИП 57.14.17-5-43
АМН 57.44.47-5-43С
АМН 57.44.18 - 5 -5
ЛМП 57.44,48-5-Зе
ЛМП 57.44.48-5-43
ЛМП 57.11.18-5-13с
8
Прцдол экс ни е
-Марка
ИЪ^ЕЛЙ"?!
Эскиз
^«ани ’WYSS vivV и яэии^оц ’vfroil узни
. ЛПП. -14.9 ь
ЛПП 44.9e.-c
ЛПП 44.42 b.
АПП <4.42-6.-С
„ЛПП 44. 45ь
АПП 44.4Ьь-е
_ АПП 44.45в
ЛПП 44.45ь-с
АПП 45.45b
ЛПП 45,45b-с
ЛПП 46. 45в
ЛПП 46.45 в-с
ЛПП 46,46 в
КПП 46.46 в-с
АР 42
АР 43
АР 44
АР 46
/\£СТН\АЧЧАЯ Г\КОШ,Ай,КА РЕЬРИСТДЯ
/\ЕСТНИЧН₽чЯ ОПОРНАЯ .РАМА
	_ PA3MEPW , ММ			КЛАСС БЕТОНА	Расход, материалов		Масса ИВД.ЕЛИЗ
		.4 .	- ь		бетона мь	СТАЛИ КГ
	444 о	9оо	24о	325	0,46	44.4	0,4о
						44.9
		42оо			0,20	42.2	0,50
						4 6,о
		4325			0,24	42.5	0,60
						46.3
		4475			0,24	43.0	•	0,60 	I
						46.8
	4540 ।	4490			0,ЪО	43.4	» 0,75
						46.3
	4^40	4490			0,54	44.5,	0,76
						48.3
	4640	4640			0,29	45.4	0,75
						49.3
	2580	2оо	446о	В25	0,34	33,9	0;85
			4260		0,55	34,4	0,88
			4440		0,37	35,6	0,93
			4560		0,39	36,3	0,93-
кист
1050.9 - ц.93 . 0-СННИ
Ш Ай
Продолжение
ю
Марка
И54.ЕЛ1Л?!
Эскиь
{Накладные проступи 2
4ЛН 42.5
4 АН 45.5
2ЛН 44.3
2ЛН 14.5
2ЛН 13.3
2ЛЦ 45.5
2ЛН 42.3
2ЛН 42.5
2ЛИ 9.5
2ЛН 9.6
2ЛН 44.3b
2ЛН 44.5Ь
2ЛН 43.5 В
2ЛН 45.5В
2ЛН 42.5 В
2ЛН 12.5В
2ЛН 9.5 В
ЕАЪМЕРЫ , мм		КЛАСС БЕТОНА	РАСХОД МАТЕРИАЛОВ		МАССА
	ч		БЕТОНА МЬ	СТАЛИ кг
-4240	32о	Б2Б	0,047	0,32.	0,044
4550	320		0,049	0,37	0,049
4385	330	325	0,048		, 0,045
	470		0,026		0,065
4355	330		0,046		0,045
	470		0,025		о,обз
4285	350		Ор\7	0,35	0,043
	470		0,О^А		0,060
»' 930	460		0,017	0,27	OzO4b
	’ .535		0,020	0,33	О, Обо
4585	ЗЗо	В25	0,048	0,37	0,045 .
	470		0,'02<о		0,065
4555	ЗЗо		0,048		0,045
	470		0,02.5		0,065
4285	ЗЗО		0,047	0,55	0,043
	470		0,02,4		0,060
930	460		0,047	0,27	0,043
инМ поу. [подпись и алта |ьзлм,тлУ
4,050.9-4.93 ,о~о-4НИ
ЛИСТ
н
m, й подл. (подписи и дата вьлм. инь, К
					Продолжение
Марка ИЗВЕДИ?	Э ( Лестничные пл				ски 3> ОЩААКЫ)			РАЪМНРЫ, ММ			КЛАСС БЕТОНА	РАСХОД. МАТЕРИАЛОВ		МАССА ИЪДЕЛИ^
										к		БЕТОНА Мх ’	СТАЛИ кг
.. АП 15-1		। ,4			4-4			4^о	4540			0,765	5,3	O,ZH
ЛП_45-2										46ДО	4540			0,20	6,22	0,50
АП 15-Ь										4340	449о			0,45	5,3 £	0,40
АП 15-4										4440	4340			0,454	4,87	0,38
АП 45-5									4500	590			(9,074	5,38	о,48
.АП 45-6__...				^0		1 h	•	43-40	S9o			0/0	3,9 5	0,25
АП 17-4									4490	4690	1 1 J		о,2о	6,4 ц	О,5о
АП 47-2								4790	4690			0,24	40,47	0,64
АП 47-5								4490	4640			0,20	6,08	0,50
АП 47-4.								4490	4440	8о	В25 '	OJ8	5,56	0,42
АП 47-5								4650	590			9,078	5,92	о,49
.АП 45-4-С					ь				4340	4540			0,765	13,3	0,44
АП 45-2-С		г						4640	454-0			0,20	14,2.2	0,50
АП 45 "5 -С								4340	4490			0,-15	13,26	0,40
АП 45-4-С								4440	4340			0,454	12,87	0,38
АП 45-5-С								4500	590			0,074	12,74	0/8
АП 45-6-С								4540	890			0/0	44, 95	0,25
Л П 47-4 - С.								4490	4690			0,20	14,74	0,50
АП 47- 2 - с								4790	4690			0,24	48,П	0,64
. . АП 47-5 - С								4490	4640			О,2о	14,08	0,50
АП 47-4-С								449о	4440			0,43	43,56	0,^2
АП 47-5.-С....								4650	590			0,078	13,2 8	0,49
ЛИС!
to 5 Q.9 -Jt 9 3 . 0-0 -4 НИ
ТЖ’ А1
НОМЕНКЛАТУРА СТУПЕНЕЙ И ПЛОЩАДОЧНЫХ ВКЛАДЫШЕЙ
ИНЬ, А ПО^Л, КОЛИСЬ И 4ЛТА ЬЬДМ. инв».
МАРКА И34ЕАИ2»
JC -(5-I
JC 47-4
ДС 45-ЧА
JC47-4A
ДСЬ 45
ДСЬ 47
ЛСЬ 45 -4
ДСЬ 47-4
ДСВ 45-А
ДСЬ 47-А
ДСЬ 45-4 А
JCB 47-4 А
ДСН 45
ДСН 47_______
JCH 45-4
ДСН 47~4
ДСП 45-А
ДСН 47-А
ДСН 4S-4A
JCH 47-4 А
ДСП чгч
ДСП 45-4
ДСП 47-4.
эскиъ
( ем. ГОСТ 87-47.4- 84)
РАЬМЕ-РЬ| ,	ММ
		h
45оо	ЗЪО	445
>(650	...
4500
4650
4640	260	445
4760 '
4640
4760
4640
4760
4640 4760
4500	290	425
4650
450о
4650
45©о
465о 4500
4650
4200	260	445-
4500
465о
КЛАСС. бетона	Расход материалов		МЛС.СА - ИЗДЕЛИЯ КГ
	БЕТОНА МЬ		етАли КГ
см. гост 8747.0 ~fl4	0,066	4,5?	460
	0,072	4,65	474
	0,066	3,95	4бо
	0,072	4,04	474
	0,050	о,94	424
	0,055	‘  4,00	433 ' .
	0,044	0,92	42о
	0,049	0,98	430
	0,050	3,86	424
	0,055	3,92	45Ъ
	0,044	3,86	420
	0,049	3,92	43о
	0,034	0,96	83
	о,оз&	4,02	92
	0,032	0,96	82
	0,036	4,02	94
	0,оз4	3,32	83
	оръ&	3,53	22
	0,032	3,32	82
	0,036	з,за	94
	0,035	4,84	8&
	0,044	4,26	40?
	0,048	5,04	449
1. ДЛнн»и :лжт“рАссмАтривАТЪ ’совнЕст.но„:с±К1СТ“8-7Ч7.0-8Ц-^ГОСТ 8747:4 -8Д.
irJlClS-l ^cn-l ^CBISjJlCBIl, ЛСН15.ЛСЦ17.хм. ГОСТ 8*1П.0-₽Н ДоСТ 8747.4-84-
Лист
1.050.9 - 4-S3 .	' 4МИ _
—
13
НОМЕНКЛАТУРА СТАЛЬНЫХ КОСОУРОВ
НОМЕНКЛАТУРА
СТАЛЬНЫХ БАЛОК
М ПОА.Л. ПОДПИСЬ И	ЪЪАМ. ИНЪ, A.
МАРКА. ЭЛЕМЕНТА				Cevehue ЭЛЕМЕНТА 4-1	BLACOTA ПОЗЕМА MAPULA	J^AHHA ГОРИЗОНТАЛЕН, ПРОВ-К^ИИ		МАССА кг
						CL	.. L
лк/				C44	9oo	—-	<8oo	2Ъ,А
ЛК2				cm	4200		24oO	34,6
ЛКЗ								56/
Л К14				cm				34,6
ЛК4				cm	4350		27oo	35,8
ЛК22				tm				35,8
ЛК 5				C14	<500		5 ooo	39,8
ЛИ23		Z.		[46				45,6
ЛКб				[44	<650		Зъоо	44.0
лк?				[46	4800		3600	55,4
ЛК8				[18	2<6o		42oo	73,6
ЛК9	1 LXz'Z^			E1«	<550		27oo	39,4
л та				C44	<5oo		Зооо	43,5
АКИ				C44	<650		55oo	47,6
шг				Г16	<8oo		3600	59,2
лис		I	L		[18	2<oo		42oo	78,3>
ЛК15.				[44	<2oo		2400	35,2
Л К 46	JJ	J; 4^-J.		124		<750	59oo	460,0
Л К17		u V^=*		[27	<200.			482,0
. АК1В	>	I			[27	<2oo	7?oo	62oo	<92.9
ЛК49				E5O				220,9
	<	f
ЛК2О	.k..9- L-		•	[ye,	<2oo	<2oo	3600	57,0
. ЛК24				Г/с	<500	600		say1
		,	i.
	lx		__
	•<--		1
РАБОЧИЕ ЧЕРТЕЖИ КОСОУРОВ И БАЛОК СМ. ЬЫП. 5.
Марка . элемента	 эскиз	CEUIH4E ЭЛЕМЕНТА 4-4	4лина горн ЪОНТ; WOEK-	МАССА КГ
БП<	1 ।	1"*	।	[ 20	3600	76,2
5Л4	Г.	< И ^*1 L	Ь	L			76,2
БМа.				89,8
БП2	+=		[22		85,2
БА2				85,2
6A2Q-				98,8
6ПЗ		[24		96,4
6Л5				96,4
. БЛЗо.				«о.о
БП^		С22	39оо	81,5
БАЙ				8'4.5
БЛЧо-				96,3
5/75		С-24		<03,5
БЛ5				403,5
6Л5л				148,5
5П6		[27 1		<48,0
БЛ6				< 4 8,0
Б Л Go.				<32,8
Марка элемента	эскиз	CE4EWWS ЭКЕМЕНТА	А^ИНА ГОРИ Зонт. п?а- ЕК^ИИ	МАССА КГ.
БП7	। ?	।	С24 ’	5?оо	<54,6
* БЛ7				<72,4
БЛ7а^	4—-^——4-			485,3
БП&		[27		.473,4
БЛ8				493,9
БЛ&о.				207/



БП9		[27	6400	487,7
БАЗ				202,7
БЛЭа.				2 76,7
БП40		Г 30		207,2
6 А10				227,6
бЛЮа				242z2



				4.050. Э * М.93 • 0-Q.-2HH

Здв.отд,	Кодл»\и1
U.KOHTP.	Мельников»			HWEHKAАТУрД ;СТАЛ b И Ы X Косоуррв "И ГЛАДОК	СТАДИЯ	лист	диетоь
гип	Мельников,				Р	•	<
• •					ЦНИИПРОМЧАНИЙ

ним.	Малышева	X-
р &т \Ч
Иив, А ЯО^Л. яол,пись И	В%дм. ИН^,А.

0 ко 0	-

0 <0 О	-



Здъ.о-М,.	Кольни
Ц,КО\ПР.	Mekvuvavcob»
тип	Мечников»

		Z?
ИНШ,	МЬМАШЕЬА	-Ад.

	•
z-

	. • ЧАОО
7
4.050. 9 “ Ц.93 .0-О-ЗНИ
Номенклатура
СТАЛ Ь Н и К огрлжд В НИЙ
СТД^и?1	лист	ЛИСТоЪ
р	4
доиипромгщий.
ИНЬ, A nov ПОДПИСЬ И ^АТА ЬЪАМ.МЬ.Н
И АРК. А АДЪ^Е-ЛИ 94	эскиъ						На с-с а ИЬ/^ЕЛИ9| . кг
ОМН 44-4	%						45.5
	0 ф о -4		Г-			- ->
ОМН 44-2							4G.O
				J-
ОМН 44-5			-И7о				46.0
					—- 4
ОМН 47-4							45,2.
	! 4O6O-J			• ^О2о‘
ОМН 47-2.							45,7
ОМН 47-5	•	- е—						45,6
ОМН 48-4							44,2 .
	о ф о	*		> « л S7O
ОМН 48-2							44,5
ОМН 48.-5							44,5
ОМН 48-4К.	4 (	э а э		« в			44,2
ОМН48'2к ’							44,5
. ОМН'АВ'Ьк							И5
014-4					0		2,6
ОМА,'2-							2.7
ОМЬ 44-4	S	»					25,5
	1 [ . >|S4O	1
ОМЬ 44 -Б							26,9
				»	4 	- -
ОМВ. 44-G				Ч4оо ‘			55,9
I
МАРКА	эскиз»									МАССА иъ^нлия КГ
оме» 47-4	1										49,2
	О in 	э	' /—
ОМЬ 47-5										20,4
				. >
ОМЬ 47-6				42.50 ’						28,o
	л			/
ОМН 47-4										48,4
	1 OVSk i 	1		f		- -
ОМН 47-5										49,4


ОМН 47-6	•			• 4020 ’ f .. .						25,5"

ОП 42.-4		3 0 <D 0 "V	< 	- c								48,Ъ
ОП 42.-2.										48,9
			-
ОП 42-Ь	>				 <2t>o	|						48,8
ОП 42-4										26,7
	0 tn	r
ОП 42-5										24,9
0П42-6										52,6
			j, 42.xao j,
OK26-4	1	]									45, Ъ

OK26-5										47,7
		-	2S5O
OK26-G	*									33/

ЛИСТ
4.050,9- - H .9 3'. 0 - 0-3 НИ
Wm-Яо
ЙИ&.Й П04Л, ПОДПИСЬ и Л, АТ А ьвли.инь, Н

инь.Лпо^л. подпись И 4АТД ьъдм.инь.н.
