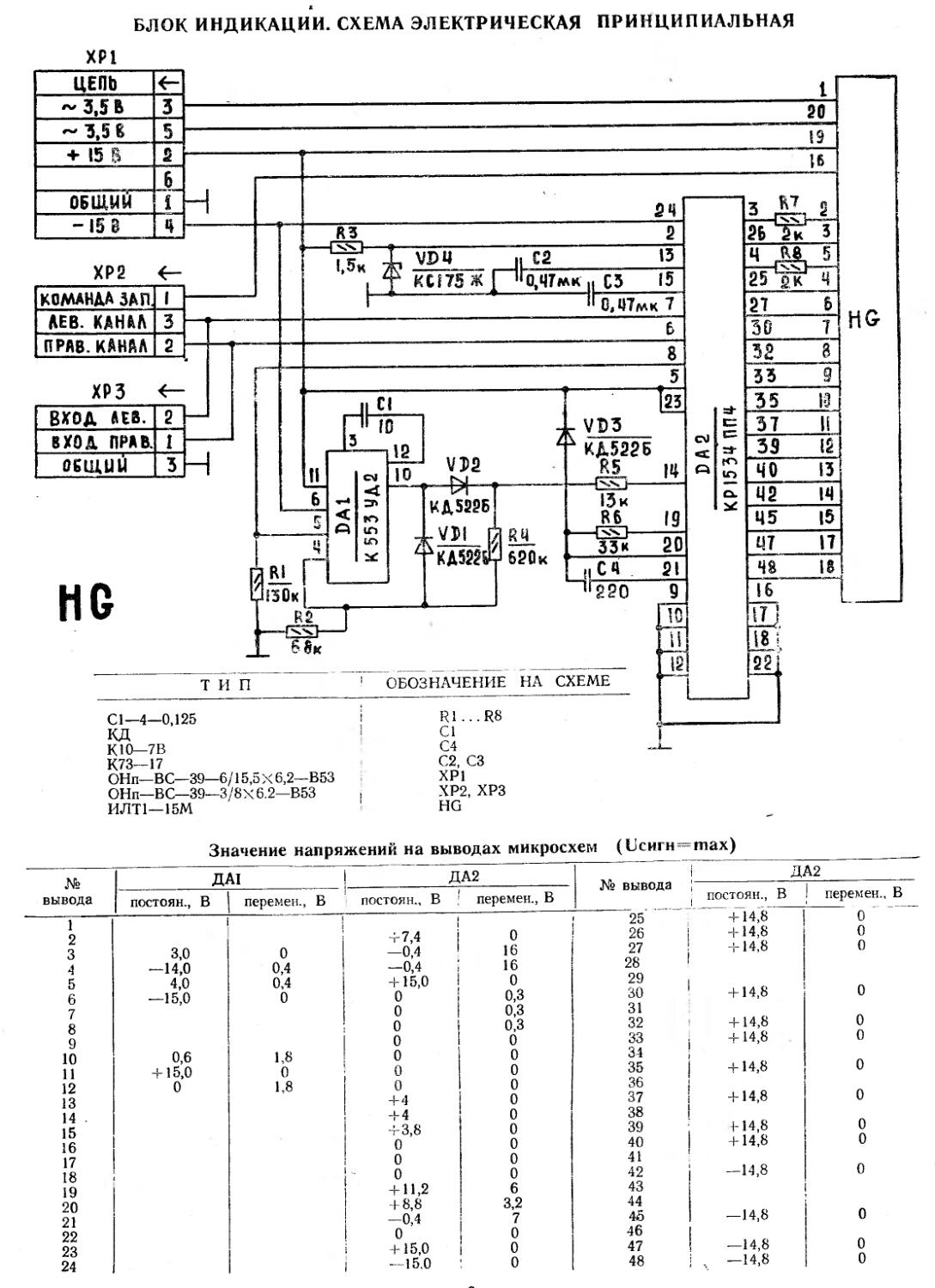

БЛОК ИНДИКАЦИИ. СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

ХР1

К73—17

ОНп—ВС—39—6/15,5 X 6,2—В53

ОНп—ВС—39—3/8X6.2—В53

ИЛТ1—15М

С2, СЗ

ХР1

ХР2, ХРЗ

НС

Значение напряжений на выводах микросхем (Сенги—тах)

№ вывода	ДА!		ДА2		№ вывода	1	ДА2
	постоян., В	перемен., В	постоян., В	перемен., В		' постоян., В	I перемен., В
1					25	+ 14,8	0
2			4-7,4	0	26	+ 14,8	0
3	3,0	0	—0,4	16	27	+ 14.8	0
4	—14,0	0,4	—0,4	16	28
5	4,0	0,4	+ 15,0	0	29
6	—15,0	0	0	0,3	30	+ 14,8	0
7			0	0,3	31
8			0	0,3	32	+ 14,8	0
9			0	0	33	+ 14,8	0
10	0,6	1.8	0	0	34
11	+15,0	0	0	0	35	+ 14,8	0
12	0	1.8	0	0	36
13			+ 4	0	37	+ 14,8	0
14 .			+ 4	0	38
15			+ 3,8	0	39	1-14,8	0
16			0	0	40	+ 14,8	0
17			0	0	41
18			0	0	42	—14,8	0
19			+ 11,2	6	43
20			+ 8,8	3,2	44
21			-0.4	7	45	—14,8	0
22			0	0	46
23			+ 15,0	0	47	—14,8	0
24			—15.0	0	48	., —14,8	0
