Все контурные катушки намотаны на общем каркасе,
изготовленном из кабельной бумаги, пропитанной баке-
литовым лаком. Общий вид контурных катушек показан
на рис. 5. Выходной трансформатор собран «впере-
крышку» на сердечнике из пластин Ш-14. Толщина
набора 16 мм. Данные катушек трансформатора приве-
дены в таблице, помещенной ниже.

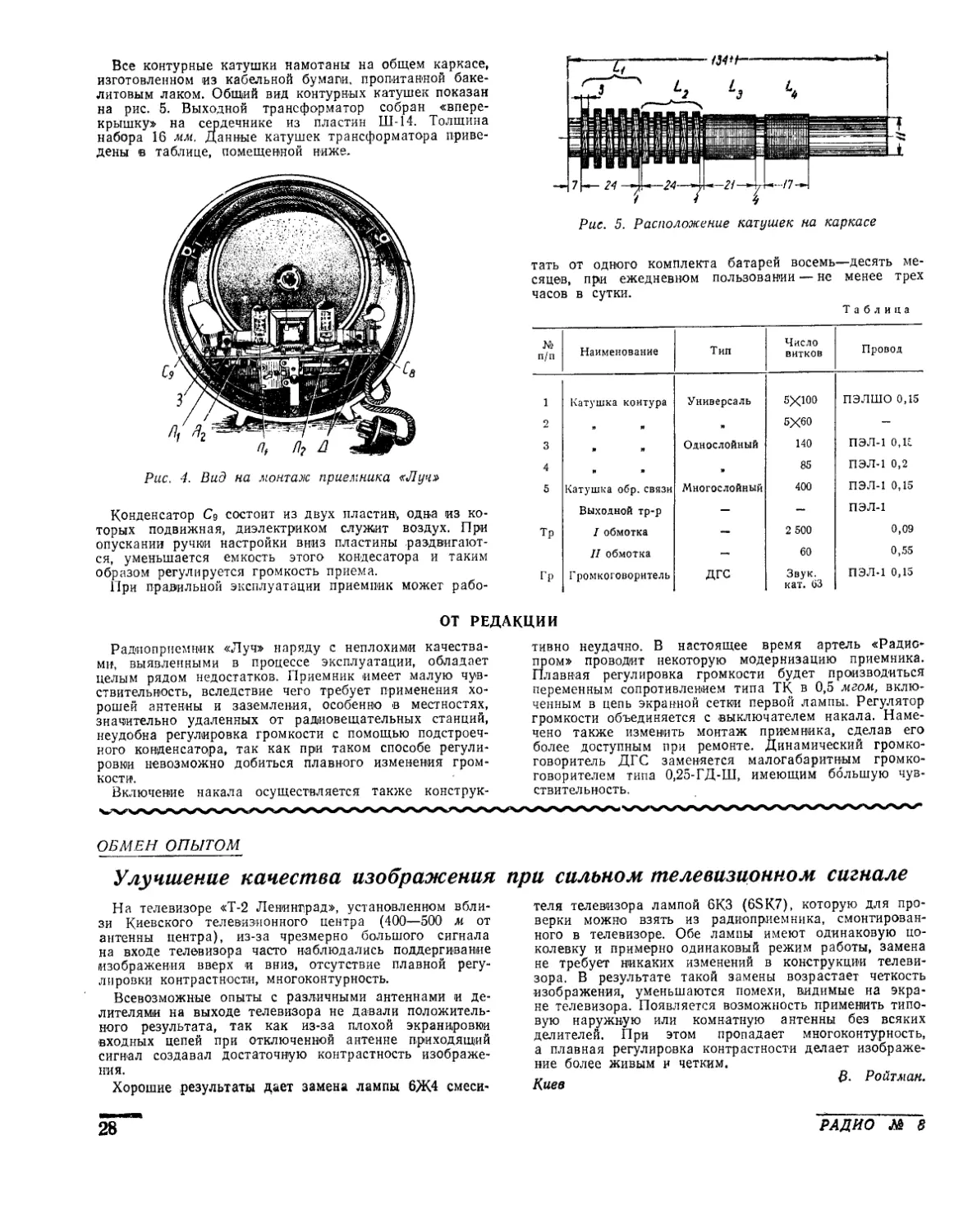

Рис. 4. Вид на монтаж приемника «Луч»
Конденсатор Сд состоит из двух пластин, одна из ко-
торых подвижная, диэлектриком служит воздух. При
опускании ручки настройки вниз пластины раздвигают-
ся, уменьшается емкость этого кондесатора и таким
образом регулируется громкость приема.
При правильной эксплуатации приемник может рабо-
чие. 5. Расположение катушек на каркасе
тать от одного комплекта батарей восемь—десять ме-
сяцев, при ежедневном пользовании — не менее трех
часов в сутки.
Таблица
№ п/п	Наименование	Тип	Число витков	Провод
1	Катушка контура	Универсаль	5ХЮ0	ПЭЛШО 0,15
2	»	я	я	5X60	-
3	я	я	Однослойный	140	ПЭЛ-1 о,п
4	я	я	»	85	ПЭЛ-1 0,2
5	Катушка обр. связи	Многослойный	400	ПЭЛ-1 0,15
	Выходной тр-р	—		ПЭЛ-1
Тр	I обмотка	—	2 500	0,09
	II обмотка	—	60	0,55
Гр	Громкоговоритель	дгс	Звук.	ПЭЛ-1 0,15
			кат. 03
ОТ РЕДАКЦИИ
Радиоприемник «Луч» наряду с неплохими качества-
ми, выявленными в процессе эксплуатации, обладает
целым рядом недостатков. Приемник имеет малую чув-
ствительность, вследствие чего требует применения хо-
рошей антенны и заземления, особенно в местностях,
значительно удаленных от радиовещательных станций,
неудобна регулировка громкости с помощью подстроеч-
ного конденсатора, так как при таком способе регули-
ровки невозможно добиться плавного изменения гром-
кости.
Включение накала осуществляется также конструк-
тивно неудачно. В настоящее время артель «Радио-
пром» проводит некоторую модернизацию приемника.
Плавная регулировка громкости будет производиться
переменным сопротивлением типа ТК в 0,5 мгом, вклю-
ченным в цепь экранной сетки первой лампы. Регулятор
громкости объединяется с выключателем накала. Наме-
чено также изменить монтаж приемника, сделав его
более доступным при ремонте. Динамический громко-
говоритель ДГС заменяется малогабаритным громко-
говорителем типа 0,25-ГД-Ш, имеющим большую чув-
ствительность.
ОБМЕН ОПЫТОМ
Улучшение качества изображения при сильном телевизионном сигнале
На телевизоре «Т-2 Ленинград», установленном вбли-
зи Киевского телевизионного центра (400—500 м от
антенны центра), из-за чрезмерно большого сигнала
на входе телевизора часто наблюдались поддергивание
изображения вверх и вниз, отсутствие плавной регу-
лировки контрастности, многоконтурность.
Всевозможные опыты с различными антеннами и де-
лителями на выходе телевизора не давали положитель-
ного результата, так как из-за плохой экранировки
входных цепей при отключенной антенне приходящий
сигнал создавал достаточную контрастность изображе-
ния.
Хорошие результаты дает замена лампы 6Ж4 смеси-
теля телевизора лампой 6КЗ (6SK7), которую для про-
верки можно взять из радиоприемника, смонтирован-
ного в телевизоре. Обе лампы имеют одинаковую цо-
колевку и примерно одинаковый режим работы, замена
не требует никаких изменений в конструкции телеви-
зора. В результате такой замены возрастает четкость
изображения, уменьшаются помехи, видимые на экра-
не телевизора. Появляется возможность применить типо-
вую наружную или комнатную антенны без всяких
делителей. При этом пропадает многоконтурность,
а плавная регулировка контрастности делает изображе-
ние более живым и четким.
к,1ва	Б- Ройтман.
