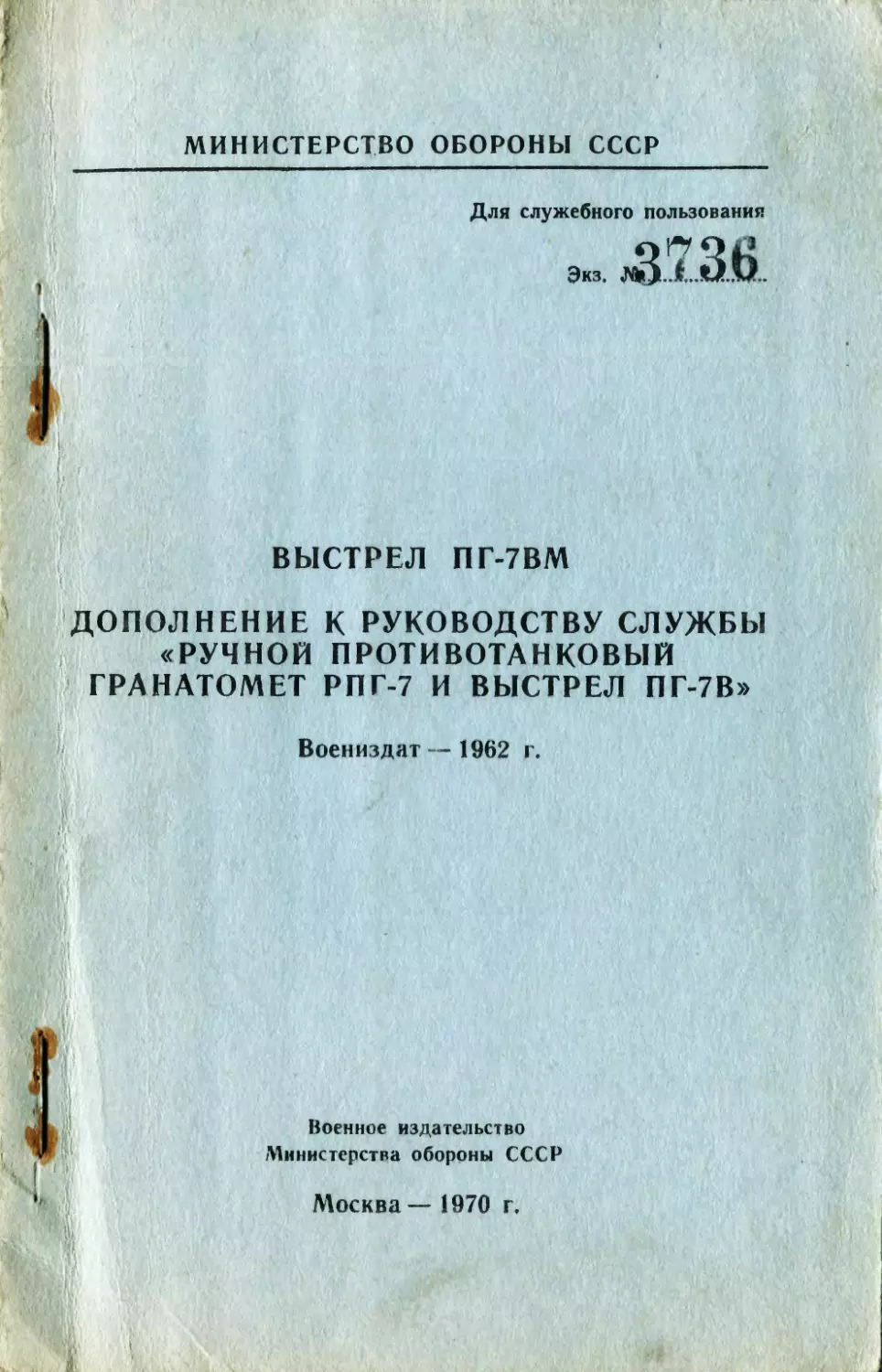

МИНИСТЕРСТВО ОБОРОНЫ СССР

Для служебного пользования

Экз.

ВЫСТРЕЛ ПГ-7ВМ
ДОПОЛНЕНИЕ К РУКОВОДСТВУ СЛУЖБЫ
«РУЧНОЙ ПРОТИВОТАНКОВЫЙ
ГРАНАТОМЕТ РПГ-7 И ВЫСТРЕЛ ПГ-7В»
Воениздат —1962 г.
Военное издательство
Министерства обороны СССР
Москва — 1970 г.


МИНИСТЕРСТВО ОБОРОНЫ СССР
Для служебного пользования
Экз. N&736
ВЫСТРЕЛ ПГ-7ВМ
ДОПОЛНЕНИЕ К РУКОВОДСТВУ СЛУЖБЫ
«РУЧНОЙ ПРОТИВОТАНКОВЫЙ
ГРАНАТОМЕТ РПГ-7 И ВЫСТРЕЛ ПГ-7В»
Воениздат—1962 г.
Военное издательство
Министерства обороны СССР
Москва — 1970 г.
В Дополнении отпечатано и пронумеровано
6 страниц. После страницы 6 помещен альбом
рисунков со шмуцтитулом на 3 листах.
2
Г-70765 Зак. 0358
Настоящее Дополнение к руководству службы на
ручной противотанковый гранатомет РПГ-7 и выстрел
ПГ-7В относится к главе 3 «Устройство выстрела ПГ-7В,
маркировка, укупорка и обращение с ним».
Дополнение предназначено для изучения особеннос-
тей выстрела ПГ-7ВМ и им необходимо пользоваться
одновременно с изложенными ранее указаниями о выст-
реле ПГ-7В.
Для стрельбы из противотанкового гранатомета
РПГ-7, кроме выстрела ПГ-7В, применяется выстрел
ПГ-7ВМ, который имеет то же назначение, что и выстрел
ПГ-7В.
Основные данные гранатомета РПГ-7 и выстрела
ПГ-7ВМ приведены в таблице.
ОСНОВНЫЕ ДАННЫЕ ГРАНАТОМЕТА РПГ-7
И ВЫСТРЕЛА ПГ-7ВМ
Калибр гранатомета.........................40	мм
Калибр гранаты (по головной части) .	. 70 мм
Длина выстрела........................... 940	мм
Длина гранаты............................ 655	мм
Вес выстрела..............................2,0	кг
Вес гранаты...............................1,6	кг
Начальная скорость гранаты .... 140 м/сек
Максимальная скорость гранаты .	.	. 300 м/сек
Дальность прямого выстрела .... 310 м
Наибольшая прицельная дальность .	. 500 м
Скорострельность..................4—6 выстрелов
в минуту
Вес сумки с двумя выстрелами и ЗИП . . 6,7 кг
Вес сумки с тремя выстрелами . . . . 8,7 кг
Выстрел ПГ-7ВМ является модернизацией штатного
выстрела ПГ-7В, он легче и превосходит штатный выст-
рел по бронепробиваемости, кучности и ветроустойчиво-
сти. Некоторым уменьшением дальности прямого выст-
3
рела обеспечивается возможность стрельбы из гранато-
мета РПГ-7 как выстрелами ПГ-7В, так и ПГ-7ВМ, ис-
пользуя при этом один и тот же прицел — оптический
ПГО-7В или механический.
По устройству, действию, обращению, укупорке,
окраске и маркировке выстрелы ПГ-7В и ПГ-7ВМ ана-
логичны, кроме особенностей, изложенных ниже
(п.п. 1—4).
Выстрел ПГ-7ВМ состоит из противотанковой грана-
ты ПГ-7М со взрывателем ВП-7М и стартового порохо-
вого заряда ПГ-7ПМ.
Основные особенности устройства выстрела ПГ-7ВМ,
которые сопоставляются с соответствующими элемента-
ми выстрела ПГ-7В, следующие:
1.	Взрыватель ВП-7М в обоих выстрелах унифициро-
ван.
Взрыватель ВП-7М отличается от взрывателя ВП-7
только лишь составом, запрессованным во втулку (Ру-
ководство службы, рис. 33) предохранителя. В выстреле
ПГ-7ВМ донная часть взрывателя ВП-7М поджата коль-
цом с прокладкой.
2.	Стартовый пороховой заряд ПГ-7ПМ не взаимоза-
меняем с зарядом ПГ-7П к выстрелу ПГ-7В.
Применение в выстреле ПГ-7ВМ заряда ПГ-7П или
в выстреле ПГ-7В заряда ПГ-7ПМ не допускается.
3.	Для повышения надежности соединения стартово-
го заряда ПГ-7ПМ с гранатой на выступ с резьбой на-
дета пружинная шайба (рис. 1), которая расположена в
зарезьбовой канавке.
Для соединения стартового порохового заряда с гра-
натой необходимо:
—	вскрыть пенал и вынуть из него заряд;
—	свинтить с дна реактивного двигателя предохра-
нитель с прокладкой;
—	полностью навинтить стартовый пороховой заряд
на выступ дна реактивного двигателя до упора так, что-
бы торец трубки, выступающий над плоскостью цоколя,
распрямив пружинную шайбу, уперся через нее в дно
(рис. 1, положение после свинчивания).
4
Заряд следует навинчивать до упора так, чтобы обе-
спечивалось плотное поджатие шайбы.
Излишних усилий, которые могли бы вызвать повреж-
дение картонной гильзы заряда, не прилагать.
Выстрелы, в которых заряд навинчивается не полно-
стью, к стрельбе не допускать.
4. Смазка резьбы выступа гранаты ПГ-7ВМ не про-
изводится.
5

АЛЬБОМ РИСУНКОВ
До сёинчиЁания
Пружинная имгиёа/ \ В Ь/ст У Л
После С&онцибсгнс/я
Рис. 1. Свинчивание стартового порохового заряда с гранатой
Рис. 2. Выстрел ЛГ-7ВМ
1—головная часть взрывателя ВП-7М; 2 — обтекатель; 3 —корпус; 4 — обертка;
о—поджимное кольцо; 6—изоляционное кольцо; 7 — воронка; 8 — корпус- 9_____про-
водник; 10 —разрывной заряд; 11—экран; 12 —втулка; 13 — прокладка/14 — изоля-
тор; 1о—втулка; 16 —донная часть взрывателя ВП-7М; 17 — прокладка; 18 —под-
жимное кольцо; 19 — сопловой блок; 20 — герметизатор; 21 — диафрагма; 99__ком-
пенсатор; 23 фиксатор; 24 — шайба; 25 — труба; 26 — пороховой заряд; 27 — упор*
2о пирозамедлитель ЗВ-7Г; 29 — дно; 30 — цоколь; 31 — шайба; 32 — колпачок;
33 мембрана; 34 —перо; 35 —гильза; 36 — воспламенитель; 37 — ось; 38 — кресто-
мна’., ~~ т'РУбка; 40 — порох НБЛ-42; 41 — ограничитель; 42 — турбинка; ^3 — трас-
сер; 44 пробка; 45 — прокладка; 46 — диск форсирования;* 47 — кружок; 48 —.пыж;
49 — пружинная шайба; 50—капсюль-воспламенитель.
а сопловое отверстие; б — выступ; в — осевой канал; г — радиальный канал; д — цен-
трующее утолщение.
