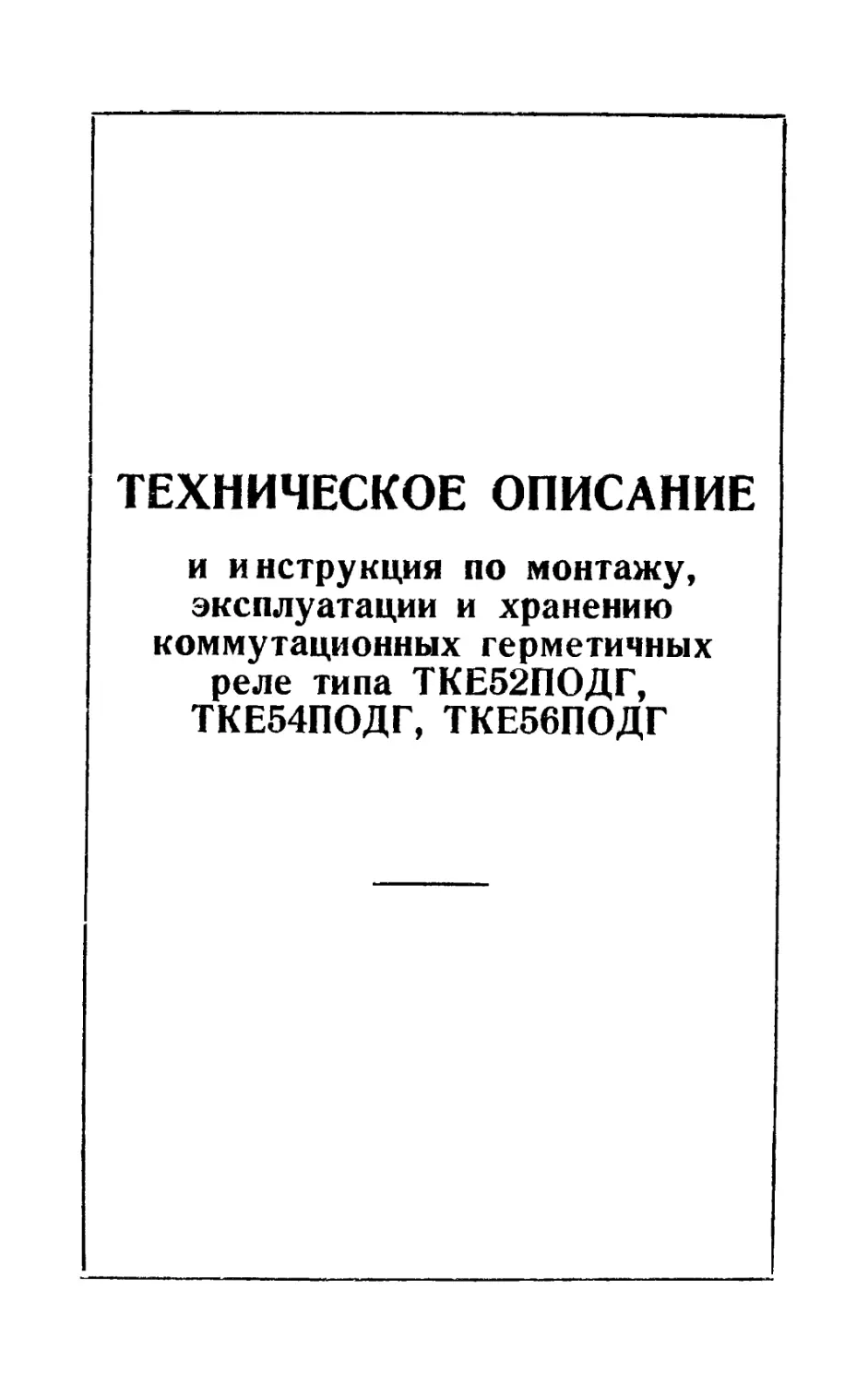

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
и инструкция по монтажу,
эксплуатации и хранению
коммутационных герметичных
реле типа ТКЕ52ПОДГ,
ТКЕ54ПОДГ, ТКЕ56ПОДГ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ
И ХРАНЕНИЮ КОММУТАЦИОННЫХ ГЕРМЕТИЧНЫХ
РЕЛЕ ТИПА ТКЕ52ПОДГ, ТКЕ54ПОДГ, ТКЕ56ПОДГ

I. НАЗНАЧЕНИЕ
Коммутационные герметичные реле типа ТКЕ52ПОДГ\
ТКЕ54ПОДГ, ТКЕ56ПОДГ (рис. 1) предназначены для
коммутации цепей постояюмогф и переменного токов в
электросистемах объектов ис^клнматического применения.
Рис, 1. Внешний вид реле ТКЕ52ПОДГ;
ТКЕ54ПОДГ. ТКЕ56ПОДГ.
II. ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Номинальное напряжение коммутируемой цепи 27 в.
2. Номинальный ток коммутируемо» цепи при
~ueim SF 0,015 сек. 5 а.
3. Номинальное напряжение цепи
управления реле 27 в.
постоянного тока.
4. Ток, потребляемый электромагнитом реле
во включенном состоянии, в нормальных
условиях при поминальном напряжении:
ТКЕ52ПОДГ не более 0,17 а,
ТКЕ54ПОДГ не более 0,21 а,
ТКЕ56ПОДГ не более 0,25 а.
5. Режим работы продолжительный.
3

6. Напряжение срабатывания каждого реле при установке
его плоскости крепления в горизонтальном положении
(выводами вверх), в нагретом состоянии, после
проведения теплового режима при номинальном напряжении:
а) в нормальных условиях:
при включении не более 16,5 в,
при отключении не более 6,5 в;
б) в условиях работы по пункту 1 таблицы 3:
при включении не более 19,5 в,
при отключении не более 7,5 в.
7. Разрывная способность контактов — 5 включений и 3
отключения четырехкратного тока по отношению к
номинальному с омической нагрузкой в цепи контактов при
длительности протекания тока до разрыва не более 1
секунды.
8. Реле безотказно работают в следующих условиях:
а) при значениях напряжения, тока коммутируемой
цепи и износоустойчивости при коммутациях согласно
таблице L
Таблица I.
п. п.
1
2
3
4
Диапазон
напряжения (в)
От 5 до 30
постоянного
тока
От 12 *до 220
переменного тока
частотой от 360
до 900 гц
Диапазон
тока (а)
От 0,05 до 5
От 5 до 10
От 0,05 до 5
Вид нагружн
При т цепи
0,015 сек.
В цепи с
омической нагрузкой
В цепи
с cos f > 0,5
'
Износоустойчивость
i при
коммутациях (к-во

срабатываний)
25000
50000
10000
25000
Указанные диапазоны токов и напряжений
подразделяются на две части:
1) основной диапазон при токах 0,1 а и выше и
напряжениях 12 в и выше;
2) дополнительные режимы при токах ниже 0,1 а или при
напряжениях ниже 12 в.
При работе в дополнительных режимах, т. е. при токах
ниже 0,1 а, равно как и при напряжениях ниже 12 в, при
4

замыкании контактов могут иметь место случаи неиронуска
тока (сбои) в количестве до 5 раз по каждой цепи
контактов за срок службы.
Применение реле в дополнительных режимах может быть
допущено в цепях, где сбои (пепропуск тока) не могут
вызвать аварийных отказов. Применение реле в этих режимах
согласовывается между потребителем, разработчиком реле и
заказчиком потребителя особо.
Допустимая частота срабатываний — не более 60 раз в
минуту.
Примечание. При работе по пункту 4 таблицы 1 не
допускается включение контактных групп в разные
фазы;
б) при значениях напряжения цепи управления согласно
таблице 2.
Таблица 2.
м
П. II.
1
2
3
Диапазон напряжения
постоянного тока (в)
Or 24 до 30
От 21 до 32
От 20 до 30
Примечание
5 минут работы после
продолжительной работы в условиях по
пункту 1 таблицы 3
В наземных условиях при
температуре окружающей среды по
пуню у 1 таблицы 3
После включения реле допускаются кратковременные (до
2 секунд) снижения напряжения в цепи управления до 9,5 в;
в) при относительной влажности окружающей среды до
100% при температуре до -Ь40СС:
г) при изменениях атмосферного давления и температуры
окружающей среды согласно таблице 3.
а

Таблица 3.
jsfe
п. п.
1
2 |
Атмосферное
давление
(мм рт. ст.)
От 1150 до 5
Температура
окружающей
| среды (°С)
1
От «-60
до 4-85
От —60
до -100
Примечание
5 минут работы через
каждые 2 часа или 2 часа
работы один раз в конце
срока службы после
продолжительной работы в условиях
по пункту 1 данной
таблицы
9. Суммарное время пребывания обмотки реле под
напряжением в условиях максимального нагрева не более 500
часов.
Примечание. Допускается по согласованию с
предприятием-разработчиком применение с более
длительным пребыванием обмотки реле под напряжением
при более легких условиях применения,
10. В условиях механических воздействий реле:
а) виброуегопчивы и вибропрочны при следующих
значениях частот и ускорений:
Частота (гц)
От 5 до 30
От 31 до 200
Ог 201 до 600
Ускорение (g)
От 0, I до 3
От 3 ;ю 5
7,5
прямо
пропорционально частоте
11
б) выдерживают без повреждений ударную нагрузку с
ускорением 10 g в диапазоне от 40 до 100 ударов в
минуту:
в) выдерживают однократный удар с ускорением 50 g
длительностью до 10 мсек;
г) не допускают самопроизвольных включений и
отключений контактов при линейных ускорениях до 25 g, при
этом напряжение включения в холодном состоянии не
должно увеличиваться более, чем на 2 в, а
напряжение отключения — более, чем на 1 в.
, Вес реле:
ТКЕ52ПОДГ не более 0,135 кг,
ТКЕ54ПОДГ не более 0,185 кг,
ТКЕ56ПОДГ не более 0,245 кг.
6

III. ГАРАНТИИ
Предприятие-изготовитель гарантирует безотказную
работу изделия в соответствии с гарантией, предусмотренной
техническими условиями и указанной в паспорте па партию
данных изделий.
IV. ОБЩИЕ СВЕДЕНИЯ
ТКЕ52ПОДГ, ТКЕ54ПОДГ, ТКЕ56ПОДГ представляют
собой коммутационные герметичные реле соответственно с
2, 4 и 6-контактными группами на переключение,
приводимыми в движение электромагнитами клапанного типа.
Характерная особенность реле — герметизация и
электрические соединения выполнены при помощи сварки.
По конструкции реле идентичны, отличаются только
габаритными размерами и количеством коммутируемых цепей.
В отличие от реле ТКЕ52ПОДГ, которое имеет одну
катушку, реле ТКЕ54ПОДГ, ТКЕ56ПОДГ имеют по две
катушки.
В тексте дано описание реле ТКЕ52ПОДГ.
V. ОПИСАНИЕ КОНСТРУКЦИИ
Реле (рис.2) состоит из электромагнита, контактной
системы, возвратной пружины и вспомогательных элементов.
Электромагнит — состоит мл остова 1, сердечника 14 с
обмоткой, развальцованного па остове, и якоря 3, свободно
сидящего на угольнике 15, приваренном к остову.
Реле ТКЕ54ПОДГ, ТКЕ50ПОДГ имеют по два сердечника
с обмотками, которые соединены последовательно и согласно.
Электромагнит крепится к напели 2 тремя винтами.
Контактная система — па панели 2 расположены
контактные шинки 4, с напаянными па них неподвижными
контактами. Па якоре 3 крепится заклепками пластмассовая
колодка 12 с опресованными контактными пружинами 11 и
приварена упорная пластина 13, На контактных пружинах 11
расклепаны подвижные контакты.
Возвратная пружина 16—крепится к упорной пластине 13
и отогнутому концу угольника 15 с помощью втулки 17 и
винта 18.
Контактное давление регулируется перемещением
электромагнита относительно панели 2. Магнитная и контактная
системы закрепляются на дне колпака 10, который сваривается
герметичным швом с панелью 9.
В панели 9 имеются гермовводы 8 (в виде трубок),
изолированные стеклом, которое обеспечивает герметичность и
электрическую прочность соединения. Через гермовводы
проходят гибкие провода 5 от подвижных и неподвижных
контактов, а также от катушки. Гермовводы 8, гибкие провода
7

Рис. 2. Разрез реле ТКЕ52ПОДГ.
5 и шинки 7 свариваются герметичным швом.
Реле заполняется сухим воздухом через штенгель
(трубку), впаянный в панель 9. Герметичность штенгеля
обеспечивается его обжатием с последующей электродуговой сваркой.
Панель 6 закрывает места сварки и фиксирует шинки 7.
В дно колпака 10 впаяны глухие резьбовые втулки для
крепления реле на объекте.
Если герметичные 2- и 4-цепевые реле ставятся взамен
негерметичных типа ТКЕ на старые крепежные места, то
применяется переходник. Необходимость поставки переходника
-согласовывается с разработчиком и оговаривается заказом.
8

VI. ПРИНЦИП РАБОТЫ РЕЛЕ
При обесточенной обмотке реле возвратная пружина
создаст необходимое контактное давление на нормально
закрытых контактах, при этом магнитным зазор максимальный.
При включении обмотки реле иод напряжение, равное или
большее напряжения включения, по ней протекает ток,
создающий электромагнитное усилие, под действием которого
якорь с подвижными контактами притягивается к «сердечнику,
тем самым размыкая нормально закрытые и замыкая
нормально mкрытые контакты.
Конi;ikгное давление па нормально открытых контактах
создастся прогибом контактных пружин вследствие того, что
Koin.'iKiHiiiii зазор меньше магнитного. Якорь удерживается в
причинном положении все время, пока по обмотке
протекает ток.
При снятии напряжения с обмотки или его понижении
ниже напряжения отключения усилие электромагнита
становится меньше суммарного усилия нозвратной п контактных
пружин, л якорь возвращается в исходное положение.
При этом нормально открытые контакты размыкаются,
а нормально закрытые замыкаются.
На рис. 3, рис. 4 и рис 5 представлены принципиальные
схемы реле.
2 5
Ж
I3 п 61
Рис. 3. Принципиальная схема реле ТКЕ52ПОДГ
2 5 8 И
или
Рис. 4. Принципиальная схема реле ТКЕ54ПОДГ.

2 5 8 « W 17
К
7
10
Г,
13
п
16
J J J U L U
■0
12 15 18
Рис. 5. Принципиальная схема реле ТКЕ56ПОДГ.
VII. ИНСТРУКЦИЯ ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ
И ХРАНЕНИЮ
Монтаж
При установке реле на объекте должны учитываться
следующие требования:
а) вибрация и ударная перегрузка мест крепления реле
не должны превышать величин, указанных в пункте 10
раздела II «Технические данные»;
б) реле должно быть защищено or попадания на него
воды, керосина, масла, кислот, пыли, грязи, металлических
опилок и др.;
в) при расположении реле рядом с элементами,
нагретыми выше температуры окружающей среды, температура
нагрева обмотки реле не должна превышать 180°С;
г) должен быть обеспечен доступ для периодического
внешнего осмотра, проверки исправности крепления и
надежности контакта внешних присоединений;
д) особо следует учитывать, что при низких уровнях как
напряжения , так и тока в коммутируемой цепи могут иметь
место случаи непропуска тока (сбои) при замкнутых
контактах (см. пункт 8 раздела II «Технические данные»).
Поэтому при применении реле в таких режимах должен
быть специально рассмотрен вопрос о необходимом уровне
надежности замыкания цепи. Если это требуется, то должно
быть введено соответствующее резервирование.
Перед установкой реле на объекте необходимо проверить:
а) путем внешнего осмотра — отсутствие механических
повреждений, которые могут появиться в результате
небрежной транспортировки и распаковки;
б) в холодном состоянии — сопротивление изоляции,
которое должно быть не менее 50 Мом;
в) в холодном состоянии — работоспособность реле на
срабатывание путем контроля цепей контактов при помощи
10

сигнальной лампы. Напряжение срабатывания реле при
установке его плоскости крепления в горизонтальном положении
(выводами вверх) в холодном состоянии:
при включении — не более 12,5 в,
при отключении — не более 4,5 в.
I Габаритные размеры даны махеша/ьные*
2Моста6ка детали 795.0/5 производите*
по особому заказу, крепление детали
(переходника) 7950/5 /г реле должно
производиться динтам/ 3/77/1-3-7-&
с контровкои хлеем.
Рис, 6. Габаритные размеры реле ТКЕ52ПОДГ.
Реле устанавливается на ровную плоскость крепления и
крепится винтами через глухие резьбовые втулки, впаянные
в дно колпака. Следует обращать внимание на выбор
крепежных винтов, так как чрезмерная их длина может привести к
деформации резьбовых втулок и колпака. Крепежные винты
должны быть тщательно законтрены.
Рабочее положение — произвольное.
На рис. 6, рис.7 и рис. 8 представлены габаритные
размеры реле ТКЕ52ПОДГ, ТКЕ54ПОДГ, ТКЕ56ПОДГ.
11

Подвод тока к реле осуществляется проводами общим
сечением не более 1мм2, подпаиваемыми к выводным шинкам
оловом 02 ГОСТ 860—60.
К одной шинке допускается пайка не более двух проводов.
Гибка и распиловка отверстия в шинках не допускается.
Пайку проводов необходимо проводить так, чтобы
обеспечить надежный электрический контакт и прочное соединение.
Попадание флюса и припоя на панель не допускается.
Чрезмерный нагрев при пайке проводов может привести к
деформации панели и нарушению герметичности реле.
Места панки должны быть обязательно защищены
изоляцией. Допускается не более трех перепаек проводов.
«о! £
я
it
1..
»
г
l Габаритные размеры даны максимальные.
2. Поставка детали 795.0f7 производится по
особому заказу. Крепление детали (ле -
реходника) 795.017 /г реме должно
производиться 6инюа*ги 3f77A-3-7-K
с яонгпробяой клеем.
к
5У
Вид В ф#
(&з переходника) / ьо^уей^
2fCZ)i(JjSj||
c^jjl ^-|{| «<|i| ro j^
ВидВ
/с переходником;
J/7Z4-3-7-A " M3/t/tS
/~FomST
и
Рис. 7. Габаритные размеры реле ТКЕ54ГЮДГ-.
12

Шаритные размерь дань!
максишльнь(?
VomS.
'В
Чч
"^
j
...
'
f *~~\\ *о[{] "ьо| j со Л
L£Ji£Jil£j!l£f 1
3D
©XGD
жга
ТКЕ56П0ДГ
FCJ
, *>■ ■ ■ гттЧ
Рис, 8. Габаритные размеры реле ТКЕ56ПОДГ.
Эксплуатация
В процессе эксплуатации необходимо периодически
обдувать реле сжатым воздухом, очищая его от загрязнения, и
проверять исправность монтажа.
В случае выхода из строя реле заменяется новым.
Хранение
Реле упаковывают в коробки, а затем в деревянные ящики.
Ящики с изделиями, поступающие на склад потребителя,
запрещается хра-нить под открытым небом, они должны быть
внесены в закрытое отапливаемое помещение. Вскрывать
ящики следует только на следующий день, во избежание
отпотевания изделий.
13

Помещение склада для хранения изделий должно быть
сухим, иметь вентиляцию и отопление. Пол склада должен
быть деревянным или плиточным.
В складском помещении температура воздуха должна
поддерживаться в пределах от -h5°C до +30°С. Относительная
влажность воздуха допускается до 80%. Резкие колебания
температуры и влажности в помещении склада не
допускаются.
В помещение не должны проникать газы, способные
вызвать коррозию (дым, хлор, пары аммиака и т. п.).
Запрещается хранить вместе с изделиями и запасными частями
химические реактивы и легкоиспаряющиеся вещества
(кислоты, соли, щелочи, заряженные аккумуляторы и т. д.).
Изделия должны храниться на деревянных стеллажах без
упаковки. Через каждые 6 месяцев изделия осматривать.
Изделия в трехгодичной упаковке хранить, не вскрывая
упаковки, до истечения срока хранения.
14

ОГЛАВЛЕНИЕ: стр.
L Назначение . . .3
II. Технические данные . , .3
III. Гарантии . * . ♦ .7
IV. Общие сведения . 7
V. Описание конструкции , . .7
VI. Принцип работы реле » . .9
VII. Инструкция по монтажу, эксплуатации и хранению 10
