Импульсный
блок питания устройств
памяти
Предлагаемый стабилизатор
напряжения блока питания
устройств памяти разработан с
учетом требований к источнику
питания компьютера, изложен-
ных в |11, и практически сво-
боден от некоторых недостат-
ков. присущих аналогичным уст-
ройствам Связь выхода блока
с входом — трансформаторная,
что исключает возможность по-
вышения выходною напряже-
ния при выходе из строя ключе-
вого транзистора. Высокий КПД
стабитизатора (более 75 %)
упрощает проблему отвода
тепла.
Устройство не содержит де-
фицитных деталей и не критич-
но к их параметрам.
В связи с тем, что на неко-
торые микросхемы памяти за-
прещено подавать питание -|-5 В
без напряжения —5 В, в описы-
ваемом стабилизаторе преду-
смотрена возможность блоки-
ровки его при пропадании вход-
ного напряжения —5 В. О по-
строении подобных блокирую-
щих узлов можно также про-
читать в [2j.
Стабилизатор позволяет уста-
навливать выходное напряжение
в пределах 2...40 В.

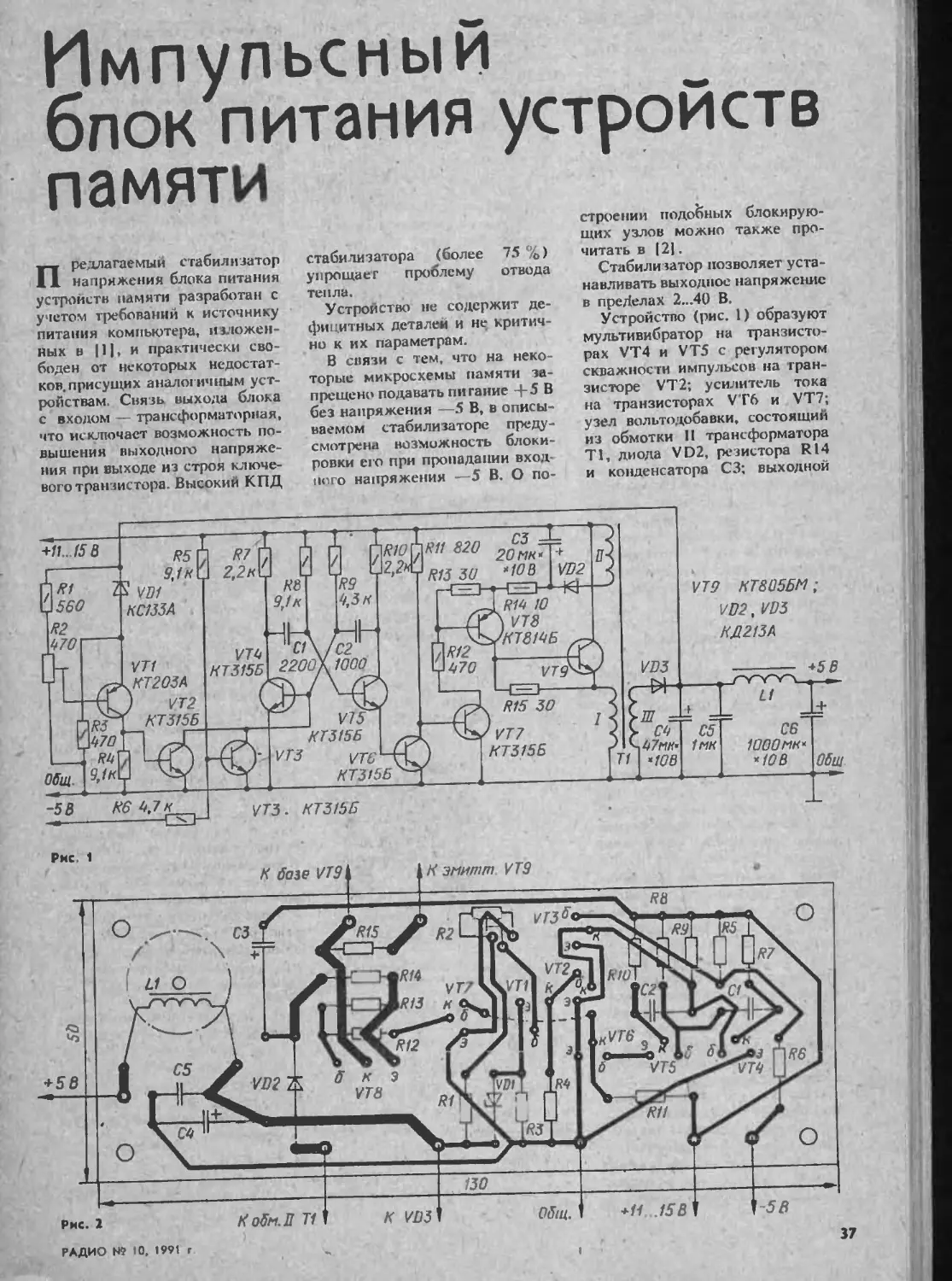

Устройство (рис. 1) образуют
мультивибратор на транзисто-
рах VT4 и VT5 с регулятором
скважности импульсов на тран-
зисторе VT2; усилитель тока
на транзисторах VT6 и VT7;
узел вольтодобавки, состоящий
из обмотки II трансформатора
Т1, диода VD2, резистора R14
и конденсатора СЗ; выходной
R11 820
А75 30
VT1
R5
9,1 к
1 VD1
КС133А
R15 30
VT7
КТ315Б
VI5
КТ315Б
V73 VTC
К73(5Б
й*5
□470
_____ R4
Общ.
С1
R6 4,7к
+Я 158
9,1к
4,3 R
R2
470
V74
НТ315Б
2200
С2
1000
сз 4=
20 мк*
40 В
-т
V02
-Kh
R14 10
V78
К7819Б
VT9
VD3
чн-
=4
> Ct)
' S47wf«
71 40В
VT9 КТ805БМ;
[/02, VD3
КД213А
★5 В
1
" 05
1мн
Lt
С6
1000мн*
*10 В
Общ
V73. К7315Б
/1А72
Q970
П
РАДИО № 10. 1991 г
37
узел, включающий в себя обмот-
ку III трансформатора Т1,
выпрямитель на диоде VD3,
выходной фильтр L1C4—С6;
узел сравнения на транзисторе
VT1, стабилитроне VD1 и рези-
сторах R1—R4.
Основные технические
характеристики стабилизатора
Напряжение источ-
ника питания, В 11...! 5
Выходное напряже-
ние, В......... 5
Напряжение пуль-
саций. В, не более	0,25
Выходной ток, А .	.	0,5... 1,6
КПД, % ...	.	75...85
Частота преобразо-
вания, кГц . .	.	8...40
Стабилизатор может работать
и при^ токе нагрузки, меньшем
указанного, однако при этом
уровень пульсаций может пре-
высить 0,25 В. Это происходит
из-за уменьшения частоты пре-
образования стабилизатора.
Уменьшить пульсации можно
заменой конденсаторов филь-
тра С4—С6 другими, с большей
емкостью. К увеличению уровня
пульсаций приводит и повыше-
ние напряжения питания ста-
билизатора.
При подаче питания на блок
и наличии напряжения —5 В
транзисторы VT1, VT2 и VT3
закрыты, поэтому мультивибра-
тор начинает работать на неко-
торой частоте. Импульсы муль-
тивибратора фиксированной
длительности, усиленные по
току транзисторами VT6 и VT7,
открывают ключевые транзисто-
ры VT8, VT9, и через них
начинает протекать ток в обмот-
ку I импульсного трансформа-
тора Т1. После закрывания
ключевых транзисторов напря-
жение самоиндукции трансфор-
матора, снимаемое с обмоток
II и III, через диоды VD2 и
VD3 заряжает соответственно
конденсаторы СЗ и С 4.
В случае повышения напря-
жения на конденсаторе* С6
более 5 В открываются тран-
зисторы *VT1 и VT2, что приво-
дит к увеличению скважности
импульсов мультивибратора и,
следовательно, уменьшению вы-
ходного напряжения блока.
Обмотка II импульсного
трансформатора совместно с
диодом VD2 и конденсатором СЗ
образуют источник вольтодобав-
ки — постоянного напряжения
2...3 В, которое не позволяет
транзистору VT8 входить в
насыщение и тем самым уве-
личивает быстродействие ключе-
вой ступени и КПД устрой-
ства в целом |3|.
Узел блокировки, выключаю-
щий питание устройства памяти
в случае пропадания напря-
жения —5 В, образуют тран-
зистор VT3 и резисторы R5,
R6. При пропадании этого
напряжения тут же полностью
открывается транзистор VT3
и малым сопротивлением шун-
тирует цепь базы транзистора
VT4, блокируя работу мультиви-
братора стабилизатора
Чертеж печатной платы ста-
билизатора и размещение дета-
лей на ней показаны на рис. 2.
Постоянные резисторы блока —
МЛТ, подстроечный RI —
СП5-16; конденсаторы — КМ-5,
КМ-6, К50-6. Транзистор VT9
и диод VD3 установлены на од-
ной общей медной теплоотво-
дящей пластине размерами
135X50X2 мм через слюдяные
прокладки.
Импульсный трансформатор
Т1 намотан на броневом магни-
топроводе Б36 из феррита
2000НМ с бумажной прокладкой
толщиной 0,2 мм между чаш-
ками. Обмотки I и III выполне-
ны Ж1утом из 10 проводов
ПЭВ-2 0,2 и содержат соответ-
ственно 10 и 6 витков. Обмот-
ка II — 3 витка провода
ПЭВ-2 0,2.
Дроссель L1 намотан ha коль-
це типоразмера К20ХЮХ6 из
феррита 2000ММ. Обмотка со-
держит 20 витков провода
ПЭВ-2 0,5.
С. ШВЕЦОВ
г. Санкт-Петербург
ЛИТЕРАТУРА
9
1.	Крылов А. Блок питания
компьютера «Радио-86РК».— Ра-
дио, I486. № 11, с. 26—28; N° 12.
с 17—18.
2.	Бирюков С. Блок питания для
<Радио-8бРК».— Радио, 1990.
№ 7, с. 58—61.
3.	Миронов А. Усовершенствова-
ние импульсного стабилизатора
напряжения.— Радио, 1987, Na 4.
с. 35, 36.
4.	Селезнев В. Стабилизатор на-
пряжения на компараторе.— Ра-
дио, 1986, № 3, с. 46, 47.
5.	Смирнов С. Импульсный
стабилизатор напряжения.— Ра-
дио. 1986, № 11. с. 52—54
6	Миронов А. Мощный импульс-
ный стабилизатор постоянного на-
пряжения.— Радио. 1987, Na 9,
с. 46—48.
