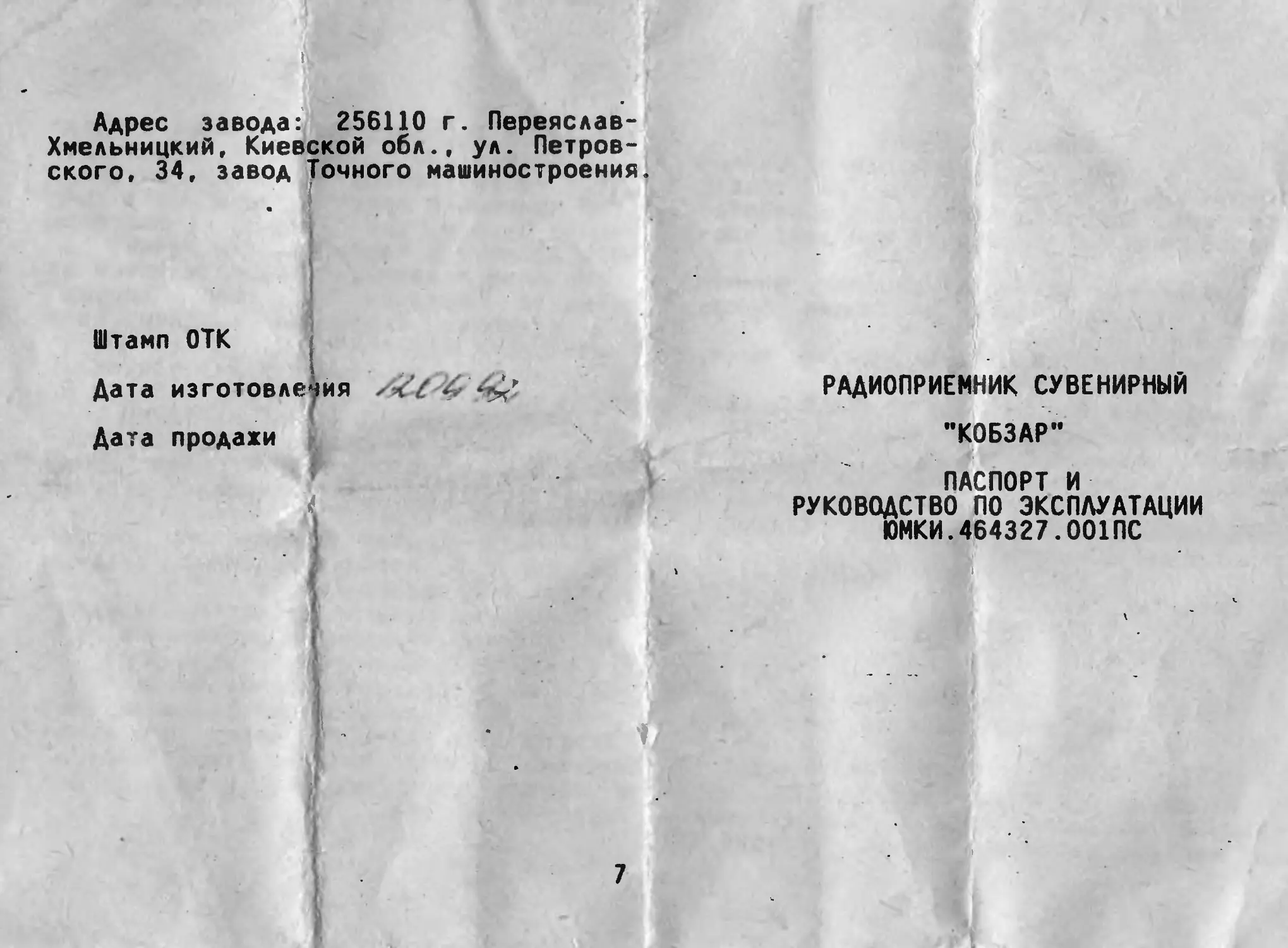

Адрес завода: 256110 г. Переяслав-
Хмельницкий, Киевской обл.. ул. Петров-
ского, 34, завод Точного машиностроения.
Штамп ОТК
Дата изготовления
Дата продажи
V

7
РАДИОПРИЕМНИК СУВЕНИРНЫЙ
"КОБЗАР"
ПАСПОРТ И
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ЮМКИ.464327.ОО1ПС

1.	ОБЩИЕ УКАЗАНИЯ
1.1 При покупке сувенирного радио-
приемника "Коозар" (далее по тексту
приемник) требуйте проверки егогработо-
способности и проверьте комплект пос-
тавки.
Прежде чем включить приемник, внима-
тельно ознакомьтесь с настоящим руко-
водством.
Оберегайте приемник от ударов, пыли.
сырости и агрессивных сред.
Приемники в упакованном виде должны
храниться в закрытых, сухих, проветри-
ваемых помещениях при относительной
влажности воздуха до 35%, при темпера-
туре от 5°С до 35°С. при отсутствии в
воздухе кислотных, щелочных и других
агресивных примесей.
2.	КОМПЛЕКТ ПОСТАВКИ
Приемник "Кобзар”	-1шт.
Паспорт и руководство по	-1шт.
эксплуатации
Упаковка	-1шт.
Примечание. Элементом питания при-
емник комплектуется в магазине
за дополнительную плату.
3.	КРАТКОЕ ОПИСАНИЕ ПРИЕМНИКА
Приемник сувенирный настольного ис-
полнения предназначен для приема пере-
дач местных радиовещательных станций в
1
диапазоне перекрываемом длинные и сред**
ние волны (200 - 1000 кГц). Прием ве-
дется на внутреннюю магнитную антенну.
В приемнике предусмотрены места хра-
нения бумаги для заметок ( размером
54мм*100мм ) и карандаша или ручки.
Питание приемника осуществляется от
элемента питания 9 В типа "Корунд"
или внешнего источника питания типа
"Электроника Д2-10М".
Радиоприемник осуществляет уверенный
прием при напряжении литания 4,5 - 9 В.
4.	РУКВОДСТВО ПО ЭКСПЛУАТАЦИИ
4.1.	Перед установкой элемента пита-
ния в батарейный отсек поверните ручку
регулятора громкости по часовой стрелке
до щелчка.
Снимите крышку батарейного отсека
(см. рис.1,). Вставьте элемент питания
в отсек и закройте крышку.
Понижение чувствительности, ухудше-
ние качества звучания и увеличение шу-
мов сопровождающих прием, указывают на
снижение напряжения питания батареи.
4.2.	При использовании блока питания
"Электроника Д2-10М", перед его вклю-
чением, элемент питания типа "Корунд"
в обязательном порядке изъять из ба-
тарейного отсека.
2
Рис. 1. Расположение и назначение
элементов приемника. 1 - ручка включе-
ния и регулировки громкости; 2 - ручка
настройки на радиовещательные станции;
3 - крышка батарейного отсека; 4 - мес-
то для карандаша; 5 - направление съема
3
крышки батарейного отсека; 6 - место
для бумаги; 7 - батарейный отсек;
8 - гнездо для подключения внешнего ис-
точника питания
подъема бумаги.
толкатель для
4
4.3.	включение приемника производит-
ся плавным поворотом ручки регулятора
громкости против часовой стрелки до
щелчка. Продолжая поворачивать ручку
против часовой стрелки, установите
среднюю громкость. Медленно вращая руч-
ку настройки настройтесь на Выбранную
радиостанцию. Поворачивая приемник вок-
руг вертикальной оси, подберите положе-
ние, обеспечивающее наилучшее качество
приема. Регулятором громкости устано-
вите желаемую громкость прослушивания
передач.
Мощные станции не рекомендуется слу-
шать при максимальной громкости, так
как при этом могут возникнуть искажения
и резко сокращается срок службы элемен-
та питания.
4.4.	Выключение приемника произво-
дится путем поворота ручки регулятора
громкости по часовой стрелке до упо-
эа, при этом должен быть слышен щел-
чок, а риска регулятора громкости дол-
жна быть вверху.
4.5.	Прием может ухудшаться:
1)	в связи с истечением срока год-
ности элемента питания и его разряда;
2)	при экранировании электромагнит-
ного поля;
3)	если расстояние от места приема
до передающей радиостанции превышаем
возможности ш приемника по чувствитель^
ноет и
5.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Сувенирный радиоприемник "Кобзар"
соответствует утвержденному образцу-*
эталону.
Изготовитель гарантирует нормальную
работу приемника при соблюдении вла-
дельцем правил настоящего руководств*
по эксплуатации.
Гарантийный срок хранения - 2 года
со дня изготовления.
Г арантийный	срок эксплуатации
12 месяцев в пределах гарантийного сро-^
ка хранения со дня продажи приемника
через розничную торговую сеть. При от
сутствии. даты продажи и штампа магазит
на гарантийный ремонт не производится.I
В случае отказа приемника по вин4
завода-изготовителя, при соблюдении
правил эксплуатации, ремонт приемника
производится заводом-изготовителем.
Обмен приемников осуществляется че4*
рез торговую сеть в соответствии с дей-
ствующими правилами обмена промышленных
товаров, купленных в розничной сети го-
сударственной и кооперативной торговли,

I
