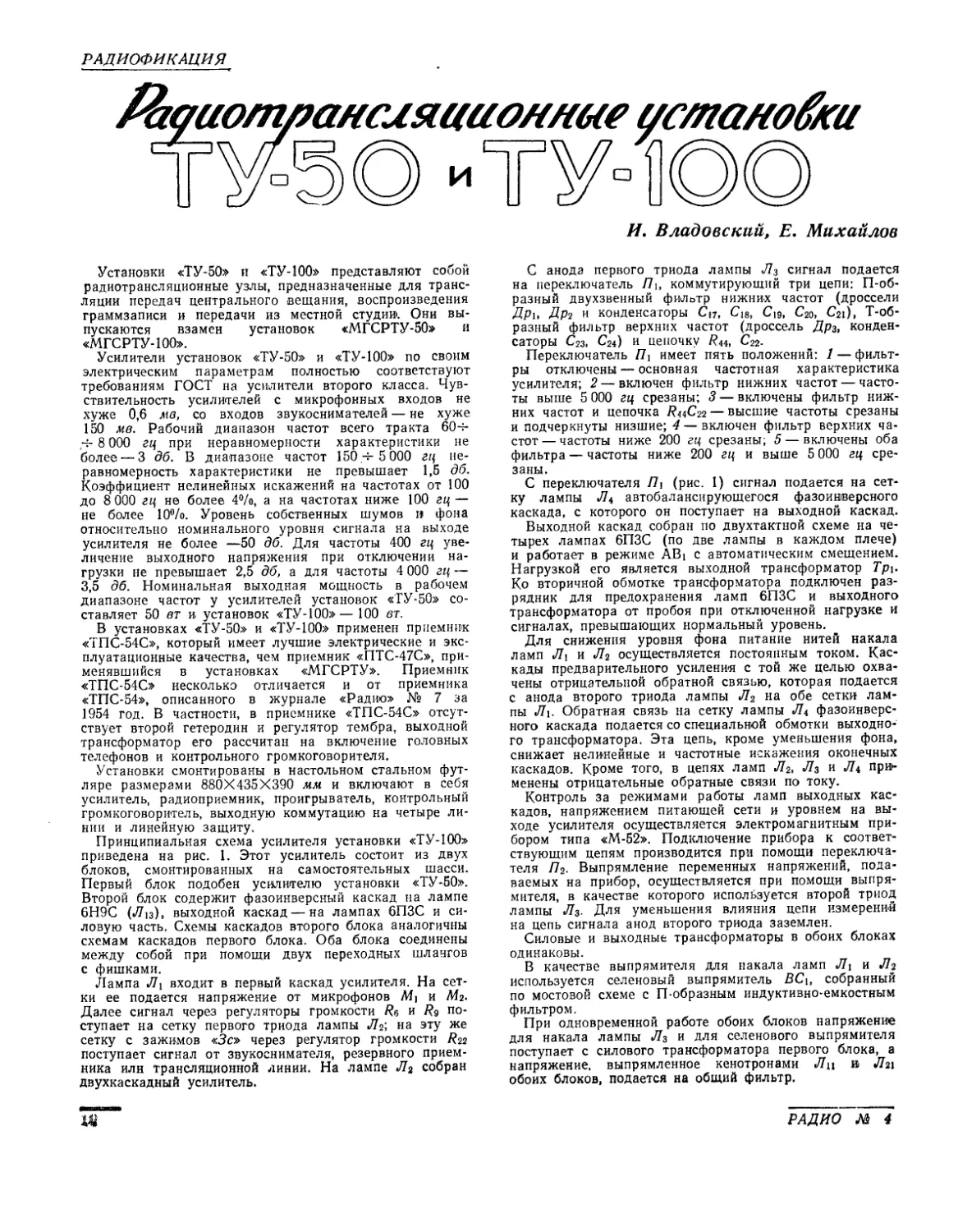

И. Владовский, Е. Михайлов
Установки «ТУ-50» и «ТУ-100» представляют собой
радиотрансляционные узлы, предназначенные для транс-
ляции передач центрального вещания, воспроизведения
граммзаписи и передачи из местной студии. Они вы-
пускаются взамен установок «МГСРТУ-50» и
«МГСРТУ-100».
Усилители установок «ТУ-50» и «ТУ-100» по своим
электрическим параметрам полностью соответствуют
требованиям ГОСТ на усилители второго класса. Чув-
ствительность усилителей с микрофонных входов не
хуже 0,6 мв, со входов звукоснимателей — не хуже
150 мв. Рабочий диапазон частот всего тракта 604-
,4- 8 000 гц при неравномерности характеристики не
более — 3 дб. В диапазоне частот 150 4- 5 000 гц не-
равномерность характеристики не превышает 1,5 дб.
Коэффициент нелинейных искажений на частотах от 100
до 8 000 гц не более 4%, а на частотах ниже 100 гц —
не более 10%. Уровень собственных шумов и фона
относительно номинального уровня сигнала на выходе
усилителя не более —50 дб. Для частоты 400 гц уве-
личение выходного напряжения при отключении на-
грузки не превышает 2,5 дб, а для частоты 4 000 гц —
3,5 дб. Номинальная выходная мощность в рабочем
диапазоне частот у усилителей установок «ТУ-50» со-
ставляет 50 вт и установок «ТУ-100»— 100 ат.
В установках «ТУ-50» и «ТУ-100» применен приемник
«ТПС-54С», который имеет лучшие электрические и экс-
плуатационные качества, чем приемник «ПТС-47С», при-
менявшийся в установках «МГСРТУ». Приемник
«ТПС-54С» несколько отличается и от приемника
«ТПС-54», описанного в журнале «Радио» № 7 за
1954 год. В частности, в приемнике «ТПС-54С» отсут-
ствует второй гетеродин и регулятор тембра, выходной
трансформатор его рассчитан на включение головных
телефонов и контрольного громкоговорителя.
Установки смонтированы в настольном стальном фут-
ляре размерами 880X435X390 мм и включают в себя
усилитель, радиоприемник, проигрыватель, контрольный
громкоговоритель, выходную коммутацию на четыре ли-
нии и линейную защиту.
Принципиальная схема усилителя установки «ТУ-100»
приведена на рис. 1. Этот усилитель состоит из двух
блоков, смонтированных на самостоятельных шасси.
Первый блок подобен усилителю установки «ТУ-50».
Второй блок содержит фазоинверсный каскад на лампе
6Н9С (Л1з), выходной каскад — на лампах 6ПЗС и си-
ловую часть. Схемы каскадов второго блока аналогичны
схемам каскадов первого блока. Оба блока соединены
между собой при помощи двух переходных шлангов
с фишками.
Лампа Лу входит в первый каскад усилителя. На сет-
ки ее подается напряжение от микрофонов Л4| и М2.
Далее сигнал через регуляторы громкости и /?д по-
ступает на сетку первого триода лампы Л2; на эту же
сетку с зажимов «Зе» через регулятор громкости /?22
поступает сигнал от звукоснимателя, резервного прием-
ника илн трансляционной линии. На лампе Л2 собран
двухкаскадный усилитель.
йГ~
С анода первого триода лампы Л3 сигнал подается
на переключатель П\, коммутирующий три цепи: П-об-
разный двухзвенный фильтр нижних частот (дроссели
Дрь Др2 и конденсаторы Ci7, С!8, Cig, C2g, С21), Т-об-
разный фильтр верхних частот (дроссель Др3, конден-
саторы С2з, С24) и цепочку Rn, С22.
Переключатель П} имеет пять положений: 1 — фильт-
ры отключены — основная частотная характеристика
усилителя; 2 — включен фильтр нижних частот — часто-
ты выше 5 000 гц срезаны; 3 — включены фильтр ниж-
них частот и цепочка /?44С22 — высшие частоты срезаны
и подчеркнуты низшие; 4 — включен фильтр верхних ча-
стот— частоты ниже 200 гц срезаны; 5 — включены оба
фильтра — частоты ниже 200 гц и выше 5 000 гц сре-
заны.
С переключателя П> (рис. 1) сигнал подается на сет-
ку лампы Л4 автобалансирующегося фазоинверсного
каскада, с которого он поступает на выходной каскад.
Выходной каскад собран по двухтактной схеме на че-
тырех лампах 6ПЗС (по две лампы в каждом плече)
и работает в режиме ABi с автоматическим смещением.
Нагрузкой его является выходной трансформатор Tpi.
Ко вторичной обмотке трансформатора подключен раз-
рядник для предохранения ламп 6ПЗС и выходного
трансформатора от пробоя при отключенной нагрузке и
сигналах, превышающих нормальный уровень.
Для снижения уровня фона питание нитей накала
ламп Л\ и Л2 осуществляется постоянным током. Кас-
кады предварительного усиления с той же целью охва-
чены отрицательной обратной связью, которая подается
с анода второго триода лампы Л2 на обе сетки лам-
пы Л\. Обратная связь на сетку лампы Л4 фазоинверс-
ного каскада подается со специальной обмотки выходно-
го трансформатора. Эта цепь, кроме уменьшения фона,
снижает нелинейные и частотные искажения оконечных
каскадов. Кроме того, в цепях ламп Л2< Л3 и Л4 при-
менены отрицательные обратные связи по току.
Контроль за режимами работы ламп выходных кас-
кадов, напряжением питающей сети и уровнем на вы-
ходе усилителя осуществляется электромагнитным при-
бором типа «М-52». Подключение прибора к соответ-
ствующим цепям производится при помощи переключа-
теля П2. Выпрямление переменных напряжений, пода-
ваемых на прибор, осуществляется при помощи выпря-
мителя, в качестве которого используется второй триод
лампы Л3. Для уменьшения влияния цепи измерений
на цепь сигнала анод второго триода заземлен.
Силовые и выходные трансформаторы в обоих блоках
одинаковы.
В качестве выпрямителя для накала ламп Л\ и Л2
используется селеновый выпрямитель ВС\, собранный
по мостовой схеме с П-образным индуктивно-емкостным
фильтром.
При одновременной работе обоих блоков напряжение
для накала лампы Л3 и для селенового выпрямителя
поступает с силового трансформатора первого блока, а
напряжение, выпрямленное кенотронами Лц и Л2\
обоих блоков, подается на общий фильтр.
РАДИО № 4
ГЛДИО № 4
Рис. 1. Принципиальная схема усилителя чТУ-ЮОъ. Величины сопротивлений, помеченных звездочками, подбираются при налаживании
'ir^Cl6-IO,O
Переключатели П3 и /7< (рис. 1) используются для
коммутации выходных блоков. Переключатель /74 для
включения первого блока ставится в правое по схеме
Положение, а переключатель /74 — в левое. В этом слу-
чае схема установки не отличается от схемы усилите-
ля «ТУ-50».
Для включения только второго блока переключатель
П3 ставится в правое по схеме положение, а переклю-
чатель /74 — в левое положение. Напряжение на первый
блок для накала лампы Л3 и для питания селенового
выпрямителя поступает в этом случае от силового
трансформатора второго блока, а выпрямленное напря-
жение от кенотрона Л21 подается на фильтр, состоящий
из дросселя Др4 и конденсаторов Cts, Cis, расположен-
ный в основном блоке.
Микрофоны включаются непосредственно в микрофон-
ные гнезда М, и М2 усилителя. Резервный приемник и
линии подключаются к зажимам «Трансляция», находя-
щимся на задней стенке футляра. Для уменьшения на-
пряжения в цепи входа трансляционной линии постав-
лен Делитель, состоящий из сопротивлений Rx, Ri и R3
(рис. 2). Конденсаторы С2 и С3 препятствуют попада-
нию на вход усилителя постоянного тока при работе
установки с телефонной линии. Напряжения на выходе
установок 30 и 120 в. Кроме того, для работы конт-
рольного громкоговорителя в усилителях установок
имеется выходное напряжение 1,5 в.
'' В установках «ТУ-100» выходные напряжения 120 и
30 в от каждого блока подаются на переключатели ли-
нии Пх, П2, П3 и /74. С помощью этих переключателей
на любую линию может быть подано напряжение 120
или 30 в от любого блока. Каждая Линия установки
Защищена разрядниками и предохранителями и зазем-
ляется в положении «Выключено». Выходное Напряже-
ние 120 в В установках «ТУ-50» подается только на
Первую линию, а на вторую, третью и четвертую линии
подается напряжение 30 в.
Контрольный громкоговоритель с помощью переклю-
чателя П2 Может быть подключен к выходу приемника
Рис. 3. Внешний вид установки «ТУ-100»
или усилителя (а в установках «ТУ-100» —к каждому
блоку усилителя). Кроме того, для настройки на стан-
цию и контроля за работой приемника имеются голов-
ные телефоны, включаемые непосредственно в гнезда
приемника. На выходе каждой линии имеются телефон-
ные гнезда, и наличие напряжения на линии также
может быть проверено с помощью телефонов.
Все ручки управления приемником и усилителем вы-
ведены на переднюю панель установки (рис. 3).
Питать установки можно от сети переменного тока
напряжением ПО, 127 и 220 в. Установка «ТУ-50» при
работе электродвигателя, приемника и усилителя по-
требляет не более 400 ва, г. установка «ТУ-100» — не
более 600 ва.
1-5лок ।
।
м, 36 '
< 3
2-6лон\
Выход
3 1206 3061,58 ОйцСвт^
Усилитель
Выход
12063061,56_Ошц. Сеть
——Й
4^3 ^ёмникТПС-54^
। Гр 3 3 вых')
Пз
%
Рг-390
[~^-0 ja -ф-
V Трансляция
Ъ-
390
С3-
6,25
„ Линия! Линия2 ЛинияЗ Линия4	3
& ®
/fLJjri
££>С?гпебая
тт ^наладка
Сеть

в
С,-
6800

Рис. 2. Схема коммутации установок «ТУ-100»
