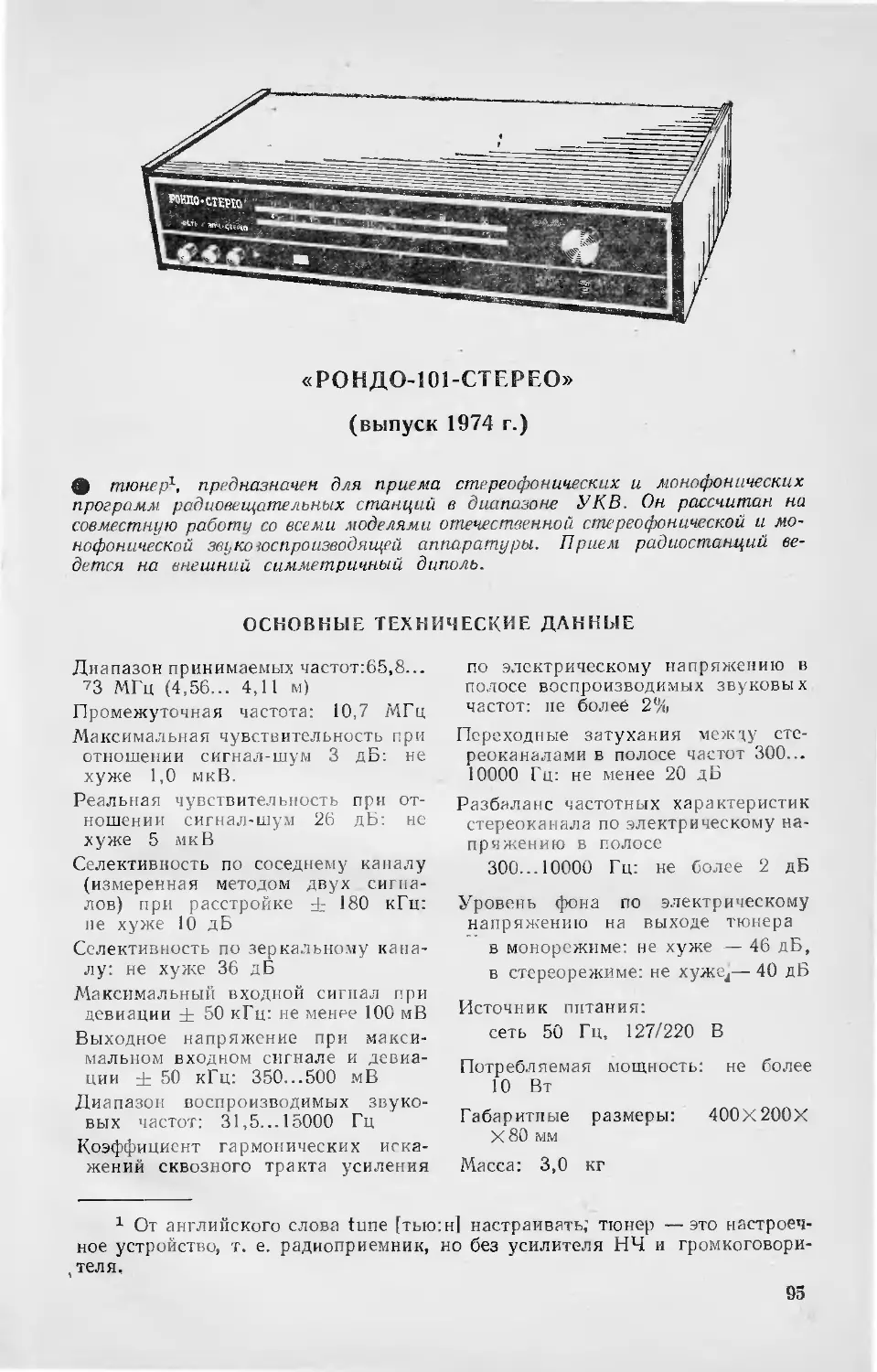

«РОНДО-Ю1-СТЕРЕО»
(выпуск 1974 г.)
тюнер1, предназначен для приема стереофонических и монофонических программ радиовещательных станций в диапазоне УКВ. Он рассчитан на совместную работу со всеми моделями отечественной стереофонической и монофонической звука юс про изводящей аппаратуры. Прием радиостанций ведется на внешний симметричный диполь.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон принимаемых частот:65,8... 73 МГц (4,56... 4,11 м)
Промежуточная частота: 10,7 МГц Максимальная чувствительность при отношении сигнал-шум 3 дБ: не хуже 1,0 мкВ.
Реальная чувствительностг при отношении сигнал-шум 26 дБ: не хуже 5 мкВ
Селективность по соседнему каналу (измеренная методом двух сигналов) при расстройке + 180 кГц не хуже 10 дБ
Селективность по зеркальному каналу: не хуже 36 дБ
Максимальный входной сигнал при девиации ± 50 кГц: не менее 100 мВ Выходное напряжение при максимальном входном сигнале и девиации ± 50 кГц: 350...500 мВ
Диапазон воспроизводимых звуковых частот: 31,5...15000 Гц
Коэффициент гармонических искажений сквозного тракта усиления
по электрическому напряжению в полосе воспроизводимых звуковых частот: не более 2%
Переходные затухания между стереоканалами в полосе частот 300... 10000 Гц: не менее 20 дБ
Разбаланс частотных характеристик стереоканала по электрическому напряжению в полосе
300... 10000 Гц: не более 2 дБ
Уровень фона по электрическому напряжению на выходе тюнера
в монорежиме: не хуже — 46 дБ,
в стереорежиме: не хужс4— 40 дБ
Источник питания: сеть 50 Гц, 127/220 В
Потребляемая мощность: не более 10 Вт
Габаритные размеры: 400Х200Х
X 80 мм
Масса: 3,0 кг
1 От английского слова tune [тью:н] настраивать; тюнер —это настроечное устройство, т. е. радиоприемник, но без усилителя НЧ и громкоговорителя.
95
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Принципиальная схема тюнера «Рондо-101-стерео» состоит из пяти функциональных блоков: УКВ (У1), УПЧ-ЧМ (У2), стереодекодера (УЗ), блока фильтров (У4) и блока питания (У5).
Блок УКВ (У1). Схема блока УКВ (рис. 1.65) построена на транзисторах Tl, Т2, диоде Д1 и варикапе Д2. Входная цепь блока рассчитана на подключение симметричного диполя с волновым сопротивлением 75 Ом. Она состоит из широкополосного входного контура L2C1C2 с полосой пропускания 8 МГц, настроенного на среднюю частоту диапазона (70 МГц), что обеспечивает без перестройки контура равномерное прохождение всех частот диапазона УКВ. Сигнал с контура через емкостный делитель поступает на вход резо-
Рис. 1.65. Принципиальная электрическая схема блока УКВ (У1) тюнера «Рондо-101-стерео»
нансного усилителя ВЧ, собранного на транзисторе Т1 типа ГТ313Б, включенного по схеме с общей базой. В коллекторную цепь транзистора Т1 включен перестраиваемый контур L3C4C5C6 и С7.
Контуры усилителя ВЧ (L3) и гетеродина (L4) настраиваются двухсекционным блоком конденсаторов переменной емкости С7 емкостью 2,2 ... 16 пФ.
Для уменьшения паразитного излучения гетеродина коллектор транзистора Т1 подключен через резистор К 12 к отводу катушки L3.
Для защиты от перегрузок и предотвращения ухода частоты гетеродина при сильных входных сигналах от мощных станций контур усилителя ВЧ зашунтирован ограничительным диодом Д1 (типа Д20).
Преобразователь частоты собран на одном транзисторе Т2 типа ГТ313А, частота гетеродина выбрана выше частоты принимаемого сигнала. Для исключения помех, влияющих на прием телевидения, для преобразования частоты используется вторая гармоника гетеродина (76,5 ... 83,7 МГц) При втом первая, наибольшая по напряжению гармоника находится за пределами диапазона частот, принимаемых телевизором.
Условия генерации гетеродина создаются благодаря положительной обратной связи через конденсатор С13. Для коррекции фазы и ослабления напряжения ПЧ 10,7 МГц в эмиттерную цепь транзистора Т2 включен ВЧ контур, состоящий из дросселя Др и конденсатора СЮ.
Автоматическая подстройка частоты (АПЧ) осуществляется с помощью варикапа Д2 типа Д902, включенного параллельно контуру гетеродина L4C16C7. 86
Управляющее напряжение на варикап Д2 поступает с выхода дробного детектора.
Нагрузкой преобразователя частоты (Т2) служит полосовой фильтр с трансформаторной связью между контурами Напряжение сигнала с контура ПЧ L6C18 через катушку связи L7 и экранированный кабель подается на вход усилителя ПЧ.
Питается блок УКВ от блока пи гания напряжением 4,2 В.
Блок усилителя ПЧ-ЧМ (У2). Схема блока усилителя ПЧ.ЧМ-детектора и предварительного усилителя НЧ (рис. 1.66) выполнена на шести транзисторах Т1 Тб и четырех диодах Д1 ... Д4. Пятикаскадпый усилитель ПЧ ЧМ собран на транзисторах TJ ... Т5 типа ГТ322А.
Режимы работы транзисторов Т1 ... Т5 по постоянному току выбраны из условия обеспечения необходимого усиления и температурной стабилизации. Ток потребления каждого из каскадов составляет примерно I. мА. Нагрузкой каскадов служат полосовые фильтры, настроенные на частоту 10,7 МГц. Для согласования входных и выходных сопротивлений транзисторов я стабилизации настройки применена автотрансформаторная связь с малой активной развязкой (R1) с коллекторным контуром и слабая трансформаторная связь (L3) с базой транзистора последующего каскада. Связь между коллек-юрным и базовыми контурами полосовых фильтров (ФПЧ-1 ... ФПЧ5) выбрана несколько ниже критической за счет введения перегородки экрана.
Детектор ЧМ-сигнала выполнен по схеме обычного дробного детектора с последовательным включением диодов Д1 и Д2 типа Д18.
Нагрузкой дробного детектора служат резисторы R18 и R19. Для компенсации асимметрии схемы в плечи дробного детектора включены резисторы R15 и R16, последний из которых, регулировочный, позволяет менять уровень подавления паразитной AM.
Выходное напряжение НЧ снимается со средней точки конденсаторов СЗ, С4 и через фильтр R20C16 и переходной конденсатор С15 поступает на вход предварительного усилителя НЧ (транзистор Тб типа КТ315Б). С коллектора транзистора Тб через разделительный конденсатор С18 и цепочку коррекции R25C19 сигнал НЧ через соответствующие контакты переключателя В2 поступает на вход блока фильтров (У4). Кроме того, с нагрузки усилителя НЧ (R26) блока У2 сигнал НЧ поступает на вход блока стереодекодера (УЗ).
Для автоматической подстройки частоты используется постоянное напряжение, возникающее на выходе дробного детектора в результате изменения ПЧ при расстройке входного сигнала и частоты гетеродина блока УКВ. Ввиду того, что частотная характеристика дробного детектора имеет S-образную форму, па его выходе н зависимости от изменения (повышения или понижения) ПЧ появляется положительное или отрицательное напряжение. Величина этого напряжения зависит от степени изменения ПЧ и с помощью варикапа изменяет общую емкость гетеродинного контура блока УКВ.
Блок стереодекодера (УЗ). Схема блока стереодекодера (рис. 1.67) выполнена на пяти транзисторах Т1 ... Т5 Стереодекодер работает по суммарно-разностному принципу Продетектированиый комплексный стереосигнал с частотного детектора поступает на вход.блока стеродекодера, далее через цепочку коррекции частотной характеристики поднесущей частоты (Rl, С2) на базу транзистора Т1 первого каскада усилителя комплексного стереосигнала.
После усиления стереосигнал поступает на базу транзистора Г2 — усилителя-восстановителя поднесущей частоты. Этот каскад восстанавливает подавленную при передаче поднесущую частоту 31,25 кГц с сохранением всех необходимых фазовых и амплитудных соотношений стереосигнала
Однако для исключения появления сдвига фаз и гем самым обеспечения достаточно хорошего разделения стереосигнала необходимо, чтобы контур L2C4, включенный в коллекторной цепи, имел высокую добротность. Для обеспечения высокой добротности в схему каскада вводится положительная обратная связь. Сигнал обратной связи снимается с катушки L2 и через обмотку обратной связи L1 подается на базу транзистора Т2. Уровень сигнала 4 Зак. 1485	97
Рис 1.66 Принципиальная электрическая схема усилителя
восстановления поднесущей частоты, равный 14 ± 1 дБ, регулируется регулировочным резистором R9.
На транзисторе ТЗ собран каскад усилителя надтональной части сигнала, т. е. усилитель сигнала поднесущей частоты, модулированного по амплитуде разностью сигналов (Д— В). В цепь коллектора транзистора ТЗ включен контур I.3C8R15, настроенный па поднесущую частоту 31,25 кГц. Во вторичную обмотку контура L4 включен детектор, выполненный на четырех диодах Д| ... Д4 типа Д9В. Конденсатор С9 во вторичной обмотке L4 подавляет первую гармонику поднесущей частоты. На выходе детектора получается разность сигналов (Л — В). Таким образом на резисторную схему сложения R17 ... R24 поступает суммарная (Л -R В) и разностная (А — В) составляющие стереосигнала. В результате их сложения и вычитания получаем (Л + В) + (А — В) = 2/1; (Л + В) — (А — В) = 2В.
Итак, на одном выходе блока стереодекодера получаем сигнал левого IIЧ канала А, а на другом — правого В.
Переходные затухания между каналами регулируются полупеременными резисторами R17 и R18.
Для сигнализации о наличии стереопередачи и точной настройки приемника в блоке стереодекодера используется схема индикации сигнала поднесущей частоты. Она состоит из двух каскадного усилителя (транзисторы Т4 и Т5 типа КТ315Б), выпрямительного диода Д5 типа Д226Д, двух фильтрующих конденсаторов и сигнальной лампы накаливания Л1. Схема стереоиндикатора работает следующим образом
При отсутствии сигнала поднесущей частоты транзистор Т4 открыт, а Т5 — заперт. При поступлении стереосигнала на блок стереодекодера с первичной обмотки контура усилителя поднесущей частоты сигнал через конденсатор С7 поступает на базу транзистора Т4 и после усиления отпирает транзистор Т5. Через лампу Д1 будет протекать ток, и она загорится. Максимальная яркость свечения лампы соответствует точной настройке на частоту радиостанции, передающей стереопрограмму.
Питаются транзисторы Т4 и Т5 напряжением 6,3В, выпрямленным диодом Д5.
98
ФПЧ-ff
10,7МГц	б’Дн	Ело* УГЩ
ПЧ-ЧМ (У2) тюнера «Риндо-101-стерео»
Блок фильтров (У4). Блок предназначен для подавления поднесущей частоты (31,25 кГц) и кратной ей частоты 62,5 кГц, которые при записи на магнитофон являются помехой.
Схема блока фильтров (рис. 1.68) каждого канала представляет собой систему из двух звеньев типа т, состоящих из катушек L1 ... L4 и конденсаторов С5 ... С16. Чтобы исключить шунтирующее влияние фильтров на усилитель ПЧ и стереодекодер, на входе блока применены эмиттерные повторители, собранные на транзисторах Т1 и Т2 типа КТ315Б. Стереосигнал на вход фильтра подается через контакты 2а и 26 переключателя В2 (выводы 1,8 блока У4), а с выхода делителя R9 ... R 12 — на гнезда для подключения усилителя НЧ (Ш5) и магнитофона на запись (Ш6).
Рис. 1.67. Принципиальная электрическая схема блока сгереодекодера (УЗ) тюнера «Рондо-101-стерео»
4*
99
Рис. 1.68. Принципиальная схема блок.’ ст-врев»
по 1 «Роидо-101-
Блек питания (У5) тюнера (рис. 1.69) состоит из силового трансформатора Тр1, двух выпрямителей, стабилизатора и сглаживающих RC фильтров. Блок УКВ рассчитан на питание постоянным напряжением 4,2 В при токе 3 5 мА. Источником напряжения питания блока УКВ служит однополу периодный выпрямитель на диоде ДЗ типа Д226Д. С этой же обмотки (6, 7) трансформатора Тр1 снимается переменное напрягаСние 6,3 В, которое используется для питания ламп подсветки шкалы (Л1 ... ЛЗ). Блоки стереодеко-дсоа (УЗ) и фильтров (У4) питаются от второго выпрямителя, собранного по двухполупериодной схеме па селеновом выпрямителе типа 22ГМ4ЯД, напряжение питания блока стереодекодера 12 В. потребляемый ток 12 мА напряжение питания блока фильтров 11,5 В, ток 2,3 мА. Кро roi о, со второго вы-
Рис. 1.69. Принципиальная схема блока питания (У5) тюнера «Рондо-101* стерео»
100
101
прямителя напряжение 15 В подается на схему стабилизатора, который обеспечивает опорное стабилизированное напряжение 12 В и ток 6,4 мА,
Стабилизатор напряжения собран на транзисторе Т1 типа МП37Б и стабилитроне Д1 типа Д814Г. Стабилизация выходного напряжения при изменениях напряжения или тока нагрузки происходит за сче'1 изменения напряжения на участке б.чза—эмиттер регулирующего транзистора Т1. На участке база—эмиттер транзистора Т1 действует напряжение смешения, представляющее собой разность напряжении в цепи нагрузки и опорного источника на стабилитроне Д1.
При колебаниях напряжения сети или тока нагрузки изменяется напряжение на участке база—эмиттер транзистора Т1 относительно первоначальной величины, что вызывает соответствующее изменение напряжения на участке коллектор—эмиттер. Коэффициент стабилизации зависит от коэффициента усиления регулирующего транзистора TI.
Режимы работы транзисторов схемы тюнера приведены в табл. 1.18 и 1.19.
КОНСТРУКЦИЯ И ДЕТАЛИ
Тюнер «Рондо-101-стерео» конструктивно представляет собой самостоятельный функциональный блок. Корпус тюнера деревянный, отделан цепными породами дерева .'iimJo декоративной пленкой под ценные породы дерева. Шкала и все основные органы управления тюнера расположены на передней лицевой панели корпуса и имеют соответствующие обозначения.
На лицевой панели слева направо расположены: кнопки СЕТЬ для включения и выключения тюнера, кнопка АПЧ для включения системы автоматической подстройки частоты; кнопка СТЕРЕО для включения тюнера в стереорежиме; световой стереоиндикатор; шкала тюнера; ручка настройки тюнера.
На задней стенке корпуса размещены: штеккер внутренней антенны УКВ; антенное гнездо 1:1, антенное гнездо 1 : 30; гнездо МАГНИТОФОН для подключения магнитофона на запись; гнездо УСИЛИТЕЛЬ для подключения усили-
Рис. 1.71. Электромонтажная схема печатной платы усилителя ПЧ-ЧМ (У2) тюнера «Рондо-101 -стерео»
102
Рис. 1.72. Электромонтажная схема печатной платы блока УКВ (У1) тюнера «Рондо-101 -стерео»
а)
Рис. 1.73. Электромонтажные схемы печатных плат фильтров ФПЧ-1, ФПЧ-3 (а), ФПЧ-2, ФПЧ-4 (б) и ФПЧ-5 (в) тюнера «Рондо-101-стерео»
103
Рис. 1.74. Электромонтажная схема печатной платы блока стереодекодера (УЗ) тюнера «Рондо-101-стерео»
104
Рис. 1.75. Электромонтажная схема печатной платы блока фильтров (У4) тюнера «Рондо-101 -стерео»
Рис. 1.76. Электромонтажная схема печатной платы выпрямителя и стабилизатора блока питания (У5) тюнера «Рондо-101 -стерео»
Рис. 1.77. Схема соединительного шнура тюнера «Рондо-101-стерео»
105
Рис. 1.79. Распайка выводов катушек контуров (вид снизу) тюнера «Рондо-101-стерео»
10S
тельного устройства (УНЧ, электрофона и т. п.); переключатель напряже-' ния сети; предохранитель; колодка с сетевым проводом.
Конструкция тюнера выполнена по функционально-блочному принципу, что позволяет производить его настройку поблочно. Все блоки смонтированы па шасси.
Схема расположения основных узлов и деталей на шасси изображена на рис. 1.70. Все блоки смонтированы на печатных платах (рис. 1.74 ... 1.76).
Силовой трансформатор блока питания, переключатели режимов работы и верньерно-шкальное устройство (рис. 1.78) установлены непосредственно на шасси.
Катушки контуров всех блоков намотаны на унифицированных каркасах. Для настройки катушек контуров тракта усилителя ПЧ-ЧМ применены ферритовые сердечники марки ЮОН диаметром 2,8 и длиной 14 мм.
Намоточные данные катушек контуров приведены в табл. 1.20, а силового трансформатора в табл. 8.3.
Распайка выводов всех катушек тюнера показана на рис. 1.79. Для подключения тюнера к усилителю используется соединительный кабель (рис. 1.77).
Узлы, и детали, примененные в тюнере «Рондо-101-стерео».
Блок УКВ (У1): резисторы R1 ... R11 типа ВС-0,125; конденсаторы С1, С2, С4, С6, С8, С9, С13, С14, С16 ... С19 типа КТ-1; СЗ, С5, СЮ ... С12, С15, С20 типа КЮ-7в; С7 — блок конденсаторов переменной емкости типа КПЕ-2 (2,2 ... 16 пФ).
Блок у с и л и теля ПЧ-ЧМ (У2): резисто|И R1 ... R26 .типа ВС-0,125; R16 типа СПЗ-15; конденсаторы С4 ... С8, CIO, С13, С14, С19 типа КТ-1; С1, СЗ, С9, С16 типа КЮ-76; С2, СП, С12, С15, С18 типа К50-6.
Блок стереодекодера (УЗ): резисторы R1 ... R8, R10 ... R16, R19 ... R24, R27 типа ВС-0,125; R9, R17, R18 типа СПЗ-16; R25, R26 типа КМТ-1; конденсаторы С4, С6, С8типа КСО-5; С6, С7, С9, СЮ, СП типа КЮ-7в; С2, СЗ, С12, С13 типа К50-6.
Блок фильтров (У4): резисторы Rl... R12 типа ВС-0,125; конденсаторы С5 ... С16 типа КЮ-7в, С1 ... С4 типа К50-6.
Блок питания (У5): резисторы R1 ... R4 типа ВС-0,125, конденсаторы С1 ... С6 типа К50-6.
Таблица 1.18
Режимы работы транзисторов тюнера «Рондо-101-стерео»
Блок	Обозначение транзистора по схеме и его тип	Напряжение постоянного тока, В
		база	эмиттер	коллектор
УКВ (У у	Т1 — ГТ313Б Т2 — ГТ313А	1,05 1,25	0,9 1,0	1,6 2.6
УПЧ(У2)	Т1 — ГТ322А Т2 — ГТ322А ТЗ — ГТ322А Т4 — ГТ322А Т5 — ГТ322А Тб —КТ315Б	7,2 7,2 7,2 7,2 7,2 1,1	7,5 7,5 7,5 7,5 7,5 0,4	0 0 0 0 0 3,4
107
Продолжение табл. 1 18
Блок	Обозначение транзистора по схеме и его тип	Напряжение постоянного тока, В
		база	эмиттер	коллектор
Стереодекодер (УЗ)	Т1 — МП40Л Т2 - МП40Л ТЗ — МП40А Т4 — КТ315Б ТК- КТ315Б	10,0 8,4 10.0 0,2 0,8	10,0 8,6 10,0 0 0	3,8 С, 5 0 1,5 1.5
Фильтры (У4)	Т1 (Т2) — КТ315Б	5,0		11,0
Питание (У5)	Т1 — МП37Б	12,и	12,0	15.0
Примечание Напряжения измерены относительно обн'.его провода (—) при номинальном напряжении сети п отсутствии сигнала па входе тюнера
Таблица 1.19
Уровни напряжения сигнала в тракте усиления тюнера «Рондо-101-стерео»___________________________________
Блок	Контрольная точка	Напряжение сигнала	Условия измерения
УКВ (У1)	Контакт 3	5... 10 мкВ	Б'вых“250±50 мВ на разъеме Ш5 при частоте сигнала f — 70 МГц и девиации Д/=±15 кГц
	Эмиттер Т2	2...3 мкВ	1—10,7 МГц (без модуляции)
УПЧ (У2)	Контакт 1 База Т2 База ТЗ База Т4 База Т5	2,0(150 мкВ)1 7,0(1500 мкВ) 0,05(15 мВ) 0,4(50 мВ) 2,5(150 мВ)	1/вых =250±50 мВ на Ш5 при / = 10,7 МГц и девиации А/= ±15 кГц, частота модуляции Г = 1000 Гц
Стерео-декодер (УЗ)	Кои ты 2	250 мВ	Пвых=250 мВ на контакте 3 (4) при подаче сигнала от полярного модулятора МОД-12; F = 1000 Гц, т = 80%
Фильтры (У4)	KoinaKi 1 (8)	250 мВ	Иных =250 мВ на контакте 2 (6) либо 30 мВ на контакте 3 (5) блока У4 при частоте модуляции 1000 Гц,
В скобках даны напряжения стереосигнала.
108
Таблица 1.20
Намоточные данные катушек контуров тюнера «Рондо-101-стерео»
Наименование катушки	Обозначение по схеме	Номера выводов	Марка и диаметр провода, мм	Чиою витков	Ивдуктив-НОСТЬй вшГ (С ТОЧНОСТЬЮ ±10%)
Блок УКВ (У1)
Входная УКВ	L1 L2	1—2 3—4	ПЭВ-1 0,14 ПЭВ-1 0,35	"4 4.5
УВЧ	L3	1—2	ПЭВ-1 0,35	6,5	—
Гетеродинная	L4	1—2—3	ПЭВ-1 0,35	1,75+2,5	—
Коллекторная ПЧ	L5	1—2	ПЭЛ-1 0,1	16	—
Базовая ПЧ	L6 L7	1—2 3—4	ПЭЛ-1 0,1 ПЭЛ-1 0,1	24 4	—
ФПЧ-1, ФПЧ-3	L1 L2 L3	Блок 1—2—3 1—2 3—4	ПЧ-ЧМ (У2) ПЭЛШО-0,15 ПЭЛШО-0,15 ПЭВТЛ-1 0,12	6,5+10 16,5 2,5	4,5 4,5
ФПЧ-2, ФПЧ-4	L1 L2 L3	1—2—3 1—2 4—3	ПЭПШО 0,15 ПЭЛШО 0,15 ПЭВТЛ-1 0,12	6,5±10 16,5 2,5	4,5 4,5
Катушка ДД-1 Катушка связи	L1 L3	1—2 4—3	ПЭЛШО 0,15 ПЭЛШО 0,15	12,5 4,5	2,5
Катушка ДД-2	L2	(1-2)- -(2-3)	ПЭЛШО 0,15	9,5x2	3,2
Катушка ВПЧ	L1 L2	Блок стер 1—2 5 4 3	еодекодера (УЗ) ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12	210 30+240	670

Катушка РЧ	L3 L4	1—2 3—4	ПЭВТЛ-1 0,06 ПЭВТЛ-1 0,06	850 2125	960
108
П родолжение табл. 1.20
Наименование катушки	Обозначение по схеме	Номера выводов	Марка и диаметр провода, мм	Число ВИ1 ков	Индуктивность. мкГ (с точностью ±10%)
Блок фильтров (У4)
Катушка ПФ	L1	1—2	ПЭВТЛ-1 0,09	2900
	L2	1—2	ПЭВТЛ-1 0,09	2909	—
	L3	1—2	ПЭВТЛ-1 0,09	2900	—
	L4	1—2	ПЭВТЛ-1 0,09	2900	—
Примечав п е. Катушка ДД-2 — L2 наматывается двойным проводом, а выводы распаиваются согласно электрической схеме.
