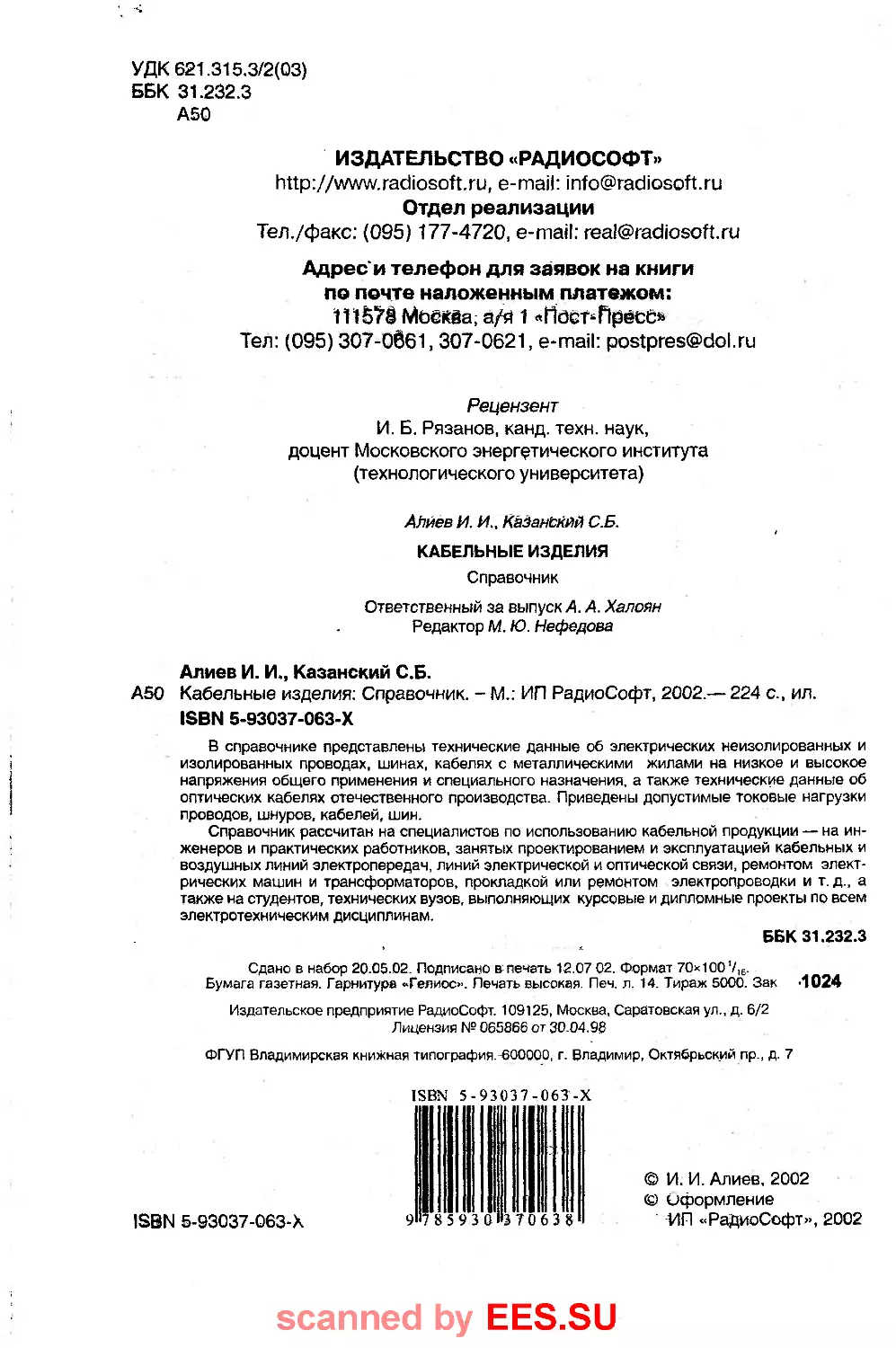

УДК 621.315.3/2(03)
ББК 31.232.3
А50
ИЗДАТЕЛЬСТВО «РАДИОСОФТ»
http://www.radiosoft.ru, e-mail: info@radiosoft.ru
Отдел реализации
Тел./факс: (095) 177-4720, e-mail: real@radiosoft.ru
Адрес и телефон для заявок на книги
по почте наложенным платежом:
111578 Москва, а/я 1 «Пост-Прёсс*
Тел: (095) 307-0ё61,307-0621, e-mail: postpres@dol.ru
Рецензент
И. Б. Рязанов, канд. техн, наук,
доцент Московского энергетического института
(технологического университета)
А/шев И. И., КаЗанЬкйй С.Б.
КАБЕЛЬНЫЕ ИЗДЕЛИЯ
Справочник
Ответственный за выпуск А. А. Халоян
Редактор М. Ю. Нефедова
Алиев И. И., Казанский С.Б.
А50 Кабельные изделия: Справочник. - М.: ИП РадиоСофт, 2002.— 224 с., ил.
ISBN 5-93037-063-Х
В справочнике представлены технические данные об электрических неизолированных и
изолированных проводах, шинах, кабелях с металлическими жилами на низкое и высокое
напряжения общего применения и специального назначения, а также технические данные об
оптических кабелях отечественного производства. Приведены допустимые токовые нагрузки
проводов, шнуров, кабелей, шин.
Справочник рассчитан на специалистов по использованию кабельной продукции — на ин-
женеров и практических работников, занятых проектированием и эксплуатацией кабельных и
воздушных линий электропередач, линий электрической и оптической связи, ремонтом элект-
рических машин и трансформаторов, прокладкой или ремонтом электропроводки и т. д., а
также на студентов, технических вузов, выполняющих курсовые и дипломные проекты по всем
электротехническим дисциплинам.
ББК 31.232.3
Сдано в набор 20.05.02. Подписано в печать 12.07 02. Формат 70*100’/16.
Бумага газетная. Гарнитура «Гелиос». Печать высокая. Печ. л. 14. Тираж 5000. Зак -1024
Издательское предприятие РадиоСофт. 109125, Москва, Саратовская ул., д. 6/2
Лицензия № 065866 от 30.04.98
ФГУП Владимирская книжная типография.-бООООО, г. Владимир, Октябрьский пр., Д. 7
ISBN 5-93037-063-Х
© И. И. Алиев, 2002
© Оформление
ИП «РадиоСофт», 2002
scanned by EES.SU
ПРЕДИСЛОВИЕ
Кабельной продукцией или кабельными изделиями называются любые виды
изолированных или неизолированных проводников, предназначенных для пере-
дачи электрической энергии, или информации, или используемых в тёх или иных
преобразователях электрической энергий, или в радиоэлектронных устройствах.
К кабельным изделиям относятся неизолированные и изолированные провоДа,
шйны и ленты, кабели с мёталлйчёскими токопроводящими жйлами и оптические
кабели с жиЛВМй, представляющими собой светопроводЯщйе воЛокна.
6 справочнике в той или иной мере представлены перечисленные виды совре-
менных кабельных изделий, выпускаемых отечественной промышленностью. Неко-
торым исключением являются оптические кабели, выпускаемые в России совмест-
ными предприятиями на основе зарубежных Компонентов: оптических волокон, не-
сущих и защитных элементов и т.д.
выпускаемая промышленностью кабельная продукция соответствует как государ-
ственным стандартам и ТУ, так и рекомендациям МЭК в этой сфере. Вместе с тёМ
развитие отрасли на основе современных высокоэффективных материалов требует,
по Мнению специалистов, обновления ряда стандартов, а также введения новых. Долее
всего это относится, по-видимоМу, к производству и эксплуатации оптических кабелей.
Неизолированные провода предназначаются, главным образом, для использо-
вания в воздушных линиях электропередач (ЛЭП). Они Изготавливаются, Как пра-
вило, из алюминия, меди и бронзы. Дйя увеличения механической прочности алю-
миниевые провода изготавливают со стальным проводом или тросом. К этому жё
классу можно отнести профилированные медные и бронзовые провода, используе-
мые для пйтайия электрифицированного транспорта: электропоездов, троллейбу-
сов, трамваев. Следует отметить, что В последние годы для воздушных ЛЭП все
шире применяются одно- и многожильные самонесущие изолированные Провода,
что значительно повышает надежность электроснабжения. ПроёоДа И ленты высо-
кого сопрдтйвлёнйя предназначены для изготовления реостатов и нагревательных
Приборов, термопар, элементов измерительных приборов.
Изолированные провода по назначению делят на обмоточные, установочные,
монтажные, соединительные, а также шнуры.
Наиболее широка номенклатура кабелей с металлическими токопроводящими
жилами. По назначению различают силовые кабели на высокое и низкое напряже-
ние, контрольные кабели, кабели управления, связи, радиочастотные кабели, спе-
циальные кабели, эксплуатируемые в специфических условиях
Все более широкое применение для систем связи и информации получают опти-
ческие кабели, отличающиеся высокой помехозащищенностью, высокой плотнос-
тью информации, надежностью и т.д.
Номенклатура кабельных изделий в настоящее время насчитывает около 30 000
маркоразмеров и имеет тенденцию к расширению.
scanned by EES.SU
Наиболее полным изданием, отражающим самый широкий спектр кабельных
изделий, выпускавшихся в СССР и способным удовлетворить запросы самого взыс-
кательного читателя, включая специалистов по разработке кабельных изделий, яв-
ляется, на наш взгляд, книга «Электрические кабели, провода и шнуры (справоч-
ник)», выдержавшая пять изданий [1]. Однако со времени ее последнего издания
прошло более 10 лет. Кроме того, эта книга не содержит сведений об оптических
кабелях.
Последний недостаток восполнен авторами и составителями технического спра-
вочника «Кабели, провода и материалы для кабельной индустрии», изданном в
1999 г. [2]. В справочнике приводятся сведения о конструкции и основных характе-
ристиках кабелей и проводов, выпускаемых кабельными заводами России и СНГ, а
также приведены координаты этих заводов й даже торговых фирм, занятых пере-
продажей кабельной продукции. По объему сведений [2] уступает [1], тираж книги, к
сожалению, невелик, а феноменально высокая стоимость, делает ее практически
недоступной для широкого читателя, особенно для студентов.
Сведения о кабельной продукции представлены также в одном из разделов ши-
роко известного «Электротехнического справочника», изданного МЭИ в 1998 г.
Однако его объем значительно уступает упомянутым специализированным издани-
ям, а его тираж (500 экз.) превратил книгу в раритет сразу после издания.
В настоящий справочник включены как материалы из упомянутых выше изда-
ний с учетом современных ГОСТов и ТУ, так и сведения о кабельной продукции,
представленные в соответствующих каталогах заводами-изготовителями России и
стран СНГ, собранные и систематизированные автором.
Книга задумывалась как издание небольшое по объему, но насыщенное техни-
ческой информацией. Она ориентирована на массового читателя, главным обра-
зом, на специалистов по использованию кабельной продукции — на инженеров и
практических работников, занятых проектированием и эксплуатацией кабельных и
воздушных линий электропередач, линий электрической и оптической связи, ре-
монтом электрических машин и трансформаторов, прокладкой или ремонтом элек-
тропроводки и т. д., а также студентов, выполняющих контрольные работы, курсо-
вые и дипломные проекты по всем электротехническим дисциплинам.
Автор считает своим приятным долгом выразить глубокую благодарность канд.
техн, наук, доценту кафедры физики и технологии электротехнических материалов
и компонентов Московского энергетического института (технологического универ-
ситета) И. Б. Рязанову за большой труд по рецензированию книги, за ценные и
доброжелательные замечания, учтенные при подготовке книги к изданию.
Автор выражает сердечную признательность редактору книги М. Ю. Нефедовой
за большою работу по подготовке книги к изданию.
Автор с признательностью примет все замечания и пожелания, направленные
на улучшение этой книги.
scanned by EES.SU
РАЗДЕЛ ПЕРВЫЙ
ФИЗИЧЕСКИЕ СВОЙСТВА НЕКОТОРЫХ ПРОВОДНИКОВЫХ
И ИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ
1.1. ПРОВОДНИКОВЫЕ МАТЕРИАЛЫ
В качестве материала для токопроводящих жил в кабельной продукции исполь-
зуются металлы, обладающие хорошей электропроводностью: медь и алюминий.
Применяются для этой цели, а также в качестве контактных элементов, наконечни-
ков сплавы других металлов, чаще всего — бронза и латунь.
Медь — металл красного цвета, розовый в изломе, обладает лучшей после се-
ребра электропроводностью. Расширение диапазона и объемов применения меди
ограничено ее высокой стоимостью.
Алюминий — металл серебристо-белого цвета, втрое легче меди. Его электро-
проводность в полтора раза ниже, чем у меди. Алюминий значительно дешевле
меди, чем и обусловлено его весьма широкое применение.
Свинец используют в качестве защитных герметизирующих оболочек
Сталь используется для изготовления сталеалюминиевых проводов, стальных
защитных оболочек кабелей в виде лент, проволоки, гофрированных оболочек.
Кроме того полосы, пруты, уголки и иной стальной прокат используется для уст-
ройства заземлений электроустановок, троллей и т.д.
Для изготовления проводов и лент с высоким электрическим сопротивлением
используются сплавы различных металлов: алюмель, константан, копель, манга-
нин, нейзильбер, нихром.
АлюмеЛь — сплав никеля (основа) с алюминием, марганцем, кремнием
(ДО 6%).
Константан — сплав меди (основа) с никелем (до 40%) и марганцем (1,5%).
Копель — сплав меди (основа) с никелем (до 43%) и марганцем (до 0,5%).
Манганин — сплав меди (основа) с марганцем (11...13,5%) и никелем
(2,5.. .3,5%).
Нейзильбер — сплав меди (основа),с никелем (5...35%) и цинком (13...45%).
Нихром — сплав никеля (основа) и хрома (15...30%), легируемые кремнием
(до 1,5%), алюминием (до 3,5%). Нихром отличается высокой жаропрочностью
що 1200 °C).
Олово и его сплавы используются главным образом для лужения и пайки метал-
лических жил проводов и кабелей
Физические свойства некоторых металлов и сплавов и области их применения
приведены в таблицах 1.1 -1.4.
Проволока медная и алюминиевая
Медная и алюминиевая проволока предназначается для изготовления жил не-
изолированных и изолированных проводов, кабелей и других электротехнических
изделий.
scanned by EES.SU
Таблица 1.1
Физические свойства проводниковых металлов и сплавов
Материал	Плотность, кг/м3	! Предел i прочное™ при растяжении, ' МПа	Температура плавления, . °C	Удельное электрическое сопротивление при20*С, мкОм ♦ м	Удельная проводимость при20°С, МСм/м	Температурный; коэффициент сопротивления при 20 °C, Г.ТО^'СГ'	Температурный коэффициент линейного расширения, МОЛ	i	Область применения 4	в электротехнике F
Алюминий	2690...2703	' 75...180	657...660	0,0280...0,0295	38...34	40-43,2	24’	i Для изготовления проводов; шин, кабелей и их защитных оболочек
Медь	8890...8940	: 256...409	1083	0,01724...0,0180	58—55,5	41,1—43	1,7	 Для изготовления проводов, шин, J кабелей, контактов, плат
Сталь	7870	700...1750	' 1400...1530	0,103...0,137	9,7...7,3	57—62	11	’ Для изготовления шин, заземляющих , проводников, электродов заземления » ....
Серебро	10500	; 150...300	960,5	0,015...0,0162	66—62	34—38	1»	' Для изготовления контактов; фольги  и проводов
Латунь	8500...8600	230...ego	880...1070	0,43...0,108	2,2... 9,2	10—27	17-20	: Для изготовления контактов,  зажимов
Бронза	8230...8900	520...1350	955...1050	0,095.-0,1	10,5-10	4,9—18	16-18	Для изготовления проводов, пружин, контактов
Свинец	11350	9,8....16	327,4	0,217-0,227	4,6...4,4	38-41	29	i Для изготовления вставок предохра- ; нителей, пластин аккумуляторов, ; защитных покрытий кабелей
Вольфрам	18000...19300	2000...4000	3370...3400	0,053...0,055	19-18	41-50	4,3	; Для изготовления спиралей  электроламп, контактов
Приме ч ан и я. 1. Проволока выпускается диаметром 0,1 ...10 мм — холоднотянутая и 6... 12 мм—горячетянутая.
2. Ленты выпускаются толщиной 0,1.. .3,2 мм и шириной 4... 100 мм—холоднокатаные итолщиной 1,2.. .3,2 мм ишириной 20.. .200 мм — горячекатаные.
3. Меньшие значения температуры являются опту[аг^нме:
е '.г^анр
Таблица 1.2
Физические свойства хромоникелевых сплавов с высоким сопротивлением
j Марка	Плотность, кг/м3	Температура плавления, . •с	Предел прочности при растяжении, МПа	Удельное электрическое сопротивление при 20 °C, мкОм-м	Температурный коэффи- циент, 1-105“С~1		Рабочая температура, ”С	Область применения
					сопротивления	линейного расширения
X1SH60	8200	1360... 1400	650...660	1,06—1,16	13—15	1,7	950—1000	Для бытовых приборов, промышленных печей- и реостатов
X15H60-H	8100	1390—1400	660.. .680	1,06—1,17	13-15	1,6	1050-1100	Тоже
X20H-80	8400	1400-1410	650-660	1,04. ..1,17	9—10	1,6	1050-1100	Д ля лабораторных и промышленных печей и реостатов
X20H80-H	8400	1400...1430	650—660	1,04-1,17	12...13	1,7	1150-1200	То же
Х13Ю4	7300	1480—1500	600-650	1,18-1,34	15.18	1,5	900...1000	Для бытовых и лабораторных печей
Х23Ю5	7200...7250	1500—1510	630-650	1.30-1,40	2...3	1,5	1150...1200	Для лабораторных и промышленных печей и реостатов
:Х23Ю5Т	7190...7210	1490-1500	620-650	1,34—1,45	2...3	1,6	1175... 1200	То же, но с большим сроком службы
Х27Ю5Т	7190...7210	1500-1510	660...665	1,37-1,47	3...5	1,5	1250..1300	Тоже
scanned by EES.SU
Т аблица 1.3
Физические свойства сплавов с высоким сопротивлением
Сплав	Плотность, кг/м3	Температура плавления. °C	Предел прочности при растяжении, МПа	Удельное электрическое сопротивление	Температурный коэффициент, 1 -ТСГ5 °C1		Наибольшая рабочая температура, °C	Термо Э-Д-С. в паре с медью, мкВГС	Область применения
				при 20 °C, мкОм-м	сопротивления	линейного расширения
Алюмель	8400	1448...1452	550...640	0,23...0,35	4000	2,3...2,9	900....1000	—	Для изготовления термопар (в паре с хромелевой проволочкой)
Хромаль	8720	1450...1460	800...900	0,66...0,68	50..60	1,5...1,6	900-1000	21-23	Для изготовления термопар (в паре с алюмелевой или копелевой проволокой)
Копель	8990	1250...1260	600...750	0,48...0,55	10-20	1,56	500..600	45—47	Для термопар (в паре с хромелевой или медной проволокой)
Нейзильбер	8700	1080...1090	350...600	0.30—0,42	30-36	1,8—2	200—250	14-16	Для изготовления ренегатов
Манганин	8400	950...1100	450...700	0,42—0,52	0,3-1,2	1,8—2	250-300	0,9-1	Для изготовления резисторов и приборов высокого класса точности
Юнстантан	8900	1260...1270	400...700	0,45-0,52	2-5	1,2-1,4	480-500	...42	Для изготовления приборов низкого класса точности
Чугун серый (немагнитный)	7400	1200...1210-	120...320	1,4-1,5	90-100	1,1-1,2	600—700	: —	Для изготовления резисторов, нагрузочных реостатов, станин электрических машин, фланцев проходных изоляторов и др.
scanned by EzES.Su
Таблица 1.4
Физические свойства и области применения припоев
Марка	Химический состав, % по массе	Температура плавления, °C	Температура пайки, °C	Область применения
Для пайки алюминия
П250А	Олово — 80, цинк — 20	250	300	Лужение и пайка концов алюминиевых проводов
П300А	Цинк — 60, кадмий—40	310	360	Пайка соединений алюминиевых проводов круглого и прямоугольного сечения при намотке обмоток трансформаторов
ПЗООБ	Цинк — 80, алюминий —12, медь — 8	410	750	Пайка заливкой алюминиевых проводов с алюминиевыми и медными деталями
34А	Алюминий — 66, медь — 28, кремний — 6	525	650	Пайка изделий из алюминия и его сплавов
Оловянно-свинцовые
ПОС-61	Олово —61, свинец — остальное	190	240	Лужение, пайка меди и ее сплавов, токопроводящих частей машин и аппаратов
ПОС-61 М	Олово — 61, медь — 2, свинец—остальное	192	240	То же для мелких (менее 0,2 мм) деталей
ПОССу95-5	Олово — 95, сурьма — 5	240	290	Пайка коллекторов, якорных секций, бандажей, токопроводящих соеди- нений электрических машин и деталей электрооборудования
ПОССу40-2	Олово — 40, сурьма — 0,5, свинец — остальное	235	. 285	Пайка бандажей коллекторов и секций электрических машин, приборов, жестяных деталей
ПОССуЗО-2	Олово — 30, сурьма — 0,5, свинец—остальное	255. _ .	305	Пайка меди и ее сплавов, проводов, кабелей, бандажей и деталей аппаратов
ПОС-40	Олово — 40, свинец—остальное	238	290	Пайка и лужение токопроводящих частей из меди, латуни, бронзы, оцинкованного железа
ПОСК50-18	Олово — 51, кадмий —19, свинец—остальное	145	185	Пайка деталей из меди и ее сплавов
9
scanned by EES.SU
Медная проволока выпускается круглого и прямоугольного сечения. В соответ-
ствии с ТУ 16.К71-087-90 круглая медная проволока изготовляется диаметром
от 0,02 до 11 мм мягкой (ММ) и твердой (МТ). Предельные отклонения диамет-
ров проволок в зависимости от величины диаметра находятся в пределах от
±0,002 до ±0,Q7 мм. Еще более жесткие требования предъявляются к медной про-
волоке, предназначенной для последующего эмалирования-
В соответствии с ГОСТ 434-78 выпускается медная проволока прямоугольного
речения мягкая (ПММ) и твердая (ПМТ). Толщина проволоки .находится в преде-
лах от 0,08 до 5 мм, ширина — в пределах от 2 до 30 мм. Предельные отклонения
размеров проволок в зависимости от размеров сторон находятся в пределах от
*0,02 до ±0,35 мм.
Сечение медной прямоугольной проволоки с учетом закругления ее углов нахо-
дится в пределах от 1,46 до 149,14 мм.
Удельное электрическое сопротивление мягкой медной проволоки постоянному
току при температуре 20 °C не должно превышать 0,01724 мкОм-м, а твердей —
0,0180 мкОм-M.
В соответствии с ТУ 16.К71-088-90 круглая алюминиевая проволока выпускает-
ся мягкой (AM), полутвердой (АЛТ) и твердой (АТ). Диаметр круглой алюминиевой
проволоки находится в пределах от 0,1 до 18,0 мм. Отклонения диаметра проволоки
р зависимости от его величины находятся в пределах от ± 0,004 до ±0,1 мм- Из
сплава марки АВ-Е изготавливается круглая проволока, предназначенная в основ-
ном для изготовления неизолированных проводов.
В соответствии с ТУ 16-705.451-87 изготавливается прямоугольная алюминие-
вая проволока твердой марки ПАТ и мягкой марки ПАМ. Номинальные размеры
Прямоугольной проволоки по ширине находятся в пределах от 2 до 18 мм, по толщи-
не— от 0,8 до 5,6 мм. Диапазон сечений от 1,46 до 100 мм. Прямоугольную прово-
локу используют для производства обмоточных проводов, а также для других элек-
тротехнических изделий.
Значения удельного электрического сопротивления алюминиевой проволоки
постоянному току, пересчитанные на температуру 20 °C, не должны превышать для
мягкой проволоки 0,0280 мкОм-м, для твердой повышенной прочности, твердой и
полутвердой — 0,0283 мкОм-м, для проволоки, предназначенной для изготовления
проводов неизолированных ЛЭН, — 0,028264 мк0м-м
Токопроводящие жилы
Медные (М) и алюминиевые (А) токопроводящие жилы, используемые при изго-
товлении кабельной продукции, стандартизованы в соответствии с ГОСТ 22483-77
и полностью соответствует рекомендациям МЭК (публ.228, 1968). Жиды разделя-
ются на 6 классов и могут иметь от одной до нескольких десятков проводок. Для
кабельных изделий стационарной прокладки используются жилы 1 и 2 классов,
жилы 3-6 классов используются для кабельных изделий повышенной гибкости.
Жилы могут быть круглыми или фасонными (К или Ф), уплотненными и неуплотнен-
0ыми, а алюминиевые жилы, кроме того, — с металлическим покрытием (МЛ) или
без МП (БМП). Круглые медные хсилы имеют сечения до 150 мм, круглыр алюмини-
евые имеют сечение до 300 мм.
Све_«ния о жилах 1-6 классов приведены в таблицах 1.5-1.10.
10
scanned by EES.SU
Таблица 1.5
Медные и алюминиевые жилы класса 1
Номинальное сечение жилы, мм2	Минимальное число проволок		Электрическое сопротивление постоянному току 1 км жилы при 20 ЬС, Ом
	М	А	М (К или Ф)		А (К или Ф) МПилиБМП
			нелуженые	лущеные
0,60	1	—	36,0	36,7	—
0,75	1	—	24,5	24,8	—
1.0	1	—	18.1	18,2	—
. ... . . .	1	1	12,1	12,2	18,1
2.5	1	1	7,41	7,56	12.1
4,0	1	1	4,61	4,70	7,41
6,0	1	1	3,08	3,11	5,11
1Q	1	1	1,83	1,84	3,08
16	1	1	1,15	1,16	1,91
25	1	1	0,727		1,20
35	1	1	0,524	—	0,868
5Q	1	1	0,387	—-	0,641
70	1	1	0,268	—	0,44?
95	1	1	0,193	—	0,320
12р	1	1	0,153	—	0,253
150	1	1	0,124	—	0,206
185	35	1	0,099	—	0,164
210	35	1	0,0754	—	0,125
300	35	1	0,0601	—	0,100
400	35	35	0,0470	—	0,0778
~ 500	35	35	0.0366	—	0,0605
625	59	59	0,0283	—	0,0469
800	59	59	0,0221	—	0,0367
1000	59	. 59	0,0176	т-	0,0291
scanned by EES.SU
Таблица 1.6
Медные и алюминиевые жилы класса 2
Номинальное сечение жилы, мм2	Минимальное число проволок						Электрическое сопротивление постоянному току 1 км жилы при 20 °C, Ом
	Круглая жила				Фасонная жила
	неуплотненная »		уплотненная				М		А
	м	А	м	А	м	А	луженая	нелуженая	с МП и без
0,50	7	—	—	—	—	—	36,0	36,7 .	—
0,75	7	—	—	—	—	—	24,5	24,8	—
1,0 -	7 .	7	—	—	. —.	—	18,1	18,2	35,4
1,5	7	7	6	—		—	12,1	1.2,2	22,7
2,5	7	. 7	6	—	—	—	7,41	7,56	12,4
4,0	7	7	6	—	—	—	4,61	4,70	7,41
6,0	. 7	7	6	—	—	—	3,08	3,11	5,11
. 10	.. 7	7	6	—	—	—	1,83	1,84	3,08
16	7	7	6	6	—.	—	1,15	1,16	1,91
. ... 25	_ 7	7	6	6	6	6	0,727	0,734	1,20
35	7	7	6	6	6	6	0,524	0,529 .	.0,868
50	19	19	. 6	6	6	6	0,387	0,391	0,641
70	19	19	12	12	12	12	0,268	0,270	0,443
95	19	19	15	15	15 .	15	.0,193	0,195	0,320
.120	37 .	37	. 18	15	. 18.	15	.0,153..	0,1.54	.0,253
150	37	37	18	15	.16. ...	15	0,124..	. .0,126	0,206.
185	37	. 37	30	30	30.. .	30	0,0991.	0,100 ..	. 0J..64 .
240	61	61	34	.30 .	/ 34... .	30	0,0754	0,0762	0,125
300	61	61	34	30 .	. 34 ....	30	0,0601	0,0607	0,100
400	61	61	53	53	53	53	0,0470	0,0475	0,0778
500	61	61	53 .	53	53.	53	0,0366	0,0369	0,0605
625	91	91	53	53	53	53	0,0283	0,0286 .	0,0469
630	91	91	53	53	53 ..	53	.0,0280	0,0283	0,0.462
800	.. 91	91	53	53	—	,—,	0,022.1	0,0284	0,0367
.1000	91	91	53	53	—	—	0,0176	0,01.77	0,0291
12
scanned by EES.SU
Таблица 1.7
Медные и алюминиевые жилы класса 3
Номинальное сечение жилы. мм2	Диаметр проволоки, мм. не более	Электрическое сопротивление постоянному току 1 км жилы при 20 °C, Ом
		М нелуженая	М луженая	А без МП или с МП
0,50	0,33	39,6	40,7	—
0,75	0,38	25,5	26,0	—
1,00	0,43	21,8	22,3	—
1,2	0,45	17,3	17,6	28,8
1,5	0,53	14,0	14,3	23,4
2,0	0,61	9,71	9,90	16,2
2,5	0,69	7,49	7,63	12,5
3	0,79	5,84	5,95	9,76
4	0,87	4,79	4,88	8,00
5	0,59	3,83	3,91	—
6	0,65	3,11	3,17	5,20
8	0,87	2,40	2,45	—
10	0,82	1,99	2,03	3,33
1.6	0,65	1,21	1,24	2,02
25	0,82	0,809	0,824	1,35
35	0,69	0,551	0,562	0,921
50	0,69	0,394	0,402	0,658
70	0,69	0,277	0,283	0,470
95	0,82	0,203	0,207	0,338
120	0,79	0,158	0,161	0,264
150	0,87	0,130	0,132	0,211
185	0,87	0,105	0,107	0,175
240	0,87	0,0798	0,0814	0,134
300	0,87	0,0654	0,0665	0,109
400	0,87	0,0499	0,0509	0,0835
500	0,87	0,0393	0,0401	0,0657
13
scanned by EES.SU
Таблица 1.8
Медные «иды шадевед & $ и 6
Номинальное сечение жилы, мм2			Диаметр проволоки, мм, не более			Электрическое сопротивление постоянному току 1 км жилы при 20 °C, Ом
						нелуженой			луженой
4	5	6	4 .	5	6	4	S	6	4	5	6
0,05	—	—	0,11	—	—	365,6	—		383,7		—
0,08	—	—	0,13	—	—	247,5		—	254,6	—	—
0,12	ч—	—	0,16	—	—	165.3	1		170,3	—	—
'"'020*	—	—	“6,21'	—	—	8?,Г	—	—	'91Т"	—	—
• 0,35	—		0,27	—	—	57,0	—	—	58,7 '	—
0,50	0,50	0,50	0,31	0,21	0,16	40,5	39,0	39,0	41,7 '	4Q,f	’ 40.1
0,75	0,75	0,75	0,31"	0,21	0,16	25,2	26.0	26,0	25,9 ’	26,7	26,7
1.0	1,0	1,6	0,31	0,21	0,16	19,8	19,5	19,5	20,4 ’	20,0	20,0
1,2	—	—	‘ 0,41	—	—	16,0	— -	-—	16,5	—	—
1,5	1,5	1.5	0,41	’ 0,26	0,16	13,2	13,3	13,3	13,6	13,7	13,7
2,0	—	—	0.43 ’	.—		9.97	—		1.0,§	-*
' 2,5	2,5	2,?	0,43	0,26	0,16	8,05	7,98	7,98	‘ 8,20 "	8,21	8,21
' 3,0	тг	—	0,53	—		№	—	—	6,65 "		—
~4ХГ	4,0 ’	4,0	6,53	0,31	0,16	4,89	4,95	4,95	4,99	5,09	5,09
5,0	—	—	0,53	—	—	3,82	— -	—	3,90	- —	—
6.0	6,0	6,0	0,53	0,31	0,21	3,28	з,зо'	3.30"	3,35 ’	3,39”	3,39
8,0	—		0,53		—	2,45	—	—	2,49	—	—
10	10	10	0,53	0,41	0,21	2,00	1,91'	1,91	2,04 '	1,95	1,95
16 '	16	16	0,53	0,41	0,21	1,21	1,21’	1,21	1.24	1,24	1,24
25	25	25	0,53	0,41	0,21	0,776	0,78'	0,78	0,792'	0,795	0,795
35	35	35	0,59	0.41	0,21	0,547	0.554	0,554	0.558 ’	0,5§5	0,555
50	50	5Q	0,59	0,41	0,31	0,393	0,380	0,386	0,401	0,393'	0,393
70	70	7Q	0,59	0,51	0,31	0,281	0,272	0,272	0,286 ’	0,277	0,277
95	95	95	0,59.	0,51	0,31	0.201	0,200	O.2Q0	0,205	0,210,	0,210
120	120	120	0,69	0,51	0,31	0,162	0,161	0,161	0,165	0,164	0,164
150	150	150	0,69	0.51	0,31	0,129	0,129	0,129	0,132	0.132 '	0.132
185	185	185	0,69	0,51	0,41	0,104	0,106	0,106	0,106 ’	0,108	0,108
240	240	240	0,69	0,51	0,41	0,081	0,080	0.08Q	0,082	0,082	0,082
300	зор	3Q0	0,69	0,51	0,41	0,005	0,064	0,064	0,066 ’	0,065,	0,065
490	400	—	0,69	0,54	—	0,048	0,049	—	0,049*	0,049	—
—Г	§00	—	—	0,61	—	—	о,оз§	—	—	0,039"	—
—	630	—	—	0,61	—		0,029	—	—	0,029	—
14
scanned by EES.SU
1.£. ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
Для кабелей и проводов применяют резиновую, пластмассовую, пропитанную
бумажную и иные виды изоляции. Изоляцирнные материалы обозначаются буквой
И с индексами, соответствующими конкретному материалу.
Резиновая изоляция изготавливается на основе натуральных ИЛИ РИНТ?ТИЧЯ9'
ких (бутадиеновые, бутиловые и др.) каучуков. Используются следующие ТИПЫ У?’
тановленных FQOTom изоляционных резин: РТП-0, РТИ-1, РТИ-2, РНЙ, классифи-
цируемые в зависимости от содержания каучука. Испытание резин на старение
проводят в течение 4 суток при температуре +120 °C.. На основе каучука и кремний:
Органических спиртов производится кремнийорганическау резина, рблддЕ|1ОЩДЯ
более высокими электрофизическими свойствами. Например, она длительно ус-
тойчива К воздействию температур в диапазоне от -60 до +200 °C..
Изоляции из поливинилхлоридного пластификата (ПВХП) представляют ба-
бой смеси из поливинилхлорида о пластификаторами, стабилизаторами и иными
добавками, кеторые придают ПВХП эластичность, облегчают его обработку, одцадд
ухудшают его электроизоляционные свойства, нагррвостойкость, химическую стой-
кость. ПВХП дрныне выпукаются ц соответствии с ГОСТ 5960-7?. К ПВХП. общего
применения относятся марки: И40, Й45, Ц50, И60. ПВХП пониженной горючести
м^рки ЦГП 40~2|2 и НГП 30-32 выпускаются в соответствии с ТУ 2246-425-
05761784-98, ПВ^СП марки ИМ 40-8, ИОМ 40-8 — в соответствии с ТУ 6-02-51-90,
ПВХП порышенндй тепло- и бензомаслостойкости марки ИТ-105В — в соответствии
с ТУ 16.К 71-275-98 и т.д.
ПВХП марок И40-13, И40-13А, 1440-14 используются для изоляции проводов ц
кабелей в диападонр температур от -40 дд +70 °C. Для той же цели используются
марки И5СЫЗ, И50-14 Ц диапазоне температур от-50 до +70 °C, а Й<0-12 — вДиапа-
зоне температур от -60 до +70 °C, все эти марки изоляции рекомендованы для райо-
нов крайнего Ферера. Для изоляции и оболочки проводов и кабелей используется
марка И45-12 в диапазоне температур от-45 до+70 *С.
физические свойства и технические характеристики некоторых ПВХП представ-
лены в таблице 1.9.
Таблица 1.8
Фиэичеркие сврйства и технические характеристики
Некоторых ПВХП общего применения
Пар^м^тр и	измерения	И40-13	И4О-14	ИО45-12	И50-13	- *4» . Г ХЙ-ДЩ 1 И50-14	И60-12
Удельное объемное электрическое сопротивление при 20 °C, Ом-см	1-101?	2-Ю14	1-Ю12	2-Ю’3	1-Ю14	1-10’?
Удельное объемное электрическое сопротивление при 70 °C, Ом-см	2-1010	1.5-1012	—	5-Ю19	1-Ю12	1-1010
Прочность при разрыве, не менее, МПа	17,6	19,6	11,7	19,6	17,6	9,8
Относительное удлинение при разрыве, %	- гад	250	350	200	200	зад
Температура хрупкости, не выше, °C	-40.	-40	-45	-50	и »	 »• -5Q	«ад
1?
scanned by EES.SU
Окончание таблицы 1.9
Параметр и единица измерения	И40-13	И40-14	ИО45-12	И5О-13	И50-14	И60-12
Потери в массе при нагреве до 160 °C в течение 6 час, %	2	2	2,5	2	2	2
Светостойкость при 70 °C, не менее, ч	 1000	1000	1000	1000	1000	1000
Горючесть (метод А), не более, с	30	15	30	60	15	30
Твердость при 20 °C, не менее, МПа	1,47	1,47-1,96	1,07	5,8	не норм.	0,69
Твердость при 70 °C, не менее, МПа	0,78	0,68-1,07	0,78	1,07	не норм.	0,39
Водопоглощение, не более,’%	0,32	0,23	0,3	0,32	0,32	0,46
Температура размягчения, °C	180±10	180±10	170	190±10	175±10	175±10
Плотность, г/см3	1,27-1,35	1,28-1,32	1.2-1,25	1,29-1,35	1,26-1,3	1,16-1,24
Количество посторонних включений, не более	45	18	27	56	27	36
Полиэтиленовая изоляция изготавливается на основе полиэтиленов низкой
плотности (ПЭНП) и полиэтиленов высокой плотности (ПЭВП). ПЭНП получают по-
лимеризацией этилена при высоком давлении, а ПЭВП—при низком давлении с
применением металлоорганических катализаторов. Маркировка композиций на ос-
нове ПЭНП включает трехзначные цифры, начинающиеся с единицы: 102,107 и т.д.
Маркировка на основе ПЭВП — цифры, начинающиеся с двойки: 204,206,207 и т.д.
Электрическая прочность для полиэтиленовых изоляций (ПЭИ) толщиной 1 мм
при частоте 50 Гц составляет 35 — 40 кВ/мм. Диэлектрическая проницаемость при
частоте 1 МГц изменяется в пределах 2,3 — 2,4. Тангенс угла диэлектрических по-
терь при той же частоте — в пределах от 21 О’4 до 7-КГ4. Применение ПЭИ отраже-
но таблицей 1.10.
Таблица 1.10
Области применения полиэтиленовой изоляции
Марка композиций на основе полиэтилена высокого и низкого давления	Область применения
Диапазон рабочих температур от -70 до +70 °C
102-01К, 153-01 К, 178-01 К, 107-01К. 180-01К	Для не окрашиваемой изоляции проводов и кабелей. Рекомендованы для кабелей связи (кроме 180-01 К)
102-02К, 104-02К, 107-02К, 107-04, 153-02К, 153-04К, 178-02К, 179-04К, 180-02К,180-04К	Для окрашиваемой и не окрашиваемой изоляции проводов и кабелей
16
scanned by EES.SU
Окончание таблицы 1.10
Диапазон рабочих температур от -60 до +90 °C
204-07К, 206-07К, 207-07К, 208-07 К	Для окрашиваемой и не окрашиваемой изоляции проводов и кабелей
204-11 К, 206-11 К, 273-81К	Для светостойкой изоляции проводов
271-70К	Для изоляции проводов и кабелей
Изоляция из фторопласта (политетрафторэтилена), сокращенно Ф-4, обладает
высокими механическими и диэлектрическими свойствами. Ф-4 используется в диа-
пазоне температур от -90 до +250 °C. Наряду с Ф-4 используются сополимеры Ф-4Д,
Ф-4М, Ф-40Ш. Ф-4 исключительно стоек к большинству химических веществ.
Толщину изоляции проводов принимают равной 0,25 мм при напряжении до
600 В и 0,4 мм при напряжении до 1000 В.
Изоляция на жилы накладывается либо сплошным монолитным слоем из Ф-4Д,
Ф-4М, Ф-40Ш, либр обмоткой ленточной изоляцией из Ф-4, которую затем для
получения монолитности подвергают нагреву.
Температурные индексы диэлектрических материалов
Температурные индексы диэлектрических материалов зависят от их физичес-
ких свойств и определяются классом нагревостойкости. Сведения о классах нагре-
востойкости диэлектрических материалов приведены в таблице 1.11.
Таблица 1.11
Температурные индексы диэлектрических материалов
Класс нагрево- стойкости	Температура, »с	Характеристика основных групп электроизоляционных материалов, соответствующих данному классу нагревостойкости
Y	90	Волокнистые материалы из целлюлозы, хлопка и натурального шелка, не пропитанные и не погруженные в жидкий электроизоляционный материал
А	105	Волокнистые материалы из целлюлозы, хлопка или натурального, искусственного и синтетического шелка, пропитанные или погруженные в жидкий электроизоляционный материал
Е	120	Синтетические органические материалы (пленки, волокна, смолы и др.) и другие материалы или простые сочетания материалов, для которых на основании практического опыта или соответствующих испытаний установлено, что они могут работать при температуре, соответствующей данному классу
В	130	Материалы на основе слюды, асбеста и стекловолокна, применяемые с органическими связующими и пропитывающими составами
F	155	Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с синтетическими связующими и пропитывающими составами, которые соответствуют данному классу нагревостойкости
Н	180	Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с кремнийорганическими связующими и пропитывающими составами, кремнийорганические эластомеры
С	Свыше 180	Слюда, керамические материалы, стекло, кварц или их комбинации, приме- няемые без связующих или с неорганическими и элементоорганическими составами. Температура применения этих материалов определяется их физическими, химическими, механическими и электрическими свойствами
scanned
РАЗДЕЛ ВТОРОЙ
ПРОВОДА ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ
И ЛИНИЙ ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА
2.1.	НЕИЗОЛИРОВАННЫЕ ПРОВОДА
Для воздушных линий электропередач (ЛЭП) при их сооружении используются
медные, алюминиевые, сталеалюмйниевые, неизолированные и изолированные
провода. Для питающих линий электрифицированного транспорта используются
медные и бронзовые контактные провода.
Неизолированные провода медные, алюминиевые и сталеалюминиевые изго-
тавливаются в соответствии с ГОСТ 839-80. Сведения об их марках и области при-
менения приведены в таблице 2.1.
Таблица 2.1
Марки, конструкции и преимущественные области применения
неизолированных проводов
Марки проводов	Инструкции проводов	Преимущественные области применения
м А АН	Провад, одстрящий Ий	«да нескольких медных проволок Провод, состоящий из скрученных алюминиевых проволок То же термообработанный	В атмосфере воздуха типов II и III на суше й море всех микроклиматических районов по ГОСТ 15150-69
АЖ	То же нетермообработанный	В атмосфере воздуха типов II и III, но при условии содержания в атмосфере сернистого газа, дающего осадок не более 150 мг/(мг-сут), на суше всех микроклиматических районов по ГОСТ 15150-69, кроме районов ТВ и ТС
АКП	Г ' И - 4	: И» .' ft.. fi К Провод марки А. но межпроволочцре продгранстда вэдго провода, да исключением наружной поверхности, заполнено нейтральной смазкой повышенной термостойкости	На побережьях морей, соленых озер, в про- мышленных районах и в районах засолонен- ных песков, а также в прилегающих к ним районам с атмосферой воздуха типов II и 111, на суше и в море всех макроклиматических районов по ГОСТ 15150-69
АС	«.'Л Л1 "»’ДЯГ1	k-5»r^'T- Провод, состоящий из сердечника из оцинкованных стальных проволок и повива или повивов из алюминиевых проволок	См. марку А
16
scanned by EES.SU
Окончание таблицы 2.1
Марки проводов	Инструкции проводов	Преимущественные области применения
АСКП АСКО	Провод (парки АС, но межпроволочное пространство стального сердечника,' включая его наружную поверхность, заполнено нейтральной смазкой повышенной термостойкости	На побережьях морей, соленых озер, в промыш- ленных райднах и в районах песков, а также в прилегающих к ним районах с атмосферой Воздуха типов II и 1|1, но при условии содержа- ния § атмосфере серниртого газа, дающего осадок не более 200 мг / (мг-сут), на суше всех макроклиматических районов по ГОСТ 15150-69, кройё районов ТВ
ПА ПМ	Провод алюминиевый полый Проход медный пол(.1й	Ту 16.505.307-72. На подстанциях и распределительных устройствах
Примечание. Типы атмосфер зависят от ррдержания коррозионно-активных агентов.
Тип I соответствует атмосфере сардской, горной местности вдали рт промышленных объектов,
|1 <— атмосфере промышленных районов, (II — морской атмосфере
Таблица 2.2
Основные расчетные характеристики |иедцых проводов
'	t s-г» " •* Номинальное сёчрниё, мм2	Сечение, мм?" ‘	Диаметр, мм	Сопротивление постоянному току, при 20 °C, Ом/км, не более	Разрывное усилие провода, Н, менее		Масса, кг/км
				иа проволоки мар^и МТ i-й категории качества	из проволоки МТ высшего качества
~'4 '	3,94	2,2	" 4,60092	15^0	”~163о’	35
6	5,85	2,7	3,07019	2200	“ 2430	52
. 10	9.89	3,6	1,81978	3630	’ 3820 ’	88
16	15,90	5,1	1,15730	5600	6920 ‘	142
?5	24,90	6,4	0,73367	8830	3490’	224
35	34,61	7,5	'. 0,52386	123(30	13?20	311
₽0	49,40	9,0	0,36822	166?0	17490	444
70	67,70	10,7	0,27238	247^0	26000	612
95	94,00	12,6	0,19449	34460	37000	850
120	117,0	14,0	0,15603	42960	* ’	46180	1058
150	148,0	15,6	0,12368	§0500 ”	54100	1338
185	183,0	17,6	0,10015	67110 .	72140	1659
240	234,0	19,9	0,07809	86070	92530	2124
-А -* > - < .< 369	288,0	22J	0,06379	199999		?2614
350	346,0	24,2	0,05309	12(3270	136606	3135
49Q	389,0'	25,2 .	‘ " 0,04713.	'	L. s™.	й * 4 1?54§Q	142620	г 1 3528
18
scanned by EES.SU
Таблица 2.3
Основные расчетные характеристики алюминиевых проводов
Расчетные характеристики проводов марок А, АКП
Номинальное сечение, мм2	Сечение, мм2	Диаметр, мм	Сопротивление постоянному току при 20 °C, Ом/км, не более	Разрывное усилие провода, Н, не менее		Масса, кг/км (без смазки)	Масса смазки ДЛЯ марки АКП, кг
				из проволоки марки АТ	ИЗ проволоки марки АТп
16	15,9	5,1	1,83763	—	2670	43	—
25	24,9	6,4	1,16496	—	4040	68	—
35	34,3	7,5	0,85013	—		94	—
50	49,5	9,0	0,58798	7060	7620	135	—
70	69,2	10,7	0,42098	9110	10460	189	—
95	92,4	12,3	0,31465	10140	13500	252	—
120	117,0	14,0	0,25095	—	19190	321	16
150	148,0	15,8	0,19780	22320	23670	406	20
185	183,0	17,5	0,16085	27450	29110	502	25
240	239,0	20,0	0,12279	35950	37040	655	33
300	288,0	22,1	0,10186	43460	46100	794	54
350	346,0	24,2	0,08478	52220	55390	952	65
' 400	389,0	25,6	0,07567	58510	62050	1072	73
450	442,0	27,3	0,06655	66980	69000	1217	83
500	500,0	29,1	0,05870	73130	77700	1378	94
550	544,0	30,3	0,05400	77790	82490	1500	117
600	587,0	31,5	0,05032	83480	88540	1618	126
650	641,0	32,9	0,04597	91380	96920	1769	138
700	691,0	34,2	0,04261	98590	104560	1907	149
750	747,0	35,6	0,03935	106610	109840	2061	161
800	805,0	36,9	0,03654	111460	118430	2220	173
Медные и бронзовые фасонные контактные и полые провода
Контактные провода предназначены для обеспечения электрической энергией элек-
трифицированного транспорта. Основная часть контактных проводов изготавливается
из низколегированной меди и бронз. Фасонное исполнение поводов обеспечивает их
подвешивание и присоединение питающих кабелей при беспрепятственном скользя-
щем токосъеме при контакте с пантографом электровоза, трамвая или троллейбуса.
Полые медные и алюминиевые провода используются для воздушных ЛЭП, от-
крытых подстанций. Полые провода состоят из медных (алюминиевых) проволок фа-
сонного сечения, которые образуют один повив (слой) и соединены друг с другом в
замок без поддерживающего каркаса. Выпускаются строительной длиной 600 м. Алю-
миниевые полые провода имеют сечение 500 и 640 мм2, медные — 200 и 300 мм2.
20
scanned by EES.SU
Сведения о медных и бронзовых круглых и фасонных контактных, а также полых
медных проводах представлены в таблице 2.4.
Таблица 2.4
Медные, бронзовые фасонные контактные и полые провода
Марка повода	Наименование провода	ГОСТ. ТУ	Сечение провода, мм2
Б	Провод бронзовый, круглый	ТУ 16.501.017-74	50, 70, 90, 95, 120 150, 185, 240, 300
БС	То же сталебронзовый	ТУ 16.501.017-74	185,240, 300, 400
БрФ	То же, контактный, фасонный	ГОСТ 2584-86	65, 85, 100,120, 150
БрФО	То же, овальный	ГОСТ 2584-86	30, 40, 50, 65, 85, 100, 120, 150
МК	То же медный, контактный	ГОСТ 2584-86	30, 40, 50, 65, 85, 100
МФ	То же, фасонный	ГОСТ 2584-86	65, 85, 100,120, 150
МФО	То же, фасонный, овальный	ГОСТ 2584-86	30, 40, 50, 65, 85, 100,120, 150
НЛФ	То же низколегированный фасонный	ГОСТ 2584-86	65, 85, 100,120, 150
НЛФО	То же овальный	ГОСТ 2584-86	100, 120, 150
пм	То же, полый	ТУ 16.505.397-72	240, 300
Сталеалюминиевые провода
Сталеалюминиевые провода находят наиболее широкое применение для соору-
жения высоковольтных ЛЭП с большими пролетами, сложными климатическими
условиями (гололед, снеговые нагрузки, ветер) и т.д. Провода АС, АСК и другие
конструктивно состоят из стальных жил или тросов, оплетенных алюминиевыми
жилами. В таблице 2.5 приведены основные расчетные характеристики сталеалю-
миниевых проводов.
Таблица 2.5
Основные расчетные характеристики
неизолированных сталеалюминиевых проводов
Расчетные характеристики проводов марки AC, ACKC. АСКП, АСК
Номинальное сечение, мм2, алюминий/сталь	Сечение, мм2		Диаметр, мм		Сопротивление постоянному току при 20 сС„ •’Ом/км, н.е более	Разрывное усилие провода, Н, не менее		Масса кг/км, без Смазки
	алюминий	сталь	провода	стального сердечника		из проволоки марки АТ	из проволоки марки АТп
10/1,8	10,6	1,77	4,5 .	1,5	2,76630	—	3790	43
16/2,7	16,1	2,69	5,6	1,9	1,80934	—	5810	65
25/4,2 '	24,9	6,15	6,9	2,3	1,17590	—	8730	100
21
scanned by EES.SU
Продолжение таблицы 2.5
Расчетные характеристики проводов марки АС, АСКС, АСКП, АСК
Номинальное сечение, мм5, алюминий/сталь	Сечение, мм2		Диаметр, мм		Сопротивление постоянному току при 20 °C, Ом/км, не более	Разрывное усилие провода, Н, не менее		Масса кг/км, без смазки
	алюминий	сталь	прохода	СфЛЬНрГР сердечника		из проволоки марки АТ	ИЗ проволоки марки АТл
35/6,2	Зб’э’	6,15	8,4 ~	2,8	0,78970	—	12 7?0	148
50/8,0		8,04	9,5	3.2	0,60298	15 710	16 140	195
70/11	68,0	11,3	11,4		0,42859	22170	22 770	276
70/72	68,4	72,2	15,4	11.0	0,42760	—	90 180	755
95/16	* 95'4	15,9	13,5	. 4.5 ’	0,30599	30 690	31 530	385
120/19	’ 118,0.	18,8	15,2	5,5	0,24917	—	40 520	471
95/141	91,2	141,0	19,8	15,4	0,32108	—	168 050	1357
120/27	1.14,0	26.6	15,4	6,6	0,25293	—	48 680	528
150/19	148,0	18,6	16,8	5,5	0,19919	—	45 060	554
150/24	149.0	24.2	17,1	6,3	0,19798	—	50960	559
185/24	187,0	24,2	18,9	6,3	0,15701	54 950	56 750	705
185/29	181,0	29,0	18,8	6,9	0,16218	58 370	60 640	728
185/43	185,0	43,1	19,6	8,4	0,15954	—	76 020	846
185/128	187,0	128,0	23,1	14,7	0,15762	—	171 610	1525
205/27	205,0	26,6	19,8	6,6	0,14294	60 380	62 350	774
240/32	244,0	31,7	21,6	7,2	0,12060	70 940	73 280	921
240/39	236,0	3g, 6	21,6	8,0	0,12428	76 880	79 260	952
240/56	241,0	56,3	22,4	9,6	0,12182	94 090	' 96 410	1106
300/39	301,0	38,6	24,0	8,0	0,09747	87 280	88 730	1132
300/48	295,0	47,8	24,1	8,9	0,09983	95 720	98 550	1186
300/66	288,0	65,8	24,5	10,5	0,10226	116 460	119 240	1313
300/67	288,0	67,3	24,5	10,5	0,10226	112 460	115 230	1317
300/204	298,0	204,0	29,2	18,6	0,09934	—	266 830	2428
330/27	319,0	26,6	24,2	6,6	0,09387	—	86 310	1106
330/43	332,0	43,1	25,2	8.4	0,08888	—	101 540	1255
400/22	394.0	22,0	26,6	6.0	0,07501	—	92 740	1261
400/51	. 394,0	51,1	27,5	9,2	0,07477	113 200	118130	1490
400/64	390,0	63,5	27,7	1Р,2	0,07528	123 100	126 850	" 1572
22
scanned by EES.SU
Окончание таблицы 2.5
Расчетные характеристики проводов марки АС, АСКС, АСКП, АСК
Номинальное сечение, мм2, алюминий/сталь	Сечение, мм2		Диаметр, мм		Сопротивление постоянному току при 2р °C, См/км, не бояре	Разрывное усилие провода, Н, не менее		Масса кг/км, без смазки
	алюминий	сталь	провода	стального сердечника		из проволоки марки АТ	ИЗ проволоки марки АТп
400/93	406,0	93,2	29,1	~12,5	0^07247	160 760	164 660	1851
450/56	434,0	56.3	28.8	' 9.6	Q,06766	124 720	128 900	1640
500/27	481,0	26,6	29.4	6,67	0,06129	104000	110 010	1537
500/64	490,0	63,5	30,6	10,2	0,06005	140 960	145 680	1852
5.00/204	496,0	204,0	34,5	18,6	0,06025	’ 293 960~	301 100	2979
500/336	490,0	336,0	37,5	23,9	0,06040	433 12Q	437 845	4005
550/71	549,0	71,2	32,4	. 10,8	‘ 0,05381	157 700	162 965	2076
600/72	580,6	72,2	33,2	11,0	0,05091	169 7ф0	175 314	2170
650/79	634,0	78,9	34.7	11,5	0,04655	183 500'	191 4)1	2372”
700/86	687,0	85,9	36,2	12,0	0,04289	199 550	208140	2575
750/93 '	748,0	93,2	37,7	12,5	0,03839	217 030	224 230	2800
800/105	821,0	105,0	39,7	13,3	0,03586	241 030	248 940	3092
1000/56 ‘	1002,9	56,3	42,4	9,6 ’	' 0,02936	“210 100	219 740	3Q62
2.2,	ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКОВЫЕ НАГРУЗКИ
НА НЕИЗОЛИРОВАННЫЕ ПРОВОДА
Допустимые длительно токовые нагрузки на неизолированные прохода зависят
от условий их эксплуатации, места их прокладки и т.д. Они определены ГОСТом
839-80 и регламентируются ПУЭ [4]. Эти данные дл^ медных (М), алюминиевых (А)
проводов, д также наиболее широко распространенных стдлезлюминие§ых прово-
дов марки АС сечением от 10 до 700 мм2 приведены в таблице ?.6.
Таблица 2.6
Допустимые длительные токовые нагрузки на неизолированные медные (М),
алюминиевые (А) и сталеалюминиевые (АС) провода, А
Сечение, мм2	Марка провода	Вне помещений	Внутри помещений	Марка пророда
				м	-А	м	А
				Вне помещении		Внутри помещений
10	АС-10/1, 8	84	53	95	—	60	—
16	АС-16/2,7	111	79	"‘‘{зз^	'“"юг’	4.1 ...Xt V •».. 		 102	75
25	АС-25/4, 2	142	109	183	I- Тзв	137	106
33
scanned by EES.SU
Окончание таблицы 2.6
Сечение, мм2	Марка провода	Вне помещений	Внутри помещений	Марка провода
				м	А	м	А
				Вне помещений		Внутри помещений
35	АС-35/6, 2	175	135	223	170	173	130
50	АС-50/8	210	165	275	215	219	165
70	АС-70/11	265	210	337	265	268	210
95	АС-95/16	330	260	422	320	341	255
120	АС-120/19	390	313	485	375	395	300
120	АС-120/27	375	—	485	375	395	300
150	АС-150/19	450	365	570	440	465	355
150	АС-150/24	450	365	570	440	465	355
185	АС-185/24	520	430	650	500	540	410
185	АС-185/29	510	425	650	500	540	410
185	АС-185/43	515	, —	650	500	540	410
240	АС-240/32	605	505	760	590	685	490
240	АС-240/39	610	505	760	590	685	490
240	АС-240/56	610	—	760	590	685	490
300	АС-300/39	710	600	880	680	740	570
300	АС-300/48	690	585	880	680	740	570
300	АС-300/66	680	—.	880	.680	740	570
330	АС-330/27	730	—	—*	—	—	—
400	Ас-400/22	830	713	1050	815	895	690
400	АС-400/51	825	705	1050	815	895	690
400	АС-400/64	860	—	1050	815	895	690
500	АС-500/27	960	830	—	980	—	820
600	АС-600/72	1050	920	—	1100	—	955 '
700	АС-700/86	1180	1040	—	—	—	—
Примечание. Длительные токовые нагрузки одинаковы для проводов марок АС, АСКС,
АСК и АСКП.
2.3.	ИЗОЛИРОВАННЫЕ ПРОВОДА ДЛЯ ВОЗДУШНЫХ ЛЭП
В целях повышения надежности электроснабжения при передаче и распределе-
нии электроэнергии в силовых и осветительных сетях используются изолирован-
ные алюминиевые провода со стальной несущей жилой или без нее.
Самонесущие изолированные провода (СИП) применяют для ЛЭП с рабочими
напряжениями 0,6/1, 10 и 20 кВ, 50 Гц при температуре от -50 до +50 °C [5]. Они
обеспечивают работу линии даже при схлестывании проводов или падения на них
24
scanned by EES.SU
деревьев. Применение СИП снижает реальные эксплуатационные расходы до 80%;
на проводах не происходит гололедообразование; уменьшается ширина просеки.
Провода марок САПт, САПсш, САСПсш используются для сетей 380 В 50 Гц.
Некоторые сведения об изолированных проводах для ЛЭП приведены в таблице 2.7.
Таблица 2.7
Марки и элементы конструкции изолированных проводов
Марка	ТУ	Конструктивные особенности
СИП-1	ТУ 16.К71-272-98	Уплотненные алюминиевые жилы, изолированные светостабили- зированным термопластичным полиэтиленом, скрученные вокруг несущего уплотненного неизолированного сталеалюминиевого троса
СИП-1А	ТУ 16.К71-272-98	То же с изолированным тросом
СИП-2	ТУ 16.К71-272-98	Уплотненные алюминиевые жилы, изолированные светостабили- зированным сшитым полиэтиленом, скрученные, вокруг несущего уплотненного неизолированного сталеалюминиевого троса
СИП-2А	ТУ 16.К71-272-98	То же с изолированным тросом
СИП-3	ТУ. 16.К71-272-98	Уплотненный сталеалюминиевый провод, изолированные светостабилизированным сшитым полиэтиленом
САПт	ТУ 16.К71-120-91	Провод с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного термопластичного полиэтилена
САПсш	ТУ 16.К71-120-91	То же с изоляцией из светостабилизированного сшитого полиэтилена
САСПт	ТУ 16.К71-120-91	Провод самонесущий с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного термопластичного полиэтилена, с несущей жилой
САСПсш	ТУ 16.К71-120-91	То же с изоляцией из светостабилизированного сшитого полиэтилена, с несущей жилой
Электрические параметры и конструктивные данные проводов СИП, включая
допустимые токи нагрузки, приведены в таблицах 2.8-2.10, а соответствующие све-
дения о проводах типа САП — САСП даны в таблицах 2.11 -2.12 [2, 5].
Таблица 2.8
Параметры проводов марок СИП-1, СИП-1 А, СИП2, СИП-2А
Число и сечение проводников и несущего троса, мм2	Электрическое сопротивление постоянному току, Ом/км		СИП-1, СИП-1 А		СИП-2, СИП-2А
	проводников	несущего троса	Допустимый ток нагрузки, А	Односекундный  токК.3., кА, не более	Допустимый ток нагрузки, А	Односекундный ток К.З., кА, не более
1x16+1x25	1,91	1,38	75	1,0	105	1,5
3x16+1*25	1,91	1,38	70	1,0	100	1,5
3x25+1x35	1,2	0,986	95	1,6	130	2,3
25
scanned by EES.SU
Окончание таблицы 2.8
число и сечение проводников и‘несущего троса, мм8	Электрическое сопротивление постоянному току, Ом/км		СИП-1, СИЛ-1А		СИП-2, СИП-2А
	проводников	несущего троса,	Допустимый ток нагруеки, а	Односекундный ток К.З., кА, не более	Допустимый ток нагрузки,А	Односекундный ток К.З., кА, не более
3x35+1x50	0,865	0,720	115	2,3	160	3,2
3*50+1x70	0,641	0,493	140	3,2	195	4,6
3*70+1*9$	0,443	0,363	280	4,5	240	6,5
3*120+1 *95	0,253	о,зез_	250 _	5,9	340		7,2
4x16+1*25	1.91	1,38	70	1,0	,100	1,5
Таблица 2.9
Номинальные параметры проводов марок СИП-3
Сечение токопроводящей жилы, мм2	Наружный диаметр жилы, мм	Электрическое сопротивление Жилы постояному току, Ом/км	Длительно допустимый ток, А	Односекундный ток К.З., кА, не более
50	8,1	0,720	245	4,3
70	9,7	0,493	310	6,4
95	11,3	0,363	370	8,6
120	12,8	0,288	430	11,0
150	14,2	0,236	485	13,5
Таблица 2.10
Механические параметры проводов марок СИП-1 — СИП-2А, СИП-3
Число и сечение проводников и несущего троса, мм’	Раз^ывяай Пр&чнодТь несущего троса, кН	Наружный диаметр провода, мм	Расчетный вес, кг/км
СИП-1...СИП-2А			СИЛ-1, СИП-1А	СИП-2, СИП-2А
1x16+1*25	7,4	15	140	135
3x16+1*25	7,4	22	270	260
3x25+1x35	10,3	26	390	380
3*35+1x50	14,2	30	530	520
3*50+1*70	20,6	35	700	690
3*70+1*95	27,9	41	990	960
3*120+1x95	27,9	47	1510	1460
4*16+1*25	7,4	22	330	320
scanned by EES.SU
Окончание таблицы 2.10
Число и сечение проводников и несущего троса, мм7	Разрывная прочность несущего троса, кН	Наружный диаметр провода, мм	Расчетный вес, кг/км
		сип*з
1x50	14,2	12,6	239
1x70	20,6	14,3	304
. 	1x95	~		 27,9	.16,0	383
1x120	35,2	17,4 .	461
1x150	—	18,8	—
Таблица 2.11
Параметры проводов марок САПт, САПст, САСПт и САСПОш
Общее число жил	Сечение несущей жилы, мм7	Токопроводящие жилы		Масса,кг/км
		основные, число и сечение, мм2	вспомогательные, сечение, мм2
САПт, САПсш
2	—	2x10		92
2	—	2x16	—	133
4	16	3x10	—	181
4	25	3x16	—	278
4	35	3x25	—	399
4	50	3x35	—	553
4	70	3x50		751
4	95	3x70	—	1030
4	95	3x95	—	1247
4	95	3*120	—	1503
САСПт, САСПсш
5	35	3x25	25	501
5	50	3*35	25	654
5	70	3x50	25	853
5	95	3x70	25	1132
5	95	3*95	25	1348
5	95	3x120	25	1605
5	50	3x35	•35	691
5	70	3x50	35	889
5	95	3*70	35	1169
5 '	95	3*95	35	1385
5	95	3x120	35	1642
27
scanned by EES.SU
Следует отметить, что допустимые токовые нагрузки проводов с изоляцией из
светостабилизированного термопластичного или сшитого полиэтилена зависят от
солнечной радиации и температуры воздуха.
Таблица 2.12
Допустимые токовые нагрузки проводов САП и САСП, А
Сечение ЖИЛЫ, мм2	Интенсивность солнечной радиации, Вт/мм2
	0		600		1125
	Температура окружающего воздуха, °C
	25	40	25	40	25	40
Провода САПт и САСПт
10	75	60	60	40	40	—
16	95	75	70	45	45	—
25	125	100	95	60	55	—
35	150	120	110	65	60	—
50	195	160	140	85	65	—
70	240	195	170	95	—	—
95	290	235	200	110	—	—
120	340	275	230	12	—	—
Провода САПсш и САСПсш
10	90	80	80	65	65	50
16	110	95	95	80	75	55
25	150	130	125	105	100	70
35	180	155	150	120	120	80
50	235	205	195	160	150	100
70	290	255	240	190	180	. -115
95	350	305	280	225	210	125
120	410	360	330	265	240	140
2.4.	НЕИЗОЛИРОВАННЫЕ ГИБКИЕ ПРОВОДА
К ним относятся медные нелуженые и луженые многопроволочные провода для
электрических соединений, которые требуют повышенной гибкости. Число прово-
лок в этих проводах изменяется от 7 до 798, а их диаметр от 0,05 до 0,68 мм.
Сведения о неизолированных гибких проводах приведены в таблице 2.13.
Сведения о неизолированных и изолированных проводах для воздушных ЛЭП и
гибких неизолированных проводах читатель найдет также в [1,2,3,5,6,7]. Сведения о
длительно допустимых токовых нагрузках на эти виды проводов приведены также в [4],
28
scanned by EES.SU
Таблица 2.13
2.13. Неизолированные медные гибкие провода
Марка	ТУ	Сечение, мм1	Конструктивные особенности и область применения
АМГ	ТУ 16.505.398-76	16...50	Плетенный из проволок диаметром 0,2...0,26 мм, в виде плоской ленты. Для соединения электрооборудования с корпусом автомобиля
АМГЛ	ТУ 16.505.398-76	0,2...1,5	То же, из луженых проволок
МГ	ТУ 16.К71-117-90	1,5...50	Из отожженных медных проволок. Для устройства антенн радиостанций.
МА	ТУ 16.К71-117-90	1,5...16	Тоже
ПЩ	ТУ 16-705.467-87	0,04...10,0	Из проволок диаметром 0,05...0,13 мм с отжигом после скрутки. Для соединения щеток электрических машин.
МГЛ	ТУ 16-505.401-77	1,5...25	Из медных луженых проволок диаметром 0,12. ..0,13 мм. Для выводов силовых полупроводниковых приборов
Рис. 2.1. Провода неизолированные для ЛЭП: а — медные марки М;
б — алюминиевые марок А, АКП; в —сталеалюминиевые марок АС, АСК, АСКС. АСКП.
Рис. 2.2. Изолированный провод для ЛЭП
марки СИП.
Сечение, мм2	Размеры, мм
	А	Н	С	R
65	10,19±0,20	9,30±0,08	0,5	5,3
85	11,76±0,22	10,80±0,10	1,3	6,0
100	12,81 ±0,25	11,80±0,11	1,8	6,5
120	13,90±0,30	12,90±0,12	2,4	7,0
150	15,50±0,32	14,50±0,13	3,2	7,8
Рис. 2.3. Сечение и размеры контактного
провода марки МФ и БрФ.
scanned by EES.SU
РАЗДЕЛ ТРЕТИЙ
ПРОВОДА УСТАНОВОЧНЫЕ, СОЕДИНИТЕЛЬНЫЕ ШНУРЫ,
ПРОВОДА И КАБЕЛИ МОНТАЖНЫЕ
3.1.	УСТАНОВОЧНЫЕ И СИЛОВЫЕ ПРОВОДА
Установочные и силовые провода предназначены для распределения ЗлеКТро-1
энергии в силовых и осветительных установках при неподвижной прокладке их на
открытом воздухе, внутри Помещений, в трубах, Под Штукатуркой, а таКжё В кёче*
стве гибких выводных концов для электрических машин.
Установочные и силовые Провода выпускаются с резиновой и пластмассовой
изоляцией на напряжений 380, 660, 3000 В, 50 Гц. Монтаж проводов допускается
при температуре не ниже 15 °C.
Провода с пластмассовой изоляцией допускают длительный нагрев жил до 70 °C,
с резиновой изоляцией — до 65 °C, с теплостойкой резиной — до 85 °C, с кремний-
органическбй резиновой изоляцией — до 180 °C.
Сведений о номенклатуре установочных и силовых проводов, их конструкции и
областях Применения приведены й таблице 3.1.
Таблица 3.1
Марки, элементы конструкции и области применения
установочных и силовых проводов
Марка	ГОСТ или ТУ Наименование элементов проводов	Преимущественные области применения
Проводя е резиновой изоляцией
ПРТО	Ту16-Уб5.465-87. Провод с медной жилой, с резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом	Для прокладки в несгораемых трубах
АПРТО	То же. С алюминиевой жилой	Тоже
ПРИ	ГОСТ 20620-75. Провод с медной жилой с резийОДОЙ изоляцией в негорючей резиновой оболочке, не распространяющий горение	Для прокладки в сухих и сырых помещениях, в пустотных каналах несгораемых строительных конструкций и на открытом воздухе
АПРН	То ЖВ. С аПюмиНиёвой оболочкой	Тоже
ПРГН	То же. С мёдной гибкой жилой	Для прокладки при повышенной ГибКОСТи при монтаже и для соединения подвижных частей Электрических машин в сухик и сырых Помещениях, а также на открытом воздухе
АПРН	То же. С аПюминие&ой жилой	Тоже
АППР	ГОСТ 20520-75. Провод с алюминиевой ЖИЛОЙ, С Рёзиноебй изоляцией, не распространяющей горение, с разделительным основанием	Для прбкЛадки По деревянным поверхностям и конструкциям жилых, Производственных и сельскохозяйственных помещений
30
scanned by EES.SU
Продолжение таблицы 3.1
Марка	ГОСТ или ТУ Наименование элементов проводов	Преимущественные области применения
ПРД	ТУ 16.505.004*73. Провед ГйбКйЙ с медной жилой, с резиновой изоляцией, в непропитанной оплетке, двухжильный, скрученный	Ё РСвеТиТёльныХ сеТйх сухих помещений
ПРВД	То же. Провод гибкий о модней жилой, с резиновой изоляцией, двухжиЛьный, скрученный, в Поливинилхлоридной Оболочке		В осветительных сетях сухих и сырых Помещениях
APT	ГОСТ 14175-69. Провод с алюминиевой жилой, с резиновой изоляций, с несущим тросом	Прокладка внутри помещений в сетях напряжения 660 В, где требуется повышенная механическая прочность
Провода в резиновой изоляции экранированные
ПРП	ГОСТ 1843-69. Провод с медной жилой, с резиновой изоляцией, в оплетке из стальных оцинкованных проволок	В осветительных и силйвых цепях, вто- ричных сетях стационарных установок и механизмов при наличии легких меха- нических воздействий На провод и отсут- ствий Воздействия Масел И эМульсии
ПРРП	То же. В резиновой оболочке	В осветительных и силовых цепях, вторичных цепяХ) в эскаваторах, машинах и механизмах при наличии механических воздействий на провод, воздействия масел, эмульсий
ПРФ	ГОСТ 1843-69. Провод с медной жилой, в резиновой изоляции, в фальцованной оболочке из сплава марки АМЦ	В осветительных и силовых сетях в сухих помещения при наличии Лёгких механичес- ких воздействий на провод (проводки в лестничных клетках, клубах, театрах и т.п.)
АПРФ	Тб же. С алюминиевой жилой	Тоже
ПРФл	То же. В оболочке из латуни	То же
Провода с пластмассовой изоляцией
ПВ1	ГОСТ 6223-79. Проёод С МеДйой жилой и поливинилхлоридной изоляцией	Для монтажа вторичных цепей; прокладки в трубах, пустотных каналах несгораемых строительных конструкций и для монтажа осветительных и силовых цепей в маши- нах й Станках
ПВ2	То же. То же, гибкий	Те же и для Монтажа цепей, где возмож- ны изгибы проведа
ПВЗ	То же. То же, повышенной гибкости	Тоже
ПВ4	То же. То же особо гибкий	Тоже
АПЙ	То же. Провод с алюминиевой жилой и поливинилхлоридной изоляцией	Тоже
ПП	ТУ 16-К17.021-94. Провод с медной жилой и изоляцией из самозатухающего Полиэтилена	f Тоже
АПП	То же. Провод с алюминиевой жйлОй и изоляцией из самозатухающего полиэтилена	тоже
31
canned by EES.SU
Продолжение таблицы 3.1
Марка	ГОСТ ИЛИ ТУ Наименование элементов проводов	Преимущественные области применения
ПГВ	ТУ 16-К17.021-94. Провод с медной гибкой жилой и поливинилхлоридной изоляцией	Для монтажа вторичных цепей, для гибкого монтажа при скрытой и открытой прокладках
ПГВА	ТУ 16-К17.021-94. Тоже	То же и для соединения автотракторного электрооборудования
ППВ	ГОСТ 6223-79. Провод с медными жила- ми и поливинилхлоридной изоляцией, плоский, с разделительным основанием	Для монтажа силовых и осветительных цепей в машинах и станках и для неподвижной открытой прокладки
АППВ	То же. То же с алюминиевыми жилами	Тоже
ППП	То же. То же с медными жилами и полиэтиленовой изоляцией	Тоже
АППП	То же. То же с алюминиевыми жилами и полиэтиленовой изоляцией	Тоже
ППВС	То же. Провод с медными жилами и поливинилхлоридной изоляцией, плоский, без разделительного основания	Для неподвижной скрытой прокладки под штукатуркой, для прокладки в трубах и пустотных каналах несгораемых строительных конструкций
АППВС	То же .То же с алюминиевыми жилами	Тоже
ПППС	То же. То же с медными жилами и полиэтиленовой изоляцией	Тоже
АППС	То же. То же с алюминиевыми жилами и полиэтиленовой изоляцией	Тоже
АВТ	ТУ 16.К71-015-87. Провод с алюминиевы- ми жилами, с изоляцией из поливинил- хлоридного пластиката, с несущим тросом	Прокладка наружная (для ввода в жилые дома и хозяйственные постройки) в сетях на напряженйе 380 В в 1 и II районах гололедности
АВТУ	То же. С усиленным несущим тросом	То же в III и IV районах гололедности
АВТВ	То же. Провод с алюминиевыми жилами, с поливинилхлолридной изоляцией . с несущим тросом	Прокладка внутри помещений (в том числе животноводческих) в сетях на напряжение 380 В
АВТВУ	То же.'С усиленным несущим тросом	Тоже, но где требуется повышенная механическая прочность
ВПП	ТУ 16.705.077-79. Медная жила, скрученная из мягкой проволоки, изоляция из полиэти- лена низкой плотности, оболочка из тер- мосветостабилизированного полиэтилена	Для присоединения водопогружных электродвигателей к сети
ВПВ	То же.То же с оболочкой из полихлорвинилхлоридного пластиката	Тоже
ПВВЗ	ТУ 16.К01.03-93. Провод с поливинилхло- ридной изоляцией, в поливинилхлоридной оболочке и круглым защитным проводом	Для питания электроустановок при стацио- нарной прокладке и электрического освеще- ния, монтажа машин, механизмов станков
Провода для выводов электрических машин и нагревостойкие
ПРКА	ТУ 16.505.317-76. Провод термостойкий, с медной жилой, в изоляционно-защитной оболочке из кремнийорганической резины повышенной твердости, одножильный	При фиксированном монтаже внутри осветительной аппаратуры и устройствах с температурой до 180 °C
32
scanned by EES.SU
Окончание таблицы 3.1
Марка	ГОСТ или ТУ Наименование элементов проводов	Преимущественные области применения
ПВБЛ	То же. Провод с медной жилой, с резино- вой изоляцией на основе бутилкаучука в оплетке из лавсановой нити	Для выводов электродвигателей при температуре до 105 °C
РКГМ	То же. Провод с медной жилой, с изоля- цией из кремнийорганической резины, в оплетке из стекловолокна, пропитанной эмалью или термостойким лаком	В электроустановках на напряжение 600 В частотой до 400 Гц при отсутствии агрессивных сред и температуре эксплуатации от -60 до 180 °C
ПАЛ	То же. Провод с медной жилой, с асбесто-пленочной изоляцией, лакированный	Для стационарной прокладки в электроус- тановках, осветительных устройствах на номинальное напряжение 600 В, 50Гц, для работы при температуре от -50 до +200 °C
ПАЛО	То же, облегченный	Тоже
ПВВТ	ТУ 16.К80-09-90. Провод выводной с изоляцией из поливинилхлоридного пластиката, теплостойкий	Для работы в электроустановках на напряжение 380 В частотой до 400 Гц в условиях агрессивных сред и масел при температурах от -40 до +105 °C
ПВКФ	То же. Провод выводной с двухслойной изоляцией из кремнийорганической и фторсилоксановой резины	То же, на напряжение 380 и 660 В при температуре эксплуатации от -60 до +180 °C, класс нагревостойкости Н
ПВФС	ТУ 16.К80-09-90. Провод выводной с изоляцией из фторсилоксановой резины	Для работы в электроустановках на напря- жение 600 В частотой до 400 Гц и 1140 В частотой 60 Гц в условиях агрессивных сред и масел при температурах от -60 до +180 °C, класс нагревостойкости Н
пвкв	То же. Провод выводной с двухслойной изоляцией из кремнийорганической резины	Для работы в электроустановках на напря- жение 380 и 660 В частотой до 400 Гц при отсутствии агрессивных сред и масел при температурах от -60 до +180 °C, класс нагревостойкости Н
РКГН	То же. Провод выводной с изоляцией из кремнийорганической резины, в оплетке из стекловолокна, пропитанной кремнийорганической эмалью или лаком	Для работы в электроустановках на напря- жение 380 и 660 В частотой до 400 Гц при отсутствии агрессивных сред и масел при температурах от -60 до +180 °C, класс нагревостойкости Н
РКГМПТ	То же. Провод выводной с изоляцией из кремнийорганической резины повышен- ной теплостойкости, в оплетке из стекло- волокна, пропитанной кремнийоргани- ческой эмалью или теплостойким лаком	Для работы в электроустановках на напря- жение 380 и 660 В частотой до 400 Гц при отсутствии агрессивных сред и масел при температурах от -60 до +200 °C, класс нагревостойкости С
Таблица 3.2
Число жил и номинальное сечение установочных проводов
Марка	Число основных жил	Номинальное сечение жилы, мм г	Марка	Число основных жил	Номинальное сечение жилы, мм г
ПЯТО	1	0,75...120	ПБППз	3	1,0...2,5
	2; 3	1—120	ПРП	1,2,3	1,0-95
	4; 7	1,5...1О		4...30	1,0...2,5
	10	1,5; 2,5	ПРРП	1,2,3	1,0-95
	14	1,5; 2,5		4...30	1,0-2,5
2-1024
33
scanned bv EES.SU
Окончание таблицы 3.2
Марка	Число основных жил	Номинальное сечение жилы, мм 2	Марка	Число ОСНОВНЫХ жил	Номинальное сечение жилы, мм 2
АПРТО	1:2; 3	2.5...120	АПРФ	1,2,3	2,5...4
	7	2.5...10	ПРФ	1,2,3	1.0...4
ПРИ, ПРГН	1	1,5...120	ПРФл	1,2,3	1,0...4
АПРН	1	2,5...120	ПРД	1	0,75...6
АПРЛ	1	2.5...120	ПРВД	2	1.0...6
ПРГЛ	1	0,75...120		3	4; 6
АППР	2; 4	2.5...10		4	4...35
	3	2,5	АВТ	2,3,4	2,5
АВТУ	2,3,4	4		4	6; 10; 16
ПВ1	1	0,5...10 и 16...95	АВТВ	2,3,4	2,5
ПВ2	1	2.5...Э5	АВТВУ	2,3,4	4
пвз	1	0,5...95		4	6; 10; 16
ПВ4	1	0....10	ПУНП	2;3	1,0; 1,5...6,0
ПБПП	2;3	1,5...2,5	ПРКА	1	0,5...2,5
Допустимые длительные токовые нагрузки установочных и силовых проводов
приведены в таблицах 3.10-3.12.
3.2.	СОЕДИНИТЕЛЬНЫЕ ШНУРЫ
- Соединительные шнуры используются для присоединения к сети напряжением
до 660 В бытовых приборов и электрических машин, телевизоров, радиоаппарату*
ры. Шнуры изготавливают с резиновой изоляцией, изоляцией из поливинилхлорид*
ной пластмассы (ПВХП), кремнийорганической резины. Некоторые марки соедини-
тельных шнуров, выпускаемых в соответствии с ГОСТ 7399-80, ГОСТ 7399-97 при-
ведены в таблице 3.3.
Допустимые токовые нагрузки шнуров приведены в таблице 3.9 и 3.11.
Таблица 3.3
Соединительные шнуры и гибкие провода, их сечение и области применения
(ГОСТ 7399-80, ГОСТ 6323-79, ГОСТ 7399-97)
Марка	Число/сечение жилы, мм2	Наименование	Преимущественные области применения
ШПП	2/0,20	Шнур с ПЭ изоляцией, с парал- лельными жилами, без раздели- тельного основания, слаботочный на напряжение до 100 В	Для абонентских громкоговорите- лей, если шнур редко подвергает- ся механическим деформациям
ШВП-1	2/(0,35...0,75)	Шнур с ПВХ изоляцией, с параллельными жилами, без разделительного основания, на напряжение до 380 В.	Для радиоприемников, телевизо- ров, паяльников и других подобных приборов, если шнур подвергается механическим деформациям
34
scanned by EES.SU
Продолжение таблицы 3.3
Марка	ЧислоЛжчение жилы, мм2	Наименование	Преимущественные области применения
ШВП-2	2/(0,35...0,75)	То же гибкий	Для настольных, настенных и на- польных светильников, вентилято- ров, магнитофонов, удлинителей- разветвителей и других подобных приборов, если шнур часто подвер- гается легким механическим деформациям
швп-з	3/0.75 .	Шнуре ПВХ изоляцией, с парал- лельными жилами, без раздели- тельного основания, на напряжение до 380 В.	Для бытовых холодильников и других подобных приборов, если шнур редко подвергается механическим деформациям
ШВП-4	4/0,75	То же гибкий	Тоже
ШВПТ	2/0,35	Шнур с ПВХ изоляцией, с парал- лельными жилами, теплостойкий на напряжение до 48 В	Для переносных ламп автомобилей
шввп	2; 3/(0,35...1,0)	Шнур гибкий с ПВХ изоляцией, в ПВХ оболочке, плоский на напряжение до 380 В	То же, что ШВП-2
швл	2; 3/(0,5...0,75)	Шнур гибкий со скрученными жилами, с ПВХ изоляцией в ПВХ оболочке, на напряжение до 380 В	Для бытовых полотеров, лылесо-- сов, напольных отопительных приборов, если шнур подвергается- действию влаги в условиях легких механических воздействий
ШРО	2; 3/(0,35...1,0)	Шнур гибкий со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной или синтетический нитки, на напряжение до 220 В	Для утюгов домашнего обихода, кофеварок, чайников, грелок и других подобных приборов, если шнур часто подвергается легким механическим деформациям
I4JPC	2/(0,5...0,75)	Шнур гибкий со скрученными жилами, с резиновой изоляцией, в резиновой оболочке, на напряжение до 380 В	Для бытовых электроплиток, пылесосов, напольных отопи- тельных приборов, утюпов, если' шнур подвергается действию влаги в условиях легких механических воздействий
ЩТР	2/(0,5.. .1,5)	Шнур повышенной гибкости, термостойкий, со скрученными жилами, с изоляцией и в оболочке из кремнийорганической резины, на напряжение до 220 В	Для упогов домашнего обихода и промышленного применения, электроплиток и других подобных приборов, если шнур подвергается легким механическим деформа- - циям и нагреву
шпс	2; 3/(0,5...0,75)	Шнур со скрученными жилами, с ПВХ изоляцией, в ПВХ оболочке, подвесной грузонесущий, на напряжение до 220 В	Для светильников, подвешиваемых на электрическом шнуре
ПРС	2; 3;4; 5/(0,5...2,5)	Провод гибкий со скрученными жилами, с резиновой изоляцией и оболочкой, на напряжение до 380/660 В	Для полотеров, пылесосов, стираль- ных машин, электрорадиаторов, удлинителей, бойлеров и других подобных машин, и приборов, если провод подвергается истиранию и действию влаги в условиях сред- них механических воздействий
2
s anned by EES.SU
Окончание т а бл и ц ы 3.3
Марка	Число/сечение жилы, мм2	Наименование	Преимущественные области применения
ШР	2/(0,5.. .1,5)	Шнур двужильный, гибкий, с рези- новой изоляцией, с параллель- ными жилами на переменное напряжение до 380 В	Для присоединения бытовых нагревательных приборов
ПРМ	2; 3; 4; 5/(0,75...2,5)	Провод гибкий со скрученными жилами, с резиновой изоляцией, в оболочке из маслостойкой резины, на переменное напряжение до 380 В	Для присоединения электроприбо- ров и электроинструмента по ремон- ту жилья, удлинительных шнуров, средств малой механизации для са- доводства и огородничества, элект- ронагревательных приборов, кон- тактирующих с маслами и смазками
пег	1; 2; 3; 4; 5/1х(1,5...400) 2х(1,0...25) Зх(1,0...95) 4х(1,0...150) 5х(1,0...25)	Провод гибкий со скрученными жилами, с резиновой изоляцией, усиленной оболочкой из масло- стойкой резины, на переменное напряжение до 450 В	Для передвижных электроприемников
швд	1/(0,5; 0,75)	Шнур гибкий с ПВХ изоляцией, одножильный на переменное напряжение до 380 В	Для осветительной арматуры и электрогирлянд, для неподвиж- ного защищенного монтажа внутри установок и приборов
ШОГ	Две жилы из медной мишуры	Шнур особо гибкий с ПВХ изоляцией, с параллельными жилами на переменное напряжение до 300 В	Для присоединения электроприборов с номинальным током не более 0,2 А
3.3.	МОНТАЖНЫЕ ПРОВОДА И КАБЕЛИ
Монтажными называют провода и кабели, предназначенные для внутриприбор-
ного и межприборного фиксированного монтажа приборов и аппаратов, соедине-
ния электрической и электронной аппаратуры и приборов, монтажа АТС и коммута-
ционных аппаратов [1].
Монтажные провода и кабели имеют, как правило, медные жилы. В качестве
изоляции применяются поливинилхлоридный пластикат (ПВХ), полиэтилен (ПЭ),
облученный полиэтилен (ОПЭ), политетрафторэтилен (ПТЭФ), фторопласт Ф-4, ре-
зина и волокнистая изоляция. К монтажным относятся также плоские (ленточные),
термопарные и термоэлектродные провода. Рабочие напряжения от 24 до 1000 В;
частоты от 50 Гц до 10 кГц; диапазон рабочих температур от -60 до +90 °C.
Номенклатура монтажных проводов и кабелей представлена в таблицах 3.4.-3.9.
Таблица 3.4
Монтажные провода и кабели с ПВХ изоляцией
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/сечение, мм®
МГШВ	ТУ 16.505.437-82. Провод гибкий с дополнительной волокнистой изоляцией	1/(0,12...1,5)
МГШВ-1	То же. С дополнительной пленочной изоляцией	1/(0,35...1,5)
36
scanned t у EES.SU
Окончание таблицы 3.4
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/сечение, ммг
МГШВЭ	То же. С дополнительной волокнистой изоляцией, экранированный	1/(0,12...0,75; 2/(0,35...0,75); 3/(0,35; 0,5; 0,75) '
МГШВЭ-1	То же. С дополнительной пленочной изоляцией
МШВ	То же. С однопроволочной жилой, с дополнительной волокнистой изоляцией	1/(0,08; 0,2; 0,35; 0,50; 0,75; 1,0; 1; 5)
МШВ-1	То же. С дополнительной пленочной изоляцией
МЭВ	То же. С многопроволочной жилой, в ПВХ оболочке, экранированный	2/(0,2; 0,35) 4/0,35
НВ	ГОСТ 17515-72. С одно- или многопроволочной луженой жилой с ПВХ изоляцией	1/(0,08; 0,2; 0,35; 0,50; 0,75; 1,0)
нвк	То же. В капроновой оболочке	1/(0,08; 0,2; 0,35; 0,50; 0,75; 1,0)
нвкэ	То же. Экранированный	1; 2; 3/(0,12; 0,2; 0,35; 0,50; 0,75; 1,0)
нвэ	То же. С ПВХ изоляцией, экранированный	1; 2; 3/(0,12; 0,2; 0,35; 0,50; 0,75; 1,0)
нвм	То же. С нелуженой проволокой	1/(0,08...2,5)
нвмэ	То же. Экранированный	1; 2; 3/(0,08...2,5)
МНВ	ТУ 16.505.928-76. Малогабаритный низковольтный	1/(0,03...0,2)
пмво	ТУ 16.505.455-73. С однопроволочной жилой, облегченный	1/(0,12; 0,2; 0,35; 0,50; 0,75)
пмэ	То же. С двумя жилами, экранированный	2/0,20
пмэо	То же. С наружной оплеткой	2/0,20
пмвг	ТУ 16.505.434-73. Многопроволочный с дополнительной хлопчатобумажной оплеткой	1/(0,2; 0,35; 0,50; 0,75)
пмов	То же. Однопроволочный	1/(0,2; 0,35; 0,50; 0,75)
кмв	ТУ 16.505.444-73. Кабель многожильный в ПВХ оболочке	2; 3; 5; 7/0,75; 10; 12; 14/0,5
МКШ (МКЭШ)	ГОСТ 10348-80. Кабель с многопроволочной жилой (экранированный)	2; 3; 5; 7; 10; 14/(0,35; 0,50; 075)
кмпв	ТУ 16.705.169-80. То же с ПЭ изоляцией в ПВХ облолочке	1...52/(0,35...1,5)
кмпвэ	То же. То же в общем экране	1...37/2,5
шзвэв	ТУ 16.505.677-74. То же в ПВХ оболочке, для сигнальных цепей в бытовой аппаратуре	1/0,8
/	37
^scanned by EES.SU
l	\
Таблица 3 5
Монтажные провода и кабели с изоляцией из ПЭ и облученного ПЭ
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/сечение, мм“
Монтажные провода и кабели с изоляцией из ПЭ
МПМ(Э), (У), (УЭ)	ТУ 16.505.495-81. Провод с жилой из медных луженых проволок (экранированный), (с упроченной жилой из медных и стапемедных луженых проволок, авиационный)	1/(0,12-1,5)
МПМУЭ	То же. То же экранированный	1; 2; 3/(0,12-3,5)
МПКМ	То же. То же с жилой из медных луженых проволок, в капроновой оболочке	1/(0,12-1,5)
МПКМЭ	То же.То же экранированный	1/(0,12-1,5)
МПКМУ	То же. То же с упроченной жилой из медных и стале- медных луженых проволок в капроновой оболочке	1/(0,12-3,5)
МПКМУЭ	То же. То же экранированный	1/(0,12-3,5)
ПВМП-2 (-2,5; 4)	ТУ16.505.253-79.To же с многопроволочной жилой на напряжение 2 кВ (2,5 кВ, 4 кВ)	1/(0,12-3,5)
РМПВН	Ту 16.505.473-78. То же радиомонтажный в ПВХ оболочке	1/0,75
кипэ	ТУ 16.505.340-77. Кабель с ПЭ изоляцией, с много- проволочными медными жилами в ПЭ оболочке, экранированный	20(16 + 4)/(0,5; 1,5)
кппэ	ТУ 16.505.294-77. То же со сталемедными, частично экранированными жилами в ПЭ оболочке	12/1,0
Монтажные провода и кабели с изоляцией облученного ПЭ
МЛП	ТУ.16.505.854-81. Провод с медной жилой и изоляцией из облученного полиэтилена с дополнительной полиэфирной изоляцией	1/(0,2... 1,0)
МЛПЭ	То же. То же экранированный	1/(0,2—1,0)
млпг	То же. То же с гибкой жилой	1/0,20
МЛТП	То же. То же с термостабилизированной изоляцией	1/(0,08-6,0)
МПО МПОЭ	ТУ.16.505.339-79. То же с многопроволочной жилой (экранированный)	...	....	1/(0,12-6,0)
МПОУ	То же. То же с усиленной биметаллической жилой	1/(0,12-0,35)
МПОУЭ	То же. То же экранированный	1/(0,12-0,35)
мстпмстпэ	ТУ16.505.554-81.С дополнительной изоляцией из стекловолокна (экранированный)	1/(0,12-6,0)
мстпг	То же. То же гибкий	1/0,20
мстпл	То же. То же, что и МСТП, в оболочке с полиэфирными нитями	1/(0,12-6,0)
38
scanned by EES.SU
Таблица 3.6
Монтажные провода и кабели с фторопластовой изоляцией
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/сечение, мм2
KMT	ТУ 16.505.621-79. Кабель со стекловолокнистой и фторопластовой изоляцией	8э+24/0,35
МПО 33-11 МПОЭ 33-11	ТУ 16.505.324-80. Провод с гибкой медной жилой в оплетке полиэфирными нитями лакированный авиационный	1/(0,12...1,5)
МПО 33-12 МПОЭ 33-12	То же. Провод с гибкой медной жилой в оболочке в виде термообработанной обмотки ПЭТФ лентой (экранированной)	1/(0,12...1,5)
МС 26-12	ТУ16-505.530-81. Провод с многопроволочной жилой из посеребренных медных проволок с изоляцией Ф-40Ш на напряжении 250 В.	1/(0,12...2,5)
МС 36-12	То же. То же на напряжение 500 В	1/(0,12...2,5)
ПМОФ	ТУ 16-505.162-79. Провод особо гибкий в оплетке полиэфирными нитями	1/(0,3...0,5)
Таблица 3.7
Провода монтажные плоские (ленточные)
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/сечение, мм8
КПВР	ТУ 16.505.511-79. Провод с круглыми лужеными жилами с ПВХ изоляцией, распределительный	4; 12; 20/(0,2...0,5)
КПВРЭ	То же. С отдельно экранированными жилами	4; 12; 20/(0,2...0,5) 8/(0,2...0,35)
КППР(М), (О), О), (ОЭ)	То же. С ПЭ изоляцией (с увеличенным шагом укладки жил), (с изоляцией из ОПЭ), (с отдельно экранированными жилами)	(4...22)/(0,12...0,20)
ЛЛПСА	ТУ 16.705.303-83. С алюминиевыми жилами с изоляцией из ПТЭФ пленки	16/0,30
ЛЛПСВ-100, (120), (150)	ТУ 16.705137-80. С круглыми однопроволочными медными жилами с изоляцией из ПТЭФ ПЭ с волновым сопротивлением 100 Ом, (120 Ом), (150 Ом)	(Ю...22)/(0,12...0,25)
плвв	ТУ 16.505.956-80. С ПВХ изоляцией и оболочкой телевизионный	8,9/0,02
ЛПП(Л)	ТУ 16.705.728-81. С плоскими жилами ленточный (с лужеными жилами)	3; 6; 12/(0,08; 0,12; 0,20)
ЛППВ(Л)	То же. С ПЭ изоляцией и ПВХ оболочке (с лужеными жилами)	4/0,08
пвп	ТУ 16.505.558.79. Однопроволочный ленточный	24; 48; 60/0,20
ПВПмс	То же. С посеребренными жилами	48; 60/0,20; 48; 60/0,18
ПЛПБбГ	ТУ 16.505.563T3. С многопроволочной жилой из бериллиевойбронзы	8; 9/ 0,02
39
scanned by EES.SU
Окончание таблицы 3.7
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/сечение, мм/
ПНЛ	ТУ 16.505.572-74. С нихромовой жилой в стеклонитях гарнитурного переплетения	2;4;8/oj6
ППР	ТУ 16.505.511-73. С плоскими лужеными медными жилами с ПЭ изоляцией распределительный	1/1,0; 1,5; 6
ППРО	ТУ 16.505.510-73. С изоляцией из ОПЭ	5; 10; 15; 20/0,12
ЛСВ-2	ТУ 16.705.403-85. С гибкими жилами с ПВХ изоляцией	16; 20; 24; 30/0,12; 0,20
ЛВС-4	ТУ 16.705.403-85. С медными никелированными жилами	16; 20; 24; 30/0,12; 0,20
Таблица 3.8
Провода монтажные термопарные и термоэлектродные
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/сечение, мм2
ПКВ (0), (П)	ГОСТ 5.1236-72. Провод с ПВХ изоляцией двужильный (одножильный), (в оплетке стальными проволоками)	2/2,5 (1/0,2) (2/1,0)
пкгв	То же. В оплетке стальными проволоками	' 2/(1,0; 1,5; 2,5)
ПКЛ(Э)	То же. С гибкой жилой с ПВХ изоляцией (экранированный)	2/(1,5; 1,8; 2,5)
ПТВ(Э)	ТУ 16.505.778-75. С ПВХ изоляцией (экранированный)	2/(1,0; 1,5; 1;8)
ПТН(Э)	ТУ 16.505.663-74. Термопарный со стекловолокнистой изоляцией двужильный (экранированный)	2/(0,2; 0,3; 0,5; 0,7; 1,2) (диаметр, мм)
птно	То же. Одножильный	Тоже
ПТНО-900	То же. Одножильный с кварцевой и стекловолокнистой изоляцией повышенной нагревостойкости	1/(0,2; 0,3; 0,5; 0,7; Т,2) (диаметр, мм)
Таблица 3.9
Провода монтажные с волокнистой изоляцией
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	ЧИСЛО ЖИЛ/ сечение, мм2
МГСЛ (Э)	ГОСТ 10349-75. Провод с двойной обмоткой и оплеткой стекловолокном, лакированный (экранированный)	1/(0,2; 0,35; 0,5; 0,75; 1,0; 1,5)
мгст	ТУ16.505.292-77. С луженой жилой с изоляцией и оплеткой стекловолокном	1/1,5
мгш <Д). (ДЛ), (ДО), (ДОП)	ГОСТ 10349-75.С многопроволочной жилой в капроновой оплетке, (с двойной капроновой обмоткой), (то же, лакированный), (с двойной обмоткой и оплеткой картоном), (то же с подклеенной оплеткой)	1/0,05; 0,08; 0,12 1/(0,05...0,5) 1/(0,05... 1,0) 1/(0,05...2,5) 1/(0,05...2,5)
40
scanned by EES.SU
Окончание таблицы 3.9
Марка	ГОСТ, ТУ. Наименование, элементы конструкции	Число жил/ сечение, мм2
МШДЛ	ГОСТ 10349-75. С однопроволочной луженой жилой с двойной обмоткой капроном, лакированный	1/0,12; 0,2; 0,35; 0.5
МЭЩДЛ	То же. С жилой из эмалированного провода	1/(0,12...0,75)
ПГОХ	ТУ 16.505.138-75. С многопроволочной жилой в тройной оплетке хлопчатобумажной пряжей для холодильников	1 /0,75; 1,5
ПМГ(Э)	ТУ 16.505.500-73. То же для гироскопа, (экранированный)	1/0,14 (2/0,14)
Примечание. Используемые стандартные сечения жил: 0,05; 0,08; 0,12; 0,14 0,2; 0,35;
0,5; 0,75; 1,0; 1,5; 2,5 мм2.
3.4.	ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ НА УСТАНОВОЧНЫЕ,
МОНТАЖНЫЕ ПРОВОДА И КАБЕЛИ И СОЕДИНИТЕЛЬНЫЕ ШНУРЫ
Допустимые длительные токовые нагрузки на установочные, монтажные прово-
да, кабели и соединительные шнуры определяются ПУЭ. Сведения о них приведе-
ны: в таблице 3.10 для проводов с медными жилами; в таблице 3.11 для проводов с
алюминиевыми жилами; в таблице 3.12 — допустимые длительные токовые нагруз-
ки на шнуры переносные, переносные гибкие шланговые легкие средние и тяжелые
кабели, шланговые прожекторные и переносные провода с медными жилами.
Таблица 3.10
Допустимые токовые нагрузки на провода и шнуры с медными жилами
с резиновой и пластмассовой изоляцией
Сечение жилы, мм2	Допустимые токовые нагрузки, А
	Провода проложены открьгто	Провода проложены в одной трубе
		Два одножильных	Три одножильных	Четыре одножильных	Один двухжильный	Один трехжильный
0,5	11	—	——	—	—	—
0,75	15	—	—	—	—-	—
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
.... 4	41	38	35	30	32	27
6	50	46	' 42	40	40	34
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
41
scanned by EES.SU
Таблица 3.11
Допустимые длительные токовые нагрузки на провода
с алюминиевыми жилами с резиновой и поливинилхлоридной изоляцией
Сечение токопроводящей жилы, мм?	Допустимые токовые нагрузки, А
	Провода, проложенные открыто	Провода проложенные в трубе
		два одножильных	три одножильных	четыре одножильных
2	2*1	19	18	15
2,5	24	20	19	19
3 '	27	24	22	21
~	4	32	28	28	23
4	36	32	30	27
6	39	36	32	30
8			" 46	43 "	-	40	37
' "10 ”	60	50	47	39
16	75	60	60	55
' 25	105	85	80 		70
35	130	100	95	85 .
50	165	140	130	120
	70	210	175	' 165			140
95	' 255			 215		200	175 '
120	295	245	2?0	200
Таблица 3.12
Допустимые длительные токовые нагрузки на шнуры переносные,
переносные шланговые гибкие; легкие, средние и тяжелые кабели,
шланговые прожекторные и переносные провода с медными жилами
Сечение жилы, мм8	Допустимые токовые нагрузки, А
	Одножильных	Двухжильных	Трехжильных
0,5	—	12
0,75	—	16	14
1,0	—	18	16
1,5	—	. 23	20
2,5	40	33	28
4	50	43	36
6	65	55	45
10	90	75	60
16	120	95	80
25	160	1?5	105
35	235	185	160
50	235	185	160
70	290	235	200
42
scanned by EES.SU
На рис. 3.1-3.21 представлены эскизы сечений и изображения некоторых уста-
новочных, соединительных и монтажных проводов и кабелей.
Сведения о монтажных проводах и кабелях читатель может найти также в [1, 2,
3, 5, 6, 7]. Сведения о допустимых длительных токовых нагрузках на эти изделия
приведены также в [4].
Рис. 3.1. Провод АППР.
Рис. 3.2. Провод АПРФ.
Рис. 3.3. Провод АППВ.
Рис. 3.4. Провод АППВС.
Рис. 3.5. Провод ПРТО.
Рис. 3.6. Провод ПРП.
Рис. 3.7. Провод ПРГ
Рис. 3.8. Провод ПРГЛ.
Рис. 3.9. Провод ПРВД.
Рис. 3.10. ПроводПВ.
Рис. 3.11. Провод ПГВ.
Рис. 3.12. Провод АВТ-2.
43
scanned by EES.SU
Рис. 3.13. Провод ВПП.
Рис. 3.14. Шнур ШБРО.
Рис. 3.15. ШнурШБПВ.
Рис. 3.16. Провод ПБПП.
...... ..............t
Рис. 3.17. Провода ПВВТ.

Рис. 3.18. Шнур ШВП-2.
Рис. 3.21. Шнур ШВВП и провод ПРС.
44
scanned by EES.SU
РАЗДЕЛ ЧЕТВЕРТЫЙ
ОБМОТОЧНЫЕ ПРОВОДА
Обмоточные провода предназначены для изготовления обмоток электрических
машин, трансформаторов, реле, контакторов и других электротехнических уст-
ройств. Жилы обмоточных проводов изготовляются из меди, алюминия круглого
или прямоугольного сечения, а также из сплавов с повышенным сопротивлением —
нихрома, константана, манганина.
Классификацию обмоточных проводов связывают с классами нагревостойкости
изоляции или температурным индексом (TH), т.е. температурой в °C, при которой
изоляция проводов сохраняет свои свойства в течение базового ресурса време-
ни — 20 000 часов (см. таблицу 1.11.), а также с типом изоляции. В соответствии с
этим различают:
—	обмоточные провода с эмалевой изоляцией;
—	обмоточные провода с волокнистой и эмалево-волокнистой изоляцией;
—	обмоточные провода с пластмассовой изоляцией;
—	обмоточные провода с изоляцией из бумаги.
Кроме того, по назначению и конструктивным признакам обмоточные провода
подразделяют на:
—	транспонированные и подразделенные;
—	нагревостойкие обмоточные провода;
—	гибкие прямоугольные обмоточные провода;
—	высокочастотные обмоточные провода.
4.1.	ОБМОТОЧНЫЕ ПРОВОДА С ЭМАЛЕВОЙ ИЗОЛЯЦИЕЙ
Обмоточные медные провода с эмалевой изоляцией с ТИ 105 °C выпускаются
с изоляцией на основе масляных лаков (провода марки ПЭЛ) и на основе синтети-
ческих лаков — поливинилацеталевых смол ПЭВ-1 и ПЭВ-2, эмалированные лаком
«винифлекс». Пробивное напряжение проводов марки ПЭЛ зависит от диаметра
и изменяется в пределах от 200 В (00,02 мм) до 1600 В (02,5 мм), ПЭВ-1 от 100
до 1700 В, ПЭВ-2 от 400 до 2300 В при тех же диаметрах.
ТИ 120 °C соответствуют эмалированные провода марок ПЭВЛ, ПЭВТЛ-1,
ПЭВТЛ-2, ПЭВТЛ с изоляцией на основе полиуретанового лака. Провода распаива-
ют без зачистки изоляции. Такую же изоляцию имеют немагнитные провода марок
ПЭВТЛ-1, ПЭВТЛ-2. Пробивное напряжение проводов зависит от диаметра и изме-
няется в пределах от 350 В (00,05 мм) до 1700 В (02,5 мм) для ПЭВТЛ-1 и до 2300
В для ПЭВТЛ-2.
Для рабочих температур 130 °C используются провода марок ПЭТВ-1, ПЭТВ-2
с изоляцией на основе полиэфирных лаков. Провода марки ПТВМ предназначены
для механической намотки катушек электродвигателей. Пробивное напряже-
ние этих марок проводов зависит от диаметра и изменяется в пределах от 650 В
(00,06 мм) до 2800 В (02,5 мм).
Провода марки ПЭТ-155 изолированы лаком на полиэфиримидной основе, имеют
ТИ 155 °C (или класс нагревостойкости F) и предназначены для массового приме-
нения в электромашиностроении. Пробивное напряжение от 700 до 3000 В.
Для рабочих температур 200 6С используются провода типа ПЭТ-200, имеющие
изоляцию на основе полиамидимидных смол. Для температур до 240 °C рекомендуют-
45
scanned by EES.SU
ся провода марки ПНЭТ-имид, имеющие биметаллическую жилу (медь, покрытая нике-
лем), изолированную полиамидным лаком. Пробивное напряжение от 2800 до 4400 В.
Технические данные некоторых типов круглых медных проводов приведены
в таблице 4.1.
. Таблица 4.1
Обмоточные медные круглые провода с эмалевой изоляцией
Мйрмпр9*сща	Номинальный диаметр токрпрададяшей жилы, мм	Минимальная диаметральная толщина изоляции, мм	ТИ,’С	ГОСТ, ТУ
ПЭЛ	0,02.,.2,50	0,004.-0,006	105	ТУ 16,705,549-87
ПЭВ-1	0,02...2,50	0,006-0,055	105	ГОСТ 7262-78
ПЭВ-2	0,05., .2,50	0,012,-0,070	105	ГОСТ 7262-78
ПЭМ-1	0,05...2,50	0,020-0,100	105	ТУ 16.705.583437
ПЭМ-2	0,05.-2,50	0,030-0,130	105	ТУ 16.705.583-87
ПЭМФ	0,25.-0,95	0,030-0,050	105	ТУ 16.705,583-87
пэвд,	0.10-0,51	0,015-0,035	105	ТУ 16.505.480-77
ПЭВТЛ-1	0,02-1,60	0,002-0,04	120	ТУ 16.505.446-77
ПЭВТЛ-2	0,02-1,60	0,004-0,06	120	ТУ 16.505.446-77
ПЭВТЛН-1	0,02-1,60	0,002-0,04	120	ТУ 16.505.446-77
ПЭВТЛН-2	0,02-1,60	0,004-0,06	120	ТУ 16.505.446-77
ПЭВТЛН	0,06-0,355	0,025-0,050	120	ТУ 16.505.480-73
пэтв	0,06-2,50	0,010-0,07	130	ОСТ 16.0.505.001-80
ПЭТВ-939	0,06-2,50	0,010-0,07	130	ОСТ 16.0.505.001-80
ПЭТВ-2-ТС	0,06-250	0,010-0,07	130	ОСТ 16.0505.001-80
пэткд	0,20- .0,45	0,03-0,058	130	ТУ 16.705.354-84
пэтвм	0,25-1,40	0,035-0,065	130	ТУ 16.505. 370-78
ПЭТВ-Р	0,02—0,20	0,006-0,015	130	ТУ 16.705.110-70
ПЭЭ-К130	0,16-0,45		130	ТУ 16.К71.095-90
пэтм	0,53-1,32	0,033-0,060	155	ТУ 16.705.173-80
ПЭФ-155	0,063-1,60	0,008-0,070	155	ТУ 16.505. 673-77
ПЭТ-155	0,063-2,50	0,008-0,070	155	ТУ 16.К71.160-92
ПЭТМ-155	0,063-2,00	-	155	ТУ 16.705.173-80
ПЭТ-180	0,063-2,50	0,030-0,080	180	ТУ 16.К50-065-96
ПЭФД-180	0,20,-2,00	-	180	ТУ КП 16-011-96
ПЭФ-155ф	0,20-0,75	-	180	ТУ КП 18.009-95
ПЭТ-200	0,50-2,50	0,035-0,070	200	МЭК-317-26
ПЭТ-имид	0,03-1,60		220	МЭК 317-7
ПНЭТ-имид	0,30-2,50	0,003-0,05	240	ТУ 16.506.001-81
46
scanned by EES.SU
Прямоугольные обмоточные медные эмалированные провода имеют сечение
жил от 3,5 до 30 мм2. Провода марки ПЭМП изолируются поливинилацеталевыми
лаками, ПЭТВП — полиэфирными, ПЭТП-155 и ПЭЭИП-155 —полиэфиримидны-
ми, ПЭТП-200— полиамидимидными, ПНЭТП — полиимидными.
Прямоугольные обмоточные провода используются для обмоток электрических
машин и трансформаторов, в том числе из транспонированных проводов. Сведения
о прямоугольных медных проводах приведены в таблице 4.2.
Таблица 4.2
Прямоугольные медные обмоточные провода
Марка	Размеры сторон, мм	та, °с	Пробивное напряжение, В.	ГОСТ, ТУ .
ПЭВП	(0,5...2,83)х(2,83...6,0)	105	до 2300	ТУ 16.705.457-87
ПЭМП	(1,56...3,55)х(4,4...11,0)	105	до 2300	ТУ 16.505.855-75
ПЭТВП	(0,8...3,55)к(2,0...12,5)	130	ДО 1000	ТУ 16.705.457-87
ПЭТП-155	(0,8...2,0)х(2,0...5,9)	155	ДО 3000	ТУ 16.505.547-73
ПЭЭИГМ55	сеч. от 3,5 до 25 мм2	155	до 2000	ТУ 16.705.414-86
ПЭТП-200	(0,8...2,0)*(2,0...5,6)	200	ДО 2000	ТУ 16.505.936-76
ПНЭТП	(0,5...3,55)х(2,83...4,0)	240	ДО 1000	ТУ 16.505.001-81
Обмоточные алюминиевые эмалированные провода выпускаются круглого
сечения. Марки проводов ПЭВА, ПЭСА и ПЭТВА изготавливают из отожженной,
а ПЭВАт — из неотожженой алюминиевой проволоки. Провода ПЭВА имеют изоля-
цию из винифлекса, ПЭСА — из поливинилформалевого лака, ПЭТВА—из поли-
эфирного лака.
Пробивное напряжение проводов ПЭВА, ПЭВАт, ПЭСА зависит от диаметра
проводов и изменяется в пределах от 500 В (0 0,08...0,14 мм) до 2000 В
(01,40...2,44 мм). Пробивное напряжение проводов ПЭТВА изменяется в пределах
ОТ 500 В (0 о,14,..0,20 мм ) до 2000 В (01.40...2.44 мм).
Сведения об обмоточных алюминиевых эмалированных проводах представлены
в таблице 4.3.
Таблица 4.3
Обмоточные алюминиевые эмалированные провода
Марка провода	Номинальный диаметр токопроводящей жилы, мм	та, °с	гост, ТУ
ПЭВА	0,51...2,44	130	ГОСТ 14966-79
ПЭВАт	0,08...0,59	130	ГОСТ 14966-79
ПЭСА	1,25...1,62	130	ТУ 16.505.886-76
ПЭТВА	0,14...2,44	160	ТУ 16,505.427-72
47
scanned by EES.SU
4.2.	ОБМОТОЧНЫЕ ПРОВОДА С БУМАЖНОЙ ИЗОЛЯЦИЕЙ
Для изоляции проводов используют кабельную бумагу неуплотненную и уплот-
ненную, бумагу уплотненную высоковольтную (буква У в марке провода). Прямоу-
гольные и круглые провода марок АПБ, ПБ и их модификации АПБ-М, ПБ-М обмота-
ны кабельной бумагой толщиной не более 0,12 мм или телефонной бумагой толщи-
ной не более 0,12 мм. Диаметр жил ПБ от 1,2 до 5,2 мм, АПБ от 1,35 до 8,0 мм.
Провода АПБУ и ПБУ обмотаны уплотненной высоковольтной бумагой, поверх ко-
торой накладывают ленту неуплотненной кабельной бумаги.
Сведения об обмоточйых проводах с бумажной изоляцией приведены в табли-
цах 4.4 и 4.5.
Таблица 4.4
Обмоточные провода с бумажной изоляцией
Марка провода	Конструктивные особенности	ТИ, °C	ГОСТ, ТУ
ПБ-М	Провод медный с изоляцией из бумажных лент	105	ТУ 16.К71-108-94
АПБ-М	То же алюминиевый	105	ТУ 16.К71-108-94
ПБУ	Провод медный с прямоугольной жилой с изоляцией из уплотненной бумаги	105	ТУ 16.К71-108-94
АПБУ	То же алюминиевый	105	ТУ 16.К71-108-94
ПБПУ	То же с двумя или тремя подразделенными жилами	105	ТУ 16.505.661-74
Таблица 4.5
Технические данные проводов с бумажной изоляцией
Марка провода	Диаметр или размеры сторон жил, мм	Толщина изоляции, мм
ПБ-М	1.2...5,2	0,3...5,76
АПБ-М	1,35...8,0	0,3...5,76
ПБУ	а=1,8—5,5, Ь=6,7...19,5	0,45...1,92
АПБУ	а=1,81-5,6, Ь=6,9-22,0	0,45...4,4
ПБП	а = 1,8—4,0, Ь=7,5—19,5	0,45—4,4
ПБПУ	а=1,8-4,0, Ь=7,5...19,5	0,45-4,4
ПТБ	а=1,8-3,55, Ь=3,75...8,5	0,72... 1,92
ПТБУ	а=1,8—3,55, Ь=3,75—8,5	2,0—3,6
Подразделенные обмоточные провода с бумажной изоляцией типа ПБП и
ПБПУ используют для обмоток высоковольтных трансформаторов и реакторов. ПБП
и ПБПУ состоят из отдельных (или элементарных) проводов, изготавливаемых из
прямоугольной мягкой медной проволоки марки ПММ и изолированных бумажной
48
scanned by EES.SU
изоляцией. Два илй три таких провода укладываются в пакет и обматываются лен-
тами кабельной бумаги с общей толщиной 2,96 мм.
Транспонированные провода марок ПТБ и ПТБУ также предназначены для
изготовления обмоток высоковольтных масляных трансформаторов и реакторов.
Их изготовляют из прямоугольных медных проводов марки ПЭМП, скрученных с
укладкой в два вертикальных столбца, с круговой перестановкой по прямоугольно-
му контуру с постоянным шагом от 40 до 250 мм. Между столбцами прокладывают
ленту из кабельной бумаги толщиной 0,24 мм, а транспонированный провод также
обматывают кабельной бумагой шириной не более 36 мм в несколько слоев толщи-
ной до 1,92 мм для провода ПТБ и до 3,6 мм для ПТБУ.
4.3.	ОБМОТОЧНЫЕ ПРОВОДА С ВОЛОКНИСТОЙ,
ЭМАЛЕВО-ВОЛОКНИСТОЙ ИЗОЛЯЦИЕЙ
Провода с волокнистой и эмалево-волокнистой изоляцией с медными и
реже с алюминиевыми жилами применяются для изготовления обмоток электри-
ческих машин, трансформаторов и других электротехнических изделий, в кото-
рых имеется повышенная нагрузка на провод в процессе изготовления и эксплуа-
тации.
Провода с эмалево-волокнистой изоляцией, изготовленные на основе прово-
дов с эмалевой изоляцией, обладают большей устойчивостью к повышенным на-
грузкам, истиранию, связанными с электродинамическими усилиями. Применяют
провода для изготовления обмоток электрических машин, трансформаторов и дру-
гих электротехнических устройств.
Для изоляции проводов используют хлопчатобумажные волокна (буква Б), на-
туральные шелковые волокна (LU), волокно из капрона и лавсана (Л и К). Дополни-
тельную волокнистую изоляцию накладывают на эмалированный провод спосо-
боКГСбмохки без утолщений и оголений. Параметры проводов приведены в табли-
це 4.6-4.Л'"——
Таблица 4.6
Обмоточные провода с эмалево-волокнистой изоляцией
Марка провода	Конструктивные особенности	ти, °с	ГОСТ, ТУ
ПБД	Медный с двухслойной хлопчатобумажной изоляцией	105	ТУ 16.К28-001-90
АПБД	То же алюминиевый	105	ТУ 16.К28-001-90
ПШД	Медный с двухслойной изоляцией из натурального шелка	—	ТУ.16.505.357-72
пэвло	Медный эмалированный с обмоткой лавсановым волокном	105	ГОСТ 16507-70
пэлло	То же с обмоткой лавсановым волокном	' 105	ГОСТ 16507-70
пэлшо	То же с однослойной изоляцией из натурального шелка	105	ГОСТ 16507-70
пэшо	Медный эмалированный с обмоткой шелковой пряжей	105	ТУ 16.К71.118-91
49
scanned by EES.SU
Таблица 4.7
Технические параметры эмалево-волокнистых проводов
Марке провод*	Диаметр или размеры сторон, мм	Толщина изоляции, мм	Пробивное напряжение, В
ПБД	0,38...5,2	0,22...0,33	—
АПБД	1,35...8,0; а=1,81 ...7,0 Ь«4.1..Л8.0	0,27...0,35 0,27...0,44	—
пшд	а=0,80...1,32 Ь=2,80...4,5	0,15...0,20	—
ПЭЛБО	0,38...2,12	0,17...0,35	до 1500
ПЭЛБД	0,93...2,12	0,28.-0,33	250-1500
ПЭЛШО	0,05—1,56	0,08-0,16	250-1500
ПЭЛШЮ	0,10—1,56	0,08-0,16
пэлшкд	0,75...1,45	0,19
пэлло, пэвло	0,05...1,32	0,08-0,14	250-1500 300-1800
пэтвло	0,20...1,32	0,12-0,18	—
пэвтлло	0,20...1,32	0,12-0,18	—
4.4.	НАГРЕВОСТОЙКИЕ ОБМОТОЧНЫЕ П
Нагревостойкие обмоточные провода изготавливают из меди, реже из алюми-
ния (АПСД и АПСДЛ). Медную жилу проводов ПСД, ПСДЛ, ПСДТ, ПСДП, ПСДКТ,
ПСДКТЛ, ПЭТКСЛТ, ПЭТВСД или алюминиевую жилу проводов АПСД, АПСДЛ
обматывают двумя встречно намотанными слоями стекловолокна, наложенного ров-
ными рядами. Изоляцию проводов ПСД, ПСДЛ, АПСДЛ, ПСДТ, ПСДТЛ, ПНСД про-
питывают нагревостойким глифталевым лаком, а провода с ПСДК, ПСДКТ,
ПСДКЛ.ПСОТ — кремнийорганическим лаком
Для обмотки устройств, работающих при температуре до 600 °C, используют
жаростойкие обмоточные провода марки ПОЖ, до 700 °C — ПСЖ-700, ПЭЖБ-700 с
биметаллической жилой и неорганическими покрытиями, например, стеклоэмалью.
Таблица 4.8
Нагревостойкие обмоточные провода
Марка провода	Конструктивные особенности	ТИ, °C	ГОСТ, ТУ
ПСД	Медный с двухслойной изоляцией из стеклонитей с подклейкой и пропиткой нагревостойким лаком	180	ТУ 16.505.408-78
АПСД	То же алюминиевый	180	ТУ 16.505.408-78/
ПЭТВСД	С медной жилой, изолированной слоем эмали, с двухслойной обмоткой стеклонитями, подклейкой и пропиткой нагревостойким лаком	180	ТУ 16.К71.020-88
50
scanned by EES.SU
Окончание таблицы 4.8
Марка провода	Конструктивные особенности	ти,°с	гост, ТУ
пэтсд	То же с жилой, изолированной теплостойкой эмалью	180	ТУ 16.К71.020-88
псдт	Медный с двухслойной изоляцией из стеклонитей с подклейкой и пропиткой нагревостойким лаком	200	ТУ 16.К71.129-91
псдкт	То же медный с пропиткой кремнийорганическим лаком с утоненной изоляцией	200	ТУ 16.К71.129-91
АПСДКТ	То же алюминиевый	200	ТУ 16.К71.129-91
псдкс	Медный посеребренный с двухслойной изоляцией стекловолокном с подклейкой и пропиткой кремнийорганическим лаком		ТУ 16.504.404-72
пож	Медный никелированный с двумя слоями стекловолокна с пропиткой органосиликатным составом, жаростойкий	до 600	ТУ 16.505.399-77
ПОЖ-700	То же с жилой из специального состава	до 700	ТУ 16.505.399-77
Таблица 4.9
Технические параметры эмалево-волокнистых проводов
Марка провода	Диаметр или размерь! сторон жил, мм	Удвоенная толщина изоляции, мм	Пробивное напряжение, В
псд	0,31...5,2	0,24.-0,38	—
псдт^~—	—	 0,31-2,10	0,19-0,26	—
псдкт.	е=0Я.,4,56:б»1.18,..14,0	0,24—0,33	6Q0...750
пэтксот	0,33-2,44	0,3-0,36	—
	а=0,83...1,4 ; Ь=3,53...4,70	0,34-0,56
пэтвсд	0,86-8,0	0,25-0,36	—
	а»=2,12-4,56; 1>2,12-8	0.47-0,6
псдкс	1.88...5,80	0,25.,,0,36	—
пож	0,315—3,0	0,35-0,43	350-600
4.5.	ОБМОТОЧНЫЕ ПРОВОДА С ПЛЕНОЧНОЙ
И ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ
Обмоточные провода с пленочной и пластмассовой изоляцией изготавливают из
медных проводов, в том числе эмалированных, путе'м покрытия их изоляцией
из лавсана (пленки или нити), полиэтилена, ПВХ пластиката, фторопласта и др.
Провода отличаются высокой электрической прочностью: в зависимости от типа
провода их испытывают пробивным напряжением от 3,5 до 9 кВ. Провода с пласт-
массовой изоляцией преимущественно используют для обмоток погружных элект-
родвигателей.
51
scanned by EES.SU
Сведения о некоторых обмоточных проводах с пленочной и пластмассовой изо-
ляцией приведены в таблицах 4.10-4.12.
Таблица 4.10
Обмоточные провода с пленочной изоляцией
Марка провода	Конструктивные особенности	ти,°с	ГОСТ, ТУ
ППИ-У	Провод медный круглый с изоляцией из полиимцдно- фторопластовой пленки	200	ТУ 16.705.159-80
ппи-п	То же с прямоугольной проволокой	200	ТУ 16.705.035-82
ппик-т	То же с номинальной удвоенной толщиной 0,16 мм	200	ТУ 16.К71.202-93
ППИК-1	То же с номинальной удвоенной толщиной 0,16 мм	200	ТУ 16. К71.202-93
ППИК-2	То же с номинальной удвоенной толщиной 0,30 мм	200	ТУ 16.К71.202-93
ППЛБО	То же с изоляцией из трех слоев лавсановой пленки и одного слоя хлопчатобумажной пряжи с общей удвоенной толщиной 0,48...0,53 мм	105	ТУ 16.505.456-73
пплло	То же с наружным слоем из полиэфирной пряжи	155	—
пэтпвпдл-з	Эмалированный медный провод с изоляцией из 3 слоев лавсановой пленки и двумя слоями лавсановой нити с подклейкой и пропиткой лаком с последующей тепловой обработкой	155	—
ПЭТПВПДЛ-4	То же с изоляцией из 4 слоев лавсановой пленки и двумя слоями лавсановой нити с подклейкой и пропит- кой лаком с последующей тепловой обработкой	155
Таблица 4.11
Параметры обмоточных проводов с пленочной изоляцией
Марка провода	Диаметр или размеры сторон жил, мм	Удвоенная толщина изоляции, мм	Пробивное напряжение, В
ППИ-У	2,0...З,5	—	12000
ппи-п	7,5—30 ММ2	—	3500
ппик-т	(1,12-4,0)х(3,35-11,20)	0,16	2500
ППИК-1	(1,12-4,0)*(3,35-11,20)	0,23	3000
ППИК-2	(1,12-4,5)х(3,35-13,20)	0,30	4000
ППЛБО	(1,0...5,6)х(3,0-9,0)	0,48-0,53	5300
ППЛЛО	(1,0...5,6)х(3,0...11,50)	0,48-0,53	6000
52
scanned t , EES.SU
Таблица 4.12
Обмоточные провода с пластмассовой изоляцией
Марка провода	Конструктивные особенности	ТИ, °C	ГОСТ, ТУ
пэввп	Медный эмалированный провод с изоляцией из слоя полиэтилена высокой плотности	105	ТУ 16.505.733-78
пвдп	То же с одно- или многопроволочной жилой с двухслойной изоляцией из полиэтилена низкой и высокой плотности	105	ТУ 16.505.733-78
ПЭПВ-80	То же, что и ПЭВВП	105	ТУ 16.К71.024-88
ППВ-80	То же, что ПВДП	105	ТУ 16.К71.024-88
ПЭПТВ-100	Медный с однопроволочной жилой с изоляцией из слоя эмали и слоя блоксополимера пропилена с этиленом	105	ТУ 16.К71.024-88
ПЭПВ-100	То же	105	ТУ 16.К71.024-88
ППТВ-100	Медный с одно- или многопроволочной жилой с двух- слойной изоляцией из полиэтилена высокой плотности, слоя блоксополимера пропилена с этиленом	105	ТУ 16.К71.024-88
ППВ-100	То же	105	ТУ 16.К71.024-88
ппвм	Тоже	105	ТУ 16.505.374-72
ППФИ	Медный с изоляцией из фторопласта Ф-4 и полиимидно- фторопластовой пленки	155
Таблица 4.13
Параметры обмоточных проводов с пластмассовой изоляцией
Марка провода	Конструктивные особенности	ТИ, °C	ГОСТ, ТУ
ПЭВВП	Медный эмалированный провод с изоляцией из слоя полиэтилена высокой плотности	105	ТУ 16.505.733-78
ПВДП	То же, с одно- или многопроволочной жилой с двух- слойной изоляцией из полиэтилена низкой и высокой плотности	105	ТУ 16.505.733-78
ПЭПВ-80	То же, что и ПЭВВП	105	ТУ 16.К71.024-88
ППВ-80	То же, что ПВДП	105	ТУ 16.К71.024-88
ПЭПТВ-100'	Медный с.однопроволочной жилой с изоляцией из слоя эмали и слоя блоксополимера пропилена с этиленом	105	ТУ 16.К71.024-88
ПЭПВ-100	То же	105	ТУ 16.К71.024-88
ППТВ-100	Медный с одно- или многопроволочной жилой с двух- слойной изоляцией из полиэтилена высокой плот- ности слоя блоксополимера пропилена с этиленом ’	105	ТУ 16.К71.024-88
ППВ-100	То же	105	ТУ 16.К71.024-88
ппвм	То же	105	ТУ 16.505.374-72
ППФИ	Медный с изоляцией из фторопласта Ф-4 и прлиимидно-фторопластовой пленки	155	—
53
scanned by EES.SU
Сопротивление изоляции проводов с пластмассовой изоляцией марки ППВЛ пос-
ле пребывания в воде в течение 3 часов при температуре 20 °C ± 5 °C должно быть не
менее 100-106 Ом-км. Готовый провод после выдержки в воде в течение 3 часов
испытывают напряжением 9 кВ в течение 1 мин.
Сопротивление изоляции проводов ПЭПВ и ПЭПВВП для тех же условий соот-
ветственно 100-10® Ом-км и 8-10® Ом-км. Готовый провод после выдержки в воде
в течение 3 часов испытывают напряжением 3,5 кВ в течение 1 мин.
Сопротивление изоляции проводов ППФИ после пребывания в воде в течение
24 часов при температуре 20 °С±5 °C должно быть не менее 100-10® Ом-км. Гото-
вый провод после выдержки в вода в течение 24 часов испытывают напряжением
3,5 кВ в течение 1 мин.
В качестве выводных проводов для погружных электродвигателей используют-
ся провода марок ПФВР, ПДПВ и ПДПВМ с многопроволочной медной жилой.
Сведения об обмоточных проводах читатель может найти также в [1, 2, 3, 5,7].
scanned by EES.SU
РАЗДЕЛ ПЯТЫЙ
ПРОВОДА ПОВЫШЕННОГО СОПРОТИВЛЕНИЯ
Провода повышенного сопротивления (ППС) предназначены для использования
в электрических аппаратах и приборах, в том числе в качестве обмоточных. Токо-
проводящие жилы ППС изготавливаются из сплавов с повышенным сопротивлени-
ем: манганина, константана и нихрома. Физические свойства этих сплавов пред-
ставлены в главе 1. ППС имеют, как правило, эмалевую, эмалево-волокнистую и
волокнистую изоляцию.
5.1.	НИХРОМОВЫЕ ПРОВОДА
Нихромовые провода марок ПЭВНХ-1, ПЭВНХ-2, ПЭНХ, ПЭТВНХ, ПОЖ-НХ,
ПЭТНХ-155 изготавливаются из проволоки из хромоникелевого сплава Х20Н80 с
эмалевой и стекловолокнистой изоляцией. Некоторые сведения © нихромовых ППС
приведены в таблице 5.1 и 5.2.
Таблица 5.1
Нихромовые провода
Марка	Наименование и конструкция провода	гост. ТУ
ПЭВНХ-1	Провод обмоточный нихромовый с эмалевой изоляцией винифлекс	ГОСТ 8598-69
ПЭВНХ-2 ~	То же с утолщенной изоляцией	Тоже
ПЭНХ	То же эмалированный масляным лаком	ТУ 16.505.692-75
ПЭТВНХ	То же изолированный нагревостойким высокопрочным лаком	ТУ 16.505.585-74
ПЭТНХ-155	То же эмалированный нагревостойким лаком ПЭ-955	ТУ 16.505.810-75
ПОЖ-НХ	Провод обмоточный нихромовый со стеклоиэоляцией жаропрочный	ТУ 16.505.400-72
Таблица 5.2
Параметры нихромовых проводов
Марка	Диаметр жилы, мм	Диаметр провода, мм	Пробивное напряжение, В
ПЭВНХ-1	0,02...0,40	0,04-0,44	200-400
ПЭВНХ-2	0,02...0,40	0,045-0,46	200-450
ПЭНХ	0,03...0,40	0.05-0,47	200-450
ПЭТВНХ	0,03—0,70	0,06-0,76 ’	100-350
ПЭТНХ-155	0,02-0,40	0,04 „0,44	150-300
ПОЖ-НХ	0,40-1,20	0.70-1,57	др 600
Провод ПОЖ-НХ после выдержки 24 часа при 500 °C+15 вС выдерживает пр©'
бивное напряжение 600 В, а при 500 °C ±15 °C — 350 В.
55
scanned by EES.SU
5.2.	МАНГАНИНОВЫЕ ПРОВОДА
Манганиновые провода изготавливают из манганиновой проволоки с эмалевой
и эмалево-волокнистой изоляцией. Провода с эмалево-волокнистой изоляцией изо-
лируют масляно-смоляным или полиэфирным лаком С однослойной обмоткой нату-
ральным шелком. Провода обладают весьма малым температурным коэффициен-
том сопротивления
Некоторые сведения о манганиновых проводах приведены в таблицах 5.3-5.4.
Таблица 5.3
Манганиновые провода
Марка	Наименование и конструкция провода	гост, ТУ
ПЭВММ-1	Провод обмоточный манганиновый мягкий с эмалевой изоляцией винифлекс	ГОСТ 8593-69
ПЭВММ-2	То же с утолщенной изоляцией	Тоже
ПЭВМТ-1	Провод обмоточный манганиновый твердый с эмалевой изоляцией винифлекс	Тоже
ПЭВМТ-2	То же с утолщенной изоляцией	Тоже
пэмм	Провод обмоточный манганиновый мягкий с эмалированный масляным лаком	ГОСТ 6225-75
пэмт	То же твердый	Тоже
пэшомм	То же мягкий эмалированный с однослойной обмоткой натуральным шелком	Тоже
пэшомт	То же твердый	Тоже
ПЭТММ-155	То же мягкий эмалированный нагревостойким лаком ПЭ-955	ТУ 16.505.810-75
ПЭТМТ-155	То же твердый	Тоже
пэмс	То же стабилизированный	ТУ 16.505467-73
Таблица 5.4
Параметры манганиновых проводов
Марка	Диаметр жилы, мм	Диаметр провода, мм	Пробивное напряжение, В
ПЭВММ-1	0,02...0,80	0,04...0,86	200-450
ПЭВММ-2	0,02...0,80	0,045...0,87	200—500
ПЭВМТ-1	0,02...0,80	0,04...0,86	200-450
ПЭВМТ-2	0,02...0,80	0,045.-0,87	200-500
ПЭММ	0,05...1,00	0,065-1,07	150-300
пэмт	0,05...1,00	0,065-1,07	150-300
пэшомм	0,05...1,00	0,13-1,14	150-300
пэшомт	0,05...1,00	0,13-1,14	150—300
ПЭТММ-155	0,02...0,40	0,04-0,44	150-300
ПЭТМТ-155	0,02...0,40	0,04-0,44	150-300
ПЭМС	0,05...0,80	0,08-0,91	150-600
56
scanned by EES.SU
5.3.	ПРОВОДИ КОНСТАНТАНОВЫЕ
Обмоточные константановые провода изготавливают из константановой твердой
или мягкой проволоки с эмалевой, эмалево-волокнистой и волокнистой изоляцией.
Некоторые сведения о константановых проводах приведены в таблицах Б.5-5.6.
Таблица 5.5
Провода константановые
Марка	Наименованием конструкция провода	гост, ТУ
ПЭВКМ-1	Провод обмоточный константановый мягкий с эмалевой изоляцией винифлекс	ГОСТ 8593-69
ПЭВКМ-2	То же с утолщенной изоляцией	То же
ПЭВКТ-1	Провод обмоточный константановый твердый с эмалевой изоляцией винифлекс	То же
ПЭВКТ-2	То же с утолщенной изоляцией	Тоже
ПЭКМ	Провод обмоточный константановый мягкий с эмалированный масляным лаком	ГОСТ 6225-75
ПЭКГ	То же твердый	Тоже
ПЭШОКМ	То же мягкий эмалированный с однослойной обмоткой натуральным шелком	Тоже
пэшокт	То же твердый	Тоже
ПЭТВКМ	То же мягкий эмалированный нагревостойким лаком ПЭ-955	ТУ 16.505.810-75
ПЭТВКТ	То же твердый	Тоже
пож-км	Провод обмоточный константановый со стеклоизоляцией жаростойкий	ТУ 16.505.400-72
Таблица 5.6
Параметры константановых проводов
Марка	Диаметр жилы, мм	Диаметр провода, мм	Пробивное напряжение, В
ПЭВКМ-1	0,03...0,80'	0,05—0,86	200-450
ПЭВКМ-2	0,03.. .0,80	0,06-0,87	200-500
ПЭВКГ-1	0,03...0,80	0,05-0,86	200-450
ПЭВКТ-2	0,03-0,80	0,06—0,87	200—500
ПЭКМ	0,10-1,00	0,12-1,07	150-300
ПЭКГ	0,03-0,18	0,065-1,07	150-300
ПЭШОКМ	0,10-1,00	0,19-1,14	150-300
ПЭШОКТ	0,05-0,15	0,13-0,24	150-300
ПЭТВКМ	0,03-0,70	0,06.-0,76	150-300
ПЭТВКТ	0,03-0,70	0,06—0,76	150-300
пож-км	0,3-1,00	0,60... 1,37	до 600
57
scanned by EES.SU
РАЗДЕЛ ШЕСТОЙ
ШИНЫ И ЛЕНТЫ. ШИНОПРОВОДЫ
Шины и ленты изготавливают прямоугольного поперечного сечения из алюми-
ния или меди. Шины испол.ьзуются для изготовления шинных сборок, шинопрово-
дов, в распределительных устройствах и т. д.
Медные шины и ленты в соответствии с ГОСТ 434-78 выпускаются следующих
видов: шины медные мягкие, шины медные твердые, шины медные твердые из
бескислородной меди, ленты медные мягкие, ленты медные твердые,
Алюминиевые шины в соответствии с ТУ 16.705.002-77 выпускаются прямоу-
гольного сечения. Они предназначены для изготовления шинопроводов, шинных
сборок, распределительных устройств.
Шинопроводы представляют собой жесткий, составленный из комплектных сек-
ций шин токопроводы. Они подразделяются на магистральные и распределитель-
ные шинопроводы. Собраны из прямоугольных алюминиевых шин, изолированных
друг о друга, расположенных вертикально и зажатых между специальными изоля-
торами внутри перфорированного контура
6.1. МЕДНЫЕ ШИНЫ И ЛЕНТЫ
Медные шины и ленты (ГОСТ 434-78) выпускаются следующих марок: ШММ —
шины медные мягкие; ШМТ—шины медные твердые; ШМТВ — шины медные твер-
дые из бескислородной меди; ЛММ — ленты медные мягкие; ЛМТ—ленты медные
твердые.
Медные шины имеют ширину (в) от 16 до 120 мм и отличаются от лент большей
толщиной (а) от 4,0 до 30,0 мм.
Медные ленты выпускаются шириной от 8 до 100 мм и толщиной от 0,10 до 3,53 мм.
Ленты толщиной до 0,5 мм поставляются в рулонах. Шины упаковываются в виде
пакетов.
6.2. АЛЮМИНИЕВЫЕ ШИНЫ НЕИЗОЛИРОВАННЫЕ
В соответствии с ТУ 16-705.002-77 выпускаются алюминиевые шины прямоу-
гольного сечения марки ШАТ, предназначенные для изготовления токопроводов,
шинных сборок, распределительных устройств и т.д. Минимальная /максимальная
ширина шин ШАТ 10/120 мм. Минимальная/максимальная толщина 3/12 мм.
Удельное сопротивление постоянному току не более 0,0282 мкОм-м. Минимальное/
максимальное поперечное сечение шин 30/1440 мм2. Размеры шин ШАТ (мм):
толщина а=3,4, 5,6,8,10,12;
ширина в=10±0,4; 12±0,5; 15±0,5; 20±0,5; 25±0,5; 30±0,5; 40±0,9; 50±0,9;
60±1,0;80±1,0; 100±1,2; 120±1,2.
Шины изготавливаются в полосах длиной от 3 до 9 м
Шины марки АДО и АД31 (ГОСТ 11069-79 и ГОСТ 15176-10), прессованные из
алюминиевых сплавов, изготавливаются прямоугольного сечения в диапазоне от
30 до 25 800 мм2. Толщина шин: минимальная — 3 мм, максимальная —110 мм.
Ширина: минимальная — 6 мм, максимальная — 500 мм.
Удельные электрические сопротивления постоянному току:
шин марки АДО, АДОО, А7, А6, А5, А5Е — не более 0,029 мкОм-м;
58
scanned by EES.SU
горячепрессованных шин марки АД31, АД31Е — не более 0,0325 мкОм-м;
шин марки АД31 в не полностью закаленном и искусственно состаренном состо-
янии — до 0,0350 мкОм-м.
Срок службы алюминиевых шин установлен 25 лет.
. 6.3. ШИНОПРОВОДЫ МАГИСТРАЛЬНЫЕ И РАСПРЕДЕЛИТЕЛЬНЫЕ
Шинопроводы представляют собой жесткий, составленный из комплектных сек-
ций токопровод на напряжение до 1000 В. Длины секций унифицированы и кратны
770 мм.
Магистральные шинопроводы марки ШМА собраны из прямоугольных алю-
миниевых шин, изолированных друг от друга, расположенных вертикально и за-
жатых между специальными изоляторами внутри перфорированного корпуса. Чис-
ло шин — 3, 4 или 6 (3 по 2 шины). Предназначены шинопроводы для цеховых
четырехпроводных сетей с глухозаземленной нейтралью. Номинальный ток — от
250 до 4000 А.
Распределительные шинопроводы марок ШРА и ШРМ используются для пе-
редачи и распределения электроэнергии с возможностью непосредственного при-
соединения к ним электроприемников в системах с глухозаземленной нейтралью
при напряжении 380/220 В.
Номинальные токи шинопроводов марки ШРА находятся в пределах 250...630 А.
ШРМ — шинопровод с медными шинами. Номинальные токи шинопроводов мар-
ки ШРМ находятся в пределах 100...250 А.
В таблице 6.1 приведены основные технические данные некоторых магистраль-
ных и радиальных шинопроводов переменного тока.
Таблица 6.1
Технические данные шинопроводов
.Тип шинопровода	1н, А	Uh, В	Ян на фазу, Ом/км	Lh на фазу Ом/км	Zu на фазу Ом/км	Потеря напряжения 100 м, В при cos х=0,8	Ударный ток, кА
ШЗМ16	1600	380/220	0,018	0,012	0,022	—	70
ШМА 73	1600 .	660	0,031	0,017	0,036	9,7	70
ШМА68Н	2500	660	0,027	0,023	0,035	15,4	70
	4000	660	0,013	0,020	0,024	16,4	. 100
ШРА 73	250	380/220	0,20	0,10	0,24	9.5	—
ШРА 74	400	380/220	0,15	0,13	0,20	—	—
	630	380/220	0,14	0,10	0,17	—	—
ШРМ 75	100	380/220	—		—		—
	250	380/220	0,75	0,13	0,25	—	—
ШРА У	630	380/220	0,085	0,075	0,11		—
ШТА75	250	660	—	—	—	—	10
ШТМ73	100	=36...380	—	—	—	—	5
ШТА76		=24...220
59
scanned by EES.SU
Цеховые магистральные электрические сети, выполненные шинопроводами, мо-
гут быть открытыми, защищенными и закрытыми.
Открытые шинопроводы выполняют из алюминиевых шин, укрепленных на изо-
ляторах и установленных на высоте не ниже минимальных высот прокладки голых
проводов. Их прокладывают обычно по колоннам, фермам или стенам цеха на не-
доступной для случайного прикосновения высоте.
Защищенные шинопроводы устраивают подобно открытым, ограждая их сеткой
или коробами из перфорированных листов стали во избежание случайного прикос-
новения либо попадания нй шины посторонних предметов.
Наибольшее применение получили закрытые шинопроводы, о конструктивном
исполнении которых упоминалось выше.
Шинопроводы состоят из набора типовых элементов (рис. 6.1):
1)	прямых секций, предназначенных для выполнения прямых участков цехо-
вой сети;
2)	угловых секций, служащих для изменения направления шинопровода — вы-
полнения поворотов сети под прямым углом;
3)	вводных коробок для присоединения к источникам питания;
4)	ответвительных коробок для присоединения к шинопроводу электропри-
емников;
5)	коробок с указателями напряжения;
6)	конструкций для крепления шинопровода.
(а)
Рис 6.1. Прямая (а), угловая (б) секции и торцевая заглушка (в) магистрального шинопровода.
60
scanned by EES«SU
Электроприемники присоединяются к шинопроводу при помощи ответвительных
коробок со штепсельными контактами без снятия напряжения с шинопровода. При
этом ответвительные коробки устанавливают только на прямых участках шинопрово-
да. Для этой цели в боковых стенках короба шинопровода выполняют окна, которые
закрывают заглушками. Шины в этом месте армируют медными накладками.
В коробке устанавливают автоматические выключатели, либо предохранители.
Предохранители имеют втычные контакты, отключающиеся при открытии крышки
коробки, к которой прикреплены предохранители.
В комплект магистрального шинопровода входят следующие элементы: прямые
секции; секции с компенсатором, служащие для компенсации удлинений шинопро-
вода; угловые и гибкие секции; секции с. рубильниками—для секционирования
шинопроводов; ответвительные секции; присоединительные секции—для присое-
динения к комплектной трансформаторной подстанции.
Шинопроводы крепят к стенам, фермам и иным опорам с помощью кронштей-
нов или подвешивают на тросах. Шинопроводы устанавливают также на типовых
стойках.
Магистральные схемы, выполненные шинопроводом, делают по системе «блок
трансформатор — магистраль с защитным автоматическим выключателем». К пи-
тающему шинопроводу подключают распределительные шинопроводы, к которым
непосредственно подключаются электроприемники.
На рис. 6.1 изображены некоторые элементы магистрального шинопровода.
scanned by EES.SU
РАЗДЕЛ СЕДЬМОЙ
СИЛОВЫЕ КАБЕЛИ
7.1.	КЛАССИФИКАЦИЯ И НАЗНАЧЕНИЕ КАБЕЛЕЙ
Кабели по признакам материала проводящих жил передаваемой энергии или
информации делят на две группы:
—	электрические кабели с металлическими жилами и
—	кабели с оптическими волокнами.
Кабели с оптическими жилами могут иметь и дополнительные металлические
токопроводящие жилы.
Электрические кабели с металлическими жилами классифицируют по порядку
передаваемой через кабели мощности, величине напряжения, типу изоляции, на-
значению и т.д. В соответствии с этим различают:
—	силовые кабели низкого, среднего и высокого напряжения;
—	силовые гибкие кабели;
—	кабели управления;
—	контрольные кабели;
—	низковольтные провода и шнуры;
—	кабели и провода связи;
—	радиочастотные кабели;
—	специальные кабели и др.
Силовые кабели предназначены для передачи и распределения электрической
энергии.
По типу изоляции силовых кабелей различают:
—	силовые кабели с бумажной изоляцией, в том числе пропитанные и маслона-
полненные;
—	силовые кабели с пластмассовой изоляцией;
—	силовые кабели с резиновой изоляцией.
По величине линейного рабочего напряжения силовые кабели подразделяют на:
—	кабели на напряжения 1... 10 кВ;
—	кабели на напряжения 20...35 кВ;
—	кабели на напряжения 110...500 кВ.
Приведенная классификация в известной мере условна, однако позволяет сис-
тематически представить сведения о части кабелей, насчитывающей более 1000
марок и конструкций.
7.2.	СИЛОВЫЕ КАБЕЛИ, ИХ МАРКИРОВКА И КОНСТРУКЦИИ
Силовые кабели состоят из одной, трех или четырех одно- или многопрово-
лочных медных или алюминиевых жил, изолированных друг от друга и окружаю-
щей среды бумажно-пропитанной, резиновой или пластмассовой изоляцией, гер-
метизированных свинцовыми, алюминиевыми, пластмассовыми или резиновыми
оболочками и защищенных, как правило, броней из стальных лент или оцинко-
ванной стальной проволоки, а также защитными антикоррозийными покровами.
62
scanned by EES.SU
Изоляции жил кабелей изготавливаются из бумажных лент, пропитанных мас-
локанифольным составом, из поливинилхлоридного пластиката, полиэтилена,
сшитого полиэтилена, резины.
Диапазон переменного рабочего напряжения, на который изготавливаются си-
ловые кабели, находится в пределах от 660 В до 500 кВ. Величина рабочего напря-
жения влияет на конструкцию кабелей.
Буквенное обозначение определяет конструкцию кабелей, их брони, защитных
оболочек и покровов. Кабели с алюминиевыми жилами обозначают буквой А. Нали-
чие медных жил в маркировке кабеля не выделяется. Например:
ААБв— кабель с алюминиевыми жилами с бумажной пропитанной изоляцией, в
алюминиевой оболочке, под броней из стальных лент с выпрессованной из поливи-
нилхлорида защитной оболочкой; СБ — кабель с бумажной пропитанной изоляцией с
медными жилами, в свинцовой оболочке (С), с броней из стальных лент (Б), с защит-
ными покровами из кабельной пряжи, пропитанной битумом; АСБ—то же, что СБ, но
с алюминиевыми жилами; ААБ — то же, что АСБ, но с алюминиевой оболочкой. Ос-
новные буквенные обозначения кабелей и их значения приведены в таблице 7.1.
Таблица 7.1
Буквенные обозначения кабелей
Буква, сочетание букв	Значение буквы или сочетания букв
А	Алюминиевая жила
АС	Алюминиевая жила и свинцовая оболочка
АА	Алюминиевая жила и алюминиевая оболочка
Б	Броня из двух стальных лент с антикоррозионным защитным покровом
Бн	То же, но с негорючим защитным покровом (не поддерживающим горение)
Г	Отсутствие защитных покровов поверх брони или оболочки
л(2л)	В подушке под броней имеется слой (два слоя) из пластмассовых лент
В(п)	В подушке под броней имеется выпрессованный шланг из поливинилхлорида (полиэтилена)
Шв (Шп)	Защитный покров в виде выпресоованного шланга (оболочки) из поливинилхлорида (полиэтилена)
К	Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров
Н	Не поддерживающий горение защитный покров
м	Маслонаполненный
п	Броня из оцинкованных плоских проволок, поверх которых наложен защитный покров
с	Свинцовая оболочка
О	Отдельные оболочки поверх каждой фазы
63
scanned t у EES.SU
Окончание таблицы 7.1
Буква, сочетание букв	Значение буквы или сочетания букв
В (в конце обозначения через дефис)	Обедненяо-лропитанная бумажная изоляция
Ц	Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
HP	Резиновая изоляция и оболочка из резины, не поддерживающей горение
В	Изоляция или оболочка из поливинилхлорида
П	Изоляция или оболочка из термопластичного полиэтилена
Пс	Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение)
Бб	Броня из профилированной стальной ленты
Пв	Изоляция из вулканизированного полиэтилена
У	Для кабелей, изготовленных после 01.04.1985. Изоляция способна работать при температурах 80,70 и 65 °C соответственно для кабелей на напряжения 6,10,20 и 35 кВ, при этом увеличивается допустимый ток нагрузки. (Примеры обозначений кабелей: ААГУ, СБУ, СШвУ и т. д.)
Жилы силовых кабелей выполняются однопроволочными и многопроволочны-
ми. Сведения об алюминиевых и медных жилах, выпускаемых отечественной про-
мышленностью, приведены в главе 1. В маркировке кабелей с однопроволочной
жилой добавляется обозначение «ож».
Жилы изготовляют круглой формы для: одножильных и трехжильных кабелей в
отдельных металлических оболочках всех сечений и многожильных с поясной изо-
ляцией сечением до 16 мм2 включительно. Жилы сечением 25 мм2 и более для
многожильных кабелей с поясной изоляцией изготавливают сегментной или сек-
торной формы.
Алюминиевые жилы силовых кабелей сечением 6...240 мм2 и медные сечени-
ем 6...50 мм2 изготавливают сплошными однопроволочными. Соответственно алю-
миниевые сечением 70...800 мм2 и медные сечением 25...800 мм2 — многопрово-
лочными.
Многопроволочные медные и алюминиевые жилы сегментной и секторной фор-
мы уплотняют в процессе изготовления.
Силовые кабели с изоляцией из бумажных лент, пропитанных маслоканифоль-
ным составом изготавливают в соответствии с ГОСТ 18410-73. Для вертикальных
или крутых кабельных трасс используются кабели с обедненно-пропитанной изоля-
цией или изоляцией с нестекающим пропитывающим составом (ГОСТ 18409-73).
Кабели с пластмассовой изоляцией на напряжения 0,66...6 кВ изготавливаются
в соответствии с ГОСТ 16442-80. В качестве изоляции для одножильных кабелей на
напряжения 10, 35 и 110 кВ используется вулканизированный полиэтилен (кабели
марок АПаВ, АПВП, АПвПс). Напряжение между жилой и заземленным экраном
составляет соответственно 5,8; 20 и 64 кВ.
64
scanned by EES.SU
Кабели на напряжения 110 и 220 кВ изготавливают в соответствии с ГОСТ 16441 -78
с бумажной пропитанной изоляцией, с одной полой жилой, маслонаполненными
(рис. 7.3). Маслонаполненный канал таких кабелей через специальные муфты пе-
риодически соединяется с масляными баками с давлением до 0,5 МПа.
Кабели 110.. .525 кВ могут также прокладываться в трубопроводе с маслом под
избыточным давлением. Такие кабели называют кабелями высокого давления.
Они имеют свинцовые оболочки, которые удаляются непосредственно перед
укладкой в трубопровод. Внутренний диаметр трубопровода в 2,85 раз больше
диаметра отдельной фазы. Давление масла в трубопроводе достигает величины
1,5 МПа.
7.3.	УСЛОВИЯ И СПОСОБЫ ПРОКЛАДКИ СИЛОВЫХ КАБЕЛЕЙ
Режим и длительное ib эксплуатации силовых кабелей зависит от условий их
прокладки. Кабели прокладывают в земле (в траншеях), кабельных каналах, шах-
тах, сырых и сухих помещениях и т.д. Важное значение имеет и степень наклона
кабеля к горизонтали. Для прокладки по крутым или вертикальным трассам выби-
раются соответствующие кабели.
Марки силовых кабелей, выбираемые для различных условий прокладки в зем-
ле, в помещениях, в воде, в воздухе приведены в таблицах 7.2-7.4.
Таблица 7.2
Рекомендуемые марки кабелей для прокладки в земле (траншеях)
Область применения	Кабель прокладывается на трассе	Тип и марки кабелей
		С бумажной пропитанной изоляцией		С пластмассовой и резиновой изоляцией и оболочкой
		В процессе эксплуатации не подвергается растягивающим усилиям	В процессе эксплуатации подвергается значительным растягивающим усилиям	В процессе эксплуатации не подвергается растягивающим усилиям
В земле (траншеях) С низкой коррозийной активностью	Без блуждающих токов	ААШв, ААШп, ААБл, АСБ	ААПл, АСПл	АВВ1, АПсВГ’, АПвВГ’.
	С наличием блуждающих токов	ААШв, ААШп, ААБ2л, АСБ	ААП2л, АСПл	АПВГ1, АБВБ, АПВБ, АПсВБ,
В земле (траншеях) со средней коррозийной активностью	Без блуждающих токов	ААШв, ААШп, ААБл, ААБ2л, АСБ, АСБл	ААПл, АСПл	АППБ, АПвВБ, АПБбШв,
	С наличием блуждающих токов	ААШп, ААШв, ААБ2л, ААБв, АСБл, АСБ2л	ААП2л, АСПл	АПвБбШв, АВВбШп,
В земле (траншеях), с высокой коррозийной активностью	Без блуждающих токов	ААШп, ААШв, ААБ2Л, ААП2лШв, АСБ2л, ААБ2лШл, АСП2л, ААБ2лШв, ААБв, АСБл		АПсБбШв, АВРБ, АНРБ,
	С наличием блуждающих токов	ААШп, ААБв, АСБ2л, АСБ2лШв	ААП2лШв, АСП2л	АВАБл, АПАБл
5
3-1024
65
scanned by EES.SU
Таблица 7.3
Рекомендуемые марки кабелей для прокладки в воздухе
Область применения	С бумажной Пропитанной изоляцией в металлической оболочке		С пластмассовой и резиной изоляцией и оболочкой
	при отсутствии опасности механических повреждений в эксплуатации	при наличии опасности. механических повреждений в эксплуатации	при отсутствии опасности механических повреждений в эксплуатации	при наличии опасности механических повреждений в эксплуатации
Прокладка в помещениях (туннелях) в каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях и др. а) сухих	ААГ, ААШв	ААБлГ	АВВГ, АВРГ	АВВБГ, АВРБГ
б) сырых, частично затапливаемых при наличии среды со слабой коррозийной активностью	ААШв	ААБлГ	АНРГ, АПвВГ1, АПВГ1, АПвсВГ, АПсВГ	АВБбШв, АПвВБГ’, АПАШв, АВАШв, АПВБбШв', АПвсБбШв, АПсВБГ, АПВБГ1, АНРБГ
в) сырых, частично затапливаемых при наличии среды со сред- ней и высокой корро- зийной стойкостью	ААШв, АСШв	ААБлГ, ААБ2ЛШВ, ААБлГ, АСБлГ, АСБ2лГ, АСБ2лШв4
Прокладка в пожароопасных помещениях	ААГ, ААШв	ААБвГ, ААБлГ, АСБлГ	АВВГ, АВРГ, АПсВГ, АНРГ, АСРГ, АПвсВГ	АВВБГ, АВВБбГ, АВБбШв, АПоБбШв, АПвсБГ, АВРБГ, АСРБГ
Прокладка во взрыво- опасных зонах классов: а)В-1,В-1а	СБГ, СБШв, ААШв	—	ВВГ2, ВРГ, НРГ, СРГ	ВБВ, ВБбШв, ВВБбГ, НРБГ, СРБГ
б) В-1 г, В-11	ААБлГ, АСБГ. ААШв	—	АВВГ, АВРГ, АНРГ	АВБВ, АВБбШв, АВВБбГ. АВВБГ. АНРБПАСРБГ. АВРБГ
в) В-16, В-Иа	ААГ, ACT, АСШв, ААШв	ААБлГ,АСБГ	АВВГ, АВРГ, АНРГ, АСРГ
Прокладка на эстакадах: а) технологических	ААШв	ААБлГ, ААБвГ, ААБ2лШв, АСБлГ	—	АВВБГ, АВВБбГ, АВРБГ, АНРБГ, АПсВБГ, АПвсВГ, АВАШв
6о
scanned by EES.SU
Окончание таблицы 7.3
Область^римёнения~~	С бумажной пропитанной изоляцией в металлической оболочке		С пластмассовой и резиной изоляцией и оболочкой
	при отсутствии опасности .. механических повреждений в эксплуатации	при наличии опасности механических повреждений в эксплуатации	при отсутствии опасности механических повреждений в эксплуатации	при наличии опасности механических повреждений в эксплуатации
б) специальных кабельных	ААШв, ААЕЛГ	—	АВВГ, АВРГ, АНРГ, АПсВГ, АПвВГ, АПВГ, АПвсВГ, АВАШв, АПАШв	АВВБГ, АВВБбГ, АВРБГ, АНРБГ, АВАШв
в) на мостах	ААБвГ.АСБлГ, ААШв5	ААБлГ	—	АПсВБГ, АПВБГ
Прокладка в блоках	СГ, АСГ		АВВГ, АПсВГ, АПвВГ, АПВГ
1	Для одиночных кабельных линий, прокладываемых в помещениях.
2	Для групповых осветительных сетей во взрывоопасных зонах класса В-1 а.
3	Применяются при наличии химически активной среды.
4	Кабель марки АСБ2лШв может быть использован в исключительно редких случаях с осо-
бым обоснованием.
5	Прокладка в коробах или при обеспечении защиты от механических повреждений в эксплу-
атации.
Таблица 7.4
Марки кабелей, прокладываемых в воде и в шахтах
С бумажно-пропитанной изоляцией в металлической оболочке
Условия прокладки	в отсутствие опасности механических повреждений в эксплуатации	в процессе эксплуатации не подвергаются значительным растягивающим усилиям	в процессе эксплуатации подвергаются значительным растягивающим усилиям
Ввод»	—		СКл, АСКл, ОСК, АОСК
В шахтах	СШВ, ААШв’	СБн, СБлн, СБШв, СБ2лШв, ААШв’	СПлн, СПШв; СПл
3
scanned by EES.SU
РАЗДЕЛ ВОСЬМОЙ
СИЛОВЫЕ КАБЕЛИ С ПРОПИТАННОЙ БУМАЖНОЙ
ИЗОЛЯЦИЕЙ НА НАПРЯЖЕНИЕ 1...10 КВ
8.1.	НОМЕНКЛАТУРА КАБЕЛЕЙ НА НАПРЯЖЕНИЕ 1...10 КВ
Силовые кабели с алюминиевыми или медными жилами с бумажной изоляцией,
пропитанной маслоканифольными составами, в алюминиевой или свинцовой обо-
лочке с защитными покровами или без них предназначены для передачи и распре-
деления электроэнергии в стационарных электрических сетях на переменные на-
пряжения 1,3,6 и 10 кВ, а также в сетях постоянного тока. Такие кабели называют
кабелями с поясной изоляцией. Они имеют нерадиальные электрические поля
в изоляции, что допустимо на напряжения до 10 кВ.
Конструкции некоторых силовых кабелей с пропитанной бумажной изоляцией
изображены на рис 8.1, а технические данные — в таблицах 8.1 -8.3.
Рис. 8.1. Кабель с бумажной пропитанной изоляцией на напряжение 1...10 кВ: 1 — медная или
алюминиевая токопроводящая жила, 2—изоляция жил (фазная изоляция), 3 — поясная изоля-
ция, 4— свинцовая или алюминиевая оболочка, 5 — подушка под броней, 6 — броня, 7—за-
щитные покровы, 8—заполнение.
Жилы кабелей изолируются однослойной кабельной бумагой на основе суль-
фатной целлюлозы, которую пропитывают маслоканифольным составом МП-1.
Изоляция кабелей для наклонных и вертикальных трасс пропитывается обед-
ненным составом, что отмечается в обозначении буквой В через черточку, напри-
мер: АСБ-В, либо нестекающим составом, что отмечается буквой Ц (добавка цере-
зина), например, ЦСБ. Толщина бумажной изоляции в зависимости от сечения
жил, их числа и величины напряжения изменяется в пределах от 1,2 (1 кВ) до
12 (35 кВ) мм.
Силовые кабели с пропитанной бумажной изоляцией изготавливают с алюми-
ниевой или свинцовой оболочкой, выпрессованными на гидравлических или чер-
вячных прессах. В зависимости от марки кабеля и его диаметра под оболочкой
свинцовые оболочки имеют толщину от 0,9 мм при диаметре до 13 мм правым
при диаметре более 56 мм (ГОСТ 14099-76).
68
scanned by EES.SU
/	Таблица 8 1
Номенклатура силовых кабелей с алюминиевыми и медными жилами
с бумажной пропитанной изоляцией на напряжение 1...10 кВ
Обозначение марок	Число жил	Номинальное напряжение кабелей, кВ
		Номинальное сечение жил. мм2
		1	3	6	10
ААГ, АСГ, СГ, ААШв, ААШп	1	10...800	10...625	—	—
ААБлГ, ААБл, ААБ2л, ААБ2лШв, ААБ2лШп. АСБ, СБ, АСБл, СБл, АСБн, СБн, АСБлн. Сблн, АСБГ, СБГУ	1	10...800	10...625	—	—
ААПлГ, АСП, СП, ААПл, ААП2л, АСПл, СПл, АСП2л, СП2л, АСПлн. СПлн, АСПГ, СПГ. ААПлШв	1	50...800	35. .625	—	—
ААПлШв-В, ААБЛ-В, ААШв-B, ААБл-В, АСБ-В, АСБн-B, АСБлн-В, АСБл-В. СБ2л-В. СБ-В, СБн-B, АСБл-В	1	10...500	10. .500	—-	-—
АСБГ-В, СБГ-В	1	10...625	—		—
АСБ2л, СБ2ЛГ-В	1	—	240...625	—
ААПл-В, ААПлГ-B, АСП-В, СП-В, АСПл-В, СПл-В, АСП2Л-В, АСПлн-B, СПли-В, АСПГ-В, СПГ-В	1	50...500	35...500	__	—
АСП2лГ-В, СП2лГ-В	1	—	240...625	—	—
ААБл, ААБл-В, АСБ, СБ, АСБ-В, СБ-В, АСБл, СБл, АСБл-В, АСП2л, СП2л, АСПл, СПл, СКл, АСКл	1-осн. 2-конт- рольн.	240...800 1,0	—	—	—
АСГ, СГ, АСБ, СБ, АСБл, СБл, АСБл, СБ2л, АСБ2л, АСБн СБн, АСБлн, СБлн, АСБГ, СБГ	2	16...150	—	—	—
АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПГ, СПГ	2	25...150	—	—	—
АСБ-В, СБ-В, АСБл-В, СБл-В, АСБн-B, СБн-В, АСБлн-В, АСБГ-В, СБГ-В, АСБ2Л-В, СБ2л-В	2	6...120	—	—	—
АСП-В, СП-В, АСПл-В, СПл-В, СПГ-В, АСПГ-В, АСП2Л-В, СП2л-В	2	25... 120	—	—	—
ААГ, ААШв, ААШп, ААБл, ААБ2лШв, ААБ2лШп, ААБлГ, ААБ2л, АСГ, СГ, АСШв, АСБ, СБ, АСБл, СБл, АСБн, СБн, АСБлн, Сблн, АСБГ, СБГ, АСБ2л, СБ2л, АСБ2лШв, СБ2лШв, АСБ2лГ, СБ2лГ	—	6...240	6...240	10...240	16...240
СШв, СБШв	3	16...240	—	10...240	16...240
ААПл, ААП2Л, ААПлГ, ААП2лГ, ААП2лШв, АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПлн, СПлн, АСПГ, СПГ, АСКл, СКл, АСП2лГ, СП2лГ	3	25...240	.25...240	16...240	16...240
СПШв	3	25...240	—	16...240	16...240
АОАБ, ОАБ, АОАБ2Л, ОАБ2л, АОАБ2лГ, ОАБ2лГ, АОСБ, ОСБ, АОСБл, ОСБл, АОСБн, ОСБи, АОСБГ, ОСБГ, АОАШвБ, ОАШвБ	3	—	—	—	—
69
scanned by EES.SU
Окончание таблицы 8.1
Обозначение марок	Число . жил	Номинальное напряжение кабелей, кВ
		Номинальное сечение жил, мм2
		1	3	6	10 -
АОСК, ОСК	3 .	— -		—	. — ..
ААШв-B, ААП2лШв-В, ААБл-В, ААБ2Л-В, АСБ-В, СБ-В, АСБл-В, СБл-В,‘АСБн-В, СБн-В. ААГ-В. АСБлн-В, СБлн-В, АСБГ-В, СБГ-В, АСБ2л-В.СБ2л-В, ААШп-В	3	6...120	6...120	16...120	—
ААБв, ААБвГ	3	—	—	10...240	16...240
ААШв-B, ААБГл-В, АСБГ-В, СБГ-В	3	185...240	—	—	—
ААПл-В, ААПлГ-В, АСП-В, СП-В, АСПл-В, АСПлн-В, СПЛлн-В, АСП2Л-В, СП2л-В	- 3	25...150	25...150	16...120	—
АСПГ-В, СПГ-В, АСП2Л-В, СП2лГ-В	3	185...240	—	—	—
ЦААБ л, ЦААБ2л, ЦААБШв, ЦААБШп, ЦААБлГ, ЦААБлн, ЦААПл, ЦААП2л, ЦААПлГ, ЦААПлн, ЦААПлШв, ЦААШв, ЦАСБ, ЦСБ, ЦСБГ, ЦАС Бн, ЦСБн, ЦСШв, ЦАСШв, ЦАСБШв, ЦЦАС Пл, ЦСПл, ЦАСКл, ЦСКл, ЦААБв, ЦААБвГ	3	—	—	25...185	25...185
В таблице 8.2 приведены данные о четырехжильных силовых кабелях на напря-
жение 1 кВ. Четвертая (нулевая) жила может иметь одинаковое с фазными жилами
сечение для кабелей сечением 120 мм2
Таблица 8 2
Четырехжильные силовые кабели на напряжение 1 кВ
Обозначение марок	Сечение жил, мм2
ААГ, ААШп, ААШв, ААБлГ, ААП2лШв, ААБл, ААБ2Л, АСГ, СГ, АСБ, СБ, АСБл, СБл, АСБн, СБн, АСБлн, СБлн, АСБГ, СБГ, АСБ2л, СБ2л, АСШв, СШе, СБШв	10...185
ААПл, ААП2л, ААПлГ, АСП, СП, АСПл, СПл, АСПлн, СПлн, АСПГ, СПГ, АСП2л, СПШв, АСКл, СКл	16...185
АСКл, СКл	25...185
ААШв-B, ААП2лШв-В, ААБл-В, ААБ2л-В, АСБ-В, СБ-В, АСБл-В, СБл-В, АСБн-B, СБн-В, АСБлн-В, АСБ2Л-В, СБ2л-В	10...120
ААБлГ-В	16...120
АСБГ-В, СБГ-В	10...185
ААПл-В, ААПлГ-B, СП-В, АСП-В, АСПл-В, СПн-В, АСПлн-В, СПлн-B, АСПГ-В, СПГ-В, АСП2Л-В, СП2л-В	16...120
В таблице 8.3 приведены данные об уменьшенных сечениях нулевой жилы четы-
рехжильных кабелей.	\
70
scanned by EES.SU
\	Таблица 8.3
Сечение нулевой жилы для конструкций с уменьшенным сечением
\	этой жилы в четырехжильных кабелях
Сечение основных жил, мм2	10	 16	25	35	50	70	95	120	150	185
Сечение нулевой жилы, мм2	6	10	16	16	25	25	35	35	50	50
Таблица 8.4
Размеры и максимальные строительные длины трехжильных кабелей
с поясной изоляцией в свинцовой оболочке с медными жилами
Свчемив жилы, мм2	Наружный диаметр, мм
	. 1 кВ				6 кВ				10 кВ				Строительная длина, м
	сг	СБ	СБГ	СК	СГ	СБ	СБГ	СК	СГ	СБ	СБГ	СК	1 кВ	6 кВ	1 кВ
6	12	20	17	—	—	—	—		—	—	—	—	500	—	—
10	14	23	20	—	21	30	27	—	—	—	—	—	750	650	-'W
16	16	25	22	*—	24	33	30	'41	28	37	34	45	750	600	500
25	17	26	23	34	24	33	30	41	29	38	35	45	750	600	50Q
35	19	28	25	36	26	35	32	43	31	40	37	48	600	500	375
50	22	31	28	39	29	38	35	46	33	42	39	50	600	500	375
70	25	34	’ 31	42	32	41	38	49	36	45	42	53	600	500	375
95	29	38	35	45	35	44	41	52	39	48	45	57	500	375	350
120	32	41	38	50	38	47	44	55	42	51	48	60	350	300	325
150	36	45	42	53	42	51	48	59	46	55	52	63	380	300	325
185	39	48	45	56	45	54	51	62	49	58	55	70	300	250	250
240	44	53	50	61	49	58	55	71	54	64	61	75	300	250	250
Кабели с бумажной пропитанной изоляцией изготавливаются одно-, двух-, трех-
и четырехжильными.
8.2.	ОДНОЖИЛЬНЫЕ КАБЕЛИ НА НАПРЯЖЕНИЕ 1 ...10 КВ
Одножильные кабели изготавливают
на переменное напряжение 1...10 кВ. Од-
ножильные кабели, предназначенные для
питания электрифицированного транспор-
та, сечением 240...800 мм2 изготавливают
с двумя изолированными контрольными
жилами сечением по 1 мм2 (рис. 8.2). На-
ружные диаметры и массы одножильных
кабелей с медными и алюминиевыми жи-
лами на напряжение 1 кВ приведены в таб-
лице 8.5 и 8.6.
Рис. 8.2. Сечение силового одножиль-
ного кабеля с бумажной пропитанной
изоляцией с двумя контрольными мно-
гопроволочными жилами
71
scanned by EES.SU
Таблица 8.5
Наружные диаметры и массы одножильных кабелей с медными жилами
на напряжение 1 кВ
Номинальное сечение жил, мм*	СГ		СБ		СБГ		СБл СБ2л
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
10	9	500	17,5	750	13,5	600	18,5	800
16	10	600	18,5	870	14,5	710	19,5	940
25ож	11	760	20	1050	15.5	910	21	1100
25	11.5	810	20,5	1100	16	960	21,5	1150
35ОЖ	12	910	21	1200	16,5	1000	22	1250
35	13	970	21,5	1250	17,5	1100	22,5	1350
50ож	13	1100	22	1400	18	1200	23	1500
50	14,5	1200	24	1650 '	19,5	1450	25	1750
70	16,5	1550	26	1950	21,5	1750	27	2050
95	18	1900	27,5	2300	23	2100	28,5	2400
120	20	2300	29,5	2800	25	2500	30,5	2900
150	22	2700	31,5	3200	27	2950	32,5	3300
185	24	3300	33,5	3800	29,5	3500	34,5	3900
240	27	4100	36,5	4700	32	4400	37,5	4800
300	30	5000	39,5	5500	35	5200	40,5	5650
400	33,5	6200	43	6800	38,5	6400	44	6900
500	37.5	7700	47	8300	42	7900	48	8500
625	41	9400	50	9700	46	9400	51	10000
800	-46	11500	56	12200	51	11700	57	12400
Таблица 8.6
Массы одножильных кабелей с алюминиевыми жилами на напряжение 1кВ
Номинальное сечение жил, мм2	ААГ	ААБл. ААБ2л	ААБлГ, ААБнлГ	ААШв, ААШнг	АСГ	АСБ	АСБл, АСБ2Л
10	120	520	370	220	440	690	740
16	160	580	420	260	520	770	820
25	200	650	480	310	600	880	930
35	240	720	550	360	690	980	1050
50	300	820	630	430	810	1100	1150
72
scanned by EES.SU
Окончание таблицы 8.6
Номинальное сечение жил, мм2	ДАТ	ААБл, ААБ2л	ААБлГ, ААБнлГ	ААШв, ААШнг	ACT	АСБ	АСБл, АСБ2л
70ож	380 .	1100	870	520	940	1400	1450
70	410	1150	950	570	1100	1500	1600
95ож	470	1200	1000	630	1150	1600	1700
95	510	1300	1100	690	1300	1700	1800
120ож	570	1400	1150	750	1300	1800	1900
120	640	1500	1300	840	1600	2050	2100
150ож	690	1600	1300	880	1600	2100	2100
150	770	1700	1450	1000	1800	2300	2400
185ОЖ	830	1800	1500	1100	1800	2300	2700
185	950	2000	1700	1200	2100	2700	2800
240ОЖ	1050	2100	1800	1300	2200	2700	2900
240	1200	2300	2000	1500	2600	3200	3300
300	1400	2700	2300	1800	3100	3600	3800
400	1800	3100	2800	2200	3700	4300	4400
500	2200	3700	3300	2600	4600	5200	5300
625	2700	4300	3900	3200	5500	5900	6100
800	3450	5200	4800	4000	6600	7200	7300
8.3.	ДВУХЖИЛЬНЫЕ СИЛОВЫЕ КАБЕЛИ
Двухжильные силовые кабели изготавливают на переменное напряжение 1 кВ
сечением от 6 до 150 мм2. Технические данные кабелей приведены в таблице 8.1.
Кабели с жилами сечением до 16 мм2 изготавливают с круглыми жилами, 25 мм2
и более — с сегментными. Конструкции двужильных кабелей показаны на рис. 8.3.
Жилы изолируют бумагой, в промежутки укладывают жгуты из сульфатной бумаги,
поверх жил укладывают поясную изоляцию из бумаги, алюминиевую или свинцо-
вую оболочку и защитные покровы.
а;	б)
Рис. 8.3. Конструкция силовых двухжильных кабелей с бумажной пропитанной изоляцией -
с круглыми (а) и сегментными (б) жилами.
73
scanned by EES.SU
8.4.	ТРЕХЖИЛЬНЫЕ СИЛОВЫЕ КАБЕЛИ
Трехжильные силовые кабели с пропитанной бумажной изоляцией имеют се-
чения жил от б до 240 мм2 и изготавливаются на напряжения 1,3,6,10 кВ. Техничес-
кие данные кабелей приведены в таблице 8.1. Жилы кабелей с сечением 6... 16 мм2
изготавливают круглыми, а с сечением 25 мм2 и более — с секторными жилами
(рис. 8.4 и 8.5). Жилы изолируются бумажной пропитанной изоляцией. Простран-
ство между жилами заполняют жгутами из сульфатной бумаги для получения круг-
лой формы кабеля. Поверх жил накладывают поясную изоляцию, на нее — алюми-
ниевую, либо свинцовую оболочку.
Наружные диаметры и массы трехжильных кабелей с медными и алюминиевы-
ми жилами на напряжение 1 кВ приведены в таблице 8.7-8.15.
Рис. 8.4. Конструкция силовых трехжильных кабелей с бумажной пропитанной изоляцией е круг-
лыми (а) и секторными (б) жилами.
Рис. 8.5. Конструкция силового трехжильного кабеля с бумажной пропитанной изоляцией с сек-
торными жилами в свинцовой или алюминиевой оболочке в броне из круглых стальных проволок.
Таблица 8.7
Наружные диаметры и масса трехжильных кабелей с медными жилами
на напряжение 1 кВ
Сечение жил, мм2	СГ		СБ		СБГ		СЕ>л, СБ2л
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
6	13	850	22	1150 .	17.5	960	23	1200
10	14,5	1100	24,5	1550	20	1300	25,5	1600
16	17	1500	26,5	1900	22	1700	27,5	2000
25ож	17	1650	26.5	2100	22	1850	27,5	2150
25	18	1700	27.5	2200	23	1950	28.5	2250
74
scanned by EES.SU
Окончание таблицы 8.7
Сечение жил, мм2	СГ		СБ		СБГ		СБл, СБ2л
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
35ож	19,5	2100	29	2600	24,5	2350	30	2700
35	20	2200	29,5	2700	25.5	2450	31	2800
50ож	22	2700	31	3200	26.5	2900	32	3300
50	23	2800	32	3350	28	3050	33,5	3400
70	25.5	3600	35	4200	31	3900	36	4300
95	29	4700 ’	39	5400	34,5	5050	. 40	5500
120	33,5	5900	43	6450	38	6100	44	6550
150	37	7200	46	7800	42	7400	. 47	7900
185	41	8900	50	9300	45.5	8800	51	9400
240	46	11000	55	11500	51	11000	56	11500
Таблица 8.8
Наружные диаметры и масса трехжильных кабелей с медными жилами
на напряжение 6 кВ, мм
Сечение жил.мм2	СГ		СБ, ЦСБ*		СБГ		СБл, СБ2л. ЦСБЛ*
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
10	21,5	1800	31	2300	26,5	2050	32	2350
16	24	2200	33,5	2750	29	2500	34,5	2850
25ож	24	2400	33,5	2950	29	2650	34,5	3050
25	24,5	2500	34	3050	30	2750	35	3150
35ож	26	2850	35,5	3450	31	3100	36,5	3500
35	27	3050	36,5	3700	32	3350	37,5	3800
50ож	28	3550	37,5	4200	33,5	3900	38,5	4300
50	29	3700	39	4400	34,5	4050	40	4500
70	32,5	4650	41,5	5200	37	4850	42.5	5300
95	36	5800	45	6400	40,5	6000	46	6500
120	39	6950	48,5	7600	44	' 7150	49,5	7700
150	43	8350	51,5	8800	47	8300	52,5	•8900 -
-18&	46	9700	...	55	10300	50.5	9600.	56	10500
240 -	51	12000	59,5	12500	56	12000	61	12500
Примеча-нив; * — для диапазона сечений 25.. 185 ммг.
75
scanned by EES.SU
Таблица 8.9
Наружные диаметры трехжильных кабелей с алюминиевыми жилами
на напряжение 1 кВ, мм
Сечение жил, мм2	ААГ	ААБл, ААБ2л	ААБлГ, ААБнлГ	ААШв, ААШнГ	АСГ	АСБ	АСБл, АСБ2Л
6	12,5	23	18,5	17	13	22	23
10	14	25,5.	21	18,5	14,5	24,5	25,5
16	16	27,5	23,5	20,5	17	26,5	27
25	16,5	28	23,5	21	17	27	27,5
35	18,5	30	25,5	23	19,5	29	30
50	21	32,5	28	26	22	31,5	32,5
70ож	23,5	35	30,5	28,5	' 24	'	33,'5 "	- 34,5
70	25,5	37	32.5	30,5	26	35,5	36,5
95ож	26,5	38	33,5	31,5	27	37	38
95	29	40	36	33,5	29	39	40
120ож	29,5	41	' 36,5	34,5	30,5	40	41
120	33	44,5	40	38	34	43,5	44
150ож	32,5	43,5	 39,5	37,5	33,5	42,5 .	43,5
150	35,5	47	42,5	41	35	44,5	45,5
185ож	35,5	47	42,5	41	36,5	46	47 .
185	39,5	51	46,5	45	39	48	49 . .
240ож	40	51,5	47	45	41	50	46,5
240	45	56	52	50	43,5	.	.53	49
Таблица 8.10
Массы трехжильных кабелей с алюминиевыми жилами
на напряжение 1 кВ, кг/км
Сечение ЖИЛ, МгЛ2	ААГ	ААБл, ААБ2Л	ААБлГ, ААБнлГ	ААЩВ, ААШнг	АСГ	АСБ	АСБл, АСБ2л-
6	240	750	570	370	740 "	1050	1100
10	310	1000	810	460	890	1350	1500
16	440	1200	1000	600	1150	1600	1700
25	470	1250	1050	630	1200	1600	1750
35	600	1450	1200	780	1500	1950	2050
50	770	1700	1450	1000	1800	2300	2400
70ож	1000	2050	1800	1300	2200	2700	2800
70	1100	2200	1900	1400	2400	2900	3000
76
scanned by EES.SU
Окончание таблицы 8.10
Сечение жил, мм2	ААГ	ААБл, ААБ2л	ААБлГ, ААБнлГ	ААШв, ААШнг	АСГ	АСБ	АСБл, АСБ2л
95ОЖ	1300	2400	2100	1600	2700	3300	3450
95	1400	2600	2300	1700	2900	3600	3700
120ож	1600	2850	2600	1900	3300	3800	4000
120	1750	3100	2700	2100	3600	4100	4300
150ож	1900	3250	2900	2300	3800	4400	4550
150	2100	3600	3200	2500	4100	4700	4900
185ож	2300	3700	3300	2700	4500	5100	5300
185	2600	4200	3800	3100	4900	5500	5700
240ОЖ	2900	4500	4100	3400	5700	6100	6300
240	3300	5100	4600	3900	6100	6500	6700
Таблица 8.11
Наружные диаметры трехжильных кабелей с алюминиевыми жилами
на напряжение 6 кВ, мм
Сечение жил, мм2	ААГ	ААБл, ААБ2л, ЦААБл*. ЦААБ2Л*	ААБлГ, ААБнлГ	ААШв, ААШнг	АСГ	АСБ, ЦАСБ	АСБл, АСБ2л, ЦАСБл*
10	21	32	28	25,5	21,5	31	32
16	23	34,5	30	28	24	33,5	34,5
25	23	34,5	30	28	24	33,5	34,5
35	25	36,5	32	30	25,5	35	36
50	27,5	39	34,5	32,5 -	28	38	39
70ож	30	41	37	34,5	31	40	41
70	32	43	39	37	33	42	43
95ож	32,5	44 '	39,5	38	33	42,5	43,5
95	34,5	46	41,5	40	35	44,5	45,5
120ож	35	46,5	42	40	36	45,5	46
120	39	50	46,5	43,5	38	48	48
150ож	37,5	49	44,5	43	39	48	49
150	41,5	53	48,5	47	41	50	51
185ож	41	52	48	46,5	42	50,5	51,5
185	44,5	55	51,5	50	44	53	54
240ож	45	56	52	50,5	45,5	54,5	55,5
240	49,5	61	56	55	49	58	59
Примечание. * — для диапазона сечений 25 185 мм2
77
L
scanned by EES.SU
Таблица 8.12
Массы трехжильных кабелей с алюминиевыми жилами
на напряжение б кВ, кг/км
Сечение жил, мм2	ААГ	ААБл, ААБ2Л, ЦААБл*, ЦААБ2л*	ААБлГ, ААБнлГ	ААШв, ААШнг	. АСГ	АСБ	АСБл, АСБ2л, ЦАСБл*
10	600	1550	1300	830	1550	2050	2200
16	750	1800	1500	1000	1900	2450	2550
25	800	1800	1500	1050	1950	2500	2600
35	950	2050	1700	1200	2200	2750	2900
50	1200	2350	2000	1500	2600	3300	3400
70ож	1400	2700	2300	1750	3150	3700	3850
70	1550	2850	2500	1900	3400	4000	4200'
950Ж	1750	3100	2700	2100	3600	4200	4300
95	1900	3300	2900	2300	3900	4500	4600
120ож	2000	3500	3100	2450	4200	4800	4900
120	2300	3800	3400	2700	4500	5000	5200
150ож	2400	3900	3500	2800	4900	5500	5700
150	2700	4300	3900	3200	5300	5700	5900
185ож	2850	4400	4100	3400	5600	6100	6300
185	3100	4900	4400	3700	5900	6400	6600
240ож	3500	5300	4800	4000	6500	7100	7300
240	3800	5700	5200	4400	7100	7600	7800
Примечание. * —для диапазона сечений 25...185 мм2.
Таблица 8.13
Наружные диаметры трехжильных кабелей с алюминиевыми жилами
на напряжение 10 кВ, мм
Сечение жил, мм2	ААГ	ААБл, ААБ2Л, ЦААБл*, ЦААБ2Л*	ААБлГ, ААБнлГ	ААШв, ААШнг	АСГ	АСБ, ЦАСБ	АСБл, АСБ2Л, ЦАСБл*
16	27	38,5	34	32	28	37,5	38,5
25	27	38,5	34	32	28	37,5	38,5
35	29	40,5	36	34	30	39,5	40,5
50	.31	42,5	38,5	36,5	32,5	41,5	42,5
70ож	33,5	45	40,5	39	35	44	45
70	35,5	47	42,5	41	37	46	47
9>5ож	36,5	48	43,5	42	37,5	47	48
78
scanned by EES.SU
Окончание таблицы 8.13
Сечение жил, ммг	ААГ	ААБл, ААБ2л, ЦААБл*, ЦААБ2Л*	ААБлГ, ААБнлГ	ААШв, ААШнг	АСГ	АСБ, ЦАСБ	АСБл. АСБ2Л, ЦАСБл*
95	38,5	50	45,5	43	39,5	49	50
120ОЖ	40	50,5	46	44	40	49,5	50.5
120	42,5	54	49,5	48	43	51	52
150ож	42	53,5	49	48	43	52	53
150	45,5	56,5	52,5	51	45,5	53,5	54,5
185ож	44,5	56	52	50,5	44,5	54,5	55,5
185	48,5	60	56	54	48	57	58
240ож	48,5	60	55,5	54	49,5	58.5	59,5
240	53,5	66-	62	59	53	63	64
Примечание. * — для диапазона сечений кабелей 25... 185 мм2.
Таблица 8.14
Массы трехжильных кабелей с алюминиевыми жилами
на напряжение 10 кВ, кг/км
Сечение, жил, мм4	ААГ	ААБл, ААБ2л, •ЦААБл*, ЦААБ2Л*	ААБлГ, ААБнлГ	ААШв. ААШнг	АСГ	АСБ, ЦАСБ	АСБл, АСБ2л, ЦАСБл*
16	27	38,5	34	32	28	37,5 :	38,5
25	27	38,5	34	32	28	37,5	38,5
35	29	40,5	36	34	30	39,5	40,5
50	31	42,5	38,5	36,5	32,5	41,5	42,5
70ож	33,5	45	40,5	39	35	44	45
70	35,5	. 47	42,5	41	37	46	47
95ож	36,5	48	43,5	42	37,5	47	48
95	38,5	50	45,5	43	39,5	49	50
120ож	40	50,5	' 46	44	40	49,5	50,5
120	42,5	54	49,5	48	43	51	52
150ож	42	53,5	49	48	43	52	53
150	45,5	56,5	52,5	51	45,5	53,5	54,5
185ОЖ	44,5	56	52	50,5	44,5	54,5	55,5
185	48,5	60	56	54	48	57	58
240ож	48,5	60	55,5	54	49,5	58.5	59,5
240	53,5	66	62	59	53	63	64
Примечание ‘-^длядиапазрнасечений кабелей 25..,185 мм2
79
scanned by EES.SU
8.5.	ЧЕТЫРЕХЖИЛЬНЫЕ СИЛОВЫЕ КАБЕЛИ
Четырехжильные силовые кабели с пропитанной бумажной изоляцией имеют
сечения жил от 10 до 185 мм2 и изготавливаются на напряжения 1 кВ, Технические
данные о четырехжильных кабелях приведены в таблицах 8.13 — 8.15. Четвертая
жила является заземляющей или зануляющей. Она может иметь одинаковое с фаз-
ными жилами сечение для кабелей сечением до 120 мм2 включительно. Соотноше-
ния между сечениями фазных жил и сечением нулевой жилы для конструкций с
уменьшенным сечением этой жилы в четырехжильных кабелях приведены в табли-
це 8.3. На рис. 8.5 изображены сечения четырехжильных кабелей с секторными
рабочими жилами и круглой жилой и с секторными жилами.
а)	б)
Рис. 8.7. Сечения четырехжильных кабелей с секторными рабочими жилами
и круглой нулевой жилой (а) и с секторными жилами (б).
8.6.	ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ КАБЕЛЕЙ НА НАПРЯЖЕНИЯ 1...10 КВ
Допустимые токовые нагрузки для кабелей с бумажной пропитанной изоляцией
с медными или алюминиевыми жилами, в свинцовой или алюминиевой оболочке
прокладываемых в земле, в воздухе, в воде приведены в таблицах 8.15-8.17.
Таблица 8.15
Кабели с медными жилами с бумажной пропитанной изоляцией
в свинцовой или алюминиевой оболочке, прокладываемые в земле
Сечение жилы, мм2	Допустимые тоновые нагрузки, А
	одножильных кабелей до 1 кВ	двухжильных кабелей до 1 кВ	трехжильных кабелей			четырехжильных кабелей до 1 кВ
			доЗ кВ	до 6 кВ	10 кВ
2,5	40	30	28	—	—	—
4	55	40	37	—	—	35
6	75	55	45	—	—	45
10	95	75	75	55	—	60
16	120	95	95	65	60	80
25	160	130	130	90	85	100
35	200	150	150	110	105	120
50	245	185	185	145	135	145
70	305	225	225	175	165	185
95	360	275	275	215	200	215
80
scanned by EES.SU
Окончание таблицы 8.15
Сечение жилы, мм2	Допустимые токовые нагрузки, А
	ОДНОЖИЛЬНЫХ кабелей до 1 кВ	двухжильных кабелей до 1 кВ	трехжильных кабелей			четырехжильных кабелей до 1 кВ
			ДОЗ кВ	до 6 кВ	10 кВ
120	595	435	390	340	310	350
150	675	500	435	390	355	395
185	755	—	490	440	400	450
240	880	—	570	510	460	—
300	1000	—	—	—	—	—
400	1220	—	—	—	—-	—
500	1400	—	—	—	—	—
625	1520	—	—	—	—	—
800	1700	—	—	—	—	—
Таблица 8.16
Кабели с медными жилами с бумажной изоляцией,
пропитанной маслоканифольной и нестекающей массами,
в свинцовой оболочке, прокладываемые в воздухе
Сечение жилы, мм2	Допустимые токовые нагрузки, А
	одножильных кабелей до 1 кВ	двухжильных кабелей до 1 кВ	трехжильных кабелей			четырехжильных кабелей до 1 кВ
			доЗкВ	до 6 кВ	10 кВ
2,5	40	30	28	—	—	—
4	55	40	37	—	—	35
6	75	55	45	—	—	45
10	95	75	75	55	—	60
16	120	95	95	65	60	80
25	160	130	130	90	85	100
35	200	150	150	110	105	120
50	245	185	185	145	135	145
70	305	225	225	175	165	185
95	360	275	275	215	200	215
120	425	320	320	250	240	260
150	470	375	375	290	270	300
185	525	—	430	325	305	340
240	610	—	—	375	350	—
81
scanned by EES.SU
Окончание таблицы 8.16
Сечение жили, мм2	Допустимые токовые нагрузки, А
	ОДНОЖИЛЬНЫХ кабелей до 1 кВ	двухжильных кабелей до 1 кВ	трехжильных кабелей			четырехжильных кабелей до 1 кВ
			доЗ кВ	до 6 кВ	10 кВ
300	720	—	—	—	—	—
400	880	—	—	—	—	—
500	1020	—	—	—	—	—
625	1180	—	—	—	—	—
800	1400	—	—	—	—	—
Таблица 8.17
Кабели с медными жилами с бумажной изоляцией,
пропитанной маслоканифольной или нестекающей массами,
в свинцовой оболочке, прокладываемые в воде
Сечение жилы, ммг	Допустимые токовые нагрузки, А
	трехжильных кабелей			четырехжильных кабелей до 1 кВ
	ДОЗ кВ	до 6 кВ	10 кВ
16	—	135	120	—
25	210	170	150	195
35	?50	205	180	280
50	305	255	220	285
70	375	310	275	350
95	440	375	340	410
120	505	430	395	470
150	565	500	450	—
185	615	545	510	—
240	715	625	585	—
scanned by EES.SU
РАЗДЕЛ ДЕВЯТЫЙ
СИЛОВЫЕ КАБЕЛИ С БУМАЖНОЙ ПРОПИТАННОЙ
ИЗОЛЯЦИЕЙ НА НАПРЯЖЕНИЯ 20 И 35 КВ
9.1. ТЕХНИЧЕСКИЕ ДАННЫЕ КАБЕЛЕЙ
Силовые кабели на напряжения 20 и 35 кВ изготавливаются одножильными или
трехжильными. В этих кабелях для получения равномерно распределенного в изоля-
ции радиального электрического поля поверх изоляции жилы накладывают металли-
ческую, как правило, алюминиевую или свинцовую влагозащитную оболочку. Кроме
того, они имеют улучшенный отвод тепла от центра и потому допускают по сравне-
нию с кабелями с поясной изоляцией повышение токовой нагрузки на 5...20%. Жилы
кабелей сечением от 25 до 400 мм2 выполняют одно- и многопроволочными.
Рис. 9.1. Конструкция силового кабеля марки ОСБ треугольной формы с отдельно освинцован-
ными жилами: 1 — токопроводящая жила; 2 — изоляция; 3 — свинцовая оболочка;,4 — подушка
под броней; 5 — броня из стальных лент; 6 — защитный покров.
Кабели на напряжение 20 кВ сечением 25...400 мм2 изготавливаются одно-
жильными, сечением 22...185 мм2 — трехжильными в отдельных оболочках.
Кабели на напряжение 35 кВ сечением 120...300 мм2 изготавливаются одно-
жильными, сечением 120 и 150 мм2 — трехжильными с отдельно освинцованными
оболочками.
На круглую алюминиевую или медную жилу одножильного кабеля последова-
тельно наматывают ленты из электропроводящей бумаги, бумажной пропитан-
ной изоляции, экран из электропроводящих лент и оболочку из свинца или алю-
миния. На одножильные кабели накладывают защитные покровы, а трехжиль-
ные — бронируют.
Данные о силовых одножильных кабелях на напряжение 20 и 35 кВ приведены в
таблице 9.1, а о трехжильных с отдельно освинцованными жилами — в таблицах
Э.2-9.4.
Конструкция силового кабеля марки ОСБ с отдельно освинцованными жилами
приведена на рис. 9.1.
83
scanned by EES.SU
Таблица 9.1
Силовые одножильные кабели на напряжение 20 и 25 кВ
Сечение, мм2	Внешний диаметр, мм		Масса, кг/км
	АСГ. СГ	АСКл, СКп	АСГ	СГ	АСКл	СКл
Кабели на напряжение 20 кВ
25	24,3	—	1952	2107	—	—
35	25,3	—	2077	2293	—	—
50	26,8	—	2343	2653	—	—
70	28,2	—	2540	—	—	—
70*	30,0	—	2873	3312	—	—
95	30,1	—	2937	—	—	—
95*	31,7	—	3127	3722	—	—
120	29,2	—	2726	—	—	—
120*	31,4	—	3114	3866	—	—
150	30,9	—	3116	—	—	—
150*	33,1	—	3376	4316	—	—
185	32,5	—	3374	—	—	—
185*	34,9	—	2772	4930	—	—
240	34,8	—	3868	—	—	—
240*	37,7	—	4551	5854	—	—
300*	40,2	—	4351	6682	—	—
400*	43,8	—	5701	8246	—	—
Кабели на напряжение 35 кВ
120	35,7	56,0	3832	—	8384	—
120*	37,8	58,1	4227	4979	8908	9660
150	37,1	57,4	4080	—	8750	—
150*	39,5	59,8	4522	5462	9441	10381
185	38,9	59,2	4509	—	9314	—
185*	41,1	61,7	5053	6211	10113	11271
240	41,3	61,5	5147	—	10202	—
240*	44,0	64,3	5547	7050	10859	12362
300*	46,5	66,8	6046	7925	11612	13491
Примечание. *— кабели с многопроволочной жилой.
84
scanned by EES.SU
Таблица 9.2
Силовые трехжильныё кабели с отдельно освинцованными медными жилами
на напряжения 20 и 35 кВ
Сечение жилы, мм2	Внешний диаметр, мм			Масса, кг / км
	ОСБ	ОСБГ	ОСК	ОСБ	ОСБГ	ОСК
Кабели на напряжение 20 кВ
25	71,3	66,8	81,0	9945	9481	17002
35	73,3	68,8	83,0	10622	10145	17918
50	76,3	72,2	86,4	11415	11415	19653
70	82,9	78,4	93,2	13230	13230	22746
95	86,6	82,1	96,9	14639	14639	24550
120	85,9	81,4	96,2	15072	15072	25091
150	89,6	85,1	99,9	16648	16648	27186
185	98,5	89,0	103,8	19221	18614	20684
Кабели на напряжение 35 кВ
120	98,1	93,6	110	19331	18694	30987
150	101,8	97,3	__	21028	20366	—
Таблица 9.3
Наружный диаметр и масса силовых трехжильных кабелей с отдельно
освинцованными алюминиевыми и медными жилами на напряжение 20 кВ
Сечение жил, ММ2	АОСБ		АОСБГ		ОСБ		ОСБГ
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
25	65	9000	63	8700	65	9100	63	8900
35	67	9500	65	9100	67	9600	65	9300
50	69	10500	67	9700	69	10500	67	10000
70	73	11000	70	10500	73	12000	70	11500
95	74	11500	72	11000	75	13000	73	12500
120	76	12000	74	11500	76	13500	74	13000
150	78	13000	75	12500	81	15500	79	15500
185	84	14500	82	14000	84	17500	' 82	17000
85
scanned by EES.SU
Таблица 9.4
Наружный диаметр и масса силовых трехжильных кабелей с отдельно
освинцованными алюминиевыми и медными жилами на напряжение 35 кВ
Сечение жил, мм’	АОСБ		АОСБГ		ОСБ		ОСБГ
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
120	86	15000 .	83	14500	92	17000	84	16500
150	89	16000	87	15500	97	19500	90	19000
Срок службы кабелей составляет 30 лет.
Кабели, расположенные на барабанах, в период приемки и поставки испытыва-
ют в течение 10 минут переменным напряжением 50 кВ (кабели на напряжение
20 кВ) и 88 кВ (кабели на напряжение 35 кВ). Электрическое сопротивление изоля-
ции при температуре 20 °C должно быть не меньше 200 МОм.
Значение тангенса угла диэлектрических потерь не должно превышать 0,006.
Температурные режимы.’ длительно допустимая температура 65 °C, максималь-
ная допустимая при токе короткого замыкания —130 °C.
9.2. ДЛИТЕЛЬНО ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ КАБЕЛЕЙ
НА НАПРЯЖЕНИЕ 20 И 35 КВ
Длительно Допустимые токовые нагрузки кабелей зависят от материала жил,
условий прокладки и приведены в таблицах 9.5 и 9.6. При этом длительно допусти-
мая температура нагрева озоляции не должна превышать 80 °C.
Таблица 9.5
Длительно допустимые токовые нагрузки кабелей на напряжение 20 кВ, А
Номинальное сечение жил, ммг	Условия прокладки кабелей
	С медными жилами в земле	С медными жилами на воздухе	С алюминиевыми жилами в земле	С алюминиевыми жилами на воздухе
25	125	120	100	95
35	150	145	115	110
50	180	175	140	135
70	220	220	170	170
95	265	265	205	205
120	300	310	235	240
150	340	350	265	270
185	380	400	. 300	315
Таблица 9.6
Длительно допустимые токовые нагрузки кабелей на напряжение 35 кВ, А
Номинальное сечение жил, ммг	С медными жилами в земле	С медными жилами на воздухе	С алюминиевыми жилами в земле	С алюминиевыми жилами на воздухе
120	285	300	225	235
150	'325	340	250	265
86
scanned by EES.SU
РАЗДЕЛ ДЕСЯТЫЙ
МАСЛОНАПОЛНЕННЫЕ КАБЕЛИ
НА НАПРЯЖЕНИЯ 110...525 КВ
10.1. НОМЕНКЛАТУРА КАБЕЛЕЙ И ИХ КОНСТРУКЦИИ
Силовые маслонаполненные кабели с медными токопроводящими жилами с
пропитанной бумажной изоляцией в свинцовой или алюминиевой оболочке изготав-
ливаются в соответствии с ГОСТ 16441-78 и предназначены для передачи и рас-
пределения электрической энергии при переменных номинальных линейных напря-
жениях 110.. .500 кВ.
Силовые маслонаполненные кабели классифицируются по величине избыточ-
ного давления масла: низкого давления (от 0,025...0,3 МПа, буква Н в обозначении
марки), среднего давления (от 0,06...0,3 МПа, буква С), высокого давления (от
1,1... 1,6 МПа, буква В).
Рис. 10.1. Сечение маслонаполненного кабеля
марки МНСА: 1 — канал для циркуляции масла;
2 — зетобразные проволоки токопроводящей
жилы; 3 — сегментные проволоки токопроводя-
щей жилы; 4 — внутренний слой бумажной изоля-
ции; 5 — наружный слой бумажной изоляции; 6 —
экран по изоляции; 7 — свинцовая оболочка; 8 —
упрочняющие покровы; 9 — защитные покровы.
Рис. 10.2. Сечение маслонаполнен-
ного кабеля высокого давления
марки МВДТ: 1 — токопроводящая
жила одной фазы; 2 — бумажная
изоляция жилы одной фазы с экра-
ном; 3 — кабельное масло; 4 —
стальной трубопровод; 5 — защит-
ный покров трубопровода
В кабелях среднего давления первый внутренний повив токопроводящей жилы,
образующий центральный маслопроводящий канал, скручивается из зетобразных
медных луженых проволок одного и того же профиля и размера. Последующие
повивы жилы накладываются из сегментных медных луженых проволок. Слой изо-
ляции, прилегающий к жиле, изготавливают из кабельной уплотненной бумаги
КВМУ, КВУ, КВСУ, следующий — из кабельной бумаги нормальной плотности КВМ,
КВ или КВС. Поверх бумажной изоляции накладывается экран из электропроводя-
щих бумажных лент, затем перфорированная металлизированная бумага. Поверх
экрана кабелей среднего давления накладывают герметичную свинцовую оболоч-
ку а поверх нее упрочняющие покровы.
87
scanned by EES.SU
Кабели высокого давления МВДТ включают токопроводящую жилу фазы, изо-
ляцию фазы с экранами для обеспечения радиальной формы электрического поля
в изоляции. Три фазные жилы с изоляцией помещают в стальной трубопровод,
заполненный маслом. Трубопровод имеет защитные покровы. Конструкции кабе-
лей марок МНС А и МВДТ показаны на рис. 10.1 и 10.2
Марки, элементы конструкций и области применения кабелей приведены в таб-
лице 10.1, а их технические данные в таблицах 10.2-10.19.
Таблица 10.1
Марки, элементы конструкций и области применения
маслонаполненных кабелей
Марка	Элементы конструкции	Область применения
МНАШв	Маслонаполненный, низкого давления, в алюминиевой оболочке, в шланге из ПВХ пластиката	В каналах зданий и туннелях
МНАШву	То же с усиленным защитным слоем под шлангом	В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений
МНАгШву	То же алюминиевой гофрированной оболочке	Тоже
МНС	Маслонаполненный низкого давления в свинцовой оболочке с упрочняющим покровом и с защитным покровом	В каналах зданий и туннелях
МНСА	То же с защитным покровом из слоев битум- ного состава, полиэтилентерефталатных лент и пропитанной кабельной пряжи или стеклопряжи	В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений
МНСК	То же с подушкой, с броней из круглых стальных оцинкованных проволок, с наруж- ным покровом из слоев битумного состава, полиэтилентерефталатных лент и пропи- танной кабельной пряжи или стеклопряжи	Под водой, в болотистой местности, где кабель подвергается растяги- вающим усилиям и где требуется его дополнительная механическая защита
МСС	Маслонаполненный среднего давления в свинцовой оболочке с упрочняющим покровом и с защитным покровом из ПВХ пластиката или резины	В каналах зданий и туннелях
МОСК	То же с броней из круглых стальных оцинкованных проволок, с наружным покровом из слоев битумного состава, ПВХ пластиката, пропитанной кабельной пряжи или стеклопряжи	Под водой, в болотистой местности, где кабель подвергается растягиваю- щим усилиям и где требуется его дополнительная механическая защита
МССА	То же, с защитным покровом с общей толщиной 5,1 мм	В земле (в траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений
МССШв	То же поверх упрочняющего покрова слой битумного состава, лента и шланг из ПВХ пластиката толщиной 4.. .4,2 мм	Тоже
МВДТ	Маслонаполненный кабель высокого давления, укладываемый внутри стального трубопровода, наполненного маслом	Эксплуатируется в стальном трубопрово- де с маслом под давлением, проклады- ваемом в туннелях, в земле, под водой
88
scanned by EES.SU
Основные геометрические размеры и массы маслонаполненных кабелей с цент-
ральным маслопроводящим каналом и медной жилой на напряжение 110...525 кВ
приведены в таблицах 10.2-10.12.
Таблица 10.2
Основные геометрические размеры и массы маслонаполненных кабелей
с центральным маслопроводящим каналом и медной жилой
на напряжение 110 кВ
Параметры кабеля 	В алюминиевой оболочке				В свинцовой оболочке
	МНШву				МНСШе			мнск			МНСА
Сечение токопроводя- щей жилы, мм5	150	185	240	270	150	270	625	150	270	625	150	270	625
Диаметр маслопрово- дящего канала, мм	12	12	12	12	12,4	13,4	14,5	12,4	13,4	14,5	12,4	13,4	14,5
Внешний диаметр кабеля, мм	58,2	58,8	60,6	60,6	59,4	60,7	70,5	73,8	84,5	94,1	61,6	62,9	72,5
Масса масла в кабеле, кг/км	600	630	670	670	694	709	890	694	709	890	694	709	890
Масса кабеля, т/км	5,2	5,7	6,4	6,7	10,4	11,8	17,7	19,6	21,0	28,2	10,5	12,2	17,7
Таблица 10.3
Основные геометрические параметры и массы маслонаполненных кабелей
марки МВДТ с медной жилой во временной свинцовой оболочке
Номинальное напряжение кабеля, кВ	110			220			380	525
Сечение жилы, мм?	270	425	700	300	550	700	550	626
Диаметр, мм: по временной свинцовой оболочке	56,5	60,8	67.7	79,3	82,1	84.9	97.4	107.4
по полукруглым проволокам	49,3	53,6	60,5	70,7	73,5	76,5	90,2	100,2
Масса, т/км: в свинцовой оболочке	10,1	13,1	17,0	17,9	20,6	22,7	25,3	29,6
при снятой свинцовой оболочке	4,4	7,0	10,0	8,5	11,0	12,6	13	15,6
Внутренний диаметр стального трубопровода, мм	150	150	199	199	199	199	253	253
89
scanned by EES.SU
Таблица 10.4
Номинальные сечения жил кабелей, мм2
Номинальное напряжение кабеля, кВ	Низкого давления	Высокого давления
110	120, 150, 185, 240, 270, 300, 350, 400, 500, 550,625,800	—
220	300, 350,400. 500.550, 625,800	300, 400, 500, 550, 625, 700
500	—	550, 625, 700
Таблица 10.5
Параметры центрального канала
Номинальное сечение жилы, ммг	Диаметр канала, мм	Число проволок		Номинальное сечение жилы, мм	Диаметр канала, мм	Число проволок
120	9	9		350	12	24
150	12	12		400	12	24
185	12	12		500	12	39
240	12	24		550	12	39
270	12	24		625	12	39
300	12	24		800	14	64
Таблица 10 6
Число проволок в жиле
Номинальное сечение жилы, ммг	Число проволок	Номинальное сечение жилы, мм2	Числе проволок
120	37	400	61
150	37	500	91
185	37	550	91
240	37	625	91
270	37	700	127
300	61
Толщина изоляции кабелей определяется величиной номинального напряже-
ния кабеля, его сечением, а также зависит от величины давления масла. Номи-
нальные толщины изоляции для кабелей низкого и высокого давлений приведены
в таблице 10.7.
90
scanned by EES.SU
Таблица 10.7
Номинальные толщины изоляции кабелей, мм
Номинальное сечение жилы, ММ2	Низкого давления на напряжение, кВ		Вдоокогф давления на напряжение, кВ
	110 •	220	220	500
120	11,0	—	—	—
15.0	11,0	—		—
185	10,6	—		—
240	10,6	—		—
270	10,0		—	—
300	10,0	20.8	20,7	—
350	10,0	20.0	—	—
400	9,8	20,0	19,1	—
500	9,8	18,8	18,1	—
550	9,8	18,8	18,1	31,0
625	9,6	18,0	17,5	30,0
700	—	—	17,5	30,0
800	9,6	18,0	—	—
Таблица 10.8
Толщины экранов кабелей, мм
Тип кабеля	Экран по жиле	Экран по изоляции
Низкого давления на напряжение 110 кВ	0,30	0,40
Низкого давления на напряжение 220 кВ	0,40	0,40
Высокого давления на напряжение 220 кВ	.0,30	0,60
Высокого давления на напряжение 500 кВ	0,45	0,70
Таблица 10.9
Толщины свинцовых оболочек, мм
Диаметр под оболочкой, мм	Номинальная толщина оболочки
До 50	3,0
От 50 до 70	3,3
Свыше 70	3,6
91
scanned by EES.SU
1
Таблица 10.10
Наружные диаметры и масса кабелей на напряжение 110 кВ, мм
Сечение жил, мм2	МНАШв		МНАШву, МНАгШву		МНС		МНСА		МНСК
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
120	52	4400	57	4900	54	8800	57	9000	—	14500
150	54	5000	59	5500	57	9600	59	9800	—	15500
185	55	5500	60	6000	57	10100	60	10300	—	16000
240	57	6100	62	6600	59	10900	62	11100		17000
270	57	6400	62	6900	59	11300	62	11500	—	17500
300	64	7200	69	7800	60	11600	63	12000	—	17500
350	66	8000	70	8600	61	12600	64	12800	—	19000
400	67	8600	71	9200	62	13200	65	13500	—	19500
500	70	10000	74	10600	65	15400	68	15500		22000
550	72	10500	77	11200	68	16200	70	16500	——	23000
625	72	11400	77	12100	68	17100	71	17300	—	24000
800	81	14000	85	14700	75	20300	78	20500		28000
Таблица 10 11
Наружные диаметры и массы кабелей на напряжение 220 кВ, мм
Сечение жил, мм2	МНС		МНСА		МНСК
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
300	82	18000	85	18300	100	24500
350	82	18700	85	19000	100	25000
400	84	19500	86	20000	101	26000
500	84	20500	87	20700	101	27000
550	87	22000	89	22500	104	29000
625	87	23000	89	23500	104	29500
800	93	26000	96	27000	110	33000
Таблица 10.12
Наружные диаметры и масса кабелей высокого давления
на напряжение 220 кВ без свинцовой оболочки
Сечение жил, мм2	Диаметр, мм	Масса, кг/км		Сечение жил, мм2	Диаметр, мм	Масса, кг/км
300	71	8500		550	73,5	11000
400	71	9500		625	74.5	12000
500	72	10500		700	76	13000
92
scanned by EES.SU
Электрическое сопротивление жилы постоянному току в расчете на 1 км длины
при температуре 20 °C должно находиться в пределах, указанных в таблице 10.13.
Таблица 10.13
Электрическое сопротивление жил, Ом/км
Сечение жил, мм2	Кабели низкого давления	Кабели высокого давления	Сечение жил, мм2	Кабели низкого давления	Кабели высокого давления
120	0,1495	0,1513	400	0,04483	0,04453
150	0,1196	0,1209	500	0,03587	0,03575
185	0,09693	0,09799	550	0,03260	0,03295
240	0,07471	0,07601	625	0,02869	0,02846
270	0,06641	0,06593	700	—	0,02562
300	0,05977	0,06040	800	0,02242	—
350	0,05123	—
Строительные длины маслонаполненных кабелей испытывают напряжениями
переменного тока частоты 50 Гц, величины которых приведены в таблице 10.14.
При этом кабели на напряжение 110 и 220 кВ находятся под испытательным напря-
жением в течение 15 минут, а кабели на напряжение 500 кВ — в течение 30 минут.
Uo — это. переменное напряжение между жилой и оболочкой кабеля, соответствую-
щее номинальному линейному (или междуфазному) напряжению.
Таблица 10.14
Испытательные напряжения маслонаполненных кабелей, кВ
Номинальное напряжение	Испытательные напряжения кабеля, кВ
	Кабели низкого давления	Кабели высокого давления
110	264+10	—
220	1,6714+10	0,764
500	—	0,5(4
Значения тангенса угла диэлектрических потерь кабелей должно находится в
пределах, приведенных в таблице 10.15, а электрические емкости кабелей — в пре-
делах значений, приведенных в таблице 10.16.
Таблица 10.15
Значения тангенса угла диэлектрических потерь
Номинальное напряжение кабеля, кВ	Напряжение измерения	Кабели низкого давления	Кабели высокого давления
110	Ц>	0,0033	—
220	Uo	0,0040	-
220	0,7Ц>	—	0,0035
500	0,514	—	0,0025
93
scanned by EES.SU
Т аблица 10.16
Ёмкости кабелей, мкФ/км
Номинальное иу* МАК* ЖИЛЫ, мм*	Кабели низкого давления на напряжение, кВ		Кабели высокого давления на напряжение, кВ
	110	220	220	550
120	... _ 0,24	—	—•	—
150	0,27			—
185	0,28	—	—	—
240	0,31	—	—	—
270	0,33	•*—	—	—
300	0,34	0,20	0,19	—
350	0,36	0,21	—	—
400	0,37	0,22	0,22	—
500	0,40	0,25	0,25	—
550	0,43	0,25	0,25	0,18
625	0,45	0,27	0,28	0,18
700	—	—	0,29	Р-20.
800	0,53	0.30	—	—
10.2. ДЛИТЕЛЬНО ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ
ДЛЯ МАСЛОНАПОЛНЕННЫХ КАБЕЛЕЙ
Таблица 10.17
Длительно допустимые токовые нагрузки для кабелей низкого давления
на напряжение 110 кв, А
Номинальное сечение жилы, мм*	МНАШв	МНАШву, МНАгШву	МНСА	МНСК
	прокладка на воздухе	прокладка в земле 1	прокладка в земле	прокладка в земле
120	378	290	285	290
150	. 432	320	322	320
185	485	354	368	.348
240	540	390	403	380
270	562	410	426	394
300	592	430	447	408
350	632	456	480	428
400	660	478	509	448
500	715	510	556	478
34
scanned by EES.SU
Окончание таблицы 10.17
Номинальное сечение жилы, мм2	МНАШв	МНАШву, МНАгШву	МНСА	МНСК
	прокладка на воздухе	прокладка в земле	прокладка в земле	прокладка в земле
550	735	525	577	494
625	768	542	604	508
800	842	574	657	532
Т а б л и ц а 10.18
Длительно допустимые токовые нагрузки для кабелей низкого давления
на напряжение 220 кВ, А
Номинальное сечение жилы, мм2	МНС	МНСА	МНСК
	прокладка на воздухе	прокладка в земле	прокладка в земле
300	567	413	402
350	614	438	422
400	659	462	442
500	736	495	468
550	771	511	482
625	817	526	494
800	915	556	522
Таблица 10.19
Длительно допустимые токовые нагрузки для кабелей высокого давления, А
Сечение жилы, мм2	Кабели на напряжение 220 кВ		Кабели на напряжение 500 кВ
	в земле	на воздухе	в земле	на воздухе
300	422	534	—	—
400	479	631	—	—
500	514	700	—	—
550	529	730	—	—
625	543	769	530	817
700	557	800		—
scanned by EES.SU
РАЗДЕЛ ОДИННАДЦАТЫМ
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИЛОВЫХ КАБЕЛЕЙ
11.1.	РАСЧЕТ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ЖИЛ
Электрическое сопротивление токопроводящей жилы постоянному току опреде-
ляется выражением
Я==(гго/<?)/[1+а(Т-2О)],
где R= — сопротивление постоянному току, Ом-м;
fso — удельное сопротивление материала жилы при температуре 20 °C, нОм-м;
q—номинальное сечение жилы, мм2;
а—температурный коэффициент сопротивления, который для меди и алюми-
ния можно принять равным 0,004 °C'1.
Величина удельного сопротивления г20 с учетом скрутки и нагартовки проволок
в жиле при ее сечении до 500 мм2 составляет для меди 17,76 нОм м, а для алю-
миния— 29,11 нОм-м. При сечении жил выше 500 мм2 соответственно 17,93 и
29,4 нОмм.
Чтобы определить сопротивление жилы переменному току, следует расчетное
сопротивление жилы постоянному току Я= умножить на величину коэффициента
возрастания сопротивления при переменном токе к. Значения коэффициента воз-
растания сопротивления при переменном токе для различных конфигураций кабе-
лей приведены в таблице 11.1.
С целью уменьшения сопротивления переменному току жилы сечением 625 мм2
и более изготовляют секционированными.
Таблица 11.1
Значения коэффициента возрастания сопротивления к
Сечение жилы, мм8	Трехжильные кабели с поясной изоляцией	Три одножильных кабеля, расположенных вплотную по вершинам треугольника
150	1,01	1,006
185	1,02	1,008
240	1,035	1,0105
300	1,052	1,025
400	1,095	1,05
500	1.15	1,08
625	—	1,125
800	—	1,20
1000	—	1,29
96
scanned by EES.SU
11.2.	РАСЧЕТ ИНДУКТИВНОСТИ КАБЕЛЯ
Расчет индуктивности кабеля при симметричной нагрузке фаз в трехфазной
системе при расположении токопроводящих жил по углам равностороннего треу-
гольника можно выполнить по формуле:
L=Le+Alg(s/r),
где L — индуктивность, мГнУ км;
LB — базовая индуктивность, выбираемая по таблице 11.2;
А — коэффициент, составляющий 0,463 для одножильных и 0,471 для трехжиль-
ных кабелей;
s — расстояние между центрами жил, мм;
г—радиус круглой токопроводящей жилы, мм; для кабелей с секторными жила-
ми радиус круглой жилы принимается эквивалентной по сечению секторной.
Таблица 11 2
Значения базовых индуктивностей L, мГн/км
Число проволок в жиле	Одножильные кабели	Трехжильные кабели		Число проволок в жиле	Одножильные кабели	Трехжильные кабели
3	0,0750	0,0766		37	0,0531	0,0543
7	0,0638	0,0650		61	0,0525	0,0535
10	0,0556	0,0670		Более 61	0,0502	0,0513
11.3.	РАСЧЕТ ЕМКОСТЕЙ КАБЕЛЕЙ
Расчет емкостей силовых кабелей с отдельно освинцованными или экраниро-
ванными жилами можно выполнить по формуле:
С- (2 л е, е0) / [ In (R/r)],
где С — емкость силового кабеля, Ф/м;
ег — относительная диэлектрическая проницаемость, которую для бумажной изо-
ляции можно принять равной 3,3...3,7;
е0 — абсолютная диэлектрическая проницаемость,
ео=8,85-1О“1гФ/м;
Я — радиус изоляции жилы, мм;
г—радиус жилы, мм.
От рабочей емкости кабеля СР (мкФ/км) при симметричном трехфазном напря-
жении зависит его емкостной ток, А.
/c = l/Ha>Cp/'V3,
где 1УН — номинальное линейное напряжение, В;
(о — угловая частота, со=314 рад/с;
I—длина кабельной линии, км.
Значения рабочей емкости для различных типов кабелей приведены в табли-
цах 11 3 и 11.4.
4-1024	ду
scanned by EES.SU
Т аблица 11.3
Значения рабочих емкостей СРтрехжильных кабелей о поясной изоляцией
в трехфазных цепях с симметричным напряжением, мкФ/км
Он, В	Сечение жил, мм2
	10	16	- 25	35	50	•70	95	120	150	185-	240
1	0,35	0,4	0,5-	0,53	0,63	0,72	0,77	0,81	0,86	0,87	•
е	0,2	0,23	0,28	0,31’	0,36	0,4	0,42	0,46	0,51	0,50	• 0,58
10	• — -	—	0,26	0,27	0,29	0,31	0,35	0,37	0,44'	0,45	0,46
Таблица 11.4
Значения емкостей одножильных кабелей и фазы трехжильных кабелей
с отдельно освинцованными жилами с бумажной изоляцией, мкФ/км
Он.в	Сечение жил, мм2
	25	35	50	70	95	120	1Й0	185	240	300	400
20	0.17	0,19	0,21	0,24	0,26	0,32	0,35	0,38	0,42	0,46	0,51
35	—	—	—	0,18	0,20	0,24	0,26	0,28	0,31	0,33	0,58
В таблице 11.5 приведены значения активных и индуктивных сопротивлений
трехжильных кабелей с поясной изоляцией.
Т аблица 115
Значения активных й индуктивных сопротивлений
трехжильных кабелей с поясной изоляцией
Сечение жил, мм?	Активное сопротивление, Ом/км при 2b “С		ИнДуКтИЫое еоПрсЛ»Йл4ниВ, ОШкм При напряжении
	Медь	Алюминий	6КЁ	101®
1.5	11,95	19,62	—
2-5	7,47	11,75	—	44—
4	4,5	7,85
6	3,0	4,90	—	—
10	1,79	2,94	0,11	0,122
16	1,12	1,84	0,102	0,113
25	0,716	1,17	0,091	0,098
35	0,514	0,84	о,об?	0,035
98
scanned by EES.SU
Окончание таблицы 11.5
V*V' *v( ir<v ЖИЛ.ММ8	Активное сопротивление, Ом/км при 20 °C		Индуктивное сопротивление, Ом/км при напряжении
	Медь	Алюминий	6 кВ	10 кВ
50	0,359	0,589	0,083	0,090
70	0,256	0,42	0,08	0,086
95	0,189	0,31	0,078	0,083
120	0.1S	0,245	0,078	0,081
150	0,12	0,196	0,074	0,079
185	0,097	0,159	0,073	0,077
240	0,075	0,125	0,071	0,075
scanned by EES.SU
РАЗДЕЛ ДВЕНАДЦАТЫЙ
АРМАТУРА ДЛЯ СИЛОВЫХ КАБЕЛЕЙ
12.1.	ОБЩИЕ СВЕДЕНИЯ И КЛАССИФИКАЦИЯ КАБЕЛЬНОЙ АРМАТУРЫ
Арматура предназначена для электрического соединения и изоляции строитель-
ных длин кабелей, а также для оконцевания кабельных линий.
Общие технические требования на кабельную арматуру для кабелей на напря
жение 1...35 кВ определяются ГОСТом 13781.0-86, а на арматуру для кабелей на
напряжение 110...500 кВ — ТУ 16.К71.70. Различные типы муфт имеют различные
буквенные обозначения. Различают следующие виды арматуры:
1)	соединительные муфты (соединительно-разветвительные, ответвительные)
для соединения строительных длин кабелей;
2)	стопорные муфты — для соединения при одновременном секционировании
кабельных линий для предотвращения перетекания масла или пропиточного соста-
ва из секции в секцию;
3)	концевые муфты — это арматура Для оконцевания кабелей внутри помеще-
ний и на открытом воздухе.
Классификация муфт для кабелей на напряжение 1 ...35 КВ и область их Приме-
нения представлены в таблице 12.1.
Таблица 12.1
Основные типы муфт для кабелей на напряжение 1...35 кВ
Тип муфты	Наименование муфты	Область применения	ГОСТы или ТУ
с	Соединительная	Для соединения кабелей	ГОСТ 13781.2-77, ТУ 16.К09.051-91, ТУ 16.К71.071-90, ТУ 16.583.397-83, ТУ 36.473-86, ТУ 16.К71.071-89
СП	Соединительная переходная	Для соединения кабелей с пласт- массовой изоляцией с кабелями с бумажной изоляцией	ТУ 16.687.035-87
КН	Концевая наружной установки	Для оконцевания кабелей на открытом воздухе	ТУ 16.К09.051-90, ТУ 16.09.046-90, ТУ 16.К71.085-90, ТУ 16.К71086-90
КМ	Концевая мачтовая	Для оконцевания кабелей на открытом воздухе при переходе на воздушную ЛЭП	ТУ 16.К09.046-90
КВ	Концевая внутренней установки	Для оконцевания кабелей внутри помещений	ТУ 16.К71.085-90, ТУ 16.538.141-77, ТУ 16.538.284-83
Муфты типов С и СП могут иметь защитные кожухи:
К — защитный кожух для муфт кабелей, проложенных в помещении или в спе-
циальных сооружениях;
К3—то же, проложенных в земле;
Кв — то же, проложенных в воде.
100
scanned by EES.SU
Для обозначения материала корпуса муфты используются следующие буквы и
их сочетания: Л — латунь; П — пластмасса; С — свинец; Ст — сталь; Ч — чугун; Э —
эпоксидный компаунд.
Далее в обозначении муфты указываются количество фаз, сечение жил кабеля,
напряжение и соответствующий ГОСТ или ТУ. Например обозначение: СС-100-К3
4-75-3x120-10 ГОСТ 13781-77 означает свинцовую муфту в защитном подземном
чугунном кожухе для трехжильного кабеля на напряжение 10 кВ с диаметрами кор-
пуса и кожуха 100 и 75 мм соответственно.
12.2.	СОЕДИНИТЕЛЬНАЯ КАБЕЛЬНАЯ АРМАТУРА
Для соединения силовых кабелей с бумажной пропитанной изоляцией на напря-
жения 1...35 кВ могут применяться муфты в металлическом корпусе с заливкой
битумной массой, либо маслоканифольной заливочной массой, а также и эпоксид-
ные муфты, которые менее пожароопасны, чем металлические.
Для соединения кабелей на напряжение 1 кВ используются соединительные
чугунные муфты типов СЧ или СЧм. Для соединения кабелей на напряжение
6...10 кВ — свинцовые муфты типа СС (рис.12.1), либо алюминиевые типа СА.
Широкое применение находят муфты типа ССсл, в которых бумажная подмотка
заменена на изоляцию из самосклеивающихся лент. Свинцовые и алюминиевые
муфты защищаются от механических повреждений защитными кожухами из чугу-
на типов К3Ч, К3Чг (герметичное исполнение) и из стеклопластика К3П. Размеры
кабельных муфт СС на напряжение 6.. 10 кВ приведены в таблице 11.2.
Рис. 12.1. Соединительная свинцовая муфта типа СС для кабелей на напряжение 6... 10 кВ:
1—бандаж, 2— провод заземления, 3—корпус муфты, 4 — заливочное отверстие, 5 — под-
мотка рулонами, 6 — подмотка роликами, 7 — соединительная гильза.
Кабели на напряжения 20 кВ и 35 кВ соединяются посредством однофазных свин-
цовых муфт марки ССО или однофазных латунных муфт марки СПО (рис. 12.2).
Сведения о муфтах ССО и СЛО на напряжения 20 и 35 кВ приведены в таблице 12.2.
Рис. 12.2. Соединительная латунная муфта типаСЛО для кабелей на напряжения 20 и 35 кВ:
1 — экран из свинцовой проволоки, 2 — полумуфта левая, 3 — пробка, 4 — экран из металлизи-
рованной бумаги, 5 — подмотка трапецеидальными рулонами, 6 — подмотка роликами шириной
10 мм, 7 — пайка, 8 — гильза, 9 — подмотка роликами шириной 5 мм, 10 — полумуфта правая.
101
canned by EES.SU
Таблица 12.2
Размеры свинцовых муфт и защитных кожухов
для кабелей на напряжения 6...10 кВ
Тип муфты	Сечение жил кабеля на напряжения, мм2		Размеры, мм
	6 кВ	.10 кВ	Муфты L«D	Защитного кожуха L«D
СС-60	10; 16; 25	.	 —	450x60	750x108
СС-70	35; 50; 70	25	474x70	750x108
СС-80	95;120	35; 50; 70	525x80	840x130
СС-80	150	95; 120	550x90	840x130
СС-100	185; 240	150	600x100	1000x149
СС-110		185; 240	890x110	1000x149
Таблица 12 Э
Размеры латунных и свинцовых муфт и защитных кожухов
для кабелей на напряжения 20 и 35 кВ
Тип муфты	Сечение жил кабеля на напряжения. ммг		Размеры, мм
	20 кВ	35 кВ	Муфты LxD	Защитного кожуха LxD
ССО-20, СЛО-20	10; 16; 25	—	640x65	1775x246
ССО-35, СЛО-35	35; 50; 70	25	740x80	2000x276
Рис.12.3. Соединительная эпоксидная малогабаритная муфта типа СЭм на напряжение 1 кВ:
1 — подмотки из Ленты ЛЭТСАР ЛПм; 2 уплотняющая пбдмбтка из ленты ЛЭТСАР ЛПм; 3 —
уплотняющая подмотка ЛЭТСАР ЛПм; 4 — оболочка кабеля; 5 — корпус муфты; б — цилиндри-
ческое кольцо с литником; 7—эпоксидный компаунд; б —место соединения жил; 9 —жила;
10—изоляция жилы; 11—заливаемый компаунд; 12—проволочный бандаж; 13 — провод за-
земления.
Соединительные эпоксидные муфты типа Си применяются для соединения ка-
белей с бумажной Пропитанной изоляцией на напряжения 1 кВ, б... 10 кВ, 110 кВ.
102
scanned by EES.SU
Корпуса соединительных муфт СЭс на напряжение 1 кВ отливаются в съемные
металлические или пластмассовые формы непосредственно при монтаже. Для ка-
белей с однопроволочными жилами на напряжение 1 кВ применяются малогабарит-
ные муфты с корпусами из эпоксидного компаунда типа СЭм (рис. 12.3).
Корпуса соединительных муфт на напряжение 6...10 кВ с поперечным и про-
дольным разъемом типов СЭ и СЭв отливаются на заводе (рис. 12.4). Они имеют
более высокие электрические свойства, чем муфты типа СЭс, при том, что умень-
шается расход заливаемого в муфту эпоксидного компаунда. Технические сведе-
ния об эпоксидных соединительных муфтах типов СЭс, СЭм, СЭ, и СЭв приведены
в таблице 12.4.
Рис. 12.4. Соединительные эпоксидные муфты типов СЭ и СЭв.
А—с поперечным разъемом типа СЭ; 1—пайка проводов заземления к оболочке и броне; 2—
провод заземления; 3—подмотка; 4 — корпус муфты; 5—резиновое кольцо; 6 — металлический
бандаж; 7— заливаемый компаунд; 0—бандаж из поясной изоляции; 9—распорка; 10—подмотка
из ленты ЛЭТСАР ЛППм; 11 — место соединения жил; 12—бандаж из проволок. В—о продольным
разъемом типа СЭв; I.—уплотняющая подмотка лентой ПВХ; 2 •*- кольцевая уплотняющая подмот-
ка; 3—резиновое кольцо; 4 —провод заземления; 5—корпус муфты; 6—распорка; /—бан-
даж из ниток; 0—соединение жил; 9—подмо+ка лентой ЛЭТСАР; 10—компаунд; 11 — хомут.
Т аблица 12.4
Соединительные эпоксидные муфты типов СЭс, СЭм, СЭ, СЭв
на напряжения 1 ...Ю кВ
Тип муфты	речение жил кабеля в мм9 на напряжения			Размеры, мм
	1 кВ	6 кВ	10 кВ	L	О
СЭС-1	10...35	—	—	400	50
СЭс-2	50...120	**		470	75
СЭс-3	150	—	—	560	ВО
СЭм-1	ДО 10		—	216	110
103
scanned by EES.SU
Окончание таблицы 12.4
Тип муфты	Сечение жил кабеля в мм2 на напряжения			Размеры, мм
	1 кВ	в кВ	10 кВ	L	D
СЭм-2	16...50	—	—	222	162
СЭм-3	70...120	—	—	226	178
 СЭм-4	150...240	—	—	230	184
СЭ-1	—	10...70	16...50	670	76
СЭ-2	—	95...120	70...90	720	86
СЭ-3	185	150...185	120...750	760	101
СЭ-4	240	240	185...240	830	103
СЭв-1	ДО 120	10...70	16...50	570	85
СЭв-2	150	95...120	70...90	620	95
СЭв-3	185	150...185	120...750	660	110
СЭв-4	240	. 240	185...240	730	120
Для соединения строительных длин кабелей марки ОСБ с отдельно освинцован-
ными жилами наряду с применением муфт типа СЛО при их прокладке по наклон-
ным трассам могут применяться эпоксидные однофазные муфты типа СЭО.
Для соединения трехжильных кабелей с пластмассовой изоляцией на напря-
жение до 10 кВ используются муфты из самосклеивающихся лент типа ПСслт
(рис. 12.5). Одножильные кабели на напряжения 10, 20 и 35 кВ соединяются по-
средством одножильных муфт из самосклеивающихся лент типа ПСОслт
(рис. 12.6). Места соединения жил изолируют самосклеивающимися лентами на
основе полиолефинов и кремнийорганических каучуков. Для герметизации муфт
типа ПСслт и ПСОслт используются термоусаживаемые трубки. Защиту от меха-
нических повреждений муфты осуществляют посредством защитного кожуха из
стеклопластика [3].
Рис. 12.5. Соединительная муфта из самосклеивающихся лент типа ПСсл на напряжение 10 кВ:
1 — гильза соединительная, 2—адгезионные прослойки, 3—восстановленная изоляция жил,
4 — общая подмотка лентой ЛЭТСАР — поясная изоляция, 5 — полупроводящий экран из ленты
ЛЭТСАР ЛПП, 6 — восстановленный металлический экран, 7—провод заземления, 8 — бандаж,
9 — восстановленный наружный покров—термоусаживаемая трубка, 70 — кожух.
104
scanned by EES.SU
Рис.12.6. Соединительная муфта из самосклэивающихся лент типа ПСОсл на напряжение 10 кВ:
1 — гильза соединительная, 2 — адгезионные прослойки, 3 — восстановленная изоляция жил, 4 —
полупроводящий экран 5 — восстановленный металлический экран из ленты ЛЭТСАР ЛПП, 6 —
подмотка лентой из ПВХ пластиката, 7 — восстановленный наружный покров—термоусаживае-
мая трубка, 8 — адгезионная прослойка из ленты А для герметизации термоусаживаемой трубки.
Для соединения строительных длин маслонаполненных кабелей используются
соединительные и стопорные муфты. Последние служат также для ограничения
гидростатического и гидродинамического давления масла в линии путем разделе-
ния масла в двух смежных секциях кабельной линии.
Конструкции соединительных муфт для маслонаполненных кабелей низкого и
высокого давления на напряжение 220 кВ изображены на рис. 12.7 и рис. 12.8. Все
три фазы кабеля высокого давления располагаются в общем стальном корпусе.
2300
Рис. 12.7. Соединительная муфта маслонаполненного кабеля низкого давления на напряжение
220 кВ: 1 — оболочка кабеля, 2 — усиливающий проволочный бандаж, 3 — пайка, 4 — раструб,
5 — корпус муфты, 6 — болт заземления, 7 — выравнивающий конус, 8 — изоляция кабеля, 9 —
разделка кабеля, 70 —соединительная гильза, 77 — жила кабеля, 72—изоляция кабеля, 73 —
изоляционное масло МН-4,74 — заглушка.
Рис. 12.8. Соединительная муфта маслонаполненного кабеля низкого давления на напряжение
220 кВ: 7—жила кабеля, 2—корпус муфты, 3 — проволочный экран, 4 — рулонная подмотка,
5—соединительная гильза, 6 —подставка, 7—медная перфорированная лента, 8 — провод
заземления, 9 — переходное кольцо.
Соединительная муфта для маслонаполненных кабелей на напряжение 110 кВ
с полиэтиленовой изоляцией (например, марки МСАВв) имеет полиэтиленовую изо-
ляцию, а корпус муфты образуется термоусаживаемой трубкой.
Конструкция стопорной муфты маслонаполненного кабеля низкого давления на
напряжение кабеля .110 кВ представлена на рис. 12.9. Функцию стопора для масла
в этой муфте выполняет эпоксидный стопорный изолятор.
105
scanned by EES.SU
Рис. 12.9. Стопорная муфта маслонаполненного кабеля низкого давления на напряжение 110 кВ:
1 — пайка, 2 — свинцовая оболочка, 3 — элемент корпуса, 4 — изоляция кабеля, б — проволоч-
ный экран, 6 — заглушка, 7 — усиливающая изоляция, 8 — жила кабеля, 9 -» ГильЗа, 10 кор-
пус муфты, 11 —стопорный элемент, 12—электрод, 13 — изолятор, 14 — конусообразная на-
садка, 15—заземленный электрод, 16-*-стопорная перегородка.
12.3.	КОНЦЕВЫЕ МУФТЫ ДЛЯ СИЛОВЫХ КАБЕЛЕЙ
Оконцеванием кабелей называют присоединение кабеля к нагрузке или Друго-
му типу линии передачи электроэнергии, например, к воздушной ЛЭП или к ши-
нопроводу. Для оконцевания кабелей на напряжение 1, 6 и 10 кВ применяется
концевые муфты. Широко применяются концевые заделки с эпоксидным компаун-
дом типа КВЭ. Герметизация жил разделанного кабеля в таких заделках осуще-
ствляется либо с помощью термоусаживаемых трубок типа КВЭТтт, либо трех-
слойных трубок из полиэтилена и поливинилхлорида типа КВЭТ. Трубки одевают-
ся на изолированные жилы. Основание такой заделки, как видно из рис. 12.10,
заливается эпоксидным компаундом. Сведения о заделках типа КВЭ приведены в
таблице 12.5.
Таблица 12.5
Размеры заделок типа КВЭ
Тип заделки	Сечение жил трехфазного кабеля, мм2, при напряжении			Основные размеры, мм
	1 кВ	6 кВ	10 кВ	ВысотаН	Диаметре
КВЭ-1	до 50	ДО 25	—	160	80
КВЭ-2	70,95	50	до 35	185	90
квэ-з	120,150	70,95	50,70	190	100
КВЭ-4	• 185	120, 150	90,120	195	110
КВЭ-5	240	185	150	205	120
КВЭ-6	—	240	185, 240	225	135
Концевые муфты типа КВЭп на напряжения 6 и 10 кВ внутренней установки пред-
назначены для использования в сырых помещениях (рис. 12.11). Муфты имеют эпок-
сидные корпуса. Жилы кабеля посредством гильз соединяются с выводными прово-
дами, заключенными в пластмассовые шланги. Размеры муфт: Н»350...390 мм;
В=230...260 мм. На рис, 12.12 изображена концевая эластомерная муфта наруж-
Ж
scanned t у EES.SU
ной установки на напряжение 6 кВ с эпоксидным корпусом и эластомерными изоля-
торами типа ПКНР. Такие муфты используют для оконцевания кабелей с пластмас-
совой изоляцией.
Рис. 12.10. Концевая заделка:
1 — наконечник; 2—пластмас-
совая Трубка; 3—-жила; 4 —
оболочка кабеля; 5 —корпус
из эпоксидного компаунда; 6 —
заземляющий провод.
Рис. 12.12. Эластомерная
муфта: 1—г наконечник; 2,
5 — термоусаживающие
трубки; 3 —подмотка из
ленты ЛЭТСАР ЛП; 4 — изо-
лятор эластомерный; 5—
эпоксидный корпус;. 6 —
провод заземления.
Рис. 12.11. Эпоксидная муфта
типа КВЭп: 1—эпоксидный
корпус; 2 — медная гильза; 3—
изолирующая подмотка; 4 —
герметизирующая подмотка;
5 —компаунд; б— выводные
концы.
РисЛ 2.13. Трехфазные концевые муфты наружной установки типа КЙЧ /а) и мачтовая типа КМА /б):
1 — металлический корпус. 2 — фарфоровый изолятор, 3 — заземляющий провод.
Для наружной установки и оконцевания кабелей с бумажной изоляцией исполь-
зуются концевые муфты на 6 и 10 кВ с металлическим корпусом и фарфоровыми
изоляторами типов КНЧ и КМАЛ которые изображены на рис. 12.13 а и б.
Для оконцевания кабелей на напряжение 20 и 35 кВ применяются однофазные
107
scanned by EES.SU
концевые муфты внутренней установки типа КВЭО и наружной установки с фар-
форовыми и эпоксидными изоляторами типа КНО и КНЭО (рис. 12.14) Наиболее
перспективными считают муфты с изоляцией из эластомеров типа ПКНРО
(рис. 12.15) [3].
Для оконцевания маслонаполненных кабелей на напряжения 110 кВ и более
применяются муфты открытого типа для установки их вне или внутри помещения и
закрытого типа для ввода в трансформатор, или в аппараты высокого напряже-
ния — реакторы, распределительные устройства.
Концевая муфта маслонаполненного кабеля открытого типа (рис. 12.16) со-
стоит из металлической опорной платы, в которой укреплен составной фарфо-
Рис. 12.16. Концевая муфта мас-
лонаполненного кабеля низкого
давления на 220 кВ: 1 — верхний
экран; 2—токовыводящее уст-
ройство; 3—крышка; 4— жила
кабеля; Б—изолятор; 6—съем-
ное соединение; 7—конденса-
торная подмотка; 8— опорная
плита; 9—труба хвостовика;
10—выравнивающий конус;
11—вентиль; 12—патрубок; 13—
пайка; 14 — изоляция кабеля.
Рис. 12.14. Концевая муфта
внутренней установки типа
КВОЭ-35: 1 — наконечник;
2—гайка; 3—крышка; 4 —
изолятор; 5—заливка эпо-
ксидным компаундом; 6 —
конус; 7—экран конуса;
8 — фланец; 9 — подмотка;
10—провод заземления;
11 — шина.
Рис. 12.15. Концевая элас-
томерная муфта наружной
установки типа ПКНРО-35:
1 — наконечник; 2—под-
мотка из самосклеиваю-
щейся ленты; 3—юбка;
4 — кабель; Б—выравни-
вающий конус; 6—провод
заземления.
scanned t у EES.SU
ровыи изолятор. Его верхняя часть закрывается крышкой муфты с токовыводя-
щим устройством и верхним экраном. К опорной плате снизу прикрепляется тру-
ба хвостовика, переходной патрубок, выравнивающий конус, сильфонный вен-
тиль и т.д.
Внутренняя изоляция концевых муфт открытого типа на напряжения 110 кВ и
более содержит экраны, позволяющие регулировать напряженность электричес-
кого поля внутри муфты. Кроме
того для этой же цели применяются
конденсаторные.подмотки или кон-
денсаторные элементы [3].
К закрытым типам муфт отно-
сятся кабельные вводы в транс-
форматор или элегазовые распре-
делительные устройства. В конст-
руктивном отношении ввод в транс-
форматор состоит из герметичной
промежуточной маслонаполненной
камеры силового трансформатора,
в котором расположены трансфор-
маторный вывод и кабельный ввод,
соединенные изолированной токо-
вой перемычкой. Ввод и вывод вы-
полняются на основе полых фарфо-
ровых изоляторов. Сквозь изоля-
тор ввода с соответствующими уп-
лотнениям проходит кабель.
Полость изолятора заполняется по-
лиметилсилоксановой жидкостью,
Рис. 12.17. Ввод маслонаполненного кабеля на
напряжение 110 кВ в трансформатор: 1 — про-
межуточная камера трансформатора; 2—ка-
бельный ввод в трансформатор; 3 — трансфор-
маторный вывод; 4 — изолированная токовая
перемычка; 5—трансформаторное масло; 6—
верхний экран кабельного ввода; 7—фарфо-
ровый изолятор; В —полиметилсилоксановая
жидкость; 9 — напрессованная усиленная ка-
бельная разделка; 10— экранированный вы-
равнивающий конус; 11 — экран и металличес-
кие детали с потенциалом, равным потенциалу
земли; 12 — маслонаполненный кабель с пласт-
массовой изоляцией.
а его крышка со съемным соедине-
нием—верхним экраном кабель-
ного ввода.
Особенностью и достоинством
муфт закрытого типа в сравнении с
открытыми являются меньшие габа-
риты, что связано с размещением
кабельной муфты в среде масла или
высокопрочного в электрическом
отношении газа.
На рис. 12.17 изображен ввод ка-
беля на напряжение 110 кВ в сило-
вой трансформатор.
12.4.	КАБЕЛЬНЫЕ НАКОНЕЧНИКИ
К кабельной арматуре можно отнести также и кабельные наконечники, которые
служат для болтового присоединения жил кабелей и проводов к зажимам коммути-
рующих устройств, электроприемников и т. д. В таблице 12.6 представлены сведе-
ния об алюминиевых, медноалюминиевых и латунных кабельных наконечниках, вы-
пускаемых отечественной промышленностью.
109
scanned by EES.SU
Таблица 12.6
Кабельные наконечники алюминиевые(А), медноалюминиевые (МА)
и латунные (Л)
Сечения зкилы, мм2	Расчетная масса 1000 штук, кг
	А	МА	Л
16	8,3...9,2	23,1	7-11
25	12.6...12.9	30,7
35	17,5...19,6	45.2	9...21
30	24,9...28,8	58,6
70	33,7.-38,0	75,9.-79,6	16—29
95	41,8—44,5	97,8	I*.
120	54,2-59,9	120-126,2	25—38
150	58,6-74,0	135-153, 2	“*
185	68.8-78,9	152,6-172	34—54
240	80,4-115,6	157,5-206,9	67-88
300	140-150	250
Более подробные сведения о силовых кабелях с бумажной изоляцией и кабель-
ной арматуре читатель найдет в [1,2, 3].
scanned by EES.SU
РАЗДЕЛ ТРИНАДЦАТЫМ
СИЛОВЫЕ КАБЕЛИ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ
ОБЩЕГОПРИМЕНЕНИЯ
13,1, НОМЕНКЛАТУРА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
СИЛОВЫХ КАБЕЛЕЙ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ
Силовые кабели с пластмассовой изоляцией предназначены для передачи и
распределения электроэнергии в стационарных кабельных ЛЭП на номинальном
переменном напряжении 0,66; 1; 3; 6; 10 и 110 кВ. Кабели используются и ДЛЯ
устройства сетей постоянного напряжения, которое может превышать номинальное
переменное напряжение кабеля не более, чем в 2,5 раза.
Диапазон температур окружающей среды при номинальной нагрузке кабелей <?т
"50 до +50 °C, относительная влажность 98% при температуре +35 °C. Длительно
допустимая температура нагрева жил кабелей не должна превышать 70 “С; Макси*
мальная допустимая температура жил Кабелей при коротком замыкании с ПЭ изоля-
цией не более 120 °C, для кабелей с ПВХ изоляцией — не более 150 °C.
Кабели выпускаются с алюминиевыми и меднымижилами, с пластмассовой изоля-
цией жил, влластмассовой оболочке; с.защитными волокнистыми покровами, броней,
в стальной гофрированной оболочке, а также без защитных покровов и без брони.
В качестве изоляции используется полиэтилен (ПЭ) или поливинилхлоридный
(ПВХ) пластикат. В обозначении марки кабеля ПЭ изоляция обозначается буквой П
(например, АПВГ), ПВХ изоляция — буквой В (например, ВВГ).
Число токопроводящих жил кабелей равно 1, 2, 3, 4, 5 и 6. Жилы могут иметь
круглое или фасонное сечение. Номинальное сечение жил от 1,0 до 240 ммг. Кабе-
ли на напряжения 3, 6 и 10 кВ изготавливаются только трехжильными. Алюминие-
вые жилы обозначаются буквой А в начале обозначения марки кабеля (например,
АВВГ), медные не обозначаются (например, ВВГ). Смыл буквенных обозначений
марок кабелей представлен в таблице 7.1 раздела 7.
Кабели с пластмассовой изоляцией общего применения по величине номиналь-
ного напряжения условно разделяют на кабели низкого напряжения (0.66...3 кВ),
среднего (6... 10 кВ) и высокого напряжения (110 кВ).
Номенклатура силовых кабелей с пластмассовой изоляцией общего назначения
на напряжения 0,66...10 кВ представлена в таблице 13.1 [1]. Условия и способы их
прокладки отражены в разделе 7.3.
Таблица 13.1
Номенклатура силовых кабелей с пластмассовой изоляцией
общего назначения на напряжения 0,66...10 кВ
Марка кабеля с алюминиевыми / мадными жилами	Номинальное напряжение, кВ	Оболочка	Броня	Наружные покроаы
Кабели с полиэтиленовой изоляцией жил
АПАБл/ПАБл	1;3	Алюминий	Стальные ленты (СЛ)	ТипаБЛ
АПАШв/ПАШв	1; 3; 6:10	Тоже		Шланг из ПВХ
111
scanned by EES.SU
Продолжение таблицы 13.1
Марка кабеля с алюминиевыми / медными жилами	Номинальное напряжение. кВ	Оболочка	Броня	Наружные покровы
АПАШп/ПАШп	1; з	Тоже	—	То же из ПЭ
АПБбШв/ПБбШв	0,66; 1; 3; 6,10	—	сл	То же из ПВХ
АПБбШп/ПБбШп	0,66; 1; 3	ПВХ	сл	То же из ПЭ
АПВБ/ПВБ	0,66; 1;3;6	ПВХ	сл	Типа Б
АПВБбГ/ПВБбГ	0,66; 1,3	ПВХ	Оцинкованная профилированная СЛ	Типа БвГ
АПВБГ/ПВБГ	0,66; 1,3; 6	ПВХ	СЛ с антикор, покрытием	Тип БГ
АПВГ/ПВГ	0,66; 1; 3; 6;10	ПВХ	—	—
АППБ/ППБ	0,66; 1,3	ПЭ	сл	Типа Б
АПСТШв/ПСТШв	0,66; 1; 3	Стальная гофриров.	—	Шланг из ПВХ
АПСТШп/ПСТШп	0,66; 1;3	Тоже	—	Шланг из ПЭ
—/КВПЭВ	70; 100; 160 пост тока	ПВХ	—	—
—/КВСП	2 при f до 2,4 и до 10 кГц	ПЭ	—	—
—/ПЭПК	35	Тоже	Из круглых стальных проволок	Типа К
Кабели с ПВХ изоляцией жил
АВАБл/ВАБл	1,3	Алюминий	сл	Типа Бл
АВАШв/ВАШв	1;3; 6; 10	То же	—	Шланг из ПВХ
АВБбШв/ВБбШв	0,66; 1; 3; 6;10	—	сл	Тоже
АВВБ/ВВБ	0,66; 1;3;6	—	—	—
АВВБбГ/ВВБбГ	0,66; 1; 3	—	Профилированная оцинкованная СЛ	Типа БвГ
АВВБГ/ВВБГ	0,66; 1; 3; 6	—	СЛ с антикор, покрытием	Типа БГ
АВВГ/ВВГ	0,66; 1; 3; 6; 10	— 		—	—
АВСТШв/ВСТШв	0,66; 1;3	Стальная гофриров.	сл	Шланг из ПВХ
АсВВ/—	1	Тоже	—	—
—/ВБВ	0,66	Тоже	сл	Шланг из ПВХ
Кабели с изоляцией жил из самозатухающего полиэтилена
АПсАБл/ПсАБл	0,66; 1, 3	Алюминий	сл	Типа Бл
АПсАШв/ПсАШв	0,66; 1; 3; 6	Тоже	—	Шланг из ПВХ
АПсБбШв/ПсБбШв	0,66; 1; 3; 6 •	—	сл	Тоже
АЛсВБ/ПсВБ	0,66; 1; 3; 6	ПВХ	—	Типа Б
112
scanned by EES.SU
Окончание таблицы 13.1
Марка кабаля с алюминиевыми / медными жилами	Номинальное напряжение, кВ	Оболочка	Броня	Наружные покровы
АПсВБбГ/ПсВБбГ	0,66:1; 3	ПВХ	Профилированная оцинкованная СЛ	Типа БбГ
АПсВБГ/ПсВБГ	0,66; 1; 3; 6	ПВХ	СЛ с антикор, покрытием	Типа БГ
АПсВГ/ПсВГ	0,66; 1; 3; 6;10	ПВХ	—	—
АПсСТШв/ПсСТШв	0,66; 1;3	Стальная гофриров.	—	Шланг из ПВХ
Кабели с изоляцией жил из вулканизированного полиэтилена
АПвАШв/ПвАШв	6	Алюминий	—	Типа Шв
АПвБбШв/ПвБбШв	0,66; 1; 6	—	—	Типа БбШв
АПвВБ/ПвВБ	0,66; 1; 6	ПВХ	СЛ	Типа Б
АПвВБбГ/ПвВБбГ	0,66; 1	Тоже	Оцинкованная профилированная СЛ	Типа БвГ
АПвВБГ/ПвВБГ	0,66; 1;6	Тоже	СЛ с антикор, покрытием	ТипБГ
АПвВГ/ПвВГ	0,66; 1; 6	Тоже	—	—
АПвСТШв/ПвСТШв	0,66; 1	Стальная гофриров.	—	Шланг из ПВХ
Кабели с изоляцией жил из вулканизированного свмозатухающего полиэтилена
АПвсАШв / Пвс АШв	6	Алюминий	—	Шланг из ПВХ
АПвсБбШв/ ПвсБбШв	6	—	СЛ	Тоже
АПвсВБ/ПвсВБ	6	ПВХ	СЛ	Типа Б
АПвсВБГ / ПвсВБГ	6	Тоже	СЛ	Типа БГ
АПвсВГ/ПвсВГ	6	Тоже	—	—
13.2. КАБЕЛИ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ ОБЩЕГО ПРИМЕНЕНИЯ
НА НАПРЯЖЕНИЯ 0,66; 1 И 3 КВ
Кабели этой группы выпускаются с числом жил от 1 до 5. Наибольшее примене-
ние получили кабели низкого напряжения общего назначения следующих марок:
АПВГ, АВВГ, ВВГ, АВВГз, ВВГз, АВБбШв, ВБбШв, выпускаемые в соответствии с
ГОСТ 16442-80. Их перечень, конструктивные особенности, способ прокладки и
области применения представлены в таблице 13.4.
Медные жилы сечением до 16 ммг выпускаются однопроволочными, сечением
25...50 ммг — одно- и многопроволочными, сечением 70...40 ммг — многопрово-
лочными.
Алюминиевые жилы сечением до 50 мм2 изготавливают однопроволочными,
70...240 мм2 —одно- и многопроволочными
Одножильные бронированные кабели сечением 4 мм2 и более предназначены
для работы в сетях постоянного тока. Одножильные кабели изготовляются с круг-
лыми жилами.
113
scanned by EES.SU
Двух- и трехжильные кабели выпускаются с жилами одинакового сечения. Они
могут также иметь заземляющую жилу. Жилы кабелей сечением до 16 мм? из-
готавливаются круглыми, 25...35 мм2 — секторными или сегментными, сечением
50.,.240 мм2 — секторными или сегментными. В таблице 13.2 приведены типы
одно- и многопроволочных токопроводящих жил.
Таблица 1.3.2
Типы одно- и многопроволочных токопроводящих жил
Наименование жилы	Номинальное сечение жилы, ммг
	круглой		фасонной
	медной	алюминиевой	медной	алюминиевой
Однопроволочные жилы	1,0...50	2,5...240	25...50	25.. .240
Многопроволочные жилы	16...240	25...240	25...240	25...240
Четырехжильные кабели выпускаются с жилами одинакового сечения ил и с ну-
левой жилой меньшего сечения. Как и для трехжильных кабелей, жилы кабелей
сечением до Тб мм2 изготавливаются круглыми, жилы сечением 25...35 мм2-—
круглыми, секторными или сегментными, сечением 50..,240 мм2 — секторными
или сегментными.
Пятижильные кабели имеют четыре жилы одинакового сечения, а пятая жила
имеет меньшее сечение (таблица 13.3,)
Таблица 13.3
Сечения жил пятижильного кабеля (4 одинаковых +1)
4 одинаковые жилы, мм2	70	95	120	150	185
1 жила меньшего сечения, мм2	35	50	70	70	95
Многопроволочные секторные и сегментные жилы уплотняют. На жилы накла-
дывают изоляцию из ПЭ, самозатухающего или вулканизированного ПЭ или из
ПВХ пластиката.
Изолированные жилы имеют отличительную расцветку или цифровую марки-
ровку, нанесенную на расстоянии друг от друга не более 35 мм. Как правило, изоля-
ция заземляющей жилы имеет желто-зеленую расцветку или маркировку 0. Нуле-
Рис. 13.1. Кабели с пластмассовой изоляцией
на напряжение до 1 кВ
вая жила имеет голубую или светло-
синюю расцветку.
Изолированные жилы скручива-
ются с заполнением из ПВХ пласти-
ката или ПЭ, непропитанной кабель-
ной пряжи или стеклопряжи.
Кабели на напряжение до 1 кВ мо-
гут выполняться без заполнителей.
На рис. 13.1 изображены кабели с
пластмассовой изоляцией на напря-
жение до 1 кВ (по каталогу фирмы
«Агрокабель»).
114
scanned by EES.SU
Изолированные и скрученные жилы кабелей с ПВХ оболочкой, как правило,
обматывают двумя лентами ПВХ пластиката, ПЭ или ПЭТФ или одной лентой про-
резиненной ткани, а поверх накладывают ПВХ оболочку.
При изготовлении кабелей других типов поверх изолированных и скрученных
жил накладывают поясную изоляцию из выпрессованного ПВХ пластиката или про-
резиненной ткани, или ПЭ лент, или ПВХ лент и крепированной битумированной
бумаги толщиной не менее 0,9 мм, или ленты из ПЭТФ пленки
Поверх поясной изоляции кабелей накладывают оболочки: алюминиевую, свар-
ную стальную гофрированную, ПВХ, ПЭ или броню из стальных лент.
Таблица 13.4
Марки, элементы конструкции и области применения
кабега	Материал жил	Изоляция	Оболочка	Защитный покров	Область применения и способ прокладки
АПВГ	А	п	В	нет	Для электроснабжения электроприемников. В сухих и влажных производственных поме- щениях, на специальных кабельных эстакадах и в блоках
АВВГ	А	в	В	нет	Тоже
ВВГ	М	в	В	нет	Тоже
АВВГнг	А	в	Внг .	нет	То же, а также для обеспечения пожарной безопасности кабельных цепей при прокладке кабелей в пучках
ВВГнг	М	в	Внг	нет	Тоже
АВВГз	А	в (с запол- нением)	В	нет	То же. При прокладке в земле с низкой корро- зионной активностью и отсутствием растяги- вающих усилий и опасности механических повреждений
ВВГз	М	В (с запол- нением)	В	нет	Тоже
АВБбШв	А	в	нет	БбШв	То же (кроме укладки в блоках), При наличии опасности механических повреждений.
ВБбШв	М	В	нет	БбШв	Тоже
АВБбШнг	А	В	нет	БбШнг	То же. Для обеспечения пожарной безопас- ности кабельных цепей при прокладке кабелей в пучках
ВБбШнг	М	В	нет	БбШнг	Тоже
АВВБ	А	В	в	Б	Применяют а тех же областях, что и кабели АВБбШв иВБбШв
ВВБ	М	В	в	Б	Тоже
АВВБГ	А	В	в	БГ	Тоже
ВВБГ	М	В	в	БГ	Тоже
Примечание. В таблице приведены общепринятые обозначения: А-—алюминий, М—-
Медь. П — полиэтилен, в — ПВХ-пластикат, Внг — ПВХ-пластикат пониженной горючести.
scanned by EES.SU
Марки и технические данные кабелей с пластмассовой изоляцией общего при-
менения на напряжения 0,66; 1 и 3 кВ приведены в таблице 13.5.
Таблица 13.5
Технические данные кабелей с пластмассовой изоляцией
на напряжения 0,66,1 и 3 кВ
Марка кабеля	Число жил	Номинальное сечение жилы мм2
		Номинальное напряжение кабеля, кВ
		0,66	1	3
Кабели с ПВХ изоляцией
ВВГ	1,2, Зи4	1,5...50	1,5-240	—
ВВГз	2,3и4	1,5...50	1,5-50	—
АВВГ	1 2,3и4	2,5...50	2,5-240	—
АВВГз	2,3и4	2,5...50	2,5-50	—
АВБбШв, ВБбШв	2, Зи4	4,0...50	6,0-240	6-240
АВВГ, ВВГ, АВБбШв, ВБбШв	3	—	—	—
АВВГ	5и6	2,5-50	2,5—35	—
ВВГ	5и6	1Д..25	1Д..25	—
Кабели с ПЭ изоляцией
АПВГ, АЛВБ, АППБ	1,2 иЗ	1,5-50	1,5-240	4—240
ПВГ, ПВБ, ППБ	1,2иЗ	1,5-50	1,5...240	4...240
АПВБГ, АПВБбГ	4	2,5-50	2,5-185	—
ПВБГ, ПВБбГ	4	2,5-50	2,5-185	—
АПБбШв, АПБбШл	1,2 и 3	4-50	4—240	4...240
ПБбШв, ПБбШп	1,2иЗ	4...50	4-240	4...240
АПСТШв, АПСТШп	4	4-50	4-185	—
ПСТШв, ПСТШп	4	4-50	4-185	—
АПАШв, АПАШл, АПАБл	Зи4	—	4-185	4-185*
ПАШв, ПАШп, ПАБл	Зи4	—	4-185	4...185*
АПВГ	5	—	2	—
ПВГ	5	—	2	—
Кабели с изоляцией из самозатухающего ПЭ
АПсВГ, АПсВБ	1,2иЗ	1,5...50	1,5-240	4...240
ПсВГ, ПсВБ, ПсВБГ	1,2 иЗ	1,5-50	1,5-240	4-240
АПсВБГ, АПсВБбГ	4	2,5-50	2,5-185	—
ПсВБбГ	4	2,5-50	2,5-185	—
АПсБбШв, АПсСТШв	1,2иЗ	4-50	4...240	4-240
	4	4...50	4-185
116
scam 1 by EES.SU
Окончание таблицы 13.5
Марка кабеля	Число жил	Номинальное сечение жилы, мм2
		Номинальное напряжение кабеля, кВ
		0,66	1	3
ПсБбШв, ПсСТШв	1,2иЗ	4...50	4...240	4...240
	4	4...50	4...185	—
АПсАБл, АПсАШв	Зи4	—	4...185	4...185
ПсАБл, ПсАШв	Зи4	—	4...185	4...185
• Кабели с изоляцией из вулканизированного ПЭ
АПвВГ, АПвВБ	1,2иЗ	1,5...50	1,5...240	—
ПвВГ, ПвВБ, ПвВБГ	1,2иЗ	1,5.. ,50	1,5.,.240	—
АПвВБГ, АПвВБбГ	4	2,5...50	2,5...185	—
ПвВБбГ	4	2,5...50	2,5...185 ’	—
АПвБбШв, АПвСТШв	1,2иЗ	4.. ,50	4...240	—
ПвБбШв, ПвСТШв	1,2иЗ	4...50	4...240	—
Примечание.* — только трехжильные кабели
Наибольшее значение номинального сечения основных жил четырехжильных
кабелей составляет 185 ммг.
Номинальные значения сечений основных жил кабелей и соответствующие им
значения сечений нулевых жил и жил заземления приведены в таблице 13.6.
Т аблица 13.6
Номинальные сечения основных, нулевых и заземляющих жил кабелей, мм2
Основные	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240
Нулевые	1,5	1,5	2,5	4	6	10	16	16	25	35	50	70	70	95	120
Заземления	1,0	1,5	2,5	2,5	4	6	10	16	16	25	35	35	50	50	70
В.таблицах 13.7 и 13.8 приведены значения наружных диаметров и масс кабелей
с пластмассовой изоляцией на напряжения 0,66 и 1 кВ.
Таблица 13.7
Наружные диаметры и массы кабелей на напряжение 0,66 кВ
Число ЖИЛх на их сечение, мм8	Марки кабелей
	АВВГ		ВВГ		АВБбШв		ВБбШв
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
1x1,5	5,0	— ..	5,0	37	_ ,—	—		—
1x2,5	5,5.	35	5,5	51.	—	—	. —	—
1x4	6,1	45	6,1	.70.	—		—	—
117
scanned by EES.SU
Окончание таблицы 13.7
Число ЖИЛ ж на их сечение. мм2	Марки кабелей
	АВВГ		ВВГ		АВБбШв		ВБбШв
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
1x6	6,6	55	6,6	91	—	—	—	—
1x10	7,8	80-	7,8	140	—	—	—	—
1x16	9,3	115	9,3	215	—	—	*—-	—
1x25	11	160	11	320	—	—	—
1x35	12	200	12	420	—	—	—	—
1x50	14	260	14	570
2x1,5	7,6	—	7,6	67	*—	—	—	—
2x2,5	9,1	75	9,1	105	—	—	—
2x4	10,5	97	10,5	140	15	320	15	370
2x6	11,5	120	11.5	190	16	360	16	440
2x10	14	170 .	14	290	19	460	19	590
2x16	16	220	16	410	20 •	550	20	750
2x25	19	330	19	630	24	700	24	' 1050
2x35	21	400	21	820	26	810	26	1300
2x50	25	560	25	1200	29	1050	29	1700
3x1,5	8,0	—	8,0	90	—	—	—	— .
3x2,5	9,5	90	9,5	140	—	—	—	—
3x4	11	120	11	200	—	360	—	440
3x6	12	150	12	260	16	400	16	520
3x10	14,5	220	14,5	410	17	520	17	710
3x16	17	290	17	600	19	630	19	940
3x25	20,5	440	20,5	810	21	830	21	1300
3x35	23	550	23	1300	25	1000	25	1700
3x50	27	760	27	1700	31	1300	31	2200
Таблица 13.8
Наружные диаметры и массы кабелей на напряжение 1 кВ
Число ЖИЛ к на их сечение, мм2	Марки кабелей
	АВВГ		ВВГ		АВБбШв		ВБбШв
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса,. кг/км	Диаметр, мм	Масса, кг/км
1x1,5	5,4	—	‘5,4	42	—	—	. —	—
1x2,5	5,8 и_		39	. 5,8	55	—	—	—	—
118
scanned by EES.SU
Продолжение таблицы 13.8
Число жил . на их сечение, мм2	Марки кабелей
	АВВГ		ВВГ		АВБбШв		ВБбШв
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
1*4	6,7	55	6,7	80	—	—	—	—*
1*6	7,2	60	7,2	100	—	—	—	—
1*10	8	80	8	145	—	—	—	—
1*16	9,5	120	9,'5	220	—	—	—	—
1*25	11	165	11	320	—	—	—	—
1*35	12	200	12	420	—	—	—	—
1*50	14	270	14	580	—	-г-	—	—
1*70	17	340	17	—		—	—	—
1*95	19	420	19	—	—	—	—	—
1*120	21	530	21	—	—	—		—
1*150	23	630	23	—	—	—	—	—
1*185	25	760	25	—	—	—	—	—
1*240	28	970	28	—	—	—	—	—
2*1,5	8,4	—	8,4	80	—	—	—	—
2*2,5	10	85	10	120		—	—-	—
2*4	11.5	115	11.5	170	—	—	—	— •
2*6-	12.5	135	12.5	210	17	400	17	480
2*10	14	175	14	300	19	470	19	590
2*16	16	230	16	430	21	560	21	770
2*25	20	340	20	660	24	720	24	1050
2*35	22	420	22	860	26	850	26	1300
2*50	25	580	25	115	30	1050	30	1700
3*1,5	9,4	—	9,4	155	—	—	 —	—
3*2,5	10,5	105	10,5	220	—	—	—	—
3*4	12	145	12	290	—	—	—	—
3*6	13	170	13	420	18	460	18	570
3*10	15	' 230	15		20	540	20	730
3*16	17	300	17	610	22	650	22	960
3*25	21	450	21	930	25	850	25	1300
3*35	23	560	23	—	28	1000	28	1700
.3*50	27	780	27	1200	31	1300	31	2200
3*70	 ,	.. 29 .	,1050	.29	1700	,33.	. 1600 .	,33	2900
3*95	.32	1350	32	2400	37	2000.	37	3800
119
scanned by EES.SU
Окончание таблицы 13.8
Число жил « на их сечение, мм2	Марки кабелей
	АВВГ		ВВГ		АВБбШв		ВБбШв
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км
3x120	36	1650	36	3100	40	2300	40	4600
3x150	39	2000	39	3900	44	2700	44	5600
3x185	43	2400	43	4800	47	3200	47	6700
3x240	49	3100	49	5900	53	3900	53	8500
Электрические параметры кабелей
Кабели должны испытываться переменным напряжением частотой 50 Гц в те-
чение 10 минут испытательным напряжением, значения которого приведены в
таблице 13.9. После прокладки и монтажа кабелей с пластмассовой изоляцией
кабельная линия на напряжение 0,66 кВ испытывается напряжением 3,5 кВ, кабель-
ные линии на напряжение 1 кВ—напряжением 5 кВ, а кабельные линии на напря-
жение 3 кВ — напряжением 15 кВ
Таблица 13.9
Испытательные напряжения кабелей
Номинальное напряжение кабеля, кВ	Значение испытательного напряжения, кВ
0,66	3
1	3,5
3	9,5
6	15
в течение 10 минут.
Электрическое сопротивление
изоляции кабелей с пластмассовой
изоляцией, пересчитанное на 1 км
длины и температуру 20 °C должно
находиться в пределах значений,
приведенных в таблице 13.10.
Электрическое сопротивление
жил постоянному току, пересчитан-
ное на 1 мм2 номинального сечения
должно находиться в пределах зна-
чений, приведенных в таблице 13.11.
Таблица 13.10
Электрическое сопротивление изоляции кабелей
Тип кабеля	Сечение, мм2	Электрическое сопротивление, МОм км
С изоляцией из ПВХ пластиката на напряжение 0,66 и 1 кВ с номинальным сечением жилы, мм2	1 и 1,5	12
	2,5...4	10
	6	9
	10...240	7
С изоляцией из ПВХ пластиката на напряжение 3 и 6 кВ	—	12
	—	50
С изоляцией из полиэтилена	—	150
scanned by EES.SU
Таблица 13.11
Электрическое сопротивление жил кабелей постоянному току
Типы кабелей	Сопротивление, Ом/км
Одножильные с алюминиевыми жилами	не более 29,1
Многожильные с алюминиевыми жилами	не более 29,4
Одножильные с медными жилами	не более 17,76
Многожильные с медными жилами	не более 17,93
Допустимые температуры эксплуатации кабелей должны находиться в пределах
значений указанных в таблице 13.13.
Таблица 13.12
Допустимые температуры эксплуатации кабелей
Вид изоляции жил кабеля	Длительно допустимая температура нагрева жил," С	Максимально допустимая температура жил при токах короткого замыкания,0 С
ПВХ пластикат	70	160
Полиэтилен	70	130
Сшитый полиэтилен	90	250
Допускаются следующие сроки хранения кабелей:
—	на открытых площадках не более 2 лет;
—	под навесом — не более 5 лет;
—	в закрытых помещениях — не более 10 лет.
13.3.	СИЛОВЫЕ КАБЕЛИ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ
НА НАПРЯЖЕНИЯ 6 И 10 КВ
Силовыекабели с пластмассовой изоляцией общего применения на напряжения
6 и 10 кВ выпускаются в соответствии с ГОСТ 16442-80 одно- и трехжильными с
изоляцией жил из ПВХ пластиката, ПЭ, самозатухающего ПЭ, вулканизированного
ПЭ, вулканизированного самозатухающего ПЭ. На рис. 13.2. изображены конструк-
ции кабелей с ПВХ изоляцией типа АВВГ на напряжение 6 кВ и с ПЭ изоляцией типа
АПВГ на напряжение 10 кВ.
а)	б)
Рис.13.2. Конструкции кабеля с ПВХ изоляцией марки АВВГ на напряжение 6 кВ (а)
и кабеля с ПЭ изоляцией марки АПВГ на напряжение 10 кВ (б).
121
scanned by EES.SU
В соответствии с ТУ 16.К71.025-86, а также ТУ 16.К71.025-96 выпускаются
одножильные кабели с круглой или многопроволочной медной или алюминие-
вой жилой с изоляцией из сшитого полиэтилена. Конструкция одножильного
кабеля на напряжение 10 кв схожа с конструкцией кабелей на напряжения 35 й
110 кВ.
Кабели с пластмассовой изоляцией могут использоваться для прокладки ка-
бельных трасс с неограниченной разностью их уровней.
Кабели на напряжение 6 кВ изготавливают трехжильными. Они имеют сечение
от 10 до 240 мм2. Жилы кабелей медные или алюминиевые, аналогичные жилам
кабелей на 0,66...3 кВ. На жилы накладывается изоляция из ПВХ пластиката тол-
щиной 3,4 мм, либо из ПЭ толщиной 3 мм. Изоляция жил, как и в случае низко-
вольтных кабелей, имеет отличительные расцветки, либо цифровую нумерацию.
Изолированные жилы скручивают в кабель. Пространство между жилами запол-
няется ПВХ пластикатом. Поверх конструкции накладывается поясная изоляция
общей толщиной не менее 0,9 мм, или намотка пластмассовыми лентами, затем
поверх ПЭ поясной изоляции накладывают экран из электропроводящего ПВХ пла-
стиката толщиной не менее 0,2 мм. Кабели всех марок, кроме кабелей в алюмини-
евой оболочке, поверх электропроводящего экрана имеют металлический экран из
двух медных лент толщиной не менее 0,06 мм или алюминиевых лент толщиной не
менее 0,1 мм, наложенных с зазором по длине не более 3 мм. Поверх экранирую-
щих лент в кабелях с ПЭ изоляцией делают намотку двумя ПЭ лентами толщиной
не менее 0,2 мм, в кабелях в с ПВХ изоляцией — двумя ПВХ лентами толщиной
0,2 мм, двумя ПЭТФ лентами толщиной не менее 0,04 мм, одной лентой прорези-
ненной ткани или крепированной бумаги. Поверх лент накладывается ПВХ или алю-
миниевая оболочка.
Кабели на напряжение 10 кВ изготавливают одножильными и трехжильными с
круглыми жилами сечением от 16 до 240 мм2. Жилы изолируют ПВХ пластикатом,
ПЭ, сшитым ПЭ, самозатухающим ПЭ. Толщина изоляции жил 4 мм с допустимым
отклонением — 0,5 мм.
На жилу под ПЭ изоляцию и поверх неё укладываются экранирующие слои из
электропроводящего ПЭ или ПВХ толщиной от 0,5 до 1,75 мм в зависимости от
диаметра жил. Поверх накладывается алюминиевая оболочка либо оболочка из
ПВХ пластиката.
Одножильные кабели марки ПвП, ПвПг и др. на напряжение 10 кВ имеют токопо-
водящую медную жилу сечением от 95 до 800 мм2. Поверх жилы накладывается
полупроводящий слой, затем изоляция из сшитого полиэтилена, затем снова полу-
проводящий слой, покрываемый водонабухающей полупроводящей Лентой. Поверх
ленты укладывается экран из медных проволок, а поверх проволок — экран из мед-
ной ленты, обматываемый водонабухающей лентой. Кабель заключается В оболоч-
ку из ПЭ (рис. 13.3).
Конструкции трехжильных кабелей на напряжение 10 кВ в известной мере схо-
жи с конструкциями кабелей на 6 кВ. Изолированные жилы скручивают и простран-
ство между ними заполняют электропроводящим ПВХ пластикатом, либо проводя-
щим ПЭ для кабелей с ПЭ изоляцией. Поверх скрученных жил накладывают общий
электропроводящий экран из тех же материалов. Поверх общего экрана устраива-
ют металлический экран путем намотки двух алюминиевых лент толщиной не ме-
нее 0,1 мм или двух медных лент толщиной не менее 0,06 мм. Затем кабель обма-
тывается двумя лентами ПВХ пластиката или ПЭТФ ленты, поверх которых в зави-
симости от марки кабеля, накладывается соответствующая оболочка и защитные
покровь.
Стандартные строительные длины кабелей, зависящие от их сечения и величи-
ны напряжения, приведены В таблице 1Э. 13.
122
scanned by EES.SU
Таблица 13.13
Стандартные строительные длины кабелей
Напряжение 6 кВ		Напряжение 10 кВ
Сечение жилы, мм2	Строительная длина, м	Сечение жилы, мм2	Строительная длина, м
ДО 70	Не менее 450	До 70	не менее 300
95- .120	400	95-120	250
150 и более	350	150 и более	200
В таблице 13.14 приведены технические данные кабелей на напряжения 6 и 10 кВ.
Таблица 13.14
Технические данные кабелей на напряжения 6 и 10 кВ
марки кабелей	Число жил	Номинальное сечение жил, мм2
		6 кВ	10 кВ
Кабели с изоляцией жил из сшитого ПЭ
АПвП	1	—	95—800
ПвП	1	—	95-800
АПаПу	1	— _	95-800
ПвПУ	1	—	95—800
АПвПг	1	—	95-800
ПвПг	1	—	95-800
АПвП2г	1	—	95-800
ПвП2г	1		95-800
АПвВ	1		95-800
ПвВ	1	—	95—800
АПВнг	1	—	95-800 '
ПвВнг	1	—	65-800
Кабели с изоляцией жил из ПЭ
АПАШв	1	—	16-240
ПАШв	1	’	—i^.	16-240
АПВГ	1;3	—	16-240
ПВГ	1,3	-4— ,	16-240
АПВбШв	_з		16—240
ПБбШв	3	—	16—240
АПВГ, АПАШв, АПБбШв	3	10-240	-
ПВГ, ПАШв, ПБбШв, ПВБ, ПВБГ	3	Ю-240 _	-
123
scanned by EES.SU
Окончание таблицы. 13.14
Марки кабелей	Число жил	Номинальное сечение жил. мм2
		6 кВ	10 кВ
Кабели с изоляцией жил из ПВХ пластиката
АВАШв	1
ВАШв	1
АВВГ	1;3
ВВГ	1; 3	.......
АВБбШв	3
ВБбШв	3
АВВГ, АВАШв, АВБбШв	3
ВВГ, ВАШв, ВБбШв, ВВБ, ВВБГ	3
Кабели с изоляцией жил из самозатухающего ПЭ
АПсАШв	1	—	16...240
ПсАШв	1	—	. 16...240
АПсВГ	1; з	—	16...240
ПсВГ	1; 3	—	16...240
АПсБбШв	3	—	16...240
ПсБбШв	3	—	16...240
АПсВГ, АПсАШв, АПсБбШв	3	10...240	—
ПсВГ, ПсАШв, ПсБбШв, ПсВБ, ПсВБГ	3	10...240	—
Кабели с изоляцией жил из вулканизированного ПЭ
АПвВГ, АПвАШв, АПвБбШв	3	10...240	—
ПвВГ, ПвАШв, ПвБбШв, ПвВБ, ПвВБГ	3	10...240	—
Кабели с изоляцией жил из вулканизированного самозатухающего ПЭ
АПвсВГ, АПвсАШв, АПвсБбШв	3	10...240	—
ПвсВГ, ПвсАШв, ПвсБбШв, ПвсВБ, ПвсВБГ	3	10...240	—-
Таблица 13.15
Марки, элементы конструкции и области применения кабелей
с изоляцией из сшитого ПЭ
Марка кабеля	Материал жилы	Оболочка	Герме- тизация	Область применения
АПвП	А	П		Прокладке в-звмле и на воздухе при условии обеспечения мер противопожарной защиты
ПвП	М	п	—	Тоже
АПвПу	А	Пу	— •	То же на сложных участках трасс
124
Окончание таблицы 13.15
Марка кабеля	Материал жилы	Оболочка	Герме- тизация	Область применения
ПвПу	м	пу	—	Тоже
АПвПг	А	п	Г	Для прокладки в грунтах с повышенной влажностью и в сырых, частично затапливаемых помещениях
ПвПг	М	п	Г	Тоже
АПвП2г	А	п	2г	Тоже
ПвП2г	М	п	2г	тоже
АПвВ	А	в	нет	Для прокладки в кабельных сооружениях и производственных помещениях и в сухих грунтах
ПвВ	М	в	нет	тоже
АПвВнг	А	Внг	нет	То же для групповой прокладки
ПвВнг	М	Внг	нет	Тоже
Примечание. Пу — оболочка из полиэтилена, усиленная ребрами жесткости; Внг — оболоч-
ка из ПВХ-пластиката пониженной горючести (не распространяющая горение); г — продольная гер-
метизация экрана водопабухающими лентами; 2г — поперечная герметизация алюминиевой лен-
той, сваренной с оболочкой, в сочетании с продольной герметизацией водонабухающими лентами.
Кабели с изоляцией из сшитого ПЭ, приведенные в таблице 13.16, имеют следу-
ющие номинальные сечения жил . 95,120,150,185, 240, 300.400, 500,630, 800 мм2.
Технические параметры одножильных кабелей с изоляцией жилы из сшитого
ПЭ представлены в таблице 13.16.
Таблица 13.16
Технические параметры одножильных кабелей
с изоляцией жилы из сшитого ПЭ марок ПвП и АПвП
Номинальное ‘МО UU' ПЛ 1И® жилы, мм2	Параметры кабелей с изоляцией из сшитого ПЭ
	Толщина изоляции, мм	Толщина оболочек, мм	Сечения экранов, мм?	Наружный . диаметр, мн .	Масса, кг/км
95	.. 4,0 . . .	2,5	16		. _ 31. .	. 1540
120	4,0	2,5	16	33	1800
150	4,0	2,5	25	34	2200
185	4,0	2,5	25	36	2500
240	4,0	2,5	25	38	3100
300	4,0	2,5	25	40	3700
350	—	—	—	г 		—
400	4,0	2,5	35	44	4650
500	4,0	2.5	35	47	5700
630	4,0	2,5	35	50	7150
800	4.0	2,5	35	54	8800
125
Электрические параметры кабелей
Таблица 13.17
Испытательные напряжения кабелей
номинальное напряжение кабеля, кВ	Значение испытательного напряжения, кВ
6	11
10	15
Кабели в готовом виде должны испытываться Переменным испытательным на-
пряжением частотой 50 Гц в течение 10 минут, значения которого приведены в
таблице 13.17.
Образцы кабелей на В кВ испытывают переменным напряжением 15 кВ в тече-
ние 4 часов. После прокладки и монтажа кабелей с пластмассовой изоляцией,
кабельная линия с арматурой на напряжение 6 кВ испытывается постоянным на-
пряжением 35 кВ в течение 10 минут
Образцы готовых кабелей на на-
пряжение 10 кВ испытывают пере-
менным напряжением 15 кВ в тече-
ние 5 минут. Кабельные линии напря-
жением 10 кВ должны испытываться
постоянным напряжением 50 кВ в те-
чение 10 минут.
Электрическое сопротивление изо-
ляции кабелей с пластмассовой изо-
ляцией, пересчитанное на 1 км длины
и температуру 20 °C должно находить-
ся в пределах значений, приведенных в таблице 13.18. Электрическое сопротивле-
ние жил постоянному току, пересчитанное на 1 мм2 номинального сечения должно
находиться в пределах значений, приведенных в таблице 13.19.
Таблица 13. 18
Электрическое сопротивление изоляции кабелей
Тип изоляции	Электрическое сопротивление, МОм/км
Кабели на напряжение 6 кВ
С изоляцией из ПВХ при 20 °C	. не менее 50
С изоляцией из ПЭ при 20 °C	100
Из вулканизирующегося ПЭ при Й0 °C	нё менее 50
Иа вулканиаируЮщегеея еамеаатухающего ПЭ при 80 °C	не менее 50
Кабели на напряжение 10 кВ
С изоЛйцйей из ПВХ пластиката При 20 °C	не менее 50
С изоляцией из ПВХ пластиката При 70 °C	не менее 0,05
С изоляцией из Пэ при 20 °C	не менее 100
С изоляцией из ПЭ при 70 SC	не менее SO
С изоляцией из Самозатухающего ПЭ прй 20 °C	не менее 100
С изоляцией из Самозатухающего ПЭ при 70 °C	нё менее 50
128
Таблица 13.19
Электрическое сопротивление жил кабелей постоянному току
Типы кабепёй	Сопротивление, Ом/км
Одножильные с алюминиевыми жилами	не более 29,1
Трехжильные с алюминиевыми жилами	не более 29,4
Одножильные с медными жилами	не более 17,76
Трехжильные с медными жилами	не более 17,93
Допустимые температуры эксплуатации кабелей должны находиться в пределах
значений, указанных в таблице 13.20.
Таблица 13.20
Допустимые температуры эксплуатации кабелей
Вид изоляции жил кабеля	Длительно допустимая температура нагрева жил,°C	Максимально допустимая температура жил при токах короткого замыкания. °C
ПВХ пластикат	70	160
Полиэтилен	70	130
Сшитый полиэтилен	90	250
Сроки и условия хранения кабелей с пластмассовой изоляцией на напряжение
6 и 10 кВ аналогичны таковым низковольтных кабелей.
13.4.	КАБЕЛИ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ СПЕЦИАЛИЗИРОВАННЫЕ
Марки специализированных кабелей с Пластмассовой изоляцией, области их
применения и некоторые технические данные приведены в таблице 13.21.
Кабели марок АВВГ-С, АПВГ-С и АПсВГ используются в сельской местности
для передачи и распределения электроэнергии на напряжении 0,@6 кВ переменно-
го тока и 1 кВ постоянного така. Кабели используются для трасс с неограниченной
разностью уровней при Температуре окружающей среды до -50 °C. Прокладка
кабелей осуществляется При температуре не ниже 0 °C, При этом радиус изгиба
Должен быть не меньше 15 кратного значения диаметра.
Силовые кабели марок АсВВ и АсВтВ Предназначены для Передачи больших
значений тока при номинальном напряжении 1 кВ и температуре окружающей
среды от -50 до +50 °C. Длительно допустимая температура нагрева жил ка-
белей с ПВХ изоляцией 70 °C. с изоляцией из нагревостойкого пластиката
до 80 °C.
Кабели АсВВ и АсВтВ одножильные. Жила состоит из четырех секУоров, Изо-
лированных ПВХ пластикатом. Изолированные секторы скручивают, изолируют
лентами из прорезиненной ткани, затем накладывают оболочку из ПВХ толщиной
От 2,8 до 3,2 мм в зависимости от диаметра. Диаметр кабелей от 58,5 мм (При
сечении жилы 1000 мм2) до 74.4 мм (2000 ММ2).
127
Силовые кабелЬ АВБВ и ВБВ предназначены для открытой прокладки на ка-
бельных трассах с неограниченной разностью уровней в электрических сетях пе-
ременного напряжения 0,66 кВ и 1 кВ постоянного напряжения во взрывоопасных
помещениях, установках и помещениях с химически активными средами.
Температура окружающей среды от -50 °C до +50 °C. Длительно допустимая
рабочая температура жил кабелей до +70 °C.
Таблица 13.21
Марки специализированных кабелей с пластмассовой изоляцией
Марки кабелей	Номинальное напряжение, кВ	Сечение, мм2	Число жил	Особенности конструкции и область применения
АВВГ-С	0,66	2,5...50	2...7	Кабель силовой с алюминиевыми жилами . с ПВХ или ПЭ изоляцией, в ПВХ оболочке. Для сельского хозяйства
АПВГ-С	0,66	2,5...50	2...7
АПсВГ-С	0,66	2,5...50	2...7
АсВВ	1	1000,1500	1	То же для передачи и распределения токов большой силы
АсВтВ	1	1800,2000	1
АВБВ	0,66	. 2,5...120 .	2, 3,4	То же с алюминиевыми и медными жилами с ПВХ изоляцией, в ПВХ оболочке, брони- рованные. Для прокладки во взрывоопас- ных и химически активных средах
ВБВ	0,66	1,5...95	2, 3,4
КВПЭВ	70; 100; 160 постоянного тока	0,5	1	С ПЭ изоляцией. Для установок окраски деталей в электростатическом поле
КВСП	2 при частоте от 2,4 до 10 кГц	Внутренний 110, внешний 140	1	С ПЭ изоляцией. Для установок повышенной частоты
ПЭПК	35	70 и 95	1	Силовой кабель с медными жилвми с ПЭ изоляцией и ПЭ оболочкой на переменное напряжение 35 кВ бронированный. Для подводной прокладки
Кабели имеют две, три или четыре алюминиевые или медные жилы сечением от
1,5 до 120 мм2, которые выполняются круглыми (до 16 мм2), круглыми или сектор-
ными (25...50 мм2) и секторными (70...120 мм2). Жилы изолируют ПВХ пластикатом,
скручивают вокруг профилированного сердечника из ПВХ пластиката, поверх жил
накладывается поясная изоляция из ПВХ пластиката, броня из двух стальных лент
толщиной 0,5 мм. Поверх брони накладывается ПВХ оболочка.
Кабели в готовом виде испытывают на переменном напряжении 5 кВ между
жилами и между жилами и броней в течение 10 минут.
Сопротивление изоляции кабелей АВБВ и ВБВ должно быть не менее 10 МОм
на 1 км.
Силовой кабель КВСП используется для передачи электроэнергии повышенной
частоты напряжением 2 кВ при прокладке в закрытых помещениях с температурой
окружающей среды от -40 до +35 °C.
Вокруг внутреннего ПВХ сердечника на основе стальной проволоки толщиной
0,3 мм укладывают 11 прямоугольных (6,4x1,56 мм) медных проволок, поверх них —
128
ПЭ изоляцию толщиной 2 мм, затем — внешний проводник из 14 прямоугольных
медных проволок и ПЭ оболочку толщиной 3 мм.
Величина тока кабеля — не более 400 А при частоте 2400 Гц и не болей 300 А
при частоте от 2400 до 10 000 Гц. Кабель испытывают переменным напряжением
6 кВ в течение 5 мйнут.
Силовые одножильные кабели КВПЭВ выпускаются на постоянные напряжения
70,10 и 160 кВ и предназначены для установок окраски деталей в электростатичес-
ком поле при температуре от -5 до +40 °C.
Медная жила сечением 0,5 мм2 скручивается из 19 проволок. Поверх жилы на-
кладывают слой электропроводящего ПЭ и ПЭ изоляцию. Поверх изоляции наносят
экран, обматывают лентой, оплетают медной оплеткой и накладывают оболочку из
ПВХ пластиката.
Под оболочкой размещают две или Три контрольные жилы из провода МГШв
или ПВМГ сечением 0,2 мм2.
Кабели на 70 кВ испытывают напряжением 100 кВ, кабели на 100 кВ — напряже-
нием 120 кВ, кабели на 160 кВ — напряжением 180 кВ.
Сведения о кабеле ПЭПК на напряжение 35 кВ приведены в следующем разделе
о высоковольтных кабелях с пластмассовой изоляцией.
13.5.	ВЫСОКОВОЛЬТНЫЕ СИЛОВЫЕ КАБЕЛИ С ПЛАСТМАССОВОЙ
ИЗОЛЯЦИЕЙ НА НАПРЯЖЕНИЯ 35 И 110 КВ
Высоковольтные силовые кабели с пластмассовой изоляцией предназначены
для передачи электроэнергии переменного тока и выпускаются на напряжения 35 и
110 кВ. Марки высоковольтных одножильных силовых кабелей приведены в табли-
це 13'22, а их конструкции изображены на рис. 13.3 и 13.4.
Рис. 13.3. Конструкция кабеля марки ПЭПК:
1 — токопроводящая жила; 2 — полупрово-
дящий слой; 3 — изоляция; 4 — полупрово-
дящий слой; 5 — экран из медных лент; 6 —
изоляция из ПЭ или ПВХ ленты; 7 — оболоч-
ка; В — подушка под броню; 9 — броня из
стальных проволок; 10 — защитный покров.
Рис. 13.4. Конструкция кабеля марки ПрПг:
1—токопроводящая жила; 2— полупрово-
дящий слой; 3 — изоляция; 4 — полупроводя-
щий слой; 5 —водонабухающая полупроВо-
дящая лента; 6 — экран из медных проволок;
7 — медная лента; 8 — водонабухающая лен-
та; 9 — оболочка из ПЭ.
5-1024
129
Таблица 13.22
Марки, конструкция и области применения высоковольтных
силовых кабелей е пластмассовой изоляцией на напряжения 38 и 110 кВ
-Марка- кабам.	- Изоляция жилы	Оболочка	Сачаниежил’, мм2		Область	применения
ПЭПК	пэ	"ПЭ '	' 75 и 95	Прокладка в земле и под водой ' -
АПвП	ПЭсш	. ПЭ ~	95.. .800 -185...630	Прокладка в земле и на воздухе при условии Обеспечения мер противогюжарной защиты
ПвП	ПЭсш	ПЭ	95.. .800 185...630	Тоже
АПвПу	ПЭсш	ПЭу	95-800 185...630	То же с усиленной оболочкой для сложных участков трасс
ПвПу	ПЭсш	ПЭу	95-800 185...630	Тоже
АПвПг	ПЭсш	ПЭ	95-800 185...630	Для прокладки в грунтах с повышенной влажностью и в сырых, частично затапливаемых помещениях ~
ПвПг	ПЭсш	ПЭ	. 95—800 . 185-630	То же герметизированный
АПвП2г	ПЭсш	ПЭ	95-.800 185-630	То же герметизированный
ПВП2Г	ПЭсш	ПЭ	95-800 185...630	То же герметизированный
АПвВ	ПЭсш	ПВХ	95-800 185...630	Для прокладки в кабельных сооружениях и производственных помещениях и в сухих грунтах
ПвВ	ПЭсш	ПВХ	95-800 185...630	Тоже
АПвВнг	- ПЭсш -	-ПВХнг	95...800 185-630 "	То же для групповой прокладки кабелей
ПвВнг	ПЭсш	ПВХиг	95-800 185...630	Тоже
' Пр именами ег. ПЭсш *- сшитый ПЭ ? ПЭу оболочка из полиэтилена, усиленная ребрами
Жесткости; ЛВХнг—оболочке из ПВХ-пластиката пониженной горючести (не распространяю-
щая горёниё); г—продольная герметизация экр'анаводонвбухающими леИтамй; 2г— попереч-
наягермётйаацияалюминиевомлентой, сваренной с_рбрлйчкой, в сочетании с продольной гер-
метизацией водонабухающими лентами; * — в числителе указаны сечения кабелей на напряже-
ние 3S кВ, в знаменателе —• не напряжение НОкВ............................
Кабель ПЭПК имеет герметичную оболочку, его наружные диаметры 54,5 мм и
56,2 мм, массы 6108 и 6623 кг/км соответственно. Строительная длина 500 м.
Кабельная линия после монтажа испытывается постоянным напряжением 175 кВ
а течение Ю мин.
Как отмечалось в разделе 13.2 кабели с изоляцией из сшитого полиэтилена на
напряжения 35 и 110 кВ марок ПвП; АПвП; ПвПг; АПвПу: ПвП2г; АП&В и другие
имеют конструкции, аналогичные конструкциям кабелей с изоляцией из сшитого
полиэтилена на напряжение 10 кВ, описанные выше. Технические параметры этих
кабелей наиболее полно представлены в [2] и приведены в таблицах 13.23Н3.25.
130
Таблица 13.23
Таблица 13.24
Толщины изоляции (ИТ)
и оболочек (ОТ) кабелей
с изоляцией из сшитого ЛЭ, мм
Наружные диаметры (НД)
и сечения экранов (СЭ)
кабелей
Сечение ЖИЛЫ,,. мм2	. Номинальное напряжение, кабеля, кВ
	35		110- .
	ИТ:	ОТ	ИТ	от
95	9,0	2,5	—	—
120	9.0	2,5		. —
150	9.0	2,5	—	—
185	9,0	2,5	16,0	3.4
240	9.0	 2,5	16,0	3,4
300	: 9,0	2,6	16,0	3,4
400	9,0	3,1 			ЗА.
500	9,0	2,8	15,0	3;8
630	9,0	2,9	15,0	3,8
800	9,0 -	3,4	—*	-..—
Номина-- лыюе сечение жилы, мм*	Номинальное напряжение кабеля, |ф .‘ ,
	35 			.	.110
	НД	СЭ	НД	СЭ
95	42	16	—	—
120	43	16	—	—
150	44	25		—
185	46	25	63	35
240	48	25	66	35~
300	51	25	68	35
350	—	—	70	35
400 :	- 54	35	70	35“
500	57	35	73	35
630	61	35	78	35 . ,
800	66	35	-
Таблица 13.25
Массы кабелей, кг/км
^номинальное- сечение жилы, мм*	Номинальное напряжение кабеля, кВ
	35		110
	ПеП 		АПвП	ПвП	АПвП
95	1970	1380	—	—
120 .	2500	1500	—	—
150 ?	 2700	1700
185	3040	igoo '	4500	3400
240	3600	2100	5200	3700
300	4200	2400	5900	4000
350	•		6400	4200
400	5300	J 2850	6700	4300
500	6300	3200	7900	4800	'
630	7600	3700	9300	5400
800	9300	4300	—	. —
Электрические параметры кабелей приведены; в таблицах 13.26-13.28
5*
131
Т аблица 13.26
Электрические параметры кабелей на напряжение 110 кВ
Номинальное сечение жиЛЫ, мм2	185	240	300	350	400	500	, 630
Сопротивление постоянному току; Ом/км: медной жилы алюминиевой жилы	0,0991 0,1640	0,0754 0,1250	0,0601 0,1000	0,054 0,089	0,0470 0,0778	0,0366 0,0605	0,0283 6,0469
Индуктивность в треугольной • схеме. мГн/км	0,50	0,48	0,46	0,45	0,44	0,43	0,41
Емкость. мкФ/км	0,17	0,19	0,20	0,16	0,22	0,24	0,27
Таблица 13.27
Длительно допустимые токовые нагрузки кабелей
с изоляцией из сшитого ПЭ на напряжение 35 кВ, А, при прокладке
Номинальное сечение жилы, мм2	95	120	150	185	240	300	400	500	630	800
В земле (треугольное): - медная жила	336.	380	425	479 -	554	624	704	795	688	970
алюминиевая жила	261	296	330	374	433	489	559	639	726	815
В земле (линейное): медная жила	367	413	454	507	581	630	703	774	854	930
алюминиевая жила	286	323	357	401	463	509	575	646	723	802
На воздухе (треугольное): медная жила	378	435	492	562	662	751	866	993	1160	1320
алюминиевая жила	294	339	382	439	517	589	687	795	928	1070
На воздухе (линейное): медная жила	443	508	571	650	758	856	960	1089	1203	1390
алюминиевая жила	345	398	447	512	602	682	781	897	084	1239
Таблица 13.28
Длительно допустимые токовые нагрузки кабелей на напряжение 110 кВ, А,
при прокладке
Номинальное сеченив жилы, мм2	185	240	300	350	400	500	630
В земле (треугольное): медная жила алюминиевая жила	462 361	533 418	600 471	640 505	682 539	769 615	656 698
В звмле (линейное): медная жила алюминиевая жила	482 387	545 441	602 490	633 522	667 551	735 615	805 684
На воздухе (треугольное): медная жила алюминиевая жила	578 451	680 530	773 604	835 657	893 703	1028 616	1180 948
На воздухе (линейное): медная жила алюминиевая жила	614 485	718 569	810 646	870 695	926 746	1053 659	1196 988
Примечание. Линейное — расположение кабелей рядом в одной плоскости; треуголь-
ное — расположение кабелей рядом по углам равностороннего треугольника.
132
Таблица 13.29
Минимально допустимые радиусы изгиба кабелей, см
Номинальное сечение жилы, мм2	Номинальное напряжение кабеля, кВ
	10	35	110
95	45	63	—
120	50	65	—
150	50	66	—
185	55	69	95
240	60	72!	99
300	60	77	102
350	—	—	105
400	65	81	105
500	70	86	. 110
630	75	92	114
800	80	99	—
РАЗДЕЛ ЧЕТЫРНАДЦАТЫЙ
СИЛОВЫЕ КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
НА НАПРЯЖЕНИЯ 0,66, 1, 3, 6 И 10 КВ
Силовые кабели с резиновой изоляцией токопроводящих жил предназначены
для передачи распределения электроэнергии на переменном и постоянном напря-
жении. Кабели низкого напряжения рассчитаны на переменное напряжение 0,66 кВ
и постоянное 1 кВ. Кабели среднего напряжения — на переменные и постоянные
напряжения-3, 6 и 10 кВ. Кабели с резиновой изоляцией жил используются для
прокладки на трассах с неограниченной разностью уроаней.
Оболочки кабелей изготовляют из маслостойкой, не распространяющей горе-
ние резины, ПВХ пластиката или свинца. Некоторые марки кабелей выполняют
бронированными. Кабели эксплуатируются при температуре окружающей среды
от-40 до +50 °C. Длительно допустимая температура жил с резиновой изоляцией
не должна превышать 65 °C.
• В таблице 14.1 Приведены марки силовых кабелей с резиновой изоляцией, осо-
бенности их конструкции и условия прокладки.	'
Таблица 14.1
Характеристики силовых кабелей с резиновой изоляцией (в марке буква Р)
с медными или алюминиевыми жилами (в марке буква А)
в свинцовой оболочке из поливинилхлоридного пластиката (в марке буква В)
или в резиновой маслостойкой оболочке,
’	не распространяющей горения (в марке буква н)
Марка кабеля	Характеристика конструкции и преимущественное назначение
СРГ, АСРГ	В свинцовой оболочке, голый. Для прокладки внутри помещений, в каналах, туннелях, в местах, не подверженных вибрации, при отсутствии механических воздействий в среде, нейтральной по отношению к свинцу
НРГ, АВРГ	В резиновой малостойкой оболочке, не распространяющей горение. Для прокладки внутри помещений, в каналах, туннелях, При отсутствии механических воздействий на кабель
ВРГ, АВРГ	В поливинилхлоридной оболочке. Та же область применения, но при наличии агрессивных сред (кислот, щелочей)
СРБ, АСРБ, ВРБ, АВРБ, * НРБ, АНРБ	В свинцовой, или поливинилхлоридной,-или в резиновой малостойкой оболочке, не распространяющей горение, бронированный двумя стальными лентами. Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям
СРБГ, АСРБГ, ВРБГ.АВРБГ, НРБГ, АНРБГ	В свинцовой, или поливинилхлоридной, или в резиновой малостойкой оболочке, не распространяющей Горение,-бронированный двумя стальными лентами с противокоррозионной защитой. Прокладка внутри помещений, в каналах, туннелях, если кабель не подвергается значительным усилиям
ВРБн, АВРБн	В поливинилхлоридной оболочке, бронированный двумя стальными лентами, поверх которых наложен покров, не распространяющий горение. Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям и когда требуется стойкость к распространению горения.
134
Конструкции одножильного и трехжильного силовых кабелей с резиновой изо-
ляцией представлены на рис. 14.1 и 14.2.
Силовые кабели имеют медные или алюминиевые жилы, на которые наклады-
вается резиновая изоляция типа РТИ-1. Изоляция имеет сплошную расцветку или
буквенные обозначения.. Заземляющая или нулевая жила имеет черный или нату-
ральный цвет, либо маркировку 0.
Рис. 14.1. Конструкция одножильного силово-
го кабеля с резиновой изоляцией нанвпряже-
ние 0,6В кВ: 1 — токопроводящая жилв; 2 —-
резиновая изоляция; 3 —лента из ПЭТФ или
прорезиненной ткани; 4 — ПВХ оболочка.
Рис. . 14.2. Конструкция трехжильного силового
кабеля с резиновой изоляцией марки НРБ на на-
пряжение 0,66 кВ: 1 —г токопроводящие жилы;,
2— резиновая изоляция жил; 3 — заполнение
резиновыми жгутами; 4 — ПВХ оболочка.
Изолированные жилы скручивают в кабель. Промежутки между жилами могут
быть заполнены резиновыми жгутами, кабельной пряжей или стеклопряжей. По-
верх изоляции жил допускается обмотка ПЭТФ пленкой или прорезиненной лентой
Для защиты изолированных жил поверх них накладывается оболочка из резины
(наирита), или ПВХ пластиката, или свинца. Кабели некоторых марок имеют броню
из двух стальных лент. При этом между свинцовой оболочкой и броней наносится
подушка, состоящая из компаунда, прорезиненной ленты, ПВХ ленты.
Технические данные силовых кабелей с резиновой изоляцией приведены в таб-
лице 14.2.
Таблица 14,2
Технические данные силовых кабелей с резиновой изоляцией
	  Марка				'Числожил	- - Сечение жил, мм2, при напряжении
		-66ОВ	в1 кВ	яЗкВ	6 кВ	аЮкВ
АВРБ, АВРБн, АВРБГ, анрб	2	4...240	4...240	—		—
АНРБГ, АСРБ, АСРБГ	3	2,5...240	2,5...240	— -		«met
АВРГ, АНРГ	1, 2иЗ-	4/.300 2,5...300	4...300 2,5...300	—	 —.	—
АСРБГ, СРБГ	1	——		—	95,240, 400,500
АСРБГт, СРБГт	1	..Г’’ .	—	240,400, 500	—	—
Окончание таблицы 14.2
 ~ Марка	Число жил	Сечение жил, мм2, при напряжении
		-660В	«1КВ	«ЗкВ	«6 кВ	а 10 кВ
АСРГ	1	4...300	4...300	4...500	4...500	240...400
АСРГ	2	4...240	4...240	—	—	—
АСРГ	3	2,5...240	2,5...240	—	—	—
ВРБ, ВРБн, ВРБГ, НРБ, СРБ, СРБГ	2 иЗ	2,5...185	2,5...185	—	—	—
ВРГ, НРГ	1,2иЗ	1...240	1...240	—	—	—
СРГ	1	1...240	1 ..240	1,5...500	2,5. .500	240...400
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ КАБЕЛЕЙ
Кабели с резиновой изоля-
цией испытывают напряжения-
ми, значения которых приведе-
ны в таблице 14.3.
Сопротивление изоляции ка-
белей при температуре 20 °C
должно составлять не менее
50 МОм-км.
Допустимые токовые нагруз-
ки кабелей при различных усло-
виях прокладки приведены в
таблицах 14.4-14.5.
Таблица 14.3
Значения испытательных напряжений
Номинальное напряжение кабеля, КВ	Испытательное переменное напряжение, кВ	Исльпательное постоянное напряжение, кВ
0,66	2,5	•—
3	4		 6 	-
6	7	12
10	10	20
Таблица 14.4
Допустимые токовые нагрузки на кабели с медными жилами
с резиновой изоляцией в металлических защитных оболочках и кабели
с медными жилами с резиновой изоляцией в свинцовой, пластмассовой
или резиновой оболочке бронированные и небронированные (1 кВ)
Сечение жилы, мм2	Допустимые токовые нагрузки, А
	ОДНОЖИЛЬНЫХ	двухжильных		трехжильных
	в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
136
Окончание таблицы 14.4
Сечение жилы, мм*	. Допустимые токовые нагрузки, А
	ОДНОЖИЛЬНЫХ	двухжильных		трехжильных
	в воздухе	в воздухе	в земле	в воздухе	в земле
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325>	260	385	220	330
120	385	300	. 445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	——	——	—	— •
Таблица 14.5
Допустимые токовые нагрузки на кабели с алюминиевыми жилами, ,
резиновой изоляцией, в свинцовой, полихлорвиниловой
или резиновой облочках при прокладке их в воздухе
Сечение жилы, мм*	Допустимые токовые нагрузки, А
	Одножильные	Двухжильные	Трехжильные
2,5	23	21/34	19/29
4	31	29/42	27/38
6	38	38/55	32/46
10	60	55/80	42/70
16.	75 . .	70/105.		60/90
25	105	90/135	75/115
35	130	105/160	90/140
50	165	135/205	110/175
70	210	• '	165/245	140/210
.95	250 '	"	200/295	170/225
120	295	230/340	200/295
150	340	270/390	235/335
.185	395	310/440	270/385
240	465	—	—
137
РАЗДЕЛ ПЯТНАДЦАТЫЙ
СИЛОВЫЕ ГИБКИЕ КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
15.1.	КАБЕЛИ СИЛОВЫЕ ГИБКИЕ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
ДЛЯ СТРОИТЕЛЬНЫХ МАШИН, ГОРНОРУДНЫХ МЕХАНИЗМОВ И ШАХТ
Гибкие кабели с резиновой изоляцией с многопроволочными медными жилами
С резиновой оболочкой применяются для электропитания подвижных электропри-
емников различных механизмов: строительных машин, сварочных установок, ма-
шин и механизмов в горнорудной промышленности, например, электрических экс-
каваторов, шахтного электрооборудования и др. при температуре окружающей сре-
ды в пределах от -50 до +50 вС ( в зависимости от типа изоляции) в диапазоне
напряжений от 0,66 до 10 кВ. Конструкции кабелей с резиновой изоляцией для
питания бортовой сети электрических экскаваторов на напряжения 6 и 10 кВ. изоб-
ражены на рис 15.1 и 15 2 [1].
Марки и области применения силовых гибких кабелей с резиновой изоляцией
приведены в таблице 15.1.
Рис. 15.2. Общий вид гибкого силового кабеля
марки КШВГТ для питания бортовой сети элек-
трического экскаватора на напряжение 10 кВ.
Рис. 15.1. Общий вид гибкого силового кабеля
марки КШВГ для питания бортовой сети элек-
трического экскаватора на напряжение 6 кВ.
Таблица 15.1
Марки и области применения силовых гибких кабелей с резиновой изоляцией
Марка кабеля	ГОСТ, ТУ	Область применения
ГРШЭ	ГОСТ 10694-81	Кабель с резиновой изоляцией экранированный для присоеди- нения шахтного электрооборудования (комбайнов, врубмашин и др.) к электропитанию на нвпряжение 0,68 кВ
ГРШЭП	То же	То же для трасс крутого падения
ГРЭ	Тоже	То же для самоходных вагонов
138
Окончание таблицы 15.1
Марка кабеля	ГОСТ, ТУ	Область применения
КОГИ	ТУ 16.К73.03-88	Для соединения при дуговой сварке электродержателей сварочных установок на номинальное напряжение 220 В переменного тока частотой 50 Гц или постоянного тока со сварочным устройством
КГ, КГ-ХЛ, КГ-Т, КГН, кпг, кпгс, кпгсн	ТУ 16.К73.05-93	Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В
кгэ	ТУ 16.К73.02-89	Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменного тока частотой 50 Гц.	' “
кшвг	ГОСТ 9388-76	Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжений’ 6 кВ переменного тока	 ? -
КШВГД	Тоже	Для присоединения драги к электрическим сетям на номи- .. нальное напряжение 6 кВ переменного тока частотой 50 Гц.
кщвгдм	То же	То же холодостойкий на номинальное напряжение 6 кВ переменного тока .частотой 50 Гц.
кшвгм	Тоже	То же холодостойкий для присоединения экскаваторов на номи- нальное напряжение 6 кВ переменного тока частотой 50 Гц.
ктвгмт	Тоже	То же с нагревостойкой резиновой изоляцией на номинальное напряжение 6 кВ переменного тока частотой бО Гц.
кшвгэ	ТУ 16-705.1Q1-79	То же с нагревостойкой резиновой изоляцией, для присоединения роторных экскаваторов к электрическим сетям на номинальное напряжение 6 кВ переменного тока
КШВГТ-10	ТУ 16-705.101-79	То же для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номи- нальное напряжение 10 кВ переменного тока частотой 50 Гц
ШРВЭ	ГОСТ 10965-76	Шахтный с резиновой изоляцией* гибкий экранированный для бурильного инструмента на номинальное напряжение 220 В переменного тока частотой 50 Гц
Т а б л и ц а 1 5.2
Конструкции и условия эксплуатации
Марке кабеля	Конструкция кабеля	Условия эксплуатации
гршэ	Кабель гибкий с медными многопровалочными жилами с резиновой изоляцией с экраном из электропроводящей резины и резиновой оболочкой шахтный	Для электропитания комбайнов, врубовых машин и механизмов в шахтах на напряжении 0,66 кВ при температуре - окружающей среды гт -40 до +50 °C с длительно допустимой температурой нагрева жил до +75 °C
ГРШЭП	То Же для крутопадающих пластов шахт	То же при температуре окружающей. -, . среды от -30 до +50 °C
ГРЭ	То же с сечением основных жил от 10 до 35 мм2	.	То же при температуре окружающей . - : среды от -30 до +50 °C		J ..
136
Продолжение таблицы 15.2
Марка кабеля	Конструкция кабеля	Условия эксплуатации
КГ	Кабель гибкий с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке	Допускается изгиб с радиусом не менее 8 диаметров кабеля, при температуре, окружающей среды от -40 до +50 °C при воздействии солнечного излучения
КГ-ХЛ	С использованием резин для холодного климата	То же, при температуре окружающей среды от -60 до +50 °C
КГ-Т	С жилами из луженых медных проволок, с использованием резин для тропического климата	То же, при температуре окружающей среды от -10 до +55 °C, со стойкостью к воздействию плесневых грибков
КГН	В маслестойкой оболочке, не распространяющей горение	Допускается изгиб с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30до+50°С
КПГ	С жилами повышенной гибкости	Допускается изгиб с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до +50 °C при воздействии солнечного излучения
кпгс	С жилами повышенной гибкости и с профилированным сердечником	То же, при возможности воздействия ... на кабель ударных и раздавливающих нагрузок
кпг-сн	С жилвми повышенной гибкости, с профилированным сердечником, в маслостойкой оболочке, не распространяющей горение	При изгибах с радиусом не менее 5 диа- метров кабеля, при возможности попада- ния на оболочку масла, при возможности воздействия на кабель ударных и раздав- ливающих нагрузок, при температуре окружающей среды от -30 до +50 °C
ком	С жилами повышенной гибкости	При многократных изгибах с радиусом не менее 50 мм, при температуре окружающей среды от -50 до +50 °C, при воздействии солнечного излучения
кгэ	С экранами из электропроводящей резины по жиле и изоляции, с поясным экраном из электропроводящей резины	При многократных изгибах с радиусом не менее 6 наружных диаметров кабеля, при температуре окружающей среды от -40 до +50 °C
кшвг	Кабель с тремя основными и одной заземляющей гибкими медными жилами в резиновой изоляции с экраном из электропроводящей резины толщиной 0,6 мм с резиновой оболочкой	При температуре окружающей среды от -40 до +50 °C с длительно допустимой температурой нагрева жил до +75 °C
кшвгд	Тоже	При температуре окружающей среды от -40 до +50 °C с длительно допустимой температурой нагрева жил до +75 °C
кшвгдм	То же морозостойкий	При температуре окружающей среды от -50 до +50 °C с длительно допустимой температурой нагрева жил до +75 °C
кшвгм	То же	Тоже
140
Окончание таблицы 15.2
Марка кабеля	Конструкция кабеля	Условия эксплуатации
кшвгмт	То же	То же при температуре окружающей среды от -45 до +50 °C, при эксплуатации в статическом режиме до -60 °C, с длительно допустимой температурой нагрева жил до +85 °C
кшвгэ	Кабель гибкий с тремя основными и тремя заземляющими лужеными медными многопроволочными жилами с экраном по основным и вспомогательным жилам, резиновой изоляцией жил из нагревостойкой резины с сердечником, вокруг которого скручиваются жилы, общим экраном и оболочкой из резины	Для питания свехмощных роторных экскаваторов на напряжение 35 кВ при температуре окружающей среды от -45 до +40 °C с длительно допустимой температурой нагрева жил до +85 °C. Радиус изгиба при монтаже! не менее 10 диаметров кабеля
КШВГТ-10	С экранами из электропроводящей резины по жиле и изоляции, с заполнителем сердечника из электропроводящей невулканизированной резины, с двухслойной оболочкой	При ограниченном количестве изгибов с радиусом не менее 6 диаметров кабеля, при возможности воздействия соляного - тумана, при возможности воздействия на кабель ударных и раздавливающих нагрузок, при температуре окружающей среды от -50 до +85 °C, со стойкостью к воздействию плесневых грибков -
ШРБЭ	Кабель гибкий с медными жилами с рези- новой изоляцией на основных и вспомо- гательных жилах, скрученных вокруг сердечника из лавсанового волокна с общим экраном из электропроводящей резины с резиновой оболочкой	Для питания бурильного электроинстру- мента в шахтах при температуре окружающей среды от -30 до +50 °C, с длительно допустимой температурой нагрева жил до +75 °C
На рис, 15.3т 15.7 изображены конструкции силовых гибких кабелей по [1J.
Рис. 15.3. Общий вид (а) и поперечное сечение (б) силового шахтного кабеля марки ЭВТ
на напряжения .0^66;.1J4Л 6-КВ для периодической переноски.
141
Рис. 15.4. Конструкция гибкого шахтного ка-
беля мерки ГРШЭ на напряжение 0,66 кВ.
Рис. 15.5. Конструкция гибкого шахтного ка-
беля марки ГРШЭП для работы на крутопа-
дающих пластах на напряжение 0,66 кВ.
Рис. 15.6. Конструкция кабеля для самоход-
ных вагонов марки ГРШ.
Рис. 15.7- Общий вид гибкого кабеля мерки
КШВГ для роторного экскаватора на напря-
жение 35 кВ.
Таблица 15.3
Число жил в гибких кабелях с резиновой изоляцией
Марка кабеля	Число жил			Сечение ОСНОВНЫХ ЖИЛ. мм2
	ОСНОВНЫХ	заземления	вспомогателен^
ГРШЭ	3	1	—	4...95
ГРШЭ	3	1	3	4...95
ГРШЭП	3	1	5	10...50
ГРЭ	3	1	1	10...25
КГ. КГ-Ти КГ-ХЛ. КГН	1	—	—ч»	2,5...120
	2иЗ	—		0,75... 120
	2иЗ	1		0,75-120
	2иЗ	—	1	2,5... 70
	2иЗ	—	2	2,5-70
	4и5	—	—	1,0...25
кпг	2	—	—•	0,75...70
	2 иЗ	1	—	0,75-70
142
Окончание таблицы 15.3
Марка кабеля	Число жил			Сечение основных жил, мм1
	основных	заземления	вспомогательных
КПГСи КГПСН	3	1	—	2,5. 120
	3	1	1	2,5.. ДО
	3	1	2	4,0...50	.
КОГ-1	1	—	—	16. .150 с
кто	3	1	—	10...150
	3	1	1	ю.:.150
кшвг	3	—	—	10,..150
КЦ1ВГД	3	—	—	25... 95
кшвгдм	3	—	—	25,. .95
кшвгм	3	1	—	10...95
КШВРМТ 		3	1	- —	10...150
КШВГЭ "	- 3	3	•	70
КШВГТ-10	3	3	—	25...150 ..
ШРБЭ ’	3	1	1	1,5...6
Таблица 15.4
Номинальные сечения основных и вспомогательных жил гибких кабелей, мм*
%. . ..ад»	И-.., Основные жилы	Жилы заземления	Жилы заземления для КШВГТ-10	Вспомогательные жилы
0.75	0,75	 —
1.0	.1.0	—	—
1,5	1,0	—	1,5
2,5	1,5	—	1,5 -
4.0	2,5	—	2,5
6,0	4,0	—	4,0
10	6,0	—	6,0
16	6,0	—	6,0
25	10	6,0	10; 6,0 для КГЭ
35	10	6,0	10; 6,0 для КГЭ
50	16	10	10
70	25,16 для КГЭ	10	10
95	35, 25 для КГЭ	16	10 для КГЭ
120	35	16	10 для КГЭ.
150	50	 25	10 для КГЭ
143
Таблица 15.5
Толщины изоляции и оболочек
для кабелей марок КГКГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН, мм
Номинальное сечение основных жил, мм2	Изоляция	Оболочка для одножильных кабелей	Оболочка для многожильных кабелей
0,75	0,8	—	1,3.. .1,5,:
1,0	0,8	—	1,3...1,8
1,5	0,8	S	——	1,5...1,8
2,5	0,9	1,4	1,7...2,0
4,0	1,0	1,5	1,8...2,2
6,0	1,0	1,6	2,0...2,5
10	1,2	1,8	3,1...3,6
16	1,2	1.9	3,3... 3,9
25	1,4	2,0	3,6...4,4
35	1.4	2,2	3,6...4,5
50	1,6	2,4	4,5...5,0
70	1,6	2,6	4,8...5,0
95	1,8	2,8	5,0...5,3
120	1,8	3,0	5,0...5,3
Таблица 15.6
Расцветка жил для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН
Число жил	Расцветка без жилы заземления	Расцветка с жилой заземления
3	Голубой, черный, коричневый	Звлено-желтый, голубой, коричневый
4	Голубой, черный, коричневый, черный или коричневый	Зелено-желтый, голубой, черный, коричневый
5	Голубой, черный, коричневый, черный или коричневый, черный или коричневый	Зелено-желтый, голубой, черный, коричневый, черный или коричневый
6	—	Зелено-жвлтый, черный, голубой, черный, коричневый, черный
Таблица 15.7
Толщины элементов конструкции для кабелей марки КГЭ, мм
Номинальное сечение основных жил, мм2	Внутренний и наружный экраны по жиле и изоляции	Изоляция	Поясной экран	Оболочка .
10...50	0,4	4,0	1,5	3,5
70...150	0,6	4,0	2,0	4,0
144
Таблица 15.8
Толщины изоляции и оболочки для кабелей марки КОГ-1, мм
Номинальное сечение жил, мм2	Изоляция	Оболочка .
16., .35	0,8.	1,2
50	1,0	1,2
70	1.0 .	1,4
95	1,2	1.4
120	1,2 .	1,6
150	.1,4		1,6
Таблица 15.9
Толщины элементов конструкции для кабелей марки КШВГТ-10, мм
Номинальное сечение основных жил, мм2	Внутренний экран по жиле	Изоляция	Наружный экран по изоляции	Внутренняя оболочка	Наружная оболочка
25. ..70	0,8	6,0	1,0	3,0	5;о
95...150	1,2	6,0	1,0	3,0	6,0
15.2.	КАБЕЛИ СИЛОВЫЕ ГИБКИЕ
С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ ОБЩЕГО ПРИМЕНЕНИЯ
К этой группе относят кабели, предназначенные для присоединения к питающей
сети переменного напряжения до 0,66 кВ электроприёмников различных передвиж-
ных механизмов, а также стационарных установок, требующих периодического
включения и отключения. Кабели имеют в общем случае алюминиевые или медные
основные, заземляющие многопроволочные жилы и жилы управления с резиновой
изоляцией в резиновой оболочке. Число жил — От 1 до 6.
В таблице 15.10. приведены основные типы кабелей с резиновой изоляцией
общего применения, а в таблице 15.11 — их технические данные.
Таблица 15.10
Основные типы гибких кабелей с резиновой изоляцией общего применения
Марка кабелей	Конструкция	Условия эксплуатации и область применения
КРПТ	Кабель с медными жилами нор- мальной гибкости с резиновой изоляцией в резиновой оболочке	Допускается изгибание по радиусу не менее 8 диаметров при температуре окружающей среды от -40 до +50 °C, с длительно допустимой температурой нагрева жил до +65 °C
АКРПТ	То же с алюминиевыми жилами нормальной гибкости	Допускается изгибание по радиусу не менее 12 диаметров при температуре окружающей среды от -40 до +50 °C, с длительно допустимой температурой нагрева жил до +65 °C
145

Окончание таблицы 15.10
Марка небелой	Конструкция	Условия эксплуатации и область применения
КРПГ	Кабель с медными жилами повышенной гибкости с резиновой изоляцией в резиновой оболочке	Изгибание по радиусу не менее 5 диаметров при температуре окружающей среды от -40 др +50 °C, с длительно допустимой температурой нагрева жил до +65 °C
КРПТН	Кабель с медными жилами нормальной гибкости в оболочке из маслобензостойкой резины, не распространяющей горение	Допускается изгибание по радиусу не менее 8 диамет- ров при температуре окружающей среды от -40 до +50 °C, с длительно допустимой температурой нагрева жил до +65 °C при возможности попадания на оболочку бензина, масла и иных нефтепродуктов
АКРПТН	То же с алюминиевыми жилами	Тоже
КРПС	Кабель с медными жилами повышенной гибкости с профи- лированным сердечником, резиновой изоляцией в резиновой оболочке	Допускается изгибание по радиусу не менее 5 диа- метров при воздействии на кабель значительных ударных и раздавливающих нагрузок при темпера- туре окружающей среды ОТ -40 до +50 °C. с длитель- но допустимой температурой нагрева жил до +65 °C
КРПСН	То же а резиновой маслобензостойкой оболочке, не распространяющей горение	То же при воздействии на кабель значительных - ударных и раздавливающих нагрузок при темпе- ратуре окружающей среды от -40 до +50° С, с длительно допустимой температурой нагрева жил до +65° С при возможности попадания на оболочку бензина, масла и иных нефтепродуктов
Таблица 15 11
Технические данные гибких кабелей с резиновой изоляцией общего применения
Марка кабеля	Число жил			Сечение жил, мм2
	Основных	Заземляющих	Управления
КРПТ и КРПТН	1			2,5,-.120	~
	2иЗ			0,75...120
	2иЗ	1	—	0,75-120
КРПГ	1,2иЗ	1	—	0.75...70
КРПС и КРПСН	3	1	—	2,5-120
	3	1	1	2,5...6
	3	1	2	4...50	'
АКРПТи АКРПТН	1,2иЗ	-т-	—	16...95
	2иЗ	1	—	16...95
Электрические параметры
Изолированные жилы испытывают напряжением: при толщине изоляции жилы
1 мм — 6 кВ, при толщине 1,2 — 7 кВ, при толщине 1,4 — 8 кВ, при толщине 1,6—
9 кВ. В готовом виде кабели испытывают напряжением 2,5 кВ в течение 5 минут.
Сведения о величинах длительно допустимых токовых нагрузок приведены в
разделе 14.
148
15.3.	СПЕЦИАЛИЗИРОВАННЫЕ ГИБКИЕ КАБЕЛИ
С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
, К этой группе относятся кабели, предназначенные для питания высоковольтных
радио и рентгеновских установок, аэродромные кабели, кабели для установок элек-
тросварки, прожекторов и т. д. Сведения о специализированных гибких кабелях с
резиновой изоляцией приводятся в таблице 15.12.
Таблица 15.12
Специализированные гибкие кабели с резиновой изоляцией
4	1 1 Марка	Наименование и конструкция	Назначение	Условия эксплуатации; испытательные напряжения готового кабеля
Кабели высокого напряжения
ВР-25-2	Кабель с резиновой изоляцией, медной мнолэпроволочной жилой 25 мм2, высоковольтный	Для подвода переменного напряжения 25 кВ от пантографа электропоезда к его силовому трансформатору	Фиксированный монтаж в металлорукаве; эксплуатация при температуре окружающей среды от -50 до +40 °C; переменное напряжение 85 кВ в течение 5 минут
КВГРЭ	То же гибкий с медной жилой 2,5 мм2 из 323 про- волок с резиновой изоля- цией; экран — оплетка; оболочка из маслобензо- стойкой резины	Для монтажа подвижных электро- и радио- технических устройств и передачи постоянного тока др 5 А напряжением 40 кВ	Фиксированный монтаж; при температуре окружающей среды от-60 до+85 °C; переменное напряжение 20 кВ в течение 1 мин
ЗКВР-150	Рентгеновский, медные жилы 1,5 мм2, резиновая изоляция, оплетка луженой проволокой, изоляция озо- ностойкой резиной, зазем- ляющий экран, оболочка из ПВХ пластиката	Для подвода выпрям- ленного напряжения до 150 кВ в амплитуде и подвода тока накала к одно- или двухфокусной рентгеновской трубке	Фиксированный монтаж в закрытом помещении; при температуре окружающей среды от -20 до +40 °C; пульсирующее напряже ние 90 кВ, постоянное 120 кВ в течение 1 минуты
ЗКВР-75	То же	То же до 75 кВ выпрямленного или 55 кВ переменного напряжения	То же; пульсирующее напряжение 130 кВ, постоянное 180 кВ
ЗКВЭЛ 4КВЭЛ	То же трех и четырех- жильные с изоляцией жил фторопластом; резиновая изоляция с экранами в ПВХ оболочке	Для питания электронных микроскопов и др. электронно-лучевых приборов на постоянные напряжения 60,110,165 и 220 кВ	Фиксированный монтаж в закрытом помещении при температуре окружающей среды от -20 до +60 °C; испытательные постоянные напряжения соответствен- но 70, 130,190 и 220 кВ в течение 30 минут
Кабели для радиоустановок
РПЦ]	Кабель в резиновой оболочке, с резиновой изоляцией медных многопрбволочных жил 0,35...10 мм2	Для питания радиоустано- вок на переменное напря- жение 380, 660 и 3000 В с частотой до 400 Гц и по- стоянное на 700 В, 1 и 3 кВ	Фиксированный монтаж; при температуре окру- жающей среды от -40 до +60 ’С. переменные напряжения соответст- венно 2; 2,5 и 7 кВ в течение 5 минут
147
Продолжение таблицы 15.12
Марка	Наименование и конструкция	Назначение	Условия эксплуатации, испытательные напряжения готового кабеля
РПШМ	Тоже	Тоже	В холодостойкой оболочке; температура окружающей среды от -50 до +60 °C; испытательные напряжения те же
РПШЭ	То же экранированный	Тоже	При температуре окружающей среды от -40 до + 60 °C; испьпательные напряжения те же
РПШЭМ	То же экранированный	Тоже	В холодостойкой оболочке; температура окружающей среды от -50 до +60 °C; испытательные напряжения те же
Кабели аэродромные
КВОРН	Высоковольтный кабель с резиновой изоляцией медных многопроволочных жил 6 и 10 мм2 с экраном и оболочкой из резины на напряжения 3 и 6 кВ армированный, водонепроницаемый в сочлененном виде	Для соединения первичных обмоток трансформаторов, питающих аэродромные огни в общую цепь для присоединения к регуляторам яркости	Монтаж и эксплуатация в стационарных условиях; при температуре окружающей среды от -60 др +50 °C; устойчивы к вибрационным нагрузкам частотой до 5 кГц, ударным нагрузкам; испы- тательные напряжения 9 и 15 кВ после 6 ч — пребывания в воде
КВРЗ	То же одножильный 6 мм2 на напряжение 3 кВ	Для соединения первичных обмоток трансформаторов, аэросветосигналов	Монтаж и эксплуатация в стационарных условиях при температуре окружаю- щей среды от -50 до +50 °C
КРЗ	Низковольтный (до 660 В) кабель с резиновой изоляцией многопрово- лочной медной жилы 4 мм2	Для соединения аэродромных сигнальных огней для освещения посадки самолетов	Монтаж и эксплуатация в стационарных условиях при температуре окружаю- щей среды от -50 до +50 °C; испытательное напряжение 7 кВ в течениеЮ минут пос- ле 6 ч пребывания в воде
НРШМ-Т	То же что и кабель КВОРН на напряжение 250 В	То же, что и кабель КВОРН	Эксплуатация в стационар- ных условиях в различных грунтах; при температуре окружающей среды от -60 до +50 °C; испытательное напряжение 2 кВ в течение 10 минут
Кабели для электросварки
КГПС	Кабель гибкий с грузонесу- щим тросом шестижиль- ный с медными многопро- волочными жилами по 6 мм2 в резиновой оболочке	Для питания сварочных аппаратов, работающих под водой, на переменное напряжение до 660 В	Эксплуатация под водой; испытательное переменное напряжение 2,5 кВ в течение 5 минут
148
Продолжение таблицы 15.12
Марка	Наименование и конструкция	Назначение	Условия эксплуатации, испытательные напряжения готового кабеля
кпэс	То же полый со стальной трубкой с внутренним диаметром 3,2 мм с сечением основной жилы 40, 75, 100 мм2 и числом жил управления 2 и 3	Для подачи электродов а зону сварки и питание электродвигателей автома- тических и полуавтомати- ческих сварочных аппара- тов для сварки под флюсом при рабочем напряжении до 127 В	При температуре окру- жающей среды от -10 до +40 °C; испытательное переменное напряжение 1 кВ в течение 5 минут
РГД	Кабель с медной многопроволочной жилой 6... 150 мм2с резиновой изоляцией в резиновой оболочке	Для соединения электрододержателей автоматических или - полуавтоматических сварочных аппаратов с источником переменного напряжения 220 В	Эксплуатация при воздей- ствии ударных или раздав- ливающих нагрузок, трения р металлические части; при температуре окружающей среды от -50 до +50 °C; испытательное переменное напряжение 1,5 кВ в течение 5 минут после 6 ч пребывания в воде
РГДО	То же облегченной конструкции	То же	То же, но при незначитель- ных механических воздей- ствиях; испытательное пере- менное напряжение 1,5 кВ в течение 5 минут после 6 ч пребывания в воде
РГДВ	То жес вспомогательными жилами	То же с возможностью дистанционного управления	То же; испытательное переменное напряжение. 1,5 кВ после 6 ч пребывания в воде
Гибкие кабели различных назначений
ГКРЛ	Кабель Гибкий 12 жильный по 0,5 мм2 с резиновой изоляцией с резиновой оболочкой	Для работы в условиях морской воды на постоянное напряжение до 700 В	Прокладка в морской воде при переменных растяги- вающих усилиях до 4 кН; при температуре от -50 до +50° С; испытательное переменное напряжение 2 кВ в течение 5 минут
КЛРЭ	То же с четырьмя жилами по 0,5 мм2	Для присоединения электроприемников на постоянное напряжение 110 в под давлением	Эксплуатация в климати- ческих условиях 5 категорий 1,2, 3, при многократных ударных нагрузках и иных видах воздействий; испытатель- ное переменное напряже- ние 1 кВ е течение 5 минут
КРШК	Кабель повышенной гибкости трехжильный сечением медных жил от 95 до 150 мм2 или с четвер- той заземляющей жилой с резиновой оболочкой	Для питания электрооборудования передвижных портальных кранов при напряжении до 660 В	Эксплуатация при температуре окружающей среды от -50 до +50 °C; испытательное переменное напряжение 2,5 кВ а течение 5 минут
149
Окончание таблицы 15.12
Марка	Наименование и конструкция	Назначение	Условия эксплуатации, испытательные напряжения готового кабеля
КСР	Кабель гибкий с резиновой изоляцией и резиновой оболочкой, изготовленный в виде спирали	Для питания осветительных приборов в студиях телецентров при напряжении 380 В	Эксплуатация при , температуре окружающей среды от +5 до +50 °C; испытательное переменное напряжение 2 кВ в течение 5 минут
ППЦ1	Кабель прожекторный плоский двужильный 4.,.120 мм2с заземляющей жилой (до 35 мм2) и без нее в резиновой оболочке	Для питания прожекторных и иных передвижных электроустановок на переменное напряжение до 660 В и частоте до 400 Гц	Не допускается осевое кру- чение, раздавливающие - и растягивающие нагрузки. Эксплуатация при темпера- туре окружающей среды от -40 до +50 °C; испытатель- ное переменное напряжение 2,5 КВ в течение 5 минут
ЩПЭП	Шнур с резиновой изоляцией в резиновой оболочке с тремя медными многопррволочными  гибкими жилами сечением 2,5 и 4 мм2 и заземляющей жилой .и жилой управления.	Для присоединения лесных электрических пил к сети напряжением до 660 В частотой до 400Гц	Эксплуатация при темпе- ратуре окружающей среды от -40 до +50 °C и относи- тельной влажности окру- жающего воздуха 90% при температуре 25 °C; испыта- тельное переменное напря- жение 2,5 кВ в течение.. 5 минут
ШПРЛ	Шнур гибкий двухжильный с медными многопроволоч- ными жилами сечением от 0,5 до 1,5 мм с резиновой изоляцией в резиновой оболочке	Для присоединения переносных осветительных приборов и иных электро- приемников малой мощности на напряжение до 250 В	До 30000 циклов дефор= ... маций на изгиб под токо-.. вой нагрузкой; испы- тательное переменное- напряжение 1,5 кВ в течение 5 минут
РАЗДЕЛ ШЕСТНАДЦАТЫЙ
КАБЕЛИ СПЕЦИАЛИЗИРОВАННЫЕ
16.1.	КАБЕЛИ ДЛЯ ЭЛЕКТРООБОРУДОВАНИЯ ЛИФТОВ
Наряду с гибкими кабелями с резиновой изоляцией для электрооборудования
лифтов применяют кабели с многопроволочными медными жилами с пластмассо-
вой изоляцией жил с оболочкой из ПВХ пластиката на напряжение 460 В. Число жил
от 6 до 24. Кабели используются для питания электрооборудования пассажирских и
грузовых лифтов. Марки кабелей для лифтов и описание элементов их конструкций
представлены в таблице 16.1.
Таблица 16.1
Марки кабелей для лифтов
Марка кабеля	Конструктивное исполнение	гост, ту
КПВЛ	Кабель с медными многопроволочными жилами с изоляцией Из ПЭ с числом жил 6,12,18, 24 сечением 1 мм2	ТУ 16.К71.194-93 .
КПВЛС	То же с числом жил 6 и 18, скрученных вокруг грузонесущего троса из синтетических нитей с полимерной оболочкой	Тоже
КПП	Плоский кабель с медными жилами с изоляцией из ПВХ пластиката с числом жип 6,12,18,24 оечением 0,75 мм2	Заводская документация
16.2.	КАБЕЛИ И ПРОВОДА ДЛЯ ЭЛЕКТРОПОДВИЖНЫХ СОСТАВОВ
Кабели предназначены для внутреннего и внешнего соединения силового элек-
трооборудования, цепей управления, сигнализации и электроосвещения электро-
поездов, трамваев, троллейбусов. Кабели выполняются исключительно с медными
многопроволочными жилами с резиновой изоляцией и в резиновой оболочке,
а также с резиновой изоляцией в ПВХ оболочке.
В таблице 16.2 приведены марки кабелей и поводов для злектроподвижного
транспорта и область их применения.
Таблица 16.2
Марки кабелей и проводов для электроподвижного транспорта
Марка	Конструктивные особенности	Область применения	гост, ТУ
КПСРВМ	Кабель для электроподвижного состава с резиновой изоляцией в ПВХ холодостойкой оболочке	Для монтажа при ограниченных перемещениях кабелей, присое- динение к подвижным токоприем- никам и фиксированный монтаж при воздействии смазочных масел и дизельного топлива	ГОСТ 8598-73
151
Продолжение таблицы 16.2
Марка	Конструктивные особенности	Область применения	гост, ТУ
КПСРМ	То же в резиновой холодостойкой оболочке	Для монтажа при ограниченных перемещениях кабелей, при- соединение к подвижным токо- приемникам и фиксированный монтаж при отсутствии воздей- ствия дизельного топлива и смазочных масел	То же
ПМУ	Провод одножильный с резино- вой усиленной изоляцией в двух- слойной оплетке, пропитанной противогнилостным составом	Для присоединения тяговых электродвигателей и вспомогательных электрических машин	ТУ 16.505.657-74
ППСРМО	Провод для подвижного состава с медными жилами с резиновой изоляцией в резиновой холодостойкой облегченной оболочке	Для присоединения к подвижным токоприемникам, монтажа при ограниченных перемещениях и для фиксированного монтажа при отсутствии воздействия смазоч- ных мвсел и дизельного топлива	ТУ 16-705.465-87
ППСРМ	Провод для подвижного состава с резиновой изоляцией в резиновой холодостойкой оболочке	Тоже	То жв
ппсв	Провод для подвижного состава с изоляцией из ПВХ пластиката	Для фиксированного монтажа и монтажа при ограниченных перемещениях при воздействии смазочных масел и дизельного топлива	Тоже
ППСРН	Провод для подвижного состава с резиновой изоляцией в маслостойкой, нвраспростра- няющей горение, резиновой оболочке	Для присоединения к подвижным токоприемникам, монтажа при ограниченных перемещениях и для фиксированного монтажа при воздействии смазочных мвсел и дизельного топлива	То жв
ППСРВМ	Провод для подвижного состава с резиновой изоляцией в поливинилхлоридной холодостойкой оболочке	Для монтаже при ограниченных перемещениях, присоединения к подвижным токоприемникам и фиксированного монтажа при воздействии смазочных масел и дизельного топлива	То же -
КПСРМ	Провод для подвижного состава с резиновой изоляцией в резиновой холодостойкой оболочке	Для монтажа при ограниченных перемещениях, присоединения к подвижным токоприемникам и фиксированного монтажа при отсутствии воздействия смазоч- ных масел и дизельного топлива	Тоже
КПСРВМ	Провод для подвижного состава с резиновой изоляцией в ПВХ холодостойкой оболочке	Для монтажа при ограниченных перемещениях, присоединения к подвижным токоприемникам и фиксированного монтажа при воздействии смазочных масел и дизельного топлива	То же
152
Окончание таблицы 16.2
Марка	Конструктивные особенности	Область применения	ГОСТ, ТУ
ПРМТ	Провод с резиновой изоляцией и оболочкой	Для внутреннего монтажа фиксированного И с ограниченной подвижностью	ТУ 16-705.348-84
ПС	Провод с резиновой изоляцией в оплетке из хлопчатобумажной пряжи, пропитанной протвогнилостным составом	Для присоединения электрооборудования	ТУ 16-705.657-74
ППСТ-М	Провод с изоляцией из кремнийорганической резины в оплетке из стеклонитей с пропиткой термостойким лаком	Для участков электрических сетей с повышенным нагревом	ТУ 16-505.526-73
Таблица 16.3
Технические данные кабелей и проводов
Марка кабеля	Номинальное напряжение, кВ		Число жил	Сечение жил, мм2
	переменного тока частоты до 400 Гц	постоянного тока
КПСРМ	0,66	1	7; 12	2,5
КПРСРВМ	0,66	1	2,3,4	1,5 и 2,5
ппсв	0,66	1	1	0,5...6,0
ППСРМО	0,66; 1,5; 3; 4	1; 2,5; 4,5; 6	1	1,0...10
ППСРМ	0,66; 1,5; 3; 4	1; 2,5; 4,5; 6	1	1,0...300
ППСРН	0,66; 1,5; 3; 4	1; 2,5; 4,5; 6 :	1	1,0...300
ППСРВМ	0,66; 1,5; 3; 4	1; 2,5; 4,5; 6	1	1,0...300
ПРМТ	0,22;	0,5;	1	16...95
	0,66;	0,5;	1	1,5...300
	3	4,5	1	1,5...300
ПС	—	1	1	1,0...300
	Зи4	1	1	1,5...300
ППСТ-М	2	4	1	0,75...120
16.3.	КАБЕЛИ ДЛЯ ЭЛЕКТРООБОРУДОВАНИЯ СУДОВ
Судовые кабели предназначены для электрического соединения силового элек-
трооборудования, контрольных цепей, цепей управления, сигнализации, связи и
освещения на судах морского и речного флота и береговых установок. Кабели
имеют медные, реже алюминиевые жилы, резиновую, ПВХ либо ПЭ изоляцию.
В таблице 16.4 представлены марки судовых кабелей , их конструктивные особен-
ности и область применения.
153
Т аблица 16.4
Марки судовых кабелей, их конструкция и область применения
Марка	ГОСТ. ТУ	Конструктивные особенности	Область применения
АКНР	ГОСТ 78661-76	С алюминиевыми жилами с резиновой изоляцией в резиновой оболочке маслостойкой, не распространяющей горение	Для силовых и осветительных цепей на переменное напря- жение до 600 В частотой до 400 Гц или на постоянное напряжение до 1200 В
АКНРП	Тоже	То же в оплетке с оцинкован- ными стальными проволоками	То же
квд	Тоже .	Тб же с медными жилами герметизированный	То же для забортной укладки
КНР	ГОСТ 78661-76	С медными жилами с резино- вой изоляцией в резиновой оболочке маслостойкой, не распространяющей горение	Для силовых и осветительных цепей на переменное напря- жение до 600 В частотой до 400 Гц или на постоянное напряжение до 1200 В
КНРП	То же	То же, в оплетке оцинкованными стальными проволоками	Тоже
КНРЭ	То же	То же, что КНР, в оплетке медными луженными проволоками	То же
КНРк	ГОСТ 78662-76	То же, КНР, в оболочке из ПВХ пластиката	То же	- ..
КНРЭк	То же	То же, с экраном из медных проволок под наружной оболочкой	То же
КНРЭТ	Тоже	То же с жилами, экранирован- ными металлизированной бумагой в резиновой маслобензостойкой оболочке, не распространяющей горение	То же
НРШМ	ГОСТ 78663-76	Те же, что КНР, с гибкими жилами переносной	Тоже
НГРШМ	ГОСТ 78661-76	Тоже	Для цепей управления
МЭРШН-100	То же	То же,с-экранированными	 жилами	Тоже
кмввэ	ТУ 16.705.169-80	С медными жилами с изоляцией и оболочкой из ПВХ пластиката в экранирующей оплвтке из медных луженных проаолок	Для силовых и осветительных цепей на напряжение до 500 В
КМВВЭнг	То же и ТУ 16.705.426-86	То же, с оболочкой из ПВХ пластиката пониженной горючести	Тоже
слов	ТУ 16.506306-81	С мддными жилами с изоляцией из облученного ПЭ в оболочке из ПВХ пластиката	Для применения в цепях си- ловых, управления и сигна- лизации при переменном напряжении де 690 В час- тотой до 400 Гц или постоян- ном напряжении до 1000 В
154
Окончание таблицы 16.4
Марка	ГОСТ, ТУ	Конструктивные особенности	Область применения
сповэ	Тоже	То же, в общем экране из медных луженных проволок	Тоже
споэв	Тоже	То же, что и СПОВ, с экранированными жилами	Тоже
епоэвэ	Тоже	То же, в общем экране	Тоже
кмпв	ТУ 16-705.169-80	С медными жилами с изоляцией из ПЭ и оболочкой из ПВХ пластиката, малогабаритный	Для цепей управления, сигна- лизации, саязи, межприбор- ных соединений при перемен- ном напряжении до 500 В частотой до 200 Гц
КМПВнг	ТУ 16-705.426-86	То жа, с оболочкой из ПВХ пластиката пониженной горючести	Тоже
кмпвэ	ТУ 18-705.169-80	То же, что и КМПВ, в общем экране из медных луженных проволок	Тоже
КМПВЭнг	ТУ 16-705.426-86	То'же, с оболочкой из ПВХ пластиката пониженной горючести	Тоже
кмпэв	ТУ 16-705.169-80	То же, что КМПВ. с экраниро- ванными, частично экрани- рованными или попарно экранированными жилами	Тоже
КМПЭВнг	ТУ 16-705.426-86	То же, с оболочкой из ПВХ пластиката пониженной горючести	То же
кмпвэв	ТУ 18-705.169-80	То же, что КМПВЭ с дополни- тельной оболочкой из ПВХ поверх экрана	Тоже
КСРПВ	ГОСТ 7866.2-76	То же с изоляцией из радиа- ционно-модифицированного ПЭ в ПВХ облолочке	То же для рыболовецких судов
КСРПВЭ	Тоже	То же с экраном из лужаной медной ленты	Тоже
Таблица 16.5
Сечения жил силовых кабелей на напряжение 690 В 400 Гц, мм2
Марка кабелей	Число жил
	1	2	3	4...10Г	4...12	4...37
АКНР, АКНРУ	16...240	16...150	16...240	—	—	1,0...2,5
КНР	1,0...400	1,0...120	1,0...240	—*	—	1,0...2,5
КНРк	1,00...400	1,0-..120	1,0...120			1,0...2,5
155
Окончание таблицы 16.5
Марка кабелей	Число жил
	1	2	3	4...10	4.. .12	4...37
КНРП	1,0...400	1,0...120	1,0...240	1,0	—	1,5...2,5
КНРЭ и КНРЭк	1,0... 120	1,0...50	1,0...120	1,0	—	1,5...2,5
НРШМ	1,0...400	1,0...70	1,0...120	—	—	1,0...2.5
кмввэ	0,75...10	0,75...10	0,75... 10		0,75... 1,5	0,75... 1,5
СПОВ, СПОВЭ, споэв, споэвэ	0,35...95	0,35...95	0,35...95	. —	0,35...2,5	0,35...2,5
Таблица 16.6
Сечения жил кабелей управления, мм2
Марка кабеля	Число жил	Сечение, мм2
НГРШМ	4...37, 4...16	1,0; 1,5; 2,5
МЭРШМ-100	2...37, 2... 16	1,0; 1,5; 2,5
КМПВ, КМПВнг	1...52	0,35; 0,5; 0,75; 1,0; 1,5
	1.,.37	2,5
КМПВЭ,	2...52	0,35; 0,5; 0,75; 1,0; 1,5
КМПВЭнг	2...52	0,35; 0,5; 0,75; 1,0; 1,5
КМПВЭВ	2...37	2,5
КМПЭВ, КМПЭВнг	2...52	0,35; 0,5; 0,75; 1,0; 1,5
Судовые кабели с резиновой изоляцией допускают длительную эксплуатацию
при соединении стационарных электроприемников при температурах от -40 до
+45 °C, передвижных — при температурах от от -30 до +40 °C , кабели с пластмас-
совой изоляцией от -50 до +50 °C.
Длительно допустимая температура жил кабелей с резиновой и пластмассовой
изоляцией составляет 65 °C, с ПЭ изоляцией — 70 °C, с изоляцией из кремнийорга-
нической резины до 180 °C
Герметизированные кабели рассчитаны на переменное напряжение 690 В час-
тотой 400. Гц Их прокладывают внутри судов и за бортом в морской воде при темпе-
ратуре от -2 до +40 °C при гидростатическом давлении до 6 МПа и на воздухе при
температуре от -40 до +40 °C при относительной влажности 100%.
Судовые кабели испытывают переменным напряжением 2,5 кВ в течение
10 минут.
156
16.4.	КАБЕЛИ ДЛЯ НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ
Кабели предназначены для питания электроприемников установок нефтегазо-
вого оборудования, например, электродвигателей погружных насосов скважин для
выкачивания нефти. Кабели выполняются трехжильными с медными многопрово-
лочными жилами, полиолефиновой изоляцией, бронированные. Номинальное на-
пряжение кабелей 3,3 кВ.
Сведения о кабелях приведены в таблице 16.7.
Таблица16.7
Марки кабелей для питания погружных электронасосов
Марка ' кабеля	Конструктивные особенности	Максимальная рабочая температура, °C	ГОСТ, ТУ
КПБК	С изоляцией из двух слоев ПЭ высокой плотности, со скрученными жилами (круглый)	90	ТУ 16-505.129-82
КПБП	То же, с параллельно уложенными жилами (плоский)	90	То же
КПБТ	С изоляцией из полипропиленовой компо- зиции, со скрученными жилами (круглый)	110	ТУ 16.К56-025-97
КПБПТ	То же, с параллельно уложенными жилами (плоский)	110	То же
КЭПБТ	То же, что и КПБТ, с эмалеаым покрытием жил	110	Тоже
КЭПБПТ	Тоже, плоский	110	То же
КППБКТ	С изоляцией из слоя облученного ПЭ и слоя полипропиленовой композиции, круглый	120	ТУ 16.К13-012-92
КППВПТ	То же, плоский	-	  120	Тоже ‘
Таблица 16.8
Наружные размеры и массы кабелей марок КПБК и КПБП
Марка кабеля	Номинальное сечение жил, мм2	Наружный размер, мм	Масса, кг/км
КПБК	10	27	890
	16	29	1100
	25	33	1550
	35	36	1900
КПБП	10	13,5x33 *	930
	16	4,5x36	1150
	25	15,5x40	1600
	35	17x46	2000.
157
16.5.	КАБЕЛИ И ПРОВОДА ДЛЯ ГЕОФИЗИЧЕСКИХ РАБОТ
В эту группу входят грузонесущие кабели, которые также относят к группе
кабелей для нефтегазового комплекса, и кабели и провода для полевых геофизи-
ческих работ.
Грузонесущие кабели марки КГ используют для питания исследовательских
устройств, расположенных в скважинах. Кабели имеют медные многопроволоч-
ные жилы, число которых в зависимости от марки изменяется от 1 до 7. Жилы
кабелей имеют пластмассовую изоляцию из ПЭ повышенной плотности для рабо-
чих температур до 90 °C либо из композиции полипропилена с рабочей темпера-
турой 130...150 °C, или фторопласта (180...200 °C).
Небронированные кабели марки КГ изготавливают с резиновой изоляцией в
резиновой оболочке или оплетенными хлопчатобумажнным кордом, пропитанным’
противогнилостным составом.
Кабели марки КГ, предназначенные для тяжелых условий эксплуатации в глубо-
ких скважинах, изготавливают бронированными с разрывным усилием до 80 кН.
Броня кабелей изготавливается из высокопрочной стальной оцинкованной прово-
локи диаметром от 0,7 до 1,3 мм. Броня укладывается, как правило, в два повива,
причем для нижнего повива используют проволоку меньшего диаметра, для внеш-
него ^— большего. Для исключения деформаций проволоке предварительно прида-
ют спиралевидную форму.
Кабель выпускается, в основном, по документации производителей. Обозна-
чение кабелей расшифровывает их основные параметры. Например, марка
КГ7-75-90 означает кабель грузонесущий с числом жил 7, выдерживающий раз-
рывное усилие до 75 кН с рабочей температурой жил до 90 °C.
Сведения о некоторых типах грузонесущих кабелей приведены в таблице 16.9.
Т аблица 16.9
Технические данные грузонесущих кабелей
Марка кабеля	Номинальное сечение жил, мм*	Толщина ИЗОЛЯЦИИ, мм	Броня (число х диаметр проволок, мм}		Наружный диаметр, мМ	Масса, кг/км
			Внутренний ловив	Внешний повив
КГ1-20-90	0,75	-	0,7	12x0,7	18x0,7	5 -	96
КП-30-90	0,75	0,7 -	12x0,8	14x1,1	6,3		175
КГ1 -50-90	.	0.75	. 1.5 _	.. 14x1.1	17x1,3	5,8	330
КГ1-55-90	1,5	1,5	15x1,1	18x1,3	9,4	350
КГЗ-40-90	0,5	0,6	19x0,8	19x1,1	8,4	280
КГЗ-60-90	0,75	0,7	17x1,1	20x1,3	10,2	420
КГ7-75-90	0,45	0,7	23x1,1	24x1,3	12,3	550
Кабели и провода, предназначенные для электропитания и соединения электро-
установок, необходимых для проведения геофизических, сейсмических, взрывных
и иных работ в полевых условиях, относят к группе кабелей для полевых геофизи-
ческих работ.
Особенностью конструкции этих кабелей и проводов является использование
158
как медных многопроволочных жил, так и жил из биметаллической проволоки.
Кабели имеют, как правило, пластмассовую изоляцию из ПЭ, ПВХ или фторопла-
ста. Сведения о кабелях и проводах для геофизических работ приведены в табли-
це16.10.
Таблица 16.10
Кабели и провода для геофизических работ
. .Марка	Конструкция	Область применения	ГОСТ, ТУ-
ГСП	Провод со сталемедной жиЛой сечением 0,5 и 0,35 мм2 с числом медных и стальных проволок 4,3 и 1, 6, соответственно, с толщи- нами изоляции 0,6 и 0,4 мм соответственно	Для геофизических иссле- дований на поверхности земли в полевых условиях при температуре окружающей среды от -50 °C до +50 °C	ТУ 16.К79.006-88
ГПМП	С медной многопроволочной жилой сечением 6,0 мм2 с изоляцией из ПЭ высокой плотности толщиной 1,2 мм	Для тех же целей	Тоже
темп	То же со сталемедной жилой сечением 4,0 мм2 из 12 медных и 7 стальных проволок	Для тех же целей	Тоже
темпо	То же сечением 1,0 мм2	Для тех же целей	Тоже
КСПВ	Кабель с 27 или 52 жилами из биметаллической проволоки (сталь-медь) диаметром 0,4 мм, изолированных ПЭ в общей оболочке из ПВХ пластиката	Для исследований недр методом сейсморазведки в полевых условиях при темперетуре окружающей среды от -40 °C до +50 °C	ТУ 16-505.148-75
КЦПБ-74	То же с-74 жилами диаметром 0,5 мм	То же, для цифровых станций	ТУ 16-505.776-75
ке-2—	Кабель с двумя жилвми из биме- таллической проволоки (сталь- медь), изолированных фторо- пластом Ф-4МБ толщиной 0,3 мм в общей оболочке из полиустана	Для комплектования геофонных групп в полевых условиях при проведении сейсморазведочных работ при температуре окружаю- щей среды от -50 °C до +80 °C	ТУ 5.502-029-93
КС-3	То же с тремя жилами	То же	То же
ВП	Провод с одной или двумя мед- ными жилами, изолированными ПЭ, диаметры жил 0,5 и 0,8 мм в одножильном проводе и 0,7 мм в двужильном	Для промышленных взрывных . работ при температуре окружаю- щей среды от -60 °C до +50 °C	ГОСТ 6285-74
Кабели и провода для геофизических работ испытывают переменным напряже-
нием частотой 50 Гц в течение 5 минут, при этом величина испытательного напря-
жения зависит от марки кабеля или диаметра его жил.
Кабели КСПВ и КЦПВ испытывают напряжением 0,5 кВ.
Кабели КС-2 и КС-3 испытывают напряжением 1 кВ.
Провода ВП с диаметром жил 0,5 мм испытывают напряжением 1 кВ, диаметром
0,7 й 0,8 мм испытывают напряжением 2 кВ.
, 16.6. ЖАРОСТОЙКИЕ И НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ
Жаростойкие и нагревательные кабели предназначены для соединения элект-
рических устройств и эксплуатации в окружающей среде с температурой до
+1000 °C. В зависимости от назначенияжаростойкие кабели имеют медные жилы,
жилы из сплавов сопротивления, из термоэлектродных сплавов. Жилы располага-
ют в медной трубе или трубе из нержавеющей стали, пространство между жилами
заполняется окисью магния. Кабели герметизируются, для чего могут применяться
специальные концевые заделки.
В таблице 16.11 приведены сведения о жаростойких и нагревательных кабелях с
магнезиальной или периклазовой изоляцией жил [1].
Таблица 16.Т1
Жаростойкие и нагревательные кабели с магнезиальной
или периклазовой изоляцией жил
Марка кабеля	Наименование и конструктивные особенности кабеля	ГОСТ, ТУ
КМЖ	Кабель с медными жилами с магнезиальной изоляцией в медной оболочке жаростойкий на напряжения до 380 и 690 В	ТУ 16.505.870-75
КМЖВ	То же с наружным защитным покровом из ПВХ пластиката на напряжения до 380 и 690 В	То же
кнмсн	То же с никелевой жилой с изоляцией из периклаза в оболочке из нержавеющей стали, нагревательный на напряжения 115 и 500 В	ТУ 16.505.564-75
кнмснх	То же с жилой нихрома марки Х20Н80 или Х18Н80	Тоже
кнмсс	То же с жилой из нержавеющей стали марки 12Х18Н9Т или 12Х18Н80Т	Тоже
КНМС2С	То же в двух оболочках	То же
кнмсзс	То же в трех оболочках	Тоже
КГМС(ХА)	То же с жилами из термоэлектродных сплавов хромель. Т — алюмель, термопарный	ТУ 16.505.757-75
КТМС(ХК)	То же с жилами из термоэлектродных сплавов хромель. Т — копель, термопарный	Тоже
Таблица 16.12
Число жил и сечения жаростойких кабелей марок КМЖ и КМЖВ
Число жил	Сечения, мм2, при напряжении
	380В	690 в
1	1,0; 1,5; 2,5; 4	6; 10; 16; 25; 35; 50; 70; 95; 120
2	1,0; 1,5; 2,5; 4	1,5; 2,5; 4; 6; 10; 16	•
3	ЦО; 1,5; 2,5; 4	1,5; 2,5; 4; 6; 10; 16
4	1,0; 1,5; 2,5; 4	1,5; 2,5
160
Окончание таблицы 16.12
Число жил	Сечения, мм2, при напряжении
	380 В	690 В
5	1,0; 1,5; 2,5; 4	1,5; 2,5
7	1,0; 1,5	1,5; 2,5
12	1,0	1,0
19	—	1,0
Таблица 16.13
Число жил и сечения нагревательных кабелей
Марка кабеля	Число жил	Сечение жил, мм2, при рабочем напряжении
		115В	250 В	500В
КНМСН	1	0,07; 0,159	—	0,283; 0,502; 0,785; 1,131
КНМСНХ	1	0,07; 0,159	—	0,283; 0,502; 0,785; 1,131
КНМСС	1	0,07; 0,159	—	0,283; 0,502; 0,785; 1,131
КНМС2С	2	—	0,22	—
КНМСЗС	1	—	—	0,138
КНМСН	2	—	—	0,636
КНМСН	4	—		0,708
КНМС2С	4	—	0,166	—
Кабели с магнезиальной изоляцией марок КМЖ и КМЖВ должны эксплуатиро-
ваться с концевыми заделками для герметизации торцов кабелей, для ввода и при-
соединения кабелей в электрооборудование. Заделки марок ЗККМЖ01, ЗККМЖ02
и ЗККМЖОЗ различаются в зависимости от сечения жил, напряжения и конструк-
тивного исполнения. Заделки поставляют в комплекте с кабелями по заявке потре-
бителя.
Сопротивление изоляции кабелей КМЖ и КМЖВ при температуре 25 °C не ме-
нее 1 МОм-км, а при 250 °C не менее 0,001 МОм-км. Кабели на напряжение 380 В
испытывают напряжением 2 кВ в течение 1 минуты, а кабели на 690 В напряжением
2,5 кВ.
Сопротивление изоляции нагревательных кабелей при нормальной температу-
ре не менее 100 МОм-м, а при температуре 600 °C не менее 0,1 МОм-м. Диапазон
температур среды от -60 до +600 °C. Диапазон частот от 0 до 1 кГц.
6-1024
161
РАЗДЕЛ СЕМНАДЦАТЫЙ
КАБЕЛИ УПРАВЛЕНИЯ
Кабели управления предназначены для передачи сигналов малой мощности на
переменном напряжении до 1000 В частотой до 5 кГц или постоянном напряжении
до 1400 В. Отличием кабелей управления от контрольных, неподвижно устанавли-
ваемых, является подвижное присоединение.
Кабели имеют, как правило, медные жилы сечением от 0,03 до 2,5 мм2, числом
от 3 до 108. Кабели могут быть неэкранированными, иметь часть экранированных
жил, со всеми экранированными жилами, иметь двойной экран. Токопроводящие
жилы кабелей управления могут иметь как одинаковое сечение, так и разное.
Длительно допустимая температура жил: от 70 °C для кабелей с резиновой
изоляцией, до 250 °C с изоляцией жил из Ф-4. Температура окружающей среды от
~50 до +65 °C.
В таблице 17.1. приведены марки и области использования некоторых типов кабе-
лей управления, а в таблице 17.2 — технические данные.
Таблица 17.1
Марки, элементы конструкции, области применения
Марка кабеля	Конструкция	Область применения	ГОСТ, ТУ
Кабели с резиновой изоляцией
КРШС, КРШУ	В резиновой оболочке с повышенной озоностойкостью и холодостойкостью	Для гибкого соединения электрических устройств при температуре от -50 до +60 °C	ТУ 16-705.244-82
МЭРШ-М	С частично экранированными жилами в холодостойкой резиновой оболочке	Для гибкого токоперехода и работы при многократных перегибах при температуре от -40 до +65 °C	ТУ 16-505.989-82
Кабели с полиэтиленовой изоляцией
КЛВ	С однопроволочными жилами в ПВХ оболочке	Для фиксированного соединения электрических устройств при температуре от-50° С до+70 °C	ТУ 18-505.289-77
КУПР, КУПР-П	С неэкранированными, частич- но или полностью экранирован- ными жилами в резиновой обо- лочке, (П) — в оплетке из сталь- ных оцинкованных проволок	Для передачи электрически сигналов малой мощности температуре от -50 до +65 °C	ГОСТ 18404.2-73
КУПВ, КУПВ-П	С неэкранированными, частич- но или полностью экранирован- ными жилами в ПВХ оболочке, (П) — в оплетке из стальных оцинкованных проволок	Для передачи электрических сигналов малой мощности при температуре от -50 до +70 °C	ГОСТ 18404.3-73
КУПЭВ, КУПЭВ-П	В общем экране в ПВХ оболочке, (П) — в оплетке из стальных проволок	Для передачи электрических сигналов малой мощности тем- пературе от -50 до +70 °C	ТУ 16-705.096-79
162
Окончание таблицы 17.1
Марка кабаля	Конструкция	Область применения	ГОСТ, ТУ
Кабели с изоляцией из ПВХ пластиката
КГВВ	В ПВХ оболочке	Для фиксированного монтажа силовых цепей и цепей управления при температуре от -40 до +50 °C	ТУ 16-505.665-74
КУГВВ, КУГВВЭ КУГВЭВ	В ПВХ оболочке, гибкий — с общим экраном, с отдельными экранированными жилами	Для фиксированного монтажа цепей управления и контроля при температуре от -40 до +60 °C	ТУ 16-505.289-77
Кабели с фторопластовой изоляцией
КФШР КФЭШР	Медные или меднолуженые жилы в изоляции из фторопласта 40Ш; экран (Э); резиновая оболочка	Для монтажа цепей управления при температуре от -55 до +65 °C	—
Таблица 17.2
Марки и параметры некоторых кабелей управления
Марка кабеля	Сечение жил, мм2	Число жил (число экран, жил)	Расчетная масса, кг/км	Элементы конструкции
КРШУ КРШУЭ КУШГПВ, КУШГПВ-П (1), КУШГПВ-Пн (2), КУШГПВ-ПМ (3)	1,0 1,0 0,35 0,5	4...37 4...37 7...108 7...108	200...1180 300...1940 68...810 78,7...965	Изоляция — резина и прорезиненная тканевая лента; экран — медная луже- ная проволока; обмотка — прорезинен- ная тканевая лента; оболочка — рези- на; панцирная броня: 1 — стальная оцинкованная проволока, 2 — нержа- веющая стальная проволока, 3 — мед- ная луженая проволока
КУШГПР, КУШГПР-П, КУШГПР-Пн, КУШГПР-Пм,	0,35 0,5 0,75 1,0 1,5	4...108 4...108 4...37 4...37 4...37	58...879 64,8...1031 92...643 103...760 134...1016	Изоляция — ПЭ; обмотка — полиамид- ная пленка, прорезиненная тканевая пленка; оболочка — резина; панцирная броня — стальная оцинкованная проволока, нержавеющая стальная проволока, медная луженая проволока
КЭРШ, КЭРШ-П, КЭРШ-Лн, КЭРШ-ПМ	0,35 0,5 0,35 0,5 0,15	16...115 (9...63) 16...115 (9...63) 4...52 4...52 4...19	237...1310 263...1481 106...1006 113...1090 130...565 154...706 207...972	Изоляция — ПЭ; экран — медная луженая проаолока; обмотки — полиамидная пленка; панцирная броня — стальная оцинкованная проволока, нержавеющая стальная проволока, медная луженая проволока; оболочка — резина
КПКР, КПКР-П	0,5 0,75	12 4 7	209...295 119...185 170...244	Изоляция — ПЭ; оболочка — капрон толщиной 0,1 мм; обмотка — полиамид- ная пленка ПК-4; панцирная броня — нержавеющая стальная проволока
КУПКР	0,5 1,0	12 37 27	182 400 502	Изоляция — ПЭ; оболочка — капрон толщиной 0,1 мм; обмотка — полиамид- ная пленка ПК-4; панцирная броня — нержавеющая стальная проаолока
КФШР, КФЭШР	0,5 0,20 0,35 0,20 0,35	10...48 24(7) 45(7) 10 19	155...529 233 511 17Q/ 282	Изоляция — фторопласт 40Ш; экран в КФШР отсутствует, а КФЭШПР— медная луженая проволока; обмотка — ориентированная пленка Ф-4; оболоч- ка — резиновая
163
Окончание таблицы 17.2
Марка кабеля	Сечение жил, мм2	Число жил / (число экран, жил)	Расчетная масса, кг/км	Элементы конструкции
КБФРТ	0,5 0,75	12 14 4 7	282 434 147 192	Изоляция — фторопласт 40Ш;две обмотки — ориентированной пленкой фторопласта 4; экран — медная луженая проволока; оболочка — резина ШНН-45Л
КДФР, КДФЭР	0,20 0,35 1,0 1,5 0,20 0,35 020 0,35	3...52 3...52 61 3...52 3...52 3...52 9...32 (7...17)	82,1...349 94...540 1268 167...1467 107...522 162...679 198...543 132...322	Изоляция — фторопласт 40Ш; обмотка — ориентированная пленка Ф-4; экран в КДФР отсутствует, в КДФЭР — ориентированная пленка Ф-4; оболочки — резина ШНН-45Л; оплетка — шелк, лавсан
КУС	0,5 0,12	1 7	85	Изоляция — кремнийорганическая рези- на; экран — посеребренная проволока; обмотка по экрану и по сердечнику — ориентированная пленка Ф-4; оболоч- ка — кремнийорганическая резина
КФРВ	0,75	19	210	Изоляция фторопласт 40Ш; обмотка — ориентированная пленка Ф-4; оплетка— шелк, лавсан, пропитанный фенилоновым лаком; оболочка- кремнийорганичеокая резина, армированная лавсаном
КУФЭФС	0,75	2	84,6	Изоляция — фторопласт 40Ш; экран — медная луженая проволока; обмотка — ориентированная пленка Ф-4; оболоч- ка — фторкаучук
Таблица 17.3
Номинальные напряжения некоторых кабелей управления
Марка кабеля	Переменное напряжение, В	Частота, Гц	Постоянное напряжение, В
КРШС	660	500	1000
КРШУ	380	500	500
МЭРШ-М	690	400	—
КПВ	250	1000	500
КУПР, КУПР-П, КУПВ, КУПВ-П	250	1000	350
кгвв	660	50	1000
КУГВВ, КУГВЭВ.КУГВВЭ	380	50	500
164
Таблица 17.4
Число и сечения жил некоторых кабелей управления
Марка кабеля	Число жил	Сечение, мм2	Классы жил
КРШС	1,2, 3,4	70; 90; 120	3
КРШУ	4, 7, 10, 12, 16, 19, 24, 27, 37	1,0	4
МЭРШ-М	26, 36	1,0	4
КПВ .	24, 37, 52	1,0; 1,5; 2,5	1
КУПР, КУПР-П	4, 7, 14, 19, 27, 30, 37, 52, 61,91, 108, 115	0,35; 0,5	4
КУПВ, КУПВ-П	7, 14, 19, 27, 30, 37, 52, 61, 91, 108, 115	0,35; 0,5	4
кгвв	3, 4, 5, 7, 10, 14, 19, 24, 30, 37, 44, 52, 61	0,5; 0,75; 1,0	4 ДЛЯ 0,5 2 для 0,75 и 1,0
	4, 7, 14	1,5; 2,5	2 для 1,5 4 для 2,5
	4,7	4	4
	4	6	3
КУГВВ	7, 14, 24, 37, 61	0,35	5
КУГВЭВ	7, 14, 24, 37	0,35; 0,5	5
КУГВВЭ	7, 14, 24, 37, 61	0,35; 0,5	5
Таблица 17.5
Толщины изоляции и оболочек некоторых кабелей, мм
Марка кабеля	Толщина изоляции	Толщина оболочки
КРШС	1,6...1,8	3,5
КРШУ	0,9	2,5
МЭРШ-М	1,0	2,5
КПВ	0,3...0,4	1,5...2,1
КУПР, КУПР-П	0,3...0,4 и 0,4...0,5 (для экранированных жил)	1,0...2,0
КУПВ, КУПВ-П	тоже	0,8...2,0
кгвв	0,5...0,8	1,5...2,1
КУГВВ	0,6	1,3...2,2
КУГВЭВ	0,6	1,3...2,2
КУГВВЭ	0,6	1,5. .2,8
165
РАЗДЕЛ ВОСЕМНАДЦАТЫЙ
КАБЕЛИ КОНТРОЛЬНЫЕ, СИГНАЛИЗАЦИИ И БЛОКИРОВКИ
' 18.1. КОНТРОЛЬНЫЕ КАБЕЛИ
Контрольные кабели используются для передачи низковольтных маломощных
сигналов управления в различных электротехнических устройствах. Кабели рассчи-
таны на переменное напряжение до 660 В частотой до 100 Гц и постоянное напряже-
ние до 1000 В. Жилы кабелей изготовляют из меди (сечение от 0,75 до 6 мм2)
и алюминия (сечение от 2,5 до 10 мм2).
Изоляция контрольных кабелей (К) изготавливается из резины (обозначение в
марке — Р), поливинилхлоридного пластиката (В), полиэтилена (П), фторопласта
(Ф), в некоторых случаях — из кабельной пропитанной бумаги.
Кабели могут иметь оболочки из резины или пластмассы, свинца, алюминия. Для
защиты от внешних электрических полей контрольные кабели могут иметь экран (Э).
В зависимости от условий прокладки контрольные кабели могут иметь броне-
вые (Б) и защитные покровы.
Пример: КРСБ — контрольный кабель с медными жилами, резиновой изоляци-
ей, свинцовой оболочкой, бронированный. АКВВБГ — контрольный кабель с алю-
миниевыми жилами, поливинилхлоридной изоляцией и оболочкой, бронированный
двумя стальными лентами с противокоррозионным покрытием.
На рис. 18.1 и 18.2 изображены конструкции, а в таблице 18.1. приведены дан-
ные некоторых контрольных кабелей.
Рис. 18.1. Конструкция конт-
рольного кабеля марки АКРНГ
Рис. 18.1. Внешний вид контрольных кабелей с пластмас-
совой изоляцией марок АКВВГ и КВВГЭ.
Таблица 18.1
Марки и конструктивные элементы контрольных кабелей
Марка кабеля	Конструктивные особенности	Броня	Защитный покров
Кабели с резиновой изоляцией жил
КРСГ КРСБ КРСБГ КРСК >	Кабель контрольный с медными жилами, резиновой изоляцией, в свинцовой оболочке	Две стальные ленты Тоже Стальные оцинкован- ные проволоки	Пропитанная кабельная пряжа Противокоррозионное покрытие Пропитанная кабельная пряжа
166
Продолжение таблицы 18.1
Марка кабеля	Конструктивные особенности	Броня	Защитный покров
КРВГ КРВГЭ	То же, в ПВХ оболочке То жв экранированный	—	—
АКРВГ АКРВГЭ	То же с алюминиевыми жилами То же экранированный		—
КРВБ КРВБГ КРВБбГ	То же с медными жилами	Двв стальные ленты Две стальные ленты Профилированная стальная лента	Пропитанная кабельная пряжа Противокоррозионное покрытие
АКРВБ АКРВБГ АКРВБбГ	То же с алюминиевыми жилами	Две стальные ленты Две стальные ленты Профилированная стальная лента	Пропитанная кабельная пряжа Противокоррозионное покрытие
КРНГ КРНБ КРНБГ КРНБбг КРНБГц	То же с медными жилами с резиновой оболочкой, не распространяющей горение	Две стальные ленты Две стальные ленты Профилированная стальная лента Две оцинкованные стальные ленты	Пропитанная кабельная пряжа Противокоррозионное покрьп'ие Противокоррозионное покрытие
АКРНГ АКРНБ АКРНБГ АКРНБГц АКРНБбГ	ТО же с алюминиевыми жилами и резиновой оболочкой, не распростра- няющей горение	То же, что и у анало- гичных кабелей с медными жилами	То же, что и у аналогичных кабелей с медными жилами
Кабели с ПВХ изоляцией жил
КВВГ КВВГЭ КВВБ КВВБГ КВВБГц КВВБбГ	Кабель с ПВХ изоляцией жил в ПВХ оболочке, Э — экранированный алюминиевой или медной фольгой	Две стальные ленты Две стальные ленты Из двух оцинкованных стальных лент Профилированная стальная лента	Пропитанная кабельная пряжа Противокоррозионное покрытие
КВБбШв КВПбШв КВСтШв	Оболочка отсутствует Оболочка отсутствует Стальная гофрированная	Круглые стальные оцин- кованные проволоки Круглые стальные оцин- кованные проволоки Тоже	Шланг из ПВХ Тоже То же
АКВВГ АКВВГЭ АКВВБ АКВВБГ АКВВБГц АККВВБбГ АКВБбШв АКВСтШв	То же с алюминиевыми жилами ‘	То же, что и у анало- гичных кабелей с медными жилами	То же, что и у аналогичных кабелей с медными жилами
Окончание таблицы 18.1
Марка кабеля	Конструктивные особенности	Броня	Защитный покров
Кабели с ПЭ изоляцией жил
КПВГ КПВБ КПВБГ КПВБбГ	Кабель с ПЭ изоляцией медных жил в ПВХ оболочке	Две стальные ленты Две стальные ленты Профилированная оцинкованная стальная лента	Пропитанная кабельная пряжа Противокоррозионное покрытие
КПБбШв КППбШв КПСтШв	Оболочка отсутствует Тоже Стальная гофрированная	Две стальные ленты Две стальные ленты
АКПВГ АКПВБ АКПВБГ АКПВБбГ АКПБбШе АКПСтШв	То же с алюминиевыми жилами	То же, что и у анало- гичных кабелей с медными жилами	То же, что и у аналогичных кабелей с медными жилами
Кабели с изоляцией жил из самозатухающего ПЭ
КПсВГ КПсВГЭ КПсВБ КПсВБГ КПсВБбГ	Кабель с медными жилами с изоляцией жил из самозатухающего ПЭ в оболочке из ПВХ пластиката	Две стальные ленты Две стальные ленты Профилированная стальная лента	Пропитанная кабельная пряжа Противокоррозионное покрытие
АКПсВГ АКПсВГЭ АКПсВБ АКПсВБГ	То же с алюминиевыми жилами	То же, что и у анало- гичных кабелей с медными жилами	То же, что и у аналогичных кабелей с медными жилами
КПсБбШв КПсПбШв	Кабель с медными жилами без оболочки	Две стальные ленты Круглые стальные оцинкованные проволоки	Шланг из ПВХ То же
АКПсВБбГ АКПсБбШв	То же с алюминиеаыми жилами	Тоже	Тоже
Таблица 18.2
Число и сечение жил контрольных кабелей
Марка кабелей	Мате- риал жилы	Сечение токопроводящей жилы, мм2	Число изолированных жил
Кабели с резиновой изоляцией
КРСГ, КРСБ, КРСБГ, КРСК	м	1; 1,5; 2,5;	4, 5, 7,10, 14, 19, 27, 37
	м	4; 6	4, 7, 10
168
Окончание таблицы 18.2
Марка кабелей	Мате- риал жилы	Сечение токопроводящей жилы, мм2	Число изолированных жил
КРВГ, КРВГЭ, АКРВГ, АКРВГЭ	М, А	0,75; 1,0; 1,5	4, 5, 7,10, 14, 19, 27, 37, 52
КРВБ, АКРВБ, КРВБГ, АКРВБГ, КРВБбГ, АКРВБбГ, КРНГ, АКРНГ, КРНБ, АКРНБ, КРНБГ, АКРНБГ, КРНБГц, АКРНБГц, КРНБбг, АКРНБбг	М, А	2,5	4, 5, 7,10, 14, 19, 27, 37
	М, А	4; 6	4, 7, 10
	М, А	10	4, 7, 10
Кабели с поливинилхлоридной изоляцией
КВВГ, КВВГЭ, АКВВГ, АКВВГЭ, КВВБ, АКВВБ, КВВБГ, АКВВБГ, КВВБГц, АКВВБГц, КВВБбГ, АККВВБбГ, КВБбШв, АКВБбШв, КВПбШв, КВСтШв, АКВСтШв	М М, А М, А А	0,75; 1,0; 1,5 2,5 4; 6 10	4. 5, 7,10, 14, 19, 27, 37, 52, 61 4, 5, 7. 10, 14, 19, 27. 37 4, 7, 10 4, 7, 10
Кабели с полиэтиленовой изоляцией
КПВГ, АКПВГ, КПВБ, АКПВБ, КПВБГ, АКПВБГ, КПВБбГ, АКПВБбГ, КПБбШв, АКПБбШв, КППбШв, КПСтШв, АКПСтШв, КПсВГ, АКПсВГ, КПсВГЭ, АКПсВГЭ, КПсВБ, АКПсВБ, КПсВБГ, АКПсВБГ, КПсВБбГ, АКПсВБбГ, КПсБбШв, АКПсБбШв, КПсПбШв	М М, А М, А А	0,75; 1,0; 1.5 2,5 4; 6 10	4, 5, 7,10,14,19,27,37,52, 61 4, 5, 7,10, 14, 19, 27, 37 4, 7, 10 4, 7, 10
Таблица 18.3
Массы кабелей с медными и алюминиевыми жилами, кг/км
Число жил	КВВГ	АКВВГ	КВВБ	АКВВБ	КВВБГ	АКВВБГ	КВБбШв	АКВБбШв	КВВГЭ	АКВВГЭ
	Масса, кг/км
При сечении жилы 0,75 мь?
4	85	—	330	—	230	—	250	—	130	—
5	99	—	360	—	250	—	270	—.	150	—
7	130	—	420	—	560	—	310	—	180	—
10	190	—	530	—	390	—	390	—	240	—
14	230	—	590	—	450	—	460	—	290	—
19	300	—	810	—	650	—	540	—	360	—
27	410	—	980	—	820	—	680	—	490	—
37	540	—	1100	—	990	—	830	—	620	—
52	740	—	1400	—	1200	—	1100	—	850	—
61	840	—	1600	—	1300	—	1200	—	960	—
При сечении жилы 1 мм1
4	99	—	350	—	250	—	270	—	150	—
5	120	—	410	—	290	—	300	—	170	—
169
Продолжение таблицы 18.3
Число жил	кввг	АКВВГ	КВВБ	АКВВБ	КВВ6Г	АКВВБГ	КВБбШв	АКВБбШв	кввгэ	АКВВГЭ
	Масса, кг/км
7	160	—	460	—	340	—	340	—	210	—
10	230	—	580	—	780	—	440	•W	270
14	280	—	770	—	620	—	510	—	340
19	360	—	890		730	--	610	—	420
27	500	—	1100	—	920	—	780	—	580	—
37	660	—	1300	—	1100	—	960		740	яиг
52	900	—	1600	—	14Q0		1300		1000
61	1050	—	1800	—г	1600	- -«	1400	—	1100	-1-
При сечении жилы 1,5 мм?
4	130	—	420	—	300		300	•гч—	~1«Г	•яяв
5	160	—	460	—	340	—	340	•w	200~	W-
‘ 7	200	—	520	—	390		.390	—	250	—
10	290	—	780	—	830	—	510	—	340	—
14	370	—	890	—	720	—	610	—	420	—
19	470	—	1000	—	860	—	730	—	550	—
27 .	670	—	1300	—	1100	—	950	—	740	—
37	870	—	1500	—	1300		1200	—	980	—
52	1200	—	2000	—	1800	—	1600	—	1310	-г
61	1400	—	2200	—	2000	—	1800	—	1500	—
При сечении жилы 2,5 мм?
4	180	120	490	420	370	300	360	300	230	160
5	220	140	540	460	410	ззо	410	330	270	190
7	280	175	620	510	490	380	490	380	340	§20
10	410	250	950	790	790	630	640	480	460	зоо
14	530	300	1100	870	920	700	790	570	600	380
19	680	380	1300	1000	1100	820	970	670	770	470
27	970	540	1700	1280	1400	1000	1300	920	1000	640
37	1300	710	2100	1500	1800	1200	1700	1100	1360	800
При сечении жилы 4 мрР
4	270	170	610	510	470	370	470	370	310	210
7	420	240	930	750	770	600	610	480	470	300
10	610	360	1200	970	1000	790	870	620	670	410
170
Окончание таблицы 18.3
Число жил	кввг	АКВВГ	КВВБ	АКВВБ	КВВБГ	АКВВБГ	КВБбШв	АКВБбШв	кввгэ	АКВВГЭ
	Масса, кг/км
При сечении жилы 6 мм2
4	360	210	850	680	700	540	580	420	410	260
7	580	310	1100	860	960	700	820	560	630	360
w	860	470	1500	1100	1300	950	1100	830	890	510
При сечении 10 мм1
4	—	320	—	880	—	710	—	560	—	380
7	—	490	— 	1100	—	960	—	770	—	550
10	—	760	—	1500	—	1300	—	1100	—	780
18.2. КАБЕЛИ ДЛЯ СИГНАЛИЗАЦИИ И БЛОКИРОВКИ
Кабели для сигнализации и блокировки предназначена для соединения це-
пей железнодорожной сигнализации и блокировки, пожарной сигнализации, систем
автоматинеского регулирования с номинальным переменным напряжением 380 В
и постоянным 7QQ В при температуре окружающей среды от -50 до +60 °C.
Кабели имеют токопроводящие жилы только из медной проволоки диаметром
1,0 мм с ПЭ изоляцией толщиной 0,45 мм. Для бронированных кабелей допускается
наложение изоляции толщиной 0,9 мм. Изолированные жилы или пары жил скручи-
вают в кабель, накладывают поясную изоляцию из ПЭТФ, полиамидной, ПЭ или
ПВХ ленты. Для экранированных кабелей поверх поясной изоляции накладывают
экран из алюминиевой фольги или металлизированной бумаги. На поясную изоля-
цию или экран накладывают оболочку из ПВХ пластиката или ПЭ
Таблица 18.4
Кабели сигнально-блокировочные
Марка кабеля	Конструктивные особенности	Броня	Защитный покров
СБВГ	Кабель о медными проводами диаметров 1 мм с ПЭ изоляцией с числом жил от 2 до 61 с ПВХ оболочкой	Отсутствует	Отсутствует
СБВБГ	То же с числом жил ос 3 до 61 с ПВХ оболочкой	Отсутствует	Типа БГ
СББбШв	То же с числом жил от 3 до 24 с броней с ПВХ оболочкой	Две стальные ленты	Типа БбЩв
СББбШп	То же с числом жил от 3 до 24 с броней с ПЭ оболочкой	То же	Типа БбШп
СБПБ	То же в ПЭ оболочке с броней	То же	Типа Б
СБПБГ	То же в ПЭ оболочке с броней	То же	Типа БГ
СБПу	То же с утолщенной ПЭ оболочкой	Отсутствует	Отсутствует
171
Таблица 18.5
Наружные диаметры и массы сигнально-блокйровочных кабелей, мм
Число жил	СБВГ		СБВБ		СБПу		СББбШв
	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км	Диаметр, мм	Масса, кг/км ’
3	8	80	18	500	12	130	14	270
4	8,5	90 '	19	530	13	140	15	300
5	9	110	20	580	13	160	16	320
7	9,5	130	21	630	15	180	16	360
9	11	160	21	650	16	200	17	380
12	12	200	22	680	17	250	17	410
16	13	240	23	720	17	300	17	470
24	16	350	25	1000	16	400	18	600
30	17	430	26	1100	20	450	20	650
37	18	500	27	1250	21	500	22	700
42	21	600	29	1450	22	600	24	800
61	22	800	31	1700	25	800	28	950
Сопротивление изоляции кабелей должно быть не менее 5000 МОм-км. Готовые
кабели испытывают напряжением 2 кВ в течение 5 мин. Кабели поставляются дли-
нами не мене 50 м.
Технические данные кабелей марки СБВГ, СБЗПу, СБПу приведены в таблицах
18.5-18.7.
Таблица 18.6
Технические данные кабелей марки СБВГ
Марка кабеля .	Система скрутки	Толщина номинальная, мм		Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
СБВГ 3x0,9	3	0,45	1,5	61
СБВГ 4x0,9	4	0,45	1,5	72
СБВГ 5x0,9	5	0,45	1,5	84
СБВГ 7x0,9	1+6	0,45	1,5	105
СБВГ 9x0,9	1+8	0,45	1,5	138
СБВГ 12x0,9	3+9	0,45	1,5	169
СБВГ 16x0,9	5+11	0,45	1,5	210
СБВГ 19x0,9	1+6+12	0,45	1,5	239
СБВГ 21x0,9	1+7+13	0,45	1,5	259
СБВГ 24x0,9	2+8+14	0,45	1,5	294
172
Окончание таблицы 18.6
Марка кабеля	Система скрутки	Толщина номинальная, мм		Масса, кг/км
		изоляции	оболочки
СБВГ 27x0,9	3+9+15	0,45	1,5	321
СБВГ 30x0,9	4+10+16	0,45	1,5	349
СБВГ 33x0,9	5+11+17	0,45	1,5	375
СБВГ 37x0,9	1+6+12+16	0,45	1,5	402
СБВГ 42x0,9	2+8+13+19	0,45	1,8	444
СБВГ 48x0,9	3+9+15+21	0,45	1,8	597
СБВГ 61x0,9	1+6+12+18+24	0,45	1,8	746
СБВГ 3x2x0,90	3	0,45	1,5	97
СБВГ 4x2x0,90	4	0,45	1,5	118
СБВГ 7x2x0,90	7	0,45	1,5	176
СБВГ 10x2x0,90	2+8	0,45	1,5	236
СБВГ 12x2x0,90	3+9	0,45	1,5	274
СБВГ 14x2x0,90	4+10	0,45	1,5	311
СБВГ 19x2x0,90	1+6+12	0,45	1,6	402
СБВГ 24x2x0,90	2+8+14	0,45	1,8	518
СБВГ 27x2x0,90	3+9+15	0,45	1,8	572
СБВГ 30x2x0,90	4+10+16	0,45	1,8	624
Таблица 18.7
Технические данные кабелей марки СБЗПу
Марка кабеля	Система скрутки	Толщина номинальная, мм		Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
СБЗПу 3x0,9	3	0,45	3,0	90
СБЗПу 4x0,9	4	0,45	3,0	102
СБЗПу 5x0,9	5	0,45	3,0	115
СБЗПу 7x0,9	1+6	0,45	3,0	136
СБЗПу 9x0,9	1+8	0,45	3,0	167
СБЗПу 12x0,9	3+9	0,45	3,0	200
СБЗПу 16x0,9	5+11	0,45	3,0	242
СБЗПу 19x0,9	1+6+12	0,45	3,0	269
СБЗПу 21x0,9	1+7+13	0.45	3,0	281
СБЗПу 27x0,9	3+9+15	0,45	3,0	359
173
Окончание таблицы 18.7
Марка кабеля	Система скрутки	Толщина номинальная, мм		Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
СБЗПу 30x0,9	4+10+16	0,45	3,0	387
СБЗПу 33x0,9	5+11+17	0,45	3,0	417
СБЗПу 37x0,9	1+6+12+18	0,45	3,0	453
СБЗПу 42x0,9	2+8+13+19	0,45	3,0	529
СБЗПу 48x0,9	3+9+15+21	0,45	3,0	571
СБЗПу 61x0,9	1+6+12+18+24	0,45	3,0	689
СБЗПу 3x2x0,90	3	0,45	3,0	141
СБЗПу 4x2x0,90	4	0,45	3,0	167
СБЗПу 7x2x0,90	7	0,45	3,0	234
СБЗПу 10x2x0,90	2+8	0,45	3,0	316
СБЗПу 12x2x0,90	3+9	0,45	3,0	364
СБЗПу 14x2x0,90	4+10	0,45	3,0	407
СБЗПу 19*2x0,90	1+6+12	0,45	3,0	519
СБЗПу 24x2x0,90	2+8+14	0,45	3,0	613
СБЗПу 27x2x0,90	3+9+15	0,45	3,0	697
СБЗПу 30x2x0,90	4+10+16	0,45	3,0	758
Таблица 18.8
Технические данные кабелей марки СБПу
Марка кабеля	Система скрутки	Толщина номинальная, мм		Масса, кг/км
		изоляции	оболочки
СБПу 3x0,9	3	0,45	3,0	86
СБПу 4x0,9	4	0,45	3,0	98
СБПу 5x0,9	5	0,45	3,0	110
СБПу 7x0,9	1+6	0,45	3,0	131
СБПу 9x0,9	1+8	0,45	3,0	157
СБПу 12x0,9	3+9	0,45	3,0	188
СБПу 16x0,9	5+11	0,45	3,0	228
СБПу 19x0,9	1+6+12	0,45	3,0	256
СБПу 21x0,9	1+7+13	0,45	3,0	275
СБПу 24x0,9	2+8+14	0,45	3,0	310
СБПу 27x0,9	3+9+15	0,45	3,0	335
Окончание таблицы 18.8
Марка кабеля	Система скрутки	Толщина номинальная, мм		Масса, кг/км
		изоляции	оболочки
СБПу 30x0,9	4+10+16	0,45	3,0	362
СБПу 33x0,9	5+11+17	0,45	3,0	390
СБПу 37x0,9	1+6+12+18	0,45	3,0	426
СБПу 42x0,9	2+8+13+19	0,45	3,0	480
СБПу 48x0,9	3+9+15+21	0,45	3,0	530
СБПу 61x0,9	1+6+12+18+24	0,45	3,0	644
СБПу 3*2x0,90	3	0,45	3,0	129
СБПу 4x2x0,90	4	0,45	3,0	152
СБПу 7x2x0,90	7	0,45	3,0	214
СБПу 10x2x0,90	2+8	0,45	3,0	280
СБПу 12x2x0,90	3+9	0,45	3,0	321
СБПу 14x2x0,90	4+10	0,45	3,0	359
СБПу 19x2x0,90	1+6+12	0,45	3,0	455
СБПу 24x2x0,90	2+8+14	0,45	3,0	550
СБПу 27x2x0,90	3+9+15	0,45	3,0	605
СБПу 30x2x0,90	4+10+16	0,45	3,0	658
РАЗДЕЛ ДЕВЯТНАДЦАТЫЙ
КАБЕЛИ И ПРОВОДА ТЕЛЕФОННОЙ СВЯЗИ
19.1.	ТЕЛЕФОННЫЕ КАБЕЛИ ГОРОДСКИЕ
Телефонные городские кабели изготавливают для сооружения телефонных се-
тей. Кабели имеют только медные токопроводящие жилы диаметром 0,4 мм, 0,5 мм
и 0,7 мм. Используются также жилы с диаметром 0,32 мм.
Жилы имеют изоляцию из ПЭ. Используются также кабели с воздушно-бумаж-
ной и с пористо-бумажной изоляцией жил. Изолированные пары жил с отличитель-
ными цветами скручивают в кабель. Используются два способа скрутки телефон-
ных кабелей: пучковая и повивная (рис. 19.1).
Рис. 19.1. Конструкции городских телефонных кабелей: а — при пучковой скрутке, б — при по-
вивной скрутке.
При пучковой скрутке кабель до 100 пар жил включительно с воздушно-бумаж-
ной и с пористо-бумажной изоляцией жил скручивают из 10-парных пучков. Отдель-
ные пучки обматываются хлопчатобумажной, лавсановой или капроновой лентой.
Кабель с числом пар более 10 скручивают из 50- или 100-парных пучков. В каждом
пучке имеется один счетный и один направляющий пучок, отличающийся от других
цветом скрепляющей ленты. При повивной укладке жил смежные повивы имеют
взаимно-противоположные направления. Их также обматывают лавсановой, капро-
новой или хлопчатобумажной лентой. На кабель накладывают свинцовую оболочку
и защитные покровы.
При изготовлении кабелей с ПЭ изоляцией жил две или четыре отличающиеся
по цвету изоляции жилы скручивают в пары или четверки, которые затем скручива-
ют по системе пучковой или повивной скрутки. Поверх скрутки накладывают пояс-
ную изоляцию из ПЭ, ПВХ или ПЭТФ лент. Поверх нее продольно или спирально
накладывают экран из алюминиевой ленты, под которой продольно кладут луже-
ную медную проволоку. Затем укладывают оболочку из светостабилизированного
ПЭ или ПВХ пластиката. Кабели могут также иметь броню из двух стальных лент
с антикоррозионным защитным покрытием.
176
Таблица 19.1
Марки и элементы конструкции телефонных кабелей
Марка кабеля	Конструктивные особенности	Оболочка	Броня и защитный покров
Кабели с бумажной изоляцией
ТГ	С воздушно-бумажной или пористо-бумажной изоляцией	Свинцовая	Отсутствует
ТБ	То же	То же	Из двух стальных лент с антикоррозионным покрытием
ТБГ	То же	То же	То же
Кабели станционные
ТСВ	С ПВХ-изоляцией	Из ПВХ пластиката	Отсутствует
Кабели с полиэтиленовой изоляцией
ТПП	Со сплошной изоляцией с экраном из алюминиевой ленты	Из холодостойкого эластичного светостаби- лизированного ПЭ	Отсутствует
ТПВ	То же	Из ПВХ пластиката	Отсутствует
ТПВнг	То же	Из ПВХ пластиката, не распространяющего горение	Отсутствует
ТППБбШп	То же	Из ПВХ пластиката	Из двух стальных лент, шланг из ПЭ
ТППКШв	То же	Из ПВХ пластиката	Шланг из ПВХ
ТППэп	То же, с экраном из алюмоПЭ ленты	Из ПВХ пластиката	Отсутствует
ТППэпБ	То же	Из ПВХ пластиката	Из двух стальных лент
ТППэпБГ	Го же	Из ПВХ пластиката	Из двух стальных лент с антикоррозионным покрытием
ТППэпЗ	То же с гидрофобным заполнителем	Из ПВХ пластиката	Отсутствует
ТППэпЗБ	То же	Из ПВХ пластиката	Из двух стальных лент
ТПпПэп	То же, что и ТППэп с пористой изоляцией	Из ПВХ пластиката	Отсутствует
ТПпПэпБ	То же	Из ПВХ пластиката	Из двух стальных лент
ТПппЗП	С пленкопористой изоляцией с алюмоПЭ экраном, с гидрофобным заполнителем	Из ПВХ пластиката	Отсутствует
ТППэп-НДГ	То же, что и ТППэп	Пожаробезопасный материал, не содержащий галогенов	Отсутствует
Таблица 19.2
Технические данные телефонных кабелей [2]
Тип кабеля	Диаметр жил, мм	Число пар	Число троек
ТПП, ТПВ, ТПВнг. ТППэп, ТПпПэп	0,32	10...2400	—
	0,40	10...2400
	0,50	5...900
	0,64	10...500
ТППБбШп	0,32	10...600	—
ТППКШв, ТППэпБ	0,40	10...600
ТППэпБГ	0,50	5...600
ТППэпБбШл, ТПпПэпБ	0,64	10...500
ТППэпЗ, ТППэпЗБ	0,32	10...300
	0,40	10...300
	0,50	10...300
	0,64	10...100
ТППэп-НДГ, ТПппЗП	0,4; 0,5; 0,64; 0,7	5...600	—
ТГ	0,5	20...1200	—
	0,64	20...600
ТБ.ТБГ	0,5	20...300	—
	0,64	20...200
ТСВ	0,4; 0,5	5...103	5...20
Таблица 19.3	Таблица 19.4
Номинальная толщина полиэтиленовой	Расцветка изоляции пар
изоляции телефонных кабелей, мм	в пучке
Номинальный диаметр жилы	Кабель без заполнения	Кабель с заполнением		Номер пары	Цвет 1 -й жилы	Цвет 2-й жилы
0,32	0,18	0,20		1	Белая	Голубая
				2		Оранжевая
0,40	0,20	0,25
				3		Зеленая
0,50	0,25	0,30		4		Коричневая
0,70	0,35-	0,35		5 -		Серая
				6	Красная	Голубая
Как отмечалось выше, скрученные в пучки пары выделяются цветом изо- ляции. В таблице 19.3 [2] приведен пример расцветки жил кабелей с ПЭ изоляцией.				7		Оранжевая
				8		Зеленая
				9		Коричневая
				10		Серая
178
В таблице 19.5 приведены системы пучковой скрутки городских телефонных
кабелей с ПЭ изоляцией на основе парной и четверочной скруток, а в таблице
19.6 — номинальные и фактические числа пар и четверок в городских кабелях те-
лефонной связи с ПЭ изоляцией [1].
Таблица 19.5
Системы пучковой скрутки городских телефонных кабелей с ПЭ изоляцией
Число пар или четверок в кабеле	На основе пучков (50x2) или (25x4)	На основе пучков (100x2) или (50*4)
75x4	Зх(25х4)	—г
150x2	Зх (50*2)	—
200x2	4х(50х2)	—
100x4	4х(25х4)	——
300x2	(1+5)х(50х2)	3*(100х2)
150x4	(1+5)х(25х4)	Зх(50х4)
400x2	(2+6)х(50х2)	4*(100х2)
200x4	(2+6)х(25х4)	4х(50х4)
500x2	(3+7)х(50х2)	5х(100х2)
250x4	(3+7)х(25х4)	5х(50х4)
600x2	(4+8)х(50х2)	(1+5)х(100х2)
300x4	(4+8)х(25х4)	(1+5) х(50х4)
Таблица 19.6
Номинальные и фактические числа пар и четверок
в городских кабелях телефонной связи с ПЭ изоляцией
Число пар		Число четверок		Длина кабеля, м
номинальное	фактическое	номинальное	фактическое
5	5	—	—	350
10	10	5	5	350
20	20	10	10	350
30	30	15	15	300
50	50	25	25	300
100	101	50	51	300
150	151	75	76	250
-	200	201	100	101	250
300	302	150	151	250
400	402	200	201	200
500	503	250	252	200
600	603	300	302	200
179
Концы кабелей герметично заделывают при помощи колпачков из ПЭ или ПВХ
пластиката. Хранение и эксплуатация кабелей с ПЭ изоляцией допускается в диа-
пазоне температур от -40 до +50 °C.
Строительные длины кабелей зависят от числа пар;
5...	20 пар —500 м, 20...50 —400 м, 50...150 —300 м, 150...300 —250 м,
300...600 —200 м, 600... 1200 —120 м.
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ТЕЛЕФОННЫХ КАБЕЛЕЙ
Электрическое сопротивление токопроводящих жил кабелей с диаметром жилы:
0,4 мм —139±9,0 Ом/км, 0,5 мм — 90±6,0 Ом/км, 0,64 мм — 55±3,0 Ом/км,
0,7 мм — 45 ±3,0 Ом/км. Электрическое сопротивленение изоляции жил не менее
8000 МОм-км. Рабочая емкость для кабелей с гидрофобным заполнением —
50 ±5 нФ/км, без гидрофобного заполнения — 45 ±5 нФ/км.
Прокладка и монтаж кабелей производится при температуре воздуха:
— для кабелей с ПЭ оболочкой без гидрофобного заполнения — от -15 до +60 °C,
— для кабелей с ПЭ оболочкой с гидрофобным заполнением — от -10 до +50 °C,
— для кабелей с оболочкой из ПВХ пластиката без гидрофобного заполнения —
от -10 до+60 °C.
Допустимый радиус изгиба небронированных кабелей — не менее 10 диаметров
по пластмассовой оболочке кабелей, для бронированных — не менее 12 диаметров
по броне с пластмассовой оболочкой.
Минимальный срок службы кабелей: с гидрофобным заполнением — 25 лет, без
гидрофобного заполнения — 20 лет.
Ниже приводятся другие технические данные некоторых марок телефонных
кабелей.
Телефонные кабели марки ТППэп имеют медные жилы, изоляцию и оболочку
из полиэтилена, поясную изоляцию из полиэтилентерефталатной ленты и экран из
алюмополиэтиленовой ленты. Технические данные кабелей марки ТППэп приведе-
ны в таблице 19.7.
Таблица 19.7
Технические данные кабелей марки ТППэп
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэп 10x2x0,32	1х(Юх2)	0,18	1,7	9,4	69,2
ТППэп 20x2x0,32	4х(5х2)	0,18	1,7	11,2	103,2
ТППэп 30x2x0,32	Зх(10х2)	0,18	1,7	13,4	147,9
ТППэп 50x2x0,32	5х(10х2)	0,18	2,0	16,3	220,1
ТППэп 100x2x0,32	(3+7)х(10х2)	0,18	2,0	20,5	358,6
ТППэп 150x2x0,32	Зх(50х2)	0,18	2,5	24,8	523,6
ТППэп 200x2x0,32	4х(50х2)	0,18	2,5	27,5	652,9
ТППэп 300x2x0,32	(1+5)х(50х2)	0,18	3,0	33,1	946,3
ТППэп 400x2x0,32	4х(100х2)	0,18	3,0	37,7	1234,9
180
Продолжение таблицы 19.7
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэп 500x2x0,32	5х(100х2)	0,18	3,0	42,1	1537,5
ТППэп 600x2x0,32	(1+5)х(х2)	0,18	3,5	45,1	1783,1
ТППэп 700x2x0,32	(1+6)х( 100x2)	0,18	3,5	47,9	2025,1
ТППэп 800x2x0,32	(2+6)х(100х2)	. 0,18	3,5	50,5	2264,0
ТППэп 900x2x0,32	(2+7)х(100х2)	0,18	4,0	54,0	2574,7
ТППэп 1000x2x0,32	(3+7)х(100х2)	0,18	4,0	56,3	2812,9
ТППэп 1200x2x0,32	(4+8)х(100х2)	0,18	4,0	60,6	3284,4
ТППэп 10x2x0,4	1х(10х2)	0,2	1,7	10,9	96,9
ТППэп 20x2x0,4	4х(5х2)	0,2	1,7	13,1	145,2
ТППэп 30x2x0,4	Зх(10х2)	0,2	2,0	15,5	201,7
ТППэп 50x2x0,4	5х(10х2)	0,2	2,0	18,9	306,4
ТППэп 100x2x0,4	(3+7)х(10х2)	0,2	2,5	24,9	540,4
ТППэп 150x2x0,4	Зх(50х2)	0,2	3,0	29,7	777,0
ТППэп 200x2x0,4	4х(50х2)	0,2	3,0	32,9	969,4
ТППэп 300x2x0,4	(1+5)х(50х2)	0,2	3,0	38,2	1339,9
ТППэп 400x2x0,4	4х( 100x2)	0,2	3,5	43,8	1759,3
ТППэп 500x2x0,4	5х(100х2)	0,2	3,5	47,7	2117,9
ТППэп 600x2x0,4	(1+5)х(х2)	0,2 ,	3,5	51,3	2471,2
ТППэп 700x2x0,4	(1+6)х(100х2)	0,2	4,0	55,7	2895,8
ТППэп 800x2x0,4	(2+6)х(Ю0х2)	0,2 .	4,0	58,7	3245,8
ТППэп 900x2x0,4	(2+7)х( 100x2)	0,2	4,0	61,2	3592,9
ТППэп 1000x2x0,4	(3+7)х(100х2)	0,2	4,2	64,7	3972,8
ТППэп 1200x2x0,4	(4+8)х( 100x2)	0,2	4,2	68,8	4658,8
ТППэп 5x2x0,5	1х(5х2)	0,25	1,7	10,4	81,6
ТППэп 10x2x0,5	1х(Юх2)	0,25	1,7	12,3	124,7
ТППэп 20x2x0,5	4х(5х2)	0,25	1,7	15,7	206,9
ТППэп 30x2x0,5	Зх(10х2)	0,25	2,0	17,8	272,9
ТППэп 50x2x0,5	5х(10х2)	0,25	2,0	22,2	426,6
ТППэп 100x2x0,5	(3+7)х(Юх2)	0,25	2,5	29,4	764,4
ТППэп 150x2x0,5	Зх(50х2)	0,25	3,0	34,8	1096,1
181
Окончание таблицы 19.7
марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		изоляции	оболочки
ТППэп 200x2x0,5	4х(50х2)	0,25	3,0	38,8	1382,8
ТППэп 300x2x0,5	(1+Б)х(50х2)	0,25	3,5	46,5	2001,8
ТППэп 400x2x0,5	4х(100х2)	0,25	3,5	53,2	2624,6
ТППэп 500x2x0,5	5х(100х2)	0,25	4,0	58,1	3172,5
ТППэп 600x2x0,5	(1+5)х(х2)	0,25	4,0	62,6	3712,8
ТППэп 700*2x0,5	(1+6)х(100х2)	0,25	4,0	67,1	4284,2
ТППэп 800x2x0,5	(2+6)х(100х2)	0,25	4,2	71,0	4816,5
ТППэп 900x2x0,5	(2+7)х(10рх2)	0,25	4,2	74,5	5345,0
ТППэп 10х2х0,64	1x002)	0.30	1,7	13,8	166,2
ТППэп 20x2x0,64	~	4x(5x2J	0,30	2,0	17,9	283,9
ТППэп 30x2x0,64	3*00x2)	0,30	2,0	20,5	382,8
ТППэп 60x2x0,64	5х(10х2)	0,30	2,5	26,5	633,9
ТППэп 100x2x0,64	(3+7)х(10х2)	0,30	3,0	35,2	1145,1
ТППэп 150x2x0,64	Зх(50х2)	0,30	3,0	42,1	1658,4
ТППэп 200x2x0,64	4х(50х2)	0,30	3,5	46,1	2106,0
ТППэп 300x2x0,64	(1+5)х(50х2)	0,30	4,0	56,3	3054,0
ТППэп 400x2x0,64	4х(100х2)	0,30	4,0	63,2	3917,1
ТППэп 500x2x0,64	5х(100х2)	0,30	4,2	69,7	4805,3
ТППэп 10x2x0,7	1х(10х2)	0,35	1,7	15,6	203,9
ТППэп 20x2x0,7	4х(5х2)	0,35	2,0	19,4	330,4
ТППэп 30x2x0,7	Зх(10х2)	0,35	2,5	23,4	480,2
ТППэп 50x2x0,7	5х(10х2)	0,35	3,0	29,9	783,9
ТППэп 100x2x0,7	(3+7)х(10х2)	0,35	3,0	38,5	1353,0
ТППэп 150x2x0,7	Зх(50х2)	0,35	3,5	46,2	1964,8
ТППэп 200x2x0,7	4х(50х2)	0,35	3,5	51,7	2504,0
Телефонные кабели марки ТППэпЗ имеют медные жилы, изоляцию и оболоч-
ку из полиэтилена, поясную изоляцию из полиэтилентерефталатной ленты; экран
иэ алюмополиэтиленовой ленты и заполнение гидрофобной массой. Технические
данные кабелей марки ТППэпЗ приведены в таблице 19.8.
182
Таблица 19.8
Технические данные кабелей марки ТППэпЗ
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		изоляции	оболочки
ТППэпЗ 10x2x0,4	1х(10х2)	0,25	1,5	10,6	99,9
ТППэпЗ 20x2x0,4	4х(5х2)	0,25	1.5	13,1	159,6
ТППэпЗ 30x2x0,4	3*(10х2)	0,25	1,6	15,2	218,6
ТППэпЗ 50x2x0,4	5х(10х2)	0,25	1,6	18,9	347,2
ТППэпЗ 100x2x0,4	(3+7)х(10*2)	0,25	1,0	24,9	617,0
ТППэпЗ 150x2x0,4	Зх(50х2)	0,25	2,0	30,3	931,0
ТППэпЗ 200x2x0,4	4х(50х2)	0,25	-	2,0	33,8	1181.0
ТППэпЗ 300x2x0,4	(1+5)*(50*2)	0,25	2,5	40,8	1725,0
ТППэпЗ 400x2x0,4	4х(100х2)	0,25	2,5	45,5	2362,0
ТППэпЗ 500x2*0,4	5х(100х2)	0,25	2,5	50,2	3085,0
ТППэпЗ 600x2x0,4	(1+5)*(*2)	0,25	2,5	54,4	3702,0
ТППэпЗ 700x2x0,4	(1+6)x(100xg)	0,25	2,5	58,3	4319,0
ТППэпЗ 800x2x0,4	(2+6)*(Ю0х2)	0,25	2,5	61,9	4936,0
ТППэпЗ 900*2*0,4	(2+7)х(100х2)	0,25	2,5	85,3	5553,0
ТППэпЗ 10x2x0,5	1х(Юх2)	0,30	1,5	11.9	131,3
ТППэпЗ 20x2x0,5	4*(5*2)	0,30	1,6	15,2	221,1
ТППэпЗ 30x2*0,5	3*(10х§)	0,30	1.6	17,8	302,5
ТППэпЗ 50*2x0,5	5*(10*2)	0,30	1.8	22,4	495,0
ТППэпЗ 100x2x0,5	(3+7)х(Юх2)	0,30	2,0	29,5	895,6
ТППэпЗ 150x2*0,5	Зх(50х2)	0,30	2,0	35,3	1326,0
ТППэпЗ 200x2x0,5	4*(50*2)	0,30	2,5	39,6	1749,0
ТППэпЗ 300x2*0,5	(1+5)*(50х2)	о,зо	2,5	48,1	2491,0
ТППэпЗ 400*2x0,5	4*(100х2)	0,30	2.3	54,3	3582,4
ТППэпЗ 500*2x0,5	5х(100х2)	0,30	2,5	60,1	4478,0
ТППэпЗ 600х2*0,5	(1+5)х(х2)	0,30	2,5	65,2	5373,6
ТППэпЗ 10*2x0,64	1х(Ю*2)	0,35	1,5 ’	13,5	182,5
ТППэпЗ 20x2*0,64	4*(5*2)	0,35	1,6	17,4	315,2
ТППэпЗ 30x2x0,64	Зх(10*2)	0,35	1,6	20,7	488,9
ТППэпЗ 50*2xQ,64	5*(10*2)	0,35	2,0	!	25,8	758,5
183
1
Окончание таблицы 19.8
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэпЗ 100x2x0,64	(3+7)х(10х2)	0,35	2,0	34,6	1361,4
ТППэпЗ 150x2x0,64	Зх(50х2)	0,35	2,5	41,3	1517,0
ТППэпЗ 200x2x0,64	4х(50х2)	0,35	2,5	47,6	2722,0
ТППэпЗ 300x2x0,64	(1+5)х(50х2)	0,35	2,5	57,0	4083,0
ТППэпЗ 400x2x0,64	4х(100х2)	0,35	2,5	64,9	5444,0
ТППэпЗ 500x2x0,64	5х(100х2)	0,35	2,5	71,9	6805,0
ТППэпЗ 600x2x0,64	(1+5)х(100х2)	0,35	2,5	75,4	8166,0
Телефонные кабели марки ТПВ имеют медные жилы, изоляцию из полиэтилена,
оболочку из ПВХ пластиката, поясную изоляцию из пленки ПЭТ, экран из алюмополи-
этиленовой ленты. Технические данные кабелей марки ТПВ приведены в таблице 19.9.
Таблица 19.9
Технические данные кабелей марки ТПВ
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТПВ 10x2x0,5	1х(10х2)	0,25	1,7	12,25	144,47
ТПВ 20x2x0,5	4х(5х2)	0,25	1,7	15,65	237,00
ТПВ 30x2x0,5	Зх(10х2)	0,25	2,0	17,75	307,71
ТПВ 50x2x0,5	5х(Юх2)	0,25	2,0	22,17	480,95
ТПВ 100x2x0,5	(3+7)х(10х2)	0,25	2,5	29,39	852,05
ТПВ 10x2x0,64	1х(10х2)	0,30	1,7	13,84	188,94
ТПВ 20x2x0,64	4х(5х2)	0,30	2,0	17,69	319,03
ТПВ 30x2x0,64	Зх(10х2)	0,30	2,0	20,49	423,71
ТПВ 50x2x0,64	5х(10х2)	0,30	2,5	26,47	700,31
ТПВ 100x2x0,64	(3+7)х(10х2)	0,30	3,0	35,15	1252,07
ТПВ 10x2x0,7	1х(Юх2)	0,35	1,7	15,55	233,92
ТПВ 20x2x0,7	4х(5х2)	0,35	2,0	19,38	368,59
ТПВ 30x2x0,7	Зх(10х2)	0,35	2,5	23,42	538,02
Телефонные кабели марки ТППэпЗБ имеют медные жилы, изоляцию и оболоч-
ку из полиэтилена, поясную изоляцию из полиэтилентерефталатной ленты, экран из
алюмополиэтиленовой ленты, заполнение гидрофобной массой, наружный покров
типа Б. Технические данные кабелей марки ТППэпЗБ приведены в таблице 19.10.
184
Таблица 19.10
Технические данные кабелей марки ТППэпЗБ
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэпЗБ 30x2x0,4	Зх(10х2)	0,25	1,6	25,30	662,3
ТППэпЗБ 50x2x0,4	5х(10х2)	0,25	1,6	28,05	1015,8
ТППэпЗБ 100x2x0,4	(3+7)х(Юх2)	0,25	1,8	35,75	1451,9
ТППэпЗБ 150x2x0,4	Зх(50х2)	0,25	2,0	39,60	1799,0
ТППэпЗБ 200x2x0,4	4х(50х2)	0,25	2,0	43,10	2136,0
ТППэпЗБ 300x2x0,4	(1+5)х(50х2)	0,25	2,5	50,20	2854,0
ТППэпЗБ 20x2x0,5	4х(5х2)	0,3	1,6	25,28 .	691,9
ТППэпЗБ 30x2x0,4	Зх(10х2)	0,3	1,6	27,59	982,9
ТППэпЗБ 50x2x0,4	5х(Юх2)	0,3	1,8	32,45	1254,4
ТППэпЗБ 100x2x0,4	(3+7)х(Юх2)	0,3	2,0	40,49	1863,4
ТППэпЗБ 150x2x0,4	Зх(50х2)	0,3	2,0	44,70	2319,0
ТППэпЗБ 200x2x0,4	4х(50х2)	0,3	2,5	49,00	2849,0
ТППэпЗБ 300x2x0,4	(1+5)х(50х2)	0,3	2,5	57,40	3801,0
ТППэпЗБ 20x2x0,5	4х(5х2)	0,35	1,6	27,52	814,4
ТППэпЗБ 30x2x0,4	Зх(10х2)	0,35	1,8	30,69	1206,2
ТППэпЗБ 50x2x0,4	5х(Юх2)	0,35	2,0	36,87	1678,5
ТППэпЗБ 100x2x0,4	(3+7)х(Юх2)	0,35	2,0	45,56	2527,6
Телефонные кабели марки ТППэпБ имеют медные жилы, изоляцию и оболоч-
ку из полиэтилена, поясную изоляцию из полиэтилентерефталатной ленты, экран
из алюмополиэтиленовой ленты, наружный покров типа Б. Технические данные
кабелей марки ТППэпБ приведены в таблице 19.11.
Таблица 19.11
Технические данные кабелей марки ТППэпБ
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		изоляции	оболочки
ТППэпБ 30x2x0,4	Зх(Юх2)	0,20	2,0	23,25	639,4
ТППэпБ 50x2x0,4	5х(Юх2)	0,20	2,0	26,36	817,6
ТППэпБ 100x2x0,4	(3+7)х(Юх2)	0,20	2,5	31,81	1371,3
ТППэпБ 150x2x0,4	Зх(50х2)	0,20	3,0	37,02	1751,9
185
Окончание таблицы 19.11
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэпБ 200*2*0,4	4х(50*2)	0,20	3,0	39,90	2032,8
ТППэпБ 300*2x0,4	(1+6)*(50*2)	0,20	3,0	44,72	2551,7
ТППэпБ 400*2x0,4	4*(Ю0*2)	0.20	3,5	49,79	3127,1
ТППэпБ 20*2*0,5	4*(5*2)	0,25	1.7	23,43	648,7
ТППэпБ 30x2*0,5	3*(Ю*2)	0.25	2,0	25,33	759.7
ТППэпБ 50*2x0,5	5*(10*2)	0,25	2,0	29,36	1182,0
ТППэпБ 100*2*0,5	(3+7)*(10*2)	0,25	2,5	36,71	1729,9
ТППэпБ 150*2*0,5	Зх(50*2)	0,25	3,0	41,67	2313,9
ТППэпБ 200*2*0,5	4*(50*2)	0,25	3,0	42,26	2611,4
ТППэпБ 20*2*0,64	4*(5*2)	0,3	2,0	25,46	773,6
ТППэпБ 30*2x0,64	3*(10*2)	0,3	2,0	27,83	928,5
ТППэпБ 50*2*0,64	5*(10*2)	0,3	2,5	34,07	1517,9
ТППэпБ 100*2*0,64	(3+7)х(10*2)	0,3	3,0	41,96	2271,9
ТППэпБ 150x2x0,64	3*(50*2)	0,3	3,0	48,24	2978,7
Телефонные кабели марки ТППэпБГ имеют медные жилы, изоляцию и обо-
лочку из полиэтилена, поясную изоляцию из пленки ПЭТ, экран из алюмополиэти-
леновой ленты, наружный покров типа БГ. Технические данные кабелей марки
ТППэпБГ приведены в таблице 19.12.
Таблица 19.12
Технические данные кабелей марки ТППэпБГ
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэпБГ 30*2*0,4	3*(10*2)	0,20	2,0	23,25	425.9 .
ТППэпБГ 50*2*0,4	5*(10*2)	0,20	2,0	26,36	572,2
ТППэпБГ 100*2*0,4	(3+7)*(10*2)	0,20	2,5	31,81	1069,8
ТППэпБГ 150*2*0,4 ,	3*(50*2)	0,20	3,0	37,02	1396,9
ТППэпБГ 200*2*0,4	4*(50*2)	0,20	3,0	39,90	1648,2
ТППэпБГ 300*2*0,4	(1+5)*(50*2)	0,20	3,0	44,72	2117,5
ТППэпБГ 400*2*0,4	4*( 100*2).	0,20	3,5	49,79	2640,8
Окончание таблицы 19.12
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		изоляции	оболочки
ТППэпБГ 20x2x0,5	4х(5х2)	0,25	1,7	17,93	423,5
ТППэпБГ 30x2x0,5	Зх(Юх2)	0,25	2,0	19,83	524,9
ТППэпБГ 50x2x0,5	5х(Юх2)	0,25	2,0	23,86	905,8
ТППэпБГ 100x2x0,5	(3+7)х(10х2)	0,25	2,5	31,21	1378,0
ТППэпБГ 150*2x0,5	Зх(50х2)	0,25	3,0	36,17	1811,1
ТППэпБГ 200x2x0,5	4х(50х2)	0,25	3,0	39,78	2171,6
ТППэпБГ 20x2x0,64	4*(5х2)	0,30	2,0	19,96	537,6
ТППэпБГ 30x2x0,64	Зх(10х2)	0,30	2,0	22,33	668,0
ТППэпБГ 50x2x0,64	5х(10х2)	0,30	2,5	28,57	1193,2
ТППэпБГ 100x2x0,64	(3+7)х(10х2)	0,30	3,0	36,46	1865,1
ТППэпБ 150x2x0,64	Зх(50х2)	0,30	3,0	42,74	2508,2
Телефонные кабели марки ТППэпБбШп имеют медные жилы, изоляцию и обо-
лочку из полиэтилена, поясную изоляцию пленки ПЭТ, экран из алюмополиэтиле-
новой ленты, наружный покров типа БбШп в виде брони иэ стальной оцинкованной
ленты и наружного защитного полиэтиленового шланга. Технические данные кабе-
лей марки ТППэпБбШп приведены в таблице 19.13.
Таблица 19.13
Технические данные кабелей марки ТППэпБбШп
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		изоляции	оболочки
ТППэпБбШп 20x2x0,4	4х(5х2)	0,2	1,7	19,39	477,7
ТППэпБбШп 30x2x0,4	Зх(10х2)	0,2	2,0	22,51	603,3
ТППэпБбШп 50x2x0,4	5х(10х2)	0,2	2,0	25,62	778,5
ТППэпБбШп 100x2x0,4	(3+7)х(10х2)	0,2	2,5	31,67	1164,2
ТППэпБбШп 150x2x0,4	Зх(50х2)	0,2	3,0	36,68	1537,8
ТППэпБбШп 200x2x0,4	4х(50х2)	0,2	3,0	39,59	1800,5
ТППэпБбШп 300x2x0,4	(1+5)х(50х2)	0,2	3,0’	44,38	2289,0
ТППэпБбШп 400x2x0,4	4х(100х2)	0,2	3,5	50,25	2892,6
ТППэпБбШп 500x2x0,4	5х( 100x2)	0,2	3,5	53,85	3343,3
ТППэпБбШп 600x2x0,4	(1+5)х(Ю0х2)	0,2	3,5	57,07	3779,8
187
Окончание таблицы 19.13
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэпБбШп 10x2x0,5	1х(Юх2)	0,35	1,7	18,60	440,0
ТППэпБбШп 20x2x0,5	4х(5х2)	0,25	1,7	22,69	612,4
ТППэпБбШп 30x2x0,5	Зх(10х2)	0,25	2,0	24,59	721,6
ТППэпБбШп 50*2x0,5	5х(10х2)	0,25	2,0	29,25	992,7
ТППэпБбШп 100x2x0,5	(3+7)х(10х2)	0,25	2,5	36,37	1517,7
ТППэпБбШп 150x2x0,5	Зх(50х2)	0,25	3,0	41,33	1970,5
ТППэпБбШп 200x2x0,5	4х(50х2)	0,25	3,0	44,92	2345,3
ТППэпБбШп 300x2x0,5	(1+5)х(50х2)	0,25	3,5	52,75	3199,4
ТППэпБбШп 400x2x0,5	4х(100х2)	0,25	3,5	59,44	4032,0
ТППэпБбШп 500x2x0,5	5х(100х2)	0,25	4,0	63,92	4698,9
ТППэпБбШп 600x2x0,5	(1+5)х(100х2)	0,25	4,0	87,97	5346,9
ТППэпБбШп 10x2x0,64	1x00x2)	0,30	1,7	20,04	512,8
ТППэпБбШп 20x2x0,64	4х(5х2)	0,30	2,0	24,72	735,6
ТППэпБбШп 30x2x0,64	Зх(10х2)	0,30	2,0	27,09	888,0
ТППэпБбШп 50x2x0,64	5х(10х2)	0,30	2,5	33,13	1292,1
ТППэпБбШп 100x2x0,64	(3+7)х(Юх2)	0,30	3,0	41,62	2026,6
ТППэпБбШп 150x2x0,64	Зх(50х2)	0,30	3,0	48,70	2752,1
ТППэпБбШп 200x2x0,64	4х(50х2)	0,30	3,5	53,16	3314,2
ТППэпБбШп 300x2x0,64	(1+5)х(50х2)	0,30	4,0	62,24	4535,9
Телефонные кабели марки ТППэпЗБбШп имеют медные жилы, изоляцию и обо-
лочку из полиэтилена, поясную изоляцию пленки ПЭТ, заполнение гидрофобной мас-
сой, экран из алюмополиэтиленовой ленты, наружный покров типа БбШп в виде бро-
ни из стальной оцинкованной ленты и наружного защитного полиэтиленового шлан-
га. Технические данные кабелей марки ТППэпЗБбШп приведены в таблице 19.14.
Таблица 19.14
Технические данные кабелей марки ТППэпЗБбШп
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		изоляции	оболочки
ТППэпЗБбШп 10x2x0,64	1х(Юх2)	0,25	1,5	18,82	382,8
ТППэпЗБбШп 20x2x0,4	4х(5х2)	0,25	1,5	22,39	520,5
ТППэпЗБбШп 30x2x0,4	Зх(10х2)	0,25	1,6	24,49	624,5
188
Окончание таблицы 19.14
Марка кабеля	Система скрутки	Толщина номинальная, мм		Наружный диаметр, мм	Масса, кг/км
		ИЗОЛЯЦИИ	оболочки
ТППэпЗБбШп 50x2x0,4	5х(10х2)	0,25	1,6	28,89	843,8
ТППэпЗБбШп 100x2x0,4	(3+7)х(Юх2)	0,25	1,8	35,56	1269,2
ТППэпЗБбШп 150x2x0,4	Зх(50х2)	0,25	2,0	40,60	1641,0
ТППэпЗБбШп 200x2x0,4	4х(50х2)	0,25	2,0	45,00	2014,0
ТППэпЗБбШп 300x2x0,4	(1+5)х(50х2)	0,25	2.5	52,00	2710,0
ТППэпЗБбШп 10x2x0,5	1х(10х2)	0,30	1,5	21,24	468,5
ТППэпЗБбШп 20x2x0,5	4х(5х2)	0,30	1,6	24,46	614,8
ТППэпЗБбШп 30x2x0,5	Зх(10х2)	0,30	1,6	27,43	767,6
ТППэпЗБбШп 50x2x0,5	5х(10х2)	0,30	1,8	32,96	1090,9
ТППэпЗБбШп 100x2x0,5	(3+7)х(10х2)	0,30	2,0	40,12	1650,8
ТППэпЗБбШп 150x2x0,5	Зх(50х2)	0,30	2,0	48,50	2192,0
ТППэпЗБбШп 200x2x0,5	4х(50х2)	0,30	2,5	50,80	2708,0
ТППэпЗБбШп 300x2x0,5	(1+5)х(50х2)	0,30	2,5	60,00	3685,0
ТППэпЗБбШп 10x2x0,5	1х(Юх2)	0,35	1,5	21,73	566,9 ~
ТППэпЗБбШп 20x2x0,5	4х(5х2)	0,35	1,6	26,71	793,6
ТППэпЗБбШп 30x2x0,5	Зх(10х2)	0,35	1,8	30,62	1006,5
ТППэпЗБбШп 50x2x0,5	5х(10х2)	0,35	2,0	35,84	1475,7
ТППэпЗБбШп 100x2x0,5	(3+7)х(10х2)	0,35	2,0	45,19	2327,6
Телефонные кабели с воздушно-бумажной изоляцией марки ТГ имеют мед-
ные токопроводящие жилы, скрученные попарно, трубчато-бумажную изоляцию,
элементарные пяти и десятипарные пучки, скрученный сердечник. Поясная изоля-
ция выполнена из кабельной бумаги (ленты), а оболочка — из сурьмянистого свин-
ца. Технические данные телефонных кабелей с воздушно-бумажной изоляцией мар-
ки ТГ приведены в таблице 19.15.
Таблица 19.15
Технические данные телефонных кабелей
с воздушно-бумажной изоляцией марки ТГ
Марка кабеля	Система скрутки	Наружный диаметр, мм	Масса, кг/км
ТГ 30x2x0,5	Зх(10х2)	14,0	698
ТГ 50x2x0,5	5х(10х2)	16,0	940
ТГ 100x2x0,5	(3+7)х(Юх2)	22,0	1527
Окончание таблицы 19.15
Марка кабаля	Система скрутки	Наружный диаметр, мм	Масса, кг/км
ТГ 150x2*0,5	3*(50х2)	26,0	2069
ТГ 200x2x0,5	4х(50*2)	30,0	2568
ТГ 300*2*0,5	(1+5)х(50х2)	37,0	3674
ТГ 400*2x0,5	4*(100х2)	42,0	4679
ТГ 500x2*0,5	5*( 100x2)	47,0	5736
ТГ 600*2x0,5	(1+5)х(х2)	51,0	6658
ТГ 700x2x0,5	(1+6)х(100х2)	56,0	7811
ТГ 800x2x0,5	(2+6)х(100х2)	59,0	8773
ТГ 900x2x0,5	(2+7)х(100х2)	63,0	9743
ТГ 1000*2x0,5	(3+7)*(100х2)	66,0	10968
ТГ 1200*2x0,5	(4+8)х(100х2)	72,0	12694
ТГ 20x2x0,5	4х(5х2)	15,0	773
ТГ 30x2x0,5	Зх(10х2)	17,0	984
ТГ 50x2x0,5	5х(10х2)	21,0	1375
ТГ 100x2x0,5	(3+7)х(10х2)	29,0	2340
ТГ 150x2x0,5	Зх(50х2)	34,0	3192
ТГ 200*2*0,5	4*(50*2)	39,0	4063
ТГ 300*2x0,5	(1+5)х(50х2)	48,0	5806
ТГ 400*2x0,5	4х(100*2)	65,0	7641
ТГ 500*2x0.5	5х(100х2)	62,0	9356
ТГ 600*2x0,5	(1+5)х(*2)	67,0	11084
Телефонные кабели с воздушно-бумажной изоляцией марки ТБ имеют
медные токопроводящие жилы, скрученные попарно, трубчато-бумажную изоля-
цию, элементарные пя*и- и десятипарные пучки, скрученный сердечник. Поясная
изоляция выполнена из кабельной бумаги (ленты), а оболочка — из сурьмянисто-
го свинца, Кабели имеют также подушку из крепированной бумаги и битума, бро-
ню из двух стальных лент, наружный покров из стеклопряжи, битума и мелового
раствора. Технические данные телефонных кабелей с воздушно-бумажной изоля-
цией марки ТБ приведены в таблице 19.16.
130
Таблица 19.16
Технические данные телефонных кабелей
с воздушно-бумажной изоляцией марки ТБ
Марка кабеля	Система скрутки	Наружный диаметр, мм	Масса, кг/км
ТБ 30x2x0,5	Зх(10х2)	22,0	1273
ТБ 50*2x0,5	5х(10х2)	’	25,0 '	1559
ТБ 100x2x0,5	(3+7)х(10х2)	31,0	2278 -
ТБ 150x2x0,5	Зх(50х2)	35,0	2825
ТБ 200x2x0,5	4,х(50х2) . . .	. 38,0 .	3376
ТБ 300*2x0,5	(1+5)х(50х2)	45,0	4620
ТБ 30x2x0,64	Зх(10х2)	26,0	1605
ТБ 50x2x0,64	5х(10х2)	29,0	2051
ТБ 100x2x0,64	(3+7)х(10х2)	37,0	3109
ТБ 150x2x0,64	Зх(50х2)	42,0	4031
ТБ 200x2x0,64	4х(50х2)	49,0	5004
Телефонные кабели с воздушно-бумажной изоляцией марки ТБГ имеют
медные токопроводящие жилы, скрученные попарно, трубчато-бумажную изоля-
цию, элементарные пяти- и десятипарные пучки, скрученный сердечник. Поясная
изоляция выполнена из кабельной бумаги (ленты), а оболочка — из сурьмянистого
свинца. Кабели имеют также подушку из крепированной бумаги и битума, броню из
двух стальных лент, покрытых битумом. Технические данные телефонных кабелей
с воздушно-бумажной изоляцией марки ТБГ приведены в таблице 19.17.
Таблица 19.17
Технические данные телефонных кабелей
с воздушно-бумажной изоляцией марки ТБГ
Марка кабеля	Система скрутки	Наружный диаметр, мм	Масса, КГ/км
ТБГ 30x2x0,5	Зх(10х2)	18,0	1027
ТБГ 50x2x0,5	5х(10х2)	21,0	1332
ТБГ 100x2x0,5	(3+7)х(10х2)	27,0	1991
ТБГ 150x2x0,5	Зх(50*2)	31,0	2507
ТБГ 200x2x0,5	4х(50х2)	34,0	3022
ТБГ 300x2x0,5	(1+5)х(50х2)	. 41,0	4195
ТБГ 30x2x0,64	Зх(Юх2)	22,0,	1395
ТБГ 50x2x0,64	5х(Юх2)	26,0	1813
ТБГ 100x2x0,64	(3+7)х(10х2)	33,0	2806
ТБГ 150x2x0,64	Зх(50х2)	39,0	3682
ТБГ 200x2x0,64	4х(50х2)	44,0	4613
191
Станционные телефонные кабели марки ТСВ с медными жилами, изоляци-
ей и оболочкой из ПВХ пластиката предназначены для монтажа низкочастотного
станционного оборудования. Изолированные жилы скручены в пары (тройки) с
шагом не более 100 мм. Пары (тройки) скручены в элементарные пучки с шагом
не более 600 мм.
Электрическое сопротивление Токопроводящих жил диаметром 0,4 мм — не бо-
лее 148 Ом/км, диаметром 0,5 мм — не более 95 Ом/км. Сопротивление изоляции
токопроводящих жил —не менее 100 МОм-км. Технические данные станционных
телефонных кабелей марки ТСВ приведены в таблице 19.18.
Таблица 19.18
Технические данные станционных телефонных кабелей марки ТСВ
Марка кабеля	Толщина оболочки номинальная, мм	Диаметр наружный, мм	Масса, кг/км
ТСВ 10x3x0,4	1,0	10,3	99
ТСВ 20x3x0,4	1,0	13,1	180
ТСВ 10x3x0,5	1,0	11,2	126
ТСВ 20x3x0,5	1,1	14,6	238
ТСВ 10x2x0,4	1,0	8,9	73
ТСВ 16x2x0,4	1,0	9,5	110
ТСВ 20x2x0,4	1,0	11,0	122
ТСВ 30x2x0,4	1,0	13,2	169
ТСВ 41x2x0,4	1,2	14,8	227
ТСВ 103x2x0,4	1,4	23,2	520
ТСВ 10x2x0,5	1,0	9,5	92
ТСВ 16x2x0,5	1,0	10,2	137
ТСВ 20x2x0,5	1,0	12,0	166
ТСВ 30x2x0,5	1,1	14,6	126
ТСВ 41x2x0,5	1,2	1,6,1	292
ТСВ 103x2x0,5	1,4	25,4	704
19.2.	ПРОВОДА СВЯЗИ
Провода связи предназначены для создания открытой и скрытой абонентской
проводки телефонной сети, для абонентских линий телефонной связи, для сетей
проводного вещания и т. д. Марки и области применения проводов связи приведе-
ны в таблице 19.19, а их конструктивное выполнение — в таблице 19.20.
192
Таблица 19.19
Марки и области применения провода связи
Марка провода	Область применения	ГОСТ, ТУ
лтв-в	Для соединения пар воздушных или подземных кабелей с воздушными проводами в кабельных ящиках	ТУ 16. К45.001-87
шсм	Для радиотелефонной аппаратуры	ТУ 16.К71.151-91
штл	Для включения телефонного аппарата в телефонную розетку	ТУ 16.505.268-76
пвж, ппж, ггтвж, птпж	Трансляционные провода	ТУ 16.К301-87
пксв	Кроссовый провод для осуществления нестационарных включений, в кроссах телефонных станций при постоян- ном напряжении до 120 В	ТУ 16.К71-80-90
П-274М	Для полевой связи	ТУ 16-505.221-78
ПРПМ	Для телефонной связи и радиофикации в распредели- тельных сетях напряжением до 250 В частотой до 10 кГц	ТУ 16.К01.07-94
ПРППМ, ПРПВМ	Для абонентских линий телефонной связи и распределительных сетей проводного вещания на напряжение до 380 В частотой до 10 кГц	ТУ 16-705-450-87
ТРП, ТРВ	Для стационарной скрытой и открытой абонентской проводки телефонной распределительной сети	ТУ 16.К04.005-89
Таблица 19.20
Конструктивное выполнение проводов связи
Марка	Конструктивное выполнение
ЛТВ-В	Провод телефонный линейный с медными жилами с диаметром 0,6 мм с ПВХ изоляцией парной скрутки
ПВЖ	С токопроводящей жилой из оцинкованной стальной проволоки диаметрами 1,4 мм и 1,8 мм с изоляцией из ПВХ пластиката
ППЖ	То же с изоляцией из светостабилизированного ПЭ
ПТВЖ	С двумя токопроводящими жилами из оцинкованной стальной проволоки диаметром 0,6; 1,2; 1,8 мм, уложенными параллельно в одной плоскости, изолированные ПВХ пластикатом, с плоским разделительным основанием
ПТПЖ	То же с изоляцией из светостабилизированного ПЭ
ПКСВ	С двумя, тремя или четырьмя однолроволочными медными жилами диаметром 0,5 мм, изолированными ПВХ плвстикатом толщиной 0,3 мм и скрученными между собой с шагом не более 15 диаметров по скрутке
П-274М	С двумя скрученными в пару токопроводящими жилами из медных и стальных оцинкованных проволок с изоляцией из светостабилизированного ПЭ высокой плотности толщиной 0,5 мм
ПРПМ	Однопарный провод в полиэтиленовой изоляционно-защитной оболочке с медными жилами диаметрами 0,9 или 1,2 мм
7-1024
193
Окончание таблицы 19.20
Марка	Конструктивное выполнение
ПРППМ	С двумя параллельно уложенными медными жилами диаметром 0,9 или 1,2 мм, с ПЭ изоляцией и с общей оболочкой из светостабилизированного ПЭ
ПРПВМ	То же с оболочкой из ПВХ пластиката
ТРП	С двумя медными жилами диаметрами 0,4 или 0,5 мм, уложенными параллельно и изолированными ПЭ толщиной 0,7 мм о разделительным основанием размером 0,9*2,0 мм
ТРВ	То же с изоляцией из ПВХ пластиката
Станционные кроссовые провода марки ПКСВ с двумя, тремя или четырьмя
однопроволочными медными жилами, изолированными ПВХ пластикатом, пред-
назначены для нестационарных включений в кроссах телефонных станций при по-
стоянном напряжении до 120 В. Технические данные станционных кроссовых про-
водов ПКСВ приведены в таблице 19.21.
Таблица 19.21
Технические данные станционных кроссовых проводов мерки ПКСВ
Марка провода	Наружный диаметр, мм	Масса, кг/км	Расцветка жил
ПКСВ 2x0,4	2,3	3,8	белый, синий
ПКСВ 3x0,4	2,5	5,6	белый, синий, красный
ПКСВ 4x0,4	2,9	7,5	белый, синий, красный, зеленый
ПКСВ 2x0,5	2,8	5,3	белый, синий
ПКСВ 3x0,5	3,0	7,8	белый, синий, красный
ПКСВ 4x0,5	3,4	10,5	белый, синий, красный, зеленый
Технические данные телефонных распределительных однопарных проводов
марки ТРП приведены в таблице 19.22.
Т аблица 19.22
Технические данные телефонных распределительных
однопарных проводов марки ТРП
Марка	Наружные размеры провода, мм	Масса, кг/км
ТРП 2x0,4	2,2x6,4	8,0
ТРП 2x0,5	2,3x6,6	10,0
194
19.3.	ТЕЛЕФОННЫЕ КАБЕЛИ СЕЛЬСКОЙ СВЯЗИ
Телефонные кабели сельской связи отличаются от городских меньшим числом
пар жил и четверочной скруткой. В четверке используется высокочастотное уплот-
нение каналов, т.е. по одной паре передается много каналов. Кроме того некоторые
кабели имеют гидрофобное заполнение пространства между жилами. Кабели вы-
пускаются в соответствии с ТУ 16.К71.061 -89. Марки и элементы конструкции кабе-
лей для сельской связи приведены в таблице 19.23.
Таблица 19.23
Марки и элементы конструкции кабелей для сельской связи
Марка кабеля	Элементы конструкции	ГОСТ, ТУ
КОПП	Кабель связи сельский с медными жилами ПЭ изоляцией жил и ПЭ поясной изоляцией, экран из алюминиевой фольги, битумный состав и оболочка из ПЭ.	ТУ 16.К71.061-89
КСПЗП	То же с гидрофобным заполнителем пространства между изолированными жилами	То же
КСППБ	То же, что и КСПП со спирально наложенной поверх оболочки броней из стальной ленты толщиной 0,1 мм и поверх нее ПЭ оболочка толщиной 1,8 мм	То же
КСПЗБ	ТО же, что и КСПЗП с броней из стальной ленты толщиной 0,1 мм и поверх нее ПЭ оболочка толщиной 1,8 мм	То же
/
Кабели выпускаются с одной и двумя четверками. Изоляция одной пары в скрут-
ке имеет натуральный цвет, другой — синий. Схема скрутки и технические данные
сельских кабелей связи приведены в таблице 19.24.
Таблица 19.2 4
Технические данные сельских кабелей связи
Марка кабеля	Число и диаметр жил, мм	Диаметр или габариты, мм	масса, кг / км
КСПП	1x4x0,9	13	110
КСПП	1x4*1,2	14	145
КСПЗП	1x4x0,9	13	120
КСПЗП	1x4x1,2	14	160
КСППБ	1 x4xQ,9	13,5	130
КСППБ	1x4x1,2	14,5	170
КСППБ	2x4x0,9	13,5x24	250
КСППБ	2x4x1,2	14,5x26	320
195
7
1
РАЗДЕЛ ДВАДЦАТЫЙ
РАДИОЧАСТОТНЫЕ КАБЕЛИ
20.1. КЛАССИФИКАЦИЯ И КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ
Радиочастотные кабели (РЧК) служат для соединения приемо-передающих антенн
с приемо-передающими устройствами радио- и телевизионных станций, а также для
электрического соединения различных радиочастотных установок, межприборного и
внутриприборного соединения и монтажа устройств, работающих на частотах, превы-
шающих 1 МГц. Особенности РЧК: применение при высоких (МГц и ГГц) частотах;
сравнительно короткие длины; гибкая конструкция; передача значительной мощности.
Радиочастотные кабели имеют коаксиальную конструкцию с внутренней и внеш-
ней токопроводящими жилами, разделенные тем или иным видом изоляции, при
этом внутренний проводник может иметь различную конструкцию (табл. 20.1).
Таблица 20.1
Классификация радиочастотных кабелей
Марка	Наименование и особенности конструкции
РК	Радиочастотный коаксиальный кабель
PC	Радиочастотный кабель с внутренним проводником
рд	Радиочастотный кабель симметричный или из двух коаксиальных пар
Кроме того кабели по виду исполнения изоляции между внутренней и внешней
коаксиальной жилой делят на три группы: со сплошной изоляцией (СИ),
с воздушной изоляцией (ВИ) и с полувоздушной изоляцией (ПВИ). Классификация
радиочастотных кабелей по признаку исполнения изоляции приведена в таблице 20.2.
Таблица 20.2
Конструктивное исполнение изоляции радиочастотных кабелей
Изоляция	Конструкция изоляции между внутренним и внешним проводниками
Типа СИ	Пространство между внутренним и внешним проводниками заполнено сплошной изоляцией или обмоткой из изоляционных лент
Типа ВИ	На внутреннем проводнике или жилах симметричного кабеля через определенные интервалы имеются шайбы из изоляционных материалов, колпачки или кордель, наложенные по винтовой спирали
Типа ПВИ	Пространство между внутренним и внешним проводниками заполнено пористо-пластмассовой изоляцией, корделем с наложенной поверх пластмассовой трубкой или в виде шлицеванной трубки
На рис. 20.1 представлены конструкции радиочастотных кабелей со сплошной
изоляцией, с полувоздушной изоляцией — спираль из круглого корделя и с полу-
воздушной изоляцией в виде трубки со шлицеванной наружной поверхностью.
196
Наибольшее применение находят коаксиальные кабели. В обозначение кабеля,
например, РК50-7-22, входит: название кабеля (Р — радиочастотный кабель, К —
коаксиальный), волновое сопротивление кабеля (50 Ом), цифра после дефиса обо-
значает диаметр кабеля по изоляции (7 мм), следующая — группу изоляции (2) и
следующая — категорию теплостойкости (2).
а)	б)	в)
Рис. 20.1. Конструкции радиочастотных кабелей: а - со сплошной изоляцией (кабель РК50-7-22);
б - с полувоздушной изоляцией — спираль из круглого корделя и наложенной ПЭ трубки (РК75-13-
12); в - с полувоздушной изоляцией — трубка с шлицеванной наружной поверхностью (РК150-7-11).
Волновое сопротивление кабелей. Волновым сопротивлением называется от-
ношение комплексной величины амплитуды напряжения к комплексной амплитуде
тока, бегущей вдоль линии синусоидальной электромагнитной волны.
Радиочастотные коаксиальные кабели выпускаются со следующими номиналь-
ными волновыми сопротивлениями: 50,75,100,150 и 200 Ом, кабели со спиральны-
ми проводниками должны соответствовать следующему ряду номинальных волно-
вых сопротивлений: 50, 75, 100, 150, 200, 400, 800, 1600 и 3200 Ом, симметричные
кабели: 75, 100, 200 и 300 Ом.
Нагревостойкость кабелей. Радиочастотные кабели разделяют по нагревос-
тойкости на три категории: обычной нагревостойкости для работы при температурах
до 125 °C, повышенной нагревостойкости для работы при температурах от. 125 до
250 °C и высокой нагревостойкости для работы при температурах более 250 °C.
В соответствии с этим различают следующие категории теплостойкости: 1 —
кабели обычной теплостойкости со сплошной изоляцией; 2 — кабели повышенной
теплостойкости со сплошной изоляцией; 3 — кабели обычной теплостойкости с по-
лувоздушной изоляцией; 4 — кабели повышенной теплостойкости с полувоздуш-
ной изоляцией; 5 — кабели обычной теплостойкости с воздушной изоляцией; 6 —
кабели повышенной теплостойкости с воздушной изоляцией; 7 — кабели высокой
теплостойкости.
В конструктивном отношении радиочастотный кабель включает медную жилу
или биметаллическую жилу из сталемедной проволоки. Жилы могут быть лужены-
ми, посеребренными, однопроволочными и многопроволочными. Используются так-
же бронзовая, бронзовая посеребренная и серебряная проволоки.
Изоляцию коаксиальных кабелей и отдельных жил симметричных кабелей на-
кладывают концентрично. . ._ _
В качестве изоляции для радиочастотных кабелей используются ПЭ, фторопла-
сты Ф-4, Ф-4М.
Внешний, проводник накладывают путем оплетки медной, медной луженой или
медной посеребренной проволокой.
Поверх внешнего проводника накладывается оболочка из ПЭ, ПВХ пластиката,
Ф-4 или резины. Некоторые кабели имеют защитный покров из пленки Ф-4 или из
оплетки стекловолокна, покрытого кремнийорганическим лаком.
20.2. РАДИОЧАСТОТНЫЕ КАБЕЛИ СО СПЛОШНОЙ ПЭ ИЗОЛЯЦИЕЙ
В кабелях этого типа в качестве внутреннего проводника применяют медную, мед-
ную луженую или посеребренную проволоку, а также сталемедный биметаллический
провод. Для повышения гибкости используется медная многопроволочная жила.
197
Сплошная изоляция жилы из ПЭ должна быть концентричной. Отклонение до-
пускается не более 10%.
Внешний проводник изготавливается в виде оплетки из медной, медной луже-
ной или посеребренной проволоки, плотно прилегающей к изоляции, а также в виде
продольно наложенных медных лент.
Сопротивление изоляции кабелей со сплошной изоляией из ПЭ не менее
5-109 Ом-км. Емкости кабелей в зависимости от волнового сопротивления находят-
ся в пределах: 50 Ом — 100 пФ/м, 75 Ом — 67 пФ/м, 100 Ом — 51 пФ/м.
В соответствии с номинальным диаметром по изоляции кабели делят на:
-	г- субминиатюрные с диаметром кабеля до 1 мм;
—	миниатюрные, диаметром от 1,5 до 2,95 мм;
—	среднегабаритные, диаметром от 3,7 до 11 мм;
—	крупногабаритные, диаметром более 11,5 мм.
В таблицах 20.3-20.6 представлены технические данные радиочастотных кабе-
лей со оплошной ПЭ изоляцией внутренней жилы.
Таблица 20.3
Субминиатюрные радиочастотные кабели со сплошной ПЭ изоляцией жилы
Марка	Внутренний проводник			□из, мм	Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdrp. мм	d, мм		Материал	drp, мм	Материал	□се. мм
РК50-1-11	СМС	1x0,32	0,32	1,0±0,1	ОМС	0,08	П	0,9+0,2	5,7
РК50-1-12	смл	1x0,32	0,32	1,0+0,1	омл	0,08	П	0,9+0,2	5,8
РК75-1-11	СМС	1x0,17	0,17	1,0±0,1	ОМС	0,08	п	0,9+0,2	5,3
РК75-1-12	смл	1x0,17	0,17	1,0±0,1	омл	0,08	п	0,9+0.2	5,4
РК75-1-13	БС	7x0,06	0,18	1,0+0,1	ОМС	0,08	п	0,9+0,2	5,1
Таблица 20.4
Миниатюрные радиочастотные кабели со сплошной ПЭ изоляцией жилы
Марка	Внутренний проводник			□из, мм	Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdrp, мм	d, мм		Материал	dr?, мм	Материал	□се, мм
PKSO-1,5-11	СМС	1x0,47	0,47	1,5+0,1	ОМС	0,08	П	2,4+0,2	9,4
РК50-1.5-12	смл	1x0,47	0,47	1,5+0,1	омл	0,08	п	2,4+0,2	9,5
РК50-2-11	СМС	7x0,24	0,72	2,2+0,1	ОМС	0,10	п	3,2+0,25	16,4
РК50-2-12	МС	7x0,24	0,72	2,2+0,1	ОМС	0,10	п	3,2+0,25	16,4
РК50-2-13	м	1x0,67	0,67	2,2+0,1	ом	0,10	в	3,70+0,25	24,6
РК50-2-15	МС	7x0,24	0,72	2,2+0,1	ОМС	0,10	п	3,20+0,25	16,4
РК50-2-16	смл	7x0,24	0,72	2,2+0,1	омл	0,10	п	3,2+0,25	16,6
РК50-3-11	м	1x0,90	0,90	2,95+0,1	домл	0,12	п	5,0+0,25	50
РК50-3-13	м	1x0,90	0,90	2,95+0,1	омл	0,10	в	4,40+0,25	39
РК75-1.5-11	СМС	1x0,24	0,24	1,5+0,1	оме	0,08	п	2,4+0,2	5,4
198
Окончание таблицы 20.4
Марка	Внутренний проводник			Виз, мм	Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdfp, мм	d, мм		Материал	dfp, мм	Материал	Рг^, ММ
₽К75-1,5-12	смл	1x0,24	0,24	1,5+0,1	омл	0,08	П	2,4+0,2	8,6
РК75-2-11	м	1x0,37	0,37	2,2+0,1	омл	0,10	П	3,7+0,25	19,5
РК75-2-12	мс	7x0,12	0,36	2,2+0,1	ОМС	0,10	п	3,2+0,25	14,5
РК75-2ЛЗ	мл	7x0,12	0,36	2,2+0,1	омл	0,10	п	3,2+0,25	14,7
Та блица 20.5
Среднегабаритные радиочастотные кабели со сплошной ПЭ изоляцией жилы
Марка	Внутренний проводник			Оиз, мм	Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdrr, мм	d, мм		Материал	dm мм	Материал	Dc& мм
РК50-4-11	М	1x1,37	1,37	4,6+0,2	ДОМ	0,15	п	9,6+0,6	123
РК50-4-13	М	1x1,37	1,37	4,6+0,2	дом	0,15	в	9,6+0,6	141
РК50-7-11	М	7x0,76	2,28	7,25+0,20	ом	0,15	п	10,3+0,6	134
РК50-7-11С	М	7x0,76	2,28	7,25+0,1	ом	0,15	п	10,3+0,3	150
РК50-7-12	М	7x0,76	2,28	7,25+0,20	ом	0,15	п	11,2+0,7	178
РК50-7-15	М	7x0,76	2,28	7,25*0,20	ом	0,15	в	10,3*0,6	147
РК50-7-16	М	7x0,76	2,28	7,25*0,25	дом	0,15	в	11,2*0,7	195
РК50-9-11	М	7x0,90	2,70	9,0*0,25	ом	0,20	п	12,2*0,80	196
РК50-9-12	М	7x0,90	2,70	9,0*0,25	ом	0,20	в	12,2*0,80	213
РК50-11.11	М	7x0,18	3,54	11,5*0,3	ом	0,20	п	14,5*0,8	285
РК50-11-13	М	7x1,18	3,54	11,5*0,3	ом	0,20	в	14,5*0,8	305
РК75-4-11	М	1x0,72	0,72	4,6*0,2	QM	0,15	п	7,3*0,4	63
РК75-4-11С	М	1x0,72	0,72	4,6*0,05	ом	0.15	п	7.3*0,2	64
РК75-4-12	М	7x0,26	0,78	4,6*0,15	ом	0,15	п	7,3*0,4	63
РК75-4-12С	М	7x0,26	0,78	4,6*0,05	ом	0,15	п	7,3*0,3	68
РК75-4-13	М	7x0,26	0,78	4,6*0,2	ом	0,15	в	7,6*0,5	74,6
РК75-4-15	М	1x0,72	0,72	4,6*0,15	ом	0,15	в	7,3*0,4	72
РК76-4-16	м	7x0,26	0,78	4,6*0,15	ом	0,15	в	7,3*0,4	72
РК76-4-18	м	1x0,72	0,72	4,6*0,20	ОМС	0,15	п	7,3*0,4	63,8
РК75-7-11	м	1x1,13	1,13	7,25*0,25	ом	0,15	п	9,5*0,6	104
РК75-7-12	м	7x0,4	0,20	7,25*0,20	ом	0,15	п	10,3*0,6	116
РК75-7-15	м	1x1,13	1,13	7,25*0,25	ом	0,15	в	9,5*0,6	113
199
Окончание таблицы 20.5
Марка	Внутренний проводник			Эйз, мм	Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdpp, мм	d, мм		Материал	drr, мм	Материал	Des, мм
РК75-7-16	М	7x0,40	1,20	7,25±0.20	ОМ	0,15	В	10,3±0,6	129
РК75-9-12	М	1x1,35	1,35	9,0±0,25	ОМ	0,20	В	12,2±0,8	189
РК75-9-13	М	1x1,35-	1,35	9,0±0,25	ОМ	0,20	п	12,2±0,8	172
РК75-9-13С	М	1x1,35	1,35	9,0±0,15	ОМ	0,20	п	12,2±0,4	176
РК75-9-14	М	1x1,35	1,35	9,0±0,3	ОМ	0,20	в	13,2±0,8	213,8
РК100-7-11	М	1x0,60	0,60	7,25±0,20	ОМ	0,20	п	9,7±0,6	102
PKIOO-7-13	М	1x0,60	0,60	7,25±0,20	ОМ	0,15	в	9,7±0,6	112
В таблицах 20.3-20.5 использованы следующие сокращения для обозначения ма-
териалов внутренего и внешнего проводников: СМС — сталемедная луженая, СМЛ —
Та же луженая, БС — бронзовая посеребренная, М — медная, МС — медная посереб-
ренная, МЛ — медная луженая. Для внешнего проводника — оплетки: ОМС — мед-
ными посеребренными проволоками, ОМЛ — медными лужеными, ОМ — медными,
ДОМЛ — двойная оплетка медными лужеными проволоками, ДОМ — то же медными
проволоками. Таким же образом обозначены материалы в последующих таблицах.
20.3. РАДИОЧАСТОТНЫЕ КАБЕЛИ
СО СПЛОШНОЙ ФТОРОПЛАСТОВОЙ ИЗОЛЯЦИЕЙ
Кабели со сплошной фторопластовой изоляцией выпускаются с посеребренным
медным, сталемедным биметаллическим или бронзовым проводником. Кабели в
большинстве изготавливают с многопроволочной жилой. Изоляция — сплошная из
Ф-4 и его сополимеров. Внешний проводник изготавливают в виде оплетки из медной
или медной посеребренной проволоки, медной гофрированной либо алюминиевой
трубки, которую обматывают лентой из Ф-4, оплетают стеклопряжей и покрывают
кремнийорганическим лаком либо накладывают слой кремнийорганической резины.
Кабели выпускают субминиатюрные, миниатюрные, среднегабаритные и крупнога-
баритные (мощные). В таблицах 20.6-20.8 приведены технические данные некоторых
кабблей со сплошной фторопластовой изоляцией.
Таблица 20.6
Субминиатюрные кабели со сплошной фторопластовой изоляцией
Марка	Внутренний проводник			Изоляция		Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdrp	d. мм	Материал	мм	Материал	drp, мм	Материал	Deg, ММ
РК50-0.6-21	МС	7x0,08	0,24	Ф-4	0,6±0,05	ОМС	0,06	—	не более 1,0	2,0
РК50-0.6-22	МС	7x0,08	0,24	Ф-4	0,8±0,05	ОМС	0,06	Ф-4МБ	1,2±0,1	3,5
РК50-1-21	СМС	1x0,34	0,34	Ф-4	1,0±0,1	ОМС	0,08	Ф-4МБ	1,9±0,2	8,7
РК50-1-22	СМС	7x0,12	0,36	Ф-4	1,0±0,1	ОМС	0,06	Ф-4МБ	1,7±0,15	7,5
РК75-1-21	СМС	1x0,19	0,19	Ф-4	1,0±0,1	ОМС	0,08	Ф-4МБ	1,9±0,2	8,3
200
Окончание таблицы 20.6
Марка	Внутренний проводник			Изоляция		Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdpp	d, мм	Материал	0ю, мм	Материал	dnpi мм	Материал	Dob, мм
РК75-1-22	БС	7x0,07	0,21	Ф-4Д	1,0±0,1	ОМС	0,06	Ф-4МБ	1,7±0,15	6,65
РК75-1-24	БС	7x0,07	0,21	Ф-4МБ	1,0±0,05	ОМС	0,06	Ф-4МБ	1,7±0,15	5,92
Таблица 20.7
Миниатюрные кабели со сплошной фторопластовой изоляцией
Марка	Внутренний проводник			Изоляция		Внешний проводник		Оболочка		Масса, кг/км
	Материал	nxdn.	d, мм	Материал	Виз» мм	Материал	dnp, мм	Материал	Dob> ММ
РК50-1.5-21	СМС	1x0,51	0,51	Ф-4	1,5±0,1	ОМС	0,08	Ф-4МБ	1,2*0,1	14,4
РК50-2-21	МС	1x0,73	0,73	Ф-4	2,2±0,1	ОМС	0,10	Ф-4, ОСК	3,2*0,25	30
РК50-2-22	МС	7x0,25	0,75	Ф-4	2,2±0,10	ОМС	0,10	Ф-4МБ	3,2*0,25	25,1
РК50-2-24	МС	7x0,25	0,75	Ф-4	2,2±0,10	ОМС	0,12	Ф-4	3,2*0,3	24,7
РК50-2-26	МС	19x0,15	0,75	Ф-4Д	2,2±0,10	МС	0,1	Ф-4КР	4,0*0,4	31,2
РК50-3-21	МС	1x1,01	1,01	Ф-4	2,95±0,1	ОМС	0,12	Ф-4, ОСК	4,4*0,2	48
РК50-3-23	МС	7x0,35	1,05	Ф-4	2,95±0,1	ОМС	0,12	Ф-4МБ	4,4*0,25	46
РК50-3-26	МС	7x0,35	1,05	Ф-4Д, Ф-4	2,95±0,15	ОМС	0,12	Ф-4. КОР	5,9*0,5	68
РК75-1.5-21	СМС	1x0,28	0,28	Ф-4	1,5*0,10	ОМС	0,08	Ф-4МБ	2,4*0,2	13,5
РК75-1.5-22	БС	7x0,1	0,30	Ф-4Д	1,5*0,10	ОМС	0,08	Ф-4МБ	2,3*0,2	12,6
РК75-2-21	МС	1x0,41	0,41	Ф-4	2,2*0,1	ОМС	0,10	Ф-4, ОСК	3,20*0,25	28
РК75-2-22	МС	7x0,15	0,45	Ф-4	2,2*0,1	ОМС	0,10	Ф-4МБ	3,20*0,25	23,5
РК75-3-21	МС	1x0,56	0,56	Ф-4	2,95*0,1	ОМС	0,12	Ф-4, ОСК	4,4*0,2	45
РК75-3-22	МС	7x0,19	0,57	Ф-4	2,95*0,1	ОМС	0,12	Ф-4МБ	4,3*0,2	41,1
РК75-3-23	МС	7x0,19	0,57	Ф-4	2,95*0,1	ОМС	0,12	—	3,43	30,0
Таблица 20.8
Среднегабаритные кабели со сплошной фторопластовой изоляцией
Марка	Внутренний проводник			Изоляция		Внешний проводник		Оболочка		Масса, кг/км
	Материал	n^dj^p	d, мм	Материал	О® мм	Материал	djp, мм	Материал	Ось. мм
РК50-4-21	МС	1x1,54	1,54	Ф-4	4,6*0,2	ДОМС	0,15	Ф-4, ОСК	6,6*0,6	122
РК50-7-21	МС	7x0,83	2,49	Ф-4	7,25*0,20	ом	0,15	Ф-4, ОСКЛ	8,9*0,5	206
РК50-7-22	МС	7x0,83	2,49	Ф-4	7,25*0,25	ом	0,20	Ф-4, ОСК	9,0*0,5	198
201
Окончание таблицы 20.8
Марка	Внутренний проводник			Изоляция		Внешний проводник		Обблочка		Масса, кг/км
	Материал	n*dpp	d, мм	Материал	□из, мм	Материал	drp, мм	Материал	мм
РК50-7-28	МС	7x0,83	2,49	Ф-4	7,25±0,25	ДОМС	6,20	Ф-4, ОСК	12,3±0,5	331
РК50-11-21	МС	7x1,30	3,90	Ф*4	11,5±0,3	ОМС	0,20	Ф-4, ОСК	13,4±0,8	418
РК75-4-21	МС	1x0,85	•0,85	Ф-4	4,6±0,2	ОМС	0,15	Ф-4, ОСК	6,0±0,4	85
РК75-4-22	МС	7x0,3	0,90	Ф*4	4,6±0,2	ОМС	0,15	Ф-4, ОСК	6,0t0,4	84
РК75-7-21	МС	1x1,30	1,30	Ф-4	7,25±0,25	ОМС	0,20	Ф-4, ОСК	8,9±6,6	183
РК75-7-22	МС	7x0,46	1,38	Ф-4	7,25±0,25	ОМС	0,20	Ф-4, ОСК	8,9±0,S	183
РК100-7-21	МС	1x0,74	0,74	Ф-4	7,25±0,25	ОМС	0,20	Ф-4, ОСК	9,0±0,5	177
20.4. РАДИОЧАСТОТНЫЕ КАБЕЛИ С ПОЛУВОЗДУШНОЙ ПЭ ИЗОЛЯЦИЕЙ
Радиочастотные кабели с полувоздушной ПЭ изоляцией изготавливают с одно-
проволочным или семипроволочным внутренним проводником, как правило, из мед*
ной посеребренной или медной луженой проволоки. Наиболее распространенным
является способ обмотки внутреннего проводника корделем и наложение на него
ПЭ трубки. В Других конструкциях поверх ПЭ спирали накладывают ПЭ трубку со
шлицевой поверхностью. Шлицевание снижает диэлектрическую проницаемость
изоляции кабеля. Внешним проводником этих кабелей является одно- и двухслой*
ные оплетки медной, медной луженой, медной посеребренной проволокой. Мощ-
ные кабели имеют наружный проводник в виде повива из прямоугольных медных
проволок, поверх которых спиралью наложена медная лента. Оболочку изготавли-
вают из светостабйлизированного ПЭ.
Технические данные кабелей с полувоздушной изоляцией представлены в таб-
лице 20.9, а симметричных кабелей — в таблице 20.10.
Таблица 20.9
Радиочастотные кабели с полувоздушной полиэтиленовой изоляцией
Марка	Внутренний проводник			Изоляция		Внешний проводник			Оббпочка		МйАГЯ
	Материал	nxdqp	d, мм	Кордель	Лента или трубка	Оде, мм	Материал	djp, мм	Материал	□оь мм	кг/км
Миниатюрные кабели
РК50-2-34	мл	19x0,15	0,75	п	Ф-4	2,2±0,1	омл	0,12	—	не более 2,7	14,4
РК75-3-31	мл	7x0,23	0,69	п	П	2,95±0,15	омл	0,12	п	5,5±0,3	34
Срёднёгабаритные кабели
РК75-4-37	м	1x1,03	1,03	п	П	4,6±0,3	ом	0,15	п	6,5±0,4	54
РК75-7-310	МС	1x1,75	1,75	п	П	7,25±0,3	ОМС	0,15	п	10,5±0,6	116
202
Окончание таблицы 20.9
марка	Внутренний проводник			Изоляция		Внешний проводник			Оболочка		Масса, кг/км
	Материал	nxdrip	d, мм	Кордапь	Лента или трубка	Виз, мм	Материал	dn₽, мм	Материал	Doe, мм
РК75-7-311	м	1*1,75	1,75	п	п	7,25±0,3	ДОМС	0,20	п	11,0±0,6	181
РКЮО-1,5-31	мл	1x0,23	0,23	п	п	1,5±0,5	омл	0,10	п	1.9±0,1	4,22
РК100-4-31	см	1x0,64	0,64	п	п	4,6±0,25	домл	0,15	п	7,4±0,4	84
РК100-7-34	м	1x1,0	1,00	п	п	7,25+0,3	ом	0,20	п	10,3±0,6	115
РК150-3,7-31	м	1x0,26	0,26	—	п	3,7±0,3	ом	0,12... 0,15	п	5,3±0,3	50
РК150-7-31	мл	1 х0,37	0,37	—	п	7,25+0,3	ом	0,20	п	10,3±0,6	111
РК150-7-32	мл	1x0,37	0,37	—	п	7,25±0,3	ом	0,20	в	10,3±0,6	124
Таблица 20.10
Радиочастотные симметричные кабели
Марка	Жилы			Изоляция		Экран			Оболочка
	Материал	nxdr»	d, мм	Материал	0из, мм	Материал		dnp, мм	Материал	Размеры кабеля, мм
						индивид.	общий
РД200-7-11	м	1x0,60	0,60	п	7,25±0,25	ом	ом	0,15...0,20	п	11,3±0,7х 19,4±0,9
РД200-7-12	м	1x0,60	0,60	п	7,25±0,25	ом	ом	0,15...0,20	в	11,3±0,7х 19,4±0,9
Таблица 20.11
Допустимые отклонения диаметра изоляции кабелей
от номинальных значений, мм
Номинальный диаметр изоляции	Сплошная изоляция	Полувоздушная или воздушная изоляция	Для кабелей повышенной однородности
			Сплошная изоляция	Полувоздушной или воздушная изоляция
0,6	±0,07	—	—	—
0,87	±0,07	—•	±0,05	—
1,0	±0,10	—	±0,05	—
1,5	±0,10	—	±0,05	—
2,2	±0,10	±0,10	±0,05	—
2,95	±0,15	±0,15	±0,05	—
3,7	±0,15	±0,15	±0,05
4,6	±0,20	±0,30	±0,05	±0,15
203
Окончание 'таблицы 20.11
Номинальный диаметр изоляции	Сплошная изоляция	Полувоздушная или воздушная изоляция	Для кабелей повышенной однородности
			Сплошная изоляция	Полувоздушная или воздушная изоляция
4,8	±0,20	±0,30	—	—
5,6	±0,20	±0,30	±0,10	±0,15
7,25	±0,25 •	±0,30	±0,10	±0,15
9,0	±0,30	±0,30	±0,10	±0,15
11,5	±0,30	+0,50	±0,15	±0,25
13,0	±0,40	±0,60	±0,20	±0,30
17,3	±0,40	±0,60	±0,20	±0,30
24,0	±0,70	±0,80	±0,30	±0,35
33,0	±0,80	±1,00	±0,40	±0,40
44,0	±1,00	±1,20	±0,50	±0,50
60,0	—	±1,40	—	±0,60
75,0	—	±1,60	—	±0,70
Таблица 20.12
Минимальные значения толщин оболочек кабелей, мм
Диаметр под оболочкой или обмоткой, мм	Толщина оболочки		Толщина обмотки из пленки фторопласта
	из ПВХ пластиката или ПЭ	из фторопласта или его сополимеров
До 3 включительно	0,3	0,15	0,10
Св. 3 до 6	0,4	0,20	0,10
Св. 6 до 9	0,5	0,30	0,10
Св. 9 до 13	0,6	0,40	0,18
Св. 13 до 18	0,8	0,50	0,18
Св. 18 до 24	1,0	0,50	0,18
Св. 24 до 33	1,2	—	—
Св. 33 до 44	1,4	—	—
Св. 44 до 75	1,6	—	—
Св. 75	2,0	—	—
В таблице 20.11 приведены сведения о допустимых отклонениях диаметра изо-
ляции радиочастотных кабелей от номинальных значений, в таблице 20.12 — све-
дения о минимальных значениях толщин оболочек кабелей, а в таблице 20.13 —
допустимые отклонения волнового сопротивления от номинального значения.
204
205
Таблица 20.13
Допустимые отклонения волнового сопротивления от номинального значения, Ом
Номинальные значения волнового сопротивления, Ом
Номинальный диаметр изоляции, мм	50				75				100		150
	Сплошная изоляция	Полувоздушная или воздушная изоляция	Для кабелей повышенной однородности		Сплошная изоляция	Полувоздушная или воздушная изоляция	Для кабелей повышенной однородности		Сплошная изоляция	Полувоздушная изоляция	Полувоздушная изоляция
			Сплошная изоляция	Полувоздушная изоляция			Сплошная изоляция	Полувоздушная изоляция
0,6	±7	—	±5	—	±10	—	—	——	—	—	—
0,87	±5	—	±3	—	±10	—	—	—	—	—	—
1,0	±5	—	±2	—	±7	—	. —	—	—	±10	—
1,5	±3,5	—	±2	—	±5	—	—-	—	—	±10	—
2,2	±3	' —	±2	—	±5	—	—	—	—	±10	—
2,95	±2,5	±2,5	±2	—	±3	±5	—	—	±10	±10	—
3,7	±2	±2,5	±1,5	—	±3	±3,5	±1,5	±2	—	—	±10
4,6	±2	±2,5	±1	±1,5	±3	±3,5	±1,5	±2	±5	±5	±10
4.8	±2	±2,5	—	—	±3	±5		±2	±5	—	±10
5,6	±2	±2,5	+1	±1,5	±3	±3,5	±1,5	±2	±5	±5	±10
7,25	. ±2	±2,5	±1	±1,5	±3	±3	±1,5	±2	±5	±5	±10
9,0	±2	±2,5	±1	±1,5	±3	±3	±1,5	±2	—	—	—
11,5	±2	±2,5	±1,5	±2	±3	±3	±2	±2	—	—	—
13,0	±2	±2,5	±1,5	±2	±3	±3	±2	±2	—	—	—
17,3	±2	±2,5	±1,5	±2	±3	±3	±2	±2	—	—	—
24,0	±2	—	—	—	±3	±3	—	±2	—	—	—
33,0	±2	—	—	—	±3	±3	—	±1	—	—	—
44,0	±2	—	—	—	±3	—	—	±1	—	—	—
60,0	—	—	—	—	—	—	—	±1,5	—	—	—
75,0	—	—	—	—	—	—	—	±1,5	—	—	—
РАЗДЕЛ ДВАДЦАТЬ ПЕРВЫЙ .
ОПТИЧЕСКИЕ КАБЕЛИ
21 1. ОБЩИЕ СВЕДЕНИЯ
Оптическими или оптиковолоконными называют кабели, предназначенные для
передачи информации по жилам, представляющим собой кварцевые волокна, Кото-
рые обеспечивают передачу информации в широком спектре частот с малыми по-
терями и высокой помехозащищенностью, что позволяет По Сравнению 0 традици-
онными кабелями связи с металлическими жилами резко увеличить объем переда-
ваемой информации.
Наиболее широко оптические кабели (ОК) применяются для создания систем
магистральной, зоновой, городской связи, связи между различными Объектами или
внутри них, а также для внутри- и межблочного монтажа аппаратуры. Кроме того,
ОК успешно применяются в автоматизированных и автоматических системах уп-
равления под влиянием сильных электромагнитных полей.
Система передачи информации по ОК включает источники оптического излуче-
ния — лазеры, мультиплексоры, демультиплексоры и другие устройства систем пе-
редачи и приема с уплотнением каналов. Суммарная информационная емкость для
систем кабельной связи достигает 1 Терабит/с.
Волокно является двухслойным диэлектрическим волноводом, характеризую-
щимся вполне определенными пространственно-временными распределениями
электромагнитного поля, которые зависят от параметров волокна и длины волны
оптического излучения и называются модами. Каждая мода удовлетворяет уравне-
ниям Максвелла и некоторым граничным условиям, определяемым геометрией и
оптическими характеристиками Волокна. Различают одномОдовые и многомодо-
вые оптические волокна. Диапазон длин волн сигналов, передаваемых по ОК нахо-
дится в спектральном диапазоне от 850 До 1550 нм, который относится к ближайше-
му ИК-диапазону.
Оптические волокна получают путем вытяжки при высокой температуре из заго-
товок, созданных различными методами, например, химическим осаждением Стек-
ла из газовой фазы, включающей тетрахлориды кремния, германия и других высо-
коочищенных элементов. Оптические волокна имеют защитное, обычно акриловое
покрытие, которое накладывается сразу после вытяжки волокна.
Следует отметить, что в настоящее время отечественная промышленность выпус-
кает ОК, в основном, на основе импортируемых из-за рубежа оптических волокон.
Сведения о них приведены в таблицах 21.1-21.3. Необходимо отметить, что эти и
многие последующие данные приводятся автором преимущественно согласно дан-
ным Технического справочника [2], который содержит наиболее полные в литературе
сведения об ОК, выпускаемых в настоящее время отечественной промышленностью.
ОК по конструктивному исполнению делятся на кабели модульной конструкции,
кабели с профилированным сердечником, кабели с центральной трубкой, ленточ-
ного типа и Др. Конструкций ОК изображены на рис. 21.1 и 21.2.
В модульной конструкции одно или несколько оптических волокон с защитными
покрытиями расположены в защитной полимерной Трубке свободно Либо с гидро-
фобным заполнителем и образуют оптический модуль. Такие Модули располагают-
ся вокруг силового центрального элемента, скручиваются в кабель, покрываются
206
оболочкой из ПЭ. Некоторые кабели имеют также медные жилы, используемые для
служебной связи.
В ОК с профилированным полимерным сердечником оптические волокна уклады-
ваются в спиральные пазы сердечника с гидрофобным наполнителем, закрываются
защитной оболочкой, защищаются броней и оболочкой из ПВХ пластиката или ПЭ.
Магистральные и зоновые ОК предназначены для передачи информации на зна-
чительные (сотни км) расстояния. Магистральные ОК обладают высокой пропуск-
ной способностью и малым коэффициентом затухания (не более 0,3 дБ/км при дли-
Рис. 21.1. ОК модульной конструкции: 1 — Опти-
ческое волокно, 2 — оболочка оптического мо-
дуля, 3— центральный силовой элемент из
стеклопластикового стержня или в виде сталь-
ного троса, 4 — оболочка, 5 — медная жила,
6 — изоляция медной жилы, 7— гидрофобное
заполнение, 8 — скрепляющая лента, 9 —-про-
межуточная оболочка из ПЭ, 10—подушка из
крепированной бумаги, 11 — броня из стальной
ленты, 12 — наружная оболочка из ПЭ.
Рис.21.2. Ок с профилированным сердечником:
1 — центральный профилированный полимер-
ный элемент, 2— упрочняющие нити, 3 — опти-
ческое волокно, 4 — гидрофобное заполнение,
5 — скрепляющая лента, 6 — защитная оболоч-
ка из ПВХ пластиката, 7 — армирующий эле-
мент, 8 — скрепляющая лента, 9 — защитная
оболочка из ПЭ, 10 — ПЭ оболочка.
не волны 1,55 мкм и не более 0,7 дБ/км при длине волны 1,3 мкм). Конструктивно
эти ОК могут быть с модульным сердечником и с профилированным сердечником.
Строительная длина Магистральных и зоновых ОК не менее 2000 м, температу-
ра окружающей среды от -40 до +50 °C.
ОК для городской связи используют как линии связи между городскими АТС и
узлами связи протяженностью не более 5... 10 км, а также для обеспечения соеди-
нений внутри помещений телефонных станций. ОК могут иметь при этом конструк-
цию обоих указанных типов. Такие линии на основе ОК не требуют применения
промежуточных усилителей-регенераторов сигнала. ОК могут прокладываться та-
ким же способом, как кабели связи с металлическими жилами.
ОК выдерживают до 20 изгибов на угол 90° при радиусе изгиба линейных
ОК — 250 мм и станционных — 90 мм. Допустимый диапазон температур окружа-
ющей Среды для линейных кабелей составляет от -40 до +55 °C, для станцион-
ных — от -10 до +55 °C. При этих условиях укладки и эксплуатации ОК сохраняют
работоспособность.
Для эксплуатации в местных телефонных сетях выпускаются ОК, состоящие из
параллельно расположенных сердечника с 30...300 парами медных жил с ПЭ изо-
207
ляцией и оптической модульной четверкой с числом волокон от одного до восьми в
каждой. ОК прокладывают, так же как и обычные кабели с медными жилами в
кабельной канализации, в коллекторах, по стенам зданий и сооружений и в подвес-
ках с применением несущего троса на воздушных линиях связи.
ОК для местных телефонных сетей имеют коэффициент затухания оптических
волокон на длине волны 1,3 мкм в пределах 0.7...1 дБ/км при коэффициенте широ-
кополосное™ соответственно 800...500 МГц-км. На длине волны 0,85 мкм эти пока-
затели равны 3...5 дБ/км при широкополосное™ 500...250 МГц-км соответственно.
21.2. ХАРАКТЕРИСТИКИ НЕКОТОРЫХ ТИПОВ ОПТИЧЕСКИХ ВОЛОКОН
Оптические волокна предназначены для применения в оптических кабелях для
местной, городской, зоновой и магистральной сетей передачи. Они могут использо-
ваться в кабелях модульного типа, кабелях с центральной трубки, кабелях с про-
фильным сердечником.
Волокна могут использоваться в кабелях, предназначенных для подземной про-
кладки, подвесных кабелях, кабелях для прокладки в специальных трубах, внутри-
объектных кабелях, оптических соединительных шнурах.
В таблице 21.1 приведено описание конструктивных особенностей и области
применения некоторых типов одномодовых оптических волокон, а в таблице 21.2
некоторых типов многомодовых.
Таблица 21.1
Конструкция и область применения некоторых одномодовых оптических волокон
Тип волокна	Конструктивные особенности и преимущества	Область применения
Coming® SMF28™ СРС6	Стандартное. Изготовлено по методу на- ружного осаждения (OVD), дающее пол- ностью синтетическое, ультрачистое во- локно, пригодное для работы во всех окнах прозрачности, в том числе и в пятом (в области водяных пиков). Имеет двойное акрилатное покрытие СРС6, которое обеспечивает надежную защиту волокна	Для многих одно- и многоволоконных кабельных конструкций, включая трубки со свободной укладкой, ленты из волокон, кабели с сегментированным сердечником и плотно наложенной трубкой
Coming® SMF-28™ с Duraclad™	В волокне применяется стекло, содержащее двуокись титана в наружном слое. В результате волокно обладает повышенными показателями усталостной прочности и сопротивления к истиранию. Защитное покрытие то же	Для всех типов кабельных конструк- ций и условий прокладки кабелей. Оптимально для кабелей наружной прокладки, подвергающихся экстре- мальным климатическим воздейст- виям и кабелей в сетях телефонии, кабельного телевидения, коммуналь- ных и др., там где требуется частое эксплуатвционное обслуживание
Coming® LEAF CPC6 с ненулевой смещенной дисперсией	Волокно второго поколения с ненулевой смещенной дисперсией. По сравнению с типовыми волокнами данного типа, во- локно имеет большую величину эффектив- ной площади светового потока, что позво- ляет уменьшить все нелинейные эффек- ты в системе, увеличить мощность опти- ческого сигнала, улучшить соотношение «сигнал-шум». Защитное покрытие то же	Для всех типов кабельных конструкций и условий прокладки кабелей. Оптимально использовать в кабелях для высокоскоростных систем связи со скоростями передачи 10 Гб/с и выше, в системах дальней связи. Для использования в диапазонах 1530. ..1625 нм
208
Таблица 21.2
Конструкция и область применения
некоторых многомодовых оптических волокон
Тип волокна	Особенности конструкции и преимущества	Область применения
Coming® 50/125 СРС6 и Coming® 62,5/125 СРС6	Г радиентные волокна. Диаметр сердечника 50/62,5 мкм соответственно, диаметр оболочки 125 мкм	Для кабельных конструкций со свободной укладкой волокна, в трубках, с профилированным сердечником, плотно наложенной трубкой и в ленточных кабелях. Для кабелей, используемых на всех участках локальны сетей (магистрали, горизонтальные и вертикальные участки сети). Для работы в диапазонах волн длиной 850 и/или 1300 нм
Г руппа волокон Coming® InfmiCor™	—	Для тех же кабельных конструкций и условий прокладки. Оптимально для кабелей, используемых в высокоскоростных локальных сетях, ориентированных на лазерные источники (системы Gigabit Ethernet и другие).
InfmiCor™ 300	Является многомодовым волокном с градиентным профилем показателя преломления 62,5/125 мкм. Совместимо с системами, использующими волокна 50/125; 62,5/125 и InfmiCor 600	В диапазоне 850 нм гарантируется способность волокна передавать информацию в системах Gigabit Ethernet до 300 м, в диапазоне 1330 нм до 550 м
InfiniCor™ 600	Является многомодовым волокном с градиентным профилем показателя преломления 50/125 мкм. Совместимо с системами, использующими волокна 50/125; 62,5/125 и InfmiCor™ 300	В диапазоне 850 и 1300 нм гаран- тируется способность волокна передавать информацию в систе- мах Gigabit Ethernet до 600 м.
InfiniCorCL™ 1000	Является многомодовым волокном с градиентным профилем показателя преломления 62,5/125 мкм. Совместимо с системами, использующими волокна 50/125; 62,5/125 и InfiniCor™. Не требует согласующих устройств для ввода	Обеспечивает передачу инфор- мации в системах Gigabit Ethernet до 500 м в диапазоне 850 нм и до 1000 м в диапазоне 1300 нм.
InfiniCorCL™ 2000	Яаляется многомодовым волокном с градиентным профилем показателя преломления 50/125 мкм. Совместимо с системами, использующими волокна 50/125; 62.5/125 и InfiniCor™. Не требует вспомогательных согласующих устройств для ввода излучения	Обеспечивает передачу инфор- мации в системах Gigabit Ethernet до 600 м в диапазоне 850 нм и до 2000 м в диапазоне 1300 нм.
209
Таблица 21.3
Технические характеристики одномодовых оптических волокон
Рабочие характеристики	Волокно Coming® SMF-28™ СРС6	Волокно Corning SMF-28® СРС6 с Duraclad	Волокно Corning® LEAF® СРС6
Приросты затухания при изгибе в 1310 нм 100 оборотов	<0,05 дБ справка 50 мм	<0,05 дБ оправка 50 мм	—
Приросты затухания при изгибе @1550 нм 100 оборотов	<0,10 дБ оправка 50 мм	<0,1 ОдБ Оправка 50 Мм	<0,05 дБ опраака 75 мм (в диапазонах 1550 и 1625 нм)
Приросты затухания при изгибе 61550 нм 1 оборот (оправка 32 мм)	<0,50 дБ	<0,50 дБ	<0,50 дБ (в диапазонах 1550 и 1625 нм)
Типичное значение параметра динамической усталости («па»)	20	25	20
Зависимость Прироста затухания от температурь! ©1310 нм от-60° С до +85° С	<0,05 дБ/км	<0,05 дБ /км	—
Зависимость прироста затухания от температуры ©1550 нМ от-60° С до+85° С	<0,05 дБ/км	<0,05 ДБ/км	<0,05 дБ/км
Длина волны отсечки в кабеле	<1260 нм	<1260 нм
Дисперсия		—	От 2,0 до 6,0 пс/(нм-км) в окне 1530...1565 нм. От 4,5 до 11,2 пс/(нм-км) в окне 1565.. .1625 нм
Длина волны нулевой дисперсии	1301,5...1321,5 нм	1301,5...1321,5 нм	—
Максимальный наклон кривой в точке нулевой дисперсии	0,092 пс/(нмг-км)	0,092 пс/(нмг'Км)	—
Диаметр модового пятна @1310нм	От 8,80 до 9,60 мкм	От 8,80 ДО 9,60 мкм	—
Диаметр модового пятна @1550 нм	От 9,50 до 11,50 мкм	От 9,55 до 11,15 мкм	От 9,20 до 10,00 мкм
Диаметр покрытия	245±5 мкм	245±5 мкм	245±5 мкм
Собственный изгиб (радиус кривизны)	>4,0м	>4,0м	>4,0м
Неконцентричность сердцевины и оболочки	<0,5 мкм	<0,5 мкм	<0,5 мкм
Диаметр оболочки	125,0±1,0 мкм	125,0±1,0 мкм	125,0±1,0 мкм
210
Таблица 21.4
Технические характеристики многомодовых оптических волокон
Характеристики	Corning® 50/125	Corning® 62.5/125
Диаметр сердцевины	50±3,0 мкм	62,5±3,0 мкм
Диаметр оболочки	125,0±2,0 мкм	125,0±2,0 мкм
Диаметр покрытия	245±5 мкм	245±5 мкм
Затухание @850 нм	<2,5дБ	<3,0 дБ
Затухание @1300 нм	<0,8дБ	<0,7дБ
Неконцентричность покрытия и оболочки	<12 мкм	<12 мкм
Некруглость сердцевины	<5%	. <5%
Некруглость оболочки	<2,0%	. <2,0%
Неконцентричность сердцевины и оболочки	<3,0 мкм	<3,0 мкм
перемотка с натяжением	0,7 гпа	0,7 ГПа
Числовая апертура	0,200+0,015	0,275±0,015
Длина волны нулевой дисперсии	1297...1316 нм	1332...1354 нм
Наклон кривой дисперс. в нулевой точке	<0,101 пс/(нм’-км)	<0,097 пС/(нм2-км)
Прирост затухания при изгибе @ 850 нм 100 оборотов	<0,5 дБ 75 мм оправка	<0,5 дБ 75 мм оправка
Прирост затухания при изгибе @ 1300 нм 100 оборотов	<0,5 дБ 75 мм оправка	<0,5 дБ 75 мм оправка
Рабочий диапазон температур	оТ -60° С до +85° С	От -60° С до +85° С
Зависимость от температуры прироста зату- хания @ 850 НМ от -60° С до +85° С	<0,20 дБ/км	<0,20 дБ/км
Зависимость от температуры прироста зату- хания @ 1300 нм от -60° С дО +85° С	<0,20 дБ/км	<0,20 дБ/км
Параметр динамической усталости (nd)	20	20
Стандартная длина (км/катушка)	1,1...4,4	2,2...8,8
21.3. ХАРАКТЕРИСТИКИ НЕКОТОРЫХ ТИПОВ ОПТИЧЕСКИХ КАБЕЛЕЙ
ОК производятся в России рядом производителей с использованием отечествен*
ных и зарубежных материалов. При этом используются оптические волокна, как
отмечалось выше, большей частью зарубежного производства, Поскольку доныне
нет единой маркировки ОК, то их марки и технические данные приводятся по ката-
логам производителей и по [2].
211
ОК Самарской оптической кабельной кампании выпускаются на основе стан-
дартных одномодовых, одномодовых с повышенной долговременной прочностью,
одномодовых с ненулевой смещенной дисперсией и многомодовых оптических во-
локон компании «CORNING».
Таблица 21.5
Марки и назначение ОК
Марка ОК		Область применения
ОКЛСт...	Магистральные, внутризоновые, городские линии связи (для прокладки в блоках и коллекторах кабельной канализации; в гравинно-песчаныи грунт, наносные пески, тяжелые глинистые грунты)
ОКЛК..	Магистральные линии связи (для прокладки в грунт всех категорий, болота)
ОКЛ...	Городские линии связи (для прокладки в кабельной канализации)
ОКЛ...Ап	Для прокладки в трубах Dura-Line методом задувки
ОКЛЖ...	Воздушные линии связи
ОКГТ... (встроенный в грозозащитный трос)	Для подвески на опорах воздушных линий электропередачи
Таблица 21.6
Технические характеристики ОК
Марка ОК	Количество оптических волокон, шт	Допустимое раздавливающее усилие Н/см, не менее	Допустимое растягивающее усилие, Н	Диаметр кабеля, мм	Вес, кг/км	Диапазон рабочей температуры, °C
ОКЛСт...	2...144	400	1000...6000	14,0...25,0	185...500	от -40 до +55
ОКЛК...	2...144	1000	7000...80000	15,0...28,5	300...1800	от -40 ДО +50
ОКЛ...	2...144	200	1000...3000	10,0...20,0	70...300	от -40 ДО +50
ОКЛ Ап...	2...144	200	1000...3000	10,0...20,0	80...350	от -40 до +50
ОКЛЖ...	2. .-.96	—	3500...30000	12,0...22,0	120...410	от -60 до +70
ОКГТ...	2...16	—	—	13,1	545	от -60 до +70
ОК производства «Москабельмет-Фудзикура». Марки и условия прокладки и
применения ОК выпускаемых этим предприятием представлены в таблице 21.7.
Таблица 21.7
Марки и области применения ОК
Марка ОК	Область применения	Условия прокладки
ОМЗКГм...	Магистральные и внутризоновые линии связи	В квбельной канализации, трубах, блоках, коллек- торах, грунтах всех категорий (кроме подверженных мерзлотным деформациям) и в воде при пересечении неглубоких болот и несудоходных рек
212
Окончание таблицы 21.7
Марка ОК	Область применения	Условия прокладки
A-Db2Y...		В кабельной канализации, трубах, блоках, коллек- торах на мостах и в шахтах, грунтах всех категорий (кроме подверженных мерзлотным деформациям) через неглубокие болота и несудоходные реки
ОКСТ, A-DSb2Y, A-D(ZN)b2Y...	Г ородские линии связи	В кабельной канализации, трубах, блоках, коллекторах
ОКП-01..., ADSS-D2Y(ZN)2Y...	Воздушные линии связи	Для воздушной подвески на опорах: высоковольтных линий электропередач, контактной сети железных дорог, радиотрансляционной сети, контактной сети городского транспорта, мачт уличного освещения, столбах линий сельской связи, на кронштейнах и лотках вдоль трубопроводов
ОКП-02...	Сельские линии связи	Для воздушной подвески на столбах линий сельской связи
ОКК...	Для прокладки в специализированных трубах	Для прокладки в специализированных трубах
Технические характеристики перечисленных ОК приведены в таблицах
21.8-21.15.
Таблица 21.8
Технические характеристики ОК
Количество оптических волокон, шт	Допустимое раздавливающее усилие Н/см, не менее	Допустимое растягивающее усилие,Н	Диаметр кабепя, мм	Вес, кг/км	Диапазон рабочей температуры, °C
ОК для магистральных и внутризоновых линий связи
Для одномодовых ОК марок ОМЗКГи
4...32	400...1000	7000	15	—	от -40 до +50 °C
Для одномодовых ОК марок F-Db2Y
2...24	1000	7000	13,6	—	от -40 до +60 °C
Для многомодовых ОК марок ОКЛ
4...32	400... 1000	7000...2000	15	—	от -40 ДО +50 °C
ОК для городских линий связи
Для одномодовых ОК марок ОК СТ '
4...144	100...400	3000	14,0.,.21,1,		ОТ-40 до+55 °C
Для одномодовых ОК марок A-DSb2Y
4...24	100...400	3000	10,2	—	от -40 до +55 °C
213
Окончание таблицы 21.8
Количество оптических волокон, шт	Допустимое раздавливающее усилие Н/см, не менее	Допустимое растягивающее усилие, Н	Диаметр кйбеля, мм	Вес, кг/км	Диапазон рабочей температуры, °C
Для одноходовых ОК марок A-D(ZN)b2Y
4...24	100-400	2700	13,5	—	ОТ -40 ДО +60 °C
Длй многомодовых ОК марок ОКОТ
4...144	100...400	3000	14,0...21,5	—	от -40 до +55 °C
ДЛЯ мнбГ-бмОДвЬых бК марок A-DSb2Y
4...24	100...400	3000	10,5	—	от -40 до +55 °C
ОК для сельских линий связи марки ОКП-02
Для одномодовых ОК марок ОКП-2
2...32	400	6000	10x18	—	от -60 до +55 °C
ДЛЯ многомддоаых ОК марок ОКП-2
2...32	400	66000	10x18	—	от -60 до +55 °C
Для однбмодоЬых 0К марок ОКК для прокладки в Специальных трубах
4...32	400	2700	11,0	—	от -40 до +55 °C
Рис. 21. 3. Конструкция ОК ОКОН: 1 —
оптическое волокно, 2 — оптический мо-
дуль, 3 — центральный сТекЛбЛЛастико-
вый стержень, 4 — кордель, 5 —Гидро-
фобный заполнитель, 6 — скрепляющая
лента, 7 — промежуточная оболочка из
полиэтилена, 8—арамидные нити, 9 —
защитная оболочка из трекингостойкого
полиэтилена Или полиэтилена.
Предпиятие «Вимком-Энергострой» выпускает самонесущие неметалличес-
кие ОК марок ОКОН, предназначенных для подвески на опорах воздушных ЛЭП.
Строительная длина ОК не менее 4000 м.
Пример условного обозначения марки кабеля ОКСН-40Т-72: оптический кабель
самонесущий неметаллический (ОКОН) с максимально допустимой растягивающей
нагрузкой 40 кН (40), с внешней оболочкой из трекингостойкого полиэтилена (Т) или
полиэтилена (П), имеющий семьдесят два (72) одномодовых оптических волокна.
Конструкция самонесущего неметаллического ОК с центральным силовым эле-
ментом из стеклопластикового стержня, вокруг которого скручены ОМ и кордели с
общим Количеством одномодойых Или Многомодовых оптических волокон от 4 до
72 с гидрофобным заполнением, промежуточной оболочкой из полиэтилена, слоем
арамидных нитей и внешней оболочкой из трекингостойкого полиэтилена или поли-
этилена, представлена рис. 21.3.
214
Таблица 21.9
Технические характеристики некоторых ОК марки ОКОН
Марка кабеля	Количество оптических волокон	Номинальный наружный диаметр, мм	Максимальная масса, кг/км
ОКСН-12П-4	4	14	143
ОКСН-12Н-8	8	14	144
ОКСН-12П-12	12	14	145
ОКСН-16П-4	4	14,Й	152
ОКСН-16П-8	8	14,6	153
ОКСН-16П-12	12	14,5	154
ОКСН-16П-16	16	14,5	155
ОКСН-16П-20	20	14,5	156
ОКСН-16П-24	24	14,5	158
ОКСН-22П-4	4	15,2	183
ОКСН-22П-8	8	15,2	184
ОКСН-22П-12	12	15,2	185
ОКСН-22П-16	16	16,2	186
ОКСН-22П-20	20	. 15,2	188
ОКСН-22П-24	24	15,2 -	189
ОКСН-28П-16	18 .	17,1	232
ОКСН-28П-20	20	17,1	233
ОКСН-28П-24	24	17,1	235
OKCH-35T-24	24	17,8	254
OKCH-35T-32	32	18,4	271
OKCH-35T-40	40	18,4	273
OKCH-40T-48	48	18,8	289
OKCH-40T-60	60	19,5	312
OKCH-40T-72	72	19,5	314
Механические свойства ОК. Кабель стойкий к растягивающим усилиям: раз-
рывное усилие, Н, не менее 33 000, 44 000, 60 000, 77 000, 98 000, 110 000.
Кабель стойкий к воздействию электрического потенциала 10,15 и 20 кВ.
Срок службы кабеля, включающий срок сохраняеМоемости при соблюдений тре-
бований К условиям эксплуатаций, 25 ЛёТ. Гарантийный срок эксплуатации — 2 года
со дня отгрузки с завода-изготовителя.
215
Марки ОК производства «Севкабель-оптик» и области их использования
представлены в таблице 21.10, а технические данные этих кабелей — в таблицах
21.11-21.13.
Таблица 21.10
Марки, область применения и условия прокладки ОК
Марка	Область применения	Условия прокладки
ДП2.ДА2	Магистральные линии связи	В'грунтах всех групп в районах с активными проявлениями мерзлотно-грунтовых процессов, а также через судоходные реки и глубокие водные преграды (ДА2).
ДАС, ДАУ	—	В грунтах всех групп, включая болота и неглубокие несудоходные реки.
ОПС, ОЛУ	—	В грунтах всех групп при прокладке в открытую траншею, или ножевым кабелеукладчиком. В кабельной канализации, трубах, блоках, по мостам и эстакадам, в тоннелях и коллекторах.
ДПС, ДПУ	—	При прокладке а грунтах групп 1 — 3 ножевым кабелеукладчиком (кроме грунтов подверженных мерзлотным деформациям) и грун- тах всех групп в открытую траншею. В кабельной канализации, трубах, блоках, по мостам и эстакадам. В тоннелях и коллекторах в исполнении, не распространяющим горение.
ДПМ	—	Для подвески на опорах линий связи электропередач. В грунтах всех групп (кроме грунтов, подверженных мерзлотным деформа- циям). В кабельной канализации, трубах, блоках, по мостам и эстакадам. В тоннелях и коллекторах в исполнении, не распростра- няющем горение, при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
ДПЛ	Городские линии связи	В кабельной канализации, блоках, трубах (включая метод пневмо- прокладки) при опасности повреждения грызунами, по мостам и эстакадам.
ДПН	—	То же, а также внутри здания по стенам, в вертикальных кабельпроводах, а тоннелях и коллекторах при опасности повреждения грызунами.
ДАО, ДПО	—	В кабельной канализации, блоках, трубах (включая метод пневмопрокладки)
ДНО		То же, а также внутри зданий по стенам, в вертикальных и горизонтальных кабельпроводах, в тоннелях и коллекторах.
ДПТ	Воздушные линии связи	Для подвески на опорах линий связи, контактной сети железных дорог, линий электропередач. В кабельной канализации, блоках, трубах (включая метод пневмопрокладки), внутри зданий по стенам, в вертикальных и горизонтальных кабельпроводах, в тоннелях и коллекторах при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
Таблица 21.11
Технические данные ОК для магистральных линий связи
Марка ОК	Количество оптических волокон, шт.	Длительно допустимое растягивающее усилие, кН	Стойкость к удару. Дж	Диаметр кабеля, мм
ДП2	30...144	80	50	25,8...34,1
ДА2	30...144	80	50	27,0...35,3
216
Окончание таблицы 21.11
Марка ОК	Количество оптических волокон, шт.	Длительно допустимое растягивающее усилие, кН	Стойкость к удару, Дж	Диаметр кабеля, мм
ДАС	30...144	7	30	17,7...26,0
ДАУ	30...144	20	30	18,5...26,8
ОПС	8...48	7	30	10,0...13,7
ОПУ	8...48	20	30	10,0...13,7
ДПС	16...144	7	30	15,8...24,8
ДПУ	16...144	20	30	16,6...25,6
ДПМ	30...60	20	30	18,5...20,1
Та б л и.ц а 2 1.12
Технические характеристики ОК для городских линий связи
Мерка ОК	Количество оптических волокон, шт.	Длительно допустимое растягивающее усилие, кН	Диапазон рабочих температур, °C	Диаметр кабеля, мм
ДПЛ	36...144	2,7	ОТ -60 ДО 70	15,3...23,0
ДПН	36...144	2,7	ОТ -40 ДО 50	15,3...23,0
ДАО	38...144	2,7	ОТ -40 ДО 50	12,6...20,2
ДПО, ДНО	36...144	2,7	ОТ -40 ДО 50	11,4...19,0
Таблица 21 13
Технические характеристики ОК марки ДПТ
Марка кабеля	Количество оптических волокон, шт	Длина пролета, м	Диаметр кабеля, мм	Длительно допустимая растягивающая нагрузка, кН
' ДПТ	40	<80	12,7	2,6
		<200	13,1	4.9
		200...300	13,8	5,9
		300...400	14,5	8,0
		400...600	15,0	10,7
ДПТ	60	<80	13,7	2,9
		<200	14,1	5,1
		200...300	14,8	6,2
		300...400	15,5	8,3
		400...600	16,0	11,2
217
Марки ОК преизводетва «ЗАВОД «САРАНСККАБЕЛЬ» приведены в таблице
21.14, а их технические данные — в таблице 21.15.
Таблица 21.14
Марки ОК производства «ЗАВОД «САРАНСККАБЕЛЬ»
Марка ОК	Область применения (условия прокладки)
ОКБ-0,22	В грунтах всех категорий, кроме подверженных мерзлотным деформациям, в кабель- ной канализации, в трубах, блоках, коллекторах, в воде при пересечении рек и болот.
ОКГ-0,22, ОКЛ-0,22	@ Кабельной канализации, в трубах, блоках, коллекторах
ОКК-0,22	Для подвешивания на опорах воздушных линий связи, электрифицированных желез- ных дорог и линий электропередач напряжением до 110 кВ, внутри зданий, в спе- циальных трубах Dura-Lino
Рис.21.4. Конструкция ОК марки ОКБ-0,22 (с бро-
ней из стальных оцинкованных проволок): 1 — оп-
тическое волокно, 2 гидрофобный заполнитель,
3 —полимерная трубка, 4 — центральный сило-
вой элемент, 5 — гидрофобный заполнитель, 6 —
скрепляющая лента, 7 — полиэтиленовая оболоч-
ка, 8 — стальная проволока, 9 — гидрофобный за-
полнитель, 10 оболочка из ПЭ.
Технические херактеристики ОК
Таблица 21.15
Марка ОК	Число оптических волокон, шт	Коэффициент затухания, дБ/км, 1550 нм	Допустимое растягивающее усилие, Н	Температурный диапазон, °C	Наружный диаметр, мм	Масса, кг/км
ОКБ-0,22	2...72	<0,22	7000	от -40 ДО +60	15,8	550
ОКГ-0,22	2...72	<0,22	3000	от -40 др +60	10,4	110
ОКЛ-0,22	2, „72	<0,22	3000	от -40 до +60	14,8	220
ОКК-0,22	2...72	<0,22	до 15000	От -60 до +70	14,8	190
Марки ОК производства «ТРАНСВОК» представлены в таблице 21.16, а в таб-
лице 21.17 — технические данные указанных кабелей.
Таблица 21.16
Марки ОК производства «Трансвок»
Марка ОК	Область применения	Условия прокладки
ОКМС (самонесущий диэлектрический)	Магистральные линии связи	Для прокладки на опорах контактной сети и линий автоблокировки железных дорог
ОКМТ диэлектрический	Магистральные линии связи	Для прокладки в трубопровод «Dura-Line»
ОКЗ (с металлической ленточной гофриро- ванной броней)	Внутризоновые городские линии связи	Для прокладки в городской телефонной канализации, блоках, трубах, коллекторах, шахтах
218
Таблица 21.17
Технические характеристики ОК
Число оптических волокон в кабеле, шт.	от 6 до 96
Коэффициент затухания, дБ/км, не более при длине волны 1310 нм при длине волны 1550 нм	0,35 0,22
Длина волны отсечки в кабеле, нм	1150...1270
Диаметр модового поля, мк при длине волны 1310 нм при длине волны 1550 нм	9,3±0,5 Ю,5±1,0
Тип одномодовых оптических волокон, рекомендации ITU.T....	G.652, G.653, G.655
Температура эксплуатации, °C ОКМС ОКМТ ОКЗ	от -60 до +70 от -40 ДО +60 от -60 до +60
Номинальный наружный диаметр оптических модулей, мм	2,0: 2,4; 3,0
Число оптических модулей в кабеле, шт.	6; 8
Строительная длина кабеля, км, не менее ОКМС, ОКМТ ОКЗ	4,0 2,0
Номинальный наружный диаметр кабеля, м ОКМС, ОКМТ ОКЗ	от 12,5 до 17,0 от 14,9 до 19,6
Длительное допустимое растягивающее усилие, кН ОКМС ОКМТ ОКЗ	от 3,0 до 10,0 от 1,5 до 2,5 от 1,5 до 4,0
Минимальная температура монтажа кабеля, °C	-10
Срок службы, лет, не менее	25
21.3. МУФТЫ ДЛЯ ОПТИЧЕСКИХ КАБЕЛЕЙ
В России производятся муфты серии МОГ — муфты оптические городские пред-
приятием «Связьстройдеталь». Они предназначены для сращивания оптических
кабелей любого типа с диаметром оболочки до 22 мм. Муфты выпускаются стан-
дартной длины (МОГ длиной 1130 мм), укороченные (МОГу длиной 820 мм), и тупи-
ковые (МОГт) (рис. 21.5, 21.6).
Количество вводов в муфту указано в маркировке: например, соединительные
варианты — МОГ 1:1; МОГу 1:1; МОГт 0:2; разветвительные варианты — МОГ 1:2;
МОГу 2:2; МОГт 0:3.
Муфты стандартной длины в колодцах и коллекторах укладывают на консоли.
Муфты укороченные и тупиковые могут поставляться в комплектах со стальными
установочными кронштейнами.
При герметизации муфт можно применять любой из известных способов. Материа-
лы для герметизации оговариваются при заказе. Муфты МОГт, защищенные стальным
кожухом, применяют при монтаже подвесных оптических кабелей. Возможна комплек-
тация муфт МОГу и МОГт защитными кожухами для размещения муфт в котлованах.
Диапазон температур: от -50 до +50 °C.
219
Рис.21.5. Эскиз городской оптической муфты МОГ1:1 и МОГу1:1
Рис.21.6. Эскиз городской оптической тупиковой муфты МОГт.
Муфты тупиковые для оптического кабеля МТОК-96 предназначены для сращива-
ния строительных длин оптических кабелей любого типа и с любыми бронепокрова-
ми, с диаметром оболочки до 25 мм. Имеют несколько вариантов комплектации.
Вариант МТОК-96-01 -IV предназначен для монтажа ОК, проложенных в грунте.
MTOK-96-01-IV обеспечивает фиксацию проволочной брони, продольную герме-
тизацию ОК «холодным способом», вывод проводов заземления (КИП) от каждого
из сращиваемых ОК. Дополнительно
Кожух
Кассета для
модулей
Кассета для ОВ
Крышка кассеты
Обечайка
Кронштейн
Оголобник
Узел ббода ОК
Патрубок для
0159
быбода на КИП
Рис. 21.7. Эскиз муфты МТОК 96-01-IV.
поставляются чугунные муфты, под-
земные контейнеры проводов зазем-
ления и кронштейны для крепления
муфт в колодцах.
Вариант МТОК-96 П-01 предназна-
чен для монтажа ОК, подвешенного на
столбовых опорах. МТОК-96 П-01
обеспечивает фиксацию кевларовых
нитей самонесущих кабелей.
Муфта и запас кабелей фиксируют-
ся на опорах с применением устройств
для намотки подвесного ОК. Муфта за-
щищается стальным кожухом.
Дополнительно поставляются инст-
рументы и приспособления для монта-
жа муфт, которые позволяют органи-
зовать рабочее место монтажника
ВОЛС в любом автомобиле, на АТС, в
палатке и т.п.
Каждая муфта обеспечивает ввод
трех кабелей. Муфты герметизируют-
ся термоусаживаемыми трубками.
Максимальное количество сращивае-
мых волокон — 96, диапазон темпе-
ратур от -60 до +50 °C.
Более подробные сведения об ОК
читатель может найти в [2, 14].
220
21.4. ВОЛОКОННО-ОПТИЧЕСКИЕ ЛИНИИ СВЯЗИ
Волоконно-оптические линии связи (ВОЛС) — это оптотехнические цифровые
системы, обеспечивающие передачу информации. По протяженности ВОЛС под-
разделяют на магистральные, внутригородские, внутриобъектные.
Магистральные ВОЛС предназначены для дальней магистральной связи. Внут-
ригородские ВОЛС представляют собой линии городской телефонной связи, сис-
тем кабельного телевещания, локальных сетей ЭВМ. Внутриобъектные ВОЛС —
это линии связи внутри учреждений и предприятий, на подвижных объектах (само-
летах, кораблях и т.д.), а также внутри ЭВМ.
Структура ВОЛС состоит из оконечных устройств и линейного тракта. Оконечные
устройства—это оптикоэлектронные передатчик и приемник информации (рис. 21.8).
Передатчик включает генератор несущей световой волны — полупроводниковый ла-
зер ПЛ или светодиод, создающие несущую световую волну и согласующее устрой-
ство (СУ). Импульсно-кодированная информация поступает на вход передатчика,
модулирует несущую и через согласующее устройство поступает в линейный тракт.
।---------------------------------------------------------------------------------------------1	।---------------------------------------------------------------------------------------------1
Опт. передатчик J	Опт. приемник J
Рис.21.8. Структурная схема ВОЛС
Линейный тракт состоит из оптических кабелей (ОК) с устройствами сращива-
ния строительных длин — промежуточными и конечными муфтами для ОК и линей-
ных регенераторов (ЛР1, ЛР2). ЛР компенсируют затухание светового потока из-за
потерь в ОК и муфтах, а также корректируют искажение формы оптических сигна-
лов из-за дисперсии. При длине волны 0,85 мкм ЛР устанавливают в ВОЛС с проме-
жутками 8...10 км; при 1,3 мкм — 30 км; при 1,55 мкм —около 100 км [14].
Приемное устройство состоит из согласующего устройства и фотодиода ФД, на
выходе которого получают импульсно-кодированную информацию.
ЛИТЕРАТУРА
1.	Белоруссов Н. И., Саакян А. Е., Яковлева А. И. Электрические кабели, провода и шнуры: (справочник) /
Под общ. ред. H. И. Белоруссова.— 5-е изд., перераб. и доп.— М.: Энергоатомиздат, 1988. — 536 с., илл.
2.	Кабели, провода и материалы для кабельной индустрии: технический справочник / Составление и
редактирование: Кузенев В. Ю., Крехова О..— М.: Издательство «Нефть и газ», 1999.— 304 с., илл.
3.	Электротехнический справочник: В 4-х т. Т. 2. Электротехнические изделия и устройства / Под общ.
ред. профессоров МЭИ В. Г. Герасимова и др.— 8-е изд.— М.: Издательство МЭИ, 1998.— 518 с., илл.
4.	Правила устройства электроустановок.
5.	Алиев И. И. Электротехнический справочник.— М.: «Радиософт», 2000.— 384 с., ил.
6.	Алиев И. И. Справочник по электротехнике и электрооборудованию.— М.: «Высшая школа», 2000,—
258 с., ил.
7.	Продукция АО «Агрокабель», г. Окуловка. Каталог. C-Пб.: АФ «Время», 1999. 16 с.
8.	Каталог продукции ОАО «Псковкабель», г. Псков, 1998,12 с. .
9.	Перечень изделий, выпускаемых АООТ «Подольсккабель» г. Подольск, ООО «Майклен». 1998.—62 с.
10.	Каталог продукции завода «Микропровод», г. Подольск.
11.	Номенклатура выпускаемой продукции предприятия «Завод «Электрокабель» на 1999 год г. Коль-
чугино.
12.	Проспект изделий АО «Народная фирма «Электропровод», г. Москва.
13.	Новейшие технологии в мире кабелей. М., АББ «Москабель» 1998.— 28 с.
14.	Рязанов И. Б. Основы электросвязи и передачи информации по направляющим системам.— М.: Изда-
тельство МЭИ, 1997 —144 с., илл.
221
Научно^дйЙни чески й
цеЙЖ
Адрес: 109542 Москва, а/я 69
Тел./факс: (095) 305-7738, 305-7748
ОПТО
НИКА
e-mail: optonika@aha.ru
http://www.optonika.ru
Научно-технический центр "ОПТОНИКА" основан в 1989 году.
Главная задача нтц “ОПТОника" - максимально полно и оперативно отвечать потребностям
российских заказчиков в импортных электронных компонентах. Список поставщиков НТЦ
“ОПТОНИКА” постоянно расширяется. Это позволяет работать с информацией о ценах и наличии
необходимого количества микроэлектронных компонентов иа складах фирм в Европе, Канада и США.
Основные направления деятельности:
♦ оказание информационных и консалтинговых услуг по подбору импортных электронных компонентов;
*	обеспечение легальных поставок любых количеств самых современных изделий микроэлектроники;
* разработка и изготовление электронных устройств (светофоров, светодинамических табло -
“бегущая строка”, дорожных знаков, дополнительных сигналов торможения и т.п.).
Научно-технический центр “ОПТОНИКА” является официальным дистрибьютором и представляет
интересы следующих компений:
Компания	Поставляемые компоненты
Agilent Technologies (Hewlett-Packard)	Оптоэлектронные компоненты (светодиоды, индикаторы, матрицы, шкалы), аолоконно-оптические линии связи, датчики вращения и пере- мещения, устройства считывания штрих-кодов, твердотельные рале, ВЧ- и СВЧ-компоненты, драйверы IGBT/MOSFET
Kingbright	Оптоэлектронные компоненты (светодиоды, семисегментные цифровые индикаторы с высотой знаке от 2,7 до 127 мм всех цветов, светодиод- ные матричные индикаторы со схемой управления с высотой знака от 3,5 до 100 мм)
Wustlich Opto- Elektronlk	Оптоэлектронные компоненты (сверхъяркие светодиоды белого, зеле- ного, синего, сине-зеленого цвета свечения, светодиодные сборки, индикаторы, матрицы)
NICHIA	Оптоэлектронные компоненты (сверхъяркие светодиоды зеленого, синего, белого цвета свечения, сватодиодные кластеры, матрицы, источники света на основе явления люминесценции)
SEMIKRON	Мощные полупроводниковые компоненты и устройстве различного назначения (мощные MOSFET-транзисторы и IGBT-транзисторы, драй- веры, мощные диоды и диодные мосты)
LITE-ON	Полупроводниковые оптоэлектронные компоненты (светодиоды, семи- сегментные цифровые индикаторы, шкальные индикаторы)
BOLYMIN	Жидкокристаллические матричные и графические индикаторные моду- ли с подсветкой и без подсветки
MOK SAN ELECTRONIC	Инфракрасные излучающие диоды, фотодиоды и фототранзисторы, фотоприемные устройства для дистанционного управления, оптопары щелевого и отражательного типе
FP-Oisplaya AG	Матричные и цифровые электромагнитные индикаторы-блинкеры с высотой знака до 350 мм
Легальные поставки продукции ведущих мировых производителей со склада в Москве и на заказ - оптроны, светоизлучающие Диоды, индикаторы, датчики, волоконно-оптические линии связи, ВЧ- и СВЧ-электроника, полупроводниковые лазеры видимого и инфракрас- ного диапазонов, микросхемы управления и обработки сигналов, фотоприемные устройст- ва, ПЗС-линейки и ПЗС-матрицы с различным количеством элементов, силоаея электро- ника, аналоговая электронике, компареторы, ЦАП, АЦП любой разрядности, стабилитро- ны, цифровая электронике, электромеханические индикаторы (блинкеры).
В целях расширения перечня поставляемых компонентов Научно-технический центр
“ОПТОНИКА" постоянно дополняет список своих зарубежных поставщиков. Это позволяет
работать с информацией о ценах и наличии необходимого количества микроэлектронных
компонентов на складах фирм по всему миру. По каждой заявке на поставку импортных
электронных компонентов НТЦ “ОПТОНИКА” проводит оперативное исследование возможно-
стей всех своих поставщиков пр основным критериям:
•	наличие на складе необходимого количества изделий;
•	минимальное время доставки;
•	оптимальная цена.
ОПТОНИКА - МИКРОЭЛЕКТРОНИКА БЕЗ ГРАНИЦ
Содержание
РАЗДЕЛ ПЕРВЫЙ. ФИЗИЧЕСКИЕ СВОЙСТВА НЕКОТОРЫХ ПРОВОДНИКОВЫХ
И ИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ ........................................  5
1.1. Проводниковые материалы..................................................5
1.2. Изоляционные материалы ................................................ 15
РАЗДЕЛ ВТОРОЙ. ПРОВОДА ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ
И ЛИНИЙ ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА .......................... 18
2.1.	Неизолированные провода ............................................... 18
2.2.	Допустимые длительные токовые нагрузки на неизолированные провода ......23
2.3.	Изолированные провода для воздушных ЛЭП ............................... 24
2.4.	Неизолированные гибкие провода..........................................28
РАЗДЕЛ ТРЕТИЙ. ПРОВОДА УСТАНОВОЧНЫЕ, СОЕДИНИТЕЛЬНЫЕ ШНУРЫ,
ПРОВОДА И КАБЕЛИ МОНТАЖНЫЕ.........................................30
3.1.	Установочные и силовые провода .........................................30
3.2.	Соединительные шнуры....................................................34
3.3.	Монтажные провода и кабели..............................................36
3.4.	Допустимые токовые нагрузки на установочные, монтажные провода и кабели
и соединительные шнуры .............................................. 41
РАЗДЕЛ ЧЕТВЕРТЫЙ. ОБМОТОЧНЫЕ ПРОВОДА.........................................45
4.1.	Обмоточные провода с эмалевой изоляцией ................................45
4.2.	Обмоточные провода с бумажной изоляцией.................................48
4.3.	Обмоточные провода с волокнистой, эмалево-волокнистой изоляцией ........49
4,4.	Нагревостойкие обмоточные провода.......................................50
4.5.	Обмоточные провода с пленочной и пластмассовой изоляцией................51
' РАЗДЕЛ ПЯТЫЙ. ПРОВОДА ПОВЫШЕННОГО СОПРОТИВЛЕНИЯ.............................55
 5,1. Нихромовые провода ..................................... 55
5.2.	Манганиновые провода ...................................................56
5.3-	Провода константановые. ..................,.............................57
РАЗДЕЛ ШЕСТОЙ. ШИНЫ И ЛЕНТЫ. ШИНОПРОВОДЫ ....................................58
6.1. Медные шины и ленты ..................................................  58
6.2. Алюминиевые шины неизолированные........................................58
; 6.3. Шинопроводы магистральные и распределительные .........................59
РАЗДЕЛ СЕДЬМОЙ. СИЛОВЫЕ КАБЕЛИ ........................................... ..62
7.1. Классификация и назначение кабелей ................................. ...62
7,2. Силовые кабели, их маркировка и конструкции ..........................  62
, 7.3. Условия и способы прокладки силовых кабелей.........................   65
РАЗДЕЛ ВОСЬМОЙ. СИЛОВЫЕ КАБЕЛИ С ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ
НА НАПРЯЖЕНИЕ 1...10 КВ........................................... 68
8.1.	Номенклатура кабелей на напряжение 1... 10 кВ..........................68
8,2.	Одножильные кабели на напряжение 1... 10 кВ ............................71
8.3.	Двухжильные силовые кабели .............................................73
8.4.	Трехжильные силовые кабели .............................................74
8.5.	Четырехжильные силовые кабели ..........................................80
8.6.	Допустимые токовые нагрузки кабелей на напряжения 1... 10 кВ............80
РАЗДЕЛ ДЕВЯТЫЙ. СИЛОВЫЕ КАБЕЛИ С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ
НА НАПРЯЖЕНИЯ 20 И 35 КВ ..........................................83
9.1. Технические данные кабелей ...........................................  83
9.2. Длительно допустимые токовые нагрузки кабелей на напряжение 20 и 35 кв .86
РАЗДЕЛ ДЕСЯТЫЙ. МАСЛОНАПОЛНЕННЫЕ КАБЕЛИ НА НАПРЯЖЕНИЯ 110...525 КВ .. 87
10.1. Номенклатура кабелей и их конструкции .................................87
10.2. Длительно допустимые токовые нагрузки для маслонаполненных кабелей ....94
РАЗДЕЛ ОДИННАДЦАТЫЙ. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИЛОВЫХ
КАБЕЛЕЙ............................................................96
11.1.	Расчет электрического сопротивления жил ...............................96
223
11.2.	Расчет индуктивности кабеля .......................................97
11.3.	Расчет емкостей кабелей ...........................................97
РАЗДЕЛ ДВЕНАДЦАТЫЙ. АРМАТУРА ДЛЯ СИЛОВЫХ КАБЕЛЕЙ ...................... 100
12.1.	Общие сведения и классификация кабельной арматуры................ 100
12.2.	Соединительная кабельная арматура ............................... 101
12.3.	Концевые муфты для силовых кабелей............................... 106
12.4.	Кабельные наконечники ........................................... 109
РАЗДЕЛ ТРИНАДЦАТЫЙ. СИЛОВЫЕ КАБЕЛИ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ
ОБЩЕГО ПРИМЕНЕНИЯ................................................ 111
13.1.	Номенклатура и конструктивные особенности силовых кабелей с пластмассовой
изоляцией .........................................................   111
13.2.	Кабели с пластмассовой изоляцией общего применения на напряжения
0,66; 1 иЗкВ......................................................... 113
13.3.	Силовые кабели с	пластмассовой изоляцией на	напряжения 6 и 10 кВ .121
13.4.	Кабели с пластмассовой изоляцией	специализированные ............. 127
13.5.	Высоковольтные силовые кабели с пластмассовой изоляцией на напряжения
35 и 110 кВ ......................................................... 129
РАЗДЕЛ ЧЕТЫРНАДЦАТЫЙ. СИЛОВЫЕ КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
НА НАПРЯЖЕНИЯ 0,66,1,3, 6 И 10 КВ ............................... 134
Электрические параметры кабелей ....................................... 136
РАЗДЕЛ ПЯТНАДЦАТЫЙ. СИЛОВЫЕ ГИБКИЕ КАБЕЛИ С РЕЗИНОВОЙ
ИЗОЛЯЦИЕЙ ....................................................... 138
15.1.	Кабели силовые гибкие с резиновой изоляцией для строительных машин,
горнорудных механизмов и шахт........................................ 138
15.2.	Кабели силовые гибкие с резиновой изоляцией общего применения ... 145
15.3.	Специализированные гибкие кабели с резиновой изоляцией........... 147
РАЗДЕЛ ШЕСТНАДЦАТЫЙ. КАБЕЛИ СПЕЦИАЛИЗИРОВАННЫЕ ........................ 151
16.1.	Кабели для электрооборудования лифтов ........................... 151
16.2.	Кабели и провода для электроподвижных составов................... 151
16.3.	Кабели для электрооборудования судов............................. 153
16.4.	Кабели для нефтегазового оборудования ........................... 157
16.5.	Кабели и провода для геофизических работ ........................ 158
16.6.	Жаростойкие и нагревательные кабели ............................. 160
РАЗДЕЛ СЕМНАДЦАТЫЙ. КАБЕЛИ УПРАВЛЕНИЯ ...............................   162
РАЗДЕЛ ВОСЕМНАДЦАТЫЙ. КАБЕЛИ КОНТРОЛЬНЫЕ, СИГНАЛИЗАЦИИ
И БЛОКИРОВКИ .................................................... 166
18.1. Контрольные кабели............................................... 166
18.2. Кабели для сигнализации	и блокировки ............................ 171
РАЗДЕЛ ДЕВЯТНАДЦАТЫЙ. КАБЕЛИ И ПРОВОДА ТЕЛЕФОННОЙ СВЯЗИ................ 176
19.1.	Телефонные кабели городские...................................... 176
Электрические параметры телефонных кабелей ............................ 180
19.2.	Провода связи.................................................... 192
19.3.	Телефонные кабели сельской связи .................................195
РАЗДЕЛ ДВАДЦАТЫЙ. РАДИОЧАСТОТНЫЕ КАБЕЛИ .............................   196
20.1.	Классификация и конструктивные элементы ......................... 196
20.2.	Радиочастотные кабели со сплошной ПЭ изоляцией .................. 197
20.3.	Радиочастотные кабели со сплошной фторопластовой изоляцией .......200
20.4.	Радиочастотные кабели с полувоздушной ПЭ изоляцией ...............202
РАЗДЕЛ ДВАДЦАТЬ ПЕРВЫЙ. ОПТИЧЕСКИЕ КАБЕЛИ...............................206
21.1.	Общие сведения ...................................................206
21.2.	Характеристики некоторых типов оптических волокон.................208
21.3.	Характеристики некоторых типов оптических кабелей.................211
21.3.	Муфты для оптических кабелей .....................................219
21.4.	Волоконно-оптические линии связи................................. 221
Литература .............................................................221
224
