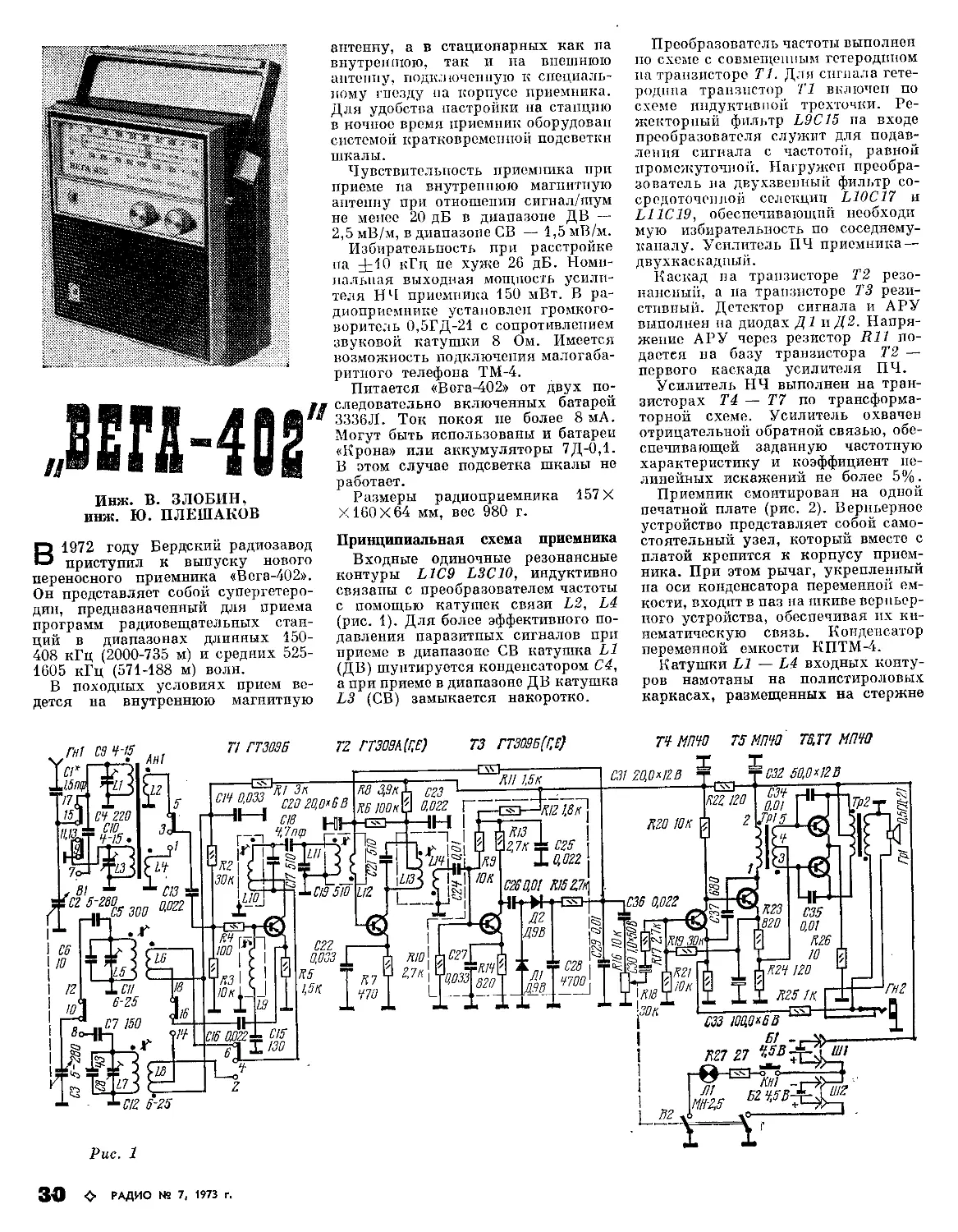

Инж. В. ЗЛОБИН, инж. Ю. ПЛЕШАКОВ В 1972 году Бердский радиозавод приступил к выпуску нового переносного приемника «Вега-402». Он представляет собой супергетеро- дин, предназначенный для приема программ радиовещательных стан- ций в диапазонах длинных 150- 408 кГц (2000-735 м) и средних 525- 1605 кГц (571-188 м) волн. В походных условиях прием ве- дется на внутреннюю магнитную антенну, а в стационарных как па внутреннюю, так и па внешнюю антенну, подключенную к специаль- ному гнезду па корпусе приемника. Для удобства настройки на станцию в ночное время приемник оборудован системой кратковременной подсветки шкалы. Чувствительность приемника при приеме па внутреннюю магнитную антенну при отношении сигнал/шум не менее 20 дБ в диапазоне ДВ — 2,5 мВ/м, в диапазоне СВ — 1,5 мВ/м. Избирательность при расстройке па :4z10 кГц не хуже 26 дБ. Номи- нальная выходная мощность усили- теля НЧ приемника 150 мВт. В ра- диоприемнике установлен громкого- воритель 0,5ГД-21 с сопротивлением звуковой катушки 8 Ом. Имеется возможность подключения малогаба- ритного телефона ТМ-4. Питается «Вега-402» от двух по- следовательно включенных батарей 3336Л. Ток покоя не более 8 мА. Могут быть использованы и батареи «Крона» или аккумуляторы 7Д-0,1. В этом случае подсветка шкалы не работает. Размеры радиоприемника 157X X 160X64 мм, вес 980 г. Принципиальная схема приемника Входные одиночные резонансные контуры L1C9 L3C10, индуктивно связаны с преобразователем частоты с помощью катушек связи L2, L4 (рис. 1). Для более эффективного по- давления паразитных сигналов при приеме в диапазоне СВ катушка Ы (ДВ) шунтируется конденсатором С4, а при приеме в диапазоне ДВ катушка L3 (СВ) замыкается накоротко. Преобразователь частоты выполнен по схеме с совмещенным гетеродином па транзисторе Т1. Для сигнала гете- родина транзистор Т1 включен по схеме индуктивной трехточки. Ре- жекторпый фильтр L9C15 па входе преобразователя служит для подав- ления сигнала с частотой, равной промежуточной. Нагружен преобра- зователь па двухзвепный фильтр со- средоточенной селекции L10C17 и L11C19, обеспечивающий необходи мую избирательность по соседиему- каналу. Усилитель ПЧ приемника— двухкаскадный. Каскад на транзисторе Т2 резо- нансный, а на транзисторе ТЗ рези- стивный. Детектор сигнала и АРУ выполнен на диодах Д1 и Д2. Напря- жение АРУ через резистор R11 по- дается на базу транзистора Т2 — первого каскада усилителя ПЧ. Усилитель НЧ выполнен на тран- зисторах Т4 — Т7 по трансформа- торной схеме. Усилитель охвачен отрицательной обратной связью, обе- спечивающей заданную частотную характеристику и коэффициент не- линейных искажений не более 5%. Приемник смонтирован на одной печатной плате (рис. 2). Верньерное устройство представляет собой само- стоятельный узел, который вместе с платой крепится к корпусу прием- ника. При этом рычаг, укрепленный на оси конденсатора переменной ем- кости, входит в паз на шкиве верньер- ного устройства, обеспечивая их ки- нематическую связь. Конденсатор переменной емкости КПТМ-4. Катушки L1 — L4 входных конту- ров намотаны на полистироловых каркасах, размещенных на стержне 30 <> РАДИО № 7, 1973 г.
из феррита 400НН диаметром 8 мм и длиной 140 ми. Рис. 2 Обозначе- ние по схеме Число витков L1 75 L2 8 L3 36x7 L4 23 L5 116 LG 3,5 + 6 , 5 L7 192 L8 4 + 7 5 L9 180 L1 0 69 + 27 L11 96 L12 5 L13 64 + 32 L14 15 Тр1 1-2 16 00 3-4-5 400 + 400 Тр2 1-2-3 300 + 300 4-5 90
Провод ПЭВ-1 0,18 ПЭВ-1 0,18 ПЭВ-1 0,18 ПЭВ-1 0,18 ПЭВ-1 0,1 ПЭВ-1 0,1 ПЭВ-1 0,1 ПЭВ-1 0,1 ПЭВ-1 0,00 ПЭВ-1 0,06 ПЭВ-1 0,06 ПЭЛШО 0,1 ПЭВ-1 0,1 ПЭЛШО 0,1 ПЭВ-2 0,08 ПЭВ-2 0,08 ПЭВ-1 0,15 ПЭЛ 0,33 Катушки гетеродина L5—L8 на- мотаны на четырехсекционных кар- касах с подстроечным сердечником М600НН-ЗСС-2.8Х14. Катушки контуров ПЧ и режектор- ного фильтра намотаны на трехсек- ционных каркасах, помещенных в сердечники 45 (8,6X3,75x4 мм) из феррита М600НН-10-4. Настройка контуров ПЧ произво- дится с помощью ферритовых сердеч- ников М600НН-ЗСС-2,8Х14. Выходной трансформатор выполнен на сердечнике из пермаллоевых пла- стин ШЗ, толщина набора 6 мм, со- гласующий трансформатор выполнен па сердечнике из пермаллоевых пла- стин Ш5, толщина набора также 6 мм. Намоточные данные катушек и трансформаторов приведены в таб- лице. РАДИО № 7, 1973 г. 31
