В радиомагазинах встречаются в продаже при-
емники специального назначения РСИ-4Т «Ма-
лютка». Это шестиламповый трехконтурный су-
пергетеродин с двумя каскадами промежуточной
частоты ( inp 1 600 kHz), рассчитанный на прием
телефонных станций в диапазоне от 50 до 80 m.
Диапазон перекрывается при одном комплекте
катушек. В приемнике применены металлические
лампы. Каскад усиления высокой частоты рабо-
тает на лампе 6К7, преобразовательный каскад—
на лампе 6А8, два каскада усиления промежу-
точной частоты—на лампах 6К7. Для детекти-
рования, АРГ и предварительного усиления низ-
кой частоты применен диод-триод 6Г7, в выход-
ном каскаде работает лампа 6Ф6.

Выход — трансформаторный, рассчитан на те-
лефонные трубки или маломощный громкогово-
ритель. Питание РСИ-4Т производится от акку-
муляторов и умформера. Цепь накала потребля-
ет 1 А при 12 V и анодная 50 mA при 240 V.
Приемник собран в металлическом ящике разме-
рами 150X130X120 mm.

Многих интересует вопрос, можно ли приспо-
собить «Малютку» для приема телеграфных и те-
лефонных станций в диапазонах, отведенных
любителям.

Лаборатория журнала „Радио"

Использовать приемник без переделки для
этих целей нельзя по следующим причинам: диа-
пазон волн, перекрываемый приемником, очень
узок и не охватывает частот, отведенных люби-
телям; приемник не приспособлен для приема
телеграфных станций. Переделку можно осуще-
ствить несколькими способами, один из которых
описывается ниже.

Этот способ преследует следующие целя:

1)	расширение диапазона приемника для при-
ема радиолюбительских станций в диапазонах
14, 20 и 40 т;

2)	возможность приема как телефонных, так и
телеграфных станций;

3)	перевод приемника на питание от сети пе-
ременного тока.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Расширение диапазона от 14 до 40 m с имею-
щимся в приемнике переменным конденсатором
без переключения катушек невозможно.

Чтобы разместить новые катушки и переклю-
чатель, приходится жертвовать каскадом усиле-
ления высокой частоты и сеточным контуром пре-
образователя. Это не слишком ухудшает работу

Рис. 1
приемника. поскольку два каскада промежуточ-
ной частоты обеспечивают достаточное усиление
и избирательность. Поэтому вход приемника де-
лается апериодическим и настройка осущест-
вляется только гетеродинным контуром.

От блока переменных конденсаторов
отпаиваются все присоединенные к нему полупе-
ременные, подстроечные и постоянные конденса-
торы. Емкость каждого конденсатора агрегата в
этом случае будет изменяться от 10 р-рЕ до
110 ,'л,о.Е. Следовательно, для перекрытия наме-
ченного диапазона надо разбить его по меньшей
мере на два поддиапазона. Для расширения гра-
ниц второго поддиапазона приходится соединять
араллельно два переменных конденсатора агре-
гата.

" ПрововЛЗ ОЗм" Провод ПЭ 03мм
harm. 3 Вит.	2 нот. 1ft вит.

Переключение катушек и конденсаторов можно
осуществить тумблером с двумя парами контак-
тов.

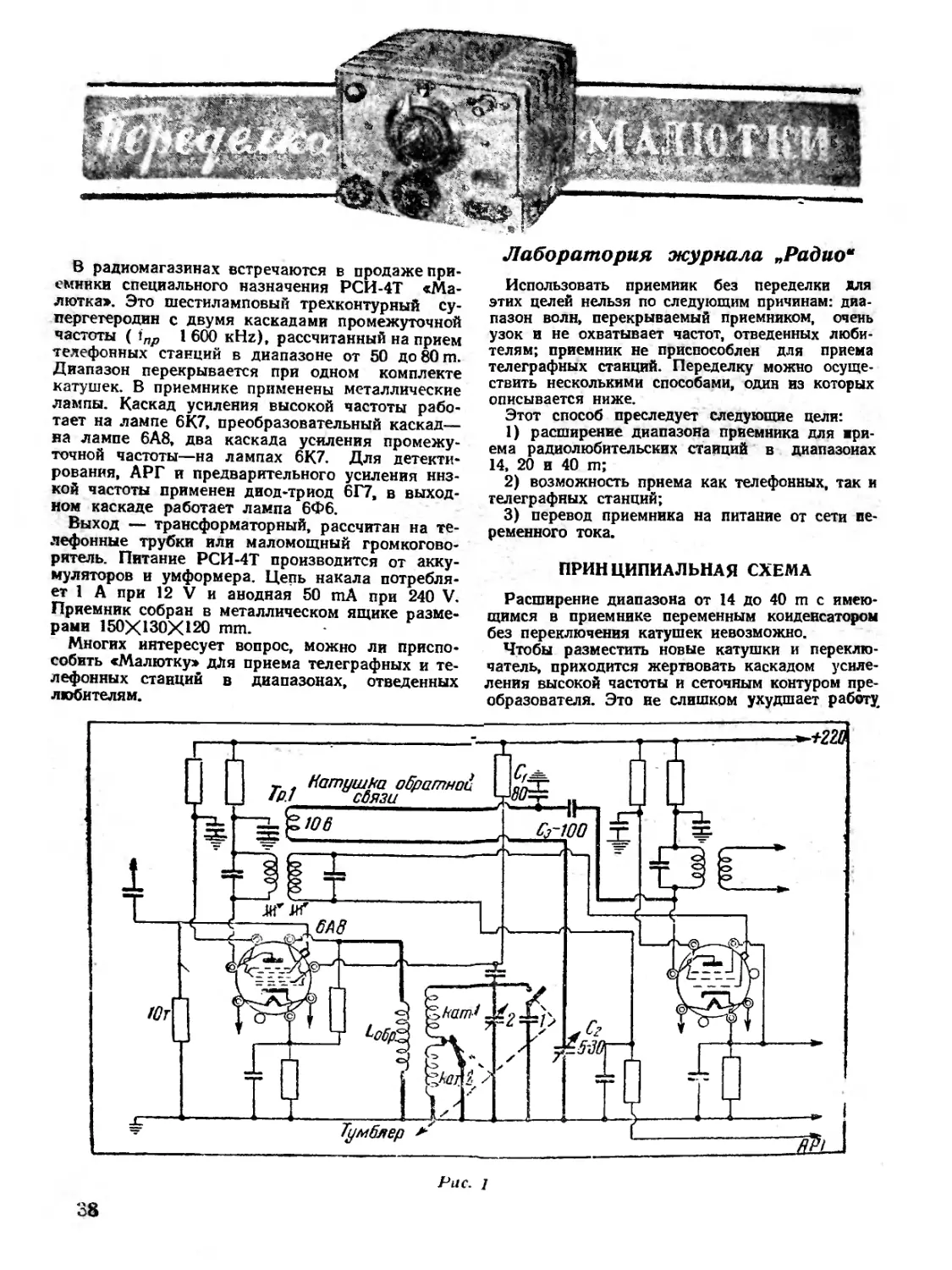

Принципиальная схема переделанной части
«Малютки» показана на рис. 1. Детали, не имею-
щие обозначений, оставлены в приемнике без
изменений. 6 цепь управляющей сетки гетероди-
на между концом катушки L и сопротивле-
нием утечки включается конденсатор в 50 ppF.

Для возможности приема телеграфных станций
вводится обратная связь на промежуточной час-
тоте. Это одновременно повышает избиратель-
ность в чувствительность приемника.

Наиболее просто осуществить обратную связь
в первом каскаде усиления промежуточной час-
тоты. Конденсатор Сз емкостью 100’г, Еячляется
разделительным, а конденсатор Ci (80 p,u F)
подключается для получения более плавного под-
хода к генерации; величина его подбирается
опытным путем при налаживании приемника.
Обратная связь регулируется переменным кон-
денсатором Сг. Описываемый способ подачи об-
ратной связи оказался наиболее простым. При-
менение других способов регулировки обратной
связи осложняется тем, что каскады питания про-
межуточной частоты имеют общие цепи смеще-
ния, а также общие цепи питания экранных се-
ток.

Для питания приемника используется обычный
двухполупериодный выпрямитель. В выпрямителе
можно использовать силовой трансформатор от
приемников 6Н-1, СВД и пр. Цепи накала ламп
соединяются параллельно и питаются от пони-
жающей обмотки трансформатора.

Можно применить и универсальное питание,
Для чего в оконечном каскаде ставится лампа

25 П-1С. а выпрямитель собирается на лампе
30Ц6С. Нити накала всех ламп соединяются по-
следовательно и через добавочное сопротивление
включаются в сеть.

ПЕРЕДЕЛКА

Переделка приемника начинается с разборки и
удаления с шасси деталей, не входящих в схем;,
нового приемника. Снимаются целиком—с экра-
нами и основанием—все контуры, расположен-
ные на агрегате переменных конденсаторов (ка-
тушки 13, 14, 16 и конденсаторы 32, 34, 40 .

Снимается панелька лампы 6К7 каскада высо-
кой частоты; выпаиваются сопротивления 79. 78,
56, 15 и конденсаторы 42, 41, 40, 34, 21; отсое-
диняются и вынимаются вместе с экраном кон-
тур гетеродина, пединговый конденсатор 38 и
тикондовый конденсатор 32.

Новые катушки контура и обратной связи ге-
теродина наматываются на картонной гильзе
патрона 16-го калибра. Данные катушек приве-
дены на рис. 2. Надо придерживаться указанных
на рисунке размеров и шага намотки. От этого
зависит перекрываемый диапазон. Катушка об-
ратной связи гетеродина наматывается между
витками контурной катушки.

Катушка обратной связи, предназначенная для
осуществления приема телеграфных станций, на-
матывается на каркасе с обмотками первого
трансформатора промежуточной частоты. Для
этого трансформатор снимается с шасси. Распо-
ложение катушки (10 витков ПЭ 0,1) на каркасе
трансформатора показано на рис. 3.

В основании трансформатора имеются контак-
ты, к которым припаиваются выводы от катушек.
Вывод, обозначенный буквой «А», является сво-
бодным, к нему и надо присоединить один ко-
нец катушки обратной связи; другой конец ка-

Рис. 3.

тушки выводится толстым изолированным про-
водником, который для прочности привязывается
к каркасу ниткой.

Контакт «А» используется как опорный для
крепления сопротивления 61, это сопротивление
надо отсоединить от контакта.

1 Нумерация по схеме, прикладываемой к
каждому приемнику РСИ-4Т.


. nvBUJiHQBHK^

После сборки и установки трансформатора и
припайки проводников монтируется конденсатор
обратной связи. Размещение деталей после пере-
делки показано на рис. 4.

Большая часть приемника почти не подвер-
гается переделке, так что при правильном соб-
людении направления витков катушек обратной
связи в гетеродине и по промежуточной частоте
приемник должен сразу начать работать. В про-
тивном случае надо поменять направление вит-
ков и добиться генерации гетеродина и действия
обратной связи.

Налаживание приемника заключается в под-
гонке диапазона путем незначительного уплотне-
ния или раздвигания витков контурной катушки
гетеродина.

Если возникновение генерации будет сопро-
вождаться резким щелчком, надо несколько уве-
личить емкость конденсатора Ci. Если генерация
не будет возникать при полностью введенном
конденсаторе обратной связи, то емкость кон-
денсатора Ci надо уменьшить.

Переделанный приемник перекрывает поддиа-
пазоны от 13,5 до 23,5 m и от 27 до 47 т.

Чувствительность приемника после переделки
лежит в пределах 10—20	при напряжении на

вторичной обмотке выходного трансформатора
7 V (частота 400 Hz).

Испытания переделанной «Малютки» на прием
любительских телеграфных и телефонных стан-
ций да.ти вполне удовлетворительные результа-
ты.
