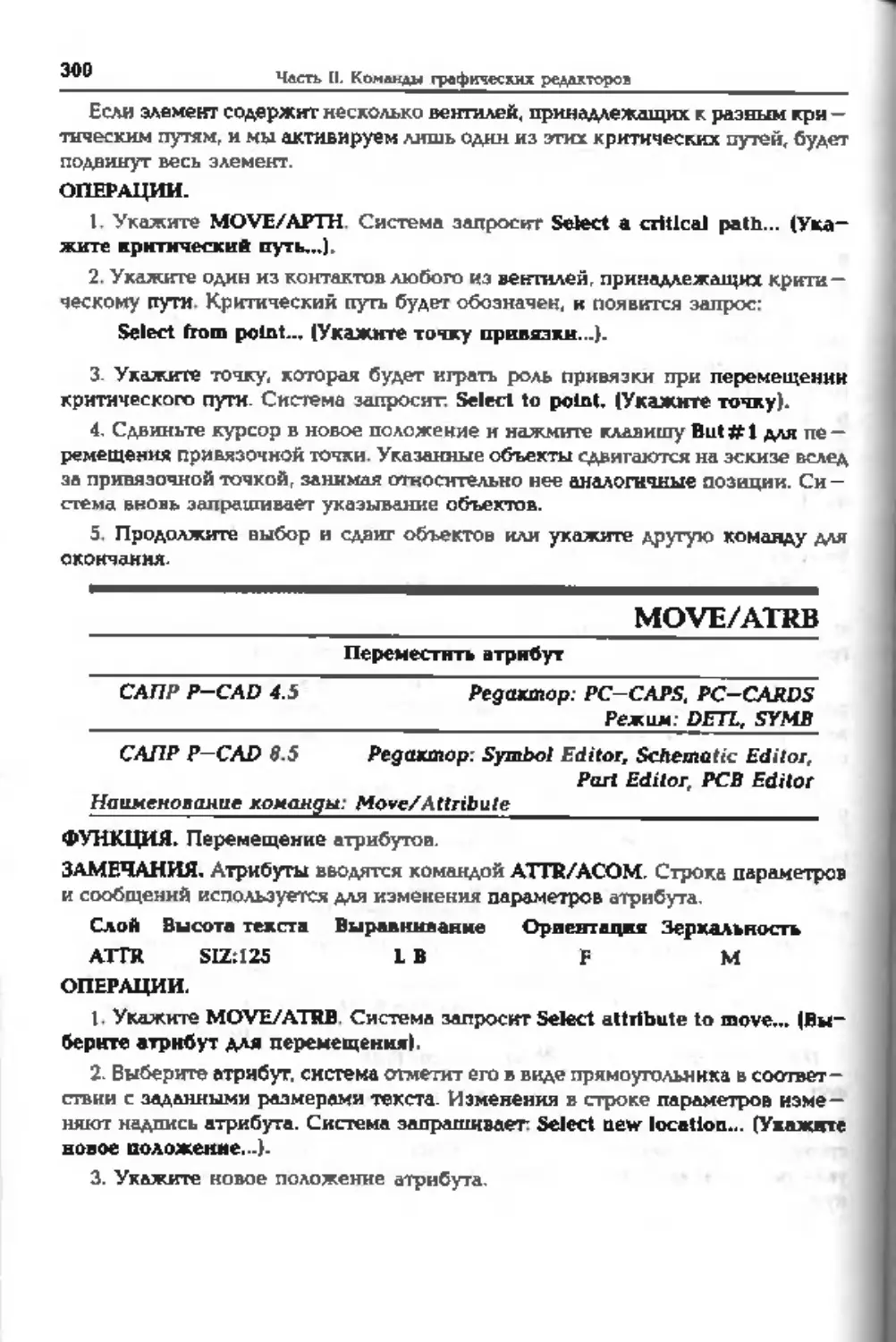

Часть (I. Команды графических редакторов
300
Если элемент содержит несколько вентилей, принадлежащих к разным кря —
тическим путям, и мы активируем лишь один из этих критических путей, будет
подвинут весь элемент.
ОПЕРАЦИИ.
I.	Укажите MOVE/АРТИ. Система запросит Select a critical path... (Ука-
жите критический путь,..),
2.	Укажите один из контактов любого из вентилей, принадлежащих крити-
ческому пути Критический путь будет обозначен, и появится запрос:
Select from point... (Укажите точку привязки...}.
3.	Укажите точку, которая будет играть роль привязки при перемещении
критического пути. Система запросят. Select to point. (Укажите точку).
4.	Сдвиньте курсор в новое положение и нажмите клавишу But#l для пе-
ремещения привязочной точки. Указанные объекты сдвигаются на эскизе вслед
за привязочной точкой, занимая относительно нее аналогичные позиции. Си-
стема вновь запрашивает указывание объектов.
5.	Продолжите выбор и сдвиг объектов или укажите другую команду для
окончания.
_____________________________________________MOVE/ATRB
Переместить атрибут
САПР P—CAD 4.5	Редактор: PC—CAPS, PC—CARDS
	Режим: DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PC В Editor
Наименование команды: Move/Attribute________________________
ФУНКЦИЯ. Перемещение атрибутов.
ЗАМЕЧАНИЯ. Атрибуты вводятся командой ATTR/ACOM. Строка параметров
и сообщений используется для изменения параметров атрибута.
Слой Высота текста Выравнивание Ориентация Зеркальность
ATTR SIZI125	1 В	F	М
ОПЕРАЦИИ.
I.	Укажите MOVE/ATRB Система запросит Select attribute to move... (Вы-
берите атрибут для перемещения).
2.	Выберите атрибут, система отметит его в виде прямоугольника в соответ-
ствии с заданными размерами текста. Изменения в строке параметров изме-
няют надпись атрибута. Система запрашивает Select new location... (Укажите
новое положение...}.
3.	Укажите новое положение атрибута.
САПР Р—CAD 4Л к САПР P-CAD VB.5
301
___________________________________________MOVE/COMP
Переместить элемент
САПР P—CAD 4.5 Редактор: PC-CAPS. РС СARDS, РС РLACE
Режим. DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Moye/Component
ФУНКЦИЯ. Команда обеспечивает перемещение элемента аналогично ко-
манде MOVE, однако элемент захватывается по имени и перемещается курсо —
ром за точку привязки. Команда полезна для установки элемента в узел коор —
дннатной сетки.
ОПЕРАЦИИ.
J. Укажите MOVE/COMP. Система запросит. Component name; (Имя эле-
ментам).
Введите позиционное обозначение элемента в проекте и нажмите клавишу
Enter. Элемент захватывается курсором за точку привязки.
2. Переместите элемент & новое положение и нажмите But#l.
3. Для окончания команды введите другую команду.
___________________________________________MOVE/IDEN
Переместить элемент
САПР P-CAD 4.5 Редактор: PC-CAPS, PC-CARDS, PC—PLACE
Режим: DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Move/Objects
ФУНКЦИЯ. Перемещение группы указанных объектов.
ЗАМЕЧАНИЯ. Если указан элемент, подходящие проводники динамически
сдвигаются. Проводники данной командой не обрабатываются. Все объекты,
за исключением элементов, доступны, если находятся на видимом в данный мо —
мент слое. Используйте /MASK для исключения сдвига элементов и провод -
ников.
ОПЕРАЦИИ.
I.	Укажите MOVE/1DEN. Система запросит. Select object. BUT2 to terminate
selection. (Укажите объект. But# 2 для окончания.).
2.	Укажите объект. Система выделяет объект к запрашивает следующий.
Если система не в состоянии найти объект, она отвечает No object found. (Объект
не найден.).
Проверьте свои действия и режим работы.
3.	Повторяйте шаг 2 до окончания выбора.
302
Часть П. Команды графических редакторов
4.	Нажмите But #2 для окончания выбора. Система запросит: Select from
point... (Укажите точки ...)
5.	Укажите точку привязки для сдвига. Система запросит Select to point ...
(Укажите точку
6.	Переместите курсор в новое положение и нажмите But#l для переме-
щения привязочной точки. Указанные объекты сдвигаются на эскизе вслед за
привязочной точкой, занимая относительно нее аналогичные позиции. Систе-
ма вновь запрашивает указание объектов.
7.	Продолжите выбор и сдвиг объектов или укажите другую команду для
окончания.
______________________________________MOVE/UNDO
Отменить перемещение
САПР Р-САР 4.5 Редактор: PC-PLACE
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Move/Undo
ФУНКЦИЯ. Команда отменяет последнюю одиночную команду MOVE или
MOVE/COMP
ОПЕРАЦИИ. Укажите MOVE/UNDO. Система вернется к состоянию перед
последней одиночной командой MOVE или MOVE/COMP.
____________________________________________MOVE/WIN
Переместить » окне
САПР P-CAD 4.5 Редактор; PC-CAPS, PC CARDS, PC-PLACE
Режим: DETL, SYMB
САПР P-CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Move/Window
ФУНКЦИЯ. Обеспечивает сдвиг объектов, находящихся внутри окна
ЗАМЕЧАНИЯ. Для корректного сдвига проводников включите часть подклю-
ченного проводника в прямоугольник окна. Все объекты изображения, за ис-
ключением элементов и проводников, доступны, если находятся не видимом в
текущий момент слое. Используйте MASK для предотвращения сдвига эле-
ментов или проводников.
ОПЕРАЦИИ.
1.	Укажите MOVE/WIN Система запросит: Comer 1 ... (Угол 1 ...I»
2.	Укажите первый угол прямоугольника окна. Система запросит: Comer 2
... (Угол 2
3.	Укажите противоположный угол прямоугольника окна, заключив в него
САПР P—CAD 4Л н САПР P—CAD VB5
ЗОЭ
желаемые объекты. Система выделит заключенные объекты. Проверьте, что
выделены нужные объекты. Система запросит: Select from point (Укажите
точку.).
Если прямоугольником не захвачен ни один объект, система ответит: No
object! found. (Объекты не найдены.). Проверьте свои действия и режим ра-
боты.
4.	Укажите точку привязки для сдвига. Выбранные объекты погаснут, ос-
танется только граница окна. Система запросит: Select to point (Укажите точ-
ку.}.
5.	Сдвиньте курсор в новое положение и нажмите клавишу But#l для пе-
ремещения привязочной точки. Указанные объекты сдвигаются на эскизе вслед
за привязочной точкой, занимая относительно нее аналогичные позиции. Си-
стема вновь запрашивает указание объектов.
5.	Продолжите выбор и сдвиг объектов или укажите другую команду для
окончания.
___________________________________________________/MSK
Маскирование радиоэлементов н проводников
САПР P—CAD 4.5 Редактор: PC—CAPS, PC—CARDS, PC—PLACE
Режим. DETL, SYMB
САПР P—CAD 8.5	Редактор: Schematic Editor, РСВ Editor
Наименование команды в меню:Environment/Mask Items
ФУНКЦИЯ. Позволяет использовать клавиатуру для маскирования элементов
и цепей.
ЗАМЕЧАНИЯ. Эта команда имеет то же действие, что и команда MASK ос-
новного меню, но т.к. это команда клавиатуры, нет необходимости выходить из
режима редактирования и затем восстанавливать изображение после маски-
рования элементов.
Чтобы замаскировать элемент (запретить его редактирование), значение маски
устанавливается в OFF Для снятия маскирования элемента или разрешения
его редактирования маска устанавливается в значение ON.
Команда /МЗК используется для защиты элементов схемы и цепей от еле -
дующих команд редактирования:
COPY (и все команды вспомогательного меню);
DEL (и все команды вспомогательного меню);
EDIT/ADW;
EDrr/DELV;
EDIT/DELS;
EDIT/LAYS;
EDTT/MOVA;
EDIT/MOVS;
EDIT/MOW;
MOVE (и все команды вспомогательного меню);
____________________Часть И, Команды графинесдкж редлктород__
ROT (и все команды вспомогательного меню).
ОПЕРАЦИИ.
I.	Ввести с клавиатуры: / (косая черта, прямой слэш) Enter. Система отве-
чает. Menu command (Команда меню).
2.	Ввести с клавиатуры: mek Enter.
Программа выводит подсказку: Select option: COMP WIRE (Выбрать режим:
COMP WIRE).
3.	Выбрать соответствующий элемент для маскирования. Программа вы-
водит Select value for <item>: ON OFF, where <Hem> le COMP or WIRE. (Выб-
рать состояние для <элемента>, где <элемент> есть СОМР или WIRE).
4.	Выбрать ON для разрешения редактирования элемента или OFF для запрета
его.
____________________________________________________NAME
Присвоить имя
САПР P—CAD 4.5	Редактор: PC-CAPS, PC-CARDS
Режим: DETL. SYMB
САПР P-CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ, Команда имеет дополнительное меню для именования элементов
или цепей.
ОПЕРАЦИИ.
1. Укажите NAME. Система обеспечивает выбор команд следующего под-
меню:
СОМР - элемент;	NET — цепь;	PIN — контакт;
RSEQ — изменить последовательность позиционного обозначения по об-
разцу,•
SEQW — изменить последовательность позиционного обозначения в окне;
SUBN — элемент цепи (отсоединить элемент цепи).
________________________________NAME/COMP
Присвоить имя элементу
САПР P-CAD 4.5	"	Редактор: PC-CAPS, PC-CARDS
___________________________________Режим: DETL
САПР P—CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды: Name/Component*
ФУНКЦИЯ. Именует, удаляет имена и/или делает видимыми имена элементов,
предварительно введенные в эскиз платы.
ЗАМЕЧАНИЯ. По команде NAME/СОМР каждая копия элемента может по-
лучить имя (длиной от I до Э символов) после его вставки. Это имя однозначно
САПР P-CAD Г 5 и САПР P-CAD V8.5
305
идентифицирует отдельную копию элемента, отличая его от остальных эле —
ментов, проводников иля графической информации (см. также ENTR/COMP)
Команда NAME/COMP делает имя элемента видимым, изменяет атрибуты
текста» удаляет имя или переименовывает элементы. Для ввода черты над именем
наберите требуемую строку с апострофом | ) а конце. Нажмите клавишу Eater.
Над строкой появится черта, например: RAS.
Элементы могут также быть поименованы в любой момент времени после
их вставки, в данном случае командой NAME/COMP назначаются и отобража-
ются имена.
СТРОКА СОСТОЯНИЯ
Слой	Высота текста Выравнивание Ориентация	Зеркальность
ХХХХХ Sit 125	LB	F	М
ОПЕРАЦИИ.
1.	Укажите NAME/COMP. Система запросит: Select a component (Ука-
жите элемент
2.	Переместите курсор на элемент и нажмите But#l. Система выделяет
элемент и, если ои не имеет имени, запрашивает: Enter component паше: (Вве-
двте имя элемента:).
3.	Наберите имя и нажмите клавишу Enter или But# I. Система запросит:
Name = <component_name>. Select location ... (Имя = <имя_элемента>.
Укажите положение ...).
Измените, если необходимо, атрибуты текста на строке состояния.
4.	Переместите курсор в желаемое положение. Вслед за курсором пере-
мещается прямоугольник с размерами строки имени, что помогает размеще-
нию.
5.	Нажмите But#l. Имя появится в текущей точке. Если масштаб изобра-
жения слишком крупный, вместо имени появятся только апостроф. Детализи-
руйте масштаб для проверки имени. Если введено существующее имя, система
выделит элемент с этим именем и запросит:
Component <name> exiits. Another nameT (Элемент с <именем> суще-
ствует. Другое имя!).
Введите другое имя или нажмите But#2 для окончания команды.
ДОПОЛНШЕЛЬНЫЕЮЗМОЖНОСТИ;
ПЕРЕИМЕНОВАНИЕ — Для переименования элемента командой NAME/COMP
укажите именованный элемент и нажмите But #2. Укажите элемент снова и
именуйте его.
ОТОБРАЖЕНИЕ ИМЕНИ — Для того чтобы сделать имя ранее именованного
элемента видимым, укажите элемент в команде NAME/COMP. На курсоре по —
явится прямоугольник с размерами строки имени. Укажите его положение
But#l. Имя станет видимым, причем иа активном в данный момент слое.
20-1-5258
ж
Часть [I. Команды графических редакторов
ИЗМЕНЕНИЕ АТРИБУТОВ ТЕКСТА — Для изменения любого из атрибутов
текста имени элемента укажите элемент. Текст имени преобразуется в пря-
моугольник, Проведите изменения на строке состояния. Установите положе —
ние надписи имени и нажмите клавишу Bvt#1.
___________________________________________ NAME/NET
Присвоить имя цепи
САПР P-CAD 4.5	Редактор; PC-CAPS, PC-CARDS
Режим: DETL
САПР P—CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды: Name/Net
ФУНКЦИЯ. Именует и/или делает видимыми имена цепей, предварительно
введенные в эскиз платы.
ЗАМЕЧАНИЯ. Цепи могут получить имена (длиной от 1 до 8 символов) или
могут быть пронумерованы командой NAME/NET Можно сформировать бо-
лее одной копим имени отдельной цепи в различных точках изображения. Цепи
также могут именоваться в момент вставки их проводников командой ENTR/
WIRE, В данном случае команда NAME/NET делает предварительно заданные
имена видимыми. Имя может отображаться с верхней чертой при включении
апострофа в конце строки имени. Для переименования цепи см. ENTR/WIRE
СТРОКА СОСТОЯНИЯ
Слой Высота текста	Выравнивание Ориентация Зеркальность
ХХХХХХ S1Z:125	LB	F	М
ОПЕРАЦИИ,
1.	Укажите NAME/NET. Система запросит: Select a net ... (Укажите цепь
2.	Переместите курсор на желаемую цепь и нажмите Butfrl. Система вы-
деляет указанную цепь и, если она не имеет имени, запрашивает: Enter net
name: (Введите имя цепи;),
3.	Наберите имя и нажмите клавишу Enter или But#1. (Если цепь уже
имеет имя запрос шага 2 не производится.) Система запросит; Name «
<net_name>. Select location ... (Имя « <имя_цепи>. Укажите положение ...).
Если не желаете, чтобы имя цепи было видимым, пропустите шаг 4 и на-
жмите But #2.
4.	Установите, если необходимо, атрибуты текста на строке состояния и пе -
реместите курсор в требуемое положение. Вслед за курсором перемещается
прямоугольник с размерами строки имени, что помогает размещению.
5.	Нажмите But#L Имя появится в текущей точке.
6.	Для формирования дополнительных копий имени продолжайте переме -
щать курсор и нажимать But # 1.
7.	Окончание операции при нажатии But#2. Если введено существующее
САПР P-CAD 4.5 и САПР P-CAD VB.5	307
Имя, система выделит цепь с данным именем и запросит: Net <name> exists.
Merge? YES NO (Цепь с <именем> существует. Замкнуть? ДА НЕТ).
Укажите YES (ДА) или NO (НЕТ). Если указано YES (ДА), система ответит
Nets merged. (Цепи замкнуты-).
Если указали NO (НЕТ), повторите действия с шага 3 для задания другого
имени и продолжите.
_____________________________________________NAME/PIN
Присвоить имя контакту
САПР P CAD 4.5	Редактор: PC—CAPS, PC CARDS
Режим; SY MB
САПР P—CAD 8.5	Редактор: Symbol Editor, Part Editor
Наименовсти^команды: Name/Pin
ФУНКЦИЯ. Изменение имени контакта (вывода).
ЗАМЕЧАНИЯ. Эта команда позволяет задавать функциональное имя контакта
и его номер на печатной плате. Строка состояния для этой команды имеет вид;
Слой Высота текста Выравнивание Ориентация Зеркальность
PINNAM SIZU25	LB	Р	М
ОПЕРАЦИИ.
1.	Выбрать команду NAME/PIN. Выводится запрос: Select pin (Выбрать
контакт).
ПРИМЕЧАНИЕ Процедуру можно в любой момент отменить нажатием But #2.
2.	Выбрать контакт. Контакт высвечивается, и вызолится подсказка:
Enter pin name “pin number": aa “bb" (Введите имя контакта “порядко-
вый номер": aa "bb"),
где аа — текущее имя контакта, а ЪЬ — назначенный номер вывода (ввод
назначенного номера не является обязательным).
ПРИМЕЧАНИЕ. Если вы хотите отменить выбор и вернуться в состояние Select
pin, нажмите But#2 или клавишу Esc. Если нужно оставить то же имя и вер-
нуться в состояние Select pin, нажмите клавишу Enter или But# L
3.	Ввести с клавиатуры имя контакта и нажать Bulfrl. Для выбранного
контакта будет переназначено имя и присвоен новый номер (если он был
задан). Текстовой строке, ближайшей к контакту, если она имеет то же имя,
будет также присвоено новое имя. Снова выводится подсказка Select pin.
________________________________________NAME/RSEQ
Изменить последовательность позиционных обозначений по образцу
САПР P-CAD 4.5	Редактор: PC—CARDS
Режим: DETL
М-2-5258
3^8	Часть II, Команды графических редакторов
САПР P—CAD 8.5	Редактор: РСН Editor
Наименование команды: Name/Reseq.Ref.Des.
ФУНКЦИЯ. Полуавтоматическое переназначение вентилей (конструкторских
обозначений}. Все операции по переназначению в точности заносятся в “файл
перестановки вентилей14 (см. SWAP/GATE).
ЗАМЕЧАНИЯ. По этой команде вводится "образ имени*4 (например ROOt) и
затем используется этот образ для именования элементов в последовательности
Например, если вводится R001 в качестве образа имени, то первому выбран —
ному элементу будет присвоено имя R001, второму - R002, третьему - R003 и
т.д.
ОПЕРАЦИИ.
I.	Выбрать NAME/RSEQ. Программа выводит подсказку. Enter component
name (Введите имя элемента}.
ПРИМЕЧАНИЕ. Для выхода из режима выполнения команды нажать But# 2.
2.	Ввести с клавиатуры "образ имени" в виде: cccnn, где cccnn - строка
символов из букв и цифр. Например, Uli ROOl, С2.
Допустимо использовать до Э символов в строке. Программа использует образ
имени для построения серии имен. Каждое имя включает в себя образ имени,
дополненный следующим номером в последовательности.
Например, начальный образ есть U1, ок присваивается первому выбранному
элементу, U2 - второму, U3 ~ следующему и тд.
3.	Программа выводит: Next name: ссспп. Select a component... (Следующее
имл: ссспп. Выбрать элемент...), где ссспп - уже введенный образ. Этот образ
будет назначен первому выбранному элементу.
4.	Выбрать элемент. Образ имени будет присвоен данному элементу. Если
слой имени элемента был видимым, он остается видимым и наоборот. Инфор-
мация обо всех изменениях имен заносится а специальный файл сообщений
для дальнейшего анализа. Система также имеет соответствующие средства
для разрешения конфликтных ситуаций.
Если файл сообщений уже существуют (файл имеет то же имя, что и база
данных, с расширением ’.RPT), перед выполнением команды NAME/RSEQ вы-
водится подсказка: Swap report file exlit . Append? YES NO (Файл сообщений
уже существует. Дополнять? ДА НЕТ).
Ответить YES для дополнения файла новыми сообщениями, ответ NO озна -
чает создание новой версии файла.
Появляется запрос: Next name: cccnn. Select a component... (Следующее
имя: cccnn. Выбрать элемент...).
При нажатии But#2 или клавиши Eic выводится запрос: Enter component
name (Введите имя элемента).
Система готова к новому упорядочению.
САПР P-CAD 4.5 н САПР P-CAD VB.5
309
__________________________________________NAME/SEQW
Изменить последовательность позиционных обозначений в окне
САПР P—CAD 5.5	Редактор: PCB Editor
Наименование команды: Name/Reseq.Window
ФУНКЦИЯ. Перенумерация позиционных обозначений радиоэлементов, вы —
деленных в окне.
ЗАМЕЧАНИЯ. Настройка команды производится а следующем окне:
RHeronco Dcsiijndtor Paniincters
Renaming Convention: Starting Name Pattern: Sequence Priority: Layer Selection:	♦ Sequenlional Numeric R1 ♦Horizontal ♦Top
Grid Spacing Pattern:	♦Irregular
Spacing X: 0	У: 0
Select by Comp.Type
Minimum: 0
♦No
Maximum: 0
OK CANCEL
Renaming Convention — метод перенумерации позиционных обозначений,
который принимает значения: ♦Sequential Numeric или ♦Matrix Based.
♦Sequential Numeric - последовательная нумерация по образцу (например,
Dl, D2. D3....) для радиоэлементов, находящихся в окне в направлении сверху-
вниз и слева - направо или наоборот;
♦Matrix Baaed — последовательная нумерация радиоэлементов, находящихся
в окне, в соответствии с образцом по строкам и столбцам матрицы, разграни -
чинной специальной сеткой (например, если задан образец R1. то радиоэле-
менты первой строки получат обозначения: RIA< RIA1, R1A2, радиоэле-
менты второй строки получат обозначения: RlBf RtBl. RIB2, ..., а радиоэле-
менты второго столбца - R2A, R2A1,
Sterling Name Pattern —шаблон имени:
Sequence Priority — порядок нумерации (♦Horizontal — нумерация э на-
правлении сверху-вниз и слева—направо; ♦Vertical — нумерация в направ-
лении слева - направо и сверху—вниз);
Layer Selection — выбор физического слоя печатной платы, на которой на —
ходится элементы. Принимает значения ♦Тор - верхняя сторона печатной
платы и ♦Bottom — нижняя сторона печатной платы;
20-3-Л258
310________________Часть И Команды дхчфичпскнг редакторов___________
Grid Spacing Pattern — определяет тип размещения радиоэлементов: в сетке
(♦Regular) или без привязки к узлам какой-либо сетки (♦Irregular) Для ре-
гулярного размещения элементов используется параметр Spacing, который on —
ределяет шаг сетки по осям координат;
Select by Comp.Type - включение или выключение режима простановки
позиционных обозначений с учетом кодов идентификации типов корпусов ра —
дмоэлементов. Yet — включить режим. No — выключить режим. Если режим
включен, то обработке будут подлежать радиоэлементы, номер типа которых
находится в заданном диапазоне от значения, определенного в поле параметра
Minimum, до значения, определенного в поле параметра Maximum.
ОПЕРАЦИИ.
1.	Выбрать команду NAME/SEQW. На экране появится таблица, приведен —
ная выше.
2.	Задать параметры команды в таблице и выбрать ОК.
3.	Система запросит: Comer I (Угол 1). Задать перэый угол прямоугольного
окна. Система запросит: Comer 2 (Угол 2). Задать второй угол прямоугольного
окна.
4.	Система производит перенумерацию и запрашивает подтверждение на
запоминание сделанных командой изменений: OK to change} Yet/No (Внести
изменения? Да/Нет).
Для режима Matrix Baaed предварительно запрашивается разрешение ис —
пользовать существующую сетку и окно: Ute existing Window and lattice? Yet/
No (Можно использовать существующее окис и сетку? Да/Нет).
Если выбран параметр нерегулярной сетки, то требуется задание всех шагов
сетки по осям X и Y:
Enter х pattern: (Введите шаги сетки по оси X). Enter point I. (Введите
точку 1). На запрос следует указать первую точку от левого края окна, по
координате которой находятся радиоэлементы первого столбца.
Система запросит: Enter point 2- (Введите точку 2). На запрос следует указать
вторую точку от левого края окна, по координате которой находятся радио-
элементы второго столбца.
Далее запросы будут повторяться до нажатия клавиши But#2.
После этого последует запрос: Enter у pattern: (Введите шаги сетки по оси
Y). Enter point 1. (Введите точку I). На запрос следует указать первую точку
от нижнего края окна, по координате которой находятся радиоэлементы пер-
вой строки.
Система запросит: Enter point 2_ (Введите точку 2). На запрос следует указать
вторую точку от нижнего края окна, по координате которой находятся радио -
элементы второй строки.
Запросы будут повторяться до нажатия клавиши But #2.
Программа запоминает все сделанные изменения в специальном файле пе-
рестановок. Если файл уже существовал для данного проекта до настоящего
запуска программы, то система запросит разрешение либо дописать в конец
файла сделанные изменения, либо стереть файл к начать его сначала: Swap
САПР P-CAD 4.5 и САПР P-CAD V8 5	311
report File exist. Append? Yes/No (Файл перестановок существует. Дописать
hah начать сначала!).
___________________________________________NAME/SUBN
Присвоить имя фрагменту цели
САПР Р—САП 4.5	Редактор: PC—CAPS, PC-CARDS
____________ _________________________________Режим: DETL
САПР P—CAD 8.5	Редактор: Schematic Editor, PCS Editor
Наименование команды: Name/Subnet ________________________
ФУНКЦИЯ. Образование новой электрической связи (компоненты связности)
из части уже существующей цепи путем её отсоединения от родительской
цепи и присвоения ей нового имени.
ОПЕРАЦИИ.
1.	Выбрать NAME/SUBN Программа выводит запрос: Select subnet (Выде-
лить фрагмент цепи).
2.	С помощью курсора выделять один иля более сегментов цепи, фрагмент
цепи подсвечивается. Его внутренние связи определяются как новая элект-
рическая связь. Программа запрашивает: Enter new net name: пи (Введите
новое имя: пи), где по — имя первоначальной цепи. Если цепь не была име -
кована, после двоеточия ничего нет.
ЗАМЕЧАНИЯ. Если нужно прекратить выполнение команды, достаточно на -
жать But #2 или клавишу Esc. Выбор цепи отменяется, подсветка исчезает и
разрыва цепи не происходит. Программа возвращается в режим: Select subnet.
(Выделить фрагмент цепи).
3.	Ввести с клавиатуры новое имя для фрагмента цепи. Если цепи с таким
именем не существует, оно присваивается вновь образованной цепи и на эк-
ране на месте курсора появляется подсвеченная рамка для текста с именем
этой цепи. Программа выводит: Select location Гог net name. (Выберите место
для расположения имени).
ПРИМЕЧАНИЕ. Когда вводится имя, программа перебирает существующие
имена цепей. Если находится одно или несколько имен, вводимое имя высве-
чивается я система запрашивает.
Update from <eil8ling name> to <new n«me>? YES NO {Преобразовать
<существуюгцее ммя> в <новое имя>Т ДА НЕТ).
Если выбирается NO, прежнее имя продолжает идентифицировать цепь, от
которой образована новая, и для ее именования новое имя размещается в про-
извольном месте.
При выборе YES прежнее имя удаляется и изменяется на вновь введенное
имя. Подсвеченная рамка исчезает.
ПРИМЕЧАНИЕ. Если цепь с таким именем уже существует, программа запра -
спивает: Net <name> exists. Merge? YES NO (Данное имя цепи уже существу-
ет. Объединять? ДА НЕТ).
20-4-J2W
312
Часть П Кохаяды графических редакторов
Ответить YES для объединения вновь образованной цепи с уже существу-
ющей цепью. Ответ NO возвращает к запросу. Enter new net name.
Далее нужно ввести другое имя цепи.
4.	Перед указанием места расположения имени можно установить или из-
менить необходимые параметры строки статуса, затем нажать But#! и уста-
новить курсор для выбора места. В заданном месте отображается имя цепи, а
на строке состояния снова появляется запрос: Select subnet (Выбрать фраг-
мент цепи).
Продолжить работу или нажать клавишу £вс или But#2 для отмены запро —
са.
_________________________________________________/OFLY
Выключить слой
САПР P—CAD S.J Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. Выключение указанного слоя или всех слоев, за исключением ак-
тивного слоя.
ОПЕРАЦИИ.
1. С клавиатуры ввести: / (косая черта, прямой слэш) Enter. Система зап-
рашивает: Menu command (Команда меню).
2. Ввести с клавиатуры: ofly Enter. Система запросит: Enter layer name (‘ Гот
all lay егя) (Введите имя слоя (* для обозначен ня всех слоев))-
После введения имени слоя система перерисует экран.
_________________________________________________/ONLY
Включить слой
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. Включение указанного слоя юли всех слоев в состояние ON.
ОПЕРАЦИИ.
1. С клавиатуры ввести: / (косая черта, прямой слэш) Enter. Система зал—
распивает: Menu command (Команда меню).
2. Ввести с клавиатуры: only Enter. Система запросит: Enter layer name С
for all layers) (Введите нмя слоя (* для обозначения всех слоев}).
После введения имени слоя система перерисует экран.
____________________________________________PAN
Перемещение окна
САПР p-CAD 4.S к САПР P-CAD VB.S
313
САПР P-CAD 4.5 Редактор: PC—CAPS, PC—CARDS, PC-PLACE
Режил. SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
 Part Editor, PCS Editor
ФУНКЦИЯ Сдвигает текущее окно изображения в новое положение. Поло-
жение курсора показывает центр будущего окна.
ЗАМЕЧАНИЯ. PAN является специальной командой и может использоваться в
момент выполнения команд редактирования без их прерывания. PAN обес-
печивает сдвиг окна изображения до момента нажатия But# 2 или выбора другой
команды. Ромку экрана (окна) можно также использовать для перемещения
изображения, не вызывая явным образом команду PAN. Для этого переместите
курсор на рамку экрана и нажмите
ОПЕРАЦИИ.
1.	Укажите PAN. Система выводит вместо курсора перекрестье “прицела"
и запрашивает: Select view center. (Укажите центр изображения.
2.	Переместите курсор и укажите центр нового изображения или задайте
координаты центра через командную строку, указав "мышкой" прямоугольник
координат в ее правой части и введя координаты X и Y с клавиатуры. Система
обновляет экран в соответствии с выбранным положением окна.
3.	Для окончания текущей команды нажмите But#2 или укажите другую
команду.
_______________________________________________PCLR
Зазор между проводником и полигоном
САПР P—CAD 8.5	Редактор: PC В Editor
Наименование команды в меню: Environment/Polygon Wire Clearance
см. команду SCMD/PCLR
__________________________________________________/PCTL
Управление изображением критического пути
САПР P-CAD 4.5	Редактор: PC—CAPS, PC-CARDS, PC—PLACE
Режим: SYMB. DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в мето: Display/Group Visibility
ФУНКЦИЯ. Команда дает возможность управлять изображением дерева сгрук -
туры для критических путей и групп.
ЗАМЕЧАНИЯ. Эта команда позволяет настроить способ изображения дерева
314________________Часть II. Команды графически» редакторов___________
связей в критическом пути или для групп. Настройка выполняется выбором
следующих параметров.
CPTH/GHP — выбирается вид настройки на группы или критические пути
(♦Path/Group);
ON/OFF — включает или выключает изображение дерева (PthGrp —
включить, □PthGrp - выключить);
By Name — выбор группы или критического пути по имени.
Первые два элемента имеют вначале значение по умолчанию СРТН и OFF
Далее по умолчанию выбирается последняя настройка. Если выбран режим
ON, то дерево связей будет всегда высвеченным. Если выбран режим OFF, то
дерево связей появляется лишь при активации элемента группы или крити-
ческого пути.
ОПЕРАЦИИ.
I.	Ввести с клавиатуры: / (косая черта, прямой слзш| Enter. Программа
запрашивает: Menu command (Команда меню).
2.	Ввести команду, pctl Enter, 0 статус—строке появятся пары: CPTH/GRP и
ON/OFF
Система выводит подсказку Select a critical path... (Укажите критический
путь...) для критического пути и Select a group... (Укажите группу...) ддя группы.
Измените настройку строки состояния.
3.	Выберите критический путь или группу.
______________________________________________________/PDEL
Удалить назначение функциональной клавиши
САПР P—CAD 4.5	Редактор; PC—CAPS. PC-CARDS, PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Pegaxmop: Symbol Editor. Schematic Editor,
 Part Editor, PCS Editor
ФУНКЦИЯ. Команда отменяет назначение, ранее присвоенное функциональ-
ной клавише.
ЗАМЕЧАНИЯ. По этой команде за один раз удаляется одна назначенная фун —
кция. Для удаления одновременно всех заданных назначений функциональной
клавиши используется команда /FZAP.
Когда удаляется функция клавиши, назначенная нажатием на саму клавишу,
восстанавливается ее первоначальная функция.
Перед удалением присвоенных значений функций они могут быть сохра-
нены в файле в ASCH кодах с помощью команды /PKSV. В дальнейшем они
могут использоваться после загрузки обратно в базу данных с помощью ко-
манды /PKLD.
Эта команда может использоваться в последовательности с командами /РКЕУ
и /PEND для переназначения функций клавиш. Так, следует командой /PDEL
САПР P-CAD 4.5 и САПР P-CAD VS.5	315
отменить заданную функцию клавиши, а затем, используя команды /РКЕУ и /
PEND, назначить ей новую функцию.
ОПЕРАЦИИ.
I.	Ввести с клавиатуры: / (косая черта, прямой слэш} Enter. Программа зап-
рашивает. Menu command (Команда меню).
2.	Ввести команду: pdtel Euler. Система выводит подсказку. Enter programmed
key: (Задайте программируемую клавишу:).
3.	Нажать на соответствующую клавишу либо на клавишу с одновремен-
ным нажатием Shft, Ctrl или Alt. Ранее назначенная функция удаляется.
_________________________________________________/PEND
Закон чип. программирование функциональной клавиши
САПР P-CAD 4.5 Редактор: PC—CAPS, PC-CARDS, PC—PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
___________________________________ Part Editor, PCB Editor
ФУНКЦИЯ. Указывает на завершение действий по присвоению функций про-
граммируемым клавишам.
ЗАМЕЧАНИЯ. По этой команде клавиатуры завершается процесс програм-
мирования функциональных клавиш.
ОПЕРАЦИИ.
I. По завершении действий по заданию функций для программируемых
клавиш ввести с клавиатуры: / (косая черта, прямой слэш) Enter. Система от-
вечает: Menu command IКоманда меню).
2. Ввести: pend Enter. Процесс программирования клавиатуры завершен.
_____________________________________________________PFCL
Зазор между контактной площадкой и полигоном
САПР P—CAD 8.5	Редактор! PCB Editor
Наименование команды в менм:Епг1гоптеп1/Polygon Flash Clearance
ФУНКЦИЯ. Задание зазора для очистки области вокруг условных обозначе-
ний контактных площадок, накрываемых полигоном.
ЗАМЕЧАНИЯ. Команда PFCL задает параметры для выполнения команды FCLR.
которая выполняет очистку зазоров между контактными площадками и поли -
гонами.
ОПЕРАЦИИ
I. Выполнить команду Environment/Poly gon Hashe Clearance. Система зап -
росит: Enter polygon clearance: nn (Введите величину зазора: пи), где пд -
величина зазора, равная по умолчанию 10 DBU и принимающая значение от 1
DBUaoSOO DBU.
316
Часть 0. Команды графических редакторов
____________________________________________________ZPKjEY
Начать программирование функциональной клавиши
САПР Р-CAD 4.5	Редактор: PC—CAPS, PC-CARDS, PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. По этой команде начинается интерактивный процесс програм-
мирования функциональных клавиш.
ЗАМЕЧАНИЯ После ввода этой команды система просит указать клавишу, для
которой предстоит задать функцию. Функцию каждой клавиши можно зап-
рограммировать или нажатием на саму клавишу или одновременным нажатием
этой клавиши с одной из управляющих клавиш: Shft, All и Ctrl. Аналогично
программируется до 40 комбинаций клавиш.
ОПЕРАЦИИ.
1.	Ввести с клавиатуры: / (косая черта, прямой слэш) Enter. Система отве-
чает. Menu command (Команда меню).
2.	С клавиатуры задать команду: pkey Enter. Система выводит подсказку:
Enter programming key: (Выбрать программируемую клавишу:).
3.	Нажать на выбранную клавишу или на клавишу одновременно с Shfl, All
или Ctrl. Программа готова к приему последовательности действий, предназ-
наченных для этой клавиши.
4.	Ввести последовательность. Например, чтобы задать клавише функцию
воспроизведения экрана, выбрать команду REDR, нажать But#l. Программа
записывает каждое задаваемое действие до тех пор, пока не вводится команда
/PEND для завершения последовательности.
5.	После окончания ввода последовательности действий, предназначенных
выбранной клавише, ввести: / (косая черта, прямой слэш) Enter, Программа
откликается: Menu command (Команда меню).
6.	Ввести команду: pend Enter. Процесс программирования клавиши за-
вершен.
___________________________________________________/PKLD
Загрузить файл назначений функциональных клавиш
САПР P—CAD 4.5 Редактор: PC—CAPS, PC-CARDS, PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
______________________________________Pari Editor, PCB Editor
ФУНКЦИЯ. Загружает последовательность действий, предназначенных для
функциональной клавиши и сохраненных с помощью команды /PKSV.
САПР P-CAD 4 5 ц САПР P-CAD VB.5
317
ЗАМЕЧАНИЯ. Эта команда вместе с командой /PKSV позволяет запоминать и
затем вызывать файлы, содержащие последовательность действий, присвоен —
нъи функциональной клавише. После запоминания (/PKSV) последователь-
ности в данном сеансе работы ее можно удалить, а затем по мере необходимо —
ста восстановить с помощью команды /PKLD, Эта команда используется так —
же для сохранения заданной функции клавиши из сеанса в сеанс.
ОПЕРАЦИИ.
1.	Ввести: / (косая черта, прямой слэш) Enter, Система отвечает: Menu
command (Команда меню).
2.	Набрать команду: pkJd Enter.
3.	Программа запрашивает-. Enter file паше: PCCARDS.KEY (Введите имя
файла; PCCARDS.KEY).
4.	Ввести имя файла. В текущий сеанс работы загружается файл, содержа-
щий последовательность действий, присвоенных функциональной клавише.
_____________________________________________________/PKSV
Записать на диск файл назначений функциональных клавиш
САПР P-CAD 4.5 Редактор: PC-CAPS, PC CARDS. PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. Запоминание в ASCII файле по^едовательности действий, запрог —
раммированных для функциональной клавиши.
ЗАМЕЧАНИЯ Эта команда является удобным средством хранения восста-
навливаемой копии действий, запрограммированных для функциональной кла-
виши. Во время работы в базе данных заданные действия можно модифици-
ровать, удалять, а затем восстанавливать с помощью команды /PKLD. Можно
также действия, сохраненные в одном сеансе работы, использовать в другом.
ОПЕРАЦИИ.
i.	Ввести с клавиатуры; / (косая черта, прямой слэш) Enter. Программа от-
вечает: Menu command (Команда меню).
2.	Набрать с клавиатуры: plurv Enter
3.	Программа подсказывает: Enter filename: PCCARDS.KEY (Введите имя
файла: PCCARDS.KEY).
4.	Ввести имя файла для запоминания последовательности действий, зап —
рограммированиых для функциональной клавиши.
________________________________________________ PLCE
Включить режим автоматического размещения
САПР Р-САР 4.5 Редактор: PC-PLACE
318
Часть II. Комдлдн графических редакторов
САПР P-CAD 8-5	Редактор: PCB Editor
Наименование команды в меню; Placemen//Automatic Placement
ФУНКЦИЯ, Команда запускает процесс автоматического размещения эле-
ментов.
ОПЕРАЦИИ.
1. Укажите PECK Система запросит. Ready to place? YES NO (Готовы к
размещению? ДА НЕТ) Для запуска авторазмещемия укажите YES (ДА).
___________________________________________________PSIZ
Минимальный размер полигона
САПР P—CAD 8.5	Редактор: PCB Editor
Наименование команды в меню:Environment/Min.Polygon Size
см. команду SCMD/PSIZ
_________________________________________________ZPZAP
Удалит» назначения функциональным клавишам
САПР P—CAD 4.5 ~ Редактор: PC-CAPS, PC—CARDS, PC-PLACE
Режим; SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. Удаление всех функций, назначенных функциональным клави-
шам.
ЗАМЕЧАНИЯ. По этой команде удаляются все назначенные функции. Для
удаления одной функции используется команда /PDEL. Если назначенные фун —
кции отменяются для клавиши, заданной нажатием на саму клавишу, восста-
навливается ее стандартная функция. Перед удалением всех назначений фун —
кциональных клавиш их можно сохранить в ASCII — файле с помощью команды
/PKSV. В дальнейшем зги назначения могут быть вызваны а текущий сеанс
работы с помощью команды /PKJLD,
ОПЕРАЦИИ.
I. Ввести с клавиатуры: / (косая черта, прямой слэш) Enter. Программа зал—
рашивает: Menu command: (Команда меню);
2. Ввести команду, pzap Enter. Все назначенные функции отменяются.
_______________________________________QRY
Запросить информацию
САПР P-CAD 4.5 Редактор: PC-CAPS, PC-CARDS, PC-PLACE
Режим: DETL, SYMB
САПР P-CAD 15 н САПР P-CAD V8 5
310
САПР P-CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Query/Object
ФУНКЦИЯ. Команда имеет дополнительное меню для опроса элементов, вы-
водов элементов, цепей, линий, переходных отверстий.
Без использования дополнительного меню можно изменять ширину линии,
проводника, номер апертуры диафрагмы, тип контактной площадки и др.
ЗАМЕЧАНИЯ. Команда позволяет посмотреть и редактировать следующую ин-
формацию:
—	для текста: имя слоя, высота текста, точка привязки, ориентация, зеркаль-
ность;
—	для сегмента проводника: ширина линии сегмента;
—	для линии: ширина всей линии;
—	для полигона; тип заполнения (сплошной или штрихованный), количе-
ство вершин (не редактируется), апертура линии контура и окон (вырезов);
—	для условного обозначения контактной площадки (флэш): номер ди —
афрагмы;
—	для окружности или дуга: ширина линии.
ОПЕРАЦИИ,
I. Укажите QRY. Редактор обеспечивает выполнение следующих команд
подменю, запрашивающих информацию:
AGRP — о	группе;	APRS АРТН — о	критическом пути;	СОМР NET — о	цепи;	NPIN NVIA — о	переходных отверстиях цепи; PIN POLY — о	полигоне;	PROP PSTK — о	присоединенном файле	PWIN контактной площадки; TRCE — о трассе;	VIA	—	об апертуре; —	об элементе; —	о контактах цепи; —	о контактах; —	о свойствах объекта —	о полигоне в окне; — о переходном отверстии.
__________________________________________ QRY/AGRP
Информация о группе
САПР P—CAD 4.5	Редактор: PC—CAPS, PC-CARDS, PC-PLACE
Режим; DETL
САПР P-CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды: Query/Group
ФУНКЦИЯ, Команда выводит информацию о группе.
ОПЕРАЦИИ.
1. Укажите QRY/AGRP. Система запросит: Select a group.., (Укажите груп-
пу..»!.
2. Укажите элемент, принадлежащий группе. В результате будут высвечены
все элементы выбранной группы и в строке сообщений пояэится имя группы.
САПР P-CAD 4.5 м САПР P-CAD V8.5	321
САПР P—CAD 8.5	Редактор: Schematic Editor, РСВ Editor
Наименование команды: Query/Component
ФУНКЦИЯ. Команда выводит информацию об указанном элементе.
ЗАМЕЧАНИЯ. Радиоэлементы указываются двумя способами: непосредственно
курсором и по имени радиоэлемента.
В схемном редакторе выводится информация об имени элемента, имени биб —
лиотечного файла и идентификационном коде.
В технологическом редакторе выводится информация о позиционном обо —
значении, имени библиотечного элемента, идентификационном коде, типовом
посадочном месте (атрибуте FP). расположении (сверху платы иди внизу) для
планарного элемента и ориентации элемента.
ОПЕРАЦИИ.
1. Укажите QRY/COMP. Система запросит; Select a component... (Укажите
элемент
2. Укажите элемент, информацию о котором необходимо получить. Для этого
следует либо указать элемент курсором, либо активировать параметр By Name
в строке состояния и после этого ввести имя элемента.
В схемном редакторе система ответит; Сошр name=DDi; Select a component.
Syrnb Name=1551a3.sym; Type=2 (Имя элемента=ВШ; Выберите элемент; Имя
библиотечного элементам! 551а3.вухп; Тип элемента=2}.
В технологическом редакторе система ответит: Сошр Name=DD34; Select а
component. Part Name=155Ja3.prt; Type=l0000; FP=DIP14; A;0 (Имя элемента
(позиционное обозначение}=0034; Укажите имя элемента; Имя библиотеч-
ного элемента^! 551а3.рг1; Тип=10000; Типовое посадочное место=ЫР14; Угол
поворота: 0).
_____________________________________________QRY/NET
Информация о цепи
САПР P—CAD 4.5	Редактор: PC—CAPS, PC-CARDS. PC-PLACE
Режим: DETL
САПР P—CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды: Query/Net
ФУНКЦИЯ. Команда выводит информацию об указанной цепи.
ОПЕРАЦИИ.
I. Укажите QRY/NET. Система запросит: Select a pin ... (Уважите контакт
-L
2. Укажите контакт цепи, информацию о которой необходимо получить.
Система ответит: Nel name = UN002034; 5 Pins; Total wire Length 784; (Имя
цепи = UN002034; Соединяет 5 контактов; Общая длина связи - 784 DBU).
21-1
322
Часть 11, Команды графических редактора»
_______________________________________________QRY/NPIN
Информация о контактах, подсоединенных к цепи
САПР P—CAD 8.5	Редактор: PCB Editor
Наименование команды: Query/Net Pins
ФУНКЦИЯ. Вывод информации о типах контактов радиоэлементов, подсое-
диненных к указанной цепи. Типы контактов могут редактироваться.
ЗАМЕЧАНИЯ. Цепь указывается курсором или выбирается по имени, исполь-
зуя параметр строки состояния ByName.
ОПЕРАЦИИ.
1.	Выбрать команду Query/Nel Pine. Система запросит: Select a net (Выб-
рать цепь).
2.	Выбрать цепь либо непосредственным указанием на нее курсором, либо
активировать параметр строки состояния ByName и ввести Имя цепи с клави-
атуры.
3.	Если указанная цепь соединяет более, чем один тип контактов, то система
выведет таблицу типов контактов, подключенных к данной цепи. Например;
Old pin type/ALL/3/26/QUIT (Старые типы контактов/ВСЕ/З/26/ЗАКОНЧИТЬ).
4.	Далее следует выбрать либо ALL (ВСЕ), либо конкретный тип контакта,
либо QUIT (ЗАКОНЧИТЬ). В первом случае редактированию будут подлежать
все типы контактов, подключенных к цепи. Во втором случае — конкретно
выбранный тип контакта (например, тип номер три), и в третьем случае редак —
тироваться контакты не будут.
5.	Если был выбран вариант редактирования (ALL или конкретный номер
типа контакта), то система запросит. New pin type: <п> (Новый тип контакта;
<п>), где <п> - старый номер вывода, который может быть изменен.
6.	Если выбранная цепь содержит лишь один тип контакта, то система зап-
росит: Old pin type: <n>; New pin type: (Старый тип контакта; <п>; Новый
тип контакта:).
Одновременно в строке параметров и сообщений будет указано имя редак-
тируемой цепи, например, Name=UNOOOOOO I.
_____________________________________________QRY/NVIA
Информация о переходных отверстиях цепи
САПР P—CAD 8.5	Редактор: PCB Editor
Наименование команды: Query/Net Vias
ФУНКЦИЯ. Вывод информации о типах переходных отверстий, имеющихся у
указанной цепи. Типы переходных отверстий могут редактироваться.
ЗАМЕЧАНИЯ. Цепь указывается курсором или выбирается по имеиих исполь-
зуя параметр строки состояния ByName.
САПР P-CAD 1.5 н САПР P-CAD V8.5
323
ОПЕРАЦИИ.
1	Выбрать команду Query /Nel Vias. Система запросит. Select a nel (Выб-
рать цепь}.
2.	Выбрать цель либо непосредственным указанием на нее курсором, либо
активировать параметр строки состояния ByName и ввести имя цепи с клави -
а туры.
3.	Если указанная цепь содержит более, чем один тип переходных отверстий,
то система выведет таблицу типов переходных отверстий данной цепи. На-
пример: Old through-hole via lypc/ALL/O/51/QUIT (Старые типы сквозных
пере*однык отверстнй/ВСЕ/0/51 /ЗАКОНЧИТЬ).
4.	Далее следует выбрать либо ALL (ВСЕ), либо конкретный тип переходного
отверстия, либо QUIT (ЗАКОНЧИТЬ). В первом случае редактированию будут
подлежать все типы переходных отверстий выбранной цепи. Во втором случае
- конкретно выбранный тип переходного отверстия (например, тип номер 51),
и в третьем случае редактироваться типы переходных отверстий не будут.
5.	Если был выбран вариант редактирования (ALL или конкретный номер
типа переходного отверстия), то система запросит. New via type: <п> (Новый
тип переходного отверстия: <п>|, где <п> - старый номер типа переходного
отверстия, который может быть изменен.
6.	Если выбранная цепь содержит лишь один тип переходных отверстий, то
система запросит: Old via type: <п>; New trough-hole via type: (Старый тип
переходного отверстия: <п>; Новый тип сквозного переходного отверстия:).
Одновременно а строке параметров и сообщений будет указано имя редак-
тируемой цепи, например, Natne=+5V.
_______________________________________________QRY/PIN
Информация о контакте
САПР P-CAD 4.5 Редактор: PC-CAPS, PC-CARDS. PC-PLACE
 	  Режим: DETL
САПР P—CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды: Query/Pin
ФУНКЦИЯ. Команда выводит информацию об указанном контакте. После
вывода информации команда позволяет изменить номер типа контакта
ОПЕРАЦИИ.
1. Укажите QRY/P1N. Система запросит: Select a pin ... (Укажите контакт
2. Укажите контакт, информацию о котором необходимо получить.
В схемном редакторе система ответит: Name = INI, Type = О, LEO = 1» Owning
net= UN002034 (Имя = INI, Тип = 0, Эквивалентность 3 1, Принадлежность
цепи = UN002034).
21-2-52SB
324
Часть П. Команды графических редакторов
В технологическом редакторе система ответит: Pin type: 2 Name = INI, LEQ
= I , Owning net= NET1 (Тип контакта = 2 Имя = INI, Эквивалентность = 1,
Принадлежность цепи - NET1).
__________________________________________________QRY/POLY
Информация о полигоне
САПР P—CAD 8.5	Редактор. РСВ Editor
Наименование команды: Query/Polygon
ФУНКЦИЯ. Проверка возможности фото координатографа вычертить полигон
(многоугольник) линией с апертурой нулевой ширины.
ЗАМЕЧАНИЯ, Команда выполняется только для полигонов, контур которого
нарисован апертурой с нулевой шириной. При этом программа выбирает на-
значенный размер для минимально возможной апертуры, заданный командой
Environment/Set Minimum Aperture Проблемы могут возникнуть, если задан -
ный минимальный размер апертуры не позволяет нарисовать мелкие детали
полигона.
ОПЕРАЦИИ.
1.	Выбрать команду Query/Polygon. Система запросит; Select a polygon
(выбрать полигон).
2.	После выбора полигона система проверяет, нарисован ли данный полигон
линией нулевой ширины. В противном случае выводится сообщение: No zero
width polygon found (He найден полигон, нарисованный линией нулевой
ширины}.
3.	Система высвечивает полигон « выводит одно из следующих сообщений:
 проблемы не обнаружены
Polygon will plot correctly. Select a polygon (Полигон будет нарисован пра-
вильно. Выбрать полигон).
• обнаружен слишком маленький “островок", который при рисовании будет
искажен
Outlined area (в) will not plot correctly. Fix automatically? Yea/No (Очерчен-
ная область (области) не могут быть нарисованы правильно. Исправить ав-
томатически? Да/Нет).
При ответе Yea (Да) отмеченные области полигона удаляются. После уда-
ления система запрашивает: OK to Save? Yee/No (Сохранить сделанные изме-
нения? Да/Нет).
При ответе No необходимо вручную исправить найденные ошибки (на-
пример, уменьшив размер минимальной апертуры).
«никакая часть полигона не может быть правильно вычерчена
No part of polygon can be plotted correctly. OK to delete? Yea/No (Никакая
часть полигона не может быть нарисована правильно. Удалить? Да/Нет).
САПР P-CAD <5 м САПР P-CAD V8.5	325
При отасте Yes (Да) отмеченный полигон удаляется. После удаления сис -
тема запрашивает: OK to Save? Yes/No (Сохранить сделанные изменения? Да/
Нет).
При ответе No необходимо вручную исправить найденные ошибки (на-
пример, уменьшив размер минимальной апертуры).
* обнаружено слишком маленькое "окно", которое при рисовании будет ис-
кажено
Outlined areal в) will not plot correctly. Void related violations -can't flu
automatically (Очерченная область (области) не может быть нарисовано пра-
вильно. Наличие выреза не позволяет исправить ошибку автоматически).
1 обрабатываемый полигон слишком большой, и памяти компьютера не хватает
Insufficient memory error. Select a smaller polygon (Недостаточно памяти.
Выберите полигон поменьше).
_______________________________________________QRY/PROP
Информация о свойствах объекта
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование котамды: Query/Properties
ФУНКЦИЯ Просмотр и/или изменение параметров выбранного графического
объекта.
ЗАМЕЧАНИЯ. Команда объединяет почти все возможности команды Query.
ОПЕРАЦИИ.
1. Выбрать команду Query/Propertiee. Система запросит: Select an object
(Выбрать объект) Объект может быть выбран непосредственно указанием
курсора или по параметрам атрибута или цели. Для последнего варианта ис-
пользуется параметр строки сообщений ♦ByObj/ByAltr (♦Объект/Атрибут).
Если выбрать режим ♦ByAltr, то система запросит: Select an attribute or net
(Выбрать атрибут млн цепь}.
2. Выбрать объект. При "промахе’' система сообщает: No object found
(Объект не найден).
Программа выделит выбранный объект, и на экране появится диалоговое
окно с приведенными на нем свойствами объекта. В зависимости от свойств
объекта в окне могут быть поля для циклического перебора, выбор из списка
параметров, поля типа Да/Нет или поля для редактирования параметров.
После просмотра и редактирования параметров выбрать ОК. если необхо-
димо сохранить внесенные изменения, или — CANCEL, в противном случае.
Объект Прямоугольник_________________________________________
Свойства_________Что и/или где можно изменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Тип линии	SOLID/DOTTED/DASHED
(С ПЛОШНАЯ/ТОЧ КАМИ/ПУНКТИР)
31-3-52W
20 Часть U, Команды графических редакторов
Ширина линии 0—250
Точка А Координата левого нижнего угла (не редактируется)
Точка В Координата правого верхнего угла (не редактируется)
Объект: Закрашенный прямоугольник
Свойства	Что и/или где можно изменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Точка А	Координата левого нижнего угла (не редактируется)
Точка В	Координата правого верхнего угла (не редактируется)
Объект: Текст
Свойства	Что и/или где можно изменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся а состоянии ABL
Выравнивание: по горизонтали	(LEFT/RIGHT/CENTR) (ВЛЕВО/ВПРАВО/ЦЕНТР)
по вертикали	(TOP/BOTTOM/CENTR) (ВВЕРХ/ВНИЗ/ЦЕНТР)
Высота	2 - 5000
Зеркальность	Включить/Выключить
Поворот	0°/9О*/180^/270°
Текст	Редактирование текста длиной до 255 символов
Точка привязки Координаты по X и Y (не редактируются)
Объект: Сегмент линии
Свойства	Что и/или где можно изменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Тип линии	SOLID/DOTTED/ DASHED
(СПЛОШНАЯ/ТОЧКАМИ/ГТУНКТИР)
Ширина линии 0—255
Точка А Точка В	Координаты начала сегмента |не редактируются) Координаты конца сегмента (не редактируются)
Объект: Окружность
Свойства	Что и/или где можно изменить/Диапазон изменения
Слой Тип линии	Можно выбрать любой слон, находящийся в состоянии ABL SOUD/DOTTED/DASHED (СПЛОШНАЯ /ТОЧКАМИ/ПУНКТИР)
Ширина линии 0 - 255
Радиус Центр	0.01-10000000 Координаты центра (не редактируются)
Объект: Закрашенный круг
Свойства	Что и/или где можно изменитъ/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Радиус	0.01-10000000
Центр	Координаты центра (не редактируются]
САПР P-CAD 4.5 и САПР p-CAD V8 5
327
Объект: Дуга	окружности
Свойства	Что и/или где можно иэменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Тип линии	SOL1D/DOTTED/DASHED (СПЛОШНАЯ/ТОЧКАМ И/ПУНКТИР)
Ширина линии	0-255
Угол начала	(не редактируется)
Угол конца	(не редактируется)
Радиус	0.01-10000000
Центр	Координаты центра (не редактируются)
Объект: Полигон (РСВ Editor)
Свойства	Что и/или где можно изменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Тип полигона Размер апер —	SOUD/HATCHED (СПЛОШНОЙ/ШТРИХОВАННЫЙ)
туры Кол-во	0 — 255
вершин	(не редактируется)
Атрибуты цепи Включается диалоговое окно атрибутов цепи
Объект: Условное обозначение контактной площадки (флэш)
Свойства	Что и/или где можно иэменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии A&L
Номер апер- туры	1-999
Ориентация	О^/ОО»/] 80^/270°
Координаты	(не редактируются)
форма Размеры:	Круг, квадрат, прямоугольник и т.д. (ио редактируется)
Круг	Диаметр |не редактируется)
Квадрат	Сторона квадрата (не редактируется)
Прямоугольник Размеры сторон |не редактируются)
Тепловой барьер	Внешний и внутренний диаметры (не редактируются)
Овал	Ширина и высота (не редактируются)
Полигон	Число сторон (не редактируется)
Объект. Сегмент проводника
Свойства	Что и/или где можно иэменить/Диапазон изменения
Слой	Можно выбрать любой Слой, находящийся в состоянии ABL
Имя цепи	(не редактируется)
Ширина линии	0-255
Точка А	Координаты начала сегмента (не редактируются)
Точка В	Координаты конца сегмента (не редактируются)
Атрибуты цепи	Включается диалоговое окно атрибутов цепи
21-1-3258
328
Часть П. Команды графических редакторов
Объект: Элемент технологической библиотеки |РСВ Editor)
Свойства	Что я /или где можно изменить/Диапазон изменения
Позиционное
обозначение Планарный	Окно редактирования позиционного обозначения
элемент	“Да" или "Нет"
Сторона платы Кол-во	ТОР/ВОТГОМ (ВЕРХ/НИЗ)
выводов	(не редактируется)
Идентификатор (не редактируется)
фиксация	“Да" или "Нет”
Ориентация	Угол в диапазоне от — 359° до 359е
Точка привязки Координаты точки привязки (не редактируются)
Имя корпуса	(не редактируется)
Атрибуты	Включается диалоговое окно атрибутов элемента
Объект: Элемент схемной библиотеки (Schematic Editor]
Свойства	Что и/или где можно и вменить/Диапазон изменения
Позиционное обозначение Кол-во	Окно редактирования позиционного обозначение
выводов	(не редактируется)
Идентификатор (не редактируется)
Зеркальность	"Да" или "Нет"
Ориентация	0745*790°/! 35V1 BO°/225°/27Oe/315е
Точка привязки Координаты точки привязки (не редактируются]
Имя элемента	Окно редактирования имени
Имя символа	(не редактируется]
Включается диалоговое окно атрибутов элемента
Объект: Вывод элемента (Symbol Editor, Part Editor, Schematic Editor)
Свойства	Что и/или где можно изменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Имя вывода	(не редактируется)
Номер вывода	(не редактируется)
Тип вывода	Окно редактирования типа вывода (для схемы: 1-6; 16-63, для платы 1 - 1000]
Последователь-
кость ввода	(не редактируется]
Логическая эк-
вивалентность 0—127
Точка привязки Координаты точки привязки (не редактируются)
САПР P-CAD 4.5 и САПР P-CAD V8 5
329
Объект: Вывод элемента (PCB Editor)
Свойства	Что и/или где можно измен ить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL Имя вывода	(не редактируется) Номер вывода (не редактируется) Тип вывода	Окно редактирования типа вывода/(1 - 1000) Последователь— ность ввода	(не редактируется) Логическая эк- ви валентность 0 — 127 Имя присоедя — немного файла Имя файла контактных площадок (не редактируется) Точка привязки Координаты точки привязки (не редактируются)
Объект: Атрибут (Schematic Editor, PCB Editor)____________________
Свойства__________Что н/илм где можно изменить/Диапазон изменения
Слой	Можно выбрать любой слой, находящийся в состоянии ABL
Ключевое слово Окно редактирования/До 23 символов
Значение	Окно редахтировання/До 255 символов
Текст	Окно редактирования объекта "Текст"
Точка привязки Координаты точки привязки (не редактируются)
_________________________________________________QRY/PSTK
Информация о присоединенном файле контактной площадки
САПР P—CAD 8.5	Редактор: PCB Editor
Наименование команды: Query/Padstack
ФУНКЦИЯ. Команда выводит информацию о присоединенном файла кон-
тактной площадки.
ОПЕРАЦИИ.
I.	Укажите QRY/PSTK. Система запросит: Select a pin or via (Укажите
контакт нлн пере годное отверстие),
2.	Укажите объект (контакт или переходное отверстие), информацию о ко -
тором необходимо получить.
Система ответит: Pin type=tl pad81acVclOOr62h.pl [Тип контактами. При-
соединенный файл контактной площадки=с 100rtJ2h.ps).
или
Via type^S 1 no padslack (Тип переходного отверстия=51. Присоединенно-
го файла нет).
3.	Далее система запросит необходимость вывода более подробной ин -
формации: Display Padslack Information? Yes/No (Вывести информацию о при-
соединенном файле! Да/Нет).
При ответе Yes (Да) выводится следующая информация:
330
Часть □. Команды графн ческхх редакторов
Padstack Report tor Padstack c_00r32.ps {отчет о файле c_60r32.ps)
PADCOM	CIRC	center <0,0> radius 20 width 20
SLDMSK	CIRC	center <0r0> radius 15 width 40
PADINT	CIRC	center <0,0> radius 20 width 20
PADSLD	CIRC	center <0,0> radius 20 width 20
DRILL	TEXT	location <5,20> 32
DRILL	LINE	location (<0,30r<0,-30>) width 5
DRILL	LINE	location (<ЗОД<”30,0>) width 5
PIN	CIRC	center <0,0> radius 20 width (5
FLINT	FLSH	location <0,0,> aperture li
FLSOLD	FLSH	location <0(0t> aperture 0
FLCOMP	FLSH	location <0,0r> aperture 9
FLDRLL	FLSH	location <0,0f> aperture 23
FLSMSK	FLSH	location <0,0r> aperture 11
GNDCON	CIRC	center <0,0> radius 40 width 20
FLPCON	FLSH	location <0,0f> aperture 20
FLGCON	FLSH	location <0ro.> aperture 20
PWRCON	CIRC	center <0r0> radius 40 width 20
______________________________________________QRY/PWIN
Информация о полигоне в окне
САПР P—CAD 8.5	Редактор: PC В Editor
Наименование команды: Query/Polygon Window
ФУНКЦИЯ. Проверка возможности фото координатографа вычертить полигон,
находящийся в окне, линией с апертурой нулевой ширины.
ЗАМЕЧАНИЯ. Команда выполняется только для полигона, контур которого
нарисован апертурой с нулевой шириной. При этом программа выбирает на-
значенный размер для минимально возможной апертуры, заданный командой
Environment/Set Minimum Aperture. Проблемы могут возникнуть, если задан -
ный минимальный размер апертуры не позволяет нарисовать мелкие детали
полигона.
ОПЕРАЦИИ.
1.	Выбрать команду Query/Polygou Window. Система запросят: Corner 1
(Угол I) и затем: Corner 2 (Угол 2) для ввода прямоугольного окна, накрываю-
щего полностью или частично выбираемый полигон.
2.	После выбора полигона система проверяет, нарисован ли данный полигон
линией нулевой ширины. В противном случае выводится сообщение: No zero
width polygon found {Не найден полигон, нарисованный линией нулевой
ширины).
3.	Система высвечивает полигон и выводит одно из следующих сообщений:
‘ проблемы не обнаружены
САПР P-CAD 4J и САПР P-CAD VB S
331
Polygon will plot correctly. Select a polygon (Полигон будет нарисован пра-
вильно, Выбрать полигон).
*	обнаружен слишком маленький "островок”, который при рисовании будет
искажен
Outlined areafs) will not plot correctly. Fix automatically? Yes/No {Очерчен-
ная область (области) не могут быть нарисованы правильно. Исправить ав-
томатически? Да/Нет).
При ответе Yea (Да) отмеченные области полигона удаляются. После уда-
ления система запрашивает: OK to Save? Yee/No (Сохранить сделанные изме-
нения? Да/ Нет |.
При ответе No необходимо вручную исправить найденные ошибки (на-
пример. уменьшив размер минимальной апертуры).
	никакая часть полигона не может быть правильно вычерчена
No part of polygon can be plotted correctly, OK to delete? Уев/No (Никакая
часть полигона не может быть нарисована правильно. Удалить? Да/Нет).
При ответе Уев (Да) отмеченный полигон удаляется. После удаления сис-
тема запрашивает OK to Save? Yes/No (Сохранить сделанные изменения? Да/
Нет),
При ответе No необходимо вручную исправить найденные ошибки (на-
пример. уменьшив размер минимальной апертуры).
>	обнаружено слишком маленькое “окно ", которое при рисовании будет нс -
кажено
Outlined area (в) will not plot correctly. Void related violation  -can’t fix
automatically (Очерченная область (области) не могжет быть нарисовано пра-
вильно. Наличие выреза не позволяет исправить ошибку автоматически).
	обрабатываемый полигон слишком большой, и памяти компьютера не хватает
Insufficient memory error. Select a smaller Polygon (Недостаточно памяти.
Выберите полигон поменьше).
_______________________________________________QRY/TRCE
Информация о длине отрезка трассы
САПР Р—CAD 8.5	Редактор: PCB Editor
Наименование команды: Query/Truce
ФУНКЦИЯ. Команда измеряет длину отрезка трассы печатного проводника.
ОПЕРАЦИИ.
1. Укажите Query/Trace. Система запросит фрагмент проводника, выби-
раемый по двум точкам: Select starting point. (Укажите начальную точку.) и
Select ending point (Укажите конечную точку).
2. Укажите курсором отрезок проводника. Система выведет информацию
об имени цепи и длине выбранного сегмента проводника: Name*=^ Total path
length 491.42 (Имя цепн=А; Общая длина пупРЧ9(,42).
332
Часть tl. Комалды графических редакторов
_________________________________________________QRY/VIA
Информация о переходном отверстии
САПР P-CAD 4.5 Редактор: PC-CAPS, PC-CARDS, PC-PLACE
Режим; DETL
САПР P—CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды: Query/VIA
ФУНКЦИЯ. Команда выводит информацию о переходном отверстии.
ОПЕРАЦИИ.
1. Укажите QRY/VIA. Система запросит: Select a via ... (Укажите переход-
ное отверстие...).
2. Укажите переходное отверстие, информацию о котором необходимо по-
лучить. Система ответит: Th rough-hole via type:<n> (Сквозное отверстие тип:
<п>.) или Inleratltia! via lype:<n> Layers 1NT2 INTI (Межслойное отверстие
тип: <п> Слои INT2 INTI.).
______________________________________________________RCL
Вызов окна
САДР P-CAD 4.5	Редактор: PC-CAPS, PC—CARDS, PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню: Recall View или Display/Recall View
ФУНКЦИЯ. Вызывает на экран окна изображения, предварительно сохра-
ненные по команде STO.
ЗАМЕЧАНИЯ, RCL является специальной командой и может использоваться в
момент выполнения команд редактирования без их прерывания. RCL позво-
ляет вызвать любое или все окна изображения (максимум до 9 окон), сохра-
ненные командой STO Девять пронумерованных окон изображения сохра-
няются с файлом при использовании FILE/SAVE. MAP при записи на диск не
запоминается и используется лдя промежуточного запоминания только в те-
кущем сеансе работы,
ОПЕРАЦИИ.
1. Укажите RCL Система выведет запрос на строке состояния: Restore View:
123456789 МАР (Восстановить окно: 123456789 МАР).
В САПР P-CAD 8.5 запрос имеет форму отдельного окна в следующем виде:
Recall Which View? QUn70/l/2/3/4/5/6/7/8/9/10 (Которое окно восстано-
вить: ВЫХОД/О /1 /2/ 3/4/5/6/7 /8/9/10).
САПР P-CAD 4.5 я САПР P-CAD V85
333
2. Выберите одну из цифр, которая соответствует ранее сохраненному изоб —
ражению. Система отображает вызванное окно изображения. Если нет изоб-
ражения, связанного с указанной цифрой, система отвечает сообщением:
Undefined View. (Неопределенное окно изображения.).
______________________________________________________/RCTL
Управление отображением электрических связей
САПР P-CAD 4.5	Редактор: PC—CARDS, PC-PLACE
Режим: DETL
САПР P—CAD 8.5	Редактор: PCS Editor
Наименование команды я хеюо; Displcy/Control Ratsnest
ФУНКЦИЯ. Предоставляет возможность управлять отображением связей.
ЗАМЕЧАНИЯ. Управление отображением связей осуществляется посредством
двух полей на строке статуса.
В САПР P-CAD 4.5 включение режима отображается зеленым цветом буквы R
в строке состояния. Выключенный режим отображается красным цветом бук-
вы R в строке состояния.
В САПР P-CAD 8.5 включение режима отображается в строке состояния;  Rain st
- включено; ORalnat— выключено.
СТРОКА СОСТОЯНИЯ:
Field 1: By pln/By Wire: Поле k коитакты/цекш:
(в САПР P-CAD 8.5 данное поле переключается я виде: ♦ByPin/4ByWire).
Контакты — отображаются связи всех контактов выбранных цепей.
Цепи — отображаются только контакты, которые задействованы в образо-
ванной полной цепи.
ПРИМЕР: Для выборочного отображения контактов, которые должны быть со-
единены в цепь:
а)	отключить все связи установкой параметра R строки статуса в красный
цвет (или установить ORatnsl);
б)	задать команду /RCTL,
в)	установить поле 1 в состояние By Wire;
г)	выбрать элемент.
На экране появляются подсвеченные линии, соединяющие все контакты, ко -
торые должны соединяться в цепь. Эта возможность используется для управ —
ления процессом подсоединения элементов. Когда все необходимые контакты
подсоединены, выбирается другой элемент для продолжения работы.
СТРОКА СОСТОЯНИЯ:
Field 2; Pins: <еш>/(blank); (Поле 2: Контакты:<пп>/(свободное поле):
Действует на отображение связей только в режиме By Wire. Позволяет ото -
Сражать максимальное количество контактов. Ни для одной цепи, содержащей
Часть II. Команды графических редакторов
больше заданного в поле 2 количества контактов, отображения связей не про-
исходит.
Pins;<nn> появляется только в режиме By/Wire поля I В режиме By /Pius
поле 2 свободно.
ПРИМЕР: Для того чтобы осуществить соединение цепей, содержащих менее
20 контактов, нужно выбрать режим By Wire поля I и задать число 20 в строке
Pios:<nn>.
Связи любой цепи, содержащей количество контактов больше, чем задано,
отображаться не будут (например, цепи шин питания) до тех пор, пока не будет
введено большее число (предполагается, что R — зеленый).
СТРОКА СОСТОЯНИЯ:
Field 3: О FF/ON/ENABLE/DISABLE:
(в САПР Р-CAD Й.5 данное поле переключается в виде: ♦СИГ/ФОп/ФЕпаЫе/
♦ Disable).
Управлять связями можно заданием одного из этих состояний:
OFF	— связь невидима;
ON	— связь видима;
ENABLE - связь доступна для установки режимов ON или OFF:
DISABLE — связь недоступна для установки режимов ON или OFF (список
недоступных цепей можно получить, используя следующий параметр).
ПРИМЕЧАНИЕ. При использовании команд MOVE и MOVE/COMP для пе-
ремещения элементов связи 'тянутся" за элементом. Если хотим сделать связи
невидимыми, следует использовать команду /RCTL с полем 3, установленным в
состояние DISABLE, а затем выбирать элемент. Связи перемещаемого элемента
не будут видны на экране.
Field 4: LISTING/(blank): (Поле 4: СПИСОК/(Свободное поле):
Выводится список цепей, недоступных для отображения связей. Этот спи —
сок появляется только в случае, когда в поле 3 установлен параметр DISABLE.
ОПЕРАЦИИ.
1.	Ввести / (косая черта, прямой слэш) Enter. Выводится подсказка: Menn
command (Команда меню)
2.	Ввести команду: rctl Enter.
3.	Изменить значения параметров строки статуса для управления отобра-
жением связей выбранных элементов.
_____________________________________________REDR
Перерисовать экран
САПР P—CAD 4.5	Редактор: PC—CAPS, PC-CARDS, PC-PLACE
Режим: SYMB, DETL
САПР p-CAD 4.5 я САПР P-CAD V8.5	335
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor.
Part Editor, PCB Editor
Наименование команды в меню: Redraw
ФУНКЦИЯ. Перерисовывает текущее окно изображения.
ЗАМЕЧАНИЯ. REDR является специальной командой и может использоваться
в момент выполнения команд редактирования без их прерывания. Назначе-
нием команды REDR является перезапись графической информации текущего
окна на экране для восстановлен ня координатной сетки или сегментов линий,
изображение которых искажено или погашено из-за редактирования.
ОПЕРАЦИИ.
!. Укажите REDR- Система перезаписывает текущее окно изображения и
продолжает выполнение команды, прерванной REDR.
___________________ ZREGN
Перерисовать экран
САПР P—CAD 4.5 Редактор: PC-CAPS. PC-CARDS, PC—PLACE
Режим: SYMB, DETL
САПР P-CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. Перерисовывает текущее окно изображения.
ЗАМЕЧАНИЯ. Команда является полным аналогом команды REDR для рас-
трового дисплея. Ее работа идет на уровне драйвера. Для некоторых типов
дисплеев эта команда выполняется быстрее, чем REDR.
ОПЕРАЦИИ.
I. Ввести: / (косая черта, прямой слэш) Enter. Выводится подсказка: Menu
command {Команда меню).
2. Ввести команду: regn Enter.
_____________________________________________________/REPL
Заменить библиотечные элементы
САПР P-CAD 4.5	Редактор: PC-CAPS, PC-CARDS
Режим: DETL
САПР P-CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды в меню: Enter/Replace Component
ФУНКЦИЯ. Заменить библиотечные элементы, используемые в проекте, на новые
элементы из файлов библиотеки или библиотечных элементов.
ЗАМЕЧАНИЯ. Можно заменить один или несколько библиотечных элементов в
проекте на новые (например, отредактированные) элементы Элементы выби -
раются непосредственной активацией или по имени, выделяются цветом и при
подтверждении заменяются новыми элементами.
Част* П. Команды графических редакторов
зм
Элементы могут быть заменены из библиотеки, если она задана в конфяггу -
рации программы. Очередность поиска такова: сначала поиск ведется ь теку-
щей директории, затем в путях, заданных в конфигурации, и затем в заданных
библиотеках
Если требуется заменить из нескольких одинаковых библиотечных эле-
ментов только часть, то необходимо разделить эти элементы, назначив им разные
имена.
Текущие и заменяемые библиотечные элементы могут иметь различные:
-	системы единиц (метрнка/дюймы);
— слои,
-	размеры;
- количество контактов;
— расположение контактов;
- идентификатор элемента и типы контактов.
После замены элементов, если изменяется упаковочная информация, фор —
мируется сообщение. Контакты подключаются к проекту аналогично преды -
дущей версии элемента.
Управление заменой может быть выполнено посредством параметров
ALLATTR/OLDATTR/NEWATTR в строке состояния.
ALLATTR - сохраняет атрибуты хак старого элемента, так и нового. Если
ключевые слова атрибутов совпадают, то сохраняется старое значение атрибу-
та.
OLDATTR - сохраняются старые атрибуты.
NEWATTR — назначаются новые атрибуты
ОПЕРАЦИИ.
1.	Ввести: / (косая черта, прямой слэш) Enter. Выводится подсказка: Menu
command (Команда меню).
2.	Ввести команду repl Enter. Программа запросит Select a component».
(Укажите элемент...).
В статус строке появится два новых параметра: ALLATTR и By Name.
3.	Выберите элемент либо явно, либо, используя атрибут By Name, по имени
позиционного обозначения или имени файла. Система запросит:
Replace all сотри, or only one? ALL ONE (Заменить все элементы или
только один? ВСЕ ОДИН).
4.	Выберите ALL (ВСЕ) или ONE (ОДИН). Выбранные элементы будут выс -
вечены, и появится запрос: Exlit comps. will be replaced. Con Un net YES NO
(Отмеченные элементы заменить! ДА НЕТ).
5.	Ответ YES (ДА) продолжает процесс, а - NO (НЕТ) прекращает. При
положительном ответе появится надпись: Enter the new symbol <mki
фаЙла>-$УМТ (Введите новое имя для <имя фаАла>^УМ?) для схемного ре-
дактора и Enter the new part <нмд фаЛла >.PRTI (Введите новое имя для <нмв
фа*л*>.РИТ?) для технологического редактора.
6.	Введите новое имя библиотечного элемента. В результате произойдет
замена. Если тип контактов у элементов будет различным, то появится сообща-
САПР P-CAD 4.5 и САПР P-CAD VB.5	337
кие: Pin types are dinerent. Use old or new types? OLD NEW |Тиггы контактов
различны. Взят» старые или новые типы? СТАРЫЙ НОВЫЙ).
После выбора варианта произойдет замена.
_____________________________________________________/RESU
Продолжить выполнение командного файла млн макроса
САПР P-CAD 4.5	Редактор: PC—CAPS, PC—CARDS, PC-PLACE
___________________________________________Режим: DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. Возобновляется исполнение командного файла или макрокоман-
ды после прерывания. Команда активна во время исполнения команды /ЕХЕ.
Командный файл (или макрокоманда) возобновляет работу с точки преры-
вания. Командн /RESU используется во время работы команды /ЕХЕ. (см.
команду /ЕХЕ).
ОПЕРАЦИИ.
1. Ввести с клавиатуры: / (косая черта, прямой слэш) Enter. Программа вы —
водит: Menu command: (Команда меню).
2. Ввести команду resu Enter.
_______________________________________________________ROT
Повернуть
САПР P-CAD 4.5 Редактор: PC—CAPS, PC-CARDS, PC-PLACE
Режим: DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Rotate/Object
ФУНКЦИЯ. Обеспечивает вращение объектов против часовой стрелки с шагом
90°.
ЗАМЕЧАНИЯ. Если выбранный объект является элементом, при его повороте
контактирующие проводники динамически сдвигаются за ним. Проводники
данной командой не редактируются. Все объекты, за исключением элементов,
доступны, если находятся на видимом слое. Используйте MASK для предох -
ранения элементов или проводников от поворота.
ОПЕРАЦИИ.
1.	Укажите ROT. Система запросит: Select object! ). (Укажите объект (ы)<)
2.	Укажите объект. Указанная точка становится центром поворота объек —
та. Система выделяет объект и запрашивает: BUTl to rotate 90 degree CCW ...
(But# 1 для поворота на 90 градусов против часовой стрелки...}.
22-1-5258
Часть 11- Команды графических ре^джтсрея
338
3-	Нажмите Ва1#1 для очередного повороте на 90’
4.	Окончание операции But#X Команда имеет дополнительное меню:
СОМР — элемент;	IDEN	— идентификатор группы;
WIN — окно;	UNDO — отмена.
______________________________________________ROT/COMP
Повернут* библиотечный элемент
САПР P—CAD 4.5 Редактор: PC-CAPS, PC-CARDS, PC-PLACE
_______________________________________Режим: DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Port Editor, PCB Editor
Наименование команды: Rotate/Component
ФУНКЦИЯ. Вращение элемента на заданный угол.
ЗАМЕЧАНИЯ. Может быть задан любой угол вращения элемента в диапазоне
от -359 до 359 градусов. Если не используется команда дополнительного меню,
при каждом нажатии But#l элемент поворачивается на 90*
Если в меню конфигурации включен режим: Rotate padstacks (Вращение
контактных площадок), изображения контактных площадок вращаются вме-
сте с вращаемым элементом. Результат высвечивается после команды REDR.
ОПЕРАЦИИ.
I.	Выбрать ROT/COMP. Программа выводит Enter angle: (Введите угол).
Введенное значение есть абсолютное значение угла, на который должен быть
повернут выбранный элемент.
2,	Ввести с клавиатуры значение угла и нажать Enter. Далее программа
запрашивает: Select center of rotation ... (Указать центр вращения).
3.	Указать центр вращения и нажать клавишу But#l. Происходит враще-
ние элемента на заданный угол
4.	Выбрать следующий элемент или нажать But#2 или клавишу Esc для
прекращения действия команды.
_______________________________________________ROT/IDEN
Повернуть группу объектов
САПР P—CAD 4.5 Редактор: PC-CAPS, PC-CARDS, PC—PLACE
Режим: DETL, SYMB
САПР P—CAD 8,5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Rotate/Objects
ФУНКЦИЯ. Поворачивает группу индивидуально указанных объектов. По-
ворот осуществляется против часовой стрелки с шагом 90*
ЗАМЕЧАНИЯ. Если указан элемент, подходящие проводники динамически един —
САПР P-CAD 45 и САПР P-CAD V8 5	339
гаются. Проводники данной командой не обрабатываются. Все объекты, за
исключением элементов, доступны, если находятся на видимом в данный момент
слое. Используйте MASK для исключения сдвига элементов и проводников.
ОПЕРАЦИИ.
I. Укажите ROT/IDEN. Система запросит: Select object. BUT2 to terminate
•election. (Укажите объект. But#2 для окончания.).
X Укажите каждый из объектов, включаемых в поворот. Система выделяет
очередной указанный объект. Если система не в состоянии найти объект, она
отвечает: No object found. (Объект не найден.).
Проверьте свои действия и режим работы.
3.	Нажмите Bul#2 для окончания выбора. Система запросит: Enter the
center of rotation ... (Укажите центр поворота ...),
4.	Укажите точку, вокруг которой желаете повернуть объекты. Система зап -
росит: BUT1 to rotate 90 degree» CCW... (Bui# l для поворота) на 90 градусов
против часовой стрелки...).
5.	Нажимайте But#l для каждого из поворотов на 00*.
6.	Окончание операции при нажатии But #2.
_____________________________________________ROT/UNDO
Отменить поворот
САПР Р-САР 4.5 Редактор: PC-PLACE
САПР P—CAD 8.5	Редактор: РСВ Editor
Наименование команды: Rotate/Undo
ФУНКЦИЯ. Команда отменяет последнюю одиночную команду ROT или ЙОТ/
СОМР.
ОПЕРАЦИИ.
1. Укажите ROT/UNDO. Система вернется к состоянию перед последней
одиночной командой ROT или ROT/COMP.
_______________________________________________ROT/WIN
Повернуть объекты в окне
САПР P-CAD 4.5 Редактор: PC—CAPS, PC—CARDS, PC-PLACE
Режим: DETL. SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды: Rotate/Window
ФУНКЦИЯ. Обеспечивает поворот объектов, находящихся внутри и лежащих
на границе прямоугольного окна. Поворот производится против часовой стрелки
с шагом 90 градусов.
22-2-52SB
Честь П. Команды графически* редакторов
340
ЗАМЕЧАНИЯ. Поворачиваются проводники, находящиеся полностью внутри
окна. Проводники, пересекаемые окном, не изменяют своей конфигурации.
Все объекты изображения, за исключением элементов и проводников, доступны,
если находятся на видимом в текущий момент слое. Используйте MASK для
предотвращения сдвига элементов или проводников.
ПРИМЕЧАНИЕ. Не рекомендуется использовать ROT/WIN для поворота эле-
ментов с подходящими проводниками. Проводники в результате поворота мо -
гут разорваться. Используйте команду ROT без подкоманды WIN для ново -
рота элемента.
ОПЕРАЦИИ.
I.	Укажите ROT/WIN. Система запросит. Comer I (Угол I ...)
2.	Укажите первый угол прямоугольника окна. Система запросит: Comer 2
... (Угол 2 ...)
3.	Укажите диагонально противоположный угол прямоугольника окна, эак -
лючнв в него желаемые объекты. Система выделит заключенные объекты и
запросит: Select center of rotation ... (Укажите центр поворота
Если прямоугольником не захвачен ни Один из объектов, система ответит?
No object» found. (Объекты не найдены. |
Проверьте свои действия и режим работы.
4.	Укажите точку, вокруг которой желаете повернуть содержимое окна. Си-
стема запросит BUT! to rotate 90 degree» CCW ... (But#l для поворота на 90
градусом против часовой стрелки...).
5.	Нажимайте клавишу But#t для каждого из поворотов на 90 градусов.
6.	Окончание операции при нажатии But #2.
ЗАМЕЧАНИЯ. Поворачиваются проводники, находящиеся полностью внутри
окна. Проводники, пересекаемые окном, не изменяют своей конфигурации.
Все объекты изображения, за исключением элементов и проводников, доступны,
если находятся на видимом в текущий момент слое. Используйте MASK для
предотвращения сдвига элементов илк проводников.
ПРИМЕЧАНИЕ. Не рекомендуется использовать ROT/WIN для поворота эле -
ментов с подходящими проводниками. Проводники в результате поворота мо -
гут разорваться. Используйте команду ROT без подкоманды WIN для пово -
рота элемента.
ОПЕРАЦИИ.
I.	Укажите ROT/WIN. Система запросит: Comer 1 ... (Угол I ...).
2.	Укажите первый угол прямоугольника окна. Система запросит: Comer 2
(Угол 2...)
3.	Укажите диагонально противоположный угол прямоугольника окна, зак -
лючив в него желаемые объекты. Система выделит заключенные объекты и
запросит: Select center of rotation ... (Укажите центр поворота ...).
Если прямоугольником не захвачен ни один из объектов, система ответит:
No objects found. (Объекты не найдены.).
САПР P-CAD 4.5 и САПР P-CAD V8.5
341
Проверьте свои действия к режим работы.
4.	Укажите точку, вокруг которой желаете повернуть содержимое окна. Си -
стена запросит: ВЦТ1 to rotate 90 degrees CCW ... (But#l для поворота на 90
градусов против часовой стрелки,..).
5.	Нажимайте клавишу But#l для каждого из поворотов на 99 градусов.
6.	Окончание операции при нажатии But#2.
______________________________________________________/RULR
Измерение расстояния {"линейка”)
САПР P-CAD 4.5 Редактор: PC-CAPS, PC—CARDS, PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню: Display/Measure__________________
ФУНКЦИЯ. Измерение расстояния между выбранной точкой и курсором.
ЗАМЕЧАНИЯ. Если требуется измерить расстояние от выбранной точки, между
ней и курсором высвечивается прямая линия. На строку статуса программа
выводит три расстояния: RX nun RY non actual: ппп.пд, где: RX — расстояние
между выбранной точкой и текущим положением курсора по оси X; RY -
расстояние между выбранной точкой и текущим положением курсора по оси
Y; actual - расстояние между выбранной точкой и текущим положением кур -
сора. (Программа вычисляет это расстояние хак корень квадратный из суммы
квадратов расстояний RX и RY).
Если в базе данных используется дюймовая система, расстояние отобража -
ется целым числом в единицах DBU. При использовании метрической системы
величина расстояния представляется вещественным числом, округленным до
целого. Величина расстояния actual представляется в соответствующих еди-
ницах целой частью числа и двумя знаками после запятой.
ОПЕРАЦИИ.
1.	Ввести с клавиатуры: / (косая черта, прямой слэш) Enter, Программа вы-
дает подсказку: Menu command (Меню команд).
2.	Ввести команду: nilr Enter. Программа запрашивает: Enter point lo measure
from: (Введите точку, расстояние до которой измеряется;),
3.	Установить курсор в нужную точку, нажать But#l. Между выбранной
точкой и курсором проводится подсвеченная линия, на строке статуса отобра -
жается три величины расстояния (см. пояснения выше).
_________________________________________SCMD
Системная команда
САПР P-CAD 4.5	Редактор: PC-CAPS, PC-CARDS
Режим: SYMB, DETL
22-3-525S
342
Часть □. Команды графических редлкторов
ФУНКЦИЯ, Имеет графическое дополнительное меню для выполнения сле-
дующих системных команд; задание атрибутов элемента, цепи н площадки, за -
дание упаковочной информации и подключение файла специальных символов
и.тд.
ОПЕРАЦИИ.
1. Укажите SCMD. Система обеспечивает выбор команд следующего до -
поли ягельного меню:
в режиме SYMB:
SCAT	- идентификатор элемента;
SPAT	- тип контакта;
SPKG - упаковка технологического элемента;
EPKG - редактирование упаковочной информации;
JMPR — навесная шина;
NPKG - неоднородная упаковка;
PNLC — положение надписи на контактах;
EPNL — редактирование информации о контактах;
UNIT - единицы.
В режиме DET L
SNAT - установить атрибуты цепи;
GSSP	— загрузить файл контактных площадок;
UNIT	- единицы;
VMRG — объединение окон;
LPAJR	-	парность слоев;
PCLR	-	зазор экрана;
PNUM	-	номер контакта;
PSIZ	—	размер экрана;
SIPS	—	внутренняя связь.
_____________________________________________SCMD/EPKG
Редактирование упаковочной информации элемента технологической
библиотеки
САПР P-CAD 4.5	Редактор: PC-CARDS
Режим: SYMB
САПР P—CAD 8.5	Редактор: Part Editor
Наименование команды в меню: Edit/Packaging Data
Клавиатурная команда: EPKG__________________________________
ФУНКЦИЯ. Редактирование информации об упаковке, введенной с помощью
команды SCMD/SPKG:
- редактирован*® имен выводов вентилей, упакованных в элемент;
— редактирование соответствия имен выводов номерам выводов в вентиле и
распределение выводов по вентилям.
Порядок задания упаковочной информации для неоднородных вентилей из-
ложен в описания SCMD/NPKG.
344
Часть II. Команды графических редакторов
ФУНКЦИЯ. Редактирование упаковочной информации, введенной с помощью
команды SCMD/PNLC как для однородных, так и для неоднородных вентилей.
ЗАМЕЧАНИЯ. Все типы вентилей однородных элементов одинаковые. Не-
однородный элемент содержит различные типы вентилей.
Элементы, содержащие однородные вентили, данная команда обрабатывает
следующим образом:
— редактирование расположения конструкторского обозначения и номеров
выводов;
-	редактирование упаковочной информации для установления соответ-
ствия номера секции и символического имени вывода номеру вывода в веяти -
ле.
При построений неоднородного элемента сначала задается упаковочная ин -
формация для вентиля, который будет упакован в однородную часть элемента.
Команда SCMD/EPNL далее используется с целью:
-	назначения упаковочных признаков (идентификаторов) каждому типу вен -
тилей;
-	обозначения правильных имен секций для всех вентилей;
Если редактируется упаковочная информация для неоднородного вентиля,
после выбора команды выбрать режим PCKG и далее перейти к пункту пп. В -
1В.
ОПЕРАЦИИ.
I.	Выбрать команду SCMD/EPNL. На строке сообщений появляется: Edit
ref de«t pinnum loc or packaging! REDS PNUM PCKG (Редактирование конст-
рукторского обозначения расположения вывода или упаковки).
2.	Для редактирования конструкторского обозначения (RFDS) перейти к
пункту пп.З - 4. Для редактирования расположения выводов (PNUM) перейти к
пункту пп.5 -7. Для редактирования упаковки (PCKG) перейти К пункту пп.8-
18.
3.	Выбрать REDS. Программа выводит: Select loc. Гог ref. designator.., (Ука-
жите место для конструкторского обозначения...).
Если необходимо, предварительно устанавливаются параметры строки ста-
туса.
4.	Указать курсором новое место для конструкторского обозначения. На -
жать But#l. Порядковый номер элемента будет скорректирован.
5.	Выбрать PNUM, Система запрашивает: Select pin for pin number location
update... (Укажите вывод для переаадшшя расположения номера вывода...).
6.	Указать курсором вывод, нажать But#l. Высвечивается вывод и рамка
текста (номера). Выводится запрос: Select pin number loc. for pin <X>... (Ука-
жите место расположения номера для вывода с именем <Х >...).
Предварительно, если необходимо, корректируются параметры строки ста-
туса.
7.	Выбрать курсором новое место для расположения номера вывода и на-
САПР P-CAD 4.5 и САПР P-CAD VB.5
345
жат» But#!. Снова появляется запрос: Select pin for number location update...
(Укажите вывод для изменения расположения номера...).
Для выбора другого вывода или выхода из этого режима нажимается But #2.
8.	Выбрать PCKG. Система запрашивает: Edit pint, pkg id, от Beet, names?
PINS PKGID SECTNMS (Редактирование выводов, идентификатора упаковки
или имен секторов?).
Для редактирования выводов (PINS) следует перейти к mi. 9-12. Для ре-
дактирования параметров упаковки (PKGID) - пи. 13 - 14. Для редактирования
имен секций (SECTNMS) - пп.15—18.
9.	Выбрать PINS. Система запрашивает: Select symbol (Выбрать вывод).
|0. Указать курсором вывод, для которого будет изменен упаковочный но-
мер, нажать But#l. Если номер изменяется только в одной секции, на экран
выводится: Enter new package pin number: <pinnumt> (Введите новый удало-
вечный номер вывода: <pinnumt>* где <ptanuml> — текущий номер вывода.
Далее см. п. 12.
Если номер вывода изменяется в нескольких секциях, программа выводит на
экран: Enter section id for pin <X> (Введите номер секции для вывода с нме-
«ем <Х>).
11.	Ввести номер секции и нажать But#t. Далее программа запрашивает:
Enter new package pin number: <pinnuml> (Введите новый упаковочный но-
мер вывод*), где <р1тшшп1> — текущий номер вывода.
12.	Ввести с клавиатуры новый номер и нажать But#l. Затем вновь появ-
ляется первоначальный запрос: Select symbol pin. (Выбрать вывод вентиля.).
13.	Выбрать PKGID. Программа выводит: Enter new packaging id: <cunent
ld> (Введите новый идентификатор упаковки), где <curnent ld> задает имя
символа. В элементах с однородными вентилями имя символа используется
как идентификатор упаковки. Для элементов, имеющих неоднородные вентили,
необходимо редактировать символьное имя для каждого вентиля, входящего в
состав элемента, а в качестве идентификатора упаковки использовать любое из
этих имен. Для этой цели подходит название самого элемента, т.к. оно явля-
ется общим для всех символов, входящих в него.
14.	Ввести новое значение идентификатора упаковки. На экране появля-
ется первоначальный запрос: Edit pins, pkg id, or sect names? PIN PKGID
SECTNMS (Редакгироваяме выводов, идентификатор* упаковки или имен
секторов PIN PKGID SECTNMS).
Для продолжения редактирования символов неоднородного элемента см. сле-
дующий пункт.
15.	Выбрать SECTNMS, Программа выводит подсказку: Select section Гог
redefining (I-х) (Выбрать секцию для перезаджим (1-х)), где (1-х) есть зна-
чение сектора, заданное с помощью команды SCMD/PNLC,
16.	Выбрать секцию. Программа запрашивает: Enter new section name: A
(Введите новое имя веютлзи А), где А есть значение выбранной секции. Для
однородных вентилей секции задаются буквенными значениями в порядке ла -
346
Часть □. Команды графических редакторе»
тин с кого алфавита автоматически. В случае неоднородных вентилей обяза-
тельно явное задание значения секции для каждого вентиля.
17.	Продолжать выбор секций для перазадаиия их значений.
16. Для завершения работы данной команды трижды нажать But# 2.
_______________________________________________SCMD/GSSF
Подключение файла спецсимволов
САПР P—CAD 4.5	Редактор: PC-CAPS, PC—CARDS
Режим: DETL
САПР P—CAD 8-5	Редактор: Schematic Editor, РСВ Editor
Наименование команды в меню: Environment/Attach Cast.Sold.Dots
Environment/Attach Padstacks
Клавиатурная команда: GSSF____________________________________
ФУНКЦИЯ. Обеспечивает загрузку с диска файла специальных символов. Этот
файл специальных символов {‘JSSF) устанавливает соответствие между типами
площадок и стеками (\PS}.
ЗАМЕЧАНИЯ. По этой команде изменяется изображение с условного обо-
значения на изображение, необходимое при выводе на плоттер или фотоплот—
тер. Файл специальных символов ('JSSF) подключает к базе данных стеки пло-
щадок до момента удаления илй подключения нового файла специальных сим -
волов. Поскольку система может рисовать упрощенное изображение площа-
док быстрее, разумно загружать файл спецсимволов непосредственно перед
выводом на плоттер для сохранения скорости отображения информации на
экране.
ОПЕРАЦИИ.
1. Укажите SCMD/GSSF. Система запросит: Enter Шепате: (Введите имя
файла:).
2. Введите имя файла и нажмите клавишу Enter или But#l.
Если файл с данным именем не найден, система ответит: Filename not found
{Файл с данным именем не найден
Если файл найден, он загружается, и все площадки, с типами, приведенными
в файле, получают графические характеристики из стеков площадок. Укажите
REDR для появления введенной информации. Если имя файла не задано, под-
ключенный файл спецсимволов удаляется из базы данных, и восстанавливается
условное изображение площадок.
Прн указании SCMD/GSSF для базы данных в которую уже загружен файл
спецсимволов, система отключает предыдущие стеки площадок до запроса да
ввод имени нового файла.
ПРИМЕЧАНИЕ. Должно быть однозначное соответствие между типами пло-
щадок и их стеками. В противном случае система выдаст сообщения об ошибках
указывающие, что она не в состоянии найти указанную информацию. Если
появились подобные сообщения, система не подключает стеки площадок. Файл
САПР P-CAD £5 к САПР Р - CAD V8 5
347
‘.SSF и файлы описания масок должны находиться в рабочем разделе (для ма —
сок можно указать путь в '.SSF файле).
___________________________________________SCMD/JMPR
Ввод навесной шины
САПР PCAD 4.5	Редактор: PC-CARDS
Режим: SYMB
САПР P-CAD 8.5	Редактор: Part Editor
Наименование команды: Enter/Jumper
Клавиатурный вызов команды: ENTR/JMPR
ФУНКЦИЯ. Определяет элемент как навесную шину. Такой элемент харак-
теризуется внешним (не на плате) соединением между контактами. Вне зааи —
снмости от соединений на печатной плате контакты навесной шины считаются
эквипотенциальны ми.
ЗАМЕЧАНИЯ. Данная команда назначает или убирает назначение элемента
как навесной шины. После назначения элемента все его контакты становятся
эквипотенциальными. Считается, что они все соединены друг с другом. Более
того, при подсоединении к любому из контактов, система анализирует, к какому
иэ них произвести данное подключение. Подключение к любому из контактов
делает все контакты задействованными.
ОПЕРАЦИИ.
I. Выбрать SCMD/JMPR. Система запросит Is Ibis component a jumper?
YES NO (Это навесная шина? ДА НЕТ).
2. Ответ YES (ДА) назначает, а — NO (НЕТ) убирает назначение элемента
навесной шиной.
_____________________________________________SCMD/LPAR
Редактирование таблицы апертур
САПР P-CAD 4.5	Редактор: PC—CARDS
 Режим. DETL
САПР P—CAD 8.5	Редактор: PCВ Editor
Наименование команды я меню;	Environment/Assign Layer Pairs
Клавиатурная команда: LPAR
ФУНКЦИЯ. Попарно объединение слоев с целью:
— распределения слоев для размещения графических изображений эле-
ментов на верхней и кнжней стороне платы;
— образования межслойяых переходных отверстий во время трассировки.
ЗАМЕЧАНИЯ. По этой команде можно устанавливать иля переопределять по-
парно распределение слоев. Допускается добавление до 100 новых слоев. Если
они не могут быть одновременно отображены в одном кадре экрана слоев, до —
348
Часть П. Команды графических редакторов
по ли нагельные слои могут стать доступными при использовании следом за QUIT
PF (страница вперед) и РВ (страница назад).
Переназначать пары слоев следует до их использования в операциях. На-
пример. если элемент переносится на нижнюю сторону платы, пары слоев, ко -
торые в этом участвуют, яе могут быть изменены. Точно так же, если для пары
слоев добавляются проводники, и при этом используются ранее заданные не -
реходные отверстия, ни переходные отверстия, ни сама пара слоев не могут
быть переопределены.
Слой, в котором уже проведены проводники и который был определен как
(трассировка разрешена), не может быть переопределен с целью запрета
трассировки. Эта операция может быть проделана лишь для незанятого про -
водниками слоя.
Для планарной технологии нет ограничений по распределению слоев.
ОПЕРАЦИИ.
1.	Выбрать SCMD/LPAR. На экране появляется список слоев. Каждая строка
имеет 4 поля:
-	в первом поле - название слоя;
-	второе поле указывает, спарен ли слон с другим слоем; пунктирная линия
означает, что данный слой не имеет пары; имя указывает на наличие пары.
За исключением верхнего и нижнего слоя (top, bottom) каждый слой может
являться частью двух физических пар. Г. К. может объединяться со слоями, на-
ходящимися непосредственно выше и ниже его.
Наличие параметра S в третьем поле означает признак разрешения трасси -
ровкн для данного слоя.
Поле 4 указывает на соответствие типов межслойяых переходных отверстий
своей паре слоев. (Соответствующие переходные отверстия могут иметь лишь
пары слоев, для которых разрешена трассировка). Система обозначает типы
переходных отверстий числами от 51 до 99. Тип переходного отверстия зада-
ется параметром типа на ^строке статуса.
Для образования пары слоев необходимо;
I. Подвести курсор к названию первого слоя выбранной пары и нажать
But # 1. Выводится запрос: Select layer mapping mate: (Выбрать пару для дан-
ного слоя:).
2. Установить курсор на второе название слоя, нажать But#l. Пара выб-
рана. Спаривание симметрично. Например, если спаривается PINTOP и PINBOT
PINBOT автоматически соединяется с PINTOP Для отмены пары слоев подве-
сти курсор к названию одного из слоев пары к нажать But#t- Повторное
нажатие But# t означает, что слой соответствует сам себе. Слои распарены.
Для установления признака разрешения трассировки;
1. Установить курсор на третье поле и нажать But#l. (Нажатие клавиши
поочередно включает и отключает параметр S).
Для установки соответствия типов переходных отверстий;
1. Установить курсор на третье поле и нажать Bui#l. (Нажатие клавиши
САПР P-CAD 4J5 м САПР P-CAD VB.5
349
поочередно включает и отключает параметр S}. Внизу экрана появляются все
доступные типы переходных отверстий. Каждый тип переходного отверстия
соответствует своей паре слоев.
2. Выбрать курсором: нужный тип и нажать But# 1. Нельзя назначать меж —
слойный переход паре слоев СОИР (верхняя сторона платы} и SOLDER (нкж -
няя сторона платы}.
_______________________________________________SCMD/NPKG
Ввод неоднородной упаковочной информации
САПР P-CAD 4.5	Редактор: PC—CARDS
Режим: SYMB
САПР P—CAD 8.5	Редактор: Part Editor
Наименование команды: Enter/Nongomogeneous Pkg
Клавиатурный вызов команды: ENTR/NPKG
ФУНКЦИЯ» Осуществляет неоднородную упаковку информации.
ЗАМЕЧАНИЯ, При первом включении этой команды, система запрашивает
количество неоднородных элементов. Далее для каждого из неоднородных вен —
тилей будет сделан запрос на определение следующих параметров:
-	количество вентилей;
-	количество контактов в вентиле;
—	имена всех контактов;
-	имя секции для каждого из неоднородных элементов;
— соответствие физических контактов элемента контактам вентилей.
ОПЕРАЦИИ,
1.	Укажите SCMD/NPKG. Система запросит: Enter total number of gate pins
to package; (Введите общее число контактов в элементе:), Допустимые эна -
чей ия от 1 до 255.
В САПР P-CAD 8.5 запрос задается в несколько другой форме: Enter total
packagable pine; (Введите общее число контактов, подлежащих упаковке:}.
2.	Введите имя количество контактов и нажмите клавишу Enter. Система
запросит;
Enter the number of gate types: (Введите количество типов вентилей:).
3.	Введите количество типов различных вентилей, находящихся в одном кор-
пусе. Далее система начнет запрашивать описание первого вентиля. Первым
вентилем может быть любой из вентилей. Порядок следования вентилей —
произволен.
Система запросит: Gatetype 1; Enter the number of gates: (Тип вентиля 1;
Введите количество вентилей:)
4.	Введите количество вентилей первого типа. Система запросит: Gatetype
1: Enter the number of pine per gate; (Тип вентиля 1: Введите количество
контактов в вентиле:).
350
Часть II. Команды графических редакторов
5.	Введите количество контактов в первом вентиле. Далее система запросит
имена эсех контактов в вентиле: Gatetype t: Enter name of gate pin 1: (Тип
вентиля t; Введите имя первого контакта:),
Вопрос будет повторен для всех контактов данного вентиля.
6.	После ввода всех контактов будут Сделаны запросы на имена секций для
данного вентиля: Gatetype 1: Enter section I name: (Тип вентиля 1: Введите
имя первой секции:).
Имена секций запрашиваются для неоднородного элемента, поскольку надо
разделить общее количество имен секций между неоднородными вентилями.
Для однородного элемента такая информация не нужна, система сама именует
секции: Л В, С. Z, ЛА. АВ, АС, AZ,.... ZZ, Запрос будет повторен столько
раз, сколько вентилей первого типа (см.п.З).
7.	Введите назначение секций. Далее программа попросит указать назна-
чения физическим контактам элемента для первого вентиля: Gatetype 1: Select
gate 1 pin <нмя контакта > (Тип вентиля 1: Определите назначение контакта
<имя контакта> вентиль 1).
Назначение производится указанием на экране контакта элемента для зап —
рашиваемого логического контакта. По окончании запроса первого вентиля
продолжается опрос для второго и тд. Затем аналогичная процедура опроса
начинается для второго типа вентиля. Когда все вопросы будут исчерпаны,
система сама завершит выполнение команды.
_____________________________________________SCMD/PCLR
Зазор между проводником и полигоном
САПР P—CAD 4.5	Редактор: PC-CARDS
Режим; DETL
САПР P—CAD 8.5	Редактор: PCB Editor
Наименование команды в меню;Environment/Polygon Wire Clearance
Клавиатурный вызов команды: PCLR
ФУНКЦИЯ. Назначает зазор вокруг проводника, врезаемого в полигон.
ЗАМЕЧАНИЯ. Существует два способа врезания проводника в экран. Первый
заключается в команде ENTR/W1RE, когда проводник касается или бороздит
полигон. Второй - в команде ENTR7POLY, когда экран накрывает проводники.
Перед использованием обоих способов надо определять зазор.
ОПЕРАЦИИ.
1.	Укажите SCMD/PCLR. Система запросит: Enter Polygon Ciearence: (Вве-
дите зазор для полигона:)
Допустимые значения от 1 до 500.
____________________________________________SCMD/PNLC
Ввод упаковочной информации для схемного библиотечного элемента
САПР P-CAD 4.5 и САПР P-CAD V8.5
351
САПР P-CAD 4.5	Редактор: PC-CAPS
___________________________________________________Режим: SYMB
САПР P—CAD 8.5	Редактор: Symbol Editor
Наименование команды в меню: Enter/Packaging Data
Клавиатурный вызов команды: ENTR/PNLC
ФУНКЦИЯ. Связывает с контактом информацию, которая используется впос —
ледствнн при проектировании физического модуля, включая следующие дан —
ные:
-	число вентильных схем н модуле;
—	расположение позиционного обозначения;
—	расположение номеров контактов;
—	номера контактов модуля;
—	обозначение секций.
ЗАМЕЧАНИЯ, Пользуйтесь этой командой только тогда, когда необходимо пре —
образовать информацию, касающуюся вашей схемы, в информацию, относящу —
юся к физическому модулю, или когда требуются ссылки на номера контактов в
сообщениях программы PC-FORM. Допустимое число вентильных схем й мо-
дуле меняется от 1 до 128. Допустимое число контактов от 1 до 255. Секция
обозначается одной буквой иля парой букв.
ОПЕРАЦИИ.
1.	Выбрать SCMD/PNLC. Система установит слой PINNUM активным слоем
и ответит; Enter gates per package: (Введите число вентнлышх схем на мо-
дуль).
2.	Наберите число вентильных схем на модуль. Если число выходит за пре —
делы допустимого диапазона, то система подскажет: Out of range (1 — 12В) (За
Пределами (1 до 128)).
3.	Затем система установит слой REFDES активным слоем и подскажет:
Select loo for ref designator.., (Выбрать расположение для основного обозна-
чения...).
4.	Задать желаемые параметры: ориентацию, слой и размер текста,
5.	Указать курсором выбор места и нажать But#l. Система: Enter package
pin number (or <pin> (Ввести номер контакта модуля для <жонгакта>) и
затем: Gale assigned to section <name> (Вентильная схема приписана к сек-
ции <ммя секции >).
Обратите внимание на то, что имя контакта - это имя, присвоенное ему при
создании символа, а секция <имя секции > представляет собой идентификатор
секции, присваиваемый автоматически.
6.	Наберите номер контакта. Если вместо числа вводится буква, то система
подскажет: Invalid <cbar> (Неверно <буква>).
_____________________SCMD/PNUM
Ввести позиционное обозначение
352
Часть II. Команды графических редахтороа
САПР P-CAD 4.5	Редактор: PC—CAPS
Режим: DETL
САПР P—CAD 8.5	Редактор: Symbol Editor
Наименование команды л меню: Enter/Ref.des & Section
Клалиатурный вызов команды: ENTR/PNUM
ФУНКЦИЯ, Присваивает элементу позиционное обозначение и секцию.
ЗАМЕЧАНИЯ. Позиционное обозначение н номера контактов. соответствую-
щие присваиваемой секции, воспроизводятся на заранее определенных учас-
тках выбранного элемента. Эти участки определяются командой SCMD/PNLC.
Позиционное обозначение может быть представлено буквенно-цифровой
строкой, состоящей из 1 — 60 знаков. Присваивание секции может быть пред-
ставлено строкой из одинарных букв или из двухбуквенных сочетаний:
(a,b,€,dJ...aarablacI«..at,barbbl...bi,...barhb11..hRL которая соответствует количе-
ству вентильных секций, созданных с помощью команды SCMD/PNLC, или оно
может быть серией цифр, которая соответствует номерам контактов в вентиль -
ных секциях.
ОПЕРАЦИИ.
1.	Выберите SCMD/PNUM. Система подсказывает: Select a component...
(Выберите элемент..,),
2.	Выберите желаемый элемент. Система высвечивает его и предлагает:
Enter reference-deelgnalor / section (Введите позиционное обозначение/ сек-
цию), при этом выводится обозначение, если оно было назначено ранее.
3.	Напечатайте позиционное обозначение, затем '7й, секцию (вентиль) для
элемента и нажмите клавишу Enter или But#l. Пример обозначения и сек-
ции приводятся здесь: UI /.В.
Или напечатайте обозначение, затем ,7‘> и номера контактов для элемента.
Начните последовательность номеров с открывающейся скобки "(* и закончите
её закрывающейся скобкой м)". Разделяйте номера интервалами.
Пример обозначения н номеров контактов мя элемента: Щ / (I 2 3).
ПРИМЕЧАНИЕ. Если последовательность номеров контактов превышает 39 знаков,
напечатайте м>,> в конце строки и продолжайте печатать номера на следующей
строке.
СИГНАЛЫ ОШИБОК.
Gate /part mismatch. Package gate Into illegal part YES NO (Несоответ-
ствие жентвлл и элемента. Включить вентиль в несоответствующий
элемент. ДА НЕТ)
ПРИЧИНА. Этому элементу уже присвоен вентиль другого типа.
ДЕЙСТВИЕ. Чтобы все же изменить вентиль в выбранном элементе, выберите
YES. Чтобы присвоить вентиль другому элементу, выберите NO.
Illegal section name (Имя не той секции).
ПРИЧИНА,. Имя не той секции было указано в команде SCMD/PNUM.
САПР P-CAD 4.5 и САПР P-CAD VB.5	353
ДЕЙСТВИЕ. См. описание команды для SCMD/PNUM для правильного син-
таксиса или проверьте ваш библиотечный файл для определения упаковки
«имяХНЦ.
Pin пищ location Info missing (Не определено место для номеров кон-
тактов).
ПРИЧИНА. Выбранный элемент не подготовлена при использования команды
SCMD/PNLC.
ДЕЙСТВИЕ. Используйте команду SCMD/PNLC и вернитесь к SCMD/PNUM.
PNUMr Available only in DETL mode. (PNUM: применима лишь в режи-
ме DETL).
ПРИЧИНА Команда SCMD/PNUM была введена в режиме DETL.
ДЕЙСТВИЕ. Проверьте ввод (клавиатура или файл записи команд или мак —
рофайл) для правильного синтаксиса.
Section < reference designator / section> Is occupied (Секция < позицион-
ное обозначение / секция> уже занята).
ПРИЧИНА. Позиционное обозначение и секция уже были использованы. Си-
стема высвечивает существующий элемент, которому уже было присвоено это
позиционное обозначение.
ДЕЙСТВИЕ. Введите другое обозначение.
The specified section does not exist (Указанная секция не существует).
ПРИЧИНА Неправильный знак был введен для идентификации секции. На —
пример, если ввели литеру Е в качестве идентификатора секции, а истинные
секции с литеры А по литеру D, тогда Е не существует и не является истинной.
ДЕЙСТВИЕ. Введите правильный знак для идентификации секции.
______________________________________________SCMD/PSIZ
Минимальный размер полигона
САПР P-CAD 4.5	Редактор: PC—CARDS
  Режим: DETL
САПР P—CAD 8.5	Редактор; PC В Editor
Наименование команды в меню;	Environment/Min.Polygon Size
Клавиатурный вызов команды; PS1Z
ФУНКЦИЯ. Назначает минимальную площадь экрана (полигона), которая ос-
тается на плате после автоматического врезания проводников или контактов в
полигон.
ЗАМЕЧАНИЯ. После задания минимальной площади полигона программа за-
поминает это значение и начинает контролировать это значение при врезании
проводников или контактов в экран. Значение, заданное в данной команде, не
анализируется просто при вводе полигона.
23-1-S25B
354
Честь II. Кохайды грефитоских редакторов
ОПЕРАЦИИ.
I. Укажите SCMD/PS1Z. Система запросит Enter minimum polygon area
(sq.unit): (Введите минимальную площадь полигона (в кв. единицах): ),
Заданное по умолчанию значение равно 64 квадратным единицам DBU.
_______________________________________________SCMD/SCAT
Ввести тип элемента
САПР PCAD 4.5	Редактор: PC-CAPS, PC-CARDS
Режим: DETL
САПР P—CAD 8.5	Редактор: Symbol Editor, Pari Editor
Наименование команды в меню: Enter/Component Type
Клавиатурный вызов команды: ENTR/SCAT
Для схемных элементов
ФУНКЦИЯ:
—	устанавливает или модифицирует тип элемента для использования до —
гического моделирования электронных схем;
—	обозначает иерархию в основном схемном элементе.
ЗАМЕЧАНИЯ. Каждому создаваемому схемному библиотечному элементу
должен быть присвоен уникальный номер типа элемента, используемый дру-
гими программами САПР P-CAD-
Неиерархическим элементам, которые не будут моделироваться, автомати-
чески (по умолчанию) присваивается номер типа элемента, равный 255.
Для иерархических схемных элементов должен быть присвоен тип 256. Это
позволяет w выровнять” иерархические данные при помощи программы PC-
LINK.
Тип, равный 0г присваивается схемным элементам, которые не должны вклю-
чаться в список цепей. Программа PC-NODES не обрабатывает такие схемные
элементы.
Тип, равный -1, присваивается схемным элементам, которые не должны за-
меняться на элементы технологической библиотеки (т.е. на электрической схеме
элементы есть, а на печатной плате их нет - например, обозначения элементов
"питание" или "земля”). Программа РС-РАСК не обрабатывает такие схем-
ные элементы.
Остальные номера типов схемных элементов использует программа PC-LOGS,
Для технологических элементов
ФУНКЦИЯ. Задает или модифицирует тип элемента для группирования эле-
ментов, микросхем, дискретных радиоэлементов и разъемов.
ЗАМЕЧАНИЯ. Тип элемента представляется целым числом в диапазоне от -
32000 до +32000.
PC-CARDS использует следующие типы для элементов со штыревыми кон -
тактами:
САПР P-CAD и САПР P-CAD VB.5
355
Микросхемы	10000	Резисторы	11100
Конденсаторы	11200	Индуктивности	11300
Транзисторы	11400	Остальные радиоэлементы	11000
Разъемы	12000	Прочие	13000
Для элементов с планарными контактами указанные значения должны быть
увеличены «а 500.
Программа PC-’PLACE классифицирует элементы по типам элементов сле-
дующим образом:
10000 — 10990 — главные элементы;
11000 — 11999 - дискретные элементы;
12000 — 12999 — разъемы.
ОПЕРАЦИИ.
1.	Укажите SCMD/SCAT. Система запросит: Workcomp. Old type = <n>.
New type = (Элемент, Старый тип = <n>. Новый тип =L где n - число теку-
щего типа. Запрашивается тип текущего редактируемого элемента.
2.	Введите число для нового типа элемента и нажмите клавишу Enter или
клавишу But#l. Если введено значение вне допустимого диапазона, система
ответит:
Out of range (-32000 to 32000). (Вне диапазоне (от -32000 до 32000)).
Вводите число в диапазоне.
3.	Программа PC-CARDS еще дополнительно запрашивает: Is part type SMDi
YES NO (Этот элемент планарный! ДА НЕТ),
_______________________________ SCMD/SIPC
Внутренняя связность
САПР P—CAD 4,5	Редактор: PC-CARDS
Режим: DETL
САПР P—CAD 8.5	Редактор: PC В Editor
Наименование команды в меню: Environment/Inner Plane Apertures
Клавиатурный вызов команды: SIPC
ФУНКЦИЯ. Назначает номер апертуры для контактной площадки, имеющей
выход на слой внутренней проводимости платы.
ЗАМЕЧАНИЯ. По этой команде запоминаются апертуры для контактных пло-
щадок. которые выходят на внутренние слои (например, внутренний слой пи -
тання или внутренний слой земли). При подключении файла контактных пло-
щадок происходит поиск типов контактов, имеющих данные апертуры и, в по-
следствии, эти контакты считаются подключенными внутри платы и не подле -
жат трассировке.
Если до выполнения команды уже была использована команда SCMD/GSSF,
то перезагружать контактные площадки не нужно.
23-2-52М
356
Часть 0, Команды графических редакторов
ОПЕРАЦИИ.
1. Укажите SCMD/SIPS. Система запросит: Enter list of apertures: (Введите
список значений диафрагм апертуры: ),
Легальные значения диафрагмы апертуры от 1 до 255. Значения диафрагмы
апертуры вводятся через точку с запятой: (1; 3; 9; 15).
____________________________________________SCMD/SNAT
Ввести глобальные атрибуты цепи
САПР P-CAD 4.5	Редактор: PC-CAPS
Режим; DETL
САПР P—CAD 8-5	Редактор: Schematic Editor
Наименование команды в меню: Enter/Global Net
Клавиатурный вызов команды: ENTR/SNAT
ФУНКЦИЯ. Находит и выделяет именованную цепь и назначает глобальные
атрибуты цепи.
ЗАМЕЧАНИЯ. Эта команда для назначения глобальных атрибутов цепи при
иерархическом проектировании. Обычно глобальными называются цепи пи-
тания и земли. Глобальный атрибут не нужно назначать для цепей при мно —
голистовом проектировании, когда нет иерархического проектирования.
В этом случае программа PC-LINK объединяет цепи по одинаковым име -
нам без назначения цепям глобальных атрибутов.
ОПЕРАЦИИ
1. Укажите SCMD/SNAT. Система запросит: Enter a net name: (Введите
имя цепи:).
2. Введите имя цепи и нажмите клавишу Enter или But#l. Если такая цепь
не существует, система выведет: Nel <name> not found. (Цепь <имя> не най-
дена.).
Если цепь существует, система выделит ее и запросит: A global neW YES NO
(Глобальная цепь! ДА НЕТ),
____________________________________SCMD/SPAT
Ввести типы контактов
САПР P-CAD 4.5	Редактор: PC—CAPS, PC—CARDS
Режим: SYMB
САПР P-CAD 8.5	Редактор; Symbol Editor, Part Editor
Наименование команды в меню: Enter/Pin Type
Клавиатурный вызол команды: ENTR/SPAT
ФУНКЦИЯ. Обеспечивает установку и/или редактирование типа и эквива-
лентности (LEQ) контактных площадок.
САПР F-CAD 4.5 н САПР p-CAD VB.5	3S7
ЗАМЕЧАНИЯ. Тип контактной площадки {TYPE) задается конкретным числом
в диапазоне от 9 до 63 для схемного элемента и от I до 9й9 для технологического
элемента. Тип используется в дальнейшем для подключения информации из
стекоэ площадок с использованием файла специальных символов (см. SCMD/
GSSF). Логическая эквивалентность площадок обозначается как LEQ Значе-
ние этого атрибута по умолчанию LEQ=O, где 0 означает, что каждая из площа-
док является логически уникальной и не может быть переставлена. Д\я всех
площадок пункту принимается данное значение, пока не установлено другое.
Если LEQ имеет любое из значений более 0, оно означает класс эквивалентно —
стн текущей площадки. Каждому из наборов логически эквивалентных пло-
щадок может быть дано одинаковое, но уникальное значение для установки их
эквивалентности и возможности перестановки. Допускаются значения от 0 до
127. Площадки с одинаковой (отличной от нуля) эквивалентностью могут быть
взаимно переставлены.
ОПЕРАЦИИ.
1.	Укажите SCMD/SPAT. Система выделяет первую площадку и запраши —
вает: Enter new type (Введите новый тип).
Сообщение: Type of pin <pinname> 1и <в> (Тип площадки <нмя_площад-
ки> <в>) выводится под запросом. Здесь выводятся имя текущей площадки и
её тип (п), присвоенные ранее.
2.	Нажмите клавишу Enter юш But#l для подтверждения типа, или введите
новый тип в ответ на запрос для изменения текущего и нажмите "Enter". Если
введенное число лежит вне допустимого предела, система отвечает; Out of range
(О to 50). (Вне диапазона [от 0 до 50)) или Value must be between t and 999
(Значение должно быть от t до 999).
Затем система запросит: Enter new code: Pin LEQ code is <n> Введите
новый код: Код логической эквивалентности <п>>, где <п> — последний
используемый код. 0 используется по умолчанию.
3.	Нажмите клавишу Enter или But#l для подтверждения выведенного зна-
чения иля введите новое число н нажмите клавишу Enter или But#l.
Приведенные запросы выводятся для каждой площадки элемента.
_____________________________________________SCMD/SPKG
Ввод упаковочной информации элемента технологической библиотеки
САПР P-CAD 4.5	Редактор: PC-CARDS
Режим,- SYMB
САПР P—CAD 8.5	Редактор: Part Editor
Иаимено»аяие команды в меню: Enter/Packaging Data
Клавиатурная команда: ENTR/SPKG
ФУНКЦИЯ, Вводит в элемент информацию о внутренней структуре.
ЗАМЕЧАНИЯ. Данной командой устанавливается внутренняя логическая
структура и назначение выводов в соответствии с реальным радиоэлементом
23-3-S253
350
Часть I]. Камалды графических редакторов
(микросхемой и т.п). Данная информация используется редактором для вы-
полнения процесса преобразования электрической схемы в конструкцию не -
чатной платы.
ОПЕРАЦИИ.
1.	Укажите SCMD/SPKG. Система запросит: Eater number of gates: (Вве-
дите число схемных элементов:).
2.	Введите число схемных элементов (вентилей), входящих в радиоэлемент, и
нажмите клавишу Enter. Максимальное число - 127. Система запросит: Enter
number of pins per gate: (Введите число выводов на элемент;).
3.	Введите число выводов или точек соединений отдельного схемного эле -
мента и нажмите клавишу Enter. Система запросит: Enter name of gate pin
<n>: (Введите имя вывода элемента <n>:).
4.	Введите имя вывода, которое ему присвоено в схемном элементе (венти-
ле). Система продолжает вопросы для каждого вывода схемного элемента по
порядку. Система просит идентифицировать каждую площадку элемента зап -
росом: Select gate <n> pin <x> ... (Укажите площадку вывода <х> элемента
<п>
Укажите требуемую площадку вывода схемного элемента. Система виде -
ляет цветом контактную площадку и продолжает вопросы для остальных пло-
щадок и элементов.
_____________________________________________SCMD/UNIT
Назначение системы единиц
САПР P-CAD 4.5	Редактор: PC—CAPS, PC—CARDS
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню: Envirotunent/Cfiange Units
Клавиатурная команда: UNIT
ФУНКЦИЯ. Изменение единицы измерения проекта с дюймовой системы едя -
ниц на метрическую систему единиц и наоборот. Переход из одной системы
измерений в другую возможен, когда база данных пустая, либо, когда в ней со -
держатся только данные, полученные в режиме SYMB, или данные, полученные в
режиме DETL с помощью команды DRAW. Если база данных содержит эле-
менты, введенные с помощью команды ENTR/COMP, или проводники, полу-
ченные командой ENTR/WIRE, запрос на изменение системы измерения от-
клоняется.
ЗАМЕЧАНИЯ. Минимальный шаг в метрической системе измерений равен
0,01мм, в дюймовой - 0.001 дюйма, т.е. один миллидюйм (1 mil = t DBU|.
Базовой для системы Р-CAD принята дюймовая система измерений. Эта ко-
манда изменяет установленную ранее систему измерений и соответственно
преобразует всю графическую информацию, построенную в режиме SYMB,
САПР P-CAD 4-5 и САПР P-CAD V8.5
350
ОПЕРАЦИИ.
1. Выбрать команду SCMD/UNIT. Если текущая система измерения дюй-
мовая, программа запрашивает:
Converting from English unit to Metric? YES NO (Преобразование из дюй-
мовой системы единиц в метрическую систему? ДА НЕТ),
Если текущая система измерения метрическая, выводится вопрос:
Converting from Metric unit to English? YES NO (Преобразование из мет-
рической системы в дюймовую систему единиц? ДА НЕТ),
2. Выбрать YES для осуществления преобразования или NO, если система
измерений остается прежней.
ЗАМЕЧАНИЯ. Если в процессе преобразования встречаются данные, введен —
ные в режиме DETL, система выдает сообщение: Detail Data Found: conversion
(unction disabled (Обнаружена информация режима DETL преобразование
невозможно) и завершает команду.
__________________________________________SCMD/VMRG
Объединение зазоров с полигоном
САПР P—CAD 4.5	Редактор: PC—CARDS
Режим: DETL
САПР P—CAD 8.5	Редактор: РСВ Editor
Наименование команды в меню: Environment/Merge Polygon Voids
Клавиатурная команда: VMRG
ФУНКЦИЯ. Соединение отдельно стоящих вырезов (окон) с полигоном.
ЗАМЕЧАНИЯ. Эта команда используется для создания участков свободного
пространства при размещении элементов на плате. Перед запуском команды
должна быть выполнена команда SCMD/GSSF, чтобы для всех типов контакт -
ных площадок были загружены их маски. После этого по команде SCMD/
VMRG вырезы, образованные внутри контактных площадок, соединяются с по-
лигонами. Тем самым создается область, свободная от полигона, для посадоч —
кого места элемента на плате либо для выводов элемента. При использовании
этой команды строится вырез в полигоне на посадочном месте элемента. Если
далее нужно переместить элемент на плате, построенный вырез может ока —
заться в нежелательном месте. Чтобы этого избежать, рекомендуется сохра —
нить версию базы данных перед исполнением команды. Если требуется пе-
реместить элементы после выполнения команды, используется сохраненная
версия базы данных для переиздания размещения вырезов.
ОПЕРАЦИИ.
I. Выбрать команду SCMD/VMRG. Программа автоматически связывает
вырезы и полигоны. На строке состояния выводится слой и координаты по-
лигона
23-1-525*
360
Часть П. Команды графин Оскш редактором
_____________________________________________________SGAT
Область захвата контакта
САПР P—CAD 4.5	Редактор: PC-СAPS, PC-CARDS
Режим: DETL, SYMB
САПР P—CAD 8.5	Редактор: Schematic Editor, PCB Editor
Наименование команды в меню;Environment/Set Snap Tolerance
ФУНКЦИЯ. Устанавливает радиус захвата контакта.
ЗАМЕЧАНИЯ. Радиус захвата контакта определяет область поиска контакта
относительно положения курсора при неточной установке на контакт. Сис-
тема захвата включается назначением зеленого цвета для параметра L в строке
состояния.
ОПЕРАЦИИ.
1.	Нажмите /. Система запросит: Menu command: (Команда меню:).
2.	Введите SGAT и нажмите клавишу Enter или But#l. Затем система зап-
росит: Snap tolerance = <n>. New value = (Просвет захвата = <n>. Новое
значение =).
3.	Нажмите клавишу Enter или But#l для пропуска вопроса.
_________________________________________________SIPS
Внутренняя связность
САПР P—CAD 8.5	Редактор: PC В Editor
Наименование команды в меню: Environment/Inner Plane Apertures
см. команду SCMD/SIPS
_______________________________________________SMOD
Символьный режим (режим создания библиотечного элемента)
САПР P—CAD 8.5	Редактор: Schematic Editor
Наименование команды в меню:Environment/Symbol Mode
см. команду SYMB
_________________________________________________STAT
Статистика
САПР P-CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню: Environment/Display Statistics
см. команду SYS/STAT
САПР P-CAD 4.5 и САПР P-CAD VB 5
361
____________________________________________________/STGL
Согранить глобальные параметры
САПР P-CAD 4.5 Редактор: PC—CAPS, PC—CARDS, PC-PLACE
 Режим: DETL, SYMB
САПР P—CAD 6,5 Редактор: Symbol Editor, Schematic Editor,
Port Editor, PCB Editor
ФУНКЦИЯ, Сохранение текущих значений параметров строки статуса при
формировании макрокоманды. Эти параметры восстанавливаются после за-
пуска макрокоманды.
ЗАМЕЧАНИЯ. После инициации макрокоманды задается /STGL, система за-
поминает состояние параметров строки статуса в виде командной строки в файла
макрокоманды. Т.к. файл макрокоманды является текстовым файлом, его со-
держимое можно редактировать с помощью текстового редактора. Если мак-
рокоманда исполняется без использования команды /STGL, текущие значения
параметров строки статуса будут действовать во время её исполнения.
Параметры, запоминаемые командой /STGL:
Параметр	Описание	Синтаксис
OFF/ON/ABL	Состояние слоя	SET LTV <имя слоя> OFF/ON/ABL
SOLID/DOTTED Тип линии		SET LLS SOLID/DOTTED/DASHED
O/A/D Orth/Any/Diag	Угол линии	SET LNAG ORTH/ANGL/D45
НА" команда	Изменяет порядок изломов линии, линяя/дута	SET LMOD FIRST/LAST
т/с/в Тс р/Cen 1г/ Eta 1Ю щ	Выравнивание тек — ста по вертикали	SET TXV TOP/CENTER/BOT
L/R/C U?n/Bigbt/Cen(r	Выравнивание тек- ста по горизонтали	SET TXH LEFT/RIGHT/CENTER
F П Deg	Ориентация текста	SET TXO 0/1 /2/3 (0 - без вращения, 1 - 90°, 2 - 180°, 3 —270°)
M/Mirror красн./зел.	Зеркальность текста	SETTXM ON/OFF
M/Mirror красн./зел.	Зеркальность элементов	SET CMPM ON/OFF
F	Ориентация	SET CMPO 0/1/2/3
D Deg	элементов	( 0 — без вращения, 1 - 90°, 2 —180°, 3 -2?(У)
1/Т Inter/Thru	Переходные отв. сквоз н. /межслойн.	SET ГТ I/T
L/SnpPba красн/зел	блокировка зах- вата контакта	SET SNAP ON/OFF
G/SnpGrd красн./зел.	Блокировка систе- мы сеток	SET GDLK ON/OFF
362
Часть П Команды графических редакторов
ОПЕРАЦИИ.
1. После того как введена команда /МАС, ввести с клавиатуры: / (косая
черта, прямой слэш) Enter.
Программа выводит на экран: Menu command (Команда меню).
2. Ввести команду, atg! Enter.
Параметры строки статуса запоминаются, и восстанавливаются, когда за-
пускается макрокоманда.
_________________________________________________________STO
Запомнить изображение
САПР P-CAD 4.5 Редактор: PC-CAPS, PC—CARDS, PC-PLACE
Режим: SYMB, DETL
САПР P—CAD S.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в менло: Dispiay/Store View
ФУНКЦИЯ. Обеспечивает запоминание окна изображения для последующего
вызова командой RCL.
ЗАМЕЧАНИЯ. STO является специальной командой и может использоваться в
момент выполнения команд редактирования без их прерывания. 8ПГО позво —
ляет запомнить до девяти окон изображения. Окна сохраняются с проектом
по команде FILE/SAVE.
ОПЕРАЦИИ.
1.	Укажите STO. Система выведет на строке состояния запрос:
Save View: 123456789 МАР (Сохранить окно: 123450789 МАР).
2.	Укажите одну из цифр. Система запоминает текущее окно изображения
для возможности повторного вызова под указанным номером. Если окно за-
поминается под ранее использованным номером, система запрашивает:
Already Defined. Overwrite? YES NO (Уже определено. Переопределить?
ДА НЕТ).
3.	Если желаете переопределить записанное ранее окно, укажите YES (ДА),
если нет - укажите NO (НЕТ) или нажмите But#2.
_________________________________________________SWAP
Переставить
САПР P-CAD 4.5	Редактор: PC-CARDS, PC—PLACE
_____________________________________________Режим: РЕП
САПР Р-САР 8.5 Редактор: PCB Editor
САПР P-CAD 4Л и САПР Р- CAD VB.5	363
ФУНКЦИЯ. Имеет графическое дополнительное меню для операций взаимной
перестановки элементов, логических вентилей и выводов. Данной операцией
могут переставляться элементы одинакового типа (логические элементы, пло-
щадки и т.п ).
ОПЕРАЦИИ.
1. Укажите SWAP Система обеспечивает выбор следующих команд до-
полнительного меню:
СОМР — элемент,-	GATE — вентиль;
PIN — контакт;	UNDO - отмена.
____________________________________________SWAP/COMP
Переставить (поменять местами) библиотечные элементы
САПР P—CAD 4.5	Редактор: PC—CARDS, PC-PLACE
_	___________________________________________Режим; DETL
САПР P—CAD 8.5	Редактор: PCB Editor
Наименование команды: Swap/Component ______________________
ФУНКЦИЯ. Обеспечивает перестановку отдельного элемента с другими.
ЗАМЕЧАНИЯ. Эта команда используется для улучшения размещения зле—
ментов на плате. Команда не добавляет и не удаляет элементы платы. Команда
SWAP/COMJP переставляет элементы вне зависимости от их типа. Например,
микропроцессор может быть переставлен с резистором.
ОПЕРАЦИИ.
1.	Укажите SWAP/COMP. Система запросит: Select first component ... (Ука-
жите первый элемент
2.	Укажите желаемый элемент при помощи But # 1. Система выделяет его и
показывает его связи. Система запрашивает: Select second component... (Ука-
жите второй элемент...).
3.	Укажите второй элемент при помощи Ви(#1. Системе выделяет его, вклю-
чая все его связи, и переставляет первый элемент со вторым, отображая изме-
нение связей. Система повторяет запрос: Select first component ... (Укажите
первый элемент ...).
4.	Продолжайте указание элементов для перестановки или выберите другую
команду.
____________________________________________SWAP/GATE
Переставить (поменять местами) вентили
САПР P-CAD 4.5	Редактор: PC—CARDS, PC—PLACE
 Режим: DETL
САПР P-CAD 8.5	Редактор: PCB Editor
Наименование команды: Swap/Gate
364
Часть II. Команды графических редакторов
ФУНКЦИЯ. Обеспечивает перестановку логических элементов {вентилей) между
различными корпусами или внутри отдельного корпуса радиоэлемента.
ЗАМЕЧАНИЯ. Этой командой переставляются только эквивалентные логи-
ческие элементы, например: инвертор может быть переставлен с другим ин —
вертором, но не с сумматором. Все перестановки логических элементов авто-
матически фиксируются в файле перестановок f.RPT} на диске для последую-
щей корректировки электрической схемы.
Для работы команды необходимо присутствие в элементах упаковочной ин —
формации.
ОПЕРАЦИИ.
1.	Укажите SWAP/GATE. Система запросит: Select first gate ... (Укажите
первый элемент
2.	Переместите курсор на одной из площадок выводов желаемого логичес-
кого элемента и нажмите But#!. Все площадки и соединения логического
элемента выделяются. Система запрашивает. Select second gate ... (Укажите
второй элемент ...).
3.	Переместите курсор на одной из площадок выводов второго логического
элементе и нажмите Вп(#1. Его площадки я соединения также выделяются, и
два элемента переставляются. Если второй элемеют имеет тип. отличный от
первого, система отвечает: Gates not Swapable. (Элементы не могут перестав-
ляться).
4.	Продолжайте, если необходимо, указание других элементов. Окончание —
But #2 или выбором другой команды.
______________________________________________SWAP/PIN
Переставить (поменять местами) логически эквивалентные контакты
САПР P-CAD 4.5	Редактор: PC—CARDS, PC—PLACE
Режим: DETL
САПР P—CAD S.5	Редактор: PCB Editor
Наимекогюмие комамды: Swap/Pin
ФУНКЦИЯ. Обеспечивает перестановку логически эквивалентных площадок
отдельного элемента.
ЗАМЕЧАНИЯ. Данная команда переставляет логически эквивалентные пло-
щадки отдельного элемента. (См. описание логической эквивалентности в ко-
манде SCMD/SPAT.) Все операции SWAP/PIN фиксируется в файле переста-
новок ('.RPTl на диске для дальнейшей корректировки электрической схемы.
ОПЕРАЦИИ.
1.	Укажите SWAP/PIN. Система запрашивает: Select first pin ... (Укажите
первую площадку
2.	Укажите первую переставляемую площадку. Система выделяет пло-
щадку и её связь. Система запрашивает Select second pin ... (Укажите вторую
площадку
CARP P-CAD 45 и САПР P-CAD Vfl.5	365
3.	Укажите вторую площадку для перестановки. Система выделяет пло-
щадку и ее связь. Две площадки переставляются. Если площадки не принад-
лежат одному элементу или имеют различную эквивалентность, система отве —
чает: Pins not awapable. ( Площадки не могут переставляться).
_______________________________________SWAP/UNDO
Отменить сделанную перестановку
САПР Р-САР 4.5 Редактор: PC-PLACE
САПР P—CAD 8.5	Редактор: РСВ Editor
Наименование команды: Swap/Undo
ФУНКЦИЯ. Команда отменяет последнюю одиночную команду SWAP или
SWAP/COMP.
ОПЕРАЦИИ. Укажите SWAP/UNDO. Система вернется к состоянию перед
последней одиночной командой SWAP или SWAP/COMP.
_________________________________________________SYMB
Символьный режим |режим создания библиотечного элемента)
САПР P—CAD 4.5 Редактор: PC-CAPS. PC-CARDS, PC-PLACE
Режим,- SYMB, DETL
САПР P—CAD 8.5	Редактор: Schematic Editor
Наименование команды в меню:Environment/Symbol Mode
ФУНКЦИЯ. Переводит основное меню в символьный (SYMB) командный ре-
жим.
ЗАМЕЧАНИЯ. Данный режим используется для создания и редактирования
элементов, стеков площадок и другой графической информации. Когда система
находится э режиме SYMB, цвет главного меню красный. Информация, вводи —
мая в режиме SYMB, может редактироваться только в этом режиме.
Элементы, созданные в символьном режиме, могут быть вставлены как еди —
ное целое в детальном (DETL) режиме командой ENTR/COMP.
ОПЕРАЦИИ,
1. Укажите SYMB. Система изменит режим на SYMB, и меню изобразится
красным цветом.
________________________________________________SYS
Команды операционной системы
САПР P-CAD 4.5	Редактор: PC—CAPS, PC-CARDS. PC-PLACE
Режим: SYMB, DETL
Часть II. Команды графических редакторов
ЗЮ
ФУНКЦИЯ. Имеет дополнительнее меню для выполнения следующих сис-
темных операций: просмотр директория, просмотр содержимого файла, под-
готовка изображения для вывода на внешние устройства и выход.
ОПЕРАЦИИ.
I. Укажите $Y$. Система обеспечит выбор следующих команд дополни-
тельного меню:
DOS — операционная система;	STAT — статистика;
PLOT — нарисовать;	QUIT — закончить.
__________________________________________________SYS/DOS
Эмуляция команд MS DOS
САПР P-CAD 4.5 Редактор: PC-CAPS, PC-CARDS, PC-PLACE
___________________________________________Режим: SYMB, DETL
САПР P-CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Port Editor, PCB Editor
Наименование команды в меню:	Environment/DOS Shell
Клавиатурный вызов команды: DOS
ФУНКЦИЯ. Исполняет команды операционкой системы: DIR, TYPE, DEL,
RENAME, CD, MD и др.
ЗАМЕЧАНИЯ. Графический экран гасится на время ввода и исполнения ко-
манды. Графический экран восстанавливается по окончании команды. Син-
таксис команд полностью соответствует командам операционной системы MS
DCS. Длина команды ограничена 40 символами.
ОПЕРАЦИИ.
I.	Укажите SYS/DOS. Система запросит: Enter DOS command (BUTTON 2
to quit) > (Введите команду DOS (But#2 для возврата)).
2.	Введите команду DOS и нажмите клавишу Enter или But#l. Команда
исполняется, и вновь появляется запрос: Enter DOS command (BUTTON 2 to
quit) > (Введите команду DOS (But#2 для возврата}).
3.	Для возврата в редактор нажмите But#2 или клавишу Esc.
_______________________________________________SYS/PLOT
Подготовка файла рисунка
САПР P-CAD 4.5	Редактор: PC—CAPS, PC-CARDS, PC—PLACE
_________________________________________Режим: SYMB, DETL
САПР P-CAD 8.5 Редактор: Symbol Editor, Schematic Editor.
Part Editor, PCB Editor
Наименование команды в меню:	FEe/Create Plot File
Клавиатурный вызов команды: FILE/PLOT
____________________САЛР P-CAD 4.5 я САПР р-CAD V8,j	367
ФУНКЦИЯ. Формирует файл изображения для последующего вывода на вне -
шние устройства.
ЗАМЕЧАНИЯ Информация погашенных слоев в файл изображения не выво-
дится. Окно рисования позволяет задать выводимую область изображения В
качестве последней может быть все изображение или его часть. Файл изоб —
ражения, созданный этой командой, может использоваться программами РС-
PLOT, PC-PHOTO и PC-PRINT. Обычно необходимо подключить файл спе-
циальных символов к базе данных перед созданием файла изображения. Спе-
цификация файла изображения может быть длиной до J5 символов. Сюда
включается имя (если необходимо, то полное имя) файла и расширение.
ОПЕРАЦИИ.
1.	Переместите центр окна экрана дисплея так, чтобы увидеть всю выводи —
мую область. Можно вывести часть представленного на экране изображения.
После указания команды SYS/PLOT нельзя использовать команды сдвига и мае -
штабирования окна изображения.
2.	Укажите SYS/PLOT. Система запросит PLOT? Select Page Comer 1 ...
(Укажите первый угол листа ...).
3.	Переместите курсор и нажмите But#l. Система запрашивает: PLOT:
Select Page Corner 2 ... (Укажите второй угол листа ...).
4.	Переместите курсор и нажмите But#l. Система запросит: Plot Ше паше;
<filename> (Имя файла изображения: <имя_файла>).
(Если в данном сеансе файл изображения уже создавался, имя последнего
файла изображения появится за запросом в качестве используемого по умол-
чанию. Можно его переписать нажатием Enter. См. шаг 4 выше. Будьте вни -
мательны при повторном использовании имени файла, т.к. содержимое старого
файла будет уничтожено).
5.	Введите имя файла и нажмите клавишу Enter или But # 1. Если исполь -
эуется старое имя, система запросит: Replace '<fllename>T YES NO (Заменить
'<имя„файла>1 ДА НЕТ).
6.	Укажите YES (ДА) или NO |НЕТ) Если выбрано YES (ДА) существующий
файл изображения переписывается. Система выводит: Writing to plot file. (За-
пись в файл изображения.) и затем: Plot file complete. (Файл изображения
создан.).
_____________________________________________SYS/QUIT
Закончить работу
САПР P-CAD 4.5 Редактор: PC-CAPSt PC—CARDS, PC-PLACE
Режим: SYMB, DETL
САЛР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню:	Pile/Quit
Клавиатурный вызов команды: FILE/QUIT
'>о<>	Часть П. Команды графическим редакторов
ФУНКЦИЯ. Обеспечивает выход из редактора,
ЗАМЕЧАНИЯ. Если файл модифицировался, система запрашивает подтверж-
дение на выход без сохранения результатов.
Если выбран выход без сохранения, вся работа с момента последнего со-
хранения информации теряется. Информация не может быть восстановлена
иначе, как пункту путем использования файла протокола U‘.CMD".
ОПЕРАЦИИ.
1. Укажите SYS/QUIT Если эскиз модифицировался с момента последнего
сохранения, появится следующее сообщение: Workfile modified. Exit stillt YES
NO (Информация модифицирована. Действительно выйти? ДА НЕТ).
2. Если желаете продолжить работу, укажите NO (НЕТ) или нажмите Bui#2.
Если нет, укажите YES (ДА) и вернетесь к открывающему меню.
_______________________________________________SYS/STAT
Статистика
САПР P-CAD 4.5 Редактор: PC-CAPS. PC-CARDS, PC-PLACE
 Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню:	Environment/Disp/ay Statistics
Клавиатурный вызов команды: STAT
ФУНКЦИЯ, Выводит информацию о ресурсах системы.
ОПЕРАЦИИ.
1. Укажите 5YS/STAT. Система выведет на экран дисплея следующую ин
формацию:
	DATABASE STATISTICAL DATA
Database Filename: NONE
Object	Current		Max
Components	1	0	500
Unique Comps.	1	0	400
Nets	0	0	1000
Pins	0	0	32767
Picture Groups	1	0	32767
Picture Elements	2	0	32767
Database Buffer Memory = 165K Conventional
Conventional Memory = 640К Used, OK Available, 640K Total
Max. Polygon Vertices - 128K
Press any key to quit...
Статистическая информация без дополнительной памяти
DATABASE STATISTICAL DATA
Database Filename: NONE
САПР Р - CAD 4 5 и САПР Р- CAD VBJ
369
Object	Guneui	Deleted	Max
Components	1	0	2300
Unique Comps.	1	0	800
Nets	0	0	4000
Pins	0	0	32767
Picture Groups	1	0	32767
Picture Elements	2	0	32767
Database Buffer Memory = 37К Conventional, 1984K LIM, 2021К Total
Conventional Memory = 536K Used, 1Q4K Available, 640K Total
LIM Expanded Memory = 2048K Used, OK Available, 2049K Total
Max. Polygon Vertices « [022K
Press any key to quit...
Статистическая информация с дополнительной памятью
2. Нажмите любую клавишу для окончания команды и возврата в графи —
ческий режим.
В САПР P~CAD 8.5 статистическая информация имеет следующий вид:
- - Database Statistical Dai a —
PCB Editor P-CAD 8.5
Database Filename: proj6.pcb (14292 bytes}
Database Units: English
Qijjesl	Current	Deleted	Max
Components	31	0	2147483447
Unique Components.	30	0	2147483447
Nets	9	0	2147483447
Pins	42	0	2147483447
Picture Groups	484	0	2147483447
Picture Elements	0	0	2147483447
Max Polygon Vertices:	10000
Special Symbol File:	pcad.ssf
Aperture File:	NONE
EXIT
_____________________________________________/ТМОР
Отображение длины проводника
САПР P-CAD 8.5 Редактор: РСВ Editor
ФУНКЦИЯ. Включение/выключение режима отображения текущей длины
проводника при выполнении команды Enter/Wlre.
24-1-5253
370
Часть II. Команды графических редакторов
ОПЕРАЦИИ.
Задать клавиатурную команду /tmod, система выдает запрос: Display trace
length! Yee/No (Выводить длину проводника! Да/Нет). При ответе Yes в строке
состояния появится поле: Actual: ппвипп; Potential: шш.пп (Действительная
длина: ппп.пп; Потенциальная длина; шш.пп).
Здесь под действительной длиной понимается общая длина проводника до
последней зафиксированной точки. Потенциальная длина больше действи-
тельной длины на длину сегмента от последней зафиксированной точки до
текущего положения курсора.
__________________________________________________/UCP
Контроль за подключением к трассе свободных контактов
САПР P—CAD 8.5 Редактор: PCB Editor
ФУНКЦИЯ. Включение/выключение режима контроля за подключением к про-
воднику свободных контактов при выполнении команды Enter/Wlre.
ЗАМЕЧАНИЯ. Команда выполняется независимо от параметра Allow Adding
Uncommitted Hns в конфигурации графического редактора.
ОПЕРАЦИИ.
Задать клавиатурную команду /иср, система выдает запрос: Allow adding
uncommited pins! Yea/Nc (Разрешить подключать свободные контакты! Да/
Нет). При ответе Yes, при пересечении проводником свободных контактов, они
будут подключаться к цепи.
__________________________________________________UNDO
Отмена удаления сегмента проводника
САПР P—CAD 4.5	Редактор: PC-CAJIDS
PextituDETL
Клавиатурный вызов команды: undo
САПР P—CAD 8.5	Редактор: PC В Editor
Наименование команды в меню:	Edit/Undo Delete Segment
ФУНКЦИЯ. Отмена удаления сегмента проводника.
ОПЕРАЦИИ.
Задать команду undo, система восстанавливает удаленный сегмент провод-
ника.
___________________________________________UNFX
Снять фиксацию размещения радиоэлементов
САПР Р-САР 4 5	Редактор: PC—PLACE
САПР P-CAD <5 и САПР P-CAD V8.5	371
САПР P—CAD 8.5	Редактор; PCB Editor
Наименование команды в меню; Placement»'Unfix/Component
ФУНКЦИЯ. Обратные действия команде FIX.
ЗАМЕЧАНИЯ. Команда UNFX может использоваться после команды FIX. Дан —
ная команда освобождает позицию элемента так, что он может участвовать в
размещения.
ОПЕРАЦИИ.
I. Выберите UNFX. Все зафиксированные элементы выделятся на экране.
Программа подскажет: Select a component ... (Выберите элемент
2. Установите курсор на выбранный элемент и нажмите But#l. Редактор
снимет цветовое выделение с освобожденного элемента.
_____________________________________________UNFX/WIN
Сиять фиксацию размещения радиоэлементов в окне
САПР Р-САР 4.5	Редактор: PC-PLACE
САПР P—CAD 8.5	Редактор: PC В Editor
Наименование команды в меню: Placement/Unfix/Windows
ФУНКЦИЯ. Обратные действия команде F1X/VVJN
ЗАМЕЧАНИЯ. Команда UNFX может использоваться после команды FTX/WTN,
освобождает все объекты, включенные в окно таким образом, что эта объекты
могут участвовать в размещении.
ОПЕРАЦИИ.
(. Выберите UNFX/WIN. Все зафиксированные элементы выделятся на
экране. Программа подскажет: Comer 1 ... |Угол 1
2.	Выберите первый угол прямоугольного окна. Программа подскажет: Corner
2 ... |Угол 2
3.	Выберите противоположный угол окна.
4.	Продолжите выбирать другие окна либо окончите команду.
_________________________________________________UNIT
Назначение системы единиц
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню: Environmeni/Change Units
см. команду SCMD/UNIT
J4-3-52SB
372
Часть [I. Команды графических редакторов
VLYR
Состояние слоев
САПР P-CAD 4,5	Редактор7PC—CAPS, PC-CARDS. PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню: View Layer
ФУНКЦИЯ. Имеет меню для включения отображения, редактирования статуса
и создания слоев изображения.
ЗАМЕЧАНИЯ. VLYR является специальной командой и может использоваться в
момент выполнения одной из команд редактирования без ей прерывания. При
выборе команды VLYR на экране дисплея отображается информация о дос-
тупных в текущий момент слоях, их цвете и статусе. Используя данный экран,
можно создать до 50 слоев. Если командой включается ранее выключенный
слой, используйте REDR для его отображения. Командой можно создать новые
слон, изменить цвет и статус слоев, изменить имена существующих слоев. Имя
слоя может содержать до 6 символов. Однажды созданный слой не может
быть удален, возможно только изменение его параметров.
ОПЕРАЦИИ.
1.	Укажите VLYR. Система выводит на дисплей список имен, номеров цветов
(номеров инструментов плоттера) и статусов всех слоев.
2.	Можно произвести следующие изменения в слоях. Для изменения имени
слоя укажите мышью изменяемое имя. Система запросит. New name: <ххх>
(Новое кмс <ххх>), где ххх — текущее имя слоя. Введите желаемое имя н
нажмите клавишу Enter.
Для создания нового слоя укажите место имени непосредственно под пос-
ледним из слоев в списке. Система запросит: New layer name: (Имя нового
слоя:).
Введите имя и нажмите клавишу Enter. Ответьте на запросы о номере цвета
и статусе слоя.
Для назначения слою нового цвета укажите номер текущего цвета. Систе-
ма выводит внизу экрана дополнительное меню назначения всех 15 возмож-
ных цветов. Числа, символизирующие цвета, отображаются соответствующим
цветом. При выводе информация на плоттер (векторный графопостроитель)
номер цвета используется в качестве номера пишущего инструмента. Выбе-
рите номер нового цвета.
Для изменения статуса слоя (ON. — включен, OFF - выключен или ABL -
доступен) укажите поле статуса слой. Для циклического изменения значения
используйте But#l . Статус слоя может принимать значения:
OFF — слой невидим;
САПР P-CAD 4.5 л САПР р —CAD V8.5	373
ON — слой видим, но не может быть активным;
ABL — слой видим и может быть активным;
ABL А — слой видимый и активный (любая создаваемая информация по —
мещается в данный слой}. Активными могут стать только слои со статусом
ABL. Для активизации слоя укажите поле непосредственно справа от выра-
жения ABL. После нажатия But# L в этом поле появится А.
3.	Для завершения VLYR и возврата к графическому экрану нажмите But#2
или укажите QUIT. После возврата к главному меню можно циклически ме —
нить активный слой со строки состояния или клавишей F1. Имя активного в
данный момент слоя выводится в левом нижнем углу строки состояния.
__________________________________________________VMB1
Объединение зазоров в выделенном слое
САПР P—CAD 8.5	Редактор: PCB Editor
Наименование команды в меню: Environment/Merge Voids by Layer
ФУНКЦИЯ, Объединение окон (вырезов) в полигоне в назначенном слое.
ЗАМЕЧАНИЯ
1. Перед выполнением данной команды необходимо подключить файл кон-
тактных площадок. В противном случае после вызова команды система дает
запрос: Special Symbol Model File not loaded. Continue? Yeu/No (Файл контак-
тных площадок не подключен. Продолжать? Да/Нет).
2. Поскольку действие команды является необратимым, необходимо перед
выполнением команды записать проект на диск.
ОПЕРАЦИИ.
1.	После вызова команды Envfronment/Merge Voids by Layer система зап —
росит: Select a Layer (Выбрать слой).
2.	Выбрать из предложенного списка слой печатной платы, на котором не-
обходимо объединить с полигоном введенные окна.
3.	Система выполняет объединение полигона с окнами, в строке состояния
появляется информация: MERGEiPgn <нсмер>(<слой>,< координата по
Х>,<хоордината по Y>) Vd <иомер> (ОБЪЕДИНЯЮгПОЛИГОН <номер>(<—
слой>г<коордмната по Х>,< координата по ¥>) ОКНО <номер>}.
4.	Если обрабатываемый полигон имеет нулевую апертуру ширины линии,
программа дает предупреждение: Warning found. Continue? Yes/No <n> него
aperture width polygons found (Предупреждение. Продолжать? Да/Нет. Най-
дено <п> полигонов с нулевой апертурой).
________________________________VMBP
Объединение зазоров в выделенном полигоне
24-3-5258
374
Часта. I]. Команды графических редакторов
САПР P—CAD $.5	Редактор: PC В Editor
Наименование команды л меню:	Environment/Merge Voids by Poly
ФУНКЦИЯ. Объединение окон (вырезов) в выделенном полигоне.
ЗАМЕЧАНИЯ
1. Перед выполнением данной команды необходимо подключить файл кон -
тактных площадок. В противном случае после вызова команды система дает
запрос: Special Symbol Model File not loaded. Continue? Yeu/No {Файл контак-
тных площадок не подключен. Продолжать? Да/Нет).
2. Поскольку действие команды является необратимым, необходимо перед
выполнением команды записать проект на диск.
ОПЕРАЦИИ.
1.	После вызова команды Envtronment/Merge Voids by Layer система зап —
росит- Select a Polygon (Выбрать полигон).
2.	Выбрать курсором полигон. Если указывается другой объект, система
сообщает: No polygon found (Полигон не обнаружен).
3.	Система выполняет объединение полигона с окнами, в строке состояния
появляется информация: MERGEiPgn < номер>(< слой >,<коорд ивата до
Х>,< координата по Y>) Vd <поыер> (ОБЪЕДИНЯЮ:ПОЛИГОН <номер>(<~
слой>,<координата по Х>,<координата по Y>) ОКНО <номер>).
4.	Если обрабатываемый полигон имеет нулевую апертуру ширины линии,
программа дает предупреждение: Warning found. Continue? Yes/No <n> zero
aperture width polygons found (Предупреждение. Продолжать? Да/Нет. Най-
дено <п> полигонов с нулевой апертурой).
_____________________________________________VMRG
Объединение зазоров с полигоном
САПР P—CAD 8.5	Редактор: PC В Editor
Наименование команды в меню: Environment/Merge Polygon Voids
см. команду SCMD/VMRG
_______________________________________________ZVSAV
Записать изображение в файл
САПР P-CAD 4.5 Редактор: PC—CAPS, PC—CARDS, PC-PLACE
Режим: SYMB, DETL
ФУНКЦИЯ. Режим видеозаписи изображения на диск пункту первоначально
устанавливается в конфигурационном меню. Команда ZVSAV позволяет включать
или отключать этот режим из программы.
ЗАМЕЧАНИЯ. Некоторые команды редакторов (VLYR, MASK, SYS/STAT, SYS/
САПР P-CAD 4.5 к САПР P—CAD VS.5	375
DOS) требуют переключения экрана, стирая при этом графическое отображе —
нне. Команда /VSAV позволяет сделать выбор из двух возможных вариантов:
—	VSAV 1и ON — система запоминает видеоизображение в дисковом файле
перед сбросом экрана. При возврате из команды система делает обратную
операцию, считывая видеоизображение с диска на экран;
—	VSAV is OFF — система просто делает очистку экрана при вводе выше —
упомянутых команд. При возврате система должна воспроизвести графичес —
кое изображение и восстановить его на экране.
Таким образом, оцениваются две дисковые операции: запоминание, а также
последующее считывание с диска и воспроизведение изображения. Рассмат-
риваемые факторы включают в себя сложность изображения и разрешающую
способность системы. Чем сложнее чертеж, тем больше требуется времени для
его воспроизведения. В этом случае полезно включение режима ON VSAV.
Если система имеет высокую разрешающую способность, видеоизображение
может быть слишком большим и потребовать много времени для записи и
считывания с диска. Если чертеж не слишком сложный, лучше каждый раз
делать воспроизведение.
ОПЕРАЦИИ.
1.	Ввести с клавиатуры: / (косая черта, прямой слэш) Enter Программа вы —
водит. Menu command (Команда меню).
2.	Ввести команду: vsav Enter. Система подсказывает: Video save to disk:
OFF ON (Видеозапись на диск: ВЫКЛЮЧЕНА ВКЛЮЧЕНА).
3.	Выбрать OFF или ON и нажать But# I.
__________________________________________________VWIN
Показать окно
САПР P-CAD 4.5 Редампор: PC—CAPS, PC-CARDS, PC-PLACE
Режим: SYMB, DETL
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
Наименование команды в меню: View Window
ФУНКЦИЯ. Определяет новое окно изображения, которое автоматически мае —
штабируется в размер экрана.
ЗАМЕЧАНИЯ. VWIN является специальной командой и может использоваться
в момент выполнения одной из команд редактирования без прерывания е€
работы. VWIN требует ввода двух точек, определяющих прямоугольник но-
вого окна изображения. Эти точки являются противоположными углами пря —
моугольника — нижним левым и верхним правым или нижним правым и вер —
хним левым.
24-4-52S*
376
Часть П Команды графических редакторов
ОПЕРАЦИИ.
1.	Укажите VWIN. Система запросит: View Window: Comer 1 ... (Окно
изображения: Угол 1
2.	Введите координаты первого угла желаемого окна. Система запросит
View Window: Comer 2 ... (Окно изображения: Угол 2
3.	Введите координаты второго угла желаемого Окна.
_____________________________________________________/WAIT
'Точка останова** макроса
САПР P—CAD 4.5 Редахтор: PC-CAPS, PC-CARDS, PC-PLACE
Режим: DETL, SYMB
САПР P—CAD 8.5 Редахтор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
ФУНКЦИЯ. Формирует "точку ожидания” и вывод сообщения в процессе за-
писи файла макрокоманды или файла протокола (*.CMD).
ЗАМЕЧАНИЯ. В процессе записи файла макрокоманды или в любой момент
записи текущего файла протокола данной командой можно сформировать "точку
ожидания", в которой последующее исполнение файла будет приостановлено.
Также можно задать сообщение, выводимое на экран в момент паузы.
ОПЕРАЦИИ.
1.	Введите /. Система запросит: Menu command: (Команда меню:).
2.	Введите WAIT и нажмите клавишу Enter. Система запросит: Wait time (О
= wait for a key): (Время ожидания (0 “ ждать нажатия клавкпш).).
3.	Введите ноль или число, указывающее сколько секунд программа будет
находиться в паузе, к нажмите клавишу Enter. Если введен 0 (ноль), программа
будет ждать нажатия любой из клавиш. Затем система запросит: Mettage:
(Сообщение:),
4.	Введите текст сообщения, которое должно появиться в момент паузы при
выполнении файла, и нажмите клавишу Enter. Длина сообщения ограничена 44
символами. Если сообщения не нужно, нажмите только Enter.
	X
	Тип курсора
САПР P CAD 4.5	Редактор: PC-CAPS, PC-CARDS, PC-PLACE Режим: DETL, SYMB
САПР P—CAD 8.5 Редахтор: Symbol Editor, Schematic Editor,
Part Editor, PCB Editor
САПР Р - CAD 4.5 и САПР Р -CAD V8.5	377
ФУНКЦИЯ. Переключающая команда для изменения типа курсора с его обыч —
него вида на перекрестье во весь экран.
ЗАМЕЧАНИЯ. Обычно курсор представляет собой небольшой “плюс" на эк —
ране. У полноэкранного курсора горизонтальная и вертикальная линии уве-
личены до размера экрана.
ОПЕРАЦИИ.
]. Нажмите X на клавиатуре. Режим отображения курсора переключится в
другое состояние — с полноэкранного на "плюс" или с "плюса" на полноэк-
ранный вид курсора.
_________________________________________________________ZIN
“Приблизить” изображение
САПР P-CAD 4.5	Редактор: PC—CAPS, PC-CARDS, PC—PLACE
Режим. DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
Port Editor, PCB Editor
ФУНКЦИЯ, Увеличивает изображение в окрестностях курсора в два раза, раз —
мещает курсор э центре экрана.
ЗАМЕЧАНИЯ. Команда ZIN является непрерывной командой к может ис-
пользоваться в момент активности других команд редактирования. Существует
десять шагов между максимально и минимально возможными изображениями.
ОПЕРАЦИИ.
1.	Укажите ZIN. Система запросит: Zoom IN: Select View Center ... (Увели-
чение изображения: Укажите центр ...).
2.	Переместите курсор в желаемую точку и нажмите But # 1. Система уве —
лнчит изображение в два раза и центрирует его в указанной точке.
3.	Для продолжения процесса нажмите Butttl. Для окончания — But#2.
Если более увеличить изображение невозможно, система выводит сообщение:
At zoom limit. (Предельное изображение.).
___________________________________________________ZOUT
“ Отдалить N изображение
САПР P-CAD 4.5 Редактор: PC—CAPS, PC-CARDS, PC—PLACE
Режим. DETL, SYMB
САПР P—CAD 8.5 Редактор: Symbol Editor, Schematic Editor,
 Part Editor, PCB Editor
ФУНКЦИЯ. Уменьшает изображение в окрестностях курсора в два раза, раз —
мещает курсор в центре экрана.
378
Часть □. Кома_иды графических редакторов___________
ЗАМЕЧАНИЯ. Команда ZOUT является непрерывной командой и может ис-
пользоваться в момент активности других команд редактирования. Существует
десять шагов между максимально и минимально возможными изображениями.
ОПЕРАЦИИ.
1.	Укажите ZOUT Система запросит: Zoom OUT: Select View Center ...
(Уменьшение изображения: Укажите центр ...).
2.	Переместите курсор в желаемую точку н нажмите But# 1. Система умень-
шает изображение в два раза и центрирует его в указанной точке.
3.	Для продолжения процесса следует нажать But# I. Если более увеличить
изображение невозможно, система выводит сообщение: At zoom limit. {Пре-
дельное изображение.).
САПР ACCEL EDA V12.1
379
Команды схемного в технологического редакторов
САПР ACCEL EDA
Команды графических редакторов САПР ACCEL EDA приводятся в порядке
их представления в меню редакторов по группам основного меню: Fller Edit,
View, Place, Route, Option, Library, Utils, Macro, Window, Help. Порядок ко -
манд графических редакторов САПР ACCEL EDA приведен в табл. 11.2.
Таблица 11.2,
Групповая команда	Команда	Тил графического редактора
		схемный	технологический
I	2	3	4
File	New	+	'+
File	Open	+	+
File	Close	+	+
File	Save	+	+
File	Save As	+	+
File	Clear	—	+
File	Print	+	+
File	Print Setup	+	+
File	Reports	+	+
File	Design Info	+	+
File	DXF In	+	+
File	DXF Out	+	+
File	Gerber In	—	+
File	Gerber Out	—	+
File	N/C Drill	—	+
File	PDIF In	+	+
File	PDIF Out	+	+
File	'Exit	+	+
Edit	Undo	+	+
Edit	Cut		+
Kdit	Copy	+	+
Edit	Copy To File		+
Edit	Paste	+	+
Edit	Paste To Layer	—	+
Edit	Paste Froa File	+	+
Edit	Move By RafDes	+	+
Edit	Move To Layer	—	+
Edit	Properties	+	+
Edit	Delete	+	+
Edit	Copy Matrix	+	+
Edit	Explode Coaponent	—	+
380
Часть И. Команды графических редакторов
Продолжение табл. П.2.
1	2	3	4
Edit	Explode Part	+	—
Edit	Alter Component	—	+
Edit	Align Component a	—	+
Edit	Align Parte	+	—
Edit	Select All	+	+
Edit	Deselect All	+
Edit	Highlight		+
Edit	Unhighlight	+	+
Edit	Unhighlight All	+	+
Edit	Components	—	+
Edit	Parts	+	—
Edit	Nets	+
Edit	Measure		+
Edit	Select	+	+
View	Redraw	+	+
View	Extent	+	+
View	Last	+	+
View	All	+	+
View	Center	+	+
View	Zoom In	+	+
View	Zoom Out	+	+
View	Zoom Window	+	+
View	Jump Location	+	+
View	Jump Text	+	+
View	Command Toolbar	+	+
View	Placement Toolbar	+	+
View	Prompt Line	+	+
View	Status Line	+	+
View	Snap to Grid	b	+
Piece	Component	—	+
Place	Connection	—	+
Piece	Pad	—	+
Place	Via	—	+
Place	Part	+	—
Place	Wire	+	«a*
Place	Bus	+	—
Place	Port	+
Place	Pin	+	—
Place	Line	+	+
САПР ACCEL EDA Vi 2.1
361
Продолжение табл. IL 2,
1	2	3	4
Place	Arc	4-	4-
Place	Polygon	4-	+
Place	Point	—	4-
Plica	Ref Point	4-	—
Place	Copper Pour	—	+
Place	Cutout	—	4-
Place	Keepout	—	+
Place	Plane	—	+
Place	Text	+	+
Place	Attribute	+	+
Place	Field	+	+
Place	Dimension	—	+
Place	IEEE Symbol	+	—
Route	Autorouters	—	+
Route	View Log	• —	4-
Route	Miter	—	+
Route	Manual	—	+
Route	Interactive		4-
Rewire	Manual	+	—
Options	Block Selection	+	4-
Options	Configure	+	+
Options	Grids	+	+
Options	Display	+	+
Options	Preferences	+	+
Options	Layers	—	4-
Options	Current Line	+	4-
Options	Current Keepout	—	4*
Options	Sheets	+	—
Options	Design Rules	+	4-
Options	Net Classes	+	4-
Options	Pad Style	—	t
Options	Via Style	—	4-
Options	Text Style	+	4-
Library	•New	4-	4-
Library	Alies	+	+
Library	Copy	+	+
Library	Delete	+	+
Library	Rename	+	4-
Library	Setup	+	+
382
Часть II. Ко наяды графических рсмкгород
Окончание табл. 112.
1	2	3	4
Library	Pattern Save Aa	—	+
Library	Symbol Sava Aa		—
Utile	Renumber	+	+
Utile	Force Update	+	+
Util»	Record ECOf»	+	+
Utile	Import ECO1 e	+	+
Utile	Export ECO 1 a	+	+
Utile	DRC	—	+
Utile	ERC	+	—
Util»	Load Netliet	—	+
Util»	Generate Netliet	+	+
Utile	Compare Netlist	—	+
Utile	Rename Net	+	—
Utile	Optimize Nets	—	+
Util a	Reconnect Neta	—	+
Utile	Receive Hierarchy	+	—
Utile	Module Wizard	+	—
Macro	Record/Stop	+	+
Macro	Delete	+	+
Macro	Rename	+	+
Macro	Run	+	+
Window	New Window		+
Window	Caacade	+	+
Window	Tile	+	+
Window	Arrange Icons	+	+
Клавиатурные команды
М -
SWt+F4 -
"Стрелки" -
Sh ft+" стрелки" —
Backspace —
CtrHBul#! -
Del -
\ ИЛИ / “слэш*1 -
But#2 млн Esc —
вызвать помощь (подсказку);
включить 'мозаику'’ (см. команду Window Tile);
переместить курсор по рабочему полю;
ускорить в 10 раз перемещение курсора;
удалить последний сегмент линии {см. команду Place
Wire, Place Line);
селектировать (выбрать) группу объектов (см. команду
Edit Select и Options Preferences);
удалить выделенный объект или выделенные объекты;
приостановить трассировку цепи в командах Route
Manual и Route Interactive;
отказаться от выполнения команды;
САЛР ACCEL EDA VI?. I
383
Sbft+But#l -	селектировать {выбрать) части объекта (см. команду Edit Select и Options Preferences);
Spacebar - + "плюс" —	эквивалентно клавише Bul#(; увеличить масштаб изображения проекта (см. команду View Zoom In);
- "минус" —	уменьшить масштаб изображения проекта (см. команду View Zoom Out);
= “равно" —	уменьшить масштаб изображения проекта (см. команду View Zoom Out);
A -	переключиться между абсолютной и относительной си — стеной координат;
В -	переключиться между типами подводки соединения к шине (см. команду Options Display);
С -	установить центр экрана в точку курсора (см. команду View Center);
Ctrt+C -	копировать выделенные объекты в буфер обмена (см. команду Edit Сору};
D -	увеличить (Shfl+D — уменьшает) номер позиционного обозначения элемента при выполнении команды Place Component;
E - F - G -	выполнить макрос (см. команду Macro Run); зеркализировать объект; переключить в сторону увеличения (Sbft+G — в сторону уменьшения) сетку проекта в списке сеток (см. команду Options Grids);
J - L -	ввести координаты; переключиться на следующий по возрастанию (Shlt+L - по убыванию) лист принципиальной схемы (для схемного редактора) или слой печатной платы (для тех - нологического редактора);
M -	включить/выключить запись макроса (см. команду Macro Record/Stop);
Clri+N - О -	начать новый проект (см. команду File New); переключиться на следующий по возрастанию (Shft+O — по убыванию) режим ортогональности (см. команду Place Wire, Place Line);
CtrHO - P - ClrH-P - Q -	загрузить файл проекта (см. команду File Open); см. команды Place Part и Place Port; печатать проект |см. команду File Print); переключить режим “черновик/чистовик" (см. команду Options Display);
R - S - Ctrl+S - Sbft+T - U -	увеличить (Sbft+R — уменьшить) угол поворота объекта; включить команду Edit Select, сохранить файл проекта (см. команду File Save); включить команду Edit Move to Layer; отменить последнюю операцию выполнить команду Edit Undo;
384
Часть П. Команды графических редакторов
CtrKV -	вставить скопированные объекты из буфера обмена (см. команду Edit Paste);
W -	выбрать следующую по возрастанию (Sbft+W - по убыванию) ширину линии из списка (см. команду Options Current Line);
X - CtrHX -	переключить вид курсора (см. команду Options Display вырезать выделенные объекты с сохранением в буфере
Y -	обмена (см. команду Edit Cut); вызвать команду Options Sheets (для схемного редак- тора) или Options Layers (для технологического редак- тора);
Z - Ctri+Z -	вызвать команду View Zoom Window; отменить последнюю операцию (команда Edit Undo).
Группа команд FILE
File New
$th
Новый файл
Создает новое окно без имени. Команда очищает определения стилей ли-
стов и размеры листа ддя нового проекта. Все параметры проекта восстакав -
лмваются из выполненных установок по умолчанию для графического редак-
тора. Команда может быть вызвана кнопкой: □
File Open
Открыть файл
Открывает существующий файл в соответствии со стандартным окном от-
крытия файла для Windows.
Для вызова команды можно использовать кнопку В?|
Если до использования команды File Open не был загружен проект, то про -
грамма создает новое окно и загружает в него проект.
В противном случае информация о загруженном проекте не пропадает, а
создается еще одно окно проекта, в которое будет загружен новый проект.
Действие команды аналогично команде Window New Window.
После выбора команды File Open выводится диалоговое окно, б котором не -
обходимо выбрать путь и имя файла проекта. В разделе Папки (Directories!
выводятся текущая директория и список ближайших директорий, указанием на
которые можно изменить путь. В разделе Имя файла (File Name) приводится
список всех файлов текущей директории, имеющих расширение соответству-
ющего для редактора типа f.SCH или *.РСВ|.
Для открытия проекта можно использовать технологию “drag and drop'1 (“пе-
ретащить н бросить"), которая заключается в захвате файла проекта клавишей
САПР ACCEL EDA VI2.1
385
Bot#l в. не отпуская клавиши. перетаскивании файла в окно графического ре-
да кто р а или на его иконку на поле Windows После этого следует отпустить
кнопку But#l
ОПЕРАЦИИ.
1.	Выбрать команду File Open, открывающую диалоговое окно открытия
файла.
2.	Выбрать из списка или непосредственно набрать имя файла проекта.
3.	Если же проект находится не в текущей директории, то, используя раздел
Папки (Directories), найти нуждый раздел диска и после этого выбрать имя
проекта.
ЗАМЕЧАНИЯ. Глобальные и локальные атрибуты файлов проекта будут объе -
дннены &\я версий проекта 3.5 и раньше.
4.	Выбрать ОК.
Открытие проектов, которые использовались недавно
Последние четыре файла проекта, которые были загружены а графический
редактор, можно быстро вызвать, используя список имен в окне команды File.
Здесь в нижней части окна приводятся четыре последних проекта, для вызова
которых достаточно щелкнуть по имени проекта.
Открытие текстовых (ASCII) и двоичных файлов
Проект может храниться как в двоичном, так и в текстовом виде. Программа
автоматически распознает формат текстового файла и при загрузке конвер-
тирует в формат графического редактора.
File Close	w> Sch	1*
Закрыть файл
Закрывает все окна для активного проекта. Если проект был изменен, будет
задан запрос на сохранение изменений проекта в файле до его закрытия.
Если закрывается последний проект, то автоматически создается новое пу-
стое окно для нового проекта-
File Save
Сохранить файл
Сохраняет текущее состояние проекта а файла надиске. При этом созда-
ется файл предыдущей версии проекта (\ВАК).
После выбора команды File Save сохраняются изменения в файла и проект
остается открытым для дальнейшей работы. При этом не изменяется имя проекта
и директория его расположения на диске.
35-1-525»
1В6
Часть П. Команды графических редахторая
Для записи нового проекта на диск (Untitled) или для записи текущего проекта
с новым именем нужно использовать команду File Save As command.
Если используется режим ECO (Engineering Change Orders — изменения
порядка проектирования, связанные с внесением изменений в проект в схему
принципиальную электрическую или а топологию печатной платы с последу —
ющей корректировкой топологии платы или схемы, соответственно), то при записи
файла открывается меню сохранения ECO —изменений.
Команда может быть вызвана кнопкой; iQl

File Save As
,.^51
Сохранить файл как ...
Сохраняет текущий проект а файл с новым именем в новом месте на диске.
Если изменяется только директория, то имя по умолчанию остается старым.
File Clear
Очистить проект
Очищает рабочее пространство графического редактора. После выбора ко-
манды File Clear предлагается запрос о предварительном сохранении сделан-
ных изменений проекта.
Команда File Clear не очищает среду графического редактора: установки
стилей и определения слоев, сделанные, например, командами Option в Pad Styles,
File Gerber Out и Options Layers. Это позволяет использовать сделанные ранее
в проектах установки среды графического редактора посредством загрузки файла
проекта командой Fite Open я очисткой после этого рабочего пространства
командой File Clear.
File Print
Печатать проект
Команда выводит на печатающее устройство текущий проект в соответ-
ствии со сделанными установками печати для Windows. После выбора ко-
манды File Print появится диалоговое меню команды (см. диалоговое окно File
Print). Команда может быть вызвана кнопкой: БЁШ
Диалог позволяет сформировать млн использовать заранее сформирован-
ные настройки. Из данного диалога вызываются дополнительные диалоговые
формы: Generate Printouts, Setup Print Jobs, Drill Symboli и Colors;
GENERATE PRINTOUTS (печатать)
Перед выводом на печать, во-первых, необходимо настроить устройство
печати под управлением Windows {тип растрового, струйного или лазерного
САПР ACCEL EDA VI2.1
387
принтера, графопостроите —
ля}. используя либо средства
Windows, либо команду File
Print Setup графического
редактора. Во — вторых, не —
обходимо сформировать
общие установки печати
(print jobs), настроить ус-
ловные обозначения точек
сверления (drill symbols) и
установить цвета печати
(colors).
Если установки печати
были сделаны раньше, можно
выбрать их из меню диалога
File Print а разделе Print Jobs
(в приведенном на рисунке
примере это сделанная на-
стройка под именем PRINT).
После нажатия кнопки
Generate Printouts начина-
ется зывод на печать про-
екта в соответствии со еде -
данными установками.
25-2-52.13
Часть !1 Команды графических редактсран
SETUP PRINT JOBS (установки печати)
Нажатие клавиши Setup Print Jobs приводит к появлению окна с диалогом
(см. диалоговое окно Setup Print Jobs). Данный диалог позволяет построить
несколько различных установок печати с различными опциями печати всего
проекта ю\и его частей. Кроме того, возможно редактирование сделанных ра-
нее установок печати.
Диалоговое окно Setup Print Jobs содержит следующие области:
	Print Jobs, позволяющая редактировать установки печати с кнопками Add
(добавить), Modify (модифицировать) и Delete (стереть);
	Print Job Selection! определяет параметры текущей настройки печати, име-
ющей имя, заданное в поле Print Name.
Список Layers определяет слои, которые подлежат печати. Здесь имеются
три кнопки, позволяющие; All Layers (выделить все слои). Clear АН (сиять все
выделения), Apply Layer Set (выбрать установки слоев из дополнительного от-
крывающегося предварительно настроенного а конфигурации списка: Ail Layers
— все слои, Signal Layers — сигнальные слои, Plane Layers — слои внутренней
проводимости, Non-sigual Layers — слои, нс являющиеся сигнальными).
Дополнительно настраиваются параметры: Scale (масштаб). Drill Sym size
(размеры условных обозначении центров сверления), XfcY offset (смещения по
осям координат) и другие.
DRILL SYMBOLS
(условные обозначения центров сверления)
Нажатие клавиши Drill Symbols приводит к появлению окна с диалогом (см.
диалоговое окно Drill Symbol Assignments). Данный диалог позволяет назна-
чить (Assign), снять сделанное назначение (Unaasign), убрать все сделанные до
этого назначения (Unasslgu All) или включить режим автоматического назна-
чения символов сверления (Automatic Assign).
САПР ACCEL EDA VI2.I
389
Поле Hole Diameter (диаметр отверстия} определяет диаметры отверстий
для сверления.
Поле Drill Symbol (символ сверления) определяет назначенное условное
обозначение центра сверления.
Полный список условных обозначений центров сверления приведен в окне
Drill Symbols.
COLORS (назначения цветов)
Нажатие клавиши Colors приводит к появлению окна с диалогом (см. диа-
логовое окно Printer Colors}. Данный диалог позволяет назначить цвета для
печати проекта. В диалоге имеются три поля:
 Layer/Item Colora. назначающее цвета для различных сочетаний слоев (Тор—
верх. Bottom - низ, Board — плата и др.} и графических объектов (Via - пе-
реходное отверстие, Pad — контактная площадка, Line - отрезок прямой линии,
Poly — полигон, Text — текст);
•Display Colors, определяющее цвета фона рисунка (Background), цепей
(Connets), барьеров |Keepcuts) и условных символов сверления (Drill Symbol);
• Defaults — кнопка, восстанавливающая настройки по умолчанию.
File Print Setup		s*
Настройка печати
Команда выводит диалоговое окно (см. диалоговое окно Print Setup) с на-
строенными в среде Windows принтерами. Окно позволяет выбрать тип принтера
в окне Printers и настроить его конфигурацию средствами Windows, нажав кнопку
Setup. Для завершения настройки следует нажать кнопку Close,
25-3-5251>
390
Часть tl. Команды графических редакторов
File Reports
Текстовые отчеты о проекте
Команда позволяет настроить систему текстовых отчетов о проекте. Сфор -
мированные настройки сохраняются в файле настроек f.INI) графического ре -
д актора.
После выбора команды появляется диалоговое окно File Reports.
САПР ACCEL EDA VI2-1
391
Имя файлов с отчетами о проекте совпадает с именем проекта, а расширение
файлов имеют следующие значения:
‘-APR для отчета об апертурах (Aperture Information);
‘.BOM для отчета о радиоэлементах (Bill of Materials);
«CPL для отчета о размещении радиоэлементов (Component Locations);
",GLU для отчета о размещении технологических точек приклеивания эле-
ментов (Glue Dot Locations);
МСТ для отчета о библиотечных радиоэлементах (Library Contents);
*.PNP для отчета о размещении технологических точек привязки системы
автоматической ‘’набивки" печатной платы (установки элементов на печатную
плату) (Pick and Place Locations);
'.STA для отчета об общих статистических данных о проекте (количестве
элементов, размерах платы, количестве и размерах отверстий сверления пе-
чатной платы и т.п.) (Statistics);
‘AIR для отчета o<5 ат-
рибутах (Attributes);
'.DEI для сообщений о
найденных ошибках техно -
логического контроля (DRC
Error Indicators).
Диалоговое окно File
Reports в области Report
Option я позволяет выбрать
требуемые виды отчетов.
Поле Report Destination
определяет форму выдачи
отчета при помощи на-
стройки переключателя,
принимающего три значе-
ния: Screen - на экран дис-
плея (выбор по умолчанию),
File — а файл на диск. Printer
— печать на принтер.
После нажатия клавиши
Generate отчеты будут
сформированы в виде фай -
лов, каждый из которых бу-
дет вызван в отдельном окне
программы Windows Блок-
нот (Notepad) (например, см.
Q Rdemut_p bnm • Птмкгюг	x|
^амл Правка Поиск 2
“СЙР30О”/‘СЙРЗВВ*'.1“/-С12" “САРЗ&в” ,“САРЭОО“ /’.1“ ,”С13‘* “САРЗвО” г"САР300мв“ -1“ "СЙР300,‘,мСАР381Г/‘.1“/,С15,‘ ”САРЗвв“ /’САР30(Г V .1 “ /С16,‘ “САР30Г‘ ,”CAP3A0f’/‘ .1" /’С17" 'Cfipaar1 ,"СА₽зв(г л -1“ •“cig- САРЭ08“ /’CAPagff V.T‘ ,”С2Т’ "POLCAP” F”CAP3DAP” ,"1 В“/ С22" ”POLCAP“ /"САРЗввАР” ,’*10Г‘ ,“С23" “74LS24M" /’D JP2A” /*“ '•7MLS2W- /Ф]Р2Г,*'U7" ‘74L$2W,,,DlP2e“/“‘,“UBM ”COHH20K“i"EDGE2Q/1Uff\jy "COHN20FM .••IDCZeF0 /*" ."P1" ”LW>DRURW(‘,PLCCS0CKETW>,‘°/,U12-’  RESHSIPISOL “/ SlPe", “12Г1,	л
“RES4SIPISQL “/‘$1Рв“,”12(Г/‘ЙН2‘’ "RESMSIPISOL'Y'SIPB" i“120”,’‘RH3‘‘	—
“RES4SIPISOL”/$1Р8“/'Зд(Г\4‘ЙН4‘*	♦ I
Id	J
окно Rdemol_p.bom - Блокнот).
Информация об апертурах содержит список апертур в формате GERBER, их
размер в системе единиц проекта, типы и значения D— кодов.
Список радиоэлементов содержит данные о типах элементов, их количестве
для каждого из типов, позиционные обозначения (RefDes).
Список размещения радиоэлементов содержит для каждого из элементов
позиционное обозначение и координаты привязки.
35-4-525В
392
Часть И. Команды графических редакторов
Список технологических точек приклеивания радиоэлементов содержит для
каждой из точек имя слоя и их координаты.
Список библиотечных элементов содержит перечень всех элементов, кото —
рые были взяты из открытых библиотек. Перечень открытых библиотек оп -
ределяется командой Library Setup.
Список точек привязки для автоматической "набивки" печатной платы со-
держит перечень элементов, для каждого из которых приводится слой и поло -
жение точки привязки.
Статистическая информация содержит данные о графических примитивах,
размерах печатной платы, используемых линиях, типах слоев и др.
Информация об атрибутах содержит данные об используемых атрибутах
радиоэлементов и цепей.
Список технологических нарушений содержит найденные отклонения ст
технологических правил, настроенных для данного проекта.
Поле Page Format (формат страницы) содержит настройку по следующим
пяти параметрам:
• Use Header — использовать ли общий для всех страниц отчета заголовок;
•Use Footer — использовать ли общий "подвал" для страниц отчета;
‘Design Info - подключает в отчет данные, которые задаются командой
File Design Info;
Date/Page - добавляет текущую дату и номер страницы отчета;
 Pagination - позволяет создать свою собственную систему разбивки на
страницы.
Поле Style Format определяет стиль отчета: с разделением полей отчета за -
пятой (Comma Separated) или форматирование отчета (Format).
Поле Lines per Page определяет количество строк на странице отчета.
САПР ACCEL EDA VI2.1
393
File Design Info
Информация о проекте
Позволяет задать индивидуальную информацию о проекте, вводимую в ди -
алоговом окне, которое появляется сразу после вызова команды (см. диалого-
вое окно File Design Info).
В окне содержатся следующие поля, заполняемые по усмотрению проекта -
ровщика: заголовок проекта (Title), данные об авторе (Author), дата (Dale) и
время (Time) работы с проектом и номер редакции проекта (Revision).
Нажатие клавиши Statlgticfl (статистика) выводит информационное Окно (окно
Design Statist Ice), содержащее статистическую информацию о проекте.
Клавиша Attributes (атрибуты) позволяет посмотреть и/иля изменить ат-
рибуты, назначенные проекту. Нажатие клавиши Attributes позволяет открыть
диалоговое окно Attributes.
Диалоговое окно содержит две колонки. В первой из них содержатся имена
атрибутов (Name), а во второй - значение атрибута (Value). Редактирование
атрибутов проекта осуществляется при помощи трех кнопок диалогового окна:
Add (добавить), Delete (удалить) к Properties (свойства).
Кнопка Add добавляет атрибут проекта. Её действие аналогично выполне —
нию команды Place Attributes.
Кнопка Delete удаляет выделенный атрибут.
Кнопка Properties позволяет посмотреть и/или изменить значение атрибута
в диалоговом окне Attribute Properties.
Здесь открытыми для редактирования являются только два поля: Name (имя
атрибута) и Value (значение атрибута).
394
Часть TI. Команды графических редактором
САПР ACCEL EDA VI2.1
395
File DXF In
Ввод проекта я формате DXF
Команда позволяет загружать проект в формате DXF (Drawing Interchange
Format ~ графический формат обмена данными), который формируется сред-
ствами САПР AutoCAD* версий от 0,0 до 12 или другими САПР
После выбора команды File DXF J а появится диалоговое окно File DXF In,
которое содержит кнопку задания DXF-файла (DXF Filename), поле ввода имени
слоя (Layer Name) и поле назначения номера слоя {Layer Number).
ОПЕРАЦИИ.
1.	Щелкнуть по кнопке DXF Filename. В результате появится стандартное
диалоговое окно для выбора имени файла.
2.	Набрать на клавиатуре имя файла или указать файл в окне файлов.
3.	Если требуемый файл не находится в текущей директории, изменить путь,
найти и указать файл Щелкнуть по кнопке ОК для завершения диалога.
4.	В окне диалога File DXF In набрать имя слоя с информацией и указать
номер слоя, который будет иметь добавляемый слой. Введенное имя слоя оп-
ределит несигнальный слон, в который будут транслироваться графические при -
ммтивы формата DXF в формат графического редактора.
5.	Щелкнуть по кнопке ОК для завершения диалога.
Элементы формата DXF
Переменные заголовка:
Переменные САПР AutoCAD* группируются в начальной части файла в раз -
деле заголовка (HEADER). Поддерживаемые переменные приведены ниже, при -
чем в скобках даются значения переменных, принимаемые по умолчанию:
$ACADVER — версия САПР AutoCAD* (9.0 или выше).
SANGBASE - угол нулевого направления для поворота проекта (0).
$ANGDIR
часовой стрелки (0).
SMIRRTEXT — зеркализацня текста, если значение не равно нулю (0).
— направление поворота: 1 — по часовой стрелке; 0 = против
___________________Часть II. Команды графических редакторов_______
STEXTSIZE — высота текста, которая принимается по умолчанию.
Таблицы:
Команда File DXF In не поддерживает таблицы LTYPE, LAYER или STYLE.
Единственным графическим примитивом раздела BLOCKS может быть зле —
мент размерности. Все элементы размерности транслируются в графические
примитивы редактора.
Графические примитивы:
Обработке подлежит большинство графических примитивов формата DXF.
Исключением являются: в операторах размерности — размерность по оси ап —
ликат Z; исключаются блоки вложения; игнорируются данные о цвете и слое.
LINE — линия, которая всегда имеет ширину в один миллидюйм и неза-
висимо от типа будет сплошной линией.
ARC — дуга окружности, которая будет иметь ширину в один миллидюйм.
CIRCLE — окружность, которая будет транслирована в дугу окружности
графического редактора в диапазоне от 0* до 360", толщиной в один милли —
дюйм.
POLYLINE— последовательность прямых (ломаная) или кривых (дут ок-
ружности), соединенных одна к другой и имеющих замкнутый иля открытый
вид.
VERTEX — система вершин многоугольника, которая транслируется в поли —
гон.
SOLID — закрашенный треугольник или четырехугольник, который
транслируется в полигон с тремя или четырьмя сторонами.
TRACE — линии, которые транслируются в полигоны.
TEXT — текст, транслируемый в текст графического редактора. При этом
игнорируется угол наклона текста, тип шрифта становится принятым по
умолчанию в графическом редакторе типом шрифта.
File DXF Out
Вывод проекта в формате DXF
Команда позволяет создать образ проекта в формате DXF (Drawing Interchange
Format — графический формат обмена данными), который может быть вое —
принят средствами САПР AutoCAD® версий от 9.0 до 12 или другими САПР.
После выбора команды File DXF In появится диалоговое окно File DXF Out.
ОПЕРАЦИИ.
1.	Нажать кнопку DXF Filename. В результате появятся стандартное окно
диалога для записи файла.
2.	Набрать имя файла, в котором будет сохранен образ проекта в формате
DXF
3	Щелкнуть по кнопке ОК.
4.	Выбрать слой (или группу слоев) графического редактора, графическая
информация из которого (ых) будет транслироваться. Кнопки Select AJ1 (выб-
рать все) и Clear АП (очистить все) позволяют управлять процессом выбора.
Открывающийся список Layer Sets (установки слоев) позволяет выбрать
заранее определенную группу слоев.
САПР ACCEL EDA VIZI
397
5.	Если был осуществлен выбор Output Drill Symbols, то необходимо задать
размер условных обозначений центров сверления. В поле Size по умолчанию
установлено значение, равное 80 миллидюймам (mils), или соответствующий раз -
мер в метрической системе единиц. Если установить нулевой размер, то соот-
ветствующие обозначения выводиться не будут.
Для проверки правильности сделанных назначений символов сверления на-
жмите кнопку Setup (установки), В результате появится диалоговое окно Drill
Symbol Assignments, которое описано в команде File Gerber Out
6.	В результате обработки основные графические примитивы графического
редактора (отрезки прямых, дуги окружностей, контактные площадки и пере-
ходные отверстия) будут транслированы в графические примитивы DXF polyline.
Полигоны будут представлены примитивами DXJF solid.
7.	Щелкнуть по кнопке ОК.
File GERBER In
Ввод проекта в формате Gerber
Команда позволяет загрузить проект в формате Gerber. Команда File Gerber
In позволяет загрузить группу файлов, причем графическая информация каж-
дого из них будет помещена в отдельный слой графического редактора.
Также допускается либо загрузить Gerber-файл хак новый проект, либо
подгрузить данные имеющегося проекта. В первом случае выполняются про -
верки размеров контактных площадок, толщин линий и т.п. Во втором случае
проверяется лишь легальность Gerber - формата файла.
После выбора команды File Gerber In на экране появится окно диалога File
Gerber In:
ЗАМЕЧАНИЯ.
Перед загрузкой Gerber-файла все апертуры (D—коды) должны быть оп-
ределены. Проблема не возникает, если Gerber-файл подгружается к имею-
щемуся проекту, в котором апертуры уже определены.
Определения апертур сохраняются в проектном файла и являются элемен-
том среды графического редактора. Поэтому настройку апертур можно про-
Часть IL Команды графических реакторов
вести следующим образом. При помощи команды FUe Load загрузить проект, в
котором уже сделаны определения апертур. Очистить область проекта ко-
мандой File Clear, которая сохраняет настройки среды графического редактора,.
ОПЕРАЦИИ.
1.	Нажать кнопку Gerber Filename... в результате получим диалоговое окно
для ввода имени файла в формата Gerber.
2.	Выбрать файл Gerber (например, сЬарЭЛор) и щелкнуть кнопку ОК для
возврата в окно диалога File Gerber In.
3.	В окне Layer Name выбрать имя слоя графического редактора, в который
будет помещена информация из файла Gerber.
4.	В окне Layer Number определить номер слоя и разрешить или запретить
просмотр файла диагностики после выполнения команды в поле View log file
upon completion.
5.	Подключение нескольких Gerber—файлов осуществляется многократным
вызовом команды File Gerber In. При этом каждый раз будет предлагаться
другое имя слоя и номер слоя графического редактора. Каждый раз слои от-
носятся к группе слоев — неси скальный слой.
6.	Щелкнуть кнопку ОК для завершения диалога File Gerber Tn.
File GERBER Out_________________
Вывод проекта в формате Gerber
Команда позволяет под-
пето вить утграяля ющне про -
граммы для фотокоордина-
тографа. Управляющие
программы выводятся в
формате Gerber.
После выбора команды
File Gerber Out на экране
появится окно диалога File
Gerber Out, которое содер-
жит поле определения вы-
ходных файлов и кнопки на-
стройки: Setup Output Files
(настройка выходных фай-
лов), Apertures (настройка
апертур), Drill Symbols (на-
стройка символов сверления),
Gerber Format (настройка
параметров формата Gerber)
и Generate Output Files
(формирование выходных
файлов) .
САПР ACCEL EDA VI2.1
399
Generate Output Files
(сформировать выходные файлы)
Формирование выходных файлов осуществляется после нажатия кнопки
Generate Output Files. Перед этим нужно выбрать выходные файлы (Setup
Output Files), назначить апертуры (Aperture Assignments), определить символы
сверления (Drill Symbols) и формат Gerber (Gerber Format).
Setup Output Files (определение выходных файлов)
Включение этого режима приводит к появлению диалогового окна Setup
Output Files, э котором определяются выходные файлы:
Список выходных файлов определяется в специальном поле. Здесь при по —
мощи кнопок Add (добавить), Modify (модифицировать) или Delete (стереть)
осуществляется редактирование списка выходных файлов.
Все выходные файлы будут иметь одно и то же имя. совпадающее с именем
проекта. Типичными расширениями файлов выбираются следующие: ТОР, ВОТ
и TSK, соответствующие слоям редактора ТОР (верх), BOTTOM (низ) и ТОР
SILK (шелкография верхнего слоя).
Область Output File Selections позволяет назначить следующие параметры:
слой (Layers), расширение файла (File Extension), смещение по осям X и Y (X
and Y Offset), размеры символов сверления (Drill Symbol Site) и другие пера -
метры.
