ł lementy oznaczone gwiazdką dobierane sa
w czasie uruchamiania
T Punkty pomiarowe
I K I Rezystor Q25W n I Rezystor tW
i — i Rezystor nw I u \Ręzystnr?W

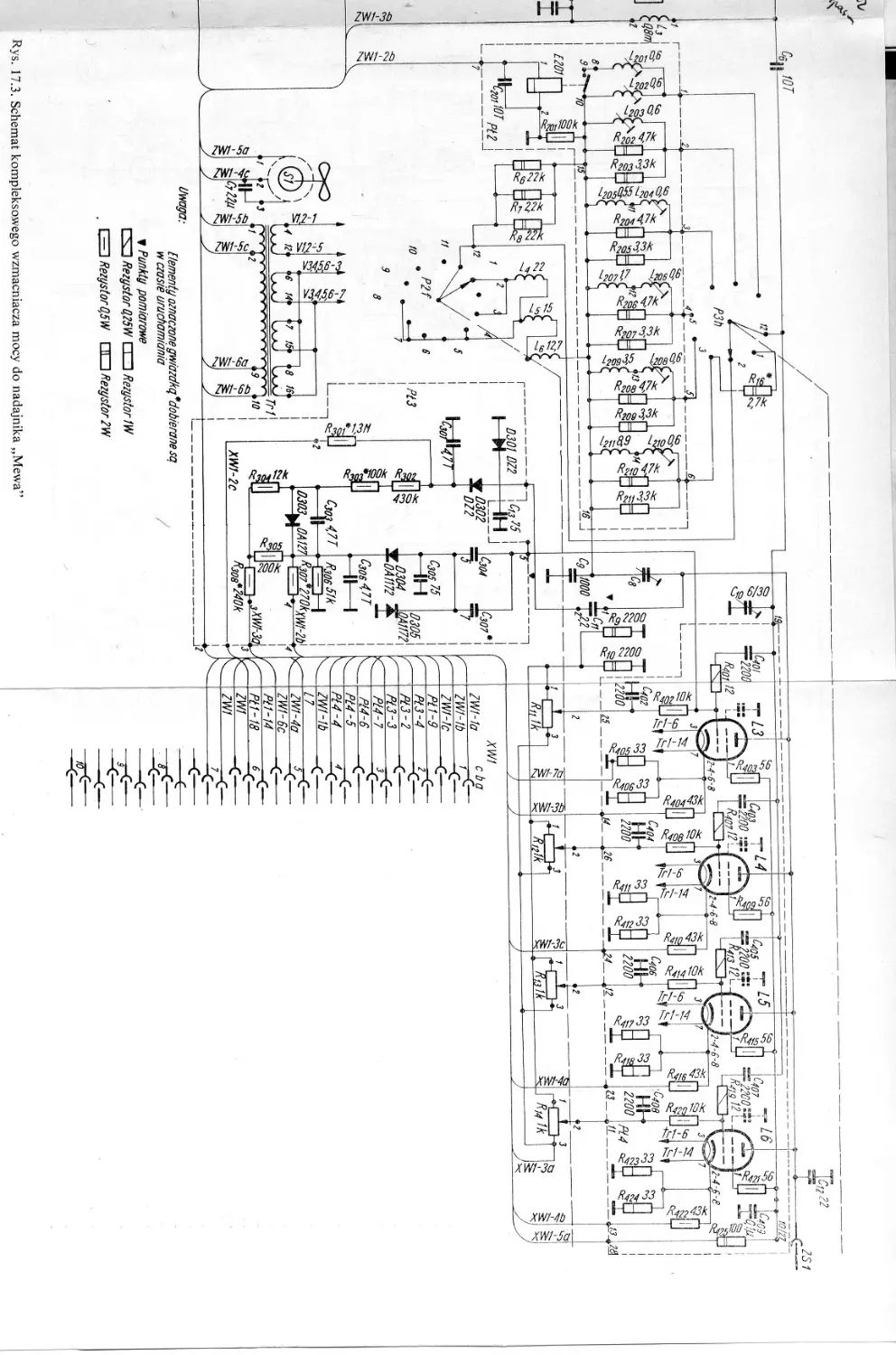

Rys. 17.3. Schemat kompleksowego wzmacniacza mocy do nadajnika „Mewa”
