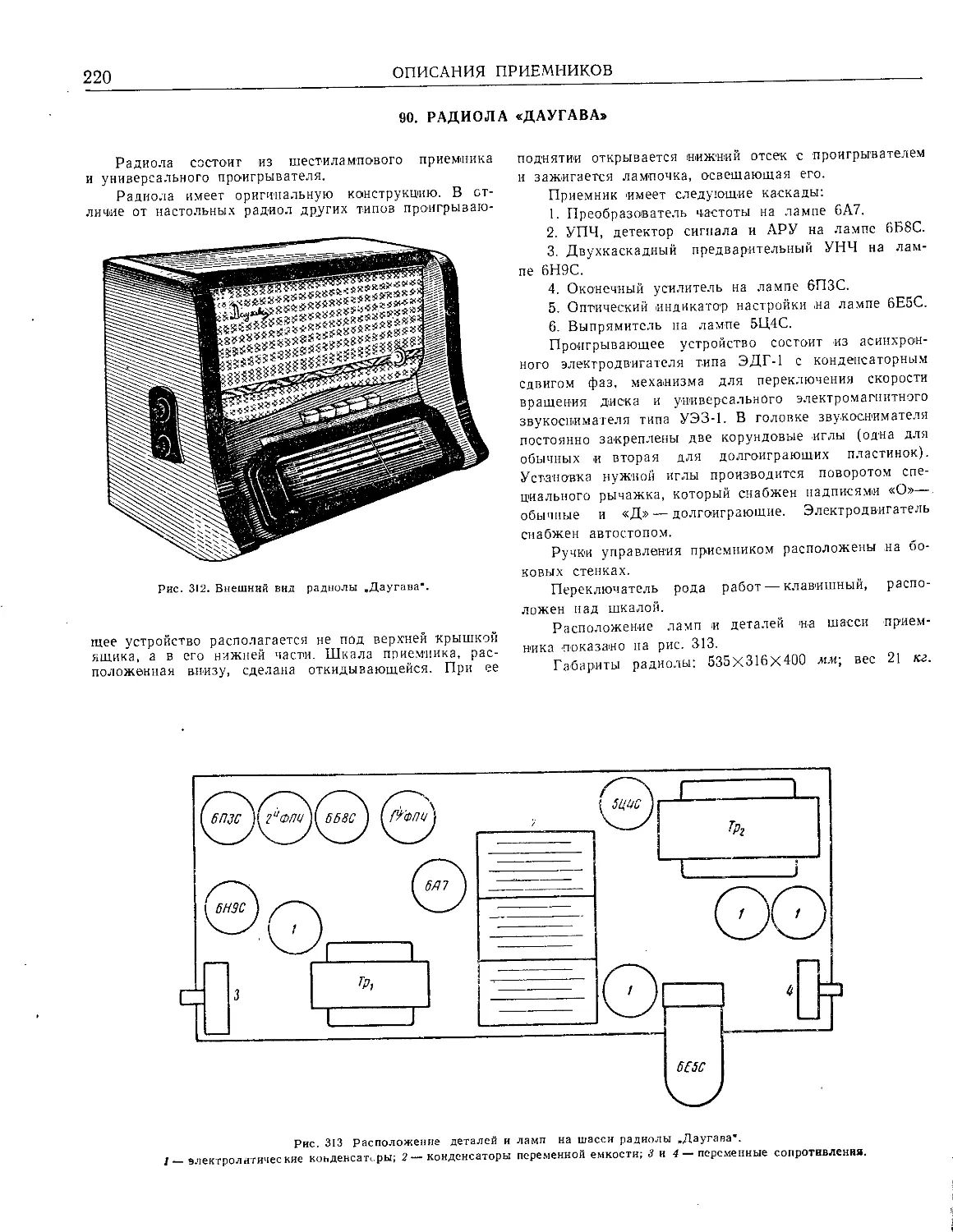

90.	РАДИОЛА «ДАУГАВА»

Радиола состоит из шестилампового приемника
и универсального проигрывателя.

Радиола имеет оригинальную конструкцию. В от-
личие от настольных радиол других типов проигрываю-

Рис. 312. Внешний вид радиолы „Даугава".

шее устройство располагается не под верхней крышкой
ящика, а в его нижней части. Шкала приемника, рас-
положенная внизу, сделана откидывающейся. При ее

поднятии открывается нижний отсек с проигрывателем
и зажигается лампочка, освещающая его.

Приемник имеет следующие каскады:

1.	Преобразователь частоты на лампе 6А7.

2.	УПЧ, детектор сигнала и АРУ на лампе 6Б8С.

3.	Двухкаскадный предварительный УНЧ на лам-
пе 6Н9С.

4.	Оконечный усилитель на лампе 6ПЗС.

5.	Оптический индикатор настройки на лампе 6Е5С.

6.	Выпрямитель на лампе 5Ц4С.

Проигрывающее устройство состоит из асинхрон-
ного электродвигателя типа ЭДГ-1 с конденсаторным
сдвигом фаз, механизма для переключения скорости
вращения диска и универсального электромагнитного
звукоснимателя типа УЭЗ-1. В головке звукоснимателя
постоянно закреплены две корундовые иглы (одна для
обычных и вторая для долгоиграющих пластинок).
Установка нужной иглы производится поворотом спе-
циального рычажка, который снабжен надписями «О»—.
обычные и «Д» — долгоиграющие. Электродвигатель
снабжен автостопом.

Ручки управления приемником расположены на бо-
ковых стенках.

Переключатель рода работ — клавишный, распо-
ложен над шкалой.

Расположение ламп и деталей на шасси прием-
ника показано на рис. 313.

Габариты радиолы: 535x316x400 мм; вес 21 кг.

Рис. 313 Расположение деталей и ламп на шасси радиолы „Даугава".

1 — электролитические конденсаторы; 2—конденсаторы переменной емкости; 3 и 4 — переменные сопротивления.
кв-i

А—дальний прием
6- местный прием

Л,6Л1

Л26Б8С

Л36Н9С

Л4 ВПЗС

Тр,

WOk

£4 В-30 £,0™

£^юо

£483300

C29O3 Сзо2О,О

кв-л

1

Lt

/1/ £

IT

Llg

L-3

С32

С31

120

С58~30

C6-i5

CnB-30

'+30

£B

ЛВ

7

e-
2

ДопГ[

C42
0,05

«2
470b.

B347k

£33^

^Ci88-30

26

Ss£l9

300

КВ-П
кв-1
ТВ~

ДВ
38

1000^	*

8,д2,0

dpC463900

Л5

£47 i

?. ^52

< Hii"-

C3I8O L

ЭД

879

ЛВ5Ц4С

—°3 'mfsO
92 / s7 °-

S!

*L?

Др,

2

4

5

в

3

Bud

сзади

5

Bkj

“38

180

28

130

C37
0,01

£50
20,0

814
4Jk

Внешний 3S o
или <>
магнитофон

IOI

ID

IDI

8^8

877

8,6

478

125 10 15

8,5
100

8г

100k

-20

8 28 390 к

83'0 47 А

87,	874

15к	150к

О
Переключатель
напряжения
сети

38

Рис. 314. Принципиальная схема радиолы «Даугава*.

£12120

1-7

£,48-30

£tg11-500

io

17

18

19 20'.

£15

22
\Rto
1470

£340,05'.

34135135

а 5 !
8g 1,0 :





£56°$
Пр la

£51

470





£53 ,'-Ь)

20,0 С
Схема

Принципиальная схема радиолы приведена на
рис. 314.

Особенности схемы: на длинных и средних волнах
на входе приемника включается двухко-нтурный поло-
совой фильтр, для настройки которого используются
две секции трехсекционного агрегата конденсаторов пе-
ременной емкости.

На коротковолновых диапазонах на входе вклю-
чается одиночный настроенный контур.

Фильтр-пробка, настроенный на промежуточную ча-
стоту, включается в антенную цепь только в диапазо-
не длинных волн.

Для приема местных станций чувствительность
может быть резко занижена за счет включения в цепь
антенны сопротивления R< н конденсатора С2. Переход
на местный прием осуществляется вытягиванием на
себя ручки настройки.

При работе проигрывателя все контуры гетеродина
отключаются от лампы 6А7, но благодаря сопротивле-
нию /?ю, находящемуся в цепи катода лампы, ток про-
должает идти через нее и режим лампы изменяется
мало.

В обоих фильтрах промежуточной частоты осуще-
ствлена переменная связь между катушками контуров:
одна яз катушек может при помощи рычага поворачи-
ваться на некоторый угол относительно другой, непод-
вижной, катушки. Управление производится при помо-
щи тросика, связанного с ручкой регулятора тембра
верхних частот.

В УНЧ регулирование тембра в области нижних
частот осуществляется в цепи сетки второго триода
6Н9С потенциометром R^, а верхних — в цепи катода
первого триода 6Н9С потенциометром R^.

В оконечном касцаде экранирующая сетка лампы
6ПЗС присоединена К отводу от первичньй обмотки
выходного трансформатора, при этом лампа оказы-
вается в режиме, промежуточном между триодным
и тетродным.

Частотно-зависимая отрицательная обратная связь
охватывает все каскады УНЧ. Напряжение обратной
связи снимается с выхода усилителя (со вторичной об-
мотки выходного трансформатора) и подается в цепь
катода первого триода. Величина обратной связи ре-
гулируется потенциометром R^.

Электрические показатели

Выходная мощность 2 ва при коэффициенте не-
линейных искажений не более 7%.

Диапазон принимаемых частот. Длинные и средние
волны стандартные. Короткие волны I: 9,0—12,1 Мгц
(33,3—24,8 и); короткие волны II: 3,95—7,5 Мгц
(75,9—40 и). Промежуточная частота 465 кгц. •

Чувствительность приемника в диапазонах длинных
и средних волн не хуже 150 мкв, а в коротковолновых
диапазонах не хуже 250 мкв. В положении «местный
прием» чувствительность на длинных волнах падает до
25 мв, а на средних до 5,5 мв.

Избирательность. Ослабление чувствительности при
расстройке на ±10 кгц в диапазонах длинных и сред-
них волн не менее 30 дб. Ослабление сигнала по зер-
кальному каналу более 50 дб на длинных, более 46 дб
на средних и более 12 дб на коротких волнах.

Частотная характеристика. Полоса пропускания
всего тракта обеспечивает воспроизведение частот
100—5 000 гц.

АРУ обеспечивает изменение напряжения на вы-
ходе не более чем на 8 дб при изменении напряжения
на входе на 26 дб.

Потребляемая мощность 85 вт при прослушивании
грампластинок и 75 вт при приеме радиостанций.

Детали

Высокочастотные катушки. Данные катушек при-
ведены в табл. 139.

Выходной трансформатор. Первичная обмотка со-
стоит из 500+1500 витков провода ПЭЛ 0,16, вторич-
ная— из 65 витков ПЭЛ 0,7, обмотка для дополнитель-
ного громкоговорителя —из 700 витков ПЭЛ 0,1.
Сердечник из пластин Ш-20, набор 30 мм.

Силовой трансформатор. Сетевая обмотка состоит
из 2Х (365 + 56) витков провода ПЭЛ 0,35+335 витков
ПЭЛ 0,2. Повышающая обмотка содержит 2X870 вит-
ков ПЭЛ 0,2. Обмотка иакала ламп имеет 23 витка
ПЭЛ 1,0 и обмотка накала кенотрона—18 витков
ПЭЛ 1,0. Сердечник из пластин Ш-35, набор 38 мм.

Дроссель фильтра имеет 3 300 витков провода
ПЭЛ 0,2. Сердечник из пластин Ш-20, набор 30 мм.

Громкоговоритель типа ЗГД-2-РРЗ. Звуковая ка-
тушка содержит 59 витков провода ПЭЛ 0,2 (сопротив-
ление постоянному току 2,7 ом).

Режим

Напряжения на электродах ламп указаны
в табл. 140. Схема для проверки сопротивлений приве-
дена на рис. 310.

" Таблица 139

Катуш- ка	Число витков	Провод	Катушка	Число витков	Провод	Отвод
Lt	7	ПЭВ-З 0,2		4X33	ЛЭШО 7X0,07	От 130-го витка
Lt	10,5	ПЭЛ 0,49	7-н	3X180	ПЭВ-З 0,1	„ 520-го
Lt	8	ПЭВ-З 0,2		9	ПЭЛ 0,49	я 1-го	»
7-4	16,5	ПЭЛ 0,49		14,5	ПЭЛ 0,49	» 2*/г-го .
7-5	270	ПЭВ-З 0,1	7-14	46+46	ПЭВ-З 0,1	„ 88-го
7-.	4Х?4	ЛЭШО 7X0,07	7-15	3X63	ПЭВ-З 0,1	„ 175-го	„
7-7	3X90	ПЭВ-З 0,12	^1в’ ^17	3X70	ПЭВ-З 0,12	—
7-8	3X370	ПЭВ-З 0,1	^18» ^19	3X58	ПЭВ-З 0,12	—
7-8	3X186	ПЭВ-З 0,1	।	Z/20	4X360	ПЭЛ 0,1	—
Лампа	Напряжение, в
	на аноде	на экранирую- щей сетке	на управляю- щей сетке
6А7	245	85	—2,4
6D8C	210	85	—2,4
6Н9С	130	—	—1,3
6Н9С	120		—1,3
6ПЗС	230	240	—14
6Е5С	20	210	0

ПРИЕМНИК «ДАУГАВА»

Приемник имеет диапазоны длинных, средних
и коротких волн.

По схеме и конструкции приемник полностью сов-
падает с радиолой «Даугава» (см. стр. 218), но не
имеет проигрывающего устройства.

Габариты приемника: 535X393X270 мм-, вес 15,8 кг.

Рис. 315. Схема проверки
сопротивлений радиолы
.Даугава”.

РАДИОЛА «АВРОРА»

Радиола «Аврора» по электрической схеме, кон-
струкции и внешнему оформлению полностью аналогич-
на радиоле «Даугава» (см. стр. 220).

РАДИОЛА «ИСЕТЬ»

Принципиальная схема, конструкция и внешнее'
оформление радиолы «Исеть» полностью совпадают
со схемой и конструкцией радиолы «Даугава» (си-
стр. 220).

РАДИОЛА «ИРТЫШ»

По электрической схеме, конструкции и внешнему
оформлению радиола «Иртыш» ничем не отличается от
радиолы «Даугава» (см. стр. 220).
