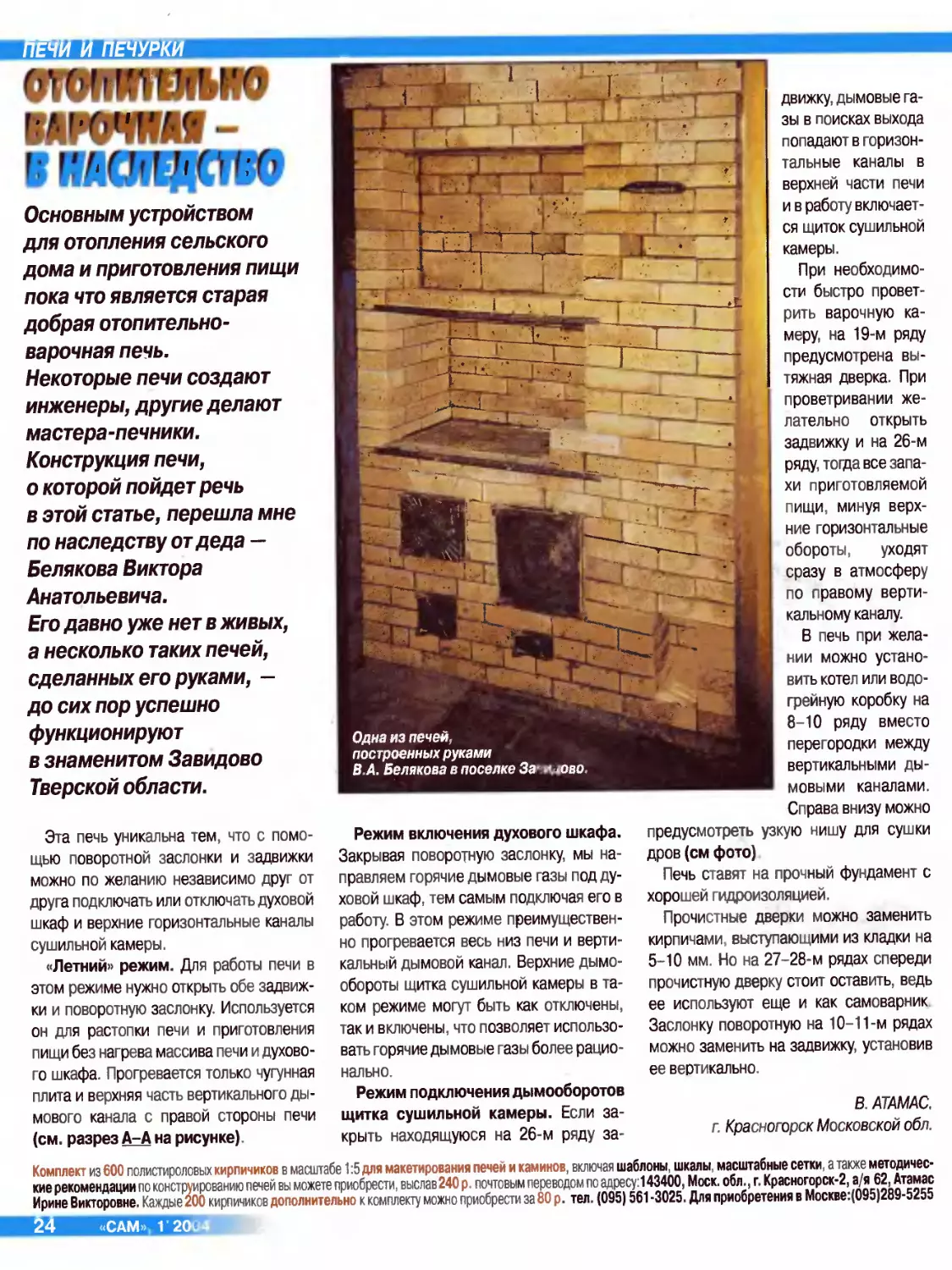

Основным устройством
для отопления сельского
дома и приготовления пищи
пока что является старая
добрая отопительно-
варочная печь.
Некоторые печи создают
инженеры, другие делают
мастера-печники.
Конструкция печи,
о которой пойдет речь
в этой статье, перешла мне
по наследству от деда -
Белякова Виктора
Анатольевича.
Его давно уже нет в живых,
а несколько таких печей,
сделанных его руками, -
до сих пор успешно
функционируют
в знаменитом Завидово
Тверской области.
движку, дымовые га-
зы в поисках выхода
попадают в горизон-
тальные каналы в
верхней части печи
и в работу включает-
ся щиток сушильной
камеры.
При необходимо-
сти быстро провет-
рить варочную ка-
меру, на 19-м ряду
предусмотрена вы-
тяжная дверка. При
проветривании же-
лательно открыть
задвижку и на 26-м
ряду, тогда все запа-
хи приготовляемой
пищи, минуя верх-
ние горизонтальные
обороты, уходят
сразу в атмосферу
по правому верти-
кальному каналу.
В печь при жела-
нии можно устано-
вить котел или водо-
грейную коробку на
8-10 ряду вместо
перегородки между
вертикальными ды-
мовыми каналами.
Эта печь уникальна тем, что с помо-
щью поворотной заслонки и задвижки
можно по желанию независимо друг от
друга подключать или отключать духовой
шкаф и верхние горизонтальные каналы
сушильной камеры.
«Летний» режим. Для работы печи в
этом режиме нужно открыть обе задвиж-
ки и поворотную заслонку. Используется
он для растопки печи и приготовления
пищи без нагрева массива печи и духово-
го шкафа. Прогревается только чугунная
плита и верхняя часть вертикального ды-
мового канала с правой стороны печи
(см. разрез А-А на рисунке).
Режим включения духового шкафа.
Закрывая поворотную заслонку, мы на-
правляем горячие дымовые газы под ду-
ховой шкаф, тем самым подключая его в
работу. В этом режиме преимуществен-
но прогревается весь низ печи и верти-
кальный дымовой канал. Верхние дымо-
обороты щитка сушильной камеры в та-
ком режиме могут быть как отключены,
так и включены, что позволяет использо-
вать горячие дымовые газы более рацио-
нально.
Режим подключения дымооборотов
щитка сушильной камеры. Если за-
крыть находящуюся на 26-м ряду за-
Справа внизу можно
предусмотреть узкую нишу для сушки
дров (см фото)
Печь ставят на прочный фундамент с
хорошей гидроизоляцией.
Прочистные дверки можно заменить
кирпичами выступающими из кладки на
5-10 мм. Но на 27-28-м рядах спереди
прочистную дверку стоит оставить, ведь
ее используют еще и как самоварник
Заслонку поворотную на 10-11-м рядах
можно заменить на задвижку, установив
ее вертикально.
В. АТАМАС,
г. Красногорск Московской обл.
Комплект из 600 полистироловых кирпичиков в масштабе 1:5 для макетирования печей и каминов, включая шаблоны, шкалы, масштабные сетки, а также методичес-
кие рекомендации по конструированию печей вы можете приобрести, выслав 240 р. почтовым переводом по адресу:143400, Моск. обл., г. Красногорск-2, а/я 62, Атамас
Ирине Викторовне. Каждые 200 кирпичиков дополнительно к комплекту можно приобрести за 80 р. тел. (095) 561 -3025. Для приобретения в Москве:(095)289-5255
«САМ» Г 21
т-отяшк шалюя
Как любой дом требует со
временем какого-то ремонта или
реставрации, каждая печь имеет
определенный межремонтный
цикл. Когда лет через 20
у загородного дома появляется
новый хозяин со своими
взглядами на обустройство,
то без реконструкции внутри
жилища не обойтись.
Не избежала подобной участи и отопи-
тельно-варочная печь (фото 1), согре-
вавшая много лет предыдущего хозяина.
Ветер перемен принес новую идею: не
подвергать печь ремонту, а разобрать ее,
и на освободившейся после демонтажа
площади (фото 2) возвести камин, сов-
мещенный с отопительной печью.
Наиболее оптимальным оказался ва-
риант совмещения известной конструк-
ции Т-образной отопительной печи с
обычным прямым камином, который ус-
пешно реализовали мастера печных дел
из г. Балашихи Московской области под
руководством Н. Долгих. Такое объеди-
нение потребовало минимального коли-
чества кирпичей и дало хорошие тепло-
технические параметры.
Новая комбинированная печь дарит
тепло и радует владельца дома своей эс-
тетикой (фото 4)
Такой была старая отопительно-варочная
печь.
< Кирпич (без дымовой трубы).. 1130 шт.
4 Песок...............0,6 м3
♦ Глина...............0,2м3
" Дверка топочная.....1 шт.
« Дверка поддувальная..1шт.
- Дверка прочистная....5 шт.
•< Решетка колосниковая.1 шт.
4- Проволока 02 мм.....12 м
4 Задвижки...........Зшт.
AWAWA
Предварительный макет новой
комбинированной печи. Вид со стороны
варочной камеры и декоративных ниш.
Вид на новую комбинированную печь
со стороны камина.
Комплег из в полистироловых кирпичи " в масштабе 1:5 хя »: етирова- пе11 вы можете приобрести, выслав 24п почтовым переводом
по адресу:Т43400, Моск, обл., г. Красногорск-2, а/я 62, Атамас Ирине Викторовне, каждые кирпичиков -гель • к комплекту можно купить за
Возможен заказ наложенным платежом (350 р. за комплект и 130р. за доп.200 шт.)тел. (095) 369-7442,561-3025. Для приобретения в Москве: (095)289-5255,289-5236
10
КЛАДКА ПЕЧИ-КАМИНА ПО РЯДАМ.
1-й - 2-й ряд. Для экономии кирпича
низ камина выполняем с песчано-кир-
пичной засыпкой.
3-й ряд. В передней части печи обра-
зуем дно зольника. Кирпич, лежащий в
поддувале скошен для удобства выборки
золы. Под камина выкладываем кирпи-
чом согласно порядовке.
4-й ряд. Начинаем формировать стен-
ки камина и нижнюю вертикальную нишу.
Устанавливаем поддувальную и прочист-
ную дверки. В задней части печи образу-
ем горизонтальный дымовой канал.
5-й ряд. Кирпичи в передней части
выкладываем так, чтобы при кладке сле-
дующего ряда соблюдалась перевязка
вертикальных швов.
6-й ряд. Стенки поддувала заканчива-
ем трехчетверками, расширяя их, чтобы
можно было уложить колосниковую ре-
шетку. В задней части начинаем рассечки,
отделяющие подъемные вертикальные
каналы. Кирпичи, обращенные вовнутрь
камина, скошены вниз — начинаем фор-
мировать наклон задней стенки камина.
Устанавливаем топливную дверку.
7-й - 9-й ряд.Выкладываем топлив-
ник печи и камина согласно порядовке.
10-й ряд. Кладем перекрытие над то-
почной дверкой.
11-й ряд. Укладываем варочную пли-
ту. Топливник соединяем с отопительным
щитком. В передней части камина укла-
дываем поперечины — стальные полосы
длиной 650 мм.
12-й ряд. Перекрываем нижнюю верти-
кальную нишу. Возводим стенки варочной
камеры кирпичами, уложенными на узкую
грань. Перекрываем портал камина.
13-й ряд. Формируем дымовой зуб.
Постепенно расширяем переднюю стен-
ку вовнутрь топливника камина.
14-й ряд. Устанавливаем вытяжку ва-
рочной камеры. Она же будет служить
прочистной дверкой зуба камина.
15-й -17-й ряд. Завершаем стенки ва-
рочной камеры. Сверху укладываем рам-
ку, сваренную из стального уголка
40x40 мм и стальных полос.
18-й ряд. Перекрываем варочную ка-
меру.
19-Й-20-Й ряд. Устанавливаем прочи-
стную дверку-самоварник и опорный
столбик—кирпич, поставленный на тычок.
21-й ряд. Перекрываем среднюю вер-
тикальную нишу.
22-Й-23-Й ряд. Через опорный стол-
бик прокладываем основание рассечки
между верхней камерой и трубой.
24-Й-25-Й ряд. Перекрываем отопи-
тельный щиток.
26-Й-27-Й ряд. Ставим верхнюю про-
чистную дверку, рассечку между верти-
кальными каналами.
28-й-ЗО-й ряд. Постепенно перекры-
ваем верхний горизонтальный канал.
Сверху кладем задвижки печи и камина.
31-й ряд. Выкладываем перекрышу.
32-й ряд. Начинаем выкладку раз-
дельной дымовой трубы.
Е.ГУДКОВ, В. АТАМАС
ОПВПН
шиашияиэиши
Z5x6 RWPWINfW
Как-то в феврале 2002 г. один из моих
знакомых Илья Леонидович обратился ко
мне с просьбой помочь сложить печь в
деревянном доме в небольшой дере-
веньке.
Он поведал о том, что летом строители
из ближнего зарубежья возвели дом из
бруса. При закладке фундамента дома
было сделано и основание будущей пе-
чи. Мой знакомый также сказал, что у не-
го нет доверия к местным печникам:
— «В старом доме стена от сложенной
ими печи возгорелась. Хочется, чтобы
было сделано по уму и на совесть».
При осмотре жилища я обратил внима-
ние на несколько листов кровельного же-
леза и на каркас холодильника со следа-
ми пережитого пожара, лежащих метрах
в 20 от дома.
О фундаменте под печь, который я
увидел, можно говорить долго. У меня до
сих пор нет ответа на вопрос: «Почему
его сделали именно таким?»
Предварительный макет печи в масштабе 1:5, сделанный из комплекта
полистироловых кирпичиков*. На фото видно, что установленные на тычок кирпичи в
поддувале образуют нишу для установки колосниковых решеток топки.
Материалы
4 Кирпич полнотелый шамотный или
красный печной 250x120x65 мм - 650 шт.
4- Мертель -440 кг
4 Дверка топочная 200x250 мм -1 шт.
4 Дверка поддувальная 140x250 мм -1 шт.
4 Дверка прочистная 140x140 мм - 5 шт.
4 Колосник 200x300 - 2 шт.
4 Задвижка печная 140x250 мм -1 шт
4 —»— 250x250 мм - 1 шт.
4 Шибер поворотный 130x260 мм -1 шт.
4 Плита варочная 410x710 мм - 1 шт.
4 Проволока 02 мм - 10 м
4 Асбестовый шнур 05 мм -12 м
4 Уголок стальной 63x63 мм - 2,2 м
4 —»— 40x40 мм - 2,2 м
4 —»— 25x25 мм - 4 м
\WAWA
Илья Леонидович объяснил: «Сначала
думали только об отопительной печи, а
теперь хозяйке захотелось иметь и ва-
рочную плиту. И по возможности не из-
менять размеров печи, которые состав-
ляют 2,5x6 кирпичей»
Ни в одной книге, посвященной печ-
ному делу, я не нашел чертежей порядо-
вок и разрезов комбинированных печей
с близкими габаритами. Пришлось са-
мому поломать голову над проектом.
Учитывая, что многие домохозяйки
очень любят, чтобы вокруг было много
всяких полочек, я предложил заказчику
эскиз, который и лег в основу всей кон-
струкции.
ОПИСАНИЕ КОНСТРУКЦИИ
Эта комбинированная печь предназна-
чена для приготовления пищи и отопле-
ния жилых помещений площадью около
40 м2 при высоте 2,7 м.
На 3 и 4 рядах установлены три про-
чистные и поддувальная дверки Для пе-
рекрытия дымоходов использовалась
металлические уголки. Топочная камера,
расположенная на 7-12 рядах сйссчи-
тана для поленьев длиною 40-45 .м ук-
ладываемых на два колосника
На 12 ряду (примерно на уровне 0,9 м
от пола) расположена двухконфорочная
чугунная плита. Высота варочной камеры
составляет примерно 50 см (семь рядов
Шибер «короткого» хода на 26 ряду
служит для переключения режимов ра-
боты печи «зима-лето».
На 30, 31 рядах имеются еще две
прочистные дверки, одну из которых со
стороны кухонной зоны можно использо-
вать для подключения трубы самовара.
Основная задвижка расположена на
шейке трубы на 36 ряду.
Е.ГУДКОВ, Москва
www.pechnik.ru, тел. (095) 300-9932
'Комплл ио полистироловых личиков 50x24x13 мм, включающий ВСЕ для макет вания ле вы можете приобрести, выслав почтовым переводом
io адресу:!43400, Моск, обл., г. Красногорск-2, а/я 62, Атамас Ирине Викторовне. Каждые кирпичиков . к комплекту можно купить за
возможен заказ наложенным платежом (350 р. за комплект и 130р. за доп.200 шт.)тел. (095) 561-3025,369-7442. Для приобретения в Москве: (095)289-5255,289-5236
30
5
Рис. 3. Порядовки печи
Температура наружной стенки
последнего восходящего дымо-
хода, после закрытия общей за-
движки печи, примерно равна
температуре остального щитка на
уровне 8-го ряда, что свидетель-
ствует о равномерном нагрева-
нии всего массива печи.
Хочу отметить как недостаток,
что вертикальное расположение
задвижки растопочного хода из-
за неплотного прилегания вы-
движной части к рамке ведет к не-
бо избежание растрескивания печи между
красным и шамотным кирпичами оставляют
небольшой зазор, расчитанный на разное
их тепловое расширение
большому выходу газов наружу
Это проявляется в виде черной
полоски копоти над задвижкой
длиной 8-10 см. Хотя это не
опасно в пожарном отношении и
практически не заметно, так как
задвижка расположена сбоку пе-
чи, все-таки более предпочти-
тельным вариантом был бы пово-
ротный шибер. Для меня стало
очевидным, что располагать
печные задвижки следует только
горизонтально.
'омплег для ивкетираммия ммй - >р.-юр.-инструкция и 600 полистироловых кирпичиков в масштабе 1:5 со всеми необходимыми мелочами - поможет вам
сконструировать и построить любую печь Получить его можно, выслав по почте на имя Атамас Ирины Викторовны по адресу:143400, Моск, обл.,
г. Красногорск-2, а/я 62. Каждые кирпичиков полнительнс можно купить за . Тел. (495) 561-3025,369-7442. Для приобретения в Москве: (495)689-9776
44
«Дом» 4’07
При макетировании печей
и каминов
требуется большое
количество долевых
кирпичиков различной
формы. Анализ многих
распространенных
конструкций показал,
что трехчетверок нужно
почти в два раза больше,
чем четверок, а половинок
необходимо почти столько
же, сколько и трехчетверок.
Кирпичей, срезанных
под углом, особенно для
угловых печей и каминов,
требуется так много,
что обрезки составляют
чуть ли не треть
всего израсходованного
материала.
б) Две трехчетверки и половинка
в) Половинка и два угловых кирпича.
Блоки кирпичиков двойной длины и
наиболее распространенные комбинации
долей при «безотходном» макетировании.
«САМ», 7 2003
Эту проблему можно решить, если ис-
пользовать блоки кирпичиков двойной
длины. Тогда долевые кирпичи из такого
блока можно получать более рациональ-
но, даже не разрезая блок, а лишь ими-
тировать шов (см.рис.).
Еще один плюс в использовании двой-
ных блоков — значительная экономия
времени и скрепляющих булавок. Ведь
на два, а то и на три кирпича необходимо
потратить всего две булавки вместо че-
тырех-пяти.
Кирпичики для макетирования, как и
прилагаемый имитатор шва, — изна-
чально белого цвета. Макет будет смот-
реться нагляднее, привлекательнее, ес-
ли кирпичи перед использованием окра-
шивать в соответствующий цвет: обыч-
ные печные— в красный, огнеупор-
ные — в более светлый.
Как показала практика, окрашивать
кирпичики лучше всего блоками с лице-
вой и с одной из боковых сторон. При
этом лучше пользоваться чуть влажной
губкой, как бы постукивая ей по поверх-
ности. На лицевой стороне необходимо
сделать имитацию шва, прорезая канав-
ку глубиной и шириной примерно 1 мм
Т
(фото 1). После сборки -. -: о ряда
окрашивать следует то* -• те - п оскости,
которые не будут закрыв-- в едую-
щим рядом кирпичей (фото 2
Для окраски можно - %.еать ак-
риловые краски, преднт • ные для
художественных работ или д • окраши-
вания тканей. До нужной о стенции
такую краску разбавляют »олой Следует
помнить, что гуашь и нитрс»рас«а для
этой цели непригодны: гуашь не ложится
на полистироловую поевояиостъ, а нит-
ра — ее разъедает.
В макете двойной блок устанав-
ливать, пришпилив снизу • полоску
имитатора шва двумя ' лавками
(фото 3), а можно поло».’-; пластину
имитатора прямо на кли*. и по месту
вырезать его ножом (фото 4) В этом
случае пришпиливать его - • будет
уже вместе с блоками кирп,*--"
В. АТАМАС г •.а. мсгорск
Моск.'.лойобл.
Вид со стороны камина. Внизу - ниша-печурка для дров. По бокам
и сверху тоже многочисленные ниши-печурки, выполняющие и
Вид со стороны дверок и теплой стены. Этой стороной печь
обычно обращена на кухню.
декоративную, и утилитарную роли.
Отопительный щиток имеет два восхо-
дящих и один нисходящий дымовые кана-
лы, благодаря чему происходит эффек-
тивный нагрев массива печи и продолжи-
тельная отдача тепла в помещения
Плита со щитком работает в одном ре-
жиме (зимнем). Но если установить на
5-м, 6-м рядах вертикальную задвижку,
то возможен и летний режим топки
варочной плиты.
На 6-м ряду
выложен под
камина.
Место
возможной
установки
вертикальной
задвижки
летнего хода
показано на
фото синим
крестом.
Масштабная
линейка
облегчает
определение
реальных
размеров
лечи.
Функциональная схема работы печи
заключается в следующем: при сжигании
дров в топливнике отопительного щитка
дымовые газы омывают плиту, духовку и
поступают в первый восходящий канал.
Отдав тепло стенкам канала, газы от-
правляются в дымовую трубу, располо-
женную над камином.
В теле печи со стороны спальни име-
ются три декоративные ниши. Кладку пе-
чи ведут на глиняно-песчаном растворе.
На 3-м ряду устанавливают поддуваль-
ную и прочистную дверки. На 5-м ряду
перекрывают дровницу камина.
На 6-м ряду устанавливают два
колосника в топливнике плиты. На 7-м
ряду устанавливают топочную дверку и
духовку. На 12-м ряду устанавливают
двухконфорочную чугунную плиту. На
14-м ряду перекрывают топливник
камина.
из полистироловых в масштабе 1:5, включающий , вы можете приобрести, выслав почтовым переводом
по адресу: 143400, Моск, обл., г. Красногорск-2, а/я 62, Атамас Ирине Викторовне. Каждые гирпичиков к комплекту можно купить за
Возможен заказ наложенным платежом (350 р./комплекти 130р. - доп.200 шт.)тел. (095) 369-7442,561-3025. Для приобретения в Москве: (095)289-5255,289-5236
ЧИ И ПЕЧУРКИ
16
САМ», 7' 2003
25
33
комбинированной плиты
с камином.
Материалы и приборы
А-А
Кирпич красный полнотелый
М-150—1450 шт.;
глина -300 кг;
песок — 1 м3;
дверка топочная - 1 шт.;
дверка поддувальная - 1 шт.;
дверка прочистная - 3 шт.;
колосниковая решетка — 2 шт.;
задвижка — 1 шт.;
шибер -1 шт.;
духовой шкаф - 1 шт.;
плита двухконфорочная — 1 шт.
Чугунная варочная плита установлена на
12-м ряду.
Зуб камина формируют при кладке с
10-гопо 14-й ряд.
Задвижку печного щитка и шибер
камина устанавливают на 26-м ряду.
Е.ГУДКОВ, Москва
Печи м камины
Е.Докторов
Колпаковая
€ 6ОКОВЫМ
дымоходом
Не знаю, как обстоят дела в дру-
гих местах, а в Касимовском районе
Рязанской области многие дере-
веньки давно захирели: молодежь в
поисках работы уезжает в города, а
старики стараются перебраться в
более крупные поселки, где есть газ
и водопровод. Жители крупных го-
родов, устав от людской суеты, на-
против, стараются выбрать для жиз-
ни место поглуше, поближе к лесу
или речке, где и самим отдохнуть
можно, и детям раздолье. Часто
целые деревни превращаются в
«московские», как иногда их назы-
вают местные жители. Домишки в
этих деревнях в основном ветхие,
требуют серьезного ремонта. Но
дачники — народ с неиссякаемым
энтузиазмом и поэтому стараются
привести их в жилое состояние,
приемлемое для проживания не
только летом, но и в межсезонье.
Одна из первых проблем, с кото-
рой сталкиваются новые хозяева, —
как обогреться и приготовить пищу.
В деревне, где я волей случая купил
дом, эту проблему пришлось ре-
шать почти всем дачникам. Причем
ситуация была практически одина-
ковая — полуразвалившаяся рус-
ская печь, характерная для Рязанщи-
ны, и так называемая «группка» (ма-
ленькая печка, предназначенная для
варки еды) объединены одним ды-
моходом. Поэтому кладка новой пе-
чи — работа необходимая и срочная.
Одна из жительниц нашей дерев-
ни как раз и обратилась ко мне с
просьбой на месте старой русской
печи с «группкой» поставить новую,
не очень большую, теплую и, конеч-
но, красивую печь. Она хотела, что-
бы я разобрал старую кладку и сло-
жил удобно расположенную и про-
стую в эксплуатации печь с полоч-
кой для сушки обуви. Причем заку-
пить кирпич и все необходимые ма-
териалы и печные приборы я должен
был сам.
Кроме разборки большой (рус-
ской) и малой («группки») печей по-
требовалось поднять над уровнем
пола оставшийся от русской печи
фундамент из бутового камня. За-
казчица одобрила проект конструк-
ции с боковым дымоходом и колпа-
ком, и мы с помощником приступи-
ли к делу.
После удаления кладки старый
фундамент, насколько это было воз-
можно, выровняли, уложив на него
гидроизоляцию (два слоя руберои-
да). Далее, установив по уровню
опалубку, залили всю фундамент-
ную площадку цементным раство-
ром. Когда раствор схватился, с по-
мощью отвесов обозначили контуры
будущей печи, наметив место про-
хождения трубы в потолке, и присту-
пили к кладке.
1 -й ряд положили на цементный
раствор, а далее перешли на глину.
Топку изнутри облицевали жаро-
прочным кирпичом на растворе из
шамотной глины (рис. 1).
36
«Дом» 1 ’05
2. Вид печи по
Развертка вставки
Рис. 3. Защита дымо-
вой трубы
Рис.
разрезам А-А, Б-Б и
В-В
30
Рис. 1.
Порядовка печи
Рост хозяйки дома — небольшой,
и учитывая, что бетонная площадка
поднята над уровнем пола приблизи-
тельно на 9-10 см, варочную плиту
положили после 10-го ряда (рис. 2).
Для перекрытия варочной камеры
на 18-м ряду кладки закрепили ме-
таллический уголок 50x50x850 мм и
расстелили стальной лист толщиной
3 мм и размерами 430x750 мм. За-
движку установили после 25-го ряда.
Высота потолка в доме — 2,5 м.
Между перекрытием печи и потолком
мы оставили зазор около 20 см. Пе-
рекрытие колпаковой части сделали в
три кирпича.
Вплотную к распушке трубы на по-
толок нашили наличник. Заделав ще-
ли вокруг потолочной части трубы,
кладку обмазали глиняным раство-
ром и основание засыпали шлаком.
Вырезав отверстие в крыше, выве-
ли трубу на уровень конька (расстоя-
ние от конька до трубы оказалось
около 2 м). Чтобы дождевая или талая
вода по трубе не затекала на чердак,
трубу окантовали фартуком из оцин-
кованного железа.
После выдры кладку трубы сдела-
ли в четверик, а в самом оголовке ос-
тавили с двух сторон отверстия
140x140 мм с аркой, отформованной
раствором. В них вставили пластины
из оцинкованного железа, согнутые
по размеру отверстия (рис. 3). Такое
устройство хорошо защищает от по-
падания осадков внутрь трубы, и кир-
пичи верхней части оголовка не коп-
тятся при топке.
Печкой хозяйка осталась очень до-
вольна. Ей понравилось, что в топке
хорошая тяга, дым не поступает в по-
мещение и вся печь быстро и равно-
мерно прогревается.
Конт, тел.: 470-3625
и полистироловых в масштабе 1:5 для макетирования
кладки со всеми необходимыми мелочами - помогут вам сконструировать и построить любую печь. Получить его можно, выслав 250 р. по
почте на имя Атамас Ирины Викторовны по адресу:143400, Моск, обл., г. Красногорск-2, а/я 62. Каждые 200 кирпичиков
дэдолни" можно купить за 80 р. Тел. (095) 561-3025, 369-7442. Для приобретения в Москве: (095)289-5255
«Дом» 1’05 37
ДВУХКОЛПАКОВАЯ
«ШВЕДКА»
Эта печь является типичным
представителем
универсальных печей
хозяйственного назначения.
У нее есть варочная плита,
духовой шкаф,
да и с отоплением дома
такая печь неплохо
справляется, запасая
достаточно много тепла
в массивной кладке.
Чтобы было удобнее
пользоваться варочной
плитой, полочка над ней
сделана немного уже самой
плиты всего на полкирпича.
Но если на плиту часто
приходится ставить высокую
посуду или ведра, такое
усовершенствование
оказывается очень кстати.
К особенностям печи следует отнести
также размещение духового шкафа. Я
его установил в верхней части печи, а не
под плитой, как обычно. Дело в том, что
духовой шкаф, расположенный под пли-
той, омывается открытым пламенем, а
это приводит к местному перегреву его
стенок и часто вызывает подгорание
продуктов. Разместив духовку в верхней
части печи, удалось добиться щадящего
и более ровного ее прогрева. Здесь же
под духовым шкафом расположена за-
движка прямого хода, которая облегчает
растопку печи при длительных переры-
вах в эксплуатации. Эта задвижка поми-
мо своего основного назначения позво-
ляет при необходимости усилить и уско-
рить прогрев духовки.
Однако главная особенность конструк-
ции печи состоит в том, что построена
она по двухколпаковой схеме. (Напомню,
колпаком называется камера, у которой
вход и выход газов находятся в нижней
ее части.) Существен-
ным достоинством пе-
чей колпаковых сис-
тем является то, что
даже при несвоевре-
менном закрытии за-
движки трубы печь
практически не проду-
вается холодным воз-
духом и не выстужает-
ся так быстро, как пе-
чи с системой верти-
кальных или горизон-
тальных дымооборо-
тов. Кроме того, кол-
паковые печи имеют
очень низкое сопро-
тивление проходу ды-
мовых газов, что так-
же является весьма
весомым плюсом в их
пользу, особенно в тех
случаях, когда невоз-
можно соорудить до-
статочно высокую ды-
мовую трубу для обес-
печения необходимой
тяги.
Чертежи порядовок
и разрезы печи приве-
дены на рисунках. Ее
размеры в плане — 4,5x4,5 кирпича. Кол-
паковая печь-«шведка» имеет два яруса
(колпака) — нижний и верхний. В нижнем
размещена топка, перекрытая чугунной
варочной плитой, а в верхнем — духовка.
Перекрытием нижнего яруса служат ря-
ды 17-18. Дымовые газы в печи идут сле-
дующем образом. Из топки через хайло в
задней и боковой стенках они поднима-
ются к перекрытию нижнего яруса (кол-
пака) и по мере охлаждения опускаются к
подверткам переточного канала. Далее,
поднявшись вверх по переточному кана-
лу. газы попадают во второй (верхний)
колпак, омывают его и перетекают в ды-
мовую трубу. При открытой задвижке
прямого хода газы не опускаются вниз, а
сразу, минуя переточный канал, попада-
ют в верхний колпак под духовку. Низ пе-
чи при этом не прогревается.
Топливник печи выложен изнутри ша-
мотным кирпичом на ребро. При кладке
шамотного кирпича нужно оставлять не-
большой зазор на линейное расширение
футеровки, так как коэффициенты тепло-
вого расширения шамотного и строи-
тельного (красного) кирпичей отличают-
ся друг от друга. Ставить внутреннюю
кладку в распор с внешней без теплового
зазора нельзя.
В проеме топочной дверки между ме-
таллической рамкой дверки и кладкой
необходимо проложить базальтовый
картон. Вертикальный шов кирпичей, пе-
рекрывающих сверху проем топочной
дверки, лучше не заполнять раствором, а
положить в него базальтовую прокладку.
Такой температурный шов предохранит
кладку над дверкой от преждевременно-
го растрескивания.
Печь имеет 6 чисток: три — в нижнем
ярусе и три — в верхнем. Две из них, ку-
да приходится заглядывать чаще всего
при осмотре и оценке состояния дымо-
Рис.
Порядовки
МАТЕРИАЛЫ
Кирпич красный....... .....700 шт.
Кирпич шамотный................ , .50 шт.
Колосниковая решетка (380x250 мм)...1 шт.
Дверка топочная (210x250 мм)........1 шт.
Дверка поддувальная (140x250 мм)....1 шт.
Дверка прочистная (130x140 мм)......1 шт.
Плита варочная (410x710 мм).........1 шт.
Духовка (350x320x410 мм)............1 шт.
Уголок стальной (40x40 мм)..........4,5 м
Комплект для обучения печному делу - брошюра-инструкция и 600 полистироловых кирпичиков в масштабе 1:5 для макетирования кладки со всеми необходимыми*
мелочами - поможет вам сконструировать и построить любую печь. Получить его можно, выслав по почте на имя Атамас Ирины Викторовны по адресу:143400, Моск. обл.
г. Красногорск-2, а/я 62. Каждые 0 кирпичиков дополнительно можно купить за 80 р. Тел. (495) 561 -3025,369-7442. Для приобретения в Москве: (495)689-9631
12 «САМ», 6 2006
вых каналов, снабжены дверками Ос-
тальные — заложены кирпичом на глиня-
ном растворе без перевязки швов.
Переточный канал между нижним и верх-
ним колпаками имеет сечение 25x12 см.
Дымовые газы в этот канал поступают
снизу через две подвертки шириной
13 см и высотой в три ряда. Чтобы умень-
шить сопротивление газовому потоку,
кирпичи на верхней кромке подверток
необходимо стесать так, как показано на
рис. 2. Если дымовая труба достаточно
высокая и имеется запас тяги, то сече-
ние подверток можно уменьшить по вы-
соте до двух рядов, что улучшит прогрев
низа печи. При этом ширину одной из них
желательно увеличить до 19 см.
При кладке печи я использовал гото-
вую духовку с размерами 35x32x41 см
(ШхВхД), сваренную из 1,5 мм стали. С
самого начала было очевидно — длина
ее явно маловата, поэтому чтобы увели-
чить площадь обогрева, кирпичи, зажи-
мающие духовку с боковых сторон, при-
шлось сколоть (рис.1, ряды 21-25). Ес-
ли есть возможность, то духовку лучше
изготовить самому, увеличив длину ее
шкафа как минимум на четверть или да-
же больше.
При сборке шкафа следует учитывать,
что он должен быть герметичным (или,
во всяком случае, без заметных щелей),
так как в колпаке при некоторых режи-
мах работы печи может возникать повы-
шенное давление. Кроме того, чтобы
улучшить теплоизоляцию духового шка-
фа, я рекомендую утеплить его дверку. С
этой целью к ней с внутренней стороны
нужно приклепать карман из оцинкован-
ного листового железа, который затем
заполнить минеральным утеплителем,
например, базальтовой ватой. Места
примыкания металлического шкафа к
кирпичной кладке уплотняют базальто-
вым картоном.
Верхнее перекрытие печи выполнено
в три ряда, с перевязкой и полным пере-
крыванием всех швов. Над духовым
шкафом перекрытие снизу поддержива-
ют три опорных металлических уголка. В
принципе, такое решение не очень гра-
мотно, так как использовать металл для
крепления элементов кирпичной кладки
не рекомендуется. Но практика показа-
ла, что в данном месте в этой конструк-
ции никаких проблем не возникает. Да-
же при самых неблагоприятных услови-
ях (длительная топка с открытой за-
движкой прямого хода) температура
под перекрытием никогда не поднима-
ется выше 400-500 °C, что вполне допу-
стимо для малонагруженных металли-
ческих деталей.
Во время кладки перекрытия, разуме-
ется, необходимо оставить зазоры на
тепловое расширение уголка — по 5 мм с
каждой стороны и проследить, чтобы они
не забились раствором. Еще лучше
обойтись вообще без уголка, перекрыв
канал над духовкой сводом.
Эксплуатация колпаковой печи не име-
ет никаких особенностей. Обращаться с
ней нужно точно так же, как и с любой
другой. Растапливать печь после долгого
перерыва в работе лучше с открытой за-
движкой прямого хода. После создания
стабильной устойчивой тяги эту задвиж-
ку закрывают.
При пользовании духовкой необходи-
мо сначала хорошо прогреть печь (около
1 часа), а затем, если температура в ду-
ховке недостаточна, приоткрыть задвиж-
ку прямого хода, поддерживая неболь-
шой огонь. Длительно и сильно топить
печь с открытой задвижкой прямого хода
не рекомендуется.
А. БАЦУЛИН, Москва.
Тел. 687-46-72
Литература
Шепелев А.М., «Кладка печей своими
руками», М.. Стройиздат, 1988.
Подгородников И.С., «Печи бытовые
двухколпаковые», 1992.
«САМ», 6 2006 13
Печи и камины
Е.Докторов
Печной интернационал
Построенная печь
Конструкция этой печи была разра-
ботана под влиянием брошюры Юхани
Кеппо «Кирпичные печи и камины:
кладка» (СПб., Алфамер Паблишинг,
2005 г.), выпущенной в серии справоч-
ников для строителя «Строим сами».
Оригинальность и простота техничес-
ких решений в сочетании с тепловыми
характеристиками каминных печей
просто подкупает. Главное достижение
финских разработчиков, на мой
взгляд, — это сочетание преимуществ
колпаковой системы как гаранта дли-
тельного сохранения тепла и создание
прекрасных аэродинамических харак-
теристик газовых каналов и камер
Конечно, просто взять и перенести
идеи финнов на нашу почву не так-то
просто. Финская печь, как правило,
располагается у стены своей тыльной
стороной, скрывая газоотводную тру-
бу. А такое ее местоположение не все-
гда возможно. В данном случае,
например, фундамент нам достался
«по наследству» — на нем стояла ста-
рая русская печь, которая сильно ды-
мила. Кроме того, трубы на наших пе-
чах расположены чаще сверху, а не
сбоку.
Так как мне предстояло поставить
отопительно-варочную печь, я остано-
вил свой выбор на «шведке» и поста-
рался максимально использовать опыт
финских мастеров.
Кроме того, я ставил перед собой
дополнительную задачу спроектиро-
вать и выложить растопочный ход, не
уменьшающий нагреваемую поверх-
ность печи после его перекрытия за-
слонкой.
Поскольку класть печь мне при-
шлось из трех видов кирпича, среди
которых был и облицовочный, низкие
поверхностные температуры финских
каминных печей были мне на руку.
Система газовых камер и дымохо-
дов была сделана таким образом, что
из топочной камеры горячие газы на
уровне 10-11 рядов попадают в цент-
ральный восходящий дымоход (см.
сечение Б-Б на рис. 1,3).
В 20-ом и 21 -ом рядах в отверстие
размерами 14x14 см, выходящее в па-
раллельный восходящий дымоход, бы-
ла установлена задвижка растопочного
хода. Впервые в своей печной практике
я поставил ее вертикально. С точки
зрения технического решения такое
расположение задвижки было наибо-
лее удачным. Однако предпочтитель-
нее, конечно, в этом месте поставить
поворотный шибер, сократив отвер-
стие до размеров 7x13 см.
При открытом положении задвижки
растопочного хода горячие газы напря-
Рис. 1. Вид спереди и сечения печи
В-В
мую устремляются в трубу. После про-
грева трубы задвижку закрывают. Весь
дымовой поток устремляется в верх-
нюю центральную газовую камеру (см.
сечение Б-Б и В-В). Через 4 отверстия,
расположенные в перевальной стенке,
газы проходят в опускной канал и, дой-
дя до уровня 8-го ряда, попадают в
нижний горизонтальный Г-образный
42
<Дом» 4’07
д*1
канал (см. сечение Г-Г). По этому кана-
лу они проходят под центральным вос-
ходящим каналом, раздваиваются
здесь на два рукава, которые соединя-
ются в переднем восходящем канале
(сечение А-А).
Поднимаясь вверх, уже достаточно
остывший дымовой поток проходит че-
рез небольшую камеру перед общей
задвижкой печи и попадает в колпако-
вую камеру теплового щитка на 2-м
этаже (рис. 2). Такая конструкция тру-
бы — вынужденная мера. Дело в том,
что печник, сложивший разобранную
нами русскую печь, на отводящий бо-
ров поставил вертикально две асбоце-
ментные трубы диаметром 100 мм.
Выведя трубы на крышу, он так крепко
ПЕРЕЧЕНЬ НЕОБХОДИМЫХ МАТЕРИАЛОВ:
кирпич красный облицовочный
(с тремя сквозными технологическими
отверстиями или полнотелый) - 468 шт.;
кирпич красный рядовой — 205 шт.;
кирпич шамотный (ША-8) — 27 шт.;
дверка топочная 250x280 мм
с термостойким стеклом — 1 шт.;
дверка поддувальная 140x250 мм — 1 шт.;
задвижки малые 130x250 мм — 2 шт.;
уголок железный 50x50x750 мм — 2 шт.;
50x50x530 мм — 1 шт.;
35x35x750 мм - 3 шт.;
35x35x350 мм — 4 шт.;
вязальная проволока 0 2,5 мм -4 м;
глина огнеупорная (до трубы) — 100 кг;
песок - 400 кг.
их там забетонировал, что новые хозя-
ева не решились их вынимать, боясь
разрушить крышу.
Полагаю, что причина дымления
русской печи заключалась именно в
малом диаметре этих труб, которые
просто не могли справиться с большим
объемом газового потока. Для моей
печи диаметр труб подходил, и вари-
ант со старыми асбоцементными тру-
бами пока всех устроил.
Подводя итоги, хочу отметить, что
печь получилась очень теплоемкой и
хорошо обогревает помещение пло-
щадью около 30 м2.
Нагревание стенки теплового щитка
(опускной канал) — равномерное, с не-
которым преимуществом в верхней час-
ти печи (это обусловлено конструкцией).
«Дом» 4’07
43
ПЕЧУР1
КОЛПАКОВАЯ
«ШВЕДКА»
— Что же еще нового можно
привнести в конструкцию
«шведки»? — Такой вопрос,
когда ко мне обратился
заказчик с просьбой
сложить в его загородном
доме двухконфорочную
отопительно-варочную печь
типа «шведки»,
но более компактную.
Печь должна отапливать в доме из бру-
са 150x150 мм гостиную и кухню, пока
еще не разделенные перегородкой, с об-
щей площадью 28 м2. Перегородка пла-
нировалась из такого же бруса. Бетон-
ный фундамент 1,4x1,5 м был сделан за-
ранее и не доходил до уровня чистого по-
ла на 15 см.
Внимательно ознакомившись с черте-
жами дома, я предложил трубу располо-
жить ближе к коньковой части. Когда я
задумался о том, как печь сделать более
компактной, мне на ум пришли слова од-
ного скульптора, который на вопрос: —
«Как вы делаете свои скульптуры?» — от-
ветил: — «Я беру камень и отсекаю все
лишнее». Вот и я «отсек» всю заднюю
стенку «шведки» с дымоходами, но при
этом расширил заднюю стенку варочной
камеры на четверть кирпича, сдвинув чу-
гунную плиту ближе к передней стенке.
За счет этого появилась возможность
сделать глухую тепловую камеру без вы-
тяжки. В двухэтажной печи я сделал ка-
меру в виде колпака и вставил в восходя-
щий канал дверку вытяжки.
Фундамент печи был расположен так,
что на 0,7 м выходил в кухню, а на 0,4 м —
в гостиную. Так как заказчик попросил
сделать заднюю стенку печи заподлицо с
внешней частью перегородки, выходя-
щей в гостиную, пришлось расширить
из полистироловых в масштабе 1:6 .вы можете приобрести, выслав почтовым переводом по адресу: -
143400, Моск, обл., г. Красногорск-2, а/я 62, Атамас Ирине Викторовне. Каждые кирпичиков рполнительи к комплекту можно купить за Ор.
Возможен заказ наложенным платежом (350 р.за комплект и 130р. за доп. 200 шт.) тел. (095) 369-7442,561-3025. Для приобретения в Москве: (095)689-5255 689 52!
ЕПИПЕЗ?
фундамент на полкирпича с каждой сто-
роны.
Таким образом печь получалась раз-
мерами 4,5x2,5 кирпича без учета раз-
делки с поддувальной и топочной каме-
рами. Из двух вертикальных дымовых ка-
налов один должен выполнять функцию
летнего хода, а второй, с ответвлением к
глухой тепловой камере, — переходить в
верхнюю часть печи. Колпак — в виде П-
образного камеры с двумя рядами кир-
пичей-рассекателей. Их роль сводится к
более быстрому и равномерному разо-
греву массива колпака за счет обтекания
газов с четырех сторон. Из колпака горя-
чие газы попадают вновь в первый канал,
но уже выше задвижки летнего хода, и
далее выходят в трубу.
Вытяжку я решил расположить в самой
верхней части трубы после перекрыши,
применив вместо вытяжной даерки вен-
тиляционную решетку с задвижкой: и хо-
лодный воздух не страшен, и печь не вы-
стужается.
Таким образом я постарался соблюсти
все каноны, присущие «шведкам», при
большей компактности печи.
РАБОТА ПЕЧИ
При растопке следует открыть общую
задвижку печи и задвижку летнего хода.
Через специально оставленное отвер-
стие во внутренней стенке первого вер-
тикального канала горячие газы из топки
поднимаются вверх, разогревая трубу.
Когда дрова разгорятся, задвижку летне-
го хода следует закрыть. Газы будут по-
ступать из топки через перевальную
стенку вниз, переходя по нижнему со-
единительному каналу ко второму верти-
кальному дымоходу. Поднимаясь вверх,
газы частично попадают в колпаковую
тепловую камеру через боковой отвод-
ной канал, созданный за счет расшире-
ния задней стенки варочной камеры, и
попадают в П-образный колпак.Не дохо-
дя до перекрытия печи, газы натыкаются
на кирпичи-рассекатели. Это в значи-
тельной мере снижает тепловую нагруз-
ку на перекрышу. Затем газы попадают в
трубу.
По просьбе заказчика вместо полови-
нок кирпичей в прочистные отверстия
установлены дверки.
Боковая тепловая камера не имеет
прочистного отверстия из-за ее
небольшой высоты и незначительного
сажеобразования.
Е.ДОКТОРОВ, Москва
тел. (095) 470-36-25
97 t®
МАТЕРИАЛЫ И КОМПЛЕКТУЮЩИЕ
Кирпич огнеупорный Ш-8 — 57 шт
(без учета трубы).
Огнеупорная смесь «Мертель» —
4 мешка по 50 кг.
Плита двухконфорочная — 1 шт.
Дверки:
топочная — 1 шт.,
поддувальная — 1 шт.
прочистные — 3 шт.
Колосниковая решетка — 1 шт
Уголок стальной 50x50x800 мм — 2 шт.
Лист стальной 750x400x2 мм — 1шт.
Задвижки малые — 2 шт.
Вязальная проволока 0 3 мм —10 п.м.
Вентиляционная решетка — 1шт.
речные
«I
I зй
< 'BLWi
ппотиш
РИЧНЫМ
I итком
В небольших се
домиках, где ка
метр полезной
на особом учете
популярными
миниатюрные
отопительно-ва
печи
с тепловыми щи
которые встраи
в перегородку.
новых
ждый
площади
, наиболее
ътали
.тками,
баются
Предлагаемая кон-
струкция печи (фото1)
предназначена для обогрева небольших
помещений площадью до 30 м2 и приго-
товления пищи. Благодаря наличию за-
движки «летнего» хода такая печь очень
легко растапливается даже после долго-
го «простоя»’, что особенно важно для
дачных садовых домов в которые зимой
приезжают лишь изредка. Тепловой щи-
ток подключается закрытием этой за-
движки Интенсивность прогрева боко-
вых стенок теплового щитка можно в ши-
роких пределах регулировать той же за-
движкой «летнего» хода Колпаковая сис-
тема дымооборотов обеспечивает хоро-
ший прогрев всей поверхности печи.
Компактность печи позволяет устано-
вить ее в небольшой по размерам кух-
не — ведь кухонная плита, выступающая
за тепловой щиток, имеет габариты
всего 510x510 мм Высота кухонной
плиты стандартна — 770 мм. Размер
теплового щитка — 1270x640 мм. Выло-
жив первый ряд на макете мы легко мо-
жем проконтролировать эти размеры,
воспользовавшись горизонтальной шка-
виЕзшт
лой, входящей в ком-
плект для макетирования печей* и
служащей для перевода макетных раз-
меров в натуральные (фото 2).
Из топливника горячие дымовые газы
через отводной канал поступают в нахо-
дящуюся в тепловом щитке камеру кол-
пакового типа. Если задвижка «летнего»
хода открыта, то дым беспрепятственно
уходит в трубу, нагре-
вая только ее. Но стоит
закрыть задвижку
«летнего» хода, дымо-
вые газы, достигнув
верхней части колпа-
ковой камеры и час-
тично охладившись,
симметрично по сто-
ронам опускаются
вниз. Затем расходят-
ся по двум боковым
подъемным дымовым
каналам, чтобы опять
соединиться в верхней
части печи И уже те-
перь, отдав значительную часть тепла
стенкам теплового щитка, дымовые газы
через трубу попадают в атмосферу
Такая простая конструкция печи позво-
ляет сложить ее даже начинающему печ-
нику, обладающему минимальными на-
выками в печном деле
Печь нужно выкладывать на бутобетон-
ном фундаменте, не доходящем до уров-
ня пола на два ряда кирпичной кладки.
Если грунтовые воды расположены слиш-
ком близко от поверхности земли, то луч-
ше делать гидроизоляцию в двух уровнях.
Первый из них — в 100 -150 мм от уровня
земли. Для его устройства непосредст-
венно на бетонное основание фундамен-
та укладывают два слоя рубероида или
слой гидростеклоизола.
Затем кладут один ряд кирпича на це-
ментно-песчаном растворе, который
тщательно выводят в «горизонталь». Ук-
ладывают второй слой гидроизоляции.
На этот слой уже на глиняном растворе
устанавливают 19 кирпичей так называе-
мого нулевого ряда который должен
выйти на один уровень с полом
помещения. Образовавшийся промежу-
ток между стенками будущего теплового
щитка доверху заполняют песком.
Сверху через сито с ячейками 5x5 мм
на нулевой ряд равномерно насыпают
сухой песок слоем 10-15 мм, который
разравнивают правйлом.
1 -й ряд выкладывают насухо без глины
и с помощью правила и уровня
проверяют горизонтальность кладки, а за-
мером диагоналей — ве прямоугольность.
ошибок. Длина теплового щиткв печи составляет 1270 мм.
Для кладки угловых замков лучше заранее приготовить
несколько кирпичей, со срезанными под углом сторонами.
14-й ряд кладки выложен 12-ю целыми кирпичами и является
точной копией 12-гои 1В-го рядов.
Спереди печи устраивают зольниковую
камеру или поддувало. Две трехчетверки
стесывают на угол и кладут так, чтобы
удобнее было выбирать золу (см. фото 2).
Затем заполняют жидким глиняным рас-
твором вертикальные швы кладки.
2-й ряд. Устанавливают дверку подду-
вала и прочистную дверку теплового
щитка редварительно обернув их рам-
ки мокрой стеклотканью или асбестом. С
помощью скрутки из отожженной мягкой
стальной проволоки 02-3 мм закрепля-
ют их в кладке
3-й ряд кладут выдерживая перевязку
швов, как показано на порядовке.
4-й ряд перекрывает поддувало с по-
мощью трехчетверок. Здесь же кладут
колосниковую решетку и начинают фор-
мирование боковых стенок колпаковой
камеры теплового щитка кирпичами,
стесанными снизу для облегчения выво-
да дымовых газов
5-й и 6-й ряды имеют одну особен-
ность — заднюю стенку топливника фор-
мируют кирпичом,установленным на ре-
бро (фото 3) На 5-м ряду устанавливают
дверку топливника, предварительно
обернув ее рамку смоченным
асбестом. Закрепляют дверку в кладке
скруткой из отожженной мягкой сталь-
ной проволоки 03 мм.
В 7-м ряду для улучшения перевяз-
ки швов используют угловой замок, со-
стоящий из скошенных под углами 25°
и 65° кирпичами. При изготовлении
макета такого замка используются
входящие в комплект шаблоны и кан-
целярский нож (фото 4). При резке
реальных кирпичей советую также
пользоваться шаблонами для размет-
ки. А резать лучше всего углошлифо-
вальной машинкой 9790 фирмы Skil,
установив в нее отрезной диск
0230 мм по камню.
8-й ряд почти повторяет ряд 6-й, за
исключением того, что задняя стенка
топливника сделана одним кирпичом,
уложенным плашмя.
9-й ряд кроме девяти целых кирпичей
содержит восемь трехчетверок и две по-
ловинки, которые нужно выпилить угло-
шлифмашинкой заранее. Их выкладыва-
ют сначала насухо, подгоняя неполно-
мерные доли
"Комплект изполистироловых киоличиков в масштабе 1:5, включающий се для макетирования печей, вы можете приобрести, выслав 240 р. почтовым переводом
по адресу 143400, Моск, обл., г. Красногорск-2, а/я 62, Атамас Ирине Викторовнв. Каждые кирпичиков до" чительно к комплекту можно купить за 80 р.
Возможен заказ наложенным платежом (350р./комглекги 130р. - доп.2СОшт.)тел. (095) 369-7442,561-3025. Для приобретения в Москвв: (095)289-5255,289-5236
«САМ», 6 2003 26
Прочистная
дверка
29
ОI
L__ Задвижка Г"— Общая
ИI •летнего» г I | задвижка
И™ щ
22
В
песчаная
засыпка
Кирпич
уложен
Прочистная
дверка
Топочная
дверка
17,
21
колосниковая
решетка
Открытый кон
предыдущего
ряда
Закрытый
контур
предыдущего
30
Чугунная
варочная плита
12
15,
19
16
20
н
10-й ряд перекрывает топливную
дверку двумя смыкающимися над ней
кирпичами, зазор между которыми за-
полняют мокрым асбестом, а не глиня-
ным раствором Это одна из самых на-
пряженных точек в кладке, поэтому
здесь глина быстро выкрашивается и
образуется щель.
11 -й ряд (фото 5) как и 7-й выложен с
использованием углового замка. Здесь
формируется отводной канал из топлив-
ника в колпаковую камеру теплового
щитка. Сверху 11 -го ряда кладут чугун-
ную одноконфорочную плиту, предвари-
тельно подложив под нее толстый, смо-
ченный глиняным молочком толстый ас-
бестовый шнур.
12-й ряд перекрывает отводной канал
из топливника двумя смыкающимися
над ним кирпичами. Это вторая из самых
теплонапряженных в кладке точек, и по-
этому зазор между этими кирпичами за-
полняют так же. как и в 10-м ряду мок-
рым асбестом, а не глиняным раство-
ром. Этот ряд продолжает собой кладку
только теплового щитка.
13-й ряд для обеспечения перевязки
швов выкладывают с применением четы-
рех трехчетверок.
14-й и 18-й ряды точная копия 12-го и
выкладывается двенадцатью целиковы-
ми кирпичами, при этом обеспечивается
перевязка швов внутренних стенок
боковых каналов (фото 6).
Ряды с 15-го по 22-й выкладывают
согласно порядовке
23-й и 24-й ряды образуют колпак.
Сверху 24-го ряда кла-
дут задвижку «летнего»
хода.
В 25-м и 26-м ряду
устанавливают прочи-
стную дверку.
28-м рядом начина-
ют перекрышу. Здесь
же помещают общую
задвижку. Затем закан-
чивают перекрышу и
устанавливают дымо-
вую трубу.
В. АТАМАС
г. Красногорск
Московской обл.
ПЕЧИ И ПЕЧУРКИ
сяошии
«птцда
Вы решили поставить
в своем доме печь.
Какую выгоднее
выбрать — кирпичную
или металлическую —
«буржуйку»?
Давайте поду-
маем вместе. Ме-
таллические печи
занимают меньше
места, быстро
прогревают поме-
щение, но их надо
гопить непрерыв-
но. Другое дело —
кирпичная печь :
ее протопил и спи
спокойно. Тепло
от нее — более
равномерное и
держится не ме-
нее 12 часов. Да и
в эстетическом от-
ношении кирпич-
ная печь выглядит
лучше — придает
дому основатель-
ность. А зимой ее
никакая «буржуй-
ка» не заменит.
Итак, вы выбирае-
те кирпичную печь
для своего дома.
Теперь надо от-
ветить на второй
вопрос — какой
тип кирпичной пе-
чи выбрать? Пока
существует три
типа ее (если не
рассматривать ка-
мины): отопитель-
ные, отопительно-варочные и русские.
Первый тип — «голландки», служащие
исключительно для отопления, второй —
«шведки», которые имеют плиту, позво-
ляющую готовить пищу. Третий тип —
«русские», являющиеся поистине много-
функциональными и незаменимыми в
домашнем хозяйстве.
По мнению автора, для дачного домика
больше всего подходит «шведка». Преж-
де всего потому, что на ней можно гото-
вить пищу. Кроме того, размер ее опре-
деляется теплопотерями помещения. Но
«шведка» боится сквозняков, поэтому
ваш дом должен быть хорошо утеплен.
Сконструировать и построить «швед-
ку» для своего дома по силам любому до-
машнему мастеру. Я считаю, что никаких
особых секретов в печном деле нет. Есть
нюансы, как и в любой работе. Исходя из
своего опыта при конструировании ста-
раюсь соблюдать следующие правила.
В первую очередь надо обеспечить
прогрев нижней части кладки (ставший
классическим трехканальный щиток с
вертикальными каналами — нерацио-
нальная конструкция, так как значитель-
ная часть тепла аккумулируется в верх-
ней части печи).
Затем следует снизить сопротивление
газовому потоку, добиваясь этого следу-
ющими приемами: обеспечивая мень-
шее число поворотов; стесывая углы в
местах поворота.
Потом надо облицовывать (футеро-
вать) стенки топливника шамотным кир-
пичом. Как показывает практика, даже
хороший красный кирпич при интенсив-
ной эксплуатации печи крошится от
высокой температуры.
22
САМ». 4’ 2004
Рис. 1.
Порядовка печи «Машенька».
Любая печь состоит из трех функцио-
нальных частей: топливника, системы га-
зоходов вытяжной трубы. Самое главное
в печи — это система газоходов.
При конструировании печи я соблюдаю
следующую последовательность. Опре-
Рис. 2. Разрезы и схема движения газов в печи «Машенька»:
1 — подъемный канал, 2 — тепловой карман, 3 — горизонтальный канал,
4 — опускной канал, 5 — колпак, 6 - вытяжная труба.
деляю размер печи и место ее установки.
Ориентировочно: для бревенчатого дома
площадью 24 м2 хватит печи размерами
76x89 см (ЗхЗ'-г кирпича), для дома пло-
щадью 36 м2 — размер печи должен быть
не менее 1x1 м (4x4 кирпича).
Если я устанавливаю печь в уже пост-
роенном доме, тогда проецирую балки
перекрытия на место установки печи,
чтобы определить, где пройдет труба.
Комбинируя каналы, карманы и колпаки,
разрабатываю газовую систему печи. В
любой газовой системе печи можно вы-
делить три элемента: каналы (горизон-
тальные и вертикальные), карманы и
колпаки.
Для примера рассмотрим отопитель-
но-варочную печь «Машенька» размером
3x3’ 2 с одной конфоркой (фото 1,2).
Особенности газохода этой печи можно
представить на основе приведенных
некоторых порядовок (рис. 1) и разрезов.
На рис. 2 показаны разрезы и схема
движения газов во всех элементах печи.
Газы из топливника, пройдя хайло в ле-
вой его стенке, опускаются вниз до 2 ря-
да, а затем через подвертку высотой в 2
ряда и шириной 3/4 кирпича поднимают-
ся в верхний Г-образный колпак. Оттуда
они проходят в дымовую трубу над топ-
кой (у задней ее стенки), где расположен
тепловой карман шириной 1 ’/« кирпича и
высотой в 6 рядов. Печь имеет три двер-
ки для чистки — одна — внизу и две — в
колпаке.
Клал я печь «под расшивку» на глиня-
ном растворе с толщиной швов около
5 мм. Перед кладкой замачивал кирпич в
воде. Для обработки кирпича наряду с
кирочкой использовал «болгарку» с ал-
мазным диском.
При кладке соблюдал следующие пра-
вила. «Перевязывал» внешний контур
печи. Внутренние рассечки крепил вруб-
кой их во внешней контур на 1-2 см че-
рез 3-5 рядов. Можно для этого исполь-
зовать проволоку 02 мм, закладывае-
мую в швы.
Оставлял зазоры, чтобы предусмот-
реть расширение огнеупорного кирпича
в футеровке во время топки. Если этого
не сделать, то кирпичи при топке будут
выпирать из кладки. Температура футе-
ровки выше, чем температура наружной
стенки. Также и коэффициент линейного
теплового расширения футеровки выше,
чем коэффициент линейного теплового
расширения наружной стенки.
Затем стесывал прямые углы на пути
следования газов.
Высоту печи можно увеличить, добав-
ляя ряды, аналогичные рядам 20-23.
Особенности моей печи. Она имеет
преимущественно нижний прогрев. Пе-
рекрытие плиты смещено на 1/2 кирпича
вглубь, что дает свободный ее обзор.
Комплект и: 500 полистироловых кирпичиков в масштабе 1:5 лля макетирования пвчей, вы можете приобрести, выслав 240 - почтовым переводом
по адресу.143400, Моск, обл., г. Красногорск-2, а/я 62, Атвмвс Ирине Викторовне. Каждые кирпичиков допопчитвльно к комплекту можно купить за °. ".
Возможе заказ наложенным платежом (350 р. за комплект и 130р. за доп.200 шт.)тел, (095) 561-3025,369-7442. Для приобретения в Москве: (095)269-5255,289-5236
:А| , 4' 2004
Противопожарные требования. При
кладке печи, а также при выборе места ее
установки необходимо соблюдать проти-
вопожарные требования. Расстояние от
печи до стены должно быть не менее
25 см, от топочной дверки до стены — не
менее 1,2 м. В междуэтажных перекрыти-
ях следует делать распушки (фото 3) —
горизонтальные разделки — на всю тол-
щину перекрытия, оставляя при этом за-
зор (рис. 3). Очень часто зазор не дела-
ют, желая показать «точность» работ. А
зря. Это может привести к слому трубы.
Осадка дома и печи разная, могут иметь
место боковые перекосы строения, тогда
при отсутствии зазора перекрытие сдви-
нет трубу. Особенно это важно в верхних
этажах, так как незначительный перекос
вызовет заметное смещение.
Зазор я заполняю минеральным утеп-
лителем и закрываю плинтусом. Плинтус
не окажет значительного сопротивления
при возможном смещении. Расстояние
от перекрытия до потолка — 35 см.
Недостатки печи. К недостаткам моей
«шведки» можно отнести отсутствие за-
движки летнего хода, упрощающей рас-
топку печи в холодном доме. Вместо нее
можно устроить небольшое отверстие
3x5 см из теплового кармана в верхний
колпак (показано пунктиром на разрезе
В-В), что немного уменьшит КПД печи.
В случае, если печью пользуются по-
стоянно, то этот канал можно закрыть
железной пластиной через боковую чи-
стку. Задвижку в данном месте ставить
не рекомендуется, так как из нее может
дымить (в этом случае можно применять
поворотную задвижку).
Обращение с печью. Если дом — хо-
лодный и печь отсырела, то в трубе мо-
Каминский Андрей Викторович
Кладка печей и каминов по авторским проектам.
Тел.; 370-91-07, 514-75-59 (моб.)
жет появиться обратная тяга. В этом слу-
чае следует «прожечь трубу». Одновре-
менно с разжиганием дров в топке надо в
чистку для трубы положить полоску горя-
щей бересты и закрыть чистку.
Топить печь следует не более полутора
часов, на что потребуется 2-3 охапки
дров. Горение должно быть интенсив-
ным. Цвет пламени будет желтым, дым
из трубы — белым. Сильного гудения не
должно быть. Если оно появляется, сле-
дует прикрыть задвижку.
По мере догорания дров, когда оста-
лись крупные горячие угли, их сгребают
на колосник и прикрывают задвижку и
поддувало, чтобы излишний холодный
воздух не охлаждал печь. Когда остались
мелкие красные угли, а синие огоньки
над ними исчезли, наоборот, разбрасы-
вают их по поду топливника и закрывают
и заслонку, и поддувало.
Чтобы добиться быстрого прогрева
первого этажа (только после полного до-
3___________межэтажиЬге перекрытия.
горания), следует приоткрыть топку и чи-
стку для трубы. Горячий воздух из чистки
будет выходить в помещение, а с ним и
частицы золы. Но это не так уж страшно.
Подогрев второго этажа осуществля-
ется благодаря трубе печи, показанной
на фото 3. Она также имеет задвижку и
дверку внизу. После топки печи можно
открыть эту дверку, топку и задвижку пе-
чи, а задвижка на трубе должна быть за-
крыта. и тогда теплый воздух пойдет че-
рез дверку на второй этаж.
Выпечка хлеба и пирогов. Несмотря
на то, что печь «Машенька» не имеет ду-
хового шкафа, в ней можно печь хлеб.
Перед топкой нужно заложить плиту кир-
пичом насухо в два ряда. Затем протап-
ливают печь и закрывают ее. Через неко-
торое время (определяемое опытным
путем), когда температура в топке чуть
упадет и выровняется, в нее поближе к
задней стенке ставят форму с тестом и
через 40 мин хлеб будет готов.
Для определения температуры в топке
используют полоску бумаги или сухие лу-
чины. Их кладут на 1-2 мин в топку. Вы-
нув, судят по цвету о температуре. Если
уголь—то рано. Если цвет лучины корич-
невый то ставят ржаной хлеб. Если цвет
лучины желтый, то ставят пшеничный
хлеб. В топке также можно варить горох,
фасоль и другие продукты, требующие
длительной обработки, то есть использо-
вать ее как горнило русской печи.
На печь «Машенька» без трубы ушло:
кирпича красного — 550 шт.,
шамотного кирпича — 50 шт.
Потребовались печные приборы:
дверка топки 210x250мм — 1 шт.,
дверка поддувала 130x130мм — 1 шт.,
дверка прочистки 130x70мм — 3 шт.,
задвижка 130x250мм — 1 шт.,
плита 410x280мм — 1 шт.,
колосник 20x30 мм —1 шт.,
уголки 50x50 мм —89 см
40x40 мм —3,0м
35x35 мм — 1 м
По всем вопросам звонить автору по
тел. 287-69-55. Принимаются также за-
казы на изготовление печей.
А. БАЦУЛИН,
Москва
«САМ». 4'2004
О колпаках и каналах
Лечи и камины
Е. Докторов
И чего только не придумают люди,
чтобы тепло им было. Ведь был же пря-
мой дымоход в русской печке. Нет, все
им мало. Они его вдоль и поперек сло-
мают, расширят да сузят, кирпичами на-
пичкают. чуть ли не в бараний рог согнут.
И все ради одного — чтобы теплее в до-
ме было. Примерно такие мысли лезут в
голову, когда начинаешь знакомиться с
системами дымоходов, применяемых
сегодня умельцами в печах самых раз-
ных типов
Казалось бы. что еще можно привнес-
ти в конструкцию печей? Задав себе этот
вопрос, я понял, что прежде чем что-то
модернизировать, это «что-то» необхо-
димо хорошо знать. Поэтому в качестве
наглядных примеров для изучения я ре-
шил рассмотреть отопительные устрой-
ства «Шведка-1» и «Шведка-2» извест-
ного мастера печного дела А. И. Рязан-
кина.
Любая конструкция «Шведки» пред-
полагает наличие задней стенки печи в
виде теплового щитка с определенной
системой каналов, переходящих в дымо-
ходы, которые расположены в верхней
части отопительного устройства (непо-
Рис. 2.
Принцип действия «Шведки-1»
дымоходов: двух крайних восходящих и
центрального нисходящего. Через ды-
мовой канал, расположенный в верхней
части отопительного щитка, газы попа-
дают в систему вертикальных дымохо-
дов, расположенных над варочной каме-
рой, после чего поднимаются в трубу.
Заметим, что многие печники предпочи-
тают класть «Шведки» с тепловым щит-
ком, в котором дымовые каналы распо-
ложены горизонтально (рис. 4).
Какой же из названных типов дымохо-
дов предпочтительнее? Попробуем ра-
зобраться во всех этих хитростях, учиты-
вая, что у каждого из вариантов есть до-
стоинства и, конечно, недостатки.
При горизонтальном расположении
каналов тепловой щиток равномерно
прогревается снизу доверху. С этим
нельзя не согласиться. Однако при та-
ком устройстве дымоходов потребуется
установка прочистных дверок на каждом
из них, а это, согласитесь, при нынешней
их стоимости довольно накладно.
Кроме того, нужен летний ход для ра-
зогревания верхней части трубы, по-
Рис. 1. Благодаря кирпичам-рассе-
кателям нагрев массива теплового
щитка происходит равномерно
средственно над варочной камерой).
Тепловой щиток в «Шведке-1» (упо-
требляя терминологию автора книги)
выполнен в виде калориферной камеры,
в которой на нескольких рядах (9-м, 16-
м и 23-м) установлены отдельные кир-
пичи, обтекаемые с четырех сторон вос-
ходящим потоком горячих газов. Благо-
даря этому нагрев всего массива тепло-
вого щитка происходит равномерно
(рис. 1).
Сам автор называет эту калорифер-
ную камеру «вертикальным газохо-
дом-газосборником», а вставленные
кирпичи — рассекателями (распредели-
телями газов). Термин же «калорифер-
ная» А. И. Рязанкин употребляет приме-
нительно к другой своей печи. Однако
внимательно проанализировав принцип
ее действия (рис. 2), я взял на себя сме-
лость применить это определение и к
тепловому щитку «Шведки-1».
В «Шведке-2» (рис. 3) тепловой щи-
ток выполнен в виде трех вертикальных
<Дом» 7’05
41
скольку без него печь как правило, ды
мит при растопке.
Печь с вертикальными каналами
больше всего разогревается в первом
восходящем дымоходе, что часто приво-
дит к растрескиванию ее верхней части
Несколько меньше температура газов во
втором (нисходящем) дымоходе и сов-
сем слабо печь прогревается в третьем
(восходящем) канале.
После окончания топки, когда полно-
стью перекрыты печная задвижка и под-
дувальная дверка, этот недостаток не-
сколько компенсируется. Но вероятнее
всего это происходит за счет более
сильного прогревания печи вообще.
И еще одна особенность такой печи.
Если помещение, в которое обращен
отопительный щиток «Шведки- с верти-
кальным расположением дымовых кана
лов разделить перегородкой (рис. 5), го
можно с уверенностью сказать, что ком-
ната, в которой окажется третий дымо-
ход, будет холоднее комнаты с первым
восходящим каналом.
Достоинство же этого варианта — в
сокращении числа прочисток, что сни-
жает затраты на строительство печи.
Справедливости ради замечу, что ес-
ли прочистные каналы (в первом случае)
закладывать половинками кирпичей, то
расходы между первым и вторым вари-
антом уравниваются. Неудобство же в
том, что для прочистки каналов эти «за-
тычки» придется вынуть (а иногда и вы
сверлить) а по окончании обслуживания
снова вставить (возможно даже новые).
А вот это как-то сразу и настораживает
по вполне понятной причине. Кому хо-
чется искать глину, замачивать ее, гото-
вить раствор, иметь в запасе кирпичи?
Вариант «Шведки-1 >• по своим эксплу-
атационным свойствам, на мой взгляд,
сопоставим с вариантом печи с горизон-
тальным расположением каналов.
Однако есть еще один тип дымоходов—
так называемый колпаковый (рис. б).
На мой взгляд, он используется значи-
тельно реже. А зря Ведь такое отопи-
тельное устройство обладает достоин-
ствами печи с горизонтальным располо-
жением каналов (более равномерно
прогревается) и в то же время не «пере-
Рис. 5. Отопительный щиток «Швед-
ки» с вертикальным расположением
дымоходов нагревается неравно-
мерно: комната Б будет холоднее
комнаты А
гружено» прочистными дверками (то
есть столь же удобна что и печь с верти
кальным расположением каналов).
Есть и еще один фактор, на который
стоит обратить внимание. Как известно,
через неплотно пригнанные дверки и не-
большие щели в задвижках (после их за-
крытия) холодный воздух все-таки про-
никает в нагретую печь и в принудитель-
ном порядке проходит по всем каналам
снизу доверху создавая так называемый
«сквозняк» (рис. 7)
А теперь, если принять во внимание
количество прочистных дверок в гори-
зонтальной системе дымоходов, нетруд-
но догадаться, что процесс выстужива-
ния такой печи идет очень быстро Кста-
ти, именно поэтому нельзя не согласить-
ся с выводами А. И. Рязанкина о том, что
предпочтительнее закладывать прочист-
ные каналы кирпичом, а не устанавли-
вать дверки.
Колпаковая система в этом плане бо-
лее экономична И вот почему. Очевид-
но что в верхней части колпаков всегда
остается нагретый воздух, на который
«сквозняк» не распространяется. И хотя
холодный воздух обтекает нижний кол-
пак сверху теплый воздух, находящийся
внутри него, все-таки снижает эффект
выстуживания О верхнем же колпаке
здесь и говорить не приходится.
А теперь о принципе работы печи, в
конструкции которой предусмотрено
два колпака — верхний и глухой (рис. б)
При растопке открывают общую за-
движку печи и задвижку летнего хода.
Через специально оставленное отвер-
стие во внутренней стенке первого вер-
тикального дымохода горячие газы из
топки (на рис. 8 показаны красным)
поднимаются вверх и постепенно разо-
гревают трубу.
Через 5... 10 минут после начала топки
задвижку летнего хода закрывают Те-
перь когда образовалась достаточная
для устойчивой тяги разница темпера-
тур, газы из топки (на рис. 8 показаны
зеленым цветом) через перевальную
стенку (и через отверстие в первом вер-
тикальном дымоходе) устремляются
Рис. 6. Колпаковая печь
42 «Дом» 7’05
Вертикальная
схема дымоходов
Горизонтальная
схема дымоходов
Колпаковая
схема дымоходов
Рис. 7. Действие «сквозняка» в
пачах с различным устройством
дымоходов
—- - Путь газов при
растопке
—- Путь газов при работе печи в
экономичном режиме
Рис. в. Принцип работы колпаковой пачи в различных режимах:
1 — П-образный колпак; 2 — глухой колпак
вниз и далее по нижнему соединительно-
му каналу (см. рис. 8, разрез Б-Б), по-
падают во второй вертикальный дымо-
ход. Поднимаясь вверх, они через от-
водной канал частично (показано зеле-
ным пунктиром на разрезе Б-Б) захо-
дят в глухой колпак 2, образованный в
задней стенке варочной камеры (см.
разрез Г-Г). Наличие этой полости
увеличивает площадь зеркала печи, по-
вышая тем самым ве тепловые характе-
ристики. При этом следует заметить,
что прочистного отверстия здесь можно
и не делать, учитывая относительно ма-
лую степень образования сажи. Хотя это
и возможно со стороны варочной каме-
ры. Основной же тепловой поток подни-
мается выше и попадает в верхний
П-образный колпак 1 (см. разрез
В-В). Газы остывают в нем, отдавая
тепло массиву печи, а затем через со-
единительный канал (см. разрез Б-Б)
снова возвращаются в первый верти-
кальный дымоход и, наконец, устремля-
ются в атмосферу.
Напомню, что это всего лишь прин-
цип работы колпаковой печи. И чтобы
лучше понять устройство такого отопи-
тельного агрегата, читателю будет не
лишним познакомиться с конкретной
конструкцией и ее порядовками. О
некоторых вариантах подробно расска-
зано в журналах Издательского дома
«Гефест». Однако надеюсь, что и эти
рассуждения помогут читателям гра-
мотно выбрать печь для своего дома.
Комплект для обучения печному делу - брошюра-инструкция и 600 полистироловых кирпичик в мвсштабе 1:5 для макетирования кладки со всеми необходимыми
мелочами - поможет вам сконструировать и построить любую печь. Получить его можно, выслав пе почте на имя Атамас Ирины Викторовны по адресу: 143400, Моск, обл.,
г. Красногорск-2, а/я 62. Каждые 2 кирпичиков дополнительно можно купить за 80 р. Тел. (095) 561 -3025,369-7442. Для приобретения в Москве: (095)289-5255
<Дом» 7’05
43
Главный редактор Ю.С. Столяров
РЕДАКЦИЯ:
В.Л. Тихомиров (заместитель главного редактора);
Б.Г. Борзенков (научный редактор)'
В.Н. Куликов (редактор).
УЧРЕДИТЕЛЬ И ИЗДАТЕЛЬ - ООО «САМ».
Адрес редакции: 127018, Москва, ул. Полковая, 3, стр. 2
(Почтовый адрес редакции: 129075, Москва, И-75,а/я 160).
Тел.: (095) 689-9116. Факс: (095) 689-5236
http://www. master- sam. ru
e-mail: dom@master-sam.ru
Журнал зарегистрирован в Министерстве РФ по делам
печати .теле-радиовещания и средств массовых ком-
муникаций. Per. № 012248.
Подписка по каталогам «Роспечати» и «Прессы России». Роз-
ничная цена — договорная. Формат 84x108 1/16.
Печать офсетная. Заказ 51798. Тираж: 1-й завод —- 39000 зкз.
отпечатан в ООО «Издательский дом «Медиа-Пресса».
Перепечатка материалов из журнала «Дом*
без письменного разрешения издателя запрещена.
По вопросам размещения рекламы просим обращаться
потел.: (095) 689-9116, 689-5255
Ответственность за точность и содержание рекламных
материалов несут рекламодатели.
РАСПРОСТРАНИТЕЛЬ — ООО «Издательский дом «Гефест».
Адрес: 127018, Москва, ул. Полковая, 3, стр. 2
тел.: (095) 689-5255;
тел./факс (095) 689-5236; e-mail: gefest@rol.ru
Во всех случаях обнаружения полиграфического брака
в экземплярах журнала «Дом« следует обращаться в
ООО «Издательский дом «Медиа-Пресса» по адресу: 127137
Москва, ул. «Правды». 24. стр. 1. Тел.: 257-4892. 257-4037
За доставку журнала несут ответственность предприятия связи.
©«Дом»,2005. №10(111)
Издается в Москве с января 1995 г. Выходит один раз в месяц.
НОВОСТИ
ИЗДАТЕЛЬСКОГО ДОМА «ГЕФЕСТ»
Вышел из печати журнал «Соаеты
профессионалов» №5 за 2005 г. «Мой дом —
моя крепость», посвященный оборудованию
дома, садового участка системами
и средствами защиты от проникновения
посторонних людей в жилище.
В номере публикуются статьи
о конструкции и установке различных типов
дверей, ставень,
оконных решеток,
электронных систем
наблюдения
и охраны, а также
много других
интересных
материалоа.
Журнал можно
приобрести
в редакции либо
заказать
по адресу;
129075, Москва,
И-75, а/я 160.
Тел. (095) 689-5255.
Печи и комины
г-г.jnз Космачев
Экономная печь,
экономная топка
Когда в 1994 г. я поставил избу размерами 6x6 м, встал вопрос о
выборе печи для ее обогрева, быстрой сушки зимней одежды (осо-
бенно валенок), приготовления пиши в условиях частого отключения
электроэнергии и, наконец, для того, чтобы постоянно была теплая
вода. А женв хотелось еще иметь и духовку.
Предполагалось, что я буду жить в этом доме. Печь нужна была не-
большая и экономичная, чтобы обходиться небольшим количеством
дров и топить ев один раз в день.
При описании своих печей авторы обычно не рассказывают о рас-
ходе дров, режимах и длительности топки и других важных вопросах
их эксплуатации, увлекаясь описанивм конструкции и технологии
кладки. Это и понятно, потому что в эксплуатационных требованиях к
печи заключено много противоречий. Трудно при малых габаритах и
малой массе кладки печи обеспечить ее многофункциональность,
большую теплоемкость и небольшой расход дров.
К тому времени я уже имел опыт эксплуатации различных печей, в
том числе с водяным баком для нагрвва воды. И мне пришла в голо-
ву идея аккумулировать тепло не в кирпичной кладке, а в баке с во-
дой. Вода по сравнению с кирпичом имеет большую теплоемкость, в
результате конвекции она быстрее нагревается и отдает накоплен-
ное тепло в помещение в течение длительного времени. Эти свойст-
ва характерны для воды с температурой ниже точки кипения. При ки-
пении же все подводимое к воде тепло расходуется на парообразо-
вание. Режим подогрева бака без закипания в нем жидкости позво-
ляет экономить не только на дровах, но и на воде.
Кроме того, пар в помещении вреден как для бревенчатого сру-
ба, так и для здоровья людей. Поэтому для бака нужно было найти
не только оптимвльное место расположения его в теле печи, но и
форму.
По профессии я не печник и экспериментировать с кладкой в
преддверии зимы не стал, а нашел мастера, с которым обсудили
идею и подробности конст-
рукции. Вскоре мы сооруди-
ли такую печь.
Для водяного бака и для
духовки я использовал имею-
щиеся у меня барабаны раз-
мерами 350x350x390 мм из
нержавейки от стиральных
машин «Эврика». Для дымо-
вой трубы нашлась асбоце-
ментная труба 0175 мм. В
барабанах заварил отвер-
стия на дне. У барабана, ко-
торый предназначался для
водяного бака, заварил боль-
шую часть верха и сделал от-
кидывающуюся крышку, а
сбоку вварил кран (рис. 1).
34
<Дом» 10’05
Рис. 2.
Духовка с двустворчатыми дверцами
и направляющими под противни
На духовке
установил
плотно закры-
вающиеся
дверцы и на-
правляющие
для противней
или решеток
(рис. 2). По-
ставленные по
периметру ли-
цевой части
бака и духовки
уголки пред-
назначены для
их заделки в
кладку без ще-
лей.
Бак для воды я закрепил так, чтобы треть объема выходила
за габариты печи. Это позволило удобно заполнять бак водой и
обеспечило теплообмен нагретой воды с воздухом помеще-
ния.
Печник, с которым мы работали, настаивал на устройстве
под печью монолитного фундамента и сплошного основания
из кирпича. Я посчитал нагрузки и обнаружил, что вся печь с
трубой, дровами в топке и водой в баке будет весить не более
400 кг, тогда как одна кладка сплошного основания подпечь вв-
сила бы более тонны. Отмечу, что за 10 лет эксплуатации этой
печи уровень деревянного настила, выведенного на уровень
пола помещения (рис. 3) не изменился ни на миллиметр.
Фундамент для печи я поставил, отступив от стены на 350 мм.
Дно полости под настилом застелил пергамином, полностью
заполнил стекловатой и сверху накрыл полиэтиленом. Щели
между настилом фундамента и полом я замазал смесью клея
ПВА с опилками.
Печь устроена просто (рис. 4,5). Духовка расположена на-
против бака для воды. Пространство между баками заложено
кирпичом. Варочная камера выложена в четверть кирпича и
имеет свод, который опирается на полосовое железо. Рядом с
варочной камерой печник по своей инициативе сделал не-
большой приступок, на котором можно просушить валенки.
Устье камеры по периметру обрамлено стальными уголками
35x35 мм. Планировалось к ним прикрепить дверцы, чтобы за-
крывать ка-
меру во вре-
мя готовки
варева для
коз, имеюще-
го специфи-
ческий запах.
Но с козами
пришлось нам
«расстаться»,
а дверки таки
не поставили.
При топкв
воздух из по-
мещения че-
рез подду-
вальную двер-
цу поступает
в зольную камеру размерами 270x200x550 мм, задняя часть
которой имеет подъем. Затем он через колосниковую решетку
поднимается в топочную камеру размерами 270x350x550 мм,
где горят дрова. Пройдя над перевальной стенкой в полкирпи-
ча сквозь щель 75x500 мм. горячие газы обтекают сверху и
снизу бак с водой и помещенную за ним духовку. Проходы
сверху баков имеют высоту 70 мм, слева и справа — по 80 мм,
а снизу — также 70 мм. Ширина проходов — 500 мм. В районе
«Дом» 10’05
35
входа газов в каналы обогревательного щитка установлены
дверцы для чистки.
Варочная камера сообщается проемом с выходным кана-
лом, закрываемым задвижкой. Этот проем необходим для вы-
вода паров и запахов в дымовую трубу. Он также используется
для прогрева трубы, когда температура в доме ниже, чем на
улице, и тяги в печи нет или она обратная. Этот факт можно
легко установить по отклонению в сторону помещения пла-
мени лучины или свечи перед открытой дверкой топки. Что-
бы была нормальная тяга, нужно опустить в выходной канал
щитка одну или две зажженные газеты. Прогретый таким об-
разом выходной канал — гарантия того, что печь разгорится
без дыма.
Обогревательный щиток выложен в четверть кирпича и име-
ет три канала (оборота). В кладке прохода между вторым и
третьим каналами отсутствует половинка кирпича — этот про-
ем нужен для чистки второго канвла и выгребания сажи при чи-
стке дымовой трубы и третьего канала. При кладкв печи эту по-
ловинку кирпича вставляют на внешней обмазке и при необхо-
димости ее легко вынуть. Порядовку кладки я не даю, так как
она зависит от размеров имеющихся печных приборов и ба-
ков. В конце третьего канала поставлена выходная задвижка.
Дымовая труба
выведена на 200 мм
выше конька кры-
ши. На оголовке
трубы установлен
трехъярусный де-
флектор (рис. 6),
который заметно
увеличивает тягу и
препятствует попа-
данию осадков в
трубу.
Площадь сече-
ния каналов в щит-
ке — половина кир-
пича. Для чистки
дымохода в зоне
между вторым и
третьим каналами
щитка вставлен
легко удаляемый
кирпич. В третьем
канале сделано ок-
но в варочную ка-
меру, которое перекрывается задвижкой. Перед выдрой уста-
новлена задвижка, которая перекрывает дымовой канал у вхо-
да в трубу.
Эта небольшая печь площадью 1500x640 мм исправно слу-
жит уже 10 лет. Зимой при морозах до -20° достаточно ее про-
топить один раз в день. Однако в сильные ветра (дом стоит на
открытом пространстве), так же как в сильные морозы, топить
приходится дважды, но каждый раз всего лишь одной заклад-
кой дров.
Перед растопкой очищаю колосниковую решетку и кладу в
дальний конец топочной камеры бумагу, щепки и поджигаю.
Закрываю двврцу в топку, а дверцу поддувала чуть-чуть приот-
крываю. Когда растопка разгорится, закладываю полную топ-
ливную камеру дров. А когда они разгорятся, я почти полно-
стью закрываю дверцу поддувала и постепенно, по мере
уменьшения пламени, начинаю прикрывать выходную за-
движку.
Дрова использую только сухие, в основном — сосновые.
Береза чересчур сильно раскаляет кирпичи в топочной каме-
ре, которую надо беречь. Заготовленные дрова складываю на
закрытой веранде. За печкой жв держу поленья на 3-4 топки.
Там они лучше подсыхают.
Поленья стараюсь рубить одинаковыми по толщине, чтобы
они прогорали одновременно. Трухлявая древесина дает мало
тепла и в морозы такими дровами печь приходится топить
дважды.
Когда горение переходит в тление, оставляю в выходной за-
движке щель примерно в 2 см. В этом случае дрова продолжа-
ют тлеть очень долго (4...5 часов), при этом выделяется окись
углерода, которая догорает в прогретом обогревательном
щитке и еще больше отдает тепла. Кстати, именно по этому
принципу работают печи с высоким КПД типа -Буллерьян»,
«Синель» и другие. Закрываю выходную задвижку полностью,
только когда убеждаюсь в том. что после шевелений углей от-
сутствует их тление.
Температура воды в баке при топке достигает 80-85°С, тем-
пература щитка поднимается до 50-60°С. Труба в мансарде
нагревается только до 40-45°С. В таком режиме плита стано-
вится горячей очень быстро, уже через 15 мин. Температура в
передней части помещения заметно повышается.
Особенно приятно быстро растопить печь и через 10-15 мин
обогреться, когда приходишь с улицы продрогший, а в поме-
щении давно не топлено. Озябшие руки можно засунуть в теп-
лую воду бака, и они тут же согреваются.
О преимуществе экономного способа топки можно судить
уже по тому факту, что у меня за зиму накапливается более
100 кг золы — этого ценнейшего удобрения для сада и огорода.
При таком режима топки, то есть тлении дров, в каналах
щитка и в дымовой трубе оседает много сажи. Для прочистки
дымохода я изредка протапливаю печь в максимвльном режи-
ме — при полностью открытой выходной задвижке и наполови-
ну открытой дверце поддувала. Тогда печь гудит, дрова трещат
(что многие любят) и большая часть сажи выгорает. В режиме
максимальной тяги вся зола вылетает в трубу, и зимой в такие
дни снег вокруг дома становится черным.
Однако если каналы в щитке и дымовая труба успевают
сильно зарасти сажей, то даже при полностью открытой вы-
ходной задвижке и дверце поддуввла тяги не хватает для вы-
жигания сажи и она будет накапливаться.
Постоянно эксплуатировать печь при максимальной тяге
неце есообразно Вначале такой топки температура в поме-
щении падавт на 2-4°С и только потом начинает медленно
подниматься. Понижение температуры объясняется тем, что
при максимальной тяге через печь проходит намного больше
воздуха, чем это нужно для процесса горения и большая часть
выделяемого тепла тратится на его нагрев и уносится в трубу.
В помещении падает давление, и поступающий через все воз-
можные щели холодный воздух с улицы, из подпола, из сосед-
них комнат снижает температуру в помещении, где стоит печь.
Когда дрова разгораются, выделяемого тепла начинает хва-
тать и на обогрев. Но дрова прогорают очень быстро — за
40...50 мин и не успевают как следует прогреть кирпич и воду в
баке. КПД печи в режиме с максимальной тягой становится в
два раза меньше, чем в режиме минимальной тяги, соответст-
36
<Дом» 10’05
венно и дров в первом случае нужно больше.
За 10 лет мы с печкой как бы «подружились». Я ее берегу, а
она одаривает меня теплом. Значит ли это, что она меня пол-
ностью устраивает9 Конечно нет И у меня возникли мысли по
ее модернизации Вот некоторые задумки на этот счет.
1. Печь сделана из качественного, но обычного строитель-
ного кирпича который в топочной камере уже выгорел и ис-
крошился, особенно при максимальной тяге. Резкие перепады
температур не могли пойти ему на пользу И я уже приобрел ог-
неупорный кирпич. После его установки можно будвт не опа-
саться резких температурных скачков.
2. Духовка в печи практически не используется. Я пока зало-
жил ее кирпичом для увеличения теплоемкости, но это не са-
мое лучший вариант. Объем имеющегося бака для воды — поч-
ти 50 л. Если заменить духовку и бак на одну большую водяную
емкость, то количество подогреваемой воды можно довести
до 150 л. То есть можно увеличить теплоемкость печи. Но такую
емкость делают только на заказ, а у меня пока на это нет
средств.
Сделав такую емкость, можно подумать и о водяном отоп-
лении ванной и смежной с верандой утепленной комнаты. Рас-
четы подтверждают такую возможность.
3. Щель дымохода над баком больше, чем внизу, и почти все
горячие га-
зы проходят
сверху, со-
ответствен-
но и нагре-
ваются они
больше в
верхней ча-
сти. Из-за
этого вода
прогревает-
ся медлен-
но, а низ пе-
чи долго не
прогревает-
ся. То есть
из теплооб-
мена исклю-
чено 30 кир-
дверцы топки
пичей. Чтобы направить ос-
новной поток горячих газов
вниз надо отодвинуть бак
немного вправо и вверх,
сделать под плитой отража-
ющий выступ и закругление
в верхней части стенки
(рис. 7).
4. Мастер при кладке пе-
чи почему-то не довел вто-
рой и третий каналы обогре-
вательного щитка до низа
печи, а это значит, что еще
15 кирпичей не участвует в
теплообмене, из-за чего не
нагревается правый нижний
угол печи (см. схему движе-
ния газов на рис. 5).
5. Поскольку варочная камера почти не используется, а ее
перекрытие используется часто (на ней идеальный темпера-
турный режим для сушки трав, сухарей, ввленок и пр.), то зад-
нюю стенку варочной камеры можно было бы убрать, опустить
на половину кирпича колпак камеры и побелить его изнутри
для лучшего отражения тепловых лучей
6. При выборе дверцы для топочной камеры я обратил вни-
мание только на то, чтобы она плотно закрывалась. Однако в
ходе эксплуатации из-за сильного перегрева дверца деформи-
ровалась и стала закрываться неплотно. Поэтому я решил за-
менить дверцу топочной камеры, поставив на нее изнутри эк-
ран из нержавеющей стали с прокладкой из асбеста (рис. 8).
Чищу я печь раз в год перед
началом отопительного сезона.
Сначала при открытой выход-
ной задаижке снимаю дефлек-
тор и прочищаю сверху дымо-
вую трубу жестким капроновым
ершиком, согнутым в кольцо. В
середине кольца укрепляю ки-
лограммовую гирю (рис. 9).
Многократно протаскивая ерш
за веревку, конец которой я
предварительно привязываю к
трубе, и прочищаю трубу, начи-
ная снизу.
После чистки одеваю де-
флектор на место. Затем выни-
маю кирпич из щитка между
вторым и третьим каналами
(в помещении все,
что можно, накры-
ваю предваритель-
но пленкой для за-
щиты от сажи), и ак-
куратно выгребаю
накопившуюся там
сажу
Насадив ерш на
упругую стальную
проволоку 02 мм
{рис. 10), прочи-
щаю им второй и
повторно — третий
каналы щитка. Че-
рез конфорки плиты
прочищаю проходы
сверху и с боков ду-
ховки и водяного
бака. Гнутой кочер-
гой выгребаю через
дверцу для чистки пространство под баками. В завершение че-
рез эту же дверцу прочищаю ершом на проволоке первый ка-
нал щитка. Делать все это надо в респираторе.
Закончив чистку, ставлю на место и замазываю глиной кир-
пич прочистки Тщательно осматриваю печь и затираю места,
где она потрескалась или выкрошилась. В основном это про-
исходит около плиты и дверок а кирпичи снаружи печи ни ра-
зу не потрескались.
<Дом» 10’05
37
Печи и камины
Из гжельского кирпича--------
Выбор кирпича для строящейся
печки — один из самых трудных вопро-
сов. Большинство людей предполага-
ют, что есть какой-то специальный печ-
ной кирпич. Но это мнение ничем не
обосновано.
В прошлом, когда строительство пе-
чей было более распространённым,
чем сегодня, кирпич для них отбирали
из массы произведенного строитель-
ного. Для кладки печей использовали
тогда немного недожжённый, так назы-
ваемый алый кирпич. Что касается
марки кирпича, то достаточно 150.
Большей механической прочности для
печей и не нужно.
Но сегодня на заводах, конечно,
никто не занимается сортировкой и в
дело идёт стандартный строитель-
ный кирпич. Поэтому первая и ос-
новная задача перед постройкой пе-
чи — найти среди массы произведён-
ного материала кирпич хорошего ка-
чества. Само собой, продукция раз-
ных заводов по-разному котируется
среди печников.
Сколько себя помню, столько по-
мню разговоры о гжельском огне-
упорном кирпиче. В советские време-
на он считался лучшим для кладки пе-
чей и был, говоря по-современному,
таким же брэндом как, скажем, Воло-
годское масло. И если уж вы собира-
лись делать печку, то нужно было «рас-
шибиться в доску», но добыть этот кир-
пич. Если не на всю печь, то хотя бы на
топку.
Об отношении к гжельскому кирпи-
чу можно судить по тому, что обыч-
ным правилом было сохранять от-
дельные кирпичи при разборке ста-
рых печей и использовать их при
строительстве новых. Мне, напри-
мер, показывали печь, в топке кото-
рой гжельские кирпичи служили тре-
тий срок — две печки они уже пере-
жили.
Несколько позже, через знакомых и
родственников, работавших на произ-
водстве, или другими путями деревен-
ские жители и дачники начали приоб-
щаться к шамотному кирпичу. Но хло-
пот с ним было (да и остается) много —
то он не того размера, то причудливой
клиновидной формы, а то вообще —
легковес и пилится простой ножовкой.
И класть его нужно на особые раство-
ры, и ни в коем случае не перевязывать
с остальной кладкой. А ещё он треска-
ется в самых неподходящих местах.
Мне, например, приходилось перекла-
дывать печь, сложенную целиком из
шамотного кирпича, в которой за два
года лопнуло около 30 кирпичей только
на лицевой части печки.
Чуть больше 10 лет назад в продаже
появился витебский кирпич, который
на сегодня является самым востребо-
ванным у печников. У него ровные гра-
ни без трещин и сколов, и он вполне
годится для кладки под расшивку. Но
марка его не бывает ниже 200, он кро-
шится в топке, а печи, построенные из
него, склонны к растрескиванию. По-
этому называть его печным, как это де-
лают продавцы на рынках, было бы не-
правильным. Обычным правилом ста-
ло сочетание витебского кирпича с ша-
мотным, которым футеруют топлив-
ник. Это ведет к дополнительным за-
тратам и увеличивает время разогрева
Печь до отделки
Печь после отделки (без побелки)
«Дом» 8’07 www.master-sam.ru 29
теплоотдающих поверхностей
Лично мне ни разу не приходилось
работать с гжельским кирпичом. И по-
этому, когда в прошлом году мой за-
казчик сообщил, что купил по случаю
целую 1000 этих кирпичей для печки я
ему для начала не поверил — мало ли
что продают сейчас под престижными
марками Но обмана никакого не было.
Заказчик купил кирпич непосредствен-
но на заводе, причем — недорого. Кро-
ме того, было договорено, что и глину
Комплект «и макетирования печей - брошюра-инструкция и 600 полистироловых кирпичиков в масштабе 1:5 со всеми необходимыми мелочами - поможет вам
сконструировать и построить любую печь. Получить его можно выслав 320 р по почте на имт Атамас Ирины Викторовны по адресу: 143400, Моск, обл ,
г. Крвсногорск-2, а/я 62. Каждые 10 кирпичиков иполнитвлы можно купить за 1001. Тел.(495)561-3025 369-7442. Для приобретения в Москве: (495)689-9776
30 «Дом» 8’07 www.master-sam.ru
А-А
Сечения печи
мы купим на том же заводе. Поэтому
на работу в тот раз я ехал как на празд-
ник. Но праздника не получилось.
Гжельский огнеупорный кирпич
(«белый», как о нём всегда писали в
скобках) вырабатывали из особой ту-
гоплавкой глины серо-зелёных оттен-
ков. То ли глина эта кончилась в карье-
ре, то ли еше по каким причинам, но
теперь там вырабатывают, согласно
прайс-листу ЗАО «Гжельский кирпич-
ный завод», красный строительный
кирпич трех марок: М-100, М-125 и
М-150 (Всеросийская межведомст-
венная база данных www.msouz.ru).
Купленный кирпич оказался пло-
хим. Огнеупорность его определить
по внешнему виду, конечно, было не-
возможно, но вот всё остальное сразу
бросалось в глаза: кирпичи были не-
ровными, в трещинах, с отбитыми уг-
лами и торчащими камнями, попав-
шими в глину. Кроме того, кирпичи
сильно отличались друг от друга по
размерам (толщина, например, дохо-
дила до 90 мм) и совершенно не под-
давались традиционной обработке —
колке и тёске. Спасибо прогрессу —
без «болгарки» мне пришлось бы сов-
сем плохо.
Но не выбрасывать же 1000, пусть и
не очень хороших кирпичей! Вот и при-
шлось строить печь из купленного кир-
пича с последующей отделкой, обло-
жив для верности каждую топку ша-
мотным кирпичом. Стену, которая на-
гревается больше других, решили ош-
тукатурить. А стену, на которую выхо-
дит камин, — украсить плиткой. Так же
поступили и с торцовой стеной, обра-
щённой в комнату.
Печь, которую нам предстояло по-
строить, была предназначена для
обогрева помещения площадью око-
ло 40 м2. Кроме того, печь нужно было
совместить с камином и всю конст-
рукцию расположить таким образом,
чтобы поделить единый объём дома
(перегородок в нем не предполага-
лось) на кухню-столовую и гостиную-
спальню.
МАТЕРИАЛЫ (БЕЗ УЧЕТА ТРУБЫ)
И ПЕЧНЫЕ ПРИБОРЫ
Кирпич гжельский — 1000 шт.
—«— шамотный — 110 шт.
Глина гжельская — 30 ведер
Смесь огнеупорная для кладки
шамотного кирпича — 60 кг
Песок — 100 вёдер
Дверка топочная 250X210 мм — 1 шт.
—«— поддувальная 140x140 мм — Зшт.
Задвижка 250x140 мм — 2 шт.
—200x250 мм — 1 шт.
Колосниковая рашетка 200x300 — 2 шт.
Уголок 40x40 мм - 2 пог. м
Печь получилась вытянутой в длину
(1530 мм), что увеличило её возможно-
сти как перегородки, и в высоту (2350 мм),
так как потолка в доме тоже нет — объ-
ём чердака включён в общий объём
жилого помещения, и низкая печь
здесь не смотрелась бы.
Любую печь украшают детали: вы-
ступы, бордюры, ниши и тому подоб-
ное. Этой печке, в связи с её больши-
ми размерами, они были просто необ-
ходимы. Поэтому на стороне,
ззТ обращенной к кухне, появились
” зо три печурки глубиной в полкир-
27 -“ пича, а на двух других — ниши.
22 а Они повторяют очертания ками-
2< 22 на и образуют с ним стилевое
"-.о единство.
is 1“ Печь сделана без дымооборо-
" |г тов. Газовые камеры (колпаки)
9'° расположены в два уровня —
7. о один над другим, что обеспечи-
з.’ вает равномерный прогрев печи
4 по высоте. Кроме того, разворот
верхнего колпака на каминный
фасад гарантирует прогрев и
этой части массива. При топке печи не
прогревается лишь часть наружной
стены над камином, что является
обычным для печей, совмещённых с
каминами. При одновременной топке
печи и камина прогревается вся клад-
ка.
Топливник печи обложен шамотным
кирпичом на ребро и перекрыт одним
рядом шамотного и одним рядом крас-
ного кирпича. Топка камина сложена из
шамотного кирпича до перевала.
После постройки и просушки печи,
приступили к её отделке. За основу
взяли чешскую плитку без рисунка раз-
мерами 100X100 мм трех тонов и доба-
вили плитку с цветочным рисунком
(производство Испании). Плитку клали
на огнестойкий плиточный клей. Для
отделки лицевых поверхностей высту-
пов плитку резали по диагонали. Высо-
ты этих треугольников как раз хватило
для того, чтобы перекрыть торец кир-
пича.
На оштукатуренную стену для кра-
соты приклеили 5 звездочек — неболь-
ших крестообразных плиток, а сама
стена и труба будут в последующем
побелены с добавлением в побелку ко-
ричневого колера.
Если разработка конструкции печи
и её строительство лежали целиком на
печнике, то вопросами отделки, как это
часто бывает, занималось всё семей-
ство заказчиков. Результат этих сов-
местных действий можно видеть на
фото. На рисунках показаны порядов-
ки и сечения печи.
«Дом» 8’07 www.master-sam.ru
31
Ill N I III I II II
ГРЕЕТ,
НЕ «ПОТЕЯ»
Всем хороша газогенераторная печка
«Буллерьян» (фото 1) — и невелика, и
экономична, и тепло выдает равномерно
во время топки, а не залпом, как другие
печки-«буржуйки». Единстаен-
ный общий их недоста-
ток — это сложности
с устройством вы-
тяжки. Несколь-
ко лет экспе-
риментов с
различны-
ми конст-
рукциями
дымохо-
топки печи от стекающего
конденсата. Такого эффекта
удалось достичь благодаря
тщательному утеплению ды-
мохода.
Начали с того, что гори-
зонтальную часть вытяжной
трубы заменили на чугунную
канализационную трубу
0120 мм. Ее обмотали не-
сколькими слоями асбесто-
вого шнура и поместили в
трубу, сделанную из нержа-
веющей стали большего
(150-мм) диаметра. Эту кон-
струкцию подсоединили к
«Буллерьяну», продев ее в
отверстие стены дома. Тор-
цы уплотнили асбестом и за-
крыли металлическими коль-
цами (фото 3).
Затем в горизонтальную
часть вытяжки вставили Т-
образный переходник со
съемным нижним стаканом,
служащим для чистки трубы.
Переходник оперли на ниж-
ний кронштейн, сваренный
из 20-мм уголка.
Далее на переходник надели набор
вертикальных труб вытяжки.
Каждое звено набора
составлено из
двух обычных
жестяных
труб боль-
шего и
меньше-
го диа-
метров,
между
которы-
ми по-
местили
слой мин-
ваты. Вер-
тикальную
часть вытяжки
на уровне нижне-
го обреза кровли
скрепили через хомуты с
двумя кронштейнами, сделанными
из такого же уголка, что и нижний.
дов приве-
ли, нако-
нец, к жела-
емому ре-
зультату: при
зимней эксплу-
атации, в самые
крепкие морозы под
трубой (фото 2) пере-
стали нарастать грязно-чер-
ные ледяные сосульки-«сталактиты»,
которые образовывались после каждой
В заключение угол комнаты в доме, где
поставлен «Буллерьян», обшили цемент-
но-асбестовым листом, на который на-
клеили плиты крупноформатного кера-
могранита.
С. НЕИЗВЕСТНОЕ, А. ВИШНЕВСКИЙ,
Москва
20
.САМ», 8' 2003
Почему так популярен камин?
Стремление избежать удручающего
однообразия интерьера жилища,
стремление сделать свой дом
привлекательным — вот ответ
на этот вопрос.
Построить камин ничуть не сложнее,
чем печку. Иными словами, камин —
упрощенная печь.
Основное различие между ними
заключается в способе отдачи тепла.
Печь, имея закрытую топку и массивную конструк-
цию с развитой конвективной системой, по сравнению
с камином полнее использует теплоту сгорания топли-
ва. Нагрев помещения происходит за счет движения
воздуха от низа вдоль стенок печи др потолка. К тому
же толстые стены печи долго держат тепло.
У камина — менее массивная кладка и открытый
топливник с прямым дымовым каналом. Но при эсте-
пшют
2
4
5
22
«САМ», 8' 2003
тических преимуществах, у камина есть
и недостатки. Ведь для того, чтобы
иметь возможность восхищаться игрой
открытого огня, топливник камина вы-
кладывается широким и не глубоким.
Воздуха через топочное отверстие к
дровам поступает больше, чем необхо-
димо для горения. Температура отходя-
щих газов — небольшая, влияет на тягу.
Поэтому устройство дымооборотов в
камине не допускается. Незначительная
часть тепла успевает передаться стен-
кам камина. И то, что мы ощущаем, сидя
перед огнем камина — тепло, передава-
емое излучением.
Кпд камина 10-15% и пользоваться им
в качестве нагревательного прибора в
условиях зимы нецелесообразно. Но
благодаря тому, что сразу после растоп-
ки излучается тепло в помещение, боль-
шой поток воздуха, проходящий через
топку, приводит к быстрому прогреву и
проветриванию помещения.
Для застройщиков, которые желают
построить у себя и камин, и отопительно-
варочную печь (ОВП), я бы рекомендовал
такой вариант, где к расположенной со
стороны кухни отопительно-варочной
печи пристроена каминная печь (КП).
Преимущества ее в следующем:
♦ небо ьш ie габариты (до 60 см ширина
и длина):
♦ передача тепла как излучением, так и
конвекцией
♦ пожаробезопасность при пользовании.
31
20
27
2S
23
21
ю'
17
IS
13
11
3
32
30
20
20
24
22
20
io
is
14
12
io
2
Немного фантазии
при облицовке кир-
пичом, и комбинация
каминной и отопи-
тельно-варочной пе-
чей представляет со-
бою эстетичный, за-
вершенный вид.
ПРИНЦИП
РАБОТЫ СИСТЕМЫ
Обе печи могут эксплуатироваться
одновременно. Подключение каминной
печи выполнено к последнему восходя-
щему дымоходу отопительно-варочной
печи, чтобы избежать дымления при
пользовании каминной печью.
Благодаря тому, что каминная печь не
закрывает полностью стены отопитель-
но-варочной печи, нагретый массив
кладки отопительно-варочной печи пе-
редает тепло не только на кухню, но и в
гостиную.
ОСНОВНЫЕ ОСОБЕННОСТИ КЛАДКИ
Из всех особенностей следует отме-
тить, что:
♦ топливник ОВП футерован шамотным
кирпичом (это видно из порядовок);
♦ при размещении на два помещения
устроена разделка на полкирпича;
♦ восходящий последний канал дымовой
отопительно-варочной печи расположен
посередине с целью удобства подключе-
ния каминной печи.
Необходимые материалы и изде-
лия (без учета трубы):
♦ кирпич красный полнотелый
печной М-150 — 820 шт;
♦ кирпич шамотный — 16 шт.;
♦ глина красная — 0,2 м3;
♦ песок — 0,4 м3;
♦ печные приборы:
дверка топочная 250x205 мм — 1 шт.;
дверка поддувальная 250x140 мм — 1 шт.;
дверка прочистки 140x140 мм — 4 шт.;
колосник 200x300 мм — 1 шт.;
плита 2-х конф. 710x410 мм — 1 шт.;
духовой шкаф 250x280x370 мм — 1 шт.;
шибер поворотный 140x260 мм — 1 шт.;
задвижка 260x240 мм — 1 шт.;
уголки 63x63x300 мм — 2 шт.;
63x63x550 мм — 2 шт.;
40x40x300 мм —4 шт.;
40x40x200 мм — 1 шт.;
40x40x800 мм — 3 шт.;
63x63x800 мм — 2 шт.;
♦ каминная печь с выходным патруб-
ком 0150 мм;
♦ труба с полуотводом 0150 мм.
Е.ГУДКОВ, Москва
Комплект »з 600 .талистиооловых кирпичиков в масштабе 1:5, для анкетирования печей, вы можете приобрести, выслав 240 р. почтовым переводом
по адресу:!43400, Моск, обл., г. Крвсногорск-2, а я 62, Атамас Ирине Викторовне. Каждые кирпичиков долслнительн: к комплекту можно купить за
Возможен заказ наложенным платежом (350 p./комплект и 130р. - доп.200 шт.)теп. (095) 369-7442,561-3025. Для приобретения в Москве: (095)289-5255,289-5236
САМ , 8' 2003
Комплект из - л полистироловых кирпичик"? в масштвбе 1'5, для ьгакетироваиия печей, вы можете приобрести, выслав 240 р почтовым переводом
по адресу 143400, Моск, обл., г. Крэсиогарск-2, а/я 62, Атвмас Ирине Викторовне. Каждые 200 кирпичиков дополнительно " комитату m за 80 р.
Возможен заказ наложенным платежом [350 p./комплект и 130р. - доп 200 шт.)тел. (095) 369-7442,561-3025. Для приобретения в Москве: [095)289-5255,289-5236
Эта печь пр=_-;• ~= обогрева
помещения, а также првготов,сения и ра-
зогревания г. _,и в д-время года.
Впланеона-- -Т>,поэто-
му благодаря: ч~-—хтконструк-
ции (см. порядовки и разрезы печи)
достигается ра~- : •<-&' прогрев ото-
пительного щитка.
Иногда. особено в первые весенние
месяцы, температура в помещении, где
долго не прстаамам пе*е>. может быть
ниже температуры воздуха за стенами
дома. В этом случае отсутнаме тяги вы-
зовет сильное дмяетые печи в первые
минуты топки Чтобы такого не случи-
лось, необходимо - .. .<ть ус’ье дымо-
вой трубы. 3 этой • нет «лет-
Эту отопительно-варочную печь
можно установить вместо межкомнатной перегородки,
благодаря чему на кухне под плиту будет занят
«пятачок» площадью всего 0,5 м2.
Варочная камера снабжена плитой с одной конфоркой
и вытяжным отверстием, закрытым полудверкой.
Прочистную дверку над варочной камерой
можно использовать как «самоварник», установив
в нее трубу самовара.
«САМ», 9 2003
1 I 8 Ц 15 Ц 22 Ц 29 I
4 В 11 В 18 В 25 В 32
ППЯШ ЕЕ! □
атеоиал
♦ Кирпич красный полноте-
лый печной М-150 без учета
дымовой трубы — 570 шт.
♦ Глина красная или «мер-
тель» — 2 мешка (50 кг).
♦ Уголок 40x40 мм — 3 п.м.
WWWV
♦ Колосниковая решетка
250x180 мм— 1 шт.
♦ Дверка 160x150 мм — 3 шт.
♦ Дверка 294x270 мм — 1 шт.
♦ Дверка 160x105 мм — 1 шт.
♦ Плита чугунная одноконфо-
рочная 410x340 мм— 1 шт.
♦ Задвижка — 1 шт.
WVWV
•4=a=a-g
ец 13 д 20 д 27 п
4444
7 Д 14 Д 21 Д 28 д
4444
33
D
него» хода, обычно используемо-
го для растопки печи. Поэтому
прочистную дверку над варочной
камерой используют и для
прогрева трубы. Для этого кладут
внутрь дымохода пучок соломы или ко-
мок газеты, и поджигают. Как только он
прогорит, можно приступать к топке пе-
чи — дымить она уже не будет.
В. АТАМАС, г. Красногорск
Московской обл.
.САМ», 9' 2003
17
ПЕЧИ
шиши
КИРПИЧНАЯ
ЭСТЕТИКА
Одним из простых
и доступных материалов,
используемых
при строительстве печей
и каминов в загородных домах,
является самый
разнообразный по форме,
цвету и размерам кирпич.
Типовой красный полнотелый
кирпич имеет размеры
250x120x65 мм. Но и его
можно тесать или резать
«болгаркой» до необходимых
размеров, не ограничивая
свою фантазию при кладке
даже каминов по типовым
схемам.
Существует множество видов отделки
печей и каминов, но ни один из них не об-
ходится без кирпичной кладки Даже за
самой изысканной облицовкой, напри-
мер, мрамором, всегда скрывается
скромная кирпичная кладка., выполнен-
ная на глиняно-песчанном растворе.
По моему мнению, камин из кирпича
может стать «изюминкой» как в малень-
кой, уютной комнате, так и центром все-
общего внимания в большом зале. Для
оформления каминов используют са-
мые различные дополнительные аксес-
суары — подсвечники часы, каминные
приборы
В больших помещениях очень эффект-
но смотрятся кованые предметы, такие
как решётки, дровницы, люстры, шанда-
лы Рядом с ними удачно гармонируют
архитектурные элементы помещения из
цельной древесины например балки
каминные полки.
Кирпичные камины можно облицевать
практически любым материалом, будь то
дикий камень, гранит мрамор или дре-
весина. Каменную облицовку можно по-
крыть лаком, который даёт эффект «мок-
рого» кирпича. Такой камин в вечернее
время при зажжённых свечах очень кра-
сиво бликует создавая неповторимую
атмосферу домашнего уюта
М.ЕМЕЛЬЯНОВ, Москва.
Тел. 968-92-27
www. master-sam. ru
□ Классический камин с облицовкой под «дикий» камень.
Кирпичи основания и полки покрыты лаком.
В Отделка из розоватого мрамора хорошо гармонирует с
цветом стен помещения.
В Низ печи и пространство над плитой оклеено
керамическими плитками, а сама печь оштукатурена раствором
«Ветонит-КР».
□ Девиз этого углового камина «Ферзь» из красного
кирпича — лаконичность.
В «Искрить» поверхности каменных облицовочных плиток
заставляет лаковое покрытие.
sam@master-sam.ru
Q Камин сложен из шамотного кирпича, отёсанного под
дикий» камень и окрашенного «Пинотексом».
В «Французское^ происхождение этого камина «Увертюра»
выдает пирамидальная форма колпака дымосборника.
В Объединяющим элементом пристенного камина и
интерьера комнаты служит отделка натуральным кемнем.
В Низ садового барбекю из красного кирпича облицован
каменными плитвми, которые гармонируют с булыжным
обрамлением цветника.
ПЕЧНОЙ
УНИВЕРСАЛ
Эту отопительно-варочную печь смело можно
назвать универсалом. В ней есть не только
плита и духовка, но и камин, и теплая лежанка,
как у русской печи.
Печь, которая предназначена для обогрева помещения, то-
пится со стороны кухни, а топка камина расположена со сто-
роны комнаты. Чтобы удобнее было забираться на достаточно
высокую лежанку, в боковую стенку установлен выступающий
кирпич-ступенька. Труба объединяет два дымохода, но их
можно свести в один сечением 250x250 мм. Положением за-
движек обеспечивают прогрев лежака или щитка. После про-
топки закрывают все задвижки.
При желании конструкцию можно изменить, сделав один
дымоход и направить дымовой поток через лежанку на щиток,
минуя духовку при одной задвижке. Вертикальные и
горизонтальные разрезы печи приведены на рисунке. Кладку
ведут с обязательной перевязкой швов, которую можно
смакетировать с помощью полистироловых кирпичиков.
1 -й ряд выложен непосредственно на фундамент.
Во 2-м ряду заложены горизонтальные каналы под лежан-
кой и духовкой. Установлена поддувальная дверка.
www.master-sam.ru
2
3,
4
6,
7
И
м
В 4-м ряду заложен канал к поддувалу
камина.
В 5-м ряду установлены колосники ка-
мина и печи, а также духовка и топочные
дверки камина и печи.
В 8-м ряду установлены стальные
уголки для перекрытия лежанки. Пере-
крытия дымоходов можно делать и без
уголков, если применять тёсаные на клин
кирпичи (см. рис.).
На 9-м ряду — прочистка на лежанке.
Плиту монтируют на 10-м ряду, а про-
чистку щитка — в 13-м ряду.
Комплект для макетирования печей - брошвра-инструк^я и 600 полисгироловык кирпичиков в масштабе 1:5 со всеми необходимыми мелочами - поможет вам
сконструировать и построить любую печь. Получить его можно, выслав 20 р по почте на имя Атамас Ирины Викторовны по адресу: 143400, Моск, обя.,
г. Красногорск-2, а/я 62. Каждые 0 кирпичиков ополнительн можно купить за 301. Тел. (495) 561-3025,369-7442. Для приобретения в Москве: (495)689-9776
sam@master-sam.ru
'УРКИ
Материалы
Кирпич красный - 1200 шт
Кирпич огнеупорный - 150 шт.
Глина - 400 кг
Мертвль - 50 кг
Песок -1 м3
Печные приборы
Дверка топочная - 1 шт.
Дверка поддувала - 1 шт.
Прочистка - 2 шт.
Колосник - 2 шт.
Задвижка - 2 шт.
Шибер - 2 шт.
Задвижки отопительного щитка и ле-
жанки установлены на 20-м ряду, а ши-
беры камина и печи — на 24-м ряду.
Н.ХУДЯКОВ г Ярославль
(фото автора)
Тел. 8 (4852) 48 ВО-39
ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛЕЙКИ
РАМОК
Простое приспособление для склейки
восьмигранных рамок состоит из двух
щитов (фото 1). Верхний имеет восемь
пазов делящих окружность на сектора в
45 В эти пазы вставлены металлические
упоры (фото 2), свободно двигающиеся
между направляющими брусками, кото-
рые закреплены под щитом (фото 3).
При склеивании рамки на её углы на-
девают деревянные сухари (фото 4) с
вырезанными под эти углы частями и
стягивают рамку через упоры резиновым
кольцом Такие кольца легко нарезают из
автомобильных камер.
Аналогичные приспособления можно
изготовить для склеивания шестигран
ных или пятигранных рамок.
В. МИГУНОВ
г. Казань
mm master-sam.ru
22
САМ» 8 2007
