5551 ~ 4100
Т7ЭК
—।

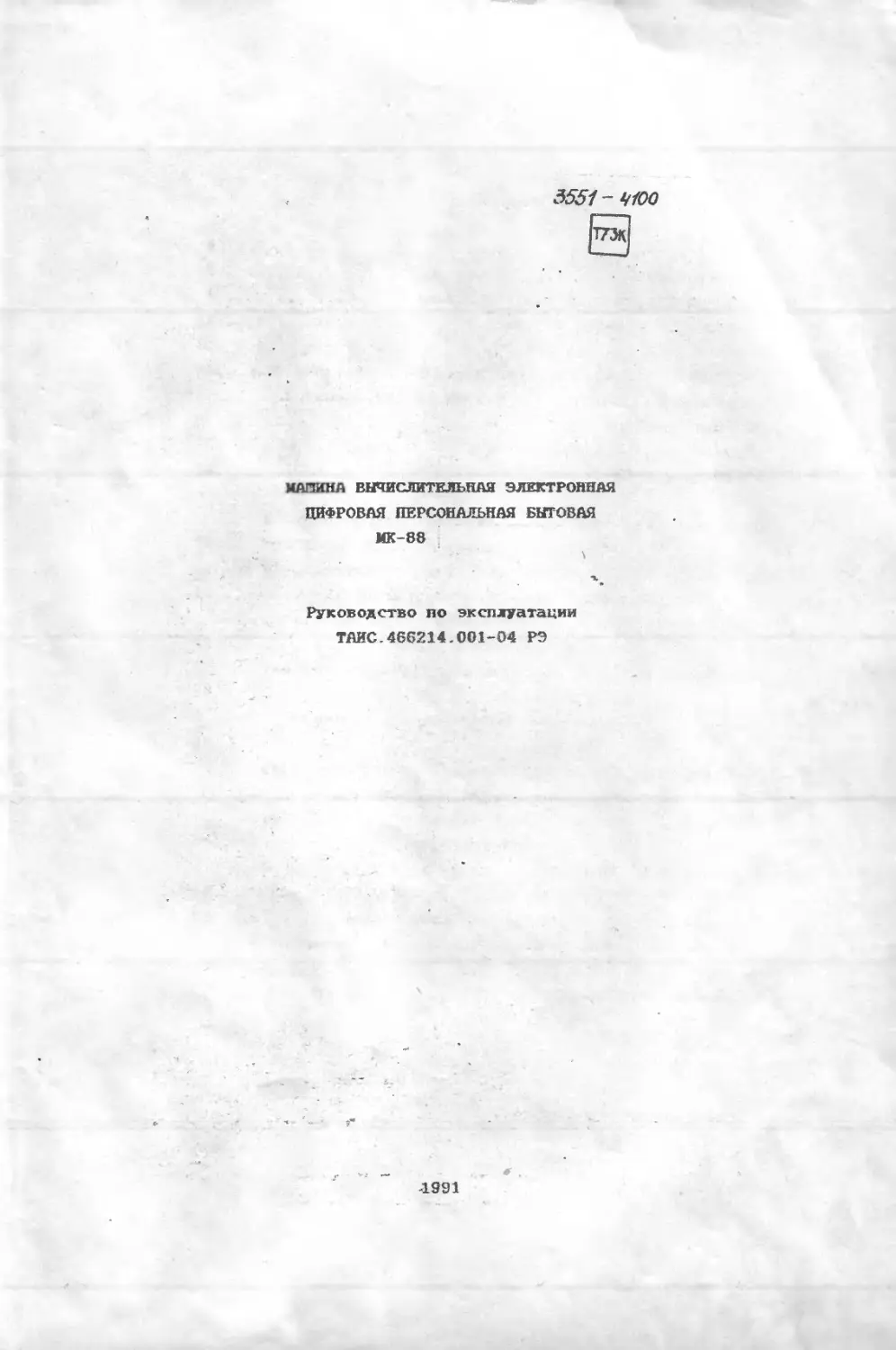

МАНИНА ВЫЧИСЛИТЕЛЬНАЯ ЭЛЕКТРОННАЯ
ЦИФРОВАЯ ПЕРСОНАЛЬНАЯ БЫТОВАЯ
МК-88
Руководство по эксплуатации
ТАИС.466214.001-04 РЭ
1991
СОДЕРЖАНИЕ
1. Общие указанна..................................... 5
2. Комплектность..................................... 6
3. Основные технические характеристики...........8
4. Указания по технике безопасности.................... .12
5. Краткое описание изделия............................. 13
6. Подготовка к работе и порядок работы с изделием........19
7. Возможные неисправности и методы их устранения.........25
8. Правила хранения................................... 26
9, ^Гарантийные обязательства......................... 27
10. Содержание драгоценных материалов.....................29
. v*'. г*
\ $4Л** ~
Приложение 1. Схема электрическая принципиальная
‘ ♦ Анипулятора игрового типа "ДЖОЙСТИК"....30
Приложение 2. Схема электрическая принципиальная
блока электропитания БПЭВМ МК-88........31
Приложение 3. Схема электрическая принципиальная
модуля клавиатуры бпэвм мк-88...........32
Приложение 47 Схема электрическая принципиальная
МОДУЛЯ системного БПЭВМ МК-88...........33
Приложение Б, Сборочный чертеж модуля системного
БПЭВМ МК-88........................... 4Б
Приложение 6. Схема электрическая принципиальная
модуля адаптеров БПЭВМ МК-88.04.........46
Сх ма электрическая принципиальная
модуля адаптеров БПЭВМ МК-88.05.........49
Приложение 7. Сборочный чертеж модуля адаптеров
БПЭВМ МК-88........................... ВО
Приложение 8. Типы применяемых радиоэлементов.,......51
Приложение 9, Сборочный чертеж модуля клавиатуры
БПЭВМ МК-88 - - ;.................... , .52
Приложение 10.Сигналы на выходных соединителях......53
г •
г
Приложение Ц.Оснамение телевизионного приемника
цветного изображения RGB-входом .......................57
Приложение 12.Команды монитора....................... .62
Приложение 13.Гарантийный талон..................... 64
Приложение 14.Отрывной талон......................... ..66
Приложение 15.Перечень сокрацеиий и условных обоз-
начений..................................1..... 68
Приложение 16.Перечень организаций, осуцествляюцих га-
рантийное и послегарантийное обслуживание
БПЭВМ МК-88....................,.................... 68а
J
В последнее время в навей стране все большее распространение
получают бытовые персональные ЭВМ ( БПЭВМ )» предназначенные для
следуюцих целей :
1) для обучения программированию и различным учебный дисцип-
линам ;
2) в быту, для ремения некоторых индивидуальных задач ;
3) для игр и развлечений (в компьютерное царство легче всего
войти через чудесный мир игр ).
Предлагаемая БПЭВМ МК-88, имея программную совместимость с
персональными ЭВМ ( ПЭВМ ) ЕС1840, ЕС1841, ЕС1842 в состоянии по-
мочь достигнуть не только перечисленных выне целей, но и ренить
многие другие проблемы :
1) подготовить, отредактировать ( в случае необходимости ) и
сохранить на магнитном носителе текст ;
2) помочь при организации технического творчества ;
3) режить широкий круг научно-технических и экономических
задач ;
4) получить, сохранить и обработать справочную информацию.
I
, , 1 1. ОБЩИЕ УКАЗАНИЯ ,
z -/ Д/'v ..."
А £_ T ,
1.1. при покупке малины вычислительной электронной цифровой
персональной бытовой МК-88,04, МК-88.05 (далее по тексту
БПЭВМ МК-88) потребуйте проверить ее работоспособность, путем вы-
полнения действий, указанным в разделе 6 пи.6.1, 6,2 настоящего
"Руководства по"эксплуатации", а также убедитесь в отсутствии ме-
ханических повреждений на корпусах блоков БПЭВМ МК-88.
1.2. Убедиться в наличии гарантийного и трывных талонов, а
также в наличии на них даты продажи и лтампа магазина. Заводской
номер, указанный в гарантийном и отрывных талонах, должен соответ-
ствовать номеру, указанному на блоке системном,
1.3. Убедиться в сохранности пломб на БПЭВМ МК-88. Про-
верьте комплектность на соответствие комплекту поставки, указан-*
ному в разделе 2 настоящего " руководства по эксплуатации ".
1.4. Распаковка БПЭВМ МК-88 производится перед началом '
эксплуатации. Предварительно необходимо выдержать БПЭВМ МК-88 в
упаковке в помещении при комнатной температуре в течение 6 час,
1.5. Перед тем, как включить БПЭВМ МК-88 следует вниматель-
но ознакомиться с настоящим руководством и другими эксплуата-
ционными. документами , поставляемыми с БПЭВМ МК-88 , в первую
очередь с указанием Мер безопасности, а также с органами управления
и надписями на корпусе БПЭВМ МК-88.
« - -S' , *. ’ . * 43 « ? АГ . '
1.6. БПЭВМ МК-88 должна функционировать при следующих
нормальных условиях :
1) температуре окружающего воздуха ( 20±5 )°С ;
2) относительной влажности воздуха (60±15 ) X при темпера-
туре 25°С ;
3) атмосферном давлении от 84 до 107 кПа ( от 630 до 800 мм
рт.ст. ).
Примечание. Завод-изготовитель БПЭВМ МК-88 оставляет за со-
бой право вносить непринципиальные изменения в изделие, не
ухудиающие его качественные показатели и программную совместимость,
без отражения этих изменений в прилагаемых электрических схемах.
5
й
табл. 1
’ *4" с * > ’ , -У ,•“• .."- h
Комплектность визам МК-88 приведена в
Таблица
ВАИМЕВОВАВИВ
ЙS ...WJ 1*1411.4«Ми» 4»ч ИЙ—ii'JHJ «,41-1—UjW-l»11»
1г;«ч.„ V*-1 ' С- < 4
Блок системный, нт * £
>-Влок алекТропитания, ат
к*'БЛОК НГМД, нт , чА-Ч' ’*А’ >
Видеомонитор цветной или черно-белый с паспор-
том и инструкцией пользователя, ит
Кабель электропитания (К1), нт
кабель соединительный к устройству зтображения
информации, нт
Кабель соединительный к НГИД (ВО Х840.кООВ),нт
Соединители:
СНПбЙ-98/8ЬхХХР-2О-*(-О-В, НТ ? .
0ИВ-ЖГ-72-28/83м13-Р35, и?
pnis-orK-i, ЯТ
! .Эксяжувтациоиная докумэитацид: „7"
'* '. г < t г ' ..... ..С.. I
Руконодет»» ио нксялуатации ./ 4Д -
ТА|«0Л882И.001*04 РЭ
*' *5 I ,,„1 . ... ;; < fe*-** 11.
' «Чзг • 4 ••Г~ ' ' v t
* - -1
’ г *!»
4 '5 .?. .* .<• * . .-i- 1 1
Зксилунтвциоииаж документация на программное
обеспеиеиио ВПЭВМ согласно документа
тлна oooo4>oi эо 01 е
•ч
г
Количество •;
на исполнение
МК-88.08
3
Продолжение табл.1
3
2
5
7
Дискета неформатированные, нт
Примечания;
1. * Тип кабеля поставляется в зависимости от типа видео-
монитора.
< 2. На дискете ИЗ ТАИС.00004-01 ( АЛЬФА-ДОС ) находится знако-
генератор ZG.COM для БПЭВММК-88 , который поддерхивает работу
дисплея и клавиатуры в основных и альтернативных кодах. При вызо-
Упаковка, ат
ве этого файла без параметров на экран дисплея выводитсясправоч-
ная информация по загрузке данного знакогенератора, / ./
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Наименование основных функциональных частей БПЭВМ МК-88
и их технические характеристики приведены в табл.2.
Таблица 2
Наименование !
Функциональных! Техническая характеристика
г частей ! « *
Центральный ! L **:<*ф~ Базовый микропроцессор КР1810ВМ88;
процессор ! тактовая частота - 4,77 МГц;
Ж быстродействие - J,0xl06on/c (тип Рг.-Рг.),;
• '• - * . '? г __ ! разрядность - 16; количество команд -123
Память ! Оперативное запоминавшее устройство - 640 Кбайт»
•• Ч 'J' ’ ! постоянное запоминавшее устройство ( базовая
1 система управления вводом/выводом)-16 Кбайт;
... * ! внешнее запоминавшее устройство - накопитель
। t на гибком магнитном диске
Устройство ! Телевизионный приемник (цветного или черно-белого
отображения ! изображения)*или видеомонитор ( цветной или
информации ! монохромный)**с BGB-входами; количество фор-
(УОН) ! матов отображения информации - 6; формат изобра-
1 хения в графических режимах -320x200 ( количество
1 цветов - 4; количество палитр -2); или 640x200
* « ( количество цветов - 2 ); Формат изображения в
! алфавитно-цифровых режимах - 40x25» 80x25 (коли-
чество цветов - 16} *
1
Интерфейс ! Системная шина;
1 ИРПР-М;
“ ! RS232C;
ЛВС типа "САТУРН-АРГО" (ДлА МК-88.Об)
Продолжение табл.2
Наименование функциональных частей Техническая характеристика
Клавиатура 4 регистра (русский/латинский алфавиты, болыаие/малые буквы); 103 кдавили, в той числе 12 функциональных (программируемых).унифициро- ванное расположение кхавиж основного поля
Вкемние носи- тели данных Один гибкий магнитный диск: размер дискеты - 133 им; бесформатная ёмкость дискеты - 500 Кбайт; форматная ёмкость дискеты - 360 Кбайт; скорость обмена - 250 Кбит/с ч
Электропи- тание Сеть однофазная напряжением 220 В частота (50Т1) Гц
Активная потребляемая мощность, Вт не более 40 (без видеомонитора)
Программное обеспечение Тестовые программные средства: система программирования Бейсик; прикладные программы на языке Бейсик; игровые программы
Габаритные размеры, ми Блока системного 69x500x325; блока электропитания 111x165x244,5; блока НГМД 83x165x250
9
Продолжение табд.2
Наименование
функциональным частей Техническая характеристика
Масса, кг не более 10 (без видеомонитора)
Примечания:
1. * в комплекте с БПЭВМ МК-88 не поставляется
2- .** в комплекте с БПЭВМ МК-88 поставляется
3.2. Кроме выве перечисленных характеристик БПЭВМ МК-88
обладает рядом дополнительных возможностей -
1) непосредственное подключение печатающих устройств, имеющих
интерфейс типа "Centronics" С типа EPSON FX-85, EPSON EX-800,
HAV1-801ОМ. RAVI-800, SANA-800, CM335, DI00. ROBOTRON и др. );
2) подключение дополнительного устройства вневней памяти -
картриджа ПЗУ емкость» от 32 до 128 Кбайт ;
3) непосредственное подключение до двух накопителей на гибких
магнитных дисках ( НГМД ) с диаметром дискеты 133 мм ;
4) непосредственное подключение игрового манипулятора типа
"Джойстик" только для МК-88.04 (см.приложение 1) ;
5) имеет программную совместимость с персональными ЭВМ ЕС1840,
ЕС1841, ЕС1842, IBM ( ограничения на применение программных про-
дуктов накладывается организацией клавиатуры, отличной от выше-
указанных ЭВМ );
6) имеется возможность подключения дополнительных устройств по
интерфейсу RS232C ; объединение БПЭВМ МК-88.05 в локальную вычисли-
тельную сеть типа "САТУРН - АРГО".
4. УКАЗАНИЯ ПО ТЕХНИКЕ безоп. с эста
» г
4.1. БПЭВМ МК-88 устанавливается в месте, удобном для про-
ведения работы, на расстоянии ие менее одного метра от отопительной
системы.
4.2. Не рекомендуется устанавливать БПЭВМ МК-88 в сырых
помецениях. ЗАПРЕЩАЕТСЯ закрывать вентиляционные отверстия блоков,
входящих в состав БПЭВМ МК-88.
4.3. БУДЬТЕ ОСТОРОЖНЫ ! Во избежании несчастных случаев и вы-
хода из строя изделия категорически запрещается :
1) включать БПЭВМ МК-88 при снятой крыЖКе блока электро-
питания:
" Vcv ч у.
2) оставлять БПЭВМ МК-88 во включенном состоянии без присмот-
ра на длительное время ;
3) подключать к соединителям БПЭВМ МК-88 устройства, не вре-
ду смотренные в настоящем руководстве ;
4) при включение»» компьютере одновременное прикосновение к
металлическим частям БПЭВМ МК-88 ( видеомонитора или телевизора,
дополнительных устройств ) и к устройствам, подключенным к инне
"Земля" или. эквивалентным мм ( батареи центрального отопления и
т.п. ).
4.4. Перед включением БПЭВМ МК-88 в сеть убедитесь в
отсутствии повреждений сетевого инура блока электропитания,
повреждения корпусов блока электропитания и системного блока.
НЕ ПОДКЛЮЧАЙТЕ БПЭВМ МК-88 к неисправному видеомонитору (теле-
визору) !
4.Б. При работе с цветным или черно-белым видеомонитором
(телевизором) рекомендуется находиться на максимальном расстоянии
от него, которое обеспечивается длиной соединительного кабеля.
5. КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ
5.1. БПЭВМ МК-88 представляет собой универсальную 16-ти
разрядную ЭВМ класса ПМ-2 по ГОСТ 27201-87, программно-совместимую
с ПЭВМ ЕС1840,ЕС1841,ЕС1842 (с учётом п.3.2.5)) и предназначенную
для использования потребителями, не обладающими специальными зна-
ниями в области вычислительной техники и программирования» при ра-
нении задач малой и средней сходности.
Конструктивно БПЭВМ ИК-88 состоит нз следующих частей (см.
рис.1) : блока системного, блока НГМД, блока электропитания и
видеомонитора.
Блок электропитания (см.приложение 2)предназначен для преобра-
зования первичного переменного напряжения 220 В в постоянные напря-
жения +5В и ±12В необходимые для электропитания блока системного и
блока НГМД.
»
Системный блок содержит в своем составе:
1) модуль клавиатуры, позволяющий оперативно управлять работой
БПЭВМ МК-88 (см.приложение 3);
2) модуль системный, обеспечивающий выполнение программ,прием,
хранение» обработку и выдачу информации на внеиние устройства ( УОИ
и НГМД ) - см.приложения 4, 5;
3) модуль адаптеров (см.приложения 6, 7),осуществляющий обмен
информацией между БПЭВМ МК-88 и следующими вненними устройства-
ми : матричным печатающим устройством, игровым манипулятором типа
"Джойстик"(для МК-88.04), а также имеется возможность подключения
в^еяних устройств по последовательному интерфейсу RS232C ; объеди-
нение БПЭВМлокальную сеть “САТУРН - АРГО".
Типы применяемых радиоэлементов - см.приложение 8.
5.2. Модуль клавиатуры смонтирован над системным модулем. С
его помощь даются команды и вводятся данные. Этот модуль является
единственным средством связи человека с компьютером.
Наборное поле клавиатуры изображено в приложении 9.Функциональ-
но все клавини можно разделить на три основные группы:
1) алфавитно-цифровое и знаковое поле (служит для ввода алфавит
но-цифровой информации : букв русского и латинского алфавитов, цифр
/3
it специа льней к знаков );
Для ввода символов на клавиатуре имеется четыре регистра :ниж-
ний» верхний» русский и латинский. На русском и латинском регистрах
набираются буквы соответственно русского й латинского алфавитов.
Нижнему регистру соответствуют строчные буквы русского и латинского
алфавитов» верхнему - прописные буквы;
2) управляющие клавивм (в комбинации с другими клавишами
используются для редактирования и управления вводом-выводом инфор-
мации , управления выполнением программ, работой системы и других
Функций );
Наиболее часто в комбинации с другими клавишами используется
управляющая клавииа УПР.
ВНИМАНИЕ ! Клавиии управления курсором ( ♦ * ♦ 4 ) на дополни-
тельном наборном поле работают, если не включен режим ЦИФ.
3) функциональные клавиви ( определяются программно в зависи-
мости от используемой программы ).
Более подробно назначение и использование клавив описано в
эксплуатационных документах на программное обеспечение.
5.3. Модуль системный состоит нз следующих функциональных узлов:
1) синхрогенератор - служит для формирования ряда синхронизи-
рующих сигналов,поступающих на другие узлы и модули БПЭВМ МК-88;
2) видеопроцессор - обеспечивает отображение на экране УОИ
информации» поступающей нз БПЭВМ МК-88;
3) оперативное запоминающее устройство - предназначено для
приема, хранения»передачи данных по запросу процессора или контрол-
лера прямого доступа в память;
4) центральный процессор - предназначен для выполнения следую-
щих функций : <
вычисления адресов операндов и команд;
содержательной обработки операндов;
обмена информацией с другими узлами;
5) узел начальной загрузки и запуска - используется для началь*
ного тестирования и инициализации узлов и блоков БПЭВМ МК-88;
6) блок управления - осуществляет формирование основных сиг-
налов управления системной миной на основании кода состояния
»
микропроцессора;
7) блок прямого доступа в память обеспечивает обмен данными
между ОЗУ и периферийными устройствами, минуя микропроцессор;
В) блок прерываний - обеспечивает приоритетный выбор запросов
внемних прерываний и Формирование кода типа вневнего прерывания;
9) адаптер связи с динамиком - служит для формирования звуко-
вого сигнала и его программного управления;
10) адаптер клавиатуры - предназначен для приема, преобра-
зования в параллельный код последовательных кодов, формируемых при
нажатии и отпускании клавиш;
11) адаптер накопителя на гибких магнитных дисках - пред-
назначен для подключения к БПЭВМ МК-88 блока накопителя на гибких
магнитных дисках ( допускает подключение до 2-х накопителей на гиб-
ких магнитных дисках );
5.4. Модуль адаптеров содержит следующие функциональные узлы :
1) # адаптер параллельного интерфейса - предназначен для подклю-
чения к БПЭВМ 1^-88 периферийных устройств, используюдих интерфейс
типа ЯРПР - М ;
2) адаптер игрового манипулятора - служит для подключения к
БПЭВМ МК-88.04 игрового манипулятора типа "Джойстик**;
3) адаптер последовательного интерфейса НС232С - предназначен
для подключения к БПЭВМ МК-88 периферийных устройств, исполь-
зукицих интерфейс указанного типа;
4) адаптер локальной сети - предназначен для объединения БПЭВМ
МК—88.05в локальную сеть "СЙТУРН - АРГО".
В БПЭВМ МК-88 имеется соединитель ** Системная вина " типа
“ MultyBUS " для подключения дополнительных вневних устройств,
расвиряюжих ее Функциональные возможности.
Расположение и назначение основных элементов управления,комму-
тации и индикации приведены на рис.1, 2.
Назначение сигналов на контактах соединителей для вневнего
подключения приведены в приложении 10.
Соединение состаднызс VGcmeu БЛЭБМ
Al А-*' 0О
Рис.1
Гб
Расположение Выходных соединителей
на блоке системном
па.раллельныи интерфейс_____________
для подключения пеуотаюьсего нстроОстВа.
Электропитание накопитель на гибком
'.ге
манипулятор*
системная шина
Видео
_ "джойстик *\ Внешние устройстда. ®
(последобательный ® (дополнительные)
интерфейс )
* В БПЭВМ не используются.
5.5. Программное обеспечение
5.5.1. Состав программного обеспечения»записанного на дискете»
указан на этикетке дискеты, поставляемой с БПЭВМ МК-88. Рядом с
именем Файла, указано в каком формате записана на диске эта
программа.
5.5.2. Правила пользования программами смотрите в эксплуата-
ционник документах на программное обеспечение.
5.6. Органы управления и индикации
5.6.1. В БПЭВМ ЭЖ-88 предусмотрена следующая световая индика-
ция :
“ 5V ", “ 12V " - светящиеся светодиоды являются признаком на-
личия на выходах блока электропитания напряжений " 5В " и “ 12В "
соответственно ;
" рус “ - светящийся светодиод является признаком работы в
русском регистре клавиатуры. Если светодиод не горит «следователь-
но работаем в латинском регистре клавиатуры.
" ЦИФ “ - светящийся светодиод является признаком работы поля
клавин управления курсором в режиме ввода цифр.
" ЗГЛ " - светящийся светодиод является признаком работы в ре-
жиме Фиксации прописных букв.
Клавиаа " СБРОС “ предназначена для сброса БПЭВМ МК-88 в
режим начальной установки в случаях» когда заблокирована клавиатура
( нажатие комбинации клавил “УПР”, “АЯТ"» "УД" не приводит к Сбросу
БПЭВМ МК-88 в режим начальной установки),при этом происходит очист-
ка ОЗУ и всех регистров микропроцессора.
Кнопка включения электропитания БПЭВМ МК-88 находится на ли-
цевой панели блока электропитания.
S. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТ» С ИЗДЕЛИЕМ
6.1. Подготовка к работе
6. 1.1. В качестве УОИ для БПЭВМ MX-8В без дополнительной
доработки можно использовать только телевизоры класса 4УСЦТ с
RGB-входом по ГОСТ 24838-87 или промымлеиные видеомониторы типа.
"Электроника МС6105”.“Электроника МС610.6" с блоком электропитания,
а также видеомониторы типа СМ322, требующие раздельны» кадровых и
строчных кипульсов.
Для подключения к БПЭВМ МК-88 телевизоров, не имеюцих
RGB-входа, необходимо обратиться в организацию, осуиествляюцую сер-
висное обслуживание БПЭВМ.
6. 1.2. Установку БПЭВМ МК-88 производить в следуюясй последо-
вательности :
1}разкестить составные части БПЭВМ МК-88 на столе (см.рис 3):
2) перед включением БПЭВМ МК-88 в электросеть проверить
состояние соединителей, удалить посторонние предметы, очистить от
пыли поверхности устройств, убедиться в исправности видеомонитора
(телевизора);
ВНИМАНИЕ •’! Подключение кабелей БПЭВМ МК-88 производить только
при отключенных от электросети БПЭВМ. видеомониторе (телевизоре).
Нарушение порядка подключения устройств может привести к выходу из
строя телевизора и БПЭВМ МК-88.
3) подключить дополнительные внемние устройства ( картридж
ПЗУ» блок НГМД ) в случае, если Вы их приобрели и если собираете г»,
с ними работать, в соответствии с руководствами по эксплуатации на
эти устойстил;
4) подключить кабели устройств (маркировка соединителей БПЭВМ
МК-88 Указана на корпусе-см.рмс.2)в еледуюмей последовательмостн:
кабель соединительный к устройству отображения информации
подключить к соединителю RGB1 системного блока (для видеомониторов
типа “Электроника МС6105, МС6106’ - к соединителю RGBS системного
блока ). Для подключения в качестве устройства отображения инфор-
мации бытового телевизора использовать кабель соединительный ( в
комплектность не входит, эскизы распайки кабеля и доработки телеви-
зоров приведены в приложении 11 рис.1...4 ), .подключив его к соеди-
нителю HGB2.B некоторых типах телевизоров на экране возможно инвер-
сное изображение .тогда необходимо обратится в гарантийную мастер-
скую для установки перемычки на печатной плате блока системного
БПЭВМ МК-88;
кабель электропитания к соединителю Чр" блоха системного и
к любому из соединителей блока электропитания;
сетевой кабель блока электропитания к электросети напряжением
220 В и частотой 50 Гц.
6.2. Включение электропитания
6. 2.1. Нажать кнопку включения электросети,расположенную на
лицевой панели блока электропитания БПЭВМ МК-88. При этом на
лицевой панели блока электропитания загорятся индикаторы “ 5 В“ и
“ 12 В”. Включить электропитание УОИ .
, После включения электропитания БПЭВМ МК-88 произойдет сле-
дующее :
1) в верхнем левом углу экрана УОИ появится сообщение (за-
ставка ):
БСВВ ВЕРСИЯ 3.91
которое указывает, что началась инициализация и тестирование БПЭВМ
МК-88.
После появления заставки появляется сообщение вида:
Нжхх КВ ДА
где ххж - меняющееся значение объема протестированной опера-
тивной памяти.Конечное значение - 640Кбайп
В случае неправильного прохождения текста появляется
сообщение об адресе неисправной ячейки памяти.
Если сообщения, указанные выяе, не появляются, следовательно
инициализация и тестирование БПЭВМ МК-88 не осуществляются, что
связано с неправильным подключением БПЭВМ МК-88 , либо с её
неисправность». В этом случае необзодимо отключить БПЭВМ МК-88 и
все внешние устройства от электросети к убедиться в правильности
подключения БПЭВМ МК-88 . а затем повторно включить электро-„
питание БПЭВМ. Вели указанные выие сообщения снова не появляются,
необходимо обратиться в организацию, осуществлажцую сервисное
обслуживание.
2) динамик подаст одни короткий звуковой сигнал, загорается и
гаснет светодиод на блоке НГМД. На экране появится сообцени
(основное меню ):
КОМПЬЮТЕР ПРИГЛАШАЕТ ВАС К РАБОТЕ !
НАЙМИТЕ “В” ДЛЯ ЗАГРУЗКИ ОС С ДИСКА
“К” ДНЯ ПЕРЕДАЧИ УПРАВЛЕНИЯ КАРТГЯДЕУ
"М" ДНЯ ПЕРЕДАЧИ УПРАВЛЕНИЯ МОНИТОРУ i
В случае, если блок НГМД неисправен или не подключен к БПЭВМ
МК-88 динамик подаст два коротких звуковых сигнала и на экране УОИ
появится следующая информация:
НЕТ ДИСКА ИЛИ НЕИСПРАВЕН ДИСКОВОД
ТЕСТ ЗАВЕР11ЖН НАЖМИТЕ КЛАВИШУ Ф1
После нажатия клавиши ♦! появится основное меню.
6.3. Загрузка ОС с блока НГМД
6.3.1. Установить дискету в блок НГМД, как показано на рис.З
и перевести фиксирующую ручку на блоке НГМД в нижнее положение.
6.3.2. Нажать клавишу В на клавиатуре БПЭВМ МК-88 :
1) загорится световой индикатор на блоке НГМД ( при этом
происходит считывание информации с дискеты );
2) на экране УОИ появится "приглашение в операционную
систеэдг”:
»
А> млм 1>
Порядок дальнейшей работы с ОС, се система команд приведены в
доммектаэдим на программное обеспечение.
Установка
дискеты
блок Н2МД
. Рис. 5
ее
6.4. Загрузка программ с картриджа
6.4.1. Нажать кдавим? К на клавиатуре. При нормальном функцио-
нировании управление будет передано картриджу ПЗУ и начнет
выполняться программа, записанная в ПЗУ картриджа.
При отсутствии картриджа, его неисправности или неправильном
функционировании БПЭВМ МК-88 на экране УОИ появится сообщение :
НЕТ КАРТРИДЖА
Продолжить работу можно, нажав любую клавишу алфавитно - цифрового
поля. При этом произойдет переход к основному меню.
6.5. Работа с монитор-программой
6.5.1. Нажать Клавишу М на клавиатуре. При этом осуцествляет-
ся передача управления монитор-программе. которая записана в ПЗУ
БПЭВМ МК-88 и может работать без внеяних устройств и ОС.На экра-
не появится сообщение :
ч*
МОНИТОР В1.89
Точка является "приглашением к работе" в мониторе. После
этого можно вводить и исполнять команды в мониторе. Их формат и
назначение приведены в приложении 12.
Возврат из монитора всегда осуцествдяетск в основное меню
диалога БПЭВМ МК-88.
6.6. Работа с пакетом ~ Знакомство ”
6.6.1. В комплект поставки БПЭВМ МК-88 включена программа
обучения работе на БПЭВМ. Для ее запуска необходимо :
1) загрузить операционную систему» установить в НГМД дискету с
Бейсиком и программой обучения ( дискета е 5 );
2) набрать команду BASICM86 №88 на клавиатуре ;
3) нажеть клавишу ВВОД на клавиатуре.
J3
6.7. Окончание работы
6.7.1. Сброс ОС в БПЭВМ МК-88 осуществляется нажатием кнопки
"СБРОС" или нажатием »омбинации трех клавин: УПР - АЛТ - УД. После
загрузки ОС или программ с картриджа млн дискеты возврат в основное
мен» диалога не осуцествляется. Во всех остальных режимах.если воз-
никает омибка при загрузке 0С(программ).происходит возврат в основ-
ное мен» по окончании работы в выбранном режиме.
6.7.2. Выход из конкретных программ в ОС или начальное мен»
диалога осуществи ется в соответствии с руководствами пользователя
на эти программы.
6.7.3. По окончании сеанса работы для вмкЛючения БПЭВМ
МК-88 необходимо :
1) отключить электропитание видеомонитора (телевизора) ;
2) отключить электропитание БПЭВМ МК-88. нажав кнопку включе-
ния /отключение блока электропитания (все индикаторы на блоке сис-
системном и лицевой панели блока электропитания должны погаснуть) ;
3) отсоединить сетевой кабель блока электропитания БПЭВМ
МК-88 от сети; отсоединить, при необходимости, кабели видеомонитора
(телевизора).
6.8. Рекомендации по работе с БПЭВМ МК-88.
6.8.1. Перед началом пользования дискетой с программным
обеспечением рекомендуется сделать с нее копию и работать с копией.
Порядок копирования программ изложен в соответствующих руководствах
пользователя.
6.8.2. В связи с тем, что в комплект поставки БПЭВМ МК-88
входит один дисковод, и поставляемое программное обеспечение позво-
ляет работать только с односторонними дискетами, при работе с БПЭВМ
ЮС-88 обращаться следует к дисководу с именем А.
<24
7.ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
7.1. Возможные неисправности и методы их устранения приведены
в табл. 3 .
Таблица 3
Неисправность, внеинее проявление Метод устранения (необходимые регулировки) Применяемый инструмент
Отсутствие изображения на видеомониторе (теле- визоре ) Проверить правильность применения кабелей и качество их соединения
35
8. ПРАВИЛА ХРАНЕНИЯ
3.1. БПЭВМ МК-88 в упакованном виде должна храниться в отапли-
ваемых помещениях при температуре воздуха ст 5 до -19°C и относи-
тельной влажности воздуха до 80 %.
8.2. В помещениях, где храниться БПЭВМ МК-88. не должно быть
паров кислот, щелочей или других химически активных веществ, пары
или газы которых могут вызвать коррозию, а также должны
отсутствовать магнитные поля, вызывающие разруженме информации на
дискете.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
9.1. Бытовая персональная ЭВМ МК-88 и ее модификации соответ-
ствует утвержденному образцу. Изготовитель гарантирует соответствие
БПЭВМ МК-88 требованиям технических условий ТАИС.466214.001 ТУ при
соблюдении владельцем правил эксплуатации, изложенных в руководстве
по эксплуатации.
Гарантийный срок эксплуатации БПЭВМ MX-88 12 месяцев со дня
продажи через розничную торговую сеть.
При отсутствии в гарантийном и отрывных талонах (см.приложе-
ния 13, 14 ) отметки торговой организации срок гарантии исчисляется
со дня выпуска БПЭВМ МК-88 заводом-изготовителем.
В течение гарантийного срока эксплуатации владелец имеет
право на бесплатное техническое обслуживание БПЭВМ МК-88. а в
случае ее неисправности - на бесплатный ремонт по предъявлению
гарантийного талона. При этом за соответствующий вид обслуживания
отрывается один талон. Последующие в течение гарантийного срока ре-
монты (гарантийное обслуживание) выполняют также, бесплатно и данные
о ремонте ( техническом обслуживании ) записывают на 'оборотной
стороне гарантийного талона.
Гарантийный срок эксплуатации должен быть продлен ремонтным
предприятием на время нахождения БПЭВМ МК-88 в гарантийном ремонте.
На время гарантийного ремонта ремонтное предприятие обязано
бесплатно предоставить и установить владельцу по его требованию
аналогичную БПЭВМ МК-88 из подменного фонда.
Если владелец воспользовался БПЭВМ МК-88 из подменного
Фонда, гарантийный срок эксплуатации БПЭВМ на время нахождения ее в
гарантийном ремонте не продлевается.
Техническое обслуживание и ремонт БПЭВМ МК-88 в течение
гарантийного срока эксплуатации выполняют ремонтные предприятия,
информацию о которых можно получить в ремонтном предприятии по
месту проживания владельца или в ближайшем магазине радиотоваров.
Без предъявления гарантийного и отравных талонов на БПЭВМ
WC-B8 нам при маруаюммм сояраниостк пломб, шли при нарупенмм
требований настояжего РЭ, направленных на обеспечение нормальной
работ» БПЭВМ Ж-8В, претек зим к качеству работы БПЭВМ не принимают-
ся и гарантийный ремонт и техни 1еское обслуживание не производится
В течение гарантийного срока эксплуатации, установленного на
БПЭВй МК 38, ремонт производится за счет владельца, если он
эксплуатирует БПЭВМ МК-88 не в соответствии е настоящим РЭ или не
выполняет рекомендаций ремонтного предприятия, направленных на
обеспечение нормальной работы БПЭВМ МК-88.
Адрес гяраитмЗДой мастерской : 220013, г.Минск, ул.Кульнам,1.
Перечень организаций, осужествл«хэдих гарантийное м послега-
рантийное обслуживание ЕПЭВМ Ж-88 см.приложение 16.
10. СОДЕРЖАНИЕ ДРАГОЦЕШШЖ МЕТАЛЛОВ
1 БОТОМ МК-88 «едегжитга сэедувдее количество драгоценные
матермалож :
11 жаа МК-88.04: золото серебро - 2) длв МК-88.05: золото серебро - • ©,©7206263 г.; - (1,00©02370 г. - 0,07(№1ВЗ г.; - 0,00002157 с.
Схема элекгприческаа лршщшгшзмьная faena язшапролитатша 6ПЭВМ MX-S3
Аримшениё 2
L
//
сгд
ХР{
с4
C27
$31
A).
сто
ft
хшйа
см
д
&*
W5
24
224
7Г
19'^
КГЗН7А/
772.5
Цмь foxr
220V 1
220V 2
TVS./
TVft
V3/7
кХШг
YJ/ff
71ШГ
S TY2.2
ТОЮ
КЗ...™
/,5 нк
235
-у—/СП
СМ
А бил
\~Д2
2222
Kfijgodr
~~u
-re
/2
VD2
ЛУЗОГГН
22Lr^
мзарч
Юнг
-42V
TfTF
2
XS/
~Цепь~\
~ТТ~
"
то
Мб
iei
с?
7S00
CS
~4»к
2Г2
АгзшА/
2®
3,3х
'за VJ/3
к 767i
ТШ
ЗА!
COST
syj/
77
==^-«
узл
Ь
у
221
02
7VC
Е»
ЗК
'мз
ЗАЗ
'ЗУЛГ
2//SS
20
ВТ
Ю24
S4j 23ft
A3?3i
{?
023
TV/.4
26
2!
Ci
03
=4= ОРЗ/гк
05
~7
TVi.3
а .
1&2.
fASCSX
VtMVS
2
&
ом
С22 J
=ZW>« =т=
C23 £37
XS2
ft
М2
У36&
IS
234
7SV
KA23S66
4326
Ж
Лист
235
-ЗГ
Кенг.
77
77
4/2
Цепь
хон
if
Приложение 3
Схема электрическая принципиальна* модуля ккабиатуры • БПЭЬМ Я К"-//
XJU
;м\сЛ/
и
кг:
о
Of
it
и»
О>9
а>?
*
<Р4
СР5
а>б
Ф5
СРЛ
W
~Ts~
t№35
JUf
2i}
imt
Г*5
tit
ООН
Of
ее
ез
64
OS
et
er
et
HPt4
п ТО 04
И
39
f е:
УЛ
ПО
S&
\^4£Z
ИНН
%
*****
bbpa
[r*s }
я
6
!4
лоз
го
n
з/сз
1
H
s
2
ft
nsi lywe глзе пзз
i i i $ -
<z?
Мз
ил
пл
ил
ыш
КЧВ
вж
БЖ
a
09
30
3f
и
33
иш
сяв
али
гж
пяи
еж
turj
er я"/3
-угле. >
и
п
«
к
к
7Г
7Г
и
м
УГ
гг
гз
г*
35
36
ЛЬ
в
iSt. ГОО
-^CS
В J7 JM о/
|ЖИ
ЖЗ
toj
KJ
Кй
зс
и-АЗ
ш.
Ml
г пт
2i
и>
uw
гз
7?
77
73
Л?Ьг
*/K.
zvK
CE7—
«K=^
«5
т—
»гм
ф I
Ььк
<Pf
|л (за (зн (sot
333
rj*/z
$ Ф
У
ИЭР/
ГЭ5?
✓М®
su
3---
k>m
349
ОНО
ЛГУ
СТОП
UU*
Ttf
1Ш1РМ I»
JpJJ.
/Э4Р
ф Ж Ж Ж
'U‘
(333
- s
•or
%r
'bi
УЛР
info l >
$ Ф
ЛГР
7}—
jnM.
гиг.
стм
SC4
зги
~r~
oof
/X?
Лдию^мя пняотю^ мигннге»
к цел»м элегтропыпашя
r-g
9 «
Ъ~ £-' "IC |«WBi
V>lt
ef.
i s1'*’ I io//2 i,AV2 i**H2 i”wz io:t7 knM2 \oe'i iM<
за
•a
’Л
'<p
змг 4
73—\'O
nHi y>*Q ^змз
Э' Per пар -в- />yr|v;| 'f'lcrri
nt
П'
Per
’Г
пп. .1ЭЛ. _г*Э». уэ«. _О»_ ПЯ. f»ti. _
к ф ф ф ф ф ф ф
‘Ч
i" $e<ri‘
gfoteoo^fut МШфОСХС* АЪмтагтл!
Ob 56
9i Of ft
X if го
» го X.40
>4 зг £4
3S Of n
06 tt 0iJ4
ЗГ Vf »
»e.B9 40 ЛО
07
УН Dt it
'6
m
nn
KOH
cm
err
УА
шч
em
9
tytuem^
»*♦... r»ioe 7(яоЛг rtsees
&
77.У35')
fl Э/ут.-ог__гг
а ^э/гугол гъ
v о« "г£
Г п - * дЭ/ЛУ: РУ
схема эллттрицеская приниипиаглйзллй м&сктля снсмтеУного
$--? гет • os
У ф
^[/Э[У M73S#
^3>1SV)G £S
L-ШЬй_____££
ф btSTOl 23
Приложение 4
7?
Aty
ripsi
54
о
fA
\08
t05
j4f
to
то
9.7035
77
№
a
# Ж
ST#
OH
AT?
SAS
ATS
SA5
HS6
£Yt
SAT'
2
3
4
1УУ
&HS8
57 AS
59 И
yuIstSS ф
M/’S 27
2М> -7—.-^
TOvCf-
2
iA£7
V22
"sw
0
jto
/5
/<?
700 .
LL
ss
50
as
j58
£
2Q7/2M
/9,
^-EHS
MK
£Q
TM2
Ы
vsi
2i лй®
0
^елг
syh
fl
02
a
^S$W
6
TO
H
<л,
rib
£
75 2
70
73 ~~Z
7? 1
// 6
to 7
09 ?
to" ~ ~Л
to. >2i
to. 77
Sli &
70
t>!fy
fOTF
Aoe
2S fS
8$
S/&2
KTF
АП6
“77
L_
50
7908
А2Г54)
co?
O,ir№
CffS
6Se7X*&5S
HXJ
№3i
к 5L
SA5
7$
ллз Ыл *
r ЛН
05
— ж
OS 7
— ллт
OS
7~^|
3 __L,
a 73
5_to
7_t.,
T—Li
7H
67-^
to| t
4
3
27 07
&
L 03
T 44
5 to
A to
5 75
6 ~7S
7 77
2 78
12 97
70
ГН
M-
3
A
5
e
3
71 27
77 22
13~S_
!O4
is
IL
M-2L,
MO
•W
T4 0 7 2 3 4 5 S 7 TH £ OP22 2)35 I 2 5 s ?
;C
ГТ
3 , //
70 75
£4 2S Tf8 2 5 4 иестн ,705 005.3
5 ..>
ГН2
7
2
to
75 05
IS OS
75 to
7S~ to
77 !5
78 !h
79 77
78
0
s
7
I
4
4
\%~3L
"ТёТ
JJP22
TH
Of-
S
. 3
Йе?
5
\27______
21 09
TH
82—
7
£
3
4
5
S
7
s
® №
7S
7? 2
/
©
75 S
7_l__7
И 9
MO
354
£
79
RV
TH£
О
2
X
4
S
78
2b
ff Oil
7£_ ^x.
S 0\
37 O7[
Th7
№59*
№
М2
A
^C$
gel AX
^bsr£
0J
о
7
2
5
A
5
£
7
TH2.
H
/
02 7
0-5 2\
3
'oL. 3 S
Ji
L
Д
k>~
OS 9\
0? ify
0
<0
20
/3
13
£0 хетт
8i&7 АП6
TH
,£f~
55
S
to*
S’
Ao
to! 4
У MH
S7k
TH
22-
7
5
4
5
a
7
8
£l
FA
73 Oj
77 7V\
12—1^
fS /Л
A- /3j
to /<!
12 <yj
*-
<f
У7^1 fS
_____ № aeS
/EAST—
vm
70
pg
72
to
Ж
2
Э
Ob
u
5_
£.
7_
8
<?
£
/3
J60
MX
0
7
2
T
03[34)
0
7
2
5
4
5
7
02 Я
'05 _ Hl
P>8?.
77
— J453
Oi~T".
— MT
05
to ^ГТ~
M7
ЛЗ/j
02
to
^v(yZ
эн/}
m^LeL
АЛ5 "J
Mi'.
5M
37
25
o/hxcm 33
eg
2?
29
as
г&
31
33
05
OS
C6
Q2-*“JO
19
13
'ij'|hux$
КШ1
J.»
20
2.1
3.0
3.1
9.0
4.1
Ci
A
19____Oil
is ог
ifi 03
1
2
9
6____gl‘
7___0?
8 03
si 0$
,10 O;
XSW.1
1
г
f£l
Ь-Iiffio
1
г
S3
3
3V
4
Й10
S3
-ff
J)S9
17
XS8.2.XS9^
12
S
ai
8
OS low
87 M6H2
12 IOR
09 M£MW
№
IS
31
32
19
IS
гг
20
2(76
ЛЛ1
DlV.Q
г
3
v
s
6
%
s
6
7
я
0
8
3
10
RPROM
РФБ
*£
04
и
?.s
о
i
2
ЛЛ1
3)8.4
зг
!6
39
2
3
9
__
10
9
Ю
11
12
>0
!L
12
X£8.l, XS9.1
1»
90
41
fS
18
17
16
01
ог
DC
ИД7
ЭГ5
ЭС
ИД7
84
©
07
06
11
13
>2
8
9
W
II
12
10
09
M
07
OS
OS
09
05
25
2*r
21
23
07
10
21
58
07
51 о
DS7
OSS
i'. »
4 *
3Bjl5
i1 «
17
18
19
27
25.
17
IS
19
27
1
7
T
V
A
s
L
г_
2
9
s
6
30
29
28
27
26
25
22
21
32
33
39
35
ROPI
19 D
18 f
117 г
18 5
410
01 <>
~02j j>W?
7WR
J22 TR
06 M
и
>cs
SR
12 SVff c
<>
30 0
2S $
?«
27 2
?! 3
23] 9
p? 5
21 | «4 05 L,„,
32 < 7
33
3V г
3S 5
3>81
ГОП
8Т37Д
аг
ТП oj
Ot
559
92
93
99
03
ЛН1
D655
08
OS
OS
3S
36
10
09
08
OS
25
29
19
IS
fiKH
0
1
г
з
RO
TH
M
ЯС
MR
4
»8Я(
W»H(
ЛН1 106
D6S.3
£ia
I о к
_w_
09
XSIO.l
180
Cf
OA
*
5
6
99 »
29
aS]
Ф
os
37
38
39
90
03
09
03
37
38
39
90
15
01
02
03
IV
13
DI
D2
D3
09
И/Й
WB
os;
R«
-J- KB
09
RG>
ИР2Б
77G8
so
at
a?
И>
9
7
6
Ji
n
Og
глк
17
if
19
го
ЛЛ1 1
Deo ~
i
ЛН1 I
O’
J65.9
11
08
96
4-B
08
07
06
03
09
03
02
01
0
1
2
3
9
5
6
7
CTL
ВИ S3
IS
io____го
32_____27
16 22J
IS I3'j
Л0
*1
OS
»R®
WR
Og
09
06
PJ_
E« RC TH RCTR ЛП5
1
2 2
5 3
9 169.1 9
18
16
IV
12
01
f 03
2 ov
3 07
9 08
S 13
5 iV
7 17
8 18
41
SO
80
иггг
09
11
02.
$VN
0
ro
CIO
s
6
t
VS
19
15
,1V
01
№
36____16
Sfti
1
CO
CTJ
svh
2
CO
стг
m
О
era
17
0
I
г
3
9
s
6
7
TH
4
0
1
г
3
5
6
7
oa__9
os to
06 и
09 12
12 13
IS__N
1g IS
19 16
3o ।---------
C4.R ог
J>73
J261
jirrn
<j£i/cn7
187
03
03
&(&) ______________________________________________________
МЫ)
Г xv6
М5&)
М2
JSAi
Ж
Ж
7
Zz
Ш
Ш11
MSTFl
SA
85
ж
w
~T37
я __________
AS I£Q4 A11
67 +I2i ~"~ AjS
5S -12S Aft
\7 AS
г OF
JZ3I
10 A9
*55
(И
C5
as
О, 047 *M
<Й51
SA...cS5,CfOS... c/<s.cfi?...a&
to
s->
02
Яж* _Lffi7
“rape"]
M Q207 A1S
32 SAI’ Atf
33 Toi^ 617
36 MF 7^'
~m3
if F~6sd
Sf ЯО-^—£ЗП
22" 2Н ”
75 Z3
60S
.&2L
sos
_££&
<z 0’S
ss^
7 W
T’"" M"'
3 м
2SMM
7 МГ
? i5~
£
Л
MiS.____OM
_______CSO
A! &li
АЗ C28
Л.. ..Ql?
AS.. .C&
AS_____CSS
A7 CS)
if "as ' cis
10 A9 £22
H All) ~SSf
12 AH 020
IS A12 ~C1&
14 613 MS
15 Ali ~CF
16 615 ~ciS
1? A16 MS
12 A17 £14
Iff 616 Cis
SO 613 £12
20. 6£A- CH
JM £09
123 IS
\2A ЯЗ, ' 7#
'2T'jg---
26 IS C04
2? Я6 ~CO5
~аГз?—
&
520
37 0$c f3Q
36 ot 92r
if IM2 A SO
AS IMS MS
50 cik AQ?
5T Jeffi a&>
is &Гау
4- заМЗ AfS
51 /UNWj-h
55 ABSAT APA
so srs 126
J/5 JMCtff’AdS.
67 -'IPS ,ф?,
~6А"~1-1аЗ co7\
ms L/'
^:z<.
aiS j \
'ГЦЛ
~^r
№>/
tb~]
JV57
If
Лист 35
f— *9W t i
to 40 £ 0Л
' 6
thff
u
01
So s
JT05®
оГр (не.
wt ь3
s
о г
W$**X
*
a;
гП“
10 g.
h
ruir
i? M*
60
SUIT
7П ♦»
C
Z’OIS "
so?W
p-fiia
JOT tHlf
I
?
g
6
I
5
n
o«
6
9
£
h
C
15SI9
г? г
и
Й*
IUV
ллса
М 65
Al
60
rue
I Hi/
SO
ho
?l
II
ёггт|
ТЙ>С^ So-!s'
It 01
El 6
Qi
г
нс
3«Э
r«
Voj
6»
£0
шс
HAS
«г
го %
о
io
1г
сг
зга
5г
10
me
To
(&)tu
о
LEBEQ
0¥
35
шг
4И1/
£.
г
1ИГ
we
s
S< _
_J0‘ 10
iufl SO
i
^0
dlj
•Л
10 62
To
и
AT.
Тг|
at
06
M
Cl
3t
и
9»
9t
гг
»г
вг
6F
К
lTL
tt
Cl
et
MC
Sg
gg
tg
к
»
w
60
to
to
SO
AO
£0
W
П
L2
У?
29
HlO 9S
W»C _
Ml «W И
^gTse
so
60
fits’
LVH
ЗГ
Эг
9o ог
TT“3s
To^a
Lfi 9l
SS
®
«1Г
90Г1НГ so 80*
»i
tuMT[07
’ *
£i
St
SI
Al
2L
и
Ot
60
lc
AS
90
1£
AO
H
A
NAS
w
to
го
»o
00
B¥
s>
г<
и
01
60
so
L0
90
SO
60
£0
го
to
00
OU
9J0
3193
WS
1
ex
ээ
0Ы
г
9
s
6
£
г
s
9
S
5
C
г
t
Ml
C
№
ШИ
9
S
6
c
г
£
-'9
Ml
?Гв
оз
it
2
к
г?
Si
ms ..
£*
7Г«й Wlf
i
____BL
4__05
t__£
I» jy
ZZ3
fi
I
iL
43
9
5
7
ща.з»)
~Я5Ш)
ШУ
Of
о
I
It
fS
&
to
0
(LJl
1
z
L
z
4JP23
№
W3
4 3
S
\r*
14 1
JL
PS
iF23
и
ZUfi
<y.
z<?
I.
fi
TH
to?
U3/S
5
f
3
4
5
6
4
3
в
T
iff Н
а
Ci
9L
03
r'o
3
1
n
c
У
&
as
*3(35)
1
2L-J
izy_3
%7
tf 1 J'
73 f
У^~7
13
ar
04
OS
jZ
M
/»’/
gg
J)
u
95
AS
&4Ё6
1______2L
an
THO
i
3
os
2L
IV
S
и
ZL
44
$
о
jf'
S‘
S
t
L
о
^02
к___*L
5(5
£.________fi
as
at
C35
as
2
J
s
Off 3
' tn з
40 7
5
6
45 44
AS«3 ®
за
tf
Н025
/
L.
t-
L.
2 '
/
4f
43
47
L.
7
s
Ш
02
03
04
05
06
07
ot
19
22
'23
52
3
0
~~jJ4~
PJ40
i
TSU2
~~a f
Qij
OJ
os'
IL
49
21
11
2
3
+
5
S
7
40
(
t
♦
Л
Г
40
44
43
45
7s
09
Ш
И
15
14
15
№
i?
^3
i
r
03
star
2l£
f
0
£__7
369
7
fi
If
Uf23
Top?
ТГ7Я
a~~8
a a
i S3
T~7%
1—7Э
ЦД
я тт
й
1
i
з
i
I
М
Oi
IS f
44
g
r
th
s
T
270
----- уй*
-----
-----^>Z»f
f____ar
I U
3 03
Ц a
J to
6 a
7 a
t -JBL
T
T
3
1
19 a
14 ~~S5
1! M
fi 13
4 114
/Jt
44
Ik
D
J
3
№
M
г
I
Tiff
ЭЯ
II
332
T35
*
^4?
f4
TL
>cs
43
Й
!1_JL
fi Л
2g 140'3 9
t> 0
t 3
3 3
.4 i
5 5
t> 6
У T
TH
' c 379
05 t
OS
У
4
4J t
r
s
0
13.
4i
LZ.
IL
н
k
5
6
7
TH
tL
&.
21
2.
4A
3
4
s
02
93
p£
(Ж
ts
//
ZL
LL
3 Of
з a
i H
<3
t
44
я
40
6_«
ZZ3
g 4i
!1~J
th
t5
t
4
&
i
за
w
M5
377.4
3
rL
IL
14
42
LL
43
&
Of
21
OS
2
:3
• 4
5
6
HD
' 94
a
ж
CTf
C32
as
СЛ
aos
c
r Tff9 4
2
J
4
ff s
X7
\02
05 t
D? 3
10 -3
a 5
15 _L
20
20
--bxs
40
!
4/
47
J 4}
i 40
5 SL
s Л
7 %
t
94
JSL
J
7g77
1409
F7
99
OS
4C
3> 0 4 f. 3 4 5 к r ffl! L 3TC ( 294>. 409 Tfff f7
og
4i (J>
45___«
2.... a
*-2L
L®
iZZZa:
л?-
^7“
м 1
2
UP9
a
f3H2)
ff&j
i
5
S
7
350
09
03
ojlucrr? 39
6 u
(ЮН
(НМ
М шыгр
•>690
Lb
60
s»<r 93
£
10
Ло
* Ш1Я
9мы
»W
b
i‘68i
40
£0
Щг
Tso? *w
7jY*w «
io
ф sw
OS<T
so
3 80
|E'6€ff
9_
s
6
ct
21
ft
Ot
06 €
s^a
To
Ct 8
Ы 9»
Ql 3
U 61
90 6
so Ji
co ?
S oi
C »0
г io
l и
K'tfiC
4И1Г
bei
tHIT
rise
IHV
01
60
so
W
to
To
hVW
э<г
0
60
so
so
40
tt
01
£2
22
12
02
6d
10
бисг
two
И rr
3?
2ff(
гэ<
<гя
|26Ef
гЧт.
so
60
It
Ct
21
Et
Jo
£|T
90
01
70S (Г
?2l/l SO
J
zzatel I itxaa
SO Д
Je?cw wa To
?osc
60? t
t
Гст
rarr
wv
?0
to
te
2E
Д
6i
75
s?
o?
81
68C Aa
L > 1 «м | и | I HUH «мой St 9
r 1'6 0'6 ГС O'C f? 02 14 0*4
to
Cl 21 Ct L
6t St
21 60 ot s
41 C|
1 £0 90 C
SO tl
>4 60 CO 4
20 6
ttau
Tj
(59J^
Iff
Of
H X
/5
?
T~~ 10
75 73
17 09
75 ~w
7 ..&A
At
&
1
2
5
A
3
e
7
8
UMA
РУ7
<C__________OS
fe£.- 32
ff
IS .12
72 77
o
73 13
к
IS
2
4
4
CB
ASM)
&
"ft
M&>)
A2^3l
Щ5Ы
A!
ff
2
3
A
5
S
7
8
SAMA
COS
<
£
£
£
L
7
c
s
13 MJ
SA7.B
Dl/VT
лт
Pt 2)
~ 3
</
</"
Hp
&J~~
Ж',
^700
ce
os
zt&
JfOS
Z
£
2
L
L
2
A
У.
О/,
^0^3
___________
/»________or
ff 06
73_______/2
1^..".~ О
7±_________W
22_______(1!
77________
7i________O_
Oi.
2
^0
t
2
3
4
3
^7
SAMA
0J?
) 02
3 09
S________7ff_
О
rt
75
_________
г________os
3
S’
4
г
3
в
~МГ
ОЛ5
3£L
IS
/4
1
/4 2
/4 3
/4 5
15 fi
/4 0
/4 7
/4 8
<4 10
T~
6
T—
-Ж
^7
~Ж
wTIzy
02 S£1 №
— 3755.4
&
X_______02_
S _______02
02
G?
==? 2) E===r=l J103 z
-4.-.
, OHO// *v
h — “i ' Iх* j
и
l^' 1
z
’ *ч1
z - К
T ЗЖ0 z
“1 «r 4 *«.» *• -"-Mr.
X 2BM г
02
/4 02
A— 1 r 3 02
/4 4 02
/4 5 5 CO.
74 0 e 02
/4 7 7 02
14 8 / 03
11 10 9 02
, .
№2
2 j 2M3
2
3
3
n
7)
2M5
T77S
2/777
Z177S
Z
Z
2
L
z
z
7
£
ik
Ilf
70
/4
/4
/4
/4
±3
05
zuo
2720
s ______02
ПГ
31SS1
I ffi
4
e.r
O5\
~~\S/&2
j7
i c&//
ijws>
Л ?
7
Лист 4/
Hi (iff)
F3 (У?)
пгИб)
пг (У?)
fiSM)
E$ KCTF
Btft fins
TH
21 ЛО
гг Л1
гз з>г
» оз
is J»
it J>S
27 36
28 J7
32
oi
оз
04
oi
06
07
08
09
OI
г
j
*
5
£
7
a
n° im
TH
W**
1
2
3
4
s
6
7
8
Ц
>7
«6
IS
1»
13
«
11
1
T
3
2>
_5
g
7
8
••a
:'c
02. P J~
2i___02
64 03
S7 07
's
ГМ2 25-
-0
iF г
25
L—-^7
«
T
rm
6S
06 65
09
»26^
7
s
S3
32
6
31 02
63
6S
01
03
05
Ob
11
10
13
Of,
45
01
44
13
44
15
01
03
OS
SL
to 11 2.0 3f 4.0 •4 A mn^ Will виз 1. I*- 1«- 1*» 1- 1
C*
07
09
12
1-0
2.0
3.0
4.0
0.1
A
IS
E.O/39)
TWK8
кли
f
a
3
4
0»
07
09
«2
\£иып 42
о
diucrri 44
Or .
Loopawb/й чер/пеж мй&мв систмюгя 5ПЭИ)М MK’SB
/JpiMox£Mse S
сю?П
CZJ^ СЗЗДИ
XS4
£57
Mri
Г-УСМ
ZQ2
cm coo
CoS
CI г
099
C4O5
CBS
059
0^3
C5S
X!5i
o
I—\C56
Z^IJC/V #
Г~1С0 E307
025 C55
C55
CBS
xpi
XS5
do
£5
ZQl
ГПГЗ/
C!09\—l
050
p
CSJ)
8
iiiiiiiiiiiiiiiiiiil
-I CBB 075 £76 £79
XS1
CM
СЮСЗ CH5g,5
£5/
Г~)^/
098
□ CM qd CSf ।—\C53
C55
C57
rjl
•
I 1
’ 1ГЧ .
Схема злентрлнесхая лринцмшаош/аа маСула адаптеров 13ЬМ fflf~C8.(№
Аризсииш/е s
f0?)
Ttft» •
a *P1^i
ЛГ-«/. 7
z Wf л40
0
£4
bbs
KTF
AOS
£&)
JMV)
\МГТЯ
\804 Ig4
1S-
33
Ms Z io ~37
800 ^2» 36
OS
OS
TH
/
2
3
4
гм
2
3
4
0
22
a
г
7
7*
4
Of
АЮ „ 2* ES232C 02
А7Й ____________________
А{7'л 7 ТОй 04
6/5 86 CH
8/6.0 A> 02
S/7.8 28 &
£0 n 6 29 _______06
60 •. ‘•A A£^
6® */6 /4
Ы4 ./A AS
A Off 9 23 At&sr
BW+U...JZ.
Bff Ji....€£
OH *20 M
0l>
МО
J/
£4
к
ГН
2
3
А
/
2
4
Ъ
z
z
7
terr
ЛП5
321
IE
Of
o*
27—
0/
m
09
/27
Tf^
/
2
5
J
^joi^
ад?
ЗА
T“k2
J//
3H
4
JUl
352
06
3U1
%iL
3L
//
/2
a
Hl
£4
14
308
361
Sl
3
£4
3
£4
ЛД/
06.2
4
308
3BS
6
32?
»4
лл/ЛЛ
VKT
*£
HOI
328
Л/м
T'k
E.
Juvn^t
,
2 606)
~~71бТ
(46)
/г
Z4
15_. OS
Oft
42 w
-962
QL
Of
/У1
tCTP
JSO5
XP3. <
JJ1
-y5i
THS
THU
t iH THS
92
BU.4
4
S^OJ
-3>1
1JL
BUS
-90
oi
2
£L x
oil ro
®
03
1
T
J
i
z
1L
26
12
44
40
Ji.
46-£№*,
\21PE
3>2?:45 д 32Т.4Ъ .
г— ~Ч ——~v
127:42. 127:43
—----------------
1
2
ff *№SY
4L
,U^P M
-T>404
—r~
ЛН1
T~
-140.2
39
15
30
29
~£7
О
<7
0
4
2
3
If
6
r
Off
OS
56,
/0
M
>KJ?
4^
IL
iop
BBSS
0
1
г
i
6
7
09
IS
02
~oT
Ho
77
3£
3?
-3>9
0
1
г
3
6
7
0
1
2
3
4
5
b
7
41
45
Л£
TO
4
2
3
9
£9
a?
-Л
-0&.
rL
Pff
gc
TH
2
3
9
E&
-12.2
TE6
09
07
~o?
OS
?CTF
jins
-144.4
RCTF
JIRS
4
2
3
9
ТЩ
Ji-
46
H.
42-
2
3
4r
В
4f7
22
KH-2
'KiTJ
CIS
19
S os
XP<? ©
OS
04
02
"SO
06
~pj
?
XP3.<?
02 x
44/
46
~46
47
43
1403
4S
<9 I
161
24 П
'22__2,
23 J
29 l)
5
JL
4S
Ji
17
TH
1
2
3
ч
"Ж.
TOO
2
3
4f
ЛН2^Г'
-3*4.2
-3>e.<
03
jmy—
-3>422
06 /5
~r~\06
-142.3
09~T-
~~ лиг
-TH24
10
JU.1
-Ш
OS
09
07
OS
03
~5&T77FZ
127:05
327 OB
A
--1
S- °8
<7J , \
/?? Z
JrfTff
-S TROBO
-ItfTT
<(
-SOATfi'
90 TH
зотл
9НТЛ
~УЛ’Г/
9ЛТЛ
7^
os
JW>
I
2?
n
11L
S5
C6
ZV
-jnJTQF^YT 49
JL
4S
Jltfcro 47
4‘4IC^
гил 1
M
ToHf
Zi<T
?uv
i
** ю u
39
37Fo“
(f
Hv soiTT
Kiff twn
9lff
Wtf
9
a
39
зы
rd'it:«<r*
__
lo
s»
и
2f
«
a
«Г
1 00
1ад
00
«г
os
4?
SOI
as
«iff
39
3
IF
60
01
LO
0 nr:ifdt
Ч55Г
oc
wa
if
4?
4 119
»V *
lit
Э'СТУ
<9
00
31
99
oi
Зе
НЭ
‘t
Oi
9E
AC
«£
&
a
a
S’UC
гик
го
so
J^El C>
tun
4> <
co
Л0
Ф 01
lUCT
2UA
Ы
СУ 401 h co
'Cjj мт so
Nsv com so
Ф
994
кы
"wF
NAS
13
NAS
№
u
Oi
6S
it
9t
US
sf
SC
um
oov
ии<й
«w
г?о9
101
—I OEiff;
2UR
®TT¥_i_
') и
ф ОДГ 6o«h fo
Ю з
iT
I
I
I?
гг
91
Si
2V
»V
OV
2tx^7
»$3l**
OSO
9t
Lt
bf
гг
n
эг
it
«г
4i
ci
21
S2
9
9
h
C
9
5
It
so
co
w
co
0
<>
Cd
90
iO
90
SO
40
CO
20
10
4*
M
et
a
11
Si
M .»2C ♦
,1
» ЖЗХ
,?SX Ф
IN S21 h z?
90
Si
3i
9<(T
8
г
/
1138
OU J
8<T
41
га
nr
90
SO
to
nw
60
fyjQ-
03-
□
20
Ю 9
10
&r)V
Слепа мелтл^ееела» лр*#ч*'"****лгя п*&/м* eSb/wntpat ^^Ммг^/.ог
к&мпМиы
хегр
f
34
33
fZ
31
If
IL
XT
о
1
I
J
4
Г
7
15
03
Ао
ч
og
АТ
Z1
14
ю
-s4es
too
6355
ок
ох
04
et
Of
1
.t
¥
t
?
№
< >
1
3
4
5
3
?
40
^L
3V
14
iF
41
13
iJL
^3.1
/ i5 -seson
3ii?-.f5 .
r-—^
4
Ы?- 13
P2?-fO^
Si
№
T7Tij~ iieLscr
\ И ' 13E
io -ack
X
i
X
о
4
I
3
4
л
13
u>
t6i>S4
SL
1 Y
M4
-ЪЮЛ
os.
5
-35
?
оз
4
AH1 <•
04
-Dto.1
£*
TH
1
z
3
4
13
if
i?
He-
TH
f
Z
3
4
.£L
Х05
Z>"-Z
1
X
4-
ft
1C
IV
15
7^
АН1
»о.З
QJ
< £
A41Z
Da.<
4
AHZ
1
Z
3
4
5Z
Of
Л
03
У£5':^ .
—-------*
OS
04
9“~
.DHL
AHL
34-3
ое
/ Q-
A HZ
о5
3Z7-O5
♦
ЗХ?:ОЗ
Я XV: 14 ,
---.f
, ot
it—Л
ZJ__3.
34__*
ZF S'
DU-4
93
!•
Яг
-33.3
03
rfOV
хх>лг
3>АГА
TATA
TATA
-S74&A5
- АЧТОР^ГТ
14
- Л*7Г
IV-
^xP3:j.Hf5 ,
..—
ZWM
TATA
ТАГА
хата
If
IF
it
zn
4uOm
77П
xZ]
^TnrnimnnnniininnnHiiiiiiiii cz^
ПРИЛОЖЕНИЕ 8
типы прямеяяйшй рвдяоэжзйеятов
МОДУЛЬ СИСТЕМНЫЙ
Конденсаторы £10-17 : С1.СЗ—С97, С99...С101, С103.С105...С11Э
£53-14 : С2» С98. С104 -
КТ4-216: С102
Резисторы С2-23 г R1...R44; R46...R49
CR5 : R45
МОДУЛЬ АДАПТЕРОВ
Конденсаторы К10-17 : С2---С23
К50-24 : С1
Резисторы С2-23 : R1...R9
МОДУЛЬ КЛАВИАТУРЫ
Конденсаторы К10-17 : С1...СЗ»С5...С12
К50-24 г С4
Резистор» С2-23 : R1—R11
БЛОК ЭЛЕКТРОПИТАНИЯ
Конденсаторы К73-17 : С2, С4
К10-17 : С1, СЗ, С8._С1С, С15...С20
К50-35 : СИ, С21...С26
К78-2 : С5...С7, С12...С14
Резисторы С2-23 : R1...R9, R11...R24, R26...39
СЛ3386 : RIO, R25
Ш9пуй
ПРИЛОЖЕНИЕ 10
СИГНАЛЫ НА ВЫХОДНЫХ СОЕДИНИТЕЛЯХ
Соединитель "Манипулятор"
( ОНи-ХГ-79-9/33,3x12,3-В53 6P0.3F4.094 ТУ )
Контакт Цепь Контакт Цепь
01 ОВ 06 Y
02 ОВ 07 X
03 08 Ен. 2
04 09 Кк.1
05 +5В
Соединитель "ПУ"
( СШ1-ЖГ-7Э-25/53x13-853 6Р0.364.094 ТУ )
Контакт Цепь Контакт Цепь
01 -STR0BS 15 -ERROR
02 DATA 16 -IHIT
03 DATA 17 -SELIT
04 DATA 16 OE
05 DATA 19 OB
06 DATA 20 OB
07 DATA 21 OB
08 DATA 22 OD
08 DATA 23 OB
10 -ACK 24 OB
11 +BUSY 25 CB
12 +FE
13 +SELECT
14 -AUTOFDXT
55
Соединитель " Системка* ияна "
( СНп-59-96/94х11В-23-1-В КеО.364.043 ТУ )
Контакт Цепь Контакт Цепь Контакт Цепь
А01 В01 ♦5В С01
А02 RESET В02 С02 D7
АОЗ ВОЗ ОВ СОЗ D6
А04 В04 С04 D5
А05 В05 С05 D4
АС6 В06 -BOLD С06 D3
А07 В07 . ОВ С07 D2
ЛОВ DACXO В08 С08 D1
А09 В09 С09 DO
А10 ВЮ СЮ I/O CHRDT
АН -MEMW ВИ СИ AEN
А12 -MEHR В12 С12 А19
А13 -IOW В13 С13 А18
А14 -КЖ В14 С14 А17
А15 -DACK3 В15 ОВ С15 А16
А16 DBQ3 В) 6 С16 А16
А17 -DACK1 В17 С17 А14
А18 DRQ1 В18 С18 А13
А19 В19 ОВ С19 А12
А20 CLK В20 -RESET С20 All
А21 В21 С21 А10
Л22 В22 С22 • А9
А23 № В23 С23 А8
А24 В24 С24 А7
А25 В25 С25 А6
А26 IBQ2 В28 С26 А5
А27 Т/С В27 ОВ С27 А4
А28 STB В28 • С28 АЗ
А29 В29 С29 А2
АЗО OSC ВЗО ОВ СЭО Al
АЭ1 • В31 С31 АО
А32 В32 ♦5В СЭ2
Л
Интерфейс RS232C
( ОНп-ЖГ-79-25/53х13-В53
6РО.364.094 ТУ )
Контакт Цепь Контакт Цепь
01 ОВ (FG) 14
02 TD/TXD 15
03 RD/RXD 16
04 RTS 17
05 CTS 18
06 DSR 19
07 ОВ 20 DTR
08 DCD 21
09 22 RI
10 Линиям 23
11 Линия- 24
12 ОВ 25
13
Соединитель
( 0НЦ-КГ-4-7/16-Р АПЩК.434430.000 ТУ )
Контакт Цепь.
1 +5В
2
3 ОВ
4 +5В
5 ОВ
6 +12В
7 -12В
$5
Соединитель “ НГМД "
( ОНп-ЯГ-79-2б/53а13-ЬБЗ 6Р0.364.094 ТУ )
Контакт Цепь Контакт Цепь
01 -MOTOR! 13 -HEAD
02 -ИГО 14 OB
03 -DRS0 15 OB
04 -DKS1 16 OB
05 -M0TOR0 17 OB *
06 -DIRECTION 18 OB
07 -STEP 19 OB
08 -WRD 20 OB
09 -WREN 21 OB
10 -TRO 22 OB
11 -WKP 23 OB
12 -RD» 24 OB
25 OB
Соединители
"BGBi”. "BGB2"
( ОВЦ-КГ-4-7/16-Р АЗЛК.434430.000 ТУ )
Контакт RGB! flGBZ
1 ССИ
2 Видео I
3 В (-B) В (-B)
4 G (-G) G (-G)
5 В (-R) R (-R)
6 0. В 0 В
7 КСИ
56
ПРИЛОЖЕНИЕ 11
ОСНАЩЕНИЕ ТЕЛЕВИЗИОННОГО ПРИЕМНИКА
ЦВЕТНОГО ИЗОБРАЖЕНИЯ RGB-ВХОДОМ
Возможно использование в качестве цветного видеомонитора те-
левизоров класса 2УСЦТ, ЗУСЦТ, 4УСЦТ, при дополнительном оснацении
их RGB-входом (эскизы оснащения цветных телевизоров RGB-входом при-
ведены на рис.1. 2. 3) с помоцью соединительного устройства, схема
которого приведена на рис.4 .
Сигнал "Видео".вырабатываемый БПЭВМ МК-88» может быть непосред-
ственно подан на вход ВИДЕО черно-белого телевизора. Черно-белые
телевизоры , не имеюдие входа ВИДЕО, могут быть оснащены таким
входом с помочью соединительного устройства.При этом сигналы " R “,
" G В " не используются.Сигнал “Видео" с БПЭВМ МК-88 и сигнал
"Видео" с выхода видеодетектора черно-белого телевизора должны по-
даваться на вход видеоусилителя и амплитудного селектора через
тумблер, Т.К. во время работы телевизора в качестве видеомонитора
радиоканал телевизора должен быть отключен.
Лампово-проводниковые телевизоры моделей Ц700 могут быть ис-
пользованы как видеомониторы черно-белого изображения при наличии у
них видеовхода.
Оснащение телевизоров RGB-входом можно произвести самостоя-
тельно, либо по договоренности с предприятием, лромзвсдямим
фирменное техническое обслуживание телевизоров.
Загш рснащенш* /пелеЁизороЁ, Sмодуле
ц&егпнйстш г&люрыя* примнем. микросхема-
П74Х/Н7
< ч
дскиз оснащения д&в-бходом теледизороб, д
модуле цбетности которых применена, микросхема.
К № №6
R&b- бход
'Цепь
~6Г\
аг &идго
03 a
оь &
06 g
OS Of>
07
I RCr$-&x.cid телевизора подключать к выходу 6ЛЭ ЯМ
МК~88.(М R&B2.
$ тумблер изображен д положении для работы с
ЬПЭВМ МК~88.(М.
Зек из оспа, щемип -&nodo*f телебизарод,
ЛрЁд&€1.р14Л?&Л6Н&2 St/dpOy^l-'^l.'r773^iV
собраны м2 /прамьисгггора.л
Ьид&о усилители :
/. R&B- Вход телевизора. подключали к выходу БПЭ£М
MK-SS Of! 2GB2.
2 П)ум5лер иъоБра^еен Б паложл^ии для paffamt»; с
БПЭВМ M^-f8.0^.
Рис.З
£0
распа ителбЁшионною xafiesw
КР1,ХР<?~ Вилка &НЦ~БГ-41~'7/'4ё-&
Рис. 4
et
ПРИЛОЖЕНИЙ 12
КОМАНДЫ МОНИТОРА
Формат команды Назначение Параметры
Dal. «2 Распечатка области памяти (dump) al- начало области. а2- конец области В качестве сегментного регистре используется регистр DS
Cal. а2 Вычисление контрольной al- начало области. а2- конец области
суммы области памяти В качестве сегментного регистра используется регистр DS
Ел1, а2, аЗ Сравнение двух областей памяти al- начало области. а2- конец области. аЗ- начало другой области В качестве сегментного региста используется регистр DS
Fal. а2, коне Заполнение области памяти al- начало области. а2- конец области, коне- константа для заполнения В качестве сегментного регистра используется регистр DS
В ul, «2 • Определение суммы и раз- ности двух чисел ul. и2-иестнадцатмрнчкме числа
Hal. а2. аЗ Sa Пересылка области памяти Просмотр/ изменение ячеек памяти (выход по нажатии al- начало области. а2- конец области, аЗ- начальный адрес пересылки В качестве сегментного регистра используется регистр DS а- адрес ячейки в регистре DS
Формат команды Назначение Параметры
Rper Просмотр/ per- имя регистра
то1 изменение регистров КП Выполнение п.1- начало программы (программа
(, тй]П программы работает с регистром Со), то! м
Т[а1[,а2П в ОЗУ Трассировка то2 - точки останова al- начало трассы (программа
Рпорт. коме программы в ОЗУ Чтенме/запись работает с регистром CS), •2- конец трассы порт- адрес порта Б/В,
la порта Ввод текста конс(только для записи порта)- значенне записываемых данных в порт а- адрес области начала ввода
Aal, a2 в память БПЭВМ Вывод текста (регистр DS), текст может быть размещен до 64 Кбайт, выход по комбинации УПР-Z al- начало области, з2- конец
Xal. a2 на экран(«вод по команде I) Вывод текста области. В качестве сегментного регистра используется регистр DS al- начало области, а2- конец
Q на принтер (ввод по ко- манде I) Возврат из монитора в основное мегов области. В качестве сегментного регистра используется регистр DS
Примечание. Параметры а квадратных скобках необязательны.
65
нрвяовюжа 13
ГАРАЕТИЖНЫЙ ТАЛОН
Действителен по заполнении
Минское «ромзэодствекиое объе-
динение вкчкслительной текинки
Пена ___.________руб.
Прейскурант Н
ГАРАПТШШНВ ТАЛОН
Заполняет предпрнятяе-ызгвтовмтель
Бытовая персональная ЭВМ Mt-88___К
g
Дата выпуска ________________________
Блок системный М
Блок электропитания N
Блок НГМД N
Тип видеомонитора . f
Представитель ОГК предприятия-изготовителя
Ш^МЧВМП
Адрес для предъявления претензий к качеству работы изделия:
220847. г.Минск, ул.Кульман.1, МПО ВТ
Зав. М.
Дата продажи
Продавец
Вкдсоионктор
Штамп магазина
Заполняет ремонтное предприятие
Поставлен на гарантийное обслуживание
чмсмв, лр&лисы». год
Г&рапткйный номер
14
УЧВТ ТККЖПЕСХОГО ОБСЛГЯИМПЯ И РВЖМПОВ
>та Вид тшолисмиыж рв- «Тиг ( ТО и г»емонт ) Седержмма* вмполмемноВ работы. Иаямеиошми* а тип эаиемемной д«т®яи Фамилия и подямса *пдмом«ммшка
» • •
SS
ПРИЛОЖЕНИЕ 14
ОТРЫВНОЙ ТАЛОН
Действителен по заполнении
Минское производственное
объединение вычислительной
тежиики
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
в течение первого года гарантии
Заполняет предприятие-изготовитель
Бытовая персональная ЭВМ МК-88____N
Дата выпуска__________________
ПредставительОТК предприятия-изготовителя
Адрес дли возврата талона предприятию-изготовителю:
220847. г.Минск, ул.Кульман,1. МПО ВТ
Заполняет торговое предприятие
Дата продажи
ПМСЛС
Продавец
Место «таила магазина
66
Действителен по заполнении
Заполняет рекоитиое предприятие
Гарантийной номер изделия --------------------------
Причина ремонта. Наименование к номер по схеме эамеисниой
детали или узла ______________-________— __________________;—
Дата реиоита _______„____________________________
чвпеле. теанаа п«>смм|с&(е. ячк*
Подпись и Ф.М.О. лица, ироизведипшего. ремонт
Подпись владельца изделие,
подтверждающего ремокт ............... ....... ................
Место агтанвм реионтя^го предприятии
с указанием города
Е]РШКЖШШ8 IS
ПЕРЕЧЕНЬ СОКРАЖЕИЗ Е УСЛОВПШ ОБОЗНАЧЕНИЕ
МП - микропроцессор
Fr. - регистр
ЭВМ - электронная вычислительная мадиии»
МЭЕМ - бытовая персональная ЭВМ НК-АВ
ПП9ВМ - персональная профессиональная ЭВМ
иго - накопите ь на гибком кагнитнос дмсже
ОЗУ * оперативное запоминающее устройство
ОС - операцком>шя система
ПЗУ - постоянное запомынавщее устройство
то -. тежнжгческое обслуживание
УСИ - устройство отображения юкЗю}«ацми
ЛВС - локальная вычислительная сеть
nrooxsmre хе
организаций, оапчествлтмииж гарснтчяное и
послегарантийное обслуживание БПЭВМ МК-88
1. 6S60S9, г.Барнаул, ар.Социалисти- йжгайское ПО
чески*, 64 “Гарант"
2. 400065, г.Волгоград, уа.Ватутина,12 Волгоградское П ВТК
3. 601002, г.Владимир, ул.Советская.5 ТГЦ “Гарант"
4. 2460П7, г.Гомель, уж.Советская.116, Гомельски*
I подв. производственно» комерческий центр "ОНИКС"
5. 2S0000, г.Гродно» ул.Гагарина.® МП "Компас”
6. 320005, ^Днепропетровск,ул.Кирова,28а Медтехимка
7, 340004, г.Донецк, ул.Советская,27а МП “Олммп-сервкс"
8. Э576С0, г.Есентукя. ул.Новая,3, к.1 НТЦ “Тандем"
9 150008, г.Кострома, у«.Смирнова,45 МТП “Вита"
10» •220026, г.Минск, уж.Бехтерева,7 МОЭЗ ио РВТ
•11. 220002& г.Минск, ул.Бервинова.8 Белоруской ПО “Гарант"
12» 220004, г.Минск. уж Островского,12а Белоруское ПО ЭТИ
12.. 21202®, г.Могилев, ул.Орловского.2 Могилевский обл. ТТЛ
14. 123022. г.Мосжва, ул.Рочдельская,22 МосмнФормсервис
центр
15. 630068, г.Новосибирск, a/к 97 Новосибаерское ПО ВТК
16. 642928, Северо-Казакстанская обя., Северо-Ка за хстан-
г.Петропавловск, уж.Ленина,72 сжое по гта
17. 637045. г.Павлодар, ул.Свердлова.45 МП “Даирв"
<$Йа.
18. 226080, г.Рига. ул.Дзелзавас,74 ИВЦ КП ЛЛТВТИ
19. 410026, г.Саратов, пр.Ленина,161 . Саратовское П ВТИ
20. 191014, г.Санкт-Петербург,ул.Маяковско- Санкт-Петербургское
го,27 СП ВТИ
21. 195272, г.Санкт-Петербург,пр.Шаумяна,18 Санкт-Петербургское
; ПО ВТИ
22. 192102, г.Санкт-Петербург,Волковский Санкт-Петербургское
пр.,146, корп.З П ССИВТ
23. 199004, г.Санкт-Петербург, Васильевский "Тестсистем"
Остров, Средний пр.,26
24. 200108, г.Таллинн, бульвар Кадака,84а Таллиннский завод
вычислительной и ор-
те хники “Импульс"
25. 392000, г.Тамбов, ул.Московская,23а "Информсетьсервис"
26. 428013, г.Чебоксары, ул.Калинина,66 Чувашское отделение
ЦНТУ "Интерфейс"
27. 257015, г.Черкассы, ул.Ильина,261 Предприятие ЭВМ-сервис
28. 150040, г.Ярославль,ул.Володарского,103,Предприятие СВТ
к.413 "Комплекс"
-• Лист регистрации изменений
Номера лкстбз (страниц) Всего 1ХОДЯЩИЙ JMs
Изи. изменен- ных вавеиея- ных новых аннули- рованных ЛИСТОВ (страниц в докуж № донум. сопрово- дительного докум. и дата Подпись Дат»
1 2ft 33-36, 33-W. зм.зь. -
46-£9 4L ЯШ 7/ TRHC. 979-9i ЛяьЗ. 10-7^
г 37.33,39, ГМ/С. W7-& '6.92!
3 37,48.2 6.7 7а 72 ТЛИС.2ЧЧ7-92 728.92 1
£ 33,35,77.3% 2АЫ7а,2, ЛЯШ ^22.93 I
я.^гггз.з. 35.4737.62. f i |
57.66.22,64
т:з^2О__
7637,53, &Z .
1 ?7/Z jy /£} 77 тдкс. 229-^. 1
6 turn 48, *6.15.2035 2.8.49 *о£ fSa.W 74 ТЯИГ708-95
7 6.35,17 ТШС.825%& ^zi t 4
9 5,6 Т^ис. 7273-93 9.^ f
♦
«•
й ’ 1
•
♦
• t
1
» 1
. ——-
1
*4 V /
1 1 966М7777/-779 РЭ Лист
1 1 69
Изм. Лист Л вотум. 1 Поди. Дата |
119-2/23. Форма 2 ГОСТ 2.503-74. J. • -..UW. «. г. ... . - _-т 164-89. *
