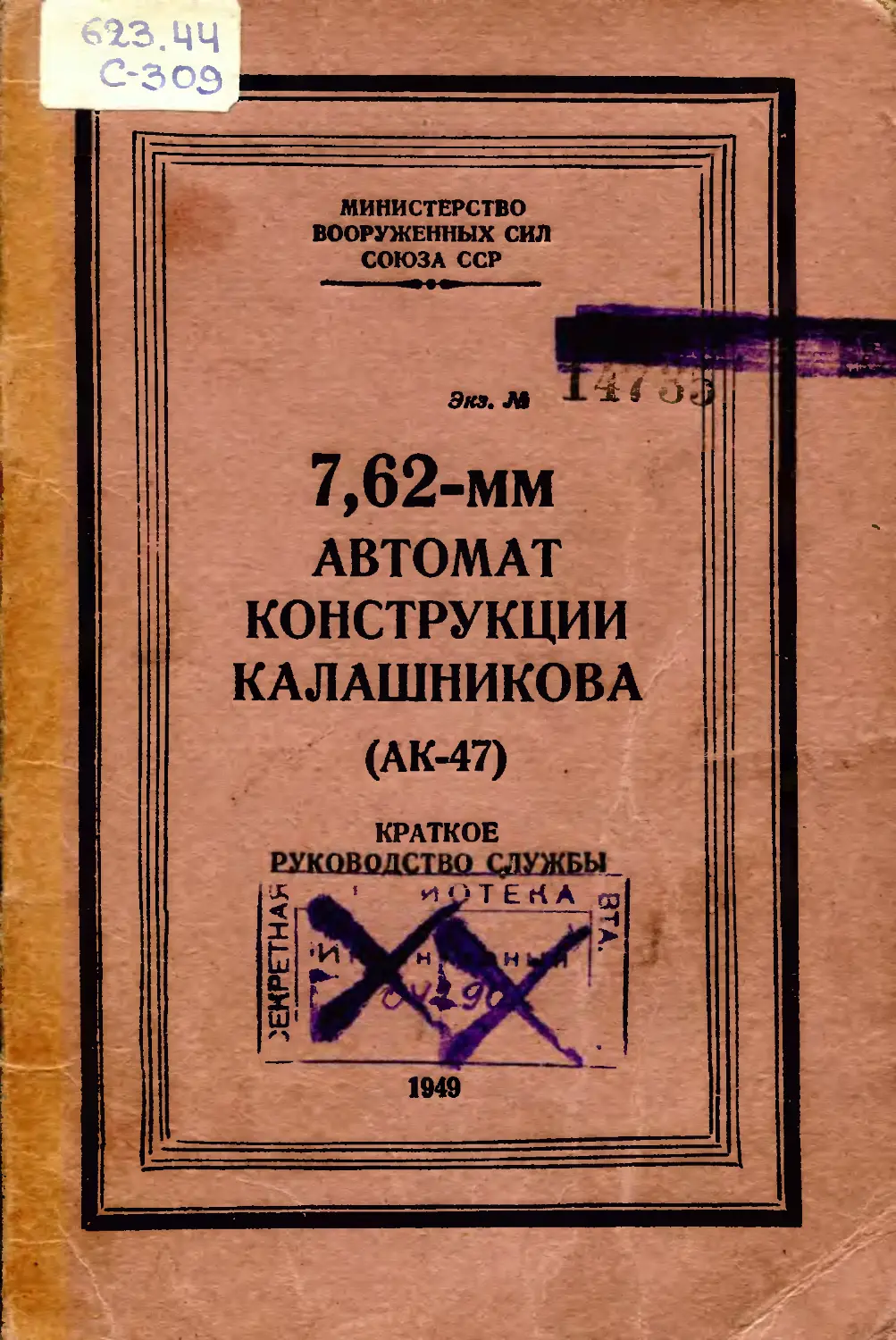

Экз.М
7,62-мм
АВТОМАТ
КОНСТРУКЦИИ
КАЛАШНИКОВА
(АК-47)
КРАТКОЕ
Р^КОВОДС1ЦО_СДУЖБЫ_
ТЕНА оз
1949
МИНИСТЕРСТВО ВООРУЖЕННЫХ СИЛ СОЮЗА ССР
Экз. №
7,62-мм
АВТОМАТ
КОНСТРУКЦИИ
КАЛАШНИКОВА
(АК-.47)
КРАТКОЕ
РУКОВОДСТВО СЛУЖБЫ
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ВООРУЖЕННЫХ СИЛ СОЮЗА ССР
Москва—1949

I. ОБЩИЕ СВЕДЕНИЯ
7,62-мм автомат конструкции Калашникова (рис. 1) яв-
ляется мощным автоматическим индивидуальным стрелко-
вым оружием, предназначенным для поражения живой силы
противника на небольших дальностях. Он разработан под
7,62-мм патрон обр. 1943 г.
Рис. 1. Общий вид автомата с деревянным и металлическим
прикладом:
1 — переводчик-предохранитель (щиток); 2 — выступ пятки стержня воз-
вратной пружины; 3— рукоятка затворной рамы; 4 — прицел; б — флажок
замыкателя газовой трубки; 6 — мушка; 7 — защелка магазина; 8 — спу-
сковой крючок
3
Стрельбу из автомата можно вести автоматическим ог-
нем и одиночными выстрелами. Основным видом стрельбы
из автомата является автоматический огонь.
При автоматическом огне короткими очередями автомат
позволяет поражать групповые и одиночные цели на даль-
ностях до 500 м. Наиболее эффективный огонь автомат
обеспечивает при стрельбе автоматическим огнем по оди-
ночным и групповым целям на дальностях до 300 м. Сосре-
доточенный автоматический огонь автоматов является мощ-
ным средством борьбы с живой силой противника.
При стрельбе одиночными выстрелами автомат обеспе-
чивает наилучшие результаты на дальностях до 400 м. На-
тренированные стрелки могут вести прицельный одиночный
огонь на дальностях до 600 м.
Автомат прост по устройству и в обращении и при пра-
вильном уходе безотказен в работе.
Автоматы имеются с деревянным и с металлическим
откидным прикладом (см. рис. 1).
2. ОСНОВНЫЕ ДАННЫЕ АВТОМАТА
Наименование характеристик	Автомат с деревянным прикладом	Автомат с металличе- ским прикла- дом
Вес автомата с магазином без патро- нов, кг	  . Общая длина, мм			4,3	4,3
	870	870
Длина со сложенным прикладом, мм . .	—	645
Прицельная дальность, м		800	800
Боевая скорострельность (выстрелов в минуту): при одиночной стрельбе 		Около 40	Около 40
при стрельбе очередями		90—100	90-100
Темп стрельбы (выстрелов в минуту) . .	600	600
Вес патрона, г			16,2	16,2
Начальная скорость пули, м/сек ....	700	700
3. УСТРОЙСТВО АВТОМАТА
Автомат работает при помощи пороховых газов, отво-
димых через отверстие в стенке ствола.
Запирание канала ствола производится поворотом за-
твора, боевые выступы которого при повороте заходят за
боевые упоры вкладыша ствольной коробки.
4
Ударно-спусковой механизм куркового типа, он позво-
ляет вести стрельбу автоматическим огнем и одиночными
выстрелами.
Питание патронами производится из отъемного магазина
на 30 патронов.
К автомату придается 6 магазинов.
Автомат состоит из следующих основных частей и ме-
ханизмов (рис. 2): ствола со ствольной коробкой и прикла-
дом, затвора, затворной рамы, ударно-спускового механиз-
ма, газовой трубки со ствольной накладкой, цевья, крышки
ствольной коробки, возвратной пружины, магазина и при-
надлежности.
Ствол 4 служит для направления полета пули. Внутри
он имеет патронник и канал с четырьмя нарезами, снару-
жи— дульную муфту, основание мушки 1 с мушкой, с упо-
ром для шомпола и с фиксатором дульной муфты, газовую
камору 2 с проушиной для шомпола, упорное кольцо 3
цевья с замыкателем и передней антабкой и основание 5
прицела с замыкателем газовой трубки.
Ствольная коробка б служит для соединения частей
автомата — ствола, приклада, магазина, запирающего и
ударно-спускового механизмов.
К передней части ствольной коробки жестко прикреплен
вкладыш 7, при помощи которого осуществлено соединение
коробки со стволом. На вкладыше имеются отражатель для
отражения гильз и боевые упоры, обеспечивающие запира-
ние канала ствола затвором.
"Внутри ствольной коробки помещаются затворная рама
с затвором и ударно-спусковой механизм.
К заднему концу ствольной коробки при помощи закле-
пок прикреплен затыльник, с которым посредством шуру-
пов соединен деревянный приклад.
В дне ствольной коробки имеется два окна: переднее
для магазина и заднее для спускового крючка.
На внутренних стенках коробки имеются продольные
планки для направления движения затвора. Верхние края
обеих стенок загнуты внутрь для направления движения
затворной рамы.
Снизу к ствольной коробке прикреплена пистолетная
рукоятка 8 с предохранительной (спусковой) скобой 9.
В передней части предохранительной скобы поставлена за-
щелка 10 магазина.
Сверху ствольная коробка закрывается крышкой 11,
предохраняющей коробку от загрязнения.
5
16
Рис. 2. Автомат конструкции Калашникова в разобранном виде:
1 — основание мушки с мушкой, с упором для шомпола и с фиксатором дульной муфты; 1а— дульная муфта; 2— га-
зовая камора; 3 — упорное кольцо цевья; 4— ствол; 5— основание прицела; 6— ствольная коробка; 7— вкладыш стволь-
ной коробки; 8— пистолетная рукоятка; 9—предохранительная (спусковая) скоба; Ю— защелка магазина; 11—крышка
ствольной коробки; 12— затвор; 13— затворная рама; 14 — шток с поршнем; 15 — предохранительный выступ; 16 — фи-
гурный паз; 17— возвратная пружина; 17а—пятка стержня; 17б — упорная муфта; 18 — газовая трубка; 19— цевье;
20 — магазин; 21 — шомпол
Крышка ствольной коробки имеет: с правой стороны
ступенчатый вырез, образующий окно для экстракции гильз
(патронов), и щель для рукоятки затворной рамы; с левой
стороны вырез для вкладыша ствольной коробки и в зад-
ней стенке квадратное окно для выступа на пятке стержня
возвратной пружины, которым крышка коробки крепится
в закрытом положении.
Затвор 72 служит для досылания патрона из магазина
в патронник, для запирания канала ствола и для извлече-
ния из патронника стреляной гильзы.
В передней части затвора имеются: по бокам два бое-
вых выступа, посредством которых производится запирание
канала ствола; сверху ведущий выступ, который служит
для соединения с затворной рамой; снизу досылатель.
В специальном гнезде в передней утолщенной части
затвора крепится выбрасыватель с пружиной при помощи
оси.
На переднем срезе затвора имеется чашечка, в которой
помещается своим дном гильза патрона.
На левой стороне затвор имеет продольный паз для
прохода отражателя, который сзади расширен для обеспе-
чения поворота затвора при запирании.
Внутри затвора в сквозном канале помещается ударник
с бойком. Ударник и ось выбрасывателя удерживаются от
выпадения одной шпилькой.
Затворная рама 13 служит для приведения в действие
затвора при стрельбе.
В задней части затворной рамы снизу имеется прилив
с цилиндрическим каналом, в котором помещается задний
цилиндрический конец затвора. На приливе имеются: по
бокам пазы, которыми направляется движение затворной
рамы в ствольной коробке; с правой стороны выступ для
выключения шептала автоматического спуска и рукоятка
затворной рамы для перезаряжания автомата; с левой сто-
роны продольная прорезь для прохода отражателя; на зад-
нем торце предохранительный выступ 15, который исклю-
чает возможность удара курка по ударнику при незапертом
затворе.
В средней части рамы снизу имеется фигурный паз 16,
в котором помещается ведущий выступ затвора; посред-
ством этого паза производится поворот затвора при запи-
рании и отпирании.
В цилиндрической части затворной рамы имеется канал,
в котором помещается возвратная пружина. К переднему
7
концу цилиндрической части рамы посредством резьбы и
шпильки прикреплен шток с поршнем 14,
Возвратная пружина 17 служит для возвращения по-
движных частей из заднего положения в переднее; для
удобства пользования она собирается на двух направляю-
щих стержнях. Наружный трубчатый стержень на заднем
конце имеет упор для пружины и пятку, посредством ко-
торой стержень соединяется со ствольной коробкой, на пе-
реднем конце — шейку для соединения с внутренним стерж-
нем. Внутренний стержень на заднем конце имеет буртик,
а на переднем боковые вырезы для упорной муфты возврат,
ной пружины.
Ударно-спусковой механизм (рис. 3) служит для разби-
вания капсюля при производстве выстрела. Он позволяет
производить стрельбу одиночными выстрелами и автома-
тическим огнем.
Ударно-спусковой механизм собран на трех осях внутри
ствольной коробки и состоит из курка /, боевой пружины 2,
спускового крючка 3 с основным шепталом, шептала 4 оди-
ночного огня, пружины 5 шептала одиночного огня, авто-
спуска 6, пружины автоспуска 7 и переводчика-предохра-
нителя 8.
Курок 1 своей трубчатой частью надевается на ось. На
конце курка имеется головка, которая образует два боевых
взвода: а — для основного шептала и б — для шептала оди-
ночного огня. На основании курка имеется взвод в — для
шептала автоматического спуска. Боевая пружина 2 наде-
вается на трубчатую часть курка и своей петлей действует
на курок, а перьями на спусковой крючок.
Спусковой крючок 3 крепится на оси. В верхней
части он имеет основное шептало г.
На одной оси со спусковым крючком поворачивается
шептало 4 одиночного огня, которое имеет свою пружину 5,
помещерную в гнездо шептала.
Автоспуск 6 своей трубчатой частью надевается на
ось. С правой стороны автоспуска имеется рычаг д, на верх-
ний конец которого действует затворная рама при подходе
к переднему положению. В средней части автоспуска
имеется шептало е. На трубчатую часть автоспуска наде-
вается его пружина 7, под действием которой автоспуск
постоянно стремится повернуться назад и своим шепталом
удерживать курок на боевом взводе в.
Переводчик-предохранитель 8 прикреплен
к правой стенке ствольной коробки посредством оси-
8
б
Рис. 3. Ударно-спусковой механизм:
А — переводчик в положении для автоматической стрельбы, курок спущен;
Б — переводчик в положении для стрельбы одиночными выстрелами, курок
взведен; 1 — курок; а — боевой взвод для основного шептала; б— ЪоъъъЪ.
взвод для шептала одиночного огня; в — боевой взвод для шептала авто-
спуска; 2— боевая пружина; 3 —спусковой крючок; 9— основное шептало;
•>— шептало одиночного огня; б — пружина шептала одиночного огня;
С — автоспуск; д — рычаг автоспуска; е — шептало автоспуска; 7 — пружина
автоспуска; 8 — перевб^чик-предохралитель
9
заклепки. Снаружи на той же оси-заклепке прикреплен щи-
ток 1 (см. рис. 1) для закрывания щели, которая необхо-
дима для прохода рукоятки перезаряжания. Щиток одно-
временно является флажком переводчика-предохранителя.
Нижнее положение флажка (щитка) отвечает установке на
одиночный огонь, среднее — на автоматический и верхнее—
на предохранитель.
Приклад служит для удобства действия автоматом.
Снизу на прикладе имеется задняя антабка 8 (рис. 4). Зад-
ний торец приклада закрыт металлическим затылком.
В затылке приклада имеется гнездо с самозакрываю-
щейся крышкой для помещения принадлежности.
Прицел 5 (см. рис. 4) служит для наведения автомата
в цель при стрельбе на различные дальности. Цифры, на-
несенные на прицельной планке, обозначают дальности
в сотнях метров (например, 1—100 м, 4—400 м и т. д.).
Для стрельбы на требуемую дальность необходимо со-
вместить передний срез хомутика с риской, соответствую-
щей цифре на планке. Прицел автомата имеет постоянную
установку, обозначенную буквой «П». При этой установке
хомутик смещен назад дюотказа.
Постоянная установка «П» прицела используется в на-
пряженные периоды боя, когда нет времени переставлять
хомутик. Эта установка прицела обеспечивает поражение
целей высотой до 50 см (грудная мишень) на дальностях
до, 350 м включительно, причем на дальностях стрельбы
до 300 м прицеливаться нужно под нижний срез цели, а на
дальностях свыше 300 м — в середину цели.
При стрельбе на дальности свыше 350 м или при необ-
ходимости вести более точную стрельбу на дальностях
меньше 350 м нужно установить хомутик на такое деление
прицельной планки, которое соответствовало бы дальности
до цели.
Мушка нарезным концом ввинчена в полозок мушки. Во
время приведения автомата к нормальному бою мушку
можно перемещать по высоте путем ввинчивания или вы-
винчивания ее при помощи ключа и в стороны — путем пе-
редвижения полозка мушки при помощи прибора или вы-
колотки и молотка.
Газовая трубка 18 (см. рис. 2) служит для направления
поршня. Она прикрепляется передним концом к газовой ка-
море, а задним к колодке прицела при помощи замыкателя.
На газовой трубке между двумя упорными кольцами кре-
пится деревянная ствольная накладка, которая служит для
10
Рис. 4. Продольный разрез автомата:
1 — приклад; 2 — шурупы; 3 — выступ направляющего стержня пружины; 4 — ударник; 5 — прицел; 6 — мушка: 7— га-
зовая камора; 8 — задняя антабка; 9 — затылок приклада; 10— пистолетная рукоятка; 11 — предохранительная скоба;
12— защелка магазина; 13— магазин; 14 — цевье; 15— ствольная накладка; 16— шомпол
предохранения рук стрелка от ожогов при интенсивной
стрельбе.
Цевье 19 служит для удобства действия автоматом и
предохранения рук от ожогов. Цевье крепится задним кон-
цом к ствольной коробке, а передним к стволу при помощи
упорного кольца цевья.
Магазин 20 служит для помещения и подачи патронов.
Он состоит из корпуса, крышки, стопорной пластинки, пру-
жины и подавателя.
Принадлежность состоит из шомпола, пенала, протирки,
ершика и комбинированного прибора, включающего в себя
выколотку, ключ и отвертку. Шомпол прикрепляется к ав-
томату под стволом, а протирка, ершик и прибор, собранные
в пенале, укладываются в гнездо, сделанное в прикладе.
В автоматах с металлическим прикладом пенал но-
сится в сумке для магазинов.
Крышка пенала при чистке канала ствола используется
как дульная накладка.
4.	РАЗБОРКА И СБОРКА АВТОМАТА
Разборка автомата производится для его осмотра,
чистки, смазки и замены неисправных частей. Разборку сле-
дует производить на столе или на чистой подстилке.
Порядок неполной разборки
1.	Разрядить автомат (если он был заряжен), как ука-
зано в разделе 6 «Обращение с автоматом».
2.	Извлечь из приклада принадлежность. Утопить паль-
цем руки крышку гнезда в затылке приклада настолько,
чтобы пенал под действием пружины вышел из гнезда. От-
делить шомпол вручную или при помощи выколотки.
3.	Отделить крышку ствольной коробки. Нажать на вы-
ступ пятки 2 (см. рис. 1) стержня возвратной пружины и
приподнять крышку вверх.
4.	Отделить возвратную пружину с направляющим
стержнем. Подать вперед направляющий стержень возврат-
ной пружины до выхода его пятки из пазов в ствольной
коробке, поднять его вверх и вытащить пружину со стерж-
нем из канала в затворной раме.
5.	Отделить подвижные части от ствольной коробки. От-
вести подвижные части за рукоятку перезаряжания доот-
каза назад и, подав их на 1—2 мм вперед, приподнять
вверх.
12
6.	Отделить затвор от рамы. Поворачивая затвор, вы-
вести ведущий выступ его из фигурного паза на затворной
раме и сместить затвор вперед.
На этом неполная разборка автомата заканчивается.
Порядок полной разборки
1.	Произвести неполную разборку.
2.	Отделить газовую трубку со ствольной накладкой.
Повернуть флажок 5 (см. рис. 1) замыкателя трубки до
вертикального положения, приподнять задний конец трубки
вверх и снять трубку с газовой каморы.
3.	Отделить возвратную пружину от направляющего
стержня. Поджатием пружины освободить упорную муф-
ту 176 (см. рис. 2) пружины и снять ее. После этого снять
пружину со стержня и извлечь внутренний стержень из на-
ружного трубчатого стержня.
4.	Разобрать магазин. Нажав выколоткой или пулей
патрона на фиксатор крышки магазина и придерживая пру-
жину, снять крышку с корпуса магазина. Извлечь пружину
с подавателем и фиксатором из корпуса магазина.
5.	Разобрать затвор. Вытолкнуть выколоткой шпильку,
стопорящую ударник и ось выбрасывателя от выпадения,
и извлечь ударник из канала в затворе.
Вытолкнув выколоткой ось выбрасывателя, отделить от
затвора выбрасыватель с его пружиной.
Затвор разрешается разбирать только для чистки от
нагара и при переходе на новую смазку. Магазины разби-
раются при переходе на новую смазку и при сильном запы-
лении.
Сборка автомата производится в обратном порядке.
При вставлении подвижных частей в ствольную коробку
затвор должен быть смещен вперед доотказа относительно
затворной рамы.
Осмотр, смазка и чистка ударно-спускового механизма
производятся в собранном виде.
Разборку ударно-спускового механизма разрешается
производить только в оружейной мастерской в случаях
необходимости замены деталей.
5. ВЗАИМОДЕЙСТВИЕ ЧАСТЕЙ И МЕХАНИЗМОВ
АВТОМАТА
1.	Для производства выстрела необходимо нажать на
спусковой крючок, который, поворачиваясь на оси, осво-
бождает курок. Курок под действием боевой пружины
13
поворачивается на своей оси и энергично ударяет по зад-
нему торцу ударника, который бойком ударяет по капсюлю.
Происходит выстрел.
2.	Пуля под действием пороховых газов двигается по
каналу ствола, и, как только она пройдет газовое отвер-
стие, пороховые газы через это отверстие прорываются
в газовую камору и отбрасывают подвижные части назад.
Затворная рама, переместившись назад на 10 мм (сво-
бодный ход рамы), действует на ведущий выступ затвора,
благодаря чему производится поворот затвора — отпирание.
После отпирания происходит совместное движение рамы и
затвора назад.
При этом, если переводчик поставлен на одиночный
огонь, происходит следующее.
Курок затворной рамой отводится назад; его боевой
взвод становится на шептало одиночного огня.
Автоспуск под действием его пружины поворачивается,
шептало автоспуска попадает под боевой взвод курка, но
не удерживает его, так как курок удерживается шепталом
одиночного огня. Рычаг автоспуска при повороте подни-
мается до уровня специального выступа на правой стороне
затворной рамы.
Затвор при движении назад зацепом выбрасывателя из-
влекает из патронника гильзу, которая при встрече с отра-
жателем выбрасывается из ствольной коробки наружу.
Очередной патрон в магазине подается пружиной мага-
зина вверх до упора в загибы магазина.
Возвратная пружина сжимается.
3.	Подвижные части из крайнего заднего положения
возвращаются силой возвратной пружины вперед.
При этом происходит следующее.
Затвор захватывает очередной патрон из магазина и до-
сылает его в патронник.
При подходе затвора к пеньку ствола зацеп выбрасыва-
теля заскакивает в проточку гильзы. При дальнейшем дви-
жении рамы происходит поворот затвора — запирание.
При подходе к крайнему переднему положению затвор-
ная рама, действуя специальным выступом на рычаг авто-
спуска, поворачивает его и удерживает в положении, при
котором шептало автоспуска остается выведенным из-под
боевого взвода курка.
4.	Для производства следующего выстрела необходимо
отпустить спусковой крючок и нажать на него снова. При
этом произойдет следующее.
14
Спусковой крючок с основным шепталом и шепталом оди-
ночного огня повернутся на оси под действием перьев бое-
вой пружины. Вследствие этого шептало одиночного огня
освободит боевой взвод курка, а основное шептало захва-
тит курок за боевой взвод, т. е. -произойдет перехват курка
с шептала одиночного огня на основное. При последующем
нажиме на спусковой крючок курок освобождается от ос-
новного шептала, снова ударяет по ударнику, и цикл ра-
боты автоматики повторяется.
При постановке переводчика на автоматический огонь
шептало одиночного огня совершенно выключается из ра-
боты, вместо него включается в работу шептало авто-
спуска.
Работа ударно-спускового механизма в этом случае
происходит следующим образом:
1.	При нажиме на спусковой крючок курок освобож-
дается с основного шептала, ударяет по ударнику — проис-
ходит выстрел.
2.	При движении подвижных частей назад курок взво-
дится и ставится на шептало автоспуска. Все другие меха-
низмы работают так же, как при одиночной стрельбе.
3.	При движении подвижных частей вперед рама, под-
ходя к переднему положению, действует выступом на пра-
вой ее стороне на рычаг автоспуска и выводит шептало
автоспуска из зацепления с боевым взводом курка. Осво-
божденный курок снова наносит удар по ударнику, и цикл
повторяется. Происходит автоматическая стрельба.
При освобождении спускового крючка последний пово-
рачивается под действием перьев боевой пружины, и основ-
ное шептало при этом сцепляется с боевым взводом кур-
ка — стрельба прекращается.
6.	ОБРАЩЕНИЕ С АВТОМАТОМ
Заряжание автомата
Для заряжания автомата необходимо:
1.	Снарядить магазин патронами. Взять магазин в левую
руку подавателем вверх, правой рукой вкладывать патроны
в приемник магазина, вводя их под загибы приемника на-
жЦмом большого пальца.
2.	Примкнуть снаряженный магазин к автомату: ввести
в горловину ствольной коробки верхнюю переднюю часть
магазина и, поджимая магазин вверх, повернуть его
15
доотказа на себя, пока не будет слышен щелчок, указы-
вающий на то> что защелка магазина заскочила за упор-
ный выступ магазина.
3.	Открыть щель для рукоятки перезаряжания поворотом
щитка (флажка переводчика-предохранителя) и установить
переводчик-предохранитель на необходимый вид огня путем
совмещения стрелки на щитке с соответствующей надписью
на коробке.
4.	За рукоятку перезаряжания отвести подвижные части
назад доотказа и отпустить. При этом подвижные части под
действием возвратной пружины пойдут вперед, затвор
дошлет патрон из магазина в патронник и закроет канал
ствола.
Стрельба из автомата
Для производства стрельбы необходимо:
1.	Установить прицел на требуемую дальность.
2.	Изготовиться для стрельбы. При стрельбе автомат
левой рукой удерживается за цевье впереди магазина,
а правой — за пистолетную рукоятку.
3.	Прицелиться и плавно нажать на спусковой крючок.
Если переводчик установлен на автоматический огонь,
то при нажиме на спусковой крючок автоматическая
стрельба будет продолжаться до тех пор, пока спусковой
крючок остается нажатым и в магазине есть патроны.
Если переводчик установлен на одиночный огонь, то при
нажиме на спусковой крючок произойдет только один вы-
стрел. Для производства каждого последующего выстрела
необходимо отпускать спусковой крючок и вновь нажимать
на него.
Разряжание автомата
Для разряжания автомата необходимо:
1.	Отделить магазин от автомата, для чего отвести за-
щелку магазина вперед доотказа и одновременно подать
нижнюю часть магазина вперед.
2.	Оставшийся в патроннике патрон извлечь отведением
подвижных частей назад вручную.
3.	Нажимом на спусковой крючок спустить курок с бое-
вого взвода.
4.	Установить прицел на постоянное деление, оттянув
хомутик назад доотказа.
16
7.	ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ ИЗ АВТОМАТА
Для предупреждения неисправностей автомата, вызы-
вающих задержки в стрельбе, следует:
1.	Строго соблюдать правила хранения, чистки, смазки
и осмотра автомата.
Особенна необходимо следить за чистотой и исправно-
стью затвора, ударно-спускового механизма, газовых пу-
тей, поршня и магазинов.
2.	Следить за качеством патронов, которыми снаря-
жаются магазины.
Неисправными, ржавыми, помятыми и грязными патро-
нами магазины не снаряжать.
3.	При эксплоатации оберегать автомат от засорения и
ударов; особенно оберегать от ударов прицел, мушку и ма-
газин.
Основные задержки при стрельбе из автомата
Задержки и их характеристики	Возможные причи- ны задержек	Способы устранения
1. Неподача (про* пуск) досылаемого патрона: а)	Затвор дошел до крайнего переднего по- ложения, выстрела не произошло. 6)	Очередной патрон выскочил из магазина в ствольную коробку и заклинился затвором. 2. Неизвлечение гильзы из патронника: гильза осталась в пат- роннике, очередной патрон уткнулся в нее пулей. Части остано- вились в среднем по- ложении. 1	1.	Плохо встав- лен магазин. 2.	Загрязнение или неисправ- ность магазина. 3.	Неисправ- ность защелки магазина. 1. Загрязнение патронов или па- тронника. 2. Неисправ- ность выбрасыва- теля или ослаб- ление его пружи- ны.	а)	Произвести пере- заряжание и продол- жать стрельбу. б)	Удерживая за ру- коятку перезаряжания подвижные части, от- делить магазин, выбро- сить заклинившийся патрон. Снова зарядить автомат и продолжать стрельбу. При частом повторении задержек заменить магазин. Разрядить автомат и извлечь из патронника гильзу. Прочистить па- троны и патронник, а также осмотреть выбра- сыватель. Если дыбра- сыватель исправный,— продолжать стрельбу. При неисправности выбрасывателя и при частом повторен и и за- держек - отправить автомат в оружейную мастерскую.
2 Зак. 111
17
Задержки и их характеристики	Возможные причи- ны задержек	Способы устранения
3. Прихват (ущем-	1. Загрязнение	Отвести подвижные
ление) или неотраже-	подвижных ча-	части назад, выбросить
ние гильзы: гильза не	стей, газовых пу-	прихваченную гильзу и
выброшена из стволь-	тей или патрон-	продолжать стрельбу.
ной коробки, заклини-	ника.	При первой возмож-
лась между подвижны-	2. Неисправ-	ности прочистить и
ми частями и пеньком	ность выбрасыва-	смазать автомат. В слу-
ствола или вкладышем	теля или его	чае наличия неисправ-
ствольной коробки или дослана обратно в па- тронник.	пружины.	ных деталей отправить автомат в оружейную мастерскую.
4. Утыкание патрона	Большая качка	Удерживая рукоятку
в пенек ствола.	магазина или погнутость его загибов.	перезаряжания, удалить уткнувшийся патрон и продолжать стрельбу. При повторении задер- жек заменить магазин.
5. Осечка: подвижные	При наличии	Произвести переза-
части в переднем поло-	глубокой вмяти-	ряжание и продолжать
жении, курок спущен,	ны от бойка—не-	стрельбу. При частом
выстрела не произо-	исправность кап-	повторении задержки
шло.	сюля патрона. При наличии сла- бого накола на капсюле—неис- правность удар- ника или ударно- спускового меха- низма.	осмотреть и прочистить ударник и ударно-спус- ковой механизм (без разборки). Особое вни- мание обратить на ав- тоспуск. При поломке деталей отправить ав- томат в оружейную мастерскую.
8.	ОСНОВНЫЕ ПРАВИЛА ОСМОТРА АВТОМАТА
СТРЕЛКОМ
Осмотр автомата производится с целью проверки со-
стояния его деталей, правильности работы механизмов и
состояния смазки, чтобы своевременно обнаружить воз-
можные неисправности, могущие привести к задержкам
в работе автомата.
При осмотре автомата в собранном виде необходимо
проверить:
1.	Состояние деталей—ствола, ствольной коробки,
цевья, ствольной накладки, приклада, магазина. Прове-
рить состояние смазки на деталях.
2.	Исправность действия основных деталей и меха-
низмов:
1S
подвижные части должны отводиться назад вручную
свободно и под действием возвратной пружины должны
энергично возвращаться в крайнее переднее положение;
учебные патроны должны без задержек досылаться из
магазина в патронник и энергично выбрасываться из стволь-
ной коробки наружу при отведении рукоятки перезаряжа-
ния назад;
магазины должны свободно входить в горловину
автомата и надежно, без значительной качки, удерживаться
защелкой магазина; на магазинах не должно быть помято-
стей; подаватель магазина должен свободно и плавно пере-
мещаться в коробке магазина;
переводчик-предохранитель должен свободно переме-
щаться и хорошо фиксироваться в трех его положениях:
на одиночном огне, на автоматическом огне и на предохра-
нителе.
Если переводчик поставлен на одиночный огонь, то при
отведении подвижных частей назад при отжатом назад
спусковом крючке курок должен взвестись, стать на шеп-
тало одиночного огня и не! срываться с боевого взвода при
приходе затворной рамы в переднее положение. При осво-
бождении спускового крючка курок должен освободиться
от шептала одиночного огня и стать на основное шептало,
что характеризуется щелчком. При повторном нажиме на
спусковой крючок должен произойти спуск курка и удар
его по ударнику. Если переводчик поставлен на автомати-
ческий огонь, то при отведении подвижных частей назад
при отжатом назад спусковом крючке курок должен ста-
новиться на шептало автоспуска и срываться с него при
подходе затворной рамы в переднее положение. При этом
должен быть слышен удар курка по ударнику каждый раз,
когда рама приходит в переднее положение.
3.	Исправность прицела. Прицельная планка не должна
иметь погнутости или забоин. Не допускается качка планки.
Хомутик должен перемещаться по планке^ плавно и без зна-
чительной качки. Пружина всегда должна плотно прижи-
мать хомутик к ребрам колодки прицела. Мушка не должна
быть погнута или иметь качку.
При осмотре автомата в разобранном виде необходимо
проверить:
1.	Затвор и затворную раму; на них не должно быть тре-
щин, выкрошенности, забоин и других дефектов. При1 осмо-
тре затвора должно быть обращено внимание на состоя-
9.	19
ние ударника и выбрасывателя. Ударник должен переме-
шаться в затворе под действием собственного веса. При
смещении ударника назад доотказа его боек не должен
выступать за дно чашечки затвора. При смещении удар-
ника вперед доотказа его задний конец не должен высту-
пать за задний торец затвора.
Выбрасыватель под действием пружины должен энер-
гично наклоняться зацепом к центру чашечки затвора.
Гильза, вставленная в чашечку затвора, должна поджи-
маться выбрасывателем к венчику чашечки и прочно удер-
живаться в затворе.
Зацеп выбрасывателя не должен иметь выкрошенное™
или трещин. Шток в соединении с рамой должен иметь
незначительную качку.
2.	Возвратную пружину. Она должна без заеданий дви-
гаться на направляющих стержнях.
3.	Канал ствола. Канал ствола не должен иметь ржав-
чины, раковин, раздутий, искривлений, забоин и большого
износа полей.
При осмотре ствола руководствоваться указаниями «На-
ставления по стрелковому делу — Винтовка обр. 1891/30 г.
и карабины обр. 1938 г. и обр. 1944 г.» или «Наставления—
Автоматы обр. 1941 г. и обр. 1943 г.».
4.	Принадлежность.
При осмотре автомата в разобранном виде проверить,
все ли детали имеют одинаковые номера.
О всех неисправностях, выявленных при осмотре автома-
та, доложить командиру.
9. ЧИСТКА И СМАЗКА АВТОМАТА
Автомат всегда должен быть исправным и содержаться
в чистоте.
При чистке и смазке автомата руководствоваться указа-
ниями «Наставления по стрелковому делу — Винтовка обр.
1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.».
Автомат для чистки необходимо разобрать (ударно-
спусковой механизм чистится и смазывается без разборки).
Употребляемые для чистки смазочные и обтирочные мате-
риалы должны быть чистыми и доброкачественными.
Для чистки и смазки автомата применять:
Щелочной состав — для очистки от порохового нагара
канала ствола, газовой каморы, газовой трубки и затвора.
Ружейную смазку — для смазывания частей автомата
после их чистки.
20
Зимнюю смазку № 21 — для смазывания частей ав-
томата при морозах до —40° С.
При морозах ниже 40° G к 5—8 частям смазки нужно
подмешивать 1 часть керосина.
Пушечную смазку — для смазывания автоматов, сда-
ваемых на склад на длительное хранение.
Чистую хлопчатобумажную ветошь и паклю без ко-
стрики. Пакля применяется только для очистки нагара.
10. ОСОБЕННОСТИ ЭКСПЛОАТАЦИИ АВТОМАТА
В ЗИМНИХ УСЛОВИЯХ
1.	С наступлением заморозков необходимо немедленно
переходить на зимнюю смазку. При отсутствии зимней
смазки лучше не смазывать автомат вовсе, чем смазывать
его обычной ружейной смазкой.
2.	Перед тем как смазать автомат зимней смазкой, необ-
ходимо полностью удалить летнюю смазку, для чего разо-
брать автомат и промыть все его детали в керосине, после
чего протереть их насухо чистой ветошью (ударно-спуско-
вой механизм автомата промывается и протирается без
разборки).
3.	Наносить на детали автомата зимнюю смазку нужно
ровным слоем при помощи ветоши, пропитанной смазкой.
Внося автомат с мороза в теплое помещение, нужно
дать ему отпотеть, затем насухо протереть и снова смазать
трущиеся поверхности зимней смазкой. Если этого сделать
нельзя, то лучше не вносить автомат в помещение, так как
влага, не удаленная с автомата после отпотевания, на мо-
розе неизбежно замерзнет, что может вызвать задержки
при стрельбе.
4.	Если автомат перед стрельбой находился продолжи-
тельное время на сильном морозе,( то перед заряжанием его
необходимо вручную несколько раз переместить подвижные
части назад и вперед. После этого нужно проверить взаимо-
действие механизмов, как указано в разделе 8 — «Основные
правила осмотра автомата стрелком».
11. ПРОВЕРКА БОЯ АВТОМАТА
Во время приведения автомата к нормальному бою ру-
ководствоваться указаниями «Наставления по стрелковому
делу — Винтовка обр. 1891/30 г. и карабины обр. 1938 г.
и обр. 1944 г.».
Проверка боя автомата производится четырьмя выстре-
лами на дальности 100 м при установке прицела на деле-
21
ние «3» аналогично проверке боя винтовки обр. 1891/30 г.
с той разницей, что превышение контрольной точки над точ-
кой прицеливания принимается равным 28 см (для винтовки
обр. 1891/30 г.— 17 см).
Бой автомата признается нормальным, если все четыре
пробоины или три из них вмещаются в круг диаметром
15 см и если средняя точка попадания при этом отстоит от
контрольной точки не более чем на 5 см в любом направ-
лении.
12. ПАТРОНЫ, ПРИМЕНЯЕМЫЕ ДЛЯ СТРЕЛЬБЫ
ИЗ АВТОМАТА
Для стрельбы из автомата применяются 7,62-мм патро-
ны обр. 1943 г.
Патроны обр. 1943 г. изготовляются с обыкновенными
пулями и со специальными пулями — трассирующими, за-
жигательными и бронебойно-зажигательными.
Патроны с трассирующими пулями предназначаются для
целеуказаний, корректировки огня и поражения живых це-
лей. Дальность трассирования до 800 м.
Патроны с зажигательными пулями предназначаются
для зажигания горючего (керосин, бензин), находящегося
в железных баках со стенками толщиной до 3 мм, и для
зажигания соломенных крыш, сухой травы и стогов сена
на дальностях до 800 м. Патроны с зажигательными пу-
лями являются одновременно и трассирующими.
Патроны с бронебойно-зажигательными пулями предна-
значаются для зажигания горючего (бензина) и поражения
целей, находящихся за легкими бронированными прикры-
тиями, на дальностях до 500 м.
Отличительные знаки 7,62-мм патронов обр. 1943 г. с
различными пулями.
Наименование патронов	Отличительная окраска пули	Отличительная окраска на боковой стенке ящика
7,62-мм патрон обр. 1943 г. с обыкновенной пулей 7,62-мм патрон обр. 1943 г. с трассирующей пулей 7,62-мм патрон обр. 1943 г. с зажигательной пулей 7,62-мм патрон обр. 1943 г. с бронебойно-зажигатель- ной пулей	Не имеет Копчик пули зе- леный Кончик пули ок- рашен в крас- ный цвет Кончик пули чер- ный с красным пояском	Не имеет Зеленая полоса Красная полоса Черная и красная полосы
22
Патроны обр. 1943 г. укупориваются в деревянные па-
тронные ящики, на боковых стенках которых имеются над-
писи, обозначающие номенклатуру патронов, уложенных
в эти ящики, номер партии патронов, завод-изготовитель,
год и месяц изготовления, марку и партию пороха, коли-
чество патронов в ящике.
Обозначения номенклатуры патронов с различными пу-
лями следующие:
для7,62-мм патронов обр. 1943 г.
с обыкновенной пулей . . . «7,62-ШС-ГЖ обр. 1943 г.»
для7,62-мм патронов обр. 1943 г.
с трассирующей пулей . . . «7,62-ТнГЖ обр. 1943 г.»
для7,62-мм патронов обр. 1943 г.
о зажигательной пулей . . . «7,62-3-ГЖ обр. 1943 г.»
для 7,62-мм патронов обр. 1943 г.
с бронебойно-зажигательной
пулей........................«7,62-БЗ-ГЖ	обр. 1943 г.»
СОДЕРЖАНИЕ
Стр.
1.	Общие сведения............................................... 3
2.	Основные данные автомата..................................... 4
3.	Устройство автомата ......................................... —
4.	Разборка и сборка автомата.................................. 12
5.	Взаимодействие частей и механизмов	автомата................. 13
6.	Обращение с автоматом ...................................... 15
7.	Задержки при стрельбе из автомата........................... 17
8.	Основные правила осмотра автомата	стрелком................. 13
9.	Чистка и смазка автомата............... ............ 20
10.	Особенности эксплоатации автомата	в	зимних условиях . .	21
11.	Проверка боя автомата.............................. —
12.	Патроны, применяемые для стрельбы	из автомата	.22
Редактор майор Гулевич И. Д.
Технический редактор Зубакова Т. П. Корректор Клюкина О. И.
Изд. № 2/786с Подписано к печати 11.05.49. Объем 1% печ. л. Зак. № 111
