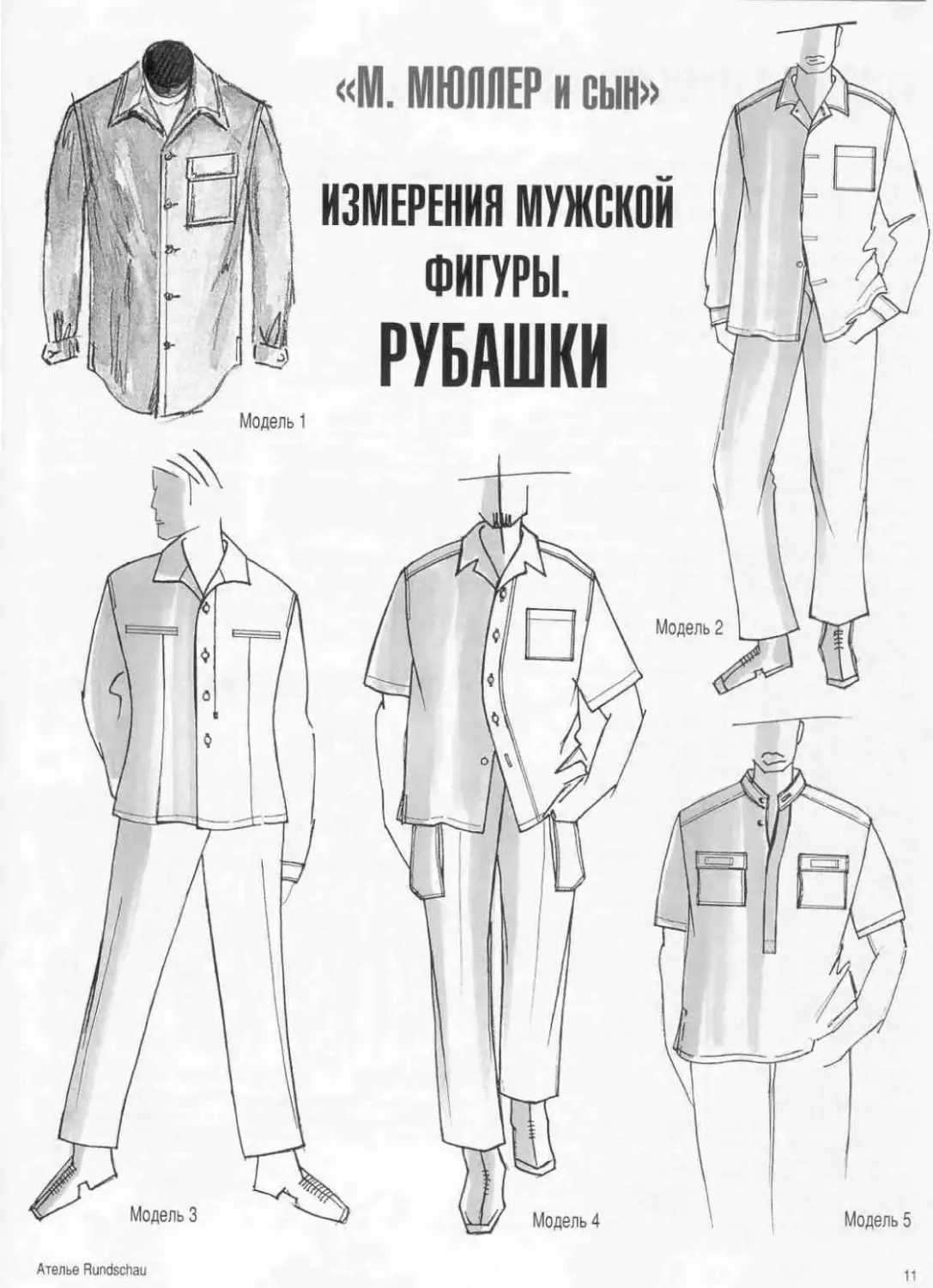

«М. МЮЛЛЕР н сын»
ИЗМЕРЕНИЯ МУЖСКОЙ
ФИГУРЫ.
РУБАШКИ
Модель 1
Модель 3
Модель 4
Модель 2
Модель 5
ИЗМЕРЕНИЯ МУЖСКОЙ ФИГУРЫ
Различают основные и вспомогательные измерения.
К основным измерениям относятся' Рост (Р),
Обхват груди (Or). Обхват талии (От), Обхват бедер (Об),
Длина рукава (Др), Длина брюк сбоку (Дсб),
Длина ноги по внутренней поверхности (Длина шага) (Дш);
эти измерения снимаются с фигуры клиента.
Вспомогательные измерения следует
рассчитать и сравнить с величинами, полученными
в результате измерений.
Основные мерки
Обхват груди (Or)
Сантиметровая лента прохо-
дит через выступающие (сос-
ковые) точки груди, через зад-
ние углы подмышечных нпа-
лин. через выступающие точ-
ки лопаток и замыкается спе-
реди. С анти метровая лента
распалите тем не гориюнталь-
но - сзади она приподнята.
При получении этого измере-
ния надо полк.талывать палеи
пол сантиметровую ленту, для
того чтобы она нс была натя-
нута слишком гую.
На клиенте должна быть та
одежда. на которую он будет
надевать пиджак (чаше всего
рубашка или рубашка и жилет).
I ели фигура с сильно высту-
пающими лопатками, то по
следует учесть при расчете
Ширины спины
Обхват талин (От)
Сантиметровая лента прохо-
пн гори юнтально вдоль есте-
ственной линии питии (при
мерно на 3 см выше бедренной
кости), замыкается спереди,
на самой выступающей точке
живота. При спя।ии лого из-
мерения под сантиметровую
ленту рекомендуется подкла-
дывать два пальца и не натяги-
вать ее стишком гую. Данное
измерение снимается для по-
строения плечевых изделий.
Примечание; для построения
поясных изделий снимается
измерение Обхват талии на
уровне пояса (Опт).
Обхват бе дер (Об)
Сантиметровая лента проходит
горизонтально по наиболее вы-
ступающим точкам ягодиц и ос-
тер При снятии ною измере-
ния лад сантиметровую ленту
надо подкладывать два пальца и
нс нави ниап.ее слишком туго.
Длина рукава (Др)
Длина рукава измеряется от
плечевой точки по наружной
поверхности плеча и предпле-
чья ло запястья.
Длина брюк сбоку (Дей)
И гмсряется Дсб от нижнего
края пояса брюк до пола или
до верхнего края каблука.
I лини ноги по внутренней по-
верхности (Длина шага) (Дш)
И гмсряется от нижней точки
среднего ины брюк до пола
или до уровня верхнего края
каблука при слегка расстав-
ленных ногах Это измерение
снимается при слегка подтя-
нутых вверх брюках.
Вспомогательные
измерения
.LlHHil горловины спинки (Дгс)
11 смеряется Дгс по основанию
шеи от седьмого шейного по-
звонка до высшей точки про-
ектируемого плечевого шва.
Глубина проймы (Гпр)
Перед получением кншого и <-
мерения следует вложить н
подмышечную впадину или-
ста полосу из картона (при
мерно 35 х 5см). Правой рукой
загнуть картонную полосу на
спину клиента Начало санти-
ме троной .тенты прижать к
седьмому шейному позвонку
лента должна свисать вдоль
по нюночника. Значение из-
мерения считывается у верх-
него края картонной полосы.
Высота бедер (Вб)
Измеряется Вб от седьмого
шейного позвонка до уровня
наиболее выступающих точек
Ягодин гна котором и змерялся
Об).
Ширина спины (Шеп)
Измеряется Шеп между зад-
ними уг шми подмышечных
впадин на уровне выступаю-
щих точек лопаток, сантимет-
ровая лента располагается го-
ризонтально, с некоторым на-
тяжением.
Ширина проймы (Шир)
Это расстояние между перед-
ними и задними углами под-
мышечных впадин, сантимет-
ровая лента проходил ши ру-
кой клиента
Ширина груди (lilt)
И тмсряегся LIh спереди, меж-
ду передними углами подмы-
шечных впатин
Ширина плеча (Шп)
Измеряется от точки основа
ния шеи посередине плечевого
ската до плечевой точки.
Дуга плечевото пояса сзади (..I)
Измеряется ториюнтально по
спине между плечевыми точ-
ками.
Глубина проймы спереди II
(Гпр IК и» с учетом Дгс
И змеряется Гпр(п) от седьмого
шейною позвонка санти-
метровая лента проходит
вдоль основания шеи ло точки
СНЯТИЕ ИЗМЕРЕНИЙ С ФИГУРЫ КЛИЕНТА
Обхват груди
При снятии ною измерения
под сантиметровую ленту
подложить палеи.
основания шеи сбоку (т. е. до
высшей точки проектируемого
плечевою шва), затем опуска-
ется вниз через сосковую точ-
ку. до уровня глубины проймы
спереди Приснягии этого из-
мерения следует использовать
картонную паюсу, которую
клиент удерживает рукой в
подмышечной впадине. Изме-
рение считывается у верхнего
края полосы.
Значение этого измерения, за
вычетом lie. нужно сравни и.,,
рассчитанным значением
Гпр(п).
Длина талии спереди II (Дтп II)
И тмсряегся Дтп II от седьмого
шейного позвонка сантимет-
ровая лента проходит вдоль ос-
нования шеи до точки основа-
ния шеи сбоку ( г. е ло высшей
точки проектируемого плечево-
го шва), еггем опускается вши
чере з сосковую точку, до уровня
естественной линии талии Зна-
чение лого измерения минус
Дгс необходимо сравнивать с
Дгс на готовых шкалах для не-
стандартных фигур
Обхват талии
Сантиметровая лента прохо-
дит юри <oma.ii.no, по естест-
венной линии талии (пример-
но на 3 см выше бедренной
кости), под сатиметровую
ленту подложить два пальиа.
Обхват бедер
И змеряе гея гори зонтально.
по наиболее выступающим
точкам ягодиц. Под сантимет-
ровую ленту подложить два
пальца.
Ширина спины
И змеряется на уровне наибо-
лее выступающих точек лопа-
ток между задними углами
подмышечных впадин.
Длина спины
Это расстояние между седь-
мым шейным позвонком и
естественной линией талии.
Обхват талии на уровне
пояса (Отп)
. (ан нос и змсрение следует сни-
мать. располагая сантиметро-
вую ленту горизонтально вдоль
естественной липин талин
(плотно по фигуре» Клпсн ।
должен быть одет в рубашку.
Длина рукава
Измеряется от плечевой
точки по наружной по-
верхности плеча и пред-
плечья до запястья.
Рост
Рост измеряется от
верхушечной точки
(макушки) ло пола
Глубина проймы
Эта мерка определя-
ет глубину проймы
Длина брюк сбоку
И змеряется Дсб от
нижнего края пояса
брюк до пола или ло
верхнего края каблу-
ка При снятии этого
измерения не учиты-
вается ширина пояса
Длина НОГИ
по внутренней
поверхности (Дш)
И меряется от нижней
точки среднего шва
брюк до пола или до
уровня верхнего края
каблука при слег ка
расставленных ногах.
РУБАШКА
Модель 1
I 1острОение чертежа осуществляется
тля стандартной фи туры. размер 52.
Полочкаспинка
1 На основной вертикали
отложить вниз от точки седь-
мою шейного позвонка (точка
VV на рисунке I) значения из-
мерении: Гпр (I туонна прой-
мы). Дсп (Длина спины и Ди
(Длина изделия): провести от
полученных точек горизон-
т ильные линии клево
Н ачерз и гь л ин ию ос т ( ован ия
шеи пол прямым ут том к ос-
новной вертикали.
- От точки W отложить влево ио
тинии основания шеи значение
Длины юр ювины спинки (Дтс)
плюс I см и провести из полу- ।
ченной точки вертикаль вверх
длиной 2 см.
- От липли середины снинкп
отложить по линии труди вле-
во величину Ширины спины
(Шеп) и провести и < получен-
ной точки перпендикуляр
нверх - подучена линия шири-
ны спинки
- Отложить нверх от линии
груди по линии ширины спин-
ки I /4 Глубины проймы (Гпр) и
провести от полученной точки
горизонталь влево.
- От точки пересечения линии
основания шеи с линией шири-
ны спинки отложить кип < 2 см,
для определения утла наклона
типии плечевого среза. Прове-
сти первоначальную вспомога-
тельную линию плечевот о среза
(см. рис. I)
- Смести и. плечевой срез в
сторону полочки на 2 см Для
этого начертить линию, парал-
лельную первоначальной
вспомогательной питии пле-
чевою среза спинки, на 2 см
выше нее.
От линии ширины спинки от-
ложить по линии смещенного в
сторону полочки плечсвогосре-
та 2.5 см kicho л. тч опре те тения
шины плечевого среза. Начер-
тить тннию среза горловины
спинки.
От тинии ширины спинки '
отложить по линии груди зна- ।
чсние Ширины проймы
(Шир) влево. Через лгу точку
провести тори зон таль вверх и
вниз, до линии талии - полу-
чена.линия перс т проймой.
По тинии пере л проймой от
линии груди отложить вверх _
Гпр и значение Глубины прой-
мы спереди (Гпр(п)).
На полочке от линии перед
проймой полинии труди отло-
жить значение Ширины труди
Через полученную точку про
вести вертикаль вверх и вниз
получена ПИНИЯ середины ро-
точки.
- Под прямым ут лом к шипи
перед проймой, от точки, рас-
положенной на уровне значе-
ния Гпр(п). провести горизон-
таль до пересечения ее с лини
ей середины полочки
- Дтя построения горловины
полочки следует от точки пе-
ресечения линии середины
полочки с верхней линией ба-
зисной сетки отложить вправо
значение Дтс и вниз по линии
сере тины полочки - значение
Дтс плюс 2 см.
Начерти ть линию среза гор-
ловины полочки в соответст-
вии е рисунком I.
- Общую ширину базисной
сетки по линии труди разде-
лить пополам для определения
местораспо юления тинии бо-
ковых срезов Отмстить вели-
чины приталивав и я изделия в
соответствии с рис. I Офор-
мим 1 иннп боковых срезов в
соответствии с рис. 1
Построение чертежа на условно-11ииовую фигуру (размер 52)
Основные мерки (получены в результате измерений) 1/2 Kh Р Рост 180 см 90 45 Bu Ог Обхват груди 104 см 52 26 lb От Обхват талин 94 см 47 23.5 Alg Др Длина рукава 65 см Hsu Ош Обхват шеи 41 см 1/8 22.5 13 11.7
Вспомог а тельные мерки: Hs Дгс Длина горловины спинки Kh Птр Глубина проймы RI Ден Длина спины Lg До Длина изделия At 1пр(н)1 tyoiiH.i проймы спереди 6,8 см 22,4 см 45 см 78 см 24.4 см расчеты = ’/6 Ош = 1 in Ог + 12 = 1/4 Р *»/2Р./.12 = * ’2 Гпр ./. 0-1 прибавки +3
Rh Шен Ширина спины 19,8 см = - ю Ог./. 1 см +2 < Ог ло 112 см) 1. io Oi +10.5 см (Ог свыше 112 см)
Ad Bd Шир Illi Ширина проймы 111ирина груди 12.4 см 19,8 см = 1/10 Or+2 см “4.5 = -/ю Ог./. 1см +1 (Oi ло 112 с.м) = 1/2 Ог ./. Шеп ./. Шпр (Ог свыше 112 см)
Контроль: 52 см = 1/2 Ог + 7.5
результат
= 25,4 см
= 47 см
= 21.8 см
= 16.9 см
= 20.8 см
- Начертип. пройму спинки
по лекалам в соответспши с
рис. I.
— На полочке, от верхней ли-
нии базисной сетки на линии
ПСреД ПрОЙМОИ Ol It •.+.!! 11. ВИИ!
4 см. Начертить первоначаль-
ную линию и леченого среза по-
лочки в соответствии с рис I
Сместить шиию плечевою
среза полочки ка 2 см вниз.
Для ною начертить линию,
пара.! тельную первоначаль-
ной линии плечевого среза
полочки, на 2 см ниже нес.
Значение пины плечевою
среза спинки измерить и пе-
ренести на полочку.
Начерно I. пройму по почки
по лекалам
Для построения кокетки
спинки ОТЛОЖИЛ!, но линии
середины спинки 7 см вниз от
точки седьмого шейною по-
звонка (точка W) и провести
из полученной точки горн-
зонталь ло проймы спинки.
От полученной линии, по ли-
нии проймы отмерить вниз
I -1.5 см для определения рас
гвора вытачки на выпуклость
лопаток.
Проконтролировать пели
чины прибавок в области гру-
ди. талии и бедер.
- Детали кроя вырезать и от-
корректирован» линии срезов
подлине.
Рукав
о
Измерить пройму полоч-
ки и спинки па чертеже без
учета раствора вытачки на вы-
пуклость лопаток Используя
полученное значение, рассчи-
тать Длину вспомогательной
линии оката (Дво) и Высоту
оката 1 Вою. смотрел, расчет в
таблице,
На основной вертикали от
верхней точки отложить зна-
чение Длины рукава (Др) ми
нус величина ширины манже-
ты (здесь: 5 см).
- От полученной точки прове-
сти 1ва перпендикуляра к ос-
новной вертикали длиной по
1/2 ширины низа рукава каж-
дая.
Oi верхней точки на основ-
ной вертикали отложить вниз
величину Высоты оката Через
полученную ючку пронести
горизонталь - получена
линия высоты оката ру-
кава.
- О» верхнем точки ос-
новной вертикали отло-
жил» в Обе стороны tua-
чення Длины вспомога
тельной линии окага ло
пересечения их с линией
высоты окага.
Соединить получен-
ные точки с точками на
Расчет рукава
Au Дпр(ч i) luma проймы на чертеже
Al Др Длина рукава
Ab Дво Д iiiH.i нспомогтелы1он
линии оката рукава
Kgli Вок Высота оката
A sw 11 hi Ширина рукава инн в
25,6 см 1 ?Дпр(ч) .0,2 см
12,2 см 1 ;Дпр(ч) 4-6 см
27,5 см пина манжеты (23 см)
+ глубина складок (4 см)
линии низа рукава прямыми
линиями и проллигь их вниз
на 0.5 см каждую - получены
линии срезов рукава.
Начерти и» линию пи ы рука-
ва по лекалам, в соответслши
с рисунком 2
По линии низа отмерить
влево от линии локтевого среза
6 см л-тя определения место-
расположения застежки рукав;!
и начерти и. ее длиной 12 см
Начертить 2 складки глуби-
ной по 2 см каждая на рассто-
янии 2 см друг от друга, всоот -
нетстнпи с рисунком 2.
— Разделил» вспомогательные
линии на окате рукава i.ikiim
образом: линию справа oi ос-
новной вертикали (задняя
часть оката) разделить попо-
им; линию слева ог основной
вер।икали (передняя часть
ока га) разделить на четыре
равные части. Начертить ли-
нию оката по лекалам. в соот
ветствии с рис. 2.
1/2
51.7 см 25.8
65 см
У;
Полочка спинка
з
^/Провести линию края
борта параллельно линии ес-
ре.ппты полочки на расстоя-
нии 2 см от нее.
По линии середины полом
ки oi горловины отложить I I
см вниз, провес!и вертикаль
до пересечения с линией края
борта получен.1 точка пере
гиба лацкана Верхняя пуго-
вица располагается ниже
уровня ючки перегиба лацка-
на на I см. Расстояние между
пуговицами равно 10 см.
— Ilpoxiiiii. линию плечевого
сре га но тчк.: в »ев<>
Начертил, линию перегиба
лайкана, как пока ;.ию на рис. 3
Для построения воротника
прол лить iitiinio перегиба лац-
кана вверх, оз вершины горло-
вины полочки оз мерин вверх
ю пересечения с линией пере-
гиба лацкана величину длины
горловины спинки (с чергежа).
И и|ол\чепно1| ючки провеет
линию, перпендикулярнуюли-
нии перегиба лацкана вправо.
— На перпендикуляре отло-
жить вправо 3 см, затем еще
2,х см (высота стойки у сере-
дины воротника).
- Линию втачивания ворот-
ника провести от последней
полученной ючки до горлови-
ны полочки гак, как пока зано
на рис. 3.
- Начертить перпендикуляр к
линии втачивания воротника
. в горловину - получена линия
середины воротника. На ли-
нии середины воротника от-
ложить вверх 2.Х см (высота
стойки) и 4.8 см (ширина от-
лета воротника). Оформить
основные.шнинсрезов ворот-
ника и линию перегиба стой-
ки воротника по лекалам в со-
ответствии с рис. 3.
Откорректировать длину
воротника
Нагрудный накладной кар-
ман с клапаном гычерынь в
соответствии с рис. 3
- Линию низа у бокового среза
посгнятъ на X см. Начертить ш-
нию пи та по лекалам в соответ
ст вин с рис. 3. На линиях боко-
вых срезов показатыплипы..г tu-
na которых равна 7 см
Указать направление нити
основы.
Рукав и манжета
4
ТГ Начертить основной чер-
теж рукава
Построить чертеж прямо-
угольной манжеты в соответст-
вии с рис. 4.
Намерз и ib планку ДЛЯ обра
бот mi застежки рукава шириной
2.5 см в соответствии с рис. 4.
- Указать направление нити
основы.
РУБАШКА С ПОТАЙНОЙ ЗАСТЕЖКОЙ
Модель 2
Основа для моделирования
6.1 юная конструкция к шссической жской
рубашки (пример построения ем. выше).
11 осIроение чертежа на ус. 1QBHO-1ишжую фшуру (pa г мер 50)
(кнпкные мерки (получены < ре гультл’с и шерен и н)
1/2 1/4 1/8
Kh P Рост 177 см 88.5 44,25 22.1
Ви Or обхват груди 100 см 50 25 12.5
1и AIK Hsw От Др Ош Обхват талии Длина рукава Обхви! шеи 90 см 65 см 40 см 45 22.5 11,2
Вспомогите ii.iii.ic мерки: Ils Дтс Длина горловины СПИНКИ 6,7 см расчеты прибавки 1/6 Ош рс тультят
Rh Гпр 1 (убина проймы 22 см = 1/щОг+12 +3 = 25 см
R1 ten Длина спины 44.3 см “ 1/4 Р 4-2 = 46.3 см
1* At Ли Длина изделия Гпр(1))1 лбина проймы спереди 74.5 см 21 см = 1/2 Р./. 14 = 1/2 Гпр ./ 0-1
Rb Шеп Ширина спины 19 см = От./. 1 см +2.5 (От до 112 см) = 1 io Or +11.5 см (От свыше 112 см) = 21.5 см
Ad Шир Ширина проймы 12 см »1/1оОг+2см +5 = 17 см
Bd Шт Ширина груди 19 см « 2/ц) От /. 1 см ж 1.5 (От до 112 см) = 1/2 Or Шеп. Шир (Ог свыше 112 см) = 20.5 см
Komi роль:
50 см
= 1 2 Oi
+ 9 в 59 см
Условные обозначения
Полочкаспинка
I Начертить основной чер-
теж рубашки, размер 50.
- Сместить линию плечевого
ере и рубашки в i горою по-
лочки на 2 см
- Лая построения кокетки
спинки отложить по линии се-
редины спинки 6.5 СМ вниз от
точки седьмою шейною по-
.тонка (точка W) и провести из
полученной точки гори зонта, ib
до проймы спинки. По линии
проймы от полученной линии
oiмерин, вни И 1.5 см тля оп-
ределения раствора вытачки на
выпуклость лопаток.
Провести линию края борта
параллельно середине полоч-
ки на расстоянии 2 см от нес.
Начертить внутренний крап
потайной застежки на рассто-
янии 2 см от линии середины
полочки.
Верхняя путовина располо-
жена ниже горловины полоч-
ки на 2 см по линии середины
Расстояние между пуговицами
- 11 см.
Ра испить интервалы меж iy
пуговицами пополам и наме-
тить места прокладывания де-
коративных строчек на планке.
— Начертить контуры наклад-
ного кармана на полочке в со-
ответствии с рис. I.
- Данный чертеж выполнен
без учета припусков на швы
А
w
m
й
v.M.
h.M.
Vh
Hh
Fit
vt
Sn
f.N.
= начало,
исходная точка
точка седьмого
шейного поиюнка
= измерить
= перенести,
перенести
- середина переда
(переднего
полотой ша)
середина спинки
(заднего
полотнища)
= передняя
половинка
= задняя
половинка
= спинка
перед, полочка
= боковой срез,
шов
= шов. срс»
в готовом виде
= прямой угол
4 _ дгнна «вбнавкьн
Воротник
о
te I (Я пен (роения чертежа
воротника следует измерить
горловину полочки и спинки
от середины спинки ло ссрс-
1ИНЫ полочки
- От вершины прямого угла
смолить вверх 1,5 см (высота
попч'ма середины воротни-
ка). от полученной точки
вверх 3 см (высота стойки
воротника), от последней точ-
ки вверх - 4 см (ширина отле-
та воротника).
На основании прямого угла
отложить влево значение дли-
ны lopJlHUlIHlJ ПОЛОЧКИ п спин
ки. Ог полученной точки вверх
начертить вертикаль, длина ко-
нтрой p;»Bli.l (I ’ CM IIO IVUt'll.l
гочка высоты подъема компа
воротника Начертить линию
iiepei и(м сгонки и 1ИНИЮС|к- и
стоики воротника в соответст
нни с рис. 2.
- 0<|хэрми । ь шнии с ре юн от
гета и конца воротника в соот-
ветствии с рис 2.
Данный чертеж ПЫ1Ю1НСИ
без учета при п\сков на швы
Рукав
з
VZ Измерить пройму полоч-
ки и спинки на чертеже без
учета раствора вытачки на вы-
пуклосн. лопаток. Ik
пользуя полученное
шачение. рассчитать
. Linux 1ч IIOMOl .HCJlbHOn
линии оката (Дво) и
Высоту оката (Вок),
смотрен расчет в таб
липе.
Начертить основной
чертеж рукава (смот-
реть выше) по измере-
ниям из таблицы.
Расчет рукава
Ан
ЛЬ
Ksh
Oijiojt пи. (ч локJcnoiTi сре
ы рукава 6 см влево по линии
низа и от полученной точки
начерти и. вертикаль i union
12 см — получена линии разре-
за гастежки рукава.
Пачерниь шс склл ikh i ту-
биной 2 см каждая. расстоя-
ние между которыми - 2 см.
Начерти и. основу мал кечи
в виде прямоугольник.! дли-
ной 23 см и шириной 6 см
Прибавил, по ой им боковым
сторонам прямоугольника по
Двр(ч) Д.тин.1 проймы на мер’ - .
50.5 см
Вок
(Пн
Длина htnoMoiюслыюй
линии оката рукава
Высота оката
Ширин рукава пни и
0,75 см (припуск на застежку
М III hClI.H, оформить Н'АН Н
углы манжеты, как показано на
рис. 3.
- Чертеж выполнен бет учета
припусков на швы.
25 ем
11.9 см
27 см
I. тДиртч!./. 4-6 см
1 ины манжеты (23 см)
* глубина складок (4 см)
4
Вырезать детали кроя.
Перевести с чертежа конту-
ры летали накладного карма*
на.
— Перевести с чертежа полоч-
ки ickLib потайной мсгежки.
Прибавить припуск па обра-
ботку борта на полочке и к
внутренней летали потайной
застежки по 4 см кажлып
- Указать направление ниш
основы.
Модель 3
Основа для моделирования
базовая конструкция классической мужской рубаш-
ки (пример построения см. выше), размер 50.
Полочка; спинка
присаача 5 5 см к * £ От
Шеп . 1.3
i
• 2 Ов - 2 - 3
гапопи-а
раствора
вымани
> Ъ5
чметадра вытаки
Т.5
v раствор! жгак/
1.5
РУБАШКА ПРИЛЕГАЮЩЕГО СИЛУЭТА
ИЗ ЭПАСТИЧНОЙ ТКАНИ
Шг + 0
папстина
paci80|.i
вытэки
LU;V - 3,5
I Начертить основной чер-
теж. И зменить следует длину
изделия - 72.5 см = 1/2 Роста
минус 16 см.
Построение основного черте-
жа осуществляется так же. как
построение чертежа классиче-
ской рубашки, нос меньшими
прибавками к Ширине спины
(Шеп). Ширине проймы
(Шпр). Ширине груди (Шг).
Кроме того, следует произве-
сги большее при 1ллпва1!ис ру-
башки по талии.
- Полочку и спинку прята-
ли 11. в облас । и боковых сре зов
(по 1.5 см каждую деталь).
Провести линию края борта
параллельно середине полоч-
ки на расстоянии 2 см от нее
По линии середины полоч-
ки. от горловины отложить 7
см вниз, провести вертикаль
до пересечения с линией края
борта получена точка пере-
гиба лацкана. Верхняя пугови-
ца располагается ниже уровня
точки перегиба лацкана на I
см. Расстояние между пугови-
цами равно 10 см.
Продлить Линик) плечевого
среза полочки влево па 2 см
(ширина стопки ворогника у
плечевого среза). Соединить
полученную точку с точкой
перегиба лацкана. Получена
линия перегиба лацкана.
Начертил, ihhiiio от елоч-
ной строчки на полочке па-
раллельно линии середины, па
расстоянии 2 см от нее. Строч-
ка начинается у горловины и
заканчивае1ся на середине ин-
тервала между последней и
прелпек i елней nyiовинами В
копне отделочной строчки вы
полняется закрепка.
- Наметить месторасположе-
ние прорезного кармана в рам-
ку в соответствии с рис. I.
Длину линии кипи на спин-
ке разделить пополам и через
полученную точку начертить
линию середины вытачки по
талии. От линии талии внерх
по линии середины вытачки
отмерит!» 18 ем. Полиции та-
лии отложи тын inulin середи-
ны вытачки по 1.5 см влево и
вправо Опустнтьвсг hi ит
полученных точек до линии
низа. Оформить боковые сто-
роны вытачки по галим на
спинке в соответствии с рис. I.
Огреюк. определяющий Ши-
рину гр>ли. разделить пополам,
из подученной точки опустить
ВСрТИКаЛЬДО II1IIHI1 НИ 1.1 ПО 1ОЧ-
ки - получена линия середины
вытачки по талии. Верхний ко-
нец вытачки расположен илли-
нии входа в карман Но шнии
талии oi пл (пъ oi 1ИПИИ сере-
дины вытачки по 1.5 см влево и
вправо. Опустить вертикали из
тюлученных точек то линии ни
нт. Оформить боковые стороны
вытачки.
Ширина изделия Но линии
низа (в готовом ноле) должна
быть равна полуобхвату бедер
(здесь: Об - 102 см, 1/2 Об -
51 см) плюс прибавка 2 3 см.
Полученный недостаточный
объем по бедрам разделить по-
полам и прибавить п<> «ученные
величины \ тюковых срезов в
области бедер (здесь по 0.7 см).
- Оформить новые тинии бо-
ковых срезов.
<о
1
ДП1АС.1 epxrtmj
Начертить контуры летали
подборта на полочке в соот-
ветствии с рис. I.
- Чертеж выполнен без учета
припусков на швы.
Воротник
2,
.тая построения воротни-
ка следует и змсритъ горловину
спинки и полочки от середины
спинки до середины полочки.
От вершины прямого утла
отложить вверх 1.5 см (высота
подъема середины воротни-
ка). от полученной точки
вверх 3 см (высота стойки
воротника), от последней точ-
ки вверх I см (ширина отле-
та воротника).
На основании прямою угла
от дожит I. влево значение ни-
вы горловины полочки и
спинки От полученной точки
вверх начертить вертикаль,
длина которой равна I см -
получена точка высоты подъе-
ма конца воротника Начер-
тить линию перегиба слойки и
линию втачивания воротника,
в соответствии с рис 2.
Перпендикулярно шипи вта-
чивания воротника, от точки,
определяющей высоту подъема
конца воротника, провести ли-
нию .глиной 7 см. эта липин яв-
ляется продолжением линии
середины паточки.
Параллельно полученной
линии, на расстоянии 2 см от
нее начертить вспомот лгель-
ную линию, продлить линию
втачивания воротника до этой
линии так. чтобы утол пересе-
чения данных линий состав-
лял 90 градусов.
Оформить отлет, копен во-
ротника в соответствии с рис. 2.
- Чертеж выполнен без учета
припусков на швы.
Рукав
з
W Измерить пройму наточ-
ки и спинки на чертеже без
учета раствора вытачки на вы-
пуклость лопаток. Используя
полученное значение, рассчи-
тать Длину вспомогательной
линии оката <Дво) и Высоту
оката (Вок), смотреть расчет в
таблице.
Начерти гь основной чертеж
рукава (смо треть выше) по и i-
мерениям из таблицы.
Отложить от локтевою сре-
за рукава 6 см адено полинии
низа и от полученной точки
начертить вертикаль длиной
12 см - получена линия разре
за застежки рукава.
Начертить две складки глу-
биной 2 ext каждая, расстоя-
ние между кезторыми 2 см
Начертить основу манжеты в
виде прямоугольника, дтинои
23 см и шириной 6 см. Приба-
вить по обей st боковых» сторо-
нам прямоугольника по 0.75 см
(припуск на шетежку манжетыI.
о<|х>рмитъ нижние углы манже-
ты. как показано на рис 3
Чертеж выполнен без учета
припусков па швы.
Детали кроя
4
ТГ Вырезать ле или крои
- Восстановить отсеченные
части тетжтей получивших
натожение на чертеже
Начертить деталь наточки с
цельнокроеным подборюм
Указать направление нити
основы.
Расчет рукава
1/2
Уи Двп(ч) Дтина проймы на чертеже 50.3 см 25.15
\1) Дно Дтинв вспомогательной
линии оката рукава
Kgh Вок Высота оката
\чм Ши Ширина рукава внизу
24.9см : 1 2Дпр(ч)0.2см
12,7 см 1 з Дпр(ч) /. 4-6 см
27 см ъшна манжеты (23 см)
+ । .тубина складок (4 см)
РУБАШКА С КОРОТКИМИ РУКАВАМИ
Модель 4
Основа для моделирования
базовая конструкция классической мужской
рубашки (пример построения см. выше), размер 50.
прмбаяка 9см к К Or
исл • 2,5
дп.'ьл 'зрлое.ч-к
Шг+1Ь5
Полочка спинка
1 Начертить основной чер-
теж рубашки.
- Сместить линию плечевого
среза рубашки в сторону по-
лочки на 2 см.
Для построения кокетки
СПИНКИ ОТЛОЖИТЬ ио линии се-
редины спинки 6.5 см вин j от
точки седьмого шейного по-
пишка (точка \\ 1 и провести из
полученной точки горизонталь
до проймы спинки. От полу-
ченной линии полинин прой-
мы отмерить вни i I-1.5 см щя
определения раствора вытачки
на выпуклость лопаток.
Провести линию края борза
параллельно середине полоч-
ки на расстоянии 2 см от нее.
. 1свач полочка выполняется
с цельнокроеной планкой,
имитирующей притачную.
11амсти 1 ь параллельно середи-
не полочки, на расстоянии 2
см от нес. линию внутреннего
края планки. Полученную ли-
нию показать как линию раз-
реза. Позже деталь левой по-
лочки будет раздвинута на ве-
личину. равную глубине при-
пуска на обработку внутренне-
го края планки.
— По.пиши середины полоч-
ки. от горловины отложить X
см вниз, провести вертикаль
до пересечения с линией края
борта - получена точка псре-
। ибо лайкана. Верхняя лугови-
на располагается ниже уровня
точки перегиба лацкана на I
см. Расстояние между пугови-
цами равно 9 см.
Продлить линию первона-
чального плечевого среза
полочки влево на 2 см
Соединигь полученную
точку с точкой перегиба
лайкана. Получена линия
перегиба лацкана.
Начсртизь нагрудный
накладной карман в соот-
ветствии с рис. I.
- Для построения ворот-
ника продлить линию пе-
региба лацкана вверх. От
вершины первоначальной
горловины палочки отло-
жить по прямой (мелкий
пунктир на рис. I) длину
горловины спинки до пе-
ресечения ее с линией пе-
региба лацкана.
- От полученной точки по
строить перпендикуляр впра-
во. на котором отложить (вира
во) 3 см. от полученной точки
отложить (вправо) еше 3 см
Последняя величина определя-
ет высоту стойки воротника.
— Линию втачивания воротни-
ка начертить от последней по-
луденной точки до горловины
полочки по лекалам всоответ-
ствии с рис. 1.
Расчет рука на
1/2
\и 1нр(ч) Длина проймы на чертеже 50.5 см 25.25
АЬ Дво Длина вспомогательной
линии оката рукава 25 см - >/з Дпр(ч)./. 0.2 см
Kgh Вок Высота оката 11,9 см - >, у Дпр(ч),/. 4-6 см
Начертить линию середины
воротника под прямым углом к
линии втачивания воротника.
- Линию перегиба стоики во-
ротника начертить по лекалам
в соответствии с рис. I. Про-
мерить, для контроля, длину
линии втачивания воротника.
- На линиях боковых срезов
полочки и спинки показать
шлипы длиной 8 см.
- Чертеж выполнен без учета
припусков на швы.
Рукав
2
fct Измерить пройму полоч-
ки и спинки на чертеже без
учета рас тара вытачки на вы-
пуклость лопаток. Используя
полученнос значение. рассчи-
тать Длину вспомогательной
линии оката (Дно) и Высоту
оката (Вок), смотреть расчет в
таблице.
Начертить основной чертеж
рукава классической мужской
рубашки по измерениям из
таблицы. сооз вс тс т вуюшей
длины.
Отмерил. 14 см ня опреде-
ления длины рукава по
основной вертикали вит от
липин высоты оката рукава.
-От 1ИНИН высоты ока ы ру-
кава провести вниз вертикали
длиной 14 см каждая Заузить
рукав «низу на 1,5 см с кажюн
стороны.
Чертеж выполнен без учета
припусков на швы
Детали кроя
з
Вырезать детали крои.
- Восстановить отсеченные
части деталей, получининп на-
ложение в процессе построе-
нии (норогника или iop юви-
ны полочки).
- С копировать деталь полоч-
ки Левую полочку разрезать
ио Шинн внутреннею края
нлапки Pa LiBiniyii. летали по-
лочки и планки на величину
припуска на обработку внут-
реннею крал планки, ранного
I см (2 \ 0,5 см).
- Перевести деталь кармана,
наметить месторасположение
кармана на юной полочке
(обавип. припуск на обра-
ботку борта к Правой по дочке,
равный 8 см (4 х 4 см)
Добавить припуск на обра-
ботку борта к левой полочке.
раННЫЙ 4 СМ
Указан, направление нити
основы
Чертеж выполнен без учета
припусков на швы
РУБАШКА С ЗАСТЕЖКОЙ ПОЛО
Модель 5
Основа для моделирования
базовая коне|рукння к <ассическо(1 мужской ру-
башки < пример построения см. выше).
Перед спинка
I Чертеж мужской рубашки,
размер 50.
И отекип. следует пину изде-
лия - 72.5 см = 1/2 Роста ми-
нус 16 см.
Сместить шнию и мчевого
сре и рубашки в сторону перс
ла на 2 см.
Для построения кокетки
спинки oiдожить по линии се-
редины СПИНКИ X СМ 1ШИ. от
точки седьмого шейною по-
пишка (точка W) и провести из
полученной точки горизонталь
IO проймы СПИНКИ. 11о 111НИИ
проймы от мери н. нпи < I 1.5 см
ИЯ опрсде 1сИНЯ раствора вы-
тачки на выпуклость допа iок.
На спинке начертить линяю
боковой стороны бантовой
складки параллельно линии
середины спинки, отступив от
нее 2 см влево. На рис. I линия
показана как линия ратрезв.
-Данная модель выполняется
с втачной планкой с потайной
застежкой. Обозначить длину
планки для застежки выше
линии пиши на I см.
- От полученной точки начер-
пиьпланку ширинок Зсм (1.5
\ 1.5 см) гак. чтобы середина
icIдли п 1ВНКИ совпадала с пг-
иией середины переда
Верхняя пуговниа располо-
кена ниже юрловины переда
на 4 см по линии середины
Расстояние между пуговица-
ми - 11 см
Начертить контуры наклал
ною кармана с Зишаном на
переде в соответствии с рис I
- На ишиях боковых среjob
переда и спинки показать
111 ЛИПЫ I IHIIO1I HI см.
Данный чертеж выполнен
без учета припусков на швы.
Воротник
о
Для построения чертежа
воротника следуе! измерить
Юрловит переда и спинки or
середины спинки до середины
переда.
()i вершины прямою ут ia
отложи и. вверх п.7 с.м (высота
подъема середины воротника),
от полученной точки вверх 3
см (ширина воротника)
На основании прямою утла
огложи 1ъ влево шаченис пи-
ны юрловины переда и спин-
ки. Ог полученной точки вверх
начертить вертикаль, длина
которой равна 0.5 см полу-
чена точка высоты подъема
конп.1 норотникл Оформить
линию Bi.riiiiiaiiini вороншка
В С<НННС1С1ВИН с рис. 2
- Перпендикулярно линии
шачинания воротника, от гоч-
кн. опреле 1ЯЮШСИ высоту
подъема копиа uopoiHiil.a
провести линию длиной 3 см.
по 1ИННИ являсгся продолже-
нием hiнни середины перс ia
- Параллельно полученной
линии, на расстоянии 1.5 см
от нее начертить линию конца
воротника: продлить линию
втачивания воротника до ной
линии.
Оформим. линию верхнего
ерем воротикп н соответст-
вии и рис. 2
Чертеж выполнен без учета
припусков на швы.
Рукав
2
11 з.мерить пройму переда
и спинки на чертеже без учета
раствора вытачки на выпук-
тостт. лопаток. Используя по-
лученное '.начсние, рассчи-
тать Длину вспомогательной
линии оката (Дво) и Высоту
ок.па (Вок К смотрен расчс! в
таблице
11ачср1ип. основной чертеж
рукава классической мужской
рубашки по измерениям из
табл 1111 hi. соотве гствующей
стины.
Отмерить 14 см для опреде-
лении пины рукава по основ-
ной вертикали вни : от линии
высоты оката рукава.
От линии высоты оката ру-
кава провесш вни; вертикали
инном 14 см каждая Зау иггь
рукав внизу на 1.5 см с каждой
стороны.
Чертеж выполнен без учета
припусков на швы.
Детали кроя
д
Детали кроя вырезать.
- Перенести деталь кармана и
клапана, наметин» мссторас-
положение кармана пл переде.
Накладной карман выполни
егся со складкой по внутрен-
ней стороне. Глубину складки
pacnpe.ie.inib шким обратом:
сначала отложить 2.5 см. татем
2 см. Cooihciciпенно шов
настрачивания складки карма-
на будет перекрыт деталью кар-
мана на 0,5 см.
- Деталь спинки разрезать по
линии боковой стороны
складки. части детали раздви-
нуть на 4 см (2 х 2 см) с переда.
Перевести с полочки деталь
планки, у твои п. ее ширину.
.Lui выполнения потайной та-
екжки надо выкроить две ос-
новные детали планки и одну
внутреннюю дег.ьть для пе-
тель.
Указать направление нити
основы.
— Данный чертеж выполнен
бе т учета припусков на швы.
