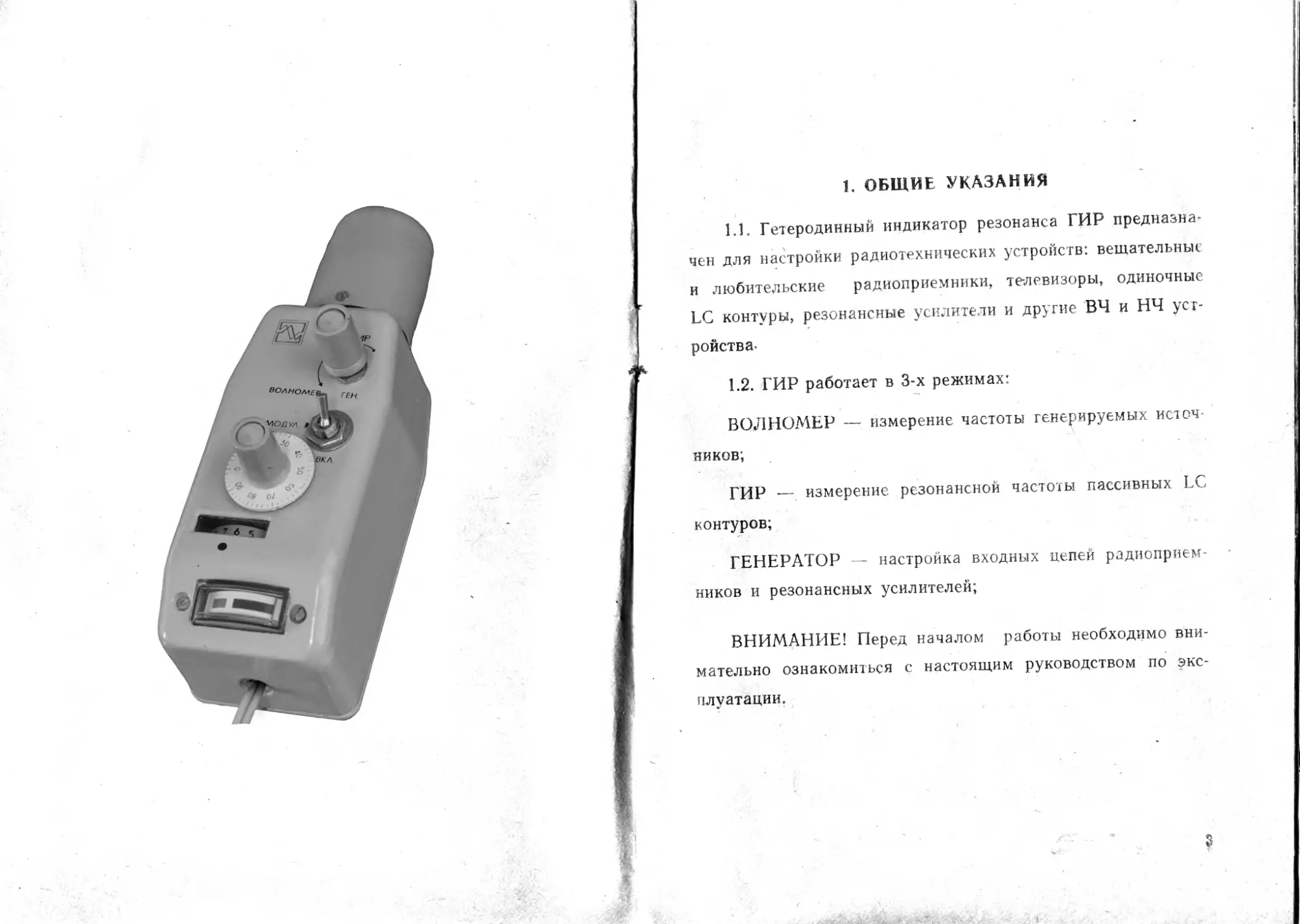

1.	ОБЩИЕ УКАЗАНИЯ

1.1.	Гетеродинный индикатор резонанса ГИР предназна-
чен для настройки радиотехнических устройств: вещательные
и любительские радиоприемники, телевизоры, одиночные
LC контуры, резонансные усилители и другие ВЧ и НЧ уст-
ройства-

1.2.	ГИР работает в 3-х режимах:

ВОЛНОМЕР — измерение частоты генерируемых источ-
ников;

ГИР — измерение резонансной частоты пассивных LC
контуров;

ГЕНЕРАТОР — настройка входных цепей радиоприем-
ников и резонансных усилителей;

ВНИМАНИЕ! Перед началом работы необходимо вни-
мательно ознакомиться с настоящим руководством по экс-
плуатации,
•г
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1.	Диапазон регистрируемых частот от 3,0 до 50 МГц
а генерируемых — от 3,0 до 80 МГц перекрывается 10-ю
сменными катушками. Градуировка резонансной частоты
каждого поддиапазона приведена в приложении 1.

2.2.	ГИР обеспечивает генерацию ВЧ напряжения на
фиксированных частотах:

161 кГц, 386 кГц, 465 кГц, 562 кГц, 912 кГц, 1480
кГц. Каждая из частот устанавливается подключением смен-
ного контура.

2.3.	Погрешность установки частоты по лимбу не пре-
вышает 3%.
»

2-4. Уровень выходного ВЧ напряжения в режиме «ГЕ-
НЕРАЦИЯ» на активной нагрузке 100 кОм и емкости вхо-
да не более 30 пФ не менее 0,1 В.

2.5.	Чувствительность в режиме «ВОЛНОМЕР» при по-
даче напряжения измеряемой частоты на ВЧ гнездо ГИР
не нормируется.

2.6.	Обеспечивается включение амплитудной импульсной
модуляции глубиной не менее 10% на частоте 1000±600 Гц.

2.7.	Питание ГИР осуществляется от сетевого устрой-
ства питания с выходным напряжением 9 В при токе на
грузки 35 мА.	г	л/•

2.8.	Мощность, потребляемая от сети переменного тока
с частотой 50 Гц и напряжением 220±22 В, не превышает
6 ВА.

2.9.	Габаритные размеры ГИР без контура* не более
140X72X80 мм-

2.10.	Габаритные размеры сетевого устройства питания
не более 140X48X55 мм.

2.11.	Масса ГИР без контура не более 0,95 кГ.

Масса ГИР в укладочном ящике более 2,5 кГ.

2.12.	Среднее время безотказной работы 3000 часов.
3. КОМПЛЕКТ ПОСТАВКИ

№ п/п	Наименование	Кол-во	Примечание

1.	Гетеродинный индикатор резонанса	1

2.	Сменные контурные катушки	16

3.	Руководство по эксплуатации	1

4.	Вставка ВПТ6-5	1

5.	Ящик укладочный	I

6.	Шнур	2

7.	Зажим	2

4.	ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Включать сетевой блок питания в сеть при снятом кожу-
хе допускается только квалифицированному специалисту
при условии соблюдения им правил техники безопасности
по обслуживанию электрических устройств, имеющих напря-
жение, опасные для жизни человека.

Не касаться корпусом ГИРа токоведущих частей прове
ряемой аппаратуры.

5.	УСТРОЙСТВО ИЗДЕЛИЯ

5-1. Конструкция. Гетеродинный индикатор резонанса
представляет собой портативное транзисторное устройство,
смонтированное в металлическом корпусе.

Сменные контурные катушки установлены в пластмассо-
вые корпуса. Для их подключения на корпусе ГИРа имеется
ламповая панель. Органы настройки и индикации располо-
жены на верхней части корпуса ГИРа. На боковых сторонах
корпуса расположены гнезда выхода ВЧ, НЧ, тумблер вклю-
чения модулятора, ручка изменения амплитуды НЧ сигнала.
Переменный конденсатор снабжен верньерным устрой
ством. Отсчет делений производится по двум шкалам: шкала
отсчета сотен и шкала отсчета десятков и единиц.

При полном обороте ручки со шкалой десятков и еди
ниц — шкала отсчета сотен переместится на одно деление.

Если на шкале десятков и единиц риска показывает 45
делений, а по шкале сотен риска расположена между цифра-
ми 2 и 3, то полный отсчет 245 делений. Для повышения точ-
ности отсчета рекомендуется устанавливать частоту в сто-
рону увеличения показаний лимба.

По градуировочным графикам приложения 1 определя-
ется частота контура, соответствующая делениям шкал.

Питание ГИРа осуществляется от отдельного блока.

Предохранитель 0,5 А находится внутри блока питания.

5.2.	Принцип работы.

5.2.1.	ГИР представляет собой автогенератор, собран-
ный на одном транзисторе по схеме емкостной трехточки с
общей базой.

Установка частоты производится заменой контурных ка-
тушек путем присоединения их через ламповую панель и из-
менением емкости переменного конденсатора через верньер-
ное устройство. Схема принципиальная электрическая приве-
дена в приложении 2. Режим работы «ГЕНЕРАТОР», «ГИР»
и «ВОЛНОМЕР» обеспечивается плавным изменением на-
пряжения питания транзистора Т1 с помощью переменного
резистора R4.

5.2.2.	В положении «ВОЛНОМЕР» на транзистор Т1 по-
дается напряжение порядка 1,0—3,0 В, автогенератор пере-
водится в режим резонансного усилителя или слабой гене-
рации. При подаче внешнего напряжения на ВЧ гнездо или
через индуктивную с.вязь на катушку резонансного контура
ГИР, совпадение частот регистрируется по максимальному
отклонению стрелки индикатора. Чувствительность волноме-
ра регулируется вращением ручки плавной регулировки ре-
зистора R4 до регистрации генерации по индикатору.

5.2.3.	В положение «ГИР» транзистор Т1 работает в ре
жиме «мягкой» генерации. Уровень выходного напряжения
устанавливается ручкой плавной регулировки режима по от-
клонению стрелки индикатора примерно в среднее положе
ние шкалы.
Если в зону действия контура ГИР поместить внешний
контур, резонансная частота которого совпадает с генерируе-
мой, то этот контур отсасывает высокочастотную энергию
генератора ГИР, уменьшая амплитуду генерируемых колеба-
ний. Изменение амплитуды обнаруживается по стрелочному
индикатору.

5.2.4.	В крайнем правом положении ручки резистора R4
«ГЕНЕРАТОР» на транзистор Т1 подается напряжение по-
рядка 7,0- В, автогенератор работает в режиме жесткой гене-
рации. Напряжение генерации снимается с гнезда «ВЧ» или
через слабую индуктивную связь с контура.

5.2;5.	На транзисторе Т2 собрана схема ВЧ усилителя, а
на транзисторе ТЗ — детектор для стрелочного индикатора.

На микросхеме поз. А1 собрана схема мультивибратора
звуковой частоты, имеет отдельный выход НЧ и использует-
ся для амплитудной модуляции ВЧ сигнала.

Для стабилизации режимов элементов схемы применя-
ются стабилитроны поз. Д1 и Д2- Данные для сменных кон-
туров приведены в приложении 3.

5.2.6.	Для пересчета показаний шкалы верньерного уст-
ройства в частоту приложение 1 имеет на верхней строке
отрезную линейку длиною 250 мм, на которой нанесено 200
делений градуировки верньерного устройства от 0 до 1000.

На остальных строках приведено 16 частотных шкал для
каждого контура. В средней части шкалы резмещен прямо-
угольник, в который записываются показания верньерного
устройства для данной частоты при тарировке ГИР в за-
водских условиях.

Пересчет показаний шкалы верньерного устройства в
частоту производится переводом через деления шкалы ли-
нейки из приложения 1 (предварительно вырезанной и нак-
леенной на деревянную линейку). При этом тарировочная
частота соответствующей шкалы контура, установленного в
ГИР совмещается с делением линейки, которое записано в
прямоугольнике. Пример совмещения указан на рис. 1.

Далее образуется единая шкала, в которой каждому по-
казанию шкалы верньерного устройства соответствует ча-
стота на шкале. Пример совмещенной шкалы показан на
рис. 2.
6.	ПОДГОТОВКА К РАБОТЕ

Вынуть ГИР из упаковочной коробки. В ламповую
панель установить контур требуемого диапазона. Включить
вилку блока питания в сеть 220 В. Вращением ручки ГИР—
ГЕНЕРАЦИЯ проверить наличие генерации по отклонению
».
стрелки индикатора.
7.	ПОРЯДОК РАБОТЫ

7.1.	Измерение частоты в режиме «ВОЛНОМЕР».

Повернуть ручку плавной регулировки до упора влево.
Поднести ГИР к генерирующей ВЧ цепи, частоту которой
необходимо измерить. Измерение можно проводить одним
из способов:

а)	если в генерирующей цепи есть резонансный контур,
то измерение ведется путем индуктивной связи с контуром
ГИР. Для этого необходимо контур ГИР разместить вблизи
контура генератора. Вращая ручку «ЧАСТОТА», определить
максимальное отклонение стрелки индикатора. Если стрелка
индикатора отклоняется за пределы шкалы, необходимо уве-
личить расстояние между контурами. Точность измерений
повышается при увеличении расстояния между контурами
Отсчет делений по лимбу пересчитывается в частоту по гра-
фику приложения 1.

б)	имеется генерирующий источник с выходом на про-
водную линию. Измерение ведется путем подачи ВЧ напря-
жения через ВЧ кабель ГИР. Вращением ручки «ЧАСТОТА»
и сменой контура добиться максимального отклонения стрел-
ки индикатора. В зависимости от уровня напряжения изме-
ряемый сигнал подключается через конденсатор емкостью
0,5—2,4 пФ.

ПРИМЕЧАНИЕ. В случае зашкаливания стрелки индикатора необхо
димо уменьшить величину связи. Для повышения чувствительности в ре-
жиме ВОЛНОМЕР допускается ручкой ГЕНЕРАЦИЯ отклонять стрелку
индикатора в начало шкалы.

Отсчет частоты ведется аналогично п. 7. 1а.

7.2.	В режиме «ГИР» проводятся измерения резонансной
частоты негенерирующих LC-цепей.

Расположить катушки проверяемого контура и ГИР
в непосредственной близости по возможности на одной осе-
вой линии. Вращением ручки «ГИР» установить генерацию,
при этом стрелка индикатора должна находиться в средней
части шкалы.
7.2.1.	Вращать ручку «ЧАСТОТА» верньерного устрой-
ства, наблюдая за отклонением стрелки индикатора. В мо-
мент резонанса стерлка отклоняется к исходному состоя-
нию (без генерации). Для проверки правильности резонанса
необходимо отнести ГИР от проверяемого контура. При
совпадении резонансных частот стрелка индикатора реаги-
рует на удаление контура ГИР от исследуемого контура

~ Точность определения резонанса можно повысить посте-
пенным ослаблением связи (увеличением расстояния между
контурами).

Отсчет ведется по шкалам приложения 1 и методике
п. 5.26 настоящего РЭ.

ПРИМЕЧАНИЯ: 1. Если при данном конгурс ГИР отметить резо
нанс не удалось, необходимо взуугь следующий контур и повторить
поиск резонанса.

2.	При вращении ручки «ЧАСТОТА» меняется добротность контура
ГИР и амплитуда ВЧ сигнала. Поэтому необходимо периодически под-
страивать уровень сигнала по индикатору.

7.2.2.	Для определения резонансной частоты кристаллов
кварца необходимо изготовить петлю связи в виде катушки
индуктивности 015—30 мм из 5—15 витков* проволоки диа-
метром 0,5—1,0 мм, подключить ее к выводам кристалла
кварца, поднести к контуру ГИР. Поиск резонанса прово-
дится в режиме ГИР по п. 7.2.1.

7.2.3.	Для определения величины индуктивности какой-
либо катушки составляют из нее и конденсатора (типа КТ-2
или КД-2 емкостью 100 пФ) параллельный контур и произ-
водят измерение резонансной частоты контура. Величина не-
известной индуктивности определяется по формуле: >

25330

г^х —	(3f$	*

где Lx — индуктивность катушки (мкГ);

С — емкость (пФ);
f —- частота (МГц).

Конденсатор емкостью 100 пФ позволяет определить ин-
дуктивность различных катушек в пределах от 0,04 до
30 мкГ.
. 7.2.4. Величину неизвестной емкости определяют с помо-
щью калиброванной катушки индуктивности, используя ее
Для составления параллельного контура. Катушка индуктив-
ностью в 5 мкГ позволяет производить определение емкости
до 600 пФ. Емкость определяют по формуле:

25330

где Сх — неизвестная емкость (пФ);

L — индуктивность катушки (мкГ);

f — частота (МГц).

7.3.	Режим генератора высокой частоты устанавливается
поворотом ручки «ГИР» вправо до упора. Используя градуи-
ровочные графики (приложение I) и сменные контурные
катушки, установить необходимую частоту генерации с помо-
* щью ручки «ЧАСТОТА».

7.3.1.	ВЧ сигнал может быть подан на усилительные
устройства (радиоприемник, резонансные усилители высо-
кой частоты и др.) через излучение, мощности контуром
ГИР. Для этого ГИР располагают в непосредственной близо-
сти от входных цепей и ориентируют в пространстве по про-
хождению сигнала. При необходимости акустического про-
слушивания прохождения сигнала можно включить модуля-
цию.

7.3.2.	Подключение сигнала с гнезда «ВЧ» к входным
цепям усилительных устройств производится переходным ка-
белем. При этом если величина входного сопротивления ре-
гулируемого (проверяемого) ВЧ устройства более 100 кОм,
то подключение производится непосредственно, а если менее
100 кОм, то кабель следует подключить через конденсатор
1—3,9 пФ.

Ж

7.4.	В случае ремонта ГИР при смене транзистора Т1
или изменении конфигурации и конденсатора поз. С5 необхо-
димо провести тарировку шкалы всех поддиапазонов по
частотомеру.
'4 *
и 11.t t a I h t/d  	ЛШЯ&йнл.





§шалк верньерного устройстве соответствует частота на икале» Пример

сошегенно! жакн полагая на оис.2.

1	ЛИНЕЙКА	J

\ ЗЕ»	350 ЧОО 450	500 550	&3O	850	5*43 Ч5С	£Э0{

l l ni.hu th »til t t t / >*« d 11 ult * »».b »,„t,f h? ttl>i-JuJ—’

 „.y.,,	---,-------!-----,---т---г—-t-----т—	частотна^ unt&sd

- 25 25fi 28 st5,5 A,n 2V 28 £8,5 2S 23,5 30 KOHfTHjpa.

-	Л A

• Pug~2,

дел

ИЯ

“Г - 'Г'—-Т”~-~Г +~—Т~Г Г~“1 ТТ Г~1  г т-гт гг-г..( ! ! , I п |--| |МЩ
46	47 48 49 50 51 52 53 54 55 56 57 58 ьО 62 69 66 68 70 72 74 76 78 80

50

1—I I I 1—I-1МГц

лжп

~т~——I 1 Т""1 1—I Г1 1—г
37	38 39 АО 47 92 43 44 Аб 96 47 9899505452

23	33

в” jp""*****  “""'j ii  '"”' '| '  ।	| и тпят'т 11^1    — —- ——~1—-	.। ]-_г——^-т-.—T,rf^. пч1ТП11^1 п-iff i*i--~^iu’i ini - - iryiirni4ii-| mniH^Miii-fuiwwini “П—I—Г ""I Г ТТ I' I I T ’ J

24	24,5	22 22,5 23 2Ъг5 29 20,5 25 25626 26,52727.528 2852929,530 34 32 33

rmrwjwnr

^МГц
| МГц
|МГЧ
|МП|
|Л1Гц
|мгч

I ww *	и гта

4350

j—гу-| j	।-----1	। j т ।	।—।—j—।—।-----г|МГц

3.25 3,3 3,35 3,9 3,96 3,5 3,653,6 3,653,7 $753.83,853,9$96

тагаягирек-

1кгц

Яв»ИГ«***эт

1980 4500 4525 1550 4575 4600	4625

1375	7900	1925
