Детекторный приемник начинает все шире при-
меняться для радиофикации еще не электрифици-
рованных местностей.
Но с помощью детекторного приемника можно
слушать, в большинстве случаев, только на голов-
ной телефон. Поэтому каждый владелец детектор-
ного' приемника стремится добавить к нему не-
сложный ламповый усилитель и получить громко-
говорящий прием. С вопросами о том, как изгото-
вить такой усилитель, в редакцию часто обраща-
ются и читатели журнала, и просто сельские ра-
диослушатели.
Хорошую инициативу в удовлетворении насущной
потребности радиослушателей проявили в Омской
области. Партийные и советские организации г. Ом-
ска поддержали начинание начальника технического
отдела Омского обтрадяокомитета т. Беляева, скон-
струировавшего двухламповый усилитель к детек-
торному приемнику.
После испытания конструкции т. Беляева обком
ВКП(б) дал задание местному радиозаводу разра-
ботать промышленный образец такого усилителя.
Образец был разработан, и завод выпустил первую
серию этих усилителей. Ниже приводится описание
схемы и конструкции обоих упомянутых усилителей.

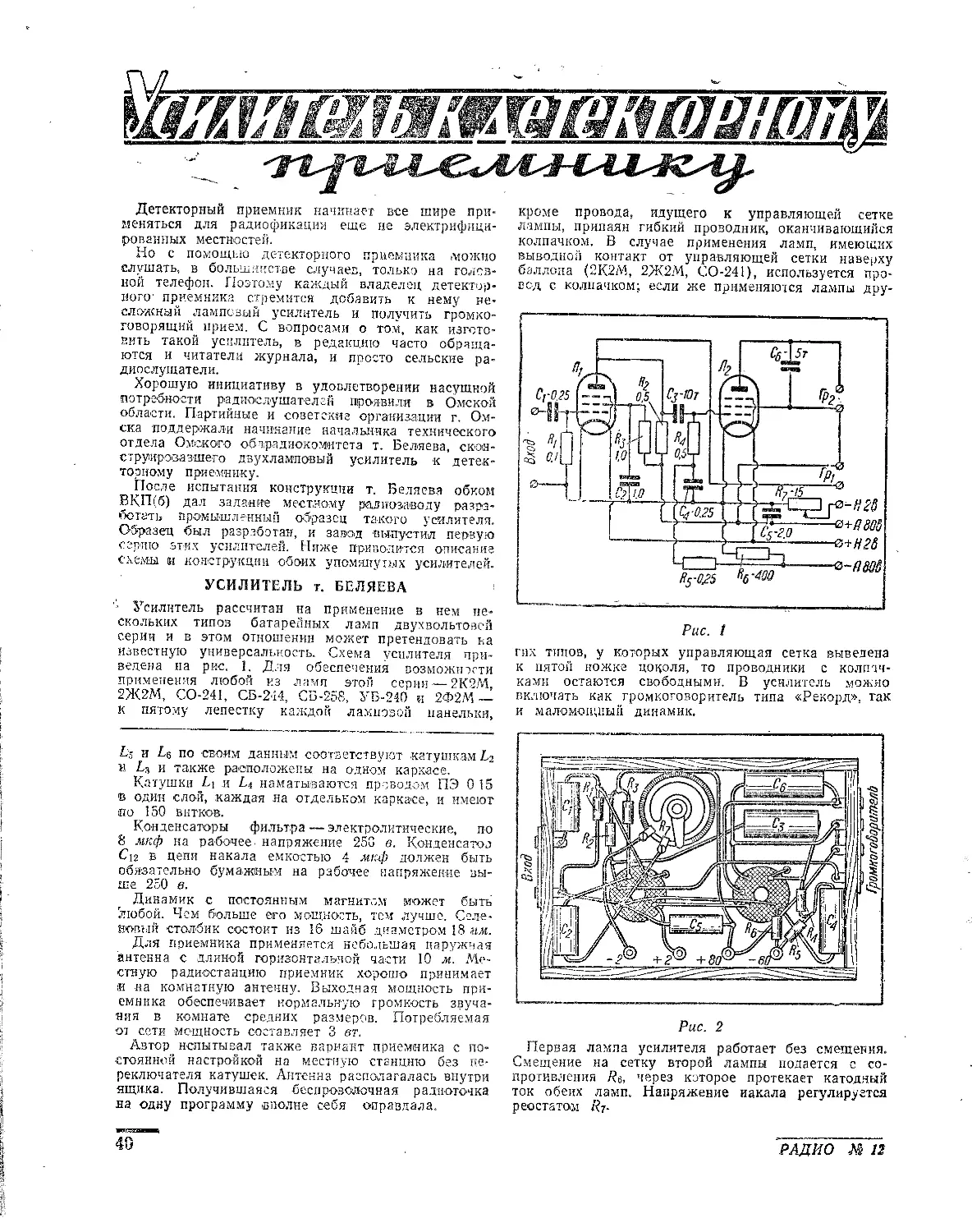

УСИЛИТЕЛЬ т. БЕЛЯЕВА	1
- Усилитель рассчитан на применение в нем не-
скольких типов батарейных ламп двухвольтовсй
серии и в этом отношении может претендовать на
известную универсальность. Схема усилителя при-
ведена па рис. 1. Для обеспечения возможности
применения любой из ламп этой серии — ?К2М,
2Ж2М, СО-241, СБ-214, СБ-258, УБ-240 и 2Ф2.М —
к пятому лепестку каждой ламповой панельки,
L's и Ls по 'Своим данным соответствуют катушкам Lz
и /_.,< и также расположены на одном каркасе.
Катушки L\ и Lt наматываются проводом ПЭ 0 15
в один слой, каждая на отдельном каркасе, и имеют
по 150 витков.
Конденсаторы фильтра — электролитические, по
8 мкф на рабочее, напряжение 250 а. Конденсатоа
С12 в цепи накала емкостью 4 мкф должен быть
обязательно бумажным на рабочее напряжение вы-
ше 250 в.
Динамик с постоянным магнитом может быть
любой. Чем больше его мощность, тем лучше. Селе-
новый столбик состоит из 16 шайб диаметром 18 им.
Для приемника применяется небольшая наружная
антенна с длиной горизонтальной части 10 м. Ме-
стную радиостанцию приемник хорошо принимает
и на комнатную антенну. Выходная мощность при-
емника обеспечивает нормальную громкость звуча-
ния в комнате средних размеров. Потребляемая
от сети мощность составляет 3 вт.
Автор испытывал также вариант приемника с по-
стоянней настройкой на местную станцию без пе-
реключателя катушек. Антенна располагалась внутри
ящика. Получившаяся беспроволочная радиоточка
на одну программу вполне себя оправдала.
кроме провода, идущего к управляющей сетке
лампы, припаян гибкий проводник, оканчивающийся
колпачком. В случае применения ламп, имеющих
выводной контакт от управляющей сетки наверху
баллона (2К2М, 2Ж2М, СО-241), используется про-
вод с колпачком; если же применяются лампы дру-
Рнс. /
гих типов, у которых управляющая сетка выведена
к пятой ножке цоколя, то проводники с колпач-
ками остаются свободными. В усилитель можно
включать как громкоговоритель типа «Рекорд», гак
и маломощный динамик.
Рас. 2
Первая ла?лпа усилителя работает без смещения.
Смещение на сетку второй лампы подается с со-
противления через которое протекает катодный
ток обеих ламп. Напряжение иакала регулируется
реостатам Rj.
40
РАДИО № 12
Усилитель монтируется в деревянном ящике раз-
мерами ISO X 100 X 75 мм.
Монтажная схема усилителя 'приведена на рис. 2,
Вход усилителя подключается с помощью двух
коротких проводников к телефонным гнездам де-
текторного приемника. В случае приема хорошо
слышимой станции можно пользоваться только од-
ной лампой усилителя. При этом громкоговоритель
включается в гнезда Грь а вторая лампа, в целях
экономии энергии батарей, вынимается из усили-
теля.
Для повышения же громкости в случае приема
слабо слышимой станции в усилителе используется
п вторая лампа; при этом громкоговоритель надо
переключить из гнезд Fpt в гнезда Гра и вставить
в панельку вторую лампу. В первой ступени усили-
теля лучше вс'-’-", ставить лампы 2Ж2М или 2К2МЛ
а во второй — СБ-244.
УСИЛИТЕЛЬ ЗАВОДСКОЙ КОНСТРУКЦИИ
О 5щий вид
пок'этн на рис.
лезнэм футляре
ципчтлыгая его
усилителя, выпущенного заводом,
3. Усилитель смонтирован в ж?.-
размерами 140 X 1С5 X 35 мм. Поин-
схема приведена на рис. 4. Этот
усилитель также имеет две ступени усиления: пер-
Рис. 3
вая —* йа лампе 2К2М и вторая — на лампе СБ-214.
На входе первой лампы установлен регулятор гром-
кости /?ь выход усилителя рассчитан на включение
высокоомного громкоговорителя «Рекорд».
Смещение па лампы получается за счет падения
напряжения, создаваемого на сопротивлениях R7j
и Т?7 общим катодным током обеих ламп. На пер-
вую лампу смещение подается с сопротивления
через развязку	—С?, а на вторую — с обоих со-
противлений ~{Ra и /?т) через сопротивление /?4.
Для поглощения избыточного Напряжения бата-
реи накала служит постоянное сопротивление %.
ПИТАНИЕ УСИЛИТЕЛЕЙ
Дл'я питания анодных цепей усилителей можно
применять сухие батареи типа БАС-60, БАС-80
или БС-70, а для нитей накала ламп — две сухие
батареи типа БНС-МВД-500, соединенные последо-
вательно. Такая свежая батарея накала дает на-
пряжение около 3 в.
В усилителе т. Беляева при включении свежей
батареи реостат накала должен быть полностью
введен, т. е. его ручка должна стоять в положении,
при котором в цепь накала включено все сопротив-
ление реостата. Установка реостата в рабочее по-
ложение производится на слух. Для этого усили-
тель подключается к работающему детекторному
приемнику, настроенному на какую-нибудь хорошо
слышимую станцию. Затем надо медленно повора-
Рис. 4
чивать ручку реостата; по Мере вращения ручки
начнут накаливаться нити ламп усилителя и в гром-
коговорителе станет слышна принимаемая станция.
Громкость приема будет постепенно возрастать,
но только до известного предела. Затем нарастание
громкости прекратится, и это будет означать, что
нити ламп полностью накалились и дальше выво-
дить реостат нельзя. Наоборот, надо слегка повер-
нуть его ручку в обратную сторону и оставить ее
в таком положении.
Но окончании работы установки Надо сначала
полностью ввести реостат (поворотом доотказа его
ручки в обратную сторону), а затем разомкнуть
цепь накала выключателем. При последующих
же включениях усилителя сначала замыкается цепь
батареи накала при помощи выключателя (если
он имеется), а затем нормальный накал нитей лам.1
устанавлйвается плавным выведением реостата гак.
как было указано выше.
.У батареи накала, находящейся в длительной
эксплоатании, рабочее Напряжение в течение Каж-
дого разрядного цикла постепенно понижается.
Поэтому при продолжительной беспрерывной ра-
боте усилителя нередко приходится по нескольку
раз производить дополнительную регулировку тока
накала при помощи реостата. Без этого громкость
приема будет постепенно ослабевать.
В усилителе УДП-1 заводской Конструкции нет
реостата. Вместо него применено постоянное сопро-
тивление R?,.
Отсутствие реостата лишает возможности регули-
ровать напряжение цепи накала, которая имеется
в усилителе т. Беляева. Это — существенный недо-
статок, так как без реостата невозможно полностью
использовать емкость сухих элементов и точно уста-
навливать ток в цепи накала.
М. Фалин
