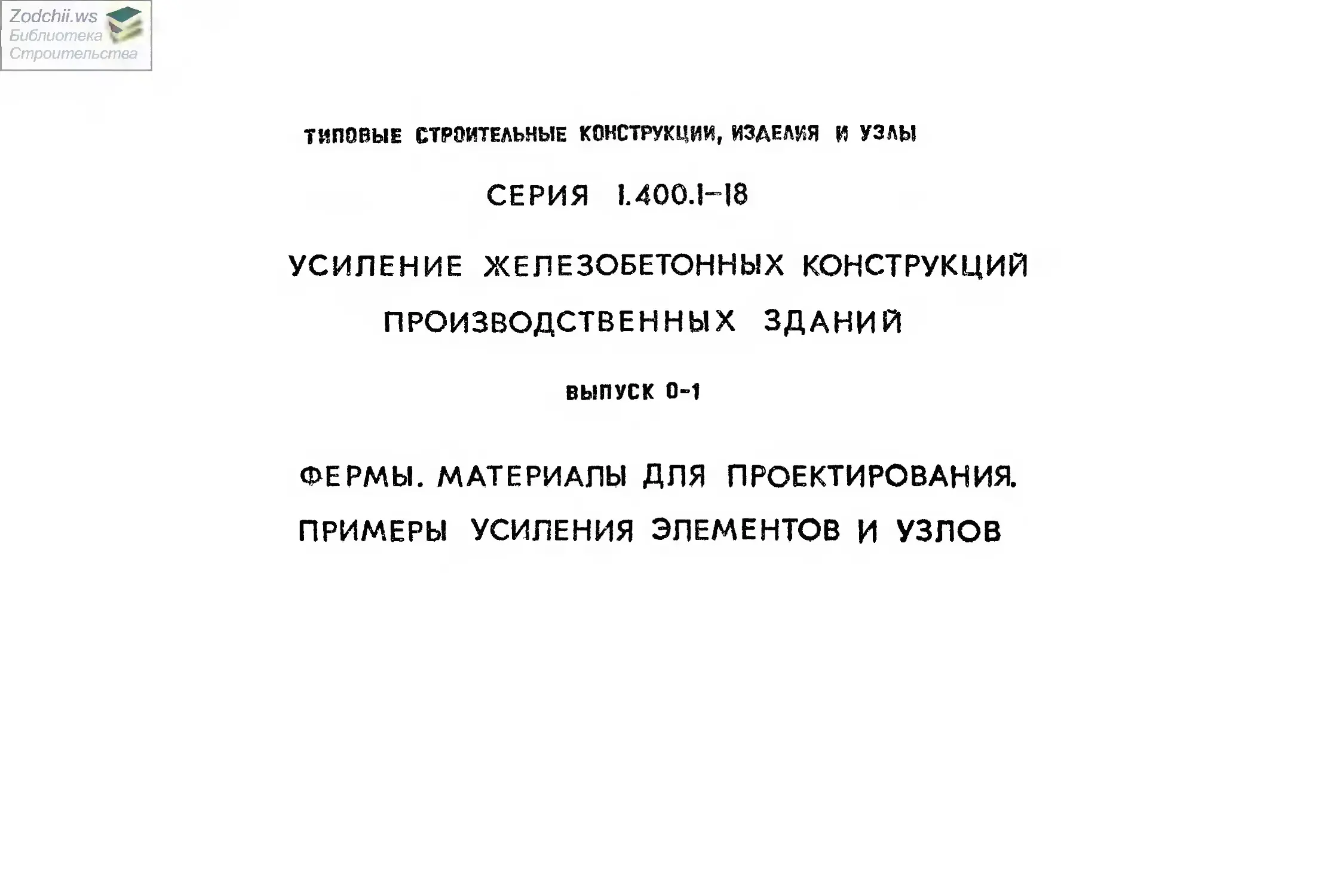

ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ
СЕРИЯ 1.400.1-18
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
ВЫПУСК 0-1
ФЕРМЫ. МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
ПРИМЕРЫ УСИЛЕНИЯ ЭЛЕМЕНТОВ И УЗЛОВ
Zodchii.ws
Библиотека v
Строительства
ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ
СЕРИЯ 1.400.1-18
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ	|
!
ВЫПУСК и-1
ФЕРМЫ. МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ.
ПРИМЕРЫ УСИЛЕНИЯ ЭЛЕМЕНТОВ И УЗЛОВ
РАЗРАБОТАНЫ
ДАЛЬНЕВОСТОЧНЫМ ПРОМСТРОЙНИИПРОЕКТОМ
ЗАМ. ДИРЕКТОРА ИНСТИТУТА ^Й^КиГшТИТЕЛЬМАН
ГЛАВНЫЙ ИНЖЕНЕР ПРОЕКТА ДШ<Э.В. ШЕРЕМЕТЬЕВ
ДАЛЬНИИС ГОССТРОЯ СССР
ЗАМ. ДИРЕКТОРА ИНСТИТУТА^,.
ЗАВ. ОТДЕЛОМ РЕКОНСТРУКЦИИ
ЗДАНИЙ И СООРУЖЕНИЙ
АНТРОПОВА
'Г.М. СПРЫГИН
Утверждены ДыьНИИСон
Протокол от 14 03 90г р* 1
Введены в действие С 10.04.90г
Дальневосточным Промстройниипроектом
Приказ от 15.03.90г п 21
Zodchii.ws
Библиотека
Строительства
	Обозначение	Наименование	Стр.
	MOO. 1-18.0-1 ПЗ	Пояснительная записка	Зт5
	MOD. 1-18.0-!-1	Схема способов усиления элемента!
		и узлов ферм	s
	MOO. 1-18.0-1-8	Схемы Ферм серой p^-of-129f68,
		ПК-01-129/78	1
	MW. 1-18.0-1-3	Схемы ферм друзах серий	8,9
	t.too.t-i8.o-t-4	Усиление элементов Верхнего пояса
		ферм по типу В	ю
	t.too.t- 18.0-1-5	Усиление злеменгоВ Верхнего пояса
		<рерм по типу Б	1!
	Moo. t-ti.o-l-6	Усиление элементов Верхнего пояса
		ферм по типу Ж	12.13
	MOO. 1-18.0-1-7	Усиление элементов Верхнего пояса ферм
		ло типу Г	!*
	Moo. t-M-l-8	Усиление элементов Верхнего пояса грерн
		по типу Л*	15
	Moo. 1-18.0-1-9	Усиление нижнего пояса ферм по типу В	!6П
	t.toO.t-tt.D-1-Ю	Усиление нижнего пояса ферм по типу Р
		с ойетонироВанием узлов	18,19
	Moo. t-lt.D-t-tO	Усиление нижнего пояса ферм потопу В
		в пределах одной панели	20
	Moo.1-18 0-1-12	Усиление сжатых рассоси В по типу А	2!
1 I 1 j §
... . Р
Обозначение	Наименование	Стр
i. ‘tOO.1-18.0-1-13	Усиление сжатых раскосоВ по типу R	22
1. too.1-18.0-1-Ус	Усиление сжатых раскосоВ по типу А 23 _
МОО.1-13.0-1-15	Усиление растянутых раскосоВ по типу р
	(I Вариант)	2j-__
1. too. {-!8.0-!-!6	Усиление растянутых расязсоВ по типур,
	Iff Вариант)	25
М-00.1-18.0-1-/7	Усиление растянутых раеносоВ по типу р
	(Ш Вариант/	26
Моо. 1-I8.0-/-I8	Усиление сжатых стогн по типи А	27 I
1 too. 1-18-0-1-19	Усиление сжатых стоек- по типу В _ 28
M00.f-l8. 0 -1-20	Усиление сжатых стоек потоп» ,4	гЭ
1. too. 1-18.0-1-21	Усиление растянутых стоек потопу в
1. too. 1-18.0-1-22	Усиление опорного узла про установке
	на колонну одной узгрмы пи типу А	3!
MOO. 1-18.0-1-23	Усиление опорного узла при установке wk	г
	колонну одной фермы по типу м	32 ;
t.too.t-18.0-1-2^	Усиление опорного узла при установке 	'
	на колонну двух ферм по типу И	зз
1. УОО. 1-18-0-1-25	Усиление узлов Tuff ho типу И	з4
t. too. 1-18.0-126	Усиление узла f по типу И	35_
t.too. 1-18.0-1-27	Усиление узла д по типу И	36
MOO. 1-18.0-1-28	Усиление узла У по типу в	37


tmi-ao-i
Qpoccf nocotcetn			СтиРтА Л уст [литаЗ
			 z	Содержание	пр&~'..'оиним^ро1:кт
Вяжтр Шсремегы, УШ* '
Ткпт ЛЗ
Zodchii.ws
Библиотека v
Строительства
ll.
1. OStyaff часть.
Настоящая серия Выполнена Дальневосточным Пром-
стпойвш/проектом по договору с Мовосибирским филиалом
wio института типового пр те кшрования Госстроя СССР от Пиюля (М9к
по научным разработкам ДальНЖСа(автор разработок к.г.н. Спрыэин вм.)
Серия /Лоо. Н8 состоит из 2В выпусков:
выпуск П-/. фермы. Материалы для проектирования.
Примеры усиления элементов и узлов.
Выпуск В-2, фермы. Материалы для проектирования.
Примеры расчета.
В типовые материалы для проектирования входят: тех-
нические решения по усиление элементов и узлов ферм,
разработанные на примере ферм серии ПК-0/-/39, даны схемы <рерм
по другим сериям с указанием способов усиления элементов
и узлов этих уаерм
/4. Усиление ферм осуществляется при техническом перевоору-
жении или реконструкции промышленных зданий с целью:
-	повышения несущей способности <рермцс
последующим увеличением нагрузки;
-	Восстановления несущей способности фермы
или отдельных ее элементов и узлов.
15. В пределе ние необходимости и выбор способа усиления
ферм должны производиться В каждом отдельном случае
на основании натурных обследований и проверочных рас-
четов В зависимости от состояния конструкций В целом
или отдельных Элементов' Вида повреждений' прочности
бетона и фактической арматуры, от эксплуатационных
требований, от Внешних нагрузок, от экономической целесооб-
разности и от планируемых сроков восстановления
/.£. Способы усилений должны Выбираться таким образом, чтобы
эти усиления увеличивали прочность и трещиностойкос/пь
и уменьшали дерормативность только нуждающихся в
усилении элементов и узлов, обеспечивали простоту изго-
товления и монтажа элементов усиления, позволяли произ-
водить работы с меньшим ущербом для действующего
производства.
/7. Выбор схемы конструкции усиления ферм зависит от наличия
материалов, свободных габаритов, расположения конструкий служащих
Опорой для конструкций усиления, схемы повреждения самой
усиливаемой конструкции и требований к ней после усиления.
18. В настоящем выпуске представлены следующие Типы усиления:
Л - усиление железобетонными обоймами;
Б ~ усиление железобетонными рубашками (двухсторонним
или односторонним наращиванием, обетонирпвачиек
С трех сторон)?
В ~ усиление металлическими обоймами с упором в узлы;
Г - усиление металлическими обоймами с напрягаемыми
хомутами;
Д - усиление металлическими обоймами с напрягаемыми
ветвями;
Ж - усиление односторонней напрягаемой распоркой
без упора В узлы,
И - усиление металлическими обоймами с напрягае-
мыми хомутами без упора в узлы,
В ~ усиление металлическими обоймами с клиновыми
захватами;
Л - усиление затяжками;
М- усиление металлическими обоймами из листовой стали
Схема способов усиления отдельных элементов и узлов ферм
дана на докум./
LWD.i-18.0-i ПЗ
Пояснительная записка
Д А Л ьн FB0C7 ОЧНЫЙ
Э0ИЧИНОРО£|0
Г. 8	f
форнагп ДЗ
Zodchii.ws
Библиотека t
Строительства
J4
.L
I

1.9 Сжатые элементы ферм усиливаются путем устрой-
ства обойм из железобетона или стальных профилей, стяну-
тых между собой накладками или болтами, устанавливаемых
насухо или на раствор.
1.10 Повреждение арматуры растянутых элементов В пред-
варительно напряженных фермах исправляется путем установ-
ки напрягаемых наружных стальных затяжек.
1.П Усиление растянутых элементов решетки и нижнего
пояса выполняется установкой напрягаемых стальных
Затяжек. Затяжки могут быть как из арматурной
так и из профильной стали,
2.	РАСЧЕТ ЭЛЕМЕНТОВ УСИЛЕНИЯ
2.1 Насчет усиливаемых конструкций производить в соот-
ветствии с требованиями следующих документов-
-СНиП 2.01.07-85, Нагрузки и воздействия"
-СНиП 203t)l-8k „Бетонные и железобетонные конструкции':
-СНиП Л-гз-81* ь Стальные конструкции. Норны проекти-
рования ".
,Рекомендации по восстановлению и усилению стерж-
невых железобетонных конструкций! ферм, арок,
диафрагм, оболочек и т. д.} при реконструкции про-
мышленных зданий и сооружений." Даль НИИС, г. Влади-
восток, 198Бг.(автор к.т.н Спрыгин Г.М/
Примеры расчета элементов ферм приведены В Выпуске О-в
настоящей серии.
г.2 До Выбора типа усиления в качестве исходных данных
необходимо иметь следующие документы- марку фермы, Вели-
чину действительных нагрузок и усилий, действительную схе-
му работы фермы, Класс бетона и арматуры, состояние
конструкции, отдельных узлов и злементов на момент
обследования, а также Все расчетные сопротивления бетона
и арматуры усиливаемой фермы, необходимее при расчете кон-
струкций на прочность, деформативность, по образованию и
раскрытию трещин. Материалы и сведения о напряженно-де-
формированном состоянии усиливаемой конструкции, о характе-
ристиках материалов (бетона, арматуры, стали и т.п.), о дей-
ствующих нагрузках и условиях эксплуатации конструкций до
и после усиления принимаются по материалам Обследования
3S Цементный раствор для защитных цементных штукатуре* t
применять HP Hl/JtCP	ВОС/ТЗС/ЛЬНЫХ B.At/vrtfl^iJio	мтл I
и техническому заданию на выполнение работ.
3.	Материмы конструкций усиления
33 Для конструкций усилений рекомендуется применять арма-
турную сталь классов А-% РЦ. А®,А-д по гост 5781-82^диамет-
ром 8>3б мм, а также профильную стиль по костзм т/**
T!7fk-l-3023-80.
5.2 Металлопрокат, применяемый в проектах, необходимо
принимать В соответствии с , Сокращенным сортаментом
металлопроката для применения в строительных стальных
конструкциях " утвержденным постановлением Го-стпоя
СССР от 30 апреля 1985г. р«39.
ЗЛ Болты, гайки и шайбы следует применять Вспответст-
8ии с п. гД* сниП о-гз з/Т	i
зЛ Бетон применять класса В 30 и выше на портландцементе
с осадкой конуса ЗОт-ЮОмм при укАадке ручным способом oJZWmJ
•при применении пнеВмодетона, причем низшая ераниуа должна J
считаться предельной по жесткости Для рубашек, обоим |
и наращиваний бетон применяется на обычном порт-
ландцементе, а для заделок по типу усиления„М"- цементный	'
раствор на расширяющемся цементе.
применять не ниже И150,6остальных случаях-не ниже мяо*- мюо.
36 Электроды применять типа 31)2,392 А по ГОСТ 9967-75?
4 Указания по применению чертежей
При разработке конструкций усиления элементов стержневыч
систем конкретного обьекта рабочие чертежи выполняются
на базе настоящего выпуска. Для этого, установив характер
работы зле ментов, требующих усиления, назначают тип
усиления и одновременно определяют параметры, требующие
расчета. Расчет усиленных злементов Выполнять В соответствии
с указаниями раздела г пз.
Разработаны и распространяются ДальНИИСом Госстроя СССР
iMh 18.0-013
it. Перед началом работ по реконструкции здания необходимо
разработать проект производстваработ согласно СНиП 3.O/.0P/S.
£ Указания по производству работ
£(. Указания по Выполнению проектируемых типов усиления
Приведены на каждом листе и содержат сведения о после-
добательноети монтажа элементов усиления и основных
конструктивных мероприятиях* обеспечивающих совмест-
ную работу конструкций усиления с усиливаемым элементом.
5.1. Усиление конструкции представляет собой сложный процесс;
сопряженный с необходимостью выполнения специальные работ*
как правил о# В условиях действующих производственных предприятий.
Вследствие этого. в мероприятиях по технике безопасности, В
первую очередь* должны найти отражение способы безопасного
и удобного доступа к конструкциям* которые Выбираются
В процессе предварительного осмотра и учитываются
при составлении рабочей программы и календарного плана.
S3. Усиление конструкций В действующих цехах часто связано
С остановкой производства В цехах или на отдельных их
участках, е использованием мостовых кранов* с загромождением
производственных площадей лесами и подмостями* с отключением
электроэнергии В этом случае использование цветового крана Аля
производства работ по усилению конструкций и освещение Осуществляет-
ся с помощью Временного подключения электрическим (силовым) кабелем
fl Участки* на которых производят работы по усилению
необходимо ограждать и снабжать надписями предупреждающими
об Опасности* запрещающими ели ограничивающими передвижение
В опасных зонах
&5.Лля уменьшения нарушений производственного цикла пред-
приятий работы по усилению часто проводятся Во Вто-
рую и третью смены и В выходные дни.
вв. Технологические процессы по усилению .Конструкций Вы-
полняемые на территории действующего предприятия в
действующих цехах* относятся к работам повышенной опас-
ности и должны производиться по нарядам- допускам.
6.	Литература
AL При разработке типовых материалов для проекги-
рования использованы материалы;
-„Рекомендации по Восстановленшо и усилению
е тержневых железобетонных конетрукиийррерм,
арок, диарраем, оболочек итИ) при рекон-
струкции промышленных зданий и сооружений^
ДальРИИС , г. Владивосток, /936^ автор Слрь/еин ГМ/
-юн. беляков, АП Снежко.
^Реконструкция Промышленных предприятий "
X., Вьща школа, Юввг.
- Г. И. Спрыеин, б. В. Бабурин. t Восстановление
строительных конструкций на промышленных
предприятиях Дальнеео Востока", с Влади-
восток, издательство Дальневосточноео
университета, /9д4е.
1МН8.0-1ПЗ
Zodchii.ws
Библиотека
Строительства
Зав. ГР-
Разра
Краеобаая
Андри я uj	~
КрасоВсхщ	-
l.WD.l-18.0-1-1
Схема способов усиления
элементов и узлов
ферм
Сгубив! ЛистХлмтоб
ПА ЛЬНЕ вОСТОЧНЫЙ
ПРОИСТРОИНИИПРОЕ КТ
г. ВладиЗостсх
Zodchii.ws
Библиотека
Строительства
СЕРИЯ
ВВеЗена-ЮИЗЗВ г.
ПК-Dl- 189/63
Разработано ЦНУИпроя-
здапий, Проектным
институтом rJl coSместц
с ПИИ КБ Госстроя СССР.
УтВерждена-ВЬ. 03. fSC9r.
Отменена -LOf. 193 В г
ПК-Of-129 /7&
Разработана ЦНИИлром-
здоний Промстройпро-
ектом, ННИЖБ, нииск,-
СХЕМЫ ФЕРМ
Сегментные фермы
1.WD.1-1B.0-1-2
Нконт
U/eemertg UfgCf
^Р*^- '— Схемы ферм серий
ДАЛЬНЕВОСТОЧНЫЙ
ПРОМСТРОИН ИИЛРОЕ кт
г. В лаОиЗоетоК
ЛК(И-/г9/68; ПК-Of-f23/78
Zodchii.ws
Библиотека
Строительства
Zodchii.ws
Библиотека
Строительства
СХЕМЫ ФЕРМ
СЕРИЯ
АРОЧНЫЕ ФЕРМЫ
ФЕРМЫ, СОБИРАЕМЫЕ ИЗ БЛОХОВ
ФЕРМЫ С ПАРАЛЛЕЛЬНЫМИ ПОЯСАМИ
ППДСТРОПИАЬИЫЕ ФЕРМЫ
Утверждена /4 XII. 1962г
Отменена /.$. №68г.
пк-о!-гв
Разработана Гни Пронстрод-
проехттсср yweruu
УтверзкЗенв в (961&
Разработана /роехтнмм ин-
ститутом НТ Министерства
строительства СССР при
участии НИИ по строитель-
ству Минстрой СССР
Утверждена И. КТ №36в.
Отменена в /36/е.
ПП-Of-OE/SS
Разработана ГОИ Промстрой-
прре.я-г совместно с ННИЖБ
Госстроя СССР
Утверждена ЫХ./Збве.
Отменена /.V М72е.
1
i
rm-ot-оЦбг
1.W1S0-1-3
форматЛЗ
Zodchii.ws
Библиотека
Строительства
Тип А
1	1	I	Обозначение	Наименование	Кол.	Приме- чание
				Документация
				4 етали
		/
		2
		3
		4
		$
				Материалы:
				Бетон класса В
Закладная деталь Б
Верхнем поясе фермы

Ведомость расхпЗа стали на элемент, кг
f На данном чертеже показан способ усиления панели Верхнего
пояса фермы по типу А.
г Минимальная толщина обойм 6см. Ори нанесении бетона способом
торкретирования толщина обойм пожег быть уменьшена до Зсм.
J В местах установки дополнительной рабочей арматуры для лучшего
сцепления поверхность бетона усиливаемой конструкции необходимое
очистить, сделать насечки, промыть водой под давлением.
В номе нт бетонирования поверхность должна быть Влажной,
но не мокрой.
4 Бетонирование ручным способом Веети при обязательном вибриро-
вании, пневнобетон укладывается непосредственно в опалубку.
в Расчет усиленных элементов Выполнять по„Рекомендациям'
ДальНЫиСа, примеры расчета приведены в выпуске 0-2 настоящей серии.
Марка
элемента
изделия арматурные
Арматура класса
ГОСТ
Общий
расход
Начотй
Завгр
Провер
СржоВских
Венкова
Срассвских
Н. Контр ШСренетьь	-

{.№0.1-18.0-1-4
Усиление элементов Верх- /7 | j /
неео пояса <рерм по типу А
ДАЛЬНЕВОСТОЧНЫЙ
П РОМСТРОНН ИИПРОЕ к т
г. ВладиЙоеток
формат AS
BFipmim расхода спали на заемешп, кг
Марка элемента	изделия арматурные							Общий расход
	Арматура класса						Всеео
	А			А
	ГОСТ			ГОСТ
			\uroeo			\uroeo
					\
/ Л4г данном чертеже поп-азан споссбусиления сжатых элементов Верхнего
пояса одно и двухсторонним наращиванием и рубащхами по типу Б
г Минимальная толщина наращиваний и рубашех 6см;при нанесении
детона способом торхретирования толщина наращиваний
может быть уненыиена до Зсм.
3 в местах установхи дополнительной раиочей арматуры для лучшего
сцепления поверхность бетона усиливаемой хонетрухуии необходимо
очистить, сделать насечхи, промыть Йодой под давлением.
В момент бетонирования поверхность должна быть Влажной, но
не махрой.
# Бетонирование ручным способом Вести при обязательном вибри-
ровании, пневмобетон ухладыбается непосредственно в опалубху.
5 Расчет усиленных элементов Выполнять по„ Рехомендауиям"
ДальННИСа, примеры расчета приведены Б Выпуехе 0-2 настоя-
щей серии.
Zodchii.ws
Библиотека
Строительства
Пример усиления верхнего пояса Фермы пп типуЖ_.
Приме-
ВЕД ОМОСТЬ ЭЛЕМЕНТОВ
Опорные усилия
Риски нанести
краскод
2лист 2.
РАСПОРНЫЙ ЭЛЕМЕНТ
LW0.H8.n-i-6
Н-КОНТР \Шеренепм
разрао Лндрияш
ПроВер КрасоВам
Усиление элементов Верхне-
ео пояса ферм по типу ж
Марка
металла чание
На данном чертеже показан способ усиления сжатой панели Верхнего
пояса односторонними напряженными распорками по типу ЛК
г Величина преаварительноео напряжения В распорке принимается
конструктивно 4OP6QМПа. Величие необходимости разеру-
жения усиливаемого злементд величина предварительного на-
пряжения определяется специальным расчетом
3 На период монтажа распорки рассчитываются как металла-
|z ческие составные центрально сжатые зле менты.
—4 Расчет усиленных злементоВ Выполнять по„ Рекомендациям"
ДальНИЦСа, примеры расчета приведены В выпуске О-В настоя-
щей серии.

ДАЛЬНЕВОСТОЧНЫЙ
ПРОМСТ РОЙ^НИПР ОЕ кт
формат АЗ
Zodchii.ws
Библиотеке,
Строительства
вешний пояс
УПОРНЫЙ ЯЩИК
l.W-iB.D-i-E
fci/AuScfeM&nj
элемент
Бетон народ uj и-
ряющемся цементе
Производство работ
t В местах примыкания унарных ящиков необходимо зсгистить
поверхность и задаться длиной упорного ящика.
1 Определить длину распорки, учитывая, что упорные ящики
будут упираться So внутренние ерани узлов.
Участок расположения распорки отметить рисками на поясе фермы.
3 Свободно закрепить упорные ящики и сдвижкой совместить ерани
упоров с рисками. Упорные ящики закрепить-натянув гайками
стяжные болты. После часовой выдержки болты несколько ослабить.
й Заполнить ящики бетоном класса вЗб~с последующим уплотне-
нием и обжатием болтов.
3 Заготовить распорку Длина ее равна расстоянию междурисками-вОнм.
Определить уклон ветвей. Стрела прогиба равна	.р где
вр-длина раепорки. Швеллеры изогнуть.
6. К швеллерам приварить упорные листы. Длина упорного листа опре-
деляется из расчета прочности шва плюс СО нм.
Поверхности упорных листов, примыкающие К упорным ящикам,
необходимо торцевать.
Т В местах изгиба швеллеров сделать отверстия бгв Нолтом
Ф2й временно закрепить оба швеллера и гнутые злементы б.
f Установить распорку закрепить ее временными скрутками к
Верхнему поясу.
9 После приобретения бетоном 73% прочности распорке дать напряжение.
no HU3M pCfCfiDpW.
Zodchii.ws
Библиотека \
Строительства
И
ВЕДОМОСТЬ ЭЛЕМЕНТОВ
Сечение
Опорные усилия
Марка
метал-
ПОВ.б
1МН8.0-1-1
Цементный
раствор
Приме-
чание
нарезка
болта
ДАЛЬНЕВОСТОЧНЫЙ
1РОМСТРОИН ИИП РОЕ М
1 На данном чертеже показан способ усиления сжатым злементов верх-
него пояса металлическими обоймами с напрягаемыми хомутами по типу р
t ВетВи обойм Выполнять из профильной стали { L,C ).
3	В местах установки обойм поверхность бетона очистить, сделать на-
сечки для улучшения сцепления и смочить Водой. ВетВи обойм (а) следует
устунаВлиВать наслои цементного раствора толщиной недолеебнммар-
ки ВООияи^насуто’на Выравненную поверхность усиливаемого злемента.
4	Натяжные гайки должны быть высотой не менее f.S диаметра нарезной части хому-
та. Между гайками и упорами необходимо поставить скользящие по долгу шайбы
S Предварительное напряжение В хомутах принимается по расчету,
но не менее 100 мпа. Контроль натяжения осуществляется по Выходу
резьбы или по усилию динамометрическоео ключа.
6	Количество расчетных хомутов должно быть не менее 4 В. Рядом
с крайними расчетными хомутами конструктивно поставить
хомуты с таким же напряжением.
7	Расчет усиленных злемеитов Выполнять по^декомендауиям’ДальНННСа,
примеры расчета приведены В Выпуске О-в настоящей серии.
Усиление злемеитовВерхне-
го пояса срерм по типу Г
Zodchii.ws
Библиотека
Строительства
Опорные усилий
О/Вы расчетные
Приме-
чание
ВЕАрНОСТЬ ЭЛЕМЕНТОВ
Сечение
петальб
Макарова
Нач.о/тк
1MH8JH-8
Разраб
npoiep.
! На ванном чертеже показан способ усиления сжаты/ элементов
металлическими распорками с клиновь/ми захватами по типу К
е Вкачестве ВетВеиpacnopoK.a"применять про/рильную сгаль
3 Место установки клиньев зачистить плоским наждаком.
4 Установить Внутренние клинья (В/, наружные клинья (В/ и
цакладки!е/ Закрепив их Временно проволочными скрутками.
Установив накладки приварить их точечной сваркой к наружным
Клиньям и проверить правильность расположения Всех элементов
усиления.
в Накладки приварить к наружным клиньям расчетным швом.
7 Приварить распорки(а/ к наружным клиньям расчетным швом.
в Нагреть накладки (г/ до температуры ЗОО‘-4оовС
3 Легкими //дарами Подвить Внутренние клинья под наружные.
to Расчет усиленных Элементов Выполнять по „Рекомендациям"
ДальИИИСа, примеры расчета приведены В Выпуске О-p настоящей
Вен/toga
КраеовсыЛМ^-А ~.	~ Icmogusl лист ростов
_______	_ Усиление элементов верхне- /7 |	| /
। пояса <рерм по типу Л" дальневосточный
ПРОМСТРОЙНИИПРОЕКТ
Шеренегяк ~
Zodchii.ws
Библиотека v
Строительства
ВЕДОМОСТЬ ЭЛЕМЕНТОВ НА УЗЕА.1
Сечение
СХЕМА ФЕРМЫ
СостаВ
Опорные усилия
Усаливаемый ялемент
Провел
дшщДшД
fyxfcoBc/wx
Марка
металла
Приме-
чание
л? Й
тоо,гЯооо,зоооо

t На данном чертеже показан способ усиления нижнеео пояса
ферм напрягаемыми затяжками по типу В.
г Натяжение затяжек производится механическим или термо-
механическим способами.
J На узле 2 дано приспособление для натяжения затяжки
методом ее отжатия усиливаемой конструкции.
4 Затяжки усиления следует Выполнять из арматурной стали
Классов A-[t А-П, A-Я и А-И диаметром от Т2 до 36мм. При больших
усилиях в затяжках на пластинах ставятся ребра жесткости.
’5 Опорные Пластины (б)анкерных устройств принимать
толщиной !2r2i-MM. При больших усилиях В затяжках на
Пластинах ставятся ребра жесткости.
6 Анкерные устройства рекомендуется ставить на елой
цементного раствора марки 300.
f При усилении несколькими затяжками их натяжение следует
производить последовательно по зтапам.
8 Расчет усиленных элементов выполнять по* Рекомендациям"
ДальНИИСа примеры расчета приведены 6 Выпуске 0-2 настояи/ей серии.
Усиление нижнеео пояса
ферм по типу А
JMi-18.0+9
ДАЛЬН ЕВОСТОЧНЫЙ
ПРОМСТРОЙнИИП ГО Е кт
г. Владивосток
Zodchii.ws
Библиотека
Строительства
Zodchii.ws
Библиотека
Строители" ____
&
Zodchii.ws
Библиотека v
Строительства
_______________________________________________
Z Ha данном чертеже показан способ усиления нижнего пояса
напрягаемыми затяжками по типу Лс обетонированием узлов
г Натяжение затяжек производится механическим или
термомеханическим спосодами.
5 Затяжки следует Выполнять из арматурной стали классов
A-I,A-B,A-inи А-^ диаметром от /гдо 36 мм-
4	Анкерные устройства рекомендуется стаВить на ел ой
цементного раствора марки 300.
В Натяжение затяжек следует проворить последовательно, по
Зтапан, одновременно по два стержня, расположенные
ро разные стороны ферм.
6	Одетонирование узлов производить после натяжения
затяжек до расчетной величины.
7	Алина обетонированного участка должна быть больше
длины узлов на Величину не менее 30d затяжек
В	Толщина детонной обоймы должна быть не менее 6 ем при
бетонировании ручным способом и Зсм при нанесении бетона
способом торкретирования.
S В местах обетонирования узлов поверхность бетона очистить*
сделать наеечки и смочить Водой. В момент бетонирования по-
верхность должна быть влажной, но не мокрой.
Ю Перед бетонированием устанавливается и крепится Вся про-
дольная и поперечная арматура железобетонной обоймы.
// Расчет усиленных злементов Выполнять по„ Рекомендациям "
ДрльНннСа, примеры расчета приведены в Выпуске 0-2 настоя-
щей серии.
ijmd.i-ib.d-md
Zodchii.ws
Библиотеке,
Строительства
СХЕМА ФЕРМЫ
Ус&ли&гемый
_ Ч.контруУеренетьЫ
Разраб Андрияш
Провер\- •
ВЕДОМОСТЬ ЭЛЕМЕНТОВ
Марка	Сечение			Опарные усилия			1}	Мары метал- ла	Приме- чание
	эскиз	/703	состав	ТС. м.	ТС	е- ТС
а	—						3		быг-ггЬнм
	долт
в
г	—						3
д	—								&п-~гЬнм
е
ж							5
И	—
Г	—						5
д	—я—
м							3
И
Детали Л
посадить
на раствор
/ /fa данной чертеже показано усиление нижнего пояса ферм напрягаемы-
ми затяжками по типу В 8 пределах одной панели.
е Натяжение затяжек производится механическим или гермомеханичееким
способами.
3 Затяжки усиления следует Выполнять из арматурной стали классов А-Г
В-В, А-Я и А-й диаметром от /2 до 36 нм.
Я Натяжные гайки должны быть Высотой не менее /,5 диаметрарезьбы за-
Усиливаеный ГЯж™ и устанавливаться на скользящие шайбы.
g Опорные пластины анкерных устройств принимать толщиной /2ё24-мм.
элемент Прц больших усилиях в затяжках на пластинах ставятся ребра жесткости
6 Анкерные устройстварекомендуется ставить на слой цементного раствора масли.
7 Анкерные устройства крепления затяжек к промежуточному узлу нижнего.
пояса ферм рекомендуется крепить обжимными долгами У fde-гомн. Вели-
чину усилия В каждом оолте следует принимать не менее Z О тс.
в При усилении несколькими затяжками их натяжение следует производить1
последовательно по этапам-
3 Расчет усиленных элементов Выполнять по* Рекомендациям' Даль НННСа.
Примеры расчета приведены В Выпуске 0-2 настоящей серии.
Вписовски,
Усиление нижнего пояса
ферм по типу Л В
пределах одной панели
1М0.1-18.0-1- Il
ДАЛЬНЕВОСТОЧНЫЙ
ТРОмСТРОЙНИиЛРОЕКТ
Zodchii.ws
Библиотеке,
Строительства
Тип А
Бетон узла
рермытамоть
0<?&,АВ//72б
усиления с арматурой узла Фермы
Яннатуру усиления
сказать с оголенной
арматурой узла фермы.
1	I	1	Обозначение	Наименование	Вол.	Приме- чание
				Документация
				Летали
		/
		2


				Материалы:
				Бетон класса В
/ На данном чертеже показан способ усиления сжатых рас-
косоВ железобетонными обоймами по типу А.
2 Минимальная Толщина обоим Асм. При нанесении.дегона способом
торкретирования толщина обойм может быть уменьшина до Зсм.
3 В местах установки дополнительной рабочей арматуры для лучшего
сцепления поверхность бетона усиливаемой конструкции необходимо
очистить, сделать наеечки промыть Водой под давлением. В момент
Ведомость расхо&я стилим элементп,хр
изделия арматурные
Марка
элемента
Арматура класса
Общий
расход
ваниу пнеВмобетон укладывается непосредственно В опалубку.
А Расчет усиленных элементов Выполнять по^Рекомендауиям*
ДальНИНСа,принеры расчета приведены ВВыпуске 0-2 настоящей
серии.
Г
провер.
Красовска

1М1-18.0-1-12
Усиление сжатых раскосов П
по типу А
ДАЛЬНЕВОСТОЧНЫЙ
формат ЛЗ
Zodchii.ws
Библиотеке,
Строительства
ВЕДОМОСТЬ ЭЛЕМЕНТОВ
	Сечение			Опорные усилия			у	Марка металла	Приме- ! чание
	эскиз	поз.	состав	м гс.м	'тс	& гс
а	L						3
6	—						5
в	—						5
г	—						3
В	L						3

f Но данном чертеже показан способ усиления сжатых раскосов
металлическими обоймами с упором В узлы по типу В.
I Bern Ви обойм Выполняются из профильной стали (L,C)ta _
планки- из листовой или арматурной стали классов А-Т1А-П1 А-Ш.
3 В пределах опорных узлов слой бетона скалывается и обойма
устанавливается на цементный раствор марки 300
4 Металлическая обойма устанаВлиВается^наеухо'на Выравненную
поверхность раекоеа или на слой цементноео раствора марки 300
толщиной не более б мм-
в Особое внимание следует обратить на плотную подеонку
обоймы В узлах.
S После рихтовки и окончательной установки обоймы Ветви
обоймы сварить между собой планками.
7 Перед приваркой планок ветви обоймы прижать к элементу
специальными струбцинами.
в Расчет усиленных элементов выполнять no,t Рекомендациям "
ДальНЦЦва, примеры расчета приведены В Выпуске О-в настоящей
серии.
JM.1-18.1H-13
Усиление сжатых расы
сов по типу В
дальневосточный
ГГРОМСТООИНИИПРОЕКТ
г Владивосток
Ч конге
формат ЛЗ
Zodchii.ws
Библиотека
Строительства
Ведомость элементов
Марка
Сечение
Опорные усилия
эскиз
поз.
Марка
металла
Приме-
чание
б
На донном чертеже показан Способ усиления сжатых раскосоВ
металлическими Обоймами с напряженными хомутами без
упора g узлы по типу И.
г Перед натяжением хомутов металлическая обойма должна быть
плотно прижата к поверхности железобетонного раскоса
специальными приспособлениями, обеепечива/ощчми плотное
примыкание обоймы к железобетонному элементу.
3 1/меюи/иеся неровности или раковины на участке передачи
усилия с раскоса на обойми должны быть зачищены.
4 Натяжение хомутов следует производить механическим
или термо механическим споеобамц обеспечив равномерное
обжатие убиливаемоеа элемента по всей длине.
S Расчет усиленных элементов выполнять п0„ Рекомендациям'
4 альНННСа примеры расчета приведены в выпуске в-2 настоящей
серии.
Начат#	Макарова Красовских
Разраб	Венкова
Провер	Красовских



Н.кшпр	'Леренепек

Усиление сжатых раскосоВ П
по типу И
ДАЛЬНЕВОСТОЧНЫЙ
проута^жУЕ^
формат АЗ
Zodchii.ws
Библиотека
Строительства
ВЕДОМОСТЬ ЗЛЕ МЕНТОВ
	Сечение			Опорные усилия			It	Марля метал- ла	Приме- чание
	Эскиз	поз	Состав	/и ГС. И	N ГС	& ГС
а	L						3
g	—						3
в
я»	—						3
в	L						3
е	—«						3
Ж	L						3
И	•						3
г	—						з
л	X						3
м	•						3
я	L						3
Общие примечания даны на донум.-/6
Нау отд	Motapogg			1М0.М8.П-Ы5
	РрасоЗсеи,
Разраб	ВенгоСа
ПроЗер	tfirt-otcjwx			Усиление растянутых расгосоВ по типу Л (Е Вариант)	1 ДАЛЬНЕВОСТОЧНЫЙ ПРОМСТРОИНИИ ПРОЕКТ Г. Влсдидосток
Н. контр	Шервнвтьа		г
Формат А 5
Zodchii.ws
Библиотеке,
Строительства
Г Не Венном чертеже показан способ усиления растянутыхроекоеоВпогипу А.
2	Затяжки усиления еледует Выполнять из арматурной стали классов
А-в А-Ш1 А-/у диаметром от /В до ЗБ мм.
3	При натяжении затяжек натяжными гайками участок- с резьбой следует
Выполнить из коротышей большего диаметра равного дЗОт. +ймм. Соединение
коротыша с Затяжкой производить с помощью контактной сВарки.
4	Натяжные гайки должны дыть Высотой не менее (3диаметра нако-
нечника с резьбой. Между гайками и упорами необходимо поставить
скользящие шайбы.
S Анкерные устройства затяжек рекомендуется крепить к кон-
струкции обжимными болтами d-Мя-гомм Величину усилия В каждом
ВЕДОМССГЬ ЭЛЕМЕНТОВ
Марка	Сечение			Опорные усилия			11	Марка метал- ла	Приме- чание
	Эскиз	поз.	состав	м	ТС	о
а	-f-						3
В	—						з
g	——						з
3									с сайкой
д	/						3
	—						3
ж	4- ВОЛГ								егайкой
И	——
г							3
	-+~ Вол т								с гайкой
м	волг								егайкой
н	L						3
болте еледует принимать не менее А.Огс.
6. Спорные пластины анкерных устройств рекомендуете.? приникать
толщиной АВй-гймм. При больших усилиях в затяжках жесткость опор-
ных плаетин увеличена постановкой редер жесткости.
7 Все отверстия сверлить диаметром д+Вим, где д-диаметр резьбы.
t Предварительное натяжение затяжек можно создавать механически/?
термомеханическим или злектротермичееким способами В зависимости от
условий работ и наличия необходимого оборудования
9 Анкерные устройства рекомендуется ставить на выравнивающий
елой цементного раствора марки не менее 300.
№ Контроль Величины усилия 6 затяжках осуществляют по общему
удлинению затяжек или с помощью приборов,
Н Расчет усиленных элементов выполнять по,Рекомендациям'‘
ДальНППСаг примеры расчета приведены В выпуске О-В настоящей серии.
Провер. Красовских ярумхР
Н-кснтр. Шереметы А АвРсМ,
l.WHJ.i.-180-НБ
Усиление растянутых
раскосов по типу Л
(Я Вариант}

Zodchii.ws
Библиотека \
Строительства
Продольная ра-
бочар арматура
усиления (связан
с оголенной арма-
турой фермы/
ZJemaii сопряжения арматуры
усиления с арматурой
Фермы
Арматуру
фермы ого-
На чертеже похазан споеоо усиления сжатых стоелг железо-
бетонными обоймами по типу А.
Минимальная толщина обойм принимается 6ем. При нанесении бетона
способом торхрегироВания толщину обоймы могжно уменьшить до Зсм
Рабочую арматуру принимать Ф /2 тВЗмм по расчету.
В местах уетаноВхи дополнительной рабочей арматуры для лучшего
сцепления поверхность бетона усиливаемой яонетрулции необходимо
очистить, сделать наеечхи проныть бодай под давлением- В момент бе-
тонирования поверхность должна быть влажной, но не мохрой.
детонирование ручным способом Вести при обязательном Вибрирова-
нии, пнебмобетон укладывается непосредственно в опалубку.
Расчет усиленных злементоВ Выполнять по„Рекомемдациям“ Дальнтшса
примеры расчета приведены в Выпуске В-в настоящей серии.
ВЕДОМОСТЬ РАСХОДА СТЛАН НА ЭЛЕМЕНТ, КГ
Zodchii.ws
Библиотека
Строитель^
1 На'данном чертеже показан способ усиления ежаты* стоек метал-
лическими обоймами с упором в узлы по типу в.
Z Ветви обойм Выполняются из профилированной стали (С, С), а планки-
U3 листовой или арматурной стали класса А-в,А-й, А-Ш,
5	В местах установки Ветвей обойм поверхность пой ними Выровнять,
убрав наплывы и неровность бетона
4	Ветви обойм могут устанавливаться „на су*о“на выровненную поверх-
ность бетона или на слой цементного раствора толсцинай не бо-
лее 5мм марей 500.
5	В никнем узле Ветви обойм устанавливаются на временные побялад-
ки которые убираются после приварки упорных уеолков-
6	Перед приваркой планок ветви обойм прижать к усиливаемому
злементу специальными струбцинами.
7	После Выполнения Всех подеотовигельных работ приварить
планки к Ветвям обойм-
8	Расчет усиленных зленентоввыполнять по„Ре*Гомендациям''
ДальННИса, примеры расчета приведены в Выпуске в-в настоящей
серии.
НачотЛМакароЗс/^
5а8-гр- Красовских
(йзрав- Анбрияш
l.UDO.i-18.0-1-19
Усиление сжатые споен ~л | Р /
оотипу В	„ЖвЙ,
с. Владивосток
Формат Л5
Zodchii.ws
Библиотека
Строительства
УСИЛЕНИЕ СТОЙКИ
Опорные усилия
Лриме-
Марка
по типу А _
Распорка
ВЕДОМОСТЬ ЭЛЕМЕНТОВ
Сечение
Слои бетона
Положение элементов
УСИЛЕНИЯ АО СТЯЖКИ
Временный хомут из
арматурной гроСолып)
/ На Ванном чертеже показан способ усиления сжатых злементов метал-
лическими обоймами с напрягаемыми Ветвями по типу К
2	Величина предварительного напряжения распорок принимается 40~60МПа.
3	Предварительное напряжение 6 ветвях обойм создается за счет уста-
новки их с перегибом В середине Высоты и последующим выпрямлением.
it Для создания перегиба в середине Ветвей распорок делается уклон
1‘Ь.ог4 при зтом стрела перегиба равна Тр ’0.024, еде Ер-расчетная
длина ветви.
5	Выпрямление Ветвей обойм осуществляется натяжением болтов,
установленных в местах перегиба ветвей.
6	Соединительные планки рекомендуется принимать толщиной б мм и ши-
риной не менее ВО нм. а натяжные болты диаметром не менее 20 мм.
7	Расчет усиленных злементов Выполнять по "Рекомендациям* ДальНИНСа.
примеры расчета приведены 8 выпуске 0-2 настоящей серии.
fjpnSep.
i ШеренегыИ
1MH8.0-1-2D

Стяди>\'.
Усиление сжатых стоек п |
по типу А
ДАЛЬНЕВОСТОЧНЫЙ
ПРОМСТРОЙНИИПРОЕКТ
Фор wen АЗ
Библиотека
Строительства
30
белом ость элЕмЕнтов
Марка	Сечение			Опорные усилия			н	Марка металла	Приме- чание
	эскиз	поз.	состав	И ТС. И	N ГС	—д— тс
а
б									5
в							3
д							3
в	-f- Болт
X	L
1								3
м	+
1А00.1-18.0-1-21
Усиление растянутых
стоек по типу Л
KpacoBcKw
Ё Андриян/ JbtP
I. Красовских
* На данном чертеже показан способ усиления растянутых стоек
по типу Л
I Затяжки усиления следует выполнять из арматурной стали классов
A-f, Л'9, A-S диаметром от flдо 36мм-
3 Ври натяжении затяжек натяжными гайками участок с резьбой следует
выполнить из коротышей большего диаметра, равного дзае. *йнм- Соедине
Hue коротыша с затяжкой производить е помощью контактной сварки.
4	Натяжение еайки должно быть Высотой не менее (5диаметра наконечника
с резедой. Между сайками и упорами необходимо поставить скользящие шайбы
5	Анкерные устройства затяжекрекомендуется крепить к конструкции
обжимными болтами d-fzt-гомм. Величину усилия В каждом болте
следует принимать не менее l.Orc.
6	Опорные пластины анкерных устройств рекомендуется принимать
толщиной Рхгйнм. При больших усилиях в затяжках жесткость опорных
пластин увеличена постановкой редер жесткости
7	Все отверстия сверлить диаметром с/кг мм, еде d-диаметр резьбы
8	Предварительное натяжение затяжек можно создавать механическим,
термонехдническин или Электротермическим способами В зависимости от
условий работ и наличия необходимого оборудования.
9	Анкерные устройства рекомендуется ставить на выравнивающий слой
цементного раствора марки не менее 300.
ю Контроль величины усилия в затяжках осуществляют по общему
удлинению затяжек или с помощью приборов.
ft Расчет усиленных элементов выполнять по, Рекомендациям *
ДальНННСа, примеры расчета приведены в выпуске О-в настоящей серии.

' й7М'А/*| 4Wy”
ДАЛЬНЕВОСТОЧНЫЙ
ПРОМС ТРОЯН ИИПРОЕ КТ
J_____с. Владивосток
формат АЗ
Zodchii.ws
Библиотеке,
Строительства
Тип А
ЗК'В ферма
Мудсдоима
ведомость раскопа стели на элЕМЕнт.кг
31
1	1		Обозначение	Наименование	КОЛ.	Приме- чание
				Документация
				Детали
		/
		2
		5
		4
		5
		6
		7
		S
		9
		Ю
				Материал ь/:
				Бетон класса В

Марка элемента	изделия арматурные						Общий расход
	Арматура класса					Всего
	A			1 '
	ГОСТ
			Итоге		Итого


/ На Нанном чертеже показан способусиления узла методом обетнированияпоппус
Z Минимальная толщина обойм 6 см, при нанесении бетона способом
торкретирования толщина может быть уменьшена до б см
3	в местах установки дополнительной рабочей арматуры для лучшего
сцепления поверхность усиливаемой конструкции необходимо очистить,
сделать насечки, промыть Водой под давлением- в момент бетонирования
поверхность должна быть Влажной, но не мокрой.
4	Бетонирование ручным способом Вести при обязательном Вибрировании
пнеВмооетон укладывается непосредственно В опалубку
5	Величина В должна быть не менее 4од арматурыпоз.7:В;9;Ю. При
различных значениях диаметроВ арматуры указанных позиций Величину
d принимать наибольшую.
6	Расчет усиленных элементов Выполнять по,, Рекомендациям"
ДальНИИСа, примеры расчета приведены В Выпуске О-г настоящей серии.
Нау.отд	Макарова
ЗаВ.гр	Красовских	м-5
Разра&	Зенкова	&ЗА-
Правее-	Красовапх



Н КОНТР 1	'МренетьеЗ
Усиление опорного узла _
при установке на колонну"
одной фермы по кипу А (
1.ЫЩ-18.0-1-22
ДАЛЬНЕВОСТОЧНЫЙ
лромстроин иип рое кт
Zodchii.ws
Библиотека
Строительства
Тип И
Зачекануть после инъекции
\ паеткопи и приварить Отверстия для контроля
качества инъекций
Зачеканить перед инъекцией
Приварить после
инъееции nacrgooa
Й
й
{' Ha данном чертеже показан способ усиления ума по типу Ми ого-
ловка колонны металлической обоймой с напряеаеными хомутами.
г Металлическая обойма для усиления опорноео листа изеотаВлиВаег-
СЯ U3 листоВ толщиной Юмм-
3 Все сборные и/Вы принимать Высотой /Омм.
Сечение
поп состав
ВЕДОМОСТЬ ЭЛЕМЕНТОВ
Опорные усилия
Ма/ака
Приме-
чание
4 Зазор между поверхностью усиливаемого узла и металлической
обоймой принимать раВным 10Ы5 мм.
S Перед производством усиления доковые поверхности опорных узлов
срерм должны быть тщательно зачищены и на них сделаны насечки.
6 На очищенных пескоструем Внутренних поверхностях стальных доковых
листов нанести капли металла ЗОхзо с помощью электросварки.
1 Предусмотреть В указанных местах на чертеже отверстия для
инъекции раствора и контроля качества работ.
8 Произвести инъекцию цементным раствором на расширяющемся цементе
марки 300. При этом обратить особое Внимание натщательность запол-
нения раствором зазоров между боковыми плоскостями узла фермы и
стальных пластин. Состав раствора для инъекции Г-3.
3 Общие требования к болтам, гайкам и шайбам принимать такие же, какнадокуп»
Ю При усилении оголовка колонн опорные пластины и уголки ставить на
выравнивающий слой цементного раствора марки 300толщиной б нм
После их установки провести натяжение болтов до усилия в них /.Зиготе.
И Через Зт-З дней подтянуть натяжные болты до расчетного усилия.
Контроль натяжения производить по выходу резьбы.
е Расчет усиленных Элементов выполнять по„Рекомендациям"ДальНЦЦСа
примеры расчета приведены в Выпуске О-в настоящей серии.
npoSep
PaipaC Венкова
1.W0.1-18.0-1-23


сганоВке на колонну одной -----—~—
Фермы по типу М
формат A 5
Zodchii.ws
Библиотека
Строительства
ВЕДОМОСТЬ ЭЛЕМЕНТОВ
Опорные усилия § |-
Сечение
Гнл И
1МНВ.0-1-2Ч
ЯррБер tytfco&xt*	_
Ж.'.
}#.ко/т> №ремепе6
при установке на колонну
Обул ферм потопу И
..	ICmxAal Лист \Лиетов
Усиление опорного узла —у?—р у—
пп/f мгтннпАл-я мнл-плпилги '	'
ДАЛЬНЕВОСТОЧНЫЙ
ПРОМСТРОЙНИИПРОЕК1
Г, влаОиКостОх
формат АЗ
Марка
металла
Приме-
чание
/ На Нанном чертенке полизано усиление опорного узла металличес-
ними напрягаемыми тяжами потопу Н.
г Натяжные гайки должны выть Высотой не менее Я.бййаметра
нарезной части Нолта.
3 Гайки принимать по гост /759.0-87, /759.5-87* ичайды по гоег
/8/85-82*. U/айды должны быть скользящими по болту конструкции
4 Опорные пластины и уголки ставятся на Выравнивающий слой цемент-
ногораствора марки 300, толщиной не долее 5мм или насухо
на оыроВненную поверхность.
5 Натяжение тяжей (д/производить последовательно, начиная е крайних
с обеспечением равномерного обжатия опорного узла.
В Через вёб дней провести подтяжку всех тяжей до расчетного усилия.
7 Контроль натяжения производить по Выходу резьбы, учитывая
начальные и другие деформации анкерных устройств.
8 Расчет усиленных элементов выполнять по. Рекомендациям*Доль/ШНСа
примеры расчета приведены В выпуске D-8настоящей серии.
Zodchii.ws
Библиотека t
Строительства
Жутопих узлов П» many ft.
ведомость злсмсятов
	Сечение			Опорные уегтп			\ttynna конетр.	Нарка гигаляа	Прагге-
	вевиз	/ми:		ТС.М,	лс				чание •
а	L						3
6	L						3
t							3
g	L.						3
	-+-								сеайкой
е							3
Ж	L						3
я	С						3
	——
л	—я—						3
л/	-4~ Вояг								соайкой
И	С						3
Я		±									езайкой
усиления Змеиенпя Зазиажна нрнненение Вместо ш!мг^ар<! yeaaeogfrj.
3 Гадки променять no ntTf?59.o-87 госттз 5-87^ шаиВы-по мегдпгз-зг*
Я/айЗы должны выть евользяе/ами по вояту лонс-трувуич
4 Оперши пластины и уегмви ставятся/ю ВыривниВптчив еяоо уемеитноео
S Натяжение тяжей 1Д) производить последовательно, нагижгя с крайни* •
с одеспечиВаниен ри8нонерноео оджатия опорном ума.
t Через Зе-5 дней провеете подтяжку Веек тяжей до расчетного усилия
7. Гоя троль натяжения приводится по Выводу резеды, учитывал начальные
и другие детормауии анкерных уетродетВ.
8 Роечет уеиленньп зяенентоВ Выполнять по. Реконеядауиям *
ДольНИНСв' праяеры раенета приведены f Оыпуеяе Р-г жетояурй еяыяе
Усиление узльВ Та f
тиП9 *
г Ч-к \ гхгояк
Zodchii.ws
Библиотека
Строительства
JS
f Нс/ Ваннам чертеже похпзан способ усиления промежуточного узла ме-
таллической обоймой с напрягаемыми хомутами по типу Л.
г Общие примечания Лтг на Жмум.-г2
IW-/S.0-/-26
Усиление узлаШпо типу И
'^Г-ГГ'
Zodchii.ws
Библиотека
Строительства
136
ВЕДОМОСТЬ ЭЛЕМЕНТОВ_____________________
Нарка	сечение			Опорные усилия			«Л £5!	Марко металла	Проне- сение
	зс~из	ПОЗ.	состав	М тс. м	N тс	тс
О	L
в								J
6	L						3
	—						5
в	Гайка
е
	L						3
н	ЕолтУ
к	—						з		L.. .
1 На данном уерггже показан способ усиления промежуточного узла .ме-
таллической обоймой с напрягаемыми хомутами по типу У.
г Натяжные гайки должны быть Высотой не менее ВЗдиаметра нарезной части болта.
3 Гайки принимать по ГОСТ V33.0-SrfK9.3-37* шайбы по гост тез-93* Юайбы
должны быть скользящими по болту конструкции
Ь Опорные пластины и уголки ставятся на ВьравниВа/ещий слой цементного
растВора марки300 толщиной не более 5мм или насухо на ВыроВнечнус тУрлммть.
5	Натяжение тяжей (Я) производить последовательнее начиная с крайних^
е обеспечением равномерного обжатия опорного узла.
6	Через 3+5 дней провести подтяжку всех тяжей до расчетного усилия,
м во всех случаях напряжение в тяжах должно быть не менее юомпа.
7	Контроль натяжения проводится по выходу резьбы учитывая
начальные и другие деформации анкерных устройств.
3 Расчет усиленных зле ментов выполнять по^Реконендацихм’гТ/тч>-
HHUCat примеры расчета приведены Ввыпуске О-г настоящей серии
LWn.l-18.U-t-27
Усиление узла /р
по типу Bi
Zodchii.ws
Библиотека \
Строительства
в
1М8.1-18.0-1-28
промстроиниипрое'кт
г. ВладоВосТОХ
ВЕДОМОСГЬ ЭЛЕМЕНТОВ
	Сечение			Опорные усилия			It	Марка
	Эскиз	поз	состав	м тс.м	Н те	—g— тс	н
а	1						J
S	—Болт								. y/jcoti
в	L						в
г	-f- Болт								с гайяой
д	L						б
Ж	—						5
и	L

1 На ванном чертеже помазан способ усиления промежуточного узла
металлической обойной с напрягаемыми тяжами по типу И.
г Гай ни Приминать по ГОСТ T7S9.O-g?t ГТвЭ.3-37* шайбы по Гост тзтгз-зг*
Шайбы должны быть схользящини по болту /еонетрухции.
J Опорные пластины и уголхи ставятся на выравнивающий слой цемент-
ного растбора нархи 300 толщиной не долее бмн или наеуяо на
выровненную поверхность
4 Натяжение тяжей (ej производить после доВательно1 начиная с ppau.wx,
с обеспечиванием равномерного обжатия опорного узла.
3 Через Зг5 дней провести поугяжту Всех тяжей до расчетного усилия
6 Контроль натяжения проводится по Выходу резьбы, учитывая начальные
и другие деформации амперных устройств.
7. Расчет усиленных элементов выполнять по* Реяомендауиян“ДальнииСа1
Примеры расчета приведены в выпуске t-S настоящей серии.

Зсвб Гр-
Разраб	Венлови		—
Сервер	ХрасобетмА
		П

		,,,, I
Н тонгр	Шереметьев
Усиление узла ¥ по
типу И
