СПОРТИВНАЯ АППАРАТУРА
аппаратуре В оскону длиной конст-
рукции было положено устройство. опи-
санное  [4|
ы

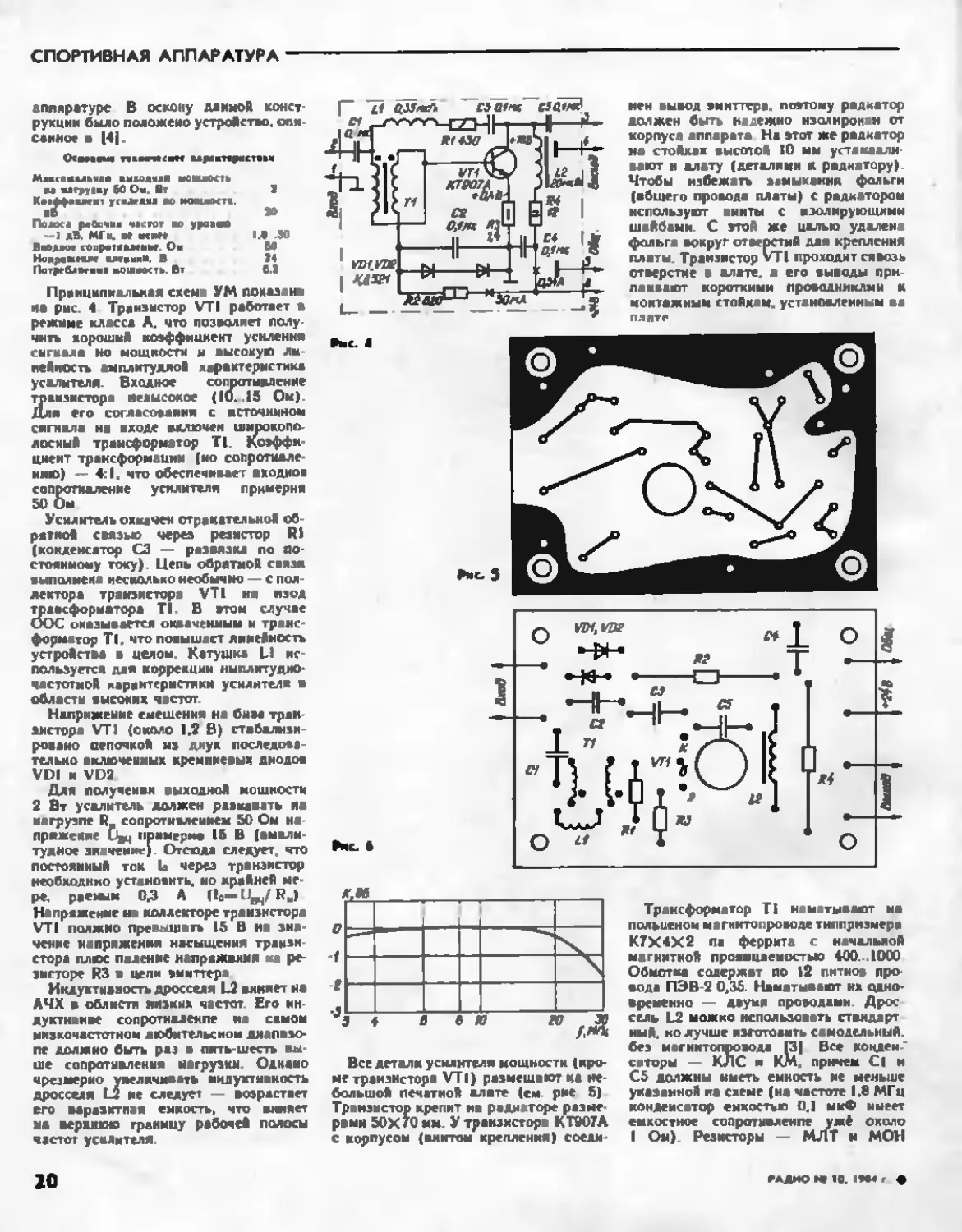

Принципиальная схема УМ показана
на рис. 4 Транзистор VTI работает а
режиме класса А. что позволяет полу
чнть хороший коэффициент усиленна
сигнала но мощности и высокую ли-
нейность амплитудной характеристика
усилителя. Входное сопротивление
транзистора невысокое (10. .15 Ом)
Для его согласования с источнином
сигнала на входе включен широкопо-
лосны! трансформатор Т| Коэфф*
циент трансформации (но сопротиале
нмю) — 4:1. что обеспечивает входное
сопротивление усилителя примерна
50 Ом
Усилитель охкачен стрекательно! об
р«тио4 связью через резистор R1
(конденсатор СЗ — развязка по по-
стоянному току). Цепь обратно! связи
выполнена несколько необычно — С пол
лектора транзистора VTI ив изод
трансформатора TI В ггом случае
ООС оказывается охваченным н транс-
форматор Tl. что повышает линейность
устройства в целом. Катушка L1 ис-
пользуется для коррекции ныплитудио-
частотмой характеристики усилителя в
области высоких частот.
Напряжение смешения на бнаа тран-
зистора VT1 (около 1Л В) ствбалнзи
роваио оепочкой из двух последов!
тельно включенных кремниевых диодов
VDI и VD2
Для получен ви выходной мощности
2 Вт усилитель должен развевать на
иагрузпе R сопротивлением 50 Ом на-
пряжение Овч примерив 15 В (амалк
тудиое значение). Отсюда следует что
постоянный ток L через транзистор
необходимо установить, но крайней ме-
ре, рае>«4к 0,3 A По—Um/RJ
Напряжение на коллекторе транзистора
VTI полжио превышать 15 В на зна-
чение напряжения насыщения транзи
стора плах паление напряжения па ре-
зисторе R3 в цели эмиттера
Индуктивность дросселя L2 айкнет на
АЧХ в области вязких частот. Его ин-
дуктивнее сопротивление на самом
низкочастотном любительском диапазо-
не должно быть раз в пять-шесть вы-
ше сопротивления нагрузки. Однано
чрезмерно увеличивать индуктивность
дросселя L2 ие следует — возрастает
его варазктпая емкость, что влияет
ма верхнюю границу рабочей полосы
частот усилителя.
Все детали усилителя мощности (кро-
ме транзистора VTI) размещают ка не-
большой печатной алвте (ем. рие 5)
Транзистор крепит ни радиаторе разме
рвми 50X70 мм У транзистора КТ907А
с корпусом (винтом крепления) соеди-
иен вывод винттера, поэтому радиатор
должен быть надежно нзолнрон и от
корпуса аппарата На этот же радиатор
ма стойках высотой 10 мм устанавли-
вают и алату (деталями к радиатору).
Чтобы избежать замыкания фольги
(вбщего провода платы) с радиатором
используют винты с изолирующими
шайбами. С этой же целью удалена
фольга вокруг отверстий дая крепления
платы. Транзистор VTI проходит еявозь
отверстие в влаге, л его выводы при
паивают короткими проводы и клин к
монтажным стойкам, установленным оа
плате
Трансформатор Т1 наматывают на
польиеном магнитопроводе тнппризмера
К7Х4Х2 ла феррита с начальной
магнитной проямцвемостью 400... 1000
Обмотка содержат по 12 пнтиов про
вода ПЭ В 2 0,35. Наматывают нх одно-
временно — двумя проводами Дрос
сель L2 ыожко использовать стандарт
ный. но лучше изготовить самодельный,
без магнитопровода 131 Все кондеи
свторы - КЛС и КМ причем С| и
С5 должны иметь емкость ие меньше
указанной на схеме (на частоте 1.8 МГц
конденсатор емкостью 0.1 мкФ имеет
емкостное сопротивленпе ужё охало
I Ом) Резисторы — МЛТ н МОН
