А. КОЛЛЯКОВ,
152912, Ярославская обл.,
г. Рыбинск,
ул.ак.Губкина, 11-16.
ЕЩЕ
НЕМНОГО
О “ЛЕНИНГРАДКЕ”
Многие считают “вариант Зонова” наибо-
лее неудачным из Sinclalr-совместимых.
Однако для тех, кто не просто повторяет схе-
мы, а любит поэкспериментировать, “ле-
нинградская” версия “Sinklair” просто клад.
Например, возьмем один из основных так
называемых недостатков: полное отсутствие
дешифратора адреса. Ведь это просто здоро-
во. Вы можете встроить в свой компьютер
любой. С этой точки зрения можно посмот-
реть и на другие недостатки.
Хочу поделиться с читателями “РЛ” ре-
зультатами некоторых своих эксперимен-
тов. В некоторых экземплярах ПК требуется
задерживать сигнал RAS (как уже отмеча-
лось в “РЛ” N11/91 г.). Однако мой опыт по-

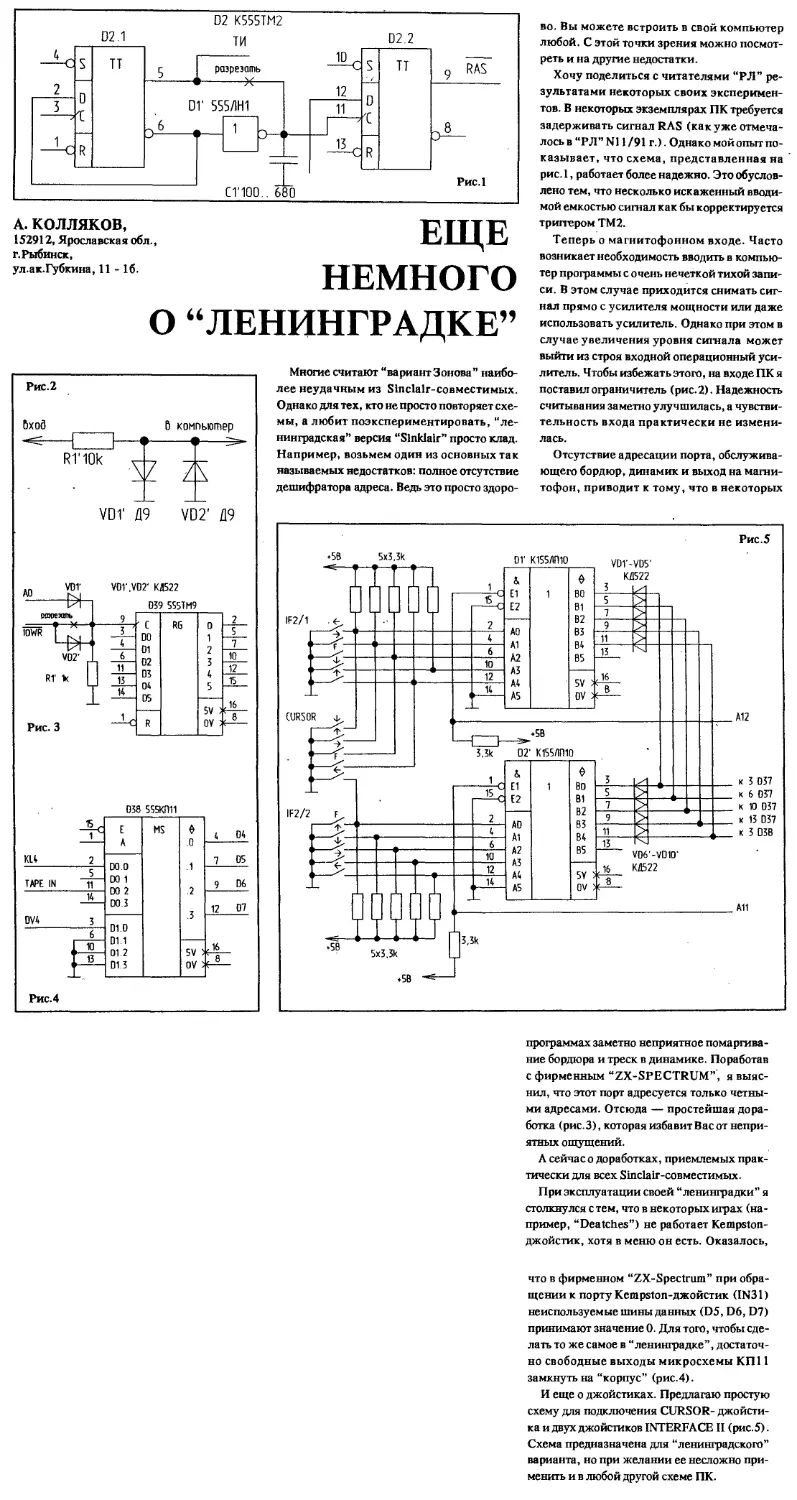

казывает, что схема, представленная на
рис. 1, работает более надежно. Это обуслов-
лено тем, что несколько искаженный вводи-
мой емкостью сигнал как бы корректируется
триггером ТМ2.
Теперь о магнитофонном входе. Часто
возникает необходимость вводить в компью-
тер программы с очень нечеткой тихой запи-
си. В этом случае приходится снимать сиг-
нал прямо с усилителя мощности или даже
использовать усилитель. Однако при этом в
случае увеличения уровня сигнала может
выйти из строя входной операционный уси-
литель. Чтобы избежать этого, на входе ПК я
поставил ограничитель (рис. 2). Надежность
считывания заметно улучшилась, а чувстви-
тельность входа практически не измени-
лась.
Отсутствие адресации порта, обслужива-
ющего бордюр, динамик и выход на магни-
тофон, приводит к тому, что в некоторых
Рис.5
программах заметно неприятное помаргива-
ние бордюра и треск в динамике. Поработав
с фирменным “ZX-SPECTRUM”, я выяс-
нил, что этот порт адресуется только четны-
ми адресами. Отсюда — простейшая дора-
ботка (рис.З), которая избавит Вас от непри-
ятных ощущений.
А сейчас о доработках, приемлемых прак-
тически для всех Sinclalr-совместимых.
При эксплуатации своей “ленинградки” я
столкнулся с тем, что в некоторых играх (на-
пример, “Deatches”) не работает Kempston-
джойстик, хотя в меню он есть. Оказалось,
что в фирменном “ZX-Spectrum” при обра-
щении к порту Kempston-джойстик (IN31)
неиспользуемые шины данных (D5, D6, D7)
принимают значение 0. Для того, чтобы сде-
лать то же самое в “ленинградке”, достаточ-
но свободные выходы микросхемы КП11
замкнуть на “корпус” (рис.4).
И еще о джойстиках. Предлагаю простую
схему для подключения CURSOR- джойсти-
ка и двух джойстиков INTERFACE II (рис. 5).
Схема предназначена для “ленинградского”
варианта, но при желании ее несложно при-
менить и в любой другой схеме ПК.
