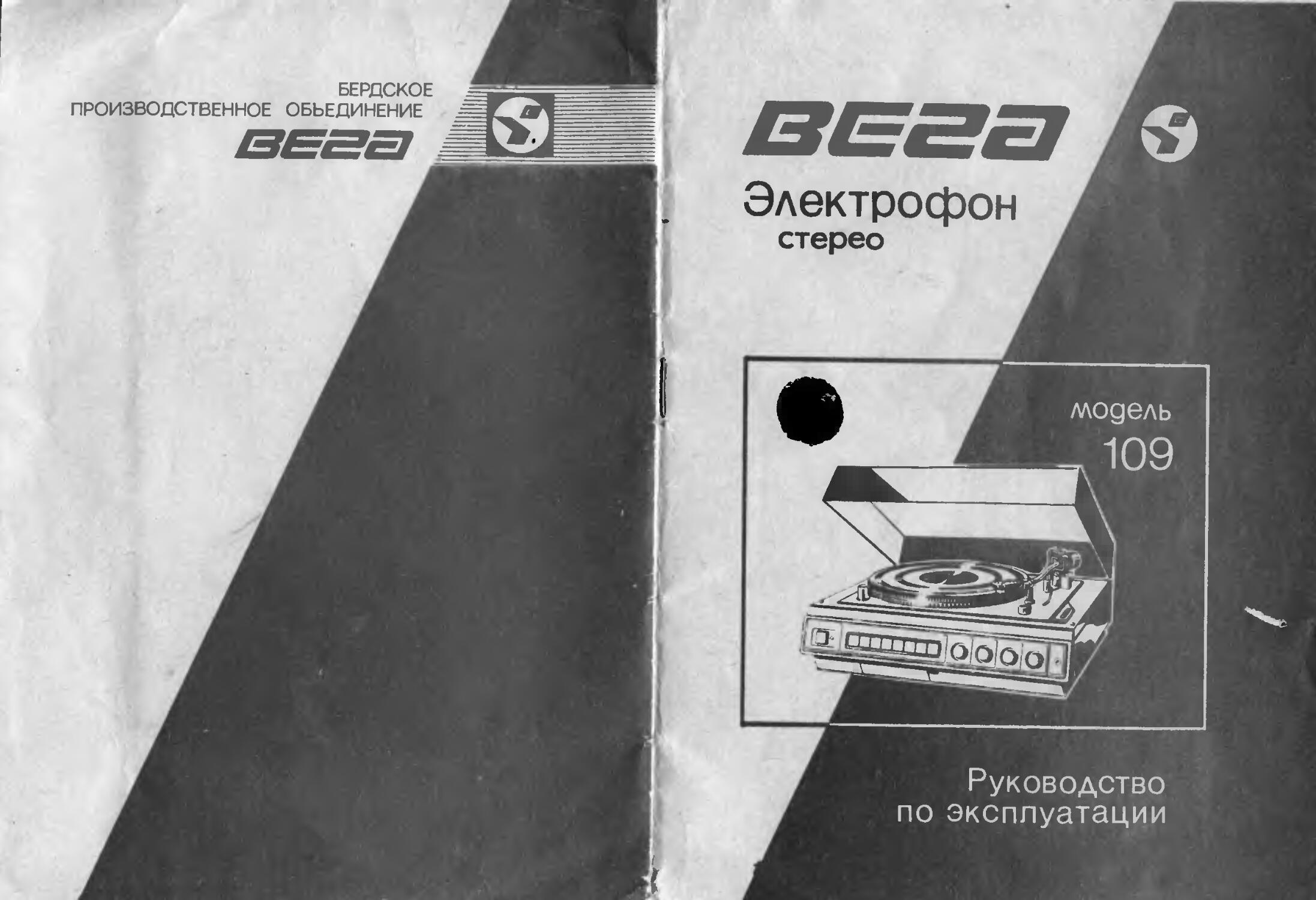

БЕРДСКОЕ
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
Руководство по эксплуатации
I. ОНЦИЕ УКАЗАНИЯ
Уважаемый покупатель!
При покупке ТРЕБУЙТЕ, чтобы Вам продемонстрировали функционирование аппарата в комплекте о акустическими системами во воех режимах, указанных в разделе 5.
Обратите внимание на качество звучания и работу органов управления.
ПРОВЕРЬТЕ комплектность изделия в соответствии с разделом 2, правильность заполнения отрывных гарантийных талонов, наличие и четкость отпечатка пломб.
Перед включением электрофона внимательно ознакомьтесь с настоящим руководством по эксплуатации, со всеми органами управления и надписями на корпусе электрофона.
После хранения электрофона в холодном помещении или после перевозки в зимних условиях надо дать ему прогреться до комнатной темпе-' ратуры в течение 2-х часов.
НЕ ДОПУСКАЕТСЯ применение акустических систем с номинальным модулем полного электрического сопротивления менее 4 СМ.
2. КОМПЛЕКТ ПОСТАВКИ
Комплект’ электрофона размещен в двух упаковочных коробках и вклю-
чает в себя:
I) блок УНЧ-ЭПУ ВЕГА-109-СТЕРЕ0 I шт.
2) акустическая система I5AC-I09 2 шт.
3) вставка плавкая ВПБ6-10 I шт.
4) руководство по эксплуатации электрофона с
гарантийным и отрывными талонами I экэ.
5) руководство по эксплуатации ЭПУ I шт.
6) комплект запасных частей к ЭПУ I экз.
7) руководство по эксплуатации акуы rasaggofi
8) системы ф картонная упаковочная тара 1 А. о о / I 2 экз. шт.
9) амортизатор упора крышки \ 2 шт.
Ю) запасная лампочка на 24 В/50 мГ* I шт.
II) запасная лампочка на 12 В/50 мА уетуцАепю ееедамятеднае вил ntj I шт.
етереетелефенут. с диямеции этгырвка виям £|8 ми------I—иг.
Примечание. Комплект запасных частей находится в упаковке блока электрофона.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
I) диапазон воспроизводимых частот по звуковому давлению, не уже 50-18000 Гц.
3
2) номинальная выходная мощность воспроизведения
грамзаписи, не менее 2x10 Вт
3) коэффициент гармоник по электрическому напряжению усилителя, не более 4) уровень фона и наводок всего тракта электрофо- 0,7%
на по электрическому напряжению, не хуже минус 50 дБ
5) отношение сигнал/шум со входа для подключения приемника 6) минимальная ЭДС на частоте 1000 Гц со минус 60 дБ
входов для подключения: магнитофона на воспроизведение 200 мВ
приемника 200 мВ
7) пределы регулировки тембра по электрическому на-
пряжению, не менее, на верхней частоте 16000 Гц
подъем 8 дБ
спад 8 дБ
на нижней частоте 40 Гц подъем 8 дБ
спад 8 дБ
8) действие ослабителя на частоте 1000 Гц 20^2 дБ
9) потребляемая мощность от сети, не более 10) питание электрофона осуществляется от сети 80 Вт
переменного тока частоты 50 Гц напряжением (220^22) В
II) габаритные размеры блока УНЧ-ЭПУ, не более 456x205x412 мм
12) масса блока УНЧ-ЭПУ без упаковки, не более 13) габаритные размеры одной акустической 13,7 кг
системы, не более 220x360x190 мм
14) масса одной акустической системы без
упаковки, не более 7 кг.
Содержание драгоценных материалов: золото 0,029 г
серебро 0,678 г
Содержание цветных металлов: алкминий 382,0 г
бронза 3,0 г
латунь 27,0 г
Примечание. Сведения о содержании драгоценных материалов и цветных металлов в составных частях изделия указаны в документах 2.032.031 ДО, которые высылаются по запросу организаций.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Во избежание поражения электрическим током ЗАПРЕЩАЕТСЯ: I) эксплуатировать изделие со снятым нижним основанием;
4
2) менять вставку плавкую, не отключив изделие от сети посредством штепсельной вилки;
3) эксплуатировать изделие с поврежденным сетевым шнуром;
4) применять самодельные предохранители - это может привести и повреждению изделия.
НЕ ОСТАВЛЯЙТЕ без присмотра включенный электрофон на длительное время!
При длительных перерывах в работе рекомендуется вилку шнура питания вынуть из розетки электросети.
5. КРАТКОЕ ОПИСАНИЕ ЭЛЕКТРОФОНА
Сетевой стереофонический электрофон первой группы сложности "ЕЕГА-109-СТЕРЕ0" по своим электрическим и электроакустическим параметрам соответствует требованиям технических условий 1.740.022 ТУ и ГОСТ 1П57-80.
Электрофон "EETA-IQ9-CTEPE0" предназначен для электроакустического воспроизведения механической звукозаписи с грампластинок всех форматов.
С электрофона можно производить запись на магнитофон со стереофонических и монофонических грампластинок, а также использовать как усилитель с акустическими системами для прослушивания с приемника стереофонических и монофонических передач, воспроизведения магнитной записи от магнитофона, имекщего менее качественную систему воспроизведения.
Акустическая система электрофона состоит из двух одинаковых колонок закрытого типа с номинальным электрическим сопротивлением (4+0,8) СМ и мощностью 15 Вт.
Подключаются акустические системы к электрофону соединительные шнурами.
Расположение и назначение элементов управления и розеток для внешних электрических соединений электрофона показаны на рис. I. Розетки для подключения акустических систем, держатель предохранителя расположены со стороны задней стенки электрофона.
5
Внешний вид электрофона без крышки
Рис. I
I) кнопка включения сети СЕТЬ Ф .
2) кнопка включения фильтра низких частот ФСНЧ "200 Гц".
3) кнопка включения ослабителя ОСИAEJ[ "-20 дБ".
4) кнопка включения фильтра верхних частот ФСВЧ "5000 Гц".
5) индикатор включения сети и освещения стробоскопических меток,
6) кнопка включения режима моно-стерео МОНО.
7) кнопка включения магнитофона сю .
8) кнопка включения радиоприемника ПРИЕМНИК.
9) кнопка включения звукоснимателя ЗС.
10) кнопка включения тонкомпенсации ТОНКОМП "+6дБ на 50 Гц*.
II) ручка подстройки частоты вращения диска
12) ручка ручного микролифта " — ".
13) тонарм.
14) кнопка включения частоты вращения диска на 45,11 об/мин "45"
15) кнопка включения частоты вращения диска на 33,33 об/мин "33"
16) кнопка включения автостопа АВТОСТОП.
17) кнопка включения ЭПУ ПУСК.
18) кнопка выключения ЭПУ СТОП.
19) ручка регулятора тембра высоких частот ТЕМБР ВЧ.
20) ручка регулятора тембра низких частот ТЕМБР НЧ.
21) ручка регулятора стереобаланса БАЛАНС.
6
22) ручка регулятора громкости ГРОМКОСТЬ.
23) защелка крышки отсека разъемов.
24) крышка отсека разъемов.
25) кнопка включения стереотелефонов ® .
26) розетка подключения стереотелефонов ® .
27) розетка подключения приемника й .
28) розетка подключения магнитофона оо .
Вид электрофона со стороны задней стенки
Рис. 2
I) гнездо заземления X .
2) номер изделия.
3,4) розетки подключения акустических систем .
5) винт крепления крышки.
6) шнур питания.
7) крышка, закрывающая держатель предохранителя первичной, цепи.
8) места пломбировки (2 шт.).
9) штыри шарнира для установки крышки (2 шт.).
10) винты для регулировки устойчивого положения крышки.
В двух ножках электрофона "ВЕГА-1О9-СТЕР0О" введено пломбирование нижнего основания.
Предохранители вторичной цепи ПМ на ЗА находятся внутри электрофона и замена их производится в радиомастерской.
Гнездо заземления предназначено для заземления шасси при проведении ремонтных работ в ремонтных мастерских.
В электрофоне "ВЕГА-109-СТЕРЕО" применено алектропроигрывающее устройство ЭПУ Г-602 производства ПНР, имеющее магнитоэлектрическую
7
головку звукоснимателя типа М£ - 100 и кнопочный пульт управления ЭПУ, расположенный на верхней панели электрофона.
ЭПУ со снятым диском
Рис. 3 Рис. За
I) винты транспортного крепления ЭПУ
2) пломбировочные чашки
3) антискатинг
6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ С ЭЛЕКТРОФОНОМ
Включение электрофона
После извлечения электрофона из упаковки:
ВЫВЕРНИТЕ'винты транспортного крепления ЭПУ (см. рис. 3 поз. I) и ВВЕРНИТЕ их в заднюю стенку электрофона (см.рис.2 поз. 10) для регулировки устойчивого положения крышки;
подготовьте ЭПУ к эксплуатации согласно прилагаемого руководства по эксплуатации ЭПУ;
возьмите крышку электрофона, вставьте амортизаторы в гнезда крышки (рис. За) и пазами, находящимися в крышке, наденьте на штыри шарнира (поз. 9 рис. 2).
Для нормальной работы ЭПУ необходимо электрофон установить на стол или тумбочку, не подверженные внешним толчкам, вибрациям.
8
Акустические системы расположите по обе стороны электрофона. Подключите акустические системы (смотреть на электрофон со стороны задней стенки) левого канала в розетку поз. 4 рис. 2, а правого канала - в розетку [> поз. 3 рис. 2.
Для наилучшего восприятия стереоэффекта расстояние между акустическими системами должно быть примерно равно расстоянию между аф-стическими системами и слушателем. Зона стереоэффекта показана на рис. 4.
Во избежание афотической связи и акустического возбуждения при максимальной громкости не рекомендуется располагать электрофон и акустиф на одном столе.
Вилку шнура питания включите в розетф электросети. Включите электрофон нажатием на дснопф СЕТЬ ф . При этом должна загореться лампочка индикатора включения сети. Выключается электрофон повторным нажатием кнопки СЕТЬ ф .
Зона стереоэффекта
Рис. 4
9
Воспроизведение грамзаписи
Для воспроизведения грамзаписи нажмитё кнопку ВС поз. 9 рис. I.
При проигрывании монопластинок нажмите кнопку МОНО поз. 6 рис.1, в ненажатом положении этой кнопки электрофон находится в режиме воспроизведения стереофонической грамзаписи.
Подготовьте ЭПУ на воспроизведение грамзаписи согласно руководству по эксплуатации ЭПУ.
С помощь» соответствующих регуляторов установите желаемую громкость и тембр, а также сбалансируйте громкость каналов.
Такую балансировку можно произвести по пластинке с монозаписью, добившись ручкой БАЛАНС кажущегося расположения звука в середине между акустическими системами либо (в отсутствии пластинки с монозаписью), установив ручку БАЛАНС в среднее положение.
Качество звучания во многом зависит от состояния пластинок и иглы.
НЕ ПОЛЬЗУЙТЕСЬ грампластинками, запыленными и имеющими трещины, выбоины.
НЕ ТРОГАЙТЕ иглу рукой.
НЕ РАЗБИРАЙТЕ головку звукоснимателя, оберегайте ее от случайных ударов!
НЕ ОСТАНАВЛИВАЙТЕ диск рукой и не ставьте пластинку на вращающийся диск!
При нахождении регулятора громкости в положении максимального усиления и при максимально поднятых низких частотах усилитель мощности работает с перегрузками, а это влечет за собой ухудшение качества воспроизведения. В момент переключения кнопок переключателя рода работ возможно появление треска, исчезающего. после переключения. Для устранения перегрузок и треска при переключении кнопок поставьте регулятор громкости в положение минимальной громкости и уменьшите подъем низких частот поворотом регулятора ТЕМБР НЧ против часовой стрелки.
Для воспроизведения записи с магнитофона, записи на магнитофон, воспроизведения звуковых программ с тюнера и прослушивания программ на стереотелефоны, отведите защелку поз. 23 рис. I вправо до упора и откройте крышку поз. 24 рис. I.
10
Воспроизведение программ с внешнего магнитофона
Для воспроизведения записи с магнитофона подключите магнитофон к розетке сю поз. 28 рис. I с помощью прилагаемого к магнитофону шнура. Подготовьте магнитофон к работе.
Нажмите кнопку ею поз. 7 рис. I. Установите желаемый тембр звучания и необходимую громкость.
Воспроизведение программ с тюнера (радиоприемника)
При воспроизведении звуковых программ с тюнера, имеющего выходное напряжение 500 мВ, соедините тюнер с розеткой й поз. 27 рис. I электрофона шнуром, входящим в комплект тюнера и нажмите кнопку ПРИЕМНИК поз. 8 рис. I.
Установите желаемый тембр звучания и необходимую громкость.
Прослушивание программ через стереотелефоны
Для прослушивания программ на стереотелефоны необходимо вилку стереотелефонов вставить в розетку ® рис. I поз. 26,. Нажмите кнопку
рис. I поз. 25. /№~
Если у Ваших стереотелефонов вилка одгайтырМчЬ^Ч вкдарите их через устройство соединительное ио помплоЖа sxtwrpotjaona. Ji
Рекомендуется применять стереотелефоны \ сощйэжвленум от 8 до 100 Ом. Подключение стереотелефонов производи^ й$Я"'1Яйотении регулятора громкости, соответствующем малой громкости.
Запись на магнитофон
Для записи с грампластинок на магнитофон
а) при монофонической записи:
подключите магнитофон к розетке сю поз. 28 рис. I с помощью шнура, входящего в комплект магнитофона-, другой конец шнура подключите ко входу "Микрофон" магнитофона;
нажмите кнопку ЗС поз. 9 рис. I и МОНО поз. 6 рис. I;
произведите воспроизведение грамзаписи (см. "Воспроизведение грамзаписи") и запишите ее на магнитофон по правилам использования Вашего магнитофона;
б) при стереофонической записи кнопка МОНО должна быть в ненажатом положении и запись осуществляется в соответствии с приведенными выше правилами.
II
Дополнительная регулировка качества звучания и ослабление громкости звучания
Во всех режимах прослушивания звуковых программ предусмотрена дополнительная регулировка качества звучания при помощи кнопок ФСВЧ позо4 рис.1 и ФСНЧ поз.2 рис.1, позволяющих ослаблять звучание высоких и низких частот и кнопки ТОНКОМП, позволякшей увеличивать подъем низких частот при уменьшении уровня громкости.
При необходимости Вы можете уменьшить громкость звучания нажатием кнопки ОСЛАБЛ поз.З рис.1.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРОФОНА
Электрофон рассчитан на длительную эксплуатацию и требует незначительного ухода. Основное требование, которое нужно выполнить, заключается в периодической смазке отдельных деталей и узлов электро-проигрывающего устройства согласно руководству по эксплуатации на ЭПУ.
Соблюдайте осторожность в обращении с электрофоном и особенно с головкой звукоснимателя.
Для замены вставки плавкой первичной цепи необходимо вывернуть винт крепления крышки поз.5 рис.2, снять крышку поз.7 рис.2, вынуть держатель предохранителя и заменить вставку плавкую.
Сборку производить в обратной последовательности.
ПЕРЕЧЕНЬ
возможных неисправностей, причин и способы их устранения
Неисправность Вероятная причина Способ устранения
I. После включения в сеть не светится индикатор включения сети-лампочка стробоскопа. 2.Не выставляется частота вращения диска, лампочка под диском ЭПУ светится. Сгорел предохранитель. Неправильно установлен пассик. Отжать кнопку, вынуть вилку шнура питания из розетки сети, заменить предохранитель запасным. Снять диск ЭПУ, пассик расположить на середине ведущего шкива насадки.
12
Продолжение
Неисправность Вероятная причина Способ устранения
3. Не выставляется час- Нет контакта лам- Вставить лампочку до появ-
тота вращения диска почки с токопод- ления контакта.
ЭПУ, лампочка под водящими лепестка-
диском ЭПУ не све- ми.
тится. Перегорела лампочка на 24 В/50 мА. С помЪщью иглы , булавки и т.п. через отверстие в патроне вытолкнуть лампочку наружу (см. рис. 5в) и заменить ее новой (24 В/50 мА) из комплекта поставки.
4. Не срабатывает авто- Нет контакта в па- Поддеть ногтем край заглу-
стоп. троне или перего- шки (рис. 5а) и толкнуть
рела лампочка ав- ее в направлении стрелки.
тостопа. С помощью отвертки, ножа и т.п. снять патрон с консоли и вытащить его наружу (см. рис. 56). Восстановить контакт или заменить лампочку новой (12 В/50 мА) из комплекта поставки (см. рис. 5в).
Рис. 5
13
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Электрофон "ВЕГА-109-СТЕРЕ0" соответствует утвержденному образку.
Изготовитель гарантирует соответствие электрофона требованиям ГОСТ III57-80 и технических условий 1.740.022 ТУ при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации электрофона "ВЕГА-109-СТЕРЕ0" -12 месяцев со дня продажи через розничную торговую сеть (для аттестованных Знаком качества - 24 месяца).
При отсутствии даты продажи и штампа магазина в гарантийном и отрывном талонах гарантийный срок исчисляется со дня выпуска электрофона предприятием-изготовителем.
В течение гарантийного срока эксплуатации владелец имеет право в случае отказа электрофона на бесплатный ремонт по предъявлении гарантийного талона. При этом за первый ремонт каждого года гарантии вырезается отрывной талон, соответствующий выполненной работе. Последующие в течение гарантийного срока ремонты выполняют так же бесплатно и записывают данные о виде ремонта в учетно-техническую карточку, которая находится в ремонтном предприятии, и на оборотной стороне гарантийного талона.
Ремонт электрофона выполняют ремонтные предприятия, информацию о которых можно получить в магазине радиотоваров.
Без предъявления гарантийного и отрывных талонов и (или) при нарушении сохранности пломб на изделии претензии к качеству работы не принимаются и гарантийный ремонт не производится.
В течение гарантийного срока эксплуатации, установленного на электрофон, ремонт производится за счет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руководством по эксплуатации или не выполняет1 рекомендаций ремонтного предприятия, направленных на обеспечение нормальной работы изделия.
Обмен неисправных изделий осуществляется через торговую сеть по предъявлении справки ремонтного предприятия и гарантийного талона в соответствии с действующими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.
14
СВЕДЕНИЯ ДЛЯ ПОКУПАТЕЛЯ
Помните, что претензии от частных лиц по недокомплекту электрофона не принимаются.
При возврате электрофона транспортируйте его в упаковке, обеспечивающей сохранность изделия с соблюдением следующих требований:
даек ЭПУ должен быть снят с электрофона, упакован и уложен на дно коробки;
панель ЭПУ должна быть надежно закреплена в транспортном положении;
противовес должен быть снят и упакован с ЗИЛом;
тонарм должен быть закреплен на панели ЭПУ;
крышка должна быть снята со штырей, обернута мягким материалом (фланелью, полиэтиленовой пленкой или мягкой бумагой) и уложена так, чтобы обеспечить ее сохранность при транспортировании.
При возврате электрофон должен быть комплектным. Допускается отсутствие вставки плавкой, фланели, центрирующего кружка, смазки, запасной'вставки с иглой к головке звукоснимателя. К электрофону должно быть приложено руководство по эксплуатации с сопроводительным листом и справкой ремонтного предприятия.
.В случае появления неисправности в купленном Вами аппарате в период гарантийного срока просим обращаться к представителям производственного объединения "Вега" по следующим адресам:
I. 123056, г. Москва, Малый Тишинский пер,, д, 14/16, КЩ "Вега", телефон 253-88-26.
2. 252004, г. Киев, ул. Репина, 17, КТЦ "Вера", тел.’ 224-90-18, 224-95-91.
3. 344010, г. Ростов-на-Дону, пер. Доломановский, 101, ЦЛ "Вега", тел. 32-12-39.
4. 220II5. г. Минск, пер. Корженевского, 20, ЦЛ "Вега", тел.77-64-22, 78-49-82.
5. 700041, г. Ташкент, Высоковольтный массив, ул, Муминова, 7, ЦЛ "Вега", тел. 62-79-81.
6- . 454084, г. Челябинск, ул. Кирова, 4а, ЦЛ "Вега", тел. 35-69-75.
7. 630081, г. Новосибирск, ул. Лермонтова, 43, ЦЛ "Вега", тел. 24-38-08.
8. 690000, г. Владивосток, ул. Магнитогорская, II, лаборатория "Вега".
9, 660018, г. Красноярск, ул. 8 Марта, 20,лаборатория "Вега".
10. 480004, г. Алма-Ата, ул. Ладыдана, 4, лаборатория "Вега", тел. 20-89-11, 20-89-72.
15
II. 277040, г. Кишинев, проспект Мира, 24, лаборатория "Вега", тел. 56-44-21.
12. 320074, г. Днепропетровск, проспект Правда, 127-Б, лаборатория "Вега".
13. 340037, г. Донецк, ул. Жигулевская, 10, тел. 77-41-00.
14. 310007, г. Харьков, ул. Мира, 2.
15. 193224, г. Ленинград, ул. Октябрьская Набережная, 64, ФГМ, тел. 263-62-06, 266-52-73.
16. I97I83, г. Ленинград, ул. Шкальная, 7, Ф1М, тел. 239-84-41, 239-62-07.
17. 226050, г. Рига, ул. Ленина, 19, тел. 22-97-19.
18. 368000, г. Нальчик, ул. Республиканская, 99, Ф1М, тел. 5-I9-5I.
19. 400000, г. Волгоград, ул. Мира, 13, тел. 36-55-31.
20. 380000, г. Тбилиси, ул. Тулия, I, магазин "Культтовары".
16
Действителен по заполнении
Производственное объединение "Вега"
Цена 310 руб. 00 коп.
Прейскурант № 084-1979/340 ч.1, поз.1-2072
ГАРАНТИЙНЫЙ ТАЛОН
Заполняет предприятие-изготовитель
Электрофон ^ВЫ'А-ТО^-^Г^ЕО "
•0 0 ЯНВ 1988
Дата выпуска__________________________
Представитель ОТК предприятия-изготови
ОГК
лия:
Адрес для предъявления претензий к ка 633190, город Бердск Новосибирской обла
Поставлен на гарантийное обслуживание
наименование ремонтного предприятия
число, месяц, год
Гарантийный номер__________________________________________________
17
18
Действителен по заполнении
лорешок отрывного талона на гарантийный ремонт в течение первого года гарантии Линия отреза
Электрофа
№Э______/
Производственное объединение "Вега"
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ
Заполняет предприятие-изготовитель
Дата выпуска___________________
Представитель ОТК предпри
Адрес для возврата талона на
° о ЯНВ -1988
te-изип’овитель:
633190, г. Бердск Новосибирской области, П70. "Вега".
Заполняетуторуовое прердриятие
Дата продажи / -rj'
Продавец___________/ Оурп
Подпись ИЙ!
Акустические системы. М у»
Штамп магазина
Линия отреза
19
Действителен по заполнении
Заполняет ремонтное предприятие
Гарантийный номер электрофона
Содержание ремонта. Наименование и номер по схеме замененной детали или узла. Место и характер дефектов:
Дата ремонта_____________________________________________
число, месяц, год
Подпись лица, производившего ремонт
Подпись владельца электропроигрывателя,
подтверждающая ремонт________________________________
Штамп ремонтного предприятия с указанием города
20
ЭЛЕКТРОФОН Веаа-1О9-стерео схема электрическая принципиальная
А5 МОДУЛЬ УСИЛИТЕЛЯ мощности
Схема расположения блоков на шасси
Al Блок КОММУТАЦИИ
az блок регуляторов
3,8 -14 в
R29
ПАИ
и~
(П
Громкость"
МОНО'
„ФС0Ч ,5ЫЮГц
в /?1
.Фену г „200ПС SA,t
А5
R22A
(Цми
«27
CIS
TV1 9
оргтмк
-/48
’O027W
120к
-19В 9
’21
7/ 9/
ХР7
Х57
Ci2 [Омх
„ТОН КОМП" +бд8нА50ГиГ
*3-4^
УД5.1/Д,
XS8 Y
14
22,13
е££7_ Хее д =т“50мх •тя55мй
1Щ35Л
, I --------У/*
* I '.ТЕМБРвЧ"
„ТЕМБР НЧ^ ±2
। 1 .БАЛАНС'" ХСТО
= 10мк
о^/о»"
.. Й «2
47х
Ц|
бгг-|41*)57Ш
v 7 „ЛЯ
«л
R9
К25
175л
рССЛАБ
-2008'
SA2 [ _М /вк
SAi[
приемник 15
ю
ХРО
С4 .
RIO
Юк
R15 V*
СТ н
0,/мх
ООЗЗми
Одами
Дд 0А1.2 К157УД1
Д"!2,5
6/я . 82
5Z
АЗ ЗЛЕКТрОЛрОИГрывАЮЩЕЕ УСТРОЙСТВО Г-602
„45" ,33" .АВТОСТОП".,ПУСК" „СТрП"
сз
TOJmk
сг" 82
СБ
82
Я8 ISFxV
7ПМ/9 Акустическая система .15АС-Ю9
ХРЗ
С2
ft
‘а] 8л/
25ГДИ-3-4
R2
5.1
L2
06 | 1 £
„~220В 50Гц
sC2 50№м
2(3.9)
___08
-О,50(5мО
П4 ~
10 4
828
820*
Расположение выводов трлнзисторов, микросхем, диодов, стабилитронов КТВО5АМ,КТВО5БМ
1«х
□_С4 "Т~2мх
tn[w
ЮГДВ-2
КТ361.КТ315
s кз 0НЦ-8Г
КТ2О9
КТ 601 AM
КТ81А,КТВ15
3 К
К157УД2
|4дппплпа,8
КД202
КД521
КС1БВА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕЗИСТОРОВ НА СХЕМЕ 0.125 ВТ 0.25 Вт 0,5 Вт 18т
1/4 V2
А5
А2ВЛ0К РЕГУЛЯТОРОВ
злю
17
А6 УСИЛИТЕЛЬ МОЩНОСТИ
А! БЛОК КОММУТАЦИИ
т ТрлНЫрорМАТОР
УТ1 КТВОБАМ
01-У0У 1КД202В
V3 VI
5мх
С1
300
+190
. 00
-47
-3,БВ
-198
198
19В
FU2
ВИДЫ РЕЗИСТОРОВ К КОНДЕНСАТОРОВ
зл
•148
42
280мк
JB
32 20'
iZ
VD7.V0B
КС1Б8А
JGZ____
КТ805АМ
. н
200мк
БЛОК ПИТАНИЯ
сз
- =8)М1Г
38
39
(УПО КТ8148
31~КД5216 Ж
82
TEi
А4 Блок питания
Н5^'ЗВ
ХР10
УП____
KTS05AM
А25
2.2к
УТ2 3^*,л
А Б МОДУЛЬ УСИЛИТЕЛЯ мощности
:• +/98
+198
Юк _V71 mosf
V76 L
КТБ01АМ
+198
+/,40
' Резисторы
ВС МЯТ СПЗ-33 СЯЗ-38 СПЗ-1 мрн ПроБол.
At Я1-Й12 Й15-ЯЗО
А2 Я1-ЯШ-ЯЮ Й2О,А23.Й25. 825,829-832 87-8Ю, R19.R29, 827,R2S R21.R22
А4 83-8Б 81,82
А5 R1.82
АБ 81-85,87-812, 819-815 820, 821,825 86, R29 813 R29 R2Z.R23
КОНДЕНСАТОРЫ
МБМ K50-S К50-16 К50Ч2 КЮ-Т8 К 73-9 КД-1 К31-11
ШАССИ С1.С2
А? 07, СВ сч.сю С1.СЗ.СД С9,С15,С16 С2.С5, C13.CIA СП.С12
А2 (П.С2.С7, СВ,С)1,С12 С9.С10 СЗ.С9 С5,С6
А4 С1.СЗ 02,04
АБ С2 СЗ С1,С4, С£,С7
1. Переменные напряжения, указанные на схеме соответствуют СИГНАПу ЮООГц при НАПРЯЖЕНИИ НА 0X0ДЕ 0,6В, НА ВЫХОДЕ 6.38 И могут ОТЛИЧАТЬСЯ НЕ БОЛЕЕ,ЧЕМ НА 20%.
2.РЕГуЛЯТ0р СТЕрЕОБАЛАНСА НАХОДИТСЯ В ПОЛОЖЕНИИ, СООТВЕТСТВУЮЩЕМ НА ВЫХОДЕ ЛЕВОГО И ПрАВОГО КАНАЛОВ СИГНАЛУ 6,3 В,
^Эквивалентное СОПРОТИВЛЕНИЕ звуковой КОЛОНКИ РАВНО йюм.
^.Указанные на схеме режимы измерены вольтметром 87-2Б относительно земли.
5.ПрЕДПрнЯТИЕ-ИЗГ0Т0ВИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНЕСЕНИЯ СХЕМНЫХ И конструктивных ИЗМЕНЕНИЙ, НЕ ухуДШАЮЩИХ КАЧЕСТВА.
Схема обозначения выводов переключателей
лкн-м
SA1
П2К
Функциональное назначение переменных резисторов
А2
Я7А,ЯШЛ Регулятор тембра Вч
R3A.R9A Регулятор тембра нч
Й19А,Я29А РЕГУЛЯТОР БАЛАНСА
R27A.R2BA Регулятор громкости
АБ
913 А Для регулировки тока покоя
БЛОК ПИТАНИЯ
БАК КММНТАИИИ
БЛОК РЕГУЛЯТОРОВ
;1
1
ПЛАТА ВКЛЮЧЕНИЯ СТЕРЕОТЕЛЕФОНОВ
он
в я
+1.2 В
О В
19В
МОДУЛЬ УСИЛИТЕЛЯ мощности
