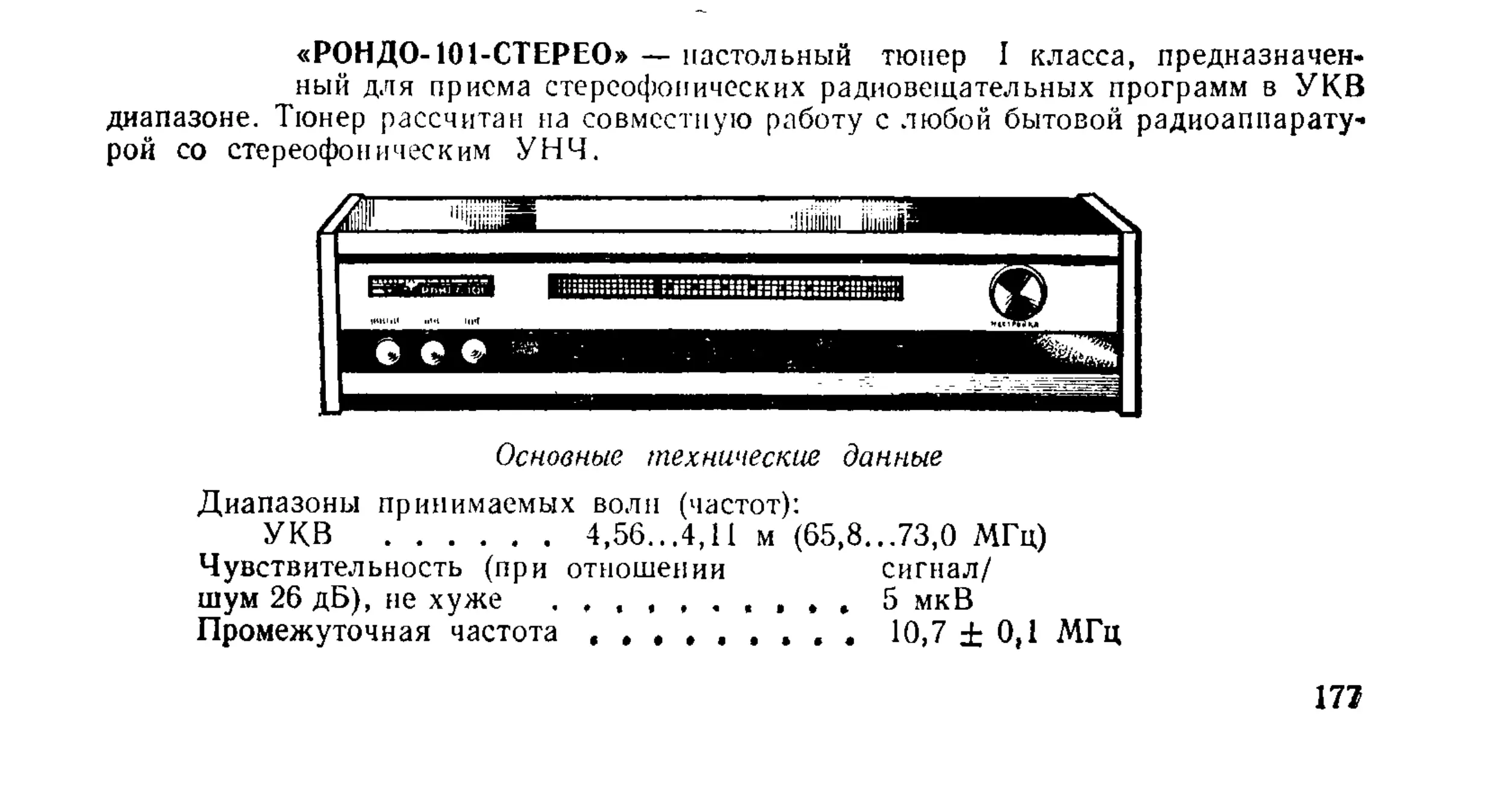

«РОНДО-101-СТЕРЕО» — настольный тюнер I класса, предназначенный для приема стереофонических радиовещательных программ в УКВ диапазоне. Тюнер рассчитан на совместную работу с любой бытовой радиоаппаратурой со стереофоническим УНЧ.
Основные технические данные
Диапазоны принимаемых волн (частот): УКВ ....................4,56...4,11 м (65,8...73,0 МГц)
Чувствительность (при отношении	сигнал/
шум 26 дБ), не хуже	5 мкВ
Промежуточная частота.............. 10,7 ± 0,1 МГц
177
Переходное затухание............
Полоса воспроизводимых звуковых тот, не хуже
Источник питания , , . , , . , .
Напряжение питания , , , , , , , Потребляемая мощность ,,,,,, Габаритные размеры ,,,,,,, Масса ............
, . . 25 дБ час-
, , . 31,5. ..15 000 Гц
, . , Сеть 50 Гц напряжением 127/220 В
, . . 12; 11,5; 4,2 В
, , . Ю Вт
. , . 400 X 200 X 80 мм
, . , 3 кг
Принципиальная схема. Электрическая схема (рис. 45) и конструкция (рис. 46) тюнера построены по блочному принципу и состоят из следующих блоков: УКВ — У1, УПЧ — У2, стереодекодера — УЗ, фильтров — У4, блока питания — У5.
Блок УКВ (У 1) двухкаскадный. Вход блока рассчитан на подключение симметричного диполя с волновым сопротивлением 75 Ом. Одиночный входной контур L2C1C2 настроен на среднюю частоту диапазона (70 МГц) и имеет широкую полосу пропускания, что обеспечивает без перестройки контура равномерное прохождение всех частот диапазона УКВ. Входной контур через обмотку катушки L1 связан со входом блока.
Первый каскад (У1) — резонансный усилитель высокой частоты, собран по схеме с общей базой. Нагрузкой транзистора VI служит резонансный контур L3C4C6C7, с изменяющейся емкостью С7, которая обеспечивает перестройку контура УВЧ по диапазону. Для уменьшения паразитного излучения в антенну сигнала с частотой гетеродина коллектор транзистора VI подключен через резистор R12 к части катушки L3.
Второй каскад (V2) — гетеродинный преобразователь частоты. Сигнал с коллектора транзистора VI через малую емкость С8 подается на эмиттер транзистора V2. Для исключения помех, влияющих на работу телевизора, в блоке используется преобразование частоты на второй гармонике гетеродина (72,6...79,8 МГц). При этом первая наибольшая по напряжению гармоника (33,6...39,9 МГц) находится за пределами диапазонов частот, принимаемых телевизором.
В блоке УКВ применена автоматическая подстройка частоты гетеродина (V4). С делителя R9R11 на диод подается запирающее напряжение. Емкость запертого диода (W) зависит от значения и полярности управляющего напряжения, поступающего через резистор R10 с частотного детектора блока УПЧ. Варикап, изменяя
а
178
емкость гетеродинного контура, подстраивает частоту гетеродина до получения в гетеродинном преобразователе промежуточной частоты 10,7 МГц.
В коллектор транзистора У2 включен полосовой фильтр промежуточной частоты странсформаторной связью между контуром L8C18. Частотно-модулированный сигнал промежуточной частоты с обмотки связи L7 контура фильтра ПЧ подается на УПЧ.
Для предотвращения перегрузок и ухода частоты гетеродина при больших входных сигналах применен ограничительный диод УЗ, включенный параллельно контуру УВЧ. Для подавления частот, равных промежуточной, в схеме применен последовательный контур LC8.
Усилитель промежуточной частоты пятикаскадный. Все транзисторы включены по схеме с общим эмиттером. Нагрузкой транзисторов служат двухконтурные полосовые фильтры. Для согласования входных и выходных сопротивлений транзисторов и стабилизации настройки в фильтрах использованы автотрансформаторная связь с коллекторными контурами и слабая связь через обмотку связи L3 с базовыми контурами. Для повышения устойчивости работы УПЧ в коллекторы транзисторов V1..V5 включены резисторы с небольшим номиналом.
Частотный детектор (У/, V2) выполнен по схеме с последовательным включением диодов (схема дробного детектора). Достоинством этой схемы является значительное подавление паразитной амплитудной модуляции ЧМ сигнала без ограничения в УПЧ. Для компенсации асимметрии схемы, которая возникает вследствие различия параметров диодов, в плечи дробного детектора включены симметрирующие резисторы R15 и R16. Резистор R16 переменный, что дает возможность при настройке детектора установить максимальное подавление паразитной амплитудной модуляции.
Выходное напряжение низкой частоты снимается со средней точки конденсаторов СЗ, С4 и через фильтр R20C16, переходной конденсатор С15 поступает иа УНЧ. С коллектора транзистора V6 низкочастотный сигнал через разделительную емкость С18 и фильтр R25C19 подается на блок фильтров. Одновременно с резистора R26 сигнал подается на блок стереодекодера.
Фильтр R25C19, постоянная времени которого 50 мкс, выполняет функции коррекции верхних звуковых частот, которые в принимаемом сигнале подняты на 10 дБ. С выхода дробного детектора через фильтр R13C9 подается регулирующее напряжение АПЧ. Изменение промежуточной частоты, возникающее при расстройке входного сигнала и частоты гетеродина в блоке УКВ, вызывает появление постоянного напряжения на выходе дробного детектора. Ввиду того что частотная характеристика
180
Рис. 45. Принципиальная электрическая схема тюнера «Рондо-101-стерео»: а — блок УКВ; б = блок УПЧ; в блок стереодекодера; г -а блок фильтров; д блок питания.
дробного детектора имеет форму S-образной кривой, на его выходе в зависимости от изменения (увеличения или уменьшения) промежуточной частоты появляется положительное или отрицательное напряжение. Напряжение зависит от степени изменения промежуточной частоты и с помощью варикапа изменяет общую емкость гетеродинного контура блока УКВ.
Стереодекодер (УЗ) выполнен на пяти транзисторах. Работает декодер по суммарно-разностному принципу. Комплексный стереосигнал усиливается транзистором VI и подается на базу транзистора V2— усилителя-восстановителя поднесущей частоты. Этот каскад восстанавливает подавленную при передаче поднесущую частоту 31,25 кГц с сохранением всех необходимых фазовых и амплитудных соотношений сигнала. Для повышения добротности катушки L2 в каскаде применена положи-
Wf
Рис. 46. Структурная схема тюнера «Рондо-101-стерео»
тельная обратная связь. Сигнал обратной связи снимается с катушки L2 и через обмотку обратной связи L1 поступает на базу транзистора V2. Уровень сигнала восстановленной поднесущей частоты регулируется резистором R9.
Низкочастотная суммарная составляющая стереосигнала А + В через частотно-зависимый делитель R6R12C6 поступает на резисторную схему сложения R17... R24 на выходе декодера. Одновременно делитель R6R12C6 выполняет функции компенсатора предыскажений. На транзисторе V3 выполнен усилитель надтональной части сигнала — усилитель сигнала поднесущей частоты, модулированного по амплитуде разностью сигналов А — В. В цепь коллектора транзистора V3 включен трансформатор L3, L4, первичная обмотка которого L3 настроена на поднесущую частоту 31,25 кГц. Для получения необходимой компенсации предыскажений надтональной части сигнала и достаточного разделения каналов на высоких модулирующих частотах результирующая добротность этой обмотки на частоте 31,25 кГц должна быть около 4,9. Для снижения добротности обмотка L3 шунтируется резистором R15. Во вторичную обмотку трансформатора L4 включен детектор (V6...V9). Конденсатор С9 во вторичной обмотке L4 подавляет первую гармонику поднесущей частоты 31,25 кГц. На выходе детектора получается разность сигналов А —В. Таким образом, на резисторную схему сложения R17...R24 поступает суммарная А -|- В и разностная А — В составляющие стереосигнала. В результате их сложения и вычитания получим (Л + В) + (Л — В) = 2А; (Л 4- В) — (А — В) = 2В, На одном
182
выходе выделяется сигнал канала Л, а на другом — сигнал канала В. Переходные затухания между каналами регулируются переменными резисторами R17 и R18.
Система индикации сигнала поднесущей частоты состоит из транзисторов V4, V5 выпрямительного диода V10, фильтрующих конденсаторов С12, С13 и лампочки индикации Н1. Сигнал поднесущей частоты через конденсатор С7 подается на базу
Рис. 47. Расположение узлов и деталей на платах УПЧ (а), стабилизатора блока питания (б), стереодекодера (в), фильтров (г) тюнера «Рондо-101-стерео»
V4, усиливается им и поступает на базу транзистора V5. В результате транзистор V5 открывается, через лампочку индикации начинает протекать ток и она загорается.
В блоке фильтров осуществляется подавление поднесущей и кратной ей частоты 62,5 кГц на выходе тюнера, которые при записи на магнитофон являются помехой. Фильтр представляет систему из двух звеньев типа tn (L1...L4, С5...С16). Для исключения шунтирующего влияния фильтра на блоки УПЧ и СД на входе применены эмиттерные повторители (У/, V2).
183
19. Данные катушек индуктивности тюнера «Рондо-101-стерео»
Обозначение по схеме	Катушка	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктивность, мкГ±10%	Номер распайки (прил. 6)
L1 L2	Входная Связи	Блок УКВ		4 4,5		155
		1—2 3—4	ПЭВ-1 0,14
			ПЭВ-1 0,35
L3	УВЧ	1—2—3		6,5+1		156
L4	Гетеродинная			1,75+2,5		157
L5	ПЧ	1—2	ПЭЛ 0,1	16		158
L6 L7	ПЧ Связи	1—2 3—4		24 4		159
L1	ФПЧ1, ФПЧЗ	2 1—2—3	Злок УПЧ ПЭЛ ИЮ 0,15	6,5+10	4,5	160
L2 L3	ФПЧ Связи	1—2 3—4		16,5 2,5		161
			ПЭВТЛ 0,12
L1	ФПЧ2, ФПЧ4	1—2—3	ПЭЛШО 0,15 ПЭВТЛ 0,12	6,5+10	4,5	160
L2 L3	ФПЧ Связи	1—2 3—4		16,5 2,5		162
L1 L3	Коллекторного контура ЧМ Связи		ПЭЛШО 0,15	12,5 4,5	2,5	163
L2	Диодного контура	1—2—3		9,5+9,5	3,2	164
L1 L2	Контура восстановления Связи	гг + 1 1 'О 		Блок СД ПЭВТЛ 0,12	210 30+240	670	165
L3 L4	Контура усиления Связи	1—2 3—4	ПЭВТЛ 0,06	850 2125	960	166
L1... L4	Фильтра	Бло 1—2	к фильтров ПЭВТЛ 0,09	2900		158
184
Блок питания (У5) состоит из мостового выпрямителя (УЗ...Уб), однополупе-риодного выпрямителя (V7), стабилизатора напряжения и сглаживающих фильтров. При включении кнопки «Сеть» замыкаются контакты выключателя S3 и напряжение поступает на первичную обмотку силового трансформатора Т1. Со вторичной обмотки трансформатора переменное напряжение подается на мостовой (V3 ... V6) и однопо-лупериодный (У7) выпрямители и на лампочки Н1...НЗ. Выпрямленное напряжение сглаживается фильтром C4R2C3.
Стабилизация выходного напряжения —12 В при изменениях питающего напряжения или тока нагрузки происходит за счет изменения напряжения на участке коллектор-эмиттер регулирующего транзистора (К/). На участке база — эмиттер транзистора действует напряжение смещения, представляющее собой разность напряжений в цепи нагрузки и напряжения опорного источника (V2). При изменени напряжения сети или тока нагрузки происходит изменение напряжения иа участке база — эмиттер транзистора VI относительно первоначальной величины, чем вызывается соответствующее изменение напряжения на участке коллектор — эмиттер. Коэффициент стабилизации зависит от коэффициента усиления регулирующего транзистора VI.
Конструкция и детали. Корпус тюнера отделан ценными породами дерева. Все органы управления выведены на лицевую панель. Гнезда для подключения антенны, магнитофона, усилителя, предохранитель, переключатель напряжения сети с колодкой подключения и сетевой шнур выведены на заднюю панель. По конструктивному исполнению тюнер функционально-блочного типа, что позволяет производить настройку каждого блока в отдельности. Конструктивной базой служит металлическое шасси. Блок УКВ, УПЧ, стереодекодера, фильтров, стабилизатор напряжения выполнены на отдельных платах из фольгированного гетинакса. Расположение узлов и деталей показано на рис. 47.
Катушки УКВ и УПЧ выполнены на гладких полистироловых каркасах. Настройка производится на УПЧ ферритовыми сердечниками марки 100НН. Катушки блока стереодекодера и фильтров секционные. Сердечник марки 600НН.
В тюнере применены: резисторы R16 (У2), R9, R17, R18 (УЗ) — типа СПЗ, R25, R26 (УЗ) — типа КМТ-1, остальные — типа ВС; конденсаторы С/, С2, С4, С6, С8, С9, С13, С14, С16...С19 (У1), С4...С8, CIO, С13, С14, CJ9 (У2) — типа КТ-1, С4, С6, С8 (УЗ) —типа КСО, СЗ, С5, С10...С12, С15, С20 (У1), С1, СЗ, С9, С16 (У2), С6, С7, С9, СЮ, СП (УЗ), С5...С16 (У4) — типа КЮ-7В, остальные — типа К50-6.
Данные катушек индуктивности приведены в табл. 19, а силового трансформатора в табл. П4 приложения 1.
