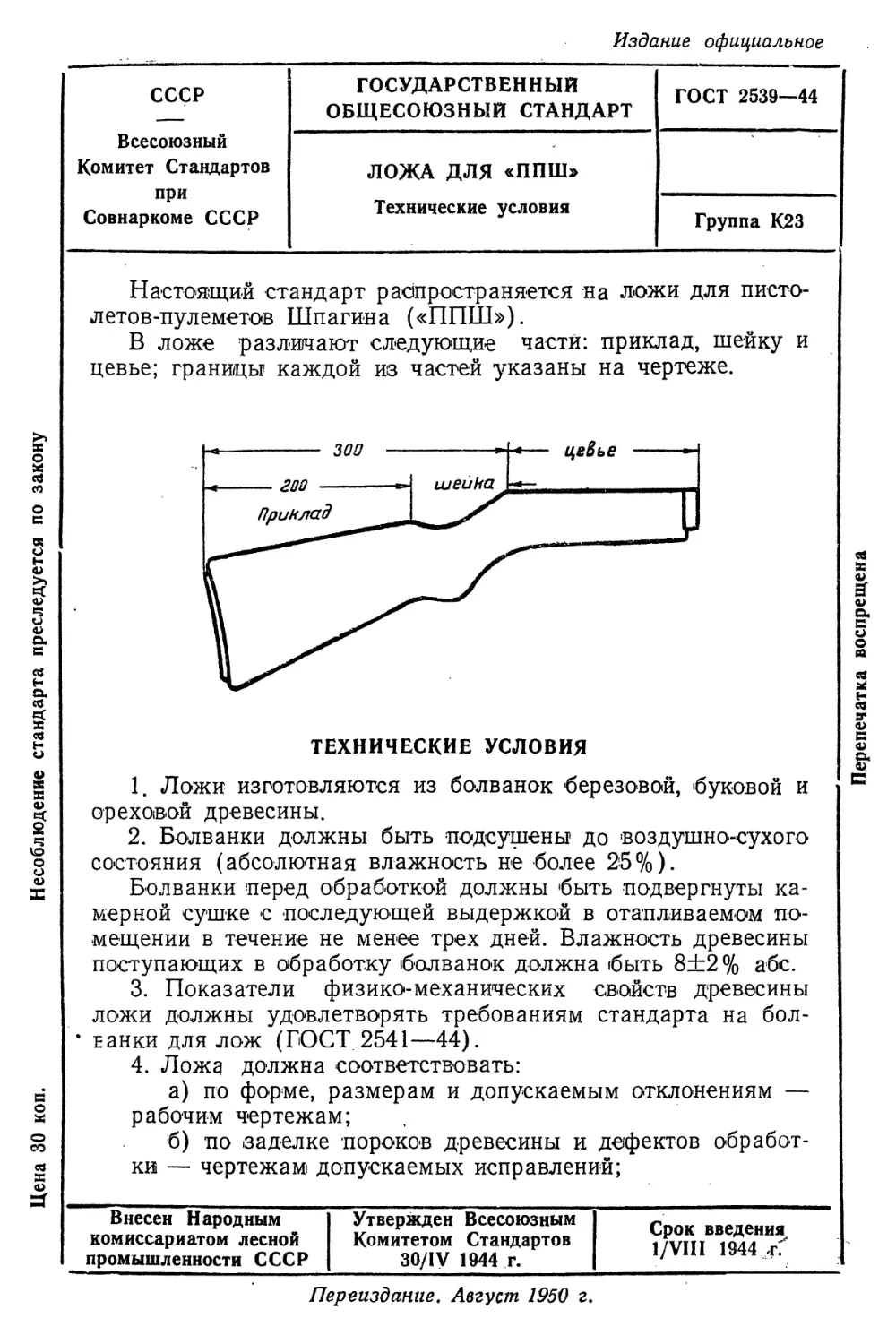

	ЛОЖА ДЛЯ «ППШ» Технические условия
		Группа К23

Настоящий стандарт распространяется на ложи для писто-
летов-пулеметов Шпагина («ППШ»).

В ложе различают следующие части: приклад, шейку и
цевье; границы каждой из частей указаны на чертеже.

Цена 30 коп.	Несоблюдение стандарта преследуется по закону

ТЕХНИЧЕСКИЕ УСЛОВИЯ

1.	Ложи изготовляются из болванок березовой, буковой и
ореховой древесины.

2.	Болванки должны быть подсушены до воздушно-сухого
состояния (абсолютная влажность не более 25%).

Болванки перед обработкой должны быть подвергнуты ка-
мерной сушке с последующей выдержкой в отапливаемом по-
мещении в течение не менее трех дней. Влажность древесины
поступающих в обработку болванок должна быть 8±2% абс.

3.	Показатели физико-механических свойств древесины
ложи должны удовлетворять требованиям стандарта на бол-
• ванки для лож (ГОСТ 2541—44).

4.	Ложа должна соответствовать:

а)	по форме, размерам и допускаемым отклонениям —
рабочим чертежам;

б)	по заделке пороков древесины и дефектов обработ-
ки — чертежам допускаемых исправлений;

Перепечатка воспрещена

Внесен Народным
комиссариатом лесной
промышленности СССР

Утвержден Всесоюзным
Комитетом Стандартов
30/IV 1944 г.

Срок введения
1/VIII 1944 Z

Переиздание. Август 1950 г.
в)	по внешней отделке, -виду допускаемых исправлений,
а также допускаемым дефектам обработки [в соответствии
спй. 8 (поз. 8), 9, 10 и 11 настоящего стандарта]—этало-
нам. (Перечень эталонов—ом. «приложение).

Рабочие чертежи, чертежи допускаемых исправлений и
эталоны утверждаются ГАУ КА.

5.	Приклад ложи может быть цельным или составным,
в зависимости от размеров болванки.

6.	Размеры надставки для составного приклада должны
соответствовать рабочему чертежу.

7.	Приклеивание надставки производится казеиновым авиа-
ционным клеем марки В-105 или В-107 или же его замените-
лем, разрешенным ГАУ КА.

К а ч е с т в о д р е в е с и н ы

8.	В древесине готовой ложи допускаются следующие
пороки (пороки — по ГОСТ 12140—43 «Пороки древесины»,
утвержденному взамен ОСТ В КС 6719).

Наименования пороков
древесины

Нормы допускаемых пороков

1.	Сучки сросшиеся
твердые (здоровые, рого-
вые и окрашенные (в том
числе глазки и щетки)

2.	Частично сросшиеся
твердые—здоровые, рого-
вые и окрашенные) и не-
сросшиеся сучки (выпа-
цающие твердые, рыхлые
и табачные)

В прикладе допускаются размером доЗОлш,
без ограничения количества; в шейке допус-
кается один здоровый сучок размером до 4 мм
или одна щетка общим диаметром -не более
1'0 мм; в цевье допускаются сучки размером
до 8 мм при расстоянии между их осями не ме-
£ее 20 мм. Сучки могут выходить внутрь рас-
' копированных мест. По всей ложе допускают-
ся сучки размерам до 2 мм без ограничения
количества. В древесине сучков допускаются
трещины при условии заделки их замазкой,
разрешенной ГАУ КА.

Не допускаются сшивные сучки (сучки со
вскрытыми продольными волокнами на поверх-
ности ложи) и сучки, выходящие на края рас-
копированных мест или на склеиваемые по-
верхности, в случае надставки приклада.

Допускаются по тем же нормам, что и суч-
ки по поз. 1, но при условии заделки их
вклейками на авиационном казеиновом клее
марки В-105 или В-107, за исключением шей-
ки, где эти сучки не допускаются.

Примечания к поз. 1- и 2:

1. Под термином «сучки» понимаются
сучки сквозные и несквозные.
Ложа для «ППШ>. Технические условия	ГОСТ 2539—44

Продолжение

Наименования пороков древесины	Нормы допускаемых пороков
3.	Пятнистость (челно- ки), ложное ядро, хими- ческие окраски, заболон- ные грибные окраски  4.	Трещины усушки  5.	Косослой  6.	Свилеватость («вол- нистость»)  7.	Завитки  8.	Прорость («кожери- на»)	2.	Размер здорового сучка определяется полусуммой его наибольшего и наимень- шего диаметров, а сучка, подлежащего за- делке,—его наибольшим диаметром.  3.	Усики (пятнистость) около сучка в его размер не включаются.  Допускаются, при условии отсутствия при- знаков загнивания (неравномерность окраски, выцветы, черные и темные полосы) и сохране- ния установленных для древесины ложевой болванки физико-механических свойств. Сине- ва допускается в виде, отдельных пятен и полос  Несквозные трещины допускаются только в торце приклада, если они находятся между шурупами и простираются от затылка вдоль приклада не более чем на '25 мм с выходом или без выхода на поверхность ложи, при ус- ловии заделки их замазкой, разрешенной ГАУ КА  В прикладе не учитывается; в шейке до- пускается только в том случае, если направ- ление волокон совпадает с контуром шейки; в цевье допускается не более 4% (отклонение волокон от прямого направления не более 7 мм на длину 170 мм)  Допускается  Допускаются только на прикладе, размером не более 'Д его толщины или ширины.  Примечание. Завитки, окружающие; допускаемые сучки, не учитываются.  Допускается повсеместно, при условии что порок не выходит на края раскопированных мест: в прикладе—шириной до 5 мм, глубиной (при выходе на торец) до 3 мм; в остальных частях ложи—шириной до >3 мм, глубиной (при выходе на торец) — до 2 мм.  Примечания:  Г. Выход прорости внутрь раскопиро- вок допускается.  2.	Глубина прорости, не выходящей на торец, не учитывается.  3.	Вид прорости, допускаемый настоя- щей позицией, устанавливается эталоном.
Примечания:

1.	Пороки древесины, не перечисленные в настоящем стандарте,
не допускаются.

2.	Сердцевинные повторения пороком не считаются;

Обработка

9.	Все гнезда и вырезы в ложе должны быть чисто обра-
ботаны. Следы инструмента, сколы и выхваты внутри раско-
пировок и у места для наконечника допускаются в соответ-
ствии с эталонами. Сколы и выхваты на поверхности лож, не
выходящие за пределы допусков, должны быть зачищены.

10.	Допускается заделка пороков древесины и дефектов
обработки, причем .количество и качество заделанных мест
должно соответствовать указаниям в перечне допускаемых
исправлений и эталонам.

11.	Наружная поверхность готовой ложи должна быть
чисто обработана, пропитана сосновой смолой или 5—10%-ным
раствором нефтебигума в минеральном масле с приданием по-
верхности коричневого цвета и отлакирована или отполиро-
вана лаком или политурой марки ВК-1 в соответствии с эта-
лоном на качество полировки или лакировки.

Для придания ложе установленной эталоном густоты цвета
сосновая смола может быть разбавлена скипидаром.

Небольшие наплывы лака или политуры, а также царапины
и вмятины допускаются в соответствии с эталоном.

Примечание кпп. 8 (поз. 8), 9, 10 и 11. Номенклатура
эталонов по соглашению сторон может быть изменена.

12.	Готовые ложи должны приниматься приемными калиб-
рами в соответствии с правилами их применения.
ПРИЛОЖЕНИЕ

ПЕРЕЧЕНЬ ЭТАЛОНОВ ЛОЖ

для пистолетов-пулеметов Шпагина по отделке и максимально-допустимым
внешним повреждениям и исправлениям и порокам древесины

п/п.	Наименования эталонов	Пункты настоя- щего стандар- та, для провер- ки требований которых пред- назначен эта- лон
1	Эталон на максим ал ьно-допускаемую неплот- ность клеевого шва на поверхности и с торца при надставке острого угла приклада		п. 7
2	Эталон на виды и максимально-допускаемые размеры прорости («кожерины»)		п. 8, поз. 8
3	Эталон на виды максимально-допускаемых сколов, выхватов, 'следов инструмента внутри раскопировок и у места для наконечника . . .	п. 9
4	Эталон на сколы и выхваты на поверхности ложи, а также на зачистку этих сколов . . .	п. 9
5	Эталон на виды и максимально-допускаемые размеры заделок дефектов обработки и пороков древесины	'		п. 10
6	Эталон на предельно-допускаемую густоту окраски поверхности ложи (самый темный цвет и самый светлый)		п. 11
7	Эталон на лицевую отделку ложи (следы шли- фовки, качество лакировки или полировки) . .	п. 11
Примечание. Количество эталонов ио каждой позиции на- стоящего перечня устанавливается в зависимости от необходимости по соглашению сторон.
