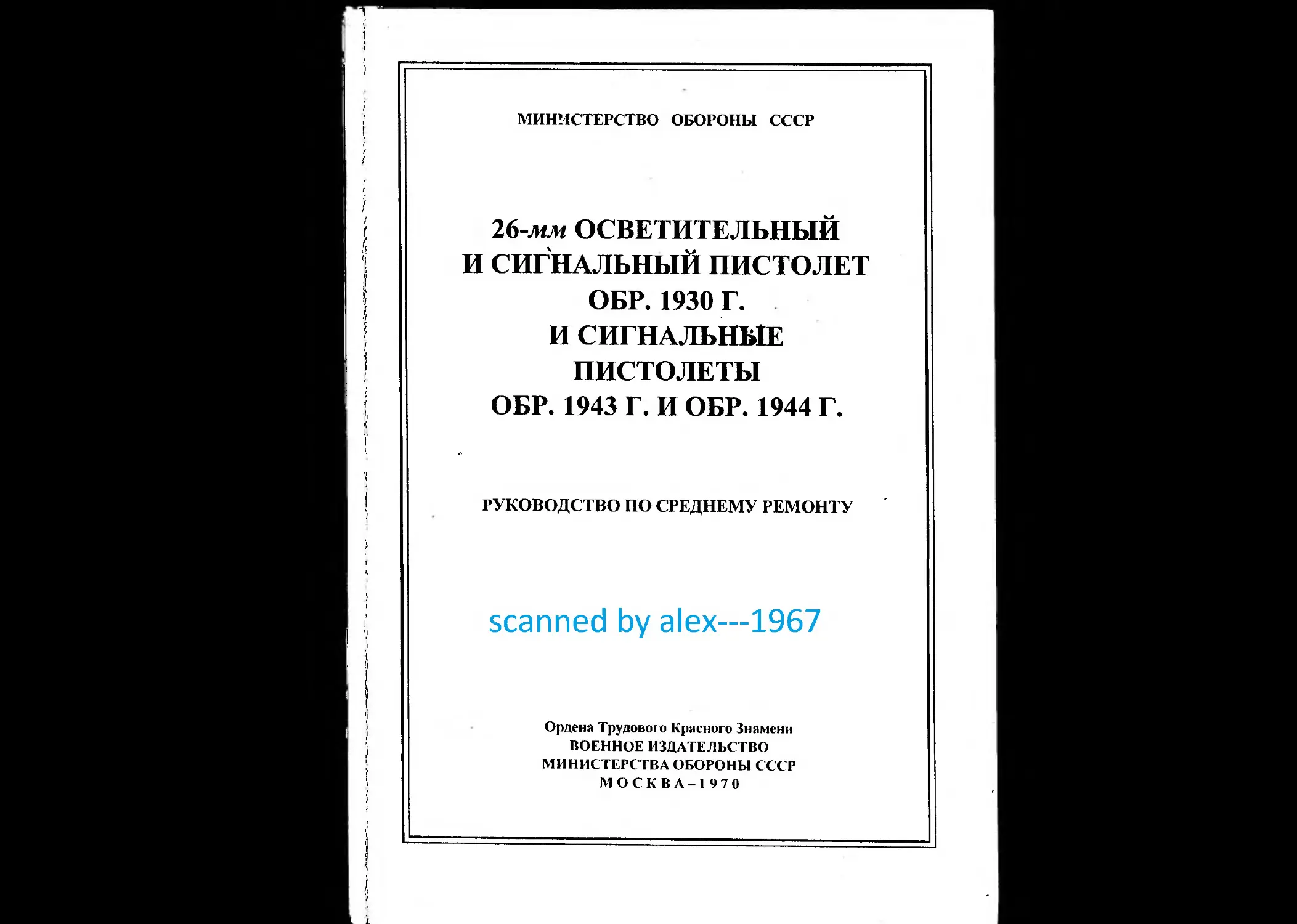

МИНИСТЕРСТВО ОБОРОНЫ СССР
26-лш ОСВЕТИТЕЛЬНЫЙ
И СИГНАЛЬНЫЙ ПИСТОЛЕТ
ОБР. 1930 Г.
И СИГНАЛЬНЫЕ
ПИСТОЛЕТЫ
ОБР. 1943 Г. И ОБР. 1944 Г.
РУКОВОДСТВО ПО СРЕДНЕМУ РЕМОНТУ
scanned by alex—1967
Ордена Трудового Красного Знамени
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА-1970
ВВЕДЕНИЕ
Настоящее Руководство совместно с Общим руко-
водством по ремонту артиллерийского вооружения1
предназначено для среднего ремонта 26-Лсм сигнальных
пистолетов обр. 1944 г., обр. 1943 г. и сигнального и ос-
ветительного пистолета обр. 1930 г. Руководство разра-
ботано для ремонта пистолета обр. 1944 г. с учетом кон-
структивных особенностей пистолетов обр. 1943 г. и обр.
1930 г.
В настоящем Руководстве даны последовательность
и объем проверок при выявлении неисправностей и кон-
троле отремонтированных пистолетов и указания по вы-
явлению неисправностей рамки со стволом и ударно-спу-
скового механизма И-способы их устранения.
В приложениях помещены перечни и рисунки калиб-
ров, приспособлений и деталей, изготовленных без тех-
нологических карт. Наименование деталей в настоящем
Руководстве дано в соответствии с чертежами основного
производства. Общие виды пистолетов, наименования и
чертежные номера деталей даны на рис. 91—93.
При отсутствии особых указаний в настоящем Руко-
водстве выявление и устранение общих неисправностей,
неисправностей типовых деталей и их сопряжений про-
н1нодн|ь согласно Общему руководству.
I'c.iih номера деталей н сборок не соответствуют но-
меру тделпя на рамке, осторожно забить эти номера;
новые номера нанести с помощью клейм рядом со ста-
рыми. Разрешается наносить номера электрографом.
Разборку и сборку 26-лм; сигнального пистолета
обр. 1944 г. производить согласно Руководству службы
' В дальнейшем именуется Общим руководством.
1* 3
на пистолет. Разборку и сборку пистолетов обр. 1943 г.
и обр. 1930 г. производить аналогично разборке и сборке
пистолета обр. 1944 г.
При отсутствии запасных частей для ремонта необ-
ходимо изготовить их по рисункам, помещенным в при-
ложении 2; в этом же приложении помещены рисунки на
изготовление деталей, замена которых не предусмотрена
настоящим Руководством, но может быть произведена
в ремонтной мастерской. При изготовлении деталей по
рисункам, указанным в приложении 2, острые кромки
углов и ребер притуплять R = 0,2—0,5 мм.
Вновь изготовляемые детали и детали, осветленные
инструментом в процессе ремонта, вместо оксидирования
разрешается окрашивать (подкрашивать) согласно Об-
щему руководству или лаком БФ-4 с примесью спирто-
растворимого нигрозина (на 300—400 г лака БФ-4
15—20 г спирторастворимого нигрозина).
Изготовление винтовых цилиндрических пружин про-
изводить по карте Общего руководства. Марки сталей,
указанные на рисунках для изготовления деталей, даны
по ГОСТ 1050—60 и ГОСТ 2283—57. Типы электродов
для электродуговой сварки и наплавки даны по ГОСТ
9467—60.
4
Глава I
ПОСЛЕДОВАТЕЛЬНОСТЬ И ОБЪЕМ ПРОВЕРОК
ПРИ ВЫЯВЛЕНИИ НЕИСПРАВНОСТЕЙ
И КОНТРОЛЕ ОТРЕМОНТИРОВАННЫХ
ПИСТОЛЕТОВ
№ по пор. Что проверяется Технические требования
1 Нет ли трещин или вмятин на ство- ле (гл. 2, пи. 1 и 4) Трещины в стволе не допус- каются. Вмятины на стволе до- пускаются при условии сво- бодного прохождения калибра.
2 Прямизна ствола (гл. 2, п. 3) Калибр должен свободно проходить через канал ствола
3 Крепление и со- стояние щечек (щек) (гл. 2, пп. 14 и 15) Качка щечек не допускается. Тугое перемещение в верти- кальном и горизонтальном на- правлениях допускается до 0,5 мм. Трещины длиной до 15 мм допускаются без ремонта
4 Крепление антаб- ки (гл. 2, п 13) Свободная качка антабки не допускается
5 1 ори юптальпая и вертикальная качки c i пола (гл. 2, ни. 11 н 12) Горизонтальная и вертикаль- ная качки ствола допускаются, если они не вызывают осечек
6 Открывание и за- крывание ствола (гл. 2, п. 7) Ствол должен открываться от усилия руки при нажатой защелке ствола и закрываться без нажатия на защелку
2 Зак. 118
5
Продолжение
№ по пор. Что проверяется Технические требования
7 Работа защелки (запора) ствола (гл. 2, п. 8) Защелка ствола должна на- дежно удерживать ствол в за- крытом положении '
8 Действие экстрак- тора (гл. 2, п. 9) Экстрактор должен обеспе- чивать извлечение гильзы (пат- рона) из канала ствола. При стволе, открытом до отказа, выступание зуба экстрактора за срез канала ствола должно быть: — не менее 3 мм у пистоле- тов обр. 1944 г. и обр. 1943 г.; — не меиее 1,5 мм у писто- лета обр. 1930 г.
9 Постановка курка на боевой взвод (гл. 3, п. 1) Курок, отведенный назад при отпущенном спусковом крючке (спуске), должен ста- новиться на боевой взвод
10 Спуск курка с бое- вого взвода (гл. 3, п. 3) При нажатии на спуск (спу- сковой крючок) курок должен энергично спуститься с боево- го взвода
И Постановка курка на предохранитель- ный взвод (гл. 3, п. 5) После спуска курка с боево- го взвода и освобождения спу- скового крючка (спуска) ку- рок должен встать на предо- хранительный взвод
12 Срыв курка с бое- вого взвода (гл. 3, п. 2) При воздействии на головку курка усилием пальца руки срыв его с боевого взвода не допускается
13 Срыв курка с пре- дохранительного взвода (гл. 3, п. 4) При воздействии на головку курка усилием пальца руки срыв его с предохранительного взвода не допускается
6
П родолжение
№ по
пор.
Что проверяется
Технические требования
14 Отделение ствола Отделение ствола от рамки
от рамки (гл. 2, п. 10, только для пистолета обр. 1944 г.) должно происходить при утоп- ленном в паз конце пружины экстрактора и при повороте ствола на угол не меиее 80°
15 Удержание экс- трактора в обойме ствола (гл. 2, п. 6, только для пистоле- та обр. 1944 г.) Выпадание экстрактора из обоймы ствола без нажатия на конец пружины экстрактора не допускается
16 Действие пружи- ны бойка (гл. 3, п. 7, только для пистоле- та обр. 1944 г.) После спуска курка с бое- вого взвода боек под дейст- вием своей пружины должен возвращаться в исходное поло- жение. Заклинивание бойка не допускается
17 Выход бойка над плоскостью упора патрона (гл. 3, п. 8) Должен быть от 1,7 до 2,7 мм у пистолетов обр. 1944 г. и обр. 1930 г.; от 1,8 до 2,6 мм у пистолета обр. 1943 г.
13 Крепление бойка в раме упорным вин ЮМ (1Л 3, II 6 ЮЛ1.КО ДЛЯ пистоле la обр 1430 । ) Упорный винт бойка дол- жен надежно удерживать бо- ек в гпе<де бойка. Выталкива- ние бойка hi гнезда при нажа- 1Ш1 на пего выколоткой не до- пускается
Номеру ни рамке должен соответствовать номер:
и.। столе у пистолетов обр. 1944 г. и обр. 1943 г.;
па 1 июле, курке, запоре (защелке) ствола, спуске
(спусковом крючке), направляющем стержне и упоре
направляющего стержня у пистолета обр. 1930 г.
Кроме того, при осмотре пистолетов необходимо про-
верить: наличие в исправность деталей; нет ли забитости
и срыва резьбы деталей и разворота прорезей под от-
2
7
вертку; нет ли наминов, забоин и задирин на рабочих
поверхностях деталей; нет ли отрыва точечной сварки
деталей; нет ли сколов или сквозных трещин на деревян-
ных и пластмассовых деталях и значительного наруше-
ния оксидного покрытия деталей.
Глава 2
ДЕФЕКТАЦИЯ И РЕМОНТ РАМКИ СО СТВОЛОМ
1. Вмятины и забоины на стволе
Вмятины на стволе допускаются при условии прохож-
дения калибра (рис. 38) через канал ствола. Если ка-
либр не проходит через канал ствола, выправить ствол
на оправке (рис. 39). Приподнятый металл на дульном
срезе и казенной части ствола зачистить, сняв мини-
мально необходимый слой металла.
2. Раковины в канале ствола
Сплошные раковины в канале ствола не допускают-
ся. Отдельные группы раковин и следы ржавчины в ка-
нале ствола допускаются при условии нормального
извлечения гильз из канала ствола.
3. Изгиб ствола
Из1иб ствола нс допускается. ['ели калибр свободно
не проходит через капал ствола, выправить ствол на
оправке
4. Трещины в стволе
При наличии ipcninii ствол браковать.
Г». Трещины на рамке
Трещин...а рамке не допускаются.
Рамка с трещинами у отверстий для бойка и отвер-
стий под оси спускового крючка и курка ремонту не
9
подлежит. При трещинах в других местах рамку подго-
товить под заварку, заварить электродом Э34—2,0 и об-
работать (рис. 1).
6. Экстрактор не удерживается в обойме ствола
у пистолета обр. 1944 г.
Экстрактор должен надежно удерживаться своей
пружиной в обойме ствола; выпадание экстрактора не
допускается. Ивлечение экстрактора из обоймы ствола
должно происходить только при нажатии выколоткой
на отогнутый конец пружины экстрактора.
Причины неисправности:
а) Ослабление заклепки пружины экст-
рактора.
Подтянуть заклепку.
б) Осадка или излом пружины экстрак-
тора.
Заменить пружину экстрактора (рис. 2).
7. Тугое открывание и закрывание ствола
Открывание ствола должно происходить от усилия
руки при нажатой защелке ствола. Закрывание ствола
должно происходить при курке, поставленном на предо-
хранительный взвод; при этом патрон, вставленный до
упора в экстрактор, и сам экстрактор, скользя по перед-
ней плоскости упора патрона, должны свободно переме-
щаться до полного закрывания ствола.
Причины неисправности:
а) Изгиб экстрактора.
Выправить экстрактор.
б) Забоины или вмятины на обойме
ствола.
Вмятины выправить; приподнятый металл зачистить.
в) Качка или проворот зуба защелки
ствола на основании защелки (у пистоле-
та обр. 1943 г.).
Подтянуть расклепанный конец зуба защелки.
Если указанным способом устранить проворот зуба
защелки невозможно, засверлить расклепанный конец
зуба защелки, наплавить слой металла электродом
Э34—2,0 и обработать (рис. 3).
10
8. Ствол не удерживается защелкой (запором) ствола
в закрытом положении
('.тиол должен надежно удерживаться защелкой ство-
ла в закрытом положении.
Причины неисправности:
Л. Для пистолета обр. 1944 г.:
а) Забоины, скругление, износ или ск.ро-
II енн ость зуба защелки ствола.
При забоинах или скруглении зачистить зуб защелки
ствола (рис. 4). После зачистки проверить вертикальную
качку ствола (см. п. 12 настоящей главы). При износе
или скрошенности опилить зуб защелки ствола на
1 —1,5 мм, наплавить слой металла электродом
334—2,0 и обработать (рис. 5).
6) Забоины, скругление или скрошен-
погть выступа экстрактора для зуба за-
щелки ствол а.
При забоинах или скруглении зачистить выступ экст-
рактора (рис. 6). После зачистки выступа экстрактора
проверить вертикальную качку ствола (см. п. 12 настоя-
щей главы). При скрошенности опилить выступ экстрак-
тора на 1 —1,5 мм, наплавить слой металла электродом
334-2,0 и обработать (рис. 7).
в) Изгиб защелки ствола.
Выправить защелку ствола.
г) Осадка или излом пружины защелки
и п <> л а и спускового крючка.
Заменить пружину защелки ствола и спускового
крючка.
д) Излом верхнего зуба защелки.
Заменить защелку стола.
Б. Для пистолета обр. 1943 г.:
а) II 11 и 6 <• 1 е р ж п и .1 я ще л к н.
I.IMI1I1I1I. <1<ржснь 1.3ЩСЛК11, ДЛЯ ЧСГО!
пн in puiiii. р.п клепанный конец стержня защелки,
и iii 'iiiii. кнопку <п । н'ржия защелки и отделить защел-
ку hi < ino.'la,
нынршшн. стержень защелки, не отделяя его от
< epl.l II,
присоединить защелку ствола к рамке, присоеди-
ни и. кнопку к стержню защелки, наплавить на конец
И
стержня защелки слой металла электродом Э-34—2,0 и
обработать (рис. 8).
б) Изгиб серьги.
Отделить защелку ствола от рамки, выправить серь-
гу и присоединить защелку ствола к рамке, как указано
в п. 8 «а» настоящей главы.
в) Скругление зуба защелки ствола.
Отделить защелку ствола от рамки, зачистить зуб
защелки ствола (рис. 9) и присоединить защелку ствола
к рамке, как указано в п. 8 «а» настоящей главы.
г) Осадка или излом пружины защелки.
Отделить защелку ствола от рамки, заменить пружи-
ну защелки и присоединить защелку к рамке, как ука-
зано в п. 8 «а» настоящей главы.
В. Для пистолета обр. 1930 г.:
а) Излом шпильки запора ствола.
Выбить изломанную шпильку запора ствола из отвер-
стия запора ствола, изготовить новую шпильку, запрес-
совать ее в отверстие запора ствола и зачистить высту-
пающий конец (рис. 10).
б) Ослабление или излом пружины за-
пора (защелки) ствола.
Заменить пружину запора ствола.
9. Гильза (патрон) не извлекается экстрактором
При стволе, открытом до отказа, экстрактор должен
обеспечивать извлечение гильзы из канала ствола. При
этом выступание зуба экстрактора за срез канала ство-
ла должно быть:
— не менее 3 мм у пистолетов обр. 1944 г. и 1943 г.;
— не менее 1,5 мм у пистолета обр. 1930 г.
Причины неисправности:
а) Износ зуба экстрактора.
Опилить зуб экстрактора на 1—1,5 мм, наплавить
слой металла электродом Э34—2,0 и обработать (рис.7,
И и 12).
б) Износ упора (подавателя) экстракто-
ра или конца экстрактора.
Опилить упор экстрактора или конец экстрактора на
1—1,5 мм, наплавить слой металла электродом Э34—2,0
и обработать (рис. 7, И—15). После обработки упора
экстрактора или конца экстрактора проверить угол по-
12
порота ствола при открывании, который должен нахо-
диться в пределах:
35—45° у пистолета обр. 1944 г.;
40—50° у пистолетов обр. 1943 г. и обр. 1930 г.
10. C.ihoji не удерживается на рамке ствола у пистолета
обр. 1944 г.
( тиол не должен отделяться от рамки, если отогну-
тый конец пружины экстрактора не утоплен в паз экст-
рактора. Отделение ствола от рамки должно происходить
при повороте ствола на угол не менее 80°.
Причины неисправности и способы их устранения из-
ложены в п. 6 настоящей главы. Кроме того:
Износ выреза в обойме ствола для втул-
ки (оси) ствола.
Опилить вырез в обойме ствола для втулки (оси)
стола па 1 —1,5 леи, наплавить слой металла электродом
: »34 2,0 и обработать (рис. 16).
После обработки выреза и присоединения ствола к
рамке проверить закрывание ствола. Между плоскостью
упора патрона и торцом ствола должен быть зазор не
более 0,4 мм.
II. Горизонтальная качка ствола в соединении
с рамкой
Горизонтальная качка ствола допускается, если она
не цы п.таег осечек при проверке пистолета на разби-
।in' iiiiiHio.iiM гппа "жевело-» с использованием металли-
•н • к..... . (рис 40) Гели горизонтальная качка
< iiui'i.i пы ii.in.li । <» c'ii-.b, v пистолета обр 1944 г. обжать
ничьи рзмкн, v uni 10.1Ц-1ОЦ обр 1943 г. и обр. 1930 г.
I.IMI'IIII 1 I. OI II I I ПОЛОН
I i.'ih i.imi и<ч"| осп < 111ОЛ.1 । ори юптальпая качка ство-
ла ис yripaiHii'H я. 1ОПМ1Ч1ПО развернуть отверстия в
• mo'ic, рампе в упоре но i рак гор,-i патрона под повы-
iiieiiiiM" о< |. । iiio i.i (put I/ и 18) и поставить повышен-
н \ ..til iio’i.i (pin 19).
12 BcpfiiKiuii.iiaii кичка ствола в соединении
с рамкой
Bi'pniKTJii.ii.iH кичка ствола допускается, если она
нс иьпынае! осечек при проверке пистолета на разбитие
ниш юля ihii.i «жевело» с использованием металличе-
I in-, нм
13
ской гильзы (рис. 40). Если у пистолетов обр. 1944 г. и
обр. 1930 г. вертикальная качка ствола вызывает осечки,
опилить зуб защелки (запора) ствола на 1—1,5 мм, на-
плавить слой металла электродом Э34 — 2,0, обработать
(рис. 5 и 10) и подогнать к выступу экстрактора (греб-
ня ствола).
После подгонки проверить надежность запирания
ствола. При закрывании ствола защелка (запор) долж-
на отжиматься торцом экстрактора (гребнем ствола) и
производить запирание ствола, входя своим зубом на
полную глубину в вырез экстрактора (гребня ствола).
При недопустимой качке ствола у пистолета обр.
1943 г. отделить защелку ствола, как указано в п. 8«а»
настоящей главы, развернуть отверстия (рис. 20) в рам-
ке и стволе, изготовить (рис. 62) и поставить повышен-
ный зуб защелки ствола (рис. 21); присоединить защел-
ку ствола к рамке, как указано в п. 8 «а» настоящей гла-
вы. После постановки повышенного зуба защелки ство-
ла проверить надежность запирания ствола. При закры-
вании ствола защелка ствола должна отжиматься впра-
во опорой экстрактора и производить запирание'ствола,
входя своим, зубом на полную глубину в отверстия рам-
ки и ствола.
13. Качка антабки
Свободная качка антабки не допускается. При сво-
бодной качке антабки поджать ее концы к рукоятке.
14. Качка щечек (щек) рукоятки
Качка щечек рукоятки не допускается; тугое пере-
мещение их в вертикальном и горизонтальном направле-
ниях допускается до 0,5 мм.
При срыве резьбы соединительного винта или гайки
(глазка) щечек заменить гайку (глазок) или соедини-
тельный винт. У пистолетов с пластмассовыми щечками
заменить соединительный винт или левую пластмассо-
вую щечку. При отсутствии пластмассовых щечек изго-
товить деревянные (рис. 89 и 90), изготовить втулку
(рис. 73) и гайку (рис. 88), поставить их соответственно
в правую и левую щечки и подогнать щечки к рукоятке.
При этом местный зазор между рамкой и щечками
допускается до 0,8 мм, а односторонний — до 0,6 мм.
14
Для пистолета обр. 1930 г кроме указанных зазоров
io>пVi кается зазор между щекой и рамой по контуру не
bonce 1.2 льи, а между плечиками и рамой — до 2 мм
(рш ?'.!) Выступание головки соединительного винта
н.п..... . щечки допускается до 1,2 мм, а вы-
н vii.nine конца винта — до Од мм. При постановке но-
ны s пи -н к проверить, нет ли затирания боевой пружины
или курка о щечки при постановке курка на боевой
в пюд и плавном спуске его с боевого взвода.
15. Трещины и излом щечек (щек)
Несквозные трещины в деревянных щечках длиной до
15 мм допускаются без ремонта. При трещинах длиной
до 30 мм место трещин распилить и поставить вклейки
1ОЛЩПН0Й 1,5—2 мм.
При сквозных трещинах длиной более 30 мм, а так-
/|о при изломе щечек заменить щечки. Пластмассовые
пнчкн, имеющие трещины или излом, заменить. При
он утствии пластмассовых щсчек допускается постанов-
ка па пистолеты деревянных щечек, как указано в п. 14
настоящей главы.
Глава 3
ДЕФЕКТАЦИЯ И РЕМОНТ УДАРНО-СПУСКОВОГО
МЕХАНИЗМА
1. Курок не становится на боевой взвод
Курок, отведенный до отказа назад при освобожден-
ном спусковом крючке (спуске), должен становиться на
боевой взвод. Постановка курка на боевой взвод долж-
на быть плавной и обеспечивать зацепление боевого
взвода курка с шепталом спускового крючка.
Причины неисправности:
а) Осадка или излом пружины защелки
ствола и спускового крючка.
Заменить пружину защелки ствола и спускового
крючка.
б) Осадка или излом боевой пружины.
Заменить боевую пружину.
Для замены боевой пружины у пистолетов обр. 1944 г.
и обр. 1930 г. необходимо:
— - обжать или опилить приподнятый расчеканкой
металл на нижнем конце толкателя;
— поставить новую боевую пружину;
— на место старой расчеканки наплавить слой ме-
талла электродом Э34—2,0 и обработать (рис. 23).
После сборки толкателя проверить, надежно ли удер-
живается опорная (упорная) планка на толкателе.
в) Скругление или скрошенность шепта-
ла спускового крючка.
При скруглении зачистить шептало спускового крюч-
ка (рис. 24, 25 и 26). При скрошенности опилить шепта-
ло спускового крючка на 1 —1,5 мм, наплавить слой ме-
16
ылла электродом 334—2,0 и обработать (рис. 27, 28
н 29).
После обработки шептала спускового крючка прове-
1>и । к
нс срывается ли курок с предохранительного взво-
1.1 0 м и 4 настоящей главы);
не выступает ли боек за переднюю плоскость упо-
ра п.нропа при курке, поставленном на предохранитель-
..й взвод (см. п. 4 настоящей главы).
г) С к ругление или скрошенность боевого
взвода курка.
При скруглении зачистить боевой взвод курка
(рве. 30, 31 и 32). При скрошенности опилить боевой
Н1ВОД курка на 1 —1,5 мм, наплавить слой металла
ип-ктродом 334—2,0 и обработать (рис. 33, 34 и 35).
2. Курок не удерживается на боевом взводе
При воздействии на головку курка усилием пальца
руки срыв его с боевого взвода не допускается.
Причины неисправности и способы их устранения из-
ложены в п. 1 «в», «г» настоящей главы.
3. Курок не спускается с боевого взвода
При нажатии на спусковой крючок до отказа курок,
поставленный на боевой взвод, должен энергично пойти
вперед и ударить по бойку.
Причины неисправности и способы их устранения из-
ложены в п. 1 «б» настоящей главы. Кроме того:
Затирание курка.
Между курком и щеками рамки должны быть за-
три.
При затирании курка выправить или,обработать ме-
ста затирания, обеспечив зазор между курком и щекой
рамки не менее 0,05 мм.
4. Курок ие удерживается на предохранительном
взводе
Нрп воздействии на головку курка усилием пальца
руки (рыв его с предохранительного взвода не допу-
• касгея. Если курок поставлен на предохранительный
и нтд н поджат пальцем руки вперед до отказа, выступа-
ние Стйка над передней плоскостью упора патрона не
ИНН V’ кВГ'К'Я.
17
Причины неисправности и способы их устранения
изложены в п. 1 «в» настоящей главы. Кроме того:
Скругление или скрошенность предохра-
нительного взвода курка.
При скруглении зачистить предохранительный взвод
курка (рис. 30, 31, 32).
После зачистки предохранительного взвода курка
проверить, не выступает ли боек над передней плоско-
стью упора патрона при нажатии пальцем руки на ку-
рок, поставленный на предохранительный взйод. При
выступании бойка над передней плоскостью упора пат-
рона, а также при скрошенности предохранительного
взвода курка опилить предохранительный взвод курка
на 1 —1,5 мм, наплавить слой металла электродом
Э34—2,0 и обработать (рис. 33, 34 и 35).
5. Курок не становится на предохранительный
взвод
Курок, спущенный с боевого взвода, после удара по
бойку должен иметь «отбой», т. е. при спущенном курке
и отведенном до отказа назад спусковом крючке (спу-
ске) курок при нажиме на него пальцем руки, должен
подаваться вперед до упора в заднюю плоскость упора
патрона; после прекращения нажима курок должен энер-
гично возвращаться в исходное положение; после осво-
бождения спускового крючка курок должен встать на
предохранительный взвод.
Причины неисправности и способы их устранения из-
ложены в п. 1 «б», «в» и п. 4 настоящей главы. Кроме
того:
Износ выступа толкателя.
Опилить выступ толкателя, обеспечив нормальный
отбой курка.
6. Выпадание бойка у пистолетов обр. 1944 г.
и обр. 1930 г.
У пистолета обр. 1944 г. боек должен надежно удер-
живаться в своем гнезде пружиной бойка. При выпада-
нии бойка из гнезда выправить пружину бойка.
У пистолета обр. 1930 г. боек должен надежно удер-
живаться в своем гнезде упорным винтом. Выталкивание
бойка из гнезда при нажатии на него выколоткой не
допускается.
18
Причины неисправности:
а) Срыв резьбы в отверстии рамы под
\ и и р и ы й винт бойка.
Н.цкчать резьбу в отверстии рамы (рис. 36) под по-
iii.iiiii-iiiii.iii упорный винт бойка (рис. 52).
о) 11 nine или смятие к он ца упорного вин-
। । о о й к а.
Заменить упорный винт бойка.
7. Заклинивание бойка
У пистолета обр. 1944 г. боек, поджатый до отказа
вперед, должен под действием своей пружины энергично
по inращаться назад. Затирание бойка в своем гнезде
не попускается.
Причины неисправности:
а) Осадка или излом пружины бойка.
Оменпть пружину бойка.
<) 11 з г и б б о й к а.
<аменить боек.
У пистолета обр. 1930 г. боек под действием собствен-
ного веса должен перемещаться в своем гнезде. При за-
клинивании бойка прочистить гнездо бойка или заменить
н «и путый боек.
8. Осечки
Осечки не допускаются.
Причины неисправности и способы их устранения из-
ложены в гл. 2, пп. И и 12 и п. 1 «б» настоящей главы.
Кроме того:
Смятие, скрошенность или износ бойка.
11ри смятии или скрошенности заправить конец бой-
ки (рис. 37).
При износе проверить выход бойка. Для определения
выхода бойка открыть ствол и нажать на спусковой крю-
.... по отказа; нажать на курок, послав его вперед до
oikiiih, п замерить выход бойка над передней плоско-
изо упора патрона.
Выход бойка должен быть:
1.7 2,7 мм у пистолетов обр. 1944 г. и обр. 1930 г.;
1,8 2,6 мм у пистолета обр. 1943 г.
При выходе бойка менее допустимого — заменить
<".| ।
19
Если при нормальном выходе бойка возникают осеч-
ки, проверить зазор между казенном срезом ствола и
упором патрона.
Зазор лолжен быть:
— у пистолетов обр. 1944 г. и обр. 1943 г. не более
0,4 мм;
— у пистолета обр. 1930 г. не более 0,15 мм.
При недопустимом зазоре обработать вырез в рамке
для втулки (оси) ствола или поставить категорийную
ось ствола, как указано в гл. 2, пп. 10 и 11. '
РИСУНКИ
Подготовка под
заварку
\отка после
браболцно
заподлицо
Pm. I. Обработю рамки после заварки трещин
Расклепать
и зачистить
-Q5
I/ Заклепка
выступание головни
заклепки над плоскостью
ьт трактора не даускаетсл
Рис. 2. Присоещнеиие пружины экстрактора
I la« ||Н
21
Рис. 3. Обработка защелки ствола
после приварки зуб а защелки
Рис. 4. Зачистка зуба
защелки ствола
22
Рис. 6. Зачистка
выреза экстрактора
•1« 1И1
Рис. 7. Обработка экстрактора после наплавки
Рис. 8. Обработка защелки ство-
ла после приварки кнопки
Зочистить^няв
минимально необхо-
димый слой ме-
талла
Рис. 9. Зачистка зуба защелки
I*
23
Рис. 10. Обработка запора ствола пистолета обр. 1930 г.
после наплавки
Рис. 11. Обработка экстрактора пистолета обр. 1943 г.
после наплавки
24
25
эе'ог
Рис. 14. Обработка упора экстрактора пи-
столета обр. 1943 г. поел е наплавки
Рис. 15. Обработка подавателя экстракто-
ра пистолета обр. 1930 г. п осле наплавки
26
Повышен-
ный раз-
мер
t |*нВН«*6
увнзнаЧ*
мяв рад
иврв
Нормаль-
ный раз-
мер
Условное
обозначе-
ние раз-
мера
Нормаль-
ный раз-
мер
Повышен-
ный раз-
мер
6+0,08
6.1+0'1
6.7Б+0-1
I/ Рптвертывание отвер-
гни mm повышенную ось
пистолета обр. 1943 г.
Рис. 18. Развертывание отвер-
стия под повышенную ось ство-
ла пистолета обр. 1930 г.
Рис. 19. Постановка оси
ствола .пистолета обр. 1943 г.
27
Б
Условное обозначение размера Нормал ъный размер Повышенный размер
А 6 4-0*2 6,14-0.24
Рис. 20. Развертывание о~гверстий под повышенный зуб за-
щелки:
а — в ст-воле; б — в рамке
Рис. 21. Постановка зуба зашелки
ствола
28
Рис. 22. Постановка и подгонка щечек к
рукоятке
Рис. 23. Обработка иижнего конца
толкателей у пистолетов обр.
1944 г. и обр. 1943 г. после на-
плавки
И 1ан НН
29
Рис. 25. Зачистка шепта-
ла спуск обо го крючка
пистолета о Ср. 1943 г.
Рис. 24. Зачистка шептала спу-
скового крючка пистолета обрэ.
1944 г.
Рис. 27. Обработка шептала спускового крючка гжисто-
лета обр. 19<4 г. после наплавки
30
23,510,2
Рис. 28. Обработка шептала спуско-
вого крючка пистолета обр. 1943 г.
после наплавки
' ' . ^-55-О,2.
Рис. 29. Обработка шептала спуска пистолета
обр. 1930 г. после наплавки
31
Рис. 30. Зачистка боевого и пре-
дохранительного взводов курка
пистолета обр. 1944 г.
Рис. 31. Зачистка боевого и предохрани-
тельного взвоггов курка пистолета обр.
1943 г.
9 ачисгпигпь до плотного
пузилегания к шепталу
оп у с ко
I'
I'
I
Рис. 32. Зачистка боевого и пре-
дохраните-л ьиого взводов курка
пистолета обр. 1930 г.
32
I'iii 33. Обработка боевого и предохранительного взво-
нч1 курка пистолета обр. 1944 г. после наплавки
33
Рис.
взводов
34. Обработка боевого и предохраните-л ыюго
курка пистолет-а обр. 1943 г. после ы аплавки
34
Рис. 35. Обработка боевого и предохранительного
взводов курка пистолета обр. 1930 г. после наплавки
Рис. 36. Нарезка резьбы для
повышенного стопорного
винта бойка
R1.25
Заправить.скяв
минимально необ-
ходимый слой
металла
Рис. 37. Заправка бойка
35
оэ
тз
ГА
Л
S3
"о
§
о
*
гп
а;
05
V4 ocnr ал ьиое
Рис. 38. Оправка для правки ствола
S^SSSSSSXSSXSSSSXSXSSSSSSSSSSSSS^SSSSSSSy
Рис. 40. Гильза для отстрела пистолета на разбитие
капсюля:
J—фланец (рис. 42); 2— стакан (рис. 41)
38
J «45
\76 остальное
I *4Ъ
II
lifvovwvv;
/8
глхулахУ
аШШШШ
2
W26,6L<,0,*‘
_______160-2
Материал. сталь 50
Закалить НИС 38 -43
Оксидировать
Рис. 41. Стакан
V6 остальное
030,8 -Qq
Рис. 42. Фланец
Материал: стальЗО
л " Закалить НИС 38 -43
Оксидировать
39
ПРИЛОЖЕНИЕ 2
ПЕРЕЧЕНЬ И НОМЕРА РИСУНКОВ И ДЕТАЛЕЙ
ПИСТОЛЕТОВ, ИЗГОТОВЛЯЕМЫХ В РЕМОНТНЫХ
МАСТЕРСКИХ БЕЗ ТЕХНОЛОГИЧЕ «КИХ КАРТ
И Наименование деталей Номера рисунков
X £
26-мл< освети тельный и сигнальный пистолет обр. 1930 г.
(индекс 56-Н-572)
3 Шпилька экстрактора 43
10 Пружина запора 44
11 Пружина спуска 44
12 Ударная (боевая) пружина 44
13 Направляющий стержень пружины 45
15 Гайка направляющего стержня 46
16 Шпилька, направляющего стержня 43
17 Шарнирный винт (ось ствола) 47
18 Ось курка 48
19 Винт кр ь=>1шки и запор а 49
20 Винт сп ^у'ска 50
21 Боек 51
22 Упорный винт бойка 52
23 Шпилька запора 53
24 Глазок жправой щеки 54
25 Глазок левой щеки 55
26 Соединительный вннт щек 56
28 Скоба ( антабка) 57
30 Правая щека рукоятки 58
31 Левая идека рукоятки 59
26-км сигнальный пистолет обр. 1943 г. (индекс 56-Н-573)
/-# Антабка. 60
1-6 Серьга 61
1-7 Зуб захлцелки 62
1-8 Стержень 63
1-9 Пружин а защелки 44
1-10 Кнопка 64
1-1 f г 1 о Пружи и а спускового крючка Штифт пружины и ось курка к спускового крючка 65
66
I-I4 Упор экстрактора 67
t-15 Ось ствола 68
2-5 Штифт экстрактора 66
3-2 Основа мие бойка 69
3-5 Боек 70
40
Продолжение
Номере т деталей | Наименование деталей Номера рисунков
4-2 Боевая пружина 44
4-3 Опора пружины курка 71
5-1 Правая щека рукоятки 72
5-2 Втулка 73
6-1 Левая щека рукоятки 74
6-2 Гайка 75
6-3 Соединительный винт 76
26-лсм сигнальный пистолет обр. 1944 г. СПШ
(индекс 56-Н-574)
1 Ось спускового крючка и курка 66
2 Боек 77
3 Пружина бойка 78
5 Соединительный винт 76
1-5 Заклепка рамки 79
1-7 Упор экстрактора 80
1-8 Ось ствола 81
1-9 Заклепка 82
3-2 Пружина экстрактора 83
3-3 Заклепка пружины экстрактора 82
5-3 Втулка 84
5-4 Пружина спусковогб крючка и защелки 44
6-1 Толкатель курка. 85
6-2 Боевая пружина 44
6-3 Опорная планка 86
7-1 Шайба 87
8-1 Гайка 88
Взамен пластмассовых щечек
7-1 Правая щечка рукоятки 89
7-2 Втулка 73
8-1 Левая щечка рукоятки 90
41
to
g
Размер пружины, мм Общее число витков, п Рабочее число ВИТКОВ, П1 Приме- ИЯ НИР
ЛЙ» лстал<'Л И я пые пл ватте длина. L шаг, / диаметр проволбки, наружный диаметр. лн Навивка Материал
20 Пружина 25_2 3,5 „ „+о,оз 0.8—0,01 6—0.3 э+> 9+1 Правая Проволока 1-0,8
56-Н-572 12 запора Пружина 16_2 2 „ „4-0,03 0.6—0,01 6—0.2 ?4-1 5+1 Правая ГОСТ 9389—60 Проволока 1-0,6
56-Н-572 12 спуска Ударная (боевая) пружина Пружина 58-3 4 1,5±0,02 8-0,3 17 15 Правая ГОСТ 9389—50 Проволока Для спра- вок
56-Н-572 1-9 „4-0,5 26—1,0 4 0,8±0,02 8-0.2 7,5±0,25 6±0,25 Правая ГОСТ 9389—60 Проволока 1-0,8
56-Н-573 4-2 защелки Боевая eoi2 2,8 , ,+0,03 1-5-0,02 8-0,2 21,5±0,25 2б±0,25 Правая ГОСТ 9389—60 Проволока 1-0.6 Для спра- вок
56-72-573 5-4 пружина Пружина i7±?:S 2 0,6±0,02 4-6-0,16 9,5±0,25 7,5±0,25 Правая ГОСТ 9389—60 Проволока 1-0,6
56-/4-574 6-2 спускового крючка и защелки Боевая 60±2 2,92 , .4-0,03 Ьэ-о.ог 8.2-0,2 21,5±0,25 19,5±0,25 Правая ГОСТ 9389—60 Проволока Для спра- вок
56-И-574 СО пружина ГОСТ 9389—60
Рис. 44. Пружины
V Застольное
/ Inun Inrjnnt/U
Материал: сталь 4 5
Оксидировать
Рис. 45. Направляющий стержень пружины
13
56-Н-572
М6*1
Материал. сгтгял ь25
Оксидировать
Рже. 46. Гайка направляющего стержня
44
V 5 остальное
Условное обозначение размера Нормальный реамер Повышенный размер
А 6.5—0,1 6.75_011
Рис. 47. Шарнирный винт (ось ствола)
10^
М-0,3
5 остальное
/.0-0,2
Материал сталь 40
Оксидировать
Рис. 48. Ось курка
5е-Н-512
45
V 5 ос тал ыюе
Рис. 49. Виит крышки и запора
56-Н-512
Ф 3 остальное
Материал : сталь 4 5
Закалиjnь
Оксидировать
Рис. 50. Винт спуска --------------
S6-H-572
46
\7Ь остальное
-о,2 Притупить
/4,5
Рис. 51. Боек
Полировать
А-А
Лг
Материал: сталь50
ЗакалитьНПСЗг^й
Оксидировать
и
55-W-572
<73 остальное
Условное
обозначение
размера
Нормальный
размер
Повышенный
размер
М4Х0.7
М4.5Х0.7
Рис. 52. Упорный винт бойка
22
56-/7-572
47
Рис. 63. Шпилька запора -
Ьо-п-572
I
Профиль накатки
90* M5-I
Рис. 54. Глазок п равой щеки
V3 остальное
ПроФиль накатки
ЫатериалхталъЗЬ
Оксидировать
Рис. Бб. Глазок левой щеки -----------------
&6-Н-511
48
Материал: сталь 45
Оксидировать
Рис. 56. Соединительный винт щек
26
56-Н-572
49
Рис. 68. Правая щека рукоятки ---------------
56-Н-572
Рис. 59. Левая щека рукоятки
31
36-Н-572
50
51
Рис. 61. Серьга
52
Притупить RQ3
V4
4 / -0,2
Материал: сталь30
Оксидировать
Условное
обозначение
размера
Нормальный
размер
Повышенный
размер
6.1-0,24
Рис. 62. Зуб защелки-----------
1 56-Н-573
53
Материал: сталь 50
Заметить HRC 37-44
Оксидировать
Кв деталей Наименование Размеры штифтов н осн, мм
L а
/-/2 Штифт пружины и ось курка >4-0,5 .+0,00 4+о,оз
56-Н-573 и спускового крючка
2-5 Штифт экстрактора 8—0.4 ,+0.07 4+0,04
56-Н-573 1 Ось спускового крючка н курка >5-0.3 .4-0.06 44-о.оз
56-Н-574
Рис. 66. Штифты и ось
54
25.5
V3 остальное
оксидировать
Условное
обозначение
размера
Нормальный
резмер
Повышенный
размер
Рис. 68. Ось ствола --------------
56-/У-573
55
V5 остальное
Матер нал. сталь 50
Закалить HRC 37-44
Оксидировать
3'3
Рис. 70. Боек
R I не более
V3
Материал; сталь 10
Оксидировать
Рис. 71. Опора пружины курка
4-3
56-Н-573
56
Рис. 72. Правая шека рукоятки —l—
57
V3
Профиль насечки
Цисло зубьев -62
60’ С6
Материал: сталь 10
Оксидировать
№ деталей Наименее ание Размеры втулок, мм
L d
5-2 56-Н-573 Втулка З.З—0,4 w+t*-2
7-2 56-Н-574 Втулка 2±0,2 9.54-0.2
Рис. 73. Втулки
58
Л5
Рис. 74. Левая щека рукоятки —-----------—
56-Н-о/З
0,6*45
/1/8
остальное
Прямая насечка
72-0,24
Материал: сталь50
М10:1 Оксидировать
60° 0,6
Рис. 75. Гайки
6-2 8-2
66-H-S13 55-Н-5Г4
59
V5 остальное
Материал сталь 45
Запалить НАС37-44
Оксидировать
№ деталей
Наименование
Размеры
винтов L,
мм
1-3
56-Л-573
б
56- Л-573
Соединительный винт
Соединительный вннт
Рис. 76. Бинты
20+®-«
22,б+& -6
V5 остальная
R0,6 ПО,6
\ __ Z—21
из
ofi
о.
4
6,4 *°'2
______I&Q#
Материал: спзаль 50
Закалить HRC 37-44
Оксидировать
2
Рис. 77. Боек е
56-Н‘574
60
Рис. 78. Пружина бойка
з
56-Н-5Г1
V3
Материал: стал ь J О
Рис. 79. Заклепка рамки -
61
Рис. 80. Упор экстрактора „ „
DO" /7*0^*’ 4
V5 остальное
Материал: стал е> 50
ЗакалитъНПС 37"-44
Оксидировать .
Рис. 81. Ось ствола —-
56-Н-574
62
V3
Л деталей Размеры заклепок, мм
Наименование D н
1-9 Заклепка 7,1±0,5 4—0,06 21.5-0,О 3,8 2,4±0,3
:>Ь-Н-574
3-3 Заклепка 4.8±0,4 2.6±0,1 5±0,5 2,5 1,6±0,3
М-Н-574 пружины экстрактора
Рис. 82. Заклепки
63
V 3 остальное
Материал: сталь 50
ЗакалитьНЯС 37-44
Оксидировать
Рис, 84. Втулка
6-1
Рис. 85. Толкатель курка —-
оо-Н-574
64
ъз
Рис. 86. Опорная
6-3
планка
56-Н-5М
0 -о,4
Материал: сталь 15
Оксидировать
Материал стань 50
Оксидировать
Рис. 88. . Гайка
56-Н-574
65
Окрасить допуск по контуру-ц»мм
S6-H-574
05
Рис, 90. Левая щечка рукоятки
I
\
»ЖвЖ»|(К
17
19
18
16
/о
bzzzzzzzzzszzzzzzzzzzzzzzzz^^^^^^^ZZSZiZZZSr
г
го
гз
Рис. 91. 26-лм» сигнальный пистолет обр. 1944 г.
СПШ (индекс 56-Н-574)-.
1 — ствол С62; 2 — упор патрона С61-1-. 3 — пружина бой-
ка 3; 4 боек 2; 5—курок 4; б—рамка С61; 7 —ось
курка 1; 8 — толкатель курка 6-1; 9 — боевая пружина
6-2; 10— опорная планка 6-3; // — антабка 1-6; /2—пра-
вая щечка рукоятки 7-1; 13— левая щечка рукоятки 8-1;
14 — соединительный винт 5; 15 — защелка ствола 5-2;
16 — спусковой крючок 5-1; 17 — пружина спускового
крючка и защелки 5-4; 18 — ось спускового крючка 1;
/Р—втулка 5-3; 20 —экстрактор 3-1; 2/— пружина экс-
трактора 3-2; 22—заклепка; 23 — упор экстрактора 1-7.
24 — заклепка 1-9; 25 — ось ствола 1-8
Рис. 92. 26-мм сигнальный пистолет
обр. 1943 г. (индекс 56-Н-573):
1 — ствол 2-1; 2 — упор экстрактора 1-14;
3 — ось ствола 1-15; 4 — спусковой крючок
1-13; 5 — ось спускового крючка 1-12; 6 —
пружина спускового крючка 1-11; 7—штифт
пружины 1-12; 8 — соединительный винт
6-3; 9 — опора пружины курка 4-3; 10 —
антабка 1-4; 11—рамка С61; 12 — правая
щека рукоятки 5-1; 13 — левая щека руко-
ятки 6-1; 14 — толкатель курка 4-1; 15 —
боевая пружина 4-2; 16 —ось курка 1-12;
/7 — курок 3-1; 18 — основание бойка 3-2;
19 — боек 3-3; 20 — упор патрона 1-5; 21 —
экстрактор 2-4; 22 — штнфт экстрактора
2-5; 23 — кнопка 1-10; 24 — пружина защел-
ки 1-9; 25 — стержень 1-8; 26 — серьга 1-6;
27 — зуб защелки 1-7
70
ОГЛАВЛЕНИЕ
Стр
Введение .............................................. 3
Глава 1. Последовательность и объем проверок при выяв-
лении неисправностей и контроле отремонтированных пи-
столетов ............................................ 5
Глава 2. Дефектация и ремонт рамки со стволом......... 9
1. Вмятнны и забоины на стволе................... —
2. Раковины в канале ствола ............. —
3. Изгиб ствола..................... ........... —
4. Трещины в стволе.............................. —
5. Трещины на рамке.............................. —
6. Экстрактор не удерживается в обойме ствола у пи-
столета обр. 1944 г............................. 10
7. Тугое открывание и закрывание ствола.......... —
8. Ствол не удерживается защелкой (запором) ствола
в закрытом положении............................ Ц
9. Гильза (патрон) не извлекается экстрактором ... 12
10. Ствол не удерживается на рамке ствола у писто-
лета обр. 1944 г................................. 13
11, Горизонтальная качка ствола в соединении с рамкой —
12. Вертикальная качка ствола в соединении с рамкой —
13. Качка антабки............................... 14
14. Качка щечек (щек) рукоятки................... —
15. Трещины и излом щечек (щек)................. 15
Глава 3. Дефектация и ремонт ударно-спускового меха-
низма .............................................. 16
1. Курок не становится на боевой взвод........... —
2. Курок не удерживается иа боевом взводе....... 17
3. Курок не спускается с боевого взвода.......... —
4. Курок не удерживается на предохранительном
взводе ................................... ..... —
5. Курок не становится иа предохранительный взвод 18
6. Выпадание бойка у пистолетов обр. 1944 г. и обр.
1930 г......................................... —
7. Заклинивание бойка......................... 19
8. Осечки ....................................... —
Приложения:
1. Перечень войсковых калибров и приспособлений,
применяемых при ремонте пистолетов........... 36
2, Перечень н номера рисунков и деталей пистоле-
тов, изготовляемых в ремонтных мастерских без
технологических карт......................... 40
71
2$-мм ОСВЕТИТЕЛЬНЫЙ И СИГНАЛЬНЫЙ ПИСТОЛЕТ обр. 1930 г.
И СИГНАЛЬНЫЕ ПИСТОЛЕТЫ обр. 1943 г. И обр. 1944 г.
Редактор инженер-майор Николаев Ю. А.
Технический редактор Фролова Л. С. Корректор Сидоренко Г. В.
Под наблюдением старшего инженер-лейтенанта Козлова В. Г.
Г-70749. Сдано в набор 14.4.70 г. Подписано к печати 15.8.70 г.
Формат 84 X Ю81/и. 2х/* пёч. л. 3,78 усл. печ. л. 3.780 уч.-нзд. л.
Изд. № 5/4С07. Бесплатно Зак. 118.
Ордена Трудового Красного Знамени
Военное издательство Министерства обороны СССР. Моснва. К-160
1-я типография Военнздата
Москва. К-6, проезд Скворцова-Степанова, дом 3
