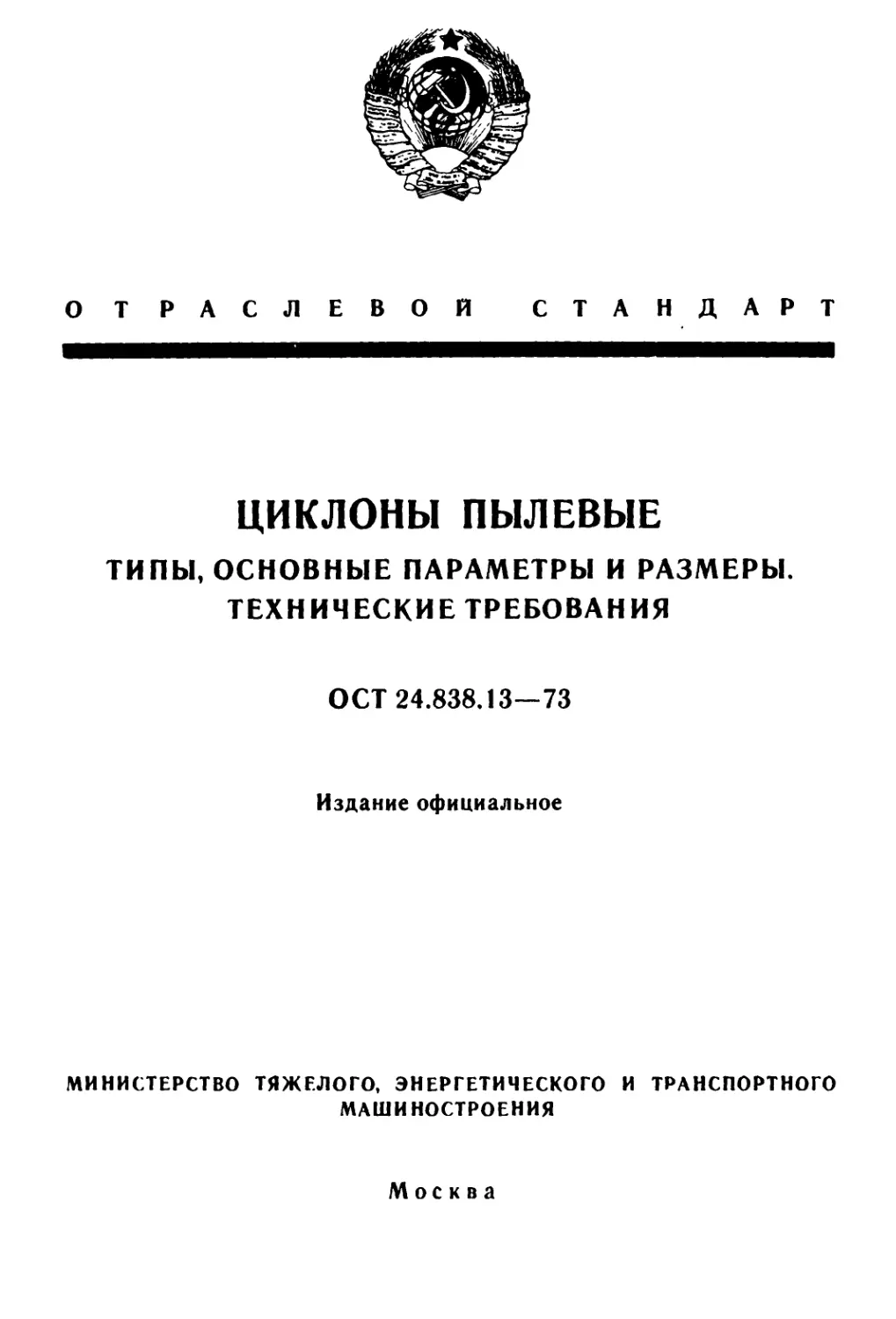

ОТРАСЛЕВОЙ СТАНДАРТ
ЦИКЛОНЫ ПЫЛЕВЫЕ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 24.838.13—73
Издание официальное
МИНИСТЕРСТВО ТЯЖЕЛОГО, ЭНЕРГЕТИЧЕСКОГО И ТРАНСПОРТНОГО
МАШИНОСТРОЕНИЯ
Москва
РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследователь-
ским и проектно-конструкторским котлотурбинным институтом
им. И. И. Ползунова
Директор	МАРКОВ	Н.	м.
Заведующий базовым стаиларти <ации	отраслевым отделом СУПРЯДКИН	к.	А.
Заведующий отделом	пылеирш отопительных установок	ЛУЗИН	п.	М.
Руководитель темы	МАЦНЕВ	в.	В.
Основные исполнители	ЕГОРОВА	О.	К..
	ПРОКОФИЧЕВ Н. КУЛ ЕВ X.		н., в.
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Главным управлением тур-
бинной промышленности Министерства тяжелого, энергетического
и транспортного машиностроения
Начальник Главного управления	НАЗАРОВ И. К.
СОГЛАСОВАН с Министерством энергетики и электрификации
СССР
Главный инженер Главтеху правления	ЗУБЕНКО В. М.
УТВЕРЖДЕН Министерством тяжелого, энергетического и 'Транс-
портного машиностроения
Заместитель министра	СИРЫЙ П. О.
УДК 621.928.93(083.70)
Группа Е2б
ОТРАСЛЕВОЙ СТА НДАРТ
циклоны пылевые ОСТ 24.838.13—73
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ
Взамен ОН 679 -60
И РАЗМЕРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Указанием Министерства тяжелого, энергетического и транспортного
машиностроения от 16 октября 1973 г. Ne ПС-002/18998 срок введе-
ния установлен
с 1 апреля 1974 г.
Срок действия до 1 апреля 1979 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на пылевые циклоны во
взрывоопасном исполнении, предназначенные для систем сушки и
размола топлива парогенераторов, сжигающих твердое топливо
в пылевидном состоянии.
1.	ТИПЫ
1.1.	Пылевые циклоны должны изготовляться двух типов (пра-
вого и левого исполнений): ЦН15 (конструкции НИЙОГАЗ) и ЦП2
(конструкции ЦКТИ).
2.	ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
2.1.	Основные параметры и размеры циклонов типа ЦП 15 дол-
жны соответствовать указанным на черт. I и в табл. I и 2.
2.2.	Основные параметры и размеры циклонов типа ЦП2 лол
жны соответствовать \ казанным на черт. 2 и в табл. .3 и 4
Издание официальное
Перепечет на
Стр. 2 OCT 24.838.13—73
Циклон типа ЦН1в для улавливания взрывоопасной пыйи
I — патрубок выходной, 2 — патрубок входной; 3 — крышка винтообразная
4 - цилиндрическая часть; б — труба выхлопная: 6 — коническая чист».
7- бункер; 8 -жлвиви вцинвипй	'
Черт. I	j/yz/Уй СсЛЛ I
OCT 24.838.13—73 Стр. 3
Цйклон типа ЦП2 для улавливания взрывоопасной ныли
/—патрубок выходной. 2—патрубок входной; 3 — крышка вннтообрат
ная; 4 — цилиндрическая часть; 5 — труба выхлопная; 6 — коническая
часть; 7—бункер; Я — раскручнватель трехлопаточный. 9 клапан-
«арывмой ti.	V I /П4а-
Черт. 2	j
Стр. 4 OCT 24.838.13—73
Таблица /
	К.п д. циклона		Основные	параметры
Обозначе- ние циклона	7 %	Я,„г 9%	Расход । аза через цик- лон V, ТЫС.	Расход газа через мельницу V, гы с. мл!ч	Типоразмер мельницы
ПН 15-1120 UH 15-1250	91 91	93 93	11 — 13 13-17	11- 17	ШБМ 207/265
ЦН15-1400 ЦН15-1600	91 91	93 93	17-20 20-24	17-24	ШБМ 220/330
111115-1600 UHI5-1800	91 91	93 93	24-28 28 -32	24 32	ШБМ 250/390
ЦН 15-2000	90	92	32-38	32 -38
UH 15-2240	90	92	38-51	38-51	ШБМ 287/416
ЦН15-2360	90	92	51-61	51-61	ШБМ 287 470
ЦН 15-2650 ЦН 15-2800	90 90	92 92	61-70 70 -82	61-82	ШБМ 320/570
ЦН 15-3000 ЦН 15-3150	89 89	91 91	82 -90 90-100	82-100	ШБМ 340/650
ЦН 15-3150 ЦН 15-3350	89 8$.	91 91	90—100 100-120	90-120
ЦН 15-3350 ЦН 15-3750	89 88	91 90	100 -120 120-140	НО —140	ШБМ 370/850
ЦН 15-3750 ЦН 15-4250	88 88	до 90	120-140 140 180	130-180
ЦН 15-4500 ЦН 15-5000	87 86	89 88	180 - 200 200 - 230	180 230	ШБМ 400110(
Примечание Циклон для мельниц, работающих нЪ янтряиитпвпм штыбе {Mil >
выбирается с уменьшенным на одни тнпоржмср диаметром
размеры
Обозиаче- <ие циклона	D	Dy	Di	Dy	Dy	H		Ну	H,	Ну
ЦП 15-1120	1120	672	470	. 300	273	6468	2280	916	2100	2570
ЦН15-1250	1250	750	525	300	273	7162	2540	1025	2320	2870
ЦП 15-1400	1400	340	590	336	273	8008	2840	1150	2580	3200
III115-1600	1600	960	675	384	273	9128	3240	1310	2930	3660
111115-1800	1800	1080	755	435	325	10250	3640	1475	3280	4100
Ц1II5-2000	2000	1200	840	480	377	11380	4040	1640	3630	4560
ЦП 15-2240	2240	1345	940	540	377	12730	4520	1840	4050	5100
ЦП 15-2360	2360	1415	990	570	377	13406	4760	1940	4260	5380
ЦН 15-2650	2650	1590	1110	635j377		15045	5340	2170	4760	6040
ЦП 15-2800	2800	1680	1180	675 377		15872	5640	2290	5030	6380
ЦН 15-3000	3000	1800	1250	720* 377		16990	6040	2460	5370	6820
ЦП 15-3150	3150	1890	1320	758*500		17707	6340	2580	5610	7160
ЦН 15-3.350	3350	2000	1400	805 500		18947	6740	2750	5960	7600
ЦП 15-3750	3750	2250	1570	900 500		21162	7540	3080	6670	8500
ЦП 15-1250	4250	2550	1780	1020*500		23978	8540	3480	7550	9640
ЦП 15-4500	4500	2700	1890 1080, 550			25425	9040	3690	7990	10240
ЦП 15-5000	5000	3000	2100jl200j 550 I |			28220	10040	4100 1	8850	11340
Таблица 2
мм
Н5-			Ли	Лп	Л	Ьх	L	R	я"
430	730	56	605	269	451	281	672	211	15
480	780	63	675	300	503	315	750	235	15
540	876	70	755	336	563	352	840	264	15
615	1000	80	865	384	643	405	960	304	15
690	1122	90	975	432	723	456	1080	342	15
770	1250	100	1080	480	803	504	1200	378	15
860	1397	112	1210	538	898	566	1345	425	15
906	1472	118	1275	566	948	594	1415	445	15
1040	1676	133	1430	636	1062	668	1590	502	15
1075	1748	140	1510	672	1122	706	1680	530	15
1150	1870	150	1620	720	1202	760	1800	570	15
1210	1966	158	1700	755	1260	800	1890	598	15
1290	2095	168	1810	805	1350	850	2000	635	15
1400	23С0	188	2020	900	1500	955	2250	714	15
1600	2620	212	2300	1020	1700	1080	2550	8С8	15
1730	2810	225	2430	1080	1800	1146	2700	856	15
1920	3120	250	2700	1200	2000	1276	3000	959	15
ОСТ 24.838.13—73 Стр.
сл
Стр. 6 OCT 24.838.13—73
Таблица 3
Обозначение циклона/	К.и.л. циклона		Основные параметры		Типоразмер мельницы
	/?цо - 7 %	9 %	расход газа через циклон V', ТЫС. jW3,4	расход газа через мель- ницу V, ТЫС. М31Ч
ЦП2-1060	89	91	11-13	11-17	ШБМ 207/265
ЦП2-1180	89	91	13-17
ЦП2-1400/ ЦП2-1600	89 89	91 91	17-24 24—32	17-32	ШБМ 220,330
ЦП2-1800	89	91	32—38	32-38	ШБМ 250/390
ЦП2-2000	88	90	38-51	38-51	ШБМ 287/410
ЦП2-2360	88	90	51-61	51-61	ШБМ 287/470
ЦП2-2500	88	90	61—73	61 -82	ШБМ 320/570
. ЦП2-2800	88	90	73-82
ЦП2-3000	87 :	89	82-100	82-120	ШБМ 340/650
ЦП2-3150	87	89	100-120
ЦП2-3550	87	89	120 -140	120 -180	ШБМ 370/850
ЦП2-3750	86	88	140-180
11П2-425О	86	88	180 - 230	180 -230	ШБМ 400/1100
Примечание Циклон для мельниц, работающих на литрпциговом пчыбе (/МП),
пь'бир.пчга с \меньшеиным на одни типоратмер диаметром
Размеры в мм
Таблица 4
Оно ношение циклона	D	Dx	d2	D.	Н	М		Яз	Я»	Я,		И S О ,	я.	h	Л1	Л,.	^3	Ь	*х	L	А,	R
ЦГ12 ЮЬО	1060	690	153	254	4307	1060	425	1220	742	530	660	406	1275	965	53	742	53	186	318	530	425	159
ЦП2-1180	1180	766	170	284	4768	1180	472	1355	825	590	736	452	1415	1070	59	825	59	206	354	590	472	177
Ш12-1400	1400	910	202	336	5624	1400	560	1610	980	700	874	538	1680	1275	70	980	70	244	420	700	560 210 1
1'112 1600	1600	1040	230	384	6398	1600	640	1840	1120	800	998	614	1920	1460	80	1120	80	280	480	800	640(240
HI 12-1800	1800	1170	259	432	7272	1800	720 2070		1260	900	1122	690	2160	1640	90	1260	90	315	540	900	720 270
11112-2000	2000	1300	288	480	8046	20С0	800, 2300		1400	1000	1246	766	2400	1830	100	1400	100	350	600 1000		800' 300
И1Г2 2360	2360	1535	340	566	9451	2360	945 2720		1655	1180	1471	905	2830	2160	118	1655	118	412	710 1180 1		945 354 1
ЦП2 2500	2500	1625; 360		660	10080	2500	1000' 2880 .1750			1250	1560	960	3000	2290	125	1755	125	438	750 1250		1000	375
ЦП2-2Я00	2800	1820	404	672	11247	2800	1120 3220		1960	1400	1747	1075	3360	2560	140	1960	140	490	840*1400		1120,420
Ш12- Ю00	3000	1950	432	720	12020	3000	1200 3450 2100			1500	1870	1150	3600	2750	150	2100	150	525	90011500		1200‘ 450 1
ЦП2-3150	3150	2050	454	755	12605	3150	1260 3620 2210			1580	1965	1210	3780	2890	158	2210	158	550	945	1580	1260 472
11П2 3530	3550	2310	512	852	14157	3550	1420	4080 2490		1770	2217	1365	4250	1250	177	2490	177	620	1065	1770	1420 532
ЦП2 3750	3750	2440	540	900	14940	3750	1500	4320 ’2630		1870	2340	1440	4500	3430	187	2630	187	665	1125	1870	1500*562
ЦП2-1250	4250	2770	612	1020	16860	4250	1700	4880 2980 I		2120	2650	1630	5100	3900	212	2980	212	744	1275	2120	1700 636 1
Примеры условных обозначений пылевого циклона конструкции НИИОГАЗ диаметром 1120 мм
’такого исполнения:
ЦИКЛОН ЦН15П-1120 ОСТ 24.838.13- 73
То же. левого исполнения:
ЦИКЛОН ЦН15Л-1120 ОСТ 24.838.13-73
Пылевой циклон конструкции ЦКТИ диаметром 1060 мм правого исполнения
ЦИКЛОН ЦП2п-1060 ОСТ 24.838.13- 73
То же, левого исполнения:
ЦИКЛОН ЦП2л-1060 ОСТ 24.838.13-73
ОСТ 24.838.13—73
Стр <4 ОСТ 24.838.13—73
3.	ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1.	Требования на изготовление
3.1.1.	Пылевые циклоны ЦН15 и ЦП2 должны изготавливаться
в соответствии с требованиями настоящего стандарта по рабочим
чертежам, утвержденным в установленном порядке.
3	1.2. Циклоны должны изготавливаться правого и левого ис-
полнений. При нравом исполнении вход пылевоздушного потока
осуществляется «по часовой стрелке» (смотреть со стороны вы-
хлопной трубы).
3	1.3. Циклоны должны изготовляться для взрывоопасных пы-
лей в соответствии с правилами взрывобезо’’ясности * с концентра-
цией ныли не более 1,5 кг/кг и температурой пылевоздушного по-
тока не более 250° С. Коэффициент гидравлического сопротивления
должен быть не более 125 для циклона ЦП2 и 165 для циклона
ЦН15. Коэффициент улавливания пыли должен быть не ниже ве-
личин, указанных в табл. 1 и 3 для /?<ю при топкости помола
7-9%. '
3.1.4.	В заказ-нарядс должно быть указано исполнение циклона
согласно условному обозначению, принятому в настоящем стан-
дарте (см. раздел 2).
3.1.5.	Для изготовления циклонов должны применяться следую-
щие материалы:
а)	углеродистая сталь обыкновенного качества согласно
ГОСТ 380—71;
б)	сталь 14ХГС согласно ГОСТ 5058—65 для изготовления
сменной брони к наиболее изнашиваемым элементам цилиндра и
конуса.
3.2.	Предельные отклонения
3.2.1.	Предельные отклонения размеров внутреннего диаметра
циклона — по А7, внутреннего диаметра выхлопной трубы — по В7
ГОСТ 2689-54:
3.2.2.	Неуказанные предельные отклонения размеров:
а)	с механической обработкой, охватывающих — по А7, охваты-
ваемых — по В7 и прочих — по СМ7’ ОСТ 1010 и ГОСТ 2689—54;
б)	без механической обработки,‘охватывающих — по Ав, охва-
тываемых—по Be и прочих — по СМв ОСТ 1010 и ГОСТ 2689—54.
3.2.3.	Неуказанные предельные отклонения размеров ' сбороч-
ных единиц — по СМ9 ОСТ 1010 и ГОСТ 2689—54.
3.2.4.	Некруглость конуса и выхлопной трубы не должна пре-
вышать предельные отклонения на диаметр.
3.2.5.	Несоосность конуса циклона относительно пылевыпуСк-
пого отверстия должна быть не более 0,15% от номинального диа-
метра циклона.
* Правила в грывобе лености чстановок тля приготовления и сжигания
.пилив в пылевидном состоянии М. БТИ ОРГРЭС. 19(>1
OCT 24 838.13—73 С гр. 9
3.2.6.	Обработанные поверхности деталей не должны иметь чер-
ноты, заусенцев, задиров, вмятин и других механических поврежде-
ний.
3.2.7.	Перед сваркой кромки и поверхность металла на ширине
не менее 10 мм от кромки должны быть очищены от грязи, масла,
металлической пыли и окалины.
3.2.8.	Выходной патрубок на циклонах всех типоразмеров па
заводе-изготовителе устанавливается на прихватках.
3.2.9.	При сварке цилиндра и других частей циклона из oiдель-
ных обечаек подбор обечаек должен проводиться из того расчета,
чтобы полуразность диаметров стыкуемых обечаек нс превышала
половины толщины стенки. На омываемой газом поверхности не
должно быть выступов, мешающих встречному потоку газа.
3.2.10.	Все разъемные и неразъемные соединения должны вы-
полняться плотными, не допускающими присосов воздуха при раз-
режении в циклоне до 1500 лги вод. ст.
3.2.11.	Циклоны ЦН15 диаметром до 1400 мм и ЦП2 диамет-
ром до 2400 мм включителыю должны поставляться в собранном
виде.
Циклоны больших диаметров должны изготавливаться сбороч-
ными единицами и проходить контрольную сборку на заводе-
изготовителе.
Контрольная сборка циклонов должна исключить при монтаже
подгоночные работы, требующие изменения размеров деталей пу-
тем урезки или наставки.
3.2.12.	Окончательная сборка и сварка циклопов, поставляемых
отдельными сборочными единицами, а также вырезка отверстий
под взрывные клапаны и приварка выходного патрубка (на всех
типоразмерах циклонов) производятся при монтаже силами и
средствами заказчика.
3.2.13.	Выходной патрубок может быть повернут при монтаже
мя любой угпл по условиям компоновки. Если, по условиям компо»
новки ось выходного патрубка направлена, по дкт1^варывного кла-
п ан а, последний, при монтаже, должен, быть переставлен ио спи-
ральному листу так. чтобы обеспечивался свободный доступ,
к нему.
3.2.14.	Наружные'и внутренние поверхности Должны окраши-
ваться по IV классу в черный цвет, ГОСТ 9894--61.
3	2.15. Вырезка отверстий для взрывных клапанов на винтооб-
разной крышке циклонов ЦП2 диаметром до 2400 -ч.и и циклонов
ЦН15 диаметром до 1400 мм и приварка клапанов должны быть
выполнены на заводе-изготовителе
3.2.16.	Предохранительные клапаны, их размеры н количество
для циклопов должны выбираться в соответствии с правилами
Стр. 10 OCT 24.838.13—73
взрывобезопасное™ * с учетом решения НТС Минэнерго, Минтяж-
маша № 12 - 72 от 15 февраля 1972 г.
3.2	17. Циклон ЦП2 применяется для ограниченных целей: в си-
стемах нылеприготовления при подаче пыли мельничным воздухом
и в особых условиях компоновки. Область применения ЦП2 дол-
жна быть оговорена в проспекте-каталоге завода-изготовителя.
3.3.	Комплектность
3 3.1 С каждым циклоном высылается следующая докумен-
тация:
а)	товаросопроводительная: комплектовочная ведомость, упа-
ковочные листы;
б)	конструкторская: сборочные чертежи, паспорт, инструкция
по монтажу и эксплуатации.
4.	ПРАВИЛА ПРИЕМКИ И ИСПЫТАНИЯ
4.1.	Пылевые циклоны должны быть приняты отделом техниче-
ского контроля предприятия-поставщика. Отдельные детали и сбо-
рочные единицы должны подвергаться операционному и приемоч-
ному контролю. При приемке должно проверяться соответствие
циклонов, сборочных единиц и деталей требованиям чертежей и
настоящего стандарта.
4.2.	Циклоны, поставляемые сборочными единицами, при кон-
трольной сборке проверяются на правильное сочленение отдельных
частей и наличие рисок на сопрягаемых частях.
4.3.	В случае невозможности проведения гидравлических и
пневматических испытаний отдельных сборочных единиц или цик-
лонов допускается проведение испытаний всех сварных швов на
герметичность методом керосиновой пробы в соответствии
с ГОСТ 3242—69.
5.	МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1.	У циклона на видном месте должна крепиться табличка, на
которой маркируется:
—	наименование завода-изготовителя;
—	условное обозначение циклона;
—	заводской номер циклона;
—	год изготовления;
—	масса циклона.
5.2.	Отдельно поставляемые детали должны иметь марки-
ровку— номер изделия и номер места согласно комплектовочной
ведомости.
5.3.	Циклоны транспортируются без упаковки. Все отверстия
циклонов, транспортируемых в собранном виде, должны быть за-
щищены деревянными щитами с толем.
* Правила взрывобеюпаспости установок для .•рнготовлення и сжигании
топлива в пылевидном состоянии. М.. БТП ОРГРЭС, 1964.
’ OCT 24.838.13—73 Стр. II
5.4.	Транспортировка циклонов осуществляется на открытых
железнодорожных платформах в соответствии с «Техническими ус-
ловиями погрузки и крепления грузов и использования грузо-
подъемности вагонов *.
5.5.	Разгрузку и перемещение, а также обеспечение условий
хранения прибывшего циклона заказчик обязан обеспечить в со-
ответствии с инструкцией по хранению и консервации энергетиче-
ского оборудования на предприятиях и строительствах Министер-
ства электростанций СССР.
5.6.	Для удобства транспортирования отдельные сборочные
единицы циклонов должны обеспечиваться заводом-изготовителем
приспособлением для строповки.
6.	ГАРАНТИИ ПОСТАВЩИКА
6.1.	Циклоны должны быть приняты техническим кошролем
завода-изготовителя. Завод гарантирует надежную работу цикло-
нов с коэффициентом улавливания в соответствии с табл. 1 и 3
и коэффициентами гидравлического сопротивления 165 для цикло-
нов ЦН15 и 125 для циклонов ЦП2. Срок гарантии устанавли-
вается 24 месяца со дня ввода в эксплуатацию, но не более 30 ме-
сяцев для действующих и 33 месяцев для строящихся предприятий
со дня их поступления заказчику.
6.2.	Срок службы циклонов до первого капитального ремонта —
не менее 2,5 лет.
6.3.	В течение гарантийного срока завод-изготовитель осущест-
вляет безвозмездную замену и ремонт сборочных единиц и деталей
циклона.
7.	ТЕХНИКА БЕЗОПАСНОСТИ
7.1.	Изготовление и обслуживание пылевых циклонов должно
вестись в соответствии с требованиями правил взрывобезопасно-
стн ** и решением НТС Минэнерго и Минтяжмаша № 12—72 ог
15 февраля 1972 г.
7.2.	Температура поверхности корпусов' изоляции аппаратов нс
должна превышать значений, опасных для обслуживающего персо-
нала в отношении ожога (60°С).
7.3.	За состоянием циклонов и газохолов, работающих в усло-
виях, вызывающих коррозию, должен быть установлен специаль-
ный надзор путем периодического осмотра и определения при ре-
монте толщины стенок аппарата. Ре1ультаты проверок заносятся
в паспорт циклона.
Технически*1 условия погрузки и крапления грузив и использования гру
золодърмноСти ваюнов МПС lfM>7
’’ Правила взрывобезопасное™ установок для приготовления и gkhiан'->я
Топлива В пылевидном состоянии М.. БТИ (ЛРГРЭС 19<>|
УДК 621.923.93/083.75
ИЗМЕНЕНИЕ В I
Группа Е25
ОСТ 24.838.13-73
Циклоны пылевые. Типы, основ-
ные параметры и размеры.
Технические требования
Указанием Министерства энергетического машиностроения
от 27 декабря 1976 г. Л ПС-002/9624
срок введения установлен с 01.01.77
№ титульном листе под словами "Издание официальное"
ввести обозначение "В*.
Вводную часть дополнить фразой:
•Циклоны могут поставляться в районы с холодным климатом,
а также на экспорт для макроклиматических районов, с умерен-
ным и тропически» климатом, при соблюдении технических требо-
ваний настоящего стандарта и требований ГОСТ 15150-69,
ГОСТ 14892-69, ОСТ 24.030.80-73 и ОСТ 108.001.102-76".
Раздел 2. Черт.1, поз.8, заменить олова "клапан взрывной*
нэ "клапан предохранительный".
Раздел 2. Черт.2, ноэ.9, заменить слова "клапан взрыв-
ной" нэ "клапан предохранительный".
Таблица 2. Для циклона ШП5-3150 размер Н, равный 17707,
заменить на 17808.
• Раздел 3. Изломить в новой редакции сведущие пунктн:
"3.1.5. б) сталь 1411ГС, 16ГСаГ0СТ 19262-73 или другая рав-
ноценная износостойкая сталь для изготовления наиболее нзяамнвае-
аих элементов цилиндра и конуса".
”3.2.2. Неукамнияе предельные отклонения размеров:
отверстий - по Ад, волов - по Вд й оотальякх - по СМд".
"3.2.4. Омлькооть конуса, ЦШПЦДрПэскоЙ частя корпуса,
выхлопной труби к друг» обечаек не должна превниать 0,5 от
номинал|нсго диаметра, но не более 20 мм для диаметров опыте
4000 М3 .
Изменение * I
OCT 24.838.13-73 стр.2
"3.2.b. Несоосность конуса циклона, цилиндрической части
корпуса, выхлопной трубы относительно пылевыпускного отверстия
не должна быть более 0,5 % от номинального диаметра циклона,
но не более 20 ьм для диаметров свыше 4000 мм".
"3.2.9. При сварке цилиндре с других частей циклона из
отдельных обечаек или их частей подгонка должна производиться
так, чтобы смещение кромок обечаек не превышало половины тол-
щины обечайки. На омываемой газом поверхрости на должно быть
выступов, мешающих потоку газа".
Пункт 3.2.1. исключить.
Произвести замену слов и цифр в следующих пунктах:
пункт 3.2.II. Заменить цифру 1400 на 2360, а цифру 2400
на 3000;
пункт 3.2.12. Заменить олово "взрывные" на "предохрани-
тельные";
пункт 3.2.13. Заменить олово "взрывного" на "предохрани-
тельного".
Пункт 3.2.15 исключить.
Пункт 3.2.16 изложить в новой редакции:
"3.2.16. Предохранительные клапаны, их размеры и количе-
ство для циклонов должны набираться в соответствии о "Правила-
ми взрывобезопаоности установок для приготовления и сжигания
топлив в пылевидном состоянии", утвержденная Минанерго СССР
и МинтяжмашеМ в 1974 г.”.
ПунКт 3.3.1 дополнить подпунктом "в":
"в) к циклонам экспортного исполнения должна прилагаться
техническая и товаросопроводительная документация в соответ-
ствии с "Положением о порядке составления, оформления и рассылк
технической и товаросопроводительной документации на товары,
поставляемые для экспорта", > 191 от 10.06.60, РТМ 24.002.20-73
требованиями заказ-нардца и ОСТ 108.001.102-75".
Подраздел 3.3 дополнить новым пунктом 3.3.2:
"3.3.2. Допускается поставка циклонов без предохранитель-
ных клапанов (по заказу потребителя)”.
Ввести подраздел 3.4 и повые пункты:
Изменение В I
OCT 24.838.13-73 Стр.З
3.4.	ДШОЛНИТВПЯЫВ ТРЕБОВАНИЯ К ЦИКЛОНАМ, ПОСТАВЛЯЮ!
НА ЭКСПОРТ.
3.4.1.	Наружные контуры деталей, изготовленные газовой рез-
кой, должны быть зачищены до шероховатости поверхности^
кроме мест под сварку и окраску со шпатлевкой.	)
3.4.2.	Стандартный крепеж должен изготавливаться нормаль-
ной точности по ГОСТ 1759-70.
3.4.3.	В качестве защитного покрытия для стальных крепеж-
ных деталей тропического исполнения должно бить применено кад-
мирование с последужщим хроматированием в соответствии с
ГОСТ 14623-69.
Толщина слоя покрытия 9- 12 мкм.
3.4.4.	Окраска циклонов должна производиться в соответст-
вии с технической документацией, утвержденной в установленном
порядке.
Раздел 4 дополнить нови* пунктом 4.4 :
"4.4. Контроль качества сварных швов циклонов исполнения
ХЛ производить ультразвуковой дефектоскопией иди рентгеногра-
фией".
Раздел 5. Пункт 5.1. изложить в новой редакции:
?5.1. У циклона на видном месте должна крепиться табличка,
на которой маркируется:
товарный знак;
условное обозначение циклона по данному отраслевому
стандарту
(для экспорта обозначение стандарта не наносится, но ука-
зывается климатическое исполнение и категория разменени^;
номер циклона по системе нумерации предпрмятия-жзготовите-
ля;
год изготовления;
надпись "Сделано в СССР" ДЛЯ экспорта;
Производственная таблжчка для экспорта должна выполняться
на язике, указанном в эакаэ-нарадг".
Раздел 5 дополнить новмм пунктом 5.7:
"5.7. Отгрузка циклонов в экспортном исполнении должна
Изменение А I
ОСТ 24.838.13-73 Стр.4
производиться в соответствии с документацией, утвержденной в
установленном порядке.
Условия транспортирования циклонов, отнесенных к группе 5
ГОСТ 13168-69, должны соответствовать:
при сухопутном транспортировании на железнодорожной
платформе - категории "С" ГОСТ 15150-69, ГОСТ 13168-69;
при морском транспортировании на палубе в условиях, исключаю-
щих попадание морской воды, - категории "ОЖ" ГОСТ 15150-69.,
ГОСТ 13168-69.
Условия хранения в закрытом неотапливаемом помещении долж-
ны соответствовать:
для умеренного климата-категории "С" ГОСТ 15150-69,
ГОСТ 13168-69;
для тропического климата- категории "01" ГОСТ 15150-69,
ГОСТ 13168-69”.
Пункт 6.1 дополнить новш абзацем:
"Для циклонов экспортного исполнения срок гарантии уста-
навливается 12 месяцев со дня пуска в эксплуатацию, однако
на более 24 месяцев с момента проследования их через границу
СССР".
Пункт 7.1 изложить в новой редакции:
”7.1. Изготовление и обслуживание пылевых циклонов должно
провода твоя в соответствии с требованиями "Правил взрывобезо-
пасности установок для приготовления и сжигания топлива в
пылевидном состоянии", утвержденных Минэнерго СССР и Минтяж-
мвюем BI974 г.
Сноску в пунктах 3.1.3; 3.2.16; 7.1 изложить в новой
РЕДАКЦИИ •
"Правила взрывобезопасности установок дня приготовления и
сжигания топлива в пылевидном состоянии" утверждены Минэт 'pro
СССР ж Минтяжмашемб 1974 г.
Черт.2 заменить новым чертежом.
Изменение № I
ОСТ 24.нЗи.13-73
Стр.5
Циклон типа ЦП2 ,цлн улавливания взрывоопасной пыли
Вид А
Вид В на дыходной
, патруоб*
I-пэтрубок выходной; 2-патрубок входной; 3-крышка
винтообразная; 4-цилиндрическая часть; 5-труба
выхлопная; 6-коническая часть; 7-бункер; 8-раскру-
чивателъ трехлопаточный; 9-илапан предохранительный
Чмрт.2
Изменение « I
UJi :’4. .. be. 13-/3 Ji’j-
В таол.4 ззести дополнительные данные
fir if		А-о	a.	r . . — — /С/	'
615	403	371	2 j5	133
684	448	413	295	143
812	532	490	350	175
928	608	5bU	4uU	JuU
1044	684	630	450	225	j
1160	760	700	500	250
1869	897	826	590	295
1450	950	875	625	313
1624	1064	980	700	35U
1740	1140	1050	750	375	j
1827	1197	1108	788	394
2059	1349	1238	838	444
2175	1425	1308	938	469
2465	1615	1484	1063	532
’г,пк 621.928.a3/083.75
Иэмененле 2
Группа Е 25
ОСТ 24.838.13-73
Циклоны пылевые.Гилы,
основные параметры и
размеры.Технические тре-
бования.
. гтттт гт	т. .. гн ......	irtnrrrnm i и 11 и» п 11 1тгттчтт— —-
Указанием Министерства энергетического машиностроения
от 04.08.78	> ЮК-002/6Ю2.
Срок введения установлен с 01.10.78
Стр.I.Слова "Срок действия до I апреля 1979" изложить в новой
.редакции:
"Срок действия до 01.01.81".
Стр.9.П3.2.14 изложить в новой редакции:
"Наружные и внутренние поверхности должны окревиваться по У1
классу в черный цвет,ГОСТ 9.032-74".
Стр. П,п.6.1.Третье предложение изложить в ново* редакции:
"Срок гарантии устанавливается 24 месяца со Дня ввода в эксплуа-
тации, но не позднее 6 месяцев ДЖ двйвтцмва предприятий,9 меся-
цев для строящихся предпряятий,со дня поступления продукции на
предприятие".
Раздел 7,Наименование разделе изложить в новой редакции:
"7.Требования безопасности".
"7.1.Изготовление и обслуживание пылевых циклонов должно проводиться
в соответствии с требованиями правил верывобевопаонооти^реиюнием
НГС йиэнерго и Жнтяжмаша М 12-72 от 15 февраля 1922г. и ГОСТ
1.26-77".
Уда 621.928.93/083.75/	Группа Е25
ОСТ 24.838.13-73
ИЗМЕНЕНИЕ £ 3
Циклоны пылевые. Типы,
основные параметры и
размеры.
Технические требования
Указанием Министерства энергетического машиностроения
от 23.05.80 № КК-002/4123 срок введения установлен
о 01.07.80
Стр.1	. Заменить срок действия’Ъо 01.01.81я
на "до 01.01.86я.
Стр.1 изменения Ш I. Пункт 3.1.5. б) изложить в новой
редакции:
"3.I.5. б) Наиболее изнаиивеемые элементы цилиндра и
конуса должны изготавливаться иэ износостойкой отали**.
Стр.9 изменения № I, пункт 5.7. Заменить ссылку:
ГОСТ 13168-69 на ГОСТ 9.014-78.
Раздел 6. Наименование раздела изложить в новой редакции:
"6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ".
Стр.1. Под наименованием стандарте ввести код ВКГ ОКП
в виде: ОКП 31 1338.
Изменение № 3 OCT 24.838.15-73
Стр.2
Табл.I на отр.4 и табл.З на стр.6 дополнить графой
"Код ОКП".
Таблица I
Обозначение циклона	I	Код ОКП
ЦН15-П20	|	31 1338 2118
UHI5-I25O	31 1338 2104 1
ЦН15-1400	I	31 1358 2119
ЦН15-1600	51 1338 2106
ЦН15-1800	31 1338 2121
UH15-2000	31 1338 2122
ЦН15-2240	31 1338 2123
ЦН15-2360	31 1338 2124
UHI5-2650	31 1338 2Ш
ЦН 15-2800	31 1338 2125
ЦН15-ЗООО	31 1338 2112
ЦН15-3150	31 1338 2126
ЦН15-3350	31 1338 2127
1Ш15-3750	31 1338 2115
ЦН15-4250	31 1338 2117
ЦН15-4500	31 1338 2128
UHI5-5000	31 1338 2129
Изменение Us 3 ОСТ 24.838.13-73
Стр.З
Таблица 3
Обозначение циклона	Код ОКП
ЦП2-1060	31 1338 2201
ЦП2-1180	31 1338 2202
ЦП2-1400	31 1338 2203
ЦП2-1600	31 1338 2204
ЦП2-1800	31 1338 2205
ЦП2-2ООО	31 1338 2206
ЦП2-236О	31 1338 2207
ЦП2-25ОО	31 1338 2208
ЦП2-28ОО	31 1338 2209
Щ12-ЗООО	31 1338 2211
ЦП2-315О	31 1338 2212
ЦП2-355О	31 1338 2213
ЦП2-375О	31 1338 2214
ЦП2-425О	31 1338 2215
ПТТ77ЛГ
Гаипститель г—нчстп-а эпепг
т тирского г'аггтиопт^е!!'тп
Л В. Кг,
''1.05,81
со сроком •ПГР)Г>П ’-7
от.сг.кт
Гг’ттпа 1*325
iinramriE .* л ост екязмз-”'5
"Циклоны чылевыр.Типы.основпыр параметры и размспн.
Технические тр^бо^ания"
Наложить в новой рецакттпи следувнтие пункты:
"3.2.1.Предельные отклонения размеров внутреннего диаметра пиклона-
по 114, внутреннего дпаметпа выхлопной трубы - по Н 14*.
"3.3.2.Неуказанные пределыше отклонения размеров:с механической
обработкой Н 14, Я14,- ф ,без механической обработка П Тб, п^Тб,
± » ”.
^3.2?3.Неуказанные предельные отклонения пазиегов сборочшх единиц
УТВЕРЖДАЮ
Первый в в мео тигель министр,
-------------В>М«Величко
ГР 82.03.04	299Л)5	19.02.82
оо сроком введения
01.03.82
Группа Е25
ИЗМЕННЫЕ » 5	ОСТ 24.838.13-73
	"Циклоны пылевые.Типы,основные параметры и размеры.Технические требования".
И» таблип 1,2 исключить следующие типоразмеры:
11Н15-П20,ЦН15-1250,1Щ15-1600,ЦН15-2240,ЦЯ15-2360,ЦН15-2650,ЦН15-2800,
11415-3000, ШП5-3150, ЦН15-3350, ЦН15-3750, ШП5-4250,ЦН15-4500, ЦН15-5000.
Таблицу I пополнить графой:
"Масса,кг,не более*.
Таблица 1
Обозначение циклонов	Масса,кг,не более
ЦИ15-1400 ШИ 5-1800 ШП5-2000	2420 3950 5170
Из таблип 3,4 исключить следующие типоразмеры: *
ИП2-1060,ЦП2-П80,1Щ2-1400,ИП2-1600,Ш12-1800,ЦП2-3550. Таблицу 3
пополнить графой:
"Масса,кг,не более".
Таблица 3
Обозначение циклонов	Масса,кг,не более
ИП2-2360 ЦП2-2500 ТШ2-2800 ПП2-3000 Ш12-3150 Щ12-375О ЦП2«-42Ж) ЦП2-2000	5600 7020 8985 10045 лвэо 19450 24840 4ТЗО
’п . ’
ИЗМЕНЕНИЕ № 5
ОСТ 24. В38.13-73
Пункт 3.2.17.Слова "завода-изготовителя" заменить на
"предпг’ятия-изготовителя".
Пункт 4.3.Слова".....метоном керосиновой пробы в соответствии
с ГОСТ 3242-69" заменить на
капиллярным методом-смачиванием
керосином в соответствии с ГОСТ 3242-79".
Пункт 5.1.Слова "завода-изготовителя" заменить ня "предприятия-
изготовителя".
Пункт 5.6.Слова "заводом-изготовителем" заменить на "препприятирм
изготовителем".
Пункт 6.1.Слова "завода-изготовителя" заменить на "предприятия-
изготовителя ".Слово "завод" заменить на "предприятие-изготовитель' .
Ввести приложение "Лист регистрации изменений".
УТВЕРЖДАЙ
ИЗМЕНЕНИЕ Л 6
Первый заместитель министр
В.М.Величко
15.04.82
со сроком введения
01.06.82
Группа Е25
ОСТ 24.838.13-73
"Циклоны пылевые.Типы^основные
параметры к размеры.Техничес-
кие требования".
Черт.2
Тлблицл °: "НГ)" - исключить.
Таблица 1: "И 7” - исключить.
Tots puni. IH'V liX'i/. '1крял РКЦ).	£5? ГИ<? г.
ИЗМЕНЕНИЕ И* 7
УТВЕР1ДГ
Первый заместитель
мияйотре энергетического
мамммаодроелм
В, II. Величие
30.06.82
оо сроком введения 01.09.82
Группе В25
ЮТ 24.838.13-73 "Цикл МЫ пылевые,
'ипы, основные пвраметвы  размеры,
'ехвичеенме требования"
I. В раздел 3 "ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ" ввести подраздел 3.5
"Показатели надежности":
3.5.	ПОКАЗАТЕЛИ НАДВИОСИ
3.5.1.	Коэффициент технического использования 0,95.
3.5.2.	Срок службы о учетом морального износе 25 лот.
3.5.3.	Средний срок службы до списания 25 лет.
3.5.4.	Среднее время восстановления 2 ч.
3.5.5.	Удельная материалоемкость по типоразмерам должна
соответствовать указанным в табл.5.
Таблица 5
Обозначение типоразмеров	Удельная йетериалоемкость,
кг.ч/IOOO м8, не более
ЦН 15-1400	130,8
ЦН15-1800	131,6
UHI5-2OOO	147,7
ЦП2-2000	92,8
ЦП2-236О	100,0
ЦП2-2500	104,8
ЦП2-2800	115,9
ЦП2-ЗООО	110,0
цП2-3150	♦	107,5
ЦП2-375О	121,5
ЦП2-4250 1	121,1
ашнкник к 7	ОСТ 24.8J8.U-7J	Стр.2
3.5.6.	Уделяй• внергоавтреты да обеспыливание оупильного
агента ара те клера пре 9О°С, реерекааи да входе J кПа и услов-
ной скорее» пае  комок оечшм фишядричеокой чао та корпуса
циклона 3,5 м/о оеатавлявт} 0,32 кВт д/1000 к8 - для циклонов
типа ЦП2| 0,46 кВт д/1000 и8-лая цикжекев типа ИНН *
2.	Пункт 3.3.1.в)। конец продаоаеяия изложить в новой
редакции: *3.3.1. в)....... L 567 от 29 декабря 1979 г., тре-
бовав няни аеказ-иорядв к OCT I08.00I.102-76".
3.	Пункт 3.4.3 a и ожить в новой редакции:
*3.4.3. Крепежные изделия, поставляемы о в страны о умерен-
ный иные тем, доданы подвергаться цжн кованию о последующим хрома-
тированием, а поставляемые в отрены о тропическим климатом -
кадмировании о последующим хроматированием в соответствии о
требованннмн ГОСТ 14623-69. Толкина слоя покрытия 9-12 мкм".
