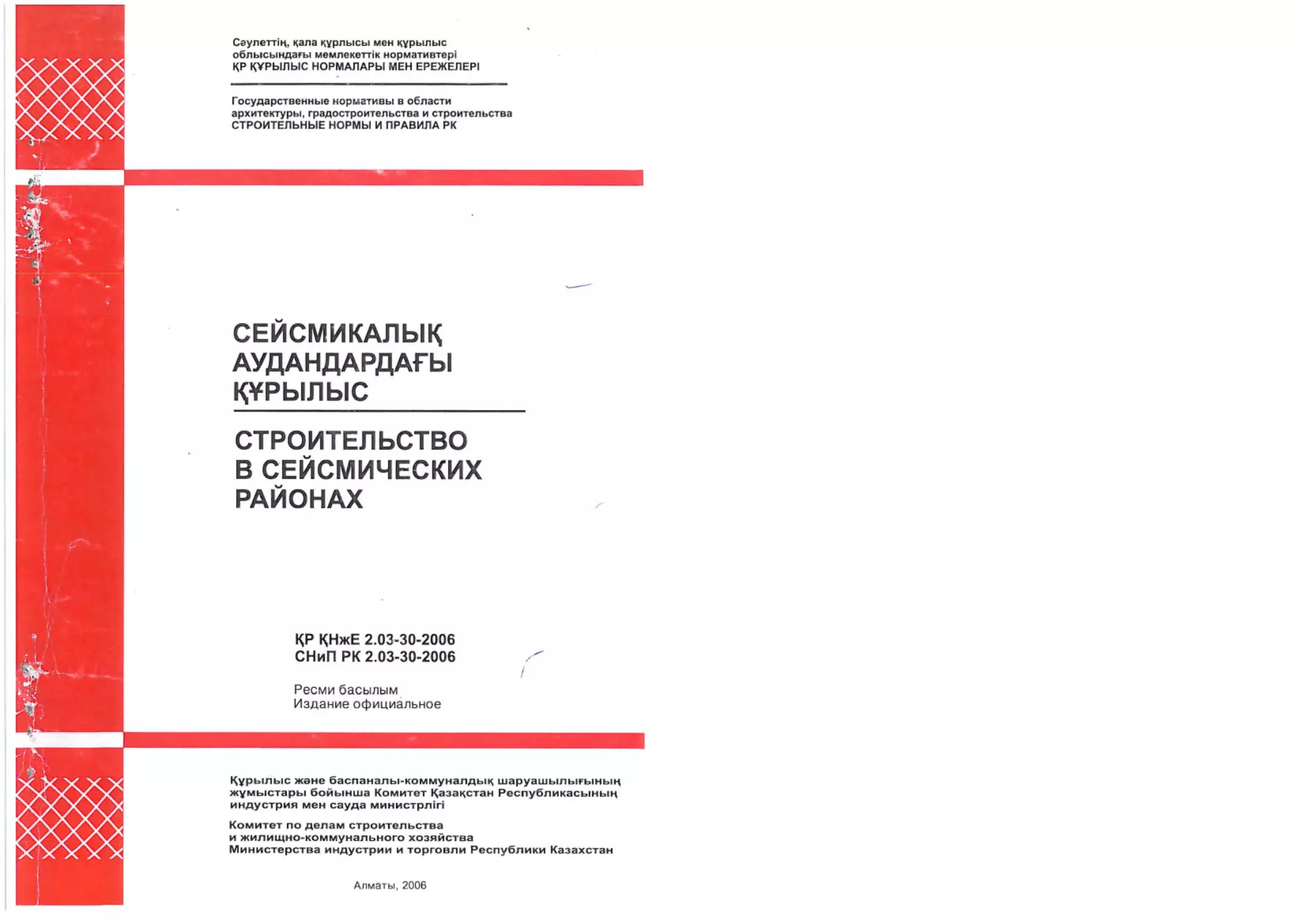

Сэулеттщ, цала курлысы мен курылыс
облысындагы мемлекетпк нормативтер!
КР КУРЫЛЫС НОРМАЛАРЫ МЕН ЕРЕЖЕЛЕР1
Государственные нормативы в области
архитектуры, градостроительства и строительства
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РК
СЕЙСМИКАЛЫК
АУДАНДАРДАГЫ
КУРЫ ЛЫС
СТРОИТЕЛЬСТВО
В СЕЙСМИЧЕСКИХ
РАЙОНАХ
Ресми басылым
Издание официальное
КР КНжЕ 2.03-30-2006
СНиП РК 2.03-30-2006
Курылыс жене баспаналы-коммуналдыц шаруашылыгыньщ
жумыстары бойынша Комитет Казакстан Республикасыныц
индустрия мен сауда министрлИ
Комитет по делам строительства
и жилищно-коммунального хозяйства
Министерства индустрии и торговли Республики Казахстан
Алматы, 2006
КР КНжЕ 2.03-30-2006
AJIFbl сез
Э31РЛЕНГЕН «1здеспрулерд|ц Кдзак геотехникалык институтыныц» ЖАК-ныц ОКазГИ, 4-Ш16eniM), «Жобаболаткурылыс Институтыныц» ЖШС-нщжэне КР 6iniM жэне гылым МинистрлНнщ сейсмология институтыныц (2-iui жэне 3-Ш1 Косымшалар)катысуымен, сейсмикага берж курылыс пен сэулетпц Казак гылыми зерттеу жэне жобалы-тэж1рибел1 институтымен (СКСКазГЗИ)
ЕЦП31ЛГЕН Курылыс жэне баспаналы - коммуналдык шаруашылыгыныц жумыстары бойынша Комитепнщ техникалык нормалау жэне жаца технологияларын баскаруымен
КАБЫЛДАНРАН ЖЭНЕ IC-QPEKETKE ЕЦГ131ЛГЕН 01.07.2006 ж.-дан бастап Казахстан Республикасыныц индустрия жэне сауда МинистрлИнщ курылыс жэне баспаналы-коммуналдык шаруашылыгыныц жумыстары бойынша Комитепнщ Буйрыгымен № 157 20.04.2006 ж.-дан баспага шыгарылган
ОРНЫНА КР КНжЕ 2.03-04-2001
Kasipri мемлекетпк норматив КР-Н сэулет, кала салу жэне курылыс icrepi бойынша Уэюл мемлекетпк
органыньщ руксатынсыз ресми басылым рапиде толык немесе жарым-жарты жацгыртылмайды, тара-
лынбайды жэне таратылмайды.
ПРЕДИСЛОВИЕ
РАЗРАБОТАНЫ Казахским научно-исследовательским и проектно-экспериментальным ин- ститутом сейсмостойкого строительства и архитектуры (РГП КазНИИССА) при участии ТОО «Казахский геотехнический институт инженерных изыска- ний» (ТОО «КазГИИЗ», раздел 4), ТОО «Институт «Проектстальконструк- ция» (раздел 9) и Института сейсмологии Министерства образования и науки РК (приложения 2 и 3)
ВНЕСЕНЫ Управлением технического нормирования и новых технологий Комитета по делам строительства и жилищно-коммунального хозяйства
ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Приказом Комитета по делам строительства и жилищно-коммунального хозяйства Министерства индустрии и торговли Республики Казахстан от 20.04.2006 г. № 154 с 01.07.2006 г.
ВЗАМЕН СНиП РК 2.03-04-2001
Настоящий государственный норматив не может быть полностью или частично воспроизведен, ти-
ражирован и распространен в качестве официального издания без разрешения уполномоченного госу-
дарственного органа по делам архитектуры, градостроительства и строительства РК.
' —о _
I 1 4: т и н ч е ' к я »
| rj!- Ei л
КР КНжЕ 2.03-30-2006
К1Р1СПЕ
Kaaipri нормалар мен ережелер «Сэулет, кала салу жэне курылыс облысындагы Кала салу нормати-
втер!» КР КНжЕ 1.1-1-2001 ережелер!не сэйкес эз!рленген.
Kaaipri нормалар сейсмикалык аудандардагы гимараттар мен имараттардыцжобалауы мен курылысы
бойынша непзл ережелер1Н курайды жэне сейсмикалык аудандарында жобалаудыц жэне курылыстыц
тэрлб1н регламенттейпн нормативл кужаттардыц жуйеанде базалы кужат болып табылады.
Ka3ipri нормаларынын кандай да 6ip ережеанен шепну мумюншшй! болжамдалган жагдайларында,
бул ереже «ереже рет(нде» немесе «усынылады» деген сездер!мен epin журедг
«Ереже релнде» сездер! - бул ереже басымырак болып табылады, ал олардан кеткен шепнютер
дэйект! болулары ти!с.
Усынылгандарга курылыстыц (енд1р!спц) накты шарттарына сэйкес езгере алатын ережелер жатады.
Нормалардыц эз1рлеу1нде Keneci адамдар катыскан: техника гылымдарыныц докторы Жунюов
Т.Ж., техника гылымдарыныц докторы Кулибаев А.А., техника гылымдарыныц кандидаты Эипмбаев
М.У., техника гылымдарыныц докторы Беспаев А.А., инж. Бучацкий ЕЕ, техника гылымдарыныц кан-
дидаты Ицков И.Е., физ.-мат. гылымдарыныц докторы Михайлова Н.Н., инж. Таубаев А.С., техника
гылымдарыныц кандидаты Шахнович Ю.Г., геол.-мин. гылымдарыныц кандидаты Белослюдцев В.М.,
геол.-мин. гылымдарыныц кандидаты Подколзин В.В., техника гылымдарыныц кандидаты Максимов
Ю.С., техника гылымдарыныц кандидаты Остриков Г.М., геол.-мин. гылымдарыныц докторы Курскеев
А.К., геол.-мин. гылымдарыныц докторы Тимуш А.К., техника гылымдарыныц докторы Шацилов В.И.
2
КР КНжЕ 2.03-30-2006
ЦАЗАЦСТАН РСЕПУБЛИКАСЫНЫЦ КУРЫЛЫС НОРМАЛАРЫ
МЕН ЕРЕЖЕЛЕР1
СЕЙСМИКАЛЫК; АУДАНДАРДАБЫ КУРЫЛЫС, ЖОБАЛАУ НОРМАЛАРЫ
КР КНжЕ 2.03-30-2006
CONSTRUCTION IN SRISMIC AREAS6 SEISMIC DESIGN CODE
1. ОБЛЫСЫ ЖЭНЕ КОЛДАНУ ТЭРТ1Б1
1.1. Kasipri нормаларды сейсмикалыгы 7, 8, 9
жэне 10 балды алацшаларында орналаскан не-
месе салынатын гимараттар мен имараттардыц
курылысына, кайта жацартуына, кушейту!не жэне
калпына Kenripyiwe жобалы кужаттаманыц aaipaeyi
кез!нде сактаган дурыс.
Ескертулер:
1. Кдз:рп нормалар гимараттар мен имараттарга та-
лаптарын белплейд!, олардыц курылысыцда курылыс
алацшасы уш<н арггырмаудыц берлген ыкгималдыгы-
мен болжамдалган максималды сейсмикалык эсер! кеэн-
де адамдардыц каушседпн камтамасыз етущдеп гима-
раттар мен имараттардыц калыпты пайдалануын киын-
дататын белек элементтердщ (калдык деформациялар,
жарыкшактар. жэне т.с с.) закымдалулары болуы ти1с.
2. Kasipri нормалар кел1кт1к жэне гидротехникалык
имараттардыц, сонымен 6ipre атомды станциялардыц
жэне баска да объекттерд|ц жобалауына таратылмай-
ды, олардыц зацымары жер cinKiHicrepi кез1нде KayinTi
экологиялык зардаптарын алыл келулер! мумюн.
3. Ka3ipri нормалар теменде келт!р1лген объекттердщ
жобалауы мен курылысына таратылмайды:
а) сейсмикалыгы 9 балдан жогары ауданда-
рында жэне/немесе кунд!зп бепндеп тектоникалык
жарыкгардыц мумюн бола алатын кер1н1с1нщ
аймактарында;
б) габаритп келемдер!, олардыц келемдкжоспарлы
жане курылысты шеш(мдер1 каз!рп нормалардыц м!н-
детп ережелер ine сэйкес келмейд!;
в) жаца конструктива шеилмдер(мен жэне
сейсмокортаныстыц арнайы жуйелер(мен
Аталынып еткен объекттерд1ц жобалауы мен
курылысы сэйкес келет|н норматив!, кужаттардыц
эз!рлену1не дейм сэулет, кала салу жэне курылыс icrepi
бойынша уэкит мемлекеттж органымен, мамандырыл-
тан гылыми-зерттеу жане мамандырылтын жобалы
уйымдармен цурастырылган техникалык шарттар
бойынша жузеге асыртан дурыс.
1.2. Ka3ipri нормалардыц (территориялы
курылыс нормалардыц, ережелердщ, курал-
дардыц, стандарттардыц, техникалык шарт-
тардыц жэне т.б. жинактарыныц) дамуына
курастырылатын кужаттардыц ережелер! каз!рп
нормалардыц м!ндетп ережелер!не кайшы бол-
маулары ти!с.
1.3. Курылыста кепш1Л1к пайдалануына дей!н,
гимараттар мен имараттардыц жаца курылысты
Ен,г131лу мерз/Mi - 01.07.2006 ж.
жуйелерк сонымен 6ipre жаца материалдар мен
конструкциялар сэйкес келет!н тэж!рибел1 тек-
cepicineH етулер! тийс.
1.4. Kaaipri нормалармен карастырылган есегтпк
жуктемелерМц жэне конструктива шараларыныц
децгей!, жоба жазушыларыныц (авторларыныц)
жэне/немесе тапсырыс беруш1н(ц карауы бойын-
ша жогарылатуы мумюн.
2. ТЕРМИНДЕР ЖЭНЕ АНЫКТАМАЛАР
Kaaipri норматив™ кужатта кабылданган
жэне текстте карастырылмаган терминдер мен
аныктамалар косымша 1-де келлрглген.
3. ЖАЛПЫ ЕРЕЖЕЛЕР
3.1. Kaaipri нормалардыц ережелерже сэйкес
гимараттар мен гимараттар, сонымен 6ipre
олардыц белек элементтер! оларга усынылатын
баска нормативп кужаттарыныц талаптарын
канагаттандыруы ти!с, егер баскасы каз(рп
кужаттамада карастырылмаган болса.
3.2. Сейсмикалык аудандарында салынатын
немесе орналаскан гимараттар мен имараттардыц
курылысына, кайта жацартуына. кушейту!не
жэне калпына келвруЫе жобалы кужаттаманыц
эз(рлеу!н келес! турде орындаган дурыс:
а) сейсмикалык ауданынан жене курылыс
алацшасынан шыга отырып;
б) инженерльгеологиялык 1зденулер1нщ ко-
рытындыларынан шыга отырып;
в) Kaaipri нормалардыц сэйкес келетш 6eniM-
дерщде келлртген конструктива талаптарыньщ
есеб1мен.
3.3. Kaaipri кезде бар курылысты гимараттар
мен имараттардыц кайта жацартуына, кушейтуше
жене калпына келлру1не жобалы кужаттаманыц
33ipneyi кез1нде, п, 3.2 ережелерш толыктыруына,
келес1перд1 ескерген дурыс:
а) гимараттар мен имараттардыц конструк-
тив™ шеш(мдер1н жэне накты куй!н сипаттайтын
зерттеулердщ корытындыларын, сонымен 6ipre
материалдардыц нагыз физикалык-механикалык
сипаттамаларын жене курылыстардыц (конструк-
циялардыц) параметрлерш;
3
КР ЦНжЕ 2.03-30-2006
5. РАСЧЕТНЫЕ СЕЙСМИЧЕСКИЕ НАГРУЗКИ
Жалпы ережелер
Кесте 5.1
Жуктемелердщ турлер! Т!ркесулер коэффициенлнщ магынасы
Туракты: а) металлы курылыстьщ (конструкциялардыц) езд!к улеанен б) баска курылыстардыц езд1к улес!нен Уакытша узак уакытты Кыска уакытты (жаппалар мен жабынуларына) 0,95 0,9 0,8 0,5
5.1. Сейсмикалыкаудандарда курылысуш!нжо-
баланатын немесе кайта жацартуына, кушейтуЫе
(калпына келлру1не) жататын гимараттар мен
имараттар непздер!н!ц жане курылыстарыныц
(конструкцияларыныц) есеп айырысуы сейс-
микалык эсер ету есеб!мен жуктемелердщ ерек-
ше жэне непзп лркесулер!нде орындалуы ти!с.
5.2. Сейсмикалык жуктемеон косатын,
жуктемелердщ ерекше лркесуне гимараттар мен
имараттардьщ есеп айырысуы кезнде, туракты
жэне уакытша жуктемелердщ есеплк матыналары,
«Жуктемелер жане эсер етулер» К^НжЕ бойынша
кабылданган, кесте 5.1 бойынша кабылданатын,
лркесу коэффициенттер!не кебейткен дурыс.
5.3. Сейсмикалык жуктемеон косатын, жук-
темелердщ ерекше т!ркесу!нде:
а) температуралы климаттык эсер ету-
лер, желд| жуктемелер, жабдык пен кел!ктен
туселн динамикалык эсер етулер, крандардыц
козгалысынан туселн тежепш жане жанама
куштер! ескер!лмейд!;
б) майыскак аскыштарындагы массалардан
туселн келденец жуктемелер ескер!лмейд!;
в) крандардыц арбашалары мен кеп!рлер!нщ
салматынан есеп айырысу келденец сейсмикалык
жуктемеон кран астындагы балкалардыц ос!не
перпендикулярны батытында ескерген дурыс;
г) есеп айырысулы келденец сейсмикалык
жуктемеонщ аныкталынуы кезнде кран кеп!р!нщ
салмагын жене арбаныц салмагын 0.8 коэффици-
енлмен, ал кранныцжукл кетерпидне тец болатын
жуктщ салмагын - 0,3 коэффициенлмен ескерген
дурыс.
д) жуктемелер мен ic-эрекеттер бойынша КНжЕ
басшысымен ескершген, кранды жуктемелердщ
жэне жаппаларына кетелн жуктемелердщ азаюы
ескер1лмейдг
5.4. Гимараттар имараттарга сейсмикалык эсер
етулер киын кецюлклк сипатын алып журед!,
5.4.1. Карапайым кесюн уйлес!мд! (конфигура-
циялы) гимараттар мен имараттар уилн келденец
сейсмикалык эсер етулер олардыц бойлай жэне
келденец белагаштарыныц(осьтер!нщ)багытында
эрекет етепндей елп кабылдау ж!бер!лед!. Бел-
плеген багыттардагы сейсмикалык жуктемелердщ
эрекелн белек ескеруЫе ж!бер!лед!.
5.4.2. Киын уйлеомд! (конфигурациялы)
гимараттар мен имараттарга жасалынатын есеп
айырысу сейсмикалык жуктемелерн сейсмикалык
эсер етулердщ кецюлктщ сипатыныц есеб!мен
аныктаган дурыс.
Ескертулер:
1. Шарттар, оларды орындау кез!нде гимараттыц
уйлес1м1Н (конфигурациясын) карапайым деп санауга
болатын, косымша 4-те мазмундалган
2. гимараттар мен имараттарга есеплк сейс-
микалык жуктемелер!н жане сейсмикалык эсер
етулер!нщ кецюлклк сипатынын есеб!мен олардыц
курылыстарындагы (конструкцияларындагы) кушей-
TynepiH аныктау бойынша кепшдемелер косымша 5-те
келлр!лген.
5.5 TiK жэне келденец сейсмикалык жук-
темелгрдщ б!р уакыттагы эрекелн келеа есеп
айырысу кез1нде ескеру кажет:
а) тэнкер!луге немесе зырганауга карсы
гимараттар мен имараттардьщ турактылыгыньщ;
б) «майыскак» каркасты кабаттардьщ (6ip
немесе б!рнеше астынгы немесе арадагы
«майыскак» кабаттарымен) лклк курылысыныц
(конструкциясыньщ);
в) би!к ростверюмен кадалы курылыстарыныц
(конструкцияларыныц);
г) жерпл1кт! умаждауына немесе басуына тек-
сер(лелн, сейсмокорганыстьщ арнайы жуйелер!нщ
элементтернщ;
д) алып журуш! жэне езд!пнен алып журуш!
тасты курылыстарыныц (конструкцияларыныц);
е) балкалардыц, рамалардыц, аркалардыц,
фермалардыц, 24 метр жэне одан да кэп
аралыгымен имараттардьщ кец!ст!к жабынуыныц;
ж) келденец жэне ецкейпш консольды
курылыстардыц (конструкциялардыц).
Т!кш!л сейсмикалык жуктемеон аспалы
курылыстардыц жэне олардыц бек!тпелер!нщ
есеп айырысуы кез!нде ескеру кажет.
5.6. Гимараттар мен имараттардьщ есеп айы-
рысуларында (эр! карай, егер баска айтылмаган
болса - гимараттардьщ) карастырып жаткан
элементтщ куштелген-деформацияланган куй!
уш!н олардыц багыттарын аса ти!мс!з ет!п
кабылдай отырып, келденец жэне лкнлл сейс-
микалык жуктемелердщ белпауыспалы сипатын
ескеру кажет.
Есеп айырысулы сейсмикалык
жуктемелер!н аныктау эдютер!
5.7. Гимараттарга сейсмикалык жуктемелердщ
есеплк магыналарын келес! турде аныктаган
жен:
а) спектральды эд!с бойынша;
б) жеролюыстер! жэне синтезделген ак-
6
КР ЦНжЕ 2.03-30-2006
селерограммалар кезФде непздердф жыл-
дамдатуларыныц курал-сайманды жазбалар
жиынтыгын колдануымен (косымша 6).
П.5.7.а бойынша есеп айырысулы сейсмикалык
жуктемелершф аныктауын барлык гимараттар
уилн орындаган дурыс.
П. 5.7.ббойынша есеп айырысулы сейсмикалык
жуктемелерфф аныктауын келесще орындаган
дурыс:
• гимараттар yujiH, олардыц закымдалулары
жерс1люн1стер| кезФде мумкФ емес;
• сейсмокорганыстыц арнайы жуйелер!мен
жабдыкталган гимараттар ушФ;
• гимараттардыц жобалауына техникалык
шарттарда айтып кеткен жагдайларда.
5.8.Есепайырысулысейсмикалыкжуктемепер!н
аныктау кез1нде, ереже бойынша, жоспарда жэне
би!кт!к бойынша гимараттардыц массалары мен
каттылыктарыныц, жуктемелердф таратылуыныц
ерекшелжтерш, сонымен 6ipre сейсмикалык эсер
етулер кез1нде деформацияныц кец!ст!кт! сипа-
тын ескерет!н динамикалык есеп айырысулы
сулбаларын колданган дурыс.
5.9. Динамикалык есеп айырысулы сулбадагы
гимараттар бел!ктер!н!ц жэне жуктемелерфф
(салмактыц) массаларын нуктелерде (есеп айы-
рысулы сулбаныц тораптарында) жинакталган
елп кабылдау ж!берфед!.
(^андай да болмасын нуктеге жаткызылган,
гимарат белИнф массасын (салмагын) есептеу
кез!нде, карастырылып жаткан багыттагы инерци-
ялы куштер!н тугызатын, туракты жэне уакытыл
жуктемелер!н ескерген жен.
Кандай да болмасын нуктеге жаткызылган,
гимараттар белФнф массасын (салмагын) есептеу
кез!нде кесте 5.1 бойынша кабылданатын, лркесу
коэффициенттер!не кебейтФген, туракты жэне
уакытылы жуктемелердф есеплк магыналарын
пайдаланган дурыс.
Спектральды эд!с бойынша есеп айырысулы
сейсмикалык жуктемелердф аныктауы
5.10. к нуктеане коса пркелген жэне
гимараттыц ездж тербелютф /-ш! нысанына сэйкес
келет!Н, тацдалган багыттагы Sik есеп айырысулы
сейсмикалык жуктеме теменде келпрФген фор-
мула бойынша аныкталынады:
5, - К,К,(5.1)
мундагы: So -гимараттыц ездж тербелФтф
i-ш! нысаны ушФ сейсмикалык жуктеме,
ол келес! формула бойынша непздф жане
курылыстардыц (конструкциялардыц) сер-
пфмел! деформациялауыныц жорамалында
аныкталынады:
S*. = Q..Ар К К п . (5.2)
(hk **-k ~ f и w ' ik
К, - кесте 5.2 бойынша кабылданатын,
гимараттыц жауапкершФФн ескеретф коэффици-
ент;
К, - п. 5.11 сэйкес кабылданатын, гимараттыц
сындарлы (конструктивт!) шеилмдерф ескерелн
редукция коэффициент!;
К3 - темендег! формула бойынша анык-
талынатын, гимараттардыц бипсппн ескерет!н ко-
эффициент:
К3 = 1,0 + 0,06(р-5), l<K3<K)mLx (5.3)
мундагы: р - гимараттаргы кабаттардыц саны
(жоспарлы белпден, цокольды, мансардты
жэне жогаргы техникалыктан темен орналаскан
кабаттардан баска);
~ К0ЭФФиииент1Н!ц максималды
магынасы, ол: кабыргалы, каркасты-кабыргалы
жане рамалы-байланысты сындарлы (конс-
труктива) жуйелерФф гимараттары уилн - 1,8;
баска сындарлы (конструктива) жуйелер!нф
гимараттары уилн (сонымен 6ipre, рамалы жэне
байланысты) - 2,0;
Qt - п. 5.9 сэйкес аныкталынатын. к нуктесФе
жаткызылган, гимараттыц салмагы;
А - кесте 5.5 бойынша кабылданатын,
сейсмикалык коэффициент!;
К - кесте 5.6 бойынша кабылданатын,
курылыс алацшасыныц топыракты жагдайларын
ескеретФ коэффициент;
кесте 5.7 бойынша кабылданатын, тербелю
энергиясын таратуына гимараттыц каб!летт!л!пн
ескерелн коэффициент;
Р-п.п. 5.12 немесе 5.13 сэйкес кабылданатын,
гимараттыц ездж тербел!стер!нф i-uii нысанына
сэйкес келетФ динамикалык коэффициент!;
ij.t - п. 5.15 бойынша аныкталынатын,
жуктеменф орналасу орнынан жэне i-ш! ныса-
ны бойынша оныц езд!К тербелФтер! кезФде
гимараттыц деформация формасына тэуелд!,
тербелФтер нысаныныц коэффициент!.
5.11. К, коэффициент^^ магыналарын келес!-
де кабылдаган дурыс:
а) кесте 5.3 немесе 5.4 бойынша - келденец
есеп айырысулы сейсмикалык жуктемелерф
аныктау кезФде;
б) 0.3-ке тец болатын - лкшф есеп айырысулы
сейсмикалык жуктемелерф аныктау кезФде.
Ескерту. Kasipri нормаларда келлрФген, А, ре-
дукция коэффициентФф магыналарын тэж!рибел!-
теоретикалык зерттеулердф нэтижелер! бойынша
техникалык жагдайларында айкындауга руксат ет!лед!.
5.12. Гимаратка келденец сейсмикалык
жуктемелерф есептеген кезде кабылданатын, Д
динамика коэффициент! сейсмикалык касиеттер
бойынша топырактардыц санаттары жэне ни!
нысан бойынша гимараттыц 7’. езд!к келденец
7
КР КНжЕ 2.03-30-2006
Кесте 5.4
Имараттардыц сындарлы турпаттары К2 коэффициенпнщ магыналары
1. Алып журуш) курылыспен (конструкциямен), ерюн турган башнялар, тупнд1 кубырлар, лифт пен мачта шахталары тур!ндеп имараттар: а) тем‘|рбетонды жэне курышты; б) жиынтык курылысты Kipnitu (тас) калауынан, 0,35 0,40
2. Имараттар тебесщщ децгейжде орналаскан, резервуарлар мен сыйымдылыктарыныц Tipeynepi болып туратын, дара баганалар мен мунаралар тур1ндеп имараттар 0,50
3. Kyurri мунаралар мен элеваторлар турщдеп имараттар: a) 6ipiHtui майыскак кабаттар болмаган кезде; б) 6ipiHiui майыскак кабаттар болган кезде. 0,25 0,35
4. П.п. 1-3-те керселлмеген имараттар 0,35
Кесте 5.5
Сейсмикалык ко- эффициенттер! Курылыс ауданынын сейсмикалыгы кезЩдеп Ак жане Ат коэффициенттерЩщ магыналары (балдарда)
7 8 9 10
_А_ 0,125 0,25 0.5 0,8
0,08 0,18 0.4 0,7
Ескертулер: 1. Ак - келденец есеп айырысу сейсмикалык жуктемелерш аныктау кезжде кабылданатын,
сейсмикалык коэффициенпнщ магынасы Аг - пкш!л есеп айырысу сейсмикалык жуктемелерЩ аныктау кез'щде
кабылданатын, сейсмикалык коэффициенпнщ магынасы.
2. Кесте5.5-текелт1р1лген АкжэнеА,коэффициенттер1нщмагыналары.оратшатопыракты шарттыалацшаларына
сэйкес келед! (кесте 4.1 бойынша ll-iui санат).
3. Курылыс аланында куплепн сейсмикалык эсерлердщ сандык параметрлер!мен бектлген сейсмикалык
шагынаудандыру картасы бар кезде. Ак жэне Аг коэффициенттерщщ магыналарын осы картаныц деректер(не
сэйкес кабылдау Ж1бер1лед(.
Кесте 5.6
Курылыс алацшасыныц топырагыныц санаты Курылыс ауданыныц сейсмикалыгы кез!ндеп Ко коэффициенпнщ магыналары (балдарда)
7 8 9 10
1 0,5 0.7 1.0 1.0
II 1,0 1.0 1.0 1.0
III 1,6 1.4 1.2 «
Ескерту. ’ - арнайы зерттеулердщ корытындылары бойынша пайдалану.
Кесте 5.7
Гимараттар мен имараттардыц сипаттамасы К* коэффициенпнщ магыналары
1. Толтырусыз ynflipiK (этажерка) турпатындагы имараттар 1,2
2.1 пунктте керсетитмеген имараттар мен гимараттар 1,0
5.14. Непздщ cepninMeni икемдф|пнщ есеб1мен
гимараттардыцдербестербел1Стер1Н1цкезецдер1Н1ц
магыналарын аныкган кезде, топырактардыц
каттылык сипаттамаларын динамикалык эсер ету-
лер кезщде олардыц касиеттер! туралы тэж1рибел!
деректерщен шыга отырып тагайындаган дурыс.
Ескерту. Динамикалык эсер етулер кезшде
топырактардын каттылык сипаттамалары бойын-
ша тэж1рибел! деректер! болмаган кез1нде, 10 есе
улкейллген, топырактардыц статикалык каттылык
сипаттасыныц есеп айырысуларында колдану жь
бер!лед1.
5.15. tj№ коэффициенпнщ магыналары келеа
формула бойынша аныкталынады:
XifxjtrjQjXifxj)
Па =------------------(S-S)
'LQjX^Xj)
j=i 1
10
ЦР ЦНжЕ 2.03-30-2006
мундагы - X.(xJ, Xfxj) -карастырып жаткан к
нуктеандеп жене буюл j нуктелерЩдеп /-ш! нысан
бойынша дербес тербел!стер кеэмдеп гимараттыц
ыгысуы, мунда есеп айырысу сулбасына сэйкес
оньщ салмагы жинакталган болып кабылданган
(сурет 5.3.);
Сурет 5.3
Q - j нуктеанде шартпен жинакталган,
гимараттыц салмагы;
п - жинакталган жиынныц (массаныц) саны;
г. - 1-ге тец елп кабылданатын коэффици-
ент - егер карастырылып жаткан курастырушы
сейсмикалык эсердщ багыты J-ш! массаныц
карастырып жаткан еркЩджсанатыньщбагытымен
сэйкес келет!Н болса, жэне о - егер карастырылып
жаткан курастырушы сейсмикалык эсердщ
багыты j-ш! массаныц карастырып жаткан ерюн-
д|к санатыныц багытына сэйкес келмейлн болса.
5.16. п. 5.10-га сэйкес аныкталатын, келденец
сейсмикалык жуктемеонен баска, 30 м-ден
аса узындыгымен жэне ен!мен гимараттардыц
есеп айырысуы кез!нде, келденец айналатын
жагдайларын ескеру кажет. А-лык кабаттыц
децгей!не койылатын, Мк айналатын жагдайдыц
есеплк магынасын келес! формула бойынша
аныктаган дурыс:
(5.»)
мундагы S/4 - карастырып жаткан багыттагы
тербел!стердщ непзп екп!н!не сэйкес келелн,
А-лык кабаттыц децгей!нде карастырып жаткан
багытындагы сейсмикалык жуктеменщ есеп айы-
рысу магынасы,
ек - 0,05В-ка тец елп кабылданатын шартты
эксцентриситет;
В - сеймикалык куштердщ эрекелне перпен-
дикуляр багытындагы жоспардагы гимараттыц
мелшер!.
5.17. Сейсмикалык аудандарда жобаланатын,
гимараттар мен имараттардыцкурылыстарындагы
(конструкцияларындагы) ж!герлер!н езд!к тер-
белютердщ жогаргы формаларыныц есеб!мен
аныктау кажет.
Есеп айырысуда ескер!лелн, гимараттыц
езд1к тербел1стер1Н1ц нысандарыныц минимал-
ды саны есеп айырысуда ескертген модальды
массаларыныц сомасы эр келденец багыттар
бойынша жуйенщ жалпы массасыныц 90%-нан
темен болмайтындай жане лкш!л багыт бойынша
75%-дан темен болмайтындай елп, тагайындау
усынылады.
Fимараттардыц курылыстарындагы куштер!
келеа турде аныкталынады:
а) жалпы жагдайда - 0,15Tt аса кезецдер!мен,
карастырып жаткан багытындагы гимараттыц езд!к
тербел!стер!н!ц барлык нысандарыныц есеб!мен,
мундагы - карастырылып жаткан багыттагы
езд1К тербел!стер!нщ GipiHUji (теменп) нысанды
кезещ;
б) жинакталган массалармен салмаксыз лк-
ш!л консольды езекше турЩдег! динамикалык
есеп айырысу сулбасы кез!нде - карастырылып
жаткан багыттагы езд!к тербелютер уш ныса-
нынан темен болмайтынын ескерем!з, егер де
карастырылып жаткан 7'; багыты бойынша ездж
тербелютердщ б!р!нш! (теменп) нысанды кезец!
0,4 с-тан кеп болса, жэне карастырылып жаткан
багытта тербелютердщ тек б!р!нш! нысанын еске-
рем!з, егер де Т; магынасы 0,4 с-ке тец немесе
темен болатын болса.
5.18. к;урылыстардагимараткаоныцстатикалык
эсер!нщжагдайы кез!ндесейсмикалыкжуктемеден
калыпты жэне катысты кысымдарыныц, майыса-
тын моменттердщ, келденец жэне узына бойлай
куштердщ есеплк магыналарын келес! формула
бойынша аныктаган дурыс
Nr=JtNn <5,0>
V ы
мундагы Nri - тербел!стердщ ни! нысанына
сэйкес келелн, сейсмикалык жуктемелер!мен
шакырылатын, карастырылып жаткан г кима-
сындагы куштердщ немесе кысымдарыныц
магыналары;
и - есеп айырысуда ескер!лелн, тербелютер
нысандарыныц саны.
Есхерту. Егер карастырылып жаткан багытта
гимараттыц (имараттыц) тербел!стер!нщ ни!
жэне (!+1)-шы нысанды кезецдер! 10%-дан темен
айырыкшаланатын болса. онда гимараттыц курылыс-
тарындагы есеп йаырысу магыналары мен куштер!н
аныктау кез!нде косымша 7-де келлршген формулала-
рын пайдаланган дурыс.
5.19. Сейсмикалык жуктемелердщ эрекелмен
алып келген, гимараттар мен курылыстардыц
келденец ауыспалылыктарыныц есеп айыры-
су магыналарын (5.10) формула бойынша, оган
куштердщ магыналарыныц орнына, ауыспалылык
магыналарын коя отырып, аныктаган дурыс.
11
КР КНжЕ 2.03-30-2006
Гимараттардыц элементтер!не жасалынатын
есеп айырысу сейсмикалык; жуктемелер
5.20. Калкалар, каркастардыц толтыруы, ауыр
каптаулар мен олардыц беютпелер1н1ц турпатты
куш туспейлн кабыргалы элементтердщ 6epiKTiri
жазыктыктан жасалынатын келденец есеп айы-
рысу сейсмикалык жуктемелердщ эрекепне есеп
айырысумен расталынуы тию.
5.21. 03i алып журунл кабыргаларын жэне
олардыц каркаспен байланыстарын жазыктыкта
жэне жазыктыктан туратын кабырталарда
эрекет жасайтын келденец сейсмикалык
жуктемелерге, сонымен 6ipre, erep олар Kip-
niiu (тас) калауынан орындалган болса, лкш!л
сейсмикалык жуктемелерге есептеген дурыс.
Одан баска, жазыктыктан туратын ез! алып
журуш! кабырталарыньщ 6epiKTiri каркаспен 6ipre
кабыргалардыц орнына ауысулары кез!нде пайда
болатын куштерд!ц эрекелне TeKcepiniHyi тию.
5.22. куш туспейлн жэне ез1 алып журуил
кабыргаларыныц жазыктыгынан эрекет жа-
сайтын есеп йаырысу келденец сейсмикалык
жуктемелер!н fit] = 5, Kt - 5.2 кестес! бойынша,
А",=0,35, Л5=1, К =1 матыналары кез<нде (5.1)
жэне (5.2) формулалары бойынша аныктаган
дурыс.
5.23. ^урылыстарга эсер етелн, гимараттыц
услнен би1ктел1нет!н жане оган Караганда мар-
дымсыз кимапары мен салмагы (napanerrepi,
фронтондары, тулндж ецештерк желдетюш
кубырлары жэне т.с.с.) бар, есеп айырысу
келденец сейсмикалык жуктемелер!н pt] - 5, К
- 5.2 кестеа бойынша. К, - 5.3 кестес! бойынша
магыналары кезтде немесе, егер олар K2=0,4,
Лу=1, 1Г =1 - Kipniuj калауынан орындалган бол-
са, онда (5.1) жэне (5.2) формулалары бойынша
аныктаган дурыс.
5.24. Техникалык жабдыктыц (егер баскасы
сэйкес келелн нормативл-нускамалы кужат-
тарында немесе техникалык тапсырмасында
айтылмаган болса), жарнама сауыттарыныц жэне
оларга уксас элементтерНц беютпелер1н pt] = 5,
К, - 5.2 кестес! бойынша, Х,=0,35, /С=1, К =1
магыналары кез1нде (5.1) жэне (5.2) формулала-
ры бойынша есептел1нген, лкилл сейсмикалык
жуктемелер1н1ц есеб1мен есептеген дурыс.
5.25. Келденец курылыстарын pt] - 5, К -5.2
кестеа бойынша, К2 - п. 5.11.6 бойынша, К} =1,
Л^=1 магыналары кез!нде (5.1) жэне (5.2)
формулалары бойынша есептелшген лкилл
сейсмикалык жуктемелер!н!ц есебииен есептеген
дурыс, олардыц салмагы гимараттыц салмагына
Караганда мардымсыз (балкондар, козыректар,
аспалы кабыргалар уилн консольдар, аспалы
тебелер жэне олардыц беютпелер!).
Гимараттар кабаттарыныц шект! мумюнд!к
берелн келденец деформациялары
5.26. Кабыргалы толтырма курылыстарыныц
(конструкцияларыныц), калкалардыц, витраж-
дардыц жэне оган уксас турпатты баска куш
туспейлн элементтер1Н1ц бузылгандыгын болдыр-
мау уилн гимараттар кабаттарыныц (6ip кабатты
енеркэсш гимараттарынан баска) келденец де-
формацияларын 5.27 жэне 5.28 пункттерше
сэйкес шектеген дурыс.
5.27. ^абаттыц келденец деформациясы (api
карай - келденец кисаю) оныц жогаргы жэне
теменп жабуларыныц келденец ауысымдарыныц
эртурллн усынады. Сейсмикалык жуктемелердщ
эрекелнен кабаттыц келденец кисаюыныц
аукымын теменде келлршген формула бойынша
аныктаган дурыс:
ЛЧ*/’** (5.11)
мундагы Лк - гимарат кабатыныц келденец
кисаюы;
дк жане дк1 - к жэне к+1 децгейлер(ндеп,
сэйкес1нше, есеп айырысулы сейсмикалык
жуктемелерге жауап берелн, гимараттыц есеп
айырысулы келденец ауыспалылыктары.
Ескерту. ДА магыналарын аныктау кез1нде пкилл
жазыктыгындагы кабат арасындагы жабынулардыц
жэне олардыц ipre тастарыныц бурылыстарымен серт-
Ti гимараттыц келденец ауысуын ескермеу ж’1бертед1.
Бул ескертпе п. 5.29-га таралмайды.
5.28. Цабаттар кисаюыныц аукымдары теменде
келлр1лген шартын канагаттандыруы тию:
Ak<hkK2E (5.12)
мундагы hk - кабаттыц билспп;
К, - кесте 5.3 бойынша каюылданатын коэф-
фициент;
£ - гимараттыц кетермеуил жане кетеруил
курылыстарыныц 6ipiKTipynep турпатына байла-
нысты кесте 5.8 бойынша кабылданатын коэффи-
циент.
12
КР КНжЕ 2.03-30-2006
Кесте 5.8
Гимараттыц кетермеуш! кабыргалы курылыстар мен кетеруш! Курылыстар арасындагы 61р1кт!рулерОщ турлер! £ коэффициенттщ магыналары
1, Сейсмикалык эсер етулер кез1нде кетермеуил жэне кетеруш! курылыстардьщ белек жумысын камтамасыз етелндер 0,020
2. Сейсмикалык эсер етулер кезОде кетермеуил жэне кетеруш! курылыстардьщ белек жумысын камтамасыз етпейтОдер 0,010
Ескертулер: 1. Каркасты-каптама турОдеп куш
туспейтО кабыргалы курылысты гимараттар ушО
магынасын 0,02 кабылдау ж1бер<ледг
2. с коэффициентОщ магыналарын тэж!рибел!
зерттеулердщ корытындылары бойынша айкынаду жь
бер!лед1.
3. Егер 6ip немесе б!рнеше цабаттардьщ
кисаюларыныца укымдары п. 5.28-дщ талаптарына жа-
уап бермейтО жагдай лайда болатын болса, онда бул
кабаттардыц келденец каттылыгы кебейтглу! тию.
5.29. Катылль|ктыц (диафрагмалардыц,
байланыстардыц немесе каттылык уйыткыла-
рыныц) т1кш i л турактылыктарынсыз 5 кабаттардан
аса бипсппмен каркасты гимараттардыц есеп айы-
рысуы кез!нде келес) шартты тексерген дурыс:
е= А<р* <о,12 (5.13)
wc2
мундагы Рк - гимараттыц к-mi кабатына эрекет
жасайтын, есеп айырысу лкилл статикапык
жуктеме;
Vk - гимараттыц k-uji кабатына эрекет жасай-
тын, есеп айырысу сейсмикалык келденец куш.
Егер шарт (5.13) орындалмайтын болса,
гимараттыц есеп айырысуын акауланган сулба
бойынша жасаган дурыс.
6. БЕК1МД1К ПЕН МЫКТЫЛЫЕЫН ЕСЕПТЕУ
6.1. Сейсмикалык эсердщ есеб'1мен гимараттыц
есеп айырысуын 6ipiHiui топтыц шекп куй! бойын-
ша жасалынады.
Технологиялык жэне пайдаланушы талап-
тарымен дэйектелщген жагдайларында шекл
куйлердщ ек1нш! тобы бойынша есеп айырысуын
жасау Ж1бер1лед|.
6.2. КУрылыстардыц беюмдИ мен мык-
тылыгыныц есеп айырысуы кезщде, баска
нормаларга сэйкес кабылданатын, жумыс шарт-
тарыныц коэффициенттерщен баска, теменде
келлршгенмен аныкталатын, жумыс шарттарыныц
косымша коэффициенттерщ ецпзу кажет:
• тасты, армотасты, бетонды, агашты жэне
курышты курылыстар (конструкциялар)
уш1н - кесте 6.1 бойынша;
• тем(рбетонды курылыстар уилн - кесте 6.2
жэне кесте 6.3 бойынша.
Кесте 6.1
№ Курылыстар (конструкциялар) уг коэффициентОщ магынасы
1 Тасты, армотасты, бетонды 1.0
2 Агашты 1.2
3 Курышты: С235, С245, С255 курыштарынан жасалынатын элементтер (27772 МЕМСТ бойынша) баска курыштардан жасалынатын элементтер nicipinerO 6ipiKTipynep болтты 6ipittTipMenep 1.3 1.2 1.0 1.1
Ескерту. у магынаныц бер!кт!пне курышты элементтерОщ есеп айырысуы кез!нде 100-ден аса майыскактыгы
кезшде 0,8-ге тек eTin кабылданатын, майыскактыгы 20 кезжде - 1,0-ге тец болатындай. ал майыскактыгы 100-ден
20-га дейО - интерполяциалауы бойынша кабылданатын коэффициентов квбейту кажет.
Кесте 6.2
№ Бетонный rypi Кысуга бе Ki мд i к бойынша бетонньщ класы кезОде уь, бетонный жумыс шарттарыныц коэффициентов магыналары
В7.5 В15 ВЗО В45
1 Ауыр 1.0^ 1.0 0,95 0.9
2 Жец!л 1.0 1.0 0.9 -
3 Уйымды 1.0 0,9 - -
Ескерту. Бетонный аралык класы ушО уЬг магынасын интерполяция бойынша аныктаган дурыс. Келденец
куш бойынша езект! тем!рбетонды элементтерОщ есеп айырысуы кезОде уйг магыналарын 0,9 коэффициентов
кебейткен дурыс.
13
КР КНжЕ 2.03-30-2006
Абай
Акбастау
Акколтык
Аккум
Аксу
Акшьианак
Арыс
Ащысай
Бабайкорган
Бадам
Байыркум
Байжансай
Бакырлы
Балтакел
Баялдыр
BipniK
Бегеи
Дарбаза
Жацабазар
Жанбас
Жетысай
Жылга
Ильич
Казыгурт
Кантаты
Карабулак
Карамурт
Карнак
Каскасу
Келтемашат
Кентау
Киров
Жацакортан
Кел(нтебе
Кецес
Сатымсай
Актау
Акшукыр
Баутино
Жацаезен
Жармыш
Жацтылды
Желбай
Каражанбас
Кызан
Кызылезен
Курык
Мангышлак
Мунайшы
36
62
Оцтуст!к Казахстан облысы
82 Кексарай
7г Кектерек
Тг Ленгер*
72 Маяцум
82 Моцтайташ
72 Мыцбулак
72 Наурыз
62 Первомайевка
62 Рабат
7г Сайрам
72 Сарыагаш*
72 Састебе
72 Сауран
62 Славянка
62 Созак
7г Сырдариялы
62 Табакбулак
72 Таукен
8г Теке
72 Тем(рлан
72 TeMip
72 Терткел
72 Турар Рыскунов
8г Туристам
6г Тулюбас
72 Шардара
8г Шаян
62 Шорнак
8г Шолаккорган
82 Шарапхана
62 Шеу!лд1р
72 Шымкент*
6г
8г
8г
6г
6г
Л
8,
8,
в;
8?
7,
62
Л
6г
7г
7
62
6,
<2
6г
6г
82
6г
8?
72
в,
6,
^2
7г
Кызылорда облысы
62 Теменарык 6
72 Чиили 6
7, Шиел! 7
л
Мацгыстау облысы
Сайетес
62 Сенек
62 Сыгынды
62 Таушык
62 Тенге
62 Тиген
62 Тущыкудык
62 Ом1рзак
62 9зен
62 Уштаган
62 Шебер
62 Шетпе
62 Форт Шевченко
62
62
6,
62
5
6»
б2
62
62
62
62
62
КОСЫМША 3
районирования территории
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
ИНСТИТУТ СЕЙСМОЛОГИИ
КАЗАХСТАН РЕСПУБЛИКАСЫНЫЦ ТЕРРИТОРИЯСЫНЫЦ
СЕЙСМИКАЛЫК АУДАНДАСТЫРУЫНЫЦ КАРТАЛАРЫ
ЖвНЕ КЫРГЫЗСТАН. еЗБЕКСТАН, TYPKMEHICTAH. КЫТАЙМЕН
1РГЕЛЕС АУДАНДАРЫНЫЦ
Составители: АЖ Курскесв А.В- Тимуш, А. Сыдыкое. В.И Шацнлов
При участии: А.Б. Садыковой, П.Н Гср&унова
При прилегающий территориям использованы: Карта сейсмического
Кыргызсжой реслуБлюси 1996, 2003
КР КНжЕ 2.03-30-2006
КОСЫМША 4. ЕИМАРАТТАРДЬЩ KECKIH УЙЛЕС1М1
(усынылатын)
Гимараттыц кесюн уйлеам! келеа шарт-
тарды сактау кезЫде карапайым сиякты
карастырылады.
а) гимарат жоспарында L, Н, П, Т, Y, X типт1
ашык формалары болмайды;
б) гимараттыц ездж тербел1стер1нщ айнал-
малы нысаны 6ipinuji (теменп) болып табылмай-
ды;
в) гимараттыц тербел!стер1Н1ц тусуил нысан-
дарыныц 6ipeyiH6 сэйкес келелн, эр жаппаныц
есеп айырысулы келденен жылжуларыныц мак-
сималды жэне орташа магыналары 10%-дан аса
айрыкшалынады;
Ескерту. Келденец ыгысулардыц орташа
магыналары жаппалардыц икемд1л1пнщ ece6iHCt3
аныкталынады
г) эр кабаттыц келденен каттылыгы гимараттыц
би!кт1п бойынша туракты болып кала беред! не-
месе келе-келе имараттыц астынан услне карай
азаяды.
КОСЫМША 5. СЫРТКЫ СЕЙСМИКАЛЫК ЭСЕРЛЕРДЩ
КЕЦ1СТ1К СИПАНТЫНЫЦ ЕСЕБ1МЕН ЕИМАРАТТАРДЫЦ
КУРЫЛЫСТАРЫНДАЕЫ КУШТЕРД1Ц ЕСЕП АЙЫРЫСУЛЫ
МАЕЫНАЛАРЫН ЖЭНЕ ЕСЕП АЙЫРЫСУЛЫ СЕЙСМИКАЛЫК
ЖУКТЕМЕЛЕР1Н АНЫКТАУЫ
П5.1. Гимаратка сейсмикалык эсер етудщ
кецгслкл сипатын ескерелн есеп айырысу мо-
делдер1н, ею компонента немесе ушкомпонентл
елпкоюж1бер1ледгЕюкомпоненттер(курастырушы)
непздщ келденек тусуил козгалыстарын ортого-
нальды багыттарында сипаттаулары тмю.
Ескерту. Сейсмикалык эсер етудщ ауналмалы
курастырушыларын 30 м-ден аса узындыгыимен
гимараттардыц есеп айырысуы кез1нде ескер-
ген дурыс. Айналма курастырушы келденек
сейсмикалык эсер ету)мен алып келген, гимаратка
деген жуктемелерК каз1рл нормалардык п.5.16-
га сэйкес немесе баска гылыми жагынан дэйекл
эдютерщщ кемепмен аныктау Ж1бер1ледг
Сейсмикалык acepiH курастырушыларын 6ip
жолы ic-эрекеттеп eTin кабылдаган дурыс.
П5.2. Ортогональды келденек жене Т1килл
курастырушы есеп айырысу сейсмикалык эсер
етудщ каркындылыгын сипаттайтын Аг жэне А.
коэффициенттерщщ магыналарын кесте 5.5 де-
ректер! бойынша кабылдаган дурыс.
П5.3. Келденек ортогональды курастырушы
есеп айырысу сейсмикалык эсер ету эрекелнщ
багыттарын келесфе кабылдаган дурыс:
а) гимарат инерциянын басты келденек
осьтерщщ белг(с1з куй! кез'шде немесе гимарат
SniKTiri бойынша олардыд aprypni орналасуы
кез1нде - есеп айырысу сулбасында кабылданган
координаталар жуйесне катысты ерюжмен;
б) би!клк бойынша езгермейлн, гимарат
инерциянын басты келденен осьтершщ 6enrlni
куй! кез1нде- гимараттын инерциясыныц басты
ocbTepiHiH багыттары бойынша.
(усынылатын)
П5.4. Эртурл! курастырушы есеп айырысулы
сейсмикалык эсердщ 6ip уакытындагы эрекелмен
алып келген курылыстарында келденен жэне
узына бойлай куштердщ, майысатын моменттердщ
калыпты жэне N, катысты кысымнын (эр! карай
- кысымдар мен куштердщ) есеплк магыналарын
келесфен аныктаган дурыс:
а) п.З.а айтылып кеткен окигалар уш!н - П5.1
комбинациясы бойынша
V Г=/ <»/ 1=1
(П5.1)
б) п.З.б айтылып кеткен окигалар уш1Н - П5.2
комбинациялары бойынша
V i=i 1=1 у 1=1 *
+ tN2riy + tN2ri,
У 1=1 i=i пу 1=] п'
(П5.2)
мундагы:Л\г-Хоабойыншабагытталган, келденен
курастырушы есеплк сейсмикалык эсердщ жэне
гимараттыц тербелютершщ r-rni нысанына сэйкес
келелн сейсмикалык жуктемелердщ эрекелмен
алып келген, курылыстыц карастырылып жаткан
кимасындагы куштердщ немесе кысымдардыц
магыналары;
- Y oci бойынша багытталган, келденен
курастырушы есеплк сейсмикалык эсердщ жэне
37
КР КНжЕ 2.03-30-2006
гимараттыц тербелютерОщ /-ini нысанына сэйкес
келет1н сейсмикалык жуктемелердщ эрекелмен
алыл келген, курылыстьщ карастырылып жаткан
кимасындагы куштердщ немесе кысымдардыц
магыналары;
TV, - Z oci бойынша батытталган, лкшгп
* . .
курастырушы есепт|к сейсмикалык эсердщ жэне
гимараттыц тербелютерОщ /-ш! нысанына сэйкес
келетщ сейсмикалык жуктемелердщ эрекелмен
алып келген, курылыстьщ карастырылып жаткан
Кимасындагы куштердщ немесе кысымдардыц
магыналары;
п - есеп айырысуда ескертелн гимараттыц
TepGenic нысандарыныц саны.
П5.5. Ерекше лркеамге сейсмикалык
эсерлердщ ескеру1мен жуктемелердщ непз-
ri жэне ерекше лркеамге тецкер1лгенге немесе
зырганауга карсы турактылыкка гимараттыц тек-
cepici кез1нде лкипл жэне келденец сейсмикалык
куштердщ ею езарашыгаратын комбинацияларын
косуга кеп1лд1к бершедЕ
• 6ipiHUJi комбинация - келденец есеп айыры-
сулы сейсмикалык жуктемелер 1,0 лркеам
коэффициентов кебейлледц ал лкш1л - 0,4
TipKeciM коэффициентов кебейлледк
• еюнш! комбинация - келденец есеп айыры-
сулы сейсмикалык жуктемелер 0,4 TipKeciM
коэффициентов кебейлледк ал лкшш - 1,0
TipKeciM коэффициентов кебейлледг
КОСЫМША 6. ЖЕРС1ЛК1Н1СТЕР1 КЕ31НДЕ ЖЫЛДАМДАТУЛАРДЫЦ
КУРАЛ-САЙМАНДЫ ЖАЗБАЛАРЫ МЕН СИНТЕЗДЕЛГЕН
АКСЕЛЕРОГРАММАЛАРЫН КОЛДАНУЫМЕН ЕСЕП АЙЫРЫСУЛЫ
СЕЙСМИКАЛЫК ЖУКТЕМЕЛЕР1Н АНЫКТАУЫ
(усынылатын)
П6.1. Гимараттардыц тура динамикалык
есеп айырысуларында колданылатын аксе-
лерограммалардыц жиынтыгы KenecOi курауы
тигс:
а) синтезделген акселерограммаларын;
б) накты жерсОкОютер! кезОде непздщ
жылдамдатуларыньщ курал-сайманды жазбала-
рын.
П6.2.Болжамдалыныпжатканжерс1лкОютерОщ
параметрлер1 туралы регионалды деректер)
болмаганда, синтезделген акселерограммаларын
орташаэлемдж статистикалык деректердщ непзО-
де куралган, жылдамдатулардагы кертартпаньщ
бершген спектрлер! бойынша куруга кеп1пдш1к
берОедг
Кертартпаньщ бер!лген спектрлер! бойынша
синтезделген, акселерограммалардыц ампли-
тудаларыныц уакытша стационарлыгы мен
узактылыгы (уакытта амлитудалы майысатын-
дардыц сипаты) курылыс алацшасыныц сэйкес
келвтО сейсмогеологиялык жэне топыракты
жагдайлар ушО орташаэлемдж статистикалык
деректерОе сэйкес Kenyi мумюн.
П.6.3. курылыстардьщ сызыкты емес
жумысыныц есепке алуымен гимараттарды есеп
айырысуларын орындауына тагайындалган
жэне келденец сейсмикалык эсер етулерО
курастырушыларын сипаттайтын, синтезделген
акселерограммаларын КУРУ кезОде пайдалануга
усынылатын реакциялык спектрлер! сурет П6.1-
де керселлген.
П6.4. Курылыстардьщ сызыкты емес жу-
мысыныц есепке алуымен гимараттарды есеп
айырысуларын орындауына тагайындалган
жэне TiKUjin сейсмикалык эсер етулерО
курастырушыларын сипаттайтын, синтезделген
акселерограммаларын КУРУ кезОде пайдалануга
усынылатын реакциялык спектрлер! сурет П6.2-
де керселлген.
0.15
Сурет П6.1.
38
КР КНжЕ 2.03-30-2006
П6.5.Клатты жерсФюн1стерФ1ц параметрлер! ту-
ралы орташаэлемд‘|к статистикалык деректердщ
непз1нде курылган синтезделген акселерограмма-
лар Keneci талаптарга жауап 6epynepi тигс:
П6.5.1. Б|ркомпоненгт1 сейсмикалык эсер ету-
лерге гимараттардыц динамикалык есеп айырысу-
ларыкезФдесинтезделгенакселерограммалардыц
келденец жэне Т1кшФ жылдамдатуларын 5.5
жэне 5.6 кестелер! (А жэне Ко коэффициенттер
магыналарыныц туындысы релнде) бойынша (g
улестер1нде) кабылдаган дурыс.
П6.5.2. Кепкомпонентл сейсмикалык эсер ету-
ге гимараттардыц есеп айырысулары кезФде:
а) сейсмикалык эсер етудщ келденец
компоненттер1Н1Ц екеуФен б!реугсФщ максимал-
ды амплитудасы (g улестерФде) 5.5 жэне 5.6
кестелер! бойынша аныкталганнан аз болмай-
тын магынасы болуы тигс; сейсмикалык эсер
етудщ баска да келденец компоненттер!нде 6ipiH-
Ш1 компоненттщ магынасынан 0,7 аз болмайтын
магынасы болуы тигс;
б) сейсмикалык эсер етудщ вкшф ком-
поненттерфщ максималды амплитудасын (g
улестер1нде) 5.5 жэне 5.6 кестелер! бойынша
кабылдаган дурыс;
в) синтезделген акселерограммаларын пай-
далануымен курылган Ар(Т) графиктерфщ ор-
динаттары берФген турактылыгымен сурет П6.1
жэне П6.2-де керсетФген реакция спектрлер|Ц|ц
сэйкес келелн магыналарына жауап 6epyi ти!с не-
месе оларды жогарыдан 5yryi тию.
г) сондай-да 6ip синтезделген акселерограм-
ма 6ip мезетте ею келденец немесе гимараттыц
келденец жэне лкшФ багыттарында берФе ал-
майды.
П6.6. Болжамдалынатын сейсмикалык
эсер етулерд'щ куллетФ параметрлер! тура-
лы дэйектелген регионалды деректерфщ бар
болуы кезФде (спектральды курамы, макси-
малды белсецд1л1п, узактылыгы жэне непздщ
тербелгстерфщ уакытша стационарды емес-
Tiri бойынша) п.п. П6.2-П6.5-те айтылганына
карагандаайрыкшалынатынпринциптердщнепзш-
де курылган синтезделген акселерограммалардыц
колданылуы Ж1бер1лед|.
П6.7. ЖерсФюнгстер кезФде непздщ жыл-
дамдатуларыныц (жылдамдыктарыныц, ыгысула-
рыныц) курал-сайманды жазбаларымен берФген
сейсмикалык эсер етулерФе гимараттардыц есеп
айырысулары ушФ, ереже бойынша, темендепден
алынган жазбаларын колданган дурыс:
а) белсецдф|ктщ жэне ошактьщ ерекшел1ктер|,
магнитудасы бойынша карастырылып жаткан
аймагына катысты жерсФюнгстер! кезФде;
б) карастырылып жаткан курылыс алацшасы
сиякты шамамен сондай-ак сейсмологиялык жэне
жер бетФдеп топыракты шарттары бар пункт-
терФде;
в) карастырылып жаткан алацша сиякты
тектоникалык бузушылыктар мен накты
жералюнгстерфф ошактарынан шамамен сондай-
ак кашыктыктарында орналаскан пункттерФде;
П6.8. П.7 талаптарына жауап берелн,
курал-сайманды жазбалары болмаган кезде,
динамикалык есеп айырысуларын, п.п. П6.2-П6.5
сэйкес синтезделген акселерограммаларына
Караганда карастырылып жаткан гимарат ушФ
аса копайсыз болып табылады.
П6.9. Гимараттардыц немесе имараттардьщ ди-
намикалык есеп айырысуы кез!нде колданылатын
уакыт функциясындагы непздщ сейсмикалык
козгалыс моделдерфщ жалпы саны, ереже бойын-
ша, бесеуден аз болмайтынын курауы тигс.
П6.10. Динамикалык есеп айырысуларын орын-
дау кезФде кабылданатын, гимараттардыц есеп
айырысу моделдерфщ параметрлер! «гимараттар-
непзЬ> жуйесФщ теберлгстер энергиясыньщ
жайылуына кабФеттФФн, ал кажеттФ1к туган
жагдайында - курылыстардыц жэне непздщ
сызыкты емес жумысын сипаттауы тигс.
Ескерту. Гимараттардыц есеп айырысу мо-
делдерФ куруына кажетл сандык деректерф
уксастипл объекттердщ тэж!рибел1 зерттеулерфщ
корытындылары бойынша кабылдаган дурыс.
П6.11. Арнайы сейсмокорганыс жуйелер!мен
жабдыкталган гимараттар ушФ, п. 5.7 бойын-
39
КР КНжЕ 2.03-30-2006
ша есеп айырысу сейсмикалык жуктемелерш
керселлген жуйелердщ накты касиеттерщщ
(сызыкуык емес жумыстьщ ерекшел1ктер!нщ, дис-
сипативл параметрлер!н1ц жэне т.с.с) есеб1мен
аныктаган дурыс.
Сейсмокорганыстьщ арнайы жуйелер!мен
жабдыкталмаган гимараттардьщ п. 5.7.6 бойынша
есеп айырысуларын курылыстардьщ сызыктык-
серп)лмел1 жумысыньщ болжамында орныдау xi-
бершедг
Сызыктык-серп1лмел1 сипатыныц болжа-
мында алынган сейсмикалык жуктемелердщ
магыналарынан жуктемелердщ есеп айырысулы
магыналарына курылыстардьщ деформациясы
5.1 формуласы бойынша орындау Ж1бер1педг
П6.12. Кабаттылыгы жогарылатылган, со-
нымен 6ipre сейсмокорганыстьщ арнайы
жуйелер1мен жабдыкталган гимараттардьщ есеп
айырысуларынын корытындыларыньщ интер-
претациясын жэне тура динамикалык есеп айы-
рысуларын мамандырылган гылыми-зерттеу
уйымдарыньщ катысуымен орындау кажет.
КОСЫМША 7.1 ЖЭНЕ 1+1 НЫСАНДАРЫ БОЙЫНША ТЕРБЕЛ1СТЕРДЩ
ЖАКЫН КЕЗЕЦДЕР1МЕН РИМАРАТТЬЩ КУРЫЛЫСЫНДАРЫ
КУШТЕРДЩ ЖЭНЕ КЫСЫМДАРДЫЦ ЕСЕПТ1К МАРЫНАЛАРЫНЫЦ
АНЫКТАЛЫНУЫ
(усынылатын)
Гимарат курылысындагы куштердщ есептж
магыналарын аныктау кезнде, гимараттардьщ
тербел1стер)нщ Hili жэне (i+1) нысандарыньщ
кезендер! 10-га ерекшелщедк келеа формуланы
пайдаланган дурыс:
д. - критикалык демпфирлеуден пайыздар-
мен тербелютердщ демпфирлеу керсетгаштер!
кез(нде к = Т./Т. ; (Т. > 7^
Критикалык демфирлеуден £=5% кез1нде,
жец1пдет!лген турде, формула (П7.1) келес, турд|
\ М " п Л ‘J
алады
мундагы:
у “ н п п у
(П7.3)
— — 9
104(1-*2)2+Ч^ *(1-н*2) + 4<^2 +^)кг (П7.2)
' > I i
Формула (З)-теп р.. магыналары Ti/Tj
катынастардьщ шамаларынан байланысты бола-
тын. Сандык магыналарыньщ турщде беред! (кес-
те П7.1-Д1 карацыз)
Кесте П7.1
T./TJT^T) Р^Ря
1,00 1,000 0,85 0.273
0,97 0,896 0,80 0,166
0,95 0,791 0,75 0,108
0,93 0,681 0,70 0,071
0,90 0,473 0,67 0,000
40
СНиП РК 2.03-30-2006
ВВЕДЕНИЕ
Настоящие нормы и правила разработаны в соответствии с положениями СНиП РК 1.1-1-2001 «Гра-
достроительные нормативы в области архитектуры, градостроительства и строительства».
Настоящие нормы содержат основные положения по проектированию и строительству зданий и со-
оружений в сейсмических районах и являются базовым документом в системе нормативных докумен-
тов, регламентирующих порядок проектирования и строительства в сейсмических районах.
В случаях, когда предполагается возможность отступления от какого-либо положения настоящих
норм, это положение сопровождается словами «как правило» или «рекомендуется».
Слова «как правило» означают, что данное положение является преобладающим, а отступления от
них должны быть обоснованы.
К рекомендуемым относятся положения, которые могут изменяться в соответствии с конкретными
условиями строительства (производства).
В разработке норм принимали участие: д-р техн, наук Жунусов Т.Ж., д-р техн, наук Кулибаев А.А.,
канд. техн, наук Ашимбаев М.У., д-р техн, наук Беспаев А.А., инж. Бучацкий Е.Г., канд. техн, наук Ицков
И.Е., д-р физ.-мат. наук Михайлова Н.Н., инж. Таубаев А.С., канд. техн, наук Шахнович Ю.Г., канд. геол.-
мин. наук Белослюдцев В.М., канд. геол.-мин. наук Подколзин В.В., канд. техн, наук Максимов Ю.С.,
канд. техн, наук Остриков Г.М., д-р геол.-мин. наук Курскеев А.К., д-р геол.-мин. наук Тимуш А.К, д-р
техн, наук Шацилов В.И.
41
СНиП РК 2.03-30-2006
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РЕСПУБЛИКИ КАЗАХСТАН
СТРОИТЕЛЬСТВО В СЕЙСМИЧЕСКИХ РАЙОНАХ. НОРМЫ ПРОЕКТИРОВАНИЯ
СНиП РК 2.03-30-2006
CONSTRUCTION IN SEISMIC AREAS. SEISMIC DESIGN CODE
Дата введения - 01.07.2006 г.
1. ОБЛАСТЬ И ПОРЯДОК ПРИМЕНЕНИЯ
1.1. Настоящие нормы следует соблюдать при
разработке проектной документации на строи-
тельство, реконструкцию, усиление и восстанов-
ление зданий и сооружений, возводимых или рас-
положенных на площадках сейсмичностью 7, 8, 9
и 10 баллов.
Примечания
1 Настоящие нормы устанавливают требования к
зданиям и сооружениям, в конструкциях которых при
максимальном сейсмическом воздействии, прогнози-
руемом с заданной вероятностью непревышения для
площадки строительства, могут быть допущены пов-
реждения отдельных элементов (остаточные дефор-
мации, трещины и т.п.), затрудняющие нормальную
эксплуатацию зданий и сооружений, при обеспечении
безопасности людей.
2. Настоящие нормы не распространяются на про-
ектирование транспортных и гидротехнических соору-
жений, а также атомных станций и других объектов,
повреждения которых при землетрясениях могут вы-
звать опасные экологические последствия.
3. Настоящие нормы не распространяются на про-
ектирование и строительство объектов:
а) в районах сейсмичностью более 9 баллов и/или в
зонах возможного проявления тектонических разломов
на дневной поверхности;
б) габаритные размеры, объемно-планировочные
и конструктивные решения которых не соответствуют
обязательным положениям настоящих норм;
в) с новыми конструктивными решениями и со спе-
циальными системами сейсмозащиты.
Проектирование и строительство перечисленных
объектов до разработки соответствующих норматив-
ных документов следует осуществлять по техничес-
ким условиям, составленным специализированными
научно-исследовательскими и специализированными
проектными организациями, уполномоченными госу-
дарственным органом по делам архитектуры, градо-
строительства и строительства.
1.2. Положения документов, составляемых
в развитие настоящих норм (территориальных
строительных норм, сводов правил, пособий,
стандартов, технических условий и др.), не долж-
ны противоречить обязательным положениям на-
стоящих норм.
1.3. Новые конструктивные системы зданий и
сооружений, а также новые материалы и конс-
трукции до массового применения в строитель-
стве должны пройти соответствующую экспери-
ментальную проверку.
1.4. Уровень расчетных нагрузок и конструктив-
ных мероприятий, предусмотренный настоящими
нормами, по усмотрению авторов проекта и/или
заказчика может быть повышен.
2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Термины и определения, принятые в настоя-
щем нормативном документе и не оговоренные в
тексте, приведены в приложении 1.
3. ОБЩИЕ ПОЛОЖЕНИЯ
3.1. Здания и сооружения, а также их отде-
льные элементы, проектируемые в соответствии
с положениями настоящих норм, должны удов-
летворять требованиям, предъявляемым к ним
другими нормативными документами, если иное
не оговорено в настоящем документе.
3.2. Разработку проектной документации на
строительство, реконструкцию, усиление и вос-
становление зданий и сооружений, возводимых
или расположенных в сейсмических районах, сле-
дует выполнять:
а) исходя из сейсмичности района и площадки
строительства;
б) исходя из результатов инженерно-геологи-
ческих изысканий;
в) на основании результатов расчетов, выпол-
ненных в соответствии с положениями настоящих
норм;
г) с учетом конструктивных требований, приве-
денных в соответствующих разделах настоящих
норм.
3.3. При разработке проектной документации на
реконструкцию, усиление и восстановление зданий
и сооружений существующей застройки, в дополне-
ние к положениям п. 3.2, следует учитывать:
а) результаты обследования, характеризую-
щие конструктивные решения и фактическое со-
стояние зданий и сооружений, а также действи-
тельные физико-механические характеристики
материалов и параметры конструкций;
б) качественные и количественные оценки
соответствия конструктивных решений зданий и
42
СНиП РК 2.03-30-2006
сооружений расчетным и конструктивным требо-
ваниям действующих норм.
3.4 При проектировании зданий и сооружений
следует:
принимать объемно-планировочные и конс-
труктивные решения, обеспечивающие, как пра-
вило, симметричность и регулярность распре-
деления масс и жесткостей в плане и по высоте
зданий и сооружений;
применять материалы, конструкции и конс-
труктивные схемы, обеспечивающие наименьшие
значения сейсмических нагрузок на здания и со-
оружения;
отдавать предпочтение многократно статичес-
ки неопределимым конструктивным системам;
предусматривать конструктивные мероприя-
тия, обеспечивающие устойчивость и геометри-
ческую неизменяемость конструктивных систем
при развитии в конструкциях и соединениях плас-
тических деформаций и исключающие возмож-
ность их хрупкого разрушения;
конструировать стыковые соединения, опор-
ные элементы и узлы таким образом, чтобы они
обеспечивали передачу усилий и совместную ра-
боту несущих конструкций во время землетрясе-
ния;
располагать стыки между несущими элемента-
ми вне зоны максимальных усилий.
3.5. При выборе площадок для строительства
не рекомендуется размещать жилые массивы,
промышленные (производственные) комплексы
или отдельные здания и сооружения на площад-
ках, неблагоприятных в сейсмическом отношении.
К неблагоприятным в сейсмическом отноше-
нии относятся площадки:
а) имеющие сейсмичность 10 баллов;
б) расположенные в районах сейсмичностью
более 9 баллов и/или в зонах возможного прояв-
ления тектонических разломов на дневной повер-
хности;
в) с просадочностью грунтов, плывунами, карс-
том, горными выработками, сильной нарушеннос-
тью пород физико-геологическими процессами;
г) расположенные в зонах возможного прохож-
дения селевых потоков или оползней; с крутизной
склонов более 15°, сложенных рыхлыми водона-
сыщенными грунтами или породами с сильно на-
рушенной структурой.
3.6. На площадках, указанных в п. 3.5а и 3.56,
строительство новых зданий может осущест-
вляться с разрешения государственного органа
по делам архитектуры, градостроительства и
строительства.
При строительстве зданий на площадках, ука-
занных в п. 3.5в, следует проводить инженерные
мероприятия по улучшению свойств грунтов или
по их замене, принимать меры к укреплению ос-
нований зданий.
Строительство зданий на площадках, указан-
ных в п. 3.5г, без специальных мер по их защите
от селевых потоков, обвалов и оползней не до-
пускается. На площадках строительства с крутиз-
ной склонов более 15° контур зданий должен быть
расположен вне пределов плоскости скольжения,
положение которой устанавливается расчетом на
устойчивость склонов с учетом сейсмических воз-
действий.
3.7. В объектах, определенных государственным
органом по делам архитектуры, градостроительства
и строительства, следует предусматривать установ-
ку инженерно-сейсмометрических станций.
Затраты на приобретение сейсмометрической
аппаратуры, а также на выполнение проектных и
строительно-монтажных работ по ее установке
должны предусматриваться в сметах на строи-
тельство указанных объектов.
4. СЕЙСМИЧНОСТЬ РАЙОНА И ПЛОЩАДКИ
СТРОИТЕЛЬСТВА. УЧЕТ ГРУНТОВЫХ
УСЛОВИЙ
4.1. Сейсмичность района строительства сле-
дует принимать по списку населенных пунктов и
по картам общего сейсмического районирования
территории Республики Казахстан, приведенным
в приложениях 2 и 3 к настоящим нормам.
4.2. Сейсмичность площадки строительства
следует определять по действующим картам
сейсмического микрорайонирования или на ос-
новании результатов сейсмического микрорайо-
нирования территорий, выполняемого специали-
зированными организациями.
4.3. Сейсмичность площадки строительства,
принятую по карте сейсмического микрорайони-
рования, следует уточнять, если в процессе вы-
полнения инженерно-геологических изысканий
выявлены неучтенные ранее факторы, способ-
ные повлиять на сейсмичность площадки.
4.4. Уточнение карты сейсмического микро-
районирования может выполнять организация,
составившая карту, или другая изыскательская
организация, по согласованию с организацией
- составителем карты.
4.5. В районах, для которых отсутствуют кар-
ты сейсмического микрорайонирования, сейс-
мичность площадки строительства допускается
определять по табл. 4.1, исходя из сейсмичности
района строительства и категории грунта по сейс-
мическим свойствам.
4.6. На территориях, расположенных в зонах
возможного возникновения очагов землетрясений
с магнитудами 7,1 и более, определение сейсмич-
ности площадок строительства по данным табл.
4.1 не допускается.
4.7. В отчете об инженерно-геологических
изысканиях на площадке строительства следует
указывать сейсмичность района строительства,
категорию грунтов по сейсмическим свойствам и
43
СНиП РК 2.03-30-2006
уточненную сейсмичность площадки строительс-
тва.
4.8 Сейсмичность площадки строительства не
допускается изменять, исходя из:
а) конструктивных особенностей фундаментов
и глубины их заложения;
б) изменения характеристик грунтов в резуль-
тате их усиления или замены на локальном учас-
тке.
Таблица 4.1
Категория грунта по сейсмиче- ским свой- ствам Грунты Сейсмичность пло- щадки строительства при сейсмичности района, баллы
7 8 9 10
I Скальные грунты всех видов невыветрелые и слабовыветре- лые; крупнообломочные грунты преимущественно из маг- матических пород (более 70%), плотные (плотность грунта р > 2.2 т/м3), содержащие до 30% песчано-глинистого запол- нителя, неводонасыщенные. Скорость распространения поперечных волн V >650 м/с. 7 8 9 10
II Скальные грунты выветрелые и сильновыветрелые, кроме отнесенных к категории I; крупнообломочные грунты, кроме отнесенных к категории I; пески гравелистые, крупные и сред- ней крупности плотные и средней плотности маловлажные и влажные; пески мелкие и пылеватые плотные и средней плотности маловлажные; глинистые грунты с показателем текучести lL S 0,5 при коэффициенте пористости е < 0,9 для глин и суглинков и е < 0,7 - для супесей. Скорость распространения поперечных волн V, от 250 до 650 м/с. 7 8 9 10
III Пески гравелистые, крупные и средней крупности плотные и средней плотности водонасыщенные; пески рыхлые незави- симо от степени влажности и крупности, а также пески мел- кие и пылеватые плотные и средней плотности влажные и водонасыщенные; глинистые грунты с показателем текучести lL > 0,5, независимо от коэффициента пористости; глинистые грунты с показателем текучести lL S 0,5 при коэффициенте пористости е а 0,9 - для глин и суглинков, и е а 0,7 - для супесей. Скорость распространения поперечных волн V6S250 м/с. 8 9 10 По результатам исследований
Примечания:
1. Относить грунты площадки к I категории по сейсмическим свойствам допускается при мощности слоя, со-
ответствующего I категории, более 30 м, считая от черной отметки в случае насыпи или от планировочной отметки
в случае выемки.
2. В случае неоднородного состава грунты площадки строительства следует относить к более неблагоприятной
категории грунта по сейсмическим свойствам, если в пределах 10-метрового слоя грунта, считая от планировочной
отметки в случае выемки и черной отметки - в случае насыпи, слой, относящийся к этой категории, имеет суммар-
ную толщину более 5 м.
3. В случае отсутствия данных о значениях показателя текучести или влажности глинистые грунты при уровне
грунтовых вод выше 5 м относятся к III категории по сейсмическим свойствам.
4. При прогнозировании подъема уровня грунтовых вод и обводнения грунтов категорию грунта следует опреде-
лять в зависимости от свойств грунта в замоченном состоянии.
5. Для особо ответственных зданий и сооружений, строящихся в районах сейсмичностью 6 баллов на площад-
ках с грунтами III категории по сейсмическим свойствам, сейсмичность строительных площадок следует принимать
равной 7 баллам.
6. Указанные в таблице значения V представляют собой средние значения скоростей распространения попе-
речных волн в однослойных или многослойных поверхностных толщах грунта мощностью 30 м.
7. При расхождениях в оценках категории грунта по описательным данным табл. 4.1 и по количественным зна-
чениям скоростей распространения поперечных волн категорию грунтов по сейсмическим свойствам следует отно-
сить к более неблагоприятной.
44
СНиП РК 2.03-30-2006
5. РАСЧЕТНЫЕ СЕЙСМИЧЕСКИЕ НАГРУЗКИ
Общие положения
5.1. Расчет конструкций и оснований зданий и
сооружений, проектируемых для строительства в
сейсмических районах или подлежащих реконс-
трукции, усилению (восстановлению), должен
выполняться на основные и особые сочетания
нагрузок с учетом сейсмических воздействий.
5.2. При расчете зданий и сооружений на особое
сочетание нагрузок, включающее сейсмическую на-
грузку, расчетные значения постоянных и времен-
ных нагрузок, принятые согласно СНиП «Нагрузки и
воздействия», следует умножать на коэффициенты
сочетаний, принимаемые по табл. 5.1.
Таблица 5.1
Виды нагрузок Значение ко- эффициента сочетаний
Постоянные: а) от собственного веса метал- лических конструкций; 0,95
б) от собственного веса других конструкций. 0,9
Временные длительные 0,8
Кратковременные (на пере- крытия и покрытия) 0,5
5.3. В особом сочетании нагрузок, включаю-
щем сейсмическую нагрузку:
а) температурные климатические воздействия,
ветровые нагрузки, динамические воздействия от
оборудования и транспорта, тормозные и боковые
усилия от движения кранов не учитываются;
б) горизонтальные нагрузки от масс на гибких
подвесках не учитываются;
в) расчетную горизонтальную сейсмическую
нагрузку от веса мостов и тележек кранов следу-
ет учитывать в направлении, перпендикулярном к
оси подкрановых балок;
г) при определении расчетной вертикальной
сейсмической нагрузки следует учитывать вес
моста крана и вес тележки с коэффициентом 0,8,
а вес груза, равного грузоподъемности крана, - с
коэффициентом 0,3;
д) снижение нагрузок на перекрытия и крано-
вых нагрузок, предусмотренное главой СНиП по
нагрузкам и воздействиям, не учитывается.
5.4. Сейсмические воздействия на здания и
сооружения носят сложный пространственный
характер.
5.4.1. Для зданий и сооружений простой кон-
фигурации горизонтальные сейсмические воз-
действия допускается принимать действующими
в направлении их продольной и поперечной осей.
Действие сейсмических нагрузок в указанных на-
правлениях допускается учитывать раздельно.
5.4.2. Расчетные сейсмические нагрузки на
здания и сооружения сложной конфигурации сле-
дует определять с учетом пространственного ха-
рактера сейсмических воздействий.
Примечания
1. Условия, при соблюдении которых конфигурацию
здания можно считать простой, изложены в приложе-
нии 4.
2. Рекомендации по определению расчетных сейс-
мических нагрузок на здания и сооружения и усилий в
их конструкциях с учетом пространственного характера
сейсмических воздействий приведены в приложении 5.
5.5. Одновременное действие вертикальных и
горизонтальных сейсмических нагрузок необходи-
мо учитывать при расчете:
а) зданий и сооружений на устойчивость про-
тив опрокидывания или скольжения;
б) вертикальных конструкций «гибких» каркас-
ных этажей (в зданиях с одним или несколькими
нижними или промежуточными «гибкими» этажа-
ми);
в) свайных конструкций с высоким роствер-
ком;
г) элементов специальных систем сейсмоза-
щиты, проверяемых на продавливание или мес-
тное смятие;
д) несущих и самонесущих каменных конструк-
ций;
е) балок, рам, арок, ферм, пространственных
покрытий сооружений пролетом 24 метра и бо-
лее;
ж) горизонтальных и наклонных консольных
конструкций.
Вертикальную сейсмическую нагрузку необхо-
димо учитывать при расчете подвесных конструк-
ций и их креплений.
5.6. В расчетах зданий и сооружений (далее,
если иное не оговорено, - зданий) следует учиты-
вать знакопеременный характер горизонтальных
и вертикальных сейсмических нагрузок, принимая
их направления наиболее невыгодными для на-
пряженно-деформированного состояния рассмат-
риваемого элемента.
Методы определения расчетных
сейсмических нагрузок
5.7. Расчетные значения сейсмических нагру-
зок на здания следует определять:
а) по спектральному методу;
б) с применением набора инструментальных за-
писей ускорений основания при землетрясении и
синтезированных акселерограмм (приложение 6).
Определение расчетных сейсмических нагру-
зок по п. 5.7а следует выполнять для всех зда-
ний.
Определение расчетных сейсмических нагру-
зок по п. 5.76 следует выполнять:
для сооружений, повреждения которых при
землетрясениях недопустимы;
45
СНиП РК 2.03-30-2006
для зданий, оснащенных специальными систе-
мами сейсмозащиты;
в случаях, оговоренных в технических услови-
ях на проектирование зданий.
5.8. При определении расчетных сейсмичес-
ких нагрузок, как правило, следует применять
динамические расчетные схемы, учитывающие
особенности распределения нагрузок, масс и
жесткостей зданий в плане и по высоте, а также
пространственный характер деформирования
при сейсмических воздействиях.
5.9. Массы (веса) нагрузок и частей зданий в
динамической расчетной схеме допускается при-
нимать сосредоточенными в точках (узлах расчет-
ной схемы).
При вычислении массы (веса) части здания,
отнесенной к какой-либо точке, следует учиты-
вать постоянные и временные нагрузки, создаю-
щие инерционные силы в рассматриваемом на-
правлении.
Для вычисления массы (веса) части здания,
отнесенной к какой-либо точке, следует исполь-
зовать расчетные значения постоянных и времен-
ных нагрузок, умноженные на коэффициенты со-
четаний, принимаемые по табл. 5.1.
Определение расчетных сейсмических
нагрузок по спектральному методу
5.10. Расчетная сейсмическая нагрузка в
выбранном направлении, приложенная к точке к
и соответствующая z-й форме собственных коле-
баний здания, определяется по формуле
= <5-D
где:
S(lik - сейсмическая нагрузка для z-й формы
собственных колебаний здания, определяемая в
предположении упругого деформирования конс-
трукций и основания по формуле
= QkAp К К гг., (5.2)
Kt - коэффициент, учитывающий ответствен-
ность здания, принимаемый по табл. 5.2;
А', - коэффициент редукции, учитывающий
конструктивные решения здания, принимаемый
согласно п. 5.11;
А; - коэффициент, учитывающий высоту зда-
ний, определяемый по формуле
К} = 1,0 + 0,06(р-5), 1<К< К}тах (5.3)
где:
р - количество этажей в здании (кроме этажей,
расположенных ниже планировочной отметки, цо-
кольных, мансардных и верхних технических);
Л'^^- максимальное значение коэффициента
Кг принимаемое: для зданий стеновых, каркас-
но-стеновых и рамно-связевых конструктивных
систем - 1,8; для зданий других конструктивных
систем (в т.ч. рамных и связевых) - 2,0;
Qk - вес здания, отнесенный к точке к, опреде-
ляемый согласно п. 5.9;
А - коэффициент сейсмичности, принимае-
мый по табл. 5.5;
Кп - коэффициент, учитывающий грунтовые
условия площадки строительства, принимаемый
по табл. 5.6;
А' - коэффициент, учитывающий способность
здания к рассеиванию энергии колебаний, прини-
маемый по табл. 5.7;
р. - коэффициент динамичности, соответству-
ющий z-й форме собственных колебаний здания,
принимаемый согласно п.п. 5.12 или 5.13;
1] k - коэффициент формы колебаний, завися-
щий от формы деформации здания при его собс-
твенных колебаниях по /-й форме и от места рас-
положения нагрузки, определяемый по п. 5.15.
5.11. Значения коэффициента следует при-
нимать:
а) при определении горизонтальных расчетных
сейсмических нагрузок по табл. 5.3 или 5.4;
б) при определении вертикальных расчетных
сейсмических нагрузок равным 0,3.
Примечание.
Значения коэффициента редукции К,, приведен-
ные в настоящих нормах, допускается уточнять в тех-
нических условиях по результатам экспериментально-
теоретических исследований.
5.12. Коэффициент динамичности Д, прини-
маемый при вычислении горизонтальных сейс-
мических нагрузок на здание, определяется по
формулам 5.4 - 5.6 или по графикам рис. 5.1
в зависимости от периода собственных горизон-
тальных колебаний Т. здания по z-й форме и кате-
горий грунтов по сейсмическим свойствам:
для грунтов I категории
р. = 1,2/Т, но не более 2,5 и не менее 0,8; (5.4)
для грунтов II категории
// = 1,8/Т, но не более 2,5 и не менее 1,0; (5.5)
для грунтов III категории
р. = 2,4/Т, но не более 2,5 и не менее 1,2. (5.6)
46
СНиП РК 2.03-30-2006
Рис. 5.1
5.13. Коэффициент динамичности /?., принима-
емый при определении вертикальных расчетных
сейсмических нагрузок, определяется по форму-
ле 5.7 или по графику рис. 5.2 в зависимости от
периода собственных вертикальных колебаний Т.
здания по /-й форме и вне зависимости от катего-
рии грунтов по сейсмическим свойствам:
р. = 1,1/Т1-, но не более 2,5 и не менее 0,6. (5.7)
47
СНиП РК 2.03-30-2006
Таблица 5.2
Характеристика сооружений Значения коэффициента К1
1. Сооружения, повреждения которых способны вызвать опасные экологические последс- твия; здания и сооружения, в которых остаточные деформации и локальные повреждения конструкций (осадки, трещины и др.) не допускаются. По соответствую- щим нормативным документам
2. а) особо ответственные здания; б) здания и сооружения, указанные в п. 1.1 (примечание 3) По техническим условиям
3. Здания и сооружения, функционирование которых необходимо при ликвидации последс- твий землетрясений и для защиты населения (системы энерго- и водоснабжения, пожарные депо, системы пожаротушения, сооружения связи, здания органов национальной безопас- ности и внутренних дел, здания и сооружения организаций по ликвидации чрезвычайных ситуаций, здания больниц с травматологическими и хирургическими отделениями и т.п.). 1.5
4. Здания и сооружения, эксплуатация которых связана с длительным скоплением боль- шого количества людей (большие и средние вокзалы, крытые стадионы, концертные залы и другие зрелищные сооружения); здания музеев: памятники, представляющие большую художественную и историческую ценность. 1,5
5. Здания дошкольных учреждений, школ, больниц (кроме указанных в п. 3), домов пре- старелых и Т.П. 1,2
6. Малоответственные здания и сооружения, повреждения которых не представляют угро- зы для безопасности людей, не сопровождаются порчей ценного оборудования, не вызы- вают прекращения непрерывных технологических процессов и/или загрязнения окружа- ющей среды (небольшие одноэтажные сельскохозяйственные и складские сооружения, временные одноэтажные сооружения, легкие открытые летние павильоны). 0.5 (по согласованию с заказчиком)
7. Здания и сооружения (жилые, административные, общественные, производственные, сельскохозяйственные и т.п.), не указанные в позициях 1-6. 1,0
Примечание. Перечень зданий и сооружений по п.п. 1,2.а и 3 составляется соответствующими министерства-
ми или ведомствами по согласованию с государственным органом по делам архитектуры, градостроительства и
строительства.
Таблица 5.3
Конструктивные типы зданий Значения коэффициента Кг
1. Бескаркасные здания: с несущими стенами из монолитного железобетона, крупнопа- нельные, объемно-блочные, с деревянными рублеными стенами: а) перекрестно-стеновых конструктивных систем с наружными и внутренними несущи- ми стенами, расположенными с шагом не более 6 м, и перекрытиями, опирающими- ся по четырем сторонам на стены; б) других стеновых конструктивных систем 0,20 0,25
2. Каркасные здания, кроме указанных в п. 3: а) рамных конструктивных систем в виде полных пространственных ригельных карка- сов, имеющих все жесткие узлы соединений колонн и ригелей; рамно-связевых и связевых конструктивных систем с ригельными каркасами, имеющими все жесткие узлы соединений колонн и ригелей; каркасно-стеновых конструктивных систем; од- ноэтажные (всех конструктивных систем); б) других каркасных конструктивных систем. 0,25 0,30
3. Здания с нижними «гибкими» каркасными этажами; здания на свайных фундаментах с высоким ростверком. 0,35
4. Здания с каменно-монолитными стенами; здания с несущими стенами из кирпичной (ка- менной) кладки комплексной конструкции 0,30
5. Здания с несущими стенами из кирпичной (каменной) кладки; крупноблочные здания. 0,40
6. Здания с несущими стенами из местных строительных материалов (саманные, глино- битные, из кирпича-сырца и им подобные). По результатам исследований
Примечание При расчете зданий, перечисленных в п. 3 табл. 5.3, указанное значение коэффициента ^следу-
ет применять при определении расчетных усилий в несущих конструкциях «гибких» этажей и свайных фундаментов
с высоким ростверком. При определении расчетных усилий в конструкциях других этажей значение коэффициента
К} допускается принимать в соответствии с конструктивными решениями этих этажей.
48
СНиП РК 2.03-30-2006
Таблица 5.4
Конструктивные типы сооружений Значения коэффициента К,
1. Сооружения в виде свободно стоящих башен, дымовых труб, шахт лифтов и мачт с несущими конструкциями: а) железобетонными и стальными; б) из кирпичной (каменной) кладки комплексной конструкции. 0,35 0,40
2. Сооружения в виде одиночных стоек и башен, служащих опорами резервуаров и ем- костей, расположенных в уровне верха сооружений. 0,50
3. Сооружения типа силосных башен и элеваторов: а) при отсутствии первых «гибких» этажей; б) при наличии первых «гибких» этажей. 0,25 0,35
4. Сооружения, не указанные в п.п. 1-3. 0,35
Таблица 5.5
Коэффициенты сейсмичности Значения коэффициентов Аги Ад при сейсмичности района строительства (в баллах)
7 8 9 10
Аг 0,125 0,25 0.5 0.8
Лв 0,08 0,18 0,4 0,7
Примечания 1. Аг- значение коэффициента сейсмичности, принимаемое при определении горизонтальных
расчетных сейсмических нагрузок. Ав - значение коэффициента сейсмичности, принимаемое при определении
вертикальных расчетных сейсмических нагрузок.
2. Значения коэффициентов Аг и Ав, приведенные в табл. 5.5, соответствуют площадкам со средними грунто-
выми условиями (категория II по табл. 4.1).
3. При наличии утвержденной карты сейсмического микрорайонирования с количественными параметрами
ожидаемых сейсмических воздействий на площадке строительства значения коэффициентов Аг и Ав допускается
принимать в соответствии с данными этой карты.
Таблица 5.6
Категория грунта пло- щадки строительства Значения коэффициента Ке при сейсмичности района строительства (в баллах)
7 8 9 10
I 0,5 0,7 1.0 1,0
II 1,0 1.0 1.0 1.0
III 1,6 1.4 1.2 *
* Принимать по результатам специальных исследований.
Таблица 5.7
Характеристика зданий и сооружений Значения коэффициента
1. Сооружения типа этажерок без заполнения 1.2
2. Здания и сооружения, не указанные в пункте 1 1.0
5.14. При определении значений периодов
собственных колебаний зданий с учетом упру-
гой податливости основания жесткостные харак-
теристики грунтов следует назначать исходя из
экспериментальных данных об их свойствах при
динамических воздействиях.
Примечание При отсутствии экспериментальных
данных по жесткостным характеристикам грунтов при
динамических воздействиях допускается использовать
в расчетах характеристики статической жесткости грун-
тов, увеличенные в 10 раз.
5.15. Значения коэффициента ц.к определяют-
ся по формуле:
Xi(xk)trjQjXi(xj)
Лл =----------------------(5.8)
iQfX^xj)
hl
49
СНиП РК 2.03-30-2006
где:
V/xp, Xfx J - смещения здания при собствен-
ных колебаниях по /-й форме в рассматриваемой
точке А и во всех точках /, где в соответствии с
расчетной схемой его вес принят сосредоточен-
ным (рис. 5.3);
Рис. 5.3
Q. - вес здания, условно сосредоточенный в
точке j;
п - количество сосредоточенных масс;
г - коэффициент, принимаемый равным 1,
если направление рассматриваемой составляю-
щей сейсмического воздействия совпадает с на-
правлением рассматриваемой степени свободы
у-й массы, и 0 если направление рассматривае-
мой составляющей сейсмического воздействия
не совпадает с направлением рассматриваемой
степени свободыу-й массы.
5.16. При расчете зданий длиной или шириной
более 30 м, помимо горизонтальной сейсмичес-
кой нагрузки, определяемой согласно п. 5.10, не-
обходимо учитывать горизонтальные крутящие
моменты. Расчетное значение крутящего момен-
та Мк, прикладываемого в уровне А-го этажа, сле-
дует определять по формуле
Mk^SIkek, (5.9)
где:
S/k - расчетное значение сейсмической на-
грузки в рассматриваемом направлении в уровне
А-го этажа, соответствующее основному тону ко-
лебаний в рассматриваемом направлении;
ек - условный эксцентриситет, принимаемый
равным 0,058;
В - размер здания в плане в направлении,
перпендикулярном действию сейсмических сил.
5.17. Усилия в конструкциях зданий и соору-
жений, проектируемых для строительства в сей-
смических районах, следует определять с учетом
высших форм собственных колебаний.
Минимальное количество форм собственных
колебаний здания, учитываемых в расчете, реко-
мендуется назначать таким образом, чтобы сумма
модальных масс, учтенных в расчете, составляла
не менее 90% общей массы системы по каждому
из горизонтальных направлений и не менее 75%
по вертикальному направлению.
Усилия в конструкциях зданий, а также в их
элементах допускается определять:
а) в общем случае - с учетом всех форм собс-
твенных колебаний здания в рассматриваемом
направлении с периодами более 0.15ТГ где Г,
- период первой (низшей) формы собственных
колебаний в рассматриваемом направлении;
б) при динамической расчетной схеме в виде
невесомого вертикального консольного стерж-
ня с сосредоточенными массами - с учетом не
менее трех форм собственных колебаний в рас-
сматриваемом направлении, если период пер-
вой (низшей) формы собственных колебаний по
рассматриваемому направлению более 0,4 с, и
с учетом только первой формы колебаний в рас-
сматриваемом направлении, если значение Т(
равно или менее 0,4 с.
5.18. Расчетные значения поперечной и про-
дольной сил, изгибающих моментов, нормальных и
касательных напряжений 7V в конструкциях от сей-
смической нагрузки при условии статического дейс-
твия ее на здание следует определять по формуле
(5.10)
где:
7Vr.- значения усилий или напряжений в рас-
сматриваемом сечении г, вызванных сейсмичес-
кими нагрузками, соответствующими /-й форме
колебаний;
п - число форм колебаний, учитываемых в
расчете.
Примечание Если периоды нй и (/+1)-й форм ко-
лебаний здания (сооружения) в рассматриваемом на-
правлении отличаются менее чем на 10%, то при опре-
делении расчетных значений и усилий в конструкциях
здания рекомендуется пользоваться формулами, при-
веденными в приложении 7.
5.19. Расчетные значения горизонтальных
перемещений зданий и конструкций, вызванные
действием сейсмических нагрузок, следует оп-
ределять по формуле (5.10), подставляя в нее,
вместо значений усилий, значения перемещений.
Расчетные сейсмические нагрузки
на элементы зданий
5.20. Прочность ненесущих стеновых элемен-
тов типа перегородок, заполнения каркасов, тя-
50
СНиП РК 2.03-30-2006
желых облицовок и их креплений должна быть
подтверждена расчетом на действие горизон-
тальных расчетных сейсмических нагрузок из
плоскости.
5.21. Самонесущие стены и их связи с карка-
сом следует рассчитывать на горизонтальные
сейсмические нагрузки, действующие в плоскости
и из плоскости стен, а также, если они выполнены
из кирпичной (каменной) кладки, на вертикальные
сейсмические нагрузки. Помимо этого, прочность
самонесущих стен из плоскости должна быть про-
верена на действие усилий, возникающих при пе-
ремещениях стен совместно с каркасом.
5.22. Расчетные горизонтальные сейсмические
нагрузки, действующие из плоскости ненесущих и
самонесущих стен, следует определять по фор-
мулам (5.1) и (5 2) при значениях Р>]=5, Kt - по
табл. 5.2, К =0,35, К =1, А' =1.
J ’ fr
5.23. Расчетные горизонтальные сейсмические
нагрузки, действующие на конструкции, возвыша-
ющиеся над зданием и имеющие по сравнению
с ним незначительные сечения и вес (парапеты,
фронтоны, дымоходы, вентиляционные трубы
и т.п.), следует определять по формулам (5.1) и
(5.2) при значенияхpt]-S, Kt - по табл. 5.2. А, - по
табл. 5.3 или, если они выполнены из кирпичной
кладки, - А”,=0,4, А,=1, А =1.
5.24. Крепления технологического оборудова-
ния (если иное не оговорено в соответствующих
нормативно-инструктивных документах или тех-
ническом задании), рекламных щитов и им подоб-
ных элементов следует рассчитывать с учетом
горизонтальной сейсмической нагрузки, вычис-
ленной по формулам (5.1) и (5.2), при значениях
рп=5, К, - по табл. 5.2, К =0,35, А'=1, К =1.
5.25. Горизонтальные конструкции, вес кото-
рых по сравнению с весом здания незначителен
(балконы, козырьки, консоли для навесных стен,
подвесные потолки и их крепления), следует рас-
считывать с учетом вертикальных сейсмических
нагрузок, вычисленных по формулам (5.1) и (5 2),
при значениях Рц = 5, Кt- по табл. 5.2, А, - по п.
5.116, А =1, К =1.
з v
Предельно допустимые горизонтальные
деформации этажей зданий
5.26. Горизонтальные деформации этажей зда-
ний (кроме одноэтажных промышленных зданий),
для предотвращения разрушений конструкций
стенового заполнения, перегородок, витражей и
других ненесущих элементов подобного типа сле-
дует ограничивать в соответствии с пунктами 5.27
и 5.28.
5.27. Горизонтальная деформация (далее - го-
ризонтальный перекос) этажа представляет со-
бой разность горизонтальных перемещений его
верхнего и нижнего перекрытий. Величину гори-
зонтального перекоса этажа от действия сейсми-
ческих нагрузок следует определять по формуле:
(5.11)
где:
Лк - горизонтальный перекос этажа здания;
<5Х и <?А+/ - расчетные горизонтальные переме-
щения здания в уровнях к и к+1 соответственно,
отвечающие расчетным сейсмическим нагрузкам.
Примечание При определении значений Ак до-
пускается не учитывать горизонтальные перемещения
здания, обусловленные поворотами его фундаментов и
междуэтажных перекрытий в вертикальной плоскости.
Данное примечание не распространяется на п. 5.29.
5.28. Величины перекосов этажей должны
удовлетворять условию:
At-htK2£> (5.12)
где:
hk - высота этажа;
К, - коэффициент, принимаемый по табл. 5.3;
f - коэффициент, принимаемый по табл. 5.8 в
зависимости от типа соединений ненесущих и не-
сущих конструкций здания.
Таблица 5.8
Типы соединений между ненесущими стеновыми конструкциями и несущими конструкциями здания Значения коэффициента £
1. Обеспечивающие раздельную работу несущих и ненесущих конструкций при сейсмических воздействиях. 0,020
2. Не обеспечивающие раздельную работу несущих и ненесущих конструк- ций при сейсмических воздействиях. 0,010
Примечания 1. Для зданий с ненесущими стеновыми конструкциями каркасно-обшивного типа, значение £
допускается принимать 0,020.
2. Значения коэффициента £ допускается уточнять по результатам экспериментальных исследований.
3. В случае если величины перекосов одного или нескольких этажей не отвечают требованиям п. 5.28, горизон-
тальная жесткость этих этажей должна быть увеличена.
51
СНиП РК 2.03-30-2006
5 29. При расчете каркасных зданий высотой
более 5 этажей без вертикальных устоев жесткос-
ти (диафрагм, связей или ядер жесткости) следу-
ет проверять условие:
А Р
9 = —< о,12, (5.13)
vkhkK2
где:
Рк - расчетная вертикальная статическая на-
грузка, действующая на А-й этаж здания;
- расчетная сейсмическая поперечная сила,
действующая на А'-й этаж здания.
В случае если условие (5.13) не выполняется,
расчет здания следует производить по деформи-
рованной схеме.
6. РАСЧЕТ НА ПРОЧНОСТЬ
И УСТОЙЧИВОСТЬ
6.1 Расчет зданий с учетом сейсмического
воздействия производится по предельным состо-
яниям первой группы.
В случаях, обоснованных технологическими и
эксплуатационными требованиями, допускается
производить расчет по второй группе предельных
состояний.
6.2 . При расчете конструкций на прочность и
устойчивость, помимо коэффициентов условий
работы, принимаемых в соответствии с другими
нормами, следует вводить дополнительные коэф-
фициенты условий работы, определяемые:
для каменных, армокаменных, бетонных, де-
ревянных и стальных конструкций - по табл. 6.1;
для железобетонных конструкций - по табл.
6.2 и табл. 6 3.
Таблица 6.1
№ п/п Конструкции Значения коэффициента у
1 Каменные, армокаменные, бетонные 1.0
2 Деревянные 1.2
3 Стальные: элементы из сталей С235, С245. С255 (по ГОСТ 27772); элементы из других сталей; сварные соединения; болтовые соединения. 1.3 1.2 1.0 1,1
Примечание. При расчете стальных элементов на устойчивость значения уг следует умножать на коэффици-
ент, который при гибкости свыше 100 принимается равным 0,8, при гибкости 20 - равным 1,0, а при гибкости от 100
до 20 - по интерполяции.
Таблица 6.2
№ п/п Вид бетона Значения коэффициента условий работы бетона укг, при классе бетона по прочности на сжатие
В7,5 В15 ВЗО В45
1 Тяжелый 1.0 1.0 0,95 0,9
2 Легкий 1.0 1.0 0,9
3 Ячеистый 1,0 0.9 - -
Примечание. Для промежуточных классов бетона значение укг следует определять по интерполяции. При рас-
чете прочности стержневых железобетонных элементов по поперечной силе значения у следует умножать на
коэффициент 0.9.
Таблица 6.3
Класс арматуры Значения коэффициента условий работы арматуры при
растяжении сжатии
Rs R.- . Sn Rsc
A-I. Bp- I 1,2 0.9 1,0
А-II 1,15 1,0
A- III 1,1 1.0
Ат- lllc 1,05 1.0
А-Шв, A-IV, A-V, A-VI Bp-ll, К-7, К-19 1,0 - 0,9
Примечание. При расчете сварных соединений арматуры значения ys. следует умножать на коэффициент, при-
нимаемый для дуговой и контактной сварки 0,9, для ванной сварки - 0.8.
52
СНиП РК 2.03-30-2006
7. ЖИЛЫЕ, ОБЩЕСТВЕННЫЕ
И ПРОИЗВОДСТВЕННЫЕ ЗДАНИЯ
Общие положения
7.1. Объемно-планировочные и конструктив-
ные решения зданий следует принимать с учетом
указаний п. 3.4.
7.2. Здания следует разделять вертикальными
антисейсмическими швами в случаях, если:
здание имеет сложную неправильную конфи-
гурацию в плане и по высоте;
размеры здания в плане не соответствуют по-
ложениям пункта 7.3;
объемно-планировочные решения здания не
соответствуют положениям пунктов 7.4 и 7.5.
7.3. Размеры зданий в плане или расстояния
между антисейсмическими швами не должны
превышать размеров, указанных в табл. 7.1.
Высота зданий (в метрах) и количество эта-
жей не должны превышать размеров, указанных
в табл. 7.2.
Таблица 7.1
Сейсмичность строительной площадки, в баллах Размеры по длине (ширине), в м
Категория грунтов по сейсмическим свойствам
I II III
7 150/80 150/80 96/80
8 96/80 96/80 72/60
9 96/60 72/60 60/60
10 60/45 60/45 45/36
Примечания 1. В числителе приведены данные для металлических или железобетонных каркасных конструк-
тивных систем и стеновых конструктивных систем из монолитного железобетона, в знаменателе - для других конс-
труктивных систем.
2. Предельные размеры отсеков одноэтажных каркасных зданий, проектируемых для строительства на пло-
щадках сейсмичностью 8, 9 и 10 баллов, допускается увеличивать на 30%.
Таблица 7.2
№ п/п Несущие конструкции здания Высота, м (число этажей)
Сейсмичность строительной площадки, баллы
7 8 9 10
1 Металлические каркасы: а) рамно-связевые и связевые; б) рамные 66 (20) 54(16) 54(16) 42 (12) 42 (12) 32 (9) 16(4) 16(4)
2 Железобетонные каркасы: а) рамно-связевые и связевые; б) рамные; в) безригельные (без вертикальных устоев жесткости) 66 (20) 32(9) 19(5) 54(16) 25 (7) 16(4) 42 (12) 19(5) 8(2) 16(4) 16(4)
3 Железобетонные стены: а) монолитные; б) крупнопанельные, объемно-блочные 66(20) 54(16) 54(16) 42 (12) 42 (12) 32(9) 16(4) 16(4)
4 Стены комплексной конструкции: стены каменно-моно- литной конструкции 21 (6) 19(5) 16(4) 4(1)
5 Стены из кирпичной (каменной) кладки или из крупных блоков 16(4) 13(3) 8(2) -
6 Стены деревянные бревенчатые, брусчатые, щитовые с несущим каркасом 13(3) 8(2) 8(2) 4(1)
7 Несущие стены из грунтовых материалов 3(1) по техническим условиям -
Примечания 1. На строительных площадках сейсмичностью 8 и более баллов высота школ и больниц ограни-
чивается тремя этажами, а дошкольных учреждений (детских садов и яслей)-двумя этажами.
2. За высоту здания принимается разность отметок среднего уровня спланированной поверхности земли, при-
мыкающей к зданию, и верха наружных стен (без учета верхних технических и мансардных этажей) или низа стро-
пильных конструкций.
53
СНиП РК 2.03-30-2006
7.4. В зданиях каркасных или железобетонных
стеновых конструктивных систем:
а) размеры выступающих и западающих в пла-
не частей здания не должны превышать 25% от
наименьшего линейного размера здания в плане;
б) суммарная площадь всех выступающих и
западающих частей не должна превышать 20%
площади этажа в плане;
в) в распределении масс и жесткостей каждого
этажа, как правило, должна сохраняться осевая
симметрия.
7.5. В зданиях с несущими стенами кирпичны-
ми (каменными) или комплексной конструкции,
выступающие и западающие в плане части зда-
ний не должны превышать:
на площадках сейсмичностью 7 баллов -2 м;
на площадках сейсмичностью 8 и 9 баллов
-1м.
7.6. Антисейсмические швы следует выпол-
нять с соблюдением следующих условий:
7.6.1. Антисейсмические швы, как правило,
должны разделять здания и сооружения по всей
высоте. Температурные и осадочные швы следу-
ет совмещать с антисейсмическими.
На строительных площадках сейсмичностью 7
и 8 баллов, а также 9 баллов, при грунтах I и II ка-
тегорий по сейсмическим свойствам, допускается
не устраивать антисейсмических швов в фунда-
ментах.
На строительных площадках сейсмичностью
9 баллов при грунтах III категории, а также на
площадках сейсмичностью 10 баллов антисей-
смические швы должны разделять здания и со-
оружения по всей высоте, включая фундаменты;
в одноэтажных каркасных зданиях антисейсми-
ческие швы в фундаментах допускается не уст-
раивать;
7.6.2. Антисейсмические швы следует выпол-
нять путем возведения парных стен, парных рам
или рамы и стены;
7.6.3. Ширину антисейсмического шва следует
принимать не менее значения суммарного гори-
зонтального перемещения двух смежных отсеков.
Величину перемещений отсеков следует опреде-
лять от действия нагрузок, вычисляемых по фор-
муле (5.2).
При высоте здания до 5 м ширина антисейс-
мического шва, вне зависимости от результатов
расчетов, должна быть не менее 50 мм. Ширину
антисейсмического шва здания большей высоты
следует увеличивать на 30 мм на каждые 5 м вы-
соты.
7.6.4. Конструкции антисейсмических швов и
их заполнения не должны препятствовать взаим-
ным перемещениям смежных отсеков при земле-
трясениях.
В зданиях, расположенных на строительных
площадках сейсмичностью 8 баллов и более, не
допускается обеспечивать возможность взаимных
перемещений смежных отсеков за счет подвиж-
ки пролетных конструкций, свободно лежащих на
конструкциях смежных отсеков.
7.7. Перепады по высоте смежных участков
зданий (отсеков) рекомендуется принимать сим-
метричными в плане Перекрытия смежных участ-
ков здания (отсека) следует располагать на одном
уровне.
7.8. Вертикальные несущие конструкции долж-
ны быть непрерывными по высоте.
Горизонтальная жесткость зданий по высоте
должна быть постоянна или уменьшаться посте-
пенно. Устройство в зданиях верхних гибких эта-
жей не рекомендуется.
При устройстве в верхнем этаже здания поме-
щений зального типа с большими пролетами го-
ризонтальная жесткость верхнего этажа должна
составлять не менее 70% от жесткости нижерас-
положенного этажа.
7 9. Наружные и внутренние ограждающие
стены и перегородки, выполняемые в виде запол-
нения, могут проектироваться:
а) не участвующими в восприятии расчетных
сейсмических нагрузок на здание,
б) участвующими в восприятии расчетных сей-
смических нагрузок на здание.
Требования по проектированию заполнения:
не участвующего в восприятии сейсмичес-
ких нагрузок на здание приведены в подразделе
«Ненесущие ограждающие стены и перегород-
ки»;
участвующего в восприятии сейсмических на-
грузок на здание приведены в подразделе «Кар-
касные здания».
7.10. Встроенные сооружения, расположен-
ные в пределах плана одноэтажных каркасных
зданий, как правило, должны выполняться в конс-
трукциях, отделенных от колонн и покрытия зда-
ния антисейсмическими швами.
7.11. В зданиях высотой 3 этажа и более сле-
дует принимать, как правило, не менее одной
лестничной клетки в пределах каждого отсека.
7.12. Лестничные клетки и лифтовые шахты
следует располагать, как правило, в пределах
плана здания (отсека).
В реконструируемых зданиях, имеющих лест-
ничные клетки, расположенные в пределах пла-
на здания, дополнительные лестничные клетки
и лифтовые шахты допускается располагать вне
пределов плана здания.
Фундаменты и стены подвалов
7.13. При возведении зданий на площадках,
сложенных грунтами I и II типов по просадочности,
следует устранять просадочные свойства грунтов
или предусматривать устройство свайного фун-
дамента с опиранием концов свай, как правило,
на плотные непросадочные грунты. Величины
54
СНиП РК 2.03-30-2006
заглубления свай в грунт и нижних концов свай в
несущий слой грунта следует принимать в соот-
ветствии с указаниями СНиП по проектированию
свайных фундаментов.
7.14. В зданиях высотой более 9 этажей глуби-
ну заложения подошвы фундаментов относитель-
но планировочной отметки следует принимать не
менее 10% высоты их надземной части.
Для повышения устойчивости на опрокидыва-
ние, подземные части многоэтажных зданий до-
пускается объединять с конструкциями примыка-
ющих обстроек.
7.15. Фундаменты зданий (кроме одноэтажных
каркасных), возводимых на площадках сейсмич-
ностью 10 баллов, следует принимать в виде пе-
рекрестных лент из монолитного железобетона
или сплошных железобетонных плит, стены под-
валов - сборно-монолитными или монолитными
железобетонными.
7.16. Фундаменты одноэтажных каркасных зда-
ний, возводимых на площадках сейсмичностью
10 баллов, допускается принимать столбчатыми
железобетонными, объединенными в продольном
направлении распорками.
7.17. По верху сборных ленточных фундамен-
тов следует укладывать слой раствора марки не
менее 100 или бетона класса не ниже В7,5 тол-
щиной не менее 50 мм и продольную арматуру
диаметром 10 мм, в количестве трех, четырех
и шести стержней при расчетной сейсмичности
7, 8 и 9 баллов соответственно. Через каждые
300-400 мм продольные стержни должны быть
соединены поперечными стержнями диаметром
6 мм.
В случае выполнения стен подвалов из желе-
зобетонных панелей, конструктивно связанных с
ленточными фундаментами, укладка указанного
слоя раствора не требуется.
7.18. В фундаментах и стенах подвалов из
крупных блоков должна быть обеспечена пере-
вязка кладки в каждом ряду, а также во всех углах
и пересечениях на глубину не менее 1/3 высоты
блока; фундаментные блоки следует укладывать
в виде непрерывной ленты. Для заполнения швов
между блоками следует применять раствор марки
не ниже 50.
В зданиях, расположенных на площадках сей-
смичностью 9 баллов, в горизонтальные швы
в углах и пересечениях стен подвалов следует
укладывать арматурные сетки длиной 2 м с про-
дольной арматурой общей площадью сечения не
менее 1 см2.
7.19. В зданиях высотой до трех этажей вклю-
чительно, расположенных на площадках сейс-
мичностью 7 и 8 баллов, допускается применение
для кладки стен подвалов блоков пустотностью
до 25%.
7.20. Фундаменты и стены подвалов из буто-
бетона допускается выполнять в зданиях высотой
до 3 этажей, возводимых на площадках сейсмич-
ностью 7 баллов.
7.21. Гидроизоляционные горизонтальные
слои в зданиях, как правило, следует выполнять
из цементного раствора.
Перекрытия и покрытия
7.22. Перекрытия и покрытия зданий, как пра-
вило. должны быть жесткими в горизонтальной
плоскости и обеспечивать совместность работы
вертикальных конструкций при сейсмических воз-
действиях.
7.23. Жесткость и прочность сборных железо-
бетонных перекрытий и покрытий следует обеспе-
чивать путем:
а) замоноличивания швов между плитами (па-
нелями) цементно-песчаным раствором;
б) устройства связей, воспринимающих уси-
лия, возникающие в швах между плитами;
в) устройства монолитных железобетонных об-
вязок в швах между раздвинутыми плитами пере-
крытий;
г) устройства по верху перекрытий монолитных
железобетонных слоев.
7.24. Боковые грани плит сборных перекрытий
и покрытий должны иметь шпоночную или риф-
леную поверхность. В плитах, для соединения с
антисейсмическим поясом и для связи с элемен-
тами каркаса или стенами, следует предусматри-
вать арматурные выпуски или закладные детали.
7.25. Железобетонные обвязки, устраиваемые
по верху ригелей каркасных зданий, следует ар-
мировать:
по промежуточным рядам колонн - плоскими
каркасами;
по крайним рядам колонн - пространственны-
ми каркасами.
7.26. При опирании многопустотных плит по
верху ригелей в последних должны быть предус-
мотрены связи в виде вертикальных выпусков ар-
матуры с шагом не более 400 мм и диаметром:
на площадках сейсмичностью 7 и 8 баллов - 12
мм, на площадках сейсмичностью 9 и 10 баллов
-16 мм.
7.27. Толщину плоских монолитных железобе-
тонных плит перекрытий безригельных каркасов
(с диафрагмами и ядрами жесткости или без них),
как правило, следует принимать не менее 200
мм.
7.28. Жесткость покрытий, выполненных с при-
менением стального профилированного настила
или профилированных, волнистых или плоских
листов, изготовленных с применением специаль-
ных видов пластмасс или фанеры, как правило,
следует обеспечивать за счет установки системы
горизонтальных связей, рассчитанных на воспри-
ятие усилий, возникающих в них при действии
расчетных сейсмических нагрузок.
55
СНиП РК 2.03-30-2006
7.29. Крепление стального профилированного
настила к прогонам или к верхним поясам стро-
пильных конструкций рекомендуется выполнять
самонарезающими болтами, через волну, а тор-
цы настила - в каждой волне. Между собой лис-
ты профилированного настила следует скреплять
заклепками, шаг которых не должен превышать
250 мм.
7.30. Длина участков опирания железобетон-
ных плит перекрытий и покрытий должна быть не
менее:
на кирпичные и каменные стены - 120 мм;
на железобетонные и бетонные стены (кроме
крупнопанельных), на стальные и железобетон-
ные балки (ригели):
при опирании по двум сторонам - 80 мм;
при опирании по контуру или по трем сторонам
- 50 мм.
Длина участков опирания балок перекрытий
на каменные и бетонные стены должна быть не
менее 200 мм. Опорные части балок должны быть
связаны с несущими конструкциями зданий.
7.31. Применение деревянных перекрытий до-
пускается в зданиях с деревянными несущими
конструкциями, а также в одноэтажных зданиях с
несущими кирпичными (каменными) стенами.
Балки деревянных перекрытий (покрытий) сле-
дует закреплять в антисейсмических поясах и уст-
раивать по ним диагональный настил.
Ненесущие ограждающие стены
и перегородки
7.32. Ненесущие ограждающие стены и пе-
регородки (далее, если иное не оговорено, - не-
несущие стеновые конструкции) рекомендуется
выполнять легкими, как правило, панельной или
каркасной конструкции.
7.33. Соединения между ненесущими стено-
выми конструкциями и несущими конструкциями
зданий могут выполняться:
не обеспечивающими раздельную работу не-
несущих и несущих конструкций при сейсмичес-
ких воздействиях;
обеспечивающими раздельную работу нене-
сущих и несущих конструкций при сейсмических
воздействиях.
7.34. Соединения, не обеспечивающие разде-
льную работу ненесущих и несущих конструкций,
допускается применять в случаях, когда расчет-
ные значения горизонтальных перекосов этажей
зданий не превышают значений А, определен-
ных по формуле (5.12) при £=0,01.
7.35. Для обеспечения раздельной работы не-
сущих и ненесущих конструкций (кроме навесных
стен)следует:
а) предусматривать между ненесущими и не-
сущими конструкциями вертикальные зазоры,
ширина которых определяется расчетом и прини-
мается по максимальной величине перекоса Ак
соответствующего этажа, но не менее 30 мм;
б) предусматривать между верхом ненесущих
стеновых конструкций и нижними поверхностями
элементов перекрытий и покрытий горизонталь-
ные зазоры шириной не менее 20 мм;
в) выполнять элементы креплений между не-
сущими и ненесущими конструкциями не препятс-
твующими их взаимным горизонтальным переме-
щениям в плоскости ненесущих конструкций;
г) заполнять вертикальные и горизонтальные
зазоры между поверхностями ненесущих конс-
трукций и несущими конструкциями эластичными
прокладками из пороизола, гернита, пенополи-
уретана и др.
Крепления, обеспечивающие устойчивость не-
несущих конструкций из плоскости, должны быть
жесткими.
7.36. Ненесущие стеновые конструкции, как
правило, следует соединять с колоннами, несу-
щими стенами, а при длине более 3,0 м - и с пе-
рекрытиями.
При соответствующем расчетном или экспери-
ментальном обосновании ограждающие стены и
перегородки каркасной конструкции допускается
крепить только к перекрытиям или только к колон-
нам (стенам).
7.37. Крепление ненесущих стеновых конс-
трукций к несущим железобетонным конструкци-
ям следует выполнять соединительными элемен-
тами, привариваемыми к закладным изделиям
или к накладным элементам, а также анкерными
болтами или стержнями. К стальным конструкци-
ям соединительные элементы крепятся, как пра-
вило, на сварке.
Крепление ненесущих конструкций к несущим
пристрелкой дюбелями не допускается.
7.38. Ненесущие стеновые конструкции из кир-
пичной (каменной) кладки следует выполнять в
соответствии с результатами расчетов и с соблю-
дением положений п.п. 7.38.1-7.38.4.
7.38.1. Для кирпичной (каменной) кладки нене-
сущих стеновых конструкций допускается приме-
нять следующие материалы и изделия:
а) кирпич обожженный полнотелый или пустоте-
лый марки 50 и выше с пустотностью не более 32 %;
б) керамические камни марки 75 и выше с пус-
тотностью не более 32%;
в) сплошные бетонные камни и мелкие блоки
из тяжелых бетонов класса В3,5 и выше; сплош-
ные бетонные камни и мелкие блоки из легких бе-
тонов класса В2,5 и выше;
г) пустотелые бетонные камни и мелкие блоки
из тяжелых и легких бетонов класса В7,5 и выше
с пустотностью не более 40%.
Кладка ненесущих стеновых конструкций
должна выполняться на смешанных цементных
растворах марки не ниже 25 в летних условиях и
не ниже 50 - в зимних условиях.
56
СНиП РК 2.03-30-2006
Кладка блоков из легких бетонов может выпол-
няться на специальных клеях, обеспечивающих
соблюдение требования п. 7.38.2.
7.38.2. Значение временного сопротивления
кирпичной (каменной) кладки осевому растяже-
нию по неперевязанным швам (нормальное сцеп-
ление - R ) для ненесущих стеновых конструкций
должно быть не менее 60 кПа (0,6 кгс/см2).
7.38.3. Кирпичную (каменную) кладку ненесу-
щих стеновых конструкций, при ее применении
на площадках сейсмичностью 7 баллов, следует
армировать на всю длину не реже, чем через 700
мм по высоте арматурными стержнями общим се-
чением в шве не менее 0,2 см2.
По верху перегородок из кирпичной (каменной)
кладки рекомендуется укладывать горизонталь-
ные арматурные сетки в слое цементно-песчано-
го раствора или бетона толщиной не менее 30 мм.
Общее поперечное сечение продольных стерж-
ней арматурной сетки должно быть не менее 0,3
см2, раствор или бетон - не ниже марки М50 или
класса В3,5 соответственно.
7.38.4. Кирпичную (каменную) кладку ненесу-
щих стеновых конструкций на площадках сейс-
мичностью 8 и более баллов, в дополнение к го-
ризонтальному армированию, предусмотренному
п. 7.38.3, следует усиливать вертикальными же-
лезобетонными включениями (шириной не менее
100 мм), металлическими стойками или двухсто-
ронними арматурными сетками в слоях цемент-
но-песчаного раствора.
Шаг вертикальных железобетонных включений
и металлических стоек следует принимать по ре-
зультатам расчетов, но, как правило, не более 3 м
при сейсмичности площадки строительства 8 бал-
лов и 2 м - при сейсмичности площадки 9 и 10
баллов. Дверные проемы в перегородках должны
иметь железобетонное или металлическое об-
рамление.
Толщину растворных слоев кирпичной (камен-
ной) кладки, при ее усилении двухсторонними ар-
матурными сетками, следует принимать не менее
30 мм, а марку раствора - не ниже 100. Армиро-
ванные растворные слои должны иметь надежное
сцепление с кладкой.
Примечание Кладку из пустотелых бетонных бло-
ков толщиной 190 мм и более допускается усиливать
железобетонными включениями, выполненными с ша-
гом 400-500 мм в сквозных вертикальных каналах, об-
разованных пустотами в блоках.
7.39 В зданиях высотой более пяти этажей,
возводимых без вертикальных устоев жесткости
(диафрагм, связей или ядер жесткости) на пло-
щадках сейсмичностью 9 баллов, не допускается
применение перегородок из кирпичной (камен-
ной) кладки.
Здания с несущими стенами
из монолитного железобетона
7.40. Здания с несущими стенами из монолит-
ного железобетона следует проектировать с про-
дольными и поперечными стенами, объединен-
ными перекрытиями в единую пространственную
систему.
Здания с несущими стенами из монолитного
железобетона рекомендуется проектировать с
применением перекрестно-стеновых конструктив-
ных схем.
В зданиях высотой более 12, 9, 5 и 3 этажей с
наружными стенами, не участвующими в воспри-
ятии сейсмических нагрузок, при сейсмичности
площадок строительства 7, 8, 9 и 10 баллов со-
ответственно, как правило, следует предусматри-
вать не менее двух внутренних продольных стен.
Примечание. Строительство зданий со стенами
из монолитного железобетона предпочтительно осу-
ществлять с применением инвентарной переставной
опалубки (щитовой, блочной и обьемно-переставной).
Применение скользящей опалубки должно сопровож-
даться организационными и технологическими мероп-
риятиями. исключающими возможность образования в
монолитных стенах разрывов и пустот.
7.41. Для зданий с несущими стенами из мо-
нолитного железобетона могут применяться мо-
нолитные, сборно-монолитные или сборные пе-
рекрытия.
Монолитные и сборно-монолитные перекры-
тия рекомендуется проектировать в виде нераз-
резной железобетонной плиты.
Сборные перекрытия допускается выполнять
из плоских или многопустотных железобетонных
плит перекрытий, объединенных для совместной
работы с помощью конструктивных мероприятий,
указанных в п. 7.23в,г.
7.42. При проектировании многоэтажных зда-
ний с несущими стенами из монолитного железо-
бетона допускается использовать зонирование
несущих стен по высоте за счет назначения пе-
ременной толщины стен и применения различных
классов бетона.
Толщину несущих монолитных стен следует
назначать по результатам расчета, но не менее
120 мм для зданий высотой до 5 этажей и не ме-
нее 160 мм - для зданий высотой более 5 этажей
(при толщине стен верхних пяти этажей не менее
120 мм).
7.43. Несущие монолитные стены могут вы-
полняться из тяжелого, легкого и ячеистого бето-
на. Прочность бетона должна быть не ниже ука-
занной в табл. 7.3.
Требуемую прочность бетона следует прини-
мать по результатам расчетов, но не менее ука-
занной в табл. 7.3.
57
СНиП РК 2.03-30-2006
Таблица 7.3
Вид стены Количество этажей Вид бетона Класс бетона по прочности на сжа- тие при сейсмичности площадки, в баллах
7 8 9 10
Внутренние несущие 1-2 3-5 6 и более тяжелый и леп<ий ячеистый тяжелый и легкий ячеистый тяжелый и легкий ячеистый В5 В3.5 В7,5 В7,5 В12.5 В10 В7.5 В5 В7,5 В7,5 В 15,0 В10 В7,5 В5 В10 В10 В15 В12.5 вю В12.5 В12.5 В12.5
Наружные несущие одно- слойные стены 1-2 3-5 легкий и ячеистый В3.5 В5 В5 В5 В5 В5 B7.5 В7,5
Несущий слой многослой- ных железобетонных стен 1-2 3-5 6 и более тяжелый и легкий В5 В7,5 В12.5 В7,5 В7,5 Б12,5 В7.5 В7.5 В15 В7.5 В7.5 В15
7.44. Армирование монолитных железобетон-
ных стен следует назначать по результатам рас-
чета и по конструктивным требованиям.
Армирование монолитных железобетонных
стен должно включать:
- вертикальную арматуру у торцовых граней
стен, у граней проемов и в местах пересе-
чения стен (периферийную арматуру);
- горизонтальную, вертикальную или наклон-
ную арматуру поля стен (полевое армиро-
вание);
- горизонтальную или наклонную арматуру в
вертикальных сопряжениях стен;
- горизонтальную, вертикальную или наклон-
ную арматуру в сопряжениях стен с пере-
крытиями;
- горизонтальную, вертикальную или наклон-
ную арматуру в перемычках.
7.45. Армирование периферийных участков
стен следует осуществлять пространственными
вертикальными каркасами, располагаемыми на
участках протяженностью 0,1-0,2 от длины сте-
ны.
Продольную арматуру вертикальных каркасов
периферийных участков следует принимать из
стержней диаметром не менее 8 мм.
Хомуты арматурных каркасов периферийных
зон следует выполнять вязаными и замкнутыми.
Диаметр хомутов пространственных каркасов
должен быть не менее 6 мм
7.46. Полевое армирование стен, как прави-
ло, следует выполнять арматурными блоками из
плоских вертикальных каркасов, объединенных
горизонтальными стержнями.
Вертикальные каркасы следует устанавливать
с шагом не более 400 мм. Продольную армату-
ру вертикальных каркасов следует принимать из
стержней диаметром не менее 6 мм. Поперечные
стержни следует принимать из стержней диамет-
ром не менее 4 мм с шагом не более 500 мм.
Горизонтальные стержни следует принимать
диаметром не менее 5 мм и устанавливать с ша-
гом не более 400 мм. Горизонтальные стержни
должны быть заанкеренными в зонах периферий-
ного армирования
7.47. Стыки продольной арматуры вертикаль-
ных каркасов периферийного и полевого армиро-
вания следует выполнять на высоте не менее 500
мм от плиты перекрытия.
7.48. В местах пересечения стен следует ус-
танавливать горизонтальную арматуру, площадь
сечения которой принимается по расчету, но не
менее:
для зданий высотой до 5 этажей включитель-
но, возводимых на площадках сейсмичностью 7
баллов. - 1 см2 на 1 м длины стыка;
в остальных случаях - не менее 2 см2 на 1 м
длины стыка.
7.49 Наибольший диаметр стержневой арма-
туры, устанавливаемой в стенах зданий с несу-
щими стенами из монолитного бетона, не должен
превышать:
для тяжелого и легкого бетонов классов:
В12.5 и ниже - 0. 15 толщины стены и 25 мм;
В15 и выше - 0, 20 толщины стены и 32 мм;
для ячеистого бетона - 16 мм.
7.50. При конструировании железобетонных
стен, помимо требований данного раздела, следует
учитывать положения раздела 8 настоящих норм.
Каркасные здания
7.51. При проектировании каркасов зданий ре-
комендуется применять следующие конструктив-
ные системы:
рамные со всеми жесткими узлами сопряже-
ний ригелей (поперечных и продольных) с колон-
нами;
рамно-связевые;
связевые;
каркасно-стеновые
7.52. Каркасы одноэтажных зданий могут про-
ектироваться по следующим конструктивным схе-
мам:
58
СНиП РК 2.03-30-2006
комбинированной, в которой в одном направ-
лении здания принимается рамная схема, а в дру-
гом - связевая;
в виде стоек, защемленных в фундаментах и
шарнирно сопряженных со стропильными конс-
трукциями;
в виде пространственных рамных конструкций
шарнирно сопряженных с фундаментами.
7.53. В каркасных зданиях диафрагмы жес-
ткости должны быть непрерывными по высоте.
Диафрагмы допускается устанавливать с убы-
вающей по высоте здания жесткостью (за счет
уменьшения толщины диафрагм или сокращения
их количества в верхних этажах).
В каждом направлении здания должно уста-
навливаться не менее двух диафрагм жесткости.
Диафрагмы должны, как правило, располагаться
симметрично в плане здания. Диафрагмы про-
дольного и поперечного направлений целесооб-
разно объединять в пространственные элемен-
ты.
7.54. В каркасных зданиях с ядрами жесткости
последние рекомендуется располагать симмет-
рично относительно центральных осей здания.
Для площадок сейсмичностью 9 и 10 баллов
количество ядер жесткости следует принимать не
менее двух на каждый отсек здания.
7.55. Междуэтажные перекрытия и покрытия
зданий с диафрагмами и ядрами жесткости ре-
комендуется выполнять из монолитного железо-
бетона. Соединения перекрытий с диафрагмами
и ядрами жесткости должны обеспечивать сов-
местную работу всех элементов конструктивной
системы.
7.56. Расчет каркасных зданий рамно-связе-
вых и связевых конструктивных систем следует
выполнять с учетом податливости перекрытий.
7.57. Стыки арматурных выпусков ригелей и
колонн на ванной сварке должны быть отнесены
от грани колонн на расстояние не менее 1,5h, где
h - высота ригеля.
7.58. В сборных каркасах высотой три и более
этажей, возводимых в районах сейсмичностью 9 и
10 баллов, не рекомендуется применять бескон-
сольные сопряжения ригелей с колоннами.
7.59. Ограждающие ненесущие стены и пере-
городки каркасных зданий без вертикальных усто-
ев жесткости, как правило, следует выполнять из
облегченных панелей или других легких конструк-
тивных элементов, не препятствующих деформи-
рованию каркасов при сейсмических воздействи-
ях и не участвующих в их работе.
Заполнение, не участвующее в работе карка-
са, следует проектировать в соответствии с поло-
жениями подраздела «Ненесущие ограждающие
стены и перегородки».
7 60. Заполнение, участвующее в работе кар-
каса, рассчитывается и конструируется как диа-
фрагма жесткости. При этом каркас здания дол-
жен рассчитываться на сейсмические нагрузки,
составляющие не менее 25% от общей расчетной
сейсмической нагрузки на здание.
Изделия и материалы кирпичной (каменной)
кладки заполнения, участвующего в работе кар-
каса, должны отвечать соответствующим требо-
ваниям подраздела «Здания с несущими и са-
монесущими стенами из кирпичной (каменной)
кладки».
7.61. В районах сейсмичностью 7 баллов, при
высоте зданий не более 2 этажей, допускает-
ся применение неполного каркаса с опиранием
крайних ригелей на стены из кирпичной или ка-
менной кладки. Стены таких зданий должны быть
запроектированы в соответствии с положениями
подраздела «Здания с несущими и самонесущи-
ми стенами из кирпичной (каменной) кладки».
7.62. Применение самонесущих стен из кир-
пичной (каменной) кладки допускается в зданиях
с шагом колонн не более 6 м и высотой не более:
12м- при сейсмичности площадки строительства
7 баллов; 9м- при сейсмичности площадки стро-
ительства 8 и 9 баллов.
Самонесущие стены должны быть запроекти-
рованы в соответствии с положениями подразде-
ла «Здания с несущими и самонесущими стенами
из кирпичной (каменной)кладки».
7.63. Применение самонесущих стен из кир-
пичной (каменной) кладки в районах сейсмичнос-
тью 10 баллов не допускается.
7.64. При конструировании элементов карка-
сов, а также диафрагм и ядер жесткости, помимо
требований настоящего раздела, следует учиты-
вать положения разделов 8 и 9 настоящих норм.
Крупнопанельные здания
с железобетонными стенами и перекрытиями
7.65. Крупнопанельные здания с железобетон-
ными стенами и перекрытиями следует проекти-
ровать с продольными и поперечными стенами,
объединенными между собой, и с перекрытиями
(покрытиями) в единую пространственную систе-
му воспринимающую сейсмические нагрузки.
7.66. В крупнопанельных зданиях с шагом по-
перечных стен до 4,2 м включительно панели стен
и перекрытий, как правило, следует предусматри-
вать размером на комнату (конструктивно-плани-
ровочную ячейку). В зданиях с шагом поперечных
стен более 4,2 м панели стен и перекрытий допус-
кается предусматривать размером на часть ком-
наты (конструктивно-планировочной ячейки).
7.67. Соединения панелей стен и перекрытий
следует обеспечивать путем сварки выпусков ар-
матуры, закладных деталей и замоноличивания
вертикальных полостей между примыкающими
панелями и участков стыков по горизонтальным
швам мелкозернистым бетоном с пониженной
усадкой.
59
СНиП РК 2.03-30-2006
Замоноличивание вертикальных полостей
между примыкающими панелями стен должно
осуществляться бетоном класса не ниже В15 и не
ниже класса бетона панелей.
7.68. При опирании перекрытий на наружные
стены здания и на стены у температурных швов
необходимо предусматривать сварные соедине-
ния выпусков арматуры из панелей перекрытий с
вертикальной арматурой стеновых панелей.
7.69. Толщину однослойных панелей стен и
толщину внутреннего несущего слоя многослой-
ных панелей следует принимать не менее:
в зданиях высотой до 5 этажей включительно
-100 мм;
в зданиях высотой более 5 этажей - 120 мм.
7.70. Армирование стеновых панелей следу-
ет выполнять пространственными каркасами или
сварными сетками.
7.71. В местах пересечения стен должна раз-
мещаться вертикальная арматура, непрерывная
на всю высоту здания. Площадь поперечного се-
чения указанной арматуры должна определяться
по расчету, но быть не менее:
для зданий высотой до 5 этажей включитель-
но, возводимых на площадках сейсмичностью 7
баллов -1 см2;
в остальных случаях - не менее 2 см2.
В местах пересечения стен допускается раз-
мещать не более 60% расчетного количества вер-
тикальной арматуры.
7.72. По контуру оконных и дверных проемов
следует устанавливать вертикальную арматуру.
При регулярном расположении проемов по вы-
соте стены указанная арматура должна поэтажно
стыковаться.
Площадь поперечного сечения вертикаль-
ной арматуры, установленной у граней проемов,
должна определяться по расчету, но быть не ме-
нее указанной в п. 7.71.
7.73. При расположении непрерывной вер-
тикальной арматуры в замоноличиваемых вер-
тикальных полостях между панелями следует
предусматривать конструктивные мероприятия,
обеспечивающие совместность деформирова-
ния бетона замоноличивания с бетоном панелей
(шпонки, распределенные по высоте панели; го-
ризонтальная арматура, пересекающая стык).
7.74. Необходимое количество связей сдвига в
горизонтальных и вертикальных швах между па-
нелями должно определяться по расчету.
7.75. В зданиях высотой до 5 этажей включи-
тельно, запроектированных с шагом поперечных
стен до 4,2 м включительно, возводимых на пло-
щадках сейсмичностью 7 баллов, горизонтальные
стыки могут выполняться без специальных связей
сдвига, если при расчетных сочетаниях нагрузок
горизонтальные швы будут сжаты. В остальных
случаях число связей сдвига в каждой панели
должно быть не менее двух.
Здания из железобетонных
объемных блоков
7.76. Объемно-блочные здания следует про-
ектировать из цельноформованных или сборных
объемных блоков, изготавливаемых из тяжелого
или легкого бетонов и объединенных в единую
пространственную систему, воспринимающую
сейсмические воздействия.
7.77. Объединение объемных блоков в единую
пространственную систему допускается осущест-
влять:
сваркой закладных деталей и арматурных вы-
пусков из стен и перекрытий объемных блоков;
устройством в вертикальных полостях между
стенами объемных блоков монолитных бетонных
или железобетонных шпонок;
устройством горизонтальных обвязочных балок
в уровнях междуэтажных перекрытий и покрытия;
обжатием столбов объемных блоков верти-
кальной арматурой, напрягаемой в построечных
условиях.
7.78. В объемно-блочных зданиях, наряду с объ-
емными блоками, для восприятия сейсмических
нагрузок допускается применять «скрытый» моно-
литный каркас и диафрагмы жесткости, располо-
женные в вертикальных полостях между блоками
7.79. Стены объемных блоков допускается вы-
полнять плоскими (однослойными и многослой-
ными) и ребристыми.
Плоские однослойные стены и несущие слои
многослойных стен должны иметь толщину не ме-
нее 70 мм.
Ребристые стены должны иметь толщину по-
лок не менее 50 мм и высоту ребер (включая тол-
щину полок) не менее 100 мм.
7.80. Объемные блоки должны изготавливать-
ся из бетона класса не менее В7,5.
7.81. Армирование плоских стен объемных
блоков допускается выполнять:
двухстороним, в виде пространственных кар-
касов или сварных сеток;
одинарным, в виде плоской сварной сетки.
Объемные блоки с плоскими стенами, имею-
щими одинарное армирование, допускается ис-
пользовать в зданиях:
с диафрагмами жесткости, воспринимающими
не менее 50% расчетной сейсмической нагрузки;
со «скрытым» монолитным каркасом;
высотой не более 5 этажей, расположенных на
площадках сейсмичностью 7 и 8 баллов;
высотой не более 3 этажей, расположенных на
площадках сейсмичностью 9 и 10 баллов.
В остальных случаях армирование стен объ-
емных блоков должно быть двухсторонним или
должны применяться объемные блоки с ребрис-
тыми стенами.
7.82. Поэтажное опирание объемных блоков
должно быть, как правило, по всей длине несу-
60
СНиП РК 2.03-30-2006
щих стен. Конструктивные решения вертикальных
и горизонтальных стыковых соединений между
объемными блоками должны обеспечивать вос-
приятие ими расчетных усилий в вертикальных и
горизонтальных швах.
Объемно-блочные здания с шагом попереч-
ных стен до 4,2 м и высотой 2, 3 и 5 этажей, воз-
водимые на площадках сейсмичностью 9, 8 и 7
баллов соответственно, допускается выполнять
без специальных связей растяжения в горизон-
тальных швах и связей сдвига в вертикальных
швах. Совместность работы объемных блоков
в системе вышеуказанных зданий допускается
обеспечивать только горизонтальными связями,
расположенными между блоками в уровнях меж-
дуэтажных перекрытий и покрытий.
В остальных случаях необходимое сечение
металлических связей определяется по расчету,
но не менее 0,5 см2 на 1 пог. м длины шва.
Вертикальные и горизонтальные связи между
блоками допускается выполнять сосредоточен-
ными по углам блоков.
7.83. Размеры поперечного сечения элементов
«скрытого» каркаса (колонн и ригелей) определя-
ются расчетом, но должны быть не менее 150 х
150 мм.
Армирование колонн и ригелей должно осу-
ществляться пространственными каркасами. При
этом диаметр продольных стержней колонн дол-
жен быть не менее 12 мм, а ригелей - 10 мм.
7.84. Толщина монолитных диафрагм жест-
кости, выполняемых в полостях между блоками,
должна быть не менее 100 мм. Армирование мо-
нолитных диафрагм жесткости допускается вы-
полнять одинарными сетками.
7.85. Конструктивные решения диафрагм жес-
ткости и элементов «скрытого» каркаса должны
обеспечивать совместность их работы с объем-
ными блоками.
Для изготовления диафрагм жесткости и «скры-
того» каркаса следует использовать мелкозернистый
бетон класса не ниже В15 с пониженной усадкой.
7.86. Объемно-блочные здания, в которых
объединение объемных блоков по вертикали осу-
ществляется путем обжатия столбов блоков неза-
моноличиваемой арматурой, напрягаемой в пост-
роечных условиях, допускается применять:
на площадках сейсмичностью 10 баллов - вы-
сотой не более 2 этажей;
на площадках сейсмичностью 9 баллов - вы-
сотой не более 5 этажей;
на площадках сейсмичностью 7 и 8 баллов
- высотой не более 9 этажей.
Здания с несущими и самонесущими стенами
из кирпичной (каменной)кладки
7.87. Для кладки стен из кирпича (камня) сле-
дует применять однорядную цепную систему пе-
ревязки. На площадках с сейсмичностью 7 бал-
лов допускается применение многорядной сис-
темы перевязки, при этом тычковые ряды кладки
необходимо устраивать не реже, чем через три
ложковых.
7.88. В сейсмических районах не допускается
применение в несущих и самонесущих стенах об-
легченной кладки с внутренними теплоизоляци-
онными слоями.
7.89. Для кладки несущих и самонесущих стен
следует применять следующие изделия и матери-
алы:
а) кирпич обожженный полнотелый или пусто-
телый марки 75 и выше с вертикальными отверс-
тиями диаметром не более 16 мм и пустотностью
не более 25%;
б) керамические камни марки не ниже 100 с
вертикальными отверстиями диаметром не более
16 мм и пустотностью не более 25 %;
в) сплошные бетонные камни и мелкие бло-
ки из тяжелых и легких бетонов класса не ниже
В3.5;
г) при сейсмичности площадки строительства
7 баллов допускается применение керамических
камней марки не ниже 75 с вертикальными щеле-
выми пустотами шириной до 12 мм и пустотнос-
тью не более 25%.
Кладка стен должна выполняться на смешан-
ных цементных растворах марки не ниже 50.
7.90. Применение в кладке несущих и самоне-
сущих стен камней и мелких блоков правильной
формы из природных материалов (ракушечники,
известняки, туфы, песчаники), пустотелых бетон-
ных камней и блоков, сплошных блоков из ячеис-
того бетона класса ниже В3,5, кирпича и камней,
изготовленных с применением безобжиговой тех-
нологии, должно осуществляться по норматив-
но-инструктивным документам, разработанным в
развитие настоящих норм.
7.91. Выполнение при отрицательной темпе-
ратуре кирпичной (каменной) кладки несущих и
самонесущих стен (в том числе усиленных арми-
рованием или железобетонными включениями)
при сейсмичности площадок строительства 9 и 10
баллов запрещается.
При сейсмичности площадок строительства 7
и 8 баллов допускается выполнение зимней клад-
ки с обязательным включением в раствор доба-
вок. обеспечивающих твердение раствора при
отрицательных температурах.
7.92. В сейсмических районах не допускается
применение обожженного кирпича или керами-
ческого камня с горизонтальными (параллельны-
ми постели кладки) пустотами.
7.93. Значение временного сопротивления кир-
пичной (каменной) кладки осевому растяжению по
неперевязанным швам (нормальное сцепление
- Rnl) для несущих и самонесущих стен должно
быть не менее 120 кПа (1,2 кгс/см2).
61
СНиП РК 2.03-30-2006
Для повышения нормального сцепления клад-
ки следует применять растворы со специальными
добавками.
7.94. Значения расчетных сопротивлений
кладки Rt (осевое растяжение), /? (срез) и Rt)
(растяжение при изгибе) по перевязанным швам
следует принимать в соответствии с указаниями
строительных норм по проектированию каменных
и армокаменных конструкций, а по неперевязан-
ным швам - определять по формулам (7.1-7.3) в
зависимости от величины Rni, полученной при ис-
пытаниях, проводимых в районе строительства:
Я =0,45Rnt (7.1)
R4=°’7Rnl (7.2)
Rb=0^Rn, (7.3)
Значения Rf R., и Rb не должны превышать
соответствующих значений, получаемых при раз-
рушении кладки по кирпичу или камню.
7.95. Требуемое значение /?я( следует назна-
чать в зависимости от результатов испытаний
кирпичной (каменной) кладки в районе строитель-
ства и указывать в проекте.
При невозможности получения на площадке
строительства значения R , равного или превы-
шающего 120 кПа (1,2 кгс/см2), использование
кирпичной или каменной кладки для устройства
несущих и самонесущих стен не допускается.
7.96. При возведении зданий в сейсмических
районах, для определения фактической вели-
чины нормального сцепления кладки, следует
проводить контрольные испытания. Возведение
зданий с несущими и самонесущими кирпичными
(каменными) стенами без проведения контроль-
ных испытаний кладки не допускается.
7.97. В уровнях перекрытий и покрытий кирпич-
ных зданий по всем продольным и поперечным
несущим стенам должны устраиваться антисей-
смические пояса, выполняемые из монолитного
железобетона с непрерывным армированием.,
В зданиях с монолитными железобетонными
перекрытиями, заделанными по контуру в стены,
антисейсмические пояса в уровне перекрытий до-
пускается не устраивать. При этом длина части
монолитных железобетонных перекрытий и пок-
рытий, опирающейся на кирпичные стены, долж-
на быть не менее 250 мм.
7.98. Антисейсмические пояса и монолитные
железобетонные перекрытия верхнего этажа зда-
ния должны быть связаны с кладкой вертикаль-
ными выпусками арматуры или железобетонными
связями.
7.99. Антисейсмический пояс должен иметь
зону для опирания перекрытия и устраиваться на
всю ширину стены. В наружных стенах толщиной
510 мм и более ширина пояса может быть мень-
ше толщины стены на величину до 150 мм. Вы-
сота пояса должна быть не менее 150 мм, класс
бетона не ниже В12.5. Антисейсмические поя-
са армируются пространственными каркасами с
продольной арматурой не менее 4010 при сей-
смичности площадок строительства 7 и 8 баллов
и не менее 4012 - при сейсмичности площадок
строительства 9 и 10 баллов.
7.100. В сопряжениях несущих стен в кладку
должны укладываться арматурные сетки с сум-
марной площадью сечения продольной арматуры
не менее 1 см2, длиной не менее 150 см через 700
мм по высоте при сейсмичности строительной пло-
щадки 7 и 8 баллов и через 500 мм - при сейсмич-
ности площадок строительства 9 и 10 баллов.
7.101. Сейсмостойкость кирпичных (каменных)
стен зданий следует повышать:
сетками из арматуры, укладываемыми в гори-
зонтальных швах кладки;
созданием комплексной конструкции путем
усиления стен вертикальными сетками из арма-
туры в слое торкрет-бетона класса не ниже В7,5
или в слое цементно-песчаного раствора марки
не ниже 100;
созданием комплексной конструкции путем
включения в состав кладки монолитных верти-
кальных и горизонтальных железобетонных эле-
ментов;
устройством в кладке внутреннего железобе-
тонного слоя (трехслойная каменно-монолитная
кладка).
Для повышения сейсмостойкости кирпичных
стен допускается применять другие, эксперимен-
тально обоснованные методы.
7.102. При проектировании комплексных конс-
трукций в виде стен, усиленных сетками из арма-
туры в слое торкрет-бетона или в слое цементно-
песчаного раствора:
сетки, как правило, устанавливаются по обеим
сторонам стен;
толщина слоев бетона или раствора должна
быть не менее 40 мм с каждой стороны стены;
крепление арматурных сеток к стенам выпол-
няется анкерами из арматуры диаметром не ме-
нее 6 мм, которые устанавливаются в шахматном
порядке с шагом не более 600 мм.
При усилении стен указанным способом сле-
дует предусматривать технологические меропри-
ятия, обеспечивающие надежное сцепление сло-
ев бетона или раствора с кладкой.
7.103. Железобетонные включения в кладку
комплексной конструкции должны быть открыты-
ми не менее чем с одной стороны.
Вертикальные железобетонные включения
(сердечники) должны соединяться с антисейсми-
ческими поясами. Горизонтальную арматуру стен
и антисейсмических поясов следует пропускать
через вертикальные железобетонные включения.
Сердечники должны устраиваться в местах
сопряжений стен, по краям оконных и дверных
62
СНиП РК 2.03-30-2006
проемов, на глухих участках стен с шагом, не
превышающим высоту этажа. Бетон сердечников
должен быть не ниже класса В15.
7.104. Внутренний железобетонный слой трех-
слойной каменно-монолитной кладки должен вы-
полняться из бетона класса не ниже В10 и иметь
толщину не менее 100 мм.
Внешние слои каменно-монолитной кладки
(кирпичные) должны быть связаны между собой
горизонтальной арматурой, устанавливаемой с
шагом не более 600 мм и пропускаемой через
внутренний слой бетона.
Перекрытия и покрытия должны опираться на
внутренний железобетонный слой каменно-моно-
литной кладки или на антисейсмический пояс.
7.105. Высота этажа зданий с несущими сте-
нами из кирпичной кладки, не усиленной армиро-
ванием или усиленной только горизонтальными
арматурными сетками, не должна превышать при
сейсмичности 7, 8 и 9 баллов соответственно 5,0;
4,0 и 3,5 м. При этом отношение высоты этажа к
толщине стены должно быть не более 12.
Высоту этажа зданий со стенами комплексной
конструкции или из каменно-монолитной кладки
допускается принимать при сейсмичности 7, 8, 9
и 10 баллов соответственно 6,0; 5,0; 4,5 и 4,0 м
7.106. В зданиях с несущими кирпичными сте-
нами, кроме наружных продольных стен, как пра-
вило, должно быть не менее одной внутренней
продольной стены, связанной с торцевыми на-
ружными и внутренними поперечными стенами.
Поперечные несущие стены лестничных клеток
должны проходить на всю ширину здания.
7.107. Расстояния между осями поперечных
стен или заменяющих их рам должны проверять-
ся расчетом и быть не более величин, приведен-
ных в табл. 7.4
7.108. Размеры элементов стен из кирпичной
кладки следует определять по расчету. Для кир-
пичной кладки без усиления или с усилением в
виде горизонтального армирования в швах долж-
ны также удовлетворяться требования, приведен-
ные в табл. 7.5.
7.109. Дверные и оконные проемы в кирпич-
ных стенах лестничных клеток при сейсмичности
8 и более баллов должны иметь железобетонное
обрамление.
7.110. Лестничные площадки и балки лестнич-
ных площадок следует заделывать в кладку на
глубину не менее 250 мм и заанкеривать. Эле-
менты сборных лестниц (ступени, косоуры, сбор-
ные марши) должны быть закреплены.
Устройство консольных ступеней, заделанных
в кладку стен лестничных клеток, не допускается.
Таблица 7.4
Конструктивный тип Расстояния в м, при сейсмичности площадки в баллах
7 8 9 10
С несущими стенами из кирпичной кладки, не усиленной армированием или усиленной толь- ко горизонтальными арматурными сетками 12 9 6 -
Со стенами комплексной конструкции или из каменно-монолитной кладки 15 12 9 6
Таблица 7.5
Элемент стены Размер элемента стены в м, при сейсмичности площадки в баллах Примечания
7 8 9
Простенки шириной не менее 0,77 1.16 1,55 Ширину угловых простенков следует принимать на 250 мм больше величины, указанной в таблице
Проемы шириной не более 3.5 3,0 2.5 Проемы большей ширины необходимо усиливать замкнутым железобетонным обрамлением по контуру проема
Отношение ширины простенка к ширине проема не менее 0,33 0,50 0.75
Вынос карнизов не более, при их выпол- нении: из материала стен (кирпич, камень); из железобетонных элементов, связанных с антисейсмическими поясами; деревянных, оштукатуренных по метал- лической сетке 0.2 0,4 0,75 0,2 0,4 0,75 0.2 0,4 0,75 Вынос деревянных неоштукатуренных карнизов допускается до 1 м
63
СНиП РК 2.03-30-2006
7.111. Вынос балконов в зданиях с каменными
стенами и сборными перекрытиями не должен
превышать 1,5 м.
7.112. Участки стен и столбы над чердачным
перекрытием, имеющие высоту более 400 мм,
должны быть армированы или усилены монолит-
ными железобетонными включениями, заанке-
ренными в антисейсмический пояс.
7.113. Перемычки должны устраиваться, как
правило, на всю толщину стены и заделываться в
кладку на глубину не менее 350 мм. При ширине
проема до 1,5 м заделка перемычек допускается
на 250 мм.
В сейсмических районах применение сборных
брусковых перемычек не допускается.
7.114. Несущие стены, в которых размеща-
ются вентиляционные каналы и дымоходы, сле-
дует проектировать в виде комплексной конс-
трукции.
В пределах плана здания или отсека не допус-
кается изменять направление раскладки железо-
бетонных плит сборных перекрытий (покрытий),
выполненных по пунктам 7.23.а,б.
7.115. Самонесущие стены должны иметь
связи с каркасом, не препятствующие гори-
зонтальным смещениям каркаса вдоль стен.
Между поверхностью стен и колоннами карка-
са должен предусматриваться зазор не менее
20 мм.
По всей длине самонесущей стены из кирпич-
ной (каменной) кладки в уровне плит перекрытия
(покрытия) или верха оконных проемов должны
устраиваться антисейсмические пояса, соединен-
ные гибкими связями с каркасом здания. В местах
пересечения торцевых и продольных стен следу-
ет устраивать антисейсмические швы на всю вы-
соту стен.
7.116. Прочность самонесущих стеновых конс-
трукций и их креплений надлежит проверить рас-
четом, выполняемым в соответствии с п. 5.21.
Сейсмические силы, действующие в плоскости
самонесущих стен, должны восприниматься са-
мими стенами.
8. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ
ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
8.1. Площадь сечения вертикальной и гори-
зонтальной арматуры в железобетонных стенах и
диафрагмах жесткости должна составлять:
на периферийных участках - не менее 0,2% и
не более 4% от площади сечения бетона,
на полевых участках - не менее 0,1 % и не бо-
лее 4% от площади сечения бетона.
8.2. В железобетонных колоннах многоэтаж-
ных каркасных зданий (рамных, рамно-связевых,
связевых и других) площадь поперечного сечения
продольной арматуры следует принимать по ре-
зультатам расчетов, но не менее:
при сейсмичности площадки строительства 7 и
8 баллов - 0,8% от площади поперечного сечения
колонны;
при сейсмичности площадки строительства 9
и 10 баллов - 1,2% от площади поперечного се-
чения колонны.
Общая площадь поперечного сечения продоль-
ной арматуры в железобетонных колоннах много-
этажных каркасных зданий не должна превышать
6% от площади поперечного сечения колонн.
8.3. Во внецентренно сжатых и изгибаемых
элементах хомуты должны ставиться по расчету
и на расстояниях не более 400 мм и не более 12d,
где d - наименьший диаметр продольных сжатых
стержней.
Во внецентренно сжатых элементах с пло-
щадью сечения продольной арматуры более 3%
хомуты следует устанавливать на расстоянии не
более 8d и не более 250 мм.
8.4. Шаг хомутов, устанавливаемых в колон-
нах каркасных зданий, кроме запроектированных
по связевым схемам, не должен превышать 1/2Л,
а в колоннах каркасных зданий, запроектирован-
ных по связевым схемам, - З/4/j, где h - наимень-
ший размер сечения колонны.
Диаметр хомутов следует принимать не менее
8 мм.
8.5. Жесткие узлы железобетонных рам долж-
ны быть усилены сварными сетками, спиралями
или замкнутыми хомутами, установленными с ша-
гом не более 100 мм.
8.6. Участки ригелей и колонн, примыкающие
к жестким узлам рам (в т.ч. к фундаментам), на
расстоянии, равном полуторной высоте их сече-
ния, должны армироваться замкнутой поперечной
арматурой (хомутами), установленной по расчету,
но с шагом не более 100 мм. Первый хомут дол-
жен располагаться на расстоянии не более 50 мм
от грани узла.
8.7. Соединения продольной арматуры пери-
ферийных участков стен и диафрагм жесткости,
при диаметре продольной арматуры более 22 мм,
а также продольной арматуры колонн следует
выполнять на сварке. При соответствующих экс-
периментальных обоснованиях для стыкования
продольной арматуры допускается применять
механические стыковые соединения (стыки с
спрессованными муфтами, резьбовыми муфтами
и др ).
8.8. Соединения рабочей арматуры (на сварке
или без сварки) должны, как правило, распола-
гаться вразбежку, с соблюдением соответствую-
щих положений СНиП по проектированию желе-
зобетонных и бетонных конструкций.
8.9. Стыковые соединения арматуры на ван-
ной сварке в инвентарных (съемных) формах и на
сварке на остающихся стальных скобах-наклад-
ках допускаются при условии контроля качества
их выполнения разрушающими методами.
64
СНиП РК 2.03-30-2006
8.10. Минимальная длина перепуска армату-
ры в стенах и диафрагмах жесткости, при ее сты-
ковании внахлестку без сварки, должна быть на
25% больше значений, требуемых для обычных
условий строительства.
8 11. В зоне перепуска арматуры ригелей, сты-
куемой внахлестку без сварки, шаг хомутов дол-
жен быть не более h/4
8.12. Концы гнутых хомутов должны быть за-
гнуты вокруг продольной арматуры и заведены
вглубь сечения на длину не менее 6d хомута и
не менее 8 см.
8.13. При проектировании предварительно-на-
пряженных железобетонных конструкций должны
учитываться следующие требования:
прочность сечений должна превышать их тре-
щиностойкость не менее чем на 25%;
продольная напрягаемая арматура должна
иметь сцепление с бетоном;
напрягаемая стержневая арматура диаметром
28 мм и более должна иметь на концах анкерные
устройства;
для большепролетных и ответственных изгиба-
емых конструкций, а также для колонн каркасных
зданий рекомендуется смешанное армирование.
В предварительно-напряженных конструкци-
ях не допускается применять арматуру с относи-
тельным удлинением при разрыве менее 2%.
9. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ
СТАЛЬНЫХ КОНСТРУКЦИЙ
9.1. При проектировании стальных каркасов в
ригелях, диафрагмах, опорных траверсах колонн
рекомендуется предусматривать определенные
участки, а в стальных связях - специальные конс-
труктивные элементы, предназначенные для ра-
боты в условиях возможного развития неупругих
деформаций при сейсмических нагрузках, превы-
шающих расчетные.
Для элементов, работающих в упругопласти-
ческой стадии, должны применяться пластичные
углеродистые стали обыкновенного качества с
низким содержанием углерода и низколегирован-
ные стали с относительным удлинением не менее
20%.
Участки развития пластических деформаций
в элементах стальных конструкций должны быть
вынесены за пределы сварных и болтовых соеди-
нений.
9.2. Стальные колонны рамных каркасов мно-
гоэтажных зданий рекомендуется проектировать
замкнутого коробчатого сечения, равноустойчиво-
го относительно главных осей, а рамно-связевых
каркасов - двутаврового сечения.
Стыки колонн каркасов рекомендуется отно-
сить от узлов рам. В колоннах рамных каркасов
на уровнях поясов ригелей должны быть установ-
лены диафрагмы.
9.3. Стальные ригели каркасов рекомендуется
выполнять из прокатных и сварных двутавров.
Опорные сечения ригелей рамных каркасов
рекомендуется развивать за счет увеличения ши-
рины полок или устройства вутов.
9.4. В стальных связях зданий, возводимых в
сейсмических районах, допускается предусмат-
ривать специальные конструктивные элемен-
ты-энергопоглотители (кольцевые, трубчатые,
фрикционные и др.), в которых, при усилиях, пре-
вышающих расчетные, могут развиваться пласти-
ческие деформации.
9.5. В горизонтальных швах между плитами
перекрытий (покрытий) и стальными ригелями
должны быть предусмотрены связи, воспринима-
ющие усилия растяжения и сдвига.
9.6. Для обеспечения пространственной жест-
кости и устойчивости покрытия и его элементов
следует предусматривать систему связей между
несущими конструкциями покрытия.
10. СЕЙСМОБЕЗОПАСНОСТЬ ЗДАНИЙ
СУЩЕСТВУЮЩЕЙ ЗАСТРОЙКИ
10.1. Оценку сейсмобезопасности следует вы-
полнять для зданий существующей застройки:
получивших повреждения при землетрясени-
ях и других стихийных или техногенных событи-
ях;
расположенных на площадках, сейсмичность
которых, при уточнении карт сейсмического райо-
нирования или инженерно-геологических усло-
вий, была повышена;
подлежащих реконструкции без изменения
степени ответственности.
10.2. Положения настоящего раздела не до-
пускается применять:
для обоснования мероприятий и проектных
решений, снижающих существующий уровень
сейсмостойкости зданий при их реконструкции
или перепланировке;
для оценки сейсмостойкости (сейсмобезопас-
ности) зданий, запроектированных и построенных
после введения в действие СНиП РК В.1.2-4-98
«Строительство в сейсмических районах»;
при разработке проектов реконструкции, пре-
дусматривающих изменение функционального
назначения зданий существующей застройки или
устройство в зданиях дополнительных этажей.
10.3. Оценку сейсмобезопасности зданий су-
ществующей застройки необходимо выполнять по
результатам обследования.
Обследование зданий существующей застрой-
ки могут выполнять организации, оснащенные
оборудованием, позволяющим получать данные
о фактическом состоянии конструкций и характе-
ристиках материалов.
Оценку сейсмобезопасности сложных и ответс-
твенных объектов следует выполнять с участием
65
СНиП РК 2.03-30-2006
специализированных научно-исследовательских
организаций.
10.4. Сейсмобезопасность зданий существую-
щей застройки следует оценивать исходя из соот-
ветствия их объемно-планировочных и конструк-
тивных решений расчетным и конструктивным
требованиям настоящих норм.
10.5. Соответствие зданий существующей за-
стройки расчетным требованиям настоящих норм
устанавливается с помощью коэффициента г,
определяемого по формуле
г . (ю.1)
’ F
где:
И7 - показатель, характеризующий фактичес-
кую расчетную несущую способность рассматри-
ваемой конструктивной системы или ее элемен-
тов;
F - показатель, характеризующий требуемую
по действующим нормам расчетную несущую
способность рассматриваемой конструктивной
системы или ее элементов.
Примечание:
В качестве показателей W и F могут приниматься:
поэтажные сейсмические нагрузки на здание;
поперечная сила в основании здания или в уровне
рассматриваемого этажа;
усилия от сейсмических нагрузок в рассматривае-
мых сечениях конструкций.
10.6. Здания существующей застройки следу-
ет считать потенциально сейсмоопасными. если
конструктивные решения зданий не соответствуют
обязательным конструктивным требованиям дейс-
твующих норм или коэффициент г имеет значения
меньше, приведенных в таблице 10.1.
Таблица 10.1
Характеристика сооружений Значения коэффициента гг
1 Сооружения, повреждения которых способны вызвать опасные экологические пос- ледствия: здания и сооружения, в которых остаточные деформации и локальные пов- реждения конструкций (осадки, трещины и др.) не допускаются. 1,0
2. Особо ответственные здания и сооружения (административные, общественные и производственные).
3. Здания и сооружения, функционирование которых необходимо при ликвидации последствий землетрясений и для защиты населения (системы энерго- и водоснаб- жения, пожарные депо, системы пожаротушения, сооружения связи, здания органов национальной безопасности и внутренних дел. здания и сооружения организаций по ликвидации чрезвычайных ситуаций, здания больниц с травматологическими и хирур- гическими отделениями и т.п.). 0,8
4. Здания и сооружения, эксплуатация которых связана с длительным скоплением в них большого количества людей (большие и средние вокзалы, крытые стадионы, кон- цертные залы и другие зрелищные сооружения); здания музеев; памятники, представ- ляющие большую художественную и историческую ценность.
5. Здания дошкольных учреждений, школ, высших учебных заведений, больниц, домов престарелых и т.п.
6. Здания и сооружения (жилые, административные, общественные, производствен- ные, сельскохозяйственные и т.п.), не указанные в позициях 1-5 и 7. 0,5
7. Малоответственные здания и сооружения, повреждения которых не представляют угрозы для безопасности людей, не сопровождаются порчей ценного оборудования, не вызывают прекращения непрерывных технологических процессов или загрязне- ния окружающей среды (некоторые небольшие одноэтажные сельскохозяйственные и складские сооружения, временные одноэтажные сооружения, легкие открытые летние павильоны и т.п.). Без учета сейсмичес- ких воздействий (по согласованию с заказчиком)
10.7. Здания существующей застройки следу-
ет считать сейсмобезопасными, если их конструк-
тивные решения соответствуют обязательным
конструктивным требованиям действующих норм,
а коэффициент г имеет значения, превышающие
указанные в табл. 10.1.
10.8. Требования п. 10.7 являются минималь-
но необходимыми для обеспечения безопасности
людей при землетрясениях. По заданию заказчика
уровень расчетных сейсмических нагрузок и конс-
труктивных мероприятий может быть повышен.
10.9. При разработке проектов восстановле-
ния или усиления зданий необходимо, как прави-
ло, предусматривать мероприятия по устранению
отступлений от обязательных конструктивных
требований действующих норм.
10.10. Мероприятия по восстановлению или
усилению зданий являются достаточными, если
66
СНиП РК 2.03-30-2006
(при условии соблюдения п. 10.9) величины коэф-
фициента г имеют значения, превышающие ука-
занные в табл. 10.1.
10.11. Сейсмобезопасность зданий существу-
ющей застройки может обеспечиваться:
изменением функционального назначения зда-
ний (снижение уровня ответственности);
снижением массы зданий (например за счет
демонтажа верхних этажей или замены тяжелых
ненесущих элементов на более легкие);
усилением или восстановлением несущих и
ненесущих элементов;
изменением конструктивных и объемно-плани-
ровочных решений.
10.12. Решения о восстановлении или усиле-
нии зданий следует принимать с учетом их физи-
ческого и морального износа, назначения и соци-
ально-экономической целесообразности.
67
СНиП РК 2.03-30-2006
ПРИЛОЖЕНИЕ 1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В приложении приведены термины и опреде-
ления, принятые в рамках настоящего норматив-
ного документа.
Активный разлом - разлом земной коры или
всей литосферы, по которому в историческое
время или в голоцене (последние 10 тысяч лет)
происходили смещения или возникали очаги зем-
летрясений.
Башня - свободно стоящая высотная про-
странственная конструкция.
Восстановление - проведение ремонтно-
восстановительных работ, в результате которых
несущая способность конструкций (здания) вос-
станавливается до уровня, предшествующего по-
явлению повреждений.
Диафрагма жесткости (вертикальная) - сте-
на (система связей), запроектированная по ре-
зультатам соответствующих расчетов и способ-
ная сопротивляться сейсмическим нагрузкам,
действующим на нее в системе здания.
Землетрясение - сотрясение земной поверх-
ности, вызванное внутриземными процессами.
Каменно-монолитные здания - здания, как
правило, с трехслойными стенами, в которых бе-
тонирование основного несущего слоя из моно-
литного железобетона производится с использо-
ванием в качестве опалубки двух наружных слоев
кирпичной (каменной) кладки.
Капитальный ремонт - проведение мероп-
риятий, выполняемых с целью восстановления
эксплуатационного ресурса здания (или части
здания), а также для улучшения его эксплуа-
тационных качеств. При капитальном ремонте
осуществляется: устранение неисправностей и
дефектов, возникших в конструкциях в процессе
эксплуатации; восстановление или улучшение
внешней и внутренней отделки, теплотехничес-
ких качеств ограждающих конструкций, гидро-
изоляционных свойств кровли; устранение неис-
правностей инженерного оборудования или его
замена и т.п.
Конструктивная система здания - сово-
купность взаимосвязанных конструкций здания,
обеспечивающих его прочность, жесткость и ус-
тойчивость.
Конструктивные системы каркасные - сис-
темы, основными вертикальными несущими конс-
трукциями которых являются колонны каркаса, на
которые передается нагрузка от перекрытий не-
посредственно (безригельный каркас) или через
ригели (ригельный каркас). Прочность, устойчи-
вость и пространственная жесткость каркасных
зданий обеспечивается совместной работой пе-
рекрытий и вертикальных конструкций. В зависи-
мости от типа вертикальных конструкций, исполь-
(справочное)
зуемых для обеспечения прочности, устойчивос-
ти и жесткости конструктивных систем, различают
рамные, связевые и рамно-связевые каркасные
системы:
каркас рамный - пространственная систе-
ма колонн и ригелей со всеми или некоторыми
жесткими (способными воспринять изгибающие
моменты) узлами соединений, воспринимающая
всю совокупность вертикальных и горизонталь-
ных нагрузок;
каркас связевой - пространственная систе-
ма в виде безригельного каркаса или ригельного
каркаса с нежесткими или жесткими узлами со-
единений ригелей с колоннами и вертикальных
диафрагм жесткости, в которой вертикальные на-
грузки, главным образом, воспринимают и пере-
дают основанию колонны каркаса, а горизонталь-
ные нагрузки - диафрагмы жесткости. Каркас в
восприятии горизонтальных нагрузок практически
не участвует (кроме колонн, объединенных с вер-
тикальными диафрагмами жесткости);
каркас рамно-связевой - пространственная
система в виде рамного каркаса и вертикальных
диафрагм жесткости, в которой вертикальные на-
грузки, главным образом, воспринимает и переда-
ет основанию рамный каркас, а горизонтальные
нагрузки воспринимают совместно вертикальные
диафрагмы жесткости и рамный каркас;
каркас с ядрами жесткости (каркасно-
ствольная система) - связевая, рамно-связевая
или каркасно-стеновая конструктивная система,
в которой каркас выполняется в виде обстройки
ствола или ядер жесткости (вертикальных про-
странственных элементов жесткости замкнутой
формы в плане).
Конструктивная система каркасно-стеновая
-пространственная связевая система в виде кар-
каса (безригельного или ригельного) и несущих
стен, в которой большую часть вертикальных на-
грузок (не менее 60%) и горизонтальные нагрузки
воспринимают и передают основанию несущие
стены. Каркас в восприятии горизонтальных на-
грузок практически не участвует (кроме колонн,
объединенных с вертикальными диафрагмами
жесткости).
Конструктивные системы стеновые - про-
странственные конструктивные системы из несу-
щих стен, объединенных для совместной работы
горизонтальными дисками перекрытий, воспри-
нимающих всю совокупность вертикальных и го-
ризонтальных нагрузок. В зависимости от схемы
расположения несущих стен в плане здания и
характера опирания на них перекрытий различа-
ют перекрестно-стеновые, поперечно-стеновые и
продольно-стеновые конструктивные системы:
68
СНиП РК 2.03-30-2006
перекрестно-стеновая - пространственная
конструктивная система с поперечными и про-
дольными несущими стенами, на которые пере-
крытия опираются по контуру или по трем сторо-
нам;
поперечно-стеновая - конструктивная систе-
ма, в которой вертикальные нагрузки от перекры-
тий и ненесущих стен передаются в основном на
поперечные несущие стены, а плиты перекрытия
работают преимущественно по балочной схеме.
Горизонтальные нагрузки, действующие в направ-
лениях поперечных стен, воспринимаются этими
стенами. Горизонтальные нагрузки, действующие
перпендикулярно поперечным стенам, восприни-
маются продольными диафрагмами жесткости,
которыми могут служить продольные стены лес-
тничных клеток, отдельные участки продольных
наружных и внутренних стен;
продольно-стеновая - конструктивная систе-
ма, в которой вертикальные нагрузки от перекры-
тий и ненесущих стен передаются в основном на
продольные несущие стены, а плиты перекрытия
работают преимущественно по балочной схеме.
Горизонтальные нагрузки, действующие в направ-
лениях продольных стен, воспринимаются этими
стенами. Горизонтальные нагрузки, действующие
перпендикулярно продольным стенам, восприни-
маются поперечными диафрагмами жесткости,
которыми могут служить поперечные стены лес-
тничных клеток, отдельные участки поперечных
наружных и внутренних стен.
Конфигурация здания - внешнее очертание,
а также взаимное расположение несущих и нене-
сущих элементов в плане и по высоте здания.
Коэффициент сейсмичности - количест-
венный показатель интенсивности расчетного
сейсмического воздействия, равный отношению
расчетного ускорения основания А в рассматри-
ваемом направлении к ускорению силы свобод-
ного падения g (g=9,81 м/сг). Величины коэффи-
циента сейсмичности, приведенные в настоящих
нормах, характеризуют максимальные значения
компонент расчетных сейсмических воздействий.
Мачта - сооружение, состоящее из ствола,
поддерживаемого оттяжками.
Многоэтажные здания - в настоящих нормах
под многоэтажными зданиями условно понимают-
ся здания высотой более трех этажей.
Модальная масса - обобщенная (или приве-
денная) масса конструктивной системы при ее
собственных колебаниях по /-ой форме (моде).
Величина модальной массы Л/, может быть опре-
делена по формуле
М
i
где:
/и4 - массы, сосредоточенные в узлах дина-
мической модели системы; и - общее количество
масс;
X.t - смещения системы при собственных ко-
лебаниях по /-й форме в узле к.
Сумма модальных масс по каждому из направ-
лений равна общей массе конструктивной систе-
мы.
Новые конструктивные системы, новые
материалы и конструкции - впервые применя-
ющиеся; с недостаточно изученной способностью
сопротивляться сейсмическим воздействиям.
Объект экспериментальный - строительный
объект, содержащий новые конструктивные или
технологические решения и возводимый в опыт-
ном порядке с целью проверки эффективности
новых решений.
Реконструкция - проведение работ, выпол-
няемых с целью изменения основных технико-
экономических показателей здания (увеличения
эксплуатируемого объема или площади, вмести-
мости, пропускной способности) или изменения
его функционального назначения. Реконструкция
здания, при необходимости, сопровождается ме-
роприятиями по усилению или восстановлению
конструкций.
Сейсмичность площадки строительства -
максимальная интенсивность сейсмических воз-
действий (в баллах) на площадке строительства,
прогнозируемая с учетом ее инженерно-геологи-
ческого строения.
Сейсмичность района строительства - мак-
симальная интенсивность сейсмических воздейс-
твий (в баллах), прогнозируемая (с заданной ве-
роятностью непревышения) в данном районе для
участков со средними грунтовыми условиями.
Сейсмобезопасность зданий и сооружений
- способность зданий и сооружений переносить
сейсмические воздействия без повреждений и
разрушений, представляющих прямую угрозу для
безопасности людей; к сейсмобезопасным зда-
ниям не предъявляются требования по ремонто-
пригодности, возможности дальнейшей эксплуа-
тации, обеспечению сохранности оборудования
и т.п.
Сейсмостойкость зданий и сооружений
- способность зданий и сооружений переносить
сейсмические воздействия, сохраняя свои экс-
плуатационные качества в пределах, предусмот-
ренных положениями действующих норм.
Специализированные научно-исследова-
тельские организации - организации, сферой
деятельности которых являются научно-иссле-
довательские работы в области сейсмостойкого
строительства, сейсмологии и микросейсморайо-
нирования, располагающие оборудованием, не-
обходимым для проведения соответствующих те-
оретических и экспериментальных работ.
69
СНиП РК 2.03-30-2006
Специализированные проектные органи-
зации - организации, сферой деятельности кото-
рых являются проектные, а также научно-иссле-
довательские работы в области сейсмостойкого
строительства.
Специальные системы сейсмозащиты -
включающиеся и выключающиеся связи, динами-
ческие гасители колебаний, энергопоглотители,
системы сейсмоизоляции.
Строительная площадка - территория, вы-
деляемая в установленном порядке для строи-
тельства зданий и сооружений.
Стыковые соединения, не обеспечиваю-
щие раздельную работу ненесущих и несу-
щих конструкций, - соединения, препятствую-
щие взаимным смещениям ненесущих и несущих
конструкций при сейсмических воздействиях.
Стыковые соединения, обеспечивающие
раздельную работу ненесущих и несущих
конструкций - соединения, не препятствующие
(в заданных нормами пределах) взаимным сме-
щениям ненесущих и несущих конструкций при
сейсмических воздействиях.
Технические условия - документ, устанавли-
вающий технические требования, которым долж-
но соответствовать здание или сооружение.
Примечания:
1. Технические условия разрабатывают в составе
технической документации и применяют в качестве до-
кумента, дополняющего настоящие нормы.
2. Технические условия на проектирование объек-
тов, указанных в примечании 3 к пункту 1.1 настоящих
норм, утверждаются заказчиком по согласованию с го-
сударственным органом по делам архитектуры, строи-
тельства и градостроительства.
3. Технические условия, в случае необходимости,
должны содержать:
а) уточненные сведения об инженерно-геологи-
ческих условиях и сейсмичности площадки строи-
тельства;
б) обоснование конструктивных и расчетных меро-
приятий, компенсирующих отступления от обязатель-
ных положений настоящих норм.
в) программу экспериментальной проверки сейс-
мостойкости объекта.
Усиление - проведение мероприятий, в ре-
зультате которых повышается первоначальная
несущая способность конструкций (здания).
Этаж мансардный - этаж в чердачном про-
странстве, фасад которого полностью или час-
тично образован поверхностью (поверхностями)
наклонной или ломаной крыши, при этом линия
пересечения плоскости крыши и фасада должна
быть на высоте не более 1,5 м от уровня пола
мансардного этажа.
Этаж технический - этаж для размещения ин-
женерного оборудования и прокладки коммуника-
ций; может быть расположен в нижней (техничес-
кое подполье), верхней (технический чердак) или
в средней части здания.
Этаж цокольный - этаж при отметке пола по-
мещений ниже планировочной отметки земли на
высоту не более половины высоты помещений.
Этажерка - многоярусное каркасное сооруже-
ние (без стен), свободно стоящее в здании или вне
его и предназначенное для размещения и обслужи-
вания технологического и прочего оборудования.
70
СНиП РК 2.03-30-2006
Приложение 2. СПИСОК НАСЕЛЕННЫХ ПУНКТОВ РЕСПУБЛИКИ
КАЗАХСТАН, РАСПОЛОЖЕННЫХ В СЕЙСМИЧЕСКИХ РАЙОНАХ,
С УКАЗАНИЕМ ДЛЯ НИХ СЕЙСМИЧНОСТИ В БАЛЛАХ И
ПОВТОРЯЕМОСТИ СЕЙСМИЧЕСКОГО ВОЗДЕЙСТВИЯ
(названия населенных пунктов соответствуют карте Республики Казахстан
на май 1994 г. масштаба 1:2000000)
Пункты с сейсмичностью 9 баллов, находящиеся в зонах возможного возникновения очагов земле-
трясений (зонах ВОЗ) с магнитудами 7.1 и более, отмечены значком (*) возле цифры Землетрясения
с такими магнитудами могут вызвать на поверхности земли остаточные деформации, разрушительные
эффекты типа обвалов, оползней, селей, а также сейсмические воздействия интенсивностью более 9
баллов.
Населенные пункты, для которых имеются карты сейсмического микрорайонирования в ЗАО
«КазГИИЗ», отмечены знаком (*) около их названия.
Восточно-Казахстанская область
Ай Акарал Л 82 Зайсан * Зубовка 82 72
Акжар 8г Зыряновск 72
Аксуат (Таргабатайский р-н) Л Ивановка 72
Аксуат(Курчумский р-н) 8г Кабанбай (Тарбагатайский) 72
Актогай 6г Кабанбай (Урджарский) 72
Акший Алексеевка (Теректы) L 7г Казнаковка 72
Алексеевка (Урджарский) 82 Карабулак 82
Алтайский 72 Карагужиха 72
Аршалы 62 Каратогай 7г
Асубулак Л Караунгир 82
Бахты 72 Катон-Карагай 9/
Белая школа 72 Киндикти 72
Белогорский 72 Койтас 7г
Белое 72 Кокжира 7г
Белоусовка 7г Кокпекти 72
Бельагаш 62 Красный Ауыл 72
Берель 9г Курчум 72
Бигаш 72 Кутиха 7г
Благодарное 8г Кызылагаш 7г
Бобровка (Глубоковский) 72 Кызылкесек 72
Бобровка (Курчумский) 82 Кызылтас 6?
Боке 62 Ленинка 62
Бол.Буконь 7г Лениногорск (Риддер) 72
Большенарымское 82 Майкапчагай 82
Бородулиха 62 Маканчи 72
Буран 82 Малеевск 72
Верхнеберезовский 72 Малороссийка 7г
Верхуба 62 Малоубинка 62
Владимировка 82 Маралды Л
Георгиевка 62 Молодежный 62
Глубокое 72 Никитинка (Базымбай) 62
Дуненбай 62 Никольск 72
Жанаталап 82 Новая Бухтарма 7г
Жантикей 72 Новая Шульба 6г
Жарма 62 Новоандреевка 8г
Жарык 62 Новополяковка 82
Жезкент 62 Огневка 72
Жерновка 62 Ойчилик 7г
Журекадыр 62 Октябрьский 72
71
СНиП РК 2.03-30-2006
Орловка
Палатцы
Парыгино
Первомайский
Парамоновка
Петропавловка
Предгорное
Пржевальское
Прибрежный
Привольное
Путинцево
Рахмановские ключи
Самарское
Сарыолен
Сегизбай
Серебрянск
Согщатово
Столбуха
Айдарлы
Айнабулак
Акбалык
Акдала
Акжар
Акколь
Аксу
Актам
Акший
Алатау
Алгабас
Алматы*
Алтынэмель
Арасан
Архарлы
Балатопар
Баканас
Бакбакты
Баскунчи
Бесколь
Бозинген
Бол Аксу
Бурундай
Гвардейский
Герасимовка
Горный
Дегерес
Джансу гуров*
Дмитриевка
Д осты к
Екиаша
Екпинди
Енбекши
Есик
Жаланаш
Жанаталап
72
82 Сугатовка
7, Таврическое
72 Тарбагатай
72 Таргын
72 Тарханка
72 Таскескен
72 Тройницкое
82 Тугыл
72 Уланское
62 Ульба
72 Урджар
92 Усть-Каменогорск
72 Усть-Таловка
82 Чердояк
82 Шемонаиха
72 Шиликти
92 Шингожа
82 Шынгыстай
62
62
L
ба
72
62
6,
72
72
Л
62
Л
62
82
\
92‘
Алматинская область
82 Жаркент*
82 Желторангы
62 Кабанбай
62 Калинино
6г Калиновка (Капальский)
62 Калиновка (Гвардейский)
82 Каншенгель
82 Капал
72 Капчагай*
92 Карабастау
82 Карабулак
92* Караой
82 Каратурук
82 Карашокы
72 Каскелен*
62 Кегень
72 Кенжыра
7г Кетмень
92 Кировский’
82 Койлык
62 Кокжиде
8г Кокпек
82 Коксу
72 Коктал
8г Коктума
7г Кольжат
82 Константиновка
82 Коныролен
82 Копберлик
92 Коспан
8г Коянкоз
82 Кугалы
82 Курылысши
92 Кызылагаш
92* Кызылашы
82 Лепсинск
82
62
82
8а
8г
92
72
»а
Л
Л
9а
8:
9,
^2
82
8а
8а
8г
8,
9а
Ва
82
8,
9г
82
82
6,
2
8г
СНиП РК 2.03-30-2006
Лепсы 62 Сарыозек 8,
Майлыбай 72 Саты 2 9,*
Маловодное 92 Сумбе г 8,
Малыбай 92 Талгар* 9,
Масак 92 Талдыкорган* 8
Матай 72 Текели 2 9,
Мулалы 82 Текес 2 8,
Нарынкол 8г Тургень 2 9,
Николаевка 82 Тукж 2 9,
Новопокровка 82 Узунагач (Куртинский)* 8,
Обуховка 8г Узунагач (Жамбылский) 8,
Октябрь 82 Узунбулак 9,
им.Панфилова 92 Учарал 2 8,
Первомайский 82 Ушбулак 2 8,
Пиджим 82 Уштобе 2 8,
Подгорное 92 Фабричный 2 9,
Покровка (Жамбылский ) 8г Хоргос 9.
Покровка (Илийский) 8г Чарын 2 8,
Рудничный 92’ Черкасское 8,
Рыбачье 72 Чилик 2 9,
Сарканд* 8г Чунджа 2 8,
Сарыбастау 82 Шатырбай 8,
Сарыбель 9/ Шенгельды 2 8
Сарыжаз 8г Энергетический Жамбылская область 9,
Айша-Биби 82 Кенес 6,
Акколь 62 Коктал 2 7,
Аксуек 62 Косапан 2 7,
Акыртобе 82 Кошкарата 8,
Амангельды 62 Кулан 8,
Асса 82 Курагаты 7,
Бауржан-Момыш-Улы 82 Курдай 8,
Бельбасар 72 Куренбел 2 8,
Бирлик 6г Кызылшарва 8,
Благовещенка 72 Луговой 2 8,
Бостандык 62 Майтобе 2 8,
Брлик 7г Мерке 2 8,
Бурнооктябрьское 82 Мирный 6,
Бурубайтал 62 Мойынкум 2 6,
Георгиевка 82 Ойтал 2 8,
Гранитогорск 82 Отар 8,
Гродиково 82 Сарыбулак 2 6,
Жанатас 62 Сарыкемер 8,
Каратау 72 Согинды 7,
Касык 82 Тараз* 2 8,
Татти 7г Успеновка 8,
Толеби 72 Хантау 6,
Туймекент 72 Черная речка 8,
Улькен Сулутор 8, Чоклар 7,
Ум бет 62 Шу Южно-Казахстанская область 2 Л
Абай 82 Коксарай 62
Акбастау 72 Коктерек 82
73
СНиП РК 2.03-30-2006
Акколтык
Аккум
Аксу
Акшиганак
Арысь
Ачисай
Бабайкурган
Бадам
Баиркум
Байжансай
Бакырлы
Балтаколь
Баялдыр
Бирлик
Бугунь
Дарбаза
Жанабазар
Жанбас
Жетысай
Жил га
Ильич
Казыгурт
Кантаги
Карабулак
Карамурт
Карнак
Каскасу
Кельтемашат
Кентау
Кировский
Жанакорган
Келинтобе
Кенес
Сатымсай
Актау
Акшукур
Баутино
Жанаозен
Жармыш
Жангылды
Жетыбай
Каражанбас
Кызан
Кызылузень
Куры к
Мангышлак
Мунайшы
74
72 Ленгер*
72 Маякум
82 Монтайташ
72 Мынбулак
72 Наурыз
62 Первомаевка
62 Рабат
72 Сайрам
72 Сарыагач’
7г Састобе
7г Сауран
62 Славянка
6г Сузак
72 Сырдарьинское
6г Табакбулак
72 Таукен
82 Теке
72 Темирлановка
72 Тимур
72 Тортколь
72 Турар Рыскунов
82 Туркестан
62 Тюлькубас
72 Чардара
82 Чаян
62 Чернак
8г Чулаккурган
82 Шарапхана
62 Шаульдер
7г Шымкент'
Кызылординская область
62 Томенарык
7г Чиили
72 Шалкия
7г
Мангистауская область
62 Сай-Утес
62 Сенек
62 Сыгынды
62 Таучик
62 Тенге
62 Тиген
62 Тущыкудук
62 Умирзак
62 Узень
62 Уштаган
62 Шебир
62 Шетпе
62 Форт Шевченко
ч а> m ч о а О) о ® -ч оо о) со о> а> ч о о ч ч о> ч ® а оэ ш ч о ч а а
V
А >
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
ИНСТИТУТ СЕЙСМОЛОГИИ
КАРТА ОБЩЕГО СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ
РЕСПУБЛИКИ КАЗАХСТАН
И ПРИЛЕГАЮЩИХ РАЙОНОВ КЫРГЫЗСТАНА. УЗБЕКИСТАНА. ТУРКМЕНИИ И КИТАЯ
Составители. А К. Курсивов, АВ. Тимуш, А Сыдыксе, ВИ Щадил ов
При участии. А.Б Садыговой, П.Н Горбунова
При прилегзкхцим территориям испогъхтлэны Карта сейсмического районирования территории
Кыргызском реслубг*«и 1996. 2003
ПРИЛОЖЕНИЕ 3
СНиП РК 2.03-30-2006
ПРИЛОЖЕНИЕ 4. КОНФИГУРАЦИЯ ЗДАНИЙ
(рекомендуемое)
Конфигурация здания рассматривается как
простая при соблюдении следующих условий:
а) здание в плане не содержит открытых форм
типа L. Н, П, Т, Y, X;
б) крутильная форма собственных колебаний
здания не является первой (низшей);
в) максимальное и среднее значения расчет-
ных горизонтальных перемещений каждого пе-
рекрытия, соответствующие любой из поступа-
тельных форм колебаний здания, различаются не
более чем на 10%;
Примечание. Средние значения горизонтальных
перемещений определяются без учета податливости
перекрытий.
г) горизонтальная жесткость каждого эта-
жа остается постоянной по высоте здания или
уменьшается постепенно, от низа сооружения к
верху.
ПРИЛОЖЕНИЕ 5. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ СЕЙСМИЧЕСКИХ
НАГРУЗОК И РАСЧЕТНЫХ ЗНАЧЕНИЙ УСИЛИЙ В КОНСТРУКЦИЯХ
ЗДАНИЙ С УЧЕТОМ ПРОСТРАНСТВЕННОГО ХАРАКТЕРА ВНЕШНИХ
СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЙ
(рекомендуемое)
П5.1. Расчетные модели, учитывающие про-
странственный характер сейсмического воз-
действия на здания, допускается задавать двух-
компонентными или трехкомпонентными. Две
компоненты (составляющие) должны характери-
зовать горизонтальные поступательные движе-
ния основания в ортогональных направлениях.
Третья компонента - движения основания в вер-
тикальном направлении.
Примечание. Вращательные составляющие сейс-
мического воздействия следует учитывать при расчете
зданий длиной более 30 м. Нагрузки на здания, вызван-
ные вращательной составляющей горизонтального
сейсмического воздействия, допускается определять
согласно п. 5.16 настоящих норм или с помощью иных
научно обоснованных методов.
Составляющие сейсмического воздействия
следует принимать действующими одновременно.
П5.2. Значения коэффициентов Аг и Ав, ха-
рактеризующих интенсивность ортогональных
горизонтальных и вертикальной составляющих
расчетного сейсмического воздействия, следует
принимать по данным таблицы 5.5.
П5.3. Направления действия горизонтальных
ортогональных составляющих расчетного сейс-
мического воздействия следует принимать:
а) при неизвестном положении главных го-
ризонтальных осей инерции здания или при их
различном положении по высоте здания - про-
извольно относительно осей системы координат,
принятой в расчетной схеме,
б) при известном положении главных горизон-
тальных осей инерции здания, не изменяющемся
по высоте, - по направлениям главных осей инер-
ции здания.
П5.4. Расчетные значения поперечной и про-
дольной сил, изгибающих моментов, нормальных
и касательных напряжений .V (далее - напря-
жений и усилий) в конструкциях, вызванные од-
новременным действием разных составляющих
расчетного сейсмического воздействия, следует
определять:
а) для случая, оговоренного в п. За, - по ком-
бинации П5.1
+ Ф5.1)
V i-J i=l i=l
б) для случая, оговоренного в п. 36, - по ком-
бинациям П5.2
(П5.2)
V|-Г 1=1 1=1
где:
7V.iv-значения усилий или напряжений в рас-
сматриваемом сечении конструкции, вызванные
действием сейсмических нагрузок, соответствую-
щих /-й форме колебаний здания и горизонталь-
ной составляющей расчетного сейсмического воз-
действия. направленной по оси X;
- значения усилий или напряжений в рас-
сматриваемом сечении конструкции, вызванные
действием сейсмических нагрузок, соответствую-
щих /-й форме колебаний здания и горизонталь-
ной составляющей расчетного сейсмического воз-
действия, направленной по оси Y;
75
СНиП РК 2.03-30-2006
7Vr., - значения усилий или напряжений в рас-
сматриваемом сечении конструкции, вызванные
действием сейсмических нагрузок, соответствую-
щих Ай форме колебаний здания и вертикальной
составляющей расчетного сейсмического воз-
действия, направленной по оси Z;
п - число учитываемых в расчете форм коле-
баний здания.
П5.5. При проверке зданий на устойчивость
против опрокидывания или скольжения на основ-
ное и особое сочетание нагрузок с учетом сейс-
мических воздействий в особое сочетание реко-
мендуется включать две взаимоисключающие
комбинации вертикальных и горизонтальных сей-
смических сил:
первая комбинация - горизонтальные расчет-
ные сейсмические нагрузки умножаются на ко-
эффициент сочетаний 1,0, а вертикальные - на
коэффициент сочетаний 0,4;
вторая комбинация - горизонтальные расчет-
ные сейсмические нагрузки умножаются на ко-
эффициент сочетаний 0,4, а вертикальные - на
коэффициент сочетаний 1,0.
ПРИЛОЖЕНИЕ 6. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ СЕЙСМИЧЕСКИХ
НАГРУЗОК С ПРИМЕНЕНИЕМ СИНТЕЗИРОВАННЫХ
АКСЕЛЕРОГРАММ И ИНСТРУМЕНТАЛЬНЫХ ЗАПИСЕЙ УСКОРЕНИЙ
ОСНОВАНИЯ ПРИ ЗЕМЛЕТРЯСЕНИЯХ
(рекомендуемое)
П6.1. Набор акселерограмм, применяемый в
прямых динамических расчетах зданий, должен
содержать:
а) синтезированные акселерограммы;
б) инструментальные записи ускорений осно-
вания при реальных землетрясениях.
П6.2. Синтезированные акселерограммы, при
отсутствии региональных данных о параметрах
прогнозируемых землетрясений, рекомендуется
создавать по заданным спектрам реакции в уско-
рениях, построенным на основании среднемиро-
вых статистических данных.
Длительность и временная нестационар-
ность амплитуд акселерограмм (характер ам-
плитудных огибающих во времени), синтезиро-
ванных по заданным спектрам реакции, могут
соответствовать среднемировым статистичес-
ким данным для соответствующих сейсмогеоло-
гических и грунтовых условий площадки строи-
тельства.
П6.3. Спектры реакции, рекомендуемые к
применению при построении синтезированных
акселерограмм, характеризующих горизонталь-
ные составляющие сейсмического воздействия и
предназначенных для выполнения расчетов зда-
ний с учетом нелинейной работы конструкций, по-
казаны на рис. П6.1.
П6.4. Спектр реакции, рекомендуемый для
применения при построении синтезированных
акселерограмм, характеризующих вертикальную
составляющую сейсмического воздействия и
предназначенных для выполнения расчетов зда-
ний с учетом нелинейной работы конструкций, по-
казан на рис. П6.2.
76
СНиП РК 2.03-30-2006
П6.5. Синтезированные акселерограммы, пос-
троенные на основании среднемировых статисти-
ческих данных о параметрах сильных землетрясе-
ний, должны отвечать следующим требованиям:
П6.5.1. При динамических расчетах зданий на
однокомпонентные сейсмические воздействия
максимальные амплитуды горизонтальных или
вертикальных ускорений синтезированных аксе-
лерограмм следует принимать (в долях д) по таб-
лицам 5.5 и 5.6 (как произведение значений коэф-
фициентов А и Ко) ;
П6.5.2. При расчетах зданий на многокомпо-
нентное сейсмическое воздействие:
а) максимальная амплитуда одной из двух
горизонтальных компонент сейсмического воз-
действия должна иметь значение (в долях g)
не менее определенного по таблицам 5.5 и 5.6;
максимальная амплитуда другой горизонтальной
компоненты сейсмического воздействия должна
иметь значение не менее 0,7 от значения первой
компоненты;
б) максимальную амплитуду (в долях д) верти-
кальной компоненты сейсмического воздействия
следует принимать по таблицам 5.5 и 5.6;
в) ординаты графиков Ар(Т), построенных с
применением синтезированных акселерограм-
мам, должны с заданной точностью (как правило,
порядка ±5%) отвечать соответствующим значе-
ниям спектров реакции, показанным на рис. П6.1
и П6.2, или огибать их сверху;
г) одна и та же синтезированная акселерограм-
ма не может одновременно задаваться в двух го-
ризонтальных или в горизонтальном и вертикаль-
ном направлениях здания.
П6.6. При наличии обоснованных региональ-
ных данных об ожидаемых параметрах прогно-
зируемых сейсмических воздействий (по спект-
ральному составу, максимальной интенсивности,
длительности и временной нестационарное™
колебаний основания) допускается применение
синтезированных акселерограмм, построенных
на основании принципов, отличающихся от изло-
женных в п.п. П6.2 - П6.5.
П6.7. Для расчетов зданий на сейсмические
воздействия, заданные инструментальными за-
писями ускорений (скоростей, смещений) осно-
вания при землетрясениях, как правило, следует
применять записи, полученные:
а) при землетрясениях, характерных для рас-
сматриваемого региона по магнитуде, особеннос-
тям очага и интенсивности;
б) в пунктах, имеющих примерно те же сейс-
могеологические и поверхностные грунтовые ус-
ловия, что и рассматриваемая площадка строи-
тельства;
в) в пунктах, расположенных примерно на тех
же расстояниях от очагов реальных землетрясе-
ний и тектонических нарушений, что и рассматри-
ваемая площадка.
П6.8. При отсутствии инструментальных запи-
сей, отвечающих требованиям п. 7, динамичес-
кие расчеты допускается выполнять с использо-
ванием инструментальных записей, являющихся
более неблагоприятными для рассматриваемого
здания, чем синтезированные акселерограммы,
соответствующие п.п. П6.2 - П6.5.
П6.9. Общее количество моделей сейсмичес-
кого движения основания в функции времени,
применяемых при динамических расчетах здания
или сооружения, как правило, должно составлять
не менее пяти.
П6.10. Параметры расчетных моделей зданий,
принимаемые при выполнении динамических рас-
четов, должны характеризовать способность сис-
темы «здание-основание» к рассеиванию энергии
колебаний, а при необходимости - нелинейную
работу конструкций и основания.
Примечание Количественные данные, необходи-
мые для построения расчетных моделей зданий, сле-
дует принимать по результатам экспериментальных
исследований объектов аналогичного типа.
77
СНиП РК 2.03-30-2006
П6.11. Для зданий, оснащенных специальными
системами сейсмозащиты, расчетные сейсмичес-
кие нагрузки по п. 5.76 следует определять с уче-
том действительных свойств указанных систем
(особенностей нелинейного характера работы,
диссипативных параметров и т.п.).
Расчеты по п. 5.76 зданий, не оснащенных спе-
циальными системами сейсмозащиты, допускает-
ся выполнять в предположении линейно-упругой
работы конструкций. Переход от значений сейс-
мических нагрузок, полученных в предположении
линейно-упругого характера деформирования
конструкций, к расчетным значениям нагрузок до-
пускается выполнять по формуле 5.1.
П6.12. Прямые динамические расчеты и интер-
претацию результатов расчетов зданий повышен-
ной этажности, а также оснащенных специальны-
ми системами сейсмозащиты следует выполнять
с участием специализированных научно-исследо-
вательских организаций.
ПРИЛОЖЕНИЕ 7. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ЗНАЧЕНИЙ
НАПРЯЖЕНИЙ И УСИЛИЙ В КОНСТРУКЦИЯХ ЗДАНИЯ С БЛИЗКИМИ
ПЕРИОДАМИ КОЛЕБАНИЙ ПО / И i+1 ФОРМАМ
(реко/иенбуемое)
При определении расчетных значений усилий
в конструкциях здания в случаях, когда периоды
ьй и (/+1)-й форм колебаний здания в рассматри-
ваемом направлении отличаются менее чем на
10%, рекомендуется пользоваться формулой
где:
(П7.1)
10
к = Г/7;; (Т.г Т) при к <----
10+М
В упрощенном виде, при £=5% от критическо-
го демпфирования, формула (П7.1) приобретает
вид
« , "
N Р
\ “ ri ri rj ij
(П7.3)
104(l-*2)2 +4t Е *(1+*2) + 4(£2+Е2)*2
'У ' I
(П7.2)
£ - показатели демпфирования колебаний в
процентах от критического демпфирования
Значения p. в формуле (3) задают в виде коли-
чественных значений, зависящих от величин от-
ношений Т/Т. (см. табл. П7.1).
Таблица П7.1
Т/Ту (Т^Т) P^=Pji т/т; р«л
1,00 1.000 0,85 0,273
0,97 0,896 0,80 0,166
0,95 0,791 0,75 0,108
0,93 0,681 0,70 0,071
0,90 0,473 0,67 0,000
78
СНиП РК 2.03-30-2006
МАЗМУНЫ
К1Р1СПЕ.........................................................................2
1. ОБЛЫСЫ ЖЭНЕ КОЛДАНУ ТЭРТ1Б1..................................................3
2. ТЕРМИНДЕР ЖЭНЕ АНЫКТАМАЛАР...................................................3
3. ЖАЛПЫ ЕРЕЖЕЛЕР...............................................................3
4. К¥РЫЛЫС АУДАНЫНЫЦ ЖЭНЕ АЛАНШАСЫНЫН СЕЙСМИКАЛЫГЫ, ТОПЫРАКТЫ
ШАРТТАРДЫЦ ЕСЕПКЕ АЛЫНУЫ.................................................4
5. РАСЧЕТНЫЕ СЕЙСМИЧЕСКИЕ НАГРУЗКИ..............................................6
Гимараттардыц элементтер(не жасалынатын есеп айырысу сейсмикалык жуктемелер.12
Гимараттар кабаттарыныц шект! мумюндж берелн келденец деформация лары................12
6. БЕК1МД1К ПЕН МЫКТЫЛЫГЫН ЕСЕПТЕУ.............................................13
7. ТУРГЫН, КОГАМДЫК ЖЭНЕ 9НД1Р1СТ1К ГИМАРАТТАРЫ................................14
Жалпы ережелер..............................................................14
(ргетастар жэне жертелелердщ кабыргалары....................................16
Жаппалар жэне жабынулар.....................................................17
Куш туспейпн коршауыш кабыргалар жэне калкалар..............................18
Монолитп тем!рбетонынан жасалынган куш туселн кабыргалы гимараттар .........19
Цанкалы (каркасты) гимараттар...............................................20
Тем!рбетонды кабыргалармен жене жаппалармен ipinaHenbfli гимараттар.........21
Темфбетонды келемд! блоктардан жасалынатын гимараттар.......................22
Kipniuj (тас) цалауынан жасалынатын кетеруип жэне ез!н кетеруш! цабыргалы гимараттар.23
8. ТЕМ1РБЕТОНДЫ К^РЫЛЫСТАРДЫЦ ЖОБАЛАНУЫНЫЦ ЕРЕКШЕЛ1КТЕР1.......................27
9. КУРЫШТЫ ЦУРЫЛЫСТАРЫН ЖОБАЛАУ ЕРЕКШЕЛ1КТЕР1..................................28
10. К^РЫЛЫСЫ САЛЫНГАН ГИМАРАТТАРДЫЦ СЕЙСМОЦАУ1ПС13Д1П..........................28
Косымша 1. ТЕРМИНДЕР ЖЭНЕ АНЫКТАМАЛАР...................................................30
Косымша 2. СЕЙСМИКАЛЫК АУДАНДАРЫНДА ОРНАЛАСКАН КАЗАХСТАН РЕСПУБЛИКАСЫНЫЦ
ЕЛД1 МЕКЕНДЕР TI3IMI, БАЛДАРДА ОЛАР УШ1Н СЕЙСМИКАЛЫГЫНЫН
КЭРСЕТУ1МЕН ЖЭНЕ СЕЙСМИКАЛЫК ЭСЕР ЕТУ1Н1Ц КАЙТАЛАНУЫ ...................33
Косымша 3. КАЗАКСТАН РЕСПУБЛИКАСЫНЫЦ ТЕРРИТОРИЯСЫНЫЦ СЕЙСМИКАЛЫК
АУДАНДАСТЫРУЫНЫЦ КАРТАЛАРЫ..............................................36
Косымша 4. ГИМАРАТТАРДЬЩ KECKIH УЙЛЕС1М1.......................................37
Косымша 5. СЫРТКЫ СЕЙСМИКАЛЫК ЭСЕРЛЕРД1Ц КЕЦ1АСТ1К СИПАНТЫНЫЦ ЕСЕБ1МЕН
ГИМАРАТТАРДЫЦ К*РЬ1ЛЫСТАРЫНДАГЫ КУШТЕРД1Н ЕСЕП АЙЫРЫСУЛЫ
МАГЫНАЛАРЫН ЖЭНЕ ЕСЕП АЙЫРЫСУЛЫ СЕЙСМИКАЛЫК ЖУКТЕМЕЛЕР1Н
АНЫКТАУЫ................................................................37
Косымша 6. ЖЕРС1ЛК1Н1СТЕР1 КЕ31НДЕ ЖЫЛДАМДАТУЛАРДЫН К*РАЛ-САЙМАНДЫ
ЖАЗБАЛАРЫ МЕН СИНТЕЗДЕЛГЕН АКСЕЛЕРОГРАММАЛАРЫН
КОЛДАНУЫМЕН ЕСЕП АЙЫРЫСУЛЫ СЕЙСМИКАЛЫК ЖУКТЕМЕЛЕР1Н
АНЫКТАУЫ................................................................38
Косымша 7. / ЖЭНЕ 1+1 НЫСАНДАРЫ БОЙЫНША ТЕРБЕЛ1СТЕРД1Н ЖАКЫН КЕЗЕНДЕР1МЕН
ГИМАРАТТЫН К^РЫЛЫСЫНДАГЫ КУШТЕРДЩ ЖЭНЕ КЫСЫМДАРДЫН ЕСЕПТ1К
МАГЫНАЛАРЫНЫН АНЫКТАЛЫНУЫ...............................................40
79
СНиП РК 2.03-30-2006
СОДЕРЖАНИЕ
ВВЕДЕНИЕ....................................................................41
1. ОБЛАСТЬ И ПОРЯДОК ПРИМЕНЕНИЯ.............................................42
2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ....................................................42
3. ОБЩИЕ ПОЛОЖЕНИЯ..........................................................42
4. СЕЙСМИЧНОСТЬ РАЙОНА И ПЛОЩАДКИ СТРОИТЕЛЬСТВА. УЧЕТ ГРУНТОВЫХ УСЛОВИЙ ....43
5. РАСЧЕТНЫЕ СЕЙСМИЧЕСКИЕ НАГРУЗКИ..........................................45
Общие положения..........................................................45
Методы определения расчетных сейсмических нагрузок.......................45
Определение расчетных сейсмических нагрузок по спектральному методу......46
Расчетные сейсмические нагрузки на элементы зданий.......................50
Предельно допустимые горизонтальные деформации этажей зданий.............51
6. РАСЧЕТ НА ПРОЧНОСТЬ И УСТОЙЧИВОСТЬ.......................................52
7. ЖИЛЫЕ, ОБЩЕСТВЕННЫЕ И ПРОИЗВОДСТВЕННЫЕ ЗДАНИЯ ...........................53
Общие положения........................................................ 53
Фундаменты и стены подвалов..............................................54
Перекрытия и покрытия....................................................55
Ненесущие ограждающие стены и перегородки ...............................56
Здания с несущими стенами из монолитного железобетона ...................57
Каркасные здания.........................................................58
Крупнопанельные здания с железобетонными стенами и перекрытиями..........59
Здания из железобетонных объемных блоков.................................60
Здания с несущими и самонесущими стенами из кирпичной (каменной) кладки .61
8. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ....................64
9. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СТАЛЬНЫХ КОНСТРУКЦИЙ .........................65
10. СЕЙСМОБЕЗОПАСНОСТЬ ЗДАНИЙ СУЩЕСТВУЮЩЕЙ ЗАСТРОЙКИ........................65
Приложение 1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ.........................................68
Приложение 2. СПИСОК НАСЕЛЕННЫХ ПУНКТОВ РЕСПУБЛИКИ КАЗАХСТАН.
РАСПОЛОЖЕННЫХ В СЕЙСМИЧЕСКИХ РАЙОНАХ. С УКАЗАНИЕМ ДЛЯ НИХ
СЕЙСМИЧНОСТИ В БАЛЛАХ И ПОВТОРЯЕМОСТИ СЕЙСМИЧЕСКОГО
ВОЗДЕЙСТВИЯ .............................................................71
Приложение 3. КАРТЫ СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ ТЕРРИТОРИИ
РЕСПУБЛИКИ КАЗАХСТАН..........................................74
Приложение 4. КОНФИГУРАЦИЯ ЗДАНИЙ...........................................75
Приложение 5. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ СЕЙСМИЧЕСКИХ НАГРУЗОК И РАСЧЕТНЫХ
ЗНАЧЕНИЙ УСИЛИЙ В КОНСТРУКЦИЯХ ЗДАНИЙ С УЧЕТОМ
ПРОСТРАНСТВЕННОГО ХАРАКТЕРА ВНЕШНИХ СЕЙСМИЧЕСКИХ
ВОЗДЕЙСТВИЙ ..................................................75
Приложение 6. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ СЕЙСМИЧЕСКИХ НАГРУЗОК
С ПРИМЕНЕНИЕМ СИНТЕЗИРОВАННЫХ АКСЕЛЕРОГРАММ
И ИНСТРУМЕНТАЛЬНЫХ ЗАПИСЕЙ УСКОРЕНИЙ ОСНОВАНИЯ
ПРИ ЗЕМЛЕТРЯСЕНИЯХ.......................................................76
ПРИЛОЖЕНИЕ 7. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ЗНАЧЕНИЙ НАПРЯЖЕНИЙ И УСИЛИЙ
В КОНСТРУКЦИЯХ ЗДАНИЯ С БЛИЗКИМИ ПЕРИОДАМИ КОЛЕБАНИЙ
ПО/ИМ ФОРМАМ ............................................................78
Ответственный за выпуск В.А. Лапин
Подписано в печать 21.06.2006 г.
Формат 60ч841/8. Гарнитура «Arial». Обьем 10 печ. л.
Тираж 3000 экз. Заказ
Отпечатано в ТОО «Издательство LEM».
050022, г. Алматы, ул. Байтурсынова, 78а, тел./факс 92-26-51.
80
