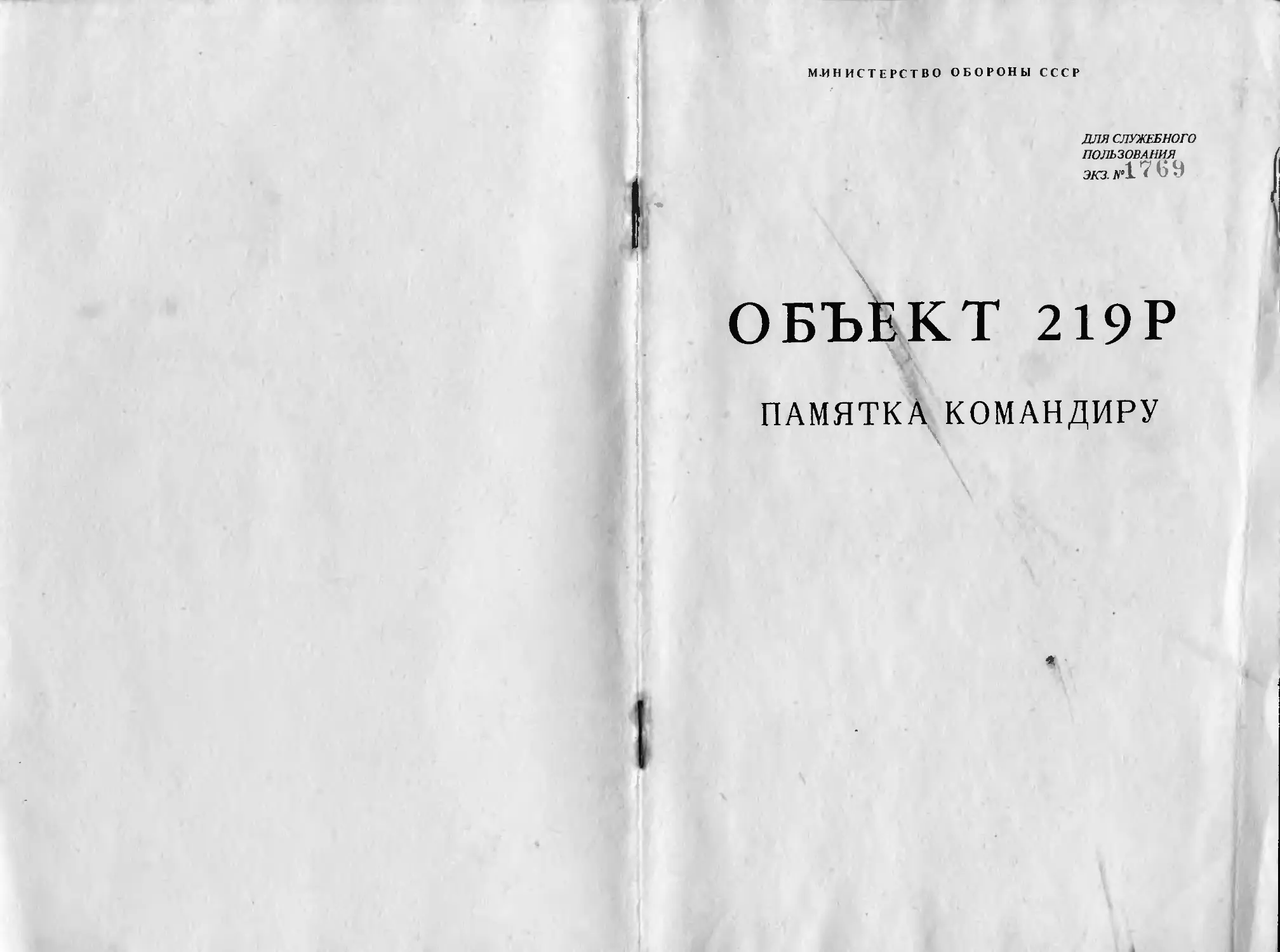

МИНИСТЕРСТВО ОБОРОНЫ СССР
ДЛЯ СЛУЖЕБНОГО
ПОЛЬЗОВАНИЯ
ЭКЗ. Л’1 769
ОБЪЕКТ 219Р
ПАМЯТКА КОМАНДИРУ

МИНИСТЕРСТВО ОБОРОНЫ СССР
ГЛАВНОЕ БРОНЕТАНКОВОЕ УПРАВЛЕНИЕ
ДЛЯ СЛУЖЕБНОГО
ПОЛЬЗОВАНИЯ
ОБЪЕКТ 219Р
ПАМЯТКА КОМАНДИРУ
МОСКВА
ВОЕННОЕ ИЗДАТЕЛЬСТВО
1987
ВВЕДЕНИЕ
Han тлящая- Памятка содержит основные сведения по работе с приборами и агрегатами и правила обраще-
ния с ними.
По вопросам, не оговоренным в Памятке, руководствоваться эксплуатационной документацией машины.
I.	ОБЩИЕ УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
I.	Запрещается при движении стопорить или расстопаривать пушку тягой крепления
по-походному.
2.	Запрещается включать приборы при напряжении бортсети ниже 22 В.
3,	Запрещается при включенном стабилизаторе находиться в зоне обметания пушки, снимать
ограждение и производить работы в зоне движения пушки и механизма подачи.
4.	Запрещается находиться впереди машины в зоне до 100 м в секторе ±15° при включенном
комплексе 9KII2-I.
5.	Необходимо помнить, что при стрельбе снарядами Б и У от них отделяются части,
разлетающиеся с большой энергией на расстояние от 150 до 1000 м от машины.
6.	Запрещается производить ремонтные работы, отключать и подключать разъемы, менять
предохранители и лампы при включенном выключателе батарей.
7.	Категорически запрещается использовать металлические предметы при ручном досылании
выстрелов в пушку.
8.	Стрельбу производить только при закрытых люках и работающем нагнетателе.
9.	Не рекомендуется загружать различные модификации одного типа выстрелов.
2.	ПОДГОТОВКА РАБОЧЕГО МЕСТА
2.2. Включение освещения
Включение плафонов 2 и 4 :
- включить тумблеры I и 5
2.1. Рабочее место командира
I - щиток К
2	- прибор ТКН-3
3	- пульт загрузки
4	-вычислитель
5	- визуальный указатель
6	- устройство ввода поправок
7	- пульт дублирования
8	- механизм поворота конвейера
9	- щиток распределительный
Включение светильника в:
- переключить тумблер 3 в положение ПКТ
ПОМНИ! Ночью яркое внутреннее освещение через
призменные приборы демаскирует малину.
2.3.	Пользование сиденьем
Перевод в верхнее положение:
-	оесть;
-	нажать на защелку 7;
-	привстать и дать возможность сиденью подняться до
стопорения.
Перевод в нижнее положение:
-	привстать;
-	нажать на рычаг 8;
-	сесть и опуститься вмеота о сиденьем до его стопорения.
Регулировка сиденья по высоте: воащать шток ключом 17 мм.
г-ггоз
2.4.	Регулировка прибора ТКН-3
Регулировка налобника:
-	отвернуть винты-барашки I;
-	отрегулировать положение налобника 2,
обеспечив видимость всего поля зрения
прибора при упоре в него лбом;
-	завернуть винты-барашки I.
Регулировка базы окуляров:
-	отвернуть рукоятку 4;
-	развернуть окуляры, обеспечив совме-
щение кругов поля зрения;
-	заверйуть рукоятку 4.
Диоптрийная настройка:
-	вращать кольца 3 до получения
наиболее резкого изображения.
ОТ
аэ
2.Б. ПОДГОТОВКА ПУШКИ
Снятие тяги крепления по-походному
-	приподнять и снять ограждение I;
-	приподнять и откинуть спинку 2 сиденья;
-	опустить сиденье 3 в нижнее положение;
-	вынуть стопор 5, утопив стопор 6 (.навод-
чику покачать систему ручным приводом
ВН для освобождения стопора 5);
-	вывести хвостовик 4 тяги из зацепления
и вынуть тягу;
-	установить стопор 5 на место;
-	установить тягу 7 в гнездо кабины на
фиксатор 8;
-	снять чехол с казенника.
Открывание клина
-	нажать клавишу 9 вниз;
-	выдвинуть рукоятку 10 полностью и повернуть
два раза к себе и от себя до открывания
клина;
-	возвратить рукоятку 10 в исходное положе-
ние до стопорения клавишей 9’,
2.6. Подготовка осветителя к работе ночью
- ослабить гайки I;
- снять защитную крышку 2 и уложить в задний пра-
вый бункер;
- затянуть гайки I.
2.7. Открывание и закрывание люка из машины
Закрывание люка:
-	вывести рукоятку 4 из зацепления 3, оттянув'ее
вниз;
-	закрыть крышку люка перемещением рукоятки 4 вниз;
-	возвратить рукоятку 4 в зацепление 3;
-	притянуть крышку люка за рукоятку 4 и повернуть
рукоятку 2 замка до стопорения ее фиксатором I.
Открывание люка:
-	отстопорить рукоятку 2 замка, нажав на фикса-
тор I;
-	повернуть рукоятку 2 и открыть люк;
-	откинуть крышку люка до стопорения.
ВНИМАНИЕ!. с&прещается движение машины с незасто-
поренным люком!
3.	ПРОВЕРКА. ГОТОВНОСТИ ПУШКИ и ПУЛЕМЕТОВ К РАБОТЕ
3.1.	Включить освещение.
3.2.	Проверить четкость видения местных предметов через приборы наблюдения,при загрязнении
произвести очистку стекол.
3.3.	Проверить количество жидкости в пополнительном баке М3.
3.4.	Проверить свободное, равномерное вращение конвейера от рукоятки ручного привода,повернув
его на 5-6 шагов.
3.5.	Проверить количество жидкости в противооткатных устройствах.
ПОМНИ’ Перед каждым выходом из парка
необходимо:
-произвести контрольный осмотр,
а в предвидении стрельб
подготовку к ним.
4.	ЗАГРУЗКА И РАЗГРУЗКА ВЫСТРЕЛОВ ДЛЯ ПУШКИ
Меры безопасности
Категорически запрещается:
-	ставить хвостовые части на дно поддона и допускать падение элементов выстрела;
-	переносить одному человеку более одной части выстрела;
-	загружать упавший или ударившийся выстрел.
4.1.	Загрузка выстрелов в механизированную укладку (разгрузка выстрелов из
механизированной укладки).
Подготовить пушку
Установить на устройстве ввода поправок тип загруженного выстрела.
Наводчику:
-	привести пушку на угол заряжания;
-	включить тумблер М3.
СО
4.I.I.	Порядок работы.
Загрузка.
-	переключить тумблер I 3ATP-PA3IP в положение ЗАГР;
-	нажать и отпустить кнопку 2 ПУСК ;
-	уложить в выданный лоток выстрел в соответствии с
указаниями пункта 4.1.2;
-	закрыть лоток на защелку 4 ключом 5;
" стТелкиИТИП’1е^еКЛ10Ча,Г&Лем 6 тип выстРела напротив
-	нажать и отпустить кнопку 2 ПУСК .
Посла укладки в лоток последнего выстрела-:
-	нажать и отпустить кнопку 3 СТОП ;
-	нажать и отпустить кнопку 2 ПУСК ;
-	проверить соответствие количества и цвета световых
отметок 7 количеству и типу загруженных выстрелов ,
руководствуясь условным цветовым обозначением 8 для
различных типов (при несоответствии - выполнить
Разгрузка:
-	переключить тумблер I 3AIP-PA3IP в положение РАЗГР;
-	нажать и отпустить кнопку 2 ПУСК ;
-	извлечь из выданного лотка .выстрел, в соответствии
с указаниями п.4.1.3;
-	нажать и отпустить кнопку 2 ПУСК .
После извлечения последнего выстрела из лотка:
-	нажать и отпустить кнопку 3 СТОП;
-	нажать и отпустить кнопку 2 ПУСК .
4.1.2.	Укладка выстрела в лоток
-	извлечь поддон из лотка (если он там находится)
и удалить его из машины;
-	проверить свободное перемещение флажка I и его
возвращение в исходное положение под действием
пружины.
Укладка выстрелов О,Б,К
-	уложить в лоток и продвинуть вперед головную часть 2
выстрела *
-	передвинуть фиксаторы лотка 3 в заднее положение;
-	уложить в лоток и отодвинуть назад до упора хвостовую
часть 4 выстрела-, оберегая ее от повреждений;
-	выдвинуть головную часть 2 и уложить ее относительно
захватов 5 лотка в соответствии с типом выстрела.
Укладка выстрела Б
Выстрел Б уложить, уперев его
в выступ 6 на основании передне-
го полулотка.
-	свести захваты лотка и подвинуть головную часть выстрелов
О и К так, чтобы пластмассовое кольцо 7 выстрелао и
хвостовик <8 стабилизатора выстрелах разместились между
передними и задними зубчатыми секторами 9 захватов;
-	закрыть лоток на защелку 10 ключом II.
5022-3
Укладка выстрела у
-	улоямть головную часть 6 выстрела накладкой 7
вверх и продвинуть вперед;
-	снять полиэтиленовую кпышку с торца головной
части и уло.кить в укупорку выстрела;
-	передвинуть фиксаторы 3 в переднее положение,
отпав их внутрь лотка;
-	уложить хвостовую часть 8 красной полосой 9
вверх и продвинуть назад до упора;
-	выдвинуть головную часть 6;
-	приподнять хвостовую часть и придвинуть к голов-
ной части так, чтобы зуб 10 предварительной
стыковки зашел за перемычку паза в хвостовой
части;
-	приподнять головную часть и вставить ее высту-
пающий снизу упор II в отверстие 12 на выступе
основания переднего полулотка;
-	продвинуть головную часть вперед, а хвостовую
назад до упора;
-	свести захваты лотка 5 и подвинуть части
комплекта так, чтобы зубчатые сектора захватов
вошли в пазы головной части, а фиксаторы 3 в
углубления на хвостовой части;
-	снять накладку 7 и уложить в укупорку выстрел У
(после закрывания лотка);
-	установить ключом 13 для закрывания лотков нуж-
ную литеру 14.
Примечание. При укладке пользоваться указаниями
таблички 15 на подвижном ограждении
пушки.
о»
*
При загрузке выстрела У обязательно
выполни:
I.	Передвинь фиксаторы лотка вперед.
2.	Улови отсеки красной полосой вверх.
3.	Сними красную накладку только перед
закрыванием лотка.
4.	Проверь западанпе фиксаторов в пазы
хвостового отсека в закрытом лотке.
5.	Проверь наличие оплетки У на визуаль-
ном указателе после опускания лотка.
4.1.3. Извлечение выстрелов из лотков
Извлечение выстрелов Б,О,К
-	продвинуть головную часть I вперед;
-	выдвинуть и извлечь хвостовую часть 2:
-	выдвинуть и извлечь головную часть I.
Извлечение выстрела У
сов-
не-
впе-
-	установить накладку 3 до фиксации ее пружиной;
-	продвинуть назад головную часть 4, пршЛднять
до выведения упора 5 из отверстия на выступе
основания переднего полулотка и повернуть
местно с хвостовой частью 6 вокруг оси на
большой угол;
-	приподнять хвостовую часть 6 и продвинуть
ред головную часть 4 так, чтобы зуб 7 вышел из
зацепления с хвостовой частью;
-	выдвинуть и извлечь хвостовую часть 6;
-	установить на торец головной части 4 полиэти-
леновую крышку;
-	выдвинуть и извлечь головную часть 4.
Примечание. Накладка 3 и полиэтиленовая крышка
находятся в укупорке выстрела У
4.1.4.	Исправление неправильной отметки на визуальном указателе
-	нажать и отпустить кнопку 2 СТОП ;
-	нажать и удерживать кнопку 3 ПУСК до подхо-
да неправильно отмеченного лотка
на линию загрузки;
-	отпустить кнопку 3 ПУСК ;
-	переключить тумблер I в положение РАЗГР. ;
-	нажать кнопку 4 - произойдет сброс отметки;
-	переключить тумблер I в положение ЗАГР. ;
-	установить тип уложенного выстрела, переключа-
телем 6;
-	нажать кнопку 4 - произойдет отметка.
4.1.5.	Выключение после загрузки (разгрузки)
-	застопорить пушку тягой крепления
по-походному;
-	перевести вперед спинку I сиденья до фиксации;
-	вставить ограждение 2 в зацепления 3 и нажать
его вниз до упора;
-	перевести сиденье 4 в верхнее положение.
Наводчику:
-	выключить тумблер М3;
-	закрыть клин.
4.2.	Загрузка выстрелов в укладки боевого отделения:
-	загрузить один выстрел типа 0 или К < хвостовую
часть в чехле - в укладку,находящуюся в передней
правой части кабины,а головную часть - в укладку
за спинкой сиденья командира);
-	загрузить аварийный метательный отсек для типа У
в чехле - в укладку за спинкой сиденья командира.
00
4.3.Загрузка выстрелов в укладки у моторной перегородки:
-	подготовить пушку	(см.п.2.5, но тягу
по-походному уложить на крышу МТО);
-	снять ручной огнетушитель ОУ-2;
-	откинуть щиток I, отвернув барашек 2;
-	снять два пустых лотка ( при отсутствии пустых
лотков предварительно разгрузить их) ;
-	установить пустые гнезда напротив откидного щитка
и линии выдачи лотка;
-	загрузить (при положении башни пушкой на нос)
в укладки вначале две хвостовых части (предварительно
одев чехлы)-нижнюю фланцем вверх, верхнюю фланцем
вниз, затем две головные части;
-	установить два снятых лотка;
-	установить щиток I в исходное положение, закрепив его
барашком.2, и установить ручной огнетушитель ОУ-2.
ВНИМАНИЕ! После загрузки проверь правильность и
надежность крепления загруженного боекомплекта и
съемных деталей.
4.4. Загрузка выстрелов в укладку отделения управления ;
-	снять правый пиллерс;
-	снять фартук с бака-стеллажа;
-	загрузить бак-стеллаж только выстрелами 0 и К
(последовательность загрузки указана в табличке
на фартуке).
Схема загрузки показана на рисунке;
-	установить фартук на бак-стеллаж;
-	установить правый пиллерс.
Последовательность
загрузки
бака-стеллажа.
Разгрузку
производи в
обратной после-
довательности.
ND
©
5. ЗАГРУЗКА ПАТРОНОВ ДЛЯ ПКТ
5.1.	Подготовка ПКТ:
-	снять чехол с ПКТ;
-	придать пушке максимальный угол сниже-
ния (выполняет наводчик);
-	опустить сиденье;
-	освободить улавливатель I от гильз и звеньев (при
необходимости) одним из двух способов:
а) снять коробку 2;
- оттянуть стопор 3 и снять улавливатель I, выд-
винув его на себя, после удаления гильз уста-
новить на место;
1 б) - расстегнуть застежку-молнию 4 и высыпать гиль-
зы и звенья в подставленную пустую коробку,
затем застегнуть застежку-молнию;
- извлечь из укладок пустые коробки и снарядить
3	укомплектованными лентами.
ПОМНИ! При стрельбе из ПКТулавливатель необходимо опо-
4	рожнять после использования двух коробок
(500 гильз).
5022-4-
5.2.	Укладка коробок;
-	уложить в укладки согласно схеме и закрепить
четыре коробки I;
-	установить коробку 2 на ПКТ и закрепить.
5.3.	Заправка ленты
-	открыть крышку коробки 2;
-	вытянуть конец ленты из пружинного зажима коробки
2 и закрыть крышку коробки;
-	нажать на защелку 4 и открыть крышку 5 патронника
ПКТ;
-	продеть ленту в лоток 6 и уложить на основание
приемника ПКТ так, чтобы зацеп 7 захватывал первую
гильзу;
-	заправить конец ленты в окно верхнех’о улавливателя
3'
-	закрыть крышку 5 патронника ПКТ до фиксации защел-
кой 4;
-	установить предохранитель в положение ПР .
to
to
6	. ЗАГРУЗКА ПАТРОНОВ ДЛЯ НОВ
-	снять магазины1 1 с кронштейнов и установить на ровное место;
-	открыть крышку магазина и провести укладку ленты с патронами
в соответствии с указаниями на шильдике, который закреплен на внутренней
стороне крышки магазина;
-	установить магазины I на кронштейны и закрепить.
7. ЗАГРУЗКА ГРАНАТ ДЛЯ СИСТЕМЫ 902Б
-	выключить АЗ? ПУ ДЫ?! ЗАВ на левом оаспредели-
тельном щитке (выполняет наводчик );
-	снять крышку I (если она имеется);
-	вставить гранату 2 до щелчка в тоубу 3;
-	закрыть тоубу крышкой I, находящейся в ящике с
гранатами.
Извлечение гранат 2 из труб (при необходимости)
производить банником 4, находящимся в правом
заднем бункере.
Примечание. Перед загрузкой осмотреть и
при необходимости очистить полости труб от грязи.
8.СТРЕЛЬБА В ОСНОВНОМ РЕЗИМЕ (ДНЕМ)
8.1.	Приведение пушки и пулеметов в рабочее положение.
Снять тягу крепления, открыть клин и осмотреть
канал ствола пушки.
Установить исходные данные в вычислитель:
-	открыть крышку I, нажав защелку 10 вниз;
-	установить данные, повернув ручки потенциометров в
соответствующее положение
2	- Н (мм.рт.ст/Ю) - давление ]
„ ф оп	> по метеосводке
7	- Тв С - температура
8	- Т3°С - температура выстрелов - по графику II
9	- дЛ (мм) - износ канала ствола пушки;
-	проверить нулевое положение потенциометра 3 дХ/ои/о ’>
-	проверить установку переключателя 5 Д (м) в положение
АВТ и тумблера 6 ДАТЧИК КРЕНА в положение ВКД ;
-	закрыть крышку I.
Примечание. При отсутствии данных ручки потенциометров
устанавливать в положения, отмеченные красными
точками.
Взведение ПКТ:
-	переключить тумблер I П-КА СТОП в положение
СТОП ;
-	установить предохранитель 3 в положение ОГОНЬ
(вперед);
-	отвести рукоятку 2 назад до постановки затворной
рамы на взвод и подать ее до отказа вперед;
-	переключить тумблер I П-КА СТОП в положение
to
оэ
Раостопорить прибор ТКН-3:
- вращать маховичок I против часовой
стрелки.
Закрыть люк
Раостопорить башенку;
- вывести кольцо 2 из глубоких проре-
зей 3 и .повернув на 90°, ввести в мелкие
прорези .
8.2. Действия при работе днем
Наблюдение:
-	упереться лбом в налобник I прибора
ТКН-З или налобником шлемофона в выступаю-
щую часть 2 любого призменного прибора;
-	навести прибор на цель за рукоятки
5 поворотом башенки по горизонтали и
поворотом прибора - по вертикали.
Удержание направления наблюдения
при вращении башни;
- нажать и удерживать кнопку 4.
Измерение	и вестииу^ьа уддрв:
Измерение дальности до цели высотой
2,7 метра:
Целеуказание
наводчику:

- нажать и удерживать кнопки 3 и 4 до прекращения вращения башни
Контроль длины отката после выстрела;
-	проверить положение указателя I, откат не должен
превышать 310 мл;
-	установить указатель I в крайнее переднее положе-
ние.
Контроль количества оставшихся выстрелов:
- определить количество световых отметок 2 с услов-
ными Цветовы:® обозначениями’ 3 для каждого типа.
Стрельба из ПКТ:
После израсходования коробки 3:
-	переклинить тумблер I П-КА СТОП в положение
СТОП ;
-	извлечь из укладки снаряженную коробку и устано-
вить на ПКТ взамен пустой; пустую коробку устано-
вить в освободившуюся укладку;
-	заправить ленту в ПКТ;
-	отвести рукоятку 2 назад до постановки затворной
рамы на взвод и подать ее до отказа вперед;
5D22-S
-	переключить тумблер I П-КЛ СТОП в положение
П-КА ;
-	установить предохранитель 7 в положение ПР ,
если не ожидается немедленная стрельба.
ПОМНИ! После израсходования двух коробок (500 гильз)
необходимо опорожнять улавливатель 4
перед установкой коробки 3.
9.	СТРЕЛЬБА ИЗ ПУЛЕМЕТА НСВ
9.1.	Приведение НСВ в рабочее положение;
-	снять чехол I;
-	открыть крышку прибора KIOT 2;
-	нажать на флажок 3 и открыть крышку
пулемета НСВ,
-	достать из магазина конец ленты и уло-
жить ее так, чтобы первая гильза
легла за фиксирующие пальцы 4 ;
-	проверить зацепление механизма взвода 5
с пулеметом. НСВ;
-	закрыть крышку пулемета. НСВ, поддержи-
вая рукой ленту;
-	перевести флажок предохранителя 6
в положение ОГ , предварительно
утопив его;
-	взвести пулемет НСВ за кольцо 7
механизма взвода ;
-	отстопорить люльку при помощи стопора 8.
9.2.	Действия при стрельбе из НСВ:
-	наводить по горизонту за рукоятку I ;
-	наводить по вертикали маховиком 2;
-	стрелять нажатием на клавишу 3,
Для повышения точности стрельбы зажать
клавишу 4 на рукоятке маховика;
-	корректировать наводку следует по
трассам и рикошетом.
При стрельбе по наземным целям необхо-
димо помнить, что сходимость линии визиро-
вания прибора КВОТ и траектории происхо-
дит на дальности 750 м.
Поэтому при стрельбе на дальностях до 750 м
перекрестие KIOT наводить на нижний
срез цели, а при дальностях более
750 м перекрестие наводить на верхний
срез цели.
9.3.	Приведение НОВ в исходное положение:
-	установить флажок предохранителя I
в положение ПР ;
-	открыть крышку2 пулемета НСВ; вынуть
ленту, достать оставшийся патрон
и вставить его в ленту;
-	убедиться в отсутствии патрона в
патроннике;
-	уложить ленту в магазин;
-	закрыть крышку 2 пулемета НСВ ,
перевести флажок предохранителя
I в положение ОГ и произвести
контрольный спуск;
-	закрыть крышку прибора KIOT 3;
-	застопорить люльку стопором 4;
-	переложить звенья из звеньесборника
в свободный магазин;
-	установку НСВ зачехлить чехлом 5.
10.	СТРЕЛЬБА НОЧЬЮ
10.1.	Включение
Подготовить осветитель к работе.
Привести пушку и пулемет в рабочее положение.
Включить ночную систему прибора ТКН-3:
СО
6
-	перевести рукоятку ,3 в положение "Н";
-	включить тумблер 5;
-	переключить тумблер 4 "Фара" в поло-
жение "От кноп";
-	перевести рычаг I шторки в положение
"Откр";
-	повернуть рычаг 2 диафрагмы до
появления зеленого свечения в поле
зрения.
Примечани е.Правила включения,
работы и выключения ночной системы при-
бора ТКН-3 изложены в табличке 6 , закреп-
ленной на приборе.
10.2. Действия при стрельбе ночью
Наблюдение;
ВНИМАНИЕ]
-	навести прибор на цель за рукоятки
6 поворотом башенки по горизонтали и по-
воротом прибора - по вертикали;
-	регулировать яркость свечения поворо-
том рычага 3 диафрагмы.
При недостаточной освещенности кратковремен-
но включить осветитель:
-	нажать и удерживать кнопку 5 - заго-
рится красный светильник 4;
-	отпустить кнопку 5 - погаснет светиль-
ник 4.
Примечание. Если позволяет
обстановка, осветитель может быть включен
постоянно переключением тумблера I "Фара"
в положение ПОСТ .
I. Во избежание демаскировки осветитель без
надобности не включать.
2. Не допускать попадания в прибор яркого
света- закрывать поле зрения поворотом
рычага 2 шторки и выключать тумблер 7.
Целеуказание наводчику
- Нажать и удерживать кнопки 5 и 8 до пре-
кращения вращения башни.
10.3. Выключение
-	переключить тумблер I "Фара"
в положение ВЫКК ;
-	выключить тумблер 5;
-	перевести рычаг 3 диафрагмы в
положение ЗАКР. ;
-	перевести рычаг 2 шторки в положе-
ние ЗАКР, ;
-	перевести рукоятку 4 в положение
Д .
II. ДЕЙСТВИЯ ПРИ АВАРИЙНЫХ РЕЖИМАХ
II.I. Действия при отказе дальномера наводчика
Перед каждым выстрелом из пушки:
-	замерить дальность до цели иди узнать у наводчика;
-	открыть крышку I, нажав на защелку 4;
-	установить переключателем 3 и потенциомером 2
дальность;
-	закрыть крышку I.
co
05
II.2. Действия при отказе
автоматического режима М3
Заряжание пушки
производить в полуавтоматическом режиме:
- наводчику привести пушку на угол
загрузки;
-	открыть клин пушки:
-	извлечь рукоятку 6 из клипоы 9 и установить на
ось 5 механизма поворота конвейера;
-	повернуть рукоятку 7 стопора конвейера вверх до упора:
- установить кран 9 на гидропанели в положение Р;
-	прижать клавишу 8 к рукоятке 6 и вращать рукояткой
конвейер,подводя световую отметку 4 требуемого
типа к стрелке ЛИНИЯ ; остановить конвейер с
недоходом световой отметки к стрелке ЛИНИЯ ;
-	повернуть рукоятку 7 стопора вниз;
-	продолжить вращение рукоятки 6 до стопорения
конвейера;
-	откинуть крышку 3 и включить тумблер 2 - заго-
рится сигнальная лампа I;
-	установить вырез поворотного диска I против
кнопки 6 СТОПОР , нажать и удерживать ее до
застопоривания пушки (хвостовик 7 сто-
пора утоплен).
ПОМНИ! Для выстрелов типа У необходимо выпол-
нить указание, нанесенное на крышке I;
-	установить вырез диска I против кнопки 5
ПОДЪЕМ , нажать и удерживать ее до подъема
лотка с выстрелом в верхнее положение;
-	установить вырез диска I против кнопки 4
ДОШЛ , нажать и удерживать ее до возвращения
клоца 8 цепи досылателя в исходное положение;
-	установить вырез диска I против кнопки 2
СПУСК , нажать и удерживать ее до возвращения
лотка в нижнее положение;
-	установить вырез диска I против кнопки 3 РАССТ ,
нажать и удерживать ее до расстопаривания
пушки ( хвостовик 7 стопора выдвинут).
co
00
-	Нажать и отпустить кнопку I РАЗРЕЗЕ .
ВНИМАНИЕ! Запрещается нажимать кнопку I РАЗРЕЗЕ.
при поднятом лотке.
После окончания работы;
-	выключить тумблер 4 - погаснет сигнальная лапта 3;
-	установить поворотный диск 2 вырезом против сиг-
нальной лапты 3;
-	снять рукоятку 7 с оси 5 и установить в клипсу 6;
-	привести в соответствие отметки на визуальном
указателе фактическому количеству выстрелов в
конвейере.
2
Загрузку выстрелов , кроме типа У , в пушку
производить в ручном режиме.
- Наводчику привести пушку
на угол загрузки;
-	открыть клин пушки ;
-	установить кран I на гидропанели в положение Р
-	перевести рукоятку 2 стопора пушки
вправо до фиксации;
-	нажать на рычаг 4 до перехода рычага 3
в положение ЗАЕЛ;
-	онять ограждение I;
-	опустить сиденье 2 в нижнее положение;
-	открыть щиток 4 проема выдачи кабины до
фиксации его упором 3;
4
-	извлечь рукоятку 2 из клипсы и установить на ось
механизма поворота конвейера;
-	повернуть рукоятку I стопора конвейера вверх
до упора;
-	прижать клавишу 3 к рукоятке 2 и вращать рукоят-
кой конвейер до появления в проеме выдачи
кабины выстрела нужного типа;
-	повернуть рукоятку I стопора конвейера вниз;
-	продолжить вращение рукоятки 2 до стопорения
конвейера;
-	вращать рукоятку 5, прижав к ней клавишу, до
подъема лотка 4 в верхнее положение (до упора
рычага в упор на ограждении системы);
-	продвинуть выстрел (раздельно) в канал ствола
пушки до схода его с лотка;
5
- нажать на защелку I - произойдет перекладка
поддона из улавливателя 2 в лоток;
-	вращать рукоятку 3, прижав к ней клавишу 4,
до опускания лотка в нижнее положение;
зафиксировать рукоятку в исходном положении;
^3
-	извлечь досыльник I из укладки, находящейся
за спинкой сиденья, и энергичным толчком дослать
выстрел в канал ствола до закрывания клина;
-	установить досыльник в укладку;
-	установить ограждение и поднять сиденье;
_ отстопорить пушку, оттянув рукоятку 2 и
переведя ее влево (на себя) до расстопорения
пушки;
-	нажать от себя на рычаг 3 до фиксации его в
положении РАЗБК ;
-	нажать и отпустить кнопку I РАЗРЕШ ;
ВНИМАНИЕ! Запрещается нажимать кнопку I при
поднятом лотке (рычаге механизма подачи).
После окончания работы:
-	установить кран 2 на гидропанели в положение А;
-	снять рукоятку 5 с оси 3 механизма поворота
конвейера и установить в клипс 4 укладки;
II.4. Действия при отказе стрельбы из
пушки выстрелами Б, О, К
I.	Разблокировать рычаг механического спуска пушки
- нажать от себя на рычаг I до фиксации его в положе-
нии РАЗБЛ.
2.	Если после первого механического спуска выстрел не
произошел;
-	выждать I минуту;
-	заблокировать спуск. Нажать на рычаг 2 до перехода
рычага I в положение ЗАБ ;
-	нажать от себя на рычаг I до фиксации его в положе-
нии РАЗБЛ после взведения наводчиком ударно-
го механизма.
3.	Если после повторного механического спуска выстрел
не4произошел;
-	выждать I минуту;
-	переключить тумблер 4 П-КА СТОП в положение СТОП ;
-	заблокировать спуск, нажав на рычаг 2 до перехода ры-
чага I в положение ЗАБЛ;
-	снять ограждение пушки;
-	плавно открыть клин и осторожно извлечь хвостовую
часть выстрела ;
-	установить в -пушку подготовленную новую хвостовую
часть и дослать ее досыльником;
-	установить ограждение;
-	переключить тумблер П-КА СТОП в положение П-КА ;
-	нажать и отпустить кнопку 3 РАЗРЕШ .
IT. 5. Действия при отказе
стрельбы из пушки выстрелами У
Разрядить систему выстрелом,для чего:
Заменить хвостовую часть выстрела на вышибное
устройство:
- выждать минуту;
-	переключить тумблер 2 П-КА СТОП в положение
СТОП ;
-	заблокировать спуск, нажав на рычаг 4 до перехода
рычага 3 в положение ЗАБЛ;
—	снять ограждение пушки;
-	плавно открыть клин и осторожно извлечь отказавшую
хвостовую часть .рывком оборвав провода, соединяю-
щие его с головной частью;
—	взять аварийную хвостовую часть лд укладки
и снять с нее чехол.
-	установить аварийную хвостовую часть пушки
и дослать ее доснльником до
закрывания клина;
-	установить отказавш:ую хвостовую часть
в укладку вместо аварийной,
предварительно надев чехол;
-	установить ограждение;
-	переключить тумблер 2 П-КА СТОП в положение
П-КА ;
-	налить и отпустить глорку I РАЗРЕШ .
II.6. Действия при
отказе стрельбы из ПКТ
Устранить задержку:
-	переключить тумблер I П-КА СТОП в положение
СТОП ;
-	отвести рукоятку 2 назад и подать ее до отказа
вперед;
-	переключить тумблер I П-КА СТОП в положение
П-КА .
Если задержка не устранилась:
-	выждать I минуту;
-	переключить тумблер I -П-КА СТОП в положение
СТОП ;
-	открыть крышку патронника 3;
-	определить причину задержки и по возможности
устранить;
-	закрыть крышку патронника 3;
-	отвести рукоятку 2 назад и подать ее до отказа
вперед;
-	переключить тумблер I П-КА СТОП в положение
П-КА .
ВНИМАНИЕ! На время устранения задержки наводчику
выключить АЗР ЭЛ.СПУСК .
QD
II.7.	Действия при задержке в стрельбе НСВ
-	устранить задержку перезарядкой пулемета НСВ;
-	если задержка не устраняется или повторяется, то необходимо разрядить пулемет и, определив причину
задержки, устранить ее в соответствии с инструкцией по эксплуатации.
ПОМНИ!
При устранении задержек и неисправностей всех видов запрещается производить на агрегате какие-либо
работы до удаления патрона из пулемета.
12. РАБОТЫ, ПРОВОДИ!''ШЕ ПОСЛЕ ОКОНЧАНИЯ СТРЕЛЬБ
Застопорить башенку;
- вывести кольцо 3 из мелких прорезей
и, повернув на 90°, ввести в глубокие 2;
- поворачивать башенку за рукоятки
о около исходного положения (30-00
по шкале 4)до застопоривания.
Застопорить прибор ТКН-3:
- вращать маховичок I до застопорива-
ния прибора.
Привести ПКТ в исходное положение:
- переключить тумблер 6 П-КА СТОП в
положение СТОП
-	перевести флажок 4 предохранителя в положение
ПР ;
-	открыть крышку патронника 2, нажав на защелку 7;
-	отделить ленту I и уложить ее в коробку 3;
-	достать патрон из приемного окна и поместить
в ленту I;
-	закрыть крышку патронника 2;
CD
-	перевести флажок 4 в положение ОГОНЬ ;
-	произвести два контрольных спуска;
-	перевести флажок 4 в положение ПР ;
-	переключить тумблер П-КА СТОП в
положение П-КА ;
-	опорожнить улавливатель 5,
Перевести рукоятку 6 в положение РАЗБЛ.
для производства контрольного спуска пушки,
после проведения контрольного спуска
перевести рукоятку в положение ЗАБ ,
Застопорить пушку тягой крепления по-походному
13.	РАБОТЫ, ПРОВОЖШ В РАЗЖША УСЛСЬИЛХ
&КС1ШАТАДИИ
13.1.	Очистка смотровых приборов
-	установить башенку по курсу-уиаза-
тель I в положение 30-00,
Очистка воздухом от пыли, снега:
-	повернуть рукоятку 3 крана 2 на себя
до упора;
-	нажать на рычаг 4 и отпустить.
Очистка водой от грязи:
-	повернуть рукоятку 3 крана 2 от себя
до упора;
-	нажать на рычаг 4 и отпустить.
Очистка механичесмол очистителем:
-	поворачивать рукоятку 5.
13.2. Обогрев смотровых приборов
ВНИМАНИЕ •
ВО ИЗБЕЖАНИЕ РАСКЛЕЙКИ
Q СТЕКЛА СЭ-15ПРИ Q
ТЕМПЕРАТУРЕ
от *5‘С до ♦ 2 0'С
1
Включение обогрева:
-	включить тумблер 2 ОБОГРЕВ К-3-1-
загорятся зеленые светодиоды 6;
-	переключить тумблеры 5 в положение
ВЫХ при запотевании выходных стекол
или в положение ОБА - при запотевании
входных и выходных стекол.
При запотевании окуляров 4:
-	снять наглазники 4, утопив фикса-
торы 7;
-	установить наглазники о электро-
обогревом из комплекта РНК;
-	подключить вилку наглазников с
электрообогревом к розетке 3.
Примечание.
I. Включать обогрев;при температуре
воздуха менее +5°0, при дожде,мокром
снеге, обледенении, а также при темпера-
туре не ниже -15°С при пользовании НТО
с низкозамерзающей жидкостью.
2. Пользоваться указаниями таблички I.
ОБОГРЕВ ВКЛЮЧАТЬ
БОЛЕЕ 10 МИН
НЕ
13.3. Включение вентилятора и наружного освещения
Включение вентилятора:
- переключить тумблер I в положение ОБДУВ
или ПКТ .
Включение передней фары 5:
- переключить тумблер 2 в положение ФАРА .
Включение задней фары 3:
- включить тумблер 6 ФАРА .
Включение сигнального
фонаря, установленного
трубе ОПВ:
- подключить вилку фонаря к розетке 4;
- включить тумблер 7 ФОНАРЬ .
на
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (КО и ЕТО)
- тумблер 3 П-КА СТОП в положении П-КА ;
14.I.	Контрольный осмотр
Перед каждым выходом малины из парка:
Проверить исправность внутреннего и наружного
освещения включением .
Проверить положение автоматических предохрани-
телей, откинув вперед и удерживая крыпву I. Все
предохранители должны быть включены (в переднем
положении).
Проверить исходные положения:
-	тумблер 2 выключен;
-	тумблер I ОБОГРЕВ К-3 выключен;
-	тумблер 2 ФАРА в положении БЫКИ. ;
-	рычаг 4 диафрагмы в положении ЗАКР ;
-	рычаг G шторки в положении ЗАКР ;
-	рукоятка 7 в положении Д ;
-	тумблер 3 выключен;
-	прибор ТКН-3 застопорен маховичком 3;
-	башенка застопорена - кольцо 5 стопора
в глубоких прорезях;
-	переключатель 9 Д См) в положении
АВТ ;
-	тумблер II "Датчик крена" включен.
сл
СП
С!
/
пушка
расстопорена - хвостовик
I стопора выдвинут, рукоятка 2 отведена влево;
-	конвейер застопорен - рукоятка 3 стопора в
вертикальном положении;
-	рукоятка 5 механизма поворота конвейера снята
и установлена в клипс 4;
-	рукоятка 2 механизма подачи застопорена фиксато-
ром I;
-	кран 3 на гидропанели в положении Л ;
-	пушка установлена на тягу 4 крепления
по-походному;
-	пушка, ПКТ и передний проем кабины
зачехлены;
-	ограждение I пушки установлено;
-	НСВ в исходном положении и зачехлен
чехлом ;
-	защитная крышка 2 осветителя установлена.
Проверить надежность крепления ЗИП и табельного
имущества.
Проверить видимость через приборы наблюдения -
защитные стекла и оптика должны быть чистыми,
а видимость местности и местных предметов
четкой.
14.2.	Ежедневное техническое обслуживание
После каждого выхода из парка:
-	проверить исправность внутреннего и наружного освещения включением;
-	проверить работу системы гидропневмоочистки;
-	очистить рабочее место от пыли и грязи.
Если проводились стрельбы:
-	произвести чистку и смазку пушки;
-	проверить момент неуравновешенности пушки (после каждых 50 выстрелов);
-	произвести чистку и смазку ПКТ и НСВ;
-	надеть чехлы на пушку, ПКТ и НСВ.
Если предвидятся стрельбы:
-	провести подготовку машины к стрельбам .
14.5.	Подготовка к стрельбам
Подготовить пушку
-	осмотреть пушку снаружи;
-	снять чехол с казенника;
-	открыть клин-клин должен перемещаться без заеданий;
-	очистить пушку от смазки;
-	осмотреть канал ствола пушки;
-	проверить свободное перемещение указателя I и уста-
новить его в переднее положение;
-	нажать на рычаг 2 до фиксации его в положении
РАЗБЛ - рычаг должен свободно перемещаться;
-	проверить количество жидкости в тормозах отката
по выступанию хвостовика 4:
I - мало, добавить до нормы;
II - норма;
U; - слить до нормы;
- снять крышку 3;
- проверить количество жидкости в накатнике по уто-
панию хвостовиков 5:
IY - норма;
v - мало, проверить давление и добавить жидкости;
-	установить крышку 3;
-	проверить состояние резины на клоце I досылателя -
в случае повреждения более 5($ рабочей поверхности-
заменить.
Подготовить ПКТ
-	снять чехол с ПКТ и наружный чехол с окна для ствола
ПКТ и уложить в задний правый бункер;
-	отсоединить разъем кабеля 4;
-	вынуть заднюю и переднюю чеки 3 крепления ПКТ;
-	снять ПКТ;
-	произвести неполную разборку ПКТ, вычистить канал
ствола 5, смазать подвижные части;
-	собрать ПКТ и проверить работу подвижных частей;
-	установить переднюю скобу ПКТ в паз переднего ползуна
и подать ПКТ вперед до упора штифта скобы в паз
ползуна;
-	установить переднюю чеку 3, совместив отверстия скобы
и ползуна;
-	установить заднюю чеку,3 совместив отверстия задней
скобы ПКТ и заднего ползуна;
-	оттянуть рукоятку 2 назад и подать ее до отказа впе-
ред для проверки исправности ручного спуска и электри-
ческих цепей стрельбы (включив разъем кабеля 4);
-	проверить работу ручного спуска электрических цепей
стрельбы ,
Подготовить НСВ
-	снять чехол; .
-	произвести неполную разборку и вычистить от сказки;
-	собрать и проверить работу подвижных частей.
Проверить исправность М3;
-	проверить уровень масла в гидросистеме - должен
находиться между рисками I;
-	проверить функционирование после включения М3 и приве-
дения пушки на угол загрузки наводчиком;
при наличии незагруженных лотков в конвейере:
-	переключить тумблер 2 ЗАГР.-РАЗГР. в положение ЗАГР ;
-	нажать и отпустить кнопку 3 ПУСК - должен подняться
незагруженный лоток;
-	переключить тумблер 2 ЗАГР.-РАЗГР в положение РАЗГР ;
-	нажать и отпустить кнопку 4 СТОП ;
-	нажать и отпустить кнопку 3 ПУСК- должен опуститься
поднятый лоток;
при отсутствии незагруженных лотков:
-	переключить тумблер 2 ЗАГР.-РАЗГР в положение РАЗГР ;
-	нажать и отпустить кнопку 3 ПУСК - должен подняться
загруженный лоток;
-	поправить выстрел и закрыть лоток;
-	переключить тумблер 2 ЗАГР-РАЗГР в положение ЗАГР ;
-	установить тип выстрела переключателем 7;
-	нажать и отпустить кнопит 4 СТОП ;
-	нажать и отпустить кнопку 3 ПУСК - должен опуститься
груженый лоток;
-	проверить соответствие цвета появившейся световой
отметки 6 типу выстрела.
Проверить исправность цепей целеуказа-
ния (при включенном стабилизаторе):
-	раостопорить башенку,выведя кольцо I
из глубоких прорезей;
-	развернуть башенку рукоятками 3;
-	нажать и удерживать кнопки 2 до
прекращения вращения башни .
В предвидении работы ночью:
-	проверить исправность ночной системы
прибора ТКН-3 включением.
Осмотреть и при необходимости очистить
снаружи сетку воздухозаборного устройства
ФВУ.
Проверить отсутствие посторонних
предметов в отделении и надежность крепле-
ния ЗИП и табельного имущества.
15.	ДЕЙСТВИЯ В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ
15.1.	Для аварийного торможения малины:
- нажать кнопку 3 РСА.
15.2.	Для аварийной остановки двигателя:
- нажать кнопку 3 РСА и затем кнопку. 4 МОД .
ВНИМАНИЕ! Запрещается нажимать кнопки РСА и МОД
при движении на подъемах и спусках во избежание
сползания машины.
15.3.	При пожаре:
В боевой отделении :
-	нажать кнопку 6 ПО.
в мто:
-	нажать кнопку 5 30 .
Снаружи машины:
перевести тумблер I НАГНЕТАТЕЛЬ в положение
СТОП для выключения нагнетателя.
ПОМНИ! После тушения пожара машина должна быть полностью
провентилирована.
При необходимости пользоваться ручным
огнетушителем ОУ-2.
16.	ВЫВЕРКА ПУШКИ И ПУЛЕМЕТОВ
16.I.	Подготовка к выверке
-	установить машину на ровную площадку,без крена;
-	установить выверочный щит на расстоянии 25 метров от среза ствола пушки;
- проверить совпадение выверки оптичеоких осей приборов и трубок выверки,
вставляемых в пулеметы, с соответствующими перекрестиями на щите.
линия отвеса
— - Общий выверочный щит
(ширина всех линий - 10 мм)
Используются для выверки:
ПКТ - перекрестия ’ПКТ и 1Г42 ,
нанесенные по размерам А и Б из формуляра
машины;
ТКН-3 - перекрестия ПУШКА и ТКН-3 ;
осветителя - перекрестия ТКН-3
и ОУ-ЗГКУ
05
05
16.2 Выверка ПКТ
-	вставить трубку ТХП в ствол I;
-	навести марку прибора JB42 на перекрестие
1Г42	( выполняет наводчик ’;
-	проверить совпадение перекрестий ТХП и
ПКТ на мишени.
При несовпадении:
-	совместить, отворачивая одну и заворачивая другую
втулки:
втулки 2 - по вертикали,
втулки 3 - по горизонтали.
16.3. Выверка Т1Л-3
-	клин открыть.
-	наклеить по рискам на срез ствола
пупки перекрестие из нитей и вста-
вить поддон с трубкой ТВ-115;
-	навести пушку на перекрестие
ПУПКА, наблюдая в трубку ТВ-115;
-	проверить выверку центральной риски
в поле зрения прибора ТКН-3.
При несовпадении:
-	снять контровочную проволоку и отвернуть
болты 2 ключом S = 14;
-	совместить поворотом рамы I централь-
ную вертикальную риску с перекрестием
ТКН-3 ;
-	завернуть болты 2 ключом £ = 14 и за-
шплинтовать проволокой.
05
00

IS.4.	Выверка осветителя .(проводится в сумерках):
- снять светофильтр, вывернув три болта I;
-	включить ночную систему прибора ТКН-3
и навести центр поля зрения на перекрес-
тие ТКН-3;
-	проверить выверку центра светового пятна
осветителя по перекрестию 0У-ЗГК7
При несовпадении по горизонтали;
-	отвернуть болты 2 ключом £ = 10 с обеих сторон
осветителя и поворачивать его корпус;
-	завернуть болты 2 ключом5 = 10.
При несовпадении по вертикали;
-	отвернуть контргайку 3 ключом 5 = 17 и вращать
муфту 4 ключом S =17;
-	завернуть контргайки 3 ключом S = 17.
IS.4.	Выверка НСВ;
-	установить на расстоянии 25 м от среза
ствола пушки щит и нанести на него
перекрестия KIOT и НСВ по координатам,
указанным в формуляре машины;
-	вставить трубку Т X П в трубу
НСВ и совместить перекрестие.трубки
с перекрестием НСВ на щите;
-	открыть крышку KIOT I и проверить
совпадение перекрестия KIOT
с перекрестием на щите;
-	при необходимости совместить
перекрестия KIOT при помощи вывероч-
ных болтов:
2 - по вертикали;
3 - по горизонтали.
РАЗМЕЩЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В БАШНЕ
70
СОДЕРЖАНИЕ
Стр.
Введение	2
I.	Общие указания по мерам безопасности
2.	Подготовка рабочего места	3
3.	Проверка	готовности пушки и пулеметов	к работе	8
4.	Загрузка	и разгрузка выстрелов для	пушки	9
5.	Загрузка	патронов для ПКТ	20
6.	Загрузка	патронов для НСВ	22
7.	Загрузка	гранат для системы 902Б	23
8.	Стрельба	в основном режиме (днем)	24
9.	Стрельба	из пулемета НСВ	30
10.	Стрельба	ночью	33
II.	Действия	при аварийных режимах	35
12.	Работы,проводимые после окончания стрельб	48
13.	Работы,проводимые в различных условиях	эксплуатации	51
14.	Техническое обслуживание (КО и ЕТО)	54
15.	Действия в экстремальных условиях	64
16.	Выверка пушки и пулеметов	65
71
