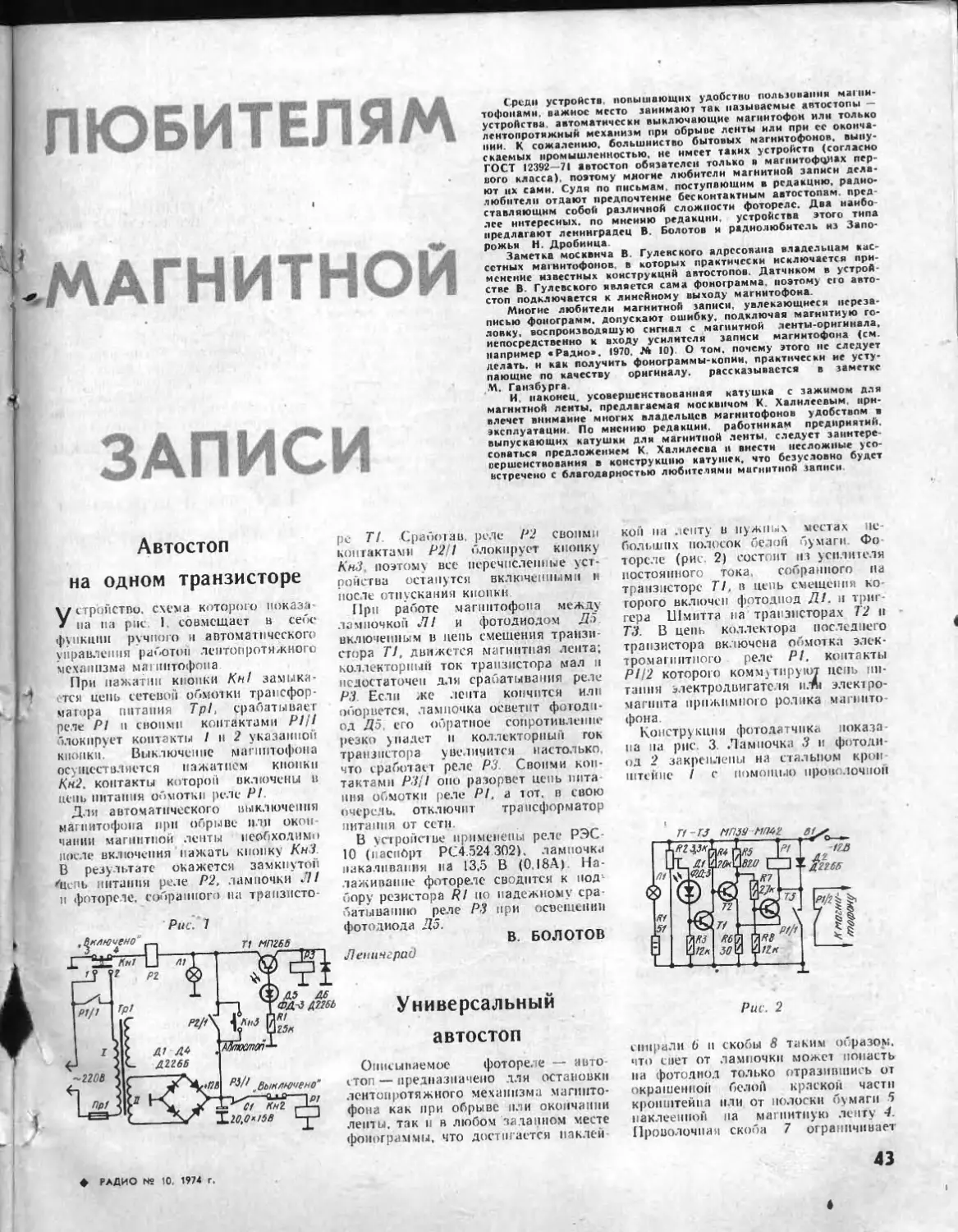

ЛЮБИТЕЛЯМ
I
МАГНИТНОЙ
ЗАПИСИ
Средн устройств, повышающих удобство пользования магни-
тофонами, важное место занимают так называемые автостопы —
устройства автоматически выключающие магнитофон или только
лентопротяжный механизм при обрыве ленты или при ее оконча-
нии. К сожалению, большинство бытовых магнитофонов, выпу-
скаемых промышленностью, не имеет таких устройств (согласно
ГОСТ 12392—71 автостоп обязателен только в магнитофонах пер-
вого класса), поэтому многие любители магнитной записи дела-
ют их сами. Судя по письмам, поступающим в редакцию, радио-
любители отдают предпочтение бесконтактным автостопам, пред
ставляющнм собой различной сложности фотореле. Два наибо-
лее интересных, по мнению редакции, устройства этого типа
предлагают ленинградец В. Болотов и радиолюбитель из Запо-
рожья Н. Дробница
Заметка москвича В, Гулевского адресована владельцам кас-
сетных магнитофонов, в которых практически исключается при-
менение известных конструкций автостопов. Датчиком в устрой-
стве В Гулевского является сама фонограмма, поэтому ею авто-
стоп подключается к линейному выходу магнитофона.
Многие любители магнитной записи, увлекающиеся переза-
писью фонограмм, допускают ошибку, подключая магнитную го-
ловку, воспроизводящую сигнал с магнитной тенты-орнгинала,
непосредственно к входу усилителя записи магнитофона (см.
например «Радио». 1970, № 10) О том. почему этого не следует
делать, и как получить фонограммы-копии, практически не усту-
пающие по качеству оригиналу. рассказывается в заметке
М. Ганзбурга
И наконец, усовершенствованная катушка с зажимом для
магнитной ленты, предлагаемая москвичом К Халнлеевым при-
влечет внимание многих владельцев магнитофонов удобством в
эксплуатации По мнению редакции, работникам предприятий,
выпускающих катушки для магнитной ленты следует заинтере-
соваться предложением К. Халилесва н внести несложные усо-
вершенствования в конструкцию катушек, что безусловно будет
встречено с благодарностью любителями магнитной записи
Автостоп
на одном транзисторе
Устройство, схема которого показа
на па pm I совмещает в себе
функции ручного и автоматического
управления работой лентопротяжного
механизма магнитофона
При нажатии кнопки Кн1 замыка-
ется цепь сетевой обмотки трансфор-
матора питания Tpl, срабатывает
реле PI п своими контактами Р///
блокирует контакты / н 2 указанной
кнопки Выключение магнитофона
осуществляется нажатием кнопки
Кн2. контакты которой включены в
цепь питания обмотки реле Р!
Для автоматического выключения
магнитофона при обрыве или окон-
чании магнитной ленты необходимо
после включения нажать кнопку КнЗ.
В результате окажется замкнутой
''цепь питания реле Р2, лампочки -7/
и фотореле, собранного па транзисто-
ре Т! Сработав реле Р2 своими
контактами Р2Ц блокирует кнопку
КнЗ поэтому все перечисленные уст-
ройства останутся включенными и
посте отпускания кнопки
При работе магнитофона между
лампочкой Л! и фотодиодом Д5
включенным в цепь смещения транзи-
стора Г/, движется магнитная лента;
коллекторный ток транзистора мал и
недостаточен для срабатывания реле
РЗ Если же лента кончится или
оборвется, лампочка осветит фотоди-
од Д5, его обратное сопротивление
резко упадет и коллекторный ток
транзистора увеличится настолько
что сработает реле РЗ. Своими кон-
тактами РЗ/1 оно разорвет цепь пита
пня обмотки реле PI. а тот. в свою
очередь, отключит трансформатор
питания от сети
В устройстве применены реле РЭС
10 (паспорт РС4.524.302). лампочка
накаливания на 13.5 В (0,18А) На-
лаживание' фотореле сводится к под-
бору резистора RI по надежному сра
батыванню реле РЗ при освещении
фотодиода 115.
В. БОЛОТОВ
Ленинград
Универсальный
автостоп
Описываемое фотореле — авто
стоп—предназначено для остановки
лентопротяжного механизма магнито-
фона как при обрыве или окончании
ленты, так и в любом заданном месте
фонограммы, что достигается наклей
коп на ленту в нужных местах не-
больших полосок белой бумаги Фо
торсле (рис. 2) состоит из усилителя
постоянного тока, собранного па
транзисторе Т1. в цепь смещения ко-
торого включен фотодиод Д1. и трш
гера Шмитта на транзисторах Т2 и
ТЗ. В цепь коллектора последнего
транзистора включена обмотка элек-
тромагнитного реле Р1, контакты
Р1/2 которою коммутируют цепь пи-
тания электродвигателя ii.w электро-
магнита прижимного ролика магнито
фона.
Конструкция фотояатчпка показа-
на на рис. 3 Лампочка 3 и фотоди
од 2 закреплены на стальном крон
штейне / с помощью проволочной
Рис. 2
спирали 6 и скобы 8 таким образом,
что спет от лампочки может попасть
на фотодиод только отразившись от
окрашенной белой краской части
кронштейна пли от полоски бумаги 5
наклеенной па магнитную ленту 3.
Проволочная скоба 7 ограничивает
ф РАДИО № 10. 1974 г,
43
