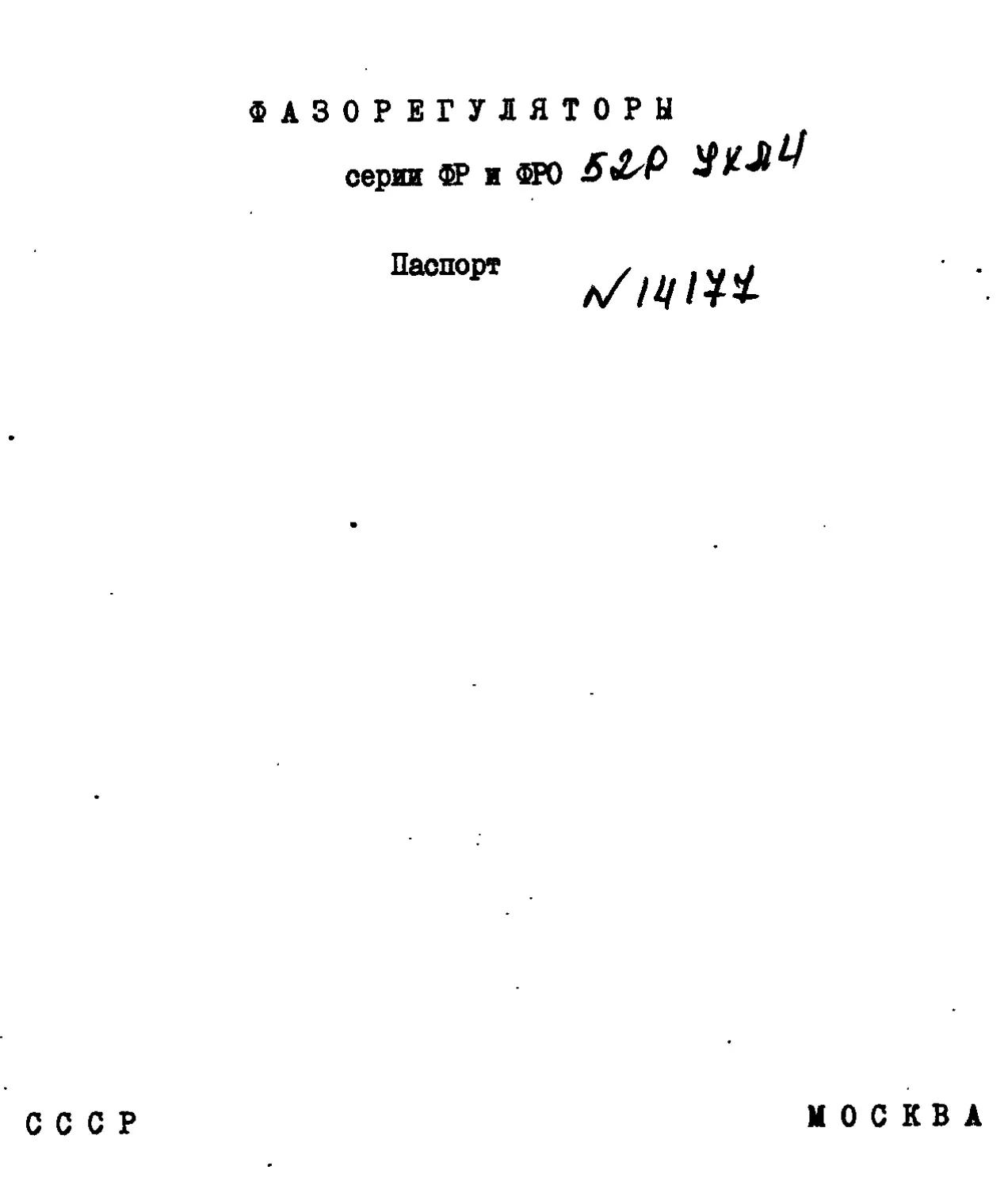

ФАЗОРЕГУЛЯТОРЫ
серии ФР и ФРО S<2/P
ПаСП0РТ Л/1Ц1Н
СССР
МОСКВА
НАЗНАЧЕНИЕ
Фазорегуляторы сери ФР я ФРО (в дальнейшем именуемые "фазо-
регуляторы") предназначены для изменения фазы вторичного напряже-
ния относительно первичного на 120 электрических градусов без
изменения величины вторичного напряжения.
Фазорегуляторы рассчитаны для работы в помещениях в условиях
умеренного (У), холодного (1л) и тропического (Т) климата с кате-
горией размещения 4 по ГОСТ 15150-69.
Температура окружающего воздуха при эксплуатации в условиях
умеренного и холодного климата от плюс I до плюс 35°С, в условиях
тропического климата от I до 45°С.
Относительная влажность воздуха: в условиях умеренного и хо-
лодного климата 65% при 20°С в течение 12 мео, в условиях тропи-
ческого климата - 80% при 27°С в течение 3 мео.
Обозначение фазорегулятора ФР 52Р У4, 2,0 кВ.А, 220/380 В
ш ФРО 6IT4, 4,0 кВ*А, 220/380 В расшифровывается следующим
образом:
ФР - фазорегулттор;
О - обдуваемый;
5,6-	габарит (условный диаметр пакета);
1,2-	условная вноота пакета;
Р - привод механизма поворота ротора - только ручной;
У,Т- исполнение изделия (соответственно для умеренного и тро-
пического климата);
4 - категория размещения изделия по ГОСТ 15150-69.
2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число фаг
Мощность на
Номинальное
нагрузке,
первичное
кВ*А
напряжение,В


Номинальное вторичное напряжение,В ....
Ток нагрузки,! (не более)......
Частота, Гц.........................................
Сов^и ....................
Исполнение фазоре1улятора...л.СЬ.Г??.^«.
Охлакде ние......C&U-i P.^K-/S^?s
Уровень шума, ДВА.........&Q.............
Двигатель вентилятора:
50
0,8
- ТИП................................................................
- мощность, кВт........./........
- напряжение, В....................................
- чаотота вращения, об/мин.......
- исполнение..........................................................
- маоса.кг........................................
Двигатель приводного механизма:
- ТИП...................^.-гГТуГ..................
- мощность, кВт................Хт?*...............
- напряжение, В.........7.........................
- чаотота вращения, об/мин .......................
- исполнение..................................
- масса,кг ...................................
Основные параметры фазорегуляторов при коэффициенте мощности
нагрузки 0,8 гарантируются при соблюдении данных, указанных в
табл.1, для районов о умеренным, холодным и тропическим климатом.
Примечание. Отклонение вторичного напряжения при
номинальной нагрузке не должно превышать +5% от величины,указанной
в табл.1.
3
Таблица I
Обозначение типа фазорегулятора		Ц, ы «Номиналь- 5м^ное пер- 3 л Личное § £ ^напряжение, со О со та и о Еъ -Ь Ifg- as?		Номиналь- ное вто- ричное напряжение	Соединение фаз обмоток	Ток нагрузки, А	Ток сети, А
ФР 4Р У 4 ФР 4Р Т4	0,5	220/380 127/220	220/380 127/220		I,3/0,8 2,3/1,3	2,9/1,7 5,0/2,9
ФР 51 У4 ФР 51 Т4	1,0	220/380 127/220	220/380 127/220		2,6/1,5 4,5/2,6	5,2/3,0 9,0/5,2
ФР 52 У4 ФР 52 Т4	2,0	220/380 127/220	220/380 127/220		5,2/3,0 9,1/5,2	10,5/6,1 18,2/10,5
ФР 52Р У4 ФР 52Р Т4	2,0	220/380	220/380	Уг	5,2	10,5/6,1
ФРО 61 У4 ФРО 61 Т4	4,0	220/380 127/220	220/380 127/220		10,5/6,1 18,2/10,5	19,0/11,0 32,9/19,0
ФРО 62 У4 ФРО 62 Т4	8,0	220/380 127/220	220/380 127/220		21,0/12,1 36,4/21,0	37,1/21,4 64,1/37,1
ФРО 71 У4 ФРО 71 Т4	12	220/380 127/220	220/380 127/220		31,5/18,2 54,5/31,5	58,5/33,8 101,2/58,5
ФРО 72 У4 ФРО 72 Т4	18	220/380 127/220	220/380 127/220		47,3/27,3 82,0/47,3	90,6/52,5 156,7/90,6
КОМПЛЕКТ ПОСТАВКИ
Фазорегулятор в сборе ............................... I
Паспорт............................................   I
4
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Фазорегуляторы представляют собой асинхронные трехфазные
машины с фазным ротором, заторможенным с помощью поворотного
устройства.
Основными конструктивными узлами являются статор, ротор, под-
шипниковые щиты, привод.
Статор состоит из литой станины, сердечника и двухслойной
всыпной обмотки.
Ротор оостоит из вала, сердечника и однослойной всыпной об-
мотки для фазорегуляторов 4 и 5 габаритов и двухслойной всыпной
обмотки для остальных габаритов фазорегуляторов.
Сердечники статора и ротора набираются из штампованных лиотов
электротехнической стали. Пазы полузакрытые. Обмотка выполнена
мягкими секциями и удерживается в пазах деревянными (для умеренно-
го и холодного климата) или стеклотекстолитовыми (для тропического
климата) клиньями.
Подшипниковые щиты. В верхнем и нижнем подшипниковых щитах
располагаются подшипники вала ротора. На нижнем щите имеется
фланец о отверстиями для установки и крепления фазорегулятора. На
верхнем щите смонтированы поворотный механизм и устройство,
отключающее электродвигатель поворотного механизма в крайних
положениях ротора.
Привод. Плавный поворот ротора осуществляется ручным или
дистанционным приводом через редукторную передачу.
Фазорегуляторы серии ФР 4 габарита и ФР 51 габарита имеют
только ручной привод, а фазорегуляторы серии ФР 5, ФРО 6 и ФРО 7
габаритов снабжены ручным и дистанционным приводом.
Фазорегуляторы, имеющие дистанционное управление снабжены
устройством, отключающим привод с помощью конечных микропереклю-
чателей.	5
Полное передаточное число редуктора для серии ФР 5 - 2600, для
серии ФРО 6 и ФРО 7 - 2700.
Охлаждение фазорегуляторов ФР н ФР 5 - воздушное естественное,
а ФРО 6 и ФРО 7 - воздушное принудительное с помощью специального
вентилятора. Электродвигатель вентилятора и радиальный вентилятор
установлены в верхней части фазорегулятора.
В фазорегуляторах ФР 4 применены две коробки выводов с клем-
мными колодками по 6 клемм. Одна коробка - для обмотки статора
(первичная сторона), вторая - для обмотки ротора (вторичная сторо-
на).
Фазорегуляторы ФР 5 имеют одну коробку выводов с клеммной ко-
лодкой на 18 клемм: 6 клемм - для первичной стороны, 6 клемм - для
вторичной стороны и 6 дополнительных клемм, предназначенных для
подключения конечных микропереключателей.
Фазорегуляторы ФР 6 и ФР 7 имеют две коробки выводов. В ко-
робке для первичной стороны 6 клемм - для обмотки статора, к кото-
рым подключается двигатель вентилятора и 6 клемм - для конечных
микропереключателей. В коробке для вторичной стороны 6 клемм -
для обмотки ротора и 3 клеммы - для дополнительного вывода каждой
фазы обмотки ротора.
Принцип действия фазорегулятора состоит в следующем: намаг-
ничивающий ток первичной обмотки создает магнитный поток, который
индуктирует в обмотках статора и ротора ЭДС. Поворачивая ротор
относительно статора, плавно изменяем ЭДС ротора, не изменяя ее
величины.
6
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Регулярно проверять надежность заземления фазорегулятора.
При дистанционном управлении поворотным механизмом следить,
чтобы маховик был выведен из зацепления с ним.
Периодические осмотры фазорегулятора производить только после
отключения его от сети.
ПОРЯДОК УСТАНОВКИ
Перед монтажом необходимо очистить фазорегулятор от антикор-
розийной смазки, проверить работу приводного механизма (вручную),
надежность крепления, отсутствие обрывов в обмотках и исправность
вентилятора.
Установить фазорегулятор на ровной площадке. При необходимости
- закрепить.
Уотановочно-присоединительные размеры фазорегуляторов указаны
на рис.1,2,3 и в табл.2, в которой приведены также значения их
массы.
Таблица 2
Обозначение типа фазорегулятора	Размеры ,мм						Масоа, кг
	L	Д1	^2	В1	%	h
ФР 4							45
ФР 51	см. рис. I		и 2				88
ФР 52							106
ФРО 61	775	384	456	548	540	18	160
ФРО 62	775	384	456	548	540	18	190
ФРО 71	880	422	510	568	560	20	260
ФРО 72	880	422	510	568	560	20	285
Зазмелить фазорегулятор (заземляющий провод крепится болтом
заземления, расположенным на опорном фланце нижнего щита).
7
400
я)
Рис.1. Общий вид, габаритные
и установочно-присоединитель-
ные размеры фазорегулятора
ФР 4
и)_
коробка выводов вторичной
обмотки;
- коробка выводов первич-
ной обмотки
1
Ф260
8

10
ВДГОТОВКА К РАБОТЕ И ПОВДОК РАБОТЫ
Перед пуском фазорегулятора в эксплуатацию необходима:
-	проверить исправность работы механизма поворота ротора,двига-
теля поворотного механизма и вентилятора;
-	измерить сопротивление изоляции обмоток мегошетром, оно
должно быть не ниже 0,5 МОм;
-	проверить надежность заземления;
-	проворачиванием ротора с помощью маховика убедиться в
легкости вращения;
-	проверить соответствие напряжения сети напряжению,указанному
на щитке фазорегулятора.
Включать фазорегулятор в сеть допускается только при работающем
вентиляторе.
Фазорегуляторы, имеющие сопротивление изоляции менее 0,5 МОм,
перед пуском необходимо просушить, а перед сумкой - продуть сухим
сжатым воздухом.
Рекомендуемые способы сушки:
-	током короткого замыкания (не выше 0,8 номинального);
-	постоянным током;
-	продуванием горячего сухого воздуха, получаемого от внешнего
источника тепла.
Вентилятор фазорегулятора должен работать при любом способе
сушки.
Наивысшая температура обмоток при оушке должна быть не более
80°С при измерении термометром и 90°С <- при измерении методом
сопротивления. Установившаяся температура обмоток фазорегулятора
при сушке должна достигаться не менее чем за 5 ч.
П
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Нагрузка при работе регулятора в продолжительном режиме не
должна превышать паспортных значений.
Необходимо периодически (не реже I раза в год) заменять
смазку трущихся частей фазорегулятора и очищать их от шиш и
грязи.
Не реже I раза в полгода проверять сопротивление изоляции
обмоток. В случае пониженного сопротивления следует тщательно
очистить изоляцив обмоток от пыли и грязи и после просушки покрыть
покровным лаком.
12
ВОЗМОННЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Наименование неисправности, внешнее проявление и дополнительные признаки	Вероятная причина	Метод устранения
При дистанционном управлении конеч- ные выключатели не отключают электро- двигатель	Отключающий кулачок проходит выше нажим- ного устройства конеч- ного выключателя Неправильно собрана схема управления	Отрегулировать поло- жение кулачка при по- мощи регулировочных шайб Проверить схему управления
При отключении дви- гателя поворотного механизма напряжение вторичной цепи про- I должает изменяться '	Велик выбег привод- ного электродвигателя	Подтянуть тормозную ленту путем заворачи- вания гайки тормозного болта
Приводной электро- двигатель не разви- вает оборотов	Туго натянута тор- мозная лента	Ослабить натяжение тормозной ленты
Туго вращается ро- тор при повороте ручным приводом, а при дистанционном управлении приводом появляется скрежет	Перекос червячной передачи,отсутствие смазки в подшипниках редуктора	Устранить перекоо червячной передачи Смазать подшипники
Разное напряжение по фазам	Неправильная фази- ровка фазорегулятора	Меняя фазы ротора по отношению к фазам отатора,добиться оди- накового напряжения в фазах выхода фазорегу- лятора
13
ПРАВИЛА ХРАНЕНИЯ
Фазорегуляторы до >монтажа должны храниться в транспортной
таре или без нее в закрытом помещении с естественной вентиляцией
без искусственно регулируемых климатических условий, где колебания
температуры и влажности воздуха существенно меньше, чем на открытом
воздухе.
Условия хранения фазорегуляторов должны соответствовать группе
"С" ГОСТ 15150-69 для районов с умеренным и холодным климатом и
группе "ХЗ” ГОСТ 15150-69 для тропического климата.
В окружавшей среде не допускается содержание пыли и агрессив-
ных примесей, вызывающих коррозию и порчу изоляции.
Срок действия консервации (с момента выпуска):
- для фазорегуляторов внутрисоюзной поставки - 12 мес;
- для фазорегуляторов, поставляемых на зкспорт,- 24 мес.
В случае нарушения целостности заводской упаковки при хранении,
транспортировании или по истечении срока действия консервации
фазорегуляторы осматривают и, если обнаружены участки с нарушен-
ным антикоррозийным покрытием, на них покрытие снимается, а
поверхность подвергается переконсервации.
ТРАНСПОРТИРОВАНИЕ
Фазорегуляторы следует перевозить транспортом закрытого типа
( в железнодорожных вагонах, судовых трюмах, закрытых автомашинах
и т.п.) или в контейнерах.
При транспортировании необходимо предохранять фазорегулятор
от резких толчков и ударов.
Поднимать фазорегулятор необходимо за грузовые винты,делать
это другими способами не допускается. ..
'С
Условия транспортирования фазорегуляторов - относительно
воздействия климатических факторов - такие хе, как условия хране-
ния по группе "Д2" ГОСТ 15150-69 для умеренного и холодного клима-
та и по группе хранения "СК2" ГОСТ 15150-69 для тропического клима-
та.
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
Ток холостого хода 3^5 ...	Л	Сопротивление обмотки ротора J./ ^9 г Ом	При t =<21_°с
Потери холор^о хода	6?	Сопротивление обмотки статора № Ом	При t = ^°С
Потери короткого замыкания при t - °с		Сопротивление изоляции обмоток статора	мОм ротора	МОм	При t =^с
Изоляция обмотоя испытана	2рятоя?гным напряжением в течение I мин при 50 Dj. Индуктировавший напряже- нием О&иЬ в течение^ мин при 50 Гц
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Фазорегулятор ^^^^^^/заводской номер _1к!1£.
соответствует техническим условиям 1б-5О>
и признан годным к эксплуатации.
г.
15
