«ЭСТОНИЯ-3»
КРАТКАЯ ХАРАКТЕРИСТИКА
Радиола представляет собой 12-ламповый приемник с универсальным электропроигрывателем. Радиола является дальнейшей модернизацией моделей «Эстония-55» и «Эстония-2» (см. стр. 223 и 227).

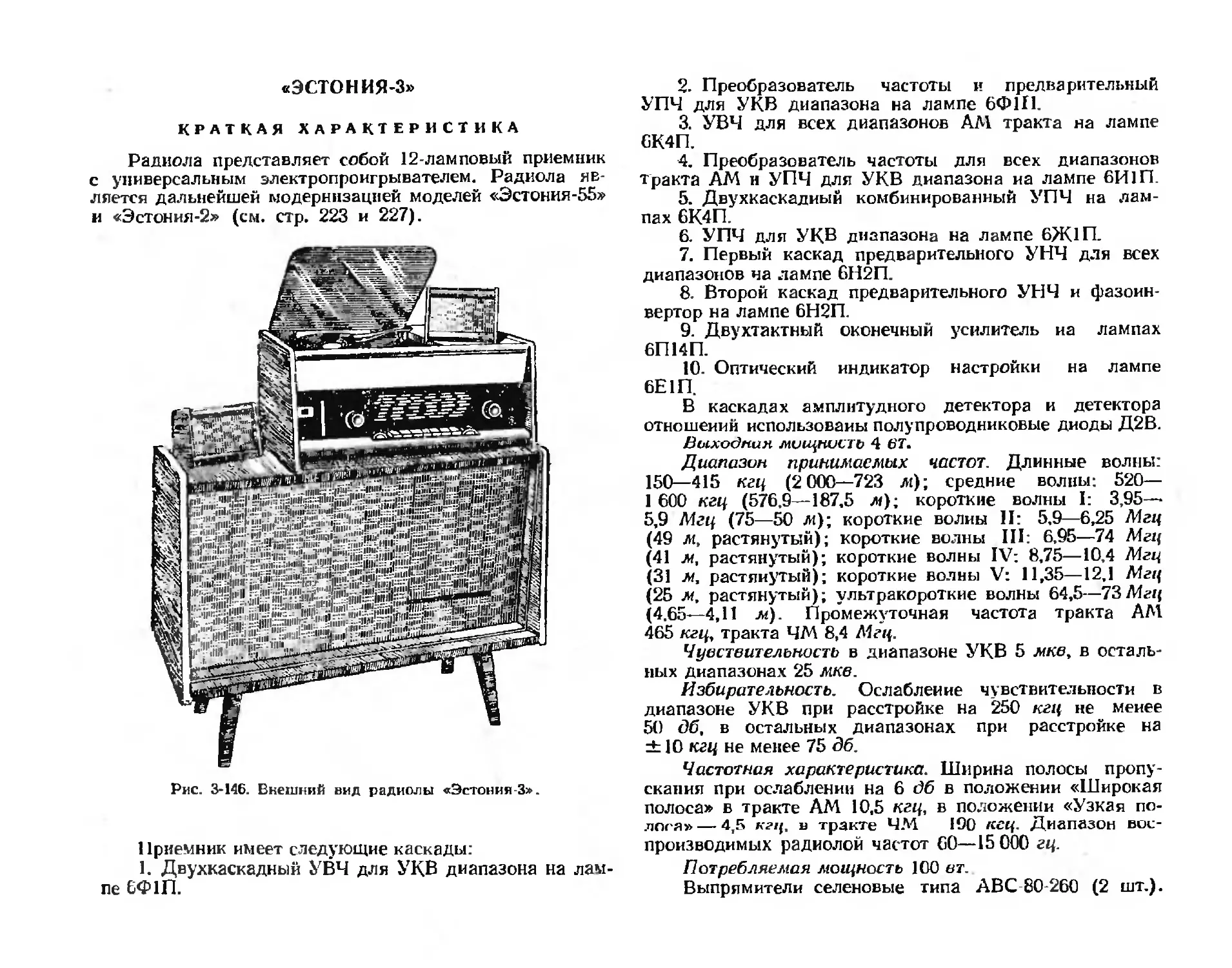

Рис. 3-146. Внешний вид радиолы «Эстония 3».
Приемник имеет следующие каскады:
1. Двухкаскадный УВЧ для УКВ диапазона на лампе 6Ф1П.
2. Преобразователь частоты и предварительный УПЧ для УКВ диапазона на лампе 6Ф1П.
3. УВЧ для всех диапазонов AM тракта на лампе 6К4П.
4. Преобразователь частоты для всех диапазонов тракта AM и УПЧ для УКВ диапазона иа лампе 6И1П.
5. Двухкаскадиый комбинированный УПЧ на лампах 6К4П.
6. УПЧ для УКВ диапазона на лампе 6Ж1П.
7. Первый каскад предварительного УНЧ для всех диапазонов ча лампе 6Н2П.
8 Второй каскад предварительного УНЧ и фазоин-вертор на лампе 6Н2П.
9. Двухтактный оконечный усилитель иа лампах 6П14П.
10. Оптический индикатор настройки на лампе 6Е1П.
В каскадах амплитудного детектора и детектора отношений использованы полупроводниковые диоды Д2В.
Выходная мощность 4 67.
Диапазон принимаемых частот. Длинные волны: 150—415 кгц (2 000—723 At); средние волны: 520— 1 600 кгц (576.9—187,5 л); короткие волны I: 3,95— 5,9 Мгц (75—50 At); короткие волны II: 5,9—6,25 Мгц (49 м, растянутый); короткие волны III: 6,95—74 Мгц (41 м, растянутый); короткие волны IV: 8,75—10,4 Мгц (31 л, растянутый); короткие волны V: 11,35—12,1 Мгц (25 л, растянутый); ультракороткие волны 64,5—73 Мгц (4.65—4,11 м). Промежуточная частота тракта АЛ1 465 кгц, тракта ЧМ 8,4 Мгц
Чувствительность в диапазоне УКВ 5 мкв, в остальных диапазонах 25 мкв.
Избирательность. Ослабление ч\вствительности в диапазоне УКВ при расстройке на 250 кгц не меиее 50 дб, в остальных диапазонах при расстройке на ± 10 кгц не менее 75 дб.
Частотная характеристика. Ширина полосы пропускания при ослаблении на 6 дб в положении «Широкая полоса» в тракте AM 10,5 кгц, в положении «Узкая полога» — 4,5 кгц, в тракте ЧМ 190 кец. Диапазон воспроизводимых радиолой частот 60—15 000 гц.
Потребляемая мощность 100 вт.
Выпрямители селеновые типа АВС 80-260 (2 шт.).
di.
Л, 6Ф7П
+750 ‘--
L,CmI cfS
Ъ^^зобЖ
7 О^'вд
I ' —-г n15 /?,, I8n * ' Сы 'ionri±
ад
RtO I8h
,4g
At
вгв гоо
я,
_ Z2Oo£.
8ц-г
Л, 6К4П 4'c с70ж:
— _____I 0,15 R^g 18н ' C^j Ю00{
r?3 юр L— ------czz>—1 ;
-fo 0^01
c£llo,ot C63
ЯсрГ| 0,2t-
П7БЖ1П
+31
Ry?
/?5 6.<УЛ
rp’j'j
C68
24
— £зоо----i
rfl
\КббЮк
/?73l
~7s'
6Н2П
ffggffi CiofffOl
Й4?® SC33 Lo,oi
W^lx-
я|л fo=
:|£^>.
1 ЯГ!*? t
J Йзф i fX 1300. Lsj CsJI
С
o 4Ъ
31
Рд
t>5 g,03^L
Лв 6Н2П £ с«л 0,03
В53 1,0
гАО?чга
г
3
!’xl5J fe |ОТДаД<»
Rn
SBh
И
тИ ’”т уЛ’ ISwI W5
^5!
0,05
7Й~
|зд
& &
Li
^гдзд4М Яч$1$
•h-L ‘t.’q^AfgStKOn ^Tzonx
. •LxJoOS /T\n
n dFJte L™
F«H^ m
3
4
£
9
ь
470 2Я
rf.
О’Рз 0^5-5
3_
2
й( Ьщ±1 ц
/А 550ХЖ|е W35 foil ?«£W|
в
i
1J.
ГРч
FZ9 \27
'+230S 6ГДР-1
SSwffi паг! СдХ fold?”!. ICj5.
Й5. fcSJf—> 0,03 *™ Л»6П,ЧП
Ш
a
fam
• Bs~a
Bs-l
WfiMSQS ’
'Pi
B3-9
См 130
, «_ ЙЙ7,
Vz5
62 Т
: :?rgj ct№ 2^1+т 6r25
a
Шц
3
KB
5D-75M
B5-6
Вид снизу
-<-25m
Cra’^tVj-2= J
Cf4g
Шб
*- в but к
г
г
157
4115
КВ *31м
10 В?.,
B5-3
154
HO Cl$3 6+25
6, J7tff Лн? ID jyi K931OK
93m< УКВ пм<
М'№!
1МоТ| ]c5jw4f?
т^оо
Р-7\ _________®/-7'
J уж.
Eflj 820
в2-ч
•*111481) gEfjjE
" W<tT
CM 510o\
6rZ5
cf05l^Z Tm ^15 его
B5-3
83-1
f/M Й
‘20 22
5^5
412
US
B5-7
B5~t
CffS
150
B5~5
CfggJ
152 _ . СгбчЮОО
ГГ’г' гт*- сг 6+25 №-~-____
^ZCbX foZe/lff”L 1 й.
0<07 2200 " 33k 1000
C7jD,03
1 Ч5-7
Л1гбЕ1П X Apt x- Ьог ^BIQ0 X
-+-CB
ID
11278
Гис. 3-:48. Принципиальная схема радиолы <.Эстояия-3»
ц/а Щ
T«l----£
Расположение ламп и основных деталей на шасси приведено на рис. 3-147.
Проигрывающее устройство типа ЭПУ-4 имеет четыре скорости: 78, 33, 45 и 16 об!мин\ обеспечиваются полуавтоматический спуск и подъем звукоснимателя с помощью микролифта.
Переключатель диапазонов — клавишный.
Акустическая система целиком отделена от приемника. Она состоит из широкополосного акустического агрегата и двух громкоговорителей. Радиола имеет гнезда для подключения приставки полярного детектора при приеме стереофонических передач.
Вес полного комплекта радиолы 51 кг.
СХЕМА
Принципиальная схема радиолы приведена иа рис. 3-148.
Двухкаскадный УВЧ на УКВ блоке позволил снизить паразитное излучение гетеродина с частотой телевизионного канала. Усилитель выполнен по мостовой схеме.
Преобразователь для УКВ диапазона собран по балансной схеме с перекомпенсацией по промежуточной частоте. Положительная обратная связь повысила усиление каскада.
Каскады УПЧ принципиально ие отличаются от таких же каскадов радиолы «Эстоиия-2». Последний каскад работает в режиме ограничения, поэтому схема детектора отношений упрощена.
Преобразователь, четырехзвенный фильтр ПЧ и УПЧ тракта AM принципиально не отличаются от аналогичных каскадов радиолы «Эстоиия-2».
Детектор сигнала и АРУ собраны по тем же схемам, что и в радиоле «Эстоиия-2», но на полупроводниковых диодах Д2В.
Переключатель тембра включен в сеточную цепь третьего каскада УНЧ (положения «Речь» и «Соло») и в цепь отрицательной обратной связи (положения «Джаз» и «Бас»), В Положении «Симфония» переключатель не работает.
Оконечный УНЧ выполнен по ультралинейной схеме и охвачен глубокой отрицательной обратной связью.
Напряжения на электродах ламп радиолы приведены в табл. 3-71.
Таблица 3-71
Лампа Напряжения на штырьках лампы, в
1 2 3 4 5 6 7 8 9
ЛХ(6Ф1П) +75 +160 0 — +160 +3,5 —0,25
Л2(6Ф1П) +90 ч — +65 — + 130 +0,8 0- —1,7
Л3(6К4П) — — +0,75 — 0 +195 +87 +0,75 —
//„(6111П) +63 +1,4 — 0 +245 1 ' +100 —
Л5(6К4П) .— +6,3 0 +240 +94 +6,3 — -
Ле(6К4П) .—» +1,5 — 0 +235 + 110 +1,5 — —-
Л7(6Ж1П) —0,27 0 0 +35 +31 0 .—»
Л8(6Н2П) +123 — +0,8 -— — +123 — +0,8 ' Я
А(6Н2П) +200 4-2,4 — — +157 — +0,6 ‘—
}ВП|4П —₽ — +0,5 — — +278 — 280
ДЕТАЛИ
Шасси радиолы конструктивно мало отличается от шасси радиолы «Эстония-2». Клавишный переключатель диапазонов, фильтры ПЧ, каркасы катушек, переключатель тембра, верньерное устройство, трансформаторы и дроссели не имеют принципиальных отличий от этих же деталей радиолы «Эстония-2». Ферритовая антенна изменена. Катушка Z-зе разделена на две секции, что улучшило работу приемника в диапазоне длинных волн. Несколько изменено устройство регулировки полосы пропускания тракта AM и применен двухполюсный переключатель сети.
Выходной трансформатор Тр} имеет первичную обмотку из 2 000 витков провода ПЭЛ 0,11, вторичную — из 35 витков провода ПЭЛ 0,55. Тр2 имеет первичную обмотку из 2х (840+ 280) витков провода ПЭВ 0,15, вторичную — из 37 витков провода ПЭВ 0.61. обмотку обратной связи — из 420 витков провода ПЭВ 0,15.
Трансформатор питания. Сетевая обмотка содержит 2Х (43+ 274) витков провода ПЭВ 0,47, повышающая — 620 витков провода ПЭВ 0,31, обмотки накала — по 17 витков провода ПЭВ 1,0.
Дроссель имеет 5 700 витков провода ПЭВ 0,15.
5. Акустическая система состоит из двух громкоговорителей 4ГД-7.
6. Габарит радиолы 850x350X360 мм, вес 32 кг.
