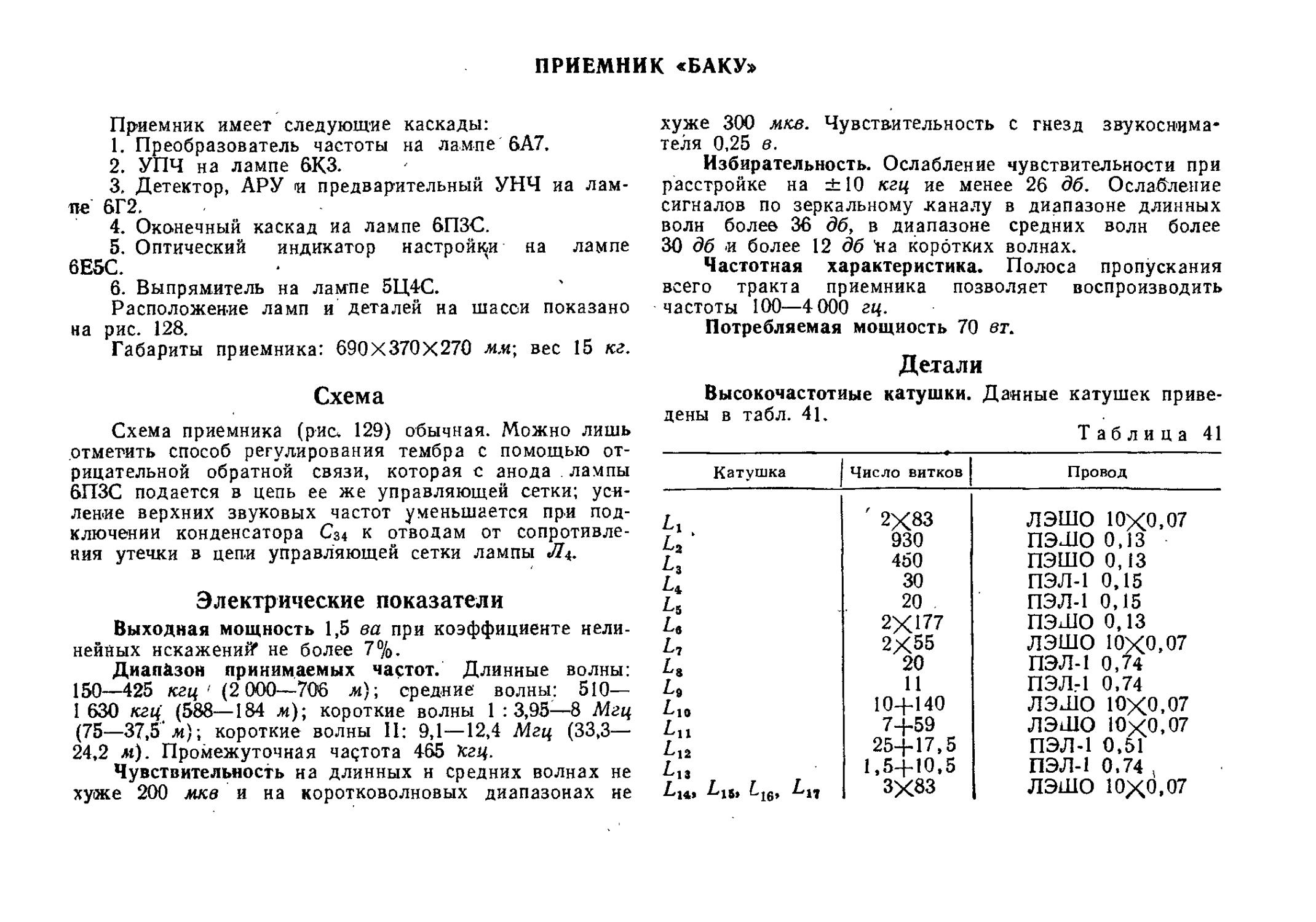

ПРИЕМНИК «БАКУ» Приемник имеет следующие каскады: 1. Преобразователь частоты на лампе 6А7. 2. УПЧ на лампе 6КЗ. 3. Детектор, АРУ и предварительный УНЧ иа лампе 6Г2. 4. Оконечный каскад иа лампе 6ПЗС. 5. Оптический индикатор настройки на лампе 6Е5С. 6. Выпрямитель на лампе 5Ц4С. Расположение ламп и деталей на шасси показано на рис. 128. Габариты приемника: 690X370X270 мм-, вес 15 кг. Схема Схема приемника (рис. 129) обычная. Можно лишь отметить способ регулирования тембра с помощью отрицательной обратной связи, которая с анода лампы 6ПЗС подается в цепь ее же управляющей сетки; усиление верхних звуковых частот уменьшается при подключении конденсатора Сз« к отводам от сопротивления утечки в цепи управляющей сетки лампы Л\. Электрические показатели Выходная мощность 1,5 ва при коэффициенте нелинейных искажений* не более 7%. Диапазон принимаемых частот. Длинные волны: 150—425 кгц 1 (2 000—706 м); средние волны: 510— 1 630 кгц (588—184 м); короткие волны 1 : 3,95—8 Мгц (75—37,5 л); короткие волны 11: 9,1—12,4 Мгц (33,3— 24,2 м). Промежуточная частота 465 Кгц. Чувствительность на длинных н средних волнах не хуже 200 мкв и на коротковолновых диапазонах не хуже 300 мкв. Чувствительность с гнезд звукоснимателя 0,25 в. Избирательность. Ослабление чувствительности при расстройке на ±10 кгц ие менее 26 дб. Ослабление сигналов по зеркальному каналу в диапазоне длинных волн более 36 дб, в диапазоне средних волн более 30 дб и более 12 дб 'на коротких волнах. Частотная характеристика. Полоса пропускания всего тракта приемника позволяет воспроизводить частоты 100—4 000 гц. Потребляемая мощность 70 вт. Детали Высокочастотные катушки. Данные катушек приведены в табл. 41. Таблица 41 Катушка Число витков Провод ' 2X83 ЛЭШО 10X0,07 Lt ‘ 930 ПЭШО 0,13 Li 450 ПЭШО 0,13 Lt 30 ПЭЛ-1 0,15 L> 20 ПЭЛ-1 0,15 Lt 2X177 ПЭШО 0,13 Li 2X55 ЛЭШО 10X0,07 Lt 20 ПЭЛ-1 0,74 La 11 ПЭЛг1 0,74 10+140 ЛЭШО 10X0,07 Lu 7+59 ЛЭШО 10X0,07 25+17,5 ПЭЛ-1 0,51 Lu 1,5+10,5 ПЭЛ-1 0.74 , ^*18» ^-16» Li? 3X83 ЛЭШО 10X0,07 76 ОПИСАНИЯ ПРИЕМНИКОВ £ис. 127. внешний вид приемника „Баку* Рис. 198. Расположение деталей на шасси приемника „Баку'*. 1 — силовой трансформатор; 2 — предохранитель; 3 — электролитические конденсаторы; 4—конденсаторы переменной емкости. Рис. 129. Принципиальная схема приемника „Баку** Выходной трансформатор. Первичная обмотка состоит из 2 400 витков провода ПЭЛ 0,2 с отводом от !00-го витка. Вторичная обмотка имеет 70 витков ПЭЛ 0,74 с отводом от 3-го витка. Сердечник из пластин Ш-22, набор 30 мм. Силовой трансформатор. Сетевая обмотка: секция !а состоит из 363 витков провода ПЭЛ 0,51, секция 16 — из 56 витков того же провода и секция 1в — из 307 витков ПЭЛ 0,33. Повышающая обмотка имеет 2X830 витков ПЭЛ 0,2. Обмотка накала ламп содержит 24 витка, а обмотка накала кенотрона — 19 витков ПЭЛ 1,0. Экранирующая обмотка — один слой провода ПЭЛ 0,2. Сердечник- из пластин Ш-32, набор 48 мм. Громкоговоритель, типа ДМ-2. Звуковая, катушка содержит 68 витков провода ПЭЛ 0,2 (сопротивление постоянному току 3 ом).
