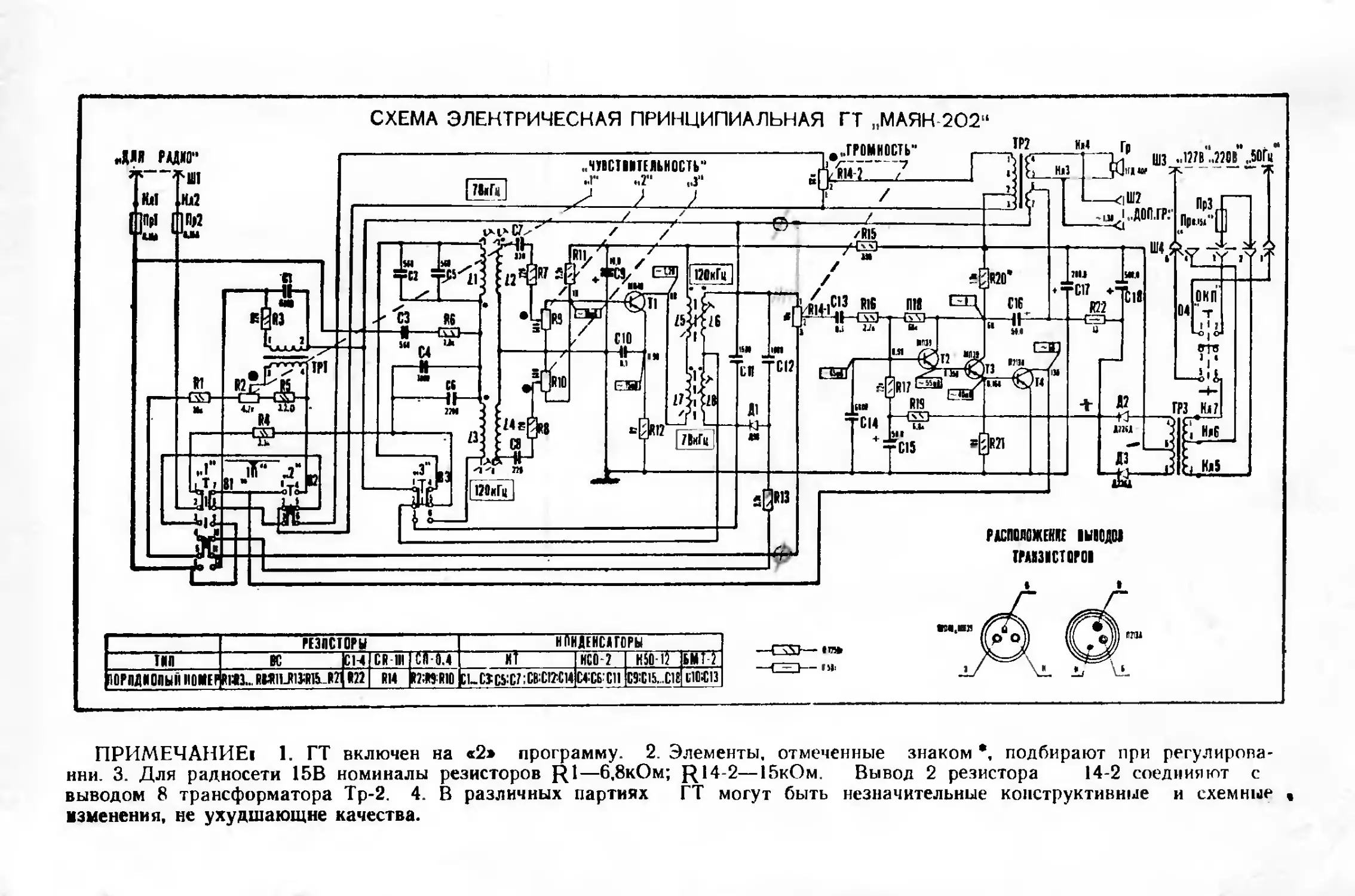

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ГТ „МАЯН-2О2“
ПРИМЕЧАНИЕ! 1. ГТ включен на «2» программу. 2. Элементы, отмеченные знаком *, подбирают при регулирова-
нии. 3. Для радиосети 15В номиналы резисторов R1—6,8кОм; R14-2—15кОм.	Вывод 2 резистора 14-2 соединяют с
выводом 8 трансформатора Тр-2. 4. В различных партиях ГТ могут быть незначительные конструктивные и схемные ,
изменения, не ухудшающие качества.
'ЭЛЕКТРОМОНТАЖНЫЙ ЧЕРТЕЖ
