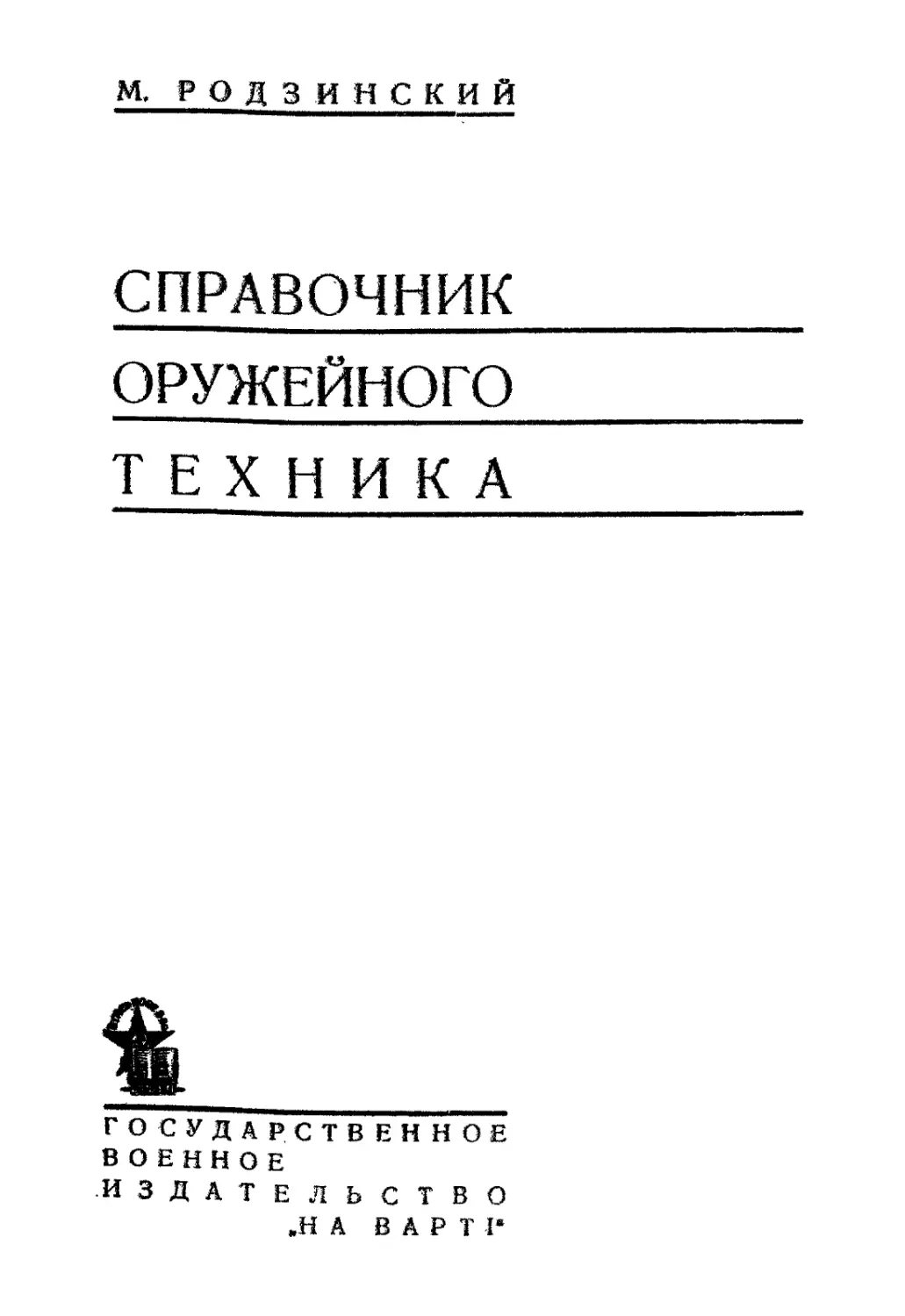

ИРОД 3 и н с к и й
СПРАВОЧНИК
ОРУЖЕЙНОГО
ТЕХНИКА
i____________
ГОСУДАРСТВЕННОЕ
ВОЕННОЕ
ИЗДАТЕЛЬСТВО
„НА ВАРТ Г
Редактор А. Кулик
Техредактор /£ Волкова
Издание М 317. У«. Главлита № 6223. Герямт № 118. 15/1-34 г.-Полтава. Т«
раж 25.606. Об’ем 5J/S бум. листов. Типографских знаков в бум. листе 91.00
Формат бумаги 62x94 с/м. Вес мстрич. стопы 36 кг. Стане к производств
13/1-34 г. Подписано к печати 24/1V-34 г.
1-я Книжная Полиграфическая ф ка У(1Т Полтава. Заказ № 331
ПРЕДИСЛОВИЕ
„Техника в период реконструкции решает все“. Эта уста-
новка тов. Сталина стала боевым лозунгом всех звеньев социа-
листического строительства. Особенное значение ©та устеднягец
вождя имеет для нашей Красной армии, которая все более
оснащается новейшими техническими средствами борьбы.
Стрелковое вооружение, как наиболее массовый вид воен-
но й техники, в связи с общим техническим оснащением Краевой
армии, также поднялось на значительно высшую ступень.
Новые системы стрелкового оружия, новые установки, при-
боры, значительно выросшие требования к огневой подготовке.
<«</йца ставят вопрос о еще большей технической шэдготовле»-
пости и приобретении быстрой ориентировки в вопросах хране-
ния, сбережения и ремонта стрелкового оружия.
В первую очередь это относится к оружейным техникам вой-
с ковых частей, но эти же требования пред’являются и к команд-
ному составу частей.
Однако пособия, охватывающего все вопросы хранения, сбе-
режения и ремонта стрелкового оружия, на рынке военно-тех-
нической литературы не имеется.
Имеющиеся пособия и инструкции разбросаны по отдельных
системам, и не всегда работники боевого питания могут быстро
отыскать необходимые сведения по хранению, сбережению и ре-
монту стрелкового оружия.
Чтобы восполнить указанный пробел, автор и составил на-
стоящий справочник.
Настоящий справочник содержит в себе в сжатом виде све-
дения по хранению, сбережению и ремонту основных систем
стрелкового оружия, состоящего на вооружении Красной армии.
Кроме того, в справочнике помещены ряд рецептов и таблиц,
л также некоторые общетехнические сведения, необходимые
в практической работе оружейпо - технических мастерских
частей.
Автор счел также полезным вместить, как приложение, новые
правила приведения к точному бою винтовок, ручных и стан-
ковых пулеметов.
При составлении настоящего справочника, как основной ма-
териал, были использованы все имеющиеся инструкции и руко-
3
водства высшихартяллерийских органов РККА, а также новейшая
военно - техническая литература (в том числе периодическая^
и личный опыт автора, извлеченный из работы в окружных
мастерских и в оружейно - техническом отделении Н-ской
школы.
Автор будет искренно благодарен всем липам, которые будут
пользоваться этой книгой, если они пришлют свои отзывы н по»
желания о ней по адресу: Харьков, Сергиевская площадь, № 7,
Государственное военное издательство „На Варт1“.
М Родзинский
ГЛАВА I
ТЕХНИЧЕСКИЙ НАДЗОР ЗА СТРЕЛКОВЫМ ОРУЖИЕМ
В ВОЙСКОВОЙ ЧАСТИ
7,62 мм винтовка образца 1&М и 1891—30 года
Правила хранения и ухода за винтовкой. Чтобы изолиро-
вать винтовку от вредного действия ныли, пирамиды для вин-
товок должны устраиваться на 50—70 см выше уровня пола.
Винтовки в общежитии, как правило, должны стоять в пира-
мидах с прикинутыми штыками. В складе, если это невозможно,
то штык одевается трубкой на шомпол.
Лучше всего пирамиды с винтовками в казарменном помеще-
нии содержать отдельно от жилого помещения, это даст боль-
шую гарантию в сохранении винтовки от пыли и влаги.
Пирамиды с винтовками не следует устанавливать вблизи
наружных дверей, так как изменение температуры при откры-
вании дверей (особенно в зимнее время) создает условия для
быстрого ржавления металлических деталей.
Для того, чтобы не ослаблять боевую пружину и пружинную
часть отсечки-отражателя, винтовки должны храниться с от-
крытым затвором и с повернутым налево курком.
Чистка винтовки. Своевременная и правильная чистка оружия
есть основное условие боеспособности и продолжительности
его службы, но совершенно обратные результаты дает несвое-
временная и неправильная чистка, часто губительно действую-
щая на оружие.
Чистку винтовки обязательно производить после каждой
стрельбы, так как пороховой нагар, образующийся в канале
ствола при стрельбе, является главным рассадником ржавчины,
а также при возвращении из караула или другого наряда, так
как винтовка, будучи на воздухе, подвергалась влиянию влаги,
которая вместе с кислородом воздуха также является рассад-
ником ржавчины. Если винтовка находится без употребления,
то чистить ее нужно один раз в 10 дней.
Надо помнить, что частая чистка без надобности может при-
нести только вред, так как от частой чистки происходит быстрое
(стирание стенок канала ствола.
5
Для чистки винтовки необходимо иметь: 1) паклю иди коно-
пляную пеньку, очищенную от кострики, 2) чистке мягкие
тряпки, либо хлопчатобумажные концы, предварительно разо-
бранные (так как в хлопчатобумажных концах часто встречаются
обломки чулочных иголок нт. п.), 3) исправную принадлежность,
4) керосин (профильтрованный через фильтр с прокаленной по-
варенной солью и бывший в употреблении не более двух раз),
5) ружейное сало и щелочный состав.
Чистка винтовки после стрельбы. Немедленно после окон-
чания стрельбы смазать канал ствола посредством щетинной
щеточки щелочным составом, который предназначен для уни-
чтожения вредного влияния порохового нагара.
Через 2—3 часа после введения в капал ствола щелочного
состава протереть паклей насухо канал ствола и затем чистить
его паклей, пропитанной щелочным составом, до тех пор, пока
на пропитанной щелочным составом пакле «е будет признаков
черноты порохового нагара. Закончив чистку паклей, пропитать
щелочным составом белую тряпочку и проверять—закончена ли
чистка; если на этой тряпочке, пропущенной через канал ствола,
не окажется признаков черноты порохового нагара,— первая
чистка окончена. После этого канал ствола вытереть насухо
и смазать нормальным слоем ружейного сала.
Вредное действие порохового нагара заключается в том, что
во время стрельбы часть пороховых газов проникает через поры
вглубь металла стенок канала ствола. Затем эти пороховые газы
выделяются на поверхность внутренних стенок канала ствола
в виде окиси (пороховые газы выделяют огромное количество
азотнокислотных паров, которые превращаются в кислоту со
слабым раствором).
Эта кислота, окисляя металл, приводит очень быстро к ржа-
влению внутренних стенок канала ствола. Если же это губитель-
ное действие пороховых газов своевременно не обезвредить, то
канал ствола покрывается слоем ржавчины в очень короткий
срок, а после удаления этой ржавчины в канале ствола остаются
ее следы, которые увеличиваются постепенно от стрельбы.
Выделение пороховых газов из пор металла стенок канала
ствола после стрельбы ввиде окиси называется окклюзией.
Явление окклюзии повторяется, несмотря на произведенную
чистку, поэтому необходимо на второй и третий день после
стрельбы произвести чистку канала ствола паклей, пропи-
танной щелочным составом, а затем протереть насухо и сма-
зать нормальным слоем ружейного сала или универсальной
смазкой.
Недопустима обыденная чистка оружия не после стрельбы
с применением щелочного состава; щелочный состав применя-
ется только для чистки оружия после стрельбы.
Все изложенное о чистке ствола винтовки после стрельбы
применимо также и для стволов пулеметов и револьверов.
6
Что недопустимо м вредно для ствола вря чистке. 1) При-
менение дульной накладки без медной втулочки или с растертой
втулкой (т. к. шомпол будет стирать поля с дульной части
канала ствола). 2) Применение для чистки кривого шомпола
или с поперечной шлифовкой, а также кривой протирки способ-
ствует стиранию полей канала ствола. 3) Применение шомпола
с заусенцами может образовывать царапины на нолях канала
ствола. 4) Применение для чистки наждачного, мелового, золь-
ного я другого порошка приводит к быстрому стиранию полей
канала ствола, к образованию царапни н т. д.
Лучше всего чистить винтовку со стороны патронника, а не
с дульной части, но для этой цели требуется дополнительный
вкладыш. В казарменных условиях можно чистить канал ствола
мастичным шомполом.
7,62 мм револьвер „Наган*4 образца 1895 года
Правила хранения и ухода за револьвером. В казарме револь-
веры должны храниться освобожденными от кобуров в шкафах
с гнездами. Гнезда должны быть совершенно сухими, очищен-
ными от пыли. Шкафы должны иметь застекленные с решетками
дверцы, запираемые на замок.
Револьвер, как правило, должен храниться незаряженным,
со спущенным курком.
При ношении револьвера нужно оберегать его от толчков
и ударов, влекущих к забоинам и помятостям.
При ношении револьвера обязательно содержать его в кобуре.
Чистка револьвера по срокам и техническим правилам анало-
гична чистке винтовки. (Приемы чистки, относящиеся к чисто
конструктивным данным револьвера, конечно, особые).
7,62 мм пулемет Максима
Правила хранения и ухода за пулеметом. При казарменном
расположении части, пулеметы находящиеся в употреблении,
должны храниться а отдельном сухом и светлом помещении.
В складе, если пулеметы хранятся снятыми со станков, то их
следует укладывать на стелажах. Станки же рядом по системам.
Замок пулемета комплектный и запасный в собранном виде
и со спущенным ударником должен храниться в двойном сосуде,
наполненном только веретенным маслом.
Наружный сосуд сплошной н закрывается крышкой, а вну-
тренний выемной с решетчатым дном; расстояние между дном
первого и второго сосудов должно быть 2—3 см.
Это расстояние необходимо для того, чтобы в этом простран-
стве мог помещаться отстой жидкости в виде воды, пыли и т. п.
Прежде чем опустить замок в веретенное масло, все части
замка нужно насухо вытереть. Замок должен быть погружен
в масло весь.
7
Если хранения замков в сосуде с веретенным маслом достичь
невозможно, то замки можно хранить густо смазанными завер-
нутыми в промасленную нергаментиую (не имеющую печатных
оттисков) бумагу и они должны находиться при каждом пуле-
мете зо избежание путаницы.
Недопустимо обвертывать замок в тряпки либо паклю.
Пулемет должен обязательно храниться с отцепленной воз-
вратной пружиной, с отстегнутой застежкой крышки и с ослаб-
ленными зажимами под’емного и поворотного механизмов.
Запасные части к пулеметам должны быть всегда подогнаны
к определенному пулемету, закреплены к нему и храниться
также смазанными и в ящиках. Особое внимание нужно обращать
на замки, чтобы их наружные детали имели тождественные
между собой номера.
Чистка пулеметов. Для чистки пулеметов необходимы: 1) под-
ставка для тела пулемета, 2) шомпол, 3) пакля, 4) мягкие тряпки
или хлопчатобумажные концы, 5) деревянные палочки, 6) ружей-
ное сало и щелочный состав, а также керосин.
Чистка канала ствола после стрельбы и обыкновенная чистка
аналогична чистке винтовки, но при этом канал ствола должен
чиститься только с казенной части.
При чистке пулеметов необходимо заменить загрязненные
сальники, насухо вытерев места под ними, во избежание появ-
ления ржавчины.
Для удаления порохового нагара из надульника и втулки
они погружаются в кероснн, а когда пороховой нагар размяг-
чается, то он окончательно счищается посредством ключа-шаро-
шки (Свердловый ключ).
Замок при чистке разбирается, части вытираются насухо,
каналы, пазы и отверстия вычищаются от порохового на-
гара щелочью посредством пакли, намотанной на деревянные
налочки.
Части пулемета, покрытые копотью или пороховым нагаром,
сперва обтираются тряпками, смоченными щелочью или керо-
сином, а потом вытираются сухими тряпками.
7,62 мм pywnol пулемет Дегтярева
Ручной пулемет системы Дегтярева отличается простотой кон-
струкции, прочностью и является сейчас основным образцом
этого типа автоматического оружия, состоящего на вооружении
Красной армии.
Ручной пулемет Дегтярева образца 1927 года и переконстру-
ированный в последующие годы состоит на вооружении Крас-
ной армии сравнительно недавно, и поэтому вполне естественно,
что сейчас еще не так глубоко изучены все особенности его
работы, нет еще жестких инструкций по дефектации и ремонту
его в войсковых оружмастерскнх.
8
Рис. 1-3.
Прибор для прочи-
стки и снятая за-
боин в направляю-
щей трубке газо-
вого поршня
Это обстоятельство накладывает На войсковые части еще
более серьезную ответственность за точное, правильное ведение
формуляров, ибо фор-мул яр—это зеркало, отражающее все мо-
менты службы пулемета. Особенно необходимо следить за пра-
вильной сборкой пулемета и не допускать перепутывания за-
нумерованных деталей (ствол, затвор, ударник, боевые упоры).
В помещении пулеметы должны храниться в специальных
пирамидах с гнездами, соответствующими их конструкции.
Ударник должен быть спущен, окно ствольной коробки—за-
крыто щитиком, хомутик прицельной планки должен быть оттянут
до отказа, я ноги сошек — закреплены застежкой. Все металли-
ческие части должны быть
смазаны.
В походе пулемет должен
находиться в чехле.
При перевозках пулемета
необходимо тщательно его
удерживать и следить* чтобы
не было падения его, чтобы
он не подвергался ударам и
толчкам.
Чистка пулемета, а также
ствола после стрельбы анало-
гична пулемету Максима.
Значительный нагар в от-
верстиях и трубке регулятора,
а также на стенках в гнезде
газового поршня, вызывает не-
полную отдачу, а отсюда за-
держки при стрельбе.
Для прочистки газовых
путей от нагара применяется
Специальный прибор в виде
развертки с поперечной руч-
|рй (рис. 1 и 1-а).
Пл Г» Я£1 ffVAT 1
Рис. 1.
Прибор для прочи-
стки газовых путей.
Верхний конец —
дм ирочистки га-
зового канала в ре-
гуляторе; нижний
конец—для снятия
нагара в газовом
поршне
газового регу-
ж Не следует без нужды прибегать к постановке
ЖТора на большее отверстие для прохода газов при неполной
>тдаче, так как это вредно отражается на крепости частей
пулемета.
Шавша образца 1927 года
При казарменном расположении шашки хранятся в пирами-
дах* легко смазанные, с вытянутыми клинками на 100—150 мм.
В складах шашки хранятся густо смазанными, в пирамидах,
с вытянутыми клинками на 100—150 мм. При необходимости
можно также хранить шашки с вынутыми клинками, но в этом
случае клинок должен обязательно находиться рядом с ножной,
а кожна устанавливается устьем вниз.
9
Смазка стрелкового оружия
Для смазка стрелкового оружия употребляется нефтяное
ружейное сало, а на долгое краненис ору жия (без употребления)—
универсальная смазка (S0*/e руж. сала и 50®/в нушечн. сала).
Качества ружейного шла должны быть таковы:
С внешнего взгляда оно должно быть чистое, яо всем массе)
однородное, без комков, цвета: темножелтого — темкокорич-.
и ев ого. При размазке его на стекле оно должно быть прозрач-
ным, без видимых на-глаз механических примесей.
Взятое на стеклянную либо на деревянную палочку, ружей-
ное сало при комнатной температуре должно стекать тонкими
тягучими нитями.
р зимнее время, чтобы избежать застывания ружейного сала,
к нему добавляется веретенное масло, и эта смесь идет на смазку
подвижных частей оружия.
Наружные поверхности металлических частей оружия смазы-
ваются обтиранием их просаленными тряпками.
Канал ствола пулемета, винтовки и револьвера с помощью
щетинной щеточки или чистой тряпочки, намотанной на про-
тирку, смазывается равномерным слоем ружейного сала.
Деревянные и медные части, а также окрашенные поверх-
ности смазывать не следует.
Оружие, находящееся в постоянном употреблении, не должно
быть обильно смазано, за исключением канала ствола, ибо
обильная смазка способствует загрязнению частей оружия.
Необходимо избегать прикосновения потных рук к вычи-
щенным и смазанным металлическим частям оружия, так как это
способствует появлению ржавчины.
Состав смазок, применяемых для стрелкового оружия
2) Ружейное сало: 1. Цилиндровое масло № 2 98—99%
2. Церезин...................... 1—2%
3. Едкий натрий s спиртовом
растворе.................0,15% -0,20%
2) Щелочный состав: 1. Веретенное масло . . . 98,5%
2. Калийное мыл©, органиче-
ские кислоты (жирные
или нефтяные) в спирто-
вом растворе............ 1,5%
3) Пушечное сало: 1. Цилиндровое маслен. . . 88%
2. Церезин............’. 12%
3. Едкий натрий в спиртовом
растворе................0,015% —0,02%
Окраска
Окраска частей пулеметов, в защитный цвет масляной крас-
кой производится следующим образом:
Перед окраской окрашиваемая поверхность очищается со-
вершенно от старой краски и ржавчины. Недопустимо наносить
новую окраску, не счистив совершенно старой.
10
Счищая старую красну, нужно сначала размягчить ее скипи-
даром, а затем счистить плоским куском пемзы; старую краску
также соскабливаю г шаберами.
Очень быстро и хорошо снимается окраска, если протирать
окрзшеияую поверхность губкой, пропитанной в 7—10®/е растворе
каустической соды.
Непосредственно перед окраской окрашиваемая поверхность
должна быть тщательно очищена от пыли и жиров.
Очищенная поверхность сначала загрунтовывается серой крас-
кой, которой нужно дать просохнуть. Можно, также первый раз
нанести слой краски защитного цвета, а не серого.
После просушки грунтовка легонько подчищается тонким
куском пемзы, или наждачной бумагой, чтобы уничтожить все
шсреховатости. Затем, после зачистки первого слоя, нужно по-
крыть вторым слоем краски защитного цвета.
Краска накладывается тонким ровным слоем — без подтеков
и пятен.
Краску, как правило, необходимо иметь в готовом виде, лучше
met о приобретать ее в тресте „Лакокраски
Если же окажется необходимым самостоятельно приготовить
краску, то ее можно, изготовить по следующим рецептам:
Состав краски защитного цвета
Олнфы . ... .................... 100 частей по весу
Белил свяицовых . . ......... 71,25 „ , v
Белил цинковых ................47,5 „ „ „
Охры золотистой................ 33,25 . „ ,
Умбры жженой.................... 7.Г25 „ „
Графита отмученного ........... 4,75 „ , ,
Ультрамарина.................... 2,5 , , ,
Состав краски серого цвета
Олифы .........................100 частей по весу
Свинцовых белил .................50 „ , „
Плавленного мела ...............50
Сажи голландской................ 1 , „
Для придания краске надлежащей густоты и однородности,
ее нужно, разбавив олифой, пропустить через краскотерку.
ГЛАВА И
ОСМОТР, ДЕФЕКТАЦИЯ И РЕМОНТ СТРЕЛКОВОГО ОРУЖИЯ
Осмотр винтовки
Винтовка перед осмотром должна быть совершенно чиста,
канал ствола — насухо вытерт. Винтовка для осмотра подается
со снятым штыком и вынутым затвором.
Последовательность осмотра должна быть такова: прежде
всего нужно осмотреть—нет ли на поверхности частей винтовки
ржавчины, глубоких царапин, избитостей, а также трещин в ложе
и ствольной накладке. Проверить—совпадают лк все номера
частей винтовки между собой и с основным номером на казенной
части ствола.
Одинаковые номера обязательны: 1) иа утолщенной части
ствола (казенная часть), 2) на стебле затвора, 3) на штыке,
4) на затылке ложи,и 5) иа крышке магазинной коробки. Затем
осматривается канал ствола, направляя его на свет
на расстояния 16—Ш см .от глаза со стозоны хвоста
ствольной коробки и с дульной части на расстоянии
5—7 см от глаза.
Лучше всего, осматривая канал ствола, смотреть
не прищурив один глаз, а обоими глазами, наблю-
дая за поверхностью каждого в отдельности поля
и нареза, постепенно поворачивая ствол. При осмо-
тре канала ствола нужно также осмотреть состоя-
ние патронника. Для лучшего наблюдения за внутрен-
ней поверхностью патронника применяется стальное
Рнс. 2 зеркальце, которое вкладывается в пульный вход
(оно имеет форму округленной пули и верхний срез
его имеет площадку зеркально отполированную). (Рис. 2).
Зеркальце рельефно освещает внутреннюю поверхность па-
тронника.
После осмотра канала ствола поверяется штык и его
укрепление, шомпол, мушка, прицел, прибор и правильность
сборки. Проверяется открывание крышки магазинной коробки,
действие подающего механизма, действие затвора, действие
отсечки - отражателя и действие спускового механизма.
12
Все замеченные недостатки заносятся в ведомость техниче-
ского осмотра с указанием номера винтовки и года ее изгото-
вления.
1
ламболее характерные дефекты винтовки в собранном
виде и ее деталях, как их обнаружить и устранить
Уияраяие хвоста ствельибй коробки в стенку выреза ложи.
Ун крайне хвоста ствольной коробки в стенку выреза ложи не-
допустимо. В этом месте должен быть зазор 0,5—2,5 мм.
Уяирание хвоста ствольной коробки в вырез ложи может
привести к отколам дерева сзади хвоста ствольной коробки «
ее перегибов, а также к образованию трещин в ложе ио шейке,
начиная от выреза для хвоста коробки и ее перегибов. Упира-
ние хвоста получается от того, что во время стрельбы происходит
некоторая осадка ствола со ствольной коробкой назад, а также
от разбухания дерева ложи при попадании масла и влаги в щель
между хвостом ствольной коробки и вырезом ложи.
Этот недостаток устраняется подчисткой дерева ложи стамес-
кой и терпугами в местах упирания хвоста и его перегибов.
Поверхность хвоста ствольной коробки в дереве ложи обяза-
тельно должна утопать, но не свыше 2 мм, выступание хвоста
ствольной коробки над деревом ложи допустимо не более, чем
на 0,5 мм.
Прилегание ствола к наконечнику. Прилегание ствола к
наконечнику недопустимо. Образование зазора между наконеч-
ником и поверхностью ствола со стороны желоба обязательно
от 0,5 до 2 мм и ио бокам до 0,75 мм. Наличие зазора по бокам
наконечника проверяется полоской писчей бумаги, которая должна
проходить между поверхностью ствола и ребрами наконечника.
Соединение магазинкой коробки со ствольной коробкой и
Кожей. Между верхним обрезом щек магазинной коробки и
Мижией плоскостью ствольной коробки обязателен зазор от 1 мм
Кб 2*5 мм. Если зазора не будет и магазинная коробка будет
jlgpTHo прилегать к ствольной коробке, то это приводит к быст-
КЙУ разрушению магазинной коробки в соединении щек с уголь-
Дйюв; благодаря отсутствию зазора также произойдет закли-
четвертого патрона закраиной гильзы между ребром
^усекающего зуба и выступом в канале ствольной коробки.
Отсутствие зазора между магазинной и ствольной коробкой
* указанных местах указывает на неплотное прилегание стволь-
ной коробки к дереву ложи, что вызывает неправильный бой
винтовки.
Чтобы устранить этот недостаток, нужно в вырезах ложи
иод угольник и скобу магазинной коробки сделать вклейки из
файеры такой толщины, чтобы между магазинной и стволыюй
коробкой образовался необходимый зазор, или же подложить
прокладки из нинка или жести.
13
Недовустимо также значительное выстуяяняе )'г®льняка мага-
зинной коробки за поверхность ложи. Это может создавать не-
удобства при обращении с винтовкой.
Если выступание угольника произошло от искривления конца
угольника магазинной коробки, то его нужно осторожно выпра-
вить, если же искривления нет, то край угольника нужно на
инлыщком осторожно закруглить (снять фаску).
При тугом вхождении магазинной коробки « вырез ложи,
если это произошло от разбухания ложи, расчистить стамеской
вырез ложи, если же изогнута магазинная коробка, легонько
выправить ее; выправлять магазинную коробку нужно на сталь-
ной оправке по форме ее ударами медного молотка (рис. 3).
Если изгиб магазинной коробки боль-
той и правке не поддается, то нужно
магазинную коробку заменить.
ft Между стенками магазинной коробки
П 1 П и стенками выреза ложн должен быть
% ц зазор у переднего конца до 1,5 мм, у
1\ 1 н перегибов щек и у заднего конца ско-
11 1 S бы — до 2 мм.
it I Крышка магазинной коробки с по
И 1 11 дающим механизмом. Крышка магазин-
Y1_____|_____I || н°й коробки должна свободно одеваться
своим шарниром на ось магазинной
Ряс, 3. коробки и свободно вращаться на оси;
она не должна срываться с оси при
сближении рычага подавателя с крышкой до 19 мм.
Крышка, соединенная с магазинной коробкой, должна иметь
задачу (перемещение вверх и вниз) от 1 до 2 мм и должна
открываться и закрываться без затруднений.
Если отсутствует задача крышки магазинной коробки, то
затрудняется ее открывание, а это вызывает неудобства в при-
менении винтовки и значительно понижает скорострельность.
Причиной отсутствия задачи крышки магазинной коробки
может быть: а) недовернутость винта защелки крышки, б) ис-
кривление защелки. Для устранения указанных недостатков
нужно в случае „а“ довернуть винт защелки, а в случае „6“
выправить защелку или подобрать новую.
В случае самооткрывания крышки магазинной коробки, что
происходит от скрошенности зуба защелки, нужно заменить
защелку.
Подающий механизм должен действовать энергично — при
нажатии на концы рычага и подавателя они должны быстро
и энергично возвращаться в первоначальное положение.
Причиной не энергичного действия подающего механизма
может быть недовернутость винта пружины рычага или слабость
пружин подавателя и рычага. В случае слабости указанных
пружин их нужно перекалить или заменит!.
И
Правильность и остановки подавателя по отношению мага-
зинной коробки определяется следующим:
подаватель своим передним концом не должен стоить выше
переднего выступа магазинной коробки, а задним-—ваше обреза
щек магазинной коробки на половину толщины конца.
В новых винтовках подаватель своим передним концом
должен стоять выше обреза щек магазинной коробки на свою
толщину, а задним концом утопать за обрез щек коробки
на половину своей толщины.
Неправильности постановки подавателя в ту или иную сто-
рону вызывают затруднения, а иногда и вовсе невозможность
подачи патронов в патронник.
Причины неисправности подающего механизма могут быть:
а) погнутость рычага или подавателя, б) погнутость или ослаб-
ление пружины рычага и подавателя.
Для устранения указанных недостатков подающего меха-
низма, нужно выправить рычаг и подаватель, выправить пру-
жины. Если правке указанные части не поддаются, то нужно
подобрать новые части.
Отсечка-отражатель должна действовать энергично, присо-
единенная к Ствольной коробке она должна при нажатии на ее
лопасть свободно утопать в щель, а при прекращении давле-
ния—энергично возвращаться в первоначальное положение.
Чтобы убедиться в исправном действии отсечки-отражателя,
нужно поверить выбрасывание 5 учебными патронами (патроны
должны быть вполне исправные).
При действии затвором все патроны должны без задержек
досылаться в патронник и энергично выбрасываться из стволь-
ной коробки.
Неудовлетворительное действие отсечки-отражателя может
быть вызвано следующими причинами: а) забитости отражаю-
щего выступа — нужно зачистить личным напильником; б) за-
боины с заворотом металла на лопасти отсечки-отражателя —
нужно осадить поднятый, металл и зачистить личным напиль-
ником; в) слабая закалка пружинной части отсечки-отражателя —
*ружно поставить новую отсечку-отражатель; г) искривление,
Шывернутость пружинной части отсевки-отражателя— нужно
Выправить при помощи плоскогубцев в тисках; д)отогнутость или
загнутость отсекающего зуба отсечки - отражателя — выправить,
восстанавливая правильный угол по новой отсечке-отражателю.
Дефекты в примыкании штыка, в ребрах и лезвии штыка.
Штык, примкнутый к стволу, не должен иметь качаний как при
закрытом, так и при открытом хомутике. Штыковой хомутик
должен ходить плавно, не должен качаться на штыковой трубке. t
Когда штык одет на ствол, хомутик при запирании своим усту-
пом не должен доходить до стойки трубки около половины;
своего хода. Между ушками хомутика должен быть зазор не|
.•-b’lice 1 мм.
i5i
Качания штыка бывают оедрвщме: 1) беком — происходя -
щее от значительного износа ваутреин^й поверхности штыковой
трубки и расширения ее в нижней части, от чего невозможно
достичь плотного запирания штыка на стволе хомутиком;
2) продольное— происходит чаше всего от износа верхнего
рабочего ребра хомутика, а также может быть от стертости
нижней плоскости основания мушка;
3) круговое— происходит от изношенности ребер коленчатой
прорези штыковой трубки, а также от стирания боковых пло-
скостей основания мушки; круговое качание штыка допуска-
ется до 0,5 м* *с
Все эти виды качания штыка отражаются на меткости боя
винтовки.
-=!==г~==~-=2я=^>-=-а»
• fc~-TC'Щ/11 II I ' -nirimr lit Iff .11,011 III W
Рис. 4
При боковом качании штыка на стволе нужно обжать шты-
ковую трубку на соответствующей стальной оправке. Для обжи-
мания штыковой трубки употребляют для обхвата снаружи при-
бор № 11.
После обжатия трубки (если трубка получила овальность)
для достижения круглого отверстия пройти райбером (прибор
№ 9). Царапины и завороты металла на внутренней поверхности
штыковой трубки также устраняются проходом райбера.
Для устранения продольного качания штыка необходимо
уширить хомутик вытягиванием металла по направлению к верх-
нему рабочему ребру.
Оттяжку металла хомутика с целью его уширения можно
произвести следующим образом:
Вставить в штыковую трубку оправку (по форме дульной части
ствола — рис. 4), имеющую два призменных выступа, но своей
ширине соответствующих основанию мушки и проходящих в ко-
ленчатую прорезь трубки штыка, повернуть хомутик таким
образом, чтобы его внутренняя плоскость находилась над вы-
ступами оправки, положить штык трубкой на медную или свин-
цовую плитку и, удерживая левой рукой выступающий конец
оправки, ударами молотка по верхней плоскости хомутика про?
изводить натяжку металла.
После натяжки хомутика его рабочую грань подпилить лич-
ным напильником, отлаживая ее так, чтобы хомутик при запи-
рании штыка плотно прилегал к задней плоскости основания
мушки; незначительный просвет допускается с левой стороны.
Если натяжка хомутика требуется большая и хомутик в ре-
зультате станет тонким, то нужно доставить новый хомутик.
16
I
I;
I
Также йрй износе нижней плоскости ббйбйййия мушки следует
хомутик заменить.
В модернизированных винтовках защелки штыка не должна
быть отогнута: отогнутость защелки вызывает качание штыка.
Если защелка отогнута, ее нужно отделить от штыка
«, зажав стержень защелки в тиски между свинцовыми про-
кладками, осторожными ударами медного молотка выправить
ее так, чтобы она была под прямым углом к стержню, при .
этом нужно проявлять осторожность, чтобы не изогнуть |
самого стержня. |
Защелка штыка должна, при нажатии на нее пальцем, I
без затруднений подаваться вверх, а при прекращении |
нажатия энергично отходить вниз. Причиной не энергии- |
ного действия защелки штыка может быть: а) слабость,
искривление или поломка пружины защелки — в этом слу-
чае нужно заменить пружину и поставить новую; б) погиб
стержня защелки или заусеницы на его поверхности — для
устраяеяия недостатка нужно стержень выправить медным
молоточком, заусеницы снять личным или бархатным на-
пильником; в) причиной не энергичного действия защелки
штыка может быть также засоренность гнезда, в котором
двигается стержень защелки, — в этом случае нужно про-
чистить гнездо и стержень легонько смазать маслом.
Ребра штыка не должны быть изогнуты, штык должен
быть правильно разведем, лезвие не должно быть забито
и должно быть заточено под правильным углом. Оно зата-
чивается под углом 30е. Заточка лезвия штыка должна
производиться не впсшерек, а должна быть продольной.
Острие должно быть слегка притуплено — от 0,5 до 1 мм.
Правильным развод штыка считается тогда, когда во-
ображаемая линия от верхнего ребра штыка пересекает
винтовку в пределах от прицельной колодки до шейки ложи
включительно (рис. 5). Если эта линия пересекает вин-
товку дальше прицельной колодки, то штык изогнут
вправо, если наоборот — то влево.
Для проверки — не изогнут ли штык вверх или вниз,
нужно взятую на изготовку винтовку повернуть рукояткой
затвора вверх. Ребро лезвия штыка должно итти по ребру
цевья ложи; если ребро лезвия штыка отклонено вправо — Рис. 5
Г
F
штык изогнут вниз, если влево — штык изогнут вверх.
Всякие неисправности в примыкании штыка, кривизна штыка
отрицательно отражаются на меткости боя винтовки.
При погнутости штыка вверх — бой винтовки понизится. При*
погибе штыка вниз—бой винтовки повысится.
При погибе штыка вправо — пули при выстреле отклоняются
влево. При погибе штыка влево—пули отклоняются вправо. ,
Прн незначительных погнутостях штык выправляется, при
больших крутых погибах подгоняется новый штык,
- «мнгжеВШМЧ) ГСХКШЛ . 17
Выравнивание штыка производятся «а свшжовых плитка^
ия« на дубовых тумбах ударами медного молотка, по вершин^
НОГ-КбШ '
В случае неправильного развода штыка но отношению оса
винтовки, т. е. отклонения всего штыка начиная от колени
трубки в ту или иную сторону, нужно одеть штыковую трубку
на соответствующую ©правку или на выбракованный ствол,
зажать штык ребрами в тиски между медными или свинцовыми
прокладками н осторожно отогнуть трубку штыка в противо-
положную .сторону отклонения штыка.
Закругление дульного среза ствола не должно утопать за
обрез штыковой трубки. В случае утопания дульного среза
ствола допускается укорачивание трубки штыка до 4 мм.
Укорачивание штыка допускается до 76,2 мм.
На штыках старого изготовления встречаются мелкие дола,
такие штыки выбраковываются.
Шомяол. Шомпол должен иметь исправную резьбу, быть по
всей длине ровным и не иметь поперечной шлифовки, так как
это может привести к быстрому изнашиванию канала ствола.
Забитая резьба ис-
—I”'11 правл-яется плашками.
-------------- ' Можно производить
'..7-^^ тz укорачивание шомпола
*.IJ"11 —. г Jl . " и нарезку новой резьбы
при поломке конца
Рис. 6 шомпола или большой
* сношенности и заби-
тости его резьбы. Укорачивание шомпола можно производить
до тех пор, пока яри полном завинчивании головка шомпола
ие упрется в наконечник.
Правка шомпола, если погибы незначительные, отлогие, про-
изводится в руках, изгибая шомпол в сторону, противополож-
ную погибу. Для выравнивания шомпола при более значительных
иогибах его правят на деревянной колодке ударами медного
молотка.
При поломке навинтованного конца шомпола укорачивание
его и нарезка новой резьбы производится так:
Если в оружейной мастерской не имеется токарного станка,
то эта работа производится вручную: напильником запиливают
на конце шомпола уступ для нарезки и для помещения в неза-
винтованную часть гнезда протирки (рис. 6). После запиловки
уступов зажимают шомпол в тиски между деревянными или
медными прокладками и нарезают резьбу плашками. Верхний
срез завинтовашюй части шомпола нужно закруглить личным на-
пильником.
При наличия токарного станка исправление поломанного
конца шомпола можно произвести, применяя специальный
прибор (см. прилож. 4). Прибор вводится в шпиндель станка
18
Ц закрепляется в нем конической гайкой. Слева вкладывается
канал прибора шомпол так, чтобы его конец выдавался справа
Ври бор а на 30 мм. Затем ввинчивается от руки яатрон. После
Закрепления шомпола в шпиндель задней бабки вставляется
ержавка с гнездом, в которой крепится жерновка с режущим
Бубом;^нею и обтачиваются зандечккн для нарезки. После об-
Сточки конца шомпола в гнездо державки ставится круглая
’Плашка, которой и нарезается резьба.
При обточке конца шомпола шпиндель станка вращается
б г мотора, ирн нарезке резьбы вращение шпинделя должно
feu ть от действия руки на приводной ремень.
; Упор для шомпола не должен быть засорен. При забитой
резьбе в шомпольном упоре он вынимается и резьба исправля-
ется метчиком. При совершенно испорченной резьбе шомполь- •
Ный упор заменяется.
Ложевые кольца. Ложевые кольца драгунских винтовок дол-
жны плотно прижиматься пружинами. Пружины не должны
качаться в цевье. Пружина не должна слишком выступать про-
। । .м .ДХ __
™И1" “.........«И...... - • В
Рис. 7
тпв выреза ложи, край выреза пружины должен равняться
с деревом — это будет нормально.
Качание "ствола с дул’ьиой части в драгунских винтовках
необходимо до 2 мм во избежание перетяжки ствола и для
однообразия вибрации его при стрельбе. Если верхнее кодь но
ильно качается (что происходит от усушки ложи), то допу-
скается опускание его за пружину до верхних глазков (рис. 7).
Пружинные разрезные кольца модернизированных винтовок
не должны иметь погнутостей и не должны быть сильно раз-
жаты.
Кольцо должно плотно охватывать цевье со ствольной на-
кладкой и иметь достаточную пружянность для разжимания при
разбухании цевья.
Штифт кольца должен прочно удерживаться в своем гнезде
н не иметь качаний.
Погнутые кольца нужно выправлять на соответствующей
оправке медным молотком. Если наблюдается ослабление (качка)
штифта, нужно стальным молоточком натянуть заклепку, а в
случае поломки или выпадания вовсе из гнезда — штифт можно
изготовить новый и вклепать.
Ложевые кольца в пехотных винтовках должны иметь между
: мпцами проушин зазор не менее 1 мм. В случае утыкания
концов колец, происходящее от усыхания ложи, нужно подло-
JV
жить под кольцо соответствующие жестяные прокладки с за-
гнутыми острыми концами, которые вкалываются в дерево, или
же с внутренней стороны кольца напаять жестяные пластинки.
Для того, чтобы убедиться в правильности стягивания ложе-
вых колец (чтобы не перетянуть, так как слишком сильное стя-
гивание колец создает излишнее ияяряжеике в соединении
ствола с ложей при стрельбе, что может привести к погнутости
и раздутию ствола), существует такой прием: довернутый винт
кольца отвернуть на полоборота; если кольцо стянуто правиль-
но, оно должно давать некоторое качание на ложе.
Винты хвостовой и упора должны быть завернуты плотно
до отказа, в противном случае ствол во время стрельбы будет
иметь продольное движение. Прорези винтов не должны иметь
развороченных граней.
Затылок должен плотно прилегать к дереву приклада ложи;
он не должен выступать из-за обреза дерева и должен быть
прочно привернут шурупами.
Просвет между торцом приклада « затылком допускается
до 0,75 мм. Загнутый конец затылка должен утопать в своем
гнезде, но не более 2 мм.
Спусковой механизм. В спусковом механизме встречаются
следующие недостатки: неутопание задержки спускового крючка
и шептала спусковой пружины при отводе хвоста спускового
крючка назад. Это может происходить от таких причин: спуско-
вой крючок упирается в спусковую скобу. В этом случае нужно,
отделив спусковой крючок, осторожно подогнуть хвост его
так, чтобы устранить упиранке.
Может быть изношена шпилька спускового крючка. Такую
шпильку нужно заменить.
Тугое хождение спускового крючка может быть от того,
что в ушках ствольной коробки или в спусковой щели крючка
есть забитости, завороты металла; их нужно осторожно личным
напильником счистить.
Если щели в ложе препятствуют свободному хождению
спускового крючка, нужно стамеской расчистить щель.
Перечисленные недостатки в деталях спускового механизма
могут привести к тугому спуску или к такому положению,
когда спуска вовсе не произойдет.
Дефекты затвора. Дефекты затвора встречаются наиболее
часто следующие: туго открывается н закрывается затвор, за-
труднительное продольное движение затвора, затруднительное
вкладывание и вынимание его.
Общая, наиболее распространенная причина для всех этих
недостатков, это—грязь, ржавчина и отсутствие смазки в частях
затвора, задирины, царапины как на частях затвора, так и в ка-
нале ствольной коробки.
Причиной может быть также недовериутость хвостового
винта, погнутая боевая пружина, забитость резьбы на стебле
20
ударника (это затрудняет открывание я закрывание затвора).
Причиной затруднительного продольного движения затвора
может быть также высокая постановка переднего конца пода-
вателя, перепутанность частей затвора, погнутость вилки соеди-
нительной планки и самой планки.
Все эти недостатки затрудняют обращение с винтовкой и
чрезвычайно понижают ее боеспособность.
Для устранения их необходимо, во-первых: если недостаток
от присутствия грязи, ржавчины — сделать перечистку частей
затвора и затем смазать его. Задирины и царапины осторожно
счистить, применяя только личной и бархатный напильник.
Погнутую боевую пружину, если не поддается правке, заменить.
Резьбу на ударнике исправить плашками (прибор № 1),
Тугое вкладывание и вынимание затвора происходит от неуто-
пания шептала и затворной задержки; причины этого неутопания
и устранение их — смотри „недостатки спускового механизма®.
Очень губительный недостаток — это вырывание затвора вовсе,
из канала ствольной коробки при отодвигании его назад и вы-
падание его при носке винтовки.
Это пре исходит от изношенности, скрошениостн, задержки
спускового крючка, или же от того, что винт спусковой пру-
жины недовернут, от слабости спусковой пружины или ©т по-
гнутости ее. При изношенности или скрошенностн задержки
спускового крючка спусковой крючок нужно заменить, слабую
спусковую пружину также нужно заменить.
Выпадание затвора, если эти недостатки не обнаружены,
может быть от того, что износились части затвора или внут-
ренняя поверхность канала ствольной коробки, или же уширился
канал ствольной коробки; от этого получается большое верти-
кальное качание затвора и в результате он не удерживается
в ствольной коробке.
В случае, если изношен затвор, необходимо подобрать новый,
дрн износе канала ствольной коробки нужно обжать его, вста-
вив в канал стальную оправу по диаметру лекала № 12 и, зажав
ее в тиски между медными прокладками, сжиманием губок тисксе
производить обжатие. <
В работе затвора встречается еще такой недостаток: яри
постановке курка на предохранительный взвод получается За-
клинивание (тугое затруднительное продвижение курка влев|);
это происходит вследствие того, что правая щека ствольнбн
коробки утопает за вырез ложи, дерево не дает рукоятке гребйя
за гвора лечь на место (правая щека ствольной коробки должна
выступать на 0,75—1,5 мм выше прилегающей к ней плоскоф и
выреза ложи). Если этого нет, то причиной заклинивания могут
быть задирины металла на предохранительном выступе курка,
на ствольной коробке в месте постановки курка на предохра-
нительный взвод; задирины металла могут также быть в выёйке
Vi соля затвора для предохранительного выступа курка. ?
бить противоположное явление курок не удержива-
ется на предохранительном взводе. Причиной этого может быть
излом или смятость предохранительного выступа или износ
стенки выемки для него в затворе.
При заклинивании нужно подчистить стамеской дерево, высту-
пающее за щеку ствольной коробки, так, чтобы щека не утопала.
Задирины металла осторожно зачистить. При открывании с пре-
дохранительного взвода подобрать новый курок или, наоборот,
стебель затвора.
Осечки. Чаще всего осечки происходят от неисправности
патрона (провал наковальни, отсутствие затравочных отверстий,
отсутствие гремучей ртути в капсюле, отсыревший заряд, глубоко
поставлен капсюль).
Если патроны вполне исправны, то причины осечек нужно
искать в самом затворе.
Неисправности в затворе, вызывающие осечки, могут быть
такие: недостаточный выход бойка ударника—нужно проверить
выход его вырезом отвертки и поставить боек в нормальное
положение.
Один вырез отвертки имеет глубину 0,075" (1,8 мм), а дру-
гой 0,095" (2,4 мм). При накладывании на боек выреза — 0,075"
дно выреза должно опираться о боек — просвет должен быть
между нижними плоскостями лезвия отвертки и дном чашечки
боевой личинки, при накладывании выреза—0,095" — просвет
должен быть между дном выреза н бойком.
Осечки могут быть также от задирия, заворотов металла,
препятствующих хождению ударника, а также от погнутости
стебля ударника. Задирины и завороты металла зачистить личным
или бархатным напильником. Погнутый ударник выправить на.
деревянной колодке ударами медного молотка. Если ударник не
поддается правке, его нужно заменить. Погнутость боевой пру-
жины, слабость ее или поломка тоже есть причина осечек.
Погнутую пружину, слабую или сломанную нужно заменить.
Утопание щеки ствольной коробки ниже выреза в ложе тоже
может быть причиной осечек. В этом случае нужно подчистить
дерево стамеской и устранить этим утопание щеки.
Погнутости, задирины в частях затвора и в канале ствольной
коробки, препятствующие хождению затвора, а также грязь
и густая смазка тоже могут быть причиной осечек.
Слабый и тугой спуск курка. В винтовке недопустимы сла-
бый или тугой спуск курка.
Слабый спуск бывает от того, чтонзношено шеитало спусковой
пружины или слабая спусковая пружина, или же скрошен, стерт
боевой взвод курка.
В этом случае необходимо заменить слабую спусковую пру-
жину или заменить курок.
Тугой спуск получается вследствие забитостей на шептале
спусковой пружины и на боевом взводе курка. Забитости в этих
22
местах нужно ©сторожко счистить, применяя оселок пли же
бархатный напильник и мелкую наждачную бумагу.
Тугой спуск может также быть от излишне сильной спуско-
вой пружины или недостатков в частях спускового механизма.
(Исправление—см. „недостатки спускового механизма").
Никаких прокладок под носик спусковой пружины для об-
легания спуска не допускается.
Нормальный спуск должен происходить от усилия на спу-
сковой крючок не менее 5 фунтов и не более 8 фунтов.
Прицел. Прицел должен быть всегда в полной исправности,
в противном случае винтовка не будет боеспособной и меткой
по бою.
Прицельная рамка не должна быть сбита в сторону (вправо,
влево). Отклонение рамки вправо — отклонение пули вправо;
отклонение рамки влево— отклонение нули влево.
Правильность постановки рамки проверяется тем, насколько
она параллельна по отношению к прицельной колодке. Края при- •
цельной рамки должны одинаково выступать с правой и с левой
стороны прицельной колодки. Это можно проверить ощупью
пальцами нля но контрольной площадке на ствольной коробке.
Существует специальный прибор для определения параллель-
ности прицельной рамки по отношению прицельной колодки.
Прибор этот одевается выемкой на задний край прицельной
колодки н на утолщение патронника, при поднятой прицельной
рамке. Вверху его имеется вырез, соответствующий размерам
ширины рамки, а стенки этого выреза параллельны прицельной
колодке. При опускании рамки, если она правильна, не сбита,
она свободно пройдет в вырез прибора. Если сбита — то она
заклинится в той стороне, куда имеется сбитость.
Сбитую рамку нужно осторожно медным молоточком ото-
гнуть легкими ударами в противоположную сбитости сторону
так, чтобы она стала правильно. Ударять рамку нужно не у гривки,
а у места шарнирного соединения с колодкой. f
Недопустимо также качание прицельной рамки в местах шар-
нирного соединения с прицельной колодкой. i
Качание рамки может происходить от изношенности шпилькр
или разработанности отверстий в шарнире прицельной рамк^.
Качание прицельной рамки нужно устранить заменой шпилька
или при износе отверстий в шарнире рамки сузить отверстии,
а если износ большой, то нужно поставить утолщенную шпильку.
Качание рамки в крайних случаях допустимо не более 0,5 м|и
в каждую сторону при условии, если она будет становиться
в свое первоначальное положение (пружинить). Прорезь при-
цельной рамки не должна быть забита и должна быть правильно
выпилена.
Прицельная рамка должна иметь правильный профиль. Пра-
вильность кривизны прицельной рамки проверяется лекалом
№ 13 серии „Ль, а водность отверстия в пятке прицельной
ршки для шарнирного соединения проверяется калибромером
М 3-А, который продвигается через отверстие лекала № 13-А
в отверстие. нятки.
Шарнирное соединение между ушками лекала должно бить
нлотно, ибо от износа пяткн для шарнирного соединения при*
цельной рамки может быть качание рамки.
Кривую прицельную рамку не соответствующую лекалу № 13-А,
нужно выпрямить на оправке (по образцу лекала № 13-А) медным
молотком. Ни в коем случае нельзя править рамку на самом лекале.
Установка хомутика на ступеньках прицельной колодки должна
соответствовать лекалу К® 7. Соответствующая ступенька лекала
должна проходить без трений по гривке рамки, а просвет между
гривкой и ступенькой лекала допускается не более чем 0,25 мм.
Если ступеньки изношены и рамка стоят низко или сту-
пеньки забиты и рамка стоит высоко, то это отражается на
меткости боя внятонки. Рамка выше—высокий бой, рамка низко—
низкий бой.
Если ступеньки прицельной колодке изношены, они натяги-
ваются специальными клещами, затем осторожно подпиливаются
личным или бархатным напильником так, чтобы хомутик ло-
жился с обеих сторон ступенек без просвета (это определяется
подкладыванием между хомутиком и ступенькой писчей бумаги
сначала с одной, потом с другой стороны) и при постановке
на соответствующую ступеньку отвечал бы требованиям по ле-
калу № 7. Первые и последние ступеньки натягивать не реко-
мендуется. В случае, если они не удовлетворяют требованию
по лекалу № 7 (большой просвет), то недостаток устраняется
подборкой повышенного хомутика и соответствующим опили-
ванием средних ступенек. Нужно также проследить, чтобы
цифры на колодке не были забиты.
При постановке хомутика на прицел в2“ он не должен ло-
житься на утолщенную часть ствола, здесь должен быть просвет
около 0,5 мм. Для достижения просвета можно осторожно под-
пилить» грань утолщенной части ствола ио наклонной плоскости.
Опиливание перемычки хомутика недопустимо.
При прицеле „2“ желобок рамки не должен заслонять мушку,
если заслоняет круглым напильничком желобок углубить.
Рамка должна удерживаться энергично в вертикальном поло-
жении своей пружиной. Прицельный хомутик должен плавно хо-
дить по рамке и устойчиво останавливаться на нужных делениях.
Недопустима постановка на драгунские винтовки прицельной
рамки пехотного образца. Разница между пехотной и драгун-
^кой рамкой состоит в том, что в драгунской рамке деление
„32“ стоит ниже, а в пехотной выше.
Мушка. Мушка должна быть правильно заправлена, на ней
яе должно быть царапин, задирин, помятостей или погнутостей,
она должна иметь правильное очертание, не должна иметь
округлений,
24
Ес нужно осторожно зачисигть личным навильником, если
Имеются царапины или забитости. При больших погнутостях
W помятости металла мушку нужно заменить. Верхняя площадь
мушки должна иметь ширину 0,6 — 0,8 мм.
Мушка должна быть обязательно зачернена, осветление мушки
недопустимо. Если мушка высока или низка, ее нужно заменить,
подобрав новую мушку. Пилить мушку, как правило, не еле-
дует. После поверки боя контрольная риска должна быть по-
ставлена на мушке против контрольной риски на основании
мушки и ня в коек случае ставить дополнительные риски на
основании мушки нельзя.
Для надежного закрепления мушки можно с левой стороны
посредине лапки мушки легонько сделать метку кернером. В дру-
гик местах ставить метку кернером не следует»
Дефекты канала ствола. Наиболее губительным дефектом
канала ствола есть ржавчина.
Рассадником ржавчины в канале ствола является пороговой
нагар и влага.
Пороховой нагар является главным рассадником ржавчины
в канале ствола, поэтому самое важное для сохранения бое-
способности винтовки—это своевременно и полностью удалять
пороховой нагар после стрельбы (о способе удаления порохо-
вого нагара см. выше—.Чистка винтовки после стрельбы?).
Ржавчина есть бурый водный окисел железа, получающийся
при совместном действии влаги и кислорода воздуха в при-
сутствии углекислоты воздуха.
Окислы азота и влага, выделяющиеся при выстреле, пере-
ходят в азотистую кислоту, а затем в азотную кислоту, реаги-
руя на металл, дают вначале закись железа, затем окись железа
и в присутствии влаги и кислорода воздуха приводят к обыден-
ной ржавчине.
Ржавчина имеет вид краснобурых пятен или крапин, скучен-
ных в одном месте или разбросанных по всему каналу ствола.
Лучше всего можно определить присутствие ржавчины в канале
ствола, протерев канал белой тряпочкой.
После удаления налета ржавчины (окиси) всегда на металле
стенок канала ствола остается более пли менее значительный
’-лед.
Следы ржавчины — это места на металле, выеденные ржавчи-
ной, которая очищена.
Следы ржавчины, остающиеся после ее удаления в канале
ствола, разбиваются на следующие виды:
Сыпь (первичное поражение канала ствола ржавчиной)— имеет/
вид мелких темных точек, расположенных местами (чаще всего’
в углах нарезов) или разбросанных по всей поверхности каналу
ствола.
Следы ржавчины — представляются в виде темных крапш^
образованных от первичной точечной ржавчины (cuhti), расгсо*
ложенных б одном месте или разброса иных на значите лысой
поверхности капала ствола.
Значительные (глубокие) следы ржаечи«ы — представляются
в виде слившихся между собой крапин, которые образуют от-
дельные мелкие гнезда в различных местах канала ствола.
Раковины — имеют вид глубоких темных пятен значительной
величины, с неровными краями, образовавшихся при удалении
глубоко ©’евшейся застарелой ржавчины.
Записывая в карточку осмотра тот или иной вид поражения
канала ствола ржавчиной, нужно указывать, в каких местах канала
имеется данное поражение, например: „сыпь в углах нарезов
с казенной части*, «следы ржавчины по всему каналу ствола*.
Наличие в канале ствола котя бы первичного этапа пора-
жения ржавчиной значительно ускоряет процесс разрушения
ржавчиной металла канала ствола, чистка пораженною канала
ствола затрудняется.
Однако, своевременно определив первичный этап „заболева-
ния" канала ствола и установив тщательное наблюдение и уход
за ним, можно надолго задержать дальнейший процесс разруше-
ния его от ржавчины.
Сыпь или следы ржавчины особо заметного влияния на бой
винтовки не оказывают, винтовки с такими пороками канала
ствола могут оставаться на службе, но за ними надо установить
особо тщательный уход.
При наличии глубоких следов ржавчины или раковин в ка-
нале ствола, есди они расположены но всей поверхности канала
ствола и особенно с дульной части, винтовки с такими поро-
ками канала ствола в большинстве не дают нормального боя
и подлежат выбраковке, однако в каждом отдельном случае
для окончательного решения вопроса о выбраковке таких ство-
лов может быть произведена стрельба с целью поверки их боя.
В патрошшке не должно быть на устья побитостей, задирин
и заусениц, патронник также не должен иметь раздутости или
овальной растертости.
Чтобы проверить, нет ли в патроннике указанных выше недо-
статков, применяется лекало № 3 совместно с лекалом № 4
(трубка, через которую проходит лекало № 3).
Лекало № 4 одевается на цилиндрическое лекало № 3
и вместе вводятся через канал ствольной коробки в патронник,
ари чем трубка должна быть плотно прижата посредством руко-
ятки к устью патронника (рис. 8).
Если патронник исправен, то при поверке лекалами 3—4
задний срез трубки должен закрывать переднюю риску на ле-
кале 3 и срез трубки должен заключаться между двумя рисками.
Если в патроннике имеются побитости или царапины, то
передняя риска будет выступать за задний срез трубки, а если
патронник раздут, стерт, то вторая риска будет прятаться за
задний срез трубки.
26
аз-
Рис. 8
Пря наличии Забитостей или задкржн в устье патронника
осторожно произвести подшарошку устья прибором К® 8
ковой серии.
Царапаны в канале ствола имеют вид темных полосок р;
ичиой величины. Свежая царапина представляется блестящей
рточкой, по краям с незначительными заусенцами.
Царапины по-
учаются вслед-
ствие чистки вин-
;»товки в канале не-
исправной принад-
лежностью (цара-
пины на шомпо-
ле), вследствие-по-
падания на пулю
песка.
Царапины сами
по себе на стрель-
бу не имеют влия-
ния, но вредны тем,
что способствуют
образованию ржав-
чины.
Раздутости в
канале ствол а мож-
но обнаружить в
виде темного кольца, сплошного или прерывчатого. Более гус
тень указывает на большую раздутость.
Легкие раздутости в большинстве встречаются с дулы
части до основания мушки, более сильные — от основания му и
до нижнего ложевого кольца.
Причиной раздутости канала ствола является присутствие
посторонних тел в канале во время выстрела (остатки пакли,
затычки в дуле, снег, грязь, густая смазка, капли воды, остав-
шаяся невыброшенной оболочка пули к т. д.).
Во время выстрела пуля под давлением пороховых газов
движется с силой вперед, но встречая на своем пути посторон-
нее тело, некоторое время задерживается, пороховые газы, сле-
дующие за ней, накапливаются и с увеличенной силой давят на
стенки канала ствола—так получается раздутость. I
Раздутость вредно отражается на бое винтовки, так как пуля,
проходя по каналу в местах раздутости, срывается с нарезов
и получает неправильное направление.
Свод с раздутостью безусловно выбраковывается.
Округление полей, которое получается в результате продол-
жительности службы винтовки (значительное количество выстре-
лов), не дает пуле достаточной начальной скорости, ибо пуля
при округленных полях слабо врезается в грани полей.
тая
ой
к и
I 27
Винтовка с таким стволом переводится во втор) ю категорию.
Винтовки, в стволах которых значительное округление полей,
переводятся в третью категорию (специальный ремонт). При
осмотре канала ствола округление нолей замечается ио еле-
дующим н|»1знакам: в отличие от резко выраженных углов
полей в новых стволах, поля в стволах, из которых сделано значи-
тельное количество выстрелов, имеют нерезко выраженные углы,
саага поля представляются какбы полукруглыми, блестящими.
Стертое^ полей с дульной часты, способствует рассеива-
нию нуль, так как при вылете они не равномерно отрываются
всеми своими точками от дульного среза (диаметр дульной
частя канала ствола становится большим и пуля при вылете
не получает правильного направления).
Для проверки, насколько стерты поля с дульной части, упо-
требляется лекало-калибромер №2, имеющий диаметр 0,306 дм; от
обреза лекала на расстояния 7,62 мм имеется контрольная риска.
Если стертость нолей с дульной части так велика, что калиб-
ромер 2 проходят в канал ствола с дульной частя дальше
контрольной риски, то в этом случае необходимо винтовку
поверить боем,« если нормального боя достигнуть невозможно,
то такой ствол бракуется.
Поверять боем винтовки, стволы которых имеют растертостъ
полей с дульной части даже на значительно большем протяже-
нии, чем 7,62 мм, нужно обязательно, так как увеличение рас-
сеивания вызывает лишь растертость неправильной овальной
формы; при правильном конусообразном раструбе значитель-
ного увеличения рассеивания не наблюдается.
В случае, если стертость полей с дульной части канала ствола
меньше, чем на протяжении 7,62 мм, то такую винтовку необ-
ходимо испытать на кучность боя, и если она не удовлетворяет
нормальным условиям боя по кучности, то такую винтовку
нужно исправлять. Устранить вредное влияние стертости полей
с дульной части канала ствола можно срезыванием дульного
среза в пределах 7,62 мм.
Для срезывания дульного среза в войсковой оружейной ма-
стерской применяется прибор № 7. Если приходится срезать
дульный срез на большую длину, то для сохранения прибора
№ 7 и для ускорения работы нужно сначала снять металл Дра-
чевым напильником или срезать фрезой, а когда останется не-
значительный слой металла, то нужно только подправить дуль-
ный срез прибором № 7.
При иодшарошке дульного среза нужно следить, чтобы
дульный срез был перпендикулярен по отношению оси канала
ствола (чтобы он не был скошен): в случае скошенности дуль-
ного среза при стрельбе будет отклонение пуль в сторону
скошенности. При уклоне дульного среза на Iе — отклонение
средней точки попадания в сторону скоса на дистанцию 100 м
достигает 8 см.
Ой '
Н&гму/йасти стлола винтовки й&жакхт длшшыё полоске йй
большом протяжении ствола и короткие крутые (крутым погибом
считается'такой погиб ствола, который занимает длину меньше
чш 1/5 всего ствола).
Наиболее вредная для вшшжки—это крутая кривизна ствола,
так как довести до нормального боя такую винтовку невозможно.
Винтовка, ствол которой имеет
крутую кривизну, бракуется, при
чем при выбраковке ствола по
крутой кривизне руководство-
ваться только определением ш?
теням недостаточно, нужно еще
проверять калибромером № 1,
я только в том случае, если ка-
либромер не проходит через ка-
нал ствола от собственного веса,
ствол снимается со службы.
Кривизна ствола вредно от-
ражается на бое винтовки, ибо
нуля Отклоняется в сторону по-
гнутости.
Обнаружить погнутость
ствола можно по тени. Для
Рас. 9
того, чтобы обнаружить погну-
тость, нужно направить вин-
товку на светлое окно и, на-
блюдая через канал ствола,
одновременно поднимать вин-
товку дульным срезом вверх
так, чтобы захватить переплет
оконной рамы. Когда переплет
оконной рамы закроет часть
канала ствола со стороны
дульного среза, то в канале
ствола появится тень. Тень в
канале ствола, если ствол ров-
ный, без погнутости, будет
иметь форму правильного рав-
нобедренного треугольника
(в виде сахарной головки)
(рис. 9). При подымании вин-
товки вверх тень в ровном стволе будет увеличиваться (в длину
и в ширину), при опускании вниз будет уменьшаться, не мфчяя
своей формы. Если ствол погнут, то тень на месте кривизны
изменит свою форму (рис. 10); если ствол очень погнут, то тень
вовсе разорвется на две части, перемычка между тенями и будет
местом погиба. Если ствол погнут в нескольких местах, ^ргда
в канале ствола появится несколько теней. *
При осмотре вФШтёвкй с целью обнаружить H^niytoctt,
ствола, нужно поворачивать ствол на четверть оборота вправо
и влево; смотреть канал ствола нужно с дульной части и с ка-
зенной части»
Для того, чтобы правильно определять погнутость ствола
по теним, нужно иметь значительный опыт и нродолжительмую
тренировку»
Погнутости ствола в войсковой части не устраняются.
Мел&шэфшвцюя гсемяла ствола и ее устранение. При значи-
тельной мельхиоризацни канала ствола увеличивается рассеива-
ние нуль, средняя точка попадания становится выше нормальной,
ибо увелив&ется начальная скорость пули.
Мельшоризайия познается по присутствию в нарезах и на
нолях канала ствола значительного слоя мельхиора, который
обыкновенным путем не счищается.
Очистить канал ствола от мельхиоризации можно механиче-
ским путем посредством продолжительной чистки канала ствола
и химическим путем, применяя смазку Павловского.
Способ применения смазки Павловского, которая утвержде-
на ГАУРККА, такой: замельхиореиный канал ствола густо сма-
зывают составом, посредством длинного шомпола, без протирки
и оставляют ствол с этой смазкой в канале ствола на 10 15
минут. Затем удаляют состав тряпочкой; если нужно, повто-
ряют эту операцию еще раз. Мельхиор снимается без стирания,
ибо смазка растворяет его. Смазку Павловского нужно сохра-
нять закрытой,— на воздухе она довольно быстро меняет свой
состав.
Омеднение канала ствола, происходящее при стрельбе пулями,
покрытыми томпаком (плакированные), устраняется также смаз-
кой Павловского.
Дефекты ложи винтовки и ее исправление. Все сквозные
я поверхностные трещины и отколы дерева ложи должны
быть заделаны во всех местах, за исключением трещин длиннее
6,6 см (1,5 вершка) по стенкам гнезда ствольной коробки. Тре-
щины в этом месте в 6,6 см и менее могут быть допущены
при условии вставки соответствующей вклейки.
Вклейки допускаются:
на ребрах ствольного желоба не длиннее 7,6 см, при чем
нижняя сторона вставки должна быть выше дна желоба ложи;
по бокам шомпольной ^дорожки с тем, чтобы вставки не
углублялись более, чем на половину толщины цевья;
сзади хвоста ствольной коробки для заделки отколов и тре-
щин не длиннее 5 см (2 дм);
в гнезде для упора ствольной коробки, в окне для номе*
щения магазинной коробки, в уступе цевья для наконечника, в
уступах для ложевых колец и вырезе для затылка.
Мелкие отколы в тех же местах заделываются прикленва*
наем отколовшихся кусочков дерева.
30
Надставка при помощи вклеек « йрж&таде йО Ширине допу-
скается при условия, чтобы вклейка не доходила до шейки
ложи на 12,6 мм (0,5 дм) « чтобы нижний шуруя затылка при-
ходился от внутреннего края вставки не ближе 6,5 мм.
При искривлении цевья ложи его нужно править следующим
способом: смазать на месте искривления кннеральвым маслом,
равномерно прогреть над огнем» чтобы смягчить волокна де-
рева, затем ввести цевье в хомут из кожи, прибитый на ска-
мейке, в которой имеется специальный желоб по форме цевья,
и осторожно выгибать до тек нор, пока цевье не выравняется.
Если цевье ложи не поддается исправлению, то ложу нужно
заменить новой.
Краска для внит®вочаых дож
Для приготовления краски сделать отвар аз желтого и синего сандаяоз отдельно.
Отвар желтого сандала:
Воды............1020 г
Желтого сандала . . . 1®2 г
Поташа ....... . 12,8 г
Отвар синего сандик
Волы........... 666 г
Синего сандала .... 59,7 г
Поташа ......... 8,5 г
Положить в большую кастрюлю (при кипении сильно вспу-
чивается) и варить на умеренном огне. При кипении болтать,
прибавлять понемногу поташа и продолжать кипятить до вы-
паривания половины воды, после процедить через сито и слить
в бутыль. По изготовлении отваров, слить их в одну бутыль,
прибавить 6,5—8,5 г Юв/в раствора железного купороса и раз-j
• мешать смесь палочкой. При желании получить более темный)
цвет краски нужно прибавить купороса, чем можно довести*
цвет краски до черного.
Места ложи, требующие окраски, очистить и покрыть с по-1
мощью кисти (из мочалы) холодной краской; по высыон ии;
краски покрытое место зачистить стеклянной бумагой № 3—|
снять шероховатость. Если цвет окраски оказался светлым, no-f
крыть второй раз и зачистить стеклянной бумагой № 2 или|
бывшей в употреблении № 3. 400 граммами краски при дву-*
кратном покрывании можно окрасить 10 лож.
Требования, предъявляемые к ствольной накладке. Стволь-
ная накладка не должна иметь отколов дерева, а также сквозных
продольных трещин.
Неплотное прилегание ствольной накладки к ребрам цевья
ложи в незначительных размерах допускается только в средней
иасги, свмсанне дакледкй по бокам цевья ложи допускается
до 2 мм.
В драгунских « модернизированных винтовках допускается
укорачивание ствольной накладки до 4 см.
Причины отклонения пуль во время поверки боя bihtobkh
и как их устранить. Прежде всего винтовку к поверке боя
нужно полностью технически подготовить. Особенно нужно
обратить внимание, чтобы прицел был совершенно исправный
я чтобы мушка была хорошо заправлена и зачернена.
Черешне жушка. 1-й способ. Если мушка исправна, но
осветилась настолько, что затрудняет прицеливание, то ее чер-
нят, не отделяя от ствола.
Для этого следует взять 50 г политуры и всыпать ®/4 чайной
ложки сажи, ххарошо разболтать и полученной смесью кисточ-
кой смазать мушку и дать высохнуть. Мушка примет темном**
товый цвет,
2-й способ. Если мушка отделилась для исправления, то
ее нужно оксидировать щелочным составом Забнваева (см.
оксидирование); по второму способу чернение более устойчиво.
На стрельбе осветленные мушки коптят спичкой.
Если при поверке боя обнаруживается рассеивание пуль, то
причину рассеивания следует искать в стертости полей канала
ствола с дульной части.
Такую винтовку необходимо сразу же передавать в мастер-
скую для ремонта, и если она ремонту не поддается, то выбра-
ковывается.
Если рассеивания пуль нет, а есть отклонение пуль влево
или вправо, то причина в этом случае может быть в том, что
прицельная рамка сбита; если рамка сбита, то нужно ее выпра-
вить (см. выше „Прицел").
Если прицельная рамка вполне исправна и не изогнут штык
или ствол, тогда нужно устранять отклонение пули посредством
передвижения мушки. Мушка передвигается в сторону откло-
нения нули.
Для передвижения мушки пользуются прибором № 5, каж-
дое деление которого равняется двум точкам (0,5 мм).
Перемещение мушки на одно деление прибора отклоняет
среднюю точку попадания при дистанции 100 метров на мишени
на 8 см. Передвигать мушку вправо и влево нужно не более
чем на 6 точек.
Если бой винтовки высок, значит мушка низкая, если бой
винтовки низкий, значит мушка высокая; в этом случае нужно
заменить мушку, подобрав новую необходимого размера, или
подпилить. Для обмера высоты мушки иользуются штанген-
циркулем с нониусом до 0,02 мм.
Для облегчения работы по подысканию мушки нужной вы-
соты как пр® замене ее, так и при опиловке можно пользо-
ваться ориентировочно следующей табличкой:
.32
Понижение hsk пвд-
£' «зение средней точки
* «опадания над кон-
t трольнои точкой (в
> сантиметрах) . . . . —10—8—6—4—2 0 -f-2 4-44-64~8-|-W
Уменьшить § Увеличить
ж
J л
‘ Необходимое крактнче- §
S ское изменение высо- Д
; ты мушки (® мнили- ©
метрах) .........0,6 0,5 0,35 0,25 0,1 = 0,10,250,35 0,5 0,6
Примеры пользования табличкой:
средняя точка нопадания ниже контрольной точки на 4 см.
Нужно уменьшить высоту мушки (опилить или недобрать но-
вую) на 0,25 мм;
средняя точка попадания выше контрольной точки на 8 см.
Нужно подобрать мушку на 0,5 мм выше.
Отклонение пуль в сторону может также произойти от
того, что один из двух боевых выступов боевой личинки не
прилегает к опорной плоскости стволыюй коробки. Это чаще
всего бывает при перепутанности затвора — отклонение пули
будет в сторону неприлегающего унора. Такую боевую личинку
нужно заменить. Вообще при смене затвора необходимо поверять
бой винтовки.
Отладка винтовок
Винтовки, находящиеся в частях, должны быть особенно
меткими, поэтому они под особым наблюдением оружейных
техников отлаживаются специальными способами.
Отладка винтовки должна заключаться в следующем:
Подгонка упора к нагелю. Не маловажное значение для мет-
кости стрельбы имеет правильная подгонка упора к опорной
площадке нагеля. При неплотном прилегании упора к нагелю
пули будут отклоняться в сторону неплотного прилегания.
Правильная подгонка упора к опорной площадке нагеля
определяется плотным прилеганием плоскости упора ко всем
точкам опорной площадки нагеля.
Чтобы убедиться в правильности прилегания упора к нагелю,
нужно разобрать винтовку, смазать суриком (краской) плоскость
упора, а затем собрать ствол с ложей, при этом ствол сначала
ввести в желоб ложи без соприкосновения упора с нагелем,
а затем продольным движением ствола плотно притянуть ствол
упором к нагелю и завинтить винты хвостовой и упора.
Собрав таким образом ствол с ложей, произвести разборку
их и затем, наблюдая за отпечатком краски на опорной площадке
нагеля и на плоскости упора,- установить в каких местах не
прилегает упор к нагелю.
Места, покрытые краской на площадке нагеля, и места, освет-
ленные от краски на плоскости упора, осторожно подшабрить
плоским ш&бром.
Так нр©®эв@днть асе описанные операция до полного плот-
ного соприкосновения плоскости упора к опорной площадка
нагеля, что определяется равномерным отпечатком краски на
всей плоскости илощадки нагеля.
Если между упором ствольной коробки и плоскостью
нагеля образуется зазор, то его можно устранить посредством
вставки пластинки из красной меди к упорной плоскости нагеля.
Для нодгонкн пластинки в углах выема нагеля пропили-
ваются пазы—глубиной 1 мм и шириной 0,5 мм, затем заготов-
ленная пластинка вдвигается в пазы. Длина пластинке делается
21,033—21,287 - мм, ширина — 11,557 мм.
Отладка л@жи. Для достижения правильного и свободного
положения ствола в ложе, для того, чтобы при стрельбе не
было излишнего напряжения ствола и для однообразия ви*
брации ствола, можно производить подчистку желоба цевья ложи
от гнезда для утолщенной части ствола до переднего обреза
ложи. Подчистку нужно производить настолько, чтобы зазор
по бокам и снизу ствола, собранного с ложей, не превышал
одного миллиметра.
Качание ствола с дульной части обязательно должно быть
до 2 мм ® обе стороны (не более).
После подчистки желоба цевья нужно соответственно опилить
сверху боковые стенки и полукруглый вырез ложевого нако-
нечника.
Наконечник не должен прилегать к стволу ибо пули будут
отклоняться в сторону противоположную прилеганию. Между
наконечником и стволом должен быть зазор,— со стороны желоба
до 2 мм и по бокам 0,75 мм.
Определение мест в желобе цевья, требующих подчистки,
производится следующим образом: удаляется застаревшая смазка
и грязь, образовавшаяся в желобе цевья, на поверхности ствола,
в гнезде для упора ствольной коробки и в выеме для ствольной
коробки. Затем, вся нижняя поверхность ствола, начиная от утол-
щенной его части, смазывается тонким слоем сурика, соби-
рается ствол с ложей. После разборки обнаруженные отпе-
чатки сурика в желобе цевья ложи указывают на места при-
легания поверх яости ствола к дереву желоба цевья, которые
и нужно счищать.
Правильность подгонки ствола (есть ли соответствующий
зазор) определяется промером посредством полукруглой метал-
лической пластинки (щуп соответствующей толщины).
После иодчистки вся поверхность желоба цевья зачищается
стеклянной бумагой не крупнее № 00, затем тщательно проти-
рается чистой тряпкой и для предохранения от действия влаги
несколько раз промасливается горячей олифой.
34
Указанный способ подгонки ствола но желобу цевья ложи
Нсего применим для винтовок с ореховыми ложами —
дверженнкх влиянию атмосферных условий.
интоеюк с березовыми ложами, как более подверженных
ию и усыханию от атмосферных влияний, более подхо-
иособ подгонки ствола к желобу цевья ложи — это
®о возможности сплошного прилегания ствола к же-
ья от утолщенной части ствола до наконечника (г. -е. не
ся обязательно свободного положения ствола в желобе
жи). «
м случае подгонки ствола к желобу цевья также делают
на краску (суриком); отпечаток краски должен быть по
1«сей поверхности желоба равномерным.
» Отладка спуск#: спуск курка должен происходить от усилия
не больше чем 8 фунтов (3,2 кг) и не менее чем 5 фунтов (2 кг);
испытание для определения усилия на спуск курка производится
пулеметным безменом (кольцо пулеметного безмена заменяется
крючком из проволоки 3,5 — 4 мм).
Если при испытании оказалось, что усилие на спуск курка
более чем 8 фунтов, то необходимо отлаживать спускной ме-
ханизм таким образом: во-первых, на верхней грани щели спу-
скового крючка личным квадратным напильником спилить фаску
шириною до 1,5 мм под углом 70 — 80° к передней плоскости
крючка. Если эта мера не снизила усилие на спуск до 8 фун-
тов, нужно сделать следующее: заполировать мелкой наждач-
ной бумагой заднюю грань шептала спусковой пружины; при
полировке не следует изменять наклона этой грани шептала,
а также внутренней поверхности спусковой пружины в том
месте, где на нее надавливает верхняя грань щели спуско-
вого крючка.
Если боевой взвод курка не имеет вертикального участка
на уровне с заплечиком взвода, то оселком подправить так,
чтобы образовалась эта вертикальная площадка на боевом
взводе курка.
В крайнем случае, если при всех указанных выше мерах
спуск остается тугим (более 8 фунтов), можно произвести
опиловку личным напильником внутренней поверхности спу-
сковой пружины от закругления у пятки до места, на которое
упирается верхняя грань щели спускового крючка. Наименьшая
толщина пружины должна быть 0,75 мм; после опиловки нужно
обязательно зашлифовать опиленную поверхность.
В винтовках снайперов сила спуска должна быть в пределах
не ниже 5 фунтов и не выЕпе 6 фунтов.
Для того, чтобы еще более облегчить спуск в винтовках
снайперов, можно заполировать мелкой наждачной бумагой
заднюю грань шептала, внутреннюю поверхность спусковой
пружины и переднюю грань боев, взвода курка даже в случае
спуска нри усилии не более 6 фунтов, но ни в коем случае
а* 35
не понижать спуск курка до
усилия менее 5 фунтов.
В случае, если спуск курка
в виятовке происходит при
усилии меньше чем 5 фунтон,
то в таких винтовках нужно
ремонтировать спусковой механизм (см. выше „недостатки
спускового механизма41).
Следует пом- .
нить, что слабый
спуск в винтовке
очень опасен, так
как при обраще-
нии с такой вин-
товкой могутпро-
исходить само-
произвольные вы-
стрелы, что вле-
чет за собой нес-
частные случаи.
Для лучшего
удобства прице-
ливания в винтов-
ках (обр. 1891 г.)
можно произво-
дить замену муш-
ки существующе-
го образца муш-
кой прямоуголь-
Рис. 12
36
Иго сечения (рис. 11). Для пользования мушкой прямоугольного
Ьения нужно прорезь прицельной рамки и хомутика пере-
видать на полукруглую. Переделать прорезь нужно проняли*
миием круглым личным напильником. Пропиливать нужно так,,
фобы нрорезь не уширить и не углубить, а только изменить
fopму из трехграиной на полукруглую (рис. 12).
Мушка прямоугольного сечения изготовляется из стали сред-
рей твердости (№ 6 ио номенклатуре Ижевского завода), закаля-
кается в масле н химически окрашивается.
Изменения, сделанные в винтовке образца 1891 года
(Модернизация)
Новая модернизированная винтовка обр. 1891—30 г. по отно-
шению к винтовке образца 1891 г. имеет следующие изменениях
Рис. 13
1) Штык: а) упразднен штыковый хомутик; для достижения
запирания штыка на стволе введена защелка (рис. 13).
б) введен намушник для предохранения мушки от забитостей.
Рис. 14
2) Прицел: вместо ступенчатого рамочного прицела введен
секторный прицел; прицельная колодка не имеет ступенек, а имеет
кривые поверхности, вместо прицельной рамки прицельная планка
более массивная, имеет также более массивный прицельный хо-
мутик (рис. 14); введена мушка прямоугольного сечения.
ЗТ:
31 .дояаодде ммф введены пружинные, разрезные, удер
живающиеся штифтом (рис. 15).
4) арочвеншожюль-
кый упор цидиндриче-
окйм хвостом (рис. Л 6).
Кроме перечадлевиых
изменений, и самое ад-
Рис. 15
следнее время введены уже в новую, модернизированную вин-
товку изменения.
Новейшие изменения в мм модернизированной винтовке
обр. 1891—80 г. следующие:
Мушка. Новая мушка (рис. 17) имеет форму круглого стержня
диаметром 2,5 мм. Она снабжена кольцевым намушником для
предохранения мушки ©т поврежде-
ния. Намушннк имеет лаикн, кото-
рыми он вдвигается с правой стороны
в паз основания мушки на стволе
и отверстие для вставки мушки.
Кроме того, яамушник имеет по две
выемки с передней и задней стороны
для закрепления мушки на основании
при помощи кернения.
Правильное положение мушки
обозначается меткой на передней
стороне мушки против метки на ос-
новании.
Штык. В связи с введением мушки
с намушником существующий на
Рис. 17 штыке намушник снимается.
В целях упрочнения трубки штыка
после снятия «амушника вводится второй венчик на трубке
штыка, расположенный на нижнем краю поперечной прорези для
захода основания мушки
при повороте штыка, чтобы
предохранить его от движе-
ния вверх. Изменена также
форма защелки, с целью
перенести опору правого
края с поверхности ствола
на трубку штыка (рис. 18).
Рис. 18
38
Огсечка-отражатель.
{>а.е отсечка-отража-
Ъ ИЗГОТОВЛЯЛАСЬ ИЗ ИО-
КН, теперь будет изго-
яться из я^&стначатой
ш, путем загиба отсе-
вшего зуба-
Ложевое кшщь. Вве-
КВш новые кольца, соедн-
(йющнеся в замок (рис. 19).
Кроме того, на много
ipomeHO с небольшими
инструктивными изменени-
1н изготовление пружины
piara подавателя, защелки
1ЫШКИ магазинной короб -
!, рычага подавателя.
Вводится также новая
ой на (рис. 20), в кото-
»й вместо лапок сделаны
гибы, чем предотвраща-
ся выпадание патронов из
ft мы.
Наряду с указанными
Изменениями, вводится новая комбинированная принадлежность.
Новая комбинированная принадлежность ж 7,62 мм
винтовке
Все части новой принадлежности скомбинированы в ©дин
рнбор, что исключает возможность утери отдельных частей
Вйнадлежности и обеспечивает максимальную портативность
Лкяадке и носке.
f Нее части прибора сделаны из соответствующего металла,
значительно удлиняет срок службы принадлежности.
&кже исключена возможность порчи оружия при чистке, что
йеет место в существующей ныне принадлежности вследствие
что дульная накладка (деревянная) быстро изнашивается
дает качку и эксцентричность своего положения ио отио-
дению к оси канала ствола, что приводит к растиранию капала
Ь»ола с дульной части, благодаря болтанию шомпола.
Вес всей комбинированной принадлежности образца 1931 г.—
И) грамм.
Описание комбинированной принадлежности
Прибор состоит из пустотелого цилиндра, составленного
ИМЙЯ частей: А и В (рис. 21). Этот пустотелый цилиндр
39
служит футляром-корпусом ир-иьадлежностн и заключает в себе
все в настоящее цремя существующие принадлежности.
В футляре помещается-. «фэдвфкя, лезвие отвертки и щетин-
ная щетечка-ершж: (рис. 22), а остальная ^асть существующей
в настоящее время принадлежности с успехом заменяется ком-
бинацией этих частей с футляром-корпусом.
Комбинации эти следующие'. 1) футляр-корпус в целом (части
А и В) заменяет рукоятку отвертки (рис. 23);
2) лезвие отвертки заменяет шомиольную шпильку;
3) короткая часть футляра А — дульную накладку и вкладыш;
4) длинная часть футляра В — шомпольную муфту.
Для удобства -в обращении с прибором. футляр-корпус имеет
^идружаой своей поверхности накатку, устраяяющзгю <жеяь-
нне рук.
Футляр-корпус принадлежности в целом изготовлен из поде-
чкой стали № 5.
В А, яйждаед®© дульная шис^дк&-9клад&№е^ ам&еяъся:
а) коленчатый паз для надевания о дульную часть аин«
$Г0зки и удержания за основание мушки;
б) круглое отверстие в торце для направления шомпола;
в) два гнезда для направления лапок части В футляра-к©р-
Ннуса прибора.
Часть футляра-корпуса, В имеет: а) два прямоугольных
отверстия для удержании лезвия отвертки, из которых одно
(расположенное в торцевой стенке) служит при разборке вин-
товки, а второе (боковое) служит для использования лезвия
при чистке взамен шомпольной шпильки.
б) два круглых отверстая (большое и малое) служат для на-
правления шомпола.
в) Продольная прорезь—щель я две выступающие лапки слу-
жат для прочности соединения частей А и В футляра-корпуса.
Как пользоваться комбинированной принадлежностью
Взяв футляр-корпус А и В в левую руку, правой рукой по-
тянуть за накатку корпуса В, таким образом футляр разделится
на две части»
Шомпол нарезной частью ввести в боковое большое отвер-
стие футляра В (шомпольная муфта) и, введя лезвие отвертки
в щель со стороны широкого отверстия, обеспечить упор го-
ловки шомпола в отвертку.
Между обрезом головки шомпола и вставленной отверткой
должен быть зазор, обеспечивающий свободное вращение.
Взяв футляр А (дульная накладка) и пропустив через ее отвер-
стие шомпол (коленчатый паз должен быть впереди), навинтить
на шомпол протирку или щетку - ершик, затем поставить вин-
товку отвесно между коленями и ввести шомпол в канал ствола.
Надеть дульную накладку на дульную часть ствола н до
отказа повернуть налево так, чтобы коленчатый паз-прорезь
прошел под основание деушкм.
После окончания чистки с дульной части повернуть дульную
накладку вправо и вынуть шомпол.
При производстве чистки канала ствола с казенной части
вставить дульную накладку-вкладыш (футляр А) направляющим
выступом в ствольную коробку, ввести шомпол в канал ствола
И, придерживая накладку-вкладыш, производить чистку.
По окончании чистки винтовки вложить в футляр А (дуль-
1ая ,»й1ШЭ^ц-вкладыш) лезвие отвертки, протирку7 и щетку-
ершнк, '^за^ем, соединить с второй частью футляра В,
41
Для пользования отверткой нужно соединить части А н U
футляра-кордуса и лезвие отвертки вставить в торцевую щель
футляра А.
Технические условия, которым должен отвечать
револьвер „Наган** образца 1895 года
При осмотре револьвера необходимо прежде всего убедиться,
нет ли на частях револьвера ржавчины, глубоких царапин, за-
боин, раздутости ствола, проверить — правильно ли собран ре-
вольвер к есть ли на всех необходимых частях нумерация.
Рама, барабан и боковая крышка должны иметь одинаковые
номера.
Ствол. Ствол должен прочно держаться в раме *й не должен
вывертываться даже под действием на пего груза в 3 кг на
нлече-в 20 см. Обрез венчика ствола должен прилегать плотно
к переднему срезу рамы.
В стволе револьвера недопустимы: забоины и побитости на
дульном срезе ствола,, раздутости и погибы, значительное за-
кругление и стертость полей, глубокие следы ржавчины (рако-
вины), забоины и заусеницы на полях и нарезах.
Калибромер № 1 (диаметр которого 0,2995 дм) должен сво-
бодно проходить по всей длине канала ствола без постороннего
усилия от собственного веса.
Калибромер № 2 (с браковочным размером канала ствола
0,304 дм) не должен проходить по всей длине канала ствола;
в случае, если калибромер № 2 проходит на значительном рас-
стоянии по длине канала ствола, то годность ствола устанав-
ливается поверкой боя, если же калибромер № 2 проходит по
всей длине канала ствола, то такой ствол безусловно бракуется
(револьвер переводится в третью категорию).
Черта для установки шомпольной трубки должнабыть четкой.
Все указанное выше о болезнях канала ствола, свойственных
стволу винтовки, также свойственно и стволу револьвера.
Рама. Продольный желоб верхней стенки рамы и прицельная
прорезь не должны иметь забоин и царапин, которые бы ока-
зывали вредное влияние на прицеливание и бой.
Черта для поверки правильности ввинчивания ствола должна
быть четко обозначена.
Стойка скобы и оси: курка, спускового крючка и казенника
должны быть прочно ввинчены; обозначенные на поверхности
рамы концы их в собранном револьвере при многократном спу-
скании курка могут давать выступание масла, но это не должно
отражаться на правильном взаимодействии курка, спускового
крючка, казенника и других частей.
Мушка. Мушка должна быть плотно и прочно своими лапками
посажена в паз основания. Просвет между нижней плоскостью
лапок и дном основания мушки допускается до 0,4 мм.
42
Ннжняя плоскость гребня мушки должна плотно ярнлегэть
Ннрхией плоскости основания но меньшей мере на длине 1Д5 мм
^каждого конца. В остальной части между этими плоскостями
Йпустям просвет, но незначительный.
К Мушка должка быть хорошо заправлена, на ней не должно
||йть забоин и заусениц, она не должна быть однобокой или
ВЬсой,
I Мушка должна быть хорошо химически окрашена и не должна
||мегь светлых мест.
| Шомпольная трубка. Шомпольная трубка не должна иметь
(йначительной растертости, а также и помятостей. На трубке
кпереди и сзади должны быть рельефно обозначены установоч-
ные риски. Винтовая нарезка в трубке для винта пружины
Шомпола должна быть исправной.
Шомпольная трубка должна быть пригнана так, чтобы она
вращалась на стволе с некоторым усилием и в то же время не
рмела значительного продольного движения.
Когда черты на шомпольной трубке совпадают с чертами на
уенчике ствола н рамы, ось барабана должна свободно выни-
маться из рамы и вкладываться в нее. Канал шомпольной трубки
должен еовяадатЕ с каналом осн барабана, когда трубка опу-
щена до отказа, при этом шомпол должен свободно вдвигаться
и выдвигаться в канал оси барабана.
Шомпол. Шомпол должен быть прямой, с исправной накаткой
на головке. При постановке шомпольной трубки до отказа влево,
пюмпол'чдолжея свободно двигаться в камеру барабана. Задний
конец выдвинутого шомпола не должен выступать из шомполь-
ной трубки. Шомпольная пружина, зуб которой ходит по про-
дольному и поперечному пазам стебля шомпола, должна прочно
удерживать шомпол во всех положениях и не давать ему воз-
можности выдергиваться «отворачиваться при стрельбе. Пружин^
шомпола должна иметь правильный изгиб. Зуб пружины не дол-
жен быть изношенным.
Ось барабана. Ось барабана должна вставляться в подвиж-
ную трубку барабана свободно, в то же время ось не должна
иметь значительного шатания.
Ось барабана при выдвинутом шомполе и при совмещении
в прямую линию двух черт, находящихся на стволе и шомполь-
ной трубке, должна свободно выниматься и вставляться в рамку
•и подвижную трубку барабана. Головка оси должна входить
в уступ на передней стенке рамки.
j Барабан. Когда курок взводится на боевой взвод, барабан
должен повертываться собачкой вправо на */, часть окружности;
камера должна стать против канала ствола, барабан должен
подаваться вперед собачкой и казенником (казенником лишь
в том случае, когда в камерах барабана находятся патроны или
гильзы). Прн опускании курка и отходе спускового крючка
вперед, барабан должен отойти назад.
43
При поставленном на боевой взвод курке бар&бдн гнездом
одной кз камер должен надвинуться на обрез пенька ствола,
а конецгильзы патрога—войти б канал пенька ствола. Оси камеры
барабана и канала ствола должны совпадать; “совпадение осей
барабана и канала ствола проверяется калибрами № 7-А и 7-Б,
пустой барабан должен иметь незначятелы^уяйкгру в обе стороны.
Подвижная трубка. Подвижная трубка барабана без спиральной
пружины должна свободно передвигаться в канале барабана.
Когда подвижная трубка се спиральной пружиной вложена в ба-
рабан, то, при установке имеющейся метки ид переднем обрезе1-
трубки против продольного пава *футовопз желобя, трубка дол-
жна вынуться из центрального канала.
Дверца. Дверца своими ушками должна плотно находить на
стойку задней стенки рамки и прочно удерживаться в ней винтом.
При закрытой дверце зуб ее должен входить в зэрезы у зад-
него ребра пояска барабана и препятствовать барабану поворачи-
ваться s левую сторону; в этом случае вращение барабана в пра-
вую сторону должно быть свободным, но дверца все время должна
своим зубом скользить но венчику и слегка нажимать на неге.
При взведении курка зуб дверцы должен входить в зарезы
на пояске барабана при половинном отводе курка назад, тоесть
раньше, чем барабан начинает двигаться вперед. Когда дверца
поставлена в перпендикулярное положение к раме, то барабан
должен свободно выниматься из рамы в правую сторону при
вынутой оси.
При откинутой дверце вправо до отказа, сосок ее на перед-
нем ушке должен последовательно заскакивать в вышарожки
на заднем обрезе барабана и задерживать барабан в положении,
при котором камеры последовательно становятся против желоба
на правой стороне задней стенки рамки, в этом случае барабан
не должен вращаться в левую сторону; стреляные гильзы или
патроны должны выталкиваться шомполом из камер барабана,
а в открытую камеру должен свободно вкладываться патрон.
Пружина дверцы должна быть энергична, она должна прочно
удерживать дверцу в крайних положениях и в среднем положении.
Курок. Курок должен свободно надеваться на ось и подни-
маться при нажатии на спицу, спускаться, когда спусковой
крючок отведен до отказа назад.
Курок, поставленный на боевой взвод, должен иметь игру,
то есть, при нажатии на спицу должен немного податься назад;
курок при снятой боковой крышке не должен запрокидываться,
он также не должен спускаться от давления пальцев сзади на
спицу.
Спуск курка должен происходить при усилия от 2 до 3,2 кг
(испытание на спуск нужно производить, осторожно прилагая
усилие на спусковой крючок).
Когда курок спущен и хвост спускового крючка отведен
назад, езвод курка не должен упираться в нижнее перо боевой
44
пружины; в этом коло женки при нажатии на спицу курка сзади
курок должен говарачийаться «а своей оси головкой вперед
и вдзфзжаться в то же положение при отнятии вальца ш
спицы (должен давать отбой).
•Нормальный отбой .курка определяется тем, что при спущен-
ном курке м при отведенном нальнем назад спусковом крючке
шпилька бойка должна быть касательной к обрезу рамы.
Если шлаплиах воЯжа утопает за обрез рамы больше чем ка
*/А своего диаметра, го это признак малого отбоя курка.
Если шкялы^ б&жка будет отстоять от обреза рамы (между
обрезом рамы и шпилькой будет зазор), то это признак боль-
шого отбоя курка.
В револьвере тройного действия для взвода курка и опускания
его при нажатии на спусковой крючок должно быть усилие не
более 6,5 кг.
Боек курка должен иметь игру, шпилька его должна плотно
входить в свое гнездо, концы ее не должны быть расклепаны.
Конец бойка ке доджей выдаваться вперед за плоскость задней
стенки окна рамки, когда спущен курок и опущен спусковой
крючок; из-за передней плоскости казенника конец бойка не дол-
жен выдаваться вперед и при неотпущениом спусковом крючке.
Собачка. Когда барабан вынут из рамы и курок спущен или
взведен при нажатия та собачку спереди, она должна свободно
двигаться в щели рамки, при прекращении нажима собачка дол-
жна возвращаться обратно.
Собачка при движении вверх и вниз должна легко* без тре-
ний скользить в щелк задней стенки рамки; концом своей оси
собачка не должна тереть по стенке рамки.
Казенник. Казенник при отведением спусковом крючке (не-
много назад) должен свободно ходить в соответствующем от-
верстии рамки.
Передняя плоскость головки казенника, когда спущен курок
и опущен спусковой крючок, не должна выдаваться вперед за
плоскость задней стенкя окна рамки.
Свободный казенник должен падать от своей тяжести, пово
рачиваясь на оси.
Шатун. При нажатии на хвост спускового крючка в револь-
вере тройного действия шатун нижней своей частью, упираясь
на шептало, должен заставить курок повернуться на своей оси
назад и при соскакивании шатуна с шептала курок должен сво-
бодно « стремительно спускаться.
Двумя боковыми скосами в месте соединения нижней части
шатуна с верхней шатун должен плотно упираться в уступ
передней части курка и тем самым ""всегда иметь определенное
нужное положение; скосы его должны быть исправны.
Шатун не должен выходить в сторону из плоскости курка;
он может иметь поперечное качание, однако это качание не
должно выводить его из вертикальной плоскости курка. ’
Пружина шатуна должна удерживать нижний конец шатуна
s отведенном вперед лояоженнп, пока скосы шатуна дае упрутся
s уступ невредней части курса. Движения шатуна должны Фыть
главны.
I Спусковой крючок. Хвост спускового крючка не должен
Цепляться и упираться в спусковую скобу при нажатии на него
пальцем для спуска взведеиного курка.
Для уничтожения этого недостатка допускается подгиб хво-
ста спускового крючка. Спусковой крючок, когда курок взведем
до отказа назад и удерживается ь этом положения, должен
иметь игру, т.-е. при нажатия на его хвост должен немного
подаваться назад.
При взведенном курке сосок спускового крючка должен пре-
пятствовать вращению барабана в правую сторону.
Оиускова^я скоба. Спусковая скоба должна быть пригнана
так, чтобы плечи головки ее плотно прилегали к нижней пло-
скости рамки и боковой крышке (допускается зазор в этом
месте, а также по сторонам хвоста скобы не более 0,015 дм),
выступание хвоста скобы над рукояткой рамки допускается ме
более 0,6 мм, а утопание скобы допускается не более 0,4 мм.
Боковая крышка. Боковая крышка должна быть плотно при-
гнана к рамке; по всей верхней линии соприкосновения с рамкой
допускается зазор до 0,25 мм, а но нижней плоскости окна рамки
допускается зазор до 0,5 мм.
Баковая крышка должна быть отполирована под одну пло-
скость с рамкой и прочно удерживаться на своем месте соеди-
нительным винтом.
Щеки и средняя клинка должны плотно прилегать к метал-
лическим частям. Между деревом и металлом допускается зазор
не более 0,5 мм, щеки и средняя планка должны прочно удер-
живаться на местах винтами и свисать (свешиваться из-за фасок
рамки) не более 0,5 мм. Щеки и средняя планка должны по воз-
можности быть в револьвере одинакового оттенка. Глазки дол-
жны плотно и заподлицо сидеть в щеках.
Все винты револьвера должны быть с полной и чистой нарез-
кой, допускается выкрошенность резьбы на */4 оборота, но
только не на первых двух оборотах.
Прорезь для отвертки в винтах должна быть исправна, не
разношена и забита; допускаются винты с уширенными против
нормального прорезями при условии, если отвертывание к за-
вертывание этих винтов отверткой установленного, образца не
затрудняется. Винты с плбской головкой — спусковой скобы,
щек, средней планки и шатуна (последний только у револьвера
прямого действия)—должны ввинчиваться так, чтобы головка их
была заподлицо или несколько утопала по отношению соответ-
ствующих плоскостей детали.
Шпильки бойка и винта кольца должны прочно держаться
в своих отверстиях.
46
Усгра®е«ж немсяравностей в револьвере „Наган*
образца 18f5 года
а) Детали револьвера
Смещение ствола. Смещенный ствол завертывается до своего
нормального положения, т.- е. до совкадекия ржжн шомпольной
трубки с риской на верхней части ствола и одновременным
совпадением риски на боковой левой стороне шомпольной трубки
с риской на рамке револьвера.
Для завертывания ствола (смещенного) зажимают ствол
между медными или свинцовыми прокладками в тисках и, зало-
жив деревяшку (ручку молотка) в окно рамки для барабана,
осторожно поворачивая рамку,
Если довернутый ствол проч-
но держится в рамке, то может
оставаться на службе, в против-
ном случае такой револьвер пере-
водится на специальный ремонт.
Поверка револьвера боем по-
сле этого исправления обяза-
тельна.
Мушка. Побнтости и забоины
на мушке устраняются зачисткой
выступающего металла бархат-
ным напильником трехгранного
сечения 150 — 200 мм длиной.
Мушка при зачистке ее встав-
ляется в прибор (рис. 24), после
зачистки мушка оксидируется.
Если -мушка низкая или высо-
кая, то подбирается новая, щ
доворачивают ее на ствол.
Ряс. 24
иного размера. Если мушка
слабо удерживается своими
Рис. 25
лапками в пазу основания
мушки, то нужно уширить
лапки -ее. Для этого мушку
вставляют в прибор (рис. 25)
и, наставив гнеток {рис. 26),
ударами молотка по гнетку
уширяют лапки.
Рамка. Забоины в прорези
для прицеливания устраня-
ются осадкой выступающего
металла гнетком н зачисткой
надфилем трехгранного сечения 140 мм длиной. Затем прорезь
проверяется шаблоном (рис. 27).
При забитостях в пазах для ползуна выступающий металл
нужно зачистить прямоугольным надфилем 140 мм длиной.
47
Рис. 26
Если разворочено отверстие для соска боевой пружины, то
нужно выступающий металл осадить стальным молотком весом
100 грамм, а когда раз-
вороченное ть значитель-
на, те осадку выступаю-
щего металла нужно
произвести специальным
гнетком.
Погнутые оси вырав-
ниваются ударами мо-
лотка по специальному
гнетку. Проверка пра-
вильности положения
осей производится угольником и прилеганием венчиков спуско-
вого крючка и курка к плоскости рамки.
При отвертывании кольца для шнура
винт кольца нужно довернуть до отказа
и поставить шпильку.
Изготовить шпильку и кольцо для
шнура можно в войсковой оружейной
мастерской (ряс. 28).
Пружмяа шомпола. Искривленную
пружину шомпола или с изношенным
зубом нужно заменить.
Если сломался винт шомпольной
пружины, то нужно оставшийся конец
виита шомпольной трубки высверлить
сверлом под нарезку 0,1 дм и затем нарезку исправить мет-
чиком и поставить новый винт.
Шомпол. Если искривлен шом-
пол, он выправляется ударами мед-
ного молотка весом до 200 г на
свинцовой плитке.
При прорыве упорной стенки
шомпольной дорожки на конце
> шомпола делается заточка, на ко-
торую надевается шайба, и конец
-L
Рис. ?8
шомпола расклепывается^ Диаметр
—шайбы не должен превышать тол-
При поломке пружины
запасных или изготовить,
48
щины шомпола.
Дверца. Если ушки дверцы сжа-
ты, то их расклинивают специаль-
ным гнетком и доводят до нор-
мального размера. При наличии
заусениц в шарнирном соединении
их очищают личным напильником,
дверцы нужно поставить новую из
Крышка рамки. Если крышка рамки погнута, ее нужно выпра-
вить ударами медного молотка на свинцовой плитке, а пра-
юдеьяость исправлений устанавливается новерочной линейкой.
Спусковая скоба. Если спусковая скоба шскрявлеиа» то ее
нужно выправить «а стальном цилиндрическим стержне ди-
аметром 25 — 37 мм, который закрепляется « тисках, применяя
медный молоток. Поверка исправления производится по новой
скобе и правильностью работы замочного механизма.
Барабан. Побятости на зубьях храпового колеса барабана
осаживаются легкими ударами молотка по гпетку и подчища-
ются надфилем трехгранного сечения. После исправления барабан
проверяется в собранном револьвере с Камерами, наполненными
поверочными патронами. Постановка на боевой взвод курка
должна быть четкая и должно быть свободное продвижение
барабана на конец ствола.
Подвижная трубка барабана. При износе соска подвижной
трубки барабана или скрошеиности его, нужно сделать следу-
ющее: спилить заподлицо сношенный или скрошенный сосок
и на месте нахождения соска просверлить отверстие под резьбу
0,1 дм, нарезать отверстие, ввернуть стальной нарезанный стер-
жень так, чтобы его навинтованный конец не выходил внутрь
трубки, затем поставленный стержень обработать до нормаль-
ных размеров и проверить работой в барабане.
Курок. При скрошенности боевого зареза мыска курка,
при трещинах в головке курка у отверстия для шпильки курок
заменяется.
Набнтости на выступе курка для шатуна нужно зачистить
надфилем прямоугольного сечения и, поставив шатун, испытать
его действие.
При поломке винта шатуна оставшуюся нарезную часть
винта в курке высверливают сверлом под метчик ОД00 дм и,
нарезав отверстие, ставят новый винт. В случае необходи-
мости можно произвести нарезку повышенным метчиком 0,110 дм
и изготовить соответствующий винт. При износе отверстия для
винта шатуна можно также прорезать повышенным метчиком
и поставить такой же повышенный винт.
Осаженную пружину шатуна нужно отпустить и развести
но нормальной пружине, увеличив ее размеры против нормаль-
ного ка 2 — 3 мм, затем закалить. В нужных случаях можно изго-
товить пружину шатуна в мастерской войсковой части.
При увеличенной качке бойка заменить боек «ли шпильку,
при выскакивании шпильки бойка нужно поставить запасную
или изготовить новую.
При, износе боевого зареза на шептале спускового крючка
спусковой крючок заменяется.
Собачка. Если собачка искривлена, то ее нужно выправить
ударйми медного молотка на свинцовой плитке и затем неправ-
леияя проверить поверочной линейкой. Если головка собачки
< Opoewrx еружеЯиюге техютс* - 4Й
нзношейа й зйтрудийется Правильная постановка барабана йд
отношен»!® оск канала ствола яр« взведении куркаэ собачка
заменяется. Собачка заменяется
также при значительной изношен-
ности угла у срезанной плоскости
оси собачки.
Боевая пружина. При значи-
тельной осадке боевой пружины
и неправильности развода перьев
ее, необходимо отпустить пружину
и развести ее на 2— 3 мм болыье
нормального (рис. 29) и вновь зака-
лить. Если проделанное не поможет,
то такую пружину нужно заменить.
Ползун. Побитости и заусеницы
но контуру ползуна я в вырезе
для утонченной части выступа спу-
скового крючка нужно зачистить
бархатным напильником. При из-
носе наклонной плоскости в рож-
ках ползуна ползун заменяется.
Если же имеется износ пазов рам-
ки для движения ползуна, то можно
Рис. 29 изготовить новый ползун с повы-
шенными размерами (рис. Ж)).
Казенник. Наплыв металла на передней плоскости казенника
у отверстия для прохода
напильником и зашлифо-
вать мелкой наждачной бу-
магой; правильность по-
верхности поверяется ли-
нейкой.
Щечки и средняя планка.
При трещинах дерева щечок
и средней планки таковые
бракуются; эти детали мож-
но изготовить в войсковой
оружейной мастерской из
орехового или березового
дерева (рис. 31). Бороздки
на щечках и средней планке
выделываются специальной
пилочкой (рис. 32).
Если выпадают глазки
бойка нужно зачистить бархатным
из гнезда щечек, то нужно
в гнездо щечки подложить подогретый шелак, затем, подогрев
шелак в гнезде до вспучивания, вставить глазок и по остывании
зачистить.
SO
Вмяты. Развороченность металла в прорезях винтов исправ-
ляется осаживанием металла стальным молоточкам, затем зачи-
щают головку личным напильником к наждачной бумагой, после
этого винты оксидируются.
Уменьшение го-
ловки винтов по вы-
соте допускается не
более чем на 1/s вы-
соты всей головки.
Помятость резьбы
винтов устраняется
прорезкой винто-
вальной доской.
Винт с исправленной
нарезкой дол жен
свободно ввинчи-
ваться в соответ-
ствующее отверстие
и не качаться в нем.
б) Неисправности в
механизмах револь-
вера и их устранение
При несвоевре-
менном запирании
верхним зубом двер-
цы барабана, при по-
Р и с. 31
становке курка на
боевой взвод, нужно личным напильником прямоугольного сече-
ния длиною 150 мм запилить плоскость зуба дверцы, прилегаю-
щей к зарезу пояска барабана. Подчистка зареза на пояске
барабана недопустима.
В случае отсутствия ж-
.С пирания барабана дверцей,
нижняя плоскость дверцы
—-—<— // запиливается личным на-
Пильняком в месте прхле-
Р и с. 32 гания к поверхности рамки,
после этого дверца оксиди-
руется. При износе соска дверцы —дверца бракуется.
Несовпадение оси камер барабана с осью канала ствола при
провертывании барабана происходит от побитости зубьев хра-
пового колеса, от неправильности подборки собачки (толстая
пли искривлена вправо).
Есля собачка толстая, ее нужно заменить, если же она искрив-
лена, то ее выправляют. Если же несовпадение оси камер бара-
бана с осью канала ствола происходит при недовертываник
барабана, те причина может быть в износе зубьев храпового
колеса или в износе собачки, а также может быть вогнутость
с&бачки .влево. Изогнутую собачку нужно вшфашть, а дано-
шшную заменить.
П&к пр&юртылаюии нескольких камер барабана (1—3) при-
чина заключается в поби тост и нескольких зубьев храпового
колеса; нужно в этом случае побятости на зубьях храпового
колеса подчистить надфилем трехгранного сечения и затем выве-
рить работу барабана.
При недовертываиии нескольких камер барабана (1—3) недо-
статок происходит от износа нескольких зубьев храпового
колеса барабана; нужно при помощи гнетка произвести осадку
зубьев на большой их плоскости, после чего проверить работу
всего механизма.
Неотход барабана в крайне заднее положение после выстрела
происходит вследствие поломки «ля осадки спиральной пружины
подвижной трубки барабана; нужно такую пружину заменить.
При малом отбое курка, который происходит вследствие
изжзса передней части отбойной площадки боевой пружины,
нужно подчистить личным напильником верхнюю площадку
короткого пера боевой пружины.
При большом отбое, который происходит от износа верхней
площадки короткого пера боевой пружины, а также от непра-
вильного изгиба короткого пера пружины, нужно подчистить
передний конец отбойной площадки.
Неотход деталей замочного механизма после выстрела
(ирк спущенном курке и освобожденном от нажатия спусковом
крючке детали остаются в среднем положении) происходит» от
ненормального отбоя курка (малый отбой), Устранение недо-
статка см. выше.
Запрокидывание курка при вз&едении на боевой взвод проис-
ходит вследствие износа боевого зарева курка на мыске, а также
от износа шептала спускового крючка и его утонченной части
коленчатого выступа и от износа среза казенника у хвоста.
Нужно, в зависимости от какой причины происходит запро-
кидывание курка, произвести замену курка, спускового крючка
или казенника.
Утыкание шатуна при движении курка вперед происхо-
дит от износа упорных выступов курка или от сношенности
плеч шатуна. Если изношены плечи шатуна, то нужно заменить
шатун, при износе упорных выступов курка подбирается новый
шатун, если же шатун подобрать невозможно, то нужно заме-
нить курок.
НСотход курка назад при нажатии на хвост спускового
крючка (в револьвере тройного действия) происходит от осадки
пружины шатуна или от поломки ее, укорочеяяости шатуна,
помятостей на упорных выступах курка или плеч шатуна, илн
от погнутости спусковой скобы у хвоста.
Нужно осевшую или слозланную прузккеу шатуна заменить.
Помятости к забоины на выступах, курок или плечиках шатуна
зачистить яичным ваеильшкэд а если нскрявяена скоба—выпра-
вить .(ио способу, указанному выше).
Курок не апаноакянся на бое&ой в&в&д «сяедствве неверной
подборки спускового крючка (высокий сосок спускового крючка),
а также от износа или погнутости собачки, забитости или из*
ношениостн зубьев храпового колеса.
Нужно высокий сосок спускового крючка опилить личным
напильником до нормального размера.
Осечки при стрельбе из резольвера могут. происходить:
i) От ослабления боевой пружины. Такую пружину нужно
заменить.
2) От неправильного выхода бойка вследствие его износа.
Нужно подобрать боек. . -
3) От неправильного изгиба нижнего пера боевой пружины-
Нужно выправить нижнее перо боевой пружины и проверить
ее изгиб по новой, нормальной пружине;
4) От выскакивания шпильки бойка за плоскость курка.
Нужно шпильку поставить новую.
5) От нецентрального расположения отверстия в казеннике
для бойка (овальность отверстая). Такой казенник нужно за-
менить.
6) От тугого свертывания боковой крышки соединительным
винтом. Нужно ослабить соединительный винт до нормального
положения.
i
Отладка спуска револьвера ^Наган" образца 1895 года
С целью повышения меткости револьвера можно произвести
отладку спускового механизма, доведя усилие, необходимое
для спуска курка, до 2 кг. (не ниже).
Сущность отладки спускового механизма заключается в еле *
дующем: наружная поверхность нижнего пера боевой двухперой
пружины осторожно опиливается или стачивается на наждачном
точиле (по толщине) приблизительно на х/3 от его конца, затем
заготавливается круглый вкладыш, который вкладывается вплот-
ную к заднему ушку спусковой скобы под нижнее перо боевой
пружины, после чего револьвер собирается.
При отладке нужно следить* чтобы не сделать чересчур
тонким нижнее перо боевой пружины и чтобы не отпустить его,
если производится стачивание на наждачном точиле.
Опиливание или стачивание должно давать равномерное
утояьшеяне в виде конусности с заднего к переднему концу
пера без резких переходов. Опиленная поверхность должна
быть заполирована наждачной бумагой.
Кроме опиловки пружины в указанном месте для более плав-
ного и легкого спуска можно также произвести заполировку
5?
площадки верхнего пера боевой пруж-ины (не изменяя однако
размеров и контура н ложа дюн).
Диаметр вкладыша должен бмгь около 8 ш, с успехом
можно для згой цели применять пластинки, отрезанные из
цилиндрической части куля — 7,62 мм (винтовочной).
Если отладка производится внимательно без нарушения ука-
занных правил, т® работа механизмов револьвера нисколько ие
изменяется и спуск становится плавный и легкий.
Кроме отладки спуска в револьвере можно произвести замену
полукруглой мушки пирамидального сечения на мушку прямо-
угольной формы, согласно образца мушек, которые ставятся
в револьверах последнего изготовления.
При постановке прямоугольной мушки треугольная прицель-
ная прорезь переделывается круглым личным напильником на
полукруглую—ширина прорези должна быть — 0,080 — 0,085"
(2 — 2,16 мм), а глубина прорези должна быть 0,050 — 0,055"
(1,27 — 1,40 мм).
Поверка боя револьвера
Поверка боя револьвера производится с подручного станка
на расстояния 25 шагов, в мишень шириною 18 см и высотою
25 см—точка прицеливания под черный круг.
Бой револьвера признается удовлетворительным, если из
шести выпущенных пуль попали в мишень все шесть, при чем
центры четырех пробоин заключаются в круге, диаметр кото-
рого не более 9 см.
При получении плохих результатов поверки боя по откло-
нению пуль и кучности, или только но отклонению пуль или
кучности, стрельба повторяется.
При повторной стрельбе допускается производить передви-
жение мушки влево или вправо от нормального положения не
более как на 1 мм.
Если при повторной поверке боя получаются неудовлетво-
рительные результаты, то револьвер передается в оружейную
мастерскую для исправления. После исправления вновь произ-
водится поверка боя револьвера.
При удовлетворительных результатах поверки боя отме-
чается положение мушки набивкой риски на переднем конце
гребня мушки против имеющейся черты на основании мушки.
Чтобы напрасно не портить мушки в случае необходимости
набить новую черту, старая черта зачищается (зачистка старой
черты и постановка новой должна производиться только на
переднем конце гребня мушки, а не на основании ее).
Для определения нормальной кучности четырех пуль из ше-
сти попавших в мишень, применяется сделанный из проволоки
или из жести контрольный круг диаметром в 9 см с ручкой
для удобства обращения.
Техвяческве условия, которым должен отвечать
станковой пулемет Максима, и ремонт, его
7,62 мм (3 лн.) станковой пулемет системы Макскма яв-
ляется самым мощным огнеиым средством пехоты.
Это автоматическое оружие, коллективное оружие, предна-
значенное для стрельбы мощным шквалом пуль.
йМаксимв-^это довольно сложная, требующая особого ухо-
да и. сбережения, машина.
Только правильный технический надзор, технически пра-
вильный ремонт .Максима- и надлежащая подготовка к стрель-
бе обеспечивает верность и безотказность его действия.
Технический осмотр станкового пулемета Мзнаша» Пу-
лемет осматривается хорошо вытертым от смазки. Осмотр про-
изводится как в собранном, так и в разобранном виде.
Нужно прежде всего убедиться—имеется ли на частях инди-
видуальной подгонки нумерация и одинаковы ли номера, пра-
вильна ли сборка, нет ли ржавчины и грязи на частях пулемета.
Для осмотра пулемета применяются войсковые лекала и
приборы, а также писчая бумага № 6.
Взаимозаменяемы должны быть такие части (которые вхо-
дят в комплект запасных частей, и при необходимости могут
подгоняться в войск, частях): ствол, приемник, замок в собранном
виде, надульник, втулки надульников, верхняя я нижняя защелки,
предохранительный спуск, пружина предохранительного спуска,
ударник, лодыжка, оси лодыжки и нижнего спуска, нижний
спуск, боевая пружина, пружина верхней защелки боевой ли-
чинки, ось предохранительного спуска, рукоятка, чеки (винты
для закрепления рукояток на мотыле), верхние пальцы, воз-
вратная пружина собранная, натяжные винты с воротками к воз-
вратной пружине, пружины крышки короба, пружины застежки
крышки, пружины правой станины рамы, пружины верхних
и Нижних пальцев приемника, пружины предохранителя, спу-
скового рычагу и прицела, маховичок прицела, цепочка барабана
в собранном виде, мушкд» чека затылышка, колпачок надульника,
винты и шпильки, пробки вылявного и наливного отверстия.
номера должны быть на следующих частя*
пулемета: короб, кржу^, затыльник, приемник, мотыль, шатун,
за движки (правая и левая), задержка правой задвижки, отвод,
крышка короба, застежка крышки, остов замка, замочные ры-
чаги, боевая личинка, под’емный рычаг, прицел, спусковой
втулка пароотводной трубки, коробка возвратной
жины. станины рамы, сну скова» ни а, ..^^лраннтель, рукоятка,
надульник.
окраске подвергаются следующие часта пуле-
мета: ствол, короб, крышка коррба, застежка крышки, ось
крышки, рама (собранная), задвижки (правая и левая), ролик,
задеуш::а} шайба ролика, спусковая тяга, прицел, надульник,
колиачох надульника, стальные гфиемникк, спусковой рычаг,
предохранитель, стальной затыльник, частя нркемяяка (за ис-
ключением ПруЖИй) И ВСе 8ИЕТЫ.
Прицел, Прицел должен вращаться па сок свободно, он ие
должен иметь качаний, пружина прицеле должна работать
энергично, прицел при угле 30® должен энергично становиться
в горизонтальное положение.
Ось прицела не должна иметь вращения в i везде для нее
в прессе крышки короба.
Стебель прицела выступом должен входить в выем крышки
короба и должен находиться в вертикальной плоскости, про-
ходящей через ось пулемета, как в поднятом, так и в опу-
щенном положении.
В пулеметах, бывших в употреблении, допускается боковое
качание стебля прицела в вертикальном положении до 1,5 мм.
Размер качания стебля прицела можно определить, прило-
жив поверочную линейку к гребню стебля прицела и наблюдая
отход в сторону верхней части стебля прицела от линейки.
Большое качание (боковое) стебля прицела может вызвать
изменение прицельной линии, что вызывает отклонение сред-
ней точки попадания в сторону смещения прорези целика.
Устранить или уменьшить боковое качание стебля прицела
в оружейной мастерской можно путем осторожного сжатия
между губками тисков проушин пресса. Сжатие проушин пресса
нужно производить до такой степени, чтобы нижняя часть
стебля прицела входила в гнездо без особого трения.
При затруднительном вращении прицела могут быть такие
причины: забоины на ребрах проушин пресса или же погнутости.
Устранить эти дефекты можно, счистив личным напильником
забоины или поднятие метала, или же, если проушины сжаты,
то их нужно тоже подчистить личным напильником с внутрен-
них плоскостей или разжать, если чрезмерно сжаты.
Стебель прицела должен быть ровный, боковые ребра стебля
должны быть прямолинейны и не должны иметь царапин, забоин
или зазубрин.
Зубчатая рейка прицела не должна быть сильно изношена,
недопустима смятость и скрошенность зубцов.
От погнутости стебля прицела может произойти отклонение
средней точки попадания в сторону погнутости прицела.
От неисправности рейки прицела, от побитости, забоин или
поднятия металла на боковых ребрах стебля прицела затруд-
няется движение хомутика, что очень вредно при стрельбе.
Устранить погнутость стебля прицела нужно правкой его
на свинцовой плетке ударами медного молотка.
Забоины, зазубрины или завороты металла на боковых ребрах
стебля прицела нужно осторожно зачистить личным напиль-
ником, а затем следы 'напильника зашлифовать мелкой наждач-
ной бумагой.
56
Если на рейке стебля прицела выкрошены зубцы, то это
ложно исправить посредством вставки новых зубцов (вставлять
можно не более 3--х зубцов).
Вставлять зубцы в зубчатую рейку прицела можно следую-
щим образом: на месте выкрошенных зубцов выпилить паз
в рейке (шириною расстояния, занимаемого выкрошенными
зубцами, и глубиною около 1 мм ниже поверхности располо-
жения зубцов)? В этот паз пригнать стальной вкладыш, затем
этот вкладыш припаять медным припоем.
После припайки вкладыша нужно выпилить новые зубцы по
шаблону, сделанному по образцу, исправного зубца.
В вертикальном положений уступ в нижней части стебля при-
цела должен плотно прилегать к поверхности крышки короба.
Если уступ прицела значительно изношен, то его можно
нарастить путем вставки к припайки крепким припоем вкладыша.
Планка прицела должна прочно сидеть в пазу, она должна
иметь четкие, правильные деления для установки прицела.
Остановочный винт должен быть плотно и до отказа ввер-
нут в гнезде.
Головка остановочного винта должна проходить в вырез
верхней части хомутика и не препятствовать его постановке
на делении „32*. Остановочный винт также не должен давать
сниматься хомутику со стебля.
Если винт имеет забоины или завороты металла, их нужно
счистить личным напильником. В случае, если головка винта
сломалась, нужно сделать следующее: засверлить в остатке
навинтованной части винта отверстие несколько меньше диаметра
винта, затем квадратной оправкой (осторожно вогнав ее в от-
верстие) вывернуть обломок винта.
После того как винт вывернут, пройти метчиком иавинтован-
ное гнездо (метчик 1/й дм, прибор К® 1-А).
Хомутик при освобожденной тормозной пружине должен
плавно двигаться по стеблю прицела. Боковое качание хому-
тика допустимо не более 0,5 мм в одну сторону.
При запертой тормозной пружине хомутик не должен дви-
гаться при нажатии на него пальцами и должен останавливаться
на любом месте стебля. При поворотах маховичка хомутик
должен плавно передвигаться, при этом должен издаваться
характерный треск, вследствие сцепления и расцепления зубцов
тормозного рычага с зубьями диска хомутика. Мертвый ход
(продольное передвижение) хомутика по стеблю прицела до-
пускается до 1 мм.
Деления и цифры на трубке хомутика должны быть от-
четливы.
Риска на окне хомутика должна быть четкая.
Мертвый ход винта целика допускается до половины оборота.
Незначительный наклон целика вправо или влево при вра-
щении ходового винта допустим.
5?
Хедовей винт должен быть ровный, резьба должна быть
чистая, мат должен быть хорошо закреплен в трубке хомутика
ганк®й и чекой.
Глубина прорези целика должна быть ж боже 1—1,5 «и.
От Sow®ого тачанж хомутика иронсдоднт перемещу не
прицельной линии, <в результате получается р&ссеяваиие куж.
Для устранения бокового качания хомутика нужно вставить
стальной вкладыш в тазы хомутика и легкими ударами молотка
произнести обжатие, или лучше произвести это обжатие в
тисках.
Вкладыш в хомутик вставляется шириною по толщине стебля
прицела.
При качании целика по направлению оси пулемета, которое
появляется от ушяреиня прорези трубки хомутика, нужно, вло-
жив круглый стержень в трубку хомутика, обжать ее губками
тисков.
Если при открытой тормозной пружине яря поворотах ма-
ховичка слышится треск, то это происходит вследствие невы-
хода зубцов тормозного рычага из зубцов диска хомутика.
Причины задержки зубцов следующие: забоииы на протяво-
тсложйом конце тормозного рычага, износ шя-ильки рычага,
помятость маховичка в том месте, где входит зуб рычага.
Устранить эти дефекты можно таким путем: забоины счи-
стить яичным напильником, при износе шпильки изготовить
и поставить новую (шпилька изготовляется из стальной проволоки
длиной немного меньше внутреннего диаметра маховичка). Если
изогнут маховичок, его нужно выправить изнутри.
Если тормозная пружина слабо действует, то это признак
слабой закалки ее. В этом случае нужно тормозную пружину
перекалить. Нагрев тормозной пружины нужно производить
на древесном угле до температуры 750 — 800°, охлаждать ее
нужно в масле.
Крыщка короба. Крышка короба не должна иметь бокового
качания на оси и должна свободно вращаться.
При открывании крышка не должна поднимать приемника.
Крышка должна плотно прилегать к ребрам стенок короба
и плотно запираться застежкой (не обязательно, чтобы крыгика
плотно запиралась застежкой при падении ее от собственного
веса).
Плотность прилегания крышки к ребрам стенок короба опре-
деляется тем, что при запертой крышке писчая бумага не должна
протаскиваться (должна рваться) между крышкой и ребрами сте-
нок короба в местах, где находится боевая личинка при дослан-
ном вперед замке, и в том месте, где находится пресс крышки
короба.
Поверхность площадки пресса крышки короба должна быть
гладкая, без забоин или заусениц, мешающих движению пло-
щадки остова замка.
58
Стальная нластиика (ж бронзовых прессах) должна быть
прочно припаяна.
Пруждоы крышки короба должны быть прочно кряклепаны
н иметь одинаковый изгиб. Изгиб их должен быть такой, чтобы
концы пружин находились на 48—<9 мм от внутренней плос-
кости крышки короба.
Если крышка короба имеет боковое качание» то это вредно
отражается на меткости боя пулемета.
Устранить боковое качание крышки короба можно путем
замены оси, так как качание крышки происходит в большин-
стве случаев оттого, что снашивается ось и растирается канал
ушка крышки.
Ось нужно выточить на токарном станке и хорошо отшли-
фовать (диаметр оси должен быть полнее старой, так как дыра
от износа становится полнее). Ось точится и© диаметру не
менее чем 7,1 мм н не более чем 7,7 мм. При постановке новой
оси необходимо отверстие ушка крышки короба пройти раз-
верткой, которая должна соответствовать диаметру вновь выто-
ченной оси,
Недопустимо сплющивать ушко крышки, изгибать оси, де-
лать накерневку оси иди наклепку металла на проушинах
кожуха.
При затруднительном вращении крышки необходимо сделать
следующее: зачистить личным напильником забитости или за-
усеницы на краях проушин, а если имеются помятости и зади-
рины металла в канале ушка, то их нужно устранить проходом
райбера.
В случае ненрияегания крышки короба к ребрам стенок
короба необходимо сделать следующее: снять прицел, замок
и приемник, затем сзади места зазора под крышку подложить
' деревянную или из красной меди подкладку и медным молотком
легонько ударять по месту зазора. Этим самым зазор будет
уничтожаться.
Если крышка с одной стороны прилегает к ребру стенки
короба, а с другой нет, то необходимо воротком вывернуть
ее так, чтобы обе стороны ложились на ребро.
Короб и кожух. Короб и кожух в соединенном виде пред-
ставляют собой основу, скелет пулемета, в котором смонтиро-
ваны все механизмы, все детали.
Прежде всего, эти две основные, самые крупные, части
пулемета должны плотно ч крепко между собой быть соединены.
В местах соединения кожуха с коробом (соединение посред-
ством плотной пригонки прикрепленных .шипов на передних
краях стенок короба формы ласточкиного хвоста, в пазы той же
формы на заднем дне кожуха) не должно быть никакого кача-
ния, даже выступание масла при давлении на кожух недопустимо,
\ Всякое ослабление в соединении кожуха с коробом, хотя бы
й нрзвдчзтздьнре, отражается на трчирсти боя пулемета.
Ослабление оедии^ия кожуха с коробом происходит во
время стрельбы из пулемета с ж достаточным ватяженяех воз-
вратной иружвны, отчет® отдача в пулемете не поглощается
полностью, а резине удары при отходе
secret назад воспринимаются стенками
короба.
Исправить расшш/шнш?сть в соединении
короба с кожухом можно следующим
образом: произвести уменьшение ширины
«азов дна кожуха посредством натяжки
металла специальным гнетком (рис. 33).
Натяжка металла должна быть произве-
дена так, чтобы образовался правильный
желобок на 2—3 мм от края паза (с обеих
сторон). Для равномерности натяжки па-
зов, перед произведением натяжки гнет-
ком, нужно вставить в паз стальной вкла-
дыш (р<ис. 34).
После натяжки образовавшееся подня-
тие металла осторожно счистить личным
напильником.
При сборке кожуха с коробом после
натяжки пазов дна кожуха необходимо
проследить, чтобы дыры кожуха и короба
для оси крышки короба и для соедини-
- тельного болта совпадали между собой;
если же этого не соблюсти, то нарушится
' прямолинейность движения ствола с ра-
мой, а благодаря этому нарушится правильность движения всей
подвижной системы.
Дефекты кожуха и как их устранить. Помятости, выбоины
на трубе кожуха могут быть допущены лишь незнач (тельные,
не оказывающие влияния на свободное движение ствола в на-
правляющих каналах
кожуха и- также на «
удержание воды в ко- ||
жухе. ip-
Проверить движе- гее-
нне ствола в каналах I ‘
кожуха можно таким
образом:
Поставить на место подвижную систему, намотать передний
и задний сальник (отделить возвратную пружину), затем поднять
дульную часть пулемета, и ствол с рамой должен отойти назад
от собственного веса. Если же ствол с рамой двигается при
этом испытании с большим трением или совсем не отходит
назад от собственного веса, то это. указывает на то, что про-'
изошло смещение оси каналов кожуха по отношению короба.
60
Р и сл 34
Смещение каналов кожуха ко отношению короба приводит
к прекращению работы всего пулемета, тек как подвижная
система затирается, такам образом ослабляется сила движения
подвижных деталей.
Пулеметы с таким дефектом не исправляются в части, а от-
правляются для специального ремонта.
Ра^ужостц трубы кожуха. Раздутости трубы кожуха —
явление редкое, представляется в виде уширения трубы кожуха-
в средней части.
Раздутость трубы получается от замерзания воды, оставлен-
ной в кожухе.
Если раздутость трубы кожуха равномерна но всей окруж-
ности и не оказывает влияния на движение подвижной системы,
то в таком случае можно пулемет с таким кожухом допустить
для службы в части, если же раздутость неравномерна (одно-
бока) и препятствует нормальному движению подвижной системы,
то такой пулемет отправляется для специального ремонта.
Пробоины s трубе кожуха. Пробоины в трубе кожуха чаще
всего могут получаться от попадания ружейных или картечных
пул ь. Пробииы можно запаять и таким образом сделать возмож-
ным дальнейшую службу пулемета.
Запаивать пробоины нужно таким образом: если края про-
боины входят внутрь трубы кожуха, то их нужно высверлить;
если же выходят наружу, то их нужно молоточком осадить за-
подлицо с поверхностью кожуха. Место вокруг пробоины хорошо
зачистить шайбером или концом напильника, затем зачищенное
место вокруг пробоины залудить паяльником, изготовить сталь-
ную пластинку диаметром залуженного места, залудить эту пла-
стинку, изнутри приложить на пробоину и кругом обпаять оловом.
После пайки промыть кожух, чтобы удалить кусочки олова,
которые могут попасть внутрь и повредить работе пулемета.
Место напайки накладки на пробоине должно быть закра-
шено краской защитного цвета.
Поверка исправности пароотводной системы. Для того, чтобы
проверить, нет ли большой течи воды из кожуха через паро-
отводное отверстие, нужно сделать следующее:
Поставить сальники, палить кожух водой, пока вода не по-
течет через пароотводное отверстие. После этого наклонить
пулемет вниз, но так, чтобы дульная часть пулемета не дохо-
дила до пола на 14 см. При таком положении пулемета недо-
пустимо вытекание воды через пароотводное отверстие'струей,
вытекание воды допустимо каплями до 30 в минуту. Когда
пулемет стоит горизонтально, вытекание воды вовсе недопустимо.
В случае, если вода вытекает сильной струей, или большим
количеством капель, необходимо вывернуть пароотводную трубку
из кожуха.
Когда трубка вывернута, нужно осмотреть—исправна ли она,
плотно ли прилегает передний срез наружной трубки к срезу
61
втулки, необходимо также проверить исправность поперечной
трубки кожуха.
Для того, чтобы убедиться в исжраоостй поперечной трубки
кожуха, необходашэ пальцем закрыть дьфу в трубке поперечного
канала, затем валять воду в пароотводное отверстие. Если вода
будет протекать во внутрь кожуха, эго признак неплотности
припайки или повреждении поперечной трубки. Если обнаружена
неплотность при .а Яки поперечной трубки кожуха, то необходимо
припаять паяльником. Повреждение стенок трубки — замена
новой или онайка поврежденных мест трубки.
Если же поперечная трубка кожуха исправна, то причиной вы-
текания воды может быть неисправность трубки (яароотводмой).
Неисправности ггароотводкой трубки м их устранение. По-
гяут&сть пароотводной трубки можно обнаружить посредством
опускания пулемета вверх и вниз; при этом, если трубка не
погнута, должен слышаться отчетливый звук удара муфты, ко-
торая свободно падает ио направлению наклона пулемета.
Если же при подымании « опускании дульной части пулемета
не слышно ударов муфты, то это показывает на погнутость паро-
отводной трубки.
Для выпрямления трубки необходимо ее разобрать. Операцию
разборки произвести следующим образом: нагрев трубку до
плавления олова -f-230°, снять ее с конца втулки, после чего
снимается также и муфта.
При помощи поверочной линейки определяется вершина по-
гиба, затем, положив трубку краями на деревянные подкладки,
легкими ударами деревянного молотка выпрямить ее.
После выпрямления произвести сборку паротвоодиой трубки,
при припайке втулки проследить, чтобы отверстие трубки сов-
пало с отверстием втулки.
Неплотность прилегания обреза муфты к срезу втулки устра-
няется притиркой или приточкой.
Отлом конца внутренней трубки от втулки устраняется на-
ращиванием конца и скреплением путем припайки (оловом).
Прорезь втулки пароотводной трубки для отвертки (сверло-
вый ключ) не должна быть развернута, коитровой винт втулки
должен быть с исправной резьбой и ввинчиваться плотно и до
отказа.
Втулка пароотводной трубки должна вворачиваться в дно
кожуха плотно. Если имеется выкрошенность резьбы на втулке
более 3-х оборотов от заднего обреза, то такая втулка за-
меняется.
Пружина выводной трубки. Пружина выводной трубки дол-
жна быть настолько энергична, чтобы она пропускала патрон-
ную гильзу при давлении на ее шляпку груза от 4-х до 6-ти
фунтов.
При стрельбе из пулемета, со слабой (отогнутой) пружиной
выводной трубки, особенно при стрельбе £ большими углами
62
'«озвышешш, яровсяодкт выпадение гильз в короб и это вызы-
вает прекращение работы пулемета. Погнутую пружину нужно
снять и ударами медного молотка восстановить нормальный
изгиб ее, затем поставить ее на место и испытать ее работу.
Если сила пропуска гильз окажется меньше 4 фунтов, те такую
пружину нужно заменить.
1 Если на верхней рабочей части пружины выводной трубки
имеется износ в виде желоба не более 0,5 мм, то такую пружину
можно оставить без замены, если же износ рабочей частя более
чем 0,5 мм, то такую пружину нужно заменить.
Опиловка рабо-
чей части пружины
выводной трубки не- / Сю&ьг
допустима. Л. / У\
Дефекты короба /——Э
и его ремонт. Стенки { ...,„,.. , .f
короба не должны
быть погнуты или
раздуты.
Если стенки ко-
роба погнуты,то их
можно выправить на
стальной полосе при
помощи деревянно-
го нли медного мо-
лотка (рис. 35).
Также можно вы-
править стенки ко-
роба при раздутии (которое имеет форму уширения короба
в средней части от прорыва пороховых газов в короб). Соеди-
нение стенок короба с дном посредством заклепок должно
быть прочное. Заклепки не должны быть нарушены.
Выступание масла вокруг заклепок допустимо при условии
обозначения не более 50% заклепок.
При наличии ослабленных заклепок, характеризующихся их
качанием, можно произвести постановку новых заалепок, но не
более трех штук с каждой стороны (50%).
Заклепки должны ставиться только по одной и через одну.
Для смены заклепки нужно:
а) накернить по центру старую заклепку, надсвердлить ее,
затем выбить при помощи выколотки и очистить отверстие от
масла, заусениц и забоин;
б) выточить новую заклепку строго по отверстию короба,
с головкой по образцу старой;
в) поставить заклепку в отверстие к легкими ударами мо-
лотка расклепать, установив головкой на штангу (рис. 35а).
При расклепке заклепок затыльник должен быть соединен
с коробом.
<3
Трещины длиной более 5 мм в верхнем углу выреза в ко*
робе для правой задвижки ^допустимы. Пулеметы с такими
трещинами отправляются для специального ремонта. Для обна-
ружения незначительной трещины можно пользоваться увели-
чительным стеклом (луной).
Трещины в верхнем углу выреза в коробе для правой за-
движки получаются в результате качания правой задвижки в вы-
резе для нее в коробе (см. задвижки), а в большинстве случаев
также и от слабого натяжения возвратной пружины.
Недопустима разлаженность дыр в проушинах короба для
засова тонкой наводки. В случае значительной разношенное™
Рис. 35а
этих дыр (качание засова в отверстиях) можно произвести
исправление посредством постановки стальных втулок в про-
ушины короба для достижения плотного (без качания) соеди-
нения короба с механизмом тонкой наводки (см. прилож. № 5).
Затыльник. Затыльник, посаженный в короб, не должен иметь
качания и при отделении его от короба должен выниматься
от небольших ударов ладони или деревянного молотка. (Затыль-
ник должен на s/8 входить в клинья короба от собственного
веса и окончательно досылаться до места легкими ударами
деревянного молотка).
При значительной качке затыльника в соединении с коробом
уменьшается срок службы пулемета. Качание затыльника полу-
чается вследствие разношенности пазов затыльника и клиньев
стенок короба.
Для устранения качки затыльника можно применить способ
натяжки металла таким же образом, как производится натяжка
пазов кожуха (см. соединение кожуха с коробом).
Чека затыльника не должна болтаться в отверстии для нее
в стенках короба и затыльника. Чека должна выниматься лишь
при сжатии пальцами головки разрезной части.
«4
Задвижки. Если левая задвижка при неособенно плотной нри-
гонке не может оказать сколько-нибудь значительного вреда
для работы пулемета (поэтому на ней мы особенно останавли-
ваться не будем), то правая задвижка, которая играет огромную
роль для всей автоматики пулемета, так как на ней смонтиро-
ван весь узел запирания и плавного отхода частей (задержка,
ролик), требует особого внимания.
Прежде всего правая задвижка, вставленная своими пазами
в вырез стенки короба, не должна иметь качания. Если имеется
качание правой задвижки, то его можно устранить следующим
способом: если качание задвижки происходит от изношенности
бортов пазов, то нужно произвести сжатие бортов» если же
качание происходит от изношенности дна паза правой задвижки,
то качание нужно устранять путем расширения задвижки в по-
перечном направлении, которое достигается осадкой металла
при помощи гнетка. Для производства этой работы нужно по-
ложить задвижку на наковальню цапфой для ролика в отвер-
стие и, наставив гнеток на внутреннюю плоскость задвижки
(плоскость, приходящуюся внутрь короба), ударами тяжелого
молотка по гнетку образовывать вдавленность, благодаря чему
происходит расширение.- Сдавленности должны иметь вид же-
лобка на плоскости по длине паза как в месте расположения
одного паза, так и другого.
Качание правой задвижки получается при стрельбе из пу-
лемета со слабым натяжением возвратной пружины, вследствие
чего удары короткого плеча рукоятки по ролику во время
стрельбы более сильны (пружина возвратная не воспринимает
полностью излишней силы отдачи, как буфер). От этого поло-
жения правая задвижка разбалтывается.
Натяжение возвратной пружины при стрельбе из пулемета
должно быть в зависимости от состояния канала ствола.
Если ствол находился продолжительное время на службе
и с него сделано значительное количество выстрелов, благо-
даря чему имеется некоторое округление и износ полей, то
натяжение возвратной пружины должно быть 8—9 фунтов,
если ствол в пулемете новый или не имеющий растертости
и округления нолей, то натяжение возвратной пружины должно
быть 11—12 фунтов.
Задняя плоскость предохранительного упора правой задвиж-
ки должна плотно прилегать к передней плоскости затыльника.
Если между задней плоскостью предохранительного упора
есть значительный зазор, такая задвижка не годится и исправ-
ление в части произведено быть не может, так как даже на-
тяжка металла предохранительного упора будет только само-
обманом, нбо прилегать плотно к передней плоскости затыльника
будет только верхняя грань задней плоскости предохранитель-
ного укора, и то в очень короткое время осадится. Задвижки,
в которых есть значительный зазор между задней плоскостью1*
£ Сир-потник оружейного техника ^5
предох ранителы-ю го упора и керадней илбскбстъю затыльикка,
подлежат замене при специальном ремонте пулемета. При ост-
рой необходимости в войсковой части можно устранить зазор
между задней плоскостью упора задвижки и передней пло-
скостью затыльника путем пригонки новой клинообразной полосы
задвижки.
Подвижные едете пулемета
Ствол. Ствол бракуется в таких случаях: 1) если растертость
полей с дульной части настолько велика, что калибромер № 2
проходит более чем на 7,62 мм; 2) если имеются раздутости
канала ствола; 3) яри сложной кривизне ствола; 4) при оваль-
ной растертостя патронника; 5) при трещине в канале или в па-
троннике; 6) если в канале ствола имеются глубокие следы
ржавчины; 7) при значительном сглаживании колей канала ствола
и 8) если цапфы ствола сношены, что бывает заметно при со-
единении ствола с рамой — получается качание (разбег) вдоль,
которое допускается до 0.25 мм.
^^емхкоризацая канала пулеметного ствола — явление еще
более ч’астое» чем в канале ствола винтовки, так как из пуле-
мета производится беспрерывно значительно большее количество
выстрелов, из винтовки, поэтому на своевременное и пра-
вильное удаяснИъ мельхиоризации канала пулеметного ствола
нужно обратить осб^ое внимание (правила удаления мельхиора
те же, что и для вянГФ^Рчного ствола, см. выше).
Большое значение дМ хранения канала ствола имеет пра-
вильная чистка.
Ствол необходимо чистить исключительно с казенной части.
После стрельбы обязательно удалять пороговой нагар из канала
ствола, применяя щелочной состав (см. „чистка винтр^ки после
«стрельбы"). При правильном сбережении ствола ж^ву^ест^ егр
достигается до 10 тысяч выстрелов (^хромированного).
Рами, Станины рамы не должны быть погнуты. В случае
яогмутосги станин рамы их можно выпрямить на свинцовой
плитке легким# ударами медного молотка.
Заусеницы «а* выступах станин рамы и упорах для мотыля,
а также в назах для движения горизонтальной площадки остова
замка недопустимы.
Если в этих местах есть аауеедшш, а также и 8 других ме-
стах рамы, их нужно осторожно счжтнть бархатным напильником,
не снимая при этом излишнего слоя металла.
Рама, собранная с мотылем, не должна иметь большого рас-
кода «станин впоперек, чрезмерный расход станин в стороны
(разбег^ устраняется прокладыванием нод венчик барабана яр<ь
хладных ',кол£Д.
Рама бра/ф&яря, если она имеет трещины, если ртломан
пере дь. ин конец или задний конец станин рамы, при износе
зов, при р язяошеиности дар да# соединения с цапфами ствола
или для осей мотыля. Износ пазов определяется тем, что в замке
ее происходит постановки ударника на предохранительный взвод
при вполне исправном замке. Разношеняость отверстий дли цапф
ствола и нотная жарактернзуется продольным качанием, кото-
рое допускается до 0,25 мм.
Эксцентрический барабан с цепочкой должен быть прочно
привернут к оси мотыля. Правильность привернутости барабана
к оси мотыля определяется тем, что воображаемая ось шпильки
для соединения цепочки должна находиться на 1,6 — 4,8 мм
(рис. 36) впереди вертикальной линии, проходящей через центр
оси барабана. Если барабан сильно провернут, то под венчик
его с внутренней стороны подкладывается тонкое кольцо.
Шатун. Шатун не должен иметь про-
дольного качания на оси в соединении .
с мотылем, на звезде для сухарного со- I
единения с трубкой замочных рычагов
не должно быть заусениц. Гайка шатуна [_____; \
должна иметь «справную нарезку и исправ- Г 1 J
ный вырез для ключа. Ширина и глубина \sJ_X I
лодбуроики гайки ие должна быть больше / /
глубины резьбы в гайке шатуна. / I j /
Приемник. Приемник должен сидеть—Г10т’У~~
в вырезе короба без значительной качки; Xsl/
качка приемника в вырезе короба допу-
стима как впоперек, так и в длину не-—
более чем на 1 мм. а 1 •
Приемник может утопать на глубину * Рис. 36
до 1 мм по отношению верхних ребер
стенок короба, но не должен ложиться своей нижней плос-
костью на коробку возвратной пружины и на раструб кожуха.
Задача (перемещение) верхнего колена рычага ползуна при-
емника должна быть обязательно в пределах от 1 до 2,5 мм
как в правом, так и в левом положении.
Если нет достаточной задачи верхнего колена рычага пол-
зуна, при крайне переднем положении рамы, то нужно под;
бронзовую гайку ствола подложить латунную шайбу, толщиной
в зависимости от степени осадки металла гайки. >
Если окажется невозможным достичь нужной задачи верхнего
колена рычага ползуна приемника посредством подкладывания
шайбы под бронзовую гайку ствола, то можно для достижения»
задачи вывернуть шестигранную призму оси. Выворачивать^
призму можно специальным воротком (рис. 37). '
О пружинах пулемета
Спиральные пружины. 1) Возвратная пружина не должна-
иметь значительного изгиба или растяжения витков. Количество
витков должно быть от 52—55. Возвратная пружина бракуется
при укороченное™ и растянутости витков.
Ъ $
2) Пружждиа •сжускшого рычага должна быть достаточно
энергична, чтобы отшэдить спусковой рычаг назад. Пружина
спускового рычага дмжва иметь длину 25,5—2435 мм и 8 витков.
3| Пружина предохрани-
теля должна иметь длину
23 — 24 мм и 10 витков.
4) Пружина застежки крыш-
ки короба должна иметь длину
40 мм п 12,5 витков.
5; Пружина прицела долж-
на иметь 18 витков и длину
54—56 мм.
, Пластин чатые пружины,
1) Пружина правой станины рамы должна соответствовать сле-
дующим требованиям: пружина своим верхним ребром (которое
должно быть в виде плоскости со слегка притупленным левым
углом) должна энергично заскакивать в вырез боевой личинки
в момент ее дохода до верхнего положения и удерживать ее
до тех пор, пока рожки боевой личинки перейдут на верхние
ребра направляющих планок короба. Угол наклона рабочей
лопасти пружины должен быть больше угла выреза правой
стороны боевой личинки.
Верхняя плоскость ребра пружины должна быть примерно
параллельна внутренней стороне станины рамы. '
2) Боевая двуперая пружина должна отвечать следующим
требованиям: на поверхности перьев и пятки не должно быть
глубоких царапин, зазубрин и пленок. Пружина не должна быть
слабо закалена; при слабой закалке она садится и от этого
' происходят осечки. При сильной закалке происходит поломка
перьев пружины. В случае если бое-
вая пружина осела или поломалась,
ее нужно заменить запасной.
Недопустимо разводить перья пру-
жины для придачи ей большей силы,
от этого сила пружины надолго не
увеличится,, ио зато скорее ослабнет
и может сломаться. Правильный раз-
вод перьев боевой пружины, если
между концами перьев расстояние
в 33—33,5 мм (рис. 38).
3) Пружина предохранительного
спуска должна соответствовать следующим требованиям, она
должна быть настолько энергична, чтобы предохранительный
спуск освобождал ударник при усилии в 7—8 фунтов.
При поломке или уменьшении изгиба пружины ее необходимо
заменить новой.
4) Пружина верхней защелки боевой личинки должна энер-
гично действовать на защелку, в противном случае патрон не
6S
будет удерживаться защелкой и будет происходить утыкание
патрона нулей в обрез пенька ствола.
При поломке пружины также верхняя защелка не будет
удерживать патрона и он будет опускаться сразу на нижнюю
защелку. ' *
Слабую к поломанную пружину верхней защелки необходимо
заменить.
5) Крылатая пружина нижних пальцев приемника должна
своими концами давить на пальцы. При слабости пружины может
происходить неудержание патронной ленты в приемнике. Если
пружина не имеет достаточной энергичности, то нужно возоб-
новить нормальный изгиб концов пружины.
6) Пружины верхних пальцев приемника должны также энер-
гично давить своими концами на пальцы. Ослабление пружин
может привести к неподаче патронов или же,к перекосу при
подаче их.
Слабые пружины верхних пальцев нужно заменить.
7) Пружины крышек масленок затыльника должны энергично
заскакивать в вырезы крышек масленок при довертывании их
и прочно удерживать их от произвольного вывертывания. При
поломке пружин крышек масленок затыльника их нужно заме-
нить запасными.
Проверка общей отлаженности пулемета» правильности
взаимного действия частей
Прияаженность крышки короба. В > запертом положении
крышка короба не должна иметь бокового передвижения; бо-
ковое передвижение крышки у затыльника допустимо до 0,5 мм.
В поднятом положении крышка не должна шесть качания
больше чем 1 мм в каждую сторону.
Крышка короба должна быть плотно пригнана к верхним
ребрам стенок короба; плотность прилегания крышки короба j
к стенкам короба определяется следующим образом: подкла-I
джвают полоску писчей бумаги (№ 6) между верхними ребрами '
стенок короба и крышкой по очереди; в местах, где приходится}
боевая личинка при досланном вперед замке, и в месте, где на-
ходится пресс крышки короба, при запертой крошке в этих j
местах бумажка при попытках ее вытащить должна рваться.]
Бумажка в указанных местах должна рваться как с правой, так|
и с левой стороны. <
Подвижная система; Ствол своей бронзовой гайкой должен*
плотно прилегать к выточке раструба заднего дна кожуха; дляг
поверки, плотно ли прилегает в этом месте бронзовая гайка<
ствола, нужно отвести раму со стволом немного назад, поло-
жить на конус гайки полоску писчей бумаги к затем отпустить
раму; подложенная полоска бумаги при попытках ее вытащить
должка рваться. Ч
Между вистуя плазой стахш рамы и передним ребром
Шреза в стенке А'орМе должен быть зазор от 0,5 до 2 мм.,
вели нет зазора в указанных местах нужно подложить иод
бронзовую гайку ствола прокладное когвдо, если не будет за-
зора между квадратными вшувакя стаи,ня рамы к вырезами
короба (величина зазора не важна, лишь бы протаскивалась бу-
мажка), то яри отходе частей вперед, удар будет -наноситься
по стенкам вырезов короба, вместе того, что удары при под-
ходе подвижной системы в переднее положение должны вос-
приниматься исключительно бронзовой гайкой ствола.
При отделенной возвратной пружине по движиаясистема должна
отойти назад от собственного веса при подымании дульной части
пулемета, рукоятка при этом должна принимать вертикальное
положение.
При отведенной назад раме до отказа верхнее колено рычага
приемника должно иметь задачу (перемещение) от 1—2,5 мм;
задача коленчатого рычага должна быть при заднем и при пе-
реднем положении рамы.
Между плечами мотыля и плоскостями упоров станин рамы
не должно быть никакого зазора; для определения плотности
прилегания мотыля к упорам станин рамы нужно отвести руко-
ятку вперед, подложить между выступом станины рамы и мо-
тылем полоску писчей бумаги и затем нажать на рукоятку, чтобы
мотыль плотно пристал к выступам рамы, в таком положении
при попытках вытащить бумажку, она должна рваться.
Бумажка между мотылем и упорами станин рамы должна
рваться как справа, так и слева.
При натянутой возвратной пружине обязательно должна
рваться бумажка между площадкой задержки и рукоятки; не
должна рваться, а должна протаскиваться бумажка между роли-
ком и рукояткой, где зазор обязателен в пределах от 0,2 до 1 мм.
Практически желательный зазор между роликом и рукояткой
в 3—4—5 бумажек.
При малом зазоре между роликом и рукояткой будет про-
исходить преждевременный отход замка от ствола, когда пуля
еще не успела покинуть канал ствола, следствием чего будет
прорыв газов, разрыв гильз, раздутие короба и вообще вся
подвижная система будет надрываться от увеличенной на-
грузки.
При большом зазоре между роликом и рукояткой будет про-
исходить позднее открывание ствола, следствием чего будет
более медленный „вялый" темп стрельбы, перекос патронов
даже при хорошо набятбй ленте и вообще остановка автоматики.
Малый зазор или отсутствие его совсем между роликом и
рукояткой получается по причине осадки опорных плеч мотыля,
плоскостей упоров станин рамы и площадки задержки.
Может также уменьшиться зазор между роликом и руко-
яткой от излишних прокладок под бронзовую гайку ствола,
70
;при ш fi этом случае будё! Наблюдаться большой зазор «вежду
внстушши рамы и вырезами короба.
бмывМ зазор между роликом и рукояткой происходит
нреижуществеико от осадки конуса бронзовой гайки ствола,
при чем одновременно совпадает уменьшенье или .жэвсе уни-
чтожение зазора между выступами рамы и вырезами короба
и отсутствие задает верхнего колена рычага, ползуна при-
ем ника.
Совершенно очевидно, что при большом зазоре между роли-
ком и рукояткой нужно подложить прокладочное кольцо под
бронзовую гайку ствола.
При малом зазоре между роликом и рукояткой или кр.й
отсутствии его вовсе, если это происходит от излишних про-
кладок под гайку стлола и есть большой зазор между высту-
пами станин рамы к вырезами короба, нужно вынуть лишнее
прокладное кольцо из под бронзовой гайки.
В остальных случаях, т. е. при осадке опорных плеч мотыля,
упоров станин рамы, и площадки задержки пулемет подлежит
специальному ремонту вневойсковой части.
Пригонка замка к пулемету
Главное условие правильной работы замка—это, прежде
всего, плотное прилегание крышки к коробу.
Прежде чем приступить к пригонке замка, нужно проверить,
насколько плотно крышка прилегает к коробу.
Делается это так:
Писчая бумага прокладывается между крышкой и стенками
короба, крошка плотно запирается застежкой и в таком поло-
жении бумажка не должна вытаскиваться (должна рваться) в
местах, где находится боевая личинка при досланном вперед
замке, и в местах, где находится пресс крышки короба.
В остальных местах прилегание при невозможности его до-
стичь—не обязательно.
В необходимых местах бумажка должна рваться обязатель-
но с обеих сторон.
После проверки крышки короба замок вставляется в
пулемет.
При движении рукоятки вперед и назад замок должен
плавно без трения ходить в пазах станин рамы; не должно
быть перекоса площадки в пазах рамы, а также трения пло-
щадки остова замка о пресс крышки короба.
Боевая личинка, пройдя по направляющим планкам короба,
должна свободно падать вниз, а при досылании замка вперед—
свободно подниматься вверх.
Боевая личинка при движении по пружине правой станины
рамы от давления на нее пальцами не должна опускаться
вниз.
11
Проверив правильное дяяжеме заииса по вазах? рамы, нуж-
но перейгн к проверке положения иертаей нлошадкя боевой
лнчмккк по отношению к крыжке короба при досланном
©веред замке.
В тсж месте, где при-
ходится боевая дичинка
при досланном вперед
замке, между боевой ли-
чинкой и крышкой ко-
роба должен быть обя-
зательно зазор не больше
чем ня толщину писчей
бумаги; для проверки
этого через вырез в ко-
робе дли приемника по-
ложить узкую полоску
бумаги на верх боевой
личинки и, закрыв плотно
крышку, вытаскивать бу-
магу; бумага должна сво-
бодно выниматься (пред-
варительно должен быть
отделен приемник).
Если бумажка рвет
ся,—задор отсутствует,
то нужно верхнюю плос-
кость боевой личинки
осторожно подпилить
личным напильником и
рис. 39 одновременно проверять
бумажкой, пока не обра-
зуется необходимый за-
зор. (Завод выпускает замки с повышением б. личинки на
0,5 мм, чтобы их можно было пригнать к пулемету на
месте).
Наряду с наличием зазора в одну бумажку между б. личин-
кой и крышкой короба, б. личинка при движений замка вперед
нод действием возвратной» пружины должна обязательно уда-
ряться своей. верхней плоскостью о крышку короба.
Для поверки—ударяется ли б. личинка о крышку короба, на
крышке короба над местом остановки боевой личинки, при
досланном вперед замке, ставится винтовочная гильза (рис. 39),
замок отводится назад, а затем под действием возвратной
пружины пускается вперед.
Когда замок дослан возвратной пружиной вперед, гильза
от удара б. личинки должна энергично подскочить вверх.
(Гильза должна подскакивать не меньше чем на высоту своего
корпус я 1
72
Раньше, чем поверять удар б. личинки о крышку короба,
необходимо проверить натяжение возвратной пружины, ибо
слабое натяженне возвратной пружины может быть причиной
неэнергичного подскакивания гильзы (натяжение должно быть
се менее 10 фунтов).
Отсутствие удара боевой личинки о крышку короба (не-
энергичное подскакивание гильзы) может принести большой
вред для всей автоматики пулемета.
Вот может излучиться* если боевая личинка не будет
ударяться о крышку короба:
Так как крышка короба является буфером, принимающим
часть удара боевой личинки при движении ее вверх, то при
отсутствии удара искусственно увеличивается продольный ход
боевой личинки вверх.
Перемычка боевой личинки с большой силой будет уда-
ряться о выступ нередней площадки остова замка, что может
привести, во-первых, к быстрой осадке металла на выступе
остова замка и на перемычке боевой личинки, отчего получится
продольное качание боевой личинки; во-вторых, может полу-
читься трещина на перемычке боевой личинки, в результате
этого может быть поломка бойка ударника, так как нарушится
правильное соотношение в движении боевой личинки и удар-
ника при работе замка во время стрельбы.
Воо >ще же в результате всех этих недостатков может на-
рушиться работа всей автоматики пулемета.
Подгонка замка к обрезу ствола
Плотность запирания канала ствола замком проверяется ле-
калами-шашками Ms 7~8.
В боевую личинку вставляется лекало-шашка № 7 с размером
0,084" в том месте, где' находится дыра для бойка ударника;
затем замок пускается вперед, придерживая рукоятку, рожки-
личинки пускаются вверх направляющих планок короба. Когда
шашка войдет в патронник, то нажимают на рукоятку, она
должна дойти до своего нижнего положения при некотором
усилии.
После этого вынимают шашку N® 7 и вставляют шашку № 8
(0,066"); замок закрываться не должен даже при нажиме на
рукоятку.
Если замок не кроет шашку № 7 (рукоятка не доходит до
места), то нужно удалить прокладочное кольцо из-иод гайки
шатуна, если же замок кроет шашку № 8 (рукоятка доходит
до своего места), то нужно поставить прокладочное кольцо
под гайку шатуна.
Таким образом, правильная подгонка замка к обрезу ствола
регулируется прокладными кольцами под гайку шатуна.
73
Как проверить внутренних шт^1 замш»
Своевре;?йениы''й взвод ударая^'в и работа предохранитель
«ого спуска поверяется так:
В собраи-ном пулемете замок досылается в переднее поло-
жение. ударник спускается, затечь действуя «а рукоятку, замок
отводить плавно назад.
Когда задний край площадки остова замка пройдет от начала
пазов для замка в станинах рамы примерно на 8 мм, то шеп-
тало нижнего спуска должно заскочить за боевой взвод ла-
дыжки (отчетливый щелчек). Когда же край площадки остова
замка отойдет назад от начала пазов станин рамы около 25 мм,
взвод предохранительного спуска должен заскочить за предо-
хранительный взвод ударника (второй щелчек).
Если, нормальных, своевременных, щелчков нет, то добиться
их нужно путем подбора внутренних частей замка (лодыжки,
верхнего снуска, ударника), а в крайнем случае, подобрать за-
мок. Если же все это не помогло, то причина будет в разио-
шенностя отверстий станин, рамы, от осадки плеч мотыля, из-
носа оси шатуна и т. д., в этом случае пулемет подлежит сиен,
ремонту.
Спуск ударника должен происходи тр при вполне поднятой
вверх боевой личинке, т.-е. когда личинка опирается своим
зарезом на ребро пружины правой станины» рамы.
Для проверки — нет лк преждевременного спуска ударника,
нажать на спусковой рычаг, отвести замок назад, затем, при-
держивая рукоятку, посылать замок вперед.
Спуск ударника не должен еще быть при зазоре между
рукояткой и роликом от 3 до 2,5 мм, причем при таком поло-
жении рукоятки боевая личинка не должна спускаться вниз при
попытках осадить ее книзу сильным нажимом пальцев руки.
Правильная намотка сальников на ствол пулемета.
Не редки случаи, когда при совершенно исправном пулемете,
который не требует никакого ремонта, во время стрельбы
встречаются задержки и отклонение пуль исключительно от
Рис. 40
неправильной намотки сальников,
При намотке сальников необ-
ходимо, чтобы толщина их в любой
точке окружности был&.одинакова
(рис. 40), ибо неравномерная на-
мотка сальников ведет к откло-
нению ствола, а следовательно и
к нарушению нормального боя.
Например: за дди& сальник имеет
неровность (утолщенье) с правой стороны, следовательно зад-
няя часть ствола отклоняется влево, а передняя вправо —пули
будут отклоняться вправо.
Передний сальник имеет утолщение с правой стороны ствола —
ствол отклонится влево и пули пойдут туда же,
отклонен®® нуль от не-
«равильмости наматывания сальни-
ков, ® работе автоматики пулеме-
та могут происходить следующие
задержки:
1. При тугой намотке заднего
сальника (рис. 41—азбестовая нить
сильно выступает над поверхно-
стью ствола) увеличивается сопро-
Р«с. 41
тнвление трения при движении
частей, что влечет за собой утыкание патронов от неполного
движения рукоятки вперед. От тугой намотки сальников нару-
шается нормальное натяжение воз-
вратной пружины.
2. При слабой намотке заднего
сальника (рис. 42—азбестовая нить
сильно утоняет в желобе ствола)
во время стрельбы из пулемета
происходит просачивание воды в
короб, в зимнее время вода замер-
зает (при ненагретом еще стволе)
и примораживает ствол, от чего
Р ис. 42
происходит недоход рамы со стволом в переднее положение;
о г сильного пропускания воды задним сальником при спокой-
ном состоянии пулемета спусковая тяга примерзает в переднем
положении, что создает задержки при стрельбе.
Технические условия, которым должен соответствовать
станок Соколова к пулемету Максима, и ремонт его
Спины колес. Синцы колес станка не должны быть ослаблены,
они должны быть плотно сжаты половинками ступиц при по-
мощи болтов. Если спицы ослаблены, то нужно их укрепить
посредством доворачивания до отказа гаек и зашпликтования
их. При ослаблении одной или двух спиц нужно подложить
между ними и половинкой ступицы соответствующей толщины
железные прокладки, после чего закрепить гайками.
На спицах не должно быть признаков трещин, отколов и
других дефектов дерева. Если спица имеет трещину, откол или
другой порок, то нужно в колесо поставить новую спицу, кото-
рую нужно изготовить из дерева твердой породы. После поста-
новки спицы она должна быть закрашена краской защитного
цвета.
Шины должны прочно держаться на ободьях колес, в местах
спайки недопустимы трещины, которые бы влияли на прочность
шины. Если шина ослабла, то можно для достижения плотности
75
Р и с. 43
«а своего конуса. Стол,
ее на ©боде сделать следующее: сиять шину и шэдложнтъ по
всей ее окружности подкладку из полоса то«ж>й жести или
кровельного железа (толщина яодкладкзд ® зависимости от сте-
аени ослабления). Подложи» .подкладку., нужно шину снова укре-
жшть на ободе болтами.
Если шина жтнула в месте прнтайки, то ее нужно снова
гднадать медным предаем.
Келеса. Соединенное с осью
колес© не должно иметь бокового
я продольного качания.
Колесо должно обязательно на-
ходиться под действием пружины
ступицы; если пружина ослабла или
совершенно отсутствует, то при
стрельбе уменьшается кучность
бок. ’
При слабости пружины ее нуж-
но вынуть к поставить новую.
Колесо должно свободно вра-
щаться как в одну, так и в другую
сторону, иначе будет затрудняться
передвижение станка с пулеметом.
Одностороннее движение коле-
са станка может произойти от по-
ломки стопорного винта втулки
или же от отсутствия его.
Дуги и их соединение с осью.
Верхние поверхности дуг должны,
быть гладкие, на ник не должно
быть глубоких вымятин. При на-
личии глубоких вымятин на по-
верхности дуг происходит неплав-
ное движение стола по дугам.
Станки с глубокими вымятинами
на дугах должны отправляться д^я
специального ремонта.
Концы стопорного приспособ-
ления должны -входить в дыры дуг
закрепленный на дугах стонорным
приспособлением, ие должен иметь перемещения. Если стол
на дугах слабо крепится стопорным приспособлением, то от
этого уменьшается кучность боя. Для устранения нужнр осадить
дыры дуг гнетком (рис. 43). Более прочный ремонт отверстий
дуг при их износе — это постановка стальных или бронзовых
втулок на резьбе, а также постановка наперстков на концы
стопора с утолщенным конусом.
Соединение дуг с осью должно быть настолько прочно, чтобы
не было никакого вращения. Ослабление соединения дуг с осы©
76
Рис. 43а
происходит но причине ослабления втулок и осадки метола
в гнезде для осевых шпонок.
При осадке металла в гнезде для осевой шпонки нужно-по-
ставить новую шпонку по толщине, соответствующей гнезду..
Стол и его соединение с дугами. Движение стола по дугам
должно быть плавное, без трений и толчков. Стол также не
должен иметь при передвижении вертикального качания.
При вертикальном качании стола на дугах уменьшается куч-
ность боя. Не должно быть также и бокового качания стола
на дугах, так как от этого увеличивается рассеивание пуль.
Устранение шатания
стола на дугах можно
произвести путем осад-
ки внутреннего борта
стола. Предварительно
нужно проверить пра-
вильность радиуса дуг
по шаблону, а также
параллельность их
между собою.
Окончательная под-
гонка и при шабровка
стола производится на
специальной раме (рис.
43а). После поверки
дуг и осадки борта
стола станок устанав-
ливается на раму, вы-
нимается вертлюг, вме-
сто вертлюга закрепляется деревянный круг с отверстием по-
средине. В отверстие круга продевается рычаг, упирающийся
своим концом^ в ось рамы (см. рис. 43а). Движением рычага
вперед и назад передвигается стол и осветленные места под-
шабриваются. После подгонки пазы стола и дуги должны быть
! тщательно промыты керосином, вытерты насухо и слегка смазаны.
Вертлюг при незакрепленном зажимном болте хомута дол-
жен обеспечивать возможность плавного поворачивания пуле-
мета вправо и влево.
При поворотах пулемета вертлюг не должен иметь значитель-
ного качания на столе станка.
При закреплении от руки зажимного болта хомута вертлюг,
а вместе с ним и тело пулемета, не должны иметь поворотов
в сторону.
При сжатии хомутин между ушками хомута должен быть
зазор не менее 2 мм.
При отсутствий необходимого зазора между ушками хомута
{нужно опилить соответствующие плоскости ушек до образо-
вания требуемого зазора.
77
CH:
Put. 44
t.
1~
Засов грубой не дол-жен кыеть качания в дырах
нроушин стоек «ертяшга.
Если дьзры нзиовейы в проужинах стоек вертлюга к в тягах,,
отчего и происходит ка-чамяе засова грубой ндводкн, то тогда
необходшто вставить засов иовышенного диаметра, если тако-
вого -нет готового, то его можно выточить. Устранить касание
болта грубой наводки можно также постановкой втулок в про-
ушяш вертлюга. Как средств®, устраняющее качание механизма
грубой наводки, можно также отметить
_ .постановку зажимных я раздвижных бол-
тов грубой наводки.
Под’елжый механизм. Между проуши-
нами матки при довернутом болте должен
быть зазор не менее 1 мм. При отсутствии
зазора нужно осторожно личным напиль-
ником опилить соответствующие плоско-
сти проушин матки, пока не будет до-
стигнут зазор.
При отсутствии этого зазора будет
слабое Закрепление наружного винта тон-
кой наводки.
Внутренний винт механизма тонкой
наводки должен без особых затруднений
ввертываться в нарезку наружного винта.
Внутренний винт при вывертывании не
должен иметь вертикальной качки по
всей длине.
Вертикальное качание внутреннего вин-
та получается вследствие изношенности
резьбы в канале наружного винта, а также
резьбы в канале наружного винта.
При вертикальном качании внутреннего
винта тонкой наводки нужно произвести
уширение ниток ленточной резьбы на нем.
Уширение нужно производить, положив
винт нарезкой насвинцовую плитку и при-
ложив на нитку резьбы гнеток (рис. 44); ударами молотка по
верхнему краю гнетка раздать вширь нитки нарезки.
Если происходит качание механизма тонкой наводки в сое-
динении цапф матки с отверстиями тяг, то нужно произвести
уширение цапф путем осадки их.
Прицельное кольцо должно плотно прилегать к скату головки
наружного винта и иметь плавное вращение, только лишь при
поворотах пальцами руки.
Если сломана шпонка засова грубой наводки, то необходимо
вставить новую шпонку. Для этого необходимо остаток старой
шпонки высверлить сверлом 4 мм, затем нарезать высверленное
отверстие метчиком и в навинтованное отверстие заделать
шгкжку. Шпонка должна быть ио ширине «евиного меньше паза
дары в тягах « ироушинах вертлюга.
Недопустим© чересчур сильное качаете (вертикальное) тела
пулемета, соединенного со станком; при нажатия на ручки за-
тыльника вертикальное качание пулемета у надульника допус-
кается не более, чем 3 мм в общей сложности при всех закреп-
ленных механизмах.
Отладка пулемета Максима
Кроме перечисленных выше способов устранения недостатков
в пулемете Максима и его станке, которые так или иначе
отражаются на меткости стрельбы из пулемета, применяется
ряд мер так называемой отладки некоторых деталей, которые
еще более улучшают бой. Эти меры заключаются в следующем:
1. Правильная подгонка бронзовой гайкя по раструбу
кожуха. Бронзовая гайка должна прилегать всеми точками
своего конуса к конусу раструба кожуха. При неравномерном
прилегании гайки ствол при стрельбе будет отклоняться в сто-
рону зазора (между гайкой и раструбом) и тем самым увели-
чится рассеивание выстрелов. Вообще неравномерное прилегание
!айки ствола к раструбу при возвращении подвижной системы
вперед вызывает сотрясение ствола.
Подгонка бронзовой гайки по раструбу производится по
копоти или краске. Для окончательной подгонки необходимо
произвести легкие удары бронзовой гайки по раструбу (соединив
ствол с рамой) и затем лодшабригь следы, остающиеся от
ударов.
2. Постановка бронзового кольца к переднему сальнику.
Для достижения устойчивого положения ствола в дульной части,
можно изготовить и поставить специальное бронзовое кольцо
на дульцую часть ствола одновременно с передним сальником.
Кольцо изготовляется из бронзы, внутренний диаметр его
подгоняется по стволу спереди сальника (приблизительно
25,40 мм) наружный диаметр его кольца должен быть—31,20 мм,
ширина — 8 мм.
На переднем срезе кольца снимается фаска с наружного
диаметра (приблизительно 3 мм). Фаска переднего среза кольца
подгоняется по внутренней фаске надульника, которая при ввин-
чивании надульника прижимается к фаске кольца.
С заднего обреза наружного диаметра кольца также сни-
мается небольшая фаска (около 1 мм), снимается фаска также
и с внутренней стороны заднего обреза кольца в 1 мм.
Постановка кольца производится так: одевается азбестовый
сальник, затем малой фаской (внутренней) к сальнику одевается
спереди кольцо, смазанное веретенным маслом или оружейным
^алом. После постановки кольца ввинчивается надульник, плотно
прижимающий кольцо к сальнику. .
79
3. Дня более удобного можно пронзвести по-
становку: на целике— эатемнмтеля ддя защиты от солнечных
лучей, иа м^шке —-йред‘ЭУ.рашг~ел.я и постановку вместо нкра-
мидалъной мушки— мушки *фямеугодьн®го сечения.
Затемнитедъ целика изготовляется из листовой стали тол-
щиною 1 —1,5 мм, он делается шириной 10 мм, сгибается дугой
общей высоты S3 мм, нижние концы затемнителя подгоняются
по трубке целика (круглая форма) к имеют отверстие диаметром
5 мм для прохода винта целика.
Затемнитесь укрепляется на целике и вместе с ним вдви-
гается в трубку, после чего ввинчивается ходовой винт и за-
крепляется гайкой и шплинтом,
Предохранитель мушки также изготовляется из листовой
стали толщиною 1 —1,5 мм, подгоняется по основанию н при-
жимается к нему зажимным винтом.
Мушка прямоугольного сечения изготовляется из стали № 6
(средней твердости) и калится в масле. Высота мушки, не считая
лапок, 7,08 — 7,13 мм, толщина гребня—2 мм. Прорезь цел ища
переделывается «а полукруглую таким же способом, как и у вин-
товок образца 1891 года при постановке мушек прямоугольного
сечения.
Затемнитель, предохранитель и мушку лучше всего хими-
чески окрасить способом Забываева (см. оксидирование).
В станке Соколова кроме указанных выше способов ремонта
нужно производить тщательную подгонку упоров хобота по кон-
цам полудуг.
Подгонка производится прншабриванием по краске с таким
расчетом, чтобы оба упора прилегали равномерно и одновре-
менно по всей плоскости к концам полудуг.
Бумажка, заложенная между упорами хобота и концами полу-
дуг, должна ври попытках ее вытянуть — рваться.
В случае износа отверстия для болта, соединяющего хобот
с дугами, можно поставить болт с повышенным диаметром.
Чего следует избегать при обращении
с пулеметом Максима
1) Никогда не следует чистить канал ствола с дульной части,
надо чистить только с казенной частя.
2) Нельзя стрелять из пулемета, все части и механизм кото-
porof не смазаны; перед началом стрельбы нужно обязательно
смазать кисточкой все части (трущиеся), ролик, ось мотыля,
выступы рамы, замок во всех его частях и др. части пулемета,
которые во время стрельбы находятся в движении.
3) Никогда не следует стрелять из пулемета со слабым
натяжением возвратной пружины; стрельба со слабым натяже-
нием возвратной пружины может нанести огромный вред всей
автоматике пулемета, так как добавочная сила, поданная из
®э
и&яульяикд, ке будет при слабо натянутой возвратной пружине
полностью поглощаться (возвратная пружина как буфер длв
поглощения излишка отдачи) и излишек отдачи будет р^сша ты-
кать автоматеку пулемета и наносить повреждения.
4) Не следует делать разборку и сборку пулемета еено-
средственшэ на станке; разборку и сборку пулемета нужно де-
лать на специальной подставке.
Разборка я сборка пулемета на станке расшатывает меха-
низм станка, а от этого уменьшается кучность боя, меткость
боя пулемета.
5) При передвижении пулемета на большое расстояние (кило-
метр и более) недопустимо катать пулемет на катках, как как
это наносит огромный вред механизму станка, соединению пуле-
мета со станком и т. д. При всякой необходимости перебросить
пулемет на большее расстояние, его нужно укрепить на тачанке»
а* если тачанки нет, перевезти на повозке с соответствующим
приспособлением для закрепления или, отделив тело от станка,
переносить.
6) Ленты с нерасправленными предварительно гнездами нельзя
давать для набивки патронов прибором, ибо от этого быстро
изнашивается прибор и затем прибор уже не досовывает патрон
до места, от чего будут получаться перекосы при подаче пат-
ронов в приемнике.
Перед набивкой лент прибором гнезда нужно предварительно
расправить стержнем.
Правила, которых нужно придерживаться при хранении
и употреблении лекал
Лекала служат для проверки изношенности тех или иных
частей оружия. Надо всегда помнить, что лекала всегда явля-
ются эталоном по отношению измеряемых мест; они изготовлены
с большой точностью и крепко закалены, чтобы не происходило
быстрого износа kj, поэтому в обращении с лекалами нужно
быть очень осторожным, чтобы не испортить их, ибо непорченое
лекало может ввести в заблуждение и не дать правильного
определения пригодности той или иной детали оружия.
Лекала нужно всегда хранить в специальных ящиках с сукон-
ной или замшевой подкладкой; они при нахождении вне упот-
ребления должны быть обязательно смазанными. При употреб-
лении лекал нужно избегать насильного их проталкивания, если
они не проходят в необходимое место.
Лекало нужно оберегать от ударов и от падений на пол.
Особенно осторожно нужно обращаться с лекалами № 7-8
(14 а —14 б) для винтовки и пулемета, шляпки которых часто
отламываются при резком неосторожном вдвигании лекал в
патронник.
6 Сп£«»очня« о^рсс«Ён$го техника 81
Перечень яринадлежиосгей к пулемету Максима
1. Весы пружинные.
2. Ключ надульника, гайки ствола, гайки шатуна и каро-
отводной трубки.
3. Шомпол.
4. Прибор для извлечения дулец разорванных гильз.
5. Шомпол составной.
6. Ключ раздвижной.
7. Деревянный ящик для «ранения закледок.
8. Жестяной ящик для хранении ва кленок.
9. Щипцы для «ставки заклепок.
10. Масленка.
11. Лямка для пулеметного станка или треноги.
12. Молоток стальной.
13. Молоток деревянный.
14. Отвертка большая.
15. „ малая.
16. Плоскогубцы з кусачками.
17. Напильник 3-гранный личной.
18. , полукруглый личной.
19. Железный ящик для укладки запчастей и принадлежностей
к пулемету (сумка).
20. Нож г^адчой собранный.
21. Пулеметная лента (250 гнезд).
22. Про i ярка.
23. Патронная коробка.
24. Жестяной сосуд для воды.
25. „ „ , смазки.
26. Чехол кожанный для стволов.
27. „ парусиновый для составного шомпола.
28. , брезентовый на дульную часть.
29. я „ на короб.
30. Фонарь для сигнала и освещения.
31. Уравнитель патронов в лентах.
32. Стержень для исправления лент.
33. Прибор для снаряжения лент.
Технический осмотр и ремонт ручного пулемета
Дегтярева (ДП)
Осмотр собранного пулемета
Сошки. Сошки в соединении с кожухом не должны иметь
значительного качания. Передний обрез хомута должен упи
раться в задний обрез прилива направляющей трубки. Ножки
сошек не должны быть погнуты, застежка должна прочно удер-
живать ножки в сведенном положении. Ограничители ножек
должны свободно вращаться на своей оси.
Соединеиие сиусжовой ра&ш со ствольной коробкой. Со-
единение спусковой рамы со ствольной коробкой должно бить
плотвое, без значительных зазоров, качание спусковой рамы
в местах соединения со ствольной коробкой недопустимо.
Расцепление зуба головки соединительного винта приклада
не должно происходить от сотрясения или легких ударов рукой
по головке, яри заскакивании зуба головки в выем должен быть
щелчок.
В соединении-спусковой рамы с прикладом не должно быть
качания и неплотности прилегания хвоста к концу и вырезам
в шейке приклада.
Соединение кожуха со ствольной коробкой. Соединение ко-
жуха со ствольной коробкой должно быть прочное. Риски на
левой стенке ствольной коробки я кожуха в месте соединения
должны совпадать, крепительный винт должен быть завернут
до отказа, а головка его должка быть заподлицо с металлом
кожуха.
Ствол, закрепленный в ствольной коробке замыкателем, не
должен иметь продольного движения, незначительное боковое
качание ствола, не вызывающее понижения меткости стрельбы,
допускается. При отомкнутом замыкателе и отведенной в заднее
положение затворной раме ствол должен без особых усилий
выниматься из ствольной коробки. При поставленном на место
стволе между правой плоскостью прилива газовой камеры и вы-
резом кожуха должен быть зазор не менее 1 мм.
Кожух. Кожух не должен иметь погибов и помятостей, ме-
шающих правильному движению газового поршня, или затруд-
нять соединение ствола со ствольной коробкой.
Соединение основания мушки должно быть прочное, зазоры
и трещины в местах прилегания к поверхности кожуха не до-
пускаю гея.
Шитик ствольной коробки должен передвигаться без значи-
тельных усилий, не должен выниматься и выпадать из пазов.
Прицельная колодка. Прицельная колодка своею нижнею по-
верхностью должна плотно прилегать к верхней площадке стволы-
ной коробки, не должна иметь ни продольного, ни поперечного
качания.
Прицельная планка. Прицельная планка должна иметь сво-
бодное вращение на оси. Незначительное боковое качание в пре-
делах до 1 мм в обе стороны допускается.
Деления и цифры на планке должны быть отчетливы. При-
цельная прорезь не должна быть забита, должна быть чисто
выделана. Прицельный хомутик при сжатых защелках должен
плавно, без задержек, передвигаться по планке, при разжатых
защелках хомутик должен прочно удерживаться в засечках
?планки. Качание хомутика на планке допустимо в пределах,
обеспечивающих невозможность смещения хомутика за предел
черты соответствующей дистанции. Хомутик должен своей ниж-
6* 83
ней плоскостью ложиться и® обе стороны кривых поверхностей
прицельной колодка.
Мушка. Мушка не должна иметь забоин или погибов, нарезка
хвоста мушке должна быть нспрявная и передвижение мушки
по высоте должно происходить только при действии ключей.
Граненая часть мушки для отверстия ключа не должна быть
забита или изношена.
Предохранитель мушки своими пазами должен сидеть в осно-
вании мушки без качаний.
Магазинная защелка. Магазинная защелка под действием
руки долиша отходить назад и при опускании руки под дей-
ствием пружины энергично отходить в крайнее переднее по-
ложение.
Присоединение магазина. Присоединение мага чина должно
совершаться свободно. Когда магазин вставлен занеиом в паз
упора на кожухе, защелка должна свободно отводиться назад
под давлением на ее скос магазина выступом приемника, и когда
магазин опущен в крайнее нижнее положение, защелка должна
энергично подвинуться вперед и заскочить своим движком по-
верх выступа приемника магазина.
Крышка масленки должна ввертываться в горлышко масленки
без особых усилий, кисточка должна быть прочно укреплена
в стержне крышки, кожаная прокладка иод крышкой масленки
не должна быть стерта или порвана.
Проверка слаженности деталей пулемета Дегтярева
в собранием виде
Поставить пулемет отвесно, отвести (действуя на рукоятку)
подвижные части пулемета назад до отказа; в таком положении
проверить, прочно ли спусковой рычаг удерживает раму. Затем
нужно нажать на предохранитель и спусковой рычаг; при
нажатия на них рама вместе со всеми подвижными частями
должна стремительно пойти вперед и плотно закрыть затвором
ствол.
Если при нажатии на предохранитель и спусковой крючок
рама не дойдет до крайнего переднего положения, то причины
этому могут быть следующие:
а) слабость возвратной -пружины;
б) трение газового поршня о регулятор и стенки направля-
щей трубки кожуха;
в) забоины и заусеницы на трущихся частях.
Когда подвижные части пулемета находятся в крайнем
переднем Положении, между передним срезом затворной рамы
(у рукоятки) и задней плоскостью соединительной муфты должен
быть зазор 0г5 мм.
Дно поршня не должно ударяться о срез регулятора, между
ними должен быть зазор не менее 0,5 мм.
84.
Осмотр деталей пулемета
/Ствольная коробка и кожух. В пазах~и выступах ствольной
коробки для направления движения рамы не должно быть забоин
и заусениц, так как это может вызвать неплавный ход рамы и
даже остановку ее. Боевые уступы ствольной коробки и пазы
для движения отражателя не должны иметь забитостей и не
должны быть изношены, так как это может привести к неплот-
ности запирания затвором канала ствола при выстреле.
Отражатель. При нажатии пальцем на передний конец отра-
жателя он должен свободно утопать в пазу ствольной коробки
заподлицо с ее внутренней стенкой. При прекращении нажатия
пальцем отражатель должен энергично отойти в крайнее ниж-
нее положение под действием своей пружины.
Крючкообразные выемы ствольной коробки для выступов спу-
сковой рамы не должны быть разогнуты, забиты или разворочены.
Нанинтованные гнезда для соединительного винта не должны
быть разношены или забиты.
Затворная рама с поршнем и возвратной пружиной. Соеди-
нение рамы со стержнем должно быть прочное, шпилька для
предохранения от отвинчивания стержня должна быть плотна,
качание стержня в раме нс допускается.
Стержень нс должен иметь погибов, забоин и заворотов
металла, препятствующих ходу возвратнбй пружины. Передний
«авинтованкый конец стержня должен иметь исправную резьбу.
Возвратная пружина. Возвратная пружина не должна быть по-
гнута или слаба и должна энергично разжиматься по прекращении
нажатия. Возвратная пружина должна иметь не менее 55 витков,
длина ее должна быть не менее 290 мм.
Поршень. Поршень должен иметь чистую и полную резьбу.
Без вывода загиба переднего конца возвратной пружины из
выреза и винтового зареза на заднем срезе поршня поршень
не должен отвинчиваться от стержня. Внутри поршня не должно
быть наслоения порохового нагара, на обрезе канала и поршня
не должно быть забоин и заусениц.
Затворная рама. Затворная рама не должна иметь погибов
и забоин, препятствующих ее движению в пазах ствольной ко-
робки.
Боевой взвод рамы не должен иметь заворотов металла
и изношенности, препятствующих удержанию рамы спусковым
рычагом.
Затвор. При вынутом ударнике, а также когда ударник по-
ставлен в крайнее заднее положение, боковые поверхности бое-
вых упоров должны быть заподлицо с плоскостью затвора.
Повышение плоскости боевых упоров над плоскостью затвора
не допускается, незначительное понижение, может быть допущено.
Чашечка затвора для помещения шляпки патрона не должн!
быть разношена. При собранном выбрасывателе шляпка патрона
должна сидеть в чашечке прочно и не выяшть от'встряхивания
затвора. Ось п-атрона должна совладать е осью затвора. Дно
чашечки не должно иметь значительного разгара «округ дыры
для прохода бойка ударника, ш=чхк чашечки ке доджей быть
скрошен, забит, смят.
Ударник. Ударник не должен иметь вябонн ялп погибов. Боек
должен сидеть в стебле ударника без качания. Незначительная
качка бойка в ударнике допускается. Боек не должен быть
заострен, забит ила с трещинами. Выход бойка ударника дол-
жен быть в пределах 0fiS7—0,061 дм (1,45—-1,55 мм).
Ствол. На казенной й дульной части ствола ие должно быть
забоин и заворотов металла, дульный срез должен быть округлен
и перпендикулярен к оси канала ствола; выемка для выступа
замыкателя не должна иметь забитостей. Резьба для навинчи-
вания пламегасителя должна быть без забитостей и пе должна
иметь значительной скрошенности ниток.
Недостатки канала ствола аналогичны стволам винтовоч-
ным и пулеметным.
Газовая камера. Газовая камера должна сидеть на стволе
без качания и быть закреплена от смещения винтом и шпиль-
ками. Головка винта газовой камеры должна утопать заподлицо
с металлом камеры, крепительные шпильки должны сидеть
плотно в своих отверстиях.
Газовый регулятор не дол жен иметь ни продольной ни попе-
речной качки, гайка регулятора должна иметь чистые, не заби-
тые грани и плотно удерживаться шплинтом.
Магазин. Магазин не должен иметь помятостей, мешающих
нормальной подаче патронов. Отведенный в крайнее левое по-
ложение (по часовой стрелке), верхний диск под действием пру-
жины должен энергично возвращаться в первоначальное поло-
жение до упора подавателя в лоток. Наружная поверхность
нижнего диска не должна иметь перекоса по отношению к за-
гнутой боковой поверхности верхнего диска.
Приемник должен быть прочнр прикреплен к наружному
диску; на поверхностях приемника не должно быть забоин,
погибов или разворочеяности стенок.
Зацеп магазина должен быть прочно ярикленан, вйлка его
®е должна быть согнута или смята.
Ремонт пулемета „ДП“
Качание спусковой рамы в соединении со ствольной коробкой
устраняется посредством осадки пазов спусковой рамы специ-
альным гнетком. (см. рис. № 44 а).
Качание приклада в соединении со спусковой рамой (если
оно происходит от ослабления винтов) нужно устранить довин-
чиванием винтов. Если же винты слабо удерживаются в гнездах
для них в прикладе, то необходимо гнезда исправить посред-
86
Рис. 44-а
ууаро при
есад&е п&ло
стмэы вкжй^ дфкст««ых пробок. Если же гнезда для шуру--
nos исправны, но приклад имеет качание в соединении со спу-
сковой раздэй, «фоисжодощее от усыхания дерева. В этом случае
иождядывается тонкая металлическая пластинка на дно верхнего
иаза в шейке приклада до хвоста спусковой рамы. Прокладка,
устраняет осадку дерева, происходящую от усыхания его.
Если одной пластинки окажется недостаточно для устране-
ния качаоия, то можно подложить вторую — с обратной стороны
шейки приклада под нижний хвост спусковой рамы. Устранить ка-
чание приклада можно также осадкой хвостовик спусковой рамы.
При отколах дерева в кракладе—со стороны прилегания
спусковой рамы вставляются соответствующие вклейки из оре-
хового или березового де-
рева. Трещины в прикладе
также устраняются соответ-
ствующими вклейками. Если
трещины сквозные и длинные
и при наличии значительных
отколов дерева, можно изго-
товить в войсковой оружей-
ной мастерской новый при-
клад из выдержанного орехо-
вого или березового дерева,
по образцу.
При чрезмерном молере*-
ном качании ствола нужно
произвести обжатие стенок
чашки ствола, при. чем это
обжатие не должно быть чрез-
мерным и однобоким, что оп-
ределяется свободным отделением ствола от ствольной коробки
и кожуха. *
Обжатие чашечки ствола должно быть произведено специаль-
ным прибором в виде рамки, в которую вкладываются соответ- j
сгвующне плашки, поджимаемые винтом (аналогично клуппу с |
плашками для нарезки резьбы).
Устранение поперечного качания ствола может быть также ?
устранено раздачей переднего среза трубы кожуха, если на ней *
имеются сгибы или изношенность; следовательно раздача перед- <
«его конца большой трубы кожуха делается с целью придания |
ему правильной наружной окружности. s
Наружный диаметр переднего конца трубы кожуха должен
быть 39/6—-39,9 мм.
При продольном шатании ствола, которое происходит от
износа секторных выступов, нужно подобрать новый ствол. /
Если же продольное шатание заменой ствола не устраняется
и происходит от износа секторных выступов ствольной коробки,
то пулемет подлежит специальному ремонту.
Забитости на поверхности трубки регулятора и па обрезе ка-
нала, осторожно зачищаются бархатным кли лйчкым ищшльж<.ком.
Шплинт гайки регулятора при его поломке м утере может
быть язготовлеа из провояокн соответствующего диаметра.
Если наблюдается значительнее «ф-®да»иое или поперечное
перемещение газового регуляторе, ее поддающееся устранению
подтягиванием гайки, а также при -®нжчп тельной скрошенкости
резьбы на регуляторе и гайке, нужно произвести постановку
. нового регулятора с гайкой.
Вогнутости на малой трубе кожуха устраняются так: ме-
таллический стержень с незначительным конусом на переднем
конце вставляется с передней части трубы к месту вогнутости,
затем легкими ударами молотка ио заднему концу стержня он
продвигается вперед; после продвижения стержня легкими уда-
рами медного молотка выправляется вогнутость.
Вогнутость на верхней трубе кожуха устраняется таким же
способом, как и на малой трубе, но вместо металлического
стержня можно применять деревянный (дубовыф' иди из клена).
Опи^нутости ушка верхней обоймы. сошек надгибаются уда-
рами медного молотка до нормального положения.
При отсутствии шплинтов, укрепляющих винты ножек сошки
и осей ограничителей, можно изготовить и поставить новые к?
проволоки.
Если сорван винт хомутика сошек, то таковой можно из-
готовить новый и поставить.
Погнутость ножек сошки устраняется выпрямлением их на
медной плитке деревянным молотком или наоборот.
Завороты металла на грани боевого взвода затлормой рамы
зачищаются личным напильником, во не снимая металла, кроме
заворотов. 4
Намины с под’емом металла на скосах выема затворной
рамы, получающиеся от ударов выступами боевых упоров, счи-
щаются личным напильником (след намина выводить не нужно).
Завороты металла на сосках соединительной муфты и на
гранях зарезов прилива для сосков, затрудняющие смещение
вперед соединительной муфты, счищаются личным напильником.
Забитость среза газового поршня, препятствующая ему сво-
бодно находить на трубку регулятора, устраняется путем за-
чистки полукруглым личным напильником в расточке поршня.
Слабая возвратная пружина, имеющая длину менее 290 мм,
заменяется новой.
В случае поломки загнутого конца пружины, входящего
в канавку стержня газового поршня, можно заново загнуть ко-
лено, но при условии, что пружина соответствует требованиям
по длине и по количеству витков.
При осадке боевых упоров, если лекало-шашка № 6 0,075”
закрывается затвором, ставятся новые боевые упоры (в пуле-
метах первичного нелекального изготовления подгоняются).
«8
упоров по уступам ствольной
по затворной раме, для этвгэ
При подгонке боевых упоров иногда приходится подпили-
вать задние концы, опирающиеся на опорные плоскости стволь-
ной коробки, для достижения закрывания затвором шашки
М4 0,065". Нужао з этом случае проявлять большую осторож-
ность, так как иначе может получиться, что прилегание боевых
упоров к опорным плоскостям ствольной коробки будет не-
одновременно (затвор будет опираться на один боевой упор),
Подгонка боевых упоров должна производиться поочередно
(один, йотом другой). Подгонку нужно произвести так, чтобы
задние плоскости боевых упоров равномерно и плотно упира-
лись к соответствующим плоскостям боевых уступов стволь-
ной коробки.
Перед подгонкой боевых
коробки их нужно подогнать
нужно вложить затвор
с упорами в затворную '
раму, опуская его не на
всю высоту выступа за-
твора, а лишь нижний его
край, как это показано
на рис. 45, я определить— *—
чем соприкасается затвор р й с- 45
с затворной рамой: пе-
редним ли краем нижнего выступа или закругленными выступами
упоров к скосам рамы; в случае зазора между передним краем
выступа затвора н стенкой выемки рамы необходимо несколько
опиливать закругленные выступы упоров до тех пор, пока не
получится соприкосновение выступа затвора с передней стенкой
выемки.
Опиливание выступов должно быть в высшей степени осто-
рожным, так как необходимо избежать бокового шатания упоров,
которое может получиться при чрезмерном опиливании закруг-
ленных выступов и при наличии зазора между ними и скосами
затворной рамы; шатание это может иметь следствием незна-
чительное скусываиие краев ствольной коробки у плеч отдачи
при расцеплении затвора.
Работа по подгонке может быть облегчена, если на затвор-
ной раме при вставленном в нее затворе без боевых упоров,
отведенном в переднее положение относительно рамы, будет
нанесена риска соответственно положению задней оконечности
затвора. После этого затвор, при вставленных упорах, снова
вводится в раму и продвигается в переднее положение; опи-
ливание закругленных выступов боевых упоров необходимо
будет производить до тех пор, пока затвор вместе с вста-
вленными в него упорами своей задней оконечностью не будет
занимать место вровень с 'указанной риской рамы. При этом
затвор будет ограничивать свое движение вперед упором ниж-к
неге выступа в стенку соответственного выреза в раме.
8%
ударника прп йбгйутости выправить бедным молотком,
а в случае поломки заменить новым.
Выбрасыватель— если его воден не соответствует лекалу
№ 8, т. е. отходят от дна чашечки затвора более чем на 1,7 мм
и это вредно отражается на автоматической стрельбе, заменя-
ется. Выбрасыватель также водкеняется при большой скрошен-
ности замена.
Забоины в устье патронника с под’емом металла осторожно
зачищаются полукруглым бархатным напильником до вхождения
лекала № 3 до первой риски (следы забоин не выводятся).
Погнутость прицельной планки устраняется правкой медным
молотком на железной плитке с ровной поверхностью.
Качание прицельной планки устраняется постановкой утол-
щенной шпильки, если шпилька сношена, или сжиманием ушек
прицельной колодки.
При произвольном отвинчивании мушки от изношенности на-
резки на хвосте нужно произвести раздачу конусным гнетком
полой нарезной части мушки' или пригнать медный вкладыш.
Чрезмерное качание пружины отражателя вследствие узкой
пятки по отношению к пазу устраняется путем расширения
пятки пружины иля путем замены ее. t
Магазин. Вмятины на дне нижнего и верхнего диска мага-
зина устраняются правкой медным молотком на деревянной
тумбе или медной плитке.
Погнутые зубцы верхнего диска магазина можно осторожно
выправить, применяя медную колодочку. При правке зубцов
нужно соблюдать осторожность, чтобы они не отломились.
Если износилась резьба винта подавателя, можно изготовить
новый винт.
Если наблюдается сильная качка стойки верхнего диска для
соединения с заводной пружиной, нужно натянуть заклепку
стальным молоточком, наблюдая, чтобы стойка была перпендику-
лярна дну диска. В случае утери стойки можно изготовить
новую из стальной проволоки и вклепать.
В случае ослабления приемника, лотка или вилки в местах
приклепки, можно натянуть заклепки или поставить новые.
Все заусеницы и забоины с под’емом металла на частях,
препятствующие правильному взаимодействию деталей, осто-
рожно счищаются личным или бархатным напильником, не из-
меняя формы и размеров каждой в отдельности детали.
Изменения в устройстве деталей пулемета Дегтярева
и клейма, соответствующие этим изменениям
1. Ствол’, а) изменено сухарное, соединение и место начала
резьбы, чтобы повернутый до отказа ствол дошел до опорной
плоскости коробки, имея патрубок,,находящийся в вертикальной
плоскости канала ствола, при чем продвигающийся вперед пор-
шень свободно налезал бы на патрубок.
90
I
I 6) Сделаны скосы ез краях витков сухарного соединения- дель
^ведения скосов— получить возможность поворота ствола, когда
{ж вставлен до отказа к опорной
|алоскости. При прежней кон-
струкции для поворота ствола
нужно было «емкого приводим-
мать ствол. ® У| g
в) Сделана нарезка на дуль- В
ной части ствола с предохрани- I В
тельной муфтой для навинчива- яЦ 1
ния пламягасителя и надульника Я!
для холостой стрельбы. ' О» <_>
г) Изменен патрубок для пре- Р м с. 45
дотвращения самоотвинчивания
Ножая конструкция Старая конструкция
его во время стрельбы и
упрощения разборки для
чистки.
2. Чека ствола: новая
конструкция чеки (рис. 46)
облегчает взаимозаменяе-
мость стволов и позволяет
производить более простую
их смену.
3. Кожух: упрочнена на-
правляющая трубка во из-
бежание помятостей хому-
том сошек (рис. 47).
4. Сошки: а) утолщен
винт барашка и увеличено
соответствующее отверстие
в барашке.
б) Упрощена и улучшена
конструкция верхних ча-
стей хомута сошек.
в) Изменена конструк-
ция ног (упрощает произ-
водство).
5. Прицел: а) шкала на
прицельной планке нанесе-
на в метрах до 1500 м.
б) Прицельная планка из-
готовляется без подвижно-
го целика (рис. 48), выверку
меткости при пристрелке
пулемета следует произво-
р и с. 47 . дить перемещением мушки.
. в) Введен предохранитель для защиты прицельной планки
от погибов (рис. 49).
& Защеяка магазина: а) введена но&ая конструкция руко-
ятки ващелкн, которая расподожека сзади врк^лъной колодки
и соединена вместе с предохра-
нителем прицельной планки для
большего удобства действия.
6) Удлинен хвост защелки
для одевания на него новой ру-
коятки защелки.
7. Ствольная коробка-, утол-
щена задняя часть с целью упроч-
нения.
8. Спусковая рама: увеличен
размер спусковой скобы для
возможности прохода пальца
стрелка в теплых перчатках.
9. Чека ствольной коробки:
удлинена и изогнута ее рукоятка /
в связи с утолщением задка
ствольной коробки (рис. 50).
10. Затворная рама: а) у
стойки рамы введены радиусы
для упрочнения, введена новая,
несколько удлиненная, рукоятка ,
вания рукой стреляющего.
F -и с. 48
Р и с. 49
для
более удобного захваты-
Новый боек
Старый боек
Р И С, 51
б) Установлена вза-
имозаменяемая резьба
для более свободного
отвинчивания поршня.
11. Затвор: а) изме-
нен контур выемок со-
ответственно измене-
нию боевых упоров.
б) Увеличен диа-
метр канала для бойка
с 2,3 мм до 3,2 мм для
упрочненного бойка
(рис. 51).
12. Боевые упоры:
изменен контур бое-
вых упоров для их
упрочнения (рис. 52).
13. Выбрасыватель:
введено упрочнение
зацепа и небольшое
углубление в круглом выступе для возможности помещения утол-
щенного бойка.
14. Отражатель: упрочнен у соединения стержня с пере-
крестием.
S2
S связи с изменениями в деталях пулемета „ДП* в войсковых
частях могут. быть, такие категории пулеметов по клеймам-.
1) Без клейма в виде
нули я звезды.
2) С клеймом в виде
пулй. « u,ij
3) С клеймом в виде
пули и с клеймом в виде
звезды.
4) С клеймом в виде • ’ .....
пули, С клеймом В виде
звезды и с буквой ,УВ.
Различия этих пуле-
метов между собой еле- рве. 52
дующие:
1. Пулеметы, без клейма в виде пули и звезды. К этой ка-
тегории относятся пулеметы первоначального, нелекального
изготовления с индивидуальной подгонкой частей.
2. Пулеметы с клеймом в виде пули. К этой категории от-
носятся пулеметы с полной взаимозаменяемостью запасных
частей.
3. Пулеметы с клеймом в виде пули и с клеймом в виде
звезды. К этой категории относятся пулеметы с полной взаимо-
заменяемостью частей; затворы .этих пулеметов имеют уширен-
ный канал и упрочненный боек.
При постановке запасных выбрасывателей и бойков нужно
это учесть, ибо к этим пулеметам могут подойти только изме-
ненные бойки и выбрасыватели.
4. Пулеметы с клеймом в ваде пули, с клеймом в виде
звезды и с клеймом в ваде „У*. К этой категории относятся
пулеметы с полной взаимозаменяемостью (запасных частей, с
модернизированными деталями и с упрочненной по задку стволь-
ной коробкой.
Регулирование выхода газов через газовую камеру
в пулемете Дегтярева
Правильное применение регулятора для регулирования вы-
хода газов через газовую камеру на поршень имеет огромное
значение для крепости деталей пулемета, для живучести всей
системы, так как при выпуске газов через большее отвер-
стие регулятора значительно увеличивается сила удара под-
вижных частей о стенку спусковой рамы, возрастает скорость
движения подвижных частей пулемета до 4 метров в секунду
и выше.
Перестановка регулятора на большее отверстие должна при-
меняться, как исключительная мерз.
93
Как правило же, если пулемет при наименьшем (нормальном)
отверстии не работает, его следует подвергнуть тщательному
осмотру а <тшз®ек«п смазки, засорения газ&эык путей, состоя-
ния татронняка и трущихся поверхностей, проверить, нет ли
заусениц на врущихся поверхностях, нет ли вмятин каыравляю-
щей трубки поршня, вызывающих трения поршня, к вообще убе-
диться в яолиой исправности и надлежащей подготовке пуле-
мета к стрельбе.
Выявленные в процессе осмотра недостатки — устранить,
смазать все части пулемета и если после этого все же авто-
матика не будет действовать, то можно установить регулятор
на следующее после нормального большее отверстие.
После установки регулятора на следующее после нормаль-
ного большее отверстие, через 1500 — 2000 выстрелов следует
регулятор снова переставить на нормальное отверстие и если
после 2000 выстрелов пулемет снова не будет работать (при
полнейшей его исправности), то нужно вновь поставить регу-
лятор на следующее после нормального большее отверстие и
после 1000 выстрелов снова установить регулятор на нормаль-
ное отверстие, после чего перестановки регулятора не следует
делать до износа пулемета.
Практика показала, что нормально подготовленный к стрельбе
пулемет, вполне исправный, как правило работает без остановок
при наименьшем отверстии регулятора, а перестановка без
нужды, а иногда с целью повышения скорострельности (что
очень вредно) регулятора на большее отверстие вызывает по-
ломку ряда основных деталей: замочная коробка, затворная
рама, ударник.
Постановка регулятора на отверстия 4 и 5 мм является как
правило мерой военного времени, когда в отдельных случаях
возможно придется стрелять из пулеметов не совсем исправных
и недостаточно подготовленных к стрельбе.
В войсковых частях РККА могут встречаться следующие
виды пулеметов Дегтярева в отношении отверстий газового
регулятора:
а) пулеметы первичного ие лекального изготовления имеют
3 отверстия в регуляторе газовой камеры—2,5 мм, 3 /им и 4 мм
(могуть также встретиться пулеметы з 4 отверстиями — 2,5 мм,
3 мм, 4 мм и 5 мм);
б) пулеметы первичного лекального изготовления имеют
3 отверстия—3 мм, 4 мм и 5 мм;
в) пулеметы последующего лекального изготовления имеют
в регуляторе 2 отверстия — 3 мм, 4 мм;
г) пулеметы новейшего изготовления имеют в регуляторе
3 отверстия—2,5 мм, 3 мм и 4 мм.
Как правило пулеметы должны работать с отверстием в
2,5 мм (пулеметы группы „А* и группы ВГ“) и с отверстием
в 3 мм (пулеметы группы „Б* и „В*).
Технический осмотр шашек
Скрепление эфеса с клиякои должно быть прочное. Все
Эчгасти эфеса должны прилегать одна к другой по возможности
Ьез значительных зазоров. Пригнанный эфес не должен иметь
катания на стебле клино и не дребезжать при ударе клинком
о дерево.
Между заплечиками клинка и нижним наконечником эфеса
(у шашек обр. 1927 г. и старых) должно быть надето кожаное
кольцо несколько больших размеров, чем устье верхнего нако-
нечника ножны. Кольцо должно плотно закрывать устье ножны
при вкладывании в нее клинка.
Эфес не должен иметь значительного отклонения от плоско'
сти клинка.
Собранный клинок должен входить в ножку свободно от
собственного веса и только ня расстояний 6—7 см от эфеса
задерживаться в ножне. Усилие для окончательной досылки
клинка не должно быть большим.
Вложенный в ножну клинок цри опрокидывании его эфесом
вниз не должен вываливаться из ножны даже от легкого встря-
хивания.
Ножнл не должна иметь трещин или поломок, ослабляющих
ее прочность, а также разрывов обтяжки, безобразящих вид ножей.
Легкая кривизна ножны, не препятствующая свободному
вкладыванию и выниманию клинка, допускается.
Арматура ножны и эфеса должна быть прочно пригнана
к ножне и закреплена соответственно винтами и скобкой. Ниж-
ний наконечник своим дном должен опираться в конец ножны.
Арматура не должна иметь трещин и непропаяиных мест.
Между ушками колец (гаек) должен быть зазор от 0,075 мм
до 3 мм. Вхождение штыка в гнезда колец должно быть сво-
бодное, при чем штык не должен задевать своей трубкой
и шейкой ни верхнего кольца, ня эфеса шашки.
Клинок не должен иметь трещин, глубоких раковин, располо-
женных сплошь на значительной площади надломов, глубоких
зазубрин, превышающих 5 мм, скрошенности или погибов.
клинок должен иметь соответствующую закалку и не оста-
ваться прогнутым после испытания на деревянной колодке,
имеющей форму сегмента, хорда которого равна 7S0 мм, а
высота—127 мм, а также после продольного изгиба путем на-
жатия рукой на рукоятку эфеса при упоре конца лезвия клинка
в деревянный пол до стрелы прогиба в 27 см.
Уменьшение клинка в толщине допускается не более чем на
1,25 мм и в ширине не более чем на 5 мм против чертежные
размеров, при чем уменьшение толщины клинка должно итти
от стебля к концу постепенно.
Клинки, не удовлетворяющие вышеопксакным условиям, бра-
куются.
95
Клинки боевых шашек должны быть отточены, при этом
в случае затупления отточка должна своевременно возобнов-
ляться.
Середкна клинка затачивается сод углом 40, йо мере при-
ближения к боевому концу этот угол должен уменьшаться до
30е; отточка код углом 30® должна быть и со стороны обуха
на расстоянии до 100 мм от боевого конца. Начиная от сере-
дины клийка к эфесу угол заточки должен постепенно увели-
чиваться на расстоянии 100 мм от эфеса.
Неисправности шашки и их устранение
Ржавчина. Ржавчина для клиика, как и для всяких металли-
ческих частей оружия, является большим злом, и появление
ее на поверхности клинка связано исключительно с небрежным
отношением к его хранению. Следы ржавчины могут быть до-
пущены на поверхности клинка не более как на площади
10—12 кв. см.
При поржавлении клинка его нужно погрузить в ванну
с очищенным керосином на 6—12 часов и после размягчения
ржавчины производить очистку ее кардовой щеткой или кран-
цовкой. После очистки клинок протирают насухо и смазывают.
Зазубрины к* лезвии клинка. Зазубрины на лезвия клинка
получаются в результате ударов при производстве рубки по
твердым предметам, как камни, металл « пр. . ,
Незначительные зазубрины на клинках допускаются, если
они не уменьшают ширины клинка белее чем на 5 мм. Высту-
пающий металл от зазубрин нужно осадить стальным молотком,
а лезвие клинка запилить личным напильником прямоугольного
сечения размером 200—250 мм до выведения зазубрин и после
этого произвести заправку оселком.
Притупление заточки клинка. Притупление клинка проис-
ходит в результате продолжительности срока службы. При
затуплении клинка нужно произвести заточку, предварительно
зажав клинок в специальный прибор.
Заточка производится следующим образом: по длине 25—
50 мм на средине клинка с обеих сторон личным напильником
запиливают фаски одинаковой ширины до получения острого
лезвия, измеряя правильность заточки лекалом 37—43°. При
наложении угла 37° просвет в заточке должен быть в вершине
угла, а при наложении угла 43° — по фаскам заточки. На рассто-
янии 100 мм от боевого конца по длине 25—50 мм также запи-
ливают фаски под углом 27—33° и с теми ясе условиями, что
и для средины клинка; после этого от средины по направлению
к боевому концу запиловкой напильником сводят фаски до
окончания боевого конца клинка, наблюдая, чтобы фаски были
с обеих сторон одинаковой ширины и чтобы кривая заточки
как по линии лезвия, так и по линии фасок, не имс?ла выхватов,
96
а лезвие клико было бы остро. После store от средины кланка
по направлению к эфесу запиливают фаски, постепенно умень-
шая их ширину и увеличивая угол на расстоянии 100 им от
эфеса, и окончательно прекращают опилкову.
После запиловка фасок нужно произвести зачистку их
бархатным напильником вдоль направления фасок, после за-
чистки фаски заправляются оселком. Заточка клинка со стороны
обуха производится под лекало 27—33° на длине 100 мм с при-
менением таких же приемов и правил, как и во время заточки
лезвия.
Хорошо заточенный клинок должен разрезать подвешенный
листок писчей бумаги, не заминая его.
Погнутости клинка. При значительных погнутостях клинка,
влияющих на вдвижение его в ножны, необходимо выправить
его ударами медного молотка весом 1—1,5 кг на дубовой тумбе
или на свинцовой плитке.
Отожженные клинки не перекаливаются, а бракуются.
Уменьшение размеров толщины клинка. Уменьшение раз-
меров толщины клинка, которое происходит от продолжительной
службы клинка илк при производстве зачистки значительных
следов ржавчины, определяется обмером клинков и сравнением
полученных размеров, с размерами по чертежу (рис. 53) или
с новым клинком.
Уменьшение клинков по толщине допускается не более
1,25 мм. Клинки тоньше этого бракуются.
Клинки, укороченные более допускаемых размеров, также
бракуются.
Трещины и надломы у хвоста клинка не допускаются. Клинки
С трещинами бракуются.
Помятости резьбы на хвосте клинка. Нарезка на хвосте
клинка не должна иметь помятостф и сорваности ниток; сор-
ванность резьбы допускается не более 0,5 оборота, ко не в на-
чальных двух нитках.
Помятую резьбу исправляют путем нарезки хвоста раздвиж-
ными плашками. Проверяют правильность нарезки навинчива-
нием прижимной гайки по всей длине нарезки (рис. 54).
? ър>&<.й«ого {елаила V'
При соршядши 8 них ре&ь&ы арижимш-е ъа&ки и контр-
гайки эфеса бракуется.
Изготовить гайки эфеса можно в войсковой оружейной ма-
стерской (рис. 55
п 55 а).
Помятости о
гнезде верхнего
наконечника эфе-
са для контргайки
эфеса. Побитости
в гнезде верхнего
наконечника эфе-
са для контргайки
и вообще в верх-
ней части эфеса
Рис. 54
недопустимы. Побитости необходимо зачистить личным напиль-
ником полукруглого сечения длиной 150 мм, после зачистки
произвести разборку эфеса, сверты-
вая контргайку специальной отверткой,
укрепленной в коловороте (рис. 56). Если
побитости обнаружатся в разобранном
наконечнике и имеется наплыв металла
внутри гнезда для контргайки, то необ-
ходимо предварительно произвести рас-
Рис. 55а
Р«с. 55
шарошку гнезда по контргайке специальным буравчиком, после
чего произвести зачистку наконечника.
Качка верхнего или
Р и с. 56
нижнего наконечника на
рукоятке. Наконечники,
насаженные на рукоятку,
должны сидеть прочно.
Зазор между контуром
наконечников и рукоят-
кой допускается не более
1 мм. Для устранения не-
плотности прилегания па-
Еонечников к рукоятке на дерево рукоятки наклеивается тон-
кая кожа и иосле просушки ее подгоняется посредством за-
пиловки йо наконечникам.
Изношенные наконечники, имеющие скзознме потертости*
бракуются, небольшие потертости счищаются личным напиль-
ником д-э J риданкя наконечни<у правильных очертаний.
Трещины на рукоятке. Рукоят- и, в которых им ются сквоз-
ные трещины, выбраковываются. Трещины несквозные заделы-
ваются следующем образом: в место образования трещины
насыпаются мелкие опилки, перемешанные с стол-рным кле* м,
затем рукоятка хорошо просушивается и зэпрнвдяегся началь-
ником. После за елки трещин светлые места на рукоятке закра-
шиваются в черный цвет.
Трещины верхнего наконечника ножен со стороны раструба
или по шву можно запаять, если же трещины (особенно в рас-
трубе) чрезвычайно большие и не поддаются запайке* то такие
наконечники бракуются.
Износ перемычки лотайковой гайки (кольца) верхнего на-
конечника. Изношенная перемычка потайковой гайки снимается
и вместо нее вставляется медная пластинка толщиной 4 мм.
После удаления старой перемычки в приливах гайки нужно
прорезать ножеекой (в месте нахождения перемычки) дорожки
глубиной 1,5 мм, после чего плотно пригнать медную пластинку
и припаять ее медным припоем.
По окончаний припайки нужно придать правильные очерта-
ния перемычке и довести ее до нормальной толщины (3,5 мм),
а поверхность ее зашлифовать толченой просеянной пемзой,
перемешанной с минеральным маслом, или наждачной бумагой
№ 00 (рис. гайки 57).
При сорванности резьбы в потайной гайке верхнего наконеч-
ника для прижимных винтов в дыры с сорванной резъб ш оввят
медные стержни и запаивают их медным припоем, после чего
производят трехмиллиметровым сверлом сверление отверстия,
которое нарезают метчиком. Винты, при отсутствии запасных,
можно изготовить в войсковой оружейной мастерской (рис. 58).
В войсковой оружейной мастерской можно также изготовить
при необходимости стяжные винты для стяжных колец (рис. 59).
При износе дыры ушка средней гайки ушко спиливают до окон-
чания отверстия для кольца, затем пригоняют кусочек желтой
меди соответственно размерам ушка, и прочно увязав вязальной
проволокой, запаивают припоем; после запайки опиливают
ушко, придавая ему правильный контур, зашлифовывают его и
высверливают новую дыру для кольца; пригоняют кольцо, кон-
цы которого также спаивают медным припоем (рис. гайки 60).
При изношенности гнезда нижней гайки (кольца) для бое-
вого конца штыка из листовой латуни толщиной в 1 мм изго-
товляют гнездо, по форме и размерам соответствующее но-
вому гнезду; старое гнездо спиливают и пригоняют новое, хорошо
;* 99
Рис. 57
Р и с. 58
прикрепив его вязальной проволокой к гайке. Пригнанное и при-
вязанное проволокой новое гнездо припаивают и производят
опиловку и шлифовку его.
При трещинах и протерто-
стях в дне нижнего наконечника
необходимо произвести впайку
нового дна.
Помятости на стенках ниж-
него наконечника выправляют
ударами деревянного молотка на
железной оправке по форме
внутреннего контура наконеч-
ника.
Перед исправле-
нием помятостей нако-
нечник отделяется от
ножны, отжигается на-
гревом ^о темновиш-
невого цвета и погру-
жается в воду.
При поломке скобы,
укрепляющей нижний
наконечник, таковую
м®жн© изготовить в войсковой оружейной мастерской.
100
Рис. 60
Качка эфеса на клинке. Если эфес имеет качание то для
укрепления его необходимо отделить верхний наконечник и если
имеется изношенность кожаной подкладки, заменить ее если же
изношенности кожаной подкладки не обнаружено, довернуть
прижимную гайку и этим прочнее скрепить эфес с клинком'
Затруднительное движение клинка в ножне. Если ножна
разбухнет и тем самим затрудняет движение клинка ее следует
просушить в течение 2—3 дней. Если же после просушки не-
достаток не устранен, то нужно легкими ударами деревянного
молотка произвести осад- х
ку гаек (колец), а в край-
них случаях произвести
расчистку гнезда ножны
ЙВ
специальным рашпилем Рис. 61
(рис. 61).
Качка гаек (колец) на ножне. В случае качания гаек на ножке
нужно более плотно стянуть их посредством регулировки
стяжных винтов, которая производится следующим образом:
подвернуть стяжные винты на один оборот, а нарезной конец
винта запилить заподлицо с гайкой. Если же регулировкой
стяжных винтов невозможно достигнуть прочной установки гаек,
то необходимо, сняв гайку с ножны, подложить кожаную про-
кладку; прокладку следует приклеить к ножне столярным клеем
101
и по кросушке йрияилить ее так, чтобы гайка ярз'ш® была
посажена ж ножае.
Неправильное расположен-пе гаек (колеи) яа ноиже. Пр®
неправильном расположении гаек на ножне (если не обнаружен
значительный «зное внутренних поверхностей гнезд.гаек) нужно
расположить кольца в следующем порядке: верхняя гайка, считая
от обреза верхнего наконечника ножны до верхней плоскости
гайки (кольца), располагается на 91,5 мм, средняя гайка —на
162,5 мы и нижняя гайка располагается по длине штыка с таким
расчетом, чтобы его боевой конец не выходил за пределы гнезда
нижней гайки. После установки гаек в указанном порядке он®
закрепляются стяжными «нитами.
В случае износа внутреннего контура гнезд гаек гайки за-
меняются.
Состав мастнкм дяя покрытия ножей
1. Белила ...............35%
2. Дж масляный...........6%
3. Сурик свмяиовый ...... 10%
4. Масло в ф&ное..........6%
5. Клей вареный...........3%
6. Мел в порошке.........32%
7. Сажа голландская...О,2^/о
Способ приготовления. Смешиваются все составные части
(кроме мела) одновременно и пропускаются через краскотерку
2 — 3 раза; после этого добавляют мел и хорошо промешивают
руками (мастику лучше всего приготовлять непосредственно
перед употреблением).
Обтяжка ножен парусиной и покрытие мастикой
Ножна намазывается жидким клеем; вырезанный кусок па-
русины промазывают тем же клеем и прикладывают к ножне.
Парусину приглаживают к ножне увлажненной тряпочкой.
Обтянутая таким образом ножыа хорошо просушивается я после
этого покрывается мастикой.
Мастика набирается небольшими порциям® на резиновую
пластинку и втирается в парусину ровным слоем, после чего
ножна поступает на просушку; сушка ее продолжается от 4 др 6
дней. Температура для сушки не ниже 30— 35* С.
После просушки шероховатости на поверхности ножны сгла-
живаются наждачным полотном или кремневой бумагой. Процесс
покрытия и сушки повторяется 4 раза. После 4-ой просушки
ножна шлифуется куском пемзы с водой и поступает на дву-
кратное (с промежутками для сушки) покрытие лаком.
Для уничтожения блеска надлежит употреблять смоченное
водою сукно и порошок просеянной пемзы.
Для обтяжки ножны употребляется подкладочный холст № 24
Для лакировки употребляется черный эмалевый лак.
102
Сестж я способ приготовления вареного масла, шпаклевки
и лака для ножек
Вареное масло
Состав: шсж конопляного или льняного .... 2,7 сг
сурика свинцового...................8® г
белил свинцовых (порошок) ...... 8S ,
глет-зибер-глет (порошок)...........68 ,
умбры толченой просеянной...........20 „
Составные части все сразу кладутся в сосуд и перемеши-
ваются, после этого смесь ставятся на горячее гордо или на
примус и кипятится в течение 6 часов, затем снимается с огня
и охлаждается.
Состав шпаклевки для ножен
Умбра толченая
....... ОД> кг
Масло вареное........... . . 0,4 #
(Умбру можно заменять суриком я охрой).
.Умбра разводится в масле и пропускается через краско-
терку. Ножны перед грунтовкой смазываются 2 — 3 раза варе-
ным маглом, затем поверхность их покрывается 3 — 4 раза
шпаклевкой до полного закрывания пор; после каждого покры-
тия ножен шпаклевкой таковые подвергаются сушке в специ-
альных камерах iijm сушильных шкафах при температуре 60е
в течение 10—16 часов. После окончательной шпаклевки и
просушки поверхность ножен шлифуется пемзой.
Лакировка ножен
Состав лака: масло вареное..............'. ... 2,7 кг
белила свиииовые (порошок) ... 81 г
умбра толченая (просеянная) ... 61 ,
лазурь берлинская (тол.)............81 ,
лазурь простая (толченая) .... 61 ,
глет-знбер-глет (порошок) ... 61 .
сурик свинцовый (порошок) . * . 81 ж
Все указанные выше материалы вбрасываются в сосуд я пе-
ремешиваются, затем производится варка в течение 6 часов;
во время варки необходимо перемешивать состав и следить
ва тем, чтобы масло не всплывало. После этого к сваренному
составу добавляются следующие материалы:
асфальт (кусковой) . . ................... 81 г
сосновая смола............................. 81 .
терпентин (венецианский — перед упот]>ебленкем
разогревается и выливается жидким) .... 81 ,
воск желшй .................................61 ,
Г W3
Пс’Сйе добааяеют этих материалов снова продолжают о-
ий'ченкг s пжж£ Э© лакаут, затем добавляют 60 г скипидара
(мвдезйого) к после этого сосуд сшшгют с огня к охлаждают.
Лак дюе варки выдерживается 2 меде л и до употребления.
Способ чернения рукоятки
Рукоятки окрашиваются в черный цвет следующим составом:
иа 4—-5 литров воды прибавляют 30 г кам веля и 10 г желез-
ного купороса до полного раствора их. Рукоятку погружают
в этот состав к кипятят
Рис. 62
1) отрезаются полосы кожи по
2) просекаются прокладки cnei
в закрытом сосуде в про-
должение 3-х часов; после
кипячения рукоятки выни-
маются и медленно просу-
шиваются.
!1зг отопление кожаных
прокладок, под эфес
Прокладки изготовляют-
ся ш: кожи толщиною 4 мм
в следующем порядке:
ширине прокладок;
иальной высечкой (рис. 62).
Инсгрукционная карточка на изготовление ножны шашки образца
1®27 года
Я? опе- раций Наименование операций Рабочий инструмент Измерит ел ышй инструмент
1 Строгание первой плоскости .... рубанок, фуганок складной метр
2 Разметка контура иожны кзрандаш, шаблон
3 Опиловка контура по разметке . . . лучковая пила, узкая мелкозубка
4 Строгание плоскостей 2, 3, 4 ... рубанок, фуганок, горбатик угольник, линейка
5 Распиловка выстроганной детали на 2 части ... лучковая пила, шнрбк. мелкозубка ’•складной метр, рейсмус
6 Строгание и прифуговка плоскостей после распиловки ....... рубанок, фуганок угольник
7 Разметка паза для клинка карандаш
104
м one- К а к и е и о в а н и е операций, i Рабочий япструкент 1 I Измерительный 1 зшструмрпт
я Свержение отверстий в конце раз- дрель, i
9 мегкя Отборка бороздок ио конгуру клннка сверл® 3 мм шпунт-
10 Выборка паза для клинка губель стамески
11 Склейка двух половинок ножен . . гоюекне струбцинка.
1? Перевод контура клинка на плоскости кланом карандаш
13 Обработка по поверхности ножен . горбатик,
14 Выборка дорожки для шва чехла . рубанок, рашпиль стамеска
15 Пригонка к ножне верхнего и ииж- полукруг., коленная*, терпуг рашпиль.
16 него наконечника Вырезка чехла к ножне ...... стамеска плоская нож сапож-
17 Сшивка чехла ........... кый швейная
18 19 Подготовка ножны к обтяжке . . . (Книжки нлжны машина
Ножны нзгоювлкюгся из березы или липы. Чехол ш кожиы может быть сде-
лан как из кожи, так и из подкладочного холста № 24.
Сбережение пулеметов от действия отравляющих
веществ
Способы сохранения пулеметов от действия отравляющих
веществ должны быть хорошо изучены, ибо в будущей войне,
как известно, химические способы борьбы будут чрезвычайно
широко применяться.
Отравляющие вещества своим действием та .металлические
части пулемета вызывают быстрое их ржавление; ржавчина от
действия ОВ бывает настолько сильна, что покрытые ржавчи-
ной отдельные части механизмов сростаются между собой и от
этого прекращается работа автоматики пулеметов.
Мероприятия по сбережению пулеметов от действия ОВ
1) При первых признаках подготовляемой газовой атаки не-
обходимо смазать пожирнее все металлические части пулеметов
Гчоедкззазченчых для участия в бою), а также и всю прпнад-’
дежность.
103‘
2) Р«э время газовой атаки изредка небольшими очередями
производить стрельбу из пулеметов, это замедл ит пара с такие
ржавчины м будет стираться ржавчина на трущихся частях.
3) После газовой атаки при первой возможности разобрать
пулемет и промыть все части в бензине или керосине; если ни
бензина, ни керосина нет, то можно промыть горячей модой.
После нромывш насухо протереть все части и смазать ружейным
салом.
4) От действия ОВ винтовочные патроны покрываются тол-
стым слоем зелени, поэтому патроны при газ вой атаке также
следует тщательно оберегать. Сразу же после газовой атаки
патроны вынуть из коробки или магазина, тщательно очистись
от зелени и яри первой потребности эти патроны нужно из-
расходовать.
5) Надо помнить, что действие ОВ, как и пороховых газов,
имеет свойство продолжать свое вредное влияние на металли-
ческие части оружия в течение нескольких дней, поэтому ору-
жие, подверженное действию ОВ, нужно прочищать повторно
в течение нескольких дней.
Очистка пулеметов, подверженных действию ОВ, должна
производиться в противогазе и в противогазовых перчатках.
Перечень лекал и приборов, применяемых в войско-
вой оружейно-технической мастерской при осмотре и
исправлении оружия
(войсковой серии)
1. К 7,62 мм винтовке образца 1891 г.
Лекала
Лекало—1 (калибромер) с нормальным размером диаметра
канала ствола по полям (0,2995м). Это лекало должно свободно
проходить через весь канал ствола от собственного веса.
Лекало—2 (калибромер) с браковочным размером по полям
(0,306м)- Лекало не должно входить в канал ствола; как исключе-
ние, в винтовках б/у имеется допуск—вхождение лекала с дуль-
ной части не более 7,62 мм и с казенной части от начала волей
не более 45 мм.
Лекало—3 для поверки устья патронника в отношении раз-
дутия (овализацин) и заворотов металла на самом устье. Упо-
требляется совместно с лекалом № 4, составляющим трубку,
через которую проходит лекало № 3 в патронник настолько,
чтобы первая на нем риска скрывалась за обрез трубки (при-
жимаемой противоположным концом к обрезу ствола), & вторая
риска не должна подходить к. обрезу трубки.
Лекало—7 для поверки прицельной рамки на ступеньках
колодки (драг, и пех. винтовок в отдельности). При обкер&х
106
это лекало должно свободно находить соответствующим усту-
пом на верхнюю грань прицельной рамки при обязательном
условии досылки стержня в патронник. Зазор между гривкой
(грань) рамки с соответствующим уступом лекала может быть
не более 0,25 мм.
Лекало—Н (калибромер) с браковочным размером диаметра
отверствия боевой личинки дли прохода бойка ударника. Вхо-
ждение лекала в отверстие (канал) недопустимо.
Лекало—12 для поверки расстояния между обрезом пенька
ствола и опорными плоскостями ствольной коробки; одновре-
менно оно является й калибромером прямизны стенок канала
ствольной коробки. При поворотах лекало может иметь враще-
ние не более 45*, в противном случае ствольная коробка яв-
ляется негодной.
Лекало—13 с наибольшим нормальным размером расстоя-
ния между обрезом пенька ствола « дном чашки боевой ли-
чинки при закрытом затворе. Затвор должен крыть эту шашку.
Лекало—14-а (шашка) для подбора новой боевой личинки,
при которой затвор не должен крыть названное лекало (0,070").
Лекало—14-6 — (шашка 0,075") служит для выбраковки бое-
вых личинок. Если боевая личинка с повышенным размером на
0,001" не удовлетворяет этому лекалу—выбраковывается стволь-
ная коробка.
Лекало—17-а с нормальным размером расстояния между дном
чашечки боевой личинки и зацепом выбрасывателя должно сво-
бодно подходить под зацеп.
Лекало—17-6 с браковочным размером ие должно подходить
под зацеп выбрасывателя.
Лекало—13-а для поверки правильности кривизны прицель-
ной рамки; ни в коем случае не для использования в качестве
колодки для правки погнутых рамок.
Лекало—3-а (калибромер) для совместного употребления с ле-
калом № 13-а.
Приборы
Прибор—1-а—винтовальная доска с нормальными размерами
пяти завинтовок. Служит исключительно для поверки всех
винтов и устранения задирин и помятостей резьбы на этих
винтах.
Прибор—1-6—пять метчиков с нормальными размерами для
поверки и устранения заднрин и помятостей в завинтованных
гнездах.
Прибор—4—штанген-циркуль (мерительный прибор) с точ-
ностью до 0,02 мм.
Прибор—5 для передвижения мушек и для определения край-
них пределов сдвига мушки в стороны.
Прибор—6 для поверки силы боевых пружин/а также усилия^
необходимого для спуска курка. с
го;
Для определения силы боевой пружины нужно подвесить
груз -в 27 фунтов, от тяжести которого она не должка сжиматься,
а при увеличении груза на 6 фунтов пружина полностью дол-
жна сжаться.
Определение усилия спуска заключается в пределах рисок на
головке прибора. Отклонение за пределы рисок будет указывать
на слабость или тугость спуска.
Прибор—7 для подшарошки дульного среза.
Прибор—8 для подшарошки уечья патронника.
Прибор—9 для развертывания трубки штыка при исправлении
или пригонке нового.
Прибор—II для обжатия штыковой трубки применяется
совместно с оправкой (прибор № 12).
Прибор—13 для развертывания канала ствольной коробки
у плгч отдачи в случае их осадки. ?
Прибор—16—набор клейм для нумерации винтовок.
2. К 7,62 мм револьверу „Наган*
Лекало—1 (калибромер) с нормальным размером диаметра
канала ствола по полям (0,2995"). Должно проходить по всей
длине канала ствола от своей тяжести. *
Лекало—2 (калибромер) с браковочным размером диаметра
канала ствола по полям (0,3(Н"). Не допускается вхождение
этого лекала в канал ствола по всей длине.
Лекало—7-а— стальные гильзы, употребляются совместное
калибромером 7-6 для поверки совпадения осей камер барабана
с осью канала ствола.
8—набор клейм для нумерации револьвера.
3. К 7,62 мм пулемету Максима
Лекала
Лекало—1 (калибромер) с нормальным размером диаметра
канала ствола по полям. Должно проходить в канал ствола по
всей длине от своей тяжести.
Лекало—2 (калибромер) с браковочным размером диаметра
канала ствола по полям (0,306"). Лекало не должно входить в
канал ствола; как допуск для стволов б/у—вхождение с казенной
части допускается до 45 мм. Со стороны дула лекало не дол-
жно входить, так как ствол чистится с казны, следовательно,
о растертости не может быть речи.
Лекало—4 для поверки устья патронника в отношении раз-
дутости (овалязацин), заворота металла. Вхождение лекала
определяется в пределах рисок—до первой риски вхождение
обязательно, проход за вторую недопустим.
Лекало—5 (калибромер) с браковочгшм размером Диаметра
капала боевой личинки для прохода бойка ударника. Вхожде-
ние лекала в канал не допускается.
Лекало—6 для поверки выхода бойка ударника из боевой
личинки; имеет дв?. выреза: нормальный (0,095”) и браковочный—
(0,075”). Вырез 0,095 не должен задевать боек и обязательно
задевать вырез—0,075*.
Лекало—7 (шашка—0,064”) с нормальным размером рассто-
яния между обрезом каз. части ствола и боевою личинкою при
закрытом замке. Замок закрывает лекало с небольшим усилием
на рукоятку.
Лекало—8—шашка с браковочным размером (0,065”). Замок
не должен закрывать названное лекало. Обращается внимание
на пользование этим лекалом; если будет приложено большое
усилие, то это поведет к скрашиванию венчиков шляпки лекала.
Лекало—9 для поверки пазов в боевой личинке; проход ле-
кала между пазами обязательный.
Лемало—10 с браковочным размером пазов боевой личинки,
оно не должно проходить через пазы.
Приборы
Прибор—1—метчики и плашки для всех винтов и гаек.
Прибор—2 для исправления резьбы в гнезде кожуха для на-
дульника.
Прибор—3 для снятия порохового нагара с дульного обреза
ствола.
Шарошка—4 (прибор) для удаления забоин на заднем обрезе
ствола.
Прибор—5—медная выколотка для выбивания осей прицелов
и крышки.
Прибор—6—поверочные патроны в количестве 100 штук.
4. К 7,62 мй ручному пулемету Дегтярева
Лекало—1 (калибромер) С нормальным размером диаметра
канала ствола по полям (0,2995”). Пользование и назначение
такое же, как и для винтовки.
Лекало—2 (калибромер) с браковочным размером диаметра
канала ствола по полям. Лекало тождественно лекалу пулемета
Максима и имеет такое же назначение.
Лекало—3 для поверки устья патронника в отношении раз-
дутости (овализацин), заворота металла; это лекало должно
обязательно входить до первой риски и не углубляться за заточку.
Лекало—4 (шашка—0,065”) с нормальным размером расстоя-
ния между обрезом казенной части ствола и дном чашки затвора.
Лекало затвором должно свободно закрываться- в патроннике.
Лекало—5 (шашка—0,070”), эту шашку употребляют для по-
верки пулеметов б/у, и покрытие ее затвором может быть допу-
щено как крайний допуск.
109
Лекало—6 (шашка—4/075") с браковочным размером рассто-
яния между <эбрез©м г&вешшй части ствола к дном затвора.
Лекало не дшж<ю . .крыкзться затвором, в противнем* случае
подгоняются новые боевые упоры.
Лекало—7 для поверки выхода б®1ка ударпкка из-за чашжж
затвора; имеет два выреза—0,057" и 0,061", в пределах коих
определяется нормальный выход бойка.
Лекало—8 для поверки расстояния между дном чашки за*
твора и зацепом выбрасывателя. Лекало имеет два измеритель-
ных конца, первый (1,6 мм) должен свободно проходить под
зацеп, второй (1,7 мм) ие должен подходить под зацеп.
Классификация ремонта стрелкового оружия
1. Винтовки
Ротный ремонт (недостатки устраня- ются на месте) Ремонт войсковой мастерской Ремонт окружной мастерской Заводской ремонт
Зачистка забоин и наб и гостей на метал- лических частях, про- чистка шомпольного упора, правка шом- пола, замена и под- бор частей за исклю- чением: штыка, шты- кового хомути ка, ст во- ла, ложи, прицела, при- цельного хомутика, боевой личинки, спус- ковой пружины, от- сечки-отражателя, ма- газинной коробки и крышки ее, наконеч- ника, затыльника ж выбрасывателя. Восстановление за- зоров меж?у ство- лом со ствольной и магазинной короб- кой. Подчистка же- лоба ложи ДЛЯ под- гонки ее к стволу, вклейки в ложу, ок- раска ложи и правка цевья. Отладка штыка и штыкового хомутика, исправление прице- ла, отладка его ио лекалу № 7, поста- новка вкладыша. Удаление ржавчи- ны и мельхиора, об- жимание ствольной коробки. Подшарош- ка дульного среза устья патронника ствола, исправление винтов я навингован- ных дыр. Отладка спусково- го механизма. Заме- на всех частей, за исключением ствола со ствольной короб- кой Хим. окраска металлических ча- стей. То же, что и ре- монт вой .-козой мастерской. Правка ствола яри несложных г огибах. Изготов- ление ствольных накладок. 1 Замена и ре- монт веек частей винтовки и тер- мическая обра- ботка их.
нс
Револьверу
Ротный ремонт Ремонт войсковой мастерской Ремонт окружной мастерской Заводской ремонт
Зачистка забоин и побнтостей на метал- лических частях. а м е н а: винтов, шомпола, пружины шомпола, пружины ша- iy на подвижной тру б- у.и барабана и пру- жины се, вдляльки, бойка. Замена всех ча- стей с пригонкой, за исключением ствола, рамки, крышки и шомпольной трубки Изготовление ще- чек и средней планки. Удаление ржавчины и мельхиора. Хим.окраска частей. То же, что и вой- сковой мастер- ской. Замена крышки. Изготовление не- ответственных и несложных во сво- ему изготовле- нию деталей. Замена и ре- монт всех ча- стей и терми- ческая обработ- ка их.
3. Пулеметы Максима
Ротный ремонт Ремонт войсковой мастерской Ремонт окружной мастерской Заводской ремонт
Зачистил забоин нт всех часю Подбор- ка ьшех знзасных ча- сти замка и повер- ка их работы. Поверка работы в пулемете запасных замков к приемников. Правка спусковой ТЯГИ. Посгзнсвка цепо- чек и пробок. Про- чистка пароотводного г«ря пособяенмн. Замена остановоч- ного винта, шпильки тормоза, прицела, всех шплинтов, а также пружины спускового рычага и предохра- нителя. Разборка стопорно- го приспособления для чистки и замены неисправных частей. Ремонт лент, регу- лировка, отладка ма- шянок для набивки лент. 1 1 Весь ремонт, пре- дусмотренный «Ру- ководством по ис- правлению станко- вых пулеметов Мак- сима средствами вой- сковых мастерских*, изд 1931 г. Хим. окраска частей. Переклепка закле- пок короба, но не более 50%. То же, что и войсковой ремонт; замена я изготов- ление частей, не положенных в ка- честве запасных, в порядке их инди- видуальной при- гонки в зависи- мости от износа, но не требующих для изготовления и пригонки осо- бых приборов и лекал. ! i Ремонт пулеме- те® с расстроив- шейся ЙОДВИЖ- вой системой, замена всех ча- стей пулемета и термическая об- работка их. HJ
4. Ручшые яулежты Дегтярева
Ротной .ремйш Ремонт войсковой мастерской * Ремонт окружной 1 мастерской 1 Злаодскэй 1 ремокг
Разборка газового регулятора и очист- ка газовых путей.. Разборка магазинов. Зачистка забои н на всех частях. Подбор к замена частей, за исключе- нием затвора, боевых упоров, рамы, при- клада, ствольной ко- робки, кожуха, при- цельной колодки и спусковой рамы. I Весь ремонт по инструкции для вод- ighkm запасных ма- стей в пулемеы.х не- лекального кз!отон- лрниз. Изготовление при- кладов. Изготовле- ние иг.тов, основа- ния г ?;;ки. Удале- ние рлавчины и МСЛЬХ!!!;) 1. Хим. о/раска ме- тал. час. di. То жс,<ц<» и вой- ск оной мастер- ской. Из<отопление не отвеюксчшых де- талей, во более сложных в пре- делах, допускае- мых оборудова- нием и прябо- рами. Замена всех частей пулеме- та, их ремош и термическая обработка.
5. Ремонт шашек
Ротный ремонт Ремонт войсковой мастерской ! Ремонт окружной мастерской Заводской ремонт
Зачистка забоин. Довинчивание винтов колец и гайки эфеса Заточка и правка клинков. Ремонт к изготов- ление ножен и руко- яток эфеса. Ремонт арматуры и изготовление на- конечников. То же, что и войскоЕоймастор- ской.
Расяределение стрелкового оружия не категориям (но
степени пригодности для службы)
1-я категория. Вполне пригодное для боевого употребления,
исправное оружие.
2-я категория.^® тщоо. для боевого употребления, но требую-
щее ремонта в войсковой мастерской (см. классификацию ре-
монта).
3-я категория. Оружие, требующее ремонта в окружных
складских мастерских (см. классификацию ремонта).
4-я категория. Оружие, требующее заводского ремонта (см.,
классификацию ремонта).
5-я категория. Оружие совершенно негодное, изношенность
его так велика, что капитальное восстановление его нецелесооб-
разно.
<»“":"*»»~Ж«»ОТГ|В«ет»в^ММИваввяав^,мотв1ИЕвк^^
«3
ж
ГЛАВА ffl
ХИМИЧЕСКАЯ ОКРАСКА МЕТАЛЛИЧЕСКИХ ДЕТАЛЕЙ СТРЕЛ-
КОВОГО ОРУЖИЯ (ОКСИДИРОВАНИЕ)
Оксидирование имеет своим назначением защиту от коррозии
(ржавления) стальных й железных частей оружия, кроме того,
оно имеет немаловажное значение и в смысле декоративном
(придание оружию соответствующего вида).
В настоящее время примевяется два основных способа окси-
дирования: 1) кислотный, 2) щелочной.
Как первый, так и второй способ имеют большое количе-
ство разнообразных рецептов; приводим здесь два способа,
наиболее оправдавших себя на практике и наиболее простых
по своему составу.
1. Оксидирование ржавым лаком
Этим способом целесообразно оксидировать детали, подвер-
гающиеся высокому нагреву ври работе (напр., стволы), а также
крупные детали с большими трущимися поверхностями.
'Подготовка деталей к оксидированию. Детали хорошо поли-
руются, затем обезжириваются. Обезжиривание производится
прокипячением в течение 15—20 мин. в ванне с 1О°/о раствором
каустической соды (100 г каустической соды на литр воды).
Процесс оксидирования. Обезжиренные детали вынимают из
ванны, дают им несколько остыть, затем при помощи губки,
пропитанной химическим составом (ржавым лаком), тонким рав-
номерным слоем наносят химсостав на поверхность детали, после
чего оставляют детали на 12 часов в теплом помещении; затем
производят 10-минутную проварку в ванне из чистой воды, после
проварки детали троицу ют на крояцевальных кругах из стальной
проволоки или кардными щетками, затем снова покрывают хим-
составом и оставляют сохнуть на 10 часов, снова проваривают
Ж кронцуют, затем в третий раз покрывают химсоставом, дают
просохнуть 8 часов, проваривают и кронцуют. Если после 3 х
вмазок не получен надлежащий (черный с отблеском) цвет,
jjftyxn повторить операции покрытия, проварки и кронцовки
Ят 5 раз.
ЯН* кфчняк сружейного текивкк ИЗ
При выдержке покрытых ржжж лгйвм деталей ® сушильных
шкафах с температурой 100° С жждо сократить срок выдержки
до 1—2 часов.
После ©кончйния оксадиро&атшя детали «фотирают ружей-
иьа маслом.
Сестав ржааего аиа и его «фиттажяея'ме
В эмалированную или стеклянную посуду насыпают железной
окалины 300 г, затем наливают 200 г азотной кислоты и хорошо*
перемешивают до полного растворения.
Затем небольшими порциями доливают соляной кислоты в ко-
личестве 400 г. Указанный раствор переливают в посуду с при-
тертой пробкой и доливают пятью литрами воды.
Химсостав нужно хранить в темной стеклянной посуде, хо-
рошо закупоренной, в темном ни;лешен«и и не сыром.
Различные составы ржавого лака
1. а) Азотной кислоты............. 200 г
б) Соляной кислоты............. 2Ш г
в) Железных опилок............. 70 г
И Хлористого железа...............35 г
д) Сулемы......................... 4 г
е) Воды....................... 3,6 кг
2. а) Воды . . •............... 21/> кг
б) Азотной кислоты...............400 г
в) Соляной кислоты .............400 г
г) Сулемы ...................... 28 г
д) Железнык стружек..............500 г
3. а) Азотиой кислоты .............Ж) г
б) Соляной кислоты...............175 г
в) Железных опилок .......... 65 г
г) Хлористого железа..............35 г
д) Сулемы....................... 4 г
е) Медного купороса...............ВО г
ж) Воды . . '. 3 кг
2. О си жирование щелочным способом Забываева
Подготовка деталей для оксидирования
а) Все детали, подлежащие оксидированию, должны быть
тщательно отполированы (с блеском) вручную иди на полиро-
вальных кругах.
б) Отполированные детали нанизываются или укрепляются
на проволоке толщиной 2—5 мм (в зависимости от величины
детали). Детали хорошо закрепить на проволоке, чтобы они
не спадали с нее. Верхний конец (свободный) проволоки доджей
быть загнут крючком общей длины ие. менее 50 мм.
в) Детали, нанизанные на проволоку, прикрепляются крепко
крючкообразными концами проволок к концам вешалки.
г) Детали, закрепленные на вешалке, погружаются в обез-
жиривающую ванну на 15—20 мин.
114
г
« ©кстдировочноЯ ванны
[ а) Обезжярив&юедая взята состоит «з 7®/« раствора каустм-
^ческой соды. Это зяачнт, что на каждый кг воды (литр) нужно
70 г каустической соды.
б) Приготовление ванны для обезжиривания состоят в сле-
дующем: наливают необходимое количество воды и начинают
подогревать ванну; как только вода потеплеет, бросают нуж-
ную порцию каустической соды и нагревают до кипения; детали
обезжириваются в княящей ванне.
Оксвдиревечнак ванна
а) Оксиднрожжтая ванта состоит из 550 г кауст. соды на
1 л воды, 200 г азотно-кислого натрия (нитрит натрия) та 1 л воды,
2 г поваренной солк та 1 л воды.
б) Приготовляется ванта так: наливают необходимое коли-
чество воды и начинают подогревать ванну; как только вода
потеплеет, вбрасывают небольшими частями нужную порцию
каустической соды и перемешивают ее железной мешалкой,
пока не растворится; после растворения каустической соды
вбрасывают азотисто-кислый натрий, после его растворения
вбрасывают поваренную соль. Ванна все время подогревается
и должна кипеть.
Процесс оксидирования
1) После 15—20 мин. обезжиривания детали вместе с вешалкой
переносятся из обезжиривающей ванны в оксидировочную ванну
(оксидировочная ванна должна хорошо кипеть); нужно следить,
чтобы детали не соприкасались между собой и не ложились на
дно ванны. Ванна с опущенными деталями закрывается.
2) После 15 мня. проварки в оксидировочной ванне детали
вместе с вешалкой вынимаются и ополаскиваются в ванне с хо-
лодной водопроводной водой.
3) После ополаскивания детали снова погружаются в окси-
дировочную ванну и провариваются в ней 45—60 мин.
4) После 45—60 мин. повторной проварки детали вынимаются
и ополаскиваются в водопроводной воде, а также обрызгиваются
сильной струен воды (брандснойт или водопроводный кран).
5) После этого детали снимаются с вешалки, снимаются
с проволоки, вытираются досуха и смазываются ружейным салом..
После смазки вытираются чистыми тряпками и оставляются
слегка просаленными.
Правила техники безопасности при оксидировани способом Забываева
1. При обращении с каустической содой обязательно быть
в резиновых перчатках и предохранительных очках, а также
в халате. Голыми руками каустической соды нельзя брать (вы-
едает кожу).
Г 1 I U
2. Остерегаться брызг шшш (проедают кожу, одежду).
3. Беречь обувь от оустической соды к брызг важны (кожа
сгорает, разъедается).
4) Над сгксидяровочной и обезжиривающей ван мой обязательно
должен быть пароотводный колпак (должно быть открыто окно
или форточка).
Свойства и отличительные признаки химикатвт для оксидирования
1) ^а^гтвчеяюая сода:
Кристаллическое строение (твердые груды сероватого цвета),
очень едко действует на тело и одежду. В открытой посуде при
свете разлагается, сыреет. Нужно хранить в теплом месте
в железной плотно закрытой посуде.
2) Азотисто-кислый натрий {нитрит натрия}'.
Порошкообразный, мелкокристаллический, цвет белый с чуть-
чуть зеленоватым оттенком, не опасен, не действует на тело
и на одежду. Хранить его в стеклянной посуде или в деревян-
ном ящике.
3) Поваренную соль лучше всего употреблять измельченную,
столовую.
Цена химикатов
1. Каустическая сода, тонна...............179 руб. 1
(Продается в железных барабанах 150—200 кг).
2. Азотисто-кислый натрий, килограмм ... 52 кол.
Оборудование, необходимое для оксндироЕочной мастерской
1. 2 шт. железных ванн (сварных, а не клепаных) с подо-
гревом (при оксидировании мелких частей и в незначительном
количестве, ванной может служить любая эмалированная посуда,
а подогревать можно аа примусе).
2. Жестяная ванна для водопроводной воды с водопроводным
краном над ней.
3. Вешалки для подвески деталей.
4. Весы с гирями.
5. Совок и ломик.
Щелочным способом Забываева можно с успехом оксидиро-
вать все мелкие детали оружия вплоть до винтов, пружинок
и т. д. и все части револьвера, но канал ствола при этом жирно
смазать и заткнуть резиновой иля деревянной пробкой.
Огневого воронения деталей, как наиболее нестойкого спо-
соба против ржавчины, пои применении способа оксидирования
Забываева нужно избегать.
Воронение
Процесс воронения заключается в следующем:
1) На нагретую до температуры 400—600° же легкую пляту
насыпается порошок древесного угля слоем в 20—Э0 юс
il€
2) Деталь, яедяежащую воронению, кладут поверх слоя
угольного порошка, насыпаемого на плату, и в таком положе-
нии оставляют на */,—1 час в зависимости от величины деталям
По прошествии вышеуказанного времени деталь снимают,
кладут на кусок асбестового картона и осматривают ее цвет;
цвет доджей быть соломенный.
Затем деталь нужно второй раз положить на слой угольного
порошка, насыпанного на «литу, и держать ее вдвое меньше
времени, чем в первый раз.
В третий раз деталь снова нужно положить на плиту, но
плита уже должна быть с меньшим нагревом (Зэ0°) и угольный
порошок перекладывается с добавкой холодного сверху.
В третий раз деталь выдерживают некоторое время на плите,
а затем снимают и дают ей охладиться на асбестовом картоне^
Минут через 15 деталь нужно смазать олеонафтом, а для до-
стижения окончательного закрепления воронения кладут деталь,
на плиту минут на 20.
Синение
Синение можно производить тремя способами, которые и при-
водятся ниже:
1) В .ящик с толченым древесным углем, нагретым до темпе-
ратуры 400—450е, укладываются детали и выдерживаются до
появления требуемого цвета.
2) На металлический брусок, нагретый до вишнево-красного
цвета, устанавливаются детали и выдерживаются до требуемого
цвета.
3) Погружаются детали в свинцовую ванну с температурой
400° и выдерживаются в ней определенное время в зависимости
от об’ема деталей. Затем выдерживаются в воздухе до появле-
ния требуемого цвета и погружаются в масло.
Вытравка номеров или других обозначений на
металлических деталях
Поверхность металла, подвергаемую вытравке, обезжиривают
чистым бензином, затем покрывают черным спиртовым лаком
(можно и красным). На быстро образовавшейся пленке лака
наносятся иглой (чертилкой) желаемые цифры или буквы раз-
мерами в зависимости от поверхности. После этого на оголенные
чертилкой места металла наливается каплями кислота—„царская
водка*, которая выдерживается от 2 до 5 минут, и затем, если
возможно, все это смывается с поверхности спиртом или керо-
сином.
Состав царской водки: смесь 1 об’ема азотной кислоты
с 2—4 об’емами (в зависимости от крепости) соляной кислоты.
117
ГЛАВА IV
НЕКОТОРЫЕ ОВДЕТЕХНИЧЕСКИЕ СВЕДЕНИЯ
Сорта углеродистой стали и ее применение
Название стали Для какого инструмента применяется Содержание углерода в « 0%
Инструментальная высшей твердости Резцы, фрезы и г. п. 1,3-1,5
Инструментальная твердая Резцы, фрезы, сверла, напиль- ники, штампы, зубила для на- сечки напильников, метчики., плашки, развертки к т. п. . . 1—3,3
Инструментальная средней твердости Плашки, метчики, штампы, развертки, круглогубцы, плос- когубцы, инструмент для де- рева: стамески, железки рубан- ков, долота, бурава, сверла, фрезы и т. п 0,8-1,®
Инструментальная мягкая Кузнечный инструмент: мо- лотки, зубила, бородки, гладил- ки, подбойки, пружины . . . ог>—©л
Твердая поделочная сталь Рельсы, бандажи, молота, бойки, пилы для дерева, лопа- ты, вилы, ножи, клинки, шила, пружины, проволока для кана- тов 0,4—0,6
Средняя поделочная сталь Рельсы, гвоздя, проволока, оси, валы, отвалы плугов, ло- паты, вилы, колесные бандажи. 0,0—0,4 i 1
Мягкая поделочная сталь ’ (железо) Листовое и сортовое желе- зо, трубы, проволока, гвозди, заклепки, костыли, цепи, крю- ки, детали машин 0,05-0,2
и$
Заказа иеяоторшс
1. Зубила. Зубило нагревается немного вшае поперечной
линия (рис. 63), а затем быстро опускается в охлаждающую
жидкость до линии; как только остынет конец до поперечной
линии, зубило вынимают и быстро зачищают одну плоскость
Рис. 63
закаливаемого конца куском
наждачной бумаги или просто
на камне. Как только появится д-
побежалый цвет (фиолетовый),
зубило погружается снова в
воду до полного охлаждения.
2. Молотки (малых и средних размеров). .Мол о ток нагревают,
затем берут его клещами за отверстие (рас. 64) я охлаждают
в воде сначала узкий конец, затем попеременно погружают то
широкий, то узкий
конец до полного охлаждения, затем по-
гружают в воду весь молоток.
3. Резцы и с&ерла (из углеродистой
стали}. Нагрев и охлаждение их про-
изводятся аналогично зубилам, но от-
пуск производится до появления темно -
желтого цвета побежалости, затем снова
их быстро охлаждают.
4. Гнетки, обжимка для заклепок,
бородка, кернера. Эти инструменты на-
греваются, затем рабочий конец опус-
кается в воду, но не доводятся до 'окон-
чательного охлаждения, затем вынима-
ется и быстро на камне или наждачной
как только появится фиолетовый цвет,
полного
бумаге зачищается;
закаливаемый инструмент погружается в воду до
охлаждения.
5. Плашки. Плашки нагревают, затем погружают для
охлаждения в воду; как только они начинают темнеть,
их переносят. для охлаждения в масло. ~ После охлажде-
ния вынимают и одну из плоскостей хорошо зачищают
наждачной бумагой, затем производят отпуск следующим
образом: нагревают докрасна кусок железа, ставят плашки
режущими кромками вверх иа нагретое железо и наблю-
дают; как только появится на режущей поверхности ко-
ричнево-желтый цвет, их быстро сбрасывают для охлаждения
в масло.
6. Метчики, Метчики нагревают и охлаждают так же, как
и плашки, но отпуск лучше производить в горячей песочной
ванне до коричнево-красного цвета.
Как общее правило, нагрев закаливаемых инструментов нужно
производить равномерно до температуры 760—780° (светлокрас-
ний цвет).
И9
Вода для ©хлаждеаия прн закалке должка «меть ..комнатную
температуру 12—15е С; лучше всего оклажж®^® «фоиздоднть
® воде, в которой уже много раз -охлаждался вакалк&аекый
инструмент»
Рецепты длй цементация железа
1) 2 весовых части синеродистого калия в порошке,
1 весовая часть безводной соды,
4 весовых части древесного угля в порошке,
3 „ „ отмученного мела;
2) 4 „ „ роговой муки,
2 „ „ костяной муки,
2 „ „ порошка жженой кожи,
2 „ в безводной соды;
3) 92 части древесного угля,
8 частей кальцинированной соды.
Размеры некоторых слесарных инструментов
Размеры поверочной линейки
Табл. М 1 (рис. бй)
А 127 250 500 1000 1250 1500 2000 3000 4000 5000 6000 8000 10600
В 25 30 40 45 50 55 60 70 95 100 120 13G 135
С 5 6 е 9 11 11 12 14 16 16 18 20
Размеры угольников 90°
Табл. № 2 (рис. 6ffj
А 75 100 125 150 175 200 250 300 400 500 600 750 1000 1200 1Ж>
D 50 70 85 100 . 120 130 165 200 260 330 400 500 660 800 ко
В 15 17 25 25 28 32 35 38 45 45 50 60 70 80 90
С 4 4 5 6 6 7 7 9 10 10 10 12 12 15 16
120
Хедавме шестых зубил
Табл. ЛФ 3 (ркг. 67)
Полная длина L.............
Длина I ...................
Ширина к ............- •
Толщина hi..............« -
Ширина лезвия Л2...........
Толщина й3............. «
Ж
•30
8
5
5
2
ш 150 175 • 175 , 200 200
37 45 53 60 67 75 •
Г© 12 16 20 22 25
6 7,5 Ю 12 13 35
8 10 U 18 20 25
2 2,5 2.5 3 3 3,5
Углы заточки зубил таковы:
1) для рубки чугуна и бронзы . . . - 75»
2) „ w стали и железа.........60®
3) „ ,. меди .................45°
Сверла для отверстий яод резьбу
Табл. М 4
Наружный диаметр резь- бы в дюймах Диаметр сверла в мм Наружный диам. резь- бы в дюймах Диаметр сверла в мм Наружный дам. резь- бы в дюймах Диаметр сверла в мм
’/и 1,15 ®/1б 12,0 1’4 39,0
3/зэ 1,85 S/S 13,5 Н/в 41Д
»/8 2,60 3/4 16,4 2 45,0
5/зз 3,12 19,25 21/4 50,0
3/16 3J0 '1 22,0 2*/з 56,0
ч 5,0 V/. 24,7 2®/4 62,0
3/8 т/16 7.9 1^4 28,0 3 68,0
0,2 IVa 30,5 зч4 74,0
1/js . 10,5 П/3 !«/• 33,5 35,0 3*/а 80,5
Табл. № 5
Размеры ручек напильимков
Длина напильника
Длина ручки . .
100 150 200 300 500
75 100 '125 135 J 150
:-й
ToSjl A? ff
Воротки Джи слесарных метчиков
Размер метчиков в ядай-иах а/1б—6/1б 1 IVe-lV,
Поящая длина 150 300 430 600 800
Диаметр ручек 6 к 12 18 22
Длина млоскоя средней части . 20 30 60 80 125
Ширина плоской средней части Г2 20 30 40 80
Тожинжа клоской средней части 0 8 12 20 24
Ширина квадрата 2.4—3 3,8—4,9 5,5-10 12-16 18-24
Наиболее у потребите явные типы токарных резцов
1 — проходной резец с закругленным концом. Такие резцы
применяются при обдирке, т. е. для снятия толстой стружки
при черновом проходе и быстрой подаче.
3
2—изогнутый проход-
ной резец. Изгиб дает
возможн ость подвести
его вплотную к заплечи-
ку или хомутику. При
прямом резце заплечик
может упереться в суп-
порт.
3 — резец с плоским
концом. Применяется при
чистовом проходе, при
чем при обработке чугуна
можно давать большую
подачу. При обработке
длинных тонких изделий
применять такой резец
не рекомендуется, так как
изделие начинает дро-
жать. Здесь надо брать
на малой подаче резец
с сильно закругленным
концом.
4 я5 — резцы подрез-
ные. Применяются для
проточки концов валов
и др. В зависимости от
направления хода называ-
ются правыми и левыми.
Резец 4 идет справа налево и служит для протачивания правого
конца вала. Резед 5 идет, слева направо-—левый.
122
6 — изогнутый подрезкой резей применяется (подобно 3)
в тех случаях, когда поверхность нельзя проточить прямым рез-
цом типа 4.
7 и 8 — резцы отрезные. Эти резцы служат для отрезания
изделий, чистой отделки ярямых угле», проточки капало® к проч.
Изготовляются прямые (7) и изогнутые (8).
9 я 1®—'резцы для нарезки вшггожж резьбы — треугольной
(9) и ленточной (10).
11 и 12 — те же резцы для яарезки внутренней резьбы.
13 — резец для обточки медных изделий. Здесь рекомендуется
применять резец с узким лезвием и закругленным концом.
14 и 15 —резцы для расточки внутренних отверстий малого
(14) и большого диаметра (15).
При наличии перечисленных основных типов резцов можно
обеспечить выполнение почти всех встречающихся в практике
токарных работ.
ПРИЛОЖЕНИЯ
Приложение № I
НОМЕНКЛАТУРА ДЕТАЛЕЙ СТРЕЛКОВОГО ОРУЖИЯ
а) Номеклатура деталей 1^2 мм виктовжи образце 1891 года
Название деталей
Название деталей
1
2
з ;
4
5
6
7
8
9 !
10 |
11
12
13
14
15
16
17
18
19
20
21
22
73
24
25
26
27
28
29 |
30
Ствол
Колодка прицельная
.Мушка
Коробка ствольная
Отсечка-отражатель
Винт отсечки-отражателя
Крючок спусковой
Пружина спусковая
Винг спусковой пружины
Шпи.<1 к-з спускового крючка
Рамка прицельная
Хомутик прицельный
Защелка прицельного хомутика
Колпачок защелки прицельного
хомутика
Пружина защелки прицельного
хомутика
Пружина прицельной рамки
Винт пружины прицельной рамки
Шпилька прицельной рамки
Стебель затвора
Боевая личинка
Выбрасыватель
Курок
Ударник
Пружина боевая
Соединительная планка
Стойка планки
Магазинная коробка
Крышка магазинной коробки
Защелка крышки магазинной ко-
робки
Винт защелки крышки магазинной
коробки
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
Рычаг подавателя
Пружина рычага подавателя
Винт пружины рычага подавателя
Шпиль* а рычага подавателя
Подана гель
Пружина подавателя
Шпилька подавателя
Ложа
Ушэр шомпольный
Болт нагеля
Шайба болта нагеля
Глазок верхний
Глазок нижний
Винг (шуруп) зля глазка
Наконечник ложевой
Винт наконечника
Затылок
Шуруя затылка
Накладка ствольная
Наконечник медный верхний
, , ни чини
Заклепка ствольной накладки
Кольцо ложевое верхнее
Пружина верхнего ложевого
кольца
Кольцо ложевое нижнее
Пружина к нему
Винг хвостовой
Винт укора
Штык
Штыковой хомутик
Винг штыкового хомутика
Упор штыкового хомутика
Шомпол
127
6) Номенклатура деталей револьвера /ИвтгнС обрдзш Ш5 садя
U/1J Названа деталей й НазЕДЕке деталей
I Ствол 25 Пружкиа дверцы
2' Рама £61 Вчкт нружшш дверцы
3 Крышка боковая 27 Собачка
4 Трубка шомпольная 28 Спусковая скоба
5 Затылок 29 Винт спусковой скобы
6 Шяялька затылка 30 Курок
7 Ось спускового крючка 31 Боек
8 Ось курка 32 Шпилька бойка
9 Ось казенника 33 Крючок спусковой
10 Ось скобы 34 Пружина боееая
И Кольцо для шнура 35 Мушка
12 Бляшка кольца 36 Ползун
13 Ванг кольца 37 Казенник
14 Шпилька кольца 38 Щека правая
15 Барабан 39 Щека левая
16 Трубка подвижная барабана 40 8ш щек
17 Пружина подвижной трубки 41 Планка средняя
W Ось барабана 42 Вннт средней нлаикк
19 Внит соединительный 43 Глазок правый
20 Шомпол 44 Глазок левый
21 Пружина шомпола . 45 Шатун
22 Винт пружины шомпола 46 Пружина шатуна
23 Дверца 47 Винт шатуна
24 Винт дверцы
в) Номенклатура деталей 7Д2 мм станкового
пулемета системы Максим*
| =
з: с-
Название деталей
Название деталей
1
3
4
5
«
7
8
9
10
11
12
13*
14’
!5
s6
17)
18J
19j
Ствол
Бронзовая гайка ствола
Станина рамы правая
Станина рамы левая
Пружина иравой станины рамы j
Заклепка пружины правой стани-
ны рамы
Мотыль
Барабан эксцентрический
Цепочка барабана
Возвратная пружина
Крючок пружины
Г айка
Винт натяжной
Вороток
Шайба
Ось мотыля
Чека к оси мотыля
Рукоятка иа мотыль
Головка рукоятки
мт рукоятки
21
22
23
24
25
26
27
28
29
30
31
32
Зо
31
35
36
37
38
Шатун
Гайка шатуна
Остов замка
Боевая личинка
Защелка верхняя
Пружина верхней защелки
Задвижка
.Защелка нижняя
Упор боевой пруживы (вкладыш
остова) j
Заклепка к упору
Ударник
Яадыжка
Ось ладыжкн
Нижний СПУСК
Ось ннжаего спуска
Боевая пружина
Прьяохраннтельный спуск (верх-
ний)
Пружина предохранительного спу-
ска
1жнммввнмм«|ммШ1^^
Названке ветхлей
41
42
43
44
45
46
47
48
49
f>0
51
52
53
54
55
5G
57
38
59
60
61
Ось спуска В
Заклепка к пружине предохрани!
тельного спуска i
Замочные рычаги |
Подъемные рычаги I
Трубчатая ось
Чека разрезная
Стенка короба права®
Стенка короба левая
Полоса передняя
Полоса задняя
Планка направляющая верхняя
Плавка направляющая нижняя
Правая задвижка
Ролик
Шайба
Чека оси задержки
Задержка рукоятки
Задвижка левая
Коробка возвратной пружины
Головкл коробки возвратной нру^
живы
Лапа
Заклепка коробки возвратной пру-1
жины
91
92
9 Г
\b J
66
67
(г-
(>*,!
70
/I
73
/4
75
76
77
78
7»
80
81
82
83
84
85
$7
87
18
Дно короба
Заклепка для дна
Заклепка потайная
Шип установочный
Тяга спусковая
Шип тяги спускмсй
Крышка короба
Ушко шарнирное крышки короба
Ось крышки короба
Пружина буферная
Гайка оси крышки короба
Чека крышки короба
Застежка крышки короба
Пружина застежки
Наперсток
Винт застежки короба
Пружина крышки короба
Заклепка пружин крышки «ороба
Пресс крышки короба
Затыльник
Ручка затыльника стальная
Ручка затыльника деревянная
Крышка затыльника
Пружина крышки затыльник л
Подкладка под крышку затыль
ника кожаная
Стержень для кисточки
Кисточка беличья
Ставень к окну затыльника
Р.!|Ц- ГГЛБВЯ
115
116
117
118
119
120
121
122
123
124
125
126
12/
128
129
130
431
132
133*
134
135)
136
137
140'
Название деталей
90
$
98’
99)
М№
-01
102
103
104
Ш5
’Об
107
100
109
ПО
111
Н2
113
114
'пусковой рычап
Ось спускового рычага
Пружина спускового рычага
Предохранитель
Ось гфедохракятеля
Пружина предохранителя
Наперсток
Чека затыльника
Ручка к чеке
Заклепка
Коробка приемника
Направляющая вставка приемпика
Планка направляющая верхняя
Планка направляющая нижняя
Заклепка к вставке
Заклепка к планке
Ползун
Пружина верхних пальцев
Палец верхний длинный
Палец верхний короткий
Ось нальца
Колено рычага нижнее
Колено рычага верхнее
Чека разрезная
Палец нижний длинный
Палец нижний короткий
Пружина для нижних пальцев
Ось для пальцев
Труба кожуха
Окно горловое выпускное
Заклепка
Винт мушки зажимной
Дно кожуха
Подставка к трубе кожуха
Заклепка
Труба выводная
Колпачок для трубки
Заклепка >
Пружина выводной трубки
Винт для пружины
Движек к пружине
Крышка кожуха
Труба к крышке
Втулка к крышке
Винт втулки крецнтельиый
Трубка пароотводная внутренняя
Трубка пароотводная наружная
Вставка в наружную трубку
Наконечник к трубке
Заклепка
Пробка для наливного и вылив-
ного отверстия
Шкилька к пробке
Ушко к цепочке
ЦгГ.пчкз к пробке
| Гнрявсчнвк оружейного технике
129
Нгзвййне деталей
Насчшпес деталей
150
151
152
153
154
155
156
Гэ7
158
159
150
161;
162
163
164
165
166
167
168
169
Пробка ®ароотв©дпого отверстий
Стержень да пробки парсотвол-
ного отверстия
Шайба
Шпилька
Пробка корксвая
Цепочка к пробке пароотводного
отверстия
Надульник
Втулка надульника
Колпак на надульник
Кольцо
Крышка котика
Пуговица
Винт
Пружина
Заклепка
Заклепка с круглой головкой
Кольцо для цепочки
Цепочка
Кишка для отвода пара
Муфта
Гайка
Державка
Стойка
Винт стойки
Шплинт к оси
Кольцо прокладное 0,063"
171?
172’
Коладе
Шайба
Шайба
Нить асбестовая" толшнноло
прокладное 0ДЮ5*
оод гайку ствола 6,5 мм
под гайку ствола 0,7 мм
174 Нить асбестовая тоятижхю V*®*
I/о Стойка пржоем
176 Планка с деления ж н
177
178
179'
180
181
18?
183
184’
185
186
187
188
189
190
1'91
192
.193
194
195
Хомутик
Вмиг ходовой
Шайба ходового винта
Целик
Гайка ходового винта
Чека гайки ходового винта
Ось с шестерней
Винт осн шестерни
Маховичок
Пружина маховичка (подково-
образная)
Упор пружины
Захватка (тормоз рычага)
Чека тормозного рычага
Пласгйно тормоза
Ось прицела
Винт остановочный планки
Пружина нрицео сакральная
Наперсток
Мушка
г) Номенклатура деталей ручного пулемета системы Дегтярева (ДП)
образца 1927 года
Д с
е-
Название деталей
Название деталей
1
2
3
4
5
6
7
8
9
Н>
11
12
а
15
16
17
1®
Ствольная коробка
Отражатель
Пружина отражателя
Щиток коробки
Замочная коробка
Спусковой рычаг
Спусковой крючек
Предохранитель
Ось спускового рычага
Ось предохранителя
Пружина спускового рычага
Пружина предохранителя
Чока ствола (замыкатель)
Чека ствольной коробки
Сосок чеки
Затвор
Боевой упор левый
Боевой уггор правый
19
29
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Ударник
Боек
Шпилька бойка
Выбрасыватель
Пружина выбрасывателя
Рац-а затворная
Поршень
Стержень поршня
Пружина боевая возвратная
Муфта соединительная
Штифт рамы
Ствол
Муфта ствола
Газовая камера
Патрубок (регулятор) газовой ка-
меры со штифтом и шплинтом
Шайба газовой кжяеры
Винт стопорный
Название деталей
Название деталей
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
51
55
56
57
Кожух
Основание мушки
Упор магазина
Основание антабки
Направляющая норшнз?
Мушка* с лредздфашпэдек
Винт основания «ушки
Винт кожуха (стойсф^шй)
Прицельная колодка
Винт прицельной колодкн
Планка прицельная
Целик подвижной
Защелка магазина
Винт лоагжжяого целцо
Пружина защелки магазина
Рукоятка магазинной защелки
Гайка подвижного целика
Пружина прицельной планки
Шпилька прицельной плажк
Хомутик прицельном планки
Защелка хомутика мши правая
и левая
Пружина защелки хомутика
Приклад
Антабка
Шуруп антабки
Кольцо антабки
Шуруя замочной коробки
Магазин
Хомут сошки
Застежка хомута сошкя
Ось барашка
Барашек
Б ня г барашка
Движек
Винт коги
Шплинт винта «опт к оси барашка
Основание ноги
Нега *
74 Сошник ноги
75
76,
77?
78
79
Башмак ноги
Ось башмака ноги
Застеайка ноги
Заклепка сошника
Пламегаситель
Части магазина к пулемету „ДП“
2 г
Название деталей
Название деталей
1
2
3
4
5
6
7
8
9
Диск магазина верхний
„ „ нижний
Барабан
Лоток нижнего диска
Задержка верхнего диска
Зацеп магазина
Ось втулки нижнего диска
Приемник
Ось верхнего диска
Задержка магазинной пружины
1Ь
12
13
14
15
16
17
18
Винт задержки магазинной пру-
жины
Штифт магазинной пружины
Покрышка верхнего диска
Пружина магазина
Винт соединительный
Заклепки для частей
Подаватель
Винт подавателя
Приложение № 2
примерным перечень оборудования и инструментов для
УКОМПЛЕКТОВАНИЯ НОЖОВОЙ ОРУЖЕЙНОЙ МАСТЕРСКОЙ
Оборудование
1. Токарный станок по ме-
таллу 1 м между центрами и
150 мм высота центров .... 1 игт.
2. Патрон американский 4-х
кулачный диам. 200 мм , , . 1 .
3. Сверлильный станок руч-
ной или приводной, диаметр
сверления до 25 мм.........1 шт.
4. Сверлильной станок, диам.
сверления до 15 мм........1 ,
ПИ
5. Патроны эмерйканские для
сверл от 1 де 6 мм, от 6 де IS
н от 15 л© 25 ®м........яо 1 шт.
6. Точило нмдачюе .... 1 .
7. Точпло аестчиое для мок-
рой точки ...................1 ,
8. верстаки слесарные оде-
карные ..... ...... 2 „
®. Верстак® сдесаркые деух-
мсспгые.................. . 2 „
10. Верстаки столярные . . 1 .
11. Стол для чистки винтовок
иа 15—20 винтовок............1 „
12. Горяо походное .... 1 »
Инструмент *
t?J Слесарный
1. Дрель американская для
сверления де i z мм .... . 1 шт.
2. Дрель амермк. мелкая . 2 я
3. Винтоваяьшяе доски сш-
борша метчиков и воротки — 2 комп-
ле-кта
4. Плашки с клуппами от
0,080* до 0,260'7 .... 2 комплекта
5. Зубила слесари. 290X25 4 шт.
, „ 200X12 2 „
6. Крейсмейсел® ..... 2 „
7. Круглогубцы...........2 „
8. Кернеры ..............4 ,
9. Ключи гаечные раздвиж-
ные до 1,5 дюйма.......... 2 .
10. Молотки слес.— 1кг.. . 2 „
11 „ да —0,0 кг. . . 4 . ;
12. , „ —0,3кг.. . 2 .
13. „ из красной меди
разного веса . .............5 ,
14. Киянки деревянные . .10 .
15. Ножовки (станков.) . . . 3 ,
16. Полотна ножовочн. . . 1Ш) .
17. Ножницы стуловые . . . 1 „
18. , ручные . . . 1 „
19. Лампы паяльные .... 1 „
20. Кронциркули ...... 2 ,
21. Нутромеры............2 »
22. Мерительная линейка с
дюймов, и метрич. делениями . 2 »
23. Метр складной.......1 »
24. Напильники драчевые:
плоские длиной 200 мм . . . 6 „
, „ 300 мм . . . 4 .
я „ 400 мм . . . 4 .
полукруглые длин. 150 мм . . 6 »
„ 300 мм . . 4 ,
, , 400 мм ... 4 .
круглые длин. 100 мм .... 12 „
. „ 200 мм .... 6 ,
трегрж джек 150 мм .... 6 шт.
, „ 3® мм .... 4 «
квадрата. дайн, 1®0 мм .... 6 ,
w « 300 мм.... 6 .
25. Нетглькикн личятые:
плоские йлин. 159 им . . . ,12 шт.
да я 230 им .... 4 ,
. , 300 ММ .... 2 да
йолукр. „ 1$0 мм . 1 . . 3 „
я , 200 ММ - . . 4 да
круглые , 100 мм .... 6 .
. да 200 мм .... 6 .
трехграи. длин. 100 мм . . . 4 ,
я , 150 мм ... 12 »
квадрата. я 100 мм . . . 4 ,
, , , 200 мм ... 2 .
2b. Напильники бархатные:
плоские................ 4 шт.
волукр. ........ . . .4 ,
трекер. ...... .............. 4.
2<- Натфшис
квадратные........«... 4 .
круглые ................. . 4 я
трехгран. .......... 4 „
плоские......................4 „
28. Оселки .Надия* илоск. . 2 ,
29. B трехгр. . 1 ,
30. Отвертки едносторон. схе-
' сариые . . ....... 5 „
31- Острогубцы ...... 2 „
32. Плоскогубцы с кусачками 2 „
33. Паяльники.............2 ,
34. Сверла спираль», ©г 2 де
25 мм через- 1 мм ... 2 комил.
35. Развертки конические
(5, 8, 10, 13, 15, 19, 25 мм) 2 ,
36. Воротки к разверткам .
37. Угадькики сталь». 93°
150X1®......................Зшт.
38. Угольник 120е ..... 1 ,
39. Циркуль ртаяьноЙ . . . 1 ,
40. Ручки к напильникам . 100 ,
41. Тиски стул.—16 кг . . . 4 я
42. . Нврадаельи., ширина
губ ISO мм ................2 ,
43. Тиски нараллельи. шир. губ
1® мм............. . 2 ,
44. Тиски ручные.......2 ,
45. Шнерак.............1 ,
Столярный
46. Гвоздедеры.........2 шт.
47. Клеши..............3 ,
48. Коловорот ебыкнев. . . 1 ,
49. , с деунлашеч-
иым патроном . ............1 „
50. Клееварки обыкн. ок
электрические..............2„
51. Молотки слесари....2 ,
13?
52. Нокош ........ 2 шт.
53. дожемые . .. . . 2 ,
54. Пкш лучковые ©а стая-
камя длин. 750 шл..........2 „
55. Пшия луик. дхяя. 62S мм 2 ,
55. Перки ложечные S мм . 3 ,
57. . „ 6 юс . 3 „
58. . . 10 мм 3 „
59. . . 13 мм 3 шт.
6& „ метровые 13 ям 3 „
61. „ „ 19 мм 3 »
62. » , 25 мм 3 .
63. „ 32 мм 3 ,
64. Рубаи»? двойные длна.
230 мм .......... 2 „
65. Рубанок сяеа. ложен. - 1 „
65. Рашпили полукр.......4 „
6?. Стамески нтос. тпир. 3 мм 2 ,
68. „ ’ „ 6 мм 2 „
69. . „ „ 10 мм 2 „
76. . „ , 13 и 2 .
71. . , . 16 мм 2 .
72. . 19 мм 2 „
73. . „ я 25 мм 2 „
74. , „ * 35 мм 2 ,
75. „ полукр. шяр. б >ш 4 ,
76. , , „ 13 мм 8 „
77. „ п . 25 мм 4 w
76. „ сюдгк». шка.
0,2*—0,4* 4 ,
79. Стам, пслукр. шир. 0,6? . 2 йлг.
8’0. „ коленчат. плоек. 0,1*,
0,2", 0,5*.......... . по « ,
81. Струги AEOepv4K.s ядада
400 мм..............'..... 2 .
82 Стружок оборотный с же-
лезкой .......................1 „
83. Топоры плотничьи . . . 2 „
84. Рашпиль коленчатый пло-
ский узкий ......... I „
85. Рашпиль колеяч. шир. . 1 „
86. , „ нояукр. 1 ,
87. „ , круглый
большой............. .........1 „
88. Рашпиль коленч. малый I ,
89. Рубанок одннарн. длиной
230 мм .......................I „
90. Шерхебель длин. 250 мм 2 ,
в) Кузнечлшй
91. Бородок кули, дм 10 мм I .
92. Гладилка плоек. 50X50 . J „
93. Зубило кузнечное . . . 1 .
94. Клещи I ,
95. Куеалда 5 кг..... . 1 u
96. Ручник 1.5 кг .... . I ,
97. Насек кузиечн.........I м
98. Наковальни 50 кг . , . 1 #
99. Бородок квадр. 10 мм . 1 s
Кроме перечисленных предметов оборудования и инструментов,
быть войсковой комплект пгржборов и лекал.
Приложение Ле
НОРМЫ СМАЗОЧНЫХ И ОБТИРОЧНЫХ МАТЕРИАЛОВ
ДЛЯ СТРЕЛКОВОГО ОРУЖИЯ НА 1 ГОД
7. Ружейного шла
На 1 винтовку ...........0,6 кг
, I ст. пулемет.......... . 4,8 кг
r 1 руин. , ...........1,2 кг
, 1 револьвер ......... 0,2 кг
» 1 шашку .......... 0,2 кг
2. Щелочного состава
На 1 внитовку.............0,3 кг
, I ст. яудемет 2,4 кг
„ I ручн. , ...........0,5 кг
, 1 револьвер............0,С50 кг
, I шашку................ 0,050 кг
На 1 винтовку ..............0^ кг
„ 1 ст. пулемет...........4,8 кт
w I ру чп. , 1,2 кг
„ 1 револьсер.............0,2 кг
, 1 шашку................(1/2 кг
4. Вехюяьа
На 1 винтовку..............0,4 кг
, 1 ст. пулемет...........3,2 кг
„ 1 ручн. , 0,8 кг
„ I револьвер.............,10 кг
, 1 шашку . ..............0,1 кт
о. Глицерилу
Для 1 ст. пул. Максима .... 8,8 кг
6'. Скипидару
Для 1 ст. пул. Максима .... *9,5 кг
Приложение № 4
ИЗГОТОВЛЕНИЕ ПРИБОРА ДЛЯ РЕМОНТА ШОМПОЛОВ
Прибор изготовляется следующим образом: берется старый из числа при-
шедших в негодность пулеметный ствол, срезается казенная его часть до пуль-
ного входа, затем ствол на расстоянии 4—5 см от срезанного кон@а утоньшается
и нарезается («?) под патрон
малой ручкой, дрели (6),
далее стачивается в утол-
щенной части конус (е) со
скатом в сторону дульного
среза. Конец ствола у дуль-
ного среза (г) также утонь-
шается и нарезается иод
Рис. 69. специальную конусную
гайку (д).
Если теперь этот прибор ввести в шпиндель станка таким образом, чтобы
конический конец (в) пришелся вправо, и затянуть коническую гайку (д), то
получится вполне надежное крепленые прибора в шпинделе станка.
Приложение № 5
УСТРАНЕНИЕ ИЗНОСА ПРОУШИН ДНА КОРОБА ПУЛЕМЕТА ^МАКСИМА
ПОСТАНОВКОЙ ВТУЛОК
От сотрясений при стрельбе, при перевозке пулеметов на колесах и т. д.
все соединения как в теле пулемета (короб с кожухом), а также соединения те-
ла со станком и в самом станке подвергаются износу, что, в свою очередь, вы-
зывает качку пулемета, установленного для стрельбы, а это является цричиной
увеличения р .ссеивания, причиной не меткой стрельбы. ’
) Применяемый способ осадки металла вокруг отверстия помощью гнетков
страдает тем недостатком, что:
1) не дает прочного ремонта, так как средняя часть отверстия при этом Hi
уменьшилась по диаметру;
2) не дает чистого ремонта, так как гнеток делает кольцевое углубление,
портящее вид пулемета и вызывающее сомнение у стрелка в надежности фуб-о
ремонтиров твой машины.
Гор-пч-о !>?. "сжней и чише способ постановки стальных втулок, способ, йе-
ны :анныи рядом складских и войсковых мастерских.
131
Процесс работы состоит из следующих оаердций:
1. Пад&оаюлюя втулок. Втулка изготовляется яз стали М—4—-5 ала из брако-
ванных стволов пулеметов
Максима и ВДП“. Прежде
к се го рассверливается
дыра сверлом в 10,5 мм,
после чего производятся
наружная обточка на то-
карном станке (при чем
наружный диаметр втул-
ки не должен быть мень-
ше 16 мм). После об-
точки нарезается резьба
(рис. 70), притупляется
и обл уживается. Длина
заготовленной втулки за-
висят от длины стерла.
2. П одготовка про-
учили. Проушины дна
короба рассверливаются
сверлом в 14 мм, затем
нарезаются метчиком
(рис. 71), после чего на-
резка об л уживается.
3. Постановка вту-
лок. Прогрев паяльной
лампой проушин}7 дна
короба до температуры плавления олова, ввинчивают нагретую до такого же
состояния втулку при помощи особого ключа (стержень с воротком и лв\ми
выстугами) или при помощи
ручных тисочков так, чтобы
она заполнила все отверстие
проушины и не выступала
бы за внутреннюю плоскость
последней. Дают остыть, по-
сле чего ножовкой срезают
оставшийся конец втулки
и производят зачистку.
Для Доведения каналов
проушин до нормального
диаметра отверстия применя-
Рис. 72 ercsi развертка (цилиндри-
ческая) диаметром 11 мм.
На рис. 72 показаны проушины дна короба после исправления их указанным
способом.
Приложение № 6
ТАБЛИЦЫ ПЕРЕВОДА ДЮЙМОВ В ММ
Перевод дюймов в иияянметры
Один дюйм — 25,4 мм
г/б4 дм =0,397 мм
Чзз Дм = 0,794 мм
i/ie „ = 1,588 „
»/з2 . = 2.381 „
1 /о :—: 1 7.S
&/з2 » = 3,у69 ,
3/i« дм = 4,763 мм
’/'зз » “ 5,556 „
l/* . - R.350 „
„ ^7.144 ,
5у1й . = 7,938 „
©жми дкжаг = 25,4 мм
-Ж ~
11/аа дм «= 8,731 мм
S/g w ss 9,52О в
и/ „ = юда ,
Ч}№ , ==11,113 .
«/за . ~ 11,906 .
i/s „ = 12,70© .
’«/за „ =13,494 .
«/is , = 14,288 ,
1Э/зз - == 15,081 .
.
21/у, , = 16,669 .
n/is , = 17,463 ,
23 v Ш.256 ,
»/< , = 19,050 „
„ = 19,844 ,,
23/16 * —- 20,638 ,
«/аэ , = £1,431 „
?/® дм == 22Д125 мл
«"зв . = ВД8 «,
. = гзда ,
41Ь » = 2*^ «
’ I , = 25,Ш ,
2 „ = 50,8 ,
3 „ = W -
4 , =101,6 „
5 , =ГЛ,Э ,
6 , =152,4 ,
7 # =177,8 .
8 „ =2РЗ,2
9 . =228,6 ,
10 “254,0 ,
U w «= 2?М .
12 , =304,8
Перевод точек в миллиметры
Точки Линии Дюймы Милйимефы
1 0,1 0$1 0,254
2 0,2 0,02 0,508
3 0,3 0,03 0,762
4 0,4 0Д4 1,016
5 0,5 0,05 1,270
6 0,6 0,06 1,524
7 0,7 0.07 1Л78
8 03 0,08 2,032
9 0т9 0,09 2,286
10 1 ©Д 2,540
Перевод линий в миллиметры
Линии Точки Дюймы Миллиметры
1 1Q ОД 2,54
2 20 0,2 5,08
3 30 0,3 7,62
4 40 0,4 10Д6
5 50 0,5 12,70
6 60 0,6 15.24
7 70 0,7 17,78
8 80 0,8 20,32
9 90 0,9 22,86
10 100 1 25,40
Тыс^иаде доли дюйма ® миллиметрах
Дюйм ММ Дюйм мм мм Дюйм мм Дюйм км
0.0f4 0,025 0,ПО 3,56 ода 9.14 ода 14,73 ода 20,32
©да 0,051 ©Д50 3,81 0.Ш 9,40 ода 14,99 0,810 20.57
ода 0,076 0,169 4,06 ода 9,65 ода 14,24 0,820 20,83
o,oei 0,Ю2 ©Д 70 4,32 ода 9,91 0,610 15.49 0,830 21,08
ода 0,127 6,180 4Д7 0,403 10Д6 ода 15,75 0,840 21,34
ода ОД52 0,190 4,83 0,410 10.41 0,630 16,00 0,850 21,59
ОД 78 ода 5,08 0,420 10,67 0,640 16,26 0,860 21,84
ода 0,303 0.210 5,33 6.430 10,82 ода 16.51 0,870 22Д0
ода 0,‘?29 0,220 5,59 0,440 11Д8 ода 16,76 0,880 22,35
©,010 0,254 0,230 , 5,84 еда пдз 0,670 17,02 0,890 22,61
ода ода 0,240 6,1© 0,460 15,68 0,680 17,27 0,900 22,86
0.030 0,762 0,250 6,35 0,470 П.94 ода 17.53 0,910 23,11
0,040 1,016 0,260 6,60 0,480 12Д9 6,700 17.78 0,920 23,37
ода 1,270 0,270 6,86 ода 12,45 0,710 18,03 0,930 23,62
©да 1,521 0,280 7,11 ода 12,70 0,720 18,29 0,940 23,88
Ш)70 1,778 ода 7,37 0,510 12,95 0,730 18,54 0,9.50 24,13
0, 80 2,032 0,4)0 7,62 0,520 13,21 0,740 18,80 0,960 24.38
0090 2,286 0,310 7,87 ода 13,46 0,770 19,05 0.970 24,64
0,100 2,540 0,320 6ДЗ 0,540 13.72 ода 19,30 0,980 2439
0,110 2.704 0,330 8,38 6,550 13,97 0,770 19.56 0,990 23J5
0,120 3,048 0,340 8,64 ода 14,22 0.7X0 19,81 ъооо 25,40
ОД 30 3,302 0,350 Д89 ад© 14,48 0,790 20,07
Приложена* М 7
НОВЫЕ ПРАВИЛА ПРИВЕДЕНИЯ ВИНТОВОК, РУЧНЫХ И СТАНКОВЫХ
ПУЛЕМЕТОВ К ТОЧНОМУ БОЮ
I. Приведение винтовок к точному бою
Цель и назначение поверки бв«
Все винтовки, состоящие на вооружения, должны быть приведены к точ-
ному бою с немощью специальной стрельбы, называемой поверх ой боя.
Почерка боя производится распоряжением командира роты (эскадрона, ко-
манды) в следующих случаях:
ври выдаче винтовок на вооружение, иолучеяных со склада (завода);
после исправлений, могущих изменить бой винтовки (замена или исправле-
ние ствола, мушки, прицела, ложи, штыка и т. п);
при обнаружении во время стрельбы чрезмерного разбрасывания пуль или
отклонения нх но высоте или в стороны.
Кроме того, поверка боя винтовок должна проводиться не менее одного
раза в год по распоряжению командира части, предпочтительно веред началом
прохождения курса стрельб. ’
В боевой обстановке каждый командир обяз щ использовать все представля-
ющиеся ему этой обстановкой возможности для периодической иоверки боя
винтовок.
Поверка боя винтовок является одним нз существенных факторов, опреде-
ляющих как в мирное, так и е воеви.'? зрс\ч успе’.чиость стрельбы. Поэтому
она должна проводиться с особой 1щ<нелы»ос1ью и точностью.
137
(HtattK&eCTtt начсостава
Понеркл боа производится под непосредственным руководством командира
роты (эскадрона. команды). Старшие начальники до командира части включитель-
но к начальник боевого нитаннд обязаны следить* за точным соблюленнем пра-
вил поверки н ярияиматъ надлежащие меры к обеспечению успешности ее про-
ведения. В частности:
командир части обязан: предусмотреть планом части специальное время
для поверки боя винтовок; определить иорядок пользования тирами я стрель-
бищами;
командир батальона обязан: лично проследить за подгатовленяостыо рог
к ярой 380 яств у новерки боя, наблюдать за ходом nooqp#«, следить, чтобы в ро-
тах не было ни одной винтовки, не доаеденной до точного боя;
кйняльпий: боеяого яалаяния обязан: обеспечить роты (эскадроны, команды)
мишенями для новерки бои, точками прицеливания, щитами, пристрелочными
карточками; обеспечить возможность быстрого и доброкачественного исправле-
ния («еносредственно на месте поверки боя) мелких недостатков в винтовках,
замену, передвижку, опиловку, кернение и чернение мушек.
Отбор пристрелыциков
Прверка боя должна производиться специальными пристрелыциками (.5—8
на роту, эскадрой, команду), отобранными из числа лучших стрелков.
Отбор три стрельщикоБ иройзводятся командиром роты (эскадрона, команды),
для чего с лучшими стрелками проводится контрольная стрельба в один и тот
же день и при одинаковом для всех положении изготовки (со специального
пристрелочного станка или без него, лежа инн садя с упора).
Стрельба производится из 2—3 контрольных винтовок, а яря отсутствии
их нз 2—3 лучших, выверенных винтовок роты (эскадрона, команды).
Примечание. В каждой роте (эскадроне, команде) должно быть 2—3
контрольных винтовки. Винтовки эти выбираются из числа лучших штат-
ных винтовок роты (эскадрона, команды) и приводятся к точному бою при
температуре по Цельсию и при да в леням атмосферы около 750 мм.
Употребляются они только для отбора пристрелыциков и для точного учета
при поверке боя винтовок влияния температуры воздуха, качества патрона
и давления атмосферы.
Контрольные винтовки за бойцами роты (эскадрона, команды) не закрепля-
ются, а числятся в качестве заручных и хранятся отдельно, в месте, обеспечива-
ющем неизменность их боя. Поверка боя контрольных винтовок производится
не менее двух раз в году.
Каждый из стрелков производит последовательно из каждой винтовки
в свою мишень (для поверки боя) подряд ио 4 выстрела. Осмотр мишени про-
изводится после каждой серин (т. е. после 4 выстрелов).
Отбор пристрелыциков производится на основании сравнения результатов
контрольной стрельбы. Годными в качестве пристрелыциков признаются стрелки,
давшие наиболее однообразное из всех винтовок положение средней точки
попадания и наилучшую кучность при точном соблюдении правил и приемов
стрельбы (т. е. при правильной изготовке, прикладке, прицеливании).
Отобранные пристрелыцики утверждаются командиром части с об’явле-
нием их списка в приказе по части. Доверять производство поверки боя вин-
товок другим стрелкам запрещается.
Осмотр винтовки перед поверкой
Перед поверкой боя винтовки должны быть осмотрены командиром роты
(эскадрона^ команды) и оружейным техником под ответственностью начальника
боевого пггания. Осмотр производится в присутствии командира взвода.
Лри осмотре обращать внимание на следующее:
138
Ойвол--нет ли иогибов, жычигсльшш рашеркктм дульной части (бол'’е
7,(L* мм по лекалу № 2), затвердевшего нагара или ржавчяим в канале ствола,
.меяьхнвризашш или омеднения, забоин па дульном срезе, износа полей с казен-
iiioii части (по лекалу >fe 2 не должно 6нн> более 45 мм).
Правильность посадки ствола со гт&чльной коробкой. в ложе—имеются ли:
— у хвоста ствольной коробки и задних заплечиков ее (между деревом
и металлом) зазоры в пределах от 0,5 до 2,5 мм;
— зазор между верхним обрезом тек магазинной коробки и нижней плоско-
стью ствольной коробки от 1 до 2,5 мм;
— зазор между магазинной коробкой и деревом ложи у заднего конца
скоба и перегиба щек от й,5 до 2 мм;
— качание дульной4частя ствола в ложе до 2 мм; г
— обязательное ярилеганне всеми точками упора к винту нагеля.
Состояние ложа—нет ли трещин в доводках цевья и выколов.
Состояние штыка—не качается и не погнут ли он.
Правильность подгонки прицельной рамка—не имеет ли она бокового
качания более 1 мм, соответствует ли высота ее лекалу № 7, не скручена ли
она ери оттянутом до отказа прицельном хомутике, не ложится ли на утолщен-
ную часть ствола (есть ли зазор).
Состояние мушки—прочно лк держится в основании, не побиты ли вер-
шина и задний ее обрез, совпадает ли межа на мушке с меткой ва ее основа-
нии, не обелена ли мушка (прочность « правильность воронения).
Шомпол, винт хвоста и винт упора должны быть завинчены до отказа
(без особых усилий).
Кроме перечисленного осмотра, вяизДОКа должна быть поверена декадами
№ № 3, 4, 11, 12 и 146.
Примечание. При растертостн дульной части до 1 €2 мм но лекалу № 7
подшарошка прибором Jfe. 7 производится только при неудовлегворикмь^
ном бое, если исправить бой другими средствами невозможна.
При обнаружении недостатков во время осмотра вмнюнка до нпнеркн бая
не допускается, а отправляется в оружейную мастерскую для исправления.
Непосредственно перед стрельбой ствол винтовки протирается досуги
Осмотр и отбор патронов
г/*
Патроны, назначенные для поверки боя, должны быть предварительно осмот-
рены и отсортиро ванны. Заведомо недоброкачественные и вызывающие но на-
ружному виду сомнение — к употреблению для этой цели не допускаются.
Рекомендуется брать для поверки боя патроны в герметической укупорке,
одного завода, одного года и одной партии (большей по количеству в данной
части).
Патроны, предназначенные для поверки бея, должны иметь температуру около
415° по Цельсию, для чего в жаркую погоду ‘их следует держать в земляных
колодцах или в тени, поблизости от места поверки боя; в холодное время года
хранить в теплом помещении, откуда брать на линию огня частями, по мере
надобности.
Патроны должны быть предварительно прокалиброваны,.
Правила поиеркн боя
Поверка боя может производиться в тире или «па открытом стрельбище,
в последнем случае — в безветренную и по возможности ясную погоду.
Стрельба поручается приенгрельщикам по возможности в присутствии
хозяина винтовка и его непосредственного начальника. На стрельбе должен
присутствовать оружейный техник с набором мушек разной величины и с не-
обходимых инструментом для передвижения, ояцдовкн, замены, чернения и кер-
нения мушек, а также для нсзиччнтельшух шшр.шлек:!а винтовки тут же, на
месте производства поверки боя (нолевая мастерская).
139
Мишенью слукжт (эфажжшй ия-к шлеешый бумагой) жжт ее «елее
I метра высжтой « адира шириной. Он стйвигсй ж юшо вымеренном от лишни
огня расстояний ю 14Ю м (.под жряыым угаом к стреляющему W* строго огвесио).
Стрельба ^@ст»сшп©я из винтовки образца 1891 — 30 гг. с вринелод 3;
из винговки же образца 1®91 г.—е краде#кж 4 (указанные нрищеды избраны.
как основные
кри нвстроетааи
тс*».
грямоугольника или полукруга,
тючка прицели^амая е форме
кривой кряцеяох).
Точкой нрицеяивашгя служит нижний край
одаой из следующих черных бумажных или
суканнык фигур, укрепленных в середине
щита (рис. ?3):
— прямоугольник размером 20 см по ши-
рине и 30 см по высоте;
— полукруг диаметром 30 см;
— круг (яблоко) диаметром 25 см.
Выбор той идя иной фигуры в качестве
точки прицеливания зависит от формы мушки,
условий видимости и особенностей зрения ири-
стрелыциков м может предоставляться усмот-
рению последних. При этом необходимо иметь
в виду, что для прямоугольной мушкф наи-
более удобные точки прицеливания в форме
а для мушки треугольной — более подходит
круга (яблока).
Точки прицеливания в виде прямоуголь-
ника и полукруга должны быть наклеены на
щит строго отвесно. Нижний край их должен
находиться на уровне глаз стреляющего. -
Допускается применение специально из-
готовленных поверочных мишеней с отпе-
чатанными на них указанными выше фигу-
рами точек прицеливания (рис. 74).
На точке прицеливания иди щите (ми-
шени) цветным карандашом или мелом наме-
чается контрольная точка. Превышение ее
над точкой прицеливания, соответствующее
данным условиям боя (учет температуры воз-
духа, давления атмосферы и качества пат-
ронов), определяется с помощью стрельбы
из контрольной вижовки. Для этого по пове-
рочной мишени (щиту) производится 4 вы-
стрела, определяется средняя точка попада-
ния и через нее проводится горизонталь-
ная черта. Черта эта покажет превышение
контрольной точки над точкой прицелива-
ния, соответствующее данным условиям
поверки. Желательно стрельбы повторить
3—4 сериями (по 4 патрона каждая) л взять
средний результат.
При отсутствии контрольных винтовок
Рис. 74
контрольная точка наносится, руко-
водствуясь следующими данными:
Нормальное положение контрольной точки по отношению к точке прицели
вания (при температуре 4-15° по Цельсию, давлении атмосферы 750 мм и на'
чальной скорости пули 870 м/с) при стрельбе на 100 метров должно равняться-
— у винтовок образца 1891 — 1930 гг. (с прицелом 3) 4-17 см. :
— у винтовок образца 1891 г. (с прицелом 4) 4- 15 см.
При повышении или понижении температуры на каждые 10° от нормальной
(4- 15° ) контрольная точка -должна быть соответственно повышена или понижена
на 2 см.
Пример. Температура 4- 5® . Превышение контрольной точки над точкой
прицеливания будет для винтовки образца 1891—1930 гг. 15 см и для впнтоеки
140
©брлзиа г. 4-13 см. Температура -f-25*. Промшенж* «стжтрояьюйй mci
над точкой нреде«ванм для винтовки o$p«W В881—M3t Д'. 4* ш ® ШИ
-J- 17 са (рис. 75).
Определение телея^ралауры воздуха должно производиться с веювы» wp-
комезрд, ржте«же«ого в тени и .защищенного ®т ветра..
Для удобства определения положения средней точки попадания вх> жжете
и боковому направлению нри оценке боя поверяемых винтовок ржомевдуежя
кровестя две черты (мелом вл« цветным карандашом): о.>ку — вертикальную,
через среднюю точку нрнцелнванкй, другую — горизонтальную, через кодтродь-
иук> точку.
Стрельба должна пр< и годиться со специальных
поверочных станков системы стрелков© - тактического
института „Выстрел** и системы т. Гияьгнера А, Г.
(описанных в НСД — 6 приложение „Стрелковые пря-
боры*'), или без станка — из положения лежа или сида
с упора.
Разрежается индагвидуаяьная пристрелка лежа с
руки и с нснользованием ремня Запрещается употреб-
ление твердых уноров. В качестве упора рекомендуется
мешок, не туго набитый сухими опилками.
При стрельбе с упора левая рука должка лежать
на упоре (под нрииелом).
В целях уменьшения утомляемости и повышенна
качества нристрелкя прмстрелыдикам разрешается при-
менение иодкладсж ®од ватылок приклада
для предохранения нжеча. Подкладки должны быть изго-
товлены из мягкого материала и иметь форму выема
плеча. Кроме подкладок, рекомендуется нркменение резиновых «тшмц«Ж«»
иа приклад.
Для поверки боя производится подряд четыре яеторояяивых ntutftfM
при тщательном и однообразном прицеливании «од нмжкнй обрез у&амшшх
выше фигур точек прицеливания.
Оценка боя
По окончании стрельбы командир роты (эскадрона, шжаады) осмзтр^зет
щит (мишень) и ио результатам стрельбы оценивает бой винтовки. При этом;
Если пробоины располагаются кучно и в неносредсгвешизй близости от
контрольной точки, командир роты (эскадрона, команды) оценивает одновременно
кучность боя винтовки и положение средней точки попадания по отношению
к контрольной точке.
Если пробоины располагаются достаточно кучно, но в стороне от контроль-
ной точки, командир роты (эскадрона, команды) оценивает сначала кучность
боя, после чего определяет положение средней точки подаданжя ко отшжежао
к контрольной точке.
Если пробоины чрезмерно разбросаны по щиту (мишени) или значительно
удалены от контрольной точки (средняя точка попадания отстоит от кеатродьмсй
более чем на 15 см), то командир роты (эскадрона, команды) сетместо с ору-
жейным техником осматривает винтовку, выясняет нрвчкиы разброса пуль
или резкого их отклонения от контрольной точки, после чего «интовда «справ-
ляется оружейным техником но возможности тут же, на месте поверки боя.
После исправления стрельба повторяется. При повторном неудовлетвори-
тельном результате винтовка отправляется в оружейную мастерскую для исправ-
ления, а есян окажется нужным — для выбраковки. Вместе с шштоштой для
сведения начальника боевого питания отправляется отчетная карточка с ошеткой
полученных попаданий как первой, так и второй стрельбы. В отношении таких
винтовок в оружейной мастерской должны быть приняты же ж^ы к улучкге-
вию кх боя. ,
К выбраковке надлежит прибегать лишь яря полной невозможности улуч-
шить бой, руководствуясь при этом специальными инструкциями.
HI
Кучность fax оценивается по четырем «фо&жшм как ко трем, если оша
мз тфобоии яшю случайно рез4ю хтсдажамсь в сторону или ©о высоте. При
этом бой вжнтовхн по кучности приенается:
— отличным, если четыре (жри) пули вмешаотоя в круг диаметром 6 см;
хорошим, если четыре (три) оудж .вмеотяксь в круг диаметром 10 см;
— удовлетворительным, если четыре (грм) нули вместились в круг диа-
метром 15 см.
Опенка кучности
Рис. 76
«а три равные частя.
. Z
1ф©ижЕ®датоя или с вшадтэ йроаояоедых габаритов
(кругов) указанных еы-ш^ размеров, накладываемых
центром на среднюю точку нояаДания, или с помощью
машгтабяой линейки (ряс. 76).
Средняя я?ечк© попадания определяется ио
четырем пробоинам. Наиболее тучный способ опре-
деления средней точки попадатш-я следующий.
Соединяют прямой линией две какие-либо пробоины
и расстояние между ними делят пополам. Получен-
ную точку соединяют с третьей пробоиной н рас-
стояние между икни делят
Точку деления, ближай-
шую к первым двум про-
боинам, соединяют с чет-
вертой пробоиной, н рас-
стояние между «ими де-
лят на четыре равные
части. Точка, отстоящая
на три деления от чет-
вертой пробоины, и будет
средней точкой попада-
ния (рис. 77). При сим-
метричном расположении
пробоин средняя точка
попадания может опреде-
ляться одним из следую-
щих способов:
— Рядом лежащие
пробоями соединяют-
ся попарно; средины
обеих прямых снова
соединяются и полу-
ченная линия делится
пополам; точка деле-
ния « будет средней точкой попадания (рис. 78).
— Пробоины соединяются попарно (крест-
накрест) прямыми линиями; пересечение этих
линий будет средней точкой попадания (рис. 79).
Если одна из пробоин значительно отдели-
лась от группы трех остальных, то ее следует
отбросить, как случайную, и определить среднюю
точку попадания но трем пробоинам. Для этого
две из них соединяются прямой линией, средина
этой линии соединяется с третьей пробои ной,
а эта новая линия делится на три равные части;
точка, отстоящая на два деления от третьей про-
боины, и будет средней точкой попадания (рис. 80).
Средняя течка попадания должна совпадать с контрольной точкой или
незначительно отклоняться ет нее. Отклонение средней течки попадания от
контрольной точки в стороны или по высоте допускается не более чем на три
сантиметра. Винтовки, давшие при поверке их боя такое отклонение средней
точки попадания, считаются приведенными к точному бою (при условии
удовлетворения указанным выше нормам кучности).
142
С$ га
поггажггаь мушку
| Если отклонение средней точки попадания от яораыкчьного наложения не
| сдашх&м велико (не более 15 cs«), вшш>кка передается оружейному техшпсу
1 для соответствующего переднижешгк, опплоыл5
• и замены мушки.
Последняя заменяется более низкой или опи-
яижается, если средняя точка яоладаннн ом-
залась слишком низко; заменяется более высокой
«рм высоком положении средней точки «опадания;
передвигается влево (вправо), еслп винтовка бьет
левее (лраеее).
Путем изменения в положении мушки и
«ювторенкя поверочной стрельбы тюдыскквается
такое положение мушки, при котором средняя
точка наиадаиия наиболее близко совпадала бы
с «©игрояьнюй точкой или во всяком случае от-
ходила бы от нее не далее трек сантиметров.
При передвижении мушки и особенно при
ее опвдовке от мастера требуются большой навык
я осторожность.
Лучше лишний раз повторить- шл
рочную стрельбу, чтобы «е расшатать
или не испортить совсем мушки и ее осно-
. ваиия.
При передвижении мушки в сторону
или нри изменении ее высоты яеобхлджио
иметь в виду, что каждое перемещав
вершины мушки на 0,5 мм (две точки)
перемещает среднюю точку попадания РРИ
стрельбе на 100 м, пример», ta б см. ди
облегчения работы по нодькжзнню мушкм
нужной высоты как при замене ее, так
и нри опиловке, можно вользонаться ориен-
тировочно следующей табличкой:
Понижение или повыше-
ние средней точки пена-
ла !ия над контрольной
точкой (в сантиметре*),
Необходимое фактиче-
ское изменение высоты
мушки (в миллиметрах)
-10 -8 - 6 —4 -2 0
о
я
Уменьшить S
3=
О.
о
0,6 0,5 0,35 0,25 0,1 х
4-2 4-4 4-6 4-8 4-10
Увеличить
<*>
0,1 0Д5 0,35 ол 06
Примеры пользования табличкой:
Средняя точка яонадання ниже контрольной точки на 4 см. Нужно умень-
шить высоту мушки (опилить или подобрать новую) на 0,25 мм.
„ Средняя точка попадания выше контрольной точки на 8 см. Нужно подо-
брать мушку на 0,-5 мм выше.
Опкяовку мушки следует производить бархатным напмммшсом вдеть
гребня мушки (строго параллельно его плоскости), сохраняя наклон гребня вие-
ред. Если лрк опиловке образуются заусеницы на краях гребня, их следует ак-
куратно зачистить. Но окончании опиловки мушка должна быть зачернена.
Поверка боя винтовки признается законченной, когда винтовка какеот-
кошении Kwkoefiui, так и в отношении положения средней точки попадания
143
будет доведена ул'лэйляк.г хурм. Ирк «том если вингоька будет доже-
дена д© мдаималыкй нормы (®э .цушееш дао „з'довлетв&рительной^ и по поло-
женге с|*едяей точки поздаданяя до ©тжлонбтшя не далее 3см), в ротах (эскадронах,
командах) должна в дальнейшем вестись сжсмдаесш работа по улучшению
качества боя таких винтовок ж пределах их в-езможностей (осмотр, отделка, повтор-
ная поверка и. т. д.).
Каждой Енитовк.е—тгаскорт
Когда поверка боя будет признана законч-еиной, жутка с помощью губила
закрепляется кернением. Старые метки на мушке зачищаются, а вместо них
аккуратно набиваются новые ио метке на основании мушки. Зачищать метки
на основании мушки запрещается. Если на передних срезах мушки меток по-
ставить нельзя, их набивают ва одной из лапок мушки и на верхней плоскости
основания.
Результаты поверки боя кяаЫон вактовки заносятся в отчетную пове-
рочную карточку (рис. 81),
U
26
24
10
№
16
14
12
Ю
г
о
М НО? <М
Рис. 81
которая доджи 1 храниться для справок в ротах
(эскадронах, командах) и складах. Пробоины отме-
чаются точками, а средняя точка попадания —
крестом. При передаче винтовки вместе с вей
передается а отчетная карточка. При выдаче вин-
товки «а ₽у«н бойцу результат поверки ее боя
переноснгся с карточки в индивидуальную стрел-
ковую книжку бойца.
В ротах (эс^адаонах, командах) должен
вестись точный учет винтовок по качеству боя:
отличная, хорошая, удовлетворительная. При от-
несении винтовок к одной из этих категорий
надлежит руководствоваться нормами оценки
кучности боя.
Относительное количество отличных и хоро-
ших винтовок (в нронектах) в каждом подразде-
лении и общее количество таковых в войсковой
части служит показателем работы командиров
подразделений и командира' части над оружием
и его сбережением, что должно учитываться при
- инспектировании войск.
Умелое и бережное обращение с винтовкой
и правильное ее содержание будут служить
гарантией сохранения меткости и готовности
винтовки к бою.
Станок для поверки боя винтовки (сидя с упора)
Станок устраивается из прочного металла,
обеспечивающего его устойчивость. Он состоит
из стола, ящика для упора винтовки и при-
ставной скамьи (рис. 82). Стол имеет вырез
для груди стрелка. Для большей устойчивости
ноги станка соединяются между собой внизу
планками, на которых на передней половине
станка устраивается настилка На эту настилку
для устойчивости станка кладется какой - либо
груз (дерябы, камни, мешок с песком).
Ящик для упора винтовки ставится на
передней части стола. Размеры его: длина
40 - 50 см, ширина 20 —25 см и высота около
20 см.
Чтобы ящик не сдвигался с места во время стрельбы., его следует укре-
пить, но не наглухо, а вдвигая нижним краем в «азы между набитыми на стол
планками.
Ряс. 82
144
fkswss? этим можно яояъэоваться для xpaiieHKfi прйВйЖй&жйос>ей. Дм «того
'Е кжяке ч'сгрййейегс® дверца или небольшой выд&ижной ящик.
К суверенному станку арисчавляезся небольшая продолговатая скамья для
сидения твердом).
Высота стола дояжяа отвечать человеку высокого -роста. Прп штюбвоогж
ножки cross можно несколько вкопать. Высота скамьи подгоняется к росту сред-
него человека ад, чтоы ноги ci pea к» стояли на земле.
При щрельбе станок устанавливается горизонтально. На ящик уклвдыиается
небольшой мешок (амортизатор), не туга набитый просушенными ©пилками иля
паклей. Размеры мешка 15Х'^ см. Гшсота упора должна регулироваться «оя-
клчдаваяием, если нужно, добавочных мешков. Полезно иметь мешки разно!
толщины.
Пользование станком при поверке боя шштовок об.тегчзет работу пркстрель-
ншков и улучшает результаты поеерки.
Стамкк для поверки боя винтовок (лежа с упора)
Станок типа носилок из прочного материала, рассчитанный на средний рост
стрелка, он имеет три
пчры ножек высотой
30 — Г5 см. На перед-
ней части, несколько
приподнятой срашш-
теяьно с зааней, поме-
щается шик уадра
винтовки (рис. 83).
Размеры ящика: .
длина 46—50 см, ши-
рина 20—25 см и вы-
сота енеояо 20 см.
Крепление ящика на станке и пользование им 8 процессе «веерка ТС’Ж^
ствекны с© станком сида с упора.
II. Приведение станковых пулеметов к точному бою
Правила поверки боя
Поверка боя производится иристрелыниками под руководством командира
роты в присутствии командира взвода, командира отделения и наводчика, а при
возможности—и всего пулеметного отделения поверяемого пулемета.
Мишенью служит белый щит (беленый или оклеенный белой бумагой) раз-
мером, примерно, I м высотой и 1/2 м шириной.
Шит устанавливается вертикально (по прос-^чу отвесу).
Точка прицеливания—черная (бумажная или суконная):
а) круг (яблоко)—диаметром 25 см,
б) прямоугольник—размером 30 см по высоте и 20 см по ширине и
в) полукруг—диаметром 30 см.
Выбор той или иной фигуры в качестве точки прицеливания зависит от
формы мушки, условий видимости и особенностей зрения прястрельщмков и
может предоставляться усмотрению последних. Для пулеметов с треугольной
мушкой наиболее удобна точка прицеливания в форме круга (яблока); для
мушки прямоугольной (нового образца) более подходит точка прицеливания в
форме прямоугольника или полукруга.
Точки прицеливания в ваде прямоугольника должны быть наклеены на щит
строго ио отвесу.
Допускается прнменеяие специальных поверочных мишеней с отпечатанными,
на них указанными выше фигурами точек прицеливания.
Дистанция поаерки боя —103 м.
Прицел в шагах—4; кеякк—0.
145
Нз точке или шите цеетимм карандашом ял я мелом наме-
чается контрольная точка.
Нормальное превышение ижфодыюн точки шд точкой нацеливания (нкж-
и«й обрез прямоугольника, полукруга и т. х) с прицелом 4 (ж шагах) при тем-
пературе 4-15’ по Цдосэд давлеяип атмосферы 7&& мм и начальной скорости
нули 890—S70 м/с рщю-t-U см (с округлением).
При определения положения контрольной точки должны быть учтены усло-
вия стрельбы дакают® дня и часа (температура воздуха, давление атмосферы).
Учет этих условий может производиться с помощью пробной стрельбы яз кон-
трольной винтовки, организуемой неносредатвеяно веред поверкой боя распо-
ряжением командира батальона (в одной из стрелковых рот). В результате этой
стрельбы узнается разница в положении средней точки попадания между нор-
мальными условиями (температура-4-15% давление 750 мм н т. д.) и условиями
стрельбы в моменты поверки боя.
Разница эта сообщается командирам пулеметных подразделений для учета
ори поверке боя пулеметов.
Пример. Нормальное превышение средней точки попадания на 100 м для
контрольной впятовкн образца 1891—!®30 г.г. равно-{-17 см. При стрельбе, вслед-
ствие изменения ® температуре, давлении атмосферы и проч., превышение ока-
залось равным 4-13 см. Разница, вызванная условиями стрельбы данного дня,
равна 17—13—4 см, следовательно контрольная точка для поверки боя станковых
пулеметов в этот день и час должна быть понижена на 4 см (т. е. не -f-I4 см, а
4-10 см).
При невозможности выяснить поправку для определения истинного по-
ложения контрольной точки стрельбой из контрольной винтовки надлежит
руководствоваться следующими данными: при повышении или понижении тем-
пературы воздуха иа каждые 10” от нормальной (4-15°) контрольная точка должна
быть соответственно повышена иди понижена, примерно, на 2 см. Определение
температуры воздуха должно производиться с помощью термометра, располо-
женного в тени и защищенного от ветра.
Нормальное положение контрольной точки но боковому направлению—на
вертикальной линии, опущенной через средину точки прицел икания.
Положение для стрельбы лежа
Пулемет должен быть установлен с соблюдением следующих правил:
а) Пулемет устанавливается пряма в направлении стрельбы (щита) без
свалки. Отсутствие свалки пулемета поверяется пулеметным уровнем. Для
устранения небольшой свалки нужно нажать руками на вышестоящее колесо
станка. Подсыпка для поднятия нижестоящего колеса или подкапывание
вышестоящего колеса воспрещается.
б) Стол станка пулемета устанавливается приблизительно горизон-
тально (на глаз) без наклона вперед или назад. Установка стола произво-
дился только движением его ко дугам остова с последующим закреплением
его стопорами. Подкладывание (поднятие) хобота или колес для правиль-
ной установки ствола воспрещается.
в) Сошник нажимом ноги утапливается до равномерного прилегания обеих
сторон хобота в грунт. Серьга хобота свободно откинута вперед.
При необходимости вести поверку боя со слабого, рыхлого или очень твер-
дого грунта (песок, каменистая или мерзлая почва и т. п.) для устойчивости пу-
лемета применять войлочные нодкладкн под колеса и сошник пулемета.
а) Подкладки под колеса изготовляются из плотного войлока, толщиной при-
мерно 1 см, длиной до 30 см, шириной в пределах двойной ширины обода ко-
леса. Подкладки укладываются на выравненную площадку на грунте, сделанную
но размерам подкладки.
б) Под сошник подкладка изготовляется из 3—5 слоев плотного войлока
толщиной в задней части до 5 см и в нередней до 1—2 см; размер подкладки
20 см по длине и 30 см по ширине. Задняя часть подкладки делается несколько
толще передней с расчетом дать опору хобот}'’ станка при отходе его назад
и си^дшь аморгнзатов для поглощения удара хобота под действием отдачи.
146
Ям jmepoi жадней части ло&ха пл подкладку нашиваются две ноперечии*
яжш-акя с к^жжутюзм между ними на ширину обоймы свашша; нижнюю
часть кедкладкн для прочности рекомендуется обшить тонкой кожей.
Подкладка под сошник укладывается так. же, «ак и для колес, на выравнен
ъую дая иее шоюдку.
После установки выпускается очередь в К? -20 патронов яа осадку яулемега.
Бой иудемета поверяется сначала одиночными выстрелами (4 сатрояа), а за-
тем автомкпчеотнм огнем (10 патронов в одну очередь).
Поверка одиночными выстрелами
Стрельба одиночными выстрелами пглеег целью предварительную поверку
точности боя пулемета как в отношении кучности, так и в отношении положе-
ния средней течки попадания относительно контрольной.
Для этого наводчик производит подряд 4 выстрела при тщательном и одно-
образном прицелпвании иод нижний обрез точки прицеливания После каждого
выстрела наводчик поверяет—не сбилась ли наводка. В случае нарушения
наводки выясняются причины, после устранения которых стрельба повторяется.
По окончании стрельбы командир роты осматривает щит (мишень) и но
распедожешно пробоин определяет точность боя пулемета и необходимые изме-
нения в положении мушки.
При этом:
1 . Прежде всего определяется кучность боя; она признается достаточя-ш,
если все 4 пробоины (в крайнем случае 3, когда одна из пробоин явно гл) »ь-.«-но
отклонилась от остальных) вмещаются в проволочный габарит высотою W см
и шириною Ш см. Если расположение пробоин яс удовлетворяет маму требо-
ванию, пулемет должен быть снова осмотрен и установка ею поверена, босду
чего стрельба повторяется. При повторном неудовлетворительном р^зудьше
пулемет снимается с поверки и отправляется в оружейную мастерскую для точ-
ного выявления причин разброса нуль и их устранения.
2 Если расположение пробоин удовлетворив! требованиям н. 1, командир
определяет среднюю точку попадания и ее положение относительно к«нтр<;лйю»>
Средняя точка попадания определяется по 4 пробоинам. Наиболее точный
способ определения средней точки попадания: соединяют прямой линией две
какие-либо пробоины и расстояние между ними делят пополам, полученную точку
соединяют с третьей пробоиной и расстояние между ними делят на три равные
частиц точку деления, ближайшую к двум первым пробоинам, соединяют с чет-
вертой пробоиной и расстояние между ними делят на четыре_равные части; точка,
отстоящая на три деления от четвертой пробоины, и будет средней точкой нона- 1
дания. - J
При симметричном расположении пробоин средняя точка попадания может!
определяться одним из следующих способов: !
а) рядом лежащие пробоины соединяются попарно прямыми линиями,
середины обеих прямых снова соединяются и полученная линия делится по-?
колам; точка деления и будет средней точкой попадания; *
б) пробоины соединяются попарно крест-накрест прямыми линиями; пе- <
ресечение этих линий и будет средней точкой попадания. «
Средняя точка попадания при поверке боя одиночными выстрелами должна^
быть выведена на вертикальную линию, опущенную через контрольную точку!
и середину точки прицеливания, или во всяком случае отстоять от нее не далее'
2 см в ту или другую сторону -(по боковому направлению). !
Если средняя точка попадания отклонилась от контрольной более чем на 2 см,'
соответственно этому производится изменение в положении мушки: мушка не-
редвигается влево (вправо), если средняя точка попадания оказалась левей
(правее) контрольной точки.
Уточнение положения средней точки попадания по высоте путем подпили*
в ицы пли замены мушки при стрельбе одиночными выстрелами не производится.
Оно достигается в результате окончательной поверки боя автоматическим огнем.
Ьл>!.’Г1>;,е передвижение мушки следует производить с помощью медное»
> |К."лч u Muavo..: иди спсцч;.’льным прибором.
1 *
t^pn ПереДВИЖеИИИ мушки кеобходнмо иметь в виду, что каждое переме-
щение вершины ее аа 0,5 мм (две точки) явремещает среднюю wy докажет!
црк стрельбе на 100 к примерно на 5 см.
Путем кзмеяения да положении му&гки и шэвпзрстш® вшярочпюД стрельбы
едйдошшш выстрелами подыскизается такое положение мушки, дук которой бы
средняя точка попадаиня располагалась так, как укавано в с. 3.
Поверка автоматичесЕИм огнем
После поверки одиночными выстрелами производится окончйгельяая поверка
боя автоматическим огнем, на основании которой выводится оценка боевой ю-
тоеностн пулемета.
Для производства поверки наводчик производит закрепленным огнем в точку
дао своей поверочиоч ыипзеви 10 выстрелов, тщательно прицеливаясь »ад яиж-
иий обрез точки «рицелявания. По окончании стрельбы поверяет, не сбилась ли
ШНВОДК». %
П® раедаоложеиито пробоин на щите (мишеян) ©коячатедьно определяется
И ЖвйМВается бой пулемета.
0®й пулемета ио кучности признается:
/ /. Отличным — если не менее 9 пробоин из 10 вмещаются в прямоуголь-
ник (проволочный габарит) высотой 12 см и шириной 10 см.
Ж Хорошим — если не менее 9 пробоин аз 19 вмещаются в прямюуюльяшс
высотой 14 см и шириной 12 см.
3. Удовлетворительным — если не менее 9 пробоин из 10 вмещаются
в прямоугольник высотой 16 см и шириной 14 см.
Средняя точка попадания при этом должна совпадать с коктродьиой точкой
-иля отстоять от нее не далее 4 см ио вертикальному направлению и Зсм по го-
ризонтальному направлению.
Средняя течка попадания при автоматической стрельбе определяется сле-
дующим образом:
а) из всех пробоин отбрасываются наиболее удаленные. но не более dsvx;
0 сверху или снизу отсчитывается половина оставшихся пробоин и отде-
ляется горизонтальной чертой; в) таким же порядком отсчитывается по-
ловина пробоин справа или слева и отделяется вертикальной чертой. Точка
пересечения горизонтальной и вертикальной линии определит положение
средней точки попадания.
&им облегчения работы по подысканию мушки нужной высоты как при
замене ее. так и ври опиловке можно ориентировочно пользоваться следующей
табличкой:
Понижение или повышение
средней точки попадания над
контрольной точкой (в санти-
метрах) . . . . .............— 10 — 8 — 6 — 4 — 2
,, - Уменьшить
Необходимое практическое из-
менение высоты мушки (в мил-
лиметрах) . ..............0,91 0,73 0,55 0,36 0,18
0 + 2 4-4 +6-М-Н10
Увеличить
О 0,18 0,36 0,55 0,73 0,91
Примеры пользования табличкой:
а) средняя точка попадания ниже контрольной точки на б см; нужно умень-
шить высоту мушки (опилить или подобрать новую) на 0,55 мм;
б) средняя точка попадания выше контрольной на 8 см; нужно подобрать
мушку на 0,73 мм выше.
Если при стрельбе »а мишени будут обнаружены рваные или продолговатые
пробоины (пуля попала нлашмя), ствол пулемета должен быть немедленно осмотрен
и поверен лекалом.
Если при стрельбе будет обнаружено чрезмерное разбрасывание пуль, не-
обходимо:
«) поверить праеильн&сть установки пулемета; б) осмотреть станок
а соединение станка с телом пулемета; в) поверить правильность намстк-з
148
переднего и заднего сальнитв; г) ствол; д) поверить прашльность
набивки летхы,- после чего стрельбу повторить.
Если в результате повторных стрельб я сдатвегстд-ующего исправления яо-
ложенкя мушки, установки пулемета, перемотки сальников и мелкого ремеита
гут же, ва месте стрельбы, бой пулемета все же ие удается довести до указан-
ных выше норм как в отиошемнк кучпэстк, гак и в совмещении средней точки
нооздаимя с контрольной,— пулемет доджем быть отправлен в оружейную ма-
стерскую для подробиога осмотра к исправления Вместе с пулеметом для сведений
начальника боевого питания отправляется мрисгрелочиая карточка с отметкой ио*
лученных поиа даний ок при стрельбе одиночными -выстрелами, так и при авто-
матической стрельбе (первой и повторных). В отношении таких пулеметов
в оружейной мастерской должны быть приняты все меры к улучшению их боя.
Когда поверка боя будет нризижа законченной, положение мушки отме-
чается кернением (риской) на переднем срезе мушки и приливе кожура. Старые
«ена перед кернением зачищаются. Если на передаем срезе мушки метку почему-
либо сделать нельзя, разрешается кернение ее ш задаем срезе.
Ilf. Приведение ручных иудеметоз к точи©му бою
Все ручные пулеметы, состоящие ни воорум^кйя, должны быть при-
ведены к точному бою с помощью сяеещальной стрельбы.
Поверка боя ручных пулеметов производится в общем на тех же осно-
ваниях, что и поверка боя вантов&к, в тех же случаях и с таким же тща-
тельным предварительным осмотров пулемета я отбором патронов.
Отбор прж^троьадшов
Поверяют бой специальные прис^реяыдакя (2 — 3 на роту, зскддрон), ОТО*
бранные из числа лучших наводчиков.
Отбирает пристрелыциков командир роты (эскадрона), для чего:
— с лучшими наводчиками проводится контрольная стрельба в один
и тот же день и при одинаковом для всех положении изготовки {лежа с сошкн);
— стрельба производится из двух лучших выверенных пулеметов роты
(эскадрона);
— каждый из стреляющих производит последовательно из каждого пулемета
в свою мишень (для поверки боя) стачала но 4 одиночны! выстрела, а затем
ио 2—3 коротких очереди (8 патронов);
— осмотр мишени производится после четырех одиночных выстрелов и после
серии коротких очередей.
Отбор прист реяыциков производятся на основании сравнения результатов
контрольной стрельбы. Годными в качестве пристрельщяков признаются навод-
чики, которые дадут наиболее однообразное из обоих пулеметов положение
средней точки попадания и наилучшую кучность (как при стрельбе одиночными
выстрелами, так я автоматическим огнем), при точном соблюдении правил и при-
емов стрельбы.
Наводчики, показавшие кучность при стрельбе одиночными выстрелами
менее 3 пуль в круг (габарит) диаметром 15 см и при автоматической стрельбе
менее б пуль в тот же габарит, к выполнению обязанностей пристрел ыциков
не допускаются.
Осмотр пулеметов перед поверкой
Перед позеркой боя пулеметы должны быть осмотрены командиром роты
(эскадрона) и оружейным техником под ответственность начальника боевого
питания.
При осмотре особое внимание обращать на следующее:
Ствол. Нет ли погиба» значительной растертости дульной части («о лекалу
№ 2), затвердевшего нагара или ржавчины в канале ствола, мельхиоризацпи или
омеднения, пленок или заусениц, забоин ыа дульном срезе, взноса полей с казен-
149*
*гзс*й, шчятелш&о лачаияя ствола, аёрвбяомерйотй й^ялегаиия чашкй
С1вола к стейкам кожухз.
Прицел. Не погнут ли, кг д« б£я;о®о?о качания, вь забита ли ярсрезь.
исправно як ржботакн защеяФЙ.
ДГугялй. Не побита к не ногнута лк, нрэтнз ли удерживается « Ейвииговадшом
гмеэде, нет ли бедового «етаиия в эсновяния иди вместе с шш.
Тфавильность праз9нк& г&золэго ttaptuusi. и регулхт&ра. Не тюгауты жк,
равномерно ли надвигается иормень на патрубок регулятора.
Зявтыльягос с крикяа&эм. Нет ли кшян, трещин, обколов.
Кроме осмотра, вулемег должен -быть проверен лекалами I, 2, 3 а 4.
Все замеченные неисправности должны быть устранены в оружейной мастерской
до начала «озерки боя. Неносредствеяио яеред стрельбой какая ствола пулемета
должен быть досуха протерт.
Правила поверки боя
Поверка ироизвод>ы'ск прястрельщикамм н®д руководством командира роты
(эскадрона, команды) л присутствии наводчика и командира отделения пове-
ряемого пулемета.
/ Место поверка боя- т-ир или стрельбище; в последнем случае — в безвет-
ренную и по возможности ясную «осаду.
Мишень — белый щит (беленый иди оклеенный белей! бумагой) размером
не менее 1 м высотой и ’/* м шириной.
Точка прицеливания (черная бумажная или суконная) — прямоугольник
размером 30 см но высоте н 20 см не ванрние кяи полукруг диаметром 30 см.
Точка прицеливания укрепляется но середине щита в строго отвесном поло-
жении. Выбор формы точки прицеливания (полукруг или прямоугольник) предо-
ставляется усмотрению пр истрель щиков.
Допускается употребление специальных пристрелочных мишеней (дли по-
верки боя винтовки) с отпечатанными йа них фигурами точек прицеливания.
Дистанция поверки боя—ZW м.
Прицел— 3.
На точке прицеливания или щите цветным карандашом или мелом наме-
чается контрольная точка.
Нормальное превышение контрольной точки над точкой прицел ива ни я
в 100 м с прицелом 3 (ири температуре-}-!^3 по Цельсию, давлении атмосферы
7S0 мм и начальной скорости пули 840 м 11 с) равно -ф-16 см.
При определении положения контрольной точки должны быть учтены усло-
вия стрельбы даного дня (температура воздуха, давление атмосферы, качество
патронов).
Учет этих условий может производиться с помощью предварительной стрельбы
из контрольной винтовки (см. правила приведения винтовок к точному бою).
При отсутствии контрольной винтовки руководствоваться следующими
данными: при повышении или понижении температуры воздуха на каждые
10° о т нормальной (1э°) контрольная точка должна быть соответственно повы-
шена или понижена, примерно, на 2 см. '
Определение температуры воздуха должно производиться с помощью тер-
мометра, расположенного в тени и защищенного от ветра. Нормальное положе-
ние контрольной точки по боковому направлению —- на вертикальной линии,
Проходящей через середину точки прицеливания.
Положение для стрельбы — лежа с сошки. Сошка должна быть тщательно
и надежно установлена (точно без перекоса в направлении мишени). Сошники
должны прочно удерживаться в грунте и углубляться в него до упора огра-
ничителей.
Площадка должна быть удобна для расположения наводчика. При рыхлом
и слабом грунте разрешается пользоваться деревянной подставкой под сошку
(с вырезанными отверстиями для сошников), укрепляемой в грунте колышками.
При стрельбе разрешается также пользоваться ремне.м.
Бой пулемета поверяется сначала одиночными выстрелами (4 патрона),
мтем — автоматическим огнем короткими очередями патронов в 3—4 очереди),
1»
Неверна одшточкыми выетрл&Ш?
Стрельба одиночными выстрелами имеет целый предолрл?одычую лтоясрь*'
точности бея пулемета в отношении совмещения средней точки ношдгши-я с ьпн-
трользшй и доведение ее де у-становленнон кормы.
Дан этого наводчик производит подряд 4 неторопливых выпрела, тщательно
ж однообразно прицеливаясь под нижний обрез точки прицелнвзиия.
По одоичании стрельбы кммкяф роты (эскадрона) осматривает щят («п-
шеш>) и по расяодожеиию пробоин определяет точность боя пудемега и яеобхо
димые изменен*!$i в положении вершины мушки.
Прежде всего определяется кучность боя, каковая признается достаточной
ари том условии, если все 4 пробоины (в крайнем случае 3, если одна из
пробоин явно случайно и резко отклонилась от остальных) вмещаются в круг
диаметром 15 см.
Если расположение пробоин не удовлетворяет этому требованию, нудемег
снова должен быть осмотрен и установка его проверена, после чего стрельба
повторяется.
При повторном неудовлетворительном результате пулемет снимается с ю
верки и отправляется в оружейную мастерскую для точного выявления причин
разброса нуль и их устранения.
Если расположение пробоин удовлетворяет требованиям, командир опреде-
ляет среднюю точку попадания и ее положение относительно контрольной- Сред-
няя точка попадания определяется способами, указанными в правилах приведения
винтовки к точному бою.
Средняя точка попадания должна совпадать с контрольной точкой или
незначительно отклоняться от нее. Отклоиеине средней точки ноладлни'Л -я
контрольной в стороны или ио высоте допускается не более чем н,\ 2 гм
Если средняя точка попадания отклонялась or контрольной точки боя.ч?
чем на 2 см в ту или иную сторону, соответственно этому «ронзяояится м
нение в положении мушки.
Мушка ввинчивается в гнездо основания, если средняя точкт шны-ммн*
оказалась низко, или вывинчивается, если средняя точка попадания <*клзллм< и»
высоко, передвигается влево (вправо), если средняя точка пон4.и««я пц.».млб‘ »»
левее (правее) контрольной точки.
При изменении положения мушки необходимо иметь в виду, что sivpeti ’
щение вершины ее на 0,5 мм перемещает среднюю точку попадания при <1релИ .
на 100 м примерно на 8 см.
Путем изменения в положении мушки и повторения поверочной <iрмы'ы
одиночными выстрелами подыскивается такое положение мушки, при котором
средняя точка попадания наиболее близко совпадала бы с контрольной точЦои
иля по меньшей мере отходила бы от нее не далее 2 см. .!
Поверка автоматическим огнем :
После приведения пулемета к точному бою одиночными выстрелами пронз
водится окончательная поверка боя пулемета автоматическим огнем, и щи
основании ее выводится оценка боевой готовности пулемета. <
Для производства поверки наводчик не спеша производят автоматичес^о
огнем по тон же мишени (щиту) 3—4 коротких очереди (8 патронов), тшателци.»
прицеливаясь код нижний обрез точки прицеливания и исправляя наводку пори.
каждой очереди.
По расположению пробоин на щите (мишени) окончательно определяемся
и оценивается бой пулемета.
Бой пулемета по кучности признается:
Отличным, если не менее 6 пробоин вмещается в круг (габарит) диамет-
ром 12 см.
Хорошим, если не менее 6 пробоин вмещается в круг (габарит) диамет-
рам 15 см.
рм.
не менее € фо&оии вхгещаетсн в круг
.ткаметрем 30 см.
Средняя точка попадания должна ©©впадать яри этен с кеигроаьной точке®
или отстоять ©г нее ж далее 3 см.
Н£®бхет1Ж кметь & виду, что иуъвъслъ боя ври автома гаческой сфельбе
зависит ®е тедът.о ж состояния пулемета, но « ©т наводчика. Поэтому в хх&~
ттеиьшжк случаях, яря .неудовл>ете©рнгелъаой кучности, стрельбу схедует по-
вторить другими нристреяьщнкамн.
Средняя тонга «опадания яри окончательной поверке автоматическим ©гнем
определяется следующим способом. Из всех пробоин отбрасываются наиболее ©г-
скочившие (если такие имеются),но не более двух. Сверху «ли сянзу отсчиты-
ваетея половина оставшихся пробоин и отделяется горизонтальной чертой. Таким
же порядком отсчитывается половина пробоин справа или слева и отделяется
вертикальной чертой. Точка пересечения горизонтальной к вертикальной линии
определит положение средней точки попадания.
Веля при автоматнчеекой стрельбе средняя точка попадания отклонилась от
контрольной более чем «а 3 см, то после осмотра пулемета и его установки
<< еслм нужно, их исправления), стрельбу следует повторить.
/, ЕСЛИ Ври повторной стрельбе автоматическим огнем средняя точка попада-
ния ОПЯТЬ отклонилась в ту же сторону, положение мушки пулемета должно
быть соответственно изменено, с последующей поверкой одиночными выстрела-
ми, а при наличии патронов—и автоматическим ©гнем.
ВйЙ в результате повторной стрельбы и соответствующего исправления
положения мушки или установки пулемета бой не удается довести до установ-
ленных норм как s отношении кучности, так и совмещения средней точки я&-
надапия с контрольной, то пулемет следует отправить в оружейную мастерскую
для осмотра и исправления.
Вместе с пулеметом, для сведения начальника боевого питания, отправляется
отчетная карточка с отметкой подученных попаданий как при стрельбе одиноч-
ными выстрелами, так и при автоматической стрельбе (первой и повторных
стрельб). В отношении таких пулеметов в оружейной мастерской должны быть
приняты все меры к улучшению их боя.
Когда поверка боя будет признана законченной, положение мушки отме-
чается кернением (риской) на переднем срезе ее основания н прилива кожуха,
а конечный результат поверки боя заносится на отчетную карточку в формуля-
ре пулемета.
Поверка боя запасных стволов
Бой запасных стволов каждого пулемета 8 отношении иоложеняя средней
точки попадания должен быть одинаков с боем комплектного ствола.
Поверка боя запасных стволов производится только одиночными выстре-
лами. При этом следует руководствоваться правилами, указанными для комплект-
ных стволов, с той однако разницей, что никаких изменений в положении мушки
для исправления боя, а равно и никаких исправлений в самом пулемете не де-
лается.
Если при поверке запасного ствола обнаружится отклонение средней точки
попадания более чем на 3 см от контрольной точки, ствол этот должен быть
тщательно осмотрен, если нужно исправлен и пригнан к пулемету. При этом
должно быть обращено особое внимание на равномерное надевание чашки ство-
ла на передний конец кожуха; равномерное надвигание поршня на патрубок ре-
гулятора; правильное сцепление ствола со ствольной коробкой и закрепление
его замыкателем.
После исправления и ириговки к пулемету запасной ствол снова поверяется
стрельбой одиночными выстрелами.
Окончательный результат поверки боя каждого запасного ствола заносится
в отчетную карточку, которая должна храниться при стволе для справок.
Если в результате исправления и пригонки все же не удается довести от-
дельные запасные стволы до однообразного боя с комплектным стволом, то от-
клонение средней точки попадания от контрольной в стороны и по высоте,
получившееся при стрельбе из этил чапжтшх стаж ® формуляре
« ^тиожчкыл* (W см отклонения в Ж к равняются одной тсячжэй) для после-
дующего учета ара стрельбе.
Учет пулеметов по кх бот©
Поверка боя пуяемега признается законченной, когда пулемет (с комплект-
ным и запасными стволами) как в отношении кучности, так и в отношении
положения средней точки попадания будет доведен до указанных выше норм.
При этом, если пулемет поверкой автоматическим огнем будет доведен
только до минимальной нормы (по кучности чо ^удеддетворительной* и по по-
ложению средней точке попадания до отклонения ее небояее 3 см), в роте (эскад-
роне) должна вестись снеге магическая работа гк> улучшению качества его боя
в пределах возможности (осмотр, отладка, повторна® ещверка).
Ь ротах (эск дронах) должен вестись точный учет пулеметов по качеству
боя: отличный, хорошим, удовлетворительный. При отаееепок яуяемвпж к одвой
из этих категорий надлежит руководствоваться уквзаниыми выше нормами оцен-
ки кучное гк боя.
Относительное количество отличных я хороших пулеметов (в процентах)
в каждом подразделении и общее количество их в войсковой части служит по-
казателем работы начальствующего состава над приведением оружия к точному
бою и над его сбережением, что н будет учяздиЕэться при нпспектярованин
войск с выражением в процентах от общего числа поверенных пулеметов и С по-
ощрением за пулеметы, доведенные до отличного боя (каждый оглнчямй нуле»
мет при общей оценке засчитывается за 1‘/з единицы).
ТОДГОНКА ЗАПАСНЫХ СТВОЛОВ РУЧНОГО W ЛЕМЕТ А ДЕЛ WM 1»
ГОЮ К КОМПЛЕКТНОМУ, С ПРИМЕНЕНИЕМ спшнального
СИСТЕМЫ СТРЕЛКОВО-ТАКТИЧЕСКОГО ИНСТИТУТА
Принцип, на котором основана подгонка запасных стволов но бою к ком*
няектяому, таков:
Так как чаше^а газовой камеры наглухо вместе с газовой камерой скреп*
лена со стволом и малейшее изменение формы чашечки дает различное сокрн-
косновеине ее с кожухом, на котором закреплена мушка, то путем искусственного
изменения формы чашечки придается желательное отклонение осн запасного
стола сравнительно с положением комплектного ствола.
Процесс подгонки запасных ство-
лов по бою к комнлектному стволу
состоит в следующем:
1) Производятся все подготови-
тельные мероприятия по приведению
ручных пулеметов к точному бою
ичласно новых правил, опублнко-
миных инспекцией пехоты (см. при-
ложение № 7).
2) Производится обжим перед-
нем) обреза кожуха для придания
н;*.п;изьиой окружности ему в случае,
-.• hi в пулемете производились ранее
ь.ьчие-инбудь изменения формы обре-
•з кожуха с целью, например, устра-
нения поперечного качания ствола.
Для обжима переднего среза ко-
жуха с передней части кожуха вставляется цилиндрическая Оправка и вся передняя
члегь кожуха вместе с оправкой обжимается прибором СТИ 1 (саг [>><- 5<)-
Рис. 65
&1) В порядке иоследо-
ватольноста производится
стрельба из всех ствол о г.
данного пулемета едино ины-
ми выстрелами сериями по
4 патрона.
Затем, согласно новых
правил по приведению руч-
ных пулеметов к точному
бою, онределиется средняя
точка попадания каждого
ствола.
4) В качестве основно-
го ствола выбирается тот,
средняя точка попадания
которого определилась по
высоте выше всех осталь-
ных. (Это вызывается тем,
что в переднем обрезе ко-
жуха с нижней стороны
имеется вырез для газовой
камеры с регулятором, сле-
довательно какой бы обжим
чашечки с нижней ее сто-
роны не .производился он
не может изменить поло-
жения оси ствола по отношению линии прицеливания, а следовательно и изме
нито бой ствола.
Поэтому, выбирая в качестве основного,
ствол с самым высоким боем, при подгонке
остальных стволов исключается необходимость
обжима чашечки снизу.
5) Пулемет с основным стволом приво-
дится к точному бою согласно новых правил
приведения ручйых пулеметов к тонному бою,
при чем все отклонения средней точки попа-
дания устраняются изменением положения
мушки по высоте и в стороны.
6) Добившись ОТЛИЧНОГО бон основного
ствола, положение мушки закрепляется.
7) В очередном порядке берутся осталь-
ные стволы и на учете отклонения их сред-
ней точки попадания от средней точки по-
падания основного ствола производится обжим
чашечки с противоположной (отклонению
средней точки попадания) стороны прибором
СТИ № 1 (рис. 65). Например, средняя точка
попадания отклонилась вниз влево — надо ча-
шечку обжать сверху справа, на величину
в зависимости от величины отклонений.
Таким образом посредством изменения
формы чашечки ствола в ту или иную сто-
рону, запасные стволы подгоняются во бою,
согласно основного я достигается одинаковый
бой всех стволов данного пулемета.
Правильность подгонки запасных ство-
лов посредством обжима чашечки поверяется
стрельбой,, согласно новых правил приведения
к точному бою ручных пулеметов.
Рис. 66
154
ШПС.МШЕ ПРИБОРА СИСТЕМЫ СТ^ЖОВО-ТЛОЖЕОШГ© 1ШСТШУТЛ
й.да педгшжя запасных стволов ручного вужжета Дегтярева
НО БОЮ К КОЛШЯЕКТНОЛ13Л И ПРАВИЛА ПОЛЬЗОВАНИЯ
Прибор СТ'И -К? 1 (рис. 86), предназначенный для обжима чашечки ствола,
состоит из стальной раж, внутренние ребра рамы имеют квнусиую форму (но
«мну ребер рамки клуппа с раздвижными плашками для нарезки рез»/»ы),
В s-жжжй част рамы встав-
ляется нетадвиэкная стальная
плашка с гладким полукругом
рт фор-<*е и размерам полуок-
ружности чашечки ствола. Свер-
ку «ставаяется вторая стильная
плашка, которая может иметь
движение при завинчивании
нрн»и»ного винта. Через от-
кидную крышку сверху про-
ходит прижимной винт с ворот-
ком. Между верхней подвижной
плашкой и концом винта вста-
вляется прокладочка.
Кривая полукруга верхней
подвижной плашки должна
Рис. «7
быть несколько иной, чем полу-
круг чашечки, с таким расчетом, чтобы эксцентрическая поверхность полукруг
верхней плашки при завинчивании прижимного винта вдавливала бы жружиуу»
Рис. 88
чашечки ствола.
Таким образом >го»
Прибор собрй уП'
pofkwj рамочито нлунй и
раздинжнык плашек, только
плашки без резьбы •-
и рама без ручек.
В этот же прибор при не •
обходимое™ прои.июдить об-
жатие переднего конца большой
трубы кожуха вставляется др) -
гая пара плашек (рис. 87).
Применение прибора для
обжима чашечки состоит в
следующем: обжиму (вдавли-
ванию) подвергается чашечка
с противоположной стороны
отклонению среднем точки" попадания. Для производства обжима ствол вста-
вляется чашечкой между полукругами плашек так, что часть чашечки., не требую-
щая обжима, помещается на неподвижной' плашке, а та часть чашечки, которая
требует обжима, приходится под полукругом верхней подвижной плашки.
Рамка прибора, вместе со вставленным между плашками стволом зажимается ;
в тиски, а под свободный конец ствола подставляется деревянная подставка, так i
чтобы ствол находился в горизонтальном положении.
Затем завинчиванием прижимного винта чашечка обжимается в зависимое?^ .
от величины отклонения средней точки попадания.*
Вследствие незначительной величины, на которую приходится И'л с
чашечку ствола, завинчивание прижимного винта должно проводиться с >
осторожностью, так как излишний поворот винта вызывает затем ненромы*‘№'
тельную затрату временя. .
Для измерения величины обжима чашечки (в процессе обжима) имеет» £ >'
а льны й прибор СТИ № 2 (рис. 88) показывающий величину обжима «• > = • -
Прибор накладывается полукруглыми лапками иа ствол,
стрелки прибора подводится под бортик чашечки. Таким обраа^м 4
Ж*
aaitHii тфяжимжзго винта на мор&ткиж. ко-
зьей. стрелки давит бортик -чашечки, с.т-
*sero длинное плечо стрелки яаджшаешя
тюерх и на шкале дает показания величк?-ы
обжима (рис. 89). Шкала ж пластинке втого
прибора расчитывается соответсгэекно оп-
редейе-ншэй величине отклонения средней
точки попадания в зависимости от веяи-
чнпы обжима чашечки, что нетрудно опыт
«ым мутем установить.
Для устранения значительных погибов
бортика чашечки ствола внутрь применяется
разгибатель, работающий на принципе ры-
чага (рис. 96). Процесс работы и© устране-
нию погиба борщка чашечки во -внутрь
показан на рис. 61.
В случае, если после обжатия чашечки
ствола ствол с затруднением вставляется
й кожух от того, что обжатая во внутрь
роверхиость бортика чашечки трет о на-
ружную поверхность переднего конца ко-
жуха, то можно произвести развальцовку
внутренней стороны бортика чашечки, с
противоположной стороны обжима.
Для производства развальцовки служит
прибор (рис. 92). Прибор для развальцовки
чашечки состоит из цилиндра и суппорта. В суппорт (ж) зажимается стальной
вкладыш с режущим зубом (к), который входит в чашечку. Прибор одевается не
Рис. 90
ствол, сушюрт с зажатым в нем ре ядом
прижимается к бортику чашечки задним
винтом. При движении ручки (те) по по-
луокружности чашечки, вперед .и назад.
резец отвальцовыв.зет определенную
часть внутренней поверхности бортика-
чашечки, после чего ствол может бег
затруднений присоединяться к кожуху..
Рис. 69
Рис 92
156
Приложение Ms &
Ч@Н№Й8И ЖТАЛШ. ИЗГОТОВЛЯЕМЫХ В ВОЙСКОВЫХ ЧАСТЯХ ПРИ
ОТЛАЖУ СТРЕЛКОВОГО ОРУЖИЯ И HfXuTiWX ПРИБОРОВ
Рис. 93 - медизя плзггишя» дз« игтлйлсйй»
в нагель винювкн три образоийпиа ^»ся
между нагелем и упором ствоЛЫМй i-vp^eUn
Рис. 94 — чертеж мушки заводского образца, которую можно
изготовить в поставить в револьвер „Наган" обр. 1895 г.
e.vrcn мушки старого образца
1571
Ряс, 95 •*- чертеж мушки «рйивугояьвого
здчшня, которую можно изготовить я
•йОСтанито к револьверу „Наган “ вместо
мушки старого образца
Рис. % — чертеж формы
прицельной прорези, ка-
кую нужно сделать в рам-
ке револьвера „Наган"
при «остановке мушки
прямоугольного сечения
Рис. 97 — чертеж гнетка для раздачи хвосто-
вой части мушки пулемета Дегтярева
Ряс. 98 — чертеж антабки к сошкам пулемета Дегтярева для ножного ремня
158
Рис, 99 — чертеж наперстка к прицелу цужмета Максима
с повышенными размерами, который можно изготовить и по-
ставить с целью устранения качки стойки прицела
Рис. 100 —чертеж зятемяятеля к целику лулемеш МйМИШ
Рис. 101 — чертеж ромбоидаль-
ного бронзового кольца к пе-
реднему сальнику ствола пуле-
мета Максима
159
Рис. 102 — прибор дяя сжимания ушков прицельно»
колодки пулемета Дегтярева.
Рис. 103 — прибор для развальцовки чашечки ствола руФ
«ото пулемета Дегтярева.
1Ь0
Рис. 104, Прибор системы Райцына для ен«гнч » #*-
пулемета Максима
Сущность устройства прибора заключав ic« в след» юш<м:
1) -На рычаг, имеющий длину 360 мм я в перс.шеи «мстя сдетг
насажен медный валик (диаметр 18 мм) с канавками для наклалы«№*я
стенок короба.
2) На расстоянии в 72 мм. от оси валика на рычаге просверлено otwepewr
н укреплен качающийся захват.
3) В ручке рычага укреплены два шипа: задник, но диаметру равный отвергни,?
для разрезной чеки /атыльника, и передний, диаметром 10 мм; расстояние межг1
шинами—73 мм (оба шипа делаются из желтой меди), шины служат для вычл-
мания задвижек.
4) Качающийся захват в передней части имеет выемку (паз) ди свободного
прохождения нижие о копна спускового рычага.
Действовать пр. -аром при вынимании затыльника, его надевании я сделен;:;;
задвижек нуяйю следующим образом:
1) Вынуть разрезную чеку затыльника, наложить валик на стенка короба
так, чтобы канадки валика поместились на ребрах стенок, зуб захвата ввести за
зарез в вередяей плоскости затыльника н движением за рукоятку вверх вывести
затыльник.
2) Вставить задний шип в отверстие стенок короба для разрезной че*и
затыльника изнутри, передним шипом упирать в клин задвижки (почередш»)
и движением прибора назад вынимать задвижки; тем же способом задвижки
и вставляются.
3) Для вставления затыльника упереть валик прибора в дно короба, з зарез
зуба захвата сцепить с затыльником (в нижнем приливе для ручек) к движением
за рукоятку вниз вставить затыльник.
161 !
СОДЕРЖАНИЕ
Предисловие ..........................................
Глава 1. Техикческий яадзнр за стрелковым оружием
в войсковом части ..............................................
7,62 мм винтовка о^азца 1891 г. и 1В91-30 года..............
7,62 мм револьвер .Haras' образца 1895 г. . ..................
7,62 мм пулемет Максима.................................. . .
7,62 мм ручной сулемех Дегтярева ...........................
Шашка образца 1927 г. . ...................................
Смазка стрелкового оружия. .................................
Окраска ............. .........................
Глава IL Осмотр, дефектация и ремонт с«релко«иго
оружия.......................................
Осмотр виитозкя . ..............................
Наиболее карлитершяе дефеми винтовки в собранном ОД|* g
талях, как ех обнаружить и ycip.iinrb.....
Отладка внитовек...................Л
Изменения, сделанные в винтовке образца НИИ г,
Новая комбинированная принадлежность к 7X12 ммт
Технические условия, которым доджем отвечай досдоМф
разца 1895 г.. ................ .
Устранение неисправностей в револьвере „Напи* ЙрмЙВ Ив?
Отладка спуска револьвера .Наган" образна 1КуЛ года , , , , < « м «
Технические условия, которым должен отвечать тмксний
Максима, и ремонт его...........................
Технические условия, которым должен соответствовать станок Соколова
к пулемету Максима, и ремонт его...................... «...
Отладка пулемета Максима......................................
Чего следует избегать ври обращении с пулеметом Максима.....
Правила, которых нужно придерживаться при хранении и употребле-
нии лекал...................................................
Перечень принадлежностей к пулемету Максима . ........... .
Технический осмотр и ремонт ручного пулемета Дегтярева (ДП). . .
Изменения ® устройстве деталей пулемета Дегтярева и клейма, соответ-
ствующие этим изменениям...............................
Регулирование выхода газов через газовую камеру в пулемете Дегтярева
Технический осмотр шашек......................................
Неисправности шашки и их устранение.........................
Сбережение пулеметов от действия отравляющих веществ .......
Перечень лекал и приборов, применяемых в войсковой оружейно-техни-
ческой мастерской ври осмотре и исправлении оружия . ......
Классификация ремонта стрелкового оружия.................
Распределение стрелкового оружия по категориям...........
Глава III. Химическая окраска металлических деталей
стрелкового оружия (оксидирование)............................ . .
Воронение ..................................................
Синение .......... .........................................
Вытравка нзжров или других обозначений на металлических деталях.
сч».
90
93
95
96
105
106
ПО
112
113
116
Ш
П7
c»i
Г л а в a J V. Н е к о т п р ы а о б ш «технические сведения , . , 11
Сорта углеродистой стали и ео применение.................... 11
Закалка некоторых инструментов.............................. Ц.
Рецепты для цементации железа............................... 12
Размеры некоторых слесарных инструментов .....................12
Наиболее употребительные типы токарных рем-ов .......... 1$
Приложения ;
Приложение № 1- Номенклатура деталей стрелкового оружия .... 12
Приложение № 2. Примерный перечень оборудования и инструментов
для укомплектования полковой оружейной мастерской..............13
Приложение № 3. Нормы смазочных и обтирочных материалов для
стрелкового оружия на 1 год ...................................13
Приложение Nb 4. Изготовление прибора для ремонта шомполов ... 11
Приложение № 5. Устранение износа проушин дна короба пулемета 1
Максима постановкой втулок ............................... 1|
Приложение № G. Таблицы перевода дюймов в миллиметры..........13
Приложение № 7. Новые правила приведения винтовок, ручных и стаи- 3
новых пулеметов к точному бою............................... . 13
Приложение № 8. Подгонка запасных стволов ручного пулемёта Дегтя- '3
рева по бою к комплектному, с применением специального прибора g
системы стрелково-тактического института........................ц
Приложение Яэ 9. Чертежи деталей, изт отопляемых в войсковых частях j
при отладке стрелкового оружия и недобрых приборов ...... 15J
W4
