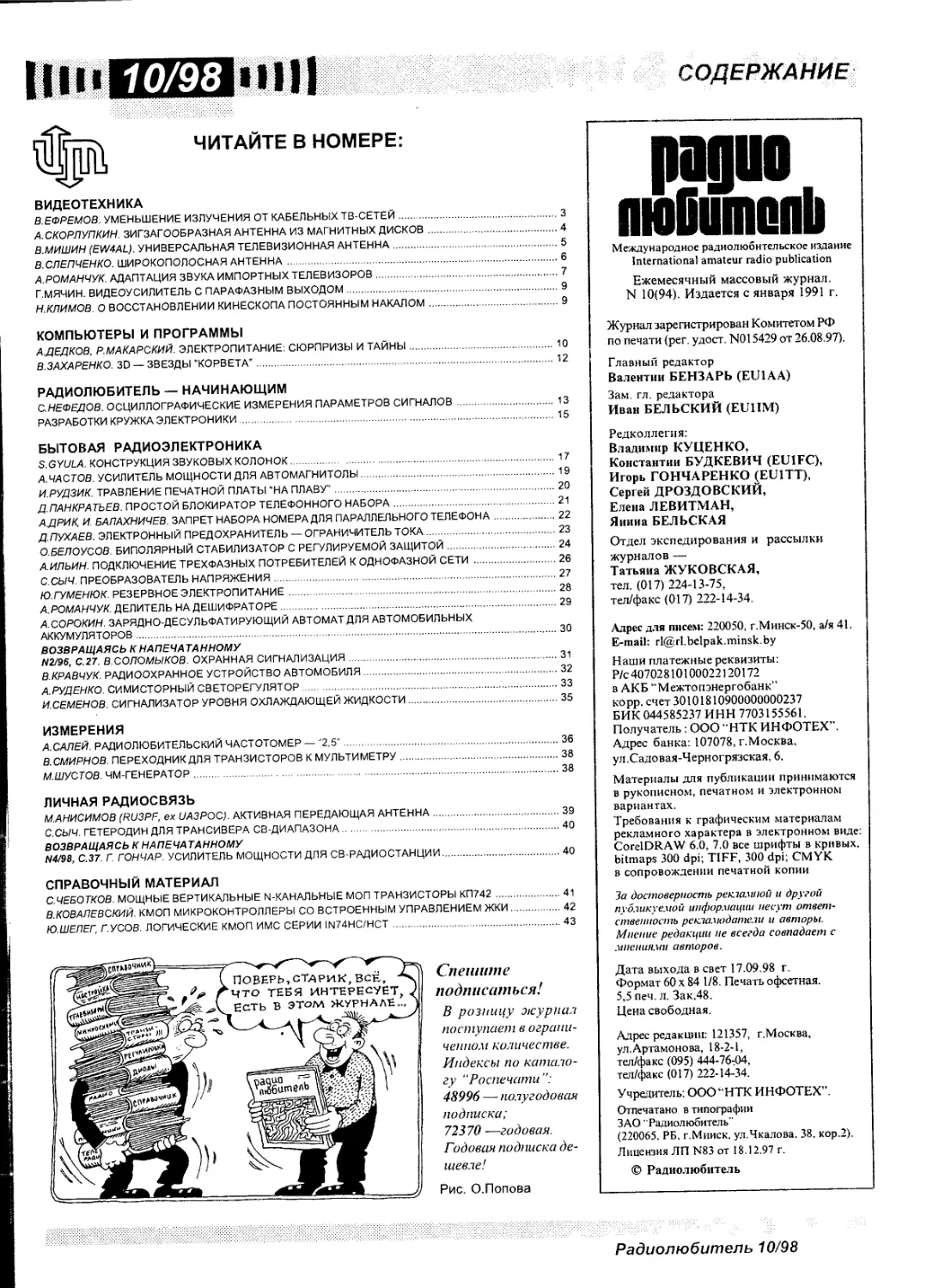

СОДЕРЖАНИЕ
ЧИТАЙТЕ В НОМЕРЕ:
ВИДЕОТЕХНИКА
В.ЕФРЕМОВ. УМЕНЬШЕНИЕ ИЗЛУЧЕНИЯ ОТ КАБЕЛЬНЫХ ТВ-СЕТЕЙ..................3
А.СКОРЛУПКИН. ЗИГЗАГООБРАЗНАЯ АНТЕННА ИЗ МАГНИТНЫХ ДИСКОВ..............4
В.МИШИН (EW4AL). УНИВЕРСАЛЬНАЯ ТЕЛЕВИЗИОННАЯ АНТЕННА..................5
В.СЛЕПЧЕНКО. ШИРОКОПОЛОСНАЯ АНТЕННА ..................................6
А.РОМАНЧУК. АДАПТАЦИЯ ЗВУКА ИМПОРТНЫХ ТЕЛЕВИЗОРОВ.....................7
Г.МЯЧИН. ВИДЕОУСИЛИТЕЛЬ С ПАРАФАЗНЫМ ВЫХОДОМ..........................9
Н.КЛИМОВ. О ВОССТАНОВЛЕНИИ КИНЕСКОПА ПОСТОЯННЫМ НАКАЛОМ................9
КОМПЬЮТЕРЫ И ПРОГРАММЫ
А.ДЕДКОВ. РМАКАРСКИЙ. ЭЛЕКТРОПИТАНИЕ: СЮРПРИЗЫ И ТАЙНЫ................ 10
В.ЗАХАРЕНКО. 3D — ЗВЕЗДЫ "КОРВЕТА".....................................12
РАДИОЛЮБИТЕЛЬ — НАЧИНАЮЩИМ
С.НЕФЕДОВ. ОСЦИЛЛОГРАФИЧЕСКИЕ ИЗМЕРЕНИЯ ПАРАМЕТРОВ СИГНАЛОВ .......... 13
РАЗРАБОТКИ КРУЖКА ЭЛЕКТРОНИКИ......................................... 15
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
S. GYULA. КОНСТРУКЦИЯ ЗВУКОВЫХ КОЛОНОК................................ 17
А.ЧАСТОВ. УСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ АВТОМАГНИТОЛЫ.........................19
И.РУДЗИК. ТРАВЛЕНИЕ ПЕЧАТНОЙ ПЛАТЫ “НА ПЛАВУ"..........................20
Д.ПАНКРАТЬЕВ. ПРОСТОЙ БЛОКИРАТОР ТЕЛЕФОННОГО НАБОРА....................21
А.ДРИК, И. БАЛАХНИЧЕВ. ЗАПРЕТ НАБОРА НОМЕРА ДЛЯ ПАРАЛЛЕЛЬНОГО ТЕЛЕФОНА.22
ДПУХАЕВ. ЭЛЕКТРОННЫЙ ПРЕДОХРАНИТЕЛЬ — ОГРАНИЧИТЕЛЬ ТОКА................23
О.БЕЛОУСОВ. БИПОЛЯРНЫЙ СТАБИЛИЗАТОР С РЕГУЛИРУЕМОЙ ЗАЩИТОЙ.............24
АИЛЬИН. ПОДКЛЮЧЕНИЕ ТРЕХФАЗНЫХ ПОТРЕБИТЕЛЕЙ К ОДНОФАЗНОЙ СЕТИ .........26
С.СЫЧ. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ......................................27
Ю.ГУМЕНЮК. РЕЗЕРВНОЕ ЭЛЕКТРОПИТАНИЕ ...................................28
А.РОМАНЧУК. ДЕЛИТЕЛЬ НА ДЕШИФРАТОРЕ....................................29
А.СОРОКИН. ЗАРЯДНО-ДЕСУЛЬФАТИРУЮЩИЙ АВТОМАТ ДЛЯ АВТОМОБИЛЬНЫХ
АККУМУЛЯТОРОВ..........................................................30
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
N2/96, С.27. В.СОЛОМЫКОВ. ОХРАННАЯ СИГНАЛИЗАЦИЯ........................31
В.КРАВЧУК. РАДИООХРАННОЕ УСТРОЙСТВО АВТОМОБИЛЯ.........................32
А.РУДЕНКО. СИМИСТОРНЫЙ СВЕТОРЕГУЛЯТОР..................................33
И.СЕМЕНОВ. СИГНАЛИЗАТОР УРОВНЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ....................35
ИЗМЕРЕНИЯ
А.САЛЕЙ. РАДИОЛЮБИТЕЛЬСКИЙ ЧАСТОТОМЕР — '2,5"..........................36
В. СМИРНОВ ПЕРЕХОДНИК ДЛЯ ТРАНЗИСТОРОВ К МУЛЬТИМЕТРУ...................38
М.ШУСТОВ. ЧМ-ГЕНЕРАТОР.................................................38
ЛИЧНАЯ РАДИОСВЯЗЬ
М АНИСИМОВ (RU3PF, ex UA3POC). АКТИВНАЯ ПЕРЕДАЮЩАЯ АНТЕННА.............39
С.СЫЧ. ГЕТЕРОДИН ДЛЯ ТРАНСИВЕРА СВ-ДИАПАЗОНА...........................40
ВОЗВРАЩАЯСЬ К НАПЕЧА ТАЙНОМУ
N4/9S, С.37. Г. ГОНЧАР. УСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ СВ-РАДИОСТАНЦИИ.........40
СПРАВОЧНЫЙ МАТЕРИАЛ
С.ЧЕБОТКОВ. МОЩНЫЕ ВЕРТИКАЛЬНЫЕ N-КАНАЛЬНЫЕ МОП ТРАНЗИСТОРЫ КП742 .... 41
В.КОВАЛЕВСКИЙ. КМОП МИКРОКОНТРОЛЛЕРЫ СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ ЖКИ.....42
Ю.ШЕЛЕГ, Г.УСОВ. ЛОГИЧЕСКИЕ КМОП ИМС СЕРИИ IN74HC/HCT .................43
Спешите
подписаться!
В розницу журнал
поступает в ограни-
ченном количестве.
Индексы по катало-
гу "Роспечати”:
48996 — полугодовая
подписка;
72370 —годовая.
Годовая подписка де-
шевле!
Рис. О.Попова
радио
пюбвтсп1|
Международное радиолюбительское издание
International amateur radio publication
Ежемесячный массовый журнал.
N 10(94). Издается с января 1991 г.
Журнал зарегистрирован Комитетом РФ
по печати (per. удост. N015429 от 26.08.97).
Главный редактор
Валентин БЕНЗАРЬ (EU1AA)
Зам.гл. редактора
Иван БЕЛЬСКИЙ (EU1IM)
Редколлегия:
Владимир КУЦЕНКО,
Константин БУДКЕВИЧ (EU1FC),
Игорь ГОНЧАРЕНКО (EU1TT),
Сергей ДРОЗДОВСКИЙ,
Елена ЛЕВИТМАН,
Янина БЕЛЬСКАЯ
Отдел экспедирования и рассылки
журналов —
Татьяна ЖУКОВСКАЯ,
тел. (017) 224-13-75,
тел/факс (017) 222-14-34.
Адрес для писем: 220050, г. Минск-50, а/я 41.
E-mail: rl@rl.belpak.minsk.by
Наши платежные реквизиты:
Р/с 40702810100022120172
в АКБ “Межтопэнергобанк”
корр.счет 30101810900000000237
БИК 044585237 ИНН 7703155561.
Получатель : ООО "НТК ИНФОТЕХ”.
Адрес банка: 107078, г.Москва,
ул.Садовая-Черногрязская, 6.
Материалы для публикации принимаются
в рукописном,печатном и электронном
вариантах.
Требования к графическим материалам
рекламного характера в электронном виде:
CorelDRAW 6.0, 7.0 все шрифты в кривых,
bitmaps 300 dpi; TIFF, 300 dpi; CMYK
в сопровождении печатной копии
За достоверность рекламной и другой
публикуемой информации несут ответ-
ственность рекламодатели и авторы.
Мнение редакции не всегда совпадает с
мнениями авторов.
Дата выхода в свет 17.09.98 г.
Формат 60 х 84 1/8. Печать офсетная.
5,5 печ. л. Зак.48.
Цена свободная.
Адрес редакции: 121357, г.Москва,
ул. Артамонова, 18-2-1,
тел/факс (095) 444-76-04,
тел/факс (017) 222-14-34.
Учредитель: ООО “НТК ИНФОТЕХ”.
Отпечатано в типографии
ЗАО "Радиолюбитель"
(220065. РБ. г.Мииск, ул.Чкалова. 38. кор.2).
Лицензия ЛП N83 от 18.12.97 г.
© Радиолюбитель
Радиолюбитель 10/98
IIIH
РП/98
Illll
НАШИ ПРИЛОЖЕНИЯ
ИВ <1 вив
ЧИТАЙТЕ В НОМЕРЕ 9/98:
КЛУБНЫЕ НОВОСТИ
РОССИЙСКИЙ КЛУБ ВЕТЕРАНОВ РАДИОЛЮБИТЕЛЬСКОЙ СВЯЗИ
"ВЕТЕРАН" ...................................... 2
ИТОГИ ДНЯ АКТИВНОСТИ КЛУБА UDXC 19 АПРЕЛЯ 1998 ГОДА. 2
DX-info
QSL via..........................................4
СОРЕВНОВАНИЯ
КАЛЕНДАРЬ СОРЕВНОВАНИЙ.......................... 6
НА QRP CONTEST...................................6
UKRAINIAN DX CW CONTEST......................... 6
JAPAN INTERNATIONAL DX “PHONE" CONTEST.......... 6
OK/OM DX CONTEST................................ 7
R.HUMMEL (WS1A). ПОБЕДА ИЛИ БРЮЗЖАНИЕ........... 7
КРАТКИЕ ИТОГИ UKRAINIAN DX CONTEST 1997 ........ 9
КРАТКИЕ ИТОГИ WW UT CONTEST'98................. 11
РОБИНЗОНЫ В ЭФИРЕ
Ю.КАЗАКЕВИЧ (EW6BN). РЕЧНАЯ ОСТРОВНАЯ ЭКСПЕДИЦИЯ. 12
НОВЫЕ ВИДЫ РАДИОСВЯЗИ
В. HENRY (K9GWT) и R. PETIT (W7GHM). ЦИФРОВАЯ СВЯЗЬ НА КВ .. 14
50 МГц и выше ...
А.СИДОРШИН (EW6AL). УКВ-РАДИОЭКСПЕДИЦИЯ EW6AZ
ВКО44........................................ 18
КУПЛЮ. ПРОДАМ. ОБМЕНЯЮ
РАДИОЛЮБИТЕЛЬСКАЯ ЯРМАРКА.................... 19
УСИЛИТЕЛИ
Г.ПЕЧЕНЬ (EW1EA). КВ ЛИНЕЙНЫЙ ЛАМПОВЫЙ УСИЛИТЕЛЬ
МОЩНОСТИ СЕГОДНЯ............................. 20
N.UDATEANU (YO3BWK). УСИЛИТЕЛЬ МОЩНОСТИ
С MOS FET.................................... 24
ТРАНСИВЕРЫ
В.ПАЗОВИК (UT2IP). ПРОСТОЙ ТРАНСИВЕР......... 26
АНТЕННЫ
A.TSOCAS (F3TA). ЗАЩИТА ОТ ПОМЕХ ДОМАШНЕЙ
РАДИОАППАРАТУРЫ.............................. 30
В.МИЛЯХИН (UA3EQ). РЕФЛЕКТОМЕТР.............. 33
УКВ
В.ЖУРАВСКИЙ (ER4OT). ТРАНСВЕРТЕР НА 144 МГц.. 34
В.БЕСЕДИН. РАСЧЕТ ЭЛЕВАЦИИ АНТЕННЫ .......... 35
МОДЕРНИЗАЦИЯ
А.ВЕСЕНОВ (RX3APL). ПЕРЕДЕЛКА Р-143 ......... 36
ДАЙДЖЕСТ..................................... 37
ир
Ваш hQinnbumop
ЧИТАЙТЕ В НОМЕРЕ 9/98:
НЕ ТОЛЬКО НОВИЧКУ
А.БАЛАХОНЦЕВ. АЗБУКА НЕЙРОННЫХ СЕТЕЙ:
МЕТОДЫ ОБУЧЕНИЯ....................................... 2
Е.ЗАЙЦЕВА. ОСНОВЫ РАБОТЫ С MICROSOFT WORD............. 4
С.КАРАЧУН. РАБОТА В MICROSOFT ACCESS.................. 8
УРОКИ ПРОГРАММИРОВАНИЯ
С.НЕЧАЕВ. MATLAB: ЧТО МОЖЕТ БЫТЬ ПРОЩЕ
ВЕКТОРОВ И МАТРИЦ?.............................. 10
К.ХИЛЬКО. ОБЗОР ВОЗМОЖНОСТЕЙ ЯЗЫКА С- ........ 12
А.ГОМАН. ГРАФИЧЕСКИЕ ЭФФЕКТЫ “ЗВЕЗД”............ 14
ДИАЛОГ ПРОГРАММИСТОВ
Д.СУПОНОВ. ОБРАБОТКА РАСТРОВЫХ ИЗОБРАЖЕНИЙ..... 15
М.ТИТОВ. ROTATE................................ 18
А.СЛЕПОВ. ДЕЛЕНИЕ ФАЙЛОВ НА ЧАСТИ ............. 20
РЕЦЕПТЫ
В.СИЛЬЧЕНКО. ПЕРЕДЕЛКА ТЕЛЕМОНИТОРА РОБОТРОН.... 22
РАБОТАЕМ ГРАМОТНО
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
N1/96. В.ПИЛЬГУН. УНИВЕРСАЛЬНЫЙ КОНТРОЛЛЕР
НАК1816ВЕ31.................................... 25
КОММУНИКАЦИИ
М.АРСЕНОВИЧ. ЧТО ТАКОЕ ИНТЕРНЕТ?............... 27
МИР 8 БИТ
Ю.СТЕФАНОВИЧ. ОКОННОЕ МЕНЮ НА-СПЕКТРУМЕ"....... 30
С.СЫЧ. ПРОГРАММА “THE OSCILLOGRAM”............. 31
А.МОТОРИН. GRAF-Mv.3.0......................... 32
С.РЮМИК. ИНДИКАТОР ИМПУЛЬСОВ ОПРОСА
SEGA-ДЖОЙСТИКА................................. 33
ИГРОТЕКА
В.ЗАХАРЕНКО. ИГРА “WOLF"........................ 36
2
Радиолюбитель 10/98
Illll
РП/38
Uli
ВИДЕОТЕХНИКА
В.ЕФРЕМОВ,
357623, Ставропольский край,
г.Ессентуки-25, а/я 109.
УМЕНЬШЕНИЕ ИЗЛУЧЕНИЯ
ОТ КАБЕЛЬНЫХ ТВ-СЕТЕЙ
В ряде случаев возникает необходи-
мость распределения ТВ-сигнала от
местного источника (видеомагнито-
фона, СТВ-тюнера, видеокамеры и
т.п.) нескольким абонентам или груп-
пе абонентов, находящихся в разных
помещениях либо зданиях. Иными
словами, появляется необходимость
создать небольшую любительскую ка-
бельную ТВ-сеть по типу СКТВ. На
рисунке в качестве примера показана
схема распределения сети для несколь-
ких абонентов (ТВ1, ТВ2 и ТВЗ). на-
ходящихся на расстоянии друг от дру-
га и получающих сигнал от местного
источника (ВМ) посредством 75-ом-
ной коаксиальной линии /2, 16.
Чтобы система позволяла без
каких-либо дополнительных пе-
реключений выбирать необхо-
димый источник ТВ-сигнала
при условии уменьшения излу-
чения от местного источника в
эфир, в линии установлены на-
правленные ответвители НО1 и
НО2, и она нагружена резисто-
ром R1. При правильном конст-
руктивном исполнении и под-
ключении направленных ответ-
вителей, подавление сигнала от
местного источника в антеннах
должно быть более 20 дБ. Если
на практике какая-либо из ли-
ний имеет значительную длину,
для поддержания оптимального
уровня сигнала в ней может потре-
боваться установка канального уси-
лителя (УС). Оптимальным местом
для его установки в линии можно
считать отрезок, на котором ВЧ-сиг-
нал от источника ослабляется на
10... 15 дБ. В этом случае линия мало
излучает, а усилитель вносит мини-
мум дополнительных шумов. Если
местный источник ТВ-сигнала рабо-
тает в строго определенной полосе
частот одного ТВ-канала, дополни-
тельного снижения излучения в эфир
антеннами WA1 и WA2 можно до-
биться, установив в их фидеры режек-
торные фильтры (LI, Cl; L2. С2 и L3,
СЗ; L4, С4) и настроив их на макси-
мальное подавление этой полосы час-
тот. На схеме рис.1 в виде сопротив-
лений R2 и R3 показаны внутренние
последовательные сопротивления кон-
туров L2, С2 и L4, С4. От их значения
зависят как степень подавления сигна-
лов, так и полоса режекции. В прак-
тическом выборе этих параметров и
конструкции фильтров могут помочь
сведения, приведенные в литературе
[1, 2, 3] и в таблице. В некоторых слу-
чаях, несмотря на направленные свой-
ства НО, при приеме из эфира может
отмечаться увеличение эхо-сигналов,
т.е. многоконтурность изображения.
Для того чтобы убедиться, что причи-
на их заключается в наличии связи
между WA1 и WA2 через НО1 и 12, до-
статочно отключить линию в точках
1 или 2. Если эхо-сигналы значитель-
но снизятся, в разрывы линии в ука-
занных точках следует включить пос-
ледовательные контуры, аналогичные
L2, С2 и L4, С4. Кроме того, это спо-
собствует снижению потерь сигнала,
поступающего от антенн. На частотах
выше 5-го ТВ-канала получить необ-
ходимые параметры фильтров при
обычной конструкции несколько
труднее. В этом случае можно вос-
пользоваться четвертьволновыми ре-
жекторными фильтрами. Они пред-
ставляют собой отрезки коаксиально-
го кабеля длиной к\14, где к — коэф-
фициент укорочения. Подробнее о
конструкции фильтров сказано
в [2, 3]. В случае их использова-
ния центральный проводник
таких отрезков кабеля подклю-
чают к точкам 3 и 4, а оплетки
— к земле. Противоположные
концы отрезков остаются ра-
зомкнутыми. Настройку произ-
водят по минимуму излучения
подбором длины отрезков. Для
этого первоначальную их дли-
ну выбирают несколько боль-
ше необходимой. Использовать
подобные принципы можно и
при создании любительской
СКТВ радиального типа для
передачи одной ТВ-программы
большему числу абонентов. Та-
кое техническое решение явля-
ется самым простым, и выгодно тем,
что позволяет без дополнительных
затрат обеспечить абонентам возмож-
ность независимого эфирного приема
программ во всех МВ- и ДМВ-диапа-
зонах и при этом не допускать значи-
тельного излучения от местного ис-
точника в эфир.
Литература
Элементы фильтра I канал 11 канал 111 канал IV канал V канал
’L1, L3, мкГн 1 0,7 • 0,4 0.3 0.3
”L2. L4, мкГн 3 3 2 1,5 1.5
С1. СЗ. пФ 4... 15 4...15 4...15 4.„15 4..,15
С2. С4, пФ 4...15 2..7 2..7 2..7 2..7
’ Значения для самой узкой полосы режекции. Для ее увеличения
индуктивность катушек необходимо уменьшить. Для улучшения. АЧХ
параллельно L2 и L4 может потребоваться включение конденсаторов
(подстроечных) емкостью 2..7 пФ.
1. Фукс 3. Помехи телевизионному
приему и методы их подавления. —
Радио, 1959, N4.
2. Барнс Д. Электронное конструи-
рование: методы борьбы с помехами.
- М.: Мир, 1990, С.160 - 164.
3. Семенюта И. Перестраиваемые
заграждающие фильтры. — Радио,
1966, N7, С.30.
3
Радиолюбитель 10/98
Illll
РЙ/38
Hill
ВИДЕОТЕХНИКА
А.СКОРЛУПКИН,
410028, г.Саратов,
ул.Радищева, 23 “Б” — 2.
Сейчас, когда из магазинов исчез-
ли алюминиевый профиль и трубки,
а со свалок — отходы цветных ме-
таллов, радиолюбители делают свои
антенны порой из самых неожидан-
ных предметов. Соответственно и
параметры таких антенн могут ока-
заться самыми неожиданными.
Мной была исследована одна из
таких конструкций, достаточно по-
пулярная— “восьмерка” из жестких
ЗИГЗАГООБРАЗНАЯ АНТЕННА
ИЗ МАГНИТНЫХ ДИСКОВ
уступает “тройному квадрату” [4],
но только в полосе его пропускания
(5...8 каналов).
Несколько слов об особенностях
монтажа и эксплуатации. Как пока-
зывают измерения КСВ, любой ме-
таллический предмет вблизи антен-
ны увеличивает потери и ухудшает
согласование. Особенно чувстви-
тельной в этом отношении оказа-
лась вся зона пропила в дисках. На
тенна имела пропил шириной 25 мм.
Также была испытана зигзагооб-
разная антенна из колец-прокладок
для жестких дисков с рефлектором
из самого диска [3, рис.3.1]. Вместо
сетки центральное отверстие в дис-
ке-рефлекторе было заделано гори-
зонтальными полосками. Получен-
ная характеристика показана на
рис.2 (кривая 2). Как видно из гра-
фика, автор был прав, полагая, что
Рис. 1
дисков для устаревших накопителей
ЕС ЭВМ (рис. 1). Электрически эта
антенна представляет собой вари-
ант зигзагообразной; судя по ее раз-
мерам и форме, она может хорошо
работать во всем ДМВ-диапазоне.
Испытания на панорамном реф-
лектометре подтвердили, что антен-
на вполне удовлетворительно согла-
суется в диапазоне 21...50 каналов,
однако на частотах 11... 12 каналов
ее КСВ оказался равен 18...20 (рис.2,
кривая 1). Сравнение “восьмерки” с
другими типами антенн ДМ В пока-
зало, что по качеству получаемого
изображения она превосходит оди-
нарный диск [1], сопоставима с ком-
натной логопериодической антен-
ной промышленного изготовления и
согласование влияет и укладка ка-
беля — он должен проходить по
внешнему краю диска, по той его
половине, к которой припаивается
оплетка, причем обязательно приле-
гая к диску в самой нижней его точ-
ке “А”, как описано в [2].
Многим радиолюбителям сказан-
ное может показаться само собой
разумеющимся, однако я не раз ви-
дел такую антенну просто подве-
шенной за балконные перила вбли-
зи железных прутьев ограждения, и
с кабелем, подведенным сзади по
кратчайшему пути.
Кабель удобно прикрепить нитка-
ми через заранее просверленные
вдоль края диска отверстия диамет-
ром 1,5...2 мм. Исследованная ан-
данная антенна может работать на
частоте 11 ...12 каналов, однако, судя
по величине КСВ, эффективной ра-
боты в этом диапазоне ждать не сто-
ит.
Литература
1. Скорлупкин А.А. Широкопо-
лосная кольцевая антенна ДМ В из
магнитного диска. — Радиолюби-
тель, 1994, N5, С.4.
2. Харченко К.П. УКВ-антенны.
— М.: ДОСААФ, 1969.
3. Лапаев А. Широкополосная ан-
тенна. — Радиолюбитель, 1994, Nil,
С.5.
4. Никитин В.А и др. 100 и одна
конструкция антенн. — М.: “Сим-
вол-Р”, 1996.
Радиолюбитель 10/98
Ilin
РП/38
Hill
ВИДЕОТЕХНИКА
В.МИШИН (EW4AL),
231300, Гродненская обл., г.Лида,
ул.Крупской, 1 — 6.
УНИВЕРСАЛЬНАЯ
ТЕЛЕВИЗИОННАЯ АНТЕННА
Эта антенна предназначена для
тех, у кого нет возможности уста-
новить много антенн.
В г.Лида возможен прием на
ДМВ: на двадцать шестом канале
— РТР, на тридцать первом канале
— Теле-3, на тридцать восьмом ка-
нале —• Полония, и на МВ: второй
канал — LNK, четвертый канал —
LTV, седьмой канал — ТБК.
Эти программы можно прини-
используется реле К2. Оно подклю-
чает кабель в обход ДМВ-усилите-
ля. КЗ и К4 преобразуют антенну из
зигзагообразной в диполь верти-
кальной поляризации; К1 переклю-
чает антенные входы телевизора.
Если в телевизоре один вход, реле
К1 ставить не надо.
Реле лучше использовать РЭС-49
и другие с малой емкостью контак-
тов. Если использовать универсаль-
ный усилитель ДМВ и МВ, реле К2
можно не ставить.
Конструкция узла преобразова-
ния антенн выполнена на оргстек-
ле толщиной 3...5 мм и имеет вид,
показанный на рис.З.
В моем варианте питание на реле
К2 подается по ВЧ-кабелю, но луч-
ше прием получается при подаче
питания на реле и усилитель по от-
дельным проводам.
мать из Слонима, Вильнюса и Ге-
раней, т.е. с южного, северного и се-
веро-восточного направлений, при-
чем на ДМВ — с горизонтальной,
а на МВ — с вертикальной поляри-
зацией.
У меня возникла идея использо-
вать широкоплосную зигзагооб-
разную антенну ДМВ в качестве
петлевого диполя с вертикальной
поляризацией для приема МВ.
Для этого необходимо преобра-
зовать исходную зигзагообразную
антенну с помощью реле или дру-
гих механических переключателей
согласно рис.1.
В результате этих преобразова-
ний получается антенна, показан-
ная на рис.2. Для ее переключения
5
Радиолюбитель 10/98
Illll
РЯ/98
Hill
ВИДЕОТЕХНИКА
ШИРОКОПОЛОСНАЯ АНТЕННА
Предлагается широкополосная
антенна для приема ТВ-программ в
диапазоне ДМВ с 21 по 60 канал. В
нашей местности передачи ведутся
на 33 и 49 каналах ДМВ телецент-
ром г.Мурома, а также на 21, 36, 40
каналах ДМВ телецентром п.Виля.
Оба ТЦ расположены относительно
г.Навашино примерно под 90°, по-
этому родилась идея совместить две
антенны К.Харченко [1] в единую
конструкцию, и, как показала прак-
тика, не зря. Изготовлено уже боль-
шое количество таких антенн, и во
всем диапазоне ДМВ все они пока-
зали лучшее качество принимаемых
передач по сравнению с другими ти-
пами антенн.
Антенна представляет собой объсм-
В.СЛЕПЧЕНКО,
607000, Нижегородская обл.,
г.Навашино, п.Силикатный, 1 — 15.
ную конструкцию из двух одинако-
вых квадратов, расположенных во
взаимно перпендикулярных плоско-
стях (рис.1, 2). Ее можно сварить из
медных, алюминиевых или сталь-
ных (из нержавейки) прутков диа-
метром 4...6 мм.
Для увеличения коэффициента
усиления антенны и ослабления от-
раженного сигнала к ней можно до-
бавить рефлектор в виде полураск-
рытой книги. Каркас рефлектора
можно сварить из стальной неото-
жженной проволоки диаметром 6
мм, а затем натянуть поперек кар-
каса и припаять или приварить сет-
ку из более тонкой проволоки диа-
метром 2...3 мм.
Размер одной стороны рефлектора
— 600x600 мм. Расстояние между про-
волоками сетки рефлектора — 30 мм.
Расстояние от антенны до рефлекто-
ра — 300 мм. Крепить к антенне его
нужно в точках нулевого потенциа-
ла, т.е. вверху и внизу.
В вершинах антенны нужно оста-
вить отрезки длиной 50...80 мм в вер-
хней части и 100... 150 мм в нижней
части для крепления антенны на мач-
те.
На рис.1 штриховой линией пока-
зано расположение коаксиального
кабеля, закрепленного с помощью
изоленты. Оплетка кабеля подключе-
на к тем сторонам рамок, по которым
проложен кабель. Для защиты от воз-
действия осадков и окисления соеди-
нения кабеля нужно покрыть двумя
слоями лака или клея БФ-2.
Эта антенна работает у автора бо-
лее года.
Литература
1. В помощь радиолюбителю.
Вып.94, 1986. С.68-79.
АКЦИОНЕРНОЕ ОБЩЕСТВО
"БАНКОМСВЯЗЬ"
СВЯЗЬ •
252103, Украина, *
Киев, ул. Киквидзе, 39»
Факс: (044) 267 64 54»
E-mail: info@bkc.com.ua
6
Радиолюбитель 10/98
Illll
РШ
mil
ВИДЕОТЕХНИКА
А.РОМАНЧУК,
694005, о.Сахалин, пос.Новикове,
ул.Советская, 34— 10.
АДАПТАЦИЯ ЗВУКА
ИМПОРТНЫХ ТЕЛЕВИЗОРОВ
Для приема звукового сопровожде-
ния ТВ-приемниками стандартов В,
G, Н (разнос частот между несущей
изображения и звука — +5,5 МГц),
J (+6 МГц) или М (+4,5 МГц) сигна-
лов, передаваемых по стандартам D,
К, К1 (разнос — +6,5 МГц) рекомен-
дуется или доработка тракта ПЧ те-
левизора [1,2], или изготовление до-
полнительного блока [3]. Причем
последний вариант предпочтитель-
ней, так как остается возможным
прием звука и по стандарту модер-
низированного телевизора. Схему
из [3] можно упростить, исключив
элементы выделения и усиления сиг-
налов второй ПЧ звука с одновре-
менным улучшением эффективности
работы канала. Для этого необходи-
мо выход DA1 подключить непос-
редственно ко входу керамического
фильтра телевизора, то есть исполь-
зовать схему обработки второй ПЧ
звука телевизора. Эффективность
достигается за счет того, что цепи
АРУ (автоматической регулировки
усиления) селектора сохраняются.
Предложенное подключение требу-
ет перестройки частоты гетеродина
(L4) и УРЧ (LI, L2). Входные кон-
тура настраивают на первую ПЧ
звука принимаемых сигналов, а ча-
стоту гетеродина выбирают выше
или ниже входной в зависимости от
стандарта ТВ-приемника.
Для примера рассмотрим расчет
частот и подключение дополнитель-
ного канала в телевизорах стандар-
та М из Японии (ПЧ изображения
— 58,75 МГц, первая ПЧ звука —
54,25 МГц). Поскольку несущая зву-
ка стандарта D (К, К1) расположена
на 2 МГц дальше от несущей изоб-
ражения, первая ПЧ звука для них
— 52,25 МГц. При использовании
усилителя второй ПЧ ТВ-приемни-
ка частота гетеродина должна со-
ставлять или 47,75 МГц (Fbx — Гпч)
или 56,75 МГц (Fbx +Fnq). Второе
вычисленное значение частоты гете-
родина попадает в полосу частот ка-
нала ПЧ изображения телевизора, по-
этому лучше использовать частоту
47,75 МГц. Вход дополнительного
канала (С1 в [3]) подключают к вы-
ходу селектора (обозначение JF), а
выход (вывод 12 DA1) — через ре-
зистор ко входу керамического
фильтра телевизора (типа Т4, 5В).
Фильтр имеет обозначение CF и
порядковый номер элемента. В те-
левизоре фильтр подключен к кана-
лу УПЧИ через согласующий рези-
стор. Отключать его не стоит (тог-
да сохраняется возможность приема
звука по стандарту М), а резистор
дополнительного блока должен
иметь такое же сопротивление, как
и установленный в телевизоре.
Если микросхемы К174УР8 нет.
дополнительный канал можно вы-
полнить по схеме, показанной на
рис.1. На транзисторах VT1, VT2
выполнен резонансный усилитель.
Его входной и выходной контура
настроены на 52,25 МГц, а контур
гетеродина (L5) — на 47,75 МГц.
Гетеродин и смеситель выполнены
на многофункциональной микро-
схеме типа К174ПС1 [4]. В качестве
нагрузки смесителя использован ре-
Рис. 1
С2 0,01мк
С1 47
*чь
К СЕЛЕКТОРУ 11
(IF)
I---£>h-
vdi даив(г)
нь
С7 ЮмкХЮВ
R4 10k
R5 510
чн-
С О.ОЗмк. .0.1мк
+12...15В
SFE 4.5МВ
К КЕРАМИЧ
ФИЛЬТРУ
Т.4.5В
7
Радиолюбитель 10/98
Ilin
РШ
Hill
зистор R4. К нему подключают со-
гласующий резистор, соединяющий
выход блока с керамическим филь-
тром. Поскольку схема на рис.1 и
входная часть схемы на DA1 в [3] —
это чувствительный преобразова-
тель частоты, для получения звука
в телевизорах можно применить и
готовый УКВ-блок. На рис.2 пока-
зана схема подключения блока типа
УКВ-1-ЗС. Сердечниками катушек
LI, L2 настраивают УРЧ блока на
частоту 52,25 МГц, а сердечником
L5 устанавливают необходимую ча-
стоту гетеродина, предварительно
перестроив контур смесителя (L3) на
вторую ПЧ звука телевизора.
Кроме описанных способов полу-
чения качественного звукового со-
провождения телепередач, опробо-
ван и еще один вариант подключе-
ния преобразователя (рис.1). Отли-
чие заключается в том, что перенос
частоты первой ПЧ звука стандар-
та D (К или К1) осуществляется не
на вторую ПЧ звука стандарта М, а
на первую же ПЧ звука, но стандар-
та М. В этом случае частота гетеро-
дина дополнительного блока долж-
на быть или 2 МГц (Fbx. — Е’пч), или
106,5 МГц (Fbx. + Рпч). Второй ва-
риант предпочтительней, так как ча-
стота 2 МГц попадает в полосу час-
тот видеосигналов телевизора, что
может вызвать появление искажений
изображения, а частота 106,5 МГц
находится как раз в промежутке час-
тот, не используемых для ТВ-веща-
ния. В этом варианте вход блока, как
и в предыдущем, подключают к вы-
ходу селектора (точка IF), а выход
— через конденсатор небольшой ем-
кости (30...100 пФ) к выходу фильт-
ра первой ПЧ. Чаще всего это
фильтр на ПАВ, его достаточно
просто найти на плате телевизора.
Как правило, к выходу этого филь-
тра подключен вход УПЧИ через
керамический фильтр (типа
8FE4,5MB), дополнительно подав-
ляющий первую ПЧ звука. По вто-
рому варианту подключения до-
полнительного блока обработка
сигналов звукового сопровожде-
ния стандарта D (К, К1) осуществ-
ляется так же как и стандарта М —
без взаимных помех и даже с луч-
шим качеством, чем по первому
предложенному варианту.
Настройку преобразователя, по-
казанного на рис.1, можно произ-
вести подключив его к телевизору
и подав на вход достаточно мощ-
ный сигнал, например от игрового
компьютера. Настроив телевизор
по наилучшему изображению, пе-
реключают его в режим автомати-
ческой подстройки частоты. После
этого изменением индуктивности
L5 или емкости Cl 1 устанавливают
такую частоту гетеродина, чтобы
получить хотя бы слабый звуковой
сигнал работы компьютера. Затем
сердечниками L2, L3 настраивают
УРЧ преобразователя на максимум
неискаженного сигнала. После на-
стройки блока проверяют возмож-
ность приема звукового сопровож-
дения на совпадающих каналах не-
посредственно от сигналов теле-
центра. При этом, как правило, тре-
буется более точная подстройка УРЧ
преобразователя. Точно так же на-
страивают и блок УКВ-1-ЗС. Внача-
ле подстраивается L5, С25, L3, а
затем уже LI, С1 и L2, С12. Распо-
ВИДЕОТЕХНИКА
ложение катушек и подстроечных
конденсаторов показано на крышке
блока УКВ. Если же предполагается
использовать телевизор в качестве
монитора для компьютера, то есть с
заведомо мощным сигналом, схему
преобразователя можно упростить.
При этом используется первый вари-
ант подключения. Элементы УРЧ
(VT1, VT2 и т.д.) исключаются. Вы-
вод 8 DAI соединяют с общим прово-
дом через конденсатор 0,01 мкФ, а
вывод 7 через 1000 пФ подключают к
выходу селектора — к IF.
В схеме рис.1 катушки L2, L3 намо-
таны на каркасах от ФСС блока
УМ1-1УПЧИ (диаметром 6 мм с под-
строечным сердечником из карбо-
нильного железа) проводом ПЭВ-1
0,35. Количество витков — 5. Катуш-
ки связи LI, L4 намотаны на L2 и L3
соответственно, имеют по 2 витка та-
кого же провода. Катушка L5 — бес-
каркасная. Ее наматывают на оправ-
ке диаметром 4 мм, количество витков
— 9, провод — ПЭВ-1 0,51. Все кон-
денсаторы — типа КТ1,голубого или
серого цвета. Их можно заменить кон-
денсаторами КД1 или КМ4. Резисто-
ры — МЛТ-0,125. Подстроечные кон-
денсаторы могут иметь емкость от 2
до 25 пФ или вовсе отсутствовать, тог-
да настройку L2, L3 производят сер-
дечником, a L5 — растяжением или
сжатием витков с фиксацией их пос-
ле настройки парафином или, в край-
нем случае, пластилином.
Монтаж и расположение элементов
преобразователя должны соответство-
вать требованиям, предъявляемым при
изготовлении ВЧ устройств.
Литература
1. Георгиев Г. Переработка на зву-
ковия съпровод на видиотьюнерите
и телевизионните приемници от
стандарт CCIR в OIRT. — Радио, те-
левизия, електроника, 1987, N15,
С.15 — 18.
2. Петропавловский Ю. Видеотех-
ника формата VHS. — Радио, 1994,
N12, С.5 — 8; 1995, N6, С.8 — 10.
3. Порохнюк А. Квазипараллель-
ный канал звука. — Радио, 1994, N6.
— С7, 8.
4. Бондарев В., Рукавишников А.
Применение микросхемы К174ПС1.
— Радио, 1989, N2, С.55, 56.
8
Радиолюбитель 10/98
Illll
РП/38
Hill
ВИДЕОТЕХНИКА
Г.МЯЧИН,
460026, г.Оренбург, a/я 1316.
ВИДЕОУСИЛИТЕЛЬ
С ПАР АФАЗНЫМ ВЫХОДОМ
Видеоусилитель был применен вме-
сто редко используемой микросхемы
К171УВ2, которая используется в
приемнике спутникового телевизион-
ного сигнала СТВ-4.
При достаточно высокой линейно-
сти выходного сигнала усилитель
обеспечивает следующие параметры:
- входное напряжение — 0,1 В;
- выходное напряжение — 2 В;
- коэффициент усиления — >20;
- напряжение питания — 12 В;
- R нагрузки — 600 Ом.
Усилитель видеосигнала (см. рису-
нок) содержит:
- четыре эмиттерных повторителя
на транзисторах VT1, VT3, VT5, VT7;
- два линейных усилителя на VT2,
VT4; включенных по схеме с ОБ;
- фазоинвертор на VT6.
Коэффициент усиления VT2 равен
8 (определяется отношением R6 к R4),
a VT4 — 4 (R10/R8). Резисторы R5,
R9 определяют режим работы тран-
зисторов VT2, VT4 по постоянному
току и существенно влияют на линей-
ность усиливаемого сигнала.
Так как все каскады непосред-
ственно соединены между собой, же-
лательно выдержать номиналы ре-
зисторов.
н.климов,
143040, Московская обл.,
г. Краснознаменск,
ул.Молодежная, 5 — 74.
О ВОССТАНОВЛЕНИИ КИНЕСКОПА
ПОСТОЯННЫМ НАКАЛОМ
Предлагаю идею автора [1] реали-
зовать способом, отличающимся при-
менением низковольтного реле мень-
ших габаритов, трансформатора
меньшей мощности и отсутствием
коммутирующих элементов в цепи
его первичной обмотки, что дает вы-
игрыш в габаритах и надежности.
Однако в схему питания реле необхо-
димо ввести два элемента — диодный
мостик и конденсатор. Схема монти-
руется навесным монтажом и крепит-
ся к поддону корпуса телевизора.
Литература
1. Бурылов Е. Восстановление ки-
нескопа постоянным током//Радио-
любитель. — 1995, N10, С.5.
9
Радиолюбитель 10/98
till*
РЯ/98
Illi
КОМПЬЮТЕРЫ И ПРОГРАММЫ
А.ДЕДКОВ, Р.МАКАРСКИЙ,
220064, г.Минск, ул.Курчатова, 1 — 5в.
ЭЛЕКТРОПИТАНИЕ:
СЮРПРИЗЫ И ТАЙНЫ
Давайте хотя бы на минуту попытаемся вообразить нашу
жизнь без электричества! Представьте, не работает ни хо-
лодильник, ни телевизор, ни радио, ни лифт; прекратилась
подача воды; остановились троллейбусы, метро. Это же
ужас! Человек настолько привык ко всем этим благам, что
вряд ли сможет долго прожить, лишившись их. Попробу-
ем поподробнее разобраться, что же на самом деле пред-
ставляет собой наша городская электросеть, и каких сюр-
призов от нее можно ожидать.
Еще из школьного учебника известно: “Электрический
ток — это упорядоченное движение заряженных частиц".
Как оказывается, это упорядоченное движение также мо-
жет быть разным. В простейшем случае в проводнике под
действием электрического поля электроны движутся в одну
сторону — это постоянный ток. Его условное обозначе-
ние по международным стандартам — DC (direct current).
С другой стороны, это упорядоченное движение может
быть и “переменным", т.е. электроны попеременно движут-
ся в одну и другую сторону. Обозначается переменный ток
— AC (alternating current).
Напомним, что в городской сети течет переменный ток,
и основными его параметрами являются;
- напряжение U (В).
- сила тока 1 (А),
- частота Го (Г).
В мире существует множество стандартов для электри-
ческих сетей, от 110 В/60 Гц в Гондурасе до 240 В/50 Гц в
Лондоне. Мы в нашей розетке имеем 220 В/50 Гц.
Интересно, а всегда ли напряжение в сети — 220 В. и что
может повлиять на него? Наверное, каждый не раз заме-
чал, как при включении холодильника, телевизора и даже
компьютера лампочки на мгновение как бы немного при-
гасают. Это наиболее часто встречающийся дефект город-
ской сети. Его классифицируют как понижение напряже-
ния ниже номинального. Говорить о вреде подобных ве-
щей можно долго. Достаточно лишь, чтобы в этот момент
происходила запись на флоппи-диск или винчестер ваше-
го компьютера, и последствия могут оказаться катастро-
фическими.
Любое электронное устройство получает оживляющую
его электрическую энергию через источник питания, ос-
новными функциями которого являются выдача необхо-
димых для работы напряжений и борьба с колебаниями
питания. Таким образом, источник питания является по-
средником между электрической сетью и электронным ус-
тройством. Как мы уже упоминали, в городской сети пи-
тающее напряжение около 100 раз в секунду падает до 0. А
что же при этом происходит с нашим электронным уст-
ройством? Сейчас попробуем разобраться. Все электрон-
ные приборы, независимо от того, импульсный в них блок
питания или линейный, берут энергию из сети импульса-
ми, в основном в то время, когда напряжение максималь-
но. В этот момент происходит зарядка выпрямительного
конденсатора, и практически всё время устройство пита-
ется именно от него. Так наш блок питания выполняет свою
основную функцию — дает “жизнь” нашим железным дру-
зьям.
Второй, не менее важной их задачей является борьба с
помехами и дефектами городской сети. Таким образом,
непосредственной задачей любого блока питания являет-
ся фильтрация изменений напряжения во входной сети и
обеспечение устройства стабильным питающим уровнем
напряжения.
А теперь мы предлагаем вам попробовать себя в роли
исследователей. С нашей помощью вы проанализируете
основные эффекты, возникающие в городской сети и, в
конечном итоге, построите довольно неплохую модель.
Прежде чем браться за дело, разобьем нашу работу на эта-
пы:
- попытаемся математически описать основные процес-
сы, происходящие в городской сети;
- выберем подходящие методы для их реализации на
ЭВМ;
- разработаем алгоритм и напишем программу;
- исследуем модель на корректность, устойчивость и адек-
ватность при различных параметрах.
Итак, начнем. Как упоминалось выше, напряжение в го-
родской сети представляет в идеале синусоидальные коле-
бания. На рис.1 изображена форма этого сигнала, описы-
ваемая простой математической формулой:
Y(t)=A • sin(2rt • f0 • t),
где A — амплитуда сигнала;
f0 — его частота.
Но если посмотреть на реальное сетевое напряжение,
то на экране осциллографа вы будете наблюдать различ-
ного рода нестабильности: амплитудные, частотные и
т.д. Предлагаем ограничиться анализом амплитудной не-
стабильности, потому что большинство устройств рабо-
тают на постоянном напряжении, величина которого на-
прямую зависит от амплитуды переменного.
10
Радиолюбитель 10/98
Illll
РЛ/98
Illi
КОМПЬЮТЕРЫ И ПРОГРАММЫ
Любая электрическая цепь имеет паразитные емкости
и индуктивности, в которых происходит накопление
энергии. При включении и выключении различных при-
боров происходят процессы перераспределения накоп-
ленной в паразитных элементах энергии, проявляющие-
ся в виде "провалов’’ и выбросов, как показано на рис.2
(а — процесс подключения прибора; б — процесс отклю-
чения).
Как видно из рисунка, в обоих случаях уровень ампли-
тудного напряжения изменяется. Промоделируем эти про-
цессы. На первом этапе работы необходимо:
- имитировать моменты включения и выключения при-
боров;
- определить параметры переходных процессов и запи-
сать математические зависимости амплитуды от времени;
- записать конечную математическую формулу модели.
Имитировать моменты включения и выключения при-
боров предлагается с помощью моделирования промежут-
ков времени между событиями в потоке Пуассона по сле-
дующей формуле:
it.-Ж
X
где X — интенсивность потока;
р — число, равномерно распределенное на отрезке
(0,1).
Моделирование временных интервалов и значений
всплесков (рис.2) происходит по нормальному распреде-
лению (это позволяет делать процедура randn). Такой под-
ход продиктован физической сущностью описанных про-
цессов.
Ниже приведен листинг программы и процедуры
poisson.m, написанных на известном приложении MatLab 4.1.
К такому нетрадиционному решению мы пришли в связи с
удобствами и простотой данного средства моделирования.
Думаем, что читателю будет полезно познакомиться с
этим приложением. На рис.З приведен примерный вид
участка кривой, полученной в результате работы нашей
модели.
* ПРОГРАММА МОДЕЛИРОВАНИЯ ПРОЦЕССОВ В ГОРОДСКОЙ
СЕТИ
clear al_
*Параметры модели
Time=2048; --Промежуток времени
DTime=l; ^Период дискретизации
Lamada=0.001; Интенсивность потока
AvVolt-220; '-Среднее напряжение
VoltCoef=0.3; ^Параметр изменения напряжения
LevelCoef=0.05; "'Параметр нулевого приближения
Fr-0.01; ^Частота сигнала
^Параметры модели всплесков
mean_y=2 0;
std_y=5;
mean_x2 = 300 ;
std_x2=l0 0 ;
mean_x3-300;
s t d_x 3=100;
RunTime=l; ^Время, номер массива
^Задание основных массивов
MVolt=AvVolt*ones(1,floor(Time/DTime));
MTime=DTime:Dtime:Time;
while RunTime<Time *Цикл по времени
^Моделирование момента возникновения события
DT^flooг(-log(rand)/Lamda/DTime);
Run?ime=RunTime-rDT ;
x1=RunTime’DTime;
^Моделирование амплитуды всплеска
y-mean_y-randnxstd_y;
yOl=y*LevelCoef;
y02=y*VoltCoef;
^Моделирование временных интервалов
x2=abs (mean x2 + randn*std_x2)txI;
x3=abs (mean_x34-randn*std_x3) +x2;
^Моделирование знака отклонения
if(rand<0.5)
y=-y;
y01=-y0i;
y02=-y02;
end;
^Форма импульса
if y<0
l=log(y/y02)/(x3-x2);
c2=-y*exp(1*x2);
cl = - (y-y61)/(exp(“l*xl)-exp(-l*x2));
11
Радиолюбитель 10/98
Illli
ms
Hill
КОМПЬЮТЕРЫ И ПРОГРАММЫ
b=cl*(1-exp (-l*x2))-y;
end;
if y>0
1=1og(y/y02)/ (x3-x2);
c2=y*exp(l*x2);
cl=(y-y01)/(exp(-l*xl)-exp(-l*x2));
b=-cl*(1-exp (-l*x2))+y;
end;
FountUp-zeros(1,floor((x2-xl)/DTime));
FrontDown=zeros(1, floor(x3-x2)/DTime));
if y<0
FrontUp=-cl* (exp(-1*(xl:DTime:x2)) — 1) — b;
FrontDown=-c2*exp(-1 *(x2:DTime:x3));
end;
if y>-0
FrontUp=cl*(-exp(-1 *(xl:DTime:x2))+1)+b;
FrontDown=c2 *exp(-1 *(x2:DTime:x3));
end;
Fronts=[FrontUp(1:size(FrontUp,2))FrontDown];
if size(MVolt, 2)-RunTime<size(Fronts,2)
Fronts=Fronts(1:(size(MVolt,2)-RunTime));
end;
MVolt(RunTime:(RunTime+size(Fronts,2)-1))=
MVolt(RunTime:(RunTime+size(Fronts,2)-1))+Fronts;
MVolt((RunTime+size(Fronts,2)):size(MVolt,2))=
MVolt((RunTime+size(Fronts,2):size(MVolt,2))+y02;
end;
%Конеи цикла по времени
%Конечный сигнал
t=DTime:DTime:Time;
y=MVolt.*sin(2*pi*Fr*t) ;
%Вывод графика
plot(Mtime,MVolt)
figure(2)
plot(t,y)
%Процедура poisson.m
function [N]--poisson (1)
N=0;
p=rand;
fact=l;
pl=exp (-1);
while pl<p
count=count+l;
fact.*count;
pl=pl+lAcont./fact.*exp(-1);
end;
N=count;
Проведенные нами исследования городской сети и по-
лученные результаты моделирования хорошо согласуют-
ся между собой и тем самым подтверждают адекватность
нашей модели.
В.ЗАХАРЕНКО,
247400, Беларусь, Гомельская обл.,
г. Светлогорск,м-р-н 6, 19 — 108.
3D — ЗВЕЗДЫ “КОРВЕТА”
Часто при написании игр или других программ исполь-
зуют (для отвлечения, объемности и т.д.) различные дви-
жущиеся точки, круги, квадраты. Я предлагаю небольшую
программу на Pascal для ПК “Корвет”. После ее запуска
на выполнение на экране (вверху) появляется прямоуголь-
ник, в котором движутся звезды (в данном случае — точ-
ки). Эти звезды движутся каждая со своей скоростью, что
и создает эффект трехмерности. Всего звезд — 10 (этого
вполне достаточно) однако при желании можно увеличить
их число до 255.
program star;
var
a,b,c,d,e,x: integer;
al,bl,cl,dl,el: integer;
a2,b2,c2,d2,c2: integer;
аЗ,ЬЗ,c3,d3,еЗ: integer;
label 1,2,3;
begin
clrgscr;
a: = 0;
b:=0;
c:=0;
d:=0;
e : - 0 ;
al:=0;
bl:=0;
cl:=0;
el:=0;
a2:-random(50);
b2:=random(50);
c2:=random(50);
d2 :=random(50);
e2 :’-random (50) ;
a3:=random(50);
b3:=random(50);
c3:=random(50);
12
Радиолюбитель 10/98
d3 : =random(50);
c3:^random(50);
1:
rectangle (0,0,511)50);
setcolor (0);
for x:=0 to 511 do
putpixel (a,a2);
putpixel (b,b2);
putpixel (c,c2);
putpixel (d,d2);
putpixel (e,e2);
putpixel (al,a3);
putpixel (bl,b3);
putpixel (cl,c3);
putpixel (dl,d3);
putpixel (el,e3);
a:=a+l;
b:=d+2;
c : = c + 3;
d:=d+4;
e: =e + 5;
al : =al + 6;
bl :=bl+7;
cl : =cl + 8;
dl:=dl+9;
cl:=cl+10;
if a>511 or b>511 or 0511
or d>511 or e>511
or al>511 or bl>511
or cl>511 or dl>511
or cl>511;
then
a:=0 or b:=0 or c:=0
or d:=0 or e:=0 or al:=0
or bl:=0 or cl:=0
or dl;=0 or el :=0;
setcolor (7);
putpixel (a,a2);
putpixel (b,b2);
putpixel (c,c2);
putp ixel (d,d2) ;
putpixel (e,e2);
putpixel (al,a3);
putpixel (bl,b3);
putpixel (cl,c3);
putpixel (dl,d3);
putpixel (el,e3);
goto 1;
end.
Illi*
РЙ/38
Hill
РАДИОЛЮБИТЕЛЬ — НАЧИНАЮЩИМ
ОСЦИЛЛОГРАФИЧЕСКИЕ
ИЗМЕРЕНИЯ ПАРАМЕТРОВ
СИГНАЛОВ
ПОГРЕШНОСТИ ОСЦИЛЛОГ-
РАФИЧЕСКИХ ИЗМЕРЕНИЙ
Осциллограф позволяет измерять
различные параметры сигналов про-
извольной формы. Процесс измере-
ния сводится к получению осциллог-
раммы и измерению ее характерных
размеров. При этом возникают две
группы погрешностей.
1. Погрешности воспроизведения
изображения, которые определяются
параметрами осциллографа:
- неравномерностью АЧХ канала
“Y” либо соответствующими пара-
метрами переходной характеристики;
- нелинейностью амплитудной ха-
рактеристики канала “Y”;
- нелинейностью напряжения раз-
вертки.
Влияние этих параметров на осцил-
лограмму было рассмотрено ранее
[1]. Кроме того, искажения осциллог-
рамм могут быть обусловлены воз-
действием помех, “пролезанием” сиг-
нала синхронизации в канал “Y”, не-
ортогональностью расположения
пластин вертикального и горизон-
тального отклонения и т.д. Обычно
осциллограф выбирают так, чтобы
эти погрешности были несуществен-
ны.
2. Погрешности самих измерений,
которые определяются размерами
экрана и изображения, квалификаци-
ей пользователя и погрешностью ка-
либровки.
Измеряемый параметр П определя-
ется как результат умножения соот-
ветствующего линейного размера
изображения I на соответствующий
масштабный множитель К (коэффи-
циент разверстки или коэффициент
отклонения).
п=к/.
С.НЕФЕДОВ,
220057, г.Минск,
ул.Гуртьева, 20 — 45,
тел.269-47-01.
Погрешность измерения (8) опре-
деляется погрешностью масштабно-
го коэффициента (8^ ) и погрешнос-
тью определения размера изображе-
ния (8])
5 = ^SK2 + 5% .
Для уменьшения погрешности мас-
штабного коэффициента (8^ ) перед
началом измерений осуществляется
калибровка осциллографа [2].
Погрешность измерения по масш-
табной сетке на экране (8[) определя-
ется толщиной линии осциллограм-
мы и погрешностью отсчета, вызван-
ной погрешностью интерполяции в
пределах деления масштабной сетки.
В современных осциллографах мас-
штабная сетка наносится на внутрен-
ней стороне трубки, поэтому погреш-
ность от параллакса отсутствует.
Относительная погрешность зави-
сит от линейных размеров изображе-
ния (/т)
а абсолютная погрешность А/ в ос-
новном определяется шириной линии
луча.
Для обеспечения минимальной по-
грешности необходимо тщательно
фокусировать луч и использовать
при измерении минимальную яркость
(благодаря чему обеспечивается ми-
мимальный размер светового пятна),
а также выбирать такое значение ко-
эффициентов развертки и отклоне-
ния, при которых обеспечивается
максимальный размер-изображения.
Если размер изображения занимает
80...90% рабочей площади экрана, то
погрешность измерения уменьшает-
ся в 1,5...2 раза по сравнению с при-
веденной в технической документа-
ции на осциллограф.
При калибровке осциллографа так-
же необходимо добиваться макси-
мального размера изображения, т.к.
погрешность отсчета ухудшает каче-
ство калибровки.
У осциллографов нормируется сум-
марная относительная погрешность
измерения амплитудных и временных
параметров. Нормированная погреш-
ность гарантируется при обеспечении
заданного размера изображения, ко-
торый оговаривается в технической
документации на прибор. Минималь-
ный размер обычно должен быть не
менее 30% рабочей части экрана. При
меньших размерах осциллограммы
погрешность измерения возрастает.
ИЗМЕРЕНИЕ ПАРАМЕТРОВ
ИМПУЛЬСНЫХ СИГНАЛОВ
Осциллографы в основном предназ-
начены для измерения параметров
импульсных сигналов. Реальный им-
пульсный сигнал имеет достаточно
сложную форму. Например осциллог-
рамма реального прямоугольного
импульса имеет вид, изображенный
на рис.1.
Основными параметрами прямоу-
гольного импульса являются его ам-
плитуда Um, длительность т, период
следования Т и задержка (временной
сдвиг) At относительно опорного им-
пульса. Кроме того, часто измеряют
длительность фронта Тф и спада (сре-
за) импульса тс. Реже интересуются
параметрами, которые более деталь-
IIIH
РЙ/98
Illi
РАДИОЛЮБИТЕЛЬ — НАЧИНАЮЩИМ
но характеризуют форму импульса
(выброс па вершине импульса и в па-
узе, степень осцилляций вершины и
т.д.).
Для однозначного определения па-
раметров импульса должны быть ус-
тановлены правила, по которым оп-
ределятся тот или иной параметр.
Согласно ГОСТ 16465-70 “Сигналы
радиотехнические. Измерительные
термины и определения”, амплитуда
импульса находится путем продления
плоской части его вершины до пере-
сечения с фронтом (рис.1). Иногда
амплитуда импульса определяется не-
сколько иначе (например как средний
уровень вершины импульса).
Длительность импульса обычно
определяется по уровню 0,5 Um. а
длительность фронта и спада — как
интервал между уровнями 0.1 Um и
0.9 Um (рис. 1а). Если вершина им-
пульса имеет большой наклон
(рис. 1 б), то иногда длительность спа-
да импульса определяют по уровням
0,9 (Um-AU) и 0,1 (Um-AU).
Кроме прямоугольных, в радио-
электронике используются импульсы
других форм (треугольной, пилооб-
разной, экспоненциальной и т.д.). Эти
импульсы характеризуются своими
параметрами.
ИЗМЕРЕНИЕ АМПЛИТУДНЫХ
ПАРАМЕТРОВ
Наиболее просто амплитудные па-
раметры измеряются методом пря-
мых измерений, как описано выше —
измеряют соответствующий верти-
кальный размер осциллограммы и
умножают его на коэффициент откло-
нения. Для точного отсчета на экра-
не имеется специальная шкала (рис.2).
Рис. 2
Изображение совмещают с этой шка-
лой регулировками перемещения по
вертикали и горизонтали.
Если необходимо измерить посто-
янную составляющую сигнала или
постоянное напряжение, то сначала
на вход подают нулевой сигнал (пе-
реключатель входа устанавливают в
положение “X”) и запоминают поло-
жение линии развертки (генератор
развертки должен работать в автоко-
лебательном режиме, иначе на экра-
не нет изображения). Затем включа-
ют открытый вход (положение “Z ’")
и определяют, на сколько делений
сместилась линия развертки. Это сме-
щение также умножают на коэффици-
ент отклонения. Погрешность изме-
рения с помощью осциллографа, в за-
висимости от класса точности [1], со-
ставляет 3...12%.
Для более точного измерения мо-
жет быть применен метод сравнения,
который наиболее просто реализует-
ся в двухканальных осциллографах.
На один вход подают исследуемый
сигнал, а на второй — образцовое
постоянное или переменное напряже-
ние. Совмещая изображение образцо-
вого напряжения с необходимыми
точками осциллограммы исследуемо-
го сигнала, определяют с помощью
вольтметра значения образцового
напряжения, а следовательно, иско-
мый параметр (рис.З).
Погрешность измерения определя-
ется погрешностью вольтметра и по-
грешностью сравнения образцового
и исследуемого сигналов. Кроме того,
на результат измерения может ока-
зать влияние неидентичпость каналов
(различие коэффициентов отклоне-
ния). Для исключения этой погреш-
ности может быть применен способ
противопоставления. В этом случае
сначала получают значение Ut (как
описано выше), затем повторяют из-
мерения, подавая исследуемый сигнал
и образцовое напряжение на проти-
воположные каналы, и получают вто-
рое показание вольтметра U2. Резуль-
тат измерения находят как среднее
геометрическое двух показаний U] и
U2:
и=ТиГи?
Если в распоряжении имеется толь-
ко одноканальный осциллограф и нет
коммутирующей приставки, метод
сравнения реализуют путем пооче-
редной подачи исследуемого и образ-
цового сигналов. В этом случае обыч-
но не добиваются точного совмеще-
ния сигналов(на экране они одновре-
менно не наблюдаются), а результат
измерения находят из решения про-
порции. Точность измерения в этом
случае несколько ниже.
ИЗМЕРЕНИЕ ВРЕМЕННЫХ ПА-
РАМЕТРОВ
Временные параметры также мо-
гут быть получены как методом пря-
мых измерений, так и методом срав-
нения.
В первом случае измеренный гори-
зонтальный размер осциллограммы
умножают на коэффициент разверт-
ки. Горизонтальный размер измеряе-
мого участка должен быть макси-
мально большим, что обеспечивает-
ся соответствующим выбором коэф-
фициента развертки. В некоторых
случаях применяют “растяжку” (мно-
житель развертки, например “х0,1”).
Однако в режиме “растяжки” повы-
шается нелинейность развертки, сле-
довательно, увеличивается погреш-
ность измерения. Поэтому “растяж-
ка' применяется в том случае, если
изображение нельзя “растянуть” из-
менением параметров генератора раз-
вертки.
(Продолжение следует)
14
Радиолюбитель 10/98
Illll
РЯ/38
Illi
РАДИОЛЮБИТЕЛЬ — НАЧИНАЮЩИМ
РАЗРАБОТКИ КРУЖКА ЭЛЕКТРОНИКИ
Предлагаемая на рис.З схема авто-
мата “бегущий огонь” отличается от
других ранее опубликованных схем
простотой настройки и изготовле-
ния. В ней микросхема DD1 служит
генератором, a DD2 — счетчиком с
встроенным дешифратором. Ско-
рость переключения светодиодов
меняется при помощи переменного
резистора R2. Для автомата “бегу-
щий огонь” можно использовать
любые светодиоды, например типа
АЛ307. Резистор R3 можно не ста-
вить, если используется питание
меньше 12 В. Микросхема К561ИЕ8
это выдерживает. Из автомата “бе-
гущий огонь” можно получить иг-
рушку “Казино”, если пронумеро-
вать светодиоды, расположить их по
кругу и поставить тумблер S1. Для
разделения на сектора можно ис-
пользовать разноцветные светодио-
ды. Для дальнейшего упрощения схе-
мы игрушки можно вместо генерато-
ра на микросхеме DD1 использовать
антенну — кусок любого провода
длиной 10...50 см (рис.4). Игрушка
работоспособна вблизи электропро-
водки, но при достаточной длине
провода антенны функционирует
практически везде в квартире.
Для маленьких детей, любящих иг-
(Окончание. Начало в N9/98)
Рис. 5
VD1 (красный)
1111»
P8/S8
Hill
РАДИОЛЮБИТЕЛЬ — НАЧИНАЮЩИМ
рать с игрушечными автомобилями,
неплохим подарком станет свето-
фор, реализованный на хорошо из-
вестной микросхеме К561ЛА7
(рис.5). Помимо прочего, эта игруш-
ка несет в себе полезную воспита-
тельную нагрузку — учит малышей
обращать внимание на светофор в
реальной жизни. Времязадающая
цепь R2, С2 определяет частоту пе-
реключения зеленого и красного све-
тодиодов, а цепь Cl, R1 определяет
время горения желтого светодиода.
Попытка реализовать такой свето-
фор на микросхеме К561ЛП2 не при-
несла успеха вследствие малой мощ-
ности выходных каскадов этой мик-
росхемы. Зато на более современной
микросхеме К1554ЛП5 светофор
можно сделать с большим количе-
ством светодиодов и, следовательно,
более ярким, как показано на рис.6.
Новый журнал для радиолюбителей, аудиофилов и пользователей ПК издастся с января 1998
года редакторским коллективом Н.Сухова совместно с Лигой радиолюбителей Украины.
В каждом номере, наряду со статьями и заметками отечественных авторов, имеется
схемотехнический дайджест (обзор наиболее интересных схем с кратким описанием) из двух десятков
свежайших радиолюбительских журналов стран дальнего зарубежья.
Адрес редакции: 252190, Киев-190, а/я 568, главному редактору журнала «Радиохобби» Сухову Н.Е.
E-mail: cditor@uscrs.ldc.net Fido: 2:463/197.34
Подписку на «Радиохобби» на 1999 год можно оформить в любом отделении связи:
✓ Украины-по каталогу «Укрпошты», индекс 74221, цена на полугодие 10 грн.
✓ других стран СНГ и стран Балтии-по каталогу «Роспечати», индекс 45955, цена на полугодие
30 рублей РФ.
16
Радиолюбитель 10/98
Hill
РЛ/98
>1111
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Вяй
S.GYULA.
КОНСТРУКЦИЯ
ЗВУКОВЫХ колонок
(Продолжение. Начало в NN7-9/98)
У малого замкнутого корпуса су-
ществует гораздо больше проблем,
чем у большого. Колебания диффу-
зора существенно воздействуют на
объем замкнутого в корпусе возду-
ха, и потому в нем возникают отно-
сительно большие изменения давле-
ния. Так как коэффициент “жестко-
сти” воздушной подушки несколько
увеличивается при сжатии и умень-
шается при разрежении, то вслед-
ствие большого изменения плотнос-
ти замкнутого воздуха проявляются
ее нелинейные свойства.
Подвешенный на воздушной “пру-
жине” диффузор, двигаясь внутрь,
встречает противодействие все более
жесткой “пружины”, а двигаясь на-
ружу — все более мягкой (рис. 1). При
линейной отклоняющей силе диффу-
зор движется существенно нелиней-
но. Поскольку газовые законы обой-
ти нельзя, то при больших отклоне-
ниях диффузора (для звуков самых
низких частот и очень больших
громкостей) даже наилучшие дина-
АЗБУКА
СХЕМОТЕХНИКИ
мики будут работать не очень хоро-
шо в корпусе относительно малых
размеров.
Подчеркнем здесь слово“относи-
тельно", поскольку главная причи-
на здесь в изменении упругости воз-
духа. Будь то динамик диаметром
9 см, “накачивающий” 20 Вт в кор-
пус объемом 5 литров, будь то ди-
намик диаметром 38 см, работаю-
щий с 400 Вт в корпусе 30 литров —
проблема остается той же. Между
такого рода искажениями и акусти-
ческими и электрическими парамет-
рами динамика почти нет никакой
связи — в этом отношении все дина-
мики одинаковы.
Заключенный в “малом корпусе”
воздух представляет собой жесткую
упругую пружину. На этой жесткой
воздушной “подушке” лежит диффу-
зор встроенного динамика, который
воздействует на эту пружину. Доста-
точно очевидно, что для достижения
хорошего КПД магнитная цепь ди-
намика должна быть гораздо силь-
нее, чем в большом корпусе. Кроме
того, в малом корпусе гораздо силь-
нее изменяется и резонансная часто-
та. Поэтому в относительно малом
корпусе приходится использовать
динамик с сильным магнитом и низ-
кой резонансной частотой.
Поскольку в малом корпусе, точ-
но так же как и в большом, тоже воз-
никают стоячие волны, собственные
колебания динамика нужно сильно
“притормаживать” электрическим
или каким-либо другим способом.
Возникающую здесь проблему ре-
шить очень тяжело, поскольку меж-
ду корпусом и встроенным динами-
ком возникает сильное взаимодей-
ствие. Масса и упругость содержаще-
гося в замкнутом корпусе воздуха во
взаимодействии с собственной упру-
гостью и массой динамика образуют
сложный фильтр, обрезающий ниж-
ние частоты, что приводит к волнис-
той частотной характеристике с
сильным “подчеркиванием" отдель-
ных частот и завалом других. Волни-
стость, резонансные подчеркивания
и подавления плохо влияют на им-
пульсную передаточную характери-
стику. Если же это компенсировать
демпфирующим материалом в кор-
пусе, импульсный отклик улучшает-
ся, но в ущерб КПД и эффективнос-
ти излучения низких частот.
Однако, несмотря на все это, ре-
зультаты получаются достаточно
хорошими, особенно если корпус
на самом деле (а не относительно)
не слишком мал. Хорошо известно,
что корпуса на 5... 10 литров непри-
годны для настоящего Hi-Fi, и даже
не столько по причине искажений,
вызываемых воздушной подушкой,
сколько из-за неполноценной пере-
дачи низких частот.
Если в одной из стенок закрыто-
го корпуса громкоговорителя про-
делать трубкообразную щель, воз-
никает пустотелый резонатор (ре-
зонатор Гельмгольца), имеющий
сильную акустическую связь с дина-
миком. При соответствующей на-
стройке возникает двугорбая час-
тотная характеристика, и полоса
излучаемых частот существенно
расширяется в низкочастотную об-
ласть. Однако такая конструкция,
17
Радиолюбитель 10/98
Illll
РП/9В
Hill
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
часто называемая фазоинвертором,
или “корпусом с басовым отража-
телем”, требует очень тщательных
расчетов и настройки. Изготовить
ее не так просто, и, в зависимости
от оформления, она может рабо-
тать в различных режимах.
Однако этих трудностей можно
избежать с помощью промежуточ-
ного варианта — так называемого
“настраиваемого” корпуса. Если
вместо фазоинвертирующего от-
верстия, требующего точных расче-
тов, проделать много небольших
отверстий, можно получить так на-
зываемый “демпфирующий кор-
пус”, имеющий резонансные свой-
ства и работающий без существен-
ных изъянов (рис.2).
Демпфирующий корпус можно
получить из имеющегося замкнуто-
го корпуса. Изготовление его не
представляет сложностей, хотя из-
за резонансного принципа работы
и нельзя избежать необходимых из-
мерений и настройки.
В качестве первого шага берется
готовый корпус-полуфабрикат, и
еще до всякой отделки в него встра-
ивается выбранный динамик. Кроме
того, необходим звуковой генератор
синусоидальных сигналов, перестра-
иваемый в диапазоне 20 Гц... 1 кГц, и
какой-либо вольтметр, пригодный
для измерений на звуковых частотах.
Поскольку он используется только
для индикации,его частотная харак-
теристика некритична.
отражателем
расчет отражательной трубки
сложен; корпус нелегко
настраивается
демпфирующий
корпус
отверстия проделываются в
любом месте; настройка простая
и осуществляется с помощью
простейшего вольтметра
Рис. 2
Собирается схема, приведенная
на рис.З, и при каком-либо входном
сигнале, согласованном с чувстви-
тельностью вольтметра, проводят-
ся в общих чертах измерения во
всем диапазоне 20 Гц...1 кГц. В пре-
делах этой полосы обнаруживает-
ся выброс напряжения, соответ-
ствующий резонансной частоте
встроенного в корпус динамика
(обычно она в 1,5...2 раза выше по
сравнению с резонансной частотой
в свободном пространстве). Впос-
ледствии будут необходимы более
тщательные измерения в окрестно-
стях этой частоты. Измерительную
цепь нужно настроить так, чтобы
хорошо регистрировались как ми-
нимальные, так и максимальные
значения напряжений (для расчетов
важны не абсолютные, а относи-
тельные значения).,
После этого на передней или зад-
ней стенке корпуса дрелью просвер-
ливаются многочисленные отвер-
стия. Если звуковая колонка имеет
ножки, отверстия можно сверлить
и в днище. Диаметр отверстий не-
критичен. В большинстве корпусов
(приличного размера) оправдыва-
ет себя система отверстий на рас-
стояниях 1,5...2 см друг от друга,
проделанные спиральным сверлом
диаметром 8...10 мм. Отверстия
можно располагать несколькими
группами, например частично на
передней стенке, частично на зад-
ней и т.п.
20 Hz... 1 kHz,
100 mV... 1 V
синус
измеритель
напряжений
звуковых частот,
мультиметр и т.п.
звуковой генератор
малой мощности
Рис. 3
Сверлим, измеряем, сверлим... По
мере увеличения числа отверстий,
единственная, вначале хорошо вы-
деленная резонансная частота, по-
степенно уплощается и переходит в
двугорбую кривую. При дальней-
шем увеличении числа отверстий
один из резонансных пиков переме-
щается в сторону более высоких ча-
стот, а второй — в сторону более
низких. При оптимальном числе
отверстий измеряемые значения на-
пряжений обоих пиков примерно
одинаковы. При избыточном чис-
ле отверстий часть их (на задней
стенке) можно просто заклеить.
Заранее невозможно указать при-
мерное число отверстий, так как
оно зависит от размеров корпуса и
выбранного динамика. Во всяком
случае, необходимо рассчитывать
на то, что необходимо будет про-
сверлить несколько дюжин дырок,
так что корпус станет похож на
дуршлаг.
Демпфирующий корпус в работе
похож на корпус с басовым отража-
телем, но все же несколько отлича-
ется от него как раз из-за того, что у
него вместо единственного большо-
го отражательного отверстия ис-
пользуется много маленьких. Из-за
значительного трения при движении
воздуха в этих отверстиях, здесь он
тормозится сильнее. Вследствие это-
го в таком корпусе резонансные
свойства проявляются слабее, чем в
корпусе с басовым отражателем, и
переходные процессы доставляют
меньше хлопот. Удается избежать
утомительных расчетов размеров
отверстия, настройки достаточно
критичного режима работы и, кро-
ме того, расчета и применения кор-
ректирующих фильтров.
(Продолжение следует)
18
Радиолюбитель 10/98
Illli
РП/38
Hill
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
А.ЧАСТОВ,
225734, Брестская обл.. Пинский р-н.
п/о Погост-Загородский,
рыбхоз "Полесье”.
УСИЛИТЕЛЬ МОЩНОСТИ
ДЛЯ АВТОМАГНИТОЛЫ
Обыкновенные двухтактные
УМЗЧ, как известно, могут выдать
максимальную выходную мощность
порядка 5 Вт при напряжении пита-
ния 12 В. Это сравнительно мало. Для
увеличения мощности применяются
мостовые схемы, при этом Рвых уве-
личивается до 20 Вт. Некоторым и
этого .мало, однако дальнейшее уве-
личение мощности невозможно из-за
низкого напряжения питания (12 В).
Выход напрашивается сам — повы-
сить это напряжение.
Вашему вниманию предлагается
схема автомобильного УМЗЧ. Его
схема изображена на рис. 1. Он состо-
ит из двух частей — преобразователя
напряжения и оконечного каскада
УМЗЧ.
Разберемся сначала с преобразова-
телем напряжения. В его основе лежит
известная схема [2]. По сути дела, это
удвоитель напряжения (УН), т.е. он
преобразует +12 В в +24 В.
На элементах LI, С1...С4 выполнен
помехоподавляющий фильтр [3]. Диод
VD1 и предохранитель FU1 — элемен-
ты защиты: последний сгорает при пе-
реполюсовке питания. Управляет рабо-
той УН .микросхема DD1. В ней объе-
динены генератор и делители частоты.
Так, на выводах 1 и 2 получаются им-
пульсы с частотой около 4 кГц. Гене-
ратор при этом работает на частоте
1 МГц. Форма импульсов на выводах
1 и 2 изображена на рис.2. Как видно,
они разнесены во времени, что исклю-
чает сквозные токи через составные
транзисторы VT1...VT4.
Предположим, что открыты тран-
зисторы VT4, VT2, тогда конденсатор
С5 заряжается через диод VD2 до на-
пряжения + 12 В. Когда транзисторы
VT4, VT2 полностью закрываются,
открываются транзисторы VT1, VT3.
При этом конденсатор С5 включает-
ся последовательно с напряжением
питания +12 В, и конденсаторы
С6...С8 заряжаются до удвоенного
напряжения, т.с. до +24 В. Первона-
чальный сброс схемы происходит ко-
ротким положительным импульсом,
образованным зарядом конденсатора
С9, через резистор R1. Вся схема
включается путем подачи на кон-
такт ХР6 управляющего напряже-
Рис. 1
борт.
сеть
<•128
корпус
f ta=. 1МГ ц
f6uB11 = W32
f МЗ.15.1.2
f M6=fta /16384
f M4=W32768
FU1 8A 11 Д263В
mA 30V 3C2 JpJ
-A I 2200MK
КД213А
001 К176ИЕ12
,46.
C9 -b
°-1 Ъ.
R
R1
«Юк
R
G.
G
т
СТ2
ния + 12 В от автомагнитолы (его
можно взять с выключателя питания
.магнитолы). Как только на контакте
•12В
ХР4
Х?11л2
VD2.V03
КД213А
£4
+24B _XP5 । л 3
47D0MK 4700mk
с?Т Jb.1 I
4
ЮПмк
Ц
1
_C4
220DMK
VT3
КТ315Б
F
T1
T2
T3 |£-
T4
S1
aF
M 10
* 1T
‘4z
RS 10k
СЮ 68
г
R2.R3 1к
VT1
КТВ29
2
6
VT4
КТ315Б
R4
680
VT2
KT 829
V04
КД522
10
14
13
I АВТОМАГНИТОЛА |
+12В-ВКЛ
IK1
ХР6 |
5
Контроль частоты 1МГц I4-™
fox АЛЗО/ьм
борт, сеть автомобиля +128
левый
перевнии
ваз пра6яй -
передний
левый
ВА2 задний
правый
ВА4 задний
19
Радиолюбитель 10/98
Illi*
РЛ/98
Illi
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Рис. 2
>йый.1 DD1;fpoS 4кГц
ЬыБ.2 DD1;fpaB 4кГц
ХР6 появляется напряжение +12 В, за-
мыкаются контакты К 1.1 реле К1, и
на схему подается питающее напря-
жение. Светодиод VD5 — индикатор
нормальной работы УН. Он должен
мигать с частотой примерно 30 Гц.
Правильно собранный УН запуска-
ется сразу. Иногда требуется подгон-
ка частоты тактового генератора до
величины 1 МГц. Ее можно контро-
лировать на выводе 14 DD1. Подбо-
ром резистора R5 добиваются нуж-
ной частоты. Завышать частоту не
следует, т.к. уже 1,2 МГц — это пре-
дельная частота для данной ИМС.
Детали УН. VT1, VT2 — КТ829,
КТ827, КТ834, ГТ834слюбой буквой.
VT3, VT4 — КТ315, КТ503, КТ3102,
КТ645 с любой буквой. VD1...VD3 —
любые ВЧ-диоды на ток не менее 5 А.
VD4 — КД522 с любой буквой или
аналогичный; VD5 —любой светоди-
од из серии АЛ307. Все резисторы —
типа МЛТ-0,125, МЛТ-0,25. С4следу-
ет установить рядом с DDE К.1 —
реле на ток коммутации не менее 5 А.
Теперь перейдем к УМЗЧ. Он пост-
роен на основе ИМС TDA2025. При
питании от 24 В обеспечивается мощ-
ность порядка 40 Вт на нагрузке 4 Ом
при коэффициенте гармоник 1%. По-
лоса рабочих частот — 20...20000 Гц.
Данную микросхему выпускает
фирма PHILIPS, и она оформлена в
корпусе SIP. Внутри ИМС собран
мостовой УМЗЧ. Номинальное вход-
ное напряжение — порядка 50 мВ.
Выходной сигнал автомагнитолы
поступает на разъемы ХР1, ХР2
УМЗЧ, где он уменьшается на резис-
тивных делителях Rl, R2 и R3, R4 до
50 мВ и поступает на микросхемы
DA1...DA4. В результате получается
четырехканальный УМЗЧ (рис.З).
Для исключения возможного выхо-
да из строя головок акустической си-
стемы при включении питания введе-
на цепочка задержки подключения
ВА1...ВА4 к выходу УМЗЧ. Она по-
строена на элементах R5, С2, VT1, R1,
VD1 и обеспечивает задержку поряд-
ка 2 с, зависящую от сопротивления
R5.
Детали УМЗЧ. К2 — любое реле на
напряжение 12 В с нормально разом-
кнутыми контактами. ВА1...ВА4 —
любые головки сопротивлением 4 Ом.
R1...R4; R8...R15 — МЛТ-0,5, ос-
тальные — МЛТ-0,125, МЛТ-0,25.
Если автомагнитола не оборудова-
на регуляторами тембра, их можно
установить в разрывы проводов ле-
вого и правого канала в точках AL,
АР. При желании можно также уста-
новить регулятор громкости пере-
дних и задних динамиков.
Конструкция оформлена в корпусе
от сломанного автоприемника. На
переднюю панель выводятся светоди-
од VD5, регуляторы тембра и гром-
кости передних и задних громкогово-
рителей УМЗЧ.
Транзисторы УН VT1 и VT2, а так-
же микросхемы УМЗЧ DA1...DA4
устанавливаются на один общий ра-
диатор через слюдяные прокладки,
смазанные теплопроводящей пастой.
Площадь радиатора — не менее
150см2. Если все же понадобится ус-
тановить регуляторы тембра, следу-
ет подобрать делители R1...R4 так,
чтобы с них снималось напряжение,
необходимое для работы тембробло-
ка. Следует учитывать, что пассив-
ный регулятор уменьшает уровень
сигнала в 10 раз. Входное же напря-
жение микросхем DA1...DA4 нахо-
дится в пределах 40...80 мВ.
Литература
1. Бирюков С. Цифровые устрой-
ства на МОП ИМС. — М.: Радио и
связь,1996. Вып.1220.
2. Бестрансформаторный преобра-
зователь напряжения. — Радио, 1985,
N2.
3. Электронный фильтр для автомо-
биля. — Радиолюбитель, 1997, N5,
С.28.
4. Интегральные микросхемы —
усилители мощности НЧ. — Editure
“Verginia” Ghisinau, 1994.
5. Транзисторы: Справочник. — М.:
Радио и связь, 1989. Вып.1144.
ОБМЕН ОПЫТОМ
ТРАВЛЕНИЕ
ПЛАТЫ “НА
Чтобы качественно вытравить пе-
чатную плату, необходимо соблю-
дать ряд условий, и одно из них —
обеспечение зазора между дном
кюветы и фольгой. В этом случае
при покачивании кюветы обеспечи-
вается доступ свежего травящего
раствора к фольге и выпадение в
осадок продуктов травления.
В предлагаемом способе заготов-
ка печатной платы не погружается
в раствор, а плавает на его поверх-
ности. Для этого заготовку обклеи-
вают по периметру липкой лентой
“скотч” так, чтобы одна третья
часть ленты по ширине приходи-
лась на заготовку, а остальные две
трети — на создание “поплавка”,
т.е. бортика по краю платы. После
этого опускают заготовку в кювету
с раствором хлорного железа. Бла-
годаря “поплавку”, а также высоко-
му поверхностному натяжению ра-
створа, заготовка удерживается на
плаву, не погружаясь в раствор. В
\____________________________
20
Радиолюбитель 10/98
Illll
РЛ/98
Illll
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Д.ПАНКРАТЬЕВ,
700198, г.Ташкент,
Куйлюк-массив-4, 28 — 10.
ПРОСТОЙ БЛОКИРАТОР
ТЕЛЕФОННОГО НАБОРА
Иногда бывает необходимо исклю-
чить возможность набора номера с
определенного телефонного аппара-
та (ТА), например при параллельном
включении.
Предлагаю релейный блокиратор
телефонного набора (БТН\отлича-
ющийся простотой и надежностью.
Принцип действия БТН основан на
обеспечении протекания постоян-
ной составляющей тока линии
(“удержании” линии) при наборе
номера.
Обратимся к принципиальной схе-
.... 111 .....X
И.РУДЗИК,
280009, Украина, г.Хмельницкий,
ул.Городовикова, 4 — 10.
ПЕЧАТНОЙ
ПЛАВУ”
итоге обеспечивается доступ травя-
щего раствора к фольге, а легкое
покачивание кюветы приводит к пе-
ремещению заготовки по его повер-
хности, что благоприятно сказыва-
ется на вымывании меди из незащи-
щенных краской участков и выпа-
дении ее в осадок.
Предлагаемый способ особенно
эффективен тогда, когда необходи-
мо оставить сплошным слой фоль-
ги с одной стороны в качестве экра-
на. Такие платы радиолюбители ча-
сто применяют при изготовлении вы-
сокочастотных устройств. Никакой
защиты фольги в данном случае не
требуется, так как заготовка нахо-
дится на поверхности травящего ра-
створа, а не погружена в него, и не
имеет прямого контакта с ним.
Многолетняя практика примене-
ния этого способа травления печат-
ных плат при всей своей простоте
показала его надежность и эффек-
тивность.
______,______ J
ме устройства, приведенной на ри-
сунке. В начальном состоянии цепь
телефонного аппарата (ТА) разом-
кнута, и реле К1 обесточено. При
поднятии трубки ТА реле срабаты-
вает под действием протекающего
через его обмотку тока, контакты
К 1.1 замыкаются и подключают к
линии цепь VD1, VD2, СЗ, С4, R1.
Конденсаторы заряжаются до неко-
торого уровня напряжения, соответ-
ствующего стационарному состоя-
нию устройства. Протекание дина-
мических процессов в основном оп-
ределяется двумя постоянными вре-
мени:
RKC1
t, =-----= 60 мс,
2
где RK — сопротивление обмотки К1;
С1=С2.
R„ СЗ
t? =-----= 600 мс,
2
где Rn — активное сопротивление
линии, примерно равное 1,2 кОм;
СЗ=С4.
Постоянные времени выбраны та-
ким образом, что при попытке набо-
ра номера (при периодическом раз-
мыкании цепи ТА со стандартной
частотой 10 Гц) реле К1 сохраняет
свое состояние, а протекание импуль-
сного зарядного тока через конденса-
торы СЗ, С4 обеспечивает “удержа-
ние” линии, т.е. набор номера с ТА,
подключенного через БТН, становит-
ся невозможным.
В диапазоне звуковых частот реак-
тивное сопротивление конденсаторов
переменному току мало, и они не ока-
зывают влияния на работу ТА при
разговоре. Уровень напряжения пере-
менной составляющей ограничен зна-
чением 1,8 В, соответствующим на-
пряжению стабилизации встречно-
параллельно включенных стабисто-
ров VD1, VD2.
При отбое реле К1 отпускает, и ус-
тройство возвращается в первона-
чальное состояние. Резистор R1 слу-
жит для разряда конденсаторов СЗ,
С4.
БТН не препятствует прохождению
сигнала вызова на ТА из-за неболь-
шого реактивного сопротивления
конденсаторов Cl, С2.
Устройство некритично к полярно-
сти подключения линии. Если поляр-
ность известна, можно вместо анало-
гов неполярных конденсаторов С1,
С2 и СЗ, С4 установить полярные кон-
денсаторы меньшей емкости (не ме-
нее 500 мкФ).
Детали. Резистор R1 —МЛТ-0,125
сопротивлением 15...51 кОм. Реле К1
— типа РЭС-10 (с паспортами
РС4.529.031-04, РС4.529.03 1-09,
РС4.529.031-19). Конденсаторы
С1...С4 — К50-16 емкостью
1000...2000 мкФ на номинальное на-
пряжение не ниже 16 В. Стабисторы
VD1, VD2 можно заменить (каждый)
на два-три последовательно соеди-
ненных диода — КД522.
Следует обратить внимание на то,
чтобы напряжение на телефонном
аппарате, который предполагается
использовать с данным устрой-
ством, при включении в линию не
превышало 10 В. Практически для
всех распространенных типов ТА это
условие выполняется.
Правильно собранное устройство в
налаживании не нуждается.
Обычно рекомендуемые реле устой-
чиво срабатывают в указанном вклю-
чении. Если тока линии все же недо-
статочно для срабатывания, следует
несколько ослабить пружину якоря
реле.
21
Радиолюбитель 10/98
Ilin
РШ
Illi
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
А.ДРИК, И. БАЛАХНИЧЕВ,
Лаборатория ООО "КОМТИД’’,
220141. г.Минск, а/я 300,
тел.(017) 252-80-06. факс(017) 260-84-02.
ЗАПРЕТ НАБОРА НОМЕРА
ДЛЯ ПАРАЛЛЕЛЬНОГО ТЕЛЕФОНА
Составной частью комплекса ме-
роприятий по предотвращению неле-
гального коммерческого использова-
ния телефонных линий является огра-
ничение доступа к ним посторонних
лиц [1]. Зачастую такая проблема воз-
никает при эксплуатации на одной
линии нескольких параллельных те-
лефонных аппаратов. В этом случае,
кроме обычных неприятных момен-
тов, таких как прослушивание разго-
вора, “подзвякивание” телефона во
время набора номера на параллель-
ном аппарате и т.д., существует воз-
Рис. 1
к телефонной
линии
Схема
запрета
набора номера
Блокиратор
параллельного
телефона
1x2
можность неконтролируемой город-
ской и междугородней связи с любо-
го параллельного аппарата. Одним из
вариантов решения задачи по защи-
те линий связи является применение
совмещенных схем блокираторов па-
раллельного телефона и различных
устройств защиты (схем запрета на-
бора номера, запрета междугородней
связи и т.п).
Рассмотрим схему запрета набора
номера для параллельного телефон-
ного аппарата.
На рис.1 приведена функциональ-
Параллельный
телефонный
аппарат (ТА-2)
Основной
телефонный
аппарат (ТА-1)
ная схема такого устройства для двух
аппаратов.
В соответствии с ней основной те-
лефонный аппарат ТА 1 обладает воз-
можностью проводить как входящую,
так и исходящую (оплачиваемую)
связь. В свою очередь, для ТА2 оста-
ется только входящая (бесплатная)
связь. При этом разговоры абонентов
ТА1 и ТА2 взаимно не прослушива-
ются.
Принципиальная схема этого уст-
ройства приведена на рис.2.
В состав схемы входят:
1. Блокиратор параллельного теле-
фона, состоящий из:
- ключей блокировки на D А1, DA2;
- датчиков тока Rl, R2;
- узлов формирования VT1, R3,
VT2, R4, DD1.1, DD1.4;
- цепей фильтрации вызова (25 Гц)
на R5, Cl, DD1.2 и R6, С2, DD1.3;
- цепи питания VD1, R9, СЗ, VD2.
2. Телефоны:
- ТА1 — основной;
- ТА2 — дополнительный.
3. Схема запрета набора номера,
включающая:
к телефонной линии
Рис. 2
22
Радиолюбитель 10/98
Illll
ms
Mill
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
- ключ блокировки DA3;
- нагрузочное сопротивление R10;
- цепь включения запрета DD2.1,
Rl 1.
Работа схемы происходит следую-
щим образом.
Входящая связь. При поступлении
вызова с АТС (100 В, 25 Гц), звонят
оба телефона — ТА1 и ТА2. Цепи
фильтрации вызова R5, С1 и R6, С2
не позволяют переключить элементы
DD1.2 и DD1.3 с логической “1” в ’‘О’’,
поэтому ключи DA1 и DA2 открыты
высокими уровнями с выходов эле-
ментов DD1.2 и DD1.3, поступающи-
ми через R7 и R8 на управляющие
входы DAI, DA2. Ключ DA3 закрыт
низким уровнем с выхода DD2.1 Если
трубка снята на ТА2, с задержкой в
1,8...2,2 с (определяется постоянной
времени R6, С2) ключ DA3 подклю-
чает нагрузочное сопротивление R10
параллельно телефону ТА2, что не-
сколько снижает слышимость разго-
вора (примерно на 10%), но не пре-
кращает входящую связь. При снятии
трубки на ТА1 ключи DA2 и DA3 ра-
зомкнуты, и входящая связь для або-
нента ТА1 остается без изменений.
Исходящая связь с ТА1. Как и в слу-
чае входящей связи, при снятии труб-
ки на ТА1 элемент DD1.2 переключа-
ется в ноль, отключая тем самым DA2
(ТА2). DA3 также остается в выклю-
ченном состоянии. Исходящая связь
сТА1 остается без изменений.
Исходящая связь с ТА2. При подъе-
ме трубки на ТА2 элемент DD1.3 пе-
реключается в ноль, отключая тем
самым DAI (ТА1) и включая DA3 че-
рез инвертор DD2.1 (подключая па-
раллельно линии нагрузочное сопро-
тивление R10), осуществляя тем са-
мым запрет набора номера для ТА2.
Таким образом, исходящая связь с
ТА2 становится невозможной. По
предлагаемой методике совмещения
блокиратора параллельного телефо-
на и различных схем защиты (напри-
мер запрета набора “8” или “07”)
можно подключать к линии два и бо-
лее телефона, комбинируя функции
разрешения и запрета связи в различ-
ных вариантах.
Литература
1. Дрик А., Балахничев И. Защита
от телефонных “пиратов”. — Радио-
любитель, 1998, N8, С24.
Д.ПУХАЕВ,
224020, г.Брест,
ул.Киевская, 97 — 64.
ЭЛЕКТРОННЫЙ
ПРЕДОХРАНИТЕЛЬ —
ОГРАНИЧИТЕЛЬ ТОКА
При ремонте и наладке радио-
электронной аппаратуры напряже-
ние питания от различных источни-
ков (сетевые блоки питания, акку-
муляторы и т.д.) желательно пода-
вать через предохранитель или ог-
раничитель тока ввиду возможно-
Рис. 1
го замыкания или чрезмерного по-
требления тока при ремонтных опе-
рациях (рис.1). Для данных целей
(при напряжении источника пита-
ния в диапазоне 5...30 В) рекомен-
дую использовать схему, приведен-
ную на рис.2.
За основу взята схема, опублико-
ванная в [1]. В качестве датчика
тока используется падение напря-
жения на резисторах R5, R6, R7. В
режиме ограничения тока при на-
пряжении 0,6...0,7 В на указанных
резисторах, открывается транзис-
тор VT2, и ток с резистора R1 ухо-
дит через открытый коллекторный
переход в нагрузку, уменьшая вели-
чину базового тока составного
транзистора VT1 КТ827, гем самым
поддерживая величину тока в на-
грузке на заданном уровне.
При замыкании переключателя
S2 схема переходит в режим элект-
ронного предохранителя, так как
для включения тиристора VS1
КУ112А достаточно падения на-
пряжения на резисторах R5, R6, R7
всего 0,35...0,4 В. При включении
тиристора ток с резистора R1 ухо-
дит через открытый тиристор в на-
грузку, при этом величина тока ог-
раничивается на безопасном уров-
не, определяемом величиной напря-
жения источника питания и сопро-
тивлениями резистора R1 и нагруз-
Ilin
Рй/98
•Ill
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
ки, так как составной транзистор
VT1 в данном случае заперт малым
напряжением между базой и эмит-
тером.
После устранения причины замы-
кания в нагрузке для восстановле-
ния работоспособности схемы не-
обходимо кратковременно разомк-
нуть переключатель S3 для перево-
да тиристора в закрытое состояние.
Величина тока срабатывания
предохранителя (ограничения
тока) определяется суммарным со-
противлением резисторов R5, R6,
R7, переключаемых S1, а также ве-
личиной напряжения срабатывания
предохранителя(ограничителя) на
этих резисторах.
Практические величины токов
ограничения (срабатывания пре-
дохранителя) приведены в таблице.
Сопротнвле- нне датчика тока, Ом Ограничитель тока. Порог ограничения, А Предохрани- тель. Ток срабатывания, А
0.7 I 0,5
0,4 2 I
0,2 3 2
Срабатывание предохранителя
или переход схемы в режим ограни-
чения тока индицируется свечени-
ем светодиода VD2.
Необходимо отметить, что в ре-
жиме ограничения тока транзистор
VT1 рассеивает значительное коли-
чество тепла по сравнению с режи-
мом предохранителя, поэтому тре-
буемая площадь теплоотвода (ра-
диатора) для него должна быть рас-
считана именно для максимально-
го тока ограничения.
Падение напряжения на устрой-
стве в режиме предохранителя со-
ставляет примерно 3 В.
Диод VD1 установлен для защи-
ты от возможного ошибочного
включения наоборот входа и выхо-
да схемы.
Литература
1. Эсаулов Н. Регулируемый элек-
тронный предохранитель. — Ра-
дио, 1988, N5, С.31, 32.
О.БЕЛОУСОВ,
258600, Украина, Черкасская обл.,
г.Ватутино, ул.Котовского, 10.
БИПОЛЯРНЫЙ СТАБИЛИЗАТОР
С РЕГУЛИРУЕМОЙ ЗАЩИТОЙ
Предлагаемый стабилизатор мо-
жет использоваться в качестве лабо-
раторного блока питания. За осно-
ву взят стабилизатор напряжения,
описанный в [1]. В него дополни-
тельно введена регулируемая защи-
та от перегрузки по току. Кроме
того, стабилизатор из [1] плохо за-
пускается под нагрузкой, потребля-
ющей ток более 50...60 мА. В пред-
лагаемой схеме этот недостаток ус-
транен.
Характеристики стабилизатора:
Коэффициент стабилизации
напряжения, не менее 400
Выходное сопротивление,
Ом, не более 0,1
Порог срабатывания защиты
по току, мА 40... 1000
Рассмотрим работу схемы более
подробно. При подаче напряжения
+ 18...24 В и -18...24 В на стабилиза-
тор, импульс тока протекает через
резистор R3, диод VD1 и эмиттер-
ный переход транзистора VT6. За-
пускается отрицательное плечо ста-
билизатора, и на выходе его появ-
ляется напряжение -15 В, которое
через резистор R9 поступает на
эмиттерный переход транзистора
VT3. Запускается положительное
плечо стабилизатора. Импульсом
напряжения на резисторе R6, возни-
кающим при зарядке конденсатора
С1 от выходного напряжения +15 В,
включается тиристор VS1. На ано-
де диода VD1 появляется отрица-
тельное напряжение, диод запирает-
ся, и цепь запуска стабилизатора от-
ключается.
Выходное напряжение стабилиза-
тора определяется диодом VD2 и
стабилитроном VD3 для положи-
тельного плеча, и диодом VD6 и ста-
билитроном VD5 — для отрицатель-
ного. Диоды VD2 и VD6 включены
последовательно со стабилитрона-
ми, чтобы скомпенсировать падение
напряжения на переходе база-эмит-
тер транзисторов VT3 и VT6. Так
как питание стабилитронов осуще-
ствляется выходным напряжением
противоположного плеча, коэффи-
циент стабилизации по напряжению
получается высоким.
Устройство защиты от перегрузки
по току положительного плеча ста-
билизатора выполнено на транзис-
торах, входящих в состав микросхе-
мы DA1, диоде VD4 и тиристоре
VS2. За основу схемы защиты взята
схема, описанная в [2]. Она облада-
ет четко выраженным термоста-
бильным порогом срабатывания.
Датчики тока (R13, R18) выполне-
ны из медного провода, падение на-
пряжения на них незначительное,
что позволяет снизить их сопротив-
ление, а следовательно, и рассеива-
емую мощность.
Если через R13 протекает ток,
меньший тока срабатывания защи-
ты, падение напряжения на резисто-
ре не превышает нескольких милли-
вольт, т.е. к эмиттерному переходу
транзистора DA1.2 приложено по-
чти такое же напряжение, как и к
эмиттерному переходу транзистора
DA1.1. Поскольку эти транзисторы
выполнены в едином технологичес-
ком процессе, их коллекторные токи
примерно одинаковы, но ввиду того
что коллекторные нагрузки не оди-
наковы, транзистор DA1.2 находит-
ся в насыщении, а транзистор DА1.3
закрыт, и защита не срабатывает.
Как только ток, протекающий через
R13, достигнет уровня, достаточно-
го чтобы обеспечить падение напря-
жения, необходимое для закрывания
транзистора DA1.2, открывается
транзистор DA1.3, и напряжение
+ 15 В через резистор R15 и диод
VD4 поступает на управляющий
электрод тиристора VS2. Включив-
24
Радиолюбитель 10/98
Illll
РП/98
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
шийся тиристор закорачивает цепь
образцового напряжения положи-
тельного плеча, оно закрывается, а
за ним закрывается и отрицательное
плечо.
Для восстановления нормальной
работы после снятия перегрузки ста-
билизатор необходимо выключить,
выждать некоторое время и вклю-
чить вновь.
Уровень порога включения защи-
ты можно плавно регулировать ре-
зистором R12. При минимальном
сопротивлении этого резистора зна-
чение тока срабатывания защиты
максимально, при максимальном
сопротивлении — минимально. При
максимальном токе нагрузки паде-
ние напряжения на датчике тока не
превышает 60 мВ. Аналогично ра-
ботает защита от перегрузки по
току и отрицательного плеча стаби-
лизатора.
Переключатель SA1 необходим
для того, чтобы выключить защиту.
Это может понадобиться, напри-
мер, в случаях, когда значение тока
нагрузки близко к максимальному
току защиты, и нагрузка в значи-
тельной степени носит емкостный
характер. При этом стабилизатор,
только запустившись, выключается
схемой защиты. В этом случае его
включают с отключенной схемой
защиты, а затем включают ее. По-
рог срабатывания защиты можно
регулировать раздельно по обоим
плечам. Если применить сдвоенный
резистор, пороги будут устанавли-
ваться приблизительно одинаковы-
ми. Светодиод HL1 служит для ин-
дикации наличия выходного напря-
жения.
В стабилизаторе использованы ре-
зисторы типа М ЛТ, конденсаторы —
типа КМ-5, С1 — К50-6. Переменные
резисторы — типа СПЗ-4аМ. В каче-
стве резисторов R13 и R18 использо-
ван медный обмоточный провод типа
ПЭВ-1 диаметром 0,31 мм и длиной
20 см. Мощные транзисторы VT1,
VT4 необходимо установить на ради-
аторы площадью 40... 100 см2.
Литература
1. Лукьянов Д. Простой двуполяр-
ный стабилизатор. — Радио, 1984,
N9, С.53, 54.
2. Чурбаков А. Устройство защи-
ты. — Радио, 1987, N6, С.45.
Ilin
РШ
Hill
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
А.ИЛЬИН,
191123, г.С.-Петербург, а/я 12.
ПОДКЛЮЧЕНИЕ
ТРЕХФАЗНЫХ ПОТРЕБИТЕЛЕЙ
К ОДНОФАЗНОЙ СЕТИ
В радиолюбительской литературе
[1...5] неоднократно поднимался воп-
рос о подключении трехфазного по-
требителя к однофазной сети. Авто-
ры статей указывают на недостатки
описанных способов:
- потеря 50% мощности от номи-
нальной;
- нс все марки электродвигателей
хорошо запускаются при питании от
однофазной сети;
- необходимость применения двух
емкостей (пусковой и рабочей);
- ступенчатая регулировка помина-
ла емкости в разных режимах рабо-
ты;
- необходимость изменения номи-
нала емкости при изменении нагруз-
ки на валу;
- на холостом ходу по обмотке элек-
тродвигателя протекает ток па 40%
больше номинального;
- лишние '‘навороты" для автома-
тизации отключения пускового кон-
денсатора и при замене бумажных
конденсаторов электролитическими.
Предлагаю еще один вариант под-
ключения трехфазных потребителей
к однофазной сети.
Если посмотреть на график трех-
фазного напряжения, видно, что каж-
дая кривая сдвинута относительно дру-
гой на 1/3 периода (рис. 1). Частота сети
равна 50 Гц, следовательно, период Т
равен 20 мс. Отсюда следует, что 1/3
периода составляет 6.666... мс. Пусть
UA на рис.1 — однофазное синусои-
дальное напряжение 220 В, 50 Гц.
Пропустив UA через схему задержки
на 6,666... мс, получим сдвинутое на
1/3 периода напряжение UB, по амп-
литуде и частоте равное UA "Пропу-
стив” через аналогичную схему задер-
жки напряжение UB, получим сдвину-
тое на 1/3 периода относительно на-
пряжения UB напряжение U^.
Принципиальная схема такого уст-
ройства приведена на рис.2.
Устройство состоит из блока пи-
тания и генератора импульсов поло-
жительной полярности на трансфор-
маторе ТЕ В блок питания входят
обмотка 11 трансформатора Т1, вып-
рямительный мост VD1 ...VD4 и ста-
билизатор DA1. Генератор импуль-
сов собран на обмотке III трансфор-
матора Т1, резисторе R1 и выпрями-
теле на диодах VD5, VD6. Стабилит-
рон VD7 защищает входы элемента
DDI.I от случайного превышения
напряжения более 12 В. На элемен-
те DD1.1 собран формирователь
прямоугольных импульсов. Можно
применить и компаратор, подробно
описанный в [6]. На выходе форми-
рователя DD1.1 присутствуют им-
пульсы прямоугольной формы час-
тотой 50 Гц положительной поляр-
ности. Предположим, что это им-
пульсы напряжения UA (рис.1). Им-
пульсы с выхода "А” элемента
DD1.1 подаются на вход схемы за-
держки, собранной на элементах
DD2.1, DD2.2, R2, СЗ. На выходе эле-
мента DD2.2 появляются импульсы,
26
Радиолюбитель 10/98
Illli
РП/98
>I1|J
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
задержанные на 1/3 периода относи-
тельно импульсов “А”, т.е. импульсы
“В”. Импульсы “В” подаются на вход
второй схемы задержки на элементах
DD2.3, DD2.4, R3, С4, на выходе ко-
торой (элемент DD2.4) присутствуют
импульсы, соответствующие напря-
жению Uc на рис.1, сдвинутые на 1/3
периода относительно “UB”. Импуль-
сы “А”, “В”, “С”, сдвинутые друг от-
носительно друга на 6,666... мс, посту-
пают на ключевые каскады VT1, VS 1;
VT2, VS2 и VT3, VS3 соответственно.
С выходов ключей (симисторов
VS1...VS3) импульсное напряжение
частотой 50 Гц подается на обмотки
трансформаторов Т2...Т4. С выход-
ных обмоток трансформаторов полу-
чаем синусоидальные напряжения,
сдвинутые на 1/3 периода или на 120°
одно относительно другого, т.е.
трехфазное напряжение.
Детали и регулировка схемы. Фор-
мирователь прямоугольных им-
пульсов можно выполнить по лю-
бой из известных схем. Вместо дио-
дов VD1...VD4 можно применить
мост КЦ405. Симисторы VS1...VS3
заменяются тиристорами КУ202,
т.к. на их входы подается постоян-
ное напряжение. Постоянная време-
ни т RC-цепей R2, СЗ и R3, С4 рас-
считана по формуле T=1,4RC. При-
няв емкость конденсаторов СЗ, С4
равной 0,01 мкФ, находим сопро-
тивление резисторов R2, R3, кото-
рое составляет 476,186 к. При этом
постоянная времени т составляет
6,666604 мс, что практически равно
сдвигу на 1/3 периода. Для более
точной подгонки т RC-цепей резис-
торы R2, R3 состоят из последова-
тельно соединенных постоянного и
подстроечного резисторов общим
номиналом около 510 к. Подстроеч-
ным резистором подгоняют т RC-це-
пей, контролируя сдвиг фаз на выхо-
дах трансформаторов Т2...Т4 фазо-
метром, так чтобы сдвиг фаз оказал-
ся как можно ближе к 120°.
При трансформации трехфазного
тока используются либо три однофаз-
ных, либо специальные трехфазные
трансформаторы с сердечником в
форме трех закороченных стержней.
Схема соединения отдельных транс-
форматоров (рис.З) соответствует
схеме включения “звезда/звезда”. Та-
кое соединение показано на рис.З [7].
Трансформатор Т1 (рис.2) — завод-
ской. Напряжения обмоток: II — до
30 В (Umax вх DAI); III— 12 В. Т2...Т4
— повышающие. На вход “+U2’" по-
дается штатное напряжение, на кото-
рое рассчитаны обмотки Т2...Т4, т.е.
12 В при Un=12 В, 24 В при Un=24 В
и т.д. Трансформаторы Т2...Т4 —
готовые на соответствующие токи и
напряжения или самодельные.
Литература
1. Трехфазный электродвигатель в
однофазной сети. — Радиолюбитель,
1992, N12, С.20.
2. Смирнов К. О работе трехфазно-
го электродвигателя в однофазной
сети. — Радиолюбитель, 1993, N6,
С.27.
3. Кухаренко А. Трехфазный двига-
тель в однофазной сети. — Радиолю-
битель, 1996, N2, С.28; 1996, N3, С.27.
4. Новик А. Полярный конденсатор
в цепи переменного тока. Радиолю-
битель, 1996, N9, С. 17.
5. Еговкин В. Выбор диодов для
пусковых оксидных конденсаторов.
— Радиолюбитель, 1997, N7, С.12.
6. Ильин А. Г. Стабилизатор пере-
менного напряжения. — Радиолюби-
тель, 1997, N8, С.25.
7. Воробьев А.В. Электротехника и
электрооборудование строительных
процессов. — М.: Изд-во “АСВ”,
1995.
8. Гинкин Г.Г. Справочник по ра-
диотехнике. — ГЭИ, 1948.
С.СЫЧ,
225876, Брестская обл., Кобринский р-н,
п.Ореховский, ул.Ленина, 17—1.
ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ
Предлагаю простую и надежную
схему преобразователя напряжения
для управления варикапами в раз-
личных конструкциях, который выра-
батывает 20 В при питании от 9 В.
Выбран вариант преобразователя с
умножителем напряжения, посколь-
ку он считается самым экономич-
ным. Кроме того, он не создает по-
мех радиоприему. На транзисторах
VT1 и VT2 собран генератор импуль-
сов, близких к прямоугольным.
На диодах VD1...VD4 и конден-
саторах С2...С5 собран умножитель
напряжения. Резистор R5 и стаби-
литроны VD5, VD6 образуют пара-
метрический стабилизатор напря-
жения. Конденсатор С6 на выходе
является ВЧ-фильтром. Ток потреб-
ления преобразователя зависит ог
напряжения питания и количества
варикапов, а также от их типа.
Устройство желательно заклю-
чить в экран для снижения помех от
генератора. Правильно собранное
устройство работает сразу и некри-
тично к номиналам деталей.
27
Радиолюбитель 10/98
Illll
РЛ/Я8
>1111
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Ю. ГУМЕНЮК,
275100, Украина, Черновицкая обл.,
п.Кельменцы, ул.Западная, 5,
тел.2-17-59.
ния 20 А. Диоды VD1...VD4 необхо-
димо установить на радиатор площа-
дью порядка 100 см2.
Думаю, нелишне будет напомнить,
что токи, протекающие в выпрямите-
РЕЗЕРВНОЕ ЭЛЕКТРОПИТАНИЕ
В последнее время появились пере-
бои в снабжении электроэнергией.
Бывает, что в селах свет подается
10... 12 часов в сутки, что, естествен-
но, доставляет большие неудобства.
Для устранения этих неудобств я
предлагаю систему резервного элек-
тропитания. Стартерный тракторный
аккумулятор 6СТ132 при наличии
сети 220 В заряжается от сетевого
выпрямителя. Когда электроэнергия
отключается, аккумулятор питает
несколько ламп 12 Вх40 Вт (по сути
дела, это аварийное освещение) и
конвертор (преобразователь) посто-
янного напряжения 12 В в перемен-
ное 220 В (рис. 1).
На рис.2 приведена схема выпрями-
теля для зарядки аккумулятора. Регу-
лировка тока заряда производится
галетным переключателем S1 за счет
изменения числа витков первичной
обмотки. Выпрямитель обеспечивает
ток заряда 10... 15 А.
Трансформатор Т1 можно исполь-
зовать любой с габаритной мощнос-
тью не менее 400 Вт.
Первичная обмотка Т1 содержит
369+50+50+50+50 витков провода
диаметром 0,7 мм. Вторичная обмот-
ка содержит 38 витков провода диа-
метром 3 мм. Диоды выпрямитель-
ного мостика VD1...VD4 — любые
с допустимым прямым током не ме-
нее 10 А. В цепь нагрузки включен
амперметр PAI с пределом измере-
ле, значительны, поэтому провода к
аккумулятору и нагрузке должны
иметь соответствующее сечение (не
менее 1 мм2).
Другим важным узлом системы ре-
зервного электропитания является
преобразователь постоянного напря-
жения 12 В в переменное 220 В с вы-
ходной мощностью 100 Вт (рис.З).
Этот преобразователь может питать
различные маломощные устройства
— люминесцентные лампы, неболь-
шой телевизор и т.д. Схема взята из
[1].
Принцип работы устройства проще
объяснить по структурной схеме, по-
казанной на рис.4. Постоянное напря-
жение 12 В от аккумулятора GB по-
дается на преобразователь F. Он
включает задающий генератор G1,
который формирует два парафазных
напряжения с частотой 50 Гц (часто-
та промышленной сети). Напряжения
28
Радиолюбитель 10/98
Hill
ms
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Силовой трансформатор Т1 намо-
тан на Ш-образном магнитопроводе
с сечением 12 см2. Первичная обмот-
ка содержит две половины по 240 вит-
ков провода ПЭЛ 0,65 мм. Вторичная
обмотка состоит из 4400 витков про-
вода ПЭЛ 0,25 мм.
Для хорошей работы схемы необ-
ходимо, чтобы транзисторы VT1 и
VT2 имели статический коэффициент
усиления по току £> 10, VT3 и VT4 —
Р>20, VT5 и VT6 — Р=100.
Устройство смонтировано на пе-
чатной плате, которая помещена в
коробку подходящих размеров. На
лицевой панели устройства установ-
лен светодиод, гнезда предохраните-
лей FU1 и FU2 и розетка XS1, в ко-
торую включается нагрузка. Тран-
зисторы VT1 и VT2 следует устано-
вить на радиаторы площадью по-
рядка 100 см2.
При работе с устройством необхо-
димо использовать надежные изоли-
рованные кабели, поскольку выход-
ное напряжение трансформатора
(220 В) опасно для жизни, как и на-
пряжение промышленной сети.
Литература
1. Млад конструктор (Болгария). —
1988, N6.
с задающего генератора подаются на
два однотипных импульсных усили-
теля А1 и А2, которые коммутируют
напряжение на первичной обмотке
трансформатора Т1. Со вторичной
обмотки трансформатора Т1 пере-
менное напряжение 220 В, 50 Гц по-
ступает в нагрузку.
Задающий генератор (рис.З) выпол-
нен на транзисторах VT7 и VT8. Они
образуют симметричный мультивиб-
ратор, частота которого определяет-
ся номиналами конденсаторов С2 и
СЗ и резисторов R12 и R13. Особен-
ность мультивибратора — использо-
вание диодов VD1 и VD2, включен-
ных в базовые цепи транзисторов. За
счет нелинейности вольтамперных
характеристик диодов уменьшаются
выбросы на выходных импульсах
мультивибратора.
К двум выходам задающего генера-
тора (коллекторы транзисторов VT7
и VT8) подключены два однотипных
трехкаскадных усилителя. Транзисто-
ры VT1 и VT2 коммутируют напря-
жение на двух половинах первичной
обмотки трансформатора Т1. Диоды
VD3, VD4 предохраняют транзисто-
ры VT1 и VT2 от перенапряжения са-
моиндукции, которое получается при
протекании тока через обмотку
трансформатора. На вторичной об-
мотке Т1 получается переменное на-
пряжение 220 В.
Для защиты от короткого замыка-
ния аккумулятора включен предохра-
нитель FU1, а для защиты преобра-
зователя во вторичной обмотке Т1 —
предохранитель FU2. Для индикации
включения преобразователя исполь-
зуется светодиод VD5.
ОБМЕН ОПЫТОМ А.РОМАНЧУК, j
694005, Сахалинская обл.. §
Корсаковский р-н, п.Новикове, s
ул.Советская, 34 — 10.
ДЕЛИТЕЛЬ НА ДЕШИФРАТОРЕ
|Для вывода информации о состо-
янии выходов счетчиков во многих
сериях цифровых микросхем
(К133ПП4, К161ПР1, К176ИД2,
| К514ИД1 и др.) применяются дешиф-
раторы-преобразователи двоично-
десятичного кода в код семисегмен-
тного знакосинтезирующего индика-
тора. На рисунке представлены гра-
фики состояния их выходов А, В, С,
D, Е, F, G, из которых следует, что
периодичность появления высоко-
го и низкого уровней находится в
прямой зависимости от действую-
щего на входе кода. Поэтому если
на вход счетчика, к выходам ко-
торого подключен такой дешиф-
ратор, подать, например, серию
из 10 импульсов, то на каждом вы-
ходе A...G получается количество
импульсов, в К раз меньшее, чем по-
ступило на вход. Следовательно, на
выходах дешифратора осуществля-
ется операция деления входной час-
„ S
тоты с постоянным, запрограмми-
рованным” для каждого выхода ко- ;
эффициентом. Естественно, коэффи- |
циент деления зависит от входного
кода, т.е. порядка переключения вхо-
дов дешифратора. !
В предлагаемом делителе измене- i
ние коэффициентов пересчета дос- I
тигается без дополнительных эле- .
ментов — путем подключения об- !
нуляющего входа R к различным i
выходам счетчика.
Особый интерес для радиолюби-
телей могут представлять дробные (
коэффициенты деления (2.5 и |
3,33...) — в том смысле, что, напри- ?
мер, в декадных делителях кварцо- '
ванных частот можно получить до- ’
полнительно сетку частот, значения
которых кратны 4 и 3 соответствен- ;
но. При этом несимметричность >
распределения импульсов в серии 5
сглаживается при последующем
делении полученной частоты на 10.
29
Радиолюбитель 10/98
Illll
РЙ/98
Illll
БЫТОВАЯ
РАДИОЭЛЕКТРОНИКА
ЗАРЯДНО-ДЕСУЛЬФАТИРУЮЩИЙ
АВТОМАТ ДЛЯ АВТОМОБИЛЬНЫХ
АККУМУЛЯТОРОВ
Давно уже известен тот факт, что
заряд электрохимических источников
питания асимметричным током, при
соотношении 1зар : I = 10:1, в ча-
стности кислотных аккумуляторов,
приводит к устранению сульфатации
пластин в батарее, т.е. к восстановле-
нию их емкости, что, в свою очередь,
продлевает срок службы батареи.
Не всегда есть возможность нахо-
диться возле зарядного устройства и
все время контролировать процесс
зарядки, поэтому зачастую либо сис-
тематически недозаряжают батареи,
либо перезаряжают их, что, конечно
же, не продлевает срок их службы.
Из химии известно, что разность
потенциалов между отрицательной и
положительной пластинами в акку-
FU1 2А
VQ3 pg 1 д 6кл. десульфатация
Рис. 1
А.СОРОКИН,
343902, Украина,
г.Краматорск-2, а/я 37.
муляторной батарее составляет 2,1 В,
что при 6 банках дает 2,1 х 6 = 12,6 В.
При зарядном токе, равном 0,1 от
емкости батареи, в конце заряда на-
пряжение повышается до 2,4 В на
одну банку или 2,4 х 6 = 14,4 В. По-
вышение зарядного тока ведет к по-
вышению напряжения на аккумулято-
ре и повышенному разогреву и кипе-
нию электролита. Заряд же током
ниже 0,1 от емкости не позволяет до-
водить напряжение до 14,4 В, однако
длительный (до трех недель) заряд
малым током способствует растворе-
нию кристаллов сульфата свинца.
Особенно опасны дендриты сульфа-
та свинца, “проросшие” в сепарато-
рах. Они и вызывают быстрый само-
разряд батареи (с вечера зарядил ак-
кумулятор, а утром не смог запустить
двигатель). Вымыть же дендриты из
сепараторов можно только растворе-
нием их в азотной кислоте, что прак-
тически нереально.
Путем длительных наблюдений и
экспериментов была создана электри-
ческая схема, которая, по мнению ав-
тора, позволяет довериться автомати-
ке.
Опытная эксплуатация в течение 10
лет показала эффективную работу
устройства. Принцип работы заклю-
чается в следующем:
1. Заряд производится на положи-
тельной полуволне вторичного на-
пряжения.
2. На отрицательной полуволне
происходит частичный разряд бата-
реи за счет протекания тока через на-
грузочный резистор.
3. Автоматическое включение при
падении напряжения за счет самораз-
ряда до 12,5 В и автоматическое от-
ключение от сети 220 В при достиже-
нии напряжения на батарее 14,4 В.
Отключение — бесконтактное, по-
средством симистора и схемы конт-
роля напряжения на батарее.
Важное достоинство метода заклю-
чается в том, что пока не подключе-
на батарея (автоматический режим),
блок не может включиться, что ис-
ключает короткое замыкание при за-
мыкании проводов, подводящих за-
рядный ток к аккумуляторной бата-
рее.
При сильно разряженной батарее
включение блока возможно посред-
ством переключателя “АВТОМАТ-
ПОСТОЯННО”. Еще одно очень
важное достоинство — отсутствие
сильного “кипения”, что в совокуп-
ности с автоматическими отключени-
ем и включением позволяет оставлять
включенное устройство без присмот-
ра на длительное время. Автор про-
экспериментировал с двухнедельным
режимом постоянного включения в
режиме “АВТОМАТ”.
В целях пожарной безопасности
необходимо, чтобы зарядное устрой-
ство было в металлическом корпусе,
сечение подводящих проводников к
батарее — не менее 2,5 мм2. Обязате-
лен также надежный контакт на клем-
мах батареи.
Напряжение сети 220 В подается
30
Радиолюбитель 10/98
Illi'
РП/Я8
Illi
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Рис. 2
через предохранитель FU1 и симис-
тор VD1 на первичную обмотку си-
лового трансформатора. Со вторич-
ной обмотки переменное напряжение
U и = 21 В выпрямляется диодом VD3
и через балластный резистор R8 со-
противлением 1,5 Ом поступает на
клемму “+” батареи, к которой под-
ключены вольтметр РА1 на 15 В, тум-
блер SA2 “ВКЛ.ДЕСУЛЬФАТА-
ЦИЯ” и схема контроля и управле-
ния, представляющая собой триггер
Шмитта с гистерезистором около
1,8 В, определяемым падением напря-
жения на диодах VD5, VD6 и перехо-
де база-эмиттер транзистора VT2.
Транзистор VT1 при напряжении на
аккумуляторе 12,6 В включается, и
через оптрон VD4 включает симистор
VD1, что приводит к включению
трансформатора Т1 и подаче напря-
жения на заряжаемый аккумулятор.
Подключение тумблером SA2 рези-
стора R5 обеспечивает асимметрич-
ность формы зарядного тока. Свето-
диоды VD8 и VD7 индицируют вклю-
чение блока в режимы ‘‘ДЕСУЛЬФА-
ТАЦИЯ” и ”ВКЛ.” соответственно.
Резистором R7 устанавливается мо-
мент отключения блока при напряже-
нии на вольтметре 15 В (=0,5 В пада-
ет на подводящих проводах). Мостик
VD2 обеспечивает включение симис-
тора на обеих полуволнах сетевого
напряжения и нормальную работу
трансформатора. Тумблер SA1 слу-
жит для включения режима “ПОСТО-
ЯННО'.
На рис.2 приведен вид передней
панели устройства.
Детали. Силовой трансформатор
— Р= 160 Вт, Ь'н=21 В, провод —
ПЭВ-2-2,0. R8 — проволочный (них-
ром) диаметром 0,6 мм. R5 — ПЭВР
на 10...15 Вт. Диод VD3 — любой из
Д242...Д248 с любым буквенным ин-
дексом на радиаторе площадью
S=200 см2. Остальные резисторы типа
— МЛТ, СП; симистор — КУ208Н.
без радиатора. S1 — любой, напри-
мер МТ1. S2 —ТВ1-1. HL1 — любая
лампа на 12 В. РА1 — измерительная
головка на 15 В.
При затруднении в приобретении
комплектующих деталей обращай-
тесь к автору статьи.
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
(“РЛ” N2/96, С.27)
В статье А.Партина “Охранная
сигнализация” описывается про-
стая схема. Я по просьбе соседей
собрал несколько таких устройств по
приведенной схеме.
Но так как бывают кратковременные
отключения сети (особенно ночью),
я доработал схему. Теперь при вык-
лючении сети и последующем вклю-
чении осуществляется автоматичес-
кая установка схемы на охрану. Так-
же были введены неполярные или
встречно включенные полярные кон-
денсаторы, чтобы не было нужды
прозванивать выводы для правиль-
ного подключения диода (его можно
включать не соблюдая полярность).
Приведенная схема задерживает от-
пускание реле К2 на 2...3 с и осуще-
ствляет блокировку К1 при неисправ-
ной линии охраны. Сейчас как никог-
да актуальна охрана подсобных по-
мещений, поэтому для этих целей та-
кие схемы хорошо подходят, по-
скольку не нужны батарейки.
в.соломыков,
666710, Иркутская обл..
г.Киренск-2, совхоз продснаба.
37 - 3.
31
Радиолюбитель 10/98
Ilin
ms
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
В.КРАВЧУК,
224028, г. Брест,
ул.Ленинградская, 39— 13.
РАДИООХР АННОЕ
УСТРОЙСТВО АВТОМОБИЛЯ
Не все могут себе позволить уста-
новку дорогих охранных систем им-
портного производства. Для охраны
автомобилей, находящихся у подъез-
дов домов, во дворах, предназначено
предлагаемое радиоохранное устрой-
ство.
На рис.1 приведена структурная
схема устройства. Сигнал с датчика
1 поступает на усилитель 2 и запуска-
ет одновибратор 3, который на вре-
мя длительности импульса разреша-
ет работу генератора-модулятора.
Происходит модуляция ВЧ-сигнала и
передача сигнала тревоги в эфир.
Подробно работу радиоохранного
устройства рассмотрим по схеме, по-
казанной на рис.2.
В дежурном режиме ВЧ-генератор
передает только несущую. На нее
надо настроить радиовещательный
приемник УКВ-диапазона. Точная
настройка определяется по пропада-
нию шумов.
Датчиком, реагирующим на раз-
личные удары, толчки, является
обычный капсюль ДЭМШ-1А, зак-
репленный на кузове автомобиля.
Слабый электрический сигнал с микро-
фона через разделительный конденса-
тор С1 поступает на вывод 3 операци-
онного усилителя DA1. Коэффициент
усиления задается переменным рези-
стором R3. Далее с выхода ОУ уси-
ленный сигнал поступает на вход од-
новибратора DD1. Стабилитрон VD1
ограничивает выходное напряжение
ОУ на уровне 5,6 В. Входная схема с
триггером Шмитта микросхемы
К155АГ1 обеспечивает надежный за-
пуск по переднему фронту даже при
Рис. 1
медленно нарастающем напряжении
на этом входе. Для получения выход-
ного импульса одновибратора дли-
тельностью около 10 с, чтобы не ис-
пользовать конденсатор С5 очень
большой емкости, в схему введен до-
полнительный транзистор VT1. На-
пряжение 5 В для питания микросхе-
мы DD1 и времязадающих цепей по-
дается со стабилизатора DA2.
С инверсного выхода 1 DD1 отри-
цательный импульс поступает на базу
транзистора VT2, являющегося одно-
временно и инвертором, и преобра-
зователем уровня сигнала с ТТЛ до
КМОП. Таким образом, после закры-
вания VT2 высокий уровень сигнала
Рис. 2
Д± сз
-[-47мк JL
1“ Йгж
R3 1М
DA1 КР140ЧД608
С1 1мк
Г
/ НВ1
ДЭМШ-1А
R5 1,Вк
32
Радиолюбитель 10/98
Illll
РЛ/Я8
Illll
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
с его коллектора разрешает работу
генератора частотой около 1 Гц, со-
бранного на элементах DD2.1 и
DD2.2. Он, в свою очередь, запуска-
ет второй генератор частотой около
1 кГц, собранный на DD2h3 и DD2.4.
Далее сигнал с вывода 11 DD2 через
резистор R13 поступает на вход ВЧ-
генератора на транзисторе VT3 и мо-
дулирует его. Режим транзистора по
постоянному току задается резисто-
рами R14, R15.
С колебательного контура С9, L1
ВЧ-сигнал через катушку связи L2 по-
ступает в антенну.
Таким образом, при прикоснове-
нии к автомобилю, попытках его
вскрытия, снятия колес или эмблем в
радиоприемнике, настроенном на ча-
стоту ВЧ-генератора, раздается пре-
рывистый звуковой сигнал длитель-
ностью около 10 с. После этого ра-
диоохранное устройство переходит в
ждущий режим при отсутствии сигна-
ла с датчика или повторно запуска-
ется и подает сигнал тревоги.
Частота ВЧ-генератора стабилизи-
рована кварцевым резонатором ZQ1
и находится в отечественном УКВ-ди-
апазоне 64...75 МГц.
Осциллограммы в контрольных
точках радиоохранного устройства
изображены на рис.З.
Детали и конструкция. Все детали,
за исключением датчика, размещены
на односторонней печатной плате
размерами 55x100 мм. Все резисторы
— МЛТ-0,125, а переменный резистор
R3 — СП4-1. Электролитические кон-
денсаторы — К50-35, К53-35, осталь-
ные— КМ-6. ОУ КР140УД608 может
быть заменен на КР140УД708,
К140УД6, К140УД7, КР544УД2. Вме-
сто интегрального стабилизатора
КР142ЕН5В можно применить пара-
метрический стабилизатор на транзи-
сторе и стабилитроне.
L1 содержит 5,5 витков посеребрен-
ного провода диаметром 0,6 мм. L2
— 3 витка ПЭЛ 0,41. Диаметр карка-
са — 5...6 мм. В качестве VT1, VT2
подойдут любые ВЧ-транзисторы со-
ответствующей структуры, VT3 —
КТ325, КТ355, КТ368 с любым бук-
венным индексом.
Плата размещена в корпусе из поли-
стирола. На боковой панели располо-
жен переменный резистор, выключа-
тель питания, разъемы для подключе-
ния питания, датчика, антенны.
В заключение хотелось бы напом-
нить, что по существующим нормам
максимальная выходная мощность
передатчика не должна превышать
10 мВт. Но и этого вполне достаточ-
но, чтобы радиус действия радиоох-
ранного устройства на короткую ан-
тенну длиной 10...20 см из салона ав-
томобиля достигал 60...70 метров.
А.РУДЕНКО,
310168, Украина, г.Харьков,
ул.Героев Труда, 20/321 — 387,
тел.(0572) 68-14-31.
СИМИСТОРНЫЙ
СВЕТОРЕГУЛЯТОР
Описываемый в статье светорегу-
лятор позволяет регулировать яр-
кость освещения, мощность нагре-
вательного элемента, скорость вра-
щения двигателя переменного тока.
При включении устройства с целью
уменьшения пускового тока лампы
накаливания напряжение на на-
грузку подается плавно — это про-
длевает срок службы ламп. Устрой-
ство включается и выключается
кнопкой, а не выключателем как
обычно. Благодаря этому нагрузку
можно включить и выключить не-
зависимо из разных мест, где будут
установлены кнопки. Чтобы в тем-
ноте легко было найти кнопку, воз-
ле нее устанавливается светодиод.
Он горит только тогда, когда осве-
щение выключено. Светится он неяр-
ко, поэтому днем не привлекает вни-
мания, а в темноте не создает ненуж-
ной освещенности.
За основу устройства взят симистор-
ный регулятор мощности, описанный
в [1]. Устройство, описываемое в этой
статье, не отключается полностью от
сети, поэтому исходный регулятор
мощности доработан в плане сниже-
ния энергопотребления, а также рас-
ширен диапазон регулирования мощ-
ности нагрузки (до 99,3% при стоват-
ной нагрузке, т.к. на симисторе пада-
ет 1,5 В)..
Для управления симистором ис-
пользуется экономичный фазоимпуль-
сный метод. Применение КМОП-мик-
росхем позволило снизить ток потреб-
ления от сети схемой управления во
всех режимах до 1,5 мА (3,3 Вт). Вхо-
ды неиспользуемых элементов микро-
схем следует соединить с общим про-
водом (это предусмотрено на печат-
ной плате).
На рис.1 изображена схема свето-
регулятора. Символ корпуса в схе-
ме используется только для удоб-
ства рисования, его нельзя зазем-
лять. Для импульсного управления
симистором необходим формирова-
тель коротких импульсов, имеющий
общий вывод с одним из сетевых
проводов. Питание такого форми-
рователя осуществляется от источ-
ника, собранного на элементах С2.
VD1...VD3, С4, С5. Конденсатор С2
выполняет роль гасящего реактив-
ного сопротивления. Диоды VD1,
VD2 образуют двухполупериодный
выпрямитель, напряжение которого
стабилизируется на уровне 10 В ста-
билитроном VD3 и сглаживается кон-
денсаторами С4, С5. Конденсатор С4
33
Радиолюбитель 10/98
Illli
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
-220В
Х2
<-
Х1 FU1 Х5
< -ЕЗО
Т -8
0.047
Рис. 1
К бый 7 001. .003;
йый 5 6 002;
Выб 3.4.5.6.8 DD3.
К ВыВ.14 DD1.DD2.OD3. 0X6
ZV05
SZzA/l307b
фильтрует высокочастотные помехи
из сети, которые не подавляются элек-
тролитическим конденсатором С5 из-
за его значительной паразитной ин-
дуктивности.
Большинство симисторов при по-
ложительном напряжении на аноде
можно открыть импульсами любой
полярности, подаваемыми на управ-
ляющий электрод относительно като-
да, а при отрицательном напряжении
на аноде — импульсами только отри-
цательной полярности. Поэтому ис-
точник питания имеет положитель-
ный вывод, общий с катодом симис-
тора. На управляющем электроде
формируются отрицательные им-
пульсы при любой полярности на
аноде.
При использовании фазоимпуль-
сного метода мощность в нагрузке
регулируется путем изменения час-
ти полупериода сетевого напряже-
ния, в течение которой симистор
пропускает ток. Необходимо выде-
лить начало каждого полупериода
(чему соответствует напряжение в
сети, близкое к нулю), а затем в те-
чение 10 мс (длительность полови-
ны периода сетевого напряжения
частотой 50 Гц) сформировать ко-
роткий открывающий импульс. При
этом чем раньше открывается сими-
стор, тем большая мощность выде-
ляется на нагрузке.
Формирователь импульсов часто-
той 100 Гц собран на элементах VT1,
VT2, R3, R4, R7. При положитель-
ном полупериоде сетевого напряже-
ния на верхнем (по схеме) сетевом
проводе к эмиттерному переходу
транзистора VT1 напряжение при-
ложено в открывающей полярности,
он открыт, и напряжение на его кол-
лекторе близко к эмиттерному. Па-
дение напряжения на резисторе R3
мало (около 1 В). Оно равно паде-
нию напряжения на открытом эмит-
терном переходе транзистора VT1,
поэтому обратносмещенный эмит-
терный переход транзистора VT2 не
пробивается. При отрицательном
полупериоде сети транзисторы ме-
няются ролями. Резистор R4 огра-
ничивает ток через базы транзисто-
ров. Резистор R7 является коллек-
торной нагрузкой транзисторов и
задает нулевой потенциал на входе
логического элемента DD1.1, в то
время когда транзисторы закрыты.
В моменты, когда напряжение сети
близко к нулю, оба транзистора зак-
рыты, так как падения напряжения на
резисторе R3 недостаточно для их
отпирания. Напряжение на их коллек-
торах равно напряжению на минусо-
вом выводе источника питания. При
этом до момента открывания одного
из транзисторов получается короткий
отрицательный импульс, соответ-
ствующий началу каждого полупери-
ода сети.
Во включенном состоянии на вхо-
де 2 DD1.1 — высокий уровень, по-
этому отрицательные импульсы с его
входа 1 инвертируются и через эмит-
терный повторитель на транзисторе
VT5 заряжают конденсатор С8 прак-
тически до напряжения источника
питания. Разряжается конденсатор
через цепочку R8, R9, Rl 1, VT4. При
снижении напряжения до порогово-
го элементы DD1.2, DD1.3 переклю-
чаются. Спад импульса с элемента
DD1.3 дифференцируется цепью С9,
R12, и в виде импульса длительнос-
тью около 12 мкс через инвертор
DD1.4 и транзистор VT6 (усилитель
тока) включает симистор VS1.
(Окончание следует)
34
Радиолюбитель 10/98
Illi*
РЛ/98
Illll
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
И.СЕМЕНОВ,
141980, Московская обл.,
г.Дубна, ул.Мира, 9/6 — 4.
СИГНАЛИЗАТОР УРОВНЯ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ н “
Автолюбители знают, что неприят-
ная ситуация может возникнуть, если
HL3
ВЗ
ние, замыкает входы элементов DD1.1
и DD1.2 через R6 на корпус. На вхо-
+9В
В1
водитель перед поездкой не проверил
уровень тосола в расширительном
бачке или, еще хуже, во время движе-
ния нарушилось соединение дюрито-
вого шланга и произошел слив охлаж-
дающей жидкости из системы охлаж-
дах 3 и 4 этих элементов присутствует
низкий уровень, и контрольные свето-
диоды HLi, HL2 не горят. При пони-
жении уровня жидкости открываются
входы 1 и 2, а при дальнейшем пони-
жении — входы 5 и 6. На входах соот-
б) сторона пайки Рис 2
дения двигателя. Это может привести
к его перегреву и заклиниванию.
Несложный в изготовлении прибор
позволяет в любое время контролиро-
вать уровень жидкости в системе ох-
лаждения и предупреждает о грозящей
неприятности.
Электронная часть прибора выпол-
нена на одной микросхеме и одном
транзисторе. Датчик сделан из труб-
ки диаметром 6 мм с резьбовым шту-
цером на одном конце. На изолирую-
щих втулках в ней укреплены контак-
тные кольца-датчики В1 и В2 соответ-
ственно верхнего и нижнего уровней,
контакт ВЗ укреплен на трубке и под-
ключен к общему проводу. Датчик
ввинчен в расширительный бачок око-
ло заливочной горловины.
Слой жидкости, смачивающий кон-
такты и имеющий малое сопротивле-
ветствующих элементов устанавлива-
ются высокие уровни, и светодиоды
HL1 и HL2 зажигаются.
На двух других элементах (DD1.3 и
DD1.4) собран мультивибратор с так-
товой частотой около 1 Гц. Импуль-
сы подаются на анод HL2, и при по-
явлении на выходе 4 DD1.2 низкого
уровня, светодиод HL2 мигает, предуп-
реждая об опасности. На VT1 собран
простой стабилизатор питания с сигна-
лизатором включения на HL3. Схема
собрана на односторонней плате раз-
мером 35x50 мм (рис.2), светодиодные
индикаторы укреплены на лицевой па-
нели (рис.26). С помощью резистора R6
в цепи ВЗ устанавливается порог сра-
батывания. Микросхема К176ЛА7 мо-
жет быть заменена К176ЛЕ5 и анало-
гичными из серии К561, 564. Схему
желательно поместить в металличес-
кий корпус и заземлить. Провода от
датчика экранированы от возможных
импульсных наводок.
Вторая электронная схема (рис.З) —
аналог первой, но выполнена на тран-
зисторах. В ней можно использовать
транзисторы КТ315А, Б, В или сбор-
ки К2НТ171...173.
Схема проверена в работе на судо-
вом двигателе. Подобные электрон-
ные схемы могут широко применять-
ся в других случаях — для регулиро-
вания уровня жидкости в какой-либо
емкости, контроля за появлением
воды в труднодоступных местах, из-
менения влажности почвы и т.п.
Ток потребления микросхемы в де-
журном режиме - - 0,01 мА, что позво-
ляет применить для питания сухой эле-
мент типа "Крона”, исключив HL3.
35
Радиолюбитель 10/98
Ilin
РЯ/98
Hill
ИЗМЕРЕНИЯ
А. САЛЕЙ,
231766, Гродненский р-н,
д.Обухово, ул.Советская, 29.
90
РАДИОЛЮБИТЕЛЬСКИЙ
ЧАСТОТОМЕР
7 С
zКД552
R10 2.2М R20 120
—СП—>+90
VT3
КТ3107
(Продолжение. Начало в N9/98)
Тактовая частота генератора выбра-
на 2 Гц и снимается с вывода 6 DD3
(рис.З). Блок триггеров формирует ра-
бочие импульсы для ключа, формиро-
вателя сброса и формирователя запи-
си. Длительность импульса получает-
ся 1 с, паузы — 0,5 с.
Логическая " 1 ” на входе DD1.1 раз-
решает прохождение измеряемого сиг-
нала на вход С (вывод 15) DD5. По
истечении 1 с логический “0” запреща-
ет это прохождение. Отрицательный
перепад через R5, С2, DD1.4 форми-
рует сигнал записи для дешифраторов
DD14...DD19. Данные счета отобра-
жаются на HG1...HG6 и сохраняются
до прихода следующего записываю-
щего импульса. Одновременно логи-
ческий “0” на входе R (вывод 15) счет-
чика DD4.2, разрешает его работу.
Импульсы с тактового генератора с
частотой 128 Гц поступают на счет-
ный вход DD4.2, и с приходом 16-го
импульса на выводе 14 DD4.2 появля-
ется логическая “1”, сбрасывающая
счетчики DD5.. .DD19 в нулевое состо-
яние.
DD4.2 работает в данном случае
как линия задержки. Это необходи-
мо для того чтобы сигнал сброса
приходил на счетчики позднее им-
пульса записи, после того как их со-
стояние зафиксировалось дешифрато-
рами DD14...DD19.
Делители 1:10, 1:100 работают как
описано в [1]. Индикаторы подключе-
ны к выходам дешифраторов через
эмиттерные повторители на
VT4...VT45. Для коммутации диапазо-
нов применены переключатели П2К с
четырьмя группами контактов. При
включении одного из диапазонов, на-
пример 1-го (SAI, SA2 отжаты), вход
подключен к блоку НЧ. Сигнал посту-
пает на VT2, VT3 и, минуя делители,
проходит на вход формирователя.
При помощи других групп контактов
зажигается светодиод VD8 “I диапа-
“2,5”
Рис. 3
SA2.2
*Вхов*
+90
7rVD2
ziK4522
+98 +50
V04
2$ КД522
С7 0.01
R21
75
R68
1к
V06
//
-Ы-
V07
//
SA2.3
С5 4,7мк
VT2
KT31D2
R19
510
011 К555ИЕ2
2
Т
т
С2
И
и
R0
R9
R9
01
08
_ ±С6
-Т-4.7МК
SA1.1
-^♦50
10
R22 1,5k
0012 К193ИЕЗ
16
+0
С1
I6
СВ
0.01
V05 г--
SB
Т R24 1,5k
03 Ц» +и
V2 li-o-----— V2
R23 300
+58 <----Г~~1
'Диапазон*
'МГц*
’кГц*
*П*
•III*
•IV
SA1.2
SA2.2
К ОыО.14 001.002
0ы0.16 004...0019
+90
DA1
КР142ЕН8Б
-I-C9 ТДО
ЮООмк
зон”, децимальная точка HG4 и све-
тодиод VD7 “кГц”. Другие диапазо-
ны включаются и индицируются ана-
логично.
При переполнении счетчиков логи-
ческая “1” на выходе DD4.1 периоди-
0.1МК
DA2
70LO5
КР142ЕН5А
3
0013 К193ИЕЗ
16
[6
03 Р—
01
2
8
V08
44
V09
44-
VD10
\\
44-
VD11
4
♦9В
R69 820
VT46
КТ361
V06...V011
АЛ307Б
VD12 КД522
"4---------
VD13 КД522
-------
К 0ы0.5 0011
М.16 0012,0013
+50
4 о?
200мк
flR73
U 5.1k
чески закрывает VT46, и один из све-
тодиодов VD8...VD11 ’(в зависимости
от включенного диапазона) начинает
мигать, обращая внимание на необхо-
димость переключения диапазона.
Данный прибор обладает высокой
36
Радиолюбитель 10/98
Illli
РЙ/98
•Hll
ИЗМЕРЕНИЯ
R80 51k
37
Радиолюбитель 10/98
Illll
РШ
Illll
ИЗМЕРЕНИЯ
точностью измерения. Величина по-
грешности определяется только неста-
бильностью кварцевого резонатора
ZQ1.
Благодаря проведенной доработке,
работа с частотомером стала более
удобной, индикация — нераздражаю-
щей и очень наглядной.
Настройка прибора сводится к ус-
тановке на выводе 13 DD3 частоты
32768 Гц с помощью конденсатора С4.
Если радиолюбитель не располагает
частотомером, можно воспользоваться
обычными электронными часами. В
этом случае к выводу 4 DD3 через рези-
стор 1 кОм подключается светодиод.
Вращением С4 нужно добиться полной
синхронности мигания светодиода и
точки на электронных часах в течение
длительного времени (3...4 часа).
(Окончание следует)
ОБМЕН ОПЫТОМ
ПЕРЕХОДНИК ДЛЯ
ТРАНЗИСТОРОВ
К МУЛЬТИМЕТРУ
В последнее время у радиолю-
бителей получили распростране-
ние различные цифровые мульти-
метры. Многие из них имеют воз-
можность контроля параметров
транзисторов. Но к имеющимся
на корпусе прибора гнездам
практически невозможно под-
ключить транзисторы с укорочен-
ными выводами, а также с выво-
дами большого сечения или пря-
моугольной формы.
Для устранения этого недостат-
ка предлагаю простейший переход-
ник-адаптер. От панельки для ус-
тановки микросхем отпиливается
часть с тремя контактными точка-
ми. К выводам полученной мини-
паиельки припаиваются удлини-
тельные провода длиной 2...3 см.
Отводы изготовленного переход-
ника с установленным транзисто-
ром вставляют в соответствующие
гнезда на корпусе мультиметра.
В.СМИРНОВ,
646110, Омская обл.,
г.Называевск, ул.Пролетарская,
101.
\_______________________/
ЧМ-ГЕНЕРАТОР
Частотномодулированный генера-
тор УКВ-диапазона (рис.1) может
быть использован в качестве:
- генератора сигналов для настрой-
ки УКВ-аппаратуры;
- радиомаячка;
- металлоискателя;
- индикатора приближения;
- охранного устройства, реагиру-
ющего на изменение уровня сигнала
при перемещении объекта (человека
или автомашины) между антеннами
ЧМ-генератора и приемника.
Высокочастотный генератор выпол-
нен на туннельном диоде VD2
АИ201 А. Для задания и стабилизации
рабочей точки генератора с одновре-
менным обеспечением ЧМ-модуляиии
использован полупроводниковый пря-
мосмещенный датчик на германиевом
диоде VD1 (Д9Г, Д9Ж) [1]. Модулиру-
ющий генератор звуковой частоты
выполнен на интегральной микросхе-
ме DA1 К538УНЗБ. Частота генера-
ции определяется емкостью конденса-
тора С1. Резистор R1 устанавливает
начальное смещение на диоде VD1.
Рабочая частота ВЧ-генератора оп-
ределяется параметрами контура L1,
СЗ. Вместо колебательного контура
может быть использован отрезок ко-
роткозамкнутого коаксиального кабе-
ля диаметром 5... 10 мм длиной от еди-
ниц до десятков сантиметров (рис.2а),
либо короткозамкнутая симметрич-
ная резонансная линия, выполненная
из толстого посеребренного медного
провода (рис. 26).
При использовании ЧМ-генератора
в качестве металлоискателя [2] или де-
тектора приближения, катушка коле-
бательного контура может быть вы-
полнена в виде объемного витка боль-
шого диаметра (рис.2в).
Настройка ЧМ-генератора произво-
дится следующим образом. К колеба-
тельному контуру в точке А присоеди-
няют детектор ВЧ-сигнала (рис.З). Под-
бором резистора R1 устанавливают ток,
потребляемый устройством в режиме
генерации, в пределах 10... 15 мА (из-
мерительный прибор РА1 при этом
М.ШУСТОВ,
634024, г.Томск,
ул.5-й Армии, 9 — 208.
DA1 К530УНЗБ
0.022
=С2
0.022
+9В
WA1
VVD1
Д9Г(Ж)
регистрирует сигнал величиной
100...200 мВ). Для проверки генератора
звуковой частоты или для индикации
его работы конденсатор С1 временно
или постоянно заменяют на пьезокера-
мический капсюль типа ЗП-19.
Мощность ВЧ-генератора составля-
ет доли милливатта. Верхняя частота
генерации устройства определяется
типом туннельного диода и может до-
стигать единиц гигагерц.
При использовании других типов
туннельных диодов требуется подбор
диода VD1 и, соответственно, резис-
тора R1.
Литература
1. Шустов М.А. Полупроводнико-
вые датчики с прямым смещением в
генераторах на элементах с N-образ-
ной ВАХ. — Датчики электр. и не-
электр. величин (Датчик-95): Тез.
докл. II Междунар. конф., 18-20.12.95.,
г.Барнаул: АГТУ, 1995, С.98-99.
2. Мартынюк Н. Простой металло-
искатель. — Радиолюбитель, 1997, N8,
С.30.
ми.... 38
Радиолюбитель 10/98
Illi*
РП/98
Hill
ЛИЧНАЯ РАДИОСВЯЗЬ
М.АНИСИМОВ (RU3PF, ex UA3POC),
300002, г.Тула, а/я 520.
АКТИВНАЯ
ПЕРЕДАЮЩАЯ АНТЕННА
Проблема создания передающих
антенн интересует многих радиолю-
бителей. Как известно, хорошо излу-
чают полноразмерные антенны, т.е.
такие антенны, размеры которых
соизмеримы с длиной волны. Одна-
ко создать полноразмерную антенну
часто оказывается трудно. Поэтому
многие обращаются к укороченным
антеннам.
При использовании таких антенн
возникает парадоксальная ситуация,
при которой низкое выходное сопро-
тивление транзисторного каскада
RBbIX (например при Ек=12,6 В,
Р„.,„=10 Вт, R„, =8 Ом) трансфор-
мируется в высокое волновое сопро-
тивление кабеля 50 или 75 Ом, а за-
тем вновь понижается для согласова-
ния с низким сопротивлением укоро-
ченной антенны.
Проще согласовать низкое выход-
ное сопротивление (в нашем приме-
ре — 8 Ом) транзисторного каскада
с низким сопротивлением укорочен-
ной рамочной антенны (при коэффи-
циенте укорочения 0,45 RII3J1=8 Ом).
Для этого необходимо непосред-
ственно объединить выходной кас-
кад с укороченной антенной.
Принципиальная схема активной
антенны СВ-диапазона приведена на
рисунке. Усилительный каскад рабо-
тает в режиме класса “С” и может ис-
пользоваться для усиления ЧМ- и
CW-сигналов. Выходная мощность
каскада — 10 Вт. Она достигается
при входной мощности 0.1...1,0 Вт —
в зависимости от типа используемого
транзистора. Наиболее высокий коэф-
фициент усиления обеспечивают тран-
зисторы КТ965А, КТ966А, несколько
меньший — КТ958А, КТ920В. Для со-
гласования входного сопротивления с
кабелем используется трансформа-
тор, который выполнен на феррито-
вом кольце диаметром 10 мм с про-
ницаемостью 400. Обмотка состоит из
10 витков двух скрученных проводов
ПЭВ-2 диаметром 0,31 мм.
На выходе усилительного каскада
включена укороченная рамочная ан-
тенна, имеющая размеры 1,3x1,3 м и
выполненная из медной шины сече-
нием 3x5 мм. Усилитель включается
в разрыв середины одной из верти-
кальных сторон, обеспечивая рабо-
ту антенны с вертикальной поляри-
зацией. Для снижения собственной
резонансной частоты в точки 3, 4
включена укорачивающая емкость
С4, которая должна обладать доста-
точной электрической прочностью
(например конденсатор с воздушным
диэлектриком).
Проводники, соединяющие рамку
с транзистором, должны иметь ми-
нимальную длину (1...2 см).
Для работы AM и SSB между точ-
ками А и В включается резистор
500...600 Ом, с помощью которого
устанавливается ток покоя 50 мА.
Следует отметить, что в этом случае
температурная стабильность каска-
да будет невысокой, и использовать
его можно только в помещении.
Транзистор должен быть снабжен
радиатором, площадь которого не
менее 500 см2. Дроссель Др1 —типа
ДПМ-2,4.
Для питания активной антенны
можно использовать отдельный про-
вод, но особенно удобно питать ее по
входному коаксиальному кабелю с
помощью разделительных конденса-
торов и дросселей. Допустимая плот-
ность тока для центральной жилы
кабеля составляет 3 А/мм2, что по-
зволяет использовать любые кабели,
за исключением самых тонких.
Активная антенна может быть зак-
реплена в оконном проеме или на
балконе.
Первоначальная настройка антенны
может быть осуществлена с помощью
ГСС, слабо связанного с антенной (на-
пример с помощью небольшой рам-
ки), и индикатором напряженности
поля. Затем устанавливается напряже-
ние питания (50% от номинального) и
подается напряжение возбуждения на
транзистор. Изменением величины
укорачивающей емкости добиваются
резонанса, что проявляется в повыше-
нии коллекторного тока и увеличении
показаний измерителя напряженности
поля. После этого перемещением точ-
ки 2 на боковой стороне рамки до-
биваются дальнейшего увеличения
показаний индикатора напряженно-
сти, периодически подстраивая С4.
Затем напряжение питания доводит-
ся до номинального.
Настройку можно также прово-
дить с помощью измерителя частот-
ных характеристик, включив на вы-
ход ИЧХ вход активной антенны, а
вход ИЧХ соединив с небольшой
рамкой, слабо связанной с активной
рамочной антенной. Желательно
проверить КСВ входной цепи, кото-
рый должен быть близок к 1.
Литература
1. Анисимов М. (UA3POC), Ани-
симов М. (UA3PML). Способ пита-
ния укороченной рамочной антенны.
— Радиолюбитель. КВ и УКВ, 1997,
N12, с.ЗО, 31.
39
Радиолюбитель 10/98
Illll
РП/98
ЛИЧНАЯ РАДИОСВЯЗЬ
с.сыч,
225876, Брестская обл.,
Кобринский р-н, п.Ореховский,
ул. Ленина, 17 — 1.
Гетеродин, электрическая принци-
пиальная схема которого приведена на
рисунке, используется в качестве вы-
сокостабильного генератора рабочей
частоты СВ-передатчика или прием-
ника. При работе на передачу моду-
ляция — частотная. При использова-
нии гетеродина совместно с приемни-
ком, модулятор на элементах VD1, R5,
R6, R7, С4 можно исключить, или ис-
ГЕТЕРОДИН ДЛЯ ТРАНСИВЕРА
СВ-ДИАПАЗОНА
пользовать его в качестве элемента
точной настройки, плавно изменяя на-
пряжение на входе модулятора.
Катушка L1 выполнена из посереб-
ренной ленты. Количество витков и
место отвода подбирается экспери-
ментально, в зависимости от требу-
емых частоты и стабильности гете-
родина. Трансформатор Тр1 выпол-
нен на кольце из ВЧ-феррита типо-
размера К20х10х6, К12х6х4,5 или др.
Обмотка I содержит 15 витков про-
вода ПЭЛЛО (ПЭЛШО) диамет-
ром 0,18 мм, обмотка II — 5 вит-
ков того же провода.
Необходимая частота настройки
устанавливается с помощью конден-
саторов С5 и С6.
Похожая схема гетеродина исполь-
зуется в радиостанции Р-107М.
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
(“РЛ” N4/98, С.37)
Указанную в статье “Усилитель
мощности для СВ-радиостанции”
индуктивность дросселей L1 и
L5 лучше уменьшить где-нибудь
до 4 мкГн. Указанные в схеме ин-
дуктивности 200 мкГн примени-
мы при работе совместо с КВ-
трансивером, где они должны ра-
ботать в том числе и на 1,8 МГц,
а не только на 27 МГц. Достаточ-
на индуктивность анодного
дросселя в 5... 10 раз больше ин-
дуктивности контурной катуш-
ки. На 1,8 МГц контурная катушка
как раз и будет 40 мкГн, что требует
дросселя 200 мкГн. Для намотки
дросселей нужно взять кусок прово-
да длиной от Л/4 до Х/2, т.е. пример-
но 3,5 м, и намотать с прогрессив-
ным шагом на любую керамичес-
кую трубку (например от резисто-
ра ВС-5, предварительно почистив
его наждачкой от угля).
Дроссель L6, L7 не обязательно
мотать на дефицитном кольце 50
ВЧ-2. Можно использовать таких же
размеров кольцо с проницаемос-
тью 600 или 1000.
Накалы ламп нежелательно
включать последовательно. При
выходе из строя одной лампы на
“оставшейся в живых” не порабо-
таешь.
Антипаразитные дроссели в
анодах необходимо включить
так, как это рекомендовано в [1].
Литература
1. Гончар Г. Об устойчивости
любительской аппаратуры. —
РЛ, 1992, NN 4...6
Г. ГОНЧАР.
40
Радиолюбитель 10/98
Illll
PJI/98
Hill
СПРАВОЧНЫЙ материал
с.чеботков,
г.Минск, ГП “Завод Транзистор”,
тел.(017) 277-59-32.
го электропитания с бестрансформатор-
ным входом, в регуляторах, стабилиза-
торах и преобразователях с непрерыв-
ным импульсным управлением, в схемах
МОЩНЫЕ ВЕРТИКАЛЬНЫЕ
N-КАНАЛЬНЫЕ МОП
ТРАНЗИСТОРЫ КП742
Кремниевые эпитаксиально-планар-
ные полевые транзисторы с изолиро-
ванным затвором, обогащением N-ка-
нала и встроенным обратносмещен-
ным диодом предназначены для ис-
пользования в источниках вторично-
управления электродвигателями и в дру-
гой радиоэлектронной аппаратуре.
Зарубежные аналоги — STH75N06,
STH8ONO5.
Изготавливаются в корпусе КТ-43
(ТО-218) ТВ соответствии с технически-
ми условиями АДБК 432140.677ТУ.
По вопросам применения и приобрете-
ния транзисторов можно обращаться
к автору.
Предельно допустимые режимы эксплуатации
Параметр Обозначение Единица измерения Предельные значения
А Б
Напряжение сток-исток Uch max в 60 50
Напряжение затвор-исток изи max в ±20 ±20
Постоянный ток стока Ic max А 75 80
Импульсный ток стока leu max А 300 320
Рассеиваемая мощность P max Вт 200 200
Прямой ток диода Inp max А 75 80
Температура перехода Tnep °C 175 I75
12 3
1 Затвор
2 Сток
3 Исток
Основные электрические параметры (Токр.ср.= 25°С)
Параметр Обозначение Единица измерения Режимы измерения Min Мах
Пороговое напряжение С1зи пор в 1с=250 мка, U3H=Ucn 2,0 4,0
Ток стока КП742А КП742Б Ic А ги<300 мкс, Q>50 Сси=1,4 В, изи=10 В иси=1,4 В, Сзи=10 В 75 80
Сопротивление сток-исток в открытом состоянии КП742А КП742Б Rch отк Ом (и<300 мкс, Q>50 1с=40 А, изи=|0 В 1с=40 А, изи=10 В 0,014 0,012
Остаточный ток стока Ic ост мкА Uch=Uch max. изи=0 250
Ток утечки затвора !з ут нА Uch=0, Ц1зи=±20 В -100 + 100
Крутизна ВАХ S А/В (и<300 мкс, Q>50 Uch=10 В, 1с=40 А 25
Прямое напряжение диода КП742А КП 742 Б Unp В tn<300 мкс, Q>50 1с=75 А, изи=0 1с=80 А, изи=0 1,6 1,6
Время включения/выключения *(вкл *(выкл НС (и<300 мкс, Q>50 Uch=25 В, Ic=40 A, Rr=50 Ом Uch=40 В, Ic=75 A, Rr=50 Ом 1570 900
Тепловое сопротивление переход-корпус *Rt п-к °С/Вт 0,75
Входная емкость ипи пФ U3H=0, Uch=25 В, f=l МГц 5200
Выходная емкость ^22И пФ изи=0, Uch=25 В, 1=1 МГц 2300
Проходная емкость *с 2 И пФ изи=0, Uch=25 В, Г=1 МГц 650
* — справочные параметры.
41
Радиолюбитель 10/98
11И1«ЖМ1НН
СПРАВОЧНЫЙ материал
КМОП МИКРОКОНТРОЛЛЕРЫ
СО ВСТРОЕННЫМ
УПРАВЛЕНИЕМ ЖКИ
В.КОВАЛЕВСКИЙ,
г.Минск,
НПО “Интеграл”,
НИКТП “Белмикросистемы”,
тел.277-68-53.
В настоящее время жид-
кокристаллические индика-
торы и экраны широко при-
меняются в портативной
бытовой и промышленной
радиоаппаратуре. Постоян-
ное совершенствование
этих экономичных и удоб-
ных для считывания инфор-
мации приборов обуславли-
вает широкий диапазон их
применения.
В НИКТП БМС разрабо-
тан ряд КМОП микроЭВМ
и контроллеров со встроен-
ным управлением ЖКИ, ко-
торые широко применяют-
ся для разработки изделий
с ЖК-индикацией, имею-
щих микромощное потреб-
ление и малые габариты в
сочетании с невысокой сто-
имостью — калькуляторы,
электронные записные
книжки, портативные элек-
тронные весы, пейджеры,
измерители артериального
давления, устройства теле-
фонии и телекоммуника-
ции, контроля энергосбере-
жения и т.д.
Основные технические
характеристики микроЭВМ
со встроенным управлени-
ем ЖКИ и контроллеров
ЖК-экранов представлены
в таблицах.
МикроЭВМ IZ585I,
IZ5732 — это гибкие, высо-
копроизводительные мик-
ромощные контроллеры с
функциями счета времени,
возможностью реализации
инфракрасного дистанци-
онного управления и режи-
ма останова (HALT), при
котором для уменьшения
потребления останавлива-
ются колебания кварцевого
генератора, делителя и
встроенных драйверов
ЖКИ. Имеется возмож
Краткие технические характеристики КМОП БИС четырехразрядных микроЭВМ
со встроенным управлением ЖКИ
N Наименование характеристики БИС микроЭВМ
К1820ВЕ5 IZ5851 КА1820ВЕ8 IZ5732
I Объем ПЗУ, бит 2048x8 1024x15 2048x8 2048x8
2 Объем ОЗУ, бит 128x4 128x4 128x4 48x4
3 Тактовая частота 8 МГц 32...800 кГц 8 МГц 32 кГц
4 Командный цикл 2 мкс 10...244 мкс 2 мкс 122 мкс
5 Напряжение питания, В 2,70...5,50 1,30...1,65 2,70...5,50 1,30...1,65
6 Ток потребления (динамический) 4 мА 5...200 мкА 2 мА 2 мкА
7 Температурный диапазон, °C -45...+85 -10...+55 -45...+85 -10...+70
8 Число команд 76 96 76 92
9 Аналог - LC5851 (Sanyo) - LC5732 (Sanyo)
Ю Корпус Планарный 4402.64 б/к (64 вывода) Планарный 4402.64 б/к(56 выводов)
II Уровни стека 7 4 7 4
I2 Вектора прерываний 2 4 2 2
I3 Встроенный драйвер ЖКИ Програм. до 36 SEG до 4 СОМ Програм. до 25 SEG до 3 СОМ - До 27 SEG до 3 СОМ
14 Встроенный драйвер ВЛИ (-40 В) - - Програм. до 16ан. до 16 сет. -
15 Встроенный драйвер АЛС (от 1 до 20 мА на порте) - - Програм. до 32 портов -
16 Порты ввода-вывода 24 20 20 + програм. до 32 11
17 Двунаправленный последовательный порт 1 • 1 -
18 Входы прерывания 1 1 1 1
Технические характеристики БИС управления ЖК-экранами
N Наименование характеристики БИС управления ЖКИ
IZ44780 IZ1521 IZD1520DOA IZD1520DAA IZ0065
1 Память ПЗУ, бит 7200 - - - -
2 Память ОЗУ, бит 80x8, 64x8 80x32 80x32 80x32
3 Напряжение питания, В 5+10% 5±10% 5±10% 5+10% 5±10%.3±10%
4 Напряжение питания ЖКИ, В 13 13 13 13 13
5 Температурный диапазон, °C -20...+75 -10...+75 -10...+75 -10...+75 -20...+75
6 Ч исло команд И 12 12 12 13
7 Аналог HD44780 SED1521DOA SED1520DOA SED1520DAA KS0065, HD44100
8 Количество выводов 80 100 100 100 59
9 Количество драйверов SEG СОМ 40 16 80 61 16 61 16 40 40
10 Количество выходов интерфейса с М П 8 8 8 8 -
11 Мультиплекс 1:8, 1:12, 1:16 1:16, 1:32 1:16, 1:32 1:16, 1:32 1:8, 1:16
12 Частота генератора, кГц 250 18 18 2 400
42
Радиолюбитель 10/98
Illli
РП/Э8
Hill
СПРАВОЧНЫЙ МАТЕРИАЛ
ность выбора модификаций
под различные источники
питания: 1,5 В (серебряно-
цинковая батарея), 3 В (ли-
тиевая батарея) и внешний
источник с номинальным
напряжением 5 В. Встроен-
ный умножитель/делитель
напряжения обеспечивает
формирование напряжений
драйверов ЖКИ. Время
цикла в зависимости от
типа задач меняется от 10 до
244 мкс.
В микроЭВМ КА1820ВЕ8
возможна реализация
встроенных драйверов,
обеспечивающих управле-
ние вакуумным люминис-
центным индикатором
(ВЛИ) или светодиодным
индикатором (АЛС), име-
ются порты для опроса кла-
виатуры и последователь-
ный канал ввода-вывода
информации.
Многовыводные кон-
трол л еры/драй веры
IZ44780, IZ0065, IZ1520,
IZ1521 предназначены для
управления ЖК-экранами
средней информационной
емкости и работают под
управлением 4/8-разрядных
микропроцессоров. Драй-
вер IZ44780 содержит про-
граммируемое внутреннее
ПЗУ знакогенератора на
7200 бит (в настоящее вре-
мя разработаны две коди-
ровки ПЗУ: английский +
русский алфавиты и анг-
лийский + японский алфа-
виты). Для расширения ин-
формационной емкости мо-
дуля он может применяться
совместно с драйвером
1Z0065. Драйвер строк/
столбцов IZ1520 может уп-
равлять ЖК-экраном 16x60
точек, а совместно с драй-
вером столбцов IZ1521 —
ЖК-экраном 32x140 точек,
которые широко применя-
ются в микромощных мало-
габаритных изделиях с ба-
тарейным питанием.
На базе вышеуказанных
микроЭВМ и других попу-
лярных микропроцессоров
возможна разработка при-
кладного программного
обеспечения, устройств и
систем по техническим тре-
бованиям потребителей, из-
готовление опытных образ-
цов в количестве 50...10 шт.
и последующее внедрение
кодировок в производство
для массовых поставок.
Более полную информацию
можно получить у автора.
ЛОГИЧЕСКИЕ КМОП 1 тел.(017) 278-07-14, 278-31-98. СЕрИИ IN74HC/HCT (Продолжение. Начало в NN1-9/98) YO Y, Г IN74HC154 X У Y4 Микросхемы представляют собой совместимы с ИМС LS/ALS154. дешифратор-демультиплексор 4-16 с Аналоги — МС74НС154 Y7 с инверсными выходами. По выводам ф.MOTOROLA, США. ys [ Y9 С yioL Таблица истинности Цоколевка ИС gnd с IMC 1 • 24 2 23 3 22 4 21 5 20 6 19 7 18 8 17 9 16 10 15 II 14 12 13 ] v сс 3 АО 3 Л1 3 Л2 3 АЗ 3 CS2 CSI Y15 YI4 YI3 YI2 3 YU
Входы Выходы
CS1 CS2 АЗ А2 А1 АО Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 Y13 Y14 Y15
L L L L L L L н н н н н н Н н н н н Н н Н н
L L L L L Н Н L н н н н н Н н н н н Н н н н
L L L L Н L н Н L н н н н Н н н н н н н н н
L L L L Н Н н н Н L н н н Н н н н н н н н н
L L L Н L L н н Н Н L н н Н н н н н н н н н
L L L Н L Н н н Н Н Н L н Н н н н н н н н н
L L L н Н L н н Н Н Н Н L н и н н н н н н н
L L L н Н Н н н Н Н Н Н н L н н н н н н н н
L L Н L L L н н Н н Н н н Н L н н н н н н н
L L Н L L Н н н н н Н н н н Н L н н н н н н
L L Н L Н L н н н н Н н н н Н Н L н н н н н
L L Н L Н Н . н н н н н н н н н н н L н н н н
L L Н Н L L н н н н н н н н н н н н L н н н .
L L Н Н L Н н н н н н н н н н н н н н L н н
L L н н Н L н н н н н н н н н н н н н н L н
L L н н н Н н н н н н н н н н н н н н н н L
L Н X X X X н н н н н н н н н н н н н н н н
Н L X X X X н н н н н н н н н н н н н н н н
Н Н X X X X н н н н н н н н н н н н н н н н
43
Радиолюбитель 10/98
Ill»
СПРАВОЧНЫЙ МАТЕРИАЛ
Обояиче- иие Параметр, единица измерения Серия Ucc, В Норма, не более Режим измерения
-55...+25’С <85°С <125’С
2,0 190 240 285 Емкость нагрузки
lPLH’ lPHL Время задержки распространения НС 4,5 38 48 57 CL = 50 пФ,
сигнала (А - Y), нс 6,0 32 41 48 Время фронта
2,0 175 220 265 входных сигналов
lPLH’ *PHL Время задержки распространения НС 4,5 35 44 53 lLH = lHL = 6 нс
сигнала (CS - Y), нс 6,0 30 37 45
2,0 75 95 ПО
lTLH’ lTHL Время фронта выходного сигнала, нс НС 4,5 15 19 22
6,0 I3 I6 19
CIN Максимальная входная емкость, пФ НС - Ю
CpD Емкость рассеивания мощности (на вентиль), пФ НС 5,0 80 Т = 25“С
(Продолжение следует)
44
Радиолюбитель 10/98
