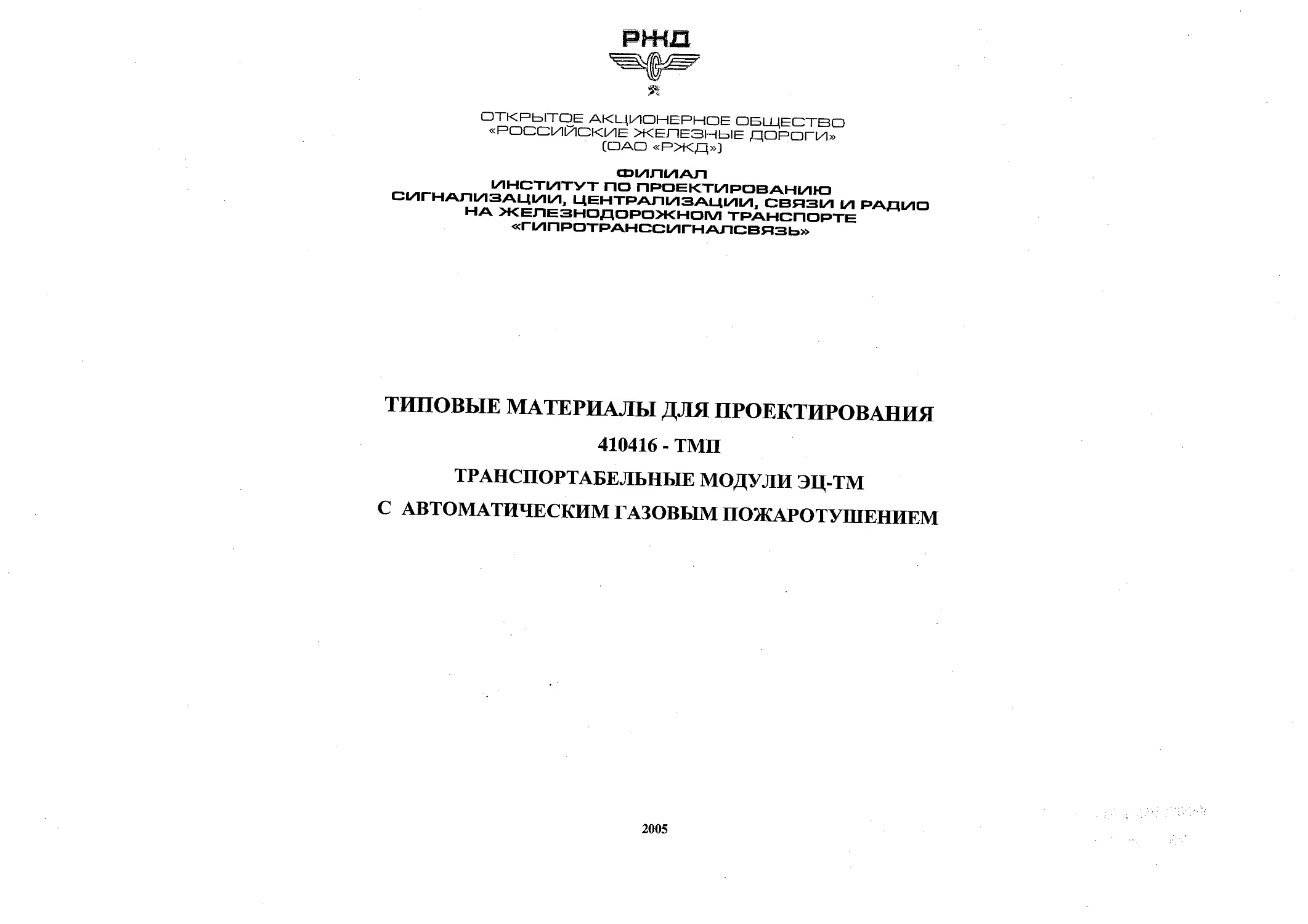

                    ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ»
(ОАО «РЖД»]
ФИЛИАЛ
ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ, СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
«ГИПРОТРАНССИГНАЛСВЯЗЬ»
ТИПОВЫЕ МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
410416 - ТМП
ТРАНСПОРТАБЕЛЬНЫЕ МОДУЛИ ЭЦ-ТМ
С АВТОМАТИЧЕСКИМ ГАЗОВЫМ ПОЖАРОТУШЕНИЕМ
2005
РЖД


ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ»
(ОАО «РЖД»)
филиал
ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ, СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
«ГИПРОТРАНССИГНАЛСВЯЗЬ»
ТИПОВЫЕ МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
410416 - ТМП
ТРАНСПОРТАБЕЛЬНЫЕ МОДУЛИ ЭЦ-ТМ
С АВТОМАТИЧЕСКИМ ГАЗОВЫМ ПОЖАРОТУШЕНИЕМ
Главный инженер института
Главный инженер проекта
А.Н.Хоменков
Б.Т.Кондратьев-Черкасов
Утверждены
ОАО «РЖД»
Письмом № ЦШТех- 32/13
от 13. 04.2007г
2005
2
Инв. № подл, Подп. и дата | Взам.инв.№
№№ листов	Наименование и обозначение документов. Наименование листа	стр.
1	Содержание	2
1-13	Пояснительная записка
	1 Введение		3
	2 Назначение		3
	3 Конструкция и состав транспортабельных модулей ЭЦ-ТМ.П		4
	4 Требования к модулям транспортабельным при установке аппаратуры	5
	микропроцессорной централизации стрелок и сигналов МПЦ
	5 Порядок строительства комплекса ЭЦ-ТМ.П	.	5
	6 Особенности проектирования СЦБ в транспортабельных модулях		6
	7 Электроснабжение и электрооборудование		7
	8 Электроосвещение		8
	9 Вентиляция и кондиционирование		8
	10 Бытовые потребители		8
	11 Электроотопление			9
	12 Заземление и зануление				9
	13 Устройства связи		10
	14 Основные проектные решения АУГП		10...12
	15 Основания под транспортабельные модули		12
	16 Определение стоимости строительства и составление спецификаций		12
№№ чертежа	Наименование и обозначение документов. Наименование листа	стр.
01	Конструктивное исполнение ЭЦ-ТМ.П		14...37
	ЭЦ-ТМ.П.4.2
02	СХемаэледтрическая расположения устройств эпжтроосветцения и прокладки кабелей.		38
03	Схема электрическая принципиальная электроотопления		39
04	Схемаэлиорическая расположения устройств электроотопления и прокладки кабелей.		41
05	Схема электрическая принципиальная питающей и распределительной сетей...	42
06	Схемаэлектрическая располаженияустройстаэпектрообо^ованияи прокладки кабелей...	44
07	Схема расположения оборудования газового пожаротушения		45
08	Перечень элементов		46
09	Схема электрическая соединений автоматической установки пожаротушения	48
10	Перечень элементов		50
11	Модуль МП.П. Схемаэлектрическая ооединатийавтоматичесюй установки пожаротушения..	51
12	Модуль МП.П. Перечень элементов		52
13	Модуль МП.П. Схешэлекфическаярааюложения автоматическойустановки пожаротушения	53
14	Модуль МР.П. Схшаэгтекфическаясоединйтийавтолетичесжйусгановки пожаротушения..	54
15	Модуль МР.П. Перечень элементов		55
16	Модуль МР.П. Схема этекфическая расистатения авпжашческойусгановкипожерслушатия	56
17	Модуль МРК.П. Схемаэлекфическаясоединештйавгоматическойустановкипожаротушения	57
18	Модуль МРК.П. Перечень элементов		58
19	Модуль МРКЛ Схема электрическая расположения автоматической установки пожаротушения	59
20	Модуль МО.П. Схемаэлектрическая соединений авгоматаческой установки пожаротушения..	60
21	Модуль МО.П. Перечень элементов		61
22	Модуль МО.П. Схемаэлекфическая расположения автоматической установки пожаротушения	62
№№ чертежа	Наименование и обозначение документов. Наименование листа	стр.
23	Схема увязки пожарно-охранной сигнализации с устройствами СЦБ		63
24	Основание под транспортабельный модуль		64
25	Размещение технологического оборудования			66
	ЭЦ-ТМ.П.7.3
26	Схема электрическая расположения устройств электроосвещения и прокладки кабелей.		68
27	Схема электрическая принципиальная электроотопления		70
28	Схемаэлекфическая растюложенияустройсшэлектрослопления и прокладки кабелей		72
29	Схема электрическая принципиальная питающей и распределительной сетей...	74
30	Схемаэлектрическая распстжатияусфойсгеэлаорообсрудования и проклад ки кабелей.		76
31	Схема расположения оборудования газового пожаротушения		78
32	Перечень элементов			79
33	Схема электрическая соединений автоматической установки пожаротушения . .	83
34	Перечень элементов		85
35	Модуль МСП.Схшаэлекфичеосаясоединедий автоматической установки пожаротушения...	86
36	Модуль МС.П. Перечень элементов		87
37	Модуль МС.П. Схемаэлектрическаярасположения авгоматическойустановки пожаротушения	88
38	Модуль МАП. Схемаэлектрическая соед инений автоматической установки пожаротушения.....	89
39	Модуль МА.П. Перечень элементов		90
40	Модуль МА.П. Схемаэлектрическая расположения автоматической установки пожаротушения	91
41	Модуль МБП Схемаэлектричест соединений автоматической установки пожаротушения....	92
42	Модуль МБ.П. Перечень элементов		93
43	Модуль МБ.П. Схема электрическая расположения автоматической установки пожаротушения	94
44	Схема увязки пожарно-охранной сигнализации с устройствами СЦБ		95
45	Основание под транспортабельный модуль		96
46	Размещение технологического оборудования		98
47	Кабельросты. Пример выполнения в реальном проекте		100
48	Схема заземления комплекса ЭЦ-ТМ.П.З		102
49	Приложение А. Основньюхарактерисгикилехиическихсрсдов пожарной автоматики		103...106
						410416-ТМП

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Колуч	Лист	№док	По^	Дата
Н. контр.		/ Булавская				С	Стадия	Лист	Листов
Нач. отд.		Степанов			ши				1
Рук. разд.		Кондратьев
Рук.		Кондратьев			'Ма	л СОДЕРЖАНИЕ	ГИПРОТРАНСИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Пров.		Виноградов с
Разраб.		Миронова /
1 Введение
2 НАЗНАЧЕНИЕ
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Инв.№подл. Подл, и дата Взам.инв.№
1.1	Электрическая централизация в транспортабельных модулях ЭЦ-ТМ.П (комплекс ЭЦ-
ТМ.П) - это пост электрической централизации (ЭЦ), централизованной автоблокировки (АБТЦ)
состоящий из комплекса модулей имеющих разное назначение: релейное помещение, помещение
дежурного по станции, помещение для хранения оборудования, помещение связевой, питающая
микропроцессорной ЭЦ (МПЦ) - оборудованные автоматическим газовым пожаротушением.
1.2	Необходимость каждого из них в составе комплекса ЭЦ-ТМ.П определяется конкретным
проектом.
1.3	В типовых материалах дается общее представление о конструкции комплекса ЭЦ-ТМ.П,
оборудовании его устройствами освещения, отопления, вентиляции, системой автоматического га-
зового пожаротушения, размещении оборудования.
1.4	Характеристика транспортабельных модулей.
Комплекс предназначен для эксплуатации в условиях умеренного климата исполнения УХЛ
категории 1 по ГОСТ 15150-69.
В соответствии с условиями размещения по допустимым механическим и климатическим
воздействиям изделие относится к классам MCI и К4, по ОСТ 32.146-2000.
Степень огнестойкости внутри комплекса ЭЦ-ТМ.П - II
Категория помещений по пожарной опасности - В1.
Транспортабельные модули должны соответствовать «Требованиям пожарной безопасности
№ 328-04.05-06 «Модульные комплексы (здания) для размещения устройств железнодорожной ав-
томатики и телемеханики (МК ЖАТ)»
1.5	Комплекс ЭЦ-ТМ.П поставлен на производство заводами ОАО «ЭЛТЕЗА» и изготавлива-
ется по ТУ 32 ЦШ 2061-99.
2.1	Комплекс ЭЦ-ТМ.П рекомендуется применять для размещения оборудования ЭЦ, АБТЦ,
МПЦ или других устройств СЦБ, приборы которых возможно размещать на стативах высотой не
более 2580 мм. Применение стативов или другого оборудования высотой менее 2580 мм требует
переработки конструкции кабельростов.
2.2	Целью разработки является:
-	удешевление стоимости строительно-монтажных работ при модернизации или реконструк-
ции на станциях, где предполагается полная или частичная замена существующих устройств СЦБ;
-	возможность комплектования, проверки устройств на заводе до начала пуско-наладочных
работ на станции, т.е. сокращение сроков ввода в эксплуатацию;
-	комплектная поставка оборудования на объект строительства.
						410416-ТМП-ПЗ

Изм.	Ксл.уч	Лист	№док	Подп.	Дата
Н.контр.		Булавская		1		4 ПОЯСНИТЕЛЬНАЯ ЗАПИСКА С	Стадия	Лист	Листов
Рук. разд.		Черепанов						1	11
Рук. разд.		Каплан					ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Рук. разд.		Перова
Рук. разд.		Кондратьев
Инв.№подл. Поди, и дата | Взам.инв.№
3	КОНСТРУКЦИЯ И СОСТАВ ТРАНСПОРТАБЕЛЬНЫХ МОДУЛЕЙ ЭЦ-ТМ
3.1	В типовых материалах показаны варианты компоновки модулей ЭЦ-ТМ.П.4.2 и ЭЦ-ТМ.П.7.3.
3.2	Комплекс ЭЦ-ТМ.П строится на базе контейнеров типа 1СС с высотой 3100 мм. Данная
высота обеспечивает установку стативов высотой 2580 мм.
3.3	Релейное помещение собирается из следующих модулей: МП.П - модуль питания; МР.П -
модуль релейный; МРК.П - модуль релейно-кроссовый.
3.4	Помещение дежурного собирается из двух модулей: МА.П - модуль аппаратный; МБ.П -
модуль бытовой.
3.5	Связевое помещение МС.П - модуль связевой (один модуль). Помещение для механика
(складское) - МО.П - модуль оборудования (один модуль).
3.6	Конструктивно в модуле МП.П нет правой стенки, модуль МР.П изготавливается без двух
стенок, модуль МРК.П изготавливается без левой стенки, поэтому релейное помещение может со-
бираться только в следующем варианте: слева - модуль МП.П, справа - модуль МРК.П, между ними
устанавливаются модули МР.П от 1 до 5 штук.
3.7	Помещение дежурного конструктивно может собираться по следующей схеме - слева мо-
дуль МА.П; справа модуль МБ.П.
3.8	Помещение связевой состоит из одного модуля МС.П, который имеет все стенки.
3.9	Модуль МО.П имеет все стенки.
3.10	Варианты сборки комплекса ЭЦ-ТМ.П предусмотренные в конструкторской документа-
ции показаны в таблице на стр. 14.
3.11	Допускается строительство комплекса ЭЦ-ТМ.П не соответствующее таблице по черте-
жам конкретного проекта, с соблюдением правил компоновки и выдачей конструкторской докумен-
тации в составе конкретного проекта.
3.12	Конструктивно каждый модуль представляет собой металлический контейнер с утеплен-
ными стенами, потолком и полом.
3.13	Модули оборудованы автоматической установкой газового пожаротушения (АУГП) мо-
дульного, электроосвещением и электро отоплением.
Модули МПП,МРКП,МОД МАЦМБДМСЛ оборудованы приточно-вытяжной вентиляцией.
Модули МР.П, МС.П, МА.П дополнительно оборудованы кондиционерами.
В модулях МС.П и МБ.П установлены розетки для подключения бытовых приборов.
3.14	Количество модулей входящих в ЭЦ-ТМ.П определяется конкретным проектом.
3.15	Максимальное количество оборудования, которое может входить в каждый модуль пока-
зано на стр. 16... 18, 22.
3.16	Кабельросты на максимальное заполнение оборудования показаны на стр. 19, 23
4
Пример выполнения кабельростов ЭЦ-ТМ.П со спецификацией для конкретной станции при-
веден на стр. 100, 101.
3.17	В состав комплекса обязательно должны входить модули типа МПЛ (левый) и МРК.П (правый),
3.18	Модуль МП.П - обеспечивает установку и монтаж до пяти панелей питания с габаритны-
ми размерами не более 2580x900x400мм. Допускается установка релейных стативов рядом с пане-
лями питания (если их меньше пяти), а также устанавливать шкафы объектных контроллеров.
Предусмотрены варианты установки в этом модуле щита выключения питания типа ЩВПУ и
аккумуляторной батареи из необслуживаемых аккумуляторов в специальном шкафу.
В этом случае максимально возможное количество панелей питания, которые можно размес-
тить, определяется с учетом организации безопасных проходов между размещаемым оборудованием.
3.19	Модуль МР.П - обеспечивает установку и монтаж:
-	четырех стативов релейных СР-ЭЦИ, двух стативов распределительных СРП-ЭЦИ, шести
блочных стоек СБ-ЭЦИ (МР..П.1 17390-00-00-04);
-	восьми стативов релейных СР-ЭЦИ, двух стативов распределительных СРП-ЭЦИ (МР.П.2
17390-00-00-05);
-	четырех стативов релейных СР-ЭЦИ, двух стативов распределительных СРП-ЭЦИ, шести
блочных стоек СБ-ЭЦИ (МР.П.З 17390-00-00-06);
-	двух стативов распределительных СРП-ЭЦИ, двенадцати блочных стоек СБ-ЭЦИ (МРК.П.4
17390-00-00-07);
-	десяти стативов релейных СР-ЭЦИ (МР.П.5 17390-00-00-08);
высотой 2580 мм.
3.20	Модуль МРК.П - обеспечивает установку и монтаж двух рядов релейных (СР-ЭЦИ), блоч-
ных (СБ-ЭЦИ) и кроссовых стативов (СК-ЭЦИ).
3.21	При количестве панелей питания и стативов в ряду от одного до трех, один из них должен
быть обязательно под магистральным кабельростом.
3.22	Для размещения оборудования МПЦ предусматривается вариант с дополнительным мо-
дулем МС.П и другим размещением оборудования в модуле МП.П (стр. 25, 26).
3.23	Для размещения оборудования «Радиоавионики» предусмотрен специальный вариант мо-
дуля питания с установкой по конкретному проекту.


Изм.	Копуч	Лист	№док	Подп.	Дата
410416-ТМП-ПЗ
Лист
2
5
Инв.№ подл. Подп.идата | Взам.инв. №
4	ТРЕБОВАНИЯ К МОДУЛЯМ ТРАНСПОРТАБЕЛЬНЫМ ПРИ УСТАНОВКЕ
АППАРАТУРЫ МИКРОПРОЦЕССОРНОЙ ЦЕНТРАЛИЗАЦИИ СТРЕЛОК И СИГНАЛОВ МПЦ
4.1	Размещение оборудования МПЦ в модулях.
4.1.1 Шкафы УВК размещаются в отдельном модуле. При необходимости шкафы УВК можно
располагать совместно с релейными стативами.
4.1.2 АРМ ШН размещается в модуле с аппаратной частьюУВК, либо в отдельном модуле.
4.1.3 Основной и резервный АРМы ДСП с Пультом ключей-жезлов, совмещенным с кнопкой
аварийного отключения электропитания, размещаются в отдельном модуле.
4.2	Отличительные особенности модулей для размещения оборудования питающей установ-
ки .и шкафов УВК для системы МПЦ.
4.2.1 В модулях с аппаратурой МПЦ предусматривается кондиционирование помещения с
возможностью контроля работы кондиционера.
4.2.2 Температуры воздуха в модуле поддерживается от +5 °C до + 40 °C.
4.2.3 Относительная влажность воздуха в модуле не превышает 90%.
4.2.4 Количество частиц пыли и других веществ в воздухе не превышает 50 мг/м3 при макси-
мально возможном размере отдельных частиц 10 микрон.
4.2.5 Покрытие пола антистатическое.
4.2.6 Внутренний контур заземления для микропроцессорного оборудования системы МПЦ
предусмотрен из медной шины сечением 4x40 мм в соответствии с «Правилами по монтажу уст-
ройств СЦБ» ПР 32 ЦШ 10.02-96 и п.п.1.7.82, 1.7.83 ПУЭ.
4.2.7 К модулям предназначенным для размещения АРМов ДСП и ШН, предъявляются те же
требования, что и для типовых помещений аппаратных ДСП и комнат механика СЦБ с размещени-
ем микропроцессорного оборудования.
5	ПОРЯДОК СТРОИТЕЛЬСТВА ЭЦ-ТМ.П
5.1	Для проведения работ по строительству комплекса ЭЦ-ТМП разработчик конкретного про-
екта должен передать на завод-изготовитель следующую документацию: принципиальные и мон-
тажные схемы устройств СЦБ (ЭЦ АБТЦитл.), чертежи размещения оборудования, чертежи кабельростов.
5.2	Завод-изготовитель собирает комплекс ЭЦ-ТМ.П в следующей последовательности:
5.2.1 Состыковывает модули согласно сборочного чертежа комплекса ЭЦ-ТМ.П.
5.2.2 Производит утепление, обшивку и окраску стен и потолка.
5.2.3 Состыкованные модули покрывает временной крышей.
5.2.4 Корпус комплекса ЭЦ-1М.П заземляет и устанавливает перемычки заземления между модулями.
5.2.5 После заземления корпуса в комплексе ЭЦ-ТМ.П выполняются работы по монтажу элек-
троосвещения, электроотопления, вентиляции, кондиционирования, оборудования АУГП (кроме
трубопроводов) согласно конструкторской документации.
5.2.6 По окончании выше перечисленных работ в комплексе производят установку оборудова-
ния СЦБ, кабельростов, распорок и трубопроводов АУГП.
5.2.7 После установки кабельростов раскладываются кабели и производится электромонтаж с
подключением аппаратуры СЦБ и регулировкой ее на макете.
5.3	После окончания настройки и регулировки производят демонтаж комплекса ЭЦ-ТМ.П в
следующей последовательности:
5.3.1 Отключают кабели ЭЦ в одном модуле и отключенные концы закрепляют в соседнем модуле.
5.3.2 Снимают кабельные перемычки между модулями (соединительными коробками), кото-
рые соединяли проводку отопления, освещения, вентиляции, кондиционирования, шлейфов охран-
но-пожарной сигнализации и оборудование оповещения о пожаре АУГП, заземления.
5.3.3 Со стативов снимают приборы и упаковывают в ящики.
5.3.4 С комплекса ЭЦ-ТМ.П снимают крышу.
5.3.5 По окончанию демонтажа в модулях МПЦМРЦМРКЦМАЛ иМБЛ - заваривают откры-
тые стенки стальными листами и отправляют на контейнерных платформах на место строительства.
5.4	На месте строительства работы по монтажу выполняются в следующей последовательности:
5.4.1 С модулей МП.П, МР.П, МРК.П, МА.П и МБ.П срезаются транспортные листы, закры-
вающие стенки.
5.4.2 Модули устанавливают на подготовленный фундамент по чертежам конкретного проекта
согласно приложенной документации, модули между собой стягивают стяжками.
5.4.3 В модуле МРК.П к щитку заземления присоединяют шины заземления. Все остальные
модули соединяют между собой шинами заземления как снаружи контейнеров, так и внутри. Рядом
с местом крепления шин наносится знак заземления.
5.4.4 На установленный комплекс ЭЦ-ТМ.П монтируют крышу. Крышу через болты соединя-
ют с фронтонами, обеспечив тем самым молниезащиту.
5.4.5 Щели между модулями заливаются «Макрофлексом» и закрываются листами - снаружи,
кожухами - изнутри.
5.4.6 Трубопроводы АУГП соединяют между модулями резьбовыми соединителями.
5.4.7 После проведенных работ в отверстия в полу вводят энергетические кабели, кабели свя-
зи, после чего отверстия в полу герметизируются. Кабели СЦБ в модуль МРК.П вводятся через кас-
сету. Отверстия в полу для ввода кабелей показаны на чертежах стр. 20, 24.


Изм.	Колуч	Лист	№док	Подп.	Дата
410416-ТМП-ПЗ
Лист
3
И н в. № п о дл.	П одп. и дата | Взам. инв.№
5.4.8 После ввода напольных кабелей в комплекс ЭЦ-ТМ.П, производят электромонтаж и
окончательную регулировку устройств СЦБ (ЭЦ, АБТЦ и т. п.).
5.4.9 По окончании всех работ комиссия производит приемку и подписывает акт о сдаче в экс-
плуатацию комплекса.
5.4.10 Более подробно порядок строительства комплекса ЭЦ-ТМ.П описан в Электрической
централизации в транспортабельных модулях ЭЦ-ТМ. Инструкция по монтажу - 17388-00-00 ИМ и
Электрической централизации в транспортабельных модулях ЭЦ-ТМ. Инструкция по монтажу ав-
томатической установки газового пожаротушения 17388-00-0015 ИМ, которые входят в основной
комплект конструкторской документации.
5.4.11 В комплект поставки входит кроме установленной аппаратуры и оборудования ком-
плект эксплуатационных документов по ведомости:
-	спецификация;
-	сборочный чертеж;
-	схемы электрические электроосвещения, электро отопления, АУГП;
-	планы расположения устройств электроосвещения, электроотопления и раскладки кабелей;
-	инструкции по монтажу, эксплуатации и руководство по эксплуатации;
-	паспорт.
Приведенный комплект документов в конкретном проекте не представляется.
6	ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СЦБ В ТРАНСПОРТАБЕЛЬНЫХ МОДУЛЯХ
6.1	Напольные устройства СЦБ
Проектирование напольных устройств ЭЦ-ТМ.П не отличается от проектирования с размеще-
нием постового оборудования в любом здании.
6.2	Размещение оборудования СЦБ в транспортабельных модулях
В типовых материалах дано два варианта размещения (ЭЦ-ТМ.П.4.2, ЭЦ-ТМ.П.7.3) из 15 ос-
новных, приведенных в таблице, на стр. 16... 18, 21, 22.
Вариант размещения определяется конкретным нроасюм (количеством централизуемых стрелок и
светофоров, типом автоблокировки, размещением аппарата управления и другими условиями).
6.3	Проектирование монтажных схем
6.3.1 Стативы блочные, релейные, кроссовые в комплексе ЭЦ-ТМ.П расставляются с учетом
того, что межрядовой кабельрост проходит только над средними стативами всех рядов и вводной
панелью питающей установки.
Исходя из этого проектируются монтажные схемы стативов, т.е. все предохранители располо-
гают на средних стативах; разводка питаний идет через средние стативы и т.д.
6
6.3.2 Переходы между стативами одного ряда или между рядами одного модуля (например
МР.П) могут быть выполнены:
-	по верхним клеммам ПП-20 кабелем СБВГнг с помощью пайки;
-	по верхним клеммам кабелем СБВГнг 15x2x0,8 (шлангом) с помощью соединителей (разъе-
мов) СП2-ЗО-ЭЦИ (подробно описано в рекомендациях по проектированию постового оборудования
ЭЦП -И-194-90. Часть!); в кабельных соединителях необходимо предусматривать 2-3 свободные жилы;
-	по боковым клеммам стативов одного ряда, причем на среднем стативе устанавливаются бо-
ковые клеммы с двух сторон.
6.3.3 Переходы между стативами разных модулей рекомендуется выполнять только с помо-
щью кабельных соединителей (при наличии менее 10 занятых жил в "шланге” рекомендуется группиро-
вать переходы из разных стативов накаком-либоодном, например, среднем, и затем передавать в другой).
6.3.4 Длина соединителя определяется конкретнымпрсккюм и включает в себя следующие факторы:
-	расстояние между клеммами соединяемых стативов;
-	расстояние от клеммы до жело ба кабельроста (первый ряд верхних клемм -180 мм, второй ряд - 320мм);
-	запас на изгиб и укладку кабеля - 20% от длины соединителя;
-	300 мм на разделку.
На завод-изготовитель передается спецификация кабельных соединителей.
6.3.5 Разводка внутрипостового питающего кабеля выполняется кабелем (проводами) необхо-
димого сечения обычным порядком, но с учетом переходов между рядами по кабельросту над сред-
ними стативами.
6.3.6 Соединение стативов с пульт-табло (пультом и выносным табло), находящимся в другом
модуле или здании, осуществляется через кроссовый статив напольным кабелем.
6.3.7 Такая система монтажа позволяет собрать комплекс ЭЦ-ТМ.П на заводе изготовителе,
укомплектовать стативы приборами, смонтировать межстативные переходы, проверить устройства
на макете, разобрать комплекс на отдельные модули (отсоединению подлежат только переходы ме-
жду стативами разных модулей), перевезти на станцию, собрать и ввести в эксплуатацию установ-
ленным порядком.
6.4	Проектирование установок питания
6.4.1 Выбор типа установок питания необходимо вести по действующим типовым решениям в
зависимости от системы питания и типа устройств СЦБ.
6.5	Типы применяемых пультов управления и табло
6.5.1 В варианте комплекса ЭЦ-ТМП с помещением дежурного по станции ЭЦ-ТМЛ73 предусмат-
ривается возможность установки пульт-табло типа ППНБМ. Конструкторской документацией предусмотрено
два варианта установки: модуль МАШ - панель 1200 мм; модуль MAJ12 - панели 800+1200 мм.
			—			410416-ТМП-ПЗ	Лист
Изм.	Копуч	Лист	№док	Подп.	Дата		4
Инв.№подл. Подп.идата | Взам.инв,№
В соответствии с размерами пульта на заводе выполняется проем для его установки.
Возможна установка мониторов микропроцессорной централизации в модуле МА.П.
6.6	Подвод кабелей
6.6.1 Кабели СЦБ, также как кабели связи и энергоснабжения, заводятся в комплекс ЭЦ-ТМ.П
по специальным каналам в фундаменте и отверстиям в полу модулей.
6.6.2 Каналы и отверстия, а также количество труб, необходимо показывать на чертежах вы-
пускаемого проекта.
6.7	При проектировании блочной маршрутно-релейной централизации блоки можно разме-
щать только на стативах СРБКМУ-2500, согласно методических указаний И-170-88.
Крепление этих стативов в модулях оговаривается в конкретном проекте, а чертежи выдаются
на завод изготовитель комплекса ЭЦ-ТМ.П.
7	ЭЛЕКТРОСНАБЖЕНИЕ И ЭЛЕКТРООБОРУДОВАНИЕ.
7.1.	Электроснабжение и электрооборудование модулей разработано в соответствии с ПУЭ,
ВНТП/МПС-84, СНиП 3.05.06-85.
7.2.	Вопросы внешнего электроснабжения решаются в отдельном разделе конкретного проекта.
7.3.	Во всех модулях комплексов ЭЦ-ТМ.П выполняется электроосвещение, электро отопление,
вентиляция; кроме того, в модулях МР.П-1, МС.П, МА.П устанавливаются кондиционеры, в моду-
ле МБ.П - бытовые приборы,
7.4.	В соответствии с технологическим заданием в комплексах ЭЦ-ТМ.П предусматривается га-
рантированное электропитание вентиляторов, кондиционеров (МРД МСДМАП), и электроотопле-
ния в модулях МП.П, МС.П, МА.П. Для подключения этих нагрузок в модуле МП.П устанавлива-
ется шкаф А4 типа ШАВР30.5, который запитывается от щита выключения питания ТПВТТУ (см.
стр.42,74). Для учета электроэнергии в шкафу А4 устанавливаются 2 счетчика электроэнергии.
7.5.	Для подключения нагрузок связи в модуле МС.П предусматривается щит А12, который
подключается от шин гарантированного питания вводной панели ПВ2-ЭЦ.
При привязке проекта схема подключения и комплектация щита А12 корректируется в соответ-
ствии с технологическим заданием.
7.6.	Для подключения приборов приемно-контрольных охранно-пожарных (ППКОП) устанав-
ливаются щиты Аб(МРК.П), А8(МО.П), АН(МС.П), А13(МА.П), которые запитываются от щита
гарантированного питания АЗ.
7.7.	Перечень электроприемников модулей, их мощности и категория электроснабжения приве-
дены в таблице 7.1.
ТАБЛИЦА 7.1.
Наименование электро при- емников	МПП |МР.П |		МРК.П| МОЛ 1 МС.П 1			МАП |	МБ.П	ЭЦ-ТМ.П.4-.2		ЭЦ-ТМ.П.7.3		Кат.э лек- тро- при- ем- ников
	Установленная мощность Ру (кВт)							Ус- тан, мощ- ность Ру (кВт)	Рас- чет- мощ- ность Рр (кВт)	Ус- тан, мощ- ность Ру (кВт)	Рас- чет- мощ- ность Рр (кВт)
1	2	3	4 '	5	6	7	8	9	10	И	12	13
1.1 Общее ос- вещение (га- рант.нагр.)	0,77	0,4	0,4	0,63	0,77	0,51	-	2,2	1,76	3,25	2,6	I
1.2 Общее освещение (не- гар.нагр.)	-	-	-	-	-	-	0,58	-	-	0,58	0,46	III
2 Приборы ППКОП «Барс» (гарант, нагр.)	-	-	0,06	0,03	0,03	0,06	-	0,1	0,1	0,15	0,15	I
3 Вентиляция (гарантир. на- грузка)	0,046	-	0,046	0,023	0,023	0,046	0,046	0,115	0,09	0,21	0,17	I
4 Кондициониро- вание (га- рант.нагр.)	-	3,0*	-	-	3,0	1,5	-	3,0	2,4	7,5	6,0	I
5 Бытовые потре- бители (негар. нагр.)	-	-	-	-	1,0	-	2,56	-	-	3,56	2,85	III
6 Электро- отопление (гарант.нагр.)	1,5	-	-	-	1,5	1,5 (рез.)	-	1,5	1,5	4,5	3,6	I
ИТОГО:
7.1 Гарантир. нагрузка	2,32	3,4	0,51	0,68	5,32	3,62	0,046	6,91	5,54	15,62	12,5	I
7.2 Негарантир. нагрузка	-			-	1,0	-	3,14	-	-	4,14	3,31	III
8 Электроотопле- ние(отде-льный источ-ник элек- троснабжения)	-	1,2	1,5	1,5		1,5	1,5	4,2	3,36	6,9	5,52	III
*В комплексе ЭЦ-ТМ.П.7.3 кондиционеры устанавливаются в модуле МР.П.1.
						410416-ТМП-ПЗ	Лист 5

Изм.	Колуч	Лист	№док	Подп.	Дата
8
Инв. № подл. Подл, и дата Взам. инв.№
8	ЭЛЕКТРООСВЕЩЕНИЕ.
8.1.	Освещение модулей разработано в соответствии с ПУЭ, ОСТ32.120-98, ГОСТ21.608-84 и
СНиП 23-05-95.
8.2.	Освещение модулей выполняется светильниками с люминесцентными лампами с крепле-
нием на потолке в помещениях модулей и светильниками с лампами накаливания в тамбурах и у
входов в тамбуры модулей МП.П, МО.П, МС.П, МБ.П.
Светильники в модулях МГШ, МР.П и МРКГ1 устанавливаются в проходах между оборудованием.
8.3.	Питание электроосвещения предусматривается напряжением 220 В переменного тока от
щита гарантированного питания АЗ, который подключается от шин гарантированного питания
вводной панели ПВ2-ЭЦ.
8.4.	Подключение светильников выполняется с равномерной разбивкой по фазам.
8.5.	В модулях МАЛиМОЛ предусмотрены розетки для подключения настольных светильников.
8.6.	Аварийное освещение предусматривается автономными светильниками аварийного осве-
щения HL1...HL4, которые устанавливаются над выходами из модулей МП.П, МС.П, МА.П, МБ.П.
Питание светильников выполняется от сети гарантированного питания.
8.7.	Для включения переносных светильников и инструментов предусматривается сеть розе-
ток напряжением 36 В с питанием от ящиков с понижающими трансформаторами TV1...TV3, кото-
рые устанавливаются в модулях МП.П, МО.П, МС.П, МА.П.
8.8.	Групповые сети освещения выполняются кабелем марки ВВГ-0,66 кВ, сеч. 1,5 мм2 и про-
кладываются в ПВХ кабель - каналах:
-	в коробах KIB 40x110x3 с двумя перегородками по стенам по общим трассам с распредели-
тельными сетями и сетями электро отопления, но в отдельном отсеке;
-	в миниканалах MIQ 16x16 прокладываются отдельные линии от короба к розеткам, светиль-
никам, выключателям по стенам и потолку.
Сети аварийного и ремонтного освещения прокладываются в отдельных ПВХ миниканалах.
Вводы сетей в модули МА.П и МО.П выполняются через отверстия в полу.
Соединение электрических сетей модулей выполняется в клеммных коробках XT.
8.9.	Схемы расположения устройств электроосвещения и прокладки кабелей приведены на
чертежах 02,26 (см. стр.38,68,69).
9	ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ.
9.1.	Для вентиляции комплексов ЭЦ-ТМ.П применяются вентиляторы мощностью 0,023 кВт,
которые устанавливаются в модулях:
МП.П - 2 шт.; МРК.П - 2 шт.; МО.П - 1 шт.; МС.П - 1 шт.; МА.П - 2 шт.; МБ.П - 2 шт.
9.2.	Управление каждого вентилятора индивидуальное и выполняется пультом управления, ус-
тановленным рядом с вентилятором (включение, выключение, изменение скорости и направления
вращения), кроме того в каждом помещении устанавливается общий выключатель для включения и
выключения вентиляторов.
9.3.	Для автоматического поддержания нормативного теплового режима в помещениях комплексов
ЭЦ-ТМ.П применяются кондиционеры мощностью 1,5 кВт, которые устанавливаются в модулях:
МР.П-1 -2 шт.; МС.П-2 шт.; МА.П-1шт.
Настройка кондиционеров производится в соответствии с прилагаемой инструкцией.
9.4.	Электропитание вентиляторов и кондиционеров предусматривается гарантированным на-
пряжением 220 В переменного тока от щита А5, который устанавливается в модуле МП.П и под-
ключается от шкафа А4 (ШАВР). Для автоматического отключения вентиляторов и кондиционеров
при пожаре в щите А5 устанавливается контактор КМ1, который отключает щит А5 при срабатыва-
нии пожарной сигнализации.
9.5.	Питающие и распределительные линии выполняются кабелем марки ВВГ-0,66 кВ (сечени-
ем 4 кв. мм, 6 кв. мм и 1,5 кв. мм, 2Д кв. мм соответственно) и прокладываются в ПВХ кабель - каналах:
-	в коробах KJB 40x110/3 с двумя перегородками по стенам по общим трассам с сетями электро-
освещения и элекгроотопления, но в отдельном отсеке;
-	в миниканалах MIQ 16x16 прокладываются отдельные линии к выключателям и розеткам.
Вводы сетей в модули МА.П и МО.П выполняются через отверстия в полу.
9.6.	Линии управления от вводной панели ПВ2-ЭЦ до А5 и от А5 до приборов «Барс» (=24 В)
прокладываются в ПВХ кабель-каналах MIQ 16x40/2 с перегородкой совместно с сетями ремонтно-
го освещения (~36 В), но в отдельном отсеке.
9.7.	Схемы электрические принципиальные питающих и распределительных сетей приведены
на чертежах 05,29 (см.стр.42,43,74,75); схемы расположения устройств электрооборудования и про-
кладки кабелей - на чертежах 06,30 (см. стр.44,76,77).
10	. БЫТОВЫЕ ПОТРЕБИТЕЛИ
10.1	В комплексах ЭЦ-ТМ.П в модуле МБ.П предусмотрена установка розеток для подключе-
ния холодильника мощностью 0,5 кВт и электроплитки мощностью 2,0 кВт; а в модуле МС.П - ро-
зетка для электроприборов мощностью 1 кВт.
Для питания бытовых потребителей в модуле МБ.П устанавливается щит А14 с автоматическими
выключателями, который подключается от фидера негарантированных нагрузок шкафа ШАВР.
						410416-ТМП-ПЗ	Лист 6

Изм.	Копуч	Лист	№док	Подп.	Дата
Инв.№подп. Поди, и дата | Взам.инв.№
10.2	Питающие и распределительные линии выполняются кабелем марки ВВГ-0,66 кВ (сече-
нием 4 кв. мм и 2,5 кв.мм соответственно) и прокладываются в ПВХ кабель - каналах с другими
электрическими сетями, а также в ПВХ миниканалах к розеткам.
10.3	Схемы расположения и подключения бытовых электроприборов даны на чертежах 29, 30
(см. стр. 75,77).
11	. ЭЛЕКТРООТОПЛЕНИЕ
11.1.	Для электроотопления модулей применяются масляные радиаторы мощностью 1,2 кВт
и 1,5 кВт. Подключение радиаторов к сети переменного тока (-220 В) выполняется от щитов
управления электроотоплением А1 (МП.П), А2 (МП.П), А7 (МО.П), А9 (МС.П), А10 (МА.П).
11.2.	Электро отопление модулей предусматривается:
-	гарантированное (1 категория) в модулях МП.П, МС.П, МА.П.
-	негарантированное (3 категория) в остальных модулях.
11.3.	Для гарантированного электроотопления устанавливается щит А2 в модуле МП.П с под-
ключением от шкафа А4 (ШАВР), щит А9 - в модуле МС.П с подключением от щита А2 и резервная
розетка для подключения радиатора в модуле МА.П.
11.4.	Для негарантированного электро отопления устанавливаются щиты А1 (МП.П), А7
(МО.П), А10 (МА.П). Питание электроотопления выполняется от внешнего источника электро-
снабжения напряжением -380/220 В по отдельному кабелю с вводом в щит А1 и кабельной пере-
мычкой вне комплекса ЭЦ-ТМ.П (в земле) к щиту А7 или к щиту А10. Кабели учитываются в раз-
деле внешнего электроснабжения конкретного проекта.
Для дистанционного отключения кабеля электро отопления при пожаре в щите А1 устанавливается
реле КА с подключением к цепям управления ЩВПУ.
11.5.	Управление электроотоплением предусматривается автоматическое с установкой датчи-
ков температуры помещения SK1...SK3 (ЭЦ-ТМ.П.4.2) и SKI... SK4 (ЭЦ-ТМ.П.7.3) для поддержа-
ния нормативной температуры в помещениях.
Для контроля температуры в МП.П устанавливаются датчики SK4, SK5 (ЭЦ-ТМ.П.4.2) и SK5,
SK6 (ЭЦ-ТМ.П.7.3); в МС.П - датчики SK7, SK8. При нарушении температурного режима сигнал по
схемам СЦБ передается дежурному по станции, который направляет ремонтную бригаду для устра-
нения неисправностей.
11.6.	Для учета электроэнергии в шкафах электро отопления Al, А2 (МП.П) и А9 (МС.П) уста-
навливаются счетчики электроэнергии.
При использовании радиаторов другой мощности необходимо выбрать соответствующее обо-
рудование щитов управления электро отоплением.
9
11.7.	ГЪпаквдеирасфеделительньклинии выполняются кабелями марки ВВГ-0,66 кВ (сечением 4
кв. мм и 2,5 кв.мм соответственно, к датчикам-сеч.1,5 кв.мм) и прокладываются в ПВХ кабель - каналах:
-	в коробах KIB 40x110/3 с двумя перегородками по стенам по общим трассам с сетями электро-
освещения и электрооборудования, но в отдельном отсеке;
-	в миниканалах MIQ 16x16 прокладываются отдельные линии от короба к розеткам и датчикам.
11.8. Схемы электрические принципиальные электро отопления приведены на чертежах 03,27
(см. стр.39,40,70,71); схемы расположения устройств электроотопления и прокладки кабелей - на
чертежах 04,28 (см. стр.41, 72, 73).
12	ЗАЗЕМЛЕНИЕ И ЗАНУЛЕНИЕ
12.1	Заземление и зануление выполняется в соответствии с Правилами устройства электроус-
тановок и СНиП 3.05.06-85.
12.2	В конструкторской документации предусматривается прокладка нулевого защитного
проводника в силовых и электроосветительных сетях.
12.3	Заземляющие устройства наружного контура выполняют в соответствии с "Правилами по
монтажу устройств СЦБ" - ПР 32 ЦШ 10.02-96 глава 12 с условием обеспечения необходимого сопро-
тивления заземлителей.
Все устройства СЦБ, подлежащие заземлению внутри комплекса ЭЦ-ТМ.П, присоединяются к
специальной медной шине внутреннего контура заземления.
Наружный контур вводится в модуль МРК двумя шинами из полосовой стали 4x40 мм и под-
соединяется к выводу специального щитка, к которому также подключаются внутренний контур и
измерительные заземления (см. схему заземления комплекса ЭЦ-ТМ.П.З).
12.4	Временно, до разработки конструкции подземной изолирующей муфты или стойки - кар-
каса для изолирующих муфт, ввод кабелей с металлической оболочкой или без металлической обо-
лочки с броней и наружным шлангом в модули ЭЦ-ТМ на участках с электротягой следует выпол-
нять следующим образом:
-	напольные кабели разделывать в наземных муфтах УПМ или РМ рядом с вводом кабелей в
модуль и наращивать кабелем марки СБЗПУ от этих муфт до кроссовых стативов;
-	металлические оболочки и броня, разделываемых кабелей, перепаиваются между собой мед-
ным тросиком сечением не менее 10 мм и с помощью кабеля ВВГ 1x16 мм подключаются к спе-
циальным болтам, приваренным к корпусу модуля;


Изм.	Кол.уч	Лист	№док	Подп.	Дата
410416-ТМП-ПЗ
Лист
7
Инв. № подл. Подп. и дата Взам. инв. №
13	УСТРОЙСТВА СВЯЗИ
13.1	Общие положения
13.1.1 В комплексных проектах по электрической централизации предусматриваются устрой-
ства связи согласно "Норм технологического проектирования устройств автоматики и телемеханики
на железнодорожном транспорте" НТП СЦБ/МПС-99 раздел 15, "Ведомственных норм технологи-
ческого проектирования электросвязи на железнодорожном транспорте" ВНТП/МПС-91 п. 8.3, 8.4 и
технических условий заказчика.
13.1.2 Модуль связи (МС) поставляется с завода изготовителя без оборудования связи, в нем
предусмотрены только отверстия для ввода кабелей связи и заземления, кабельросты для проклад-
ки кабелей и закладные элементы для установки стандартного оборудования.
13.2	Порядок проектирования устройств отделенческой и станционной оперативно-
технологической связи
13.2.1 Необходимое оборудование для организации связи определяется проектом и устанавли-
вается в модуле МС, или в существующих помещениях поста ЭЦ или пассажирским зданием (ПЗ).
13.2.2 Прокладка кабелей связи внутри модуля МС предусматривается по кабельростам, кабе-
ли электропитания переменного тока от панели ПВ-ЭЦ, на распределительный щит в связевой про-
кладываются по кабельростам из модуля МП. Соединительный кабель на пульт связи ДСП в модуль
МА прокладывается по наружному желобу.
13.2.3 Марка и длина кабеля, способ прокладки кабеля, тип оконечного кабельного устройства
для соединительной линии между комплексом ЭЦ-ТМ.П и помещением с круглосуточным дежур-
ством определяются рабочим проектом.
14	ОСНОВНЫЕ ПРОЕКТНЫЕ РЕШЕНИЯ АУГП
В типовых материалах приведены чертежи АУГП для компоновки транспортабельных моду-
лей типов ЭЦ-ТМ.П.7.3 и ЭЦ-ТМ.П.4.
Все модули входящие в комплект ЭЦ-ТМ.П поставляются с завода-изготовителя оснащенные
автоматическими установками газового пожаротушения (АУГП).
14.1	Технологическая часть
Проектом предусмотрено оборудование комплексов ЭЦ-ТМ.П АУГП модульного типа.
Способ пожаротушения - объемный.
Способ включения от пускового импульса - электрический.
Вид пуска: основной - автоматический от пожарных извещателей (ПИ), контролирующих
модули, дистанционный - от ручного пожарного извещателя (ИПР), расположенного у выхода
внутри сооружения. Местный пуск модулей газового пожаротушения (МГП) должен быть исключен.
10
Модули газового пожаротушения (МГП) выполнены в обычном исполнении и удовлетво-
ряют условиям эксплуатации от минус 40 до плюс 55 °C.
Расчет количества газового огнетушащего вещества (ГОТВ) выполнен в соответствии с
НПБ 88-2001* .
Гидравлический расчет диаметра трубопроводов, типа и количества насадков, времени по-
дачи ГОТВ выполнен по рекомендуемой методике в соответствии с НПБ 88-2001*.
В соответствии с распоряжением ЦШ ОАО «РЖД» АУГП модульного типа должна иметь
запас ГОТВ из расчета одного 100% запаса для любой комплектации ЭЦ-ТМ.П на ШЧ.
В соответствии с письмом ЦШЦ-37/258 от 21.112005, запас ГОТВ для АУГП предусмотрен об-
щий на каждую дистанцию сигнализации и связи (ШЧ), из расчета, достаточного для восстановле-
ния работоспособности любых комплексов ЭЦ-ТМЛ данной дистанции сигнализации и связи (ШЧ).
Основной и резервный запас ГОТВ хранится в МГП.
В металлические желоба для прокладки кабелей под модулями предусмотрена установка
самосрабатывающих порошковых огнетушителей.
Размещение МГП предусмотрено непскредсгвенно в модулях МРК.П, МС.П, МО.П или МА.П
при обеспечении их обслуживания и защиты от механических, тепловых и других воздействий.
Модули с запасом должны храниться на складе объекта и быть подготовлены к монтажу в АУГП.
Трубопроводы и МГП должны быть надежно закреплены в соответствии с конструкторской
документацией.
14.2	Электротехническая часть
В настоящее время промышленностью выпускается большое количество технических
средств пожарной автоматики для управления, контроля и автоматического пуска АУП.
Сравнительные характеристики приборов, подходящих для построения СОТП (Система об-
наружения тушения пожара) в Комплексах ЭЦ-ТМ.П, приведены в Приложении А.
Комплект технических средств пожарной автоматики формируется под конкретный объект.
В качестве аппаратуры управления АУГП выбран ППКОП «Барс» модификация 4 в обыч-
ном исполнении.
В защищаемом комплексе ЭЦ-ТМ.П предусмотрен контроль и передача сигналов о пожаре
от ПИ на пульт ППКОП.
На путях эвакуации установлены световые табло «Газ уходи» и звуковая сирена. Перед вхо-
дом в защищаемые помещения установлены световые табло «Автоматика включена» и «Газ - не
входить» уличного исполнения.
						410416-ТМП-ПЗ	Лист 8

Изм.	Кол.уч	Лист	№док	Подп.	Дата
11
Инв. № подл.	Подп. и дата Взам. инв. №
На дверях защищаемого комплекса установлены магнитоуправляемые контакты, блоки-
рующих автоматический и дистанционный пуск АУГП при открытом положении.
Проектом предусмотрена возможность отключения систем вентиляции и кондицион ирова-
ния, а также передача тревожных сигналов «Неисправность», «Тревога», «Пожар», «Охрана» в по-
мещение с персоналом, ведущим круглосуточное дежурство. В помещении дежурного персонала
предусмотрена установка прибора индикации «Барс» модификации 5И.
14.3	Электропитание и защитное заземление
Основное электропитание прибора ППКОП осуществляется от открытого автоматического
выключателя, расположенного в МРК.П, с применением кабеля ВВГ 3x1,5.
Резервное электропитание ППКОП осуществляется от резервного источника питания (ак-
кумуляторная батарея - 7 А/ч, 12 В), размещенного внутри прибора. Данный источник удовлетворя-
ет требованиям НПБ 88-2001 *.
В соответствии с ПУЭ-2000 для защиты обслуживающего персонала от поражения элек-
трическим током предусмотрено защитное заземление ППКОП, МГП и трубопроводов АУГП.
14.4	Принцип работы АУГП
На ППКОП при срабатывании одного ПИ в модуле (в зоне) светится светодиодный индика-
тор «Внимание», включается сигнал «Тревога» и прерывистое звуковое оповещение.
При срабатывании второго ПИ в модуле (в зоне), светится светодиодный индикатор «По-
жар», включается сигнал «Пожар» и звуковой сигнал, подается командный импульс на отключение
вентиляции и кондиционирования. По сигналу «Пожар» включается предупредительная сигнализа-
ция «Газ уходи», звуковая сигнализация и «Газ - не входить», а также таймер начало времени за-
держки на пуск АУГП. По истечении времени задержки формируется командный импульс на сраба-
тывание МГП с электропуском.
Если перед запуском пожаротушения сработает датчик открытия двери, то включается таб-
ло «Автоматика отключена». В случае возникновения неисправности, автоматика пожаротушения
также будет отключена.
14.5	Эксплуатация АУГП
Монтаж шлейфов охранно-гюжарной сигнализации АУГП выполнить в соответствии с РД 78.145-93
«Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производ-
ства и приемки работ».
Монтаж оборудования АУГП выполнить в соответствии с ВСН 25-09.67-85 «Правила про-
изводства и приемки работ. Автоматические установки пожаротушения».
На объекте должны быть разработаны «Инструкция по эксплуатации АУГП» и «Инструк-
ция для дежурного (оперативного) персонала» в соответствии с РД 25 964-90 «Система техническо-
го обслуживания и ремонта автоматических установок пожаротушения, дымоудаления, охранной,
пожарной и охранно-пожарной сигнализации. Организация и порядок проведения работ».
Техническое обслуживание проводится организацией, имеющей необходимую лицензию, с
целью поддержания работоспособного состояния АУГП в процессе эксплуатации путем периодического
проведения работ по их профилактике и контролю технического состояния в соответствии с РД 25 964-90.
14.6	Техника безопасности.
14.6.1 Входить в защищаемое помещение после выпуска в него газового огнетушащего веще-
ства (ГОТВ) и ликвидации пожара до момента окончания проветривания разрешается только в изо-
лирующих противогазах.
14.6.2 Вход в помещение без изолирующих средств разрешается только после удаления про-
дуктов горения, ГОТВ и продуктов его термического распада до безопасной величины (концентрации).
14.6.3 В части охраны окружающей среды АУГП должны соответствовать требованиям тех-
нической документации к ГОТВ при эксплуатации, техническом обслуживании, испытании и ремонте.
14.6.4 В комплексе ЭЦ-ТМ.П, где отсутствует аппаратная ДСП прибор индикации АУГП ус-
танавливают в существующих зданиях постов ЭЦ или пассажирского здания (ПЗ). Исключение со-
ставляет модуль, который используется в качестве пункта концентрации устройств автоблокировки
типа АБТЦ на перегоне. В данном комплексе прибор индикации АУГП устанавливается в модуле
МРК.П, сигналы тревожной информации с прибора индикации АУГП передаются ДСП ближайшей
станции и поездному диспетчеру.
В модулях, где имеется помещение связи (МС.П) и аппаратная ДСП (МА.П) прибор индика-
ции АУГП устанавливается в модуле МА.П. В данной разработке это модуль МА.П.1 ЭЦ-ТМ.П.7.3.
14.7	Технология проектирования АУГП
14.4.1 Модули, входящие в компоновку ЭЦ- ТМ.П.7.3 оснащаются устройствами АУГП на за-
водах -изготовителях в соответствии с конструкторской документацией в составе:
-	пожарная сигнализация - во всех модулях;
-	баллоны с ГОТВ - модули МРК.П, МС.П, МА.П.1;
-	охранная сигнализация - модули, где предусмотрены двери и окна.
14.7.2 В каждом модуле, в зависимости от типа, установлены на заводе-изготовителе дымовые
извещатели в количестве 6 штук, связанные между собой монтажным проводом с разделкой на
универсальных коробках. При наличии дверей в модуле установлены сигнализаторы магнитокон-
тактные СМК1 и выведены монтажным проводом на универсальные коробки УК-П. Над дверью
модуля устанавливаются устройства сигнализации о пожаре «Газ - уходи», «Газ - не входи», «Ав-
томатика отключена».
14.7.3 При сборке модулей МП.П, МР.П и МРК.П в одно помещение устанавливаются пере-
мычки между универсальными коробками.
						410416-ТМП-ПЗ	Лист 9

Изм.	Ксиъуч	Лист	№дсж	Подп.	Дата
Инв. № подл. Подп. и дата | Взам.инв.№
14.7.4 Лучи пожарной и охранной сигнализации в модулях подключают непосредственно на ППКОП.
14.7.5 Модули, входящие в компоновку ЭЦ-ТМ.П.4.2, также оснащены устройствами АУГП
как ЭЦ-ТМ.П.7.3.
14.7.6 При сборке модулей МП.П, МР.П и МРК.П в одно помещение устанавливаются пере-
мычки между универсальными коробками XI, Х2 и ХЗ.
14.8 Проект привязки устройств АУГП.
14.8.1 В проекте АУГП прикладывается схема привязки устройств АУГП. При необходимости
возможна замена на сертифицированную аппаратуру другого типа с аналогичными возможностями,
рекомендованную для применения на объектах ж.д. транспорта.
14.8.2 В проекте АУГП необходимо заказывать соединительный кабель для прокладки в грунт,
если прибор индикации не установлен в модуле.
15	ОСНОВАНИЯ ПОД ТРАНСПОРТАБЕЛЬНЫЕ МОДУЛИ
15.1	Общие сведения
15.1.2 Размещение транспортабельных модулей выполняется на основании "Акта выбора пло-
щадки строительства", оформленного в установленном порядке. Исходными данными для проекти-
рования являются также заключения территориальных (ведомственных) органов Госсанэпидназора
и Госпожнадзора и разрешительное письмо (АПЗ) районного архитектора.
15.1.2 Выбор места установки модулей должен производиться в соответствии с действующими
СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений»,
СНиП 31-03-2001 «Производственные здания», СНиП П-89-80* «Генеральные планы промышлен-
ных предприятий» и т.д., а также требованиями пожарной безопасности ПБ1.02831021273.98 и сани-
тарно-гигиеническими требованиями к ЭЦ-ТМ, разработанными ЦСЭН Октябрьской ж.д. в 1999 г.
15.2	Генеральный план и сводный план инженерных сетей
15.2.1 Для установки транспортабельных модулей необходимо наличие топографической
съемки М 1:500 с обязательным нанесением всех коммуникаций и инжшерно-геологические изыскания
для определения данных о состоянии и свойствах грунтов основания и уровня подземных вод.
15.2.2 Транспортабельные модули устанавливаются на уплотненную песчано-щебеночную по-
душку. Размеры и характеристики основания определяются конкретным проектом.
15.2.3 Участок, отводимый под строительство должен быть со спокойным рельефом и нахо-
диться, как правило, в полосе отвода ж.д. Инженерные сети, зеленые насаждения и сооружения, по-
падающие под пятно застройки, подлежат выносу. Проектом решаются вопросы устройства подъез-
дов, проездов и площадок, организации пешеходных дорожек для эксплуатационного персонала
(дежурных по станции и механиков), посадки зеленых насаждений. Генпланом должны быть также
решены вопросы водоотводов и высотной взаимоувязки территории.
12
Благоустройство участков застройки решается в соответствии с АПЗ.
15.2.4 На сводном плане инженерных сетей должны быть нанесены выносы существующих
коммуникаций, прокладка новых сетей СЦБ, связи, энергоснабжения и устройство контура наруж-
ного заземления.
15.3	Конструктивное решение оснований под транспортабельные модули
15.3.1 Транспортабельные модули устанавливаются как вариант на рельсовые плети, уклады-
ваемые на запроектированную песчано-щебеночную подушку.
15.3.2 Для ввода кабелей должно быть выполнено устройство подпольных каналов и труб в
полном соответствии с НТП СЦБ/МПС-99. При проектировании кабельных каналов должен быть
предусмотрен отдельный канал для прокладки кабелей локальных вычислительных сетей.
Поскольку количество вводимых кабелей и их местоположение может быть различным, эти
вопросы решаются при реальном проектировании.
15.3.3 Все вводы и каналы выполняются изолированными от проникновения, для чего проек-
том должны быть предусмотрены специальные мероприятия. Вокруг модулей устраивается бетон-
ная или асфальтовая отмостка шириной не менее 3,0 м согласно №328-04.03-06.
Для входа эксплуатационного персонала выполняются крыльца.
16	ОПРЕДЕЛЕНИЕ СТОИМОСТИ СТРОИТЕЛЬСТВА И СОСТАВЛЕНИЕ СПЕЦИФИКАЦИЙ
Для определения стоимости строительства ЭЦ в транспортабельных модулях составляются:
16.1	Объектная смета на изготовление контейнерных модулей на заводе.
16.2	Объектная смета установки контейнерных модулей на месте строительства.
16.3	Объектная смета на напольные устройства СЦБ.
16.4	Объектная смета на внешнее энергоснабжение.
16.5	Объектная смета на необходимые устройства связи.
16.6	Объектная смета на устройство фундаментов и благоустройство.
16.7	Объектная смета на наружный контур заземления.
16.8	Объектные сметы на другие дополнительные работы по полученным техническим усло-
виям.
16.9	Сметы по п. 15.1 включают в себя:
-	строительные работы по частичной сборке и разборке стен, крыши контейнера на заводе;
-	монтаж устройств СЦБ в посту ЭЦ (ЭЦ-ТМ);
-	проверка под напряжением устройств ЭЦ на заводе;
- монтаж оборудования АУГП, проверка работоспособности АУГП;
						410416-ТМП-ПЗ	Лист 10

Изм.	Копуч	Лист	№док	Подп.	Дата
13
-	монтаж освещения, сетей гарантированного и негарантированного питания отопления, кон-
диционеров, вентиляторов и др.;
-	монтаж устройств связи (при наличии модулей МА и МС);
-	демонтаж пульт-табло, приборов (частично), проводов между контейнерами на заводе;
-	необходимое оборудование СЦБ, связи, энергоснабжения пожаро-охранной сигнализации;
-	модули, входящие в комплекс ЭЦ-ТМ.П;
-	командировочные и транспортные расходы.
Ориентировочная стоимость по сметам п.15.1 для комплекса ЭЦ-ТМ.П.7.3 станции в 9 цен-
трализуемых стрелок, с централизованным размещением автоблокировки АБТЦ (один перегон) в
ценах 1991г. - 173,4 тыс. руб. (без оборудования дальней связи).
16.8	Сметы по п. 15.2 включают в себя:
-	выгрузка контейнеров с ж.д. платформ;
-	погрузка, перевозка и выгрузка с автомашины;
-	установка модулей ЭЦ-ТМ.П;
-	строительные работы по частичной разборке стен и сборке крыши контейнера на месте строительства;
-	монтаж приборов СЦБ, пульт-табло, прокладка кабелей и проводов;
-	проверка под напряжением устройств ЭЦ на месте строительства;
-	установка кондиционеров, приборов АУГП, проверка работоспособности АУГП;
-	командировочные и транспортные расходы.
Ориентировочная стоимость по сметам п. 15.2 для той же станции (ЭЦ-ТМ.П.7.3)
-	39,69 тыс.руб. (в ценах 1991г.).
16.9	В спецификации комплекс ЭЦ-ТМ.П указывается с обозначением согласно таблицы вари-
антов стр. 14.
Пример записи при заказе:
ЭЦ-ТМ.П.7.3 17388-00-00-28 ТУ 32 ЦШ 2061-99
Инв. № подл. Подп. п дата | Взам.инв, №


Изм.	Конуч	Лист	№док	Подп.	Дата
410416-ТМП-ПЗ
Лист
11
Взам.инВД
Инб.И подл, |Подп. и дата
Яаийенпйание и				Модули, входящие Б электрическую централизацию S транспортабельных модулях ЭЦ—ТМ.П
		МП.П 17389-00-00-03			МР.П-1			1 МР.П-2		1 МР.П-3		L МР.П—4		МР.П—5			МРК.П 17391-00-00-02			МОЛ 17422-00-00-01		МС.П 17439-00-00-01		МА.П.1 17445-00-00-02		МБ.П.1 17446-00-00-02		МА.П.2 17445-00-00-03		МБ.П.2 17446-00-00-03
обозначение					17390—00—00—04...17390—00—00—07
		14.. .16			17												18			19		20		21		23		22		24
ЭЦ-ТМЛ2 17388-00-00-15			i пш IE
ЭЦ-Ш.3.1 -16			lillll IE			Й	1											3
ЭЦ-ТМ.П.3.2 -17		1	Е																		*1
ЭЦ-ТМЛ.4.1 -18									1	1
ЭЦ-ТМЛ.4.2 -19	2...7		Ц7
ЭЦ-ТМЛ5.1 	-20									i 1
9Ц-ТМЛ.5.2 -21									1	1									9
Щ-ТМЛ..6.1 -22																		9
9Ц-ТМЛ.6.2 	-23						ш:п Й	S		1	1	lllllll											И
ЭЦ-ТМЛ6.3 -24						1U,1L Й												9					*1		1		*1
ЭЦ-ТМЛ.6.4 -25		1																“j					ГВ						тт11		п
ЭЦ-ТМЛ.7.1 -26											!		1 ,
ЭЦ-МЛ7.2 -27											1!										И 1 s
ЭЦ-ТМЛ.7.3 	-28	8...11																Д						*1		Т Т'1		п
ЭЦ-ШЛ.7.4 -29			L			И		|Щщ															S3						j 1		•
Модуль МП.П имеет модификации:
17389—00—00—03 — без щита ЩВПУ и шкафа аккумуляторного;
17389—00—00—04 — со щитом ЩВПУ;
17389—00—00—05 — со щитом ЩВПУ и шкафом аккумуляторным.
Исполнение и место установки модулей МР.П-1... МР.П-5
определяется конкретным проектом.
Кондиционеры устанавливаются только В одном из модулей МР.П,
Входящих В комплекс ЭЦ-ТМ.П.3.1 - ЭЦ-ТМ.П.7.4.
Варианты исполнения Комплексов ЭЦ-ТМ.П
						41 041 6-ТМП-01

						Транспортабельные модули ЭЦ-ТМ с автоматическим газоВым пожаротушением

Изм.	Кол уч	Лист	N2qoK	Поап.	Дата
Н.контр.		Були	Вс ко я			s~	Стадия	Лист	ЛистоВ
Нач. отд.		Степанов							24
Абт.разд.		Кондротье&			7f/&r
Рук. гр.		КондратьеВ(				Конструктивное исполнение ЭЦ-ТМ. П	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Виноградов
^дзопб.		Миронова /
Кожух потолочный (17388-19-00) 6 шт.
Для защиты стыка между модулями
Герметик MAKROFLEX
Болт молниезащиты 8 ют.
Шина (17388-00-14) 3 шт.
Для заземления корпусов
модулей
Стяжка (16955-00-01) 24 шт.
Для соединения модулей
при монтаже
440
-
280
IK1
in
Зазоры между модулями залиВаются макросрлексом.
На месте эксплуатации стыки между модулями
закрываются металическими листами. Изнутри
стыки закрываются кожухами.
Инб-N noqji.l Подп. u дата Взам.инО

Комплекс ЭЦ-ТМ.П.4.1	17388-00-00-18
41041 6-ТМП —01
kiho.in noqjii i loqn.u датаI Нзам.инб.М


Изи	<ол.уч.	Лист	N^on	Подп.	Дата
5
5
J


Изм.	<ол.уч.	Лист	№док.	Пора	Дато
D
С
J
3
]


Изм.	<олуч.	Лист	№док.	Подп.	Дата
Инб-N подл. Подп. и дата Взам.инО
Распорка 17390-04-00 (2шт.) Распорка 17391-05-00 (2шт.)
Кронштейн 17390-00-01 (12шт.)
220
Экран
870
Мепшлорукаё
Б(1:20)0
2640
Вкладыш ВЗ
Экран
Кронштейн 17389-00-08 (Зшт.)
Скоба С15 (16шт.)
Скоба С16 (19шт.)
Поперечина 17389-00-01
I Распорка 17390-05-00 (4шт.)
или Распорка 17391-04-00 (Зшт.)
Распорка Р35
или Распорка Р41
или Распорка Р42
1120
Кронштейн 17389-00-09
А—А (1:20)
В-В (1:20)
Кабелъросты показаны с максимальным заполнением.
Количество элементов кабелъростоВ определяется
конкретным проектом.
СостаВ кабелъростоВ В комплексе ЭЦ-ТМ.П. 4.2
						41041 6—ТМП—01

Изм.	Колуч	Лист	№док.	Подп.	Дата
Лист
6
20
ВБод кабеля: СЦБ
ВЬод кабелей пожаротушения
и освещения
ВБод кабелей и шин заземления Б отБерстия
производить через кассеты
План расположения отверстий для ввода кабелей в комплексе ЭЦ-ТМ.П.4.2							41041 6-ТМП-01	Лист 7

	Изм.	Колуч	Лист	№док.	Подп.	Дота
17466
6540
Вентилятор
Уличное
освещение
Кондиционер
Тамбур
17066 15,о
6058
о
С\2
Стяжка (16955-00-01) 48 шт.
Для соединения модулей
при монтаже
7598
(17388-00-14) 6 шт.
Шина
Болт молниезащиты 8 шт.
Для заземления корпусов
модулей
440
Кожух наружный (17388-19-00) 12 шт.
Для защиты стыка между модулями!
Герметик MAKROFLEX
Зазоры между модулями заливаются макродэлексом.
На месте эксплуатации стыки между модулями
закрываются металическими листами. Изнутри
стыки закрываются кожухами.
Комплекс ЭЦ-ТМ.П. 7.3	17388-00-00-28


Изм.	Колуч	Лист	№док.	Подп	Дата
410416-ТМП-01
Лист
hho.n nogji.l Подп. u qamq Взам.инО
СтатиВ СК-ЭЦИ
Панель Вводная
Шины заземления
Холодильник
Панель питания
Z2S
Электронагреватель
ЭРМ-ПБ-1.25/220
СтатиВ СР-ЭЦИ
Стойка СБ-ЭЦИ
Панель распределительная
Соедините
Диван
Модуль зазовоео пожаротушения
Прибор приемно-контрольный
Модуль газового пожаротушения
охранно-пожарный ППКОП
аккумуляторный
СтатиВ СРП-ЭЦИ
Прибор приемно-контрольный
Трубопровод МРК.П
охранно-пожарный ППКОП
Трубопровод МПЛ
Умывальник
с пьедесталом\ Биотуалет
СтатиВ СР-ЭЦИ
СтатиВ СРП-ЭЦИ
СтатиВ СК-ЭЦИ
СтатиВ СР-ЭЦИ
Стойка СБ-ЭЦИ
Стойка СБ-ЭЦИ
Шина заземления
наружная
Щиток трехэекелъ
17391-06-00
ШХХКХШд
Шина заземления
Кондиционер

МПЛ
МРКЛ
План расположения оборудования в комплексе ЭЦ-ТМ.П.7.3
Трубопровод МОЛ, МСЛ
Трубопровод МБЛ
Плита электрическая
Трубопровод МАЛ двухкомдюрочная
Расположение оборудования Б модулях МПЛ, МРЛ, МРКЛ показано
с максимальным заполнением. Его тип, количество и места установки
определяются конкретным проектом.
В модуле МРКЛ комплексов ЭЦ—ТМЛ.6.3, ЭЦ—ТМЛ.6.4 устанавливается
один модуль газового пожаротушения.
В модуле МРКЛ комплекса ЭЦ-ТМ.П. 7.4, устанавливаются два
модуля газового пожаротушения.


Изм.	Кол. уч.	Лист	№док.	Подп.	Дата
410416-ТМП-01
Лист
N'QHiThiDsg DLUDb n ubO|j pirbou N’QHH
СВ
о
со
0$
Кронштейн 17390-00-01 (18шт.)
Металлорукаб
Распорка 17390-04-00 (2шт.) Распорка 17391-05-00 (2шт.)
Скоба Cl5 (24шт.)
Кронштейн KP25 (14шт.)
Экран
Шпилька 17439-02-01(2шт.)
Скоба С16 (19шт.)
500
220
Кронштейн 17389-00-09
Кронштейн 17389-00-08 (Зшт.)
Поперечина (2шт.)	С1б(42шт.)
17439-00-01
Поперечина ПЗ(10шт.)	Ж(112
Кронштейн КР15(5шт.)
О
со
С\2
800
Б(1:20) О
2640
Скоба
С16
Поперечина 17389-00-01
Распорка 17389-05-00 (6шт.)
980.__Скоба С15 (8шт.)
QQ.
i Д(1:20)
220
1065
Распорка 17439-03-00(2шт.)
220
Распорка Р35
или Распорка Р41
или Распорка Р42
1120
870
И(1:20) О
900
Поперечина ПЗ (10 шт.)
I Распорка 17390-05-00 (4шт.)
или Распорка 17391-04-00 (Зшт.)
Кабелъросты показаны с максимальным заполнением.
КоличестБо элементоБ кабелъростоБ определяется
конкретным проектом.
СостаБ кабелъростоБ Б комплексе ЭЦ—ТМ.П. 7.3
Изм. Колуч Лист №док.
п
41041 6-ТМП-01
Лист
140
100
^аЛла.ллаалл|ллаЛДАА'ЛЛЛАЛ/ЧАЛДЛДДДЛ
О'
О
о
яг
& °
<?) <и
210
120
5!
О
ГАЛ X X ЛТХХ X X /
100
840
CQ
со
о
о
о
ВБод кабеля_____
электроотопления
В
§
150
200
315
ВБод шины заземления
О
со
хь
со
СО
с\>
^0
I— 100
со
21 §
190
100
О'
I2ZZ2Z2
АХАХ
100
100
200
1100
540
о
р
О
о
о
о
о
со
со
со
со
со
со
g
с\2
СО]
V
340
со
о
140  о
ХЬ
700
280
QJ
со1 [С0
со
V
CQ
CV.


140
24
О
О
со
’М*
со
100^
со
со
С^
m
О
Модуль МС.П
200
2430
со
0$
СО
со
с\2

ВБод кабелей и шин заземления Б отБерстия
производить через кассеты. ОтБерстие *В” Выполняется
только для ЭЦ-ТМ.П 6.3, ЭЦ-ТМ.П. 6.4, ЭЦ-ТМ.П 7.3,
ЭЦ-ТМ.П. 7.4,
План расположения отверстии для ББода кабелей Б комплексе ЭЦ-ТМ.П.7.3


Изм.	Колуч	Лист	№док.	Пода	Дота
410416-ТМП-01
Лист
Ivl .UHU.H
3
5
5


Изм.	<олуч.	Лист	№док.	Подп.	Дота
J
3
□
г
j
2
n
3


Изм.	<01 уч.	Лист	№док.	Подп.	Дата
Инв.И noqji.l Подп. u qqmq | Взам.инО
Модуль МП.П.1 17389—00—00—03
Кабелърост
60
Б
600
Электронагреватель
"General" 1,5 кВт, 220 В
Оборудование показано с максимальным заполнением.
Количество оборудования и конкретные места его
установки, а также состав кабельростов
(скобы С15, С16, распорки Р43, кронштейны),
определяются конкретным проектом.
Отверстия А,Б выполняются для ввода кабелей.
Изм. Кояуч Лист №док.
41041 6-ТМП-01
Hh&.N подл. Подп. и gamo Взам.инО


Изм.	Колуч	Лист	№док.	Подп	Дата
29
Инб-N подл.I Подп. u gamo  Взам.инО
Шкаф для
аккумуляторов
Щит распределительный
модульный ’’SABAJ’
2270
Вешалка
Огнетушитель
Щит распределительный
модульный ”SABAJ‘
о
оо
140
1

Ящик с песком
1 т
Кабелърост
600
m ' ft
Панель ПВ-ЭЦК / Панель ПР-ЭЦК\ /Панель ПВП-ЭЦК
— Панель ПСПН-ЭЦК
Панель ПСТН-ЭЦ
Панель ПП-25-ЭЦК
Электронагреватель
"General” 1,5 кВт, 220 В
о

Панель ПВ2-ЭЦК
Панель ПР2-ЭЦ
Панель ПСПН-ЭЦК
Панель ПСТН-ЭЦК
Модуль МП.П.З 17339-00-00-05
Оборудование показано с максимальным заполнением
(Вариант с аккумуляторным шкасром).
Количество оборудования и конкретные места его
установки, а также состав кабелъростоВ
(скобы С15, С16, распорки Р43, кронштейны),
определяются конкретным проектом.
ОтВерстия А, Б, В Выполняются для ВВода кабелей.


Изм.	Кояуч	Лист	№док.	Подп.	Дата
41041 6-ТМП-01
Лист
16
Инб-N подл, Подп. и дата Взам.инО
СтатиВ СР-ЭЦИ
СтатиВ СРП-ЭЦИ
Модуль МР.П 17390— 00— 00—04
Электронагреватель
"General” 1,5 кВт, 220 В
Оборудование показано с максимальным заполнением.
Количество оборудования и конкретные места его
установки, наличие кондиционеров, а также состав
кабельростов (скобы С15, С16, распорки Р43, крон-
штейны) определяются конкретным проектом.


Изм.	Колуч	Лист	N-док.	Подп.	Дата
41041 6-ТМП-01
hho.in подл.| подп, u дата | Взам.инв.И
Кабелърост
СтатиВ СК-ЭЦИ
Модуль газового
пожаротушения
СтатиВ СР-ЭЦИ
140
Люк
Кассета
Стопка СБ-ЭЦИ / СтатиВ СК-ЭЦИ
СтатиВ СР-ЭЦИ
СтатиВ СРП-ЭЦП
Электронагреватель
"General” 1,5 кВт, 220 В
Прибор приемно-контрольный
охранно-пожарный ППКОП
Оборудование показано с максимальным заполнением.
Количество оборудования и конкретные места езо
установки, а также состав кабелъростоВ
(скобы С15, С16, распорки Р43, кронштейны),
определяются конкретным проектом.
Количество отверстий А для Ввода кабелей
Выполняются по конкретному проекту.
Модуль МРК.П 17391—00—00—02


Изи	Колун	Лист	№док.	Поди	Дата
41041 6-ТМП—01
32
6058
2438
Огнетушитель
Вентилятор
р
Кожух
г
Ящик с понижающим
трансформатором
U
*
1
*
г
Светильник
потолочный
Стеллажи
Hh&.N подл, Подп. ц дата Взам.инО
Модуль МО.П 17422-00-00-01
Электронагреватель
"General" 1,5 кВт, 220 В
Отверстия А,Б Выполняются для ВВода кабелей.
ВЬод кабелей В отверстия производить через кассеты.


Изм.	Колуч	Лист	№док.	Подп.	Дата
41 041 6—ТМП —01
Hh6.N noqji.l Подп, u дата | Взам.инЬ.М
М'ОНП’НОРа I RiJJnh n -IlhOI I I’lrhnu кглиы
Модуль МА.П.1 17445- 00- 00-02
ОтВерстия В полу Выполняются для подключения
пульта ППНБМ—1200 и ВВода кабелей.


Изм.	Кол. уч.	Лист	№док.	Подп.	Дате
41041 6-ТМП-01
6058
Прибор ППКОПП
Прибор ППКОППj
Щит распределительный
модульный "SABAJ
Ящик с понижающим
трансформатором
Жалюзи
Кондиционер
Щит
ППНБМ-1200
ППНБМ-800
Электронагреватель
'’General" 1,5 кВт, 220 В
Светильник
потолочный
3
с
5
Отверстия в полу выполняются для подключения
пультов ППНБМ-1200, ППНБМ-800 и ввода кабелей.
Тип и количество пультов, соответственно проем в
стене и длина отверстия А, могут определятся
конкретным проектом.
Модуль МА.П.2 17445- 00- 00- 03


Изм.	Колуч	Лист	№док.	Подп.	Дата
410416—ТИП—01
36
Hh&.N подл. Подп. u дота I Взам.инО
Биотуалет
Стул
Умывальник
с пьедесталом
Модуль МБ.П.1 17446-00-00-02
Изм. Колуч |Лист | N-док. Подп.
41041 6-ТМП-01
Лист
23
Умывальник
Биотуалет
с пьедесталом
Стул
Модуль МБ.П. 2 17446-00-00-03


Изм.	Колуч	Лист	№док.	Пода	Дота
41041 6-ТМП-01
Лист
24
38
ИнЬ.Иподл.[ Подпись и дата | Взам.инв.И
Поз. обозначение	Наименование	Кол.	Примечание
EL1...EL4,EL7...EL16	Сбетильник потолочный с 2 люминесцентными лампами 36 Вт, IP23.	14
EL5,EL6,EL17,EL18	Сбетильник с лампой накаливания 60 Вт, IP54	4
ни	Светильник аварийного осбещения автономный, IP23	1
SB1...SB8	Выключатель для открытой установки, 250 В, 6 A, IP44.	8
W1(XS1),TV2(XS2)	Ящик с понижающим трансформатором 220/36В, IP44, с розеткой на 6 А.	2
XS3, XS4	Розетка штепсельная для открытой установки, 42 В, IP43	2
XS5	Розетка штепсельная с заземляющим контактом для	1
	открытой установки, 250 В, 10 A, IP43
ХГ1...ХГ7	Коробка клеммная для открытой проВодки (32 клеммы), IP44.	7
ХГ8...ХТ11	Коробка клеммная для открытой проВодки (8 клемм), IP44,	4
ХГ12, ХТ13	Коробка разВетВительная для открытой проВодки У409, IP44.	2

М 1:50
						410416-ТМП-02

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Кол.уч	Лист	N док.	Подп.	Дата
Н.контр.		Булабская				ЭЦ-ТМ.П.4.2	Стадия	Лист	Листов
Нач.отд.		Кочеткоб
Рук.разд.		Пероба			№
Рук. гр.		Пероба				Схема электрическая расположения устройств электроосвещения и прокладки кабелей	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
ПроВерил		Рассказоба			}?.&>
Разработал		Морозюк
Формат АЗ
ИнВ.Мподл.] Подпись и дата | Взам.инв.N
Формат АЗ
40
МО.П
Инб.Ыподл.| Подпись и дата Взам.инб.М
Перечень элементов
Поз. обозна- чение	Наименование	Кол.	Примечание
А1	Щит управления электроотоплением настенный на 24 модуля	1	См. схему А1 на л.1.
	со счетчиком, 380 В, IP54
А2	Щит управления электроотоплением настенный на 12 модулей	1	См. схему А2 на л.1.
	со счетчиком, 220 В, IP54
А7	Щит управления электроотоплением настенный на 12 модулей,	1	См. схему А7 на л.2.
	220 В, IP54
ЕК1,ЕКЗ,ЕК4	Электрообогреватель масляный 220В, 1,5 кВт	3
ЕК2	Электрообогреватель масляный 220В, 1,2 кВт	1
SK1...SK4	Датчик-реле температуры камерный биметаллический с	4
	уставкой от 0'С до +30‘С
SK5	Датчик-реле температуры камерный биметаллический с	1
	уставкой от +20*0 до +50*0
ST1...ST4	Коробка клеммная для открытой проводки (32 клеммы), IP44.	4
XS6...XS9	Розетка штепсельная с заземляющим контактом открытой	4
	установки, 250 В, 10 A, IP43
ХГ2...ХГ5	Коробка клеммная для открытой проводки (32 клеммы), IP44.	4




Изм.	Кол.уч.	Лист	№док.	Подп.	Дата
410416-ТМП-ОЗ
Лист
Формат АЗ
HHb.Nnoqji.l Подпись и дата Взам.инб.Ы'
М 1:50
						410416-ТМП-04

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Кол.уч.	Лист	N док.	Подп.	Ддта
Н.контр.		Булабская i				ЭЦ-ТМ.П.4.2	Стадия	Лист	Листов
Нач.отд.		КочеткоВ		“ /А Й	/г<э*				1
Рук. разд.		ПероВа			Я, к
Рук. гр.		Пероба				Схема электрическая расположения устройств электроотопления и прокладки кабелей	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проверил		РассказоВа
Разработал		Морозюк
Формат АЗ
ино.кподл.| Подпись и дата | Взам.инб.М
(на лист 2)
43 Перечень элементов
Поз. обозна- чение	Наименование	Кол.	Примечание
АЗ(ЩГП)	Дит распределительный настенный на 12 модулей, 380 В, IP54	]	См. схему АЗ на л.1.
А4(ШАВР)	Икаф автоматического ввода резерва, на 2 ввода, 380 В,	1	См. схему А4 на л.1.
	30 А, с 2 счетчиками, IP44, с шинами N и РЕ
А5	Щит распределительный настенный на 12 модуля, 380 В, IP54	1	См. схему А5 на л.1.
А6, А8	Бокс для автоматических выключателей, настенный, на 4	2	См. схемы на л.2.
	модуля с клеммником и дверцей, IP65

Н1,Н2(МРК.П)	Прибор приемно-контрольный пожарный ППКОП ”Барс”	3	См.раздел автоматиче-
Н1.(МО.П)			ского пожаротушения
К1, К2	Кондиционер 220 В; 1,5 кВт, AMY12 RAM	2
М1...М5	Вентилятор осевой реверсивный ^220 В, 23 Вт	5
	ВО-18-270-1,6-01УЗ
SB9, SB1O	Выключатель 1-клавишный для открытой установки	2
	250 В, 6 A, IP44.
ST1...ST4	Коробка клеммная для открытой проводки (32 клеммы), IP44.	4
XS1O, XS11	Розетка штепсельная с заземляющим контактом открытой	2
	установки, 250 В, 10 A, IP43
ХТ1...ХТ7	Коробка клеммная для открытой проводки (32 клеммы), IP44.	7
ХТ8...ХТ11,	Коробка клеммная для открытой проводки (8 клемм), IP44.	6
ХТ14, ХТ15

						410416-ТМП-05	Лист 2

Изм.	Кол.уч.	Лист	№qok.	Подп.	Дата
Формат АЗ
Инб.Мподл.! Подпись и дата Взам.инб.М
М 1:50
						410416-ТМП-06

						Транспортабельные модули ЭЦ-ТМ с автоматическим газобым пожаротушением

Изм.	Кол.уч.	Лист	N док.	Подп.	Дата
Н.контр.		Булабская				ЭЦ-ТМ.П.4.2	Стадия	Лист	Листоб
Нач.отд.		Кочеткоб
Рук.разд.		Пероба
Рук. гр.		Пероба				Схема электрическая расположения устройств электрооборудования и прокладки кабелей	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проберил		Рассказоба			/2.^
Разработал		Морозюк			'fZ.te
Формат АЗ
-кГПИЛ 1*1 ПСЛ I nninR
2438
2438
2438
18
Cm.bo.
на
23I
ур.ч.п. +2,800
6700*
Ст.вв. на
ур.ч.п. +2,800
41041 6-ТМП-07
* Размер для справок
Изм.
Кол, уч
Лист
N-док
Подп.
Дата
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
Н. контр.
Ноч. отд.
Рук, разд.
Рук, гр.
Проб.
Разраб.
Булевская
Носков I
Черепанов
Шулякоб Q
Шулякоб
Сорокин

Комплекс ЭЦ-ТМ.П.4.2
Стадия Лист Листов
.Схема расположения оборудования
газового пожаротушения
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
ИнЬ. N-подл | Подпись и дата Взам.ин6.№
Поз. обозначе- ние	Наименование	Кол.	Примечание
	Модули МП.П, МР.П, МРК.П

1	Модуль газового пожаротушения с заполнением по		шт, ЗАО "АРТСОК”
	110 кг, с электропуском, Рдав.=6,0 МПа,
	МГП-50-100-Э, 33075088-02 00 000-18

2	Газовое огнетушащее вещество с заправкой в модуль,	110	кг, (ЗАО .’’АРТСОК”)
	Хладон 318 Ц, ТУ 2412-128-05807960-96

3	Хомут для крепления МГП к стене, А—ХМ—50	2	шт, ЗАО "АРТСОК”

4	Пластина 2Н 1 ТКМЩ-С-3	2	шт, ЗАО ’’АРТСОК”

5	Сигнализатор давления универсальный с ниппелем и	]	шт, (ЗАО "АРТСОК”)
	и прокладкой, резьба 1/2”, СДУ-М,
	ТУ 4371-016-00226827-98

6	Соединение резьбовое А-НС-6-18	6	шт, ЗАО "АРТСОК”

7	Переходник приварной от ЗПУ МГП—50 на	1	шт, ЗАО "АРТСОК”
	трубопровод 48x4,0, А-П-50-003-48

8	Насадок латунный для выпуска газового огнетушащего	12	шт, ЗАО "АРТСОК”
	Вещестба, 1/2”, С-Р-В-80-1/2”

9	Отвод гнутый 23x2,5, ГОСТ 8734-75	12	шт.
Примечание: Допускается замена оборудования ЗАО "АРТСОК” (В т.ч. модулей газового
пожаротушения тип МГП) на оборудование ООО "НПО ПАС” ( в т.ч. модулей пожаротушения
газовые тип МПГ) с аналогичными характеристиками.
Поз. обозначе- ние	Наименование	Кол.	Примечание

10	Соединение резьбовое А—НС—6—40	5	шт, ЗАО "АРТСОК”

11	Заглушка трубная под приварку, А—ЗТ—48x4,5	]	шт, ЗАО ’’АРТСОК"

12	Труба 48x4,0, ГОСТ 8734-75	7,5	м

13	ОтВод 90-2-48x4,0, ГОСТ 17375-2001	2	шт, ЗАО "АРТСОК”

14	Труба 23x2,5, ГОСТ 8734-75	23,4	м

15	Заглушка трубная под приварку, А—ЗТ—23x2,5	6	шт, ЗАО "АРТСОК"

	Тара для оборудования МГП—50—100, А-23000	1	шт, ЗАО "АРТСОК”

	Противогаз изолирующий ИП-4М*	2	шт., ЗАО ’’Алватекс”

	Регенеративный патрон РП-4-01	2	шт., ЗАО ’’Алватекс”

	Огнетушитель самосрабатывающий порошковый ОСП-1,	7	шт., 000 ’’Эпотос”
	ТУ 4854-002-08578309-93			....... -  •  		—
* Изолирующие противогазы должны храниться в помещении с персоналом, ведущим
круглосуточное дежурство.
						41 041 6-ТМП-08

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Кол. уч	Лист	№оок	Поап.	Дата

Н. контр.		Булабская			/2Х>5	Комплекс ЭЦ-ТМ.П.4.2	Стадия	Лист	Листов
Нам. отд.		Носков			/z as			1	2
Рук. разд.		Черепанов
Рук. гр.		Шуляков с				 Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД» .
Проб.		Шуляков {			./гея
Разраб.		Сорокин
। ИнЬ. N-подл. | Подпись и дата I Взам.инб.М°
Поз. обозначе- ние	Наименование	Кол.	Примечание
	Модуль МО.П

16	Модуль газового пожаротушения с заполнением по 40 кг,	1	шт., ЗАО "АРТСОК”
	с электропуском, Рдав.=4,0 МПа, МГП-50-60-Э,
	33075088-02 00 000

17	Газовое огнетушащее вещество с заправкой в модуль,	40	кг, (ЗАО "АРТСОК")
	Хладон 318 Ц, ТУ 2412-128-05807960-96

18	Хомут для крепления МГП к стене, А-ХМ-50	2	шт., ЗАО “АРТСОК”

19	Пластина 2Н 1 ТКМЩ-С-3	2	шт., ЗАО "АРТСОК”

20	Сигнализатор давления универсальный с ниппелем и		шт., (ЗАО “АРТСОК”)
	и прокладкой, резьба 1/2”, СДУ-Н-П,
	ТУ 4371-016-00226827-98

21	Насадок латунный для выпуска газового огнетушащего	2	шт., ЗАО "АРТСОК”
	ЬещестВа, 3/4”, С-Р-В-180-3/4"

22	Отвод гнутый 26x3,0, ГОСТ 8734-75	2	шт.

23	Переходник приварной от ЗПУ МГП—50 на	1	шт., ЗАО "АРТСОК”
	трубопровод 36x3,0, А—П—50—003—36
47
Поз. обозначе- ние	Наименование	Кол.	Примечание

24	Заглушка трубная nog приборку, А-ЗТ-36x3,0		шт., ЗАО ’’АРТСОК"

25	Труба 36x3,0, ГОСТ 8734-75	5,5	м

26	ОтВод 90-2-38x4,0, ГОСТ 17375-2001	2	шт.

27	Соединение резьбовое А—НС—15—30	2	шт., ЗАО "АРТСОК”

	Тара для оборудования МГП—50—60, А—97000		шт., ЗАО ’’АРТСОК”

	Огнетушитель самосрабатыВающий порошкоВый ОСП-1,	3	шт., ООО ’’Эпотос”
	ТУ 4854—002—08578309—93
Изм.|Кол.уч| flucml №qoK[ Поап. IДата
41 041 6-ТМП-08
Лист
2
48
ино, N-подл. | Подпись и дата | B3gm.uh6.N-
* Уличное исполнение приборов
** Схема выполнена на примере ППКОП ’’Барс
1 Экраны шлейфов охранно-пожарной сигнализации и соединительных
линий подключить к клемме заземления корпуса ППКОП.
2 Экран кабеля марки КИПЭВ подключить к клемме ”GND” RS-485.
3 Провод заземления подключить к болту заземления модуля МРК.П
Изм.
Кол, уч
Лист
N-док
Дота
41041 6-ТМП-09
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
Н. контр.
Нам, отд.
Рук, разд.
Рук, гр.
Проб.
Разраб.
Подп.
Черепанов
Шулякоб
Шулякоб
Сорокин
122 5
12ob
'2225
Комплекс ЭЦ-ТМ.П.4.2
Схема электрическая соединений
автоматической установки
пожаротушения
Стадия! Лист Листов
]	2
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
49
-N'gHn wg ошоб n РэпиБон jvbou^N ‘Qhh
*	Уличное исполнение приборов
*	* Схема выполнена на примере ППКОП ’’Барс"
1	Экраны шлейфов охранно-пожарной сигнализации и соединительных
линий подключить к клемме заземления корпуса ППКОП.
2	Экран кабеля марки КИПЭВ подключить к клемме ”GND” RS—485.
3	Провод заземления подключить к болту заземления модуля МО.П.
Й(зи]Кол.уч| Лист|№док[ Поап. ,|Дата
41041 6-ТМП-09
50
Поз. обозначе- ние	Наименование	Кол.	Примечание
МП.П	Модуль питания, 17389—00—00—03	1
МР.П	Модуль релейный, 17390-00-00-04	1
МРК.П	Модуль релейно-кроссовый, 17391-00-00-02	1
МО.П	Модуль оборудования, 17422-00-00-01	1
1	Кабель для монтажа систем сигнализации КСВЭВГ 2x0,2,	5	м
	ТУ 3581-01-39793330-2000
2	Кабель симметричный для интерфейса RS-485,	2	м
	КИПЭВ 1x2x0,6, ТУ 16 К99-008-2001
3	Кабель силовой с медными жилами, ВВГ 3x1,5,
	ГОСТ 16442-80
4	Кабель с медной жилой, ПВХ изоляцией, ПВЗ 4 450,
	ГОСТ 6323-79*
5	Кабель телефонный станционный, с ПВХ изоляцией,	3	м
	ТСВ 10x2x0,5, ТУ 16.К71-005-87
	Прибор индикации ’’Барс” модификация 5И	1	шт.
M*nun ‘1л1ПСП I nninh n n^nnR,
410416-ТМП-10
H. контр.
Ноч. отд.
Рук, разд.
Рук, гр.
Проб.
Разраб.
Булабская;
Ноской (
Черепанов
Сорокин
Шулякоб J
Шулякоб
'"''/W.cb

Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Комплекс ЭЦ-ТМ.П.4.2	Стация	Лист	Листов
			1
Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Инб. №поал.| Подпись и дата | Взам.инб.№
410416—ТМП — 1 1
51
Изм. | Кол уч
Лист| №док
Подп.
Дата
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
Н. контр.
Нам, отд.
Рук, разд.
Рук, гр,
Проб.
Черепанов
Шуляков
Шуляков
Сорокин

Стадия! Лист Листов

Схема электрическая соединений
автоматической установки
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
52
Поз. обозначе- ние	Наименование	Кол.	Примечание
В1...В6	Извещатель пожарный дымовой оптикоэлектронный ИП 212-ЗСУ, БКПА 425151-2001 1У	6	шт.
В7, В8	Извещатель охранный магнитоконтактный ИО 102-6, ТУ 25-04.3274-77	2	шт.
Н1	Ручной пожарный извещатель ИПР-ЗСУ, ЦФСК.425232.001 ТУ	1	шт.
HL2	Оповещатель пожарный световой ”КОП—25”, ТУ 4371-004-3543838-99	1	шт.
НИ, HL3	Оповещатель световой (уличное исполнение) СПу12, ТУ 4371-005-39435955-2000	2	шт.
R1,R2,R9,R15	Резистор С2-ЗЗН-0.25-5.6 к0м±5%, ОЖО.467.093 ТУ	4	шт.
R3...R8	Резистор С2-ЗЗН-0,25-1,3 кОм±5%, ОЖО.467.093 ТУ	6	шт.
R10	Резистор С2-ЗЗН-0,125-820 Ом±5%, ОЖО.467.093 ТУ	1	шт.
R11	Резистор С2-ЗЗН-0,125-470 Ом±5%, ОЖО.467.093 ТУ	1	шт.
R12...R14	Резистор С2-ЗЗН-0,25-1,0 к0м±5%, ОЖО.467.093 ТУ	3	шт.
НА	Сирена 12В, 103 дБ, PS-11	1	шт.
Х1, Х2, ХЗ	Коробка универсальная УК-П, 45-84e0.362.013 ТУ	3	шт.
Х2	Коробка телефонная распределительная КРТВ-10-01, 45-84e0.362.016 ТУ	3	шт.
1	Кабель для монтажа систем сигнализации КСВЗВГ 2x0,2, ТУ 3581-01-39793330-2000	50	м
2	Пробод НВМ-0,35-1-600, ГОСТ 17515-72*	5	м
3	Проволока ММ-1,0, ТУ 16.К71-087-90	5	м
UJUPb ЦП У. IX
Обозначение	Код
17389-00-00-03	МП.П.4
17389-00-00-04	МП.П. 2.
17389-00-00-05	МП. П.3
						410416-ТМП-1 2

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Кол. уч	Лист	N-аок	Поап.	Дата

Н. контр.		Булавская /				Модуль МП.П	Стадия	Лист	Листов
Нач. отд.		Носков (							1
Рук. разд.		Черепанов
Рук. гр.		Шулякоб #				Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Пров.		Шулякоб t
Разраб.		Сорокин
Обозначение	Код
17389-00-00-03	МП.П.1
17389-00-00-04	МП.П.2
17389-00-00-05	МП.П.5
-M'/lLin ’ылгл I пТТТгГРГ
						41041 6—ТМП-1 3

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Кол уч	Лист	N-аок	Поап.	Дата

Н. контр.		Булабская <				Модуль МП.П i"	Стадия	Лист	Листов
Нач. отд.		Ноской I							1
Рук. разд.		Черепанов			V./ze.
Рук. гр.		Шулякоб f				 Схема электрическая расположения автоматической установки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб t			<4^44
Разраб.		Сорокин
54
Инб. N-подл. I Подпись и дата I ВзамшивИ-
МП (Х2), MP (Х2)
1 Выбор варианта монтажа осуществляется согласно схеме подключения
устройств АУП для соответствующей комплектации ЭЦ-ТМ.П.
2 Вариант 3 применяется при монтаже комплекса Эц-ТМ.П.7.1.
МРК (Х6), МР (Х1)
						41041 6—ТМП —1 4

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Кол. уч	Лист	№док	Поап.	Дата

Н. контр.		Булабская0				Модуль МР.П	Стадия	Лист	Листов
Нам. отд.		Носков (							1
Рук. разд.		Черепанов'			'Ч !?.Оу
Рук. гр.		Шуляков /				Схема электрическая соединений автоматической установки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шуляков
Разраб.		Сорокин
55
Поз. обозначе- ние	Наименобание	Кол.	Примечание
В1...В6	Извещатель пожарный дымовой оптикоэлектронный	6	шт.
	ИП 212-ЗСУ, БКЛА 425151-2001 ТУ
R1...R6	Резистор С2-ЗЗН-0,25-1,3 кОм±5%, 0X0.467.093 ТУ	6	шт.
R7	Резистор С2-ЗЗН-0,25-5,6 к0м±5%, 0X0.467.093 ТУ	1	шт.
Х1, Х2	Коробка телефонная распределительная КРТВ-10-01,	2	шт.
	45-84e0.362.016 1У
ХЗ	Коробка универсальная УК-П, 45-84e0.362.013 1У	1	шт.
1	Кабель для монтажа систем сигнализации КСВЭВГ 2x0,2,	20	м
	1У 3581-01-39793330-2000
2	Кабель телефонный станционный, с ПВХ изоляцией,	3	м
	ТСВ 10x2x0,35-1-600, ТУ 16.К71 -005-87
3	Проволока ММ-1,0, ТУ 16.К71-087-90	1	м
Инб. N-подл I Подпись и дата B3Qm.uh5.N-
						41 041 6—ТМП —1 5

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Колуч	Лист	N-qok	Поап.	Дата

Н. контр.		Булавская				Модуль МР.П	Стадия	Лист	Листов
Нам. отд.		Носков (							1
Рук. разд.		Черепанов			i'./Zc’j
Рук. гр.		Шуляков с				Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Пров.		Шуляков /
Разраб.		Сорокин
56
MTlLin ЫПСЛ I nnmfv
						41041 6—ТМП— 1 6

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Код уч	Лист	N-аок	Поап.	Дата

H. контр.		Булабская б				Модуль МР.П i	Стадия	Лист	Листов
Нач. отд.		Носкоб (
Рук. разд.		Черепанов		ж?
Рук. гр.		Шулякоб 6				Схема электрическая расположения автоматической установки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб
Разраб.		Сорокин
j ИнЬ. N-подл. I Подпись и дота Взам.ljh&.N-
к А6
Л 220В Н1 —о	RS-485	А В
	ТРЕВОГА	нз ц HP
	ОХРАНА	нз ц HP
	ПОЖАР	нз ц HP
	НЕИСПР.	нз ц_ HP
	+12 В	20
	GND	19
	+24 В	18
	HP	17
	+ПТ	16
	GND	15
	ГАЗНЕВХ	14
	+12В	13
	ГАЗ УХ.	12
	АВТ.ОТКЛ	11
	+12В	10
	Dnofe.	9
	ж	8
	+12В	7
	Дверное шогпчик Кнопка р.пуско	6_- ’5
	+12В	4
	Шлейф2	3
	Шлейф1	2
	+12В	1
—1	I— R1
R2
—I	н
R3"
—I	Ь“
,	,R4
—С	Н
R5"
—|	кЦ
,	Б6
-Ч	н
R7"
—I	н

7
к А6
RS-485	А В
S	нз ц HP
VHVdXO	нз ц HP
ПОЖАР	НЗ ц HP
НЕИСПР.	нз ц HP
+12 В	20
GND	19
+24 В	18
HP	17
+ПТ .	16
GND	15
ГАЗНЕВХ	14
+12B	13
ГАЗ УХ.	12
АВТ.ОТКЛ.	11
+12В	10
огйеСи.	9
А	8
+12В	/
I верное сагпчик	6
Кнопка р'пуска	5
+12В	4
Шлейф2	3
Шлейф 1	2
+12В	1
*
в схему отключения
вентиляции и кондиционирования,
увязка с устройствами СЦБ
ST
 2
Т|		Во
3 —!

2 -Р
TJ-J	АбД
Модуль газового
пожаротушения
с электропуском
О
2
57
МО (Х1), МС (Х2)
Электромагнит,
'Барс” мод. 5И
к
1F
MP (Х2)
2
3
4
7
8
4
5
7
8
Х6
О
R 15
МО (ХЗ), МС (Х4)
Изм. | Кол, уч
Лист
N-док
Подп,
Дота
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
R126
вз
R14 Л
Н. контр.
Нач. отд.
Рук, разд.
Рук, гр.
Пров.
Разраб.
Черепанов
Шуляков ,
Шуляков
Сорокин
ъш' Схема электрическая соединений


Модуль МРК.П
Стадия Лист Листов
автоматической установки
пожаротушения
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
Поз. обозначе- ние	Наименование	Кол.	Примечание
В1...В2	Извещатель охранный магнитоконтактный ИО 102-6,	2	шт.
	ТУ 25-04.3274-77
ВЗ...В8	Извещатель пожарный дымовой оптикоэлектронный	6	шт.
	ИП 212-ЗСУ, БКЛА 425151-2001 ТУ
Н1, Н2	Прибор приемно-контрольный охранно-пожарный	2	шт.
	ППКОП ’’Барс" мод.4
HL2	Оповещатель пожарный световой ’’КОП-25",	1	шт.
	ТУ 4371-004-3543838-99
HL1, HL3	Оповещатель световой (уличное исполнение) СПу12,	2	шт.
	ТУ 4371-005-39435955-2000
R1...R6	Резистор С2-ЗЗН-0,25-1,3 к0м±5%, 0X0.467.093 ТУ	6	шт.
R7.R15...R17	Резистор С2-ЗЗН-0,25-1,0 к0м±5%, 0X0.467.093 ТУ	4	шт.
R6,R7,R9,R10	Резистор С2-ЗЗН-0,125-470 Ом±5%, 0X0.467:093 ТУ	4	шт.
R8...R10	Резистор С2-ЗЗН-0,125-820 0м±5%, 0X0.467.093 ТУ	3	шт.
R11...R14	Резистор С2-ЗЗН-0.25-5.6 к0м±5%, 0X0.467.093 ТУ	4	шт.
ST	Коробка электрическая JB-730	1	шт.
Х1, Х6	Коробка телефонная распределительная КРТВ-10-01,	2	шт.
	45-84e0.362.016 ТУ
Х2...Х5	Коробка универсальная УК-П, 45—84е0.362.013 ТУ	4	шт.
Поз. обозначе- ние	Наименование	Кол.	Примечание
1	Кабель для монтажа систем сигнализации КСВЭВГ 2x0,2,	60	м
	ТУ 3581-01-39793330-2000
2	Провод НВМ-0,35-1-600, ГОСТ 17515-72*	5	м
3	Проволока ММ-1,0, ТУ 16.К71-087-90	1	м
4	Кабель симметричный для интерфейса RS-485, КИПЭВ 1x2x0,6	10	м
	ТУ 16 К99-008-2001
5	Кабель для монтажа систем сигнализации КСВЭВГ 4x0,8,	6	м
	ТУ 3581-01-39793330-2000
6	Кабель силовой с медными жилами, ВВГ 3x1,5, ГОСТ 16442-80	8	м
7	Провод с медной жилой, ПВХ изоляцией, ПВЗ 4 450,	8	м
	ГОСТ 6323-79*
м-лнп‘wncn I ntttnR


Изм.	Кол. уч	Лист	№док	Подп.	Дата
410416-ТМП-18
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
H. контр.
Ноч. отд.
Рук, разд.
Рук, гр.
Проб.
Разраб.
Черепанов
Шуляков
Шуляков
Сорокин


Модуль МРК.П	Стадия	Лист	Листов
			1
Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
HL3
-М'ЛЦП'ШПСЛ I гм I irvR
5
						41041 6—ТМП — 19

						Транспортабельные модули ЭЦ—ТМ с автоматическим газовым пожаротушением
Изм.	Кол. уч	Ласт	№док	Подп.	Бата

H. контр.		Булабская ?				Модуль МРК.П	Стадия	Лист	Листов
Нач. отд.		Носкоб (							1
рук. разд.		Черепанов			Ч./гъ
рук. гр.		Шулякоб			"/ir'iZfii	" Схема электрическая расположения автоматической установки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб с
Разраб.		Сорокин
к А8
Инб. N^nogji. Подпись и game I Взам. инб.И-
60
МРК (Х4)
А
МРК (Х2)
НЗ
и АВТ. ОТКЛЮЧЕНА -1
СДУ
10
HP
НЗ
HP
НЗ
R5
HL3
HP
НЗ
Электромагнит
R3
и ГАЗ НЕ ВХОДИ -1
НА
R6
R8
R9
R10
Изм.
Кол, уч
R12rn
R14H-
ВЗ
В5
ппп
А°/о
Модуль газового
пожаротушения
с электропуском
. J
R4
HL2
ГАЗ УХОДИ
в схему отключения
вентиляции и кондиционирования,
увязка с устройствами СЦБ
220В
+12 В
GND
+24 В
HP
+ПТ
GND
ГАЗНЕВХ
+12В
ГАЗ УХ.
АВТ.ОТКЛ
+12В
HP
20
19
18
17
16
15
14
13
12

+12В
Дверное
Датчик
Кнопка
_р,пуска
+12В
Шлейф2
-о
+12В
В
Лист
R16
R17
L1I2I3I 1112151
Х1 Х2
* Цепь контроля целостности цепи
запуска пожаротушения
41 041 6-ТМП —20
NggoK
Подп.
Лоща
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
Н. контр.
Нам, отд.
Рук, разд.
Рук, гр.
Пров.
Разоаб.
Булевская
Носков (
Черепанов
Шуляков
Шуляков



Модуль МО.П
Стадия, Лист Листов
Схема электрическая соединении
автоматической установки
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
CJJAjM. ЦП и. I ч
Поз. обозначе- ние	Наименобание	Кол.	Примечание
В1...В2	ИзВещатель охранный магнитоконтактный ИО 102-6,	2	шт.
	ТУ 25-04.3274-77
ВЗ...В5	ИзВещатель пожарный дымоВой оптикоэлектронный	3	шт.
	ИП 212-ЗСУ, БИЛА 425151-2001 ТУ
Н1	Прибор приемно-контрольный охранно-пожарный		шт.
	ППКОП ’’Барс” мод.4
Н2	Ручной пожарный изВещатель ИПР-ЗСУ, ЦФСК.425232.001 ТУ	1	шт.
HL2	ОпоВещатель пожарный сбетобой ’’КОП-25”,	1	шт.
	ТУ 4371-004-3543838-99
HL1, HL3	ОпоВещатель сВетоВой (уличное исполнение) СПу12,	2	шт.
	ТУ 4371-005-39435955-2000
R3, R5, R12	Резистор С2-ЗЗН-0.25-5.6 к0м±5%, ОЖО.467.093 ТУ	5	шт.
R13, R15
R2, R4, R6	Резистор С2-ЗЗН-0,25-1,0 к0м±5%, ОЖО.467.093 ТУ	3	шт.
R9...R11	Резистор С2-ЗЗН-0,25-1,3 к0м±5%, ОЖО.467.093 ТУ	3	шт.
R7	Резистор С2-ЗЗН-0,125-470 0м±5%, ОЖО.467.093 ТУ	1	шт.
R1, R8, R14	Резистор С2-ЗЗН-0,125-820 0м±5%, ОЖО.467.093 ТУ	3	шт.
НА	Сирена 12В, 103 дБ, PS-11	1	шт.
ST	Коробка электрическая JB-730	1	шт.
Х1...Х5	Коробка универсальная УК-П, 45-84e0.362.013 ТУ	5	шт.
Поз. обозначе- ние	Наименобание	Кол.	Примечание
1	Кабель для монтажа систем сигнализации КСВЗВГ 2x0,2,	45	м
	ТУ 3581-01-39793330-2000
2	ПроВод НВМ-0,35-1-600, ГОСТ 17515-72*	5	м
3	Проболока ММ-1,0, ТУ 16.К71-087-90	1	м
4	Кабель симметричный для интерфейса RS-485, КИПЭВ 1x2x0,6	6	м
	ТУ 16 К99-008-2001
5	Кабель для монтажа систем сигнализации КСВЗВГ 4x0,8,	6	м
	ТУ 3581-01-39793330-2000
6	Кабель силоВой с медными жилами, ВВГ 3x1,5, ГОСТ 16442-80	8	м
7	ПроВод с медной жилой, ПВХ изоляцией, ПВЗ 4 450,	8	м
	ГОСТ 6323-79*
			—			41041 6—ТМП —21
						Транспортабельные модули ЭЦ-ТМ с автоматическим газобым пожаротушением
Изм.	Кол. уч	Лист	№аок	Поап.	Дата

Н. контр.		БулаВская (				Модуль МО.П	Стадия	Лист	Листоб
Нач. отд.		Носкоб (]		у •					Т
Рук. разд.		Черепанов			</г
рук. гр.		Шулякоб /				Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб г
Разраб.		Сорокин
-кгпмп’ыпсл I ruling
Изм.
Кол, уч
Лист
Подп.
Н. контр.
Нач. отд.
Рук, разд.
Рук, гр.
Пров.
Булевская
Носков (
Черепанов
Шуляков
Шуляков
41 041 6-ТМП-22
Дата


'^Z7
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
Модуль МО.П
СтадияГЛист Листов
Схема электрическая расположения
автоматической установки
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
63
ПСВЗ	FU~1
ппс	ппл	.—г"	ппс
ИнО подл. Подп. и дата I Взам.инО
3—4
РЭЛ2-2400
*- Информация о вскрытии дается на табло
б случае расположения релейной поста ЭЦ
и помещения ДСП б разных зданиях
**-В случае применения необслуживаемой аккумуляторной
батареи, не требующей включения бентилиции
при форсированном подзаряде, схема не монтируется,
а на питающей панели устанавливаются соответствующие
						41 0416-ТМП-23

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Колуч	Лист	N-qoK.	Поап.	Дата
Н.контр.		Була	бская			f	ЭЦ-ТМ.П.4.2	Стадия	Лист	Листов
гНач. отд.		Степанов
Авт. разд.		Кондратьев,
Рук. гр.		Кондратьев		№		Схема увязки пожарно-охранной сигнализации с устройствами СЦБ	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Виноградов
Разраб.		Миронова
О
3
64
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
- наружный контур
транспортабельного модуля.
1.	Данный лист рассматривать совместно
с Генпланом и сводным планом инженерных сетей
конкретного проекта.
2.	Оси соответствуют наружным граням модуля.
3.	Щебеночное основание д. б. уплотнено до
достижения объемного беса 1600кг/м3
с крупностью щебня 40 - 60 мм.
4.	Ввод кабелей выполняется в трубах по
привязке на местности.
						41041 6-ТМП-24

						Транспортабельные модули.ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Кол. уч.	Лист	N-qoK.	Подп.	Дата
н.контр.		Ьула	вская				Стадия	Лист	Листов
Нач. отд.		Степанов			и г	ЭЦ-ТМ. П. 4.2
								1	2
Абт.разч.		Кондратьев		У*?''/}
Рук. гр.		Кондратьев		Ч-У t		‘	Основание под транспортабельный модуль	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Пров.		Виноградов		/!
Разраб.		Миронова			%.05
kihd.in подл.I Подп. и дата 1 Взам.инб.И


Изм.	Колуч	Лист	№док.	Подп.	Дата
ИнО подл, Подп. и дата I Взам.инб.И
ХД
План размещения оборудования и спецификация уточняются при конкретном проектировании.
						410416-ТМП-25

						Транспортабельные модули ЭЦ ТМ с автоматическим газовым пожаротушением

Изм.	Кол уч	Лист	H?qoK.	Поап.	Дата
Н.контр.		Були	оская			*	ЭЦ-ТМ. П. 4.1	Стадия	Лист	Листов
Нач. отд.		Степанов						1	2
Авт. разд.		Кондратьеб		(vfafA
Рук. гр.		КондратьеВ				Размещение технологического оборудования	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		"ВиноградоС
Разраб.		Миронова
Спецификация оборудовония
Инб-N подл. Подп. и дата Взам.инО
Позиция	Обозначение	Наименование	Кол.	Примечание
	17389-00-00-03	Контейнер ККМПЛЗ)	1
1	36251-101-00	Панель вводная ПВ2-ЗЦ	1	Г1^Е6-25А FU15i-FU17-20A
г	36251-201-00-02	Панель распределительная
		ПР2-ЭЦ25Т	1
5	ТУ32ЦШ3810-94	Щит выключения питания
	36873-00-00	ЩВПУ	1
6	17389-20-00	Шкоф для аккумуляторов	1
		Аккумуляторы 6VE110	4

	17390-00-00	Контейнер К2-КМР.П)	1
4	ТУ32ЦШ1995-89	Статив Релейный
	16695-00-00	СР-ЭЦИ-2580 ухл4	10

	17390-00-00	Контейнер К2-2СМР.П)	1
4	ТУ32ЦШ1995-89	Статив Релейный
	16695-00-00	СР-ЭЦИ-2580 ухл4	6

	17391-00-00	Контейнер КЗ(МРК.П)	1
3	ТУ32ЦШ1994-89	Статив кроссовый
	16696-00-00	СК-ЭЦИ-2580-ухл4	2
4	ТУ32ЦШ1995-89	Статив релейный
	16695-00-00	СР-ЭЦИ-2580-ухл4	6



						410416-ТМП-25	Лист 2

Изм.	Колуч	Лист	№док.	Подп.	Дата
68
HHb.Nnoqji.l Подпись и дата Взам.инб.Н
М 1:50
						410416-ТМП-26

						Транспортабельные модули ЭЦ ТМ с автоматическим газовым пожаротушением

Изм.	Кол.уч.	Лист	N док.	Подп.	Дата
Н.контр.		БулаВская ,				ЭЦ-ТМ.П.7.3	Стадия	Лист	Листоб
Ноч.отд.		КочеткоВ						1	2
Р/к.розд.		Пероба			/2.^
Рук. гр.		Пероба				Схема электрическая расположения устройств электроосвещения и прокладки кабелей	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проберил		РассказоВа
Разработал		Морозюк
Формат АЗ

	Перечень элементов		69
Поз. обозна- чение	Наименование	Кол.	Примечание
EL1...EL4,EL7...	Светильник потолочный с 2 люминесцентными лампами	22
EL18.EL23.I128	36 Вт, IP23.
ELI 9, EL20	Светильник потолочный с 4 люминесцентными лампами	2
	36 Вт, IP23.
EL5.EL6.EL21,	Светильник с лампой накаливания 60 Вт, IP54	7
EL22.EL29...EL3'
HL1...HL4	Светильник аварийного освещения автономный, IP23	4
SB1...SB16	Выключатель 1-клавишный для открытой установки	16
	250 В, 6 A, IP44.
TV1(XS1)...	Ящик с понижающим трансформатором 220/36 В, IP44,	3
TV3(XS3)	с розеткой на 6 А.
XS4...XS6	Розетка штепсельная для открытой установки, 42 В, IP43	3
XS7	Розетка штепсельная с заземляющим контактом для	1
	открытой установки, 250 В, 10 A, IP43
XT1...XT14	Коробка клеммная для открытой проводки (32 клеммы), IP44.	14
XT15...XT20	Коробка клеммная для открытой проводки (8 клемм), IP44.	6
XT25...XT27	Коробка разветвительная для открытой проводки У409, IP44.	3



М 1:50
						410416-ТМП-26	Лист 2

Изм.	Кол.уч,	Лист	№qok.	Подп.	Дата
Формат АЗ
МП.П
Ввод -380/220 В от А4 (ШАВР)
(гарантированные эл. сети)
ВВод -380/220 В от ВЛ ПЭ
(негарантированные эл. сети)
PEN L1 1213
ST2
ST4
ST6
РЕ N L1 L2 L3
А2 (ЩУО)
Ру=6,9 кВт, —380/220 В
В цепь управления ЩВПУ
ST1
ж
•0L—
--7^
--
ST3
Ж*

—
—
— 7^
7^ —
ST7
2
Ру=4,5 кВт, -380/220 В
QF1
20 А
X. X, X
Р1
32 А
'Й’Й
Wh
РИ
5-50 А
КА1
S2-A1
(=24 В)
ИДРЕ
L2,N,PE
TXS11
“П ездре
РП
5-50 А
Wh
КМ1
20 А
SA1
16 А
QF1...QF3
16 А
SF1
L
N !PE
L
L3,N,PE
EK1
ручное Включение
электроотопления
Автоматическое
управление
эл.отогмениеи
РЕ
ГП SK2
L1
12	__
13___
Л______Д
_ELt------
QF3 хМуХ
d d d
ЕК2
ЕКЗ
1.2
ЕК4
SF1
1,6 А
КМ1
24 А
-х
Al
А2
SA1
16 А
I (умное Включение
I электроотопления
। Автоматическое
управление
эмлюплениен
ХГ2
ХГЗ
ХГ4
Py—3,9 кВт, -380/220 В
Инб.Иподл.] Подпись и дато Взам.инВ.М
2 p SK5
, . В схему СЦБ
Н JPE
2 p SK6
Ру=3,0 кВт, -380/220 В
XI5
ХГ6
3 (на лист 2)
Изм.
Кол.уч.
Лист
410416-ТМП-27
Н.контр.
Нач.отд.
Рук.разд.
Рук, гр.
Проверил
Разработал
N док.
Булабская
Кочетков
Пероба
Пероба
Рассказова
Морозюк
Подп.
/г.

Дата


Транспортабельные модули ЭЦ-ТМ
с автоматическим газобым пожаротушением
Схема электрическая принципиальная
электроотопления
Стадия
Лист
Листов
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
Формат АЗ
71
PlHb.Nnoqji.I Подпись и дата I Bsqm.uhB.N
2


Изм.	Кол.уч.	Лист	№док.	Подп.	Дата
410416-ТМП-27
Лист
Формат АЗ
72
инолмподл.[подпись u дата I Ьзам.инВ.М
И 1:50
						410416-ТМП-28

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Кол.уч.	Лист	N док.	Подп.	Дата
Н.контр.		Булабская				ЭЦ-ТМ.П.7.3	Стадия	Лист	Листов
Нач.отд.		Кочеткоб						1	2
Рук.разд,		Перова
Рук. гр.		Перова				Схема электрическая расположения устройств электроотопления и прокладки кабелей	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проверил		Рассказова
Разработал		Морозюк
Формат АЗ
MHb.Nrioqji.| Подпись и дата Взам.инб.М
6058
73
Перечень элементов
Поз. обозна- чение	Наименобание	Кол.	Примечание
А1	Щит управления электроотоплением настенный на 24 модуля	1	См. схему А1 на стр.70
	со счетчиком, 380 В, IP54
А2	Щит управления электроотоплением настенный на 12 модулей	'I	См. схему А2 на стр.70
	со счетчиком, 380 В, IP54
А9	Щит управления электроотоплением настенный на 12 модулей	1	См. схему А9 на стр.71
	со счетчиком, 220 В, IP54
А10	Щит управления электроотоплением настенный на 12 модулей	1	См. схему А10 на стр.71
	220 В, IP54
ЕК1.ЕК4...ЕК7	Электрообогреватель масляный 220 В, 1,5 кВт	5
ЕК2, ЕКЗ	Электрообогреватель масляный 220 В, 1,2 кВт	2
SK1...SK5,	Датчик-реле температуры камерный биметаллический с	6
SK7	уставкой от СТС до +30*С
SK6.SK8	Датчик-реле температуры камерный биметаллический с	2
	уставкой от +20*С до +50*С
ST1...ST12	Коробка клеммная для открытой проводки (32 клеммы), IP44.	12
XS8...XS15	Розетка штепсельная с заземляющим контактом открытой	8
	установки, 250 В, 10 A, IP43
ХГ2..ХГ7	Коробка клеммная для открытой проводки (32 клеммы), IP44.	6

		I
М 1:50
						410416-ТМП-28	Лист 2

Изм.	Кол.уч,	Лист	№док.	Подп.	Дата
Формат АЗ
МП.П
МР.П-1
Ввод от ВЛ АБ
-380/220 В
Ввод от ВЛ ПЭ
-380/220 В
ПВ2-ЭЦ (W)
А5
L1
12
L3
PEN
Гарантированная нагрузка
-380/220 В
FU18..FU20
15 А
(5-2
кн
К5-Б
АЗ(ЩГП)
Ру=2,0 кВт
-220 В
РУ=3,4 кВт; -380/220 В
(на
Ин6.Мподл.| Подпись и дата Взам.ин&.И
А8
Ру=4,1 кВт
-380/220 В
ПВ2-ЭЦ
К11-11	К11-10
?- -24 В 9 +

I I
						410416-ТМП-29

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Кол.уч.	Лист	N док.	Подп.	Дата
Н.контр.		Булабская с				ЭЦ-ТМ.П.7.3	Стадия	Лист	Листов
Нач.отд.		Кочетков			/2.^			1	2
Рук.разд.		Пероба			/2.Ъ
Рук. гр.		Пероба				Схема электрическая принципиальная питающей и распределительной сетей	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проверил		Рассказова			1г^
Разработал		Морозюк
Формат АЗ
ИнОподл. Подпись и дата Взам.ин&.И
Формат АЗ
ИнОподл.I Подпись и дата I Взам.инб.Н
М 1:50
						4104Т6-ТМП-30

						Транспортабельные модули ЭЦ-ТМ с автоматическим газобым пожаротушением

Изм.	Кол.уч.	Лист	N док.	Подп.	Дата
Н.контр.		Булабская ।				ЭЦ-ТМ.П.7.3	Стадия	Лист	Листов
Нач.отд.		Кочетков						1	2
Рук.разд.		Пероба
Рук. гр.		Пероба				Схема электрическая расположения устройств электрооборудования и прокладки кабелей	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проберил		Рассказова
Разработал		Морозюк
Формат АЗ
ИнЬ.Нподл. Подпись и дота Взам.ин&.М
6058
77
Перечень элементов
Поз, обозна- чение	Наименование	Кол.	Примечание
АЗ(ЩГП)	Дит распределительный настенный на 12 модулей, 380 В, (Р54	1	См. схему АЗ на стр.74
А4(ШАВР)	Дка<р автоматического ббода резерва, на 2 ввода, 380 В,	1	См. схему А4 на стр.74
	30 А, с 2 счетчиками, IP44, с шинами N и РЕ
А5	Щит распределительный настенный на 24 модуля, 380 В, IP54	1	См. схему А5 на стр.74
А6.А11.А13	Бокс для автоматических выключателей, настенный, на 4	3	См. схемы на стр.75
	модуля с клеммником и дверцей, IP65
А12	Щит учетно-распределительный настенный на 12 модулей,	]	См.схему А12 на стр.75
	380 В, IP54
А14	Дит распределительный настенный на 12 модулей, 380 В, IP54	1	См.сх. А14 на стр.75
Н1,Н2(МРК.П),Н1	Прибор приемно-контрольный пожарный ППКОП "Барс”	5	См. раздел абтоматиче-
;МСЛ),Н1,Н2(МА.П			ского пожаротушения
К1...К5	Кондиционер 220 В; 1,5 кВт, AMY12 RAM	5
М1...М9	Вентилятор осевой реверсивный ~220 В, 23 Вт	9
	ВО—18-270—1,6—01УЗ
SB17...SB19	Выключатель 1-клавишный для открытой установки	3
	250 В, 6 A, IP44.
XS16...XS24	Розетка штепсельная с заземляющим контактом открытой	9
	установки, 250 В, 10 A, IP43
ХТ1...ХТ14	Коробка клеммная для открытой проводки (32 клеммы), IP44.	14
ХТ15...ХТ24	Коробка клеммная для открытой проводки (8 клемм), IP44.	10
ST1...ST12	Коробка клеммная для открытой проводки (32 клеммы), 1Р44.	12
М 1:50
						410416-ТМП-ЗО	Лист 2

Изм.	Кол.уч.	Лист	№док.	Подп.	Дата
Формат АЗ
-к1*лип*1л1псл
* Размер для справок
						41041 6—ТМП —31

						Транспортабельные модули ЭЦ-ТМ с автоматическим газобым пожаротушением
Изм.	Колуч	Лист	№аок	Подп.	Дата

Н. контр.		Булабская				Комплекс ЭЦ-ТМ.П.7.3 Г	Стадия	Лист	Листов
Нач. отд.		Носков (							1
Рук. разд.		Черепанов			гЧ.!Г.о
Рук. гр.		Шулякоб £				Схема расположения оборудования газового пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб z			нм'
Разраб.		Сорокин			'Ш&'
ино. in - подл. I подпись и дата Взам.инб.№
Поз. обозначе- ние	Наименование	Кол.	Примечание
1	2	3	4
	Модули МП.П, МР.П, МРК.П

1	Модуль газового пожаротушения с заполнением по 75 кг,	1	шт., ЗАО "АРТСОК”
	с злектропуском, Рдав.=6,0 МПа, МГП—50—100—Э,
	33075088-02 00 000-18

2	Модуль газового пожаротушения с заполнением по 75 кг,	1	шт., ЗАО ’’АРТСОК”
	с пневмопуском конечный, Рдав.=6,0 МПа,
	МГП-50-100-ПК, 33075088-02 00 000-21

3	Газовое огнетушащее вещество с заправкой б модуль,	150	кг, (ЗАО ’’АРТСОК”)
	Хладон 318 Ц, ТУ 2412-128-05807960-96

4	Хомут для крепления МГП к стене, А—ХМ—50	4	шт., ЗАО ’’АРТСОК”

5	Пластина 2Н 1 ТКМЩ-С-3	4	шт., ЗАО ’’АРТСОК”

6	Сигнализатор давления универсальный с ниппелем и	]	шт., (ЗАО ’’АРТСОК”)
	и прокладкой, резьба 1/2”, СДУ-Н-П,
	ТУ 4371-016-00226827-98

7	Рукав высокого давления РВД-50-80	1	шт., ЗАО ’’АРТСОК”

8	Рукав высокого давления со штуцером под пневмопуск		шт., ЗАО "АРТСОК”
	РВД-50-80 П
Примечание: Допускается замена оборудования ЗАО ’’АРТСОК” (6 т.ч. модулей газового
пожаротушения тип МГП) на оборудование ООО ’’НПО ПАС” ( б т.ч. модулей пожаротушения
газовые тип МПГ) с аналогичными характеристиками.
79
1	2	3	4
9	Трубопровод стальной для самопуска, А—5008	1	шт., ЗАО "АРТСОК”

10	Коллектор б комплекте с ниппелями под РВД на дба	1	шт., ЗАО "АРТСОК”
	модуля А-К-50-2

11	Насадок латунный для Выпуска газового огнетушащего	16	шт., ЗАО "АРТСОК”
	Вещества, 1/2”, С-Р-В-80-1/2”

12	Отбод гнутый 23x2,5, ГОСТ 8734-75	16	шт.

13	Соединение резьбовое А—НС—6—40	7	шт., ЗАО "АРТСОК”

14	Заглушка трубная под приборку, А—ЗТ—48x4,5	1	шт., ЗАО "АРТСОК”

15	Труба 57x3,5, ГОСТ 8734-75	2	м

16	Труба 48x4,0, ГОСТ 8734-75	11	м

17	Отвод 90-2-57x3,5, ГОСТ 17375-2001	1	шт., ЗАО "АРТСОК”

18	ОтВод 90-2-48x4,0, ГОСТ 17375-2001	1	шт., ЗАО "АРТСОК”

19	Переход приборной, А—ПП—50/40	1	шт., ЗАО "АРТСОК”
					41041 6-ТМП-32

					Транспортабельные модули ЭЦ-ТМ с абтоматическим газобым пожаротушением
Изм.	Кол. уч	Лист	№аок Поап.	Дата

Н. контр.		Булабская / у//		/£о5	Комплекс ЭЦ-ТМ.П.7.3	Стадия	Лист	Листоб
Нач. отд.		Носкоб (_ /		/2.05			1	4
Рук. разд.		Черепаноб~		/2 06
Рук. гр.		Шулякоб		*2.05	Перечень элементоб	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб		'/2.с5
Разраб.		Сорокин		/206'
ино. н-подл. I подпись и дота Ьзам.uh&N-
Поз. обозначе- ние	Наименование	Кол.	Примечание
1	2	3	4
20	Труба 23x2,5, ГОСТ 8734-75	31,2	м

21	Заглушка трубная nog приварку, А-ЗТ-23х2,5	8	шт, ЗАО ’’АРТСОК”

22	Соединение резьбовое А-НС-6-18	8	шт, ЗАО ’’АРТСОК”

	Тара для оборудования МГП-50-100, А—23000	2	шт, ЗАО ’’АРТСОК"

	Огнетушитель самосрабатывающий порошковый ОСП-1,	10	шт., 000 ’’Эпотос”
	ТУ 4854-002-08578309-93
Изм. Кодуч|Jlucml.N2qoK| Hoqn. |Дато ...
41041 6-ТМП-32
Лист
— ।
! ино, N-подл.! Подпись и дата Взам.инб.И-
Поз. обозначе- ние	Наименование	Кол.	Примечание
	2	3	4
	Модуль МС.П

23	Модуль газового пожаротушения с заполнением по 40 кг,	]	шт., ЗАО ’’АРТСОК"
	с электропуском, Рдав.=4,0 МПа, МГП-50-60-Э,
	33075088-02 00 000

24	Газовое огнетушащее вещество с заправкой в модуль,	40	кг, (ЗАО ’’АРТСОК”)
	Хладон 318 Ц, ТУ 2412-128-05807960-96

25	Хомут для крепления МГП к стене, А-ХМ-50	2	шт., ЗАО “АРТСОК”

26	Пластина 2Н 1 ТКМЩ-С-3	2	шт., ЗАО ’’АРТСОК”

27	Сигнализатор давления универсальный с ниппелем и	]	шт., (ЗАО ’’АРТСОК”)
	и прокладкой, резьба 1/2”, СДУ-Н-П,
	ТУ 4371-016-00226827-98

28	Насадок латунный для выпуска газового огнетушащего	2	шт., ЗАО "АРТСОК”
	Вещества, 3/4’’, С-Р-В-180-3/4"

29	Отвод гнутый 26x3,0, ГОСТ 8734-75	2	шт.
1	2	3	. 4
30	Переходник приварной от ЗПУ МГП-50 на	1	шт., ЗАО "АРТСОК”
	трубопровод 36x3,0, А-П-50-003—36

31	Заглушка трубная под приварку, А—ЗТ—36x3,0	1	шт., ЗАО "АРТСОК”

32	Труба 36x3,0 ДУЗО, ГОСТ 8734-75	6	м

33	Отвод 90-2-36x3,0, ГОСТ 17375-2001	2	шт.

34	Соединение резьбовое А—НС—15—30	2	шт., ЗАО "АРТСОК”

	Тара для оборудования МГП—50—60, А-97000	1	шт., ЗАО "АРТСОК"

	Огнетушитель самосрабатыбающий порошковый ОСП-1,	3	шт., 000 ’’Эпотос”
	ТУ 4854-002-08578309-93
						410416-ТМП-32	Лист 3

Изм.	Кол.уч	Лист	№док	Поап.	Дата
I ине, in-подл. | Подпись и game Взоминв.№
Поз. обозначе- ние	Наименование	Кол.	Примечание
1	2	3	4
	Модули МАЛЛ, МБ.П.1

35	Модуль газобого пожаротушения с заполнением по 80 кг,	]	шт., ЗАО "АРТСОК”
	с электропуском, РдаВ =5,0 МПа, МГП-50-80-Э,
	33075088-02 00 000-09

36	Газовое огнетушащее Вещестбо с заправкой В модуль,	80	кг, (ЗАО "АРТСОК”)
	Хладон 318 Ц, ТУ 2412-128-05807960-96

37	Хомут для крепления МГП к стене, А-ХМ-50	2	шт., ЗАО ’’АРТСОК”

38	Пластина 2Н 1 ТКМЩ-С-3	2	шт., ЗАО "АРТСОК”

39	Сигнализатор давления универсальный с ниппелем и	1	шт., (ЗАО ’’АРТСОК”)
	и прокладкой, резьба 1/2”, СДУ-Н-П,
	ТУ 4371-016-00226827-98

40	Насадок латунный для Выпуска газобого огнетушащего	4	шт., ЗАО ’’АРТСОК”
	бещестба, 3/4”, С-У-В-180-3/4”

.41	Отбод гнутый 26x3,0, ГОСТ 8734-75	4	шт.

42	Переходник приборной от ЗПУ МГП—50 на	1	шт., ЗАО "АРТСОК”
	трубопровод 48x4,0, А—П—50—003—48
82
	2	3	4
43	Заглушка трубная под приборку, А—ЗТ—48x4,5	1	шт., ЗАО "АРТСОК’’

44	Труба 48x4,0, ГОСТ 8734-75	10	м

45	Труба 26x3,0, ГОСТ 8734-75	2,6	м

46	От&од 90-2-48x4,0, ГОСТ 17375-2001	2	шт.

47	Соединение резьбобое А—НС—6—40	2	шт., ЗАО ’’АРТСОК”

48	Соединение резьбобое А-НС-15-20	2	шт., ЗАО "АРТСОК"

	Тара для оборудобания МГП-50-80, А—96000	]	шт., ЗАО ’’АРТСОК”

	Огнетушитель самосрабатыбающий порошковый ОСП-1,	6	шт., ООО ’’Эпотос”
	ТУ 4854-002-08578309-93

	Противогаз изолирующий ИП-4М*	2	шт., ЗАО ’’Албатекс”

	Регенеративный патрон РП-4-01	2	шт., ЗАО ’’Алватекс”
* Изолирующие противогазы должны храниться б МАЛЛ
						410416-ТМП-32	Лист 4

Изм.	Кол.уч	Лист	N~qoK	Roqn.	Дата
МП.П	МР.П	МР.П	МРК.П
КИПЭВ 1x2x0,6
ВВГ 3x1,5
к А6
ХЗ
XI В6
В1
Х4Ц---
В8О
Н1 [у
НА
HL3*
HL2
ни*
Х2			XI
0	охра- на j&epc		0
1			1
2	ШС2		2
3	<онт, вход. jBepi		3
4	диет чьй туск		4
5	звук, опоб		5
6	АВТ. ОТКЛ		6
7	Газ уходи		7
8	Газ не Входи		8
9			9
Х2			Х1
0	охро- -10 дберс		О
1			1
2	ШС2		2
3	<онт Вход. j6epi		3
4	диет чай туск		4
5	звук, опоб		5
6	АВТ. ОТКЛ		6
	Газ уходи		7
8	Газ не Входи		8
9			9
2
3
4
5
6
7
Х2
эхра-
О ча
]Bepi
ШС1
Х1
о
ШС2
2
<онт
Вход.
j6epi
диет
чай
туск
звук,
опоб
3
4
5
9
АВТ.
ОТКП.
6
Газ
уходи
Газ
не
Входе
7
8
9
Н2
ПВЗ
220В
I RS 4851	А	33 -
	В	32 -
gnd		31
+248		30
1 НЕИСПР. |	НЗ	29
	ц	28
	HP	27
1 ПОЖАР |	НЗ	26
	и	25
	HP	24
I ТРЕВОГА 1	НЗ	23
	ц	22
	HP	21
I ОХРАНА 1	НЗ	20
	ц	19
	HP	18
1 запуск!	HP	17 16
gnd		15
+12В		14
Где не ocoqu		13
+128		12
Газ уходи		11
Мт. опиаюч		10
+12В		9
Сирена		8
Кнопка р.пуско		7
+120		6
		5
Сенсор дири		4
+128		3
Шле№р2		2
Шлейф'		1
ВВГ 3x1,5
к А6
КСВЭВГ 2x0,2
Х5
B2Q
—
пвз
220В
1 RS 4851	А В	33 - 32 -
gnd		31 -
+24B		30 -I
1 НЕИСПР. i	НЗ ц HP	29 - 28 - 27
1 ПОЖАР 1	НЗ ц HP	26 - 25_- 24
1 ТРЕВОГА 1	НЗ ц HP	23 22 21
1 ОХРАНА J	НЗ ц HP	20 - 18
1	HP	17 -1 16 ~
gnd		15
+126		14
Где не входи		13 -
+12В		12 “
Газ уходи		11 -
Мт. отключ		10 -
+12В		9 ~
Сирена		8 -
Кнопка р.пуска		/ -
+126		6 ~
		5 -
Сенсор дофи		4 -
+128		3 -
ШхейфЗ		2 -
!Вле0ф1		1 -
КИПЭВ 1x2x0,6 о urn ц “г " lit о
---------------—о МС.П к прибору Барс нод.4**, см. л.2
КСВЭВГ 2x0,2
ST
КСВЭВГ 2x0,2
мт
б схему отключений
Вентиляции и кондициониро&ония,
увязка с устройствами СЦБ
КСВЭВГ 2x0,2 ДУ*
КСВЭВГ 2x0,2
ДКСВЭВГ 2x0,2
КСВЭВГ 2x0,2
Д КСВЭВГ 2xpJ
HL2
HL3*
КСВЭВГ 2x0,2____________
КСВЭВГ 2x0,2, контроль двери
* КСВЭВГ 2x0,2	~
ДКСВЭВГ 2x0,2 |-п
см. л.2
ХЗ
В2
вз
В8
пни, -подлI подпись и дота Изам.инб.М-
* Уличное исполнение приборов
** Схема выполнена на примере ППКОП ’’Барс”
1 Экраны шлейфов охранно-пожарной сигнализации и соединительных
линий подключить к клемме заземления корпуса ППКОП.
2 Экран кабеля марки КИПЭВ подключить к клемме ”GND” RS-485.
3 Провод заземления подключить к болту заземления модуля МРК.П
Изм. | Колуч
Лист
Подп.
Дата
Н. контр.
Нач. отд.
Рук, разд.
Рук, гр.
Пров.
Разраб.
Булабская
Носков
Черепан
Шуляков
Шулякоб
Сорокин
/ж
'*205
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
Комплекс ЭЦ-ТМ.П.7.3
Стадия! Лист Листов
1	2
Схема электрическая соединений
автоматической установки
пожаротушения
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
ст. л,1 КИПЭВ 1x2x0,6
ВВГ 3x1,5
к АН
пвз
220В
I RS 4851	А	33
	В	32
gnd		31
424В		30
I НЕИСПР. |	НЗ	29
	и	28
	НР	27
i	нз	26
	ц	25
	НР	24
I ТРЕВОГА |	нз	23
	ц	22
	НР	21
I ОХРАНА I	нз	20
	ц	19
	НР	18
I ЗАПУСК I	НР	17 16
gnd		15
412В		14
Газ не Входи		13
М2В		12
Газ уходи		И
Абт. От КЛЮЧ.		10
412В		9
Сирена		8
Кнопка р.пуска		7
+12В		6
tf^S.		b
Сенсор двери		4
+12В		3
Шлейф2		2
Шлейф!		1
Q КСВЭВГ 2x0,2
ST
МГП
КСВЭВГ 2x0,2/Д
ВВГ 3x1,5
кА13
КИПЭВ 1x2x0,6
220В
в
gnd
+24В
I
НЗ
ц
НР
нз
А.
НР
нз
&
КИПЭВ 1x2x0,6
б схему отключения
5*- Вентиляции и кондиционирования,
увязка с устройствами СЦБ
КСВЭВГ 2x0,2 Q*
КСВЭВГ 2x0,2
* КСВЭВГ 2x0,2
КСВЭВГ 2x0,2
КСВЭВГ 2x0,2
HL2
HL3*
1
Ц
НР
нз
ц
НР
HP
gnd
+12В
Q КСВЭВГ 2x0,2__________________
КСВЭВГ 2x0,2, контроль двери
КСВЭВГ 2x0,2
Х7
хз
82
пвз
+12В
Газ
уходи
Айт.
от ключ.
+12В
Сирена
Кнопка
р.пуска
+12В
£
Сенсор
двери
412В
Шле0ф2
Шлейф!
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
J5
14
13
J2
И
10
ф КСВЭВГ 2x0,2
КСВЭВГ 2x0,2?!
ф КСВЭВГ 2x0,2
КСВЭВГ 2x0,2
* КСВЭВГ 2x0,2
КСВЭВГ 2x0,2
КСВЭВГ 2x0,2
КСВЭВГ 2x0,2_______________
КСВЭВГ 2x0,2, контроль двери
ST
АР ВВГ 3x1,5
КСВЭВГ 2x0.2/тД Г"~
б схему отключения
*“ вентиляции и кондиционирования,
увязка с устройствами СЦБ
вз
Х9
~й—
Д 84
к А13
пвз
220В
Н2**
о
Х8
В5
S?
i
I
А
В
нз
и
нр
нз
ц
НР
нз
£
НР
б схему отключения
S*- вентиляции и кондиционирования,
увязка с устройствами СЦБ
Х4
Х2
0
П
Х5
ХЗ
Х7
Х6
ХЗ HL2*
Х1
П
HL1
Х6
Х2
Х8
Х7
ХЮ
В1
HL3*
В6
вз
Х9
в
Инб. N-подл. I Подпись и дота Взам.инб.М-
см. л,1
83
85
ХЮ
Х11
XI2
XI3
Х5
Я
Х4
В6
В7
В1
*	Уличное исполнение приборов
*	* Схема Выполнена на примере ППКОП ’’Барс”
1 Экраны шлейфов охранно-пожарной сигнализации и соединительных
линий подключить к клемме заземления корпуса ППКОП.
2 Экран кабеля марки КИПЭВ подключить к клемме "GND” RS-485.
3 Пробод заземления подключить к болту заземления модулей МС.П и МА.П.1.
. Изм. |Кол.уч Лист|№док| Поап. Дата
41 041 6-ТМП-ЗЗ
Лист
2

				85
Поз. обозначе- ние	Наименобание	Кол.	Примечание
МП.П	Модуль питания, 17389-00—00—03
МР.П	Модуль релейный, 17390—00—00—04	2
МРК.П	Модуль релейно-кроссобый, 17391-00-00
МС.П	Модуль связи, 17439-00-00-01	1
МА.П	Модуль аппаратный, 17445-00-00-02	1
МБ.П	Модуль бытовой, 17446-00-00-02	1
1	Кабель для монтажа систем сигнализации КСВЭВГ 2x0,2,	15	м
	ТУ 3581-01-39793330-2000
2	Кабель симметричный для интерфейса RS-485,	3	м
	КИПЭВ 1x2x0,6, ТУ 16 К99-008-2001
3	Кабель силовой с медными жилами, ВВГ 3x1,5,
	ГОСТ 16442-80
4	Кабель с медной жилой, ПВХ изоляцией, ПВЗ 4 450,
	ГОСТ 6323-79*
5	Кабель телефонный станционный, с ПВХ изоляцией,	13	м
	ТСВ 10x2x0,5, ТУ 16.К71-005-87
						41041 6—ТМП —34

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Кол. уч	Лист	№аок	Поап.	Дата

Н. контр.		Булабская J				Комплекс ЭЦ-ТМ.П.7.3	Стация	Лист	Листов
Нач. отд.		Носков							'I
Рук. разд.		Черепанов			V..1г. di
Рук. гр.		Шулякоб				Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шуляков
Разраб.		Сорокин			V/S.ff'
86
f ИнЬ. N-nogA| Подпись u дата Взам.инб.Н-
220В
о
в схему отключения
вентиляции и кондиционирования,
увязка с устройствами СЦБ
А
В
H3
HP
20
19
18
17
16
15
14
13
12
10
9
8
7
МА (XI)
ST
и АВТ. ОТКЛЮЧЕНА -1
+12В
+12В
R15
RlOrS
R12 гЧ
2 | 3 | 4 |
Модуль газового
пожаротушения
с электропуском
опорет.
HP
нз
ZZ3
R3
HL3
HL2
ГАЗ УХОДИ
ХберноС
WIHUK.
Кнопка
р.пуска
+12В
Шлейф2
НЗ
+12 В
GND
+24 В
HP
+ПТ
GND
ГАЗНЕВХ
+12В
ГАЗ УХ.
АВТ.ОТКЛ
+12В
HP
нз
L ГАЗ НЕ ВХОДИ -1
НА
ИЗ
МРК (Х2)
Электромагнит
СДУ
МРК (Х4)
/ В1
МА (ХЮ)
* Цепь контроля целостности цепи
запуска пожаротушения
шжпшйт
Х1 Х2
						410416-ТМП-35

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Кол. уч	Лист	N-qoK	Подп.	Дата

Н. контр.		Булабскаях				Модуль МС.П	Стадия	Лист	Листов
Нач. отд.		Носкоб							1
Рук, разд.		Черепанов
рук. гр.		Шулякоб с				' Схема электрическая соединений автоматической установки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб /			'Ш'
Разраб.		Сорокин			ОШ#/
87
кГЛЦП’ЫПСЛ I гм I ir\K
5
2»
J
□
Поз. обозначе- ние	Наименование	Кол.	Примечание
В1, В2	Извещатель охранный магнитоконтактный ИО 102-6,	2	шт.
	ТУ 25-04.3274-77
ВЗ...В5	Извещатель пожарный дымовой оптикоэлектронный	3	шт.
	ИП 212-ЗСУ, БКПА 425151-2001 ТУ
Н1	Прибор приемно-контрольный охранно-пожарный	1	шт.
	ППКОП ’’Барс” мод.4
Н2	Ручной пожарный извещатель ИПР-ЗСУ, ЦФСК.425232.001 ТУ	1	шт.
HL2	Оповещатель пожарный световой ’’КОП-25”,	1	шт.
	ТУ 4371-004-3543838-99
HL1, HL3	Оповещатель световой (уличное исполнение) СПу12,	2	шт.
	ТУ 4371-005-39435955-2000
R6, R10,	Резистор С2-ЗЗН-0,25-5,6 к0м±5%, 0X0.467.093 ТУ	4	шт.
R11, R14
R1, R2, R4	Резистор С2-ЗЗН-0,25-1,0 к0м±5%, 0X0.467.093 ТУ	3	шт.
R7...R9	Резистор С2-ЗЗН-0,25-1,3 к0м±5%, 0X0.467.093 ТУ	3	шт.
R12	Резистор С2-ЗЗН-0,125-470 Ом±5%, 0X0.467.093 ТУ	1	шт.
R3, R5, R13	Резистор С2-ЗЗН-0,125-820 0м±5%, 0X0.467.093 ТУ	3	шт.
НА	Сирена 12В, 103 дБ, PS-11	1	шт.
ST	Коробка электрическая JB-730	1	шт.
Х1...Х5	Коробка универсальная УК-П, 45-84e0.362.013 ТУ	5	шт.
Поз. обозначе- ние	Наименование	Кол.	Примечание
1	Кабель для монтажа систем сигнализации КСВЭВГ 2x0,2,	45	м
	ТУ 3581-01-39793330-2000
2	Провод НВМ-0,35-1-600, ГОСТ 17515-72*	5	м
3	Проволока ММ-1,0, ТУ 16.К71-087-90	1	м
4	Кабель симметричный для интерфейса RS-485, КИПЭВ 1x2x0,6	6	м
	ТУ 16 К99-008-2001
5	Кабель для монтажа систем сигнализации КСВЭВГ 4x0,8,	6	м
	ТУ 3581-01-39793330-2000
6	Кабель силовой с медными жилами, ВВГ 3x1,5, ГОСТ 16442-80	8	м
7	Провод с медной жилой, ПВХ изоляцией, ПВЗ 4 450,	8	м
	ГОСТ 6323-79*

						41041 6-ТМП-36

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Кол. уч	Лист	№аок	Поап.	Дата

Н. контр.		Булавская <			#.«44	- Модуль МС.П	Стадия	Лист	Листов
Нач. отд.		Носков (							1
Рук. разд.		Черепанов			WZO
Рук. гр.		Шуляков z				х Перечень элементов	ГИПРОТРАНССИГНАПСВЯЗЬ филиал ОАО «РЖД»
Пров.		Шуляков
Разраб.		Сорокин
88
иишч. ипи.П
			—			41041 6-ТМП-37
						Транспортабельные модули ЭЦ-ТМ с автоматическим газобым пожаротушением
Изм.	Кол. уч	Лист	№аок	Пост.	Дата

Н. контр.		Булабская z				Модуль МС.П	Стадия	Лист	Листоб
Нач. отд.		Носкоб (
Рук. разд.		Черепаноб		$4/ /	УО)
Рук. гр.		Шулякоб $				- Схема электрическая расположения " автоматической устанобки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб ;
Разраб.		Сорокин
89
V
к А13
220В
+12 В
GND
+24 В
HP
+ПТ
GND
ГАЗНЕВХ.
+12В
ГАЗ УХ
АВТ.ОТКЛ.
+12В

Инв. №подл| Подпись и дата B30m.uh6.N-
-О
МС (Х6)
к А13
ST
Электромагнит
10
+12В
+12В
Модуль газового
пожаротушения
с электропуском
2.
т
в схему отключения
вентиляции и кондиционирования,
увязка с устройствами СЦБ
220ВЫЙ.
Н2
HP
НЗ
HP
нз
HP
НЗ
А
В
нз
HP
20
19
18
17
16
15
14
13
12
датчик
Кнопка
р.пуска
+12В
Шлейф2
МБ (ХЗ)
X 2
МБ (Х1)
Х9
R5
МБ (Х4)
МБ (Х8)
Х6
Изм.
Кол, уч
Лист
Подп.
Лота
Стадия! Лист Листов
МБ (Х2)
Модуль МА.П
МБ (Х11)
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
* Цепь контроля целостности цепи
запуска пожаротушения
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
Шулякоб д
Сорокин
Схема электрическая соединений
автоматической установки
пожаротушения
Черепанов
Шулякоб z
5
4
3
2
Н. контр.
Нач. отд.
Рук, разд.
Рук, гр.
Пров.
Разраб.
В6 V
ГАЗ УХОДИ
СДУ
R2R3
В4
Х8
МБ (Х6)



Х13
Поз. обозначе- ние	Наименование	Кол.	Примечание
B1...B3	Извещатель пожарный дымовой оптикоэлектронный	3	шт.
	ИП 212-ЗСУ, БИЛА 425151-2001 ТУ
B4, B5	ИзВещатель охранный магнитоконтактный ИО 102-6,	2	шт.
	ТУ 25-04.3274-77
В6, В7	ИзВещатель охранный магнитоконтактный ИО 102-2,	2	шт.
	ТУ 25-04.3274-77
Н1	Прибор приемно-контрольный охранно-пожарный	1	шт.
	ППКОП ’’Барс” мод.4
Н2	Прибор индикации ’’Барс” мод.5И	1	шт.
HL1	Оповещатель пожарный сВетоВой ’’КОП-25”,	j	шт.
	ТУ 4371-004-3543838-99
R1.R2.R7.R8	Резистор С2-ЗЗН-0,125-820 Ом±5%, ОЖО.467.093 ТУ	4	шт.
R3, R9	Резистор С2-ЗЗН-0,25-5,6 к0м±5%, ОЖО.467.093 ТУ	2	шт.
R4...R6	Резистор С2-ЗЗН-0.25-1,3 к0м±5%, ОЖО.467.093 ТУ	3	шт.
НА	Сирена 12В, 103 дБ, PS-11	1	шт.
ST	Коробка электрическая JB-730	1	шт.
Х1...Х13	Коробка универсальная УК-П, 45-84e0.362.013 ТУ	13	шт.
Х14	Коробка телефонная распределительная КРТВ-10-01,	13	шт.
	45-84e0.362.016 ТУ
hrnun 'ЫПСЛ I П1 I inR
3
3
3
5
90
Поз. обозначе- ние	Наименование	Кол.	Примечание
1	Кабель для монтажа систем сигнализации КСВЭВГ 2x0,2,	45	м
	ТУ 3581-01-39793330-2000
2	Пробод НВМ-0,35-1-600, ГОСТ 17515-72*	8	м
3	Пробод НВМ-0,35-4-600, ГОСТ 17515-72*	2	м
4	Пробод НВМ-0,2-1-600, ГОСТ 17515-72*	2	м
5	Проболока ММ-1,0, ТУ 16.К71-087-90	1	м
6	Кабель симметричный для интерфейса RS-485, КИПЭВ 1x2x0,6;	6	м
	ТУ 16 К99-008-2001
7	Кабель для монтажа систем сигнализации КСВЭВГ 4x0,8,	6	м
	ТУ 3581-01-39793330-2000
8	Кабель силобой с медными жилами, ВВГ 3x1,5, ГОСТ 16442-80	16	м
9	Пробод с медной жилой, ПВХ изоляцией, ПВЗ 4 450,	16	м
	ГОСТ 6323-79*
10	Трубка 305, ТВ-40,6, ГОСТ 19034-82	0.1	м
			—			41041 6-ТМП-39
						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Колуч	Лист	№аок	Поап.	Дата

Н. контр.		Булабская <				Модуль МА.П	Стадия	Лист	Листов
Нач. отд.		Носкоб (							1
Рук. разд.		Черепанов			? /г <3
Рук. гр.		Шулякоб '				Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб ~
Разраб.		Сорокин
-кГАМП'ШПСЛ I nttinh
X2,X4,X5,X6
X6
X2
X4
X5
						410416-ТМП-40

						Транспортабельные модули ЭЦ-ТМ с автоматическим газоВым пожаротушением
Изм.	Кол. уч	Лист	N-аок	Поап.	Дата

H. контр.		Булабская в				Модуль МА.П 4’	Стадия	Лист	ЛистоВ
Нам. отд.		Носкоб (							1
Рук. разд.		Черепанов		(У/ / 1	Yjs.v
Рук. гр.		Шулякоб д				' Схема электрическая расположения автоматической устанобки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб ,
Разраб.		Сорокин
92
Инб. N-подл. I Подпись и дата Взом.инб.№
МА (Х6)
R12
Х7
41 041 6—ТМП —41
МА (Х7)
Изм.
Лист| N-qoK
Кол, уч
Подп.
Лото
МА (Х13)
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
Н. контр.
Нач. отд.
Рук- разд.
Рук, гр.
Пров.
Разраб.
Булавская
Носков ;
Черепанов
Шуляков
Шуляков
Сорокин

Л
' ЮЛУ
Модуль МБ.П
Стадия! Лист Листов
>Г
' Схема электрическая соединений
z автоматической установки
пожаротушения
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
UJUI'I. unun
93
Поз. обозначе- ние	Наименование	Кол.	Примечание
В1, В2	Избещатель охранный магнитоконтактный ИО 102-6,	2	шт.
	ТУ 25-04.3274-77
ВЗ...В5	Избещатель пожарный дымобой оптикоэлектронный	3	шт.
	ИП 212-ЗСУ, БКЛА 425151-2001 ТУ
В6, В7	Избещатель охранный магнитоконтактный ИО 102-2,	2	шт.
	ТУ 25-04.3274-77
Н1	Ручной пожарный избещатель ИПР-ЗСУ, ЦФСК.425232.001 ТУ	1	шт.
ни	Опобещатель пожарный сбетобой ”К0П-25”,	1	шт.
	ТУ 4371-004-3543838-99
HL2, HL3	Опобещатель сбетобой (уличное исполнение) СПу12,	2	шт.
	ТУ 4371-005-39435955-2000
R1, R3, R5	Резистор С2-ЗЗН-0.25-1,6 к0м+5%, ОЖО.467.093 ТУ	3	шт.
R2, R4, R11	Резистор С2-ЗЗН-0,25-5,6 к0м±5%, ОЖО.467.093 ТУ	3	шт.
R8...R10	Резистор С2-ЗЗН-0.25-1,3 к0м±5%, ОЖО.467.093 ТУ	3	шт.
R6	Резистор С2-ЗЗН-0,125-470 Ом±5%, ОЖО.467.093 ТУ	1	шт.
R7	Резистор С2-ЗЗН-0,125-820 Ом±5%, ОЖО.467.093 ТУ	1	шт.
Х1...Х1О	Коробка униберсальная УК-П, 45-84e0.362.013 ТУ	10	шт.
1	Кабель для монтажа систем сигнализации КСВЭВГ 2x0,2,	40	м
	ТУ 3581-01-39793330-2000
2	Пробод НВМ-0,35-1 -600, ГОСТ 17515-72*	5	м
3	ПроВолока ММ-1,0, ТУ 16.К71-087-90	1	м
					410416-ТМП-42

					Транспортабельные модули ЭЦ-ТМ с автоматическим газобым пожаротушением
Изм.	Кол. уч	Лист	N-ook	Поап. Лата

Н. контр.		Булабская			Модуль МБ.П	Стадия	Лист	ЛистоВ
Нам. отд.		Носкоб (						1
Рук. разд.		Черепанов'
Рук. гр.		Шулякоб /			Перечень элементов	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб
Разраб.		Сорокин
klTiun "kinrri
						410416-ТМП-43

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением
Изм.	Код уч	Лист	№док	Поап.	Дата

H. контр.		Булабская				Модуль МБ.П г	Стадия	Лист	Листов
Нам. отд.		Носкоб (		"" 't//7' S					*1
Рук. разд.		Черепанов			Ц 1? О
Рук. гр.		Шулякоб			'пехг	' Схема электрическая расположения х автоматической установки пожаротушения	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Шулякоб >			ty/Mf
Разраб.		Сорокин			ММ
ППС
ПСВЗ
PU—1
| 12
вс
771	Г42
ПСВЗ
МПС
ппл , ---------Г ППС
2V-----'22
3—4
РЭЛ2—2400
PU—1
псвз
771 ГТ?
пт
771	[42
Прибор пожарно-охранной
сигнализации
РЭЛ1-1600
ПМЛ	f МПС
2Г----22
ПТГ	ВПВ	ВА	НПТ
321 Гз1 I 1	32^____Г77
ПТГМ 33 Т	т
ПТГ_________впв
421	Г77
ПТГМ
НПТ
5П_____
| 53
33
пт
~31
ПТГ пт
221	J~21
23 Т
ПТГМ вс
521	J~57
впв
ППС 2<"\1
3-4
РЭЛ2—2400
МПС < >
Гнездо пред охр.
"Вентиляция
ППС
ь ВЕНТИЛЯЦИЯ	мт
** Х-Х	МТ
--------(5к)--------------
к
MTK
вскрытие МТК
-----------------------
ПВ
CD
Е
х
а>
BA
ВАЭ
CD
Инв.И подл.I Подп. u дата Взам.инО
КВАРТИРА ДС
псвз ППС
3—4
РЭЛ2—2400
*-Информация о вскрытии дается на табло
б случае расположения релейной поста ЭЦ
и помещения ДСП б разных зданиях
**-В случае применения необслуживаемой аккумуляторной
батареи, не требующей включения бентилиции
при форсированном подзаряде, схема не монтируется,
а на питающей панели устанавливаются соответствующие
Изм?
Кол уч
Н.контр.
Нач. отд.
Авт, разд.
Рук, гр.
Пров.
Разраб.
'№док.
Лист|№док.
Булавская
Степан
Кондратьев
Кондратьер
МПС
Подп.
Дата
/ЛГ


ПТ
6Т
63
ПТ
МПС
E
E
410416-ТМП-44
Транспортабельные модули ЭЦ-ТМ с
автоматическим газовым пожаротушением
ЭЦ-ТМ. П.7.3
Стадия Лист Листов
Схема увязки пожарно-охранной
сигнализации с устройствами СЦБ
ГИПРОТРАНССИГНАЛСВЯЗЬ
филиал ОАО «РЖД»
М 'Л 1-1 П • lAl ПСП
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
- наружный контур
транспортабельного модуля.
1.	Данный лист рассматривать совместно
с Генпланом и сводным планом инженерных сетей
конкретного проекта.
2.	Оси соответствуют наружным граням модуля.
3.	Щебеночное основание д.б. уплотнено до
достижения объемного беса 1600кг/м3
с крупностью щебня 40 - 60 мм.
4.	Ввод кабелей выполняется б трубах по
привязке на местности.
						41041 6-ТМП-45

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Код уч	Лист	№док.	Поап.	Дата
Н.контр.		Буле	бская			ЭЦ-ТМ. П. 7.3	Стадия	Лист	Листов
Нач. omq.		Степанов			Ifiz			1	2
Абт.разд.		Кондратьев,		r/lr ±	£
Рук. гр.		Кондратьев				Основание под транспортабельный модуль	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Виноградов
Разраб.		Миронова
Hh&.N подл.I Подп. u дата Взом.ин&.Н


Изм.	Колуч	Лист	№док.	Поди	Дата
98
ИнО подл. Подп. и дата Взам.инб.М
жд
* -стул ДСП
**-стол с аппаратурой связи
А - пульт приемно-контрольный охранно-пожарный
План размещения оборудования и спецификация уточняются
при конкретном проектировании.
						410416-ТМП-46

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Кол уч	Лист	N^qoK	Поап.	Дата
Н.контр.		Була	вская			Г	ЭЦ-ТМ.П.7.3	Стадия	Лист	Листов
Нач. отд.		Степанов			У/Л				2
Авт. разд.		Кондратьев
Рук. гр.		Кондратьев				Размещение технологического оборудования	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Виноградов		7^	y
Разраб.		Миронова			#•0?
ИнО подл. Подп. и дата Взам.инб.М
Спецификация оборудования
Позиция	Овозначение	Наименование	Кол.	Примечание
	17389-00-00-02	Контейнер ККМПЛ.З)	1
	36251-101-00	Панель вводная ПВ2-ЭЦ	1	F1-F6-25A FU15-FU17-20A
	36251-201-00-02	Панель распределительная
		ПР2-ЭЦ25Т	1
	ТУ32ЦШ3810-94	Щит выключения питания
	36873-00-00	ЩВПУ	1
	17389-20-00	Шкаф для аккумуляторов	1
		Аккумуляторы 6RG140	4
	17390-00-00	Контейнер К2-КМРЛ)	1
4	ТУ32ЦШ1995-89	Статив релейный
	16695-00-00	СР-ЭЦИ-2580 ухл4	10
	17390-00-00	Контейнер К2-2(МРЛ>	1
4	ТУ32ЦШ1995-89	Статив релейный
	16695-00-00	СР-ЭЦИ-2580 ухл4	8
	17391-00-00	Контейнер КЗ(МРК.П)	1
3	ТУ32ЦШ1994-89	Статив кроссовый
	16696-00-00	СК-ЭЦИ-2580-УХЛ4	2
4	ТУ32ЦШ1995-89	Стотив релейный
	16695-00-00	СР-ЭЦИ-2580-ухл4	6
	17439-00-00	Контейнер К4(МСЛ,2)	1
	17445-00-00-01	Контейнер К5(МАЛ.4)	1
7	17415-00-00	Пульт тавло ППНБМ-1200	1
8	17417-00-00	Пульт тавло ППНБМ-800	1
9	ВКУ1А.426431.001ТУ	Блок резервного питания БРП-24-03/1	1
	17446-00-00-01	Контейнер К6СМБЛ.4)	1

						41041 6-ТМП-46	Лист 2

Изм.	Колуч	Лист	№док.	Подо.	Дата
100
	/	1LU 1 .11 . J.	/	1У1Г.11.1	у	IVir.ll./Q	1	/	ivirix.11.1
	10	7 6 10 .	15 5 4 3 12	11 3	12 И	8	3
оо
ио
о
Панель ВВодная
ПВ2-ЭЦ (2 шт.)
Панель распределительная
ПР2-ЭЦ75Т (2 шт )
СтатиВ кроссоВып
СК-ЭЦИ-2580(3 шт.)
ОтЬерстие В полу
600x100
ВВод кабеля
Э00
3 отВерстия В полу
700x200
14
ВВод
кабелей СЦБ
СтатиВ распределительный.
СРП-ЭЦИ-2580 (1 шт.)
СтатиВ релейный
СР-ЭЦИ-2580 (15 шт.)
Стопка блочная
СБ-ЭЦИ-2580 (6 шт.)
Hh&.N подл. Подп. и дата Взам.инО
z 1218	z 1220		z 1200
z	2431			z 188
	/
1238
1200
1238
1200
050
Ж.Д.ПУТЬ
В модуле МРК предусмотрены кронштейны
поз. 15 с учетом Возможности дальнейшей
перспективы разВития станции.
						410416-ТМП —47

						Транспортабельные модули ЭЦ-ТМ с автоматическим газовым пожаротушением

Изм.	Кол. уч	Лист	N-qoK	Поап.	Дата
Н.контр.		Ьула	бская			-	Стадия	Лист	Листов
Нам. отд.		Степанов							2
А&т.разд.		Кондратьев
Рук. гр.		KonqpambebJ				Кабельросты. Пример выполнения чертежа в реальном проекте	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Виноградов		fk-УуЛлОП	l^z.0^
Разраб.		Миронова			a-Of
Hh6.N подл. Подп. u qomo 1 Взам.инб.М
J &	Зона	Поз.	Обозначение	На именование	Кол. —	Приме- чание

				Документация

АЗ			*****-00-00СБ	Сборочный чертеж


				Сборочные единицы

А4		1	16072—150—00	Скоба С15	32
А4		2	16072—152—00	Скоба С16	12
А4		3	16072—157—00	Распорка Р35	12
А4		4	16072—163—00	Распорка Р41	1
А4		5	16072—165—00	Распорка Р42	1
А4		6	16072—167—00	Распорка Р43	4
А4		7	16072—172—00	Кронштейн КР15	8
А4		8	16072—175—00	Вкладыш В2	4
А4		9	16072—201—00	Вкладыш ВЗ	1
А4		10	17389—05—00	Распорка	8
А4		11	17390—04—00	Распорка	4
А4		12	17390—05—00	Распорка	8
А4		13	17391—04—00	Распорка	2
А4		14	17391—05—00	Распорка	2


				Детали

А4		15	17390—00—01	Кронштейн	18



Изм.	Колуч	Лист	№док.	Подп.	Дата
41041 6-ТМП-47
Лист
2
Шина заземления
17389-36-00
102
КГПИП ' lAincn
А
Шина 17388-00-14
Б-Б (1:10)
Шина заземления
17389-36-00-01
ДЬе шины заземления
от Внешнего контура заземления
Болты
ЩВПУ
заземления корпуса
Соединитель
17439-10-00-01
Щиток трех земель
17391-05-00
Шина заземления
корпуса
Шина наружная
17388-08-00
Перемычка
17388-00-21
1.	Электронная аппаратура устанаблибаемая В Комплексе ЭЦ-ТМ.П заземляется на медную шину
заземления 17389—36—00, изолированную от корпуса.
2.	Вся остальная аппаратура и трубопроводы газового пожаротушения заземляются на корпус Комплекса ЭЦ—ТМЯ.
3.	Шина наружная 17388-08-00 предназначена для подключения шин от Ьнешнеао контура заземления и заземления брони кабелей.
						410416-ТМП-48

						Транспортабельные модули ЭЦ-ТМ с абтоматическим газобым пожаротушением

Изм.	Кол уч,	Лист	WsqoK.	Поап.	Дата
Н.контр.		Була	бская				Стадия	Лист	Листоб
Нач. omq.		Степанов		Жл	мег				1
Абт.разд.		Конрратьеб,
Рук. гр.		Кондратьев		w		Схема заземления комплекса ЭЦ-ТМ.П.3	ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Проб.		Виноградов		^^2
Разраб.		Мироноба		®	/ у
ЮЗ
ПРИЛОЖЕНИЕ А
Таблица АЛ
Инв.№подл. Подп. и дата | Взам. инв.№
ТИППРИБОРАИЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ППКП”Барс” МОДИФИКАЦИЯ 4.2	ППКУП 019-4 ’’СТАРТ- 4А”	ППКОПП ’’POCA-2SL”	ППКОП 01121-20-1 “СИГНАЛ-20П”
Количество контролируемых пожарных шлейфов	Один	Один	От 1 ДО 4 включ.	От 1 до 20 включ.
Количество контролируемых сигнальных шлейфов	До 4 включ.	До 4 включ.	От 1 до 5 включ.
Количество релейных выходов на ПЦН			До 3 включ.	От 1 до 3 включ.
Количество релейных выходов для управления внешним ОБОРУДОВАНИЕМ	2+1 (ПРОГРАММИРУЕТСЯ)	До 2 включ.	От 3 до 5 включ.	До 2 включ.
Возможность управления установками пожаротушения, направлений	До 4 включ.	1 (от 1 до 4 МОДУЛЯ В НАПРАВЛЕНИИ)	От 1 до 4 включ.
Потребляемая мощность от сети переменного тока напряжением 220 В, частотой 50 Гц (основной источник питания), Вт, не более	12	12 (15 В РЕЖИМЕ “Пожар”)	1,5 (15 В РЕЖИМЕ “Пожар”)	15 (В РЕЖИМЕ “Пожар”)
Резервный источник питания постоянного тока	Акк. 7 А-ч, 12 В	Акк. 7 А-ч, 12 В (ВСТРОЕННЫЙ)	АКК. 7 А-Ч, 12/24 В (ВСТРОЕННЫЙ)	РИП-12 (24)
Минимальное сопротивление шлейфа, Ом, не более	150	100	150 (ПОЖАРНЫЙ ШС), 500 (охранный ШС)	100
Сопротивление цепи пуска пожаротушения, Ом, не менее	ОПРЕДЕЛЯЕТСЯ КАК СУММА СОПРОТИВЛЕНИЙ Ипровода И Имодуля ИЗ ТД НА МОДУЛЬ
Величина тока шлейфа для питания пожарных извещателей, мА, не БОЛЕЕ	3	3(24 В)	От 3,5 до 7 включ. (22±2 В)	До 2,5 включ. (от 18 до 24 В)
Максимальный ток в цепи оповещения о пожаре, мА	1000(30 В)	300/500 (12 В)	100(12 В)	650 (12 В), 330 (24В)
Максимальный ток в цепи запуска пожаротушения, А, не более	5 (12 В)	3(12/24 В)	4 (12/24 В)	1 (ЗОВ)
Ток контроля в цепи запуска пожаротушения, мА, не более	ОПРЕДЕЛЯЕТСЯ ТУ УСТРОЙСТВА	0,7 (12В)/1,4(24В)	2,5 (12/24 В)	—
Максимальный ток в управляемых цепях (ПЦН), А	0,03 (72 В), 1(30 В)	0,03 (72 В)	1(30 В)	2 (28 В)
						410416-ТМП-49

Изм.	Колуч	Лист	№дрк	Подп.	Дата
Н.контр.		Булавская				Приложение А. Основные ха- ' рактеристики технических средств пожарной автоматики	Стадия	Лист	Листов
Рук. разд.		Черепанов			/у С4 "			1	4
Рук. разд.		Каплан			ty-U й		ГИПРОТРАНССИГНАЛСВЯЗЬ филиал ОАО «РЖД»
Рук. разд.		Перова			mao
Рук. разд.		Кондратьев
Продолжение таблицы ал
104
ТИП ПРИБОРА И ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		ППКП”Барс” МОДИФИКАЦИЯ 4.2	ППКУП 019-4 ”Старт-4А”	ППКОПП’’POCA-2SL”	ППКОП 01121-20-1 “СИГНАЛ-20П”
Максимальный ток в управляемых цепях (ПЦН), А		0,03 (72 В), 1(30 В)	0,03 (72 В)	1(30В)	2 (28 В)
Рекомендуемое количество пожарных извещателей, включаемых в один шлейф, шт.	ДИП-ЗМ, ДИП-У и ДРУГИЕ	45, НЕ БОЛЕЕ	30, НЕ БОЛЕЕ	30, НЕ БОЛЕЕ	16, НЕ БОЛЕЕ
	ИП104, ИП 105 и ДРУГИЕ	50, НЕ БОЛЕЕ	60, НЕ БОЛЕЕ	60, НЕ БОЛЕЕ	40, НЕ БОЛЕЕ
Наличие последовательных каналов связи, шт.		RS232-1, RS485 -1	—	RS232-1,RS485-1	RS485-1
Время задержки на запуск установки пожаротушения		ОтО до 60 с, программируется	10/30/60/120 С, ПРОГРАММИРУЕТСЯ	От 10 до 255 с, ПРОГРАММИРУЕТСЯ	От Одо 254 с, ПРОГРАММИРУЕТСЯ
Степень защиты оболочки, не менее		IP 44	IP 20	IP20	IP 20
Технические условия		4372-002-49001695-99	СПНК 425513.015 РЭ	4372-036-23502282-98	АП ПР.425533.001 РЭ
Завод-изготовитель		ЗАО “Атис”	ЗАО “Аргус-Спектр”	ООО“НПФСТД”	НВФ “Болид”
Инв.№подл. Подп. и дата Взам. инв.№
ТИП ПРИБОРА И ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	АСПС 02-33-0000	ППКП “ТРИУМФ”	Адресная охранно- пожарная ПАНЕЛЬ ’’КОДОСА-20”	ППКОП 019-1-15 “Пикет-2”
Количество контролируемых пожарных шлейфов	До 2 включ. (УАМТ-1М)	До 4 СИГНАЛЬНЫХ ШЛЕЙФА - ДО 200 АДРЕСОВ	До 200 включ.	До 2 ВКЛЮЧ.
Количество контролируемых сигнальных шлейфов				Один
Количество релейных выходов на ПЦН	ДоЗвключ.	До 2 ВКЛЮЧ.	До 2 включ.	До 2 включ.
Количество релейных выходов для управления внешним ОБОРУДОВАНИЕМ	До 2 включ.		ДВА ВЫХОДА НА ОДИН АДРЕСНЫЙ БЛОК
ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ УСТАНОВКАМИ ПОЖАРОТУШЕНИЯ, НАПРАВЛЕНИЙ	До 2 (УАМТ-1М-4 очереди - ОСНОВНАЯ И РЕЗЕРВНАЯ)	До 39 АДРЕСОВ НА ОДНОЙ СОЕДИНИТЕЛЬНОЙ ЛИНИИ
Потребляемая мощность от сети переменного тока напряжением 220 В, ЧАСТОТОЙ 50 Гц (ОСНОВНОЙ ИСТОЧНИК ПИТАНИЯ), Вт, не более	35	30 (35 В РЕЖИМЕ “Пожар”)	—	15
Резервный источник питания постоянного тока	ДВА АККУМУЛЯТОРА ТИПА HV5-12	Акк. 12 А-ч, 12 В (ВСТРОЕННЫЙ)	Акк.7 А-ч/40 А-ч, 12 В	РИП от 10,8 до 15 В
Минимальное сопротивление шлейфа, Ом, не более	150	220	1000	470
Сопротивление цепи пуска пожаротушения, Ом, не менее	ОПРЕДЕЛЯЕТСЯ КАК СУММА СОПРОТИВЛЕНИЙ Кпровода И КМОдуля ИЗ ТД НА МОДУЛЬ
						410416-ТМП-49	Лист 2

Изм.	Кап.уч	Лист	№док	Подп.	Дата
И нв. № подл. Подп. и дата Взам. инв. №
105
ПРОДОЛЖЕНИЕ ТАБЛИЦЫ А. 1
ТИП ПРИБОРА И ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		АСПС 02-33-0000	ППКП “Триумф”	Адресная охранно- пожарная панель ’’КОДОСА-20”	ППКОП 019-1-15 “ПИКЕТ-2”
Величина тока шлейфа для питания пожарных извещателей, мА, не БОЛЕЕ		30 (от 0,5 до 4,5 В)	40 (12 В)	5,5 (24 В)	50 (12 В)
Максимальный ток в цепи оповещения о пожаре, мА		1000(24±ЗВ)	50 (от 12 до 28 В)	50 (30 В)	1000(12 В)
Максимальный ток в цепи запуска пожаротушения, А, не более		4 (24±3 В)	1(36 В)	50 мА (30 В), 5 А (от 9 до 30 В)	ДО 35 (12 В)
Ток КОНТРОЛЯ В ЦЕПИ запуска пожаротушения, мА, не более		2 (от 0,5 до 4,5 В)	—
Максимальный ток в управляемых цепях (ПЦН), А		1(30 В)	1(36 В)	 —	1(12В)
Рекомендуемое количество пожарных извещателей, включаемых в один шлейф, шт.	ДИП-ЗМ,ДИП-Уи ДРУГИЕ	27, НЕ БОЛЕЕ	дою	До 4 ВКЛЮЧ. (ОДИН АДРЕСНЫЙ БЛОК ДО ДВУХ ШС)	—- -
	ИП 104, ИП 105 и ДРУГИЕ	50, НЕ БОЛЕЕ	—
Наличие последовательных каналов связи, шт.		RS232-1,RS485-1	RS232-1	RS232-1
Время задержки на запуск установки пожаротушения		1,10с, ПРОГРАММИРУЕТСЯ	10/20/..../240/250 С, ПРОГРАММИРУЕТСЯ	От Одо 255 с, ПРОГРАММИРУЕТСЯ
Степень защиты оболочки, не менее		IP 20	IP 30	—	IP30
Технические условия		4371-023-23358046-99	ЦФСК425 358.000	4372-007-14342501-99	4372-005-00226827-95
Завод-изготовитель		ООО “НПФ Свит”	ЗАО ИФ “Ирсет-Центр”	НПК ’’СоюзСпецАвтоматика”	ЗАО ПО “СПЕЦАВТОМАТИКА”

Тип прибора и его технические характеристики		ППК-2К	ППКП “Баюн”	ППКОП “Мурзик” МОДИФИКАЦИЯ 5	Прибор приемно- контрольный и УПРАВЛЕНИЯ охранно- пожарный “ГАММА-01”
Количество контролируемых пожарных шлейфов		От 2 ДО 18 (В СУММЕ 20 в т.ч. ШЛЕЙФ САМООХРАНЫ)	До 4 включ.	Один	От 1 до 341
Количество контролируемых сигнальных шлейфов			До 2 включ.	До 2 включ.	От 2 до 62 включ.
Количество релейных выходов на ПЦН		До 4 включ.	До 3 включ.		От 5 до 155 включ.
Количество релейных выходов для управления внешним ОБОРУДОВАНИЕМ


Изм.	Кол.уч	Лист	№док	Подп.	Дата
410416-ТМП-49
Лист
3
Ийв.№подл. Подп. и дата | Взам.инв.№
ПРОДОЛЖЕНИЕ ТАБЛИЦЫ АД
ТИП ПРИБОРА И ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		ППК-2К	ПЛЕЛ “Баюн”	ППКОП “Мурзик” модификация 5	Прибор приемно- контрольный и УПРАВЛЕНИЯ ОХРАННО- ПОЖАРНЫЙ “ГАММА-01”
ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ УСТАНОВКАМИ ПОЖАРОТУШЕНИЯ, НАПРАВЛЕНИЙ		До 27 включ.	До 2 включ.		От1 до 186 включ.
Потребляемая мощность от сети переменного тока напряжением 220 В, ЧАСТОТОЙ 50 Гц (основной источник питания), Вт, не более		50	24	9	200
Резервный источник питания постоянного тока		БРП-24-02Л (30 А-ч/24 В)	АКБ. 7 А-ч, 12 В	Акк. 1,8 (2,2) А-ч, 12 В	24В, 7А/Ч
Минимальное сопротивление шлейфа, Ом, не более		500 (ПОЖАРНЫЙ), 1000 (ОХРАННЫЙ)	150		220
Сопротивление цепи пуска пожаротушения, Ом, не менее		ОПРЕДЕЛЯЕТСЯ КАК СУММА СОПРОТИВЛЕНИЙ Кпровода И Имодуля ИЗ ТД НА МОДУЛЬ			14
Величина тока шлейфа для питания пожарных извещателей, мА, не БОЛЕЕ		13	1,5	1,5	8
Максимальный ток в цепи оповещения о пожаре, мА		50 (12 В)	150 (12 В)	150 (24 В)	20
Максимальный ток в цепи запуска пожаротушения, А, не более		0,3(24±2В)	3	2,5 (24 В)	От 0,7 до 5 включ.
Ток контроля в цепи запуска пожаротушения, мА, не более		—	ОПРЕДЕЛЯЕТСЯ ТУ УСТРОЙСТВА		0,5
Максимальный ток в управляемых цепях (ПЦН), А		0,125 (80 В)	1(30В)	1,25 (24 В), 0,15 (120 В)	7
Рекомендуемое количество пожарных ИЗВЕЩАТЕЛЕЙ, ВКЛЮЧАЕМЫХ В ОДИН ШЛЕЙФ, ШТ.	ДИП-ЗМ, ДИП-У и ДРУГИЕ	50, НЕ БОЛЕЕ	50, НЕ БОЛЕЕ	30, НЕ БОЛЕЕ	30
	ИП 104, ИП 105 и ДРУГИЕ	40, НЕ БОЛЕЕ	60,НЕ БОЛЕЕ	50, НЕ БОЛЕЕ	100
Наличие последовательных каналов связи, шт.		—	RS232-2	RS485-1	RS485-1
Время задержки на запуск установки пожаротушения			30/60 с	40С	От 1 С ДО 300 С, ПРОГРАММИРУЕТСЯ
Степень защиты оболочки, не менее			IP 41		IP44
Технические условия		4371-001-10856015-97	4371-001-49001695-99	4372-005-49001695-2000	ТУ 4327-010-40168287-99
Завод-изготовитель		ООО ПТК ПЗ “Сигнал”	ЗАО “Атис”		НПО “Пожарная автоматика СЕРВИС”
						410416-ТМП-49	Лист 4

Изм.	Кол.уч	Лист	№док	Подп.	Дата
