I

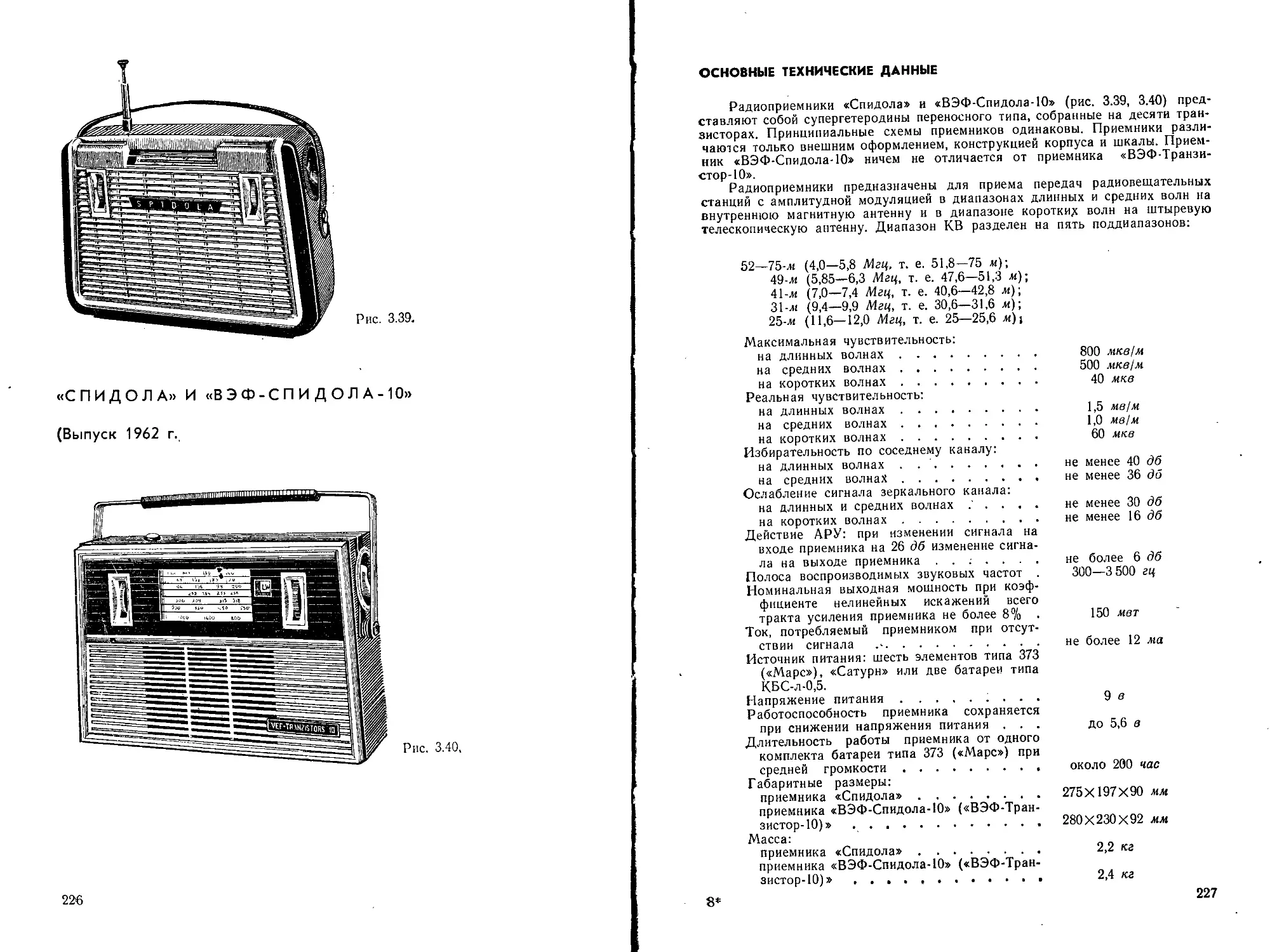

«СПИДОЛА» И «В ЭФ-СП И ДОЛ А-10»
(Выпуск 1962 г.
Рис. 3.40.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Радиоприемники «Спидола» и «ВЭФ-Спидола-10» (рис. 3.39, 3.40) пред-
ставляют собой супергетеродины переносного типа, собранные на десяти тран-
зисторах. Принципиальные схемы приемников одинаковы. Приемники разли-
чаются только внешним оформлением, конструкцией корпуса и шкалы. Прием-
ник «ВЭФ-Спидола-10» ничем не отличается от приемника «ВЭФ-Транзи-
стор-10».
Радиоприемники предназначены для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах длинных и средних волн на
внутреннюю магнитную антенну и в диапазоне коротки^ волн на штыревую
телескопическую антенну. Диапазон КВ разделен на пять поддиапазонов:
52—75-л (4,0—5,8 Мгц, т. е. 51,8—75 м);
49-л» (5,85—6,3 Мгц, т. е. 47,6—51,3 л<);
41-л» (7,0—7,4 Мгц, т. е. 40,6—42,8 .и);
31-л< (9,4—9,9 Л4гц, т. е. 30,6—31,6 к);
25-л (11,6—12,0 Мгц, т. е. 25—25,6 m)j
Максимальная чувствительность:
на длинных волнах ......................
на средних волнах ......................
на коротких волнах .....................
Реальная чувствительность:
на длинных волнах ......................
на средних волнах ......................
на коротких волнах .....................
Избирательность по соседнему каналу:
на длинных волнах . ....................
на средних волнах ......................
Ослабление сигнала зеркального канала:
на длинных и средних волнах
на коротких волнах .....................
Действие АРУ: при изменении сигнала на
входе приемника на 26 дб изменение сигна-
ла на выходе приемника .......
Полоса воспроизводимых звуковых частот .
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника не более 8% •
Ток, потребляемый приемником при отсут-
ствии сигнала
Источник питания: шесть элементов типа 373
(«Марс»), «Сатурн» или две батареи типа
КБС-л-0,5.
Напряжение питания................ . . .
Работоспособность приемника сохраняется
при снижении напряжения питания . . .
Длительность работы приемника от одного
комплекта батареи типа 373 («Марс») при
средней громкости ......................
Габаритные размеры:
приемника «Спидола» ....................
приемника «ВЭФ-Спидола-10» («ВЭФ-Тран-
зистор-10)» ......................... .
Масса:
приемника «Спидола» ....................
приемника «ВЭФ-Спидола-10» («ВЭФ-Тран-
зистор-10)».............................
800 мкв/м
500 мкв/м
40 мкв
1,5 мв/м
1,0 мв/м
60 мкв
не менее 40 дб
не менее 36 дб
не менее 30 дб
не менее 16 дб
не более 6 дб
300—3 500 гц
150 мет
не более 12 ма
9 в
до 5,6 в
около 200 час
275X197X90 мм
280 X 230 X 92 мм
2,2 кг
2,4 кг
Рис. 3.41. Принципиальная схема приемников^
Переключатель диапазонов установлен в положение ДВ. Цифры (1).
Cs7 Ose Css
12 9,1 12
П91(П15)Cs,220
' Cst)
290
rv11-
/ П91А(П15)
Os* Oss
1000 1000 Css lLeiu^.
IQOOVsz^
________ Rig
R^,180kC]Ri8 0,1k
ЦЗк
it
Osa
R,i
2,9k
Css ,
0,85
Cyo
У o,oi
R2* 390 k
l^fwi •—1
,(/775^
zrxb^PL Г—i
'^Д98
R,s Юк
27«r
~~ь02з
3,9k ' ..
lU
27k
Og*
3300
^28
8,2k
Ra
0,7
10,0
0,8
510
do}
8з2\ I
8,2к I
/£Юк 8зз8,8к
1,091.
i (015)
2
TSO91
(Л15У
[W
20,0
(11)
R*s 75k
fan91
(П15)
TPz т
Г?
3
R*o
75.
23zsoU Т2Ж
ОзтТБ Св,20Д
з
0,s
opi
0?s
10,0
*с^7гГ)
A
0*s
0,05
T3
091(015)
330
Al
ДЮ1
22k
0*,
OfiS
лув /э -ь в п
рт+ ^т+Х 2
-вЬ. 500,0-^7 I" .
"~'~z Б~± 9В
(7)
«Спидола» и «ВЭФ-Спидола-10».
(2) , , , (14) указывают точки соединений платы ПЧ-НЧ со схемой.
ПРИНЦИПИАЛЬНАЯ СХЕМА
ВХОДНЫЕ ЦЕПИ
Катушки входных контуров длинных и средних волн и соответствующие
им катушки связи намотаны на ферритном стержне магнитной антенны МА
(рис. 3.41).
При работе приемника на диапазоне ДВ катушки £ц и Д]8 включаются
последовательно, а связь с базой транзистора преобразователя частоты
осуществляется через катушку Дц.
При работе в диапазоне СВ индуктивностью контура является катушка
Дп, а-катушкой связи Li2, при этом катушки Д13 и Ll4 замкнуты накоротко.
Катушки входных контуров диапазона КВ Дь Дз, Д5> Д7> Д9 и соответствующие
им катушки связи L2, L4, Le, Lt, Ll0 намотаны на цилиндрических каркасах.
Связь входных контуров с антенной автотрансформаторная. Телескопическая
антенна подключается к отводам катушек входных контуров, наружная —
к тем же отводам через конденсатор С].
В цепь базы транзистора Ti включен Г-образный фильтр, состоящий из
резистора (?ц и последовательного контура Д29С48 (фильтра-дырки), настроен-
ного на частоту 465 кгц. фильтр подавляет входной сигнал с частотой, равной
или близкой к промежуточной, и повышает устойчивость работы приемника.
‘ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
Преобразователь частоты собран на двух транзисторах Т4 и Т2 j-ипа П423
по схеме с отдельным гетеродином (71 — смеситель, Т2 — гетеродин). Транзи-
стор Т) включен по схеме с общим эмиттером, а Г2— по схеме с общей базой.
Гетеродин работает по схеме индуктивной трехточки. Катушки связи входных
и гетеродинных контуров включены последовательно, поэтому напряжения
принимаемого сигнала и гетеродина подаются на базу транзистора смесителя.
При такой схеме подачи напряжения гетеродина смеситель меньше нагружает
контур гетеродина, что повышает устойчивость его работы. Чтобы улучшить
стабильность работы гетеродина в поддиапазонах КВ, применены фазирующие
цепочки, компенсирующие сдвиг фаз в транзисторе. Фазирующая цепочка со-
ставляется из входного сопротивления транзистора Т2, резистора R4, конден-
сатора С43 и в зависимости от диапазона — конденсаторов С18, С21, С24, С27
и С3о. Оптимальное условие преобразования частоты выполняется при напря-
жении гетеродина на базе смесителя 80—150 мв. Нагрузкой смесителя являет-
ся четырехконтурный фильтр сосредоточенной селекции (ФСС), который обес-
печивает избирательность по соседнему каналу. Ширина полосы пропускания
ФСС (примерно 8 кгц-на уровне—6 дб) определяется величинами емкости
конденсаторов связи С57, С58 и С59. Связь ФСС с коллекторной цепью смесите-
ля (транзистор Г1) автотрансформаторная. Режим работы транзистора Т\
определяется величинами сопротивлений резисторов /?12, R13 и Ru.
Максимальная чувствительность приемников по промежуточной частоте
с базы транзистора Г1 (смесителя частоты) составляет 2—3 мкв при выход-
ном напряжении на нагрузке усилителя НЧ 165 мв.
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПИТАНИЯ
Электрические параметры транзисторов и их усилительные свойства в зна-
чительной степени зависят от режима .питания по постоянному току. Поэтому
в транзисторных приемниках при снижении напряжения питания на 20—30%
от номинального значения происходит резкое ухудшение чувствительности и,
кроме того, нарушается стабильность работы гетеродина. Последний дефект
особенно ярко выражен при прослушивании передач с большой громкостью.
При большой громкости происходят резкие колебания тока потребления- в око-
нечном каскаде в такт с модуляцией сигнала, которые приводят к значитеяь-
230
ному колебанию напряжения на зажимах источника питания В такт с изме-
нениями напряжения питания меняется выходная емкость транзистора, а сле-
довательно, и частота сигнала гетеродина. У приемников, имеющих такой де-
фект, при увеличении громкости принимаемой передачи происходит уход ча-
стоты гетеродина. Во время же пауз в передаче или при малой громкости на-
стройка на принимаемую радиостанцию восстанавливается. Для устранения
этих недостатков в приемниках «Спидола». «ВЭФ-Спидола-10» и других при-
менен стабилизатор напряжения питания транзисторов смесителя и гетероди-
на. Стабилизатор собран на транзисторе Т3 типа П41 (П15) и кремниевом
диоде Д1 типа Д101 (рис. 3.42). Режим работы транзистора Т3 определяется
Рис. 3.42. Схема стабилизатора напряжения питания смесителя и гетероди-
на (а) и его характеристики (б, в).
сопротивлением резисторов /?7 и /?9. Сопротивлением нагрузки по постоянно-
му току для стабилизатора являются цепи питания смесителя (Т\) и гетеро-
дина (Т3). Для пояснения принципа работы стабилизатора напряжения при-
емников «Спидола» и «ВЭФ-Спидола-10» гетеродин и смеситель частоты на
рис. 3.42 заменены эквивалентным сопротивлением R„.
Принцип работы стабилизатора основан на свойстве выходных характе-
ристик транзистора — малой зависимости тока коллектора от изменения на-
пряжения на нем при постоянном по величине напряжении на базе.
Постоянство напряжения на базе транзистора Т3 стабилизатора поддер-
живается диодом Д1. Стабилизирующее действие диода основано на нелиней-
ности прямой ветви вольтампериой характеристики диода (рис. 3.42). При
больших изменениях тока, протекающего через диод, напряжение на нем ме-
няется незначительно.
При постоянном напряжении на базе транзистора Т3 через сопротивление
нагрузки в цепи коллектора (точки / и 2) проходит ток, мало меняющийся
при изменении напряжения источника питания. Следовательно, падение на-
пряжения на сопротивлении нагрузки Д(Лт=Д/кДв меняется мало. Стабиль-
ность напряжения между точками 1 и 2 будет тем выше, чем больше внут-
реннее сопротивление транзистора (наклон характеристики) и чем круче харак-
теристика диода. Минимальное напряжение источника питания, при котором
еще работает стабилизатор, определяется из формулы
(/пит мип = (/разв+ I4+UК э мин + (/ст,
где L/разв— падение напряжения в цепях развязок (в данном случае падение
напряжения на резисторах /?зт и /?за); U3— падение напряжения на резисторе
/?? в цепи эмиттера транзистора Т3 (этот резистор необходим для установле-
ния величины тока стабилизации); UK в мин — остаточное напряжение на кол--
лекторе (напряжение, меньше которого начинается резкий спад коллекторного
тока, рис. 3.42, в); UCt — напряжение стабилизации.
В схеме приемника к точкам 1, 2 подключается смеситель и гетеродин,
при этом ток стабилизатора /От = 2 ма, напряжение стабилизации i/CT=3 в,
начальный ток диода /д = 0,35 ма. Таким образом, применением в схеме при-
емника стабилизатора напряжения позволяет сохранить высокую чувстви-
тельность приемника и стабильность частоты гетеродина при глубоком раз-
ряде батарей питания (до 5 в),
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Трехкаскадный усилитель ПЧ собран на транзисторах Т4, Т$ и Т6 типа
П41 (Г115), включенных по схеме с общим эмиттером. Первый и второй кас-
кады усилителя ПЧ выполнены по резонансной схеме с нейтрализацией, а тре-
тий каскад — без нейтрализации. Для нейтрализации действия внутренней об-
ратной связи транзисторов Т4 и Т$ применены конденсаторы С60 и Се7.
Нагрузкой каждого транзистора усилителя ПЧ служит одноконтурный
широкополосный фильтр ПЧ с трансформаторной связью со следующим кас-
кадом. Весь тракт усилителя ПЧ (без ФСС) имеет полосу пропускания 25—
30 кгц, что мало влияет на избирательные свойства приемника. Широкая по-
лоса получена за счет сильной нагрузки контуров со стороны диодного де-
тектора и шунтирования контура первого каскада (Z?42>- Детектор приемника
собран на полупроводниковом диоде типа ДЭВ. Нагрузкой детектора служит
резистор /?29. Для автоматической регулировки усиления используется по-
стоянная составляющая тока диода Д7, с помощью которой регулируется ба-
зовый ток первого каскада усилителя ПЧ (транзистора Г4).
Напряжение АРУ снимается с нагрузки детектора и через фильтр R2j,
Rie, Csi, С62 подается на базу транзистора Т4.
УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ
Трехкаскадный усилитель низкой частоты собран иа транзисторах Т7, Та,
Т3 и Tia типа П41- (П15).
Первый и второй каскады усилителя низкой частоты выполнены по схеме
с непосредственной связью. Напряжение смещения на базу транзистора пер-
вого каскада усилителя НЧ (Г7) подается из эмиттерной цепи второго каскада
(транзистор Tg), в результате чего осуществляется отрицательная обратная
связь по постоянному току между этими двумя транзисторами. Принцип дей-
ствия ее заключается в следующем. При повышении температуры ток коллек-
тора транзистора Т7 возрастает, а напряжение коллектора падает, уменьшает-
ся напряжение и на базе транзистора Т3. В результате этого ток эмиттера
транзистора Те уменьшается. Так как напряжение смещения на базу транзи-
стора Г7 снимается с резисторов R37, R39, Rw, через которые протекает ток
эмиттера транзистора Те, то напряжение на базе транзистора Т7 также умень-
шается. Такое построение схемы обеспечивает стабилизацию режима работы
обоих каскадов в интервале температур от —10 до '+45° С.
В коллекторную цепь транзистора Та включен согласующий трансформа-
тор Тр\. Выходной каскад усилителя НЧ выполнен по двухтактной схеме и
работает в режиме усиления класса АВ. Для согласования выходного каскада
усилителя НЧ с низкоомным громкоговорителем 1 ГД-1 ВЭФ применен вы-
ходной трансформатор Тр2. Два последних каскада усилителя НЧ охвачены
отрицательной частотнозависимой обратной связью, напряжение которой сни-
мается с первичной обмотки выходного трансформатора Тр2 и через цепочку
RaaCao подается на базу транзистора Та предварительного каскада усили-
теля НЧ.
Смещение на базы транзисторов Та и Г1о выходного каскада подается
с делителя, включенного в цепь эмиттера транзистора Т3.
Для коррекции частотной характеристики в области высоких частот при-
менены конденсаторы С78. Саг и Свз-
232
р чк
Режимы работы транзисторов указаны на рис. 3.43. -
В приемнике предусмотрена возможность подключения звукоснимателя и
внешнего громкоговорителя или головного телефона. При включении звуко-
снимателя детектор сигнала автоматически отключается и к усилителю НЧ
IZU-rtOU мпи
Гетеродин Стабилизатор
напряжения
Рис. 3.43. Режимы работы транзисторов по постоянному току и уровни на-
пряжения сигнала в тракте усиления приемников «Спидола» и «ВЭФ-Спидо-
ла-10».
подключается дополнительный каскад усилителя НЧ, собранный на транзи-
сторе Те по схеме с общим эмиттером. Нагрузкой каскада служит резистор
/?2в- При работе приемника в стационарных условиях для улучшения качества
звучания можно подключить внешний громкоговоритель или акустическую
систему, имеющую сопротивление 5,5 ом. При включении внешнего громко-
говорителя внутренний отключается.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпуса приемников «Спидола», «ВЭФ-Спидола-10» и «ВЭФ-Транзи-
стор-10» выполнены из цветной пластмассы. Органы управления (ручки Ha-
С. стройки, регулятора громкости с выключателем питания) расположены на ли-
цевой панели, а ручка переключателя диапазонов — на правой боковой сто-
роне. На задней стенке установлена колодка для подключения антенны, зву-
коснимателя, внешнего громкоговорителя, телефона и внешнего источника пи-
тания (рис. 3.46).
Каркас (шасси) приемника изготовлен из полистирола, на нем установ-
лены все узлы и детали, а также имеются отсеки для установки батарей ис-
Рис. 3.44. Схема расположения узлов и деталей на печатной плате ПЧ НЧ
приемников «Спидола» и «ВЭФ-Спидола-10».
Цифры 1—14 указывают точки соединений платы со схемой.
Рис. 3.45. Топографическая схема печатной платы приемников «Спидола» и
и «ВЭФ-Спидола-10».
точника питания. Монтаж усилителей ПЧ и НЧ выполнен на печатной плате,
изготовленной из фольгированного гетинакса. Схема расположения узлов и
деталей на печатной плате показана на рис. 3.44.
Топографическая схема печатной платы показана на рис. 3.45, а схема
подключения к печатной плате блока КПЕ, катушек магнитной антенны, гром-
коговорителя и других узлов показана на рис. 3.48.
Настройка приемника на принимаемую радиостанцию осуществляется
двухсекционным блоком конденсаторов переменной емкости с воздушным ди-
электриком емкостью 10—365 пф.
Рис. 3.46. Колодка для дополнительных подключений.
Магнитная антенна диапазонов ДВ и СВ выполнена на ферритовом стерж-
не марки 600НН длиной 160 мм и диаметром 8 мм. На стержне размещены
катушки контуров ДВ и СВ и соответствующие им катушки связи. Для прие-
ма на коротковолновых поддиапазонах используется штыревая телескопиче-
ская антенна. В приемнике применен переключатель диапазонов барабаного
типа на восемь положений. В отдельных для каждого диапазона контактных
секторах переключателя смонтированы входные и гетеродинные контуры.
Катушки коротковолновых входных и гетеродинных контуров намотаны
на цилиндрических полистирольных каркасах диаметром 6 мм и высотой
15 мм.
Катушки контуров гетеродина диапазонов длинных и средних волн на-
мотаны на четырехсекционных каркасах. Катушки контуров ПЧ намотаны на
секционных каркасах, каждый из которых помещен в чашки из феррита мар-
ки 600НН диаметром 11,5 мм и высотой 5 мм. Катушки контуров ПЧ за-
ключены в алюминиевые экраны. Настройка контуров ПЧ, входных и гетеро-
динных контуров диапазонов ДВ и СВ осуществляется подстрочными сер-
дечниками из феррита марки 600НН длиной 14 мм и диаметром 2,8 мм, а ко-
ротковолновых входных и гетеродинных контуров — сердечниками из феррита
марки 100ВЧ длиной . 12 мм. Намоточные данные катушек приведены
в табл. 3.7, а трансформаторов Tpt и Т р2 в табл. 9.3, 9.4.
Распайка выводов всех катушек контуров и трансформаторов НЧ пока-
зана на рис. 3.47. Кинематическая схема верньерного устройства изображена
на рис. 3.49.
В приемнике применены детали следующих типов.
резистор Rso — типа ТВК, остальные резисторы — типа УЛМ-0,12;
конденсаторы Сь С4 — С14, С^, Cj8— С33, С35, С88, C8g, C^, С43, С^, С^, С57,
Си, С89, С60, Сзз, С67, С88, С72, С80— типа КТ, Ci5, Ci7, С88, С40— типа КПК-М,
С84> С37, С83, С54, С58, С58, С78 — типа КСО, С44, С|8, 47» ^50> ^*52» ^62»
^64» ^*65» ^*66» ^69) ^70> ^73» ^74» ^75» ^82» ^83 — ТИПЙ БЛ4*2, ^*45» ^61’ ^71* ^76» С77»
С79, Cai — типа ЭМ, С84 и Св5 — типа ЭГЦ-500-12.
Антенна ДВ и СВ
Входные катании ипнтипоВ гетеродина
Трансформаторы НЧ
Тр1 . Трг
Рис. 3.47. Распайка выводов (вид снизу) катушек контуров и трансформа-
торов НЧ приемников «Спидола» и «ВЭФ-СпиДола-10».
Печатная плата
ПЧ - НЧ
(вид со стороны печати)
Рис. 3.48. Схема подключения узлов и деталей к печатной плате приемников
«Спидола» и «ВЭФ-Спидола-10».
2 оитха
Рис. 3.49. Кинематическая схема верньерного устройства приемников «Спи-
дола» и «ВЭФ-Спидола-10».
Таблица 3.7
Намоточные данные контурных катушек приемников
«Спидола» и «ВЭФ-Спидола-10»
Наименование катушек Обозна- чение по схеме Номера выводов Марка и диаметр проводов, мм Число витков Индуктив- ность, мкгн
Входная КВ 25 и . . 1—2—3 ПЭЛШО 0,18 10+4 2,2±10%
Катушка связи . . . l2 4—5 ПЭЛШО 0,18 3' —
Входная КВ 31 м . . L3 1—2—3 ПЭЛШО 0,18 12+6 3,4+10%
Катушка связи . . . 4—5 ПЭЛШО 0,18 3 —
Входная КВ 41 Ф . . L-, 1—2—3 ПЭЛШО 0,1 17+8 6,8±10%
Катушка связи . . . Ц 4—5 ПЭЛШО 0,18 3 —
Входная КВ 49 м . . L, 1—2—3 ПЭЛШО 0,1 21 + 10 10+10%
Катушка связи . . . L3 4—5 ПЭЛШО 0,18 2 —
Входная КВ 52 — 75.и Lt 1—2—3 ПЭЛШО 0,1 19+8 7,8±10%
Катушка связи . . . 7-10 4—5 ПЭЛШО 0,18 4 —
Входная СВ .... ^11 1—2 ЛЭШО 10x0,07 67 295±10%
Катушка связи . . . 7-12 3—4 ПЭЛШО 0,18 5 —
Входная ДВ .... Т-is 1—2 ПЭВ-1 0,11 190 2460+10%
Катушка связи . . . 7-14 3—4 ПЭЛШО 0,18 16 —
Гетеродинная КВ25л< 7-15 1—2—3 ПЭЛШО 0,18 3+9 1,8±10%
Катушка связи . . . 7-ie 4—5 ПЭЛШО 0,18 2 —
Гетеродинная КВ 31 м 7-18 1—2—3 ПЭЛШО 0,18 5+10 2,4±10%
Катушка связи . . . 7-17 4—5 ПЭЛШО 0,18 3 —
Гетеродинная КВ 41 м 7-20 1—2—3 ПЭЛШО 0,18 4+16 4,6±10%
Катушка связи . . . 7-19 4—5 ПЭЛШО 0,18 3 —
Гетеродинная КВ 49 м 7-22 1—2-3 ПЭЛШО 0,1 4+23 5,9±10%
Катушка связи . . . 7-21 4—5 ПЭЛШО 0,18 3 —
Гетеродинная КВ52 — 6,2+10%
75 м. 7-24 1—2—3 ПЭЛШО 0,1 4+221
Катушка связи . . . 7-23 4—5 ПЭЛШО 0,18 4 —
Гетеродинная СВ . . 7-20 1—2—3 ПЭВ-1 0,09 25x4 120± 10%
Катушка связи . . . 7-25 4—5 ПЭЛШО 0,18 отвод от 15-го 10 —
Продолжение
Наименование катушек Обозна- чение на схеме Номера выводов Марка и диаметр провода, мм \Числф витков Индуктив- ность, мкгн
Гетеродинная ДВ . . ^•28 1—2—3 ПЭВ-1 0,09 50x4 отвод от 15-го 450±10%
Катушка связи . . . Г27 4—5 ~ ПЭЛШО 0,18 15 —
Фильтр ПЧ ^29 1—2 ЛЭ 5x0,08 165 700 ±10%
ФСС-1 Гзо 1—2—3 ЛЭШО 7x0,07 50,5+16.5 115± 10%
ФСС-2 ^-31 1—2 ЛЭШО 7X0,07 67 115±10%
ФСС-3 • ^-зг 1—2 ЛЭШО 7x0,07 67 115+ 10%
ФСС-4 1-зз 1—2 ЛЭШО 7x0,07 67 115±10%
Катушка связи . . . ^34 3—4 ПЭЛШО 0,1 4 —
ФПЧ-1 ^*35 1—2 ЛЭ 5x0,06 104 290± 10%
Катушка связи . . . ^-36 3—4 ПЭЛШО 0,1 10 —
ФПЧ-2 ^37 1—2 ЛЭ 5x0,06 104 290± 10%
Катушка связи . . . ^38 3—4 ПЭЛШО 0,1 10 —
ФПЧ-3 ^39 1—2 ПЭВ-1 0,1 104 290± 10%
Катушка связи . . . Г40 3—4 ПЭЛШО 0,1 104 —
