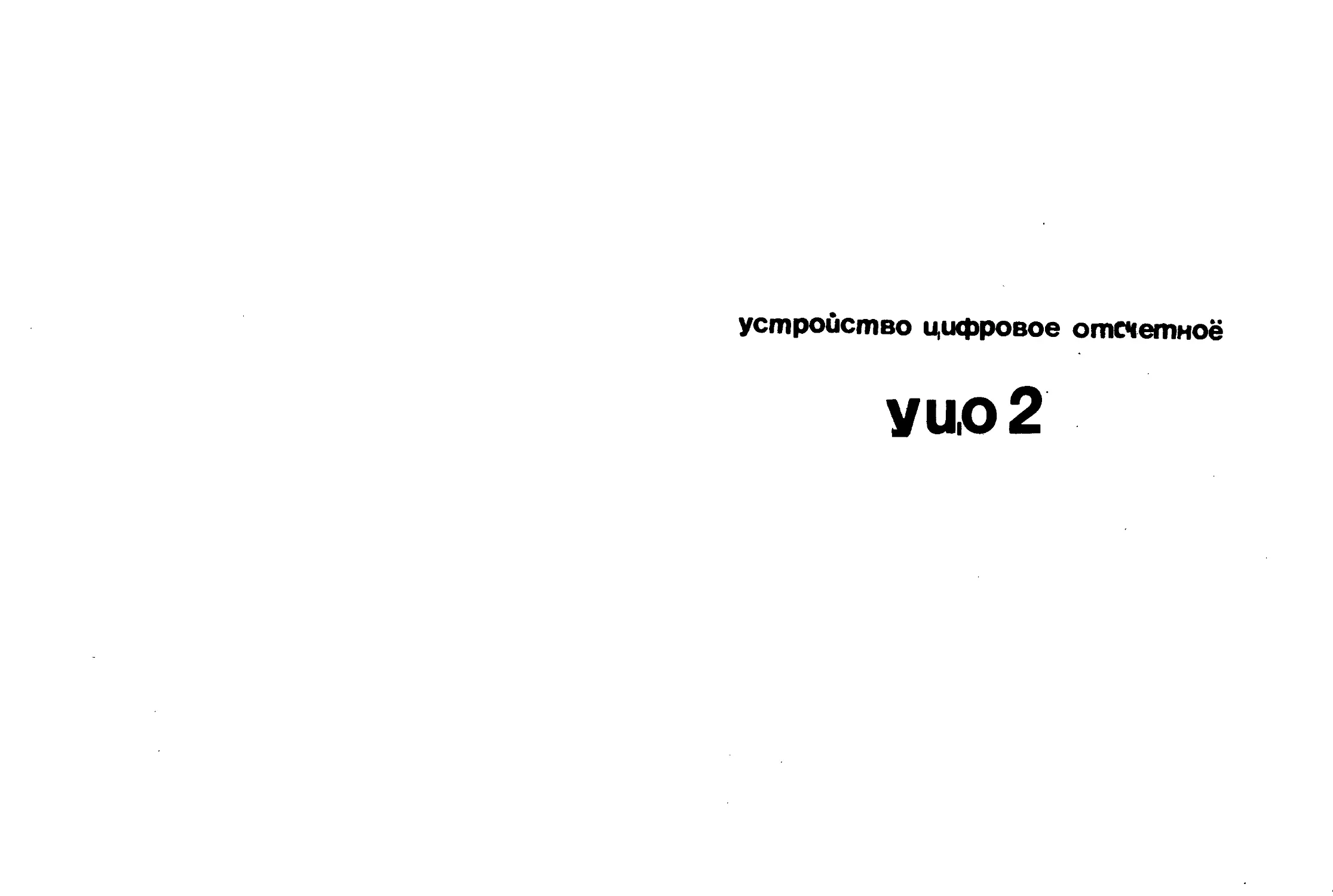

устройство цифровое отсчетноё
у ио 2
СОДЕРЖАНИЕ
I. Внешний вид прибора УЦО-2
2. Введение
3. Назначение
4. Технические данные
5. Состав прибора и комплект поставки
6. Устройство и принцип работы прибора
7. Подготовка прибора к работе
8. Указание мер безопасности
9. Порядок работы
10. Техническое обсдуживание
II. Конструкция прибора
12. Описание электрической принципиальной схемы
12.I. Устройство управления
12.2. Счётчик реверсивный
12.3. Устройство управления индикацией
12.4. Узел индикации
12.5. Устройство электропитания
13. Характерные неисправности и метода их устранения
14. Транспортирование и хранение
15. Свидетельство о приёмке
16. Гарантийные обязательства
17. Сведения о рекламациях
Приложения
I. ВНЕШНИЙ ВИД ПРИБОРА УЦО-2
Заводсм ведётся постоянная работа по усовершенствованию
прибора,поэтому некоторые конструктивные изменения в конструкции,
рисунках и схемах метут быть не отражены в настоящем паспорте.
2. ВВЕДЕНИЕ
Настоящий паспорт предназначен для изучения цифрового отсчёт-
ного устройства УЦО-2 (АИШ 3.031.000) и является эксплуатационным
документом при его применении, транспортировании и хранении.
3. НАЗНАЧЕНИЕ
3.1. Унифицированное цифровое отсчётное устройство УЦО-2
предназначено для обработки результатов линейных перемещений с по-
мощью фотоэлектрических преобразователей, индикации результатов
измерения на цифровом табло и вывода этих результатов на цифропе-
чать по двум координатам измерения одновременно.
Временная диаграмма вывода информации на цифропечать приве-
дена в приложении I.
3.2. Уоловия эксплуатации:
- температура окружавшего воздуха (20 °C
- относительная влажность не более 80 % при
25
- напряжение питающей сети 220 В |
- частота питаадей сети (50 - I ) Гц
- отсутствие в окружающем воздухе
кислотных и других агрессивных примесей.
4. ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры и размеры прибора приведены в табл.1.
Таблица I
Наименование параметра ; Норма
I. Емкость счётчиков 2. Выходной код счётчиков 3. Предельная частота входных импульсов 4. Индикация результатов 5. Предустановка 6. Цифропечать 7. Потребляемая мощность, ВА, не более 8. Габаритные размеры,мм, не более - длина - ширина - высота 9. Масса,кг, не более от - 9999999 до + 9999999 8-4-2-I I МГц Лодупроводниковые цифровые индикаторы Ввод любого семиразрядного числа со знаком Поразрядный вывод резуль- татов с частотой 25 Гц 40 350 240 135 7
5. СОСТАВ ИЖОРА И КОМПЛЕКТ ПОСТАВКИ
5.1. Состав прибора приведен в табл.2
Таблица 2
Обозначение 1 Наименование составных частей ! Поз.обоз.!Кол.
АНИ 3.031.000 Устройство цифровое отсчётное
УЦО-2 I
АВД 5.105.000 Ячейка - устройство управления А 5 I
АЩШ 5.100.000 Ячейка - счётчик реверсивный АЗ.А4 2
АПЩ1 5.139.000 Ячейка - устройство управления
индикацией А 2 I
АЩШ 5.087.000 Ячейка - устройство электропи-
танин А I I
АЩШ 5.104.000 Ячейка - устройство индикации А 6 X
5.2. Комплект поставки приведен в табл. 3
Таблица 3
Обозначение ! Наименование ! Количество
АЩШ 3.031.000 Устройство цифровое отсчётное
УЦО-2 I
АЩШ 3.031.000 ПС Паспорт I
АИШ 3.666.000 Колодка соединительная I
АВ0.364.047 ТУ Розетка РСТВ50 с кожухом I
ОЖО.480.003 ТУ Вставка плавкая ВП1-1-1,ОД 2
Розетка У255 I
6. УСТРОЙСТВО и ПНчНцИП работа прибора
Устройство цифровое отсчётное включает в себя устройство
управления,два реверсивных счётчика,устройство управления индикацией,
устройство индикации,устройство электропитания и переключатели.
Функциональная схема прибора приведена в приложении 2. Функционально
оба канала идентичны,следовательно приводится описание только одно-
го канала.
. Входными сигналами для устройства цифрового отсчётного явля-
ются две последовательности прямоугольных импульсов типа "меандр"
сдвинутые по фазе на 90 0 ± 45 °, которые поступают с фотоэлектри-
ческого преобразователя. Два "меандра” необходимы для определения
направления перемещения.
В зависимости от направления линейных перемещений определя-
ется соотношение фаз между двумя последовательностями импульсов.
Устройство управления от этих двух последовательностей импульсов
формирует знак и направление счёта для реверсивного счётчика,который
осуществляет счёт поступивших импульсов.Количество импульсов,посту-
пивших на вход счётчика пропорционально величине линейных перемеще-
ний.
Устройство управления индикацией осуществляет поочерёдный
вывод информации из счётчиков на устройство индикации.управляет оче-
рёдностью включения индикаторов, а также производит гашение незнача-
щих нулей в старших разрядах цифрового табло.
Устройство электропитания осуществляет питание как устройст-
ва цифрового отсчётного, так и фотоэлектрических преобразователей.
В приборе возможна предустановка любого семиразрядного чис-
ла со знаком "+" или Это предусмотрено для расширения функцио-
нальных возможностей прибора. Ввод необходимого числа осуществляется
с помощью переключателя ПЭДДУ'СТАНОВКА. и кнопок ЗАПИСЬ, установ.теннЕ”
на передней панели прибора. При нажатии кнопок ЗАПИСЬ,набранное чис-
ло на переключателе ПРЕДУСТАНОВКА в двоично-десятичном коде посту-
пает’ на входы реверсивных счётчиков и записывается в них. Одновре-
менно в левом верхнем углу цифрового индикаторного табло загорается
точка,которая гаснет при нажатии кнопки УСТ.О.
В приборе предусмотрена возможность проверки фотоэлектри-
ческого преобразователя, для чего необходимо перевести тумблер
РАБОТА - ПРОВЕРКА на задней панели в положение ПРОВЕРКА и повернуть
привод фотоэлектрического преобразователя. Если на цифровом табло
появится цифра со знаком "+", то неисправен П канал, а при знаке
неисправен I канал.
На передней панели прибора расположены кнопки:
- СЕТЬ - для включения прибора
- УСТ.О- для сброса в нуль реверсивного счётчика и цифрово-
го табло по каналам X и У
- ПЕЧАТЬ - для запуска цифропечатающих устройств
На задней- панели прибора расположены:
- переключатель ЗАПЯТАЯ для перемещения запятой с I по 4
разряд.
- разъёмы ФП-Х ФП-У для подключения фотоэлектрических
преобразователей
- разъём цПУ для подключения цифропечатающего устройства
- гнёзда "+6, ЗВ", "-6, ЗВ", ”+2,23/ и ОБЩ.,куда выведены пита-
ющие напряжения фотоэлектрического преобразователя для контроля.
7 ..ПОДГОТОВКА ШИБОРА К РАБОТЕ
7.1. При получении прибора после хранения и транспортирова-
ния необходимо вынуть его из тарн и выдержать в нормальных клима-
тических условиях в течение 12 ч.
7.2. Внешним осмотром убедиться в неповреждённости изделия
и наличии вставки плавкой соответствупцего номинала.
7.3. Перед эксплуатацией блока необходимо ознакомиться с
настоящим паспортом.
8. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
8.1. Перед включением прибора в сеть подключить земляной
провод розетки к шине ЗЕМЛЯ.
8.2. Соединение и отсоединение внешних устройств при вклю-
чённом приборе не допускается.
8.3. Вставку плавкую установить в соответствии с надписью
на задней панели прибора.
8.4. Запрещается заменять вставку плавную и переставлять
прибор при включенном в сеть кабеле.
9. ПОРЯДОК РАБОТЫ
9.1. Подключить соединительные жгуты фотоэлектрических пре-
образователей к разъёмам ШХ и ФПУ прибора.
9.2. Переключателем ЗАПЯТАЯ на задней панели прибора,уста-
новить местоположение запятой.
9.3. Подключить кабель питания в сеть.
9.4. Нажатием кнопки СЕТЬ включить прибор.
9.5. Нажать на кнопки - УСТ.-О на передней панели прибора.
На цифровом табло,начиная с разряда, где установлена запятая, должны
индицироваться нули.
9.6. Для ввода числа с помощью переключателя ПРЕДУСТАНОВКА
набирается нужное число и знак "+" или и нажатием кнопки
ЗАПИСЬ вводится набранное число в соответствующий канал.
На цифровом табло должно индицироваться набранное число со
знаком (знак "Р1 не индицируется). В верхнем левом угду цифрового
табло загорается точка.
9.7. Для ввода числа с помощью фотоэлектрического преобразо-
вателя, производится вращение привода преобразователя. При вращении
привода против часовой стрелки на цифровом табло должно индициро-
ваться положительное число (без знака), при вращении по часовой
стрелке отрицательное число (со знаком "-").
10. ТЕХНИЧЕСКОЕ ОБСЛУЖВАНИЕ
Прибор не требует особых мер технического обслуживания.
Через каждые 500 ч. эксплуатации целесообразно очищать прибор
от осаждённой пыли.препятствупцей теплоотдаче (например пылесосом).
II. КОНСТРУКЦИЯ ШИБОРА
Устройство цифровое отсчётное собрано в каркасе (рис.З.)
Каркас состоит из боковых стенок I, передней панели 2, зад-
ней панели 3, шасси 4, скобы 5. У задней панели,отделённой экраном
6 от основного блока,расположен сетевой трансформатор 7, подставка
для конденсаторов 8,9,10,11.12 и мощный транзистор на радиаторе 13.
На шасси в разъёмы установлены: устройство электропитания
14, устройство управления 15, два реверсивных счётчика 16,устрой-
ство управления индикацией 17.
На пеоедней панели (рис.1.) расположены кнопки УСТ.О и
ЗАПИСЬ по координатам X и У, СЕТЬ .ПЕЧАТЬ, переключатель ПРЕДУСТАНОВКА
и устройство индикации.
Рис.1
Рис.^
Рис.З
На задней панели прибора (рис.2) расположены: ФПХ и ФПУ
разъёмы, с помощью которых к прибору подключаются фотоэлектричес-
кие преобразователи, разъём ЦПУ для вывода результатов измерения
на цифропечать, сетевой шнур с вилкой, переключатель ЗАПЯТАЯ,гнёзда
"+6,3 В", "-6,3 В”, "+2,2 В", "ОБЩ" для контроля питающих напряже-
ний фотоэлектрического преобразователя,, вставка плавкая,зажим за-
земления И тумблер РАБОТА-ПРОВЕРКА.
12. ОПИСАНИЕ ЭЛЕКГННЕСКОЙ ПИШцИПИАЛЫЮй СХЕМЫ
Принципиальная электрическая схема устройства цифрового от-
счётного приведена в приложении 3
12.I. Устройство управления
Принципиальная электрическая схема устройства управления
приведена в приложении 4
В состав устройства управления входят:
- схемы формирования и задержки счётных импульсов,собран-
ных на микросхемах Д1,Д2,ДЗ,Д4,Д5,Д8,Д11,Д12
- схёмы определения знака и направления счёта,собранные на
микросхемах Д6,Д9,Д10 и транзисторах Уз, У4.
- схема сигнализации введения предустановки,собранная на
микросхеме Д7 и транзисторах Vi, У2.
Импульсы от фотоэлектрического преобразователя через ключи
Д1 поступают по цепи задержки С2, В6 и СЗ, Н7 после чего диффе-
ренцируются микросхемами Д4.Д5.
В зависимости от направления движения счётные импульсы бу-
дут или на 12-ом или на 6-ом внходах Д5 для канала X и на 8-ом вы-
ходе Д5 или 12-ом выходе Д4 для канала У.
В зависимости от знака записанного числа и направления дви-
жения , счётные импульсы будут поступать на прямой счётный вход ре-
реверсивных счётчиков,если направление движения и знак предустанов-
ки совпадают, на реверсивный вход они не совпадают.
12.2. Счётчик реверсивный
Принципиальная электрическая схема реверсивного счётчика
приведена в приложении 5. Реверсивный счётчик выполнен на микросхе-
мах Д1 f JI7,включенных по последовательной схеме. Выходные сигна-
лы счётчиков через селекторы-мультиплексоры Д8 } Д11, поступают на
вход дешифратора Д12,который формирует сигналы для управления семи-
сегментным индикатором. Селекторы-мультиплексоры предназначены
для поочерёдного подключения к дешифратору выходов счётчиков.
Для выделения сигнала ПЕРЕХОД ЧЕРЕЗ 0 предусмотрены диоды
Д1, Д28 и резистор Ri
12.3. Устройство управления индикацией
Принципиальная электрическая схема устройства управления
индикацией приведена в приложении 6. Схема состоит из генератора
импульсов (мультивибратор), собранного на микросхеме Д1,двоичного
счётчика ДЗ.дешифратора 3-8 Д5,стробирующего устройства Д2.Д4 и
схемы перемещения запятой Д6,Д7.
От импульсов генератора счётчик формирует двоичный код.Де-
шифратор.от поступившего от счётчика двоичного кода,формирует 8 им-
пульсов, сдвинутых друг от друга на один такт,для управления индика-
торами. Управляющие импульсы на индикаторы поступают через усилите-
ли V I..V?. Стробирующее устройство предназначено для гашения нез-
начащих нулей в старших разрядах.
12.4. Устройство индикации
Принципиальная схема устройства индикации приведена в при-
ложении 7. Схема состоит из шестнадцати полупроводниковых цифровых
индикаторов,предназначенных для индикации результатов измерения по
осям X и У.
12.5. Устройство электропитания
Принципиальная схема устройства электропитания приведена в
приложении 8. Схема состоит из четырёх принципиально однотипных,
компенсационных стабилизаторов напряжения,собранных на микросхемах
Al, А4. Стабилизаторы имеют следующие выходные параметры: выходное
напряжение +5 В; + 2,2 В; +6,3 В и минус 6,3 В с максимальным то-
ком нагрузки 2,5 А; I А; 0,2 А; соответственно.
В стабилизаторах предусмотрена защита от перегрузок и ко-
роткого замыкания. Для регулировки выходных напряжений предусмот-
рены потенциометры ВХЗ,Е15,НГ7,В19 соответственно.
23. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Характерные неисправности,которые мохут возникнуть в про-
цессе работы прибора:
Характерные неисправности Вероятная причина Методы устранения
Отсутствие Перегорела Заменить
индикации вставка вставку
на табло плавкая плавкую
14. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Прибор может транспортироваться любым видом закрытого тран-
спорта на любые расстояния при температуре не выше + 50 °C и не ни-
же минус 60 °C. При транспортировании прибор необходимо защищать от
ударов и сотрясений, проникновения влаги и активных примесей,нагре-
вания прямыми солнечными лучами. Не допускается ставить ящик на
снег или влажную поверхность.'
15. СВИДЕТЕЛЬСТВО О ПН1ЕМКЕ
Устройство цифровое отсчётное УЦО-2,заводской номер,
признано годным для эксплуатации.законсервировано и упаковано в
соответствии с установленными требованиями.
Срок консервации
Прибор принял _________________________ОТК
Дата выпуска и консервации ____________________________
16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
I. Предприятие-изготовитель гарантирует соответствие выпус-
каемых приборов всем требованиям технических условий при соблюдении
потребителем условий эксплуатации,транспортирования и хранения в
течение:
- гарантийного срока хранения-6 месяцев с момента отгрузки
приборов потребителю, в том числе в упаковке;
- гарантийного срока эксплуатации - 24 месяцев с момента
ввода прибора в эксплуатацию.
2. Ввод прибора в эксплуатацию в период гарантийного срока
хранения прекращает его течение. Если прибор не был введен в эксп-
луатацию до истечения гарантийного срока хранения,началом гарантий-
ного срока эксплуатации считается момент истечения гарантийного
срока хранения.
3. Гарантийный срок продлевается на время от подачи рекла-
маций до введения приборов в эксплуатацию силами изготовителя.
4. Предприятие-изготовитель обязано в течение гарантийного
срока эксплуатации безвозмездно ремонтировать приборы,вспомога-
тельные части вплоть до замены прибора в целом,если они за этот
срок выйдут из строя или характеристики окажутся ниже норм,соот-
ветствующих стандартов и ТУ.
Безвозмездный ремонт или замена производится при условии
соблюдения потребителем правил эксплуатации,транспортирования и
хранения.
5. При механических повреждениях прибора во время транс-
портирования потребитель обязан предъявить представителю предприя-
тия-изготовителя тару и пломбы на таре для выяснения причин и ви-
новности транспортной организации.
17. СВЕДЕНИЙ О РЕКЛАМАЦИЯХ
I. Вслучае отказа прибора в работе или неисправности его
в период гарантийных обязательств, а также обнаружения некоплект-
ности при первичной приёмке прибора, потребитель должен выслать в
адрес предприятия-изготовителя:
375084,г.Ереван завод "Орбита"
письменное извещение со следувдими данными:
- обозначение прибора,заводской номер,дата выпуска и дата
ввода в эксплуатацию;
- наличие заводских пломб;
- характер дефекта (или некомплектности);
- наличие у потребителя контрольно-измерительной аппаратуры
для проверки прибора;
- адрес, по которому должен прибыть представитель предпри-
ятия-изготовителя, номер телефона;
- какие документы необходимы для получения пропуска.
2. Все предъявленные рекламации,их краткое содержание и
меры,принятые по рекламаций,регистрируются в таблице.
Таблица.
Содержание ! Должность, фа-! Как, кем и когда !Должность,фамилия
рекламации,!милия и под-!восстановлен при!и подлись,лица,от-
номер и да-!пись лица,oiv!бор,подтверждаю-!ветственного за
та письма !ветственного!щии документ !приёмку прибора
!за реклама- ! !
КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ
Карточка отзыва потребителя возвращается изго-
товителю не позднее одного года с момента полу-
чения (эксплуатации) прибора.
I. Тип изделия ;,
2. Заводской номер изделия
3. Дата выпуска _______________________________
4. Получатель и дата получения изделия
со
м
Рч
е-ч
о
Я
5. В каком состоянии изделие поступило к Вам:
были ли замечены какие-либо дефекты по при-
чине некачественной упаковки или изготовле-
ния ____________________________________________
6. Когда и какой ремонт или регулировку потребо-
валось производить за время работы изделия
7, Какие элементы приходилось заменять
8. Результаты проверки технических характеристик
изделия и соответствие их паспортным данным
9. Предъявлялись ли рекламации поставщицу-
(указать номер и дату предъявления)
10. Сколько времени изделие работалодо первого
отказа (в часах) ________________________________
II. Насколько удобно работать с изделием в усло-
виях Вашего предприятия
12. Ваши пожелания о направлениях дальней-
шего совершенствования (модернизации)
изделия __________________________________
13. Сколько времени изделие наработало
(суммарное время в часах) с момента
его получения до заполнения карточки
отзыва ____________________________________
Подпись ________________________
" " 19 г,
Адрес предприятия-изготовителя:
375084,г.Ереван-84 завод "Орбита1
ПЕРЧЕНЬ ПРИЛОЖЕНИЙ
Приложение I - временная диаграмма вывода информации на
цифропечать.
Приложение 2 - функциональная схема устройства цифрового отсчётного. УЦО-2
Приложение 3 - принципиальная электрическая схема устройства цифрового отсчётного УцО-2
Приложение 4 - принципиальная электрическая схема устройства управления.
Приложение 5 - принципиальная электрическая схема счётчика реверсивного.
Приложение 6 - принципиальная электрическая схема устройства управления индикацией.
Приложение 7 - принципиальная электрическая схема устройства индикации.
Приложение 8 - принципиальная электрическая схема устройства электропитания.
Прилоягмие /
ВРЕМЕННАЯ ДИАГРАММА ВЫВОДА ИНФОРМАЦИИ НА ЦИФРОПЕЧАТЬ
111 ре -разряд багодоб счв/пчияаВ
21с - СиюрониЗирукпции сигнал, Измаа - знанавыд разряд
И^ргю-разряд перакллавачя индилачии
Приложенье 2
ФУНКЦИОНАЛЬНАЯ СХЕМА устройства ЦИФРОВОГО ОТСЧЕТНОГО
УЦО- 2
tcowwsmmv
О» (лам- Наименование, Припечоние
ЛПзП^.гатит oMca.w в-з^з
C1.CS кн:)Т::м15м-гПлф1Н7: 5
cj'm кп-ss- Hso-e.im<i>t mj. (X
iilucmOpeL госгепз 33
X/tk MT-W-Ott *-5ff f
s) ti HJfT-t,15-170:57. 7
19,111 HIT-0.15-11 tsf. 2
*« w Mjn-H25-l?0t57. f
VI VI KT3116 ЖХ5 365 Ш ТУ h
Пмркхем
N,lt H155JU3 5КО 3)0 006 гя 2
13 KISS ОН 1 5КО 3 <f».00b ТУ/Ц 1
Olf 65 Ш55М<> 5М 3kg 006 rut г
0) Si55w уко jut 006 rvt 1
IT П551Н1 ККО 3</3.006 TJI 1
6! ' MiiJOli fKO3)g ОО6ТУЗ 1
ТГ Ш55тн1£ко. zyg.ooiTJf <
PH М55ЛП SKO. 3 6» 006 TS/gy I
РН,РЯ KtSSJin fKO.Skt 006 TUT г
грпг^-ышуг «to злеoosry z
>"?. t/t) uo/pniWV
аЧ
ft
iff
1
03
О
f3
gti
10 J tl
ft i... 11
11. J—11
tn_________a
£
L
IL
г
г_
i_.
of
’
Vi
I
a
a
at.
I"
n
TH
ki
и
11
tfis
(S
it—
О—
IM. -
ta_
11
is
4'/
4 «
4n
Й-
£1-
к
0)
L 2
g 1
t
Ъ2
«
10
O(ff
IL
20 li
j?*£.
t«|*s
Л5
Ъ
7L
tn
гп
IL
£
U.
а.
i"
ш.
ш
М
тт-
ТГ
30
ш
И—
ш
43
ж.
Ш1
Konm 'Itnb
St '//I
&
77Г _4«!W>'‘!S_
ВЛШ ГГТЛЛД—1
"Ж et at—— .81 j/f „
ем . 2£Л.
№-
7M ваш,— .
4^
rtf -l2Z V4..- -•w-1 —
- - icK - tat - 116 -тёк W: - w B*:» 8*1 k=H
- и Грозр PP'X (меню .— -n
- /5 ^/д - _
- Sts @
- sop
- ies ' ft- --
-‘5? SilnO
ПО\
fVei'/v
VtUUQ
ML
сд г«
W-,..V5£
iUL
UlJHL
1ZL-
UH
На именование
Ptsuomn ГОСТ 7113 ??. МЛТ-О^ШШ
_X0uisucamopn_
XN-5S-H90-0.068HSB 110% ОКМЫМ319
. Ииоди
Л9Ж СМЗЗВХЛаП--------------
Пишыем*.
X155HE6 MO. №00611)10
К145КП7 £XO.31tg. 006 ГУЗ_____
алита ГРЛШ-НШУг №0.366.006 ТУ
OWHAJtf ptbtpcububtu
Схема злеитричреиа'Л
Прилет
г
IL
21
7_
±
L
AlUSli.lb.
О (70 '50/
it
П03 OSntKiv НАИМЕНОВАНИЕ ? £ Припеи
Резисторы Г0СТ7НЗ~77
81,82 H/17-025 - 510 ± 5% 2
83 fifO НЛТ-025-270±51 8
Конденсаторы ОМ. 460043 ТУ
С/ КН-56-И 30-НЮ *10% /
С2-С1/ КП- 56-НЗО-ООбЪнкК *10% 7
С5-СП КМ-58- НЭО-МЮ*Ю% 3
Транзисторы
VI /7 КТ 8146 а-ЛО 336.184 ту 7
V<J КТ 318 6 ЖКЗ-ЗбУ. 143 ГУ 1
Ник-роскен'ны
D1 К155ЯН 58ff. 348.006 ТУМ /
DS к /55 ЛИ 1 880.548.006 АУ/3 1
D3 К155 и£ 5 8кО- 348 006 ТУР 1
Di К155тпг SM. 348.006 ТУК 1
05 К155ИА4 бКО-З''? 006ТУ.23 1
Db К 155ЛЛ16И0 348. 006 ТУ36 1
07 К 755М 6 5КО 349 006 ТУ / /
UH Вимл ГРПМ1-61ШУ2 KtO 364 ОО6ТУ / J
4in /
- ... AlUHf5.139. О 93
Да™ УсгроОст/,-. ^грлгчч, я примцит>иС1У>Ь£'О. н Я/ 55 _ лед "а: г Поссо. | Лисп /
Аг/:.. ;h*n<. -v нч Нисены iffy? О‘ч 8 i'CO,
atw 'MwmiriV'
i
i
$07 I
& i){
a
US'
05 I
%
7
S
16
Й
го
n
?? !2
25
<?
в
TS
3
Ё’ —
Г Г Р
irtiaaar.]
75“
sr
гГ
еь
Конт 41 Цепь
_1 Л. IT
г- d.,x‘ е -л'
...1.Л."
в Л’ —Л1-
1L— г,у"
Ti cf’iH
Л я € к* . 4-»y...v Знак, У
1 Z? uhS. яая. .к' Знак •У
\СШ№^ШЯЯШЛ\
15
1 т г-42£Х Роз й "ДтТРГ”— —
JL— ianfm<xt
L
!£,
p
d/qI
Л
fa
П ЫЗ L
7
Ij?
Q
7?
71
~K
7s
gc
&
ЛОЗ Обозна- чен ие НАИПЕНОВШЕ 5 X Приныиние
Индикаторы;
ОТ. 016 АЛСЗгЧБ аЛОЗЗЭЮЗТЧ 16
