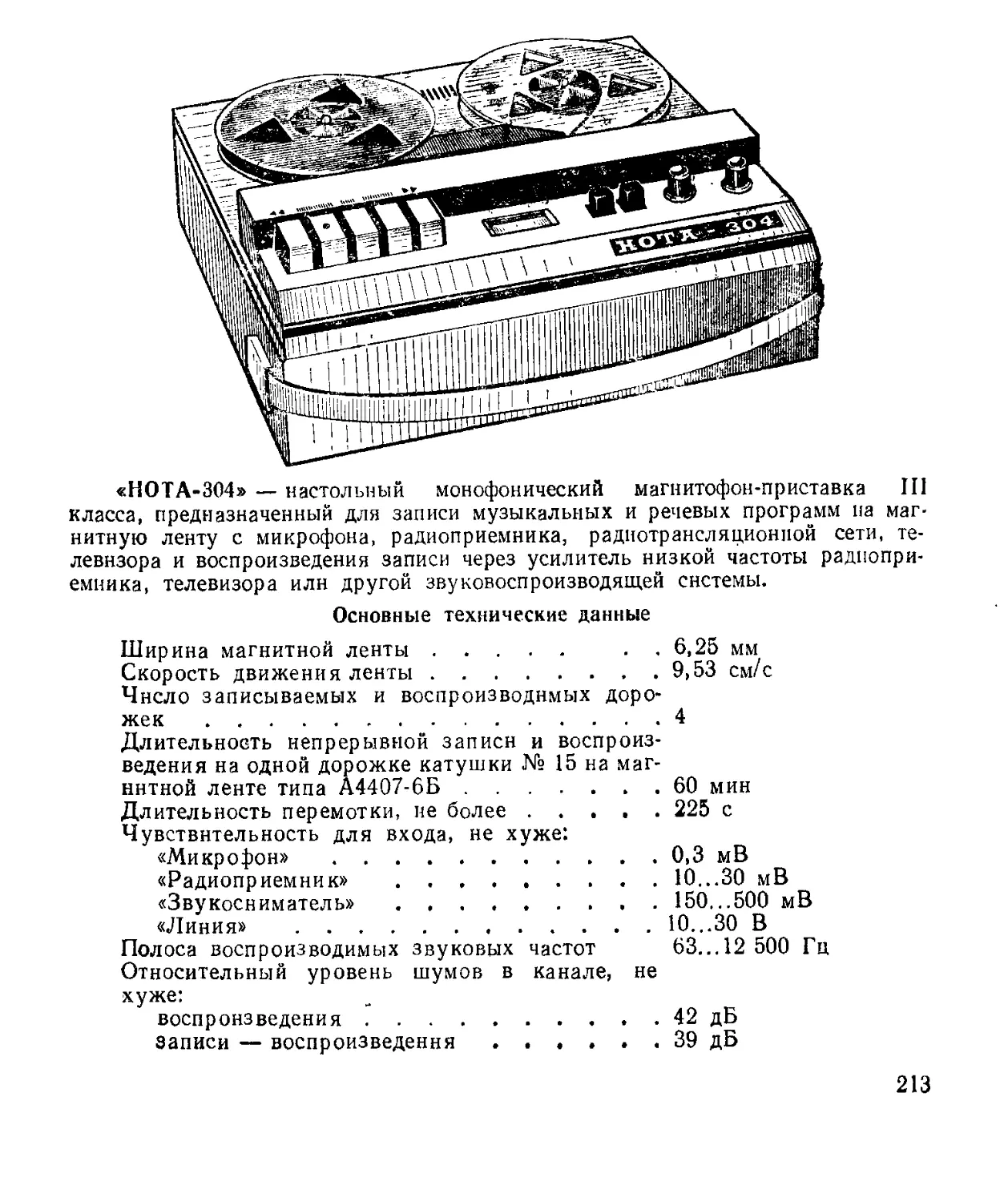

«НОТА-304» — настольный монофонический магнитофон-приставка III класса, предназначенный для записи музыкальных и речевых программ на магнитную ленту с микрофона, радиоприемника, радиотрансляционной сети, телевизора и воспроизведения записи через усилитель низкой частоты радиоприемника, телевизора илн другой звуковоспроизводящей системы.
Основные технические данные
Ширина магнитной ленты.............. . . 6,25 мм
Скорость движения ленты.....................9,53	см/с
Число записываемых и воспроизводимых дорожек .......................................4
Длительность непрерывной записи и воспроизведения на одной дорожке катушки № 15 на магнитной ленте типа А4407-6Б..................60	мин
Длительность перемотки,	не	более...... 225 с
Чувствительность для входа, не хуже: «Микрофон» ................................0,3 мВ
«Радиоприемник» ........................10...30 мВ
«Звукосниматель»........................ 150...500 мВ
«Линия» ................................10...30 В
Полоса воспроизводимых	звуковых частот	63...12 500	Гц
Относительный уровень шумов в канале, не хуже: воспроизведения............................42 дБ
записи — воспроизведения................39 дБ
213
Рис. 81. Принципиальная электрическая схема магнитофона-приставки «Нота-
R45 47к
304» (переключатель рода работ в положении «Запись»)
Коэффициент нелинейных искажений, не более 4%
Когффициент детонации, не более...........0,3%
Частота тока подмагничивания, не менее . . .70 кГц Источник питания..........................Сеть 50 Гц на-
пряжением 127, 220 В
Напряжение питания ....................... 17 В
Потребляемая мощность, не более , , , . . 35 Вт Габаритные размеры........................ 355 X 325 X
X 140 мм
Масса.....................................8 кг
Принципиальная схема. Электрическая часть магнитофона-приставки состоит из линейного усилителя, высокочастотного генератора с индикаторным каскадом и блока питания (рис. 81).
Универсальный усилитель пятикаскадный. Первые два каскада (VI, V2) гальванически связаны между собой. Для снижения собственных шумов усилителя первый каскад (V/) выполнен на транзисторе, обладающем низким коэффициентом шумов. Гальваническая связь между каскадами обеспечивает отрицательную обратную связь по постоянной составляющей напряжения. Стабилизация рабочей точки каскада осуществляется подачей напряжения с резистора R20 на базу транзистора VI в зависимости от TOKaj проходящего через резистор R18. С изменением температуры токи транзисторов VI и V2 остаются практически неизменными и рабочая точка выходного транзистора (V2) не сдвигается. В режиме воспроизведения к коллектору транзистора (V2) подключается резистор R24, с которого сигнал поступает на базу транзистора V5. В режиме записи между транзисторами V2 и V5 включается регулятор уровня записи. Последующие три каскада (V5....V7) также собраны по схеме с гальванической связью. Каскады, выполненные на транзисторах V5 и V6, включены по схеме с общим эмиттером, a V7 — по схеме с общим коллектором. Эмиттерный повторитель на выходе усилителя служит для улучшения работы предварительного каскада по переменному току и согласования выходного-сопротивления усилителя с дополнительным усилителем. Для обеспечения необходимого подъема частотной характеристики введена частотно-зависимая отрицательная обратная связь на высоких частотах — L3C19R42R43 и на низких частотах — C20R33R37R44. Конденсатор С23 устраняет возможность самовозбуждения усилителя на высоких частотах. Параллельная цепочка C15R26 — корректор по высоким частотам; C10L2, C7L1 — фильтр-пробка для частоты генератора. Резистором R45 осуществляется регулировка выходного напряжения на линейном и телефонном выходах.
Генератор предназначен для получения синусоидального напряжения высокой частоты, необходимой для подачи на головку стирания и обеспечения заданного тока подмагничивания на универсальной головке. Генератор выполнен на транзисторах V3 и V4 по схеме индуктивной трехточки. Напряжение подмагничивания снимается со вторичной обмотки трансформатора Т1 и через разделительные контенсаторы С1 и С2 и регулировочные резисторы R8 и R9 подается на универсальную головку. Резистор R21 включен для температурной стабилизации рабочей точки и улучшения нелинейных искажений. Резисторами R22, R23, R27 и R28 задается смещение на базах транзисторов V3 и V4.
Индикатор предназначен для визуального наблюдения и контроля при установке уровня сигнала записи. Схема индикатора выполнена на диодах V8 и V9 по схеме удвоения напряжения. С помощью резисторов R10h RH устанавливается чувствительность схемы индикатора.
Источник питания выполнен на трансформаторе Т2 и кремниевом выпрямителе, построенном по схеме однофазного моста.
Механизм транспортирования магнитной ленты приводится в движение электродвигателем 6 с насадкой (рис. 82). Вращение от двигателя с помощью ведущего ремня 1 передается на маховик 11 с ведущим валом 10. Лента к ве-216
дущему валу прижимается роликом 12. В режиме работы левый 4 и правый 8 узлы растормаживаются, ролик 12 прижимается к ведущему валу и магнитная лента приводится в движение.~Подмотка ленты на правый узел осуществляется с помощью ремня подмотки 7. При перемотке вправо растормажи-
Рис. 82. Кинематическая схема механизма транспортирования магнитной ленты магнитофона-приставки «Нота-304»:
/, 7 — резиновый ремень; 2 магнитные Головки; 3 — магнитная, лентз; 4 — левый узел; 5 — тормозной рычаг; 6 — электродвигатель; 8 — правый узел; 9 — ролик перемотки; 10 — ведущий вал; 11 — маховик; 12 прижимной ролик
вается правый узел. Вращение от маховика 11 передается через промежу» точный ролик 9, который при этом перемещается вправо, входя в зацепление справим узлом. При перемотке влево растормаживается левый узел. Насадка двигателя 6 смещается влево, входя в зацепление с левым узлом.' Управление механизмом транспортирования магнитной ленты осуществляется с по» мощью переключателя клавишного типа.

Рис. 83. Расположение узлов и деталей на платах магнитофона-приставки «Нота-304»
Конструкция и детали. Корпус, магнитофона-приставки металлический и оклеен декоративной пленкой. Ручка для переноски расположена с передней стороны. Верхняя крышка съемная, выполнена из прозрачного ударопрочного полистирола. Органы управления (регулятор громкости и записи,
217
переключатель рода работы) выведены на переднюю лицевую панель. Гнезда для подключения радиотрансляционной сети, приемника, микрофона, звукоснимателя и выхода находятся на задней стенке приставки.
Универсальный усилитель, генератор с индикатором выполнены на печатных платах из фольгированного гетинакса. Расположение узлов и деталей на платах показано на рис. 83.
В приставке применены: резисторы R8...RU, R37, R42, R44—типа СПЗ-27а, R25 — типа СПЗ-12а, R36, R74 — типа ПЭВ, R45 — типа СПЗ-12к, остальные — типа МЛТ; конденсаторы Cl, С2, С23 — типа КТ-1, С8— типа ПО, С7, CIO, С13...С15, С41 — типа ПМ-1, СЮ, С20 — типа К40П-2а, С21 — типа МБМ, С22, С40 — типа МБГЧ, С27 — типа К50-36, остальные — типа К50-6.
Краткие данные намоточных узлов. Головка универсальная Е1,'Е2: катушки намотаны проводом ПЭВТЛ-1 диаметром 0,05 мм по 900 витков, сопротивлением 100 Ом, индуктивностью 67 мГ, сердечник набран нз пластин пермаллоя марки 81 НМЛ. Головка стирающая ЕЗ, Е4: катушки намотаны проводом ПЭВТЛ-2 диаметром 0,11 мм по 180 витков, сопротивлением 3,6 Ом, индуктивностью 0,6 мГ, сердечник из феррита марки 1500НМЗ. Трансформатор генератора ТГ. обмотка 1—2, 4—5 — 43 витка, сопротивлением 1,6Ом, обмотка 2—3, 3—4 — 57 витков, сопротивлением 2,4 Ом, обмотка 6—8 — 220 витков, сопротивлением 7,5 Ом; все обмотки намотаны проводом ПЭВ-1 диаметром 0,16 мм. Сердечник трансформатора Т1 типа СБ-23-17а. Катушки фильтр-пробки LI, L2 — 620 витков из провода ПЭВ-1 диаметром 0,08 мм, сопротивлением 33 Ом, индуктивностью 6 мГ. Сердечник выполнен из феррита марки М600НН. Катушка коррекции L3 — 380 витков из провода ПЭВ-1 диаметром 0,08 мм, сопротивлением 19 Ом, индуктивностью 2,5 мГ. Катушки индуктивности L4, L5 — 172 витка из провода ПЭВ-1 диаметром 0,13 мм, сопротивлением 3,8 Ом, индуктивностью 0,65 мГ.
Данные силового трансформатора приведены в табл. П4 приложения 1.
