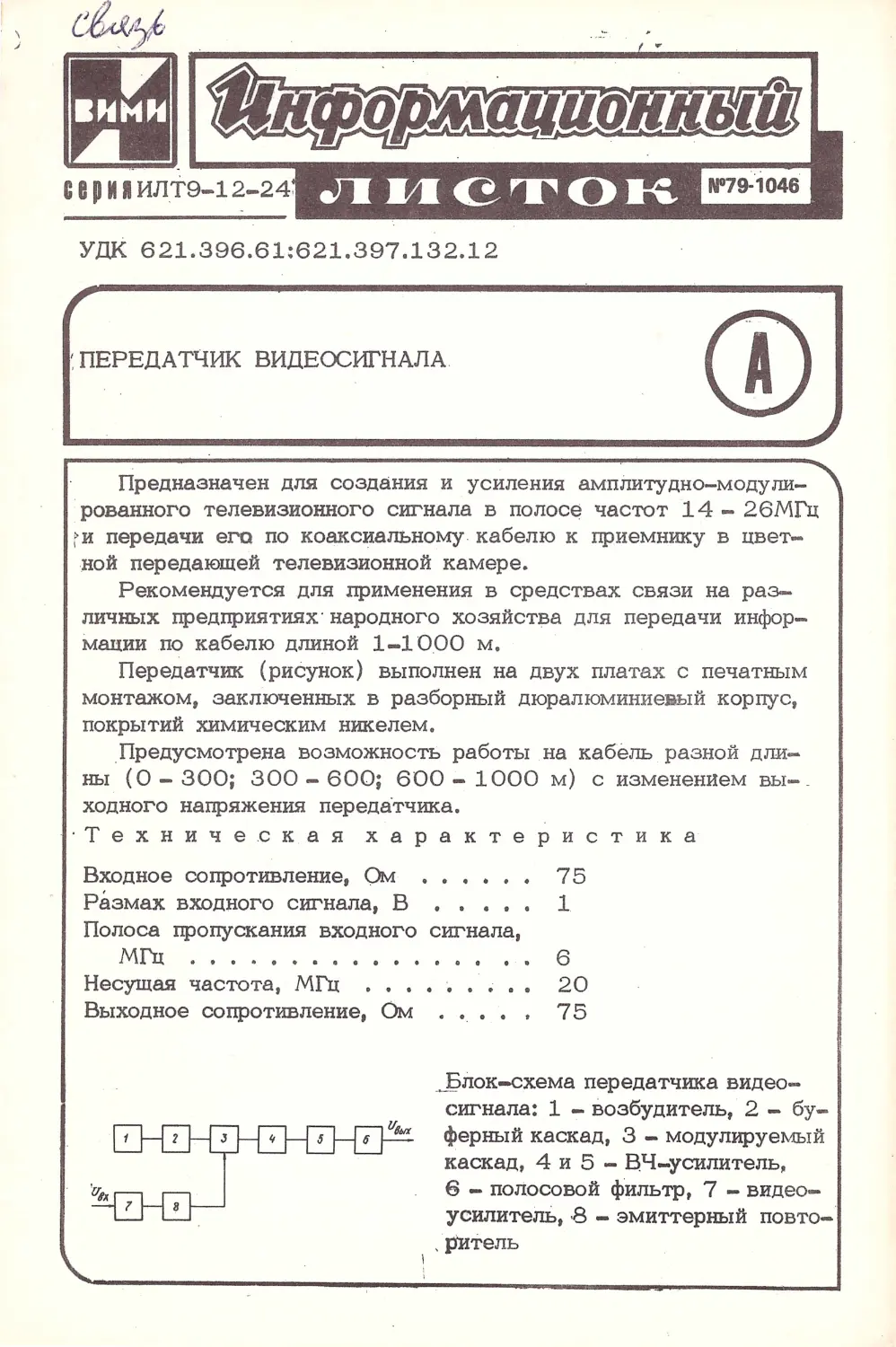

С 8р И I ИЛ_Т9-12-24
УДК 621.396.61:621.397.132.12
', ПЕРЕДАТЧИК ВИДЕОСШ'НАЛА
CD
Предназначен для создания и усиления амплитудно-модули­
рованного телевизионного сигнала в полосе частот 14 - 26МГц
r и передачи его по коаксиальному кабелю к приемнику в цвет­
ной передающей телевизионной камере.
Рекомендуется для применения в средствах связи на раэ­
личньхх предприятиях·народного хозяйства для передачи инфор­
мации по кабелю длиной 1-1 ООО м.
Передатчик (рисунок) выполнен на двух платах с печатным
монтажом, заключенных в разборный дюралюминиевый корпус,
покрытий химическим никелем.
Предусмотрена :возможность работы на кабель разной дли­
ны (О- 300; 300- 600; 600- 1000м) с изменеюtем вы-_
ходного напряжения передатчика.
•Техническая
характеристика
Входное сопротивление, Ом
Размах входного сигнала, В . . . . .
Полоса пропускания :входного сигнала,
75
1
MI'r!.............. •
6
20
75
Несущая частота, МГц
Выходное сопротивление, Ом
_...t,лок-схема передатчика видео­
сигнала: 1 - возбудитель, 2 - бу­
ферньхй каскад, 3 - модулируемый
каскад, 4 и 5 - 8Ч-усилитель ,
6 - полосовой фильтр, 7 - видео­
усилитель, ,8 - эмиттерный по:вто-
, ритель

Выходное высокочастотное напряже;.
ние,мВ.эфф..... •
.
.
•..•
•
2500; 535;. 107
Полоса пропускания выходного ВЧ-
сигнала,МГц..........
14- 26
Избирательность на частотах ниже 8
ивыше35МГц,дБ........50
Глубинамодуляции,%.........5О
Наnр.яжениепитания,В........
-12,6; +27 .
Потребляемая мощность, Вт . . . . . . 3
Вероятность безотказной работы в те-
чение22ч............. •
О, 9995
Рабочий диапазон температур, 0с
+5 ++55
Огносительная влажность ( при t = ЗООС
и атмосферном давлении 460 -
780ммрт.ст.),%........90
Габаритные размеры, мм . . . . . . . 28х54х200
Масса,г.................250
Передатчик обеспечивает качественную передачу видеосиг­
нала на расстояние до 1 ООО ·м при затухании кабеля 40 дБ
на частоте 20 МГц, имеет малые габаритные размеры, мае~
высокую надежность, _прост в эксrutуатации.
Передатчик обеспечивает одновременную передачу несколь­
ких видов информации по одному кабелю, что снижает эксплу­
атационные расходы на 15 - 20%. Работа производится сов­
местно с соответствующими приема-передающими устройства­
ми (см. ИЛ No 77-0399).
Огечественных аш!логов не имеет.
Изготовлена опытная серия.
Годовой экономический эфрект составляет 500 руб. за
счет указанных преимуществ.
Разработана техническая документация на передатчик инв.
No 394~828, объем 51 л., чертежи 82 л. и на приемник,
совместно с которым работает передатчик, инв. No 384.841
. объем 62 л., чертеж~ 80 л. (А-1/745).
Разработка прошла госуч.ет и регистрацию (УО5876).
Изделие не поставляется.
Адрес для запроса документации· и справок: 113209,
Москва, М-209, UООНТИ 'ЭКОС".
Инженерь•:М.д.Попова,И.Г.Немчинов
