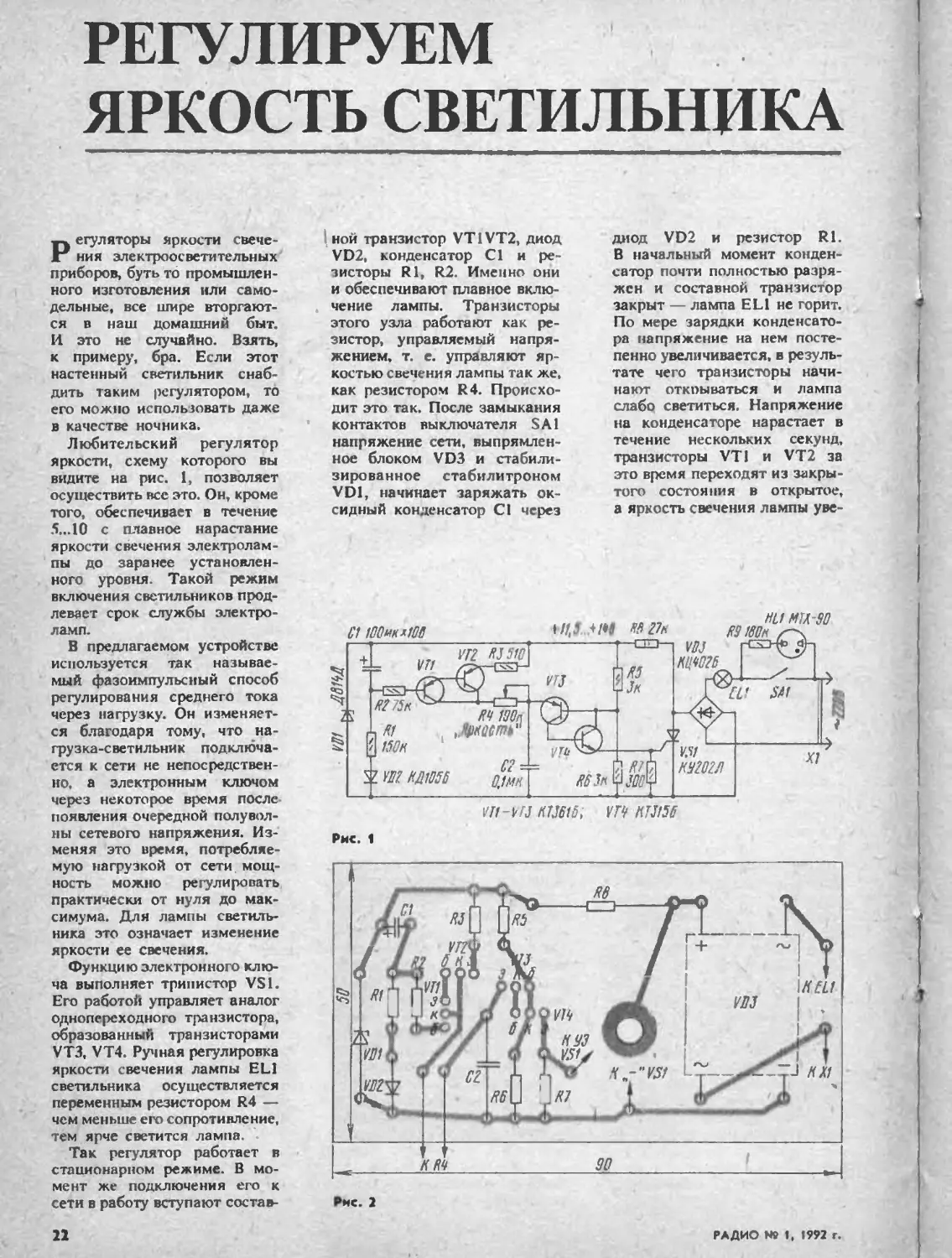

РЕГУЛИРУЕМ
ЯРКОСТЬ СВЕТИЛЬНИКА
Регуляторы яркости свече-
ния электроосветительных
приборов, буть то промышлен-
ного изготовления или само-
дельные, все шире вторгают-
ся в наш домашний быт.
И это не случайно. Взять,
к примеру, бра. Если этот
настенный светильник снаб-
дить таким регулятором, то
его можно использовать даже
в качестве ночника.
Любительский регулятор
яркости, схему которого вы
видите на рис. 1, позволяет
осуществить все эго. Он, кроме
того, обеспечивает в течение
5... 10 с плавное нарастание
яркости свечения электролам-
пы до заранее установлен-
ного уровня. Такой режим
включения светильников прод-
левает срок службы электро-
ламп.
В предлагаемом устройстве
используется так называе-
мый фазоимпульсмый способ
регулирования среднего тока
через нагрузку. Он изменяет-
ся благодаря тому, что на-
грузка-светильник подключа-
ется к сети не непосредствен-
но, а электронным ключом
через некоторое время после
появления очередной полувол-
ны сетевого напряжения. Из-
меняя это время, потребляе-
мую нагрузкой от сети мощ-
ность можно регулировать
практически от нуля до мак-
симума. Для лампы светиль-
ника это означает изменение
яркости ее свечения.
Функцию электронного клю-
ча выполняет трипистор VS1.
Его работой управляет аналог
однопереходного транзистора,
образованный транзисторами
VT3, VT4. Ручная регулировка
яркости свечения лампы ELI
светильника осуществляется
переменным резистором R4 —
чем меньше его сопротивление,
тем ярче светится лампа.
Так регулятор работает в
стационарном режиме. В мо-
мент же подключения его к
сети в работу вступают состав-
ной транзистор VT1VT2, диод
VD2, конденсатор С1 и ре-
зисторы Rl, R2. Именно они
и обеспечивают плавное вклю-
чение лампы. Транзисторы
этого узла работают как ре-
зистор, управляемый напря-
жением, т. е. управляют яр-
костью свечения лампы так же,
как резистором R4. Происхо-
дит это так. После замыкания
контактов выключателя SA1
напряжение сети, выпрямлен-
ное блоком VD3 и стабили-
зированное стабилитроном
VD1, начинает заряжать ок-
сидный конденсатор С1 через
Рис. 1
Рис. 2
диод VD2 и резистор R1.
В начальный момент конден-
сатор почти полностью разря-
жен и составной транзистор
закрыт — лампа ELI не горит.
По мере зарядки конденсато-
ра напряжение на нем посте-
пенно увеличивается, в резуль-
тате чего транзисторы начи-
нают откоываться и лампа
слабо светиться. Напряжение
на конденсаторе нарастает в
течение нескольких секунд,
транзисторы VT1 и VT2 за
это время переходят из закры-
того состояния в открытое,
а яркость свечения лампы уве-
