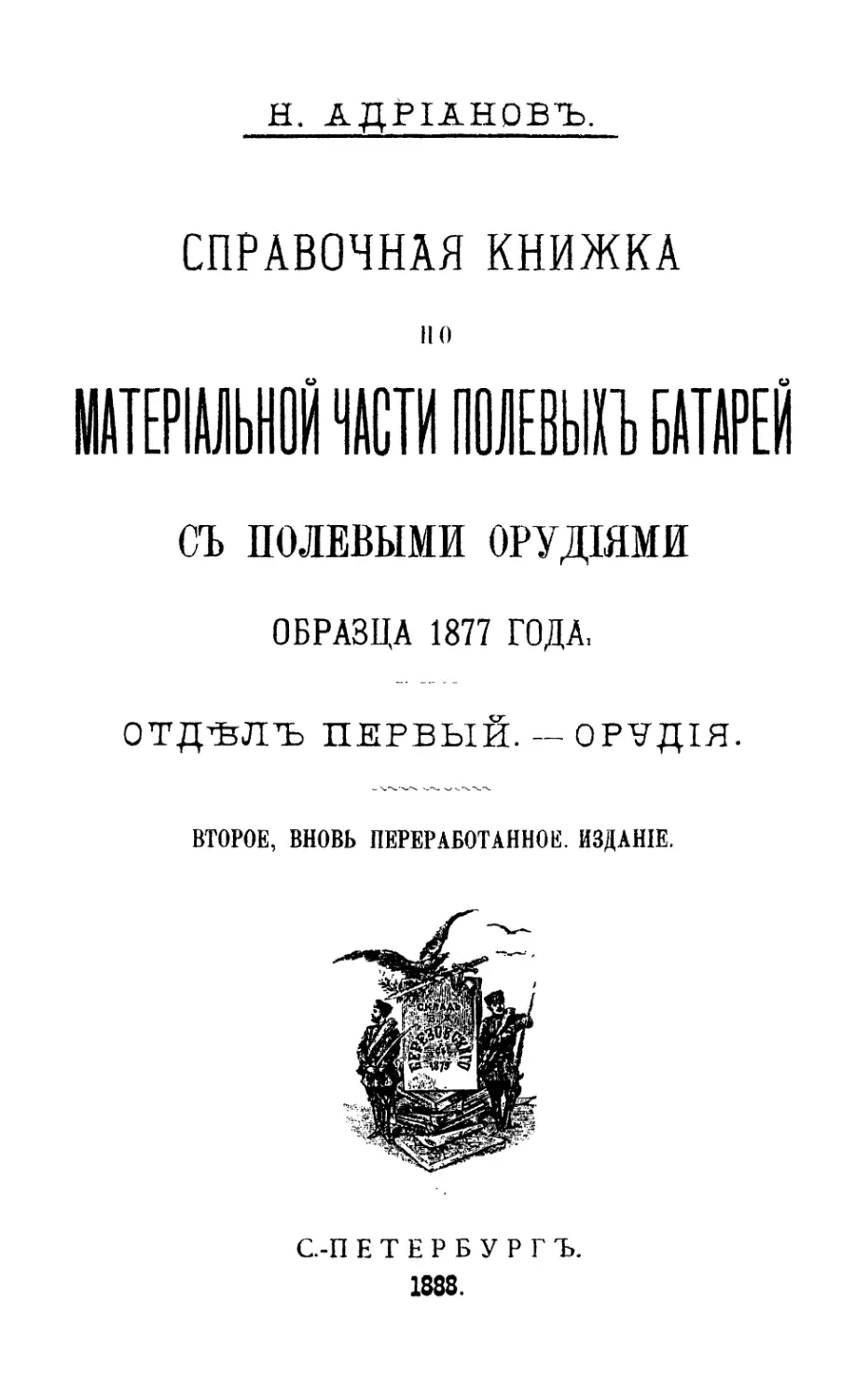

Н. АДРІАНОВЪ.
СПРАВОЧНАЯ КНИЖКА
по
ЩТЕРШ0Й НИР ПОЛЕВЫІЪ БШРЕЙ
СЪ ПОЛЕВЫМИ ОРУДІЯМИ
ОБРАЗЦА 1877 ГОДА.
ОТДѢЛЪ ПЕРВЫЙ. — ОРѴДІЯ.
ВТОРОЕ, ВНОВЬ ПЕРЕРАБОТАННОЕ. ИЗДАНІЕ.
С.-П ЕТЕРБУРГЪ.
1888.
Дозволено цензурою, Спб. 26 января 1888 г.
Типографія Ю. И. Эрлихъ, Б. Садовая ул., д» № 9
ОГЛАВЛЕНІЕ.
Глава первая.
Устройство стальныхъ полевыхъ пушекъ образца 1877 года.
Стр.
Устройство пушекъ.......................................... 1
Устройство пушекъ Обуховскаго завода . •................... 1
Устройство пушекъ завода Круппа............................ 5
Таблица численныхъ данныхъ пушекъ.........•................ 7
Глава вторая.
Устройство клиновыхъ механизмовъ стальныхъ полевыхъ
пушекъ образца 1877 года.
Устройство клина.......................................... 9
Плитка . . .............................................. 10
Коморное кольцо......• . ...............•............• . . Ю
Наружная доска...................................•........ 11
Зажимной винтъ ......................• .................... И
Рукоять...................................« . *........... 11
Задержка съ запаломъ и колечкомъ.......................... 12
Рамка на выходной конецъ клина............................ 12
Зарядная труба........................................... 13
Глава третья.
Прицѣлъ и пушка. Повѣрка нулевой прицѣльной линіи.
Прицѣлъ........................................... . . . 14
Мушка.....................................*............... 14
Провѣрка нулевой прицѣльной линіи.........• . •........... 15
Приборъ для повѣрки прицѣльной линіи.................• . . 18
Глава четвертая.
Сбереженіе стальныхъ полевыхъ пушекъ образца 1877 года.
Общія мѣры сбереженія орудій........................ . . 20
.Храненіе орудій , . . •............ . 21
11
Стр.
Храненіе орудій для запряженной артиллеріи...................... 21
Храненіе орудій для незапряженной артиллеріи . ................. 22
Осмотръ орудій ............................................ 22
Чистка и смазка орудій.......................................... 24
Чистка канала орудія..........................•................. 25
Чистка клина .................................................. 28
Чистка наружныхъ частей орудія.................................. 31
Обращеніе съ орудіемъ при стрѣльбѣ.............................. 32
Обращеніе съ орудіемъ при стрѣльбѣ холостыми зарядами........... 35
Обращеніе съ орудіемъ на ученьѣ и въ походѣ.........•........... 36
Глава пятая.
Поврежденія встрѣчающіяся у стальныхъ полевыхъ пушекъ об-
разца 1877 года и исправленіе ихъ въ батарейныхъ мастер-
скихъ. Правила веденія формуляровъ орудій.
Каналъ орудія................................................. 37
Клиновой механизмъ ............................................. 39
Прорывъ пороховыхъ газовъ между срѣзомъ кольца и плиткою .... 39
Притирка соприкасающихся поверхностей кольца и плитки.......... 41
Приподыманіе металла на срѣзѣ кольца и на ободкѣ и въ днѣ плитки . 42
Притирка шаровыхъ поверхностей каморнаго кольца и гнѣзда для него 44
Замѣна каморнаго кольца и плитки запасными...................... 45
Прорывъ пороховыхъ газовъ между запальнымъ колечкомъ и срѣзомъ за-
держки съ запаломъ............................................... 48
Перемѣна запальнаго колечка..................................... 49
Перемѣна задержки съ запаломъ................................... 49
Выгары металла, выбоины, царапины, ссадины и трещины въ клипѣ, его
частяхъ и въ клиновомъ отверстіи................................. 51
Поврежденія въ мѣдномъ запальномъ стержнѣ и замѣна его новымъ . . 52
Поврежденія въ мѣдной запальной втулкѣ и замѣна его новою....... 53
Поврежденія зажимнаго винта, рукояти, закладки съ чекою и защелки съ
пружиною—исправленія и замѣна новыми....................... 55
Наружная поверхность орудій..................................... 57
Поврежденія и перемѣна мушки . . . . •..............• ... • . 58
Окраска наружной поверхности орудія............................. 60
Вѣдомость матеріаламъ и деньгамъ для окраски пушекъ............. 61
Приготовленіе краски........................................... 62
Очистка пушекъ передъ окраской.................................. 64
Окраска пушекъ.................................................. 65
Правила веденія формуляровъ орудій 4*........................... 35
ОТДѢЛЪ ПЕРВЫЙ.
О ₽ V д т я.
ГЛАВА ПЕРВАЯ.
Устройство стальныхъ полевыхъ пушенъ образца 1877 г. *).
Въ полевой артиллеріи состоятъ на службѣ стальныя ба-
тарейныя, легкія и конныя пушки, изготовленныя на двухъ
заводахъ: на ОБУХОВСКОМЪ заводѣ въ Россіи и на заводѣ
КРУППА—въ Германіи. Пушки, изготовленныя на одномъ
заводѣ, имѣютъ устройство, существенно отличающееся отъ
устройства пушекъ, изготовленныхъ на другомъ заводѣ; каналъ
же пушекъ, какъ одного такъ и другаго заводовъ, имѣетъ
устройство одинаковое, а потому и боевыя качества пушекъ
обоихъ заводовъ—одинаковыя.
Полевыя пушки обоихъ заводовъ состоятъ изь двухъ глав-
ныхъ частей: стальнаго тѣла и стальнаго клина.
Устройство пушекъ Обуховскаго завода.
Чертежъ I.
Тѣло пушки Обуховскаго завода состоитъ: изъ ствола А,
внутренней трубы В, заклиновой втулки С, гайки съ рѣзь-
♦) Краткое руководство Артиллерійской службы отдѣлъ IV и дополненіе
къ IV отдѣлу. Номенклатура и названія частей орудія, лафетовъ, принадлеж-
ности, конской аммуниціи и пр. сохранены тѣ же, что и въ Краткомъ Руко-
водствѣ и дополняющихъ его Приказахъ по Артиллеріи и Циркулярахъ
Главн. Артилл. Упр. (Цирк. Гл. Арт. Упр. 1880 г. № 27).
1
— 2 —
бою Р. цапфеннаго кольца Е, кольца расположеннаго впереди
цапфеннаго Е и двухъ полуколецъ 6г.
Внутренняя труба вставлена въ стволъ, причемъ задній ко-
нецъ ея вжатъ въ стволъ съ большимъ усиліемъ. Для устране-
нія движенія трубы внутри ствола, по направленію къ дулу,
во время стрѣльбы, задняя часть трубы имѣетъ уступъ, кото-
рымъ она упирается въ соотвѣтствующій уступъ ствола.
Втулка, составляющая какъ-бы продолженіе внутренней
трубы, удерживается отъ смѣщенія, съ одной стороны усту-
пами на втулкѣ и въ стволѣ, а съ другой стороны гайкою,
завинченною въ стволъ. Для устраненія же кольцеобразнаго
движенія втулки въ стволѣ, она удерживается на мѣстѣ осо-
бымъ винтомъ, ввинченнымъ въ стволъ снизу; конецъ винта,
упираясь въ гнѣздо, сдѣланное на втулкѣ, препятствуетъ по-
слѣдней вращаться въ стволѣ. Въ гайкѣ для закладыванія бо-
родокъ ключа, при ея завинчиваніи въ стволъ сдѣланы два
углубленія.
Цапфенное кольцо и кольцо расположенное впереди цап-
феннаго, для большаго стягиванія ствола, надѣты на него въ
нагрѣтомъ состояніи. Цапфенное кольцо удерживается отъ сдви-
ганія съ одной стороны уступомъ ствола, а съ другой двумя
полукольцами, которыя въ свою очередь удерживаются въ сво-
емъ гнѣздѣ, нагнаннымъ на нихъ кольцомъ, расположеннымъ
впереди цапфеннаго. Цапфенное кольцо снабжено заплечиками
я цапфами; къ правому заплечику привинчена желѣзная лодка,
въ которую ввинчивается мушка.
По наружной поверхности, пушка Обуховскаго завода раз-
дѣляется: на дульную часть, идущую отъ дульнаго срѣза до
кольца расположеннаго впереди цапфеннаго;— среднюю часть,
идущую отъ кольца, расположеннаго впереди цапфеннаго до
передней плоскости клиноваго отверстія—и клиновую часть,
идущую отъ передней плоскости клиноваго отверстія до казен-
наго срѣза.
Дульная часть имѣетъ видъ усѣченнаго конуса, обращен-
наго большимъ основаніемъ къ средней части.
— 3 —
Средняя часть имѣетъ видъ цилиндра, оканчивающагося
къ сторонѣ дула пологимъ конусомъ (кольцо, расположенное
впереди цапфеннаго).
Клиновая часть имѣетъ видъ цилиндра, срѣзаннаго двумя
вертикальными и двумя горизонтальными плоскостями, парал-
лельными оси орудія—и оканчивающагося закругленіемъ, срѣ-
заннымъ казеннымъ срѣзомъ. Всѣ четыре плоскости или пло-
щадки клиновой части соединяются между собою закругленіями
(несрѣзанная часть цилиндра). Въ нижнихъ закругленіяхъ у
батарейныхъ пушекъ сдѣлано съ каждой стороны по одному
продольному углубленію <3, для возможности опусканія, при
стрѣльбѣ, клиновой части между станинами лафета. На верх-
ней площадкѣ клиновой части, въ лѣвой сторонѣ, проведены
двѣ взаимно-перпендикулярныя черты для установки квадранта
и одна черта, въ правой сторонѣ, параллельно прицѣльной ли-
ніи и въ вертикальной плоскости, проходящей черезъ ось
гнѣзда для прицѣла; эта послѣдняя черта, а также—взаимно-
перпендикулярныя линіи, проведенныя на дульномъ и казен-
номъ срѣзахъ и пересѣкающіяся на оси орудія, назначаются
для повѣрки прицѣльной линіи *).
Въ клиновой части пушекъ сдѣлано: клиновое отверстіе Н,
заклиновая часть канала I, гнѣздо для прицѣла У ъ гнѣздо
для задержки К.
Клиновое отверстіе Н имѣетъ переднюю плоскость,
перпендикулярною къ оси орудія; верхняя и нижняя части кли-
новаго отверстія снабжены выступами а, съуживающимися отъ
лѣвой стороны къ правой (если смотрѣть отъ казеннаго срѣза къ
дулу). Въ верху, съ лѣвой стороны, за выступомъ, ближе къ
казенному срѣзу, сдѣлана рѣзьба (гайка) для зажимнаго винта
клиноваго механизма. Задняя часть клиноваго отверстія имѣетъ
*) У пушекъ первоначальнаго изготовленія, черта на верхней площадкѣ
клиновой части проведена только одна—или по верхнимъ точкамъ орудія,
т. е. по срединѣ площадкѣ, или въ вертикальной плоскости, проходящей че-
резъ нулевую прицѣльную линію.
1*
' 4* " "~*—
видъ цилиндрической поверхности, ось которой идетъ съ укло-
номъ, относительно передней плоскости клиноваго отверстія.
Гнѣздо для прицѣла^ высверлено въ правой половинѣ
клиновой части пушки. Въ верхнюю часть гнѣзда ввинчена
желѣзная втулка, верхній срѣзъ которой расположенъ такимъ
образомъ, что когда прицѣлъ и цѣликъ установлены на нуле-
выя дѣленія, то линія прицѣливанія параллельна оси орудія.
Для удерживанія прицѣла на требуемой высотѣ, внутрь втулки
вставлена стальная пружинка, надавливаемая на наружную
трубку прицѣла зажимнымъ винтомъ, помѣщеннымъ въ гнѣз-
до, сдѣланное со стороны казеннаго срѣза въ тѣлѣ орудія и
во втулкѣ. Стальная пружинка и зажимной винтъ удержива-
ются стальнымъ винтикомъ, которымъ пружинка привинчена
къ втулкѣ, а конецъ винтика входитъ въ желобокъ, проточен-
ный на стеблѣ зажимнаго винта и тѣмъ отстраняетъ его вы-
паданіе изъ гнѣзда.
Гнѣздо для задержки Кпросверлено въ косвенномъ на-
правленіи относительно оси орудія, но въ одной вертикальной
плоскости съ нею (подъ угломъ въ 41’). Часть гнѣзда, обра-
щенная къ верхней площадкѣ клиновой части, снабжена рѣзь-
бою для ввинчиванія задержки, а нижняя часть, гладкая—
выходитъ въ клиновое отверстіе позади верхняго направляющаго
выступа.
Каналъ пушекъ Обуховскаго завода состоитъ: изъ заклино-
вой части канала I, зарядной каморы О, задняго конуса Ъ,
снарядной каморы М, передняго конуса № и нарѣзной части
канала Р.
Въ зарядной каморѣ, со стороны передней плоскости кли-
новаго отверстія, сдѣлано гнѣздо <И, для каморнаго кольца.
Нарѣзы въ каналѣ пушки начинаются на заднемъ конусѣ,
идутъ по снарядной каморѣ, переднему конусу и по остальной
части канала до дульнаго срѣза, у котораго нарѣзы срѣзаны
по конусу, для отстраненія сбиванія ихъ снарядами при стрѣль-
бѣ. Нарѣзы имѣютъ одинаковую, на всемъ протяженіи, шири-
— 5 —
ну и, отъ дульнаго срѣза до передняго конуса одинаковую глу-
бину. Глубина нарѣзовъ въ переднемъ конусѣ уменьшается и
сходитъ на-нѣтъ въ заднемъ (калибръ же пушекъ по нарѣ-
замъ на всемъ протяженіи канала одинаковъ).
Нарѣзъ состоитъ изъ дна т и двухъ граней п ъ п'. Грань,
на которую снарядъ нажимаетъ при выстрѣлѣ и которая при
выстрѣлѣ заставляетъ его вращаться, называется боевою гранью.
Если смотрѣть со стороны казеннаго срѣза къ дулу по верх-
ней части канала (чер. П), то грань п' будетъ боевая. По-
верхность канала между двумя смежными нарѣзами называется
полемъ р.
Устройство пушекъ завода Круппа.
Чертежъ II.
Тѣло пушки завода Круппа состоитъ: изъ ствола А, муф-
ты В, колѵца В и двухъ полуколецъ Е.
Муфта и кольцо надѣты на стволъ въ нагрѣтомъ состояніи
и, по охлажденіи, стягиваютъ стволъ и плотно держатся на
немъ. Для устраненія продольнаго движенія муфты по стволу,
она соединена со стволомъ двумя полукольцами, которыя удер-
живаются на мѣстѣ, нагнаннымъ на нихъ кольцомъ.
По наружной поверхности пушка завода Круппа раздѣляется,
на дульную часть, идущую отъ дульнаго срѣза до кольца;
скрѣпленную часть, идущую отъ кольца до плоскости клино-
ваго отверстія—и клиновую часть, идущую отъ передней пло-
скости клиноваго отверстія до казеннаго срѣза.
Дульная часть имѣетъ видъ усѣченнаго конуса, обращеннаго
большимъ основаніемъ къ скрѣпленной части.
Скрѣпленная часть представляетъ пологій конусъ, оканчи-
вающійся цилиндромъ къ клиновой части. На конической части
муфты расположены заплечики и цапфы-, къ правому заплечику
привинчена желѣзная полка, въ которую ввинчивается мушка.
Клиновая часть имѣетъ видъ цилиндра, срѣзаннаго двумя
— 6 —
горизонтальными и двумя вертикальными плоскостями, парал-
лельными оси орудія и оканчивающагося закругленіемъ, срѣ-
заннымъ казеннымъ срѣзомъ. Всѣ четыре плоскости или пло-
щадки соединяются между собою закругленіями (не срѣзанныя
части цилиндра). На верхней площадкѣ проведены двѣ взаимно-
перпендикулярныя черты для установки квадранта.
На дульномъ и казенномъ срѣзахъ проведены по двѣ взаимно-
перпендикулярныя черты, пересѣкающіяся на оси орудія и наз-
наченныя для повѣрки прицѣльной линіи.
Въ клиновой части пушекъ завода Круппа сдѣлано: кли-
новое отверстіе Р, заклиновая частъ канала 6г, гнѣздо для
прицѣла Н, и гнѣздо для задержки 7.
Клиновое отверстіе Р пушекъ завода Круппа имѣетъ
устройство одинаковое съ клиновымъ отверстіемъ пушекъ Обухов-
скаго завода и отличается тѣмъ, что въ выступать а сдѣланы
пазы Ъ для шпеньковъ зарядной бронзовой трубы. Пазы эти идутъ
параллельно передней плоскости клиноваго отверстія, разширяясь
отъ правой стороны къ лѣвой.
ГнѣздодляприцѣлаЛГ иГнѣздо для задержки/
у пушекъ завода Круппа имѣютъ совершенно одинаковое устрой-
ство съ такими же гнѣздами у пушекъ Обуховскаго завода (см.
стр. 4).
Каналъ пушекъ завода Круппа имѣетъ одинаковое устрой-
ство съ каналомъ пушекъ Обуховскаго завода и состоитъ: изъ
заклиновой части канала О, зарядной каморы К, задняго ко-
нуса Ъ, снарядной каморы, М, передняго конуса У, и на-
рѣзной части канала Р.
Въ зарядной каморѣ, къ сторонѣ передней плоскости кли-
новаго отверстія сдѣлано гнѣздо Л для каморнаго кольца.
Нарѣзы въ каналѣ пушки завода Круппа имѣютъ одинако-
вое устройство съ нарѣзами пушекъ Обуховскаго завода.
— 7 —
ТАБЛИЦА
численныхъ данныхъ, относящихся къ остальнымъ поле-
вымъ пушкамъ.
Батарейн. Легкая. Конная.
Д ю й м 0 в ъ.
Длина всего орудія 82,677 82,677 66,929
Длина отъ дульнаго срѣза до передней плос- кости клиноваго отверстія 72,043 73,367 57,714
Длина снарядной каморы съ конусами . . . 9,058 7,992 7* **)992
Длина зарядной каморы 6,29» *) 6,693 7,677
Калибръ (діаметръ по полямъ нарѣзовъ) . 4*201 3,425 3,425
Діаметръ снарядной каморы 4,228 3,453 3,453
Діаметръ зарядной каморы 4,646 3,858 3,858
Длина хода нарѣзовъ: К а л и б р 0 в ъ.
у дульнаго срѣза 40 40 36
на заднемъ конусѣ 170 370 370
Число нарѣзовъ 24 24 24
Д ю й м 0 в ъ.
Глубина нарѣзовъ 0,0492 0.0492 0,0492
Ширина нарѣзовъ 0,413 0,331 0,331
Длина нарѣзной части канала безъ каморы и скатовъ 56,296 *) 58,684 42,046
Длина прицѣльной линіи 33,4 33,4 28,95
*) Длина зарядной каморы у пушекъ завода Круппа одинаковая съ камо-
рою легкихъ пушекъ.
**) Длина нарѣзной части канала безъ каморы и скатовъ у пушекъ завода
Круппа менѣе на 10 миллиметровъ т. е, на 0,зш дюйма*
Батарейн. Легкая. Конная.
Разстояніе нулевой прицѣльной линіи отъ плоскости, проведенной (вертикально) черезъ ось орудія перпендикулярно къ оси цапфъ (см. Чер. 1 и II . Н). ... 4,81 4,бі 4,“
Разстояніе нулевой прицѣльной линіи отъ плоскости проведенной (горизонтально) черезъ ось орудія и ось цапфъ (см. Чер. 1 и II. К) 5,91 5,12 4,92
Разстояніе между наружными сторонами заплечиковъ 10,511 10,421 10,421
Разстояніе между наружными срѣзами цапфъ. 15,157 14,781 14,751
Діаметръ цапфъ 3,702 3,702 3,’О2
Разстояніе оси цапфъ отъ казеннаго срѣза: Обуховскаго завода 32,992 34,178 29,449
Завода Круппа 34,488 34,448 29,921
Вѣсъ орудія съ клиномъ: Обуховскаго завода 38 н. 8 ф. 28 п. 22 п. 10 ф.
Завода Круппа 38 п. 27 п. 22 п.
Вѣсъ клиноваго механизма: Обуховскаго завода 3 п. 28 ф. 2 п. 24 ф. 2 п. 22 ф.
Завода Круппа 3 п. 17 ф. 2 п. 12 ф. 2 п. 12 ф.
Перевѣсъ пушекъ у казеннаго срѣза: Обуховскаго завода 3 п. 28 ф. 3 п. 35 ф. 3 п. 10 ф.
Завода Круппа 3 п. 9 ф. 3 п. 12 ф. 2 п. 28 ф.
ГЛАВА ВТОРАЯ
Устройство клиновыхъ механизмовъ стальныхъ полевыхъ
пушекъ образца 1877 года *)
Чертежи I и II.
Клиновой механизмъ пушекъ Обуховскаго завода имѣетъ
одинаковое устройство съ клиновымъ механизмомъ пушекъ за-
вода Круппа, и отличается только тѣмъ, что не имѣетъ заряд-
ной бронзовой трубы, которая имѣется у механизмовъ пушекъ
завода Круппа.
Клиновой механизмъ стальныхъ полевыхъ пушекъ состоитъ:
изъ клина, плитки В, каморнаго кольца Л, наружной доски
Ц, зажимнаго винта В, рукоятки V, защелки э съ пружи-
ною о, задержки >1, запальнаго колечка а, затравочнаго
стержня X, затравочной втулки 2 и латунной рамки р.
Кромѣ того у пушекъ завода Круппа, зарядной бронзовой трубы
х со шпеньками у.
Стальной клинъ имѣетъ очертанія соотвѣтствующія очер-
таніямъ поперечнаго отверстія въ клиновой части пушки. Съ лѣвой
стороны клинъ срѣзанъ вертикальною плоскостью, перпендику-
лярною къ передней поверхности, а правый конецъ клина за-
кругленъ, сообразно съ очертаніемъ заряднаго отверстія. Въ пе-
редней плоскости клина сдѣлано гнѣздо для плитки; въ верхней
части въ тѣло клина ввинченъ шпенекъ к для надѣванія на
*) Краткое руководство Артиллерійской службы Отдѣлъ IV и дополненіе
къ IV Отдѣлу.
— 10 —
него плитки. На верхней и нижней поверхностяхъ клина сдѣ-
ланы выступы г, соотвѣтствующіе выступамъ а въ клиновомъ,,
отверстіи орудія; выступы а и г сдѣланы для удобства отпи-
ранія и запиранія клиноваго механизма. За выступами, на
верхней поверхности клина, ближе къ цилиндрической части
его, сдѣланъ желоби т для конца задержки, ограничивающій
движеніе клина въ клиновомъ отверстіи. Въ лѣвомъ концѣ же-
лоба, по продолженію оси задержки, при запертомъ положеніи
клина, въ тѣлѣ клина, высверлено сквозное отверстіе для
затравочнаго стержня, выходящее въ гнѣздо для плитки; въ
верхней части этого отверстія имѣется гнѣздо для запальнаго
колечка. Противъ гнѣзда для запальнаго колечка, ближе къ
передней плоскости клина, сдѣлана выемка, для того чтобы въ
ней могъ собираться нагаръ, въ случаѣ прорыва пороховыхъ
газовъ изъ запала черезъ запальное колечко. Съ лѣвой стороны
клина сдѣлано гнѣздо для витковъ и пятки зажимнаго винта;
а съ правой стороны просверлено зарядное отверстіе, одина-
коваго діаметра съ зарядною каморою и съ заклиновою частью
канала. У пушекъ завода Круппа въ тѣлѣ клина, противъ за-
ряднаго отверстія сдѣланы пазы для шпеньковъ зарядной брон-
зовой трубы, а зарядное отверстіе имѣетъ діаметръ большій,
чѣмъ діаметръ зарядной каморы, на столько чтобы въ зарядное
отверстіе помѣстилась зарядная труба, имѣющая внутренній
діаметръ одинаковый съ діаметромъ зарядной каморы.
Плитка!? имѣетъ выступающій, надъ переднею поверхностью
ободокъ I, въ который, при запертомъ положеніи механизма,
упирается срѣзъ каморнаго кольца. Въ задней сторонѣ плитки
сдѣлано гнѣздо для шпенька, на которомъ плитка удерживается
въ клинѣ въ правильномъ положеніи своемъ. По серединѣ плитки»
сдѣлано сквозное отверстіе съ уступомъ для втулки съ запа-
ломъ; въ нижней части этого отверстія сдѣланъ пазъ для шпанки,
которой втулка удерживается отъ кольцеобразнаго вращенія въ
плиткѣ.
Каморное кольцо^? помѣщается въ зарядной каморѣ въ осо-
бомъ гнѣздѣ. Наружная боковая часть кольца и соотвѣтствующее
егІ’ гнѣздо представляютъ собою шаровую поверхность, центръ
11
которой находится въ серединѣ плоскаго основанія кольца (срѣзъ
кольца), вслѣдствіе чего кольцо плотно прилегаетъ къ стѣнкамъ
гнѣзда въ каморѣ, даже и въ томъ случаѣ, когда срѣзъ кольца
будетъ и не вполнѣ перпендикуляренъ къ оси орудія. Для болѣе
лучшаго удержанія прорыва пороховыхъ газовъ, между коль-
цомъ и ободкомъ плитки, срѣзъ кольца снабженъ двумя желоб-
ками.
Наружная доска ф, привинчивается къ лѣвому срѣзу
клина тремя винтами. Доска имѣетъ отверстіе съ приливомъ для
стебля зажимнаго винта. Приливъ около этого отверстія имѣетъ
двѣ грани г, въ которыя упирается кулакъ рукояти, во время
поворачиванія послѣдней, при отпираніи и запираніи клиноваго
механизма. Къ наружной доскѣ привинчивается защелка съ
пружиною. Доска, краями своими, выступаетъ за лѣвый срѣзъ
клина и, при запираніи клина, упираясь въ боковую площадку
клиновой части пушки, препятствуетъ клину продвигаться болѣе
требуемаго, т. е. устраняется продвиганіе центра плитки за
ось канала орудія.
Зажимной винтъ 8 состоитъ изъ стебля Т, пятки и
нарѣзной части или витковъ. Передніе витки зажимнаго, винта
срѣзаны по дугѣ на протяженіи немного болѣе одной трети
окружности витковъ; витокъ же ближайшій къ стеблю остав-
ленъ не срѣзаннымъ. Въ стеблѣ сдѣлано сквозное отверстіе
для закладки.
Рукоять ТТ имѣетъ по серединѣ утолщеніе съ отверстіемъ,
которымъ она надѣвается на стебель зажимнаго винта; въ этомъ
утолщеніи сдѣланъ прорѣзъ для закладки, соотвѣтственно отвер-
стію въ стеблѣ зажимнаго винта. Утолщеніе снабжено кулац-
комъ 1г, который ограничиваетъ поворачиваніе рукояти, упираясь
въ грани г на приливѣ наружной доски клина. Одинъ конецъ
рукояти снабженъ желобкомъ, который при запертомъ положе-
ніи механизма обращенъ къ казенному срѣзу, а при отпертомъ
къ дулу. Рукоять надѣвается на стебель зажимнаго винта сво-
имъ отверстіемъ и удерживается отъ соскакиванія и вращенія
на стеблѣ закладкою е съ чекою у, для устраненія выпада-
— 12 —
нія чеки изъ закладки, концы чеки должны быть разведены въ
стороны. *
Защелка ,і съ пружинкою о привинчены шурупами къ на-
ружной доскѣ. При запертомъ положеніи клина, защелка, за-
кинутая вправо, упирается въ кулакъ рукояти и удерживается
въ этомъ положеніи пружинкою, нажимающей на гранъ і осно-
ванія защелки. Въ поднятомъ положеніи, защелка удерживается
тою же пружинкою, нажимающей въ это время на другую
(верхнюю) грань основанія. Для удобства подниманія и заки-
дыванія защелки, она снабжена крючкомъ и.
Запалъ проходитъ черезъ стальную задержку 3, мѣдное
запальное колечко а, мѣдный затравочный стержень X въ
клинѣ и мѣдную втулку 2 въ плиткѣ. Запалъ имѣетъ одну
общую ось, которая съ осью орудія, находясь въ одной вер-
тикальной плоскости, составляетъ уголъ въ 41°.
Задержка./ состоитъ изъ стебля съ винтовою нарѣзкою и
чашки. По оси задержки просверленъ запалъ; а въ верхней
части чашки, сдѣланъ, на продолженной оси запала, каналъ
для пропусканія протравника. По обѣимъ сторонамъ чашки
сдѣланы пазы для колѣна вытяжной трубки.
Запальное колечко а имѣетъ каналъ усѣченно-кониче-
ской формы. Колечко, острымъ краемъ своимъ, вставляется въ гнѣз-
до, имѣющееся для него въ тѣлѣ клина, а плоскимъ срѣзомъ
должно, при запертомъ положеніи клина, плотно прилегать къ
нижнему срѣзу стебля задержки.
Затравочный стержень X имѣетъ заплечикъ, препятствую-
щій пороховымъ газамъ проталкивать стержень въ гнѣздо для
запальнаго колечка; по оси стержня просверленъ запалъ. За-
травочный стержень вставляется въ каналъ для него въ тѣлѣ
клина, со стороны гнѣзда для плитки и удерживается—съ
одной стороны заплечикомъ, имѣющимся въ каналѣ для него;
а съ другой стороны плиткою и вставленной въ нее втулкою.
Втулка 2 имѣетъ просверленный запалъ. Втулка встав-
ляется въ плитку, со стороны прилегающей къ тѣлу клина и
удерживается на мѣстѣ заплечикомъ и шпонкою.
^а м к а р на выходной конецъ клина сдѣлана изъ латуни и
13 —
привинчена винтами къ правой боковой площадкѣ клиновой
части пушки. Рамка имѣетъ бортикъ для лучшаго удержанія
кожанаго чехла, предохраняющаго клинъ и клиновое отверстіе
отъ засоренія пылью, грязью, пескомъ и пр.
Зарядная труба х (только у пушекъ завода Круппа) сдѣ-
лана изъ бронзы и помѣщается въ зарядномъ отверстіи клина.
Труба снабжена двумя шпеньками у—однимъ въ верхней ча-
сти, а другимъ въ нижней. Шпеньки эти, входя въ пазы для
нихъ въ клиновомъ отверстіи, выдвигаютъ трубу впередъ, при
отпираніи клиноваго механизма и этимъ закрываютъ, концемъ
трубы, промежутокъ между клиномъ и переднею плоскостью
клиноваго отверстія. Труба устраняетъ загрязненіе передней
плоскости клина и срѣза каморнаго кольца, во время баненія
канала орудія.
ГЛАВА ТРЕТЬЯ.
Прицѣлъ и мушка. Повѣрка нулевой прицѣльной линіи.
Прицѣлъ *).
Прицѣлъ для батарейныхъ, легкихъ и конныхъ пушекъ
Обуховскаго завода и завода Круппа имѣетъ одинаковое устрой-
ство и размѣры. Прицѣлъ состоитъ изъ наружной и внутрен-
ней латунныхъ трубокъ, стебля и верхней поперечной латун-
ной трубки, въ которой двигается цѣликъ. По прицѣлу при
наводкѣ можно придать уголъ возвышенія батарейной и легкой
пушкѣ около 28»/2°, а. конной пушкѣ до 311/°.
Подробное описаніе прицѣла помѣщено въ Отдѣлѣ IV
< ПРИНАДЛЕЖНОСТЬ».
Мушка **).
Стальная мушка для батарейныхъ, легкихъ и конныхъ пу-
шекъ Обуховскаго завода и завода Круппа, имѣетъ одинаковое
устройство и размѣры. Мушка ввинчивается въ желѣзную полку,
привинченную двумя шурупами къ правому заплечику. Мушка,
составляя одно цѣлое, раздѣляется на вершину, основаніе и
стебелъ. Вершина мушки имѣетъ конусообразное очертаніе,
*) Приказы по Артиллеріи 1880 г. № 38; 1882 г. № 73; 1885 г. № 42.
Приказъ по Артиллеріи 1884 г. № 50, стр. 37 Приложеніе В.
15 —
основаніе сдѣлано шестиграннымъ для удобства накладыванія
ключа при завинчиваніи и отвинчиваніи ея изъ полки, а сте-
бель нарѣзанъ винтомъ для ввинчиванія мушки въ полку. Для
удобства прицѣливанія и для устраненія отблесковъ—-мушка
чернится.
Повѣрка нулевой прицѣльной линіи *).
Длина прицѣльной линіи, т. е. разстояніе между верши-
ною мушки и вершиною прицѣльнаго паза цѣлика, при
установкѣ цѣлика и прицѣла на нулевыя дѣленія для батарей-
ной и легкой пушки 33,4 дюйма, а для конной пушки 28,95
дюйма. Хотя при отклоненіи цѣлика въ стороны и возвышеніи
прицѣла на нѣсколько линій, длина прицѣльной линіи мате-
матически и увеличивается, но такъ незначительно, что въ
практикѣ это увеличеніе не имѣетъ ровно никакого значенія
и даже, при вычисленіи таблицъ стрѣльбы, увеличеніе длины
прицѣльной линіи въ разсчетъ не принимается.
Повѣрка прицѣльной линіи состоитъ въ провѣркѣ парал-
лельности линіи, проходящей черезъ вершину мушки и верши-
ну прорѣза цѣлика при установкѣ его и прицѣла на нулевыя
дѣленія,—съ вертикальною плоскостью, проходящею черезъ ось
орудія, при горизонтальномъ положеніи оси цапфъ и съ гори-
зонтальною плоскостью, проходящею черезъ ту же ось при го-
ризонтальности орудія.
Повѣрка нулевой прицѣльной линіи производится слѣдую-
щимъ образомъ:
Обозначаютъ въ орудіи направленіе его оси. Замѣчаютъ
положеніе оси орудія, наводя ее въ центръ мишени, постав-
ленной на разстояніи около 10 сажень. Наносятъ на мишень,
по двумъ взаимно-перпендикулярнымъ направленіямъ,—разстоя-
нія нулевой прицѣльной линіи отъ обозначенной на мишени
оси орудія. Повѣряютъ: правильно-ли нанесена черта на цѣ-
*) Краткое руководство Артиллерійской службы. Отдѣлъ IV.
— 16 —
ликѣ и соотвѣствуетъ-ли высота, мушки нулевому дѣленію на
стеблѣ прицѣла.
Обозначеніе оси орудія. Для обозначенія оси орудія
вырѣзываютъ изъ кардона два кружка одинаковаго діаметра съ
дульнымъ и казеннымъ срѣзами; проводятъ черезъ центры круж-
ковъ по двѣ взаимно-перпендикулярныя линіи, на которыхъ
по концамъ откладываютъ по полъ-дюйма и изъ полученныхъ
точекъ возстанавливаютъ перпендикуляры, черезъ что получатся
на каждомъ кружкѣ по четыре сегмента и вырѣзаютъ ножомъ
на обоихъ кружкахъ всѣ правыя или всѣ лѣвыя (по направле-
нію окружности) половинки сегментовъ. Вырѣзая половинки
сегментовъ, нужно отступать немного внутрь отъ линіи взаимно
пересѣкающихся діаметровъ, для того чтобы при наложеніи
кружковъ на дульный и казенный срѣзы не закрыть проведен-
ныхъ на нихъ линій. Затѣмъ въ серединѣ кружковъ обчерчи-
ваютъ а затѣмъ вырѣзаютъ квадратныя отверстія діаметрамъ
около полу калибра канала орудія, для производства наблюденія
(визированія). Квадраты обчерчиваются такъ чтобы углы ихъ
находились на проведенныхъ взаимно перпендикулярныхъ діамет-
рахъ. Когда въ кружкахъ будутъ вырѣзаны полусегменты и
квадратныя отверстія, натягиваютъ вполнѣ точно, нити по на-
правленію взаимно перпендикулярныхъ діаметровъ и укрѣпляютъ
ихъ въ углахъ вырѣзанныхъ сегментовъ. При этомъ нити должны
пройти черезъ вершины угловъ вырѣзанныхъ квадратовъ. Для удоб-
ства накладыванія кружка на казенный срѣзъ, въ кружкѣ дѣлается
соотвѣтствующій вырѣзъ для зажимнаго винта прицѣла. Для удоб-
ства визированія нити на кружки натягиваются разныхъ цвѣтовъ—
бѣлыя обыкновенныя нитки на кружекъ для казеннаго срѣза
и красныя на кружекъ для дульнаго срѣза, при этомъ нити
дульнаго срѣза должны быть отъ 5 до 10 разъ толще нитей
кружка казеннаго срѣза. Кружки эти прикрѣпляются къ срѣ-
замъ смѣсью терпентина съ канифолью, тщательно наблюдая
чтобы концы нитей вполнѣ точно пришлись на всѣхъ четы-
рехъ чертахъ дульнаго и казеннаго срѣзовъ, а окружности
кружковъ совпадали также, точно съ окружностями срѣзовъ.
Мишень дѣлается изъ досокъ, величиною около квадрат-
17 —
наго аршина и окрашивается бѣлою краской. Черезъ середину
доски проводятъ двѣ вполнѣ точно—перпендикулярныя линіи и
отъ точки ихъ пересѣченія откладываютъ по вертикальной линіи—
разстояніе К прорѣза прицѣла отъ плоскости (горизонтальной),
проведенной черезъ ось орудія и ось цапфъ; а по горизонталь-
ной линіи откладываютъ разстояніе И вершины мушки отъ пло-
скости, проведенной черезъ ось орудія, перпендикулярной къ оси
цапфъ (вертикальной). Если разстояніе К и Н не представляется
возможнымъ опредѣлить въ самой батареѣ непосредственнымъ
измѣреніемъ для даннаго орудія, то можно принять:
для батар. пушки.
Х==5,91 ди. (150 мм.)
Я ==4,81 дм. (122 мм.)
для легкой пушки.
Х = 5,12 дм. (130 мм.)
.НГ=4,61 дм. (117 мм.)
для конной пушки.
К — 4,92 дм. (125 мм.)
8"= 4,41 дм. (112 мм.)
Затѣмъ изъ полученныхъ точекъ / и е востанавливаютъ пер-
пендикуляры до взаимнаго пересѣченія въ точкѣ Ь, которая зай-
метъ положеніе нулевой прицѣльной линіи, въ томъ случаѣ, когда
точка а будетъ находиться на оси орудія.
Линіи начерченныя на мише-
ни дѣлаются черною краскою и
для ясности шириною въ 0,5
дюйма такъ чтобы съ каждой
стороны прочерченной линіи было
закрашено по 0,25 дюйма.
Повѣрка прицѣльной
линіи. Мишень устанавливает-
ся, въ 10 саженяхъ отъ дула ору-
дія, такимъ образомъ чтобы по-
лоса К совпала въ точности съ
/ к Н Ь
К
а Н е
1 арш.
5
Ри
СЙ
вертикальными нитями кружковъ, прикрѣпленныхъ къ дульному
и казеннымъ срѣзамъ орудія, а точки пересѣченія нитей совпали
съ точкою а на мишени,—дѣйствуя подъемнымъ механизмомъ и
подымая и опуская мишень. При визированіи должно держать глазъ
въ разстояніи около фута отъ казеннаго срѣза съ тѣмъ, чтобы
можно было отчетливо видѣть какъ переднія такъ и заднія нити.
Затѣмъ установивъ прицѣлъ на нулевыя дѣленія смотрятъ на ми-
шень черезъ прорѣзъ цѣлика и вершину мушки, устанавливая глазъ
2
18 —
такимъ образомъ, чтобы вершина мушки приходилась на одной
линіи съ верхнимъ ребромъ цѣлика. %
Если линія прицѣливанія совпадаетъ съ точкою Ь то ну-
левая прицѣльная линія считается достаточно вѣрною.
Если же линія прицѣливанія проходитъ выше или ниже точки
Ь, то въ такомъ случаѣ исправляютъ высоту мушки спиливая ея
вершину, или подкладывая подъ основаніе мушки мѣдный ли-
стокъ (см. Отдѣлъ первый, глава пятая, „Замѣна мушки“).
Въ томъ же случаѣ когда линія прицѣливанія пройдетъ въ сто-
ронѣ отъ точки Ъ на мишени, то цѣликъ устанавливаютъ та-
кимъ образомъ чтобы линія прицѣливанія прошла черезъ точку
Ъ и затѣмъ дѣлаютъ новую черту на цѣликѣ, а старую сошли-
фовываютъ.
Для устраненія неудобствъ, соединенныхъ съ вырѣзываніемъ
кружковъ, натягиванія нитей, наложеніе кружковъ на дульный
и казенный срѣзы; механикъ Ветцель, въ С.-Петербургѣ, изго-
товляетъ готовые приборы для повѣрки прицѣльной линіи, съ
успѣхомъ употребляющіеся нынѣ нѣкоторыми батареями.
Описаніе прибора изготовляемаго механі-
еомъ Ветцель.
(см. чертежъ I въ концѣ отдѣла).
Приборъ для повѣрки нулевой линіи прицѣливанія устроенъ
слѣдующимъ образомъ: въ доскѣ А сдѣлано четыре прорѣза,
края которыхъ мн и пр, спущенные на—нѣтъ, взаимно пер-
пеникулярны.
На винтовую головку болта Б навинчивается гайка Г съ
лапками. Къ доскѣ А съ задней стороны прикрѣпленъ ци-
линдръ Е съ прорѣзями тс; въ свободный же край цилиндра
входитъ коническій ДИСКЪ скрѣпленный съ болтомъ посред-
ствомъ винта з.
Въ верхнемъ правомъ углу доски А привинчены по двѣ
планки у, въ пазахъ которыхъ, при помощи микрометрическаго
винта II можетъ двигаться въ вертикальномъ направленія
доска к; къ этой доскѣ въ свою очередь, прикрѣплены тоже)
19 —
двѣ планки <ф. въ пазахъ которыхъ можетъ двигаться доска л
въ горизонтальномъ направленіи, при помощи микрометриче-
скаго винта м.
На обѣихъ доскахъ сдѣланы дѣленія, а на планкахъ ука-
затель.
Отверстіе Н назначается для помѣщенія зажимнаго винта,
когда приборъ будетъ установленъ при орудіи. Черезъ обѣ доски
(вертикальную и горизонтальную) прорѣзано отверстіе о, для
пропусканія нитки (разстояніе во — в'о' к о'о = вв').
Весь аппаратъ состоитъ изъ двухъ подобныхъ приборовъ:
одинъ—для дульной части, другой—для казенной части.
Употребленіе прибора. Ослабивъ гайку Г, вставляютъ ци-
линдры соотвѣтствующихъ приборовъ: одинъ—въ дульную, дру-
гой—Въ казенную часть орудія; подвинтивъ слегка гайку, уста-
навливаютъ приборъ такъ, чтобы ребра мн и пр пришлись
точно съ линіями на дульномъ и казенномъ срѣзахъ орудія,
послѣ чего, довинчивая окончательно гайку, приборъ прочно
укрѣпится на своемъ мѣстѣ, такъ какъ дискъ, подавшись во
внутрь цилиндра, раздвинетъ его края и тѣмъ плотно приж-
метъ къ каналу орудія.
Когда такимъ образомъ аппаратъ будетъ окончательно укрѣп-
ленъ. черезъ отверстіе пропускаютъ бѣлую нить, на концы ко-
торой привѣшиваютъ небольшія гирьки.
Дѣйствуя микрометрическимъ винтомъ у прибора съ казен-
ной части орудія, подводятъ нить такъ, чтобы она пришлась на
нулѣ и у верхняго края прорѣзи цѣлика (высота прицѣла и
отклоненіе цѣлика на нулѣ).
Отсчитавъ на какомъ дѣленіи приходятся указатели на
этомъ приборѣ, устанавливаютъ ихъ совершенно тождественно
и на дульномъ приборѣ, тогда положеніе мушки относительно
нити покажетъ состояніе нулевой линіи прицѣливанія.
Если при этомъ окажется выше или ниже, вправо или
влѣво, то, подвигая нить, можно опредѣлить на сколько мушка
уклонена отъ настоящаго ея мѣста.
ГЛАВА ЧЕТВЕРТАЯ.
Сбереженіе стальныхъ полевыхъ пушекъ образца 1877 года.
Общія мѣры сбереженія орудій.
Общія мѣры сбереженія орудій заключаются въ предохра-
неніи орудій и ихъ частей отъ ржавчины, побитостей, поло-
мокъ и другихъ поврежденій; т. е. въ сохраненіи наружныхъ
и внутреннихъ поверхностей орудія въ томъ видѣ, какой тре-
буется для успѣшной и правильной стрѣльбы.
Измѣненіе очертаній нарѣзовъ, мушки и прицѣла имѣютъ
вредное вліяніе на мѣткость стрѣльбы, а потому при обращеніи
съ орудіемъ на службѣ, слѣдуетъ постоянно наблюдать, чтобы
всякое случайное и насильственное прикосновеніе твердыхъ
предметовъ, къ наружнымъ и внутреннимъ поверхностямъ ору-
дія, а также къ прицѣлу и мушки, не были допускаемы.
Наибольшее вниманіе должно быть обращаемо на сбереженіе
клиновыхъ механизмовъ, такъ какъ сдѣлать орудіе негоднымъ
труднѣе чѣм^ его механизмъ,—во первыхъ потому, что сбере-
женіе орудія заключается главнымъ образомъ въ сбереженіи ка-
нала, а такъ какъ онъ снаружи закрытъ тѣломъ орудія, то и
поврежденія въ немъ могутъ встрѣчаться гораздо рѣже чѣмъ
въ клиновомъ механизмѣ, который, при частомъ выниманіи изъ
орудія, подвергается и большему числу случайностей чѣмъ ка-
налъ;—а во вторыхъ потому, что при механизмѣ находятся
мелкія части, побитомъ или неисправность которыхъ могутъ
сдѣлать все орудіе, на нѣкоторое время, негоднымъ къ стрѣльбѣ.
— 21 —
Храненіе орудій *).
Способы храненія орудій въ батареяхъ подраздѣляются: на
храненіе орудій для запряженной артиллеріи и на храненіе
орудій для артиллеріи незапряженной, т. е. предназначенной
къ запряжкѣ только по штатамъ военнаго времени. Въ обоихъ
случаяхъ орудія хранятся на своихъ лафетахъ; но въ первомъ—
съ прицѣлами и механизмами, а во второмъ случаѣ, всѣ от-
дѣльныя части орудія кромѣ мушки и каморнаго кольца хра-
нятся отдѣльно отъ орудій.
Храненіе орудій для запряженной артиллеріи.
Такъ какъ орудія для запряженной артиллеріи должны быть
во всякое время вполнѣ готовы къ стрѣльбѣ изъ нихъ, то хра-
нить ихъ полагается съ вложенными клиновымъ механизмомъ и
прицѣломъ. При этомъ орудія должны быть покрыты всѣми
положенными для предохраненія ихъ чехлами и получехломъ,
т. е. чехолъ на дуло орудія, чехолъ на рамку клиноваго от-
верстія, чехолъ на верхнюю часть прицѣла и полу чехолъ на
клиновую часть пушки.
Въ паркѣ, во время лагеря или бивака и въ походѣ, когда
неизбѣжно приходится хранить орудія на открытомъ воздухѣ,
слѣдуетъ обращать самое строгое вниманіе, чтобы сырость и
ржавчина не заводились въ орудіи и механизмѣ подъ чехлами.
Послѣ дождя, росы, тумана и пр. всѣ чехлы и получехолъ
должны быть сняты съ орудій и просушены. При надѣваніи
чехловъ на орудіе, слѣдуетъ чехлы осмотрѣть, чтобы на нихъ
не было сырости, песку и пр.
При храненіи орудій въ парковыхъ сараяхъ слѣдуетъ обра-
щать вниманіе, чтобы помѣщенія эти вполнѣ защищали хра-
нимыя въ нихъ орудія отъ сырости, непогоды, песку, пыли и
проч.
*) Краткое руководство Артиллерійской службы. Отдѣлъ IX и дополненіе
къ IX Отдѣлу.
22 —
Орудія хранящіяся съ механизмами должны быть осматри-
ваемы ежедневно, а также послѣ каждой стрѣльбы, ученьями
проч.
Храненіе орудій для незапряженной артиллеріи.
Орудія для незапряженной артиллеріи, только въ исклю
чительныхъ случаяхъ могутъ быть хранимы на открытомъ воз-
духѣ; вообще же эти орудія должны храниться въ сухихъ пар-
ковыхъ сараяхъ или другихъ сухихъ помѣщеніяхъ.
Изъ орудій вынимаются клиновые механизмы, прицѣлы съ
зажимными винтами и задержки; каморныя же кольца остав-
ляются въ орудіяхъ только въ томъ случаѣ если онѣ туго си-
дятъ въ своихъ гнѣздахъ.
Клиновые механизмы, вынутые изъ нихъ плитки и прочія
части орудія, а также всѣ латунныя пластинки и запасныя
части орудія и механизма сохраняются отдѣльно отъ орудій въ
совершенно сухихъ помѣщеніяхъ, на особо устроенныхъ скамьяхъ
или стелажахъ, покрытыхъ солдатскимъ сукномъ. Клиновой
механизмъ долженъ лежать на своей передней плоскости (плитка
изъ механизма вынимается предварительно), такимъ образомъ
чтобы наружная доска свѣшивалась со стелажа и тѣмъ не да-,
вила-бы на винты, прикрѣпляющіе ее къ клину. Около клина,
на стелажѣ же, помѣщаются каморныя кольца, а также и кольцо
вынутое изъ орудія, если оно слабо сидѣло въ гнѣздѣ, плитки,,
прицѣлы съ зажимными винтами, задержки, запасные предметы'
и проч.
Осмотръ орудія *).
Орудіе^осматривается съ выдвинутымъ клиномъ, какъ со.
стороны дула, такъ и съ клиновой части. При осмотрѣ обра-
щается вниманіе—не образовалась-ли ржавчина, помятости, вы-
боины, выгары металла, шероховатости, царапины, трещины и
проч. Всѣ замѣченныя поврежденія должны быть занесены въ
формуляръ орудія.
*) Краткое руководство Артиллерійской службы. Отдѣлъ IX и дополненіе
къ IX Отдѣлу.
— 23 —
Запалъ осматривается при запертомъ положеніи клина, по-
мощью протравника и обращается вниманіе не засорился ли
или не съузился ли каналъ запала •
При осмотрѣ клиноваго механизма обращается вниманіе
всѣ ли части клина на лицо, правильно ли онѣ поставлены,
хорошо ли дѣйствуютъ и чисты ли. При осмотрѣ клиноваго
механизма каждый разъ слѣдуетъ провѣрять имѣютъ ли всѣ
части клина одинъ и тотъ же номеръ что и орудіе, т. е. не
были ли при чисткѣ и разборкѣ случайно перемѣшены части
одного орудія съ частями другаго. Клинъ долженъ свободно дви-
гаться въ поперечномъ отверстіи и не имѣть выгаровъ, цара-
пинъ и трещинъ.
Стальная плитка должна плотно сидѣть въ своемъ гнѣздѣ;
срѣзъ ея долженъ немного выдаваться изъ за передней плос-
кости клина; обращается вниманіе — не образовались ли на
плиткѣ трещины или выгараніе металла. Самому же тщатель-
ному осмотру долженъ быть подвергаемъ ободокъ плитки, къ
которому, при запертомъ положеніи механизма прилегаетъ срѣзъ
каморнаго кольца.
Осмотръ каморнаго кольца, какъ часть прибора запираю-
щаго прорывъ пороховыхъ газовъ при выстрѣлѣ, представляетъ
особенную важность. При осмотрѣ кольца обращается вниманіе
выступаетъ ли достаточно срѣзъ кольца изъ за передней плос-
кости клиноваго отверстія (по крайней мѣрѣ на 0,05 дм.), а
также чистъ ли этотъ срѣзъ т. е. не имѣетъ ли ссадинъ, цара-
пинъ и выгараній. Осмотръ производится на глазъ и на ощупь.
При осмотрѣ каморнаго кольца, его изъ орудія вынимать не
полагается.
Осматривая стальную задержку обращаютъ вниманіе — не
согнута ли она и не имѣетъ ли выгаранія металла на ниж-
немъ концѣ.
При осмотрѣ мѣднаго запальнаго колечка обращаютъ вни-
маніе, чтобы верхній срѣзъ его выступалъ надъ дномъ паза
для задержки на двѣ точки и не имѣетъ ли колечко выгора-
ніе металла.
Осмотръ прицѣла заключается въ повѣркѣ легкости дви-
— 24: —
женія трубокъ и цѣлика и исправно ли дѣйствуютъ зажимные
винты. л
Осмотръ мушки и прочихъ частей орудія и механизма за-
ключается въ провѣркѣ ихъ цѣлости, исправности и полной
годности для боеваго употребленія орудія.
Чистка и смазка орудій *)•
Чистка, а послѣ нея и смазка орудія должны производиться
послѣ каждаго его употребленія, т. е. послѣ каждой стрѣльбы,
ученья, похода и пр.
Чистка орудія и его частей пескомъ, известью, толченымъ
кирпичемъ, наждакомъ, акалиною и др. твердыми веществами,
строго воспрещается, такъ какъ эти вещества, сильно стирая
металлъ, быстро приводятъ части орудія въ негодность.
При чисткѣ должно обращать самое строгое вниманіе чтобы
суконки и тряпки или вѣтошки, употребляемыя для чистки, были
совершенно чисты отъ песка, сора, пыли, земли и пр. Вѣтошки
для чистки орудія и механизма каждый разъ должны быть упо-
требляемы новыя, такъ какъ остатки стараго нефтянаго масла
не удаляются не только выкручиваніемъ но даже и вываркою
въ водѣ. Но бывшія въ употребленіи вѣтошки бросать не слѣ-
дуетъ, онѣ годны еще для обтиранія и смазки стальныхъ и
желѣзныхъ частей лафетовъ и пр. которыхъ не положено окра-
шивать (Приказъ по артиллеріи 1882 г. № 86).
Для чистки и смазки стальныхъ полевыхъ пушекъ должны
быть употребляемы матеріалы, показанные въ помѣщаемой ниже
вѣдомости, въ которой показанъ и размѣръ ремонтныхъ денегъ,
отпускаемыхъ батареямъ ежегодно, на покупку этихъ матеріа-
ловъ (Приказы по Военному Вѣдомству 1878 г. Х° 325 и
1885 г. X» 94).
*) Краткое руководство Артиллерійской службы. Отдѣлъ IX и дополненіе
къ IX Отдѣлу.
Количество матеріаловъ и денегъ.
на батар. пушку. на легкую пушку. на конную пушку.
Для каждаго орудія запряженной артиллеріи:
Мыла для мытья орудій 6 фн. 5 фн. 4 фн.
Нефтянаго смазочнаго масла *) . . . 3 фн. 10 фн. 8 фн.
Денегъ на покупку этихъ матеріаловъ. 2 р. 77 к. 2р.4072к. 2р.372к.
Для каждаго орудія незапряженной артиллеріи: 1
Раствора изъ 1 ч. по вѣсу чистаго па- рафина въ 10 ч. чистаго керосина . 4 фн. 3ф.32з. 2 ф. 64 з.
Денегъ на покупку этихъ матеріаловъ для приготовленія раствора 48(/2коп. і 40 к. □3 к.
Тряпки или вѣтошки и суконки для чистки и смазки орудій
должны быть употребляемы изъ числа состоящихъ въ орудійной
принадлежности. (Описаніе и ремонтированіе ихъ помѣщено въ
Отдѣлѣ IV настоящей книжки „ПРИНА^ЛРЖНОСТЬ^•
Чистка канала орудія * **)
Послѣ каждой стрѣльбы каналъ орудія промывается водою
или производится выстрѣлъ водою. Если время и обстоятельства
позволяютъ, то каналъ орудія, тотчасъ же по окончаніи стрѣль-
бы, сильно смазывается нефтянымъ масломъ и въ этомъ состоя-
ніи орудіе оставляется на одинъ—два дня, для того чтобы
пропитался пороховой нагаръ и остатки масломъ. Если же
нельзя ждать и нужно приступить къ чисткѣ орудія тотчасъ же
послѣ стрѣльбы, то каналъ орудія нефтянымъ масломъ не сма-
зываютъ.
•) Употребленіе глицерина отмѣнено. Приказъ по Артил. 1886 г. Л» 112.
**) Кратк. Руков. Арт. Службы Отдѣлъ IX.
26 —
Мытье канала. Каналъ орудія моется мыльною водою (на
ведро воды ГД фн. мыла). Для мытья, орудію придаютъ неболь-''
шой уголъ возвышенія и, при запертомъ клинѣ, съ дула вли-
ваютъ немного воды; чтобы вода невыливалась черезъ запалъ,
слѣдуетъ каналъ запала зажать пальцемъ. Самое мытье произво-
дится щеткой банника, замѣняя, по временамъ, грязную воду
новою. Мытье производится до тѣхъ поръ, пока выливаемая
изъ канала вода небудетъ чистою. Для очистки собственно на-
рѣзовъ и полей удобнѣе употреблять банникъ съ навязанною на
щетку тряпкою, которая смачивается водою и натирается мы-
ломъ. При Зтомъ способѣ расходъ мыла менѣе.
Выстрѣлъ водою. Мытье орудія выстрѣлами водою
производится въ тѣхъ случаяхъ, когда въ каналѣ, отъ продол-
жительной стрѣльбы или жаркой погоды, образуется твердый
слой остатковъ въ видѣ сильно приставила корки. Для произ-
водства выстрѣла водою, орудію придаютъ наибольшій уголъ
возвышенія и, открывъ клиновой механизмъ, вгоняютъ въ ка-
мору пыжъ изъ пакли, войлока или старыхъ тряпокъ. Пыжъ
загоняютъ въ камору настолько, чтобы за нимъ было мѣсто для
помѣщенія полнаго заряда, и такъ плотно, чтобы налитая со
стороны дула, вода немогла проникнуть къ заряду. За тѣмъ,
заперевъ клиновой механизмъ и вливъ съ дула ведро воды,
немедленно производится выстрѣлъ. Выстрѣловъ производится
нѣсколько, —до тѣхъ поръ пока нагаръ не будетъ снятъ.
Вытираніе канала послѣ мытья. Для вытиранія
насухо канала послѣ мытья или выстрѣла водою употребляется
чистый банникъ, съ намотанными на его калодку чистыми и
сухими полотнянными тряпками, до такой толщины чтобы ка-
лотка могла входить въ каналъ орудія туго и съ нѣкоторымъ |
усиліемъ. Двигая банникъ взадъ и впередъ и перемѣняя тряпки,
до-суха вытирается каналъ орудія. 1
При чисткѣ канала орудія каморное кольцо никогда^
не вынимается изъ гнѣзда, по если бы кольцо вынулось, то
его обмываютъ, вытираютъ, смазываютъ отдѣльно и затѣмъ)
опять вставляютъ въ гнѣздо, предварительно также вытертое и
смазанное. Если же кольцо плотно сидитъ въ гнѣздѣ, то оно
— 27 —
вытирается не строгивая его съ мѣста. При вытираніи кольца
обращается главное вниманіе на то, вполнѣ ли вытерты желобки.
Передняя часть гнѣзда незанятаго кольцомъ вытирается тряпкою,
намотанною на палочку.
При вытираніи клиноваго отверстія должно обращать
особенное вниманіе на углы у передней плоскости, у направ-
ляющихъ выступовъ для клина, а также у нарѣзки для за-
жимнаго винта и нарѣзки для задержки съ запаломъ, —которыя
вытираются также тряпками навернутыми на палочки соотвѣт-
ствующихъ очертаній.
Мытье клиноваго отверстія производится мыльною водою
тряпками или щеткою для сего назначенною (см. Отдѣлъ IV
„ ПРИНАДЛЕЖНОСТЬ*).
Очистка канала орудія отъ нефтянаго масла
предшествовавшей смазки *). Для очистки канала и
каморы отъ нефтянаго масла, на щетку банника навертываютъ
въ два или три ряда чистыя тряпки и, вынувъ клиновой меха-
низмъ, банникъ вкладываютъ, со стороны клиновой части, въ
каналъ орудія и продвигаютъ его къ дулу, такъ чтобы вышла
внаружу вся щетка банника. Осматриваютъ состояніе тряпокъ
на банникѣ и если окажется, что тряпки настолько уже пропи-
тались масломъ что болѣе вбирать его не могутъ, то перемѣня-
ютъ тряпки и продвигаютъ банникъ отъ дула къ клиновой части
и, вынувъ его, осматриваютъ каналъ; если нефтяное масло
снято не вполнѣ, то чистку продолжаютъ до полнаго удаленія
масла.
Смазываніе канала орудія. *) Послѣ чистки канала,
онъ смазывается нефтянымъ масломъ (Г.г. Пастухова и Фро-
лова масло №3—въ С.-Петербургѣ; употребленіе другихъ маслъ
и веществъ воспрещается. Цирк. 1882 г. № 53). Для этого, на
совершенно сухую щетку банника, навертываютъ чистую тряпку
пропитанную нефтянымъ масломъ и пропускаютъ банникъ че-
резъ каналъ орудія со стороны клиновой части къ дулу взадъ
и впередъ, затѣмъ, вынувъ банникъ осматриваютъ каналъ и если
*) Краткое Руков. Артил. Службы Отдѣлъ IX. Приказы но Артиллеріи
1882 г. .№ 81 и 86 и Циркуляръ Главнаго Артиллер. Упр. 1882 г. № 53.
— 28 —
окажутся мѣста мало и вовсе не смазанныя, то смазку повто-
ряютъ до полнаго и равномѣрнаго покрытія масломъ всего ка-*-
нала орудія. Продвиганіе банника по каналу слѣдуетъ произво-
дить въ нѣсколько пріемовъ подвигая каждый разъ не болѣе,
какъ на длину щетки банника поворачивая ее то вправо, то
влѣво чтобы тѣмъ заполнить масломъ всѣ входящіе углы въ
нарѣзахъ. Выдвигать всю щетку банника за дуло не слѣдуетъ,
а достаточно выдвинуть около половины щетки. Точно такимъ же
образомъ банникъ двигается и обратно отъ дула клиновой части.
При смазываніи клиноваго отверстія употребляется
щетинная щетка (см. отдѣлъIV „ПРИНАДЛЕЖНОСТЬ*)
и тряпка пропитанная нефтяннымъ масломъ; нарѣзки же для
зажимнаго винта, отверстіе для задержки, каморное кольцо, а
также и часть гнѣзда впереди каморнаго кольца покрываются
нефтянымъ масломъ при помощи тряпки имъ пропитанной и
полочекъ соотвѣтствующихъ очертаній.
Чистка клина *).
Для чистки, клинъ вынимаютъ изъ орудія, нѣкоторыя части
клина отдѣляютъ, обмываютъ части загрязненныя пороховымъ
остаткомъ и смазочнымъ масломъ прежней смазки; за тѣмъ всѣ
части клина смазываютъ вновь, собираютъ механизмъ, который
за тѣмъ вновь вкладываютъ въ орудіе.
Выниманіе клина. Помощью ключа (см. Отдѣлъ IV
„ПРИНАДЛЕЖНОСТЬ*) вывертывается изъ орудія задержка
для чего предварительно нѣсколько выдвигается клинъ. Затѣмъ
наводчикъ, положивъ на свою лѣвую руку кусокъ солдатскаго
сукна, беретъ клинъ правою рукою за рукоять и, плавно вы-
двигая его изъ клиноваго отверстія, кладетъ клинъ на перед-
нюю часть лѣвой руки. Разборка, чистка и смазываніе должно
производить на столѣ, скамейкѣ или доскѣ, покрытыхъ солдат-
скимъ сукномъ, предворительно вычищеннымъ отъ песку, сору,
*) Краткое Руководство Артилл. Службы отдѣлъ IX и дополненіе къ IX
отдѣлу. Приказъ по Артиллеріи 1882 г. №86. Циркул. Гл. Ар. Упр. 1880 г. № 28.
— 29 —
пыли, земли и проч., а также обращается вниманіе чтобы и со
стороны на клинъ не могли во время чистки попадать песокъ,
пыль и пр. Клинъ на столъ или доску кладется и поворачи-
вается на нихъ такимъ образомъ чтобы наружная доска, по воз-
можности при всѣхъ положеніяхъ во время чистки, свѣшива-
лось за край доски. Строго воспрещается, для удобства чистки,
подкладывать подъ клинъ твердые и металлическіе предметы.
Разборка клина. Для чистки и смазки клиноваго меха-
низма въ большинствѣ случаевъ достаточно вынуть стальную
плитку, а если загрязненіе клина (у пушекъ завода Круппа)
окажется значительно, то можно вынуть зарядную бронзовую
трубу для очищенія ея отъ пороховаго нагара; послѣдняя
разборка должна производиться въ присутствіи офицера или ефрей-
тора, наблюдающаго за чисткой орудія. Выниманіе плитки изъ
углубленія въ клинѣ обыкновенно бываетъ трудно произвести
руками. Для этого употребляется рукоять молотка или другая
какая либо деревянная вещь, которая упирается наклонно въ
задній верхній к^ай плитки; затѣмъ ударами по противупо-
ложному концу молотка или др. вещи, плитка смѣщается со
шпенька, имѣющагося въ углубленіи клина. Въ образовавшуюся
такимъ образомъ щель вводится деревянный тонкій брусокъ,
отчего отодвигается также и-нижній край плитки; за тѣмъ по-
качиваніями плитки сверху и снизу она вынимается изъ своего
гнѣзда въ клинѣ. Для вынутія зарядной бронзовой трубы, отвин-
чиваютъ, помощью особаго ключа, шпеньки зарядной трубы,
которая затѣмъ выдвигается впередъ изъ заряднаго отверстія.
Мытье и чистка клина и его частей производится
также какъ и канала орудія мыльную водою и чистыми тряп-
ками, причемъ требуется тщательность обращенія и большая
внимательность. Углубленіе для плитки въ клинѣ должно быть
вполнѣ отмыто отъ пороховаго остатка, чтобы затѣмъ плитка
могла плотно лечь въ свое мѣсто. Зарядная труба и гнѣздо для
нея въ зарядномъ отверстіи, обмываются мокрою тряпкою.
Особенно тщательно очищаютъ шпеньки и прорѣзы въ клинѣ
для этихъ шпеньковъ. Зажимной винтъ и его гнѣздо обмываются
водою и тряпкою, причемъ винтъ поворачиваютъ въ ту и дру-
— 30 —
гую сторону; затѣмъ его на сухо вытираютъ тряпками, гдѣ
нужно навернутыми на соотвѣтствующія палочки; при этомъ
полезно пропускать тряпку подъ винтъ, для болѣе лучшаго вы-
тиранія. Гнѣздо для задержки съ запаломъ, запальное колечко
и запалъ въ клинѣ смачиваютъ водой, очищаютъ отъ нагара и
затѣмъ на-сухо вытираютъ тряпками; при этомъ должно избѣ-
гать смѣщеніе запальнаго колечка. Задержка съ запаломъ обмы-
ваются и вытираются полотняными тряпками снаружи и изу-
три. При очищеніи стальной плитки должно обращать особенное
вниманіе на ободокъ плитки, къ которому прилегаетъ срѣзъ ка-
морнаго кольца, а также и заднюю часть плитки.
Послѣ мытья всѣ части клина тщательно, чистыми тряпками,
вытираются до-суха и смазываются полотнянною тряпкою про-
питанною нефтянымъ масломъ, гдѣ нужно, употребляя соотвѣт-
ствующіе палочки; при этомъ мѣдныя части какъ то: втулка въ
плиткѣ; запальное колечко и бронзовая зарядная труба масломъ
не смазываются, также не смазываются и тѣ стальныя части
клина, которыя непосредственно соприкасаются съ мѣдными.
Части клина не покрытыя пороховымъ нагаромъ отчищаются
отъ прежней смазки до-чиста и каждый разъ вновь смазываются
масломъ.
Сборка клина. Отдѣленная отъ клина плитка вклады-
вается обратно въ свое гнѣздо, если подъ плиткой были подло-
жены латунные листы, то таковые послѣ тщательной прочистки
и въ томъ порядкѣ какъ были прежде, вкадываются въ гнѣздо
ранѣе плитки. Плитка должна вполнѣ точно быть одѣта отвер-
стіемъ на шпенекъ, а черта на плиткѣ совершенно совпадать
съ чертою на тѣлѣ клина; плитка окончательно осаживается
на свое мѣсто деревяннымъ молоткомъ (см. Отдѣлъ IV „ПРИ-
НАДЛЕЖНОСТІА. Если зарядная труба была вынута изъ
клина, то она вставляется въ клинъ спереди въ свое гнѣздо въ
зарядномъ отверстіи, шпеньки ввинчиваются особымъ ключемъ
(см. Отдѣлъ IV „ПРИНАДЛЕЖНОСТЬЮ, при этомъ дол-
жно обращать вниманіе, чтобы №№ 0 и 1 имѣющіеся на шпень-
кахъ, были на тѣхъ же частяхъ клина, гдѣ поставлены такіе
же номера.
— 31
При сборкѣ клина обращается самое строгое вниманіе, чтобы
сборка производилась чистыми и особенно не потными руками;
части въ которыхъ случайно могла быть стерта смазка должна
быть немедленно смазаны вновь, а случайно нанесенная смазка
на мѣдныя части удалена.
Вкладываніе клина въ орудіе. Для вкладыванія
клина въ поперечное отверстіе, наводчикъ, подложивъ суконки
или даже лучше вполнѣ чистыя и сухія полотняныя тряпки,
кладетъ клинъ на переднюю часть лѣвой руки (подплечье), а правою
рукою держитъ за рукоять и плавно вдвигаетъ клинъ въ отвер-
стіе. При вкладываніи клина должно наблюдать чтобы: 1) ру-
коять была отвернута такъ, чтобы срѣзъ витковъ находился
сверху, 2) чтобы зарядная труба (у пушекъ завода Круппа)
была, на столько возможно, выдвинута впередъ и чтобы шпеньки
стояли по направленіе назадъ въ клиновомъ отверстіи и 3)
чтобы плитка лежала плотно въ углубленіи для нея. Когда
клинъ будетъ вдвинутъ, ввинчиваютъ задержку съ запаломъ, при-
чемъ послѣдній оборотъ дѣлается ключемъ (см. отдѣлъ IV
„ПРИНАДЛЕЖНОСТЬ*) до приведенія прилива задержки
въ соприкосновеніе съ орудіемъ, и наконецъ, оборотомъ рукояти
вжимаютъ клинъ. При вкладываніи клина также какъ и при
сборкѣ его, слѣдуетъ избѣгать прикосновенія потными и грязными
руками къ частямъ орудія и клиноваго механизма.
Чистка наружныхъ частей орудія *).
Очищеніе орудія снаружи производится такъ-же какъ клина
и клиноваго отверстія, всегда тотчасъ послѣ стрѣльбы, хотя бы
чистку канала имѣлось въ виду сдѣлать, спустя нѣкоторое время.
Это немедленная чистка имѣетъ большое вліяніе на внѣшность
орудія и поэтому никогда не должно быть откладываема.
Орудіе сначала вытирается дочиста мокрыми тряпками, а
за тѣмъ до-суха сухими. При этомъ необходимо обращать вни-
маніе на тщательную чистку угловъ и врѣзанныхъ линій и
чертъ, находящихся на орудіи. Вывинчиваніе мушки для чистки
*) Краткое Руководство артиллерійской службы Отдѣлъ IX. Приказы по
Артиллеріи 1882 г. № 86 и 147.
— 32 —
воспрещается. Отверстіе для прицѣла чистится тряпками, навер-
туными на соотвѣтствующія палочки; зажимной винтъ прицѣла
не вывинчивается, а вытирается только снаружи. ,
Прицѣлъ вынимается изъ гнѣзда обмывается и на-сухо вы-
тирается тряпками; употребленіе кирпича и пр. воспрещается,
также какъ и чистка прицѣла до блеска.
Послѣ тщательной обмывки наружныхъ частей орудія и его
чистки всѣ неокрашенныя части, какъ то: верхняя площадка
втулки гнѣзда для прицѣла и мушки смазываются тряпкою
пропитанною нефтянымъ масломъ.
Обращеніе съ орудіемъ при стрѣльбѣ *).
При стрѣльбѣ орудіе банится, заряжается и затѣмъ изъ
орудія производится выстрѣлъ. Для баненія отпирается клино-
вой механизмъ, затѣмъ орудіе проваливается щеткой банника,
послѣ чего вкладывается и досылается прибойникомъ банника
снарядъ, вслѣдъ за снарядомъ вкладывается и досылается при-
бойникомъ зарядъ и наконецъ, съ помощью вытяжной трубки
черезъ задержку съ запаломъ, запальный стержень и втулку
въ плиткѣ, сообщается огонь заряду и производится выстрѣлъ.
Для открыванія клиноваго Механизма наводчикъ откиды-
ваетъ защелку настолько, чтобы пружинка о уперлась въ
другую грань основанія і защелки (чер. I и П); такъ какъ
при большемъ откидываніи защелки ослабѣваетъ пружинка.
Затѣмъ, наложивъ, если потребуется на правый конецъ ру-
кояти трубу (см. Отдѣлъ IV „ПРИНАДЛЕЖНОСТЬ^,
поворачиваетъ рукоять правымъ концомъ вверхъ налѣво, на-
сколько позволитъ кулакъ рукояти; при такомъ положеніи ру-
кояти только и можно выдвинуть клинъ, ибо только тогда
витки зажимнаго винта выходятъ изъ сцѣпленія съ витками
клиноваго отверстія, и образу ютъ достаточный зазоръ между
клиномъ и клиновымъ отверстіемъ. Клиновой механизмъ выдви-
гать и вдвигать слѣдуетъ плавно и осторожно, порывистые
движенія клиномъ строго воспрещены, такъ какъ подобными
*) Краткое Руководство Артиллерійской Службы, дополненіе къ IX От-
дѣлу. Цирк. Гл. Ар. Упр. 1880 г. № 28.
— 33 —
движеніями можетъ быть покривленъ нижній конецъ задержки,
отчего нижній срѣзъ ея не будетъ плотно прилегать къ за-
пальному колечку и произойдетъ прорывъ пороховыхъ газовъ;
а также при покривленной задержкѣ не будетъ совпадать за-
рядное отверстіе клина съ каналомъ орудія и этимъ затруд-
нится заряжаніе.
Для отстраненія изнашиванія зажимнаго винта и нарѣзки
вь клиновомъ отверстіи, должно на ученьяхъ употреблять
трубу только въ случаяхъ дѣйствительной надобности.
При баненіи слѣдуетъ щетку банника продвигать за
дульный срѣзъ, потому что иначе пороховая грязь можетъ ско-
питься въ одномъ мѣстѣ канала, и можетъ быть причиною
раздробленія снаряда въ орудіи. Кромѣ того щетку банника,
не продвинутаго за дульный срѣзъ, трудно двигать назадъ.
Для размягченія пороховыхъ остатковъ въ каналѣ орудія, щетку
банника слѣдуетъ покрывать нефтянымъ саломъ послѣ каждыхъ
двухъ выстрѣловъ; — но когда щетка банника достаточно бу-
детъ напитана нефтянымъ саломъ, то смазывать допускается и
рѣже. Смазываніе щетки банника положено производить щет-
кою, назначенною для чистки клиноваго отверстія. Смазываніе
щетки банника нефтянымъ саломъ полагается только при
стрѣльбѣ боевыми зарядами. (Приказы по артиллеріи 1887 г.,
X 47 и 131).
При вкладываніи снаряда обращается вниманіе на
то, чтобы чека гранаты была обращена къ верху и чтобы сна-
рядъ шелъ по оси канала, такъ какъ при косомъ направленіи
можетъ произойти задержка снаряда въ зарядномъ отверстіи.
Снарядъ долженъ быть настолько продвинутъ руками, чтобы
дно его приходилось на линіи казеннаго срѣза орудія, ибо
только при этомъ положеніи снаряда, можно удобно дослать его
до мѣста банникомъ.
Досылка снаряда, а затѣмъ и заряда должна производиться
плавно и всегда однообразно, для чего полезно на древкѣ бан-
ника имѣть мѣтки насколько нужно продвигать банникъ въ
каналъ орудія. Въ томъ случаѣ, когда вслѣдствіе неправильной
калибровки, снарядъ, не дойдя до своего мѣста, засядетъ въ
34 —
орудіи, то такое орудіе разряжается выстрѣломъ (см. стр. 35),
но ни въ какомъ случаѣ не допускается съ усиліемъ протал-
кивать снарядъ до своего мѣста. (Приказъ по артиллеріи'
1887 г. № 9).
При вкладываніи заряда обращается вниманіе, чтобы
онъ вкладывался узломъ впередъ и швомъ внизъ.
Для закрыванія клиноваго механизма послѣ заряжанія,
вдвигаютъ клинъ плавно, безъ толчковъ, до упора витка на
стеблѣ зажимнаго винта въ рѣзьбу въ поперечномъ отверстіи;
затѣмъ, поворачиваніемъ рукояти, слѣва вверхъ направо окон-
чательно вжимается клинъ въ поперечное отверстіе, до плотнаго
прижатія краевъ наружной доски къ боковой площадкѣ клино-
вой части орудія; при этомъ въ случаѣ надобности на конецъ
рукояти (гдѣ желобокъ) надѣвается труба. По закрытіи клина
закидывается защелка.
Если при дѣйствіи шнуромъ трубка не воспламенится,
то ее выбрасываютъ рукою изъ запала задержки; если трубка
сломается такъ, что ее нельзя непосредственно достать рукою
изъ запала, то выдвинувъ нѣсколько клинъ, вывинчиваютъ за-
держку и прочищаютъ каналъ ея сверломъ для прочистки за-
пала (см. Отдѣлъ IV „ПРИНАДЛЕЖНОСТЬ*}. Если
трубка воспламенится но выстрѣла не произойдетъ, то трубку
слѣдуетъ выбросить концомъ сабли, не приближаясь къ орудію,
на случай могущаго произойти затяжнаго выстрѣла.
Разрядка орудій заряженныхъ гранатами и шрапнелью
всегда должна производиться выстрѣломъ (Приказъ по Артил-
леріи 1882 г. № 103). Если же орудіе заряжено картечью, то
по открытіи клина, банникомъ, со стороны дула, выталкивается
картечь черезъ заклиновую часть канала. Также поступается
и при разрядкѣ орудія заряженнаго холостымъ зарядомъ.
Въ томъ случаѣ, когда снарядъ, не дойдя до своего мѣста,
засядетъ въ каморѣ, то такое орудіе разряжается выстрѣломъ
съ уменьшеннымъ зарядомъ, длина котораго должна быть въ
половину менѣе растоянія отъ дна засѣвшаго снаряда до дна
зарядной каморы (т. е. до передней плоскости клиноваго от-
верстія), а діаметръ заряда долженъ равняться полудіаметру
— 35 —
каморы. Выстрѣлъ для разрядки производится съ возможно
большими предосторожностями, для чего можно употреблять
палительную свѣчу на длинномъ древкѣ или длинный шнуръ.
Въ томъ случаѣ если зарядъ окажется малъ и снарядъ не вы-
летитъ изъ орудія, а только нѣсколько продвинется впередъ,
то разрядка выстрѣломъ повторяется при новомъ уменьшенномъ
зарядѣ съ большимъ уже количествомъ пороха (приказъ по
артиллеріи 1887 г., К: 9).
Обращеніе съ орудіемъ при стрѢльбѢ
ХОЛОСТЫМИ ЗАРЯДАМИ *).
При заряжаніи холостой зарядъ вкладывается въ каналъ
плоскимъ зашитымъ концовъ впередъ и швомъ внизъ. Досылка
заряда прибойникомъ должна производиться всегда однообразно,
и такъ чтобы мѣтка сдѣланная на древкѣ банника доходила
до казеннаго срѣза. Мѣтка же должна быть сдѣлана на такомъ
разстояніи отъ передняго срѣза прибо'йника, какое составляетъ
длина отъ гнѣзда для каморнаго кольца до казеннаго срѣза.
Если бы случилось что орудіе будучи заряжено холостымъ за-
рядомъ было взято на передокъ для перемѣны позиціи и по
снятіи съ передка нужно произвести выстрѣлъ, то орудіе за-
ряжается вторично другимъ зарядомъ, такъ какъ первый за-
рядъ отъ движенія настолько продвинется впередъ, что можетъ
не произойти выстрѣла.
Послѣ баненія орудія при стрѣльбѣ холостыми зарядами
слѣдуетъ еще разъ ввести щетку банника въ камору орудія и,
вращая ее вокругъ оси древка, очистить боковые стѣны каморы
и переднюю часть гнѣзда для каморнаго кольца; это необхо-
димо производить для отстраненія опасности воспламененія досы-
лаемаго заряда отъ кусковъ тлѣющаго картуза и раскаленныхъ
частицъ пороховаго остатка.
При стрѣльбѣ холостыми зарядами необходимо употреблять
Краткое Руков. Артил. Службы. Отдѣлъ IX.
— 36 —
банники съ вполнѣ сохранившимися и исправными щетками
и если обстоятельства позволяютъ всегда употребляетъ смочен-
ный въ водѣ банникъ.
Обращеніе съ орудіемъ на ученьѢ и въ
походѣ.
При обученіи пріемамъ при орудіяхъ, на конныхъ ученьяхъ,
а также и въ походѣ, обращается строгое вниманіе на сбере-
женіе всѣхъ частей орудія также какъ и при стрѣльбѣ. Отпи-
раніе и запираніе клиноваго механизма должно всегда произ-
водить плавно безъ толчковъ и порывистыхъ движеній.
При обученіи вспомогательнымъ дѣйствіямъ, необходимо
обращать вниманіе, чтобы всѣ части, вынимаемыя изъ орудія
какъ то: механизмъ, задержка и пр. были всегда предохранены
отъ пыли, сору и песку, а также былъ бы сохраненъ и каналъ
орудія, въ особенности же поперечное отверстіе и гнѣздо съ
каморнымъ кольцомъ. При подвязки орудія подъ передокъ обя-
зательно вкладывать въ поперечное отверстіе брусокъ (см. при-
лагаемый въ концѣ отдѣла чертежъ II) и уже подъ него про-
пускать подвязную петлю. (Приказъ по Артилл. 1881 г. .4 6).
При бросаніи орудія на землю, необходимо слѣдить чтобы
мушка всегда было предохранена отъ помятости и сбитости.
При сборкѣ орудія послѣ „вспомогательныхъ дѣйствій" не-
обходимо поперечное отверстіе съ каморномъ кольцомъ и кли-
новой механизмъ, для удаленія могущаго пристать сора, песку
и пр. обтереть масляною тряпкою, а каналъ орудія пробанить.
ГЛАВА ПЯТАЯ.
Поврежденія встрѣчающіяся у стальныхъ полевыхъ пушекъ
образца 1877 года и исправленіе ихъ въ батарейныхъ
мастерскихъ. Правила веденія формуляровъ орудій.
Каналъ орудія *).
Въ каналѣ орудія встрѣчаются слѣдующія недостатки и
поврежденія: ржавчины, выбоины или помятости по полямъ
нарѣзовъ, выгары металла и трещины.
Ржавчина. Хотя при соблюденіи всѣхъ условій сбе-
реженія орудія, ржавчина образовываться не можетъ, но въ
случаѣ если бы она оказалась на какихъ либо частяхъ канала
орудія, то къ отчисткѣ ея слѣдуетъ приступить немедленно по
обнаруженіи. Ржавчина удаляется помощью мытья щеткою съ
водою, затѣмъ помощью смазыванія нефтянымъ и деревяннымъ
масломъ тряпкою, намотанною на палку; при этомъ полезно
посыпать очищаемыя мѣста мелкимъ угольнымъ порошкомъ.
Если же послѣ разъ—произведенной работы ржавчина не сой-
детъ, то отчистку ея должно повторять съ перерывами въ те-
ченіи нѣсколькихъ дней, при чемъ въ промежутки—ржавыя
мѣста должно обильно смазывать масломъ. Хотя и допускается
*) Краткое Руководство Арт. Службы. Отдѣлъ IX и дополненіе къ IX
Отдѣлу.
— 38 —
(Приказъ по Артиллеріи 1882 г. № 86) сильно поржавленныя
мѣста очищать наждакомъ съ нефтянымъ масломъ, но къ этому-
средству слѣдуетъ прибѣгать только въ самыхъ крайнихъ слу-
чаяхъ; такъ какъ мѣста подвергавшіяся чисткѣ наждакомъ, по-
терявъ полировку, скорѣе вновь воспринимаютъ ржавчину.
Вмѣсто тряпокъ для отчистки ржавчины можно употреблять
суконки, а также замшу навернутую на соотвѣтствующія па-
лочки. Отчистка ржавчины должна производиться до тѣхъ поръ,
пока не останется отъ нея даже слѣда.
Помятости и выбоины, если онѣ незначительны, мо-
гутъ быть оставляемы безъ исправленія, или же зачищаются
наждачной бумагой настолько, чтобы не было выступающихъ
неровностей. Болѣе значительныя неровности, могущія произойти
отъ разрыва снаряда въ каналѣ орудія, запиливаются плоскою
шлифною пилою, насаженной на древко (см. Отдѣлъ VII
^ИНСТРУМЕНТЪ^ для исправленія орудій) и за-
чищаются наждачной бумагой; углубленія при запиливаніи
оставляются нетронутыми и не заравниваются, — работы эти
слѣдуетъ поручать только хорошему слесарю.
Выгараніе металла стальныхъ орудій начинается
весьма медленно и идетъ, постепенно увеличиваясь. Сначала
образуется въ томъ мѣстѣ, гдѣ лежитъ при заряжаніи сна-
рядъ, темное пятно, преимущественно вверху и съ боковъ
каморы; затѣмъ оно распространяется по всей окружности ка-
нала въ видѣ пояса. Это темное пятно замѣтно на глазъ, по-
тому что въ этомъ мѣстѣ металлъ теряетъ полировку. По мѣрѣ
увеличенія выгаранія является шероховатость, ощущаемая
даже и рукою; затѣмъ начинаютъ появляться на темномъ пятнѣ
выгаранія — углубленія, въ видѣ продольныхъ струекъ и бо-
роздъ. Если углубленія эти, при дальнѣйшей стрѣльбѣ, будутъ
становиться только глубже и шире, но не удлиняться замѣт-
нымъ образомъ, то онѣ безвредны; если же поврежденія эти
удлиняются и мѣстами переходятъ въ трещинки, то стрѣльба
изъ такого орудія должна быть прекращена, а самое орудіе
отправлено въ арсеналъ или на заводъ.
Трещины. Небольшія царапины отъ рѣзца и волосовины
— 39 —
легко могутъ быть смѣшиваемы съ трещинами. Характе-
ристичная же особенность трещинъ заключается въ томъ, что
онѣ послѣ небольшаго даже числа выстрѣловъ, замѣтно удлин-
някхгся. Такія, ясно обозначившіяся, трещины ни въ какомъ
мѣстѣ канала допускаемы бытъ не могутъ и изъ орудій съ та-
кими недостатками стрѣльба производима бытъ не должна.
О появленіи трещинъ въ каналѣ орудія немедленно должно
быть сдѣлано представленіе и представлены слѣпки съ трещинъ
въ Главное Артиллерійское Управленіе.
КЛИНОВОЙ МЕХАНИЗМЪ.
Въ клиновомъ механизмѣ и придаточныхъ къ нему частяхъ
могутъ происходить слѣдующіе недостатки и поврежденія: про-
рывъ пороховыхъ газовъ при выстрѣлѣ: 1) между срѣзомъ кольца
и плиткою; 2) между шаровыми поверхностями кольца и гнѣзда
для него — и 3) между запальнымъ колечкомъ и срѣзомъ за-
держки съ запаломъ; выгары металла; царапины и трегцины-,
а также поломки и другія поврежденія.
Прорывъ пороховыхъ газовъ между срѣзомъ кольца
и плиткою *).
Прорывъ пороховыхъ газовъ между срѣзомъ кольца и плит-
кою обнаруживается загрязненіемъ плитки и срѣза кольца, а
также и налетомъ пороховаго остатка, въ видѣ лучей на пе-
редней плоскости клина.
Прорывъ пороховыхъ газовъ между срѣзомъ кольца и плит-
кою происходитъ оттого что:
1) Кольцо въ орудіи было слабо зажато.
2) Отъ царапинъ, выбоинъ и выгаровъ въ соприкасающихся
поверхностяхъ.
3) Отъ погнутгя каморнаго кольца.
*) Краткое Руководство Артнлл, Службы. Отдѣлъ IX и дополненіе къ
IX Отдѣлу.
— 40 —
Слабое зажатіе каморнаго кольца клиновымъ
механизмомъ можетъ происходить оттого, что плитка недоста-
точно .выступаетъ изъ-за передней плоскости клиноваго меха-
низма, или оттого что кольцо глубоко сидитъ въ гнѣздѣ. Оба
эти случая происходятъ отъ при шлифовки, вслѣдствіе какихъ
либо поврежденій въ соприкасающихся поверхностяхъ камор-
наго кольца, плитки и гнѣзда для кольца въ зарядной каморѣ,
отчего ошлифовывается слой поверхности металла и нажатіе
ослабѣвается.
Если срѣзъ кольца достаточно выступаетъ изъ-за передней
плоскости клиноваго отверстія по меньшей мѣрѣ на 0,05 дюйма
и срѣзъ не имѣетъ вредныхъ выгараній, помятостей и пр., то
для устраненія прорыва пороховыхъ газовъ при выстрѣлѣ,
должно подъ плитку подложить латунную пластинку изъ чи-
сла имѣющихся ВЪ числѣ ЗАПАСНЫХЪ ПРЕДМЕТОВЪ
(см. Отдѣлъ IV); на каждое орудіе полагаются латун-
ныя пластинки толщиною въ 0,5; 1; 2; 2,75 и 6 точекъ. Под-
кладываніе пластинокъ слѣдуетъ начинать съ самой тонкой т. е.
въ 0,5 точки. Подкладываніе пластинокъ не должно ни въ ка-
комъ случаѣ доводиться до того, чтобы нельзя было закрыть
механизмъ помощью сильнаго нажатія трубы надѣваемой на
рукоять. Вообще же рѣдко оказывается недостаточною наиболѣе
толстая изъ полагаемыхъ въ числѣ запасныхъ предметовъ пла-
стинокъ. При подкладываніи пластинокъ необходимо слѣдить
чтобы какъ самыя пластинки такъ и соприкасающіяся поверх-
ности плитки и гнѣзда въ клинѣ были совершенно чисты и
ровны т. е. не имѣли бы приставшихъ постороннихъ предме-
товъ, зазубринъ и проч.
Если срѣзъ каморнаго кольца не выступаетъ изъ-за пе-
редней плоскости клиноваго отверстія, то подкладываніе пла-
стинокъ не устранитъ прорыва пороховыхъ газовъ при выстрѣлѣ,
и въ этомъ случаѣ необходимо каморное кольцо и плитку за-
мѣнить изъ числа запасныхъ. (О перемѣнѣ кольца и плитки
помѣщено ниже).
Царапины, выбоины и выгаръ металла въ со-
прикасающихся поверхностяхъ кольца, плитки и
— 41
гнѣзда для каморнаго кольца также бываютъ причиною про-
рыва пороховыхъ газовъ при выстрѣлѣ. Незначительныя цара-
пины, выбоины и выгараніе металла на соприкасающихся по-
верхностяхъ кольца и плитки уничтожаются притиркою', болѣе
же значительныя выгары исправляются при помощи приподы-
манія металла. Выбоины, царапины и выгараніе металла въ
соприкасающихся поверхностяхъ каморнаго кольца и гнѣзда
для него въ зарядной каморѣ исправляются только притиркою
и въ томъ случаѣ когда поврежденія не велики и окажутся
какъ на гнѣздѣ такъ и на кольцѣ; если же поврежденія бу-
дутъ только на кольцѣ, то поврежденное кольцо замѣняется но-
вымъ изъ числа запасныіъ; болѣе значительныя поврежденія
гнѣзда для каморнаго кольца требуютъ расточки гнѣзда и при-
гонки новыхъ колецъ, что можетъ быть исполнено въ арсена-
лахъ, а потому о такихъ поврежденіяхъ дѣлается представленіе
объ отправленіи орудія въ арсеналъ или окружную артиллерій-
скую мастерскую для исправленія. Расточка же гнѣзда для
каморнаго кольца въ батарейныхъ мастерскихъ строго воспре-
щается.
Вогнутіе каморнаго кольца. Если будетъ замѣчено
хотя бы незначительное погнутіе каморнаго кольца, что всегда
можно замѣтить, приложивъ срѣзъ кольца къ горизонтальной
плоскости (погнутое кольцо будетъ давать просвѣты и не плотно
прилегать къ плоскости), то такое кольцо необходимо замѣнить
изъ числа запасныхъ не подвергая его никакимъ исправленіямъ.
Притирка соприкасающихся поверхностей
кольца и плитки *).
Притирка, соприкасающихся поверхностей каморнаго кольца
и плитки, производится на шлифовальной доскѣ (см. Отдѣлъ VII
„ ИНСТРУМЕНТЪ11 слесарнаго дѣла); для этого на доскѣ
разводятъ масло съ нѣкоторымъ количествомъ наждаку и по по-
*) Краткое Руков. Артилл. Службы. Отдѣлъ IX п дололненіе къ IX Отдѣлу.
— 42 —
лученной полужидкой массѣ круговыми движеніями, по воз-
можности равномѣрно, съ легкимъ нажатіемъ, вращаютъ кольцо
или плитку до уничтоженія поврежденія, не прибавляя свѣжаго
наждаку, т. е. оканчивая притиранія почти на одномъ маслѣ.
Части поврежденій находящіяся далѣе внаружу отъ перваго
внутренняго желобка не препятствуютъ хорошему запиранію
прорыва газовъ, а потому и отшлифовкѣ могутъ не подвер-
гаться.
Приподыманіе металла на срѣзѣ кольца и
НА ОБОДКѢ И ВЪ днѣ УГЛУБЛЕНІЯ ПЛИТКИ *).
Приподыманіе металла состоитъ въ томъ, что металлъ, на-
ходящійся вблизи выгаровъ у внутренняго края соприкасаю-
щихся поверхностей кольца и ободка плитки, поднять помощью
молотка на высоту плоскости соприкосновенія плоскостей или
даже еще выше и чтобы заполнить такимъ образомъ бороздки,
выбитыя газами. Работа приподниманія металла можетъ быть
производима опытнымъ батарейнымъ слесаремъ или, что еще
лучше, бригаднымъ мастеромъ.
Приподыманіе металла на срѣзѣ кольца производится слѣ-
дующимъ образомъ: Кольцо ставится на столъ (ребромъ) тѣмъ
мѣстомъ шаровой поверхности, возлѣ котораго на срѣзѣ нахо-
дится поврежденное мѣсто; по внутренней сторонѣ кольца, около
того мѣста, гдѣ на срѣзѣ находится начало лучей выгара, должно
бить молоткомъ съ круглымъ боемъ (см. о т д ѣ л ъ VII „ ИНСТРУ-
МЕНТЪ* для исправленія орудій); при этомъ дѣй-
ствуя узкимъ боемъ слѣдуетъ стараться протягивать металлъ къ
краю срѣза; черезъ это металлъ, разгорѣвшаго мѣста и около
него находящійся, подымется. Затѣмъ кольцо кладутъ на столъ
тонкимъ краемъ (срѣзомъ вверхъ) и, ударяя круглымъ боемъ
молотка по срѣзу кольца, въ тѣхъ мѣстахъ, гдѣ металлъ при-
поднягь, выравниваютъ его къ сторонамъ углубленія. Эти два
*) Краткое руководство Артнлл. Службы. Отдѣлъ IX.
— 43
дѣйствія молоткомъ—круглымъ боемъ по срѣзу и узкимъ боемъ
по внутренней поверхности, повторяютъ поперемѣнно до тѣхъ
поръ пока металлъ, выгорѣвшихъ мѣстъ срѣза, не будетъ до-
статочно поднятъ, въ чемъ можно убѣдиться прикладывая къ
приподымаемому мѣсту металлическую вывѣренную линейку.
Поднятіе металла надо—стараться дѣлать по возможности мѣст-
нымъ т. е. только мѣсто выгара и его краевъ. Вмѣсто круглаго
боя молотка для выравниванія срѣза кольца можно употреблять
гладилку (см. ОтдѣлъVII „ИНСТРУМЕНТЪ* для ис-
правленія орудій) по которой производятся удары слесар-
нымъ молоткомъ; при этомъ кольцо должно лежать тонкимъ
краемъ на столѣ; гладилку слѣдуетъ держать нормально къ
срѣзу и въ небольшомъ разстояніи отъ края. Поднятіе края
кольца и распредѣленіе поднятаго металла срѣза, должно произ-
водиться такъ, чтобы діаметръ внутренняго края срѣза кольца,
послѣ поднятія, по возможности менѣе увеличился противъ нор-
мальнаго. Поднятый металлъ слѣдуетъ опилить шлифною пилою
до сравненія съ остальною частью срѣза, послѣ чего, для по-
лученія чистаго внутренняго края, -слѣдуетъ небольшою полу-
круглою пилою опилить внутреннюю поверхность ободка въ
исправленномъ мѣстѣ и опиленное мѣсто вышлифовать наждач-
ною бумагою; при опиливаніи ободка слѣдуетъ задѣвать за край
срѣза лишь на столько, чтобы очистить его отъ зазубринъ и
града; поэтому пилу слѣдуетъ болѣе упирать въ сторону внут-
ренняго закругленія ободка. Послѣ опиловки, весь срѣзъ кольца
притирается на шлифовальной доскѣ, до тѣхъ поръ пока не-
ровности отъ пилы на приподнятомъ мѣстѣ не сравняются съ
остальною частью срѣза и срѣзъ кольца не будетъ имѣть оди-
наковый блескъ по всей окружности.
Приподыманіе металла на ободкѣ и въ днѣ углубленія
плитки. Для приподыманія металла въ плиткѣ, ее кладутъ на
столъ и если возможно укрѣпляютъ на немъ для устраненія мо-
гущихъ произойти смѣщеній во время дѣйствія молоткомъ. Вы-
гаръ металла на ободкѣ плитки приподымается зубиломъ (см.
отдѣлъ VII „ИНСТРУМЕНТЪ* для исправленія
орудій); зубило ставится широкою стороною лезвія възакру-
— 44
гленіе, соединяющее дно углубленія плитки съ ободкомъ, про-
тивъ выгорѣвшаго мѣста, при чемъ тупой конецъ зубила накло-
няется къ центру плитки—а ударяя слесарнымъ молоткомъ по
зубилу, лезвіе послѣдняго проникаетъ внутрь ободка и тѣмъ по-
дымаетъ металлъ съ выгаромъ. Затѣмъ, дѣйствую на срѣзъ
ободка гладилкой, по которой производятся удары молоткомъ,
приподнятый металлъ распредѣляется по направленію радіуса
плитки т. е. отъ центра къ окружности, при этомъ гладилку
слѣдуетъ держать нормально къ срѣзу и въ небольшомъ раз-
стояніи отъ его внутренняго края. Эти два дѣйствія, т. е. зу-
биломъ по закругленію ободка и гладилкою по срѣзу, продол-
жаются до тѣхъ поръ, пока не будетъ достаточно поднято дно
выгара. Неровности приподнятаго мѣста спиливаются шлифною
пилою, срѣзъ ободка плитки притирается на шлифовальной доскѣ
такъ какъ сказано о кольцѣ, а закругленіе ободка, ранѣе при-
тирки, зачищается концемъ полукруглой пилы и наждачной
бумагой.
Притирка шаровыхъ поверхностей камор-
наго КОЛЬЦА И ГНѢЗДА ДЛЯ НЕГО.
Притираніе гнѣзда для каморнаго кольца въ батарейной ма-
стерской должна производиться съ крайнею осмотрительностью
и вполнѣ опытными мастерами. Въ большинствѣ же случаевъ
при выгараніи металла въ гнѣздѣ, побитостяхъ и проч. слѣ-
дуетъ входить съ представленіемъ объ исправленіи поврежденій
гнѣзда въ окружной мастерской или арсеналѣ. При поврежде-
ніяхъ шаровой поверхности каморнаго кольца но при исправ-
номъ состояніи гнѣзда притирку кольца производить не слѣдуетъ,
а должно поврежденное кольцо замѣнить новымъ. Притирку
кольца и гнѣзда, если то потрѣбуется слѣдуетъ производить
лишь до тѣхъ поръ пока поврежденія въ гнѣздѣ уничтожатся,
хотя на кольцѣ таковыя будутъ еще оставаться, въ такомъ слу-
чаѣ кольцо замѣняютъ новымъ и это послѣднее немного прити-
рается къ гнѣзду, иначе новое кольцо не будетъ имѣть плот-
45
наго прилеганія, послѣдствіемъ, чего будетъ прорывъ газовъ.
Если послѣ исправленія гнѣзда притиркой, оно разширится на
столько, что кольцо будетъ очень мало выступать изъ него, то
кольцо, которымъ производилась притирка, слѣдуетъ доставить
въ орудійную мастерскую съ объясненіемъ на сколько кольцо
это выступаетъ изъ гнѣзда послѣ притирки. По этому кольцу
въ орудійной мастерской будутъ приготовлены всѣ три кольца
для орудія и такія кольца по поступленію въ батарею должны
быть слегка притерты къ гнѣзду.
Самая притирка гнѣзда кольцомъ производится слѣдующимъ
образомъ: Помощью ключа для выниманія каморныхъ колецъ
(см. Отдѣлъ IV „ПРИНАДЛЕЖНОСТЬ*} вынимаютъ изъ
гнѣзда каморное кольцо и насаживаютъ его на колодку (см.
Отдѣлъ VII „ИНСТРУМЕНТЪ* для исправленія
орудій), которую расклиниваютъ для удержанія кольца; сма-
зываютъ кольцо деревяннымъ масломъ и посыпаютъ мелкимъ
наждакомъ, вставляютъ въ гнѣздо; за тѣмъ вставляютъ рукоятку
въ колодку и, слегка нажимая, вращаютъ колодку вправо и
влѣво по кругу, удерживая рукоятку, по возможности въ на-
правленіи по оси орудія.
Послѣ притирки соприкасающихся поверхностей каморнаго
кольца и плитки, а въ особенности послѣ притирки шаровыхъ
поверхностей каморнаго кольца и гнѣзда для него бываетъ всегда
необходимымъ подъ плитку подложить латунную пластину, или
замѣнить таковую болѣе толстою.
ЗамѢна каморнаго кольца и плитки запас-
ными.
Постановлено за правило, никогда не производитъ пере-
мѣны одной плитки или одного кольца, но непремѣнно пере-
мѣнятъ вмѣстѣ и кольцо и плитку и, кромѣ того непремѣнно
парныя, снабженныя одинаковыми знаками; для этого къ каж-
дому орудію назначаются потери каморныхъ кольца съ плитками,
которыя, кромѣ номера орудія, снабжены буквами А, В, С.
— 46 —
Замѣна каморнаго кольца съ плиткою производится во всѣхъ
тѣхъ случаяхъ, когда поврежденія на кольцѣ и плиткѣ на
столько значительны, что притиркою или приподыманіемъ ме-
талла нельзя уже предотвратить прорывъ пороховыхъ газовъ
при выстрѣлѣ. Такъ появленіе трещинъ и глубокихъ выгара-
ній на плиткѣ, а равно трещины и разгаранія далѣе наруж-
наго желобка кольца, служатъ полнымъ указаніемъ необходи-
мости перемѣны кольца и плитки.
Кольцо вынимается изъ гнѣзда помощью ключа для выни-
манія колецъ (см. Отдѣлъ IV „НРИНАДЛЕЖНОСТП^тіръ
чемъ крючки ключа для предохраненія кольца и передней плос-
кости клиноваго отверстія отъ побитостей слѣдуетъ обертывать
кусками замши или кожи. Передъ выниманіемъ кольца слѣ-
дуетъ, вывинтивъ задержку, вынуть клинъ и положить его на
столъ, доску или что другое, покрытыя сукномъ или тряпками;
ввести въ поперечное отверстіе съ лѣвой или правой стороны
ключъ, затѣмъ подвижной крючекъ его заложитъ за кольцо, а
неподвижной конецъ уперевъ въ переднюю плоскость клиноваго
отверстія, плавнымъ движеніемъ рукояткою ключа къ казенному
срѣзу, вынуть кольцо изъ гнѣзда.
Плитка вынимается изъ гнѣзда своего въ клинѣ такъ, какъ
описано на стр. 29. По отдѣленіи плитки отъ клина изъ нее
выбиваютъ мѣдную втулку. Для этого плитку кладутъ плоскою
стороною (заднею) на деревянную подкладку съ дырою, діаме-
тромъ немного болѣе діаметра втулки, широкій конецъ сталь-
наго короткаго стержня (см. Отдѣлъ VII „ИНСТРУ-
МЕНТЪ^ для исправленія орудій) ставится на втулку
и ударами молотка по стержню выбиваютъ втулку.
Передъ вставленіемъ кольца, должно какъ его, такъ и
гнѣздо тщательно вытереть тряпкой или суконкой. Затѣмъ,
смазавъ все кольцо нефтянымъ масломъ, вставляютъ кольцо лѣ-
вой рукой съ правой стороны клиноваго отверстія, такимъ обра-
зомъ, чтобы оно, одинаково по всей окружности, выступало
изъ-за передней плоскости клиноваго отверстія; если орудіе за-
вода Круппа, то должно наблюдать, чтобы мѣтка на заднемъ
краѣ кольца приходилась возлѣ мѣтки, выбитой кернеромъ лѣ-
— 47
вѣе гнѣзда для каморнаго кольца. Если гнѣздо для каморнаго
кольца подвергалась ранѣе перемѣны кольца притирки старымъ
кольцомъ, то необходимо и новое кольцо слегка притереть къ
гнѣзду; затѣмъ начисто вытереть какъ гнѣздо такъ и кольцо и,
смазавъ послѣднее нефтянымъ масломъ, вставить въ гнѣздо какъ
сказано было выше.
Къ новой плиткѣ пригоняется втулка съ запаломъ такимъ
образомъ чтобы утолщенная часть втулки плотно входила въ
гнѣздо съ задней стороны, а тонкая часть со стороны дна углуб-
ленія. Затѣмъ отверстіе плитки смазывается слегка нефтянымъ
масломъ и втулка вставляется въ отверстіе такъ, чтобы сталь-
ная шпонка вошла въ свое гнѣздо; послѣ чего плитка кладется
ободкомъ на деревянный столъ; на утолщенную часть втулки
ставится торцомъ кусокъ дерева, по которому ударами молотка
вгоняютъ втулку до мѣста. Когда втулка войдетъ вполнѣ въ
отверстіе плитки, послѣдняя кладется серединою дна углубле-
нія на дно неснаряженной гранаты или на металлическую под-
кладку, а на другой конецъ втулки ставится широкимъ кон-
цомъ стальной короткій стержень по которому производится
нѣсколько ударовъ молоткомъ для лучшаго раздаванія металла
втулки—наконецъ изогнутыми пилами крупнаго зуба и шлиф-
ной (см. Отдѣлъ VII „ИНСТРУМЕНТЪ* для исправ-
ленія орудій) опиливаютъ выступающія части втулки съ
обѣихъ сторонъ плитки вровень съ поверхностями послѣдней.
Когда втулка будетъ окончательно вставлена въ плитку, по-
слѣднюю вставляютъ въ гнѣздо клина (см. стр. 30) и запалъ
клина проходится на чисто сверломъ для просверленія запала
(см. Отдѣлъ VII „ИНСТРУМЕНТЪ* для исправле-
нія орудій). Сверло это вкладывается черезъ запалъ стержня
въ клинѣ.
Когда, такимъ образомъ, новое кольцо и новая плитка бу-
дутъ на своихъ мѣстахъ, клинъ вкладывается въ поперечное
отверстіе и медленно вдвигается въ него, при этомъ обра-
щается вниманіе, чтобы кольцо не перекосилось бы въ гнѣздѣ.
Вдвинувъ клинъ на небольшую глубину, часто бываетъ по-
лезнымъ снова открыть его и вторично уже вдвинуть на пол-
— 48 —
I
ную глубину поперечнаго отверстія; затѣмъ клинъ снова
открываютъ, снова закрываютъ и тогда уже зажимаютъ!
поворотомъ рукояти, на которую, для надлежащаго вжа-І
тія кольца въ гнѣздо, надѣвается труба. Такимъ постепен-І
нымъ вжиманіемъ кольца достигается хорошая посадка кольца!
безъ опасенія повредить его. Если бы клинъ безъ большаго|
усилія вполнѣ запирался, что можетъ быть въ томъ случаѣ, ।
когда или плитка тонка, или кольцо глубоко сидитъ въ гнѣздѣ,
что произойдетъ тогда если ранѣе плитки, кольцо или гнѣздо
притирались наждакомъ, то подъ плитку необходимо подложить
латунный кружокъ, для предотвращенія прорыва пороховыхъ
газовъ при выстрѣлѣ. Главное условіе для хорошаго закрыва-
нія отъ прорыва газовъ состоитъ въ томъ, чтобы кольцо, уже
при закрываніи клина, было плотно прижато къ поверхно-
сти своего гнѣзда и къ плиткѣ; поэтому при пригонкѣ кольца
съ плиткою должно только при значительномъ усиліи и при
помощи трубы надѣтой на рукоять вполнѣ закрыть клиновой
механизмъ.
Прорывъ пороховыхъ газовъ между запальнымъ ко-
лечкомъ и срѣзомъ задержки съ запаломъ *).
Прорывъ пороховыхъ газовъ между запальнымъ колечкомъ
и срѣзомъ задержки съ запаломъ происходитъ въ слѣдующихъ
случаяхъ: 1) когда запальное колечко получило выгары металла;
2) когда гнѣздо для колечка въ клинѣ получило выгары ме-
талла; 3) когда срѣзъ задержки получилъ выгары металла или
имѣетъ выбоины и царапины, и 4) когда нижній конецъ за-
держки погнутъ.
Запальное колечко и задержка съ запаломъ во всѣхъ слу-
чаяхъ ихъ порчи замѣняются запасными; только незначитель-
ные выгары и царапины срѣза задержки притираются съ наж-
дакомъ и масломъ на шлифовальной доскѣ.
*) Краткое Руководство Артиллерійской службы, Отдѣлъ IX и дополненіе
къ IX Отдѣлу.
49 —
Перемѣна запальнаго колечка.
опальное колечко замѣняется новымъ въ томъ случаѣ,
рго внутренній край получилъ выгоранія, когда оно по-
к0ГД* погнуто или когда пороховые газы начинаютъ про-
МЯТО, между колечкомъ и его гнѣздомъ въ клинѣ. При
рываіь колечко вынимается крючкомъ для выниманія за-
.ПРИНАДЛЕЖНОСТЬЮ
колечко вставляется въ клинъ тонкимъ краемъ книзу;
Е свепхѵ кусокъ- дерева торцемъ и осторожно надавивъ
Хткою молотка, вдвигаютъ колечко настолько, чтобы верх-
„пай выдавался надъ дномъ пазика для задержки точки на
четьгое Необходимо обращать особенное вниманіе на то, чтобы
Хлечко аккуратно сидѣло въ гнѣздѣ и не оолталось въ немъ;-
подходящее колечко выбирается изъ числа имѣющихся за-
ВаС Пои перемѣнѣ колечка должно наблюдать, что если разга-
панія получились между колечкомъ и клиномъ на боковой по-
Юности гнѣзда для колечка, то необходимо, помощью сверла
верхности гнъзд а ИНСТРУМЕНТЪ* для
центровому (см. Отдѣлъ »
исправленія орудій) разсверлить гнѣздо въ нѣсколько
большій діаметръ и вставить подходящее колечко изъ числа, имѣю-
щихся съ большимъ діаметромъ. Работа эта можетъ быть про-
изведена въ батареи только хорошимъ и опытнымъ слесаремъ
и только въ такомъ случаѣ если слесарь въ состояніи самъ
приготовить требуемое центровое сверло; въ противномъ случаѣ,
для вставки колечка увеличеннаго діаметра придется отсылать
клинъ въ окружную мастерскую или арсеналъ.
ПеремѢна задержки съ запаломъ.
Задержка съ запаломъ замѣняется новою въ томъ случаѣ,
когда нижній конецъ загнулся или на немъ образовались боль-
шія разгоранія металла; незначительные же выгори и царапины
4
50 —
поправляются притиркою. Засорившійся или съузившійся ка-
налъ задержки прочищается сверломъ для прочистки запала
(см. Отдѣлъ IV ^ПРИНАДЛЕЖНОСТЪЕ.
При перемѣнѣ задержки новую задержку всегда слѣдуетъ
пригонять къ орудію; такъ какъ выступъ подъ чашкой и ниж-
ній конецъ имѣютъ большіе размѣры противъ нормальныхъ.
Самая пригонка раздѣляется на двѣ части: 1) пригонка вы-
ступа подъ чашкой и 2) припиловка нижняго конца задержки.
1) Пригонка выступа подъ чашкой производится слѣдую-
щимъ образомъ: выдвинувъ клинъ изъ орудія, ввертываютъ за-
держку до тѣхъ поръ, пока выступъ подъ чашкой своимъ уг-
ломъ упрется въ орудіе. Уголъ этотъ опиливается настолько,
чтобы вновь пригоняемая задержка приняла нормальное поло-
женіе т. е. такое когда выступъ подъ чашкою своею серединою
упрется въ верхнюю площадку орудія, а уступъ ея головки
войдетъ въ гнѣздо для задержки въ орудіи; если же выступъ
подъ чашкою упрется въ площадку орудія, а уступъ головки
задержки не войдетъ въ гнѣздо, то нужно выступъ подъ чаш-
кою опилить на столько чтобы при вполнѣ ввинченной задержки
уступъ головки вышелъ въ свое гнѣздо, а выступъ подъ чашкой
уперся въ площадку орудія. Въ томъ же случаѣ, когда уступъ
головки задержки упрется, а выступъ подъ чашкою не дойдетъ
еще до своего мѣста, нужно уступъ головки опилить на столько,
чтобы можно было повернуть задержку до упора ея выступа
въ площадку орудія.
2) Припиловка нижняго конца задержки. Для припиловки
нижняго конца задержки слѣдуетъ вывернуть задержку и вдви-
нуть клинъ въ поперечное отверстіе на половину, а потомъ
опять ввернутъ задержку до надлежащаго мѣста; при этомъ
можетъ случиться что нижній конецъ задержки упрется въ дно
пазика въ клинѣ, тогда конецъ задержки нужно, постепенно,
опилить на столько, чтобы не упирался въ дно пазика при
вполнѣ ввернутой задержкѣ и запертомъ клинѣ; послѣ такой
опиловкѣ конца задержки, вставляется въ клинъ негодное за-
пальное колечко, выступающее изъ гнѣзда точекъ на шесть, а
затѣмъ плавно задвигается клинъ въ поперечное отверстіе до
— &1 —
тѣхъ поръ, пока конецъ задержки не упрется въ боковую по-
верхность негоднаго запальнаго колечка; по мѣткѣ сдѣланной
концомъ задержки на колечкѣ опредѣляется на сколько нужно
опилить срѣзъ задержки для того чтобы онъ былъ выше дна
пазика для задержки точки на двѣ; — затѣмъ срѣзъ задержки
спиливается наискось такъ, чтобы край его обращенный къ ко-
лечку былъ выше на двѣ точки, а другой край на столько же
ниже;—это дѣлается для того, чтобы срѣзъ задержки, надви-
гаясь на колечко нажималъ его постепенно.
Выгоры металла, выбоины, царапины, ссадины, и
трещины въ клинѣ, его частяхъ и въ клиновомъ
отверстіи *).
Выгораніе металла на клинѣ встрѣчается очень рѣдко и то
только противъ гнѣзда для каморнаго кольца отъ прорыва поро-
ховыхъ газовъ при выстрѣлѣ, между срѣзомъ кольца и плиткою
и меледу шаровыми поверхностями кольца и гнѣзда для него;
но такъ какъ прорывъ газовъ всегда доженъ быть прекращенъ
ранѣе прорыва за послѣдній желобокъ срѣза кольца, а между
шаровыми поверхностями кольца и гнѣзда для него немедленно
по обнаруженіи; —то выгораніе металла клина не должно имѣть
мѣста, ибо это явленіе будетъ служить указаніемъ непринятія
своевременныхъ мѣръ къ сбереженію орудія. Выгораніе металла
въ гнѣздѣ для запальнаго колечка исправляется такъ же какъ
описано на стр. 49.
На минѣ и въ поперечномъ отверстіи, выбоины, царапины
и ссадины запиливаются шлифной пилой и зачищаются наждач-
ной бумагой настолько, чтобы онѣ не царапали поперечнаго
отверстія или тѣла клина и не мѣшали бы движенію всего
клиноваго механизма. Запиливать допускается только мѣстныя
поврежденія, опиливаніе же цѣлыхъ поверхностей не дозво-
ляется.
*) Краткое Руководство Арткл. службы. Отдѣлъ IX и дополненіе кі. IX
Отдѣлу.
4*
— 52 —
Трещины въ клинѣ, въ поперечномъ отверстіи и другихъ
частяхъ клиноваго механизма, на службѣ орудій не допу-
скаются; а потому всѣ части получившія трещины замѣняются
изъ числа запасныхъ средствами батареи или орудіе для ис-
правленія должно быть отправлено въ арсеналъ, орудійную
или окружную артиллерійскую мастерскую.
Поврежденія въ мѣдномъ запальномъ стержнѣ и
замѣна его новымъ »).
Въ мѣдномъ запальномъ стержнѣ въ клинѣ могутъ проис-
ходить поврежденія отъ протравника, когда послѣдній искрив-
ленъ, съуженія канала запала и выгоранія металла въ каналѣ
отъ пороховыхъ газовъ.
Для предупрежденія поврежденія канала запала искривлен-
нымъ протравникомъ, необходимо имѣть самое строгое наблю-
деніе за исправнымъ состояніемъ ихъ.
Съузившійся каналъ, запальнаго стержня въ клинѣ, исправ-
ляется просверленіемъ сверломъ для просверленія запала (см.
Отдѣлъ VII «.ИНСТРУМЕНТЪ» для исправленія
орудій); 'при просверливаніи канала запальнаго стержня,
плитку со втулкою, вынимать изъ клина не слѣдуетъ, дабы
при просверливаніи стержня соотвѣтственно была просверлена
и мѣдная втулка въ плиткѣ.
При разгораніи канала запальнаго стержня и другихъ по-
врежденіяхъ, требующихъ замѣны стержня новымъ изъ числа
запасныхъ, старый стержень выбивается изъ клина.
Для выбиванія запальнаго стержня, клинъ вынимается изъ
орудія, плитка отдѣляется отъ клина, а самый клинъ кладется
на столъ такъ чтобы пазъ для задержки былъ обращенъ вверхъ
и, вынувъ запальное колечко, ставятъ длинный стальной стер-
жень (см. Отдѣлъ VII „ИНСТРУМЕНТЪ* для исправ-
ленія орудій) плоскимъ концомъ на верхній конецъ запаль-
♦) Краткое Руководство Артмл. службы, Отдѣлъ IX.
Эй
наго стержня и ударами молотка по стержню выбиваютъ его
изъ клина. Затѣмъ, повернувъ клинъ такъ чтобы гнѣздо для
плитки было обращено вверхъ, прочищаютъ тряпками каналъ
для стержня въ клинѣ, смазываютъ слегка нефтянымъ смазоч-
нымъ масломъ и, со стороны гнѣзда для плитки, вставляютъ
въ каналъ новый запальный стержень сначала руками, а за-
тѣмъ, наложивъ на срѣзъ стержня кусокъ дерева торцемъ уда-
рами слесарнаго молотка, наблюдая, чтобы срѣзъ утолщенія
стержня оставался постоянно параллеленъ передней плоскости
клина. Когда стержень будетъ окончательно загнанъ въ каналъ
для него въ клинѣ, изогнутой пилой (см. Отдѣлъ VII
^ИНСТРУМЕНТЪ11 для исправленія орудій) конецъ
головки стержня опиливается наравнѣ съ плоскостью дна углуб-
ленія плитки, но во всякомъ случаѣ не ниже ея; затѣмъ
плитку вставляютъ въ гнѣздо клина и запальнымъ сверломъ
(длиннымъ) проходятъ на чисто по каналу стержня и втулки.
Если тонкій конецъ запальнаго стержня будетъ входить въ
гнѣздо для запальнаго колечка- то его снимаютъ центровымъ
сверломъ избѣгая при этомъ захватить дно гнѣзда для задержки.
Въ томъ случаѣ если запасный стержень имѣетъ немного
увеличенные размѣры, что случается въ большинствѣ случаевъ,
необходимо ранѣе вставленія стержня, въ каналъ клина, опи-
лить его соотвѣтственно размѣрамъ.
Поврежденія въ мѣдной запальной втулкѣ и замѣна
ея новою *).
Поврежденія въ мѣдной запальной втулкѣ, дѣлающія ее
негодною къ употребленію, преимущественно составляютъ только
выгоранія металла.
Для перемѣны втулки, плитка кладется заднею стороною
на деревянную подкладку съ дырою діаметромъ не много болѣе
утолщенной части втулки. Широкимъ концемъ короткаго сталъ-
Крат. Рук. Артил. службы, Отдѣлъ IX и дополи, къ IX Отдѣлу.
— 54 —
наго стержня втулка выбивается изъ плитки, ударами молотка
по другому концу стержня. Для вставленія новой мѣдной втулки
въ плитку, слѣдуетъ предварительно, если это окажется нуж-
нымъ, опилить немного пилою цилиндрическія поверхности
втулки, чтобы оба конца ея могли туго входить каждый съ на-
ружной стороны плитки въ гнѣздо для втулки. Отверстіе въ
плиткѣ вычищается тряпками и затѣмъ смазывается слегка
нефтянымъ смазочнымъ масломъ, послѣ чего втулка вставляется
въ отверстіе насколько можно руками такимъ образомъ чтобы
стальная іппонка вошла въ свое гнѣздо, въ случаѣ надобности
и шпонка подпиливается сколько нужно. За тѣмъ плитка обод-
комъ своимъ ісладется на деревянный столъ, на утолщенную
часть втулки ставится торцемъ кусокъ дерева, по которому,
ударами молотка, вгоняютъ втулку до мѣста. Послѣ этого
плитка кладется серединою дна углубленія на металлическую
подкладку или на неснаряженную гранату, на широкій конецъ
втулки ставится большимъ основаніемъ короткій стальной стер-
жень, по которому производится нѣсколько ударовъ слесарнымъ
молоткомъ для лучшаго раздаванія металла втулки, затѣмъ слѣ-
дуетъ опилить вровень съ плиткою сначала узкій конецъ втулки,
а потомъ утолщенный, для этой опиловкѣ употребляются круп-
ныя и шлифныя изогнутыя пилы. По окончаніи опиловки
плитка съ втулкою вставляются въ гнѣздо въ клинѣ и запалъ
втулки проходятъ начисто сверломъ для прочистки запала, ко-
торое вкладывается черезъ запалъ стержня въ клинѣ. Если въ
запасной втулкѣ не было запальнаго отверстія, то слѣдуетъ,
по вставленіи плитки въ клинъ, клинъ положить на переднюю
его плоскость п черезъ запалъ въ клинѣ сверломъ просверлитъ
запалъ втулки, затѣмъ вынуть плитку вновь изъ клина и шлиф-
ными напилками закруглить края выходнаго конца запала, а
затѣмъ окончательно вставить плитку въ клинъ.
Вообще прибѣгать къ замѣнѣ мѣдныхъ частей лишь тогда,
когда наименьшая толщина мѣди въ выгарахъ запальныхъ ча-
стей будетъ менѣе 0,25 линіи. (Цирк. Г. А. Упр. 1882 г.
№ 17), и въ тѣхъ случаяхъ когда выгары будутъ угрожать пе-
реходу на сталь плитокъ и гнѣздъ.
Поврежденія зажимнаго винта, рукояти, закладки
съ чекою и защелки съ пружинкою — исправленія
ихъ и замѣна новыми *).
Зажимной винтъ, рукоятка и закладка могутъ погнуться и
сломаться, дать трещины и пр. Погнутости названныхъ пред-
метовъ слѣдуетъ выпрямлять въ холодномъ видѣ безъ нагрѣва-
нія; если же погнутости выпрямить нельзя и онѣ на столько
значительны, что будутъ мѣшать правильному движенію клино-
ваго механизма, то такіе погнутые предметы должны быть за-
мѣнены новыми. Разныя побитости, царапины, ссадины и ржав-
чина отчищаются и зачищаются слесарными пилами и наждач-
ной бумагой. При зачисткѣ побитостей и пр. на виткахъ за-
жимнаго винта должно производить только мѣстное, цѣлыя же
поверхности опиливать не допускается.
Замѣна зажимнаіо винта производится всегда опытнымъ
слесаремъ. При отнятіи доски клина дѣйствовать надо крайне
осторожно и наблюдать чтобы не повредить рѣзьбу винтовъ
прикрѣпляющихъ доску къ клину. Перемѣна зажимнаго винта
производится слѣдующимъ образомъ: клинъ вынимается изъ
орудія; плитка отдѣляется отъ клина; вынимаютъ чеку изъ за-
кладки и закладку изъ рукояти; снимаютъ рукоять со стебля
зажимнаго винта; отвинчиваютъ три винта, прикрѣпляющіе
доску къ клину и осторожно отдѣляютъ доску, снимая ее одно-
временно и со стебля зажимнаго винта—и наконецъ, вынимаютъ
зажимной винтъ изъ его гнѣзда въ клинѣ. При замѣнѣ зажим-
наго винта можетъ случиться что новый винтъ будетъ длиннѣе
гнѣзда для него въ клинѣ и будетъ зажиматься между доской
и клиномъ, въ этомъ случаѣ необходимо опилить на сколько
нужно пятку винта, производя опиловку постепенно и осто-
рожно; если же винтъ будетъ короче чѣмъ гнѣздо для него и
будетъ очень шататься въ гнѣздѣ, тогда нужно подъ пятку
подложить, соотвѣтствующей толщины латунный кружокъ; въ
Краткое Руковод. Аріил. службы и дополненіе къ IX Отдѣлу.
— 56 —
томъ же случаѣ когда витки винта будутъ упираться въ гайку,
нарѣзанную въ орудіи, тогда часть витковъ винта которыми
онъ упирается въ гайку слѣдуетъ спилить. Когда винтъ, та-
кимъ образомъ будетъ пригнанъ, витки винта и гайку смазы-
ваютъ нефтянымъ масломъ, прикрѣпляютъ вполнѣ доску къ
клину, наблюдая чтобы винты завинчивались въ тѣ-же мѣста
гдѣ находились и ранѣе, потому необходимо обращать внима-
ніе на нумера имѣющіеся на винтахъ 1, 2, 3; — и, не вкла-
дывая плитки, вдвигаютъ клинъ въ клиновое отверстіе. Ввер-
тываніе винта въ гайку дѣлается осторожно, медленно и по-
степенно, обращая вниманіе не рѣжутъ ли витки гайки—вит-
ковъ винта, если бы это случилось то необходимо вновь вы-
нуть зажимной винтъ и спилить тѣ мѣста витковъ винта, ко-
торые рѣжутся о гайку, затѣмъ опять вложить клинъ въ по-
перечное отверстіе и постепеннымъ поворачиваніемъ рукояти
взадъ и впередъ довести винтъ до полнаго запиранія меха-
низма; если послѣ такой пригонки винтъ будетъ всетаки туго
входить въ гайку, то намазавъ витки винта деревяннымъ мас-
ломъ и обсыпавъ наждакомъ притираютъ витки винта къ гайкѣ
до свободнаго отпиранія и запиранія клина. Если бы случи-
лось что »у новаго винта рукоять, при запертомъ или отпер-
томъ положеніи механизма, будетъ имѣть другое положеніе,
чѣмъ рукоять прежняго винта; то нужно или перемѣнить за-
щелку или опилить сколько потребуется передній срѣзъ старой
защелки. При замѣнѣ зажимнаго винта перемѣняется вмѣстѣ
съ нимъ и парная ему рукоять. По окончательной пригонки
зажимнаго винта съ рукоятью, механизмъ вынимаютъ изъ ору-
дія, чистятъ и смазываютъ нефтянымъ масломъ какъ его, такъ
и поперечное отверстіе, вставляютъ плитку въ гнѣздо и вкла-
дываютъ клинъ въ орудіе. Пригонка закладки и чеки не пред-
ставляетъ затрудненія и въ случаѣ надобности производится
опиловкою.
Замѣна защелки съ пружинкою производится слѣдующимъ
образомъ: отвинтивъ винты прикрѣпляющіе защелку и пружинку
къ доскѣ клина, отдѣляютъ старые, а въ замѣнъ ихъ тѣми же
винтами привинчиваютъ новую защелку съ пружинкою. У но-
— 57 —
вой защелки, если окажется нужнымъ слѣдуетъ передній срѣзъ
ея, которымъ она упирается въ кулакъ рукояти, опилить на-
столько, чтобы при запертомъ механизмѣ, срѣзъ защелки ка-
сался кулака рукояти, а плоскость защелки, обращенную къ
лицевой доскѣ опилить такъ, чтобы она при опусканіи защелки
не упиралась въ кулакъ доски клина.
Наружная поверхность орудія *).
На наружной поверхности орудія могутъ встрѣчаться: ржав-
чина, побитости, ссадины и царапины. Ржавчина отчищается
на наружной поверхности треніемъ тряпкою съ масломъ и
угольнымъ порошкомъ, подобно тому какъ очищается ржавчина
въ каналѣ орудія. Побитости, ссадины и царапины или остав-
ляются безъ исправленія, или зачищаются слесарной пилой и
наждачной бумагой. Иногда послѣ небольшаго числа боевыхъ
выстрѣловъ, образуется, замѣтный для простаго глаза, зазоръ
между уступомъ наружной оболочки орудія и переднимъ коль-
цомъ, нагнаннымъ надъ полукольцами; зазоръ этотъ не пред-
ставляетъ никакой опасности для стрѣльбы изъ орудія и не
затрудняетъ дѣйствія замкомъ; но для предупрежденія образо-
ванія въ этомъ мѣстѣ ржавчины необходимо зазоръ этотъ зама-
зывать нефтянымъ саломъ. (Циркуляръ Главнаго Арт. Упр.
1880 г. № 17).
Поврежденія рамки клиноваго отверстія исправляются сред-
ствами батарей; поломки и большія трещины, препятствующія
правильному движенію клина требуютъ перемѣны рамки, для
чего орудіе должно быть отправлено въ арсеналъ.
Перемѣна зажимнаго винта и пружинки въ отверстіи для
прицѣла исправляются средствами батарей, при большихъ же
поврежденіяхъ, поврежденные предметы замѣняются, изъ числа
запасныхъ, новыми.
') Краткое Руководство Арти.і. службы, Отдѣлъ IX и дополненіе къ IX
Отдѣлу.
58 —
Поврежденія и перемѣна мушки *).
Поврежденія мушки состоятъ въ побитостяхъ, искривленіи
вершины и поломки, а также къ поврежденіямъ ея относятся
стиранія черни, что дѣлаетъ прицѣливаніе затруднительнымъ.
Въ большинствѣ случаевъ при поврежденіяхъ и помятостяхъ
мушки, ее слѣдуетъ замѣнять новою изъ числа запасныхъ.
Замѣна мушки новою производится слѣдующимъ обра-
зомъ: вывинтивъ пришедшую въ негодность мушку, тщательно
очищаютъ рѣзьбу для нея въ полкѣ, привинченной къ правому
заплечику цапфы, а также осматриваютъ и самую полку, плот-
но ли она держится на заплечикѣ и не имѣетъ ли шатаній:
затѣмъ мушку ввинчиваютъ въ полку помощью ключа для
отвинчиванія мушекъ и замочныхъ задержекъ (см. Отдѣлъ IV
„ПРИНАДЛЕЖНОСТИ) до тѣхъ поръ пока основаніе мушки
плотно приляжетъ къ полкѣ. Для удостовѣренія въ правильной
постановкѣ новой мушки необходимо произвести повѣрку нуле-
вой прицѣльной линіи (см. стр. 15). Если бы оказалось что
нулевая прицѣльная линія невѣрна, т. е. если вновь постав-
ленная мушка слишкомъ высока, то пригонка мушки произво-
дится слѣдующимъ образомъ, одновременно съ повѣркою ноле-
вой прицѣльной линіи, мушка вполнѣ ввинчивается въ полку
и для дальнѣйшихъ однообразныхъ ввинчиваній ея на одной
изъ боковой грани и на полкѣ дѣлаютъ мѣтки; вершина мушки
намѣливается; устанавливается мишенька для повѣрки нулевой
прицѣльной линіи; прицѣлъ и цѣликъ устанавливается какъ для
повѣрки прицѣльной линіи (см. стр. 15); съ той стороны куда
отклоненъ цѣликъ, къ мушкѣ приставляютъ остріе кернера (см.
Отдѣлъ ѴП „ИНСТРУМЕНТЪ^ слесарнаго дѣла) по воз-
можности горизонтально, по указанію, повѣряющаго прицѣль-
ную линію, остріе кернера двигается по мушкѣ вверхъ или
внизъ до тѣхъ поръ пока верхній правый уголъ прямоугольника
*) Краткое Руководство Арт. службы, Отдѣлъ II и Циркуляръ Главп.
Арт. .Ѵяр. 3880 г. Л’« 28.
— 59 —
лпшенькп не будетъ находиться на одной прямой линіи кернера
и цѣлика; тогда помощью молотка, не сдвигая кернеръ съ
мѣста дѣлается на мушкѣ мѣтка. Затѣмъ мушка вывинчивается,
зажимается въ тиски, и вершина мушки спиливается до мѣтки,
наблюдая чтобы площадка была горизонтальна и спиливаніе не
доходило до середины мѣтки, на предметъ поправки вершины
мушки при вторичной повѣрки нулевой линіи прицѣливанія.
Мушка вновь ввинчивается въ полку такъ Чтобы сдѣланныя
ранѣе мѣтки совпали одна съ другой, за тѣмъ по формуляру
орудія штангенциркулемъ (см. Отдѣлъ VII ГИНСТРУ~
МЕНТЪ* мѣрительный). Берутъ длину прицѣльной линіи
даннаго орудія и поставивъ одну ножку циркуля въ середину
прорѣза цѣлика (а у пушекъ завода Круппа въ задней плоско-
сти цѣлика) а другою ножкою, по намѣленной спиленной пло-
щадкѣ мушки, проводятъ дугу; установивъ на линіи дуги остріе
кернера вертикально, двигаютъ его по дугѣ влѣво или вправо
до тѣхъ поръ пока прорѣзъ цѣлика, остріе кернера и верхній
правый уголъ прямоугольника мишеньки не будетъ на одной
прямой линіи; тогда кернеромъ, не трогая его съ мѣста по пло-
щадкѣ вершины мушки, помощью молотка дѣлается небольшая
мѣтка, которая будетъ указаніемъ мѣста вершины мушки. Вы-
винтивъ мушку изъ полки, вершину мушки, осторожно въ ти-
скахъ, опиливаютъ слесарной пилой и зачищаютъ наждачной
бумагой вокругъ сдѣланной мѣтки, затѣмъ мушка чернится,
(о чемъ сказано ниже) и окончательно ввинчивается въ полку;
постѣ чего еще разъ повѣряется нулевая.прицѣльная линія.
Черненіе мушки производится въ томъ случаѣ, когда
чернь почему либо сошла съ мушки и прицѣливаніе дѣлается
затруднительнымъ. Для черненія мушка вывинчивается изъ
полки, очищается тщательно наждачной бумагой, остерегаясь
стерѣть ею самую вершину; затѣмъ мушка покрывается льня-
нымъ масломъ, обсыпается чистою древесною золою и кладется
ві> раскаленные уголья,—до полученія чернаго цвѣта, вмѣсто
прежняго сѣраго; послѣ чего мушка вынимается изъ огня, тща-
тельно очищается отъ золы и вытирается мягкой замшей.
— 60 —
Окраска наружной: поверхности орудія *).
Для предохраненія наружной поверхности орудія отъ ржав-
чины, положено всю поверхность, кромѣ мушки и площадки
для прицѣла, т. е. верхняго срѣза втулки, окрашивать темно-
коричневою краскою, одинаковаго цвѣта съ цвѣтомъ вороненыхъ
пушекъ, этою же краскою окрашивается верхняя часть задержки
съ чашкою, а также доска съ рукоятью клиноваго механизма и
правый конецъ клина, остающійся внаружѣпри вполнѣ запертомъ
механизмѣ. Для этой окраски положено употреблять слѣдующія
составы красокъ: Краска г. Кюна (С.-Петербургъ, Казанская ул.,
д. № 38) и краски Л? 1 и № 2 Коммисіи урочныхъ положеній.
При благопріятныхъ обстоятельствахъ, лѣтомъ на открытомъ
воздухѣ, а зимою въ отапливаемыхъ помѣщеніяхъ краска г.
Кюна и краска № 1 высыхаютъ почти одновременно отъ 4 до
6 часовъ, а окончательно отвердѣваютъ въ продолженіи сутокъ
и получаютъ матовый цвѣтъ вполнѣ тождественный съ цвѣтомъ
вороненыхъ орудій. Краска же № 2 высыхаетъ при тѣхъ же
условіяхъ въ теченіи сутокъ, а окончательно затвердѣваетъ въ
теченіи двухъ,—и получаетъ блестящую поверхность, которая
отъ времени, также какъ и первыя двѣ краски получаютъ мато-
вый цвѣтъ. Относительно прочности краска г. Кюна незначи-
тельно превосходитъ краски Коммисіи урочныхъ положеній, но
она также стирается при перекладкѣ и перевозкѣ пушекъ какъ
и краски X 1 и № 2.
Пушки состоящія въ числѣ запряжной артиллеріи окраши-
вать полагается по нѣсколько разъ въ годъ по мѣрѣ дѣйстви-
тельной надобности. Пушки же находящіяся въ батареяхъ неза-
пряженными, какъ хранящіяся въ закрытыхъ помѣщеніяхъ,
подвергаются окрашиванію черезъ каждыя пять лѣтъ.
*) Приказъ но Артиллеріи. 1882 г. № 147 и Приказъ по Восн. Вѣд.
1885 г. № 94.
(И
ВѢДОМОСТЬ
МАТЕРІАЛАМЪ И ДЕНЬГАМЪ ОТПУСКАЕМЫМЪ НА ИХЪ ПОКУПКУ
ДЛЯ ОКРАСКИ ПУШЕКЪ.
Краска ь. Кюна. Сгущенной краски Скипидару Олифы Батарейная. Легкая. | Конная.
Количество на одну пушку.
17 зол. 48 дол.; 7 » — » ! 1 » 72 » і 15зол. —дол. 6 » — ;> [ 1 ' 48 » і 11 зол. 24дол. 4 » 48 л 1 » 12 >
Итого Краски Коммиссіи. № 1. Олифы . Скипидару Муміи Голландской сажи 26зол. 24дол.І 12 зол. 8дол. 3 > 2 » 12 » 8 » 1 > 20 '> !22зо.г. 48дол. Юзол. —дол. 2 » 48 :> 10 » - '> 1 ' — » 16зол. 84дол. 7 зол. 48дол. 1 » 84 7 :> 48 > — » 72 >
Итого № 2. Олифы Муміи Голландской сажи 28зол. 38дол. 15зол. Юдол. 12 » 8 » 1 » 20 > 23зол. 48 дол. 12зол. 48дол. 10 '> - » 1 » — » 17зол. 60дол. 9 зол. 36 дол.’ 7 48 -> — :> 72 >
Итого Денегъ на покупку матеріаловъ для окраски отпускается въ годъ: На одну пушку запряженной ар- тиллеріи На одну пушку незапряженной артиллеріи ‘ . . . 28зол. 38дол. 623/4 коп. 311/4 коп. 23 зол. 48дол. 37 коіи 181/2 коп. 17 зол. 60 дол. 37 коп. 181і2 коп.
— 62 —
Приготовленіе враски.
Приготовленіе олифы *). Для приготовленія олифы
употребляется конопляное или льняное масло, смотря по тому,
какое изъ нихъ можно найти въ продажѣ и которое изъ нихъ
дешевле. Приготовленіе олифы заключается въ отдѣленіи отъ
растительнаго масла бѣлка, слизи и воды; отдѣленіе этихъ ве-
ществъ производится нагрѣваніемъ масла съ примѣсью къ нему
сушки т. е. глета, сурика, цинковаго купороса, окиси марганца
и т. п. тѣлъ въ мелкомъ порошкѣ, имѣющихъ свойство соеди-
няться со слизью и бѣлкомъ, образуя соединенія нераствори-
мыя въ маслѣ, по отцѣживаніи которыхъ масло принимаетъ
способность скоровысыхаемости. Для приготовленія олифы пре-
имущественно употребляютъ глетъ и сурикъ.
Глетъ. Если порошкообразную свинцовую окись подвер-
гнуть дѣйствію краснокалильнаго жара, то она, не измѣняясь
въ составѣ, плавится и при охлажденіи образуетъ массу, раз-
бивающуюся на небольшія листочки или чепіуйки, имѣющія
блестящій желто-красноватый или бѣло-желтоватый цвѣтъ; по
различію такихъ цвѣтовъ, вещество это называютъ золотистымъ
глетомъ шли серебристымъ глетомъ (зильберглетъ).
Сурикъ есть окисленный свинецъ и имѣетъ оранжево-кра-
сный цвѣтъ. Въ продажномъ сурикѣ часто встрѣчаются разныя
примѣси; какъ то: кирпичъ, охрукровавикъ и пр.; присутствіе
примѣси можно открыть, обливъ пробу азотной кислотой, такъ
какъ сурикъ въ кислотѣ растворяется а примѣси остаются не-
растворимыми въ кислотѣ.
Самая варка олифы производится слѣдующимъ образомъ: Въ
чугунный сухой и вполнѣ чистый котелъ наливаютъ масла такъ,
чтобы оно занимало три четверти высоты котла и всыпаютъ въ
масло сушку. (Для приготовленія одного пуда олифы слѣдуетъ
взять одинъ пудъ коноплянаго или льнянаго масла, одинъ фунтъ
сурика и одинъ фунтъ зильберглета). Котелъ съ масломъ поста-
Краткое Руководство Арг. службы, Отдѣлъ I.
63 —
вивъ на огонь, постоянно мѣшая масло деревяннымъ чистымъ
весломъ, для вполнѣ равномѣрнаго распредѣленія сушки въ
маслѣ; доводятъ масло до тихаго кипѣнія поддерживая его около
двухъ часовъ не увеличивая силы кипѣнія. Во время кипѣнія
масла, вся вода находящаяся въ маслѣ, обратясь въ пары и уле-
тучится. Кипяченія масла слѣдуетъ продолжать до тѣхъ поръ
пока погруженное въ него птичье перо мли соломенка а также
и кусокъ чернаго хлѣба не будутъ измѣнять натуральнаго своего
цвѣта въ бурый. По окончаніи варки, котелъ снимаютъ съ огня
я даютъ сушки, съ соединившимися съ нею слизью и бѣлкомъ,
вполнѣ осѣсть на дно котла, послѣ чего, полученную олифу
осторожно сливаютъ изъ котла въ бутыль и закупориваютъ ее
или прямо употребляютъ олифу на приготовленіе краски. Хо-
рошо приготовленная олифа, въ холодномъ состояніи, должна
быть безъ осадка, не мутна и нѣсколько тягуча; если каплю
олифы растирать пальцами, то она размазывается, но не липнетъ.
При варкѣ олифы надо остерегаться допускать попаданіе въ
масло хотя бы капли воды, отъ которой горячее масло выбра-
сывается изъ котла, вслѣдствіе быстраго обращенія воды въ
пары, и можетъ опасно обжечь рабочихъ. Въ случаѣ затиранія
масла въ котлѣ, необходимо немедленно закрывать котелъ на-
глухо деревянной крышей—это есть единственный способъ ту-
шенія горящаго масла.
Приготовленіе краски. Назначенныя для приготов-
ленія краски, предварительно курантомъ на плитѣ, обращаютъ
въ самый тонкій порошекъ. Отвѣсивъ точно на вѣсахъ, по ре-
цептамъ, каждое количество отдѣльно растираютъ курантомъ на
плитѣ съ небольшимъ количествомъ олифы, изъ числа назначен-
ной для приготовленія краски, постепенно, по немногу прибав-
ляя ее въ растираемую краску, краски съ олифой слѣдуетъ ра-
стирать до тѣхъ поръ, пока полученная смѣсь не будетъ вполнѣ
однородна и не будетъ имѣть даже самыхъ мельчайшихъ кру-
пинокъ или зеренъ сухой краски. При растираніи краски на
плитѣ ее слѣдуетъ шпателемъ или ножемъ собирать съ поверх-
ности плиты въ одно мѣсто и вновь растирать курантомъ повто-
ряя это нѣсколько разъ. Когда первоначальные цвѣта красокъ,
(54 —
какъ то: мумія и голландская сажа, будутъ вполнѣ растерты
съ олифой, то обѣ краски складываются въ жестяную 0анку
или муравленый горшокъ; туда же вливается и остатокъ олифы—
и чистой лопаточкой краски тщательно смѣшиваютъ до вполнѣ
однороднаго цвѣта и одинаковой густоты. Краски, въ которыя,
для болѣе скорѣйшаго высыханія, входитъ скипидаръ, этотъ
послѣдній долженъ примѣшиваться непосредственно передъ са-
мой окраской.
Если для окраски будутъ употребляться готовыя краска
г. Кюна, приготовляемыя имъ въ видѣ густой массы, то такія
краски разжижаютъ смѣсь изъ олифы со скипидаромъ передъ
употребленіемъ краски, приливая ее въ опредѣленномъ количе-
ствѣ по рецептамъ къ готовой густой краскѣ и размѣшиваютъ
деревянной лопаточкой до полученія совершенно одинаково!
густоты.
Очистка пушекъ передъ окраской.
Передъ окраской, пушки необходимо очистить отъ нефтянаіх
масла, которымъ бываетъ смазанъ каналъ и пр. Такъ какі
нефтяное масло препятствуетъ приставанію и высыханія краски;
а наружную поверхность отъ предшествующей краски для болѣ*
ровной и прочной окраски вновь. Очистка отъ нефтянаго сад
производится такъ какъ описана на стр. 27. Очистка наруж
ной поверхности и прочихъ окрашиваемыхъ частей произво
дится слѣдующимъ образомъ: всю наружную поверхность пушкі
смазываютъ, посредствомъ вѣтоши или тряпокъ, скипидаромъ
который размягчаетъ старую краску и способствуетъ скорѣйшеі
очисткѣ пушки; потомъ взявъ паклю, смачиваютъ ее водою і
обмокнувъ въ мелкій песокъ, который не можетъ царапая
пушки, сильно трутъ ею пушку до тѣхъ поръ, пока вся по
верхность ея будетъ совершенно очищена отъ прежней краскі
и ржавчины. За тѣмъ вторично обмывъ пушку скипидаромъ
на-сухо вытираютъ тряпками.
— 65 —
Окраска пушекъ.
Если представится возможность, то для болѣе удобной
окраски, пушки, снятыя съ лафетовъ, подвѣшиваются на тол-
стомъ кругломъ древкѣ, которое пропускается черезъ каналъ, а
концы его, выходящіе за срѣзы пушки, накладываютъ на под-
кладки, треноги или скамейки; при неимѣніи же древокъ пушки
можно окрашивать не снимая съ лафетовъ или устанавливая
пушку дуломъ на полъ или землю, подложивъ что либо чтобы
при окраскѣ не приставала къ свѣжей краски земля, песокъ
и проч.
Самую окраску производятъ посредствомъ острощетинной
кисти, вѣсомъ около ‘/, фун., стараясь наносить краску по
возможности ровнымъ слоемъ, при чемъ по мѣрѣ окрашиванія
пушка поворачивается на древкахъ или поднимается и опу-
скается казенная часть орудія, при окраскѣ на лафетахъ. По
окончаніи окраски пушку оставляютъ въ настоящемъ ея поло-
женіи впредь до совершеннаго отвердѣнія краски; по высушкѣ
же краски, внутренняя поверхность и площадка для прицѣла
смазываются нефтянымъ масломъ.
Правила веденія формуляровъ орудій *).
Формуляръ служитъ для собранія въ немъ свѣдѣній отно-
сительно особенностей орудія, службы его, случайностей, кото-
рымъ подвергается оно на службѣ, а также относительно сте-
пени порчи, обнаруживающейся въ каналѣ орудія и другихъ
его частяхъ во время службы.
Формуляръ долженъ передаваться въ части артиллеріи вмѣ-
стѣ съ орудіемъ, причемъ въ формулярѣ должны быть уже
внесены краткія свѣдѣнія относительно: а) пробы, которой
подвергалось орудіе при пріемѣ въ артиллерію; б) особенно-
*) Краткое Руков. Арт. службы, Отдѣлъ IV'.
66 —
стей, замѣченныхъ при этомъ пріемѣ, какъ въ качествѣ ме-
талла, такъ и въ размѣрахъ частей орудія. Кромѣ того должны
быть внесены результаты испытанія на мѣткость.
Затѣмъ, во время службы орудія, кромѣ записыванія въ
формуляръ рода и числа произведенныхъ выстрѣловъ, еще
должно соблюдать слѣдующее:
1) Всякій разъ: а) когда будетъ производиться обмѣръ ка-
нала орудія и снятіе съ какой либо его части слѣпковъ,
Ь) когда въ каналѣ орудія или въ запирающемъ механизмѣ
замѣчены будутъ какія либо заслуживающія вниманія повреж-
денія, или если замокъ засядетъ въ орудіи такъ, что придется
его выколачивать,—должно въ назначенныхъ для этой цѣли
вертикальныхъ столбцахъ ставить цифру, означающую М* при-
мѣчанія, а въ примѣчаніяхъ противъ этой цифры, объяснять
кратко въ чемъ состоятъ особенности поврежденія или отчего
засѣлъ замокъ.
2) Для означенія рода употребленныхъ при стрѣльбѣ снаря-
довъ имѣются для этого особыя графы для гранатъ, шрапнелей
и картечей, гдѣ и должно выставлять число выпущенныхъ
снарядомъ того или другого рода.
3) Въ особыхъ графахъ должно обозначать величину заряда,
которымъ производилась стрѣльба.
й 4) Формуляръ долженъ быть ежегодно свидѣтельствуемъ
подписью командира артиллерійской части въ которой состоитъ
орудіе.
При донесеніяхъ о поврежденіяхъ въ орудіяхъ формуляры
должны быть представляемы вмѣстѣ съ донесеніями (циркуляры
Главн. Артилл. Управленія 1885 г. № 40 и 1887 г. № 51.
ЯЖ ДМ ГЛЙЙЛЩІ ІМЦІШЖЙ жж
Ф. Рѵрслхера/. фйнірим^кал, '^- ^’44.
Деревянный брусокъ.
Таблица разміъровъ брусковъ для пушекъ:
ОБУХОВСКАГО ЗАВОДА. ЗАВОДА КРУППА.
бапгар. легкой. конной &апгсцо. легкой. конной,.
аЬ 16*5 !5*2 14*7 15*3 13*7 13*,1 соЬ
ас 7^1 6';/ 6*1 7,6 6*0 6*0 м
М, 6*4. 5*5 б;4 5*6 5*,6 Ьй
3*0 3*0 3*0 3*0 3*0 3*0 е$
Лшгѵ. <♦? КрелѵерО'.
СПРАВОЧНАЯ КНИЖКА
ПО МАТЕРІАЛЬНОЙ ЧАСТИ ПОЛЕВЫХЪ БАТАРЕЙ
Н. АДРІАНОВА.
2-ѳ, вновь переработаное, изданіе.
Отдѣлъ 1. Орудія. Отдѣлъ П. Боевой комплектъ и лабораторныя работы. От.
дѣлъ Ш. Лафеты, передки и зарядные ящики. Отдѣлъ IV. Принадлежность *
запасные предметы. Отдѣлъ V. Обозъ. Отдѣлъ VI. Конская аммуниція и принад.
лежность. Отдѣлъ VII. Инструментъ и отдѣлъ ѴШ. Походное снаряженіе батаре?’
Цѣна по подпискѣ 6 руб. 50 коп., а по окончаніи изданія 8 руб. и на пер*.
сылку 1 руб., при подпискѣ высылается иногородными 4 р. 50 к., а город.
скими подписчиками 3 руб. 50 коп., остальные три рубля взимаются по вы-
ходѣ и разсылкѣ Ш отдѣла.
Подписка принимается исключительно:
въ складѣ В. А. БЕРЕЗОВСКАГО.
ТАМЪ ЖЕ МЕЖДУ ПРОЧИМЪ ПРОДАЮТСЯ:
Пристрѣлка и стрѣльба полевой батареи (по видимой пѣли)
въ примѣрахъ. Сост. Ѳ. Тизенгаузенъ...................1 р. -К.
Сборникъ практическихъ примѣровъ и свѣдѣніи по
стрѣльбѣ полевой артиллеріи. 1886 г. Составили Н. Рѣшетинъ и
А*. Турнулъ......................................... 1 р. 50к.
Въ Русскомъ Инвалгідѣ'» отъ 1-го марта 1886 г. за Л? 47
о книіѣ сказано:
«Вообще о «Сборникѣ> гг. Рѣшетина и Туркула можно
сказать, что обработка помѣщенныхъ въ немъ статей испол-
нена тщательно, изложеніе ихъ вразумительно п содержаніе
отвѣчаетъ серьезной практической потребности, а потому
Сборникъ вполнѣ заслуживаетъ сдѣлаться настольною кни-
гою полевыхъ артиллеристовъ.
Сводъ обязанностей нижнихъ чиновъ батареи при моби-
лизаціи. Составилъ Командиръ 1-й батареи 32-й артиллерійской
бригады Полковникъ Петроковъ. 1886 г..................— р. «к.
Свѣдѣнія по уходу за лошадью. Руководство для всѣхъ офи-
церовъ имѣющихъ лошадь. Составилъ В. Сухомлиновъ. Изданіе 2-е
исправлен. и дополнен.................................— р. 60 к.
Рекомендуется гг. ротнымъ командирамъ и всѣмъ офи-
церамъ имѣющимъ верховыхъ лошадей.
Въ газетѣ < Русскій Инвалидъ* 1887 г, за № 159 о книгѣ
сказано:
«Нѣтъ сомнѣнія, что г. Сухомлинову въ особенности бу-
дутъ благодарны за оказываемую имъ помощь артиллерійскіе
и пѣхотные офицеры и вообще лица, обязанныя имѣть лошадь».
Бесѣды съ молодыми солдатами о военной службѣ.
1883 г. Систематическое руководство по общему и воинскому обра-
зованію артиллерійскаго солдата. Составилъ П. Б. Троцкій- Сеню-
товичъ. 15 печатныхъ .листовъ, съ 62 портретами, картин. и ри-
сунками 75 коп. Въ папкѣ ........................... — р. 85к.
Въ циркулярѣ Главиаю Артиллерійскаго управленія 1883 г.
.1? 30. между прочимъ сказано: «было бы весьма желательно,
чтобы упомянутое полезное изданіе Капитана Троцкаго-Сеню-
товича получило возможно большее распространеніе между
нижними чинами артиллеріи».
Карманная практическая книжка полеваго артилле-
риста. Сост. А. Иетроковымъ. 1887 г. 1 руб. Въ коленкоров. переп. 1 р. 50К.
Требованія адресовать: Почтой: въ складъ В. А. Березовскаго, Спб. Коло-
кольная, 14. Телеграммой: Петербургъ Колокольная Березовскому.
Дозволено цензурою. Опб. 26 Января 1888 г
'Гни. Ю. Н. Эрлихъ, Г>. Садовая. №9-
