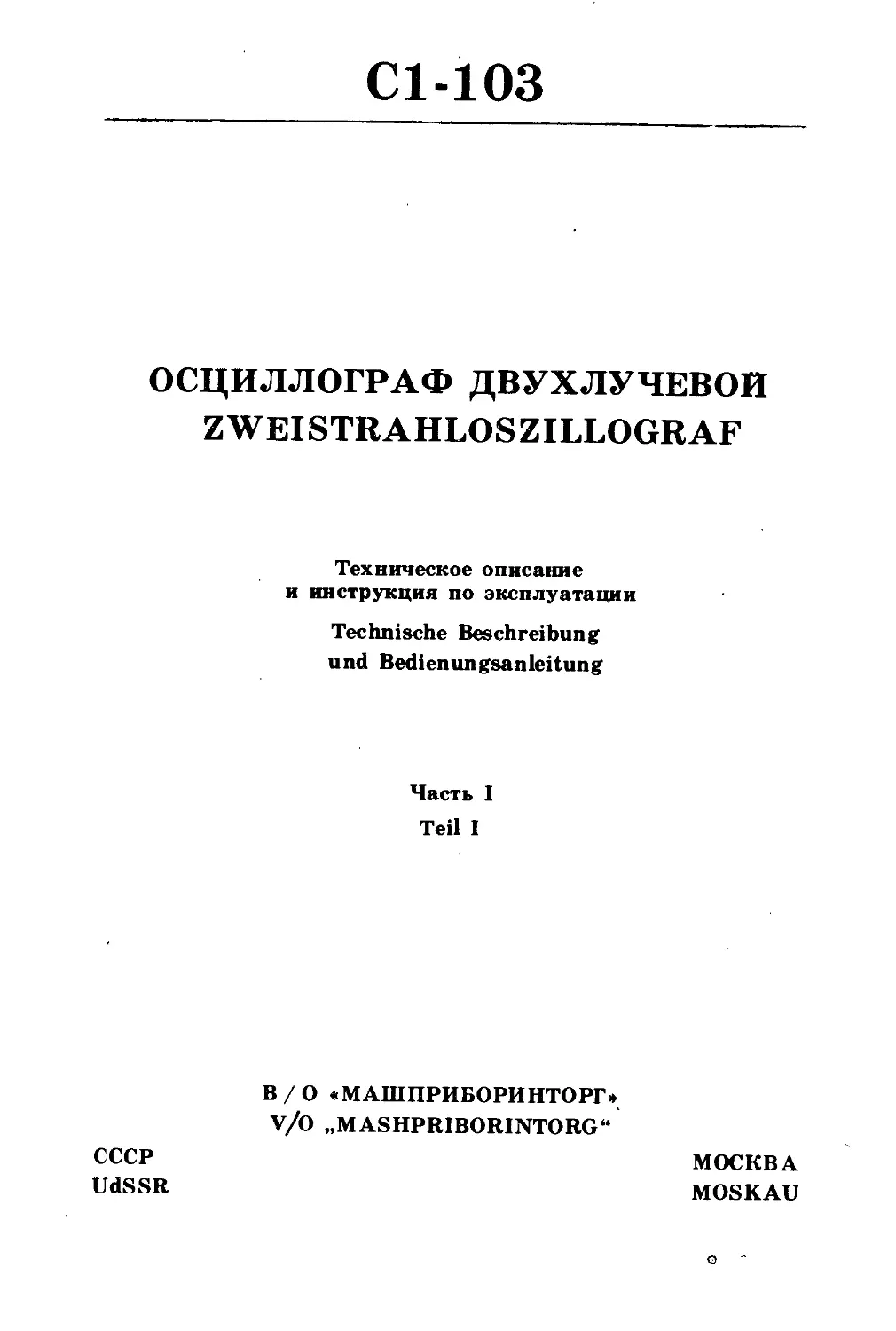

Cl-103
ОСЦИЛЛОГРАФ ДВУХЛУЧЕВОИ
ZWEISTRAHLOSZILLOGRAF
Техническое описание
и инструкция по эксплуатации
Technische Beschreibung
und Bedienungsanleitung
Часть I
Teil I
B/O «МАШПРИБОРИНТОРГ»
V/O „MASHPRIBORINTORG"
СССР
UdSSR
МОСКВА
MOSKAU
СОДЕРЖАНИЕ
1.	НАЗНАЧЕНИЕ............................................... 3
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ....................................... 5
2.1.	Электрические параметры и характеристики............ 5
2.2.	Надежность ........................................ 11
2.3.	Конструктивные параметры .......................... 11
3.	СОСТАВ ИЗДЕЛИЯ ......................................... 11
4.	УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ
ЧАСТЕЙ ........................................'........... 12
4.1.	Принцип действия.................................   12
4.2.	Схема электрическая принципиальная ................ 15
4.3.	Конструкция.......................................  54
5.	МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ ........................... 62
6.	ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ......................... 62
7.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ............................... 63
8.	ПОДГОТОВКА К РАБОТЕ .................................... 64
9.	ПОРЯДОК РАБОТЫ.......................................... 67
9.1.	Подготовка к проведению измерений.................. 67
9.2.	Проведение измерений.............................   71
10.	ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ
УСТРАНЕНИЯ...............................................   86
10.1.	Перечень возможных неисправностей и методы их устранения ...	86
10.2.	Правила разборки и сборки......................... 94
10.3.	Методы настройки приьора после ремонта ........... 98
11.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ............................. 106
12.	ПРОВЕРКА ............................................. 107
12.1.	Введение.......................................   107
12.2.	Операции и средства поверки...................... 107
12.3.	Условия поверки и подготовка к ней............... 109
12.4.	Проведение поверки.........................<......110
12.5.	Оформление результатов поверки .................. 117
13.	ПРАВИЛА ХРАНЕНИЯ...................................... 117
14.	ТРАНСПОРТИРОВАНИЕ......................................118
14.1.	Тара, упаковка и маркирование упаковки .......... 118
14.2.	Условия транспортирования........................ 119
2
1.	НАЗНАЧЕНИЕ
1.1.	Двухлучевой осциллограф С1-103 предназначен для иссле-
дования формы и измерения параметров путем визуального
наблюдения и фотографирования от одного до четырех периоди-
ческих и однократных сигналов, отображаемых в одном или двух
временных масштабах, величиной от 0,2-Ю"3 до 250 В и длитель-
ностью от 0,4-10~6 до 5 с, а также для сопоставления измерения
от двух до четырех сигналов.
1.2.	Прибор применяется для злектро- и радиоизмерений в раз-
личных областях науки и техники при проведении исследователь-
ских и испытательных работ в лабораторных и производственных
условиях.
Рис. 1,
Cl-юз
3
1.3.	Прибор соответствует требованиям ГОСТ 22261—76, в
части метрологических характеристик — ГОСТ 22737—77 и отно-
сится ко 2-му классу точности ГОСТ 22737—77.
Максимальная расчетная погрешность измерения амплитуды
, ,Г1	0,01510-3В	, т
импульсов прямоугольной формы ± (5+ 2—-----------• 100) %,
их
где Ux — напряжение сигнала в вольтах.
Максимальная расчетная погрешность измерения длительности
импульсов прямоугольной формы + 4 %.
Прибор содержит четыре канала усиления, по два канала на
каждый луч, и два генератора разверток.
1.4.	Условия эксплуатации прибора:
рабочие:
температура окружающей среды от278до313К (от5 до40°C);
относительная влажность воздуха до 95 % при температуре
303 К (30 °C);
напряжение питающей сети (220± 4,4) В с частотой (50±0,5) Гц,
(60 + 0,6) Гц;
предельные:
температура окружающей среды от 223 до 333 К (от —50 до
+60 °C).
1.5.	В тексте технического описания (часть I и II) приняты
следующие сокращения:
ББ-02 — блок базовый ББ-02;
БИ-03 — блок индикатора БИ-03;
БУ-09 — блок управления общий БУ-09;
БУ-05 — блок управления усилителями БУ-05;
БУ-06 — блок управления усилителями БУ-06;
БУ-02 — блок управления развертками БУ-02;
БУ-07 — блок управления коммутаторами БУ-07;
БУ-10 — блок управления индикатором БУ-10;
БУ-11 — блок управления индикатором БУ-11;
В7-18 — вольтметр универсальный цифровой В7-18;
И1-11 — генератор испытательных импульсов И1-11;
Г4-117 — генератор сигналов Г4-117;
ГПН — генератор пилообразного напряжения;
ДВ-02 — делитель высоковольтный ДВ-02;
ИН-01 — источник низковольтный ИН-01;
ИН-02 — источник низковольтный ИН-02;
ИН-03 — источник низковольтный ИН-03;
ИС — интегральные схемы;
И1-9 — калибратор осциллографов И1-9;
КС-02 — коммутатор сигналов КС-02;
У1, У2, УЗ, У4 — каналы усиления У1, У2, УЗ и У4;
Y1 (Y2) — канал вертикального отклонения Y1 (Y2) блока
индикатора;
4
А (Б) — канал развертки А (Б);
XI (Х2) — канал горизонтального отклонения XI (Х2) блока
индикатора;
ПОДСВЕТ А (Б) — канал импульсов подсвета развертки А (Б);
Z1 (Z2) — канал подсвета луча I (луча II),
ООС — отрицательная обратная связь;
ОУ — операционный усилитель;
ПВ-02 — преобразователь высоковольтный;
ПХ — переходная характеристика;
тракт У1-Х1 — пример записи совместно работающих каналов
У1 и XI;
ТО — техническое описание и инструкция по эксплуатации;
усилитель УП-01 — усилитель предварительный УП-01;
усилитель УО-02 — усилитель оконечный У0-02;
УПТ — усилитель постоянного тока;
ЭЛТ — злектронно-лучевая трубка.
1.6.	В тексте используются следующие условные обозначения
элементов, например:
УЗ-Ш10/5, где 5 — контакт соединителя Ш10 устройства УЗ,
УЗ-Rll, где R11 — элемент, входящий в устройство УЗ.
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1.	Электрические параметры и характеристики
2.1.1.	Рабочая часть экрана двухлучевой ЭЛТ прибора —10 деле-
ний (120 мм) по горизонтали, 8 делений (100 мм) по вертикали.
2.1.2.	Ширина линии каждого луча I и II не более 1 мм при
яркости свечения, удобной для наблюдения импульсов, с длитель-
ностью фронта 100—170 нс и частотой следования не менее 1100 Гц,
2.1.3.	Коэффициент отклонения каналов У1, У2, УЗ и У4 уста-
навливается ступенями от 0,05 мВ/деление до 20 В/деление соот-
ветственно ряду чисел 1, 2, 5.
Основные погрешности коэффициентов отклонения при непо-
средственном входе и при работе с выносным делителем 1:10 не
. ,,, 1,510~3В , „
более + (4+ —г—у;---) %, где Ux — напряжение сигнала на входе
их
усилителя, В.
Погрешности коэффициентов отклонения в рабочих условиях
применения при непосредственном входе и при работе с вынос-
1 5-10“3 В
ним делителем 1:10 не более ± (6+--Н-г-----) %.
^х
Плавное регулирование коэффициента отклонения обеспечива-
ет увеличение коэффициента отклонения в 2,5 раза от калибро-
ванного значения.
5
Максимальная амплитуда исследуемых сигналов при непосред-
ственном входе не более 80 В, с выносным делителем 1:10 — не
более 250 В.
2.1.4.	Время нарастания ПХ каналов У1-У4;
не более 35 нс (при коэффициенте отклонения 0,5 мВ/деление
и более при непосредственном входе и при работе с выносным
делителем с коэффициентом передачи 1:10);
не более 70 нс (при работе с выносным делителем с коэффици-
ентом передачи 1:1);
не более 350 нс (при коэффициентах отклонения 0,05, 0,1 и
0,2 мВ/деление);
не более 3,5 мкс (во включенном положении переключателя
ПОЛОСА 0-100 kHz).
2.1.5.	Выброс и неравномерность ПХ каналов У1-У4 при непо-
средственном входе и с выносным делителем на участке времени
установления не более ± 5 %, а при коэффициентах отклонения от
5 до 20 В/деление выброс не более 10 %.
Выброс ПХ в рабочих условиях применения не более 10 %.
2.1.6.	Время установления ПХ каждого канала:
не более 150 нс (при коэффициентах отклонения 0,5 мВ/деление
и более при непосредственном входе);
не более 150 нс (при работе с выносным делителем с коэффи-
циентом передачи 1:10);
не более 300 нс (при работе с выносным делителем с коэффи-
циентом передачи 1:1);
не более 1 мкс (при коэффициентах отклонения 0,05; 0,1 и
0,2 мВ/деление);
не более 10 мкс (во включенном положении переключателя
ПОЛОСА 0-100 kHz).
2.1.7.	Неравномерность вершины ПХ каналов У1-У4 не более
2 %.
2.1.8.	Спад вершины ПХ каналов У1-У4 за время 1 мс при за-
крытых входах не более 5 %.
2.1.9.	Дрейф лучей на экране ЭЛТ прибора не более:
0,4 мВ — долговременный дрейф (после прогрева 1 ч);
50 мкВ — кратковременный дрейф (при коэффициенте от-
клонения 0,05 мВ/деление).
Смещение лучей при изменении напряжения питающей сети
на 10 % в течение первой минуты и спустя 15 мин не более 0,2 мВ.
2.1.10.	Периодические и случайные отклонения:
не более 0,1 мВ при коэффициенте отклонения 0,5 мВ/деление
(полоса пропускания 0—10 МГц);
0,05 мВ при коэффициенте отклонения 0,05 мВ/деление (полоса
пропускания 0—1 МГц);
0,02 мВ при коэффициенте отклонения 0,05 мВ/деление (поло-
са пропускания 0—100 кГц).
8
2.1.11.	Смещение лучей на экране ЭЛТ не более 1 деления из-за
входного тока на нагрузке (50+5) кОм при коэффициенте откло-
нения 0,05 мВ/деление и при переключении коэффициентов от-
клонения.
2.1.12.	Сопротивление и емкость входов каналов вертикально-
го отклонения (1 + 0,03) МОм, (60 + 6) пФ (при непосредственном
входе); (10+0,5) МОм, не более 20 пФ (с выносным делителем
при коэффициенте передачи 1:10); (1 + 0,03) МОм, (100+10) пФ
(с выносным делителем при коэффициенте передачи 1:1).
2.1.13.	Допустимое суммарное значение постоянного и пере-
менного напряжений при закрытых входах У1-У4 не ниже 80 В.
2.1.14.	Коэффициент развязки между каналами усиления,
между каналами внешней синхронизации и каналами усиления в
диапазоне частот от 0 до 3,3 МГц не менее 10 000, а в диапазоне
частот от 3,3 до 10 МГц — не менее 5000.
2.1.15.	Разность фаз между каналами вертикального и горизон-
тального отклонения в режиме УЗ-+Х1 в полосе частот от 0 до
20 кГц не более 3°.
2.1.16.	Коэффициент ослабления синфазных сигналов не менее
500 при дифференциальном режиме работы усилителей У1 и УЗ
и коэффициенте отклонения 0,5 мВ/деление в полосе частот от 0
до 1 МГц. Допустимое напряжение синфазных сигналов не более
0,5 В.
2.1.17.	Прибор обеспечивает следующие режимы работы кана-
лов У:
при ненажатых кнопках У1 — У4 канал У1 отображается лучом
I, а канал УЗ — лучом II;
при нажатой любой из кнопок У1-У4 или нескольких в любой
комбинации соответствующие им каналы отображаются на экра-
не, причем каналы У1 и У2 — лучом I, а каналы УЗ и У4 — лучом
п;
при ненажатой кнопке ” и нажатых кнопках У1-У4 кана-
лы У1 и У2 коммутируются после каждого хода развертки А,
УЗ и У4 ~после каждого хода развертки Б;
при нажатой кнопке ” и нажатых кнопках У1-У4 каналы
У1 и У2 (или) каналы УЗ и У4 коммутируются с постоянной
частотой независимо от длительности разверток;
при нажатой кнопке ”УЗ XI” канал УЗ дополнительно под-
ключается к каналу XI (луч I);
при нажатой кнопке ”Z” канал У4 дополнительно подключает-
ся к каналу Z.
Коэффициент развязки между коммутируемыми каналами в
диапазоне частот от 0 до 3,3 МГц не менее 40.
2.1.18.	Прибор обеспечивает следующие режимы переключения
разверток А и Б:
при нажатых кнопках А и Б работают развертка А на луч I
и развертка Б на луч II;
7
при нажатой кнопке А работает развертка А одновременно
на луч I и на луч И;
при нажатой кнопке Б работает развертка Б одновременно на
луч I и И;
при нажатых кнопках А и 3 (включен режим ПОДСВЕТ Б
на А) запуск развертки Б задерживается от развертки А, раз-
вертка А работает на лучи I и II и подсвечивается разверткой
Б;
при нажатых кнопках Б и 3 (включен режим ЗАДЕРЖКА
Б от А) запуск развертки Б задерживается от развертки А и
развертка Б работает на луч I и луч II;
при нажатых кнопках А, Б и 3 (включены режимы ПОД-
СВЕТ Б на А и ЗАДЕРЖКА Б от А) запуск развертки Б задер-
живается от развертки А, развертка А работает на луч I и под-
свечивается разверткой Б, развертка Б работает на луч II.
2.1.19.	Прибор обеспечивает следующие режимы работы раз-
верток:
авто колебательный,
ждущий,
однократный.
Примечание. В ждущем режиме при внутренней синхронизации при коэф-
фициентах отклонения 0,05 — 5 мВ/деление допускается запуск разверток
при отсутствии сигналов. В этом случае ручкой УРОВЕНЬ развертка пере-
водится в ждущее состояние.
2.1.20.	Коэффициенты разверток А и Б устанавливаются ступе-
нями от 0,1 мкс/деление до 0,5 с/деление, а с внешним блоком
конденсаторов до 5 с/деление соответственно ряду чисел 1, 2, 5.
Имеется растяжка разверток в 5 раз.
Основные погрешности коэффициентов разверток в диапа-
зоне от 0,1 мкс/деление до 0,5 с/деление не более 4 % и в диапа-
зоне коэффициентов разверток от 40 нс/деление и более при
использовании растяжки в 5 раз не более 10 %.
Основная погрешность коэффициентов разверток 1, 2 и 5
с/деление, получаемых при использовании блока конденсато-
ров, не более 5 %.
Погрешность коэффициентов разверток в рабочих условиях
применения в диапазоне от 0,1 мкс/деление до 0,5 с/деление
не более 6 %, а при коэффициентах разверток 1, 2 и 5 с/деле-
ние — не более 7 %.
Коэффициент развертки 0,1 мкс/деление с включенной рас-
тяжкой в 5 раз не является рабочим.
2.1.21.	Задержка развертки Б относительно начала разверт-
ки А регулируется в диапазоне значений от 1 мкс до 50 мс.
Нестабильность задержки не более 1 % в диапазоне задер-
жек от 3 мкс до 50 мс.
Погрешность установки задержки не нормируется.
8
2.1.22.	Несинхронность разверток лучей I и II составляет не
более 0,2 деления.
2.1.23.	Полоса пропускания тракта XI не менее 0—1 МГц.
2.1.24.	Прибор обеспечивает следующие виды синхрониза-
ции:
внутреннюю (развертки А — от каналов У1, У2, УЗ, поочеред-
но от каналов У1 и У2 в режиме поочередной коммутации, от
сети; развертки Б — от каналов У1, УЗ, У4, поочередно от кана-
лов УЗ и У4 в режиме поочередной коммутации, от сети);
внешнюю (разверток А и Б).
2.1.25.	Прибор обеспечивает следующие параметры внутренней
синхронизации:
диапазон частот синхронизации 20 Гц — 10 МГц при коэффици-
ентах отклонения 0,5 мВ/деление и более;	q 15.19-3 g
минимальные уровни синхронизации не более (0,8+ ——-------
делений, где К — коэффициент отклонения, В/деление, в диапа-
зоне частот от 20 Гц до 2 МГц при коэффициентах отклонения
0,5 мВ/деление и более, в диапазоне частот от 20 Гц до 1 МГц при
коэффициентах отклонения 0,1 мВ/деление и более и в диапазоне
частот от 20 Гц до 100 кГц при коэффициенте отклонения 0,05 мВ/
деление и ограничении полосы 0—100 кГц;
при закрытом входе синхронизации нижний предел диапазона
частот синхронизации не более 200 Гц;
максимальные уровни синхронизации не менее 8 делений.
При этом нестабильность синхронизации не превышает 8 нс, а
перемещение изображения сигнала по горизонтали из-за периоди-
ческих и случайных отклонений не более
. 0,05-10~3В
(----------) делении,
где К — коэффициент отклонения, В/деление.
2.1.26.	Внешняя синхронизация осуществляется:
гармоническим напряжением частотой от 20 Гц до 10 МГц
при открытом входе и от 200 Гц до 10 МГц при закрытом входе
синхронизации;
импульсным сигналом длительностью от 100 нс и более поло-
жительной и отрицательной полярности.
Минимальная амплитуда сигнала синхронизации не более
0,5 В, а максимальная — не менее 10 В.
При этом нестабильность синхронизации не превышает 15 нс.
2.1.27.	Параметры входов синхронизации разверток А и Б:
входное сопротивление не менее 100 кОм;
входная емкость не более 60 пФ.
2.1.28.	Калибратор амплитуды и времени выдает на выходе
постоянное напряжение положительной полярности или импуль-
сы прямоугольной формы положительной полярности с частотой
повторения, равной удвоенной частоте сети питания.
8
Величина калибрационных сигналов: 6; 0,6 В; 60; 6 мВ.
Погрешность напряжений калибратора не более +1 % в нор-
мальных условиях и ±1,5 % в рабочих условиях применения
при нагрузке не менее 0,5 МОм. Погрешность частоты повто-
рения импульсов не более ± 1 % (погрешность частоты сети пита-
ния) .
2.1.29.	Прибор обеспечивает яркостную модуляцию лучей
положительным сигналом, поданным на вход усилителя У4,
амплитудой от 10 мВ до 10 В в диапазоне частот от 0 до 100 кГц.
Большей амплитуде сигнала соответствует большая яркость.
2.1.30.	Электробезопасность прибора обеспечивается следу-
ющими требованиями:
электрическая прочность изоляции цепи сетевого питания при-
бора выдерживает без пробоя испытательное напряжение, дейст-
вующее значение которого 1,5 кВ;
величина сопротивления изоляции между цепью сетевого пита-
ния и зажимом защитного заземления не менее 20 МОм в нор-
мальных условиях, не менее 5 МОм при повышенной температу-
ре, не менее 2 МОм через 2 суток после выдержки прибора в
камере с относительной влажностью 91—95 %, температурой
313+о £ OQ и 1 МОм через 4 суток после выдержки прибора
в камере с относительной влажностью 95 %, температурой 303 К
(30 °C);
величина сопротивления между металлическими нетоковеду-
щими частями, доступными прикосновению, и зажимом защитно-
го заземления не более 0,5 Ом.
2.1.31.	Прибор обеспечивает свои технические характеристики
после времени самопрогрева, равного 15 мин.
2.1.32.	Прибор сохраняет свои технические характеристики в
пределах норм при питании его от сети переменного тока напря-
жением (220+22) В, частотой (50+0,5) или (60+0,6) Гц и содер-
жанием гармоник до 5 %.
2.1	.33. Мощность, потребляемая прибором от сети при номи-
нальном напряжении, не более 130 В-А.
2.1.34.	Прибор допускает непрерывную работу в рабочих
условиях в течение 8 ч при сохранении своих технических характе-
ристик.
2.1.35.	Напряжение индустриальных радиопомех не должно
превышать 80 дБ на частотах от 0,15 до 0,5 МГц; 74 дБ на часто-
тах от 0,5 до 2,5 МГц; 66 дБ на частотах от 2,5 до 30 МГц.
Напряженность поля радиопомех не более:
60 дБ на частотах от 0,15 до 0,5 МГц;
54 дБ на частотах от 0,5 до 2,5 МГц;
46 дБ на частотах от 2,5 до 300 МГц.
10
2.2.	Надежность
2.2.1.	Наработка на отказ прибора не менее 1000 ч.
2.2.2.	Средний срок службы 10 лет.
2.2.3.	Средний ресурс 10 000 ч.
2.2.4.	Срок хранения 10 лет.
2.3.	Конструктивные параметры
2.3.1.	Габаритные размеры прибора не превышают 541х200х
304 мм.
2.3.2.	Габаритные размеры укладочного ящика с прибором не
превышают 680x320x400 мм.
2.3.3.	Габаритные размеры транспортной тары не превышают
602x798x482 мм.
2.3.4.	Масса прибора не более 17 кг.
2.3.5.	Масса прибора в транспортной таре не более 50 кг.
3.	СОСТАВ ИЗДЕЛИЯ
Состав комплекта прибора указан в табл. 1
и представлен на рис. 2-4*.
Таблица 1
Наименование	Обозначение	Коли- чество	Пози- ция на рис. 2—4	Примечание
1	2	3	4	5
Ящик укладочный,		1
в нем:
Осциллограф двух-
лучевой С1-103		1		С1-103
Ящик укладочный,		1
в нем:
делитель вынос-
ной 1:10	2.727.102	4	1	№ 1-4
контакт		4	2
втулка		4	3
цанга		4-	4
кабель		4	11	КАБ-ЗА
переход СР-50-95 ФВ		1	5	СР-50-95 ФВ
тубус		1	10
плата	3.660.101	1	8
плата	3.660.103	1	9
вставки плавкие:
ВП1-2 0,25 А
250 В		6	7
* Рисунки помещены в конце издания.
11
Продолжение табл. 1
1
3	4	5
ВП1-2 0,5 А
250 В
ВП1-2 1,0 А 250 В
ВП1-1 2 А 250 В
ВП1-2 2,0 А 250 В
техническое опи-
сание и инструк-
ция по эксплуата-
ции
формуляр
Фотоприставка
Блок конденсаторов
Провод
7
7
6
7
1
1
1	12	Поставляется по от-
		дельному заказу
1	13	То же
2	14	— —
4.	УСТРОЙСТВО И РАБОТА ПРИБОРА
И ЕГО СОСТАВНЫХ ЧАСТЕЙ
4.1.	Принцип действия
4.1.1.	В структурную схему осциллографа (см. рис. 5) входят:
блок ББ-02, предназначенный для предварительного усиления
исследуемых сигналов (до четырех сигналов), формирования
двух напряжений разверток и подсвета лучей для усиления пита-
ющих напряжений;
блок БИ-03, предназначенный для оконечного усиления иссле-
дуемых сигналов, напряжений разверток и подсвета, формиро-
вания высоковольтных напряжений для питания ЭЛТ, отображе-
ния сигналов на экране двухлучевой трубки.
Блок ББ-02 состоит из:
устройства У7 — блока БУ-09, предназначенного для регулиро-
вания смещения лучей, уровня синхронизации разверток А и Б,
задержки развертки Б. В блоке БУ-09 размещены входы каналов
усиления, внешней синхронизации разверток, выход калибрато-
ра;
устройства У1 — блока БУ-05;
устройства У2 — блока БУ-06;
устройства У10 — блока БУ-02;
устройства У9 — блока БУ-07;
устройств УЗ, У4, У5 и Уб — усилителей УП-01 каналов У1,
У2, УЗ и У4, предназначенных для предварительного усиления
напряжения исследуемых сигналов, выдачи сигнала для синхро-
низации разверток;
12
устройств У11 и У12 — разверток Р-01 каналов А и Б, предна-
значенных для генерирования пилообразных напряжений, ис-
пользуемых для временной развертки лучей ЭЛТ и для формиро-
вания импульсов с регулируемой задержкой и подсвета;
устройства У13 — калибратора-компаратора К-02, предна-
значенного для образования точного напряжения постоянного
тока или импульсного, используемого для калибровки коэффи-
циентов отклонения и коэффициентов развертки, сигнала блоки-
ровки развертки в режиме однократного запуска, регулируемого
по времени сигнала блокировки задержанной развертки;
устройства У8 — коммутатора КС-02, предназначенного для
подключения к каналу Y1 луча I каналов У1 или У2 или поочеред-
но каналов У1 и У2, к каналу Y2 луча II каналов УЗ или У4 или
поочередно каналов УЗ и У4, для подключения развертки А к ка-
налу XI луча I, а развертки Б к каналу Х2 луча II, или развертки
А одновременно к каналам XI и Х2, или развертки Б одновремен-
но к каналам XI и Х2, для переключения каналов подсвета соот-
ветственно переключению каналов разверток;
блока питания, включающего трансформатор Тр1, и устройств
У14, У15, У16 и У17, предназначенных для обеспечения электро-
питанием всех функциональных устройств.
Блок БИ-03 состоит из:
устройства У2 — блока БУ-10;
устройств У1 и УЗ — усилителей УО-02, предназначенных для
оконечного усиления исследуемых сигналов и пилообразных
напряжений разверток;
устройства У5 — усилителя Z YZ-01, предназначенного для
формирования импульсов подсвета лучей I и И;
устройства Уб — преобразователя ПВ-02, предназначенного для
преобразования низковольтных напряжений в высоковольтные;
устройства У4 — делителя ДВ-02, предназначенного для обра-
зования (путем деления низковольтных и высоковольтных напря-
жений) напряжений питания ЭЛТ;
двухлучевой ЭЛТ, предназначенной для отображения на экране
исследуемых сигналов.
4.1.2.	Взаимодействие устройств прибора осуществляется
по цепям:
сигнальным;
управления;
питания.
Сигнальные цепи включают цепи передачи исследуемых сигна-
лов и цепи передачи служебных сигналов (напряжений развер-
ток подсвета и др.).
4.1.3.	Цепи передачи исследуемых сигналов проходят по кана-
лам У1—У4 до коммутатора и по каналам Y1 и Y2 с коммутатора
до ЭЛТ.
13
Исследуемые сигналы подаются на входы У1, У2, УЗ и У4. В
блоке БУ-09 осуществляется переключение входов: открытый
или закрытый вход, закорачивание входа на корпус, дифферен-
циальное подключение входов У2 и У4 к инверсному входу уси-
лителей УП-01 каналов У1 и УЗ соответственно.
С блока БУ-09 сигналы поступают в усилители УП-01 соответ-
ствующих каналов. Усиленные сигналы с усилителей УП-01 посту-
пают в коммутатор КС-02.
С коммутатора КС-02 сигналы каналов У1 и У2 поступают
через линию задержки ЛЗ-1 в усилитель У0-02 канала Yl. С усили-
теля усиленный сигнал поступает на вертикально отклоняющие
пластины луча I ЭЛТ.
Сигналы каналов УЗ и У4 с коммутатора поступают через ли-
нию задержки ЛЗ-2 в усилитель У0-02 канала Y2, с усилителя
усиленный сигнал поступает на вертикально отклоняющие плас-
тины луча II ЭЛТ.
4.1.4.	Цепи передачи напряжений разверток и импульсов
подсвета включают развертки Р-01 каналов А и Б, коммутатор
сигналов КС-02, усилители УО-02 каналов XI и Х2 и горизонталь-
но отклоняющие пластины луча I и II ЭЛТ.
Сигналы синхронизации поступают на развертки Р- 01 каналов А
и Б с усилителей УП-01 канала У1 по цепям СИНХРОНИЗАЦИЯ
У1, с канала УЗ — по цепям СИНХРОНИЗАЦИЯ УЗ, с коммутато-
ра КС-02 по цепям СИНХРОНИЗАЦИЯ У1 и У2 (УЗ и У4), с
источника питания — по цепи СИНХР. СЕТЬ,
Сигналы внешней синхронизации подаются на входы синхрони-
зации каналов А и Б, расположенные в блоке БУ-09, и с него
по цепи ’’Запуск А” поступают на развертку Р-01 канала А, а по
цепи ’’Запуск Б” — на развертку Р-01 канала Б.
Пилообразное напряжение с разверток Р-01 каналов А и Б по
цепям ” V развертка А” и ” "\Г развертка Б” поступает в комму-
татор КС-02, с коммутатора КС-02 по цепям ’’Сигнал (—) XI”
и ’’Сигнал (—) Х2’ на усилители УО-02 каналов XI и Х2 соответст-
венно. С усилителей усиленные сигналы поступают на горизон-
тально отклоняющие пластины ЭЛТ соответствующих каналов.
Напряжения импульсов подсвета с разверток Р-01 каналов
А и Б по цепям ’’Подсвет А” и ’’Подсвет Б” поступают в ком-
мутатор КС-02, а с коммутатора КС-02 по цепям ’’Бланк Z1”,
’’Бланк Z2” и ’’Подсвет Б” в усилитель Z yZ-01. С усилителя
Z YZ-01 усиленные импульсы подсвета поступают по цепям
’’Выход Z1” и ’’Выход Z2” на делитель ДВ-02. С делителя ДВ-02
импульсы подсвета по цепям ’’Модулятор I” и ’’Модулятор И”
поступают на модуляторы ЭЛТ соответствующих лучей и на
преобразователь ПВ-02 по цепям ’’Выход Z1” и ’’Выход Z2”.
В режиме задержки развертки Б от развертки А из калибрато-
ра-компаратора К-02 в развертку Р-01 канала Б по цепи ’’Блоки-
14
ровка 1” поступает блокирующее запуск развертки напряжение.
По цепи ’’Развертка 2” из развертки Р-01 канала А в калибратор-
компаратор К-02 поступает пилообразное напряжение, а из блока
БУ-09 по цепи ”U Компаратора 2” регулируемое напряжение
постоянного тока. В калибраторе-компараторе К-02 происходит
сравнение пилообразного напряжения с постоянным, и в результа-
те вырабатывается сигнал разблокировки запуска развертки Б.
Если развертка Б находится в автоколебательном режиме, прои-
зойдет ее запуск, если в ждущем — запуск произойдет при поступ-
лении сигнала синхронизации.
В однократном режиме работы разверток с калибратора-
компаратора К-02 по цепи ’’Однократно” поступает напряжение,
которое переводит развертки Р-01 каналов А и Б в режим одно-
кратного срабатывания. Одновременно по цепи ’’Блокировка 2”
на развертки подается управляющее напряжение, разрешающее
включение индикатора ГОТОВ. Кратковременное прерывание
сигнала ’’Однократно” переводит развертки в режим ожидания.
При этом по цепи ’’Индикатор ГОТОВ” в блок управления раз-
вертками БУ-02 подается напряжение зажигания индикатора
ГОТОВ. При приходе сигнала запуска развертки срабатывают.
4.1.5.	Калибрационный сигнал вырабатывается калибратором-
компаратором К-02 и по цепи ’’Калибратор” поступает в блок
БУ-09, где расположен выход калибратора.
4.1.6.	Цепи управления показаны на структурной схеме пунк-
тирными линиями.
Блок БУ-09 связан цепями управления со всеми усилителями
УП-01 и развертками Р-01.
Блок	Б У-05 осуществляет управление усилителями
УП-01 каналов У1 и У2 и подключением канала УЗ к каналу XI в
коммутаторе КС-02.
Блок БУ-06 осуществляет управление усилителями УП-01
каналов УЗ и У4 и переключение режима работы калибратора-
компаратора К-02.
Блок БУ-02 осуществляет управление развертками Р-01 кана-
лов АиБ и включение однократного режима и режима ГОТОВ в
калибраторе-компараторе К-02.
Блок БУ-07 осуществляет управление коммутатором КС-02
и по цепи ’’Подсвет Б на А” калибратором-компаратором К-02.
Блок БУ-10 осуществляет управление усилителями УО-02
и усилителем Z yZ-01.
4.2.	Схема электрическая принципиальная
4.2.1.	Схема электрическая принципиальная прибора (при-
ложение 6, рис. 1,часть II) включает в себя блок ББ-02 и блок
БИ-03 (устройства ББ и БИ).
15
В блоке ББ-02 размещены сигнальные входы каналов У1,
У2, УЗ и У4, входы синхронизации разверток А и Б, вход ка-
либратора, вход цепи питания осциллографа.
Связь блока ББ-02 с блоком БИ-03 осуществляется по сиг-
нальным цепям, цепям управления и питания.
Усиленные в блоке ББ-02 сигналы поступают по цепям ’’Сигнал
(+) Y1”, ’’Сигнал (—) Y1” для отклонения луча I по вертикали,
’’Сигнал (+) Y2”, ’’Сигнал (—) Y2” для отклонения луча II по
вертикали, ’’Сигнал (+) XI”, ’’Сигнал (—) XI” для отклонения
луча I по горизонтали.
Напряжения разверток с блока ББ-02 в блок БИ-03 поступают
по цепям ’’Сигнал (—) XI” и ’’Сигнал (—) Х2” для отклонения
луча I и II по горизонтали.
Внешний подсвет поступает в блок БИ-03 по цепи ”Z внеш-
ний”.
Внутренний подсвет лучей поступает в блок БИ-03 по цепям
’’Бланк Z1”, ’’Бланк Z2”, ’’Подсвет Б”, а сигнал включения ре-
жима внешнего подсвета — по цепи ’’Включение Z внешнего”.
Питающие напряжения поступают из блока ББ-02 в блок
БИ-03 по 13 цепям, 7 цепей используются в качестве ’’Корпуса”.
4.2.2.	Схема электрическая принципиальная блока базового
ББ-02 приведена в приложении 6. На рис. 2, 3, 4 и 5, часть II
приведены принципиальные схемы каналов усиления У1, У2, УЗ
и У4 соответственно, на рис. 6 и 7 — каналов разверток А и Б,
на рис. 8, 9 и 10 — источников напряжений и калибратора.
Блоки, входящие в блок ББ-02, имеют самостоятельные схе-
мы, которые приведены в приложении 6, часть II.
Каналы усиления мало отличаются между собой, поэтому
приводится описание работы только канала У1 и отличие кана-
лов У2, УЗ и У4 от канала У1.
Сигналы управления каналом усиления У1 приведены в табл. 2.
В качестве сигнала управления используется замыкание на ’’кор-
пус” (операция, названная ”0”) или размыкание цепи управления
от ’’корпуса” (операция, названная”!”).
Сигналы управления каналом усиления УЗ аналогичны для
соответствующих цепей, а сигналы управления каналами У2 и
У4 отличаются только отсутствием режима включения дифферен-
циального входа.
Исследуемые сигналы подаются на вход ”Э У1” (У7.1-Ш1)
блока БУ-09 (У7.1). В блоке БУ-09 осуществляется:
переключение входа ”2* ” (гальваническая связь с источником
сигнала) или ” ~ ” (связь через емкость) при приходе сигнала
управления с блока БУ-05 (У1.1) по цепи ”У1/~/а*
замыкание входа усилителя УП-01 на корпус (при этом источ-
ник сигнала подсоединяется к корпусу через сопротивление
2 МОм) при приходе сигнала управления с блока БУ-05 (У1.1) по
цепи ”У1/1”;
18
Приме- чание 1 1			В исход- ном сос-
	1 5 ~ - - 1 ЙС
	Канал ”У1”
	Поло- са 100 кГц
	1 1, 1
	1 1 । 1."
	[ е н и я ”У1/~/ X5S °	О т-Ч
	п р а в л У1/Х7	©0©©©©©©©<-ч^Чт-чт-чт-чт-ч^нт-ч r-f
	[, е п ь у 1 У1/Х6	^^T-H^^T-irMT-iT-iOOOOOOO© о
	и У1/Х5	©©О»-Чт-Чг-4т-Чт-Чт-Ч©©©т-Ч*-1 r-Ч т-Ч т-Ч гЧ
	У1/Х4	т-Ч^Ч^Ч©Ф©т-Чт-Чт-Чт-Чт-Чт-Ч©©От-Чт-Ч Т-<
	У1/ХЗ _ 	.	j	^^^^^^ООО^г-цг-цг-цг-цг-нОО ©
	У1/Х2	г-Чг-чОг-Чг-чОг-Чг-чОг-Ч^Ог-Чг-чОг-Чг-ч О
	I	 У1/Х1	т-ЧОт-Ч^©т-Чт-чО»-ЧчН©т-Чт-Ч©т-Чт-Ч©
Режим работы канала У1		ф	1 ЭЕ н	S £ X К	(D /о Й1 я х S <d <d	®d<uxxx<d«)<d555Rc,’\o\| ял.о58в®||§|555®®|555	| <- | «- | § §S§55SSSg| «-S-5-S I I f-5-й-Э 5 1 в 1 S | g a « * н и a 3 a<5-5oS'S?-5-5-5wcora -	2 x 3 x 2 5 g	и « "‘g ® иив s s ж £ at s6§o >> * ёёяявчч-.зoo s s	2 ° as a® П’Н'лнгчооооп’Ч^П’-чооо ф да хда x да м
17
£
53
2S
a:
§
к
6 о «г «р			S		й о	о S
e	Г		Sh 2		В исх	ним ( Т0ЯН1 ”Г’
	Канал ”У1 или	У2”	о
	1 Канал ”У1”		О
	Поло- са 100	кГц	о
	1 , г* ?ч >>		о
	Гг1		о
ения	к х: /~/ХА<
IB Л	/XI
: d и	£
[епь у	9Х/1Л
и	/Х5

	/Х4
	£
	/хз
	1 >> 1
	гх/
	1 < 1 >>
	/XI

Режим работы каналаУ1			’’корпус” (” 1”)	Вход канала диф- ференциальный r’Vl —У2”1	Полоса пропуска-	ния ограничена до 100 кГц (Полоса У1,У2 100 кГц) Каналы У1 иУ2	выключены Канал У1 вклю- чен С”У1”)
18
подключение входа У2 (У7.2-Ш13) к инверсному' входу усили-
теля УП-01 при приходе сигнала управления с блока БУ-05 (У 1.1)
по цепи ”У1-У2”,
С выхода У7-Ш9 блока БУ-09 (У7.1) исследуемый сигнал посту-
пает на вход УЗ-Ш2 усилителя УП-01 (УЗ). В усилителе Уп-01
осуществляется:
переключение коэффициентов отклонения при приходе сигна-
лов управления с блока БУ-05 (У 1.1) по цепям XI—Х7;
сужение полосы пропускания при приходе сигнала управления
с блока БУ-05 (У1.1) по цепи ’’Полоса 100 kHz”;
плавное изменение коэффициента отклонения при приходи сиг-
нала управления с блока БУ-05 по цепи ’’Усиление плавно”;
изменение постоянной составляющей напряжения сигнала,
соответствующее смещению луча по экрану, при приходе сигнала
с блока БУ-09 (У7.1) по цепи ”У1/смещение”;
балансировка усилителя УП-01 при приходе сигнала управления
с блока БУ-09 (У7.1) по цепям „У1/баланс (+) ” и ”У1/баланс
(“) ”•
Усилитель УП-01 усиливает исследуемый сигнал до величины,
соответствующей установленному значению коэффициента откло-
нения. Точная установка коэффициента усиления усилителя
производится регулировкой ’’Корр.усиления”.
Усиленный сигнал по парофазной цепи ’’Сигнал (+) У” и ’’Сиг-
нал (—) У” поступает на входы Ш8.1/18,Т и Ш8.1/17, С коммута-
тора КС-02 (У8.1).
Сигнал внутренней синхронизации поступает с розетки
У9-Ш1/20,Ф с усилителя УП-01 на развертки Р-01 каналов А (У11)
и Б (У12).
Схемы каналов У2 и У4 отличаются от схемы канала У1 Отсут-
ствием цепи инверсного входа усилителя УП-01. У них вход
(—) У закорочен на корпус.
Коммутатор КС-02 осуществляет подключение каналов У1 и
У2 к каналу Y1 и каналов УЗ и У4 к каналу Y2. Выходы комму-
татора КС-02 У8-Ш1 и У8-Ш2 канала Y1 и У8-ШЗ и У8-Ш4 канала
Y2 являются сигнальными выходами блока ББ-02.
При работе прибора в режиме ”УЗ XI” на розетку У8-Ш9/У
(коммутатор КС-02) по цепи ”УЗ -> XI” поступает сигнал управ-
ления с блока БУ-05 (У1). При этом канал усиления УЗ дополни-
тельно подключается в коммутаторе КС-02 к каналу XI, а подача
напряжений разверток прерывается.
Принципиальные схемы каналов разверток А и Б приведены
на рис. 6 и 7 приложения 6, часть II. Каналы А и Б мало отлича-
ются между собой, поэтому приводится описание работы толь-
ко канала А и отличие канала Б от канала А.
Сигналы управления разверткой Р-01 канала А приведены в
табл. 3 и 10. В качестве сигналов управления используется глав-
ным образом замыкание цепи на корпус (операция, названная
18
”0”) или размыкание цепи управления от корпуса (операция,
названная ”1”).
Сигнал внешней синхронизации канала А (УН) поступает на
розетку У7-Ш4, расположенную в блоке БУ-09, и далее по цепи
’’Запуск А” поступает из блока БУ-09 в развертку Р-01 (У11).
Сигналы внутренней синхронизации поступают:
по цепи ”JL Синхронизация!” с усилителя УП-01 канала У1
(УЗ) на розетку У11-Ш2/13,Н;
по цепи ” Л. Синхронизация 2” с усилителя УП-01 канала УЗ
(У5) на розетку У11-Ш2/14,0;
по цепи ” Л. Синхронизация 3” с коммутатора КС-02 (У8) на
розетку У11-Ш2/12,М;
по цепи ’’Синхронизация Сеть” с источника питания ~ 9 В
на розетку У11-Ш2/11,Л.
Включение цепи синхронизации производится в развертке Р-01
(У11) сигналами управления, поступающими с блока БУ-02
(У10) по цепям ”А/синхронизация У1”, ”А/синхронизация У2”,
”А/синхронизация У1 и У2”, ”А/синхронизация Сеть”, ”А/синхро-
низация внешняя”. Управление полярностью синхронизации и
переключением ” ~	~ ” входа осуществляется в развертке
Р-01 сигналами управления, поступающими с блока БУ-02 (У 10)
по цепям ”А/Л. /1Г”и”А/ ~	” соответственно.
Регулирование уровня запуска осуществляется в развертке
Р-01 сигналом управления, поступающим с блока БУ-09 по цепи
’’Уровень А”.
Развертка Р-01 генерирует импульсы пилообразного напряже-
ния и прямоугольные импульсы подсвета. Переключение длитель-
ности импульсов развертки и подсвета осуществляется сигналами
управления, поступающими с блока БУ-02 (У10) по цепям
”А/Х1”, ”А/Х2” . . . ”А/Х10” Длительность медленных развер-
ток, соответствующих коэффициентам разверток 1,2 и5 с/деление,
определяется внешними емкостями, подключаемыми к розеткам
”С внешн.” У11-ШЗ и У11-Ш4.
Изменение постоянного уровня напряжения развертки, созда-
ющее смещение развертки луча по горизонтали, осуществляется в
развертке Р-01 сигналом управления, поступающим с блока
БУ-09 (У7) по цепи ’’Смещение”.
Управление автоколебательным или ждущим режимом работы
развертки Р-01 осуществляется сигналами управления, поступа-
ющими с блока БУ-02 (У10) по цепи ”А/автоколебательный/
ждущий”.
Управление однократным режимом работы разверток Р-01
каналов А и Б осуществляется одновременно сигналами управ-
ления, поступающими с калибратора-компаратора К-02 (У 13)
по цепям ’’Однократно”. Калибратор-компаратор К-02 вырабаты-
вает сигнал управления однократным режимом при поступлении
20

Примеча- ние
Цепь управления	т
	Под- свет Б на А
	Раз- вертка А
	Вклю- чение ГОТОВ
	Вклю- чение ОДНО- КРАТ- НО
	. М-. 510»

	и <Т	г-Ч	О
	А/Син- хрони- зация ВНЕШ- НЯЯ	г-Ч	г-Ч	О
	А/Син- хрони- зация СЕТЬ	г-Ч	г-Ч	а
	А/Син- хрони- зация У1 и У2	г-Ч	Г-Н	О	V—»	1-Ч
	А/Син- хрони- зация УЗ	г-Ч	О	г-Ч	г-Ч
	А/Сии- хрони- зация У1	О	г-Ч	т-Ч	г-Ч	~ &
Режим работы канала разверт- ки А		Й io h ill gy g 1 Ik 1^1111 g.ia agg	g.g2 gJ | * § gr§ g; a|g g:-« 8^ 5 g 5
28
Примеча- ние 1			S	s	S ОХ	О х	о S al	as	as OX	fll О X о § о	hUk О	О "* о О _ or1 fflo	A CQ о £ CQ О -
Цепь управления	т t	о
	Под- свет Б на А 1		о
	Раз- вертка А 1
	Вклю- чение ГОТОВ 1		О
	й х В qo. Я и » о «	о
	А/Ав- то коле батель- ный/ , вд- щий	О гЧ
		©

	А/Син- хрони- зация ВНЕШ- НЯЯ
	А/Син- хрони- зация СЕТЬ 1
	А/Син- хрони- зация У1 и 1
	А/Син- хрони- зация УЗ
	А/Син- хрони- зация У1
Режим работы канала разверт- ки А		\	1г* ® Я heft li ii HigSS Bsib	8<g sii&li It й§si®§i
22
на него сигнала с блока БУ-02 (У10) по цепи ’’Включение одно-
кратно”. При поступлении с блока БУ-02 сигнала по цепи ’’Вклю-
чение Готов” калибратор-компаратор К-02 вырабатывает сигнал,
приводящий развертки Р-01 в состояние готовности к однократ-
ному запуску, который передается на развертки Р-01 по цепям
’’Однократно” (сигналом готовности является прерывание сигна-
ла ’’Однократно”).
Одновременно с разверток Р-01 каналов А и Б по цепи ’’Инди-
катор Готов” поступает на блок управления развертками БУ-02
напряжение зажигания индикатора ГОТОВ. Индикатор ГОТОВ
будет светиться, пока не запустятся обе развертки Р-01 каналов
А и Б.
С выхода развертки Р-01 пилообразное напряжение по цепи
’’Развертка 1” и импульсы подсвета по цепи ’’Подсвет” поступа-
ют в коммутатор КС-02 (У8).
Описанные выше сигнальные цепи и цепи управления одинако-
вы и для развертки Р-01 канала Б.
Для осуществления задержки развертки Б от развертки А с
розетки У11-Ш2/5, Д развертки Р-01 канала А(У11) на вход калиб-
ратора-компаратора К-02 по цепи ’’Развертка 2” подается пило-
образное напряжение, а с блока БУ-09 по цепи ”U Компаратора 2”
напряжение постоянного тока, величина которого устанавливает-
ся ручкой ЗАДЕРЖКА. Импульс задержки с розетки У13-Ш1/15 по
цепи ’’Блокировка 1” поступает на розетку У12-Ш2/16. Этот сигнал
является сигналом разблокировки запуска развертки Б в режиме
задержки развертки Б от развертки А.
В коммутаторе КС-02 (У8) осуществляется подключение кана-
лов А и Б к каналам XI и Х2 в разной комбинации и подключе-
ние цепей подсвета каналов А и Б к цепям ’’Бланк Z1”, ’’Бланк
Z2”, ’’Подсвет Б”.
При подаче на контакт У8-Ш10/4 по цепи ’’Включение Z внеш-
него” сигнала управления из блока БИ-03 канал У4 дополнитель-
но подключается к каналам Z1 и Z2 по цепи ”Z внешний” через
розетку У8-Ш8.
Принципиальная схема канала калибратора-компаратора К-02
представлена на рис. 10 приложения 6, часть II.
Источником калибрационного напряжения является калибратор-
компаратор К-02 (У13). В исходном состоянии он выдает стаби-
лизированное напряжение постоянного тока 6 В, которое по цепи
’’Калибратор” поступает на блок БУ-09. В блоке БУ-09 калибра-
ционное напряжение 6 В делится до величины 0,6; 0,06 и 0,006 В
и выводится на розетку У7-Ш9, доступ к которой имеется через
переднюю панель прибора.
При приходе с блока БУ-06 (У2) сигнала управления по цепи
’’Включение калибратора” калибратор-компаратор К-02 выдает
импульсное калибрационное напряжение (меандр) с частотой,
равной удвоенной частоте питающей сети.
23
Схема электрическая принципиальная источника питания
представлена на рис. 8—10 приложения 6, часть II.
Напряжения и токи источника питания приведены в табл. 4.
Таблица 4
Источник питания	Напряжение, В	Ток, мА
12,6 В	12,6±0,06	750
—12,6 В	—12,6 + 0,06	750
6,3 В	6,3 + 0,06	370
100 В	100+1	86
40 В	40±6	60
60 В	60±10	64
22 В	22±4	403
300 В	300+1,5	5
9 В	9+1	220
6,3 В	6,3 +0,7	620
На рис. 8, приложение 6, часть II приведена принципиальная
схема входной цепи и стабилизированных источников напряжений
12,6 и минус 12,6 В.
Напряжение сети питания ~ 220 В, частотой 50—60 Гц подается
через предохранители Пр1 и Пр2 и выключатель сети (В1) на пер-
вичную обмотку трансформатора Тр1.
Напряжение переменного тока 15 В подается с выводов транс-
форматора Тр1/35 и Тр1/36 на источник ИН-02 (У16.1). Выпрям-
ленное напряжение поступает с источника ИН-02 (У16.7) на источ-
ник ИН-01 (У14.1), где расположен стабилизатор напряжения.
Регулирующий транзистор стабилизатора напряжения вынесен
в отдельный блок транзисторов БТ-01 (У15.1). Стабилизирован-
ное напряжение минус 12,6 В с розетки У14-Ш1/4,Г поступает в
общую цепь питания блока ББ-02 и на розетку Ш16/2 (рис. 10
приложения 6, часть II).
Напряжение переменного тока 15 В подается с выводов транс-
форматоров Тр1/33 и Тр1/34 на источник ИН-02 (У16.1).
Выпрямленное напряжение поступает с источника ИН-02 (У16.1)
на источник ИН-01 (У14.1), где расположены стабилизаторы
напряжений. Регулирующий транзистор стабилизатора напряжения
вынесен в отдельный блок транзисторов БТ-01 (У15.2). Стабили-
зированное напряжение 12,6 В с розетки У14-Ш1/16.Р поступает в
общую цепь - питания блока ББ-02 и наШ16/1 (рис. 10,приложе-
ние 6, часть II).
На рис. 9 приложения 6, часть II приведена принципиальная
схема стабилизированных источников напряжения 6,3 и 100 В.
Напряжение переменного тока 95 В подается с выводов транс-
форматора Тр1/23 и Тр1/24 на источник ИН-02 (У16.2). Выпрям-
ленное напряжение поступает с источника ИН-02 (У16.2) на источ-
ник ИН-01 (У14.2), где расположен стабилизатор напряжения.
24
Регулирующий транзистор стабилизатора напряжения вынесен в
отдельный блок транзисторов БТ-01 (У15.3). Стабилизирован-
ное напряжение 6,3 В с розетки У14-Ш1/23,Ч поступает в общую
цепь питания блока ББ-02 и на розетку Ш16/7.
Напряжение переменного тока 95 В подается с выводов транс-
форматора Тр1/12 и Тр1/13 на источник ИН-03 (У17.1). Выпрям-
ленное напряжение поступает с источника ИН-03 (У17.1) на источ-
ник ИН-01 (У14.2), где расположен стабилизатор напряжения.
Регулирующий транзистор стабилизатора напряжения вынесен в
отдельный блок транзисторов БТ-01 (У15.4). Стабилизированное
напряжение 100 В с розетки У14-Ш1/28 поступает на розетку
Ш16/8 и общую цепь питания блока ББ-02.
На рис. 10 приложения 6, часть II приведена принципиальная
схема стабилизированного источника 300 В и нестабилизированных
источников 40, 22 и 60 В.
Напряжение переменного тока 278 В подается с выводов транс-
форматора Tpl/ОЗ и Тр1/04. Регулирующий транзистор стабилиза-
тора вынесен в отдельный блок транзисторов БТ-01 (У15.5).
Стабилизированное напряжение 300 В с розетки У7-Ш1/11,Л
поступает на розетку UI16/14.
Напряжение переменного тока 31 В для нестабилизированного
источника 40 В подается с выводов трансформатора Тр1/25 и
Тр1/26 на источник ИН-02 (У16.3). Выпрямленное напряжение
40 В с розетки У16-Ш1/17, С поступает на розетку UI16/10.
Напряжение переменного тока 17,6 В для нестабилизированно-
го источника 22 В подается с выводов трансформатора Тр1/21
и Тр1/22 на источник ИН-03 (У17.2). Выпрямленное напряжение
22 В с розетки У17-Ш1/24,Ш поступает на розетку Ш16/20.
Напряжение переменного тока 45 В для нестабилизированного
источника 60 В подается с выводов трансформатора Тр1/37 и
Тр1/07 на источник ИН-03 (У17.2). Выпрямленное напряжение
60 В с розетки У17-Ш1/18,Т поступает на розетку Ш16/15.
Все источники питания изолированы от корпуса. Нулевые цепи
выведены отдельно. Это позволяет правильно выбирать точки
соединения нулевых цепей, чтобы уменьшить нежелательные
связи сигнальных цепей через цепи питания.
Розетка Ш16, на которой выведены все питающие напряжения,
предназначена для соединения с блоком БИ-03.
4.2.3.	Схема электрическая принципиальная блока БИ-03 приве-
дена на рис. 11, приложение 6, часть II.
Блоки, входящие в блок БИ-03, имеют самостоятельные схемы
и приведены в приложении 6, рис. 27—32, 40, часть II.
Исследуемые сигналы канала 1 поступают на вилки Ш32, ШЗЗ
блока БИ-03. Далее через линию задержки Лз1, где происходит
задержка на время около 150 нс, сигналы поступают на розетки
П13/3,В и Ш3/2,Б усилителя УО-02 (У1).
25
В усилителе УО-02 сигналы усиливаются до величины, необ-
ходимой для получения калиброванного коэффициента откло-
нения 0,1 В/деление на входе блока БИ-03, и поступают с розеток
Ш1 и Ш2 на сигнальные отклоняющие пластины Д1А и Д2А ЭЛТ
Л1.
Аналогично исследуемые сигналы канала 2 с розеток Ш36,
Ш37 через линию задержки Лз2 поступают на усилители УО-02
(УЗ) и розеток Ш1 и Ш2 — на сигнальные отклоняющие пластины
Д1Б и Д2Б ЭЛТ Л1.
Сигналы горизонтального отклонения канала XI поступают на
розетки Ш34 и Ш35 БИ-03 и далее на розетки Ш3/13,Н и 1113/14,0
усилителя УО-02 (У1). В усилителе УО-02 осуществляется расщеп-
ление сигнала на два противофазных (в случае подачи сигнала
только по одному входу) и усиление его до величины, необходи-
мой для получения на входе блока БИ-03 калиброванного коэф-
фициента отклонения 0,1 В/деление. С контактов усилителя
УО-02 Ш4 и Ш5 сигналы поступают на временные отклоняющие
пластины ДЗА и Д4А ЭЛТ Л1.
Аналогично сигналы горизонтального отклонения канала Х2
поступают с розетки Ш38 на розетку 1113/14,0 усилителя УО-02
(УЗ), а с розеток Ш4 и Ш5 на временные отклоняющие пластины
ДЗБ и Д4Б ЭЛТ Л1.
Напряжения подсвета поступают на розетки Ш1/6,Е, ПИ/7,Ж,
Ш1/8,3 усилителя Z yZr01 (У5). В усилителе Z YZ-01 (У5) сигна-
лы усиливаются до величины, необходимой для управления яр-
костью лучей,и поступают с розеток Ш1/1,А и Ш1/15,П на розетки
Ш1/12 и Ш1/2 делителя ДВ-02 (У4). Амплитуда сигналов, посту-
пающих с выходов усилителя Z yZ-01 (У5), регулируется резисто-
рами R4 и R5 на передней панели блока БИ-03, напряжения с
которых поступают на розетки Ш1/5,Д и Ш1/12,М усилителя Z
yZ-01 (У5).
Сигналы с розеток Ш1/2 и Ш1/12 делителя ДВ-02 через разде-
лительную емкость поступают на модуляторы ЭЛТ Л1/20 и Л1/16,
а также через интегрирующую цепочку на розетки Ш1/5,Д и
Ш1/7,Ж преобразователя ПВ-02 (Уб). В преобразователе ПВ-02
(Уб) сигналы управления яркостью с розеток Ш1/5,Д и Ш1/7,Ж
переносятся на высокий потенциал модуляторов для получения
равномерного подсвета на ’’медленных” развертках.
Сигналы управления блоком БИ-03 поступают с блока БУ-10
(У2). При нажатии кнопки ПОИСК ЛУЧА на передней панели
блока БИ-03 с розетки Ш1/2 блока БУ-10 снимается напряжение
минус 12,6 В, которое поступает на розетку Ш3/4,Г усилителей
УО-02 (У1 и УЗ), что приводит к резкому уменьшению динамичес-
кого диапазона усилителей УО-02 и, как следствие, к выведению
лучей на рабочую часть экрана ЭЛТ. Кроме того, розетка Ш1/1
блока БУ-10 замыкается на корпус. Розетка Ш1/9,И усилителя
26
Z YZ-01 (У5), соединенная с розеткой Ш1/1 блока БУ-10, также
замыкается на корпус. Это приводит к отключению всех сигна-
лов с выхода усилителя Z yZ-01 (У5) (кроме сигнала ”Z внеш-
ний”) и подаче постоянного уровня в цепи розеток Ш1/1,А и
Ш1/15,П. При этом лучи высвечиваются на экране ЭЛТ независи-
мо от положения ручек регулирования яркости на передней пане-
ли блока БИ-03 и наличия сигналов управления яркостью с блока
ББ-02. При нажатии кнопки РАСТЯЖКА х5 XI розетка Ш3/12,М
усилителей УО-02 канала XI замыкается: на корпус через контакт
Ш1/5 блока БУ-10. При этом коэффициент усиления усилителя
X увеличивается в 5 раз, что приводит к увеличению изображения
по лучу I по горизонтали в 5 раз симметрично вертикальной оси
экрана ЭЛТ.
Аналогично при нажатии кнопки РАСТЯЖКА х5 Х2 замыкают-
ся на корпус розетки Ш3/12,М усилителей УО-02 канала Х2 через
контакт Ш1/6 блока БУ-10, что приводит к увеличению в 5 раз
изображения по лучу И.
При нажатии кнопки ”Z” замыкается на корпус контакт Ш62/4
через контакт Ш1/4 блока Б У-10. При этом в приборе включается
режим внешнего управления яркостью.
4.2.4.	Структурная схема усилителя УП-01 представлена на
рис. 6, а принципиальная электрическая схема в приложении 6,
рис. 13—16, часть П.
Сигнал поступает на вход (+) (розетку Ш2) в обычном режиме
работы и на входы (+) и (—) (розетку ШЗ) в дифференциальном
режиме работы усилителя, который обеспечивается при коэффи-
циентах отклонения не более 20 мВ/деление. т.е. при выключен-
ных входных делителях.
На входе (+) установлены частотно-компенсированные делите-
ли, включение которых с помощью реле Р1 и Р2 обеспечивает
деление входного сигнала в 10, 100 и 1000 раз.
Реле Р1 и Р2 управляется через транзисторы MCI.2 и MCI.4,
на базы которых через транзисторы МС1.1 и МС1.3, работающие
в диодном включении, и диоды ДС1.1-ДС1.3 подаются сигналы
управления ХЗ, Х4, Х6 с соответствующего блока БУ-05 или
БУ-06.
При замыкании цепи управления на корпус обмотка реле
обесточивается, а при размыкании на ней присутствует напряже-
ние 9—10 В.
Включение реле в зависимости от выбранного коэффициента
отклонения приведено в табл. 5.
Подстроечные конденсаторы на входах усилителя выполняют
следующие функции:
С1, СЗ, С8 — конденсаторы установки емкости входа усилителя
при коэффициентах деления 1:1, 1:100, 1:10 соответственно;
С5, СЮ — конденсаторы частотной компенсации делителей
1:100 и 1:10 соответственно;
27
С17 (”НЧ дифференциальный баланс”) — конденсатор под-
стройки дифференциального баланса при низких частотах гармо-
нического сигнала.
Таблица 5
Коэффициент отклонения	Цепь			Реле		Коэффициент деления вход- ного делителя
	ХЗ	Х4	Х6	Р1	Р2
0,05—20 мВ/деле- ние	1(0)	1(0)	0	—	—	1:1
0,05—0,2 В/деле- ние	0	1	1	—	+	1:10
0,5—2 В/деление 5—20 В/деление	1	0	1	+	—	1:100
	1	1	1	+	+	1:1000
Примечания: 1. — реле выключено;
+ реле включено,
2 о — цепь управления замкнута на ’’корпус”;
1 — цепь управления разомкнута.
С входного делителя через цепь защиты Д1, Д2, Д13 (для вхо-
да (—)-ДЗ, Д4, Д14) сигнал подается на первый каскад усилителя.
Он выполнен по балансной схеме двухкаскадного усилителя с
общей ООС, так называемой схеме ’’двойки”, на транзисторах
микросхем МС2,1\JC3 и транзисторах Tl, Т2.
С целью уменьшения внутренних шумов усилителя на входе
стоят две пары параллельно включенных полевых транзисторов
МС2 и МСЗ.
Общая ООС осуществляется через резисторы R28, R43 и R34,
R44. Балансный генератор тока на транзисторах МС4.1 и МС4.2
задает ток для всего каскада.
С помощью резистора R26 (КОРР.УСИЛЕНИЯ) производится
калибровка коэффициента отклонения канала усиления.
С помощью резистора R37 (’’Баланс грубо”) и резистора
БАЛАНС, подключаемого к контактам 3,В и 4,Г розетки Ш1 в
блоке БУ-09, осуществляется балансировка усилителя по посто-
янному току на выходе первого каскада. С выхода 1-го каскада
сигнал через делитель на резисторах R46—R51 поступает на вход
второго каскада усиления.
В делителе осуществляется общее регулирование коэффици-
ента подавления синфазных сигналов с помощью резистора R48
(’’Дифференциальный баланс”). Второй каскад усиления также
выполнен по схеме ’’двойки” на транзисторах МС5 и ТЗ, Т4. В
этом каскаде происходит дискретное переключение коэффи-
циента усиления в 1 и 10 раз.
Переключение коэффициента усиления осуществляется элект-
ронным переключателем (рис. 7), собранным на микросхемах
МС6, МС7, МС8, путем шунтирования резистора ООС R54 резис-
тора/мй R59 и R61.
28
Схема управляется через делитель R65, R66, Д5.
Напряжения в контрольной точке Кт8 при различных коэффи-
циентах отклонения приведены в табл. 6.
Таблица 6
Коэффициент отклонения	Цепь		Напряжение в контроль- ной точке Кт8, В
	XI	Х7
0,05—2 мВ/деление	1	1	—4,1 -7,5
5—20 мВ/деление	0	1
0,05—20 В/деление	0(1)	0	-7,5
Примечание. О — цепь замкнута на ’’корпус”;
1 — цепь разомкнута.
При напряжении в контрольной точке Кт8 минус 7,5 В включен
в цепь ООС резистор R54. Ток, задаваемый генераторами тока на
транзисторах МС8.1 и МС8.2. протекает через открытые переклю-
чатели тока—транзисторы МС7.1 и МС7.4 в усилительный кас-
кад — эмиттеры транзисторов МС5.1, МС5.2.
Транзисторы МС7.1 и МС7.4 открыты, а транзисторы МС7.2 и
МС7.3 закрыты напряжениями на их базе — минус 5,6 В (Кт9) и
минус 7,5 В (Кт8). Соответственно закрыты и транзисторы
МС6.1 и МС6.2, работающие в диодном включении.
При напряжении в контрольной точке Кт8 минус 4,1 В пере-
ключатели тока МС7.2 и МС7.9 открываются и закрываются
переключатели МС7.1 и МС7.4, а резисторы R59 и R61 через
транзисторы микросхем МС6.1 и МС6.2 подключаются параллель-
но резистору R54.
Подстроечный резистор R59 предназначен для корректировки
суммарного значения шунтирующего сопротивления с учетом
динамического сопротивления диодов.
Сигналы с выхода второго каскада усиления через делитель
на резисторах R77, R79, R81, R82, R78 поступают на вход 3-го
каскада.
С помощью резистора R81 3-й каскад балансируется по входу.
3-й каскад представляет собой каскадный усилитель с делением
коэффициента усиления в 1 и 10 раз при изменении резистора
обратной связи между эмиттерами входных транзисторов (МС13)
и в 1; 2 и 4 раза (шаг коэффициента отклонения 1; 2; 5) при
изменении резистора обратной связи, т.е. эквивалентного сопро-
тивления загрузки между коллекторами выходных транзисто-
ров.
Переключатель эмиттерных резисторов R94, R95 и R96 выпол-
нен аналогично переключателю во 2-м каскаде на микросхемах
МС9, МС11 и МС12. Напряжение в контрольной точке Кт17 при
различных коэффициентах отклонения приведено в табл. 7.
28
Таблица 7
Коэффициент отклонения	Цепь			Напряжение в конт- рольной точке Кт17,В
	Х4	Х5	Х7
0,05—0,2 мВ/деление	1	1	1	—4,1
0,5—2 мВ/деление	0	1	1	-7,5
5—20 мВ/деление	1	0	1	-7,5
0,05—20 В/деление	0(1.)	0(1)	0	-7,5
Примечание. О — цепь замкнута на ’’корпус”;
1 — цепь разомкнута.
Деление коэффициента усиления в 1; 2 и 4 раза осуществляется
включением соответствующей пары транзисторов (МС14.1, МС15.3
или МС14.2, МС15.2 или МС14.3, МС15.1), которые являются вы-
ходными транзисторами каскада. При этом открываются транзис-
торы МС17 или МС18, работающие в диодном включении, и под-
ключают к выходам резисторы R111 или R112.
Включение пары выходных транзисторов происходит при пода-
че на их базы (в контрольных точках Кт18, Кт19, Кт21) напряже-
ния 5 В с выходов микросхемы МС16. При этом на базах закры-
тых транзисторов присутствует напряжение 2 В.
Напряжения в указанных контрольных точках при подаче сиг-
налов управления по цепям XI и Х2 приведены в табл. 8.
С помощью резистора R81 осуществляется балансировка
каскада по выходу.
Четвертый каскад усиления выполнен по каскадной схеме на
микросхеме МС19. В нем осуществляется плавное регулирование
усиления в 2,5 раза путем изменения сопротивления обратной
связи включенного между выходами усилителя. Функции элект-
ронно-регулируемого сопротивления выполняют параллельно
включенные полевые транзисторы МС22.1 и МС22.2
Таблица 8
Кратность (шаг) к оэффициента отклонения	Цепь		Напряжение в контрольных точках, В
	XI	Х2	Кт18	Кт19	Кт21
1	1	1	2	2	5
2	0	1	5	2	2
5	1	0	2	5 				2
Примечание. О — цепь замкнута на ’’корпус”;
1 — цепь разомкнута.
30
Управляющее напряжение на затворы полевых транзисторов
подается через делители R147, R146.
Схема электронного регулирования усиления приведена на
рис. 8.
С помощью резистора R154 (РАБОЧАЯ ТОЧКА) устанавли-
вается диапазон регулирования коэффициента отклонения, а с
помощью резистора ПЛАВНО — плавное регулирование усиле-
ния.
Резистор R118 предназначен для балансирования 4-го каскада
по выходу.
В пятом каскаде усиления, выполненном на микросхеме МС23,
осуществляется регулирование смещения по вертикали (смеще-
ния выходного уровня напряжения) и фиксированное ограниче-
ние полосы пропускания до 100 кГц. Схема смещения по вертика-
ли представляет собой балансный усилитель на транзисторах
МС23.1 и МС23.2, задающий токи усилительного каскада. Напря-
жение смещения, изменяемое от 0 до 12,6 В, подается на вилку
Ш1/23.Ч с соответствующего резистора в блоке БУ-09 и поступает
на базу транзистора микросхемы МС23.2 через делители R162,
R167, R168.
С помощью резистора R156 (’’Выходной уровень”) напряжение
на выходе усилителя устанавливается равным 0 В.
Ограничение полосы пропускания до 100 кГц обеспечивается
подключением к выходу 5-го каскада интегрирующих емкостей
С71 и С72 при замыкании катодов диодов ДС3.1 и ДС3.2 (вилка
Ш1/21,Х) на ’’корпус” в соответствующем блоке БУ-05.
Эмиттерные повторители на транзисторах МС24.1 и МС24.2
обеспечивают малое выходное сопротивление усилителя. Номи-
нальный коэффициент отклонения по выходу усилителя УП-01
равен 110 мВ/деление.
Усилитель синхронизации — балансный усилитель с несиммет-
ричным выходом, выполнен на транзисторах МС21.3 и МС21.4
и усиливает исследуемые сигналы, поступающие с выхода 4-го
каскада через эмиттерные повторители на транзисторах МС21.1
и МС21.2, до величины, соответствующей коэффициенту отклоне-
ния 1 В/деление, и через эмиттерный повторитель (транзистор
Т5) выдает их на соответствующие каналы синхронизации развер-
ток.
В нем также с помощью интегрирующей емкости С67 и диода
Д12 полоса пропускания может быть ограничена до 100 кГц.
С помощью резистора R148 „Выходной уровень” устанавли-
вается постоянный уровень напряжения на выходе усилителя
синхронизации О В.
4.2.5.	Схема электрическая принципиальная развертки Р-01
приведена в приложении 6, рис. 17—20, часть II. Общее представ-
ление о ее принципе действия дает структурная схема, представ-
ленная на рис. 9.
31
XXII
и///
XVII
Ш1
MCZrMC3JZ
IX
Т1
XIII
XIV
АГ
XVI
нее 1-з,
МС7.
д
Д11
МСБ-Ь
I хуш
Г МС13
XIX
MC/4./-Z
МСП.З
—
XXI
мм.мат
mi.Mmwii
L
XXIII
MCI5.V2
----------------------------!
Ш4
гпн
R83
J
XXIX
Т15
хху
МС15.3-Ч
XXV/
МС2/,ТЗ,ТЧ
МС23
МСП.МСШг,
MC22.MC2‘t.
XXVIII
мпщмега
ххх
шз
XXX/
Рис. 9. Структурная схема развертки Р-01:
I — ’’Внешн.”; II — ’’Внутр.”; III — ’’Синхр. 1”; IV — ’’Синхр. 2”; V —
’’Синхр. 3”; VI — ’’Сеть”; VII — ’’Уровень”; VIII — синхронизатор; IX —
истоковый повторитель; X — селектор каналов синхронизации; XI — компа-
ратор; XII — усилитель импульсов синхронизации; XIII — блокировка 1;
XIV — блокировка 2; XV — однократно; XVI — индикатор ’’готов”; XVII —
схема управления ГПН; XVIII — логическая схема суммирования импульсов
блокировки; XIX — триггер управления; XX — схема индикации ’’готов”;
XXI — триггер блокировки; XXII — подсвет; XXIII — схема формирования
амплитуды; XXIV — дешифратор; XXV — схема фиксации начального уров-
ня; XXVI — интегратор; XXVII — электронный переключатель времязада-
ющих элементов; XXVIII — источник опорного напряжения; XXIX — дели-
тель и схема смещения; XXX — развертка; XXXI — внешний
----Ш-------
МС4.МСЭ.МСМ.2-
-3, MCIS
о
Х1 Х1П
Bild 9. Strukturschaltbild der Auslenkung P-01:
I - ВНЕШ, (fremd); II - ВНУТР, (eiken); III - СИНХР.1 (Synchr. 1); IV - СИНХР. 2
(Synchr. 2); V - СИНХР. 3 (Synchr. 3); VI - СЕТЬ INetz); VII - УРОВЕНЬ (Pegel); VIII -
Synchronisator;’ IX - Sourcefolger; X - Kanalwahler der Synchronisation; XI — Komparator;
XII - Verstarker der Synchronisationsifnpules; XIII - Blockierung 1; XIV - Blockierung 2;
XV - einmalig; XVI - Anzeiger ГОТОВ (bereit); XVII - Steuerschaltung des Sagezahnspan-
nungsgenerators;XVIIIlogische Schaltung zur Summierung der Blockierungsimpulse; XIX -
Steuertrigger; XX - Anzeigeschaltung tOTOB (bereit); XXI - Blockierungstrigger; XXII -
Hellsteuerung; XXIII - Schaltung zur Formierung der Amplitude; XXIV — Dechiffrator;
XXV - Schaltung zum Festhalten des Anfangspegels; XXVI - Integrator; XXVII - elektroni-
scher Schalter der zeitbestimmenden Elemente; XXVIII - Bezugsspannungsquelle; XXIX -
Teller und Verschiebungsschaltung; XXX - Auslenkung; XXXI - fremd
ИздЛ2082М
Структурная схема развертки Р-01 состоит из четырех функци-
ональных самостоятельных частей:
синхронизатора, в котором из сигнала запуска формируется
импульс синхронизации, нормированный по амплитуде и длитель-
ности;
схемы управления ГПН, формирующей прямоугольный им-
пульс управления (импульс подсвета);
ГПН, в котором формируются импульсы падающего пилообраз-
ного напряжения (развертки) с переключаемой длительностью
прямого хода (коэффициентом развертки);
дешифратора, преобразующего кодовые комбинации сигналов
управления коэффициентами разверток, поступающих с блока
БУ-02, в сигналы управления каскадами, в которых определяется
длительность импульсов развертки и длительность импульсов
внутренней блокировки.
Выбор источника сигналов запуска осуществляется в селекторе
каналов на МОП-транзисторах (МСЗ).
Упрощенная схема одного из каналов представлена на рис. 10.
Схема рассчитана на коммутацию аналоговых сигналов с напря-
жением не более ± 5 В.
При включении соответствующего канала синхронизации пере-
ключатель В1 замкнут (цепь управления замкнута на ’’корпус”)
и резистор R1 подключен к ’’корпусу”. Транзистор Т1 открыт
и насыщен, напряжение на его коллекторе равно минус 12 В,
транзистор Т2 открыт.
При разомкнутом переключателе В1 транзисторы Т1 и Т2 за-
крыты и сигнал не поступает на выход.
Сигналы запуска от источников внутренней синхронизации
развертки поступают по цепям ’’Синхронизация 1, 2, 3” непосред-
ственно на входы аналоговых ключей MC3.3-MC3.5.
Сигнал внешнего запуска, подаваемый на разъем Ш1, поступает
через переключатель ’’открытого” ( г* ) или ’’закрытого” ( ~ )
входа (реле Р1, контакты 12 и 13) на истоковый повторитель
(транзистор Т1). Элементы R3, С4, Д2—Д5 защищают истоковый
повторитель, от перегрузок по напряжению и ограничивают сиг-
налы запуска на уровне ± (1—1,2) В. Сигнал синхронизации
’’Сеть” с контактов Ш2/11,Л подается на сектор каналов синхро-
низации через делитель R4, R6, который снижает амплитуду
сигнала сети с 15—18 В до 3—4 В.
Сигналы с выхода селектора каналов синхронизации подаются
через второй переключатель открытого или закрытого входа
(реле Р1, контакты 22 и 23), предназначенный для каналов внут-
ренней синхронизации, на вход компаратора.
Компаратор выполнен по схеме балансного переключателя
тока на транзисторах МС7.1 и МС7.2. На один его вход подается
сигнал запуска, а на другой — уровень сравнения. Обострение
32
сигнала компарации осуществляется в одновибраторе на туннель-
ном диоде Д11.
Регулирование уровня запуска производится изменением на-
пряжения на контакте Ш2/3 от 0 до минус 12,6 В, это напряжение
через делитель R47—R49 и эмиттерный повторитель МС7. 4 пере-
дается на базу транзистора МС7.2. Напряжение в контрольной
точке Кт11 регулируется от минус 3 до плюс 3 В.
Транзистор МС7.3, включенный по схеме генератора тока, зада-
ет ток переключения туннельного диода Д11 и защищает диод
от вырождения при регулировании уровня.
На транзисторах МС6.1—МС7.3 собрана схема переключения
полярности запуска.
Синхронизация сигналами положительной полярности осущест-
вляется при напряжении 11,6 В на контакте Ш2/Х, т.е. при ра-
зомкнутой цепи ” Л_/1Г ”. При этом транзисторы МС6.1 и МС6.2
закрыты, а транзистор МС6.3 открыт и насыщен.
Диод Д12 заперт напряжением 11,6 В, поступающим на его
катод через транзистор МС6.3. Туннельный диод Д11 через диод
Д8 подключен к коллектору транзистора МС7.1.
Сигнал, превышающий установленный уровень запуска (компа-
рации) , увеличивает ток транзистора МС7.1, что приводит к сра-
батыванию одновибратора на туннельном диоде Д11.
Запуск сигналами отрицательной полярности относительно
уровня запуска происходит при закорачивании Ш2/Х на ’’кор-
пус”.
При этом транзисторы МС6.1 и МС6.2 открыты и насыщены,
транзистор МС6.3 закрыт, а туннельный диод Д11 через диод
Д12 подключен к коллектору транзистора МС7.2. Импульс компа-
рации амплитудой 0,5—0,7 В с выхода одновибратора (катода
диода Д11) через дифференцирующую цепь С14, R51, R58 посту-
пает на транзистор МС6.4. где он усиливается до величины
2, 4—5 В, соответствующей уровню логической ”1” для ИС.
Автоколебательный режим запуска включается при закорачи-
вании контактов Ш2/15, П на ’’корпус”, что вызывает насыщение
транзистора МС6.4 независимо от наличия импульса компарации
и формирование на выходе синхронизатора (в контрольной точ-
ке Кт16) постоянного уровня логической ”1”.
Эпюры напряжения, поясняющие работу синхронизатора при
запуске сигналами положительной полярности в ждущем режиме,
приведены на рис. 11.
Импульсы синхронизации поступают на логическую схему
суммирования импульсов блокировки МС13.1, выполняющую
операцию ЗИ-НЕ и формирующую импульс (логический ”0”)
.спуска триггера управления при отсутствии импульсов блоки-
ровки (логических ”0”) на ее входах.
Вход ’’Блокировка 1” позволяет использовать развертку
Р-01 в качестве задержанной развертки. Импульс внутренней
33
блокировки запуска поступает на вход МС13.2/1 через логические
вентили МС14.1 и МС14.2.
Для предотвращения нестабильности синхронизации, возника-
ющей из-за возможного появления импульса синхронизации в
момент окончания импульса внутренней блокировки, на вход
MCI3.1/5 подается импульс синхронизации, который инвертирует-
ся и задерживает окончание блокировки на время своей длитель-
ности.
Длительность результирующего импульса синхронизации на
выходе МС13.2/12 определяется задержкой распространения им-
пульса синхронизации по цепи МС13.1, МС14.1, MCI4.2 и равна
40—50 нс.
В автоколебательном режиме логический вентиль МС13.1
блокирован логическим ”0” по входу МС13.1/3. Триггер управле-
ния построен по классической схеме RS-триггера на логических;
элементах МС14.3 и МС14.4. Восстановление исходного состояния
триггера происходит началом внутреннего импульса бокировки,
который подается на S-вход МС14.4/9.
На логическом вентиле МС13.3 выполнена схема индикации
’’Готов”, которая формирует сигналы включения индикатора
(светодиода) ГОТОВ, расположенного в блоке БУ-02.
Включение светодиода происходит через диод Д23 при наличии
логического ”0” на выходе вентиля МС13.3, т.е. напряжения
0—0,4 В. Логический ”0” устанавливается только при включении
однократного режима запуска разверток Р-01 ”1Х”, что соответ-
ствует наличию логической ”1” на цепи ’’Блокировка 2” (контакт
Ш2/17) и готовности триггера управления или развертки Р-01
к запуску, т.е. при отсутствии импульсов внутренней блокировки
и подсвета.
Формирование импульса внутренней блокировки и, соответст-
венно, окончания импульса подсвета и прямого хода развертки
Р-01 происходит при подаче импульса ’’Конец пилы” (импульса
логического ”0”) на вход запуска триггера блокировки.
Импульс ’’Конец пилы” вырабатывается в схеме формирования
амплитуды развертки—триггере! Шмидта, выполняемой на тран-
зисторах МС15.1, МС15.2. На базу транзистора МС15.2 подается
падающее пилообразное напряжение, которое по достижении
уровня 3,3—4,0 В вызывает ’’опрокидывание” триггера и форми-
рование не его выходе импульса логического ”0”.
Уровень срабатывания триггера Шмидта, т.е. длительность
прямого хода развертки, плавно регулируется в незначитель-
ных пределах при изменении напряжения на контакте Ш2/3 от
0 до минус 12,6 В. Это позволяет совместить в приборе руч-
ку УРОВЕНЬ запуска с ручкой стабильности, которая, меняя
несколько частоту повторения развертки, позволяет устранить
нестабильность синхронизации развертки при сигналах запуска
34
с периодом повторения, кратным длительности импульса внут-
ренней блокировки.
Триггер блокировки собран на логических элементах типа
И-НЕ (микросхемы MCI, МС5, МС8, MCI 1.1, МС11.4, МС12)
и может работать в режиме одновибратора и RS-триггера.
Он формирует импульсы блокировки с длительностью, обеспе-
чивающей постоянную скважность импульсов развертки при ее
работе в автоколебательном и ждущем режимах при синхрониза-
ции сигналами с большой частотой повторения.
Поддержание постоянной минимальной скважности импульсов
развертки обеспечивает автоматическое поддержание яркости
осциллограмм на экране при переключении коэффициента раз-
вертки Р-01 в диапаазоне от 0,1 мкс/деление до 0,5 мс/деление.
Упрощающая схема триггера блокировки, работающего в
режиме автовибратора, и эпюры напряжений, поясняющие его
работу, приведены на рис. 12 и 13 соответственно.
На вход ’’Запуск” приходит импульс ’’конец пилы” (Uj),
который вызывает ’’опрокидывание” схемы одновибратора.
Это состояние поддерживается в течение заряда конденсатора
С1 через резистор R1 током, протекающим от источника опорно-
го напряжения Uon. В момент достижения напряжением U2 уров-
ня логического ”0” в логическом вентиле MCI происходит обрат-
ное быстропротекающее ’’опрокидывание” схемы в исходное
состояние.
Эмиттерный повторитель Т1 служит для развязки высокоом-
ной времязадающей цепи и низкоомного входа логического вен-
тиля. Диод Д1 обеспечивает быстрое восстановление на конденса-
торе исходного напряжения.
Логический вентиль МСЗ инвертирует импульсы, поступающие
с выхода вентиля МС2, и формирует прямоугольную вершину
импульса внутренней блокировки.
Длительность импульса блокировки при определенных R1 и С1
дискретно изменяется примерно с шагом 1-2-5 при изменении
опорного напряжения 27,6—15,1—7,6 В.
Включение одновибратора осуществляется при одновременной
подаче на управляющие входы логического вентиля MCI уровней
и Uynp 2, равных уровню логической ”1”.
Упрощенная схема триггера блокировки, работающего в режи-
ме RS-триггера и эпюры напряжений, поясняющие его работу,
приведены на рис. 14 и 15 соответственно.
В режиме однократного запуска развертки Р-01 на вход логи-
ческого вентиля MCI поступает логический ”0”. В исходном сос-
тоянии на выходе Q- триггера присутствует логический ”0”, а на
выходе Q-триггера — ”1”.
Импульс запуска ’’конец пилы” перебрасывает триггер в состо-
яние Q=1 и Q=0, которое сохранится до прихода по цепи ’’Одно-
35
кратно” импульса логической ”1” ГОТОВ, формирующего оконча-
ние импульса блокировки.
Формирование импульсов подсвета развертки Р-01 и внутрен-
ней блокировки во времени показано на эпюрах напряжений в
соответствующих контрольных точках, приведенных на рис. 16.
Основным узлом развертки Р-01 является ГПН.
В его состав входят:
схема фиксации начального уровня;
интегратор;
электронный переключатель времязадающих элементов;
источник опорного напряжения;
делитель и схема смещения.
Формирование импульса пилообразного напряжения происхо-
дит в интеграторе Миллера—усилителе с емкостной ООС. Эквива-
лентная схема интегратора приведена на рис. 17.
Балансный усилитель на полевых транзисторах МС21 обеспе-
чивает высокое входное сопротивление и автоматическую при-
вязку напряжения на входе интегратора (затворе транзистора
МС21.1) к напряжению 2,6 В в контрольной точке Кт24. Второй
каскад усиления построен по схеме с общим эмиттером на тран-
зисторе Т4 и обеспечивает основное усиление интегратора.
На выходе интегратора стоят два последовательно включенных
эмиттерных повторителя (МС23) .обеспечивающих низкое выход-
ное сопротивление. Времязадающие конденсаторы включены меж-
ду входом интегратора и выходом первого повторителя. К выхо-
ду второго повторителя (контакты Ш2/15, П) подключаются все
остальные цепи, в том числе и внешние. На нем формируется
импульс падающего пилообразного напряжения амплитудой
3,5 В на уровне О В.
Для автоматической стабилизации начального уровня импульса
развертки при переключении коэффициента развертки и других
воздействиях в ГПН введена активная обратная связь через схему
фиксации начального уровня — балансный усилитель с несиммет-
ричным входом на тразисторах МС15.3 и МС15.4.
При отсутствии импульса подсвета диод Д25 закрыт, и на вы-
ходе схемы фиксации (контрольная точка Кт22) устанавливается
напряжение 1,6 В, поддерживающее через открытые диоды Д28,
Д31 стабильное напряжение на выходе ГПН. Обратная связь по-
дается на схему фиксации через открытый диод Д26 и цепочку
R71, С29. С помощью резистора R73 (’’начальный уровень”) уста-
навливается напряжение (0+0,1) В начального уровня импульса
развертки на выходе ГПН.
При формировании импульса подсвета через открытый диод
Д25 на базу транзистора МС15.3 подается напряжение 2-3 В,
запирающее диод Д26 и фиксирующее диоды Д28 и Д31 и обеспе-
чивающее заряд времязадающих конденсаторов.
36
Импульс развертки с выхода ГПН поступает на делитель R124,
R125, R129, R131, понижающий амплитуду импульса развертки
в 3,3 раза.
С помощью резистора R129 (КОРР.ДЛИТЕЛЬНОСТИ) коэффи-
циент деления, т.е. коэффициент развертки, регулируется на
± 20 %.
Регулирование начального уровня импульса развертки на выхо-
де Ш2/8,3 (регулирование смещения по горизонтали) производит-
ся в диапазоне 0-1 В изменением тока, задаваемого транзистором
Т5, при изменении напряжения на контакте Ш 2/В от 0 до минус
12,6 В.
Переключение времязадающих резисторов R118, R128, R133 и
конденсаторов СЗЗ, С34, С38, С44 и внешних конденсаторов
осуществляется в электронном переключателе времязадающих
элементов. Коммутацию элементов производят пять аналоговых
ключей на МОП-транзисторах (микросхемы МС22 и МС24).
Управляются аналоговые ключи через насыщенные ключи (микро-
схема МС17 и транзистор МС18.4), на входы которых подаются
сигналы управления (логический ”0” или ”1”) с дешифратора.
Насыщенные ключи формируют напряжения 2 В (аналоговый
ключ закрыт) и минус 6 В (аналоговый ключ открыт).
Эквивалентная принципиальная схема электронного переклю-
чателя приведена на рис. 18.
Источник опорного напряжения собран на ОУ МС19 и транзис-
торе МС18.3 по схеме инвертирующего сумматора напряжений.
В нем осуществляется формирование трех, включаемых элект-
ронным способом опорных напряжений: 27,6; 15,1; 7,6 В, кото-
рые определяют шаг коэффициента развертки 1-2-5 и соответст-
вующую длительность импульса внутренней блокировки. Вклю-
чение соответствующего напряжения производится путем под-
ключения резисторов R85 и R88 через насыщенные ключи МС18.1,
МС18.2 к ’’корпусу” при подаче на входы (базы) ключей управля-
ющих сигналов (логические ”0” и ”1”) с дешифратора.
Эквивалентная принципиальная схема источника опорного
напряжения приведена на рис. 19.
С помощью резистора R83 в контрольных точках Кт23 и Кт24
выставляются прецизионные напряжения 6,3 и 2,6 В соответствен-
но, определяющие относительную погрешность коэффициента
развертки.
Дешифратор преобразовывает, как указывалось выше, ко-
довые комбинации, подаваемые по цепям Х1-Х10 и соответст-
вующие выбранному коэффициенту развертки, в сигналы управ-
ления времязадающими цепями.
Дешифратор собран на микросхемах типа И-НЕ (МС4, МС9,
МС11.2 и МС11.3) и типа И-ИЛИ-НЕ (МС16) .
Логические операции, выполняемые дешифратором в соответ-
ствующих контрольных точках, записываются в виде выраже-
ний, приведенных в табл. 9.
37
Таблица 9
Номер контроль-	Математическое выражение выполняемой логической
ной точки	операции
Кт4	У1 = Х2-Х4-Х6
Кт8	У2 = Х1ХЗХ5
Кт11	УЗ — ХЗ-Х4
Кт13	У 4 = Х5-Х6-Х7
Кт15	У5 = Х4-Х5-Х6-Х7-Х8
Кт17	Уб = Х4-Х5-Х6-Х7-Х8=У5
Кт20	У7 =Х8-Х9+Х8-Х10
Кт21	У8 = Х8-Х9-Х10+Х8-Х9
Состояния на входах и выходах дешифратора и включение соот-
ветствующих элементов схемы развертки Р-01 в зависимости от
установленного коэффициента развертки приведены в табл. 10.
С помощью табл. 10 можно легко определить неисправность^
вызывающую неправильное включение коэффициента развертки.
Например, при установке коэффициента развертки 2 мкс/деление,
т.е. наличии на цепях управления XI. . .ХЮ соответствующей
комбинации сигналов управления, должны быть включены логи-
ческие вентили и управляющие ключи МС4.1, МС1.4, МС11.2,
МС11.3, МС16.2, МС18.2, МС18.4.
4.2.6.	Схема электрическая принципиальная коммутатора
КС-02 приведена в приложении 6, рис. 21—24, часть II.
Общее представление о принципе действия коммутатора КС-02
дает его структурная схема, представленная на рис. 20.
В структурную схему коммутатора КС-02 входят:
коммутаторы каналов Y1 и Y2, подключающие к каналам
вертикального отклонения Y1 и Y2 каналы У1 или У2 и УЗ или
У4;
коммутатор У4 -> Z, подключающий к Z1 и Z2 канал У4;
коммутатор УЗ -► XI, подключающий к каналу горизонтального
отклонения XI канал УЗ;
коммутаторы разверток XI и Х2, подключающие к каналам
горизонтального отклонения XI и Х2 каналы А или Б;
коммутаторы подсвета Z1 и Z2, подключающие к каналам
Z.'. и Z2 импульсы подсвета разверток А или Б;
коммутатор ’’Подсвет Б на А”, подающий в каналы Z1 и Z2
дополнительный импульс подсвета развертки Б;
усилитель синхронизации У1, У2, (УЗ, У4), усиливающий
сигналы, поступающие в канал Y1 (Y2) для синхронизации раз-
вертки канала А (Б);
38
Таблица 10	I Обозначение включенных микро- схем		ко СП SS . г. СП сч 38 S .. . «-.Г-Н °1оо’ тУ —< U О SS	АГ ко СП G S . е СП ГЧ 6g s ~ .*<4 ^об 3 5 ЕЕ	МС4.2; МС11.2; МС17.3 МС4.1; МС1.4; МСП.2; МС11.3; МС16.1; МС18.1; МС18.4	МС4.1; МС1.4; МСП.2; МС11.3; МС16.2; МС18.2: МС18.4	АГ 2 <4 о г4 г4 4g о гН Л § о - Л «gj ГН <-s гН • г-4 00 'г* ио^ ЕЕд; тА гн «е г) ио « ЕЕ~ » Г, . •> СП гн СЧ • ТУ ТУ гн О О О ЕЕЕ.	АГ ’ Г гн гН •-2 О О s СП . - СП СП сч г4 гН ТУ гН гН UOOU XXMS	(N об СП тб о ES. . г. CN СЧ ТУ гн У <-> S3	об а; о 2е и .. S я •-S Sy ел ту СП 2 и и USE . - Ая еч 3 и и 22S	Ai об АГ о 00 Е и S Г1 гН Sy СП т X ии у SS д,-п <4 ТУ гН г- иии SSS	МС4.1; МС4.3; МС9.2; МС8.2; МСН.З; МС17.2: МС18.4	МС4.2; МС9.1; МС9.2; МС8.3; МС16.1; МС18.1; МС17.1; МС17.3	МС4.2; МС9.1; МС9.2; МС8.3; МС16.2; МС18.2; МС17.1; МС17.3
		У8	о		О о	гН	О о		О	О	гН	О	О	»“4
			гИ	О	О ГН	О	О ГН	о	О	ГН	О	о	ГН	О
			гН	гН	гН Г-1	гН	*-4 гН	гН	г-1	г-1	г-4	r-fr-frH
		У5	О	о	О О	О	О о	о	О	О	О	о	О	О
		ту >*	о	о	о о	О	о о	о	О	О	О	о	ГН	гН
		УЗ	о	о	о о	О	О гн	гН	гН	гН	гН	гН	О	О
		У2	-н	гН	гН О	О	О г4	гН	гН	О	О	О	ГН	гН
		У1	О	О	О w	гН	гН О	О	О	•Ч	гн	гН	О	О
		ХЮ	О	гН	гН О	гН	гН О	гн	гН	о	гН	О	О	гН
	й о	6Х	г-1	О	гН гН	О	—I Г-1	О	—	т-Н	О	гН	О	гН
	я	00 X	о	о	О О	О	о о	О	О	О	О	гН	,4	ГН
		Х7	г-4	гН	гН гН	«-н	т-Н гН	гн	-Н	ГН	гН	гН	о	О
		9Х	-и	гН	гН гН	гН	гн гН	гН	гН	ГН	гН	гН	г-4	гН
		Х5	г-4	гН	гН гН	гН	—> <->	гН	гН	ГН	гН	гН	О	О
		Х4	г-4	гН	гН гН	гН	гН гН	-Н	гН	О	О	О	г-<	гН
		ХЗ	f	гН	гН гН	гН	гН О	О	О	г-<	гН	гН	гН	гН
		гх	г-1	гН	гН	О	О гн	гН	гН	О	О	О	г-4	ГН
		XI	О	О	О гН	гН	гн О	О	О	г-4	гН	гН	ГН	гН
	Коэффицент	§ о я й а	0,1 мкс/деление	0,2 мкс/деление	0,5 мкс/деление 1 мкс/деление	2 мкс/деление	5 мкс/деление 10 мкс/деление	20 мкс/деление	50 мкс/деление	ЭИНЭИЭИ/OHW 00 у	200 мкс/деление	0,5 мс/деление	1 мс/депение	2 мс/деление
38
Продолжение табл. 10
Обозначение включенных микро- PYPM		i-4	Tfr 00		 ..Г*	« п еп эт. а	в	чо чо —1 00	00	00	00	«—<	т-4	т-4 О О	О ..о о	□	о SIS’!	SIS’*. S	S	S	<n Г- 00	,	>r>	 N о«О	lulu"	"	"!	- 04	04 *5*	04	04 CO	00	00	О gSyS	O2O2O	У	У	S 3	3	S S rt"S	и 3	S ДГДГ’“>22 "“t!-ч 04 О 04 (J O< о 04 О 04 О 04 Q Ch .. ws . - <K rr • - <N • - «П . - -< . - еч • - "t " 1 4 14 oo 1« rt.« rt. oo rt. co 1 r- 3u3uu3u3uSu3u3uu SS22S2SSSSSSSSSS
	00 >>	О О	о о «-< о о
	£	От-4	О О т-4 о о тм
	ч© >*	с—(	я*4	т-4	т-4	тМ	яН	т-4	СЭ <
	“1Л >>	О О	о о О О О '-'
	>>	^4	v»4	«—I	ip-4	«“4	«—1	СЭ
	СП >>	о о	оооооо
	e-i >>	янО	ОООООО
	£	о	я-4	гм	ГМ	О	ООО
	ХЮ	оо	г-1 о о «-< о о
й-	04 X	w О	—1	—1 О	—'	w О
я	00 X	W	ян	т-4	г-1	W	W
	X	оо	О О О О О
	9Х	я-|О	о О ’“Ч	«-<	«-*
	V) X	я—f	1—4	i—4	1—4	1“Ч	»—<
	Х4	г-t	т-4	т-4	т-4	яН	W	т-4	г-1
	ХЗ	т-4	т-4	т-4	т-4	т-4	т-4	т-4	т-4
	еч X	т-4	я-t	—1	О	1-Н	—<	т-4
	X	От—4	т—4	т-4	т—4	я-f	»—4	т—4
Коэффицент развертки		О	Q о	о о S S м s § I 1 i . 11 U Н h 1 S s S * о ” « « о	оооооо и-) ян	еч и-)	я-4 сч о я
40
генератор прерывистой коммутации — формирователь такто-
вых импульсов, несинхронных с разверткой, и импульсов бланки-
рования подсвета;
схема управления коммутаторами, осуществляющая логичес-
кие операции включения соответствующего коммутатора.
Коммутаторы каналов Y1 и Y2 и коммутаторы разверток
XI и Х2 выполнены на гибридных микросхемах частного приме-
нения MCI—МС4 соответственно, представляющих собой аналого-
вый четырехвходовый двухканальный коммутатор.
В основе его лежит аналоговый ключ на полевом транзисторе
с р-n- переходом.
Упрощенная схема такого ключа показана на рис. 21.
В открытом ключе на диод Д1 подается напряжение Uynp
амплитудой 3—5 В, которое запирает диод Д1 и обеспечивает
нулевое смещение на затворе транзистора Т1, соединенного с
истоком через резистор R1.
Запирание транзистора Т1 происходит при подаче на диод Д1
напряжения Uynp амплитудой 4—6 В. Аналоговый ключ предна-
значен для передачи сигналов в диапазоне напряжений + 1,5 В.
На каждом из четырех входов коммутатора установлен развя-
зывающий эмиттерный повторитель (ТС1 и ТС2). Включение
канала транзисторов Tl, ТЗ или Т2, Т4 осуществляется через
балансный переключатель на транзисторах ТС3.1 и ТС3.2, на
один из входов которого подается напряжение минус 8 В (дели-
тели R28, R34), а на второй — подается импульсное или постоян-
ное напряжение минус 6 или минус 10 В, открывающее соответ-
ствующий канал.
Для создания ХУ режима работы прибора (режима УЗ -> XI)
необходимо отключить коммутатор разверток XI от тракта XI.
Это достигается подачей на контакт MC3/13 (катоды диодов
ДС1 в микросхеме МСЗ) напряжения минус 6 В, выключающе-
го одновременно оба канала.
Выходы коммутаторов каналов и коммутаторов разверток
выполнены на эмиттерных повторителях МС7, МС8, Т1—ТЗ,
обеспечивающих качественную передачу сигналов на оконеч-
ные усилители в блок БИ-03.
Формирование напряжения минус 6 или минус 10 В на управля-
ющих входах микросхем MCI—МС4 происходит путем подачи
логической ”1” или ”0” с соответствующей схемы управления
на транзисторы МС9.1—МС9.4.
С помощью резисторов R2 (’’сведение А” и R3 (’’сведение
Б”) проводится сведение осциллограмм разверток А или Б
на экране прибора при работе одной из них на оба луча.
Коммутатор УЗ XI выполнен на аналоговых ключах — тран-
зисторах МС6. На вход коммутатора УЗ -* XI через эмиттерные
повторители МС5.1 и МС5.2 подаются сигналы канала УЗ, а его
41
выходы подключены параллельно с выходами коммутатора
разверток XI ко входам эмиттерных повторителей Т1 и Т2.
Управляется коммутатор УЗ -* XI ключевой схемой на тран-
зисторе Т4.
При закорачивании контакта Ш9/У на ’’корпус” на затворах
транзисторов МС6 присутствует напряжение минус 12,6 В и они
открыты.
Одновременно на контакт MC3/13 поступает напряжение ми-
нус 6 В, отключающее коммутатор разверток XI. При разомкну-
той цепи контакта Ш9/У включен коммутатор разверток XI,
а коммутатор УЗ -> XI выключен.
Коммутатор У4 -> Z представляет собой балансный усилитель
на транзисторах МС13.1 и МС13.2 с несимметричным выходом
через эмиттерный повторитель Т5.
В исходном состоянии коммутатор выключен, и транзистор
МС13.1 закрыт напряжением 1,3 В, подаваемым от источника
5,8 В через резистор R67 и диоды Д2—Д4.
В выключенном коммутаторе на выходе усилителя присутству-
ет напряжение 5 В.
При закорачивании контакта Ш10/4 на ’’корпус” в блоке БУ-10
диоды Д2—Д4 запираются и обеспечивают усилительный режим
работы коммутатора.
Усилители синхронизации У1, У2 и УЗ, У4 выполнены по баланс-
ной схеме с несимметричным выходом на микросхемах и транзис-
торах МС21, Тб и МС24, Т7, соответственно.
Для обеспечения синхронизации одновременно от двух кана-
лов, изображения которых не перекрываются на экране прибора,
в схему введен разнос (ступенька) уровней сигналов У1 и У2
(УЗ и У4). Он осуществляется подачей в усилитель сигнала
включения канала У1 (УЗ) или У2 (У4) через резистор R94
(R85) с соответствующей схемы управления.
Коммутаторы подсвета Z1 и Z2 выполнены на ТТЛ ИС МС17,
МС18, МС19 по однотипной схеме и выполняют логическую
операцию вида 4И-4И-ИЛИ-НЕ.
Работа схемы рассматривается на примере коммутатора подсве-
та Z1 (рис. 22).
На вход Х2 коммутатора подсвета Z1 поступают импульсы
подсвета развертки А, а на вход ХЗ — развертки Б. При подаче
по входу логической ”1” со схемы управления на выходе У2
формируется импульс подсвета Z1, равный по длительности
импульсу подсвета А, т.е. проходит подсвет развертки А. При
логическом ”0” на входе XI, на выходе У2 присутствует подсвет
развертки Б. Сигналы с выхода У2 постуцают на усилитель Z
yZ-01. По цепи Х4 подаются сигналы включения коммутатора
подсвета, которые включают его только при включении каналов
У1 и (или) У2.
42
По цепи Х5 поступают либо тактовые импульсы прерывистой
коммутации, которые задают частоту переключения коммутатора
каналов и одновременно бланкируют (выключают) подсвет на
время переходных процессов коммутации, либо логическая ”1”
в одноканальном режиме работы коммутатора каналов Y1 или в
поочередном режиме коммутации.
Работа коммутатора подсвета пояснена эпюрами напряжений
в соответствующих цепях (рис. 23, 24).
С выхода У1 соответствующего коммутатора подсвета сиг-
налы поступают на триггеры МС23.1 или МС23.2, которые де-
лят частоту тактовых импульсов на 2.
Генератор прерывистой коммутации выполнен на микросхе-
ме МС11 и формирует прямоугольные импульсы логического
”0” с периодом повторения 10 мкс и скважностью 5.
Выключение генератора прерывистой коммутации в режиме
поочередной коммутации осуществляется подачей логического
”0” (закорачивания на ’’корпус”) с контакта Ш9/4.
Импульсы с генератора прерывистой коммутации поступают
на коммутаторы подсвета через логические вентили MCI4.3
и МС15.3 только при включении обоих каналов У1 и У2 (УЗ и
У4).
Коммутатор ’’Подсвет Б на А” выполнен на микросхеме МС22
и передает на усилитель Z YZ-01 дополнительные импульсы
подсвета развертки Б при включении режима ПОДСВЕТ Б на А,
ЗАДЕРЖКА Б ОТ А (закорачивании контакта Ш9/Ф на ’’корпус”).
Схемы управления коммутаторами каналов Y1 и Y2 одина-
ковы и выполнены на логических вентилях МС14.1, МС14.2,
МС15.1, МС15.2, соответственно. Состояния входных и выход-
ных цепей схемы управления в зависимости от включенного ре-
жима приведены в табл. 11 (в скобках указаны данные для
управления коммутаторами каналов Y2).
Таблица 11
Режим работы (включен канал)	Контакт микросхемы МС14 (МС15)				Примечание
	05(01)	03(02)	04(13)	08(06)
У1 (УЗ)	0	0	*	1	* Состояние безраз
					ЛИЧНО
У1 (УЗ)	1	0	*	1	То же
У2 (У4)	0	1	*	0	Я
У1 и У2	1	1	1	1	Двухканальный режим
(УЗ н У4)			0	0
Схемы управления коммутации разверток и подсвета вы-
полнены на микросхеме МС16 и выполняют операции, аналогич-
43
ные управлению коммутаторами каналов в одноканальном режи-
ме работы.
Схема включения коммутатора подсвета Z1 выполнена на логи-
ческих вентилях МС12.1 и МС12.3, a Z2 — на МС12.2 и МС12.4.
Ее назначение заключается в бланкировании подсвета (выклю-
чении коммутатора подсвета) неиспользуемого луча, т.е. при вык-
люченных одновременно каналах У1, У2 или УЗ, У4.
4.2.7.	Калибратор-компаратор К-02
Принципиальная электрическая схема калибатора-компаратора
К-02 приведена на рис. 10, приложение 6, часть II.
Формирование прецизионного калибрационного напряжения
осуществляется в схеме, основными элементами которой являют-
ся транзисторы Tl, Т2 и стабилитрон Д8.
Формирование напряжения постоянного тока происходит при
замкнутых на ’’корпус” контактах Ш1/19,У. При этом транзистор
Т2, работающий в режие насыщенного ключа, закрыт и включен
стабилитрон Д8.
Для повышения стабильности напряжения на стабилитроне
ток стабилизации задается генератором тока, выполненным на
транзисторе Т1. Установка необходимого калибрационного нап-
ряжения 6 В на розетке Ш2 производится с помощью резистора
R8 (НАПРЯЖЕНИЕ КАЛИБРОВКИ), изменяющего коэффициент
деления делителя R8, R9, R11. Установка номинального значения
калибрационного напряжения должна производиться при внешней
нагрузке на розетке Ш2 11,1 кОм. Формирование калибрационного
напряжения типа ’’меандр” осуществляется при разомкнутых от
’’корпуса” контактах Ш1/19,У. Синусоидальное напряжение с
частотой питающей сети (50—60 Гц) и амплитудой 9 В поступает
на двухполупериодный мостовой выпрямитель, выполненный на
диодах Д1—Д4.
Выпрямленное пульсирующее напряжение положительной по-
лярности через делитель Rl, R2, R4 и диоды Д5, Д6 включает и
выключает транзистор Т2. Управление транзистором Т2 осущест-
вляется напряжением на уровне 0,7 амплитудного значения вы-
прямленного напряжения, что обеспечивает скважность импульсов
калибрационного напряжения близкую к 2.
При открытом транзисторе Т2 напряжение в контрольной
точке Кт2 около 0 В. При этом диод Д7 закрыт, что обеспечивает
напряжение 0 В на выключенном стабилитроне Д8 и на розетке
Ш2. При закрытом транзисторе Т2 напряжение на розетке UI2
устанавливается равным 6 В.
Формирование импульсов ’’Блокировка 1”, обеспечивающих
выключение розетки Р-01 канала Б на время задержки от раз-
вертки Р-01 канала А, происходит в компараторе задержки, вы-
полненном по схеме балансного переключателя тока на транзис-
торах МС1.1, MCI.2, МС2.1, МС2.2 и туннельном диоде Д9.
44
На базу транзистора MCI.2 поступают импульсы пилообразно-
го напряжения с развертки Р-01 канала А, а на базу транзистора
МС1.1 по цепи ”U компаратора 2” — напряжение сравнения,
плавно регулируемое с помощью резистора ЗАДЕРЖКА.
Импульс компарации обостряется в триггере на туннельном
диоде Д9 и усиливается в усилителе-ограничителе на транзисторе
ТЗ. Амплитуда импульса компарации положительной полярности
на контактах Ш1/15,П равна 2,4—5 В на уровне 0~0,4 В, что
соответствует уровням логической ”1” и ”0” для ИС.
Эпюры напряжений в компараторе задержки приведены на
рис. 25.
На транзисторе МС2.1 выполнен генератор тока, стабилизиру-
ющий ток срабатывания туннельного диода Д9. Транзистор МС2,
использующийся в диодном включении, обеспечивает температур-
ную стабилизацию генератора тока.
Диоды ДС1.1 и ДС1.2 предотвращают выход из строя транзис-
торов МС1.1 и МС1.2 от перегрузок большими запирающими
напряжениями.
С помощью резисторов R15 и R16 устанавливается точное
значение нижнего предела регулирования уровня сравнения (цепь
”U компаратора 1”) и верхнего предела (цепь ”U компаратора
3”).
Формирование импульсов компарации на контакте 1111/15,П
происходит только при замкнутом на ’’корпус” контакте Ш1/В
(цепь ’’ПОДСВЕТ Б НА А”). При разомкнутом контакте Ш1/В
на контактах Ш1/15,П присутствует напряжение 5 В.
Формирование импульса ГОТОВ осуществляется при закора-
чивании контакта Ш1/3 на ’’корпус” в схеме, выполненной на
логических вентилях МСЗ.З, МСЗ.4 и МС4.2. Эпюры напряжений,
поясняющие работу схемы, приведены на рис. 26.
Перепад напряжения ”1” — ”0”, создающийся на контакте
Ш1/3, инвертируется в логическом вентиле МСЗ.З и интегрируется
на RC-цепи R33, С9.
В логическом вентиле МС4.2 формируется импульс логической
”1”, длительность которого определяется временем нарастания
напряжения в контрольной точке до минимального уровня логи-
ческой ”1” и равна 1—4 мкс. Только в течение этого времени
на обоих входах логического вентиля МС4.2 присутствуют логи-
ческие ”0”, т.е. на выходе — логическая ”1”. Наличие хотя бы
на одном из входов логической ”1 ” дает на выходе логический ”0”.
Сигнал с выхода МС4.2/06 поступает на логический вентиль
МС3.4, где инвертируется и обостряется. С выхода МСЗ.4/03
импульс ’’ГОТОВ” — импульс логического ”0” поступает на схе-
му формирования сигнала однократного запуска разверток Р-01
и на контакты ПП/14,0 (в приборе С1-103 цепь ” -TL ГОТОВ”
не используется).
45
Интегрирующая цепь R32, С8 предотвращает многократное
срабатывание схемы формирования импульса ’ТОТОВ” из-за
дребезга контактов переключателя в блоке управления БУ-02.
Схема формирования однократного запуска выполнена на
логических вентилях МС3.1, МС3.2 и МС4.1 и обеспечивает одно-
кратный режим запуска разверток Р-01 при наличии логического
”0” на контакте Ш/17.
Однократный запуск включается в следующих двух случаях:
закорочен на ’’корпус” контакт Ш1/5 (включен режим ”1Х”);
— закорочен на ’’корпус” контакт Ш1/0 (включен режим ПОД-
СВЕТ Б НА А или ЗАДЕРЖКА Б ОТ А).
Во втором случае однократный режим запуска (развертки
Р-01 канала Б) происходит только в течение длительности им-
пульса компарации. При закорачивании контакта Ш1/5 по цепи
’’Блокировка 2” подается логическая ”1”, включающая индика-
тор ’’ГОТОВ”.
Разблокировка разверток, т.е. подготовка их к запуску, осу-
ществляется по той же цепи либо кратковременным прерыванием
логического ”0” (подачей импульса ГОТОВ ), либо с оконча-
нием импульса компарации.
Логические уровни в различных точках схемы (рис. 2 приложе-
ния 6, часть II) в зависимости от включенного режима приведены
в табл. 12.
Таблица 12
Логические уровни на контактах
Ш1/5	Ш1/В	Ш1/14.О	Ш1/15.П	Ш1/17
1	1	1	1	1
0	1	1(0)	1	0(1)
1	0	1	0(1)	0(1)
4.2.8.	Схема электрическая принципиальная усилителя УО-02
приведена в приложении 6, рис. 27, 28, часть II.
Общее представление о принципе действия дает структурная
схема усилителя УО-02, представленная на рис. 27.
Исследуемые сигналы с линии задержки поступают на согла-
сующую цепочку Pl, Р2, которая согласует входное сопротивле-
ние предо конечного каскада У с волновым t сопротивлением линии
задержки. Далее сигналы поступают на предоконечный каскад
У усилителя УО-02, который представляет собой балансный
усилитель с глубокой общей последовательной по напряжению
обратной связью. Усиленный сигнал с выхода предоконечного
каскада У поступает на оконечный каскад У, который представ-
ляет собой каскадный балансный усилитель с местной обратной
46
связью по току. При нажатии кнопки ПОИСК ЛУЧА на передней
панели блока. БИ-03 резко уменьшается динамический диапазон
оконечного каскада У, что позволяет наблюдать луч на экране
ЭЛТ при любых входных сигналах.
Сигналы горизонтального отклонения поступают на предоко-
нечный каскад X, который представляет собой балансный усили-
тель с глубокой общей последовательностью по напряжению
обратной связи. При нажатии кнопки ”х5” на передней панели
блока БИ-03 коэффициент усиления предо конечного каскада X
увеличивается в 5 раз (реле Р1 подключает резистор R13 парал-
лельно резистору обратной связи R10). Усиленный сигнал с выхо-
да предоконечного каскада X поступает на оконечный каскад X,
который представляет собой каскадный балансный усилитель
с местной обратной связью по току. При нажатии кнопки ПОИСК
ЛУЧА на передней панели блока резко уменьшается динамичес-
кий диапазон оконечного каскада X, что позволяет наблюдать
луч на экране ЭЛТ при любых входных сигналах.
Парафазные сигналы с выходов оконечного каскада У поступа-
ют на сигнальные пластины ЭЛТ. Парафазные сигналы с выходов
оконечного каскада X поступают на временные пластины ЭЛТ.
Предоконечный каскад У (см. приложение 6, рис. 27, часть II),
выполнен на транзисторах Tl, Т2 и тразисторной сборке MCI.
Резисторы R7, R15, R18 являются резисторами цепи обратной
связи. Резисторы R16, R17 устанавливают режим каскада по
постоянному току. Коэффициент усиления по напряжению предо-
конечного каскада У равен 10.
Оконечный каскад У выполнен на транзисторах Т5—Т8. Резис-
торы R57, R66, R73, R63, R65, R72 являются резисторами кол-
лекторной нагрузки. Резистор R48 и переменный резистор R47
являются резисторами цепи обратной связи. Резисторы R55,
R56 устанавливают режим каскада по постоянному току. Коэф-
фициент усиления по напряжению каскада регулируется пере-
менным резистором R47; среднее значение коэффициента усиле-
ния —12,5.
Предоконечный каскад X выполнен на транзисторах ТЗ, Т4
и транзисторной сборке МС2. Резисторы RIO, R13, R21, R24
являются резисторами цепи обратной связи. Резисторы R22,
R23 устанавливают режим каскада по постоянному току. Коэф-
фициент усиления по напряжению предоконечного каскада X
равен 10. При замыкании цепи ’Тастяжка” на корпус кнопкой
”х5” на передней панели блока срабатывает реле Р1.
Резистор R13 подключается параллельно резистору R10. Коэф-
фициент усиления по напряжению предоконечного каскада X
становится равным 50. Оконечный каскад X выполнен на тран-
зисторах T9, Til, Т12, Т13. Резисторы R63, R71, R78, R59, R75,
R79 являются резисторами коллекторной нагрузки. Резистор
R52 и переменный резистор R53 являются резисторами цепи
47
обратной связи. Резисторы R54, R55 и переменный резистор
R62 устанавливают режим каскада по постоянному току. Коэф-
фициент усиления по напряжению предоконечного каскада X ре-
гулируется переменным резистором R53; среднее значение коэф-
фициента усиления —15.
Переменным резистором R62 осуществляется балансировка
усилителя при включении растяжки.
При нажатии кнопки ПОИСК ЛУЧА на передней панели прибо-
ра напряжение минус 12,6 В поступает на оконечный каскад X
и оконечный каскад У через сопротивление R61. Средний ток
этих предоконечных каскадов X и У при этом уменьшается при-
мерно в 5 раз, что существенно сужает динамический диапазон
по выходу и приводит к тому, что луч остается на рабочей части
экрана ЭЛТ при любых входных сигналах.
4.2.9.	Принципиальная схема усилителя Z (У2-01) приведена в
приложении 6, рис. 29—30, часть II.
Общее представление о принципе действия дает структурная
схема усилителя Z (yZ-01), представленная на рис. 28.
Усилитель Z (yZ-01) состоит из двух аналогичных усилителей,
поэтому в дальнейшем описывается один из них, данные, относя-
щиеся ко второ му, приведены в скобках.
Сигнал ’’Бланк Z1 (Z2)” поступает на вход схемы 2И-НЕ,
предназначенной для формирования сигнала прямоугольной фор-
мы на входе независимо от искажения формы сигнала на входе.
На второй вход смены 2И-НЕ поступает поступает нулевой.
напряжения с кнопки ПОИСК ЛУЧА. При нажатии кнопки ПО-
ИСК ЛУЧА на второй вход схемы 2И-НЕ поступет нулевой
уровень напряжения и на выходе схемы 2И-НЕ устанавливается
уровень напряжения, не зависящий от входного сигнала ’’Бланк
Z1 (Z2)”.
Сигнал ’’Бланк Z1 (Z2)” поступает также на вход аналогичной
схемы 2И-НЕ, на другой вход которой поступает сигнал ’’Подсвет
Б”.
Постоянный уровень напряжения с резистора регулирования
яркости поступает на эмиттерный повторитель — транзистор Т1
(Т8), предназначенный для создания низкого выходного сопро-
тивления, необходимого для регулирования яркости.
Сигналы с выходов обеих схем 2И-НЕ и эмиттерного пов-
торителя поступают на вход сумматора, который представляет
собой каскад, выполненный по схеме с общей базой.
Сумматор выполнен на транзисторе Т2 (T9), включенном по
схеме с общей базой. Напряжение в контрольной точке КтЗ
(Кт13) определяется стабилитроном Д6. Выходной ток сум-
матора приблизительно равен сумме входных токов. Эмиттерные
повторители выполнены на транзисторах ТЗ,Т4, (Т11,Т12)/ Эмит-
48
терный повторитель, выполненный на транзисторе ТЗ (Т11),
определяет качественную передачу переднего фронта импульсов,
эмиттерный повторитель на транзисторе Т4 (Т12) — спада им-
пульсов. Оконечный каскад усиления выполнен на транзисторах
Т5, Тб, Т7 (Т13, Т14, Т15) по схеме усилителя с динамической
нагрузкой. Транзистор Т5 (Т13), включенный по схеме с общей
базой по постоянному току, определяет коллекторный ток тран-
зистора Т7 (Т15) в установившемся режиме. Транзистор Тб
(Т14), включенный по схеме с общим коллектором, делит напря-
жение между выходом каскада усиления и контрольной точкой
Кт8 (Кт18) таким образом, чтобы напряжение между контроль-
ными точками Кт8 (Кт18) и Кт9 (Кт19) приблизительно равня-
лось напряжению между контрольными точками Кт9 (Кт19)
и выходом каскада усиления. Транзистор Т7 (Т15), включен-
ный по схеме с общим эмиттером, является усилительным эле-
ментом в усилителе с динамической нагрузкой. Сопротивление
обратной связи R25 (R52) определяет зависимость выходного
напряжения от входного тока.
На вход сумматора поступают также сигнал ”Z внешний”
и постоянный уровень напряжения от кнопки ПОИСК ЛУЧА.
С выхода Z1 (Z2) сигнал поступает на схему делителя высоко-
вольтного для управления током луча I, II ЭЛТ.
4.2.10.	Схема электрическая принципиальная делителя вы-
соковольтного ДВ-02 приведена в приложении 6, рис. 31, часть
II.
Эмиттерный повторитель на транзисторе Т1 предназначен
для питания катушки поворота лучей. Напряжение на выходе
эмиттерного повторителя изменяется переменным резистором
R3.
Счетчик ИП-1 предназначен для отсчета суммарного времени
работы прибора.
Элементы R9, С5, R14, С6, R15, С7, R18, С8, R19, С9, R22,
СИ, R24, С12, R29, С13, R32, С14, R34, С17 предназначены
для фильтрации напряжений питания электродов ЭЛТ.
Элементы R8, R12, С2, С4, R9, R13, СЗ, С5 предназначены
для передачи импульсов подсвета на модуляторы ЭЛТ.
Напряжения питания электродов ’’Анод 1” ЭЛТ регулируют-
ся переменными резисторами регулирования фокуса, располо-
женными на передней панели прибора
Напряжения питания электродов ’’Анод 2” ЭЛТ регулируются
переменными резисторами регулирования астигматизма R32,
R33.
4.2.11.	Блок управления БУ-02
Схема электрическая принципиальная блока БУ-02 приведена
в приложении 6, рис. 33, часть II.
48
Отличительной особенностью блока БУ-02 является наличие в
нем индикаторов (светодиодов Д1 и Д2) СЕТЬ и ГОТОВ. Пита-
ние светодиодов осуществляется от источника напряжения 6,3 В.
Резисторы Rl, R2 определяют рабочий ток светодиодов.
Все органы управления в блоке БУ-02 имеют независимое
включение, кроме групп переключателей (кнопок) В3.1-В3.4
и В3.6-В3.9, которые имеют зависимое переключение (исключа-
ющее предыдущее) в пределах каждой группы.
4.2.12.	Блоки БУ-05 и БУ-06
Принципиальные электрические схемы блоков БУ-05 и БУ-06
приведены в приложении 6, рис. 34—35, часть II.
Блоки БУ-05, БУ-06 формируют сигналы управления усилите-
лями У1—У4 путем замыкания на ’’корпус” или размыкания цепи
управления при выбранном положении соответствующего пере-
ключателя.
Включение любого выбираемого режима работы независимое,
кроме включения режимов У1—У2 в блоке БУ-05 и УЗ—У4 в блоке
БУ-06. Включение режима У1—У2 (УЗ—У4), т.е. нажатие кнопки
В1.4, сопровождается одновременным закорачиванием на ’’кор-
пус” как контакта Ш1/13, так и контакта Ш1/22 (закорачивани-
ем в блоке БУ-09 входа канала У2 (или У4) на ’’корпус”. При на-
жатии кнопки В1.8 включения режима ”1” У2 (или У4) одновре-
менно происходит размыкание от ’’корпуса” контактов Ш1/13,
т.е. выключение режима У1—У2 (или УЗ—У4).
4.2.13.	Блок БУ-07 и блок БУ-10
Схемы электрические принципиальные блоков БУ-07 и БУ-10
приведены в приложении 6, рис. 36, 40, часть II и представляют
собой переключатели, выполняющие элементарные функции
переключения и подключающие соответствующие цепи управле-
ния к ’’корпусу” или к источнику напряжения минус 12,6 В (в
блоке БУ-10).
4.2.14.	Схема принципиальная электрическая блока БУ-09
представлена в приложении 6 рис. 37—39, часть II.
Переключение режима входов каналов усиления У1—У4 прибо-
ра осуществляется в четырех функционально независимых ячей-
ках управления с помощью электромагнитных реле.
Рассмотрим работу ячейки управления на примере переключе-
ния режима входа У2.
Сигнал, поступающий на розетку Ш13 ’’Вход У2”, через антипа-
разитный резистор У1-В26 попадает на переключатель ’’открыто-
го” или ’’закрытого” входа, выполненного на реле У1-Р7. Управле-
ние реле осуществляется с помощью транзисторного ключа
У1-МС23, который при подключении резистора У1-В25 (контакта
Ш8/34) к ’’корпусу”, запитывает обмотку реле от источника на-
пряжения минус 12,6 В. При этом контакты реле размыкают
50
гальваническую связь и далее проходит лишь сигнал переменного
тока через конденсатор У1-С11.
С помощью реле У1-Р9 и управляющего транзистора У1-МС2.2
происходит закорачивание входа усилителя УП-01 канала У2
(цепи ’’сигнал (+) У2” на ’’корпус”) при включении режима
”1” в канале У2. Источник сигнала при этом нагружен на резистор
У1-Я31, равный 2 МОм.
Для осуществления дифференциального режима работы канала
усиления У1 (режима У1—У2) контакт Ш8/39 закорачивается на
’’корпус”. Через транзисторный ключ У1-МС2.1 реле Р5 включа-
ется и подключает своими контактами цепь передачи сигнала к
цепи ’’сигнал (—) У2”. Через вилку Ш12 сигнал поступает на
инверсный вход усилителя УП-01 канала усиления У1.
Одновременно с включением реле Р5 включается реле Р9 и
закорачивает цепь ’’сигнал (+) У2” на ’’корпус”. При этом парал-
лельно резистору У1-Е31 подключается резистор, стоящий на
инверсном входе усилителя УП-01 и равный 2 МОм, что обеспе-
чивает результирующее сопротивление на входе У2 равное 1 МОм.
В исходном состоянии (при включенном режиме У1—У2) или
при включении режима ”1 У2” реле Р5 включено, а цепь ’’сигнал
(—) У2” замкнута на ’’корпус”. Аналогично работает ячейка
переключения режима входа У4. Ячейки переключения режима
входов У1 и УЗ отличаются только отсутствием реле, включа-
ющего дифференциальный режим работы усилителей.
С помощью резисторов У1-Д11, (У1-Д12, У1-Д18, У1-Д19) —
БАЛАНС У1 (У2, УЗ, У4) осуществляется плавная балансировка
усилителей УП-01 соответствующего канала усиления.
Резистор У1-Д5 (У1-Д21) СМЕЩЕНИЕ А (Б) предназначен для
создания управляющего напряжения 0 — минус 12,6 В, обеспечи-
вающего смещение развертки А (Б) по горизонтали.
Резистор У1-Д13 (У1-Д22) УРОВЕНЬ А (Б) предназначен для
создания управляющего напряжения 0 — минус 12,6 В, обеспечи-
вающего регулирование уровня запуска в канале развертки
Резистор R43 (R44, R45, R46) предназначен для создания управ-
ляющего напряжения 0 — минус 12,6 В, обеспечивающего смеще-
ние изображения сигнала по вертикали в канале усиления У1 (У2
УЗ, У4).
С помощью резистора R42 ЗАДЕРЖКА осуществляется регули-
рование уровня сравнения (задержки развертки Б) в калибрато-
ре-компараторе К-02.
В устройстве У2’’Делитель” основной калибрационный сигнал
величиной 6 В, поступающий-на вилку Ш7, делится на 1, 10, 100 и
1000, и сформированные при этом калибрационные напряжения
6, 0,6 В, 60 и 6 мВ выводятся через розетку У2-Ш1 на переднюю
панель прибора.
51
4.2.15.	Схема электрическая принципиальная преобразователя
ПВ-02 приведена в приложении 6, рис. 32, часть II.
Преобразователь ПВ-02 выполнен на полупроводниковых при-
борах по схеме со стабилизированным LC-автогенератором.
Стабилизированный LC-автогенератор выполнен на транзисто-
ре 2Т808А (Т1) по схеме с индуктивной обратной связью.
Коллекторной нагрузкой автогенератора служит первичная
обмотка высоковольтного трансформатора. Автогенератор пи-
тается постоянным нестабилизированным напряжением 22 В, ко-
торое является входным напряжением высоковольтного преоб-
разователя ПВ-02.
Со вторичной обмотки высоковольтного трансформатора сни-
мается ряд переменных напряжений для питания выпрямителей
катода, послеускоряющего и модулирующих электродов ЭЛТ.
Требуемые величины напряжений катода (UK) и послеуско-
рения (Uny) получаются с помощью выпрямителей, выполненных
по схеме умножения напряжения. Для питания модуляторов (UM)
используются выпрямители вольтдобавки, выполненные на дио-
дах Д2. . ,Д5, Д7, Д8, Д10. . .Д19.
Стабилизация выходного напряжения осуществляется LC-авто-
генератором, на вход которого поступает управляющий сигнал
(Uy). Сигнал Uy вырабатывается УПТ, на который подается сиг-
нал обратной связи (Uoc) с делителя обратной связи, включенно-
го на выходе выпрямителя катода.
УПТ выполнен на транзисторах Т2, ТЗ, делитель обратной свя-
зи — на резисторах R19. . . R22.
Высоковольтный преобразователь с применением стабилизи-
рованного LC-автогенератора работает на резонансной частоте высо-
ковольтного трансформатора Тр1.
Регулирование напряжения катода осуществляется изменением
сопротивления потенциометра R1, установленного на печатном
узле преобразователя.
Регулировка напряжений питания модуляторов относительно
катода (AUKM) осуществляется изменением сопротивления
потенциометров R2, R3, установленных на печатном узле преобра-
зователя.
4.2.16.	Электрические принципиальные схемы блоков источни-
ка питания приведены в приложении 6, рис. 42-44, часть II.
Для большей наглядности схема источника питания повторена
на общей схеме блока ББ-02.
Источники питания предназначены для получения постоянных
стабилизированных и нестабилизированных напряжений и сос-
тоят из источников напряжений:
минус 12,6 В,
12,6 В,
6,3 В,
32
100 в,
300 в,
40 В,
60 в,
220 В.
Все источники стабилизированного напряжения построены
по типовой схеме и состоят из выпрямителя, фильтра и полу-
проводникового компенсационного стабилизатора с последова-
тельно включенным регулирующим элементом.
В качестве регулирующего элемента используется составной
транзистор.
Воздействие на регулирующий элемент осуществляется через
цепь отрицательной обратной связи, в которую входят: УПТ,
источник опорного напряжения и делитель обратной связи.
В качестве УПТ для источников минус 12,6; 12,6; 6,3; 100 В
используется операционный усилитель в микросхемном исполне-
нии типа 140УД1А, что позволяет уменьшить температурную
нестабильность и амплитуду пульсаций выходного напряжения
стабилизатора по сравнению с УПТ на дискретных элементах.
Для питания УПТ этих источников используются напряжения
5,6 и минус 5,6 В, которые снимаются У14-Е20 с параметричес-
ких стабилизаторов (У14-Д5; У14-Д19; У14-Д6), подключенных
к источникам напряжения противоположной полярности 12,6 и
минус 12,6 В.
Опорное напряжение для источников питания одной полярности
12,6; 6,3; 100 В является общим и снимается со стабилитрона
У14-Д7 типа Д818Д, а для источника питания минус 12,6 В —
со стабилитрона У14-Д8 типа Д818Д.
При указанном включении опорных напряжений и источников
питания УПТ стабилизаторы противоположных полярностей
могут работать только одновременно. Если на выходе одного из
них отсутствует напряжение, то на выходе второго и, следова-
тельно, остальных стабилизаторов напряжения также будут
отсутствовать или значительно отличаться от номинальных зна-
чений.
Для включения всех источников необходимо, чтобы источник
12,6 В был включен. Для включения используется стабилитрон
У15-Д2 типа Д815Г.
Выпрямители источников выполнены по мостовой схеме с
емкостным фильтром.
С целью предотвращения возбуждения источников питания
применяются корректирующие RC-цепочки:
У14-В.6, У14-С2, У14-Д7, У14-СЗ — (в источнике минус 12,6 В);
У14-Д8, У14-С4, У14-Д9, У14-С5 - (в источнике 12,6 В);
У14-Е33, У14-С15, У14-Д34, У14-С16 - (в источнике 6,3 В);
У14-Е35, У14-С17,У14-Д36, У14-С18 - (в источнике 100 В).
Для тех же целей служат емкости У14-С6, У14-С8, У14-С10,
53
У14-С1, У14-С7, У14-С9, У14-С11, У14-С13, У14-С19, У14-С22,
У14-С25, У14-С14, У14-С20, У14-С23, У14-С26.
Диоды У14-Д1. . .У14-Д4, У14-Д12. . .У14-Д15 защищают входы
УПТ от перегрузок при переходных процессах.
Защита источников при коротком! замыкании на выходе обес-
печивается быстродействующими предохранителями У16-Пр1. . .
У16-Пр5, У17-Пр1. . ,У17-Пр4 типа ВП1-2.
В качестве УПТ источника 300 В используется дифференциаль-
ный усилитель на транзисторах У17-Т1, У17-ТЗ. Питание УПТ и
опорное напряжение снимаются со стабилизатора тока, который
состоит из элементов У17-Д26, У17-С10, У16-Д7, У17-Т2, У17-С11,
У17-Д25, У17-В.11, У17-Д19, У17-Д20, У17-Д21, У17-Д22.
Для предотвращения возбуждения применяется корректиру-
ющая цепочка У17-Д12, У17-С12. Для тех же целей служит конден-
сатор У17-С13. Диод У17-Д18 защищает базовый переход транзисто-
ра У15-Т1.
4.3.	Конструкция
4.3.1.	Прибор выполнен в вертикально-настольном варианте
(рис. 29), состоит из двух функционально и конструктивно
законченных блоков — блока БИ-ОЗ поз. 24 (рис. 30) и блока
ББ-02 поз. 28.
Блок БИ-03 соединяется с блоком ББ-02 двумя шарнирами
22, 26, позволяющими отворачивать его в процессе ремонта при-
бора. В рабочем состоянии блок БИ-03 устанавливается на блок
ББ-02 и закрепляется винтами 46, 43 (рис. 31), 49 (рис. 32).
Блоки БИ-03 и ББ-02 имеют передние 58 (рис. 33), 60 и задние
50, 51 литые рамы, стянутые по нижним углам профильными
угольниками 59, 62 (рис. 33), 72 (рис. 34).
В блоке Б И-03 рамы дополнительно стянуты сверху планкой
57 (рис. 33), на которой расположена ручка 55 для переноски
прибора. В блоке ББ-02 рамы дополнительно соединены боковы-
ми пластмассовыми стенками 61 (рис.33) и 73 (рис. 34). Боко-
вые стенки служат для установки функциональных блоков, вы-
полненных на печатных узлах, кассетным способом. Остальные
узлы приборов крепятся к передним и задним рамам. Боковые
обшивки 77 (рис. 35), 78 (рис. 36) и дно ограничивают доступ
внутрь прибора. На обшивках и дне имеются вентиляционные
отверстия.
Для удобства работы прибор снабжен подъемной ножкой.
Рамка обрамления (5, рис. 29) предназначена для установки
необходимых при работе с прибором тубуса или фототубуса.
Монтаж прибора выполнен на печатных платах, платы функцио-
нальных узлов и разводные платы блока БИ-03 (25, рис. 30),
блока ББ-02 (83, рис. 37), и платах объединительных 86 (рис. 38),
54
87	(рис. 39), выполненных на гибком фольгированном диэлект-
рике.
Расположение элементов на печатных узлах приведено на
рисунках в приложении 3, часть II.
4.3.2.	Прибор состоит из следующих конструктивно-закончен-
ных частей:
усилителя УО-02 —2 шт.;
усилителя Z ”У2-01”;
делителя ДВ-02;
преобразователя ПВ-02;
ЭЛТ с экраном;
светопроводов — 2 шт.;
блока БУ-10;
блока БУ-11;
линии задержки;
катушки отклоняющей системы (вышеперечисленные части
находятся в блоке БИ-03);
усилителя УП-01 — 4 шт.;
коммутатора КС-02;
развертки Р-01 — 2 шт.;
калибратора-компаратора К-02;
источников ИН-01, ИН-02, ИН-03;
трансформатора;
блока транзисторов БТ-01;
блока БУ-07;
блоков БУ-05, БУ-06;
блока БУ-02;
блока БУ-09;
узла включения сети.
Вышеперечисленные части находятся в блоке ББ-02.
4.3.3.	Усилители УО-02 (90, рис. 40), усилитель Z yZ-01 (52,
рис. 33), преобразователь ПВ-02 (88, рис. 40) — съемные и
выполнены как печатые узлы, соединенные со схемой прибора
разъемами РГ1Н-3-1, расположенными по нижней стороне печатно-
го узла. Верхняя сторона печатного узла крепится винтами к
каркасу прибора.
Делитель ДВ-02 (94, рис. 41) выполнен как печатный узел и
закреплен на задней раме блока БИ-03. Высоковольтная часть
делителя ДВ-02 и преобразователя ПВ-02 залита пенополиурета-
ном. Для экранирования преобразователя ПВ-02 на пенополиуре-
тан напылен цинковый слой.
Высокое напряжение преобразователя ПВ-02 снимается с
высоковольтных выводов, а делителя ДВ-02 — отводится жгутом.
4.3.4.	ЭЛТ с экраном (104, рис. 42) расположен в верхней час-
ти прибора, в блоке БИ-03. Экран 56 (рис. 33) к угольнику 59
и планке 57 прикреплен двумя винтами, задняя его часть крепит-
ся хомутом к промежуточной стенке 54. ЭЛТ установлена на
55
амортизирующих прокладках в передней раме и крепится за
цокольную часть хомутом, закрепленным в экране.
4.3.5.	Светопроводы 105 и 121 (рис. 42) выполнены отдельны-
ми конструктивными узлами, в каждом установлено по две лам-
пы СМН 10-55-2. Расположены вертикально по боковым сторонам
ЭЛТ, крепятся с помощью пружин в передней раме блока БИ-03.
4.3.6.	Блоки БУ-10 (106, рис. 42) и БУ-11 (108, рис. 42) распо-
ложены в правой части блока БИ-03. Блок БУ-10 выполнен на
плате объединительной, служащей для связи переключателя П2К
через разъем МРН с остальной схемой прибора.
Блок БУ-11 выполнен в закрытом изолированном корпусе,
защищающем от прикосновения к выводам, напряжение на кото-
рых может составлять минус 1150 В.
4.3.7.	Линия задержки выполнена на кабеле РС200-3-15, имеет
собственный корпус, который одновременно служит каркасом
юстирующей катушки.
Линия задержки установлена в экране ЭЛТ, со схемой прибора
соединяется через разъемы (выводы одного конца) и непосредст-
венно пайкой (выводы другого конца).
4.3.8.	Усилитель УП-01 поз. 39—42 (рис. 30), коммутатор
КС-02 поз. 38, развертка Р-01 поз. 36, калибратор-компаратор
К-02 поз. 33 выполнены на печатных платах одного типоразмера
с разъемом РГ1Н-3-6 на нижней стороне печатного узла (рис. 30)
и устанавливаются в пазы блока базового ББ-02.
4.3.9.	Низковольтный источник питания состоит из: источников
ИН-01 (32, рис. 30), ИН-02 поз. 31, ИН-03 поз. 30, трансформато-
ра 103 (рис. 41) и блока транзисторов БТ-01 (100, рис. 41).
Источники ИН-01, ИН-02, ИН-03 выполнены как печатные узлы
и устанавливаются в прибор так же, как печатные узлы в п. 4.3.8.
Трансформатор и блок транзисторов закреплены на задней
раме блока ББ-02. Блок транзисторов БТ-01 соединен с раз-
водной платой через разъем МРН, трансформатор — жгутом.
4.3.10.	Блоки БУ-07 поз. 115 (рис. 42), БУ-05, БУ-06 поз. 116,
112, БУ-02 поз. 119 выполнены на объединительных платах, свя-
зывающих такие изделия, как переключатели П2К, ПГ-17, потен-
циометры и через разъем МРН со схемой прибора (рис. 38, 39).
Крепятся блоки к передней раме блока ББ-02.
4.3.11.	Блок БУ-09 (111, рис. 42) расположен в правом перед-
нем углу блока ББ-02 и крепится к передней раме и боковым
стенкам, с электрической схемой соединен жгутом с разъемом
МРН.
4.3.12.	Электрическое соединение блоков БИ-03 и ББ-02 осу-
ществляется плоскими жгутами 27, 23 (рис. 30) с контактами
и разъемами, кабелями 21 с разъемами и двумя высоковольтны-
ми проводами 29.
4.3.13.	Узел включения сети 123 (рис. 43) закреплен в нижнем
левом углу блока ББ-02 в непосредственной близости от входа
56
сетевого питания и источника низковольтного питания, что
исключает наводки от сетевого питания на функциональные узлы
прибора.
4.3.14.	Электропитание к прибору подводится сетевым шнуром
98 (рис. 41), закрепленным к задней стенке блока ББ-02, где
расположены и сетевые предохранители.
4.3.15.	Назначение органов управления приведено в табл. 13,
их расположение на передней, боковой и задней панелях приве-
дено на рис. 29, 31, 35 соответственно.
Таблица 13
Орган управления	Назначение	Примечание

Органы управления, расположенные
Кнопка ПОИСК ЛУЧА
на передней панели блока БИ-03
Позволяет определить, куда
Кнопка Z
РАСТЯЖКА ”х5”:
кнопка ”Х1”
кнопка ”Х2”
ЛУЧ I:
ручка
ручка
ЛУЧ II:
ручка
ручка
ручка
смещен луч при его отсутст-
вии на экране
Подключение усилителя У4
(Z) к каналу Z в режиме мо-
дуляции яркости лучей внеш-
ним сигналом
Включение растяжки разверт-
ки луча I
Включение растяжки разверт-
ки луча II
Фокусировка луча I
Регулирование яркости луча
Фокусировка луча II
Регулирование яркости
луча II
Регулирование освещения
шкалы
Органы управления, расположенные на
передней панели блока ББ-02
РАЗВЕРТКИ,
СИНХР.А:
кнопка У1
Включение внутренней син-
хронизации развертки А от
канала У1
кнопка УЗ	Включение внутренней син-
|yi иУ21	хронизации развертки А от канала УЗ
У1 и У2 — исход-
ное состояние,
когда кнопки
У1.УЗ, СЕТЬ и2)
не нажаты и
включен режим
внутренней син-
хронизации от
канала У1 и
(или) У2
57
Продолжение табл. 13
Орган управления			Назначение	Примечание
кнопка СЕТЬ кнопка^ кнопка ГОТОВ с индикатором СИНХ. Б: кнопка У1	У1 и У2 У1 и У2	j	Включение синхронизации развертки А от питающей сети Включение синхронизации развертки А от внешнего сигнала Подготовка разверток к од- нократному запуску Готовность разверток пока- зывает индикатор Включение внутренней син- хронизации развертки Б от канала У1 Включение внутренней син- хронизации развертки Б от канала УЗ Включение синхронизации развертки Б от .питающей сети Включение синхронизации развертки Б от внешнего сигнала Включение прибора Включается ”на себя”	”УЗ и У4”~ ис- ходное СОСТОЯ"
кнопка УЗ кнопка СЕТЬ	УЗ и У4 УЗ и У4	I 1		ние, когда кноп- ки У1,УЗ, СЕТЬ и 5) не нажа- ты и включен ре- жим внутренней синхронизации от канала УЗ и
кнопка 3 кнопка СЕТЬ с индикатором	УЗ и У4 УЗИУ4 А:			(или) У4
переключатель ВРЕМЯ/			Переключатель коэффициен-	Используется
ДЕЛЕНИЕ, ВРЕМЯ ЗА- ДЕРЖКИ: кнопки ”ms” ps кнопка ” ~ ” кнопка ”	” кнопка АВТ. ЖДУЩ. кнопка ”1х” с индикатором Б:			тов развертки А Переключатель размер- ности коэффициентов раз- вертки А Переключатель открытого или закрытого входа синхро- низации развертки А Переключатель полярности синхронизации развертки А Переключатель автоколеба- тельного или ждущего запус- ка развертки А Включение режима однократ- ного запуска разверток А и Б	при установле- нии времени за- держки разверт- ки Б
переключатель ВРЕМЯ/ ДЕЛЕНИЕ:			Переключатель коэффициен- тов развертки Б	Обозначение ВРЕМЯ/ДЕЛЕ- НИЕ общее для раз- верток А и Б
58
Продолжение табл. 13
Орган управления	Назначение	Примечание
кнопка ”ms” MS кнопка”S ” Л. кнопка ” "]_г ” кнопка АВТ. ЖДУЩ. УСИЛИТЕЛИ: У1: ручка ПЛАВНО переключатель НАПРЯЖ./ДЕЛЕНИЕ: кнопка	V” „mV кнопка ”1” кнопка У1—У2 кнопка ПОЛОСА 0—100 kHz У1 и У2 У2:	Переключатель размер- ности коэффициентов раз- вертки Б Переключатель открытого или закрытого входа синхро- низации развертки Б Переключатель полярности синхронизации развертки Б Переключатель автоколеба- тельного или ждущего запус- ка развертки Б Плавное изменение коэф- фициента отклонения до 2,5 раза канала У1 Переключатель коэффициен- та отклонения канала У1 Переключатель равномернос- ти коэффициентов отклоне- ния канала У1 Заземление входа канала У1 Включение дифференциаль- ного режима канала У1 Включение ограничения поло- сы каналов У1 и У2
ручка ПЛАВНО переключатель НАПРЯЖ./ДЕЛЕНИЕ: кнопка V” „mV кнопка„1” кнопка У3-*Х1 УЗ: ручка ПЛАВНО переключатель НАПРЯЖ./ДЕЛЕНИЕ: кнопка V” „mV кнопка”1” кнопка УЗ—У 4	Плавное изменение коэффи- циента отклонения до 2,5 ра- за канала У2 Переключатель коэффициен- та отклонения канала У2 Переключатель размернос- ти коэффициентов отклоне- ния канала У2 ’’Заземление” входа канала У2 Подключение канала УЗ к ка- налу XI в режиме X У Плавное изменение коэффи- циента отклонения до 2,5 ра- за канала УЗ Переключатель коэффициен- та отклонения канала УЗ Переключатель размерное ти коэффициентов отклоне- ния канала УЗ ’’Заземление” входа канала УЗ Включение дифференциаль- ного режима канала УЗ
59
Продолжение табл. 13
Орган управления	Назначение	Примечание
кнопка ПОЛОСА 0—100 kHz УЗ и У 4 У4: ручка ПЛАВНО переключатель НАПРЯЖ ./ДЕЛЕНИЕ: кнопка V” „mV кнопка ”1” кнопка КАЛИБРАТОР 2f	Включение ограничения по- лосы каналов УЗ и У4 Плавное изменение коэффи- циента отклонения до 2,5 ра- за канала У4 Переключатель коэффициен- та отклонения канала У4 Переключатель размер- ности отклонения канала У 4 ’’Заземление” входа канала У4 Переключатель режима рабо- ты калибратора: постоянный ток — импульсный (меандр) Включение канала У1
СЕТИ»	” У1, У2, XI-ЛУЧ I УЗ, У4, Х2 - ЛУЧ II кнопка ”У1и УЗ”		”У1 и УЗ” — ис- ходное состоя- ние, когда кноп- ки У1.У2.УЗ и У4 не нажаты
У1 кнопка ”У1 и УЗ”	Включение канала У2
У2 кнопка ”У1 и УЗ”	Включение канала УЗ
УЗ кнопка ”У1 и УЗ”	Включение канала У4
У4 кнопка ” “Лт* ” кнопка А->Х1,Б^Х2	Переключение поочередного режима коммутации кана- лов на прерывистый Включение развертки кана- ла А на оба луча Включение развертки кана- ла Б на оба луча Включение режима ПОД- СВЕТ Б на А Включение режима ЗАДЕРЖ- КА Б от А Установка времени задерж- ки развертки Б от разверт- ки А Ручка смещения луча по горизонтали при работе развертки А	”А~*Х1, Б ->Х2” исход- ное состояние, когда кнопки А и Б не нажаты
А кнопка A-*X1JB-*X2
Б кнопка 3 (совместно с вклю ченной кнопкой А) кнопка 3 (совместно с включенной кнопкой Б) ручка ЗАДЕРЖКА А: ручка ” ••—“
60
Продолжение табл. 13
Орган управления	Назначение	Примечание
ручка УРОВЕНЬ Б: ручка ” *"* ” ручка УРОВЕНЬ ручка ” {	У1” ручка ” |	У2” ручка ” | УЗ” ручка ” |	У4”	Управление уровнем и ста- бильностью синхронизации развертки А Ручка смещения луча по гори- зонтали при работе разверт- ки Б Управление уровнем и ста- бильностью синхронизации развертки Б Ручка смещения луча по вертикали канала У1 Ручка смещения луча по вертикали канала У2 Ручка смещения луча по вер- тикали канала УЗ Ручка смещения луча по вертикали канала У4	В режиме ”УЗ-*Х1” ручка смещения по го- ризонтали 1-го луча В режиме ”Z” ручка регулиро- вания яркости лучей I и II
Органы управления, расположенные на
правой стороне прибора
БАЛАНС: ручка У1	Балансировка усилителя У1
ручка У2 ручка УЗ ручка У4	Балансировка усилителя У2 Балансировка усилителя УЗ Балансировка усилителя У4
КОРР .УСИЛЕНИЯ: ручка У4	Корректировка усиления	Выведены ’’под шлиц”
ручка У2 ручка УЗ ручка У1 СВЕДЕНИЕ: ручка А	канала У4 Корректировка усиления канала У2 Корректировка усиления канала УЗ Корректировка усиления канала У1 Сведение лучей при разверт-	Выведены ’’под шлиц”
ручка Б КОРР .ДЛИТЕЛЬНОСТИ: ручка А	ке А Сведение лучей при разверт- ке Б Корректировка длительнос-	Выведены ’’под
ручка Б	ти развертки А Корректировка длительности развертки Б	шлиц”
61
Продолжение табл.
Орган управления
Назначение
Примечание
ручка ЛУЧ II К)
ручка ЛУЧ Гх.7"
эучка ”	’
ЛУЧ I
р гчка ” G3 ”
Л 74 II
ручка ПОВО ЭОТ ЛУЧЕЙ
Органы управления, расположенные на
задней стенке блока БИ-03
Фокусировка луча II
Фокусировка луча I
Регулировка астигматизма
луча I (дополнительная
фокусировка луча I)
Регулировка астигматизма
луча II (дополнительная
фокусировка луча II)
Совмещение лучей со шка-
лой экрана
Выведены ’’под
шлиц”
Выведена”по
шлиц”
5.	МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
5.1.	Условное обозначение прибора, товарный знак предприя-
тия-изготовителя и знак госреестра нанесены на переднюю панель,
условное обозначение — на правую боковую стенку, заводской
порядковый номер, присвоенный при изготовлнии — на заднюю
панель.
5.2.	Для облегчения ремонтных работ предусмотрены следу-
ющие маркировки:
а)	на стенках, кронштейнах около каждого электро- и радио-
элемента нанесены позиционные обозначения в соответствии с
электрической принципиальной схемой, на печатные узлы выпу-
щены маркировочные карты с соответствующими обозначения-
ми;
б)	концы каждого провода имеют цифровую маркировку.
5.3.	С целью ограничения доступа внутрь прибора и для сохра-
нения гарантий изготовителя предусмотрено пломбирование при-
бора.
Места пломбирования показаны на рис. 33, 34, 35.
Для сохранности комплекта прибора при транспортировании
предусмотрено пломбирование укладочного ящика ЗИП и тран-
спортной тары.
6.	ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
После распаковки прибора проверьте целость заводских пломб
на самом изделии и на ящике ЗИП. Проверьте комплектность
согласно разделу 3.
62
Путем внешнего осмотра убедитесь в отсутствии дефектов
и поломок по причине некачественной упаковки или неправиль-
ного транспортирования.
Установите прибор на рабочее место, выполняя (соблюдая)
следующие требования:
расстояние от задней стенки прибора до ближайших стен или
предметов должно быть не менее 100 мм;
не допускается установка на прибор приборов неоднотипной
конструкции и других предметов;
в помещении, где установлен прибор, не должно быть виб-
рации и сильных электромагнитных полей;
с целью сохранения люминофора ЭЛТ рекомендуется уста-
навливать прибор таким образом, чтобы на его экран не попа-
дали прямые солнечные лучи.
• Соблюдайте условия эксплуатации прибора, изложенные в
разделе 1.
Сделайте отметку в формуляре о начале эксплуатации и запи-
шите показания счетчика времени наработки.
До включения прибора ознакомьтесь с разделами 7, 8 настоя-
щего ТО.
7.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
7.1.	По степени защиты от поражения электрическим током
прибор относится к классу 01 в соответствии с требованиями
ОСТ4.275.003-77.
7.2.	Электробезопасность прибора обеспечивается следующи-
ми требованиями:
электрическая прочность изоляции цепи сетевого питания
прибора выдерживает без пробоя испытательное напряжение,
среднеквадратичное значение которого 1,5 кВ;
величина сопротивления изоляции между цепью сетевого пита-
ния прибора и зажимом защитного заземления в условиях повы-
шенной влажности не менее 2 МОм;
величина сопротивления между металлическими нетоковеду-
щими частями, доступными прикосновению, и зажимом защитно-
го заземления не более 0,5 Ом.
В приборе имеются напряжения 100, 160, 300, минус 2000 и
минус 10 000 В, опасные для жизни, поэтому при эксплуатации,
контрольно-профилактических и регулировочных работах, произ-
водимых с прибором, строго соблюдайте соответствующие меры
предосторожности:
перед включением прибора в сеть убедитесь в исправности
сетевого соединительного шнура, соедините зажим защитного
заземления (♦) с шиной заземления до других присоединений, а
отсоединение его производите после всех отсоединений;
63
при проведении измерений, при обслуживании и ремонте соеди-
ните используемые приборы с шиной заземления;
замену любого элемента производите только при отключенном
от сети соединительном шнуре;
при регулировании и измерениях в схеме прибора пользуйтесь
надежно изолированным инструментом и пробниками.
Во избежание электрического удара в особо опасных местах
прибора установлены защитные щитки, нанесены предусмотри-
тельные знаки ”4 ” красного цвета.
8.	ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ! Во избежание выхода ЭЛТ из строя рекомендует-
ся перед включением прибора в сеть установить ручки	” в
положение, соответствующее минимальной яркости лучей, т.е. в
крайнее против часовой стрелки положение.
До включения прибора производите следующие операции:
перед установкой на рабочее место протрите прибор сухой
чистой салфеткой;
поверните вперед подставку прибора (для удобства работы),
закрепленную снизу прибора;
подключите ко входам У1—У4 выносные делители;
установите прибор таким образом, чтобы обеспечивалась сво-
бодная вентиляция. Вентиляционные отверстия кожуха прибора
не должны быть закрыты другими предметами;
соедините клемму ” @ ” с шиной заземления;
установите органы управления (рис. 29) в исходные полжения,
указанные в табл. 14. Положение кнопки ’’нажата” соответствует
обозначению на передней панели, если оно единственное, или
нижнему обозначению, если оно двойное. Положение кнопки
”не нажата” соответствует верхнему обозначению)
подключите вилку сетевого соединительного шнура к розет-
ке питания.
Включите переключатель СЕТЬ.
Таблица 14
Орган управления	Обозначение на передней панели прибора	Исходное положение
Переключатель включения прибо- ра Управление индикатором Кнопка поиска луча Кнопка включения канала Z Кнопки включения растяжки разверток луча I и луча II	СЕТЬ „ПфИСКЛУЧА XI Х2 РАСТЯЖКА хб	Нажата Не нажата Не нажата Не нажаты
64
Продолжение табл. 14
Орган управления	Обозначение на передней панели прибора	Исходное положение
Ручки регулирования	ДУЧ I
яркости луча I и луча II Ручка регулирования фокуси-	'^Сулуч п М0ЧЛУЧ I	Левое
ровки луча I и луча II Ручка регулирования освещения шкалы Группы органов управления развертками Группа органов управления раз- верткой А Группа органов управления разверткой Б Группы органов управления синхронизацией разверток: кнопки включения внутренней синхронизации	110" ЛУЧ II РАЗВЕРТКИ А Б СИНХР.	Среднее Левое
от канала усиления У1 кнопки включения внутрен- ней синхронизации от кана-	У1	Не нажаты
ла УЗ кнопки включения синхрони-	УЗ	Не нажаты
зации от питающей сети кнопки включения синхрони-	СЕТЬ	Не нажаты
зации от внешнего сигнала кнопка включения готовности	”-D”	Не нажаты
к однократному запуску кнопка включения режима	ГОТОВ	Не нажата
однократного запуска Переключатели коэффициентов	”1х”	Не нажата и 0>5 н ОД
разверток А и Б Кнопки переключения размер-	ВРЕМЯ/ДЕЛЕНИЕ ,,ms/gs”
ности коэффициентов разверток Кнопки переключения открытого и закрытого входов синхрониза-		Не нажаты
ции Кнопки переключения полярности	Л~ м	Не нажаты
синхронизации Кнопки переключения ждущего	V	Не нажаты
или автоколебательного запуска Группы органов управления кана- лами усиления: У1 У2 УЗ У4 Переключатели коэффициентов	АВТ. ЖДУЩ. УСИЛИТЕЛИ У1 У2 УЗ У4	Не нажаты
отклонения каналов усиления У1-У4	НАПРЯЖ/ДЕЛЕНИЕ	0,1
65
Продолжение табл, 14
Орган управления	Обозначение на передней панели прибора	Исходное положение
Кнопки переключения размер- ности коэффициентов отклоне- ния	„V/mV”	Не нажаты
Ручки плавного изменения коэф- фициентов отклонения каналов усиления У1—У4	ПЛАВНО	Положение ” V ” (калиброванное значение коэффи- циента отклонения)
Кнопки переключения закрыто- го и открытого входов У1—У4 Кнопки ’’заземления” входов У1-У4		Не нажаты
	”1”	Не нажаты
Кнопки включения дифферен- циального режима У1—У 2 и УЗ-У4	У1—У2, Уз—У4	Не нажаты
Кнопка включения ограничения полосы от 0 до 100 кГц; У1 и У2	ПОЛОСА 0-100 kHz У1 и У2	Не нажата
УЗиУ4	УЗ и У4	Не нажата
Кнопка подключения канала УЗ к каналу XI	У3->Х1	Не нажата
Кнопки переключения калибра- ционного напряжения постоянно- го тока на импульсное (меандр)	Калибратор 2 f сети »irSr5 ” U L»	Не нажаты
Ручки смещения лучей по горизон- тали: А	”А	”	Среднее
Б	”Б < -»	Среднее
Ручки смещения лучей по вертика- ли каналов: У1	”У1 J ”	Среднее
У2	”У2 {	”	Среднее
УЗ	”УЗ ! ”	Среднее
У4	”У4 |	Среднее
Ручка управления уровнем синхро- низации развертки: А	А УРОВЕНЬ	Среднее
ч	Б	Б УРОВЕНЬ	Среднее
Органы управления режимом работы прибора: кнопка включения канала У1	У1, У2, XI — луч I УЗ, У4, Х2 — луч II У1	Не нажата
кнопка включения канала У2	У2	Не нажата
кнопка включения канала УЗ	УЗ	Не нажата
кнопка включения канала У4	У4	Не нажата
кнопка переключения пооче- редной коммутации : каналов на прерывистую	—> —>	Не нажата
кнопка подключения разверт- ки А одновременно к каналам горизонтального отклонения луча I и луча II	А	Не нажата
66
Продолжение табл. 14
Орган управления	Обозначение на передней панели прибора	Исходные положение
кнопка подключения развертки Б одновременно к каналам горизонтального отклонения луча I и луча II	Б	Не нажата
кнопка включения режима подсвета развертки А раз- верткой Б (совместно с вклю- чением кнопки А) или режима задержки развертки Б от раз- вертки А (совместно с вклю- чением кнопки Б)	3	Не нажата
Ручка установки времени за- держки развертки Б	ЗАДЕРЖКА	Среднее
9.	ПОРЯДОК РАБОТЫ
9.1.	Подготовка к проведению измерений
9.1.1.	Выполните операции, изложенные в разделе 8.
При подготовке прибора к измерениям и проведению изме-
рений все органы управления должны находиться в исходном
состоянии за исключением устанавливаемых при данной операции.
9.1.2.	После включения прибора убедитесь в его нормальном
функционировании путем проверки действия основных органов
управления.
Установите нижеуказанные органы управления в следующие
положения:
кнопки У1, У2, УЗ и У4 переключателя режима — нажаты;
ручки регулирования яркости лучей — соответствующие яр-
кости лучей, удобной для наблюдения;
переключатели х1-х10 выносных делителей — ”х10”;
выведите линии разверток А и Б на рабочую часть экрана с
помощью ручек ” |	” каналов У1—У4 и убедитесь в возможнос-
ти перемещения каждой линии развертки в пределах всего верти-
кального размера экрана. Для быстрого йоиска лучей пользуй-
тесь кнопкой — ПОИСК ЛУЧА;
убедитесь в возможности совмещения начала и конца рабочей
части линии разверток А и Б с центром экрана ЭЛТ с помощью
ручек ”«•—- ” соответствующих разверток.
Примечания: 1. Не устанавливайте большую яркость луча, при которой
происходит уменьшение яркости другого луча,
2.	При фотографировании медленных процессов не устанавливайте боль-
шую яркость луча, при которой наблюдается побочный засвет экрана (это
явление связано со вторичной эмиссией сетки ЭЛТ).
87
9.1.3.	Прибор готов к проведению измерений через 15 мин
после включения.
9.1.4.	Откалибруйте прибор следующим образом.
Установите органы управления в следующие положения:
переключатели каналов У1—У 4 НАПРЯЖ/ДЕЛЕНИЕ —”0,05 V”;
кнопки ” 1 ” каналов У1—У4 — нажаты;
кнопки ПОЛОСА 0—100 kHz — нажаты.
Произведите балансировку усилителя У1. Нажмите кнопку ”У1”
переключателя режима, при этом будет воспроизводиться только
канал У1. Включая и выключая кнопку „ V/m V” канала У1 и вращая
ручку БАЛАНС У1, выведенную на правую боковую стенку при-
бора, добейтесь, чтобы при переключениях кнопки ,,V/mV” смеще-
ние луча I по вертикали было минимальным.
Если при переключениях кнопки „У/т¥”луч будет уходить
за экран, пользуйтесь кнопкой ПОИСК ЛУЧА для его обнару-
жения.
Аналогично произведите балансировку усилителей У2, УЗ и
У4.
Установите органы управления прибора в положения:
переключатели НАПРЯЖ/ДЕЛЕНИЕ каналов У1~У4 — ”10”;
V
кнопки ,,mV ” каналов У1—У4 — нажаты;
кнопки ПОЛОСА 0—100 kHz —нажаты;
кнопка	” калибратора — нажата;
переключатель выносного делителя ”х1-х10”~ ,,х10”.
Произведите калибровку тракта У1. Нажмите кнопку У1 пере-
ключателя режима. Подключите выносной делитель канала У1 к
выходу калибратора”0,6 V”. При этом на экране будет отобра-
жаться калибрационный сигнал в виде двух горизонтальных ли-
ний.
Вращая ручку ’’КОРР.УСИЛЕНИЯ У1”, доступ к которой имеет-
ся через правую обшивку прибора и ручку ” J У1”, совместите с
максимальной точностью верхнюю линию сигнала с седьмой гори-
зонтальной линией шкалы экрана, а нижнюю — со второй.
Аналогично произведите калибровку коэффициентов отклоне-
ния трактов У2, УЗ и У4.
При работе без выносного делителя или с ним, но с коэффици-
ентом передачи 1:1, используйте для калибровки выход калибра-
тора ”60 mV”.
При проведении измерений в рабочих условиях эксплуатации
для обеспечения точности измерения, гарантируемой технически-
ми данными на прибор, произведите дополнительную калибровку
рабочих диапазонов коэффициентов отклонения.
Калибруемые коэффициенты отклонения в зависимости от
рабочих диапазонов и напряжения калибрационного сигнала (ис-
пользуемый выход калибратора) приведены в табл. 15.
68
Таблица 15
Диапазон рабочих козффи-	Калибруемый коэф-	Напряжение калибрацион-
циентов отклонения	фициент отклонения	ного сигнала
0,5—2 мВ/деление	1 мВ/деление	6 мВ
5—20 мВ/деление	10 мВ/деление	60 мВ
0,05—0,2 В/деление	0,1 В/деление	0,6 В
0,05—5 В/деление	1 В/деление	6 В
Примечание. При использовании выносного делителя 1:10 указанные в
табл. 15 коэффициенты отклонения определяются с учетом выносного дели-
теля.
Для калибровки коэффициентов разверток А и Б установите
органы управления прибора в следующие положения:
переключатели ВРЕМЯ/ДЕЛЕНИЕ разверток А и Б — ”5 ms”;
кнопки СНИХР СЕТЬ разверток А и Б — нажаты;
переключатель НАПРЯЖ/ДЕЛЕНИЕ канала У1-”0,5 V”;
кнопка У1 переключателя режима — нажата;
кнопка А переключателя режима — нажата;
кнопки ’’АВТ.ЖДУЩ.” разверток А и Б — нажаты.
При измерении временных интервалов длиной от 6 до 10 деле-
ний подайте на вход У1 калибрационные импульсы с гнезда
”6 V” с помощью выносного делителя.
Засинхронизируйте развертку А
с помощью ручки УРОВЕНЬ. Ручкой КОРР.ДЛИТЕЛЬНОСТИ А,
доступ к которой имеется через правую обшивку прибора, точно
установите на десяти делениях шкалы ЭЛТ пять периодов прямо-
угольных импульсов калибратора при частоте питающей сети
50 Гц и шесть периодов — при частоте 60 Гц. Совмещение прово-
дите по центральной горизонтальной линии шкалы ЭЛТ. Включи-
те кнопку ”Б” переключателя режима и выключите кнопку ”А”.
На экране канал У1 будет отображаться на развертке Б. Ручкой
КОРР.ДЛИТЕЛЬНОСТИ Б, доступ к которой имеется через пра-
вую обшивку прибора, точно установите на десяти делениях шка-
лы ЭЛТ пять или шесть периодов прямоугольных импульсов
калибратора.
При измерении временных интервалов длиной от 4 до 6 делений
с погрешностью, гарантируемой техническими данными на при-
бор, произведите дополнительную калибровку коэффициентов
развертки на измеряемом участке рабочей части экрана. Калиб-
ровку производите по вышеизложенной методике, устанавливая
на 4-х делениях шкалы 2 периода калибрационного сигнала при
частоте сети 50 Гц или 3 периода на 5-ти делениях при частоте
сети 60 Гц.
Затем для сведения лучей по горизонтали на развертке А или
Б органы управления установите в следующие положения:
69
кнопки У1 и УЗ переключателя режима — нажаты;
кнопки АВТ./ЖДУЩ. разверток А и Б —не нажаты;
кнопки РАСТЯЖКА х&, xl, х2 — нажаты;
кнопка А переключателя режима — нажата.
Установите начало развертки канала УЗ с помощью ручки
” — —* А” в центре экрана и совместите с помощью регулировки
СВЕДЕНИЕ ЛУЧЕЙ А начало развертки канала У1 с началом раз-
вертки канала УЗ.
Затем выключите кнопку А и включите кнопку Б переключа-
теля режима и произведите сведение лучей на развертке Б с по-
мощью регулировок ”-* Б” и СВЕДЕНИЕ ЛУЧЕЙ Б.
9.1.5.	Кабели, используемые для подачи сигнала на входы бло-
ка, имеют большое влияние на точность воспроизведения вы-
сокочастотного сигнала.
Для сохранения параметров исследуемого сигнала исполь-
зуйте выносные делители и высокочастотные кабели из комп-
лекта ЗИП.
Во всех возможных случаях подавайте сигналы с помощью
выносных делителей, установленных в положение ”х10”, так
как при этом обеспечивается наименьшая нагрузка исследуе-
мой цепи и расширяется диапазон измерений амплитуд до 250 В.
Сигналы малой амплитуды подавайте с помощью выносного де-
лителя, установленного в положение ”х1”. Этот вид подачи удо-
бен для гармонических сигналов с частотой 2 МГц и ниже или
для импульсных сигналов с фронтом 0,35 мкс и более при коэф-
фициенте отклонения менее 0,5 мВ/деление.
Если источник сигнала имеет выходное сопротивление 50 Ом,
то соединительный кабель нагружайте у входа прибора на вол-
новое сопротивление, равное 50 Ом.
Помните, что:
заземляющая шина длиной в несколько сантиметров может
создать ’’звон” порядка нескольких процентов;
неэкранированный провод является антенной, и при иссле-
довании сигналов с малым уровнем нужно работать только с
пробниками или кабелями из комплекта.
9.1.6.	Для обеспечения точных измерений осуществите компен-
сацию выносного делителя.
Для этого подключите выносной делитель к одному из входов
каналов У1—У4. Установите органы управления в следующие по-
ложения:
переключатель НАПРЯЖ/ДЕЛЕНИЕ рабочего канала усиле-
ния — ”0,1 V”;
переключатель ВРЕМЯ/ДЕЛЕНИЕ развертки А — ”200 ps”;
кнопка СИНХР СЕТЬ развертки А — нажата;
кнопка А переключателя режима — нажата;
кнопка АВТ.ЖДУЩ. развертки А — нажата;
кнопка	—/ТП_ ” калибратора — нажата;
70
переключатель xl — xlO выносного делителя ”х10”.
Выносной делитель подключите к выходу калибратора ”6 V”.
Ручкой УРОВЕНЬ засинхронизируйте развертку.
С помощью подстроечного конденсатора выносного делителя
добейтесь, чтобы импульс имел плоскую вершину — выносной
делитель будет скомпенсирован.
9.2.	Проведение измерений
9.2.1.	Прибор имеет следующие режимы работы:
работают каналы У1, У2, УЗ, У4 отдельно или совместно в
любой комбинации с отображением сигналов каналов У1 и У2
на луче I, а сигналов каналов УЗ и У4 на луче II, и работают раз-
вертки А и Б отдельно (одна на оба луча) или с отображением
одновременно включенных разверток А на луче I и Б на луче
II.
Из них преимущественное применение имеют следующие
режимы:
а)	работает канал У1 и развертка А на луч I, канала УЗ и раз-
вертка Б на луч II (основной режим);
б)	работает только канал У1 и развертка А или только канал
УЗ и развертка Б (одолучевой одноканальный режим);
в)	работают не менее двух каналов усиления одновременно
и одна развертка А или Б (многоканальный режим);
г)	работают не менее двух каналов усиления одновременно
и развертки А и Б (многоканальный режим с двумя развертками,
включающий в себя и основной режим работы);
яркостное выделение (подсвет) участка осциллограммы,
отображаемой в масштабе развертки А, задержанной относитель-
но развертки Б (режим ПОДСВЕТ Б на А);
отображение осциллограм в масшатбе развертки Б, задержан-
ной относительно развертки А (режим ЗАДЕРЖКА Б от А);
ди	фференциальный режим работы каналов усиления У1 и (или)
УЗ (режимы ”У1—У2” и (или) ”УЗ—У4”;
ХУ	— режим (одно- или двухканальный), при котором канал
УЗ используется для горизонтального отклонения луча I (режим
”УЗ ->Х1”);
канал У4 используется для передачи и усиления сигналов
внешней модуляции яркости лучей (режим ”Z”).
9.2.2.	Для работы прибора в основном режиме все кнопки
переключателя режима установите в исходное состояние.
9.2.3.	Для работы прибора в однолучевом одноканальном
режиме нажмите кнопку У1 или УЗ переключателя режима в зави-
симости от выбираемого канала усиления и кнопку А или Б в
зависимости от выбираемой развертки.
9.2.4.	Для работы прибора в многоканальном режиме нажмите
кнопки переключателя режима У1—У4 соответственно выбирае-
мым каналам усиления и кнопку А или Б в зависимости от выби-
71
раемой развертки. Переключение каналов У1 и У2, а также УЗ и |
У4 между собой будет происходить после каждого хода развертки	|
(поочередный режим коммутации).	?
Для переключения каналов независимо от прихода сигнала с i
частотой около 150 кГц нажмите кнопку	переключателя
режима (прерывистый режим коммутации).
Произведите сведение лучей на выбранной развертке согласно
методике п. 9.1.4.
9.2.5.	Для работы прибора в многоканальном режиме с двумя	i
развертками нажмите кнопки переключателя режима ”У1—У4”	‘
соответственно выбираемым каналам усиления. При этом каналы
У1 и У2 будут отображаться на развертке А, а УЗ и У4 — на раз-
вертке Б.
9.2.6.	При работе прибора в многоканальном режиме для ка-
чественного воспроизведения сигналов учитывайте следующие
положения:
при исследовании сигналов с амплитудой 1 В и более работай-
те по возможности только с выносным делителем, установленным
в положение ”х10”;
при исследовании нескольких сигналов различной амплитуды
сигналы меньшей величины подавайте на каналы У2 и У4;
во избежание паразитного влияния лучей в ЭЛТ при исследо-
вании нескольких высокочастотных сигналов (кроме однократ-
ных) используйте каналы одного луча;
при исследовании сигналов в одном временном мсштабе на
одном луче неиспользуемую развертку выключите, чтобы исклю-
чить паразитное влияние лучей в ЭЛТ.
9.2.7.	Для работы прибора в режиме ПОДСВЕТЕ на А нажмите
кнопки А и 3 переключателя режима и проверьте, чтобы кнопка
АВТ.ЖДУЩ. развертки Б не была нажата, если требуется, чтобы
развертка Б запускалась сразу после задержки, и нажата при
запуске развертки Б от первого сигнала синхронизации, прошед-
шего после задержки.
Время задержки начала подсвечиваемого участка от начала раз-
вертки А установите ручкой ЗАДЕРЖКА по шкале экрана. Время
задержки будет соответствовать количеству делений шкалы ЭЛТ
между началом развертки А и началом подсвечиваемого участка.
Длина подсвечиваемого участка будет соответствовать длитель-
ности развертки Б.
Время задержки в миллисекундах (если кнопка „ms/дз” не нажа-
та) или в микросекундах (если кнопка,,шз/дз” нажата) определите
по формуле:
Т3 =Kp-N,	(1)
где Т3 — время задержки;
Кр — коэффициент развертки А;
N— число делений, определяющих задержку.	..
72
I
1
9.2.8.	Для работы прибора в режиме ЗАДЕРЖКА Б от А нажми-
те кнопки Б и 3. Если требуется, чтобы развертка Б запускалась
от развертки А, кнопка АВТ.ЖДУЩ. должна находиться в положе-
нии ”не нажата”. Если требуется, чтобы задержанная развертка Б
запускалась сигналом синхронизации, нажмите кнопку Б АВТ.
ЖДУЩ.И засинхронизируйте развертку Б.
Время задержки (Т3) установите переключателем ВРЕМЯ
ЗАДЕРЖКИ и кнопкой ”ms/ps” развертки А и ручкой ЗАДЕРЖ-
КА в режиме ПОДСВЕТ Б на А (см. п. 9.2.7).
9.2.9.	Для отображения одного или нескольких сигналов на
экране в одном временном масштабе органы управления при-
бора установите в следующие положения:
кнопки ”У1—У4” переключателя режима —нажаты (в соответ-
ствии с включенными каналами усиления);
кнопка А или Б — нажата (в соответствии с выбираемой раз-
верткой) ;
переключатели НАПРЯЖ/ДЕПЕНИЕ и кнопки ”V/mV” каналов
У1—У4 — необходимое, в котором величина изображения сигнала
на экране ЭЛТ не более 8 делений;
переключатель ВРЕМЯ/ДЕЛЕНИЕ выбранной развертки А или
Б — необходимое.
Кнопкой ”	” выберите режим коммутации каналов.
Прерывистый режим используйте при коэффициентах раз-
вертки от 0,5 мс/деление и больше, а также при исследовании
медленных однократных процессов отображения по каналам У1,
У2 и (или) УЗ, У4. При меньших коэффициентах разверток стано-
вятся видны моменты переключения каналов, что затрудняет
наблюдение исследуемых сигналов.
Поочередный режим может быть использован во всех положе-
ниях переключателя коэффициентов развертки. Однако при
больших коэффициентах развертки режим поочередного переклю-
чения каналов становится видным, что затрудняет наблюдение
исследуемых сигналов. Поочередный режим используйте при
коэффициентах развертки 0,5 мс/деление и меньше.
При исследовании двух периодических и однократных сигна-
лов преимущественно используйте каналы У1 и УЗ. В этом режи-
ме яркость осциллограмм более высокая, чем в режиме коммута-
ции каналов, имеется независимое регулирование яркостью
каждого луча, надежная синхронизация, как от канала У1, так
и от канала УЗ.
При сопоставительных измерениях двух периодических сигналов
или сравнении их формы, а также при необходимости синхрониза-
ции развертки каждым сигналом используйте каналы У1 и У2 или
УЗ и У4.
Кнопками ”	” выбирайте вид связи тракта вертикально-
го отклонения с источником исследуемого сигнала. В положении
” — ” связь с источником исследуемого сигнала осуществляется
по постоянному току. Этот режим используйте в подавляющем
73
большинстве случаев. Однако, если постоянная составляющая
исследуемого сигнала намного больше переменной составля-
ющей, то выбирайте связь источника исследуемого сигнала с
трактом вертикального отклонения по временному току ”,
когда конденсатор входной цепи не пропускает постоянную
составляющую. При исследовании низкочастотных сигналов
учитывайте, что в режиме нижний предел частотной характе-
ристики тракта вертикального отклонения составляет 15—20 Гц.
При нажиме кнопки ”1 ” входа канала отключается от источни-
ка исследуемого сигнала и ’’заземляется”.
Коэффициент отклонения каналов У1—У4 выберите в зависи-
мости от величины исследуемого сигнала и удобства измерения.
При помощи ручки ПЛАВНО можно изменять коэффициент
отклонения в каждом положении переключателя НАПРЯЖ/ДЕЛЕ-
НИЕ не менее, чем в 2,5 раза.
При работе в одном временном масштабе нажмите следующие
кнопки переключателя режима:
А (работает только развертка А);
Б (работает только развертка Б);
А и 3 (развертка Б подсвечивает развертку А);
Б и 3 (работает задержанная развертка Б).
Вид синхронизации устанавливайте внутренний, внешний и
с частотой напряжения сети.
Внутреннюю синхронизацию используйте в большинстве случа-
ев.
Для синхронизации развертки А или Б сигналами канала У1
нажмите кнопку СИНХР У1, для синхронизации от канала УЗ
кнопку СИНХР УЗ соответствующей развертки.
В исходном состоянии (кнопки СИНХР не нажаты и вклю-
чены режимы СИНХР. У1 и У2 и СИНХР УЗ и У4 разверток А и Б
соответственно) синхронизация развертки А будет осуществ-
ляться сигналами канала Y1, развертки Б — канала Y2, т.е. с
выхода коммутатора каналов У1 и У2 (развертка А) или комму-
татора УЗ и У4 (развертка Б). Если при этом будет включен
только канала У1 (кнопка У1 переключателя режима нажата),
то развертка А будет синхронизироваться сигналом канала У1;
если будет включен только канал У2 (кнопка У2 переключателя
режима нажата), то развертка А будет синхронизироваться сигна-
лом канала У2; если будут одновременно включены каналы У1 и
У2 (кнопки У1 и У2 переключателя режима нажаты), то развертка
А будет синхронизироваться поочередно сигналами каналов У1
и У2.
Аналогично, если будет включен только канал УЗ (кнопка УЗ
переключателя режима нажата), то развертка Б будет синхрони-
зироваться сигналом канала УЗ, если будет включен только канал
У4 (кнопка У4 переключателя режима нажата), то развертка
Б будет синхронизироваться сигналом канала У4. Если будет
одновременно включены каналы УЗ и У4 (кнопки УЗ и У4 пере-
74
ключателя режима нажаты), то развертка Б будет синхронизи-
роваться поочередно сигналами каналов УЗ и У4.
Режим синхронизации при одновременно включенных кноп-
ках У1 и У2 или (и) УЗ и У4 возможен только в режиме пооче-
редной коммутации (кнопка ” не нажата). При отсутствии
сигнала хотя бы в одном из коммутируемых каналов соответст-
вующая им развертка не запустится. Для получения устойчивой
синхронизации в этом режиме необходимо, чтобы сигналы, ото-
бражаемые на экране, имели общую зону регулирования уровня
запуска развертки. Это достигается смещением сигналов по
вертикали.
В схеме прибора введен автоматический разнос уровней синхро-
низации сигналов, отображаемых по каналам У1, У2 (УЗ, У4)
на величину, соответствующую расстоянию по вертикали в 2 деле-
ния.
Таким образом, если между изображением сигналов на экране
ЭЛТ будет расстояние 1,5-2 деления, то всегда возможно добиться
устойчивой синхронизации.
На рис. 44 показаны осциллограммы сигналов на экране прибо-
ра и эпюры импульсов синхронизации, поясняющие работу син-
хронизации.
Синхронизацию от напряжения сети используйте, когда исследу-
емые сигналы имеют временную зависимость от частоты напряже-
ния сети, либо в том случае, когда в сложном сигнале есть состав-
ляющие с частотой напряжения сети.
Внешнюю синхронизацию используйте в том случае, если внут-
ренний синхронизирующий сигнал слишком мал или содержит
составляющие, нежелательные для синхронизации.
Этот режим удобен тем, что развертка все время синхронизи-
руется одним и тем же сигналом, что позволяет исследовать сигна-
лы различной амплитуды, полярности, частоты и формы без
перестройки синхронизации.
В большинстве случаев используйте положение переключа-
теля запуска схемы синхронизации (кнопка ”	” не нажата).
Если сигнал низкочастотный, то используйте положение ” — ”,
переключателя запуска схемы синхронизации (кнопка	”
нажата), т.к. в положении ” низкочастотные сигналы ослабля-
ются.
Полярность сигнала запуска развертки выбирайте кнопкой
” Л_/1_Г в положении ”-Л- ” развертка запускается положи-
тельной (нарастающей) частью синхронизирующего сигнала, в
положении ” Ч-Г ” отрицательной (падающей) частью запуска-
ющего сигнала.
При наблюдении нескольких периодов исследуемого сигнала
положение переключателя полярности запуска не имеет значе-
ния. Однако при исследовании определенной части периода пра-
вильное положение переключателя имеет значение.
75
Работу развертки в режиме автозапуска (АВТ.) используйте,
чтобы получить линию развертки при отсутствии запускающего
сигнала. При наличии запускающего сигнала преимущественно
работайте в ждущем режиме (ЖДУЩ.) С помощью ручки УРО-
ВЕНЬ производите выбор уровня запуска и регулировку стабиль-
ности синхронизации. Если при переходе на другой коэффициент
развертки или изменении частоты запускающего сигнала появи-
лась нестабильность (’’двоение”) или срыв синхронизации, повер-
ните ручку УРОВЕНЬ незначительно влево или вправо и восстано-
вите синхронизацию.
Однократный режим развертки ”1Х” используйте при исследо-
вании однократных и редко повторяющихся сигналов, а также
сигналов, изменяющихся по амплитуде, форме или во времени,
и когда периодическая развертка дает неустойчивое изображение.
Этот режим используйте для фотографирования периодичес-
ких сигналов.
Для получения однократного режима нажмите кнопку ”1Х”,
затем нажмите кнопку ГОТОВ. После этого первый приходя-
щий импульс запустит развертку.
Для возможности следующего запуска развертки снова наж-
мите эту кнопку. Рядом с этой кнопкой смонтирован сигналь-
ный индикатор (светодиод). Он загорается, когда одна из развер-
' ток готова к запуску и гаснет после завершения цикла работы
обеих разверток.
Выбор коэффициента развертки Р-01 осуществляйте при помо-
щи переключателей ВРЕМЯ/ДЕЛЕНИЕ и кнопки ”ms/gs”.
Пятикратная растяжка длительности развертки позволяет
наблюдать любой участок изображения длительностью, равной
двум делениям, на десяти делениях экрана ЭЛТ прибора.
Любой участок растянутой развертки величиной в десять
делений можно устанавливать на экране ЭЛТ при помощи ручки
Для использования пятикратной растяжки коэффициентов
развертки установите в центре экрана ЭЛТ участок, который
необходимо растянуть (рис. 45). Затем кнопку РАСТЯЖКА х5
XI или Х2 нажмите, и при помощи ручки ” -*—* ” установите
изображение растянутого участка в положение, удобное для наб-
людения.
При включении РАСТЯЖКИ х5 разверток с коэффициентами
разверток от и,1 до 5 мкс/деление рекомендуется воспроизводить
сигналы одним лучом (в однолучевом одноканальном или двухка-
нальном режиме работы), т.к. при двухлучевом многоканальном
режиме возможны небольшие, но заметные искажения формы
сигналов из-за взаимного влияния лучей ЭЛТ.
Преимущественно для детального рассмотрения сигнала исполь-
зуйте развертку Б, задержанную от развертки А. Воспроизведите
сигнал на развертке А (кнопка А — нажата). Включите режим
76
ПОДСВЕТ Б на А, как указано в п. 9.2.7 и подсветите исследуе-
мый участок осциллограммы. Включите режим ЗАДЕРЖКА Б
от А, как указано в п. 9.2.8. Исследуемый участок осциллограм-
мы будет воспроизводиться на экране увеличенным в N раз:
N =
КА
кБ
(2)
гдеЫ — количество раз;
Кд — коэффициент развертки А;
Кб коэффициент развертки Б.
Для обеспечения в приборе коэффициентов разверток 1, 2 и
5 с/деление используйте внешний блок конденсаторов, подклю-
чаемый к гнездам С ВНЕШ, соответствующей развертки, располо-
женным на правой стенке прибора.
Для этого установите следующий режим работы развертки:
кнопка ”ms/ps” — не нажата;
переключатель ВРЕМЯ/ДЕЛЕНИЕ — ”С”.
Требуемый коэффициент развертки установите с помощью
переключателя ВРЕМЯ/ДЕЛЕНИЕ, расположенного в блоке кон-
денсаторов.
Синхронизацию разверток произведите обычным путем.
При использовании блока конденсаторов не работайте с повы-
шенной яркостью лучей, так как при больших коэффициентах
разверток (медленном перемещении луча) может произойти
выход из строя ЭЛТ.
9.2.10.	Для отображения сигналов в дву£ временных масшта-
бах органы управления установите в следующие положения:
кнопки У.1—У4 переключателя режима — нажаты (в соответст-
вии с включенными каналами усиления);
переключатели НАПРЯЖ/ДЕЛЕНИЕ и кнопки ”V/mV” каналов
У1--У4 — необходимое;
кнопки А и Б — нажаты;
переключатели ВРЕМЯ/ДЕЛЕНИЕ развертрк А и Б — необходи-
мое.
В установленном режиме работы на развертке А будут отобра-
жаться каналы У1 и У2, на развертке Б — каналы УЗ и У4. При
этом сохраняется независимое управление каждой разверткой
(см. п. 9.2.9).
9.2.11.	Для включения дифференциального режима работы
канала У1 установите его органы управлений в следующие поло-
жения:
кнопка У1—У2 — нажата;
кнопка V/mV — нажата;
переключатель НАПРЯЖ/ДЕЛЕНИЕ — необходимое;
кнопки ”	” каналов У1 и У2 — нажаты.
77
Сигнал, подаваемый на вход У2, инвертируется в канале У1 или
вычитается с сигналом, подаваемым на вход У1. Вход канала У2
при этом автоматически замкнут на корпус.
При работе в дифференциальном режиме необходимо учиты-
вать следующие особенности прибора:
максимальный коэффициент отклонения канала У1 по диффе-
ренциальному входу (входу У2) не более 20 мВ/деление;
коэффициент подавления синфазных сигналов обеспечивается
только на прямых входах (без выносных делителей и раздели-
тельных емкостей) и зависит от идентичности подсоединительных
кабелей.
Аналогично включается дифференциальный режим ”УЗ—У4” в
канале УЗ.
9.2.12.	Для работы прибора в режиме ХУ установите органы
управления в следующие положения:
кнопка У1 переключателя режима —нажата;
кнопка ”УЗ-*Х1” — нажата;
кнопки ” У1 и УЗ — нажаты.
Режим ХУ используйте для определения фазовой разности меж-
ду двумя сигналами одной частоты. Этот метод более удобен для
частот сигналов до 100 кГц. В этом методе один из гармонических
сигналов обеспечивает горизонтальное отклонение, в то время,
как другой сигнал обеспечивает вертикальное отклонение. Значе-
ния фазового отклонения между двумя сигналами могут быть
определены по фигурам Лиссажу следующим образом:
а)	подайте синусоидальные сигналы на входы каналов У1 и
УЗ;
б)	установите изображение на середину экрана ЭЛТ и переклю-
чателями НАПРЯЖ/ДЕЛЕНИЕ обеспечьте одинаковый размах
изображения не менее 4 делений в каждом направлении. Переклю-
чатель НАПРЯЖ/ДЕЛЕНИЕ канала У1 управляет вертикальным
отклонением, а переключатель НАПРЯЖ/ДЕЛЕНИЕ канала УЗ —
горизонтальным;
в)	расположите изображение симметрично относительно верти-
кальной градуированной линии шкалы экрана ЭЛТ.
Измерьте расстояния Н и а, как показано на рис. 46.
Расстояние Н представляет собой расстояние между точками
пересечения кривой с вертикальной градуированной линией.
Расстояние а — максимальное расстояние по вертикали;
г)	разделите расстояние Н на а для вычисления синуса фазового
угла между двумя сигналами. Угол может быть вычислен по
тригонометрической таблице.
Если изображение представляет собой диагонально-направлен-
ную линию, то два сигнала находятся или в фазе (рис. 48) или с
разницей 180°. Изображение окружности указывает на фазовую
разность 90°. На рис. 48 изображено несколько возможных
фигур Лиссажу, определяющих фазу от 0 до 360°.
78
Например, пусть изображению (рис. 46) (Н=2, а=4 деления)
свойственна собственная фазовая разность 3°.
Используя формулу:
н
Sin = ----а--,	(3)
где Н и а — величины расстояний,
2
получим Sin ^>=---— - 0,5,
4
откуда = 30°.
Для определения фазовой разности между сигналами X и
У требуется учесть еще и собственную фазовую разность усили-
телей X и У.
Получим 30° — 3° = 27°.
Аналогично можно получить ХУ режим, используя канал У2 и
двухканальный ХУ режим. При необходимости одновременно с
ХУ режимом на луче II можно наблюдать сигнал горизонтального
отклонения луча I по каналу УЗ (нажимая кнопку УЗ переключа-
теля режима).
9.2.13.	Для включения режима Z (внешней модуляции яркости
лучей) нажмите кнопку ”Z”. При этом канал У4 подключится к
каналу Z.
Яркость осциллограммы в этом режиме будет зависеть от
ручки ” I У4” величины и полярности сигнала в канале У4,
т.е. по своему действию они подобны регулированию яркости и
контрастности изображения.
Режим Z позволяет получить как дополнительный подсвет
осциллограммы или ее участка, так и затемнение.
Наиболее употребительное использование режима Z — яркост-
ные временные метки.
Кроме этого, режим Z используйте для подсвета сигналами
специальной формы в режиме ХУ и других случаях. Включение
режима не исключает одновременного наблюдения модулиру-
ющего сигнала по каналу У4.
При использовании режима Z помните, что использование повы-
шенной яркости луча может привести к выходу из строя ЭЛТ, и
включите его, предварительно установив ручку ”	£	У4” в
левое положение.
9.2.14.	Для измерения разности фаз двух сигналов одной час-
тоты используйте двухканальный режим прибора, т.е. каналы
У1 и У2 или УЗ и У4. Этот метод измерения разности фаз может
быть использован вплоть до предельной частоты тракта вертикаль-
ного отклонения.
79
Для сравнения фаз сигналов, поданых на входы каналов У1 и
У2, выполните следующее:
а)	установите кнопки ”	” каналов У1 и У2 в одинаковые
положения, в зависимости от частоты подаваемого сигнала;
б)	установите кнопку ” в положение	или ”... ”,
в зависимости от частоты подаваемого сигнала;
в)	кнопки У1 и У2 переключателя режима — нажаты;
г)	подайте сигнал на вход канала У1, а сравниваемый — на
вход канала У2. Сигнал, поданный на канал У1, предшествует
сравниваемому по времени.
При подключении сигналов на входы используйте коаксиаль-
ные кабели с одинаковым временем задержки;
д)	установите переключателями НАПРЯЖ/ДЕЛЕНИЕ и ручка-
ми ПЛАВНО обоих каналов идентичные изображения около 5 де-
лений;
ж)	установите ручкой УРОВЕНЬ используемой развертки
устойчивое изображение;
з)	установите переключателем ВРЕМЯ/ДЕЛЕНИЕ на экране
ЭЛТ один период сигнала;
и)	установите сигналы симметрично градуированной линии
ручками ” |	” каналов;
к)	измерьте период сигнала по шкале экрана и и определите
К - КЛ	360°
фазовый коэффициент как —;
л)	измерьте разность по горизонтали между соответствующими
точками сигналов (в делениях шкалы), как показано на рис. 47;
м) умножьте измеренное расстояние (в делениях) на фазовый
коэффициент для получения точной величины фазовой разности.
Предположим, что период составляет 9 делений, горизонтальная
разность составляет 1 деление. Фазовая разность будет равна
1х_360_= 40.
1Х и
Более точное измерение фазы между двумя сигналами произ-
водится с помощью уменьшения коэффициента развертки. Один
из простейших путей уменьшения коэффициента развертки —
включение растяжки разверток. В этом случае может быть исполь-
зована задержанная развертка.
Фазовая разность определяется как произведение фазового
коэффициента развертки и увеличения коэффициента развертки.
Если коэффициент развертки увеличится в 5 раз путем растяж-
ки, то фазовый коэффициент будет равен 40°х0,2=8°/деление.
При горизонтальной разности в 5 делений, фазовая разность
будет 5x8=404
9.2.15.	Для измерения максимальной величины переменного
напряжения произведите следующие операции:
а)	произведите балансировку каналов, как указано в п. 9.1.4:
80
б)	проверьте калибровку коэффициентов отклонения, как ука-
зано в п. 9.1.4;
в)	включите канал У1—У4 в зависимости от количества одно-
временно исследуемых сигналов;
г)	подайте сигнал на гнездо ” 1MS2 60 pF” входа одного из
включенных каналов;
д)	установите переключатель НАПРЯЖ/ДЕЛЕНИЕ в такое
положение, при котором величина изображения исследуемого
сигнала находилась бы в пределах 3 — 8 делений;
е)	проверьте, чтобы кнопка ”	” находилась в положении
ж)	поставьте переключатель ВРЕМЯ/ДЕЛЕНИЕ включенной
развертки в положение, при котором на экране наблюдается нес-
колько периодов исследуемого сигнала;
з)	ручкой УРОВЕНЬ добейтесь устойчивого изображения;
и)	установите ручку ” ।	” включенного канала так, чтобы
один уровень сигнала совпадал с одной из линий шкалы, а вто-
рой находился в пределах экрана ЭЛТ. Совмещение производите
по центральной вертикальной линии шкалы, сдвигая сигнал руч-
кой ” ««—» ” горизонтального перемещения.
Затем ручкой ” «*—” горизонтального перемещения смес-
тите изображение таким образом, чтобы второй уровень находил-
ся на центральной вертикальной линии шкалы (рис. 49);
к)	измерьте количество делений между крайними точками
изображения по вертикальной оси. Ручка ПЛАВНО при этом
должна находиться в крайнем правом положении;
л)	умножьте количество делений, измеренное выше, на по-
казания переключателя НАПРЯЖ/ДЕЛЕНИЕ и на 10, если при
измерении используете выносной делитель 1:10.
Например, предположим, что размах изображения состав-
ляет 5 делений, используется выносной делитель 1:10, перек-
лючатель НАПРЯЖ/ДЕЛЕНИЕ установлен в положение ”1V”.
Максимальная величина напряжения будет составлять:
5 делений х 1 В/деление х 10 = 50 В.
9.2.16.	Для измерения постоянного напряжения произведите
следующие операции:
а)	произведите балансировку каналов У1~У4, как указано
в п. 9.1.4;
б)	проверьте калибровку коэффициентов отклонения, как
указано в п. 9.1.4;
в)	включите каналы У1—У4 в зависимости от количества
одновременно исследуемых сигналов;
г)	установите переключатели ”	” открытого и закрыто-
го входа включенных каналов в положение ”	”;
д)	режим запуска развертки установите автоколебательным;
е)	ручкой ” J ” включенного канала совместите луч с линией
шкалы экрана ЭЛТ в нижней части рабочего поля экрана ЭЛТ, ес-
81
ли напряжение положительное, в верхней части — если отрица-
тельное.
Совмещение произведите по центральной вертикальной линии
шкалы ЭЛТ}
ж)	установите переключатель НАПРЯЖ/ДЕЛЕНИЕ в такое
положение, при котором отклонение луча на экране ЭЛТ прибо-
ра (при подаче сигнала на вход канала) находилось бы в преде-
лах 3—8 делений;
з)	подайте сигнал на гнездо ”3) 1 MJ2 60рЕ”входа одного из
включенных каналов;
и)	проверьте совмещение нулевой линии луча с горизонталь-
ной линией шкалы экрана ЭЛТ при отключенном сигнале.
Не отключайте кабель, с помощью которого подается на вход
синал, а нажмите кнопку ”±” и, при необходимости, ручкой
” |	” совместите линию луча с горизонтальной линией шкалы
экрана ЭЛТ;
к)	после подачи сигнала на вход канала измерьте количество
делений, на которые отклонился луч по центральной вертикаль-
ной линии шкалы экрана ЭЛТ;
л)	умножьте количество делений, измеренное выше, на показа-
ния переключателя НАПРЯЖ/ДЕЛЕНИЕ и на 10, если при изме-
рении используете выносной делитель 1:10.
При измерении постоянных напряжений низкого уровня следу-
ет учитывать влияние входных токов усилителей, составляющих
не более 1 мА. Входные токи усилителей будут создавать на
выходном сопротивлении источника сигнала напряжения, кото-
рые будут суммироваться с напряжением сигнала. Например,
если выходное сопротивление источника 10 кОм, то дополнитель-
ное напряжение (напряжение ошибки) составит:
AU < 1-10’9 А-10-103 Ом = 1-Ю"5 В = 10 мкВ
При работе с выносным делителем 1:10 можно избежать ошиб-
ки из-за входного тока.
Для этого:
а)	подключите выносной делитель ко входу включенного кана-
ла усиления и установите переключатель выносного делителя в
положение ”х10”;
б)	замкните вход выносного делителя на корпус;
в)	совместите нулевую линию луча с горизонтальной линией
шкалы экрана ЭЛТ;
г)	подайте сигнал через выносной делитель и измерьте коли-
чество делений, на которые отклонился луч по центральной
вертикальной линии шкалы экрана ЭЛТ;
д)	умножьте количество делений, измеренное выше, на пока-
зание переключателя НАПРЯЖ/ДЕЛЕНИЕ и на 10.
9.2.17.	Для измерения временных интервалов между двумя
точками сигнала произведите следующие операции:
82
а)	проверьте калибровку коэффициентов разверток, как
указано в п. 9.1.4;
б)	подайте сигнал на вход выбранного канала усиления;
в)	установите переключатель НАПРЯЖ/ДЕЛЕНИЕ в такое
положение, чтобы изображение было в пределах 4—8 делений
по вертикальной линии шкалы экрана ЭЛТ;
г)	ручкой УРОВЕНЬ установите устойчивое изображение;
д)	переключателем ВРЕМЯ/ДЕЛЕНИЕ и кнопкой „ms/ps” уста-
новите такой коэффициент развертки, при котором расстояние
между двумя измеряемыми точками находилось бы в пределах
4—10 делений (расстояние между двумя измеряемыми точками
установите максимальным);
ж)	ручкой ”	$	” установите изображение таким образом,
чтобы точки, между которыми измеряется время, находились
на центральной горизонтальной линии шкалы экрана ЭЛТ
(рис. 50);
з)	ручкой	совместите точку начала измерения с первой
вертикальной линией шкалы (рис. 50);
и)	измерьте горизонтальное расстояние между измеряемыми
точками в центре по горизонтальной линии шкалы ЭЛТ прибора;
к)	умножьте расстояние, измеренное выше, на значение коэф-
фициента развертки. При использовании растяжки коэффициен-
тов разверток ответ умножьте на 0,2.
Например, предположим, что расстояние между измеряемыми
точками равно 5 делениям (рис. 50), переключатель ВРЕМЯ/
ДЕЛЕНИЕ установлен в положение ”0,5 ms”, растяжка выключена.
Длительность времени между двумя точками сигнала г равна:
5 делений х 0,5 мс/делений = 2,5 мс.
9.2.18.	Для измерения частоты периодических сигналов выпол-
ните следующие операции:
а)	измерьте длительность одного периода исследуемого сигна-
ла, как описано в п. 9.2.14;
б)	рассчитайте частоту сигнала fc как обратную величину дли-
тельности периода Т.
Например, предположим, что длительность периода равна
0,2 мс, тогда частота этого сигнала будет равна:
fc j
1____
0,2-10-
= 5 кГц.
(4)
9.2.19.	Измерение фронта импульса основано на том же методе,
что и измерение временных интервалов. Разница в том, что изме-
рение проводится между точками на уровнях 0,1 и 0,9 фронта
импульса.
Измерение производите следующим образом:
а)	подайте сигнал на гнездо ”Э 1 MJ2 60 pF” входа одного из
каналов;
83
б)	установите одинаковый режим работы прибора;
в)	установите переключателем НАПРЯЖ/ДЕЛЕНИЕ и ручкой
ПЛАВНО размер изображения 6-8 делений;
г)	установите переключатель ВРЕМЯ/ДЕЛЕНИЕ, кнопки
”ms/jus” и РАСТЯЖКА в такое положение, при котором горизон-
тальное расстояние между точками на фронте импульса (уровень
0,1 и 0,9) будет равно 4—8 делениям;
д)	совместите ручкой ” —»- ” уровень 0,1 фронта импульса с
точкой на средней вертикальной линии шкалы, как показано
на рис. 51;
е)	определите по средней горизонтальной линии шкалы рас-
стояние А в делениях между точкой пересечения фронта им-
пульса со средней горизонтальной линией шкалы и центральной
вертикальной линией;
ж)	совместите ручкой	” уровень 0,9 фронта импульса с
точкой на средней вертикальной линии шкалы, как показано на
рис. 51;
з)	определите по средней горизонтальной линии шкалы рас-
стояние Б в делениях между точкой пересечения фронта им-
пульса со средней горизонтальной линией шкалы и центральной
вертикальной линией;
и)	умножьте сумму расстояний по горизонтали А + Б, изоб-
раженных выше, на значение коэффициента развертки с учетом
растяжки развертки.
Например, предположим, что расстояния по горизонтали соста-
вили А=1,8 и Б=2,2 деления (рис. 51), переключатель ВРЕМЯ/
ДЕЛЕНИЕ установлен в положение ”0,2”, кнопка ’’bts/ms” в поло-
жении ”gs” кнопка РАСТЯЖКА х5 — нажата.
Фронт импульса тф в этом случае будет равен:
тф = 4 деления х 0,2 мкс/деление х 0,2 = 0,160 мкс.
9.2.20.	Для измерения временного сдвига двух сигналов произ-
ведите следующие операции:
а)	установите кнопки ” в требуемое пдложение;
б)	включите каналы У1 и У2;
в)	включите кнопку СИНХР.У1 развертки А;
г)	подайте один сигнал на вход канала У1, а другой — на вход
канала У2. Подавайте сигналы на входы коаксиальными кабелями
с одинаковым временем задержки;
д)	установите переключателями НАПРЯЖ/ДЕЛЕНИЕ и кнопка-
ми ”V/mV” величину изображения, равную 4—6 делениям;
е)	ручкой УРОВЕНЬ установите устойчивую синхронизацию;
ж)	установите переключатели ВРЕМЯ/ДЕЛЕНИЕ в такое поло-
жение, чтобы между двумя импульсами было 4 и более делений;
з)	установите ручками ” $ ” точки изображения, между кото-
рыми производится измерение на центральной горизонтальной
линии шкалы ЭЛТ;
84
и)	при помощи ручки ”А *-* ” установите сигнал, поданный на
вход канала У1, на пересечении горизонтальной центральной
линии шкалы с вертикальной линией;
к)	измерьте расстояние по горизонтали между точками на
уровне середины импульса;
л)	умножьте полученное расстояние на коэффициент разверт-
ки, установленной переключателем ВРЕМЯ/ДЕЛЕНИЕ и кнопкой
”ms/ps”. При пользовании растяжки результат умножьте на 0,2.
Например, предположим, что переключатель ВРЕМЯ/ДЕЛЕНИЕ
установлен в положение ”50”, кнопка ”ms/gs” нажата, включена
растяжка. Разность по горизонтали между импульсами составля-
ет 4,4, деления.
Временной сдвиг равен:
50 ps/деление х 4,4 деление х 0,2 = 44 Д8.
9.2.21.	Для растяжки сигнала с помощью задержанной разверт-
ки Б и одновременного наблюдения его без растяжки произведите
следующие операции:
а)	нажмите кнопки У1, УЗ переключателя режима и кнопки
СИНХР У1 и АВТ.ЖДУЩ. развертки А;
б)	установите переключатели НАПРЯЖ/ДЕЛЕНИЕ каналов У1 и
УЗ, в такие положения, при которых удобно наблюдать два сигна-
ла;
в)	подайте сигнал одновремено на входы каналов У1 и УЗ
через переход СР-50-95ФВ;
г)	установите ручкой УРОВЕНЬ развертки А устойчивое
изображение;
д)	установите переключателем ВРЕМЯ/ДЕЛЕНИЕ и кнопкой
”ms/ps” развертки А такой коэффициент развертки, чтобы сигнал
на экране был виден полностью;
е)	установите кнопки переключателя режима работы разверток
в положение ПОДСВЕТ Б на А;
ж)	установите начало подсвеченного участка с помощью ручки
ЗАДЕРЖКА на участке изображения, который должен быть
растянут;
з)	установите переключатель ВРЕМЯ/ДЕЛЕНИЕ и кнопку
”ms/gs” развертки Б в такие положения, при которых полностью
подсвечивается участок, который должен быть растянут.
На экране ЭЛТ увидите изображение двух сигналов одновре-
менно. На одном изображении будет подсвечен участок, который
должен быть растянут, на другом — растянутый участок;
и)	измерение временных интервалов на растянутом участке
проводите обычным способом по п. 9.2.14;
к)	величину растяжки изображения можно определить, раз-
делив значение коэффициента развертки А на значение коэффи-
циента развертки Б.
При работе задержанной развертки Б в автоколебательном
режиме возможна нестабильность растянутого изображения
85
при больших соотношениях коэффициентов разверток Аи Б (бо-
лее 10 раз). Синхронизация развертки Б в ждущем режиме за-
пуска обеспечивает более устойчивое изображение, так как за-
держанное изображение синхронизируется каждый раз в одной и
той же точке.
Для получения устойчивого изображения сигнала нажмите
кнопки СИНХР У1 и АВТ.ЖДУЩ. развертки Б и ручкой Б УРО-
ВЕНЬ получите устойчивое изображение.
В случае, если и при внутренней синхронизации наблюдается
большая нестабильность изображения, синхронизируйте развертку
Б внешним сигналом.
10.	ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
10.1	Перечень возможных неисправностей
и методы их устранения
10.1.1.	Поиск неисправностей начинайте с установки органов
управления в положения, указанные в табл. 16.
Перечень характерных или возможных неисправностей бло-
ков, в которых возможны отказы, приведен в табл. 16.
В связи с тем, что некоторые неисправности возможны иэ-за
отказов в ряде блоков прибора, в примечании указаны сопутст-
вующие неисправности блоков, облегчающие определение неис-
правного блока.
Неисправность блока питания приводит к нарушению режима
работы блоков прибора. Поэтому перед поиском неисправности
убедитесь в исправности источников питания. Для этого про-
верьте напряжение на контрольных точках цепей питания. Неис-
правности, связанные с отказами источников питания, в табл. 16
не вошли.
Если согласно табл. 16 возможен отказ в усилителях УП-01,
УО-02 или развертке Р-01, удостоверьтесь в этом следующим
образом. Поменяйте местами блок, в котором предполагается
отказ с однотипным, установленным в исправном соседнем
канале. Если после перестановки блоков исправный до этого
канал стал неисправным, а неисправный — исправным, то это
подтверждает неисправность блока.
Коммутатор КС-02 имеет достаточно независимые комму-
таторы каналов У1 и У2, УЗ и У4, разверток Р-01 каналов Аи Б,
подсветов А и Б. Если согласно табл. 16 возможен отказ комму-
татора какой-либо одной цепи, удостоверьтесь в этом следующим
образом:
если согласно табл. 16 вероятной причиной является отказ уси-
лителя УП-01 или развертки Р-01, проверьте это вышеуказанным
способом перестановки усилителей или оазверток;
86
87
Продолжение табл. 16
если согласно табл. 16 вероятной причиной является отказ
усилителя УО-02, проверьте это перестановкой усилителей УО-02;
установить неисправность цепи можно подключением ее выхода
к соседнему исправному каналу. Если при этом исправный ка-
нал станет неисправным, это подтвердит неисправность коммутиру-
емой цепи коммутатора КС-02.
Перед отысканием неисправности в функциональном блоке
убедитесь в исправности органа регулирования, управляющего
производимой операцией.
Например, если не регулируется яркость луча, убедитесь, в
первую очередь, в исправности ручки ”	” данного луча.
Определить неисправность управляющего органа легко, изме-
ряя сигналы управления на разьемах управляемого блока и
сверяя полученные результаты с табл. 16 и 17.
Перечень характерных неисправностей блоков прибора, их
вероятные причины, а также методы устранения приведены в
табл.17.
При наличии ремонтного ЗИПа замените неисправный блок
однотипным блоком из ЗИПа. Замену блоков произведите соглас-
но правилам, приведенным в разделе 10.2, а настройку прибора
по методике, приведенной в разделе 10.3.
Таблица 17
					 Наименование неисправнос- ти, внешнее проявление и дополнительный признак		 ' 		 	 —	 Вероятная причина неисправности	Метод устранения
Блок ББ-02 1. При включении прибора не зажигается индикатор СЕТЬ и не освещается шкала ЭЛТ при повороте ручки	” вправо 2. Не светится индикатор СЕТЬ, а шкала ЭЛТ освещается	Сгорел предохрани- тель сети Обрыв шнура пита- ния Не работает выклю- чатель СЕТЬ Сгорел светодиод в блоке БУ-02	Заменить предохрани- тель ’’Прозвонить” шнур пи- тания, если неисправен — отремонтировать Заменить выключатель СЕТЬ Заменить
Блок БИ-03 3. Индикатор СЕТЬ светится а шкала ЭЛТ: не освещается освещается неравномерно Усилитель УП-01 4. Не смещается луч по вертикали	Обрыв цепи Неисправен резис- тор R3 Сгорели лампы Л2-Л5 Не работает 5-й кас- кад усиления УП-01	Отремонтировать цепь Заменить резистор R3 Заменить лампы Л2—Л5 Устранить неисправность
		89
88
Продолжение табл. 17
Наименование неисправнос- ти, внешнее проявление и дополнительный признак	Вероятная причина неисправности	Метод устранения
	или выходные пов- торители
5. Не воспроизводится
сигнал: луч смещается при регу-	Неправильная уста-	Устранить неисправность
лировании смещения луча	новка движка по-	(шлиц не должен совпа-
	тенциометров R118, R154, R156 (шлиц	дать с меткой)
луч смещается при регулировании БАЛАНС	совпадает с меткой) Неисправен 1-й кас- кад или входные це- пи усилителя	Устранить неисправность
луч не смещается при ре-	Неисправен 1-й или	Устранить неисправность
гулировании БАЛАНС, но смещается при враще- нии оси резистора R81	2-й каскад
луч не смещается при	Неисправен 2-й кас-	Устранить неисправность
вращении оси резистора R81, но смещается при регулировании R84	к ад
луч не смещается при регулировании R84, но	Неисправен 3-й каскад	Устранить неисправность
смещается при регули- ровании R118
луч не смещается при	Неисправен 4-й	Устранить неисправность
регулировани R118	каскад
6. Не изменяется величина	Неисправен 3-й	Устранить неисправность
сигнала при переключении	каскад или микро-
коэффициентов отклоне- ния: 20, 10 и 5 мВ/деле-	схема MCI6
ние
20 и 2 мВ/деление	Неисправен 2-й каскад	Устранить неисправность
2 и 0,2 мВ/деление	Неисправен 3-й каскад	Устранить неисправность
20 и 200 мВ/деление	Неисправен входной делитель ”1:10”	Устранить неисправность
	или микросхема MCI
200 мВ/деление — 2 В/деле-	Неисправен входной	Устранить неисправность
ние	делитель 1:100
7. Не изменяется величина	Неправильно настро-	Настроить 4-й каскад
сигнала при регулирова-	ен 4-й каскад
нии плавно	Неисправен 4-й каскад	Устранить неисправность
8. Нет синхронизации от	Неисправен каскад	Устранить неисправность
данного канала усиления	синхронизации
Развертка Р-01
9. Нет линии развертки, на	Неисправен триггер	Заменить микросхему
контакте Ш2/5.Д напря-	управления на мик-	МС14
жение минус 6 В	росхеме МС14
90
Продолжение табл. 17
Наименование неисправнос- ти, внешнее проявление и		Вероятная причина неисправности	Метод устранения
	дополнительный признак
10.	Не смещается линия раз- вертки, на контакте Ш2/В напряжение регули- руется от 0 до минус 12 В	Неисправен транзис- тор Т5	Заменить транзистор Т5
11.	Нет однократного режима запуска развертки	Неисправна микро- схема MCI	Заменить микросхему MCI
12.	Нет ждущего режима за- пуска развертки Р-01 Сигнал запуска на конт- рольной точке Кт7 имеет- ся	Неисправен туннель- ный диод Д11	Заменить туннельный диод Д11
13.	Нет запуска развертки по одному из каналов син- хронизации Управляющие сигналы в контрольных точках КтЗ, Кт5, Ктб, Кт9, КтЮ име- ются Коммутатор КС-02	Неисправна микро- схема МСЗ	Заменить микросхему МСЗ
14.	Не смещаются по верти- кали оба луча	Неисправны микро- схемы MCI, МС2, МС7, МС8	Заменить неисправный элемент
15.	Не смещается по вертика- ли луч I (канала У! или У2)	Неисправны микро- схемы MCI, МС7	То же
16.	Не смещается по вертика- ли луч II (канала УЗ или У4)	Неисправны микро- схемы МС2, МС8
17.	Нет развертки луча I как при работе на него раз- вертки А,так и Б	Неисправны микро- схемы МСЗ, МС18, MCI6, МС17, транзис торы Tl, Т2
18.	Нет развертки луча II как при работе на него разверт- ки А, так и развертки Б	Неисправны микро- схемы МС4, МС16, МС17, МС19
19.	Не воспроизводится на экране калибрационный сигнал по двум каналам усиления У1 и У2 или УЗ и У4	Неисправны микро- схемы MCI, МС9, МС14, МС23 или МС2, МС9, МС15, МС23
20.	Не воспроизводится на экране калибрационный сигнал одновременно по 4-м каналам	Неисправна микро- схема МС11	Заменить микросхему МС11
21.	Не подсвечивается учас- ток развертки А в режиме ПОДСВЕТ Б на А	Неисправна микро- схема МС22	Заменить микросхему МС22
91
Продолжение табл. 17
Наименование неисправнос- ти, внешнее проявление и дополнительный признак		Вероятная причина неисправности			 	 		 Метод устранения
22.	Калибратор-компаратор К-02 На выходе калибратора	Неисправен транзис-	Заменить транзистор Т2
23.	''розетке Ш2) напряже- ние 0 В; напряжение в контроль- ной точке Кт2 в режиме ”2 f сети 1П_ ” ОВ; напряжение в контроль- ной точке Кт2 в режиме ”2 f сети 1_П_ ” импульсное Не включается режим	тор Т2 Неисправен диод Д7 Неисправен туннель-	Заменить диод Д7 Заменить диод Д9
24.	ПОДСВЕТ Б на А Нет импульса компара- ции в цепи ’’Блокиров- ка 1” Уровень сравнения и им- пульс развертки подают- ся На контактах Ш1/15,Л напряжение 0-0,3 В Не включается однократ-	ный диод Д9 Неисправна микро- схема MCI Неисправна микро-	Заменить микросхему MCI Заменить микросхему
25.	ный режим запуска, ре- жим ПОДСВЕТ Б на А есть Не включается режим однократного запуска и режим ПОДСВЕТ Б на А Нет разблокировки раз-	схема МСЗ Неисправна микро- схема МС4 Неисправна микро-	МСЗ Заменить микросхему МС4 Заменить микросхему
26.	вертки в однократном ре- жиме при нажатии кнопки ГОТОВ Усилитель У0-02 Не смещается по верти^а-	схема МС4 Обрыв цепи 40 В	МС4 Устранить обрыв
27.	ли один из лучей при ра- боте соответствующих ему двух каналов усиле- ния Нет развертки одного из	либо минус 12,6 В на печатей плате Обрыв цепи 160 В	Устранить обрыв
	лучей как при работе на него развертки А, так и развертки Б Делитель ДВ-02 Лучи не выводятся на экран	либо минус 12,6 В на печатной плате Нет контакта в лам- повой панели ЭЛТ	Восстановить контакт
92
Продолжение табл. 17
Наименование неисправнос- ти, внешнее проявление и дополнительный признак	Вероятная причина неисправности	Метод устранения
При нажатии кнопки ’’Поиск луча” лучи на эк- ране не появляются 29. Не фокусируются оба лу- ча 30, Не фокусируется один из лучей	Обрыв цепи питания катода ЭЛТ Обрыв цепи питания накала ЭЛТ Обрыв цепи питания катода Обрыв цепи 300 В Обрыв цепи фокуса либо астигматизм соответствующего луча	Устранить обрыв Устранить обрыв Устранить обрыв Устранить обрыв
Усилитель YZ-01 31. При вращении ручек регу- лирования яркости не регулируется яркость од- ного из лучей 32. Не подсвечивается учас- ток развертки А в режи- ме ПОДСВЕТ Б на А	Изменилось сопро- тивление резистора R8 или R38. Неиспра- вен транзистор Т1 или Т8 Неисправна микро- схема MCI	Подстроить переменный резистор R8 или R38. Заменить неисправный транзистор Заменить микросхему MCI
Источник ИН-01
33.	Отсутствует напряжение на выходе одного из ис- точников 34.	Напряжение на выходе зна- чительно выше номиналь- ного и не стабилизируется 35.	Напряжение на выходе стабилизатора отличается от номинального, не ста- билизировано и не ругули- руется	Вышел из строя предохранитель ис- точника Пробиты регулирую- щие транзисторы Т4, Тб, Т8 источника 100 В; Т1 источника минус 12,6 В; Т2, ТЗ источника 12,6 В; Т5, Т7 источника 6,3 В Обрыв в цепи деся- того вывода или от- сутствует питание на первом или седьмом выводе микросхемы MCI источника мину< 12,6 В, микросхемы МС2 источника 12,6 В микросхемы МСЗ ис- точника 6,3 В, мик- росхемы МС4 источ- ника 100 В. Обрыв цепи опорного на- пряжение в делителе обратной связи R13, R39, R43	Заменить предохрани- тель Заменить пробитый транзистор Устранить повреждение 83
Продолжение табл. 17
Наименование неисправнос- ти, внешнее проявление и дополнительный признак	Вероятная причина неисправности	Метод устранения
36. Напряжение пульсаций	Возбуждение источ-	Заменить резистор или
на выходе источника больше нормы с частотой, отличной от 100 Гц Источник ИН-03	ника	конденсатор R4 или или 02 источника минус 12,6 В, R5 или С4 источ- ника 12,6 В, R30 или С15 источника 6,3 В, R31 или С17 источника 100 В
37. Отсутствует напряжение	Вышел из строя	Заменить предохрани-
на выходе одного из ис- точников	предохранитель Пр1 источника 300 В, Пр2 источника 100 В, ПрЗ источника 22 В, Пр4 источника 60 В	тель
38, Напряжение на выходе стабилизатора отличается от номинального, не ста- билизируется и не регули- руется 39. Напряжение на выходе одного из источников зна~ чительно выше номиналы	Обрыв в цепи опор- ного напряжения в делителе обратной связи R13	Устранить повреждение
ного и не стабилизируется:	Пробит транзистор	Заменить пробитый
300 В —12,6 В 100 В 12,6 В 6,3 В	Т1 Т2 тз Т4 Т5	транзистор
10.2.	Правила разборки и сборки
10.2.1.	Для производства ремонтных работ необходимо:
снять боковые стенки прибора 77 (рис. 35), 78 (рис. 36),
отвернув по два винта;
снять обрамление ЭЛТ 4 (рис. 29) на паз движением на себя;
отвернуть винты 43, 46 (рис. 31), винты 49 (рис. 32), соединя-
ющие блок БИ-02 с блоком ББ-02;
снять заднюю панель 44 (рис. 31) блока БИ-02, отвернув два
винта 45.
10.2.2	Съем усилителя УО-02 (90, рис. 40) производите следу-
ющим образом:
отсоедините четыре вывода 89 (рис. 40);
отверните винты 66 и 68 (рис. 34);
04
слегка покачивая, движением вверх извлеките плату из разъ-
ема.
Сборку производите в обратном порядке.
Не перепутайте выводы местами.
10.2.3.	Съем преобразователя ПВ-02 (88, рис. 40) производите
следующим образом:
отсоедините контакты 70 (рис. 34);
отсоедините вывод высоковольтного провода 67 (рис. 34);
отверните два винта 66, 68 (рис. 34);
слегка покачивая, движением вверх извлеките блок из разъема.
Сборку производите в обратном порядке.
10.2.4.	Съем усилителя Z YZ-01 (52, рис. 33) производите сле-
дующим образом:
отверните винты 53 (рис. 33);
слегка покачивая, движением вверх извлеките усилитель Z
YZ-01 из разъема.
Сборку производите в обратном порядке.
10.2.5.	Съем делителя ДВ-02 (94, рис. 41) производите следу-
ющим образом:
отверните винты 93,95,96 (рис. 41);
осторожно, движением на себя выдвиньте делитель из разъема
и выньте из задней рамы;
поддерживая делитель ДВ-02, снимите панель ЭЛТ (92, рис. 40)
и отпаяйте провода в блоке БУ-11.
Сборку производите в обратном порядке.
10.2.6.	Замену ЭЛТ 104 (рис. 42) произведите, соблюдая
особую осторожность и предотвращая удары ЭЛТ об экран и ка-
сание выводами ЭЛТ экрана, следующим образом:
снимите рамку 5 (рис. 29), отвернув четыре винта;
отсоедините анодный вывод ЭЛТ, предварительно отсоединив
провод 67 (рис. 34) от преобразователя ПВ-02;
отсоедините контакты 91 (рис. 40) с отклоняющих пластин
ЭЛТ (Осторожно! Не погните штыри);
снимите панель 92 (рис. 40);
отверните винт хомута, крепящего ЭЛТ в электромагнитном
экране;
нажимая осторожно на цоколь 6, извлеките ЭЛТ через отверстие
в передней раме прибора.
Сборку производите в обратном порядке.
10.2.7.	Замена лампочек светопроводов 122 (рис. 42) (устрой-
ство подсвета шкалы ЭЛТ) производится следующим образом:
снимите обрамление и рамку, как указано в пп. 10.2.1 и 10.2.6;
извлеките светопровод из рамы;
отпаяйте магнитные провода от контактов светопровода;
извлеките лампочки.
Сборку производите в обратном порядке.
95
10.2.8.	Замена элементов блока БУ-11 (108, рис. 42) произво-
дится следующим образом:
снимите обрамление и рамку, как указано в пп. 10.2.1 и 10.2.6;
снимите ручки управления 7 (рис. 29) движением вдоль оси;
отверните два винта 107,109 (рис. 42);
отодвинув блок БУ-11 внутрь прибора, извлеките его с боко-
вой стороны прибора;
отверните винт 64, снимите крышку 65 (рис. 34).
Сборку производите в обратном порядке.
10.2.9.	Для сборки и разборки узлов блока ББ-02:
разверните ножку 126 (рис. 52);
поверните, держась за переносную ручку, блок БУ-10 влево;
обоприте его на ножку (рис. 52).
ВНИМАНИЕ! Проверьте устойчивость прибора в раскры-
том виде.
Сборку произведите в обратном порядке.
Обратите внимание на укладку плоских жгутов и кабелей
между каркасами. Кабели и жгуты должны находиться в свобод-
ном состоянии (не должны быть зажаты и не должны иметь рез-
ких перегибов).
10.2.10.	Съем усилителей УП-01, УЗ и У5 поз. 40, 42 (рис. 30)
производится следующим образом:
отсоедините выводы 16 (рис. 30);
снимите заглушки 15 (рис. 30) (расстыковка разъема);
слегка покачивая, выньте усилители УП-01, У4, Уб из прибора
вверх.
Установка усилителей УП-01, У4, Уб производится в обратном
порядке.
10.2.11.	Съем усилителей УП-01, У4 поз. 41 (рис. 30) и Уб поз.
39 производится следующим образом:
отсоедините выводы 17 и 16 (рис. 30);
слегка покачивая, выньте блоки из прибора вверх.
Установку производите в обратном порядке.
10.2.12.	Съем коммутатора КС-02 38 (рис. 30) производится
следующим образом:
снимите жгут 23 (рис. 30) и отведите его в сторону;
слегка покачивая, поднимите коммутатор КС-02 в приборе до
появления ряда из восьми разъемов;
снимите разъемы, отведите в сторону кабели 21 (рис. 30);
выньте коммутатор КС-02 из прибора.
Сборку проведите в обратном порядке.
Обратите внимание на кабели: резкие перегибы недопустимы.
10.2.13.	Съем блока развертки Р-01 36 (рис. 30) производится
следующим образом:
снимите разъем 37, 34 (рис. 30);
слегка покачивая, извлеките развертку Р-01 из прибора.
Сборку производите в обратном порядке.
98
10.2.14.	Источники низковольтные ИН-01 32, ИН-02 31, ИН-03
30 (рис. 30) вынимаются из прибора движением вверх, при лег-
ком покачивании.
При установке источников ИН-01, ИН-02, ИН-03 и приборов
пп. 10.2.10—10.2.13 на место:
разверните блок так, чтобы маркировка на плате была со сто-
роны, соответствующей маркировке на приборе;
следите, чтобы разъем платы вошел в ответную часть.
10.2.15.	Замена элементов блока транзисторов БТ-01 100
(рис. 41) и трансформатора 103 проводится следующим обра-
зом:
снимите крышку 47 (рис. 31), отвернув винт 48, слегка опус-
тите ее вниз и снимите движением от прибора;
отверните четыре винта 97, 99, 101 (рис. 41), выдвиньте блок
транзисторов БТ-01 из прибора, расстыкуйте его разъем;
отпаяйте выводы трансформатора;
отверните четыре винта 102;
снимите трансформатор 103 (рис. 41).
Сборку производите в обратном порядке.
10.2.16.	Замена перключателя сети 123 (рис. 43) производится
следующим образом:
снимите блок транзисторов БТ-01, как указано в п. 10.2.15;
снимите источники ИН-01, ИН-02, ИН-03, как указано в
п. 10.2.14;
освободите ось, отвернув гайку 125 (рис. 43);
отпаяйте выводы переключателя;
снимите кронштейн с переключателем, отвернув два винта
63 (рис. 33);
снимите пластину, отвернув четыре винта;
снимите переключатель, отвернув два винта.
Сборку производите в обратном порядке.
Проверьте установку оси 124 (рис. 43) по передней панели 11
(рис. 29): надпись на ручке оси должна быть сверху.
10.2.17.	Съем блоков БУ-05 116 (рис. 42), БУ-06 112, БУ-02
119, БУ-07 115 производится следующим образом:
снимите ручки управления 14, 10 (рис. 29) (осевое усилие —
”к себе”);
снимите ручки управления 13 (рис. 29), отвернув гайки;
снимите ручки управления 2 (рис. 29), сняв колпачок и от-
вернув гайку;
отверните три винта 1,3,9 (рис. 29), снимите шайбу 12, снимите
переднюю панель 11;
отверните два винта 120 (рис. 42), расчлените разъемы 80, 81
(рис. 37), снимите блок БУ-02;
отверните два винта 117 (рис. 42), расчлените разъем
82 (рис. 37), снимите блок БУ-05;
87
отверните два винта 114 (рис. 42), расчлените разъем 85
(рис. 37), снимите блок управления усилителем БУ-06;
отверните два винта 118 (рис. 42), расчлените разъем, сними-
те блок БУ-07.
10.2.18.	Съем блока БУ-09 111 (рис. 42) производится следу-
ющим образом:
снимите усилители УП-01 (УЗ, У4, У5, Уб), как указано в
пп. 10.2.10 и 10.2.11;
расчлените разъем 84 (рис. 37);
снимите ручки управления 74 (рис. 35) движением вдоль оси;
отверните винт 75 (рис. 35), снимите панель 76;
отверните два винта 110,113 (рис. 42);
двигая блок параллельно передней раме, выведите разъемы 20
и оси 19 (рис. 30) из отверстий каркаса прибора;
извлеките блок БУ-09 из прибора.
Сборку блока по пп. 10.2.17 и 10.2.18 производите в обратном
порядке.
При расчленении разъемов блоков БУ-02, БУ-05, БУ-06, БУ-07,
БУ-09 избегайте резких движений, т.к. они могут привести к раз-
рыву гибких соединителей.
ВНИМАНИЕ! Блок, снятый с прибора, требует осторожного
обращения. Разрыв гибкого соединителя выведет прибор из
строя.
10.3.	Методы настройки прибора после ремонта
10.3.1.	После ремонта необходимо проверить основные характе-
ристики прибора, приведенные в разделе 12, и при необходимости
произвести регулирование.
10.3.2.	После каждого ремонта произведите проверку напряже-
ний источников питания с помощью вольтметра М109 в контроль-
ных точках ББ-02, расположенных на левой боковой стенке
(рис. 33).
Если величины питающих напряжений отличаются от требуемых
(см. раздел 4, табл. 4), осуществите подстройку с помощью резис-
торов :
6,3 В — У14 R40,
12,6 В —У14 R17,
минус 12,6 В — У14 R14,
100В- У14 R44,
300В-У17 R14.
10.3.3.	Если замененный элемент влияет на параметры прибора,
произведите подстройку органами подстройки.
Элементы подстройки, расположенные в усилителе УП-01 (УЗ,
У4, У5, Уб):
R59, R95, R26— корректировка усиления;
88
R81, R84, R118 — баланс;
R37	— баланс ’’грубо”;
R48 — дифференциальный баланс;
R154 — рабочая точка;
R156 — уровень;
С1 — подстройка входной емкости;
СЗ — подстройка входной емкости при работе с входным
делителем 1:100;
С5 — для компенсации делительной ячейки 1:100;
С8 — подстройка входной емкости при работе с выходным
делителем 1:10;
С10 — для компенсации делительной ячейки 1:10;
С13 — ВЧ дифференциальный баланс;
С17 — НЧ дифференциальный баланс;
С32, С49, С66 — подстройка переходной характеристики.
Элементы подстройки, расположенные в усилителе (У1, УЗ)
У 0-02:
R2 — согласование с линией задержки;
R48 — корректировка коэффициента отклонения по вертика-
ли;
R53 — корректировка коэффициента отклонения по горизонта-
ли;
R62 — центровка по горизонтали;
С9 — корректировка ПХ.
Элементы подстройки, расположенные в усилителе Z yZ-01:
У5-К8: — ограничение яркости;
У5-К38 — ограничение яркости;
У5-С13 — корректировка фронта;
У5-С28 — корректировка фронта.
Элементы подстройки, расположенные в развертке (У11 и
У12) Р-01:
R129 — корректировка длительности;
R73 —уровень;
R83 — установка 6,3 В + 0,5 %;
С44 — корректировка длительности.
Элементы подстройки, расположенные в коммутаторе КС-02:
У	8-Е2 — сведение развертки А;
У	8-ЕЗ — сведение развертки Б.
Элементы подстройки, расположенные в калибраторе-компа-
раторе К-02:
У	13-К8 — напряжение калибровки;
У13-К15 — конец развертки;
У13-К16 — начало развертки.
Элементы подстройки, расположенные в источнике ИН-01:
У14-К14 — установка напряжения минус 12,6 В;
У14-К17— установка напряжения 12,6 В;
У14-К40 — установка напряжения 6,3 В;
88
Y14-R44 — установка напряжения 100 В.
Элементы подстройки, расположенные в источнике ИН-03:
Y17-R14 — установка напряжения 300 В.
Элементы подстройки, расположенные в блоке БУ-05:
Yl-Rl, Y1-R2 - усиление ПЛАВНО.
Элементы подстройки, расположенные в блоке БУ-06:
Y2-R1, Y2-R2 - усиление ПЛАВНО.
Элементы подстройки, расположенные в блоке БУ-09:
У7-R11 - баланс ”У1”;
Y7-R12- баланс ”УЗ”;
Y7-R18 — баланс ”У2”;
Y7-R19 — баланс ”У4”;
Y7-R5 — смещение ”А”;
Y7-R13 — уровень ”А”;
Y7-R21 — смещение ”Б”;
Y7-R22 — уровень ”Б”;
Y7-R43 — смещение ”У1”;
Y7-R45 — смещение ”УЗ”;
Y7-R44 — смещение ”У2”;
Y7-R46— смещение ”У4”.
Элементы подстройки, расположенные в делителе ДВ-02:
Y4-R1 — поворот лучей;
Y4-R16 и Y4-R17 — фокус луча I и луча II;
Y4-R23 — напряжение пластин сведения;
Y4-R25 — напряжение коррекции геометрии 1.1;
Y4-R26 — астигматизм I;
Y4-R27 — астигматизм II;
Y4-R28 — напряжение коррекции геометрии II.1;
Y4-R30 — напряжение пластин сведения;
Y4-R39 — напряжение коррекции геометрии 1.2;
Y4-R40 — напряжение коррекции усиления;
Y4-R42 — напряжение коррекции геометрии II.2;
Y4-R44 — напряжение сетки;
Y4-R46 — напряжение коррекции геометрии 3;
Y4-R48 — напряжение усиления отклонения.
10.3.4.	При замене преобразователя ПВ-02 производите следу-
ющие операции:
подключите вольтметр С50/8 к контакту 19 панели питания
ЭЛТ, а вольтметр С50/3 — между контактами 23,16;
установите ручки регулирования яркости в крайнее левое
положение;
включите тумблер СЕТЬ прибора;
установите переменным резистором R1 напряжение на контак-
те 19 панели питания ЭЛТ равным минус 2 кВ;
вращая ось переменного резистора R2, получите едва заметное
изображение точки на экране ЭЛТ. Измерьте вольтметром С50/3
напряжение между контактами 23 и 16 панели питания ЭЛТ;
100
установите напряжение на 10 В больше измеренного;
выключите тумблер СЕТЬ прибора;
подключите вольтметр С50/3 между контактами 20 и 23;
включите сеть;
вращая ось переменного резистора R3, получите едва заметное
изображение точки;
измерьте вольтметром С50/3 напряжение между контактами
23 и 20 панели питания ЭЛТ;
установите напряжение на 10 В больше измеренного;
выключите тумблер СЕТЬ прибора.
10.3.5.	При замене двигателя ДВ-02:
снимите панель с цоколя ЭЛТ;
включите тумблер СЕТЬ прибора;
вольтметром С-50 измерьте напряжение на контакте 3 панели;
переменным резистором R36 установите напряжение на кон-
такте 3 равным значению, указанному в паспорте на ЭЛТ для
электрода астигматизма системы Б;
вольтметром С-50 измерьте напряжение на контакте 2 панели;
переменным резистором R38 установите напряжения на кон-
такте 2, равные значению, указанному в паспорте на ЭЛТ для
электрода астигматизма системы А;
измерьте вольтметром С-50 напряжение на контакте 13 пане-
ли;
установите переменным резистором R31 напряжение на контак-
те 13, равное значению, указанному в паспорте на ЭЛТ для элект-
рода пластины сведения;
измерьте вольтметром С-50 напряжение на контакте 22 панели;
установите переменным резистором R39 напряжение на кон-
такте 22 равным значению, указанному в паспорте на ЭЛТ для
электрода пластины сведения;
измерьте вольтметром С-50 напряжение на контакте 8 панели;
установите переменным резистором R35 напряжение на кон-
такте 8 равным значению, указанному в паспорте на ЭЛТ для
электрода сетки;
измерьте вольтметром С-50 напряжение на контакте 10 пане-
ли;
установите переменным резистором R17 напряжение на кон-
такте 10 равным значению, указанному в паспорте на ЭЛТ, для
двух электродов фокусирующей системы Б;
измерьте вольтметром С-50 напряжение на контакте 11 панели;
установите переменным резистором R16 напряжение на кон-
такте 11 равным значению, указанному в паспорте на ЭЛТ, для
двух электродов фокусирующей системы Б;
измерьте вольтметром С-50 напряжение на контакте 5 панели;
установите переменным резистором R32 напряжение на кон-
такте 5 равным значению, указанному в паспорте на ЭЛТ, для
электрода коррекции геометрии 3;
101
измерьте вольтметром С-50 напряжение на контакте 17 панели;
установите переменным резистором R34 напряжение на контак-
те 17 равным значению, указанному в паспорте на ЭЛТ, для элект-
рода коррекции геометрии 2 А;
измерьте вольтметром С-50 напряжение на электроде Д5А
ЭЛТ;
установите переменным резистором R23 напряжение на элект-
роде Д5А равным значению, указанному в паспорте на ЭЛТ, для
электрода коррекции геометрии 1 А;
измерьте вольтметром С-50 напряжение на контакте 21 панели;
установите переменным резистором R27 напряжение на контак-
те 21 равным значению, указанному в паспорте на ЭЛТ, для
электрода коррекции геометрии 2 Б;
измерьте вольтметром С-50 напряжение на электроде Д5Б
ЭЛТ;
установите переменным резистором R25 напряжение на элект-
роде Д5Б равным значению, указанному в паспорте на ЭЛТ,
для электрода коррекции геометрии 1 Б;
выключите тумблер СЕТЬ прибора;
наденьте панель на цоколь ЭЛТ.
10.3.6.	При замене усилителя Z YZ-01 произведите следующие
операции:
установите переменные резисторы R8 в крайнее правое положе-
ние, a R38 в крайнее левое положение;
установите ручки регулирования яркости в крайнее правое
положение;
установите коэффициент развертки 10 мкс/деление;
включите переключатель СЕТЬ прибора;
осциллографом С1-70 измерьте амплитуду импульсов на кон-
такте Ш1/1А;
переменным резистором R8 установите амплитуду импульсов,
равную напряжению запирания, указанную в паспорте на ЭЛТ
для луча А;
осциллографом С1-70 измерьте амплитуду импульсов на кон-
такте Ш1/15,П;
переменным резистором R38 установите амплитуду импуль-
сов, равную напряжению запирания, указанную в паспорте на ЭЛТ
для луча Б;
установите коэффициент развертки 0,1 мкс/деление;
переменным конденсатором С13 установите оптимальный под-
свет начала линии развертки по лучу I;
переменным конденсатором С28 установите оптимальный под-
свет начала линии развертки по лучу II;
выключите тумблер СЕТЬ прибора.
10.3.7.	При замене усилителя УО-02:
установите корректировку усиления предварительных усилите-
лей У1 для луча I либо УЗ для луча II в среднее положение;
102
установите коэффициент отклонения канала У1 либо УЗ 1 В/де-
ление;
подайте с калибратора сигнал типа ’’меандр” амплитудой 6 В на
вход У1 либо УЗ;
включите тумблер СЕТЬ прибора;
установите оптимальную фокусировку и яркость лучей;
установите переменным резистором R48 размер изображения
по экрану равным 6 делениям;
установите режим запуска развертки ЖДУЩ.;
установите коэффициент развертки 1 мс/деление;
установите переменным резистором R53 один период сигнала
типа ’’меандр” равным 10 делениям по горизонтали;
нажмите кнопку А переключателя режима работы;
установите ручками ” |	” У1 и ” J ” УЗ линии разверток
луча I и луча II на горизонтальной оси экрана;
сведите переменным резистором R62 линии разверток луча I
и луча II по горизонтальной оси экрана;
подайте на вход У1 либо УЗ положительный импульс амплиту-
дой 6 В, длительностью 1 мкс и периодом повторения 0,1 мс с
генератора И1-11;
установите коэффициент развертки 0,1 мкс/деление;
переменным резистором R2 установите оптимальное согласова-
ние с линией задержки (отсутствие отражений на изображе-
нии импульса);
переменным конденсатором С9 установите минимальное вре-
мя нарастания фронта импульса при величине выброса не более
3 %;
выключите тумблер СЕТЬ прибора;
10.3.8.	При замене ЭЛТ 17ЛО4И:
произведите операции в последовательности, указанной в
п. 10.3.4 (при замене преобразователя ПВ-02);
произведите операции в последовательности, указанной в
п. 10.3.5 (при замене делителя ДВ-02);
произведите операции в последовательности, указанной в
п. 10.3.6 (при замене усилителя Z У2-01);
произведите операции в последовательности, указанной в
п. 10.3.7 (при замене усилителя УО-02) для обоих усилителей.
10.3.9.	При замене линии задержки Лз:
установите коэффициент развертки 0,1 мкс/деление;
установите коэффициент отклонения У1 либо УЗ 1 В/деление;
установите режим запуска развертки ЖДУЩ.;
подайте с генератора И1-11 импульсы положительной поляр-
ности с амплитудой 6 В, периодом повторения 0,1 мс и длитель-
ностью 1 мкс на вход У1 либо УЗ;
включите тумблер СЕТЬ прибора;
переменным резистором R2 усилителей УО-02 установите
ЮЗ
оптимальное согласование с линией задержки (отсутствие отраже-
ний на изображении импульса);
выключите тумблер СЕТЬ прибора.
10.3.10.	При замене коммутатора КС-02:
включите тумблер СЕТЬ прибора;
произведите балансировку и калибровку коэффициента откло-
нения 1 В/деление каналов усиления У1~У4 согласно п. 9.1.4;
нажмите кнопку УЗ -> XI и на ’’открытый” (кнопка ” ~/~ ”
нажата) вход канала усиления УЗ ”2) УЗ” подайте калибрацион-
ный сигнал типа ’’меандр” амплитудой 6 В. Сигнал подайте через
выносной делитель, установленный в положение xl;
с помощью резистора У1-К53, расположенного в блоке БИ-03,
установите с максимально возможной точностью расстояние по
горизонтали между двумя светящимися точками на экране прибо-
ра 6 делений;
выключите кнопку УЗ -► XI и произведите калибровку коэффи-
циентов развертки А по лучу I, согласно п. 9.1.4;
включите канал УЗ, установите его коэффициент отклонения
2 В/деление и подайте на вход УЗ ” УЗ” калибрационные им-
пульсы амплитудой 6 В. С помощью резистора УЗ-К.53, располо-
женного в блоке БИ-03, произведите калибровку коэффициен-
тов развертки А по лучу II способом, аналогичным способу
калибровки коэффициентов развертки по лучу I;
с помощью кабеля и перехода СР-50-95ФВ подайте через вынос-
ной делитель калибрационные импульсы одновременно на каналы
усиления У1 и УЗ;
с помощью резистора У8-К2, расположенного в блоке ББ-02,
в коммутаторе КС-02, добейтесь максимально возможного совпа-
дения изображения двух сигналов по горизонтали. При необходи-
мости можно произвести дополнительную корректировку коэф-
фициента развертки по лучу II резистором БИ-УЗ — R62;
произведите калибровку коэффициентов развертки Б по
лучу II согласно п. 9.1.4;
подайте на входы каналов усиления У1 и УЗ калибрационный
сигнал амплитудой 6 В вышеописанным способом, но только
при включенной развертке Б;
с помощью резистора ББ-У8 — R3 в коммутаторе КС-02 добей-
тесь максимально возможного совпадения изображения двух
сигналов по горизонтали;
проверьте весь прибор на соответствие техническим требова-
ниям;
выключите тумблер СЕТЬ прибора.
10.3.11.	При замене усилителя УП-01:
включите в приборе канал усиления, в котором был заменен
усилитель УП-01, и установите органы регулирования ” | ” и
баланс этого канала в среднее положение, а ручку ПЛАВНО в
положение ” V ”;
104
установите коэффициент отклонения данного канала 1 В/деле-
ние;
включите тумблер СЕТЬ i прибора и с помощью ручки ” f ”
установите линию развертки в центре экрана;
произведите балансировку и калибровку коэффициента откло-
нения усилителя согласно п. 9.1.4;
произведите подстройку переходной характеристики с по-
мощью конденсатора С66 по методике согласно п. 12.4.6, устанав-
ливая при этом время нарастания, выброс и время установления
до величин, не превышающих оговоренных в технических данных
раздела 2;
включите развертку А, установите коэффициент развертки
А 200 мкс/деление, синхронизацию СЕТЬ и ждущий режим
(ЖДУЩ.) запуска;
подключите ко входу любого другого исправного канала
выносной делитель, установленный в положение ”х10” и подайте
на него калибрационные импульсы амплитудой 6 В;
произведите компенсацию выносного делителя согласно п. 9.1.6j
затем аналогично подключите выносной делитель ко входу
регулируемого канала усиления и подстройте входную емкость
усилителя УП-01 с помощью находящегося в нем конденсатора
С2, добиваясь частотно-компенсированной передачи калибрацион-
ного сигнала;
произведите подстройку коэффициента подавления синфазного
сигнала (если заменяемый усилитель УП-01 установлен в каналы
усиления У1 или УЗ). Для этого подайте на входы У1 и У2 или
УЗ и У4 прибора синфазные гармонические сигналы частотой
1 МГц согласно п. 9.2.11 и с помощью конденсатора С12 добей-
тесь максимально возможного коэффициента подавления;
проверьте данный канал усиления на соответствие парамет-
рам;
выключите тумблер СЕТЬ прибора.
10.3.12.	При замене развертки Р-01:
а)	включите тумблер СЕТЬ прибора;
б)	произведите калибровку коэффициентов развертки Р-01
согласно п. 9.1.4;
в)	если заменяемая развертка Р-01 устанавливается в канал
А, то производите подстройку диапазона регулирования резистора
ЗАДЕРЖКА, для чего:
включите в приборе канал У1, развертку Айв режим ПОД-
СВЕТ Б на А;
установите автоколебательный запуск разверток А и Б и коэф-
фициенты разверток А и Б 1 мс/деление и 10 мкс/деление, соот-
ветственно;
установите ручку ЗАДЕРЖКА в крайнее левое положение и
с помощью резистора ББ-У13 — R16 в калибраторе-компараторе
К-02 установите светящуюся точку на начале линии развертки;
105
совместите начало линии развертки с началом шкалы, установи-
те ручку ЗАДЕРЖКА в крайнее правое положение и с помощью
резистора ББ-У13 — R15 в калибраторе-компараторе К-02 сов-
местите светящуюся точку на линии развертки с 10-м делением
шкалы по горизонтали;
проверьте снова установку точки в крайнем левом положении
ручки ЗАДЕРЖКА и, при необходимости, произведите корректи-
ровку с помощью резистора ББ-У13-К16;
г)	проверьте данный канал развертки Р-01 на соответствие
параметрам;
д)	включите тумблер СЕТЬ прибора.
10.3.13.	При замене калибратора-компаратора К-02:
включите тумблер СЕТЬ прибора;
произведите установку величины калибрационного напряжения
постоянного тока 6 В+1 % с помощью резистора ББ-У13-К.8.
Измерения напряжения произведите с помощью вольтметра
В7-18 на выходе КАЛИБРАТОР 6 V;
произведите подстройку диапазона регулирования резистора
ЗАДЕРЖКА аналогично подстройке после замены развертки
Р-01;
проверьте наличие однократного режима запуска разверток.
10.3.14.	При замене блока управления БУ-09:
включите тумблер СЕТЬ прибора;
произведите подстройку диапазона регулирования резистора
ЗАДЕРЖКА аналогично подстройке после замены развертки
Р-01;
проверьте прибор на соответствие параметрам;
выключите тумблер СЕТЬ прибора.
11.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
11.1.	С целью обеспечения постоянной исправности и готовнос-
ти прибора к использованию по прямому назначению соблюдайте
установленные в этом разделе порядок и правила технического
обслуживания прибора.
11.2.	Внешний осмотр прибора предусматривает проверку:
крепления органов управления и регулирования, плавности
их действия и четкости фиксации;
состояния лакокрасочных и гальванических покрытий;
исправности кабелей и комплектности изделия;
общей работоспособности изделия.
11.3.	Осмотр внутреннего состояния монтажа и узлов прибора
предусматривает :
106
проверку крепления узлов, состояния контровки резьбовых
соединений, отсутствия сколов и трещин на деталях из пласт-
масс;
удаление пыли, грязи и коррозии;
принятие мер по защите корродирующих мест.
12.	ПОВЕРКА
12.1.	Введение
12.1.1.	Настоящий раздел устанавливает методы и средства
периодической поверки прибора.
12.2.	Операции и средства поверки
12.2.1.	При проведении поверки производите операции и приме-
няйте средства поверки, указанные в табл. 18.
Таблица 18
Номер пункта раздела поверка	Наименование | операции, произво димой при поверке	Поверие* г мая от- метка	Допускае- мое зна- 1 чение пог- решности или пре- дельное значение определяе- мого пара- метра	Средств образцо- вое	о поверки вспомога- тельное
12.4.1 12.4.2 12.4.3 12.4.4	Внешний осмотр Опробование Определение мет- рологических па- раметров: Определение ши- рины линии лучей Определение ос- новной погрешнос- ти коэффициентов отклонения при непосредствен- ном входе и с вы- носным делителем 1:10	0,05 мВ/ деление — 20 В/деле- ние	Не более 1 мм ±(4+ , Л5‘10г их	И1-9 Ъ	Г5-53
107
Продолжение табл. 18
Номер пункта раздела поверки	Наименование операции, произво ДИМОЙ при поверке	1 Поверяе- - мая от- метка	Допускае- мое зна- чение пог- ]решности или пре- дельное значение определяе- мого пара- метра	Средство поверки
				образцо- вое	вспомога- тельное
12.4.5	Определение ос-	0,1 мкс/
	иовной погрешнос-	деление —
	ти коэффициентов	0,5 с/де-
	развертки, в том	ление	+ 4 %
	числе с растяжкой	1,2,5 с/де-
	х5	ление	±5 %
		40 нс/деле- ние и бо-
		лее	+ 10 %	И1-9
12.4.6	Определение вре-	0,5 мВ/
	мени установле-	деление
	ния ПХ каналов	и более
	У1—У4	— при не- посредст- венном входе	150 нс		И1-11
		— при ра- боте с вы-
		Е1ОСНЫМ
		делителем 1:10	150 нс
		— при ра- боте с вы-
		носным делителем 1:1 0,2 мВ/де-	300 нс
		ление — во вклю- ченном по- ложении переклю- чателя	1 мкс
		ПОЛОСА 0-100 kHz	10 мкс
12.2.2.	Основные технические характеристики средств поверки
указаны в табл. 19.
108
Таблица 19
Наиме- нование средства поверки	Основная техническая характери гика средства поверки		Рекомен- дуемое средство поверки (тип)	1 Примечание
	пределы измерения	погрешность
Генера- тор	Длительность импульсов 0,3-106 мкс			Г5-53
Калибра- тор	Длительность фронта 15 нс Выброс и неравномер- ность, не более Длительность коротко- го импульса 1—100 мкс Длительность фронта 10 нс Выброс и неравномер- ность, не более Период повторения 0,1 мкс/деление — 5 с/деле ние Выходное напряжение 50 мкВ — 100 В	±5 % 1 % ±10'4 ±25-10~3. . . 3 мкВ	И1-11 И1-9
Примечания: 1. Вместо указанных в табл. 18 образцовых и вспомогатель-
ных средств поверки разрешается применять другие аналогичные измери-
тельные приборы, обеспечивающие измерения соответствующих параметров
с требуемой точностью.
2.	Все средства поверки должны быть исправны, поверены и иметь свиде-
тельства (отметки в формулярах или паспортах) о государственной или
ведомственной поверке.
12.3.	Условия поверки и подготовка к ней
12.3.1.	При проведении операций поверки должны соблюдаться
следующие условия:
температура окружающей среды (293+5) К [ (20± 5) °C];
атмосферное давление (100±4) кПа [ (750± 30) мм рт. ст.] ;
напряжение источника питания (220±4,4) В, частотой (50±
0,5) Гц.
Примечание. Допускается проведение поверки в условиях, реально су-
ществующих в лаборатории, цехе и отличающихся от нормальных, если они
не выходят за пределы рабочих условий на изделия и на контрольно-измери-
тельную аппаратуру, применяемую при поверке.
12.3.2.	В помещении, в котором проводится поверка, не долж-
но быть источников сильных электрических и магнитных полей,
которые могут повлиять на результаты измерений, а также меха-
нических вибраций и сотрясений.
108
12.3.3.	Перед проведением операций поверки выполните подго-
товительные работы, оговоренные в разделе 8 ’’Подготовка к
работе”.
12.4.	Проведение поверки
12.4.1.	При проведении внешнего осмотра проверьте комплект-
ность на соответствие разделу 3 и требованиям раздела 6.
12.4.2.	Опробование работы прибора проводите для оценки его
исправности.
Неисправные приборы бракуйте и направляйте в ремонт.
Опробование работы прибора начинайте с проверки его работы
в автоколебательном режиме в соответствии с п. 9.1.2. Затем про-
изведите калибровку коэффициентов отклонения и развертки,
как указано в п. 9.1.4.
Проверку работы органов установки коэффициентов развертки
производите следующим образом.
Установите органы управления прибора в следующие положе-
ния:
переключатели НАПРЯЖ/ДЕЛЕНИЕ каналов У1 и УЗ — ”1 V”;
переключатели ВРЕМЯ/ДЕЛЕНИЕ разверток А и Б — ”0,1 ps”;
кнопки АВТ.ЖДУЩ. разверток А и Б — нажаты;
кнопки СИНХР 3 разверток А и Б — нажаты;
кнопки”'4'/— ’’каналов У1 и УЗ —нажаты.
На вход У1 подайте импульсы положительной полярности,
длительностью 500 нс, с периодом повторения 5 мкс с генера-
тора Г5-53. На вход СИНХР Э развертки А подайте импульсы
синхронизации с генератора Г5-53. Органами регулирования
генератора Г5-53 установите размер изображения импульса по
вертикали равным четырем делениям. Ручкой УРОВЕНЬ разверт-
ки А добейтесь устойчивого изображения импульса на экране
ЭЛТ. Последовательно устанавливайте фиксированные значения
коэффициента развертки А и наблюдайте уменьшение ширины
изображения импульсов на экране ЭЛТ. По достижении ширины
изображения импульса в одно деление длительность импульса
увеличивайте так, чтобы ширина его изображения на экране ЭЛТ
снова была равна пяти делениям шкалы по горизонтали. При
этом соответственно увеличивайте период повторения импульсов.
Аналогично, путем подачи импульсов генератора Г5-53 на вход
УЗ и СИНХР Э развертки Б, проверяйте работу органов уста-
новки коэффициента развертки Б.
Проверку работы прибора в режиме внутреннего запуска
производите с помощью генератора Г5-53.
Установите органы управления прибора в следующие положе-
ния:
переключатели НАПРЯЖ/ДЕЛЕНИЕ каналов У1, У2, УЗ, У4 —
”2 V”;
110
переключатели ВРЕМЯ/ДЕЛЕНИЕ разверток А и Б — ”0,1 ns”;
кнопки АВТ.ЖДУЩ. разверток А и Б — нажаты.
На вход У1 с генератора Г5-53 подайте импульсы положитель-
ной полярности, длительностью 500 нс, с периодом повторения
5 мкс.
Органами регулирования генератора Г5-53 установите размер
изображения импульса по вертикали равным 4 делениям. Ручкой
УРОВЕНЬ развертки А добейтесь устойчивого изображения
импульса на экране ЭЛТ. Уменьшайте амплитуду импульсов до
тех пор, пока размер изображения импульса не уменьшится до
0,8 деления. При этом не должно происходить срыва синхрониза-
ции. Допускается производить дополнительную регулировку
уровня синхронизации ручкой УРОВЕНЬ развертки А. Нажмите
кнопку Б переключателя режимов и кнопку СИНХР У1 разверт-
ки Б. Произведите указанные выше операции, добиваясь устойчи-
вой синхронизации ручкой УРОВЕНЬ развертки Б.
Подайте импульсы с генератора Г5-53 на вход У2. Нажмите
кнопки А и У2 переключателя режимов. Произведите указанные
выше операции, добиваясь устойчивой синхронизации ручкой
УРОВЕНЬ развертки А.
Подайте импульсы с генератора Г5-53 на вход УЗ. Нажмите
кнопку СИНХР УЗ развертки А и кнопки А и УЗ переключателя
режимов (остальные кнопки переключателя режимов должны
быть не нажаты). Произведите указанные выше операции, добива-
ясь устойчивой синхронизации ручкой УРОВЕНЬ развертки А.
Нажмите кнопку СИНХР УЗ развертки Б и кнопки Б и УЗ пере-
ключателя режимов. Произведите указанные выше операции,
добиваясь устойчивой синхронизации ручкой УРОВЕНЬ развертки
Б.
Подайте импульсы с генератора Г5-53 на вход У4. Нажмите
кнопки Б и У4 переключателя режимов (остальные кнопки пере-
ключателя режимов и выбора синхронизации должны быть не на-
жаты) . Произведите указанные выше операции, добиваясь устой-
чивой синхронизации ручкой УРОВЕНЬ развертки Б.
Проверку работы органов установки коэффициента отклоне-
ния производите с помощью калибратора И1-9.
Установите органы управления прибора в следующие положе-
ния:
переключатель ВРЕМЯ/ДЕЛЕНИЕ развертки А — ”100 дз”;
переключатели НАПРЯЖ/ДЕЛЕНИЕ каналов У1, У2, УЗ, У4 —
”0,05 mV”;
кнопка АВТ.ЖДУЩ. развертки А — нажата;
кнопка А переключателя режимов — нажата;
кнопки У1, У2, УЗ, У4 переключателя режимов — нажаты.
Сбалансируйте усилители согласно указаниям, изложенным в
п. 9.1.4.
111
На входы У1, У2, УЗ, У4 подайте импульсы положительной
полярности частотой следования 1 кГц и амплитудой, соответст-
вующей 5 делениям при коэффициенте отклонения 0,05 мВ/деле-
ние, с калибратора И1-9.
Ручкой УРОВЕНЬ развертки А добейтесь устойчивого изображе-
ния импульсов на экране ЭЛТ.
Увеличивая фиксированные значения коэффициентов откло-
нения каналов У1, У2, УЗ, У4, наблюдайте на экране ЭЛТ умень-
шение вертикального размера изображения импульсов. По дости-
жении размера изображения импульсов одного деления шкалы
амплитуду импульсов калибратора увеличивают так, чтобы раз-
мер изображения импульсов на экране ЭЛТ был равен 5 делени-
ям.
При любом по выбору поверителя значении коэффициента
отклонения каналов У1, У2, УЗ, У4 проверьте работоспособность
ручек плавной регулировки коэффициента отклонения. При их
вращении против часовой стрелки от положения калибровки
изображение на экране ЭЛТ должно уменьшиться не менее чем
в 2,5 раза.
12.4.3.	Определение ширины линии луча в вертикальном на-
правлении проводите следующим образом.
Установите органы управления прибора в следующие положе-
ния:
переключатели НАПРЯЖ/ДЕЛЕНИЕ каналов У1 и УЗ — ”5 V”;
переключатель ВРЕМЯ/ДЕЛЕНИЕ развертки А — ”5 ps”;
кнопки ”	” каналов У1 и УЗ — нажаты;
кнопка А переключателя режимов — нажата.
На вход У1 подайте импульсы положительной полярности
длительностью 25 мкс с периодом повторения 100 мкс и ам-
плитудой 2—5 В с генератора Г5-53.
Ручкой” |	У1” переместите изображение к верхней грани-
це рабочего участка экрана ЭЛТ.
Ручками” О ” и ’’^’’луча! установите минимальную
яркость и оптимальную фокусировку, достаточные для наблюде-
ния изображения на экране ЭЛТ при использовании тубуса.
Органами регулирования генератора Г5-53 изменяйте амплиту-
ду импульсов до значения 1Д, при котором светящиеся линии
соприкасаются.
Ширину линии луча по вертикали db в миллиметрах вычисляйте
по формуле
db=-^--12,5,	(5)
lx
где Uj — амплитуда импульса, В;
К — коэффициент отклонения по вертикали, В/деление;
12,5 — цена деления, мм.
112
Аналогично, подачей сигнала на вход УЗ, производите провер-
ку ширины линии луча II по вертикали.
Результаты считаются удовлетворительными, если ширина ли-
нии лучей не более 1 мм.
12.4.4.	Определение основной погрешности коэффициентов
отклонения при непосредственном входе и с выносным делите-
лем 1:10 производите следующим образом.
Органы управления прибора : установите в следующие положе-
ния :	,
кнопки ” 'у ~ ” всех усилителей — не нажаты;
ручки ПЛАВНО всех усилителей — ”
кнопка А переключателя режима — нажата;
переключатель ВРЕМЯ/ДЕЛЕНИЕ развертки А — ”1 ps”;
кнопка АВТ.ЖДУЩ. развертки А — не нажата;
кнопка А переключателя режима — нажата.
Откалибруйте коэффициенты отклонения каналов У1—У4 с
помощью калибратора прибора в соответствии с указаниями, из-
ложенными в разделе 9.
Нажмите кнопку У1 переключателя режима и установите
переключателем НАПРЯЖ/ДЕЛЕНИЕ проверяемый коэффици-
ент отклонения. На вход У1 прибора подайте калибрационное
напряжение частотой 1 кГц от калибратора И1-9.
Изображение сигнала расположите симметрично относитель-
но горизонтальной оси рабочей части экрана проверяемого луча.
Размер изображения сигнала по вертикали для проверяемого
коэффициента отклонения установите в соответствии с табл. 20
с помощью органов управления калибратора И1-9.
Таблица 20
Значение установленного коэффициента
отклонения
мВ/деление
В/деление
Число делений по
шкале экрана ЭЛТ
0,05
0,1
0,2
0,5
1
2
5
10
20
0,05
0.1
0,2
0,5
1
6
6
6
6
6
6
6
6
6
6
6
6
6
4
113
Продолжение табл. 20
Значение установленного коэффициента отклонения		Число делений по шкале экрана ЭЛТ
мВ/деление	В/деление
		2	6
—	5	4
—	5	6
—	5	’ 8
—	10	6
—	20	4
Примечание. Измерение погрешности коэффициентов отклонения произ-
водите при ограничении полосы частот 0—100 кГц.
Погрешность коэффициентов отклонения определите по инди-
катору калибратора И1-9 в процентах.
Определите основную погрешность коэффициента с выносным
делителем 1:10. Для этого переключатель НАПРЯЖ/ДЕЛЕНИЕ
установите в положение ”0,1 V”. Подайте сигнал от калибратора
И1-9 через выносной делитель в положении ”х10” на вход У1
прибора. Установите размер изображения по вертикали 6 делений.
Погрешность коэффициента отклонения при работе с вынос-
ным делителем в положении ”х10” определите по индикатору
калибратора И1-9.
Определите погрешность коэффициентов отклонения при
непосредственном входе и с выносным делителем 1:10 по кана-
лам У2, УЗ и У4 аналогично вышеизложенному.
При проверке канала У2 нажмите кнопку У2 переключателя
режима, а сигнал с калибратора И1-9 подайте на вход У2 прибора.
При проверке канала УЗ нажмите кнопку УЗ переключателя
режима, а сигнал с калибратора И1-9 подайте на вход УЗ прибора.
При проверке канала У4 нажмите кнопку У4 переключателя
режима, а сигнал с калибратора И1-9 подайте на вход У4 прибора.
Результаты считайте удовлетворительными, если основная по-
грешность коэффициентов отклонения при непосредственном
входе и при работе с выносным делителем 1:10 не более
±(4+ 1,54Р^)%)
их
где Ux — напряжение сигнала, В.
12.4«5.	. Определение основной погрешности коэффициентов
развертки произведите следующим образом.
Органы управления прибора установите в следующие поло-
жения:
114
кнопки АВТ.ЖДУЩ. разверток А и Б — нажаты;
кнопка СИНХР У1 развертки А — нажата;
кнопка СИНХР УЗ развертки Б — нажата.
Подайте на входы каналов У1 и УЗ с помощью перевода
СР-50-95 ФВ импульсный сигнал калибровки с выхода ” _Л_ Э ”
калибратора И1-9. Размер изображения сигнала устанавливается
удобным для наблюдения при помощи переключателей НАПРЯЖ/
ДЕЛЕНИЕ.
Ручками УРОВЕНЬ разверток А и Б добейтесь устойчивого
изображения сигнала на экране. Измерения погрешности произво-
дите по центральной горизонтальной линии шкалы ЭЛТ.
Положение переключателей ВРЕМЯ/ДЕЛЕНИЕ А и Б и соответ-
ствующий им период следования сигналов калибровки и измеряе-
мый интервал устанавливайте в соответствии с табл. 21.
Таблица 21
Положение переключателя ВРЕМЯ/ДЕЛЕНИЕ		Период следования импульсов с калиб- ратора И1-9	Измеряемый интервал по экрану ЭЛТ, деление
” 0,2 /JS	” *	20 нс	8
” 0,1 да	,,	0,1 мкс	4, 6, 8, 10
” 0,2 да	и	0,2 мкс	8
” 0,5 да	»,	0,5 мкс	8
” 1 да	11	1 мкс	8
” 2 да	у»	2 мкс	8
” 5 да	11	5 мкс	8
”10 да	,1	10 мкс	8
” 20 да	»>	20 мкс	8
” 50 да	18	50 мкс	8
” ЮОда	11	100 мкс	8
” 200 да	11	200 мкс	8
” 0,5 та	11	0,5 мс	8
” 1 та	11	1 мс	8
” 2 та	>1	2 мс	8
” 5 та	>1	5 мс	8
” 10 та	11	10 мс	8
” 20 та	11	20 мс	8
” 50 та	11	50 мс	8
” 100 та	11	100 мс	8
” 200 та	11 Ис	40 мс	4, 6, 8,10
” 200 та	11	200 мс	8
” 500 та	11	500 мс	8
"18	” **	1 с	8
”2а	” **	2 с	8
”58	” **	5 с	8
* Длительности, получаемые при пятикратной растяжке развертки.
** Длительности, получаемые при подключении к прибору блока кон-
денсаторов.
115
Проверку погрешности коэффициентов разверток от 1 до
5 с/деление производите следующим образом. Переключатели
ВРЕМЯ/ДЕЛЕНИЯ разверток А и Б поставьте в положение ”С”.
Подсоедините внешний блок конденсаторов к входам С ВНЕШ. А
и Б. Переключение коэффициентов от 1 до 5 с/деление производи-
те в блоке конденсаторов.
Погрешности коэффициентов развертки для каждого измере-
ния определите по шкале калибратора И1-9 следующим образом.
Вращая ручку ДЕВИАЦИЯ КАЛИБРАТОР ВРЕМЕННЫХ
ИНТЕРВАЛОВ калибратора И1-9, установите изображение на эк-
ране ЭЛТ так, чтобы измеряемый интервал совпадал с соответ-
ствующими делениями шкалы прибора.
Примечания: 1. Нерабочий начальный участок 20 нс исключается.
2.	Рабочей частью развертки при включении режимов РАСТЯЖКА х5
XI, Х2 является участок линии длиной 50 делений от начала, за исключе-
нием первого деления.
3.	Перед проверкой развертки должны быть откалиброваны по внут-
реннему калибратору.
Результаты считайте удовлетворительными, если:
основные погрешности коэффициентов разверток Р-01 кана-
лов А и Б в диапазоне от 0,1 мкс/деление до 0,5 с/деление не бо-
лее ± 4 % и в диапазоне от 40 нс/деление и более при использова-
нии растяжки в 5 раз — не более ± 10 %;
основная погрешность коэффициентов развертки 1, 2, 5 с/деле-
ние не более ± 5 %.
12.4.6.	Определение времени установления ПХ каналов У1—У4
производите во всех положениях переключателей НАПРЯЖ/ДЕ ЛЕ-
НИЕ.
Органы управления прибора установите в следующие положе-
ния:
кнопка АВТ.ЖДУЩ. развертки А — нажата;
кнопка СИНХР. Э развертки А — нажата;
кнопка А переключателя режима — нажата;
переключатели ВРЕМЯ/ДЕЛЕНИЕ развертки А — ”0,1 ps”;
кнопки ”~/к ” каналов У1—У4 — нажаты;
ручки ПЛАВНО каналов У 1~У4 — ”	”.
От генератора И1-11 поочередно подайте на входы каналов
У1—У4 короткий испытательный импульс положительной и отри-
цательной полярности и сигнал внешней синхронизации. Схема
соединений приборов дана на рис. 53.
Ручкой УРОВЕНЬ развертки А добейтесь устойчивого изображе-
ния на экране.
Размер изображения на экране ЭЛТ установите равным 6 деле-
ниям для коэффициентов отклонения от 0,2 мВ/деление до
10 В/деление, а при коэффициенте отклонения 20 В/деление —
3 делениям и измерьте значение времени установления ПХ (ту)
как интервал времени, отсчитываемый от момента достижения
118
уровня 10 % установившегося (амплитудного) значения ПХ до
момента времени, начиная с которого неравномерность ПХ не
превышает 2 % (рис. 54).
Время установления ПХ с выносным делителем 1:10, а также
при нажатой кнопке ПОЛОСА 0—100 kHz определите в положении
”0,1 V” переключателей НАПРЯЖ/ДЕЛЕНИЕ.
При нажатой кнопке ПОЛОСА 0—100 kHz переключатель
ВРЕМЯ/ДЕЛЕНИЕ установите в положение ”2 ps”.
Время установления ПХ в положениях 0,05 и 0,1 mV/деление
гарантируется проверкой в положении 0,2 mV/деление.
Результаты считаются удовлетворительными, если время уста-
новления ПХ каждого канала не превышает:
при коэффициенте отклонения 0,5 мВ/деление и более при
непосредственном входе — 150 нс, при работе с выносным делите-
лем с коэффициентом передачи 1:10 —150 нс, а с коэффициентом
передачи 1:1 — 300 нс;
при коэффициентах 0,05; 0,1 и 0,2 мВ/деление — 1 мкс;
во включенном положении переключателя ПОЛОСА 0—100 kHz —
10 мкс.
12.5.	Оформление результатов поверки
12.5.1.	Положительные результаты поверки оформите записью
в формуляре (паспорте), заверенной подписью поверителя и
оттиском поверительного клейма.
13.	ПРАВИЛА ХРАНЕНИЯ
13.1.	Прибор, прибывший к потребителю и предназначенный
для эксплуатации в рабочих условиях ранее 12 месяцев со дня
поступления, расконсервируйте, сделайте об этом отметку в раз-
деле 5 формуляра и храните на стеллаже в отапливаемом хранили-
ще.
Срок хранения в отапливаемом хранилище с температурой
воздуха от 278 до 313 К (от 5 до 40 °C) и относительной влаж-
ностью воздуха не более 65 % при температуре 293 К (20 °C) —
10 лет.
При хранении прибора в неотапливаемом хранилище расконсер-
вацию произведите перед началом применения прибора.
Срок хранения в неотапливаемом хранилище с температурой
воздуха от 218 до 303 К (от минус 55 до плюс 30 °C) и относи-
тельной влажностью воздуха не более 80 % при температуре
293 К (20 °C) - 10 лет.
В хранилище не должно быть пыли, паров кислот, щелочей и
газов, вызывающих коррозию.
Недопустимо хранение неупакованных приборов, установ-
ленных друг на друга.
Допускается хранение прибора в упаковке.
13.2.	Прибор, прибывший для длительного хранения (про-
должительностью более 12 месяцев), храните освобожденным
от транспортной тары с периодической переконсервацией не ре-
же одного раза в год.
Комплект ЗИП прибора можно хранить законсервированным
до момента применения.
13.3.	Если прибор, уже находившийся в эксплуатации, длитель-
ное время не будет эксплуатироваться в рабочих условиях, реко-
мендуется произвести его консервацию.
Произведите консервацию в специально оборудованном поме-
щении при температуре воздуха (293±5) К [ (20+5) °C] и относи-
тельной влажности не более 70 %.
Температура прибора должна совпадать с температурой поме-
щения или быть несколько выше.
Протрите наружные поверхности прибора, ЗИП, укладочного
ящика хлопчатобумажными салфетками, смоченными органичес-
ким растворителем (бензин авиационный ГОСТ 1012—72, бензин-
растворитель резины промышленный ГОСТ 443—76, бензин-раст-
воритель, применяемый в лакокрасочной промышленности
ГОСТ 3134—52, трихлорэтилен ГОСТ 9976—70, фреон-113, синто-
кол ДС-10, моноэтаноламин технический ОСТ4 ГО. 054.083),
затем сухой хлопчатобумажной салфеткой.
Оберните прибор в один слой трехслойной (ингибитированной,
парафинированной и оберточной) бумагой с наложением концов
не ниже 50 мм.
Укладочнй ящик с ЗИП упакуйте аналогично.
Уложите прибор в коробку.
Сделайте отметку о консервации в разделе 5 формуляра.
Соблюдайте следующие правила безопасности при работе с
ингибитированной бумагой:
нельзя использовать бумагу для заворачивания продуктов или
предметов личного обихода;
уберите или сожгите остатки бумаги;
вымойте тщательно руки с мылом.
14.	ТРАНСПОРТИРОВАНИЕ
14.1.	Тара, упаковка и маркирование упаковки
14.1.1.	Прибор упакован следующим образом: прибор по-
мещен в упаковочную коробку с амортизирующими прокладка-
ми. ЗИП, брошюры технического описания и формуляра помеще-
ны в полистирольный укладочный ящик, скрепленный металличес-
кими скобами.
На правой боковой стенке и крышке ящика нанесена надпись
о принадлежности ЗИП (’’С1-103”). На крышке ящика также
нанесен заводской номер.
118
14.1.2.	Прибор в коробке и укладочный ящик с ЗИП поме-
щены в транспортный ящик. Пространство между дном, стенка-
ми и крышкой транспортного ящика и наружными стенками
коробки и укладочного ящика заполнено до уплотнения аморти-
зирующим материалом.
Транспортный ящик опломбирован двумя пломбами, на его
стенки нанесена маркировка.
14.1.3.	Маркирование транспортного ящика заключается в сле-
дующем.
В центре боковой стенки нанесены:
получатель;
место назначения.
В нижней левой части этой же стенки нанесены:
масса грузового места (брутто и нетто) в килограммах;
отправитель;
место отправления.
В левом верхнем углу стенок нанесены предупредительные
знаки:? 11.	;
на крышке — условное обозначение упакованного прибора
и заводской номер.
14.2.	Условия транспортирования
14.2.1.	Транспортирование прибора потребителю осуществляет-
ся всеми видами транспорта в условиях температуры окружа-
ющего воздуха от 223 до 333 К (Ът минус 50 до плюс 60 °C) с защи-
той от прямого попадания атмосферных осадков.
14.2.2.	При повторной упаковке для дальнейшего транспорти-
рования, вызванного условиями эксплуатации, можно применять
транспортный ящик первичной упаковки или подобный ему, изго-
товленный из клееной фанеры толщиной не менее 4 мм или из
досок толщиной не менее 16 мм, скрепленных сосновыми брус-
ками.
Выберите размеры транспортного ящика с обеспечением зазо-
ров между внутренними стенками, дном и крышкой транспортно-
го ящика и наружными стенками коробки с изделием не ниже
50 и для укладочного ящика с ЗИП — не менее 20 мм. Внутренняя
поверхность ящика должна быть обита водонепроницаемой
(битумной) бумагой.
Произведите консервацию изделия и ЗИП согласно п. 13.3.
Зазоры в ящике заполните до уплотнения амортизирующим
материалом (трехслойный гофрированный картон с обеспече-
нием удельного давления 0,8 Н/см5 (80 г/см2), древесная струж-
ка, поропласт, губчатая резина).
Забейте крышку транспортного ящика гвоздями, обтяните
ящик по торцам стальной лентой; соедините концы ленты
внахлест, прошейте проволокой и опломбируйте.
Произведите маркирование ящика как указано в п. 14.1.3.
118
опись
КОМПЛЕКТА (
1	Поз,	Наименование	Маркировка	Коп.	Обозначение		Поз.	Наименование	Маркировка	Коп.	Обо:
	1	Делитель выносной	№ 1	1	2. 727. 102		18	Брошюра формуляра		1
	2	Делитель выносной	№ 2	1	2. 727. 102		19	Переход СР-50-95ФВ	СР-50-95ФВ	1	ГУЗН
	3	Делитель выносной	№ 3	1	2.727.102		20	Втулка		4	7. f
	4	Делитель выносной	№ 4	1	2.727.102		21	Цанга		4	8.:
	3	Плата		1	3.660.101

	7	Плата		1	3.660.103		23	Коробка		1	4.1
	8	Книга Технического						Вставка плавкая
		описания и инструкции						0.480.003
		по эксплуатации		1	2044.114 ТО		24	ВП1-1 2,0 А 250В	2,0 А	6
							25	ВП1-2 0,25 А 250В	0,25 А	6
							26	ВП1-2 1,0 А 250В	1,0 А	9
							27	ВП1-2 2,0 А 250В	2,0 А	6
	10	Коробка		1	4.180.016		28	ВП1-2 0,5	250В	0,5А	2
	11	Кабель соединительный	4.850.011	4	4.850.0 11
	12	Щуп	6.360003	4	6. 360.003

	14	Тубус		1	6. 548.020
	15	Контакт		4	6:.622.220


			X
ОПИСЬ КОМПЛЕКТА Cl -103
ние	Маркировка	Коп.	Обозначение
формуляра		1
Э-30-95ФВ	С Р-50-95 ФВ	1	ТУЗ 640.095 .
		4	7. 860.745
		4	8.239.326


		1	4.180.020
плавкая
0.003
2,0 А 250В	2,0 А	6
0,25 А 250В	0,25 А	6
1,0 А 250В	1,0 А	9
2,0 А 250В	2,0 А	6
0,5	250В	0,5А	2








Поз.	Наименование	Маркировка	Коп.	Обозначение




ОТК:
* т
5	6	1
Рис. 2. Принадлежности прибора:
1 — делитель выносной 1:10; 2 — контакт; 3 — втулка; 4 — цанга; 5 — пере-
ход СР-30-95 ФВ; 6 — плавкая вставка ВП1-1; 7 — плавкая вставка ВП1-2
Bild 2. Zubehor des Gerats:
1 - vorsteckbarer Teiler 1:10; 2 - Kontakt; 3 - Hiilse; 4 - Spannzange; 5 - Ubergangsstuck
СР-5О-95ФВ; 6 - Schmelzeinsatz ВП1-1; 7 - Schmelzeinsatz ВП1-2
231
в
Рис. 3. Принадлежности прибора:
8 — плата 3.660,101; 9 — плата 3.660.103; 10 — тубус
Bild 3. Zubehor des Gerats:
8 - Platte 3.660.101; 9 - Platte 3.660.103; 10 - Tubus
232
Рис. 4. Принадлежности прибора:
11 — кабель ’’КАБ-ЗА” (4 шт.); 12 — фотоприставка; 13 — блок конденса-
торов; 14 —провод
Bild 4.	Zubehor des Gerats:
11 — Kabel „КАБ ЗА” (4 Stuck); 12 — Fotozusatz; 13 — Kondensatorenblock; 14 —
Leiter
233
У7 Ш
Рис. 5. Структурная схема прибора:
I — блок управления общий БУ-09; II — блок управления усилителями
БУ-05; III — входной сигнал (+) У1; IV — входной сигнал (—) У2; V — вход-
ной сигнал (+) У2; VI — входной сигнал (+) УЗ; VII — входной сигнал (—)
У4; VIII — входной сигнал (+) У4; IX — блок управления усилителями
БУ-06; X — запуск А; XI — блок управления развертками БУ-02; XII —
запуск Б; XIII — включение ’’готов”; XIV — включение калибратора; XV —
включение ’’однократно”; XVI — U компаратора 2; XVII — калибратор;
XVIII — усилитель предварительный УП-01 канала У1; XIX — усилитель
предварительный УП-01 канала У2; XX — усилитель предварительный УП-01
канала УЗ; XXI — блок базовый ББ-02; XXII — сигнал (+) У1; XXIII — сиг-
нал (—) У1; XXIV — синхронизация У1; XXV — синхронизация; XXVI —
синхронизация УЗ; XXVII — усилитель предварительный УП-01 канала У4;
XXVIII — развертка Р-01 канала А; XXIX — индикатор ’’готов”; XXX —
развертка Р-01 канала Б; XXXI — блокировка 1; -XXXII — калибратор-
компаратор К-02; ХХХШ — развертка А; XXXIV — подсвет А; XXXV —
развертка Б; XXXVI—подсветБ; XXXVII— однократно; XXXVIII — раз-
вертка 2; XXXIX — блокировка 2; XL — подсвет Б на A; XLI — коммута-
тор сигналов КС-02; XLII — блок управления коммутаторами БУ-07;
XLIII — синхронизация СЕТЬ; XLIV — линия задержки ЛЗ-1 канала Y1;
XLV — сигнал (—) XI; XLVT — сигнал (+) XI; XLVII — линия задержки
ЛЗ-2 канала Y2; XLVIII — сигнал (—) Х2; XLIX — бланк Zl; L — бланк
Z2; LI — Z внешний; LII — включение "Z внешнего”; LIII — усилитель
оконечный УО-02 каналов Y1 и XI (луч LIV — усилитель оконечный
УО-02 каналов Y2 и Х2 (луч II); LV — усилитель Z YZ-01 (луч I и II);
LVI — блок управления индикатором БУ-10; LVII — источник низковольт-
ный ИН-01; LVIII — блок транзисторов БТ-01; LIX — пластина (+) Y1;
LX — пластина (—) Yl; LXI — пластина (+) XI; LXII — пластина (—) XI;
LXIII — модулятор I; LXIV — модулятор II; LXV — выход Zl; LXVI — выход
Z2; LXVII — делитель высоковольтный ДВ-02; LXVIII — преобразователь
высоковольтный ПВ-02; LXIX — трансформатор Tpl; LXX — источник
низковольтный ИН-02; LXXI — источник низковольтный ИН-03; -> — сиг-
нальные цепи;--------------цепи управления; LXXII — блок индикатора
БИ-03
Bild 5.	Strukturschaltbild des Gerats:
I — gemeinsame Steuereinheit БУ-09; II — Verstarkersteuereinheit БУ-05;Ш - Eingangssignal
(+) У1; IV — Eingangssignal (-) У2; V — Eingangssignal (+) У2; VI — Eingangssignal (+) УЗ;
VII - Eingangssignal (-) У4; VIII - Eingangssignal (+) У4; IX - Verstarkersteuereinheit
БУ-06; X - Auslosung A;, XI - Steuereinheit der Auslenkungen БУ-02; XII - Auslosung Б;
XIII - Einschaltung bereit; XIV - Einschaltung des Eichgerats; XV - Einschaltung ОДНО-
КРАТНО (einmalig); XVI - U des Komparators 2; XVII - Eichgerat; XVIII - Vorverstarker
УП-01 des Kanals У1; XIX - Vorverstarker УП-01 des Kanals У2; XX - Vorverstarker УЦ-01
des Kanals УЗ; XXI - Basisblock ББ-02; XXII - Signal (+) У1; ХХШ - Signal (-) У1;
XXIV - Synchronisation У1; XXV - Synchronisation; XXVI - Synchronisation УЗ; XXVII -
Vorverstarker УП-01 des Kanals У4; XXVIII - Auslenkung P-01 des Kanals A; XXIX - An-
zeiger ГОТОВ (bereit);- XXX - Auslenkung P-01 des Kanals Б; XXXI - Blockierung I;
ХХХЛ - Komparator-Eichgerat К-02; XX X 111 - Auslenkung A; XXXTV - Hellsteuerung A;
XXXV — Auslenkung Б; XXXVI — Hell  ing Б; XXXVII — einmalig; XXXVIII — Aus-
235
lenkung 2; XXXIX - Blockierung 2; XL - Hellsteuerung Б auf A; XLI - Signalschalter KC-02;
XL11 - Schaltersteuereinheit БУ-07; XLIII - Synchronisation СЕТЬ (Netz); XLIV - Verzo-
gerungslinie ЛЗ-1 des Kanals Yl; XLV - Signal (-) Xl; XLVI - Signal (+) Xl; XLVII -
Verzogerungslinie ЛЗ-2 des Kanals Y2; XLVIII - Signal (-) X2; XLIX - Austastung Zl;
L - Austastung Z2; LI - Z fretnd; LII - AnschluB des „fremdenZ”; LIII - Endver starker
У0-02 der Kanale Yl und Xl (Strahl I); LIV - Endverstarker УО-02 der Kanale Y2 und
X2 (Strahl II); LV — Verstarker Z YZ-01 (Strahl I und II); LVI — Steuereinheit des Anzeige-
gerats БУ-10; LVII - Niederspannungsquelle ИН-01; LVIII - Transistorenblock БТ-01; LIX -
Platte (+) Yl, LX - Platte (-) Yl; LXI - Platte (+) Xl; LXII - Platte (-) Xl ;LXIII - Steur-
anschlufi I; LXIV - Steueranschlufi II; LXV - Ausgang Zl; LXVI - Ausgang Z2; LXVII -
Hochspannungsteiler ДВ-02; LXVIII - Hochspannungswandler ПВ-02; LXIX - Transformator
Tpl; LXX — Niederspannungsquelle ИН-02; LXXI — Niederspannungsquelle ИН-03;	—
Signalkreise,--------------Steuerkreise; LXXII - Einheit Anzeigegerat БИ-03
Рис. 6. Структурная схема усилителя УП-01:
I — вход (+); II — вход (—); Ш — входной делитель 1:1 — 1:100; IV — за-
щита входа (+); V —защита входа (—); VI— КОРР .УСИЛЕНИЯ ; VII —
1-й каскад усиления; VIII — 2-й каскад усиления; IX — 3-й каскад усиле-
ния; X — 4-й каскад усиления; XI — усилитель синхронизации; XII — 5-й
каскад усиления; XIII — схема ограничения полосы; XIV — выходные эмит-
терные повторители; XV — полоса 0—100 кГц; XVI —сигнал (—) У; XVII —
сигнал (+) У; XVIII — плавно; XIX — баланс; XX — схема электронной
регулировки усиления
Bild 6.	Strukturschaltbild des Verstarkers УП-01:
I — Eingang (+); II - Eingang (-); III — Eingangsteiler 1:1 - 1:100; IV - Schutz des Einganges
(+); V - Schutz des Einganges (-); VI - КОРР.УСИЛЕНИЯ (Korr. der Verstarkung); VII -
erste Verstarkungsstufe; VIII - zweite Verstarkungsstufe; IX - dritte Verstarkungsstufe;
X - vierte Verstarkungsstufe; XI - Synchronisationsverstarker; XII - fiinfte Verstarkungsstufe;
XIII - Schaltung zur Begrenzung des Bandes; XIV - Ausgangsemitterfolger; XV - Band
0-100 kHz; XVI - Signal (-) У; XVII - Signal (+) У; XVHI - stufenlos; XIX - Balance;
XX - Schaltung zur elektronischen Regelung der Verstarkung
236

Рис. 7. Схема электронного переключателя коэффициента отклонения
во втором каскаде
Bild 7.	Schaltbild des Elektronensc halters des Ablenkfaktors in der zweiten Stufe
Рис. 8. Схема электронного регулирования усиления:
I —’’Рабочая точка”; И—’’Плавно”
Bild 8.	Schaltbild zur elektronischen Regelung der Verstarkung:
I - РАБОЧАЯ ТОЧКА (Ari eitspunkt); II - ПЛАВНО (stufenlos)
238
Рис. 9 — см. вкладку
Bild 9	s. Einlage
Рис. 10. Канал синхронизации:
I —вход; II — выход
Bild. 10. Synchronise tionskanal:
I - Eingang; II - Ausgang
Рис, 11. Эпюры напряжений в синхронизаторе при запуске сигналами
положительной полярности:
I —сигнал; II — уровень
Bild 11. Kurven der Spannungen im Synchronisator beim Auslosen mit Signalen der
positiven Polaritat:
I - Signal; II - Pegel	940
Рис. 12. Схема триггера блокировки одновибратора:
I —выход; II —запуск; Uon—опорное напряжение; Uynpi; Uynp.2 —
управляющие входы
Bild 12. Schaltbild des Blockierungstriggers - Univibrators:
Рис. 13. Эпюры напряжений в цепях триггера блокировки:
1 - иоп - 27>6 v;2 - иоп - 15д v;3 - иоп “7.6 v
Bild 13. Kurven der Spannungen in den Stromkreisen des Blockierungstriggers:
1 - uon = 27 >6 v;2 - иоп = 15л v; з - uon = 7,6 v
240
Рис. 14. Схема триггера
блокировки RS —
триггера:
I ~ выход', II — запуск
Bild. 14. Schaltbild des Blockie-
rungstriggers - des RS-Triggers:
1 - Ausgang; 11 - Triggerung
Рис. 15. Эпюры напряжений в
цепях триггера блокировки:
I — ’’готов”
Bild 15.	Kurven der Spannungen in den
Stromkreisen des Blockierungstriggers:
1 - ГОТОВ (bereit)
241

ГПН
Bild 16.	Spannungskurven zur Erlauterung der Arbeit der Steuerschaltung des Sagezahn-
spannungsgenerators
Упр.
Рис. 17. Эквивалентная схема интегратора Миллера;
Uon — опорное напряжение; Rj, Cj — времязадающие резистор и кон-
денсатор ; Т — длительность прямого хода; Uv — амплитуда импульса
пилообразного напряжения; I ~ усилитель
Bild 17.	Ersatzschaltbild des Miller-Integrators:
Uon - Bezugsspannung; Rt, Ct — ZeitbestimmendeWiderstand und Kondensator; T —
Hinlaufdauer; Uy - Amplitude des Sagezahnspannungsimpulses; I - Verstarker;
U - U ; U - U
242	BbIX aus Упр. steuer.
R133 7,5 м
R128 835k^2S\
R118
75к
I___I
82(МС22.1)
1,5V
О Q^2^1) СЗУ-/0,01
ГПН—u \j_____11
,—, Ja-i-------
L~~l 038/87
" !Нзг
-----^5120
В5(МС2^.2)
033
10
ГПН
тц -г
Рис. 18. Эквивалентная принципиальная схема электронного переключателя
времязадающих элементов:
I — к источнику опорного напряжения; II — на вход; III — иавыход; IV —
внешний
Bild 18.	Ersatzschaltbild des elektronischen Schalters der zeitbestimmenden Elemente:
I - zur Bezugsspannungsquelle; II - zum Eingang; III - zum Ausgang;IV - extern
R87
Рис. 19. Эквивалентная принципиальная схема источника опорного
напряжения:
I — выход; Uon — опорное напряжение
Bild 19.	Ersatzschaltbild der Bezugsspannungsquelle:
I - Ausgang; UQn - Bezugsspannung
243
244	245
Рис. 20, Структурная схема коммутатора КС-02:
I — от канала У1; II — от канала У2; III — от канала УЗ; IV —- от канала У4;
V — от развертки А; VI— от развертки Б; VII — генератор прерывистой
коммутации; VIII — коммутатор каналов Yl; IX — коммутатор каналов
Y2; X — коммутатор; XI — коммутатор разверток XI; XII — коммутатор
разверток Х2; XIII — коммутатор подсвета Zl; XIV— коммутатор подсвета
Z2; XV — коммутатор ’’Подсвет Б на А”; XVI — разнос уровня; XVII —
Z внешний; XVIII — или; XIX — усилитель синхронизации; XX — схема
управления коммутаторами; XXI — триггер; XXII — канал Y2; XXIII —
на развертку А; XXIV на развертку Б; XXV — на усилитель Z YZ-Ol;
XXVI — канал XI; XXVII — канал Х2; XXVIII — канал;Z1; XXIX — канал Z2
Bild 20.	Strukturschaltbild desSchalters КС-02:
I - vom Kanal У1; II - vom Kanal У2; III - vom Kanal УЗ; IV - vom fcanal У4; V - von der
Auslenkung A; VI - von der Auslenkung Б; VII - Generator der intermittierenden Schaltung;
VIII - Schalter der Kanale Yl; IX - Schalter der Kanale Y2; X - Schalter; XI - Schalter der
Auslenkungen XI; XII - Schalter der Auslenkungen X2; XIII - Schalter der Aufhellung Zl;
XIV - Schalter der Aufhellung Z2; XV - Schalter ПОДСВЕТ Б HA A (HeUsteuerung Б
auf A); XVI - Spreizung des Pegels; XVII - Z fremd; XVIII - oder; XIX - Synchronisations-
verstarker; XX - Schaltersteuerschaltung; XXI - Trigger; XXII - Kanal Y2; XXIII - zur
Auslenkung A; XXIV - zur Auslenkung Б; XXV - zum Verstarker Z YZ-01; XXVI - Kanal
XI; XXVII - Kanal X2; XVIII - Kanal Zl; XXIX - Kanal Z2
UomKp. = 3~5V
изакр.=-(У-6)У
иупр.
Рис, 21. Схема аналогового ключа на полевом транзисторе с р-гьпереходом:
I — выход; 11^ — входное напряжение; Ууцр — управляющее напряжение
, Bild 21. Schaltbild des mit pn-FET gebauten Analogschalters:
I - Ausgang; UB„ - Eingangsspannung; Uxn_ - Steuerspannung; - Spannung des
orfenen Schalters; . - Spannung des gesperrten Schairers
ЗаКр.
246
Кт 9
Рис. 22. Коммутатор подсвета Z1
Bild 22. Hellsteuerschalter Z1
Х2
ХЗ
У/
У2
я:1 а)
ХЬ=1
Х5= /
Рис. 23. Эпюры напряже-
ний в коммутаторе
подсвета при однока-
нальном или поочеред-
ном режиме работы
коммутатора каналов
Y1:
I — пунктир XI=0
Bild 23. Kurven der Spannungen
im. Hellsteuerschalter beta Ein-
kanal- Oder abwechselnden Be-
trieb des Schalters der Kanale
Yl:
I - punktierte Lime Xl=0
247
г
Рис, 24, Работа комму-
татора подсвета Z1
в прерывистом режиме
коммутации каналов
У1 иУ2:
I — блокирование
подсвета
Bild 24. Wirkungsweise des
Hellsteuerschalters Zl im in-
termittierenden Betrieb der
Schaltung der Kanale У1 und
У2:
I — Blockierung der Aufhel-
lung
Рис. 25. Эпюры напряжений в компараторе задержки
Bild 25. Kurven der Spannungen im Verzogerungskomparator
248
Рис. 26. Эгпоры напря-
жений в схеме форми-
рования импульса
ГОТОВ;
I — 'Ьребезг”; II —
нимальный уровень ло-
гической ”1”
Bild 26.	Kurven der Spannungen in der Schaltung zur Erzeugung des Impulses ГОТОВ
(bereit)
1 - “Klirren”; II - kleinster Pegel der logischen „1 ”
Рис, 27. Структурная схема усилителя УО-01:
I — предоконечный каскад; II— оконечный каскад; III — пластина—У;
У; IV — пластина +У; V — "поиск луча”; VI — пластина—X;' VII —
пластина +Х
Bild 27.	Strukturschaltbild des Verstarkers УО-01:
I - Vorendstufe; II - Endstufe; III - Platte -У; IV - Platte +У; V - ПОИСК ЛУЧА (Strahl-
suche); IV - Platte -X; VH - Platte +X;
248
Рис. 28. Структурная схема усилителя Z YZ-01:
I — бланк Zl; II — подсвет Б; Ш — "поиск луча ”; IV — бланк Z2; V — Z внеш-
ний; VI — эмиттерный повторитель; VII—сумматор; VIII — выход Zl; IX —
выход Z2
Bild 28.	Strukturschaltbild des Verstarkers Z YZ-01:
I - Austastung Zl; II - HellsteuerungБ; III - ПОИСК ЛУЧА (Strahlsuche): IV - Austastung
Z2; V - Z fremd; VI — Emitterfolger; VII - Summator; VIII - Ausgang Zl; IX - Ausgang Z2;
2И-НЕ - 2UND-NICHT
250
Рис. 29. Общий вид прибора:
1 — винт; 2 — ручка управления; 3,9 — винт; 4 — обрамление ЭЛТ; 5 — рам-
ка обрамления; 6 — панель; 7, 8,10, 13, 14 — ручка управления; 11 —перед-
няя пане ль; 12 —шайба
Bild 29.	Gesamtansicht des Gerats:
1 - Schraube; 2 - Bedienungsknopf; 3, 9 - Schraube; 4 - Umrahmung der ESR; 5 - Rahmen
der Umrahmung; 6 - Platte; 7, 8, 10, 13, 14 — Bedienungsknopf; 11 - Frontplatte; 12 -
Scheibe
251
252	253
Рис. 30. Вид прибора справа при открытом блоке БИ-03:
15 — заглушка; 16, 17, 18 — вывод; 19 — ось; 20, 34, 37 — разъем; 21 —
кабель; 22 — шарнир; 23, 27 — жгут; 24 — блок БИ-03; 25 — разводная пла-
та; 26 —шарнир; 28 — блок ББ-02; 29 —провод; 30 — источник ИН-03;
31 — источник ИН-02; 32 — источник ИН-01; 33 — калибратор-компаратор
К-02; 35, 36 — развертка; 38 — коммутатор КС-02; 39,40,41,42— усилитель
УП-01
Bild 30.	Rechtsansicht des Gerats mit offener Einheit БИ-03:
15 — Blindabschlub; 16,-17, 18 — Anschlufi; 19 — Achse; 20, 34, 37 — Steckverbinder; 21 —
Kabel; 22 — Gclenk; 23, 27 - Drahtgeflecht; 24 - Einheit БИ-03; 25 - Verteilungsplatte;
26	- Gelenk; 28 - Block ББ-02; 29 - Leiter; 30 - Spannungsquelle ИН-03; 31 - Span-
nungsquelle ИН-02; 32 - Spannungsquelle ИН-01; 33 - Komparator-Eichgerat K-02; 35, 36 -
Auslenkung; 38 - Schalter KC-02; 39»40, 41, 42 - Verstarker УП-01
г
Рис. 31. Вид прибора
сзади:
43, 45,46,48 —винт;
44 — задняя панель;
47 — крышка; I —
место пломбировки
Bild 31. Riickansicht des
Gerats:
43, 45, 46,48 - Schrau-
be; 44 - Ruckwand;
47 - Deckel; I - Stelle
der Plombierung
Рис. 32. Соединение блока
БИ-03 и блока ББ-02 по перед-
ней панели:
49 — винт
Bild 32.	Verbindung der Einheit БИ-03
und des Blocks ББ-02 an der Frontplat-
te;49 - Schraubv
254
Рис. 33. Вид прибора слева без обшивки:
50, 51 — задняя рама; 52 — усилитель Z YZ-01; 53, 63 — винт; 54, 61 —
стенка; 55 — ручка; 56 — экран; 57 — планка; 58, 60 — передняя рама;
59, 62 — угольник
Bild 33.	Linksansicht des Gerats ohne Verkleidung:
50, 51 - Hinterrahmen; 52 - Verstarker Z YZ-01; 53, 63 - Schraube; 54, 61 - Wand; 55 -
Griff; 56 - Bildschirm; 57 - Leiste; 58, 60 - Vorderrahmen; 59, 62 - Winkeleisenstiick
255
66	67	68
69 70
73	72
Рис. 34. Вид прибора справа без обшивки:
64 — винт; 65 — крышка; 66 — винт; 67 — провод; 68 — винт; 69 — винт;
70 — контакт; 71 —угольник; 72 —угольник; 73 — стенка
Bild 34.	Rechtsansicht des Gerats ohne Verkleidung:
64 - Schraube; 65 - Deckel; 66 - Schraube; 67- - Leiter; 68 - Schraube; 69 - Schraube;
70 - Kontakt; 71 - Winkeleisenstiick; 72 - Winkeleisenstiick; 73 - Wand
256
Рис. 35. Вид прибора справа:
74 — ручка управления; 75 — винт; 76 — панель; 77 — обшивка
Bild 35.	Rechtsansicht des Gerats:
74 - Bedienungsknopf; 75 - Schraube; 76 - Platte; 77 - Verkleidung
Рис. 36. Вид прибора слева:
78 — обшивка
Bild 36.	Linksansicht des Gerats:
78 - Verkleidung
257
Рис. 37. Вид на блоки управления:
79 —	плоский жгут; 80, 81, 82 — разъем; 83 — разводная плата;
84, 85 — разъем
79 - Flachbundel:
Bild 37.	Ansicht der Steuereinheiten:
80, 81, 82 - Steckverbinder; 83 - Verteilungsplatte; 84,85 — Steck,
verbinder
258
Рис. 38. Блок управления усилителями УП-01:
86 — плоский жгут;
Bild 38. Steuereinheit der Verstarker УП-01:
86 - Flachbundel
Рис. 39. Блок управления развертками Р-01 каналов А и Б:
87 — плоский жгут
Bild 39 Steuereinheit der Auslenkungen P-01 der Kanale A und Б:
87 - Flachbundel
259
Рис. 40. Вид прибора сверху без обшивок :
88—преобразователь; 89—выводы; 90 — усилитель УО-02; 91 — контакт;
92 — панель ЭЛТ
Bild 40.	Obenansicht des Gerats ohne Verkleidungen:
88 - Wandler; 89 - Anschlusse; 90 - Verstarker УО-02; 91 - Kontakt; 92 - Fassung
der FSR
Рис. 41. Вид прибора сзади без пане-
ли блока БИ-03 и крышки блока
ББ-02:
93 — винт; 94 — делитель ДВ-02;
95, 96, -97 —- винт; 98 — сетевой
шнур; 99 — винт; 100 — блок тран-
зисторов; 101, 102 — винт; 103 —
трансформатор
Bild 41.	Ruckansicht des Gerats ohne Platte der
Einheit БИ-03 und Deckel des Blocks ББ-02:
93 - Schraube; 94 - Teiler ДВ-02; 95, 96,
97 - Schraube; 98 - Netzkabel; 99 - Schra-
ube; 100 - Transistorenblock; 101, 102 -
Schraube; 103 — Transformator
Рис. 42. Вид прибора спереди без передней панели:
104 — ЭЛТ 17ЛО4И; 105 —светопровод; 106 — блок БУ-10;
107—винт; 108—блок БУ-11; >109, 110—винт; 111—блок
БУ-09; 112 — блок БУ-06; 113, 114 — винт; 115 — блок
БУ-07; 116 — блок БУ-05; 117, 118 — винт; 119 — блок
БУ-02; 120—винт; 121—светопровод- 122-лампа
Bild 42.	Frontansicht des Gerats ohne Frontplatte:
104 - ESR 17ЛО4И; 105 - Lichtleiter; 106 - Einheit БУ-10; 107 -
Schraube; 108 - Einheit БУ-11; 109, 110 - Schraube; 111 - Einheit
БУ-09; 112 — Einheit БУ-06; 113, 114 - Schraube; 115 - Einheit
БУ-07; 116 — Einheit БУ-05; 117, 118 - Schraube; 119 - Einheit
БУ-02; 120 - Schraube; 121 - Lichtleiter; 122 - Lampe
261
Рис. 43. Вид на блок ББ-02 без функциональных узлов:
123—узел включения сети; 124 —ось; 125—гайка
Bild 43.	Ansicht des Blocks ББ-02 ohne Funktionsbaugruppen:
123 - Baugruppe der Netzeinschaltung; 124 - Achse; 125 - Mutter
Рис. 44. Изображение осциллограмм и эпюры сигналов синхронизации
для неперекрывающихся и перекрывающихся изображений сигнала
на экране прибора:
а) — неперекрывающееся изображение сигнала; Ь) — перекрывающе-
еся изображение сигнала
I — сигнал У1; II —сигнал У2; III — 1, 5 деления; IV— зона регулиро-
вания уровня запуска
Bild 44.	Darstellung der Oszillogramme und Kurven der Synchronisationssignale fur die
nicht iiberdeckbaren und die iiberdeckbaren Abbildung des Signals auf dem Bildschirm
des Gerats:
a) nicht iiberdeckbare Darstellung des Signals; b) iiberdeckbare Darstellung des Signals;
I — Signal У1; II - Signal У2; III - 1,5 Teilungswerte; IV — Regelzone des Auslbsepegels
26S
262
a)
6)
Рис. 45. Растяжка коэф-
фициента развертки:
а) — растяжка выключе-
на; 1>) — растяжка вклю-
чена
Bild 45.	Ausdehnung des Aus-
lenkfaktors:
a)	Ausdehnung ausgeschaltet;
b)	Ausdehnung eingeschaltet
284
nalen mit der gleichen Fre-
quenz
мя сигналами одной
частоты
Рис. 47. Измерение фазо-
вой разности:
I — канал I; II — канал
II; III — разность по гори-
зонтали; IV — 9 делений
360°
Bild 47. Messung der Phasen-
differenz:
I - Kanal I; II - Kanal II;
III - Differenz horizontal: IV -
9 Teilungswerte 360°
265
a)	6)
С)
в)
Рис. 48. Фазовая разность между двумя сигналами:
а) — 0 или 360°; Ь) — 30 или 330°; с) ~~ 90 или 270°; d) — 150 или 210°;
е) -180°
Bild 48. Phasendifferenz zwischen zwei Signalen:
a) 0 Oder 360°; b) 30 Oder 330°; c) 90 Oder 270°; d) 150 Oder 210°; e) 180°
266
Рис. 50. Измерение вре-
менного интервала между
двумя точками сигнала: *
I — горизонтальное рас-
стояние
Bild 50. Messung des Zeitabstan-
des zwischen zwei Punkteneines
Signals:
I - horizontaler Abstand
267
Рис. 51. Измерение фрон-
та импульса:
а) — измерение величины
Б; Ь) — измерение вели-
чины А
Bild 51.	Messung der Impuls-
flanke:
a) Messung der Grofie Б; b) Mes-
sung der Grofie A
288
Рис. 52. Вид на прибор спереди при открытом блоке БИ-03:
126 —ножка
Bild 52.	Frontansicht des Gerats bei offener Einheit БИ-03:
126 — Fufi
268
Рис. 53. Схема соединения приборов для измерения параметров ПХ:
I —генератор И1-11; II — прибор; III — нагрузка проходная 50 Ом (комп-
лект генератора И1-11); IV —кнопка ’’Синхр.”; V — кабель ’’И1-11К № 4”
(комплект генератора И1-11); VI— кабель ”И1-11К№1” (комплект генера-
тораИ1-11)
Bild 53.	Verbindung der Gerate zum Messen der OK-Parameter:
I - Generator И1-11; II - Gerat;III- Durchgangsbelastung 50П (Satz des Generators И1-11);
IV - Drucktaste СИНХР. (Synchr.); V — Kabel „И1-1 IK Nr. 4” (Saiz des Generators И1-11);
VI - Kabel „И1-11К Nr. 1” (Satz des Generators И1-11)
Рис. 54. График проверки времени установления ПХ:
t z — время нарастания; ту — время установления; ДА — выброс;
ДАн — неравномерность; А1 — установившееся (амплитудное) значе-
ние ПХ
Bild 54.	Kurve zur Uberpriifung der OK-Einschwingzeit:
tz - Anstiegszeit; ry - Einschwingzeit; ДА - tiberschwinger; ДАН - Ungleichmafiig-
keit; Al - eingeschwungener Wert (Amplitudenwert der t)K)
270
Внешторгиздат. Изд. № 2082М
Осциллограф двухлучевой С1-103.
Техническое описание и инструкция по
эксплуатации на рус. и нем. яз.
ВТИ. Зак. 6 097
ДОПОЛНЕНИЯ, ИЗМЕНЕНИЯ И ЗАМЕЧЕННЫЕ ОПЕЧАТКИ
К ТЕХНИЧЕСКОМУ ОПИСАНИЮ И ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ ОСЦИЛЛОГРАФА ДВУХ ЛУЧЕВОГО С1-103
Книга 1
Номер страницы, строки,ПОЗ ИЕГИ, рисунка,таблиц i	Содержание изменения
	напечатано	следует читать
1. Стр, 11 -табл. 1	Яшик укп ар очный 1	Аннулировать
2. Стр. 69		См. вкл. 1 (дополнение)
.4. Стр. 71 строка 19 снизу	но развертки Б	но развитии А развёрткой Б
4. Стр. 96	п. 1О. 2. 1О и 10. 2. 11	См. вкл. 2 (дополнение)
5. Стр. 25 и по тексту	напряжение 60 В, 160 В	80 В, 180 В
6. Стр. 29 строка 6 снизу	загрузки	нагрузки
строка 11 СНИЗУ	каскадный усилитель	каскодный усилитель
Стр. 34 строка 17	. . . бокировки. . .	. . .блокировки
Стр. 46 строка 1 снизу	каскадный	каскодный
Стр. 48 строка 2 5	поступает нулевой	постоянный уровень
Стр. 60 графа "Примечание"'		к сроке 1: Кнопка ПОЛОСА ОЛОО кН* - обозначение для каналов УЗ и У4
Стр. 91
строка 13
снизу
Стр. 250
Стр. 260
рис. 40
7.	Стр. 11
к. 5
8.	Стр. 5
строка 17
снизу
9.	Схемы элек-
трические
принципиаль-
ные и по
тексту
МС17.МС19
88- преобразователь
КАБ-ЗА
. . . (120 мм). . ..
... (1ОО мм)
МС 17,транзистор
МС19
X - оконечный
усилитель
88- преобразова-
тель ПВ-О2
Аннулировать
. . . (114 мм), . .
. . . (94 мм)
® 9 9
Ю. Стр. 11 .
11. Стр. 27
строка 4
снизу
строка 3
снизу
Стр, 99
ЭЬьсгЗДг.
; P.V* £1'
12. Стр.-63 "
п.. 7. 1.
Ящик укладочный*
4. 161» 633
С8
1:10
С8- подстройка
входной ёмкости При
работе - с 'входным
,:дели|гелем 1: 1О
. .. £ классу 0,1 ... .
Яшик укладочный
4. 1б!. 055
Аннулировать
аннулировать
аннулировать
,,к классу 1. . .
? '>. С гр. 38
таОл. 9
У5=Х4-Х5-Х6'Х7'Х8
У6=Х4 -Х5 • Х6 -Х7’ Х8=
=У5
У5=ХФХ5* Х6* Х7< Х8
=У6
У6=ХФХ57Х6:Х77Х8
14. Стр. НО
9 строка
сверху
Неисправные приборы
бракуйте и направляйте
в ремонт.
аннулировать,
Вкладыш 1
стр. 69, строка 19
При измерении временных интервалов длиной от
6 до 10 делений подайте на вход У1..........
стр. 69, строка 12 снизу
......прямоугольных импульсов калибратора.
При измерении временных интервалов дли-
ной от 4 до 6 делений с погрешностью, гаранти-
руемой техническими данными на прибор, прове-
дите дополнительную калибровку коэффициентов
развертки на измеряемом участке рабочей части
экрана. Калибровку производите по вышеизложен-
ной методике, устанавливая на 4-х делениях
шкалы 2 периода калибрационного сигнала при
частоте сети 50 Гц или 3 периода на 5-ти деле-
ниях при частоте сети 60 Гц.
Вкладыш 2
10.2.10. Оьем усилителей УП-01, УЗ и У5
поз. 39, 41 (рис. 30) производится следующим
образом:
отсоедините выводы 16 и 17 (рис. 30);
слегка покачивая, выньте УЗ, У5 из при-
бора вверх.
Установка усилителей УП-01, УЗ, У5 про-
изводится в обратном порядке.
10.2.II. Съем усилителей УП-01, У4
поз. 40 (рис. 30) и Уб поз. 42 производится
следующим образом:
отсоедините выводы 16 и 18 (рис. 30);
снимите заглушки 15 (рис. 30), (рассты-
ковка разъема);
слегка покачивая, выньте усилители
УП-01, У4, Уб прибора вверх.
Установку усилителей УП-01, У4, Уб про-
изводите в обратном порядке.
ОСЦИЛЛОГРАФ ДВУХЛУЧЕВОИ
С1-103
ZWEISTRAHLOSZILLOGRAF
ВНИМАНИЕ!
Дополнения, изменения и замеченные
опечатки помещены в конце книги.
и инструкция по эксплуатации
Technische Beschreibung
ВНИМАНИЕ!
Перед вюпснением в сеть необходимо заг-
звмлить хгоибо'р*
Эксплуатация прибора без заземления за—
. прещается.
ВНИМАНИЕ !
В комплекте прибора CI-I03 вместо универ-
сального делителя" I:ТО (2.727.102)
пдставляются:- вынбсной делитель
1:10 (2.727.102 без переключателя
”1:1,1.1:10“) - 4шт.;
-щуп!:1 6.360.003 - 4шт.
Указанные изменения учитывать по всему
тексту.
