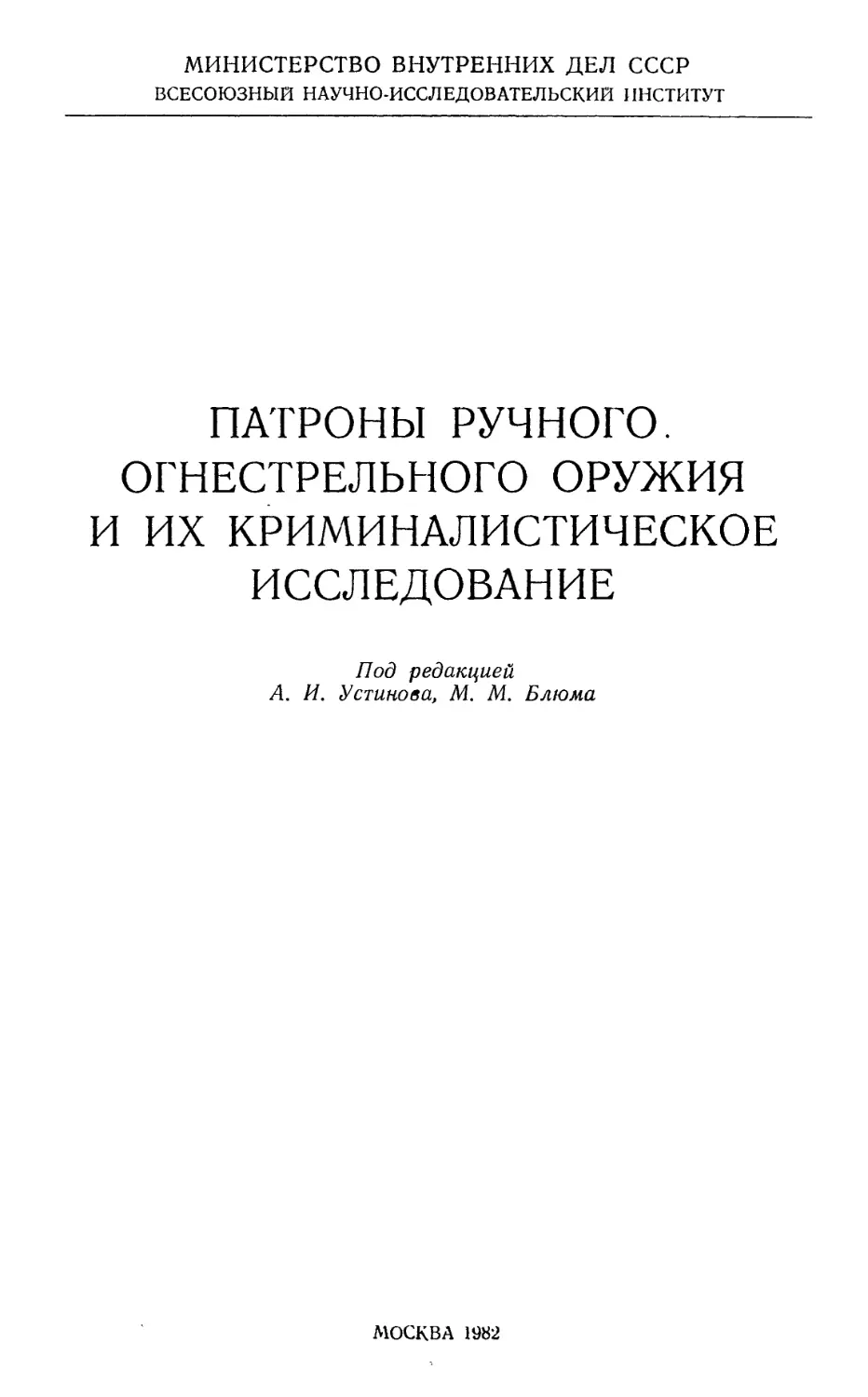

МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ СССР
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ПАТРОНЫ РУЧНОГО.
ОГНЕСТРЕЛЬНОГО ОРУЖИЯ
И ИХ КРИМИНАЛИСТИЧЕСКОЕ
ИССЛЕДОВАНИЕ
Под редакцией
А. И. Устинова, М. М. Блюма
МОСКВА 1982
УДК 343.977
Рецензенты:
Г. Г.ЦАРЕВ, зам. начальника ЦНИКЛ МВД СССР
II. В. ВИНОГРАДОВ, кандидат медицинских наук, доцент ЦСМЛ МО
СССР
Патроны ручного огнестрельного оружия и их криминалистическое иссле-
дование/М. М. Блюм, А. С. Волнов, А. В. Жук, Т. Ф. Одиночкина, А. И. Ус-
тинов, В. В. Филиппов. — М.: ВНИИ МВД СССР, 1982. — 296 с., ил., табл.
Библиогр.: с. 294—296.
Работа посвящена патронам ручного огнестрельного оружия и их
криминалистическому исследованию и включает в себя как информатив-
ные, так и методические материалы.
К информативным материалам относятся такие сведения о патронах,
как их названия, принятые в странах-изготовителях и других странах, где
они используются, русское значение этих названий; краткие данные о вре-
мени разработки патронов, их назначении, модернизации; об оружии, в ко-
тором они используются, а также линейные, весовые и некоторые внешне-
баллистические характеристики; значение маркировки и т. п.
К методическим материалам относятся рекомендации по криминали-
стическому исследованию патронов и их отдельных элементов при решении
криминалистических вопросов и задач. При этом обращается внимание на
объем и содержание исследований, излагается наиболее целесообразная
последовательность операций и т. п.
Издание предназначено для экспертов-криминалистов органов внутрен-
них дел, сотрудников уголовного розыска и следователей.
УДК 343.977
© Всесоюзный научно-исследовательский институт МВД СССР, 1982
ПРЕДИСЛОВИЕ
Патроны ручного огнестрельного оружия относятся к числу рас-
пространенных объектов криминалистического исследования. Анализ
криминалистической литературы, судебной, следственной и экспертной
практики показывает, что, используя данные о патронах или их отдель-
ных элементах, можно устанавливать ряд расследуемых обстоятельств.
Однако такого рода сведения рассредоточены по отдельным, в основ-
ном мелким источникам, значительная часть которых является библио-
течной редкостью. Отечественных изданий монографического характе-
ра по рассматриваемой тематике не существует. В зарубежной литера-
туре соответствующие материалы представлены полнее, но для широ-
кого круга наших криминалистов они недоступны. По сравнению с
другими разделами криминалистической техники этот раздел много
лет оставался без внимания и не разрабатывался. В результате в оте-
чественной криминалистической литературе практически отсутствуют
сведения о патронах в объеме, достаточном для решения возникающих
в практике задач.
Обычно вопросы криминалистического исследования патронов в ли-
тературе освещаются в связи с исследованием оружия или следов его
применения. Поэтому они выглядят второстепенными. Как самостоя-
тельные объекты исследования патроны рассматриваются, гораздо ре-
же. Систематизированного и полного изложения сведений о патронах
и методики их криминалистического исследования не существует. В то
же время они бывают иногда особенно необходимы, потому что вывод
эксперта в ряде случаев используется для установления наличия или
отсутствия в действиях лица составов преступлений, предусмотренных
ст.ст. 218, 2181 УК РСФСР и соответствующими статьями УК других
союзных республик. Именно поэтому он должен основываться на про-
веренных научных данных, быть убедительным и понятным. Кроме того,
от результатов исследования патронов зависят, как известно, выводы в
отношении не только самих патронов, но зачастую и оружия, которое
составляет с патронами единый комплекс.
Предлагаемая работа состоит из семи разделов. В первом из них
приводятся общие сведения о патронах; во втором и третьем — рас-
сматриваются патроны центрального боя, в четвертом—характеризу-
ются патроны кольцевого воспламенения. В пятом — описаны патроны
небоевого назначения, применяющиеся в различных отраслях промыш-
ленной, хозяйственной и иной деятельности. Во втором, третьем и чет-
вертом разделах одновременно с рассмотрением материала о патронах
обращается внимание и на оружие, для которого они предназначены.
В пятом делается то же самое применительно к соответствующим стре-
ляющим устройствам.
Патроны центрального боя к нарезному оружию пронумерованы.
Под соответствующими номерами в таблицах приведены характеристи-
ки. яе вошедшие в описания. Встречающиеся в некоторых таблицах
прощ-лы объясняются отсутствием достоверных данных о соответствую-
щих характеристиках.
Пдёстой раздел содержит материал о клеймах на патронах и сведе-
внях, которые по ним могут быть установлены.
3
Седьмой раздел посвящен методам криминалистического исследова-
ния патронов и их элементов. В нем на основе систематизации как
уже известных, так и новых данных излагаются методические рекомен-
дации по наиболее типичным видам таких исследований. При этом
главное внимание обращается на задачи исследования, его основные
исходные положения, последовательность. Иными словами, предлагает-
ся ключ к решению возникающих в практике типовых задач. Содер-
жание же каждой конкретной методики полностью не приводится. Обу-
словливается это тем, что в противном случае были бы неизбежны мно-
гочисленные повторения как общеметодических рекомендаций, относя-
щихся к исследованию ряда криминалистических объектов, а не только
патронов (как их описывать, фотографировать и т. п.), так и ряда мел-
ких, частных рекомендаций, хотя и относящихся только к исследованию
патронов, но повторяющихся при решении разных задач. По мнению
авторов, такое изложение материала только увеличило бы объем посо-
бия и при этом не способствовало акцентированию внимания на основ-
ных положениях.
С точки зрения объема материала предлагаемая работа не являет-
ся исчерпывающей. Так, в частности, в нее включены данные не обо
всех патронах к ручному огнестрельному оружию, а только о тех, кото-
рые в настоящее время находятся в обращении. В то же время писто-
летные патроны представлены более полно. Внутри разделов последова-
тельность материалов о патронах соответствует значению калибра—от
меньшего к большему. При одинаковых или близких значениях калибра,
выражаемого в разных мерах, сначала приводятся его значения в /мил-
лиметрах, потом в иных мерах.
Представляется, что сведения, содержащиеся в работе, могут быть
использованы не только при проведении криминалистических эксперт-
ных исследований, но и при выполнении иных процессуальных дейст-
вий, например, осмотре места происшествия, вещественных доказа-
тельств, опознании и т. п., а также при мероприятиях по розыску ору-
жия и боеприпасов.
4
ОБЩИЕ СВЕДЕНИЯ О ПАТРОНАХ
РУЧНОГО ОГНЕСТРЕЛЬНОГО ОРУЖИЯ
ОСНОВНЫЕ ЭТАПЫ ЭВОЛЮЦИИ ПАТРОНОВ
Появление огнестрельного оружия, а впоследствии — патронов свя-
зано с изобретением пороха, который явился первым взрывчатым ве-
ществом. В некоторых источниках его предшественником называют
«греческий огонь» — зажигательный состав, изобретенный византийцем
Калинником. Принято считать, что порох изобретен в IX веке в Китае.
В последующее время он был усовершенствован арабами, широко при-
менявшими его в военном деле.
К концу XIII века порох стал известен в Европе, а в XIV веке —
и на Руси. Порохом (от латинского слова pulver — порошок) он стал
называться лишь с XV века. До этого он именовался «зельем», как
всякий иной чудодейственный состав.
Сначала на Руси использовался исключительно привозной порох, но
вскоре его стали изготовлять на русских частных предприятиях в боль-
ших количествах. Это подтверждают известные пороховые пожары 1422
и 1547 гг., от которых сгорала вся Москва.
Первые государственные («казенные») пороховые заводы были
построены близ Москвы и Петербурга (Московский, Петербургский,
Охтинский, Сестрорецкий). Позднее появились Шосткинский и Казан-
ский заводы.
Дальнейшее совершенствование пороха и разработка технологии его
изготовления связаны с работами русских и зарубежных ученых-хи-
миков— Н. Н. Зинина, В. Ф. Петрушевского, Б. С. Якоби, Д. И. Мен-
делеева, А. Нобеля, Г. Леблона, X. Шенблейна, А. Браконно, А. Соб-
реро и многих других. Общим результатом их деятельности в этой об-
ласти явилось создание бездымного пороха, обусловившее дальнейшее
развитие огнестрельного оружия и военного дела.
В 1884 г. французским ученым П. Вьелем был получен пироксили-
новый порох. В 1888 г. швед А. Нобель создал нитроглицериновый по-
рох, который он назвал «баллиститом». Англичанин Ф. Абель в 1889 г.
предложил разновидность нитроглицеринового пороха—-«кордит».
В России в 1888 г. на Охтинском пороховом заводе 3. В. Калаче-
вым был получен первый русский пироксилиновый порох. Позднее там
же П. А. Михалев разработал порох из нитроклетчатки с добавкой
селитроугольной смеси.
В 1895 г. Екатерининским заводОхМ стал выпускаться порох по тех-
нологии П. А. Лишева, предназначенный специально для гладкостволь-
ных охотничьих ружей.
Простейший бумажный патрон для оружия, заряжаемого с дула,
появился в Европе в XVI веке [26]. До него в качестве патронов ис-
пользовались бумажные трубки с заранее отмеренными зарядами поро-
ха. В России они назывались «зарядцы». Бумажный патрон с заклеен-
ной в нем круглой пулей быстро распространился во всех государст-
вах Европы и использовался в военном оружии. Такой же патрон
применялся и охотниками при стрельбе пулями. При применении дроби
удобнее было пользоваться зарядцами, которые представляли собой
5
трубку, открытую с обеих сторон, но с глухой перемычкой посередине.
С одной стороны в трубку насыпали необходимое количество пороха,
а с другой—дроби, после чего отверстия закупоривались паклей или
шерстью, служившими и в качестве пыжей. Для заряжания оружия
было необходимо открыть трубку со стороны пороха, высыпать его в
канал ствола и с помощью шомпола запыжить. Затем такую же опера-
цию произвести с дробью. При пулевом патроне операции несколько
изменялись. Нужно было надорвать гильзу (обычно зубами — «скусить
патрон») со стороны пороха, после чего вставить его целиком в канал
ствола и запыжить шомполом. Такой порядок несколько ускорял заря-
жание.
Идея унитарного патрона, объединяющего с помощью гильзы заряд,
снаряд и капсюль-воспламенитель, осуществилась позже.
Первое ружье под такой патрон сконструировал в 1808 г. оружей-
ник Поли в Париже. Ружье относилось к игольчатым системам. В бу-
мажной гильзе патрона помещался капсюль-воспламенитель из хлори-
стого поташа, который воспламенялся уколом игольчатого ударника.
Пуля была цилиндро-конической формы диаметром 16,6 мм. Ружье
Поли не получило широкого распространения из-за несовершенства
затвора и других причин. В 1831 г. Демондионом была запатентована
другая система под унитарный патрон. В этом случае патрон был с
капсюлем в виде длинной трубки, выступающей из гильзы сзади. Сама
гильза оставалась бумажной, самодельной. Система не получила рас-
пространения из-за непрактичности патрона. В 1836 г. оружейник
Дрейзе выпустил свое игольчатое ружье с унитарным патроном, бу-
мажная гильза которого вылетала при выстреле. В патроне первона-
чально использовалась пуля яйцевидной формы, которая впоследствии
была заменена цилиндро-оживальной пулей Минье. Лепешка воспла-
менительного состава, выполнявшая роль капсюля-воспламенителя,
помещалась в картонной перегородке под пулей. При выстреле игла
ударника сначала пронизывала порох и после этого воздействовала на
воспламенительный состав (рис. 1). В 1841 г. эта система была приня-
та на вооружение прусских войск. В других странах также принима-
лись на вооружение игольчатые системы. В частности, во Франции —
конструкция Шасспо, в Италии —
Каркано, в России — Карле. Исполь-
зовались игольчатые системы и в
охотничьем оружии. Некоторые из
них прослужили до конца XIX века.
В 1854 г. в Америке был запатенто-
ван и выпущен в продажу фирмой
Volcanic многозарядный игольчатый
пистолет оригинальной конструкции.
Патрон этого пистолета был вообще
без гильзы. Пуля калибра 10 мм
имела в дне большое углубление,
заполненное горючим составом, ко-
торый воспламенялся от укола
игольчатого бойка. Вскоре была вы-
пущена и винтовка «Volcanic» ана-
логичной конструкции. Подобные
пули с зарядами применялись затем
в револьверах Адамса, Трентера и
других оружейников. Однако вскоре
предпочтение было отдано патро-
нам другой 'конструкции, а пули с
с зарядами так и не получили ши-
рокого распространения.
Рис. 1. Игольчатый патрон Дрейзе:
1 — пуля, 2 — поддон, 3 — капсюль-воспла-
менитель, 4 — метательный заряд
Рис. 2. Патрон Лефоше
1 — пыж, 2 — снаряд, 3 — пыж, 4 — мета-
тельный заряд, 5—шпилька, 6 —капсюль-
воспламенитель
6
В 1836 г. французский оружейник Лефоше изобрел свое ружье и
унитарный патрон для него. Гильза патрона Лефоше была не бумаж-
ная^ а картонная с латунным основанием и выступающей сбоку латун-
ной шпилькой, внутренний конец которой находился около капсюля-
воспламенителя (рис. 2). При спуске курка он ударял по наружному
концу шпильки, вследствие чего внутренний конец шпильки воздей-
ствовал на капсюль-воспламенитель. Лефоше выпускал под этот пат-
рон одноствольные и двуствольные ружья с гладкими и нарезными
каналами стволов, которые получили широкое распространение. В
1841 г. выпустил револьвер под такой же патрон с тем лишь отличием,
что гильза патрона была металлической. К 1853—1855 гг. модернизи-
рованная им же система этого револьвера представляла собой наибо-
лее совершенный вид револьверов того времени. Распространению ре-
вольверов Лефоше способствовала, в частности, удачная конструкция
патронов. Калибр, а вместе с ним размеры и масса револьверов были
четырех величин, начиная от маленьких карманных и кончая военными
образцами. Соответственно выпускались патроны калибров 5 мм, 7 мм,
9 мм, 12 мм и 12,7 мм. Патроны системы Лефоше впоследствии полу-
чили название шпилечных. Гильзы таких патронов для охотничьих
гладкоствольных ружей выпускаются промышленностью некоторых
стран, в частности ЧССР, до настоящего времени.
В 1842 г. французский оружейный мастер Флобер изобрел казноза-
рядное ружье для стрельбы в цель небольшим малошумным патроном,
не имеющим порохового заряда. В кармашке цельнотянутой медной
гильзы находился лишь воспламенительный состав (рис. 3). При на-
жиме на спуск боек ударял по фланцу, отчего воспламенительный со-
став загорался и выбрасывал из гильзы имеющуюся в ней круглую пу-
лю. Длина гильзы была около 1—калибра. Свои ружья Флобер вы-
4
пускал с гладкими и нарезными стволами трех разных калибров:
4 мм, 6 мм, 9 мм. Соответственных калибров делались и патроны.
Калибры 4 мм и 6 мм предназначались для комнатной стрельбы, калибр
9 мм — для стрельбы вне помещения. Для нарезных стволов патроны
выпускались с пулями, для гладких — с дробью. Несколько позже под
те же патроны Флобер выпустил пистолет. Оружие Флобера, благодаря
хорошей работе, точности боя, дешевизне и слабому звуку выстрела,
получило широкое распространение в ряде стран. В нашей стране оно
было известно под названием «монтекристо». Наиболее распространен-
ными калибрами являлись 6 мм и 9 мм.
В 1856 году Берингер усовершенствовал патрон Флобера тем, что
увеличил и упрочнил гильзу, поместил в нее метательный заряд и
удлиненную пулю (рис. 4). Этот патрон, бывший, как и патрон Фло-
бера, патроном кольцевого воспламенения, вскоре получил распрост-
ранение сначала в военном, а затем в охотничьем и спортивном ору-
жии.
Калибр патронов кольцевого воспламенения был достаточно боль-
шим. Так, например, у военного оружия — винтовки Спенсера обр.
1860 г.— 12,7 мм, у -карабина Генри того же времени— 11,2 мм, у ма-
газинной винтовки Веттерли обр. 1867/69 гг.—10,4 мм. Масса патрона
доходила до 30 г и более при массе пули 13—19 г. Начальная скорость
пули были около 440 м/с. Аналогичные калибры использовались и в
короткоствольном оружии.
В военном применении патрон кольцевого воспламенения вскоре
уступил место патрону центрального боя, но сохранился в спортивном
и отчасти в охотничьем.
В 1852 г. лондонский оружейник Ланкастер выпустил ружье и пат-
рон новой конструкции. Патрон Ланкастера имел воспламенительный
состав в центре дна гильзы. Снаружи он был прикрыт медной пласти-
7
Рис. 3. Патрон
Флобера
1—пуля, 2 — гильза.
3 -- воспламенитель-
ный состав
1
Рис. 4. Патрон
Берингера
1 — пуля, 2— гильза,
3 — метательный за-
ряд, 4 — воспламени-
тельный состав
Рис. 5. Гильза
патрона Ланка-
стера
1 — гильза, 2 — вос-
пламенительный со-
став, 3 — пластинка с
отверстиями
Рис. 6. Гильза
патрона Поттэ-
Шнейдера
1 — гильза, 2 — кап-
сюль-воспламени-
тель
пой с отверстиями (рис. 5). При спуске курка боек ударял по этой
пластинке и происходил выстрел.
В 1861 г. во Франции был запатентован Шнейдером усовершенст-
вованный им, изобретенный незадолго до этого патрон Поттэ цент-
рального боя (рис. 6), который до настоящего времени в тех
или иных вариантах используется в гладкоствольных охотничьих
ружьях. Распространению этого патрона способствовали английские
оружейники Ланкастер, Дау и другие, которые начиная с 1865 г. ис-
пользовали его в ружьях своих конструкций. Вскоре патрон централь-
ного боя был применен и в военном оружии. Первые военные патроны
центрального боя были такие же, как и охотничьи, т. е. с неметалли-
ческой цилиндрической гильзой, металлическим основанием и капсюлем
в центре него. Несколько позже вместо неметаллической гильзы анг-
лийский оружейник Боксер применил гильзу из свернутой тонкой ла-
тунной ленты. Патрон с такой гильзой со стальным основанием был
принят, в частности, для английского оружия. Впоследствии стали про-
изводить и цельнотянутые латунные гильзы центрального боя, получив-
шие повсеместное распространение. Металлическая гильза обеспечива-
ла надежное закрепление капсюля-воспламенителя в капсюльном гнезде
и способствовала лучшей обтюрации пороховых газов со стороны за-
твора. Вместе с тем металлическая гильза позволяла использовать в
оружии скользящие затворы, т. е. затворы с движением при открывании
и закрывании по направлению продольной оси канала ствола, посколь-
ку именно такие затворы оказались наиболее перспективными с точки
зрения простоты ружейных приемов при заряжании и извлечении
гильз. Впоследствии это движение затворов стало использоваться и в
автоматическом оружии.
Принятие унитарного патрона, разрешив вопрос о заряжании ору-
жия с казенной части, позволило перейти к уменьшению калибра. Но
по современным понятиям он оставался все еще достаточно большим.
Так, в военном оружии у английской винтовки Снайдера калибр был
14,5 мм, у бельгийской винтовки Альбини—Брандлин — 11 мм, у испан-
ской винтовки Бердана—15,24 мм, у американской винтовки Реминг-
8
тона —11,43 мм и т. п. В патроне центрального боя того времени ис-
пользовался дымный порох и свинцовая безоболочечная пуля.
Следующее перевооружение армий всех государств с уменьшением
калибра произошло в 80—90-х годах прошлого столетия. Связано оно
с изобретением бездымного пороха. Бездымный порох сгорает медлен-
нее, чем дымный. Это позволило достичь значительной начальной ско-
рости пули при гораздо меньшей массе метательного заряда. Вместе
с тем оказалось, что при полученных скоростях свинцовая пуля ста-
рого типа срывалась с нарезов, резко деформировалась и даже пла-
вилась во время выстрела. Поэтому одновременно с введением бездым-
ного пороха был совершен переход к пулям оболочечного типа, в ко-
торых свинцовый сердечник заключался в медную, мельхиоровую, ла-
тунную и т. п. оболочку. Наконец, в XX веке произошло дальнейшее
усовершенствование баллистики ручного огнестрельного оружия путем
использования новой остроконечной пули веретенообразной формы, ис-
пытывающей меньшее сопротивление воздуха при полете. Калибр ору-
жия, как и патрона, был при этом уменьшен в основном до 7—9 мм.
Такова в общих чертах история развития патрона.
Разумеется, патрон нельзя рассматривать изолированно, вне связи
его с тем оружием, для которого он предназначен. В ряде случаев изо-
бретатель предлагал оружие вместе с разработанным для него пат-
роном. Но бывало и так, что оружие разрабатывалось отдельно, под
уже имеющийся патрон. Так, в частности, если рассматривать только
пистолетные патроны, то можно заметить, что после второй мировой
войны за рубежом на вооружении появился только один новый патрон
9 мм Ultra. Основная же масса новых образцов военных, полицейских
и гражданских пистолетов так же, как и прежде, разрабатывалась под
патроны, созданные значительно раньше.
С другой стороны, под одну и ту же модель оружия нередко раз-
рабатываются разные патроны. .Наиболее отчетливо это проявляется
В последнее время применительно к охотничьему нарезному оружию,
для которого выпускаются патроны с пулями неэкспансивного и экс-
пансивного действия. Ассортимент пуль, как по степени экспансив-
ности, ТИК И ПО конструкциям, а следовательно, и по поражающему
действию, достаточно разнообразен. К этому следует добавить, что
один и тот же тип патрона или оружия нередко варьируется в зависи-
мости от экономических, технических, технологических возможностей
его изготовителей или иных причин.
Наряду с этим ведутся работы по созданию новых средств пораже-
ния, которые можно бы было использовать в качестве ручного оружия.
В частности, американской фирмой MB Associates (Сен Рамон, штат
Калифорния) предложена система боеприпасов, пистолетов, карабинов
и других образцов оружия под общим торговым названием «Gyrojet»
(от английских слов giro — вращение и jet —реактивный).
Стрельба из пистолета «Gyrojet» производится 13 мм высокоско-
ростными миниатюрными ракетами в форме пули. Длина ракеты 38 мм,
диаметр 12,7 мм. Поскольку в данном случае нет гильзы, то в оружии
не возникает задержек, обусловленных обычно ее наличием. Пистолет
изготовляется из алюминиевого сплава и весит примерно 450 г. Курок
находится впереди снаряда и досылает его назад на жестко укреплен-
ный боек. При движении ракеты вперед она взводит курок, чтобы под-
готовить пистолет для следующего выстрела. Магазин в качестве само-
стоятельной детали отсутствует. Шесть ракет помещаются в рукоятку
пистолета через дверку для заряжания с левой стороны и под дейст-
вием пружины подаются наверх. Время горения ракеты составляет
0,12 с, и это приводит к следующим особенностям. В отличие от пи-
столетной пули обычного типа, ракета практически не имеет скорости
9
Т аблица 1
Сравнение основных внешнебаллистических показателей
ракеты «Gyrojet» и патронов обычного типа
Патроны Масса пули, г Максималь- ная ско- рость, м/с Максималь- ная энергия, кгс-м
45 Auto 14,90 259 52
9-mm Parabelhim 7,45 347 46
38 Special 9,72 324 52
Gyrojet 11,98 381 96
в дульной части. С одной стороны, это явление положительно, посколь-
ку оружие не имеет отдачи, но с другой — отрицательно, поскольку
на коротких дистанциях ракета менее эффективна. С наращиванием
скорости полета эффективность ракеты возрастает (см. табл. 1).
Не исключено, что в дальнейшем появятся и другие конструкции
ручного оружия, отличающиеся от используемых ныне.
ЭЛЕМЕНТЫ ПАТРОНОВ
Современный патрон к ручному огнестрельному оружию состоит из
следующих основных элементов: гильзы, капсюля-воспламенителя, ме-
тательного заряда и метаемого элемента.
Основной частью патрона является гильза, т. е. деталь, служащая
для размещения и крепления всех остальных его частей. Для нарезно-
го оружия гильзы изготовляются из металла: гильзовой латуни; стали,
плакированной томпаком (биметалла); стали, покрытой лаком; крас-
ной меди и т. п. В нашей стране материалы для изготовления гильз
определяются стандартами. В гильзе различаются: срез, дульце, скат,
корпус, дно, донная часть, проточка, фланец, перегородка, капсюльное
гнездо, запальные отверстия, наковальня, зарядная камера (рис. 7).
Эти термины стандартизированы ГОСТ 21451—75, и использование
других не допускается.
Указанные термины имеют следующие значения: срез гильзы—то-
рец со стороны открытого конца гильзы;
дульце гильзы — передняя часть гильзы, переходящая в скат или
корпус;
скат гильзы — переходная конусная часть гильзы между дульцем
и корпусом;
корпус гильзы — коническая или цилиндрическая часть гильзы от
донной части до ската или среза;
дно гильзы — задняя поперечная стенка гильзы;
донная часть гильзы — часть гильзы, включающая проточку, фла-
нец, дно, перегородку, запальные отверстия, капсюльное гнездо и нако-
вальню;
проточка гильзы — кольцевая канавка в донной части гильзы, пред-
назначенная для образования фланца;
фланец гильзы — поясок в донной части гильзы, предназначенный
для извлечения гильзы или патрона из патронника;
перегородка гильзы — стенка в донной части гильзы, отделяющая
капсюльное гнездо от внутренней полости гильзы;
10
капсюльное гнездо гильзы — углубление с наружной стороны дон-
ной части гильзы, в котором крепится капсюль-воспламенитель;
запальное отверстие — отверстие в перегородке гильзы для пере-
дачи луча огня от капсюля-воспламенителя к метательному заряду;
наковальная гильзы — выступ в центре капсюльного гнезда гильзы,
па котором разбивается ударный состав капсюля-воспламенителя;
зарядная камера гильзы — внутренняя полость в гильзе между хво-
стовой частью пули и дном гильзы, служащая для помещения мета-
тельного заряда.
По форме различаются гильзы цилиндрические и бутылочные. Ци-
линдрические гильзы могут иметь разную степень конусности, а буты-
лочные — разный коэффициент бутылочности. Цилиндрические гильзы
применяются в патронах с относительно небольшим давлением поро-
ховых газов, а бутылочные — в патронах со значительным давлением.
Гильзы могут быть с проточкой или без нее, с выступающим (пол-
ностью или частично) и с невыступающим фланцем. (В некоторых
источниках гильзы с выступающим фланцем называются флан-
цевыми, а с невыступающим—бесфланцевыми. В настоящей ра-
боте в дальнейшем используются такие же обозначения).
Гильзы без проточки с выступающим фланцем применяются в ос-
новном в однозарядном или комбинированном оружии, револьверах и
двуствольных винтовках. Иногда они используются и в магазинном
оружии. Гильзы с проточкой и невыступающим фланцем, наоборот,
используются обычно в магазинном и самозарядном оружии, в частно-
Рис. 7. Наименование составных частей патрона центрального боя для нарезного
оружия:
1 — пуля, 2 — сердечник пули, 3 — оболочка пули, 4 — канавка, 5 — ведущая часть пули, 6 — гильза,
7 — срез гильзы, 8 —дульце гильзы, 9 — скат гильзы, 10 —корпус гильзы, 11—дно гильзы, 12 —
донная часть гильзы, 13 — проточка, 14 — фланец, 15 — перегородка, 16 — запальное отверстие,
17 — капсюльное гнездо, 18 — наковальня (является частью гильзы, если она не включена в капсюль-
воспламенитель), 19 — зарядная камера, 20 — метательный заряд, 21 — капсюль-воспламенитель,
22 — воспламенительный состав
Рис. 8. Наименование составных частей патрона центрального боя для гладкоствольных
ружей:
1 — трубка гнльзы, 2 — основание гильзы, 3 — поддон, 4 — капсюль-воспламенитель, 5 — прокладка,
6 — метательный заряд, 7 — осалка на пыже, 8 — пыж, 9 — полимерный пыж с концентратором,
10 — дробовой снаряд, 11—закатка «звезда», 12 — запальное отверстие, 13 — наковальня, 14 —
фланец, 15—пороховая камора.
11
Рис. 9. Наименование со-
ставных частей патрона
кольцевого воспламене-
ния:
1 — пуля, 2 — осалка и на-
катка, 3 — канавка, 4 — гиль-
за, 5 — метательный заряд,
6 — зарядная камера гильзы,
7 — пороховая прокладка из
прессованного пороха, 8 —
воспламенительный состав,
9 — кармашек гильзы, 10 —
фланец
сти в пистолетах. Гильзы с проточкой и частично
выступающим фланцем могут использоваться в
обеих группах оружия. Объясняется это тем, что
в первой группе оружия гильза не может прод-
винуться дальше нормального положения из-за
того, что задерживается фланцем, а во второй —
из-за того, что упирается своим скатом в скат
патронника. В наиболее мощном магазинном ору-
жии используются гильзы с донным упором в
виде кольцевого утолщения на корпусе, надежно
фиксирующим положение гильзы в патроннике.
Гильзы патронов к охотничьим гладкостволь-
ным ружьям по форме цилиндрические. Они мо-
гут быть металлическими и неметаллическими.
Последние, в зависимости от материала — бумаж-
ными или пластмассовыми. В неметаллической
гильзе различаются: трубка, основание и поддон.
Трубка — деталь неметаллической гильзы, об-
разующая корпус гильзы; основание гильзы —
деталь неметаллической гильзы, образующая ее
донную часть, и поддон гильзы — деталь, запрес-
сованная в основание гильзы для его крепления
С трубкой гильзы (рис. 8).
Материалы для изготовления этих гильз в нашей стране опреде-
ляются стандартами. Так, в соответствии с ГОСТ 7921—75 металличе-
ские гильзы должны изготовляться из латуни марки Л68 по
ГОСТ 15527—70. Допускается изготовление гильз из латуни марки Л63
по ГОСТ 15527—70. В соответствии с ГОСТ 7839—78 трубки бумаж-
ных гильз должны изготовляться из бумаги патронной марки А и ПМ,
но допускается и использование некоторых других сортов бумаги.
Основание гильзы должно изготовляться из стальной низкоуглероди-
стой ленты по ГОСТ 503—71. Поддон гильзы должен изготовляться из
бумаги патронной марки Б по ГОСТ 876—73. В других странах, есте-
ственно, могут быть использованы другие материалы.
По месту расположения воспламенительного состава гильзы, как и
патроны в целом, делятся на две группы: центрального боя и кольце-
вого воспламенения. В первом случае капсюль-воспламенитель разме-
щается в центре донной части гильзы, во втором — воспламенительный
состав располагается по кольцу в кармашке гильзы (рис. 9).
Капсюль-воспламенитель является средством воспламенения мета-
тельного заряда, состоящим из состава, чувствительного к механиче-
скому импульсу. Известны также попытки создания капсюля-воспла-
менителя, чувствительного к электрическому импульсу (в так называе-
мом электрическом ружье), но в патронах к ручному оружию они рас-
пространения не получили.
В нашей стране в соответствии с ГОСТ 7574—71 в качестве ве-
ществ, чувствительных к механическому импульсу, используется грему-
чая ртуть и тринитрорезорцинат свинца.
Капсюль-воспламенитель патрона центрального боя обычно состоит
из воспламенительного состава, наковальни и колпачка. В зависимости
от особенностей конструкции различаются три типа капсюлей. Они
носят названия: «Бердан», «Боксер» и «Жевело», которые произошли
от фамилий изобретателей, общеизвестны и используются в литерату-
ре. В нашей стране «Бердан» известен как открытый капсюль ЦБО.
Капсюль-воспламенитель типа «Бердан» используется в гильзах, кап-
сюльное гнездо которых включает в себя наковальню. Остальные два
типа капсюлей-воспламенителей используются в гильзах, капсюльное
гнездо которых не содержит наковальни. При наличии наковальни в
12
Рис. 10. Капсюль-воспламенитель типа «Бердан» и наковальня гильзы с одним запаль-
ным отверстием в перегородке
Рис. 11. Капсюль-воспламенитель типа «Бердан» и наковальня гильзы с двумя запаль-
ными отверстиями в перегородке
Рис. 12. Капсюль-воспламенитель типа «Боксер» американского производства
Рис. 13. Капсюль-воспламенитель типа «Боксер» английского производства
перегородке могут быть одно или два запальных отверстия. Примени-
тельно к патронам для нарезного оружия перегородка с одним запаль-
ным отверстием, расположенным в центре, характерна для австрийско-
го производства (рис. 10). Перегородка с одним запальным отверстием,
смещенным от центра, характерна для 9-мм пистолетных патронов Р.08
немецкого производства, выпущенных после 1944 г. Вообще для евро-
пейских патронов под капсюль-воспламенитель типа «Бердан» харак-
терна перегородка с двумя запальными отверстиями, расположенными
по диаметру капсюльного гнезда (рис. 11). Капсюль-воспламенитель
типа «Боксер» применяется обычно в патронах американского произ-
водства и в патронах, выпускаемых для американского рынка (рис. 12,
13). Объясняется это тем, что при таком капсюле-воспламенителе
облегчается переснаряжание патронов, а ручное снаряжание патронов
к нарезному оружию в США широко распространено. Сходный по кон-
струкции капсюль-воспламенитель был запатентован также фирмой
Braun & Bloem в Дюссельдорфе, которая использовала его в своих
револьверных патронах (рис. 14). Капсюль-воспламенитель типа «Же-
вело», выполненный заодно с наковальней, представляет собой само-
стоятельный узел, помещаемый в капсюльное гнездо гильзы (рис. 15).
Используется он в основном в патронах к охотничьим гладкостволь-
ным ружьям. Все рассмотренные типы капсюлей-воспламенителей яв-
ляются наружными, поскольку они вставляются в гильзу снаружи, и
гильза для этого имеет капсюльное гнездо соответствующей конструк-
ции. Но кроме них существует еще группа внутренних капсюлей-вос-
пламенителей центрального боя. Преимуществом внутренних капсюлей-
воспламенителей является их полная герметичность —> поскольку такой
капсюль-воспламенитель помещается внутри гильзы, в ней отсутствует
также капсюльное гнездо и дно гильзы выглядит гладким (рис. 16, 17).
Приводимое деление капсюлей-воспламенителей на типы является об-
щим. Их конструкции могут различаться. Ряд изготовителей поэтому
попользуют иные, дополнительные обозначения (номер типа, собствен-
ное название, размер и пр.).
В качестве метательного заряда в патронах используется порох. По-
рох — это метательное взрывчатое вещество, у которого горение не
переходит в детонацию и является основным видом взрывчатого пре-
вращения. Он располагается в гильзе патрона между капсюлем-воспла-
менителем и снарядом (пуля, дробь, картечь). При ударе бойком по
капсюлю-воспламенителю пламя от ударного состава воспламеняет
13
Рис. 14. Капсюль-воспламенитель типа «Боксер» германского производства
Рис. 15. Капсюль-воспламенитель типа «Жевело»
Рис. 16. Внутренний капсюль-воспламенитель французского производства
Рис. 17. Внутренний капсюль-воспламенитель французского производства
порох и образующиеся при этом газы выбрасывают снаряд из канала
ствола.
При горении пороха различают три фазы. Первая фаза—вспышка,
т. е. возбуждение процесса горения путем быстрого нагрева какой-либо
части порохового заряда до температуры вспышки. У дымных порохов
эта температура равна 270—320° С, у бездымных она составляет около
200° С. Вторая фаза — воспламенение, т. е. распространение пламени
по поверхности пороховых зерен. Третья фаза — горение, проникнове-
ние пламени в глубину каждого порохового элемента (зерна, пластин-
ки и т. п.).
Пороха разделяются на два класса: механические смеси и пороха
коллоидного типа.
Основанием для этого деления является различие в физико-химиче-
ской природе, влияющей на характер горения. Пороха коллоидного
типа обычно горят параллельными слоями. При горении порохов-меха-
нических смесей закономерность горения существует лишь при боль-
ших плотностях (не менее 1,7) зерен. Поэтому эти пороха для мета-
тельных целей применяются ограниченно. Коллоидные пороха, как пра-
вило, используются только для метания.
Основой порохов, состоящих из механических смесей, являются
окислители (например, соли азотной кислоты — селитры) и горючие
вещества (древесные угли). Для увеличения механической прочности
и связи отдельных частиц в пороховом элементе добавляются цемен-
таторы (например, сера). Кроме того, сера является горючим вещест-
вом, что облегчает воспламенение пороха. Цементаторами могут также
служить растворы нитратов целлюлозы и др.
К порохам-механическим смесям относятся дымные (селитро-се-
роугольные) пороха; бессерный порох; шнуровой порох; минный порох
для подрывных работ; медленно горящие пороха для трубочных соста-
вов (МГП); аммонийный порох для стрельбы из орудий с порохами
коллоидного типа.
Охотничьи дымные пороха могут иметь как нормальное (9%—11%)»
так и уменьшенное (5%—9%) содержание серы. Последние дают мень-
ше нагара в канале ствола оружия.
Основой порохов коллоидного типа (бездымные пороха) являются
нитраты целлюлозы (пироксилин) с различным содержанием азота,
превращенные в коллоидное состояние при воздействии растворителей
(желатинизаторы). Кроме того, в состав пороха входит стабилизатор,
иногда добавляются флегматизатор и другие компоненты, направленно
изменяющие свойства порохов.
Н
к бездымным (нитроцеллюлозным) порохам относятся пироксили-
новые пороха (или пороха на летучем растворителе), пороха на мало-
летучем растворителе (баллиститы и кордиты).
Пироксилиновые пороха на летучем растворителе содержат следую-
щие компоненты: источник энергии — пироксилин или пироколлодий
(80%—97,5%); желатинизаторы пироксилина, являющиеся летучими
растворителями, превращающими пироксилин в коллоидное состояние,
основная масса которых удаляется, а небольшая часть (до 1%) остав-
ляется для сохранения коллоидной структуры; стабилизаторы, добав-
ляющиеся к пороху для замедления скорости разложения при его хра-
нении— дифениламин, уретаны, производные мочевины; флегматиза-
гсры, замедляющие скорость горения поверхностных слоев пороха, что
приводит к прогрессивному горению — камфора, травелин, централит,
смолы, влага, всегда имеющаяся в небольшом количестве; пламегаси-
тели, которые иногда добавляются в порох для устранения дульного
пламени—K2SO4, К2С2О4, КНС4Н4О6, криолит, смолы, эфиры фталиевой
кислоты и др.; добавки для повышения мощности пороха: ТЭН (тетра-
нитропентаэритрит), гексоген и др.; селитры, древесный уголь (1%),
добавляемые для повышения воспламеняемости пороха за счет прида-
ния ему пористой структуры.
Обыкновенный пироксилиновый порох состоит из смеси пироксили-
нов № 1 и № 2, остатков растворителя, стабилизатора (дифениламина)
и влаги. Флегматизированный пироксилиновый порох состоит из тех
же компонентов, что и обыкновенный, но с добавлением флегматизато-
ра (камфоры).
Быстросгорающий, или быстрогорящий, пористый порох состоит из
тех же компонентов, что и обыкновенный, но структура у него пори-
стая и имеются остатки селитры.. Используется в револьверных или
пистолетных патронах, а также в охотничьих патронах, предназначен-
ных для стрельбы из гладкоствольного оружия.
Пороха на труднолетучем растворителе получаются при обработке
пироксилина труднолетучим растворителем (желатинизатором), кото-
рый из пороха не удаляется.
Эти пороха состоят из следующих компонентов: нитратов целлюло-
зы с различным содержанием азота — коллоксилин, пироксилины № 1
и № 2, смесевые пироксилины, являющиеся основой коллоидной струк-
туры пороха и источником энергии; труднолетучих растворителей (же-
латинизаторов пироксилина), превращающих его в коллоидное состоя-
ние— нитроглицерин, нитрогликоль (взрывчатые вещества), дибутил-,
диамил- и диэтилфталаты, мононитробензол и другие инертные вещест-
ва; нелетучих растворителей, облегчающих желатинизацию и пони-
жающих температуру взрывчатого превращения пороха—динитротолу-
ол, динитроанизол, динитрофенитол и т. <п.; стабилизаторов, замедля-
ющих скорости разложения,— централиты, уретаны, акордит, дифенил-
амин, вазелин и смеси двух стабилизаторов; добавочных легколетучих
растворителей, использующихся для желатинизации в кордитных поро-
хах— ацетон, спиртно-эфирная смесь; веществ, вводимых для увели-
чения силы пороха; инертных добавок, служащих для понижения тем-
пературы взрывчатого превращения, улучшения желатинизации, умень-
шения эррозийного действия пороховых газов на канал ствола.
Пороха на труднолетучем растворителе подразделяются на бал-
листиты и кордиты.
Баллиститы приготовляются с использованием растворимых, легко
желатинизирующихся нитратов целлюлозы (коллоксилин, пироксилин
№ 2 и смесевой низковязкий пироксилин). Добавочные растворители
для них не требуются.
Кордиты изготовляются с использованием пироксилина № 1 или
высокоазотного смесевого пироксилина. Смесевой пироксилин пол-
15
ностью не желатинизируется труднолетучим растворителем (нитро-
глицерином), из-за чего 'Приходится использовать дополнительные
растворители (ацетон или спиртоэфир). Встречаются еще пороха на
нелетучем растворителе и вообще без растворителя, но они пока не
нашли широкого применения.
Свойства дымных порохов не изменяются при длительном хране-
нии при условии изоляции от воды. При стрельбе дымные пороха
дают большое дымное облако, сильную отдачу и звук и обильно за-
грязняют стволы. Используются в основном в гладкоствольном охот-
ничьем оружии.
Пороха на летучем растворителе, или пироксилиновые, широко ис-
пользуются в различных странах при стрельбе из ручного оружия
различных систем. При выстреле они не дают дымного облака, не за-
грязняют канал ствола. Недостатками этих порохов являются изме-
няемость содержания влаги, способность медленно терять летучий
растворитель, что приводит к ухудшению баллистических свойств. Поэ-
тому пироксилиновые пороха должны храниться в герметичной упа-
ковке.
Пороха на труднолетучем растворителе (баллиститы и кордиты)
применяются в различных странах как в артиллерийских системах, так
и в ручном огнестрельном оружии. Они мало гигроскопичны, более
стабильны, чем пироксилиновый порох. Однако при изменении темпе-
ратуры их коллоидная структура меняется, в результате этого выде-
ляются нитроглицерин и некоторые другие компоненты (нитросоеди-
нения, централит, дибутилфталат). Баллистические свойства их при
этом также изменяются (например, повышается давление пороховых
газов при выстреле, что может привести к нежелательным последст-
виям). В связи с вышеуказанным этот порох приходится хранить в
герметичной упаковке. Высокая температура взрывчатого разложения
этих порохов приводит к сильной эррозии канала ствола (особенно в
районе патронника), что ограничивает их применение в ручном огне-
стрельном оружии. Некоторые кордитные пороха с небольшим содер-
жанием нитроглицерина устойчивы к изменениям температуры и могут
храниться без герметической упаковки. Большей частью эти пороха
используются в английских патронах к крупнокалиберному охотничье-
му нарезному оружию.
Пороха различаются по маркам. Маркой пороха называют обозна-
чение, позволяющее определить его природу, форму элементов, сырье,
из которого он изготовлен, особенности технологического процесса
производства и некоторые иные характеристики. Входящие в названия
марок обозначения расшифровываются следующим образом:
Л — ленточный порох;
Пл —пластинчатый порох;
Тр — трубчатый порох;
Сф — порох сферического зернения;
П — пористый;
ФЛ — флегматизированный;
Св — порох, изготовленный из свежего пироксилина;
Пер — порох, полученный переделкой старых порохов;
ВЛ — винтовочный порох для патронов с легкой пулей;
ВТ — винтовочный порох для патронов с тяжелой пулей;
В — вискозный порох (разновидность пироксилинового);
ВВТ — вискозный порох для винтовочных патронов;
ВП — вискозный порох для пистолетных патронов.
Некоторые основные отечественные марки бездымного пороха, при-
водимые ниже, имеют следующие обозначения и применяемость.
Порох ВТ. Порох пироксилиновый, бездымный. Буква «В» озна-
чает — винтовочный; буква «Т» означает, что порох используется с тя-
16
желыми пулями. Применяется в 7,62-мм винтовочном патроне, а также
в охотничьих патронах 5,6x39, 7,62x53, 9x53, 9x74.
Порох ВУФЛ. Порох пироксилиновый, бездымный. Буква «В» озна-
чает— винтовочный, буква «У» — уменьшенный (величина зерна по
геометрическим размерам меньше, чем у пироксилинового пороха ВТ);
буквы «ФЛ» — порох флегматизированный (добавлен флегматизатор
для уменьшения скорости горения). Применяется в 7,62 мм патроне
образца 1943 г. Некоторое время он применялся в охотничьем патроне
5,6x39.
Порох П-45. Порох пироксилиновый, бездымный. Буква «П» обо-
значает, что порох пористый. Цифра «45» — число весовых частей ка-
лиевой селитры, приходящихся на 100 весовых частей сухого пирокси-
лина. Применяется в 7,62 мм пистолетном патроне, может применяться
и в других пистолетных патронах. Ранее использовался в охотничьем
патроне 8,2x66 М.
Порох П-125. Порох пироксилиновый, бездымный. Буква «П» означа-
ет, что порох пористый; «125» — число весовых частей калиевой селит-
ры, приходящихся на 100 весовых частей сухого пироксилина. Приме-
няется в 9-мм патроне к пистолету Макарова, а также в спортивно-
охотничьих патронах калибра 5,6 мм кольцевого воспламенения.
Порох Сф.ФЛ.ОХ. Порох бездымный. Буквы «Сф» означают — сфе-
рический, «ФЛ»» — флегматизированный, «ОХ» — охотничий. Приме-
няется в охотничьем патроне 7,62x51.
Порох «Сокол». Бездымный пироксилиновый порох. Предназначает-
ся для снаряжения охотничьих патронов к гладкоствольному оружию
(ГОСТ 22781—77).
Порох «Барс». Бездымный охотничий порох сферического зернения.
Предназначается для снаряжения охотничьих патронов к гладкостволь-
ному оружию (ТУ-84-720—77).
В зарубежных странах применяются другие способы обозначения
порохов.
Метаемым элементом патрона является пуля, дробь или картечь,
которые выбрасываются из канала ствола при выстреле и предназна-
чаются для поражения цели. В зависимости от метаемого элемента
различаются: пулевой патрон, дробовой патрон, картечный патрон.
Наиболее старым типом пули является свинцовый шар, по диамет-
ру соответствующий диаметру канала ствола. Такая пуля применя-
лась и применяется до сих пор в патронах к гладкоствольному ору-
жию. Впоследствии появились и другие конструкции пуль Свинцовые
шарики малого диаметра называются дробью1 2. В соответствии с этим
под дробовым снарядом понимается определенное количество дроби,
содержащееся в одном патроне. Крупная дробь (по отечественной си-
стеме нумерации — диаметром от 5,25 до 10,0 мм) называется кар-
течью.
Свинцовая пуля сначала круглой, а затем и продолговатой формы
была основным видом снаряда ручного огнестрельного оружия до
появления бездымного пороха, т. е. примерно до 80-х годов прошлого
столетия. С переходом на бездымный порох такая пуля сохранилась в
патронах и к нарезному оружию только с относительно небольшим
давлением пороховых газов. В основном к ним относятся патроны не-
большого калибра, среди которых наибольшее распространение полу-
чили патроны кольцевого воспламенения и некоторые револьверные
центрального боя.
В настоящее время применительно к нарезном^ еруЗКИЮ в соответ-
ствии с ГОСТ 21451—75 по конструктивному признаку различаются
1 См. раздел четвертый настоящей работы.
2 Бывает также дробь в виде кубиков.
2*0184
17
Рис. 18. Военный американский патрон с двумя пулями
Рис. 19. Оболочечная неэкспансивная пуля с острой вершинкой
1 — оболочка, 2 — свинцовый сердечник
Рис. 20. Оболочечная неэкспансивная пуля с закругленной вершинкой
1 — оболочка, 2 — свинцовый сердечник
Рис. 21. Бронебойная пуля
1 — оболочка, 2 — свинцовая рубашка, 3 — бронебойный сердечник
пули безоболочечные, оболочечные и полуоболочечные. Безоболочечная
пуля является монолитной и состоит из сплава свинца и сурьмы. Со-
держание сурьмы в сплаве незначительно и обычно колеблется в пре-
делах 1,5—2,0%. Такой добавкой сурьмы исключается возможность
налипания свинца на поверхности инструмента и оснастки в процессе
производства пуль. При увеличении содержания сурьмы увеличивается
твердость сплава, а следовательно, ухудшается его пластичность, стой-
кость и долговечность применяемого инструмента.
Оболочечная пуля состоит из сердечника, обычно изготовляемого
также из свинцового сплава, помещенного в более твердую металли-
ческую оболочку. У полуоболочечной пули сердечник помещен в обо-
лочку, оставляющую открытой переднюю часть пули.
В зависимости от формы передней части пуль различаются пули
с острой, закругленной или плоской вершинками.
В патроне к нарезному оружию обычно используется одна пуля.»
Вместе с тем в последние годы в патронах к военному оружию иногда
применяются и 2—3 пули. Делается это для повышения плотности огня
без увеличения скорострельности. В частности, примерно в середине
70-х годов в армии США принят на вооружение патрон с двумя пуля-
ми. Пули этого патрона помещены в гильзу одна за другой. Масса
каждой из пих 5,18 г. Вторая пуля имеет скошенную донную часть,
что и обеспечивает необходимое рассеивание (рис. 18).
По поражающему действию пули делятся на неэкспансивные и экс-
пансивные. У неэкспансивной пули конструкцией не предусматривается
деформация или разрушение при встрече с целью. У экспансивной
пули конструкцией предусмотрена деформация или разрушение с целью
увеличения останавливающего и убойного действия.
Неэкспансивные пули по устройству — оболочечные с твердым,
обычно свинцовым сердечником, обнаженным со стороны основания.
Они используются преимущественно в военных, спортивных и только
отчасти в охотничьих целях (рис. 19). Неэкспансивные пули большого
калибра предназначаются для охоты на крупных и опасных животных
18
Рис. 22. Бронебойно-зажигатель-
ная пуля
1—оболочка, 2—зажигательный состав,
3 — стальной сердечник, 4 — свинцовая
рубашка
Рис. 23. Бронебойно-зажигатель-
но-трассирующая пуля
1—оболочка, 2—зажигательный состав.
3 — стальной сердечник, 4 — стаканчик,
5 — трассирующий состав, 6 — воспла-
менительный состав, 7 — колечко
Африки, Азии, имеющих грубую тол-
стую шкуру. Они обычно имеют зак-
ругленные вершинки, поскольку такая
форма пули способствует максималь-
ной передаче энергии организму жи-
вотного и меньшему отклонению пули
при попадании в кость, мышцы или
другое препятствие (рис. 20).
К группе оболочечных относятся
также и военные пули специального
назначения: бронебойные, трассирую-
щие, бронебойно-зажигательные, бро-
небойно-трассирующие и т.п. (рис. 21—
23). Военные пули специального наз-
начения на головной части обычно
имеют опознавательную маркировку,
позволяющую различить их по способу
действия. Системы маркировки в раз-
ных странах и в разное время раз-
личны.
Наибольшее разнообразие пред-
ставляют экспансивные пули. Они ис-
пользуются в охотничьих целях. Могут
иметь оболочки: стальную, медно-ни-
келевую, томпаковую (сплав меди и
цинка), луболоевую (сплав меди, цин-
ка и олова). Стальная оболочка мо-
жет быть покрыта тонким слоем какого-либо из перечисленных сплавов
или оловом, никелем, медью. Делается это для предотвращения окис-
ления стальной оболочки и уменьшения трения между пулей и каналом
ствола.
Экспансивные пули по своему действию делятся на следующие
группы:
пули с деформирующейся головной частью, которая при попадании
увеличивается в диаметре в 1,5—2,5 раза, но почти не разрушается;
пули полуразрушающиеся, у которых полностью разрушается голов-
ная часть, образуя большое количество осколков, а более прочная зад-
няя часть глубоко проникает в тело животного;
пули, полностью разрушающиеся при попадании.
Характерной особенностью пули с деформирующейся головной
частью является ее непрочная головная часть. Простейшей и наиболее
старой является так называемая мягконосая пуля с грибовидным сер-
дечником. У нее оболочка покрывает только основание и ведущую
часть, а мягкий свинцовый сердечник в головной части обнажен.
Ослабление головной части пули достигается и другими способами, в
частности за счет: продольных нарезов или кольцевых канавок на
оболочке; уменьшения толщины оболочки у вершинки пули; кольцевой
нарезки на оболочке; отверстия в вершинке; полой вершинки; твердого
металлического клина, разворачивающего головную часть при ударе;
использования двух оболочек, из которых (внешняя закрывает только
основание пули и т. п. Некоторые экспансивные пули имеют тонкостен-
ный металлический остроконечный колпачок, надеваемый на вершинку.
Такой колпачок обеспечивает правильную подачу патронов из магазина
в патронник в винтовках с магазином коробчатого типа и уменьшает
сопротивление воздуха при полете пули.
У полуразрушающихся экспансивных пуль конструкция головной
части, свинцового сердечника и структура оболочки способствуют раз-
19
Рис. 24. Экспансивная пуля с про-
дольными надрезами на оболочке
Рис. 25. Экспансивная пуля с коль-
цевой канавкой на оболочке
Рис. 27. Экспансивная пуля с пусто-
той в головной части
Рис. 28. Экспансивная пуля с мягким,
легко разрушающимся колпачком,
заправленным под оболочку
Рис. 26. Экспансивная пуля с коль-
цевой накаткой и фигурными надре-
зами части оболочки
Рис. 29. Экспансивная пуля с утонь-
шением оболочки в головной части
рыву передней части пули на множество осколков, разлетающихся
в разные стороны. После разрушения головной части пули ее основание
продвигается дальше и продолжает разрушать ткань животного, пока
не пройдет насквозь или не остановится, дойдя до плотной ткани или
кости.
Разрушающиеся пули при попадании в животное разрушаются поч-
ти полностью, но не обладают такой же пробивной способностью, как
пули предыдущих групп. Вследствие этого они используются для
стрельбы по мелким и средним, обычно несъедобным, животным, в то
время как пули первых двух групп применяются для стрельбы по
крупным тонкокожим животным.
На рис. 24—34 показаны конструкции некоторых пуль приведенных
типов.
Рис. 30. Экспансивная пуля с утоныпением оболочки в головной части и разделенным
сердечником
Рис. 31. Экспансивная пуля-с бронзовым наконечником, действующим на сердечник
как клин
Рис. 32. Экспансивная пуля с пустотой в головной части и двойной оболочкой
Рис. 33. Экспансивная пуля с пустотой в головной части, медным наконечником и попе-
речной складкой оболочки
Рис. 34. Экспансивная пуля с двойным сердечником, передняя часть которого изготов-
лена из мягкого, а задняя из твердого материала
20
Поскольку охотничьи пулевые патроны наиболее разнообразны,
в последнее время было предложено классифицировать их в зависимо-
сти от массы животных, для стрельбы по которым они предназначены.
При этом к животным массой от 0,5 до 2,5 кг отнесены белка, соболь;
массой до 10 кг — сурок, песец, лисица; массой до 30 кг — нерпа, ко-
суля, сайгак; массой до 100 кг — тюлень, горные бараны; массой до
250 кг — северный олень, изюбр, марал, кабан; массой до 500 кг —
лось, медведь.
Калибр патронов. Обозначения (наименования) патронов
Одной из характеристик патрона является его калибр, что обычно
и кладется в основу обозначения патрона. В связи с этим говорят о
малокалиберных и крупнокалиберных патронах, о патронах соответст-
вующего калибра и т. п. Вместе с тем этой характеристикой не исчер-
пывается обозначение патрона. Даже само по себе понятие калибра
не однозначно. Появилось оно не в наше время, а тогда, когда еще не
было казнозарядного оружия и соответственно существующих теперь
патронов. Обозначало оно число круглых шаровых пуль, равных по
диаметру данному каналу ствола, которое можно получить из одного
фунта свинца. Так, например, если из него получалось 16 пуль, то ка-
либр и был шестнадцатым, а если 20 пуль, то — двадцатым. Но по-
скольку весовое значение фунта в разных странах было разным, то и
соответственные калибры тоже были неодинаковыми. С целью устра-
нения этого различия было условлено рассчитывать калибры исходя из
величины только английского фунта. Такой принцип обозначения ка-
либра применительно к гладкоствольным охотничьим ружьям сохра-
нился до нашего времени. Однако, несмотря на стремление к унифи-
кации в обозначении калибра, диаметры каналов стволов ружей одно-
го и того же калибра до сих пор несколько различаются в зависимо-
сти от страны-изготовителя (см. табл. 2).
Таблица 2
Диаметры каналов стволов гладкоствольного оружия, мм
Калибр Международ- ный1* СССР2) ГДР и ФРГ США ЧССР Англия, ^наименьший Франция
4 23,4—23,8 23,62 23,75 23,35—23,75
8 20,8—21,2 21,21 21,21 20,6—21,2
10 19,3—19,7 20,0—20,25 19,3—19,7 19,69 19,68 19,3—19,7
12 18,2—18,6 18,2—18,75 18,2—18,6 18,52 18,2—18,35 18,52 18,1—18,5
14 17,2—17,6 17,2—17,6 17,60 17,60
16 16,8—17,2 17,0—17,25 16,8—17,2 16,82 16,8—16,95 16,82 16,6—17,2
20 15,7—16,1 15,5—15,75 15,7—16,1 15,62 15,7—15,85 15,62 15,6—16,0
24 14,7—15,1 14,7—15,1 14,73 14,7—14,85 14,71 14,7—15,1
28 13,8—14,2 14,0—14,25 13,8—14,2 13,97 13,8—13,95 13,97 13,4—14,0
32 12,7—13,1 12,5—12,75 12,7—13,1 12,73 12,7—12,85 12,86
1) Замер диаметра канала ствола производится в 150 мм от казенного среза.
Размеры установлены международным совещанием в 1961 г. Страны, входящие в со-
став Постоянной Международной Комиссии Брюссельской конвенции по испытаниям
ручного огнестрельного оружия на 1 января 1975 г.: Австрия, Бельгия, ВНР, Испания,
Италия, СФРЮ, Чили, ЧССР, Франция, ФРГ.
2) Замер диаметра канала ствола производится в 100 мм от казенного среза.
21
Поскольку стенки металлической гильзы тоньше, чем неметалли-
ческой, каналы стволов, изготовленных под металлическую гильзу,
имеют больший диаметр, чем каналы стволов под неметаллическую
гильзу того же калибра. Например, диаметр канала ствола 12 калиб-
ра под неметаллическую гильзу 18,1—18,75 мм, а под металлическую—
19,2—19,32 мм, т. е. почти приближается к 10 калибру. В настоящее
время подавляющее большинство ружей во всем мире выпускается под
неметаллическую гильзу.
В соответствии с 'материалами Постоянной Международной Комис-
сии по испытаниям ручного огнестрельного оружия, действующей на
основании Брюссельской конвенции [27], в табл. 3 приводятся обозна-
чения калибров таких гильз и их основные размеры в миллиметрах..
Последнее обозначение калибра выражено в другой системе, о которой
будет сказано ниже. На рис. 35 приведена схема измерений к табл. 3.
Для нарезного оружия принцип обозначения калибра другой.
В этом случае калибром называется расстояние между противополож-
ными полями канала ствола. Естественно, что и выражается оно в ли-
нейных единицах. Например, если говорится, что калибр оружия
7,62 мм, то это означает, что указанный размер с точностью, преду-
смотренной производственным допуском, должен действительно сущест-
вовать между полями его канала ствола. Что же касается диаметра
пули патрона, обозначающегося в данном случае тоже как 7,62 мм,
то он должен превышать указанную величину. Это необходимо для
врезания пули в нарезы, для заполнения ею нарезов, расстояние меж-
ду которыми, как известно, превышает значение калибра. Таким обра-
зом, если применительно к гладкоствольному оружию калибр опреде-
ляется через количество пуль, то применительно к нарезному оружию
понятие калибра связано с одним из размеров канала ствола. Поэтому
применительно к нарезному оружию точнее говорить не о патронах
определенного калибра, а о патронах к оружию этого калибра.
В настоящее время в большинстве стран калибр обозначается в
миллиметрах. В Англии же, США и некоторых других странах приня-
та английская (дюймовая) система обозначения. В США калибр обо-
значается в сотых долях дюйма, а в Англии — в тысячных. В соответ-
ствии с существующими правилами записи десятичных дробей обозна-
чение калибра в таких случаях выглядит в 'виде цифр, относящихся к
числителю дроби, со стоящей перед ними точкой. Знаменатель при
этом опускается. Например, «.45», «.450», что соответственно означает
0,45 дюйма, 0,450 дюйма и т. п.
В дореволюционной России калибр исчислялся также в дюймовом
измерении, но выражался не в тысячных или в сотых долях дюйма, а
в его десятых долях, которые называются линиями Таким образом,
русское обозначение калибра «3 линии» (трехлинейные винтовки,
патрон, пулемет и т. п.) соответствовало тогда американскому обозна-
чению калибра .30 и английскому .300. Во всех этих трех случаях речь
шла об одном и том же размере, который в миллиметровом исчисле-
нии равен 7,62 мм. С разделением обозначения калибра на дюймовое
и метрическое стали возникать затруднения в выяснении соответствия
друг другу патронов, калибр которых выражен в разных системах
измерения. Наиболее простым решением этого вопроса, казалось, дол-
жен был бы явиться пересчет. Но в действительности им можно вос-
пользоваться далеко не всегда. Объясняется это тем, что истинный
калибр оружия и его обозначение не всегда совпадают. Так, например,
истинный калибр 9-мм пистолета «Парабеллум» не 9,0 мм, а 8,83 мм.
1 В русской системе мер, в отличие от английской, линия составляла 1/10 (2,54 мм),
а не 1/12 (2,117 мм) дюйма.
Рис. 35. Схема измерений к таблице 3
Таблица 3
Калибры и размеры гильз гладкоствольного охотничьего оружия, мм
Калибр Дно гильзы Фланец Корпус гильзы
^макс. Допуск бмакс. допуск ^макс. допуск ^макс. Допуск
10 21,70 —0,15 23,55 —0,25 1,90 —0,25 21,30 —0,25
12 20,60 —0,15 22,45 —0,25 1,85 —0,25 20,20 —0,25
14 19,65 —0,15 21,45 —0,25 1,75 —0,20 19,30 —0,25
16 18,90 —0,15 20,55 —0,25 1,65 —0,25 18,55 —0,25
20 17,70 —0,15 19,40 —0,20 1,55 —0,20 17,35 —0,25
24 16,75 —0,10 18,45 —0,20 1,55 —0 20 16,45 —0,25
28 15,85 —0,10 17,40 —0,20 1,55 —0,20 15,55 —0,25
32 14,55 —0,10 16,10 —0,20 1,55 —0,20 14,25 —0,25
.410 12,00 —0,10 13,60 —0,20 1,55 —0,20 11,75 —0,20
Называется же этот пистолет девятимиллиметровым только округлен-
но, приблизительно. То же самое относится и к пистолету «Кольт»
калибра .38, имеющему истинный размер по полям канала ствола
также 8,83 мм. Поэтому в обоих приведенных случаях обозначения
калибров как в метрической (9 мм), так и в дюймовой (.38) системах
мы вправе считать условными. Если же без учета этого произвести пе-
ресчет калибра в 9 мм в дюймовую систему или калибра .38 в метри-
ческую, то получаются результаты, не имеющие ничего общего с дей-
ствительностью. Так, «Парабеллум» в дюймовом исчислении с точ-
ностью до 4-го знака окажется калибра 0,3543, или округленно 0,35,
а «Кольт» в миллиметровом исчислении с точностью до того же знака
окажется калибра 9,6520, или округленно 9,65 мм. Этим, в частности, и
объясняются подобные значения калибров, встречающиеся иногда в
литературе. Фактический же диаметр пули патрона к пистолету «Па-
рабеллум» 9,02 мм, а пули патрона к пистолету «Кольт» — 9,12 мм.
23
Обозначения калибров, особенно в метрической системе, довольно
точны с точки зрения их математического выражения. Нередко для
этого употребляются числа с точностью до второго знака: 7,62 мм,
7,65 мм и т. п. Если судить только по числовым выражениям, то су-
ществуют два разных калибра, отличающихся друг от друга на
0,01 мм: 7,62 мм и 7,63 мм. В результате создается впечатление, чго
система обозначения калибров достаточно стройна. Однако это соот-
ветствует действительности не в полной мере. В нарезном оружии диа-
метр канала ствола замеряется по-разному: обычно по полям, но иногда
и по нарезам. Так, например, калибр карабина «Лось» — 9 мм обозна-
чен по полям, а штуцера ТОЗ-55 «Зубр» — 9,27 мм обозначен по наре-
зам. У пистолета «ПСМ»чкалибра 5,45 мм и у^ряда образцов оружия,
обозначенных калибром 5,6 мм, фактически калибр одинаков. Но в
первом случае он замеряется по полям и обозначается как 5,45 мм, а
во втором обозначается как 5,6 мм просто в соответствии с традицией,
поскольку ни у патрона, ни у оружия в действительности такого раз-
мера не существует.
В ряде случаев обозначение калибра выступает вообще не в виде
информации о размере, а просто в качестве символа, позволяющего
только отличить данный патрон от всех остальных, на него похожих.
Так, например, среди 9-мм патронов, обозначаемых по дюймовой си-
стеме, существуют патроны .38 и .357, пули которых по диаметру оди-
наковы— 9,12 мм. Обычно такие патроны обозначаются как .38. Обо-
значение же .357 специально введено для одного из них, отличающего-
ся особой мощностью, использование которого в обычном оружии
калибра .38 было бы опасным. Иногда обозначения калибров, казалось
бы, в общем одинаковые, исключительно в силу традиции приобретают
совершенно определенный смысл и не употребляются в другом смысле.
Так, например, обозначение 380 всегда относится к короткому писто-
летному патрону, а .38 — к длинному, но не наоборот. Вместе с тем
существуют и обозначения равных калибров в разных системах, отно-
сящихся, казалось бы, к одному патрону. Например, револьверные
патроны: .250 и 6,35 мм, .320 и 7,65 мм, .380ih9mm. Каждая из этих пар
обозначает соответствующий патрон. Но обозначения в дюймовой си-
стеме относятся к патронам с безоболочечными пулями и дымным по-
рохом, а в метрической — к патронам с оболочечными пулями и без-
дымным порохом. Следует напомнить, что револьверный патрон .380
не следует смешивать с пистолетным патроном .380, который и с без-
дымным порохом обозначается так же. Таким образом, если на двух
внешне одинаковых револьверах стоят обозначения калибров в разных
системах, то это означает, что револьверы предназначены для исполь-
зования разных, хотя и одного калибра, патронов, что определяется
конструктивными особенностями оружия: степенью прочности, глубиной
нарезов, их формой, шагом и т. п.
Иногда обозначение патрона состоит из нескольких чисел. В таком
случае первое число обычно обозначает калибр в долях дюйма, вто-
рое — вес метательного заряда в гранах, третье — вес пули в гранах.
Характерно оно в основном для патронов американского производст-
ва. Вместе с тем в США применялось ранее и другое обозначение, со-
стоящее из 2 чисел и относящееся главным образом к револьверным
патронам, например «.38—44». Первое число также обозначало калибр,
а второе показывало, что револьверный патрон калибра .38 имеет уси-
ленный метательный заряд, допускающий использование этого патрона
лишь в револьверах с рамой, соответствующей по прочности рамам ре-
вольверов калибра .44.
Иногда калибр обозначается не только цифровым, но и буквенным
выражением. Так, истинное значение европейского калибра, обозначае-
24
и?го как 8 мм и 8S, различно, в (первом случае используются пули с
тизметром ведущей части 8,08 мм, а во втором 8,2 мм.
В ряде случаев патроны, с одинаковым диаметром пуль
обозначаемые одним и тем же калибром, различаются не
значению калибра, а по особенностям. конструкции гильз, что
также вводится в обозначение патронов, потому что они не взаимоза-
меняемы. Наиболее часто в обозначении патронов фигурирует латин-
ткая буква R (начальная буква немецкого слова rand, т. е. край, рант,
-зима), обозначающая, что гильза имеет выступающий фланец. Для
' го чтобы более полно охарактеризовать патрон, иногда вводятся и
’ полнительные обозначения. Они могут быть выражены в виде от-
х-.льных цифр, букв, слов. Например, j — охотничий (от немецкого
agd — охота), L — длинный (от английского long—длиный). В за-
висимости от особенностей языка той или другой страны, одно и то же
гзойство патрона может обозначаться по-разному. Так, патрон с высо-
хли начальной скоростью пули в американских источниках называется
магнум (magnum), а в английских — экспресс (express) и т. п.
В некоторых случаях один и тот же патрон в одной и той же стра-
не получает не одно, а несколько разных обозначений. Наиболее
характерно это для патронов, используемых одновременно с граждан-
ским и военным оружием. Так, например, в коммерческом,- т. е. граж-
данском, в том числе и охотничьем,' варианте патрон называется .308
Winchester, и он же, будучи принятым на вооружение армии в той же
стране, получает название Т-65. Тот же самый патрон, состоящий на
вооружении армий других государств, именуется 7,62X51 NATO и т. п.
В Англии для военных патронов принято обозначение «Мк» с после-
дующим указанием цифры, что означает «марка», «серийный номер»
। например, «МкШ», «МкУ» и т. п.). В нашей стране этому термину
соответствует понятие «образец» с последующим указанием года при-
нятия патрона на вооружение. Например, «образца 1908 г.»,' «образца
1943 г.» и т. п. Числовые обозначения патрона, например 7,62X51,
получили распространение в последнее время применительно к патро-
нам разного назначения. Объясняется это тем, что такая система со-
держит более обширную информацию о патроне. При этой системе
первое число обозначает калибр, а второе—длину гильзы. Существует
и другая система, при которой в обозначении патрона вообще отсутст-
вует информация о значении каких-либо величин, а просто указывает-
ся порядковый номер патрона по каталогу одной из фирм, выпускаю-
щих эту продукцию. Например, DWM 423 и т. п.
Принято пользоваться смешанной системой обозначения патронов,
существо которой сводится к тому, что патрон везде обозначается так,
как он был обозначен в стране, впервые его выпустившей. В соответ-
ствии с этим, например, калибр патронов к пистолетам «Парабеллум»,
«Маузер» и другим везде обозначается только в миллиметрах, и ни в
одной стране не делается перевода его значений в дюймовую
систему. С другой стороны, нигде и никогда не 'переводится в метриче-
скую систему обозначение калибра ряда 'Патронов, выражаемого в дюй-
мовой системе. Исключением из этого на мировом оружейном рынке
являются лишь патроны кольцевого воспламенения калибра 5,6 мм и
пистолетные патроны Браунинга, для обозначения калибра которых ис-
пользуется и метрическая, и дюймовая системы. При обозначении по
дюймовой системе последних патронов соблюдаются следующие услов-
ности. В случае, когда >в обозначение патрона включается слово «Auto»,
калибр патронов, соответствующий 6,35 мм и 7,65 мм, обозначается в
сотых долях дюйма, а калибр патронов, соответствующий 9 мм,— в ты-
сячных долях дюйма. Этим последние отличаются от обозначения
длинных 9-мм патронов, калибр которых в Англии и США обозначает-
25
ся в сотых долях дюйма. Кроме того, как было показано выше, услов-
ности заключаются и в цифровых выражениях калибра. Исключением
из этого является только калибр .25.
Принимая во внимание, что система обозначения патронов доста-
точно сложна, поставщики этой продукции иногда вводят в обозначе-
ние патронов дополнительные пояснения, по их мнению более понят-
ные или просто привычные для тех или иных потребителей. В резуль-
тате, один и тот же патрон может фигурировать под разными назва-
ниями.
Так, например, хорошо известный короткий пистолетный патрон
Браунинга калибра 9 мм может иметь 18 обозначений (см. следующий
раздел).
Разумеется, используются эти обозначения не всегда одновременно.
Обычно применяются только некоторые из них, получившие наиболь-
шее распространение в той или другой стране.
ПАТРОНЫ ЦЕНТРАЛЬНОГО БОЯ
ДЛЯ НАРЕЗНОГО ОРУЖИЯ
ПИСТОЛЕТНЫЕ ПАТРОНЫ
1
Рис. 36.
2.7 mm Kolibri 2,7-мм патрон к пистолету «Колибри»
2,7 mm Kolibri Selbstlade— Pistole (рис. 36)
2,7 mm Kolibri Auto
Патрон производился для австрийского пистолета «Kolibri», выпуск
которого начался в 1913 г. Пистолет выпускался в двух вариантах:
однозарядном и самозарядном. Они предназначались для стрельбы в
помещении по мишеням. Точных сведений о’ баллистических данных
патрона не имеется. Он устарел и давно не выпускается.
2
Рис. 37.
3 mm Kolibri
3 mm Kolibri Selbstlade — Pistole
3 mm Kolibri Auto
3-mm патрон к пистолету «Колибри»
(рис. 37)
Патрон по внешнему виду очень похож на одноименный патрон
калибра 2,7 мм. Однако линейные размеры патрона калибра 3 мм и
патрона калибра 2,7 мм несколько отличаются. Скорость пуль, их
энергия и пробивное действие практически одинаковы. Патрон приме-
нялся для стрельбы из пистолетов «Kolibri» и «FP Krems».
3
Рис. 38.
4.25 mm Liliput Selbstlade — Pistole
4.25 mm Erika Selbstlade — Pistole
4,25 mm Liliput Auto
4,25 mm Erika
4,25 mm Menz — Liliput
4,25-мм патрон к пистолетам «Лилипут»,
«Эрика» (рис. 38)
27
Патрон выпускался в Австрии с 1914 г. первоначально только для
самозарядного пистолета «Erika». Самозарядный пистолет «Liliput»
пол тот же патрон, начал выпускаться в Германии в 1920 г. Впослед-
ствии патрон стал более известен как патрон к последнему пистолету»
Назначение оружия — стрельба по мишеням в помещении. Надежным
оружием самообороны оно де считалось, хотя и опасно при стрельбе
на близком пасстоянии. Патрон устарел и давно не выпускается.
4
Рис. 39.
5 mm Bergmann
5 mm Bergmann N 2, M. 1894
5 mm Bergmann Selbstlade — Pistole
M. 94
DWM 416
5 mmN 2 Taschen — Pistole Bergmann
DWM 416 A
5-mm патрон к пистолету «Бергманн»
(рис. 39)
Патрон с конической гильзой и безоболочечной или полуоболочечной
пулями был выпущен впервые в Л894 г. для карманного самозарядного
пистолета «Bergmann» № 1 и № 2. Первоначально гильза патрона не
имела кольцевой проточки, но в 1896 г., она была введена (модель
1896 г.). Патрон использовался для стрельбы по мишеням в помеще-
нии. Вышел из употребления примерно к Д930 г.
5
Рис. 40.
5 mm Clement
5 mm Clement Selbstlade — Pistole
5 mm Charola — Anitua
5 mm Clement Auto
DWM 484
GR 730
5,2kX17 (G.R. 730)
5-mm патрон к пистолету «Клеман»
(рис. 40)
Патрон с бутылочной гильзой и оболочечной пулей. Начал произ-
водиться в 1897 г. в Испании. Предназначался для самозарядного
пистолета «Charola-Anitua». В 1903 г. в Бельгии был выпущен под тот
же патрон самозарядный пистолет «Clement». С того времени патрон
получил и соответствующее название. Использовался примерно
до 1938 г.
28
Рис. 41.
6
5,45-мм малокалиберный пистолетный
патрон центрального боя (МПЦ); 7Н7
(рис. 41)
Патрон с бутылочной гильзой и оболочечной пулей со стальным
зердечником выпускается отечественной промышленностью с 1974 г.
Первоначально он получил название МПЦ — малокалиберный писто-
летный, центрального боя, но с 1977 г. стал также обозначаться как
7Н7. Предназначен для ПСМ— пистолета самозарядного -малогаба-
знтного.
7
Рис. 42.
221 Remington
«Fireball»
Патрон «Ремингтон» калибра .221 («Ме-
теор») (рис. 42)
Патрон с высокой начальной скоростью пули, имеющий бутылоч-
ную гильзу и пулю экспансивного действия с острой вершинкой, начал
выпускаться в 1963 г. Первоначально он предназначался только для
инозарядного пистолета «Remington ХР-100» со стволом длиной
254 мм и скользящим затвором. Впоследствии стал использоваться
для стрельбы из винтовки.
8
2 mm Merveilleux
- mm Le Merveilleux C. F.
Рис. 43.
6-mm патрон «Мервилё» (рис. 43)
Патрон выпущен во Франции в 1898 г. для использования с само-
зарядным пистолетом «Le Merveilleux», название которого переводится
как «превосходный». В настоящее время не используется.
ь,35 mm Browning
DWM 508 А
GR 757
6,35 mm АСР
6,35 mm fur Selbstlade — Pistolen
6,35 mm Selbstlade — Pistole
6,35X15,8 Browning Pistole
.25 ACP
.25 ASP
.25 Automatic Pistol
.25 Colt Automatic
.25—6,35 mm Auto
9
Рис. 44.
6,35-мм патрон «Браунинг» (рис. 44)
29
Патрон с цилиндрической гильзой и оболочечной пулей с закруг-
ленной вершинкой начал производиться с 1906 г.
Самозарядный пистолет под этот патрон впервые был сконструиро-
ван фирмой Browning в 1906 г. В США такой пистолет был выпущен
фирмой Colt в 1908 г. Позже подобные пистолеты стали производиться
в ряде стран. Они получили известность под названиями «карманная
модель», «жилетно-карманная модель» и т. п.
Патрон выпускается в ряде стран: Бельгии, США, ЧССР и др.
ю
Рис. 45.
6,5 mm Bergmann N 3, М. 94
6,5 mm Bergmann, M. 1894
6,5 mm Bergmann Selbstlade — Pistole
M.94
DWM 413
6,5-мм патрон к пистолету Ронезевского
(рис. 45)
Патрон разработан для самозарядного пистолета «Bergmann» мо-
дели 1894 г. Гильза этого патрона, как и патрона 5 mm Bergmann,
первоначально не имела кольцевой проточки, однако в модели 1896 г.
она была введена.
Т. Бергманном была сконструирована целая серия патронов до
калибра 11 мм включительно. Все они вышли из употребления в 30-х
годах.
11
Рис. 46.
6,5 mm Ronezewsky
DWM 476
GR 746
6,5 mm Ronczewsky Pistol
6.5X27R
6,6X27,2 R Tesching
6,5-мм патрон к пистолету Ронезевского
(рис. 46)
Патрон с бутылочной гильзой, имеющей выступающий фланец, был
выпущен в Германии в 1890 г. и первоначально предназначался для
винтовки. Вскоре с оболочечной пулей стал использоваться для стрель-
бы из целевого пистолета конструкции Ронезевского. Выпускался до
40-х годов.
30
12
Рис. 47.
7 mm Nambu
7 mm Japanese Nambu
7 mm Nambu Auto. Pistol
7-mm патрон к пистолету «Намбу»
(рис. 47)
Патрон с бутылочной гильзой и оболочечной пулей выпускался для
японского пистолета «Nambu» мод. 1902 г. Пистолет не был принят на
вооружение армии, однако он использовался старшими офицерами
японской армии в качестве личного оружия, приобретенного на собст-
венные средства.
13
Рис. 48.
7,62-мм патрон к пистолету образца
1930—1933 гг. конструкции Токарева
(рис. 48)
Патрон с бутылочной гильзой и оболочечной пулей к пистолету ТТ
принят на вооружение в 1930 г. Впоследствии стал использоваться
также для стрельбы из пистолетов-пулеметов ППД, ППШ, ППС. Про-
изводился с разными пулями: обыкновенной, со стальным сердечни-
ком, трассирующей, бронебойно-зажигательной. Вершинка пули со
стальным сердечником имеет фиолетовую опознавательную окраску,
трассирующей — зеленую, бронебойно-зажигательной — черную с крас-
ным.
Патрон использовался и с иностранным оружием — чехословацким
V
пистолетом CZ-52, пистолетами-пулеметами: китайскими типов 50, 54,
64, югославским М-56, корейским типа 49, иранским М-52, вьетнамским
К50М.
14
Рис. 49.
7,62-мм спортивный пистолетный патрон
(рис. 49)
Патрон с цилиндрической гильзой, имеющей мало выступающий
фланец, и безоболочечной пулей выпускается отечественной промыш-
ленностью с 1971 г. Используется для стрельбы из револьвера ТОЗ-49.
Кроме револьвера под этот патрон разработан пистолет МЦ 58 2Е для
стрельбы по силуэтам, но в настоящее время изготовлен только его
опытный образец.
31
15
7,63 mm Mannlicher
7,63 mm Mannlicher Automatic
7,65 mm Mannlicher
7,65 mm Mannlicher M. 1901
7,65 mm Mannlicher M. 1904—1905
7,65 mm Mannlicher M. 1915
7,8X21 mm Mannlicher
DWM 466
GR 716
Рис. 50.
7,62-мм (7,65-мм) патрон к пистолету
«Мапнлихер»
7,65-мм патрон к пистолету «Маннлихер»
(рис. 50)
Рассматриваемый патрон предназначался для пистолета «Mannli-
cher» калибра 7,63 мм мод. 1901 г. и последующих моделей.
Обозначение калибра патрона — 7,65-мм было введено для него
в Германии только для того, чтобы не смешивать с патроном к писто-
лету «Mauser». По фактическому значению калибра оба патрона были
одинаковы, но не могли быть взаимозаменяемы из-за разной формы
гильз. Пистолет «Mannlicher» выпускался в Швейцарии, Австрии, Ис-
пании, странах Южной Америки, производство патронов в больших
количествах продолжалось до начала второй мировой войны. В на-
стоящее время патрон выпускается в Аргентине.
16
Рис. 51.
7,63 mm Mauser
7,63 mm Mauser M. 1896
7,63 mm Mauser Selbstlade — Pistol
7,63 m/m 63 Pour Pistolet Automatique
Mauser
.30 Mauser Automatic
.30 (7,63) Mauser
DWM 403
GR 829
7,63-мм патрон к пистолету «Маузер»
(рис. 51)
Патрон с бутылочной гильзой к армейскому пистолету «Mauser»
модели 1896 г. сконструирован П. Маузером на основе патрона
7,65 mm Borchardt. По сравнению с последним имеет увеличенный по-
роховой заряд. Используется для стрельбы из пистолетов «Mauser»
калибра 7,63 мм всех моделей, а также из пистолетов «Astra» мод. 902,
«Star» моделей А и М, «Schwarzlose-Standart», некоторых пистолетов-
пулеметов.
32
17
Рис. 52.
7,65 mm Borchardt
7,63 mm Borchardt M. 1893
7,65 mm Borchardt M. 1894
7,8 mm Borchardt Selbstlade — Pistole
.30 Borchardt
7,65-мм патрон к пистолету «Борхардт»
(рис. 52)
Патрон сконструирован американским оружейником X. Борхардтом
для его самозарядного пистолета модели 1893 г., выпускавшегося в
Берлине предприятием Waffenfabrik Loeve.
Впоследствии на его основе были разработаны патроны 7,63-mm
Mauser, 7,65-mm Mannlicher, 7,62-мм TT.
Патрон вышел из употребления примерно в 20-е годы, а пистолет
«Borchardt» также конструктивно изменился, в результате чего появил-
ся пистолет «Parabellum», для которого был разработан новый патрон.
18
7,65 mm Browning
7,65 mm АСР
7,65 mm Browning M. 1897
7,65 mm Browning M. 1900
7,65 mm Holland P.S N 19
7,65 mm Mauser
7,65 mm Pistole Browning, Mauser, Beretta
7,65 mm Pistolen — Patrone N 19
7,65 mm Pistolen — Patrone 206 (h)
7,65 mm Selbstlade — Pistole
7 m/m 65 Pour Pistolet Automatique
7,65 mm (.32) Automatic
DWM 479
DWM 479 A
DWM 479 C
GR 619
.30 Browning
.32 ACP
.32 ASP
.32 Auto. Colt
.32 Automatic Pistol
.32 Colt Automatic
.32—7,65 mm Auto
.7,8X17,5 Browning
7,65-мм патрон «Браунинг» (рис. 53)
Патрон разработан Д. Браунингом в 1897 г. для пистолета его конст-
рукции «Browning», принятого на вооружение бельгийской армии
в 1900 г. и вследствие этого получившего известность как модель
1900 г. Вскоре все европейские предприятия стали приспосабливать
свое оружие под этот патрон. Пистолет вместе с патроном стал экс-
портироваться в другие страны. В некоторых из них, как в Китае, Ин-
дии, оружие стало интенсивно копироваться. На американском кон-
тиненте патрон появился в 1903 г., когда фирма Colt начала выпускать
под него свои пистолеты. Несколько позже под него стало выпускаться
оружие и другими фирмами: Remington, Harrington & Richardson,
Smith & Wesson, Savage Arms Co.
С момента появления патрона под него разработано множество мо-
делей оружия. В Европе он используется с гражданским, полицейским
3-0184
33
и иногда армейским оружием. В США — только с гражданским ору-
жием. Наиболее распространенными моделями оружия под этот пат-
рон являются: бельгийские пистолеты «Browning» моделей 1900, 1912,
1922 гг.; немецкие пистолеты «Mauser» М. 1930, М. 1944, М. 38 (Н),
«Walther» № 3, № 4, РР, РРК; итальянские пистолеты «Beretta» М.
1931, М.'1939, М. 1945, М 81 и др., а также некоторые револьверы и
современные пистолеты-пулеметы. В начале века для этого патрона
выпускались и спортивные карабины, например, австрийский «Tirmax».
19
7,65 mm French long
7,65 mm lang
7,65 mm L pour Pistolet — Mitrailleur
Mod. 1938
7,65 L pour Pistolet
7,65 Long pour Pistolet Automatique
Рис. 54.
7,65-мм патрон к французским пистоле-
там и пистолету-пулемету (рис. 54)
Патрон с удлиненной цилиндрической гильзой принят к француз-
скому армейскому пистолету MAS моделей 1935А и 35S. В 1938 году
под тот же патрон появился французский пистолет-пулемет. В 1950 г.
во французской армии пистолет был заменен другой моделью калибра
9 мм под патрон Parahelium. Однако рассматриваемый патрон’исполь-
зуется до сих пор с полицейским и отчасти с армейским оружием.
20
Рис. 55.
7,65 mm Frommer
7,65 mm Frommer M. 1901
7,65 mm Frommer Selbstlade — Pistole
7,65 mm kurz
7,65-мм патрон к пистолету «Фро.ммер»
(рис. 55)
Патрон с цилиндрической гильзой, названный по имени Р. Фром-
мера, оружейника из Будапешта, разработан им для одноименного
пистолета мод. 1901 г. Патрон по размерам соответствует патрону
7,65 мм Roth-Sauer и отличается от последнего только более сильным
зарядом.
21
Рис. 56.
7,65 mm Glisenti 7,65-мм патрон к пистолету «Глизентн»
7,65 mm Glisenti М. 1906 (рис. 56)
7,65 mm Glisenti Selbstlade — Pistol
34
Патрон с бутылочной гильзой и оболочечной пулей разработан для
итальянского пистолета «Glisenti» в 1906 г. Патрон соответствует по
размерам патрону 7,65 'мм Parabellum и отличается от последнего
только коэффициентом бутылочности. В 1910 г. он был заменен пат-
роном калибра 9 мм.
Рис. 57.
7,65 mm Parabellum 7,65-мм патрон «Парабеллум» (рис. 57)
7,65 mm Borchardt Auto. 1910
7,65 mm Borchardt — Luger M. 1900
7,65 mm Luger
7,65 mm Luger — Borchardt
7,65 mm Luger, Schweizer M. 1900
7,65 mm Parabellum — Pistole
DWM 471
.30 Luger
Патрон с бутылочной гильзой и оболочечной пулей для самозаряд-
ного пистолета калибра 7,65 мм разработан германской фирмой в
1899—1900 гг. на основе патрона к пистолету'Борхардта. Патрону при-
своено официальное название 7,65 мм Parabellum. Это название обра-
зовано из двух латинских слов, означающих «готовься к войне». Сам
пистолет мод. 1900 г. позже стал известен по крайней мере в Европе
под тем же названием.'Другое название этого пистолета — «Luger»
употребляется в основном в США. Возникло оно от того, что фирма
Stoeger Arms Corp, зарегистрировала это название в применении к
пистолетам, которые она продавала в США. В Швейцарии тот же пи-
столет получил название мод. 1900. В течение ряда лет пистолет мо-
дернизировался. В частности, в 1908 г. на него перестали ставить ры-
чажный предохранитель, в результате чего появилась модель 1908, ко-
торая была принята на вооружение германской армии под названием
«Pistole 08», или сокращенно Р.08. Впоследствии пистолет получил рас-
пространение в ряде государств. Кроме него под тот же патрон стали
выпускаться и другие модели оружия.
Патрон производится до настоящего времени. По форме он похож
на патрон 7,63 мм Mauser, но несколько короче и менее мощный.
Дальность полета пули 1500 м. Наиболее известными моделями оружия
под этот патрон являются германские пистолеты «Parabellum» М.1900,
М.1902, М.1904, М.1908, некоторые пистолеты-пулеметы.
7,65 mm Roth — Sauer
7,65 mm Roth — Frommer
Рис. 58.
7,65-мм патрон к пистолетам «Рот-Зау-
ер» и «Рот-Фроммер» (рис. 58)
35
Патрон для самозарядного (пистолета «Roth Sauer», появившегося в
продаже в 1905 г., был сконструирован примерно в 1899 г. австрийским
конструктором Г. Ротом для (карманного пистолета «Roth» его кон-
струкции. В дальнейшем патрон был передан фирме в Зуле, которая
использовала его для пистолета, ставшего известным как «Roth-Sauer».
Р. Фроммер из Будапешта применил этот патрон к своему пистолету
мод. 1906 г., одновременно с фирмой Sauer und Sohn. Поэтому патрон
получил известность также, как «Roth-Frommer». Патрон производился
в Европе, в США. Выпуск его в Европе прекращен в конце 1930-х го-
дов, в США — в конце 1920-х годов.
8 mm Bergmann — Simplex
8 mm Simplex
DWM 488
8-mm патрон к пистолету «Бергманн-
Си.мплекс» (рис. 59)
Патрон выпущен в 1897 г. для бельгийского самозарядного пистоле-
та «Simplex», запатентованного Т. Бергманном. Производился разными
европейскими патронными предприятиями до начала второй мировой
войны.
25
Рис. 60.
8 mm Gaulois 8-мм патрон к пистолету «Гольюа»
8 mm Pour Pistolet «Gaulois» (рис. 60)
Патрон предназначен для французского пистолета, выпушенного в
Париже в 1905 г. Механизм пистолета срабатывал при сжатии рукоят-
ки. В настоящее время пистолет и патрон не производятся.
26
8 mm Nambu
8 mm Japanese Nambu
8 mm Nambu Selbstlade — Pistol
Рис. 61.
8-мм патрон к пистолету Намбу
(рис. 61)
Патрон с бутылочной гильзой и оболочечной пулей был принят на
вооружение японской армии вместе с пистолетом конструкции Намбу
в 1914 г. Затем использовался с пистолетами того же конструктора
мод. 1925 и 1934 гг. Оставался на вооружении в период второй мировой
войны. По внешнему виду он похож на патрон 7,65 Parabellum, но от-
личается от последнего пулей большего диаметра и гильзой с умень-
шенным фланцем. По мощности несколько превосходит патрон 7,65 мм
Browning.
36
27
8 mm Protector
8 mm Merveilleux S. F.
8 mm Mitrailleuse
.32 Protector
Рис. 62.
8-.MM патрон к пистолету «Протектор»
(рис. 62)
Патрон с цилиндрической гильзой, имеющей выступающий фланец,
и безоболочечной пулей предназначен для многозарядного пистолета
«Protector», механизм которого срабатывал при сжатии рукоятки. По-
явился во Франции в 90-е годы XIX века. Выпускался в Европе и США
до конца 20-х годов нашего столетия.
28
Рис. 63.
8 mm Roth — Steyr 8-мм патрон к пистолету «Рот-Штейр»
GR 696 (рис. 63)
8 mm М. 7 Schf. R. Р.
8 mm Repetierpistole М. 7
8 mm Roth М. 7
8 mm Roth — Steyr, Modell 1907
8 mm Steyr Armeepistole, Mod. 7
8,2 mm Roth, Mod. 7
8,2X18,2 Roth, Mod. 7
Патрон с удлиненной цилиндрической гильзой и оболочечной пу-
лей к самозарядному пистолету, принятому на вооружение австрийской
армии в 1907 г. Пистолет производился предприятиями Oesterreichische
Waffenfabriks Ges., Steyr в Австрии. Патрон использовался только с
одной моделью оружия. Выпускался разными европейскими патронны-
ми предприятиями до начала 40-х годов. В настоящее время произ-
водится в Италии.
.35 Smith & Wesson
Патрон «Смит и Вессон» калибра .35
(рис. 64)
Патрон вместе с новым в то время самозарядным пистолетом
«Smith & Wesson» был введен в употребление в 1913 г. Выпуск пат-
рона прекращен в 1921 г., но в продажу он поступал до 1940 г. Патрон
использовался только с одной моделью оружия. Фактически он имел
калибр .32. Вероятно, значение калибра .35 присвоено патрону фирмой
намеренно с тем, чтобы не смешивать его с патроном .32 АСР. Впо-
следствии фирма изменила конструкцию своего пистолета и приспосо-
била его к патрону .32 АСР.
30
9 mm Astra M. 1921
9 mm Bayard
9 mm Bergmann 1910/21
9 mm Danische Pistolenpatrone
9 mm Largo
9 mm Star Selbstlade—Pistole
DWM 456 В
DWM 456 C
Рис. 65.
9-mm патрон к пистолету «Бергманн-
Байяр» (рис. 65)
Патрон 9 mm Bergmann-Bayard разработан на основе более ранне-
го патрона 9 mm Bergmann N 6. Широко известен в Европе. Выпус-
кался больщипством европейских патронных предприятий. В 1910 г. с
пистолетом Бергманна «Bayard» был принят на вооружение в Данин.
Использовался с пистолетами-пулеметами. В Испании выпускались под
этот патрон разные модели оружия, получившие значительное рас-
пространение. Патрон до настоящего времени выпускается в Испании.
9 mm Bergmann-Bayard
9 mm Browning knrz
DWM 540
9 mm Beretta M. 1934
9 mm Corto
9 mm Holland P. S. N 21
9 mm kurz
9 mm M. 34
9 mm Pistolen — Patrone N 21
9 mm Pistolen — patrone 400 (h)
9 mm Selbstlade — Pistole (.380)
9 mm Short
9 mm Short Browning
.38 Colt Auto — Hammerless
.38 ACP
.380 Auto. Hammerless Pistol
.380 Automatic Pistol
.380 Auto. Webley
.380 С. A. P. H
.380 (9 mm) Auto
9-mm короткий патрон «Браунинг»
(рис. 66)
Патрон разработан Д. Браунингом и первоначально предназначался
для карманного самозарядного пистолета, выпускавшегося фирмой
Colt с 1908 г. В Бельгии предприятием Fabrika National d’Arms de
Guerre патрон стал выпускаться для пистолета «Browning» мод. 1910 г.
Патрон был принят на вооружение армий Чехословакии, Италии, Шве-
ции, использовался полицией многих европейских государств. Он за-
воевал популярность еще и потому, что при значительной мощности
38
мог использоваться с легкими карманными пистолетами. Под этот
патрон выпускался и выпускается ряд пистолетов: испанские «Astra»,
бельгийские «Browning» моделей 1910, 1922, 1923, 1930 гг., итальянские
Beretta» моделей 1915, 1934 гг., немецкие «Walther РР», «Walther
РРК», венгерский мод. 1937 г., чехословацкие моделей 1924, 1928,
1938 гг., английский «Webley», американский «Remington» мод. 51.
В последнее время под этот патрон выпущены швейцарский пистолет
Р230 и западногерманский «Heckler & Koch» мод. 4.
32
9 mm Browning lang
9 mm Browning long
9 mm Armee — Browning
9 mm lang
9 mm lang Browning
9 mm Long Remington
9 mm Selbstlade — Pistole
9 mm schwedisch m/07
DWM 538
Рис. 67.
9-mm длинный патрон «Браунинг»
(рис. 67)
Патрон сконструирован Д. Браунингом для пистолета «Browning»
мод. 1903 г. Производство этого оружия в Бельгии было прекращено
примерно в 1923 г. За это время много пистолетов и патронов этой
модели было закуплено разными государствами: Турцией, Данией, Рос-
сией, Голландией, Чехословакией и др. В Швейцарии и Норвегии ука-
занный пистолет под названием «модель 07» находился на вооружении
армии с 1907 г. до конца второй мировой войны и производился фир-
мой Husqvarna до 1942 г. После конца второй мировой войны Швей-
цария продала большое количество этих патронов и пистолетов в ка-
честве излишков вооружения.
33
Рис. 68.
9 mm Glisenti 9-мм патрон к пистолету «Глизенти»
9 mm Ital. Pist. Patrone 1910 (рис. 68)
В настоящее время патрон производится в Италии. Используется с
пистолетом «Browning» мод. 1935 г., французскими пистолетами, анг-
лийским «Webley» ишистолетами-пулеметами. Вначале века для стрель-
бы этим патроном выпускались спортивные карабины, например, ав-
стрийский «Tirmax».
Патрон с оболочечной цилиндро-конической пулей с усеченной вер-
шинкой принят для итальянского армейского самозарядного пистолета
«Glisenti» модели 1910 года. Состоял на вооружении в период I и
II мировых войн. Использовался также с другими пистолетами и писто-
летами-пулеметами. По размерам он соответствует патрону Parahel-
ium того же калибра, но несколько уступает ему по мощности. Вслед-
39
ствие этого не рекомендуется использовать патрон Parabellum для
стрельбы из пистолета «Glisenti». В настоящее время выпускается в
Италии.
34
9 mm Mauser Export
9 mm Mauser, Export Modell
9 mm Mauser Selbstlade — Pistole
DWM 487
9,08x25,0 kal. 9 mm Mauser
Рис. 69.
9-mm патрон к пистолету «Маузер»
(рис. 69)
Патрон разработан для 9-мм самозарядного пистолета «Mauser»
мод. 1908 г. Пистолет известен как экспортная модель и предназначал-
ся для продажи в страны Африки, Востока и Южной Америки. Патрон
выпускался разными европейскими патронными предприятиями. Ис-
пользовался также со швейцарскими 'пистолетами-пулеметами SIG. Про-
изводство патрона продолжалось до конца второй мировой войны.
9 mm Parabellum
9 mm Pistolen — Patrone 08
9 mm P. 08
9 mm P- 08 m. E
9 mm P. 08 SE
9 mm Luger
9 mm Pistolen — Patrone 400 (b)
9 mm Pistolen — Patrone M. 1941
9 mm Lang
9 mm Beretta (1915)
9 mm Lang Beretta M. 38
9 mm engl. Pistolen — Patrone
9 mm Suomi
9 mm schwedisch m/34
9 mm schwedisch m/39
9 mm Pour Mi 34 et G. P.
9 mm M.38
9 m/m 40 M. Parabellum
DWM 480 C
DWM 487 C
9X19
Патрон вместе с морской моделью пистолета «Parabellum» был
принят на вооружение германских военно-морских сил в 1904 г. На
вооружение германской армии он был принят в 1908 г., чем и объяс-
няется одно из названий патрона — Р.08.
Первоначально патрон снаряжался оболочечными пулями двух ти-
пов: 'конической пулей с плоской вершинкой и пулей со сферической
вершинкой. В 1915 г. выпуск (патронов с пулей первого типа был сокра-
щен. В период второй мировой войны патрон выпускался с оболочечной
со свинцовым сердечником пулей (Р.08), с оболочечной со стальным
сердечником пулей (Р.08 т.Е) и с безоболочечной суррогатированной
пулей (P.08.SE). Оболочечная пуля имела мельхиоровую или стальную,
плакированную томпаком оболочку. Суррогатированная пуля изготов-
40
лилась путем прессования из металлокерамической массы. Впоследст-
вии ее производство было прекращено.
По размерам пистолетный патрон Parabellum соответствует кара-
бинному патрону того же названия (DWM 480 D). Но поскольку дав-
ление пороховых газов карабинного патрона на 20% больше, чем пи-
столетного, использовать карабинный патрон для стрельбы из пистоле-
та опасно. Патрон 9 mm Glisenti для одноименного пистолета моде-
ли 1910 г. характеризуется «меньшим давлением пороховых газов, чем
патрон Parabellum. Поэтому использовать последний для стрельбы из
пистолетов «Glisenti» раннего выпуска также опасно. Различаются эти
патроны по маркировочным обозначениям. Кроме того, патрон для ка-
рабина отличается тем, что его латунная гильза зачернена.
Спортивный патрон отличается от обычного пистолетного, кроме
баллистических данных, несколько иными размерами.
В бывшей германской армии пистолетный патрон Parabellum ис-
пользовался не только с пистолетами того же названия, но и с другим
оружием. Благодаря таким качествам, как достаточная мощность, точ-
ность и пологая траектория пули, патрон получил широкое распростра-
нение. После 1910 г .он стал использоваться большинством европейских
государств, включая Россию. Офицерам русской армии разрешалось
иметь пистолет «Parabellum», который они могли приобретать.
На американском континенте патрон под названием Luger появился
значительно позже. Только в 1951 г. фирмы Colt и в 1955 г. Smith &
Wesson начали выпускать оружие под этот патрон, которое стало ис-
пользоваться военно-воздушными силами США. В 1965 г. патрон был
принят на вооружение государств блока НАТО. В настоящее время
производится рядом фирм. Наиболее известными образцами оружия
под этот патрон являются: австрийские «Steyer» мод. 1911, Pi-18; бель-
гийский «Browning» мод. 1935, испанские «Astra» мод. 600, «Star»;
итальянские «Beretta» моделей 93, 1923, 1951, «Brixia»; немецкие «Pa-
rabellum», «Mauser», «Mauser-Parabellum», «Walther Р.38», «Walther
V
HP»; чехословацкий CZ-75; индонезийский Pl А; родезийский «Mamba»;
польский VIS-35; шведский «Lahti» мод. 1940; швейцарские «Browning»
мод. 1943, «Neuhausen» моделей 44/8, 44/16, P 222; американский «Colt
Commander» и др.; пистолеты-пулеметы: австралийские «Austen» моде-
лей 1, 2, «Owens» моделей 1, 2; английские STEN Мк1, МкН, МкШ,
MkV, «Sterling» L2A3 и L34A1; чехословацкие «Brunn», 02744, Vz23,
Vz25; датские «Madsen» моделей 45, 46; финский «Suomi»; немецкие
«Bergmann» MP 34-1, МР-35, «Erma», «Schmeisser» ЖР 18-1, MP 28-II,
MP-38, MP-40, МР-41, «Steyr-Soloturn» МР-34; израильский «Usi»;
итальянские «Beretta» моделей 18, 38, 38—49, TZ-45, «Villa Perosa»;
шведский «Suomi» m/37—39; швейцарский «Neuhausen» MP 1943/44;
французский MAT 49; американские «Sedgley», M3A1, «Ingram» MAC 10;
родезийский LDP; японские SCK 65, SCK 66; итальянский самозаряд-
ный карабин «Beretta» мод. 1918—30; американская винтовка «Smith
& Wesson Light Rifle» и др.
9-мм патрон к пистолету Макарова
(ПМ) (рис. 71)
Рис. 71.
.Патрон с цилиндрической гильзой и оболочечной пулей принят на
вооружение в СССР после окончания Великой Отечественной войны
41
вместе с пистолетом конструкции Макарова (ПМ) и автоматическим
пистолетом конструкции Стечкина (АПС).
Позже пот, этот патрон в социалистических странах выпущены дру-
гие модели оружия — пистолеты РА-63, Р-64, RK-59 и т. п. Патрон.вы-
пускается с тремя типами пуль: со свинцовым сердечником, со сталь-
ным сердечником и трассирующей (вершинка пули окрашена в зеле-
ный цвет). Дальность полета пуль до 1200 м. Убойная сила сохраняет-
ся до 350 м.
37
Рис. 72.
9 mm Steyr 9-мм патрон к пистолету «Штейр»
9 mm Mannlicher (рис. 72)
9 mm М. 12 Scharfe Pistolen — Patrone
(System Steyr)
9 mm Repetier — Pistole M. 11
9 mm Steyr — Hahn
9 mm Steyr M. 1911
9 mm Steyr Model 1 12
9 mm Steyr SelhsPadp— P'stole
DWM 577
GR 892
Патрон разработан для самозарядного пистолета «Steyr» мод. 1911г.,
который в 1912 г. был принят на вооружение в Австро-Венгрии и в
1913 г. в Румынии. В ряде источников этот пистолет называется «Steyr-
Hahn», т. е. «Штейр-курковый», чтобы отличить его от предыдущей
бескурковой модели. С 1938 г. использовался Германией для вооруже-
ния полиции, действовавшей в Австрии. Патрон производился разными
европейскими патронными предприятиями до конца второй мировой
войны. В настоящее время выпускается небольшими партиями. По раз-
мерам соответствует патрону 9 mm Bergmann-Bayard и отличается от
последнего меньшим весом пули.
9 mm
9 mm
9X18
Ultra
Police
38
Рис. 73.
9-мм патрон «Ультра» (рис. 73)
Незадолго до начала второй мировой войны германская фирма
Walther начала работать над созданием пистолетного патрона, который
был бы более мощным, чем патрон — 380 АСР, но менее мощным, чем
9-мм патрон Parabellum. Он получил название Ultra. До начала войны
42
было выпущено 20000 патронов, а затем производство прекращено.
После войны доработкой патрона занялся ряд фирм.
В настоящее время этот патрон под названием Ultra выпускается
фирмой Dynamit-Nobel-Genschow, G.m.b.H., и он же под названием
Police — фирмой Hirtenberger Patronen-, Zundhiitchen- und Metallwa-
renfabrik A. G. Пуля патрона—оболочечная конической формы с усе-
ченной вершинкой. По размерам 'патрон незначительно отличается от
патрона Parabellum. Поэтому, чтобы исключить возможность стрельбы
последним из оружия, предназначаемого под менее мощный патрон
Ultra, диаметр гильзы этого патрона по фланцу и соответственно
диаметр чашки затвора оружия сделаны меньших размеров, чем у пат-
рона Parabellum и соответствующего ему оружия. Под патрон Ultra
известны самозарядные пистолеты «Walther РР Super», «SIG Sauer
Р230». Первый находится на вооружении западногерманской, второй —
швейцарской полиции.
39
Рис. 74.
.38 АСР Патрон калибра .38 к пистолету «Кольт»
.38 Automatic Colt (рис. 74)
.38 Colt Auto
Патрон сконструирован Д. Браунингом и введен фирмой Colt в
1900 г. для использования с военным пистолетом модели 1900 г., вы-
пущенным той же фирмой. Вскоре матрон 'получил признание в спор-
тивном мире, и в 1902 г. (под него был сконструирован первый спор-
тивный пистолет. Патрон получил распространение в США, Канаде,
Мексике, государствах Южной Америки и Европы. Наиболее распро-
страненными моделями самозарядных пистолетов мод патрон .38 АСР
являются американские «Colt Automatic Pistol Military model», «Colt
Super Automatic М.38», испанские «Astra», «Llama», «Star», английский
«Webley». По мощности патрон примерно соответствует патрону Para-
bellum того же калибра.
40
.38 Super Automatic
.38 Colt Super Automatic
Рис. 75.
Улучшенный патрон калибра .38 к писто-
лету «Кольт» (рис. 75)
Патрон введен фирмой Colt в 1929 г. как улучшенный вариант пат-
рона .38 АСР. Отличается от последнего только усиленным метатель-
ным зарядом и более высокой скоростью «пули. Из-за этих отли-
чий не должен использоваться в 'пистолетах старого выпуска. Этот
патрон используется с пистолетами «Colt», «Llama», «Star» и др.
43
41
Рис. 76.
11,25 mm Norwegen
11,25 mm Norway
11,25 min Automatische Pistol m/14
11,25 mm Colt Norwegen M. 1914
11,25 mm Pistolen — Patrone 632 (n)
11,25-mm патрон к норвежскому писто-
лету модели 1914 г. (рис. 76)
Патрон предназначен для норвежского пистолета, являющегося ко-
пией пистолета «Colt» М. 1911 г., принятого 'В 1914 г. на вооружение
некоторых соединений норвежской армии. Он соответствует американ-
скому патрону .45 АСР и может быть отличим от последнего только
по маркировке. Выпускался до начала второй мировой войны.
42
Рис. 77.
11,35 mm Schouboe 11,35-мм патрон к пистолету «Шобо»
11,35 mm Schouboe Selbstlade — Pistole (рис. 77)
11,35 mm Danisch Schouboe
11,45 mm Schouboe
115 mm Rohde
DWM 192 В
DWM 192 C
Патрон с цилиндрической гильзой предназначен для самозарядного
датского пистолета «Schouboe», массовое производство которого нача-
лось в 1904 г. Производство патрона продолжалось до начала 20-х го-
дов.
43
Рис. 78.
.45 АСР
.45 Automatic Colt
.45 Automatic Colt, Government Model
.45 Government Model
Cartridge Ball, Caliber .45, M. 1911
44
Патрон калибра .45 к пистолету «Кольт»
(рис. 78)
Патрон разработан Д. Браунингом в 1905 г. Модернизированный
вариант патрона принят на вооружение армии США в 1911 г. Несколь-
ко позже он принят на вооружение армий Аргентины и Мексики. Ши-
роко использовался английскими и канадскими войсками в первой и
второй мировых войнах. В настоящее время состоит на вооружении
отдельных подразделений армии США. С 1912 г. выпускаются различ-
ные варианты патрона, отличающиеся в основном формой пули и Спо-
собами крепления пули в гильзе. Патрон, состоящий на вооружении,
может иметь обыкновенную оболочечную пулю массой 14,9 г со свин-
цовым сердечником и сферической вершинкой либо трассирующую или
бронебойную пулю. Пули укрепляются в гильзе круговым обжимом.
Такой же патрон с обыкновенной оболочечной пулей, укрепленной в
гильзе трехсторонним обжимом, предназначен для револьверов, заря-
жаемых этими патронами с использованием дугообразных обойм. Пат-
рон с такой же пулей, называемый National Match (для национальных
соревнований), отличается улучшенной кучностью боя. Патроны с этим
названием специально не изготовляют. Их -получают путем отбора из
партий, показавших при испытаниях лучшие результаты. Патрон под
названием Match (целевой), предназначенный специально для спор-
тивной целевой стрельбы, характеризуется более тщательным изготов-
лением и внешне отличается латунной никелированной гильзой.
Патрон под названием Police Match отличается меньшей отдачей
при выстреле и безоболочечной пулей с плоской вершинкой (типа
«Wadcutter»), обеспечивающей высекание в мишени, круглого отвер-
стия. Во время второй мировой войны выпускались для продажи пат-
роны с безоболочечной сферической пулей, с пулей из подшипнико-
вого антифрикционного сплава, с пулей, снабженной деревянным сер-
дечником и алюминиевой втулкой. Существуют и иные разновидности
этого патрона (дробовые, с пустотелыми пулями и пр.).
Патрон используется 'преимущественно с -пистолетами «Colt»
мод. 1911 (1911 А) и его вариантами, с пистолетом «Star», револьве-
рами «Colt», «Smith & Wesson» — с применением специальных обойм,
с пистолетами-пулеметами «Thompson» М.1921, М.1923, М.1928А1, М.1,
М.1А1, «Ingram» МАСИ, с некоторыми самозарядными винтовками и
другим оружием некоторых стран (например, мексиканский пистолет.
«Obregon», бразильский пистолет-пулемет INA 953, китайский пистолет-
пулемет типа 36).
44
.455 Webley Automatic
Рис. 79.
Патрон калибра .455 к пистолету «Веб-
ли» (рис. 79)
Патрон с цилиндрической гильзой и оболочечной пулей был принят
на вооруженье английского флота в 1912 г., предназначался для ис-
пользования с самозарядным пистолетом «Webley». В конце первой ми-
ровой войны этот пистолет был заменен пистолетом «Colt» мод. 1911 г.
Рассматриваемый патрон подобен патрону .45 АСР, однако в нем при-
менена пуля с плоской вершинкой и скорость ее несколько меньше.
45
45
Рис. 80.
.50 Remington (М. 71 Army) Патрон «Ремингтон» (армейский, моде-
ли 1871 г.) калибра .50 (рис. 80)
Патрон модели 1867 г. с гильзой цилиндро-конической формы и тя-
желой пулей был принят на вооружение английского военно-морского
флота. Несколько позже под названием «модель 1871 г.» модифика-
ция этого патрона с гильзой бутылочной формы и несколько увеличен-
ным фланцем была принята на вооружение английской армии. Из-за
различий в конструкции армейский вариант патрона не мог использо-
ваться с пистолетом 1867 г., но патрон модели 1867 г. подходил к пи-
столету мод. 1871 г. Оба варианта этого патрона относятся к ранним
моделям патронов центрального боя. Этот патрон имел внутренний кап-
сюль-воспламенитель и снаряжался дымным порохом. Заряд пороха
имел массу 1,6 г., пуля— 19,5 г. В продаже патрон находился пример-
но до 1920 года.
В табл. 4 приведены основные размерные и баллистические харак-
теристики описанных пистолетных патронов.
Таблица 4
Пистолетные патроны
№ патрона в тексте раздела Патрон Гильза Пуля Vo, м/с Р ^о» кгс-м
длина, мм масса, г длина, мм масса, г диаметр, мм тип длина, мм масса, г диаметр, мм
среза ската корпуса фланца
1 10,9—11,0 9,3— 9,4 3,5 — 3,5 3,5 *ОБ 0,2 2,7 200 0,4
2 10,8—11,0 0,7—0,8 8,0— 8,2 3,8 — 3,9 3,8—3,9 ОБ 5,1 0,3—0,4 3,02—3,1
3 14,7—15,6 1,6—1,7 1 10,1 — 10,5 5,0 — 5,0 5,0 ОБ 7,5 0,7—0,9 4,27—4,3 247 3,1
4 21,0—22,5 3,8 14,8— 15,2 5,8—5,9 — 6,9—7,0 6,9—7,0 ОБ 12,0 2,2—2,4 5,2—5,25 180 3,6
5 25,3—25,5 4,0 17,0— 18,2 5,6—5,7 7,0 7,0—7,2 7,0—7,2 ОБ 10,5 1,8—2,3 5,05—5,2 314 П,1
6 24,5—25,0 4,5—4,9 17,6— 18,0 6,1—6,2 7,3—7,4 7,5—7,6 7,5—7,6 ОБ 14,0— 14,3 2,4—2,6 5,59— 5,62 325
7 46,2 35,5— 35,6 6,3—6,4 9,0 9,5 9,5—9,6 ПО 3,2 5,68—5,7 808 107,6
8 15,4 11,4— 11,9 6,0 — 6,0—6,1 7,0—7,1 БО 5,65—5,7
9 22,5—23,0 5,1—5,3 15,2— 15,7 32,0 6,9—7,0 — 7,0 7,5—7,7 ОБ 11,5— 12,6 3,2—3,3 6,3—6,39 230—247 8,8— 10,0
10 30,4—31,4 5,8 21,9— 22,0 7,2—7,4 8,2 9,4—9,5 — ОБ 15,0 4,2—5,7 6,65— 6,92 215 9,9
11 36,5—37,0 26,5 — 27,0 7,1—7,2 9,5—9,6 10,6 — 10,8 ОБ 6,52— 6,56
12 26,9—27,0 6,6 19,5— 19,8 7,5 8,1 8,8—8,9 9,0—9,1 ОБ 3,6 7,05—7,1 320 18.8 •
OC Продолжение табл. 4
CQ Патрон Гильза Пуля
О £ та диаметр, мм Vo, м/с Ео.
CO « я £ co CS cc ex. длина, мм масса, г длина, мм масса, г среза ската корпуса фланца тип длина, мм масса, г диаметр, мм кге-м
13 34,6—34,8 10,2— И,1 23,55— 24,7 4,3—4,9 8,2—8,3 9,3 9,7—9,8 9,8—9,9 ОБ 13,9^— 14,0 5,4—5,6 7,8—7,85 420—455 50,3
9,0—10,7 БЗ
14 26,1—26,4 11,1— 11,8 25,7— 26,8 8,4—8,5 3,4—3,5 9,0—9,1 9,9— 10,2 БО 15,1 7,3—7,4 7,95— 8,03 200
15 28,1—28,7 8,8—9,5 I 20,8— 21,0 8,2—8,4 8,7—8,8 8,7—8,8 ОБ 14,1 5,4—5,7 7,65— 7,82 312 27,2
ОБ 5,3—5,4
ПО 5,5—5,8
ПО 5,6—5,7
ПО 5,4—5,5
ПО/ПВ 5,1—5,5
ПО/ПВ 5,4—5,5
ПО/ПВ 5,2—5,5
ПО/ПВ 5,0—5,2
16 34,1—35,0 9,6—10,9 20,8— 21,1 3,7—3,9 8,3—8,4 9,3 9,8— 10,0 9,8— 10,0 ОБ 13,7— 13,9 5,6 7,81 — 7,83 443 55,0
16,5
ОБ 5,4—5,9
ОБ 5,4—5,5
ОБ 5,3—5,4
ОБ 5,2—5,6
ПО 5,5—5,8
Продолжение табл. 4
№ патрона 1 в тексте 1 раздела Патрон Гильза Пуля V м/с Е°’ °’ ' кге-м
длина, мм масса, г длина, мм масса, г диаметр, мм тип длина, мм масса, г диаметр, мм
среза ската корпуса фланца
ПО 5,6—5,7
ПО 5,4—5,5
ПО/ПВ 5,4—5,5
ПО/Р 5,0—5,2
17 34,0—34,1 25,1— 8,4 9,3 9,8—9,9 9,9 ОБ 5,5 7,79—7,8 385 41,5
25,2
18 24,6—25,0 7,7—7,9 16,8— 2,5—2,7 8,3—8,5 — 8,4—8,6 8,9—9,1 ОБ 11,7— 4,6 7,70— 300 21,6
17,2 12,1 7,95
ОБ 4,5—5,0
ОБ 4,6—4,8
ОБ 4,6—5,0
ОБ 5,0
ПО 4,6—4,8
ПО 4,6—4,9
19 30,2—30,3 8,5—9,2 19,5— 2,6 8,2—8,5 — 8,4—8,5 8,4—8,5 ОБ 14,3— 5,5 7,80— 358 36,0
19,7 14,4 7,90
20 21,4—21,5 7,1 12,9— 8,4—8,5 — 8,4—8,5 8,4—8,5 ОБ 4,5—4,8 7,72— 340 27,1
13,1 7,78
21 28,7—29,7 21,5— 8,3 9,8— 9,9— ОБ 6,0 7,77— 335 37,8
22,1 10,0 10,0 7,83
№ патрона в тексте раздела Патрон Гильза I Пуля (родолжен Vo, м/с ие табл. 4 Е *-'О» кгс-м
длина, мм масса, г длина, мм масса, г диаметр, мм тип длина, мм масса, г диаметр, мм
среза ската корпуса фланца
22 23,7—30,1 10,4— 10,5 21,3— 21,6 4,2 8,2—8,4 9,3 9,8— 10,0 9,8— 10,0 ОБ 14,0; 14,8 6,0 7,70— 7,90 350 41,4
ОБ 5,8—6,1
ОБ/ПВ 5,9—6,0
ОБ/К 5,9—6,2
ПО 5,9—6,0
23 21,4 12,9— 13,1 8,4 — 8,4—8,5 8,4—8,5 ПО ОБ 5,9—6,1 4,5—4,8 7,72— 7,78 326 25,3
24 24,5—25,0 17,8— 18,2 8,6 — 9,0—9,1 9,0—9,1 ОБ 7,98— 8,03 240 14,0
25 14,8—15,0 8,9—9,0 7,9 — 7,9—8,0 8,9—9,0 ОБ 7,55— 7,58
26 31,5—32,0 11,0— 11,6 21,2— 21,8 8,6—8,7 9,8 10,3— 10,4 10,4— 10,5 ОБ 15,3 6,0 8,1— 8,18 325 35,0
27 14,8—15,1 8,8—9,3 7,9—8,0 — 7,9—8,0 8,8—8,9 БО 7,45— 7,75
28 28,6—28,8 10,5— п,о 18,5— 18,8 8,7—8,8 — 8,8—8,9 8,9 ОБ 17,1 7,5 8,05— 8,2 320 38,9
29 24,6 17,0 8,7 — 8,7 8,8 ОБ 4,9 7,8 247 15,1
30 32,9—33,8 12,9— 13,3 22,8— 23,0 9,6—9,7 — 9,9— 10,0 9,9— 10,0 ОБ 16,2— 16,4 8,1 9,05 9,1 340 51,9 J
Продолжение табл. 4
№ патрона в тексте раздела Патрон Гильза Пуля Vo, м/с Ео» кгс-м
длина, мм масса, г длина, мм масса, г диаметр, мм тип длина, мм масса, г диаметр, мм
среза ската корпуса фланца
31 24,5—25,0 9,2—9,8 17,0— 17,4 3,4 9,4—9,5 — 9,4—9,5 9,0—9,5 ОБ 11,6 5,9—6,2 8,85— 9,05 270 22,6
ПО 5,9—6,2
БО 5,9—6,2
32 27,4—28,9 11,3— 11,4 20,0— 20,3 3,8 9,6—9,8 — 9,7—9,8 10,2— 10,4 ОБ 13,1— 13,3 7,2—7,4 8,95— 9,09 330 40,8
ОБ 7,0—7,4
ПО 7,1—7,2
33 28,9—29,0 18,9— 19,0 9,6—9,7 — 9,8—9,9 9,9— 10,0 ОБ 8,0 8,95— 9,0 320 42,5
34 34,6—35,1 13,1 24,8— 25,1 9,5—9,7 — 9,8— 10,0 9,8— 10,0 ОБ 16,9 7,9—8,3 9,0—9,1 415 72,2
ПО 8,5—8,6
ПО/ПВ 8,8—9,0
35 Военный 28,9—29,9 11,6— 12,3 18,8— 19,1 2,9—3,2 8,5—9,9 — 9,8— 10,0 9,8— 10,0 ОБ 15,5 7,9—8,1 8,9— 9,05 345 49,5
10,0— ОБ/СС 15,7 6,3—6,5
11,6 С 16,2 5,7—6,0
ПО 8,0—8,1
ОБ/К 7,6—8,2
35 Спортивный 23,93—23,95 19,0— 19,05 9,55— 9,6 —— 9,82 10,0 9, OS- lO,0 БО 9,18— 9,2
сл
ю Продолжение табл. 4
СО К Патрон Гильза Пуля
о ф § диаметр, мм Vo, м/с Ео ,
с £ S <Я са о. длина, мм масса, г длина, мм масса, г среза ската корпуса фланца тип длина, мм масса, г диаметр, мм кгс-м
36 24,8—24,9 10,0 17,8— 18,1 3,5—3,6 9,8—9,9 — 9,8—9,9 9,8—9,9 ОБ 10,0— —12,0 12,4 6,15 9,22— 9,27 315 36,3
37 32,8—33,3 11,6— 12,6 22,7— 23,2 9,4-9,7 — 9,5—9,8 9,6—9,8 ОБ 15,1 7,5 8,95— 9,05 361 50,5
38 26,0 18,45— 18,55 9,4—9,5 — 9,4—9,5 9,4—9,5 ОБ 8,95— 9,00 290 30,0
39 32,5 12,8— 13,3 22,8— 22,9 9,7—9,8 — 9,7—9,8 10,2— 10,3 ОБ 15,0 8,4 9,0—9,1 317 43,0
40 32,5 22,8— 22,9 9,7—9,8 — 9,7—9,8 10,2— 10,3 ОБ 8,4 9,0—9,1 389 64,5
41 32,0—32,2 22,7— 23,0 11,8— 12,0 — 11,8— 12,0 11,8— 12,0 ОБ 11,27— 11,47
42 28,6—29,3 19,5— 22,8 17,7— 18,2 11,9— 12,1 — 11,9— 12,1 11,9— 12,1 ОБ 11,25— 11,47
43 31,8—32,4 22,5— 23,0 4,9—6,5 11,9— 12,1 — 11,9— 12,1 11,9— 12,1 ОБ 16,3— 16,8 14,8— 15,2 Н,4 260 55,8
14,9 12,02 11,4 11,4 270 230 62,9 33,8
44 31,2 33,6 12,0 — 12,0 12,7 ОБ 14,5 11,5 213 34,0
45 31,4 14,4 13,5 — 14,3 14,3 ОБ 19,5 12,9 183 33,1
Условные обозначения и сокращения:
Vo — начальная скорость пули; Ео— дульная энергия; БО — безоболочечная; БЗ — бронебойно-зажигательная; ОБ — оболочечная; ОБ/К — оболочеч-
ная коническая; ОБ/ПВ — оболочечная с плоской вершинкой; ОБ/СС — оболочечная со стальным сердечником; ПО — полуоболочечная; ПО/ПВ—•
полу оболочечная с плоской вершинкой; ПО/Р — полуоболочечная с раструбом; С —суррогатированная
РЕВОЛЬВЕРНЫЕ ПАТРОНЫ
1
Рис. 81.
5 mm Franz
5 mm French
5 mm Franz. Revolver C. F.
5 mm Revolver C. F.
5-mm патрон к французским револьве-
рам (рис. 81)
Патрон был выпущен в 1890 г. для револьверов различных систем,
в основном французского производства. Подобные патроны изготовля-
лись также иных калибров: 7 мм, 9 мм, 12 мм и 15 мм. Все они были с
внутренним капсюлем-воспламенителем. Производились до 30-х годов.
2
f Рис. 82.
.22 Remington «Jet»
.22 Center Fire Magnum
Патрон «Ремингтон» калибра .22, «даль-
нобойный». (рис. 82).
Патрон с бутылочной гильзой и пулей экспансивного действия был
создан фирмой Remington в 1959 г. для револьвера мод. 53, одновре-
менно разработанного фирмой Smith & Wesson. В продаже патрон и
револьвер появились в 1961 г. Несколько позже фирма Marlin выпу-
стила винтовку мод. 62 с рычажным затвором для стрельбы тем же
патроном. Патрон разработан на основе гильзы патрона .22 Hornet,
имеет высокую начальную скорость и пологую траекторию пули. Наи-
более эффективен при стрельбе на дистанции до 100 м. Предназначен
для охотничьих и спортивных целей.
Рис. 83.
5,75 mm Uelo Dog 5,75-мм патрон к револьверам «Вело-
5,5 mm N 8 Cartouche Velo — Dog дог» (рис. 83)
5,5 mm Velo Dog Revolver
5,6 mm Velo — Dog
5,8 mmVelodog
6 mm Velo Dog
Патрон с длинной цилиндрической гильзой и оболочечной пулей
был разработан для револьвера «Velo-Dog», впервые выпущенного
фирмой Galand в Париже в 1894 г. Револьвер предназначался для ве-
53
лосипедистов, чтобы они могли отстреливаться от преследующих их
собак. Вскоре это оружие получило широкое распространение, копиро-
валось и изготовлялось более чем в 100 вариантах, в основном в Бель-
гии и Испании. В США патрон выпускался фирмами Peters, Remington.
Winchester. Примерно к 1940 г. производство патрона, как и револьве-
ров, сократилось. Однако после 1966 г. оно в Испании и Италии опять
расширилось.
5,75 mm Veto Dog kurz
5,75 mm Veto Dog short
5,7 mm Veto Mith
Рис. 84.
5,75-мм короткий патрон к револьверам
«Велодог» (рис. 84)
Патрон является вариантом обычного патрона того же калибра к
револьверам «Velo-Dog». Используется в основном с испанскими ре-
вольверами, имеющими укороченный барабан. Выпускается рядом ев-
ропейских патронных предприятий, но широкого распространения не
получил.
I 5
6,35 mm Pickert
6,35 mm Revolver
.25 Revolver S. F.
Рис. 85.
6,35-мм револьверный патрон (рис. 85)
Патрон появился в 20-е годы. Имел оболочечную пулю и внутрен-
ний капсюль-воспламенитель. По размерам и другим данным соответ-
ствовал 6,35-мм патрону к пистолету «Браунинг». Предназначался для
стрельбы из револьверов этого калибра, изготовлявшихся в Германии и
Испании. Выпускался, насколько известно, только в Италии.
6
6,8 mm Gasser
GR 430
6,8X19,6 mm Revolver
Рис. 86.
6,8-мм патрон к револьверу «Гассер»
(рис. 86)
Патрон с бутылочной гильзой и безоболочечной пулей был принят
в 1890 г. для полицейского револьвера «Gasser». Он имеет гильзу ра-
нее разработанного длинного патрона центрального боя калибра .320,
диаметр дульца которой уменьшен. Патрон использовался также для
стрельбы из вкладных стволиков к ружьям. Выпускался в Австрии
приблизительно до начала первой мировой войны.
54
7
Рис. 87.
7 mm Franz. Rand
7 mm French Rim
7 mm Franz. (Dickrand)
7-mm патрон к французским револьверам
(рис. 87)
Патрон начал выпускаться в 1860—1870 гг., когда револьверы «Le-
faucheux» переделывались для патронов центрального боя. Отличается
утолщенным фланцем гильзы, предназначенным для предотвращения
прорыва газов через выемки для шпилек в барабанах этих револьве-
ров. Аналогичные патроны выпускались также калибров 9 мм и 12 мм.
Выпуск прекращен в 1915 г.
8
7,5 mm Nagant
7,5 mm Nagant Revolver (Norwegen)
7,5 mm Nagant (295) schwedisch
7,5 mm Norwegen Nagant
7,5 mm Revolverpatrone 252 (n)
7,5 mm Schwedisch Nagant Mod. 87
7,5 mm Schwedisch C. F.
7,55 mm Luxemburg Offiziers Revolver
7,55X22,80 Luxemburg Revolver
7,55X22,80 Luxemburg Offiziers Revolver
DWM 482
GR 609
Рис. 88.
7,5-мм патрон к револьверу «Наган»
(рис. 88)
Патрон был разработан бельгийским конструктором Э. Наганом.
Использовался со служебным револьвером в норвежской и шведской
армиях с 1887 по 1907 г. Для военного использования патрон выпус-
кался с безоболочечиой пулей в бумажной обертке. Для иных назна-
чений патрон снаряжался просто безоболочечиой пулей. В конце 1930-х
годов был разработан патрон с оболочечной пулей. В настоящее время
патрон выпускается шведской фирмой Norma с безоболочечиой пулей,
которая несколько отличается от первоначального варианта.
55
9
<’5 m ~n Schweizer Ordonnanz
7,5 mm Swiss Ordnance
7,5 mm Schweizer Ordonnanz Revolver
7,5 mm (.295) Nagant (Schweizer Modell)
7,5 mm Schmidt infanterie Ofiziers Revol-
ver M. 1882
7,5 mm Schweizer Revolver
7,5 mm Schweizer Schmidt, M. 1882
7,5 mm Nagant — Schweiz.
7,7 mm Schweizer Ordonnanz
7,7X22,8 mm Schweizer Ordonnanz
7,72X23,10 kal. 7,5 mm Schweiz.
DWM 421
Рис. 89.
7,5-мм патрон к швейцарскому военно-
му револьверу (рис. 89)
Патрон разработан Р. Шмидтом, использовался в швейцарской ар-
мии со служебным револьвером «Nagant» с 1882 г. по 1903 г. Позже,
при замене этого револьвера пистолетом «Parabellum», револьвер все
же сохранился в некоторых частях армии. Первоначально в патроне
использовалась безоболочечная пуля в бумажной обертке, но вскоре
она была заменена оболочечной. Патрон с оболочечной пулей выпус-
кался также для гражданского использования. Он производился раз-
ными европейскими патронными предприятиями примерно до 1935 г.
В настоящее время выпускается в Швейцарии.
10
7,62 mm Nagant
7,62 mm Nagant — Russisches Modell
7,62 mm Russisch Nagant
7,62 mm Polnisch Nagant
7,62 mm Grechisch Nagant 95
7,62 mm Grechisch Nagant 1912
7,62 mm Revolver Patr. 2602 (r)
7,5 mm Russisch Nagant
8 mm Russisch Nagant
8X38 (GR 684)
GR 684
Рис. 90.
7,62-мм патрон к револьверу «Наган»
(рис. 90)
Патрон предназначен для русского военного револьвера «Наган»
образца 1895 г. Может использоваться также с револьвером «Pieper».
Особенностями устройства патрона, предусмотренными для лучшей
обтюррации газов, является глубокая посадка пули в гильзе и конус-
ное или бутылочное обжатие дульца гильзы для частичного вхождения
его в ствол при движении барабана вперед.
56
В настоящее время в нашей стране патрон широко применяется как
спортивный. Имеется вариант этого патрона, отличающийся уменьшен-
ными зарядом пороха и начальной скоростью пули.
Патрон выпускался большинством европейских патронных пред-
приятий до 40-х годов. Ряд из них продолжает его выпуск до настоя-
щего времени.
И
7,62-мм спортивный револьверный пат-
рон (рис. 91)
Рис. 91.
Патрон разработан на базе обычного патрона к 7,62-мм револьве-
ру «Наган» для ответственных спортивных стрелковых соревнований.
Внешне отличается безоболочечиой пулей, плоская вершинка которой
находится в гильзе глубже, по сравнению с патроном, имеющим обо-
лочечную пулю. По своим качествам патрон соответствует требованиям,
предъявляемым в стрелковом спорте к патронам этого вида. Имеет по-
вышенную стабильность и кучность боя. Средний поперечник рассеива-
ния пуль на дистанции 25 м менее 4 см.
12
Рис. 92.
7,65 mm Pickert 7,65-мм револьверный патрон (рис. 92)
7,65 mm Revolver
.30 Revolver С. F.
Патрон появился в 20-е годы. По размерам и остальным данным
соответствует 7,65-мм пистолетному патрону 7,65 mm Browning. Пред-
назначен для использования в револьверах этого калибра, в основном
германского производства. Патрон имел внутренний капсюль-воспламе-
нитель. Выпускался в Италии.
13
8 mm Gasser
8 mm Gasser Infanterie Offiziers Revol-
ver
8 mm Gasser Revolver
8 mm Osterreichischer Armee — Offizi-
ers — Revolver M. 1898
8,1X27 mm (GR 304)
8,2X27,5 Revolver Mod. 98
GR 304
Рис. 93.
8-мм патрон к револьверу «Гассер»
(рис. 93)
57
Патрон предназначен для австрийского военного револьвера модели
1898 г., конструкции А. Раста, выпущенного фирмой Waffenfabrik Leo-
pold Gasser (после 1903 г. — Rast & Gasser).
Патрон производился разными европейскими патронными предприя-
тиями. В настоящее время выпускается в Италии.
14
Рис. 94.
8 mm Lebel 8-мм патрон к револьверу «Лебедь»
8 mm Franzosischer Ordonnanz Revolver (рис. 95)
M.1892
8 mm Lebel Revolver
8 mm Reglementaire M. 1892
8 mm Revolver M. 1892
7,7 mm Clair
8,3x27,5 Lebel Revolver
DWM 525
GR 662
Патрон предназначен для револьвера Н. Лебеля, сконструирован-
ного в 1886 г. В 1892 г. после изменения конструкции револьвера и
принятия его на вооружение французской армии патрон стал снаря-
жаться пулей с медной оболочкой. Он выпускался рядом европейских
патронных предприятий до начала второй мировой войны.
15
Рис. 95.
8 mm Nagant
8 mm Serbischer Nagant Revolver
8X22,3 R
8X22,3 mm Revolver
GR 609
8-мм сербский патрон к револьверу «На-
ган» (рис. 95)
Патрон разработан для 8-мм револьвера «Nagant», принятого на
вооружение сербской армии в 1899 г. Сходен с патроном калибра
7,5-мм к револьверу «Наган», но отличается от последнего тем, что
имеет оболочечную пулю с плоской вершинкой. Патрон использовался,
в основном в Сербии. Производился в Австрии.
58
16
8 mm Pieper
8 mm Mexikan Steyr Pieper
8 mm Pieper Revolver M. 1899
8 mm Steyr — Pieper Revolver
8X41 (GR 426)
GR 426
Рис. 96.
8-mm патрон к револьверу «Пипер»
(рис. 96)
Патрон предназначен для револьвера с надвигающимся на ствол
барабаном, сконструированного в Бельгии Г. Пипером в 1889 г. Впо-
следствии принцип этого револьвера был использован Э. Наганом в
револьвере модели 1895 г. Патрон использовался с револьвером «Pie-
per» и винтовками того же конструктора. Производился европейскими
и американскими патронными предприятиями примерно до 1930 г.
17
.32 Colt New Police
Рис. 97.
Патрон калибра .32 к полицейскому ре-
вольверу «Кольт» (рис. 97)
Патрон выпущен для полицейского револьвера «Colt» новой модели.
Аналогичен длинному патрону .32 Smith & Wesson и отличается от него
только формой пули.
18
.32 Long Colt
Рис. 98.
Длинный патрон калибра .32 к револь-
веру «Кольт» (рис. 98)
Патрон выпущен фирмой Colt в 1875 г. вместе с новой в то время
моделью револьвера. В патроне использовался дымный порох и пуля
массой 5,8 г с наружной смазкой. Впоследствии конструкция патрона
была изменена — был несколько уменьшен диаметр пули, что позволило
использовать внутреннюю смазку. По мощности патрон примерно соот-
ветствует длинному патрону .32 Smith & Wesson, по уступает ему в
точности боя. Благодаря этому рассматриваемый патрон практически
вышел из употребления. Только фирма Colt еще выпускает его в не-
больших количествах.
59
19
.32 Short Colt
.320 Short
Рис. 99.
Короткий патрон калибра .32 к револь-
веру «Кольт» (рис. 99)
Этот патрон отличается от патрона .32 Long Colt укороченной гиль-
зой В настоящее время вытеснен патроном .32 Smith & Wesson.
20
.32 Smith & Wesson
Рис. 100.
Патрон «Смит и Вессон» калибра .32
(рис. 100)
Патрон разработан для револьвера «Smith & Wesson» модели
2
появившегося в 1878 г. Позже стал использоваться с разными деше-
выми карманными револьверами: «Colt», «Harrington & Richardson»,
«Hopkins & Allen», «Iver Jonson», «Smith & Wesson», «Bayard», «Pi-
ckert» и др.
Патрон широко известен, но из-за недостаточной мощности не ис-
пользуется со спортивным и служебным оружием. До 1940 г. снаря-
жался дымным порохом, а позже — бездымным. По внешнебаллистиче-
ским данным сходен с патроном .32 АСР. Выпускается до настоящего
времени.
.32 Smith & Wesson Long
Длинный патрон «Смит и Вессон» ка-
либра .32 (рис. 101)
Патрон сконструирован для револьвера «Smith & Wesson» первой
модели с усиленной рамкой и ручным выбрасывателем, появившегося
в 1903 г. Позднее он стал использоваться с разными легкими коротко-
ствольными револьверами фирм Smith & Wesson, Colt, Harrington &
Richardson, Iver Jonson и др. В частности, по калибру он является наи-
меньшим из револьверных патронов, используемых американской по-
лицией. В Европе этот патрон получил меньшее распространение, чем
«патрон .32 Smith & Wesson. Он использовался со многими револьвера-
ми, выпускавшимися в Испании и в других странах. Благодаря хоро-
шим качествам получил распространение среди любителей стрельбы
по мишеням, а затем стал применяться и в спортивных соревнованиях.
Патрон выпускается до настоящего времени.
60
22
.320 Revolver
Рис. 102.
Револьверный патрон калибра .320
(рис. 102)
Патрон впервые был выпущен в Англии примерно в 1870 г. Перво-
начально использовался с револьвером «Webley», а впоследствии и с
другими моделями карманных револьверов. Одно время патрон изго-
товлялся в США, но вышел там из употребления в конце 20-х годов.
В настоящее время находится в обращении преимущественно в
Англии.
23
Рис. 103.
.357 Smith & Wesson Magnum
.357 Magnum
Патрон-магнум калибра .357 (рис. 103)
Патрон введен в 1935 г. одновременно с мощным револьвером
«Smith & Wesson .357 Magnum». Его обозначение .357 не соответствует
диаметру пули. По диаметру пули и гильзы этот патрон не отличается
от патрона .38 Special, но чтобы исключать возможность стрельбы
мощным патроном из револьвера, рассчитанного на менее мощный пат-
рон, гильза патрона .357 Magnum сделана на 3,4 мм длиннее гильзы
патрона .38 Special. Патрон имеет пулю конической формы, безоболо-
чечную или оболочечную, со свинцовым или стальным сердечником.
По сравнению с патроном .38 Special, пуля патрона .357 Magnum
имеет почти вдвое большую скорость и втрое большую энергию. До
появления патрона .44 Smith & Wesson Magnum патрон .357 Magnum
считался самым мощным из револьверных патронов. Наиболее извест-
ными револьверами под этот патрон являются «Colt New Police»,
«Smith & Wesson», французский «Manurhin MR 73».
24
Рис. 104.
9-mm Japan 9-мм патрон к японскому военному ре-
9-mrn Japanese вольверу (рис. 104)
8-mm Japanischer Revolver, Pattern 26
(1893)
Патрон предназначен для японского армейского револьвера модели
1893 г. Выпуск патрона продолжался до конца второй мировой войны.
61
25
9,4-mm Holland
9,4-mm Duth
9,4-mm Hembrug
9,4-mm Hembrug Revolver
9,4-mm hollandischer Chamelot — Delvig-
ne Revolver M. 1874
9,4-mm Hollandischer Hembrug
9,4-mm Holland. Revolver M. 1873
9,4-mm Holland Revolver Mod. 1912
9,4-mm Revolver Patrone 440 (h)
9,4-mm Revolver Patrone N 5
9-mm Hollandais
9,6-mm Holland (.380)
9,8-mm Scherpe Patroon N 5
9,8-mm Scherpe Patroon N 11
9,85-mm Holland Gendarmerie
9,85X20,8 Luxemburger Gendarmerie
Revolver
9,95-mm Holl. Reichs. Rev.
10-mm Beaumont Revolver
10-mm Luxemburg Revolver
10X20 Dutch
.380 Dutch
.380 (9,6-mm) Dutch
DWM 296
Рис. 105.
9,4-мм голландский патрон к револьверу
Шамло-Дельвиня (рис. 105)
Патрон разработан для револьвера конструкции Шамло-Дельвиня,
принятого на вооружение датской армии в 1873 г. Несколько позже он
стал использоваться также с револьвером, принятым на вооружение
люксембургской жандармерии. Выпускался европейскими патронными
предприятиями примерно до 1940 г.
.38 Long Colt
Длинный патрон калибра .38 к револь-
веру «Кольт» (рис. 106)
Пагрон начал выпускаться в 1875 г. фирмой Colt для нового в то
время револьвера, производившегося той же фирмой. В период 1892—
1911 гг. был официальным военным патроном США и предназначался
для револьверов разных моделей, выпускаемых фирмами Colt, Smith
& Wesson. Может использоваться с револьвером модели «.38 Special»,
но по мощности уступает патрону этого револьвера.
Основной вариант патрона имеет гильзу длиной 26,2 мм и пулю
массой 9,7 г. Существует укороченный вариант этого патрона с гиль-
зой— 19,35 мм и пулей — 8,4 г, имеющей наружную смазку. Начальная
скорость пуль обоих патроноц.одинакова.»
27
.38 Smith & Wesson
.38 Colt New Police
.380/200
.38 Super Police
Рис. 107.
Патрон «Смит и Вессон» калибра .38
(рис. 107)
62
Патрон сконструирован фирмой Smith & Wesson для револьвера с
откидывающимся стволом, выпущенного той же фирмой в 1877 г.
Впоследствии стал одним из широко распространенных американских
револьверных патронов, поскольку он используется с карманными ре-
вольверами и обладает значительной убойной силой.
В Европе патрон не получил широкого распространения, хотя ору-
жие для него производилось и находило сбыт в Мексике и государ-
ствах Южной Америки. Перед началом второй мировой войны патрон
был принят на вооружение английской армии и довольно широко ис-
пользуется в Англии до сих пор под названием 380/200. Револьверы
для него выпускает фирма «Webley & Scott». Патрон известен также
под названием .38 Colt New Police, а с пулей массой 13 г — как .38 Su-
per Police.
28
Рис. 108.
.38 Special У учтенный патрон калибра .38
.38 Smith & Wesson Special (| ic. 108)
.38 Colt Special
Патрон разработан фирмой Smith & Wesson в 1902 г. для замены
прежнего военного револьверного патрона .38 Long Colt. Он принят на
вооружение полиции США, Канады, Мексики. Патрон выпускался как
с оболочечными, так и с безоболочечными пулями.
В 1909 г. фирмой Colt был выпущен свой вариант этого патрона с
пулей, имеющей плоскую вершинку. Оружие для него изготовляется
американскими, бельгийскими, немецкими и испанскими фирмами. Это
американские полицейские револьверы «Celt» моделей Е, D, «Detective
Special»; «Smith & Wesson» моделей 10, К, Магнум; немецкий револь-
вер фирмы Geco и др.
Ряд американских фирм выпускают для этого патрона самозаряд-
ные пистолеты, а фирма Great Western —двухзарядные.
Патрон считается одним из наилучших по точности боя и поэтому
широко применяется как спортивный.
29
.380 Revolver
.380 Revolver Mk I
Рис. 109.
Револьверный патрон калибра .380
(рис. 109)
Патрон был выпущен в Англии в период 1868—1870 гг. для револь-
вера «Webley». В дальнейшем использовался со многими другими мо-
делями револьверов того же калибра. Взаимозаменяем с патроном
.38 Smith & Wesson, производится до настоящего времени.
63
30
Рис. ПО.
10,4-mm Italienische 10,4-мм патрон к итальянскому револь--
10,4-mm Italienische Ordonnanz веру Шамло-Дельвиня (рис. 110)
10,4-mm Italian Ordnance
10,4-mm Bodego Revolver
10,4-mm Glisenti Revolver M. 1889
10,4-mm Ital. Ordonnanz Rev. M. 1894
10,35-mm Bodego
10,35-mm Chamelot — Delvigne Revolver
M. 1874
10,35-mm Glisenti M. 1889
Патрон разработан для револьвера конструкции Шамло-Дельвиня,
который был принят на вооружение итальянской армии в 1874 г. Ис-
пользовался также и с последующими моделями армейских револь-
веров.
В первоначальном варианте снаряжался только безоболочечной пу-
лей, а затем стал снаряжаться оболочечной. В этом варианте он имеет
гильзу несколько большей длины.
Патрон выпускался в Италии до середины 30-х годов, после чего
производство прекратилось. В настоящее время оно возобновлено.
31
Рис. 111.
.41 Long Colt Длинный патрон калибра .41 к револь-
веру «Кольт» (рис. 111)
Патрон введен фирмой Colt для самовзводного револьвера модели
1877 г., выпускавшегося той же фирмой. Использовался с револьвера-
ми других моделей: «New Army», «New Navy», «Army Special». Патрон
устарел и вышел из употребления.
32
Рис. 112.
.41 Short Colt Короткий патрон калибра .41 к револь-
веру «Кольт» (рис. 112)
Патрон .41 Short Colt отличается от патрона .41 Long Colt только
длиной гильзы и массой пули. Производство патрона прекращено, и он
вышел из употребления.
64
33
Рис. ИЗ.
4i Smith & Wesson Magnum
Патрон-магнум калибра .41 (рис. 113)
Патрон выпущен фирмой Smith & Wesson в 1964 г. вместе с ре-
зольвером мод. 57. Одновременно появились два варианта патрона:
полицейский — с оболочечной пулей и охотничий — с полуоболочечной
пулей. При длине ствола 152 мм скорость пули полицейского патрона
305 м/с, а пули охотничьего патрона — 350—457 м/с.
10,6-mm Deutsche Ordonnanz
.‘J,6-mm German Ordnance
10,6-mm Deutscher Ordnance Revolver
M. 1879/83
10,6-mm Deutscher Reichs — Revolver
10,6-mm Deutscher Revolver M. 1880/84
10,6-mm Dienst — Revolver
10,6-mm Kavallerie Revolver M. 1880
10.6-mm Offiziers Revolver M. 1884
10,8X25 M. R. R.
10,8X25R (D. Reichs Rev.)
. 0.8X25 R.R.
1 '.85-mm Deutscher Reichsrevolver M.
“9, 84
10,85X24,90 Revolver M. 79, 83
11 -mm Deutscher Dienst — Revolver
DWM 200
DWM 200 A
DWM 200 В
34
Рис. 114.
10,6-мм патрон к германским военным
револьверам (рис. 114)
Патрон предназначен для револьвера, принятого на вооружение
германской армии в 1879 г. Впоследствии использовался с револьве-
ром модели 1884 г. Сходен с патроном для русского револьвера «Смит
и Вессон». Производился в Германии до конца первой мировой войны.
Использовался в период второй мировой войны.
35
11 -mm Franz. Ordonnanz
11-mm French Ordnance
11-mm Chamelot & Delvigne
11-mm Chamelot & Delvigne Offiziers —
Revolver M. 1873
11-mm Franz. Revolverpatrone M.
1873/90
11-mm pour Revolver Mie. 1873——90
11-mm Revolver M. 1873
12-mm Franzosischer Ordonnanz Revolver
M. 1873
12-mm Revolver M. 1873
Рис. 115.
11-мм патрон к револьверу Шам.то-Дель-
виня (рис. 115)
Патрон предназначен для револьвера конструкции Шамло-Дельви-
ня, принятого в 1873 г. на вооружение французской армии. Выпускал-
ся только во Франции до середины 30-х годов.
5-0184
65
36
11-mm Osterr. Gasser M. 1870—74
11-mm Osterr. — Ung. Revolver Gasser,
Modell 1870
11,2- mm Osterr. Gasser M. 1870—74
11,2- mm Osterr. — Ungarn Gasser M. 70
11,2- mm Montenegriner Revolver
11,2X36 Osterr. — Ung. Kavallerie— Re-
volver M. 1870.
11,25X36 N 3 Montenegriner
11,3- mm Gasser
11,3- mm Montenegriner Revolver
11,3- mm Osterr. Armee Revolver M. 1870
11,3X35,8 N 1 Montenegriner
11,4X 36 N 2 Montenegriner
.44 Montenegriner Revolver
DWM 315
GR 287
Рис. 116.
11-мм патрон к револьверу «Гассер»
(рис. 116)
Патрон был предназначен для револьвера Л. Гассера, принятого на
вооружение австро-венгерской армии в 1870 г. По форме и размерам
аналогичен патрону к карабину Верндля модели 1867 г., состоявшему
на вооружении той же армии. Для предотвращения смешивания этих
разных по характеристикам патронов револьвер был модернизирован
(мод. 1882 г.), а длина гильз патронов к нему — уменьшена. После
перевооружения излишки револьверов мод. 1870 г. были переданы в
Черногорию. С этого времени револьвер получил название Montenegri-
ner («Черногорский»). Патрон выпускался европейскими и американ-
скими патронными предприятиями. В 30-е годы выпуск этого патрона
в Европе был прекращен.
37
Рис. 117.
.44 Colt Патрон калибра .44 к револьверу
«Кольт» (рис. 117)
Патрон находился на вооружении армии США с 1871 г. по 1878 г.
По внешнему виду похож на шатрон .44 Smith & Wesson, но имеет бо-
лее длинную и несколько большего диаметра гильзу. Снаряжался дым-
ным, а затем бездымным порохом. Имел безоболочечную пулю с на-
ружной смазкой. Использовался с револьверами «Colt» модели 1860 г.
и «Remington» модели 1875 г. Выпускался до 1940 г.
38
.44 Smith & Wesson
.44 Smith & Wesson American
Рис. 118.
Патрон «Смит и Вессон» калибра .44
(рис. 118)
66
Патрон введен фирмой Smith & Wesson в 1869 г. для несамовзвод-
ного револьвера модели 3, выпускавшегося той же фирмой. Является
одним из первых американских патронов центрального боя. В течение
1871—1873 гг. находился на вооружении американской армии. Снаря-
жался дымным и бездымным порохом. Имел пулю с внешней смазкой
того же диаметра, что у патрона для русского револьвера «Смит и
Вессон» модели 1870 г. Выпускался до 1940 г.
Рис. 119.
.44 Smith & Wesson Magnum Патрон-магнум калибра .44 (рис. 119)
.44 Remington Magnum
Патрон сконструирован фирмой Smith & Wesson совместно с фирмой
Remington и выпущен в 1955 г. для тяжелого рамочного револьвера.
«.44 Magnum». Считается самым мощным и точным патроном для руч-
ного короткоствольного огнестрельного оружия. Револьверы выпуска-
ются фирмами Smith & Wesson и Sturm, Ruger & Со. Кроме того, фир-
ма Ruger в 1961 г. приступила к выпуску полуавтоматического кара-
бина для этого патрона. Патрон используется в основном в охотничьих
целях; иногда применяется полицией. С нормальным пороховым заря-
дом при стрельбе из ствола длиной 508—600 мм начальная скорость
пули достигает 530 м/с, а дульная энергия 225 кгс«м, что примерно
соответствует характеристикам винтовочного патрона .30—30.
40
Рис. 120.
.44 Smith & Wesson Russian 4,2-линейный патрон к русскому револь-
веру «Смит и Вессон» (рис. 120)
Патрон разработан фирмой Smith & Wesson для армейского ре-
вольвера модели 1870 г., принятого на вооружение в России в 1871 г.
под названием «4,2-линейный револьвер Смита и Вессона I образца».
В 1874 г. и 1880 г. револьвер модернизировался, получая названия
соответственно II и III образцов. Все эти револьверы были несамо-
взводными. Для офицеров был утвержден облегченный и уменьшенный
самовзводный револьвер.
Патрон состоял из латунной гильзы с капсюлем Бердана, заряда
дымного пороха массой 1,4 г. и безоболочечной пули длиной 16 мм,
массой 15 г, был достаточно мощным и обеспечивал хорошую точность
попадания при стрельбе на дистанции до 200 м. Благодаря этому он
получил широкое распространение. Позже эти патроны стали произво-
диться и в Туле. Патрон мог использоваться с любым револьвером,
имеющим барабан под патроны .44 Magnum и .44 Special. Впоследст-
вии был заменен патроном .44 Special, более приспособленным к сна-
ряжению бездымным порохом.
67
41
.44 Smith & Wesson Special
Рис. 121.
Улучшенный патрон «Смит и Вессон»
калибра .44 (рис. 121)
Патрон разработан фирмой Smith & Wesson примерно в 1907 г.
на основе патрона того же калибра, выпускавшегося для русского ре-
вольвера модели 1870 г. В патроне использована прежняя пуля, но
усилен пороховой заряд. Многие годы он считался наиболее точным и
мощным револьверным патроном крупного калибра. Производится до
настоящего времени. Револьверы для него выпускаются фирмами
Smith & Wesson, Colt, а также некоторыми европейскими фирмами.
42
.442 RIC
.44 Webley
10,5Х 17R-mm
.422 kurz
Рис. 122.
Патрон калибра .442 к револьверу
«Вебли» (рис. 122)
Патрон был выпущен фирмой Webley & Scott в 1868 г. для полицей-
ского револьвера модели RIC (Royal Irish Constabilary). В Англии он
имел обозначение «.422 Revolver С. F.», в других европейских странах —
10,5X17 Rmm или .422 kurz. Первоначально снаряжался дымным по-
рохом и имел пулю массой 13—14 г. Позднее порох был заменен без-
дымным.
По мощности он соответствует патронам .41 Long Colt и .44 Smith
& Wesson.
Револьверы для него выпускались фирмами Webley & Scott, Har-
rington & Richardson и некоторыми другими.
Патрон выпускается в настоящее время в Италии.
Рис. 123.
11,2-mm Gasser
11,2-mm Gasser Revolver M. 1882
11,2-mm Kavallerie Offiziers Revolver
M. 1882
11,2-mm Osterr. — Ung. Kavallerie —
Revolver M. 1882
GR 131
11,2-мм патрон к револьверу «Гассер»
(рис. 123)
68
Патрон предназначен для модернизированной модели 1882 г. револь-
вера «Gasser». Револьвер находился на вооружении некоторых частей
австро-венгерской армии. В отличие от прежнего патрона модели
1870 г. этот патрон пс мог быть взаимозаменяем с карабинным патро-
ном. Производился в Австрии до 30-х годов.
44
Рис. 124.
12-mm Franz. Marine 12-мм патрон к французскому военному
12-mm French Navy револьверу (рис. 124)
12-mm Franzosischer Marine-Revolver
12-mm Revolver Marine
Патрон предназначен для револьвера, принятого на вооружение
французского военно-морского флота примерно в 1870 г. Производился
во Франции до конца 30-х годов.
45
Рис. 125.
.45 Auto Rim Патрон калибра .45 с фланцевой гильзой
(рис. 125)
Патрон выпущен в 1920 г. фирмой Peters Cartridges Со.
Во время первой мировой войны фирмы Colt и Smith & Wesson про-
изводили револьверы для стрельбы пистолетными патронами .45 АСР.
Поскольку гильза этого патрона не имела фланца, для помещения та-
ких патронов в револьвер и последующего извлечения стреляных гильз,
необходимо было применение специальной обоймы. После окончания
войны большое число таких револьверов стало использоваться граж-
данским населением, но необходимость указанной обоймы вызывала
неудобство. Компания Peters, учитывая это, выпустила вариант патро-
на .45 АСР с гильзой, имеющей фланец, назвав его .45 Auto Rim.
Обойма для них стала ненужной. Оболочечная пуля в новом патроне
была заменена безоболочечной для меньшей изнашиваемости канала
ствола. Для стрельбы этим патроном было переделано много военных
револьверов, и он использовался до конца второй мировой войны.
46
.45 Colt
Патрон калибра .45 к револьверу
«Кольт» (рис. 126)
69
Патрон выпущен фирмой Colt в 1873 г. для известного в то время
песамовзводного револьвера «Peacemaker» той же фирмы. Первона-
чально имел заряд дымного пороха массой 2,6 г и безоболочечную пу-
лю— 14,5 г. Скорость пули достигала 247 м/с. Является одним из наи-
более известных американских патронов для короткоствольного оружия
и использовался более ста лет. Находился на вооружении американ-
ской армии с 1875 по 1892 г. С переходом па патроны с бездымным по-
рохом оказался менее эффективен, чем патроны 45 АСР и .45 Auto
Rim.
47
Рис. 127.
.45 Smith & Wesson Патрон «Смит и Вессон» калибра .45
(рис. 127)
Патрон 1введен фирмой Smith & Wesson в 1875 г. и предназначен
для несамовзводного револьвера «Schofield» с откидывающимся ство-
лом, выпускавшегося той же фирмой. Позже использовался с револь-
вером «Colt» такого же калибра. Патрон состоял на вооружении аме-
риканской армии с 1875 г. по 1892 г., т. е. до того времени, когда она
перешла на оружие калибра .38. Он снаряжался дымным порохом и
имел безоболочечную пулю. Производился примерно до 1940 г.
48
Рис. 128.
.45 Webley Патрон калибра .45 к револьверу «Веб-
ли» (рис. 128)
Патрон появился примерно в 1874—1876 гг. Применялся для ре-
вольверов двойного действия «Webley» и «Bul-Dog». Первоначально
снаряжался 1,3 г дымного пороха и пулей массой 15 г. Позднее стал
снаряжаться бездымным порохом. Сходен с револьверным патроном
калибра .450, но имеет более короткую гильзу. По мощности относит-
ся к той же группе, что и патрон .41 Short Colt. Выпускался примерно
до 1940 г.
49
Рис. 129.
.450 Adams
.450 Revolver
.450 Short
70
Патрон калибра .450 к револьверу
«Адамс» (рис. 129)
Это первый револьверный патрон центрального боя, находившийся
на вооружении английской армии в период 1868—1880 гг. Позднее он
был заменен патроном .476 Enfield Mk-1, а затем —Mk-2. Первона-
чально имел заряд дымного пороха 0,8 г и пулю 14,6 г. Попользовался
с револьвером «Adams». Патрон известен также пот названиями
.450 Adams и .450 Short. Позже стал снаряжаться бездымным порохом
и использоваться с револьверами «.450 Webley» и с револьверами1
«Colt» и «Smith & Wesson» того же калибра. Применялся и в качестве
спортивного патрона. По мощности принадлежит к той же группе, что
патрон для русского револьвера «Смит и Вессон». Выпускался при-
мерно до 1940 г.
50
.455 Colt
.455 Revolver Mk-2
Webley Revolver Mk-2
544 Colt-Eley-Enfield
Рис. 130.
Английский патрон калибра .455
(рис. 130)
Патрон является коммерческим вариантом английского патрона
Мк-1 и отличается от него несколько лучшим качеством. Для револь-
вера «Colt» он, однако, не предназначен и используется только с анг-
лийским оружием. Выпускается в ряде стран под разными обозначе-
ниями.
51
.455 Revolver Mk-1
.455 Revolver Mk-2
.455 Revolver Mk-3
.455 Revolver Mk-4
.455 Revolver Mk-5
.455 Revolver Mk-6
.455 Webley
Рис. 131.
Патрон калибра .455 к револьверу «Веб-
ли» (рис. 131)
Патрон Мк-1 был принят на вооружение английской армии в 1891—
1892 гг. До 1894 г. снаряжался дымным порохом, а после — бездым-
ным, в связи с чем гильза была уменьшена по длине с 22 мм до
19 мм. Укороченный вариант получил наименование Mk-2 в
1897 г. В 1898 г. и в 1912 г. соответственно были выпущены патроны
Мк-3 и Мк-4. Оба они снаряжались нитроглицериновым порохом и
экспансивными пулями. Вследствие недопустимости таких пуль в пат-
ронах военного назначения производство их было прекращено. Вскоре
появился патрон Мк-5 с пулей из свинцово-сурьмянистого сплава.
В 1939 г. был принят патрон Мк-6, у которого первоначально заряд
состоял из нитроглицеринового пороха (0,3—0,4 г), а затем — из нитро-
целлюлозного (0,3 г) . Патрон имел оболочечную пулю.
71
В настоящее время он известен как .455 Webley. Использовался в
первой и второй мировых войнах. Производится до настоящего вре-
мени. Может использоваться с любым револьвером «Webley» калибра
.455, а также с револьверами «Colt», «Smith & Wesson» того же ка-
либра.
52
.476 Eley
.476 Enfield Mk-3
.476 Revolver
.476 Mk-3
.455 Enfield Mk-1
.455/.476
Рис. 132.
Патрон калибра .476 к английским воен-
ным револьверам (рис. 132)
Патрон находился на вооружении английской армии до 1892 г. Moj
дели патрона различались в основном конструкцией пуль. Патрон мог
использоваться с любым английским револьвером калибра .455 и не
подходил к американским револьверам из-за длины его пули. В 1891 —
1892 гг. был заменен патроном калибра .455 модели 1.
В таблице 5 приведены основные размерные и баллистические ха-
рактеристики описанных револьверных патронов.
Таблица 5
Револьверные патроны
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с Ео, кгс-м
длина, мм диаметр, мм тип масса, г диаметр, мм
среза корпуса фланца
1 15,3—17,4 10,6—11,0 5,5-5,6 5,6—5,7 6,9—7,2 БО 1,2—2,0 5,35—5,5
2 40,1 32,5—32,7 6,3—6,4 9,5—9,6 11,1—11,2 ПО 2,6 5,65 750 74
3 35,3—35,6 28,5—28,6 6,0—6,3 6,1—6,4 7,5—7,9 ОБ 2,7—2,9 5,55—5,95 205 6
4 23,9—24,2 17,2—18,1 6,3—6,4 6,4—6,5 7,1—7,8 БО 2,6—2,8 5,65—5,75 250
5 22,6—22,7 15,4—15,5 6,9 7,0 7,8 ОБ 3,2 6,33—6,35
6 28,5 19,4 7,1—7,2 8,0 9,3 БО 4,7 6,85—6,87
7 14,5 П,4 7,8 7,9 9,0 БО 2,8—3,0 6,9—7,0
8 31,9—34,9 21,1—21,3 8,2—8,5 9,0—9,2 10,2—10,4 БО 6,8 7,74—8,2 225 18
БО 7,0
БОО 6,4
ОБ
9 34,0—35,5 22,3—22,9 8,2—8,4 8,9—9,2 9,9—10,4 БО 6,8—7,0 7,75—8,3 310—350
ОБ 6,6—7,1
БОО
10 38,3—38,8 38,3—38,8 7,1—7,8 9,0—9,1 9,7—9,9 ОБ 6,2—7,2 7,79—7,82 290 29
11 38,6—38,7 38,6—38,7 7,7 9,1 9,9 БО 6,5 7,9 183—198
12 24,6—25,0 16,9—17,3 8,3—8,5 8,4—8,6 8,9—9,1 ОБ 4,5—5,0 7,7—7,95
13 35,3—36,6 26,3—27,5 8,4—8,6 8,5-8,6 9,5—9,7 ОБ 7,5—8,2 7,92—8,25 240 33
БО 7,5—8,2
Продолжение табл. 5
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с Ео, кгс-м
длина, мм диаметр, мм тип масса, г диаметр, мм
среза корпуса фланца
14 26,1—37,0 26,1—27,6 8,4—8,9 8,9—9,1 10,1—10,5 БО 3,4—9,6 8,0—8,4 260 25
15 32,6 22,7—22,8 8,5 8,9—9,0 10,2—10,3 ОБ 8,06
16 40,9—41,1 40,9—41,1 7,2—7,6 8,8—8,7 9,8—10,1 ОБ 8,2—8,7 8,02—8,25
17 32,3 23,4 8,6 8,6 9,5 БО 6,3—6,5 8,0 210 14
18 31,0 23,3 8,1 8,1 9,7 БО 5,3 7,67 230—247 14—15
19 22,6—24,3 16,5 8,1 8,1 9,3 БО 4,8—5,3 7,98 220—230 13—14
20 23,4 15,4 8,6 8,6 9,6 БО 5,5—5,7 8,0 183—230 9—15
21 30,8—32,4 23,4 8,6 8,6 9,5 БО 6,3—6,5 8,0 215—240 15—18
22 23,0 15,7 8,1 8,2 8,9 БО 5,2 8,05 168 7
23 38,3 32,8 9,6 9,6 11,2 БО 8,1—10,3 9,12 430—470 96—116
24 29,0—30,0 21,8—22,0 9,5 9,8—9,9 11,0—11,1 БО 9,6—9,7 8,85—9,0 195 18
25 28,6—31,8 20,0—21,0 10,0—10,6 10,8—11,0 12,2—12,4 БО 11,9—12,9 9,67—10,20 180 21
26 33,5 26,2—26,3 9,6 9,6 11,2 БО 9,7—9,8 9,12 220—260 20—24
27 30,5 19,7 9,8 9,8 11,1 БО 9,4—9,5 9,17 190—225 17—24
28 39,4 29,3 9,6 9,6 11,2 БО 7,1—13,0 9,14 220—470 27—80
29 28,0—29,0 19,5 9,7 9,7 11,0 ОБ 11,6 9,06 190 21
БО 8,0 190 15
30 31,6—32,3 21,7—22,8 10,7—11,2 11,7—11,8 13,1—13,4 БО 10,7—11,5 10,52—11,05 225 30
31 29,7—29,8 19,5—19,8 ОБ 11,0—11,5
31 35,3—35,7 28,2—28,8 10,4 10,4 11,2 БО 13,0 9,85 222 32
32 23,5—23,8 16,5 10,4 10,4 11,2 БО 10,5 9,85
33 40,1 32,5 11,9 11,0 12,4 БО 13,6 10,41 350-457 61 — 144
Продолжение табл. 5
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с Ео, кгс«м
длина, мм диаметр, мм тип масса, г диаметр, мм
среза корпуса фланца
34 35,0—36,9 24,5—24,9 11,3—11,5 11,3—11,6 12,7—13,1 БО 16,2—16,1 10,75—11,0 205 35
35 29,0—30,2 17,0—18,2 11,5—11,8 11,7—11,9 12,5—12,6 БО 10,6—11,7 11,35—11,75 245 35
36 43,9—46,6 33,6-37,0 11,7—12,1 12,3—12,5 14,0—14,9 БО 14,0—20,3 11,20—11,55 210 44
37 38,1 27,9 11,4 11,6 12,3 БО 13,6—14,6 11,25 195—201 28
38 36,6 21,1 11,1 11,2 12,9 БО 13,3 11,02 208 29
39 40,9 32,6 11,6 11,6 13,1 БО 15,3—16,5 10,89—10,97 450—530 159—226
40 36,3 24,6 11,6 11,6 13,1 БО 15,0—16,0 10,98 235 44—45
41 41,1 29,5 11,6 11,6 13,1 БО 15,9—16,0 10,99 230 43
42 28,0 18,8 И,4 11,4 12,9 БО 13,0—14,0 11,35 220 33
43 38,3—39,5 29,0—29,6 12,1—12,2 12,4—12,5 14,1—14,6 БО 19,5—19,9 11,1—11,4
БО 19,9—20,2
44 30,8 19,9—20,0 11,8—11,9 11,9 12,6—12,7 БО 11,0 11,3—11,4
45 32,5 22,8 12,9 12,1 13,1 БО 14,9—15,0 11,38 245 45
46 40,6 32,6 12,2 12,2 13,1 БО 16,2—16,6 11,58 260 56-57
47 36,3 27,9 12,1 12,1 13,3 БО 14,9—16,3 11,53 220 38—39
48 29,2 20,8 12,0 12,0 12,8 БО 14,9—15,0 11,48 167 20—21
49 28,0 17,6 12,0 12,0 13,0 БО 14,0—14,6 11,5 200—260 29-35
50 34,3 19,5 12,1 12,1 13,5 БО 17,0—17,2 11,58 185—230 29—48
51 31,3 19,6 12,1 12,2 13,6 БО 17,2 11,53 183 30—31
52 33,8 22,1 12,0 12,1 13,5 БО 11,98
Условные обозначения и сокращения: Vo — начальная скорость пули; Ео — дульная анергия; БО — безоболочечная;
БОО — безоболочечная с оберткой из бумаги; ОБ — оболочечная; ПО — полу обол очечная
ol
ВИНТОВОЧНЫЕ И АВТОМАТНЫЕ ПАТРОНЫ
17 Remington
Рис. 133.
Охотничий патрон «Ремингтон» калиб-
ра .17 (рис. 133)
Патрон сконструирован П. Эккли в 1944 г. с использованием гиль-
зы патрона более крупного калибра, диаметр дульца которой умень-
шен. Патрон производится фирмой Remington, которая использует для
этого гильзу своего патрона .233 Remington и пулю калибра .17.
Под патрон .17 Remington выпускается винтовка «Remington»
мод. 700, а фирмой Harrington & Richardson — винтовка «Ultra Wild-
cat». Патрон используется для стрельбы по животным массой до 10 кг.
2
.218 Вее
.218 WCF
.218 Winchester Вее
Рис. 134.
Охотничий патрон калибра .218
(рис. 134)
Патрон выпущен фирмой Winchester в 1938 г. для винтовки мод. 65
ее изготовления. Позднее под этот патрон фирмой выпущены винтовки
моделей 92 и 43. Торгово-рекламное название патрона — «Пчела».
В настоящее время оружие под этот патрон нигде не выпускается,
кроме Финляндии (винтовка фирмы Sako мод. L 46).
Патрон предназначен для охоты на животных массой до 10 кг.
з
.219 Zipper
.219 WCF
.219 Winchester Zipper
Рис. 135.
Охотничий патрон калибра .219
(рис. 135)
Патрон выпущен фирмой Winchester в 1937 г. для винтовки мод. 64
ее изготовления. Позднее эта же фирма выпускала под него винтовку
мод. 94. В 1962 г. выпуск патрона был прекращен, но затем возобнов-
лен фирмой Remington. Торгово-рекламное название патрона — «мол-
ниеносный».
Под этот патрон выпускались также винтовки «Marlin», «Lee-En-
field». Применяется для охоты на животных массой до 10 кг.
76
4
Рис. 136.
5,45X39
5,45-мм военный патрон (рис. 136)
Патрон разработан в СССР и выпускается отечественной промыш-
ленностью с 1974 г. в качестве военного. Снаряжается оболочечной пу-
лей со стальным сердечником и трассирующей пулей. Используется
с военным оружием: автоматом АКМ-74 и ручным пулеметом РПК-74.
5
Рис. 137.
5.6X35R Vierling 5,6-мм патрон «Фирлинг» с высокой на-
чальной скоростью пули (рис. 137)
Патрон появился в 20-е годы в Германии. Является усовершенство-
ванным вариантом (патрона 22 WCF. В то время, как прежний пат-
рон снаряжался дымным порохом и безоболочечной пулей, новый пат-
рон начал снаряжаться бездымным порохом и оболочечной или полу-
оболочечной пулей. Он получил распространение в качестве спортивно-
матчевого и охотничьего патрона. Использовался и используется до сих
пор с различными винтовками и комбинированными ружьями: «Krico»
мод. 400; «Anschiitz» моделей 1430, 1431, 1433; «Walther» мод. КК;
«Allgau» мод. Е57; «Krieghoff» и др. В настоящее время патрон вы-
пускается в Италии, ФРГ, ЧССР. В ЧССР, в частности, он выпускается
в двух вариантах: с начальной скоростью пули 580 м/с — для оружия
прежних выпусков, и—улучшенный, с начальной скоростью пули
760 м/с.
Применяется для охоты на животных массой до 10 кг.
6
Рис. 138.
5,6X39
5,6-мм охотничий патрон с высокой на-
чальной скоростью пули (рис. 138)
Патрон разработан в СССР и выпускается отечественной промыш-
ленностью с 1962 г. Кроме того, выпускается в Финляндии. Создан с
использованием гильзы 7,62-мм патрона образца 1943 г., диаметр
дульца которой уменьшен до данного калибра. Используется с караби-
ном КО-5,6, магазинными карабинами «Барс» и «Барс-1», МЦ-18, само-
зарядными карабинами МЦ-131, СОК-5,6, «Сайга», «Рысь», МЦ 127,
МЦ-128, комбинированными ружьями ИЖ-15, МЦ-5, МЦ 105-35. Приме-
няется для стрельбы по животным массой до 30 кг. Пуля обладает
большим останавливающим действием и при попадании в уязвимые ме-
ста способна поразить более крупное животное.
77
7
Рис. 139.
5,6X39
5,6-мм спортивный патрон для стрельбы
по мишени «Бегущий олень».
5,6-мм спортивно-охотничий патрон «Бе-
гущий олень» (рис. 139).
Патрон разработан в СССР и выпускается отечественной промыш-
ленностью с 1967 г. Обладает высокой и стабильной кучностью боя.
Средний поперечник рассеивания пуль на дистанции 100 м не более
6 см. В качестве спортивного используется с винтовками МБО-1,
МБО-1м, «Олень», МЦ 80-1, «Темш». В качестве охотничьего—с тем же
оружием, что и охотничий патрон 5,6X39. В последнем случае приме-
няется для стрельбы по животным массой до 30 кг.
8
5,6X50
5.6X50R
5,6X50 Magnum
5.6X50R Magnum
Рис. 140.
5,6-мм охотничий патрон-магнум
(рис. 140)
Патрон выпущен в ФРГ в начале 70-х годов. Имеет фланцевый и
бесфланцевый варианты. Фланцевый патрон используется с комбини-
рованным оружием: «Hiem» мод. 22Н 55В; «Tikka» мод. Jagd; «Fer-
lach» и др. Бесфланцевый патрон — с винтовками и карабинами «Mau-
ser» мод. 4000, «Steyr-Mannlicher» мод. SL, «Krico» мод. 600 и др.
Применяется для стрельбы по животным массой до 50 кг.
9
Рис. 141.
5,6X57
5.6X57R
5,6-мм охотничий патрон (рис. 141)
Патрон выпущен в ФРГ в 1968 г. на основе патрона 7x57, дульце
гильзы которого было уменьшено до диаметра пули калибра 5,6 мм.
Патрон имеет фланцевый и бесфланцевый варианты. Фланцевый патрон
используется с комбинированным оружием и двуствольными штуцера-
ми, например со штуцером «Hiem» мод. 55В. Бесфланцевый исполь-
зуется с магазинными винтовками и карабинами: «Anschutz-Savage»
мод. ПО, «Steyr» мод. L-Varmint, «Mannlicher Schonauer» мод. 72 и др.
Используется для стрельбы по животным массой до 50 кг.
78
10
Рис. 142.
5,6-мм охотничий патрон Хофа с высо-
кой начальной скоростью пули
(рис. 142)
5,6X61 Vom Hofe Super-Express
5,6X61 R Vom Hofe Super-Express
Патрон разработан Э. Хофом и выпущен в Германии в 1937 г. Име-
ет фланцевый и бесфланцевый варианты. Использовался в основном с
винтовками «Mauser». В настоящее время под него производятся ка-
рабины «Mauser» мод. 400; «Frankonia» моделей 700, 702, «Safari»;
комбинированное ружье «Franz Sodia» мод. 630. Патрон выпускается
в ФРГ. Применяется для охоты на животных массой до 250 кг.
11
.22 Hornet
.22 WCF Hornet
.22X36 НО
5,6X35R
5,6X36R
Рис. 143.
Патрон «Хорнет» калибра .22 с высокой
начальной скоростью пули (рис. 143)
Патрон разработан в 20-е годы фирмой Winchester. Является усо-
вершенствованным вариантом патрона .22 WCF. Поскольку новый пат-
рон характеризуется высокой начальной скоростью пули, он не мог ис-
пользоваться в оружии, рассчитанном под старый патрон. Поэтому
фланец гильзы нового татрона специально был сделан толще, чем у
старого. Патрон предназначался в качестве спортивно-матчевого и
охотничьего. Но во время второй мировой войны он стал использовать-
ся и в качестве военного. Под патрон выпущены охотничьи, военные,
спортивные винтовки, карабины и пистолеты, комбинированное оружие.
Среди них: МА-1, М-4, М-6; «Winchester» моделей 54, 70; «Stevens»
мод. 477; «Sako» мод. L46; «Thompson-center Arms Contender»; «Маг-
lin» моделей KKJ, 1430 St; «Krico» моделей 400, 410; «Anschutz»
мод. 1432 St; «Karntner Воск-Drilling»; «Brunner Hornet-Repetierbiiche»
мод. 465; «Walther» мод. KKJ-Н и др.
Патрон имеет торгово-рекламное название «Оса». Выпускается в
США, Англии, ФРГ, Швеции, Финляндии, ЧССР. Применяется для охо-
ты на животных массой до 10 кг.
12
.22—250 Remington
.22 Varminter
Рис. 144.
Патрон «Ремингтон» калибра .22 для
охоты на лис (рис. 144)
79
Патрон выпущен фирмой Remington в 1965 г. и является улучшен-
ным вариантом прежнего патрона того же названия, выпущенного в
30-е годы. Под новый патрон та же фирма выпустила охотничью вин-
товку мод. 700 и целевую спортивную винтовку «40ХВ». Вскоре под
него были также выпущены винтовки «Ruger» мод. 77; «Savage»
мод. ПО; «Winchester» моделей 70, 770; «Herter» мод. J9; «Harrington
& Richardson» моделей 300, 301; «Sako» мод. «Forster»; «Browning
HP»; «Steyr Mannlicher» мод. L; «FN Mauser» и др. Патрон произво-
дится фирмами Remington, Norma, Winchester. Используется для
стрельбы по животным массой до 10 кг.
Рис. 145.
.22 Savage HP
.22 Savage Imp.
«The Imp.»
5.6X52R
DWM 536
DWM 545
Охотничий патрон «Сэвидж» калибра .22
большой мощности (рис. 145)
Патрон предложен Ч. Ньютоном и выпущен фирмой Savage при-
мерно в 1912 г. Разработан на основе гильзы патрона .25—35, дульце
которой уменьшено до данного калибра. Первоначально использовался
с винтовкой модели 99, выпускавшейся той же фирмой, а затем также
и с другими ее моделями. В Европе патрон получил известность, как
5,6X52 R. Используется в основном с различным комбинированным
оружием: «Неут» моделей 59 N, 59 S, 59 St; «Meffert» моделей 120 и
121; «Allgau» мод. Е57; «Krieghoff» мод. 205 и др. В настоящее время
патрон производится в Канаде, ФРГ, ЧССР. Используется для стрель-
бы по животным массой до 100 кг.
Рис. 146.
.22 Winchester Centerfire
.22 WCF
DWM 539
Охотничий патрон «Винчестер» калиб-
ра .22 (рис. 146)
Патрон выпущен фирмой Winchester в 1885 г. одновременно с со-
ответствующей однозарядной винтовкой. В 1904 г. под него была вы-
пущена винтовка фирмой Remington. В Европе патрон использовался
в основном с комбинированным оружием. Первоначально он снаряжал-
ся дымным порохом и свинцовой безоболочечной пулей. Затем снаря-
жался бездымным порохом, но внешнебаллистические характеристики
патрона сохранялись прежними. Патрон использовался для стрельбы
80
по животным массой до 10 кг. Производство его прекратилось в 1936 г.,
так как к тому времени появились два новых аналогичных, но более
совершенных патрона, разработанных на его основе: европейский
5,6X35 R Vierling и американский .22 Hornet.
15
Рис. 147.
.220 Swift Охотничий патрон Свифта калибра .220
.220 Winchester Swift с высокой начальной скоростью пули
(рис. 147)
Патрон разработан Д. Свифтом и стал выпускаться фирмой Win-
chester в 1935 г. для винтовки мод. 50 ее изготовления. В настоящее
время под этот патрон выпускаются винтовка мод. 70 этой же фирмы
и ряд другого оружия: винтовки «Weatherby», «FN Mauser», «Warshal»,
комбинированное ружье «Franz Sodia» мод. 630 и др. Ряд винтовок
делается по заказам. Патрон выпускается в США, Швеции. Приме-
няется для охоты на животных массой до 10 кг.
16
.222 Remington
5,7X43
Рис. 148.
Охотничий патрон «Ремингтон» калиб-
ра .222 (рис. 148)
Патрон был выпущен фирмой Remington для одноименной винтовки
мод. 722, а затем использовался с винтовками моделей 700 и 360 той
же фирмы. Вскоре под него были выпущены винтовки «Marlin»
мод. 322; «Savage» мод. 340; «Winchester» моделей 70, 770; «Browning
HP», «Heckler & Koch» мод. Ultra Wildcat; «Вгпо» мод. ZKK-60 и дру-
гое оружие. Патрон производится в США, Финляндии, Швеции, ЧССР.
Используется для стрельбы по животным массой до 10 кг.
17
Рис. 149.
.222 Remington Magnum Патрон-магнум «Ремингтон» калиб-
.222 Magnum ра .222 (рис. 149)
Патрон разработан фирмой Remington для использования с воен-
ным автоматическим и самозарядным оружием. В качестве охотничье-
го он стал применяться е 1958 г., когда под него той же фирмой была
выпущена охотничья винтовка мод. 722. Затем стало производиться и
другое охотничье оружие, в том числе европейского производства:
«Вгпо» >мод. ZKK-601, «Steyr Mannlicher» мод. SL, «Неуш» мод. ZZN,
6-0184
81
«Sako» мод. «Vixen», «Mauser» мод. 4000 и. др. Патрон выпускается
в США, Швеции, Финляндии. В качестве охотничьего применяются для
стрельбы на дистанциях до 200 м по животным массой до 10 кг.
18
Рис. 150.
.223 Remington Патрон «Ремингтон» калибра .223
(рис. 150)
Патрон разработан фирмой Remington в качестве эксперименталь-
ного военного. Начал применяться в 1957 г. с автоматом «Armalite
AR-15», использовавшимся в то время в десантных и специальных
войсках. В настоящее время этот автомат наряду с автоматами М-16
является штатным оружием пехоты, а также применяется полицией.
В 1964 г. была выпущена охотничья винтовка «Remington» мод. 760,
и патрон начал использоваться также в качестве охотничьего. Затем
под него стало выпускаться другое охотничье оружие. Патрон произ-
водится в США, Швеции, Финляндии. В качестве охотничьего исполь-
зуется для стрельбы по животным массой до 10 кг.
19
.224 Weatherby Varmintmaster
.224 Weatherby Magnum
.224 Weatherby
.224 Magnum
Рис. 151.
Охотничий патрон «Вэзерби» калибра
.224 для охоты на лис (рис. 151)
Патрон выпущен фирмой Weatherby’s Inc. в 1963 г. для ее винтовок
моделей 5 и 6. Другими предприятиями не производится. Применяется
для охоты на лис при стрельбе с дальних дистанций, а также для охо-
ты на других животных (массой до 30 кг при стрельбе на дистанции
до 150 м.
20
.225. Winchester
Рис. 152.
Охотничий патрон «Винчестер» калиб-
ра .225 (рис. 152)
Патрон выпущен фирмой Winchester в 1964 г. для винтовки мод. 70
ее же производства. Является более совершенным по сравнению с
прежним патроном того же класса .220 Swift. Патрон выпускается в
США и Швеции. Применяется для стрельбы на длинных дистанциях
по животным массой до 10 кг.
82
21
Рис. 153.
.240 Holland & Holland Nitro-Express Охотничий патрон калибра .240 с высо-
.240 Flanged Nitro-Express кой начальной скоростью пули (рис. 153)
.240 Belted Rimless Nitro-Express
.240 Apex
Патрон выпущен фирмой Holland & Holland в 20-х годах. Предна-
значен для использования с магазинными винтовками с продольно
скользящим затвором. Был распространен в Англии и Шотландии.
В меньшей степени в США, где известен как .240 Apex. Находится
в обращении. Применяется для стрельбы по животным массой до
250 кг.
Рис. 154.
Охотничий патрон-магнум «Вэзерби» ка-
либра .240 (рис. 154)
.240 Weatherby Magnum
Патрон разработан фирмой Weatherby’s Inc. в 1968 г. для ее одно-
именной винтовки мод. 5. Выпускается в США. Применяется для
стрельбы по животным массой до 250 кг.
23
.243 Winchester
6-nim Winchester
Рис. 155.
Охотничий патрон «Винчестер» калибра
.243 (рис. 155)
Патрон выпущен фирмой Winchester в 1955 г. для винтовки мод. 70
ее изготовления. Затем под него были выпущены винтовки моделей 88
и 100 той же фирмы и другое оружие: «Harrington & Richardson»
мод. 360; «Ruger» мод. 77; «Savage» моделей 99Е, HOD, НОС;
«Smith & Wesson» моделей В, С; «Mossberg» моделей 800, 810; «Re-
mington» моделей 700 ADL, 70 BDL, 742, 788; «Sauer-Drilling» моде-
лей 3000Е, ВСА, Varmint; «Kriko» мод. 600; «Frankonia» мод. Favorit;
«Walther» мод. JR и др. Патрон производится в США, Бельгии, Шве-
ции, ФРГ, Финляндии. Применяется для охоты на животных массой
до 100 кг.
83
24
Рис. 156.
.244 Holland & Holland Nitro-Express Охотничий патрон «Голланд и Голланд»
.244 Belted Rimless Magnum калибра .244 с высокой начальной ско-
ростью пули (рис. 156)
Патрон выпущен фирмой Holland & Holland в 1955 г. Высокая на-
чальная скорость его пули обеспечивается медленно горящим порохом
и длинной гильзой. Патрон предназначен для стрельбы с больших
дистанций по животным массой до 300 кг.
25
.244 Remington
6-mni Remington
Рис. 157.
Охотничий патрон «Ремингтон» калибра
.244 (рис. 157)
Патрон выпускался фирмой Remington с 1955 г. сначала для винтов-
ки ее изготовления мод. 722, а затем и винтовок моделей 742 и 760.
В 1963 г. был заменен усовершенствованным вариантом, более мощ-
ным патроном, получившим название 6 mm Remington. К нему были
выпущены винтовки «Ruger» мод. 77; «Harrington & Richardson» мод.
Ultra Medalist; «Hertner» мод. J9; «Mannlicher» мод. L и др.
26
Рис. 158.
Охотничий патрон калибра .25 (рис. 158)
.25-06 Remington
.25-06
.25 Niedner
Патрон сконструирован примерно в 1920 г. А. Ниднером с исполь-
зованием гильзы патрона 30—06, у которой дульце уменьшено в диа-
метре под пулю калибра 6,5 мм. С 1969 г. этот патрон изготовлялся
фирмой Remington с несколькими вариантами пуль. Под него в США
выпускается магазинный карабин «Remington» 'мод. 700. Патрон при-
меняется для стрельбы по животным массой до 30 кг.
84
27
.25-20 Single Shot
.25-20 Stevens
6.5X41R
GR 794
Pile. 159.
Охотничий патрон калибра .25 для одно-
зарядных винтовок (рис. 159)
Патрон разработан Д. Раббетом в 1882 г. и начал выпускаться
фирмой Remington. Вскоре этой же фирмой, а затем и фирмами May-
nard, Stevens, Winchester стали производиться под него самозарядные
винтовки. Производство их было прекращено в середине 30-х годов, но
в 1962 г. возобновилось. Патрон выпускается также в ЧССР. Предна-
значен для охоты на животных массой до 10 кг.
.25-20 Winchester
.25-20 Winchester CF
.25-20 WCF
.25-20 Repeater
.25-20 Marlin
.25-20 Dominion
.25-20 Short
6.5X34R
GR 586H
Охотничий патрон «Винчестер» калибра
.25 (рис. 160)
Патрон был выпущен фирмой Winchester в 1893—1895 гг. для одно-
именной винтовки мод. 92, которая после модернизации превратилась
в мод. 65. Вскоре под него были выпущены также винтовки «Reming-
ton» мод. 25, «Marlin» мод. 94; «Savage» мод. 23 и др. До появления
патронов .22 Hornet и .218 Вее считался одним из наиболее распрост-
раненных патронов для стрельбы по животным типа лисы. В настоящее
время применяется для стрельбы по животным массой до 10 кг.
29
.25-35 Winchester
.25-35 Savage
6.5X52R
DWM 519
Рис. 161.
Охотничий патрон «Винчестер» калибра
.25 (рис. 161)
Патрон выпущен фирмой Winchester в 1895 г. для одноименной
винтовки мод. 94. Вскоре многие предприятия стали изготовлять ору-
жие под него.
85
В Европе патрон известен под обозначением 6,5X52 R. Исполь-
зуется также в комбинированных ружьях. В настоящее время выпу-
скается в США, ЧССР. Используется для охоты на животных массой
до 10 кг.
зо
Рис. 162.
.250 Savage Охотничий патрон «Сэвидж» калибра
.250-3000 Savage .250 (рис. 162)
.250 Hi-Power
6,5x53
Патрон разработан Ч. Ньютоном и выпущен фирмой Savage в
1915 г. в качестве нового в то время высокоскоростного патрона для
винтовки мод. 99, выпущенной той же фирмой. Первоначально патрон
назывался .250—3000 Savage. С 1934 г. он стал выпускаться фирмой
Peters с увеличенной начальной скоростью пули и получил название
.250 Savage. Под него также выпущены винтовки «Savage» моделей 20
и 40; «Winchester» моделей 54, 70; «FN Mauser» и др.
Патрон выпускается в США, Швеции. Используется для стрельбы
по животным массой до 100 кг.
31
Рис. 163.
6,5-mm Remington Magnum 6,5-мм охотничий патрон-магнум «Ре-
6,5/350 .мингтон» (рис. 163)
Патрон выпущен фирмой Remington в 1966 г. При его конструиро-
вании была использована гильза патрона .350 Remington Magnum,
появившегося годом раньше. Под этот патрон был переделан карабин
мод. 600 той же фирмы, а затем изготовлялось и другое оружие. В на-
стоящее время под патрон 6,5 Remington Magnum выпускается винтов-
ка той же фирмы мод. BDL. Патрон выпускается в США. Применяется
для охоты па животных массой до 300 кг.
32
6,5X38
6,5-мм охотничий патрон (рис. 164)
Рис. 164.
Патрон разработан в СССР па основе гильзы патрона к револь-
веру «Наган» обр. 1895 г., диаметр дульца которой был уменьшен до
данного калибра. Выпускался отечественной промышленностью
с 1956 г. по 1960 г. Использовался с комбинированным трехствольным
ружьем ТОЗ-28. Применялся для стрельбы по животным массой до
30 кг.
86
33
Рис. 165.
6,5x50 Arisaka 6,5-мм патрон «Арисака» (рис. 165)
6,5x51 (R) Arisaka
Патрон выпущен в 1897 г. для японской армейской винтовки образ-
ца того же года, вскоре снятой с вооружения. С 1905 г. этот же патрон
состоял на вооружении японской армии с винтовкой мод. 38.
После второй мировой войны стал ограниченно использоваться как
охотничий, поскольку перестал удовлетворять требованиям, предъяв-
ляемым к военным патронам.
Выпускается в Швеции. Применяется в качестве охотничьего для
стрельбы по животным массой до 250 кг.
34
Рис. 166.
6,5-мм патрон «Маннлихер-Каркано»
(рис. 166)
6,5x52 Mannlicher-Carcano
Патрон был принят на вооружение итальянской армии в 1891 г.
вместе с винтовкой того же названия. После второй мировой войны
стал использоваться как охотничий для стрельбы по животным массой
до 250 кг.
35
6,5x53 Mannlicher Schonauer
6.5X53R
6,5x54 Mannlicher
6.5X54R
Рис. 167.
6,5-мм патрон «Маннлихер Шёнауер»
(рис. 167)
Патрон имеет фланцевый и бесфланцевый варианты. Фланцевый
вариант патрона состоял на вооружении нидерландской армии с вин-
товками моделей 1892 и 1895 гг. и румынской армии с винтовками
1892 и 1893 гг. Бесфланцевый вариант находился на вооружении грече-
ской армии с винтовкой «Mannlicher». Вместе с тем патрон исполь-
зуется и в качестве охотничьего. Фланцевый вариант — с некоторыми
однозарядными охотничьими винтовками и комбинированным оружием,
бесфланцевый—с магазинными охотничьими винтовками. В настоящее
время под бесфланцевый вариант патрона выпускается охотничья вин-
87
товка «Mannlicher Schonauer» мод. 1952 г. Патрон выпускается в
ЧССР. Применяется для охоты на животных массой до 250 кг.
36
Рис. 168.
6,5X53
6,5-мм целевой патрон (рис. 168)
Патрон разработан в СССР и выпускался отечественной промыш-
ленностью в период 1960—1968 гг. Был создан на основе гильзы
7,62-мм винтовочного патрона с диаметром дульца, уменьшенным до
данного калибра. Использовался с винтовками ЦВ-60, БИ-6,5, БИЛ-6,5,
МЦ17-3, «Тайфун-2», «Зенит-4», БО-60, МЦ-7, МЦ-17, МЦ5-26. Приме-
нялся для спортивной целевой стрельбы на 300 м, стрельбы по мише-
ни «Бегущий олень» и в биатлоне.
37
Рис. 169.
6,5-мм патрон сМаннлихер Шёнауер»
(рис. 169)
6,5x54 Mannlicher Schonauer
6,5x54-mm
6,5x54R
.256 Mannlicher
DWM 477
Патрон имеет фланцевый и бесфланцевый варианты. Бесфланцевый
вариант был выпущен в 1900 г. Находился на вооружении греческой
армии, где использовался с винтовкой «Mannlicher» мод. 1903 г. Одно-
временно получил распространение в качестве охотничьего. Выпускал-
ся в Европе и США. Промышленностью США производство патрона
прекращено в 1940 г. До настоящего времени патрон выпускается в Ав-
стрии, Англии, ФРГ, Швеции. Используется в основном с охотничьим
оружием прежних выпусков, а также с магазинным карабином «Mann-
licher Schonauer» мод. 1952 г.
Фланцевый вариант патрона появился ранее. Он находился на
вооружении нидерландской армии с винтовками «Mannlicher» моде-
лей 1892 и 1895 гг. и румынской армии с винтовками моделей 1892 и
1893 гг. Одновременно использовался с охотничьими винтовками и ком-
бинированными ружьями. Выпуск патрона прекращен вскоре после
окончания второй мировой войны.
Бесфланцевый вариант патрона применялся для стрельбы по жи-
вотным массой до 250 кг.
88
38
Рис. 170.
6,5-мм охотничий патрон «Маузер»
(рис. 170)
6,5X54 Mauser
Патрон появился около 1900 г. Предназначался для использования
с одноименным карабином (мод. К («Kurz»). В настоящее время ис-
пользуется с карабином «Mauser» мод. Original.
Выпускается в ФРГ. Применяется для стрельбы по животным мас-
сой до 250 кг.
6,5-мм патрон «Маузер» (рис. 171)
6,5x55 Mauser
6,5X55
Патрон выпущен в 1894 г. Состоял на вооружении армий Швеции
с винтовками моделей 1894, 1896, 1938 гг. и карабинами, Норвегии —
с винтовками «Krag-Iorgensen» моделей 1894 и 1912 гг. Вследствие
высокой точности используется в скандинавских странах также в ка-
честве охотничьего и спортивного. На охоте применяется для стрельбы
по животным массой до 250 кг.
40
ис. 172.
6,5x57 Mauser 6,5-мм охотничий патрон «Маузер»
6,5x57R Mauser (рис. 172)
Патрон выпущен в 1893—1894 гг. Имеет фланцевый и бесфланце-
вый варианты. Под него выпускается следующее охотничье оружие:
«Mauser» моделей 66, 2000; «Steyr Mannlicher» мод. М; «Mannlicher
Schonauer» мод. 72 (L/M); «Merkel» мод. 210/250 Е; «Sauer» мод.
ВВЕ; «Kartner» мод. 600J; «Heim» моделей 22 А, 22 N; «Walther»
мод. JR; «Frankonia» мод. Favorit; «Кпсо» мод. 700 и др. Патрон из-
готовляется в ЧССР, ФРГ. Применяется для стрельбы по животным
массой до 250 кг.
89
41
Рис. 173.
6.5X58R Krag-Iorgensen 6,5-мм патрон «Краг-Иоргенсен»
(рис. 173)
Патрон появился в 1933 г. За пределами скандинавских стран мало
распространен. Используется в качестве спортивного и охотничьего.
В спортивном варианте применяется с матчевыми винтовками для
стрельбы по мишеням. В охотничьем варианте — для стрельбы по жи-
вотным массой до 250 кг.
42
Рис. 174.
6,5-мм португальский патрон (рис. 174)
6,5x58 Portoguese
Патрон вместе с винтовкой «Mauser-Vergiieiro» состоял на воору-
жении португальской армии до 1937 г. Впоследствии стал использо-
ваться в качестве охотничьего. Выпускается в Англии. Применяется
для стрельбы по животным массой до 250 кг.
43
Рис. 175.
6,5X58R Sauer 6,5-мм охотничий патрон «Зауер»
(рис. 175)
Патрон с длинной конической формы фланцевой гильзой был выпу-
щен в конце прошлого века для однозарядного и комбинированного
оружия фирмы Sauer. Одновременно с ним появились и другие анало-
гичные патроны: 6,5X40 R, 6,5X48 R. Однако последние просущество-
вали недолго. Патрон 6,5X58 R оказался более популярным и до
настоящего времени выпускается в ЧССР и ФРГ. Применяется для
стрельбы по животным -массой до 200 кг.
44
6,5X68 Schuler
3,5x68 Vom Hofe Express
3,5X68R
Рис. 176.
6,5-мм патрон с высокой начальной ско-
ростью пули (рис. 176)
90
Патрон введен фирмой RWS в 1938—1939 гг. Имеет фланцевый
и бесфланцевый варианты. Сначала использовался с винтовками «Mau-
ser», а затем с винтовками «Vom Hofe», «Mannlicher». В США и ФРГ
под него изготовляются винтовки п комбинированные ружья по заказу.
Патрон принадлежит к наиболее мощным среди патронов этого
калибра и имеет большую скорость пули и отлогую траекторию. Изго-
товляется в ФРГ. Применяется для охоты па животных массой до
500 кг.
45
.256 Winchester Magnum
Рис. 177.
Патрон-магнум «Винчестер» калибра
.256 (рис. 177)
Патрон разработан и выпущен фирмой Winchester в 1960 г. в каче-
стве пистолетного. Однако в 1963 г. под него была выпущена винтовка
«Marlin» мод. 62, а только затем появился однозарядный пистолет
системы Ruger под названием «Hawkeye». Через некоторое время под
этот патрон стали выпускаться и револьверы. Впоследствии патрон
получил распространение в США. Применяется как охотничий для
стрельбы по животным массой до 30 кг.
46
Рис. 178.
.257 Roberts Охотничий патрон Робертса калибра
.257 Remington Roberts .257 (рис. 178)
.257 Winchester Roberts
.25 Roberts
Патрон сконструирован Н. Робертсом на основе патрона 7x57
Mauser и выпущен фирмой Remington для ее винтовки мод. 30. Впо-
следствии той же фирмой под него были выпущены винтовки моделей
722 и 760. Выпускается и другое оружие, например, «Winchester» мо-
делей 54 и 70; «Weatherby» мод. Warshal и др. Патрон выпускается
в США, Швеции. Применяется для охоты на животных массой до
10 кг.
47
Рис. 179.
Охотничий патрон-магнум «Вэзерби» ка-
либра .257 (рис. 179)
91
.257 Weatherby Magnum
.257 Weatherby
Патрон выпущен фирмой Weatherby’s Inc. в 1948 г. С 1951 г. для
его снаряжения используются гильзы, выпускаемые шведской фирмой
Norma. Патрон является одним из первых высокоскоростных патронов
малого калибра, получивших достаточно широкое распространение. Сна
чала in од него выпускалась винтовка «Winchester» мод. 70, а затем стали
выпускаться «Weatherby» мод. 5, «Mannlicher» мод. S и др. Патрон вы-
пускается в США. Используется для стрельбы но животным массой
до 10 кг с большой дистанции и по более крупным животным со сред-
ней и малой дистанций.
48
Рис. 180.
Охотничий патрон-магнум «Винчестер»
калибра .264 (рис. 180)
.264 Winchester Magnum
.264 Winchester
.264 Magnum
Патрон выпущен фирмой Winchester в 1958 г. Сначала использо-
вался с винтовками этой фирмы моделей 70 Westerner и 770 Magnum,
затем под него стало изготовляться и другое оружие, в частности,
«Weatherby» мод. Vanguard; «Steyr Mannlicher» мод. S; «Hertner»
мод. J9; «FN Mauser»; «Sako» и др. В настоящее время патрон выпу-
скается в США, Швеции. Применяется для стрельбы по животным мас-
сой до 250 кг.
49
Рис. 181.
Охотничий патрон-магнум «Везерби»
калибра .270 (рис. 181)
.270 Weatherby Magnum
.270 Weatherby
.270 Magnum
Патрон выпущен фирмой Weatherby’s Inc. в 1945 г. и до настоящего
времени выпускается только ею. Используется с винтовками этой фир-
мы для охоты на животных массой до 250 кг.
50
Рис. 182.
Охотничий патрон «Винчестер» калиб-
ра .270 (рис. 182)
.270 Winchester
.270 WCF
92
Патрон выпущен фирмой Winchester в 1925 г. на основе гильзы
патрона .30—06, диаметр дульца которой уменьшен до данного калиб-
ра. Предназначался для винтовки мод. 54, выпущенной той же фирмой.
Вскоре получил распространение и стал использоваться с многими
моделями американских и европейских винтовок со скользящими по-
воротными затворами. В настоящее время под него выпускаются «Win-
chester» моделей 70 и 770; «Remington» моделей Gamemaster, 700
ADL; «Harrington & Richardson» моделей 300, 330, 301; «Ruger*
моделей 77, Magnum Rigle, Single Shot; «Savage» моделей 110 C, HOD;
«Browning HP»; «Mauser» моделей 66, 2000; «Steyr Mannlicher»
мод. M; «Sauer-Weatherby» мод. Europa; «Mannlicher-Schonauer»;
«Franconia» мод. Favorit; «Voere-Waffen» мод. Europa-Luxus; «Вгпо»
мод. ZKK 600 и др. Патрон производится в США, Швеции, ФРГ,
Англии, Финляндии, ЧССР. Применяется для стрельбы по животным
массой до 10 кг. с дальней дистанции и по более крупным животным
со средней дистанции.
51
7-мм охотничий патрон-магнум «Реминг-
тон» (рис. 183)
7-mrn Remington Magnum
Патрон выпущен фирмой Remington в 1962 г. Сначала использо-
вался только с винтовками моделей 721, 722, 725 той же фирмы.
В настоящее время 'под него она выпускает мод. 700 ADL. Кроме
того, под тот же патрон выпускаются: «Smith & Wesson» мод. А,
«Weatherby» мод. Vanguard, «Ruger» мод. 77, «Savage» мод. ПО Е,
«Browning HP», «Mauser» мод. 2000, «Mannlicher Schoenauer» мод. S
«Steyr Mannlicher» мод. S и др.
Патрон /производится в США, Швеции, Финляндии, Бельгии. При-
меняется для стрельбы по животным массой до 250 кг.
52
Рис. 184.
7-мм охотничий патрон-магнум «Вэзер-
би» (рис. 184)
7-mm Weatherby Maqnum
7-mm Weatherby
Патрон выпущен фирмой Weatherbys’ Inc. в 1944 г. Используется
с магазинными винтовками с продольно скользящим затвором, выпу-
скаемыми той же фирмой. Используется для стрельбы по животным
массой до 500 кг.
93
53
Рис. 185.
7X57 Mauser 7-мм патрон «Маузер» (рис. 185)
7X57
7X57R
7-mm Mauser
Патрон выпущен фирмой Mauser в 1892 г. в качестве военного.
Вместе с винтовкой «Mauser» мод. 92 состоял на вооружении в Испа-
нии, Мексике, Уругвае, Колумбии. Наряду с этим стал широко исполь-
зоваться в качестве охотничьего. Под него были выпущены винтовки
«Lee», «Winchester» мод. 54, мод. 70- и др. Появившийся позднее флан-
цевый вариант этого патрона предназначался для комбинированных
ружей.
В настоящее время под этот патрон выпускаются следующие вин-
товки и комбинированные ружья: «Frankonia»; «Voere-Waffen» мод.
Europa-Luxus; «Krico» моделей 600, 700; «Mauser» мод. 66; «Walther»;
«Kartner» моделей Kipplaufbiiche, 600; «Suhler-Drilling» мод. 32; «Mer-
kel» мод. 210/210E; «Sauer» мод. BBF; «Неуш» моделей 22N, 22A,
22K; «Неут-Drilling» мод. 33 St; «Steyr Mannlicher» и др. Патрон
выпускается в ЧССР, ФРГ. В качестве охотничьего применяется для
стрельбы по'животным массой до 500 кг.
54
Рис. 186.
7-мм охотничий патрон Шарпа и Харта
(рис. 186)
7X61-mm Sharpe & Hart
7X61 S & Н
7X61 Super Norma
Патрон разработан в США Ф. Шарпом и Р. Хартом и выпускается
шведской фирмой Norma Projektilfabrik. В 1953 г. под него была’выпу-
щена винтовка «Schultz & Larsen». Применяется для стрельбы по жи-
вотным массой до’500 кг.
55
Рис. 187.
7x64 Brcnneke 7-мм охотничий патрон Бреннеке
7X65R Brenneke (рис. 187)
Патрон сконструирован В. Бреннеке и выпущен в Германии
в 1917 г. Имеет фланцевый и бесфланцевый варианты. Под фланце-
вый патрон выпускаются ‘комбинированные ружья: «Heym-Drilling»
94
мод. 33 St; «Sauer-Drilling» мод. 3000; «Kartner-Drilling» мод. 511;
«Frankonia-Drilling» мод. 590 SL; «Krieghoff-Drilling» мод. Triumpf;
«Sauer» мод. BBF; «Zbrojovka Brno Super» и'др. Под бесфланцевый—
винтовки: «Sauer» мод. 80; «Sauer-Weatherby»; «Mauser» моделей 66,
Stutzen; «Krico» мод. 700 и др.
Патрон выпускается в* ЧССР, ФРГ. Применяется для стрельбы но
животным массой до 500 кг.
56
Рис. 188.
7X66 Vom Hofe Super Express 7-мм охотничий патрон Хофа с высокой
7X66 SE v. Hofe начальной скоростью пули (рис. 188)
7,6X66 Vom Hofe
7-mm Vom Hofe Super Express
Патрон появился в ФРГ в 1956 г. для использования с винтовкой
«Vom Hofe», которая была ’разработана по принципу шведской «Husq-
varna-Mauser». Впоследствии патрон был несколько изменен, но назва-
ние его осталось прежним. В новом варианте патрона используется
гильза длиной 66- мм с донным упором и пуля «Torpedo-Stopring» мас-
сой 7,2 г с остроконечным наконечником. Патрон используется с кара-
бином «Mauser» мод. 66. Применяется для стрельбы по животным
массой до 300 кг.
57
Рис. 189.
7-мм охотничий патрон (рис. 189)
7X72R
Патрон с длинной конической формы фланцевой гильзой был выпу-
шен iB Европе примерно в 1934 г. Он предназначался для однозарядных
винтовок и комбинированного 'оружия. После некоторого перерыва
производство патрона возобновлено. В настоящее время он выпускает-
ся в ЧССР и ФРГ. Применяется для стрельбы по животным массой
до 250'кг.
58
7X75R Vom Hofe Super Express
Рис. 190.
7-мм охотничий патрон Хофа с высокой
начальной скоростью пули (рис. 190)
95
Патрон разработан Э. Хофом и выпущен в Германии в 1939 г. За-
тем в течение значительного периода времени не изготовлялся. В- 60—
70-х годах его производство было возобновлено. Патрон выпускается
в ФРГ. Используется в основном с комбинированным оружием:
«Franz Sodia» моделей 510, 600 А; «Неут» мод. 44 и др. Применяется
для стрельбы по животным массой до 250 кг.
69
Рис. 191.
Охотничий патрон Джеффери калибра
.280 (рис. 191)
.280 Jeffery
.280 Rimless
Патрон выпущен в Англии примерно в 1916 г. для магазинных вин-
товок «Jeffery» с поворотным продольно скользящим затвором. В на-
стоящее время устарел, но находится в обращении. Применяется для
стрельбы по животным массой до 10 кг с дальней дистанции и по
более крупным животным со средней дистанции.
60
Рис. 192.
.280 Remington Охотничий патрон «Ремингтон» калибра
.280 (рис. 192)
Патрон выпущен фирмой Remington в 1957 г. Он разработан на
основе гильзы патрона .30—06, диаметр дульца которой уменьшен до
указанного калибра. Этой же фирмой под него выпущены винтовки
моделей 700, 721, 725, 600, 742. Используется для стрельбы по живот-
ным массой до 250 кг.
61
.284 Winchester
Рис. 193.
Охотничий патрон «Винчестер» калибра
.284 (рис. 193)
Патрон выпущен фирмой Winchester в 1963 г. Особенность его кон-
струкции состоит в том, что диаметр фланца гильзы меньше диаметра
ее корпуса. По диаметру фланца этот патрон соответствует патрону
.30—06, а по диаметру корпуса приближается к патронам-магнум с
донным упором. Той же фирмой под него выпущены винтовки моделей
70, 88 и 100. Фирмой Savage также выпущена под него винтовка
мод. 99. Патрон производится в США, Швеции. Используется для
стрельбы по животным массой до 250 кг.
96
62
Рис. 194.
7,35-mm Carcano 7,35-мм военный патрон «Каркано»
(рис. 194)
Патрон был принят на вооружение итальянской армии в 1938 г.
Заменил собой патрон калибра 6,5 мм, который состоял на вооружении
этой армии до 1938 г. Соответственно была модифицирована стоявшая
на вооружении винтовка мод. 91 1938 г. В соответствии с этим
винтовка мод. 91 была модифицирована под новый патрон.
63
.297/.230 Morris Long
.297/.230 Morris Short
Рис. 195.
Длинный и короткий патроны Морриса
калибра .230 (рис. 195)
Патрон появился в Англии в 1880—1882 гг. и использовался для
тренировочной стрельбы в цель из армейского оружия с применением
вставного стволика. Имеет бутылочную фланцевую гильзу двух ти-
пов— длинную и короткую. Размеры остальных элементов—одина-
ковы.
Первоначально использовался только со стволиками для винтовок
«Martini-Henry» калибра .577/.450, «Enfield» калибра .303 и револьве-
ров «Webley & Scott» калибров .450 и .455. Позднее под него стали
изготовляться однозарядные пистолеты и винтовки и он стал исполь-
зоваться и на охоте, для чего снаряжался экспансивными пулями.
Выпускался до начала 70-х годов и применялся для стрельбы по жи-
вотным массой до 2,5 кг.
64
Рис. 196.
.297/.250 Rook Rifle Патрон калибра .250 для стрельбы по
грачам (рис. 196)
Патрон выпущен фирмой Holland & Holland примерно в 1910 г. для
однозарядных винтовок с нарезами не по всей длине канала ствола,
выпускаемых той же фирмой. Получил распространение в основном
в Англии. Используется 'в качестве спортивного патрона для стрельбы
по (мишеням и в качестве охотничьего для стрельбы по животным мас-
сой до 2,5 кг.
7—0184
97
65
Рис. 197.
7,5X54 MAS 7,5-мм военный патрон (рис. 197)
Патрон разработан в 1929 г. на предприятии Manufacture d'Armes
de Saint Etienne, из начальных букв названия которого образовано
название патрона. Сначала он использовался только с ручными пуле-
метами, с 1934 г. — с модернизированной винтовкой «Lebel», мод.
07/15, а с 1936 г. — с винтовкой MAS-36.
66
7,5X55 Schmidt-Rubin
7,5x55 Schweizer Ordnance
Рис. 198.
7,5-мм военный патрон «Шмидт-Рубин»
(рис. 198)
Патрон был принят на вооружение швейцарской армии в 1889 г.
одновременно с винтовкой того же названия с затвором прямого дей-
ствия. Первоначально в патроне использовалась свинцовая безоболо-
чечная пуля массой 13,6 г, находившаяся в бумажной обертке. Позднее
он стал снаряжаться пулей с твердым наконечником. С 1911 г. патрон
стал снаряжаться остроконечной оболочечной пулей массой 11,3 г.
67
Рис. 199.
7,62X39
7,62-мм патрон образца 1943 г.
(рис. 199)
Патрон разработан в СССР и является военным патроном к ряду
видов оружия — самозарядному карабину (СКС), автоматам (АК,
АКМ, АКМС), ручным пулеметам (РПК, РПКС). Снаряжается как
обыкновенными пулями, так и пулями специальных назначений (трас-
сирующими, бронебойно-зажигательными).
68
Рис. 200.
7,62X51
7,62-мм охотничий патрон (рис. 200)
Патрон разработан в СССР и выпускается с 1976 г. Имеет полу-
оболочечную экспансивную 'пулю с оголением сердечника, равным
3,7 мм. Используется с охотничьими карабинами «Медведь-3», «Мед-
98
ведь-4», «Лось-4», «Изюбр», МЦ126-2, МЦ126-3, МЦ125, МЦ19-07. Мо-
жет использоваться и с иностранным оружием под патро-н 308 Win-
chester, так как соответствует последнему ло размерам и баллистиче-
ским характеристикам.
Применяется для охоты на животных массой до 300 кг.
69
Рис. 201.
7,62X53
7,62-мм винтовочный патрон
3-линейный патрон
7,62-мм патрон обр. 1908 г.
7,62 X 53R
7,62 X54R
(рис. 201)
Военный патрон отечественного производства. Был разработан в
1889 г. и принят на вооружение в 1891 г. одновременно с винтовкой
образца того же года конструкции С. И. Мосина. Первоначально имел
пулю со сферической вершинкой массой 13,7 г. в мельхиоровой обо-
лочке. В 1908 г. патрон был модернизирован. В частности, он стал сна-
ряжаться пулей с острой вершинкой и обратным конусом, массой 9,5—
9,7 г и получил название «патрон с легкой пулей обр. 1908 г.».
В 1930 г. были разработаны следующие варианты пуль к этому пат-
рону: тяжелая массой 11,7—11,9 г, трассирующая массой 9,4—9,6 г
(Т-30), бронебойная массой 10,8—11,0 г (Б-30). Затем появились бро-
небойно-зажигательная пуля массой 9,6—10,2 г (Б-32), бронебойно-
зажигательная пуля массой 12,0—12,5 (БС-40), бронебойно-зажига-
тельно-трассирующая пуля массой 9,0—9,2 г (БЗТ), пристрелочно-за-
жигательная пуля массой 9,6—10,3 г (ПЗ), трассирующая пуля массой
9,4—9,6 г (Т-66) и другие. В частности, использовалась и суррогатиро-
ванная пуля массой 11,4—11,5 г со стальным сердечником. Патрон при-
менялся с винтовкой образца 1891/30 гг., карабинами образцов 1938
и 1944 гг., ручными пулеметами Дегтярева и с другим автоматическим
оружием.
В настоящее время используется также со снайперской винтовкой
СВД. На основе этого патрона создан ряд охотничьих и спортивных
отечественных патронов.
Винтовочный патрон с легкой пулей обр. 1908 г. не следует смеши-
вать с пулеметным патроном с легкой пулей обр. 1908 г., предназна-
ченным для авиационного пулемета ШКАС. Патрон для пулемета
ШКАС имеет следующие видимые отличия от винтовочного патрона.
Патрон ШКАС короче винтовочного из-за более глубокой посадки пули
в гильзу. Длина винтовочного патрона 75,9—77,1 мм, а длина пулемет-
ного патрона 74,0—75,0 мм. У винтовочного патрона крепление пули в
гильзе осуществляется обжимом дульца или обжимом с завальцовкой
края дульца гильзы, а у пулеметного — путем двухрядного обжима
дульца гильзы. На шляпке гильзы пулеметного патрона имеется мар-
кировочное обозначение в виде буквы «Ш».
70
7,62X53
7,62-мм охотничий патрон
(рис. 202)
Рис. 202.
Патрон разработан в СССР и выпускается отечественной промыш-
ленностью с 1974 г. Имеет латунную гильзу 7,62-мм винтовочного пат-
99
рона и полуоболочечную пулю экспансивного действия с величиной
оголения сердечника 3,7 мм. Используется с магазинным карабином
МЦ-18, комбинированными ружьями МЦ5-02, МЦ-7. Может также
использоваться с соответствующими военными и целевыми спортивны-
ми винтовками и карабинами. Применяется для стрельбы по животным
массой до 250 кг.
71
7,62X53
7,62-мм целевой
патрон (рис. 203)
Рис. 203.
винтовочный
Патрон разработан в СССР на основе 7,62-мм военного винтовоч-
ного патрона и выпускается отечественной промышленностью с 1953 г.
Имеет латунную гильзу и оболочечную пулю. Предназначен для от-
ветственных всесоюзных и международных соревнований по стрельбе.
Подразделяется на три категории, различающиеся величиной попереч-
ника рассеивания пуль на дистанции 300 м (табл. 6).
Таблица 6
Величина поперечника рассеивания пуль
целевых винтовочных патронов на дистанции 300 м
Название патрона Максимальная вели- чина поперечника рассеивания пуль, мм
7,62-мм целевой винтовочный патрон 125
7,62-мм целевой винтовочный патрон «Экстра» 75
7,62-мм целевой винтовочный патрон «Тайфун» 60
Патрон используется с винтовками: АВ, АВЛ, БИ-7,62, МЦ13,
МЦ13-1, МЦ13-2, МЦ13-3, МЦ-17, МЦ17-1, МЦ17-2, «Зенит», «Зе-
нит-2», «Зенит-5», ЦВ-50, ЦВ-55, ЦВ-56, «Тайфун-7,62», «Тайфун-1».
Может использоваться также с соответствующим военным и охот-
ничьим оружием.
72
.30 Carbine
.30 Ml Carbine
.30 Self Loading Rifle
7.62K
Рис. 204.
Патрон калибра .30 для карабина
(рис. 204)
Патрон был принят на вооружение армии США в 1941 г. Исполь-
зовался с самозарядным карабином Ml. В 1963 г. большое число этих
карабинов было продано населению через национальную стрелковую
ассоциацию, и они стали использоваться в качестве охотничьих. В со-
100
ответствии с этим патрон начал выпускаться с охотничьими пулями.
В настоящее время под него производится и другое оружие, в частно-
сти, «Universal Enforcer auto Carbine».
Патрон выпускается в США, Швеции, Англии, Италии, Бельгии.
В качестве охотничьего применяется для стрельбы по животным мас-
сой до 10 кг.
73
.30 Remington
.30 Remington Automatic
.30 Browning
.30-30 Remington
Рис. 205.
Охотничий патрон «Ремингтон» калиб-
ра .30 (рис. 205)
Патрон выпущен фирмой Remington в 1906 г. для самозарядной
винтовки мод. 8 той же фирмы. По существу, является бесфланцевым
вариантом патрона .30—30. Позднее под него была выпущена винтов-
ка «Stevens» мод. 425 и некоторое другое оружие. С 1945—1950 гг.
оружие под него не производится. Однако патрон выпускается в США
и Канаде. Применяется для стрельбы по животным массой до 250 кг.
74
Рис. 206.
.30-06 Патрон калибра .30 образца 1906 г.
.30-06 Springfield (рис. 206)
.30-45
Ball Cartridge Caliber .30 Model of 1906
Ball, Caliber .30 Ml
Cartridge, Ball, Caliber .30 М2
.30-06 Springfield Wimbledon Сир
7,62X63
Патрон появился в США в 1906 г. в качестве военного для исполь-
зования с винтовкой «Springfield» мод. 1903 г. Имел пулю с закруг-
ленной вершинкой и в варианте с дымным порохом назывался .30—45.
Вместе с тем он получил официальное название Ball Cartridge Cali-
ber .30 Model of 1906, которое с течением времени превратилось просто
в .30—06. Под этим названием в настоящее время патрон и фигури-
рует в большинстве источников. В то же время в зависимости от при-
меняемой . пули патрон получал другие официальные названия.
В 1926 г. он стал снаряжаться оболочечной пулей с острой вершинкой
и называться Ball, Caliber .30 Ml. В 1940 г. стала использоваться пуля
другой массы, имеющая плоское основание, и патрон получил название
Cartridge Ball, Caliber .30 М£. Патрон, называемый .30—06 Springfield
Wimbledon Cup, является улучшенным вариантом обычного 1патрона
101
.30—06, который применяется в стрелковых соревнованиях. Патрон
.30—06 получил широкое распространение. В качестве военного он
использовался в США с винтовками «Enfield», «Garand», «Browning»,
пулеметами М37, «Gastting», в Бельгии — с винтовками М 49 мод. D,
пулсмотом «Lluis»; в Мексике — с винтовкой М54, легким пулеметом
«Mendoza» и т. д. В армии США он был заменен в 1954 г. патроном
.308 Winchester (7,62x51 NATO). Одновременно с военным использо-
ванием патрон стал широко применяться в качестве охотничьего. Под
него выпускалось и выпускается охотничье оружие большинством ору-
жейных предприятий мира. При этом используются пули массой 6—
16 г, которые при разном порохе дают возможность получить дульную
энергию 340—460 ®гс*м. По существу, патрон явился одним из базовых
охотничьих патронов, на основе которого были затем разработаны
другие. К числу их относятся, например, патроны, получившие извест-
ность под общим названием «Accelerator». Они имеют гильзу патрона
.30—06 и пулю меньшего калибра, 5,6 мм или 6,35 мм, находящуюся
в пластмассовом стаканчике с продольными разрезами, т. е. подкали-
берную. При вылете из канала ствола стаканчик отделяется от пули.
К числу наиболее распространенных или новых моделей оружия под
патрон .30—06 относятся: «Winchester» моделей 70 — Standart, Target,
Ultra Match, 70A, 670; «Remington» моделей 742 Woodmaster, 760
Gamemaster, 40-XB Rangemaster; «Smith & Wesson» моделей А. В. C;
«Вгпо» мод. ZKK 600; «Mauser» моделей 66, 2000; «Ruger» мод. 77;
«Weatherby»; «Savage» моделей 110, HOD; «Harrington & Richardson»
моделей 301, 330; «Frankonia» мод. Favorit-Export; «Krieghoff — Dril-
ling» мод. Triumpf; «Walther» мод. JR; «Sako» мод. Forester Standart;
«Mannlicher Schonauer» мод. 72; «Krico» мод. Europa-Luxus и др.
В настоящее время патрон выпускается в США, Швеции, Финлян-
дии, Англии, ФРГ, ЧССР, Бельгии. Используется для стрельбы по жи-
вотным массой до 300 кг.
75
.30-30;
.30-30 Winchester
.30 WCF
.30-30 Marlin
.30-30 Savage
7.62X51R
DWM 543
Рис. 207.
Охотничий патрон «Винчестер» калиб-
ра .30 (рис. 207)
Патрон выпущен фирмой Winchester в 1895 г. Имеет бутылочную
фланцевую гильзу. Был предназначен для использования с винтовкой
мод. 94 той же фирмы. Затем под него стало выпускаться и другое
оружие: модели 54, 55, 564, той же фирмы, «Savage» моделей 40, 340;
«Remington» мод. 788; «Harrington & Richardson» мод. 158; «xMarlin»
мод. 336 Т и др.
Патрон производится в США, Англии,. ФРГ, Швеции. Применяется
для стрельбы по животным массой до 250 кг.
102
76
Рис. 208.
Патрон «Краг» калибра .30 (рис. 208)
.30-40 Krag
.30 US Army
.30 Government
.30-45-200 USA
DWM 379
Патрон был принят на вооружение армии США в 1892 г. Исполь-
зовался с военными винтовками «Remington-Lee», «Remington rolling
block» и др. В 1906 г. он был заменен в армии патроном .30—06. Вме-
сте с тем начал использоваться в качестве охотничьего: сначала
с соответствующими военными винтовками, снятыми с вооружения, а
затем и с другим оружием. Первая однозарядная охотничья винтовка
«Winchester» под этот патрон, который снаряжался уже бездымным
порохом, была выпущена в 1936 г. За нею последовали другие. В на-
стоящее время патрон выпускается в США и Швеции. Используется
для стрельбы по животным массой до 500 кг.
77
Рис. 209.
.300 Holland & Holland Nitro Express Патрон «Голланд и Голланд» калибра
.300 Н & Н Magnum .300 с высокой начальной скоростью пу-
Holland’s Super .300 ли (рис. 209)
375/300
Патрон выпущен фирмой Holland & Holland в 1920 г. Использо-
вался с некоторыми европейскими винтовками со скользящим поворот-
ным затвором. Широкое распространение получил примерно с 1935 г.
Под него выпускаются винтовки «Akah Merkur», «Sako», «Steyr Man-
nlicher» моделей M и S, «Winchester» мод. 72, «Remington» мод. 700,
а также комбинированные ружья.
Патрон выпускается в Англии, США, Швеции. Применяется для
стрельбы по крупным европейским и степным африканским животным.
78
Рис. 210.
.300(.295) Rook Rifle Патрон калибра .300 (.295) для стрель-
бы по грачам (рис. 210)
Патрон появился в Англии примерно в 1880 г. и вскоре получил
там широкое распространение. Первоначально снаряжался дымным
порохом. Использовался с однозарядными винтовками и, возможно,
103
с пистолетами и револьверами. Выпускался в Англии до начала 70-х
годов. Применялся в качестве спортивного для стрельбы в цель и в
качестве охотничьего для стрельбы по животным массой до 2,5 кг.
Рис. 211.
.300 Savage Охотничий патрон «Сэвидж» калибра
.300 (рис. 211)
Патрон выпущен фирмой Savage в 1920 г. для винтовки мод. 99
ее изготовления. Позднее ею были выпущены винтовки моделей 20
и 40, а в настоящее время выпускается мод. 99 Е. Кроме того, фирмой
Remington были выпущены винтовки моделей 722, 760, 81. Возможно,
выпускается и другое оружие.
Патрон изготовляется в США. Применяется для охоты на животных
массой до 250 кг.
80
Рис. 212.
.300 Weatherby Magnum Охотничий патрон-магнум «Вэзерби» ка-
.300 Weatherby либра .300 (рис. 212)
Патрон выпущен фирмой Weatherby’s Inc. в 1948 г. Используется
в США, в основном с оружием той же фирмы и с винтовками, делаю-
щимися по заказу. В Бельгии также выпущена винтовка под этот
патрон. Патрон снаряжается в США из компонентов, поставляемых
Швецией. Используется для стрельбы по животным массой до 500 кг.
81
Рис. 213.
.300 Winchester Magnum Охотничий патрон-магнум «Винчестер»
.300 Winchester калибра .300 (рис. 213)
Патрон выпущен фирмой Winchester в 1963 г. для ее винтовки
мод. 70. Характеризуется, в частности, тем, что гильза патрона имеет
короткое дульце, за счет чего увеличен объем зарядной камеры. В на-
стоящее время под этот патрон выпускаются винтовки «Winchester»
моделей 70, 770; «Savage» мод. ПО С; «Harrington & Richardson» мо-
делей 300, 301; «Smith & Wesson» мод. A; «Browning HP»; «FN Mau-
ser» и др. Патрон производится в США и Бельгии. Применяется для
стрельбы по животным массой до 500 кг.
104
82
Рис. 214.
7,65X53 Mauser 7,65-мм патрон «Маузер» (рис 214)
7,65-mm Argentine
Патрон разработан фирмой Mauser в качестве военного для бель-
гийской винтовки мод. 1899 г. Состоял на вооружении армий Бельгии,
Турции, Аргентины, Боливии, Колумбии, Эквадора, Перу. Снаряжался
сначала тупоконечными, а затем — остроконечными пулями. Исполь-
зуется с пулями разных типов и как охотничий. Под него выпущены
охотничьи винтовки «Remington» мод. 30, «Winchester» мод. 54 и др.
В настоящее время патрон выпускается в Швеции. В качестве охот-
ничьего применяется для стрельбы по животным массой до 250 кг.
83
Рис. 215.
Английский патрон калибра .303
(рис. 215)
.303 British
7,8X56,5R
DWM 453
Патрон был разработан в Англии в 1887 г. для военной винтовки
мод. 1 и принят на вооружение английской армии в 1888 г. В то время
получил распространение в Канаде и других частях Британской импе-
рии. Сначала снаряжался дымным порохом и пулей массой 13,9 г
с мсдно-никелевой оболочкой. С 1892 г. стал снаряжаться бездымным
порохом. С 1914 г. стал выпускаться с пулей, имеющей заостренную
вершинку, и получил нзавание мод. 7. Пуля имела алюминиевую или
фибровую вершинку и основание из алюминиевого сплава. В 1957 г.
этот патрон в английской армии был заменен патроном 7,62X51 NATO.
Вместе с тем патрон использовался и в качестве охотничьего. Под него
были выпущены охотничьи винтовки «Lee», «Winchester» мод. 95 и др.
В настоящее время патрон выпускается в Англии, Бельгии, Италии,
Швеции, США. В качестве охотничьего используется для стрельбы по
животным массой до 250 кг.
105
.303 Savage
.301 Savage
84
Рис. 216.
Патрон «Сэвидж» калибра .303 (.301)
(рис. 216)
Патрон разработан в США в 1895 г. в качестве военного, но стал,
выпускаться несколько позже как охотничий патрон. В США он изве-
стен как патрон калибра .303, а в Англии — как калибра .301. На са-
мом деле он является патроном калибра .30, сходным с патроном
.30—30.
Одновременно с появлением этого патрона под него была выпущена
охотничья винтовка «Savage». В настоящее время оружие под него не
выпускается.
Патрон применяется для стрельбы по животным массой до 250 кг.
85
Рис. 217.
7,7x58 Arisaka 7,7-мм военный патрон «Арисака»
(рис. 217)
Патрон был принят на вооружение японской армии в 1939 г. одно-
временно с одноименной винтовкой мод. 99. По размерам и форме
сходен с английским патроном .301, но отличается от последнего тем,
что не имеет выступающего фланца. В настоящее время выпускается
в качестве охотничьего в Швеции. Применяется для стрельбы по жи-
вотным массой до 250 кг.
86
Рис. 218.
.308 Norma Magnum Охотничий патрон-магнум «Норма» ка-
.308 Norma либра .308 (рис. 218)
.308 Magnum
Патрон выпускается фирмой Norma Projektilfabrik с 1960 г. в основ-
ном для американского рынка. В США этот патрон используется с
винтовками разных фирм и моделей, которые переделываются под него
по заказам. Кроме того, под него выпускаются винтовки «Mauser Раг-
ker-Hole», «FN Mauser», «Browning НР» и др. Патрон используется
для стрельбы по животным массой до 500 кг.
106
R7
Рис 210.
Патрон «Винчестер» калибра .308
(7,62X51 НАТО) (рис. 219)
.308 Winchester
US T-65
7,62X51 NATO
Патрон выпущен фирмой Winchester в 1952 г. в качестве охотничье-
го. По внешнебаллистическим характеристикам соответствует патрону
.30—06. В 1954 г. под названием US Т-65 принят на вооружение ар-
мии США и стал использоваться с винтовкой М14 и модернизирован-
ной винтовкой Ml «Garand». Принят также на вооружение стран блока
НАТО и используется с оружием их армий. В Европе известен как
патрон 7,62x51 NATO. Вместе с тем получил распространение как
охотничий. В настоящее время под него выпускаются охотничьи вин-
товки «Winchester» моделей 70, 88, 100, 770; «Harrington & Richard-
son» моделей 300, 360; «Smith & Wesson» моделей А, В, С; «Western
field» мод. 775; «Savage» мод. 99Е; «Remington» моделей 700, 742,
760, 788; «Akah Merkur»; «Sako» мод. Forester Standart; «Steyr Man-
nlicher» мод. L; «Mauser» моделей 66, 2000; «Walther» -мод. JR и др.
Патрон в охотничьем варианте выпускается в США, Бельгии, Фин-
ляндии. В качестве охотничьего применяется для стрельбы по живот-
ным массой до 300 кг.
.310 Greener
.310 Cadet Rifle
Патрон Гринера калибра .310
(рис. 220)
Патрон разработан Гринером и выпущен в Англии в 1900 г. Пред-
назначался для спортивных винтовок «Martini», применявшихся при
целевой стрельбе. Несколько позже эти винтовки стали использоваться
в качестве кадетских, откуда и произошло второе название патрона.
Кроме того, патрон стал использоваться в качестве охотничьего. При-
меняется для охоты на животных массой до 2,5 кг.
89
7,9 mm Pistolenpatrone 43 m.E.
7,92 mm Kurz
7,92X33
Рис. 221.
7,92-мм германский патрон обр. 1943 г.
(рис. 221)
107
Патрон разработан в Германии в 1940—1941 гг. в качестве военного.
Использовался только с военным оружием: автоматическим карабином
МК-42 (Н) и пистолетом-пулеметом МР-43.
90
Рис. 222.
8-мм охотничий патрон «Зауер»
(рис. 222)
8X48 R
8X48 R Sauer
Патрон выпущен фирмой Sauer в конце прошлого столетия. Снаря-
жался дымным порохом. Получил распространение в Европе. Исполь-
зовался в основном с комбинированным оружием. От аналогичного
патрона 8X58 R Sauer отличается только длиной гильзы. Выпускался
в Германии примерно до 1940 г. Использовался для стрельбы с корот-
ких дистанций по животным массой до 250 кг.
91
Рис. 223.
8X50 R Lebel 8-мм патрон «Лебель» (рис. 223)
8 mm Lebel
Патрон вместе с винтовкой «Lebel» был принят на вооружение
французской армии в 1886 г. В 1936 г. заменен 7,5-мм патроном с бес-
фланцевой гильзой. Вместе с тем патрон получил распространение и
в качестве охотничьего. В частности, фирма Remington выпускала его
одно время в охотничьем варианте с бронзовой безоболочечной пулей
массой 15 г. Сведений о производстве патрона в настоящее время не
имеется, но он все еще находится в обращении. В качестве охотничье-
го применяется для стрельбы по животным массой до 250 кг.
92
Рис. 224.
8-мм патроны «Маннлихер» (рис. 224)
8X50 R Mannlicher
8X56 R Hungarian Mannlicher
8X52 R Hungarian
108
Патрон 8x50 R Mannlicher был принят на вооружение австрийской
армии в 1888 г. Использовался с винтовкой «Mannlicher» мод. 88, а
затем мод. 95. Состоял также на вооружении армий Болгарии, Греции,
Венгрии. Получил распространение и как охотничий вместе с охот-
ничьими винтовками «Mannlicher Schonauer».
В настоящее время выпускается в Англии. Применяется для стрель-
бы по животным массой до 500 кг.
Модификацией этого патрона является военный патрон 8x56 R
Hungarian Mannlicher, который имеет и другое название — 8X52 R
Hungarian, присвоенное ему для того, чтобы не смешивать с охот-
ничьим патроном 8X56 Mannlicher Schonauer. Патрон был принят на
вооружение венгерской армии в 1931 г. под названием М31 и состоял
на вооружении до 1940 г. Использовался с венгерскими винтовками
мод. 35 и пулеметами мод. 31, а также австрийскими винтовками
мод. 95 и пулеметами мод. 30.
Основные характеристики патрона: длина патрона 77 мм, длина
гильзы 56 мм, масса патрона 23,8 г, масса пули 10 г, начальная ско-
рость пули 620 м/с, дульная энергия 308 кгс • м. Используется для охо-
ты на животных массой до 500 кг.
8X51 Mauser
8X51 R Mauser
8-мм охотничий патрон «Маузер»
(рис. 225)
Патрон выпущен фирмой Mauser в 1888 г. Использовался с кара-
бинами моделей А, К, М, выпускавшимися той же фирмой, а также
с комбинированными ружьями. В настоящее время под этот патрон
производится карабин «Mauser» мод. Original. Патрон выпускается
в ФРГ. Применяется для стрельбы по животным массой до 250 кг.
94
Рис. 226.
8X54 Krag-Iorgensen 8-мм патрон «Краг-Иоргенсен»
(рис. 226)
Патрон создан на основе шведско-норвежского военного патрона
6,5x55. Используется в основном в скандинавских странах в качест-
ве спортивного п охотничьего. В качестве охотничьего применяется для
стрельбы по животным, массой до 500 кг.
95
8X56 mm
8x56 Mannlicher Schonauer
Рис. 227.
8-мм охотничий патрон «Маннлихер Шё-
науер» (рис. 227)
109
Патрон 8X56 mm выпущен в Австро-Венгрии в 1908 г. как охотни-
чий и спортивный. Был широко распространен и изготовлялся рядом
фирм. Использовался с различными винтовками и карабинами, напри-
мер «Mannlicher Schonauer» мод. 31, «Mauser» мод. 35 и др. В настоя-
щее время оружие для него не выпускается, но патрон продолжает
выпускаться (ЧССР, Англия). Он применяется для охоты на животных
массой до 300 кг.
96
Рис. 228.
8-мм (7,92) патроны «Маузер»
8-мм шведский патрон
(рис. 228)
8X57
8 mm Mauser
7,92 mm Mauser
7,9X57
8X57 S
8X57 JS
8X57 R
8X57 JR
8X57 JRS
DWM 88
DWM 88 А
DWM 366
DWM 560
DWM 561
DWM 571
GR 362
8X63
8 mm Swedish
8 mm Swedisch — Bofors
Патрон выпущен фирмой Mauser в качестве военного для пехотной
винтовки мод. 1888 г. той же фирмы, которая потом была заменена
винтовкой мод. 98. Находился на вооружении армий ряда государств.
Применялся в первой и второй мировых войнах.
Первоначально в патроне использовалась оболочечная пуля диа-
метром 8,08 мм с закругленной вершинкой. В 1905 г. она была замене-
на пулей диаметром 8,2 мм с острой вершинкой. В связи с этим
110
в обозначение нового патрона была введена латинская буква S (от
немецкого spitzen type — остроконечного типа), которой затем стали
обозначать все типы пуль, независимо от их формы, но имеющие диа-
метр 8,2 мм. Наряду с военным использованием патрон стал приме-
няться в качестве охотничьего. Для этого он начал снаряжаться соот-
ветствующим типом пуль и в его обозначение была введена латинская
буква J (от немецкого Jagd—охота). Разновидностью патрона явился
его вариант с фланцевой гильзой, разработанный под соответствующую
конструкцию охотничьего оружия и обозначаемый латинской буквой R
(от немецкого Rand — край, рант, кайма). В настоящее время под
патрон 8X57 J выпускается «Mauser» мод. 66, под патрон 8X57 JS—
«Akah Merkur»; «Steyr Mannlicher» моделей M и SL; «Mauser» —
мод. 98 К; «Frankonia» мод. Favorit; «Voere-Waffen» мод. Europa-Lu-
xus. Под патрон 8x57 JRS выпускается также оружие ряда моделей.
Выпускались следующие военные варианты патрона 7,92 мм:
винтовочный патрон с тяжелой пулей (7,9 mm Patrone s. S.);
винтовочный патрон с бронебойной пулей, имеющей нормальный
стальной сердечник (7,9 mm Patrone S. m. К.);
винтовочный патрон с практической бронебойно-трассирующей пу-
лей *, имеющей малый стальной сердечник и самоликвидирующее уст-
ройство (7,9 mm Patrone S. m. К. Gl’spur Ub.m.Zerl.);
винтовочный патрон с бронебойно-трассирующей пулей1 2, имеющей
укороченный стальной сердечник (7,9 mm Patrone S. m. К- L’spur);
винтовочный патрон с практической бронебойно-трассирующей2
пулей, имеющей малый стальной сердечник и самоликвидирующее
устройство (7,9 mm Patrone S.m. К L’spur Ub. m. Zel.);
винтовочный патрон с бронебойно-трассирующей1 пулей, имеющей
укороченный стальной сердечник (7,9 mm Patrone S.m. К. Gl’spur);
винтовочный патрон с бронебойной пулей, имеющей карбид-вольф-
рамовый сердечник (7,9 mm Patrone S. m. К. H.);
винтовочный патрон с бронебойно-зажигательной пулей, имеющей
стальной сердечник и фосфор (7,9 mm Patrone Р. m. К.);
винтовочный патрон с пулей, имеющей железный сердечник (7.9 mm
Patrone S. m. E.);
винтовочный патрон с пристрелочной пулей (7,9 mm В. — Patrone);
винтовочный патрон с легкой пулей (7,9 mm Patrone 1. S.);
винтовочный патрон с легкой трассирующей2 пулей (7,9 mm Patro-
ne 1. S. L’spur);
улучшенный винтовочный патрон с бронебойно-трассирующей2 пу-
лей, имеющей нормальный сердечник (7,9 mm Patrone S. m. К. v.);
улучшенный винтовочный патрон с бронебойно-трассирующей2 пу-
лей, имеющей укороченный сердечник (7,9 mm Patrone S. m. К. L’spur
100/600—v.);
улучшенный винтовочный патрон с бронебойно-трассирующей1
пулей, имеющей укороченный сердечник (7,9 mm Patrone S. m. К-
Gl’spur — v.);
улучшенный винтовочный патрон с бронебойно-зажнгательно-трас-
сирующей2 пулей, имеющей стальной сердечник и фосфор (7,9 mm
Patrone Р. m. К. — v.);
улучшенный винтовочный патрон с пристрелочной пулей (7,9 mm
В — Patrone — v.)3.
Патрон 8X57 J выпускается в ФРГ, Англии, ЧССР, Швеции; патрон
8X57JS — в ФРГ, Англии, ЧССР, Швеции, Финляндии, Бельгии; пат-
рон 8x57 JR—в ФРГ, ЧССР, Швеции; патрон 8X57 JRS — в ФРГ,
1 Трассер из тлеющего состава.
2 Трассер из огневого состава.
3 Улучшенные винтовочные патроны предназначены для авиационных пулеметов.
111
ЧССР, Швеции. Bice охотничьи разновидности патрона используются
для стрельбы по животным массой до 500 кг.
К патронам этой группы относится также шведский патрон 8X63,
принятый на вооружение в 1932 г. и первоначально предназначавший-
ся для пулеметов «Browning» и «Bofors». Позднее под него изготовля-
лась винтовка М-40 (типа «Mauser»), а также переделывались спор-
тивные винтовки. Он был распространен только в скандинавских стра-
нах. В настоящее время не выпускается.
От патронов 8X57 он отличается более длинной (62,8 мм) гилы
зой. Снаряжался тяжелой оболочечной пулей массой 14,1 г, имевшей
начальную скорость 760 м/с и дульную энергию 417 кгс-м.
97
Рис. 229.
8-мм охотничий патрон (рис. 229)
8X57 R/.360
.360/8x57 R
360/57/8 m Rand
3x57 Express 360
360X57X8 n° 2
Патрон выпущен в Германии примерно в 1900 г. В нем использова-
лась гильза устаревшего в настоящее время английского патрона .360
Nitro Express, дульце которого было уменьшено до диаметра пули, рав-
ного 8,05 мм. В соответствии с этим в названии патрона сохранено
обозначение прежнего калибра. Этот патрон не следует смешивать с
хорошо известным патроном 8X57, так как они отличаются по раз-
мерам. Диаметр корпуса гильзы и фланца у патрона 360/8Х57 R—
10,8 мм, а у патрона 8X57—11,8 мм. В начале столетия под патрон
360/8X57 R фирмой Sauer выпускалось комбинированное охотничье
оружие — трехствольное и двуствольное с вертикальным расположе-
нием стволов. В настоящее время оружие под него не производится, но
патрон выпускается в ЧССР. Применяется для стрельбы по животным
массой до 500 кг.
98
Рис. 230.
8-мм патрон «Краг» (рис. 230)
8X58 R Krag
Патрон был принят на вооружение датской армии в 1889 г. Исполь-
зовался с винтовкой «Krag-Iorgensen» мод. 89. Первоначально снаря-
жался ступенчатой пулей массой 15,4 г. В 1908 г. она была заменена
пулей массой 12,7 г с острой вершинкой. В скандинавских странах
используется также в качестве спортивного и охотничьего патрона.
В настоящее время выпускается в Швеции. В качестве охотничьего
применяется для стрельбы по животным массой до 500 кг.
112
99
Рис. 231.
8X58 R Sauer 8-мм охотничий патрон «Зауер»
8X58 RSSC (рис. 231)
Патрон выпущен фирмой Sauer в конце прошлого столетия. Снаря-
жался дымным, а затем бездымным порохом. Хорошо известен в Евро-
пе. Используется в основном с однозарядными винтовками и комби-
нированным оружием. От аналогичного патрона 8X48 R Sauer отли-
чается только длиной гильзы. Выпускается в ЧССР и Швеции. Исполь-
зуется для стрельбы с коротких дистанций по животным массой до
250 кг.
100
Рис. 232.
8-мм охотничий патрон «Маузер*
(рис. 232)
8X60
8X60 Mouser
8X60 R Mauser
8X60R:
8X60 S
8X60 RS
Патрон выпущен фирмой Mauser примерно в 1920 г. Имеет фланце-
вый и бесфланцевый варианты. Снаряжается пулями двух диаметров
аналогично патрону 7,92 mm Mauser (см.) и двумя типами метатель-
ного заряда: стандартным и усиленным. С последним из них патрон по
мощности приближается к патрону .300 Holland & Holland.
Используется с винтовками «Mannlicher Schonauer» мод. 52; «Mau-
ser» мод. Original и др. Патрон 8x60 S выпускается в Бельгии, ФРГ,
ЧССР. Патроны 8x60 R и 8X60 RS — в Бельгии. Применяются для
стрельбы по животным массой до 500 кг.
101
Рис. 233.
8-мм охотничий патрон Бреинеке
(рис. 233)
8x64 Вгеппекеы
8X65 R Вгеппеке
8X64 S
8X65 RS
Патрон разработан В. Бреннеке и выпущен в Германии примерно в
1912 г. Имеет фланцевый и бесфланцевый варианты. Снаряжается пу-
лями двух диаметров: 8,08 мм и 8,2 мм — тип S. Пояснение об этом обо-
8—0184
113
значении проведено при описании патрона 7,92 mm Mauser. Под рас-
сматриваемый патрон были выпущены винтовки «Brenneke», «Walther»
и ряд комбинированных ружей. В настоящее время выпускаются: кара-
бины «Вгпо» мод. ZKK600; «Frankonia» моделей 700, 702 и др. Патро-
ны 8X64 S выпускаются в ЧССР и ФРГ. Применяются для стрельбы
по животным массой до 500 кг.
102
Рис. 234.
8XG8 S Magnum 8-мм (8,2-мм) охотничий патрон-
магнум (рис. 234)
Патрон был выпущен в Германии в 1940 г. После имевшегося пере-
рыва производство патрона возобновлено. В настоящее время он выпу-
скается только с пулей типа S. Пояснение об этом обозначении приве-
дено в описании патрона 7,92 mm Mauser. Под рассматриваемый пат-
рон производятся винтовки «Mannlicher Schonauer» мод. 72 L/M,
«Akah Merkur», «Frankonia» мод. Safari, «Mauser» мод. 66, «Sauer»
мод. 80 и др. Патрон выпускается в ФРГ. Применяется для стрельбы
по животным массой до 500 кг.
103
Рис. 235.
8-мм охотничий патрон с высокой на-
чальной скоростью пули (рис. 235)
8X72 R
8X72 RSS
8,15X72
8,15X72 VELO
8,18X72
8,2X72 R
8,2X72 R Sauer
.360/8 X 72 R
.360/8,2X72 R
Патрон выпущен в Германии примерно в 1910 г. В нем использова-
лась гильза патрона 9,3X72 R, которая была обжата на конус до диа-
метра дульца под пулю калибра 8,2 мм. Поскольку в пределах произ-
водственного допуска диаметр пули мог быть 8,15 мм; 8,18 мм; 8,2 мм,
в обозначении патрона встречаются соответствующие числа. В настоя-
щее время патрон обозначается преимущественно по калибру оружия—
8 мм. Число .360, входящее в обозначение патрона, свидетельствует,
что диаметр корпуса гильзы у фланца такой же, как у старого англий-
ского патрона .360 Nitro Express, т. е. 10,8 мм. В начале столетия фир-
мой Sauer под патрон 8X72 R выпускалось комбинированное трех- и
двуствольное оружие. В настоящее время оружие под этот патрон не
производится, но он выпускается в ЧССР. Применяется для стрельбы
по животным массой до 500 кг.
114
104
Рис. 236.
,318 Westley Richards Nitzo Express
.318 Rimless Nitro Express
Охотничий патрон «Вестли Ричардс»
калибра .318 с высокой начальной ско-
ростью пули (рис. 236)
Патрон выпущен фирмой Westley Richards в 1910 г. для магазин-
ных винтовок той же фирмы. Вскоре под него стало производиться
охотничье оружие и другими оружейными предприятиями. Патрон вы-
пускается в Англии. Применяется для стрельбы по животным массой
до 250 кг.
105
Рис. 237.
.32 Remington
.32 Remington Automatic
Охотничий патрон «Ремингтон» калиб-
ра .32 (рис. 237)
Патрон выпущен фирмой Remington в 1906 г. По существу, являет-
ся бесфланцевым вариантом патрона .32 Winchester Special. Первона-
чально предназначался для самозарядной винтовки «Remington» мод. 8.
Затем под него стали выпускать и другие, несамозарядные винтовки.
В настоящее время патрон выпускается в США и Канаде. Применяется
для стрельбы по животным массой до 200 кг.
106
Рис. 238.
.32 Winchester Special
.32 Special
Охотничий улучшенный патрон «Вин-
честер» калибра .32 (рис. 238)
Патрон выпущен фирмой Winchester в 1895 г. под винтовку мод. 94
той же фирмы. Впоследствии эта фирма, а затем и фирма Marlin ста-
ли основными поставщиками оружия под данный патрон. В настоящее
время патрон выпускается в США. Применяется для стрельбы по жи-
вотным массой до 200 кг.
115
107
.32—20 Winchester
.32 WCF
.32—20 WHW
.32—20 Winchester High Velocity
.32 Colt Lighting Magazine Rifle
.32 C L M R
.32 Marlin
8X33 (cal. № 32) Winchester
8,0X33,0 Winchester 32
GR 942
Рис. 239.
Охотничий патрон «Винчестер» калиб-
ра .32 (рис. 239)
Патрон выпущен фирмой Winchester в 1882 г. Вскоре получил рас-
пространение, и практически все американские оружейные фирмы ста-
ли выпускать под него однозарядные магазинные и самозарядные вин-
товки. Тот же патрон, но с несколько уменьшенным давлением поро-
ховых газов стал использоваться с револьверами «Colt», «Smith &
Wesson», «Bayard».
До настоящего времени патрон снаряжается свинцовой безоболо-
чечной пулей. Выпускается в США, Англии. Применяется для стрельбы
по животным массой до 100 кг.
.32—40 Патрон калибра .32 (рис. 240)
.33—40
.32—40 W С F
.32—40 Winchester
.32—40 Marlin*
.32—40 Ballard
Патрон выпущен в 1884 г. в США для спортивной целевой стрельбы
из однозарядной винтовки. Затем стал использоваться и в качестве
охотничьего. После 1940 г. оружие под него не изготовляется.
Более поздний вариант патрона известен под названием .33-40. Вы-
пускается в Англии. В качестве охотничьего используется для охоты
на животных массой до 200 кг.
109
Рис. 241.
8,15X46 R 8,15-мм патрон (рис. 241)
Патрон выпущен в Германии в 1890—1900 гг. Первоначально сна-
ряжался свинцовой безоболочечной пулей и широко использовался в
Германии и Австрии для спортивной целевой стрельбы. Одновременно
получил распространение в качестве охотничьего. Используется с одно-
зарядными, магазинными винтовками и комбинированным оружием.
В настоящее время снаряжается полуоболочечной пулей с плоской вер-
116
шппкой. Выпускается в ФРГ. В качестве охотничьего применяется для
стрельбы по животным массой до 100 кг.
110
8,2X66
8,2 X 66м
8,2-мм охотничий патрон
(рис. 242)
Рис. 242.
Патрон разработан в СССР. С 1953 г. по 1962 г. выпускался со
свинцовой безоболочечиой пулей. С 1962 г. по 1978 г. выпускался мо-
дернизированный патрон с полуоболочечной -пулей экспансивного дей-
ствия и усиленным метательным зарядом. Использовался с карабинами
КО-8,2, КО-8.2М, «Лось». Применялся для стрельбы по животным мас-
сой до 150 кг.
111
Рис. 243.
Охотничий патрон Джеффери калибра
.333 с высокой начальной скоростью
пули (рис. 243)
.333 Jeffery
.333 Rimless Nitro Express
Патрон выпущен в Англии в 1911 г. Имел фланцевый и бесфланце-
вый варианты. Первоначально предназначался только для магазинных
винтовок «Jeffery», но затем под него стало изготовляться и другое
оружие, в частности винтовка «Mauser». В настоящее время в Англии
выпускается только бесфланцевый вариант патрона. Выпуск фланцевого
варианта прекращен в 70-х годах.
Патрон применяется для стрельбы по крупным европейским, азиат-
ским и африканским животным.
112
Рис. 244.
Охотничий патрон — магнум «Винче-
стер» калибра .338 (рис. 244)
.338 Winchester Magnum
.338 Winchester
.338 Magnum
Патрон выпущен фирмой Winchester в 1958 г. Относительно долгое
время использовался только с винтовкой мод. 70 Alaskan, выпускаемой
той же фирмой. Затем стал использоваться и с некоторыми другими
винтовками: «Remington» мод. 700, «Browning HP», «Steyr Mannlicher»
мод. S.
Патрон выпускается в США, Бельгии, Финляндии. Применяется для
стрельбы по животным массой до 500 кг.
117
113
Рис. 245.
Охотничий патрон — магнум «Вэзерби»
калибра .340 (рис. 245)
.340 Weatherby Magnum
.340 Weatherby
.340 Magnum
Патрон выпущен фирмой Weatherby’s Inc. в 1962 г. Под него той же
фирмой выпускаются магазинные винтовки с продольно-скользящим
поворотным затвором. Патрон выпускается в США. Применяется для
стрельбы по крупным африканским животным.
114
.348 Winchester
.30 W С F
Рис. 246.
Охотничий патрон «Винчестер» калибра
.348 (рис. 246)
Патрон выпущен фирмой «Winchester» в 1936 г. для винтовки ее из-
готовления мод. 71. В 1958 г. производство винтовки было прекраще-
но, но патрон продолжает выпускаться. Он применяется для охоты на
животных массой до 500 кг.
115
.35 Remington
.35 Browning
.35 Remington Autoloading
Рис. 247.
Охотничий патрон «Ремингтон» калиб-
ра .35 (рис. 247)
Патрон выпущен фирмой Remington в 1908 г. Той же фирмой под
него выпущены винтовки мод. 8, мод. 14, мод. 141, мод. 81, мод. 760.
Кроме того, иод него выпущены винтовки «Winchester» мод. 70, «Mar-
lin» мод. 336 и др. Патрон выпускается в США. Применяется для
стрельбы по животным массой до 200 кг.
116
Рис. 248.
Охотничий патрон «Винчестер» калибра
.35 с высокой начальной скоростью пу-
ли (рис. 248)
.35 Winchester
.35 Winchester Express
.35 W С F
118
Патрон выпущен фирмой Winchester в 1903 г. Использовался с вин-
товкой мод. 95 той же фирмы, винтовкой «Remington-Lee» и др.
В 1936 г. производство патрона в США было прекращено. С 1962 г.
патрон выпускается в Англии и Бельгии. Применяется для стрельбы по
животным массой до 200 кг.
117
.350 Remington Magnum
Рис. 249.
Охотничий патрон — магнум «Реминг-
тон» калибра .350 (рис. 249)
Патрон выпущен фирмой Remington в 1965 г. для карабина
мод. 600 той же фирмы. Другое оружие под него неизвестно. Патрон
продолжает выпускаться в США. Применяется для стрельбы по жи-
вотным массой до 200 кг.
I
118
Рис. 250.
.351 Winchester Self-loading
.351 Winchester Self-loading Center Fire
.351 Winchester S L C F
Патрон «Винчестер» калибра .35 к са-
мозарядной винтовке (рис. 250)
Патрон выпущен фирмой Winchester в 1907 г. для замены прежнего
менее мощного патрона .35 Self-loading. Первоначально использовался
с самозарядной винтовкой «Winchester» мод. 07, а затем и с другими
винтовками. Получил распространение в полиции и службах охраны.
Ограниченно применялся в первой и второй мировых войнах. В конце
50-х годов выпуск оружия под этот патрон был прекращен, но патрон
продолжает изготовляться в США, Англии, Канаде. В качестве охот-
ничьего он используется для стрельбы по животным массой до 100 кг.
119
Рис. 251.
9X53
9-мм охотничий патрон (рис. 251)
Патрон разработан в СССР и выпускается отечественной промыш-
ленностью с 1962 г. Снаряжается полуоболочечной пулей экспансивно-
го действия с величиной оголения сердечника 4,2 мм. Используется с
119
магазинными и самозарядными карабинами: КО-9-1, «Лось», «Мед-
ведь», «Медведь-2», СОК-9, МЦ 19-09, МЦ 19-09П и комбинированны-
ми ружьями: двуствольными — ТОЗ-55 «Зубр», МЦ5-29, МЦ 10-09,
МЦ7-09, МЦ10-09, МЦ109-09 и трехствольнымп — МЦ30-09, МЦЗО-12.
Применяется для стрельбы по животных массой до 250 кг.
9X56 Mannlicher Schonauer
Рис. 252.
9-мм охотничий патрон «Маннлихер
Шёнауер» (рис. 252)
Патрон появился в 1900—1905 гг. Выпускался в Европе и США.
В 1940 г. выпуск патрона в США прекращен.В настоящее время пат-
рон выпускается в ЧССР и Англии. Применяется для стрельбы по жи-
вотным массой до 250 кг.
121
Рис. 253.
9-мм охотничий патрон «Маузер»
(рис. 253)
9X57 Mauser
9X57 R Mauser
DWM 491А
Патрон выпущен фирмой Mauser в 1888 г. Имеет фланцевый и бес-
фланцевый варианты. Выпускался в Европе и США. Широко исполь-
зовался во многих странах. В настоящее время используется с кара-
бином «Mauser» мод. Original. Выпуск патрона в США прекращен в
1939 г. В настоящее время патрон 9X57 выпускается в Англии, а пат-
рон 9X57R — в Бельгии. Применяется для стрельбы по животным мас-
сой до 500 кг.
122
9X64
9-мм охотничий патрон
(рис. 254)
Рис. 254.
Патрон разработан в СССР и выпускался отечественной промыш-
ленностью в течение 1961—1962 гг. Имел полуоболочечную пулю экс-
пансивного действия с величиной оголения сердечника 5 мм. Исполь-
зовался с магазинным карабином Б-9. Применялся для стрельбы по
животным массой до 500 кг.
120
123
9X74
9-мм охотничий
патрон (рис. 255)
Рис. 255.
Патрон разработан в СССР и выпускается отечественной промыш-
ленностью с 1974 г. Снаряжается полуоболочечной пулей экспансивно-
го действия. Используется с комбинированным двуствольным ружьем
ТОЗ-55 «Зубр». Применяется для стрельбы по животным массой до
500 кг.
124
Рис. 256.
.358 Norma Magnum Охотничий патрон — магнум «Норма»
калибра .358 (рис. 256)
Патрон разработан и выпущен фирмой Norma Projektilfabrik в
1959 г. Под него изготовляются винтовки «Schultz & Larsen» мод. 65,
«Husqvarna Mauser», «Frankonia» мод. Safari, «Вгпо» мод. ZKK 602
и др. Патрон изготовляется только этой фирмой и в основном для
продажи в США.
Применяется для охоты на животных массой до 500 кг.
125
.358 Winchester
8,8 mm Win.
8,8X51
Рис. 257.
Охотничий патрон «Винчестер» калибра
.358 (рис. 257)
Патрон выпущен фирмой Winchester в 1955 г. В Европе известен
как 8,8X51. Используется с винтовками и карабинами «Winchester»
моделей 70, 80; «Mannlicher Schonauer» и др. Производится в США,
Швеции. Применяется для стрельбы по животным массой до 300 кг.
126
Рис. 258.
9,3-мм охотничий патрон «Маузер»
(рис. 258)
9,3X57 Mauser
121
Патрон выпущен фирмой Mauser примерно в 1910 г. Используется
с винтовками той же фирмы «Mannlicher» и др. От патрона 9x57 Mau-
ser отличается только диаметром пули. В настоящее время выпускает-
ся в Финляндии, Швеции. Применяется для стрельбы по животным
массой до 500 кг.
127
Рис. 259.
9,3-мм охотничий патрон «Маузер*
(рис. 259)
9,3X62 Mauser
9,3 mm Mauser
.366 Mauser
Патрон выпущен фирмой Mauser в 1905 г. Использовался с винтов-
ками «Mauser», «Browning» и др. в Европе, Африке, США. В настоящее
время под него выпускаются винтовки «Frankonia» мод. «Safari»,
«Steyr Mannlicher» мод. М., «Вгпо» мод. ZKK 600 и др. Патрон вы-
пускается в ФРГ, Швеции, ЧССР, Бельгии. Применяется для стрельбы
по животным массой до 500 кг.
128
Рис. 260.
9,3X64 Brenneke 9,3-мм охотничий патрон Бреннеке
9,3X64 (рис. 260)
Патрон разработан В. Бреннеке и появился в Германии около
1910 года. Предназначен для использования с магазинными винтовка-
ми, имеющими продольно-скользящий поворотный затвор. Получил рас-
пространение в Европе и Африке. В настоящее время под этот патрон
производятся винтовки: «Frankonia» мод. «Safari», «Akah Merkur»,
«Steyr Mannlicher» мод. S, «Mauser» мод. 66. «Mannlicher Schonauer»
мод. T и др. Патрон выпускается в ФРГ. Применяется для стрельбы
по животным массой до 500 кг.
129
Рис. 261.
9,3X72 R 9,3-мм охотничий патрон «Зауер»
(рис. 261)
Патрон принадлежит к группе патронов, выпущенных фирмой Sau-
ers 1890г.: 9.3X48R; 9.3X57R; 9.3X70R; 9.3X72R; 9.3X80R; 9.3X82R.
122
Несмотря на то, что патроны имели гильзы разной длины, они мало раз-
личались по мощности и другим внешнебаллистическим характеристи-
кам. Предназначались они для однозарядных винтовок и комбинирован-
ного оружия. В приведенном ассортименте выпускались примерно до
1939 года. В настоящее время изо всей этой группы патронов по имею-
щимся снедениям производится только патрон 9.3X72R. Патрон при-
меняется для стрельбы по животным массой до 250 кг.
130
Рис. 262.
9,3-мм охотничий патрон (рис. 262)
9,3X74 R
Патрон появился в Германии примерно в 1900 г. Использовался с
однозарядными, двуствольными винтовками и комбинированным ору-
жием. Получил широкое распространение, но затем производство ору-
жия под него было прекращено. В настоящее время оно возобновлено.
Под него производятся: «Неут-Drilling», «Suhler-Drilling», «Karntner-
Bockdoppelbiiche» и др. Патрон выпускается в ЧССР, Бельгии, ФРГ.
Применяется для стрельбы по животным массой до 500 кг.
131
Рис. 263.
.369 Purdey Охотничий патрон Пёди калибра .369
.369 Nitro Express с высокой начальной скоростью пули
(рис. 263)
Патрон выпущен в Англии примерно в 1922 г. для использования с
двуствольными винтовками. Находится в обращении. Применяется для
стрельбы по крупным животным.
132
Рис. 264.
9,5x57 Mannlicher Schonauer
9,5 mm Mannlicher Schonauer
9,5X56
9,5X56,7
.375 Nitro Express Rimless
Nitro Express Rimless 2,/4/z
9,5-mm охотничий патрон «Маннлихер
Шёнауер» с высокой начальной скоро-
стью пули (рис. 264)
123
натрин выпущен в Австрии в iuiu г. для использования с винтов-
ками И1карабинами «Mannlicher Schonauer». По имеющимся сведениям,
оружие сейчас под пего не производится, но до недавнего времени пат-
рон выпускался в Англии. Применяется для стрельбы по животным
массой до 500 кг.
133
Рис. 265.
.375 Holland & Holland Nitro Express
.375 Holland & Holland Magnum
Охотничий патрон «Голланд и Голланд»
калибра .375 с высокой начальной ско-
ростью пули (рис. 265)
Патрон выпущен фирмой Holland & Holland в 1912 г. Явился одним
из предшественников других, более поздних патронов типа магнум. Ис-
пользуется с винтовками «Mauser», «Griffin & Howe», «Winchester»,
«Remington», «Sako», «Steyr Mannlicher», «Mannlicher Schonauer» и др.
Считается одним из лучших патронов для охоты на африканских жи-
вотных. Выпускается в Англии, ФРГ, Швеции, США. Применяется для
стрельбы по животным массой до 500 кг.
134
Рис. 266.
Охотничий патрон — магнум «Вэзерби»
калибра .375 (рис. 266)
.375 Weatherby Magnum
.375 Weatherby
Патрон был выпущен фирмой Weatherby’s Inc. в 1944—1945 гг. Ис-
пользуется с винтовками той же фирмы. Не получил широкого распро-
странения, но находится в обращении. Применяется для стрельбы по
крупным африканским животным.
135
Рис. 267.
Охотничий патрон — магнум «Вэзерби»
калибра .378 (рис. 267)
.378 Weatherby Magnum
.378 Weatherby
.378 Magnum
124
Патрон выпущен фирмой Weatherby’s Inc. в 1953 г. под винтовки
той же фирмы с продольно-скользящим поворотным затвором. Другие
изготовители .не выпускают оружие под этот патрон.
Патрон применяется для охоты на крупных толстокожих африкан-
ских животных.
Рис. 268.
.38—40 Winchester
.38—40 WCF
.38—40 Colt Lighting Magazine Rifle
.38—40 CLMR
.38—40 Dominion
.38 Marlin;
10.1X33/cal. № 38/Winchester
10.1X33.0 Winchester 38
Охотничий патрон «Винчестер» калибра
.38 (рис. 268)
Патрон выпущен фирмой Winchester в 1874 г. для винтовки ее из-
готовления мод. 73. Позднее использовался с другими винтовками как
этой, так и других фирм (Remington, Marlin и др.). Фирмой Colt под
этот патрон выпущен револьвер. После 1937 г. выпуск винтовок пре-
кращен и патрон выпускается в настоящее время только для револьве-
ров. Применяется для стрельбы с коротких дистанций по животным
массой до 100 кг.
137
.38—55 Winchester & Ballard
.38—55 Winchester
.38—55 Ballard, Marlin & Winchester
.38—55 WCF
Рис. 269.
Спортивный патрон «Винчестер — Бал
лард» калибра .38 (рис. 269)
Патрон выпущен в США в 1884 г. для целевой стрельбы на 300 яр-
дов (273 м). Применялся с винтовками «Ballard Perfection» № 4,
«Union Hill» № 8, «Marlin» мод. 93, «Winchester» мод. 94, «Remington-
Lee» и др. С 1940 г. винтовки под этот патрон промышленностью не
выпускаются, но он находится в обращении.
138
Рис. 270.
10,15-мм военный патрон «Маузер*
(рис. 270)
10,15X63 R Mauser
125
Патрон был принят на вооружение сербской армии в 1878 г. Ис-
пользовался с винтовками «Mauser» моделей 71/84 и 78/80. Ограничен-
но применялся во время второй мировой войны.
139
Рис. 271.
Охотничий патрон калибра .350 с высо-
кой начальной скоростью пули (рис. 271)
.400/.350 Nitro Express
Патрон выпущен в Англии в 1899 г. Использовался с однозарядны-
ми, двуствольными и магазинными винтовками Rigby. До появления
патрона .375 Holland & Holland был широко распространен. В настоя-
щее время оружие под него не производится, но патрон находится в
обращении. Выпускается в Англии. Применяется для стрельбы по круп-
ным африканским животным.
140
Рис. 272.
10,75-мм охотничий патрон «Маузер*
(рис. 272)
10,75X68 Mauser
10,75X68
Патрон выпущен фирмой Mauser примерно в 1920 г. Сначала ис-
пользовался с винтовкой мод. А той же фирмы, затем также с винтов-
ками «Dumoulin», «Browning», «Mauser» мод. Original. Выпускается
в ФРГ, Англии. Применяется для стрельбы по крупным животным,
включая слона.
141
Рис. 273.
Охотничий патрон Джеффери калибра
.404 с высокой начальной скоростью
пули (рис. 273)
.404 Jeffery Nitro Express
.404 Rimless Nitro Express
10,75X73
Патрон выпущен в Англии в 1910 г. Сначала использовался с вин-
товками «Jeffery», потом также и с другим оружием: «FN Mauser»,
«Dumoulin», «Вгпо» мод. ZKK 602. Патрон- находится в обращении.
Применяется для стрельбы по крупным африканским и индийским жи-
вотным.
126
142
Рис. 274.
.416 Rigby Охотничий патрон Ригби калибра .416
(рис. 274)
Патрон разработан Д. Ригби и выпущен в Англии в 1911 г. По су-
ществу, является модернизированным вариантом патрона. 404 Jeffery.
По мощности примерно соответствует патрону .458 Winchester Magnum.
Использовался с двуствольными и магазинными винтовками. В насто-
ящее время под него изготовляется карабин «Frankonia» моделей 700
и Safari. Патрон выпускается в Англии. Применяется для стрельбы по
крупным и опасным африканским животным.
143
Рис. 275.
.43 Berdan
10,75X58 R Berdan
10,75X58 R
Патрон к 4,2—линейной винтовке «Бер-
дан» (рис. 275)
Патрон был принят на вооружение русской армии в 1868 г. Ис-
пользовался с однозарядными винтовками с откидывающимся затвором
«Бердан-1» (обр. 1870 г.), которой было присвоено официальное назва-
ние «малокалиберная стрелковая винтовка Бердан нумер первый» и
«Крика» мод. 69, а затем с однозарядной винтовкой со скользящим за-
твором «Бердан-П» (обр. 1868 г.), имевшей следующие варианты: пе-
хотная винтовка, драгунская винтовка, казачья винтовка, кавалерий-
ский карабин. В соответствии с этим, и патрон имел два варианта: для
пехотной винтовки и для драгунского, казачьего и кавалерийского об-
разцов. Внешнее различие этих патронов заключалось в том, что оберт-
ка пули пехотного патрона была из белой бумаги, а остальных — из ро-
зовой. Заряд селитроугольного пороха для пехотной винтовки состав-
лял 5 г, для остальных — 4,2 г. Масса иуль одинакова 24,0—24,2 г.
Патрон состоял на вооружении до перевооружения армии винтов-
кой обр. 1891 г.
11,15X60 R Mauser 11,15-мм патрон «Маузер» (рис. 276)
.43 Mauser
11 nun М71 Mauser
11 inm M71 Mauser
11 mm M71/84 Mauser
11 mm Mauser
DWM 41
127
Патрон был принят на вооружение германской армии в 1871 г. Ис«
пользовался с винтовкой «Mauser» мод. 71, а затем мод. 71/84. Вместе
с тем получил распространение в качестве Охотничьего. В настоящее
время выпускается в Англии с дымным и бездымным порохом и в Ка-
наде с бездымным порохом. В качестве охотничьего применяется для
стрельбы по животным массой до 500 кг.
145
Рис. 277.
.44—40 Winchester Патрон «Винчестер» калибра .44 (рис.
.44—40 Colt Lighting Magazine Rifle 277)
.44—40 CLMR
.44—40 Marlin
.44—40 Winshester, Marlin & Colt
.44 Game Getter
.44 Marlin
.44 WCF
.44 Remington
10,2X32 Winchester-Colt
И1ЯУЧ9 P
1 O’,8X34 R (DWM 149)
10,8X33,8 R (DWM329)
DWM 149 (Winchester)
DWM 329 (Colt)
GR 191
GR 967
Патрон выпущен фирмой Winchester в 1873 г. для ее винтовки мо-
дели того же года. Вскоре под него были выпущены револьвер «Colt»
и винтовки «Colt-Burgess», «Colt Lighting», «Remington», «Marlin»
и др. Патрон широко использовался в качестве военного, полицейского,
охотничьего в конце прошлого и начале нынешнего столетия. В 1937 г.
прекратился выпуск винтовок под этот патрон, а в 1942 г. — выпуск
револьверов. Однако патрон продолжает выпускаться в США в вари-
анте, предусматривающем использование с револьверами. Для винто-
вок используются или такие патроны, или патроны ручного снаряже-
ния. В качестве охотничьего патрон применяется для стрельбы по жи-
вотным массой до 300 кг.
146
444 Marlin
Рис. 278.
Охотничий патрон «Марлин» калибра
.44 (рис. 278)
128
Патрон выпущен фирмой Remington в 1964 г. Под него была скон-
струирована винтовка «Marlin» мод. 336 с рычажным управлением за-
твором, двурядным магазином и микронарезами канала ствола. Пат-
рон до настоящего времени выпускается в США. Применяется для
стрельбы по животным массой до 500 кг.
147
Рис. 279.
.45—70 Government Официальный патрон США калибра .45
.45—70 U S Government (рис. 279)
.45—70 Winchester High Velocity
.45—70
.45—70—500
.45—70—350 WCF
.45—70—330 WCF
.45—55—405 U S Government Carbine
Патрон состоял на вооружении армии США с 1873 по 1892 гг. Ис-
пользовался с винтовкой «Springfield». В 1892 г. он был заменен в ар-
мии патроном .30-40 Krag. Вместе с тем патрон .45-70 Government ши-
роко использовался в США в качестве охотничьего. Под него выпуска-
лись однозарядные и магазинные винтовки: «Remington», «Remington-
Keene», «Remington-Lee», «Marlin», «Hotchkiss», «Winchester» и др.
После 1930 г. оружие под него не производится, но патрон до настоя-
щего времени продолжает выпускаться в США. В качестве охотничьего
применяется для стрельбы по животным массой до 500 кг.
148
.450/400 Nitro Express (3")
Рис. 280.
Охотничий патрон калибра .400 с высо-
кой начальной скоростью пули (рис. 280)
Патрон разработан Джеффери и выпущен в Англии примерно в
1898 г. До появления патрона .375 Holland & Holland Magnum являлся
одним из наиболее распространенных патронов для охоты в Африке.
Использовался в основном с винтовками «Jeffery». До настоящего вре-
мени выпускается в Англии. Применяется для стрельбы по крупным
африканским и индийским животным.
9-0184 129
149
Рис. 281.
.450/.400 Nitro Express (З’//')
Охотничий патрон калибра .400 с высо-
кой начальной скоростью пули (рис. 281)
Патрон выпущен в Англии в 1880 г. или несколько ранее. Исполь-
зовался с однозарядными винтовками, имеющими вертикально-скользя-
щий затвор и двуствольными винтовками. По мощности и другим внеш-
небаллистическим характеристикам примерно соответствует патрону
того же калибра, разработанному в 1898 г. Джеффери, но отличается от
него длиной гильзы. До настоящего времени выпускается в Англии.
Применяется для стрельбы по крупным африканским и индийским жи-
вотным.
150
Рис. 282.
Охотничий патрон Ригби калибра .450 с
высокой начальной скоростью пули (рис.
282)
.450 Nitro Express (З1//')
.450 Rigby Nitro Express
Патрон разработан Дж. Ригби и выпущен в Англии в 1898 г. для
использования с однозарядными и двуствольными винтовками. С того
времени является одним из «стандартных африканских» патронов анг-
лийского производства. Выпускается в Англии до настоящего времени.
Применяется для стрельбы по крупным и опасным африканским жи-
вотным.
151
Рис. 283.
Охотничий патрон — магнум «Винчес-
тер» калибра .458 (рис. 283)
.458 Winchester Magnum
.458 Winchester
.458 Magnum
130
Патрон выпущен фирмой Winchester в 1956 г. под винтовку мод. 70
African. Затем стали изготовляться и другие винтовки: двуствольная
«Westley Richards» мод. White Hunter, «Remington» мод. 700 Safari,
«Mannlicher Scohnauer», «Mauser» мод. 66, «Browning HP», «Krieg-
hof», «Вгпо» мод. ZKK 602 и др.
Патрон выпускается в США, Бельгии. Применяется для стрельбы
по крупным и опасным африканским животным, включая слона.
.460 Weatherby Magnum
.460 Weatherby
.460 Magnum
Рис. 284.
Охотничий патрон — магнум «Вэзерби»
калибра .458 (рис. 284)
Патрон выпущен фирмой Weatherby’s. Inc. в 1958 г. под винтовку
той же фирмы. В действительности его калибр .458. По мощности он
несколько превосходит английский патрон .600 Nitro Express. Выпус-
кается в США. Предназначен для стрельбы по крупным и опасным аф-
риканским животным, включая слона.
153
Рис. 285.
Охотничий патрон калибра .470 с высо-
кой начальной скоростью пули (рис. 285)
.470 Nitro Express
Патрон разработан Д. Ленгом и выпущен в Англии примерно в
1907 г. Попользуется с двуствольными >винтовками «Purdey», штуце-
рами «Royal de Luxe», «Holland & Holland». До настоящего времени
выпускается в Англии. Применяется для стрельбы по крупным и опас-
ным африканским животным, включая слона.
154
.475 N2 Nitro Express (3V2")
Рис. 286.
Охотничий патрон калибра .475 с высо-
кой начальной скоростью пули (рис. 286)
131
Патрон выпущен в Англии примерно в 1907 г. для замены прежнего
патрона калибра .450. Сделано это было по решению английской ад-
министрации для того, чтобы охотничий патрон не мог использоваться
в военном оружии. Патрон выпускается в Англии. Применяется для
стрельбы по крупным и опасным африканским животным, включая
слона.
155
Рис. 287.
Охотничий патрон калибра .465 с высо-
кой начальной скоростью пули (рис. 287)
.500/.465 Nitro Express.
Патрон выпущен фирмой Holland & Holland в 1905 г. для замены
прежнего патрона калибра .450. Сделано это было на основании по-
становления английской администрации для того, чтобы охотничий пат-
рон нс мог применяться в военном оружии. Патрон использовался с
однозарядными и двуствольными винтовками «Purdey», штуцерами
«Holland & Holland», «Royal de Luxe». Выпускался в Англии до нача-
ла 70-х годов. Применялся для стрельбы по крупным и опасным афри-
канским животным, включая слона.
Рис. 288.
Охотничий патрон калибра .500 с высо-
кой начальной скоростью пули (рис. 288)
.500 Nitro Express (3 ')
Патрон выпущен в Англии в 1880 г. Снаряжался дымным порохом.
С 1890 г. снаряжается бездымным порохом. До настоящего времени
выпускается в Англии. Применяется для стрельбы по крупным и опас-
ным африканским животным, включая слона.
157
.577X.450 Martini-Henry
Рис. 289.
Патрон «Мартини — Генри» калибра
.450 (рис. 289)
Патрон был принят на вооружение английской армии в 1871 г.
Использовался с винтовкой «Martini-Henry». Одновременно с этим по-
132
лучил широкое распространение в качестве охотничьего в Европе, Аф-
рике, Индии. Используется с двуствольными винтовками «Purdey», шту-
церами «Holland & Holland». До настоящего времени снаряжается
цымным и бездымным порохом. Выпускается в Англии. Применяется
для стрельбы по животным массой до 500 кг.
158
Рис. 290.
12,5-мм охотничий патрон (рис. 290)
.500 Rimless Jeffery
12,7X70 Schuler
Патрон разработан Джеффери и выпущен в Англии, примерно, в
1920 году для использования с магазинными винтовками, имеющими
продольно-скользящий поворотный затвор. Несколько позже под на-
званием 12,5X70 Schuler он стал выпускаться в Германии. Диаметр
донышка гильзы этого патрона соответствовал диаметру чашки затво-
ра обычной винтовки «Mauser», а диаметр корпуса гильзы был увели-
чен. Патрон использовался с винтовками «Jeffery», «Krieghoff-Schuler
Magnum». Многие считали, что при стрельбе этим патроном отдача
оружия была меньше, чем при стрельбе патроном такого же калибра
из двуствольных винтовок. Патрон получил распространение. До появ-
ления патрона .460 Weatherby Magnum он считался наиболее мощным
патроном для магазинных винтовок. Информация о том, выпускается
ли рассматриваемый 'патрон в настоящее время, отсутствует.
Рис. 291.
Охотничий патрон Джеффери калибра
.600 (рис. 291)
.600 Nitro Express
.600 Jeffery
Патрон выпущен в Англии в 1903 г. для однозарядных и двустволь-
ных винтовок массой 7 кг и более. До появления патронов .458 Win-
chester Magnum и .460 Weatherby Magnum считался наиболее мощным
винтовочным патроном. Некоторое время не выпускался, но в 1962 г.
был вновь включен в каталог выпускаемых в Англии патронов. При-
меняется для стрельбы по крупным и опасным африканским животным.
Является одним из наиболее мощных патронов для охоты па слона.
В табл. 7 приведены основные размерные и баллистические харак-
теристики описанных винтовочных и автоматных патронов.
133
СО
Таблица 7
Винтовочные и автоматные патроны
№ патрона в тексте раздела Длина пат- рона, мм Гильза Пуля Vo, м/с Ео. кгс-м
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
Дульца корпуса у ската корпуса у про- точки, фланца, донного упора фланца
1 53,5 45,6 5,05 8,99 9,6 9,6 Э 1,62 4,38 1226 124
2 42,67 34,2 6,15 8,36 8,87 10,36 Э 2,98 5,69 871 115
нэ 2,98—3,0 871 115
3 57,4 49,22 6,4 9,22 10,72 12,52—12,85 нэ 3,63 5,7 948 166
4 56,2—57,0 38,26—39,6 6,14—6,29 9,2—9,25 9,88—10,0 9,88—10,0 нэ 3,3—3,35 5,62—5,65 890
5 43,5 35,5 6,33 7,55 8,85 э, нэ 2,55 5,63 580 44
э, нэ 2,55 5,63 760 75
6 47,7—48,7 38,4—38,7 6,3 10,2 11,35 11,35 э 3,5 5,64—5,67 950 161
э 2,5 5,64—5,67 1110 170
7 48,4—48,9 38,4—38,7 6,1—6,24 10,2 11,35 11,35 нэ 2,7—2,8 5,59—5,62 1060 158
8 61,0 50,0 6,48 9,0 9,56 9,6 э, нэ 3,24 5,7 1095 198
9,59 10,9 1070 189
9 74,0 56,7 7,24 10,94 11,9 11,95 э, нэ 4,8 5,7 1040 265
11,94 13,32
10 79,5 61,0 6,68 11,88 12,2 12,2 э 5,0 5,76 1009 324
12,22 13,6 5,0 5,76 1061 285
11 43,43 35,63 6,16 6,96 7,59 8,89 э, нэ 2,92 5,7 820 100
э, нэ 2,98 5,7 820 102
НЭ, БО 2,79 5,7 732
НЭ, БО 2,92 1 5’7 713
Продолжение табл. 7
№ патрона в тексте раздела Длина пат- рона, мм Гильза Пуля Vo, м/с F '—О» кгс*м
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
12 62,2 48,56 6,45 10,52 11,93 12,01 Э 3,24 5,7 1158 222
Э 3,56 5,7 1146 239
э 3,6 5,7 1113 227
э 3,6 5,7 1199 245
13 63,62 52,0 6,4 9,14 10,72 12,62 э, нэ 4,55 5,79 870 178
4,65 880 184
14 43,1 35,56 6,17 7,06 7,62 8,89 БО 2,92—2,99 5,68 470 33
15 67,8 56,01 6,6 10,16 11,36 12,01 Э, НЭ 3,11 5,72 1253 249
э, НЭ 3,24 5,72 1253 261
э, нэ 3,2 5,72 1253 259
16 53,85 43,2 6,43 8,99 9,53 9,53 э 3,24 5,7 975 155
э, нэ 3,25 5,7 970 156
э, нэ 3,2 5,7 895 130
э, нэ 3,2 5,7 975 157
э 3,3 5,7 913
17 57,66 46,99 6,43 8,97 9,53 9,53 э, нэ 3,2 5,7 985 160
э 3,2 5,7 1067
э 3,6 5,7 1006—1012 184
18 55,12 44,7 6,43 8,89 9,47 9,53 э 3,56 5,69 972 171
э, нэ 3,56 5,69 1006 184
19 61,5 48,8 6,36 9,91 10,54 10,92 э 3,24 5,69 1104 200
э, нэ 3,56 5,69 1058 202
Продолжение табл. 7
№ патрона в тексте раздела Длина патрона, мм _ Гильза
длина, мм диаметр, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
20 61,9 49,02 6,6 10,16 10,72 12,01
21 82,55 63,5 6,96 10,21 11,68 12,95
22 77,72 63,5 6,82 10,9 11,5 12,01
23 67,8 52,0 7,01 11,35 11,95 12,01
24 90,17 70,61 6,68 11,3 12,9 13,51
25 69,6 56,64 7,01 10,89 11,93 11,99
26 76,2 64,5 7,37 11,2 11,93 12,01
27 48,26 41,4 6,98 7,62 8,05 9,57
28 40,1 33,78 6,95 8,38 8,86 10,29
29 64,8 51,89 7,14 9,25 10,67 12,7
30 62,0 48,56 7,25 10,49 11,89 11,94
Пуля Vo, м/с Eq» кгс-м
тип масса, г диаметр ве- дущей части, мм
Э 3,2 5,69 1123
Э 3,6 5,69 400—1113 41—225
Э 6,5 6,22 885 258
Э 4,54 6,2 1174 316
Э 5,83 6,2 1067 341
э 6,48 6,2 1036 357
нэ 5,8—6,8 6,2 870—936 225—289
э 4,9—6,5 6,2 870—1067 258—301
нэ 6,5 6,2 1067 376
э 4,9 6,2 1067 282
э 5,8 6,2 975 283
э 6,5 6,2 972 312
э 5,6 6,55 1067 241
э 6,8 6,55 1067 339
э 7,8 6,55 1067 241
э 5,59 6,52 430 52
э 3,9 6,53 686 95
э, нэ 4,5 6,53 615 87
Э, БО 5,6 6,53 445 56
э 7,6 6,53 701 190
э 5,6 6,53 924 246
э 6,5 6,53 860 244
э 7,8 6,53 807 262
Продолжен ie табл. 7
CO И Гильза Пуля
O <U _ р. н S Н Q Ч Длина Ди аметр, мм диаметр ведущей части, мм F
Я м s с <ч 5 *S! W и а. патрона, мм длина, мм Дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца тип масса, г Vo, м/с кгс • м
31 71,12 55,15 7,34 11,18 13,03 13,51 Э 6,48 6,55 1051 365
Э 7,78 6,55 981 383
32 51,0—52,0 38,6 6,9 8,25 9,14 9,88 э 5,5 6,75 615 106
33 75,69 51,0 7,37 10,79 11,45 12,08 нэ 9,03 6,68 762 266
9,03 6,68 74! 250
10,14 6,68 631 204
34 76,9 52,07 7,49 10,92 11,3 11,37 э 10,1 610 192
нэ 10,53 6,73 700 262
35 76,70 53,59 7,55 10,94 11,47 11,52 нэ 10,0 6,68 762 231
53,65 7,49 11,48 13,41
э 10,3 6,68 665 232
36 72,5—72,8 53,45—53,65 7,22—7,35 11,48—11,61 12,27—12,42 14,17—14,48 нэ 9,84—9,96 6,73—6,76 740 277
37 76,7 53,58 7,46 10,94 11,44 12,19 нэ 10,33 6,68 678 240
э 5,0 6,68 952 229
э 9,0 6,68 787 281
э 10,14 6,68 750 290
38 67,0 54,0 7,59 11,95 11,8 э 7,7 6,64 720 205
89 80,01 55,0 7,55 10,66 12,17 12,17 5,0 6,7 951 229
6,04 6,7 960 280
нэ 9,03 6,7 800 293
9,03 6,7 851 330
нэ 10,14 6,7 730 275
10,14 6,7 759 296
— — „ Поодолжение табл. 7
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с кгс-м
длина, мм диаметр, мм тип масса, г диаметр ведущей час- ти, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
40 74,93 56,7 7,65 10,66 11,9 11,95 Э, НЭ 6,0 6,7 1000—1020 306—318
11,92 13,32 Э 7,5—8,2 6,7 890 303
Э, НЭ 9,0 6,7 780—808 279—301
Э 10,2 6,7 757 297
Э 10,5 6,7 826 365
Э, НЭ 11,2 6,7 716—790 293—321
Э 11,5 6,7 760 339
41 82,55 58,16 7,62 11,68 12,7 14,6 НЭ 9,03 6,7 762 267
42 81,78 58,0 7,7 10,82 11,95 11,8 Э, НЭ 10,04 6,7 732 273
43 78,23 58,42 7,36 10,99 12,7 Э 8,25 6,6 616 157
44 81,0—83,0 67,5 7,6 12,18—12,21 13,3—13,34 13,0 Э 6,0 6,7 1150 404
15,0 Э 8,2 6,7 960 385
Э 8,4 6,7
э 8,5 6,7 985 420
45 38,9 32,54 7,24 9,35 9,68 11,18 э 3,98 6,53 853 144
э 3,9 6,53 671 91
46 69,6 56,64 7,37 10,9 11,89 12,01 э 5,64 6,53 975 273
э 6,48 6,53 884 259
э 7,6—7,8 6,53 630—808 204—252
к £,2 я й 55 Длина 1 ильза диаметр, мм — Пуля С 1UUJI. /
с 11 Я О. 47 патрона, мм 82,55 длина, мм 64,75 дульца 7,24 корпуса у ската корпуса у проточки, фланца, донного упора фланца тип масса, г диаметр ведущей части, мм Vo, м/с Ео, кгс-м
12,45 13,0 13,49 Э 5,64 6,53 1204 417
Э 6,48 6,53 1128 420
48 83,57 63,5 7,57 12,47 13,03 13,51 Э Э 7,58 6,5 6,53 6,73 1012 1128 395 420
49 82,55 64,75 7,74 12,45 12,98 13,46 Э Э 9,1 6,48 6,73 7,03 975 1189 440 467
Э 8,42 7,03 1052 475
50 83,3 64,53 7,82 11,2 11,97 12,01 Э Э 9,72 6,48 7,03 * 7,03 987 1061 483 372
Э 7,12 7,03- 991 356
Э 8,42 7,03 770—957 254—393
Э 9,72 7,03 853 361
51 82,3 63,5 8,0 12,47 12,98 13,51 Э Э 10,0 8,1 7,03 7,21 853 1045 372 452
НЭ 9,0 7,21 914 383
э 9,7 7,21 994 490
52 82,5 64,77 7,92 12,44 12,98 13,46 э э 11,3 9,01 7,21 7,21 936 1003 505 468
э 9,98 7,21 963 471
э 10,37 7,21 952 459
э 11,34 7,21 891 458
№ патрона в тексте раздела Длина патрона, мм Гильза
длина, мм диаметр, мм
Дульца корпуса у ската корпуса у проточки, фланца, донного упора
53 77,72 56,89 8,12 10,9 11,93
12,05
54 83,06 60,96 8,0 12,09 13,03
55 81,53 64,0 7,74 10,71 11,85
65,0 7,82 11,89
56 82,55 66,0 8,17 12,31 13,85
57 88,39 72,0 7,92 10,85
Продолжение табл. 7
Пуля Vo, м/с Ео, кгс-м
тип масса, г диаметр ведущей час- ти, мм
фланца
12,03 Э 5,1 7,21 900 210
13,5 Э 7,13 7,21 935 317—322
Э 7,5 7,21 890 308
Э 9,0 7,21 790—808 279—301
Э 9,7 7,21 808—840 317—323
Э 10,1 7,21 800 330
Э 10,5 7,21 848 385
Э 11,2 7,21 716—770 292—338
Э 11,5 7,21 787 363
13,51 Э 7,1 7,21 1061
Э 9,7 7,21 1000
Э 10,4 7,21 945—960 472—489
11,95 Э 7,5 7,25 910—930 317—331
13,32 Э 9,0 7,25 858—880 335—358
Э 10,2 7,25 804 335
Э 10,5 7,25 860—902 396—405
Э 11,2 7,25 770—800 337-365
Э 11,5 7,25 845—865 420 —440
13,0 Э 11,0 7,24 1004 565
12,35 э 9,03 7,25 744 253
Продолжение табл. 7
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с F кгс-м
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
58 93,47 75,0 7,95 10,56 11,9 13,35 Э 11,0 7,24 935 490
59 85,85 62,48 8,05 12,8 13,76 13,66 9,1 7,31 915 386
60 84,58 64,52 8,0 И,2 11,94 11,99 Э 6,48 7,21 1088 398
э 8,1 7,21 958—972 380
э 9,72 7,21 856-884 372—387
э 10,69 7,21 844—860 388—403
61 69,85 55,12 8,13 12,06 12,7 12,01 э 8,1 7,21 975 398
э 9,7 7,21 884—922 387—394
62 75,69 51,0 8,2 10,66 11,3 11,4 нэ 8,32 7,57 757 241
63 21,08 14,99 6,15 6,95 7,59 9,02 2,4 5,71 267 8,7
25,6 20,57 6,1 2,4 5,71 366 16,5
64 26,92 20,83 6,78 7,46 7,59 9,02 3,64 6,38 350 22,7
65 75,94 53,59 8,63 11,2 12,19 12,24 нэ 9,68 7,82 815 325
66 77,47 55,5 8,65 11,48 12,52 12,65 нэ 11,31 7,81 780 350
э 11,6 7,81 820
нэ 12,35 7,81 625 245
БО 13,65 7,81 600
67 55,0-56,0 38,36—38,7 8,53 10,15—10,2 11,23—11,35 11,23—11,35 нэ 7,75—8,05 7,87—7,92 725 216
68 70,6-72,0 50,6—51,0 00 ст 11,5 11,9 11,9 э 9,7 7,80-7,83 870 375
69 75,91—77,16 53,35—53,72 8,53 11,48—11,61 12,27—12,42 14,17—14,48 нэ 9,6 7,87—7,92 865 360
70 75,4-76,6 53,45-53,65 8,53 11,48—11,61 12,27—12,42 14,17—14,48 э 13,0 7,87—7,92 770 393
i Гильза Пуля
|ё“ Длина диаметр, мм
S Q, CS л) кХ _ P co «2! C3 A ffl C. патрона, мм длина, мм дульца корпуса у ската корпуса у проточки, фланца, донного фланца тип масса, г диаметр ве- дущей части, Vo, м/с Ео, кгс-м
упора
71 76,2—76,9 53,45—53,65 8,53 11,48—11,61 12,27—12,42 14,17—14,48 НЭ 11,63—11,88 7,85—7,87 740
72 42,67 НЭ 12,85—13,05 7,85—7,87 735—750
32,77 8,53 9,06 9,14 э, нэ 7,15 7,82 603 231
73 64,77 52,07 8,42 10,21 10,71 10,72 Э, НЭ н,о 7,82 646 235
74 84,8 63,35 8,64 11,2 11,94 12,01 Э 7,13 7,82 1027 383
Э 8,1 7,82 975 393
Э, НЭ 8,4 7,82 1000 428
Э, НЭ 9,7 8,82 905—910 404—409
э, нэ 11,7 7,82 823—840 401—421
75 64,26 51,8 э, нэ 14,3 7,82 735 390—393
8,38 10,21 10,71 12,85 э 9,7 7,82 735 268
76 78,74 58,67 э, нэ 11,0 7,82 677 257
8,59 10,64 11,61 13,84 э 11,66 7,82 738—753 337
77 91,4 э 14,26 7,82 671 328
72,4 8,59 11,43 13,03 13,51 э 9,72 7,82 972 470
э, нэ 11,66 7,82 890 471
78 35,05 э 14,26 7,82 800 462
29,97 8,08 — 8,1 9,52 БО 5,2 7,65 335 29
79 66,55 47,52 8,64 11,35 11,96 12,01 э 9,72 7,82 814 328
80 90,4 э 11,66 7,82 722 310
71,63 8,51 12,45 13,03 13,49 э 7,13 7,82 1136 467
э 9,72 7,82 1058 557
Со
Гильза
№ патро! в тексте раздела Длина патрона, мм длина, мм диаметр, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора
80 81 83,8 66,55 8,63 12,42 13,03
82 77,2 53,34 8,66 10,44 11,96
83 77,9 56,13 8,59 10,-19 11,56
84 84,0 51,18 8,48 10,49 10,94
85 79,8 57,8 7,48 10,85
86 83,82 65,03 8,64 12,42 12,97
87 71,12 51,18 8,74 11,53 11,93
Продолжение табл. 7
Пуля Vo, м/с Ео, кгс-м
тип масса, г диаметр ве- дущей части, мм
фланца
Э 11,66 7,82 989 581
Э 14,26 7,82 887 572
13,51 НЭ 9,0 7,82 972 433
Э 9,72 7,82 1036 532
Э 11,66 7,82 936 521
Э 14,3 7,82 829 501
12,03 Э 9,7 7,87 890 392
13,72 Э 8,42 7,92 850 310
Э 9,72—9,75 7,92 829 341
Э 11,22—11,66 7,92 725—774 320—356
Э 13,93 7,92 665 314
12,75 Э 11,66 7,82 652 253
12,65 НЭ 10,5 7,80
НЭ 10,6 7,80
БР 13,3 7,80
13,44 Э 11,66 7,82 945 530
12,01 НЭ 6,0 7,82 875 235
Э 7,13 7,82 1018 377
Э, НЭ 8,0 7,82 890 325
Э 8,42 7,82 884 335
Э 9,72 7,82 870 374
э 10,1 7,82 845 370
э 11,66 7,82 796 370
э 12,96 7,82 747 369
Продолжение табл. 7
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с Е кгс»м
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
дульца корпуса у ската корпуса у проточки, фланна, донного упора фланца
88 40,38 28,45 8,3 9,02 10,41 БО 7,8 8,2 366 53
89 47,5 33,0 9,0 11,2 11,94 11,95 НЭ 8,1 8,13 685 194
90 65,53 48,0 8,77 11,0 12,7 12,74 8,09 508 167
91 75,43 50,5 8,85 11,58 13,77 15,92 НЭ 11,05 8,2
12,87 8,2 725 342
15,0 8,2
92 76,2 50,6 8,94 11,73 12,55 14,24 Э, НЭ 15,81 8,22 640 330
93 67,81 50,29 8,73 11,07 11,86 11,86 Э 10,2 8,02 657 224
68,07 13,08
10,27 8,02 725 275
12,74 8,02 640 260
94 72,39 53,84 8,91 11,04 12,14 12,14 НЭ 12,74 8,2 700 317
95 77,2 56,4 8,9 10,97 11,81 11,85 Э 12,96 8,25 671 297
Э 13,3 8,25 654 290
96 80,6 57,0 8,89; 9,08 10,95 11,95 11,95 Э 8,0 8,09; 8,22 880 315
13,32
НЭ 8,2 8,09; 8,22 800 270
Э, НЭ 9,98 8,09; 8,22 830 397
Э 10,3 8,09; 8,22 830 361
НЭ 10,3 8,09; 8.22 790 319
э 10,7 8,09; 8,22 870 413
э 12,1 8,09; 8,22 770; 820 366; 415
Продолжение табл. 7
10—0184
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с Ео, кгс-м
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
96 Э 12,5 8,22 758 366
Э 12,7 8,09; 8,22 645—800 • 269—414
Э 12,8 8,09; 8,22 800 417
НЭ 12,8 8,09; 8,22 828 , 445
Э, НЭ 14,7 8,09; 8,22 640—710 306—377
97 76,4 57,0 8,78 11,0 12,4 Э 12,7 8,09 615 245
98 81,2 57,9 9,01 11,68 12,7 14,6 НЭ 15,4 8,17 600 282
Э 10,34 8,17 875 403
Э 12,74 8,17 802 417
Э 12,84 8,17 836 457
99 76,2 58,5 8,78 11,05 12,75 Э 12,7 8,09 680 299
100 78,99 60,0 8,98; 9,08 10,94 11,98 11,95 Э 12,1 8,09; 8,22 845 440
81,28 8,99; 9,08 10,97 12,03 13,4
Э 12,7 8,09; 8,22 783—792 391—406
Э 14,7 8,09; 8,22 685—714 382—404
101 84,32 63,7; 64,0 8,86; 8,96 10,76 11,95 12,0 э 12,5 8,09; 8,22 826 410
92,71 64,7; 65,0 10,69 13,32
э 12,7 8,09; 8,22 808 417
102 85,85 67,5 9,14 12,01 13,3 13,0 э 12,1 8,22 970 580
НЭ 12,7 8,22 930 560
э 14,5 8,22 870 559
103 86,36 72,13 8,73 10,89 12,27 БО 14,75 8,22 579 252
Продолжение табл. 7
№ патрона в тексте раздела Длина патрона, мм 1 ильза Пуля Vo, м/с Е 1-'О> КГС"М
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
Дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
104 85,09 60,96 9,12 11,45 11,89 11,89 Э, НЭ 16,2 8,38 732 442
105 65,27 51,8 8,73 10,06 10,66 10,69 Э 11,0 8,12 646 435
106 64,7 51,82 8,71 10,18 10,71 12,85 Э 12,02 8,12; 8,15 695 271
107 40,39 33,52 8,3 8,59 8,98 10,36 5,18 7,93 640 115
Э, БО 6,5 7,93 393 51
Э 7,45 7,93 427 69
108 65,79 54,1 8,61 8,79 10,77 12,85 НЭ 10,69 8,12; 8,15 440—500 105—138
109 57,91 46,5 8,83 9,6 10,75 12,35 Э 9,81 8,38 585 172
НО 77,0—78,0 66,6 9,1 11,42—11,54 13,05—13,17 14,17—14,48 БО 9,3 8,45—8,5 450 96
Э 9,6 8,45—8,5 653 209
111 88,9 62,86 9,22 12,59 13,84 13,79 16,25 8,46 762 480
19,5 8,46 671 445
112 83,82 63,5 9,37 12,47 13,03 13,51 Э 12,96 8,59 914 553
Э 16,2 8,59 823 560
Э 19,44 8,59 747 555
113 91,44 71,62 9,25 12,57 13,0 13,49 Э 12,96 8,59 961 607
э 13,61 8,59 960 637
э 16,2 8,59 872 626
114 71,1 57,4 9,52 12,32 14,05 15,49 9,72 8,84 881 386
э 12,96 8,84 771 393
э 16,2 8,84 716 425
115 64,0 48,8 9,75 10,82 11,61 11,68 э 9,72 9,09 732 266
э 12,96 9,09 640 270
Продолжение табл. 7
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с Е КГС-М
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
Дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
116 66,54 61,34 9,71 10,46 11,72 13,79 Э 16,2 9,09 670 370
117 69,85 55,12 9,86 12,57 13,03 13,51 Э 12,96 9,09 831 457
Э 16,2 9,09 735 445
118 48,26 33,05 9,58 — 9,66 10,41 Э 11,66 8,94 564 189
119 65,8—67,0 52,63—53,0 9,74—9,86 11,48—11,61 12,29—12,42 14,17—14,48 Э 14,9—15,1 9,22—9,27 680 354
120 76,0—79,0 56,38 9,6 10,36 11,8 11,8 Э, НЭ 15,88 9,0 640 331
121 91,69 56,7 9,75 11,02 11,94 11,95 Э 15,6 9,04 679 394
11,87 13,4 Э, НЭ 15,88 9,04 656 347
э 16,0 9,04 679 404
122 76,75—78,0 64,23—64,63 9,76—9,91 11,42—11,54 13,05—13,17 14,17—14,48 э 12,9—13,1 9,22—9,27 800 421
123 86,6—88,0 74,1—74,5 9,76—9,91 10,34—10,46 11,72—11,84 13,06—13,3 э 14,9—15,1 9,22—9,27 790 477
124 81,8 63,8 9,86 12,42 12,97 13,45 э 16,2 9,09 853 598
125 64,77 51,2 9,86 11,53 11,94 12,01 э 12,96 9,09 771 395
э 16,2 9,09 686 390
126 82,04 56,5 10,0 10,87 11,94 11,95 э 16,6 9,3 700 415
э 18,5 9,3 630 374
127 83,56 62,0 9,92 11,35 12,1 11,95 э 15,0 9,3 800 489
э 16,7 9,3 790 518
э, нэ 18,5 9,3 695—720 465—488
э 19,0 9,3 745 538
128 87,12 64,0 10,04 12,21 12,88 12,6 17,03 9,3 844 616
№ патрона в тексте раздела Длина патрона, мм Гильза
длина, мм диаметр, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора
129 87,63 72,0 9,82 10,91
130 88,13 74,7 9,92 10,51 11,9
131 91,18 68,58 10,29 12,06 13,74
132 53,24 57,15 10,23 11,58 11,88
133 91,4 72,39 10,26 11,38 13,03
134 93,7 72,60 10,11 12,45 12,98
135 93,7 73,16 10,18 14,27 14,8
136 40,4 33,27 10,59 11,28 11,93
137 63,3 54,09 9,96 10,69
138 79,6 62,48 10,99 13,08 13,2
139 90,17 69,85 9,7 10,54 11,96
140 80,26 68,0 11,51 11,93 12,57
Продолжение табл. 7
Пуля Vo, м/с Ео, кгс-м
тип масса, г диаметр ве- дущей части, мм
фланца
э, НЭ 18,59 9,3 808 620
э 19,04 9,3 811 640
12,35 э 12,5 9,57 595; 615 226; 241
13,35 э 16,7 9,3 750 479
э 18,1 9,3 710 485
э, нэ 18,5 9,3 695 459
э 19,0 9,3 700 475
15,85 нэ 17,55 9,53 762 519
11,88 э 17,55 9,06 655 382
17,55 9,06 640 364
13,51 э 17,5 9,53 835 622
э, нэ 19,44 9,53 770—790 598—617
13,46 э 17,5 9,53 896 716
э 19,44 9,53 853 725
14,8 э 16,2 9,53 949 798
э 17,5 9,53 969 839
э 19,44 9,53 893 792
13,34 Э, БО 11,66 10,18 409 98
12,85 БО 16,57 9,53 402 136
15,03 БО 22,1 10,43 445 222
13,46 НЭ 20,15 9,04 610 380
12,57 э, нэ 22,5 10,75 670—680 510-530
Продолжение табл. 7
№ патрона в тексте раздела Длина патрона, мм Гильза Пуля Vo, м/с Ео» кге-м
длина, мм диаметр, мм тип масса, г диаметр ве- дущей части, мм
дульца корпуса у ската корпуса у проточки, фланца, донного упора фланца
141 89,66 73,02 11,48 13,2 13,84 13,79 э, НЭ 25,92 10,72 686 620
142 94,48 73,66 11,33 13,69 14,96 14,99 нэ 26,65 10,57 723 704
143 74,93 56,89 11,4 12,85 14,4 16,17 БО 24,05 10,92 442 238
144 68,83 60,35 11,85 12,27 13,1 15,0 БО 25,02 11,32 415 218
БО 25,09 11,32 335 242
145 39,37 33,27 11,25 11,61 11,96 13,34 Э 12,96 10,85 399 105
146 65,3 54,94 11,51 11,94 13,06 Э 15,55 10,89 732 424
147 68,6 53,59 12,19 12,88 15,44 Э 26,24 11,61 402 216
148 95,25 76,2 11,18 13,15 13,92 15,87 Э, нэ 25,92 10,41 640 540
149 97,8 82,55 11,05 12,75 13,84 15,85 Э, НЭ 25,92 10,41 656 566
150 97,79 82,55 12,16 13,91 15,9 БО 31,2 11,63 655 680
151 82,6 63,5 12,22 13,03 13,51 НЭ 32,4 11,63 649 696
Э 33,1 11,63 649 710
152 95,25 73,9 12,29 14,22 14,83 13,53—15,39 Э 32,4 11,63 769—823 972—1125
153 98,04 82,55 12,8 13,41 14,55 16,64 Э, НЭ 32,4 12,04 656 708
154 108,2 88,9 12,88 13,89 14,73 17,14 НЭ 31,1 12,27 671 712
155 98,8 82,55 12,47 13,3 14,58 16,64 э, НЭ 31,1 11,89 656 680
156 93,47 76,5 13,59 16,15 14,58 16,64 э, нэ 36,94 12,95 656 807
157 79,24 59,08 12,83 15,95 17,07 19,3 БО 31,1 11,81 412 268
158 88,9 70,0 13,65 15,62 15,73 14,65 НЭ 34,77 12,9 732 938
159 91,18 76,2 16,51 17,78 20,57 НЭ 58,5 15,75 564 945
58,5 15,75 594 1049
Условные обозначения и сокращения:
Vo —начальная скорость пули; Ео — дульная энергия; БО — безоболочечная; БР— бронебойная; НЭ— неэкспансивная; Э — экспансивная.
ПАТРОНЫ ЦЕНТРАЛЬНОГО БОЯ ДЛЯ ГЛАДКОСТВОЛЬНЫХ
РУЖЕЙ
ПАТРОНЫ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА И ИХ ЭЛЕМЕНТЫ
Отечественной промышленностью изготовляются снаряженные пат-
роны с бумажными гильзами и различными номерами (диаметрами)
дроби для ружей 12, 16 и 20 калибров. Кроме того, для ружей 12 ка-
либра выпускаются патроны с полиэтиленовыми гильзами.
Для снаряжения патронов в домашних условиях производятся:
металлические и неметаллические (бумажные и полиэтиленовые) гиль-
зы; дробь, картечь, пули; войлочные, древесноволокнистые и полиэтиле-
новые пыжи; картонные и войлочные прокладки; закрытый и откры-
тый капсюли-воспламенители; дымный и бездымный пороха.
Гильзы выпускаются следующих разновидностей:
1) металлические, для патронников длиной 70 и 65 мм—10, 12, 16,
20, 28 и 32 калибров с капсюльными гнездами под открытый капсюль
центрального боя и такие же гильзы 12 и 16 калибров с капсюльными
гнездами под закрытый капсюль «Жевело»;
2) бумажные, для патронников длиной 70 и 65 мм — 12, 16 и 20 ка-
либров типа ОБЦ (для открытых капсюлей) и типа ОБЖ (для капсю-
лей «Жевело»);
3) пластмассовые, аналогичные по размерам бумажным гильзам
типа ОБЖ-
Металлические гильзы изготовляются из латуни марки Л68 или
марки Л63.
Материалами для изготовления бумажных гильз являются: для бу-
мажной трубки — бумага патронная марки А или ПМ (совместно с
бумагой марки ПО или без нее), или бумага кабельная полупроводя-
щая марки КПУ-120, или бумага патронная цветная; для основания
гильзы — стальная низкоуглеродистая лента; для поддона — бумага
патронная марки Б.
Устройство металлических и бумажных гильз показано на рис. 292,
293, а их основные размеры приведены в табл. 8 и 9.
Таблица 8
Размеры металлических гильз (ГОСТ 7921—75), мм
Калибры । d di d2 d3 S h
номин. пред, откл. 1 номин. 1 1 пред, откл. номин. пред, откл. номин. пред, откл. номин. пред, откл.
32 13,25 13,60 14,50 15,40 0,30 1,25
28 15,55 15,90 16,50 17,40 0,30 1,25
20 17,35 17,70 18,50 19,40 0,35 1,25
—0,2 -0,2 —0,2 ±0,05 —0,2
16 18,55 18,90 19,75 20,65 0,35 1,25
12 20,25 20,60 21,50 22,40 0,40 1,50
10 21,45 21,80 22,75 23,65 0,40 1,50
150
Пыжи и прокладки. Изготовляются пыжи следующих типов: ПО —
пыжи основные (для отделения метального заряда от снаряда); ПД —
пыжи добавочные (для смягчения толчка пороховых газов и предот-
вращения деформации снаряда); ПМЗ — пыжи (прокладки) на мета-
тельный заряд для предотвращен ня проникновения газов в основной
и добавочный пыжи; ПДр—пыжи (прокладки) па дробь для предот-
вращения высыпания ее из гильзы.
Рис. 292.
Основные и добавочный пыжи делаются из войлока разных видов,
а также из древесноволокнистых плит, оклеенных бумагой.
Пыжи (прокладки) на метательный заряд делаются из картона
калиброванного, а пыжи (прокладки) на дробь — из картона коробоч-
ного, калиброванного.
Размеры бумажных гяльз
Калибр d d2 d3
ПОМИН. пред, откл. помин. пред. откл. номин. пред, откл. номин. пред, откл.
12 16 20 20,25 18,60 17,35 —0,30 22,45 20,65 19,40 —0,20 21,50 19,75 18,50 —0,20 20,60 18,90 17,70 —0,20
предприятия-изготовителя
Рис. 293.
152
Таблица 9
(ГОСТ 7839—78), мм
Di h L
помни. пред, откл. номии. пред, откл. Для патронника длиной, мм
70 65 60
номии. пред, откл. номии. пред, откл. номии. пред. откл.
18,30 16,80 15,30 ±0,30 1,50 1,25 1,25 — 0,20 70 — 1,0 65 — 1,0 60 —1,0
Основные, а по требованию потребителя и добавочные пыжи, оса-
ливаются по боковым поверхностям одним из следующих составов:
парафин — 100%; парафин — 70% и солидол — 30%; стеарин — 65%
и кремнийорганический вазелин — 35%; парафин — 70% и веретенное
масло — 30%. Основные пыжи, предназначенные для торговой сети,
выпускаются высотой 8, 10, 12 и 14 мм с предельным отклонением
±1 мм. Такие же пыжи, выпускаемые для снаряжательных предприя-
тий, имеют высоту 8, 9, 10, 11, 12, 13 и 14 мм с предельным отклоне-
нием ±0,5 мм.
Добавочные пыжи имеют высоту 3, 4, 5, 6 и 7 мм с предельным
отклонением ±0,5 мм.
В табл. 10, 11 приведены размеры пыжей разных калибров.
Таблица 10
Диаметры войлочных и древесноволокнистых основных и добавочных пыжей, мм
Калибр Диаметры пыжей
для бумажных гильз для металлических гильз
номинальн. предельное отклонение номинальн. предельное отклонение
войлочные пыжи древесново- локнистые пыжи войлочные древесно- волокнистые пыжи
10 20,4 21,4
12 18,9 19,9
16 17,4 ±0,25 ±0,1 18,4 ±0,25 ±0,1
20 15,9 16,9
28 14,5 15,5
32 13,5
Полиэтиленовые пыжи изготовляются из полиэтилена марки ВД и
объединяют свойства и назначения основных и добавочных пыжей, так
как снабжены эластичными стойками и воздушными полостями, играю-
щими роль амортизаторов. Полиэтиленовые пыжи с концентраторами
наряду с этим предохраняют периферийные дробины снаряда от сти-
рания о поверхность канала ствола.
Общий вид полиэтиленовых пыжей показан на рис. 294. Их основ-
ные размеры приведены в табл. 12.
153
Таблица 11
Основные размеры картонных пыжей (прокладок)
на метательный заряд и иа дробь, мм
Калибр Диаметры ныжсй Высота пыжей
для бумаж- ных гильз для металличес- ких гильз на дробь на метательный заряд
номин. пред, откл. номин. пред, откл. номин. пред, откл. номин. пред, откл.
10 19,8 21,0
12 18,6 19,5
16 17,1 18,0
—0,2 —0,2 ±0,25 ±0,25
20 16,5 16,5 0,8 1,5
28 15,6 15,4
32 13,2
Рис. 294.
Таблица 12
Основные размеры полиэтиленовых пыжей, мм
1 Калибр 1 Диаметр Высота
Для бумаж- ных гильз Для металлических гильз
12 18,5 19,45 39,0±1,0
16 17,0 17,85 >
20 15,5 16,5 >
Капсюли-воспламенители. Для снаряжения патронов выпускаются
следующие капсюли-воспламенители:
1) открытый капсюль центрального боя (ЦБО) с гремучертутным
ударным составом;
2) открытый капсюль центрального боя с неоржавляющим удар-
ным составом (ЦБО-Н);
3) закрытый капсюль «Жевело-мощный» с гремучертутным удар-
ным составом;
4) закрытый капсюль «Жевело-Н» с неоржавляющим ударным со-
ставом.
Капсюли-воспламенители изготовляются из следующих материалов:
колпачок — из медной ленты для капсюлей толщиной 0,5 мм, кружок—
из капсюльной листовой свинцовой фольги, плакированной оловом,
толщиной 0,04 мм либо такой же фольги толщиной 0,035 мм или
0,045 мм.
. Гремучертутный ударный состав содержит следующие компоненты
(в процентах массы): ртуть гремучая — 16,5±1,5; антимоний (сульфид
сурьмы)—28,5±1,5; соль бертолетова—остальное. В неоржавляющий
ударный состав входят: тринитрорезорцинат свинца кристаллический—
35; тетразен — 3; барий азотнокислый технический — 42; гранулирован-
ная смесь (антимоний, пудра алюминиевая для производства ВВ и
пиротехнических составов марки ПП-2, шеллак) — 15.
154
Минимальная энергия бойка, необходимая для срабатывания вос-
пламенительного состава, составляет 0,08 кгс-м для открытых капсю-
лей и 0,03 кгс«м для закрытых капсюлей. Время срабатывания капсю-
лей находится в пределах 0,0005—0,001 с.
Открытые капсюли, как менее мощные по воспламеняющему дейст-
вию, используются преимущественно в патронах с дымным порохом.
Закрытые капсюли предназначены для патронов с бездымным поро-
хом.
Охотничий порох. Выпускаемый в настоящее время дымный охотни-
чий порох для снаряжения охотничьих патронов является механической
селитро-сероугольной смесью, включающей следующие компоненты:
селитру калиевую — 75%, серу для дымных порохов— 10%, уголь дре-
весный для дымных порохов марки ОР — 15%.
Этот порох выпускается двух сортов: отборный (ДПО — от.) и
обыкновенный (ДПО — об.), которые именуются еще высшим и пер-
вым. Каждый сорт, в зависимости от величины зерен, подразделяется
на 3 номера: № 2 — средний, № 3 — мелкий, № 4 — самый мелкий.
Зерна пороха могут быть графитованными и неграфитованными.
Бездымный охотничий порох для тех же целей выпускается двух
марок: пористый пластинчатый пироксилиновый порох «Сокол» и порох
«Барс» сферического зернения. В состав пороха «Сокол» входят пиро-
ксилин, спирт этиловый технический ректификованный, эфир этиловый,
дифениламин, селитра калиевая, графит ГТ. В состав пороха «Барс»
входят нитроцеллюлоза, нитроглицерин, централит П, дибутилфталат,
дифениламин, этилацетат, связанный графит, свободный графит.
Нормы снаряжения патронов дымным и бездымным порохом приве-
дены в табл. 13 и 14, а баллистические показатели сортов и марок
пороха —в табл. 15—17.
Таблица 13
Нормы пороховых зарядов
и снарядов дроби
при снаряжении патронов
дымным порохом
Калибр ружья Масса ружья, кг Масса заряда, г Масса дроби, г
12 3,1—3,4 6,0—6,5 32—35
16 2,8—3,1 5,0—5,5 28—30
20 2,5—2,7 4,2—4,8 25—27
28 1,9—2,1 3,0—3,5 18—20
32 1,8—2,0 2,3—2,8 15—18
Таблица 14
Нормы пороховых зарядов
и снарядов дроби
при снаряжении патронов
бездымным порохом «Сокол»
Калибр ружья Масса ружья, кг Масса заряда, г Масса дроби, г
12 3,2—3,5 2,2—2,3 32—36
12 3,0—3,1 2,0—2,1 32—34
16 3,0—3,2 1,7—1,9 28—30
16 2,8—2,9 1,6—1,8 27—29
20 2,6-2,8 1,4—1,6 25—27
20 2,4—2,5 1,4—1,5 24—25
Дробь и картечь. Отечественной промышленностью изготовляются
дробь и картечь следующих типов: ОМ — дробь охотничья мягкая;
ОТ — дробь охотничья твердая; СТ — дробь спортивная твердая;
КО — картечь охотничья.
Номера и диаметры дроби указанных типов приведены в табл. 18.
155
Таблица 15
Таблица 16
Баллистические показатели дымного пороха при стрельбе из ружья 12 калибра
1 Марки и но- мера пороха “ £ > 2 ж Давление газов в патроннике, кгс/сма, не более
среднее макси- мальное
ДПО—от.
2 300
3 310 500 600
4 315
ДПО—об.
2 280
3 295
4 305
Баллистические показатели бездымного
охотничьего пороха «Сокол»
Калибр ружья Масса заряда г, не более Масса дроби ОТ—1, 0 2,75 мм, г, не более Vo дроби м/с, не менее Давление газов в патроннике, кгс/см’, не более
среднее максим
12 2,3 35 315 550 600
16 2,1 30 315 600 650
20 1,3 25 315 650 700
Таблица 17
Баллистические показатели бездымного пороха «Барс»
Калибр ружья Масса заря- да, г Масса дроби ОТ—1, 02,75 мм VIO, м/с Давление газов в патрон- нике, кгс/см1, макс.
12 2,6 35,0 325-330 700
16 2,2 30,0 325—330 750
20 2,0 25 325—330 800
Таблица 18
Номера и диаметры дроби
Тип дроби Номера и диаметры, мм
11 10 9 8 1 7Т 7 6 5
ОТ 1,50 1,75 2,0 2,25 2,50 2,75 3,0
ОМ СТ 2,0 2,25 2,40 2,50
Продолжение табл. 18
Тип дроби Номера и диаметры, мм
4 3 2 1 0 00 000 0000
ОТ 3,25 3,50 3,75 4,0 4,25 4,50 4,75 5,0
ОМ СТ 3,50 3,75 4,0 4,25 4,50 4,75 5,0
156
Zfil
ел 5,75 1 о о 6,25 ! о ел 6,85 о Ъ1 00 о 00 Ъ1 Оо 00 СО о СО о> ел о о Система обозначений Диаметр х. дроби, картечи, мм \
Отечественная
от от СО ND — о о о о S Восточная 1 Американская 1
о о о СО 00 о 5; 6 । «о. 00 ьэ — Западная
о "о < м-ч нм Немецкая
п СО ПП 00 П ст> П ел п п G0 О го п Французская
SSSSSG; АЛАА SSSSG SSSG SSG SG спец. СП 0 о 5 Английская
о Jo Чехословацкая
Польская
GO Шведская
SAA СП > СО Датская
Голландская
со ьо от W от от ел от о 3 S Бельгийская
о Итальянская
Швейцарская
о о 43 *0 43 Австрийская
VVVV I СО О Канадская
Системы нумерации (обозначений) дроби и картечи
н
йэ
О
£4
S
Я
Й5
со
9ST
Продолжение табл. 19.
6ST
о 1,25 СП 1,75 to о 2,25 j to to СП to сл to 00 х. Система х. обозначений Диаметр Дроби, N. картечи, мм \
— о СО 00 ч- м ст> Отечественная
Dust to 22 о СО 00 ч- м о Восточная Американская
Западная
ьэ 22 о СО 00 м ст> Немецкая
о СО 00 м ст> Французская
Dust to о СО 00 1 6-. 6Т СП to | — Сл Английская
со to 22 о СО 00 м о Чехословацкая
СО 00 м о СП Польская
о о о о о о to Шведская
io 22 о СО 00 м ст> Датская
io 22 о СО 00 Голландская
io 22 о СО 00 м ст> СП Бельгийская
£ 22 о СО 00 м ст> СП Итальянская
о СО 00 м Швейцарская
СП £ io *—* Австрийская
о СО 00 ч- ст> Канадская
Продолжение табл. 19.
Выпускаемая картечь имеет следующий размерный ряд (мм): 5,25;
5,60; 5,70; 5,80; 5,90; 6,20; 6,50; 6,80; 6,95; 7,15; 7,55; 7,70; 8,00; 8,50;
8,80; 9,65; 10,00.
В табл. 19 для сравнения приведены системы нумерации и обозна-
чений дроби и картечи однозначных размеров, принятые в различных
странах. В табл. 20 перечислены материалы, используемые для изго-
товления дроби и картечи.
Таблица 20
Материалы, используемые для изготовления дроби и картечи
Дробь и картечь Материалы
Мягкая (ОМ, ОК) Свинец с добавлением сурьмы (0,2%— 1,5%) или свинцово-мышьяковистого ан- гидрида (0,1%—1,5%). Допускается при- менение свинца сурьмянистого.
Твердая (ОТ, СТ) Свинец с добавлением свинца сурьмя- нистого (1,5%—3%) и свинцово-мышья- ковистого сплава, или мышьяковистого ангидрида (0,1%—1,5%), или сурьмы (0,2%—1,5%).
Пули. Изготовляются пули следующих типов: круглые калиберные
и подкалиберные (гладкие и с центрирующими поясками); стреловид-
ные; турбинные; турбостреловидные. Круглые и стреловидные пули вы-
пускаются для ружей 12, 16, 20, 28, 32 калибров, а пули иных типов —
12 и 16 калибров.
Устройство наиболее распространенных пуль промышленного изго-
товления, выпускавшихся в разное время, показано на рис. 295, а их
основные размерные характеристики приведены в табл. 21. Баллисти-
ческие характеристики некоторых из них приведены в табл. 22.
Рис. 295. Устройство отечественных и иностранных пуль промышленного изготовления:
2. Круглая калиберная пуля с центриру-
ющими поясками
3. Пуля Якана с войлочным стабилиза-
тором (отечественного производства)
160
Продолжение рис. 295
4. Пуля Якана с полиэтиленовым стабилизатором (отечественного производства)
5. Пуля Бреннеке литая, с войлочным
стабилизатором (отечественного произ-
водства)
6. Пуля Бреннеке, литая, с полиэтилено-
вым стабилизатором на стержне (оте-
чественного производства)
11—0184
161
Продолжение рис. 295
7. Пуля Бреннеке, литая с полиэтилено-
вым стабилизатором без стержня (оте-
чественного производства)
8. Пуля Бреннеке, штампованная, с вой-
лочным стабилизатором
9. Пуля Ильина (ВВОО-И)
10. Пуля «Вятка»
162
Продолжение рис. 295
11. Пуля бр. Соколовых (БС)
12. Пуля Майера 1-го образца, литая
14. Пуля «Кировчанка»
13. Пуля Майера 1-го образца, штам-
пованная
163
Продолжение рис. 295
15. Пуля Якана (оригинальная)
17. Пуля Вицлебена'Мод. С 18. Пуля Бреннеке — пластик
164
Продолжение рис. 295
21. Пуля Штендебаха 1-го образца (оте-
чественного производства)
22. Пуля Штендебаха 2-го образца (оте-
чественного производства)
165
Продолжение рис. 295
В отечественной промышленности материалами для изготовления
пуль в настоящее время являются свинцовые сплавы (свинец марок
ССу2, СО, Cl, С2, СЗ с добавлением 0,5—1,5% сурьмы). Для изго-
товления пыжей-стабилизаторов используются войлок технический тон-
кошерстный, полугрубошерстный, грубошерстный и др.» картон коро-
бочный, полиэтилен марок НД и ВД.
В охотничьей литературе описаны также пули, доступные для
самодельного изготовления. Ряд из них изготовляются производ-
ственными предприятиями некоторых охотничьих обществ в экспери-
ментальном порядке или малыми сериями. Устройство отдельных из
них показано на рис. 296, а размерные данные приведены в табл. 23.
Патроны. Снаряженные патроны, выпускаемые отечественной про-
мышленностью, имеют бумажные или пластмассовые гильзы с закаткой
срезов завальцовкой или «звездой». Патроны с бумажными гильзами
изготовляются 12, 16 и 20 калибров, а с пластмассовыми — только
12 калибра. Они имеют следующие разновидности:
охотничьи — с длиной гильзы 70 мм и древесноволокнистыми пы-
жами;
охотничьи — с длиной гильзы 70 мм и войлочными пыжами, пред-
назначенные для самозарядных ружей (марка «Байкал»);
охотничьи — с длиной гильзы 65 мм (марка «Байкал»);
спортивные — с длиной гильзы 70 мм для стрельбы на траншейном
стенде (марка «Super Record»);
спортивные — с длиной гильзы 65 мм для стрельбы на круглом
стенде (марка «Record Skeet»);
спортивные—с длиной гильзы 60 мм для стрельбы на круглом
стенде (марка «Record Skeet»).
Характеристики некоторых из этих патронов приведены в табл. 24
и 25.
166
Таблица 21 (к рис. 295)
Основные размерные характеристики отечественных и иностранных пуль промышленного изготовления к охотничьим ружьям
Наименование пули Калибр пули Размеры, мм (соответственно их нумерации на рисунке) Масса, г
1 2 3 4 5 6 7 8 9 10 И 12 13 14 15 16 17
Круглая, глад- кая подкалибер- ная 12 16 16,5— 17,0 15,0— 15,5 28,0— 30,0 21,0— 23,0
20 13,5— 14,0 15,5— 17,5
28 12,0— 12,5 10,5— 12,5
32 10,5— 11,0 7,0—9,0
Круглая кали- берная с центри- рующими пояс- ками («Спут- ник») 12 16 20 18,2— 18,5 16,7— 17,0 15,2— 15,5 16,7— 17,2 15,2— 15,7 13,8— 14,3 31,0— 33,0 22,5— 24,5 17,0— 19,0
28 13,7— 14,0 12,3— 12,8 12,5— 14,5
32 12,2— 12,5 10,8— 11,3 8,0— 10,0
Пуля Якана с войлочным ста- билизатором (отечеств, про- изводства ) 12 16 27,0— 28,0 26,0— 27,5 16,9 16,7 11,2- 11,5 10,5 16,8 15,5 18,5— 18,7 17,0— 17,2 18,5— 18,7 17,3— 17,5 10,4— 11,0 10,5 4,0 4,0 6,0 5,7 1,7— 2,0 1,5— 2,0 9,0 10,0 14,2 13,5 36,0— 37,0 32,0— 32,5
Продолжение табл. 21
Наименование пули Калибр пули Размеры, мм (соответственно их нумерация на рисунке) Масса, г
1 2 3 4 5 6 7 8 9 10 И 12 13 14 15 16 17
Пуля Якана с 12 30,0— 15,6— 21,3 13,3 18,6— 16,5— 18,4 8,0 29,3—
полиэтиленовым 30,2 15,8 18,8 16,7 29 5
стабилизатором (отечеств, про- изводства) 16 28,8— 29,2 15,5— 15,7 21,2 12,4 17,6— 17,8 15,7— 15,9 16,7 8,0 24,7— 25,0
Пуля Бреннеке, 12 28,0— 17,5- 18,3— 16,5 11,5— 1,7 18,8— 7,0— 3,0 9,5— 0,7— 10,3 21,0— 10,8 31,0—
литая, с войлоч- 28,5 18,0 18,5 11,6 19,2 7,2 10,5 1,0 23,0 32,0
ным стабилиза- тором (отечеств, производства) 16 26,0— 26,5 16,8 16,6 15,5 10,0— 10,5 1,3 17,8— 18,0 7,0 3,0 9,0— 10,0 0,7— 1,0 9,5 20,0— 21,0 10,5 25,0— 27,0
Пуля Бренне- 12 28,0— 17,5— 18,3— 16,5 11,5— 21,3 18,4 10,7 5,7 13,5 10,8 1,7 32,0—
ке, литая, с поли- 28,5 18,0 18,5 11,6 32,3
этиленовым ста- билизатором на 16 26,0 16,8 16,6 15,5 10,0— 10,6 21,2 16,7 10,0 5,0 13,5 10,5 1,3 25,0—
стержне (оте- 27,0
честв. производ- ства)
Пуля Бренне- 12 30,0 17,0 18,6— 16,6— 10,5 21,3 18,4 10,7 5,3 10,2 10,2 1,6 28,3—
ке, литая, с поли- 18,7 16,7 28,5
этиленовым ста- билизатором без стержня (оте- 16 30,0 17,2 16,8— 17,0 15,3— 15,4 10,3 21,2 16,7 10,0 5,0 4,0 10,9 1,5 23,3— 23,5
честв. производ- ства)
Пуля Бренне- 12 28,6— 19,0 18,5 17,3 13,3 6,3 19,5 6,1 1,8 1,3— 7,0 10,5 33,5—
ке штампован- 28,8 1,5 33,7
пая, с войлоч- ным стабилиза- 16 26,8— 18,0 16,6 15,7 12,4 6,2 18,0 6,1 1,2 1,3— 5,0 10,5 30,2—
тором (отечеств, производства) 27,0 1,5 30,5
Продолжение табл. 21
Наименование пули Калибр пули Размеры, мм (соответственно их нумерации на рисунке) Масса, г
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Пуля Ильина 12 32,4— 19,0 21,0 13,2 18,6 17,8 18,8 6,0 10,0 10,8 4,2 2,0 3,0 34,7
(ВВОО —И) 32,6
16 31,5 19,1 20,0 12,0 17,0 15,9 17,0 6,0 9,7 11,0 3,7 2,0 3,0 29,7
Пуля «Вятка» 12 24,8— 20,5 17,6 17,0— 18,3 9,0 12,0 2,0— 32,0— 33 0
25,0 18,5 17,2 2,2
16 23,8— 15,5 15,1— 16,5 8,2 11,5 1,9— 24’0—
24,0 15,3 2,1 25^0
Пуля бр. Со- 12 35,2 25,2 18,5 16,8 13,5 7,6 4,5 12,5 9,0 19,7 8,5 6,5 16,2 36,0—
коловых (БС) 36 7
16 35,7 25,3 16,6 15,2 12,5 6,5 5,0 12,7 9,4 17,3 8,5 5,2 17,9 32’о— 33,0
Дважды тур- 12 19,2— 18,2— 16,3— 13,0— 9,0— 1,3— 1,7— 11,0— 6,8— 16,4— 7,8 33,0— 34,0 24,3— 24,6
бинная пуля 21,7 18,7 17,0 14,0 9,9 1,5 2,5 12,0 7,2 17,5
Майера 1-го об- 16 19,0 17,0— 14,3 12,5 8,8 1,3 1,6 ю;о 6,1 15,6 6,7
разца (литая) 17,2
Дважды тур- 12 19,3— 18,4— 16,8— 14,0— 8,8— 1,0— 2,0— 7,4— 6,5— 15,1— 7,5— 34,0— 35,0 28,0— 29,0
бинная пуля 19,5 18,6 17,3 14,6 9,0 1,2 2,5 11,6 9,0 16,1 1,1
Майера 1-го об- 16 18,3— 15,7— 14,9— 13,3— 7,3- 0,7— 2,0— 8,0- 7,8— 15,4 6,6
разца (штампо- ванная) 18,5 15,8 15,0 13,5 7,5— 0,9 2,2 8,2 8,0
Пуля «Киров- 12, 32,7— 12,5— 12,5— 7,7— 4,0— 5,8— 8,2— 28,5— 30,5
чанка» (подка- либерная, в по- 16 33,1 12,6 12,6 7,9 4,5 6,0 8,5
лиэтиленовом
контейнере)
Пуля Якана 12 28,0— 16,0 11,0- 16,3— 17,2- 18,0— 10,4— 5,0 10,0 12,0 13,0 9,0 10,0 5,0 36,0— 37,5 31,9—
(оригинальная) 30,0 12,0 16,5 18,4 18,5 12,0
16 29,0— 15,0 14,0— 15,2— 16,5— 17,6— 13,0 5,0 9,5 11,0 9,7 7,0 8,0 5,0
20 30,0 15,0 15,6 17,0 17,5 34 0
31,0- 17,0 14,0— 14,5 15,3— 15,9— 12,0 4,0 8,7 9,5 8,7 5,0 7,0 4,0 25'О—
31,5 15,0 15,9 16,1 28,0
Продолжение табл. 21
Наименование пули Калибр пули Размеры, мм (соответственно их нумерации на рисунке) Масса, г
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Пуля Вицлебе- на мод. А и С 12А 12С 41,5— 46,0 36,4— 40,7 22,6— 26,2 22,7— 26,7 11,6— 14,2 11,7— 14,7 16,3— 17,0 18,0— 18,5 14,0— 14,5 15,0— 16,0 11,0— 12,0 11,0— 12,0 30,1— 30,5 24,7— 26,0 17,1— 17,9 17,0— 18,5 38,5— 41,5 32,0— 33,0
Пуля Бренне- ке — пластик (ГДР) 16 31,0 17,0 19,0 17,0 14,0 12,5 5,0— 5,2 1,2— 1,5 6,0 9,8 3,5 22,5
Пуля Мак-Эл- вина (подкали- берная, в поли- этиленовом кон- тейнере) 12, 16, 20 33,3 11,0— 12,5 11,0— 12,5 8,0 3,2 2,9— 3,0 4,3 13,5 6,3 6,3 2,3 7,8 28,5— 29,0
Пуля Штенде- баха «Идеал» (оригинальная) 12 16 20,3 18,8 17,0 15,8 18,9 17,0 14,0 13,4 18,3 16,8 1,3 1,2 1,2 1,2 4,0 3,8 1,5 1,5 0,8 0,7 7,0 6,7 3,5 2,7 1,0 1,0 12,3 И,1 9,7 8,3 8,3 6,5 30,0 23,5
Пуля Штенде- баха 1-го образ- ца (отечеств, производства) 12 20,8 16,6 18,2 14,0 18,0 3,0 1,9 1,2 6,3 1,3 1,2 6,6 2,0 6,6 2,0 8,8 7,5 35,0
Пуля Штенде- баха 2-го образ- ца (отечеств, производства) 12 16 20,0— 20,2 18,5— 19,8 16,0 15,0 18,5 17,0 13,6 12,5 18,4 16,9 1,4 1,5 4,0 4,3 1,5 1,5 1,2 0,8 7,5 7,9 3,0 2,6 1,0 1,0 10,0 8,0 8,0 6,2 17,2 17,0 32,0— 33,0 27,0— 28,0
Пуля Блондо 12 27,2— 27,5 18,0— 18,5 16,8— 17,0 9,0— 10,0 9,7 2,5— 3,0 5,0 31,0— 33,0
Пуля S-Ball Plastik (подка- либсрная, в по- лиэтиленовой оболочке) 12 27,0 1,5 6,0 16,3 6,0 32,5 12,5 18,3 16,2 24,5— 24,7
Таблица 22
Баллистические характеристики охотничьих пуль
Наименование пули Масса, г Скорость пули, м/с; дистанция, м Энергия пули, кгс-м; дистанция, м
0 25 50 75 100 0 25 50 75 100
Пуля Яка- на со стаби- лизатором 30 460 406 350 298 246 324 253 188 136 93
Пуля Яка- на без стаби- лизатора 28,4 465 410 354 301 248 313 243 181 131 89
Пуля Брен- неке 35 450 308 366 321 275 363 296 239 184 135
Круглая пуля с пояс- ками 32 455 402 349 299 244 338 264 199 136 97
Пуля Май- ера («Тур- бинка») 35 450 395 350 303 255 363 279 220 164 116
Пуля «Вят- ка» 30 460 405 349 297 245 324 251 187 135 92
Пуля Иль- ина (ВВО-И) 34 450 402 358 312 265 353 281 222 169 122
Пуля бр. Соколовых (БС) 35 450 404 362 317 271 363 291 234 179 131
Рис. 296. Устройство некоторых пуль самодельного изготовления
1. Турбостреловидная пуля Майера
2-го образца
2. Подкалиберная пуля БМК
171
Продолжение рис. 296
3. Пуля Бушинского, 1-й вариант
4. Пуля Бушинского, 2-й вариант
5. Пуля Боген
6. Пуля «Диаболо»
172
Продолжение рис. 296
7. Пуля Никитина
8. Пуля Шилина
9. Оболочечная пуля
10. Турбинная пуля
11. Пуля Фостера (S-Ball)
173
Таблица 23 (к рис. 296)
Некоторые конструктивные характеристики иных пуль 12 калибра
Наименова- ние пули Наружный диаметр, мм Диаметр тела, мм Общая длина, мм Прочие данные и примечания
Турбостре- ловидная пу- ля Майера 2-й образец 18,0—18,2 16,0 27,0—28,0 Стабилизатор из картон- ных и полиэтиленовых про- кладок; 6 ребер; диаметр ка- нала 7,8 мм
Подкали- берная пуля Булавина, Медведева и Комарова (БМК) 15,5 15,5 34,0 Головная часть — свинцо- вая, хвостовик — алюминие- вый. Используется с полиэти- леновым контейнером
Пуля Бу- шинского, 1-й вариант 18,5 15,9 20,0 Глубина полости 12 мм, диаметр полости 13 мм
Пуля Бу- шинского, 2-й вариант 18,5 17,0 15,6 22,0 Глубина полости 13 мм, высота головной части 8,2 мм
Пуля Боген 16,5—16,7 15,5—15,8 34,0 Корпус свинцовый, сердеч- ник стальной, стабилизатор войлочный
Пуля «Диа- боло> 18,2 15,4 10,0 21,6
Пуля Ники- тина 19,4 22,5 Диаметр головного пояска 18,4; глубина полости 8,8 мм; диаметр полости 7,5 мм
Пуля Ши- лина 18,6 18,0 23,0 Наружный диаметр указан по хвостовику. Диаметр от- верстия 7,5 мм. Три винтооб- разных ребра
Оболочеч- ная пуля 18,5 16,6 26,0
Турбинная пуля 18,3 15,4 20,8 Имеет шесть наружных и шесть внутренних ребер
Пуля Фос- тера 18,2 17,7 19,7 Имеет 14 ребер шириной 2 мм. Глубина пустоты 10,5 мм
174
Таблица 24
Характеристики охотничьих патронов
Наименование, марка патронов Калибр Масса снаряда, г Уюдро- би, м/с Кучность боя, % Материалы гильзы и пыжа
Охотничьи 12 16 20 3136 26—30 23—27 310—315 50 Гильза — бумажная, художественно оформ- ленная. Пыжи — дре- весноволокнистые или войлочные
Охотничьи БХК с твердой полированной дробью 12 34 320—340 не ниже 60 Гильза — пластмас- совая. Пыжи — пласт- массовые (с концент- раторами или без них) или войлочные или древесноволокнистые со специальной про- питкой
Спортивно- охотничьи «Экспорт» 12 16 31—36 26—30 310—315 50 Г ильза — бумажная, художественно оформ- ленная. Пыжи — вой- лочные
Охотничьи «Байкал» 12 31—36 315—320 55 Гильза — бумажная с высоким основанием. Пыжи — войлочные
Охотничьи пулевые 12 16 20 В зависимос- ти от типа пули 380 Поперечник рассеивания 50—70 см на дистанции 50 м Гильза — бумажная с высоким основанием. Пыжи — войлочные
Таблица 25
Характеристики спортивных патронов 12 калибра с порохом «Сокол»
Марка патронов Длина гильзы Масса сна- ряда, г, или номер дроби V10 Дроби, м/с Кучность боя, % Назначение патронов
«Стандарт» 70 № 7 310—320 Не ниже 70 Для тренировки на траншейном стенде
«Старт» 65; 70 31,5 310—320 Не более 70 Для круглого стенда
на диет. 20 м и для самозарядных ружей
«Спорт» 65; 70 35 310—320 70 Для траншейного стенда и для самоза- рядных ружей
«Приз» 65; 70 31,5 330—350 Не более 70 на диет. 20 м Для круглого стенда
«Рекорд» 70 35 310—320 70 Для траншейного
стенда
70 330—350 70 Для траншейного стенда
65;70 330—350 Не более 70 на диет. 20 м Для круглого стенда
БХК (с полиэти- №7 Для круглого и тран-
леновой гиль- зой и никели- рованной дробью) 65; 70 № 9 320—340 Не ниже 70 шейного стенда
175
ПАТРОНЫ ЗАРУБЕЖНОГО ПРОИЗВОДСТВА
Патроны немецкого производства фирмы RWS
Эти патроны снаряжаются бездымным порохом и капсюлями-вос-
пламенителями с неоржавляющим ударным составом:
1) закрытым типа VI (типа «Жевело»);
2) капсюлем диаметром 6,45 мм со втулкой, типа I;
3) капсюлем диаметром 6,45 мм с наковаленкой (типа «Боксер»).
Размер дроби указывается на прокладке на дробь. Кроме того,
каждому размеру дроби соответствует определенный цвет этой про-
кладки: 2,5 мм — зеленый; 3 мм — синий; 3,5 мм — красный; 4 мм —
желтый.
Патроны с гильзой длиной 70 мм имеют соответствующую маркиров-
ку (указание длины) на боковой поверхности, а патроны с гильзой
длиной 65 мм ее не имеют.
Ниже приводятся краткие описания и основные характеристики пат-
ронов некоторых марок, изготавливаемых фирмой RWS.
Патрон «Geco Special». Патрон имеет бумажную гильзу 12, 16 или
20 калибра длиной 70 или 65 мм. Основание гильзы стальное, латуни-
рованное, высотой 10 мм. Метательный заряд находится в картонной
каморе. Для снаряжения используются: закрытый капсюль типа VI,
бездымный порох; картонные прокладки; войлочный пыж; твердая
дробь диаметром 2,5; 3; 3,5 или 4 мм. Начальная скорость дроби у
патронов 12 калибра равна: дробь диаметром 2,2 мм —300 м/с, 3 мм—
310 м/с, 3,5 мм — 315 м/с, 4 мм — 315 м/с.
Патрон «Rottweil-Stern». Патрон имеет бумажную гильзу 12, 16 или
20 калибра длиной 70 или 65 мм, Высота основания гильзы — 8 мм.
Метательный заряд находится в картонной каморе. Для снаряжения
используются: закрытый капсюль типа VI; бездымный пластинчатый
порох (2,18 г у патрона 12 калибра); картонные прокладки; осален-
ный войлочный пыж; твердая дробь диаметром 2,5; 3; 3,5 или 4 мм.
Закатка среза — завальцовка или «звезда».
Начальная скорость дроби такая же, как у патрона марки «Geco
Special» (см. выше).
Химический состав дроби (здесь и далее в процентах массы): Sb—
1,97, Си—0,16, Fe — следы, РЬ — остальное.
Патрон «Rottweil Waidmannsheil schwarz». Патрон имеет бумаж-
ную гильзу 12, 16 или 20 калибра длиной 70 мм или 65 мм. Основание
гильзы стальное латунированное, высотой 10 мм. Дно гильзы упрочне-
но стальной чашечкой. Метательный заряд находится в картонной ка-
море. Для снаряжения используются: закрытый капсюль типа VI; без-
дымный порох (2,13 г у патрона 12 калибра); картонные прокладки
толщиной 0,75—1 мм; осаленный войлочный пыж высотой 12—13 мм,
окленный с торцов бумагой; твердая дробь диаметром 2,5; 3; 3,5 или
4 мм. Закатка среза — завальцовка.
Начальная скорость дроби такая же, как у патронов марок «Geco
Special» и «Rottweil-Stern» (см. выше).
Химический состав дроби: Sb—5,23, Си—0,16, Fe — следы, РЬ —
остальное.
Патрон «Rottweil Normal». Патрон имеет бумажную гильзу 12 ка-
либра длиной 65 мм со стальным латунированным основанием высотой
9 мм. Метательный заряд находится в бумажной каморе. Для снаря-
жения патрона используются: закрытый капсюль типа VI; бездымный
пластинчатый порох (2,15 г); картонные прокладки; войлочный пыж;
твердая дробь (32 г). Закатка среза — завальцовка.
Начальная скорость дроби около 300 м/с.
176
Патрон «Habicht». Патрон имеет бумажную гильзу 12 или 16 ка-
либра длиной 70 или 65 мм. Основание гильзы стальное, латунирован-
ное, высотой 8 мм. Метательный заряд находится в картонной каморе.
Для снаряжения используются: закрытый капсюль типа VI; бездымный
порох; картонные прокладки; войлочные осаленные пыжи; твердая
дробь диаметром 2,5; 3; 3,5 или 4 мм. Закатка среза — завальцовка.
Патрон «Express». Патрон имеет бумажную влагонепроницаемую
гильзу 12, 16 или 20 калибра длиной 70 или 65 мм. Основание гильзы
стальное, высотой 8 мм. Дно гильзы упрочнено стальной чашечкой.
Метательный заряд находится в картонной каморе. Для снаряжения
используются: закрытый капсюль типа VI; бездымный пластинчатый
порох (2,25 г у патрона 12 калибра); картонные прокладки толщиной
1 и 1,5 мм; войлочный осаленный пыж, оклеенный с торцов бумагой;
твердая дробь диаметром 2,5; 3; 3,5 или 4 >мм (32 г у патрона 12 калиб-
ра). Закатка среза — завальцовка.
Начальная скорость дроби около 310 м/с.
Патрон «Eley-Maximum». Патрон имеет бумажную гильзу 12 или
16 калибра длиной 65 или 70 мм, пропитанную влагоотталкивающим
составом. Основание гильзы стальное высотой 8 мм. Дно гильзы упроч-
нено стальной чашечкой. Метательный заряд находится в картонной
каморе.
Для снаряжения используются: капсюль диаметром 6,45 мм с нако-
валенкой; бездымный порох; картонные прокладки; очищающий ствол
пыж марки «Юеепа»; дробь диаметром 2,5; 3; 3,5 или 4 мм. Закатка
среза — «звезда». Гильзы длиной 70 <мм имеют голубую окраску, а
гильзы длиной 65 мм — оранжевую.
Патрон «Eley-Fourlong». Патрон имеет бумажную гильзу 36 калиб-
ра длиной 63,5 мм с металлическим основанием высотой 8 мм. Для
снаряжения используются: капсюль диаметром 6,45 мм с наковален-
кой; бездымный порох; дробь диаметром 2,5 или 3 мм.
Патрон «Eley-Extralong». Патрон имеет бумажную гильзу 36 ка-
либра длиной 70 мм. Прочие элементы такие же, как у патрона «Eley-
Fourlong».
Патроны национального предприятия ГДР
VEB Sprengstoffwerke 1
Патроны «Hubertus», «Nimrod», «Germania», «Sellier & Bellot». Пат-
роны имеют бумажную гильзу со стальными латунированными основа-
ниями высотой 10 мм. Метательные заряды находятся в картонных
каморах. Для снаряжения используются: капсюли типа «Жевело»;
бездымный пластинчатый неграфитованный порох; картонные про-
кладки толщиной 1,4 нм; 'войлочные осаленные пыжи высотой 11 мм,
оклеенные с нижних торцов лакированной бумагой; дробь диаметром
2,26; 2,50; 2,75; 3,25; 3,50; 3,75 или 4 адм. Закатка среза — завальцовка.
В табл. 26 приведены некоторые характеристики патронов марок
«Huber.tus» и «Sellier & Bellot» 16 калибра.
Таблица 26
Характеристики патронов 16 калибра
Марка патронов Масса мета- тельного за- ряда, г Масса дроби, г У10дроби 0 2,5 мм, м/с
«Hubertus» 1,8 30,6 275
«Sellier & Bellot» 2,03 30,6 310
12-0184
177
Патрон «Waidmansheil schwarz». Патрон имеет бумажную гильзу
12 или 16 калибра длиной 65 или 70 мм, пропитанную водоотталки-
вающим составом. Основание гильзы стальное, высотой 8 мм. На гиль-
зе имеется маркировочная надпись Т7. Для снаряжения используются:
закрытый капсюль типа VI; бездымный порох; твердая дробь диамет-
ром 2,41 мм. Назначение патрона — тренировочная стрельба на стенде
и стрельба по голубям.
Патрон «Express Special». Сходен по характеристикам с патроном
«Express» фирмы RWS. Имеет бумажную гильзу 12 или 16 калибра
длиной 70 мм. Снаряжается дробью диаметром 2,25 мм (желтая про-
кладка) или диаметром 2,5 мм (белая прокладка).
Назначение патрона — стрельба по голубям.
Выпускается вариант патрона, снаряженного дробью диаметром
2,25 мм и трассирующей звездкой.
Патроны итальянской фирмы Giulio Fiocchi, Lecco
Фирмой выпускаются бумажные гильзы четырех типов и патроны,
снаряженные с использованием этих гильз. Гильзы типа 1 (марки
«Corrente», «Sur») имеют основание ^высотой 8 мм; типа 2 (марки
«Mezzafine», «Sur 12») — 12 мм; типа 3 (марка «Fine») — 16 мм; ти-
па 4 (марка «Exitrafine»)—25 мм. Их калибры — от 10 до 36 (410).
Капсюли этой фирмы также отличаются широким ассортиментом
(см. табл. 27).
Таблица 27
Капсюли-воспламенители фирмы Giulio Fiocchi, Lecco
Наименование или индекс капсюля Размеры, мм Калибр патронов
диа- метр высо- та
5,05-мм с 2 отверстиями 6,1 3,8 12; 14; 16; 24; 28; 32; 36
5,45-мм с 2 отверстиями 6,3 3,8 32; 36
5,45-мм с 2 отверстиями 6,3 4,3 32; 36
6,45-мм с 2 отверстиями 7,55 4,1 10; 12; 14; 16; 20; 24: 2S
6,45-мм с 3 отверстиями 7,55 4,1 12; 14; 16; 20; 24; 28
«Fiamma Sur» Типа 1 с про- кладкой (типа «Жевело») 6,65 7,0 4—36
«Fiamma Sur» Типа 2 с про- кладкой (типа «Жевело») 6,65 7,0 4—36
«Fiamma Sur» Типа 3 с про- кладкой (типа «Жевело») 6,65 7,0 4—36
«Doppia forza» со втулкой (английского типа) 6,64 7,85 12; 16; 20; 24; 28; 32; 36
«Doppia forza» со втулкой (американского типа) 6,1 7,75
6,45-мм «Simplex» (типа «Боксер») 6,42 3,7
Патрон «Inipermeabilizzatto» тина 1. Патрон имеет бумажную гиль-
зу типа 1 «Sur» с металлическим основанием высотой 8 мм. Для сна-
ряжения используются: капсюль «Doppia forza»; пироксилиновый по-
рох; фетровый, пропитанный парафином пыж; твердая калиброванная
дробь.
178
Некоторые характеристики патронов этой марки приведены в
табл. 28.
Таблица 28
Характеристики патронов «Impermeabilizzatto» типа 1
J Калибр Длина гильзы, мм Диаметр дроби, мм Закатка среза
12 65 3,5; 3,75; 4,0 Завальцовка
12 67 2,75; 3,0; 3,25 «Звезда»
16 65 1,5; 1,75; 2,0; 2,25; 2,5; 2,75 Завальцовка
20 65 1,75; 2,0; 2,25; 2,5; 2,75; 3,0 Завальцовка
Патрон «Impermeabilizzatto» типа 2. Патрон имеет бумажную гиль-
зу 12 калибра длиной 70 мм с металлическим основанием высотой
12 мм. Метательный заряд находится в металлической каморе. Для
снаряжения используются: капсюль «Fiamma Sur» с прокладкой или
капсюль «Doppia forza»; пироксилиновый порох; фетровый, пропитан-
ный парафином пыж; твердая калиброванная дробь (34 г) диаметром
от 1,75 мм до 4 мм или картечь диаметром 5,25; 6,25; 7,5; 8,5; 8,85 или
9 мм. Закатка среза — «звезда».
Патрон «Magnum». Патрон имеет бумажную гильзу 12 калибра дли-
ной 76 мм с металлическим основанием высотой 25 мм. Для снаряже-
ния используются: капсюль «Fiamma Sur» с прокладкой или капсюль
«Doppia forza»; пироксилиновый порох; пыж марки «Iris», состоящий
из парафинированного фетрового кольца с пробкой внутри и двух проб-
ковых кружков, 'приклеенных к кольцу (пыж предназначен для патро-
нов с высокой начальной скоростью дроби); твердая калиброванная
дробь (46 г) диаметром 2,5; 2,75; 3,0; 3,25; 3,5; 3,55 или 4,25 мм. За-
катка среза — «звезда».
Патрон типа 4. Патрон имеет бумажную гильзу 12 кабира длиной
70 мм с металлическим основанием высотой 25 мм. Метательный заряд
находится в металлической каморе. Для снаряжения используются:
капсюль «Fiamma Sur» с прокладкой или капсюль «Doppia forza»;
пироксилиновый порох; пыж марки «Iris»; никелированная калибро-
ванная дробь диаметром 2,25; 2,4; 2,5 или 2,75 мм. Закатка среза —
«звезда». Патрон предназначен для спортивной стрельбы.
Патроны итальянской фирмы Baschieri & Pell agri
Патрон типа 1МВ. Патрон имеет бумажную гильзу 12, 16 или 20
калибра длиной 65 мм с металлическим основанием высотой 8 мм.
Для снаряжения используются: капсюль диаметром 6,45 мм; бездым-
ный пластинчатый порох марки МВ (от 2,1 до 2,2 г — у патронов
12 калибра; 1,75 г — 16 калибра; 1,5 г — 20 калибра); войлочный пыж
высотой 4 мм; фетровый пыж; картонная прокладка на порох толщи-
ной 1,5 мм; твердая дробь (от 32 до 33 г — у патронов 12 калибра;
27 г — 16 калибра; 25 г — 20 калибра). Закатка среза — завальцовка.
Патрон типа 2МВ. Патрон имеет бумажную гильзу 12, 16 или 20 ка-
либра длиной 67 мм с металлическим основанием высотой 12 мм. Для
снаряжения используются: капсюль «Fiamma Sur»; бездымный пла-
стинчатый порох марки МВ (от 2,05 до 2,1 г — у патронов 12 калибра;
1,65 г — 16 калибра; 1,4 г—20 калибра); войлочный пыж высотой
4 мм; фетровый пыж; картонная прокладка на порох толщиной 1,5 мм;
картонная прокладка на дробь; твердая дробь (33 г — у патронов 12
179
калибра; 28 г—16 калибра; 25 г — 20 калибра). Закатка среза — за-
вальцовка.
Патрон типа ЗМВ. Патрон имеет бумажную гильзу 12 или 16 ка-
либра длиной 67 или 70 мм с металлическим основанием высотой
12 мм. Для снаряжения используются: капсюль «Fiamma Sur»; без-
дымный порох марки МВ (2,15 г — у патронов 12 калибра; 1,75 г —
16 калибра); войлочный пыж высотой 4 мм; фетровый пыж; картонные
прокладки на порох толщиной 1,5 мм; картонная прокладка на дробь;
твердая дробь (35 г — у патронов 12 калибра; 29 г — 16 калибра).
Закатка среза — завальцовка.
Патрон типа 1AL. Патрон имеет бумажную гильзу 12, 16 или 20 ка-
либра длиной 65 мм с металлическим основанием высотой 8 мм. Для
снаряжения используются капсюль диаметром 6,45 мм; бездымный по-
рох марки «Anigrina lamellare» (1,95 г — у патронов 12 калибра:
1,65 г—16 калибра, 1,45 г — 20 калибра); войлочный пыж высотой
8 мм; фетровый пыж; картонная прокладка на порох толщиной 1,5 мм;
картонная прокладка на дробь; твердая дробь (32 г — у патронов
12 калибра; 27 г — 16 калибра; 25 г — 20 калибра). Закатка среза —
завальцовка.
Патрон типа 1GP. Патрон имеет бумажную гильзу 12, 16 или 20 ка-
либра длиной 65 мм с металлическим основанием высотой 8 мм. Для
снаряжения используются: капсюль диаметром 6,45 мм; бездымный по-
рох марки GP (от 1,9 г до 2,05 г — у патронов 12 калибра; 1,6 г —
16 калибра; 1,4 г — 20 калибра); войлочный пыж высотой 4 мм; фет-
ровый пыж; картонная прокладка на порох толщиной 1,5 мм; картон-
ная прокладка на дробь; твердая дробь (от 32 г до 33 г — у патронов
12 калибра; 27 г — 16 калибра; 26 г — 20 калибра). Закатка среза —
завальцовка.
Патрон типа 4GP. Патрон имеет бумажную гильзу 12 калибра дли-
ной 70 мм с металлическим основанием высотой 25 мм. Для снаряже-
ния используются: капсюль «Doppia forza» во втулке; бездымный по-
рох марки GP (1,95 г); пыж «Iris»; фетровый пыж; пыж из прессован-
ной бумаги высотой 2 мм; прокладка на порох из водонепроницаемого
картона; пробковая прокладка на дробь толщиной 3 мм; твердая
дробь (36 г). Закатка среза — завальцовка.
Патрон типа 1/А «Nike». Патрон имеет бумажную гильзу 12 калиб-
ра длиной 65 мм с металлическим основанием высотой 8 -мм. Для сна-
ряжения используются: капсюль диаметром 6,45 мм; бездымный порох
марки «Nike» (1,6 г); войлочный пыж высотой 4 мм; фетровый пыж;
картонная прокладка на порох толщиной 1,5 мм; картонная проклад-
ка на дробь; твердая дробь (32 г). Закатка среза — завальцовка.
Патрон типа MB «Super Star». Патрон имеет бумажную гильзу
12 калибра длиной 70 мм с латуннььм основанием высотой 25 мм. Ме-
тательный заряд находится в алюминиевой камере со сферическим
дном. Для снаряжения используются: капсюль «Fiamma Sur»; бездым-
ный порох 'Марки МВ (2,1 г), пыж «Iris» высотой 11 мм; картонные
прокладки на пыж и на порох толщиной соответственно 2 мм и 1.3 мм;
никелированная дробь (36 г). Закатка среза — «звезда». Патрон пред-
назначен для спортивной стрельбы. Начальная скорость дроби около
420 м/с.
Химический состав дроби: Sb—-1,21, Си — 0,46, Fe — следы, РЬ —
остальное.
Патрон «Flash». Патрон имеет бумажную гнльзу 12 калибра дли-
ной 70 мм с латунным основанием высотой 16 мм. Метательный заряд
находится в алюминиевой каморе с плоским дном. Для снаряжения
используются: капсюль «Doppia forza» во втулке, покрытый слоем ла-
ка; бездымный порох марки F2 (2 г); пыж «Iris»; пыж из прессован-
ной бумаги толщиной 2 мм; картонная прокладка на порох толщиной
180
1,2 мм, оклеенная лакированной бумагой; никелированная дробь диа-
метром 2,25 или 2,4 мм (36 г). Закатка среза —«звезда».
Патрон предназначен для спортивной стрельбы. Начальная скорость
дроби около 400 м/с.
Химический состав ,дроби: Sb—1,95, Си — 0,3, Fe — следы, РЬ —
остальное.
Патрон «Frinchillucci». Патрон имеет бумажную лакированную
гильзу 12 калибра длиной 67 мм с латунным основанием высотой
24 мм. Метательный заряд находится в алюминиевой каморе со сфери-
ческим дном. Для снаряжения используются: капсюль «Fiamma Sur»;
бездымный пластинчатый порох (2,15 г); пыж «Iris» высотой 11 мм;
осаленный фетровый пыж высотой 3 мм; картонная прокладка на по-
рох, оклеенная лакированной бумагой; картонная прокладка на пыжи;
пробковая прокладка на дробь толщиной 3,5 мм; никелированная
дробь (36,3 г). Закатка среза — завальцовка. Патрон предназначен для
спортивной стрельбы.
Начальная скорость дроби около 370 м/с.
Химический состав дроби: Sb—1,36, Си — 0,24, Fe — следы, РЬ —
остальное.
Патрон «Cheddite». Патрон имеет бумажную гильзу 12 калибра
длиной 70 мм. Метательный заряд находится в алюминиевой каморе.
Для снаряжения используются: капсюль «Fiamma Sur»; бездымный
пластинчатый порох (2,12 г); войлочные осаленные пыжи высотой
13,5 мм и 3,5 мм; картонные прокладки на порох толщиной 1,5 мм и
на дробь толщиной 1,6 мм; дробь (36 г). Закатка среза — завальцовка.
Химический состав дроби: Sb—1,73, Си — 0,14, Fe — следы, РЬ —
остальное.
Патрон «R. Pinto Сото». Патрон имеет пластмассовую (этиленцел-
люлозную) гильзу 12 калибра длиной 65 мм. Для снаряжения исполь-
зуются: капсюль во втулке; бездымный пластинчатый порох (2,1 г);
пыж в виде пластмассового стакана, наполненного пробковой крошкой;
прокладка на пыж из прессованной пробковой крошки толщиной
1,4 мм; пробковая прокладка на дробь толщиной 3 мм; пластмассовая
рубашка для дроби; никелированная дробь (35 г). Закатка среза—
завальцовка. Патрон предназначен для спортивной стрельбы.
Начальная скорость дроби около 410 м/с.
Патроны английского объединения Imperial Chemical Industries (ICI)
Патрон «Alphamax». Патрон имеет бумажную гильзу длиной 70 мм
(12, 16 или 20 калибры) или 75 мм (только 12 калибр). Метательный
заряд находится в стальной цилиндрической каморе.
Некоторые характеристики патрона разных вариантов снаряжения
приведены в табл. 29.
Таблица 29
Варианты снаряжения патронов «Alphamax»
Калибр Длина гильзы, мм Масса дроби, г Диаметры дроби, мм Закатка среза
12 75 39 2,5; 2,8; 3,0; 3,25; 3,65; 4,0 «Звезда», а для дроби диа- метром 4 мм — завальцовка
12 70 35,5 2,6; 2,8; 3,0; 3,25; 3,65; 4,0 Завальцовка
16 70 32 Те же Завальцовка
20 70 28,5 Те же Завальцовка
181
Патрон предназначен для охоты на гусей и уток на дальних дистан-
циях.
Патрон «Eley-Maximum». Патрон имеет бумажную гильзу 12 калиб-
ра длиной 65 мм с латунным основанием высотой 8 мм. Дно гильзы
упрочнено стальной чашечкой. Метательный заряд находится в сталь-
ной каморе. Для снаряжения используется дробь диаметром 2,25; 2.4:
2,5; 2,8; 3,0; 3,25; 3,65 мм (33,5 г). Патроны с дробью диаметром
3,65 мм имеют закатку среза —«звезда», а с дробью иных диаметров —
завальцовку. Назначение патрона — охота на дальних дистанциях с ис-
пользованием ружей весом не менее 3,2 кг.
Патрон «Special Trapshooting». Патрон имеет бумажную гильзу
12 калибра длиной 65 мм с латунным основанием высотой 8 мм. Дно
гильзы упрочнено стальной чашечкой. В патроне используется очи-
щающий ствол пыж марки «К1еепа». Снаряд состоит из дроби диамет-
ром 2,4; 2,5 или 2,8 мм (32 г). Закатка среза —«звезда». Патрон пред-
назначен для стендовой стрельбы.
Патрон «Eley Grand Prix». Патрон имеет бумажную гильзу 12, 16
или 28 калибра длиной 65 мм с латунным основанием высотой 8 мм.
Дно гильзы упрочнено стальной чашечкой. Патроны 12 калибра снаря-
жаются в двух вариантах:
1-й вариант — с очищающим пыжом «К1еепа» и дробью диаметром
2,0; 2,25; 2,4; 2,5; 2,8; 3,0; 3,25 или 3,65 мм (32 г или 30 г);
2-й вариант — с обычными пыжами и дробью диаметром 2,4; 2,5;
2,8 или 3,0 мм (30 г).
Патроны 16 калибра снаряжаются дробью тех же размеров, что и
патроны 12 калибра 1-го варианта, а патроны 20 калибра—что и
патроны 12 калибра 2-го варианта. Закатка срезов гильз: 1-й вариант
патронов 12 калибра — «звезда», 2-й вариант таких же патронов —
«звезда» или завальцовка, 16 калибра — «звезда», 28 калибра—за-
вальцовка.
Патрон «Eley Twenty Gauge». Патрон имеет бумажную гильзу
20 калибра длиной 65 мм с латунным основанием высотой 8 мм. Дно
гильзы упрочнено стальной чашечкой. В патроне используется дробь
диаметром 2,0; 2,25; 2,4; 2,5; 2,8; 3,0 или 3,25 мм (23 г). Закатка сре-
зов гильз патронов с дробью диаметром 3,25 г — завальцовка, а с
• дробью других диаметров — «звезда».
Патрон «Eley Impax». Патрон имеет бумажную гильзу 12 калибра
длиной 65 мм с латунным основанием высотой 8 мм. Дно гильзы
упрочнено стальной чашечкой. Патрон снаряжается дробью диаметром
2,4; 2,5 илц 2,8 мм (28,5 г). Закатка среза — «звезда».
Патрон «Two Inch». Патрон имеет бумажную гильзу 12 калибра
длиной 50 мм с латунным основанием высотой 8 мм. Дно гильзы
упрочнено стальной чашечкой. Патрон снаряжается дробью диаметром
2,4; 2,5 или 3,8 мм (25 г). Закатка среза — «звезда».
Патрон «Gastight». Патрон имеет бумажную гильзу 12 калибра
длиной 65 мм с латунным основанием высотой 16 мм. Дно гильзы
упрочнено стальной чашечкой. Метательный заряд находится в сталь-
ной камере. Патрон снаряжается дробью разных диаметром (32 г или
30 г). Закатка среза — завальцовка.
Патроны «Large Gauges». Патроны имеют бумажные гильзы длиной
100 мм (4 калибр), 80 мм (8 калибр), 76 мм или 65 мм (10 калибр)
с латунным основанием высотой 16 мм. Донья гильз упрочнены сталь-
ными чашечками. Метательные заряды находятся в стальных каморах.
Патроны 4 и 8 калибров снаряжаются дробью диаметром 3,0; 3,25;
3,65 или 4,0 мм, а патроны 10 калибра—дробью диаметром 2,5; 2,75;
3,0; 3,25; 3,65 мм (у патрона 4 калибра — 85 г, 8 калибра — 56,5 г,
10 калибра — 41 г или 37 г). Закатка среза — завальцовка.
182
Патроны «Extra Long», «Fourlong», «Fourten». Патроны имеют бу-
мажные гильзы 36 калибра длиной соответственно 75 мм, 65 мм и
50 мм с латунными основаниями высотой 10 мм. Донья гильз упроч-
нены стальными чашечками. Метательные заряды находятся в сталь-
ных каморах.
Патрон «Exira Long» снаряжается дробью диаметром 2,4; 2,5; 2,8;
3,0 или 3,25 мм (19,8 г). Патрон «Fourlong» - дробью диаметром 2,0;
2,4; 2,5; 2,8; 3,0; 3,25 или 4,0 мм (12,5 г). Патрон «Fourten» — дробью
диаметром 2,0; 2,4; 2,5; 2,8 или 3,0 мм (9 г). Закатка срезов — заваль-
цовка.
Патроны предназначены для стрельбы на дистанции до 27 м.
Патроны французского производства
Патрон «Douillerie». Патрон имеет бумажную гильзу 12 калибра
длиной 70 мм с металлическим основанием высотой 8 мм. Метатель-
ный заряд находится в металлической каморе. Для снаряжения исполь-
зуются: капсюль «Жевело»; бездымный порох (1,85 г); пластмассовый
пыж, состоящий из двух полых цилиндров высотой 13 мм и 26 мм;
твердая дробь диаметром 2,25 мм (35,5 г). Закатка среза — «звезда».
Начальная скорость дроби около 370 м/с. Химический состав дро-
би: Sb —• 3,18, Си —• 0,13, Fe— следы, РЬ — остальное.
Патрон «Meudon». Патрон имеет бумажную гильзу 12 калибра дли-
ной 65 мм. Для снаряжения используются: капсюль «Жевело»; без-
дымный пластинчатый порох (2,17 г); картонные прокладки на порох
толщиной 1,3 мм и на дробь толщиной 2 мм; фетровый пыж высотой
12 мм; пыж из прессованной бумаги высотой 5 мм; кубическая дробь
со стороной куба 2 мм, (31 г). Закатка среза — завальцовка.
Начальная скорость дроби около 370 м/с.
Химический состав дроби: Sb — 3,2, Си — 0,07, Fe — следы, РЬ —
остальное.
Назначение патрона — стрельба на близких дистанциях.
Патрон MGM. Патрон имеет бумажную гильзу 12 калибра длиной
65 мм. Метательный заряд находится в металлической каморе. Для
снаряжения используются: капсюль «Жевело»; бездымный пластинча-
тый порох (2,3 г); картонная прокладка на порох в виде чашечки
толщиной 1,5 мм; пробковая прокладка на дробь толщиной 3 мм; ком-
бинированный осаленный пыж, состоящий из слоя пробки толщиной
5 мм, двух слоев фетра толщиной 3,5 мм и слоя прессованной бумаги
толщиной 4 мм; кубическая дробь со стороной куба 2 мм (32 г). За-
катка среза — завальцовка.
Начальная скорость дроби около 330 м/с.
Химический состав дроби: Sb — 2,04, Си — 0,2, Fe—следы, РЬ —
остальное.
Американские патроны компаний
Remington, Winchester-Western, Peters
Патрон «Express». Патрон выпускается в нескольких вариантах,
различающихся по калибрам, длине гильз, элементам снаряжения.
Закатка срезов почти у всех вариантов — «звезда».
В табл. 30—321 приведены некоторые характеристики этих патронов.
1 В этих и последующих таблицах (табл. 33—35) массы метательных зарядов
бездымного пороха, содержащихся во всех патронах, выражены через эквивалентные
по мощности заряды дымного пороха.
183
Таблица 30
Патроны «Express» с усиленными зарядами
Калибр Длина гильзы, мм Масса мета- тельного заряда, г Масса дроби, г Диаметры дроби, мм
10 89 8,9 56,6 3,25; 3,75; 4,5
12 70 7,1 42,5 3,25; 3,75
12 76 7,5 46,0 2,75; 3,0; 3,25; 3,75; 4,5
16 70 6,2 35,4 3,25; 3,75
20 70 5,3 31,9 3,25; 3,75
Таблица 31
Патроны «Express» с картечью
Калибр Длина гильзы, мм Масса мета- тельного заряда, г Количество картечин Диаметр картечи, мм
12 70 6,6 9 8,4
12 70 6,6 12 8,1
12 70 6,6 16 7,5
12 70 6,6 27 6,0
16 65 5,3 12 7,5
20 64 4,9 20 6,4
Таблица 32
Патроны «Express» для стрельбы на большие дистанции
Калибр I Длина гильзы, мм Масса мета- тельного заряда, г Масса дроби, г Диаметры дроби, мм
10 73 8,3 46 3,25; 3,75; 4,5
12 70 6,6 35,4 2,4; 2,8; 3,0; 3,25; 3,75; 4,5
16 70 5,3 31,9 2,4; 2,8; 3,0; 3,25; 3,75
16 65 5,3 31,9 2,4; 2,8; 3,0; 3,25; 3,75
16 70 5,8 31,9 2,4; 2,8; 3,0; 3,25; 3,75
20 70 4,9 28,3 2,4; 2,8; 3,0; 3,25; 3,75
28 70 4,0 21,2 2,0; 2,4; 2,8; 3,25
36 (•410) 64 14,2 2,0; 2,4; 2,8; 3,0; 3,25
36 (•410) 76 21,2 2,0; 2,4; 2,8; 3,0; 3,25
184
Патроны «Express» снаряжаются также с использованием пласт-
массовых (полиэтиленовых) гильз. Для их снаряжения используются:
капсюль во втулке, бездымный зернепый порох (1,57 г у патрона
12 калибра); полиэтиленовый тыж-обтюратор с рубашкой для дроби;
твердая дробь диаметром 2,4 мм (36 г у матрона 12 калибра). Началь-
ная скорость дроби около 400 м/с.
Патроны «Shur Shot». Патроны имеют бумажные гильзы с латун-
ными основаниями высотой 12 мм. Для снаряжения используются:
капсюль с неоржавляющим ударным составом «Kleanbore»; бездымный
мелкозернистый порох; картонная прокладка на порох толщиной 3 мм;
древесноволокнистые пыжи высотой 9 мм и 10 мм; твердая дробь.
Патроны 12 и 20 калибров для спортивной стрельбы имеют специаль-
ный пыж марки «А», который при выстреле испаряется и превращает-
ся в дым.
В табл. 33—35 приведены характеристики охотничьих патронов и
спортивных патронов «Shur Shot» разных вариантов снаряжения.
Патроны «Shur Shot» выпускаются также с прозрачными пласт-
массовыми гильзами 12, 16 или 20 калибров. Они имеют капсюли во
втулках и закатку срезов — «звезда».
В табл. 35 приведены характеристики разных вариантов этих пат-
ронов.
Таблица 33
Охотничьи патроны «Shur Shot»
Калибр Длина гильзы, мм Масса мета- тельного заряда, г Масса дроби, г Диаметры дроби, мм Закатка срезов
12 70 5,3 28,3 2,25; 2,8; 3,0; 3,25 «Звезда»
12 70 5,3 32,0 2,25; 2,8; 3,0; 3,25 «Звезда»
12 70 5,8 32,0 2,25; 2,8; 3,0; 3,25 «Звезда»
12 70 5,8 35,4 2,25; 2,4 «Звезда»
16 65 4,4 28,3 2,25; 2,8; 3,0; 3,25 Завальцовка
16 70 4,9 32,0 2,25; 2,8; 3,25 «Звезда»
20 70 4,0 24,8 2,25; 2,8; 3,0; 3,25 «Звезда»
20 70 4,4 28,3 2,25; 2,8; 3,25 «Звезда»
Таблица 34
Спортивные патроны «Shur Shot»
Калибр Длина гильзы, мм Масса мета- тельного заряда, г Масса дроби, г Диаметры дроби, мм Закатка срезов
12 70 5,3 32,0 2,0; 2,25; 2,4 «Звезда»
12 70 4,9 32,0 2,25; 2,4 «Звезда»
16 70 4,4 28,4 2,0 «Звезда»
20 70 4,0 24,8 2,0 «Звезда»
185
Таблица 35
Патроны «Shur Shot» с пластмассовыми гильзами
Назначение па- тронов Индекс па- трона Калибр Длина ги- льзы, мм Масса ме- тательно- го заряда. г Масса дроби, г Диаметры дроби. мм
R12L 12 69,8 5,32 28,35 2,25; 2,8; 3.0; 3,4
R12M 12 69,8 5,32 31,9 2,0; 2,25; 2,8; 3,0; 3,4
R12H 12 69,8 5,76 31,9 2,0; 2,25; 2,4; 2.8; 3,0; 3,4
Охотничьи R16 16 69,8 4,41 28,35 2,0; 2,25; 2,8; 3,0; 3,4
R16H 16 69,8 4,87 31,9 2,0; 2,25; 2,4; 2,8; 3.0; 3,4
R20 20 69,8 3,99 24,8 2,0; 2,25; 2,8; 3,0; 3,4
R20M 20 69,8 4,41 28,35 2,0; 2,25; 2,4; 2,8; 3.0; 3,4
Спортивные RSL12 12 69,8 5,32 31,9 2,25
RSL16 16 69,8 4,41 28,35 2.25
RSL20 20 • 69,8 3,99 24,8 2,25
Патрон «Super Speed». Патрон имеет бумажную гильзу 12 калибра
с накатанным латунным основанием высотой 30 мм. Метательный за-
ряд находится в каморе, состоящей из двух картонных чашечек. Для
снаряжения используются: капсюль во втулке; бездымный порох сфе-
рического зернения (19,3 г); два древесноволокнистых пыжа высотой
5 мм; твердая дробь. Закатка среза — «звезда».
Химический состав дроби: Sb —3,88, Си — 0,07, Fe —следы, РЬ —
остальное.
Патрон «Super-Х». Патрон имеет бумажную гильзу 12 калибра с
латунным основанием высотой 10 мм. Стенки гильзы имеют толщину
1 мм. Метательный заряд находится в каморе, состоящей из двух кар-
тонных чашечек. Для снаряжения используются: капсюль во втулке с
прокладкой из бумаги; бездымный порох сферического зернения
(2,07 г); картонная .прокладка на порох в виде чашечки; древесново-
локнистые пыжи высотой 8 и 6 мм; твердая омедненная дробь (35 г).
Закатка среза-—«звезда».
Начальная скорость дроби около 400 м/с. Химический состав дро-
би: Sb —4,9, Си — 0,25, Fe — следы, РЬ — остальное.
Патрон «Mark 5». Патрон имеет гильзу 12 калибра длиной 70 мм с
накатанным латунным основанием. Для предохранения дробового сна-
ряда от стирания о канал ствола используется полиэтиленовая рубаш-
ка. В патронах, снаряженных картечью, промежутки между картечина-
ми заполняются порошкообразным полиэтиленом. Масса порохового
заряда патрона—2 г, масса дроби — 35 г, начальная скорость дроби
около 400 м/с.
Патрон «Peters». Патрон имеет бумажную гильзу 12 калибра дли-
ной 70 мм с высоким металлическим основанием. Для снаряжения ис-
пользуются: капсюль во втулке; бездымный пластинчатый порох
(1,27 г); 'пластмассовый пыж-обтюратор, древесноволокнистый осален-
ный пыж высотой 6 мм; твердая дробь. Закатка среза — «звезда».
Начальная скорость дроби около 370 м/с. Химический состав дроби:
Sb — 4,83, Си — 0,35, Fe — следы, РЬ — остальное.
186
Таблица 36
Патроны «Sellier & Bellot»
Марка и ка- либр патро- нов Длина гильзы, мм Высота основа- ния, мм Масса дроби, г Диаметры дроби. мм Тип капсюля Закатка срезов Примечание
Красно- -черные
12 70 10 35,4 2,25—4,0
16 70 10 30,1 2,25—4,0
20 70 10 26,6 2,25—4,0
12 65 10 33,6 2,25—4,0
16 65 10 28,4 2,25—4,0
Красные
12 70 8 31,9 2,25—4,0
12 65 8 30,1 2,25—4,0
16 65 8 26,6 2,25—4,0
20 65 8 23,0 2,25—4,0
28 63,5 8 18,0 2,0—3,5
36 (.410) 50,7 8 8,85 2,0—3,5
36 (.410) 63,5 8 12,4 2,0—3,5
36 (.410) 76,2 8 16,0 2,0—3,5
Синие- SKeet
12 70 10 31,9 2,0
Красные- Trap
12 70 10 31,9 2,25; 2,5
12 Magnum 67,5 12,5 31,9 2,25—4,0
Оранже- вые 12 Magnum 12 76 16 39,0 2,75—4,0
12 70 10 35,4 2,0—4,0
16 70 10 30,1 2,25—4,0
Закрытый Закрытый Закрытый Закрытый Закрытый «Звезда» «Звезда» «Звезда» Завальцовка Завальцовка Патроны с дробью диа- метром 2,25 и 2,5 мм пред- назначены для спортив- ной стрельбы
6,45 мм Завальцовка
6,45 мм Завальцовка
6,45 мм Завальцовка
6,45 мм Завальцовка
6,45 мм Завальцовка
6,45 мм Завальцовка
6,45 мм Завальцовка
6,45 мм Завальцовка
Закрытый «Звезда» Для спор- тивной стрельбы
Закрытый «Звезда» Для спор- тивной стрельбы
Закрытый Завальцовка
Закрытый «Звезда» Патроны с дробью
Закрытый «Звезда» диаметром 2,0 мм — для
Закрытый «Звезда» спортивной стрельбы
187
Продолжение табл. 36
Марка и ка- либр патро- нов Длина гильзы, мм В ысота основа- ния, мм Масса дроби, г Диаметры дроби, мм Тип капсюля Закатка сре- зов Примечание
Оранже- вые
20 70 10 26,6 2,25—4,0 Закрытым ,,Звезда* *
12 70 10 33,6 2,25—4,0 Закрытый ,, Звезда"
12 70 10 31,9 2,25—4,0 Закрытый „Звезда"
12 65 10 31,9 2,25—4,0, Закрытый Завальцовка
16 70 10 28,4 2,25—4,0) Закрытый „Звезда* *
16 65 10 28,4 2,25—4,0 Закрытый Завальцовка
20 70 10 28,4 2,25—4,0 Закрытый ,, Звезда* *
20 65 10 28,4 2,25—4,0 Закрытый Завальцовка
12 70 10 28,4 Пуля ,,S—Ball" Закрытый Завальцовка
12 65 10 28,4 Пуля ,,S—Ball" Закрытый Завальцовка
16 70 10 23,0 Пуля ,,S—Ball,, Закрытый Завальцовка
16 65 10 23,0 Пуля ,,S—Ball" Закрытый Завальцовка
PlastiK
12 67,5 12,5 31,9 2,25—4,0 Различные Завальцовка
Чехословацкие патроны «Sellier & Bellot»
Патроны имеют бумажные или пластмассовые гильзы разных ка-
либров и длины. Для удобства распознавания разновидностей и назна-
чения они подразделяются на ряд марок, имеющих в качестве основ-
ного опознавательного признака цвет или материал гильз. Соответст-
венно они именуются «красно-черные» (охотничьи и спортивные),
«красные» (охотничьи), «красные — Trap» (спортивные); «оранжевые»
(охотничьи), «синие — Skeet» (спортивные); «Plastik» (охотничьи).
Для снаряжения используется бездымный порох марки «Velox». за-
крытые капсюли типа «Жевело» или капсюли диаметром 6,35 мм с не-
оржавляющим составом «Neroxin». Массы пороховых зарядов у пат-
ронов 12 калибра с гильзами длиной 70 мм и 65 мм равны соответ-
ственно 2,10 и 2,05 г у патронов 16 калибра—1,70 и 1,65 г, у патро-
нов 20 калибра — 1,50 и 1,45 г.
Некоторые другие характеристики патронов приведены в табл. 36.
Некоторые иные патроны зарубежного производства
Польский патрон FAM. Патрон имеет бумажную гильзу 12 калибра
длиной 70 мм. Снаряжается в двух вариантах. Для снаряжения исполь-
зуются: капсюль «Жевело»; бездымный пластинчатый порох (2 г — для
первого варианта и 2,07 г—для второго); картонные прокладки на
порох толщиной 1 мм и на дробь толщиной 0,65 мм; войлочные пыжи
188
высотой 12 и 6 мм (1-й вариант) или 8,5 и 5,5 мм (2-й вариант); твер-
дая дробь (34 или 36 г). Закатка среза — завальцовка.
Начальная скорость дроби около 350 м/с. Химический состав дроби:
Sb—-3,47, Си — 0,05, Fe — следы, РЬ — остальное.
Румынский патрон «Vinatorul». Патрон имеет бумажную гильзу
12 калибра длиной 65 мм. Метательный заряд находится в металличе-
ской каморе. Для снаряжения используются: капсюль «Жевело»: без-
дымный пластинчатый порох (2,01 г); войлочный пыж высотой 17 мм;
картонная прокладка на дробь толщиной 1,5 мм; дробь (31,5 г). За-
катка среза — завальцовка.
Химический состав дроби: Sb — 0,54, Си — 0,06, Fe — следы, РЬ —
остальное.
Канадский патрон «Canuck». Патрон имеет бумажную гильзу 12 ка-
либра длиной 70 мм. Для снаряжения используются: капсюль во втул-
ке; бездымный пластинчатый порох (1,68 г); картонная прокладка на
порох толщиной 3 >м'м; два войлочных осаленных пыжа высотой по
6,5 мм; дробь диаметром 2,55 мм (35 г). Закатка среза — «звезда».
Патрон предназначен для спортивной стрельбы.
Начальная скорость дроби около 350 м/с.
Канадский патрон «Imperial». Патрон имеет бумажную гильзу 12 ка-
либра длиной 70 мм с высоким металлическим основанием. Для сна-
ряжения используются: капсюль «Жевело»; бездымный зерненый порох
(1,85 г); картонная прокладка на порох толщиной 3,5 мм; войлочные
пыжи высотой 6 мм и 7 мм; никелированная дробь диаметром 2,6 мм
(35,5 г). Закатка среза — «звезда».
Патрон предназначен для спортивной стрельбы.
Начальная скорость дроби около 370 м/с.
Шведский патрон «Gittorp». Патрон имеет бумажную гильзу 12 ка-
либра длиной 70 мм. Для снаряжения используются: капсюль «Жеве-
ло»; бездымный пластинчатый порох (1,86 г); картонные прокладки на
порох и па пыж толщиной 3,5 мм; войлочный осаленный пыж высотой
10 мм; твердая дробь диаметром 2,5 мм (35,5 г). Закатка среза —
«звезда». Патрон предназначен для спортивной стрельбы.
Химический состав дроби: Sb — 3,71, Си — 0,05, Fe — следы, РЬ —
остальное.
Датский патрон «Frederiksvark». Патрон имеет бумажную гильзу
12 калибра длиной 65 мм со стальным латунированным основанием
высотой 16 мм. Дно гильзы упрочнено стальной чашечкой. Метатель-
ный заряд находится в каморе из стальной никелированной ленты. Для
снаряжения используются: капсюль «Жевело»; бездымный пластинча-
тый порох (1,83 г); войлочный пыж, оклеенный с торцов лакированной
бумагой; картонная прокладка на дробь; твердая дробь (32,8 г). За-
катка среза — завальцовка.
Начальная скорость дроби — около 320 м/с.
Бельгийский патрон «Legia Star». Патрон имеет бумажную гильзу
12 калибра длиной 70 мм с высоким металлическим основанием. Мета-
тельный заряд (находится в 'металлической каморе. Для снаряжения ис-
пользуются: капсюль во втулке; бездымный пластинчатый порох
(2 г); комбинированный пыж, состоящий из пластмассового стакана,
наполненного древесными опилками и закрытого пробкой; никелиро-
ванная дробь (35,5 г). Закатка среза — «звезда».
Начальная скорость дроби около 39Q м/с.
Химический состав дроби: Sb—1,71, Си — 0,3, РЬ — остальное.
Финский патрон «Vihtavuori». Патрон имеет бумажную гильзу 12 ка-
либра длиной 65 мм. Метательный заряд находится в бумажной камо-
ре. Для снаряжения используются: капсюль «Жевело»; бездымный пла-
стинчатый порох (1,9 г); картонные прокладки на пыж, на порох и на
189
дробь толщиной 0,9 мм; войлочный пыж высотой 14 мм; твердая дробь
(32 г). Закатка среза — завальцовка.
Химический состав дроби: Sb — 3,6, Си — 0,009; Fe — следы, РЬ —
остальное.
Японский патрон «Тауо Како». Патрон имеет бумажную гильзу
12 калибра длиной 70 мм. Метательный заряд находится в картонной
каморе. Для снаряжения используются: капсюль во втулке; бездымный
пластинчатый порох (1,65 г); комбинированный пыж, состоящий из
трех древесноволокнистых пыжей толщиной по 5,6 мм и картонного
стакана высотой 7 мм; дробь диаметром 2,25 мм (33 г). Закатка сре-
за — завальцовка.
Патрон предназначен для спортивной стрельбы.
Начальная скорость дроби около 380 м/с. Химический состав дроби:
Sb — 0,53; Си — 0,3; Fe — следы; РЬ — остальное.
Австралийский патрон ICI. Патрон имеет бумажную гильзу 12 ка-
либра длиной 70 мм. Метательный заряд находится в металлической
каморе. Для снаряжения используются: капсюль во втулке; бездымный
пластинчатый ('круглые пластинки) порох (2,1 г); картонные прокладки
на порох и пыжи толщиной 2 мм; пыжи из прессованной бумажной
массы высотой 5 мм и 8 мм; дробь диаметром 2,6 мм. Закатка среза —
«звезда».
Химический состав дроби: Sb—1,08, Си — 0,21, РЬ — остальное.
Египетский патрон «Le Caire». Патрон имеет бумажную гильзу
12 калибра длиной 70 мм. Метательный заряд находится в алюмини-
евой каморе. Для снаряжения используются: капсюль «Fiamma Sur»;
бездымный пластинчатый порох (2,14 г); картонные прокладки на по-
рох и пыжи толщиной 1 мм; пыж «Iris»; осаленный фетровый пыж
высотой 3 мм; никелированная дробь диаметром 2,4 мм (36 г); проб-
ковая прокладка на дробь толщиной 3 мм. Закатка среза — заваль-
цовка.
Патрон предназначен для спортивной стрельбы. Начальная скорость
дроби около 380 м/с. Химический состав дроби: Sb—1,86, Си — 0,55,
Fe — следы, РЬ — остальное.
На рис. 297 показаны особенности снаряжения некоторых патронов,
упоминаемые в данном разделе.
12 3 4
Рнс. 297. Особенности устройства и снаряжения некоторых патронов иностранного
производства:
1. Патрон с пороховой каморой, имеющей сферической дно; 2. Патрон с пороховой каморой нз
двух картонных чашечек; 3. Патрон с алюминиевой пороховой каморой; 4. Патрон с полым пласт-
массовым Основным пыжом
190
ПАТРОНЫ КОЛЬЦЕВОГО ВОСПЛАМЕНЕНИЯ
Патрон кольцевого воспламенения появился в середине XIX века
вместе с оружием Флобера. Первоначально этот патрон не имел поро-
хового метательного заряда. Выбрасывание снаряда происходило за
счет взрыва только вещества воспламенительного состава, запрессо-
ванного в кармашек гильзы. В качестве снаряда использовались пуля
или дробь.
В настоящее время выпуск таких патронов продолжается некото-
рыми зарубежными предприятиями. Так, патрон калибра 6 мм с метал-
лической гильзой и круглой или цилиндро-конической безоболочечиой
пулей выпускается в Италии, Канаде, ФРГ, ЧССР. Этот патрон пред-
назначен для стрельбы на дистанции до 20 м. Масса пули 1,0 г, Vo=
= 250 м/с, Е0=3,3 кгС’М. В тех же странах производится аналогичный
патрон калибра 9 мм. Масса пули 3,9 г, Vo = 225 м/с, Ео= 10 кгс*м.
Кроме того, там же производятся и дробовые патроны калибра 6 и
9 мм. Для калибра 6 мм V,o= 150 м/с и 200 м/с, для калибра 9 мм при
массе снаряда 6,9 г, Vq=180 м/с, Ео= 11,3 кгс*м. Под указанные дро-
бовые патроны промышленностью выпускаются вкладные стволики,
предназначенные для использования в гладкоствольных охотничьих
ружьях 12, 16 и 20 калибров. За этой группой патронов сохранилось
название по фамилии их изобретателя — патроны Флобера.
Патрон Берингера, появившийся в 1856 г. и отличавшийся от пат-
рона Флобера в основном наличием порохового метательного заряда и
удлиненной пулей, не сохранил за собой имени изобретателя, видимо,
благодаря многочисленности вариантов конструкции и их модификаций.
К концу XIX века в связи с переходом военного оружия на пат-
рон центрального боя патрон кольцевого воспламенения был снят с во-
оружения армий, но продолжал выпускаться для оружия другого на-
значения разных калибров. В частности, такие патроны калибра .25 и
.38 выпускались до 1940 года, а патрон калибра .41—и после оконча-
ния второй мировой войны. Вместе с тем с конца XIX века патрон
кольцевого воспламенения претерпел изменения, которые связаны с пе-
реходом на бездымный порох. Так, был уменьшен калибр и за ним
закрепилось название малокалиберного, несмотря на то, что среди пат-
ронов центрального боя встречаются имеющие меньшие калибры.
В настоящее время название «малокалиберный» относится в основ-
ном к патрону кольцевого воспламенения калибра 5,6 мм, имеющему
металлическую, обычно латунную, гильзу цилиндрической формы с вы-
ступающим фланцем и свинцовую безоболочечную пулю с ведущими
поясками, укрепленную в гильзе круговым обжатием. Величина усилия,
необходимого для извлечения пули из гильзы, находятся в пределах
4—25 кг. Для улучшения обтюрации и предохранения ствола от свин-
цевания при изготовлении патронов пули покрываются особым оса-
ливающим составом, в который входят парафин, животный технический
жир и другие примеси. В качестве метательного заряда в патронах
отечественного производства обычно используется бездымный пироксн-|
линовый мелкозернистый пористый или сферический порох. Масса
метательного заряда около 0,06 г. Раньше в таких патронах отечествен-
ного производства в качестве метательного заряда использовался так
называемый малодымный порох, представляющий собой механическую
смесь пироксилинового пороха (20—40%) и мякоти черного (дымного)
пороха (60—80%). Масса метательного заряда составляла 0,12 г.
В то же время применялся воспламенительный состав из гремучей
ртути, антимония и бариевой селитры. Масса его была 0,02 г. В насто-
191
ящее время во всех патронах отечественного производства применяет-
ся неоржавляющий капсюльный состав без гремучей ртути и бариевой
селитры.
Ассортимент и спецификация рассматриваемых патронов достаточ-
но разнообразны. До 1962 г. отечественной промышленностью эти пат-
роны выпускались под следующими названиями: валовые, улучшенные,
целевые 1 категории, целевые 2 категории, целевые улучшенные и т. п.
Сейчас нашей промышленностью выпускаются следующие патроны:
5,6-мм пистолетный целевой укороченный патрон для скоростной
стрельбы из пистолета по силуэтам на дистанции 25 м;
5,6-мм спортивно-охотничий патрон со стальной гильзой, предназ-
наченный для тренировочных спортивных стрельб и промысловой охо-
ты на мелкого зверя и птицу (выпускается двух категорий: 1 —со сред-
ним поперечником рассеивания пуль не более 3 см и 2 — не более
4 см);
5,6-мм целевой патрон, предназначенный для тренировок стрелков-
спортсменов; ’
5,6-мм целевой патрон «Экстра», предназначенный для международ-
ных соревнований.
В целом современные отечественные патроны кольцевого воспла-
менения делятся на две группы: пистолетные и винтовочные. Винто-
вочные патроны имеют следующие размеры: длина 25,5 мм, длина пу-
ли 12,1 мм, длина гильзы 15,6 мм, диаметр фланца гильзы 7,1 мм, диа-
метр корпуса гильзы 5,9 мм, диаметр пули 5,7 мм. Пистолетные пат-
роны имеют размеры: длина 18,8 мм, длина гильзы 10,5 мм, длина
пули 10,1 мм. Остальные размеры такие же, как у винтовочных.
Аналогичные патроны зарубежного производства имеют такие же
размеры, так как во всех странах патроны этой группы выпускаются
в соответствии с международными требованиями. Варьируются только
масса пули и некоторые внешнебаллистические характеристики.
Масса пули пистолетного патрона обычно находится в пределах
1,8—2,2 г, а ее начальная скорость в пределах 170—280 м/с. Из ору-
жия отечественного производства под этот патрон существуют писто-
леты Иж-ХР-31, МЦУ, МЦ 1-2-2Э, МЦ57-1, ХР-64, МЦ '1-1, Иж-2,
МЦ 1-2, МЦ 3-1, Иж-34, МЦ 1-3 «Рекорд». Кроме того, под тот же
патрон выпускается оружие зарубежного производства, например, пи-
столет «Walther Schnellfeuerpistole Mod. OSP», револьвер EM-GE
мод. 22 KS и др. Пистолетные патроны зарубежного производства
обычно называются короткими (kurz, short, kratky и т. п.).
Предназначены они, как и отечественные, для спортивной стрельбы
на дистанции до 25 м. Вместе с тем они могут быть использованы и
для стрельбы из оружия, предназначенного под длинный винтовочный
патрон (long rifle, lang fur Buchsen, IfB и т. п.).
Масса пули винтовочного патрона обычно 2,6 г, а ее скорость 300—
360 м/с. Предназначен этот патрон для стрельбы на дистанции до
200 м. Несмотря на название, винтовочный патрон используется для
стрельбы и из оружия других видов. Среди оружия отечественного про-
изводства под этот патрон имеются винтовки и карабины ТОЗ-8,
ТОЗ-8м, ТОЗ-9, ТОЗ-11, ТОЗ-12, ТОЗ-16, ТОЗ-17, ТОЗ-18, ТОЗ-21,
ТОЗ-21-1, ТОЗ-52 «Лань», ТОЗ-61 «Соболь», БК-1, БК-2, БК-3, СМ,
СМ-1, СМ-2, СМ-3, БИ-4, БИ-6, БИ-7, «Тайфун», «Тайфун-5,6», «Тай-
фун-3», «Темп», «Урал», «Урал-2», МЦВ-50, МЦВ-52, МЦВ-55, «Стрела»,
«Стрела-2», «Стрела-3», «Стрела-5», «Тайга», «Тайга-2», «Тайга-6»,
МЦ 12, МЦ 12-1, МЦ 12-2, МЦ 12-3, МЦ 112, МЦ 55-1, МЦ 65-1,
МЦ 70-1, МЦ 80-1 п др.; комбинированные охотничьи ружья Иж-56-1
«Белка», Иж-56-2 «Белка», Иж-56-3 «Белка», МЦ 5-35, МЦ 30-20,
МЦ 29-03, TO3-34, вкладной стволик в патронник ружья Иж-15; писто-
леты Р-3, Р-4, МЦ-М, МЦ 55-1, МЦ 2-3, МЦ 102-1, TO3-35, ТОЗ 35м,
192
ТОЗ-60, Иж-1, Иж-35, Иж-ХР-30, револьвер Смирнского. Ассортимент
зарубежного! оружия еще шире.
Винтовочный патрон широко применяется также для тренировочных
стрельб из боевых револьверов и пистолетов. Для этого или выпус-
кается оружие, по внешним данным соответствующее боевому, но под
этот патрон, или выпускаются только отдельные сменные детали, как
правило, ствол, затвор, магазин, замена которых на боевом экземпляре
оружия позволяет вести из него стрельбу этим патроном. К первой
группе оружия можно отнести ряд моделей револьвера «Colt», служа-
щих для тренировок в стрельбе и иногда вооружения офицеров поли-
ции, а также пистолет «Walther Р-38 (Р-1)», пистолеты «РР», «РРК»,
«Р 220» и др. Ко второй—пистолет «Colt» .22—.45 и т. п. Кроме того,
под тот же патрон выпускается так называемое гражданское оружие,
т. е. разнообразные пистолеты и револьверы небольшого размера и ве-
са, вкладные стволики для гладкоствольных ружей и автоматическое
оружие. К последнему принадлежит, например, автомат «American 180»,
выпускающийся, в частности, в Австрии.
Кроме названных двух типов патронов (пистолетного и длинного
винтовочного) иностранными предприятиями выпускаются еще два ти-
па патронов, внешне отличающихся от длинных винтовочных только
своей длиной. Один из них называется длинный (long, dlouhy, lang
и т, п.). Этот патрон имеет такую же по длине гильзу, но укорочен-
ную пулю, обычно соответствующую пуле пистолетного патрона. Он
предназначен для стрельбы на меньшие дистанции, обычно до 20—
50 м. Метательный заряд его уменьшен, пуля облегчена. Еемасса 1,8—
1,9 г. Начальная скорость пули обычно 200—280 м/с. Другой тип пат-
рона называется сверхдлинный (extralong). Он имеет удлиненную
гильзу и обычную пулю. Патрон предназначен для стрельбы из ору-
жия, имеющего патронник соответствующей длины. Это не спортивное,
а обычно охотничье либо просто любительское оружие или вкладные
стволики для оружия большого калибра. Баллистические характеристи-
ки его соответствуют длинному винтовочному.
Две отдельные группы патронов кольцевого воспламенения калиб-
ра 5,6 мм составляют патроны с высокой начальной скоростью пуль
(в обозначениях на упаковке, этикетах — High Velocity, Hi Speed).
Патроны одной из этих групп по размерам и внешнему виду не отли-
чаются от спортивных пистолетных или винтовочных патронов соответ-
ствующего калибра. Однако начальная скорость их пуль значительно
выше (340-—440 м/с). Они предназначены только для охоты и снаря-
жаются как обыкновенными безоболочечными, так и оболочечными
экспансивными пулями. Представителями этой группы являются, на-
пример, патроны .22 Short Н. V. (Англия) с начальной скоростью пули
343 м/с; .22 long rifle Н. V. (США) с так называемой «золотой пу-
лей»1, имеющей начальную скорость 378 м/с; .22 long rifle DYN 400 и
.22 long rifle DYN 400 EXP (ЧССР) с пулями, имеющими начальную
скорость 400 м/с и др.
Патроны другой группы, также охотничьи, от спортивных и охот-
ничьих патронов описанных разновидностей отличаются несколько
большими размерами, разнообразием типов гильз и пуль, большей
мощностью. Представителями патронов этой группы являются, напри-
мер, патроны .22 Remington Special (США) с безоболочечной пулей,
начальная скорость которой 442 м/с, а дульная энергия свыше 29 кгс-м;
22 Winchester Magnum (США, ФРГ) с полуоболочечной пулей, имею-
щей начальную скорость 615 м/с и дульную энергию 50 кгс- м и др.
1 Пуля покрыта специальной высокотемпературной смазкой, отталкивающей ко-
поть, грязь и т. п. и способствующей лучшему скольжению пули по каналу ствола.
Указанное название пуля получила из-за золотистого цвета покрытия.
13-0184
193
Помимо пулевых патронов кольцевого воспламенения калибра 5,6 мм
зарубежная промышленность выпускает и дробовые патроны того же
калибра. Длина металлической, обычно латунной, гильзы такого пат-
рона соответствует полной длине пулевого длинного винтовочного пат-
рона. В качестве снаряда используется дробь № 12. Предназначен та-
кой патрон для стрельбы по самой мелкой дичи.
В некоторых странах выпускаются также патроны кольцевого вос-
пламенения калибров 4 и 5 мм, предназначенные для тренировочной
стрельбы вне специальных помещений и площадок (тиров, стрельбищ).
Их поэтому иногда называют комнатными патронами. По размерам они
значительно меньше других малокалиберных патронов, хотя в свою
очередь подразделяются на короткие (длина гильз около 5 мм) и длин-
ные (длина гильз 8—9 мм). В качестве снарядов в этих патронах ис-
пользуются круглые свинцовые пули (дробинки) диаметрами 4,3 и
4,5 мм.
Стрельба такими патронами обычно ведется из вкладных стволиков,
помещаемых в патронники ружей, винтовок, пистолетов или револьве-
ров больших калибров.
С патронами кольцевого воспламенения калибра 4 мм сходны по
внешнему виду патроны такого же калибра с внутренним капсюлем
центрального боя. При этом капсюле дно гильзы выглядит таким же
гладким, как у патронов кольцевого воспламенения.
Указанные патроны также предназначены для тренировочной стрель-
бы с использованием вкладных стволиков. Стволики для них отличают-
ся тем, что имеют канал, расположенный в центре, а не эксцентрично,
как в стволиках для патронов кольцевого воспламенения.
Внешний вид перечисленных патронов показан на рис. 298.
9 10 11 12 13 14- 15 16
Рис. 298 Внешний вид и относительные размеры наиболее распространенных современ-
ных патронов кольцевого воспламенения:
I — короткий патрон калибра 4 мм. 2 —длинный патрон калибра 4 мм: 3 — патрон Remington May-
num калибра 5 мм; 4 — короткий (пистолетный) патрон калибра 5. 6 мм; 5 — длинный патрон
калибра 5, 6 мм; 6 — длинный винтовочный патрон (long rifle) калибра 5, 6 мм; 7 — сверхдлинный
патрон (extra long) калибра 5, 6 мм; 8 — дробовой патрон калибра 5, 6 мм; 9—11 — пулевые пат-
роны Флобера калибра 6 мм; 12 — дробовой патрон Флобера калибра 6 мм; 13. 14—пулевые
патроны Флобера калибра 9 мм; 15, 16 — дробовые патроны Флобера калибра 9 мм
194
НЕКОТОРЫЕ РАЗНОВИДНОСТИ ПАТРОНОВ
НЕБОЕВОГО НАЗНАЧЕНИЯ
В ряде отраслей промышленной, хозяйственной и иной деятель-
ности применяются ручные стреляющие устройства (аппараты, инстру-
менты, приспособления), в которых, как и в огнестрельном оружии,
используется энергия пороховых газов. Боевого назначения эти устрой-
ства не имеют и служат для таких целей, как звуковая или световая
сигнализация, монтажные работы, метание специальных снарядов, ве-
ществ и т. п.
Для обеспечения их работы применяются патроны, по конструкции
в той или иной мере сходные с патронами для огнестрельного ору-
жия. Кроме того, существуют и патроны хотя и предназначенные для
оружия, но также не имеющие боевого назначения (вспомогательные).
В настоящем разделе приведены сведения о некоторых таких пат-
ронах, их назначениях, устройстве, особенностях действия и пр. Одна-
ко эти данные не являются исчерпывающими, как в отношении ассор-
тимента, так и приводимых характеристик и предназначены лишь для
ознакомления с их типичными разновидностями.
Патроны для монтажных устройств и инструментов
Такие патроны используются в монтажных приспособлениях и инст-
рументах для получения энергии, необходимой для вбивания крепеж-
ных деталей, пробивания отверстий, разрубания элементов конструк-
ций и т. п. Они состоят из гильз, капсюлей-воспламенителей и вышиб-
ных (пороховых) зарядов, находящихся в гильзах, закрытых пыжами
или путем обжима дульца «звездой».
В зависимости от производимой работы, физических свойств обра-
батываемых материалов патроны подразделяются на группы разной
мощности и имеют разные массы вышибных зарядов. Для того, чтобы
их можно было различать, на пыжи или срезы дулец гильз наносится
разноцветная опознавательная окраска. Так, отечественные патроны к
строительно-монтажным пистолетам СМП-1, СМП-За. СМП-Зм,
МЦ-62-1 имеют следующие основные характеристики и опознаватель-
ные знаки (табл. 37, 38).
На рис. 299 показан внешний вид патронов к строительно-монтаж-
ным пистолетам.
Рис. 299. Патроны к строительно-монтажным пистолетам
195
Таблица 37
Патроны центрального боя
к строительно-монтажным пистолетам СМП-1, СМП-За, СМП-ЗМ
Г руппа Длина гильзы, мм Масса гильзы, г Масса заряда, г Давление макс., кгс/см2 Закупорка зарядной ка- меры Опознавате- льная окрас- ка пыжа и та < Звезды t
В—1 17,5 — ко- 6,3 — корот- 0,30 400£ 100 Короткие Белая
роткая, 20,5— кая, 6,7 — длин- — пыжом,
В 2 длинная ная (у всех 0,35 600 ±100 длинные— Зеленая
(у всех групп) групп) <звездой> (у всех групп)
В—3 0,40 800£ 100 Черная
В—4 0,45 1000±100 Серая
В—5 0,50 1300£ 100 Желтая
В—6 0,55 1600£ 100 Синяя
В—7 0,60 1950+100 Красная
В—8 0,70 2700£ 100 Коричневая
В 0,75
или 3200£ 100 Фиолетовая
24,0 — ко- роткая, 26,4— 7,1 — корот- кая, 7,35 — длин- ная (у всех 0,80
Г—1 длинная 0,80 1800£ 100 Белая
(у всех групп) групп)
Г—2 0,80 2400+100 Зеленая
Г—3 1,0 2900± 100 Черная
Г—4 1,1 3200£ 100 Синяя
Таблица 38
Патроны кольцевого воспламенения
к строительно-монтажному пистолету МЦ-52-1
Группа патронов Длина па- трона, мм Мощность Опознавательная окраска «звезды»
К-1 15,0 Малая Белая
К-2 15,0 Средняя Желтая
к-з 15,0 Большая Синяя
К-4 15,0 Повышенная Красная
д-1 22,0 Малая Белая
д-2 22,0 Средняя Желтая
Д-з 22,0 Большая Синяя
д-4 22,0 Повышенная Красная
196
Патроны для имитации стрельбы
или звуковой сигнализации (холостые патроны)
В зависимости от назначения эти патроны могут состоять из сле-
дующих основных элементов: гильз с капсюлямп-воспламсннтслямп,
гильз с капсюлями-воспламенителями н пороховыми зарядами; гильз
с капсюлями-воспламенителями, in ореховым и зарядами и неметалличе-
скими — сгорающими или песгорающимп (из папье-маше, бумаги, де-
рева, пластмассы, воска и т. п.) пулями, имеющими вспомогательное
назначение — обеспечение нормального взаимодействия частей оружия
при заряжании и стрельбе. У патронов, не имеющих пуль, пороховой
заряд или капсюльный состав закрыты пыжами из подобных материа-
лов либо укреплены в гильзе обжимом дульца «звездой». В зависи-
мости от типа и устройства холостые патроны могут предназначаться
для стрельбы как из оружия в ходе военных учений, так и бесстволь-
ных стреляющих устройств (стартовые, газовые пистолеты и револь-
веры) для подачи сигналов, отражения нападения путем психологиче-
ского воздействия и т. 'п. Патроны для подачи стартовых сигналов на
спортивных соревнованиях содержат заряды дымного пороха, что по-
зволяет хронометристам воспринимать выстрел не только на слух, но и
зрительно, и избегать запаздывания при ручно^м хронометрировании.
Существуют сверхминиатюрные холостые патроны, предназначенные
для развлекательной стрельбы из 1пистолетов-брелоков.
На рис. 300 показан внешний вид некоторых холостых патронов.
Рис. 300. Холостые патроны:
1—шпилечный патрон к пистолету-брелоку кал. 2,0 мм; 2—6—патроны кольцевого воспламенения
к различным пистолетам кал. от 2,5 мм до 6,0 мм; 7—9—патроны центрального боя для револьверов:
10— патрон с парафиновой пулей для пистолетов кал. 7,65 мм; 11 — патрон к пистолету кал. 8,0 мм;
12 — патрон к пистолету ТТ и пистолетам-пулеметам кал. 7,62 мм; 13 — патрон к автомату Ка-
лашникова кал. 7,62 мм; 14—патрон к винтовке обр. 1891/30 гг. кал. 7,62 мм; 15—патрон к вин-
товке «Маузер» кал. 7,92 мм
197
Патроны для освещения местности и
подачи световых сигналов
Эти патроны предназначены для стрельбы из сигнальных устройств
(ракетниц) или гладкоствольных охотничьих ружей. Кроме того, суще-
ствуют патроны, не требующие для стрельбы каких-либо устройств,
так как они снабжены собственными стволами из металла или картона,
а воспламенение вышибного заряда производится терочным воспламе-
нителем.
Осветительные патроны по устройству представляют собой картон-
ные или металлические (чаще всего алюминиевые) гильзы с капсюлем-,
воспламенителем, вышибным (пороховым) зарядом, пыжами, проклад-
ками и другими крепежными элементами и звездкой из специальных
пиротехнических составов. Звездки осветительных патронов, предназна-
ченных для более продолжительного освещения (до 15—20 с), могут
быть снабжены парашютами и дополнительными вышибными заряда-
ми, выбрасывающими парашют и звездку на вершине траектории из
футляра, в котором они находились. Футляр или звездки могут содер-
жать пиротехнический состав, играющий роль «маршевого» реактивного
двигателя, увеличивающего высоту подъема сигнальных элементов.
На рис. 301 показано устройство осветительного патрона.
Сигнальные патроны подразделяются на ночные (световые) и днев-
ные (дымовые). По устройству они во многом аналогичны осветитель-
ным патронам. Отличие состоит в том, что сигнальные звездки изго-
товляются из пиротехнических смесей, горящих белым или цветными
огнями (красным, зеленым, желтым, синим) или выделяющих белый,
черный или цветной (желтый, красный, синий) дым в виде трассы или
облака. Сигнальные патроны имеют от одной до шести звездою Мно-
гозвездные патроны могут снабжаться предварительным сигналом —
пиротехническим элементом, который воспламеняется в момент выстре-
ла, раньше, чем загорятся звездки, и помогает ожидающим сигнала
вовремя его заметить.
Сигнальные патроны, как и осветительные, бывают парашютными и
беспарашютными.
На рис. 302 показано устройство сигнального патрона.
Для определения назначения осветительных и сигнальных патронов
на них наносятся дневные (воспринимаемые зрением) и ночные (вос-
принимаемые осязанием) опознавательные знаки. К дневным знакам
относятся различные цветные символы, окраски, надписи на дне и кор-
пусе гильзы, верхнем пыже (прокладке). К ночным — выпуклые фигу-
ры или буквы на верхнем пыже (прокладке), а иногда — насечки (зуб-
цы) на фланце гильзы.
На рис. 303 показаны некоторые варианты ночных опознавательных
знаков на осветительных и сигнальных патронах отечественного про-
изводства.
158
рона
Рис. 30.2. Устройство
сигнального патро-
на
Рис. 303. Ночные опознавательные
знаки на осветительных и сигналь-
ных патронах
Знаки на отечественных 26-.мм пат-
ронах:
1 — парашютный с белым огцем. 2—с:зи-
стяший с синим огнем, 3 — с одной звезд-
кой белого огня, 4 — с одной звездкой
красного огня, 5 — с одной звездкой зеле-
ного огня, 6 — с одной звездкой желтого
огня. 7 — с двумя звездками красного огня.
8 — с двумя звездками зеленого огня. 9 —
с двумя звездками желтого огня. 10 — с
тремя звездками зеленого огня. 11 —с тре-
мя звездками зеленого огня, 12 — с тремя
звездками желтого огня
Знаки на отечественных 30-м.м пат-
ронах:
13 — с одной звездкой красного огня, 14 — с
одной звездкой белого огня (увеличенной
дальности), 15 — с одной звездкой зеленого
огня
Сигнальные патроны специального назначения
Эти патропы предназначены для подачи сигналов особого значения
пли выполнения иных специальных функций. К ним относятся, напри-
мер, патроны: свистящий; «сигнал тревоги»; имитирующий взрыв ар-
тиллерийского снаряда; для определения направления и силы ветра;
для указания цели.
Свистящий патрон предназначен для подачи сигнала химической
тревоги. Его сигнальный элемент представляет собой петарду, сгорание
которой сопровождается пронзительным свистом газов, выходящих че-
рез сопла. Кроме звуковой петарды патрон может быть снабжен звезд-
кой синего огпя (старый образец) или пятью звездками красного огня
(новый образец).
199
Патрон «сигнал тревоги» состоит из гильзы с пиротехническим со-
ставом (факелом), горящим ярким высоким пламенем с интенсивным
искрением. Он применяется только со специальным приспособлением,
управляемым дистанционно.
Патрон для имитации взрыва артиллерийского снаряда является
мощным звуковым и световым сигналом. Его сигнальный элемент пред-
ставлет собой звездку из пиротехнического состава, сгорающего очень
быстро с яркой вспышкой и резким звуком.
Патрон для определения направления и силы ветра служит для
выброса парашюта с лентой, по направлению и степени отклонения
которой определяются указанные метеорологические условия.
Патрон для указания цели похож на сигнальный патрон с предва-
рительным сигналом. Отличие же от последнего состоит в том, что
его звездка воспламеняется и ярко горит сразу же после выстрела, а
заканчивает горение на вершине траектории.
Химические (газовые) патроны с О В раздражающего действия
Эти патроны разнообразны по размерам, калибрам, устройству,
дальности действия. Общим для всех них является то, что метаемый
элемент представляет собой отравляющее вещество раздражающего
(слезоточивого) действия, находящееся в твердом (кристаллическом)
или жидком (растворенном) состоянии, которое выбрасывается либо в
виде газового облака (струи), либо в оболочке (контейнер, граната и
пр.), разрушающейся в месте падения или встречи с преградой.
В зависимости от особенностей устройства эти патроны предназ-
начены для использования против отдельных или групповых целей
(люди, животные). Патроны малых калибров (6—9 мм), содержащие
незначительные количества ОВ, предназначены в основном для само-
обороны с использованием карманных стреляющих устройств типа стар-
товых и газовых пистолетов и револьверов. Патроны больших калиб-
ров, способные создавать газовое облако значительного объема и плот-
ности, предназначены для отражения групповых нападений и приме-
нения в других подобных ситуациях. Стрельба ими ведется из специ-
альных ружей и пистолетов, а также из охотничьих ружей.
Наиболее распространенными видами раздражающих ОВ, входящих
в состав метаемых элементов таких патронов, являются альфа-хлораце-
тофенон и ортохлорбензолмалонитрил в количествах, обеспечивающих
их концентрацию в газовом облаке 0,0003—0,0005 мг/дм3.
Эффективная дальность действия газовых патронов различна и за-
висит от их устройства, а также вида применяемого для стрельбы ору-
жия, внешних условий стрельбы (местность, сила и направление ветра
и т. п.). Патроны ближнего действия малых калибров эффективны на
дистанциях до 1,5—2,5 м, патроны крупных калибров — до -1—6 м.
Патроны дальнего действия, в которых ОВ заключено в метаемый кон-
тейнер, могут использоваться для стрельбы на дистанции свыше 200 м.
На рис. 304 показано устройство некоторых газовых патронов.
200
Рис. 304. Устройство газовых патронов
Патроны со снарядами ушибающего действия
Эти патроны предназначены для причинения болевых ощущений
ударом специальных метаемых элементов, которыми являются пули из
резины, дерева, пластмассы, полотняные мешочки с мелкой свинцовой
дробью, полиэтиленовая дробь и др. В зависимости от размеров пат-
ронов и их калибра, стрельба ими может производиться из специаль-
ного оружия либо из обычных гладкоствольных охотничьих ружей.
Патроны с пулями из разных материалов, дробовыми подушечками
рассчитаны на использование на сравнительно дальних дистанциях, не
ближе 30—50 м. При использовании таких патронов предусматривают-
ся и иные ограничения ((Прицеливание не выше уровня коленей, под уг-
лами, не допускающими рикошетирования и пр.). Эффективная даль-
ность действия этих патронов достигает 150 м и более.
Патроны ближнего действия (с полиэтиленовой дробью) применя-
ются с расстояния не ближе 2,5—3 м. Их эффективная дальность 13—
15 метров.
На рис. 305 показаны патрон с резиновой пулей для охотничьего
ружья 12 калибра и резиновая пуля для специального ружья калибра
37 мм.
Патроны для умерщвления скота
Патроны предназначены для умерщвления скота на скотобойнях с
помощью специальных инструментов и аппаратов. В зависимости от
конструкции инструментов эти патроны бывают с пулями и без них.
Патроны с пулями ио внешнему виду и устройству сходны с некоторы-
ми пистолетными и револьверными патронами. Их пули изготовляются
из цинкового сплава. Патроны без пуль по внешнему виду и устрой-
ству похожи на холостые патроны для подачи звуковых сигналов или
14-0184
201
Рис. 305. Устройство патронов ушибающего действия и их снаряды: слева патрон
12 калибра со сферической резиновой пулей, справа — 37-мм резиновая пуля для
стрельбы из специального ружья (уменьшена)
монтажных работ. Они применяются в инструментах, поражающим эле-
ментом которых является стальной шип, помещаемый в ствол.
Патроны обоих типов делятся па несколько групп по мощности.
Каждая из них предназначена для забоя скота определенной массы
(крупного, среднего, мелкого).
На рис. 306 показан внешний вид этих патронов с пулями.
Рис. 306. Патроны для забоя скота
202
Прочие специальные патроны
В числе этих патронов могут быть названы, например, патроны вы-
сокого давления (испытательные); патроны для обездвиживания жи-
вотных, патроны для тренировочной стрельбы вне тиров и стрельбищ;
учебные. г
Патроны высокого давления предназначены для проверки проч-
ности стволов оружия и должны развивать давление, превышающее
среднее максимальное давление патронов соответствующих типов не
менее чем на 30%. Для предотвращения использования в иных целях
они снабжаются опознавательными знаками (см. табл. 39).
Патроны для обездвиживания животных отличает наличие метае-
мого элемента в виде шприца или иглы. Их полости служат для поме-
щения фармацевтических препаратов в жидком или пастообразном со-
стоянии, которые, поступая в кровь животного, вызывают временную
потерю двигательных функций и расслабление мускулатуры.
Стрельба иглами или шприцами производится из охотничьих ружей
или специальных пистолетов. Могут использоваться также вкладные
стволики к ружьям.
На рис. 307 показаны некоторые варианты устройства игл и шпри-
цев для обездвиживания животных.
Патроны для тренировочной стрельбы из пистолетов военных и
гражданских образцов вне тиров и стрельбищ (в комнате, подвале, в
саду и т. п.) имеют пластмассовые пули и гильзы. На близких дис-
танциях (до 6—8 м) они обеспечивают практически такую же кучность
попаданий, как обычные патроны на дистанциях до 25 м, так как их
пули имеют высокую начальную скорость (например, у патронов
Рис. 307. Устройство
для обездвиживания животных
пули имеют высокую начальную скорость (например.
7,65-мм «Браунинг» — 520 м/с, у патро-
нов 9-мм «Парабеллум» — 560 м/с).
Вследствие незначительной массы ско-
рость пуль на дистанции быстро снижа-
ется и уже на расстоянии 15—20 м они
теряют кинетическую энергию и пробив-
ную способность.
Учебные патроны представляют собой
макеты, повторяющие форму и размеры
патронов определенного типа. Они могут
быть изготовлены из основных элементов
обычных патронов (пули и гильзы без
метательного заряда) либо из иных ма-
териалов (дерево, ’пластмасса и т. п.).
Их назначение — обучение приемам об-
ращения с оружием, проверка взаимодей-
ствия его частей и пр. В качестве опозна-
вательных знаков на учебные патроны
наносятся рельефные (желобки, пояски)
или цветные обозначения (полосы, над-
писи) .
На рис. 308 показан внешний вид
этих патронов.
игл и шприцев
203
Таблица 39
Опознавательные знаки испытательных патронов некоторых типов
Тип патрона Опознавательные знаки (варианты)
6,35-мм «Браунинг» Рифленая накатка на корпусе гильзы над про- точкой Дульце гильзы покрыто зеленым, а капсюль — красным лаком
7,65-мм «Браунинг» 1) Такие же, как у патрона 6,35-мм Браунинг 2) Насечки (зубцы) на фланце гильзы. Дуль- це и капсюль покрыты синим лаком
7,65-мм «Парабеллум» 1) Омедненная гильза с капсюлем, покрытым синим лаком
9-мм «Ультра» 9-мм «Браунинг» (короткий) 9-мм «Парабеллум» 2) Гильза, покрытая ярко-синим лаком Насечки (зубцы) на фланце гильзы Такие же, как у патрона 6,35-мм Браунинг 1) Рифленая накатка на корпусе гильзы над проточкой. Капсюль покрыт красным лаком 2) Насечки (зубцы) на фланце гильзы. Кап- сюль покрыт красным лаком 3) Гильза, покрытая ярко-синим лаком
Рис. 308. Учебные, тренировочные и испыта-
тельные патроны:
1—3—винтовочные учебные патроны; 4, 5—пластмас-
совые тренировочные пистолетные партоны кал.
7,65 мм и 9,0 мм; 6, 7 — испытательные пистолетные
патроны кал. 7,65 мм и 9,0 мм.
204
МАРКИРОВОЧНЫЕ ОБОЗНАЧЕНИЯ НА ПАТРОНАХ
ВИДЫ И СОДЕРЖАНИЕ МАРКИРОВОЧНЫХ ОБОЗНАЧЕНИЙ
Одним из источников сведений о патронах являются маркировочные
обозначения на их элементах и упаковке. Об их использовании при
криминалистических исследованиях имеются сведения в литературе1. Так,
в частности, указывается, что по маркировочным обозначениям можно
определять некоторые характеристики патронов, место и время их из-
готовления и пр. Отмечается также возможность (хотя и ограничен-
ная) трасологического исследования клейм на гильзах с целью уста-
новления или исключения принадлежности патронов к относительно ог-
раниченной в количественном отношении группе.
Маркировочные обозначения на патронах, так же как и аналогич-
ные обозначения на иных промышленных изделиях, ведут свое начало
от клейм мастеров, издавна ставившихся на различных товарах (ору-
жии, гончарных и ювелирных изделиях и др.). В настоящее время они
выполняют две функции: техническо-информационную и рекламную,
являются разновидностью товарных знаков.
В зависимости от видов патронов и их назначения в маркировке
может преобладать то или иное содержание. Например, на военных па-
тронах она содержит преимущественно техническую информацию, а на
охотничьих и спортивных — часто и рекламную. Рекламный характер
ей придается за счет как изобразительной формы (типы шрифтов, де-
коративные элементы и др.), так и содержания (броские и запоминаю-
щиеся названия, собственные имена и т. п.), подчеркивающих качества
изделий, их популярность.
Маркировочные обозначения патронов, в которые входят клейма,
этикеты и условная окраска элементов, являются системами условных
знаков, содержащих определенные сведения, необходимые прежде всего
для различения видов и назначения патронов.
Клейма — это условные знаки в виде букв, цифр, рисунков, выдав-
ленных на поверхности элементов патронов. Они бывают служебными
и контрольными. Служебные клейма содержат данные о месте, време-
ни изготовления патронов, некоторых конструкционных особенностях,
назначении. Контрольные клейма свидетельствуют о прохождении тех-
нического контроля. Они обычно ставятся только на элементах мощ-
ных боеприпасов (артиллерийских и пр.).
Этикеты (ярлыки) являются маркировочными обозначениями, на-
носимыми на упаковки патронов (ящики, коробки). Они предназначены
для получения Сведений о патронах без вскрытия упаковок.
Окраска элементов патронов имеет целью дать легко воспринимае-
мый отличительный признак типа и назначения патронов. Одновремен-
но она служит средством защиты от коррозии.
1 См., напр.: Тихонов Е. Н. Установление групповой принадлежности стреляных
гильз по маркировочным знакам. — Следственная практика, вып. 102. М., 1974; Тихо-
нов Е. Н. Установление по маркировочным обозначениям групповой принадлежности
стреляных гильз и ее доказательственное значение. — Экспертная техника. Вып 42. М.,
1973 и др.
205
Системы маркировки патронов различны для разных стран, време-
ни, предприятий-изготовителей, видов патронов.
По маркировочным обозначениям патронов ручного огнестрельного
оружия могут устанавливаться следующие основные данные:
по служебным клеймам на лонных частях гильз — место изготовле-
ния (страна, предприятие или фирма); тип (наименование) й калибр
патрона; время изготовления патрона или гильзы; материал гильзы;
назначение патрона; вид или модель (образец) оружия, для которого
патрон предназначен;
по окраске элементов (пуль, капсюлей, донных частей гильз) —тип
патрона, его назначение, некоторые особенности устройства;
по этикетам (ярлыкам) —те же данные, которые содержатся в слу-
жебных клеймах, а также некоторые сведения об элементах патронов
и их баллистических характеристиках.
В практике криминалистических исследований чаще приходится
иметь дело со служебными клеймами на гильзах, поскольку послед-
ние наиболее распространенные объекты. Именно поэтому данный
вид маркировки имеет наибольшую криминалистическую ценность.
Вместе с тем сведения о нем в литературе ограниченны, что препятст-
вует их практическому использованию. Поэтому дальнейший материал
данного раздела рассчитан на показ существующих вариантов клейм,
их содержания, значения и других сведений, которые с их помощью
могут быть получены.
Большинство клейм на гильзах содержит информацию об изготови-
теле патрона или гильзы и времени их изготовления. Кроме такого ми-
нимума сведений клейма разных изготовителей могут содержать иные
данные, достаточно характерные для определенных периодов времени
их деятельности или всегда присущие изготовителям определенной
страны (табл.. 40).
Таблица 40
Основные сведения, содержащиеся в клеймах на гильзах патронов
некоторых зарубежных изготовителей
Изготовители Содержание сведений
Английские, канадские, австралийские Сокращенное наименование или условное обозначение из- готовителя патрона или гильзы; тип (марка) патрона
Французские Сокращенное наименование или условное обозначение сок- ращенное наименование поставщика металла гильзы; время (год и квартал) изготовления гильзы
Немецкие Сокращенное наименование или условное обозначение из- готовителя гильзы; время (год) изготовления^ гильзы; услов- ное обозначение материала гильзы; условный номер партие изготовления гильз
Итальянские Государственные предприятия: полное или сокращенное наименование изготовителя; время (год) изготовления гиль- зы; инициалы государственного контролера Частные предприятия: полное или сокращенное наимено- вание изготовителя; время (год) изготовления гильзы
Японские Сокращенное наименование или условное обозначение из- готовителя; калибр; сокращенное обозначение года изгото- вления гильзы (по японскому календарю) и квартал изго- товления
206
Клейма на гильзах представляют собой надписи (буквенный и циф-
ровой тексты) и рисунки (символы , орнаменты и пр.), выполненные
обычно вдавленным, реже — выпуклым рельефом. Их содержанием яв-
ляются полные, сокращенные (абревиатуры, сокращения отдельных
слов и inp.) или выраженные условными обозначениями наименования
изготовителей (фирма, предприятие), страны, географического пункта
или административного района, где они размещаются. Как правило,
тексты выполняются на языке той страны, где действует изготовитель,
однако на патронах, выпущенных для внешнего рынка или по ино-
странным заказам, клейма могут выполняться на других языках.
По художественному оформлению клейма могут быть как простыми,
лишенными украшений, так и усложненными за счет различных худо-
жественных элементов (символов, орнаментов и пр.).
Клейма одного и того же изготовителя могут полностью или ча-
стично различаться в зависимости от времени изготовления патронов,
их типов и назначений. Иногда клейма могут содержать обозначения
двух изготовителей, одно из которых относится к изготовителю патро-
нов, а другое — к изготовителю гильзы или снаряжающему предприя-
тию. Часто гильзы содержат только клейма их изготовителей.
Клейма изготовителей на гильзах иногда заменяются обозначениями
и торговыми марками заказчиков патронов (обычно торговых фирм).
Наконец, на гильзах может) вообще не быть клейм.
Фрагменты клейм, содержащие данные о времени изготовления пат-
ронов или гильз, наименовании (типе, марке, образце), калибре, ору-
жии, для которого патрон предназначен, имеют следующие варианты и
особенности. Время изготовления обозначается по-разному: год полно-
стью, две или три последние цифры года, год и квартал или месяц.
Год может обозначаться условным знаком, например, буквой. В соот-
ветствии с национальной принадлежностью изготовителя или заказчика
патронов время их изготовления может указываться по летоисчисле-
нию, 'принятому в определенных странах или группе стран, а также по
отсчету от времени важного исторического события в жизни страны.
В отдельных случаях в клеймах отражаются памятные даты в дея-
тельности изготовителя патронов (юбилей фирмы и пр.).
Время изготовления в клеймах обозначается не всегда. В этих слу-
чаях о нем можно ориентировочно судить по наименованию изготови-
теля или варианту его клейма, особенно, если они в определенные пе-
риоды деятельности менялись.
Название (тип) патрона обычно обозначается в соответствии с тем,
которое ему присвоено в стране, где он был разработан или впервые
выпущен. Оно может обозначаться и в соответствии с военным назва-
нием или номером, присвоенными при принятии патрона на вооруже-
ние в данной стране. Иногда оно обозначается отсылочно, указанием
номера, присвоенного патрону в каталоге фирмы.
Калибр патрона обозначается обычно в системе мер (метрической
или английской), которая была использована при разработке патрона
или принятии его к производству. Как правило, пересчет его не де-
лается, независимо от того, какую систему мер использует изготови-
тель. Исключение допускается только для некоторых распространенных
патронов.
У некоторых патронов устаревших, преимущественно американских,
типов калибр может обозначаться показателем, находящимся в ряду
чисел, которые указывают такие характеристики патрона, как его ка-
либр, в долях дюйма, массу дымного пороха и пули в гранах. Указан-
ная система обозначений сохраняется и поныне для тех патронов ста-
рых типов, выпуск которых еще продолжается, хотя они давно дымным
порохом не снаряжаются. Это предохраняет покупателя — владельца
207
старого оружия от смешения этих патронов с патронами новых типов,
близких по конструкции (форме, размерам), но иных по своим балли-
стическим характеристикам.
Клейма на гильзах иногда содержат и ряд иных обозначений, ука-
зывающих материал гильзы, конструкцию капсюля, специальное назна-
чение патрона, а также иные сведения (изготовление по армейскому
заказу, патент, выданный изготовителю, и пр.).
В данном разделе приведены образцы клейм на гильзах патронов
ручного огнестрельного оружия, изготовленных в период, примерно,
с 80-х годов прошлого века по настоящее время. Несмотря на значи-
тельное количество и разнообразие представленных клейм, этот мате-
риал исчерпывающим не является, так как охватывает только те об-
разцы, принадлежность которых определенным изготовителям досто-
верно установлена. В целом же их существует гораздо больше, а точ-
ное их количество установить практически невозможно.
Представляется, однако, что и приведенный материал позволяет
показать основные системы маркировки, применяемые различными из-
готовителями патронов, а также использовать его как источник спра-
вочных сведений (см. табл. 41—75 и рис. к ним).
Представленные образцы клейм собраны в группы соответственно
национальной принадлежности изготовителей патронов, а внутри
каждой из этих групп — по принадлежности к определенным изготови-
телям. Указанные группы представлены в виде таблиц, каждая из кото-
рых состоит из рисунков клейм и пояснительного текста к ним. Рисун-
ки расположены в следующей последовательности. Сначала представ-
лены клейма, принадлежность которых определенным изготовителям
установлена полностью. Они, в свою очередь, расположены в такой
очередности: вначале клейма без текста (рисунки, символы) или
только с цифровым текстом, а затем клейма в виде буквенного или
буквенного и цифрового текстов (по алфавиту). После них приводятся
клейма, в отношении которых установлена только национальная при-
надлежность изготовителей, но названия последних остались неизвест-
ными (в той же последовательности).
В каждой из таблиц, в соответствии с указанной последователь-
ностью, сначала приводятся клейма на патронах центрального боя,
затем на патронах кольцевого воспламенения и на патронах с капсю-
лями иных устройств'>(шпилечных, с внутренним капсюлем).
В отдельных случаях в таблицах могут встретиться отступления
от алфавитного порядка расположения клейм, что объясняется попол-
нением материала, уже подготовленного к изданию.
Рисунки клейм в каждой таблице имеют самостоятельную нумера-
цию.
Кроме рисунков каждая из таблиц имеет текстовую часть, пред-
ставляющую собой перечни изготовителей патронов, которым клейма
принадлежат, со ссылками на номера этих клейм в таблице. В приме-
чаниях к отдельным таблицам разъясняется на примерах отдельных
клейм содержание или иные особенности их'фрагментов.
В настоящий раздел включены также краткие хронологические
данные о деятельности некоторых европейских изготовителей патронов,
продукция которых получила достаточно широкое распространение.
Представляется, что они могут способствовать определению времени
и места изготовления патронов и иных сведений о них, а также уточ-
нению названий изготовителей, содержащихся в маркировочных обо-
значениях в сокращении.
Практическое использование данного раздела предполагает срав-
нение определяемого клейма с рисунками в таблицах с учетом особен-
ностей их изображения, содержания, расположения. В случаях оты-
208
скания клейма-аналога его содержание определяется по текстовым
частям таблиц и примечаниям. При отсутствии клейма-аналога «рас-
шифровка» определяемого клейма возможна по сходству отдельных
фрагментов сравниваемых клейм и особенностей систем маркировки в
целом, применяемых определенными изготовителями.
КРАТКИЕ ХРОНОЛОГИЧЕСКИЕ ДАННЫЕ
О ДЕЯТЕЛЬНОСТИ НЕКОТОРЫХ ИЗГОТОВИТЕЛЕЙ ПАТРОНОВ
DWM-IWK- В 1872 г. в Карлсруэ Г. Эрманном, Л. и В. Хольтцами
основана компания по изготовлению патронных гильз Henri Ehrmann
н. Со (Г. Эрманн и К0). В 1877 г. после ее распада производство про-
должено одним из компаньонов — В. Лоренцом. В 1878 г. предприя-
тие было куплено прежним компаньоном — Хольтцом и зарегистриро-
вано под названием Deutsche Metallpatronenfabrik Lorenz. (Немецкая
фабрика металлических патронов Лоренца). В 1888 г. она была пере-
ведена в Гретзинген.
В 1889 г. фабрика перешла к фирме Ludwig Loewe и. Со (Л. Лёве
и К0), которая вместе с Pulwerfabrik Rottweil-Hamburg (Пороховой
фабрикой Роттвайль-Гамбург) и Vereinigte Rheinisch-Westfalische Pul-
verfabriken (Объединенными Рейнско-Вестфальскими пороховыми фаб-
риками) основала в Карлсруэ фирму Deutsche Metallpatronenfabrik
(Немецкая фабрика металлических патронов), ставшую позднее акцио-
нерной компанией. С 1896 г. эта компания именовалась Deutsche
Waffen und Munitionfabriken A. G., сокращенно — DWM (Акционерное
общество немецких фабрик оружия и боеприпасов) и располагалась в
Берлине, имея отделение в Карлсруэ. В 1897 г. к DWM присоединилась
Badische Zundhiitchenfabrik (Баденская капсюльная фабрика), принад-
лежавшая Э. Шрайнеру.
После первой мировой войны производство патронов было DWM
прекращено, а возобновлено только в 1920 г. в ограниченном ассор-
тименте (охотничьи и спортивные патроны).
С 1922 г. по 1933 г. DWM именовалась Berlin-Karlsruher Indust-
rie-Werke A. G. (Акционерное общество промышленных предприятий
Берлина и Карлсруэ), а с 1933 г. по 1936 г. — Berlin-Karlsruher Indust-
rie-Werke A. G.„ vorm. Deutsche Waffen und Munitionfabriken (Акцио-
нерное общество промышленных предприятий Берлина и Карлсруэ,
бывш. Немецкие фабрики оружия и боеприпасов). С 1936 г. по
1945 г. —снова DWM.
После окончания второй мировой войны фирма возобновила работу
в 1949 г. под названием Industrie-Werke Karlsruhe A. G.-IWK (Акцио-
нерное общество промышленных предприятий Карлсруэ) и была пере-
ведена из Берлина в Карлсруэ.
DAG-DN. В 1865 г. А. Нобелем была основана в Гамбурге фирма
Alfred Nobel и. Со (Альфред Нобель и К°), которой принадлежали
капсюльная и нитроглицериновая фабрики в Крюммеле, а также фаб-
рика взрывчатых веществ близ Кёльна. В 1876—1877 гг. она преобра-
зовалась в акционерную компанию Dynamit Aktien-Gesellschaft, vorm.
A. Nobel u. Co — DAG (Акционерное общество Динамит, бывш. А. Но-
бель и К0) -
В 1926 г. компанией были арендованы предприятия Koln-Rottweiler
Pulverfabriken (Кёльнско-Роттвайльские пороховые фабрики) вАдольц-
фурте и Хамме, и она начала совместную деятельность с франкфурт-
ским I. G. Farbenindustrie A. G. (Акционерным обществом И. Г. Фар-
бениндустри).
В 1927 г. DAG куплены Lindener Zundhiitchen-und Patronenfabrik
(Линденская капсюльная и патронная фабрика) и фабрика боеприпа-
209
сов в Эмпельде, в 1931 г. к ней присоединилась компания RWS (см.
ниже), а в 1934—1940 гг. — ряд других компаний и предприятий.
В 1945 г. компания была ликвидирована и возобновила работу
только в 1952 г. Ею были приобретены Deutsche Pirotechnishe Fabri-
ken, G.m.b.H. (Немецкие пиротехнические фабрики) в Клеенбронне,
Deutsche Jagdpatronenfabrik, G.m.b.H. (Немецкая фабрика охотничьих
патронов) в Роттвайле и др.
С 1959 г. ’компания именовалась Dynamit Nobel Aktiengesellschaft —
DN (Акционерное общество Динамит Нобель), а после объединения
с Gustav Genschow u. Со., A. G. (Акционерным обществом Густав Ген-
шов и К° — ом. ниже) — ими было принято название Dynamit-Nobel-
Genschow, G.m.b.H. (Дипамит-Нобель-Геншов). В 1962 г. к компании
перешла фабрика боеприпасов в Дурлахе.
GUSTAV GENSCHOW UND СО (GECO). Фирма Gustav Genschov
(Густав Геншов) была основана в Берлине в 1887 г. и после присоеди-
нения новых партнеров стала именоваться Gustav7 Genschow u. Со.
(Густав Геншов и К°).
В 1903 г. компанией была куплена Durlaher Zundhfttchen-und Pat-
ronenfabrik, G.m.b.H. (Дурлахская капсюльная и патронная фабрика),
а в 1906 г. она объединилась с Badische Munitionsfabriken, G.m.b.H.
(Баденскими фабриками боеприпасов) и открыла отделение в Кёльне.
В 1907 г. компания стала акционерным обществом Gustav Genschow
u. Со, A. G. и с 1912 г. по 1925.г. открыла ряд отделений и филиалов
как в Европе, так и за границей (Вена, Франкфурт-на-Майне, Кенигс-
берг, Рио-де-Жанейро, Буэнос-Айрес), которые позднее оформились в
самостоятельные фирмы.
В 1959 г. компания объединилась с акционерным обществом DN
(см. выше) под общим названием.
RWS. В 1886 г. Э. Мюллером в Кёльне было основано Rheinisch-
Westfalische Sprengstoff, A. G., — RWS (Рейнско-Вестфальское акцио’
нерное общество по производству взрывчатых веществ). В 1887—
1897 гг. им приобретены или открыты фабрики пороха и капсюлей в
Тройсдорфе, Нюрнберге, Штаделне.
В 1926 г. RWS начата совместная деятельность с акционерным об-
ществом И. Г. Фарбениндустри, а >в 1927 г. — с Geco (см. выше).
В 1931 г. RWS объединилось с DN (см. выше).
HIRTENBERGER PATRONEN-, ZUNDHUTCHEN-UND METALLWA-
RENFABRIK A. G. В 1860 г.братьями Л. и 3. Мандлами в Хиртен-
берге основана патронная фабрика (Hirtenberger Patronenfabrik), ко-
торая сначала выпускала спортивные и охотничьи патроны, а с
1886 г. — и военные боеприпасы.
С 1895 г., после преобразования в акционерную компанию, фирма
стала именоваться Hirtenberger Patronen-, Ziindhutchen- und Metallwa-
renfabrik A. G. (Хиртенбергская фабрика акционерного общества по
производству патронов, капсюлей и металлоизделий).
В 1938 г. компания объединилась с фирмой W. Gustloff и стала'
именоваться Gustloff-Werke, Otto Eberhardt, Patronenfabrik Hirtenberg
(Предприятие Густлофф, Отто Эберхардт, Хиртенбергская патронная
фабрика).
В 1945 г. компания была ликвидирована, но в 1955 г. возобновила
работу. С 1958 г. она действует под прежним названием.
S.F.M. — GEVELOT S. А. В 1820 г. М. Баттар-Жевело открыл в
Париже фирму Gevelot с фабрикой капсюлей и боеприпасов. После
длительного сотрудничества в 1883 г. она объединилась с другой, осно-
ванной в 1825 г. фирмой Gaupillat, Illig, Gundorf et Masse (Гопиля,
Иллиг, Гундорфф и Массе) под новым названием Gevelot et Gaupillat
(Жевело и Гопиля).
210
В 1884 г. фирма стала именоваться Societe Francaise des Munitions
de Chasse, de Tir et de Guerre — S.F.M. (Французское общество по
производству охотничьих, спортивных и военных боеприпасов), а в
1950 г. называется Gevelot S. А. (Акционерное общество Жевело).
SELLIER & BELLOT. В 1825 г. торговец оружием Л. Селье основал
в Праге капсюльную фабрику. В том же году аналогичная фабрика
была открыта в Париже химиком Н. Белло. В 1826 г. они стали ком-
паньонами фирмы Sellier & Bellot (Селье и Белло).
В 1829 г. ими были открыты фабрики в Шёнебеке и Магдебурге, а
в 1870 г. — в Риге.
В 1874 г. фабрики в Праге и Шёнебеке были куплены акционерным
обществом по производству капсюлей, патронов и металлоизделий, ко-
торое сохранило старое название фирмы. С 1952 г. фабрика в Шёне-
беке именуется VEB Sprengstoffwerk I (Первое объединенное нацио-
нальное предприятие .по производству взрывчатых веществ).
Фабрика в Праге с 1945 г. входит в объединение Blanicke strojirni
narodni podnik (Национальное предприятие Бланстрой) и в качестве
товарного знака сохраняет название и клеймо старой фирмы Sellier &
Bellot.
Фабрика в Риге действовала под названием фирмы до 1937 г., а
затем перешла к латвийскому государственному акционерному общест-
ву, прекратив позднее работу в связи с его ликвидацией.
КЛЕЙМА НА ГИЛЬЗАХ ПАТРОНОВ
Таблица 41
Клейма на патронах австралийского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Фабрика ручного огнестрельного ору- жия № 1 Футскрей 1; 2; 4—6; 14
Фабрика ручного огнестрельного ору- жия № 2 Футскрей 7—9
Фабрика ручного огнестрельного ору- жия № 3 Хендон 10
Фабрика ручного огнестрельного оружия № 4 Хендон 11
Фабрика ручного огнестрельного ору- жия № 5 Роклея 12
Фабрика ручного огнестрельного ору- жия № 6 Уэлчпул 13
Предприятие государственной химиче- ской промышленности Австралии и Новой Зеландии (Imperial Chemical Industries of Australia and New Zealand, -ICI) Изготовитель неизвестен 3 15
Примечания: Рис. 1. Вверху в центре—английское клеймо на казенных мате-
риалах и изделиях, внизу—образец (марка) патрона. Рис. 2. Внизу слева — образец
(марка) патрона; внизу справа — год изготовления. Рис. 8. Внизу — образец (марка)
патрона. Рис. 14. Внизу слева — месяц и год изготовления; внизу справа — образец
(марка) патрона.
211
Таблица 42
Клейма на патронах австрийского производства
11аименоваиие изготовителя Расположение изготовителя (город) Номера рисунков
Берндорфский завод металлоизделий (Berndorf er Metallwarenfabrik) Берндорф 8
Государственный оружейный завод Вёллерсдорф 4—6
Вёллерсдорфский завод Герсиг и К° (Woellersdorfer Werke Giersig und Co.) Вёллерсдорф 50
Г. Рот (G. Roth) Вена 9—14; 45; 53; 64
Л. Мандл и K° (L. Mandi u. Co) Вена 42
Патронный завод Питтнера Вена 62; 63
Хиртенбергская фабрика патронов, кап- сюлей и металлоизделий (Hirtenberger Pat- ronen-Ziindhiitchen- und Metallwarenfabrik A. G.) Хиртенберг 1; 3; 7; 15—25; 27—32; 43; 44; 54—58; 66—68
Селье и Белло (Sellier & Bellot) Прага 46; 65
Келлер и K° (Keller u, Co.) Хиртенберг 2; 26; 33—41; 47—49; 59—61; 69; 70
Изготовитель неизвестен 51; 52
Примечания, Рис, 7. Патрон изготовлен в период второй мировой войны для
немецкой армии. Рис. 30. Вверху — для винтовок и пулеметов. Рис. 46, 65. Патроны
изготовлены до 1918 г. Рис. 51. Вверху — заказчик патронов (спортивно-оружейная
фирма). Рис. 52, Вверху— название и калибр оружия.
Клейма на патронах американского производства
Таблица 43
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Аламедский металлообрабатывающий завод (Alameda Tool) Аламеда (Калифорния) 2
Компания по производству патронов (Creedmur Cartridge Company) Барбертон (Огайо) 8; 9; 126
Ф. Миллс (Franc Н. Mills) Бедфорд (Вирджиния) 81
Национальная компания по производ- ству патронов (National Cartridge Com- pany) Бельвилль (Иллинойс) 143
Объединенная компания по производ- ству металлических патронов (Nnion Me- tallic Cartridge Company, -UMCO и ее преемник — Оружейная компания Реминг- тон (Remington Arms Со., Inc) Бриджпорт (Коннектикут) 7; 40; 48; 49; 55—65; 70; 82; 87; 89—91; 141; 153—157; 168
Аллен и Вилок (Allen & Wheelock) Ворсестер (Массачусетс) 125
Ворсестерская компания по производ- ству штампованных металлоизделий (Wor- cester Stamped Metal Company) Ворсестер (Массачусетс) 111
212
Продолжение табл. 43
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Национальная компания по производ-
ству латунных и медных труб (National
Brass and Copper Tube Company
Фабрика боеприпасов «Франтиер»
Денверский артиллерийский завод
Артиллерийский завод
Оружейная компания (Firearms Unli-
mited)
Западная компания по производству
патронов (Western Cartridge Company)
и ее преемники
Объединенная компания по производ-
ству капсюлей и химической продукции
(Union Cap and Chemical Company)
Артиллерийский завод
Спрингфилдская компания Келли по
производству спортивных патронов (Kelly
Springfield Tire Company)
Компания по производству медных и
металлических изделий (Brass and Metal
Manufacturing Company)
Американская компания по производ-
ству патронов (American Cartridge Com-
pany)
Компания по производству патронов
Петерс (Peters Cartridge Company) и ее
преемники
Компания «Дженерал Электрик» (Ge-
neral Electric Company)
Оружейная компания Хоффмана (Hoff-
man Arms Company)
Промышленная компания Р. Спир
(Richard Speer Manufacturing Company)
Промышленная компания (Stant Manu-
facturing Company)
Американская компания по производ-
ству патронов (U. S. Cartridge Company)
Лоуэлльский артиллерийский завод
(Lowell Ordnance Plant)
Промышленная корпорация «Конкорд»
(Concord Manufacturing Corporation)
Патронные заводы Сэджа (Sage Am-
munition Works)
Федеральная корпорация по производ-
ству патронов (Federal Cartridge Corpora-
tion)
Компания по производству патронов
(В. and Е. Cartridge Company)
Гастингс (Нью-Йорк) 34; 50
Гранд-Айленд (Небраска) 19
Денвер (Колорадо) 12
Де-Мойнес (Айова) 13; 14
Дефорест (Висконсин) 31
Ист-Альтон (Иллинойс) 96; 102; 121
Ист-Альтон (Иллинойс) 88; 119; 120
Индепенденс (Миссури) 38; 39
Спрингфилд (Массачусетс) 37
Канзас-Сити (Миссури) 6
Канзас-Сити (Миссури) 122
Кингс-Миллс (Огайо) 51—54; 144; 145; 147
Кливленд (Огайо) 32
Кливленд (Огайо) 35
Льюистон (Айдахо) 103
Коннерсвилль (Индиана) 78
Лоуэлл (Массачусетс) 69: 92; 93; 158—160
Лоуэлл (Массачусетс) 41
Массапекуа (Нью-Йорк) 11
Мидлтаун (Коннектикут) 151
Миннеаполис (Миннесота) 29; 30; 124; 130; 131; 133; 134 140; 142; 148; 152; 164; 165
Миннеаполис (Миннесота) 4
213
Продолжение табл. 43
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Объединенный артиллерийский завод (Twin Cities Ordnance Plant) Миннеаполис (Миннесота) 83—85
Милуокский артиллерийский завод (Milwaukee Ordnance Plant) Милуоки (Висконсин) 42
Заводы катодной бронзы (Kathodien Bronze Works) Ниак (Нью-Йорк) 36
Приборостроительная компания Спарк- ле (Sparklet Devices, Inc.) Ньюарк (Нью-Джерси) 76
Оружейная компания Винчестер (Win- chester Repeating Arms Company) и ее преемники Нью-Хэвен (Коннектикут) 3; 5; 33; 71; 78; 79; 97—101; 104; 105; 107—110; 112; 135—139; 161—163
Ф. ван Вехтен и К° (Fitch van Wechten and Company) Нью-Йорк (Нью-Йорк) 132
О’Клэрский артиллерийский завод (Eau Claire Ordnance Plant) О’Клэр (Висконсин) 18
Компания по производству спортивных патронов (Standard Cartridge Company) Пассадена (Калифорния) 75
Компания по производству рудничного оборудования (Mines Safety Appliance Company) Питтсбург (Пеннсильвания) 45—47
А. Джонс (Alton Jones) Портленд (Орегон) 1
Компания no производству боеприпа- сов «Робин Гуд» (Robin Hood Ammunition Company) Свентон (Вермонт) 67; 68; 149
Артиллерийский завод (St. Louis Ord- nance Plant) Септ-Луис (Миссури) 77
Артиллерийский завод штата Юта (Utah Ordnance Plant) Солт-Лейк-Сити (Юта) 86; 95
К. Д. Лит (С. D. Leet) Спрингфилд (Массачусетс) 127
Промышленная компания Криттенден— Тиббалс (Crittenden-Tibbals Manufacturing Company) Саут-Ковентри (Коннектикут) 129
Компания по производству металличе- ских патронов «Феникс» (Phoenix Metallic Cartridge Company) Саут-Ковентри (Коннектикут) 146
Американская компания по производ- ству металлических патронов (American Metallic Cartridge Company) Саут-Ковентри (Коннектикут) 123
Д. Вайс (J. Wice) Уотертаун (Нью-Йорк) 106
Франкфордский арсенал (Frankford Arsenal) Филадельфия (Пеннсильвания) 10; 20—28; 66; 94; 128; 150
Оружейная компания «Сэвидж» (Sava- ge Arms Company) Чикопея-Фоллс (Массачусетс), Ютика (Нью-Йорк) 72—74; 80
Эвансвилльское отделение корпорации Крайслер (Evansville Chrysler Sunbeam) Эвансвилль (Индиана) 15—17
214
Продолжение табл. 43
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Корпорация по производству боепри- пасов Максим (Maxim Munitions Corpora- tion) 43; 44
Компания по производству патронов Льюистон 166; 167
«Каскад» (Cascade Cartridge, Inc.) (Айдахо)
Изготовитель неизвестен 113—118
Примечания. Рис. 1. Внизу — калибр. Рис. 3. Вверху — контрольное клеймо.
Рис. 7. Вверху — наименование заказчика патронов; внизу — калибр в сотых долях
дюйма и масса дымного пороха в гранах. Рис. 9. Слева и справа — упрочненная гиль-
за. Рис. П. Внизу — повторное снаряжение гильзы. Рис. 22. Внизу справа — спе-
циальная партия изготовления. Рис. 23. Вверху — изготовлено для НАТО. Рис. 26. Вни-
зу— дЛЯ целевой стрельбы. Рис. 28. Внизу — для испытаний оружия. Рис. 31. Внизу —
калибр и тип патрона (7,7X58 к японской винтовке «Арисака»). Рис. 33. Вверху —
наименование заказчика патронов; внизу—калибр в сотых долях дюйма и начальна^
скорость пули в футах в секунду. Рис. 35. Вверху — наименование заказчика патро-
нов. Рис. 40. Вверху — наименование оружия (винтовка Ли-Энфилд); внизу — калибр.
Рис. 41. Вверху—место расположения изготовителя. Рис. 45. Внизу—для рубки ка-
беля диаметром 0,5 дм. Рис. 46. Внизу — для штамповочного инструмента. Рис. 47. Вни-
зу— тип штамповочного инструмента. Рис. 48. Внизу — калибр и тип патрона.
Рис. 67. Внизу — квартал и год изготовления. Рис. 70. Внизу — калибр и тип патрона
(.38 Special). Рис. 72. Внизу—калибр и тип патрона (.32 Savage). Рис. 79. Вверху—t
наименование заказчика патронов; внизу — тип и калибр патрона (.22-2R Lowell).
Рис. 81. Вверху — аббревиатура псевдонима изготовителя — «The Gun Smith» (оружей-
ник); внизу—калибр и тип патрона (.45 Sharp). Рис. 82. Внизу — величина давления
(на патроне к инструменту для обработки камня). Рис. 88. Внизу —калибр и масса
дымного пороха в гранах. Рис. 89. Внизу — калибр и тип патрона ( 38 Winchester).
Рис. 91. Внизу — калибр в сотых долях дюйма и масса дымного пороха в гранах.
Рис. 94. Юбилейное клеймо изготовителя. Рис. 99. Вверху — изготовлено для НАТО.
Рис. 111. Вверху—калибр и номер партии изготовления. Рис. 112. Изготовление по
китайскому заказу. Внизу — год изготовления. Рис. 118. Наименование заказчика
(спортивно-оружейной компании). Рис. 152. Тип патрона. Рис. 157. Патрон с высокой
начальной скоростью пули.
Таблица 44
Клейма на патронах английского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Абингдонская промышленная компания (Abingdon Works Company, Ltd.) Абингдон 2
Национальная компания по производ- ству оружия и боеприпасов (National Arms and Ammunition Company, Ltd.) Бирмингем 69; 70
Бирмингемская компания по производ- ству металлоизделий и боеприпасов (Bir- mingham Metal and Munitions Company, Ltd.) Бирмингем 4—6: 8; 10; 38; 39; 98; 102
Акклес (Accles, Ltd.) Бирмингем 3
Гренфелл и Акклес (Grenfell & Accles) Бирмингем 29; 30
Бирмингемская компания по производ- ству ручного оружия и металлоизделий! (Birmingham Small Arms and Metal Com- pany) Бирмингем 12: 80
215
Продолжение табл. 44
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Кайнок и К° (Kynoch and Со.) и пре- емники — предприятия государственной хи- мической промышленности (Imperial Che- mical Industry) Бирмингем, Стендиш, Иединг Киддерминстер 1; 11; 13; 36; 40—58; 62—68; 75; 99—114; 117; 120
Британский государственный артиллерий- ский завод (British Royal Ordnance Factory) Блэкпул 9
Государственный патронный завод № 3 (Government Cartridge Factory No 3) Ворсестер 15
Государственная лаборатория (Royal Laboratory) Вулвич 76—78; 118
Компания по производству взрывчатых веществ Нобеля (Nobel’s Explosives Com- pany, Ltd.) Глазго 7; 84; 97
Компания Кромптон Паркинсон (Crom- pton Parkinson Company, Ltd.) Донкастер 16
Гринвуд и Батли (Greenwood and Bat- ley) Лидс 26—28; 31—35
Братья Эли (Eley Brothers, Ltd.) Лондон 14; 17—23; 25; 71; 86; 100; 101; 119
Велосипедные заводы Радж-Витворт (Rudge-Whitworth bicycle manufactures) Ноттингем 79
Государственный артиллерийский завод (Royal Ordnance Factory) Радвей-Грин 72—74
Государственный артиллерийский завод (Royal Ordnance Factory) Торп-Арч 85
Завод министерства снабжения (Minist- ry of Suply Factory) Хирван 37
Компания по производству металло- изделий Кингс Нортон (Kings Norton Me- tal Company, Ltd.) Эбби-Вуд 59—61; 115; 116
Завод министерства снабжения (Minis- try of Supply Factory) Эйклнфф 81—83
Ф. Джойс и K° (F. Joyce and Co.) 24
Изготовитель неизвестен 87—96
Примечания: Рис. 6. Вверху в центре — английское клеймо на казенных ма-
териалах и изделиях. Рис. 13. Вверху — торговая марка заказчика патронов.
Рис. 15. Внизу—тип (марка) патрона (.303 Britisch). Рис. 19. Внизу — тип патрона
(.380 Revolver). Рис. 25. Наименование заказчика патронов. Рис. 30. Внизу — тип
(марка) патрона (.455 Revolver Mk-I). Рис. 31. Внизу — для испытаний оружия.
Рис. 38. Вверху — месяц и год изготовления (январь, 1916). Рис. 40. Вверху—наиме-
нование заказчика патронов; справа — марка пороха (кордит). Рис. 42. Вверху калибр
и название оружия. Рис. 43. Вверху — название оружия (Winchester) и калибр.
Рис. 46. Вверху—наименование заказчика патронов и марка пороха. Рис. 47. Спра-
ва— изготовлено для НАТО; внизу—военное обозначение типа патрона (7,62 мм НАТО).
Рис. 51. Внизу — калибр; слева и справа — название оружия (револьвер Вебли-
Фосбери). Рис. 55. Патрон изготовлен по русскому заказу. Внизу — калибр; справа
вверху — год изготовления. Рис. 62. Вверху — калибр и название оружия. Рис. 64. Вни-
зу— название оружия (ручной пулемет «Брно-Энфилд»— БРЭН). Рис. 68. Вверху —
назначение патрона (осветительный). Рис. 71. Вверху — название оружия (пистолет
«Марс»); внизу — номер британского патента. Рис. 73. Внизу — калибр и тип патро-
на (7 мм, с высокой начальной скоростью пули). Рис. 75. Наименование и расположе-
ние заказчика патронов. Рис. 85. Внизу—калибр и тип патрона. Рис. 87. Наименова-
ние и расположение заказчика патронов. Рис. 90. Наименование заказчика патронов.
Рис. 92. Вверху — наименование заказчика патронов; внизу — калибр. Рис. 96. Назва-
ние оружия и номер модели. Рис. 99. Патрон для забоя скота. Рис. 114. Патрон изго-
товлен по израильскому заказу.
216
Таблица 45
Клейма на патронах аргентинского производства_____________________
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Предприятие металлургической и пласт- массовой промышленности (Industrie Ме- tallurgica у Plastica Argentina) Буэнос-Айрес 7
Аргентинский патронный завод Орбе (Cartucheria Orbea Argentina) Буэнос-Айрес 8—10; 13—15
Компания по производству и торговле боеприпасами Буэнос-Айрес 12; 17
Военная фабрика боеприпасов стрелко- вого оружия (Fabrica Militar de Municion de Armas Portatiles) Сан-Франциско 6
С. Германо и K° (Scorzato Hermanos у Cia) Луйан 18; 19
Аргентинская военная фабрика бое- припасов стрелкового оружия (Fabrica Argentinas Militar de Municion de Armas Porta tiles) Пуэрто-Борги 1—5; 16
Изготовитель неизвестен 11
Таблица 46
Клейма на патронах бельгийского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Л. Бахман и К° (L. Bachman et Cie) Брюссель 4
Акционерное общество А. Марга (Ancien Etablissement A. Marga) Брюссель 37
Ш. Фусно и К° (Charles Fusnot et Cie) Брюссель 31; 32; 42
Акционерное общество Таваро (Tava- ro S. A.) Гент 36
Акционерное общество Пипер (Ancien Etablissement Piper) Герсталь 1—3
Национальная фабрика военного ору- жия (Fabrique Nationale d’Armes de Guerre) Герсталь 8; 9; 13—30; 33
В. Франкотт-Май и K° (V. Francotte- May et Cie) Льеж 34; 35
Бельгийский патронный завод (Carto- ucherie Beige) Льеж 5—7
Русско-бельгийский патронный завод (Cartoucherie Russo-Beige) Льеж 10—12; 38
Компания по производству взрывчатых веществ (Societe Anonyme des Explosifs) Монс 39—41
Примечания: Рис. 6. Внизу—номер патрона в каталоге фирмы DWM.
Рис. 8. Патрон изготовлен в период второй мировой войны и оккупации. Рис. 21. Внизу
справа — изготовлено для НАТО. Рис. 25. Вверху справа—для винтовок и пулеме-
тов. Рис. 26. Вверху—бронебойная пуля. Рис. 27. Вверху — бронебойно-трассирую-
щая пуля. Рис. 28. Вверху — легкая пуля. Рис. 29. Вверху — тяжелая пуля.
Рис. 30. Вверху — трассирующая пуля. Рис. 33. Патрон изготовлен по югославскому
заказу.
15—0184
217
Таблица 47
Клейма на патронах бразильского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Фабрика Реаленго (Fabrica Realengo) Ри о-де-Жанейро 4—6
Бразильская акционерная компания по производству патронов (Coinpanhia Вга^ sileira de Cartuchos S. A.) Сан-Паулу 1
Национальная фабрика оружия и пат- ронов (Fabrica National Cartuchos е Mu- nicoes) Сан-Паулу 2; 3; 7
Примечания: Рис. 2. Внизу — тип патрона (.38 Special). Рис. 7. Внизу —
калибр.
Таблица 48
Клейма на патронах венгерского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Венгерский государственный оружей- Будапешт 3; 11
ный завод (Fegyver Es Gepgyar Reszveny-
tarsasag)
Патронный завод «Нитроген» Будапешт 8; 9; 12; 13
Селье и Белло (Sellier & Bellot) Будапешт 6
Чепельскип арсенал Будапешт 1; 2; 10
Патронная фабрика М. Вайсса (Man- Будапешт 7
fred Weiss Patronenfabrik)
Венгерский завод боеприпасов (Ма- Веспрем 4
gyar Loszermuvek PT)
Изготовитель неизвестен 5
Примечания: Рис. 3. Слева и справа—название оружия (пистолет <Фром-
мер»).
218
Таблица 49
Клейма на патронах голландского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Государственный арсенал (Artillerie Inrichtingen) Хембруг 1; 2
Нидерландский завод оружия и боеприпасов (Nederland Wapen и. Munitiefabriek) 4—8
Артиллерийское отделение Ни- дерландского машиностроительно- го завода 3
Изготовитель неизвестен 9—19
Примечания: Рис. 1. Вверху и справа — год и номер
партии изготовления; слева — номер поставки пороха; внизу —
номер поставки металла гильзы. Рис. 2. Вверху — год и ин-
декс партии изготовления. Рис. 7. Вверху — изготовлено для
НАТО.
Таблица 50
Клейма на патронах греческого производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Греческая компания по произ- водству патронов и пороха Афины 1—9
Примечания: Рис. 8. Вверху — тип патрона (7,62-мм
НАТО); внизу — военное обозначение этого патрона и год из-
готовления..
Таблица 51
Клейма на патронах датского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Государственный арсенал (Ат- munitionsarsenalet) Копенгаген 1—7
Армейская пороховая и пат- ронная лаборатория (Haerens La- boratorievaerkstedet) Копенгаген 8—10
Датский промышленный син- дикат (Dansk Rekylriffel Syndi- kat) Копенгаген 11
Примечание. Рис. 1. Слева ления. и справа — год изготов-
219
Таблица 52
Клейма на патронах израильского
производства
Таблица 53
Клейма на патронах индийского
производства
Наименование изготовителя а? о ч Й «О о Я Ч о К а> X о £ н g” ™ я я £ р, д Я <2, Номера рисунков
Государственный Тель- 1—5
арсенал Авив
Изготовитель 6
неизвестен
Примечание: Рис. 1. Вни-
Наименование изготовителя Расположе- ние изгото- вителя (город) Номера рисунков
Арсенал Калькутта 1—3; 8; 9
Арсенал Кирки 4—7
Военный завод Хамария 10
зу — месяц и год изготовления
Примечания: Рис. 1. Внизу
справа — английское клеймо на ка-
зенных материалах и изделиях
Рис. 2. Слева — тип патрона.
Рис. 7. Внизу справа — месяц и год
изготовления. Рис. 10. Вверху и вни-
зу— калибр в тысячных долях дюй-
ма.
Таблица 54
Клейма на патронах иранского производства_
Наименование изготовителя Расположение изготовителя .(город) Номера рисунков
Иранский завод боеприпасов Изготовитель неизвестен Тегеран 1—3 4; 5
Примечания: Рис. 1. Вверху — год изготовления —
1338 (1960); слева — номер партии изготовления. Рис. 2. Вни-
зу—-год изготовления— 1329 (1951); справа — номер партии
или месяц изготовления. Рис. 3. Внизу — год изготовления —
1309 (1931). Рис. 4. Содержание клейма: «Тегеран, армия,
1320 (1941)»,
Таблица 55
Клейма на патронах испанского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Испанское объединение по производ- ству взрывчатых веществ (Union Espana de explosives) Мадрид 19.
Компания «Санта-Барбара» (Sociedad Santa Barbara) Овьедо 13; 14
Национальная фабрика (Fabrica Na- tional) Валенсия 4; 5; 9—11; 20
Военно-промышленный концерн (Con- sorcio de Industrials Militares) Севилья 3; 8; 12
Государственный арсенал Толедо 1; 2; 6; 7; 15; 16
Изготовитель неизвестен 17; 18
Примечания: Рис. 4. Внизу — калибр и год изготовления. Рис. 18. Вверху —
калибр и тип патрона (9-mm Browning Long).
220
Таблица 56
Клейма на патронах итальянского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Пиротехнический завод Болоньи (Piro- tecnico di Bologna) Болонья 3; 6; 17; 38; 40; 43
Завод боеприпасов и патронов Мар- тиньони (Munizioni е Cartucce Martignoni) Генуя 34; 35; 55
Пиротехнический завод Капуи (Piro- tecnico di Capua) Капуя 1; 2; 9—11; 13; 18; 19; 33; 37; 44—46
Б. Пилони (Bernardo Piloni) и преем- ники Лекко 36
Д. Фиочи (Giulio Fiocchi) Лекко 14—16; 20—24; 48; 50; 51; 56; 57
Л. Бо и К° (Leon Beaux е Со.) Милан 4; 5; 25—32; 39; 49; 52—54
Итальянская металлургическая компа- ния (Societa Metallurgica Italiana) 12; 41; 42
Компания Бомбрини—Пароди—Дель- фино (Bombrini — Parodi—Delfino) 7; 8
Изготовитель неизвестен 47; 58
Примечания: Рис. 1. Вверху — контрольное клеймо (инициалы государствен-
ного контролера); внизу — место и год изготовления. Рис. 12. Вверху — контрольное
клеймо. Рис. 28. Внизу — название оружия. Рис. 39. Внизу — название оружия.
Клейма на патронах канадского производства
Таблица 57
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Арсенал доминиона (Dominion Arse- nal) Квебек 2—8; 11
Компания доминиона по производству патронов (Dominion Cartridge Company) Квебек, Монреаль 1; 12—14; 25
Канадская промышленная компания (Canadian Industries, Ltd.) Квебек, Монреаль 15—18; 21; 24
Арсенал доминиона (Dominion Arsenal) Линдсей 9; 10; 20
Ф. В. Лэмплоу и К° (F. W. Lamplough and Company) Изготовитель неизвестен . Монреаль 19 22; 23
Примечания: Рис. 4. Вверху — изготовлено для НАТО. Рис. 5 Внизу — воен-
ное обозначение патрона (9-mm Р. 08). Рис. 7. Вверху справа — английское клеймо
на казенных материалах и изделиях. Рис. 19. Вверху — калибр и тип патрона.
Рис. 22. Внизу — калибр и тип патрона. Рис. 24. Внизу — «Канадец».
221
Таблица 58
Клейма на патронах китайского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Арсенал «Чин-Линг» 1; 2
Арсенал провинции Шаньси 3
Тайваньский арсенал 4—6
Изготовитель неизвестен 7—11
Примечания: Рис. 3. Внизу — год изготовления —
36-й год республики (1948); слева — калибр. Рис. 6. Внизу —
год изготовления — 46-й год республики (1957). Рнс. 7. Вни-
зу слева — калибр.
Таблица 59
Клейма на патронах корейского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Пусанская промышленная компания по изготовлению метал- лоизделий Пусан 1; 2
Таблица 60
Клейма на патронах мексиканского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Национальная фабрика бое- Мехико 1—7;
припасов (Fabrica National de Municiones) 15—18
Национальная патронная фаб- рика (Fabrica National de Cartu- chos) Мехико 8—14
Изготовитель неизвестен 19
Примечания: Рис. 8. Слева и справа — тин патрона
(.30—30 Winchester). Рис. 16. Внизу — калибр (.30) и назва-
ние оружия (винтовка М-I). Рис. 18. Внизу — калибр и тип
патрона (.38 Special). Рис. 19. Спортивный патрон с умень-
шенным зарядом.
222
Таблица 61
Клейма на патронах немецкого производства
Наименование изготовителя Расположение изготовителя (город! Номера рш \ ньов
Акционерное общество X. Шнайдер (Н. Schneider A. G.) Альтенбург 107; 147
И. Хёстерай (J. Р. Hosterey) Бармен 200; 230—232
Трёйенбритценский завод металлоизде- лий (Metallwerke Treuenbrietzen) Бельзнг 108
Акционерное общество немецкой про- мышленности (Deutsche Werke A. G.) Берлин 41—43
Завод взрывчатых веществ акционер- ного общества Лигнозе (Lignose Spreng- stoffwerke G. m. b. H) Берлин 5; 81; 82; 234; 235
T. Бергманн и K° (T. Bergmann u. Co.) Берлин 22
Завод оружия и боеприпасов Гофман- на (Hofmann Waffen u. Munition) Берлин 78
Национальная фабрика боеприпасов (Koenigliche Munitionsfabrik) Берлин 129—131
Немецкие фабрики оружия и боеприпа- сов (Deutsche Waffen u. Munitionsfabriken— DWM) Берлин 12; 46; 104
Бишвайльская патронная фабрика Вальбингер, Мюшель и К° (Patronenfabrik Bischweiler; Walbinger, Meuschel u. Co.) Бишва иль 1—4; 16; 17; 136; 143; 243
Фабрика металлоизделий Шарфенберга и Туберта (Metallwarenfabrik Schar fen- berg u. Teubert, G. m. b. H.) Брайтунген 48; 115
Вольф и K° (Wolff u. Co.) Вальсроде 148
Крамер и Бухгольц (Cramer u. Buch- holz, G. m. b. H.) Ганновер 25; 26
Машиностроительный завод акционер-, ного общества «Полте> (Polte Armaturen — u. Maschinenfabrik A. G.) Груеггберг 14; 106
Г. Геншов и K° (Gustav Genschow u. Co.) Дурлах 27—30; 39; 57; 58; 60; 61; 65—69; 116; 144; 149; 201; 213; 216; 217; 226—229
Баденская фабрика боеприпасов Дурлах 212; 218
Браун и Блом (Braun u. Bloem, G. m. b. Н) Дюссельдорф 202; 210; 239; 240; 244—246
Трёйенбритценский металлообрабаты- вающий завод (Metallwarenfabrik Treuen- brietzen, G. m. b. H.) Зельтерхоф 76
Драйзе и Колленбуш (Dreyse u. Col- lenbusch) Зоммерда 33; 214; 219—221
^Акционерное общество Г. Дорнхайм (G. Dornheim A. G.) Зоммер да 135
Рейнский металлообрабатывающий и машиностроительный завод (Rheinische Ме- tallwaren u. Maschinenfabrik) Зоммерда 92; 121 — 123
Акционерное общество Г. Дорнхайм (G. Dornheim A. G.) _ Зуль 59; 64; 225
Ф. Манн (F. Mann) Зуль 6
Г. Эрманн и К° (Henri Ehrmann u. Со.) Карлсруэ 72
223
Продолжение табл. 61
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Немецкие фабрики оружия (Deutsche Карлсруз 10; 18; 20; 21; 24;
Waffcn u. Munilionsfabrikcii,- DWM). 34—37; 44, 45; 47; 54; 100; 208; 209; 222
Г. Бургсмюллер (H. Burgsmuller) Крайенсен 120
Акционерное общество X. Шнайдер (Hugo Schneider A. G.) Лейпциг 71; 146
Г. Эгошторфф (Georg Egestorff) Линден 53; 63; 223; 224; 247
Линденская капсюльная и пороховая фабрика (Lindener Zundhutchen — Thonwa- renfabrik) Линден 203—205; 207
Акционерное общество Вестфальской металлической промышленности (Westfa- lische Metall-Industrie A. G.) Липпштадт 40
Немецкие фабрики оружия и боеприпа- сов (Deutsche Waffen u. Munitionsfabriken,- DWM) Любек 49
Машиностроительный завод акционер- ного общества «Полте» (Polte Armaturen — und Maschinenfabrik A. G.) Магдебург 13 ; 98 ; 99 ; 117 , 118
Объединение по производству взрыва- телей и кабеля (Vereinigte Zunder u. Ка- belwerke) Мейссен 145; 242
Штамповальное производство (Pres- swerk, G. m. b. H.) Метгетен 79
Г. Утендёрффер (H. Utendorffer) Нюрнберг 80; 137—141
Рейнско-Вестфальское акционерное обще- ство по производству взрывчатых веществ (Rheinisch-Westfalische Sprengstoff A. G.— RWS) Нюрнберг 38; 85; 93; 94; 105; 124—128; 199; 211; 215; 236; 237; 241;
Завод металлоизделий X. Хука (Н. Ниск, Metallwarenfabrik) Нюрнберг 52; 75; 114
Акционерное общество Номайера по производству кабеля и металлоизделий (Kabel- und Metallwerke Neumeyer A. G.) Нюрнберг 102; 142
Акционерное общество X. Шнайдер (H. Schneider A. G.) Обервайссбах 7—9
Акционерное общество Одертальской металлической промышленности (Metall- werke Odertal A. G.) Одерталь 19; 109
Компания по производству металлоиз- делий «Тевтон» (Teuto Metallwerke, G. m. b. H.) Оснабрюк 97
Лукхауз и Гюнтер (Luckhaus u. Gun- ter) Рем шей д 206
Акционерное общество Мансфельд (Mansfeld A. G.) Ротенбург 55; 112
Компания по производству серебряных изделий (Metallwerke Silberhutte, G. m. b. H.) Сент-Андре асберг 74; 113
Промышленная компания (Finower Industrie, G. m. b. H.) Финау 23; ПО
Пороховой завод Хаслоха (Pulverfab- rik Hasloch) Хаслох 83; 119
Завод металлоизделий и проволоки (Draht- u. Metallwarenfabrik, G. m. b. H.) Зальцведель 56
Селье и Белло (Sellier & Bellot) Шёнебек 11; 70; 86—91; 95; 96; 101; 132—134
Штамповальное и прокатное производ- ство (Zieh-und Stanzwerk, G. m. b. H.) Шлейзинген 77
224
Продолжение табл. 61
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Прокатное производство (Markisches Walzwerk, G. m. b. II.) Штрауебсрг 50, 111
Национальная фабрика боеприпасов (Koenigliche Munitionsfabrik) Эрфурт 62
Акционерное общество «Динамит», бывш. А. Нобель и К° (Dynamit A. G., vorm. A. Nobel и. Со., — DAG) Электротехнический завод А. Пиркля (A. Pirkl Elektrotechnisch Fabrik) Изготовитель неизвестен Эмпельде 31; 32; 51; 103; 233; 238 15 73; 84; 150—198
Примечания 1. Рис. 10. Патрон изготовлен по турецкому заказу.
Рис. 13. Справа — материал гильзы1. Рис. 15. Справа — материал гильзы; внизу —
учебный патрон. Рис. 24. Наименование и расположение заказчика патронов.
Рис. 27. Вверху — материал гильзы. Рис. 35. Внизу — номер патрона в каталоге фир-
мы. Рис. 36. Вверху — для винтовок и пулеметов. Рис. 42. Внизу — тип патрона (8Х
X57JR). Рис. 63. Внизу — расположение изготовителя (Линден под Ганновером).
Рис. 64. Внизу — название оружия (Winchester) и калибр (.32). Рис. 77. Вверху спра-
ва (дефис) — гильза с одним запальным отверстием. Рис. 78. Внизу и справа — пат-
рон с высокой начальной скоростью пули. Рис. 85. Наименование и расположение за-
казчика патронов. Рис. 86. Вверху — торговое название сорта патронов; внизу — ка-
либр. Рис. 94. Вверху — торговое название сорта патронов. Рис. 107. Справа — мате-
риал гильзы. Рис. 131. Вверху — материал гильзы. Рис. 194. Вверху справа — гильза
с одним запальным отверстием; справа — материал гильзы. Рис. 198. Вверху — патрон
ближнего действия (с уменьшенной начальной скоростью пули).
2. Содержание условных обозначений материала гильз на патронах немецких изго-
товителей: О’» S; S*; S67; 67 — латунная гильза; St — стальная лакированная
гильза; St+ — стальная лакированная гильза с упрочненным корпусом (для пистоле-
тов-пулеметов; IVbl; VIIIW1; Xnl и пр. — стальная гильза с медным покрытием (рим-
ская цифра — поставщик стали, буква — состав медного покрытия, арабская цифра —
состав стали).
3. Содержание не вошедших в таблицу клейм немецких изготовителей патронов:
ba — Sundwiger Messingwerke, vorm. G. v. d. Beck K- G. (Зундвигское латунное про-
изводство, бывш. Г. ван дер Бек, Зундвиг); bb — A. Laue и. Со. (А. Лое и К°, Бер-
лин (Ьс — Kupfer- und Messingwerke К. G., Besker u. Co. (Медное и латунное произ-
водство Беккера и К°, Лангенберг); be — Berndorf Metallwarenfabrik, A. Krupp A. G.
(Берндорфская фабрика металлоизделий акционерного общества А. Крупп, Берндорф);
bf — Deutsche Rohrenwerke A. G. (Немецкое акционерное общество трубопрокатного
производства, Мюхлхайм); bj — Niebecker & Schumacher (Нибеккер и Шумахер,
Изерлон); bk — Metall-, Walz- und Plattierwarenfabrik, Hindrichs-Auffermann A. G.
(Металло-листопрокатный завод акционерного общества Гиндрихс-Ауферман, Вуп-
перталь); Ьпе — Metallwerke Odertal G.m.b.H. (Одертальская компания по произ-
водству металлоизделий, Одсрталь); Ьус — August Klonne. Briickenbauanstalt (Мосто-
строительное предприятие А. Клёпне, Дортмунд); cf — Westfalisch-Anhaltische Sprengs-
toff A. G. (Вестфальское акционерное общество по производству взрывчатых веществ,
Ораниенбург); ехт — Gustav Genschow & Со. (Густав Геншов и К°, Берлин); czo—Не-
ereszeugamt, GeschoBwerkstatt (предприятие по производству военных материалов,
Кенигсберг); dbg — Dynamit A. G. vorm. Alfred Nobel <& Co. (Акционерное общество
«Динамит», бывш. А. Нобель и К°, Дюпеберг); dma-—Heeres-Munitionsanstah. Ge-
schofiwerkstatt (предприятие по производству военных боеприпасов, Цайтайн); dph —
I. G. Farbenindustrie A. G. (Акционерное общество И. Г. Фарбениндустри, Франкфурт-
на-Майне); dza — Bleiwerke Dr. Schiilcke (Свинцовое производство д-ра Шюльцке,
Гамбург); dye—Erste Alpcnlandische Pyrotechnik, Eduard Pitschman & Co. (Главный
Альпийский пиротехнический завод Э. Питшмана и К°, Инсбрук. Австрия); есс — Ру-
rotechnische Fabrik, Oskar Lunig (Пиротехническая фабрика б. Люнига, Мёхринген);
ecd — Karl Lippold, Pyrotechnische Fabrik (Пиротехническая фабрика К. Липпольда
Вупперталь); edg —J. A. Henckels Zwillingswerk (Объединенные заводы П. А. Хен-
кельса, Золинген); eel — Metallwarenfabrik, vorm. Н. Wiesner A. G. (Фабрика метал-
лоизделий бывш. акционерного общества Г. Виснера, Броттероде); eem —G. Dorn-
heim A. G. (Акционерное общество Г. Дорнхайм, Зоммерда); еео — Deutsche
1 Здесь и далее о содержании условных обозначений материала гильз на патронах немецких
изготовителей см. отдельный раздел настоящих примечаний.
225
Waffen-und Munitionsfabriken (Немецкие фабрики оружия и боеприпасов, Позен);
ееу — Metallwarenfabrik Treuenbrietzen G. m. b. H (Трёйенбритценский металлообра-
батывающий завод, Рёдерхоф); fa — Mansfeld A. G. (Акционерное общество
Мансфсльд, Хеттштсдт); fd — Stolberger Metallwerke К. G. (Штольбергская компания
металлическою производства, Штольберг) ; fde — Dynamit A. G., vorm. A. Nobel & Со
(Акционерное общество «Динамит», бывш. А. Нобгчь н К°, Фёрде), fee — Ludwig
Pfister (Л. Пфистер, Аугсбург); fer — Mctallwerk Wandhofen (Завод металлоизделий
Вайдхофена, Шверте); ga— Hirsch, Kupfer- und Messingwerk A. G. (Акционерное
общество по производству проволоки, медных и латунных изделий, Финау); gtb —
J. F. Eisfeld, Pulver- und Pirotechnische Fabriken (Пороховые и пиротехнические
фабрики И. Ф. Эйсфельда, Гюнтсрсберг); ha; hla— Metallwarenfabrik Treuenbrietzen
G.m.b.H. (Трёйенбритценский металлообрабатывающий завод, Зебальдусхоф); ham —
Dynamit A. G., vorm. A. Nobel & Co. (Акционерное общество «Динамит», бывш.
А. Нобель и К°, Хамм); has — Pulverfabrik Hasloch (Хаслохская пороховая фабрика,
Хаслох); hgs —W. С. Gustav Burmeister Pyrotechnische Fabrik und Signalmittelwerk
(Фабрика по изготовлению пиротехнических изделий и сигнальных средств Г. Бур-
майстера, Гамбург); hid—Metallwarenfabrik Treuenbrietzen G.m.b.H. (Трёйенбрит-
ценский металлообрабатывающий завод, Бельзнг); hie — Metallwarenfabrik Treuen-
brietzen G.m.b.H. (Трёйенбритценский металлообрабатывающий завод, Рёдерхоф);
htg — Polte Armaturcn- nnd Maschinenfabrik A. G. (Машиностроительный завод акцио-
нерного общества «Полте», Дудерштадт); jry—Hermann Herhold (X. Херхольд,
Ольберхау); к — Luch & Wagner (Лух и Вагнер, Зуль); ка — Gerhardi & Cie (Гер-
харди и К°; Люденшейд); кг! — Dynamit A. G. vorm. A. Nobel & Со. (Акционерное
общество «Динамит», бывш. А. Нобель и К°, Крюммель); kry — Lignose Sprengstoff-
werke G. m. b. H. (Предприятие по производству взрывчатых веществ компании
Лигнозе, Круппамюхль); kun — Lignose Sprengstoffwerke G. m. b. H. (Предприятие
по производству взрывчатых веществ, Кунигунде); ma — Metallwerke A. G. (Пред-
приятие акционерного общества по изготовлению металлоизделий, Ауэ); па — Westfa-
lische Kupfer- und Messingwerke A. G., vorm. O. Noel. (Предприятие Вестфальского
акционерного общества по изготовлению медных и латунных изделий, бывш.
О. Ноэля, Люденшейд); оа — Е. Hueck, Metallwalz-Presswerke (Металлопрокатное и
штамповальное производство Э. Хука, Люденшейд); qa — William Prym (В. Прим,
Штольберг); qve — Carl Walther (К. Вальтер, Целла-Мелис); га — Deutsches Messing-
werk С. Eveking A. G. (Предприятие по изготовлению латунных изделий немецкого
акционерного общества К. Эвекинга, Берлин); s — Dynamit A. G., vorm. A. Nobel &Со.
(Акционерное общество «Динамит», быв. А. Нобель и К°, Лумбраис): skd — G. Dorn-
neim A. G. (Акционерное общество Г. Дорнхайм, Зуль); t — Dynamit A. G., vorm.
A. Nobel & Со. (Акционерное общество «Динамит», бывш. А. Нобель и К°, Тройс-
дорф); ta — Durener Metallwerke A. G. (Предприятие по изготовлению металлоизделий
акционерного общества Дюренера, Берлин); иа — Osnabrucker Kupfer- und Draht-
werke A. G. (Предприятие Оснабрюкского акционерного общества по производству
медных изделий и проволоки, Оснабрюк); vzg— Vereinigte Zunder u. Kabelwerke
(Объединение по производству взрывателей и кабеля, Мейссен); wb — Н. Schnei-
der A. G. (Акционерное общество X. Шнайдера, Берлин); wc—Н. Schneider A. G.
(Акционерное общество X. Шнайдера, Меусельвиц); wd — Н. Schneider A. G. (Акцио-
нерное общество X. Шнайдера, Тауха); we — Н. Schneider A. G. (Акционерное
общество X. Шнайдера, Лангенвиессен); wh — Н. Schneider A. G. (Акционерное
общество X. Шнайдера, Эйзенах); wj — Н. Schneider A. G. (Акционерное общество
X. Шнайдера, Обервайсбах); wk— Н. Schneider A. G. (Акционерное общество
X. Шнайдера, Шлиебен); wn— Н. Schneider A. G. (Акционерное общество X. Шнай-
дера, Дернбах); ха — Liidenscheider Metallwerke A. G. (Предприятие по производству
металлоизделий Люденшейдского акционерного общества, Люденшейд); уа—Sachsi-
she Metallwarenfabrik A. Wellner & Sohn (Саксонский металлообрабатывающий
завод А. Велнера и сына, Ауэ); zb — Kupferwerk Ilsenburg A. G. (Предприятие по
изготовлению медных изделий Ильзенбурского акционерного общества, Ильзенбург).
Таблица 62
Клейма на патронах
новозеландского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Колониальная компания по производству боеприпасов Окленд 1—6
Примечания; Рис. 2. Внизу—-тип (марка) патрона.
Рис. 4 Внизу слева — тип (марка) патрона; внизу справа —
год изготовления. Рис. 6. Справа — изготовлено для НАТО;
внизу — военное обозначение патрона; вверху — год изготов-
ления.
226
Таблица 63.
Клейма на патронах норвежского производства
Наименование из1 отобигсля Расположение изготовителя (город) Номера рисунков
Рауфосская фабрика боепри- пасов Рауфосс 1 — 12
Лаборатория главного арсе- нала 13
Изготовитель неизвестен 14; 15
Примечания: Рис. 14. Вверху — наименование заказ-
чика патронов.
Таблица 64
Клеима на патронах польского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Акционерное общество «Пуля» (Pocisk, Spolka Akcyjna) Варшава 2; 14—17; 20
Завод боеприпасов польского государ- ственного арсенала Скаржиско- Каменна 1; 3; 4; 6—12
Приборостроительный завод Ченстохов 13
Фабрика охотничьих боеприпасов 5
Государственная пороховая фабрика 18; 19
Примечания: Рис. 6. Патрон изготовлен во время второй мировой войны в
период оккупации. Справа — материал гильзы (см. примечания к табл. 61).
Рис. 15. Слева — материал гильзы.
Таблица 65
Клейма на патронах португальского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Армейский арсенал (Arsenal do Exer- cito) 1
Патронная и химическо-пороховая фаб- рика (Fabrica Cartuchame е Polvoras Quimikas) 2
Национальная фабрика боеприпасов стрелкового оружия (Fabrica National de Municoes de Armas Ligeiras) 3; 4
227
Таблица 66
Клейма на патронах русского дореволюционного и советского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Бийский химический комбинат Бийск 7; 8
Завод «Азот» Краснозаводск 1—6; 11; 15
Луганский патронный завод Луганск 12—14
Московский дроболитейно-патронный завод Москва 16; 17; 63
Русско-бельгийский патронный завод Москва 23; 24; 61
Е. Торбек Москва 10
Селье и Белло (Sellier & Bellot) Рига 26; 27
Санкт-Петербургский патронный завод Санкт-Петербург 18—22
Тульский патронный завод Тула 28; 29; 31; 32
Харьковский завод кондиционеров Харьков 33
Завод «Военохот» 9
Фабрика акционерного общества «Торг- охота» 30
Русский патронный завод (фабрика) 25; 62
Изготовитель неизвестен 34—60
Примечания: Рис. 13. Вверху — год изготовления; внизу — квартал года из-
готовления. Рис. 38. Вверху — номер завода; внизу — год изготовления и квартал года.
Рис. 48. Внизу — условное обозначение года изготовления (предположительно 1952).
Рис. 56. Слева — для авиационного пулемета ШКАС. Рис. 58. Категория патронов
(целевые). Рис. 60. Торговая марка «Восток».
Таблица 67
Клеима на патронах турецкого производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Фабрика государственной хи- мической промышленности (Ма- kina ve Kymia Endustrisi Kurumu) 1—4
Изготовитель неизвестен 5—15
Примечания: Рис. 1. Внизу — военное обозначение
патрона и год изготовления. Рис. 3. Внизу — калибр и тип
патрона (9-mm Browning Kurz). Рис. 5. Содержание: «Мау-
зер, 1892». Рис. 9. Вверху — «Маузер»; внизу — год изготов-
ления— 1327 (1949). Рис. 10. Внизу — год изготовления —
1329 (1951). Рис. 11. Вверху — год изготовления— 1926; вни-
зу «Анкара». Рис. 14. Вверху — «Турецкая Республика»; сле-
ва и справа — «Военная фабрика».
228
Таблица 68
Клейма на патронах финского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Патронный завод в Лапуа (Lapuan Patruunatehdas) Лапуа 1—3; 14
Государственный патронный завод (Valtion Patruunatehdas) Лапуа 10; 12
Акционерное общество Сако (Sako А. В.) Риихимяки 4—9
Государственный завод металлоизделий (Valtion Metallitehtaat) Хельсинки 11
Изготовитель неизвестен 13
Таблица 69
Клейма на патронах французского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Центральное пиротехническое училище (Ecole Centrale de Pyrotechnic) Бурж 19; 20
Главная фабрика боеприпасов (Manu- facture Generale de Munitions) Бурж-де-Баланс 76; 77
Патронный завод Баланса (Cartou- cher ie de Valence) Баланс 13; 14; 49—51
Версальский завод (Atelier de Constru- ction de Versailles) Версаль 52; 53
Винсеннский завод (Atelier de Fabrica- tion de Vincennes) Внпсснн 15; 54
Патронный завод Дуэ (Cartoucherie de Douai) Дуэ 1; 2
Патронный завод Мана (Cartoucherie Mans) Ман 26; 27
Верхне-Рейнский машиностроительный завод (Manufacture de Machines de Haut — Rhin) От-Рин 28; 30; 31
M, Гопиля и K° (Marcel Gaupillat et Cie) Париж 22; 29; 70; 74; 75
Фабрика капсюлей и боеприпасов Же- вело (Gevelot) Париж 73
Компания «Жевело и Гопиля» (Ge- velot et Gaupillat) и ее преемник—Фран- цузское общество по производству охот- ничьих, спортивных и военных боеприпасов (Societe Francaise des Munitions de Ch ass, de Tir et de Guerre, — S. F. M.) Париж 21; 23—25; 35—43; 69; 71; 72; 78—80
Французский патронный завод (Car- toucherie Francaise) Париж 16; 17; 64—68; 82
Завод в Пюто (Atelier de Construction ’ de Puteaux) Пюто 4—6
Завод в Ренне (Atelier de Construction de Renne) Ренн 7—9; 33; 34
229
Продолжение табл, 69
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Патронный завод в Сене (Cartoiicherie Seine) Сена 45
Завод в Тарбе (Atelier de Construchion de Tarbe) Тарб 10—12; 32; 46—48
Патронный завод Тулузы (Cartoucherie de Toulouse) Тулуза 44
Завод точных изделий (Atelier de Precision) 3
Нормандский механический завод (Ate- lier Mecanique de Normandie) 18
Изготовитель неизвестен 55—63; 81; 83; 84
Примечания: 1. Рис. 1. Вверху — тип гильзы; внизу — изготовитель.
Рис. 3. Слева — изготовитель гильзы; справа — поставщик металла. Рис. 6'. Внизу —
изготовитель гильзы и год изготовления. Рис. 18. Вверху слева — изготовитель гильзы;
внизу справа — поставщик металла; вверху справа и внизу слева — год изготовления
и квартал года. Рис. 32. Патрон изготовлен во время второй мировой войны в период
оккупации. Рис. 50. Вверху — изготовлено для НАТО.
2. Содержание не вошедших в таблицу клейм французских изготовителей патро-
нов: AAR, AR — патронный завод (Алжир); ABN — патронный завод (Безансон);
ABS — патронный завод (Бурж); ADT — патронный завод (Дуэ); ALN — патронный
завод (Лион); AMN—снарядный завод (Монтлюсон); AMS— снарядный завод (Му-
лен); ARE — патронный завод (Роанн); ASCD — снарядный завод (Сен-Шамон);
ASS — снарядный завод (Сальбри); АТЕ — патронный завод (Тулуза); Aub — снаряд-
ный завод (Обинье); AVX — снарядный завод (Венисье); В — пиротехнический завод
(Буше), морской пиротехнический завод (Брест); ВА—корсиканский артиллерийский
парк (Бастия); BN — артиллерийский парк (Безансон); BRN — артиллерийский парк
(Бриансон); BS — прокатный цех пиротехнического училища (Бурж); ВТ — парк ста-
ционарной артиллерии (Брест); BZE — парк стационарной артиллерии (Бнзерта);
С — металлообрабатывающий завод (Кастель-Сарразен); С — морской пиротехниче-
ский завод (Шербург); CG, CGP — парк стационарной артиллерии (Шербург);
CML — машиностроительный завод (Луара); CS — патронный завод (Кастр); D —
электрометаллургический завод (Див); DE — парк стационарной артиллерии (Дюн-
керк); ЕА — главный склад запасов (Обинье); ЕВ — главный склад запасов траншей-
ной артиллерии (Блуа); EBR — главный склад запасов (Бриан-ле-Шато); EBS —
главный склад запасов (Бурж); ECY, RCY — главный склад запасов (Шатоден);
ECN, RCN — главный склад запасов (Шемилли); EEL — завод электроосветительного
оборудования (Лион); EF, RF — главный склад запасов (Ферте-Отрив); EL, RL —
главный склад запасов (Леймен); ЕМ, RM — главный склад запасов (Мезидон);
EPCS — оружейный парк (Шартр); EPG — пиротехнический завод (Гренобль);
ESB — главный склад запасов (Сальбри); ЕТ — главный склад запасов (Туар);
FLN — металлообрабатывающее предприятие (Лион); FN — литейный завод (Нан-
терр); FPS—металлообрабатывающее предприятие (Париж); GE — парк стационар-
ной артиллерии (Гренобль); Н, TLH — завод металлопроката и проволоки (Гавр);
L — морской пиротехнический завод (Лорьан); LE — парк стационарной артиллерии
(Лилль); LHE — парк стационарной артиллерии (Гавр); LN — артиллерийский парк
(Лион); LRE—парк стационарной артиллерии (Ла Рошель); LS — парк стационарной
артиллерии (Лангр); LT — парк стационарной артиллерии (Лорьан); МАС — оружей-
ный завод (Шатолеро); MAS — оружейный завод (Сент-Этьенн); МАТ—оружейный
завод (Тюль); ME — парк стационарной артиллерии (Мобеж); MRE — парк стацио-
нарной артиллерии (Марсель); N — патронный завод (Эврё); NE — парк стационарной
артиллерии (Ницца); Р-30, Р-32 — парк зенитной артиллерии; PAR — оружейный парк
(Алжир); РВЕТ — оружейный парк (Бельфор); PBN — оружейный парк (Безансон);
PBS—оружейный парк (Бурж); РВХ — оружейный парк (Бордо); PC — оружейный
парк (Кастр); РСА — оружейный парк (Касабланка, Марокко); РСЕ — оружейный
парк (Константина, Алжир); PCFD — оружейный нарк (Клермон-Ферран); PCS — ору-
жейный парк (Шалон); PDI— оружейный* парк (Дуэ); PDN — оружейный парк (Ди-
жон); PEL — артиллерийский парк (Эниналь); РЕМС — главный склад запасов
(Гленн); РСЕ — оружейный парк (Гренобль); PLFE — оружейный парк (Ла Фер);
PLM — оружейный парк (Ман); PLN — оружейный парк (Лион); РМ — оружейный
парк (Марсель); РМС — военный пиротехнический завод (Казн); PMY — парк поле-
230
вой артиллерии (Майли); PMZ — оружейный парк (Мец); PN — оружейный парк
(Ним); PNE — оружейный парк (Ницца); РО — оружейный парк (Орлеан); РОА —
оружейный парк (Ужда, Марокко); PON—оружейный парк (Оран, Алжир); РР —
оружейный парк (Пуатье); PRS— оружейный парк (Ренн); PSAP, RA —главный
склад запасов (Обервилье); PSE— пиротехнический завод (Сент-Этьенн); РТЕ — ору-
жейный парк (Тулуза); PTL — оружейный парк (Туль); PTN — артиллерийский парк
(Тулон); P1S— артиллерийский парк (Тарб); PTV — оружейный парк (Тунис);
PV — оружейный парк (Ванн); PVIS — оружейный парк (Винсенн); PVN — оружейный
парк (Вернон); PVS — оружейный парк (Версаль); Р — морской пиротехнический за-
вод (Рошфор); RB— главный склад запасов полевой артиллерии (Блуа); RBR— глав-
ный склад запасов (Бриансон); RBS — главный склад запасов (Бурж); RES — парк
стационарной артиллерии (Реймс); RPCS — главный склад прожекторов (Шартр);
RS — патронный завод (Ренн); RSB — главный склад запасов (Сальбри); RT — главный
склад запасов (Туар); S—металлообрабатывающий завод (Серифонтен); SD — метал-
лообрабатывающий завод (Сен-Дени); Т — морской пиротехнический завод (Тулон);
TN — парк стационарной артиллерии (Тулон); VN — парк стационарной артиллерии
(Верден).
Таблица 70
Клейма на патронах чехословацкого производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Государственный арсенал Баньска Быстрина 5
Оружейный завод «Чешска Збройевка» Брно 24-29
Национальная фабрика оружия и бое- припасов Поважска Быстрнца 3; 4; 7-9; 30
Национальное предприятие Бланстрой, бывш. Селье и Белло (Sei her & Bellot) Изготовитель неизвестен Прага 1; 2; 6; 10-23; 37—40 31—36
Примечания: Рис. 2. Патрон изготовлен во время второй мировой войны в пе-
риод оккупации. Рис. 8. Справа — латунная гильза с одним запальным отверстием.
Рис. 35. Клеймо периода оккупации, использовавшееся и в послевоенное время.
Таблица 71
Клейма на патронах чилийского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Фабрика военных материалов (Fabrica de Material de Guerra del Ejercito) Сантьяго 1—8
При м е ч а н и е. Рис. 6. Вверху — торговая марка.
Таблица 72
Клейма на патронах шведского производства______________
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Фабрика боеприпасов «Норма» (Norma Projektifabrik) Амотфорс 10—14
Шведский завод металлоизделий (Svenska Metallverken) Вестерос 7—9; 15—17
Государственный патронный завод Карлсборг 1-6
Изготовитель неизвестен 18—22
Примечания. Рис. 10. Клейма могут встречаться также на патронах, снаря-
женных другими изготовителями, которым фабрика «Норма» поставляет гильзы.
Рис. 11. Внизу — тип патрона (7X61 Sharp & Hart). Рис. 20. Вверху — изготовлено по
армейскому заказу.
231
Таблица 73
Клейма на патронах швейцарского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Швейцарский государственный завод боеприпасов Альтдорф 3; 4; 7; 8
Бернский арсенал Берн 26; 27
Патронный завод Золотурн 5; 10
Швейцарский государственный завод Тун 1; 2; 6; 9; 11—14; 19—25; 28
Изготовитель неизвестен 15—18; 29; 30
Примечание: Рис. 2. Слева — поставщик металла гильзы.
Таблица 74
Клейма на патронах югославского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Военно-технический завод Крагуевац 2—5
Сараевский государственный арсенал Сараево 6
Оружейный завод Цетинье 1
Изготовитель неизвестен 7; 8
Примечания: Рис. 4. Содержание: «Королевский арсенал, Крагуевац, 1886*.
Рис. 6. Патрон изготовлен во время второй мировой войны в период оккупации.
Таблица 75
Клейма на патронах японского производства
Наименование изготовителя Расположение изготовителя (город) Номера рисунков
Морской пиротехнический завод Аичи 2
Морской арсенал Иокосака 4
Морской арсенал Тойокава 1
Токийский арсенал Токио 3
Компания Асахи-Окума 5; 6
Т. Сейки и К° 7; 8
Изготовитель неизвестен 9—13
Примечания: Рис. 1. Внизу слева — год изготовления — 2602 (1942) и квартал
года. Рис. 4. Внизу слева — год изготовления — 2599 (1939) и квартал года.
Рис. 6. Внизу — год изготовления. Рис. 8. Вверху— изготовлено для НАТО.
232
Рисунки к таблице 41
Рисунки к таблице 42
6 7 8 9 10
16-0184
233
WZ
09 69 89 L9 99
$9 trS 99 39 19
09 6t” Ы Ar Str
str trtr str 3tr ttr
Otr 69 89 Z.9 99
S9 trS 99 ^9 tS
OS 6B 83 L3 93
S3 tr3 93 Z3 t3
ЭЛИНКА я иянХэи^
Рисунки к таблице 42
61 62 63 64 65
66 67 68 69 70
Рисунки к таблице 43
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
16 17 18 19 20
21 22 25 24 25
26 27 28 29 30
235
Рисунки к таблице 43
236
Рисунки к таблице 43
72
73 74 75
76 77 78 79 80
81 82 63 84 85
86 87 88 89 90
91 92 93 94 95
96 97 98 99 100
101 102 103 104 105
106 107 106 109 110
231
Рисунки к таблице 43
111 П2 ИЗ И4 И5
116 117 118 119 120
@ @ (®) (AL) @
121 122 123 124 125
126 127 128 129 130
131 132 133 134 135
@ @ © © @
136 137 138 139 140
141 142 143 144 145
146 147 148 149 150
238
Рисунки к таблице 43
151 152 153 154 155
156 157 158 159 160
161 162 163 164 165
166 167 158
Рисунки к таблице 44
6 7 8 9 10
11 12 15 14 15
16 П 18 19 20
239
Рисунки к таблице 44
Мц (О О» О» fOi
УМ ЦУу vUJ ЦУу НЬй
21 22 23 24 25
(о) (о) (о) (б) О
Ч©У Чл/ Чх/
26 27 28 29 30
000(8)0
\os?y МлУ ЧупУ МУ ММ
31 32 33 34 35
(о) О (о) (о) О
4j^y \®м»у чиуУ Муу \jo*/
36 37 Зв 39 40
© © © с® ©
41 42 43 44 45
©@©@@
46 47 48 49 50
@©@©@
51 52 55 54 55
©@@®@
56 57 58 59 60
240
Рисунки к таблице 44
® © © © @
£1 62 65 64 65
®@@©о
66 67 68 69 70
О&&&9
71 72 73 74 75
©@©©@
76 77 78 79 80
@®©@@
61 82 83 84 85
z^~^\ /С^х z^*?x
©@©@©
86 87 88 89 90
@©©o©
91 92 93 94 95
©©o® ®
96 97 98 99 100
241
Рисунки к таблице 44
101 102- 103 104 105
106 107 108 109 110
111 11SL 115 114 115
116 117 НО 19 1*0
Рисунки к таблице 45
6 7.8 9 10
11 12 13 И 15
16 17 18 19
242
Рисунки к таблице 46
© © © ©' ©
© © © © ©
G 7 в 9 10
©о©@©
11 12 13 74 15
© © © © ©
16 17 18 19 20
@@@©©
21 22 25 24 25
©©@©©
26 27 28 29 30
©о©@©
31 32 35 34 35
@©®@®
36 37 38 П 39 40
41 42
243
Рисунки к таблице 47
1 г. з 4 б
Рисунки к таблице 48
12 3 4 6
6 7 8 9 10
11 12 13
244
Рисунки к таблице 49
12 3 4 5
6 7 8 5 10
11 12 13 14 15
© © © ©
15 17 1в 19
Рисунки к таблице 50
1 2 3 4 5
6 7 8 9
245
Рисунки к таблице 51
Рисунки к таблице 52
б*
Рисунки к таблице 53
6 7 в д ю
246
Рисунки к таблице 54
©©©©©
12 3 4 5
Рисунки к таблице 55
@@©@@
12 3 4 5
©@@©@
6 7 8 9 10
©©©©©
и 12 13 И 15
16 17 18 19 20
Рисунки к таблице 56
1 2. 3 4 5
6 7 8 9 Ю
©©©о©
Ц 12 13 14 15
247
Рисунки к таблице 56
16 17 1в 19 20
©@@©@
21 22 23 24 25
26 27 28 29 30
©@©@©
31 32 33 34 35
©©©©©
36 37 Зв 39 40
© © © © ©
41 42 43 44 45
© © © ® Q
46 47 4в 49 50
248
Рисунки к таблице 56
© © © © ©
51 52 53 54 55
56 57 58
Рисунки к таблице 57
1 2 3 4 5
6 7 8 9 ю
©@©@©
11 !2 13 14 15
©ф©@©
16 17 18 19 20
©©©©©
21 22 23 24 25
17—0184
240
Рисунки к таблице 58
Рисунки к таблице 59
250
Рисунки к таблице 61
1 2 3 4 5
6 7 8 9 10
16 17 18
19 20
26
31
29
34
36
39
30
40
251
Рисунки к таблице 61
4/ 42 43 44 45
46 47 4в 49 50
61 52 53 54 55
©@@ф@
56 51 58 59 60
©@®©@
61 62 63 64 65
©о®©@
66 67 6в 69 70
71 72 73 74 75
76 77 73 79 80
252
Рисунки к таблице 61
81 82 83 84 85
86 87 88 89 90
91 92 93 94 95
96 97 98 99 100
101 102 103 104 105
106 107 108 109 110
111 112 ИЗ 114 115
116 117
118
719
'20
253
Рисунки к таблице 61
121 122 123 124 125
126 127 128 129 130
131 132 133 134 135
136 137 136 139
140
141 142 143 144 145
146 147 146 149 150
f51 152 155 154 155
156 157 158 159 160
254
Рисунки к таблице 61
161 162 163 164 165
166 167 166 169 170
171 172 173 174 175
176 177 176 179 160
181 182 163 164 185
186 187 188 189 190
191 192 193 194 195
196 197 198 199 200
2S5
Рисунки к таблице 61
201 202 203 204 205
206 207 208 209 210
211 212 213 214 215
216 217 218 219 220
221 222 223 224 225
226 227 228 229 230
231 232 233 234 235
236 237 238 239 240
256
Рисунки к таблице 61
Рисунки к таблице 62
6
Рисунки к таблице 63
6 7 в 9 to
257
Рисунки к таблице 64
1 2 3 4 5
.6 7 в S Ю
16
Рисунки к таблице 65
Рисунки к таблице 66
258
Рисунки к таблице 66
@©@@©
11 12 13 14 15
©©@©©
16 17 18 19 20
@@ФО©
21 22 23 24 25
26 27 29 29 30
31 '32 33 34 35
36 37 38 39 40
/'38\ Z5io\ Ziw\ /370\
©@©©@
41 42 43 44 45
©@©@©
46 47 48 4Q 50
259
Рисунки к таблице 66
51 52 53 54 55
56 57 5в 59 60
Рисунки к таблице 67
1 2 3 4 5
6 7 в 9 10
11 12 13 14 15
260
Рисунки к таблице 68
12 3 4 5
в 7 6 д /о
И 12 13 14
Рисунки к таблице 69
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
16 17 18 19 20
261
Рисунки к таблице 69
22
23 24 25
28
33
36 37 38 39 40
41 42
46 47
51
52
45
50
55
56
57 58 59
60
262
Рисунки к таблице 70
61 62 ' 63 64 65
®®®@о
66 67 68 69 70
® ® @ С: ®
71 72 73 74 75
76 77 78 79
81 82 83 84
Рисунки к таблице 70
1 2 3 4 5
6 7 8 9 Ю
263
Рисунки к таблице 70
11 12 13 М 15
(@)
\Ы/ 4gy м^/ Чй2
16 17 18 19 20
21 22 23 24 25
26 27 28 29 30
31 32 33 34 35
36 37 за 39 40
264
Рисунки к таблице 71
Рисунки к таблице 72
1 2 з 4 5
18—0184
26
Рисунки к таблице 73
12^45
6 7 6 9 10
11 12 13 14 15
@@@® ©
16 17 1в 19 20
СЕО
21 22 23 24 25
® ® ® о о
26 27 26 29 30
266
Рисунки к таблице 74
Рисунки к таблице 75
6 7 8 9 ю
11 12 13
267
КРИМИНАЛИСТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПАТРОНОВ
Патроны как объекты криминалистического исследования
Патроны к ручному огнестрельному оружию, а также их элементы
(пули, гильзы, порох, пыжи, капсюли и пр.) принадлежат к числу
достаточно распространенных вещественных доказательств, подвергаю-
щихся экспертным исследованиям. Большинство таких исследований
в той или иной степени связано с использованием справочных данных
о патронах. Эти данные зачастую оказываются необходимыми даже
в тех случаях, когда среди исследуемых объектов нет патронов или их
элементов, а есть только оружие.
При назначении экспертиз, связанных с исследованием оружия,
боеприпасов, следов выстрела обычно ставятся вопросы, по смыслу
которых экспертам предлагается установить, являются ли представлен-
ные патроны или их элементы боеприпасами, к какому типу они отно-
сятся, для стрельбы из какого оружия предназначены, пригодны ли
для стрельбы, каковы их баллистические характеристики, не относятся
ли они к одному источнику изготовления (по месту, времени, способу
внесения каких-либо изменений и т. п.).
Этими вопросами задачи исследования патронов не ограничиваются.
Патроны исследуются и в случаях, когда в формулировках вопросов
о них даже не упоминается. К таким случаям относятся, например,
исследования следов выстрела для установления его дистанции, иден-
тификация оружия и ряд других.
Доказательственное значение фактов и обстоятельств, устанавли-
ваемых в результате решения таких вопросов, достаточно велико. Так,
в частности, данные о типе патронов, назначении, пригодности к
стрельбе необходимы для установления их принадлежности к тем ви-
дам боеприпасов, на которые распространяется действие ст.ст. 218
и 2181 УК РСФСР и соответствующих статей УК других союзных рес-
публик. Вид, образец оружия, установленные по характеристикам
использованных патронов, необходимо знать для розыска оружия.
Взаимная принадлежность определенных пуль и гильз может способст-
вовать установлению таких обстоятельств, как очередность поражения
нескольких объектов, а иногда дополняет отождествление оружия, осо-
бенно если оно оказалось возможным только по одному из двух объек-
тов — пуле или гильзе. Общность источника изготовления патронов
может косвенно указывать на возможность приобретения их в опреде-
ленном или в одном и том же месте и т. п.
В криминалистической литературе встречается ряд высказываний
относительно значимости сведений о патронах для судебно-баллисти-
ческих исследований п их результативности. Отмечено, например, что
«В настоящее время нельзя представить серьезное научное исследова-
ние в области судебной баллистики без изучения и учета баллисти-
ческих качеств (свойств) огнестрельного оружия и боеприпасов (опре-
деления начальной скорости снаряда, его скорости на дистанции, мак-
симального и дульного давления в канале ствола и других баллисти-
ческих характеристик)» [21].
268
Ряд рекомендаций по использованию сведений о патронах при про-
изводстве некоторых судебно-баллистических исследований содержится
в частных методиках исследования определенных объектов (следов
оружия на пулях и гильзах, следов выстрела на преградах и др.).
Вместе с тем методические рекомендации по исследованию патронов
в других случаях в литературе нс отражены. Учитывая, что решение
любого вопроса при производстве экспертизы должно основываться на
достаточно обоснованных научных данных, в настоящей работе пред-
принята попытка изложения основных методических рекомендаций по
криминалистическому исследованию патронов применительно к типо-
вым ситуациям, постоянно возникающим в оперативно-розыскной, след-
ственной и экспертной практике.
Рекомендации разработаны на основе обобщения положительного
опыта экспертной практики и привлечения иных материалов, способст-
вующих решению рассматриваемых вопросов.
Установление принадлежности патрона к боеприпасам огнестрельного
оружия и определение его типа (образца, модели, наименования)
Необходимость решения этого вопроса вытекает из того, что уголов-
ными кодексами РСФСР и других союзных республик предусмотрена
ответственность за незаконное (без соответствующего разрешения)
изготовление, ношение, хранение и сбыт огнестрельного оружия, бое-
припасов и взрывчатых веществ, а также за их хищение (ч. 1 ст. 218,
ст. 2181 УК РСФСР и соответствующие статьи УК других союзных рес-
публик).
В законодательстве не содержатся перечисления разновидностей
боеприпасов (так же, как огнестрельного оружия и взрывчатых ве-
ществ), за указанные незаконные действия с которыми предусмотрена
ответственность. В статьях УК и документах, разъясняющих их приме-
нение, указываются только те виды оружия, на которые названные
статьи не распространяются. Статья 218 УК РСФСР к таким объекгам
относит гладкоствольные охотничьи ружья. В п. 3 постановления Пле-
нума Верховного Суда СССР от 20 сентября 1974 г. «О судебной прак-
тике по делам о хищении огнестрельного оружия, боевых припасов или
взрывчатых веществ, незаконном ношении, хранении, приобретении,
изготовлении или сбыте оружия, боевых припасов или взрывчатых ве-
ществ и небрежном хранении огнестрельного оружия» разъяснено, что
в связи с этим не образует состава преступления и владение боевыми
припасами к гладкоствольным ружьям, а также не образует специаль-
ного состава преступления и хищение таких боевых припасов, если
законодательство союзной республики не содержит специальной нормы
об ответственности за хищение данного вида оружия В указанном
пункте постановления перечислены также некоторые устройства, не
отнорящиеся к огнестрельному оружию и боеприпасам (пневматиче-
ские ружья, сигнальные, стартовые, строительно-монтажные, газовые
пистолеты, взрывпакеты и иные пиротехнические средства). Из этого
следует, что и припасы к названным устройствам не относятся к числу
предметов, на которые распространяется действие названных статей
УК. Что же касается боеприпасов к огнестрельному оружию, то неза-
конное владение ими или их хищение образуют состав преступления
в зависимости от наличия или отсутствия запрета на владение оружием,
для которого они предназначены. Запрет не распространяется на огне-
1 Такая оговорка в постановлении дана в связи с тем, что УК Узбекской ССР не
предусматривает исключения для гладкоствольных охотничьих ружей.
269
стрельные припасы к устройствам, которые оружием не являются, хотя
бы такие припасы по ряду признаков были сходными с боеприпасами
к огнестрельному оружию. В основе такой дифференциации находится
назначение рассматриваемых вещей.
В п. 2 названного постановления указано, что при решении вопро-
сов о виновности лица в совершении преступлений, предусмотренных
ст.ст. 218 и 2181 УК РСФСР и соответствующими статьями УК других
союзных республик, следует устанавливать, относятся ли те или иные
предметы, изъятые у него, к оружию, боевым припасам или взрывча-
тым веществам, ответственность за указанные действия с которыми
или хищение которых предусмотрены этими статьями, а в п. 7 — что
в случаях, когда для этого требуются специальные познания, необхо-
димо назначать экспертизу. При производстве экспертизы необходимо
исходить из того, что боевые припасы определяются как «предметы
вооружения, предназначенные для поражения живой силы противника,
уничтожения его боевой техники, разрушения укреплений, сооружений
и выполнения других задач (освещение местности, переброска агита-
ционной литературы). Действие основной массы боевых припасов осно-
вано на использовании энергии, выделяемой взрывчатыми веществами,
благодаря которой и происходит поражение (разрушение, уничтоже-
ние) различных целей. К боевым припасам относятся ...«патроны стрел-
кового оружия, ручные и ружейные гранаты, средства взрывания, за-
ряды взрывчатых веществ, мины, осветительные и сигнальные патроны
и др. К боевым припасам относятся также и отдельные элементы са-
мих боевых припасов:взрыватели (трубки), пороховые заряды, разрыв-
ные заряды, капсюли и капсюльные втулки (трубки), капсюли-детона-
торы и детонаторы, воспламенители, гильзы, картузы и др.»1. Вместе
с тем в военной литературе встречаются и иные наименования некото-
рых из указанных объектов. Так, например, средства сигнализации и
связи, имитационные (звуковые), осветительные и т. п. устройства
именуются пиротехническими средствами [51]. В связи с этим следует
различать понятие боеприпасов в широком и узком смысле слова.
В широком военном смысле слова под боеприпасами понимаются все
рассматриваемые средства, способствующие выполнению боевых задач,
в том числе и такие подсобные, как осветительные, сигнальные и т. п.
В узком же или в собственном смысле слова — только те из них, кото-
рые предназначены непосредственно для поражения живой силы про-
тивника, уничтожения его боевой техники, разрушения укреплений,
соружений, т. е. имеющие чисто боевое назначение. Подача же звуко-
вых, световых или иных сигналов с использованием одних и тех же
средств осуществляется не только в военной, но и в гражданской дея-
тельности, в том числе при выполнении хозяйственных и иных не бое-
вых функций. Именно поэтому такие средства, строго говоря, боепри-
пасами не являются. В частности, на это и обращается внимание в
постановлении Пленума Верховного Суда СССР, упомянутом выше.
В соответствии с изложенным установление принадлежности исследуе-
мых объектов к боеприпасам огнестрельного оружия основано на выяс-
нении, из каких элементов они состоят, свойственны ли наличие и ха-
рактеристики этих элементов патронам к оружию, служащему для по-
ражения целей. Если патрон содержит все элементы, свидетельствую-
щие о его боевом назначении, устанавливается его тип (образец), для
этого используются соответствующие справочные данные. Если же
патрон, судя по его элементам, предназначен не для поражения целей,
то используются справочные данные о патронах к огнестрельным уст-
ройствам различных назначений.
1 БСЭ, т. 3, издание 3-е. М., с. 462.
270
Для определения типов патронов используются признаки, присущие
его элементам (форма, размеры, вес, материал и т. п.), и принадлеж-
ность этого комплекса патрону определенного типа. Исследование
с такой задачей носит распознавательный характер. Поэтому исключи-
тельно важное значение в данном случае имеет правильное определе-
ние, наименование исследуемых элементов, объяснение их особенно-
стей, указание на то, почему именно они характерны для данного типа
патронов и т. п. Важное значение в этом исследовании принадлежит
личному опыту эксперта. Его нередко оказывается достаточно для
распознавания типов наиболее известных и распространенных патро-
нов, что, однако, не исключает необходимости установления их харак-
теристик и приведения их в заключении.
Линейные и весовые признаки исследуемых патронов определяются
измерением, взвешиванием с использованием обычных измерительных
инструментов (линейки, микрометры, штангенциркули, калибры, весы
и т. п.), а затем полученные значения сравниваются со значениями
соответствующих признаков по справочным источникам (таблицам,
чертежам, фотоснимкам и пр.). Значительную помощь при таком срав-
нении оказывают справочные коллекции патронов, образцы которых
заранее правильно определены.
При установлении типов патронов важные сведения могут быть
получены из содержания маркировочных обозначений на гильзах,
которые в ряде случаев включают в себя и название типа патрона.
Вывод о принадлежности патронов к боеприпасам огнестрельного
оружия определенного вида может быть сделан только при наличии у
них всех необходимых элементов. Отдельные же элементы патронов
следует именовать, с указанием, к каким типам патронов они отно-
сятся.
Вывод о типе патрона должен включать в себя его точное офи-
циальное наименование и сопутствующие ему сведения (калибр, год
принятия образца и т. п.). Произвольных и неопределенных наимено-
ваний, например, «стандартный малокалиберный патрон», «иностран-
ный патрон калибра 7,65 мм», «патрон к иностранным пистолетам»
и т. п., следует избегать. В выводе целесообразно также указать виды
(образцы, модели) оружия, для стрельбы из которых патрон предна-
значен или может заменить их штатный патрон. Для этого рекомен-
дуется использовать справочные данные не только о патронах, но и об
оружии, содержащиеся в соответствующей литературе. В отдельных
случаях (редкие по встречаемости образцы оружия и патронов, отсут-
ствие справочных данных) целесообразно прибегнуть к эксперимен-
тальному установлению возможности совместного использования пред-
ставленных патронов и оружия. Для этого сначала необходимо путем
измерений убедиться в соответствии геометрических форм и размеров
патрона и патронника оружия, а затем, соблюдая максимальную осто-
рожность, произвести экспериментальную стрельбу. Не следует экспе-
риментальную стрельбу проводить в случаях, когда имеются основания
считать, что исследуемые патроны и оружие не соответствуют друг
другу по величине давления пороховых газов, например, патрон пред-
назначен для оружия военного образца, а оружие — охотничье, даже
если форма патрона допускает его использование в данном оружии.
Если представленные патроны являются самодельными, их исследо-
вание, не отличаясь от исследования патронов заводского изготовления,
не может оканчиваться указанием их образца. Такие патроны не могут
по своим характеристикам соответствовать патронам промышленного
производства, как бы ни были высоки их качества. Поэтому вывод
должен содержать только ссылку на самодельное их изготовление, тип
или виды оружия, для стрельбы из которого они могут быть исполь-
зованы. Если отдельные элементы самодельных патронов принадлежат
271
патронам промышленного изготовления, в заключении это следует от-
метить. В отношении патронов промышленного изготовления, подверг-
шихся переделке с целью приспособить их для стрельбы из оружия,
для которого они ранее не предназначались, в заключении целесооб-
разно указать на оба типа оружия.
Перед экспертом иногда ставится вопрос о принадлежности патро-
нов к одной или разным партиям выпуска, под которыми обычно
имеют в виду принадлежность к определенному объему продукции,
изготовленному в определенный период. Однако особенности совре-
менного технологического процесса изготовления патронов не позво-
ляют считать, что такой вопрос может быть решен. Этому препятст-
вуют массовый характер производства, выполнение однотипных опера-
ций на многих агрегатах, поступление продукции в накопители с ее
многократным смешиванием и др.
К тому же в настоящее время понятие партии патронов имеет не
технологический, а сбытовой смысл и обозначает их количество, изго-
товленное и отправленное в один адрес или по одному заказу. Так, на-
пример, у различных патронов отечественного производства партии
имеют следующие количества: у спортивных револьверных калибров
7,62 мм — до 250 тысяч, у спортивных винтовочных калибра 5,6 мм для
упражнения «Бегущий олень» — до 50 тысяч, у охотничьих с бумажной
гильзой одного типа, калибра, длины гильзы, размера дроби — до
70 тысяч.
С учетом этого использовать данное понятие как характеристику
единства источника происхождения патронов нецелесообразно [1].
Определение технической исправности патрона и пригодности
его к стрельбе
Техническая исправность патронов означает соответствие состояния
их элементов и баллистических характеристик предусмотренным тех-
ническим требованиям и нормам.
В условиях криминалистических исследований нет возможности про-
водить контроль технического состояния патронов в том же объеме и
такими же методами, как это делается на промышленных предприя-
тиях в ходе приемки продукции. К тому же патроны, поступающие на
криминалистическое исследование, нередко хранятся до этого без
соблюдения требований, предусматриваемых техническими условиями,
правилами хранения и пр., в результате чего их состояние и свойства
подвергаются изменениям. Поэтому задача данного исследования сво-
дится практически к тому, чтобы выяснить, не подверглись ли патроны
изменениям в результате их хранения или каких-либо других причин,
которые существенно повлияли на прочность их элементов, боевые
свойства, возможность использования по назначению. Исследованию
поочередно подвергаются все представленные патроны. При этом их
дефектами следует считать:
1) механические повреждения (сквозные отверстия и трещины на
гильзах, за исключением мелких, длиной до 0,5 мм, трещин на их
срезах; резкие помятости, глубокие царапины, выхваты металла гильз;
качание пуль, их выступание из срезов или утапливание в них свыше
предусмотренных размерных пределов; надпилы, надрезы оболочек или
кончиков'пуль; изгибы, выхваты металла фланцев гильз; вмятины или
следы осечки на капсюле и т. п.).
2) коррозионные повреждения (твердая или рыхлая ржавчина на
поверхностях элементов патронов; сквозные дефекты, вызванные кор-
272
розионными изменениями металла; коррозионные раковины, сыпь
и т. п.);
3) химические изменения метательного заряда или воспламенитель-
ного состава капсюля (налет или кристаллы по краям срезов гильз,
по окружности капсюльных гнезд).
Патроны с дефектами и без них сразу целесобразно разделить.
Первые из них следует считать неисправными. Пригодность таких
патронов к стрельбе в дальнейшем устанавливается экспериментально,
но только в отношении тех из них, которые имеют относительно незна-
чительные дефекты. Патроны с обширными дефектами механического
или коррозионного происхождения следует считать непригодными к
стрельбе без проведения с ними каких-либо экспериментов. Объясняет-
ся это тем, что под стрельбой обычно .понимается процесс нормального,
обычного использования патронов в предназначенном для них оружии
и с получением соответствующих результатов. Дефекты же, подобные
указанным, заведомо исключают такую возможность.
Патроны с дефектами, допускающими экспериментальную стрельбу,
целесобразно разделить па несколько групп, число которых определяет-
ся одноименностью и однотипностью дефектов. В дальнейшем, в зави-
симости от количества патронов, входящих в каждую группу, экспери-
ментальная проверка производится со всеми патронами или выборочно.
Патроны, не имеющие дефектов, проверяются только выборочно.
В количественнохм отношении выборка может быть различной и за-
висеть не только от количества исследуемых патронов, но и от на-
чальных результатов экспериментальной стрельбы. Так, например, при
частых отказах патронов, не имеющих внешних дефектов, она может
быть увеличена и доведена до сплошной проверки. Разумеется, что прн
экспериментальной стрельбе должно использоваться заведомо техни-
чески исправное оружие, для которого исследуемые патроны предна-
значены.
Для того, чтобы установить, насколько сохранились основные бал-
листические характеристики исследуемых патронов, рекомендуется опре-
делить, хотя бы выборочно, начальную скорость снаряда. Это можно
делать либо ее измерениехм на установке «Скорость», либо косвенным
путем — по внедрению снаряда в относительно однородный по плотно-
сти материал (дерево, бумажные брикеты и т. п.). Полученные вели-
чины сравниваются со справочными литературными данными или
результатами экспериментов, полученными при стрельбе патронами
аналогичного типа с заведомо нормальными баллистическими характе-
ристиками.
Некоторые особенности имеет исследование патронов с самодель-
ными элементами или элементами, конструктивно измененными (пат-
роны с самодельными гильзами и пулями, составленные из элементов,
принадлежащих патронахм разных типов, с измененными формами и
размерами элементов и т. п.).
Независимо от состояния и свойств этих патронов, на них не рас-
пространяется понятие технической исправности, поскольку их изготов-
ление или переделка не обоснованы техническими нормами.
Экспериментальную проверку пригодности к стрельбе должны
проходить все самодельные или конструктивно измененные самодель-
ным способом патроны. Сплошная проверка в данном случае необхо-
дима потому, что каждый из таких патронов по своим свойствам в зна-
чительной мере индивидуален. Исключением из этого могут являться
только значительные в количественном отношении группы однотипных
самодельных патронов из общего источника происхождения, характе-
ризующиеся определенной унификацией одноименных элементов, позво-
ляющей рассматривать такие патроны в качестве ряда в какой-то
273
мере одинаковых изделий. В таких случаях возможна выборочная
проверка.
Определение баллистических характеристик самодельных патронов
не отличается от описанного выше. Однако по отношению к таким
патронам не могут определяться сохранность или изменения этих
характеристик, поскольку из-за отсутствия технических норм их пер-
воначальные величины установить нельзя. Начальную скорость и про-
бивное действие снаряда самодельных патронов целесообразно срав-
нивать со справочными данными патронов промышленного производ-
ства к такому же виду оружия. В результате устанавливается, насколь-
ко и в какую сторону отличаются соответствующие характеристики
самодельных патронов.
При экспериментальной стрельбе патронами, имеющими дефекты,
а. также самодельными, особое внимание должно уделяться безопас-
ности. Допускается стрельба только из оружия, закрепленного в стан-
ке (тисках, струбцинах и т. п.), снабженном дистанционным приспо-
соблением воздействия на спусковой крючок из укрытия.
В случаях, когда поступившие патроны не могут быть демонтиро-
ваны (разряжены) для исследования их элементов (например, патро-
ны к револьверу «Наган», конструкция которых этого не допускает, а
также патроны, особенности снаряжения которых нельзя нарушить,
поскольку последние имеют значение для решения иных вопросов и
пр.), рекомендуется применение рентгенографии и последующее изу-
чение устройства патронов по снимкам [53]. В литературе приводятся
сведения о рентгеновских аппаратах, регистрирующих материалах и
режимах работы, которые целесообразно применять для этой цели.
Так, например, отмечается, что при использовании аппарата
УРДд-110К4 модели 1 и пленки РМ-1, чувствительностью 280 обрат-
ных рентгенов, наилучшие результаты получаются при напряжении
10 кв и выдержке продолжительностью 0,4 с. Патроны при этом рас-
полагаются на кассете на расстоянии не менее 100 см от трубки.
По рентгеновским снимкам можно определять следующие характе-
ристики исследуемых патронов: вид, форма и расположение снаряда
в гильзе; наличие, форма, размеры, количество, материал пыжей;
объем порохового заряда, вид, а иногда и марка или номер пороха.
При необходимости установить основные внешнебаллистические
характеристики патронов (начальную скорость снаряда, его кинетиче-
скую энергию), которая, как правило, возникает в тех случаях, когда
есть основания считать, что свойства патронов изменились под влия-
нием определенных факторов, либо когда они неизвестны, производит-
ся экспериментальная стрельба с использованием установки «Ско-
рость» и входящего в ее комплект оборудования (электронный мил-
лисекундомер, датчики и пр.). Кинетическая энергия наряда рассчиты-
вается по известной формуле [58]. При стрельбе необходимо пользо-
ваться только оружием того вида, для стрельбы из которого иссле-
дуемые патроны предназначены. Если патроны самодельные, исполь-
зуется оружие, для стрельбы из которого патроны, судя по их конст-
рукции (форма, размер), изготовлены. Если же самодельные патроны
изготовлены в расчете на использование только с определенным экзем-
пляром самодельного оружия, обладающим индивидуальными конст-
руктивными особенностями (форма и размеры патронника, калибр и
т. п.), для стрельбы используется именно это оружие, а при невозмож-
ности— максимальное сходное .по конструкции.
Результаты измерений и расчетов сопоставляются с соответствую-
щими справочными данными о патронах аналогичного типа. Если же
исследуемые патроны аналогов не имеют (самодельные), сравнение
проводится с характеристиками патронов, наиболее сходных по конст-
рукции с исследуемыми.
274
При невозможности измерения скорости снаряда ориентировочное
сопоставление характеристик исследуемых патронов и соответствующих
патронов-образцов может быть проведено косвенно — по результатам
пробивного действия на один и тот же материал (древесина и т. п.)
при, одинаковых условиях экспериментальной стрельбы.
При определении начальной скорости дроби патронов гладкостволь-
ных ружей по глубине внедрения дробин может быть использован
экспериментально-расчетный метод. При его использовании устанав-
ливают на дистанции 35 м от оружия бумажную мишень размерами
75x75 см с нарисованным в центре кружком диаметром 5 см. За ми-
шенью помещается щит из сухих сосновых досок толщиной не менее
25 мм. После выстрела по мишени определяют центр осыпи дроби и
шупом замеряют глубину внедрения (приходящихся на него (не -менее
чем 10) дробин, а затем вычисляют ее среднее значение. При измере-
ниях к каждому показанию щупа прибавляют величину диаметра
дроби.
По формуле: V35= Д/ -S d ,
F У V 0,0000757 ’
где 1Л,5— скорость на дистанции 35 м, м/с;
S — средняя глубина внедрения дробины, м;
d —диаметр дробины, м,
вычисляется скорость дроби на дистанции 35 м. По вычисленному зна-
чению определяется Vo по формуле: Vo=K*V35 (м/с),
где Vo —начальная скорость дроби, м/с;
К — коэффициент пересчета скорости дроби с V3s на Vo.
Значение коэффициента К для дроби соответствующего номера
(диаметра) заимствуется из приводимой таблицы (см. табл. 76).
Таблица 76
Значения коэффициента К
Номер дроби 1 2 3 4 5 6 7 8 9
Диаметр дро- би, мм 4,0 3,75 3,5 3,25 3,0 2,75 2,5 2,25 2,0
Значение К 1,48 1,52 1,55 1,59 1,64 1,7 1,82 1,85 1,96
Таким же способом может быть определена скорость дробин на
других дистанциях.
Определение типа огнестрельного снаряда
по его отображению и следам
В некоторых случаях возникает необходимость определения типа
или иных характеристик огнестрельного снаряда, использованного при
выстреле на месте происшествия, не непосредственно, а по его отобра-
жениям. Чаще всего это относится к пуле, которую невозможно
извлечь из тела потерпевшего по медицинским показаниям. Для иссле-
дования в подобных случаях целесообразно использовать изображение
на рентгеновском снимке [32]. Основным требованием, предъявляемым
к последнему, является обеспечение таких условий, чтобы боковая по-
верхность пули при съемке была перпендикулярна пучку рентгеновских
лучей.
275
В простых случаях, когда пуля имеет характерные конструктивные
признаки и не деформирована или мало деформирована, ее тип распо-
знается по очертаниям, особенностям формы отдельных частей, прису-
щих только пулям определенного типа патронов. При этом размеры
изображения, зависящие от расположения пули между фокусом рент-
геновской трубки и фотоматериалом, во внимание не принимаются.
Для того чтобы различать сходные по форме пули разных калиб-
ров и определять их калибр (кроме очень близких по значению,
например, 7,62 мм и 7,63 мм), предложено использовать величину отно-
шения длины пули к ее поперечнику, которая у пуль большинства
патронов| неодинакова.
Указанное отношение вычисляется по данным, полученным в резуль-
тате измерений изображения на рентгеновском снимке, и сравнивается
с такими же отношениями, вычисленными по результатам измерения
пуль патронов разных типов.
В табл. 77 приведены экспериментально установленные по рентге-
нограммам значения этой величины для пуль некоторых патронов и
возможные пределы отклонений от истинных соотношений.
Таблица 77
Отношения длины и поперечника пуль
патронов [32]
№
п/п
1.
2.
3.
4.
5.
6.
7.
8.
9.
Тип патрона
Величина отно-
шения и преде-
лы отклонений
5,6- мм длинный спортивный или спор-
тивно-охотничий кольцевого воспла-
менения
6,35-мм пистолетный
7,62-мм обр. 1930 г. (ТТ)
7,65-мм пистолетный
9-мм к пистолету ПМ
9-мм пистолетный обр. 08
11,43-мм к пистолету Кольт
7,62-мм обр. 1943 г. (к АК и АКМ)
7,62-мм винтовочный (с легкой пулей)
2,15±0,08
1,92 ±0,08
1,80 ±0,04
1,55 ±0.04
1,21 ±0,03
1,72±0,05
1,45 ±0,05
3,44 ±0,06
3,65
Иногда возникает необходимость определить вид снаряда, который
находился до выстрела в гильзе, изъятой на месте происшествия или
вместе с оружием. Возможность решения такого вопроса ограничена
и относится только к охотничьим патронам с неметаллическими гиль-
зами. Исследование основано на применении контактно-диффузионного
метода для выявления следов свинцового снаряда (дроби, картечи,
пуль) на внутренней поверхности гильзы и последующем определении
по топографии следов вида снаряда. Экспериментальным и расчетными
путями установлено, что признаки следов находятся в зависимости от
размера (диаметра) дроби, картечи и типа пуль. Основными из них
для дроби и картечи являются расстояния между соседними дробинами
одного ряда, а для пуль — форма следов и размеры отпечатков рельеф-
ных элементов поверхности пуль (ребер и поясков).
Пользуясь этими данными, можно определять размеры дроби с точ-
ностью до одного номера (±0,25 мм), согласованной картечи и типы
пуль. В табл. 78 и 79 приведены расстояния между соседними дроби-
нами и .картечинами в зависимости от их диаметра и калибра патро-
нов.
276
Таблица 78
Расстояние между соседними дробинами одного ряда
в снарядах охотничьих патронов некоторых калибров, мм [14]
Номер дроби
Ка- либр 10 9 8 7 6 5 4
12 1,80 2,08 2,33 2,69 3,01 3,43 3,69
16 1,96 2,30 2,60 2,96 3,32 3,72 4,10
20 2,19 2,60 2,92 3,32 3,66 4,16 4,61
Номер дроби
Ка- либр 3 2 1 0 00 000 0000
12 4,05 4,41 4,80 5,20 5,62 6,06 6,52
16 4,49 4,90 5,36 5,84 6,33 6,83 7,37
20 5,08 5,57 6,10 6,65 7,24 7,84 8,55
Таблица 79
Расстояния между соседними картечинами в согласованных снарядах
охотничьих патронов некоторых калибров, мм [14]1
Диаметр картечи
Калибр 5,60 5,70 6,20 6,80 7,15 8,30
расстояние
12 7,86 10,66 17,47
16 8,82 10,61 17,75
20 10,33 10,65 17,67
1 В таблице приведены только те размеры картечи, которые согласуются с опреде-
ленным калибром патрона.
Следы от пуль разных типов имеют следующие основные признаки.
Круглые пули с гладкой поверхностью оставляют бесформенные сле-
ды, локализующиеся на отдельном участке гильзы у дульца. Круглые
пули с рельефными поясками («Спутник») образуют следы, по форме
близкие к прямоугольнику и также лишь на отдельном участке. Для
пуль Бреннеке и Якана характерны следы в виде 'полос, расстояния
между которыми соответствуют величине промежутков между выпук-
лыми ребрами на ведущих частях пуль.
По следам па полиэтиленовых пыжах можно определить размер
(номер) дроби, которая находилась в патроне до выстрела. Методика
основана на подсчете количества вдавленных следов на внутренней
поверхности донца пыжа по его краю и допускает определение разме-
ра дроби с точностью до одного номера (±0,25 мм). Для этого исполь-
277
зуется приводимая ниже табл. 80, составленная на основании экспери-
ментов.
Таблица 80
Зависимость количества дробин,
прилегающих к стенкам (лепесткам) пыжа, от их размера [33]
Размер (номер) дроби Количество следов дробин на пыжах 16 калибра Количество следов дробин на пыжах 12 калибра
1 8 10
2 9 11
3 10 12
4 11 13
5 12 14
6 14 16
7 15 17
8 17 19
9 20 22
Установление принадлежности пули и гильзы одному патрону
Исследование с целью установления такой принадлежности приме-
няется в следующих случаях:
а) когда при отсутствии оружия требуется установить, не из одного
ли того же экземпляра оружия выстрелена пуля и выброшена гильза,
обнаруженные на месте происшествия;
б) когда необходимо провести идентификацию оружия по следам
как на пуле, так и на гильзе, но имеются препятствия, вызванные не-
полноценностью следов на одном из объектов (плохо выраженные
следы на гильзе, повреждения следов на пуле и т. п.);
в) при установлении связи между определенными пулями и гиль-
зами, например, для определения последовательности поражения не-
скольких объектов несколькими выстрелами или очередности выстрела,
поразившего объект.
В зависимости от устройства патронов взаимная принадлежность
пуль и гильз может определяться: по следам кернения; по взаимному
расположению следов кернения, следов полей нарезов на пуле и следов
затвора на гильзе; по следам обжима на пуле и гильзе.
По следам кернения взаимная принадлежность пуль и гильз опре-
деляется с использованием таких признаков, как их количество, форма
и расстояние между ними по окружности (с поправкой на разницу
диаметров), смещение по высоте относительно друг друга, глубина,
особенности микрорельефа.
Установление такой принадлежности по расположению следов кер-
нения, нолей нарезов и затвора основано на геометрических построе-
ниях по фиксированным точкам этих следов с последующим анализом
совпадений и различий построений [25].
Построения выполняются в следующих объемах и последователь-
ности:
278
1. Определяется по следам затвора, отражателя, выбрасывателя и
воспроизводится в масштабе на чертеже положение исследуемой гиль-
зы в патроннике оружия в момент выстрела, после чего на этот же
чертеж наносится расположение следов кернения на дульце гильзы
относительно перечисленных следов.
2. На чертеж наносится расположение полей нарезов канала ствола
исследуемого оружия относительно следообразующих деталей затвора.
Оно определяется по экспериментальным пуле и гильзе. Перед их по-
лучением на патроне наносятся метки, фиксирующие положение в нем
пули. После выстрела экспериментальная пуля и гильза соединяются
в том же положении, как они были до выстрела.
3. На прозрачном материале (кальке, пленке и т. п.) в том же
масштабе выполняется второй чертеж, воспроизводящий поперечное
сечение исследуемой пули со взаимным расположением следов керне-
ния и полей нарезов на ней.
4. Оба чертежа совмещаются таким образом, чтобы совпали точки,
соответствующие следам кернения.
Если при этом совпадают и точки, фиксирующие положение следов
полей нарезов, то взаимная принадлежность пули и гильзы не исклю-
чается. Если же эти точки не совмещаются, пуля и гильза одному пат-
рону не принадлежат.
Установление взаимной принадлежности пули и гильзы по стати-
ческим и динамическим следам обжима может производиться лишь по
отношению к тем патронам, на пулях которых они сохраняются после
прохождения канала ствола. Статические следы обычно сохраняются
только на пулях, имеющих на ведущей части углубленный поясок для
обжима края дульца гильзы. Динамические следы обжима могут обра-
зовываться и сохраняться на хвостовых частях безоболочечных пуль
калибра 5,6-мм.
Сравнение особенностей микрорельефа статических следов обжима
производится так же, как и следов кернения, с поправкой на некото-
рую разницу диаметров пуль и дульца гильзы.
При исследовании динамических следов важной операцией является
получение экспериментальных следов поверхности дульца гильзы.
Ее рекомендуется проводить путем заливки внутрь гильзы расплавлен-
ного свинца и последующего извлечения образовавшейся пробки с по-
мощью прибора для демонтажа патронов (ПДП), так же как это де-
лается при разряжании патронов [61].
Исследование патронов при идентификации оружия
по следам на пулях и гильзах
При идентификации оружия по следам на пулях и гильзах в число
объектов исследования, кроме них самих, входят также патроны, кото-
рыми производится экспериментальная стрельба.
По общему правилу, следы-образцы должны быть получены в усло-
виях, аналогичных или близких тем, три которых образовались следы
на объектах с места происшествия. Таким образом, патроны, подбирае-
мые и подготавливаемые для экспериментальной стрельбы, должны
иметь аналогичные баллистические и иные характеристики, влияющие
па образование следов.
Для того, чтобы подготовить такие патроны, следует прежде всего
определить основные из условий, характеристик, которым они должны
соответствовать, исходя из данных о тех патронах, которые использо-
вались на месте происшествия. Эти данные определяют по внешним
279
признакам элементов патронов (материал пули, гильзы, капсюля, год
выпуска, выраженность следов различных деталей оружия и др.).
Соответствующие патроны подбираются из числа имеющихся в за-
пасе или представленных вместе с оружием.
В тех случаях, когда среди них подходящие патроны подобрать не-
возможно, они могут быть изготовлены из отдельных элементов, обла-
дающих необходимыми качествами. Для этого используется прибор
для демонтажа патронов (ПДП), методика работы с которым описана
в литературе [61]. Он позволяет, демонтировав патроны аналогичного
типа, использовать их элементы для снаряжения патронов с желатель-
ными характеристиками.
Определение поражающего действия оружия и патронов
В ряде случаев оружие и патроны необходимо исследовать для опре-
деления характеристик, которые могли бы быть использованы для
оценки возможности причинения человеку опасных для жизни телесных
повреждений. Эта оценка необходима, например, чтобы установить,
могли ли быть такие повреждения нанесены при стрельбе в условиях
места происшествия (с определенного расстояния, с использованием
данного оружия и боеприпасов с учетом их свойств или изменений и
т. п.). При решении вопроса о принадлежности самодельного стреляю-
щего приспособления к огнестрельному оружию также требуется выяс-
нение, обладает ли оно, в числе прочих, необходимыми поражающими
свойствами, характеризующими его как оружие. В качестве таких ха-
рактеристик используются значения скорости снаряда (пули, дроби и
т. п.) и его кинетической энергии. Они заимствованы судебной балли-
стикой из военного дела, где исследования по определению убойной
силы оружия и боеприпасов проводятся для выяснения их способности
к выполнению определенных боевых задач, проверки результатов кон-
структорских работ и пр. Военные экспериментальные методы опреде-
ления убойного действия пуль сложны и предусматривают учет таких
факторов, как уязвимость разных зон человеческого организма, вероят-
ность попадания в определенные их участки, внешнебаллистические
характеристики и разрушительный эффект пули и пр. Каждый из фак-
торов имеет многоступенчатые градации с оценочными индексами. Ре-
зультат испытания выражается отвлеченными числовыми показателя-
ми, определяемыми путем статистической обработки индексов, и пока-
зывает преимущества или недостаточность характеристик испытуемых
боеприпасов по сравнению с их аналогами [45].
Следует также иметь в виду, что в военном деле стараются достичь
максимального поражающего действия и поэтому оперируют такими
величинами, которые определяют характеристики, имеющие заведомо
огромный запас, даже на расстояниях, значительно превосходящих
обычные условия применения стрелкового оружия и боеприпасов.
Для криминалистических же задач интерес представляют прежде
всего минимальные их значения, которые можно условно назвать гра-
ницей или порогом поражаемости человека. В военной литературе
имеются указания на минимум 'кинетической энергии винтовочных пат-
ронов калибра 7,62 мм (8 кге-м), который они должны иметь, чтобы
считаться безусловно способными вывести человека из строя, т. е. об-
ладать достаточным поражающим действием, складывающимся из ряда
факторов (пробивная способность, гидродинамическое действие и
т. д.) [2, 64].
В то же время наблюдения из криминалистической и судебно-ме-
дицинской практики показывают, что смертельные повреждения могут
280
наноситься снарядами, имеющими значительно меньшую кинетическую
энергию (по некоторым данным до 0,7 кгс-м), и, следовательно, назван-
ный критерий представляется чрезмерно завышенным, чтобы его можно
было использовать в криминалистических целях. Это, в частности,
связано с тем, что в криминалистической практике очень часто прихо-
дится иметь дело с оружием и боеприпасами, в том числе самодель-
ными, измененными и т. п., которые, хотя и обеспечивают определен-
ное поражающее действие, но существенно уступают в этом отношении
армейским образцам.
В настоящее время в результате исследований, проведенных для
изыскания объективных, судебно-баллистических критериев, предложе-
но использовать в качестве границы поражаемости определенные вели-
чины скорости снаряда или его удельной кинетической энергии.
Основанием «скоростного» критерия послужила статистическая об-
работка результатов экспериментов, проведенных на трупных материа-
лах, в процессе которых путем вариаций достигалась и регистрирова-
лась наименьшая скорость пуль разных калибров (от 5,6 до 9 мм)
обеспечивающая их внедрение в мягкие ткани и внутренние органы.
Было установлено, что ее значение, независимо от масс пуль (от 2,2 г
до 6 г) и их кинетической энергии (от 1,1 кгс-м до 3 кгс-м), находится
в интервале от 97 м/с до 105 м/с, равняясь в среднем 101 м/с.
«Энергетический» критерий, основанный на расчетах, имеет две сту-
пени. Первая ступень определяет минимальную удельную кинетиче-
скую энергию, гарантирующую вывод человека из строя винтовочной
пулей калибра 7,62 мм при ее общей энергии 8 кгс-м, как равную
0,175 кгс-м/мм2. Далее, поскольку пули иных калибров, чтобы иметь
названную кинетическую энергию, должны обладать иными величи-
нами общей кинетической энергии (для пуль меньших калибров —
меньше 8 кгс-м, для пуль больших калибров — больше), вводится поня-
тие эквивалентной кинетической энергии, т. е. энергии, обеспечиваю-
щей указанную величину удельной кинетической энергии, определяе-
мой по формуле
E0=S-0,175 кгс-м/мм2,
где Еэ — эквивалентная кинетическая энергия, кгс-м;
S — площадь поперечного сечения пули, мм2.
По величине эквивалентной кинетической энергии пули определен-
ного калибра можно, таким образом, судить, обладает ли она необхо-
димой для гарантированного поражения величиной удельной кинетиче-
ской энергии.
Предпочтительность использования значения именно удельной, а
не общей кинетической энергии объясняется тем, что показатель энер-
гетической нагрузки на единицу площади более точно характеризует-
пробивную способность пули.
Вторая ступень определяет минимальную кинетическую энергию,
обозначающую нижнюю границу поражаемости. Она рассчитана на осно-
ве тех же данных и закономерностей, которые использовались при изы-
скании «скоростного» критерия. Так, было установлено, что пули, имев-
шие скорость около 100 м/с, при различных массах и площадях попе-
речного сечения имели удельную кинетическую энергию в интервале
от 0,045 кгс-м/мм2 до 0,059 кгс-м/мм2, что в среднем составляет
0,05 кгс-м/мм2. Эту величину и рекомендовано принять в качестве
минимального энергетического критерия поражаемости [44].
В соответствии с изложенным, основные положения методики опре-
деления поражающего действия снаряда сводятся к следующему.
В зависимости от задач исследования производится определение на-
чальной скорости снаряда, либо его скорости у цели на интересующей
дистанции. Искомая величина определяется по справочным литератур-
19—0184
281
ным данным (таблицы, другие источники) или экспериментально.
С использованием полученной величины, по приведенным ниже форму-
лам вычисляется общая кинетическая энергия (Е) и затем удельная
кинетическая энергия (Еу). После этого производится сравнение полу-
ченных результатов с соответствующими указанными выше величина-
ми, принятыми в качестве критериев. Если полученные величины боль-
ше соответствующих критериев, то оружие и боеприпасы считаются
обеспечивающими поражение человека с причинением опасных для
жизни повреждений.
Изменение скорости рекомендуется производить при помощи элек-
тронного миллисекундомера, описанного в литературе.
Вычисление кинетической энергии производится по формуле:
£__F т г2
"'2Г *
где Е — кинетическая энергия, кгс-м; т — масса снаряда, кг; v— ско-
рость снаряда, м/с; g— гравитационная постоянная, равная 9,8 м/с2.
Удельная кинетическая энергия рассчитывается по формуле:
где Еу — удельная кинетическая энергия, кгс-м/мм2; Е — кинетическая
энергия снаряда, кгс-м; S — площадь поперечного сечения снаряда, мм2.
Площадь поперечного сечения снаряда определяется по формуле:
5=
4
где S—площадь поперечного сечения, мм2; D — диаметр снаряда, мм;
л — постоянная, равная 3,14.
Во всех случаях исследования боеприпасы для экспериментальной
стрельбы подбираются с таким расчетом, чтобы обеспечить аналогич-
ность их свойств свойствам боеприпасов, использованных при проис-
шествии.
При определении принадлежности предмета к огнестрельному ору-
жию подбираются боеприпасы с нормальными характеристиками.
В связи с тем, что в криминалистической практике встречаются
оружие и патроны, имеющие разное техническое состояние, в том чис-
ле претерпевшие изменения баллистических характеристик, а также
оружие и патроны с неизвестными характеристиками (самодельные/
переделанные и т. п.), их исследования имеют некоторые особенности.
Ниже приводятся примерные типичные варианты содержания и после-»
довательности исследования оружия и патронов некоторых групп с
целью получения оценкц возможности поражения.
Вариант 1. Оружие и боеприпасы исправны. Необходимо оценить
возможность поражения на определенной дистанции.
Целесообразно придерживаться приведенного ниже порядка и со-
держания исследований:
1. Экспериментально определить начальную скорость пули.
2. Если она соответствует техническим нормам для данного оружия
и патронов, пользуясь справочными данными, установить дистанцию,
до которой пуля сохраняет обеспечивающие поражение величины ха-
рактеристик, предусмотренные приведенными ранее критериями.
3. Сравнив эту дистанцию с соответствующим условием выстрела
на месте происшествия, сделать вывод о возможности поражения.
4. Если начальная скорость пули ниже нормы, пользуясь справоч-
ными данными (или экспериментально), определить, на какой дистан-
ции пуля имела бы такую скорость, если бы ее начальная скорость
была нормальной.
282
5. Величину указанной дистанции вычесть из дистанции, на которой
сохраняется поражающее действие пуль данного вида оружия при нор-
мальных условиях, определив таким образом степень уменьшения по-
ражающего действия исследуемого оружия, и сделать вывод о возмож-
ности поражения на дистанции, соответствующей условиям выстрела
на месте происшествия.
Вариант 2. Баллистические характеристики оружия и боепри-
пасов не известны. Необходимо оценить возможность поражения на
близких дистанциях (например, для определения принадлежности
стреляющего устройства к оружию).
Порядок и содержание исследований:
1. Экспериментально определить начальную скорость пули.
2. Вычислить ее дульную кинетическую энергию и удельную кине-
тическую энергию.
3. Сравнить полученные характеристики с соответствующими вели-
чинами критериев поражаемости и сделать вывод о возможности по-
ражения с учетом результатов сравнения.
Вариант 3. Баллистические характеристики оружия и боепри-
пасов неизвестны. Необходимо оценить возможность поражения на оп-
ределенной дистанции.
Порядок и содержание исследований:
1. Экспериментально определить начальную скорость пули.
2. Вычислить ее кинетическую энергию и удельную кинетическую
энергию.
3. Пользуясь справочными данными (или экспериментально), опре-
делить, до какой дистанции пуля сохраняет величины соответствующих
характеристик, являющихся критериями поражаемости.
4. Сравнить величину указанной дистанции с соответствующим ус-
ловием выстрела на месте происшествия и сделать вывод о возможно-
сти поражения.
Вариант 4. Оружие и патроны (с дробовым снарядом) исправ-
ны, снаряжение патронов заводское. Необходимо оценить возможность
поражения на определенной дистанции (вне пределов компактного дей-
ствия дробового снаряда).
Порядок и содержание исследований:
1. Пользуясь справочными данными (или экспериментально), опре-
делить начальную скорость дроби.
2. Экспериментально определить среднее количество дробин, прихо-
дящихся на площадь цели при стрельбе с дистанции, соответствующей
условиям выстрела на месте происшествия.
3. Пользуясь справочными данными, определить скорость и кине-
тическую энергию дробин на данной дистанции, вычислить их удель-
ную кинетическую энергию.
4. Вычислить суммарную кинетическую энергию среднего количе-
ства дробин, приходящихся на площадь цели.
5. Сравнить полученные данные с соответствующими величинами
характеристик критериев поражаемости и сделать вывод о возможно-
сти поражения.
В табл. 81, 82 приведены справочные данные о некоторых внешне-
баллистических характеристиках пуль и дроби при различных условиях
стрельбы, которые могут быть использованы при решении вопросов
экспертиз, связанных с оценкой возможности поражения из оружия.
Эти таблицы как исчерпывающий материал рассматриваться не могут
и предлагаются лишь как ознакомительные, ориентирующие. В необ-
ходимых случаях для получения более полных данных следует обра-
щаться к литературным источникам, из которых они заимствованы, а
также к иным источникам, содержащим подобные сведения.
283
Таблица 81
Горизонтальная дальность и скорость и точке падения пуль и дроби
при некоторых условиях стрельбы [78].
Оружие (вид, образец) Калибр, мм I Вид снаряда Начальная ско- рость, м/с Угол бросания, град. Горизонтальная дальность, макс., м Скорость снаря- да в точке паде- ния, м/с
Пистолет ПМ 9,0 Пуля 315 1 5 10 15 20 30 40 50 274 863 1206 1406 1533 1648 1631 1502 230 127 92 80 77 79 83 87
Револьвер «Наган» 7,62 Пуля 280 1 5 10 15 20 30 40 50 232 758 1090 1287 1416 1538 1531 1415 219 127 93 81 72 78 82 86
Пистолет Р.08 9,0 Пуля 330 1 5 10 15 20 30 40 50 325 1134 1696 2048 2284 2530 2554 2386 266 169 126 НО 103 104 109 114
Пистолет Р.08 9,0 Пуля 400 1 5 10 15 20 30 40 50 460 940 1260 1440 1550 1640 1610 1470 230 ПО 80 70 70 75 80 82
Пистолет «Браунинг» 7,65 Пуля 300 1 5 10 15 20 30 40 50 276 950 1406 1688 1875 2063 2072 1929 245 151 113 97 92 93 97 102
Пистолет «Браунинг» 6,35 Пуля 230 1 5 10 15 20 30 40 50 155 580 880 1080 1215 1350 1370 1280 190 130 98 85 80 79 82 85
284
Охотничье гладкост- вольное ружье Охотничье гладкост- вольное ружье Охотничье гладкост- вольное ружье Охотничье гладкост- вольное ружье Винтовка о CD Ж ьэ Оружие (вид, образец)
91 12; 16 12; 16 1 12; 16 5,6(длин- ный вин- товочный) 5,6 (длин- ный вин- товочный) Калибр, мм
Дробь 0 4,0 мм Дробь 0 3,5 мм Дробь 0 3,0 мм Дробь 0 2,5 мм Пуля Пуля Вид снаряда
360 360 360 360 340 300 Начальная ско- рость, м/с
ООООСЛОСЛ- СЛ Ji 00 ND — — ООООСЛОСЛ- СЛ Ji 00 ND — — ООООСЛОСЛ- СЛ Ji 00 ND — — ООООСЛОСЛ — СЛ Ji ОО ND — — ООООСЛОСЛ — СЛ Ji 00 ND — — ООООСЛОСЛ — Угол бросания, град.
OOJiJi.JiJi.OOOO — CnOMMON- -4 NDOOOJiOOO^O OOOOOOOOOOCOND — NDOOOOOOJ-ООСЛ UiWOOOCONDOOCO ND 00 00 00 00 00 ND — 00 to 4» СО ND О СЛ Ji. CnND — СОООСЛОо-4 ndndndndndndnd — Д N О О а (71 ND W CnOlJiOOJiUlOND ~4 00 00^1фС0СО00 ООСЮСОСЛООО — 00 — J-tO — Ji -4 ND CT>^t*JOJiNDooND ►Ь.*400 00 00 СЛ^О -4<©JiCDCD-4NDO0 Горизонтальная дальность, макс., м
00 GO 00 00 О0 GO 4- о Ci СЛ 00 to — to Co ch 00 00 GO GO ND 00 00 'О WND-OtOO(OS OOOObONDNDNDOOQO — О О O> Ч СЛ & — — ND Осроппе.0о000^ ОО о Си 00 -4 о 00 О — — ND coooqoooooooooo 00 CO Ji GO — N4* Скорость снаря- да в точке паде- ния, м/с
Продолжение табл. 81
Продолжение табл. 81
Оружие (вид, образец) Калибо, мм Вид снаряда Начальная ско- рость. м;с Угол бросания, град. Горизонтальная дальность, макс., м Скорость снаря- да в точке паде- ния, м/с
1 346 261
5 1103 154
Охотничье Пуля турбо- 10 1588 113
гладкост- вольное 16 стреловид- 360 15 1880 98
ружье на я 20 2072 94
30 2260 95
40 2260 100
50 2198 105
1 372 255
5 1086 142
10 1516 103
Охотничье 15 1770 91
гладкост- вольное ружье 12 Пуля турбо- стреловидная 400 20 30 1932 2084 87 89
40 2067 94
50 2132 97
Таблица 82
Скорость и кинетическая энергия дроби иа разных дистанциях [44]
Дистанция, м 1 Дробь № 10, 0 1,75 мм m — 0,032 г, S — 2,4 мм2 Дробь № 9, 0 2,0 мм, m — 0,049 г, S — 3,1 мм2 Дробь № 8, 0 2,25 мм, m — 0,065 г, S — 4,0 мм2
V Е | Ед | Еу V | Е | Ед Еу V | Е | Ед Еу
О
5
10
15
20
25
30
35
40
50
60
70
400
350
296
259
227
205
180
162
142
114
99
70
224 0,256 0,107 400 224 0,39
175 0,197 0,082 356 180 0,315
123 0,14 0,058 305 139 0,23
94 0,108 0,046 269 100 0,175
72 0,082 0,034 242 84 0,145
59 0,067 0,028 218 66 0,115
46 0,052 0,022 194 53 0,084
36,5 0,042 0,017 176 43 0,075
28 0,032 0,0135 158 35 0,061
18 0,021 0,0086 129 23 0,04
11 0,0125 0,0052 105 15,5 0,027
6,8 0,0078 0,0032 85 10 0,017
0,126
0,1
0,074
0,057
0,047
0,037
0,03
0,024
0,0195
0,013
0,008
0,0057
400 224
360 180
313 140
280 НО
253 90
230 74
207 60
199 50
172 42
144 29
118 19,5
99 18,5
0,51
0,42
0,32
0,255
0,21
0,172
0,14
0,12
0,096
0,067
0,046
0,032
0,138
0,105
0,081
0,
О,
О,
О,
О,
0,024
0.017
0.0115
0,0079
8 8 2 S 8
СП W W *>
286
Продолжение табл. 82
Дистанция, м Дробь № 7, 0 2,5 мм, in — 0,094 г, S — 4,9 мм2 Дробь № 6, 0 2,75 мм, ш — 0,12 г, S — 5,9 мм2 Дробь № 5, 0 3,0 мм щ - - 0,16 г, S — 7,1 мм2
V Е Ед Еу V Е Ед Еу V Е 1 Ед Еу
0 5 10 15 20 25 30 35 40 50 60 70 400 362 323 290 262 235 217 196 182 157 132 108 224 182 145 118 96 78 68 54 47 35 24,5 16,5 0,76 0,62 0,5 0,4 0,32 0,26 0,22 0,18 0,155 0,116 0,082 0,055 0,153 0,127 0,102 0,081 0,066 0,053 0,045 0,037 0,032 0,024 0,017 0,013 400 364 328 296 267 242 223 204 190 167 139 124 224 185 150 124 100 82 70 58 51 39 26,5 22 0,96 0,8 0,64 0,53 0,43 0,35 0,3 0,25 0,22 0,168 0,114 0,094 0,16 0,136 0,11 0,09 0,073 0,06 0,051 0,043 0,037 0.029 0,0195 0,016 400 366 332 301 274 249 229 212 197 174 154 135 224 186 154 127 105 86 73 63 54 42 33,5 25,5 1,28 1,07 0,88 0,73 0,6 0,49 0,42 0,36 0.31 0,24 0,19 0,146 0,182 0,15 0,125 0,103 0,085 0,07 0,059 0,051 0,043 0,034 0,027 0,02
1 Дистанция, м [ Дробь № 3, 0 3,5 мм, ш — 0,256 г, S — 9,6 мм2 Дробь № 1 0 4,0 мм, ш — 0,371 г, S — 12,6 мм2 Дробь № 4/0, 0 5,0 мм, ш — 0,74 г, S — 19,6 мм2
V Е Ед Еу V Е Ед Еу 1 V Е Ед Еу
0 400 224 2,03 0,213 400 224 2,95 0,237 400 224 5,9 0,302
5 370 190 1,75 0,192 372 194 2,55 0,205 378 200 5,3 0,27
10 335 153 1,43 0,141 345 168 2,22 0,18 353 174 4,7 0,235
15 312 136 1,25 0,13 318 140 1,88 0,15 332 154 4,1 0,21
20 286 114 1,05 0,11 299 125 1,65 0,133 314 138 3,6 0,185
25 263 97 0,88 0,092 282 111 1,47 0,118 297 123 3,25 0,166
30 243 82 0,75 0,079 266 98 1,32 0,105 284 113 3,0 0,152
35 227 72 0,66 0,069 250 87 1,15 0,093 270 102 2,7 0,137
40 211 62 0,57 0,06 238 80 1,05 0,084 259 94 2,48 0,126
50 188 49 0,45 0,047 213 64 0,84 0,067 227 72 1,9 0,098
60 163 37 0,34 0,035 189 50 0,66 0,053 216 64 1,7 0,087
70 155 37,5 0,31 0,032 172 41 0,55 0,044 198 55 1,45 0,074
Условные обозначения: m — масса одной дробины, г; S — площадь поперечного се-
чения дробины, мм2; V — скорость дроби на дистанции, м/с; Е — кинетическая энер-
гия дробового снаряда, кгс-м; Ед — кинетическая энергия одной дробины, кгс-м:
Еу — удельная кинетическая энергия дробины, кгс-м/мм2.
Исследование материала элементов патронов
Криминалистическое исследование материала элементов патронов
является частью сложного процесса анализа материальной обстановки
преступлений, связанных с хранением или использованием огнестрель-
ного оружия. Это исследование есть лишь этап такого процесса, на
котором с помощью специальных экспертных познаний устанавливают-
ся факты, позволяющие лицу, ведущему расследование, выяснить связь
между объектами материальной обстановки преступления.
Задача такой экспертизы в общем виде заключается в установлении
конкретного источника происхождения боеприпасов либо общности
происхождения двух или более образцов по месту их изготовления, хра-
нения или использования.
287
Эта задача может быть конкретизирована в зависимости от обсто-
ятельств уголовного дела, в частности, обстоятельств получения, хране-
ния и использования боеприпасов тем или иным лицом.
Задачи, методы и методики экспертных исследований материала
боеприпасов (патронов и отдельных элементов), а также материаль-
ных следов боеприпасов па современном уровне развития этих исследо-
ваний 'представлены в литературе [22, 24, 30, 31].
Прежде всего следует отметить, что наибольшее развитие получила
экспертиза боеприпасов к охотничьему гладкоствольному оружию, по-
скольку этот вид оружия наиболее распространен и поэтому чаще по-
падает в поле зрения экспертов. Кроме того, исследование именно это-
го вида боеприпасов позволяет решать ряд конкретных задач розыска
и расследования.
Важно дифференцировать задачи исследования снаряженных пат-
ронов и отдельных элементов патронов (снарядов, пыжей, прокладок,
пороховых зарядов). Решение первой из указанных задач в большин-
стве случаев имеет большую ценность для расследования преступлений.
Поэтому лицу, производящему расследование, необходимо установить
из обстоятельств уголовного дела: что именно: патрон в целом или от-
дельные его части являются элементами вещной обстановки.
Чаще всего перед экспертами ставятся задачи установить:
являются ли обнаруженные на месте происшествия предметы эле-
ментами стреляного патрона к охотничьему (нарезному) оружию;
основные характеристики стреляного патрона (его калибр, способ
снаряжения) по обнаруженным элементам;
общность (или различие) происхождения отдельных частей патро-
нов (снарядов, пыжей, прокладок) по особенностям технологии их из-
готовления или использованных для этого материалов;
принадлежность совокупности однородных объектов единому цело-
му (пыжей—одному куску войлока, прокладок — одному куску карто-
на, дроби — единой массе и др.);
общность (или различие) происхождения снаряженных патронов в
целом по особенностям технологии их снаряжения и использованных
для этого частей, условиям хранения.
Исследование материала элементов патронов в настоящее время
выполняется с использованием достижений естественных наук, при
этом применяется комплекс физических, физико-химических, химиче-
ских, биологических методов. Поэтому экспертиза проводится с уча-
стием экспертов различных специальностей — баллиста, физика, хими-
ка, биолога.
Исследование снарядов [20, 22, 24] (дроби, картечи, пуль) выпол-
няется с применением методов трасологии, микроскопии, измерения
твердости материала, атомной спектроскопии (обычно качественного и
количественного эмиссионного спектрального анализа). Оно ведется по
следующей схеме:
а) внешний осмотр формы снарядов, состояния поверхности, взве-
шивание отдельных объектов (дроби, картечи), измерение диаметра,
грубая сортировка по внешним свойствам. Эта часть исследования по-
зволяет в ряде случаев отнести исследуемые объекты к снарядам; оп-
ределить номер дроби или картечи; предварительно оценить способ из-
готовления— заводской или самодельный; выявить явное различие
сравниваемых снарядов (по форме, весу, диаметру, способу изготов-
ления и др.);
б) микроскопическое исследование поверхности и трасология, кото-
рые позволяют выявить признаки способа и технологии изготовления
288
снарядов (например, наличие раковин — литье, наличие завальцован-
ных легко отслаивающихся участков — катанка, гладкая глянцевая по-
верхность и графитовка — заводской способ и т. п.), обнаружить следы
трения о канал ствола оружия, вмятины от других снарядов и др.;
в) при наличии большого количества объектов исследования с це-
лью предварительной дифференциации снарядов по их твердости (что
отражает их химический состав) производится сравнение снарядов с
помощью микротвердомера. Различие или сходство снарядов по твер-
дости позволяет выделить группы снарядов с одинаковой твердостью,
исключить из дальнейшего исследования явно отличающиеся от ис-
следуемых снарядов образцы сравнения;
г) определение химического состава снарядов и сравнение их по
качественному и количественному содержанию примесей (компонен-
тов). Этот этап исследования позволяет отнести объекты к свинцовым
снарядам, выявить признаки технологии изготовления заводской дроби
(башенное литье), выделить химически сходные группы снарядов и
различающиеся по химическому составу группы, установить принад-
лежность материала снарядов одной плавке металла, однородных объ-
ектов — одной массе и др.
Совокупность признаков, полученных в результате комплексного
сравнительного исследования снарядов, позволяет устанавливать:
общность происхождения снарядов заводского изготовления по ме-
сту и технологии производства, по принадлежности к одной партии вы-
пуска (плавке металла) или\ единой массе;
общность происхождения снарядов самодельного изготовления по
способу и технологии производства, по использованному сырью (род,
объем) или инструментам, по принадлежности к единой массе.
Исследование пыжей [22, 47] войлочных и древесно-волокнистых
выполняется с применением методов трасологии, микроскопии, каче-
ственного и химического анализа, рефрактометрии, определения темпе-
ратуры плавления, инфракрасной спектрометрии (три последних мето-
да применяются для исследования осалки).
Сравнительному исследованию пыжей предшествует установление
принадлежности их стреляному или нестреляному патрону. К призна-
кам, указывающим на использование материала в качестве пыжей, от-
носятся: наличие на них копоти, отпечатков дроби, иногда отпечатков
зерен пороха.
Сравнительное исследование картонных пыжей (прокладок) произ-
водится по следующей схеме:
а) измеряют диаметр, толщины (при помощи микрометра);
б) изучают характер краев, что позволяет судить о заводском или
самодельном способе изготовления пыжей, выявить признаки инстру-
мента, использованного для вырубки;
в) исследуют поверхность и срез по цвету и наличию буквенных и
цифровых обозначений, что позволяет судить о способе изготовления
пыжей, номере дроби и других характеристиках патрона;
г) определяют количество слоев картона (если он многослойный)
и однородность составляющих картон слоев (по внешнему виду);
д) исследуют состав слоев (или однослойного картона) по волокну;
е) определяют химический состав проклейки.
Пыжи из войлока, кожи, фетра и сукна также сравнивают по диа-
метру, толщине, характеру краев, природе волокна, химическому со-
ставу осалки. Пыжи из бумаги, тканей подвергают сравнительному
исследованию по соответствующей методике (исследования бумаги,
тканей) с учетом возможного загрязнения материала.
Сравнительное исследование пыжей, прокладок по комплексу при-
знаков позволяет устанавливать:
289
общность происхождения пыжей (прокладок) заводского изготовле-
ния по месту и технологии производства, по принадлежности одной
партии выпуска (по составу, например, осалки) или к единой массе (по
наличию комбинации 'материалов);
общность происхождения самодельно изготовленных пыжей (прокла-
док) по способу и технологии изготовления, по используемым материа-
лам (род, объем), по принадлежности к единой массе пыжей.
Исследование гильз [22, 311 к патронам выполняют методами тра-
сологии, микроскопии, качественного химического анализа, атомной
спектроскопии (лазерный микроспектральный, атомный абсорбционный
анализы).
Схема исследования гильз такова:
а) измерение внешних параметров гильз (высоты, диаметра, толщи-
ны стенок и т. д.) с целью отнесения их к определенному типу пат-
ронов;
б) исследование состава загрязнений: на внутренней поверхности
гильз с целью установления природы (состава) находившихся в них
снарядов, пороховых зарядов, взрывчатых веществ; на внешней поверх-
ности гильз — с целью установления общности по условиям ‘хранения;
в) исследование химического состава 'материала гильз.
Сравнительное исследование гильз по комплексу признаков позво-
ляет устанавливать общность происхождения гильз по месту изготов-
ления, по использованным при изготовлении гильз или снаряжении
патронов инструментам, по изменениям, появившимся вследствие оди-
наковых условий хранения (окисление, загрязнение поверхности) или
использования (маркировка, повреждения при снаряжении и др.).
Исследование порохов [47] производится методами микроскопии и
химического анализа. Обычно одним из объектов сравнения являются
следы (отдельные порошинки) пороха или продукты его разложения,
об исследовании которых речь пойдет в следующем ’ разделе. Однако
исследование пороха вносит определенную лепту в решение вопроса
общности происхождения патронов в целом и поэтому рассматривает-
ся в данном разделе.
Пороха исследуют по следующей схеме:
а) производят визуальный осмотр зерен пороха с целью дифферен-
циации дымного и бездымного (коллоидного) пороха;
б) обрабатывают зерна дымного (предположительно) пороха горя-
чей водой и затем подвергают химическому исследованию на нитрат-ион,
ион калия, серу и уголь;
в) бездымный порох с целью окончательного определения его приро-
ды подвергают реакции с дифениламином, пробе на вспышку с изме-
нением реакции Грисса, микроскопическому исследованию остатка;
г) для сравнительного исследования порохов коллоидного типа
(бездымных) и дифференциации их на группы (пироксилиновые, нит-
роглицериновые) проводят определение входящих в них стабилизато-
ров (дифениламин, централиты) и составных частей нитроглицерино-
вых порохов (глицерина и динитротолуола).
Исследование патронов [22, 31] выполняется как путем анализа
признаков снаряжения патрона в целом, так и путем исследования
отдельных его элементов с последующей оценкой всей совокупности
признаков.
Исследование продуктов выстрела
При выстреле в канале ствола оружия, на пораженной преграде и
окружающих предметах отлагаются продукты выстрела — материалы
и вещества, выносимые снарядом и пороховыми газами1. Этими мате-
1 Следы механического воздействия в данном разделе не рассматриваются.
290
риалами и веществами являются: продукты взрывчатого разложения
пороха и капсюльного состава, частицы материала снаряда, гильзы,
капсюля, ствола оружия. Основным источником образования продук-
тов выстрела являются элементы патронов. Обнаружение и исследова-
ние продуктов выстрела позволяет решать ряд криминалистических
задач, возникающих при расследовании преступлений, связанных с при-
менением огнестрельного оружия. В зависимости от объектов, на кото-
рых образуются (откладываются) следы выстрела, можно выделить
четыре группы решаемых задач «в отношении: а) оружия; б) поражен-
ных объектов, т. е. огнестрельных повреждений; в) элементов патро-
нов; г) других объектов обстановки или стрелявшего лица.
По отложившимся в стволе (стволах) оружия следам выстрела
обычно решают следующие задачи:
производился ли выстрел (выстрелы) из данного оружия после по-
следней чистки;
какой вид боеприпасов (снаряд, порох) использовался при выстреле.
При исследовании следов около огнестрельных повреждений, чаще
всего на теле и одежде потерпевшего выясняют:
является ли данное повреждение огнестрельным, какое из огне-
стрельных повреждений является входным, а какое выходным;
какова дистанция выстрела;
какой вид боеприпасов использован при выстреле;
каким по счету выстрелом причинено огнестрельное повреждение
(какова последовательность выстрелов);
каков калибр оружия, выстрелом из которого причинено данное ог-
нестрельное повреждение.
При исследовании следов на боеприпасах ставятся следующие воп-
росы:
произведен ли выстрел патроном, гильза которого представлена на
исследование;
каким порохом (или иным взрывчатым веществом) был снаряжен
патрон, гильза которого представлена на исследование;
какого рода снарядом был снаряжен патрон, гильза которого пред-
ставлена на исследование;
имеет ли представленный на экспертизу снаряд следы рикошета
или прохождения через определенного рода преграду;
При исследовании следов выстрела на других объектах обстановки
выясняют:
имеются ли следы выстрела на руке (руках), одежде подозреваемо-
го (потерпевшего), свидетельствующие о том, что стреляло данное
лицо;
имеются ли следы выстрела в замкнутом пространстве (автомобиле,
палатке, комнате и др.) или производилась ли стрельба из огнестрель-
ного оружия в данном помещении;
Для обнаружения и исследования следов выстрела в настоящее вре-
мя используют ряд методов [16, 29]. Осмотр и микроскопическое иссле-
дование применяются для обнаружения мельчайших частиц продуктов
выстрела (несгоревших порошинок, частиц металла, характера и зоны
отложения копоти выстрела, нагара в канале ствола оружия); осмотр
под ультрафиолетовым источником света — для обнаружения смазки.
Фотографирование в видимых лучах используется для фиксации со-
стояния вещественного доказательства в процессе экспертного иссле-
дования. Фотографирование в инфракрасных лучах позволяет выявить
зону отложения копоти выстрела. Рентгенографическое исследование
проводят с целью обнаружения частиц снарядов в пораженном объек-
те. Контактно-химические методы (электрография и метод оттисков)
дают возможность обнаруживать и определять распределение на объ-
291
екте меди, никеля, свинца, железа — элементов, характерных для сле-
дов выстрела. Методы химического анализа используют при качествен-
ном определении состава нагара и копоти выстрела, при исследовании
не полностью сгоревших порошинок [47]. Метод эмиссионного спект-
рального анализа—эффективный и надежный метод обнаружения ком-
плекса металлов, входящих в состав продуктов выстрела, и определе-
ния их количественного содержания [20]. В последние годы получили
развитие новые методы исследования следов выстрела — атомно-аб-
сорбционный спектральный анализ [35, 42], рентгенофлуоресцентный и
нейтронный активационный анализ [19], применение которых позволи-
ло расширить возможности данной экспертизы в части определения ка-
чественного и количественного содержания металлов в продуктах вы-
стрела.
Рассмотрим коротко схемы исследования следов выстрела с целью
решения указанных выше групп задач.
Следы выстрела внутри оружия исследуют путем отбора проб из
канала его ствола. Обычно производят чистку канала ватным или мар-
левым тампоном, смоченным в спирте. Затем таким же тампоном про-
тирают вычищенный канал ствола (контрольная проба) и производят
сравнение двух проб, применяя методы микроскопии, химического и
спектрального анализа. По наличию продуктов выстрела судят о фак-
те производства выстрела после последней чистки. Иногда при этом
целесообразно произвести экспериментальные выстрелы из данного ору-
жия (предварительно отобрав исследуемую пробу) с целью выяснения
характера отложения продуктов выстрела в данном экземпляре оружия
(после одного, двух и более выстрелов). По качественному составу
металлов в нагаре ствола можно судить о роде боеприпасов: оболочеч-
ные пули (медь, цинк, никель, железо), безоболочечные пули (свинец).
По химическому составу продуктов разложения пороха, и. иногда и не
полностью сгоревших порошинок, можно судить о порохе или других
взрывчатых веществах, применявшихся при выстреле. Аналогичным об-
разом исследуют продукты выстрела в гильзах.
Для установления факта прохождения снаряда через определенную
преграду или рикошетирования исследуют поверхностный слой снаря-
да. По наличию элементов (молекул), характерных для материала
данной преграды (например, окрашенной стены или двери, покрытия
автомобиля и др.), причем исследуют одновременно состав материала
преграды, можно судить об указанном факте.
Особенно большую группу составляют исследования следов выстре-
ла на пораженных объектах. Продукты выстрела около огнестрельных
повреждений осаждаются как непосредственно по краям отверстия
(углубления), причиненного снарядом (поясок обтирания), так и в
области, прилегающей к нему. Для определения факта наличия огне-
стрельного повреждения, входного и выходного отверстия, рода боепри-
пасов, последовательности выстрелов, калибра оружия (в* некоторых
случаях) исследуют область-пояска обтирания. Наличие в пояске обти-
рания продуктов выстрела: остатков несгоревшего пороха, или продук-
тов его разложения-/ металлов (ёвцнёц, медь, сурьма, олово, барий, же-
лезо, цинк), и отсутствие их в контрольной пробе материала самого
объекта свидетельствует о том, что данное повреждение является ог-
нестрельным. Входное и выходное отверстия дифференцируют по ка-
чественному (наличие смазки, порошинок, сурьмы, олова, бария) и ко-
личественному (по содержанию элементов продуктов выстрела) раз-
личию состава поясков обтирания — первого от второго. Установление
рода боеприпасов базируется на выявлении в пояске обтирания элемен-
тов, характерных для конкретных боеприпасов (дымного и бездымного
пороха, оболочечных и безоболочечных пуль). При определении после-
довательности нанесения огнестрельных повреждений исходят из того,
292
что количество продуктов выстрела в пояске обтирания первого выстре-
ла значительно меньше (в 3—5 раз), чем в поясках обтирания второго
и последующих выстрелов. В данном случае необходимо производство
экспериментальных выстрелов для оценки количественного содержания
элементов в исследуемом пояске с точки зрения последовательности
выстрелов. Возможность установления калибра оружия по следам вы-
стрела в поясках обтирания экспериментально изучена криминалиста-
ми НРБ [19]. Показано, что соотношение элементов оболочки и кап-
сюльного состава патрона коррелирует с калибром оружия. В данном
случае также необходимо производство экспериментальных выстрелов.
Определение дистанции выстрела выполняют путем исследования
области, примыкающей к огнестрельному повреждению. Оно основано
на зависимости плотности отложения продуктов выстрела (количест-
во вещества на единицу площади) от расстояния, с которого произве-
ден выстрел. Получают экспериментальные мишени с учетом усло-
вий производства выстрела на месте происшествия (те же оружие,
боеприпасы, материал пораженного объекта, настрел канала ствола
и др.) с разных расстояний. Выявляют зависимость, характерную для
данного экземпляра оружия (чаще путем построения графика), и по
ней определяют искомую дистанцию.
Исследование следов выстрела на других объектах вещной обста-
новки места происшествия выполняется с целью обнаружения этих
следов и установления факта выстрела. Обычно производят смыв (на
ватный, марлевый тампоны) или откопирование (на липкую пленку,
главным образом, несгоревших порошинок) продуктов выстрела и за-
тем их исследование такое же, как канала ствола оружия. Показано,
что на руке стрелявшего даже при производстве одного выстрела мож-
но обнаружить элементы выстрела (свинец, сурьма, барий).
При этом целесообразно использовать высокочувствительные мето-
ды (атомно-абсорбционный и нейтронно-активационный).
В ряде экспертных исследований, выполненных во ВНИИ МВД
СССР, показана возможность установления факта выстрела в автомо-
биле по наличию на внутренней его поверхности, главным образом на
потолке, продуктов выстрела (неполностью сгоревших порошинок, ко-
поти, металлов: сурьмы, свинца).
Решение криминалистических задач по материальным следам вы-
стрела осуществляется на основе комплекса признаков с помощью ука-
занных выше методов, как правило, комиссией экспертов ( баллиста,
физика, химика).
ЛИТЕРАТУРА
1. Бергер В. Е. О понятии партии выпуска боеприпасов: — В кн.: Экспертная тех-
ника. Вып. 69. М.: ВНИИСЭ МЮ СССР, 1981.
2. Благонравов А. А. Материальная часть стрелкового оружия, ч. I. М., 1945.
3. Блюм М. М. Внешняя баллистика дробового и картечного выстрела. — Охота и
охотничье хозяйство, 1971, № 12.
4. Блюм М. М., Волков А. С. Патроны для охоты на оленя. — Охота и охотничье
хозяйство, 1976, № 9.
5. Боеприпасы артиллерии бышей германской армии. М., 1946.
6. Будников М. А., Левкович Н. А. и др. Взрывчатые вещества и пороха. М.: Гос-
издат оборонной промышленности, 1955.
7. Бутурлин С. А. Дробовое ружье и стрельба из него. М., 1937.
8. Герасимов А., Папонов В. Опыт обездвиживания лосей.—Охота и охотничье хо-
зяйство, 1973, № 7.
9. Гильзы охотничьи металлические. Технические условия. ГОСТ 7921—75. М.: ГКС
СМ СССР, 1975.
10. Гильзы охотничьи бумажные калибров 12, 16 и 20. Технические условия.
ГОСТ 7839—78. М.: ГКС СМ СССР, 1978.
11. Голенев В. С. Справочное пособие для экспертов по пулям к охотничьим глад-
коствольным ружьям. М.: ВНИИСЭ МЮ СССР, 1980.
12. Горст А. Г. Пороха и взрывчатые вещества. М.: Оборонгиз, 1957.
13. Дробь охотничья, спортивная и картечь. Технические условия. ГОСТ 7837—76.
М., ГКС СМ СССР, 1976.
14. Закутский Д. М. Определение вида снаряда по следам на внутренней поверх-
ности стреляных папковых гильз. — В кн.: Экспертная техника. М.: ЦНИИСЭ МЮ
СССР, 1969.
15. Изметинский Н. Л и др. Патроны магнум. Охота и охотничье хозяйство, 1972,
№ 1.
16. Исследование продуктов выстрела в экспертизе огнестрельных повреждений
методом эмиссионного спектрального- анализа. Методическое письмо. М.: ВНИИОП
МООП СССР, 1968.
17. Капсюли — воспламенители центрального боя для патронов охотничьих ружей.
Технические условия. ГОСТ 7574—71, ГКС СМ СССР, 1979.
18. Каталог «Охотничье и спортивное оружиеэ. М.: ГИОП, 1952.
19. Колев И. Л., Одиночкина Т. Ф. и др. Применение РФ, НА и АА анализа для
определения дистанции выстрела, вида и калибра оружия по металлическим следам
около огнестрельных повреждений. М.: ВНИИ МВД СССР, 1981.
20. Колосова В. М., Митричев В. С., Одиночкина Т. Ф. Спектральный эмиссионный
анализ при исследовании вещественных доказательств. М.: ВНИИ МВД СССР, 1974.
21. Комаринец Б. М. Судебно-баллистическая экспертиза. Вып. 1. М.г ВНИИСЭ
МЮ СССР, 1974.
22. Комплексное судебно-баллистическое исследование боеприпасов к охотничьим
гладкоствольным ружьям. М.: ВНИИСЭ МЮ СССР, 1979.
23. Коротков Е. Н., Обозов И. Л. Взрывчатые вещества, пороха и патроны стрел-
кового оружия. М., 1973.
24. Криминалистическое исследование боеприпасов к охотничыкс гладкоствольным
ружьям. Методические рекомендации. М.: ВНИИСЭ МЮ CCQP, 1979.
25. Кустанович С. Д. Судебная баллистика. М.: Госюриздат, 1956.
26. Маркевич В. Е. Ручное огнестрельное оружие, т. I. Л., 1937.
27. Материалы Постоянной Международной комиссии Брюссельской конвенции по
испытаниям ручного огнестрельного оружия. XV сессия, июнь 1978 (пер. с франц.).
28. Меньшиков Н. Г. Альбом конструкций патронов’стрелкового и крупнокалибер-
ного автоматического оружия. М., 1946.
29. Митричев В. С. Обзор экспертной практики криминалистического исследования
следов выстрела. М.: ЦНИИСЭ МЮ СССР, 1970.
30. Митричев В. С. О содержании криминалистического исследования боеприпасов
к охотничьим гладкоствольным ружьям. — В кн.: Криминалистическое исследование
охотничьего оружия и боеприпасов. М., 1973.
31. Митричев В. С., Щербаков А. Д. Экспертиза боеприпасов к охотничьим ру-
жьям проведена успешно. — В кн.: Следственная практика, вып. 82. М., 1969.
294
32. Мявшие» В- И. Установление вида и образца пуль по рентгенограммам в слу
чаях [мимпНЕ — В кн.: Экспертная техника, вып. 28. М.: ЦНИИСЭ МЮ СССР,
1969. ’
33. Нусбаум В. И. Некоторые вопросы судебно-баллистического исследования по-
лиэтиленовых пыжей. — В кн.: Теоретические проблемы и практика трасологических и
баллистических исследований. М.: ВНИИСЭ МЮ СССР, 1975.
34. Новиченков И., Грошков М. Наш способ обездвиживания животных. — Охота
и охотничье хозяйство, 1976, № 11.
35. Одиночкина Т. Ф., Худяков В. 3. Определение дистанции выстрела методом
абсорбционного спектрального анализа. — Труды ВНИИ МВД СССР, 1980, №53.
36. Оружие стрелковое. Механизмы и детали. Термины и определения. ГОСТ
21451—75. М., ГКС СМ СССР, 1975.
37. Патроны спортивные и охотничьи. Термины и определения. ГОСТ 21451—75.
М., ГКС СМ СССР, 1976.
38. Патроны охотничьи калибров 12, 16 й 20 с бумажной гильзой. Технические
условия. ГОСТ 7840—78. М., ГКС СМ СССР, 1978.
39. Поляков Д. Стрельба пулями из гладкоствольных ружей. — Охота и охотничье
хозяйство, 1973, №№ 9, 10.
40. Пороха дымные. Общие технические условия. ГОСТ 1028—70. М., ГКС СМ
СССР, 1979.
41. Пули охотничьи. ТУ 221 РСФСР — 0362—75. Российское республиканское уп-
равление Госстандарта СССР, per. № 12163, 1975.
42. Пчелинцев А. М., Сонис М. А. и др. Исследование продуктов выстрела методом
атомно-абсорбционного анализа с целью установления последовательности нанесения
огнёстрельных повреждений—В кн.: Экспертная практика и новые методы исследова-
ния, № 16. М.: ВНИИСЭ МЮ СССР, 1978.
43. Саакян В. М. Судебно-баллистическая экспертиза отечественного малокалибер-
ного оружия. — В кн.: Теоретические проблемы и практика трасологических и балли-
стических исследований, вып. 14. М.: ВНИИСЭ МЮ СССР, 1975.
44. Саврань Л. Ф. Методика определения минимальной убойной силы стандартного
и типичного огнестрельного оружия и боеприпасов. М.: ВНИИСЭ МЮ СССР, 1979.
45. Слуцкий Е. А., Винокуров С. М. Некоторые новые методы испытаний и иссле-
дования патронов стрелкового оружия. Реферативный обзор № 1610. М., 1977.
46. Соколов Б., Соколов Ю. Пуля «БС». — Охота и охотничье хозяйство, 1971,
№ 11.
47. Соколов С. М., Судебно-химическая экспертиза вещественных доказательств.
М.:‘Медицина, 1964.
48. Спортивная охота в СССР, том 2. М.: Физкультура и спорт, 1975.
49. Спортивно-охотничье оружие и патроны. Бухарест, Внешторгиздат, 1965 .
50. Справочник по патронам, ручным и специальным гранатам иностранных армий.
М., 1946.
51. Справочник по пиротехническим средствам германской армии. М., 1943.
52. Суранов П. С., Блинков И. А. Основы стрельбы из малокалиберного оружия.
М., 1952.
53. Терзиев Н. В., Киричинский Б. Р., Геркен Е. Б. Физические исследования
в криминалистике. М.: Госюриздат, 1948.
54. Тихонов Е. Н. Боеприпасы к ручному стрелковому оружию. М., 1976.
55. Тихонов Е. Н. Рентгенография самодельных патронов. — В кн.: Экспертная тех-
ника, вып. 28. М., 1969.
56. Толстопят А. И. Охотничьи ружья и боеприпасы к ним. М., 1954.
57. Устинов А. И. Криминалистическое исследование самодельного огнестрельного
оружия. М., 1964.
58. Устинов А. И. Методика экспериментальной стрельбы с применением специаль-
ной установки. М., 1973.
59. Устинов А. И. Самодельное огнестрельное оружие и методика его экспертного
определения. М., 1968.
60. Федоров В. Г. Оружейное дело на грани двух эпох. Л., 1938.
61. Филиппов В. В. Методика применения прибора для демонтажа патронов. М.:
ВНИИ МВД СССР, 1972.
62. Филиппов В. В. Условия выстрела и следы на пулях. М., 1967.
63. Ханжабеков М. И., Закутский Д. М. Определение номера дроби по следам на
внутренней поверхности стреляных папковых гильз. — В кн.: Экспертная техника,
вып. 28. М., 1969.
64. Эйдлин Л. М. Огнестрельные повреждения. Ташкент, 1963.
65. Юрьев А. А. Пулевая спортивная стрельба. М., 1973.
66. Янчук А. М. Справочные баллистические и конструктивные данные образцов
стрелкового оружия. Л., 1935.
67. Barnes F. С. Cartridges of the World. Digest books inc., Northfield, Ill., 1972.
68. Bearse R. Centerfire American Rifle Cartridges 1892—1963. A. S. Barnes and Co.,
inc., S. Brunswick, N. J.; T. Yoseloff Ltd, London.
69. Drimal L., Kuba A., Sulc V. Lovecke stfelectvi. Statni zemledelske nakladatelstvi,
Praha, 1955.
295
Св. план, 1982, поз. 47
70. Erlmeier Н. A., Brandt J. Н. Handbuch der pistolen — und revolver — patronen,
В. I. J. E. Erlmeier verlag, Wiesbaden, 1967.
71. Kluss R. Ballistik, I, II. Fachschule des Ministeriums des innern aschersleben,
1966.
72. Mathews J. H. Firearms Identification, v. I, II. The University of Wisconsin
Press, Madison, 1962.
73. Pawlas K- R. Munitionshandbuch. Numberg.
74. Pawlas K- R. Bodenstempel — Lexikon. Nurnberg, 1970.
75. Richter J. Jagdliches schiessen. VEB Deutscher landwirtschaftsverlag, Berlin,
1971.
76. Sada M. Ceskoslovenske rucni palne zbrane a kulomety. Nase vojsko, 1971.
77. Suydam Ch. R. How to identify Cartridge Headstamps. Guns and Ammo, Febr.
1978.
78. Tabulky strelby z rucnich zbrani. Kriminalisticky ustav VB, Praha, 1977.
79. White H. P., Munhall B. D. Cartridge Headstamp Guide. Bel Air, Maryland, 1963.
80. Windisch E. Die pistolenpatrone 08 (9 mm Para)'aus sicht des patronensammlers.
Deutshe Waffen Journal, 1953, 4.
ОГЛАВЛЕНИЕ
Предисловие .............................................................. 3
Общие сведения о патронах ручного огнестрельного оружия ...................3
Осн овные этапы эволюции патронов....................................5
Элементы патронов .................................................... Ю
Калибр патронов. Обозначения (наименования) патронов . . . . . .21
Патроны центрального боя для нарезного оружия.............................27
Пистолетные патроны...................................................27
Револьверные патроны .................................................53
Винтовочные и автоматные патроны......................................76
Патроны центрального боя для гладкоствольных ружей.......................150
Патроны отечественного производства и их элементы....................150
Патроны зарубежного производства.....................................176
Патроны кольцевого воспламенения.........................................191
Некоторые разновидности патронов небоевого назначения................... 195
Маркировочные обозначения на патронах....................................205
Виды и содержание маркировочных обозначений..........................205
Краткие хронологические данные о деятельности некоторых изготовителей
патронов.........................................................209
Клейма на гильзах патронов...........................................211
Криминалистическое исследование патронов.................................268
Патроны как объекты криминалистического исследования.................268
Установление принадлежности патрона к боеприпасам огнестрельного оружия
и определение его типа (образца, модели, наименования) .... 269
Определение технической исправности патрона и пригодности его к стрельбе 272
Определение типа огнестрельного снаряда по его отображению и следам . 275
Установление принадлежности пули и гильзы одному патрону .... 278
Исследование патронов при идентификации оружия по следам на пулях
и гильзах........................................................279
Определение поражающего действия оружия и патронов...................280
Исследование материала элементов патронов............................287
Исследование продуктов выстрела......................................290
Литература...............................................................294
