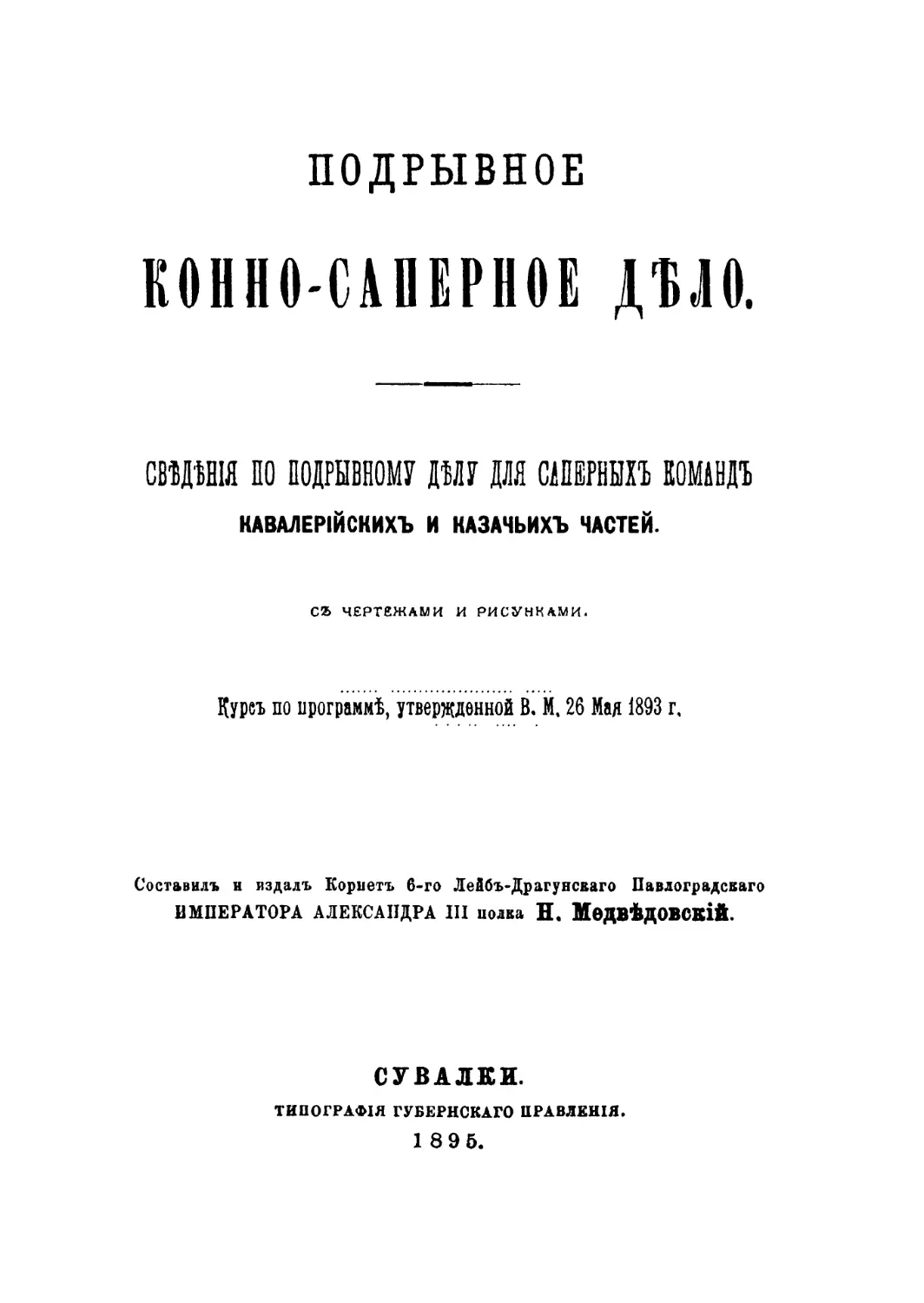

ПОДРЫВНОЕ
КОННО-САПЕРНОЕ ДЪЛО.
СВѢДѢНІЯ ПО ПОДРЫВНОМУ ДѢЛУ ДЛЯ САПЕРНЫХЪ КОМАНДЪ
КАВАЛЕРІЙСКИХЪ И КАЗАЧЬИХЪ ЧАСТЕЙ.
С2> чертежами и рисунками.
Курсъ по программѣ, утвержденной В. М. 26 Мая 1893 г.
Составилъ и издалъ Корнетъ 6-го Лейбъ-Драгунскаго Павлоградскаго
ИМПЕРАТОРА АЛЕКСАНДРА III иолка Н. МѲДВѢДОВСКІЙ.
СУВАЛКИ.
ТИПОГРАФІЯ ГУБЕРНСКАГО ПРАВЛЕНІЯ.
1 89 5.
ДОЗВОЛЕНО ЦЕНЗУРОЮ
6 Октября 1895 г. Вильна.
При составленіи настоящаго изданія, я пользо-
вался существующими спеціальными брошюрами и
записками, относящимися къ подрывному дѣлу, гла-
внымъ же образомъ сочиненіями Полковника Геккеля.
Курсъ руководства принаровленъ къ программѣ кон-
но-сапернаго дѣла для кавалерійскихъ и конныхъ
казачьихъ частей, утвержденной 26 Мая 1893 года.
Надѣюсь, что лица близко стоящія у этого дѣла,
а слѣдовательно и болѣе съ нимъ знакомыя, не умол-
чатъ о тѣхъ недостаткахъ, которые свойственны
каждому новому спеціальному изданію, что, конечно
послужитъ мнѣ лично не въ укорь, но къ исправле-
нію и въ дополненіе моей книжки.
Н. Мѳдвѣдовскій.
Лагерь при м. Ораны.
1895 года, Августа 12 дни.
О ПИРОКСИЛИНЪ.
Открытіе взрывчатаго вещества, называемаго
пироксилиномъ, принадлежитъ профессору химіи
въ гор. Базелѣ Христіану Шенбейну въ 1845
году; Австрійскій генералъ Ленкъ предложилъ
фабричный способъ выдѣлки пироксилина и
директоръ химической лабораторіи въ г. Ву-
личѣ Ф. Абель выработалъ усовершенствован-
ные способы фабрикаціи пироксилина, благодаря
которымъ этотъ продуктъ теперь получилъ широ-
кое практическое примѣненіе въ военномъ дѣлѣ.
Пироксилиномъ называется, измель-
ченная хлопчатая бумага, обработанная
смѣсью сѣрной (3 ч.) и азотной (1 ч.)
кислотъ и подвергнутая гидравлическому
прессованію въ шашки различной формы
при очень высокомъ давленіи (650 атмо-
сферъ) въ этомъ видѣ пироксилинъ пред-
ставляетъ собою твердое взрывчатое
вещество блѣдно сѣраго цвѣта, весьма
похоже на картонъ, въ особенности
при изломѣ
Пироксилинъ,
внѣшній его
видъ,
ф. 1, 2 и 3.
1) Еіце есть рыхлый, прессованный и порошкообразный
пироксилинъ.
6
Раздѣленіе г
на сухой и
влажный.
Пироксилинъ сильнѣе обыкновеннаго
пороха 4—5 разъ, (удѣльный его вѣсъ
1,02—1,2. Химическая формула=С24 Нгв
08 (Н0з)і2).
Въ настоящее время пироксилино-
выя подрывныя шашки употребляются
слѣдующія:
ф. 1, большая или саперная шестигр.
ш. высот. 2”, шир. 3" вѣс. 60-65 з. с. ш.
ф. 2, малая или кавалерійск. выс. 2”,
шир. 2", вѣсъ 24-28 з. сух. ш.
ф. 3, цилиндрическая или буровая выш.
3”, шир. Ѵ/і, вѣс. 12-13 з. сух. ш.
и еще есть пироксилинъ въ видѣ ци-
линдрическихъ отрѣзковъ разн. вели-
чинъ—это крѣпостной фугасный. Діа-
метръ 8'', толщ. 2''.
Для большей плотности пироксилинъ
прессуется въ шестигранныя или круг-
лыя шашки малыхъ размѣровъ; отъ плот-
ности зависитъ сила пироксилина, а отъ
размѣровъ шашекъ удобство при пере-
возкѣ и примѣненіи его къ дѣлу.
Подрывныя пироксилиновыя шашки
бываютъ сухія или влажныя; процент-
ное содержаніе влаги въ прессованныхъ
пироксилиновыхъ шашкахъ дѣлитъ ихъ
на два вышеназванныхъ вида. Сухой
7
пироксилинъ долженъ содержать отъ
2-3% влаги, цвѣтомъ онъ бѣлѣе влаж-
наго и при постукиваніи о него паль-
цемъ издаетъ болѣе рѣзкій звукъ, нежели
влажный пир., который содержитъ отъ
15 до 35% влаги; лучшимъ считается
при 15-20% влаги.
Сухія пироксилиновыя шашки, тре-
буютъ большей осторожности при обра-
щеніи съ ними нежели влажныя. Сухой
пироксилинъ взрывается: при горѣніи
болѣе 18 пуд., при медленномъ нагрѣ-
ваніи отъ 180°—190°С, при быстромъ
нагрѣваніи отъ 240—250° С, при ударѣ
молотомъ по тонкому слою его, поло-
женн. на желѣзную плитку, при силь-
номъ треніи, если заключенъ въ тѣсной
укупоркѣ, отъ разрѣзанія или сверленія
и отъ ружейной пули при выстрѣлѣ на
близкомъ разстояніи въ 15—20 шагахъ.
Влажный пироксилинъ отъ вышеизло-
женныхъ причинъ не взрывается и не
горитъ. Отъ воды влажный пирокс. не
теряетъ способности взрываться, если
онъ не долго подвергался дѣйствію ея,
сухой, отъ той же причины просуши-
ваніемъ до извѣстнаго предѣла влаги
(2—3%), пріобрѣтаетъ всѣ свои взрыв-
чатыя качества; просушивать сухую ша-
Свойства
влажнаго и
сухаго пи*
роксилина.
— 8 -
Запальная
шашна.
шку можно только дважды, а потомъ ее
обращаютъ во влажную. Морозъ ника-
кого вліянія не оказываетъ на качества
пироксилина. Влажный пироксилинъ
взрывается, когда горитъ его болѣе
160 пудовъ.
Для производства взрыва прессован-
наго пироксилина находящагося въ влаж-
номъ видѣ, необходимо придать къ нему
сухого, который въ этомъ случаѣ назы-
вается запальнымъ или запальной шаш-
кой. Изъ опытовъ дознано, что для про-
изводства взрыва на сушѣ, на каждыя
сто шашекъ влажнаго пироксилина не-
обходима одна шашка сухого т. е. запаль-
ная. Для подводныхъ же взрывовъ,—
одна запальная шашка на каждыя 50 ш.
влажнаго пироксилина, въ обоихъ слу-
чаяхъ заряды устраиваются такъ, чтобы
запальныя шашки по возможности тѣ-
снѣе прикасались къ влажнымъ; несо-
блюденіе этого главнаго условія, при
приготовленіи зарядовъ, часто влечетъ
къ отказу во взрывѣ. Запальная шашка
передаетъ мгновенно взрывъ заряду, са-
ма-же взрывается помощью зажигатель-
ной трубки съ гремуче-кислой ртутью,
которая передъ взрывомъ вкладывается
въ имѣющееся въ з. шашки отверстіе.
— 9
Запальныя пироксилиновыя шашки тре-
буютъ большой осторожности въ обра-
щеніи съ ними; и такъ какъ содержатъ
въ себѣ хлопокъ, вещество гигроскопи-
ческое, способное поглащать влагу, то
онѣ изолируются: т. е. помѣщаются въ
цинковыя гильзы, которыя герметически
закупориваются, отверстіе въ крышкѣ ц.
гильзы, для вкладыванія зажигательной
трубки, тоже тщательно изолируется
полой металлической трубочкой, припа-
яной къ внутренней сторонѣ крышки отъ
цинковаго стакана; цилиндрическое от-
верстіе этой трубочки по размѣрамъ
равно наружному объему капсюля. Та-
кимъ образомъ хранятся всѣ запаль-
ныя шашки въ закупоркѣ, хотя при не-
достаткѣ сухихъ запальныхъ шашекъ,
очень легко посредствомъ высушиванія
до извѣстнаго процента влажности, обра-
тить влажную пироксилиновую ш. въ
сухую—запальную, предварительно во
влажной шашкѣ, сдѣлавъ отверстіе для
капсюля.
Детонаціей называется способность Детонація,
передачи взрыва отъ одного заряда дру-
гому сосѣднему, находящемуся на нѣко-
торомъ разстояніи, безъ всякаго между
ними сообщенія, отъ активнаго къ пас-
- 10 —
сивному заряду. Величина разстоянія
детонирующей способности активнаго
заряда зависитъ отъ количества пиро-
ксилина, напр. одинъ кавалерійскій пи-
роксилин. патронъ способенъ передать
взрывъ другому, находящемуся на раз-
стояніи трехъ футовъ, въ общемъ дето-
нирующая способность пироксилина ни-
чтожна и зависитъ отъ нѣкоторыхч, дру-
гихъ причинъ, (дождя, тумана и т. под.),
правила для Принимая во вниманіе, вышеизло-
пирбксили- женныя причины (свойство сухаго и
ноиъ- влажнаго пироксилина), вліяющія на
взрывчатую способность прессованнаго
пироксилина, надо ихъ избѣгать, какъ
при обращеніи, такъ равно и при пере-
возкѣ его на разстоянія.
Устройство Въ кавалеріи разрѣшается хранить
пироксилино- „ 1 / \ дс
выхъ сила- сухой пироксилинъ (зап. шашки) ВМЪ-
довъ при на- стѣ съ влажными и съ ружейными па-
валерійскихъ г х
частяхъ тронами, но вещества эти должны быть
войскъ*), помѣщаемы на разстояніи одно отъ дру-
гого не ближе 3-хъ фут. и быть, кромѣ
того, раздѣлены между собою сплош-
ными перегородками. Помѣщеніе для
храненія влажнаго пироксилина должно
быть провѣтриваемо и по возможности
*) Циркул. Главы. Штаба № 90, 12 Мая 1883 г.
- 11 —
сухо, не имѣть щелей, плотно запирать-
ся и не пропускать дождевой воды и
воды отъ тающаго снѣга. Складъ пиро-
ксилина долженъ быть снабженъ плотно
запирающимися дверями, окна и двери
должны отворяться въ наружу. Шашки
пироксилина должны храниться въ де-
ревянныхъ ящикахъ, въ которыхъ онѣ
доставлены; вообще пироксилинъ одно-
го кавалерійскаго полка слѣдуетъ хра-
нить въ одномъ деревянномъ ящикѣ.
Влажныя пироксилиновыя шашки не до-
зволяется хранить вложенными въ цин-
ковыя оболочки, это дѣлается при мо-
билизаціи кавалеріи. Ящики съ влаж-
нымъ пироксилиномъ устанавливаются
на прочныхъ полкахъ, съ промежутками
на одинъ футъ. Въ кавалерійскихъ пи-
роксилинов. складахъ не должно хра-
ниться ничего, кромѣ ружейныхъ патро-
новъ и пироксилина съ ихъ укупоркою.
Пироксилиновыя патроны (шашки) Правила хра-
1 г ѵ 7 ненія пиро-
хранятъ при ПОЛКОВОМЪ штабѣ ИЛИ ВЪ «силина ♦).
эскадронахъ и сотняхъ, по правиламъ
нижеизложеннымъ, съ соблюденіемъ так-
же правилъ установленныхъ для хране-
нія пороха.
*) Цирк. Гл. Шт. № 90 12 М. 1883 г.
- 12 —
Склады, вмѣщающіе отъ 10 до 150
пуд. пироксилина, могутъ быть устраи-
ваемы отъ городской черты, селеній и
мѣстечекъ, фабрикъ, заводовъ и скла-
довъ легко воспламеняющихся веществъ
не ближе 100 с. отъ большихъ (непро-
селочныхъ) дорогъ, отдѣльныхъ жилыхъ
строеній, каналовъ и судоходныхъ рѣкъ—
не ближе 60 саж. Склады пироксилина
въ количествѣ менѣе 10 пуд. разрѣшает-
ся устраивать въ чертѣ города, въ не-
жилыхъ помѣщеніяхъ расположенныхъ,
по возможности, въ безопасномъ отъ
огня мѣстѣ.
Для храненія сухаго (запальныя ша-
шки) и влажнаго пироксилина, содер-
жимаго при кавалерійскихъ частяхъ, до-
пускаются всѣ нежилые деревянные и
каменные дома, магазины, сараи и т. д.,
находящіеся на поверхности земли или
углубленные въ землю, за исключеніемъ
зданій съ соломенными и камышевыми
крышами. Магазины, построеные перво-
начально для храненія обыкновеннаго
пороха, также могутъ служить складомъ
пироксилина, если въ нихъ будутъ устрое-
ны приспособленія, указанныя предыду-
щимъ вопросомъ.
— 13 —
Для храненія запальныхъ шашекъ
слѣдуетъ назначать наиболѣе сухія зда-
нія. Отсырѣвшія запальныя шашки не
взрываются отъ дѣйствія капсюля, по-
этому на предохраненіе отъ сырости су-
хаго пироксилина должно быть обра-
щаемо особенное вниманіе.
ДЛЯ наблюденія, не ПрОИЗОШЛа ЛИ Наблюденіе
. 1 за пиронси-
порча или измѣненіе влажности пи ЛИНОМЪ,
роксилиновыхъ шашекъ, подвергаютъ
ихъ ежегодно, 1 Іюля или 1 Августа,
одинъ разъ или болѣе, по усмотрѣнію
командира полка, наружному осмотру и
вмѣстѣ съ тѣмъ взвѣшиванію. Если по
распоряженію высшаго начальства под-
рывные патроны будутъ храниться въ
эскадронахъ и сотняхъ, а не при пол-
ковомъ штабѣ, то отъ каждаго полка
ежегодно командируется офицеръ во всѣ
эскадроны и сотни для осмотра пиро-
ксилина.
Если при осмотрѣ одной или двухъ
шашекъ влажнаго пироксилина, нахо-
дящихся въ ящикѣ, окажется, что пи-
роксилинъ начинаетъ покрываться плѣ-
сенью, т. е. получитъ фіолетово-бу-
рый цвѣтъ, который проникаетъ во
внутрь шашки, то слѣдуетъ осмотрѣть
- 14 —
Смачиваніе
пироксилина
водою.
всѣ шашки ящика и покрытыя плѣ-
сенью назначить для употребленія при
обученіи командъ. Для опредѣленія же
степени измѣненія влажности, взвѣши-
ваютъ весь ящикъ съ шашками влажна-
го пироксилина, и сравнивая его съ
прежнимъ вѣсомъ опредѣляютъ степень
измѣненія, согласно инструкціи.
Въ складѣ, влажныя шашки, во вре-
мя храненія, постоянно поддерживают-
ся въ состояніи влажности, постепен-
ная потеря которой пополняется по-
ливаніемъ или смачиваніемъ шашекъ въ
ушатѣ, наполненномъ чистою водою (при
комнатной температурѣ), что дѣлается
въ срокъ, назначенный раньше.
18. Постепенная потеря влажности
узнается по свѣтлому цвѣту и потерѣ
въ вѣсѣ шашки. Кромѣ того, сухая ша-
шка, при постукиваніи пальцемъ издаетъ
глухой звукъ, отличающійся отъ звука,
издаваемаго мокрою шашкою.
Смачиваніе пироксилина слѣдуетъ
производить непремѣнно чистою, прѣс-
ною водою: употребленіе же для этой
цѣли морской воды, или взятой изъ лу-
жи воспрещается. За неимѣніемъ (въ
походѣ) чистой воды, лучше оставлять
пироксилинъ не смоченнымъ.
— 15 —
Для смачиванія пироксилина откры-
ваютъ крышку ящика и наполняютъ
его чистою водою, черезъ 25 минутъ,
открывъ нижнюю втулку, выпускаютъ
воду и спустя 30 минутъ совсѣмъ за-
крываютъ ящикъ.
Въ помѣщеніи для храненія пиро-
ксилина не слѣдуетъ наливать воду зи-
мою въ ящики, если въ складѣ 0°, такъ
какъ образующійся въ ящикахъ ледъ
можетъ давленіемъ своимъ нарушить
плотность пироксилина и, кромѣ того,
шашки могутъ примерзать другъ къ дру-
гу и при открываніи ломаться.
Журналъ для записыванія всѣхъ дан-
ныхъ о пироксилинѣ ведется въ мѣстахъ
его храненія, по прилагаемымъ при
семъ формамъ.
ЖУРНАЛЪ
для наблюденія за влажнымъ нирокснлнномъ.
Вѣсъ ящика съ влажнымъ
пироксилиномъ въ количе-
ствѣ „ “ шашекъ.
Примѣчаніе.
Относительно
порчи плѣ-
сенью состо-
яніе пирокси-
лина зимою
и т. п.
— 16 —
Снаряженіе
запальныхъ
шашекъ
ф. 4.
Сушка пиро-
ксилина.
Всѣ запальныя шашки пироксилина,
для предохраненія ихъ отъ сырости, изо-
лируются т. е. вкладываются въ цинко-
выя гильзы, имѣющія форму шашки, гдѣ
всѣ скважины тщательно замазываются
воскомъ, чтобы во внутрь гильзы къ пи-
роксилину не было доступа воздуха, по-
чему такая закупорка и называется гер-
метической. Можно изолировать запаль-
ныя шашки, вкладывая ихъ въ гутапер-
чевыя мѣшечки или же погружая въ рас-
топленный парафинъ, *) наносятъ на по-
верхность шашки слой парафина толщи-
ною въ 2 м. м., хотя иногда запальныя ша-
шки пропитываютъ парафиномъ насквозь,
при чемъ отъ этого дѣйствія пироксилинъ
не теряетъ своихъ взрывч. достоинствъ.
Пироксилиновыя шашки, предназна-
ченныя для сушки, раскладываютъ въ
одинъ слой на столѣ или же на пол-
кахъ въ помѣщеніяхъ съ температурою
отъ 15 до 20° В, подальше отъ плиты
и печки; пироксилинъ высыхаетъ черезъ
5—8 дней (при 15% гигроскопичности
воздуха въ помѣщеніи), для удаленія
испаряющейся влаги, помѣщеніе должно
вентилироваться. Лѣтомъ сушатъ пиро-
ксилинъ на воздухѣ, но непремѣнно въ
Для подводныхъ зарядовъ.
- 17 -
тѣни подъ навѣсомъ. Послѣ просушки,
посредств. взвѣшиванія каждой шашки
отдѣльно, опредѣляютъ процентное со-
держаніе влаги; взвѣшиваніе произво-
дится раза три. Для опредѣленія въ пи-
роксилинѣ присутствія кислотъ и щело-
чи употребляется лакмусовая бумага.
Синяя бумага, отъ дѣйствія кислотъ,
окрашивается въ красный цвѣтъ, а кра-
сная отъ присутствія щелочей—въ синій.
Пироксилинъ ДЛЯ перевозки уклады-Перевозка пи-
вается въ деревянныхъ, ящикахъ* 2), съ₽0І,силииа
соблюденіемъ слѣд. правилъ: а) пиро-
ксилиновыя шашки укрѣпляются и за-
клиниваются въ углахъ и вдоль стѣнъ
помощью деревянныхъ клиньевъ; Ь) если
не весь ящикъ наполненъ пироксили-
номъ, то слѣдуетъ дополнить подъ крыш-
ку деревянными планками; с) ящики мо-
гутъ быть заколачиваемы деревянными,
желѣзными и мѣдными гвоздями (лучше
винтами), но такимъ образомъ, чтобы
концы ихъ не проникали во внутрь ящи-
ка; (I) если пироксилинъ отправляютъ
въ дальнія мѣста, то до отправленія его,
пазы ящика заклеиваютъ бумажными
осмоленными полосами, и е) воспре-
’) § 14-й Ц. Г. ІП. 1883 г. .V 90.
2) Внутри обитыхъ цинков. листами.
- 18 -
щается въ ящики вкладывать какія-либо
постороннія вещи, кромѣ шашекъ и де-
ревянныхъ клиньевъ.
Во время похода подрывные патро-
ны съ принадлежностями для взрыванія
ихъ, вложенные въ сумкахъ во вьюки
(см. укладку во вьюкахъ), возятся въ
эскадронѣ и сотнѣ на вьючной лошади.
Во время дневокъ, въ жаркое время
года, слѣдуетъ защитить пироксилино-
вые патроны отъ продолжительнаго влі-
янія солнечныхъ лучей, поставивъ вьюкъ
въ тѣни. Патроны выдаются нижнимъ
чинамъ на руки при полученіи приказа-
нія о производствѣ взрывовъ *).
*) §§ 30, 31 и 32 Ц. Г. Ш. 1883 г. № 90.
О ДИНАМИТЪ.
Динамитъ былъ открытъ совершенно слу-
чайно: йеревозили нитроглицеринъ (вещество
въ видѣ взрывчатой жидкости,—глицеринъ, обра-
ботанный смѣсью азотной и сѣрной кислотъ),
въ стекляныхъ бутылкахъ, вставленныхъ въ
ящики, въ которыхъ промежутки были засыпа-
ны пескомъ, въ дорогѣ одна бутыль дала течь
и насытила песокъ, который не выбросили прочь,
а подвергли испытанію, при чемъ оказалось,
что песокъ, насыщенный нитроглицериномъ,
обладаетъ взрывчатой способностью, немного
меньшей, чѣмъ самъ нитроглицеринъ; затѣмъ,
произведя опыты надъ насыщеніемъ другихъ
измельченныхъ веществъ, дошли до фабрикаціи
вещества, называемаго динамитомъ. Значитъ,
динамитъ получается отъ смѣси взрывчатой
жидкости нитроглицерина съ какимъ нибудь
измельченнымъ, пористымъ веществомъ, напр.
пескомъ, опилками, коффедрамъ.
По веществу, съ которымъ смѣшанъ нитро-
глицеринъ, и по количеству составныхъ примѣ-
сей, динамитъ бываетъ: древесный, кремнистый
и студенистый, или динамитъ съ дѣйствующимъ
началомъ и безъ дѣйствующаго начала. Если
- 20 —
примѣсь къ нитроглицерину принимаетъ уча-
стіе во взрывѣ, то такой динамитъ наз. съ дѣй-
ствующимъ началомъ и наоборотъ.
Древесные опилки, пропитанные нитрогли-
цериномъ, представляютъ собою древесный ди-
намитъ (целлулозе), цвѣта желѣзной ржавчины.
Кремнистый динамитъ (кизелгуръ), это масса
въ видѣ тѣста, свѣтло коричневаго цвѣта, и
студенистый динамитъ, на видъ представляетъ
собою желтоватое прозрачное желе,—это ни-
троглицеринъ, смѣшанный съ пироксилиномъ.
Нитроглицеринъ, а слѣдовательно и динамитъ
дѣйствуютъ на организмъ человѣка, какъ силь-
ные яды.
Его свойства. Динамитъ отъ огня, въ маломъ количествѣ,
долго и медленно сгораетъ красножелтымъ пла-
менемъ, если же сгораніе происходитъ въ за-
крытомъ пространствѣ, пли въ большомъ коли-
чествѣ, онъ производитъ взрывъ. Капсюль съ
гремучимъ составомъ производитъ взрывъ ди-
намита, развивая, при этомъ большую разру-
шительную силу. Вредное вліяніе воды, на сту-
денистый и древесный динамитъ, обнаруживает-
ся, отъ ея дѣйствія, только по истеченіи 10—15
минутъ. Кремнистый-же динамитъ, при этомъ,
выдѣляетъ нитроглицеринъ и становится мало
годнымъ къ употребленію. Легкіе удары и толч-
ки, динамитъ выдерживаетъ только при обы-
кновенной температурѣ. При ударѣ ружейной
пули онъ взрывается (кромѣ студенистаго ди-
нам., если къ нему прибавлено 4% камфоры).
Удары сильные й по тонкому слою динамита,
— 21 -
желѣзомъ по желѣзу, производятъ взрывъ, такъ
же какъ и бумага, пропитанная жирнымъ ве-
ществомъ динамита; въ особенности динамитъ
долженъ быть удаленъ отъ тренія.
При пониженіи температуры до 4-6° В, ди-
намитъ застываетъ,—твердѣетъ, бѣлѣя; въ та-
комъ состояніи динамитъ становится очень опа-
снымъ и чувствительнымъ къ разнаго рода толч-
камъ, ударамъ, тренію, раскалыванію, разрѣзы-
ванію, сверленію и т. п. дѣйствіямъ.
Въ полузамерзшемъ состояніи, динамитъ
представляетъ еще большую опасность. Замерз-
шій динамитъ иногда теряетъ способность взры-
ваться отъ капсюля съ гремучимъ составомъ,
почему предварительно его оттаиваютъ !).
Динамитъ долженъ храниться въ помѣще- Правила для
ніяхъ сухихъ и доступныхъ для освѣженія воз- обращенія съ
духа, ящики, съ пергаментными гильзами дина- динамитомъ,
мита, ставятся на полкахъ и требуютъ боль-
шой осторожности въ обращеніи съ ними въ
складахъ, особенно, когда динамитъ начинаетъ
оттаивать весною. Динамитъ лучше всегда пе-
реносить на рукахъ.
Динамитъ долженъ храниться отдѣльно отъ
другихъ взрывчатыхъ или легковоспламеняю-
щихся веществъ. Крышки ящиковъ съ динами-
томъ нѣсколько приподымаютъ, подкладывая
Детонація динамита довольно велика, динамитъ спо-
собенъ передать взрывъ смежнымъ зарядамъ не только че-
резъ воздухъ, но и черезъ землю, воду и т. п.
— 22 -
палочки, чтобы дать возможность туда Прони-
кать свѣжему воздуху. Освѣжать динамитъ слѣ-
дуетъ почаще, года черезъ 2.
Оттаиваніе Для оттаиванія, замерзшаго динамита, его
3дин?м»гтаГ0 вносятъ въ теплое помѣщеніе, раскладываютъ
на открытыхъ мѣстахъ, вдали отъ печей и оча-
говъ и когда онъ размякнетъ, то сгребаютъ въ
сосудъ деревянными лопаточками.
Небольшое количество, замерзшаго динами-
та, можно оттаивать, пользуясь, теплотою сво-
его тѣла, осторожно въ карманѣ или въ рукѣ.
Производство Динамитъ, подобно пироксилину, взрывает-
Впомощи ди- ся посредствомъ капсюля съ гремучей ртутью,
намита. Сила взрыва динамита немного болѣе, чѣмъ пи-
роксилина, онъ сильнѣе пороха въ 6 разъ. Ди-
намитъ взрывается также мгновенно, какъ и
’ пироксилинъ, при чемъ и разрушительное его
дѣйствіе на различные предметы, совершенно
такое же, какъ и дѣйствіе пироксилина.
Для взрыва мягкаго динамита примѣняютъ
капсюли съ 0,3—1 грам. гремучей ртути.
Взрываніе Замерзшій динамитъ требуетъ большаго ко-
замерзшаго
динамита. личествя гремучей ртути для взрыва и взры-
вается только отъ 2 грам., вышеназваннаго со-
става, или же требуетъ особаго запальнаго па-
трона, состоящаго изъ смѣси т/і пироксилина и
3/4 нитроглицерина; можно еще, прибавляя мяг-
каго динамита (около 4 золоти.), тоже произ-
весть взрывъ замерзшаго.
- 23 —
Кислый запахъ въ помѣщеніи, гдѣ хранит- Уничтоженіе
ся динамитъ, служитъ признакомъ его разло- гося^инами-
женія, тогда этотъ динамитъ слѣдуетъ, въ бе- та.
зопасномъ мѣстѣ сжечь по частямъ, бросая па-
троны въ огонь по мѣрѣ ихъ сгоранія.
Всѣ укупорочныя средства: ящики, бумага,
пакля и тряпки должны быть сожжены.
1) Для конвоированія транспорта съ дина- Правила для
митомъ назначаютъ команду, при старшемъ, изъ динамита"
числа надежныхъ людей. 2) Имѣть красный
флагъ выставленнымъ. 3) Должна быть хорошая
смазка колесъ. 4) Запрещеніе куренія. 5) Са-
диться или класть что либо въ телѣги запре-
щается. 6) Проѣзжающимъ мимо, ѣхать шагомъ
и не курить. 7) Миновать по возможности на-
селенные пункты, кузницы и мастерскія, лежа-
щія по пути, закрывать. 8) Ѣхать шагомъ и по
мягкой дорогѣ. 9) Во время грозы не останав-
ливаться въ лѣсу или возлѣ отдѣльныхъ де-
ревьевъ, располагаясь подальше повозка отъ
повозки. 10) Ночлегъ имѣть внѣ городовъ и на-
селенныхъ пунктовъ.
Капсюль съ
гремучею
ртутью ф*5.
Свойство
гремучей
ртути.
Принадлежности для взрывовъ.
Мѣдная трубочка, толщиною въ гу-
синое перо, съ одной стороны откры-
тая, наполняется взрывчатымъ составомъ
изъ 2-хъ грам. гремуче кислой ртути, со-
ставъ этотъ получается отъ соединенія
металлической ртути со смѣсью Г2 ча-
стей азотной кислоты и 12 частей вин-
наго спирта. Составомъ наполняется 2/з
трубк., въ остающееся свободное про-
странство вкладывается или конецъ Бик-
фордова шнура, или тонкій конецъ за-
пала Дреера, капсюль получая огонь,
передаетъ его з. шашкѣ.
Въ сухомъ видѣ гремучая ртуть лег-
ко взрывается отъ тренія, удара, огня
и проч. и при томъ мгновенно и съ боль-
шой силой, сильнѣе всѣхъ другихъ взрыв-
чатыхъ составовъ, почему и требуетъ
самаго осторожнаго обращенія. Отъ вла-
ги же теряетъ эту способность.
Извлеченіе соринокъ изъ капсюля
дѣлается легкимъ встряхиваніемъ капсю-
ля или же ударомъ о руку, бородкой
пера и ни въ какомъ случаѣ чѣмъ либо
металлическимъ, ибо отъ укола иглой,
— 25 —
шпилькой и др. метал. предметами, гре-
муче-кислая ртуть взрывается.
Капсюли съ гремучей ртутью ни въ
какомъ случаѣ не должны храниться въ
одномъ помѣщеніи съ пироксилиномъ, а
ихъ слѣдуетъ хранить въ замкнутыхъ
ящикахъ, непремѣнно въ сухомъ, ота-
пливаемомъ помѣщеніи, въ тѣхъ самыхъ
ящикахъ, въ которыхъ они доставлены.
Ключъ отъ ящика или помѣщенія, въ
которомъ хранятся капсюли, долженъ
находиться у офицера. Капсюли, хране-
ніе коихъ не представляетъ никакой
опасности, если только они будутъ обе-
регаемы отъ ударовъ и паденія, могутъ
быть хранимы въ каждомъ изъ занимае-
мыхъ войсками отапливаемыхъ помѣще-
ній, съ соблюденіемъ лишь указанныхъ
мѣръ предосторожности.
Для перевозки капсюли должны быть
уложенными въ ящики и не должны
имѣть движенія отъ сотрясеній, ударовъ
и толчковъ, плотно прикасаясь между
собою *)• Для большей предосторожно-
сти отъ взрыва, ящики внутри выкла-
дываются толстымъ сукномъ и запира-
Свободное пространство между ними засыпается су-
хими отрубями.
Храненіе и
перевозка
капсюлей.
- 26 -
ются на ключъ. Ъзда по каменнымъ до-
рогамъ тихая.
подрывные Кавалерійскій подрывной патронъ со-
патроны и г 1 1 ~
принадлеж- СТОИТЪ ИЗЪ ШвСТИГраННОИ ЦИНКОВОЙ ГИЛЬ-
чости^нънимъ зы съ такой же крышкой, куда помѣ-
щаются три влажныя и одна сухая за-
пальная шашки, запальныя шашки вкла-
дываются въ цинковую гильзу поверхъ
влажныхъ шашекъ въ герметическихъ
стаканахъ (въ изолировкѣ). Въ крышкѣ
цинковаго патрона находится 3 кругл.
отверстія, по двумъ крайнимъ пропус-
каютъ концы проволоки отъ стакана з.
, шашки, а въ среднее-вставляется кап-
сюль зажигательной трубки.
запальная Запальная шашка—изъ сухого пиро-
шашка и « г
стаканъ ксилина, имѣетъ сквозное круглое отвер-
Ф. г н 4. стіе по оси своей для помѣщенія кап-
сюля, для предотвращенія отъ влаги она
всегда имѣетъ герметическую изолиров-
ку, эта изолировка состоитъ изъ цин-
коваго стакана, имѣющаго форму и раз-
мѣры самой шашки.
Запальная шашка получаетъ огонь
отъ капсюля съ гремучимъ составомъ и
мгновенно передаетъ взрывъ влажному
пироксилину. Одна запальная шашка,
27
передаетъ взрывъ ста влажнымъ, при
условіи непосредственнаго соприкасанія
ихъ между собою, для подводныхъ же
взрывовъ количество влажн. пироксили-
на уменьшается вдвое т. е. на одну за-
пальную, берется 50 влажныхъ пирок-
силиновыхъ шашекъ.
Для сообщенія огня въ капсюль слу- Бикфордовъ
житъ Бикфордовъ шнуръ, онъ состоитъ шну₽ъ‘
изъ пеньковой трубки, покрытой слоемъ
гуттаперчи, внутреннее пространство
этой трубки наполнено медленно горя-
щей мякотью изъ пороха и бертолето-
вой соли. Бикфордовъ шнуръ зажигает-
ся посредствомъ тлѣющаго пеньковаго
желтаго фитиля.
Скорость горѣнія Бикфордова шнура Скорость его
зависитъ отъ механическихъ (свертыва- р и,я’
нія, загибанія) и атмосферныхъ (сыро-
сти) причинъ. Приблизительно одинъ
аршинъ этого шнура сгораетъ въ одну
минуту. Шнуръ, передъ употребленіемъ
’ его въ дѣло, полезно испытать не утра-
тилъ ли онъ способности къ горѣнію, а
также провѣрить скорость его горѣнія.
Отсырѣвшая мякоть,—серцевина Бик- пБ₽ииКф"рд0°в₽ачи
фордова шнура, не горитъ, что проис- шнура,
ходитъ не только отъ сырости, но и
- 28 -
Правила для
его храненія.
Зажигатель*
ная трубка
ф. 5.
отъ вліянія сухого воздуха на гуттапер-
чевую изолировку шнура, которая, трес-
каясь, можетъ пропустить во внутрь къ
мякоти влагу, сгибаніе шнура подъ угломъ
можетъ разъединить,—сдѣлать перерывъ
въ мякоти, и тогда шнуръ медленнѣе
горитъ, или же совсѣмъ прекращаетъ
горѣніе.
Бикфордовъ шнуръ хранится сло-
женнымъ въ кругъ, въ отапливаемомъ
помѣщеніи, избѣгая солнечныхъ лучей,
въ ящикахъ и сумкахъ. Для предупреж-
денія шнура отъ отсырѣванія въ каж-
домъ кругѣ (по 11 аршинъ длиною) оба
его конца слѣдуетъ залѣпить воскомъ.
Если, при осмотрѣ Бикфордова шнура,
будетъ замѣченъ на наружной его по-
верхности, бѣлый налетъ (отъ выступа-
ющей наружу селитры) тогда шнуръ на-
до, осторожно развернуть, вытереть мяг-
кой суконкой, уничтожая при этомъ вы-
дѣленіе селитры.
Зажигательная трубка составляется
слѣдующ. образомъ: берется мѣдный
капсюль съ гремучимъ составомъ, сво-
бодное пустое пространство котораго,
тщательно очищается бородкой пера отъ
могущаго тамъ быть сора, въ него вкла-
- 29 —
дывается конецъ Бикфордова шнура
вплотную къ ударному составу, потомъ
осторожно обжимомъ, ближе къ краямъ
капсюля, укрѣпляется—зажимается; къ
другому концу Бикфордова шнура, отрѣ-
заннаго подъ угломъ, для большаго обна-
руженія поверхности горючей мякоти,
привязывается конецъ пеньковаго фи-
тиля. Горѣніе зажигательной трубки
продолжается 3—4 минуты, до взрыва,
что зависитъ отъ погоды и длины Бик-
фордова шнура и пеньковаго фитиля; ко-
торые примѣняются: Бикфордовъ шнуръ
длиною 2Ѵг дюйма, а пеньковаго фити-
ля дюйма два. Пеньковый фитиль, пе-
редъ привязываніемъ его къ Бикфордо-
ву шнуру, свободный его конецъ, слѣ-
дуетъ сначала обжечь, тогда онъ ско-
рѣе зажигается отъ огня.
При тихой погодѣ пеньковый фитиль
горитъ (тлѣетъ) очень медленно, такъ
7 дюймовъ фимиля сгораетъ въ полъ
часа, а 14—15 дюймовъ его горитъ около
часа. И такъ зажигательная трубка со-
стоитъ изъ трехъ частей: 1) капсюля
съ гремучимъ составомъ, 2) Бикфордова
шнура длиною вь 2х/г д. и 3) изъ ку-
ска пеньковаго желтаго фитиля длиною
въ 2 дюйма.
- 30 —
°®ЖМ8МЪ Обжимъ имѣетъ видъ металлическихъ
*' ’ щипцовъ, двѣ совершенно одинаковыя
части которыхъ, скрѣплены между со-
бою болтомъ, губы обжима имѣютъ каж-
дая по выемчатому полукругу двухъ раз-
ныхъ діаметровъ, верхнее отверстіе за-
острено и служитъ для перерѣзанія шну-
ра на части, другое же—тупое,—для за-
крѣпленія Бикфордова шнура въ капсюлѣ.
Обжимовъ полагается по два на вьюкъ
(полковн. Глаголева), котор. и возятся
уложенн. въ кожанн. сумку, находящую-
ся въ одномъ изъ боковыхъ чемодановъ
вьюка.
индукторъ. Индукторомъ называется приборъ,
для’взрыва) которымъ возбуждается электрическій
Ф. э и.ю. токъ, безъ всякихъ гальваническихъ эле-
ментовъ, а только дѣйствіемъ магнита
на катушку, вращающуюся между его
полюсами. Въ Индукторѣ электричество
скопляется на концахъ оси отъ катуш-
ки и передается по проводникамъ на
разстояніе. Индукторъ Сименса состо-
итъ изъ трехъ сильныхъ подковообраз-
ныхъ магнитовъ, которые одноименными
своими полюсами вертикально привин-
чены къ желѣзнымъ боковымъ пластин-
камъ мѣднаго основанія. Внутри этого
- 31 -
основанія, между полюсами магнитовъ,
на оси, вращается катушка, состоящая
изъ электромагнита, на которомъ намо-
тана тонкая изолированная проволока,
концы которой, соединены съ концами
оси. Обмотка катушки сдѣлана горизон-
тально относительно магнитовъ, такъ
что концы электро-магнита всегда па-
раллельны полюсамъ магнитовъ.
Индукторъ приводится въ дѣйствіе
ручкой, вращающей колесо, задѣвающее
за шестерню, насаженную на ось ка-
тушки, такимъ образомъ получаетъ вра-
щеніе и сама катушка около своей оси
между полюсами магнитовъ, и развивая
индуктивные токи, скопляетъ ихъ на
концахъ своей оси, если къ концамъ оси
прикрѣпить по проводнику мѣдной про-
волоки, и вращая ручку индуктора, сое-
динить свободные концы этихъ прово-
довъ между собою, то получится искра,
которою и пользуются для взрывовъ на
разстояніи. Кавалерійскій Индукторъ
Сименса имѣетъ видъ ящика, закрытаго
со всѣхъ сторонъ, въ которомъ сдѣлано
сбоку круглое отверстіе для надѣванія
ручки на ось колеса, которымъ приво-
дится въ дѣйствіе самъ приборъ, сзади
деревянный ящикъ Индуктора имѣетъ
Его свойство
и употребле-
ніе его для
взрывовъ.
- 32 -
Обращеніе
съ нимъ.
Запалы
Дреера
ф. 11,12 и 13.
два зажимныхъ винта, которые соеди-
няются съ магистральными проводника-
ми, идущими отъ заряда. Весь ящикъ
вкладывается въ кожаный чехолъ и имѣ-
етъ ремень для носки его черезъ плечо.
Ручка отъ Индуктора (находится) помѣ-
щается въ крышкѣ кожаннаго того же
чехла. Вѣсъ Индуктора 11 фунтовъ.
Уходъ за Индукторомъ весьма про-
стой и состоитъ лишь въ томъ, чтобы
магниты его не покрывались ржавчиной,
и въ устраненіи сообщенія между его
винтами по чехлу; также слѣдуетъ бе-
речь его отъ сырости, дождя и тумана;
безъ всякой надобности не слѣдуетъ
отвинчивать крышку ящика, въ которомъ
помѣщается Индукторъ.
Запалъ Дреера есть приборъ посред-
ствомъ котораго сообщается огонь за-
ряду при помощи искры отъ Индуктора;
онъ состоитъ изъ деревянной колодоч-
ки длиною въ одинъ дюймъ цилиндри-
ческой формы двухъ діаметровъ,х) тол-
щина одного цилиндра % дюйма, а
меньшаго 7/ів дюйма, внутри цилиндри-
ческой колодочки запала помѣщается
взрывчатый составъ изъ смѣси 45% бер-
1) Есть еще въ видѣ грибка на толстой ножкѣ.
— 33 —
толетовой соли, 45% сѣрнистой сюрь-
мы и 5—10% графитнаго порошка, въ
каждый изъ цилиндровъ прибора завин-
чено по винту (по оси), которые свои-
ми концами не касаются другъ друга, а
имѣютъ между собою, вышеназванную
взрывчатую смѣсь; изъ подъ головокъ
винтовъ идутъ проводники изъ тонкой
проволоки, служащіе для соединенія
(включенія) запала въ цѣпь съ маги-
стральными проводами, идущими отъ
Индуктора. Если запалъ Дреера вклю-
чить въ цѣпь съ помощью одного како-
го нибудь элемента (Даніеля) и бусоли,
то стрѣлка послѣдней должна дать от-
клоненіе отъ 2—5°. Большее или мень-
шее отклоненіе стрѣлки бусоли, зави-
ситъ отъ плотности взрывч. состава въ
запалѣ и количества графита, его мож-
но измѣнять и регулировать, отвинчивая
или ввинчивая винты т. е., сближая кон-
цы ихъ, или удаляя. Всегда передъ упо-
требленіемъ запаловъ въ дѣло ихъ слѣ-
дуетъ испытать въ гальв. цѣпи и по-
ставить-урегулировать на желаемый гра-
дусъ гальваническаго сопротивленія.
Запалы Дреера хранятся при такихъ храненіе и
же условіяхъ, какъ и зажигательныя еѵ^иии*
трубки; для предупрежденія отъ сыро-
сти они одѣты въ гуттаперчевыя трубоч-
ки разныхъ діаметровъ, причемъ концы
проводовъ обращены въ сторону толста-
го цилиндра колодочки, (ф. 13).
примѣненіе Сначала съ тоныпаго конца запала
взрывовъ, снимаютъ гуттаперчевую трубочку, и
пригнувъ проводнички проволоки (иду-*
щіе отъ винта) къ поверхности цилиндра, •
конецъ тонкаго цилиндра вставляютъ
осторожно въ свободное пространство
мѣднаго капсюля съ гремучимъ соста-
вомъ,*) (который примѣняется для взрыва
запальной шашки), потомъ наружные
проводники отъ запала соединяютъ съ
концами проводовъ, идущихъ отъ Ин-
дуктора (отъ его винтовъ), включивъ
такимъ способомъ запалы стоитъ только
повернуть рукоятку Индуктора, чтобы
произвесть взрывъ заряда.
Индукторъ и запалъ Дреера, примѣ-
няется въ такихъ случаяхъ, когда жела-
ютъ произвесть взрывъ въ извѣстный
опредѣленный желаемый моментъ и на
нѣкоторомъ разстояніи, которое зави-
ситъ отъ длины проводниковъ.
проводники, Мѣдная проволока разной толщины,
обращеніе иногда и нѣсколько вмѣстѣ взятыхъ та-
съ ними, кихъ проволокъ, служатъ лучшимъ про-
♦) См. ф. 12.
— 35 —
водникомъ электричества или гальвани-
ческаго тока; для того же, чтобы элек-
тричество, проходя по проволокѣ, не
уходило къ предметамъ, касающимся не-
посредственно самой проволоки,ее изо-
лируютъ во всю ея длину, веществами
не пропускающими электричества, и та-
кіе проводники примѣняются для пере-
дачи электрической искры заряду, нахо-
дящемуся на значительномъ разстояніи.
При храненіи, короткіе проводники
складываются въ кругъ, а длинные на-
матываются на катушки, приспособлен-
ныя въ повозкахъ, для болѣе удобной
ихъ перевозки и скорѣйшей прокладки
линіи.
Проводники дѣлаются изъ одной или
же 3, 5, 7 и болѣе жилъ, т. е. прово-
локъ, скрученныхъ вмѣстѣ, чтобы въ слу-
чаѣ излома одной проволоки, остальныя
проводили-бы гальваническій токъ. Пе-
редъ приготовленіемъ проводниковъ,
предназначенную для этого проволоку,
обжигаютъ, чтобы придать ей большую
гибкость, для предотвращенія отъ изло-
ма; потомъ выравниваютъ всѣ изгибы, и
обвиваютъ пеньковой пряжей или одной
пенькой, которую сверху просмалива-
- 36 -
Уходъ и
смазка.
Испытаніе
цѣлости жи-
лы въ про-
водникахъ,
ф. 14.
ютъ газовой смолой, смѣшанной съ ка-
менноугольной, затѣмъ поверхъ слоя
смолы обвиваютъ резиновой лентой, края
которой съ внутренней стороны смазы-
ваютъ резиной растворенной въ скипи-
дарѣ, и наконецъ, вторично на машинѣ
оплетаютъ пенькой и осмаливаютъ га-
зовой смолой.
Проводники изготовляются 36 раз-
личныхъ діаметр. мѣдной проволоки.
Проводники хранятся въ помѣще-
ніяхъ со средней,всегда ровной темпе-
ратурой; въ полѣ ихъ хранятъ въ ямахъ,
вырытыхъ глубиною въ одну сажень;
досчатая настилка ямъ прикрывается
сперва соломой, а поверхъ землей. При
высыханіи изолировки проводниковъ, не-
обходимо ихъ смазывать свѣжимъ са-
ломъ или чистымъ березовымъ дегтемъ.
Передъ примѣненіемъ проводника къ
дѣлу, его испытываютъ: не образовалось
ли въ какой либо его части разрыва
или излома проволоки, для этого берет-
ся катушка, съ намотаннымъ на нее про-
водникомъ, одинъ конецъ котораго сое-
диняется съ бусолью (мультипликато-
ромъ), а другой конецъ того же прово-
да съ положительнымъ (+) полюсомъ
- 37 -
одного элемента Даніеля, потомъ, какъ
къ бусоли, точно также и къ отрица-
тельному (—) полюсу элемента Д, при-
ращивается по короткому мѣдному про-
воднику и соединяютъ ихъ вмѣстѣ до
прикосновенія, и при этомъ наблюда-
ютъ, если стрѣлка бусоли отклонится,
то жила провода цѣла и токъ по ней
проходитъ.
Если же, при такомъ способѣ ИСПЫ- Нахожденіе
танія цѣлости ЖИЛЫ, окажется, ЧТО стрѣл- ма жилы,
ка бусоли не отклоняется и слѣдова- 15-
тельно, токъ по ней не проходитъ, то
значитъ такой проводъ не исправенъ,
тогда нужно найти мѣсто порчи его, для
чего: оконечности, испытуемаго провод-
ника а и б, приращиваютъ къ бусоли в,
затѣмъ берутъ одинъ элементъ Даніеля,
къ полюсамъ котораго приращиваютъ
на проводахъ два тонкія шильца и от-
ступая отъ бусоли на нѣкоторое разсто-
яніе въ длину проводниковъ въ точкахъ
г и д, прокалываютъ изолировку, такъ,
чтобы шильца касались голой проволо-
ки, если стрѣлка бусоли отклонится, то
значитъ, что проводникъ, лежащій въ
сторону къ бусоли исправенъ. Затѣмъ
отступаютъ дальше и дѣлаютъ тоже са-
мое въ точкахъ а и б, если стрѣлка бу-
- 38 —
соли снова отклонится, то и эта часть
проводника на протяженіи къ бусоли
цѣла; если же отклоненія стрѣлки нѣтъ,
то значитъ, что проводникъ, гдѣ нибудь
между а и г, б и д—изломанъ, для того,
чтобы узнать, которая часть провод.
изломана, одно изъ шильцевъ, напр. а,
вынимаютъ и вкладываютъ въ точку г;
положимъ, что стрѣлка не отклонится,
тогда это покажетъ, что неисправность
есть въ части а г, эту часть, мѣсто из-
лома, вырѣзываютъ и дѣлаютъ соедине-
ніе проводовъ, предварительно обнаживъ
изолировки, или вращиваютъ кусокъ но-
ваго, испытаннаго проводника. На чер-
тежѣ стрѣлкой показано направленіе
гальваническаго тока.
испытаніе Ящикъ (я) наполняютъ слабооки-
въ провод- сленнои водой и въ него опускаютъ цин-
ковый листъ (й)> соединенный съ отриц.
полюсомъ батареи (б) (5—8 элем. Д),
другой полюсъ батареи (+) соединяютъ
съ чувствительнымъ мультипликаторомъ
(бусоль) (М), къ другому винту мульти-
пликатора, приращивается конецъ испы-
туемаго проводника (п), второй конецъ
провода (р) постепенно протаскиваютъ
сквозь ящикъ съ водою, наблюдая, что-
бы каждая часть провода погружалась
-ВЭ-
въ воду, если изолировка исправна, то
стрѣлка бусоли не отклонится, если же
въ какомъ либо мѣстѣ провода будетъ м“асхт®ж^®
поврежденіе изолировки, то въ то вре-изолировки."
мя, когда эта часть будетъ проходить
черезъ воду, стрѣлка отклонится, тогда
проводъ, находящійся въ водѣ, вынима-
ютъ и отыскавъ поврежденіе, исправ-
ляютъ и снова также пробуютъ.
При описанномъ испытаніи изолиров-
ки, стрѣлка бусоли (оч. чувствительной)
можетъ отклониться не болѣе, какъ на
5° отъ побочнаго сообщенія, при силь-
ной батареѣ, въ этомъ случаѣ, изоли-
ровка проводниковъ считается удовле-
творительной.
При указанномъ испытаніи цѣлости
изолировки пров., мультипликаторъ (бу-
соль) долженъ быть чувствительнымъ
настолько, чтобы отъ одного гальвани-
ческаго элемента Даніеля, стрѣлка откло-
нялась на 60—80°.
Для одновременнаго воспламененія ^тт₽®ййств®
нѣсколькихъ зарядовъ *) (группою), сѣть взрывовъ,
проводовъ можно располагать тремя и18^19,
способами: въ переплетъ, въ параллель
и въ цѣпь. При расположеніи сѣти про-
водниковъ въ переплетъ ф. 17 посту-
♦) Посредствомъ Индуктора.
— 40 -
паютъ такъ: отъ каждаго заряда берутъ
по одному концу провода и сращиваютъ
ихъ вмѣстѣ всѣ, тоже самое дѣлаютъ и
съ остальными другими концами прово-
довъ отъ тѣхъ же зарядовъ. (Каждый
зарядъ имѣетъ по два проводника). По-
томъ эти два пучка концевыхъ прово-
довъ, сращиваютъ съ главными маги-
стральными двумя проводами. Неудоб-
ство этого соединенія: большіе узлы и
много, пересѣкающихся проводовъ. Па-
раллельное соединеніе ф. 18, 19. Вдоль
линіи зарядовъ, съ внутренней или на-
ружной ихъ стороны, располагаютъ два
проводника, и къ каждому изъ нихъ,
приращиваютъ по одному концевому про-
воду отъ каждаго заряда. Это самый
выгодный способъ расположенія сѣти
проводниковъ для взрыва нѣсколькихъ
зарядовъ одновременно. При такомъ рас-
положеніи сѣти, чтобы проводники не
подвергались порчѣ во время взрыва,
ихъ располагаютъ внѣ сферы разруши-
тельнаго дѣйствія взрывовъ, а попереч-
ные, привязываютъ къ колышкамъ, вби-
тымъ въ землю, чтобы ихъ взрывомъ да-
леко не портило и не отбрасывало.
- 41 -
Въ цѣпь: всѣ заряды ф. 20, какъ-бы
нанизываются на проводникъ и оба край-
ніе проводи, отъ фланговыхъ зарядовъ
соединяются съ магистральными.
Этотъ способъ расположенія сѣти
провод. неудобенъ, между зарядами мо-
жетъ случиться незамѣтное разъедине-
ніе (случайное) и взрыва не послѣдуетъ;
примѣняется только при неболып. чи-
слѣ зарядовъ *).
Сросткомъ называется мѣсто соеди-
ненія двухъ или нѣсколькихъ проводовъ
между собою. При устройствѣ сѣтей для
взрывовъ нѣсколькихъ зарядовъ, отрост-
ки отходятъ отъ магистральныхъ про-
водниковъ, къ зарядамъ, подъ прямымъ
или острымъ углами. При производствѣ
всѣхъ сростковъ, сначала, въ мѣстахъ
ихъ соединенія, обнажаютъ жилу (отъ
изолировки), обнаженныя мѣста прово-
локи тщательно очищаютъ ножемъ и по-
томъ соединяютъ ихъ между собою,
скручивая. Когда сростокъ готовъ, про-
волоку въ этихъ мѣстахъ снова покры-
ваютъ изолировкой, обматывая ее сна-
чала пенькой, а потомъ сверху полосо-
Сростки.
*) ф. 21 представляетъ рѣшеніе задачи: произвесть три
взрыва послѣдовательно одинъ за другимъ—разновременно.
- 42 —
вой резиной, внутренняя сторона кото-
рой, покрыта гуттап. растворомъ.
Исправленіе Въ ПрОВОДНИКЯХЪ МОГУТЪ быть СЛѢ-
въ провод- дующія поврежденія: разрывъ ЖИЛЫ (про-
никахъ. волоки) или же порча изолировки. На-
хожденіе мѣста порчи того или другого
описано на. страницахъ 38 и 39, исправ-
леніе же поврежденій заключается въ
томъ чтобы, не теряя много времени,
возстановить въ проводи, способность
къ проведенію гальваническаго тока безъ
потери (утека) При изломѣ жилы, изо-
лировку проводника разрѣзываютъ въ
мѣстѣ излома, края разрѣза очищаютъ
ножомъ (или напилкомъ), и очищенные
концы сращиваютъ, обвивая (концы)
одинъ вокругъ другого. Испорченный
проводникъ при изломѣ, если есть воз-
можность и время, то иногда спаиваютъ
смѣсью олова и свинца, затѣмъ очищаютъ
наждакомъ и производятъ изолировку.
При поврежденіяхъ изолировки, на
мѣстѣ порченной ея части, дѣлаютъ но-
вую обмотку ленточной резиной и пень-
кой, обвиваютъ жилу изолировкой въ
спиральномъ направленіи.
Уходъисмаз- ()м, страницу 36.
на ихъ. 1
- 43 -
Взрывы, разрушенія и порча сооруженій.
ВОДОЮ.
Изолировка
запальной
шашки и
капсюля.
Укрѣпленіе
зарядовъ,
ф. 22,23,24,
Разница при производствѣ взрывовъ Производство
на сушѣ и подъ водою, заключается въСушѢ иподъ
томъ, что въ послѣднемъ случаѣ, запаль-
ная шашка, тщательно изолируется отъ
дѣйствія влаги, помѣщаясь въ гутта-
перчевомъ мѣшечкѣ, плотно завязаномъ
крѣпкой бичевкой, изъ котораго наверхъ
выпускаютъ или конецъ Бикфордова
шнура отъ зажигат. трубки, или же про-
водники отъ запала Дреера, если взрывъ
производится посредствомъ электриче-
ства. Пироксилиновые заряды состав-
ляются изъ нѣсколькихъ влажныхъ и
одной запальной шашки и привязывают-
ся къ взрываемымъ предметамъ, по воз-
можности, прикасаясь къ нимъ большею ®*»збизв.
своею площадью и плотнѣе. Для под-
водныхъ взрывовъ ф. 22 заряды привя-
зываются или прямо къ сваямъ, ниже
уровня воды 1—2 фута, или же весь
зарядъ сначала (привязываютъ) къ длин-
ному шесту, который опускаютъ въ воду
и привязываютъ къ взрываемому пред-
мету, со стороны теченія воды, чтобы
напоръ ея дѣйствовалъ на разрушаемый
предметъ, какъ забивка.
Правила употреб. зап. шаш., см. ст. 8.
- 44 —
Взрываніе одновременно нѣсколькихъ
зарядовъ. См. стр. 9 Детонація и стр.
39. Устройство сѣтей для взрывовъ.
соввщвиіе Огонь заряду передается при помо-
довымъ шну-щи Бикфордова шнура въ капсюль съ
ромъ и по- гремучимъ составомъ, и сообщивъ его
средствомъ г ѵ 7
электричества ЗаііаЛЬНОИ ШаШКЪ, ПРОИЗВОДИТЬ ВЗрЫВЪ
Ф. 7, и и 12. всего влажнаго пироксилина, и это про-
исходитъ мгновенно. Бикфордовъ шнуръ
зажигается отъ пеньковаго фитиля. Если
же производится взрывъ при помощи
электричества (Индукторомъ), тогда въ
запальную ш. вкладывается не зажига-
тельная трубка, а капсюль со вложен-
нымъ (вставляется) въ него запаломъ
Дреера,*) проводники, отъ котораго, сра-
щиваютъ съ магистральными, идущими
отъ винтовъ Индуктора, когда зарядъ
приспособленъ и привязанъ къ разру-
шаемому предмету и всѣ проводы сое-
динены между собою, дѣлаютъ поворотъ
ручки Индуктора и этимъ производится
взрывъ заряда, на желаемомъ отъ него
разстояніи и въ извѣстный моментъ.
правила со- Сначала опредѣляется величина пи-
при^роиз- роксилиноваго заряда, необходимая для
водстві успѣшнаго разрушенія требуемаго пред-
мры“' мета, потомъ этотъ зарядъ составляется,
т. е. пироксилиновыя патроны связы-
*) См. ф. 12, гдѣ доказано соединеніе капсюля съ зап. Дреера.
- 45 —
ваютъ вмѣстѣ въ длину или толщину, и,
наконецъ, самый зарядъ, приложивъ его
плотнѣе къ разрушаемому предмету, при-
вязывается бичевкой. Каждый зарядъ
привязывается уже въ готовомъ видѣ,
имѣя влаждый пироксилинъ съ запаль-
ной шашкой, въ которую вложена зажи-
гательная трубка; приготовивъ такимъ
образомъ зарядъ и приспособивъ его къ
какому нибудь предмету, зажигаютъ
спичкой пеньковый фитиль отъ зажига-
тельной трубки и отходятъ въ сторону
по направленію отъ свободной наруж-
ной поверхности пироксилиноваго заря-
да шаговъ на 100—150, разстояніе это
зависитъ отъ плотности, взрываемаго
предмета, (куски дерева летятъ не да-
лѣе 60—75 шаговъ, а куски взорванна-
го рельса (однимъ патрономъ) находили
на 600—800 шаговъ отъ мѣста взрыва)
и отъ величины заряда. Если же фитиль
сгорѣлъ, а взрыва не произошло, то
приближаться къ заряду не слѣдуетъ
раньше 6 минутъ. Часто случается, въ
особенности въ сырую погоду, что пень-
ковый фитиль не можетъ передать огня
Бикфордову шнуру, тогда слѣдуетъ пе-
ремѣнить его или воспользоваться го-
товой новой зажигательной трубкой.
- 46 -
общія пра- Передъ началомъ разрушенія желѣ-
рушенія же-знодорожнаго пути, надо захватить бу-
лѣзнодорож- дочниковъ (дорожныхъ сторожей на уча-
наго пути. сткѣ разрушаемаго пути) и прервать
телеграфное сообщеніе, затѣмъ, окру-
живъ себя сторожевыми разъѣздами, на-
чать порчу или разрушеніе пути, при-
чемъ не расходовать по произволу пиро-
ксилинъ, а примѣнять его для разруше-
нія желѣзныхъ частей^ гдѣ невозможно
этого сдѣлать имѣющимся инструментомъ.
Приступая къ инструментальной пор-
чѣ ж. д. пути, предварительно слѣдуетъ
привязать нѣсколько пироксилиновыхъ
патроновъ на разрушаемомъ участкѣ же-
лѣзной дороги, чтобы при неожидан-
номъ появленіи противника, произвесть
порчу полотна взрывомъ; разобравъ ин-
струменты, нижніе чины не должны ску-
чиваться на одномъ мѣстѣ, а присту-
пить немедленно къ работѣ, быстро ра-
зойдясь группами по 2 человѣка.
Гдѣ слѣдуетъ Желѣзнодорожный Путь Слѣдуетъ ПОр-
и°ч™оЬнадоЬтить: на поворотахъ или закругленіяхъ,
разрушать на БОЛЬШИХЪ наСЫПЯХЪ, ВОЗЛѢ рѣкъ, ОЗврЪ,
болотъ и овраговъ, словомъ во всѣхъ
тѣхъ мѣстахъ, гдѣ удобнѣе скрыть себя,
а также и матеріалъ, затапливая или
зарывая его въ землю.
На станціяхъ разрушаются: водоем-
- 47 -
ныя и водоподъемныя зданія съ прово-
дами воды, колодцы, гидравлическія кра-
ны, паровозы, стрѣлки, крестовины, по-
воротные круги и запасныя рельсы. Ин-
струменты, могущія служить для исправ-
ленія дороги, слѣдуетъ уничтожить, за-
топивъ его или зарывъ въ землю.
Въ кавалерійскомъ полку есть слѣ-
дующіе инструменты для порчи желѣзно-
п
я
п
п
я
я
дорожнаго пути:
Лапчатыхъ ломовъ 14, въ ноли, двуколкѣ 2, въ эск. вьюкѣ по 2.
Костыльныхъ молот. 14,
Зубилъ съ череньями 14,
Отверточн. ключей 8,
Лопатъ саперн. обр. 3,
Ломовъ обыкновенн. 2,
2.
2.
1*
2,
2,
2,
3,
. 2,
Для успѣха разрушенія пути необ-
Средства,
имѣющіяся
въ кавалеріи
для инстру-
мент. порчи
пути.
п
Г)
Порча пути
инструмен-
томъ: раз-
ходимо соблюдать порядокъ и послѣдо-
вательность въ работѣ, для этого на- б0₽на сты’
личное число людей раздѣляется на Локъ'’кресто-
отдѣленія, не менѣе двухъ человѣкъ въвинъ и п0В0‘
7 ротныхъ
КаЖДОМЪ. платформъ.
Разборка стыковъ рельсовъ состо-*-25^2®’27’
итъ въ томъ, что снимаютъ накладки, ' "
вынувъ скрѣпляющіе ихъ болты; сперва
отвинтивъ, или срубивъ ихъ гайки. Для
подобнаго разрушенія необходимы слѣ-
дующіе инструменты: отверточные клю-
чи, зубила и костыльные молоты; клю-
чами свинчиваются гайки съ болтовъ
ф. 25; зубило примѣняется, когда туго
завинченная гайка не поддается уси-
- 48 -
ліямъ ключа, тогда ударами молота по
зубилу, поставленному остріемъ на гай-
ку подъ угломъ стараются сдвинуть ее
съ мѣста (ф. 26) или же разсѣкаютъ
гайку пополамъ при помощи того же
молота и зубила (ф, 26 пунктиръ). Ин-
струментальная порча стрѣлокъ произ-
водится такъ: сначала отвинчиваютъ гай-
ки отъ болтовъ, соединяющихъ непод-
вижные рельсы съ подвижными и тяжъ
съ перомъ и вынимаютъ перья, которыя
увозятъ или зарываютъ. Крестовины от-
дѣляются отъ шпалъ, отвинчивая гайки
болтовъ, соединяющія ихъ со шпалами
и уничтожаются; ихъ топятъ или зары-
ваютъ въ землю. Инструменты необхо-
димы слѣдующіе: ключи, ломы и молоты.
Крестовины бываютъ цѣльныя—ли-
тыя и составныя.
Поворотные круги разрушаются ин-
струментомъ рѣдко (при неимѣніи пи-
роксилина), большею же частію пор-
тятся подрывными пироксилиновыми па-
тронами; при инструментальной ’ порчѣ
стараются вынуть штырь (вертик. ось)
и оси по бокамъ съ меленк. чугунн. ко-
лесами, а также снимаютъ рельсы на
кругѣ, по которымъ ходятъ колеса. Здѣсь
необходимъ весь, имѣющійся во вьюкѣ
инструментъ.
— 49 -
Скрытіе рельсовъ состоитъ въ томъ, С|ч>ытів и пв,-
что на полотно ж. дороги пабрасыва- релЬсовъ.
ютъ на протяженіи 5—10 саж., съ про-
межутками, разные тяжелые предметы:
камни, бревна и другой подручный ма-
терьялъ, что дѣлается въ мѣстахъ за-
крытыхъ, въ выемкахъ, тоннеляхъ и др.
удобныхъ мѣстахъ. Иногда порчу пути
производятъ, переворачивая на бокъ
рельсы, предварительно, отдѣливъ ихъ
отъ шпалъ, соблюдая при этомъ нор-
мальную ширину пути, чтобы подобная
порча его не бросалась бы сразу въ
глаза; рельсы лучше переворачивать
въ шахматномъ порядкѣ.
Для ТОГО, чтобы на нѣкоторое время Устройство
прюстановить движеніе поѣздовъ ПО Ж. валовъ, бар‘
д. пути, устраиваютъ на немъ завалы и Рикалъ и паА-
баррикады; завалы и баррикады дѣла- реНіе пути,
ются въ выемкахъ и тоннеляхъ, мате-
ріаломъ служатъ: камни, земля, шпалы и
различныя бревна въ большомъ количе-
ствѣ; передъ подобной порчей пути, сна-
чала снимаютъ рельсы и уничтожаютъ
ихъ, а затѣмъ производятъ и самое за-
гражденіе его.
Подкопы относятся къ невидимой
порчѣ ж. д. пути, они устраиваются такъ:
4
— 50 -
подъ полотномъ ж. дороги вырываются
ямы длиною 1—3 саж. и глубиною въ 1
арш., которыя тщательно скрываются
снаружи какимъ либо подручнымъ ма-
терьяломъ: старыми шпалами, древесны-
ми вѣтвями, сверху прикрытыми землею.
Уширеніе пути устраивается, вынимая
съ наружной стороны рельсовъ изъ шпалъ
костыли на разстояніи 5—10 саж.
Распредѣле- Распредѣленіе нижнихъ чиховъ одного кавалерійскаго солка ніе рабочихъ и эскадрона для производства инструхентальной порчи ж. д- и порядокъ, пути и телеграфной линіи.
ѵѵѵлшдаспімп при этихъ работахъ. Распредѣленіе нижнихъ чиновъ. Число отъ Инструменты.
эскадр. полка.
1-е отдѣленіе очищаетъ шпалы отъ песка и гра- вія (мелкаго камня). 8 24 Лопаты, топоры и кирки.
2-е отдѣленіе отвинчи- ваетъ ганки и снимаетъ накладки. 6 ' 18 Отверточные клю- чи, зубила и ко- стыльные молоты.
3-е отдѣленіе выдерги- ваетъ костыли. 4 12 Лопчатые ломы.
4-е отдѣленіе снимаетъ рельсы со шпалъ и уни- чтожаетъ ихъ. 16 отъ 24 до 32 Безъ инстру- мента.
5-е отдѣленіе вынимаетъ и сжигаетъ шпалы. 16 отъ 24 до 32 Кирки и лопаты.
6-е отдѣленіе разру- шаетъ телеграфъ. отъ числа топоровъ въ командѣ Топоры.
- 51 —
Разрушеніе желѣзнодорожнаго пути подрыв-
ными пироксилиноіыми патронами.
Приступая къ разрушенію желѣзно-
дорожнаго пути пироксилиномъ, надо
руководствоваться общими правилами,
указанными на сей случай, см. стр. 46,
послѣ чего команда, подойдя къ избран-
ному для разрушенія, участку пути, оста-
навливается шагахъ въ 200—300, спѣ-
шивается и запасается пироксилиновы-
ми патронами и зажигательными труб-
ками со спичечницами, раздѣляется на
отдѣленія по три человѣка каждое и
расходится по разнымъ направленіямъ
къ полотну ж. дороги, имѣя между со-
бою промежутки шаговъ 150—200.
Въ каждомъ отдѣленіи изъ трехъ че-
ловѣкъ, одинъ назначается за старшаго,
остальные два называются № 1 и № 2,
приблизясь къ разрушаемому мѣсту,
старшій и № 1 слѣзаютъ съ лошадей и
передаютъ ихъ № 2-му, который отво-
дитъ ихъ шаговъ на 200—400 отъ раз-
рушаемаго предмета, тогда старшій при
помощи № 1-го въ готовый пироксили-
новый патронъ вставляетъ зажигатель-
ную трубку и укрѣпляетъ ее тамъ при
— 52 —
Разрушеніе
стыковъ
рельсъ,
ф. 23, 28.
Стрѣлокъ,
ф. 29.
помощи кончиковъ проволоки, припа-
яныхъ къ крышкѣ цинковой оболочки
отъ стакана, потомъ этотъ самый па-
тронъ привязываетъ къ разрушаемому
предмету крѣпкой бичевкой поплотнѣе
и спичкой зажигаетъ пеньковый фи-
тиль отъ зажигат. трубки, убѣдившись
что онъ горитъ, отходятъ отъ него
шаговъ на 100—150. Въ каждомъ отдѣ-
леніи пеньковый фитиль зажигается по
командѣ старшаго одновременно, чтобы
взрывы послѣдовали въ одинъ моментъ.
Для разрушенія стыковъ рельсъ не-
обходимы два пироксилинов. патрона,
которые привязываются параллельно на-
кладкѣ у шейки рельса между подошвой
и головкой ея (ф. 23). Взрывомъ отры-
ваетъ концы рельсовъ длиною фута по
Р/2 отъ каждаго рельса, причемъ въ
сторону взрыва осколки летятъ очень
далеко, былъ примѣръ, что куски рель-
совъ вѣсомъ въ 3—4 фунта летѣли на
800—900 шаговъ.
Стрѣлка разрушается 4 пироксилин.
патронами, при чемъ располагаютъ па-
троны по два у пятки каждаго пера по-
движныхъ рельсовъ стрѣлки—между тя-
жами въ одну сторону. (Въ мѣстахъ
3 и п.) (ф. 29).
— 58 —
Для разрушенія крестовины требует- к₽®ст°зоиъ-
ся 4 патрона, которые располагаютъ у *'
исходящихъ острыхъ угловъ по средней
линіи рельсовъ (на рис.=3 п.) (ф. 30).
При разрушеніи поворотныхъ плат-Пов°р®тныхъ
формъ (круговъ), патроны привязываютъ платф0₽мѵ
у штыря (шкворень) или же у катковъ,
для чего необходимо 6—9 патроновъ. •
ДЛЯ Поврежденій ГИДраВЛИЧеСКИХЪ Гидравличес-
крановъ, водопроводныхъ трубъ и насо- КИХ^[|,,^ОВ1-
совъ, достаточно по одному патрону,
привязанному вдоль трубы (ф. 31).
Порча деревяннаго колодца произ- колодцевъ,
водится слѣдующимъ способомъ: къ длин-
ному деревянному шесту (къ концу) при-
вязываютъ 10—15 пир. патроновъ, по-
томъ зарядъ опускаютъ до поверхности
воды, чтобы онъ касался деревянной или
каменной г) его стѣнки (сруба) и про-
изводятъ взрывъ, послѣ котораго яму
забрасываютъ землей, закрываютъ свер-
ху досками и снова дѣлаютъ земляную
насыпку.
Водоемныя зданія—суть башни (рас- водоемныхъ
полагаются недалеко отъ станцій) вну- здані'
три которыхъ находятся резервуары съ
2) Для разрушенія каменныхъ колодцевъ требуется до
одного пуда пироксилина.
— 54 —
водою (бакъ), куда поступаетъ вода по
трубамъ отъ водоподъемнаго зданія.
Бакъ разрушается 4-мя пир. патрона-
ми, привязанными ко дну его, предва-
рительно изъ бака слѣдуетъ выпустить
воду, находящіяся же тамъ трубы раз-
рушаются однимъ патрономъ каждая.
* Если есть достаточно пироксилина и
позволяетъ время, то и самое зданіе
уничтожается взрывомъ, зарядъ тогда
разсчитывается такъ, что на кажд. кубич.
сажень, внутренняго пространства ниж-
няго этажа, отъ 2—6 пирокс. патроновъ,
самый зарядъ помѣщаютъ на полу зда-
нія (внизу) и производятъ взрывъ, пре-
дварительно забивъ окна и двери мѣш-
ками съ землею, чтобы изъ зданія не
было свободнаго выхода газамъ при
взрывѣ пироксилина.
инхГаданій Въ в°Д°подъемномъ зданіи (откуда
' вода напирается силою пара въ водо-
емное зданіе) пироксилиномъ разрушает-
ся паровой котелъ, насосъ и трубы.
Для разрушенія пароваго котла къ стѣн-
камъ его привязываютъ 4 патрона, къ
поршню у пароваго цилиндра 1 патронъ
и къ самому цилиндру 2 пирокс. патро-
на. Самое же зданіе разрушается точно
также, какъ и водоемное.
— 55 —
Инструментальная порча подвижнаго Порча "°а-
г виннаго со-
состава заключается ВЪ ТОМЪ, ЧТО у па- става: паро-
ровоза снимаютъ предохранительный воза> твна«-
г г г ра и ваго-
клапанъ; стержни парового поршня; ша- новъ инстру-
туны И инжекторъ (приборъ, служащій центомъ и
для питанія котла водой); снимаютъ ма-
нометръ (приборъ показывающій давле-
ніе пара, онъ придѣланъ спереди котла,
имѣетъ видъ бусоли со стрѣлкой); во-
домѣрное стекло и пробные краны (въ
тендерѣ).
Въ вагонахъ свинчив. гайки съ обой-
мицъ отъ смазочныхъ коробокъ; маслен-
ки засариваютъ пескомъ; снимаютъ со-
единительныя цѣпи и выбиваютъ болты
отъ рессоръ.
Порча подрывными патронами под- подрывными
вижнаго состава желѣзнодорожнаго пу- •
ти состоитъ въ томъ, что въ паровозѣ
дѣлаютъ слѣдующія поврежденія: тремя
подрывн. патронами разрушаютъ паро-
вой котелъ, колпакъ, топочное отвер-
стіе и паровые цилиндри; двумя патро-
нами уничтожаютъ поршневые стержни
и шатуны, и одною запальною шашкой—
дымопроводныя трубы, инжекторъ, па-
роводныя трубы и трубы отъ инжекто-
ра. Въ тендерѣ разрушаютъ двумя па-
- 56 —
тронами резервуаръ; тремя шашками
прицѣпный крюкъ и масленку; одною
запальн. шашкой подрываютъ клапаны
и всасывающую трубу.
Вагоны портятъ пироксилиномъ, при-
вязывая шесть патроновъ къ оси его;
по одному патрону къ рессорѣ и къ
нижней основной рамѣ, а тремя шашка-
ми—прицѣпные крюки.
міры охра- Эти мѣры указаны на стр. 46 и 51,
ненія и пре- у у г 7
досторожно- кромѣ того на желѣзнодорожныхъ стан-
СизводствѢ° І^ЯХЪ захватываютъ начальника стан-
порчи пути ціи, телеграфистовъ, машинистовъ, ма-
и сооруженій, стеровыхъ и всѣ депеши, послѣ чего
исправляется телеграфная линія, а путь
и подвижной составъ разрушается.
Самый простой способъ разрушенія
деревянныхъ мостовъ состоитъ въ томъ,
что ихъ сжигаютъ, для чего: сначала
устои моста обматываютъ соломенными
канатами и сухимъ хворостомъ до са-
мой поверхности воды, затѣмъ, очистивъ
настилку моста, отъ могущаго тамъ быть
слоя земли и мелкаго камня, разводятъ на
немъ костры изъ подручнаго горючаго
матеріала, причемъ для болѣе быстраго
распространенія огня, употребляются
смола и керосинъ.
Разрушеніе
мостовъ
сжиганіемъ.
— 57 -
При разрушеніи подрывными патро- п»дрываніе
нами переводинъ деревянныхъ мостовъ,
нужно руководствоваться слѣдующимъ Лѣзиыхъ
правиломъ: длина заряда должна рав- ф"з4,ез5Гзб
няться ширинѣ наибольшей грани брев-
на ф. 36 и всегда зарядъ располагать
тамъ же на широкой грани ф. 35; при
разрушеніи свай (круглыхъ), подрывные
патроны привязываютъ вдоль бревна,
длина заряда должна быть равна діаме-
тру его (ф. 31).
Желѣзные пролеты мостовъ разру-
шаются подрывными патронами, привя-
занными къ фермѣ моста по линіи боко-
вого сѣченія ф. 43, 44 и 45 ближе къ
устоямъ; расположеніе зарядовъ нужно
дѣлать такъ, чтобы взрывъ ихъ оказалъ
бы наиболѣе полезное разрушительное
дѣйствіе.
Опредѣленіе величины заряда дѣлает-
ся согласно приложенной таблицѣ стр. 61.
При разрушеніи желѣзныхъ мостовъ *-43>44и45-
подрываютъ мостовые устои; заряды
располагаютъ согласно вышесказан., бли-
же къ устоямъ, съ такимъ расчетомъ,
чтобы взрывомъ можно было вполнѣ раз-
рушить соединеніе' между частями со-
оруженія, при чемъ, расположеніе заря-
- 58 -
Разрушеніе
каменныхъ
мостовъ.
Разрушеніе
устоевъ.
довъ дѣлается такимъ способомъ, чтобы
противъ болѣе толстыхъ частей соору-
женій и заряды приходились сильнѣе и
обратно. При разрушеніи мостовыхъ же-
лѣзныхъ фермъ зарядъ располагаютъ
такъ, чтобы шашки, касаясь другъ дру-
га, непосредственно прилегали бы къ
фермѣ съ какой нибудь одной стороны
во всю ея ширину (ф. 43—44). При рас-
косной системѣ мостовъ, тамъ разруша-
ютъ пояса и связи раскосовъ (ф. 45).
Для разрушенія каменныхъ мостовъ
пироксилиновые патроны располагаютъ
вокругъ мостоваго устоя, или же на сво-
дѣ; зарядъ всегда выгоднѣе приспосо-
бить къ устою моста и произвесть взрывъ
его, такъ какъ съ разрушеніемъ устоя,
падаютъ по обѣ его стороны и своды.
Если каменный устой не толще 3-хъ
футовъ, то пироксилиновые патроны при-
вязываются вокругъ устоя въ длину
сколько ихъ туда уложится, если же
устой толще 3-хъ футовъ и болѣе, тог-
да вокругъ устоя выбиваютъ борозду
и въ эту выемку вкладываютъ патроны
и прикрываютъ ихъ досками, плотно при-
вязывая ихъ возлѣ устоя, это дѣлается
для того, чтобы усилить взрывъ.
— 59 -
Каменные мостовые своды разруша-
ются такъ: сверху пролета, на срединѣ,
выбивается борозда, сообразно толщи-
нѣ свода, наполовину, и шириною въ Ѵг
аршина и все это пространство закла-
дывается подрывными патронами въ
одинъ слой, сверху борозду закрываютъ
досками и землей и тогда производятъ
взрывъ.
Если же береговые или промежуточ-
ные мостовые устои очень толсты, тогда “лодцами и
отыскиваютъ ВЪ НИХЪ минные КОЛОДЦЫ зарядными
камер. въ
или зарядные камеры, которыми и поль- мостов. усто-
зуются для производства разрушенія, яхъ-
причемъ; зарядъ располагаютъ въ конеч-
ныхъ частяхъ (въ головѣ) этихъ соору-
женій, послѣ чего дѣлается забивка, ко-
торая состоитъ въ томъ, что отверстіех)
закрываютъ досчатыми щитами съ дере- за ивки’
вянными распорками, упирающимися въ
каменные уступы, эти щиты заваливаютъ
землею, обращая вниманіе на прочность
и устойчивость этой забивки.
Если взять нѣсколько подрывныхъ па-
троновъ И связать ИХЪ вмѣстѣ, ОДИНЪ ВО- удлиненный,
злѣ другого, въ толщину, то такой зарядъ 32 * 33-
называется обыкновеннымъ ф. 32, если
2) Въ которомъ помѣщенъ зарядъ.
-60-
же нѣсколько подрывныхъ пироксили-
новыхъ патроновъ приложить одинъ къ
другому въ длину2), то тогда получится
зарядъ удлиненный ф. 33; онъ примѣ-
няется при разрушеніи мостовыхъ же-
лѣзныхъ фермъ, береговыхъ и проме-
жуточныхъ устоевъ не толще 3-хъ фу-
товъ и т. п.
проламываніе Величина заряда, для проламыванія
воротъ у блок- 1
гаузовъ и воротъ, зависитъ отъ качества матеріа-
таргп ла’ ИЗЪ К0т0Раг0 ОНѢ сдѣланы, и отъ
толщины его. Для обыкновенныхъ дере-
вянныхъ воротъ потребно отъ 272—4 ф.
пироксилина, зарядъ приспособляется
къ дверямъ у замочнаго засова, распо-
лагая патроны рядами, чтобы они по
возможности плотнѣе прикасались другъ
къ другу, безъ промежутковъ; сверху
зарядъ прикрывается доской, прижатой
къ патронамъ шестомъ, упертымъ въ
землю, чтобы зарядъ большею своей
площадью прикасался бы къ поверхно-
сти воротъ.
Величина пробоины обыкновенно рав-
на длинѣ заряда.
2) Въ одинъ рядъ.
— 61 —
Опредѣленіе величины пироксилиновыхъ за-
рядовъ по формуламъ.
1) Для подрыванія всѣхъ круглыхъ де- Опредѣленіе
ревянныхъ свай, а также и кустовъ зарядовъ
свай формула:
С=0,026В2,
гдѣ Э—діаметръ сваи или куста въ
дюймахъ.
С—зарядъ въ фунтахъ.
2) Для дубовыхъ бревенъ: С=0,047Б2
3) Для брусьевъ: . . С=0,024А (А+В),
гдѣ А—толщина бруса въ дюймахъ,
В—ширина его въ дюймахъ.
4) Для разрушенія желѣзныхъ частей
не уже 6-ти дюймовъ:
С=0,26ВА2,
гдѣ В—ширина плиты,)
А—толщина плиты } въ дюи,гахъ
5) Для разрушенія желѣзныхъ полосъ, уже
6-ти дюймовъ, а также для разруше-
нія круглыхъ желѣзныхъ брусьевъ:
С=1,6А2,
гдѣ С=величинна заряда,А=толщина.
При разрушеніи чугунныхъ брусьевъ,
зарядъ уменьшается вдвое, а для стали
и котельнаго желѣза, увелич. вдвое.
Подъ водою зарядъ уменьш. вдвое.
— 62 —
Укладка и перевозка пироке. и инстр. во
вьюкахъ и двуколкахъ.
Укладка пи- Въ настоящее время въ кавалерій-
пришдлеж* скихъ полкахъ, для перевозки пирокси-
ностей для лина и инструмента для порчи и разру-
в3вьюки.во шенія искусственыхъ путей сообщенія,
*д37|13®’’|’введенъ желѣзный вьюкъ полковника
' ’ Глаголева, такихъ вьюковъ на каждый
кав. полкъ полагается 6, по одному на
эскадронъ.
Желѣзный вьюкъ (ф. 37) состоитъ изъ:
1) Желѣзнаго прясла, ленчика съ при-
боромъ: подкладками, потникомъ и
парою подпругъ, затяжками и увя-
зочными ремнями.
2) Двухъ кожаныхъ боковыхъ чемо-
дановъ и
3) одного кожанаго мѣшка-чемодана съ
деревяннымъ ящикомъ (сверху).
Подъ каждый изъ боковыхъ чемода-
новъ на загибахъ кладется и увязывает-
ся веревкой инструментъ *) въ кожаныхъ
чехлахъ съ ремнями для носки черезъ
плечо. Инструментъ этотъ притрачивает-
ся вдоль лошади, въ слѣдующемъ поряд-
кѣ: сначала на дуги прясла кладется
лапчатый ломъ пяткой къ головѣ лошади
♦) Но ляпч. лому, костыльн. молоту и зубилу на кажд. сторонѣ.
- 63 —
изгибомъ внаружу т. е. отъ лошади, кос-
тыльный молотъ кладется параллельно
лому головой къ хвосту лошади и при-
двигается къ самой ступенькѣ-дугѣ пря-
сла черенкомъ къ головѣ лошади; зу-
било кладется головкой къ головѣ ло-
шади и черенкомъ параллельно лому
подъ черенокъ молота и все это увязы-
вается концами вьючныхъ веревокъ, ко-
торыхъ во вьюкѣ четыре по двѣ съ каж-
дой стороны, каждая веревка однимъ
своимъ концомъ привязана къ желѣзно-
му кольцу, колецъ 4 и расположены онѣ
у изгиба полки, на которую укладывает-
ся инструментъ.
Укладка въ боковыхъ кожаныхъ че-
моданахъ пироксилина и принадлеж. для
взрыва.
Каждый изъ двухъ боковыхъ чемо-
дановъ имѣетъ 2 отдѣленія—нижнее и
верхнее (равныхъ размѣровъ).
Въ нижнее отдѣленіе каждаго чемодана
(ф. 39) помѣщается по 9 цинк. патроновъ*)
(въ кажд. 1 запальная и 3 влажн. шашки),
послѣ чего нижнее отдѣленіе закрывает-
ся особой крышкой (діафрагмой), а затѣмъ
въ верхнее отдѣленіе одного изъ чемо-
дановъ (ф. 40) укладывается 5 большихъ
*) Везъ кожан. сумокъ.
- 64 —
кожан. сумокъ, для двухъ патроновъ каж-
дая, и одна малая сумка для храненія мелк.
вещей (4 спич., 2 скл. ножа и 2 обжима) и
еще 2 патрона, одинъ на другомъ, между
сумк. болып. и малой, въ цинков. гильзахъ.
Въ верхнее отдѣленіе другого боко-
ваго чемодана: (ф. 41)
а) 5 большихъ кожан. сумокъ для двухъ
патр. каждая
б) 2 малыя сумки, въ каждую укладываютъ
2 круга Викфорд. шнура, 2 спичечницы
и по 1 аршину желтаго фитиля *').
Въ верхній кожаный мѣшокъ-чемо-
данъ укладывается: (ф. 42)
а) одинъ отверточный ключъ
б) 2 шт. острогубцевъ
в) 2 ф. бичевки для связыванія заряда
и подвязыванія патроновъ.
Къ внутренней сторонѣ одного изъ
боковъ мѣшка-чемодана прикрѣпленъ
выложенный сукномъ деревянный ящикъ,
въ которомъ укладывается:
г) 25 зажигательныхъ трубокъ (готовыхъ)
д) 40 запасныхъ капсюлей, все въ осо-
бомъ цинковомъ ящикѣ, который по-
мѣщается въ перегородѣ (гнѣздѣ)
деревянн. ящика.
♦) Самое важное, чтобы во вьюкѣ грузъ размѣстился на
обѣ его стороны равномѣрно (вѣсомъ), несоблюденіе этого
глав, условія, влечетъ за собою вѣчные остановки и поправ*
ки, съѣзжающаго на бокъ, вьюка.
— 65 —
Всего ВО вьюкѣ 40 патроновъ, вѣсомъ Количество
ОКОЛО 1 пуда 6 ф. чистаго пироксилина возимаго во
(сухой 3% влаги), а ВО всѣхъ шести вьюкахъ,
вьюкахъ перевозится для полка 240 па-
троновъ, что составляетъ чистаго пиро-
ксилина около 7 пудовъ.
Кромѣ вьюковъ, для перевозки пи-
роксилина и подр. принадлежностей, въ
каждомъ кавалерійскомъ полку есть еще
по 2 двуколки. Двуколка № 1-й и № 2-й.
Въ двуколку № 1-й, для подрывнаго Уклад«а въ
состава, укладывается исключительно ПодрывнЛсост.
одинъ пироксилинъ, который распредѣ- *• 46-
ленъ въ кажд. изъ 4-хъ ящиковъ поровну,
по 288 шашекъ (влажн. пир.), всего
1152 ш. т. е. около 8 пудовъ, и верев-
ки для опусканія пироксилина въ ямы.
Въ двуколку № 2-й (крышка короб-
ки двухстворчатая, задняя половина
вдвое больше) укладывается въ {В ед г),
(ф. 46) два деревянныхъ ящика съ влажн.
пироксилиномъ (прибл. 1 п. 20 ф.=116
шаш.) всего около 3 п. п.; въ (к) два
отверточныхъ ключа и 6 ф. бичевки, въ
отдѣленіе (здви) внизу ящика, помѣ-
щается 40 цинков. гильзъ по 4 зап. ша-
шки; въ нижнемъ отдѣленіи (езиб)—
двѣ катушки по 150 с. изолиров. про-
вода; въ верхнемъ (зибе)—индукторъ, 30
— 66 —
арш. холста, 2 кожан. сумки, 4 складн. но-
жа, кругъ резиновой ленты, 2 арш. пеньк.
фитиля, 1 ножницы, 2 плоско-губцы, 8
сничечн., 2 обжима и 1 размѣрная лента.
Въ отдѣленіи (зивд) сверху 1 брез. сум-
ка съ Бикфордов, шн., 7г ф. полосовой
резины и 1 брез. сумка съ 2 сростками.
Въ (аБГб) 1 лопата (саперная),
подвѣшена по сторонѣ («б), 2 лопаты
на стѣнкѣ (БГ) и одинъ обыкновенный
и 2 лапчат. лома на днѣ. Въ (А а в г)
вдоль передка (в г) 2 оси для катушекъ
съ проводами и 2 кост. молота, въ (А а),
2 зубила и 1 обыкн. ломъ. Въ гнѣздо
(ж) ящикъ съ 60 запалами Дреера съ
капсюлями и 25 зажигат. трубокъ, цин-
ковый ящикъ съ 60 заж. капсюлями
1/і ф. бумажной пряжи и 12 иголокъ.
Въ пространствѣ (Аавг) чемоданъ изъ
черной парусины съ 6 зап. стаканами,
составъ для смазки проводовъ и пепелъ,
количество Общій вѣсъ наличнаго пироксилина,
возимаго при полку (въ 2-хъ двуколкахъ
и 6 вьюкахъ), 19 пуд. 28 фун. 63 золот.
Количество инструмента, возимаго
при полку, см. стр. 47. Вопр.: средства,
имѣющіяся въ кавалеріи для инструмен-
тальной порчи пути.
Нѣсколько словъ о возкѣ пироксил. вьюковъ въ
Кавалеріи.
Въ заключеніе настоящей брошюры, считаю
не лишнимъ высказать свое мнѣніе, по поводу
вооруженія винтовками 5—6 нижнихъ чиновъ изъ
спеціальнаго^іетучаго разъѣзда, имѣющаго вьюкъ,
въ виду новизны этого дѣла. До сихъ поръ не
было обращено должнаго вниманія на устране-
ніе нѣкоторыхъ недостатковъ, происходящихъ
при перевозкѣ пироксилиновыхъ вьюковъ на ло-
шадяхъ*). Въ настоящее время, всѣ нижніе чи-
ны летуч. разъѣздовъ имѣютъ однообразное во-
оруженіе, чего въ дѣйствительности не должно
быть, т. к. на практикѣ кузнецу, саперамъ и
телеграфистамъ винтовка совершенно лишняя,
а вьюковожатому даже опасная вещь, ибо она
прикладомъ своимъ все время ударяетъ въ
кожаный чемоданъ съ пирокс. патронами, отче-
го онъ ломается, крошится и кромѣ того, угро-
жаетъ взрывомъ. Устранить этотъ важный не-
достатокъ, при винтовкѣ, положительно не воз-
можно, т. к. надѣть винтовку на правое пле-
чо не позволяетъ рукоятка, да тогда и распре-
дѣленіе груза будетъ неравномѣрное, что сра-
зу отразится на бодрости всадника.
*) Кромѣ указанн. на стр. 64, въ выноскѣ. Не говоря
уже о правильности сѣдловки н пригонки вьюка къ ленчику.
— 68 -
Относительно же кузнеца и еще 4—5 чело-
вѣкъ этого разъѣзда, (обученныхъ подрывному и
телеграфному дѣлу), то этимъ нижнимъ чинамъ,
какъ спеціалистамъ своего дѣла, при производ-
ствѣ работъ винтовка только мѣшаетъ.
Напр., кузнецъ всегда можетъ быть коново-
домъ, какъ и вьюковожатый, слѣдовательно имъ
винтовки не нужны, а саперы и телеграфисты,
въ случаѣ нападенія противника, окажутся безъ
винтовокъ, которыя должны будутъ снять, при
началѣ работъ. Было бы гораздо удобнѣе и
практичнѣе, отмѣнивъ у нихъ винтовки, замѣ-
нить таковыя револьверами, что значительно
облегчило бы этихъ нижнихъ чиновъ, въ смыслѣ
выносливости въ походѣ и повліяло бы на бы-
строту и успѣхъ работъ.
Какъ извѣстно, уже и теперь въ нѣкоторыхъ
кавалерійскихъ полкахъ вьюковожатый и куз-
нецъ, въ виду вышеизложеннаго, совсѣмъ не бе-
рутъ съ собою винтовокъ въ походъ,— это так-
же недостатокъ въ смыслѣ самозащиты, кото-
рый устранится безъ ущерба револьверами, что
будетъ удобно и практично.
Корнетъ Медвѣдовскій.
ЯНДУКТОРЪ
ТАБЛИЦА I
ф.ріт 24.
Но Иодавии Коию-Ошют йлш вллпй Корина и. я.
