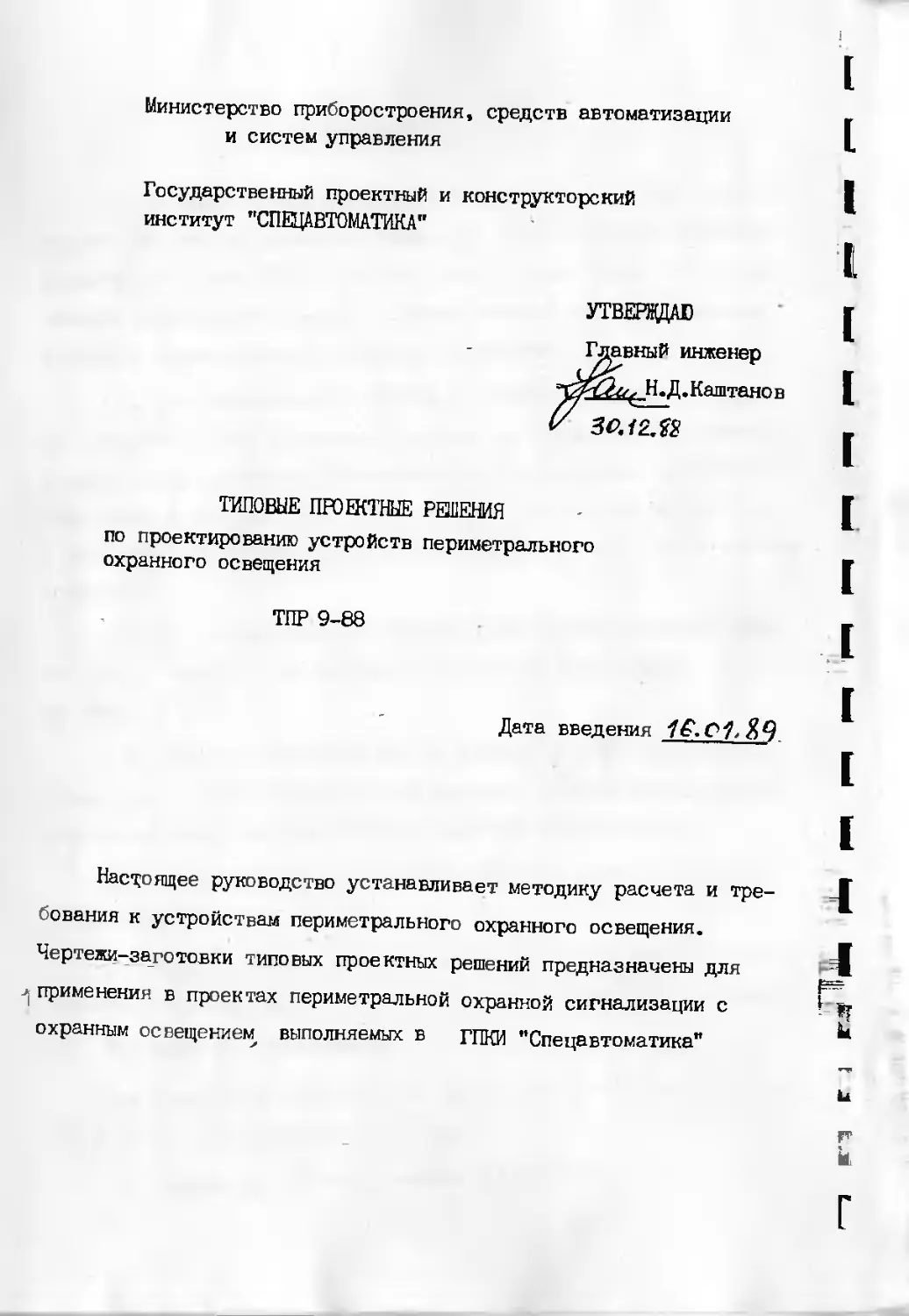

Министерство приборостроения, средств автоматизации
и систем управления
Государственный проектный и конструкторский
институт ’'СПЕЦАВТОМАТИКА”
УТВЕРЖДАЮ
Главный инженер
Каштанов
ТИПОВЫЕ ПРОЕКТНЫЕ РЕШЕНИЯ
по проектированию устройств периметрального
охранного освещения
ТПР 9-88
Дата введения 1С.О1, % 9
Настоящее руководство устанавливает методику расчета и тре-
бования к устройствам периметрального охранного освещения.
Чертежи-заготовки типовых проектных решений предназначены для
применения в проектах периметральной охранной сигнализации с
охранным освещением выполняемых в ГПКИ ’’Спецавтоматика"
2
I.	ОБЩИЕ ПОЛОЖЕНИЯ
1.1.	Типовые проектные решения (ТПР) разработаны на основе
задания на типовые проектные решения по проектированию охранного
освещения от 5 мая 1988г. Типовые решения разработаны с целью по-
вышения технического уровня проектных решений при проектировании
устройств периметрального охранного освещения.
1.2.	Для управления устройствами охранного освещения (У00)
ТПР предусматривают применение типовых низковольтных комплектных
устройств для установок автоматического пожаротушения Донецкого
энерго завода или нетиповие низковольтные комплектные устройства
с изготовлением на заводах Минзлектротехпрома или на месте монтажа
установок.
1.3.	Для автоматического резервирования электропитания све-
тильников (прожекторов) используются типовые шкафы серии
ШУ 8253 (ЯУ 8253).
1.4.	При проектировании У00 по имеющимся исходным данным со-
гласно раздела 3 выбирается метод расчета, а затем расчитываемся
расстояние между светильниками по заданной освещенности.
1.5.	По количеству зон охраны выбирается схема управления и
шкафы управления.
1.6.	При применении типовых шкафов на 10 реле с,АВР изготав-
ливаемых Донецким энергозаводом необходимо использовать чертежи:
ТПР 9-88-01, ТПР 9-88-02.
При применении нетиповых НКУ необходимо использовать чертежи
ТПР 9-88-01, ТПР 9-88-03...ТПР 9-88-12.
При Применении типовых чертежей необходимо:
3
1)	по перечню типовых чертежей выбрать необходимые чертежи-
заготовки. Обозначение на чертеже-заготовке проставлено на поле
для подшивки, а порядковый номер чертежа в правом верхнем углу;
2)	заполнить основную надпись;
3)	проставить ссылки на соответствующие листы.
2.	ТРЕБОВАНИЯ К УСТРОЙСТВАМ ОХРАННОГО ОСВЕЩЕНИЯ
2.1.	У00 относятся к техническим средствам предназначенным
для усиления охраны периметра ограждения объекта.
2.2.	Проектирование и монтаж УОО необходимо выполнять в
соответствии с требованиями.
2.3.	Освещенность, создаваемая УОО в ночное время в запретной
зоне должна быть не менее 0,5 лк на уровне земли в горизонтальной
плоскости. [2]
При применении в системе охраны телевизионных промышленных
установок (ПТУ), необходимая освещенность определяется в зависи-
мости от типа передающих камер, но не менее 50 лк . [2]
В качестве источников света для светильников и прожекторов
заливающего света в системе УОО необходимо использовать лампы на-
каливания^] .
2.4.	При проектировании УОО необходимо выполнять требования
Министерств проектируемых объектов.
Светильники УОО следует устанавливать не выше ограждения
периметра Q з] для объектов Министерства электротехнической про-
мышленности. Магистральная и распределительная сеть УОО должна
выполнятся, как правило, подземными. Сеть УОО должна быть самос-
тоятельной и запитываться не менее, чем от двух фидеров от промыш-
ленной сети переменного тока напряжением 380/220В.
V
УОО должно обеспечивать равномерную освещенность запретной
зоны с расчетом, чтобы.светоточки от светильников перекрывались
и образовывали сплошную полосу шириной 3-4 метра. [4]
3.	МЕТОДИКА РАСЧЕТА УСТРОЙСТВ ОХРАННОГО ОСВЕЩЕНИЯ
ПРИ ПРИМЕНЕНИИ СВЕТИЛЬНИКОВ С КРУГЛОСИЖГРИЧНЫМ
СВЕГОРАСПРЕДОЕНИЕМ
3.1.	Исходя из требований к УОО необходимо применять светиль-
ники с лампами накаливания.	,
3.2.	В качестве контрольных точек при расчетах принимают
точки с наименьшим значением суммарной освещенности от всех светиль-
ников.	-
3.3.	В общем случае освещенность точки (Е) влк вычисляют
по формуле
Е=	, где
сила света по направлению к точке, кд;
угол между нормалью к поверхности, которой принадлежит
точка, и лучом;
расстояние от источника до точки в которой расчитывается
освещенность.
Для точки А, лежащей на горизонтальной плоскости, формуле I
можно придать следующие формулы[р,с.9]
Е,	=	>	(2.)
где А- сила света источника в направлении данной точки;
А- высота источника над освещаемой поверхностью;
- расстояние от источника света до точки в соответствии
с черт.1.
5
Значения тригонометрических функций	) дЛЯ уГЛОВ
от 0 до 89 градусов приведены в табл. 1-2 ^5,c.8j-	[]
Так как кривые силы света в справочных источниках даются .
для условного источника света со световым потоком 1000 лм, то опре-
деляется условная освещенность "е" по пространственным изолюксам ]
[5ДГ79.. .193 J и методом пропорционального пересчета подучают
освещенность в точке.	[]
3.4.	Расчет освещенности по графикам пространственных изолюкс |
условной горизонтальной освещенности. Сила света условного светиль-
ника по всем направлениям 100 кд.	Д
При отсутствии изолюкс для данного светильника для определе- ।
ния условной освещенности нужно воспользоваться графиком для излу-
чателя, имеющего по всем направлениям силу света 100 кд Рис.6-33	[]_
(б, с.193]
Если заданные значения djq не входят в пределы шкалы, то обе 1
эти координаты надо увеличить (уменьшить) в п" раз и полученное
по графику значение "е” увеличить (уменьшить) в ”п^” раэ.
I
6
Значение условной освещенности с 100 определяется, как указано
выше; одновременно по радиальным лучам находится значение^ и по
кривой силы света светильника .
е-еюо-^Q- & c./76j	(з)
Для определения освещенности во всех точках необходимо расчи-
тывать освещенность от двух ближайших светильников е, а также
учитывать освещенность от более удаленных светильников введением
коэффициента, равный 1,1 .
Тогда для получения освещенности в точке равной Е с коэффици-
ентом запаса , лампы в каждом светильнике должны иметь поток.
-	Я с.	(У
По данному потоку подбирается стандартная лампа световой поток
которой отличается от расчетного на величину от минус 10 до плюс
20 процентов. При невозможности выбора лампы с таким допуском кор-
ректируется расстояние между светильниками и расчет повторяется.
3.5.	Определение расстояния между светильниками по заданным:
световому потоку, освещенности и высоте подвеса светильников с
круглосиметричным светораспределением.
Так как для освещения охранной зоны высота установки светиль-
ников и освещенность продиктованы нормативными документами и кон-
струкцией ограждения, а применяемые светильники имеют определен-
ную лампу с определенным световым потоком, то расчет ведут с целью
определения шага между светильниками.
Из формулы (4) определяют (£е)
V „ _ /ООО Ek
Ее - до
где Ф - световой поток от одного светильника.
При расчете суммарную условную освещенность принимали от двух
ближайших равноудаленных светильников,то
7
условной горизонтальной освещенности f5,с. 19з]при заданной высоте
подвеса светильников находим "d " и следовательно расстояние между
светильниками L^d‘+ . где
ширйна освещаемой зоны,d- величина проекции луча до точки.
Описанный метод применяется при использовании светильников с
круглое иметричным све тораспр еделением.
3.6.	Расчет светового потока излучателя при применении светиль-
ников с не кругло симе тричным с вето рас пределением при заданной осве-
щенности.
При применении светильников с некруглосиметричным светораспре-
делением, относительное положение светильника и контрольной точки
определяется тремя координатами, в качестве которых выбираются
с черт.2.
fl jC У ъ соответствии
При расчетах световой поток лампы условно принимается равным
ЮООлм.
Так как функцию трех переменных трудно представить графически,
то учитываются размеры, отнесенные к А=1м, т.е.
На плоскости наносятся изолюксы относительной освещенности £.
Формула (4) для источников с кругло симе тричным светораспределе-
к	тпсП	Oh — ООО £ k  h
кием приобретает вид (5, C.196J	Чг. — у
г
При проектировании У00 известны:
I)	тип светильников с лампами, имеющими световой поток Ф;
2)	необходимая освещенность запретной зоны шириной Зм-0,Блк
Г
8
3)	высота установки светильников.
Используя указанные исходные данные по формуле (5) определяют
условную относительную освещенность
Ух- =. foooEAji2-	, ,
х &
Далее по значению 4/ t ~ £
(или) из графика условных изолюкс для данного светиль-
ника определяется /^(i/ли f . Тогда •/] (/ли X.-
расстояние между светильниками
A (им =
3.7.	Расчет расстояния между светильниками по кривым относитель-
ной освещенности.
При наличии кривых относительной освещенности на.применяемые
светильники расчет может проводится следующим образом:
3.7.1.	Определяется Е, как указано в п.3.6.
3.7.2.	По кривым относительной освещенности для светильника
W
d
определяется
и расчитывается cf
3.7.3.	Расстояние между светильниками L f в М вычисляют по
формуле ______________
= 2	£/ 	(?)
где £ - ширина запретной зоны, М_;
d- в соответствии с черт. 2 величина проекции луча на освещае-
мую поверхность от источника света до контролируемой точки.
4.	ПРОЖЕКТОРНОЕ ОСВЕЩЕНИЕ
4.1.	Прожектор для охранного освещения применяются, как прави-
ло, только в исключительных случаях, а именно: при невозможности
9
установки опор для светильников с относительно малым шагом или
при применении промышленных телевизионных установок для усиления
охраны, так как мало экономичны при освещении узких полос терри- f
тории.
4.2.	Номинальная освещенность необходимая для получения те- J
левизионного изображения определяется техническими характеристи- |
ками применяемой ПТУ.
Для создания необходимой освещенности в зоне охраны периметра I
объекта без применения специальных мачт рекомендуется применять ।
типовые опоры наружного освещения серии 3.320-1 выпуск I высотой
10—II метров типа СНЦс-10-12 с установкой на них прожекторов зали- ]
вающего света типа ПЗС.
4.3.	В руководстве по проектированию прожекторного освещения '
разработанном ГПИ ТПЭП г.Ленинград приведены таблицы: сорта- |
мент и основные технические характеристики, светораспределение,
сила света в различных плоскостях прожекторов, графики изолюкс I
на условной плоскости и изолюксы для прожекторов ПЗС при высоте .
установки 10 метров при различных углах наклона в масштабе 1:500.
4.4.	При отсутствии графика изолюкс для выбранной высоты, угла i1
наклона прожектора и необходимой освещенности можно его построить
по графику изолюкс на условной плоскости.
Построение графика изолюкс описано в главе 9-3	.	J
4.5.	При проектировании прожекторного освещения следует учи- Я
тывать, что вблизи опоры (мачты) на которой установлен прожектор
появляется "мертвая зона" (неосвещенная). Размер ее определяется
по формуле лист
где У- защитный угол продектора. Значение для прожекторов с лампа-
ми накаливания близок к 45°^
угол наклона оптической оси прожектора к горизонтальной
плоскости.
fO
4.6.	Например: При применении прожектора ПЗС с лампой накали-
вания, углах $=8° и^/=45°, высоте h =10м значение Х=7,5м.
При наложении диаграмм изолюкс необходимо перекрывать "мерт-
вую зону".
При пользовании изолюксами, построенными для данной высоты
мачты (опоры) Л , масштабы графика изолюкс и плана освещаемой тер-
ритории должны быть'одинаковыми, для чего, при необходимости, гра-
фик или план должны быть перечерчены в измененном масштабе.
4.7.	Пользование изолюксами для условной высоты Юм, при любой
высоте мачты h возможно следующим образом:
если изолюксы в масштабе I: п , то план освещаемой территории
ю L *
должен быть перечерчен в масштабе I:
лист 39 J , как правило,
с указанием только границ освещаемой площадки. При этом если
норма освещенности Е, то все расчеты должны вестись на освещенность
ErJ лист 39~].
5.	ПРИМЕР РАСЧЕТА ОСВЕЩЕННОСТИ ПРИ ПРИМЕНЕхЧИИ
СВЕТИЛЬНИКОВ
5.1.	Насчитать расстояние между светильниками типа
НКУ 01-200/Д23-02-У1 с лампой накаливания Г 220-200 установленных
на ограждении на высоте 2,5м, ширина освещаемой зоны - 3 метра
см.черт.3.
nuiw
//
5.2.	При отсутствии кривых относительной освещенности и услов-
ных изолюкс для светильника пользуются расчетом освещенности ме-
тодом последовательного приближения с использованием кривых силы
света светильников с условным источником света со световым пото-
ком 1000 лм.
Указанные кривые приводятся в паспортных данных для каждого
светильника.
5.3.	Контролируемую точку А выбирают равноудаленной от двух
соседних светильников на противоположной стороне освещаемой ох-
ранной зоны (от* линии установки светильников), при зтом^/не может
быть меньше 0,84, т.к. в этом случае луч не будет охватывать всю
ширину охранной зоны.
5.4.	Задается yrfldj=75° в направлении контролируемой точки
по кривой силы света для светильника НКУ-OI для условного источника
света со световым потоком 1000 лм находится сила света 80 кд.
Г	. -80,0,0.1.73. =0 22! лк_
6,25
Учитывая, что полученная освещенность от условного источника
со световым потоком 1000 лм, а в светильнике НКУ 01-200/Д23-02-УЗ
источник 2800 лм, то методом пропорционального пересчета получают
освещенность.
Е=ЕТ ^§2- =0,221.2,8=0,6188 лк.
1 1000
Так как освещенность в точке А считается от двух светильни-
ков, то полученная освещенность превышает нормативно (0,5 лк).
5.5.	Задается угол^=77° и выполняется повторный расчет.
По кривой силы света светильника НКУ 01 находятся сила света ’
70 кд. .	_3,
г -	.
£/-	4*	/
3d. 	,70.0,113 -0,1266
1 J2 6,25
Пропорциональным пересчетом получают
2800 =0 354 т
1 1000
Суммарная освещенность в точке А. Ео=2Е=0,708 лк
Учитывая коэффициент запаса освещенности (К=1,3) данная осве-
щенность соответствует нормативной.
5.6.	По формуле £ =2
определяют расстояние между светильниками, где d-hty&
L-2 wz-2 ^о,£3^32 = 20, я/V.
6.	УСТАНОВКА АППАРАТУРЫ УПРАВЛЕНИЯ УСТРОЙСТВАМИ
ОХРАННОГО ОСВЕЩЕНИЯ НА ПЕРИМЕТРЕ.
6.1.	При проектировании устройств охранного освещения с приме-
нением светильников, как правило, последние крепятся к ограждению
или к стенам зданий с помощью трубчатых кронштейнов. Конструкции
для крепления светильников надо принимать по возможности типовые
трубчатые подвесы, стойки, кронштейны.
6.2.	Заводами ГЭМ выпускаются трубчатые подвесы для крепления
светильников в фермам и перекрытиям массой до 10 кг типа
К 980УЗ-К 983УЗ, кронштейны К 986УЗ для крепления светильников массой^
до 6 кг к стенам, колонам и фермам, стойки К 987УЗ для крепления
светильников массой до 6 кг к перилам или ограждениями мае тиков, Ь
площадок переходов и т.д.
Для установки кронштейнов К 986УЗ на стенах или колонах, к
плитам ограждения применяют трубчатый держатель К 939УЗ.
6.3.	При невозможности применения типовых изделий разрабатыва-
ются кронштейны удовлетворяющие конкретным условием.
/3	[j
6.4.	Для крепления прожекторов на опорах и стенах в институте j
разработаны чертежи Н242, Н243.	__
6.5.	Для установки прожекторов на периметре рекомендуется при- .1
менять опоры для наружного освещения типе СНЦсЮ-12 по типовому
проекту 3.320-1, выпуск I.
6.6.	При прокладке кабелей питания освещения в траншее вывод J
кабелей на ограждение или стену рекомендуется выполнять по
черт. 4.407-251-017 с применением коробов. Конструкция коробов
выбирается по черт. Н.407-251-021.	J
6.7.	Для установки аппаратуры управления охранным освещением
рекомендуется использовать ящики изготавливаемые заводами ГЭМ
типа К 654...К 657, К 659, с размещением в них пускателей ПМЛ,	j
клеммных зажимов ЗН 24 БЗН 24-4 в зависимости от семения подводящих
-кабелей и, при необходимости, предохранителвй типа Е27 и Ф2УЗ на ток [
плавкой вставки 6А. (согласно ПУЭ п.6,34 необходима установка предо-
хранителей на каждое ответвление при количестве светильников 20 и I
более после защитного аппарата 7.	ц
6.8.	Так как длина охраняемой зоны ограничена 200м, а расстояние
между светильниками превышает 10м, при использовании НКУ01-200/	,[
Д23-02У1, то количество светильников,как правило, должно быть
менее 20.
При применении прожекторов ящики с аппаратурой управления уста- J
навливаются на опорах.
7.	ЭЛЕКТРИЧЕСКИЕ СХЕЛЫ УПРАВЛЕНИЯ УСТРОЙСТВАМИ	г
ОХРАННОГО ОСВОЕНИЯ
I
7.1. Для управления У00 приняты ящики Донецкого энерго завода
типа Я 9501-3044УХЛ4 на 10 реле с АВР. Они выполняют функции приема
<4
сигналов от приемной станции, питают резервируемым напряжением
220В и включают пускатели, установленные на периметре по выбранной
схеме (включение собственной зоны и двух смежных, при необходимости).
7.2.	Дистанционное управление освещением осуществляют тумб-
лерами АЗ... AI2 типа ПТ 24У, которые устанавливаются на двери
ящика при монтаже установки и дополнительно устанавливаются раз-
рвдные диоды КД 105Б (V/)I...Vj)IO).
7.3.	Включение смежных зон освещения выполняют подключением
контактов реле К 3...К 12 в цепи включения пускателей KMI...KMIO
дополнительным монтажом на рейках зажимов и перепайкой размыкающего
на замыкающий контакт.
7.4.	Для резервирования электропитания светильников (прожек-
торов) применены шкафы (ящики) серии ШУ 8253 (ЯУ 8253).
7.5.	Для выравнивания нагрузки по фазам предусмотрена пооче-
редное подключение к фазам А,В,С, светильников смежных зон.
7.6,	Типовыми проектными решениями предусмотрен вариант схемы
с индивидуальным изготовлением шкафов управления и разработаны
чертежи задания заводу-изготовителю.
Структура построении схем аналогичная описаной выше.
Начальник ОКП I
Главный специалист
Зав.бюро
стадцартизации
СОГЛАСОВАНО
Зам.главного инженера
Главный специалист
Г.С.Чернозуб
В.К..‘Аитрохин
Н. В. Лику нова
М.М.Эпельдимов
Б. В Шаманов
Обозначение	Наименование	Примечание
ТПР-В8 -10	Ящик управления 2Я. Чертеж общего вида.
ТПР-88-П	Ящик управления 2Я. Перечень надписей. Таблица.
ТПР-В8 -12	Ящик управления 2Я. Схема электрическая соединений.
/7
СПИСОК ИСПОЛЬЗОВАННЫХ источников
I.	ВСН 25-09.68-85. Правила производства и приемки работ. Ус-
тановки технических средств периметральной охранной сигнализации.
Издательство Минприбор.
2.	ВПСН 59-77 "Инструкция по проектированию периметральной
охранной сигнализации.
3.	РМ 587-87. Руководящий материал по проектированию охраны
и противопожарной защиты предприятий электротехнической промышлен-
ности. Разработан институтом "ГипроНИИзлектро" Минзлектротехпрома.
4.	"Инструкция по оборудованию объектов Министерства авиацион-
ной промышленности'!СССР инженерно-техническими средствами охраны
(ИТСО). Приказ МАП № 106 от 29.04.81.
5.	Справочная книга для проектирования электрического освеще-
ния Ленинград, Изд-во Энергия 1976 под редакцией Г.М.Кнорринга,
6.	Руководство по проектированию прожекторного освещения”
Ленинград, ТПЭП 1976.
Составители: Г.М.Кнорринг, В.И.Герсонская)
7.	Правила устройства электроустановок (ПУЭ). Атомзнергоиздат
1967. .
Г’ТППГ’Т!
A?
С0ДЕШ1ЫЕ
I.	Общие положения	<2
2.	Требования к	устройствам ояранного освещения 3
3.	Методика расчёта освещенности зон периметра
ограждения	Ц
4.	Прожекторное	освещение	8
5.	Пример расчета освещенности при применении
светильников	10
6.	Установка аппаратуры управления устройствами
охранного освещения периметра ограждения 4?
7.	Электрические принципиальные схемы управления
устройств охранного освещения	#
Перечень типовых чертежей
Список использованных источников	И
Лист регистрации изменений
